F565503

Инструкции по эксплуатации

Кондиционер

Внутренний блок Наружный блок

CS-C18GKD CU-C18GKD CS-C24GKD CU-C24GKD

РУССΚИЙ 2 ~ 8

Перед началом эксплуатации данного устройства внимательно прочитайте инструкции по эксплуатации и сохраните их.

Изготовлено:

Панасоник Эйч Эй Аир-Кондишенин (М) Cдн. Бхд.

Лот 2, Персиаран Тенгку Ампуан, Секшн 21, Шах Алам Индастриал Сайт, 40300 Шах Алам Селангор Дарул Ехсан, Малайзия.

УКРАЇНСЬКА 9 ~ 15

Уважно прочитайте цю інструкцію перед експлуатацією кондиціонера і збережіть її для довідок у майбутньому.

сохранены. Несанкционированное копирование и распространение является нарушением закона.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Воздухозаборник

Воздух-

овып-

ускное

отверстие

Воздух-

овып-

ускное

отверстие

ОПРЕДЕЛЕНИЕ

Для предотвращения получения травм, нанесения телесных повреждений другим лицам и ущерба имуществу следует соблюдать следующие инструкции. Неправильная эксплуатация вследствие несоблюдения инструкций нанесет вред или ущерб, степень серьезности которых классифицируется следующим образом:

Этот символ предупреждает о

Предупреждение

Инструкции, которые следует выполнять, обозначаются следующими символами:

Этот символ обозначает действие как ЗАПРЕЩЕННОЕ.

смертельной опасности или о риске получения серьезной травмы.

Предостережение

Этот символ предупреждает об опасности травмы или нанесения вреда имуществу.

Эти символы обозначают действия как ОБЯЗАТЕЛЬНЫЕ.

Предупреждение

Дистанционное управление

Во время эксплуатации

• Не используйте никелькадмиевые (Ni-Cd) аккумуляторы.

• Держите пульт ДУ вдали от грудных и маленьких детей, во избежание случайного проглатывания батарей.

• Извлеките батареи, если кондиционер не будет эксплуатироваться в течение длительного времени.

• Необходимо заменить старые батарейки пульта ДУ на новые такого же типа, соблюдая полярность для того, чтобы пульт ДУ работал исправно.

Электроснабжение

При установке

• Данное оборудование должно быть заземлено и установлено с защитой по току утечки на землю. Иначе, в случае неисправной работы, оно может стать причиной поражения электрическим током или возникновения пожара.

Во время эксплуатации

• Не включайте кондиционер в розетку с другими приборами.

• Не изменяйте сетевые шнуры.

• Не используйте удлинители.

• Не работайте мокрыми руками.

• Не включайте или не выключайте аппарат,

вставляя или вынимая штепсель сетевого шнура из электрической розетки.

• Правильно вставляйте штепсель сетевого шнура.

• Используйте специальный сетевой шнур.

• Если кабель электропитания поврежден, во

избежание опасности замену должен произвести изготовитель, представитель изготовителя по сервисному обслуживанию или аналогичный квалифицированный специалист.

• Пыль, скапливающуюся на штепселе сетевого шнура, необходимо периодически протирать влажной тканью.

• В случае крайней необходимости или ненормальных условий (запах гари и т.п.) выключите питание и выдерните вилку из розетки, и проконсультируйтесь с вашим ближайшим дилером.

Внутренний блок

При установке

• Не устанавливайте, не снимайте и не переустанавливайте кондиционер самостоятельно. Неправильная установка приведет к течи, поражению электрическим током или пожару. Для выполнению работ по установке обратитесь к авторизованному дилеру или специалисту.

Во время эксплуатации

• Не вставляйте свои пальцы или другие предметы во внутренний и наружный блоки.

• Не ремонтируйте кондиционер самостоятельно.

Воздухозаборник

Воздух-

овып-

ускное

отверстие

Воздухозаборник

Воздух-

отверстие

овып-

ускное

Предостережение

Внутренний блок

При установке

• Не устанавливайте кондиционер в помещении с потенциально взрывоопасной атмосферой.

• Убедитесь, что дренажная трубка подсоединена правильно. В противном случае может возникнуть течь.

Во время эксплуатации

• Не мойте кондиционер водой, бензолом, разбавителем или с чистящим порошком.

• Не используйте кондиционер для посторонних целей, например, для хранения продуктов.

• Не пользуйтесь никакими приборами открытого горения перед воздуховыпускным отверстием.

• Не подвергайтесь воздействию холодного воздуха в течение длительного времени.

• Регулярно проветривайте помещение.

Электроснабжение

Во время эксплуатации

• Не держитесь за шнур при отключении сетевого шнура из электрической розетки.

• Перед очисткой или техническим обслуживанием выключите электропитание и отключите от электрической сети.

• Если кондиционер не используется в течение длительного времени, выключите электропитание и отключите от электрической сети.

• Данный кондиционер оснащен встроенным устройством для защиты от перепадов напряжения. Однако, для последующей защиты кондиционера от повреждений вследствие сильного разряда молнии, необходимо отключить его от сети. Не касайтесь кондиционера во время грозы, поскольку это может вызвать поражение электрическим током.

Наружный блок

Во время эксплуатации

• Не садитесь и не ставьте ничего на внутренний и на наружный блок.

• После длительной эксплуатации проверьте, не поврежден ли установочный кронштейн.

НОРМАТИВНАЯ ИНФОРМАЦИЯ

Электроприбор не предназначен для использования маленькими детьми или больными людьми, находящимися без присмотра. Необходимо следить за тем, чтобы маленькие дети не играли с кондиционером.

ТРЕБОВАНИЯ ПО ОХРАНЕ ОКРУЖАЮЩЕЙ СРЕДЫ

Утилизация батарей

Батареи следует соответствующим образом утилизировать или использовать повторно.

УТИЛИЗАЦИЯ В КОНЦЕ СРОКА ЭКСПЛУАТАЦИИ

«Инструкции для конечных потребителей» кондиционеров:

Информация по утилизации в странах, не являющихся членами Европейского Союза

Эти символы действительны только в Европейском Союзе. При желании избавиться от этого изделия обратитесь к своему установщику, дилеру или представителю местных властей и выясните правильный метод утилизации.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Используйте данный кондиционер в следующем диапазоне температур.

Температура (°C)

ОХЛАЖДЕНИЕ

Максим.

Миним.

В помещении Вне помещения

*DBT *WBT *DBT *WBT

32 23 43 26

16 11 16 11

*DBT: Температура по сухому термометру *WBT: Температура по влажному термометру

Благодарим вас за

приобретение кондиционера

СОДЕРЖАНИЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

НОРМАТИВНАЯ ИНФОРМАЦИЯ

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

4~5

УХОД И ЧИСТКА

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

КРАТКАЯ ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

РУССΚИЙРУССΚИЙENGLISHENGLISH

Жизнь (зксплуатация в течение нескольких лет)

«Установленный производителем в порядке п.2 ст.5 Федерального Закона РФ «О защите прав потребитей» срок службы для данного изделия равен 7 годам с даты производства при условии, что изедлие используется в строгом соответствии с настощей инструкцией по зксплуатации и применимыми техническими стандартами»

Состояние изделия Условия производства и сключают модификацию и повреждения при изделие не распространяетса гарантия при повреждении от природных бедствий (Например - в результате наводнения)

Замена или установка штепселей сетевого шнура должны производиться только уполномоченным/квалифицированным персоналом. Провода в данном сетевом шнуре имеют следующую цветовую кодировку:

трансропортировке Природные стихийые действия На данное

Клеммы

красный

черный

зеленый/желтый

провода

нейтраль

заземление

цвета (стандарт Великобритании)

фаза

коричневый

синий

зеленый-желтый

Задняя крышка

Примечание:

Иллюстрации в данном руководстве предназначены для пояснительных целей и могут отличаться для конкретного кондиционера. В связи с последующим совершенствованием конструкции могут вноситься изменения без предварительного уведомления.

Цвета проводов могут изменяться в зависимости от стандарта цветовой кодировки проводов страны.

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

РЕЖИМ РАБОТЫ

ИНДИКАТОР

ПОДГОТОВКА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ К РАБОТЕ

ПРИЕМНОЕ УСТРОЙСТВО ПОТОКА ВОЗДУХА

ПОДГОТОВКА ПУЛЬТА ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ К РАБОТЕ

Вставка батарей

Сдвиньте

Вставьте батарейки (AAA или R03).

Закройте

• Батареи могут использоваться примерно 1 год. Замените батарейки, когда дисплей пульта дистанционного управления или передающий сигнал станет слабым.

Установка текущего времени

Установите

время

Подтверждение

Нажмите

РЕЖИМ РАБОТЫ

ПЕРЕДАТЧИК ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

• Убедитесь, что на пути сигнала отсутствуют препятствия.

• Некоторые лампы дневного света могут создавать помехи приему сигнала. Пожалуйста, проконсультируйтесь с ближайшим продавцом продукции.

ПРИЕМНОЕ

УСТРОЙСТВО

ПОТОКА ВОЗДУХА

Максимальное расстояние: 8 м

ИНДИКАТОР

Выбор Включение Регулировка

AUTO

DRY COOL

АВТОМАТИЧЕСКИЙ РЕЖИМ – ДЛЯ ВАШЕГО УДОБСТВА

• Аппарат выбирает режим работы в зависимости от температуры воздуха в помещении.

• При выборе автоматического режима, аппарат будет работать при стандартных настройках температуры.

• Для изменения стандартных настроек температуры нажмите кнопку для режима “HI” (ВЫСОКИЙ), или кнопку для режима “LO” (НИЗКИЙ).

Комнатная

температура

23°C и выше Охлаждение 25°C 27°C 23°C

Ниже 23°C Осушение 22°C 24°C

РЕЖИМ ОХЛАЖДЕНИЯ – ДЛЯ ПОЛУЧЕНИЯ ХОЛОДНОГО ВОЗДУХА

РЕЖИМ ОСУШЕНИЯ – ДЛЯ УМЕНЬШЕНИЯ УРОВНЯ ВЛАЖНОСТИ В ПОМЕЩЕНИИ

• При выполнении операции мягкого осушения, вентилятор внутреннего блока работает на малой скорости для слабого охлаждения.

● Для режимов работы: охлаждение и осушение, диапазон

регулируемых температур составляет 16°C ~ 30°C.

● Использование аппарата в диапазоне рекомендованных

температур может привести к экономии электроэнергии. РЕЖИМ ОХЛАЖДЕНИЯ : 26°C ~ 28°C

РЕЖИМ ОСУШЕНИЯ : 1°C ~ 2°C ниже комнатной температуры.

Режим

работы

Стандартная

настройка

температуры

(ВЫСОКИЙ)

(+2°C)

(НИЗКИЙ)

(–2°C)

20°C

Дисплей пульта дистанционного управления

Примечания:

• Чтобы восстановить настройки дистанционного управления по умолчанию, нажмите кнопку

на пульте дистанционного управления.

• При нормальной работе кнопка

• При использовании пульта дистанционного управления, пожалуйста, обращайте внимание на индикацию OFF (выключение), находящуюся на дисплее пульта

дистанционного управления, чтобы предотвратить устройство от неправильного начало/остановки.

• При включении аппарата нажатием кнопки

функция PATROL начинает работать автоматически.

не используется.

СБРОС

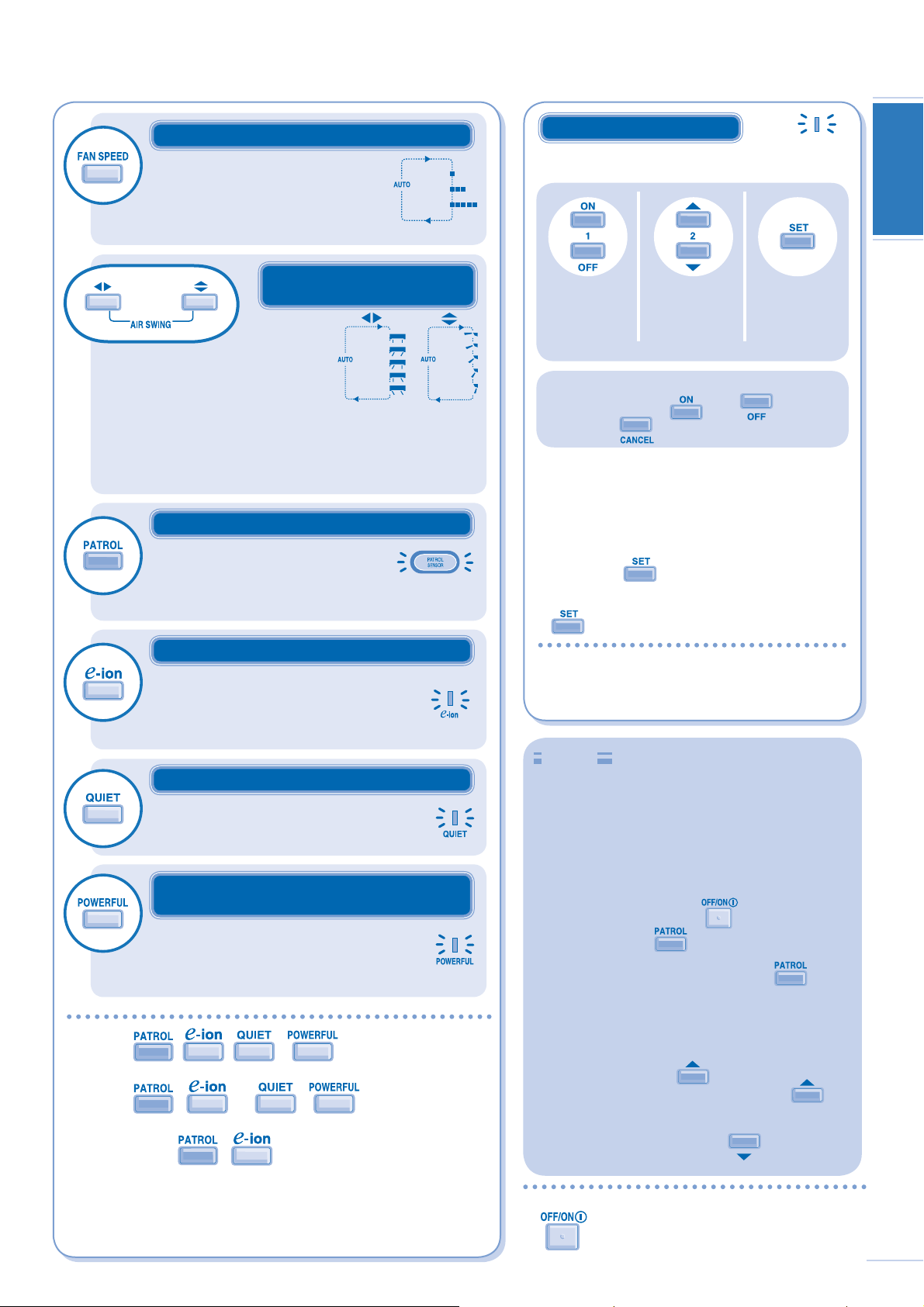

РАБОТА ФУНКЦИЙ

НАСТРОЙКИ ТАЙМЕРА

РАБОТА ФУНКЦИЙ

НАСТРОЙКИ ТАЙМЕРА

ВЫБОР СКОРОСТИ ВЕНТИЛЯТОРА

• Обеспечивается задание 3 скоростей вращения вентилятора, a также автоматический режим*.

* При работе в автоматическом режиме

скорость вентилятора наружного блока автоматически регулируется в соответствии с режимом.

НАСТРОЙКА НАПРАВЛЕНИЯ ПОТОКА ВОЗДУХА

• Обеспечивает проветривание помещения.

• Имеется 5 положений изменения потока воздуха в вертикальном/горизонтальном направлении.

• Не регулируйте положение вертикальных и горизонтальных жалюзи вручную.

• Если задано автоматическое изменение положения жалюзи горизонтального/вертикального направления потока воздуха, они поворачиваются влево/вправо, а также поднимаются и опускаются автоматически.

КОНТРОЛЬ КАЧЕСТВА ВОЗДУХА

• Данная настройка включает датчик функции patrol для автоматического контроля качества воздуха.

• При неудовлетворительном качестве воздуха, генератор отрицательно заряженных ионов включится автоматически.

НАСТРОЙКА ТАЙМЕРА

• Если Вы хотите ВКЛЮЧИТЬ или ВЫКЛЮЧИТЬ кондиционер автоматически в заранее заданное время.

Выберите

“ON” или

“OFF”

Установите

желаемое

время.

Подтвердите

настройку.

4)-%2

таймера.

Для отмены таймера “ON” или “OFF” нажмите нажмите

• При установке таймера ВКЛЮЧЕНИЯ, аппарат может начать работу раньше установленного времени (до 15 минут) для достижения необходимой температуры.

• При установленном таймере кондиционер ежедневно будет повторять заданную программу.

• При отказе питания можно восстановить предыдущую настройку (после восстановления подачи питания),

нажав кнопку

• Если работа таймера отменена, вы можете восстановить предыдущие настройки нажатием кнопки

или , затем

РУССΚИЙРУССΚИЙENGLISHENGLISH

РАБОТА В РЕЖИМЕ ЧИСТОГО ВОЗДУХА

• При такой установке обеспечивается эффект освежения воздуха путем выработки отрицательных ионов для притягивания пыли, которая затем собирается на положительно заряженных фильтрах для электро-ионов.

БЕСШУМНЫЙ РЕЖИМ РАБОТЫ

• Данная настройка обеспечивает бесшумную работу аппарата, снижая шум воздушного потока.

БЫСТРОЕ ДОСТИЖЕНИЕ НЕОБХОДИМОЙ ТЕМПЕРАТУРЫ

• Данная настройка обеспечивает быстрое достижение заданной температуры.

• Функция POWERFUL будет длиться 15 минут, после чего эта функция остановится автоматически.

● Режимы , , и доступны во всех режимах и могут быть отменены повторным нажатием соответствующей кнопки.

● Режимы одновременно.

● Режимы работы когда кондиционер выключен. Как только индикатор отрицательно заряженных ионов будет включен при выключенном кондиционере, аппарат будет работать при АВТОМАТИЧЕСКОЙ скорости вентилятора и с включенной функцией цикличного изменения направления воздушного потока.

и или и нельзя включать

и могут быть включены, даже

Таймер включается по времени, установленному

● на пульте дистанционного управления.

Необходимое время можно устанавливать для

● таймеров включения (ON) и выключения (OFF).

Совет

■ Установка температуры на 1°C выше желаемой температуры в режиме охлаждения обеспечивает экономию электроэнергии на 10%.

■ Чтобы уменьшить потребление электроэнергии при работе в режиме охлаждения, закройте занавески во избежание воздействия на кондиционер солнечного света и тепла.

■ Чтобы отключить функцию PATR OL во время включения

аппарата при помощи кнопки

удерживайте кнопку в течение 5 секунд, а затем отпустите ее.

Для сброса нажмите и удерживайте кнопку в

течение 5 секунд, а затем отпустите.

■ Нажмите и удерживайте в течение приблизительно 5 секунд, чтобы задать либо 12-часовую (утро/вечер), либо 24-часовую индикацию времени.

■ Чтобы затенить показания индикатора на кондиционере:

Нажмите и удерживайте в течение 5 секунд. Для отмены повторно нажмите и удерживайте

течение 5 секунд.

■ Чтобы переключить настройку температуры на °C или °F, нажмите и удерживайте кнопку приблизительно10 секунд.

● Для выключения кондиционера нажмите кнопку

, нажмите и

в течение

Снимите

СИСТЕМА ОЧИСТКИ ВОЗДУХА с электро-ионами

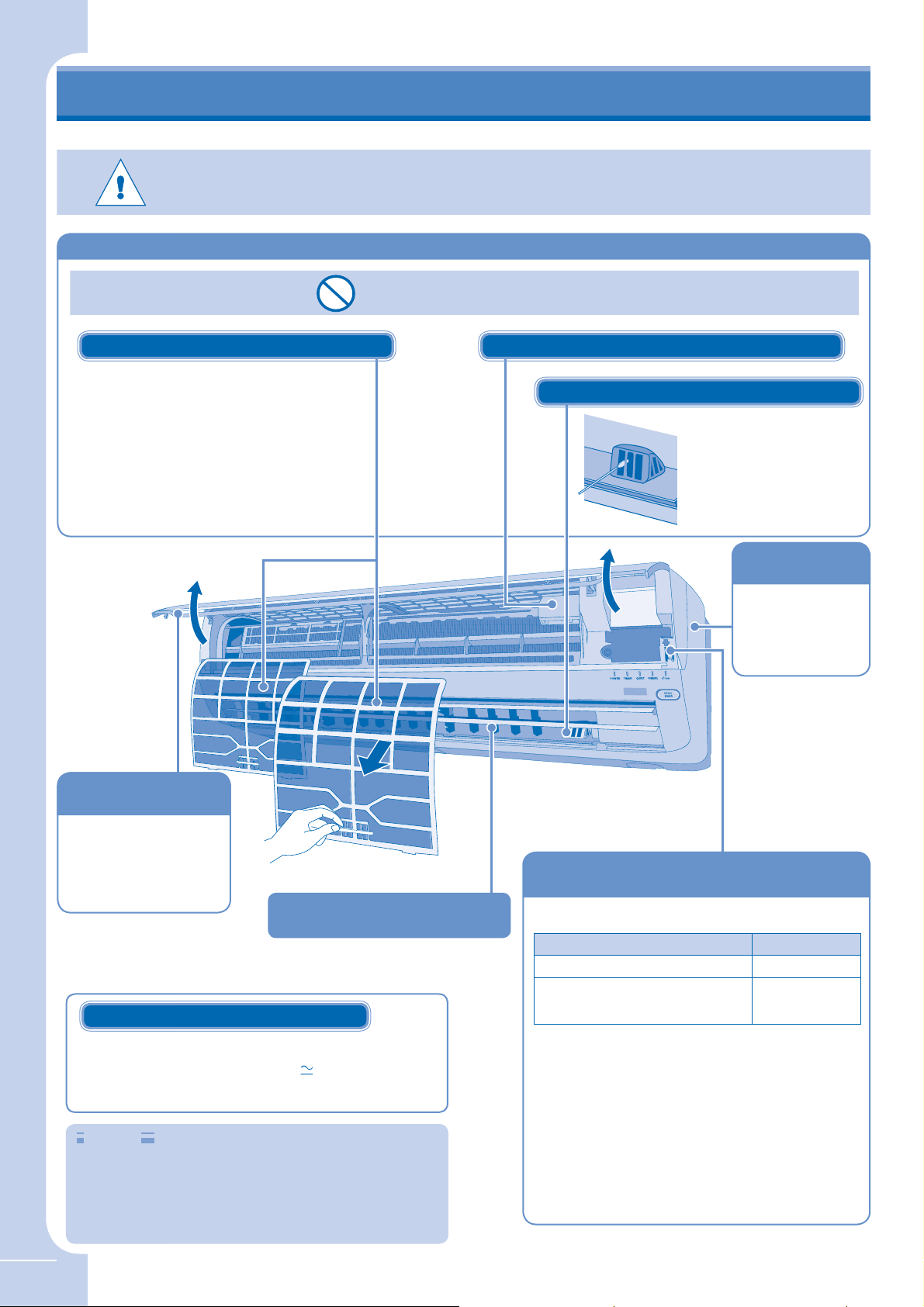

УХОД И ЧИСТКА

ПЕРЕДНЯЯ ПАНЕЛЬ

ВНУТРЕННИЙ БЛОК

ЖАЛЮЗИ НАПРАВЛЕНИЯ ПОТОКА

СИСТЕМА ОЧИСТКИ ВОЗДУХА с электро-ионами

КНОПКА ВЫКЛ./ВКЛ. АВТОМАТИЧЕСКОГО РЕЖИМА

Перед чисткой отключайте источник питания

СИСТЕМА ОЧИСТКИ ВОЗДУХА с электро-ионами

Не трогайте во время работы

ФИЛЬТРЫ для электро-ионов

• Регулярно очищайте фильтр.

• Осторожно промойте/прополаскайте фильтры

водой во избежание повреждения их поверхности.

• Тщательно просушите фильтры в затененном месте вне досягаемости воздействия огня или прямых солнечных лучей.

• Все поврежденные фильтры заменяйте. Изделие № CWD00K1002 (Левый и правый)

ПЕРЕДНЯЯ

ПАНЕЛЬ

Снимите

Для снятия приподнимите и потяните на себя. Осторожно промойте и высушите.

ИНСТРУКЦИИ ПО ПРОМЫВАНИЮ

• Не используйте бензол, разбавитель или чистящий порошок.

• Используйте исключительно мыло ( pH7) или химически нейтральное бытовое моющее средство.

• Не используйте воду с температурой выше 40°С.

ЖАЛЮЗИ НАПРАВЛЕНИЯ

ПОТОКА

Совет

■ Для обеспечения максимальной эффективности и снижения потребления электроэнергии регулярно очищайте фильтр.

■ Для поддержания производительности кондиционера на требуемом уровне, настоятельно рекомендуется периодически проводить сервисное обслуживание авторизованными специалистами.

БЛОК ПИТАНИЯ АКТИВНЫХ электро-ионов

ГЕНЕРАТОР АКТИВНЫХ электро-ионов

Очистите сухим ватным тампоном.

• Рекомендуется производить очистку генератора активных электро-ионов каждые 6 месяцев.

ВНУТРЕННИЙ

БЛОК

Аккуратно протирайте кондиционер мягкой сухой тканью.

КНОПКА ВЫКЛ./ВКЛ.

АВТОМАТИЧЕСКОГО РЕЖИМА

Эксплуатация кондиционера в случае утери пульта дистанционного управления или его неисправности.

Действие Режим

Нажмите один раз Автоматический Нажмите и удерживайте, пока не

послышится одиночный звуковой сигнал, а потом отпустите.

• Для выключения опять нажмите кнопку ВЫКЛ./ВКЛ. автоматического режима.

Включение или выключение звукового сигнала при получении кондиционером сигнала от пульта дистанционного управления.

1. Нажмите и удерживайте, пока не прозвучит одиночный звуковой сигнал, а затем отпустите.

2. Нажмите повторно и удерживайте, пока не прозвучат два звуковых сигнала, а затем отпустите.

3. Нажмите для включения или выключения звука (длинный звуковой сигнал - ВЫКЛЮЧЕН; короткий

звуковой сигнал – ВКЛЮЧЕН)

Охлаждение

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Следующие признаки не означают наличие неисправности:

Признак Причина

Из внутреннего блока выделяется туман.■ Эффект конденсации, вызванный процессом охлаждения.

Во время работы слышен звук льющейся воды.

В помещении специфический запах.

При установке скорости вращения вентилятора в автоматический режим вентилятор внутреннего блока время от времени останавливается.

После повторного пуска начало работы задерживается на несколько минут.

Из наружного блока выделяется вода/ пар.

Индикатор таймера всегда включен.

Перед обращением в сервисный центр проверьте следующее:

Признак Проверьте

Аппарат в режиме охлаждения работает неэффективно.

Шум во время эксплуатации.

не работает.

ДУ

Кондиционер не работает.

■

Поток хладагента внутри блока.

■

Это может быть вызвано запахом сырости от стен, ковра, мебели или одежды.

■

Это помогает устранять запахи в окружающей среде.

■

Задержка предназначена для защиты компрессора блока.

■

На трубах происходит конденсация или испарение.

■

При установленном таймере кондиционер

программу.

■

Правильно установите температуру.

■

Закройте все двери и окна.

■

Произведите очистку или замену фильтров.

■

Удалите все инородные тела из входного или выходного вентиляционных отверстий.

■

Проверьте, не установлен ли аппарат под наклоном?

■

Правильно закройте переднюю панель.

■

Правильно установите батареи.

■

Замените разряженные батареи.

■

Проверьте, не разомкнуты ли контакты автоматического выключателя?

■

Проверьте, не установлено ли время таймера?

будет ежедневно повторять заданную

РУССΚИЙРУССΚИЙENGLISHENGLISH

Датчик функции Patrol или индикатор отрицательно заряженных ионов на внутреннем блоке мигают.

■

Нажмите кнопку

отрицательно заряженных ионов все еще мигают, пожалуйста, проконсультируйтесь с Вашим ближайшим дилером.

ПРИ ДЛИТЕЛЬНОМ ПЕРИОДЕ БЕЗ ЭКСПЛУАТАЦИИ

• Bыключите электpопитание и отключите от электрической сети.

• Извлеките батарейки из пульта дистанционного управления.

ПЕРИОДИЧЕСКАЯ (СЕЗОННАЯ) ПРОВЕРКА ПОСЛЕ ПРОДОЛЖИТЕЛЬНОГО ПЕРИОДА БЕЗ ЭКСПЛУАТАЦИИ

• Проверка батареек из пульта дистанционного управления.

• Убедитесь в отсутствии инородных тел, блокирующих воздухозаборное и воздуховыпускное отверстия.

• После 15 минут работы следующая разница температур между

воздухозаборным и воздуховыпускным отверстиями считается нормальной:

При охлаждении: ≥ 8°C

или два раза. Если датчик функции patrol или индикатор

КРИТЕРИИ НЕРАБОТОСПОСОБНОСТИ

ВЫКЛЮЧАЙТЕ ЭЛЕКТРОПИТАНИЕ и ВЫЗЫВАЙТЕ авторизованного дистрибьютора в следующих случаях:

• Ненормальный шум во время работы.

• Попадание воды/посторонних частиц в пульт дистанционного управления.

• Течь воды из внутреннего блока.

• Автоматический выключатель часто срабатывает.

• Штепсельная вилка/сетевой шнур сильно нагревается.

• Неправильно функционируют кнопки или переключатели.

Мацушита Электрик Индастриал Ко., Лтд.

Web Site: http://www.panasonic.co.jp/global/

Отпечатано в Малайзии

PANASONIC CSC24GKD, CSC18GKD, CUC24GKD, CUC18GKD User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
