Orion R410A, SAP-CLR184EA, SAP-UR94E, SAP-CR94E, SAP-CR224EA User Manual

37.4196.087.0 02/2006

EG

I

F

D

E

P

GR

TAPPING

2

SCREW 3,5 X 13

RECEIVER WITH

1

CABLE (5 mt)

1.Standard screwdriver

2.Phillips head screwdriver

3.Knife or wire stripper

4.Tape measure

5.Level

6.Sabre saw or key hole saw

7.Hacksaw

8. Core bits ø 5

19. Hammer

10. Drill

11. Tube cutter

12. Tube flaring tool

13. Torque wrench

14. Adjustable wrench

15. Reamer (for reburring)

16. Hex. key

Tools required for installation (not supplied)

DRAIN

2

CAP

*

*

Outdoor unit

DRAIN

1

ELBOW

*

ACCESSORIES SUPPLIED WITH THE UNIT

PARTS FIGURE Q.TY PARTS FIGURE Q.TY

RAWL PLUG 2

REMOTE

1

CONTROL UNIT

AAA ALKALINE

2

BATTERY

TAPPING

2

SCREW 4 X 30

HEX

1

WRENCH

*

Model Combinations

Combine indoor and outdoor units only as listed below.

COOLING ONLY MODELS

Indoor Units

Outdoor Units

SAP-UR94E SAP-CR94E

SAP-UR124E SAP-CR124E

SAP-UR184E SAP-CR184EA

SAP-CLR184EA

SAP-UR224E SAP-CR224EA

HEAT PUMP MODEL

Indoor Units

Outdoor Units

SAP-UR94EH SAP-CR94EH

SAP-UR124EH SAP-CR124EH

SAP-UR184EH SAP-CR184EHA

SAP-UR224EH SAP-CR224EHA

DECLARATION OF CONFORMITY

This product is marked as it satisfies Directives:

– Low voltage no. 73/23 EEC and 93/68 EEC.
– Electromagnetic compatibility no. 89/336 ECC, 92/31 EEC

and 93/68 EEC.
This declaration will become void in case of misuse and/or non
observance though partial of manufacturer's installation and/or
operating instructions.

COOLING ONLY MODELS

OPERA

TING LIMITS

 Maximum conditions

Outdoor temperature : 43°C D.B.
Room temperature : 32°C D.B. / 23°C W.B.

 Minimum conditions

Outdoor temperature : 19°C D.B.
Room temperature : 19°C D.B. / 14°C W.B.

HEAT PUMP MODELS

OPERA

TING LIMITS

 Cooling Maximum conditions

Outdoor temperature : 43°C D.B.

Room temperature : 32°C D.B. / 23°C W.B.

 Cooling Minimum conditions

Outdoor temperature : 19°C D.B.

Room temperature : 19°C D.B. / 14°C W.B.

 Heating Maximum conditions

Outdoor temperature : 24°C D.B. / 18°C W.B.

Room temperature : 27°C D.B.

 Heating Minimum conditions

Outdoor temperature : –8°C D.B. / –9°C W.B.

INSTALLATION INSTRUCTIONS

– Split system air conditioner –

WARNING
Read the yellow instruction sheet attached to the outdoor
units.

This air conditioner uses the new refrigerant R410A.

EG

2

IMPORTANT!
Please read before installation

This air conditioning system meets strict safety and operating
standards.
For the installer or service person, it is important to install or
service the system so that it operates safely and efficiently.

For safe installation and trouble-free operation, you must:

• Carefully read this instruction booklet before beginning.

• Follow each installation or repair step exactly as shown.

• Observe all local, state and national electrical codes.

• Pay close attention to all warning and caution notices given in

this manual.

•The unit must be supplied with a dedicated electrical line.

This symbol refers to a hazard or unsafe practice which can result
in severe personal injury or death.

This symbol refers to a hazard or unsafe practice which can result
in personal injury or product or property damage.

If necessary, get help

These instructions are all you need for most installation sites and
maintenance conditions.
If you require help for a special problem, contact our sale/service
outlet or your certified dealer for additional instructions.

In case of improper installation

The manufacturer shall in no way be responsible for improper
installation or maintenance service, including failure to follow the
instructions in this document.

SPECIAL PRECAUTIONS

• During installation, connect before the refrigerant system and
then the wiring one; proceed in the reverse orden when removing
the units.

When wiring

ELECTRICAL SHOCK CAN CAUSE SEVERE
PERSONAL INJURY OR DEATH. ONLY A QUALIFIED,
EXPERIENCED ELECTRICIANS SHOULD ATTEMPT
TO WIRE THIS SYSTEM.

• Do not supply power to the unit until all wiring and tubing are
completed or reconnected and checked, to ensure the grounding.

• Highly dangerous electrical voltages are used in this system.
Carefully refer to the wiring diagram and these instructions when
wiring.
Improper connections and inadequate grounding can cause
accidental injury and death.

•

Ground the unit following local electrical codes.

• The Yellow/Green wire cannot be used for any connection
different from the ground connection.

• Connect all wiring tightly. Loose wiring may cause overheating
at connection points and a possible fire hazard.

• Do not allow wiring to touch the refrigerant tubing, compressor,
or any moving parts of the fan.

• Do not use multi-core cable when wiring the power supply and
control lines. Use separate cables for each type of line.

When transporting

Be careful when picking up and moving the indoor and outdoor
units. Get a partner to help, and bend your knees when lifting to
reduce strain on your back. Sharp edges or thin aluminium fins on
the air conditioner can cut your fingers.

When installing...
... In a room

Properly insulate any tubing run inside a room to prevent
"sweating", which can cause dripping and water damage to walls
and floors.

... In moist or uneven locations

Use a raised concrete base to provide a solid level foundation for
the outdoor unit.
This prevents damage and abnormal vibrations.

... In area with strong winds

Securely anchor the outdoor unit down with bolts and a metal
frame. Provide a suitable air baffle.

... In a snowy area (for heat pump-type systems)

Install the outdoor unit on a raised platform that is higher than
drifting snow. Provide snow vents.

When connecting refrigerant tubing

• Keep all tubing runs as short as possible.

• Use the flare method for connecting tubing.

• Apply refrigerant lubricant to the matching surfaces of the flare

and union tubes before connecting them; screw by hand and
then tighten the nut with a torque wrench for a leak-free
connection.

• Check carefully for leaks before starting the test run.

NOTE:

Depending on the system type, liquid and gas lines may be either
narrow or wide. Therefore, to avoid confusion, the refrigerant
tubing for your particular model is specified as narrow tube for
liquid, wide tube for gas.

When servicing

• Turn the power OFF at the main power board before opening
the unit to check or repair electrical parts and wiring.

• Keep your fingers and clothing away from any moving parts.

• Clean up the site after the work, remembering to check that no

metal scraps or bits of wiring have been left inside the unit being
serviced.

• Ventilate the room during the installation or testng the refrigeration
system; make sure that, after the installation, no gas leaks are
present, because this could produce toxic gas and dangerous
if in contact with flames or heat-sources.

WARNING

CAUTION

WARNING

3

ADDITIONAL MATERIAL REQUIRED FOR INSTALLATION (NOT SUPPLIED)

●

Deoxidized annealed copper tube for refrigerant tubing connecting the units of the system; it has to be insulated with foamed polyethylene
(min. thickness 8mm).

●

PVC pipe for condensate drain pipe (ø int.18mm) in lenght suitable to let the condensate flow into the outside drainage.

●

Anti-freeze oil for flare connections (about 30g.).

●

Electric wire: use insulated copper wires of size and length as shown in the table “ELECTRICAL DATA” and at paragraph “SYSTEM WIRING
DIAGRAMS”.

ELECTRICAL DATA

LENGTH, WIRE SIZE AND DELAYED FUSE

TUBING LENGTH AND ELEVATION DIFFERENCE LIMITS

(go on page 4)

EG

OUTER DIAMETER MIN. THICKNESS OUTER DIAMETER MIN. THICKNESS

UR9X - UR12X 6,35 mm 0,8 mm 9,52 mm 0,8 mm

UR18X 6,35 mm 0,8 mm 12,7 mm 0,8 mm
UR22X 6,35 mm 0,8 mm 15,88 mm 1 mm

LARGE TUBE

MODEL

NARROW TUBE

Power supply wiring length Power line length Control line length

(A) m (B) m (C) m

80 2 80 2

140 3,5 140 3,5

50 2 50 2
90 3,5 90 3,5

CR/CLR18X 22 2,5 30 2,5 30 2,5 20 A

CR22X 16 2,5 30 2,5 30 2,5 20 A

0,75

10 A

Delayed fuse

0,75

10 A

MODEL

mm2mm2mm

2

CR9X

CR12X

160

160

UR9X 7,5 15 7 15

UR12X 7,5 20 7 25

UR18X - 22X 7,5 30 7 25

MODEL

MAX. ALLOWABLE LIMIT OF TUBING LIMIT OF ELEVATION REQUIRED AMOUNT OF

TUBING LENGTH AT LENGTH DIFFERENCE ADDITIOONAL

SHIPMENT H REFRIGERANT

(m) (m) (m) (g / m)*

* For every meter of tube more than standard lenght at shipment, add refrigerant as shown in the table. No additional charge

of compressor oil is necessary.

Installation site selection - Indoor unit
AVOID

• Direct sunlight.

• Nearby heat sources that may affect unit performance.

• Areas where leakage of flammable gas may be expected.

• Locations where large amounts of oil mist may occur (such as

in kitchen or near factory equipment) because oil contamination
can cause operation problems and may deform plastic surfaces
and parts of the unit.

• Unsteady locations that will cause noise or possible water
leakage.

• Locations where the remote control unit will be splashed with
water or affected by dampness or humidity.

• To make holes in areas where electrical wiring or conduits are
located.

DO

• Select an appropriate position from which every corner of the
room can be uniformily cooled.

• Select a sufficiently strong location to support the weight of the
unit.

• Select a location where tubing and drain hose have the shortest
run to the outside.

• Allow access for operation and maintenance as well as
unrestricted air flow around the unit.

Installation site selection - Outdoor unit
AVOID

• Heat sources, exhaust fans.

• Direct sunlight.

• Damp, humid or uneven locations.

• To make holes in areas where electrical wiring or conduits are

located.

DO

• Choose places as cool as possible and well ventilated.

• use lug bolts or equal to bolt down the unit, reducing vibration

and noise.

37.4196.087.0 02/2006

VITE
AUTOFILETTANTE 2
3,5 X 13

RICEVITORE

1

CON CAVO (5 mt)

1.Cacciavite a lama

2.Cacciavite medio a stella

3.Forbici spelafili

4.Metro

5.Livella

6.Punta fresa a tazza

7.Seghetto

8.Punta da trapano ø 5

1

9.Martello

10.Trapano

11.Tagliatubi a coltello rotante

12.Flangiatubi a giogo per
attacco a cartella

13.Chiave dinamometrica

14.Chiavi fisse o a rullino

15.Sbavatore

16.Chiave esagonale

Attrezzi necessari per l’installazione (non forniti)

I

VITE

2

AUTOFILETTANTE
4 X 30

CURVA

1

DRENAGGIO

*

MATERIALE DI CORREDO

PARTI FIGURA Q.TÀ PARTI FIGURA Q.TÀ

TASSELLO 2

TELECOMANDO 1

AAA BATTERIA

2

ALCALINA

*

Unità esterne.

TAPPO

2

DRENAGGIO

*

CHIAVE

1

ESAGONALE

*

DICHIARAZIONE DI CONFORMITÀ

Questo prodotto è marcato in quanto conforme alle
Direttive:

– Bassa Tensione n. 73/23 CEE e 93/68 CEE.
– Compatibilità Elettromagnetica n. 89/336 CEE, 92/31 CEE

e 93/68 CEE.
Questa dichiarazione sarà nulla nel caso di impiego diverso da
quello dichiarato dal Fabbricante e/o di mancata osservanza,
anche solo parziale, delle istruzioni d'installazione e/o d'uso.

Combinazione Modelli

Combinare Unità Interna ed Esterna solo come elencato qui
sotto.

MODELLI SOLO FREDDO

Unità interne

Unità esterne

SAP-UR94E SAP-CR94E

SAP-UR124E SAP-CR124E

SAP-UR184E SAP-CR184EA

SAP-CLR184EA

SAP-UR224E SAP-CR224EA

MODELLI POMPA DI CALORE

Unità interne

Unità esterne

SAP-UR94EH SAP-CR94EH

SAP-UR124EH SAP-CR124EH

SAP-UR184EH SAP-CR184EHA

SAP-UR224EH SAP-CR224EHA

MODELLI SOLO FREDDO

LIMITI DI FUNZIONAMENT

O

 Condizioni Massime

Temperatura esterna : 43°C B.S.
Temperature interne : 32°C B.S. / 23°C B.U.

 Condizioni Minime

Temperatura esterna : 19°C B.S.
Temperature interne : 19°C B.S. / 14°C B.U.

MODELLI POMPA DI CALORE

LIMITI DI FUNZIONAMENT

O

 Condizioni Massime in Raffreddamento

Temperatura esterna : 43°C B.S.
Temperature interne : 32°C B.S. / 23°C B.U.

 Condizioni Minime in Raffreddamento

Temperatura esterna : 19°C B.S.
Temperature interne : 19°C B.S. / 14°C B.U.

 Condizioni Massime in Riscaldamento

Temperature esterne : 24°C B.S. / 18°C B.U.
Temperatura interna : 27°C B.S.

 Condizioni Minime in Riscaldamento

Temperature esterne : –8°C B.S. / –9°C B.U.

ISTRUZIONI DI INSTALLAZIONE

– Condizionatore d’aria Split System –

ATTENZIONE
Leggere il foglio istruzioni giallo fornito con le unità
esterne.

Questo condizionatore contiene il nuovo refrigerante R410A.

2

IMPORTANTE!
Leggere prima di iniziare l’installazione

Questo sistema di condizionamento deve seguire rigidi standard
di sicurezza e di funzionamento.
Per l’installatore o il personale di assistenza è molto importante
installare o riparare il sistema di modo che quest’ultimo operi con
sicurezza ed efficienza.

Per un’installazione sicura e un buon funzionamento è
necessario:

• Leggere attentamente questo manuale di istruzioni prima di
iniziare.

• Seguire tutte le istruzioni di installazione o riparazione
esattamente come mostrato.

• Osservare tutte le norme elettriche locali, statali e nazionali.

• Fare molta attenzione a tutte le note di avvertimento e di

precauzione indicate in questo manuale.

• Per l’alimentazione dell’unità utilizzare una linea elettrica dedicata.

Questo simbolo si
riferisce a pericolo o utilizzo improprio che possono provocare
lesioni o morte.

Questo simbolo si riferisce a pericolo o utilizzo improprio che
possono provocare lesioni, danni all’apparecchio o all’abitazione.

Se necessario, chiedi aiuto

Queste istruzioni sono tutto quello che necessita per la maggior
parte delle tipologie di installazione e manutenzione.
Nel caso in cui servisse aiuto per un particolare problema,
contattare i nostri punti di vendita/assistenza o il vostro negoziante
per ulteriori informazioni.

In caso di installazione errata

La ditta non è responsabile di un’errata installazione o
manutenzione qualora non vengano rispettate le istruzioni di
questo manuale.

PARTICOLARI PRECAUZIONI

• Durante l’installazione eseguire prima il collegamento del circuito

frigorifero e poi quello elettrico, procedere in modo inverso nel
caso di rimozione delle unità.

Quando è elettrico

LA SCARICA ELETTRICA PUÒ CAUSARE LESIONI
MOLTO GRAVI O LA MORTE. SOLO ELETTRICISTI
QUALIFICATI ED ESPERTI POSSONO MANIPOLARE
IL SISTEMA ELETTRICO.

• Non alimentare l’unità finché tutti i cavi e i tubi non siano

completati o ricollegati e controllati, per assicurare le messa a
terra.

• In questo circuito elettrico vengono utilizzati voltaggi elettrici

altamente pericolosi. Fare riferimento allo schema elettrico e a
queste istruzioni durante il collegamento.
Collegamenti impropri e inadeguata messa a terra possono
causare lesioni

accidentali o la morte.

•

Eseguire la messa a terra dell’unità secondo le norme
elettriche locali.

• Il conduttore giallo/verde non può essere utilizzato per
collegamenti diversi dalla messa a terra.

• Fissare bene i cavi. Collegamenti inadeguati possono causare
surriscaldamento e un possibile incendio.

• I cavi elettrici non devono venire a contatto con i tubi refrigeranti,
il compressore o le parti mobili del ventilatore.

• Nel collegare l’alimentazione e le linee di controllo, non usare
cavi a più conduttori. Usare cavi separati per ciascun tipo di
linea.

Durante il trasporto

Fare attenzione nel sollevare e nello spostare le unità interna ed
esterna. È consigliabile farsi aiutare da qualcuno e piegare le
ginocchia quando si solleva per evitare strappi alla schiena. Bordi
affilati o sottili fogli di alluminio del condizionatore potrebbero
procurarvi dei tagli alle dita.

Durante l’installazione...
... In un locale

Isolare accuratamente ogni tubazione nel locale per prevenire
formazione di condensa che potrebbe causare gocciolamento e,
di conseguenza, arrecare danni a muri e pavimenti.

... In luoghi umidi o irregolari

Usare una base solida e rialzata dal terreno per predisporre l’Unità
Esterna.
Questo eviterà danni e vibrazioni anormali.

... In luoghi altamente ventilati

Ancorare saldamente l’unità esterna con bulloni e un telaio in
metallo. Provvedere a un adatto deflettore per l’aria.

... In luoghi soggetti a nevicate (per i condizionatori pompa
calore)

Installare l’Unità Esterna su una piattaforma più alta del livello di
accumulo della neve. Provvedere a un’apertura di sfogo per la neve.

Collegando il circuito frigorifero

• Tenere le tubazioni più corte possibili.

• Usare il metodo di cartellatura per collegare i tubi.

• Oliare con olio anticongelante le superfici di contatto della

cartellatura e avvitare con le mani, quindi stringere le connessioni
utilizzando una chiave dinamometrica in modo da ottenere un
collegamento a buona tenuta.

• Verificare attentamente l’esistenza di eventuali perdite prima
della prova di funzionamento (test run).

NOTA:

A secondo del tipo di sistema, le tubazioni per liquidi o gas possono
essere sia piccole che grandi. Per evitare confusione, parlando di
tubazione refrigerante, sarà specificato: tubo piccolo per liquido,
grande per gas.

Durante le riparazioni

• Togliere tensione (dall’interruttore generale) prima di aprire
l’unità per controllare o riparare parti elettriche.

• Tenere lontano mani e vestiti da ogni parte mobile.

• Pulire dopo aver terminato il lavoro, controllando di non aver
lasciato scarti metallici o pezzi di cavo all’interno dell’unità.

• Areare il locale durante l’installazione e la prova del circuito

refrigerante; assicurarsi inoltre che, una volta completata
l’installazione, non si verifichino perdite di gas refrigerante
poiché il contatto con fiamme o fonti di calore può essere
tossico e molto pericoloso.

AVVERTIMENTO

PRECAUZIONE

AVVERTIMENTO

IG

3

Scelta del luogo di installazione unità interna
EVITARE

• L’esposizione diretta al sole.

• La vicinanza a fonti di calore che possono danneggiare la struttura dell’unità.

• Presenza di perdite di gas.

• Presenza di vapori d’olio (come in una cucina o vicino a macchinari

industriali) perché la contaminazione d’olio può provocare malfunzionamento
e può deformare superfici e particolari in plastica dell’unità.

• Locali con piani di appoggio malfermi che possono causare vibrazione,
rumore o possibili perdite d’acqua.

• Luoghi dove il telecomando possa essere soggetto a spruzzi d’acqua o ad
umidità eccessiva.

• Di eseguire fori nelle zone dove si trovano parti elettriche o impianti.

• Di collocare parti in tensione sotto di essa (elettrodomestici, computer), in
caso di emergenza l'unità potrebbe tracimare acqua.

È PREFERIBILE

• Scegliere la posizione appropriata dalla quale ogni angolo del locale possa
essere uniformemente climatizzato.

• Verificare che il soffitto sia sufficientemente resistente da sostenere il peso
dell’unità.

• Scegliere una posizione in modo che la distanza tra le due unità sia la
minore possibile.

• Scegliere la posizione più appropriata per assicurare una buona ventilazione
e spazi minimi di manutenzione intorno all’unità.

Scelta del luogo di installazione unità esterna
EVITARE

• La vicinanza a fonti di calore o ad aree interessate da espulsioni di aria
calda.

• L’esposizione diretta al sole.

• Zone umide o soggette ad allagamenti e piano di appoggio non livellato.

• Di eseguire fori nelle zone dove si trovano parti elettriche o impianti.

È PREFERIBILE

• Scegliere aree possibilmente in ombra e leggermente ventilate.

• Fissare l’unità alla base di appoggio per evitare vibrazioni.

MATERIALE ADDIZIONALE PER L'INSTALLAZIONE (NON FORNITO)

●

T ubo in rame ricotto e disossidato per refrigerazione per il collegamento tra le unità, ed isolato con polietilene espanso di spessore min.
8 mm.

●

Tubo in PVC per scarico condensa (ø int. 18 mm) di lunghezza sufficiente a convogliare la condensa ad uno scarico esterno.

●

Olio refrigerante per connessioni a cartella (circa 30 g.)

●

Cavo elettrico: utilizzare cavi di rame isolato del tipo, sezione e lunghezza indicati in tabella “DATI ELETTRICI” e al paragrafo “COLLEGAMENTI
ELETTRICI DEL SISTEMA”.

DATI ELETTRICI

LUNGHEZZA, SEZIONE CAVI E FUSIBILI RITARDATI

(continua a pag. 4)

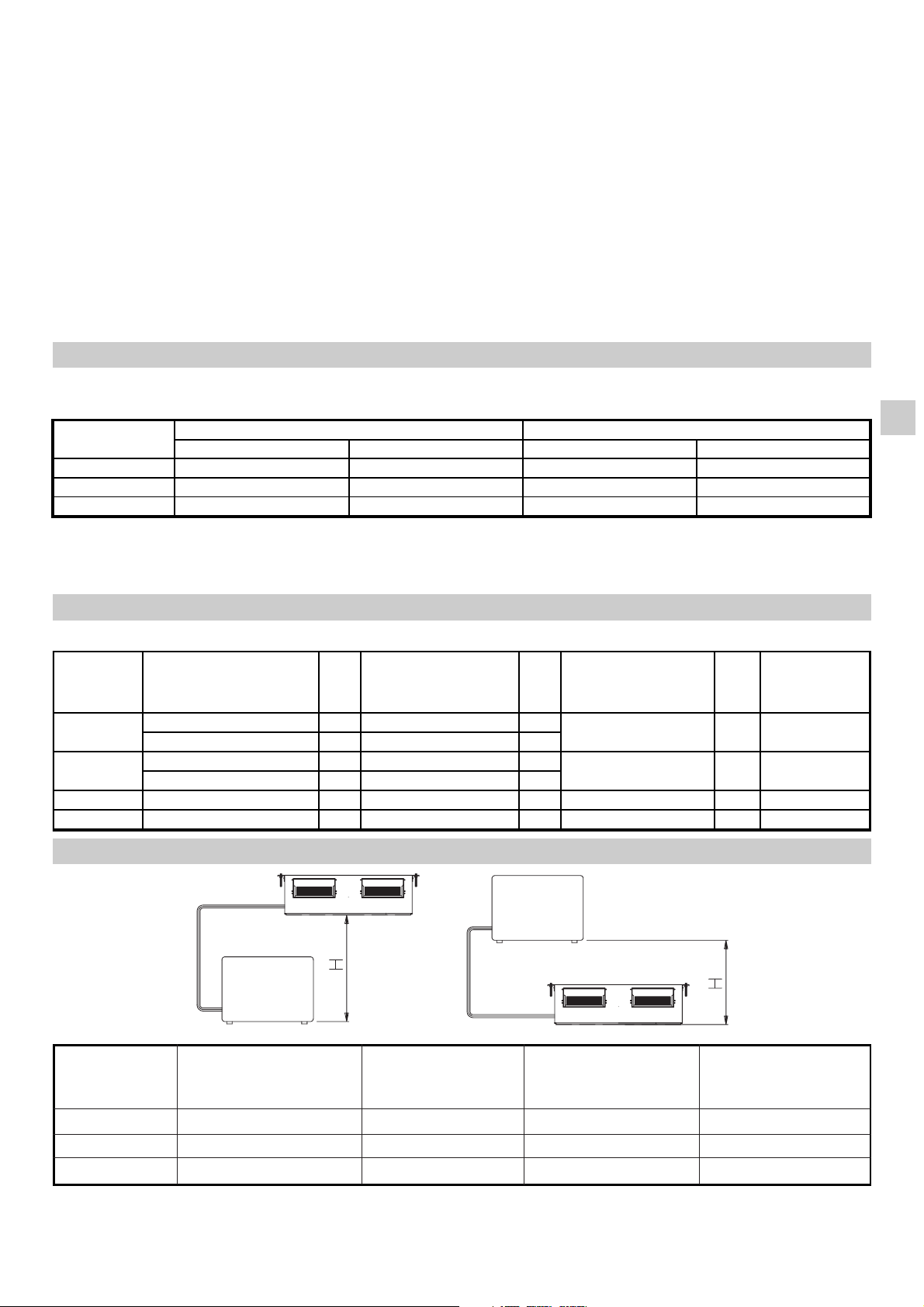

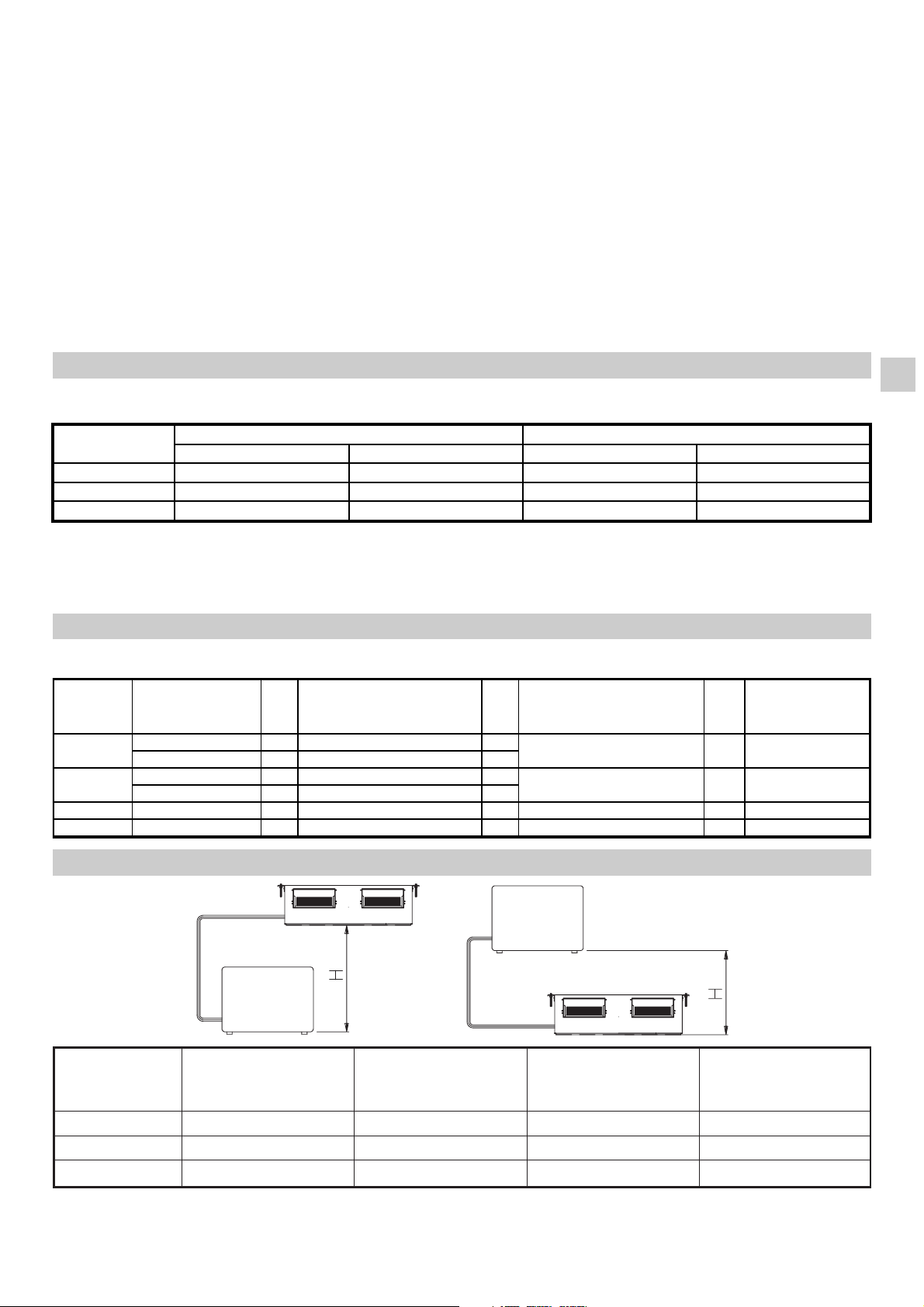

LIMITI SU LUNGHEZZA TUBI DI COLLEGAMENTO E DISLIVELLO

I

DIAMETRO ESTERNO SPESSORE MINIMO DIAMETRO ESTERNO SPESSORE MINIMO

UR9X - UR12X 6,35 mm 0,8 mm 9,52 mm 0,8 mm

UR18X 6,35 mm 0,8 mm 12,7 mm 0,8 mm
UR22X 6,35 mm 0,8 mm 15,88 mm 1 mm

MODELLO

TUBO PICCOLO

TUBO GRANDE

Lunghezza cavi di Lunghezza collegamento Lunghezza linea di Fusibile ritardato

MODELLO alimentazione

mm

2

unità-linea di potenza

mm

2

controllo tra le unità

mm

2

(A) m (B) m (C) m

802802

140 3,5 140 3,5

502502
90 3,5 90 3,5

CR/CLR18X 22 2,5 30 2,5 30 2,5 20 A

CR22X 16 2,5 30 2,5 30 2,5 20 A

CR9X

160

0,75

10 A

CR12X

160

0,75

10 A

MODELLO

MASSIMA LUNGHEZZA MASSIMA LUNGHEZZA MASSIMO DISLIVELLO QUANTITÁ DI

TUBAZIONI CON CARICA TUBAZIONI AMMISSIBILE AMMISSIBILE REFRIGERANTE

REFRIGERANTE STANDARD

H AGGIUNTIVA

(m) (m) (m) (g / m)*

UR9X 7,5 15 7 15

UR12X 7,5 20 7 25

UR18X - 22X 7,5 30 7 25

* Per ogni metro di tubo in più rispetto alla lunghezza standard , aggiungere refrigerante nella quantità indicata in tabella.

Non è necessaria alcuna aggiunta di olio al compressore.

VIS 3,5 X 13 2

37.4196.087.0 02/2006

1.Tournevis à tête plate

2.Tournevis moyen cruciforme

3.Pince à dénuder

4.Mètre

5.Niveau

6.Scie cloche

7.Scie passe-partout

8.Foret pour perceuse ø 5

19. Marteau

10. Perceuse

11. Coupe-tubes

12. Dudgeonnière pour
connexion flares

13. Clé dynamométrique

14. Clés fixes et à molette

15. Ebarbeur

16. Clé héxagonale

Outillage necessaire à l'installation (non livré)

GROUPE RÉCEPTEUR
AVEC RALLONGE DE

1

CÂBLE (5 mt)

F

COUDE

*

RACCORDEMENT

1

DES CONDENSATS

ACCESSOIRES LIVRES AVEC L'UNITE

PIÈCES DESSIN Q.TÉ PIÈCES DESSIN Q.TÉ

CHEVILLE 2

COMMANDE

1

A DISTANCE

PILE ALCALINE 2

*

Unitées extérieures.

VIS 4 X 30 2

BOUCHON DES

2

CONDENSATS

*

CLE

1

HEXAGONALE

*

DECLARATION DE CONFORMITE

Ce produit est marqué puisque il est conforme aux
Directives:

– Basse Tension n. 73/23 CEE et 93/68 CEE.
– Compatibilité Electromagnétique n. 89/336 CEE, 92/31

CEE et 93/68 CEE.
Cette déclaration sera nulle en cas d'une utilisation différente
de celle déclarée par le Constructeur et/ou de la non­observation, même partielle des instructions d'installation
et/ou d’utilisation.

Combinaison de modèles

N’associez les appareils intérieurs et extérieurs que de la
manière indiquée ci-dessous.

MODELES FROID SEUL

Appareils intérieur Appareils extérieurs

SAP-UR94E SAP-CR94E

SAP-UR124E SAP-CR124E

SAP-UR184E SAP-CR184EA

SAP-CLR184EA

SAP-UR224E SAP-CR224EA

MODELES REVERSIBLES

Appareils intérieur Appareils extérieurs

SAP-UR94EH SAP-CR94EH

SAP-UR124EH SAP-CR124EH

SAP-UR184EH SAP-CR184EHA

SAP-UR224EH SAP-CR224EHA

MODELES FROID SEUL

LIMITES DE FONCTIONNEMENT

 Conditions maximales

Température extérieure : 43°C B.S.
Température intérieure : 32°C B.S. / 23°C B.H.

 Conditions minimales

Température extérieure : 19°C B.S.
Température intérieure : 19°C B.S. / 14°C B.H.

MODELES REVERSIBLES

LIMITES DE FONCTIONNEMENT

 Conditions maximales en Refroidissement

Te mp érature extérieure : 43°C B.S.
Température intérieure : 32°C B.S. / 23°C B.H.

 Conditions minimales en Refroidissement

Te mp érature extérieure : 19°C B.S.
Température intérieure : 19°C B.S. / 14°C B.H.

 Conditions maximales en Chauffage

Te mp érature extérieure : 24°C B.S. / 18°C B.H.
Température intérieure : 27°C B.S.

 Conditions minimales en Chauffage

Te mp érature extérieure : –8°C B.S. / –9°C B.H.

NOTICE D’INSTALLATION

– Climatiseur split –

ATTENTION
Lire le feuille instruction jaune fourni avec les appareils
extérieurs.

Ce climatiseur utilise le nouveau réfrigérant R410A.

FG

2

IMPORTANT!
Veuillez lire ce qui suit avant de commencer

Ce système de conditionnement de l'air répond à des normes
strictes de fonctionnement et de sécurité. En tant qu'installateur
ou ingénieur de maintenance, une partie importante de votre
travail est d'installer ou d'entretenir le système de manière à ce
qu'il fonctionne efficacement en toute sécurité.

Pour effectuer une installation sûre et obtenir un
fonctionnement sans problème, il vous faut:

• Lire attentivement cette brochure d'information avant de
commencer.

• Procéder à chaque étape de l'installation ou de la réparation
exactement comme il est indiqué.

• Respecter toutes les réglementations électriques locales,
régionales et nationales.

• Observer toutes les recommandations de prudence et de sécurité
données dans cette notice.

• Pour l'alimentation de l'appareil utiliser une ligne électrique
dédiée.

Ce symbole fait référence à une pratique dangereuse ou
imprudente qui peut entraîner des blessures personnelles ou la
mort.

Ce symbole fait référence à une pratique dangereuse ou
imprudente qui peut entraîner des blessures personnelles ou des
dégâts matériels, soit à l'appareil, soit aux installations.

Si nécessaire, demandez que l'on vous prête assistance

Ces instructions suffisent à la plupart des sites d'installation et
des conditions de maintenance. Si vous avez besoin d'assistance
pour résoudre un problème particulier, adressez-vous à notre
service aprés vente ou à votre revendeur agréé pour obtenir des
instructions supplémentaires.

Dans le cas d'une installation incorrecte

Le fabricant ne sera en aucun cas responsable dans le cas d'une
installation ou d'une maintenance incorrecte, y compris dans le cas
de non-respect des instructions contenues dans ce document.

PRECAUTIONS PARTICULIERES

• Pour l’installation: raccorder les liaisons frigorifiques, puis les
liaisons électriques.
Pour le démontage: procéder de manière inverse.

Lors du câblage

UNE DECHARGE ELECTRIQUE PEUT ENTRAINER UNE
BLESSURE PERSONNELLE GRAVE OU LA MORT.
SEUL UN ELECTRICIEN QUALIFIE ET EXPERIMENTE
DOIT EFFECTUER LE CABLAGE DE CE SYSTEME.

• Ne mettez pas l'appareil sous tension tant que tout le système
de câbles et de tuyaux n'est pas terminé ou rebranché et vérifié,
pour assurer la mise à la terre.

• Des tension électriques extrêmement dangereuses sont utilisées
dans ce système. Veuillez consulter attentivement le schéma de
câblage et ses instructions lors du câblage.
Des connexions incorrectes ou une mise à la terre inadéquate
peuvent entraîner

des blessures accidentelles ou la mort.

• Effectuez la mise à la terre de l'appareil en respectant les
réglementations électriques locales.

• Le câble jaune/vert ne peut en aucun cas être utilisé pour toute
autre connexion que celle de la mise à la terre.

• Serrez fermement toutes les connexions. Un câble mal fixé
peut entraîner une surchauffe au point de connexion et présenter
un danger potentiel d'incendie.

• Il ne faut en aucun cas laisser les câbles toucher la tuyauterie
du réfrigérant, le compresseur ou toute pièce mobile.

• N’utilisez pas de câble multiconducteur pour le câblage des
lignes d’alimentation électrique et celles de commande. Utilisez
des câbles séparés pour chaque type de ligne.

Lors du transport

Soyez prudent lorsque vous soulevez et déplacez les appareils
intérieur et extérieur. Demandez à un collègue de vous aider, et
pliez les genoux lors du levage afin de réduire les efforts sur votre
dos. Les bords acérés ou les ailettes en aluminium mince se
trouvant sur le climatiseur risquent de vous entailler les doigts.

Lors de l'installation...
... dans une pièce

Isolez correctement tout tuyau circulant à l'intérieur d'une pièce pour
éviter que de la condensation ne s'y dépose et ne goutte, ce qui

pourrait endommager les murs et les planchers.

... dans des endroits humides ou sur des surfaces irrégulières

Utilisez une plate-forme surélevée pour offrir une base solide et
régulière à l'appareil extérieur.
Ceci permettra d'éviter des dégâts causés par l'eau et des
vibrations anormales.

... dans une zone exposée à des vents forts

Ancrez solidement l'appareil extérieur avec des boulons et un
châssis en métal. Réalisez un déflecteur efficace.

... dans une zone neigeuse (pour le système du type reversible)

Installez l'appareil extérieur sur une plate-forme surélevée à un
niveau supérieur à l'amoncellement de la neige. Réalisez des
évents à neige.

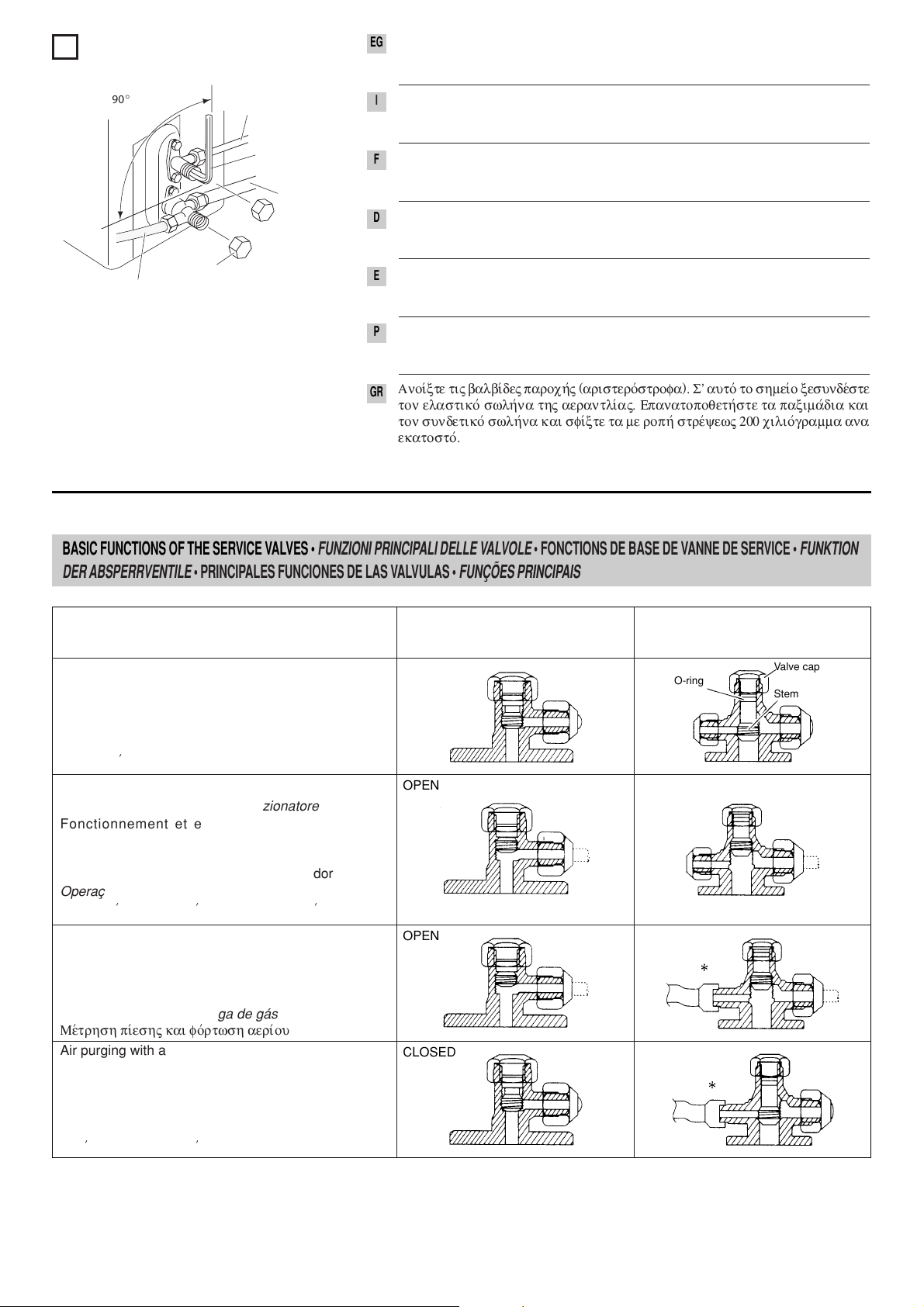

Lors de la connexion des tuyaux de réfrigération

• Limitez au maximum la longueur des tuyaux.

• Les raccordements sont de type flare.

• Appliquez de l’huile frigorifique sur les surfaces de contact avant

de les connecter, puis serrez l'ecrou avec une clé
dynamométrique pour effectuer une connexion sans fuite.

• Recherchez soigneusement la présence de fuites avant
d'effectuer l'essai de fonctionnement.

NOTE:

Selon le type du système, les tuyaux de gaz et de liquide peuvent
être petits ou gros. Par conséquent, afin d'éviter toute confusion,

le tuyau de réfrigérant de votre modèle particulier est dénommé
"petit" pour le liquide et "gros" pour le gaz.

Lors de la maintenance

• Interrompre l'alimentation électrique sur le commutateur principal
avant d'ouvrir l'appareil pour vérifier ou réparer le câblage et
les pièces électriques.

• Veillez à maintenir vos doigts et vos vêtements éloignés de
toutes les pièces mobiles.

• Nettoyez le site lorsque vous avez fini, en pensant à vérifier
que vous n'avez laissé aucune ébarbure de métal ou morceau
de câble à l'intérieur de l'appareil dont vous avez effectué la
maintenance.

• Aèrez la pièce pendant l'installation et l'essai du circuit réfrigérant;
assurez-vous que, après l'installation, des fuites de gaz
réfrigérant ne se produisent pas, puisque le contact avec des
flammes ou des sources de chaleur peut être toxique et très
dangereux.

DANGER

PRUDENCE

DANGER

3

ACCESSOIRES POUR L'INSTALLATION (NON LIVRES)

●

Lignes en cuivre recuit et désoxydé pour réfrigération pour le raccordement entre les unités. La ligne doit être isolée en mousse de
polyéthylène avec épaisseur min. de 8mm.

DONNEES ELECTRIQUES

LONGUEUR, SECTION CABLES ET FUSIBLES RETARDES

LIMITES LONGUEUR LIGNE DE RACCORDEMENT ET DENIVELLATION

(suite page 4)

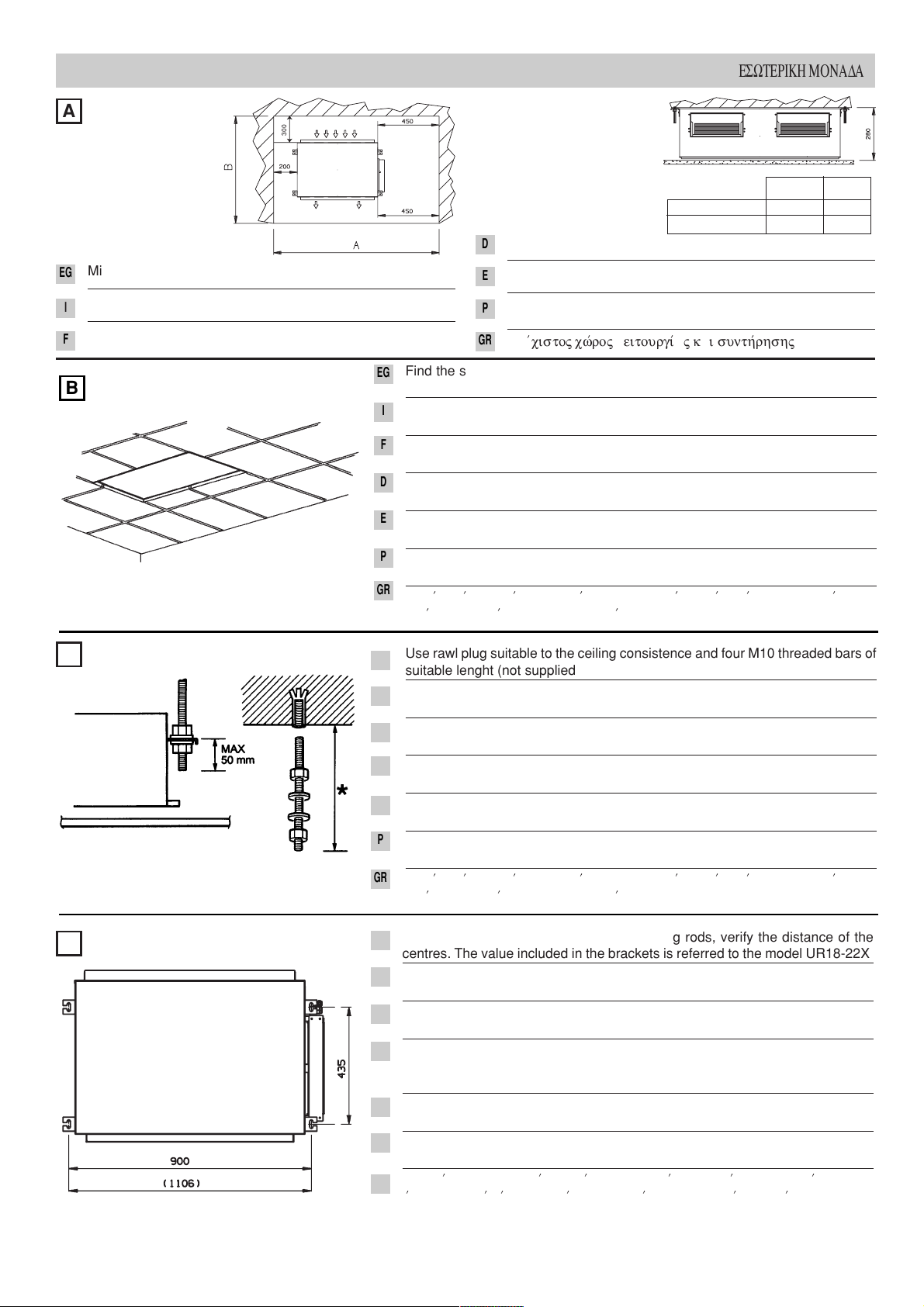

Choix de l'emplacement d'installation - Appareil intérieur
EVITEZ

• L'exposition directe au soleil.

• La proximité de sources de chaleur qui pourraient affecter la structure de

l'appareil.

• Les zones dans lesquelles il existe une possibilité de fuites de gaz.

• L’esposition à des vapeurs d'huile (comme dans les cuisines ou près de

machines industrielles), car une contamination par de l'huile peut entraîner
des problèmes de fonctionnement et déformer les surfaces en plastique et
certaines pièces de l'appareil.

• Les emplacements où une assise manquant de stabilité pourrait occasionner
des vibrations, des bruits et des fuites d'eau.

• Les emplacements où la télécommande peut être éclaboussée par de
l'eau ou soumise aux effets de l'humidité.

• De faire des trous où il y a des câbles électriques ou des conduits.

• De placer des appareils électriques sous l'unité (appareils électroménagers,

ordinateurs), car en cas de problème, de l'eau de condensats pourrait
couler de l'unité.

RECHERCHEZ

• Un emplacement approprié à partir duquel l'ensemble de la pièce peut être
climatisé de manière uniforme.

• Un plafond suffisamment solide pour supporter le poids de l'appareil.

• L’emplacement pour que la distance entre les deux appareils soit la plus

courte possible.

• Un espace suffisant pour permettre aussi bien un bon fonctionnement qu'une
maintenance aisée, ainsi qu'une circulation d'air libre autour de l'appareil.

Choix de l'emplacement d'installation - Appareil extérieur
EVITEZ

• Les sources de chaleur, les ventilateurs d'evacuation, etc.

• La lumière directe du soleil.

• Les endroits mouillés, humides ou de surface irrégulières.

• De faire des trous où il y a des câbles électriques ou des conduits.

RECHERCHEZ

• Un emplacement aussi frais que possible et bien ventilé.

• Utilisez des boulons ou similaire pour fixer l'appareil, afin d'en réduire le

bruit et les vibrations.

●

Tube en PVC pour sortie du condensat (Ø int.18mm) ayant une longueur suffisante pour diriger les condensats vers une sortie extérieure.

●

Huile frigorifique pour connexion flares (30 g. environ).

●

Câble électrique: Utiliser câbles en cuivre isolé de type, section et longeur indiquées dans le tableau “DONNEES ELECTRIQUES” et dans
le paragraphe “BRANCHEMENTS ELECTRIQUES DU SYSTEME”.

GF

DIAMETRE EXTERIEUR EPAISSEUR MIN. DIAMETRE EXTERIEUR EPAISSEUR MIN.

UR9X - UR12X 6,35 mm 0,8 mm 9,52 mm 0,8 mm

UR18X 6,35 mm 0,8 mm 12,7 mm 0,8 mm
UR22X 6,35 mm 0,8 mm 15,88 mm 1 mm

MODELE

PETIT TUBE

GROS TUBE

Longueur câbles Longueur ligne de puissance Longueur ligne de contrôle Fusibles

MODELE d’alimentation

mm

2

entre les unités

mm

2

entre les unités

mm

2

retardés

(A) m (B) m (C) m

802802

140 3,5 140 3,5

502502
90 3,5 90 3,5

CR/CLR18X 22 2,5 30 2,5 30 2,5 20 A

CR22X 16 2,5 30 2,5 30 2,5 20 A

CR9X

160

0,75

10 A

CR12X

160

0,75

10 A

LONGUEUR MAXIMUM LONGUEUR MAXIMUM DENIVELLATION QUANTITE DE

SANS ADDITION DE ADMISSIBLE MAXIMUM REFRIGERANT

REFRIGERANT H ADDITIONNEL

(m) (m) (m) (g / m)*

MODELE

UR9X 7,5 15 7 15

UR12X 7,5 20 7 25

UR18X - 22X 7,5 30 7 25

* Pour chaque mètre de tube plus long de la longeur sans addition de refrigerant, ajouter du réfrigérant comme indiqué dans

le tableau. Il n'est pas nécessaire d’ajouter de l'huile au compresseur.

EMPFÄNGER MIT
VERLÄNGERUNGSKABEL

1

(5 mt)

37.4196.087.0 02/2006

SELBSTSCHNEIDENDE

2

GEWINDESCHRAUBE
3,5 X 13

1.Standardschraubenzieher

2.Kreuzschraubenzieher

3.Abisoliermesser

4.Meßband

5.Wasserwaage

6.Hohlfräser-Spitze

7.Bügelsäge

8.Bohrer ø 5

19.Hammer

10.Bohrmaschine

11.Rohrabschneider

12.Bördelgerät

13.Drehmomentenschlüssel

14.

Verstellbarer
Schraubenschlüssel

15.Abgratzwerkzeug

16.Sechskanteinsteckschlüssel

Für die Installation notwendige Erzeugnisse (nicht
mitgeliefert)

D

BOGENROHR

*

1

MITGELIEFERTES ZUBEHÖR

TELLE ABBILDUNG MEN. TELLE ABBILDUNG MEN.

DÜBEL 2

FERNBEDIENUNG 1

AAA ALKALINE

2

BATTERIE

*

Außeneinheiten.

SELBSTSCHNEIDENDE

2

GEWINDESCHRAUBE
4 X 30

STÖPSEL

*

2

SECHSKANT-

1

SCHLÜSSEL

*

KONFORMITÄTSERKLÄRUNG

Dieses Produkt ist mit -Zeichen gekennzeichnet, weil
es den folgenden Richtlinien entspricht:

– Niederspannungsrichtilinie 73/23 EWG und 93/68 EWG.
– Elektromagnetische Verträglichkeit 89/336 EWG, 92/31

EWG und 93/68 EWG.
Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung
auch nur von Teilen der Bedienungsanleitung und der
Installatinsanweisungen wird diese Erklärung ungültig.

Modellkombinationen

Innenraum- und Außengeräte sollen nur wie in der folgenden
Liste miteinander verbunden werden.

NUR KÜHLUNG MODELLE

Innenraumgeräte

Außengeräte

SAP-UR94E SAP-CR94E

SAP-UR124E SAP-CR124E

SAP-UR184E SAP-CR184EA

SAP-CLR184EA

SAP-UR224E SAP-CR224EA

WÄRMEPUMPE MODELLE

Innenraumgeräte

Außengeräte

SAP-UR94EH SAP-CR94EH

SAP-UR124EH SAP-CR124EH

SAP-UR184EH SAP-CR184EHA

SAP-UR224EH SAP-CR224EHA

NUR KÜHLUNG MODELLE

BETRIEBSBEREICH

 Maximumbedingungen

Außentemperatur : 43°C T.K.
Raumtemperatur : 32°C T.K. / 23°C F.K.

 Minimumbedingungen

Außentemperatur : 19°C T.K.
Raumtemperatur : 19°C T.K. / 14°C F.K.

WÄRMEPUMPE MODELLE

BETRIEBSBEREICH

 Kühlbetrieb bei Maximumbedingungen

Außentemperatur : 43°C T.K.
Raumtemperatur : 32°C T.K. / 23°C F.K.

 Kühlbetrieb bei Minimumbedingungen

Außentemperatur : 19°C T.K.
Raumtemperatur : 19°C T.K. / 14°C F.K.

 Heizbetrieb bei Maximumbedingungen

Außentemperatur : 24°C T.K. / 18°C F.K.
Raumtemperatur : 27°C T.K.

 Heizbetrieb bei Minimumbedingungen

Außentemperatur : –8°C T.K. / –9°C F.K.

INSTALLATIONSANLEITUNGEN

– Zweirohrsystem-Klimaanlage –

WARNUNG
Lesen Sie das gelbe Blatt, das mit dem Außengeräte
mitgeliefert wird.

Diese Klimagerät enthält den neue Kühlmittel R410A.

2

WICHTIG!
Bitte vor Arbeitsbeginn lesen

Diese Klimaanlage entspricht strengen Sicherheits- und
Betriebsnormen.
Für den Installateur oder Bediener dieser Anlage ist es wichtig, sie
so einzubauen oder zu warten, daß ein sicherer und effizienter
Betrieb gewährleistet wird.

Für eine sichere Installation und einen sorgenfreien Betrieb
müssen Sie:

• Diese Anleitungsbroschüre vor Arbeitsbeginn aufmerksam lesen.

• Jeden Installations- und Reparaturschritt entsprechend der
Beschreibung ausführen.

• Alle örtlichen, regionalen und landesweiten Vorschriften zum
Umgang mit Elektrizität befolgen.

• Alle Hinweise zur Warnung und Vorsicht in dieser Broschüre

aufmerksam beachten.

• Eine eigene elektrische Zuleitung für die Versorgung.

Dieses Symbol bezieht sich auf eine Gefahr oder eine falsche
Verwendung der Anlage, die starke Körperverletzungen oder T od
verursachen können..

Dieses Symbol bezieht sich auf eine Gefahr oder eine falsche
Verwendung der Anlage, die starke Körperverletzungen oder
Sachbeschädigungen verursachen können.

Fragen Sie um Rat, wenn das notwendig ist

Diese Anleitungen sind für die meisten Einbauten und
Wartungsbedingungen ausreichend. Wenn Sie wegen eines
besonderen Problems Rat benötigen, wenden Sie bitte an unser
Verkaufs-/Wartungsbüro oder Ihren autorisierten Händler.

Im Falle unsachgemäßer Installation

Der Hersteller ist in keinem Fall für unsachgemäße Installation
und Wartung verantwortlich, wenn den Anleitungen in dieser
Broschüre nicht gefolgt werden.

BESONDERE VORSICHTSMASSNAHMEN

• Wehränd der Installation verbinden Sie erst die Kühlrohre, dann
die elektrischen Kabeln.

Wenn Sie die Einheit entfernen sollen, verfahren Sie umgekehrt.

Bei der Kabelverlegung

STROMSCHLÄGE KÖNNEN KÖRPERVERLETZUNGEN
UND TOD ZUR FOLGE HABEN.
DIE KABELVERLEGUNG DIESES SYSTEMS SOLLTE
NUR VON QUALIFIZIERTEN UND ERFAHRENEN
ELEKTRIKERN AUSGEFÜHRT WERDEN.

• Stelle Sie die Stromversorgung des Gerätes erst wieder her,
wenn alle Kabel und Rohre verlegt oder wiederverbunden und

überprüft sind, um die Erdung zu versichern.

• Dieses System benutzt hochgefährliche Spannungen. Beachten

Sie mit größter Aufmerksamkeit den Stromaufplan und diese
Anleitungen, wenn Sie Leitungen verlegen. Unsachgemäße

Verbindungen und unzureichende Erdung können
Unfallverletzungen oder Tod verursachen.

•

Erden Sie das Gerät gemäß den örtlich zutreffenden V orschriften.

• Das Gelbe/Grüne Kabel ist für die ausschließliche Verwendung

als Erdleitung.

• Verbinden Sie Kabel fest miteinander. Lockere Verbindungen
können Überhitzung an den V erbindungspunkten erzeugen und
ein mögliches Feuerrisiko bedeuten.

• Stellen Sie sicher, daß die Verdrahtung nicht die Kühlmittelrohre,
den Kompressor oder die beweglichen Teile des Ventilators
berührt.

• Verwenden Sie keine Mehraderkabel für die Verdrahtung der
Stromversorgung und Steuerleitungen. Benutzen Sie separate
Kabel für jeden Leitungstyp.

Transport

Heben und bewegen Sie die Innenraum- und Außengeräte mit
großer Vorsicht. Lassen Sie sich von einer dritten Person helfen
und beugen Sie die Knie, um die Belastung auf den Rücken zu
verringern. Scharfe Kanten oder die dünnen Aluminiumrippen
des Klimatisierungsgerätes können Schnittwunden an den Fingern
verursachen.

Installation...
... in einem Raum

Isolieren Sie vollständig jede im Zimmer verlegte Röhre, um
"Schwitzen" und Tropfen zu verhindern, was zu Wasserschäden
an Wänden und Böden verursachen kann.

... an feuchten oder unebenen Stellen

Um für eine solide, ebene Unterlage für das Außengerät zu sorgen,
benutzen Sie einen erhöhten Betonsockel oder Betonsteine. Dies
verhindert Wasserschaden und ungewöhnliche Vibrationen.

... in Gebieten mt starkem Wind

Sichern Sie das Außengerät mit Bolzen und einem Metallrahmen.
Sorgen Sie für einen ausreichenden Windschutz.

... in Bereichen mit starkem Schneefall (für Wärmepumpe-
systeme)

Installieren Sie das Außengerät auf einer Unterlage, die höher als
mögliche Schneeverwehungen ist. Sorgen Sie für geeignete
schneesichere Durchlaßöffnungen für An- oder Abluft..

Verlegung der Kühlrohre

• Halten Sie alle Rohrlänge so kurz wie möglich.

• Verbinden Sie die Rohre mit der Bördelmethode.

• Streichen Sie vor dem Zusammenfügen Kühlschmierfett auf

die Rohrenden und Verbindungsrohre, ziehen Sie dann die
Mutter mit einem Drehmomentenschlüssel zu, um eine dichte
Verbindung zu erhalten.

• Suchen Sie nach Leks, bevor Sie den Testdurchlauf beginnen.

BITTE BEACHTEN:

Je nach Systemtyp können Flüssigleits- und Gasleitungen eng
oder weit sein. Um Verwirrung vorzubeugen, werden die Kühlrohre
für ihr bestimmtes Modell deshalb als "eng" für die Flüssigkeit
und als "weit" für das Gas gekennzeichnet.

W

artung

• Schalten Sie beim Hauptschalter den Strom auf OFF , bevor Sie
das Gerät öffnen, um elektrische Teile oder Kabel zu überprüfen
oder reparieren.

• Halten Sie Ihre Finger oder lose Kleidungen von allen sich
bewegenden Teilen fern.

• Säubern Sie nach Abschluß der Arbeiten und stellen Sie sich
sicher, daß keine Metallabfälle oder Kabelstücke in dem
gewarteten Gerät liegen bleiben.

• Belüften Sie das Zimmer während den Installationsarbeiten und
der Prüfung an dem Kühlmittelkreislauf; vergewissern Sie sich,
daß keine Kühlgasverluste eintreten; der Kontakt mit Flammen
oder Wärmequellen kann toxisch oder sehr gefährlich sein.

WARNUNG

VORSICHT

WARNUNG

DG

3

Wahl des Installationsortes - Innenraumgerät
VERMEIDEN SIE

• Direkte Sonneneinstrahlung.

• Wärmequellen in der Nähe des Gerätes, die dessen Leistungsfähigkeit
beeinflussen könnten.

• Bereiche, wo Leckgasen erwartet werden können.

• Die Installationen an Stellen, an denen die Geräte starkem Öldunst ausgesetzt
sind (wie z.B. in Küchen oder in der Nähe von Fabrikmaschinen).
Ölverschmutung kann zu Betriebstörungen und zur Verformung von
Plastikoberflächen und -teilen des Gerätes führen.

• Stellen, wo ein unsolides Fundament zu Vibrationen, Lärm oder
möglicherweise zu Wasserlecks führen kann.

• Stellen, an denen die Fernbedienung Wasserspritzen oder Feuchtigkeit

ausgesetzt ist.

• Löcher im Bereich mit elektrischen Kabeln und Rohrkabeln zu bohren.

• Elektrische Geräte (wie Computer oder Hausgeräte) unter der Einheit zu

stellen, weil im Zufall sie Kondensatwasser tropfen koennte.

WAS SIE TUN SOLLTEN

• Wählen Sie eine passende Stelle, von der aus jede Ecke des Zimmers
gleichmäßig gekühlt werden kann.

• Wählen Sie eine Decke, an der der Boden das Gewicht des Gerätes tragen
kann.

• Wählen Sie eine Stelle, von der aus die Rohre und der Wasserablaufschlauch
den kürzesten Weg nach darußen haben.

• Berücksichtigen Sie, daß genug Platz sowohl für Betrieb und Wartung als
auch für ungehinderten Luftstrom vorhanden ist.

Wahl des Installationsortes - Außengerät
VERMEIDEN SIE

• Wärmequellen, Sauggebläse.

• Direkte Sonneneinstrahlung.

• Feuchte, luftfeuchte oder unhebene Stellen.

• Löcher im Bereich mit elektrischen Kabeln und Rohrkabeln zu bohren.

WAS SIE TUN SOLLTEN

• Wählen Sie eine Stelle, an der es so kühl wie möglich und leicht belüftet ist.

• benutzen Sie Haltebolzen oder ähnliches, um das Gerät zu befestigen und
Vibrationen und Lärm zu vermeiden.

ZUSÄTZLICHES ZUBEHÖR FÜR DIE AUFSTELLUNG (AUF ANFRAGE)

●

Deoxidierte und geglühte Kupferrohre für die Verlegung von Kühlrohren zwischen den beiden Einheiten, und mit geschäumter
Polyethylenisolierung (r Isolierung min. 8mm).

●

PVC-Rohr für Kondenswasser-Auslaß (Innen ø18mm). Es soll lang genug sein, um das Kondenswasser zu einer Außendränung zu leiten.

●

Kühlschmierfett für Plattenanschlüsse (ca. 30g).

●

Elektrisches Kabel: isolierten Kupferkabeln benutzen; Kabel-Typ, Querschnitt und Länge sind iin der Tabelle “ELEKTRISCHE ANGABEN”
und m Paragraph "

ELEKTRISCHE ANSCHLÜSSE DES SYSTEMS” angezeigt.

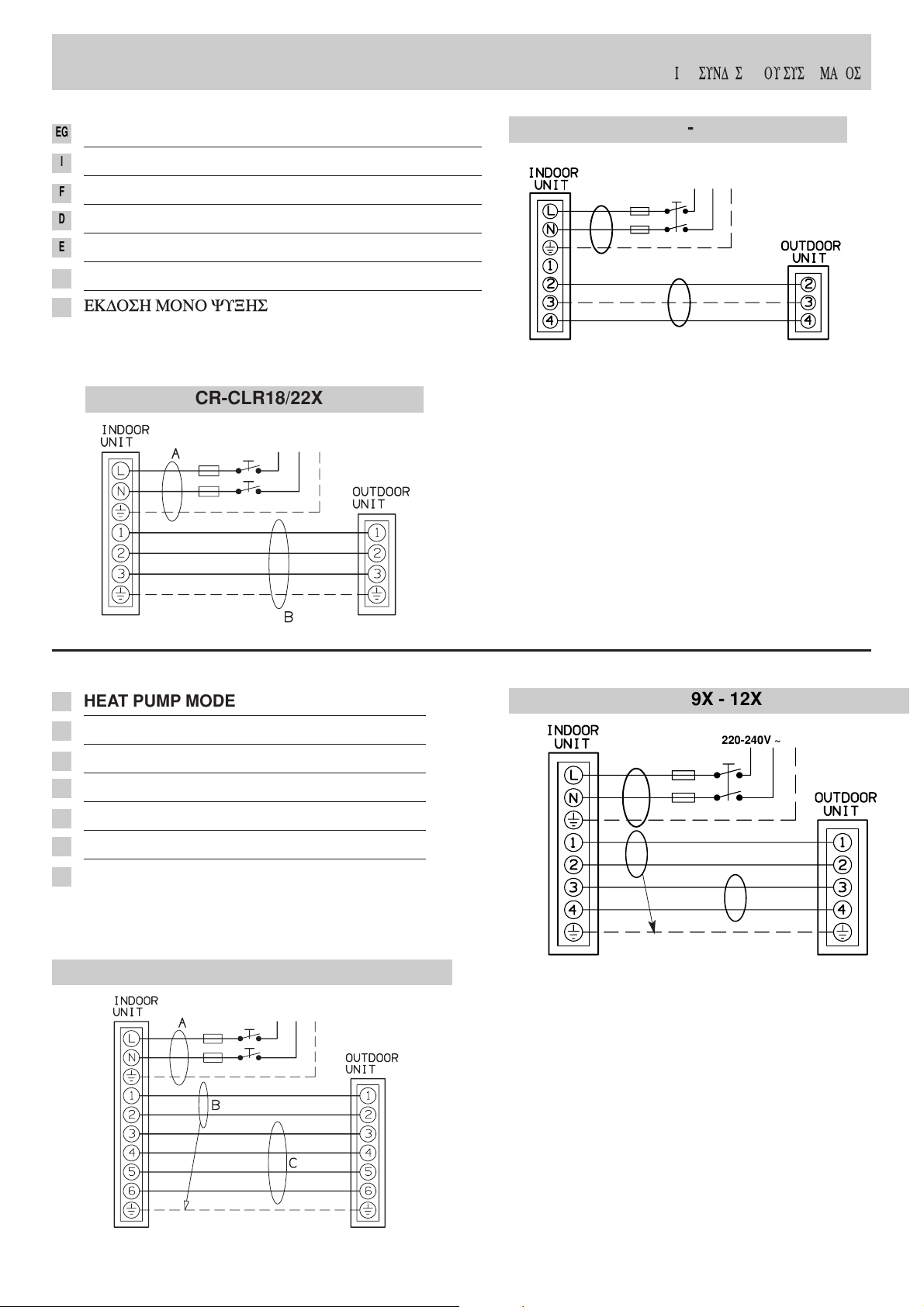

ELEKTRISCHE ANGABEN

KABEL-LÄNGE UND QUERSCHNITT UND TRÄGE SICHERUNGEN

BEGRENZUNG DER VERROHRUNGSLÄNGE UND DES ERHÖHUNGSUNTERSCHIEDS

(Es folgt auf Seite 4)

D

AUßENDURCHMESSER MIN. DICKE AUßENDURCHMESSER MIN. DICKE

UR9X - UR12X 6,35 mm 0,8 mm 9,52 mm 0,8 mm

UR18X 6,35 mm 0,8 mm 12,7 mm 0,8 mm
UR22X 6,35 mm 0,8 mm 15,88 mm 1 mm

MODELL

ENGES ROHR

WEITES ROHR

Stromversorgungs- Länge der Länge der kontrolleitung Träge

MODELL kabellänge

mm

2

starkstromleitung

mm

2

zwischen den einheiten

mm

2

Sicherung

(A) m (B) m (C) m

80 2 80 2

140 3,5 140 3,5

50 2 50 2
90 3,5 90 3,5

CR/CLR18X 22 2,5 30 2,5 30 2,5 20 A

CR22X 16 2,5 30 2,5 30 2,5 20 A

CR9X

160

0,75

10 A

CR12X

160

0,75

10 A

MODELLE

*Für jeden Meter mehr als die Standard Länge bei Lieferung, berechnen Sie zusätzliches Kühlmittel wie in der Tafel gezeigt

ist. Ölzusatz im Kompressor ist nicht notwendig.

BEGRENZUNG DER BEGRENZUNG DER BEGRENZUNG DES ZUSÄTZLICHE

VERROHRUNGSLÄNGE BEI VERROHRUNGSLÄNGE ERHÖHUNGSUNTERSCHIEDS KÜHLMITTEL-

LIEFERUNG H MENGE

(m) (m) (m) (g / m)*

UR9X 7,5 15 7 15

UR12X 7,5 20 7 25

UR18X - 22X 7,5 30 7 25

37.4196.087.0 02/2006

TORNILLO

2

AUTORROSCANTE
3,5 X 13

GR. RECEPTOR
CON CABLE

1

(5 mt)

1. Destornillador de cabeza
plana

2. Destornillador medio de
estrella

3. Tijeras para pelar los hilos

4. Metro

5. Nivel

6. Broca de fresa

7. Segueta

8. Broca de taladro ø 5

19. Martillo

10. Taladro

11. Tronzadora de tubos de
cuchilla giratoria

12. Rebordeadora de tubos
para unión abocardada

13. Llave dinamométrica

14. Llave fija o inglesa

15. Desbarbador

16. Llave hexagonal

Material necesario para la instalación (no suministrado)

E

CURVA

1

DE VACIADO

*

MATERIAL SUMINISTRADO

PARTES FIGURA CANT. PARTES FIGURA CANT.

TAC O 2

MANDO

1

A DISTANCIA

AAA BATERIA

2

ALCALINA

*

Unidades exteriores.

TORNILLO

2

AUTORROSCANTE
4 X 30

TAPON

2

DE VACIADO

*

LLAVE

1

HEXAGONAL

*

DECLARACION DE CONFORMIDAD

Este Producto está marcado porque responde a las
Directivas:

– Baja Tensión n° 73/23 CEE y 93/68 CEE.
– Compatibilidad Electromagnetica n° 89/336 CEE, 92/31 CEE

y 93/68 CEE.
Esta declaración no tendrá efecto en sólo caso de que se
haga un uso diferente al declarado por el Fabricante, y/o por
el no respeto, incluso parcial, de las intrucciones de instalación
y/o de uso.

Combinación de Modelos

Combinar la unidad interior y la exterior como se indica en la
siguiente lista.

MODELOS SOLO REFRIGERACION

Unidad interior

Unidad exterior

SAP-UR94E SAP-CR94E

SAP-UR124E SAP-CR124E

SAP-UR184E SAP-CR184EA

SAP-CLR184EA

SAP-UR224E SAP-CR224EA

MODELOS CON BOMBA DE CALOR

Unidad interior

Unidad exterior

SAP-UR94EH SAP-CR94EH

SAP-UR124EH SAP-CR124EH

SAP-UR184EH SAP-CR184EHA

SAP-UR224EH SAP-CR224EHA

MODELOS SOLO REFRIGERACION

LIMITES DE FUNCIONAMIENT

O

 Condiciones Máximas

Temperatura exterior : 43°C B.S.
Temperatura interior : 32°C B.S. / 23°C B.H.

 Condiciones Mínimas

Temperatura exterior : 19°C B.S.
Temperatura interior : 19°C B.S. / 14°C B.H.

MODELOS CON BOMBA DE CALOR

LIMITES DE FUNCIONAMIENT

O

 Condiciones Máximas en Refrigeración

Temperatura exterior : 43°C B.S.
Temperatura interior : 32°C B.S. / 23°C B.H.

 Condiciones Mínimas en Refrigeración

Temperatura exterior : 19°C B.S.
Temperatura interior : 19°C B.S. / 14°C B.H.

 Condiciones Máximas en Calefacción

Temperatura exterior : 24°C B.S. / 18°C B.H.
Temperatura interior : 27°C B.S.

 Condiciones Mínimas en Calefacción

Temperatura exterior : –8°C B.S. / –9°C B.H.

INSTRUCCIONES DE INSTALACION

– Acondicionador de aire Spli System –

ADVERTENCIA
Leer la hoja de instrucciones amarilla suministada con
las unidades exteriores.

Este acondicionador utiliza el nuevo refrigerante R410A.

EG

2

¡IMPORTANTE!
Leer antes de empezar la instalación

Este sistema de acondicionamiento cumple medidas rígidas de
seguridad y funcionamiento.
Tanto quien lo instala, como el personal de asistencia que lo
arregla, debe hacerlo en vistas a que funcione con la mayor
seguridad y eficiencia posibles.

Para obtener una instalación segura y un buen funcionamiento
hay que:

• Leer atentamente este manual de instrucciones antes de
empezar.

• Seguir las instrucciones de instalación o reparación al pie de la
letra.

• Cumplir todas las normas eléctricas locales, estatales y
nacionales.

• Tener muy en cuenta todas las notas de atención y de precaución
que aparecen en este manual.

• Utilizar una línea eléctrica específica para alimentar la unidad.

Con este símbolo se indica un peligro o un uso indebido que
podría provocar lesiones o muerte.

Con este símbolo se indica un peligro o un uso indebido que
podría provocar lesiones, danos al aparato o a la vivienda.

Pedir ayuda si es necesario

Con estas instrucciones usted tiene prácticamente todo lo que
necesita para llevar a cabo la instalación y la manutención.
En caso de que le sirviera ayuda para algún problema, no dude
en contactar nuestros puntos de venta/asistencia o a su proveedor.

En caso de instalación incorrecta

La empresa no se hace responsable de una instalación o de una
manutención incorrecta, si no han sido respetadas las instrucciones
de este manual.

PRECAUCIONES ESPECIALES

• Durante la instalación hacer antes la conexión del circuito
frigorífico y después la del circuito eléctrico; proceder en modo
inverso en caso de remoción de las unidades.

Cuando es eléctrico

LA DESCARGA ELECTRICA PUEDE CAUSAR
LESIONES MUY GRAVES O INCLUSO MUERTE. SOLO
ELECTRICISTAS ESPECIALIZADOS PUEDEN
MANEJAR EL SISTEMA ELECTRICO.

• No dar corriente a la unidad hasta que no se hayan terminado
y controlado todas las conexiones, para asegurar la puesta a
tierra.

• En este circuito eléctrico se utilizan voltajes eléctricos altamente
peligrosos. Utilizar el esquema eléctrico y estas instrucciones
durante la conexión.
Un error en las conexiones o en la puesta a tierra puede provocar
lesiones

accidentales o incluso muerte.

• Realizar la puesta a tierra de la unidad siguiendo las normas
eléctricas locales.

• El conductor amarillo/verde no se puede utilizar para conexiones
que no sean la de tierra.

• Fijar bien los cables. Un error en las uniones puede provocar
recalentamiento o un posible incendio.

• No deje que ninguna conexión contacte con el tubo de
refrigerante, compresor o parte móviles del ventilador.

• No use cable coaxial para cablear las líneas de potencia y las
de control. Use cables separados para cada una de las líneas.

Durante el transporte

Tener cuidado al levantar y al mover las unidades. Es aconsejable
pedir ayuda a alguien y doblar las rodillas al levantarlas para
evitar problemas de espalda. Los bordes afilados y las hojas de
aluminio del acondicionador podrían causar cortes en los dedos.

Durante la instalación...
... En una habitación

Aislar bien todos los tubos para prevenir la formación de líquido
de condensación. Este, al gotear, podría dañar las paredes y los
suelos.

... En lugares húmedos o desnivelados

Utilizar una base sólida y elevada para colocar la unidad exterior.
Esto evitará danos y vibraciones anormales.

... En lugares muy ventilados

Sujetar muy bien la unidad exterior con pernos y un bastidor de
metal. Utilizar un deflector para el aire.

... En lugares con riesgo de nevadas (para acondicionadores
con bomba de calor)

Instalar la unidad exterior en una plataforma más alta que el nivel
normal de acumulación de la nieve. Dejar una abertura para
“desahogo” de la nieve.

Al conectar el circuito de refrigeración

• Dejar los tubos todo lo cortos que sea posible..

• Usar el abocardado para unir los tubos..

• Engrasar con aceite anticongelante las superficies de contacto

del abocardado y atornillar con las manos. Apretar las conexiones
con una llave dinamométrica para obtener una conexión
resistente.

• Controlar que no haya pérdidas antes de realizar la prueba de
funcionamiento (test run).

NOTA:

Según sea el sistema los tubos para líquido o gas pueden ser
pequeños o grandes. Especificamos para evitar confusiones que,
cuando se habla de tubos de refrigeración, el pequeño es para
líquidos y el grande para gases.

Durante las reparaciones

• Quitar la corriente (con el interruptor general) antes de abrir la
unidad para controlar o reparar las partes eléctricas.

• Alejar las manos y la ropa de las partes móviles.

• Limpiar después de haber terminado el trabajo y comprobar

que no se hayan quedado trozos de metal o de cable dentro de
la unidad.

• Airear la habitación durante la instalación y la prueba del circuito
de refrigeración. Asegurarse de que una vez terminada la
instalación, no haya pérdidas de gas refrigerante ya que si entra
en contacto con una llama o una fuente de calor, puede ser
tóxico y muy peligroso.

ADVERTENCIA

PRECAUCION

ADVERTENCIA

3

Dónde instalar la unidad interior
EVITAR

• La exposición directa al sol.

• Zonas expuestas a fuentes de calor que puedan dañar la estructura

de la unidad.

• Pérdidas de gas.

• Vapores de aceite (como en una cocina o cerca de máquinas

industriales), ya que el contacto con el aceite puede provocar mal
funcionamiento y puede deformar las superficies de plástico de la
unidad.

• Lugares donde el punto de apoyo no sea completamente estable, ya
que pueden provocar vibraciones, ruidos y posibles pérdidas de agua.

• Lugares donde pueda salpicar agua al mando a distancia o
excesivamente húmedos..

• Hacer orificios en las zonas donde hay partes eléctricas o instalaciones.

• De poner partes en tensión debajo de ella (electrodomesticos,

ordenedor). En caso de emergencia la unidad puede perder agua.

ES PREFERIBLE

• Elegir una posición adecuada desde la que se llegue a todos los
rincones.

• Controlar que el techo es lo suficientemente resistente como para
soportar el peso de la unidad.

• Elegir una posición de modo que la distancia entre las dos unidades
sea la menor posible.

• Elegir una posición de modo que se garanticen una buena ventilación
a la unidad, y los espacios mínimos necesarios para la manutención.

Dónde instalar la unidad exterior
EVITAR

• Zonas expuestas a fuentes de calor y corrientes de aire caliente.

• Exposición directa al sol.

• Zonas húmedas o con riesgo de inundaciones, lugares de apoyo no

nivelados.

• Hacer orificios en las zonas donde hay partes eléctricas o instalaciones.

ES PREFERIBLE

• Elegir zonas a la sombra ligeramente aireadas.

• Fijar la unidad a la base de apoyo para evitar vibraciones.

MATERIAL ADICIONAL PARA LA INSTALACION (NO SUMINISTRADO)

●

Tubo para refrigeración de cobre recocido y desoxidado, aislado con espuma de polietileno de 8 mm de espesor, para la conexión entre
las unidades.

●

Tubo de PVC para descarga de condensación (int. ø 18mm) de longitud suficiente como para transportar el líquido de condensación hasta
una descarga exterior.

●

Aceite refrigerante para uniones abocardadas (unos 30g.).

●

Cable eléctrico: utilizar cables de cobre aislado cuyo tipo, sección y longitud están indicados en la tabla “DATOS ELECTRICOS” y en el parrafo
“CONEXIONES ELECTRICAS DEL SISTEMA”.

DATOS ELECTRICOS

LONGITUD, SECCION DE CABLES Y FUSIBLES DE ACCION RETARDADA

LIMITES LONGITUD DE LOS TUBOS DE CONEXION Y DESNIVEL

(sigue en la página 4)

GE

DIAMETRO EXTERIOR ESPESOR MINIMO DIAMETRO EXTERIOR ESPESOR MINIMO

UR9X - UR12X 6,35 mm 0,8 mm 9,52 mm 0,8 mm

UR18X 6,35 mm 0,8 mm 12,7 mm 0,8 mm
UR22X 6,35 mm 0,8 mm 15,88 mm 1 mm

MODELO

TUBO PEQUEÑO

TUBO GRANDE

Longitud cables Longitud de conexión Longitud línea de control Fusible de acción

MODELO de alimentación

mm

2

unidad-línea de potencia

mm

2

entre las unidades

mm

2

retardada

(A) m (B) m (C) m

802802

140 3,5 140 3,5

502502
90 3,5 90 3,5

CR/CLR18X 22 2,5 30 2,5 30 2,5 20 A

CR22X 16 2,5 30 2,5 30 2,5 20 A

CR9X

160

0,75

10 A

CR12X

160

0,75

10 A

LONGITUD MAXIMA LONGITUD MAXIMA DESNIVEL MAXIMO CANTIDAD ADICIONAL

TUBERIAS SIN ADICION TUBERIAS ADMITIDA ADMITIDO DE

REFRIGERANTE H REFRIGERANTE

(m) (m) (m) (g / m)*

MODELO

UR9X 7,5 15 7 15

UR12X 7,5 20 7 25

UR18X - 22X 7,5 30 7 25

* Cada metro de tubo más con respeto a la longitud standard sin adición de refrigerante , añadir la cantidad de refrigerante

como indicado en la tabla. No es necesario añadir aceite al compresor.

37.4196.087.0 02/2006

PARAFUSOS DE
ABRIR ROSCAS 2
3,5 X 13

GPO. RECEPTOR
COM CABO (5 MT) 1

1.Chave de parafusos normal

2.Chave de parafusos Phillips

3.Tesoura ou ferramenta para
decapar fios

4.Fita métrica

5.Nível de carpinteiro

6.Serrote direito ou serrote para
abertura de furos de
fechaduras

7.Serrote de serralheiro

8. Brocas para núcleos ø 5

19.Martelo

10. Berbequim

11. Corta tubos

12. Ferramenta para dilatar

13. Chave dinamômetro

14. Chave de bocas ajustável

15. Mandriladora (para retirar
rebarbas)

16. Chave hexagonal

Ferramentas necessárias para a instalação (não fornecidas)

P

COURBE

1

DRAINAGE

*

ACESSÓRIOS FORNECIDOS COM A UNIDADE

PEÇAS FIGURA Q.DE PEÇAS FIGURA Q.DE

BUCHA DE
FIXAÇÃO2
(RAWPLUG)

UNIDADE
DE CONTROLE 1
REMOTO

PILHA ALCALINA

2

AAA

*

Unidades exteriores.

PARAFUSOS DE
ABRIR ROSCAS 2
4 X 30

TAMPO

2

DRAINAGE

*

CHAVE

1

HEXAGONAL

*

DECLARAÇÃO DE CONFORMIDADE

Este produto tem a marca porque responde às
Directrizes:

– Baixa tensão N° 73/23/CEE, 93/68/CEE.
– Compatibilidade eletromagnética n° 89/336/CEE,

92/31/CEE e 93/68/CEE.
Esta declaração será considerada nula se a sua utilização for
diferente da do fabricante e/ou se não forem seguidas, mesmo
que parcialmente, as instruções de instalação e/ou de modo
de emprego.

Combinações de Modelos

Combine as Unidades para montagem no interior e exterior
apenas conforme indicadas abaixo.

MODELOS SOMENTE PARAARREFECIMENTO

Unidades para montagem no interior Unidades para montagem no exterior

SAP-UR94E SAP-CR94E

SAP-UR124E SAP-CR124E

SAP-UR184E SAP-CR184EA

SAP-CLR184EA

SAP-UR224E SAP-CR224EA

MODELOS COM BOMBA DE CALOR

Unidades para montagem no interior Unidades para montagem no exterior

SAP-UR94EH SAP-CR94EH

SAP-UR124EH SAP-CR124EH

SAP-UR184EH SAP-CR184EHA

SAP-UR224EH SAP-CR224EHA

MODELOS SOMENTE PARAARREFECIMENTO

LIMITES DE OPERAÇÃO

 Condições Máximas

Temperatura do exterior : 43°C B.S.
Temperatura ambiente : 32°C B.S. / 23°C B.H.

 Condições Mínimas

Temperatura do exterior : 19°C B.S.
Temperatura ambiente : 19°C B.S. / 14°C B.H.

MODELOS COM BOMBA DE CALOR

LIMITES DE OPERAÇÃO

 Condições Máximas durante a função de arrefecimento

Temperatura do exterior : 43°C B.S.
Temperatura ambiente : 32°C B.S. / 23°C B.H.

 Condições Máximas durante a função de arrefecimento

Temperatura do exterior : 19°C B.S.
Temperatura ambiente : 19°C B.S. / 14°C B.H.

 Condições Máximas durante a função de aquecimento

Temperatura do exterior : 24°C B.S. / 18°C B.H.
Temperatura ambiente : 27°C B.S.

 Condições Máximas durante a função de aquecimento

Temperatura do exterior : –8°C B.S. / –9°C B.H.

INSTRUCCIONES DE INSTALACION

– Acondicionador de aire Spli System –

ADVERTÊNCIA

Ler a folha amarela de instrucciones fornecida com as
unidades exteriores.

Este acondicionador utiliza o novo refrigerante R410A.

2

IMPORTANTE !
Queira ler antes de colocar a unidade em
funcionamento

Este sistema de ar condicionado satisfaz padrões rigorosos sobre
segurança e funcionamento. Na sua capacidade de instalador ou
encarregado do serviço, é parte importante do seu trabalho instalar
ou prestar serviço ao sistema de forma que este funcione segura
e eficazmente.

Para instalação e funcionamento sem problemas, deve-se:

• Ler cuidadosamente este manual de instruções antes de
começar.

• Seguir cada fase da instalação ou reparação exatamente
conforme indicado.

• Observar todas as normas locais, governamentais e nacionais
sobre eletricidade.

• Prestar grande atenção a todos os avisos de advertência e
precaução feitas neste manual.

• Usar uma linha elétrica dedicada para alimentar a unidade.

Este símbolo refere-se a um perigo ou uma norma trabalho de
pouca segurança que pode provocar um acidente pessoal grave
ou morte.

Este símbolo refere-se a um perigo ou uma norma de trabalho de
pouca segurança que pode resultar em acidente pessoal ou danos
a bens ou produtos.

Se for necesssário, peça ajuda

Estas instruções são tudo o que é necessário para a maioria dos
locais de instalção e condições de manutenção. Se precisar de
ajuda para um problema especial, queira contatar o nosso ponto
de vendas/serviço ou o distribuidor certificado para obter
instruções adicionais.

No caso de instalação incorreta

O fabricante não será por forma alguma responsável pela
instalação incorreta ou serviço de manutenção deficiente, incluindo
a falta de cumprimento das instruções apresentadas neste
documento.

PRECAUÇÕES ESPECIAIS

• Para a instalação deverá ter em conta o seguinte: as ligações
do circuito frigorifico deverão ser feitas antes das ligações
elétricas. Para a desmontagem proceda de maneira inversa.

Ao fazer a instalação elétrica
O CHOQUE ELÉTRICO PODE PROVOCAR UM
ACIDENTE PESSOAL GRAVE OU MORTAL. SÓ UM
ELETRICISTA QUALIFICADO E EXPERIENTE DEVE
TENTAR FAZER A INSTALAÇÃO DESTE SISTEMA.

• Não forneça energia à unidade antes de toda a instalação
elétrica e colocação de tubos estarem concluídas ou novamente
ligadas e verificadas, para assegurar a ligação à terra.

• São usadas tensões elétricas altamente perigosas neste sistema.
Consulte cuidadosamente o diagrama da instalação elétrica e
estas instruções ao fazer a instalação. Ligações incorretas e
ligação inadequada à terra pode causar um

acidente pessoal

ou morte.

• Ligue a unidade à terra seguindo as normas locais de
eletricidade.

• O fio AMARELO/VERDE só deve ser usado para ligação à terra.

• Faça todas a ligações elétricas bem apertadas. Fios elétricos

frouxos podem causar superaquecimento nos pontos de ligação
e um possível perigo de incêndio.

• Não deixe que a instalação elétrica toque na tubagem de
refrigeração, no compressor ou em quaisquer peças móveis
da ventoinha.

• Não use fios de vários núcleos ao fazer a instalação elétrica e
as linhas de controle. Use fios separados para cada tipo de
linha.

Durante o transporte

Tome cuidado quando levantar e deslocar as unidades para uso
no interior e no exterior. Peça ajuda a um parceiro, e dobre os
joelhos ao levantar a embalagem para reduzir o esforço das suas
costas. Rebordos aguçados ou alhetas de alumínio finas na
unidade de ar condicionado podem cortar os dedos.

Durante a instalação...
... Numa sala

Isole devidamente qualquer tubagem que fique instalada dentro
duma sala para evitar “suor” que pode causar gotejo e água que
poderá causar danos às paredes e pisos.

... Em locais húmidos ou irregulares

Use uma placa de betão elevada ou blocos de betao para obter
um alicerce maciço e nivelado para a colocação da unidade no
exterior . Isto evita danos causados pela água e vibração anormal.

... Numa área sujeita a vento forte

Fixe com firmeza a unidade para montagem no exterior com
parafusos e uma armação de metal. Monte um apropriado
amortecedor do ar.

... Numa área sujeita a neve (para sistemas do tipo bomba de
calor)

Instale a unidade para montagem no exterior numa plataforma
elevada que seja mais alta do que a neve acumulada. Monte
ventiladores para neve.

Ao fazer a ligação de tubagens de refrigerante

• Mantenha as extensões de tubagem tão curtas quanto possível.

• Use um método de dilatação para ligar a tubagem.

• Aplique o lubrificante do refrigerante às superfíces acasaladas

da área dilatada e dos tubos de união antes de ligar, depois,
aperte a porca com uma chave dinamômetro para obter uma
ligação sem fugas.

• Verifique cuidadosamente se existem fugas antes de iniciar o
funcionamento de ensaio (test run).

N.B.:

Dependendo do tipo de sistema, as linhas contendo líquido e
gás podem ser ou estreitas ou largas. Portanto, para evitar
confusão, a tubagem do refrigerante para o seu modelo específico
é especificada ou com ‘estreita’ ou com ‘larga’ em vez de tubação
para “líquido” ou “gás”...

Ao realizar o serviço

• Desligue a unidade na caixa principalde alimentação elétrica
antes de abrir a unidade para verificar ou reparar peças e a
instalação elétrica.

• Mantenha os seus dedos e o vestuário afastados de peças em
movimento.

• Limpe o local depois de ter acabado o trabalho, não deixando
dentro da unidade quaisquer pedaços de sucata e/ou restos de
fios elétricos.

• Arejar o local durante a instalação e o teste do circuito de
refrigeração. Uma vez completada a instalação, assegure-se
que não esistam perdas de gás refrigerante pois em caso de
contato com chamas ou fontes de calor pode ser tóxico e muito
perigoso.

ADVERTÊNCIA

PRECAUÇÃO

ADVERTÊNCIA

P

3

MATERIAIS ADICIONAIS NECESSÁRIOS PARA A INSTALAÇÃO (NÃO FORNECIDOS)

●

Tubo de cobre recozido desoxidado para a tubagem do refrigerante para unir as unidades e isolado com espuma de polietileno cuja
espessura da parede externa não deve ser inferior a 8mm.

●

Tubo de PVC para fuga da condensação (diâmetro interno 18mm ) que permite sua condução até o esgoto externo.

●

Lubrificante para refrigeração (cerca 30 g.).

●

Cabo eléctrico: utilizar cabos em cobre isolado, com as secções e diâmetros indicados no parágrafo”DADOS ELETRICOS” e “SISTEMA DE
INSTALAÇÃO ELÉCTRICA”.

DADOS ELÉTRICOS

COMPRIMENTO, SECÇÃO DO CABO E FUSÍVEL COM RETARDADOR

LIMITES MÁXIMOS DE COMPRIMENTO DA TUBAGEM DE ALIMENT AÇÃO E DIFFERENÇA DE ELEV AÇÃO

(continua na pag. 4)

Escolha do Local de Instalação da Unidade para Interior
EVITE

• A luz direta do sol.

• Fontes de calor próximas que possam afectar o desempenho da

unidade.

•Áreas onde se pode esperar que haja fuga de gás inflamável.

• A proximidade a vapores oleosos (como em locais tal que cozinhas ou

perto de máquinas industriais) pois a contaminação do óleo pode
causar um malfuncionamento e pode deformar superfíces ou
componentes de unidade em plástico.

• Locais onde os alicerces pouco firmes possam causar vibrações,
ruídos ou uma possível fuga de água.

• Locais onde a unidade de controle remoto seja atingido por água ou
humidade excessiva.

• De perfurar zonas onde estão dispostas aparelhagens elétricas.

• Colocar os aparelhos sob sÍtios de tansão (electrodomésticos,

computadores, etc.). Pois em caso de se proceder a uma intervencão
de emergência, a unidade pode pingar água.

É PREFERIVEL

• Selecionar uma posição apropriada a partir da qual todos os cantos
da sala possam ser uniformemente arrefecidos.

• Escolher um teto onde o piso seja suficientemente forte para poder
suportar o peso da unidade.

• Escolher uma posição na qual a distância entre as duas unidades seja
a mínima possível.

• Escolher a posição mais apropriada para garantir seja uma boa ventilação
que espaço suficiente para a manutenção da unidade.

Escolha do Local de Instalação da Unidade para Montagem no Exterior
EVITE

• Fontes de calor, ventoinhas de escape de ar quente.

• A luz direta do sol.

• Locais húmidos ou irregulares.

• De perfurar zonas onde estão dispostas aparelhagens elétricas.

É PREFERIVEL

• Escolher um local fresco e bem ventilado.

• Fixar bem a unidade à sua base de apoio para evitar vibrações.

P

DIÂMETRO EXTERNO ESPESSURA MIN. DIÂMETRO EXTERNO ESPESSURA MIN.

UR9X - UR12X 6,35 mm 0,8 mm 9,52 mm 0,8 mm

UR18X 6,35 mm 0,8 mm 12,7 mm 0,8 mm
UR22X 6,35 mm 0,8 mm 15,88 mm 1 mm

MODELO

TUBO ESTREITO

TUBO LARGO

Fio de alimentação linha de energia linha de controle retardador

MODELO de energia

mm

2

mm

2

mm

2

(A) m (B) m (C) m

80 2802

140 3,5 140 3,5

50 2502
90 3,5 90 3,5

CR/CLR18X 22 2,5 30 2,5 30 2,5 20 A

CR22X 16 2,5 30 2,5 30 2,5 20 A

CR9X

160

0,75

10 A

CR12X

160

0,75

10 A

MODELO

UR9X 7,5 15 7 15

UR12X 7,5 20 7 25

UR18X - 22X 7,5 30 7 25

* Para cada metro de tubo a mais a respeito do comprimento padrão, acrescentar refrigerador na quantidade indicada na tabela.

Não é necessário óleo adicional no compressor.

LIMITE MÁXIMO DE COMPRIMENTO LIMITE MÁXIMO DE LIMITE MÁXIMO DA DIFERENÇA QUANTIDADE NECESSÁRIA

DA TUBAGEM COM CARGA COMPRIMENTO DA TUBAGEM DE ELEVAÇÃO DE REFRIGERANTE

REFRIGERANTE STANDARD H ADICIONAL

(m) (m) (m) (g / m)*

37.4196.087.0 02/2006

XULOBIDA

3,5 X 13

2

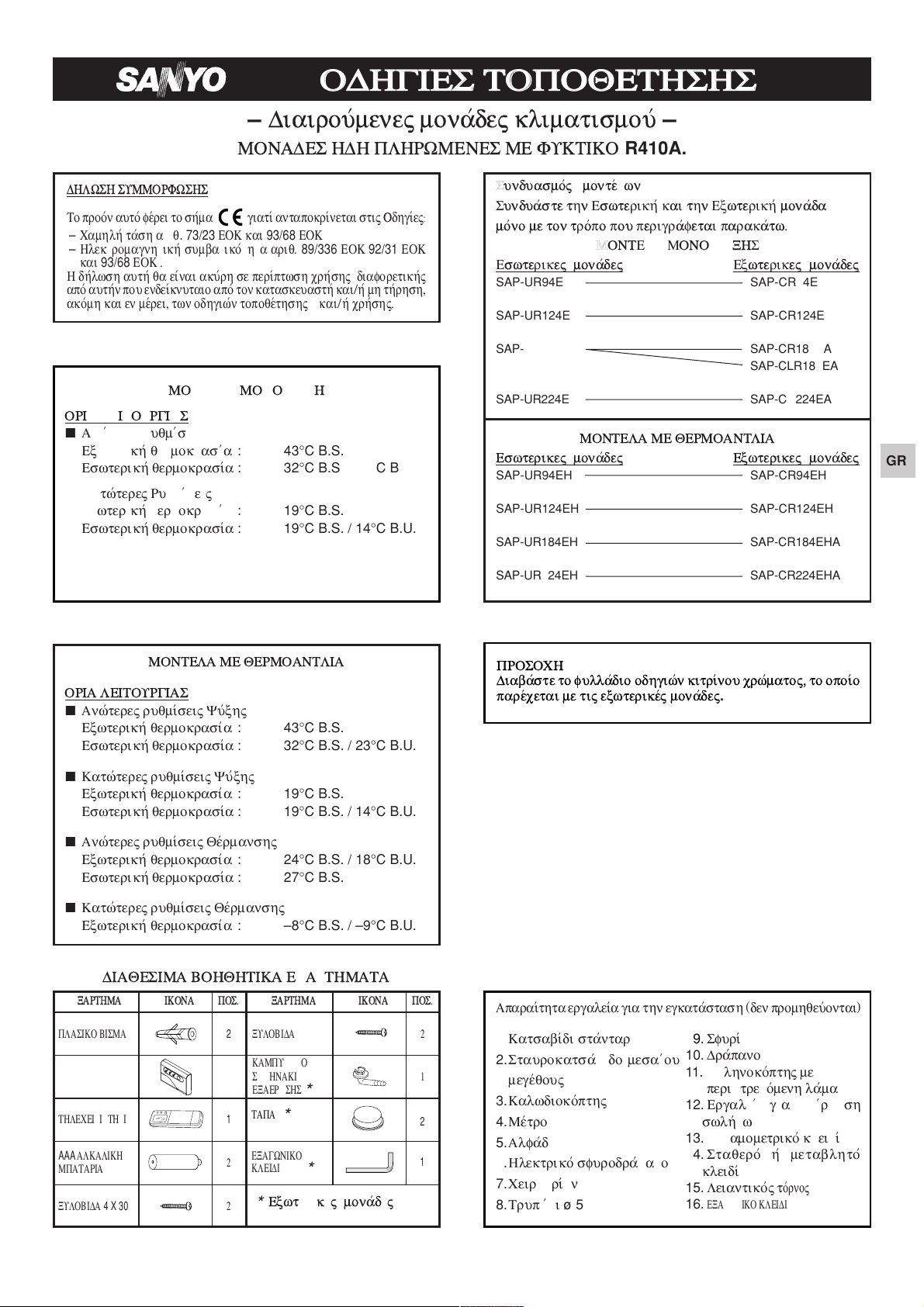

Γκρουπ δέκτη
µε καλώδιο

1

προέκτασης (5µ.)

1.

Katsabivdi stavntar

2.

Staurokatsavbido mesaivou
megevqou"

3.

Kalwdiokovpth"

4.

Mevtro

5.

Alfavdi

6.

Hlektrikov sfurodravpano

7.

Ceiroprivono

8.

Trupavni

ø 5

19.

Sfuriv

10.

Dravpano

11.

Swlhnokovpth" me
peristrefovmenh lavma

12.

Ergaleivo gia dieuvrunsh

swlhvnwn

13.

Dunamometrikov kleidiv

14.

Staqerov hv metablhtov

kleidiv

15.

Leiantikov" t

ovrno"

16.

EXAGWNIKO KLEIDI

Aparaivthta ergaleiva gia thn egkatavstash (den promhqeuvontai)

GR

KAMPULWTO
SWLHNAKI 1
EXAERWSHS

*

DIAQESIMA BOHQHTIKA EXARTHMATA

EXARTHMA EIKONA POS. EXARTHMA EIKONA POS.

PLASIKO BISMA

2

THLECEIRISTHRIO

1

AAA

ALKALIKH

2

MPATARIA

*

Exwterike" monavde"

XULOBIDA

4 X 30

2

TAPA

*

2

EXAGWNIKO

1

KLEIDI

*

DHLWSH SUMMORFWSHS

To proovn autov fevrei to shvma giativ antapokrivnetai sti" Odhgive"Ú

–

Camhlhv tavsh ariq

. 73/23

EOK kai

93/68

EOK

–

Hlektromagnhtikhv sumbatikovthta ariq.

89/336

EOK

92/31

EOK

kai

93/68

EOK .
H dhvlwsh authv qa eivnai akuvrh se perivptwsh crhvsh" diaforetikhv"
apov authvn pou endeivknutaio apov ton kataskeuasthv kaiÉhv mh thvrhsh,
akovmh kai en mevrei, twn odhgiwvn topoqevthsh" kaiÉhv crhvsh".

SSunduasmov" montevlwn
Sunduavste thn Eswterikhv kai thn Exwterikhv monavda
movno me ton trovpo pou perigravfetai parakavtw.

M

MONTELA MONO YUXHS

Eswterike"

monavde" Exwterike" monavde"

SAP-UR94E SAP-CR94E

SAP-UR124E SAP-CR124E

SAP-UR184E SAP-CR184EA

SAP-CLR184EA

SAP-UR224E SAP-CR224EA

MONTELA ME QERMOANTLIA

Eswterike"

monavde" Exwterike" monavde"

SAP-UR94EH SAP-CR94EH

SAP-UR124EH SAP-CR124EH

SAP-UR184EH SAP-CR184EHA

SAP-UR224EH SAP-CR224EHA

MONTELA MONO YUXH

ORIA LEITOURGIAS



Anwvtere" ruqmivsei"
Exwterikhv qermokrasiva

:43°C B.S.

Eswterikhv qermokrasiva

:32°C B.S. / 23°C B.U.



Katwvtere" Ruqmivsei"
Exwterikhv qermokrasiva

:19°C B.S.

Eswterikhv qermokrasiva

:19°C B.S. / 14°C B.U.

MONTELA ME QERMOANTLIA

ORIA LEITOURGIAS



Anwvtere" ruqmivsei" Yuvxh"
Exwterikhv qermokrasiva

:43°C B.S.

Eswterikhv qermokrasiva

:32°C B.S. / 23°C B.U.



Katwvtere" ruqmivsei" Yuvxh"
Exwterikhv qermokrasiva

:19°C B.S.

Eswterikhv qermokrasiva

:19°C B.S. / 14°C B.U.



Anwvtere" ruqmivsei" Qevrmansh"
Exwterikhv qermokrasiva

:24°C B.S. / 18°C B.U.

Eswterikhv qermokrasiva

:27°C B.S.



Katwvtere" ruqmivsei" Qevrmansh"
Exwterikhv qermokrasiva

: –8°C B.S. / –9°C B.U.

–

Diairouvmene" monavde" klimatismouv

–

ODHGIES TOPOQETHSHS

PROSOCH
Diabavste to fullavdio odhgiwvn kitrivnou crwvmato", to opoivo
parevcetai me ti" exwterikev" monavde"

.

MONADES HDH PLHRWMENES ME FUKTIKO

R410A.

GGR

2

SHMANTIKO !
Diabavste prin arcivsete thn egkatavstash

Autov to suvsthma klimatismouv prevpei na threiv austhrav provtupa
asfaleiva

"

kai leitourgiva

".

Gia ton tecnikov topoqevthsh

" hv to proswpikov tecnikhv" uposthvrixh"
eivnai poluv shmantikov na topoqethvsei hv na episkeuavsei to suvsthma evtsi
wvste na leitourgeiv me apovluth asfavleia kai apotelesmatikovthta.

Gia thn asfalhv topoqevthsh kai th swsthv leitourgiva eivnai
anagkaivo Ú

•

Na diabavsete prosektikav to parovn egceirivdio odhgiwvn prin
arcivsete.

•

Na akolouqhvsete ovle

" ti" odhgive" topoqevthsh" kai episkeuhv"

evtsi akribwv" ovpw" parousiavzontai.

•

Na thrhvte ovlou

" tou" eqnikouv" hlektrikouv" kanonismouv".

•

Na dwvsete megavlh prosochv se o vle

" ti" proeidopoihvsei" kai

profulavxei" pou upavrcoun sto parovn egceirivdio.

•

Gia thn trofodosiva th

" monavda" crhsimopoihvste mia eidikhv

hlektrikhv grammhv.

To suvmbolo autov anafevretai se kivnduno hv akatavllhlh crhvsh
pou mporeiv na prokalevsoun traumatismov

hv qavnato.

To suvmbolo autov anafevretai se kivnduno hv akatavllhlh crhvsh
pou mporeiv na prokalevsoun traumatismov, blavbh sth suskeuhv
hv sthn oikiva.

An parasteiv anavgkh, zhvthse bohvqeia
Oi odhgive

" autev" eivnai autov pou creiavzetai gia to megaluvtero mevro"
twn tupologiwvn egkatavstash" kai sunthvrhsh"
Se perivptwsh pou evcete anavgkh apov bohvqeia gia evna eidikov provblhma,
apeuqunqeivte sta shmeivo pwvlhsh"Étecnikhv" uposthvrixh" th" etairiva"
ma" hv sto katavsthma th" empistosuvnh" sa" gia perissovtere"
plhroforive".

Se perivptwsh lanqasmevnh

" topoqevthsh"
H etairiva den fevrei kamiva euquvnh gia lanqasmevnh topoqevthsh hv
sunthvrhsh efovson den throuvntai oi odhgive" tou parovnto" egceiridivou.

EIDIKES PROFULAXEIS

•

Katav thn diavrkeia th" egkatavstash" pragmatopoieivste prwvta
thn suvndesh tou yuktikouv kuklwvmato" kai evpeita tou
hlektrikouv, kai energeivste kata antivqeto trovpo se perivptwsh
afaivresh" twn monavdwn.

vOtan eivnai hlektrikov

H HLEKTRIKH EKKENWSH MPOREI NA PROKALESEI
POLU SOBAROUS TRAUMATISMOUS HV QANATO.
MONO EIDIKEUMENOI HLEKTROLOGOI MPOROUN
NA ASCOLOUNTAI ME TO HLEKTRIKO SUSTHMA.

•

Mhn bavzete oe leitourgia to uhcauhua poiu enwvsete ta kalwvdia
kai touç swlhvne", evtoi wvte na exasfaltoete thn geiwsh.

•

Sto hlektrikov kuvklwma upavrcoun uyhlev" hlektrikev" tavsei" kai
epikivndune". Sumbouleuteivte to hlektrikov diavgramma kai ti" parouvse"
odhgive" katav th suvndesh.
Akatavllhle" sundevsei" kai geivwsh mporeiv na prokalevsoun tucaivou"
traumatismouv" hv to qavnato.

•

Geiwvste to suvsthma suvmfwna me tou" iscuvonte" topikouv" hlektrikouv"
ksnonismouvs

.

•

To kivtrino É pravsino kalwvdio den mporeiv na crhsimopoihqeiv gia
avlle" sundevsei" parav movno gia geivwsh

.

•

Staqeropoihvste kalav ta kalwvdia. Aneparkeiv" sundevsei" mporeiv na
prokalevsoun uperqevrmansh kai purkagiav.

•

Ta hlektrikav kalwvdia den prevpei na evrqoun se epafhv me tou"
swlhvne" yuvxh", to susmpiesthv hv ta kinhtav tmhvmata tou
anemisthvra

.

•

Katav th suvndesh th" trofodosiva" kai twn grammwvn elevgcou
mh crhsimopoieivtai kalwvdia me perissovterou" agwgouv".
Crhsimopoieivste xecwristav kalwvdia gia kavqe grammhv

.

Katav th diavrkeia th" metaforav"
Dwvste prosochv sthn anuvywsh kai sth metakivnhsh th" eswterikhv"
kai exwterikhv" monavda". Sa" sunistouvme na zhthvsete bohvqeia apov
kavpoio avllo avtomo kai na lugivsete ta govnata gia na apofu vgete
apovtome" kinhvsei" th" mevsh". Oi muterev" avkre" hv ta fuvlla
alouminivou mporeiv na prokalevsoun koyivmata sta cevria.

Katav th diavrkeia th" topoqevthsh"...

...

se cwvro
monwvste prosektikav ovlou" tou" swlhvne" gia na apofuvgete th
dhmiourgiva ugrasiva" pou qa prokalouvse stavximo kai katav sunevpeia
zhmiev" se toivcou" kai patwvmata.

...

se ugrouv

" hv akanovnistou" cwvrou"
Crhsimopoihvste mia staqerhv bavsh se kavpoio uvyo" apov to pavtwma gia
thn topoqevthsh th" Monavda".
vEtsi qa apofuvgete blavbe" kai kradasmouv".

...

se poluv exaerizovmenou

" cwvrou"
Staqeropoihvste kalav thn exwterikhv monavda me mpoulwvnia kai evna
metallikov plaivsio. Pronohvste gia to eidikov pteruvgio aevro".

...

se cwvrou

" ovpou mporeiv na cionivsei (gia klimatistikav me qermoantliva)
Topoqethvste thn Exwterikhv Monavda se mia bavsh yhlovtera apov to
piqanov epivpedo tou cioniouv. Pronohvste gia evna avnoigma sto ciovni.

Sundevonta

" to kuvklwma yugeivou

•

Diathrhvste ti

" swlhnwvsei" ovso to dunatovn kontuvtere"

•

Efarmovste eidikhv mevqodo gia th suvndesh twn swlhvnwn.

•

Ladwvste me antiyuktikov lavdi ti" epifavneie" epafhv" twn swlhvnwn
kai bidwvste me to cevri, sth sunevceia sfivxte ti" sundevsei" me evna
dunamometrikov kleidiv evtsi wvste na upavrcei gerov kravthma.

•

Elevgxte prosektikav an upavrcoun diarroev" prin apov th dokimhv
leitourgiva"

(test run).

SHMEIWSH

:

Anavloga me to suvsthma, oi swlhvne" ugrwvn hv aerivwn mporeiv na eivnai
mikroiv hv megavloi. Gia na mhn mperdeuteivte, ovtan milavme gia swlhvna
yuvxew" qa dieukrinivzoumeÚ mikrov" swlhvna" gia ugrov, megavlo" gia aevrio.

Katav ti

" episkeuev"

•

Aposundevste apov thn tavsh (apov ton genikov diakovpth) prin anoivxete
th monavda gia na elevgxete hv na episkeuavsete hlektrikav exarthvmata.

•

Krathvste makriav ta cevria kai ta rouvca apov kavqe kinouvmeno tmhvma.

•

Kaqarivste sto telo" th" ergasiva" prosevconta" wvste na mhn afhvsete
metallikav kommavtia hv kommavtia kalwdivou sto eswterikov th"
monavda".

•

Exaerivste to cwvro katav th diavrkeia th" topoqevthsh" kai dokimhv"
tou yuktikouv kuklwvmato". Ektov" autouv sigoureuteivte, afouv
oloklhrwvqhke h topoqevthsh, ovti den upavrcoun diarroev" yuktikouv
aerivou giativ an evrqei se epafhv me flovga hv phgev" qermovthto" mporeiv
na eivnai toxikov kai epikivnduno.

PROEIDOPOIHSH

PROFULAXH

PROEIDOPOIHSH

3

SUMPLHRWMATIKO ULIKO GIA THN EGKATASTASH (MH DIAQESIMO)

●

Yuktikov

" swlhvna" apoxeidwmevnou kai diapuraktwmevnou calkouv gia th suvndesh twn monavdwn tou susthvmato” kai monwmevno" me diogkwmevno

poluaiqulevnio pavcou"

min. 8 mm.

●

Swlhvna" apov

PVC

gia agwgov apostravggish" (eswt. diavm.

18

clst.) arketav makru" gia th diocevteush th" apostravggish" ston exwterikov agwgov.

●

Antiyuktikov lavdi gia suvndesh swlhvnwn me dieurumevne" avkre" (perivpou 30 gr.)

●

Hlektrikov kalwvdioÚ crhsimopoihvste monmevno kalwvdio. O tuvpo", to mevgeqo" kai to mhvko" tou proteinovmenou hlektrikouv kalwdivou
faivnetai sthn paravgrafo

«

HLEKTRIKA STOICEIA»«HLEKTRIKH SUNDESH TOU SUSTHMATOS

».

HLEKTRIKA STOICEIA

MHKOS, TOMH KALWDIWN KAI ASFALEIES EPIBRADUNOMENHS ENERGEIAS

ORIA MHKOUS SWLHNWN SUNDESHS KAI DIAFORA EPIPEDOU

(

suneceia sth sel

4)

GR

EXWTERIKH DIAMETROS ELACISTO PACOS EXWTERIKH DIAMETROS ELACISTO PACOS

UR9X - UR12X 6,35 mm 0,8 mm 9,52 mm 0,8 mm

UR18X 6,35 mm 0,8 mm 12,7 mm 0,8 mm
UR22X 6,35 mm 0,8 mm 15,88 mm 1 mm

MONTELO

MIKROS SWLHNAS

MEGALOSSWLHNAS

Mhvko" kalwdivwn Mhvko" suvndesh" Mh vko" grammhv" elevgcou Asfavleia

MONTELO trofodosiva"

mm

2

monavda-grammhv iscuvo"

mm

2

metaxuv twn monavdwn

mm

2

epibradunovmenh"

(A) m (B) m (C) m

enevrgeia"

80 2 80 2

140 3,5 140 3,5

50 2 50 2
90 3,5 90 3,5

CR/CLR18X 22 2,5 30 2,5 30 2,5 20 A

CR22X 16 2,5 30 2,5 30 2,5 20 A

CR9X

160

0,75

10 A

CR12X

160

0,75

10 A

MEGISTO MHKOS SWLHNWN MEGISTO EPITREPOMENO MEGISTO EPITREPOMENH PROSQETH POSOTHTA

ME FORTIO YUXHS MHKOS SWLHNWN DIAFORA EPIPEDOU YUKTIKOU

MONTELO STANTAR

H

(m) (m) (m) (g / m)*

UR9X 7,5 15 7 15

UR12X 7,5 20 7 25

UR18X - 22X 7,5 30 7 25

*

GIA KAQE EPIPLEON METRO SWLHNWSEWN, PROSQETETE YUKTIKO UGRO OPWS DEICNEI O PINAKAS TECNIKWN
CARAKTHRISTIKWN

.

Devn eivnai aparaivthth kamiva prosqhvkh ladiouv ston sumpiesthv

Epiloghv tou cwvrou egkatavstash" th" eswterikhv" monavda"
APOFEUGETE

•

Thn avmesh evkqesh ston hvlio

•

Oi phgev" qermovthto" mporeiv na kavnoun zhmiav sthn kataskeuhv th"
monavda"

•

Thn topoqevthsh se cwvro me diarroev” aerivou

•

Thn topoqevthsh se cwvrou" me atmouv" ladiouv ovpw" sthn kouzivna hv kontav
se biomhcanikav mhcanhvmata) giati v to lavdi mporeiv na prokalevsei
dusleitourgiva kai na paramorfwvsei epifavneie" kai plastikav
mikroexarthvmata th" monavda".

•

Thn topoqevthsh se astaqeiv" epifavneie" pou prokalouvn kradasmouv" ,
qovrubo hv piqanev" diarroev" nerouv.

•

Topoqevthsh se cwvrou" ovpou to thleceiristhvrio mporeiv na braceiv hv ovpou
evcei uperbolikhv ugrasiva.

•

Thn diavnoixh opwvn ekeiv opouv upavrcoun hlektrikav exarthvmata hv
egkatastavsei"

EPIDIWXTE

•

Thn katallhlovterh qevsh pou na epitrevpei to swstov aerismov tou
peribavllonto"

•

Elevgxtethn eparkhv anqektikovthta tou epipevdou sthvrixh" se scevsh me th
monavda.

•

Thn egkatavstash th" monavda" me tevtoio trovpo wvste na eivnai elavcisth
h apovstash metaxuv twn tmhmavtwn.

•

Th swsthv topoqevthsh th" monavda" wvste na upavrcei katavllhlo"
exaerismov" kai ta anagkaiva elavcista diasthvmata sunthvrhsh".

Epiloghv tou cwvrou egkatavstash" th" exwterikhv" monavda"
APOFEUGETE

•

Thn topoqevthsh kontav se phgev" qermovthto" hv se cwvrou" ovpou exevrcetai
zestov" aevra".

•

Thn avmesh evkqesh ston hvlio

•

Thn topoqevthsh se ugrouv” cwvrou” hv pou upavrcei kivnduno" na plhmurivsoun
hv se mh alfadiasmevnh bavsh.

•

Thn diavnoixh opwvn ekeiv opouv upavrcoun hlektrikav exarthvmata hv
egkatastavsei"

EPIDIWXTE

•

Dialevxte katav to dunatovn cwvrou" se skiav kai exaerizovmenou"

•

Staqeropoihvste th monavda sth bavsh sthvrixh" gia na apofuvgete tou"
kradasmouv".

4

INDOOR UNIT • UNITÁ INTERNA • UNITE INTERIEURE • INNENEINHEIT • UNIDAD INTERIOR • UNIDADE INTERIORE •

ESWTERIKH

MONADA

A

Minimum operation and maintenance area.

Area minima di esercizio e manutenzione.

Surface minimum de fonctionnement et d’entretien.

Raumbedarf des Gerätes.

Área mínima de funcionamiento y manutención.

Área mínima para o funcionamento e manutenção.

Elavcisto" cwvro" leitourgiva" kai sunthvrhsh"

I

EG

F

D

E

P

GR

300

I

EG

F

D

E

P

GR

B

Find the space for the installation of the return air grille and mark the opening
to do. Cut the falseceiling.

Individuare la posizione di installazione della griglia di aspirazione ed evidenziare
l’apertura da eseguire. T agliare il controsoffitto.

Choisir la position pour l’installation de la grille d’aspiration et mettre en évidence
l’ouverture à effectuer. Couper le faux plafond.

Die Aufstellungslage des Luftansauggitters wählen und die zu schneidende öffnung
zeichnen. Die Hängedecke schneiden.

Buscar la posición para instalar la rejilla de aspiración y marcar la abertura que
hay que hacer. Cortar el contratecho.

Identificar a posição de instalação da grade de aspiração e evidenciar a abertura
a executar. Cortar o teto.

Afouv breivte th qevsh egkatavstash" th" grivlia" avarrovfhsh" sxediavste to
perivgramma. Kovyte thn yeudorofhv.

C

I

EG

F

D

E

GR

P

Use rawl plug suitable to the ceiling consistence and four M10 threaded bars of
suitable lenght (not supplied).

Reperire sul mercato dei tasselli adatti alla consistenza del soffitto e quattro
spezzoni di barre filettate M10 di lunghezza appropriata.

Se procurer des gujons convenables pour la consistance du plafond et quatre
bouts de barres filetées M10 d’une longueur convenable.

Dübel, die zu der Decken-Konsistenz passen und vier Stangenabschnitte (M10­Gewinde) mit geeigneter Länge verwenden.

Comprar tacos adecuados a la consistencia del techo y cuatro piezas
desmochadas de barras roscadas M10 de la longitud necesaria.

Adquirir no mercado buchas apropriadas à consistência do teto e quatro
segmentos de barras com rosca M10 de comprimento adequado.

Afouv breivte th qevsh egkatavstash" th" grivlia" avarrovfhsh" sxediavste to
perivgramma. Kovyte thn yeudorofhv.

UR9X - 12X 1500 1100
UR18X - 22X 1700 1100

AB

D

I

EG

F

D

E

P

GR

Mark on the ceiling the holes for the hanging rods, verify the distance of the
centres. The value included in the brackets is referred to the model UR18-22X.

Evidenziare sul soffitto i fori per le barre di sospensione, verificare gli interassi.
Il valore incluso tra parentesi è riferito al modello UR18-22X.

Mettre en évidence les troux pour les barres de suspension, vérifier les écartements.
La valeur dans les parenthèses regarde le modèle UR18-22X seulement.

Die zu schneidenden Löcher für die Aufhängenstangen zeichnen und die
Böhrungsabstände überprüfen. Die Werte in Klammern beziehen sich auf das
Modell UR18-22X.

Marcar los agujeros en el techo para las barras de suspensión. Controlar la
distancia entre los ejes. El valor entre paréntesis se refiere al modelo UR18-22X.

Evidenciar no teto os furos para as barras de suspensão e verificar as distâncias
entre eixos. O valor incluído entre parênteses refere-se ao modelo UR18-22X.

Shmeiwvste athn orofhv ti" truvpe" gia ti" ravbdou" sthvrixh" kai elevgxte tou"
avxone". H timhv mevsa se parevnqesh anafevretai sth monavda montevlo

UR18-22X

5

E

F

G

Drill a 80 mm diameter hole, for the passage of refrigeration pipework, condensate
pipework and electrical cable. Insert a PVC pipe in the wall.

Eseguire un foro da 80 mm per il passaggio dei tubi del refrigerante, scarico
condensa e cavo elettrico. Inserire ed adattare un tubo in plastica nel muro.

Faire un trou de diamètre 80 mm. pour le passage des tubes du réfrigérant, de
sortie du condensat et câble électrique. Introduire et adapter un tube en plastique
dans le mur.

Ein Loch mit einem Durchmesser von 80 mm. für die Rohrverlegung (Kühlmittel­Leitungen, Kondenswasser-Auslaß und elektrische Kabel) schneiden. Ein PVC­Rohr in die Mauer einschieben.

Hacer un agujero de 80 mm. para los tubos refrigerantes, de desagüe del líquido
de condensación y el cable eléctrico. Introducir un tubo de plástico en la pared.

Efetuar um furo com 80 mm para a passagem dos tubos do refrigerante, descarga
de condensação e cabo elétrico. Inserir e adaptar um tubo de plástico na
parede.

Anoivxte miva truvpa 80 clst. gia th divodo twn swlhvnwn yuvxew", apostavggish"
kai tou hlektrikouv kalwdivou. Topoqethvste evna plastikov swlhvna ston toivco.

Secure the unit in position with locknuts and washers, level the unit, keeping the
right distance from the falseceiling for the installation of return air grille.

Installare l’unità usando i dadi autobloccanti e delle rondelle, livellare l’unità tenendola
alla giusta distanza dal controsoffitto per l’installazione della griglia di aspirazione.

Installer l’unité au moyen des écrous de sûreté et des rondelles. Niveler l’unité et
mantenir la juste distance du faux plafond pour l’installation de la grille d’aspiration.

Die Einheit durch selbstsichernde Mütter und Scheiben befestigen; die Einheit
nivellieren und einen richtigen Abstand von der Hängedecke für die
Luftansauggitter-Aufstellung behalten.

Instalar la unidad utilizando tuercas de seguridad y arandelas. Nivelarla, dejándola
a la distancia adecuada del contratecho para poder instalar la rejilla de aspiración.

Instalar a unidade usando as porcas autotravantes e arruelas, nivelar a unidade
na distância certa do teto para a instalação da grade de aspiração.

Topoqethvste th monavda cthsimopoiwvnta" ta automplokarizovmena pazximavdia
kai ti" rodevle", alfadiavste th monavda diathrwvnta" thn sth swsthv apovstash
apov thn yeodorofhv gia thn topoqevthsh th" grivlia" anarrovfhsh".

Predispose a removable panel of the falseceiling for servicing.

Predisporre un pannello amovibile del controsoffitto per la manutenzione.

Préparer un panneau amovible du faux plafond pour l’entretien.

Abnehmbare Tafel zum Wartungszweck vorbereiten.

Colocar un panel amovible de modo que facilite las operaciones de mantenimiento.

Predispor no teto uma abertura para a manutenção.

Proegkatasthvste evna afairouvmeno kapavki sthn yeudorofhv gia th sunthvrhsh
sthn pleurav twn udraulikwvn kai hlektrikwvn sundevsewn.

H

The unit is supplied of PVC hose from the condensate pump. Maximum pump
lift is 250 mm over the unit. Convoy the condensate with a positive slop (min.
1:100) to the outside. The highest point in the condensate pipework should be
as close to the unit as possible. This prevents a large volume of water draining
back into the unit when it is switched off.

L’unità è provvista di tubo in PVC dalla pompa scarico condensa. La pompa ha
una prevalenza di 250 mm oltre l’unità. Scaricare la condensa per caduta con una
pendenza di almeno 1:100. La massima altezza necessaria sul tubo scarico
condensa va raggiunta nel primo tratto vicino all’unità per evitare grossi riflussi
d’acqua allo spegnimento del sistema.

L’unité est pourvue d’un tube en PVC de la pompe de sortie du condensat. La
pompe a une hauteur d’élévation de 250 mm. sur l’unité. Diriger le condensat vers
l’extérieur en assurant une bonne pente (min. 1:100). La hauteur maximum
nécessaire sur le tube de sortie du condensat doit être très près de l’unité pour
éviter de gros reflux d’eau quand l’unité s’arrête.

Die Einheit ist mit einem PVC-Rohr für die Kondenswasserauslaß-Pumpe versehen.
Höchst-Förderhöhe der Pumpe ist 250 mm über die Einheit. das Kondenswasser
nach außen mit einer guten Neigung nach unten (min. 1:100) richten. Der höchste
Punkt im Kondenswasserauslaß-Rohr sollte sehr nah der Einheit sein. Das vermeidet
Rückflüsse in die Einheit am Ausschalten des Klimagerätes.

La unidad contiene un tubo flexible de PVC cn adaptador desde la bomba de
desagüe del líquido de condensación. La bomba tiene una altura de 250 mm.
fuera de la unidad. Desaguar el líquido de condensación por caída, con una
inclinación de por lo menos 1:100. Para evitar reflujos de agua cuando se apaga
el sistema, dar la altura máxima del tubo de desagüe del líquido de condensación
lo más cerca que sea posible de la unidad.

I

EG

F

D

E

P

GR

I

EG

F

D

E

P

GR

I

EG

F

D

E

P

GR

I

EG

F

D

E

6

J

I

Convoy the condensate to the outside with a positive slope, from a trap at the
end if necessary.

Convogliare la condensa verso l’esterno assicurando una buona pendenza.
Sifonare se necessario.

Diriger le condensat vers l’extérieur, en assurant une bonne pente. Faire un
siphon, si nécessaire.

Das Kondenswasser nach außen mit einer guten Neigung richten. Wenn nötig,
dücker verwenden.

Dirigir el líquido de condensación hacia fuera, asegurando una buena inclinación.
Hacer un sifón, en caso que sea necesario.

Direcionar a mangueira de esgoto ao exterior e inclinada para baixo.

Topoqethvste th swlhvna apostravggish" pro" to exwterikov exasfalivzonta" thn
katavllhlh klivsh. Dhmiorghvste evna sifwvni sto tevlo" an eivnai anagkavio.

I

EG

F

D

E

GR

P

Predispose the terminals of the wire to connect to the terminal strip and connect
them. (See electric wiring to connect).
Secure inter-unit wire using the supplied clamp.

Loose wiring may cause the terminal to overheat or result in unit
malfunction.
A fire hazard may also exist. Therefore, be sure all wiring is tightly
connected.
When closing the electrical component box, take care not to leave part of
the wires out or let them get caught between the lid and the unit. Check
to see that the tab is aligned, then tighten the screw.

Predisporre il cavo elettrico per il collegamento alla morsettiera e collegarlo.
(Vedere schema per l'allacciamento).
Bloccare il cavo al fissacavo.

Accertarsi che i terminali dei cavi elettrici siano ben stretti sulla morsettiera.
Terminali non stretti causano surriscaldamento alla morsettiera, problemi
al funzionamento del condizionatore d'aria con pericolo di inizio d'incendio.
Nel chiudere la scatola componenti elettrici, controllare che i fili non
fuoriescano o non rimangano bloccati fra il coperchio e l’unità. Controllare
che la linguetta sia allineata e stringere le viti.

Préparer les câbles électriques pour le branchement dans la boîte à bornes et
les connecteur. (Voir schéma pour le branchement). Serrer les câbles
d'alimentation a la bague de serrage.

S'assurer que les bornes des câbles électriques soient bien serrées sur
la boîte à bornes. Des bornes mal serrées provoquent la surchauffage de
la boîte à bornes, des problèmes de fonctionnement du climatiseur, avec
des danger d'incendies.
Lorsque vous refermez le boîtier de composants électriques, veillez à
ne pas laisser une partie des câbles à l’extérieur ou à les coincer entre
le capot et l’appareil. Vérifiez que la patte est bien alignée, puis serrez
les vis.

I

F

EG

WARNING

AVVERTIMENTO

GR

A unidade possui um tubo de PVC da bomba de descarga de condensação.
A bomba tem uma prevalência de 250 mm além da unidade. Descarregar a
condensação por queda com uma pendência mínima de 1:100. A altura máxima
necessária no tubo de descarga de condensação deve ser atingida no primeiro
trecho próximo à unidade para evitar grandes refluxos de água ao ser desligado
o sistema.

H monavda einva efodiasmevnh apov swlhvma

PVC

apov thn antliva apostravggish".
H antliva brivsketai se uvyo" 250 clst. epavnw apov th monavda. H apostravggish
qa prevpei na givnetai me klivsh toulavcisaton 1Ú100. To mevgisto uvyo" tou swlhvna
apostravggish" evnai sto prwvto tmhvma kontav sth monavda gia na apofeuvgontai
megavle" posovthte" nerouv katav to sbhvsimo tou susthvmato".

P

DANGER

7

Das elektrische Kabel für die Klemmbrett-Verbindung vorbereiten und sie
verbinden. (Sieh elektrische Angaben).
Das Kabel an der Drahtklemme befestigen.

Stellen Sie sicher, daß alle Kabelverbindungen fest sind.
Lose Kabel können zur Überhitzung des Anschlusses oder Fehlfunktion des
Gerätes führen. Feuersgefahr mag ebenfalls bestehen.
Achten Sie beim Schließen des elektrischen Komponentenkastens darauf,
daß alle Kabel im Kasten sind und daß sie nicht zwischen dem Kastendeckel
und dem Gerät eingeklemmt werden. Stellen Sie sicher, daß der Deckel
richtig eingepaßt ist, ziehen Sie dann die Schrauben an.

Colocar el cable eléctrico y concitarlo al tablero de bornes (véase esquema de
conexiones). Bloquear el cable a la abrazadera.

Controlar que los bornes de los cables estén bien sujetos en el tablero de
bornes. De otro modo, podrían recalentarlo o provocar problemas en el
funcionamiento del acondicionador con riesgo le incendio.
Al cerrar la caja de los componentes eléctricos, controlar que los cables
no sobresalgar y que no se queden atrapados entre la tapa y la unidad.
Controlar que la lengüeta esté alineada y apretar los tornillos.

Posicione o fio elétrico para a ligação com os terminais e ligue-o (consulte o
esquema elétrico para a ligação). Fixe o fio com uma anilha especial à braçadeira.

Assegure-se que os fios estejam bem apertados a fim de evitar um
superaquecimento dos terminais um malfuncionamento da unidade ou
mesmo um incêndio.
Ao fechar a caixa de componentes eléctricos, tome cuidado para não
deixar de fora parte dos fios ou deixar que estes sejam apanhados entre
a tampa e a unidade. Verifique se a lingueta está alinhada e depois aperte
os parafusos.

Etoimavste ta kalwvdia gia th suvndesh me to morsevto kai sundevste ta.
(Deivte to schvma gia thn suvndesh kalwdivwn). Mplokavrete to kalwvdio sth sthvrixh
th

"

flavntza".

Elevgxte an oi avkre"twn kalwdivwn eivnai sfiktav sundedemevne"pavnw
sto morsevto. An oi avkre

"

den eivnai sfiktav sundedemevne"mporeiv na proklhqeiv
uperqevrmansh tou morsevtou kai na dhmiourghqouvn problhvmata sthn leitourgiva
tou klimatistikouv, me kivnduno purkagiav

"

.
;∆Otan kleivnete to koutiv tou hlektrikouv diamerivsmato", prose vcete na mhn
afhvnete mevro" twn kalwdivwn evxw hv piasmevna metaxuv tou kaluvmmato" kai th"
movando". Bebaiwqeivte ovti h proexochv tou kaluvmmato" evcei mpei sthn antivstoich
egkophv kai metav sfivggete ti" bivde".

D

E

P

GR

PROEIDOPOIHSH

ADVERTÊNCIA

WARNUNG

ADVERTÊNCIA

K

Intake coduct

Canale ripresa

Canal de sortie d’air

Ansaugungskanal

Tubo de salida

Kanavli eisagwghv"

False ceiling

Controsoffitto

Faux plafond

Hängedecke

Contratecho

Yeudorofhv

Air intake

Griglia ripresa

Grille de sortie

Ansaugungsgrill

Rejilla de salida

Grivlia eisagwghv"

Outlet conduct

Canale mandata

Canal d’entrée d’air

Ausgußkanal

Tubo de entrada

Kanavli exagwghv"

On the front and rear side of the unit a rectangular port (with flange) helps during
duct mounting.

Sulla mandata e sull’ingresso dell’aria sono presenti due aperture rettangolari
(anteriore e posteriore) dotate di flange per collegamento canale.

Sur la sortie et l'entrée d'air il y a deux ouvertures rectangulaires (antérieure et
postérieure) pourvues de brides de liaison au conduit.

Auf der Luftzufuhr und auf dem Lufteingang bestehen zwei rechteckige Öffnungen
(hinten und vorne) mit zwei Kanalverbindungsflanschen.

En la impulsión y en la entrada del aire se encuentran dos apertura rectangulares
(delantera y trasera) que se han equipado con bridas para la conexión del canal.

Na remessa e na entrada do ar estão presentes duas aberturas retangulares
(dianteira e traseira) dotadas de flange para conexão do canal.

Στην έξοδο και στην είσοδο του αέρα βρίσκονται δύο ορθογώνια ανοίγµατα
(εµπρ!ς και πίσω), που είναι εφοδιασµένα µε φλάντζες για την σύνδεση
στον αγωγ!.

I

EG

F

D

E

GR

P

8

N

Remove the filter and pour, inside the condensate drain pan, 0.5 liter of water.
Start the unit checking for proper drain pump operation.

Rimuovere il filtro aria, e versare, all’interno della vaschetta raccogli-condensa,

0.5 litri d’acqua. Avviare l’unità verificando il corretto funzionamento della
pompa smaltimento condensa.

Enlever le filtre à air et verser 0.5 litres d'eau dans le bac de récupération de buée.
Mettre en marche l'unité après avoir vérifié le correct fonctionnement de la
pompe d'écoulement de buée.

Luftfilter entfernen und die Kondensatwasserwanne mit 5 Liter Wasser auffüllen.
Die Einheit in Gang setzen in dem man den einwandfreien Betrieb der
Kondensatwasserbeseitigungspumpe überprüf.

Remover el filtro del aire, y verter, en el interior de la cubeta de recolección de
la condensación, 0,5 litros de agua. Arrancar la unidad comprobando el correcto
funcionamiento de la bomba de eliminación de la condensación.

Remover o filtro de ar e deitar, dentro da vasilha de recolha de condensação,

0.5 litros de água. Acionar a unidade verificando o funcionamento correto da
bomba de descarga da condensação.

Αφαιρέστε το φίλτρο του αέρος και τοποθετείστε, στο εσωτερικ! της
δεξαµενής !που συγκεντρώνεται η υγρασία, 0,5 λίτρα νερού. Θέστε σε
λειτουργία την µονάδα και σιγουρευτείτε !τι η αντλία εκκένωσης της
υγρασίας λειτουργεί σωστά.

I

EG

F

D

E

P

GR

M

Discarge air duct (optional accessory).
Contact the After Sale Service.

Kit convogliatore aria (accessorio a richiesta).
Rivolgersi al Centro Assistenza.

Conduit d'air (accessoire sur demande).
Adressez-Vous au Service Après-Vente.

Luftförderer (auf Anfrage).
Wenden Sie bitte sich an eine Kundendienststelle.

Conductor aire (accesorio suministrado bajo pedido). Contactar el Servicio
Asistencia.

Transportador de ar

Μηχανισµ!ς αλλαγής κατεύθυνσης του αέρα

I

EG

F

D

E

P

GR

Rear and front flange for the air intake. The value included in the brackets is
referred to the model UR18-22X.

Flangia anteriore e posteriore per la ripresa dell’aria. Il valore incluso tra parentesi
è riferito al modello UR18-22X.

Bride postérieure pour l’entrée d’air. La valeur dans les parenthèses regarde le
modèle UR18-22X.

Rückflansch für Luftansaugung. Die Werte in Klammern beziehen sich auf das
Modell UR18-22X.

Brida posterior para la toma de aire. El valor entre paréntesis se refiere al modelo
UR18-22X.

Flange dianteira e traseira para a retomada de ar . O valor incluído entre parênteses
refere-se ao modelo UR18-22X

Emprovsqia flavntza gia ton aevra efodiasmevnh me kolavro. Oi timev" pou eivnai
se parevnqesh anafevrontai sth monavda montevlo

UR18-22X

.

I

EG

F

D

E

P

GR

L

9

I

EG

F

D

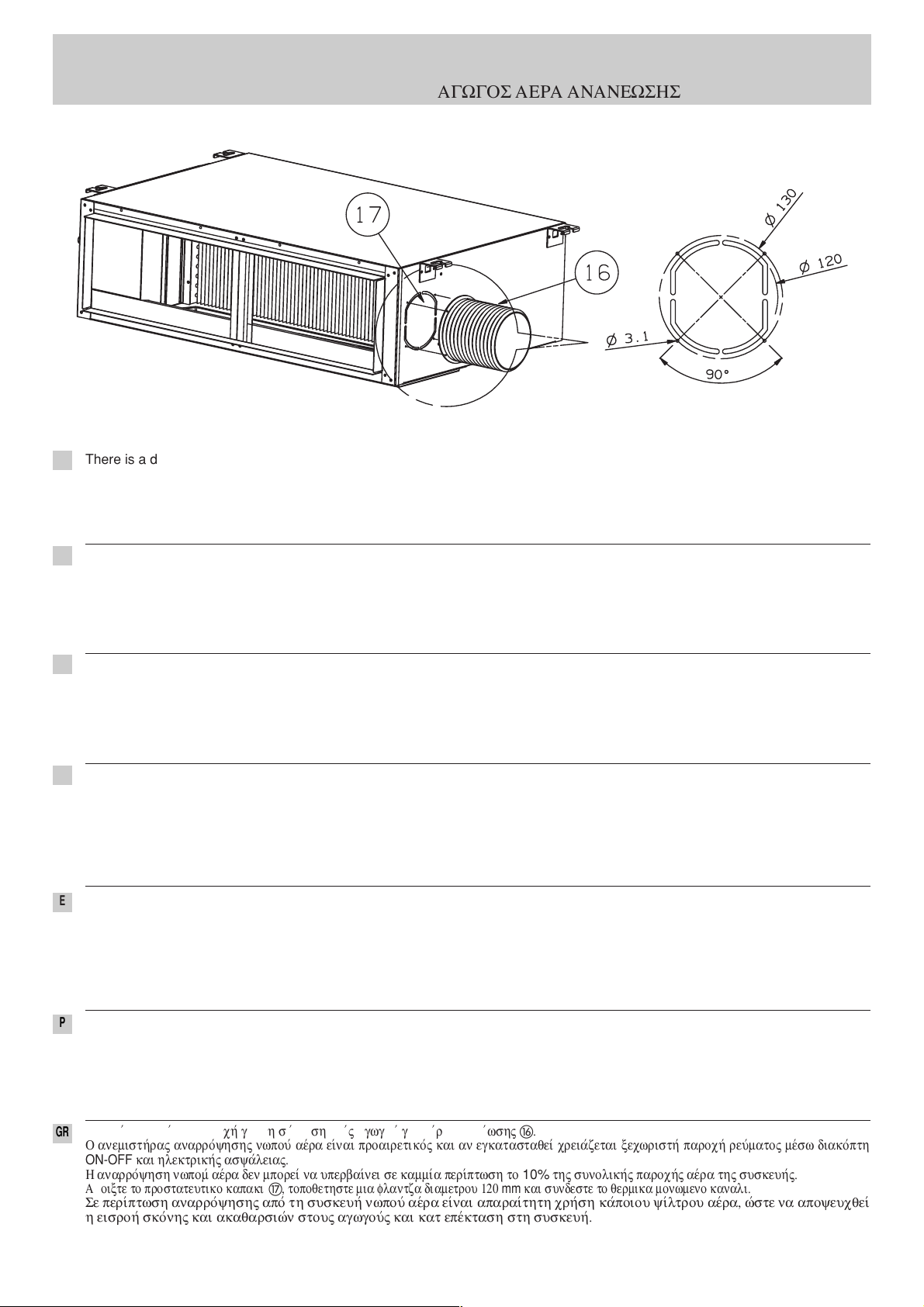

DUCT FOR FRESH AIR • CONDOTTO PER ARIA ESTERNA DI RINNOVO • CONDUIT POUR LE

RENOUVELLEMENT DE L’AIR • LEITUNG FÜR NEUE LUFT • CONDUCTO DE RICAMBIO DEL
AIRE •

CONDUTA DE RENOVAÇÃO DO AR •

AGWGOS AERA ANANEWSHS

There is a duct connection port  for drawing in fresh air.
The supplementary fan motor for outside air intake has to be supplied separately and controlled by a bipolar ON-OFF switch with
safety fuses.
Fresh air flow must be about 10% of the total air flow to avoid operating problems and noise.

•

Open the knock-out hole  , fix a  120 mm flange on the unit and connect the thermically insulated duct.

•

Install an outside grille with filter inspection port to prevent dust and leaves from entering and fouling the indoor unit heat exchanger.

L’unità é predisposta per il collegamento di un condotto  per l’aria di rinnovo.
Il ventilatore ausiliario per l’aspirazione dell’aria esterna deve essere alimentato separatamente e comandato tramite un interruttore
bipolare ON-OFF con fusibili di protezione.
La portata d’aria esterna deve essere circa il 10% della portata d’aria totale, al fine di evitare malfunzionamento e rumorosità.

•

Rimuovere il fondello pretranciato , fissare una flangia  120 mm sull’unità e collegare il condotto isolato termicamente.

•

Installare all’esterno una griglia con filtro ispezionabile per impedire l’aspirazione di polvere e foglie che possono ostruire la batteria
di scambio termico dell’unità interna.

L’unité peut être connectée à un conduit pour le renouvellement de l’air .
Le moteur de ventilateur supplémentaire pour la prise d’air extérieure doit posséder une alimentation électrique distincte et pouvoir
être commandé à l’aide d’un interrupteur bipolaire ON-OFF avec fusible de sécurité.
Pour éviter des problèmes de fonctionnement et bruit, l’arrivée d’air neuf doit représenter à peu près 10% du débit d’air total.

•

Ouvrir le trous précoupé , fixer une bride  120 mm sur l’unité et connecter le conduit isolé thermiquement.

•

Installer dehors une grille avec filtre d’inspection pour empêcher l’aspiration de poussière et feuilles qui pourraient bloquer la
batterie de l’échangeur de chaleur de l’unité intérieure.

Die Einheit ist für einen Anschluß an eine Leitung  für neue Luft voreingestellt.
Der Zusatz-Ventilatormotor für Außeinlufteinlaß muß separat versorgt werden und über einen Zweipol-EIN-/AUS-Schalter mit
bauseitig installierten Sicherungen geregelt werden.
Der Frischluftanteil des Gesamt-Luftstroms sollte maximal 10% betragen, um Betriebsproblemen und Geräusch zu vermeiden.

•

Öffnen Sie das vorgegeschnittes Loch , heften Sie eines  120 mm Flanch an die Einheit an und verbinden Sie die thermisch
isolierte Leitung.

•

Außen ein Lufteintrittsgitter mit Filter installieren, um das Eindringen von Staub und Blättern in den Wärmetauscher der Inneneinheit
zu verhindern.

E

s posible conectar a la unidad un conducto de recambio del aire.
El motor del ventilador suplementario para la entrada de aire exterior debe suministrarse por separado y controlarse por medio de un interruptor
bipolar ON-OFF con fusible de seguridad.
Para evitar problemas de funcionamiento y de ruido, el caudal del aire de renovación deberá ser aproximadamente10% del caudal
del aire total.

•

Abrir el orificio precortado , fijar una brida  120 mm a la unidad y conectar el conducto térmicamente aislado.

•

Montar al exterior una rejilla con abertura de inspección del filtro para evitar la entrada de polvo y hojas y la consiguiente obstrucción
del intercambiador de calor de la unidad interior.

A unidade é predisposta para a conexão de um condutor  para o ar de renovação.
O motor do ventilador extra para a entra do ar exterior debe ser fornecido separadamente e contral-ar-se através dum interruptor
bipolar ON-OFF com fusiveis de seguranca.
Para evitar problemas de funcionamento, o caudal de ar enovado devera ser 10% ao caudal de ar total.

•

Remover o fundo pré-cortado , fixar uma flange Ø 120 mm na unidade e conectar o condutor isolado termicamente.

•

Instalar al exterior uma grelha com abertura para inspeccao do filtro afim de evitar a entrada de poeiras, pos ou outros e assim
obstuir o permutador de calor da unidade interior.

H monavda diaqevtei upodochv gia th suvndesh enov" agwgouv gia aevra ananevwsh" .

O anemisthvra" anarrovyhsh" nwpouv aevra eivnai proairetikov" kai an egkatastaqeiv creiavzetai xecwristhv parochv reuvmato" mevsw diakovpth

ON-OFF

kai hlektrikhv" asyavleia".

H anarrovyhsh nwpomv aevra den mporeiv na uperbaivnei se kammiva perivptwsh to

10%

th" sunolikhv" parochv" aevra th" suskeuhv".

Ahoixte to prostateutiko kapaki, topoqethste mia flantza diametrou 120

mm

kai sundeste to qermika monwmeno kanali.
Se perivptwsh anarrovyhsh" apov th suskeuhv nwpouv aevra eivnai aparaivthth crhvsh kavpoiou yivltrou aevra, wvste na apoyeucqeiv
h eisrohv skovnh" kai akaqarsiwvn stou" agwgouv" kai kat epevktash sth suskeuhv.

E

P

GR

10

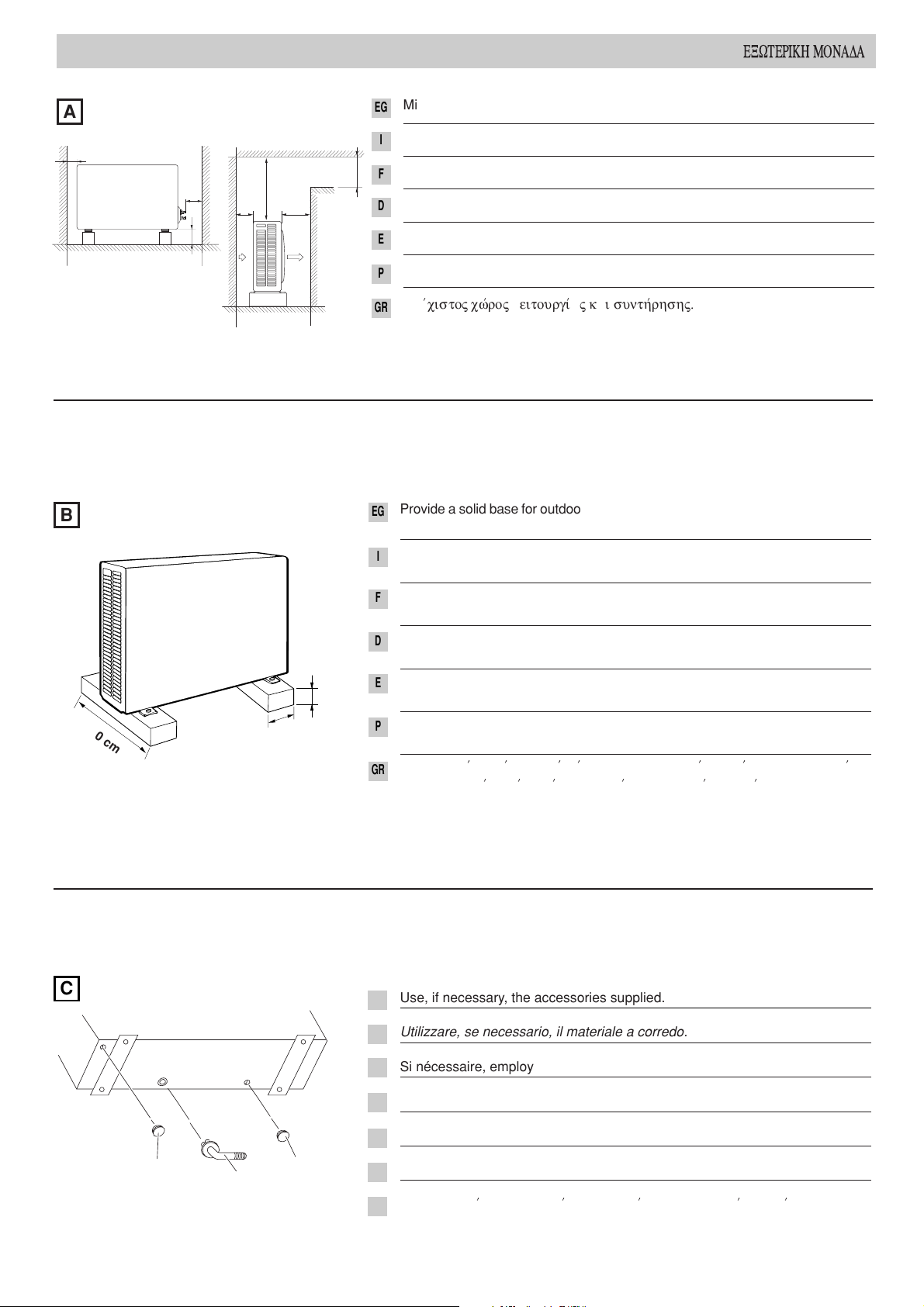

OUTDOOR UNIT • UNITÁ ESTERNA • UNITE EXTERIEUR • AUßENEINHEIT • UNIDAD EXTERIOR • UNIDADE EXTERIOR •

EXWTERIKH MONADA

A

Minimum operation and maintenance area

Area minima di esercizio e manutenzione.

Surface minimum de fonctionnement et d’entretien.

Raumbedarf des Gerätes.

Area mínima de funcionamiento y manutención.

Área mínima de funcionamento e manutenção.

Elavcisto" cwvro" leitourgiva" kai sunthvrhsh".

B

Provide a solid base for outdoor unit raised from the ground level. Fix unit to base
using 4 anchor bolts.

Predisporre l'unità esterna su base solida rialzata dal terreno e fissarla con 4
bulloni ad espansione.

Mettre l'unité extérieure sur une base solide degagée du sol et la fixer à l'aide
de 4 tire-fond.

Die Außeneinheit auf eine waagerechte Unterlage stellen (sie soll mit dem
Boden in Berührung sein). Die Einheit mit 4 Bolzen sichern.

Preparar la unidad exterior sobre una base sólida por encima del suelo y fijarla
con los cuatro pernos de expansión.

Monte a unidade exterior sobre uma base maciça e acima do nível do solo.
Fixe-a com quatro parafusos de fixação.

Kataskeuavste miva sterehv bavsh pou na akoumpav sto pavtwma kai sterewvste
thn exwterikhv monavda pavnw se authvn me 4 bidwtav mpoulwvnia.

10 cm

10 cm

40 cm

I

EG

F

D

E

P

GR

I

EG

F

D

E

P

GR

C

Use, if necessary, the accessories supplied.

Utilizzare, se necessario, il materiale a corredo.

Si nécessaire, employer les accessoires livrés.

Wenn nötig, das mitgelieferte Material benutzen.

Utilizar, si fuera necesario, los accesorios suministrados.

Utilize os acessórios fornecidos se necessário.

An creiasqeiv crhsimopoieivste ta diaqevsima bohqhtikav exarthvmata.

I

EG

F

D

E

P

GR

100 - 50 (CR12X)

250

100

2000

50 (CR12X)

100

(CR12X)

400

200

2000

Accessory
drain cap

Accessory
drain elbow

Accessory
drain cap

11

G

Insert flare nuts removed from the units, then make a flare at the end of copper
tubes.

Cartellare le estremità dei tubi ricordandosi di infilare i bocchettoni rimossi dalle
unità.

Evaser les extrémités des tubes, aprés avoir placé les écrous récupérés sur
les unités.

Das Ende der Kupferröhre kelchen und die vorher heraus gezogenen Stutzen
wieder hineinstecken.

Abocardar las extremidades de los tubos recordando que hay que colocar
previamente las tuercas-tapón sacadas de las unidades.

Mandrile a extremidade dos tubos e lembre-se de aplicar as porcas de dilataçao
anteriormente extraídas da unidade.

Dieuruvnate ti" avkre" twn swlhvnwn afouv qa evcete bavlei ta sundetikav
paximavdia pou afairevqhkan apo thn monavda.

I

EG

F

D

E

P

GR

E

F

Remove the side access panel, then connect the power line and interconnecting
wires to outdoor unit on the terminal strip and secure them with clamps.

Rimuovere lo sportellino laterale, quindi collegare i fili elettrici di potenza e di
collegamento all'unità esterna e bloccarli con i fissacavi.

Enlever la petite porte latérale et ensuite brancher les fils électriques de puissance
et de liaison à l'unité exterieure et les fixer par un serre cable.

Die Seitenabdeckung entfernen. Die elektrischen Leistungskabel mit den
Außeneinheit-Anschlussleitungen verbinden und sie durch Klemmen befestigen.

Sacar la tapita lateral, luego conectar los hilos eléctricos de potencia y de
conexión a la unidad exterior y fijarlos con las abrazaderas.

Remova o painel lateral e ligue os fios elétricos à fonte de energia e à unidade
exterior após tê-los unidos pro meio de uma braçadeira.

Afairevste to plaivsio pou kaluvptei thn miva pleurav th" monavda". Sundevste
ta hlektrikav kai sundetikav kalwvdia me thn exwterikhv monavda kai
staqeropoihvste ta me tou" sfigthvre" kalwdiovwn.

Use insulated copper tube. Cut approximate 30-50 cm. longer than actual
distance between units.

Utilizzare del tubo in rame isolato. Tagliare con lunghezza maggiorata di 30-50
cm. oltre la distanza tra le unità.

Utiliser du tube en cuivre isolé. Couper à une longueur de 30-50 cm. en plus de
la distance entre les unités.

Rohr mit Kupfer-Isolierung verwenden. Das Rohr auf die benötigte Länge
zuschneiden. Es wird empfohlen, die Röhre ungefähr 30-50 cm. länger zu
machen, als der Abstand zwischen den beiden Einheiten.

Utilizar el tubo de cobre aislado. Cortar con longitud aumentada en 30-50 cm
respecto a la distancia entre las unidades.

Utilize tubos de cobre bem isolados. Corte cerca 30 - 50 centímetros a mais além
da distância exata entre as duas unidades.

Crhsimopoieivste monwtikov swlhvna calkouv. Kovyte perivpou 30-50 ekatostav
perissovtero apo ovti eivnai h apovstash metaxuv twn duvo monavdwn.

Remove burrs at the ends of the copper tubes. Hold the tube end downward and
be sure that no dirt falls into the tube.

Asportare le bave alle estremità del tubo. Rivolgere le estremità del tubo in
rame verso il basso per evitare l'introduzione di residui all'interno.

Ebavurer les extrémités des tubes, en les tenant vers le bas pour éviter
l’introduction de saletés à l’intérieur.

Grat am Ende des Kupferrohres entfernen. Das Rohrende nach unten halten,
damit keine Kupferspäne in das Kupferrohr fallen.

Eliminar las rebabas en las extremidades del tubo. Dirigir las extremidades del
tubo de cobre hacia abajo para evitar que puedan entrar posibles residuos.

Remova as rebarbas das extremidades dos tubos. Direcione o tubo para baixo
a fim de evitar a presença de resíduos de qualquer tipo.

Afairevste ti" proexocev" sto ceivlo" tou cavlkinou swlhvna. Gurivste ti" avkre" tou
swlhvna prov" ta kavtw gia na mh mpaivnoun upolleivmata sto eswterikov tou.

min. 8 mm min. 8 mm

Insulation

I

EG

F

D

E

P

GR

I

EG

F

D

E

P

GR

I

EG

F

D

E

P

GR

Access panel

D

Access panel

12

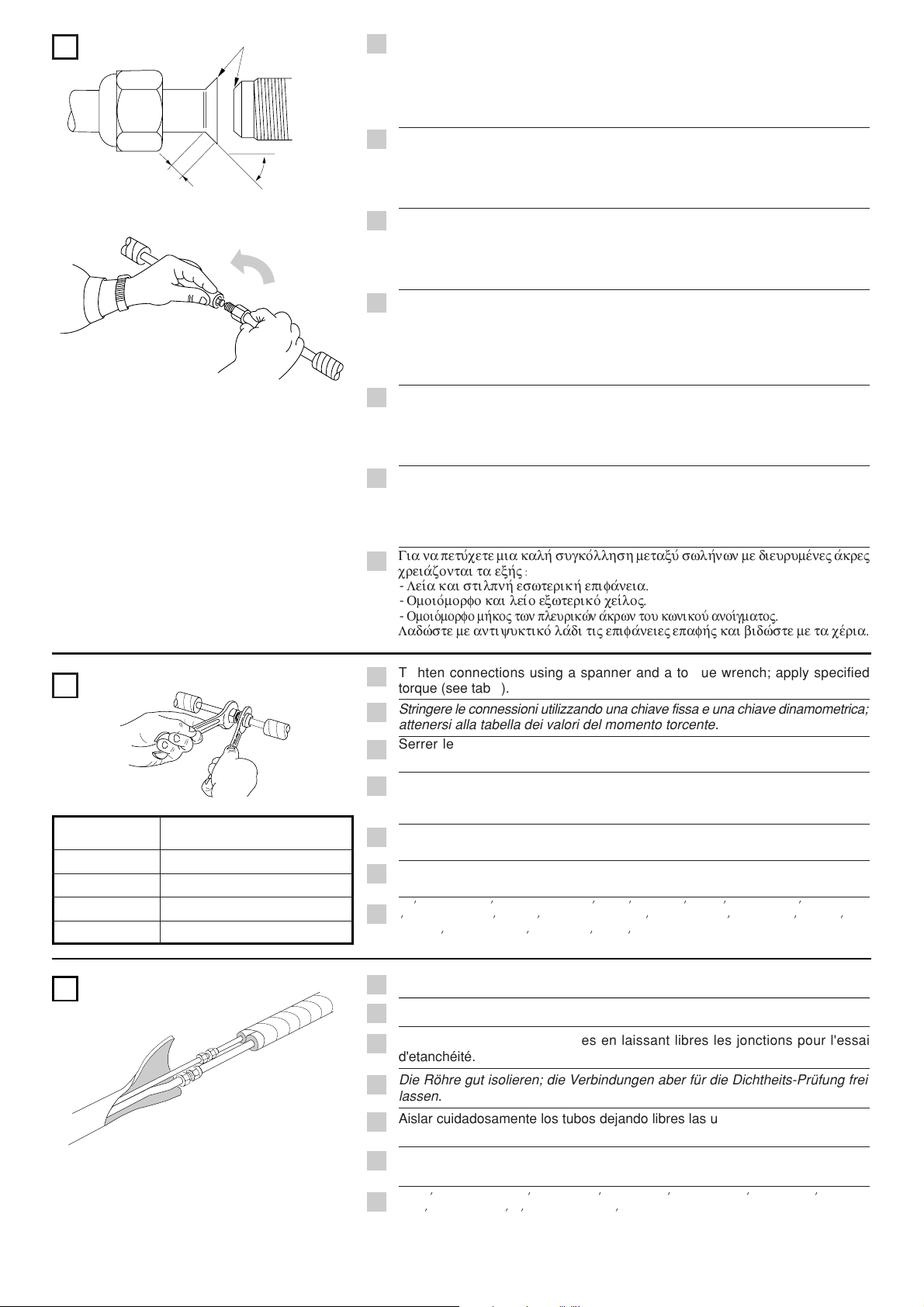

H

I

A good flare has the following characteristics:

- inside surface is glossy and smooth

- edge is smooth

- tapered sides are of uniform length.
Apply refrigerant lubricant to the matching surface of the flare and union before
connecting them together.

Una buona cartellatura deve avere le seguenti caratteristiche

- superficie interna liscia e lucida

- bordo esterno uniforme e liscio

- svasatura conica di lunghezza uniforme.
Oliare con olio anticongelante le superfici di contatto quindi avvitare con le mani.

Un bon évasement doit avoir les caractéristiques suivantes:

- surface intérieure lisse et polie

- bord extérieur uniforme et lisse

- évasement conique ayant une longueur uniforme.
Huiler avec de l'huile frigorifique les surfaces de contact et ensuite visser à la main.

Eine gute Kelchung sollte die folgenden Eigenschaften besitzen:

- die Oberfläche der Innenseite ist glänzt und glatt

- die Kante ist glatt

- die Kelchförmig zulaufenden Seiten sind von gleicher Länge.
Die Oberfläche, die miteinander in Berührung kommen, mit Frostschutzmittel­Schmierfett schmieren und dann zuschrau

ben.

Para obtener un buen abocardado hay que cumplir con las siguientes características:

- superficie interior lisa y pulida

- borde exterior uniforme y liso

- tavellanadura cónica de longitud uniforme.
Lubricar con aceite anticongelante las superficies de contacto, luego atornillar a mano.

Uma boa dilatação deve ter as seguintes características:

- a superfíce interna brilhante e macia

- a borda exterior macia

- os lados inclinados de comprimento uniforme.
Aplique lubrificante nas superfíces de contato e aparafuse manualmente.

Gia na petuvcete mia kalhv sugkovllhsh metaxuv swlhvnwn me dieurumevne" avkre"
creiavzontai ta exhv" Ú

-

Leiva kai stilpnhv eswterikhv epifavneia.

-

Omoiovmorfo kai leivo exwterikov ceivlo".

-

Omoiovmorfo mhvko" twn pleurikwvn avkrwn tou kwnikouv anoivgmato"

.

Ladwvste me antiyuktikov lavdi ti" epifavneie" epafhv" kai bidwvste me ta cevria.

Tighten connections using a spanner and a torque wrench; apply specified
torque (see table).

Stringere le connessioni utilizzando una chiave fissa e una chiave dinamometrica;
attenersi alla tabella dei valori del momento torcente.

Serrer les connexions à l'aide d'une clé fixe et d'une clé dynamométrique;
respecter les couples de serrage.

Die Doppelringe anziehen, indem Sie einen Schraubenschlüssel und einen
Drehmomentschlüssel verwenden. Die in der Tabelle angezeigten Werte
beachten.

Apretar las conexiones con una llave fija y una dinamométrica. Aplicar los valores
de la tabla de momento de torsión.

Aperte bem essa ligação usando uma chave inglesa e uma chave dinamômetro
seguindo as especificações da seguinte tabela.

Sfivxte ti" sundevsei", crhsiopoiovnta" evna kleidiv ametavblhtou anoivgmato" kai
evna me ruqmizovmeno avnoigma (gallikov). Akolouqhvste ton pivnaka ovpou
anagravfontai oi timev" th" rophv" strevyew".

Lubricate

-3 mm

45°

I

EG

F

D

E

P

GR

I

EG

F

D

E

P

GR

J

Insulate tubes leaving connections uncovered for leak test.

Isolare accuratamente i tubi lasciando libere le giunzioni per la prova di tenuta.

Isoler soigneusement les tubes en laissant libres les jonctions pour l'essai
d'etanchéité.

Die Röhre gut isolieren; die Verbindungen aber für die Dichtheits-Prüfung frei
lassen.

Aislar cuidadosamente los tubos dejando libres las uniones para la prueba de
estanqueidad.

Isole atentamente os tubos deixando livres os pontos de ligação para o teste
de fugas.

Monwvste prosektikav tou" swlhvne" afairwvnta" ti" akavlupte" enwvsei" gia
na givnei o scetikov" evlegco" diarrohv".

I

EG

F

D

E

P

GR

TUBE DIA. TIGHTENING TORQUE

6,35 mm (1/4") Approx. 150 – 200 kgcm (15 - 20 Nm)

9,52 mm (3/8") Approx. 350 – 400 kgcm (30 - 40 Nm)

12,7 mm (1/2") Approx. 500 – 550 kgcm (50 - 55 Nm)

15,88 mm (5/8") Approx. 600 – 650 kgcm (60 - 65 Nm)

13

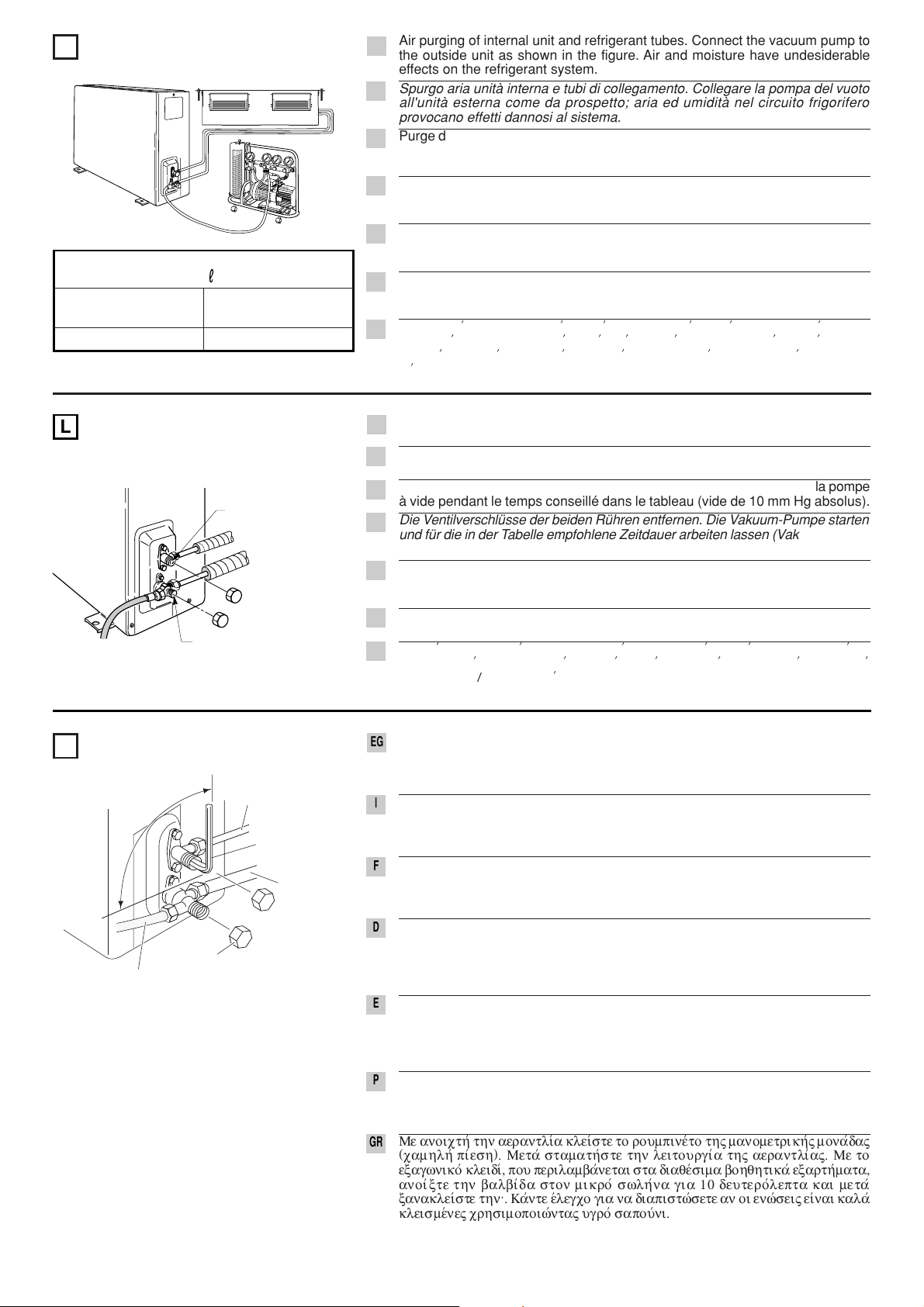

K

VACUUM PUMP CAPACITY

100 /h

Tubing length: Tubing length
less than 10 m longer than 10 m

10 min. or more 15 min. or more

NOTE:
Use only required tools for R410A

M

With vacuum pump still running close the low pressure knob on valve manifold.
Then stop vacuum pump. Using an hexagonal key open the service valve on small
tube, then close it after 10 seconds. Check tightness of all joints using liquid
soap.

Con la pompa del vuoto in funzione chiudere il rubinetto del gruppo manometrico
(bassa pressione). Quindi fermare la pompa del vuoto. Con una chiave esagonale,
aprire la valvola del tubo piccolo per 10 secondi quindi richiuderla; verificare la
tenuta di tutti i giunti con sapone liquido.

Quand la pompe à vide est en fonction, fermer la venne de «basse pression»
du groupe manométrique. Ensuite arrêter la pompe à vide. Avec une clé
héxagonale, ouvrir la vanne du petit tube pendant 10 secondes et ensuite la
fermer; vérifier l'étanchéité de tous les joints au moyen de savon liquide.

Mit der arbeitenden Vakuum-Pumpe den Hahn des manometrischen Aggregats
(Niederdruck) zudrehen. Die Pumpe abstellen. Mit einem
Sechskanteinsteckschlüssel das Ventil auf dem kleinen Rohr aufdrehen und
es nach 10 Sek. zudrehen. Die Dichtigkeit aller Kupplungen durch flüssige Seife
überprüfen.

Mientras se encuentra en funcionamiento la bomba de vacío, cerrar el «mando
de baja presión» del grupo manométrico. Luego parar la bomba de vacío.
Mediante una llave hexagonal, abrir la válvula del tubo pequeño durante 10
segundos y después cerrarla; comprobar la estanqueidad de todas las juntas
utilizando jabón líquido.

Durante o funcionamento da bomba de vácuo, feche a torneira do grupo
manométrico (baixa pressão). Desligue a bomba de vácuo. Abra, então, a
válvula do tubo menor com uma chave inglesa hexagonal por 10 segundos e
feche-a em seguida.Faça o teste de fuga com sabão líquido.

Me anoicthv thn aerantliva kleivste to roumpinevto th" manometrikhv" monavda"
(camhlhv pivesh). Metav stamathvste thn leitourgi va th" aerantliva". Me to
exagwnikov kleidiv, pou perilambavnetai sta diaqevsima bohqhtikav exarthvmata,
anoivxte thn balbivda ston mikro v swlhvna gia 10 deuterovlepta kai metav
xanakleivste thn:. Kavnte evlegco gia na diapistwvsete an oi enwvsei" eivnai kalav
kleismevne" crhsimopoiwvnta" ugrov sapouvni.

I

EG

F

D

E

P

GR

L

Air purging of internal unit and refrigerant tubes. Connect the vacuum pump to
the outside unit as shown in the figure. Air and moisture have undesiderable
effects on the refrigerant system.

Spurgo aria unità interna e tubi di collegamento. Collegare la pompa del vuoto
all'unità esterna come da prospetto; aria ed umidità nel circuito frigorifero
provocano effetti dannosi al sistema.

Purge de l'air de l'unité intérieure et des tubes de liaison. Relier la pompe à vide
à l'unité extérieure, selon le schéma; l'air ou l'humidité dans le circuit frigorifique
provoquent des effets nuisibles au système.

Luftabblasen der Inneneinheit und Verbindungsrohr. Die Vakuum-Pumpe mit
der Außeneinheit so wie aus dem Schaubild verbinden. Luft und Feuchtigkeit
verursachen Schäden im Kühlmittelsystem.

Purga de aire de la unidad interior y tubos de conexión. Conectar la bomba de
vacío a la unidad exterior como indica el prospecto; aire y humedad en el circuito
refrigerante pueden estropear el sistema.

Purga de ar da unidade interior e tubos de ligação. Ligue a bomba de vácuo à
unidade exterior como ilustrado. A presença de ar e de humidade no circuito de
refrigeração podem causar danos ao sistema.

Exaerismov" th" exwterikhv" monavda" kai swlhvne" suvndesh". Sunde vste thn
aerantliva sthn exwterikhv monavda ovpw" faivnetai sthn eikovna. Aevra" kai
ugrasiva sto kuvklwma yuvxh" epifevroun anepiquvmhta apotelevsmata sto
suvsthma.

Remove caps from service valves of both tubes. Then start vacuum pump and
let it run for the time indicated in the table (vacuum 10 mm Hg abs.).

Rimuovere i cappucci delle valvole di entrambi i tubi. Quindi avviare la pompa
del vuoto per un tempo consigliato come da tabella (vuoto di 10 mm Hg assoluti).

Enlever les bouchons des vannes de l’appareil. Ensuite faire démarrer la pompe
à vide pendant le temps conseillé dans le tableau (vide de 10 mm Hg absolus).

Die Ventilverschlüsse der beiden Rühren entfernen. Die Vakuum-Pumpe starten
und für die in der Tabelle empfohlene Zeitdauer arbeiten lassen (Vakuum 10 mm
Hg abs).

Sacar los capuchones de las válvulas de los dos tubos. Luego poner en marcha
la bomba de vacío durante el tiempo que indica la tabla (vacío de 10 mm Hg
absolutos).

Extrair as tampas das válvulas de ambos os tubos. Ative a bomba de vácuo
por um tempo determinado segundo a tabela (vácuo 10 mm Hg abs.).

Afairevste ta paximavdia apo ti" balbivde" kai twn duvo swlhvnwn. Epeita anoivxte
thn aerantliva na leitourghvsei gia ovso crovno anagravfetai ston pivnaka (Kenov
10 cil. IntsaÉudrarg. apovluto).

Low pressure

High pressure

I

EG

F

D

E

P

GR

I

EG

F

D

E

P

GR

90° (1/4 turn)

Valve cap

Vacuum hose to manifold valve

Narrow tube

Hex wrench

Wide tube

14

N

Turn the service valves stem in counterclockwise to fully open the valves. At
this point vacuum pump flexible hose can be disconnected. Replace bonnet
and flare nut, tighten them to 200 kg/cm with a torghe wrench.

Aprire completamente le valvole di servizio (senso antiorario). A questo punto
scollegare il flessibile della pompa del vuoto. Rimontare i cappucci ed il
bocchettone, stringere con momento torcente di 200 kg/cm.

Ouvrir complètement les vannes de service (dans le sens contraire des aiguilles
d'une montre). A ce moment, enlever le flexible de la pompe à vide. Reviser et
serrer les bouchons (200 Kg/cm).

Die Ventile gänzlich aufdrehen (im Gegenuhrzeigersinn). Den Schlauch der
Vakuum-Pumpe ausschalten. Die Ventilverschlüsse und den Stutzen wieder
anbringen. Mit Drehmoment bei 200 Kg./cm. anziehen.

Abrir completamente las válvulas de servicio (sentido contrario a las agujas del
reloj). Aeste punto desconectar el flexible de la bomba de vacío. Volver a montar
los capuchones y la tuerca-tapón 200 kg/cm.

Abra completamente a válvula de serviço (sentido anti-horário). Desligue, então,
o tubo da bomba de vácuo. Monte novamente as tampas e as porcas de dilatação
com valor de aperto igual a 200 Kg/cm.

Anoivxte ti" balbivde" parochv" (aristerovstrofa). S∆ autov to shmeivo xesundevste
ton elastikov swlhvna th" aerantliva". Epanatopoqethvste ta paximavdia kai
ton sundetikov swlhvna kai sfivxte ta me rophv strevyew" 200 ciliovgramma ana
ekatostov.

I

EG

F

D

E

P

GR

BASIC FUNCTIONS OF THE SERVICE VALVES • FUNZIONI PRINCIPALI DELLE VALVOLE • FONCTIONS DE BASE DE VANNE DE SERVICE • FUNKTION

DER ABSPERRVENTILE

• PRINCIPALES FUNCIONES DE LAS VALVULAS • FUNÇÕES PRINCIPAIS DAS VÁLVULAS •

BASIKES LEITOURGIES BALBIDWN

Wide tube service

valve (3-way)

Action

Narrow tube service

valve (2-way)

Shipping

Spedizione

Transport

Versand

Envío

Envío

Apostolhv

Operating and test running the air conditioner

Funzionamento e prova del condizionatore

Fonctionnement et essai de fonctionnement du
climatiseur

Betrieb und Probelauf der Klimaanlage

Funcionamiento y prueba del acondicionador

Operação teste da unidade de ar condicionado

Leitourgiva kai dokimhv tou klimatistikouv

Measuring pressure and gas charging

Misurazione pressione e caricamento gas

Mesurer la pression et charger en gaz

Druckmessung und Gasladung

Medición de la presión y de la carga de gas

Medição de pressão e carga de gás

Mevtrhsh pivesh" kai fovrtwsh aerivou

Air purging with a vacuum pump

Spurgo aria con pompa del vuoto

Purge de l'air avec une pompe à vide

Ausblasung der Luft mit einer Vakuumpumpe

Limpieza del aire con la bomba de vacío

Purga de ar com uma bomba de vácuo

Exaevrwsh me aerantliva

CLOSED

CLOSED

OPEN

OPEN

O-ring

Valve cap

Stem

90° (1/4 turn)

Valve cap

Vacuum hose to manifold valve

Narrow tube

Hex wrench

Wide tube

15

O

Complete insulation of refrigerant tubes; wrap with insulation tape. Fix and
support tubes with brackets. Seal hole in the wall, if necessary.

Completare l'isolamento, proteggere con nastratura, fissare e supportare con
staffe; se necessario sigillare il foro di passaggio nel muro.

Compléter l'isolation des tubes, les protéger avec des rubans, les fixer avec
des brides; si nécessaire, boucher le trou de passage dans le mur.

Die Röhre mit zweckgemäßem Isolierungsmaterial gut isolieren, an der Wand mit
Klammern fest klemmen und, wenn nötig, das Loch in der Wand mit
Dichtungsmasse füllen.

Completar el aislamiento, proteger con cinta, fijar y poner abrazaderas de
soporte; si fuera necesario, sellar el orificio de paso de la pared.

Complete o isolamento com fita isolante, fixe com grampos e, se necessário,
aplique massa de vidraceiro no orifício de passagem dos tubos através da
parede.

Oloklhrwvste thn movnwsh twn yuktikwvn swlhvnwn. Tulivxte tou" me monwtikhv
tainiva kai sterewvste tou" me uposthrivgmata. An creiasqeiv steganopoihvste
thn ophv ston toivco.

The service port on the wide tube service valve uses a Schrader core valve to
access the refrigerant system. Therefore, be sure to use a hose connector which
has a push-pin inside.

La valvola di servizio del rubinetto dell'unità esterna da utilizzare per il vuoto
del sistema, ripristino carica refrigerante e misurazione della pressione di esercizio
è del tipo "Schrader". Utilizzare un attacco pompa del vuoto di tipo a spillo.

La vanne de service de l'unité extérieure sur laquelle on peut se connecter pour
vider le circuit frigorifique, rajouter du réfrigérant et mesurer la pression de
fonctionnement, est du type "Schrader". Utilisez un racordement pompe à vide
du type poussoir de valve.

Für den Zugriff auf das Kühlmittelsystem und für die Betriebsdruckmessung
benutzt das Serviceventil des Absperrhahns des großen Rohres ein Schrader
Kernventil. Ihr Vakuumschlauchverbindungstück sollte über einen Druckstift
verfügen.

La válvula de servicio de la unidad exterior donde se realiza la conexión para
vaciar el sistema, Ilenar con refrigerante y medir la presión de frabajo es del tipo
"Schrader" (pistón con muelle antiretorno). Utilizar un acoplamiento para la
bomba de vaciado, adecuado para este tipo de válvula.

A válvula de serviço da torneira da unidade exterior é utilizada para esvaziar o
sistema, enchê- lo com carga refrigerante e para medir a pressão durante o
funcionamento. Esta válvula é de tipo “Schrader”. É, portanto necessário utilizar
uma mangueira com pino de impulso.

H balbivda parochv" tou roumpinevtou pou crhsimopoieivtai gia thn exavtmish
tou susthvmato" th" exwterikhv" monavda", thn epanafovrtwsh tou yuktikouv kai
thn mevtrhsh th" pivesh" parochv" eivnai tuvpou

"Schrader ".

Crhsimopoihvste

aerantliva suvndesh" me akivda sthn avkrh th".

I

EG

F

D

E

P

GR

I

EG

F

D

E

P

GR

16

COOLING ONLY MODELS

MODELLI SOLO FREDDO

MODELES FROID SEUL

NUR KÜHLUNG MODELLE

MODELOS SOLO REFRIGERACION

MODELOS SOMENTE PARA ARREFECIMENTO

EKDOSH MONO YUXHS

I

EG

F

D

E

P

GR

220-240V ~ 50Hz

POWER SUPPLY

A

C

CR9X - 12X

B

SYSTEM WIRING DIAGRAM • COLLEGAMENTI ELETTRICI DEL SISTEMA • BRANCHEMENTS ELECTRIQUES DU SYSTEME • ELEKTRISCHE ANSCHLÜSSE
DES SYSTEMS

• CONEXIONES ELECTRICAS DEL SISTEMA • SISTEMA DE INSTALAÇÃO ELÉTRICA •

HLEKTRIKH SUNDESH TOU SUSTHMATOS

CR-CLR18/22X

HEAT PUMP MODELS

MODELLI POMPA DI CALORE

MODELES REVERSIBLES

WÄRMEPUMPE MODELLE

MODELOS CON BOMBA DE CALOR

MODELOS COM BOMBA DE CALOR

EKDOSH QERMOANTLIAS

I

EG

F

D

E

P

GR

CR9X - 12X

220-240V ~ 50Hz

POWER SUPPLY

A

C

B

CR18/22X

17

Supply power wire A:
Multipolar electric wire. Size and length of the suggested electric wire are showed on table “electrical data”. The wire must
be Mod. H05VV-F (according to CEI 20-19 CENELEC HD22). Make sure the length of the conductors between the fixing point
and the terminals allows the straining of the conductors L, N before that of the grounding.

Connecting wire B (with ground conductor):
Multipolar electric wire; size and length of the suggested electric wire are showed on table “electrical data”. The wires have
not to be lighter than Mod. H07RN-F (according to CEI 20-19 CENELEC HD22). Make sure the length of the conductors between
the fixing point and the terminals allows the straining of the conductors L, N before that of the grounding.

Connecting wire C (without ground conductor):
Multipolar electric wire; size and length of the suggested electric wire are showed on table “electrical data”. The wires have
not to be lighter than Mod. A07RN-F (according to CEI 20-19 CENELEC HD22).

Cavo di alimentazione A:
Cavo elettrico multipolare; la sezione e la lunghezza del cavo elettrico consigliato sono indicate in tabella dati elettrici. Il cavo
deve essere del tipo H05VV-F (secondo CEI 20-19 CENELEC HD22). Assicurarsi che la lunghezza dei conduttori fra il punto
di fissaggio del cavo ed i morsetti sia tale che i conduttori attivi si tendano prima del conduttore di messa a terra.

Cavo di collegamento B (con conduttore di terra):
Cavo elettrico multipolare; la sezione e la lunghezza del cavo elettrico consigliato sono indicate in tabella dati elettrici. Il cavo
non deve essere più leggero del tipo H07RN-F (secondo CEI 20-19 CENELEC HD22). Assicurarsi che la lunghezza dei conduttori
fra il punto di fissaggio del cavo ed i morsetti sia tale che i conduttori attivi si tendano prima del conduttore di messa a terra.

Cavo di collegamento C (senza conduttore di terra):
Cavo elettrico multipolare; la sezione e la lunghezza del cavo elettrico consigliato sono indicate in tabella dati elettrici. Il cavo
non deve essere più leggero del tipo A07RN-F (secondo CEI 20-19 CENELEC HD22).

Câble d’alimentation A:
Câble électrique multipolaire: la section et la longueur du câble électrique recommandé sont indiquées dans le tableau
“Données électriques”. Le câble doit être de type H05VV-F (selon CEI 20-19 CENELEC HD22).
Assurez-vous que la longueur des conducteurs entre le point de fixation du câble et le bornier soit telle que les conducteurs
actifs (Phase - Neutre) se tendent avant le conducteur de mise à la terre (pour permettre aux conducteurs actifs Phase ­Neutre de se débrancher avant le conducteur de terre si le câble d’alimentation est tiré accidentellement).

Câble de raccordement B (avec mise à la terre):
Câble électrique multipolaire: la section et la longueur du câble électrique recommandé sont indiquées dans le tableau
“Données électriques”. Le câble doit être de type H07RN-F minimum (selon CEI 20-19 CENELEC HD22). Assurez-vous que
la longueur des conducteurs entre le point de fixation du câble et le bornier soit telle que les conducteurs actifs (Phase ­Neutre) se tendent avant le conducteur de mise à la terre (pour permettre aux conducteurs actifs Phase - Neutre de se
débrancher avant le conducteur de terre si le câble d’alimentation est tiré accidentellement).

Câble de raccordement C (sans mise à la terre):
Câble électrique multipolaire: la section et la longueur du câble électrique recommandé sont indiquées dans le tableau
“Données électriques”. Le câble doit être de type A07RN-F minimum (selon CEI 20-19 CENELEC HD22).

Stromversorgungskabel A:
Elektrisches mehradriges Kabel; Querschnitt und Länge des Kabels sind in der Tafel “Elektrische Angabe” angezeigt. Das
Kabel soll als H05VV-F-Typ sein (gemäß CEI 20-19 CENELEC HD22).
Versichern Sie sich, daß die aktive Leitungen sich vor der Eerdungsleitung spannen.

Verbindungskabel B (mit Erdungsleitung):
Elektrisches mehradriges Kabel; Querschnitt und Länge des Kabels sind in der Tafel “Elektrische Angabe” angezeigt. Das
Kabel soll nicht leichter als H07RN-F-Typ sein (gemäß CEI 20-19 CENELEC HD22). Versichern Sie sich, daß die aktive
Leitungen sich vor der Eerdungsleitung spannen.

Verbindungskabel C (ohne Erdungsleitung):
Elektrisches mehradriges Kabel; Querschnitt und Länge des Kabels sind in der Tafel “Elektrische Angabe” angezeigt. Das
Kabel soll nicht leichter als A07RN-F-Typ sein (gemäß CEI 20-19 CENELEC HD22).

EG

I

F

D

18

Cable de alimentación A:
Cable eléctrico multipolar; la sección y la longitud del cable eléctrico aconsejado están indicadas dentro de la tabla “Datos
eléctricos”. El cable debe ser del tipo H05VV-F (según CEI 20-19 CENELEC HD22).
Asegurarse de que la longitud de los conductores entre el punto de fijación del cable y el tablero de bornes es tal que los
conductores activos se tiendan antes del conductor de puesta a tierra.

Cable de conexión B (con puesta a tierra):
Cable eléctrico multipolar; la sección y la longitud del cable eléctrico aconsejado están indicadas dentro de la tabla “Datos
eléctricos”. El cable no debe ser más ligero del tipo H07RN-F (según CEI 20-19 CENELEC HD22). Asegurarse de que la longitud
de los conductores entre el punto de fijación del cable y el tablero de bornes es tal que los conductores activos se tiendan
antes del conductor de puesta a tierra.

Cable de conexión C (sin puesta a tierra):
Cable eléctrico multipolar; la sección y la longitud del cable eléctrico aconsejado están indicadas dentro de la tabla “Datos
eléctricos”. El cable no debe ser más ligero del tipo A07RN-F (según CEI 20-19 CENELEC HD22).

Cabo de Alimentação A:
Cabo Eléctrico Multifilar - A secção e o comprimento do cabo eléctrico recomendado consta do capítulo “Características
Eléctricas”. O cabo deverá ser do tipo H05VV-F (de acordo com CEI 20-19 CENELEC HD22).
Assegure-se de que o comprimento dos condutores entre o ponto de fixação do cabo e a régua de bornes, seja de tal forma,
que os condutores activos (L-N) se posicionem antes do condutor de ligação á terra (de forma a que, para retirar o cabo de
alimentação os condutores L-N se desliguem, obrigatoriamente, antes do condutor de terra.

Cabo de Ligação B (com ligação á terra):
Cabo Eléctrico Multifilar - A secção e o comprimento do cabo eléctrico recomendado consta do capítulo “Características
Eléctricas”. O cabo deverá ser do tipo H07RN-F, pelo menos (de acordo com CEI 20-19 CENELEC HD22). Assegure-se de que
o comprimento dos condutores entre o ponto de fixação do cabo e a régua de bornes, seja de tal forma, que os condutores
activos (L-N) se posicionem antes do condutor de ligação á terra (de forma a que, para retirar o cabo de alimentação os
condutores L-N se desliguem, obrigatoriamente, antes do condutor de terra.

Cabo de Ligação C (sem ligação á terra):
A secção e o comprimento do cabo eléctrico recomendado consta do capítulo “Características Eléctricas”. O cabo deverá
ser do tipo A07RN-F, pelo menos (de acordo com CEI 20-19 CENELEC HD22).

Kalwvdio parochv" reuvmato" AÚ
Polupolikov kalwvdioÚ mevgeqo" kai mhvko" twv protei novmenwn kalwdivwn ston pivnakaHLEKTRIKA STOICEIA. To kalwvdio prevpei na
eivnai tuvpou

H05VV-F

(suvmfwna me

CEI 20-19 CENELEC HD22).

bebaiwqeivte ovti metaxuv shmeivou suvndesh" kai shmeivou suvndesh" th" geivwsh" to kalwvdio eivnai makruvtero apov ta upovloipa kalwvdia.

Suvndesh kalwdivou B (me geivwsh)Ú
Polupolikov kalwvdioÚ mevgeqo" kai mhvko" twv protei novmenwn kalwdivwn ston pivnakaHLEKTRIKA STOICEIA. To kalwvdio den prevpei
na eivnai yilovtero apov ton tuvpo

H07RN-F

(suvmfwna me to

CEI 20-19 CENELEC HD22).

bebaiwqeivte ovti metaxuv shmeivou suvndesh"

kai shmeivou suvndesh" th" geivwsh" to kalwvdio eivnai makruvtero apov ta upovloipa kalwvdia.

Suvndevste to hlektrikov kalwvdio C(cwriv" geivwsh)Ú

Polupolikov kalwvdioÚ mevgeqo" kai mhvko" twn protei novmenwn kalwdivwn ston pivnakaHLEKTRIKA STOICEIA. To kalwvdio den prevpei
na eivnai yilovtero apov ton tuvpo

A07RN-F

E

P

GR

19

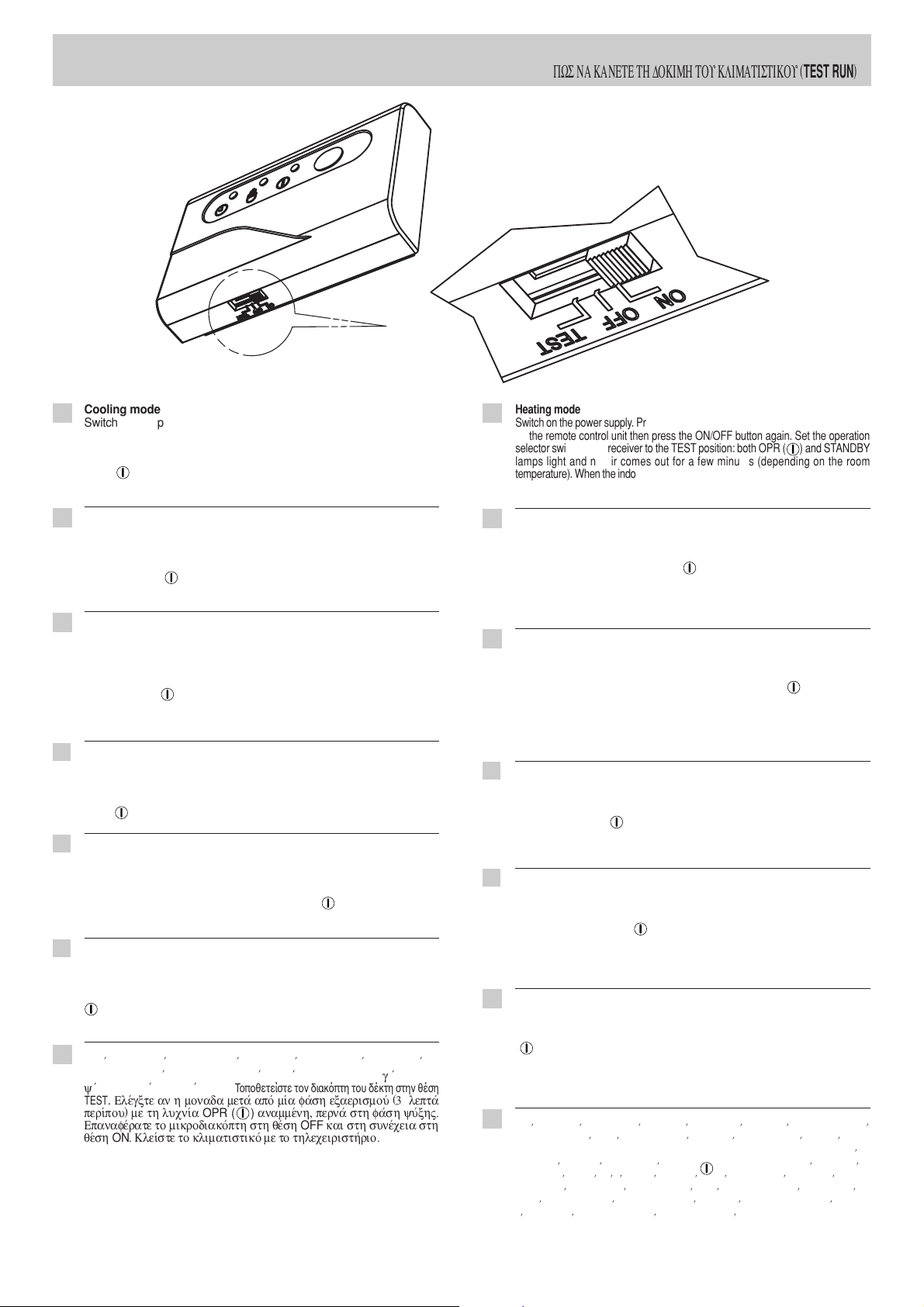

TEST RUN • COME ESEGUIRE LA PROVA DEL CONDIZIONATORE (TEST RUN) • CONTROLE FINALE • ENDKONTROLLE • COMO REALIZAR LA PRUEBA DEL
ACONDICIONADOR (TESTRUN) •

COMO FAZER O TESTE DO APARELHO DE AR CONDICIONADO •

PWS NA KANETE TH DOKIMH TOU KLIMATISTIKOU (

TEST RUN

)

Cooling mode

Switch on the power supply. Press the ON/OFF button and change to
cooling mode on the remote control unit then press the ON/OFF button
again. Set the operation selector switch of the receiver to the TEST
position; verify that after a period of ventilation (about 3 minutes) with
OPR ( ) lamp light, the system shifts into cooling operation. Return the
operation selector switch to OFF then to ON position. Stop the air
conditioner by the remote control unit.

Raffreddamento

Dare tensione al sistema. Accendere il condizionatore con il telecomando,
impostare il funzionamento su raffreddamento e quindi spegnere il
sistema. Commutare il microinterruttore del ricevitore sulla posizione
TEST. Verificare che l'unità dopo una fase di ventilazione (3 min. circa)
con spia OPR ( ) accesa, commuti su raffreddamento. Riportate il
microinterruttore sulla posizione OFF e quindi su ON; spegnere il
condizionatore con il telecomando.

Refroidissement

Mettre sous tension le système. Allumer le climatiseur au moyen
de la télécommande, afficher le fonctionnement sur
refroidissement et ensuite arrêter le système. Commuter le
micro-interrupteur du récepteur sur la position TEST. Vérifier
que l'unité après une phase de ventilation (environ 3 min.) avec
témoin OPR ( ) allumé, commute sur le mode refroidissement.
Mettre à nouveau le microinterrupteur sur la position OFF et
ensuite sur ON; arrêter le climatiseur au moyen de la
télécommande

.

Kühlung

Versorgung herstellen. Das Gerät durch die Fernbedienung einschalten
und die Betriebsart Kühlung wählen. Den Emfpängermikroschalter auf
die TEST-Stellung schalten. Überprüfen Sie, daß die Einheit sich nach
einer Lüftungs phase (ca. 3 Min.) auf Kühlung stellt. Die Betriebsleuchte
OPR ( ) leuchtet auf. Den Mikroschalter wieder auf OFF und dann auf
ON stellen; das Klimagerät durch die Fernbedienung ausschalten.

Enfriamiento

Dar tensión al sistema. Encender el acondicionador utilizando el mando
a distancia. Establecer el funcionamiento en enfriamiento y luego apagar
el sistema. Conmutar el microinterruptor del receptor a la posición TEST.
Comprobar que la unidad, después de una fase de ventilación
(aproximadamente 3 minutos) con el piloto OPR ( ) encendido, conmute
en enfriamiento. Volver a llevar el microinterruptor a la posición OFF y
luego a ON; apagar el acondicionador utilizando el mando a distancia.

Arrefecimento

Alimente o sistema. Ligue o aparelho de ar condicionado com a unidade de
controle remoto. Selecionar a função arrefecimento e, em seguida, desligue
o sistema. Comutar o microinterruptor do receptor na posição de TESTE.
Após uma fase de ventilação (de cerca 3 minutos e com a lâmpada “OPR”

acesa), a unidade entrará na função”ARREFECIMENTO”. Reconduzir o
micro-selecionador na posição “OFF” e , em seguida em “ON”. Desligue o
aparelho com a unidade de controle remoto.

YUXH
Anoivxte to diakovpth hlektrikhv" trofodosiva" tou susthvmato". Anoivxte
to klimatistikov me to thleceiristhvrio, bavlte to na leitourghvsei sthn
yuvxh kai kleivste to suvsthma.

Τοποθετείστε τον διακ!πτη του δέκτη στην θέση

TEST

.

Elevgxte an h monada metav apov miva favsh exaerismouv (3 leptav

perivpou) me th lucniva

OPR ( )

anammevnh, pernav sth favsh yuvxh".

Epanafevrate to mikrodiakovpth sth qevsh

OFF

kai sth sunevceia sth

qevsh

ON

. Kleivste to klimatistikov me to thleceiristhvrio.

Heating mode

Switch on the power supply. Press the ON/OFF button and change to heating mode
on the remote control unit then press the ON/OFF button again. Set the operation
selector switch of the receiver to the TEST position: both OPR ( ) and STANDBY
lamps light and no air comes out for a few minutes (depending on the room
temperature). When the indoor coil is warmed up sufficiently warm air blows out. Turn
the operation selector switch of indoor unit to the OFF position once, then move to
ON position. Stop the air conditioner by the remote control unit.

Riscaldamento

Dare tensione al sistema. Accendere il condizionatore con il telecomando,
impostare funzionamento su riscaldamento e quindi spegnere il sistema.
Commutare il microinterruttore del ricevitore sulla posizione TEST . Con ventilatore
fermo si accenderanno le spie OPR ( ) e STANDBY (spia di funzionamento e
attesa). Dopo alcuni minuti (dipende dalla temperatura ambiente) per riscaldare
la batteria dell'unità interna, il condizionatore funzionerà in riscaldamento. Riportate
il microinterruttore sulla posizione OFF e quindi su ON; spegnere il condizionatore
con il telecomando.

Chauffage

Mettre sous tension le système. Allumer le climatiseur au moyen de la
télécommande, afficher le fonctionnement sur chauffage et ensuite arrêter
le système. Commuter le micro-interrupteur du récepteur sur la position
TEST. Quand le ventilateur est arrêté, les témoins OPR ( ) et STANDBY
(témoins de fonctionnement et d'attente) s'allumeront. Après quelques
minutes (qui dépendent de la témpérature ambiante) pour chauffer la batterie
de l'unité intérieure, le climatiseur fonctionnera en mode de chauffage. Mettre
à nouveau le micro interrupteur sur la position OFF et ensuire sur ON; arrêter
le climatiseur au moyen de la télécommande

.

Heizung

Versorgung herstellen. Das Gerät durch die Fernbedienung einschalten und die
Betriebsart Heizung wählen. Das Gerät ausschalten. Den Emfpängermikroschalter
auf die TEST-Stellung schalten. Der Ventilator läuft nicht; die Betriebs-und
Warteleuchete (OPR ( ) - ST ANDBY) leuchten auf. Nach einigen Minuten (je nach
der Raumtemperatur) wird das Gerät in Betriebsart Heizung arbeiten, um die Batterie
der Inneneinheit zu beheizen. Den Mikroschalter wieder auf OFF und dann auf ON
stellen. Das Klimagerät durch die Fernbedienung ausschalten.

Calentamiento

Dar tensión al sistema. Encender el acondicionador utilizando el mando a distancia.
Establecer el funcionamiento en calentamiento y luego apagar el sistema. Conmutar
el microinterruptor del receptor a la posición TEST. Estando parado el ventilador se
encienden los pilotos OPR ( ) y STANDBY(piloto de funcionamiento y de espera).
Después de algunos minutos (depende de la temperatura ambiente) se calenterá
la batería de la unidad interior y el acondicionador funcionará en calentamiento.
Volver a llevar el microinterruptor a la posición OFF y luego a ON; apagar al
acondicionador utilizando el mando a distancia.

Aquecimento

Alimente o sistema. Ligue o aparelho de ar condicionado com a unidade de controle
remoto. Selecionar a função de aquecimento e, em seguida, desligue o sistema.
Comutar o microinterruptor do receptor na posição de TESTE. As lâmpadas “OPR”
( ) e “STANDBY” se acendem e o ventilador continua desligado. Após alguns
minutos (dependendo da temperatura ambiente) necessários ao aquecimento da
bobina da unidade, o aparelho entrará na função aquecimento. Reconduza o micro­selecionador na posição “OFF” e, em seguida “ON”. Desligue o aparelho com a
unidade de controle remoto.

QERMANSH
Anoivxte to diakovpth hlektrikhv" trofodosiva" tou susthvmato". Anoivxte to klimatistikov
me to thleceiristhvrio, bavlto na leitourghvsei sthn qevrmansh kai kleivste to suvsthma.

Τοποθετείστε τον διακ!πτη του δέκτη στην θέση TEST

. Me ton exaeristhvra

stamathmevno qa anavyoun oi lucnive"

OPR ( )

kai

STANDBY

(lucniva leitourgiva"
kai anamonhv"). Metav apov livga leptav (exartatavtai apov th qermokrasiva tou peribavllonto")
gia na qermavnei th mpatariva th" eswterikhv" monavda, to klimatistikov qa leitourghvsei
sth qevrmansh. Epanafevrate to mikrodiakovpth sth qevsh

OFF

kai sth sunevceia sth

qevsh

ON.

Kleivste to klimatistikov me to thleceiristhvrio.

I

EG

F

D

E

P

GR

I

EG

F

D

E

P

GR

20

REMOTE CONTROL UNIT INSTALLATION • POSIZIONE DI INSTALLAZIONE TELECOMANDO • EMPLACEMENT DE LA
COMMANDE A DISTANCE •

POSITION DER FERNBEDIENUNG • POSICION DE INSTALACION DEL MANDO A DISTANCIA •

POSIÇÃO DA INSTALAÇÃO DA UNIDADE DE CONTROLE REMOTO •

QESH TOPOQETHSHS THLECEIRISTHRIOU

REMOTE CONTROL UNIT INSTALLATION

The remote control unit may operated either from a non-fixed position or from a wall-mounted position. To ensure that the air
conditioner operates correctly. DO NOT install the remote control unit in the following places:

• In direct sunlight.

• Behind a curtain or other places where it is covered.

• More than 8 m. away from the air conditioner.

• In the path of the air conditioner airstream.

• Where it may become extremely hot or cold.

• Where it may be subject to electrical or magnetic noise.

• Where there is an obstacle between the remote control unit and the air conditioner (since a check signal is sent from remote control

unit every 3 minutes).

POSIZIONE DEL TELECOMANDO

Il telecomando può essere utilizzato sia montato a parete che in posizione non fissa. Per assicurare il buon funzionamento dell’unità
evitare di installare il telecomando nelle seguenti condizioni:

• Esposto direttamente ai raggi del sole.

• Dietro una tenda o in altri luoghi coperti.

• A una distanza superiore a 8 metri dal condizionatore.

• Dove può essere investito dall’aria in uscita dal condizionatore.

• In luoghi eccessivamente caldi o troppo freddi.

• Dove può essere soggetto ad interferenze elettriche o magnetiche.

• Dove ci sono ostacoli tra il telecomando e il condizionatore (il telecomando trasmette un segnale di controllo ogni 3 minuti).

EMPLACEMENT D'INSTALLATION DE LA TELECOMMANDE

La commande à distance peut être utilisée en position mobile ou en position fixe (montage mural). Pour garantir un bon fonctionnement
du climatiseur, ne pas installer la télécommande aux endroits suivants:

• En plein soleil.

• Derrière un rideau ou tout autre endroit où elle serait cachée.

• A plus de 8 mètres du climatiseur.

• Près de la sortie d’air du climatiseur.

• Aux endroits excessivement froids ou chauds.

• Aux endroits soumis à des interférences électriques ou magnétiques.

• Là où un obstacle s’interpose entre la télécommande et le climatiseur (en effet, un signal est transmis par la commande à distance

toutes les 3 minutes).

POSITION DER FERNBEDIENUNG

Die Ferbedienung kann an die Wand montiert oder in nicht befestigter Position benutzt werden. Um eine einwandfreie Betriebsweise
der Einheit zu gewährleisten, ist zu vermeiden, die Fernbedienung wie folgt aufzustellen:

• Direkt den Sonnenstrahlen ausgesetzt.

• Hinter einem Vorhang oder anderen bedeckten Stellen.

• In einem Abstand größer als 8 m vom Klimagerät.

• Wo sie von der Ausgangsluft des Klimageräts erreicht wird.

• An übermäßig warmen oder zu kalten Stellen.

• Wo sie elektrischen oder magnetischen Interferenzen ausgesetzt sein könnte.

• Wo Hindernisse zwischen Fernbedienung und Klimagerät bestehen. (Die Fernbedienung sendet alle 3 Minuten ein Kontrollsignal).

LUGAR DE INSTALACION DEL MANDO A DISTANCIA

El mando a distancia puede ser instalado en la pared o en cualquier otro lugar. Para asegurar un correcto funcionamiento del
acondicionador, evite instalar el mando a distancia en los siguientes lugares:

• Expuesto directamente a la luz solar.

• Detrás de cortinas o muebles que impidan la circulación del aire.

• A una distancia superior a 8 métros del acondicionador.

• Expuesto directamente al flujo de corriente del acondicionador.

• En lugares de extremado frío o calor.

• En lugares afectados por interferencias eléctricas o magnéticas.

• Si existe un obstáculo entre el mando a distancia y el acondicionador (ya que el mando emite una señal de control cada 3 minutos).

POSIÇÃO DA INSTALAÇÃO DA UNIDADE DE CONTROLE REMOTO

A unidade de controle remoto pode ser operada quer a partir de uma posição não fixa quer duma posição montada na parede. Para
assegurar que a unidade de ar condicionado funcione corretamente, não instale a unidade de controle remoto nos seguintes
lugares:

• Exposta diretamente à luz do sol.

• Atrás de uma cortina ou noutro lugar onde fique coberta.

• A uma distância superior a 8 metros da unidade de ar condicionado.

• Na trajetória do fluxo de ar da unidade de ar condicionado.

• Num ponto extremamente quente ou frio.

• Onde fique sujeita a interferência elétrica ou magnética.

• Onde existam obstáculos entre a unidade de controle remoto e o aparelho de ar condicionado.

QESH THLECEIRISTHRIOU
To thleceiristhvrio mporeiv na crhsimopoihqeiv tovso topoqethmevno ston toivco ovso kai se mh staqerhv qevsh. Gia na exasfalisteiv h swsthv leitourgiva
th" monavda" mhn topoqeteivte to thleceiristhvrio sti" akovlouqe" qevsei"Ú

•

Se mevro" ovpou to blevpei o hvlio".

•

Pivsw apov kourtivne" hv se mevro" skepasmevno.

•

Se apovstash pavnw apov 8 mevtra apov to klimatistikov.

•

Anavmesa sto reuvma rohv" tou aevra th" suskeuhv".

•

Se uperbolikav qermouv" hv yucrouv" cwvrou".

•

Se cwvrou" ovpou upavrcoun hlektrikev" hv magnhtikev" diataracev".

•

Se shmeiva ovpou upavrcei empovdio metaxuv klimatistikouv kai ceiristhrivou.

I

EG

F

D

E

P

GR

21

WALL-MOUNTED NON-FIXED POSITION (A)

• Momentarily place the remote control unit in the desired mounting position.

• Verify that the remote control unit can operate from this position.

• Fix the support at the wall with two screws and hang the remote control unit.

WALL-MOUNTED FIXED POSITION (B)

• Momentarily place the remote control unit in the desired mounting position.

• Verify that the remote control unit can operate from this position.

• Fix the support at the wall with one screw.

• Remove the batteries from the remote control unit.

• Locate the pretrimmed hole in the battery compartment.

• Through the pretrimmed hole fix the remote control unit at the wall using the supplied screw.

• Insert the two batteries, check that the remote control unit operates correctly.

POSIZIONE A PARETE NON FISSA (A)

• Momentaneamente sistemare il telecomando nella posizione desiderata.

• Verificare che da questa posizione prescelta il telecomando dialoghi con il condizionatore.

• Fissare il supporto al muro con due viti e appendere il telecomando.

POSIZIONE FISSA A PARETE (B)

• Sistemare momentaneamente il telecomando nella posizione desiderata.

• Verificare che da questa posizione prescelta il telecomando dialoghi con il condizionatore.

• Fissare il supporto al muro con una vite

• Rimuovere le batterie del telecomando.

• Individuare il foro pretranciato nel vano porta batterie.

• Fissare attraverso il foro pretranciato il telecomando al muro con la vite in dotazione.

• Inserire le due batterie, verificare il corretto funzionamento del telecomando.

POSITION MOBILE (MONTAGE MURAL) (A)

• Placer la télécommande dans la position désirée.

• Vérifier que la commande à distance peut être utilisée dans cette position.

• Fixer le support au mur avec deux vis et accrocher la telecommande.

POSITION FIXE (MONTAGE MURAL) (B)

• Présenter la télécommande dans la position désirée.

• Vérifier qu’elle peut être utilisée dans cette position.

• Fixer le support au mur avec deux vis

• Enlever les piles de la télécommande.

• Localiser le trou prédecoupé dans le compartiment des piles.

• Fixer à travers le trou la télécommande au mur par la vis fournie.

• Placer les deux piles, vérifier le bon fonctionnement de la télécommande.

NICHT ORTSFESTE POSITION AN EINER WAND(A)

• Die Fernbedienung momentan in die gewünschte Position anbringen.

• Prüfen, ob die Fernbedienung von dieser Position aus funktionsfähig ist.

• Die Halter in die Wand mit zwei Schraubeneinschrauben und die Fernbedienung anhängen.

FESTE POSITION AN EINER WAND(B)

• Die Fernbedienung momentan in die gewünschte Position anbringen.

• Prüfen, ob die Fernbedienung von dieser Position aus funktionsfähig ist.

• Die Halter in die Wand mit einer Schraube einschrauben.

• Die Batterien von der Fernbedienung herausnehmen.

• Das im Batteriefach vorgebohrte Loch bestimmen.

• Durch das vorgebohrte Loch die Fernbedienung in die Wand mit der gelieferten Schraube einschrauben.

• Die beiden Batterien einsetzen und den korrekten Betrieb der Fernbedienung überprüfen.

POSICION EN LA PARED, NO FIJA (A)

• Colocar momentáneamente el mando a distancia en la posición deseada.

• Verificar que en la posición seleccionada el mando a distancia dialoga con el aire acondicionado.

• Montar el soporte en la pared con dos tornillos y colgar el mando a distancia.

POSICION FIJA EN LA PARED (B)

• Colocar momentáneamente el mando a distancia en la posición deseada.

• Verificar que en la posición seleccionada el mando a distancia dialoga con el aire acondicionado.

• Montar el soporte en la pared con un tornillo.

• Quitar las pilas del mando a distancia.

• Localizar el orificio realizado en el compartimento de las pilas.

• Fijar el mando a distancia en la pared introduciendo el tornillo a través del orificio.

• Colocar las dos pilas y verificar el funcionamiento del mando a distancia.

POSIÇÃO NA PAREDE NÃO FIXA (A)

• Coloque a unidade de controle remoto da posição desiderada.

• Verifique que haja diálogo entre a unidade de controle remoto e o aparelho de ar condicionado.

• Aparafuse o suporte na parede e pendure a unidade de controle remoto.

POSIÇÃO FIXA NA PAREDE (B)

• Coloque a unidade de controle remoto na posição desejada de montagem.

• Verifique se o aparelho de ar condicionado responde corretamente, naquela posição aos comandos enviados pela unidade de controle remoto.

•

Aparafuse o suporte na parede.

• Retire as pilhas da unidade de controle remoto.

• Localize o orifício existente na armação de suporte da unidade (parede) de controle remoto.

• Aparafuse, através desse orifício, a unidade de controle remoto na parede utilizando os parafusos fornecidos.

• Reponha as pilhas e verifique se a unidade funciona corretamente.

Mh staqerh qesh. (A)

•

Topoqethvste proswrinav to thleceiristhvrio sthn epiqumhthv qevsh.

•

Privn na sterewvsete thn bavsh tou thleceiristhrivou ston teivco, bebaiwqeivte ovti mporeiv na leitourghvsei apo authv th qevsh.

Staqerh qesh ston toico (

B

)

•

Topoqethvste proswrinav to thleceiristhvrio sthn epiqumhthv qevsh.

•

Privn na sterewvsete thn bavsh tou thleceiristhrivou ston teivco, bebaiwqeivte ovti mporeiv na leitourghvsei apo authv th qevsh.

•

Bgavlte ti" mpatarive" tou thleceiristhrivou kai bidwvste th bavsh me ti" bivde" ston toivco kai topoqethvste to thleceiristhvrio.

•

Breivte thn hvdh upavrcousa truvpa sth qhvkh twn mpatariwvn.

•

Staqeropoihvste to thleceiristhvrio ston toivco mevsw th" eidikhv" bivda".

•

Bavlte ti" duvo mpatarive" kai elevgxte an to thleceiristhvrio leitourgeiv swstav.

I

EG

F

D

E

P

GR

AB

(1)

(2)

22

INFRARED RECEIVER INSTALLATION •INSTALLAZIONE RICEVITORE

•

INSTALLATION DU RÉCEPTEUR • EMPFÄNGER

INSTALLATION

•

INSTALACIÓN DEL RECEPTOR•INSTALAÇÃO RECEPTOR • EΓKATAΣTAΣH ∆EKTH YΠEPYΘP

A

Slot a screwdriver by the 2 slits on the cover sides, and separate the cover from the
base.

Do not lay the receiver cable near any power lines, and do not put it into any raceways
or metal tubes together with other power lines. Install the receiver far from electromagnetic
interferences. Always provide for an earth connection near the receiver location, where
possible.

Separare il coperchio dalla base inserendo un cacciavite, in corrispondenza delle due feritoie
laterali presenti sul coperchio.

Non far passare il cavo del ricevitore vicino a linee di potenza, ne inserirlo, insieme ad altre
linee elettriche all’interno di una canalina o tubo metallico. Installare il ricevitore lontano da
disturbi elettromagnetici. Prevedere sempre, qualora possibile,un collegamento di messa
a terra vicino al punto di installazione del ricevitore.

Séparer le couvercle de la base en introduisant un tournevis à hauteur des deux fentes
latérales présentes sur le couvercle.

Ne pas faire passer le câble du récepteur à proximité de lignes de puissance, ni le placer
dans une goulotte ou dans un tube métallique avec d’autres lignes électriques. Installer
le récepteur loin de tous brouillages électromagnétiques. Prévoir toujours, si possible,
une connexion de mise à la terre proche du point d’installation du récepteur.

Den Deckel vom Gehäuse trennen in dem man einen Schraubenziehen in die Seitenschlitze
auf demselben Deckel hineinsteckt.

Das Empfängerkabel nicht in der Nähe von Starkstromleitungen gleiten lassen, weder
zusammen mit andere elektrischen Leitungen in ein Kabelkanal oder Metallrohr hindurch
ziehen. Den Empfänger weit weg von elektromagnetischen Störungen installieren.

Wenn möglich, neben dem Installationspunkt des Empfängers, einen Erdungsanschluss
vorsehen.

Separar la tapa de la base introduciendo un destornillador, en correspondencia de las
2 ranuras laterales que se encuentran en la tapa.

El cable del receptor no debe pasar cerca de las líneas de potencia, y no se debe poner,
junto con otras líneas eléctricas, en el interior de un canal o de un tubo metálico. Instalar
el receptor lejos de interferencias electromagnéticas. Prever siempre, en el caso de que
resulte posible, una conexión de puesta a tierra cerca del punto de instalación del
receptor.

Separar a tampa da base com a introdução de um chave de fenda, perto das 2 seteiras laterais
que estão sobre a tampa.

Não deixar correr o cabo do receptor perto de linhas de potência, e não introduzir o mesmo
cabo, junto a outras linhas elétricas, no interno de um cano ou tubo metálico. Instalar o
receptor longe de perturbações eletromagnéticas. Realizar sempre, se possivel, uma ligação
à terra perto do ponto de instalação do receptor.

Aποσυνδέστε το σκέπαστρο απ! την βάση εισχωρώντας ένα κατσαβίδι στο σηµείο
του σκεπάστρου !που παρουσιάζονται οι δύο σχισµές.

Mην περάσετε το καλώδιο του δέκτη κοντά σε γραµµές ισχύος, ούτε να το
τοποθετήσετε, µαζί µε άλλες ηλεκτρικές γραµµές στο εσωτερικ! εν!ς αγωγού ή
εν!ς µεταλλικού σωλήνα. Tοποθετήστε τον δέκτη µακριά απ! ηλεκτροµαγνητικά
παράσιτα. Προβλέπετε πάντοτε, !ταν ααυτ! είναι δυνατ!ν, µία σύνδεση µε την
γείωση κοντά στο σηµείο εγκατάστασης του δέκτη.

B

If allowed by the local electric-power standards, standard electric-component boxes can
be used for assembling the receiver.

Se consentito dalle norme elettriche locali, il ricevitore può essere montato sfruttando
le scatole per l’incasso di componenti elettrici standard.

Si les normes électriques locales l’autorisent, il est possible de monter le récepteur en
exploitant les boîtes d’encastrement des composants électriques standards.

Wenn es von den örtlichen elektrischen Normen erlaubt ist, kann der Empfänger durch
das Nutzen der Dosen zum Einbauen der elektrischen Standartbauteile installiert werden.

Si lo permiten las normas eléctricas locales, el receptor se puede montar utilizando las
cajas para el empotramiento de componentes eléctricos estándar.

Se admitido pelas normas elétricas do país, o receptor pode ser montado aproveitando
das caixas para encaixe de componentes elétricos padrão.

Aν το επιτρέπουν οι τοπικοί ηλεκτρικοί κανονισµοί, ο δέκτης µπορεί να τοποθετηθεί
χρησιµοποιώντας τα κουτιά για την εγκατάσταση των στάνταρ ηλεκτρικών
στοιχείων.

I

EG

F

D

E

P

GR

I

EG

F

D

E

P

GR

23

Perform the earth connection with the terminal on the base, as provided. Complete earth
connection and fasten the other end of the cable to the earth terminal in the electric
panel.

Do not power the system up, and do not start the unit before having completed the
refrigerant piping and the electric installation.

Effettuare, se previsto, il collegamento di terra utilizzando il morsetto presente sulla base.
Completare il collegamento di terra assicurando l’altra estremità del cavo al morsetto di
terra presente all’interno del quadro elettrico.

Non fornire energia elettrica al sistema, ne tentare di mettere in funzione l’unità prima
che le tubazioni frigorifere e l’impianto elettrico siano stati completati.

Effectuer, si elle est prévue, la connexion à la terre en utilisant la borne présente sur la
base. Compléter la connexion à la terre en bloquant l’autre extrémité du câble à la borne
de terre présente dans le tableau électrique.

Ne pas fournir d’énergie électrique au système, ni essayer de mettre en marche l’unité
avant que les conduites frigorifiques et l’installation électrique ne soient complétées.

Wenn vorgesehen, den Erdungsanschluss durch die auf dem Gehäuse vorhandenen
Klemmen durchführen. Den Erdungsanschluss beenden, in dem man das andere ende
des Kabels an die Erdungsklemme, die sich in der Schalttafel befindet, sichert.

Das System nicht unter Strom setzen oder versuchen in Betrieb zu setzen, bevor die
Arbeiten an den Kälteleitungen und die elektrische Anlage nicht beendet wurden.

Realizar, si se ha previsto, la conexión de tierra utilizando el borne que se encuentra en
la base. Completar la conexión de tierra asegurando la otra extremidad del cable al
borne de tierra que se encuentra en el interior del cuadro eléctrico.

No suministrar energía eléctrica al sistema, ni intentar poner en función la unidad ,antes
que se hayan completado las tuberías frigoríficas y el sistemas eléctrico.

Executar , se previsto, a ligação à terra utilizando o borne que está sobre a base. Completar
a ligação à terra fixando a outra extremidade do cabo ao borne de terra que está dentro
do painel elétrico.

Não fornecer energia elétrica ao sistema, e não tentar ligar a unidade antes que as
tubulações refrigeradoras e a instalação elétrica estejam completadas.

Πραγµατοποιήστε, αν προβλέπεται, την σύνδεση µε την γείωση χρησιµοποιώντας
τον ακροδέκτη που υπάρχει στην βάση. Oλοκληρώστε την σύνδεση µε την γείωση
ενώνοντας την άλλη άκρη του καλωδίου στον ακροδέκτη που βρίσκεται στο
εσωτερικ! του ηλεκτρικού πίνακα.

Mην παρέχετε ηλεκτρική ενέργεια στο σύστηµα και µην προσπαθήσετε να θέσετε
σε λειτουργία την µονάδα πριν ολοκληρωθούν οι σωληνώσεις ψύξεως και η
ηλεκτρική εγκατάσταση.

C

I

EG

D

I

EG

F

D

E

P

GR

F

D

E

P

GR

End of installation

Termine installazione

Fin de l’installation

Inatallationsende

Terminación de la instalación

Fim da instalação

Tέλος εγκατάστασης

24

Pump down means collecting all refrigerant gas in the system back into
the outdoor unit without losing gas. Pump down is used when the unit is
to be moved of before servicing the refrigerant circuit.

Pump down significa recuperare tutto il gas refrigerante nell’Unità Esterna
senza perdere la carica del sistema. Serve quando si deve riposizionare
il condizionatore e per interventi di riparazione sul circuito frigorifero.

Pump down signifie récupérer tout le gaz réfrigérant dans l'unité extérieure
sans perdre la charge du système. Il sert quand on doit déplacer le
climatiseur, et pour les interventions de réparation sur le circuit frigorifique.

Das bedeutet: das Kühlmittel in die Außeneinheit ohne Gas-Verlust
zurückzugewinnen. Man benutzt es, wenn das Klimagerät in eine neue

Position gestellt werden muß oder der Kühlmittelkreislauf Verbesserung
braucht.

“Pump down” significa: recuperar todo el gas refrigerante en la Unidad
Exterior sin perder la carga del Sistema. Se utiliza cuando hay que recolocar
el acondicionador, y después de una reparación del circuito de refrigeración.

Pump down significa retirar todo o gás refrigerante da unidade exterior
sem perder a carga do sistema. Este processo serve quando se deve
reposicionar o aparelho ou então, para efetuar reparações no circuito de
refrigeração.

ShmaivneiÚ anavkthsh ovlou tou yuktikouv aerivou sthn exwterikhv monavda
cwriv" na caqeiv to fortivo tou susthvmato". CrhsimeuveiÚ ovtan to klimatistikov
prevpei na xanatopoqethqeiv hv gia episkeuev" sto kuvklwma yuvxew".

PUMP DOWN

PUMP DOWN PROCEDURE • PROCEDIMENTO PUMP DOWN • PUMP DOWN PROCEDURE • PUMP-DOWN-

VERFAHREN

• PROCEDIMIENTO PUMP DOWN • PROCESSO DE PUMP DOWN •

DIADIKASIA

PUMP DOWN

A

Connect a valve manifold to the charge port on the wide tube service valve, partially
open it (1/4 turn). Let the air purge from the manifold. Fully close the narrow tube service
valve all the way.

Collegare un gruppo manometrico alla valvola della bassa pressione, aprirla parzialmente
(1/4 di giro). Spurgare l'aria dal manometro. Chiudere completamente la valvola alta pressione.

Relier un groupe manométrique à la vanne de basse pression, l'ouvrir partiellement (1/4
de tour). Purger l'air du manomètre. Fermer complètement la vanne de haute pression.

Ein manometrisches Aggregat mit dem Niederdruck-Ventil verbinden (1/4 Umdrehung). Die
Luft vom Druckmesser abblasen. Das Hochdruck-Ventil zudrehen.

Conectar el grupo manométrico a la válvula de baja presión, abrirla parcialmente (1/4
vuelta). Purgar el aire del manómetro. Cerrar completamente la válvula de alta presión.

Ligue o grupo manométrico à válvula de baixa pressão; abra-a parcialmente 1/4 de giro.
Purgar todo o ar do manômetro. Feche completamente a válvula de alta pressão.

Topoqethvste miva manometrikhv monavda sth balbivda camhlhv" pivesh". Strivyte th balbivda
katav evna tevtarto th" strofhv". Afhvste na bgei o aevra" apov to manovmetro.

Remove the valve manifold. At that time, PUMP DOWN has been completed and all
refrigerant gas will have been collected in the outdoor unit.

Rimuovere il gruppo manometrico. A questo punto l'operazione di PUMP DOWN é
completa poiché tutto il gas refrigerante é raccolto nell'unità esterna.

Enlever le groupe manométrique. Ace moment l'operation de PUMP DOWN est achevée,
car tout le gaz réfrigérant se trouve dans l'unité extérieure.

Das manometrische Aggregat entfernen. Jetzt ist die PUMP DOWN-Phase aus, weil das
ganze Kühlmittel in der Außeneinheit zurückgewonnen worden ist.

Desconectar el grupo manométrico. La operación de PUMP DOWN se ha completado,
dado que todo el gas refrigerante se encuentra recogido en la unidad exterior.

Remova o grupo manométrico. A esse ponto, a operação de PUMP DOWN estará
completada pois todo o volume do gás terá sido recolhido na unidade exterior.

Afairevste ton deivkth pivesh". S j autov to shmeivo h leitourgiva

PUMP DOWN

evcei
oloklhrwqeiv, dedomevnou ovti to yuktikov aevrio qa evcei hvdh mazeuteiv sthn exwterikhv
monavda.

B

Turn on the unit's operating switch and start cooling operation. When the low-pressure
gauge reading falls to 1 to 0,5 Kg/cm2, fully close the wide tube stern and then quickly
turn off the unit.

Avviare il condizionatore in raffreddamento. Quando la pressione letta sul manometro
scende ad un valore compreso tra 1 e 0,5 Kg/cm2, chiudere completamente la valvola
bassa pressione e spegnere il condizionatore.

Faire démarrer le climatiseur en mode de refroidissement. Quand la pression lue sur le
manomètre descend à une valeur entre 1 et 0,5 kg/cm2, fermer complètement la vanne
de basse pression et arrêtee le climatiseur.

Das Klimagerät in Betriebsart Kühlung einschalten. Wenn der vom Druckmesser angezeigte
Druck einen Wert zwischen 1 und 0,5 Kg./cm2erreicht, drehen Sie das Niederdruck­Ventil zu und schalten Sie das Klimagerüt aus.

Poner en marcha el acondicionador en enfriamiento. Cuando la presión leída en el
manómetro baja hasta un valor comprendido entre 1 y 0,5 kg/cm

2

, cerrar completamente

la válvula de baja presión y apagar el acondicionador.

Ative o aparelho de ar condicionado na função “Arrefecimento”. Quando o valor de
pressão indicado pelo manômetro descer a um valor entre 1 e 0.5 Kg/cm2, Feche
completamente a válvula de baixa pressão e desligue o aparelho.

Anoivxte ton diakovpth tou klimatistikouv sthn leitourgiva yuvxh". Movli" h pivesh pou
faivnetai sto manovmetro katevbei se miav evndeixh pou kumaivnetai metaxuv 1 kai 0,5
Clgr.Ét.ek., kleivste teleivw" thn balbivda camhlhv" pivesh" kai to klimatistikov.

C

1

0,5

0

I

EG

F

D

P

E

GR

I

EG

F

D

E

P

GR

I

EG

F

D

E

P

GR

I

EG

F

D

E

P

GR

25

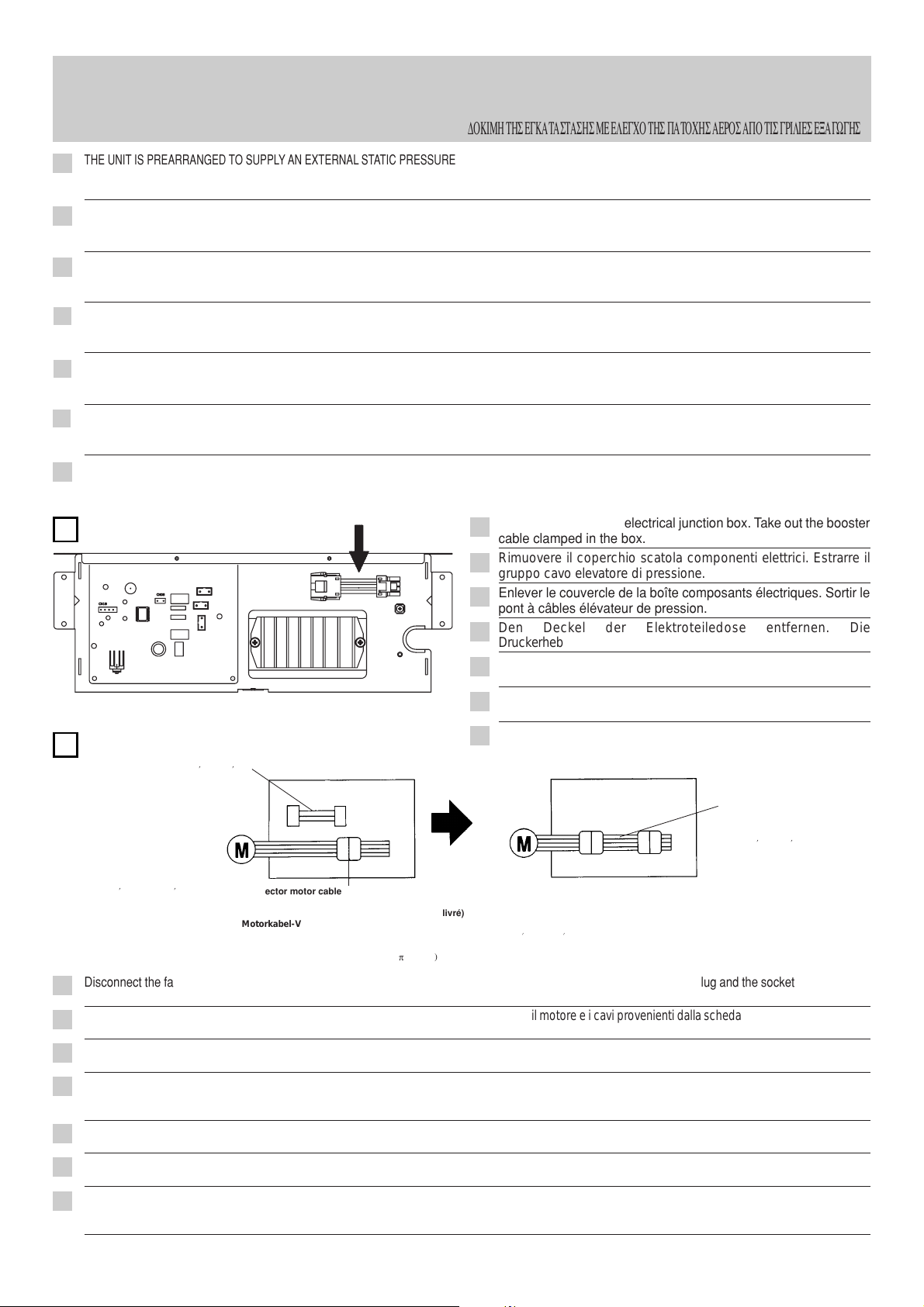

TEST OF THE SYSTEM AND CONTROL OF THE AIR VOLUME TO THE OUTLET GRILLES • COLLAUDO DELL ’IMPIANTO CON VERIFICA
DELLA PORTATA D ’ARIA ALLE GRIGLIE DI MANDATA

• ESSAI DE L’INSTALLATION AVEC CONTROLE DE LA PORTEE D’AIR AUX

GRILLES DE SORTIE •

ANLAGENPRÜFUNG MIT KONTROLLE DER LUFTFÖRDERUNG DEN AUSGUßGRILLEN • PRUEBA DE LA

INSTALACION CON CONTROL DE LA SALIDA DE AIRE DE LAS REJILLAS

•

DOKIMH THS EGKATASTASHS ME ELEGCO THS PATOCHS AEROS APO TIS GRILIES EXAGWGHS

THE UNIT IS PREARRANGED TO SUPPLY AN EXTERNAL STATIC PRESSURE OF ABOUT 5 mm. TOO HIGH RESISTANCES IN THE AIR DISTRIBUTION SYSTEM CAN
CAUSE AN EXCEEDINGLY SMALL AIR VOLUME TO THE OUTLET GRILLES.
THIS TROUBLE CAN BE SOLVED BY INCREASING THE FAN SPEED AS FOLLOWS:

L’UNITÀ È PREDISPOSTA PER DARE UNA PRESSIONE STATICA UTILE ESTERNA DI CIRCA 5 mm.
SE LE RESISTENZE NEL SISTEMA DI DISTRIBUZIONE ARIA SONO TROPPO ELEVA TE, LA PORTATA D’ARIA ALLE GRIGLIE DI MANDAT A PUÒ RISULTARE ECCESSIVAMENTE
RIDOTTA. IL PROBLEMA PUÒ ESSERE RISOLTO AUMENTANDO LA VELOCITÀ DEL VENTILATORE COME SEGUE:

L’UNITE EST PRESISPOSEE POUR FOURNIR UNE PRESSION STATIQUE UTILE DE A PEU PRES 5 mm.
DE RESISTANCES TROP ELEVEES DANS LE SYSTEME DE DISTRIBUTION D’AIR PEUVENT CAUSER UNE PORTEE D’AIR AUX GRILLES DE SORTIE EXCESSIVEMENT
PETITE. LE PROBLEME PEUT ETRE RESOLU EN ACCROISSANT LA VITESSE DU VENTILATEUR COMME SUIT:

DIE INNENEINHEIT KANN EINEN ÄUßERLICHEN STATISCHEN DRUCK VON ETWA 5 mm GEBEN.
FALLS DER WIDERSTAND IM LUFTVERTEILUNGS-SYSTEM ZU HOCH IST, KANN DIE LUFTFÖRDERUNG DEN AUSGUßGRILLEN ZU GERING WERDEN.
DIESES PROBLEM KANN GELÖST WERDEN, INDEM MAN DIE VENTILATORGESCHWINDIGKEIT ERHÖHT, WIE FOLGT:

LA UNIDAD ESTA PREDISPUESTA PARA DAR UNA PRESION ESTATICA UTIL EXTERIOR DE APROXIMADAMENTE 5 mm.
SI LAS RESISTENCIAS DEL SISTEMADE DISTRIBUCION DE AIRE SON DEMASIADO ALTAS, LA SALIDADE AIRE DE LAS REJILLAS PODRIARESULTAR EXCESIVAMENTE
REDUCIDA. ESTE PROBLEMA SE PUEDE RESOLVER AUMENTANDO LA VELOCIDAD DEL VENTILADOR DEL SIGUIENTE MODO:

A UNIDADE É PREDISPOSTA PARA DAR UMA PRESSÃO ESTÁTICA ÚTIL EXTERNA DE APROXIMADAMENTE 5 MM C.A. SE AS RESISTÊNCIAS NO SISTEMA DE
DISTRIBUIÇÃO DE AR FOREM MUITO ELEVADAS, A CAP ACIDADE DE AR NAS GRADES DE REMESSA PODE ESTAR EXCESSIVAMENTE REDUZIDA. O PROBLEMA PODE
SER RESOLVIDO AUMENTANDO A VELOCIDADE DO VENTILADOR CONFORME A SEGUIR:

H MONADA EINAI PRO DIAQETHMENH GIA NA DINEIWFELIMH STATIKH EXWTERIKH PIESE 5 CLST. STHLH UDATOS.
AN OI ANTISTASEIS STO SYSTHMA DIANOMHS TOU AERA EINAI POLU UYHLES, H PAROCH AERA STIS GRILIES EXAGWGHS MPOREI NA MEIWQEI SE MEGALO
BAQMO TO PROBLHMA MPOREI NA LUQEI AUXANONTAS THN TAXUYHTA TOU EXAERISTHRA ME TON TROPO POU AKOLOUQEI.

I

EG

F

D

E

P

GR

A

B

Open the cover of the electrical junction box. Take out the booster
cable clamped in the box.

Rimuovere il coperchio scatola componenti elettrici. Estrarre il
gruppo cavo elevatore di pressione.

Enlever le couvercle de la boîte composants électriques. Sortir le
pont à câbles élévateur de pression.

Den Deckel der Elektroteiledose entfernen. Die
Druckerhebungsverbindungsdrahtgruppe herausziehen.

Remover la tapa de la caja de los componentes eléctricos. Sacar
el grupo cable elevador de presión.

Remover a tampa da caixa de componentes elétricos. Extrair o
fio de ponte elevador de pressão.

Αφαιρέστε το σκέπαστρο του κουτιού µε τα ηλεκτρικά
εξαρτήµατα. Αποσπάστε το γκρουπ του καλωδίου γεφύρωσης
που αυξάνει την πίεση.

I

EG

F

D

E

P

GR

Fan motor

Motore ventilatore

Moteur du ventilateur

Ventilatormotor

Motor del ventilador

Motor ventilador

Motevr exaerismouv

Fan motor

Motore ventilatore

Moteur du ventilateur

Ventilatormotor

Motor del ventilador

Motor ventilador

Motevr exaerismouv

Booster cable/gr cavo elevatore
Rallonge/Überbrückung/Cable de prolongacion/
Grupo cabo elevador de pressão/

Dicalwtov mpoulwvni

Booster cable/gr cavo elevatore
Rallonge/Überbrückung
Cable de prolongacion/

Grupo cabo elevador de pressão

Dicalwtov mpoulwvni

Connector motor cable (at the supply)

Connettore cavo motore (alla spedizione)

Connecteur du cable du moteur (comme il est livré)

Motorkabel-Verbinder (wie geliefert)

Conector del cable del motor (como se envía)

Conector cabo do motor

Sundethras kalwdiou moter (me thn apostolh)

Disconnect the fan motor plug in the electrical box and insert the booster cable as a cable extension between the motor plug and the socket from the PCB.
The external static pressure will increase to 7 mm w.g. Check static pressure and air flow rate on the fan performance graph.

Scollegare il motore ventilatore ed utilizzare il gruppo cavo elevatore come prolunga tra il motore e i cavi provenienti dalla scheda elettronica. La pressione
statica utile esterna dell’unità salirà a 7 mm c.a. Verificare pressione statica utile e portata d’aria sul diagramma ventilatore.

Déconnecter le moteur du ventilateur et employer le pont à câbles élévateur comme rallonge entre le moteur et les câbles de la carte électronique. La pression
statique utile extérieure de l'unité augmentera jusqu'à 7 mm environ. Vérifier la pression statique utile et le débit d'air sur le diagramme ventilateur.

Den Ventilatormotor trennen und als Verlängerung den Druckerhebungsverbindungsdraht zwischen dem Motor und den Kabel, die von der Elektroplatine
kommen, verwenden. Der nutzbare statische Druck der Einheit steigt ca. um 7 mm. Den nutzbaren statischen Druck und Wasserdurchfluss auf dem
Ventilatordiagramm prüfen.

Desconectar el motor del ventilador y utilizar el grupo cable elevador como alargador entre el motor y los cables que proceden desde la tarjeta electrónica.
La presión estática de la unidad sube a aproximadamente 7 mm. Controlar la presión estática útil y el caudal de aire en el diagrama del ventilador.

Desconectar o motor ventilador e utilizar o fio de ponte elevador como extensão entre o motor e os cabos provenientes da placa eletrônica. A pressão
estática útil externa da unidade subirá a 7 mm c.a. Verificar a pressão estática útil e capacidade de ar no diagrama do ventilador.

Αποσυνδέστε το µοτέρ του εξαεριστήρα και χρησιµοποιείστε το γκρουπ του καλωδίου γεφύρωσης που αυξάνει την πίεση ως προέκταση µεταξύ
του µοτέρ και των καλωδίων που προέρχονται απ! την ηλεκτρονική πλακέτα. Η ωφέλιµη εξωτερική στατική πίεση της µονάδας θα ανέβει κατά
7 χιλ. περίπου. Ελέγξτε την ωφέλιµη στατική πίεση και την απ!δοση του αέρα στο διάγραµµα του ανεµιστήρα.

I

EG

F

D

E

P

GR

26

L = Low fan speed

Bassa velocità ventilatore

Basse vitesse du ventilateur

Niedrige Ventilatorgeschwindigkeit

Baja velocidad del ventilador

Velocidade baixa

Camhlhv tacuvthta anemisthvra

H = High fan speed

Alta velocità ventilatore

Haute vitesse du ventilateur

Hohe Ventilatorgeschwindigkeit

Alta velocidad del ventilador

Velocidade alta

Uyhlhv tacuvthta anemisthvra

H: Standard supplied unit. Available fan speeds: Low-Middle-High (L -

M - H). Max. static pressure: about 5 mm

HH: Unit with cable extension of the fan motor (booster cable). Available

fan speeds: Middle-High-Very high (M - H - HH). Max. static pressure:
about 7 mm

H: Unità standard come da spedizione. Velocità ventilatore disponibili:

Bassa - Media - Alta (L - M - H). Max. pressione statica: 5 mm c.a.

HH: Unità con prolunga cavi motore ventilatore inserita (cavallotto). Velocità

ventilatore disponibili: Media - alta - Super alta (M - H - HH). Max
pressione statica: 7 mm c.a.

H: Unité standard livrée. Vitesses du ventilateur disponibles: Basse -

Moyenne - Haute (L - M - H). Max. pression statique à peu près 5 mm.

HH: Unité avec rallonge des cables du moteur du ventilateur. Vitesses

du ventilateur disponibles: Moyenne-Haute-Très haute (M - H - HH).
Max. pression statique à peu près 7 mm.

H: Standard-Einheit (wie geliefert). Verfügbare

Ventilatorgeschwindigkeiten: Niedrige-Mittlere-Hohe (L - M - H). Max.
statischer Druck etwa 5 mm.

HH: Einheit mit installierter Überbrückung. Verfügbare

Ventilatorgeschwindigkeiten Mittlere-Hohe-Extra-hohe (M - H - HH).
Max. statischer Druck etwa 7 mm.

H: Unidad estándar. Velocidades del Ventilador disponibles: Baja - Media

- Alta (L - M - H). Presión estática máxima aproximamente 5 mm..

HH: Unidad con cable de prolongación de los cables del motor del

ventilador incluído. Velocidades del Ventilador disponibles: Media ­Alta - Superalta (M - H - HH). Presión estática máxima aproxim. 7 mm.

H: Unidade padrão conforme o despacho. Velocidades disponíveis do

ventilador: Baixa – Média – Alta (L – M – H). Pressão estática máxima:
5 mm c.a.

HH: Unidade com extensão de cabos do motor ventilador inserida

(cavalete). Velocidades disponíveis do ventilador: Média – alta – Super
alta (M – H – HH). Pressão estática máxima : 7 mm c.a.

H:

Monavda stavntar katav thn apostolhv diaqevsime" tacuvthte"
exaeristhvra camhlhv - Mevsh Uyhlhv (

L- M - H

) meg. statikhv pivesh

5 clst. ca.

HH:

Monavda me epevktrash kalwdiwvn motevr exaeristhvra topoqethmevnh
(dicalwtov mpoulwvni) diaqevsime" tacuvthte" exaeristhvra camhlhv

- Mevsh Uyhlhv (

L - M - H

) meg. statikhv pivesh 7 clst. ca.













I

EG

F

D

E

P

GR

C

M = Middle fan speed

Media velocità ventilatore

Moyenne vitesse du ventilateur

Mittlere Ventilatorgeschwindigkeit

Media velocidad del ventilador

Velocidade média

Mevse tacuvthta anemisthvra

HH = Very high fan speed

Super alta velocità ventilatore

Très haute vitesse du ventilateur

Extra-hohe Ventilatorgeschwindigkeit

Superalta velocidad del ventilador

Velocidade super alta

Exrta uyhlhv tacuvthta anemisthvra

0

2

4

6

8

10

200 400 600 800 1000

H

HH

M

L

UR9X - 12X

UR18X

UR22X

m3/h

m

3

/h

m

3

/h



EXTERNAL STATIC PRESSURE (mmW.G.)

EXTERNAL STATIC PRESSURE (mmW.G.)EXTERNAL STATIC PRESSURE (mmW.G.)

10

8

6

HH

4

M

L

H

2

0

300 500 700 900 1100 1300 1500

10

8

6

HH

H

4

2

0

300 500 700 900 1100 1300 1500

M

L

SANYO Airconditioners Europe S.r.l.

Via Bisceglie, No. 76
20152 Milano, Italy

S.A.C. - Printed in Italy
