Page 1

Handheld Altimeter

with Barometer and Compass

Model: RA123

USER MANUAL

Page 2

Handheld Altimeter with Barometer

and Compass

MODEL: RA123

USER MANUAL

CONTENTS

Introduction................................................................2

Control Buttons......................................................... 2

LCD..............................................................................3

Getting Started...........................................................3

Turn On Device (First-time Use Only)....................3

Getting Started.......................................................4

Operation....................................................................4

Operating Modes....................................................4

Backlight / Keypad Lock / LED Light....................... 5

To Activate Backlight / Keypad Lock / LED Light....... 5

Altimeter and Barometer...........................................5

About the Altimeter-Barometer...............................5

To Set and Reset Altimeter....................................5

To Set Sea Level Pressure and Weather

Forecast Icons...................................................... 5

Time Mode..................................................................6

To Set the Time / Date...........................................6

To Set the Alarm....................................................6

Compass.....................................................................6

About the Compass................................................6

To View Compass..................................................7

Compass Sensor Calibration..................................7

Declination Angle....................................................8

True North Calibration..............................................9

Speciﬁcations.............................................................9

Precautions.................................................................9

About Oregon Scientiﬁc...........................................10

EU-Declaration of Conformity..................................10

Page 3

INTRODUCTION

Thank you for selecting the Oregon ScientiﬁcTM Handheld

Altimeter with Barometer and Compass (RA123). The RA123 is a very useful product for any outdoor activity. Equipped with altimeter, barometer, compass, temperature, weather forecast, clock and alarm functions makes it the perfect companion for any user who wishes to venture into the great outdoors. In addition its carabineer design allows you to carry it around securely wherever you go.

IMPORTANT

• The measurement functions built into the RA123 are

not meant to substitute professional measurement or industrial precision devices. Values produced by this device should be considered as reasonable representations only.

• The RA123 carabineer is not designed for mountain

climbing. Always make sure to use a professional carabineer when mountain climbing. Oregon

Scientiﬁc

injuries or fatalities arising from improper use of the carabineer.

• Oregon Scientiﬁc

any loss, or any claims by third parties that may arise through the use of this device.

will assume no responsibility for any

assumes no responsibility for

CONTROL BUTTONS

1. ALT / +: Enter altitude setting mode; increase

values

2. COMPASS: Display compass bearing and cardinal

points; enter compass setting mode; quit any setting mode

�

Page 4

3. TIME: Toggle display between time, date and alarm;

enter time / alarm setting mode

4. BARO / -: Enter barometer setting mode; decrease

values

5. LED light

: Turn on the LED light

: Turn on the backlight; lock / unlock keys

LCD

17 18

15 16 14

12 13

11 10

1. : Appears when option is given to clear altitude memory

2. : Smart indicator, press and hold to set

6. Weather forecast

7. Temperature

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

: Smart indicator, press to set

: Appears when in Altimeter mode

: Smart indicator to quickly exit

: Smart indicator to move to next option

: Indicates the time of day

: Appears when in Alarm mode accessed

: Appears when alarm is activated

: Indicates maximum possible altitude : Appears when sea level pressure is shown

: Appears when in Compass mode

: Imperial unit of pressure

: Metric unit of altitude

: Metric unit of pressure

: Imperial unit of altitude

: Appears when in Barometer mode

: Low battery

: Keypad is locked

GETTING STARTED TURN ON DEVICE (FIRST-TIME USE ONLY)

Press and hold TIME until LCD display is activated.

Page 5

GETTING STARTED

RA123 uses 2 x CR2032 lithium battery, which has already been installed. See below for battery warnings.

LOW BATTERY ICON DESCRIPTION

The device battery is low.

NOTE While the low battery icon is displayed, instant altitude, maximum altitude, air pressure, sea level pressure, temperature and compass values show “ - - “ . It will return to normal once battery has been replaced.

OPERATION

NOTE If you need to replace the battery, we highly

recommend you contact the retailer or our customer service department.

To replace battery:

1. Use a Phillips screwdriver to unscrew the lid of the battery compartment.

2. Remove the old battery and insert the new one matching the polarities.

3. Replace the lid using a Phillips screwdriver, screw

until ﬁrmly in place.

NOTE When battery is replaced it is important to recalibrate the compass’s magnetic sensor.

OPERATING MODES

Press TIME to switch between:

Time mode Date mode Alarm mode

Press ALT/+, COMPASS, BARO/- to switch between:

Altimeter mode Compass mode Barometer mode

Page 6

BACKLIGHT / KEYPAD LOCK / LED LIGHT TO ACTIVATE BACKLIGHT / KEYPAD LOCK

/ LED LIGHT

Press to turn backlight ON for 3 seconds.

NOTE The backlight and LED functions will not operate while the low battery icon return to normal once battery has been replaced.

is displayed and it will

the average devices available on the market. Maximum altitude and instant sea level pressure readings are also provided.

TO SET AND RESET ALTIMETER

The altitude is automatically measured from the moment you switch on the device. It will supply you with both barometer readings as well as the maximum sea level pressure readings.

To toggle keypad lock ON / OFF:

Press and hold keypad is locked.

To turn on LED light:

Press

for 2 seconds. indicates

ALTIMETER AND BAROMETER ABOUT THE ALTIMETER-BAROMETER

The altimeter measures altitude in either metres or feet. The device is equipped with an intelligent barometer that determines altitude by the built-in sensor with the advanced Baro-compensation technology. It also distinguishes the differences between pressure caused by the changes in physical altitudes and pressure caused by weather conditions. This eliminates discrepancies and makes the altimeter more accurate than most of

To set and reset altimeter:

1. Press ALT / + to navigate to altimeter mode.

2. Press and hold ALT / + to enter settings.

3. Press ALT / + or BARO / - to change setting.

4. Press TIME to conﬁrm and move to the next setting.

The setting options are as follows: adjust altitude; reset maximum altitude.

5. Press ALT/+; choose NO to keep maximum altitude recorded or YES to reset memory data. Press TIME

to conﬁrm.

TO SET SEA LEVEL PRESSURE AND WEATHER FORECAST ICONS

1. Press BARO / - to navigate to barometer mode.

2. Press and hold BARO / - to enter settings.

3. Press ALT / + or BARO / - to change setting.

4. Press TIME to conﬁrm and move to the next setting.

Page 7

The setting options are as follows: adjust sea level pressure; toggle weather forecast icons.

5. Press TIME to conﬁrm.

NOTE When sea level pressure is changed, the altitude will adjust itself accordingly.

TIME MODE TO SET THE TIME / DATE

1. Press TIME to navigate to Time mode.

2. Press and hold TIME to enter settings.

3. Press ALT / + or BARO / - to change setting.

4. Press TIME to conﬁrm and move to the next setting.

The setting options are as follows: 12 / 24-hour

time; hour; minute; year; day-month / month-day; month; day; temperature; altitude and barometer measurement units.

5. Press TIME to conﬁrm.

NOTE If no key is pressed for 30 seconds, the display

will return to previous mode.

The setting options are as follows: hour; minute; alarm

ON / OFF.

5. Press TIME to conﬁrm.

indicates that the alarm has been activated.

NOTE When the alarm clock is activated, it will sound at the set time every day. Press any button to stop the alarm for that day. The alarm clock is still active and will

set off again the following day.

COMPASS ABOUT THE COMPASS

The compass shows the bearing in degrees due North together with 16 cardinal points. The out circumference of the

display consists of 16 arrows that graphically indicate North.

The last lit segment indicates North as shown below.

TO SET THE ALARM

1. Press TIME to navigate to Alarm mode.

2. Press and hold TIME to enter settings.

3. Press ALT / + or BARO / - to change setting.

4. Press TIME to conﬁrm and move to the next setting.

Page 8

TO VIEW COMPASS

• Press COMPASS to navigate to the Compass

mode.

NOTE The compass display is active for 30 seconds at a time. After this, the display will go back to the previous mode.

NOTE Always take bearings in the open air, not inside buildings, tents, caves, or other shelters.

NOTE Compass readings should be performed away from magnetic materials. Avoid large magnetic objects, power lines, loudspeakers, electric motors etc.

COMPASS SENSOR CALIBRATION

Before the compass is ﬁrst used, we recommend that you calibrate the compass sensor.

4. Press TIME to begin calibration of the compass.

To calibrate the compass sensor:

1. Press COMPASS to navigate to the Compass

mode.

2. Press and hold COMPASS to enter settings mode.

3. Press ALT / + or BARO / - to navigate to Calibration

mode.

5. Rotate the watch counter clockwise at the same speed as the moving segments around the circumference of the display. The rotation will be ﬁnished once you have performed 1 1⁄4 turns and the display will appear as shown below:

Page 9

NOTE The compass should be calibrated:

• Before you use it for the ﬁrst time.

• When the battery is replaced.

• Before you leave for an extended outdoor activity.

• Whenever it is exposed to strong magnetic sources, extreme cold, or you suspect that other environmental

conditions have affected the compass readings.

• If you notice that the compass is not showing the

direction correctly.

DECLINATION ANGLE

Declination is the angle between where a compass needle points (magnetic North Pole) and the true North Pole. The declination angle can vary from 0-30 degrees East (E) or West (W) and can be found on most maps

or on the Internet.

For declinations in the United States:

http://www.ngdc.noaa.gov/seg/geomag/jsp/Declination.jsp

1. Enter your zip code in the area provided

2. Click “Get Location”

3. Scroll down and click “Compute”

For declinations in Canada:

http://www.geolab.nrcan.gc.ca/geomag/apps/mdcal_e.php

When you set the declination angle on the compass you compensate for the difference between true and magnetic north. This makes the compass reading more accurate.

To set the declination angle:

1. Press COMPASS to navigate to Compass mode.

2. Press and hold COMPASS to enter settings mode.

3. Press ALT / + or BARO / - to navigate to Declination

mode.

4. Press TIME to conﬁrm and move to the next setting.

5. Press ALT / + or BARO / - to change setting. The setting

options are as follows: ON / OFF; WEST/EAST (only if ON is selected); degree of declination angle.

6. Press TIME to conﬁrm.

Page 10

TIP Press COMPASS anytime to quickly exit.

NOTE If the declination angle is turned ON, the True north

function will automatically turn itself OFF and vice-versa.

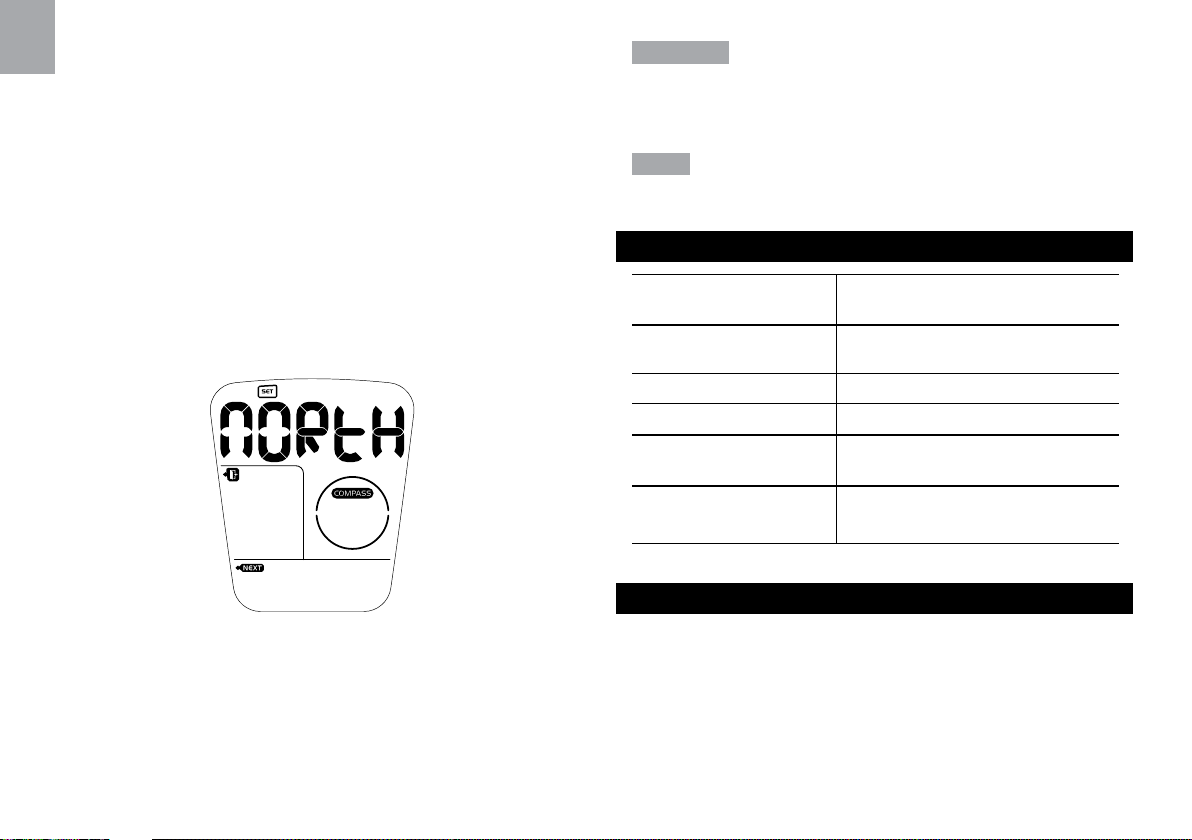

TRUE NORTH CALIBRATION

When you do not know the declination angle, the true north calibration function can be used to compensate for the difference between magnetic and true north. All you need to know is the direction of true north (this can be found from landmarks in your immediate vicinity). Setting the true north calibration makes the compass reading more accurate.

To set True North calibration:

1. Press and hold COMPASS to enter settings mode.

2. Press ALT / + or BARO / - to navigate to North mode.

3. Press TIME to conﬁrm and move to the next setting.

4. Press ALT / + or BARO / - to change setting. The setting options are as follows: ON / OFF; point to true north.

5. Press TIME to conﬁrm.

TIP Press COMPASS anytime to quickly exit.

SPECIFICATIONS

Real time clock 12/24 hour with hour / minute /

second

Thermometer measuring -10°C to 60°C (14°F to 140°F) range

Resolution 0.1°C / 0.2°F Power 2 x CR2032 lithium batteries Operating temperature -5°C to 50°C (23°F to 122°F) Storage temperature -20°C to 70°C (- 4°F t o 158°F)

PRECAUTIONS

To ensure you use your product correctly and safely, read these warnings and the entire user manual before using the product:

• Use a soft, slightly moistened cloth. Do not use

abrasive or corrosive cleaning agents, as these may cause damage. Never use the products in hot water or store them when wet.

• Do not subject the product to excessive force, shock,

dust, temperature changes, or humidity. Never expose the product to direct sunlight for extended

Page 11

periods. Such treatment may result in malfunction.

• Do not tamper with the internal components. Doing so will terminate the product warranty and may cause damage. The main unit contains no user-serviceable

parts.

• Do not scratch hard objects against the LCD display as this may cause damage.

• Take precautions when handling all battery types.

• Remove the batteries whenever you are planning to store the product for a long period of time.

• When replacing batteries, use new batteries as speciﬁed in this user manual.

• The product is a precision instrument. Never attempt to take this device apart. Contact the retailer or our customer service department if the product requires servicing.

• Do not touch the exposed electronic circuitry, as there is a danger of electric shock.

• Check all major functions if the device has not been used for a long time. Maintain regular internal testing and cleaning of your device. Have your watch serviced by an approved service center annually.

• When disposing of this product, ensure it is collected

separately for special treatment and not as normal

household waste.

• Due to printing limitations, the displays shown in this

manual may differ from the actual display.

• The contents of this manual may not be reproduced

without the permission of the manufacturer.

NOTE The technical speciﬁcations for this product and the contents of the user manual are subject to change without notice.

NOTE Features and accessories will not be available in all countries. For more information, please contact

your local retailer.

ABOUT OREGON SCIENTIFIC

Visit our website (www.oregonscientiﬁc.com) to learn more about Oregon Scientiﬁc products.

If you’re in the US and would like to contact our Customer Care department directly, please visit:

www2.oregonscientiﬁc.com/service/support.asp For international inquiries, please visit: www2.oregonscientiﬁc.com/about/international.asp.

EU-DECLARATION OF CONFORMITY

Hereby, Oregon Scientiﬁc, declares that this Handheld Altimeter with Barometer and Compass in compliance with EMC directive 2004/108/EC. A copy of the signed and dated Declaration of Conformity is available on request via our Oregon Scientiﬁc Customer Service.

(Model: RA123) is

Page 12

Altímetro de mano con barómetro y

brújula

MODELO: RA123

MANUAL DE USUARIO

CONTENIDOS

Introducción................................................................2

Botones de control.................................................... 2

LCD..............................................................................3

Para empezar .............................................................3

Cómo encender por primera vez............................3

Para empezar ........................................................4

Operación ...................................................................4

Modos de Operación..............................................4

Retroiluminación / Bloqueo de botones / luz LED ......5

Cómo activar Retroiluminación / Bloqueo de

botones / luz LED ..................................................5

Altímetro y barómetro................................................5

Acerca del altímetro-barómetro..............................5

Cómo conﬁgurar y reiniciar altímetro......................5

Cómo conﬁgurar presión a nivel de mar e

iconos de previsión meteorológica ........................6

Modo hora...................................................................6

Cómo conﬁgurar hora / fecha.................................6

Cómo conﬁgurar la alarma.....................................6

Brújula.........................................................................7

Acerca de la brújula................................................7

Cómo ver la brújula............................................... 7

Calibración del sensor de la brújula ......................7

Ángulo de declinación............................................8

Calibración del norte geográﬁco............................9

Ficha técnica.............................................................10

Precauciones............................................................10

Sobre de Oregon Scientiﬁc.....................................11

Declaración de conformidad UE.............................11

Page 13

INTRODUCCIÓN

Gracias por elegir el altímetro de mano con barómetro y

brújula de Oregon Scientiﬁc

producto muy útil para cualquier actividad al aire libre. Dispone de altímetro, barómetro, brújula, termómetro, función de previsión meteorológica, reloj y alarma, lo cual le convierte en el acompañante perfecto para quien quiera aventurarse por el ancho mundo. Además, su diseño permite llevarlo cómodamente allá donde vaya.

(RA123). El RA123 es un

BOTONES DE CONTROL

IMPORTANTE

• Las funciones de medición del RA123 no están

pensadas para sustituir mediciones profesionales ni dispositivos de precisión industrial. Los valores procedentes de este dispositivo deben considerarse únicamente indicaciones razonables.

• El modelo RA123 no ha sido diseñado para escalada. Asegúrese en todo momento de usar un dispositivo profesional si hace escalada. Oregon Scientiﬁc

no asumirá responsabilidad alguna por lesiones o fallecimientos derivados del uso indebido del dispositivo.

• Oregon Scientific

no asumirá responsabilidad alguna por pérdidas o reclamaciones de terceros que puedan derivarse del uso de este dispositivo.

�

1. ALT / +: Entrar en modo de ajuste de altura; aumentar

valores de ajuste

2. COMPASS: Muestra la brújula y los puntos

cardinales; entrar en modo de ajuste de brújula; salir de cualquier modo de ajuste

3. TIME: Alternar entre hora, fecha y alarma; entrar en

Page 14

modo de ajuste hora / alarma

4. BARO / -: Entrar en modo de ajuste de barómetro;

reducir valores de ajuste

5. Luz LED

: Encender iluminación LED

: Encender retroiluminación; bloquear /

desbloquear teclado

LCD

17 18 15 16

12 13

7 8

11 10

2. : Indicador inteligente, púlselo y manténgalo

pulsado para conﬁguración

6. Previsión meteorológica

7. Temperatura

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

: Indicador inteligente, púlselo para conﬁguración

: Aparece en modo altímetro

: Indicador inteligente para salir rápidamente

: Indicador inteligente para pasar a la siguiente

opción

: Indica la hora del día

: Aparece cuando se accede al modo de alarma

: Se muestra cuando la alarma está activa

: Indica la altitud posible máxima

: Aparece cuando la presión a nivel del mar es baja

: Aparece en modo brújula

: Unidad imperial de presión

: Unidad de altitud métrica

: Unidad métrica de presión

: Unidad imperial de altitud

: Aparece en modo barómetro

: Pila casi agotada

: Botones bloqueados

PARA EMPEZAR

1. : Aparece cuando se da la opción de borrar memoria de altura

CÓMO ENCENDER POR PRIMERA VEZ

Pulse TIME y manténgalo pulsado hasta que se active la pantalla LCD.

Page 15

PARA EMPEZAR

RA123 funciona con 2 pilas CR2032 de litio que ya lleva instaladas. Consulte la tabla que aparece bajo estas

líneas para ver el signiﬁcado de los iconos de la pila.

2. Retire la pila vieja e introduzca la nueva cuidando de que las polaridades coincidan.

3. Vuelva a colocar la tapa con un destornillador y

atorníllela de modo que quede ﬁja.

ICONO DE PILA GASTADA

NOTA Le recomendamos que se ponga en contacto

con el vendedor o el departamento de atención al cliente si tiene que cambiar la pila.

Para reemplazar las pilas:

1. Use un destornillador Phillips para retirar cubierta del compartimento para pilas.

DESCRIPCIÓN

La pila del dispositivo está casi gastada

NOTA Al cambiar las pilas es importante recalibrar el sensor magnético de la brújula.

NOTA Cuando se muestra el icono de pila gastada la altitud instantánea, altitud máxima, presión del aire, presión del aire sobre el nivel del mar, temperatura y brújula mostrarán “ - - “ . Una vez cambie la pila, volverá a la normalidad.

OPERACIÓN MODOS DE OPERACIÓN

Pulse TIME para alternar entre:

MODO hora Modo fecha Modo de alarma

Page 16

Pulse ALT/+, COMPASS, BARO/- para alternar entre:

Modo altímetro Modo brújula Modo barómetro

RETROILUMINACIÓN / BLOQUEO DE BOTONES / LUZ LED

CÓMO ACTIVAR RETROILUMINACIÓN / BLOQUEO DE BOTONES / LUZ LED

Pulse para encender la retroiluminación durante 3 segundos.

NOTA La iluminación de pantalla y la iluminación LED no funcionan cuando se muestra el icono de pila casi gastada se cambie la pila.

, pero volverán a la normalidad en cuanto

Cómo encender la iluminación LED:

Pulse

ALTÍMETRO Y BARÓMETRO ACERCA DEL ALTÍMETRO-BARÓMETRO

El altímetro mide la altitud en metros o pies. El dispositivo va equipado con un barómetro inteligente que determina la altitud mediante el sensor incorporado con la tecnología de compensación barométrica avanzada. También distingue las diferencias entre presión provocada por cambios en altitudes físicas y las presiones provocadas por condiciones meteorológicas. Así se eliminan discrepancias y el altímetro es más preciso que la mayoría de dispositivos del mercado. También ofrece lecturas de presión a nivel de mar y altitud máxima.

CÓMO CONFIGURAR Y REINICIAR ALTÍMETRO

Normalmente la altitud se mide desde el momento en que ponga en marcha el dispositivo. Le ofrecerá lecturas barométricas y las lecturas máximas de presión a nivel del mar.

Para activar / desactivar el bloqueo de botones:

Pulse

aparecerá si el bloqueo de keypad está activo.

y manténgalo pulsado durante 2 segundos.

Cómo conﬁgurar y reiniciar el altímetro:

1. Pulse ALT / + para desplazarse por el Modo altímetro.

2. Pulse ALT / + y manténgalo pulsado para introducir ajustes.

3. Pulse ALT / + o BARO / - para modiﬁcar la conﬁguración.

Page 17

4. Pulse TIME para conﬁrmar y pasar a la siguiente opción. Las opciones de configuración son las siguientes: ajustar altitud, reiniciar altitud máxima.

5. Pulse ALT/+; elija NO para que se guarde la altitud máxima o SÍ para reiniciar los datos de memoria.

Pulse TIME para conﬁrmar.

CÓMO CONFIGURAR PRESIÓN A NIVEL DEL MAR E ICONOS DE PREVISIÓN METEOROLÓGICA

1. Pulse BARO / - para acceder al Modo barómetro.

2. Pulse BARO / - y manténgalo pulsado para acceder

al modo de ajuste.

3. Pulse ALT / + o BARO / - para modificar la conﬁguración.

4. Pulse TIME para conﬁrmar y pasar a la siguiente opción. Las opciones de configuración son las siguientes: ajuste de presión a nivel del mar; alternar iconos de previsión meteorológica.

5. Pulse TIME para conﬁrmar.

NOTA Cuando cambie la presión a nivel del mar, la

altitud se ajustará automáticamente.

MODO HORA

modo de ajuste.

3. Pulse ALT / + o BARO / - para modificar la

conﬁguración.

4. Pulse TIME para conﬁrmar y pasar a la siguiente

opción. Las opciones de configuración son las siguientes: Formato de 12 ó 24 horas; hora; minuto; año; formato día / mes y día; mes; día; temperatura; altitud y unidades de medición barométrica.

5. Pulse TIME para conﬁrmar.

NOTA Si no se pulsa ninguna tecla durante 30

segundos, la pantalla volverá al modo anterior.

CÓMO CONFIGURAR LA ALARMA

1. Pulse TIME para acceder al Modo alarma.

2. Pulse TIME y manténgalo pulsado para acceder al

modo de ajuste.

3. Pulse ALT / + o BARO / - para modificar la

conﬁguración.

4. Pulse TIME para conﬁrmar y pasar a la siguiente

opción. Las opciones de configuración son las siguientes: hora; minuto; alarma activada / desactivada.

5. Pulse TIME para conﬁrmar.

CÓMO CONFIGURAR HORA / FECHA

1. Pulse TIME para acceder al Modo hora.

2. Pulse TIME y manténgalo pulsado para acceder al

indica que la alarma está activada.

NOTA Cuando la alarma esté activada, sonará todos los

Page 18

días a la hora conﬁgurada. Pulse cualquier botón para que la alarma no vuelva a sonar ese día. El despertador sigue activo y volverá a sonar a la misma hora el día siguiente.

NOTA Tome las marcaciones siempre al aire libre, y no dentro de ediﬁcios, tiendas, cuevas u otros refugios.

BRÚJULA ACERCA DE LA BRÚJULA

La brújula muestra la marcación en grados hacia el norte con 16 puntos cardinales. La circunferencia exterior de la pantalla consiste en 16 ﬂechas que señalan el norte gráﬁcamente. El último segmento iluminado indica el norte, tal y como se muestra a continuación.

CÓMO VER LA BRÚJULA

• Pulse COMPASS para acceder al Modo brújula.

NOTA Las lecturas de la brújula no deben hacerse en

las inmediaciones de materiales magnéticos. Evite los objetos grandes y pesados, las líneas de alta tensión, los altavoces, motores eléctricos, etc.

CALIBRACIÓN DEL SENSOR DE LA BRÚJULA

Antes de usar la brújula por primera vez, le recomendamos que calibre el sensor de la brújula.

Para calibrar el sensor de la brújula:

1. Pulse COMPASS para acceder al Modo brújula.

2. Pulse COMPASS y manténgalo pulsado para

acceder al modo de conﬁguración.

3. Pulse ALT / + para desplazarse por el Modo de

calibración.

NOTA La pantalla de brújula estará activa durante 30 segundos cada vez. Después de esto la pantalla volverá al modo anterior.

Page 19

4. Pulse TIME para empezar a calibrar la brújula.

5. Haga girar el contador del reloj en la dirección de las agujas del reloj a la misma velocidad que los segmentos móviles alrededor de la circunferencia de la pantalla. La rotación se acabará en cuanto haya dado 1 1/4 vueltas y la pantalla aparezca así:

NOTA Debería calibrar la brújula:

• Antes de usarlo por primera vez.

• Cuando se cambia la pila.

• Antes de ir a hacer una larga actividad al aire libre.

• Siempre que esté expuesto a campos magnéticos

fuertes, frío intenso o si sospecha que alguna otra condición del entorno ha afectado a las lecturas de la brújula.

• Si se da cuenta de que la brújula no muestra

correctamente la dirección.

ÁNGULO DE DECLINACIÓN

La declinación es el ángulo entre el lugar al cual señala

la aguja de la brújula (polo norte magnético) y el polo norte geográﬁco. El ángulo de inclinación puede variar entre 0 y 30 grados hacia el ese (E) o el oeste (W) y se

puede encontrar en la mayoría de mapas o en internet.

Introduciendo el ángulo de declinación en la brújula se

compensa la diferencia entre el polo norte magnético y el geográﬁco. Así las lecturas de la brújula son más ﬁables.

Para conﬁgurar el ángulo de declinación:

1. Pulse COMPASS para acceder al Modo brújula.

2. Pulse COMPASS y manténgalo pulsado para

acceder al modo de conﬁguración.

3. Pulse ALT / + para desplazarse por el Modo de

declinación.

Page 20

4. Pulse TIME para conﬁrmar y pasar a la siguiente opción.

5. Pulse ALT / + o BARO / - para modificar la conﬁguración. Las opciones de conﬁguración son las siguientes: ON / OFF; WEST/EAST (sólo si se elige ON); grado de ángulo de inclinación.

6. Pulse TIME para conﬁrmar.

CONSEJO Pulsa COMPASS en cualquier momento

para salir.

CALIBRACIÓN DEL NORTE GEOGRÁFICO

Si no sabe el ángulo de declinación, puede utilizar la función del norte geográfico para compensar la diferencia entre el polo norte magnético y el geográﬁco. Lo único que necesita es saber la diferencia con el norte geográﬁco (que podrá encontrar en hitos a su alrededor). Con la calibración del norte geográﬁco las lecturas de la brújula son más ﬁables.

Para conﬁgurar la calibración del norte geográﬁco:

1. Pulse COMPASS y manténgalo pulsado para

acceder al modo de conﬁguración.

2. Pulse ALT / + o BARO / - para desplazarse por el

Modo de norte geográﬁco.

3. Pulse TIME para conﬁrmar y pasar a la siguiente

opción.

4. Pulse ALT / + o BARO / - para modificar la

conﬁguración. Las opciones de conﬁguración son las siguientes: ON / OFF; apuntar a norte verdadero.

5. Pulse TIME para conﬁrmar.

NOTA Si el ángulo de declinación está activado, la función

de norte geográﬁca se apagará a sí misma, y al revés.

CONSEJO Pulsa COMPASS en cualquier momento para salir.

Page 21

FICHA TÉCNICA

Reloj con hora real

Rango de medición de temperatura

Resolución 0,1°C / -0,2°C Alimentación 2 pilas de litio CR2032 Temperatura de

funcionamiento Temperatura de

almacenamiento

PRECAUCIONES

Pasa asegurarse que usa su producto correctamente y sin correr riesgos, lea estos avisos y el manual de usuario entero antes de utilizar el producto:

• Limpie el producto con un paño suave ligeramente

humedecido. No use detergentes abrasivos ni

corrosivos, porque podrían causar daños a la unidad.

No sumerja nunca los productos en agua caliente ni los guarde mojados.

• No exponga el producto a fuerza extrema, descargas, polvo, ﬂuctuaciones de temperatura o humedad. En ningún caso exponga el producto a la luz directa del

sol durante periodos largos de tiempo. De hacerlo

Formato de 12 o 24 horas, hora, minuto y segundo

-10°C a 60°C (14°F to 140°F)

-5°C a 50°C (23°F a 122 ºF)

-20°C a 70°C (-4ºF a 158ºF)

podría provocar que el producto se estropeara.

• No manipule los componentes internos. De hacerlo

anulará la garantía de la unidad y podría causar

daños. La unidad principal contiene componentes

que el usuario no debe manipular.

• No raye la pantalla LCD con objetos duros, porque podría causar daños.

• Tenga cuidado cuando manipule las pilas de

cualquier tipo.

• Retire las pilas si va a guardar el producto por un

largo periodo de tiempo.

• Al reemplazar las pilas, introduzca pilas nuevas siguiendo las especiﬁcaciones de este manual de

usuario.

• Este producto es un instrumento de precisión. Nunca

intente desmontarlo, Si necesita reparación, póngase en contacto con el proveedor o nuestro departamento de atención al cliente.

• No toque los circuitos del dispositivo, ya que existe

un peligro de descarga eléctrica.

• Compruebe todas las funciones principales si el

dispositivo no se usa durante un largo periodo de tiempo. Compruebe y limpie regularmente la parte interior de su dispositivo. Asegúrese de que su reloj

sea revisado cada año por un centro de servicio

Page 22

autorizado.

• Cuando elimine este producto, asegúrese de que no vaya a parar a la basura general, sino separadamente para recibir un tratamiento especial.

nuestro Departamento de Atención al Cliente, por favor visite www.oregonscientiﬁc.es o llame al 902 338 368. Para consultas internacionales, por favor visite

www2.oregonscientiﬁc.com/about/international.asp.

• Debido a limitaciones de imprenta, las pantallas que se muestran en este manual pueden diferir de las pantallas reales.

• Los contenidos de este manual no pueden reproducirse sin permiso del fabricante.

NOTA La ﬁcha técnica de este producto y los contenidos de este manual de usuario pueden experimentar cambios sin previo aviso.

NOTA No todas las funciones y accesorios estarán disponibles en todos los países. Sírvase ponerse en contacto con su distribuidor local si desea más información.

SOBRE OREGON SCIENTIFIC

Visite nuestra página web (www.oregonscientiﬁc.com) para conocer más sobre los productos de Oregon Scientiﬁc.

Si está en EE.UU y quiere contactar directamente con nuestro Departamento de Atención al Cliente, por favor visite www2.oregonscientiﬁc.com/service/support.asp

Si está en España y quiere contactar directamente con

DECLARACIÓN DE CONFORMIDAD UE

Por medio de la presente, Oregon Scientiﬁc declara que el Altímetro de mano con barómetro y brújula (Modelo: RA123) cumple con la Directiva 2004/108/EC del EMC. Tiene a su disposición una copia ﬁrmada y sellada de la Declaración de Conformidad, solicítela al Departamento de Atención al Cliente de Oregon Scientiﬁc.

Page 23

Mobiler Höhenmesser mit Barometer

und Kompass

MODELL: RA123

BEDIENUNGSANLEITUNG

INHALT

Einleitung....................................................................2

Bedientasten.............................................................. 2

LCD-Anzeige...............................................................3

Erste Schritte..............................................................3

Gerät einschalten (Nur bei erstmaliger Inbetriebnahme).....3

Erste Schritte..........................................................4

Betrieb.........................................................................4

Betriebsmodi............................................................4

Hintergrundbeleuchtung / Tastensperre /

LED-Beleuchtung.......................................................5

Hintergrundbeleuchtung / Tastensperre /

LED-Beleuchtung aktivieren...................................5

Höhenmesser und Barometer...................................5

Über den Höhenmesser-Barometer.......................5

Den Höhenmesser einstellen und zurücksetzen..............5

Luftdruck auf Meereshöhe und

Wettervorhersage-Symbole einstellen................... 6

Uhrzeitmodus.............................................................6

Uhrzeit / Datum einstellen......................................6

Alarm einstellen......................................................7

Kompass.................................................................... 7

Über den Kompass.................................................7

Den Kompass anzeigen........................................ 7

Kalibrierung des Kompass-Sensors.......................8

Deklinationswinkel..................................................9

Nordpol-Kalibrierung..............................................9

Technische Daten.....................................................10

Ehr Geehrte Kundin, Sehr Geehrter Kunde............10

Vorsichtsmaßnahmen..............................................11

Über Oregon Scientiﬁc............................................12

EU-Konformitätserklärung......................................12

Page 24

EINLEITUNG

Wir danken Ihnen, dass Sie sich für den Mobiler Höhenmesser mit Barometer und Kompass (RA123) von

Oregon Scientiﬁc

sehr nützliches Produkt für viele Aktivitäten im Freien. Er ist mit einem Höhenmessgerät, Barometer und Kompass, Temperaturfunktionen, Wettervorhersage, Uhr und Alarmfunktionen ausgestattet, und der perfekte Begleiter für jeden Benutzer, der sich in die freie Natur begeben möchte. Darüber hinaus können Sie ihn durch seine Karabinerkonstruktion überall hin sicher mitnehmen.

entschieden haben. Der RA123 ist ein

BEDIENTASTEN

WICHTIG

• Die im RA123 integrierten Messfunktionen sind nicht

dafür vorgesehen, professionelle Messvorrichtungen oder industrielle Präzisionsgeräte zu ersetzen. Die von diesem Gerät erzeugten Werte sollten lediglich als Richtwerte angesehen werden.

• Der Karabiner des RA123 ist nicht zum Bergsteigen

geeignet. Achten Sie daher stets darauf, beim Bergsteigen einen professionellen Karabinerhaken

zu benutzen. Oregon Scientiﬁc

übernimmt keine Haftung für Verletzungen oder tödliche Unglücksfälle, die durch eine missbräuchliche Verwendung des Karabiners entstehen können.

• Oregon Scientiﬁc

übernimmt keine Haftung für Verluste oder andere Ansprüche Dritter, die durch die Verwendung dieses Geräts entstehen können.

�

1. ALT / +: Einstellungsmodus für Höhenlage aufrufen;

Werte erhöhen

2. COMPASS: Kompasspeilung und Haupthimmelsrichtung

anzeigen; Einstellungsmodus für Kompass aufrufen; beliebigen Einstellungsmodus beenden

3. TIME: Anzeige zwischen Uhrzeit, Datum und Alarm

Page 25

umschalten; Uhrzeit- / Alarmeinstellungsmodus aufrufen

4. BARO / -: Einstellungsmodus für Barometer aufrufen;

Werte verringern

5. LED-Beleuchtung

: LED-Beleuchtung einschalten

: Hintergrundbeleuchtung einschalten; Tasten

sperren / entsperren

LCD-ANZEIGE

17 18

15 16 14

12 13

7 8

11 10

1. : Erscheint bei vorliegender Option zur Löschung des Höhenspeichers

2. : Smart-Indikator; zum Einstellen gedrückt halten

6. Wettervorhersage

7. Temperatur

10.

11.

12.

13.

14. 15

16.

17.

18.

19.

20.

21.

: Smart-Indikator; zum Einstellen drücken

: Erscheint im Höhenmesser-Modus

: Smart-Indikator rasch beenden

: Smart-Indikator, zur nächsten Option übergehen

: Gibt die Tageszeit an

: Erscheint bei Zugriff im Alarmmodus

: Erscheint bei aktiviertem Alarm

: Gibt größtmögliche Höhe an : Erscheint bei Anzeige des Luftdrucks auf

Meereshöhe

: Erscheint im Kompass-Modus

: Britische Maßeinheit des Luftdrucks

: Metrische Maßeinheit der Höhe

: Metrische Maßeinheit des Luftdrucks

: Britische Maßeinheit der Höhe

: Erscheint im Barometer-Modus

: Schwache Batterie

: Tastensperre ist aktiviert

ERSTE SCHRITTE GERÄT EINSCHALTEN (NUR BEI

ERSTMALIGER INBETRIEBNAHME)

Halten Sie TIME gedrückt, bis die LCD-Anzeige aktiviert wird.

Page 26

ERSTE SCHRITTE

RA123 benötigt 2 Lithium-Batterien des Typs CR2032, die bereits im Gerät installiert sind. Die Batteriewarnanzeigen werden nachstehend erläutert.

neuen ein und achten Sie auf die Übereinstimmung der Polaritäten.

3. Bringen Sie den Deckel mit dem Kreuzschraubenzieher wieder an, bis er festsitzt.

SYMBOL FÜR SCHWACHE BATTERIE

HINWEIS Wenn Sie die Batterien wechseln müssen,

empfehlen wir dringend, sich an Ihren Fachhändler oder unsere Kundendienststelle zu wenden.

So wechseln Sie die Batterien:

1. Öffnen Sie den Batteriefachdeckel mit einem Kreuzschraubenzieher.

2. Entnehmen Sie die alten Batterien, legen Sie die

BESCHREIBUNG

Die Ladung der Gerätebatterien ist niedrig.

HINWEIS Wenn Sie die Batterien austauschen, ist es unbedingt erforderlich, den magnetischen Sensor des Kompass neu zu kalibrieren.

HINWEIS Während der Anzeige des Symbols für die schwache Batterie momentane Höhe, Maximalhöhe, Luftdruck, Luftdruck auf Meereshöhe, Temperatur und Kompass “ - - “ angezeigt. Diese kehren wieder zum normalen Betriebsstatus zurück, sobald die Batterien ersetzt werden.

werden als Werte für

BETRIEB BETRIEBSMODI

Drücken Sie auf TIME, um zwischen folgenden Modi umzuschalten:

Uhrmodus Datumsmodus Alarmmodus

Page 27

Drücken Sie auf ALT/+, COMPASS, BARO/-, um zwischen folgenden Modi umzuschalten:

Höhenmesser-Modus Kompass-Modus Barometer-Modus

HINTERGRUNDBELEUCHTUNG / TASTENSPERRE / LED-BELEUCHTUNG

HINTERGRUNDBELEUCHTUNG / TASTENSPERRE / LED-BELEUCHTUNG AKTIVIEREN

Drücken Sie auf , um die Hintergrundbeleuchtung 3 Sekunden lang einzuschalten.

HINWEIS Die Funktionen der Hintergrundbeleuchtung und der LED funktionieren nicht, wenn das Symbol für die schwache Batterie wieder zum normalen Betriebsstatus zurück, sobald die Batterien ersetzt werden.

So schalten Sie die Tastensperre ein / aus (ON / OFF):

Halten Sie dass die Tasten gesperrt sind.

2 Sekunden lang gedrückt. gibt an,

angezeigt wird; diese kehren

So schalten Sie die LED-Beleuchtung ein:

Drücken Sie auf

HÖHENMESSER UND BAROMETER ÜBER DEN HÖHENMESSER-BAROMETER

Der Höhenmesser misst die Höhe in Meter oder Fuß. Dieses Gerät ist mit einem intelligenten Höhenmesser-Barometer ausgestattet, der die Höhe durch den integrierten Sensor mit der modernen Druck-Kompensations-Technologie ermittelt. Er erkennt auch die Abweichungen des Luftdrucks, die durch Wetterbedingungen verursachte Schwankungen der physikalischen Höhen- und Druckwerte entstehen. Dadurch werden Diskrepanzen beseitigt, und der Höhenmesser ist präziser als die meisten durchschnittlichen Geräte, die auf dem Markt erhältlich sind. Es sind auch Messwerte der Maximalhöhe und des momentanen Luftdrucks auf Meereshöhe vorgesehen.

DEN HÖHENMESSER EINSTELLEN UND ZURÜCKSETZEN

Die Höhenlage wird automatisch ab dem Zeitpunkt gemessen, an dem Sie das Gerät einschalten. Es liefert Ihnen sowohl die Barometer-Messwerte als auch den Maximaldruck auf Meereshöhe.

So stellen Sie den Höhenmesser ein und setzen ihn zurück:

1. Drücken Sie auf ALT / +, um zum Höhenmesser-

Page 28

Modus zu gelangen.

2. Halten Sie ALT / + gedrückt, um die Einstellungen aufzurufen.

3. Drücken Sie auf ALT / + oder BARO / -, um die Einstellung zu ändern.

4. Drücken Sie auf TIME, um die Einstellung zu bestätigen und zur nächsten überzugehen. Die Einstellungsoptionen lauten wie folgt: Höhenlage einstellen; Maximalhöhe zurücksetzen.

5. Drücken Sie auf ALT/+; Wählen Sie NO, um den maximalen Speicherwert für die Höhe zu behalten, oder YES, um die Speicherdaten zurückzusetzen. Drücken Sie zur Bestätigung auf TIME.

LUFTDRUCK AUF MEERESHÖHE UND WETTERVORHERSAGE-SYMBOLE EINSTELLEN

1. Drücken Sie auf BARO / -, um zum Barometer-Modus zu gelangen.

2. Halten Sie BARO / - gedrückt, um die Einstellungen aufzurufen.

3. Drücken Sie auf ALT / + oder BARO / -, um die Einstellung zu ändern.

4. Drücken Sie auf TIME, um die Einstellung zu bestätigen und zur nächsten überzugehen.Die Einstellungsoptionen lauten wie folgt: Luftdruck auf Meereshöhe einstellen; Wettervorhersage-Symbole ändern.

5. Drücken Sie zur Bestätigung auf TIME.

HINWEIS Bei Änderung des Luftdrucks auf Meereshöhe wird die Höhenlage entsprechend angepasst.

UHRZEITMODUS UHRZEIT / DATUM EINSTELLEN

1. Drücken Sie auf TIME, um zum Uhrzeitmodus zu

gelangen.

2. Halten Sie TIME gedrückt, um die Einstellungen

aufzurufen.

3. Drücken Sie auf ALT / + oder BARO / -, um die

Einstellung zu ändern.

4. Drücken Sie auf TIME, um die Einstellung zu

bestätigen und zur nächsten überzugehen. Die Einstellungsoptionen lauten wie folgt: 12- / 24Stundenzeit; Stunde; Minute; Jahr; Tag-Monat / Monat-Tag; Monat; Tag; Temperatur; Maßeinheiten für Höhenlage und Luftdruck.

5. Drücken Sie zur Bestätigung auf TIME.

HINWEIS Wenn 30 Sekunden lang keine Taste gedrückt wird, kehrt die Anzeige zum vorhergehenden Modus zurück.

Page 29

ALARM EINSTELLEN

1. Drücken Sie auf TIME, um zum Alarmmodus zu gelangen.

2. Halten Sie TIME gedrückt, um die Einstellungen aufzurufen.

3. Drücken Sie auf ALT / + oder BARO / -, um die Einstellung zu ändern.

4. Drücken Sie auf TIME, um die Einstellung zu bestätigen und zur nächsten überzugehen. Die Einstellungsoptionen lauten wie folgt: Stunde; Minute; Alarm EIN / AUS.

5. Drücken Sie zur Bestätigung auf TIME.

gibt an, dass der Alarm aktiviert wurde.

DEN KOMPASS ANZEIGEN

• Drücken Sie auf COMPASS, um zum Kompassmodus

zu gelangen.

HINWEIS Wenn die Alarmuhr aktiviert ist, ertönt der Alarm täglich zur eingestellten Zeit. Drücken Sie eine beliebige Taste, um den Alarm für den aktuellen Tag zu beenden. Die Alarmuhr ist weiterhin aktiv und wird am darauffolgenden Tag erneut ausgelöst.

KOMPASS ÜBER DEN KOMPASS

Der Kompass zeigt neben der Peilung in Grad in nördlicher Richtung 16 Himmelsrichtungen an. Der äußere Kreis der Anzeige besteht aus 16 Pfeilsegmenten, die die Nordrichtung grafisch darstellen. Das letzte beleuchtete Segment gibt Norden an (siehe unten).

HINWEIS Die Kompassanzeige ist jeweils 30 Sekunden lang aktiv. Anschließend kehrt die Anzeige zum vorhergehenden Modus zurück.

HINWEIS Führen Sie die Peilungen stets im Freien und nicht in Gebäuden, Zelten, Höhlen oder anderen Unterständen durch.

HINWEIS Kompassmessungen sollten entfernt von magnetischen Gegenständen vorgenommen werden. Vermeiden Sie große magnetische Objekte, Stromleitungen, Lautsprecher, Elektromotoren, usw.

Page 30

KALIBRIERUNG DES KOMPASS-SENSORS

Vor der ersten Inbetriebnahme des Kompass wird empfohlen, dass Sie den Sensor des Kompass kalibrieren.

So kalibrieren Sie den Kompass-Sensor:

1. Drücken Sie auf COMPASS, um zum Kompass- Modus zu gelangen.

2. Halten Sie COMPASS gedrückt, um den Einstellungsmodus aufzurufen.

3. Drücken Sie auf ALT / + oder BARO / -, um zum Kalibrierungsmodus zu gelangen.

5. Drehen Sie die Uhr mit der gleichen Geschwindigkeit gegen den Uhrzeigersinn, mit dem sich die Segmente im äußeren Kreis der Anzeige bewegen. Die Drehung ist beendet, wenn Sie 1 ¼ Umdrehungen vorgenommen haben, und die nachstehende Anzeige erscheint:

4. Drücken Sie auf TIME, um die Kalibrierung des

Kompass zu starten.

HINWEIS Der Kompass sollte kalibriert werden:

• Vor der ersten Inbetriebnahme.

Page 31

• Wenn die Batterien ersetzt werden.

• Vor einer ausgedehnten Aktivität im Freien.

• Jedesmal, wenn er starken Magnetfeldern oder extremer Kälte ausgesetzt war bzw. bei vermuteter Beeinträchtigung der Messwerte durch sonstige Umwelteinﬂüsse.

• Wenn Sie feststellen, dass die Richtungsanzeige des Kompass nicht korrekt ist.

DEKLINATIONSWINKEL

Unter Deklination versteht man den Winkel zwischen dem durch eine Kompassnadel angezeigten (magnetischer Nordpol) und dem tatsächlichen (geograﬁschen) Nordpol. Der Deklinationswinkel kann zwischen 0-30 Grad Ost (O) oder West (W) variieren, und den meisten Landkarten oder dem Internet entnommen werden.

Durch Einstellung des Deklinationswinkels auf dem Kompass gleichen Sie die Abweichung zwischen geograﬁscher und magnetischer Nordrichtung aus. Dies erhöht die Genauigkeit der Kompassmessung.

3. Drücken Sie auf ALT / + oder BARO / -, um zum

Deklinationsmodus zu gelangen.

4. Drücken Sie auf TIME, um die Einstellung zu

bestätigen und zur nächsten überzugehen.

5. Drücken Sie auf ALT / + oder BARO / -, um die

Einstellung zu ändern. Die Einstellungsoptionen lauten wie folgt: ON / OFF; WEST/OST (nur wenn ON ausgewählt wurde); Grad des Deklinationswinkels.

6. Drücken Sie zur Bestätigung auf TIME.

TIPP Drücken Sie zu einem beliebigen Zeitpunkt auf COMPASS, um den Modus rasch zu beenden.

So stellen Sie den Deklinationswinkel ein:

1. Drücken Sie auf COMPASS, um zum Kompass- Modus zu gelangen.

2. Halten Sie COMPASS gedrückt, um den Einstellungsmodus aufzurufen.

NORDPOL-KALIBRIERUNG

Wenn Sie den Deklinationswinkel nicht kennen, kann die Nordpol-Kalibrierung verwendet werden, um die Abweichung zwischen magnetischer und geograﬁscher

Page 32

Nordrichtung auszugleichen. Sie müssen lediglich die Richtung des geografischen Nordpols kennen (diese kann anhand von Landmarken in Ihrer näheren Umgebung ermittelt werden). Durch die Einstellung der Nordpol-Kalibrierung ist die Kompassmessung präziser.

HINWEIS Wenn die Funktion des Deklinationswinkels eingeschaltet ist, wird die Nordpol-Funktion automatisch abgeschaltet, und umgekehrt.

TIPP Drücken Sie zu einem beliebigen Zeitpunkt auf COMPASS, um den Modus rasch zu beenden.

So stellen Sie die Nordpol-Kalibrierung ein:

1. Halten Sie COMPASS gedrückt, um den Einstellungsmodus aufzurufen.

2. Drücken Sie auf ALT / + oder BARO / -, um zum Nordpolmodus zu gelangen.

3. Drücken Sie auf TIME, um die Einstellung zu bestätigen und zur nächsten überzugehen.

4. Drücken Sie auf ALT / + oder BARO / -, um die Einstellung zu ändern. Die Einstellungsoptionen lauten

wie folgt: ON / OFF; geograﬁsche Nordrichtung.

5. Drücken Sie zur Bestätigung auf TIME.

TECHNISCHE DATEN

Echtzeituhr

Messbereich des Thermometers

Auﬂösung 0,1 °C / 0,2 °F Stromversorgung 2 Lithium-Batterien CR2032

Betriebstemperatur

Lagertemperatur

EHR GEEHRTE KUNDIN, SEHR GEEHRTER KUNDE

Machen Sie mit und Ieisten Sie Ihren Beitrag zum Umweltschutz:

• Verbrauchte Batterien gehören nicht In den Hausmüll.

• Sie können verbrauchte Batterien bei einer Sammelstelle

für Altbatterien bzw. Sondermüll abgeben. Bitte informieren Sie sich bei der zuständigen kommunalen Abteilung.

12-/24-Stunden mit Stunde / Minute / Sekunde

-10 °C bis 60 °C (14 °F bis 140 °F)

-5 °C bis 50 °C (23 °F bis 122 °F)

-20 °C bis 70 °C (- 4 °F bis 158 °F)

Page 33

HINWEIS Bitte beachten Sie, dass manche Geräte mit einem Batterieunterbrechungsstreifen bestückt sind. Vor dem ersten Gebrauch, bitte den Batterieunterbrechungss treifen aus dem Batteriefach entfernen. Beachten Sie zum Öffnen des Batteriefachs die Bedienungsanleitung.

VORSICHTSMAßNAHMEN

Um sicherzustellen, dass Sie Ihr Produkt richtig und sicher verwenden, lesen Sie bitte diese Warnhinweise und die gesamte Bedienungsanleitung vor Inbetriebnahme des Geräts durch:

• Verwenden Sie ein weiches, leicht feuchtes Tuch.

Nehmen Sie keine scheuernden oder ätzenden Reinigungsmittel, da diese das Gerät beschädigen können. Verwenden Sie das Produkt niemals in heißem Wasser und lagern Sie es nicht in feuchtem Zustand.

• Setzen Sie das Gerät keiner übermäßigen

Gewalteinwirkung und keinen Stößen aus, und

halten Sie es von Staub, Temperaturschwankungen

oder Feuchtigkeit sowie längerer, direkter Sonnenbestrahlung fern, da dies zu Funktionsstörungen führen kann.

• Nehmen Sie keine Änderungen an den internen Komponenten des Geräts vor. Dies kann zu einem

Verlust der Garantie führen und eine Beschädigung

des Geräts verursachen. Das Hauptgerät enthält keine Teile, die vom Benutzer selbst repariert werden

dürfen.

• Kratzen Sie nicht mit harten Gegenständen an der LCD-Anzeige, da diese beschädigt werden könnte.

• Seien Sie vorsichtig beim Umgang mit allen Batterietypen.

• Entfernen Sie alle Batterien, wenn Sie das Produkt

über einen längeren Zeitraum lagern möchten.

• Verwenden Sie beim Batteriewechsel nur neue

Batterien, wie in dieser Bedienungsanleitung angegeben.

• Dieses Produkt ist ein Präzisionsgerät. Versuchen Sie

niemals, das Gerät zu zerlegen. Wenden Sie sich bitte

an Ihren Händler oder unsere Kundendienststelle,

falls das Produkt eine Wartung erfordert.

• Berühren Sie keine ungeschützten, elektronischen

Schaltungen, da sonst die Gefahr eines elektrischen Schlags besteht.

• Überprüfen Sie alle Hauptfunktionen des Geräts,

wenn dieses längere Zeit nicht benutzt wurde. Sorgen Sie für eine regelmäßige Kontrolle und Reinigung Ihres Geräts. Lassen Sie Ihre Uhr jährlich bei einer

zugelassenen Service-Zentrale warten.

• Entsorgen Sie das Produkt nicht im allgemeinen Hausmüll, sondern ausschließlich in den dafür

vorgesehenen kommunalen Sammelstellen, die Sie bei Ihrer Gemeinde erfragen können.

• Aufgrund der technischen Druckeinschränkungen

Page 34

können sich die in dieser Anleitung dargestellten Abbildungen vom Original unterscheiden.

• Der Inhalt dieser Anleitung darf nicht ohne Genehmigung des Herstellers vervielfältigt werden.

HINWEIS Die technischen Daten für dieses Produkt und der Inhalt der Bedienungsanleitung können ohne Benachrichtigung geändert werden.

HINWEIS Eigenschaften und Zubehör nicht in allen Ländern verfügbar. Weitere Informationen erhalten Sie von Ihrem Fachhändler vor Ort.

ÜBER OREGON SCIENTIFIC

Besuchen Sie unsere Website www.oregonscientiﬁc.de und erfahren Sie mehr über unsere Oregon ScientiﬁcProdukte. Auf der Website ﬁnden Sie auch Informationen, wie Sie im Bedarfsfall unseren Kundendienst erreichen und Daten herunterladen können.

Für internationale Anfragen besuchen Sie bitte unsere Website:

www2.oregonscientiﬁc.com/about/international.asp

EU-KONFORMITÄTSERKLÄRUNG

Hiermit erklärt Oregon Scientific, dass das Mobiler Höhenmesser mit Barometer und Kompass (Modell: RA123) mit der EMC Richtlinie 2004/108/EC übereinstimmt. Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage über unseren Oregon Scientific Kundendienst.

Page 35

Altimètre portable avec baromètre

et boussole

MODELE : RA123

MANUEL DE L’UTILISATEUR

TABLE DES MATIERES

Introduction................................................................2

Touches de commande……………………………….. 2 Ecran LCD…………………………………………..……3

Pour commencer........................................................4

Activation de l’appareil (première utilisation uniquement)...4

Pour commencer....................................................4

Fonctionnement………………………….……………..5

Modes de fonctionnement………………....………..5

Rétro-éclairage / Verrouillages des touches /

Voyant LED................................................................. 5

Activation du rétro-éclairage / Verrouillages

des touches / Voyant LED......................................5

Altimètre et baromètre…………………………………5

A propos de l’altimètre-baromètre..........................5

Paramétrer et réinitialiser l’altimètre………...……..6 Parametrer la pression du niveau de la mer et

icones de previsions meteorologiques....................6

Mode heure…………………………………….....…….. 6

Régler l’heure et la date.........................................6

Régler l’alarme.......................................................7

Boussole………………………………………………....7

A propos de la boussole…………………………….7 Visualiser la boussole……………...………………. 7

Etalonnage du capteur de la boussole...................8

Angle de déclinaison…………………………....….. 9

Etalonnage du Nord géographique.......................10

Caractéristiques…………………………………….....10

Précautions………..………………………………..…. 11 À propos d’Oregon Scientiﬁc……………………….12

Déclaration de conformité EU.................................12

Page 36

INTRODUCTION

Nous vous remercions d’avoir choisi l’Altimètre portable avec baromètre et boussole de Oregon Scientiﬁc RA123). Cet appareil vous sera très utile lors de vos activités en extérieur. Equipé d’un altimètre, d’un baromètre, d’une boussole, des fonctions températures, prévisions météo, horloge et alarme, il est le compagnon idéal pour les utilisateurs désireux de s’aventurer en extérieur. Son design carabinier vous permet en outre de le transporter en toute sécurité lors de toutes vos activités.

(modèle

TOUCHES DE COMMANDE

IMPORTANT

• Les fonctions de mesure de l’appareil RA123 ne doivent pas se substituer aux dispositifs de prévision industriels ni aux mesures effectuées par des professionnels. Les relevés enregistrés par cet appareil doivent être considérés uniquement comme des représentations plus ou moins précises.

• Le carabinier RA123 n’est pas conçu pour l’escalade. Veuillez toujours vous assurer d’utiliser un carabinier professionnel pour vos activités d’escalade. Oregon Scientiﬁc

ne sera en aucun cas responsable pour toutes les blessures ou accidents faisant suite à l’utilisation inappropriée du carabinier.

• Oregon Scientiﬁc

ne peut être tenu responsable de la perte de l’appareil ni de réclamations émanant de tierces parties relatives à son utilisation.

�

1. ALT / + : Permet d’entrer dans le mode de réglage

de l’altitude ; d’augmenter les valeurs

2. COMPASS : Afﬁche le relèvement de la boussole et les

points cardinaux ; vous permet d’entrer dans le mode réglage de la boussole, de quitter le mode réglage

3. TIME : Permet d’alterner entre l’heure, la date et

Page 37

1234

2021

l’alarme ; d’entrer dans le mode de réglage de l’alarme / de l’heure

4. BARO / - : Permet d’entrer dans le mode de réglage

du baromètre ; de diminuer les valeurs

5. Voyant LED

: Active le voyant LED

: Active le rétro éclairage ; verrouille / déverrouille

les touches

ECRAN LCD

17 18

15 16 14

12 13

7 8

11 10

d’effacer l’historique des relevés d’altitudes

6. Prévision météorologique

7. Température

8. 9

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

: Indicateur, appuyez et maintenez pour effectuer

les paramétrages

: Indicateur, appuyez pour effectuer les

paramétrages

: Ce symbole s’affiche une fois en mode

Altimètre

: Indicateur pour sortir rapidement de l’interface

: Indicateur pour passer à l’option suivante

: Indique l’heure du jour

: S’afﬁche une fois dans le mode Alarme

: S’afﬁche une fois l’alarme activée

: Indique l’altitude maximum possible

: Apparaît une fois la pression du niveau de la

mère afﬁchée

: Ce symbole s’afﬁche en mode Boussole

: Unité de pression impériale

: Unité d’altitude métrique

: Unité de pression métrique

: Unité d’altitude impériale

: Ce symbole s’afﬁche en mode Baromètre

: Piles faibles

: Touches verrouillées

1. : S’affiche si l’on vous donne l’opportunité 3

Page 38

POUR COMMENCER ACTIVATION DE L’APPAREIL (PREMIÈRE

UTILISATION UNIQUEMENT)

Appuyez et maintenez TIME jusqu’à ce que l’écran LCD s’allume.

POUR COMMENCER

Le modèle RA123 fonctionne avec deux piles lithium CR2032, d’ores et déjà installées. Voir ci-dessous pour toute recommandation relative aux piles.

ICONE DE FAIBLESSE DES PILES

REMARQUE Si vous devez remplacer les piles, nous

vous recommandons de contacter le distributeur ou le service clientèle.

Pour remplacer les piles :

DESCRIPTION

La pile de l’appareil est faible.

1. Utilisez un tournevis Phillips pour dévisser le couvercle du compartiment des piles.

2. Remplacez les piles usagées et insérez les nouvelles en respectant les signes de polarité.

3. Remettez le couvercle en place à l’aide d’un tournevis

Phillips, vissez jusqu’à ce qu’il soit fermement ﬁxé.

REMARQUE Lorsque l’on remplace les piles, il est important d’étalonner à nouveau le capteur magnétique de la boussole.

REMARQUE Lorsque l’icône de faiblesse des piles

s’afﬁche, les valeurs de l’altitude instantanée, de

l’altitude maximum, de la pression de l’air, de la pression du niveau de la mer, des températures et de la boussole indiqueront «- - «. Elles reviendront en monde normal une fois les piles remplacées.

Page 39

FONCTIONNEMENT MODES DE FONCTIONNEMENT

Appuyez sur TIME pour alterner entre :

Mode Heure Mode Date Mode Alarme

Appuyez sur ALT/+, COMPASS,BARO/- pour alterner entre :

Mode Altimètre Mode Boussole Mode Baromètre

RÉTRO-ÉCLAIRAGE / VERROUILLAGES DES TOUCHES / VOYANT LED

ACTIVATION DU RÉTRO-ÉCLAIRAGE / VERROUILLAGES DES TOUCHES / VOYANT LED

Appuyez sur pendant 3 secondes, pour activer le rétro-éclairage.

REMARQUE La fonction rétro éclairage et voyant LED ne fonctionnera pas lorsque l’icône de faiblesse des piles opérationnelle une fois les piles remplacées.

Pour alterner entre le verrouillage ou le déverrouillage des touches :

Appuyez et maintenez indique que les boutons sont verrouillés.

Activer le voyant LED :

Appuyez sur

s’afﬁche. Cette fonction sera de nouveau

pendant 2 secondes.

ALTIMETRE ET BAROMETRE A PROPOS DE L’ALTIMETRE-BAROMETRE

L’altimètre mesure l’altitude en mètres ou en pieds. L’appareil est équipé d’un baromètre déterminant

l’altitude à l’aide d’un capteur intégré et de la technologie

de compensation barométrique avancée. Il permet

Page 40

également de différencier la pression causée par les changements d’altitude et par les conditions climatiques. Ce qui permet d’éliminer les écarts et de rendre l’altimètre encore plus précis que la plupart des appareils disponibles sur le marché. Il vous permet également

de bénéﬁcier des relevés des pressions instantanées du

niveau de la mer et d’altitude maximum.

PARAMETRER ET REINITIALISER L’ALTIMETRE

L’altitude est automatiquement mesurée du moment

où vous activez l’appareil. Vous pourrez bénéﬁcier

des relevés barométriques des pressions maximum du niveau de la mer.

Régler et réinitialiser l’altimètre:

1. Appuyez sur ALT / + pour naviguer dans le Mode

Altimètre.

2. Appuyez et maintenez la touche ALT / + pour entrer

dans les réglages.

3. Appuyez sur ALT / + ou BARO / - pour modiﬁer les

réglages.

4. Appuyez sur TIME pour conﬁrmer le réglage et passer

au suivant.Les options de réglage se présentent de la manière suivante : ajustement de l’altitude, réinitialisation de l’altitude maximum.

5. Appuyez sur ALT/+ ; sélectionnez NO (NON) pour

conserver les relevés de l’altitude maximum enregistrée ou YES (OUI) pour réinitialiser les données de la mémoire. Appuyez sur TIME pour conﬁrmer.

PARAMETRER LA PRESSION DU NIVEAU DE LA MER ET ICONES DE PREVISIONS METEOROLOGIQUES

1. Appuyez sur BARO / - pour naviguer dans le Mode Baromètre.

2. Appuyez et maintenez la touche BARO / - pour avoir accès aux réglages.

3. Appuyez sur ALT / + ou BARO / - pour modiﬁer les réglages.

4. Appuyez sur TIME pour conﬁrmer le réglage et passer au suivant. Les options de réglage se présentent de la manière suivante : ajustement des pressions du niveau de la mère ; navigation entre les icônes de prévisions météo.

5. Appuyez sur TIME pour conﬁrmer.

REMARQUE Une fois la pression du niveau de la mer

modiﬁée, l’altitude s’ajustera automatiquement.

MODE HEURE REGLER L’HEURE ET LA DATE

1. Appuyez sur TIME pour naviguer dans le Mode Heure.

2. Appuyez et maintenez la touche TIME pour entrer dans les réglages.

3. Appuyez sur ALT / + ou BARO / - pour modiﬁer les réglages.

Page 41

4. Appuyez sur TIME pour conﬁrmer le réglage et passer

au suivant. Les options de réglage se présentent de la manière suivante : format 12 ou 24 h ; heure ; minute ; année ; jour-mois / mois-jour ; mois ; jour ; unités de température, d’altitude et de mesure barométrique.

5. Appuyez sur TIME pour conﬁrmer.

REMARQUE Si aucune touche n’est activée pendant 30

secondes, l’afﬁchage revient au mode précédant.

REGLER L’ALARME

1. Appuyez sur TIME pour naviguer dans le mode Alarme.

2. Appuyez et maintenez la touche TIME pour entrer

dans les réglages.

3. Appuyez sur ALT / + ou BARO / - pour modiﬁer les

réglages.

4. Appuyez sur TIME pour conﬁrmer le réglage et passer

au suivant. Les options de réglage se présentent de la manière suivante : heure, minutes, activation/ désactivation de l’alarme.

5. Appuyez sur TIME pour conﬁrmer.

indique que l’alarme est activée.

touche pour arrêter le réveil. Le réveil est encore activé et se déclenchera à nouveau le jour suivant.

BOUSSOLE A PROPOS DE LA BOUSSOLE

La boussole vous indique le relèvement du nord géographique et les 16 points cardinaux. La circonférence extérieure de l’afﬁchage est composée de 16 ﬂèches qui indiquent graphiquement le nord. Le dernier segment indique le nord comme indiqué ci-dessous.

VISUALISER LA BOUSSOLE

• Appuyez sur COMPASS pour naviguer dans le Mode boussole.

REMARQUE Lorsque le réveil est activé, il sonnera chaque

jour à l’heure préprogrammée. Appuyez sur n’importe quelle

REMARQUE L’affichage de la boussole est actif pendant 30 secondes à chaque fois. Il reviendra au mode précédent, passée cette période.

Page 42

REMARQUE Mesurez toujours le relèvement à

l’extérieur et non à l’intérieur d’immeubles, de tentes, caves ou autres abris.

REMARQUE Eloignez la boussole des autres matériels magnétiques. Evitez les objets magnétiques volumineux, lignes électriques, les hauts parleurs, les moteurs électriques etc...

ETALONNAGE DU CAPTEUR DE LA BOUSSOLE

Avant la première utilisation de la boussole, nous vous recommandons de procéder à l’étalonnage du capteur de la boussole.

Etalonner le capteur de la boussole:

1. Appuyez sur COMPASS pour naviguer dans le Mode

Boussole.

2. Appuyez et maintenez la touche COMPASS pour

accéder au Mode réglages.

3. Appuyez sur ALT / + ou BARO / - pour naviguer dans

le Mode Etalonnage.

4. Appuyez sur TIME pour commencer à étalonner la boussole.

5. Tournez la montre dans le sens inverse des aiguilles d’une montre à la même vitesse que les segments en mouvement situés autour de la circonférence de l’écran. Arrêtez de tourner une fois que vous avez

effectué 1 tour 1/4, et l’écran afﬁchera ce qui suit :

Page 43

REMARQUE La boussole devrait être étalonnée :

• Avant la première utilisation.

• Lorsque les piles sont remplacées.

• Avant de partir pour une longue activité en plein air.

• Lorsque l’appareil est exposé à de fortes sources magnétiques, au froid extrême ou lorsque vous avez le sentiment que d’autres conditions climatiques ont affecté les relevés de la boussole.

• Si vous remarquez que la boussole n’indique pas correctement la direction.

ANGLE DE DECLINAISON

L’angle entre le pôle nord magnétique (la direction vers laquelle l’aiguille de la boussole est pointée) et le pôle nord géographique est appelé déclinaison. L’angle de déclinaison peut varier entre 0 et 30 degrés Est (E) ou Ouest (W) et peut se trouver sur la plupart des cartes ou sur Internet.

Lorsque vous réglez l’angle de déclinaison sur la boussole, vous compensez la différence entre le nord magnétique et le nord géographique. Ce qui permet de préciser les relevés.

Pour régler l’angle de déclinaison :

1. Appuyez sur COMPASS pour naviguer dans le Mode Boussole.

2. Appuyez et maintenez la touche COMPASS pour accéder au Mode réglages.

3. Appuyez sur ALT / + ou BARO / - pour naviguer dans

le Mode Déclinaison.

4. Appuyez sur TIME pour conﬁrmer le réglage et passer

au suivant.

5. Appuyez sur ALT / + ou BARO / - pour modiﬁer les

réglages : les options de réglage se présentent de la manière suivante : ON/OFF ; OUEST/EST (seulement si ON est sélectionné) ; degré de l’angle de déclinaison.

6. Appuyez sur TIME pour conﬁrmer.

ASTUCE Appuyez à n’importe quel moment sur COMPASS pour quitter rapidement l’interface.

Page 44

ETALONNAGE DU NORD GEOGRAPHIQUE

Lorsque vous ne connaissez pas l’angle de déclinaison, la fonction étalonnage du nord géographique peut être utilisée pour compenser la différence entre le nord magnétique et le nord géographique. Vous devez connaître la direction du nord géographique (que vous pouvez trouver à partir des repères enregistrés au sortir de chez vous). Régler l’étalonnage du nord géographique permet d’obtenir des relevés plus précis.

réglages : les options de réglage se présentent de la manière suivante : ON / OFF ; point vers le nord géographique.

5. Appuyez sur TIME pour conﬁrmer.

REMARQUE Si l’angle de déclinaison est activé, la fonction nord géographique s’éteindra automatiquement et vice-versa.

Régler l’étalonnage du Nord géographique

1. Appuyez et maintenez la touche COMPASS pour accéder au Mode réglages.

2. Appuyez sur ALT / + ou BARO / - pour naviguer dans le Mode Nord.

3. Appuyez sur TIME pour conﬁrmer le réglage et passer au suivant.

4. Appuyez sur ALT / + ou BARO / - pour modiﬁer les

ASTUCE Appuyez à n’importe quel moment sur COMPASS pour quitter rapidement l’interface.

CARACTERISTIQUES

Horloge

Etendue de mesure du thermomètre

Résolution 0,1°C / 0,2°F Alimentation 2 piles au lithium CR2032 Température de

fonctionnement Température de

rangement

12 ou 24 h avec heure / minute / seconde

-10°C à 60°C (14°F à 140 °F)

-5°C à 50°C (23°F à 122°F)

-20°C à 70°C (-4° F à 158°F)

Page 45

PRECAUTIONS

Pour vous assurer d’utiliser correctement et en toute sécurité ce produit, veuillez lire les mises en garde et l’ensemble de ce manuel avant toute utilisation :

• Utilisez un tissu doux. Ne pas utiliser de produits de

nettoyage abrasifs ou corrosifs pouvant endommager

l’appareil. Ne jamais utiliser d’eau chaude et ne pas le ranger s’il est toujours humide.

• Ne pas soumettre le produit à une force excessive, au choc, à la poussière, aux changements de températures ou à l’humidité. Ne pas exposer longtemps ce produit au soleil. De telles actions peuvent endommager l’appareil.

• Ne pas trafiquer les composants internes. Cela

pourrait annuler votre garantie et endommager

l’appareil. L’appareil principal est composé de parties non accessibles aux utilisateurs.

• Ne pas éraﬂer l’écran LCD avec des objets durs, il pourra être endommagé.

• Soyez prudent lors de la manipulation des piles.

• Retirez les piles à chaque fois que vous rangez le produit pour une période indéterminée.

• Lors du changement de piles, veuillez utiliser des piles neuves comme indiqué dans ce manuel.

• Ce produit est un instrument de précision. Ne jamais le démonter. Veuillez contacter votre revendeur ou le service après-vente si le produit nécessite une réparation.

• Ne jamais toucher les circuits électriques, et ce pour éviter toute électrocution.

• Vériﬁez toutes les fonctions importances si l’appareil n’a pas été utilisé depuis un moment. Testez et nettoyez régulièrement l’appareil. Faîtes réviser une

fois par an votre montre par un service d’entretien

autorisé.

• Quand vous désirez vous débarrasser de ce produit, jetez le selon les lois relatives aux déchets de votre pays de résidence.

• En raison des limitations d’impressions, les images de ce manuel peuvent être différentes de l’afﬁchage actuel.

• Le contenu du présent manuel ne peut être reproduit sans la permission du fabriquant.

REMARQUE Les caractéristiques techniques de ce

produit et le contenu de ce manuel peuvent être soumis

à modiﬁcations sans préavis.

REMARQUE Caractéristiques et accessoires ne seront pas valables pour tous les pays. Pour plus d’information, contacter le détaillant le plus proche.

Page 46

À PROPOS D’OREGON SCIENTIFIC

Pour plus d‘informations sur les produits Oregon

Scientiﬁc France, rendez-vous sur notre site: www.oregonscientiﬁc.fr. Si vous êtes aux Etats-Unis, vous pouvez contacter notre

support consommateur directement sur le site: www2.oregonscientiﬁc.com/service/support.asp Pour des renseignements internationaux, rendez vous sur le site: www2.oregonscientiﬁc.com/about/international.asp.

DÉCLARATION DE CONFORMITÉ EU

Par la présente, Oregon Scientiﬁc déclare que

Altimètre portable avec baromètre et boussole (Modèle:

RA123)

EC. Une copie signée et datée de la déclaration de

conformité est disponible sur demande auprès de notre

Service Client.

est conforme à la directive européenne 2004/108/

l’appareil

Page 47

Altimetro portatile con barometro e

bussola

MODELLO: RA123

MANUALE PER L’UTENTE

INDICE

Introduzione................................................................2

Pulsanti di controllo……………………….………….. 2

LCD..............................................................................3

Operazioni preliminari...............................................4

Accensione del dispositivo (solo la prima volta)................ 4

Operazioni preliminari............................................4

Funzionamento...........................................................5

Modalità di funzionamento……………….....……....5

Retroilluminazione / Blocco dei tasti / Luce LED...............5

Attivazione di retroilluminazione / blocco dei

tasti / luce LED…....................................................5

Altimetro e barometro................................................5

Informazioni sull’altimetro-barometro.....................5

Impostazione e azzeramento dell’altimetro............6

Impostazione pressione al livello del mare /

icone relative alle previsioni meteorologiche...............6

Modalità ora................................................................6

Impostazione di ora / data......................................6

Impostazione della sveglia………………………….7

Bussola.......................................................................7

Informazioni sulla bussola..................................... 7

Visualizzazione della bussola................................7

Calibrazione del sensore della bussola................. 8

Angolo di declinazione magnetica......................... 9

Calibrazione del nord reale....................................9

Speciﬁche Tecniche.................................................10

Avvertenze................................................................10

Informazioni su Oregon Scientiﬁc..........................11

Dichiarazione di Conformita’ UE.............................11

Page 48

INTRODUZIONE

Grazie per aver scelto l’Altimetro portatile con barometro e bussola (RA123) di Oregon Scientific RA123 è molto utile per tutte le attività all’aperto. Le funzioni di altimetro, barometro, bussola, termometro, previsioni meteorologiche, orologio e sveglia lo rendono il compagno ideale per chiunque desideri avventurarsi nei grandi spazi aperti. Inoltre, il suo design a moschettone consente di portarlo sempre con sé in tutta sicurezza.

IMPORTANTE

• Le funzioni di rilevazione dell’unità RA123 non

sostituiscono quelle di dispositivi professionali e industriali di misurazione o di precisione. I valori prodotti da questo dispositivo devono essere considerati puramente indicativi.

• L’unità RA123 non è progettata per scalate. Per

effettuare scalate, utilizzare sempre moschettoni

professionali. Oregon Scientiﬁc

declina qualsiasi responsabilità in caso di lesioni o incidenti provocati dall’uso improprio del moschettone.

. L’unità

PULSANTI DI CONTROLLO

�

• Oregon Scientiﬁc™ declina qualsiasi responsabilità

per qualsiasi perdita o per eventuali richieste di danni da parti di terzi che possono sorgere dall’uso di questo dispositivo.

1. ALT / +: consente di accedere alla modalità

impostazioni dell’altitudine e di aumentarne i valori

2. COMPASS: consente di visualizzare la posizione e i punti

cardinali, di accedere alla modalità impostazioni della bussola e di abbandonare la modalità impostazioni

Page 49

1234

2021

3. TIME: consente di alternare ora, data e sveglia e di

accedere alla modalità impostazioni di ora e sveglia

4. BARO / -: consente di accedere alla modalità

impostazioni del barometro e di diminuirne i valori

5. Luce LED

: consente di attivare la luce LED

: consente di attivare la retroilluminazione e di

bloccare / sbloccare i tasti

LCD

17 18

15 16 14

12 13

7 8

11 10

1. : appare quando è disponibile l’opzione

di cancellazione dei dati memorizzati relativi all’altitudine

6. Previsioni meteorologiche

7. Temperatura

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

: indicatore smart, tenere premuto per accedere

alla modalità impostazione del parametro

: indicatore smart, premere per impostare

: appare quando ci si trova nella modalità

altimetro

: indicatore smart per l’uscita rapida

: indicatore smart per passare all’opzione

: indica l’ora del giorno in formato 12 ore

: appare quando si accede alla modalità sveglia

: appare quando la sveglia è attiva

: indica la massima altitudine possibile

: appare quando viene visualizzata la pressione

sul livello del mare

: appare quando ci si trova nella modalità

bussola

: unità di misura britannica della pressione

: unità di misura metrica dell’altitudine

: unità di misura metrica della pressione

: unità di misura britannica dell’altitudine

: appare quando ci si trova nella modalità

barometro

: batteria in esaurimento

: tastiera bloccata

Page 50

OPERAZIONI PRELIMINARI ACCENSIONE DEL DISPOSITIVO (SOLO LA

PRIMA VOLTA)

Tenere premuto TIME finché il display LCD non si accende.

1. Con un cacciavite adatto svitare la copertura del vano batterie.

2. Togliere le batterie vecchie ed inserire quelle nuove rispettando le polarità.

3. Riposizionare la copertura e avvitarla ﬁnché non è

ben salda.

OPERAZIONI PRELIMINARI

L’unità RA123 funziona con 2 batterie al litio di tipo CR2032, già inserite. Cfr. la tabella sottostante per le informazioni relative allo stato di carica delle batterie.

ICONA BATTERIA IN ESAURIMENTO

NOTA Se è necessario sostituire la batteria, si consiglia

di rivolgersi a personale qualiﬁcato.

Sostituzione della batteria:

DESCRIZIONE

La batteria del dispositivo è in esaurimento.

NOTA Dopo la sostituzione delle batterie, è importante ricalibrare il sensore magnetico della bussola.

NOTA Durante la visualizzazione dell’icona batterie in esaurimento, i valori relativi a altitudine, altitudine massima, pressione locale e, pressione al livello del mare, temperatura e bussola indicano “- - “. La visualizzazione ritornerà alla normalità dopo aver sostituito le batterie.

Page 51

FUNZIONAMENTO MODALITÀ DI FUNZIONAMENTO

Premere TIME per alternare:

Modalità ora Modalità data Modalità sveglia

Premere ALT/+, COMPASS, BARO/- per alternare:

Modalità altimetro Modalità bussola Modalità barometro

RETROILLUMINAZIONE / BLOCCO DEI TASTI / LUCE LED

ATTIVAZIONE DI RETROILLUMINAZIONE / BLOCCO DEI TASTI / LUCE LED

Premere per attivare la retroilluminazione per 3 secondi.

NOTA La funzione di retroilluminazione e luce LED non si attiverà quando è visualizzata l’icona della batteria in esaurimento sostituzione delle batterie.

Attivazione / disattivazione del blocco dei tasti:

Tenere premuto che la tastiera è bloccata.

Attivazione della luce LED:

Premere

, e tornerà alla normalità dopo la

per 2 secondi. L’icona indica

ALTIMETRO E BAROMETRO

INFORMAZIONI SULL’ALTIMETRO-BAROMETRO

L’altimetro misura l’altitudine in metri o in piedi. Il dispositivo è dotato di un barometro intelligente che determina l’altitudine mediante il sensore incorporato, grazie all’avanzata tecnologia di baro-compensazione. Distingue inoltre le differenze di pressione causate dai

Page 52

cambiamenti dell’altitudine ﬁsica da quelle causate dalle condizioni meteorologiche. In questo modo, vengono eliminate le discrepanze e l’altimetro risulta più preciso rispetto alla media dei dispositivi disponibili sul mercato. Vengono anche fornite le rilevazioni di altitudine massima e di pressione istantanea sul livello del mare.

IMPOSTAZIONE E AZZERAMENTO DELL’ALTIMETRO

L’altitudine viene misurata automaticamente dal momento in cui viene acceso il dispositivo. RA123 rileva sia i valori barometrici, sia quelli relativi alla pressione massima sul livello del mare.

Impostazione e azzeramento dell’altimetro:

1. Premere ALT / + per passare alla modalità

altimetro.

2. Tenere premuto ALT / + per accedere alle

impostazioni.

3. Premere ALT / + o BARO / - per modificare le

impostazioni.

4. Premere TIME per confermare e passare

all’impostazione successiva.

5. Premere ALT/+ per scegliere NO e non cancellare

i dati relativi alla massima altitudine rilevata o YES

e cancellare tali informazioni. Premere TIME per confermare.

NOTA Le opzioni di impostazione sono: regolazione dell’altitudine e azzeramento dell’altitudine massima.

IMPOSTAZIONE PRESSIONE AL LIVELLO DEL MARE / ICONE RELATIVE ALLE PREVISIONI METEOROLOGICHE

1. Premere BARO / - per passare alla modalità barometro.

2. Tenere premuto BARO / - per accedere alle

impostazioni.

3. Premere ALT / + o BARO / - per modificare le impostazioni.

4. Premere TIME per confermare e passare all’impostazione successiva. Le opzioni di impostazione sono: regolazione della pressione sul livello del mare, alternanza delle icone relative alle previsioni meteorologiche.

5. Premere TIME per confermare.

NOTA Al variare della pressione al livello del mare,

l’altitudine viene regolata di conseguenza.

MODALITÀ ORA IMPOSTAZIONE DI ORA / DATA

1. Premere TIME per accedere alla modalità ora.

2. Tenere premuto TIME per accedere alle

impostazioni.

3. Premere ALT / + o BARO / - per modificare le impostazioni.

Page 53

4. Premere TIME per confermare e passare

all’impostazione successiva. Le opzioni di impostazione sono: formato ora 12 / 24, ore, minuti, anno, giorno-mese / mese-giorno, mese, giorno, unità di misura di temperatura, altitudine e pressione.

5. Premere TIME per confermare.

NOTA Se non viene premuto nessun tasto per 30 secondi, il display tornerà alla modalità precedente.

IMPOSTAZIONE DELLA SVEGLIA

1. Premere TIME per accedere alla modalità sveglia.

2. Tenere premuto TIME per accedere alle

impostazioni.

3. Premere ALT / + o BARO / - per modificare le

impostazioni.

4. Premere TIME per confermare e passare

all’impostazione successiva. Le opzioni di impostazione sono: ora, minuti, attivazione / disattivazione della sveglia.

5. Premere TIME per confermare.

L’icona

indica che la sveglia è attiva.

sveglia è ancora attiva e suonerà nuovamente il giorno successivo.

BUSSOLA INFORMAZIONI SULLA BUSSOLA

La bussola indica la posizione in gradi rispetto al nord, e i 16 punti cardinali. La circonferenza esterna del display

è costituita da 16 frecce che indicano geograﬁcamente

i punti cardinali. L’ultimo segmento acceso indica i punti cardinali. come indicato qui sotto.

VISUALIZZAZIONE DELLA BUSSOLA

• Premere COMPASS per accedere alla modalità bussola.

NOTA Quando la sveglia è attiva, suonerà all’ora

impostata ogni giorno. Premere un tasto qualsiasi per interrompere la sveglia per il giorno corrente. La

NOTA La visualizzazione della bussola rimane attiva per 30 secondi. Dopo questo lasso di tempo, il display torna alla modalità precedente.

Page 54

NOTA Eseguire sempre la rilevazione della posizione

all’aperto, non all’interno di ediﬁci, tende, grotte o altri luoghi chiusi.

NOTA Le rilevazioni della bussola devono essere

eseguite lontano da ostacoli magnetici. Evitare grandi oggetti magnetici, linee elettriche, altoparlanti, motori elettrici etc.

CALIBRAZIONE DEL SENSORE DELLA BUSSOLA

Prima di utilizzare la bussola per la prima volta, si

consiglia di calibrarne il sensore.

Calibrazione del sensore della bussola:

1. Premere COMPASS per accedere alla modalità

bussola.

2. Tenere premuto COMPASS per entrare nella

modalità impostazioni.

3. Premere ALT / + o BARO / - per passare alla modalità

calibrazione.

4. Premere TIME per avviare la calibrazione della bussola.

5. Ruotare l’orologio in senso antiorario alla stessa velocità dei segmenti che si muovono intorno alla circonferenza del display. La rotazione terminerà una volta eseguito 1 giro e ¼ e quando sul display apparirà come indicato di seguito:

NOTA È necessario calibrare la bussola:

• Prima di utilizzarla per la prima volta.

Page 55

• Dopo la sostituzione delle batterie.

• Prima di uscire per una lunga attività all’aperto.

• Ogni volta che viene esposta a forti sorgenti elettromagnetiche, freddo estremo, o se si sospettano altre condizioni ambientali che potrebbero inﬂuenzarne le rilevazioni.

• Se ci si rende conto che la bussola non sta indicando la direzione corretta.

ANGOLO DI DECLINAZIONE

La declinazione è l’angolo compreso tra il NORD GEOGRAFICO (Nord reale) ed il NORD MAGNETICO (quello rilevato dalla bussola). L’angolo di declinazione può variare tra gli 0 e i 30 gradi est (E) o ovest (W), e si può trovare sulla maggior parte delle mappe o su internet.

Quando si imposta l’angolo di declinazione nella bussola, si compensa la differenza tra il nord reale e quello magnetico. In questo modo, le rilevazioni della bussola sono più precise.

Impostazione dell’angolo di declinazione:

1. Premere COMPASS per passare alla modalità bussola.

2. Tenere premuto COMPASS per entrare nella modalità impostazioni.

3. Premere ALT / + o BARO / - per passare alla modalità declinazione.

4. Premere TIME per confermare e passare

all’impostazione successiva.

5. Premere ALT / + o BARO / - per modificare le

impostazioni. Le opzioni di impostazione sono: ON / OFF, OVEST/EST (solo se è selezionato ON), grado dell’angolo di declinazione.

6. Premere TIME per confermare.

SUGGERIMENTO Per uscire, premere COMPASS in qualsiasi momento.

CALIBRAZIONE DEL NORD REALE

Quando non si conosce l’angolo di declinazione, per compensare la differenza tra nord magnetico e nord reale si può ricorrere alla funzione di calibrazione del nord reale. È sufﬁciente conoscere la direzione del nord reale (può essere rilevata grazie a punti di riferimento nelle immediate vicinanze). L’impostazione della calibrazione del nord reale rende le rilevazioni molto più precise.

Page 56

Impostazione della calibrazione del nord reale:

1. Tenere premuto COMPASS per entrare nella modalità impostazioni.

2. Premere ALT / + o BARO / - per passare alla modalità nord.

SPECIFICHE TECNICHE

Orologio

Campo di misurazione del termometro

Risoluzione 0,1°C

12/24 ore con ore / minuti / secondi

da -10°C a 60°C

3. Premere TIME per confermare e passare all’impostazione successiva.

4. Premere ALT / + o BARO / - per modificare le impostazioni. Le opzioni di impostazione sono: ON / OFF, indicazione del nord reale.

5. Premere TIME per confermare.

NOTA Se l’angolo di declinazione è attivo, la funzione Nord reale si disattiverà automaticamente, e viceversa.

SUGGERIMENTO Per uscire, premere COMPASS in qualsiasi momento.

Alimentazione

Temperatura di esercizio da -5°C a 50°C Temperatura di stoccaggio da -20°C a 70°C

2 batterie al litio di tipo CR2032

AVVERTENZE

Per utilizzare il prodotto in modo sicuro e corretto, leggere queste avvertenze e tutto il manuale prima dell’uso:

• Utilizzare un panno morbido, leggermente inumidito. Non utilizzare prodotti di pulizia abrasivi o corrosivi, in quanto potrebbero causare danni. Non utilizzare mai i prodotti in acqua calda né riporli se bagnati.

• Non sottoporre il prodotto a forza eccessiva, urti, polvere, variazioni di temperatura o umidità. Non esporre il prodotto a luce solare diretta per lunghi periodi. Un simile trattamento può portare al malfunzionamento del prodotto.

• Non manomettere i componenti interni. In questo modo si invalida la garanzia del prodotto e si

Page 57

possono provocare danni. L’unità principale non contiene componenti che possono essere riparati dall’utente.

• Non grafﬁare il display LCD con oggetti duri in quanto

si potrebbero causare danni.

• Manipolare le batterie con attenzione.

• Togliere le batterie ogni volta che si prevede di

lasciare inutilizzato il prodotto per un lungo periodo di tempo.

• Al momento della sostituzione delle batterie, utilizzare batterie nuove come indicato in questo manuale per

l’utente.

• Il prodotto è uno strumento di precisione. Non tentare mai di aprirlo. Contattare il proprio rivenditore o il

nostro servizio clienti se il prodotto necessita di riparazioni.

• Non toccare il circuito elettrico esposto, poiché questo

può provocare scosse elettriche.

• Controllare tutte le funzioni più importanti se il prodotto

non è stato utilizzato per un lungo periodo di tempo.

Controllare e pulire l’apparecchio regolarmente.

• Al momento dello smaltimento di questo prodotto,

agire in conformità con i regolamenti locali sullo

smaltimento dei riﬁuti.

• A causa di limitazioni di stampa, le immagini di questo

manuale possono differire dalla realtà.

• Il contenuto di questo manuale non può essere

ristampato senza l’autorizzazione del fabbricante.

NOTA Le speciﬁche tecniche del prodotto e il contenuto del manuale per l’utente possono essere modiﬁcati

senza preavviso.

NOTA Caratteristiche e accessori non disponibili in tutti

i paesi. Per ulteriori informazioni, rivolgersi al proprio rivenditore.

INFORMAZIONI SU OREGON SCIENTIFIC

Per avere maggiori informazioni sui nuovi prodotti Oregon

Scientiﬁc visita il nostro sito internet www.oregonscientiﬁc.

it, dove potrai trovare tutte le informazioni di cui hai bisogno.

Per ricerche di tipo internazionale puoi visitare invece il sito

www2.oregonscientiﬁc.com/about/international.asp.

DICHIARAZIONE DI CONFORMITA’ EU

Oregon Scientific dichiara che

questo prodotto RA123 è

conforme alla direttiva EMC 2004/108/EC. Una copia firmata e datata della Dichiarazione di Conformità è

disponibile, su richiesta, tramite il servizio clienti della Oregon Scientific.

Page 58

Draagbare Hoogtemeter met

Barometer en Kompas

MODEL: RA123

HANDLEIDING

INHOUD

Introductie...................................................................2

Besturingknoppen......................................................2

LCD..............................................................................3

Starten.........................................................................3

Het Apparaat Aanzetten (Alleen Eerste Keer)........3

Starten....................................................................4

Bediening....................................................................4

Bedieningsmodi......................................................4

Schermverlichting / Toetsenblokkering / LED- licht..........5

De Schermverlichting Activeren /

Toetsenblokkering / LED- licht...............................5

Hoogtemeter en Barometer.......................................5

Over de Hoogtemeter-Barometer...........................5

De Hoogtemeter Instellen en Resetten..................5

Hoogte op Zeeniveau en Weersverwachtingsiconen

Instellen .................................................................6

Klokmodus..................................................................6

De Tijd / Datum Instellen........................................6

Het Alarm Instellen.................................................6

Kompas.......................................................................6

Over het Kompas...................................................6

Het Kompas Bekijken ............................................7

Kompassensor Kalibreren......................................7

Declinatiehoek........................................................8

Ware Noorden Kalibreren.......................................9

Speciﬁcaties...............................................................9

Waarschuwingen......................................................10

Over Oregon Scientiﬁc............................................11

EC-Verklaring van Conformiteit..............................11

Page 59

INTRODUCTIE

Dank u dat u voor de Oregon Scientiﬁc™ Draagbare

Hoogtemeter met Barometer en Kompas (RA123)

gekozen hebt. De RA123 is een bijzonder handig product voor buitenactiviteiten. Omdat het apparaat is voorzien van hoogtemeter, barometer, kompas, thermometer,

weersverwachting, klok- en alarmfuncties is het de

perfecte gezel voor eenieder die graag de wijde wereld in trekt. Vanwege het handige carabine ontwerp kunt u

het overal veilig mee naartoe nemen.

BELANGRIJK

• De in de RA123 ingebouwde meetfuncties zijn niet bedoeld om professionele of industriële

meetapparatuur te vervangen. De door dit apparaat

berekende waarden moeten gezien worden als een redelijke benadering van de werkelijke waarden.

• De RA123 carabine is niet ontworpen voor bergbeklimmen. Gebruik altijd een professionele carabine wanneer u gaat bergbeklimmen. Oregon Scientiﬁc fatale ongevallen door oneigenlijk gebruik van de carabine.

• Oregon Scientiﬁc™ is niet verantwoordelijk voor

enige verliezen, of claims van derden, voortkomend

uit het gebruik van dit apparaat.

is niet verantwoordelijk voor al dan niet

BESTURINGKNOPPEN

1. ALT / +: Hoogte-instelling openen; instelling

verhogen

2. COMPASS: Geef kompasrichting en kardinale punten

weer; kompasinstelling openen; instellingsmodus verlaten

�

Page 60

3. TIME: Weergave schakelen tussen tijd, datum en alarm; tijd- / alarminstelling openen

4. BARO / -: Barometerinstelling openen; instelling verlagen

5. LED-licht

: LED-licht aanzetten

: Scherm verlichting aanzetten; toetsen

blokkeren / deblokkeren

LCD

17 18

15 16 14

12 13

7 8

11 10

1. : Verschijnt voor het wissen van het hoogtegeheugen

2. : Slimme indicator, houd ingedrukt om in te stellen

6. Weersverwachting

7. Temperatuur

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

: Slimme indicator, druk om in te stellen

: Verschijnt in de hoogtemetermodus

: Slimme indicator om snel te verlaten

: Smart indicator om naar volgende optie te gaan

: Geeft de tijd van de dag aan

: Verschijnt in alarmmodus

: Verschijnt wanneer alarm is geactiveerd

: Geeft maximaal mogelijke hoogte aan

: Verschijnt wanneer luchtdruk op zeeniveau

wordt weergegeven

: Verschijnt in kompasmodus

: Imperial luchtdrukeenheid

: Metrische hoogte-eenheid

: Metrische luchtdrukeenheid

: Imperial hoogte-eenheid

: Verschijnt in barometermodus

: Batterij raakt leeg

: Toetsenblokkering actief

STARTEN HET APPARAAT AANZETTEN (ALLEEN

EERSTE KEER)

Houd TIME ingedrukt, totdat het LCD-scherm geactiveerd wordt.

Page 61

STARTEN

RA123 gebruikt 2 x CR2032 lithium batterij, die al in het apparaat zit. Zie de hieronder voor batterijwaarschuwingen.

BATTERIJ-INDICATOR BESCHRIJVING

Batterij van het apparaat raakt leeg.

NB Wanneer de batterij vervangen moet worden, raden u aan om contact op te nemen met uw verkooppunt of onze klantenservice.

de polariteit zoals aangegeven.

3. Plaats de klep van het batterijvak weer terug en draai het stevig dicht.

NB Wanneer u de batterij vervangen hebt, moet u de kompassensor opnieuw ijken.

NB Terwijl het batterij-icoon staan de huidige hoogte, maximum hoogte, luchtdruk, luchtdruk op zeeniveau, temperatuur-, en kompaswaarden op “ - - ”. Zodra de batterij vervangen is, wordt dit weer normaal.

wordt weergegeven,

Om de batterij te vervangen:

1. Gebruik een kruiskopschroevendraaier om het klepje van het batterijvak te openen.

2. Verwijder de oude batterij en plaats de nieuwe met

BEDIENING BEDIENINGSMODI

Druk TIME om te schakelen tussen:

Klokmodus Datummodus Alarmmodus

Druk ALT/+, COMPASS, BARO/- om te schakelen tussen:

Page 62

Hoogtemetermodus Kompasmodus Barometermodus

SCHERMVERLICHTING / TOETSENBLOKKERING / LED- LICHT

SCHERMVERLICHTING ACTIVEREN / TOETSENBLOKKERING / LED- LICHT

Druk op om de schermverlichting gedurende 3 seconden AAN te zetten.

NB De schermverlichting en LED-functies werken batterij-icoon normaal worden zodra de batterij vervangen is.

Toetsblokkering AAN / UIT zetten:

Houd wanneer de toetsenblokkering actief is.

LED-licht aanzetten:

Druk

wordt weergegeven, maar dit zal weer

2 seconden ingedrukt. verschijnt

HOOGTEMETER EN BAROMETER OVER DE HOOGTEMETER-BAROMETER

De hoogtemeter meet de hoogte in meters of voeten. Dit apparaat is voorzien van een intelligent barometer die de hoogte bepaalt door middel van de ingebouwde sensor met de geavanceerde baro-compensatie technologie. De sensor kan ook onderscheid maken tussen drukverschillen veroorzaakt door fysieke hoogte en weersomstandigheden. Dit voorkomt discrepanties en maakt de hoogtemeter nauwkeuriger dan de meeste apparaten die op de markt verkrijgbaar zijn. Gegevens over maximale hoogte en luchtdruk op zeeniveau zijn ook beschikbaar.

DE HOOGTEMETER INSTELLEN EN RESETTEN

De hoogte wordt automatisch gemeten vanaf het moment dat u het apparaat aanzet. Het apparaat voorziet van zowel luchtdruk gegevens, als de maximale luchtdruk op zeeniveau.

De hoogtemeter instellen:

1. Druk ALT / + om naar de hoogtemetermodus te

gaan.

2. Houd ALT / + ingedrukt om in te stellen.

3. Druk ALT / + of BARO / - de instelling te wijzigen.

4. Druk TIME om te bevestigen en verder te gaan met

de volgende instelling.

Page 63

De instellingsopties zijn de volgende: hoogte

bijstellen; maximale hoogte resetten.

5. Druk op ALT/+; kies NEE om de maximaal gemeten hoogte te behouden of JA om het geheugen te wissen. Druk op TIME om te bevestigen.

HOOGTE OP ZEENIVEAU EN WEERSVERWACHTINGSICONEN INSTELLEN

1. Druk BARO / - om naar de barometermodus te gaan.

2. Houd BARO / - ingedrukt om in te stellen.

3. Druk ALT / + of BARO / - de instelling te wijzigen.

4. Druk TIME om te bevestigen en verder te gaan met de volgende instelling. De instellingsopties zijn de volgende: luchtdruk op zeeniveau bijstellen; weersverwachtingiconen kiezen.

5. Druk op TIME om te bevestigen.

NOTE Wanneer de luchtdruk op zeeniveau is gewijzigd, zal de hoogtes zichzelf daarop aanpassen.

KLOKMODUS DE TIJD / DATUM INSTELLEN

1. Druk TIME om naar de Klokmodus te gaan.

2. Houd TIME ingedrukt om in te stellen.

3. Druk ALT / + of BARO / - de instelling te wijzigen.

4. Druk TIME om te bevestigen en verder te gaan met de volgende instelling. De instellingsopties zijn de

volgende: 12 / 24-uurs formaat; uren; minuten; jaar; dag-maand / maand-dag; maand; dag; temperatuur ; hoogte- en luchtdrukeenheid.

5. Druk op TIME om te bevestigen.

NB Als u gedurende 30 seconden geen knop indrukt, keer het scherm terug naar de vorige modus.

HET ALARM INSTELLEN

1. Druk TIME om naar de Alarmmodus te gaan.

2. Houd TIME ingedrukt om in te stellen.

3. Druk ALT / + of BARO / - de instelling te wijzigen.

4. Druk TIME om te bevestigen en verder te gaan met

de volgende instelling. De instellingsopties zijn de volgende: uur; minuut; alarm AAN / UIT.

5. Druk op TIME om te bevestigen.

geeft aan dat het alarm geactiveerd is.

NB Wanneer de wekker geactiveerd is, gaat hij elke dag om de zelfde tijd af. Druk een willekeurige knop om het alarm voor die dag uit te zetten. Het alarm is nog actief en zal de volgende dag weer af gaan.

KOMPAS OVER HET KOMPAS

Het kompas toont de richting in graden vanaf het

Page 64

noorden, alsmede 16 kardinale punten. De buitenste rand van het scherm bestaat uit 16 pijlen die het noorden

graﬁsch weergeven. Het laatste verlichte segment geeft het noorden aan, zoals hieronder weergegeven.

HET KOMPAS BEKIJKEN

Druk COMPASS om naar de kompasmodus te gaan.

KOMPASSENSOR KALIBREREN

Voordat u het kompas voor het eerst gebruikt, raden wij

u aan de kompassensor te ijken.

Om de kompassensor te ijken:

1. Druk COMPASS om naar de kompasmodus te gaan.

2. Houd COMPASS ingedrukt om in te stellen.

3. Druk ALT / + of BARO / - om naar de ijkmodus te gaan.

NB Het kompasscherm is gedurende 30 seconden te zien. Hierna zal het scherm terugkeren naar de vorige modus.

NB Controleer altijd uw richting in de buitenlucht, niet in gebouwen, tenten, grotten, etc.

NB Het aﬂezen van het kompas moet uit de buurt van magnetische materialen gebeuren. Blijf uit de buurt

van magnetische objecten, hoogspanningskabels, luidsprekers, elektrische motoren, etc.

4. Druk op TIME om het ijken van het kompas te beginnen.

Page 65

5. Draai het horloge tegen de klok in met dezelfde snelheid als de bewegende segmenten op het scherm. Het draaien stopt zodra u 1 ¼ keer hebt rondgedraaid en het scherm zal er zoals hieronder uitzien:

NB Het kompas dient geijkt te worden:

• Vóór het eerste gebruik.

• Na het vervangen van de batterijen.

• Wanneer u een langdurige buitenactiviteit

onderneemt.

• Wanneer het horloge wordt blootgesteld aan sterke

magnetische bronnen, extreme koude, of wanneer

u vermoedt dat andere omgevingscondities de kompasmetingen hebben beïnvloed.

• Als u merkt dat het kompas niet meer de juiste richting

aangeeft.

DECLINATIEHOEK

Declinatie is de hoek tussen waar de kompasnaald heen wijst (het magnetische noorden) en het ware noorden.

De declinatiehoek kan variëren van 0-30 graden Oost (O) of West (W) en kan gevonden worden op de meeste

kaarten of op het Internet.

Wanneer u de declinatiehoek instelt op het kompas, dan compenseert u voor het verschil tussen het magnetische en het ware noorden. Dit maakt de kompas gegevens

nauwkeuriger.

Om de declinatiehoek in te stellen:

1. Druk COMPASS om naar de Kompasmodus te gaan.

2. Houd COMPASS ingedrukt om in te stellen.

3. Druk ALT / + of BARO / - om naar de declinatiemodus

te gaan.

4. Druk TIME om te bevestigen en verder te gaan met

de volgende instelling.

5. Druk ALT / + of BARO / - de instelling te wijzigen. De

Page 66

instellingsopties zijn de volgende: AAN/UIT; WEST/ OOST (alleen als AAN is geselecteerd); graden van de declinatiehoek.

6. Druk op TIME om te bevestigen.

TIP Druk COMPASS om snel te verlaten.

3. Druk TIME om te bevestigen en verder te gaan met

de volgende instelling.

4. Druk ALT / + of BARO / - de instelling te wijzigen.

De instellingsopties zijn de volgende: AAN / UIT; wijs naar ware noorden.

5. Druk op TIME om te bevestigen.

WARE NOORDEN KALIBEREN

Wanneer u niet weet hoe groot de declinatiehoek is, kan de ijkfunctie van het ware noorden worden gebruikt om het verschil tussen het magnetische noorden en het ware noorden te compenseren. U hoef alleen de richting van

het ware noorden te weten (die kunt u aﬂezen van allerlei

oriëntatiepunten om u heen). Door het ware noorden te ijken, wordt de kompasmeting nauwkeuriger.

Het ware noorden ijken:

1. Houd COMPASS ingedrukt om in te stellen.

2. Druk ALT / + of BARO / - om naar de Noordmodus te gaan.

NB Als de declinatiehoek AAN is, zal de Ware noordenfunctie zichzelf automatisch UITschakelen en andersom.

TIP Druk COMPASS om snel te verlaten.

SPECIFICATIES

12/24-uurs formaat

Real-time klok

Meetbereik van thermometer

Resolutie 0,1°C / 0,2°F

Voeding

Gebruikstemperatuur

Opslagtemperatuur

met uren / minuten /seconden

-10°C tot 60°C (14°F tot 140°F)

2 x CR2032 lithium batterijen

-5°C tot 50°C (23°F tot 122°F)

-20°C tot 70°C (-4°F tot 158°F)

Page 67

WAARSCHUWINGEN

Om er zeker van te zijn dat dit product goed en veilig werkt, leest u deze waarschuwingen en de hele handleiding goed door alvorens dit product te gebruiken:

• Gebruik een zachte, licht-vochtige doek. Gebruik

geen krassende of bijtende reinigingsmiddelen, want

deze kunnen schade veroorzaken. Gebruik nooit heet

water bij het schoonmaken en berg deze producten

nooit nat op.

• Stel het product niet bloot aan extreme klappen,

schokken, stof, temperatuurschommelingen of

vochtigheid. Stel het product nooit te lang bloot aan direct zonlicht. Dit kan fouten veroorzaken.

• Laat de interne componenten met rust. Doet u dit

niet dan zal de garantie vervallen en kan schade

ontstaan. Het apparaat bevat geen door de gebruiker te repareren onderdelen.

• Kras niet met harde voorwerpen langs het LCD scherm, want het kan beschadigd raken.

• Let op bij het behandelen van alle typen batterijen.

• Verwijder de batterijen als u het product voor langere tijd op gaat bergen.

• Wanneer u de batterijen vervangt, gebruik dan

alleen nieuwe batterijen zoals aangegeven in deze

handleiding.

• Dit product is een precisie-instrument. Probeer dit apparaat nooit uit elkaar te halen. Neem contact

op met uw verkoper of onze klantenservice als het

product gerepareerd moet worden.

• Raak de elektronische circuits niet aan, want dit kan elektrische schokken veroorzaken.

• Controleer eerst alle belangrijke functies van het

apparaat als het gedurende lange tijd niet gebruikt

is. Test uw apparaat regelmatig en houd het goed schoon. Laat uw horloge jaarlijks onderhouden door gekwaliﬁceerd personeel.

• Waneer u dit apparaat weg doet, houd dan de

plaatselijke reglementen aangaande vuilverwerking

in acht.

• Wegens drukbeperkingen kan het in deze handleiding

weergegeven scherm afwijken van het daadwerkelijke

scherm.

• De in houd van deze handleiding mag niet worden

vermenigvuldigd zonder toestemming van de

fabrikant.

NB De technische speciﬁcaties van dit product en de

inhoud van de handleiding zijn zonder voorafgaande

waarschuwing aan veranderingen onderhevig.

NB Functies en accessoires ze zijn niet in alle landen

beschikbaar. Neem contact op met uw plaatselijke verkooppunt voor meer informatie.

Page 68

OVER OREGON SCIENTIFIC

Bezoek onze website (www.oregonscientiﬁc.com) om meer te weten over uw nieuwe product en andere Oregon Scientiﬁc producten zoals digitale fototoestellen, gezondheids- en fitnessuitrusting en weerstations. Op deze website vindt u tevens de informatie over onze klantendienst, voor het geval u ons wenst te contacteren.

EC-VERKLARING VAN CONFORMITEIT

Hierbij verklaart Oregon Scientiﬁc dat deze Draagbare Hoogtemeter met Barometer en Kompas

(Model: RA123)

in overeenstemming is met EMC richtlijn 2004/108/EC. Een kopie van de getekende en gedateerde Conformiteits verklaring is op verzoek beschikbaar via onze Oregon Scientiﬁc klanten service.

Page 69

Altímetro Portátil com Barômetro e

Bússola

MODELO: RA123

MANUAL DO USUÁRIO

ÍNDICE

Introdução...................................................................2

Botões de controle.................................................... 2

LCD..............................................................................3

Introdução...................................................................3

Ativação do dispositivo (apenas primeiro uso).......3

Introdução…...........................................................4

Operação.....................................................................4

Modos de operação................................................4

Luz de fundo / Bloqueio dos botões / Luz do LED......5

Para ligar a Luz de fundo / o Bloqueio dos

botões / a Luz do LED............................................5

Altímetro e Barômetro...............................................5

Sobre o Altímetro-Barômetro................................. 5

Para deﬁnir ou redeﬁnir o Altímetro....................... 5

Para deﬁnir a pressão do nível do mar e

Ícones de previsão do tempo.................................6

Modo de hora..............................................................6

Para deﬁnir a data / hora........................................6

Para deﬁnir o alarme..............................................6

Bússola...................................................................... 7

Sobre a bússola.....................................................7

Para visualizar a bússola...................................... 7

Calibragem do sensor da bússola.........................7

Ângulo de declinação.............................................8

Calibragem para o norte verdadeiro......................9

Especiﬁcações.........................................................10

Precauções...............................................................10

Sobre a Oregon Scientiﬁc.......................................11

Declaração da EU de Conformidade......................11

POR

Page 70

POR

INTRODUÇÃO

Agradecemos a preferência pelo Altímetro Portátil com

Barômetro e Bússola da Oregon Scientiﬁc

(RA123). O RA123 é um produto muito útil para qualquer atividade ao ar livre. Equipado com funções de altímetro, barômetro, bússola, temperatura, previsão do tempo, relógio e alarme, ele é a companhia perfeita para qualquer usuário que deseja se aventurar em grandes espaços ao ar livre. Além disso, seu design de argola permite transportá-lo com segurança em qualquer lugar que você vá.

IMPORTANTE

• As funções de medição integradas no RA123 não têm

a intenção de substituir os dispositivos de precisão industrial ou medição profissional. Os valores produzidos por este dispositivo devem ser considerados apenas como representações razoáveis.

• O mosquetão do RA123 não foi projetado para

subidas em montanhas. Certiﬁque-se sempre de utilizar uma equipamento proﬁssional ao escalar a montanha. A Oregon Scientiﬁc

não assumirá a responsabilidade por quaisquer ferimentos ou fatalidades provenientes do produto.

• A Oregon Scientiﬁc

não assumirá a responsabilidade pela perda ou qualquer reclamação de terceiros que possa surgir através do uso deste dispositivo.

BOTÕES DE CONTROLE

1. ALT / +: entra no modo de ajuste de altitude; aumenta

os valores

2. COMPASS: exibe a direção da bússola e os pontos

cardeais; entra no modo de ajuste da bússola; sai de qualquer modo de ajuste

�

Page 71

3. TIME: alterna o visor entre a hora, a data e o alarme;

entra no modo de ajuste de hora / alarme

4. BARO / -: entra no modo de ajuste do barômetro;

diminui os valores

5. Luz do LED

: liga a luz do LED

: liga a luz de fundo; bloqueia / desbloqueia

botões

LCD

17 18

15 16 14

12 13

7 8

11 10

2. : indicador inteligente, mantenha pressionado

para deﬁnir

6. Previsão do tempo

7. Temperatura

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

: indicador inteligente, pressione para deﬁnir

: aparece quando estiver no modo de altímetro

: indicador inteligente para sair rapidamente

: indicador inteligente para ir para a próxima opção

: indica a hora do dia

: aparece quando o modo de alarme for acessado

: aparece quando o alarme é ativado

: indica a altitude máxima possível : aparece quando a pressão do nível do mar é

mostrada

: aparece quando estiver no modo de bússola

: unidade imperial de pressão

: unidade métrica de altitude

: unidade métrica de pressão

: unidade imperial de altitude

: aparece quando estiver no modo de barômetro

: bateria fraca

: os botões estão bloqueados

INTRODUÇÃO

POR

1. : aparece quando é fornecida a opção de limpar a memória de altitude

ATIVAÇÃO DO DISPOSITIVO (APENAS PRIMEIRO USO)

Mantenha pressionado TIME até que o LCD seja ativado.

Page 72

POR

INTRODUÇÃO

O RA123 utiliza 2 baterias de lítio CR2032, que já foram instaladas. Consulte os avisos de bateria a seguir.

ÍCONE DE BATERIA FRACA

NOTA se você precisar substituir a bateria, é altamente

recomendado que entre em contato com o revendedor ou com nosso departamento de atendimento ao cliente.

Para substituir a bateria:

DESCRIÇÃO

A bateria do dispositivo está fraca.

3. Recoloque a tampa utilizando uma chave Phillips,

parafuse-a até que esteja ﬁrmemente no local.

NOTA Quando a bateria for substituída é importante recalibrar o sensor magnético da bússola.

NOTA Embora o ícone de bateria fraca exibido, altitude instantânea, altitude máxima, pressão de ar, pressão do nível do mar, temperatura e valores da bússola mostram “ - - “ . Isso voltará ao normal depois que a bateria tiver sido substituída.

seja

OPERAÇÃO MODOS DE OPERAÇÃO

Pressione TIME para alternar entre:

Modo Hora Modo Data Modo Alarme

1. Use uma chave Phillips para desparafusar a tampa do compartimento de bateria.

2. Remova a antiga bateria e insira a nova, combinando as polaridades.

Pressione ALT/+, COMPASS, BARO/- para alternar entre:

Page 73

Modo Altímetro Modo Bússola Modo Barômetro

LUZ DE FUNDO / BLOQUEIO DOS BOTÕES / LUZ DO LED

PARA LIGAR A LUZ DE FUNDO / O BLOQUEIO DOS BOTÕES / A LUZ DO LED

Pressione para LIGAR a luz de fundo por 3 segundos.

NOTA A luz de fundo e as funções do LED não serão operadas enquanto o ícone de bateria fraca exibido e voltarão ao normal após a substituição da bateria.

Para ATIVAR/DESATIVAR o bloqueio dos botões:

Mantenha pressionado que os botões estão bloqueados.

Para ligar a luz do LED:

Pressione

por 2 segundos. indica

for

ALTÍMETRO E BARÔMETRO SOBRE O ALTÍMETRO-BARÔMETRO

O altímetro mede a altitude em metros ou pés. O dispositivo é equipado com um barômetro inteligente que determina a altitude pelo sensor integrado com a tecnologia de Baro-compensação avançada. Ele também distingue as diferenças entre a pressão provocada pelas alterações nas altitudes físicas e a pressão provocada pelas condições climáticas. Isso elimina as discrepâncias e torna o altímetro mais preciso do que a maioria dos dispositivos médios disponíveis no mercado. A altitude máxima e as leituras de pressão do nível do mar instantâneas também são fornecidas.

PARA DEFINIR E REDEFINIR O ALTÍMETRO

A altitude é medida automaticamente a partir do momento em que você ativa o dispositivo. Ele fornecerá tanto leituras do barômetro bem como leituras máximas de pressão do nível do mar.

Para deﬁnir e redeﬁnir o altímetro:

1. Pressione ALT / + para navegar para o modo de

altímetro.

2. Mantenha pressionado ALT / + para navegar e entrar

nos ajustes.

3. Pressione ALT / + ou BARO / - para alterar o

ajuste.

4. Pressione TIME para confirmar e mover para o

POR

Page 74

POR

próximo ajuste.As opções de ajuste são as seguintes: ajustar altitude; redeﬁnir altitude máxima.

5. Pressione ALT/+; escolha NO (NÃO) para manter a altitude

máxima registrada ou YES (SIM) para redeﬁnir os dados

da memória. Pressione TIME para conﬁrmar.

o próximo ajuste. As opções de ajuste são as seguintes: formato de 12 / 24 horas; hora; minuto; ano; dia-mês / mês-dia; mês; dia; temperatura; unidades de medida de altitude e barômetro.

5. Pressione TIME para conﬁrmar.

PARA DEFINIR A PRESSÃO DO NÍVEL DO MAR E ÍCONES DE PREVISÃO DO TEMPO

1. Pressione BARO / - para navegar para o modo de barômetro.

2. Mantenha pressionado BARO / - para entrar nos ajustes.

3. Pressione ALT / + ou BARO / - para alterar o ajuste.

4. Pressione TIME para confirmar e mover para o próximo ajuste. As opções de ajuste são as seguintes: ajustar pressão do nível do mar; comutar ícones de previsão do tempo.

5. Pressione TIME para conﬁrmar.

NOTA Quando a pressão do nível do mar for alterada, a altitude será ajustada sozinha de acordo.

MODO DE HORA PARA DEFINIR A DATA / HORA

1. Pressione TIME para navegar para o modo de hora.

2. Mantenha pressionado TIME para entrar nos ajustes.

3. Pressione ALT / + ou BARO / - para alterar o ajuste.

4. Pressione TIME para confirmar e mover para

NOTA Se nenhuma chave for pressionada por 30 segundos, o visor voltará ao modo anterior.

PARA DEFINIR O ALARME

1. Pressione TIME para navegar para o modo de

alarme.

2. Mantenha pressionado TIME para entrar nos

ajustes.

3. Pressione ALT / + ou BARO / - para alterar o ajuste.

4. Pressione TIME para confirmar e mover para

o próximo ajuste. As opções de ajuste são as seguintes: hora; minuto; alarme ATIVADO / DESATIVADO.

5. Pressione TIME para conﬁrmar.

indica que o alarme foi ativado.

NOTA Quando o relógio do alarme estiver ativado,

ele soará na hora deﬁnida todo dia. Pressione qualquer

botão para parar o alarme para esse dia. O relógio do alarme ainda está ativo e será desativado novamente no dia seguinte.

Page 75

BÚSSOLA SOBRE A BÚSSOLA

A bússola mostra a indicação em graus ao Norte junto com 16 pontos cardeais. A circunferência externa do

visor consiste em 16 setas que indicam graﬁcamente o

Norte. O último segmento aceso indica o Norte, conforme mostrado abaixo.

PARA VISUALIZAR A BÚSSOLA

• Pressione COMPASS para navegar para o modo de bússola.

NOTA As leituras da bússola devem ser executadas longe dos materiais magnéticos. Evite objetos magnéticos grandes, linhas de força, alto-falantes, motores elétricos etc.

CALIBRAGEM DO SENSOR DA BÚSSOLA

Antes que a bússola seja utilizada pela primeira vez, recomendamos que calibre o sensor da bússola.

Para calibrar o sensor da bússola:

1. Pressione COMPASS para navegar para o modo de

bússola.

2. Mantenha pressionado COMPASS para entrar no

modo de ajuste.

3. Pressione ALT / + ou BARO / - para navegar para o

modo de calibragem.

POR

NOTA O visor da bússola ﬁca ativo por 30 segundos

nesse momento. Depois disso, o visor voltará para o modo anterior.

NOTA Sempre tire as indicações ao ar livre, não dentro de construções, tendas, cavernas ou outros abrigos.

4. Pressione TIME para iniciar a calibragem da

bússola.

Page 76

POR

5. Gire o contador do relógio no sentido horário na mesma velocidade dos segmentos em movimento ao redor da circunferência do visor. A rotação será concluída depois

que você tiver executado 1 1⁄4 voltas e o visor aparecerá

conforme mostrado abaixo:

• Quando a bateria for substituída.

• Antes que você saia para uma atividade prolongada

ao ar livre.

• Sempre que for exposta a fontes magnéticas fortes,

frio extremo ou suspeitar que outras condições ambientes tenham afetado as leituras da bússola.

• Se você perceber que a bússola não está mostrando

a direção corretamente.

ÂNGULO DE DECLINAÇÃO

A declinação é o ângulo entre onde um ponteiro da bússola aponta (Pólo Norte magnético) e o Pólo Norte verdadeiro. O ângulo de declinação pode variar de 0 a 30 graus a Este (E) ou Oeste (W) e pode ser encontrado

na maioria dos mapas ou na Internet.

Para declinações nos Estados Unidos:

http://www.ngdc.noaa.gov/seg/geomag/jsp/Declination.jsp

1. Digite seu CEP na área fornecida

2. Clique em “Get Location” (Obter local)

3. Role para baixo e clique em “Compute” (Calcular)

NOTA A bússola deve ser calibrada:

• Antes que você a utilize pela primeira vez.

Para declinações no Canadá:

http://www.geolab.nrcan.gc.ca/geomag/apps/mdcal_e.php

Ao ajustar o ângulo de declinação na bússola, é compensada a diferença entre o norte verdadeiro e o norte magnético.

Isso torna a leitura da bússola mais exata.

Page 77

Para deﬁnir o ângulo de declinação:

1. Pressione COMPASS para navegar para o modo de bússola.

2. Mantenha pressionado COMPASS para entrar no modo de ajuste.

3. Pressione ALT / + ou BARO / - para navegar para o modo de declinação.

4. Pressione TIME para confirmar e mover para o próximo ajuste.

5. Pressione ALT / + ou BARO / - para alterar o ajuste. As opções de ajuste são as seguintes: ON / OFF; WEST/EAST (apenas se ON estiver selecionado); grau do ângulo de declinação.

6. Pressione TIME para conﬁrmar.

CALIBRAGEM PARA O NORTE VERDADEIRO

Quando você não souber o ângulo de declinação, a função de calibragem para o norte verdadeiro poderá ser utilizada para compensar a diferença entre o norte verdadeiro e o magnético. Tudo que você precisa saber é a direção do norte verdadeiro (que pode ser encontrada a partir de pontos de referência na região).

Deﬁnir a calibragem do norte verdadeiro torna a leitura

da bússola mais exata.

Para deﬁnir a calibragem do Norte Verdadeiro:

1. Mantenha pressionado COMPASS para entrar no

modo de ajuste.

2. Pressione ALT / + ou BARO / - para navegar para o

modo Norte.

POR

DICA Pressione COMPASS a qualquer momento para

sair rapidamente.

3. Pressione TIME para confirmar e mover para o

próximo ajuste.

4. Pressione ALT / + ou BARO / - para alterar o ajuste.

Page 78

POR

As opções de ajuste são as seguintes: ON / OFF; apontar para o norte verdadeiro.

5. Pressione TIME para conﬁrmar.

NOTA Se o ângulo de declinação estiver ativado (ON), a função Norte verdadeiro será desativada (OFF) sozinha e vice-versa.

DICA Pressione COMPASS a qualquer momento para sair rapidamente.

• Utilize um pano macio e umedecido para limpar o aparelho. Não utilize produtos de limpeza abrasivos nem corrosivos, pois podem causar danos. Nunca use os produtos em água quente nem guarde-os quando estiverem molhados.

• Não submeta o produto a força em excesso, choque, poeira, mudanças de temperatura, nem umidade.

Nunca exponha o produto a luz solar direta durante

longos períodos. Esse tipo de tratamento pode causar mau funcionamento.

ESPECIFICAÇÕES

Relógio de tempo real

Faixa de medição do termômetro

Resolução 0,1°C / 0,2°F Energia 2 baterias de lítio CR2032

Temperatura

operacional

Temperatura de armazenamento

12/24 horas com hora / minuto / segundo

-10°C a 60°C (14°F a 140°F)

-5°C a 50°C (23°F a 122°F)

-20°C a 70°C (- 4°F a 158°F)

PRECAUÇÕES

Para garantir o uso correto e seguro de seu aparelho, leia

estes avisos e todo o manual antes de usar o produto:

• Não viole os componentes internos. A não observação

desta regra anulará a garantia do produto, podendo causar danos. A unidade principal não possui peças

que possam ser reparadas pelo usuário.

• Não arranhe objetos duros contra a tela LCD, pois

pode causar danos.

• Tome as devidas precauções ao manusear qualquer tipo de pilha.

• Retire as pilhas do aparelho caso tenha a intenção de guardá-lo por um longo tempo.

• As pilhas esgotadas devem ser substituídas por novas, conforme especiﬁcado neste manual.

• Este produto é um instrumento de precisão. Nunca tente desmontá-lo. Contate o revendedor ou nosso departamento de assistência ao cliente caso seja

necessário repará-lo.

Page 79

• Não toque no circuito eletrônico exposto, pois há risco de choque elétrico.

• Veriﬁque as principais funções caso o aparelho não tenha sido usado por um longo tempo. Teste e limpe o produto regularmente. Faça a manutenção anual de seu relógio com um centro de serviços autorizado.

• Os materiais utilizados nos produtos Oregon podem ser reutilizados e reciclados após o ﬁm de sua vida útil. Encaminhe os produtos a serem descartados aos locais de coleta apropriados, atentando para as legislações locais.

• Devido ao limites de impressão, as imagens exibidas neste manual podem diferir do real.

• O conteúdo deste manual não pode ser reproduzido sem a autorização do fabricante.

OBSERVAÇÃO As especiﬁcações técnicas deste produto e o conteúdo do manual do usuário estão sujeitos a alterações sem aviso prévio.

NOTA Recursos e acessórios não estão disponíveis para todos os países. Para obter mais informações, entre em contato com o seu distribuidor local.

SOBRE A OREGON SCIENTIFIC

Visite nosso site (www.oregonscientiﬁc.com.br) para saber mais sobre os produtos Oregon Scientiﬁc.

Caso você necessite de mais informações ou tenha dúvidas, entre em contato com o nosso Serviço de Atendimento ao Consumidor através do telefone (11) 5095-2329 ou e-mail sac@oregonscientiﬁc.com.br.

DECLARAÇÃO DA EU DE CONFORMIDADE

A Oregon Scientiﬁc declara que este Altímetro Portátil com Barômetro e Bússola (Modelo: RA123) está de acordo com a EMC diretiva 2004/108/EC. Uma cópia assinada e datada da Declaração de Conformidade está disponível para requisições através do nosso SAC.

POR

Page 80

Handhållen hö jdmä tare med

barometer och kompass

MODELL: RA123

BRUKSANVISNING

INNEHÅLL

Introduktion................................................................2

Kontrollknappar..........................................................2

LCD..............................................................................3

Att Komma Igång....................................................... 3

Slå Igång Enheten (Endast Vid Första Användningen)...3

Att Komma Igång....................................................3

Handhavandet............................................................4

Arbetslägen............................................................4

Bakgrundsbelysning/knapplås/ LED-belysning......5

Att Aktivera Bakgrundsbelysning/knapplås/

LED-belysning........................................................5

Höjdmätare Och Barometer.......................................5

Om Höjdmätaren-barometern................................5

Att Ställa och Nollställa Höjdmätaren.....................5

Att Ställa Havsnivåtryck och Väderprognosikoner..... 5

Tidsläge.......................................................................6

Att Ställa in Tid / Datum..........................................6

Att Ställa Alarmet....................................................6

Kompass.....................................................................6

Om Kompassen..................................................... 6

Att Avläsa Kompassen...........................................7

Kalibrering av Kompassensorn..............................7

Deklinationsvinkel...................................................8

Kalibrering av Verklig Nordriktning.........................8

Speciﬁkationer............................................................9

Försiktighetsåtgärder................................................9

OM Oregon Scientiﬁc...............................................10

EU-försäkran Om Överensstämmelse....................11

SWE

Page 81

SWE

INTRODUKTION

Tack för att du valt en Handhållen höjdmätare med barometer och kompass från Oregon Scientific (RA123). RA123 är en mycket användbar produkt för alla utomhusaktiviteter. Utrustad med höjdmätare, barometer, kompass, temperatur, väderprognos, klocka och alarm är den en perfekt följeslagare för alla som har intresse av friluftsliv. Dessutom gör den militära utformningen den säker att bära med sig.

KONTROLLKNAPPAR

VIKTIGT

• Mätfunktionerna som är inbyggda i RA123 skall inte

ersätta proffesionella mätinstrument eller industriella precisionsanordningar. Värden som visas av denna produkt bör endast ses som rimliga uppskattningar.

• RA123 är inte avsedd för bergsklättring. Använd

alltid en professionell produkt för användning vid

bergsklättring. Oregon Scientiﬁc™ tar inget ansvar

för några som helst skador eller olyckor som uppstår pga felaktig användning av RA123 .

• Oregon Scientiﬁc™ hålls inte ansvariga för några

förluster eller andra anspråk av tredje part som kan uppkomma av användningen av denna produkt.

�

1. ALT / +: Aktivera höjdinställningsläget; öka värden

2. KOMPASS: Visa kompassbäring och kardinalpunkter;

aktivera inställningsläge för kompass; avsluta alla inställningslägen

3. TIME: Växla mellan tid, datum och alarm; aktivera tid /

Page 82

alarminställningsläget

4. BARO / -: Aktivera barometerinställningsläge; minska värden

5. LED-belysning

: Slå på LED-belysning

: Aktivera bakgrundsbelysningen; lås / lås upp

knappar

LCD

17 18

15 16 14

12 13

7 8

11 10

1. : Visas när man valt att nollställa höjdminnet

: Smartindikator, tryck och håll inne för att

aktivera

3. : Smartindikator, tryck för att välja

6. Väderprognos

7. Temperatur

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

: Visas i höjdläge

: Smartindikator för att snabbt avsluta

: Smartindikator för att ﬂytta till nästa val

: Indikerar tiden på dagen

: Visas när alarmläget är valt

: Visas när alarmet är aktiverat

: Indikerar maximalt möjliga höjd : Visas vid havsnivåtryck

: Visas i kompassläge

: Brittisk enhet för tryck

: Metrisk enhet för höjd

: Metrisk enhet för tryck

: Brittisk enhet för höjd

: Visas i barometerläge

: Låg batterinivå

: Knapplås

ATT KOMMA IGÅNG SLÅ IGÅNG ENHETEN (ENDAST VID

FÖRSTA ANVÄNDNINGEN)

Tryck och håll inne TIME tills LCD displayen visas.

ATT KOMMA IGÅNG

RA123 använder 2 x CR2032 litiumbatteri, som redan är

SWE

Page 83

SWE

installerade. Se tabellen nedan för batterivarningar.

kalibrerar kompassensorn.

IKON FÖR LÅG BATTERINIVÅ

NOTERA Om du behöver byta batteri rekommenderar

vi att du kontaktar din återförsäljare eller vår kundsupport.

För att byta batterierna:

1. Använd en liten Phillips skruvmejsel för att öppna batteriluckan.

2. Plocka ur de gamla batterierna och sätt i nya. OBSERVERA polariteten.

3. Sätt tillbaka batteriluckan och montera tillbaka skruven.

BESKRIVNING

Batteriet är svagt

NOTERA När ikonen för svagt batteri visas för höjd, maximal höjd, lufttryck, havsnivåtryck, temperatur och kompass “ - - “ . Värdena återgår till normala så snart batterierna har bytts ut.

visas,

HANDHAVANDET ARBETSLÄGEN

Tryck TIME för att växla mellan:

Tidsläge Datumläge Alarmläge

Tryck ALT/+, COMPASS, BARO/- för att växla mellan:

Höjdläge Kompassläge Barometerläge

NOTERING När du bytt batteri är det viktigt att du

Page 84

BAKGRUNDSBELYSNING/KNAPPLÅS/ LEDBELYSNING

ATT AKTIVERA BAKGRUNDSBELYSNING/ KNAPPLÅS/ LED-BELYSNING

Tryck för att tända bakgrundsbelysningen i 3 sekunder.

NOTERA Bakgrunds- och LEDbelysningen kommer inte att fungera när ikonen för svagt batteri visas kommer att fungera så snart batterierna bytts ut.

För att växla knapplåset PÅ / AV:

Tryck och håll inne tangentlåset är PÅ.

Att slå på LED-belysningen:

Tryck

i 2 sek. indikerar att

men

HÖJDMÄTARE OCH BAROMETER OM HÖJDMÄTAREN-BAROMETERN

Höjdmätaren mäter höjden i antingen meter eller fot. Enheten är utrustad med en intelligent barometer som bestämmer höjden med den inbyggda sensorn som har den avancerade Baro-kompensationsteknologin. Sensorn kan även skilja på lufttrycksförändringar som orsakats av väder och förändringar som orsakats av

fysisk höjdskillnad. Denna smarta funktion eliminerar avvikelser och gör höjdmätaren mer noggrann än de genomsnittliga höjdmätarna på marknaden. Man kan

också se maximal höjd och havsnivåtryck.

ATT STÄLLA OCH NOLLSTÄLLA HÖJDMÄTAREN

Höjden mätes automatiskt från det ögonblick du slår på enheten. Den visar både barometervärde och maximalt havsnivåtryck.

Att ställa och nollställa höjdmätaren:

1. Tryck ALT / + för att gå till höjdmätarläget.

2. Tryck och håll inne ALT / + för att gå till

inställningsläget.

3. Tryck ALT / + eller BARO / - för att ändra

inställning.

4. Tryck TIME för att verkställa och gå till nästa

inställning. Inställningsföljden är: ändra höjd; nollställ max. höjd.

5. Tryck ALT/+; välj NO (NEJ) för att bevara den

registrerade maxhöjden eller YES (J A) för att tömma minnesdatan.Tryck TIME för att bekräfta.

ATT STÄLLA HAVSNIVÅTRYCK OCH VÄDERPROGNOSIKONER

1. Tryck BARO / - för att gå till barometer-läget.

2. Tryck och håll inne BARO / - för att gå till

inställningsläget.

SWE

Page 85

SWE

3. Tryck ALT / + eller BARO / - för att ändra inställning.

4. Tryck TIME för att verkställa och gå till nästa inställning. Inställningsföljden är: ändra havsnivåtryck; växla väderprognos-ikoner.

5. Tryck TIME för att bekräfta.

3. Tryck ALT / + eller BARO / - för att ändra inställning.

4. Tryck TIME för att verkställa och gå till nästa inställning.

Inställningsföljden är: timme; minut; alarm PÅ / AV.

5. Tryck TIME för att bekräfta.

NOTERA När havsnivåtrycket har ändrats, kommer höjden att justera sig själv.

TIDSLÄGE ATT STÄLLA IN TID / DATUM

1. Tryck TIME för att gå till Timerläget.

2. Tryck och håll inne TIME för att gå till inställningsläget.

3. Tryck ALT / + eller BARO / - för att ändra inställning.

4. Tryck TIME för att verkställa och gå till nästa inställning. Inställningsföljden är: 12 / 24-timmar; timme; minut; år; dag-månad / månad-dag; månad; dag; temperatur; höjd och barometermätenheter.

5. Tryck TIME för att bekräfta.

NOTERA Om ingen knapp är aktiverad inom 10s, går displayen tillbaks till klockvisning.

ATT STÄLLA ALARMET

1. Tryck TIME för att gå till Alarmläget.

2. Tryck och håll inne TIME för att gå till inställningsläget.

indikerar att alarmet är aktiverat.

NOTERA När alarmet är aktiverat kommer det att gå igång vid inställd tid varenda dag. Tryck på valfri knapp för att stoppa alarmet för dagen. Alarmet är fortfarande aktivt och kommer att gå igång nästa dag vid samma tidpunkt.

KOMPASS OM KOMPASSEN

Kompassen visar bäringen i grader tillsammans med 16 kardinalpunkter. Den yttre ringen på displayen består

av 16 pilar som graﬁskt indikerar norr Det sista upplysta

segmentet indikerar norr vilket visas nedan.

Page 86

ATT AVLÄSA KOMPASSEN

• Tryck COMPASS för att gå till Kompassläget.

NOTERA Kompassen är aktiv 30 sekunder åt gången.

Därefter går displayen tillbaka till föregående läge.

NOTERA Använd endast kompassen utomhus och inte inne i byggnader, tält, grottor eller andra skydd.

NOTERA Kompassmätningar bör göras avskilt från magnetiska material. Undvik stora magnetiska föremål, kraftledningar, högtalare, elmotorer mm

KALIBRERING AV KOMPASSENSORN

Innan kompassen används för första gången, rekommenderar vi kalibrering av sensorn.

För att kalibrera kompassensorn:

1. Tryck COMPASS för att gå till Kompassläget.

2. Tryck och håll inne COMPASS för att gå in i inställningsläget.

3. Tryck ALT / + or BARO / - för att gå till kalibreringsläget.

4. Tryck TIME för att påbörja kalibrering av kompassen.

5. Rotera klockan moturs i samma hastighet som segmenten tänds i displayen. Roteringen är klar när du har vridit 1 ¼ varv och displayen visar enligt nedan:

SWE

NOTERA Kompassen skall kalibreras:

• Innan du använder den för första gången.

• När du bytt batteri.

• Innan du åker iväg på en längre utomhusaktivitet.

• När den har utsatts för starka magnetfält, extremt kallt

Page 87

SWE

väder eller då du misstänker att andra förhållanden har påverkat kompassens avläsningar.

• Om du upptäcker att kompassen inte visar rätt

riktning.

DEKLINATIONSVINKEL

Deklinationen är vinkeln mellan kompassnålens riktning

och (magnetisk Nordpol) och den verkliga Nordpolen.

Deklinationsvinkeln kan variera från 0-30 grader Öst (E) eller Väst (W) och kan hittas på de ﬂesta kartor eller på internet.

För deklinationer i USA:

http://www.ngdc.noaa.gov/seg/geomag/jsp/Declination.jsp

1. Slå in din ”zip code” i avsedd ruta

2. Klicka på ”Get Location”

3. Stega ner och klicka ”Compute”

För deklinationer i Kanada:

http://www.geolab.nrcan.gc.ca/geomag/apps/mdcal_e.php

Att ställa deklinationsvinkeln:

1. Tryck COMPASS för att gå till Kompassläget.

2. Tryck och håll inne COMPASS för att gå in i

inställningsläget.

3. Tryck ALT / + or BARO / - för att gå till deklinationsläget.

4. Tryck TIME för att verkställa och gå till nästa

inställning.

5. Tryck ALT / + eller BARO / - för att ändra inställning. Inställningsföljden är: ON / OFF; WEST/EAST (endast om ON är valt); deklinationsvinkel i grader.

6. Tryck TIME för att bekräfta.

När du ställer in deklinationsvinkeln på en kompass

kompenserar du för skillnaden mellan den magnetiska och verkliga nordpolen: Detta gör att kompassen blir mer exakt.

TIPS Tryck COMPASS i alla lägen för att snabbt avsluta.

KALIBRERING AV VERKLIG NORDRIKTNING

Om du inte vet deklinationsvinkeln kan funktionen verklig

nordriktningskompensation användas för att kompensera

Page 88

skillnaden mella magnetisk och verklig nordpunkt. Allt du behöver veta är riktningen till den verkliga nordpolen (detta kan du ﬁnna från landmärken i din närmiljö). Detta gör att kompassen blir mer exakt.

Inställning av verklig nordkalibrering:

1. Tryck och håll inne COMPASS för att gå in i

inställningsläget.

2. Tryck ALT / + or BARO / - för att gå till nordläget.

TIPS Tryck COMPASS i alla lägen för att snabbt avsluta.

SPECIFIKATIONER

Realtidsklocka

Temperaturmätområde

Upplösning 0.1°C / 0.2°F

Drift

12/24-timmars val med timme / minut / sekund

-10°C till 60°C (14°F till 140°F)

2 x CR2032 litium-

batterier

SWE

3. Tryck TIME för att verkställa och gå till nästa

inställning.

4. Tryck ALT / + eller BARO / - för att ändra inställning.

Inställningsföljden är: ON / OFF; peka på verklig

norr.

5. Tryck TIME för att bekräfta.

NOTERA Om deklinationsfunktionen är aktiverad kommer den verkliga nordriktningsfunktionen automatiskt

att inaktiveras och vice versa.

Arbetstemperatur

Förvaringstemperatur

-5°C till 50°C (23°F till 122°F)

-20°C till 70°C (-4°F till 158°F)

FÖRSIKTIGHETSÅTGÄRDER

För att vara säker på att du använder din produkt säkert och korrekt, bör du läsa följande information samt

den kompletta bruksanvisningen innan du använder

produkten:

• Använd en mjuk, lätt fuktad trasa. Använd inte repande eller frätande rengöringsmedel då dessa

kan orsaka skada. Använd aldrig produkterna i hett

vatten och förvara dem inte fuktiga.

• Utsätt inte produkten för extrema krafter, stötar,

damm eller kraftiga variationer i temperatur eller

Page 89

SWE

luftfuktighet. Utsätt inte produkten för direkt solljus under längre perioder. Sådan behandling kan orsaka tekniska fel.

• Mixtra inte med interna komponenter. Om det händer upphör garantin på produkten och kan dessutom

orsaka skada. Produkten innehåller inga reparerbara delar.

• Använd inget hårt material mot displayen eftersom det kan skada ytan.

• Försiktighetsåtgärder vid handhavande av alla batterityper.

• Plocka ur batterierna om produkten skall förvaras

under en längre period.

• Använd endast nya batterier enligt speciﬁkationerna i denna bruksanvisning.

• Produkten är ett precisionsinstrument. Försök aldrig

att plocka isär produkten. Kontakta återförsäljaren

eller ditt närmaste servicekontor om din produkt behöver service.

• Vidrör inte under några omständigheter blottade elektroniska kretsar på produkten, eftersom det ﬁnns

risk för elektriska stötar.

• Kontrollera alla huvudfunktioner om produkten har varit oanvänd under en längre tid. Utför regelbundet provning och rengöring av produkten. Få din klocka servad av ett auktoriserat servicecenter årligen.

• Förbrukad produkt måste sorteras som specialavfall på avsedd miljöstation och får inte slängas som

vanligt restavfall.

• Av trycktekniska skäl, kan displaybilderna i denna manual skilja sig från dem i verkligheten.

• Innehållet i denna manual får ej kopieras utan tillverkarens medgivande.

NOTERING De tekniska speciﬁkationerna för denna produkt och innehållet I användarmanualen kan komma att ändras utan vidare upplysning.

NOTERING Egenskaper och tillbehör kan skilja mellan olika länder. För mer information, kontakta ditt lokala

inköpsställe.

OM OREGON SCIENTIFIC

Besök vår hemsida (www.oregonscientiﬁc.se) för att se mer av våra produkter såsom digitalkameror; MP3 spelare; projektionsklockor; hälsoprodukter; väderstationer;

DECT-telefoner och konferenstelefoner.

Hemsidan innehåller också information för våra kunder i de fall ni behöver ta kontakt med oss eller behöver ladda ner information.Vi hoppas du hittar all information du behöver på vår hemsida och om du vill komma i kontakt med Oregon Scientiﬁc kundkontakt besöker du vår lokala hemsida www.oregonscientiﬁc.se eller www. oregonscientific.com för att finna telefonnummer till respektive supportavdelning.

Page 90

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Oregon Scientiﬁc intygar härmed att denna Handhållen höjdmätare med barometer och kompass (Modell: RA123) överensstämmer med EMC direktivet 2004/108/EC. En signerad kopia av “DECLARATION OF CONFORMITY” kan erhållas vid hänvändelse till OREGON SCIENTIFIC servicecenter.

SWE

Page 91

P/N:300100056-00009-10
