IKabelloses Innen- und Außenthermometer
mit Alarmuhr und Frostwarnung
Modell: EW92
BEDIENUNGSANLEITUNG
INHALT
Kurze Einführung ..........................................2
Übersicht .......................................................2
Empfänger .................................................2
LCD-Display ..............................................4
Sendeeinheit ..............................................4
EMPFANG DES SENSORSIGNALS ................5
Inbetriebnahme Der Temperaturstation .......5
Inbetriebnahme Der Sendeeinheit ................5
EMPFANG DES FUNKGESTEUERTEN
ZEITSIGNALS ..............................................6
INDIKATOR FÜR SIGNALEMPFANG ................6
MANUELLE EINSTELLUNG VON UHRZEIT UND
KALENDER .................................................7
EINSTELLUNG DER ALARMZEIT ..................7
ALARMFUNKTION VERWENDEN ...................8
ALARM STUMMSCHALTEN .............................8
DIE HINTERGRUNDBELEUCHTUNG
VERWENDEN .........................................8
ZWISCHEN TEMPERATURFORMATEN ºC UND
ºF UMSCHALTEN .........................................8
DATENSÄTZE DER MIN. & MAX. TEMPERATUR
ANZEIGEN ....................................................9
FROSTWARNUNG .........................................9
BATTERIEWECHSEL ......................................9
PLATZIERUNG VON BASISEINHEIT UND
SENDEEINHEIT .........................................10
VORSICHTSMASSNAHMEN ............................10
TECHNISCHE DATEN ......................................11
ÜBER OREGON SCIENTIFIC ..........................12
EG-KONFORMITÄTSERKLÄRUNG ..................12
1
DE
DE
1
15
12
Kurze Einführung
Wir danken Ihnen für den Erwerb dieses kabellosen
Innen- und Außenthermometers. Lesen Sie bitte
diese Anleitung sorgfältig durch und bewahren Sie
sie zur späteren Einsichtnahme auf.
Die Empfangseinheit verfügt über ein deutliches
Display, das die Innentemperatur, die maximalen und
minimalen Datensätze der Temperatur in den letzten
24 Stunden, sowie die von den Funksendeeinheiten
gemessene und übertragene Außentemperatur
anzeigt. Sie kann Messwerte von bis zu 3
Funksendeeinheiten empfangen und anzeigen.
Die 433 MHz-Technologie bedeutet, dass keine
Installation von Kabeln erforderlich ist, Sie können
die Sendeeinheiten an einer beliebigen Stelle
innerhalb von 30 m (100 Fuß) von der Basiseinheit
(im Haus) entfernt platzieren.
Übersicht
Empfänger
4
2
3
5
6
7
8
9
10
11
13
14
1.SNOOZE / LIGHT-Taste:
• Drücken Sie die Taste einmal im normalen
Uhrzeitmodus, um die Hintergrundbeleuchtung
5 Sekunden lang einzuschalten.
• Drücken Sie die Taste, um den aktuellen Alarm
bei Auslösung stummzuschalten und den
Schlummermodus 8 Minuten lang aufzurufen.
2.LCD-display:
• Zeigt die Datensätze der Außen- und
Innentemperatur, den aktuellen Kanal und den
Batterieladestatus an.
3.Kontrollleuchte für Frostwarnung:
• Blinkt, wenn die Außentemperatur auf einen
Wert zwischen –2,0 °C (28 °F) und 3,0 °C (37
°F) abfällt.
2
4.+/CHANNEL-Taste:
• Drücken Sie die Taste einmal, um zwischen
Kanal 1, 2 und 3 umzuschalten.
• Halten Sie die Taste 2 Sekunden lang gedrückt,
um die Kanäle automatisch anzuzeigen. Taste
erneut drücken, um den autom. Anzeigemodus
zu verlassen.
• Drücken Sie die Taste im Uhreinstellungsmodus,
um die Einstellungswerte zu erhöhen.
5.SET CLOCK-Taste:
• Drücken Sie die Taste einmal im normalen
Uhrzeitmodus, um den normalen
Uhreinstellungsmodus aufzurufen.
• Drücken Sie die Taste im normalen
Uhreinstellungsmodus, um die
Einstellungspunkte aufzurufen. Taste gedrückt
halten, um den Einstellungsmodus bei einer
beliebigen Stelle zu verlassen.
6.-/MIN.MAX.-Taste:
• Drücken Sie die Taste, um die Datensätze der
minimalen und maximalen Temperatur in den
letzten 24 Stunden anzuzeigen.
• Halten Sie die Taste 3 Sekunden lang gedrückt,
um die Datensätze der minimalen und
maximalen Temperatur zu löschen.
• Drücken Sie die Taste im Uhreinstellungsmodus,
um die Einstellungswerte zu verringern.
7. SENSOR-Taste:
• Drücken Sie die Taste einmal, um nach einer
Sendeeinheit zu suchen.
• Halten Sie die Taste während der
Empfangsphase 3 Sekunden lang gedrückt,
um den Empfang zu beenden.
8. °C/°F-Schiebeschalter:
• Verschieben Sie den Schalter, um zwischen
Celsius und Fahrenheit zu wechseln.
9.ALARM ON/OFF-Taste:
• Drücken Sie die Taste einmal, um die
Hintergrundbeleuchtung einzuschalten und die
Alarmzeit 5 Sekunden lang anzuzeigen.
• Drücken Sie die Taste erneut, um den Alarm
ein-/auszuschalten.
10.SET ALARM-Taste:
• Drücken Sie die Taste einmal, um die
Hintergrundbeleuchtung 5 Sekunden lang
einzuschalten, Taste erneut drücken, um den
Alarmeinstellungsmodus aufzurufen.
• Drücken Sie die Taste im Alarmeinstellungsmodus,
um die Einstellungspunkte aufzurufen.
3
DE
DE
6
1
6
9
857
11. RESET-Taste:
• Drücken Sie diese Taste, um alle Werte auf
die Standardeinstellungen zurückzusetzen.
• Bei einer Fehlfunktion müssen Sie das Gerät
möglicherweise zurücksetzen.
12.RCC-Taste:
• Drücken Sie die Taste im normalen
Uhrzeitmodus einmal, um das RC-Signal für
den Empfangstest zu empfangen.
13.UK/EU-Schiebeschalter:
• Verschieben Sie den Schalter, um die
Landesversion zwischen EU (Deutschland) und
UK (England) zu wählen.
14. BATTERIEFACH:
• Benötigt 2 Batterien des Typs AAA.
15. BATTERIEABDECKUNG
LCD-Display
1.Sensorsignal
2. Kanal
3. Batterieladestatus
4. Min. und Max. Temperatur
5. Uhrzeit
6. Indikator für Signalempfang
7. °C und °F
8. Außentemperatur
2
3
4
9. Innentemperatur
Sendeeinheit
1
2
3
4
5
1.LED-Indikator:
• Blinkt, wenn die Funksendeeinheit einen
Messwert überträgt.
2.Halterung für Wandmontage:
• Befestigt die Sendeeinheit an der Wand.
3. RESET-Taste:
• Drücken Sie die Taste, um die Sendeeinheit
4
neu zu starten und alle Werte auf die
Sendeeinheit(en) (das Symbol blinkt)
Sendeeinheit(en) konnte(n) nicht gefunden
Standardeinstellungen zurückzusetzen.
4. CHANNEL-Schiebeschalter:
• Reservieren Sie Kanal 1, 2 oder 3 für die
Sendeeinheit.
5. BATTERIEFACH:
• Benötigt 2 Batterien des Typs AAA.
6. BATTERIEABDECKUNG
EMPFANG DES SENSORSIGNALS
I NBETRIEBNAHME DER TEMPERATURSTATION
1. Entfernen Sie die Batterieabdeckung und legen
Sie 2 neue Batterien des Typs AAA entsprechend
der Polaritätsmarkierung in das Batteriefach ein.
2. Drücken Sie die Taste “RESET”, um die
Basiseinheit neu zu starten.
3. Verschieben Sie den Schalter “°C/°F”, um
zwischen °C und °F zu wählen.
4. Bringen Sie die Batterieabdeckung wieder an.
5. Drücken Sie die Taste “CHANNEL”, um den
gewünschten Kanal auszuwählen.
Die Basiseinheit sucht nach
Sendeeinheit(en) kann/können
nicht gefunden werden
Sendeeinheit 1 wurde gefunden
(das Symbol wird angezeigt,
und “—.-”
(Bereich der
Außentemperatur)
blinkt aber nicht)
werden, nachdem die Basiseinheit 15
Minuten lang in Betrieb ist
HINWEIS
Wenn das Sensorsignal empfangen wurde, wird das
Symbol “ ” auf dem LCD-Display angezeigt.
INBETRIEBNAHME DER SENDEEINHEIT
1. Entfernen Sie die Batterieabdeckung und
verschieben Sie den Schalter “CHANNEL”, um
den Kanal mit dem Empfänger zu synchronisieren.
2. Legen Sie 2 neue Batterien des Typs AAA
entsprechend der Polaritätsmarkierung in das
Batteriefach ein.
3. Drücken Sie die Taste “RESET”, um die
Sendeeinheit neu zu starten.
4. Bringen Sie die Batterieabdeckung wieder an.
5
DE
DE
Schwaches Signal
Ausgezeichnetes Signal
Tipp: Die Übertragungsreichweite kann von
verschiedenen Faktoren abhängen. Sie müssen
eventuell mehrere Standorte testen, um optimale
Ergebnisse zu erzielen.
Handelsübliche Alkaline-Batterien enthalten beträchtliche
Mengen Wasser. Daher können sie bei niedrigen
Temperaturen von etwa –12 °C (10 °F) einfrieren. Die
Temperaturgrenze von Lithium-Einwegbatterien ist
weitaus niedriger und weist einen geschätzten
Frostbereich von unter –30 °C (-22 °F) auf.
Die Übertragungsreichweite von Funksignalen kann
von verschiedenen Faktoren, wie extrem niedrige
Temperaturen, beeinflusst werden. Extreme Kälte
kann die effektive Übertragungsreichweite zwischen
Sendeeinheit und Basisstation vorübergehend
verringern. Sollten Funktionsstörungen des Geräts
aufgrund von niedrigen Temperaturen auftreten, so
wird das Gerät wieder ordnungsgemäß funktionieren,
sobald sich die Temperaturwerte wieder innerhalb
des normalen Bereichs befinden (d.h. niedrige
Temperaturen können keine dauerhaften Schäden
an Ihrem Gerät verursachen).
EMPFANG DES FUNKGESTEUERTEN ZEITSIGNALS
Die Uhrzeit und der Kalender werden per Funk
gesteuert. Die aktuelle Uhrzeit und der Kalender werden
automatisch mit einem Zeitsignal synchronisiert, das
von Deutschland/England übertragen wird.
Bei erstmaliger Inbetriebnahme (nach Einlegen der
Batterien oder Drücken der Taste “RESET”), beginnt die
Uhr damit, die Zeitsignale zu empfangen; der Indikator
für den Signalempfang blinkt 5 dabei Minuten lang.
INDIKATOR FÜR SIGNALEMPFANG
Das Wellensegment blinkt und gibt damit an, dass
die Zeitsignale empfangen werden. Die Qualität des
Signals kann in 3 Typen eingeteilt werden:
Kein Signal
1. Das Gerät sucht jeden Tag automatisch um
2.00 Uhr (3:00 oder 4:00 Uhr ist ebenfalls
verfügbar, falls das Signal um 2.00 Uhr nicht
empfangen wurde), 8:00 Uhr, 14:00 Uhr und
20:00 nach dem Zeitsignal.
2. Stellen Sie das Gerät nicht in die Nähe von
Störquellen, wie TV-Geräte, Computer, usw.
3. Vermeiden Sie es, das Gerät auf oder in die
Nähe von Metallflächen zu stellen.
4. Es werden keine abgeschlossenen Bereiche,
wie Flughäfen, Keller, Hochhäuser oder
Fabriken, empfohlen.
6
5. Versuchen Sie nicht, den Empfang in
Einstellung der Uhrzeit
Monat-Datum
Einstellung von Jahr
beweglichen Objekten, wie Kraftfahrzeugen
oder Zügen, zu starten.
MANUELLE EINSTELLUNG VON UHRZEIT UND
KALENDER
Wenn Sie sich außerhalb des Empfangsbereichs
der Funksendeeinheit befinden oder kein Empfang
verfügbar ist, können Sie Uhrzeit und Kalender
manuell einstellen. Sobald das Signal der
Sendeeinheit wieder empfangen wird, synchronisiert
sich die Uhr automatisch mit der genauen Uhrzeit
und dem Kalender.
1. Drücken Sie einmal im normalen Uhrzeitmodus
auf die Taste “SET CLOCK”, um den
Uhreinstellungsmodus aufzurufen.
2. Drücken Sie die Taste “+/CHANNEL” oder “-/
MIN.MAX.”, um die Einstellungen zu ändern.
3. Drücken Sie zur Bestätigung auf “SET
CLOCK”. Die Reihenfolge der Einstellungen
lautet:
12/24-Stundenformat, Uhrzeit, Zeitverschiebung
+/-23 Stunden, Jahr, Tages-/Monatsformat,
Datum.
4. Drücken Sie die Taste “SET CLOCK”, um zu
speichern und den Einstellungsmodus zu
verlassen.
Einstellung von
12/24-Stunden
Einstellung von
Einstellung von MD/DM
Einstellung der
Zeitverschiebung
HINWEIS
1. Halten Sie während der Einstellungsphase die
Taste “+/CHANNEL” oder “-/MIN.MAX.”
gedrückt, um die Änderung der Einstellungen
zu beschleunigen.
2. Durch die Einstellung der “Zeitverschiebung
+/-23 Stunden” wird die genaue Uhrzeit eines
anderen Gebietes angezeigt.

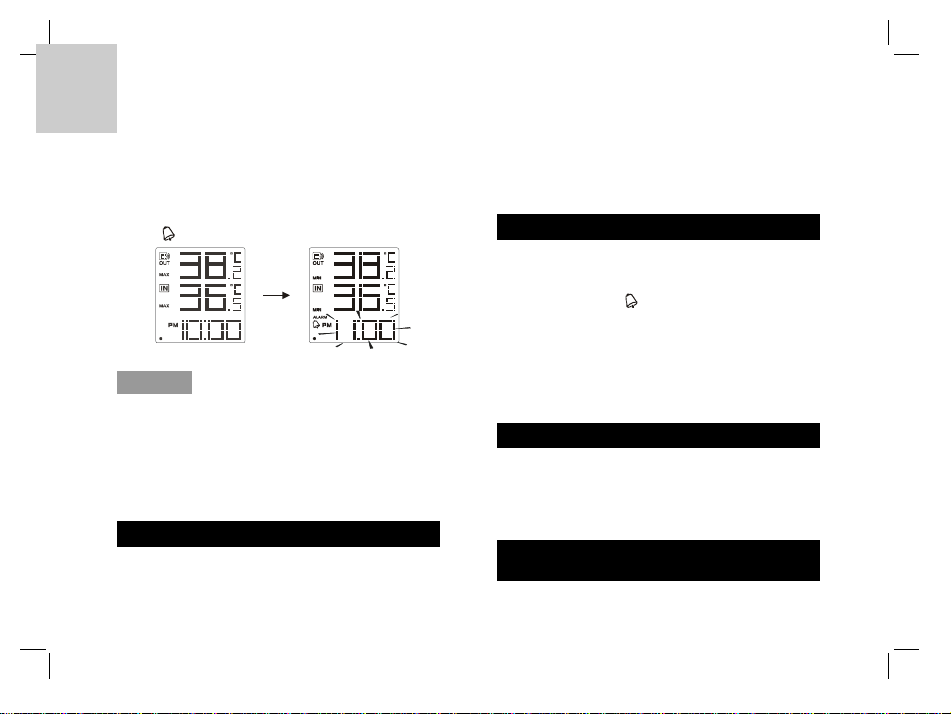

EINSTELLUNG DER ALARMZEIT
1. Drücken Sie einmal im normalen Uhrzeitmodus
7
DE
Normaler Uhrzeitmodus
Alarmeinstellungsmodus
DE
auf die Taste “SET ALARM”, um den
Alarmeinstellungsmodus aufzurufen.
2. Drücken Sie die Taste “+/CHANNEL” oder “-/
MIN.MAX.”, um Stunde/Minute einzustellen.
3. Drücken Sie die Taste “SET ALARM”, um zu
speichern und den Einstellungsmodus zu verlassen.
“ ” gibt an, dass der Alarm aktiviert ist (ON).
HINWEIS
1. Der Alarm wird automatisch eingeschaltet,
wenn Sie die Alarmzeit einstellen.
2. Halten Sie während der Phase der
Alarmeinstellung die Taste “+/CHANNEL” oder
“-/MIN.MAX.” gedrückt, um die Änderung der
Einstellungen zu beschleunigen.
ALARMFUNKTION VERWENDEN
1. Stellen Sie die Alarmzeit wie im obigen
Abschnitt ein.
2. Drücken Sie einmal im normalen Uhrzeitmodus
auf die Taste “ALARM ON/OFF”, um die
aktuelle Alarmzeit anzuzeigen.
3. Drücken Sie die Taste erneut, um den Alarm
ein-/auszuschalten (ON/OFF).
ALARM STUMMSCHALTEN
1. Drücken Sie die Taste “SNOOZE/LIGHT”, um
den Alarm 8 Minuten lang stummzuschalten.
Das Symbol “ ” beginnt zu blinken.
2. Drücken Sie eine beliebige Taste, um den
Alarm auszuschalten und ihn nach 24 Stunden
erneut zu aktivieren.
3. Wenn innerhalb von 120 Sekunden keine Taste
gedrückt wird, wird der Alarm ausgeschaltet
und nach 24 Stunden erneut aktiviert.
DIE HINTERGRUNDBELEUCHTUNG VERWENDEN
Drücken Sie im normalen Betriebsmodus einmal auf
die Taste “CHANNEL” oder “MIN./MAX.”, um die
Hintergrundbeleuchtung 5 Sekunden lang zu
aktivieren.
ZWISCHEN TEMPERATURFORMATEN ºC UND
ºF UMSCHALTEN
8
Verschieben Sie den Schalter “ºC/ºF”, um zwischen
Datensätze der MAX. Temperatur
Datensätze der MIN. Temperatur
Batterieladestatus
Celsius und Fahrenheit zu wechseln.
DATENSÄTZE DER MIN. & MAX. TEMPERATUR
ANZEIGEN
1. Drücken Sie im normalen Betriebsmodus zweimal
2. Drücken Sie dreimal auf die Taste, um die
3. Drücken Sie die Taste erneut, um diesen Modus
HINWEIS
Halten Sie die Taste 3 Sekunden lang gedrückt, um
die Datensätze der minimalen und maximalen
Temperatur zu löschen.
auf die Taste “MIN./MAX.”, um die Datensätze
der minimalen Innen- und Außentemperatur in
den letzten 24 Stunden anzuzeigen.
Datensätze der maximalen Temperatur
anzuzeigen.
zu verlassen.
FROSTWARNUNG
Wenn die Sendeeinheit des Kanals 1 auf einen Wert
zwischen 3 °C und -2 °C (37 °F bis 28 °F) abfällt,
blinkt der LED-Indikator; er hört auf zu blinken, wenn
sich die Temperaturwerte wieder außerhalb dieses
Bereichs beû nden.
BATTERIEWECHSEL
Die Anzeige des Batterieladestatus “ ” neben der
Außentemperatur bedeutet, dass die Ladung der
Batterien der Sendeeinheit zu gering ist; Sie sollten
diese daher umgehend durch 2 neue Batterien des
Typs AAA ersetzen.
Die Anzeige des Batterieladestatus “ ” neben der
Innentemperatur gibt an, dass Sie die Batterien der
Basiseinheit durch 2 neue Batterien des Typs AAA
ersetzen sollten.
9DE10
DE
HINWEIS
Achtung! Entsorgen Sie alte Geräte oder leere
Batterien ausschließlich auf ökologisch
unbedenkliche Weise.
PLATZIERUNG VON BASISEINHEIT UND
SENDEEINHEIT
Befestigen Sie die Schraube in der gewünschten
Wand und hängen Sie die Sendeeinheit mit der
Vertiefung auf der Rückseite des Geräts daran auf,
oder stellen Sie sie einfach auf eine Tischplatte.
Die Basiseinheit können Sie direkt auf den Tisch
stellen.
VORSICHTSMASSNAHMEN
Dieses Gerät wurde entworfen, um Ihnen jahrelang
Freude zu bereiten, wenn Sie es sorgfältig
handhaben. Hier sind einige Vorsichtsmaßnahmen:
• Sie dürfen die Belüftungsöffnungen nicht
abdecken. Stellen Sie sicher, dass in der Nähe
beûndliche Gegenstände, wie
Zeitungen,Tischtücher, Vorhänge, usw., die
Belüftungsöffnungen nicht versehentlich
verdecken können.
• Setzen Sie das Gerät keiner extremen
Gewalteinwirkung und keinen Stößen aus, und
halten Sie es von übermäßigem Staub, Hitze
oder Feuchtigkeit fern, da dies zu
Funktionsstörungen, einer kürzeren
elektronischen Lebensdauer, beschädigten
Batterien und verformten Einzelteilen führen kann.
• Wenn dieses Produkt auf Holzûächen mit
bestimmten Oberûächenausführung wie
Klarlack gestellt wird, kann die Oberûäche
beschädigt werden. Entsprechende Hinweise
zu Gegenständen, die sicher auf Holzûächen
gestellt werden können, entnehmen Sie bitte
der Pûegeanleitung Ihres Möbelherstellers.
Oregon Scientiûc ist nicht haftbar für
Beschädigungen von Holzûächen, die durch
TYP
die Berührung mit diesem Produkt verursacht
werden.
• Tauchen Sie das Gerät niemals in Wasser.
Falls Sie eine Flüssigkeit über das Gerät
verschütten, trocknen Sie es sofort mit einem
weichen, faserfreien Tuch.
• Reinigen Sie das Gerät keinesfalls mit
scheuernden oder ätzenden Mitteln. Diese
können die Kunststoffteile zerkratzen und die
elektronische Schaltung zerstören.
• Machen Sie sich nicht an den internen
Komponenten des Geräts zu schaffen. Dies
kann zu einem Verlust der Garantie führen
und eine unnötige Beschädigung des Geräts
verursachen. Das Gerät enthält keine durch
den Benutzer wartbare Teile.
• Verwenden Sie nur neue Batterien, wie in der
Bedienungsanleitung angegeben. Verwenden
Sie keinesfalls neue und alte Batterien
gemeinsam, da alte Batterien auslaufen
können.
• Aufgrund der Druckbeschränkungen können
sich die in dieser Anleitung dargestellten
Abbildungen vom Original unterscheiden.
• Der Inhalt dieser Anleitung darf ohne
Genehmigung des Herstellers nicht
vervielfältigt werden.
• Entsorgen Sie das Gerät nicht im allgemeinen
Hausmüll, sondern ausschließlich in den dafür
vorgesehenen kommunalen Sammelstellen,
die Sie bei Ihrer Gemeinde erfragen können.
HINWEIS
Die technischen Daten für dieses Produkt und der
Inhalt der Bedienungsanleitung können ohne
Benachrichtigung geändert werden.
TECHNISCHE DATEN
BESCHREIBUNG
HAUPTEINHEIT
L x B x H
Gewicht
Signalfrequenz
Bereich für
temperatur
Auflösung
Temperatur
Ice alert
temperature range
Strom
81 x 38 x 137 mm
(3.19 x 1.5 x 5.39 in)
184g
433 MHz
-5°C to 50°C (23)°F to 122°F
0.1°C (0.2)°F
3°C to -2°C
(37)°F to 28°F
2 x AA 1.5V
11
DE
DE
52g
EXTERNE EINHEIT (EW-99)
L x B x H
Gewicht
Signalfrequenz
Kanäle
Funkreichweite
Bereich für
temperatur
Strom
58 x 23 x 100 mm
(2.28 x 0.9 x 3.94 in)
433 MHz
3
30 m (98 ft) unobstructed
-20°C to 60°C (-4)°F to 140°F
2 x AAA 1.5V
ÜBER OREGON SCIENTIFIC
Besuchen Sie unsere Website (www.oregonscientific.de)
und erfahren Sie mehr über unsere Oregon ScientificProdukte wie zum Beispiel Wetterstationen,
Projektions-Funkuhren, Produkte für Gesundheit und
Fitness, Digitalkameras, MP3-Player, DECT-/
Konferenztelefone und elektronische Lernprodukte für
Kinder. Auf der Website finden Sie auch
Informationen, wie Sie im Bedarfsfall unseren
Kundendienst erreichen und Daten herunterladen
können.
Wir hoffen, dass Sie alle wichtigen Informationen
auf unserer Website finden. Für internationale
Anfragen besuchen Sie bitte unsere Website:
www2.oregonscientific.com
EG-KONFORMITÄTSERKLÄRUNG
Hiermit erklärt Oregon Scientific, dass die Innenund Außenthermometer (Modell EW91) mit den
grundlegenden Anforderungen und anderen relevanten
Vorschriften der Richtlinie 1999/5/EG übereinstimmt.
Eine Kopie der unterschriebenen und mit Datum
versehenen Konformitätserklärung erhalten Sie auf
Anfrage über unseren Oregon Scientific Kundendienst.
KONFORM IN FOLGENDEN LÄNDERN
Alle EG Staaten, die Schweiz CH
und Norwegen N
12
Loading...
