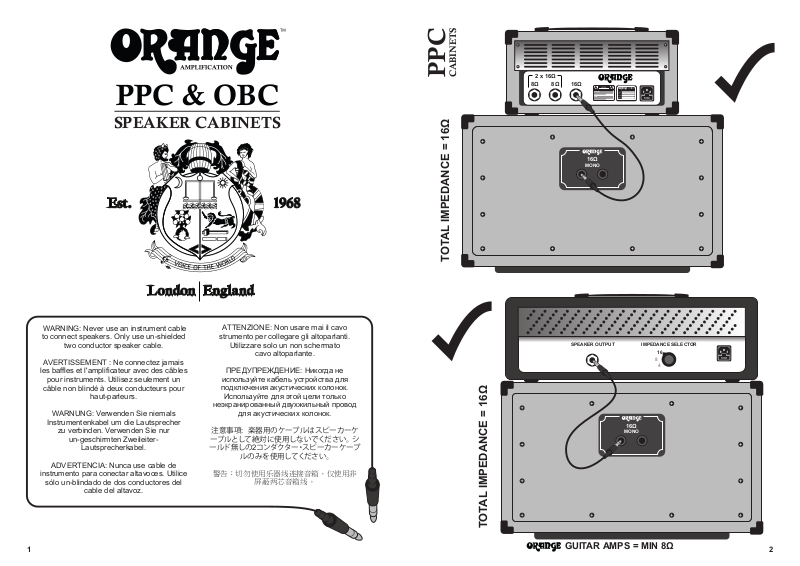

Orange OBC212, PPC108, PPC212OB, PPC212, OBC410 Owner`s Manual
...
PPC & OBC
SPEAKER CABINETS

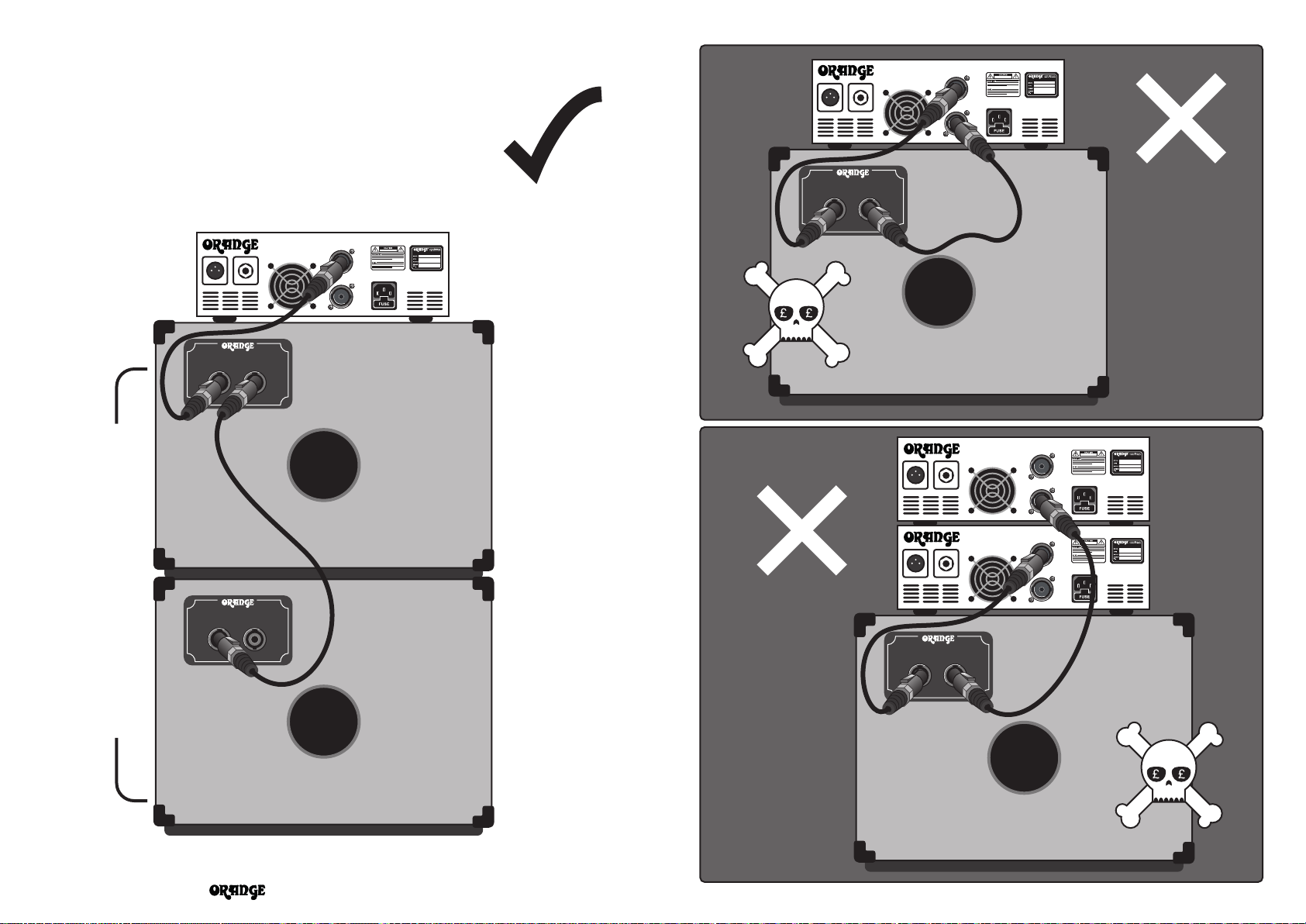

PPC
CABINETS
TOTAL IMPEDANCE = 16Ω
2 x 16Ω
8Ω 8Ω 16Ω
16Ω
MONO
WARNING: Never use an instrument cable
to connect speakers. Only use un-shielded
two conductor speaker cable.
AVERTISSEMENT : Ne connectez jamais
les baffles et l'amplificateur avec des câbles
pour instruments. Utilisez seulement un
câble non blindé à deux conducteurs pour
haut-parleurs.
WARNUNG: Verwenden Sie niemals
Instrumentenkabel um die Lautsprecher
zu verbinden. Verwenden Sie nur
un-geschirmten Zweileiter-
Lautsprecherkabel.
ADVERTENCIA: Nunca use cable de
instrumento para conectar altavoces. Utilice
sólo un-blindado de dos conductores del
cable del altavoz.
ATTENZIONE: Non usare mai il cavo
strumento per collegare gli altoparlanti.
Utilizzare solo un non schermato
cavo altoparlante.
ПРЕДУПРЕЖДЕНИЕ: Никогда не
используйте кабель устройства для
подключения акустических колонок.
Используйте для этой цели только
неэкранированный двухжильный провод
для акустических колонок.
注意事項: 楽器用のケーブルはスピーカーケ
ーブルとして絶対に使用しないでください。 シ
ールド無しの 2コンダクター・スピーカーケーブ
ルのみを使用してください。
警告：切勿使用乐器线连接音箱。仅使用非
屏蔽两芯音箱线。
SPEAKER OUTPUT IMPEDANCE SELECTOR
16Ω
MONO
16
8
4
TOTAL IMPEDANCE = 16Ω
1 2
GUITAR AMPS = MIN 8Ω
ORANGE COMBO + PPC CABINET
RECONNECT INTERNAL SPEAKER AS SHOWN

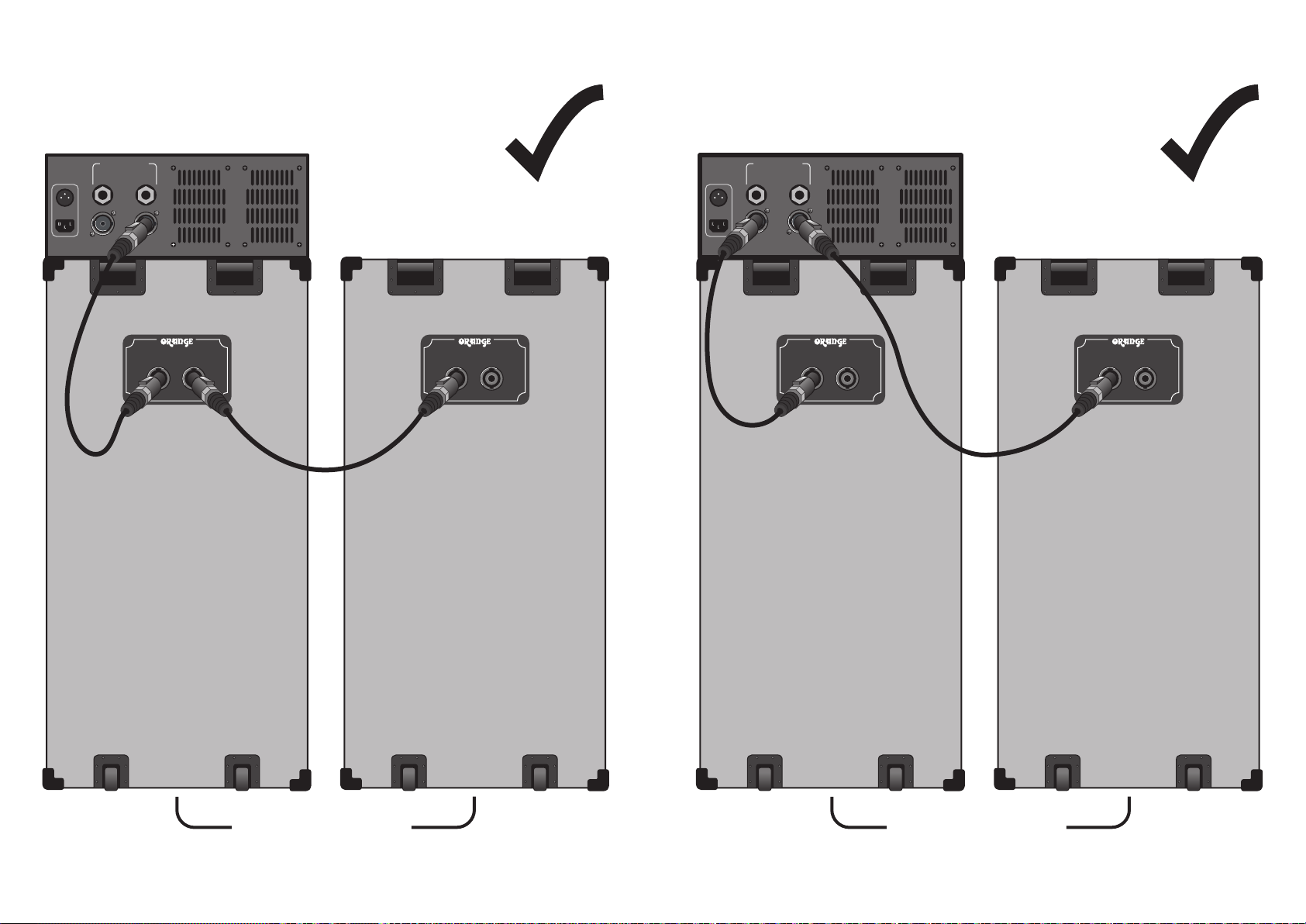

PPC
CABINETS
2 x 16Ω
8Ω 8Ω 16Ω
16Ω
MONO
16Ω
16Ω + 16Ω
TOTAL IMPEDANCE = 8Ω
3 4
GUITAR AMPS = MIN 8Ω GUITAR AMPS = MIN 8Ω
MONO
16Ω + 16Ω
TOTAL IMPEDANCE = 8Ω
16Ω
MONO
SPEAKER OUTPUTS
SPEAKER OUTPUT IMPEDANCE SELECTOR
16Ω
MONO
16Ω
16Ω + 16Ω
MONO
16
8
4
16Ω
MONO
SPEAKER OUTPUTS
16Ω
MONO
TOTAL IMPEDANCE = 8Ω
SPEAKER OUTPUTS
5 6
GUITAR AMPS = MIN 8Ω
