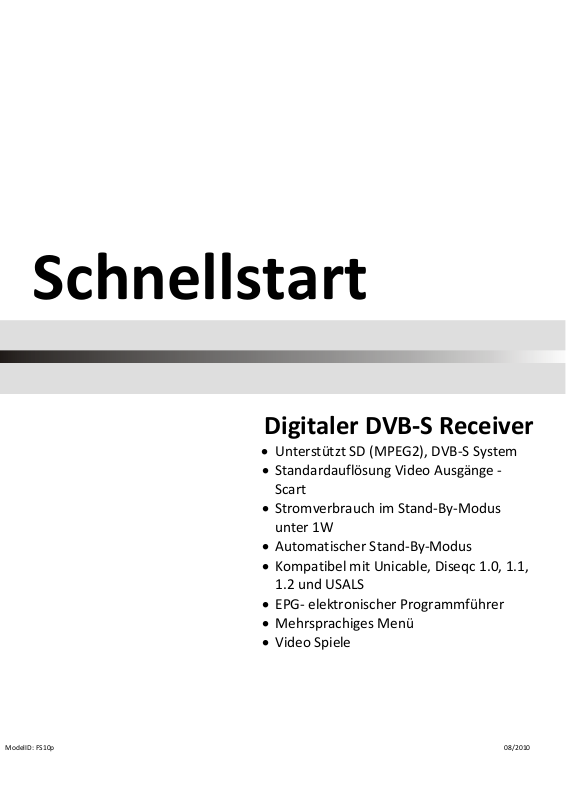

Schnellstart

Digitaler DVB-S Receiver

• Unterstützt SD (MPEG2), DVB-S System

• Standardauflösung Video Ausgänge -

Scart

• Stromverbrauch im Stand-By-Modus
unter 1W

• Automatischer Stand-By-Modus

• Kompatibel mit Unicable, Diseqc 1.0, 1.1,

1.2 und USALS

• EPG- elektronischer Programmführer

• Mehrsprachiges Menü

• Video Spiele

ModelID: FS10p 08/2010

Fernbedienung

Taste Funktion

POWER Einschalten des Receivers.

MUTE Ein- und Ausschalten de r Audiofunktion.

Zifferntasten Auswahl des gewünschte n Senders

TV/R Wechselt zwischen TV- und Radio-Modus.

LAST Schaltet zu m vorherigen Sender.

MENU

EXIT

◄/►

▲/▼

OK

PG- / PG+

AUDIO Setup der Audiokanäle.

MODE Einstellen des Video-Modus

EPG

FAVOR Einblendung der aktuellen Favoritenlist e.

ROT,GRÜN

GLB,BLAU

INFO Informationen zum aktuellen Serv ice aufrufen.

SLEEP

SUB-T Untertitel einblenden.

TEXT Anzeigen des Teletextes.

Einblenden des Hauptmen üs auf dem
Bildschirm ode r Rückkehr in ein vorherig es
Menü oder Status.
Abbruch der aktuellen Aus wahl und Rückkehr
ins übergeordnete Menü.
Einstellung der A udio-Lautstärke und
Navigation im Menü.
Umschalten zwischen den S endern sowie
Navigation innerhalb des Menüs.

Einblenden der Senderlist e auf dem Bildschirm.
Auswählen eines Objektes im Menü.

Bewegt den Cursor zur nächs ten oder vorigen
Seite im Haupt menu oder in der Senderlis te

Blendet den elektronischen P rogrammführer
ein.

Tastenbelegung wird je nach Menupunkt
geändert und auf dem Bi ldschirm erklärt

Einstellen der verschiedenen Zeiten des
Sleeptimer

Grundverbindung

Packen Sie den Receiver nach Erwerb aus und
prüfen Sie, ob alle nachfolgenden Objekte im
Lieferumfang enthalten si nd:

• Receiver

• Fernbedienung

• Benutzerhandbuch

• Batterien - 2x AAA (optio nal)

Entfernen Sie die Klappe an de r
Batteriekammer. Sollten sich bereits benutzte
Batterien in der Kammer befinden, sollten
diese entfernt und durch neue ersetzt
werden. Beim Einfügen der Batterien sollten
Sie besonders auf die Polarität, die Richtung
in der Sie die beiden Batterien einfügen,
achten. Die korrekte Polarität der Batterien
ist auf einer kleinen Abbildung in der
Batteriekammer der Fernbedienung
dargestellt. Nachdem Sie die Batterien in der
richtigen Richtung eingefüg t haben, schließen
Sie wieder die Kammer mit der Schutzklappe.

Verbinden sie den receiver (3) mit dem
Antennenkabel von ihrer Satellitenantenne (1
im Bild). Danach verbinden sie den Receiver
über ein Scartkabel (4, nicht im Lieferumfang)
mit ihrem Fernseher (2). Zum Schluß stecken
sie den Netzstecker(5) in die Steckdose.

Schalten sie nun das Fernsehgerät ein. Nach
einer Weile sollte das Menu des Receivers zu
sehen sein. Sollten sie das Menu nicht sehen
können, überprüfen sie die Einstellung der
Signalquelle am TV. Hilfe dazu erhalten sie in
der Bedienungsanleitung de s Fernsehers.

Betriebshinweise

Automatisches Ausschalten

Gemäß den Bestimmungen der Europäischen Union, verfügt der Receiver über die Funktion „Automatisches
Ausschalten“. Diese Funktion wird aktiviert nach 3 stündigem Standby-Status des Gerätes. Dies bedeutet, dass sich der
Receiver automatisch ausschaltet, wenn das Gerät in dieser Zeit keinerlei Befehle vom Geber oder der Tastatur erhält.
Das Ausschalten wird zuvor (2 Minuten vorher) mit einer kleinen Nachricht auf dem Flachbildschirm angekündigt. Bitte
berücksichtigen Sie, dass dieses Feature eine vom Werk eingestellte Funktion ist. Bei Bedarf können Sie dieses Feature
mit Hilfe des Hauptmenüs deaktivieren.
