Page 1
Beeddiieennuunnggssaannlleeiittuunngg
B
DDiiggiittaalleerr SSaatteelllliitteenn RReecceeiivveerr HHiigghh DDeeffiinniittiioon
Model ID: HD S60 07/2012
n
Page 2
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600
Inhaltsverzeichnis
1. Sicherheitshinweise ...................................................................................................................... 2
2. Umweltschutz ............................................................................................................................... 3
3. Technische Merkmale ................................................................................................................... 4
4. Zubehör ........................................................................................................................................ 4
5. Leistungsbeschreibung ................................................................................................................. 5
6. Receiver - Vorderansicht ............................................................................................................... 5
7. Receiver – Rückansicht ................................................................................................................. 6
8. Fernbedienung ............................................................................................................................. 7
9. Gerät anschließen ......................................................................................................................... 8
9.1. Anschluss vom TV-Gerät und Antenne ................................................................................... 8

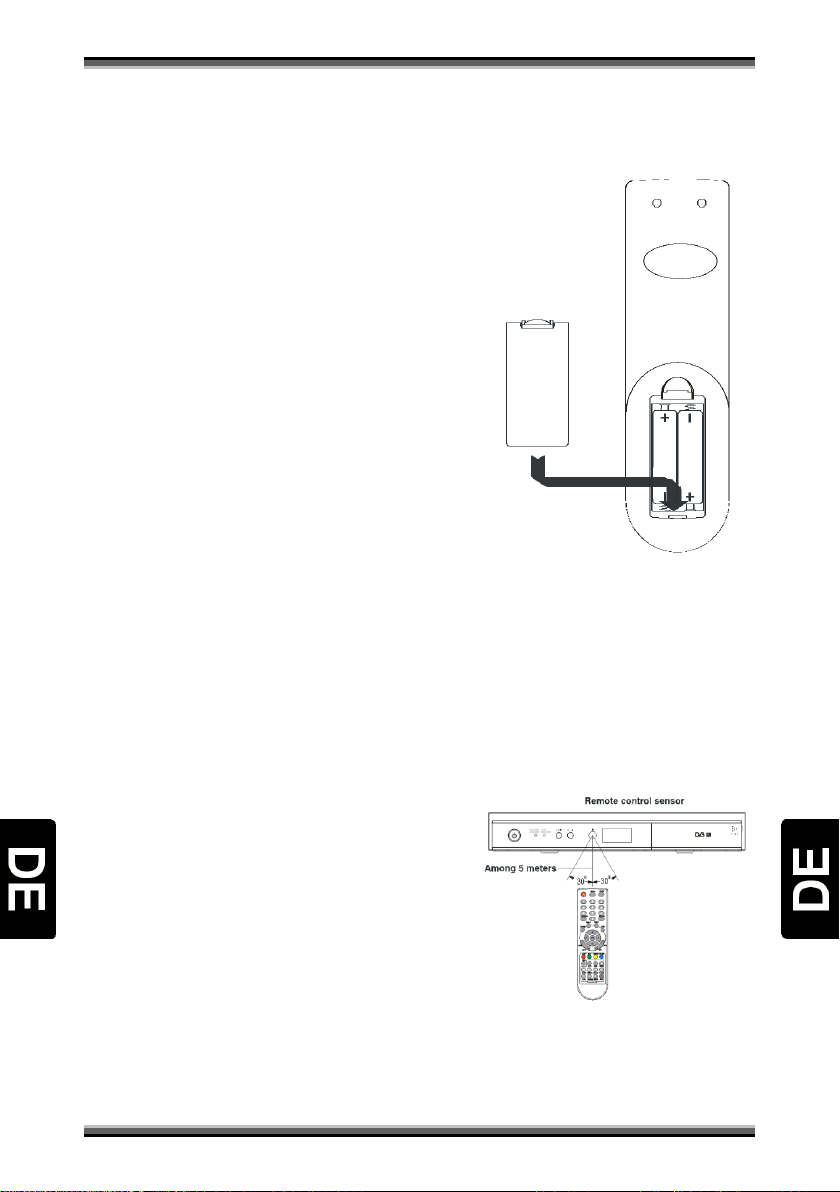

9.2. Einsetzen der Batterien .......................................................................................................... 9
9.3 Betriebsbereich der Fernbedienung ...................................................................................... 9
10. Inbetriebnahme und Konfiguration ....................................................................................... 10
10.1. Inbetriebnahme ................................................................................................................... 10
10.2. Allgemeine Bedienung ......................................................................................................... 10
10.3. Konfiguration ....................................................................................................................... 10
11. Fehlersuchtabelle .................................................................................................................. 21
12. Technische Spezifikation........................................................................................................ 22
13. Konformitätserklärung .......................................................................................................... 23
1
Page 3
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600
1. Sicherheitshinweise
Dieses Gerät entspricht internationalen Sicherheitsstandards.
Lesen Sie bitte vor Inbetriebnahme die Sicherheitsvorschriften aufmerksam durch und
bewahren Sie die Bedienungsanleitung in Reichweite auf.
Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.
Umgebungsbedingungen: Schützen Sie das Gerät vor Feuchtigkeit und Hitze und setzten sie es keiner
direkten Sonnenbestrahlung aus. Offene Brandquellen, wie zum Beispiel brennende Kerzen, dürfen
nicht auf das Gerät gestellt werden. Vermeiden Sie es, den Receiver in Bereichen mit unzulänglicher
Belüftung aufzustellen. Halten Sie einen Freiraum von mindestens 10 cm über und mindestens 5 cm
seitlich des Gerätes ein, damit die entstehende Wärme ungehindert abgeführt werden kann. Stellen
Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen, auf das Gerät. Vermeiden Sie das
Eindringen von Fremdkörpern und Flüssigkeiten in das Gerät. Setzen Sie das Gerät nicht Tropf- oder
Spritzwasser aus.
Netzanschluss: 100 ~ 250V Wechselspannung, 50/60Hz. Verbinden Sie den Receiver erst mit dem
Stromnetz, nachdem Sie ihn komplett verkabelt haben. Vermeiden sie eine Überlastung der
Steckdose, der Netzzuleitungen oder eines Netzteils. Dies könnte zu Feuer oder einem elektrischen
Schlag führen.
Bei längerer Abwesenheit vom Netz trennen: Wenn das Gerät während einer längeren Zeit
unbeaufsichtigt ist (z.B. Ferien), sollten Sie es vollständig vom Netz trennen.
Blitzschutz: Zum Schutz des Receivers schalten Sie ihn bei Gewitter aus und ziehen den Netzstecker
und das Antennenkabel. Dies schützt Ihren Receiver vor Schäden.
Anschließen der Peripheriegeräte: Trennen Sie das Gerät vom Stromnetz, bevor Sie die Leitungen zu
Antennen, TV-Geräten und anderen Geräten anschließen oder trennen.
Reinigung und Pflege: Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie zum
Reinigen ein trockenes, weiches Tuch. Sprühen Sie Reinigungsmittel niemals direkt auf das Gerät.
Verwenden Sie keine Reinigungslösungen, die die Oberfläche des Gerätes angreifen.
Aufstellung: Die Gummifüße können in Verbindung mit Möbeloberflächen Farbveränderungen
hervorrufen. Stellen Sie das Gerät gegebenenfalls auf eine geeignete Unterlage.
Störungen: Ziehen Sie bei Beschädigungen des Netzkabels oder des Gerätes sofort den Netzstecker
aus der Netzsteckdose. Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen oder zu reparieren.
Batterien: Kinder könnten Batterien in den Mund nehmen und verschlucken.
Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen.
Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.
Nur Originalteile und Zubehör verwenden:
Verwenden Sie nur Originalteile oder Teile, die von Ihrem Fachhändler empfohlen wurden, um
Schäden an Ihrem Gerät oder Verletzungsgefahren vorzubeugen. Bei Nichtbeachtung dieser Warnung
erlischt die Gerätegarantie. Jeder Eingriff und jede Reparatur darf nur durch eine qualifizierte
Fachkraft vorgenommen werden.
Bestimmungsgemäßer Gebrauch: Der digitale Receiver dient dem Empfang digitaler Fernseh- oder
2
Page 4
BBeeddiieennuunnggssaannlleeiittuunngg
Radioprogramme im privaten Bereich. Er ist ausschließlich für den genannten Zweck bestimmt und
darf nur dafür Verwendung finden. Dies beinhaltet auch die Beachtung aller Informationen dieser
Bedienungsanleitung, insbesondere der Sicherheitshinweise.
Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden, eventuell sogar
zu Personenschäden führen. Der Hersteller übernimmt keinerlei Verantwortung für Schäden oder
Verletzungen, die durch Nichtbeachten der Sicherheitshinweise oder durch unsachgemäße
Behandlung des Gerätes entstehen.
Einstellungen am Receiver dürfen nur von Personen vorgenommen werden, die über entsprechende
Kenntnisse im Umgang mit Unterhaltungselektronik verfügen. Dies beinhaltet auch, dass jede Person,
die diesen Receiver montiert, anschließt, bedient, reinigt oder entsorgt, die komplette
Bedienungsanleitung des Gerätes gelesen hat, um den bestimmungsgemäßen Gebrauch zu
gewährleisten. Bewahren Sie die Bedienungsanleitung zu diesem Zweck auf.
OOppttiiccuumm HHDD SS6600
2. Umweltschutz
Nicht mehr benötigte Verpackungen und Packhilfsmittel sind recyclingfähig und sollten
grundsätzlich der Wiederverwertung zugeführt werden.
Verbrauchte Batterien oder Akkumulatoren gehören nicht in den Hausmüll. Diese
müssen bei einer Sammelstelle abgegeben werden. Information über die Sammelstellen
erhalten Sie bei Ihrer zuständigen Gemeindeverwaltung.
Achtung!
Dieses Produkt ist mit einem Mülltonnensymbol gekennzeichnet. Dies bedeutet, dass
dieses Produkt mit elektrischen und elektronischen Komponenten nicht mit dem
normalen Hausmüll entsorgt werden darf. Für Produkte dieser Art existiert ein
separates, gesetzlich festgelegtes Entsorgungssystem.
Information zur Entsorgung durch den Anwender (private Haushalte) in der Europäischen Union:
Gebrauchte elektrische und elektronische Geräte müssen separat entsorgt werden, um ein
umweltgerechtes Recycling sicherzustellen. Diese Produkte müssen bei benannten Sammelstellen
abgegeben werden. Die Entsorgung ist für den Endverbraucher kostenfrei! Bitte erkundigen Sie sich
bei ihrer zuständigen Behörde, wo Sie diese Produkte zur fachgerechten Entsorgung abgeben können.
Falls Ihr Produkt mit Batterien oder Akkumulatoren ausgerüstet ist, müssen Sie diese vor Abgabe des
Produktes entfernen und separat entsorgen (siehe oben).
Information zur Entsorgung durch den Anwender (private Haushalte) außerhalb der Europäischen
Union:
Falls Sie dieses Produkt entsorgen wollen, wenden Sie sich bitte an Ihre lokalen Behörden, um
Informationen über die umweltgerechte Entsorgung in Ihrem Land zu erhalten.
Die Abgabe dieses Produktes bei einer zuständigen Stelle hilft Ihnen, dass das Produkt umweltgerecht
entsorgt wird. Damit leisten Sie persönlich einen nicht unerheblichen Beitrag zum Schutz der Umwelt
und der menschlichen Gesundheit.
3
Page 5
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600
3. Technische Merkmale
MPEG-2 / H.264 , DVB-S / DVB-S2 Standard kompatibel
C/Ku band und horizontal/vertikal polarisierte Programme
Intelligentes OSD Menü
Elektronischer Programmführer (EPG)
Kanal-Bearbeitungsprogramme - Favoriten/ bewegen/ sperren/ löschen/ sortieren etc.
Satelliten-Signal Qualität - Anzeige im Display (hilft bei Antenneneinrichtung)
Unterstützt 22 KHz DisEqC1.0 und DisEqC1.2, Unicable ( Einkabel ) SCR kompatibel
Alle Satelliten- und Transponderdaten bearbeitbar
QPSK Demodulation, SCPC und MCPC kompatibel
3.000 Programme speicherbar (TV + Radio)
Automatischer, manueller und NIT Scan
Unterstützt OSD und TV Videotext
Scart Anschluss für TV
Audio-links/rechts-Anschlüsse
HDMI Anschluss
PVR ready Funktion zum Aufzeichnen auf USB Speichermedien (Optional)
Timer-Einstellung für Aufnahmen oder Programmwechsel
Timeshift(zeitversetztes Fernsehen)
Stromverbrauch im Stand By Modus unter 1W
Automatischer Stand By Modus
Mehrsprachiges OSD Menü
Frontdisplay
Videospiele
LNB Kurzschlusssicherung
Update über USB
4. Zubehör
Bitte überprüfen Sie folgendes Zubehör in der Verpackung.
1 x Fernbedienung
1 x Bedienungsanleitung
2 Stück Batterien (1,5V AAA)
4
Page 6
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600
5. Leistungsbeschreibung
Mit diesem Satelliten Receiver OPTICUM HD S60 können Sie frei empfangbare, unverschlüsselte (freeto-air) digitale Satellitensignale wiedergeben.
6. Receiver - Vorderansicht
1. Ein-/Ausschalter
2. Kanalwechsel / zum vorherigem Kanal
3. Kanalwechsel / zum nächsten Kanal
4. Display
5. LED für Aufnahme / USB
6. LED für Betrieb / Standby
5
Page 7
BBeeddiieennuunnggssaannlleeiittuunngg
7. Receiver – Rückansicht
1. SAT-Antennen Eingang (75 Eingang)
2. Koaxial Digital Audio Ausgang
3. HDMI Digital Audio/Video Ausgang
4. Anschluss für USB-Stick / Festplatte
5. Linker/Rechter Audio Kanal Ausgang Chinch
6. SCART Ausgang für TV
7. Netzkabel
OOppttiiccuumm HHDD SS6600
Achtung!
Bitte ziehen Sie den Netzstecker und bewahren Sie das Gerät ordnungsgemäß auf, wenn Sie es längere
Zeit nicht benutzen.
6
Page 8
POWER -
Einschalten des Receivers.
MODE
Ändert die
Videoausgabeauflösung
MUTE -
Ein- und Ausschalten der
Audiofunktion.
Zifferntasten
Auswahl des gewünschten
Senders
- SLEEP
Stellen Sie den Timer für die
Schlaffunktion auf Aus/ 10/ 30/ 60/
90/ 120 Minuten.
FAV
Einblendung der aktuellen
Favoritenliste.
- LAST
Schaltet zum vorherigen
Sender.
MENÜ
Einblenden des Hauptmenüs auf
dem Bildschirm oder Rückkehr in
ein vorheriges Menü oder Status.
INFO
Informationen zum aktuellen
Service aufrufen.
EPG
Blendet den elektronischen
Programmführer ein.
EXIT
Abbruch der aktuellen
Auswahl und Rückkehr ins
übergeordnete Menü.
◄ /►
Einstellung der Audio-Lautstärke und
Navigation im Menü.
▲/▼
Umschalten zwischen den Sendern sowie
Navigation innerhalb des Menüs. Wechsel in
den Aufnahme- oder Timeshift-Modus.
OK
Einblenden der Senderliste auf dem
Bildschirm. Auswählen eines Objektes im
TV/
Wechselt zwischen TV- und Radio-Modus.
FIND
Ermöglicht die über die Zifferntasten
eingegebenen Sendernamen zu finden.
P- / P+
Bewegen Sie den Cursor zur nächsten oder
vorherigen Seite in der Kanalliste oder im
Menü.
SUBT
Untertitel einblenden.
LIST
Optionale Funktion (abhängig von der
Software des Gerätes)
STATUS
Zeigt den Status des Receivers an.
AUDIO
Setup der Audiokanäle.
TXT
Anzeigen des Teletextes.
PVR
Aufnahme-Manager
aktivieren.
USB
Multimediaplayer aktivieren.
SLOW, SKIP-,
SKIP+, REW, FF,
Funktionssteuerung (Timeshift,
abspielen und aufzeichnen)
ROT, GRÜN,
GELB, BLAU,
WEIß
Tastenbelegung wird je nach
Menüpunkt geändert und
auf dem Bildschirm erklärt
BBeeddiieennuunnggssaannlleeiittuunngg
8. Fernbedienung
OOppttiiccuumm HHDD SS6600
7
Page 9
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600
9. Gerät anschließen
Achtung!
Stellen Sie sicher, dass der Netzstecker vom Receiver und dem TV Gerät, welche Sie
anschließen wollen, vom Strom getrennt sind.
Bevor Sie den Receiver an andere Geräte anschließen, lesen Sie die Bedienungsanleitung,
der jeweiligen Geräte.
Überprüfen Sie die Farbübereinstimmung beim Anschließen der Audio- und Videokabel.
Verbinden Sie das TV-Gerät nur mit einer Art von Videoausgangsformaten und wählen Sie
einen geeigneten Ausgangsmodus, da sonst Bildstörungen auftreten können.

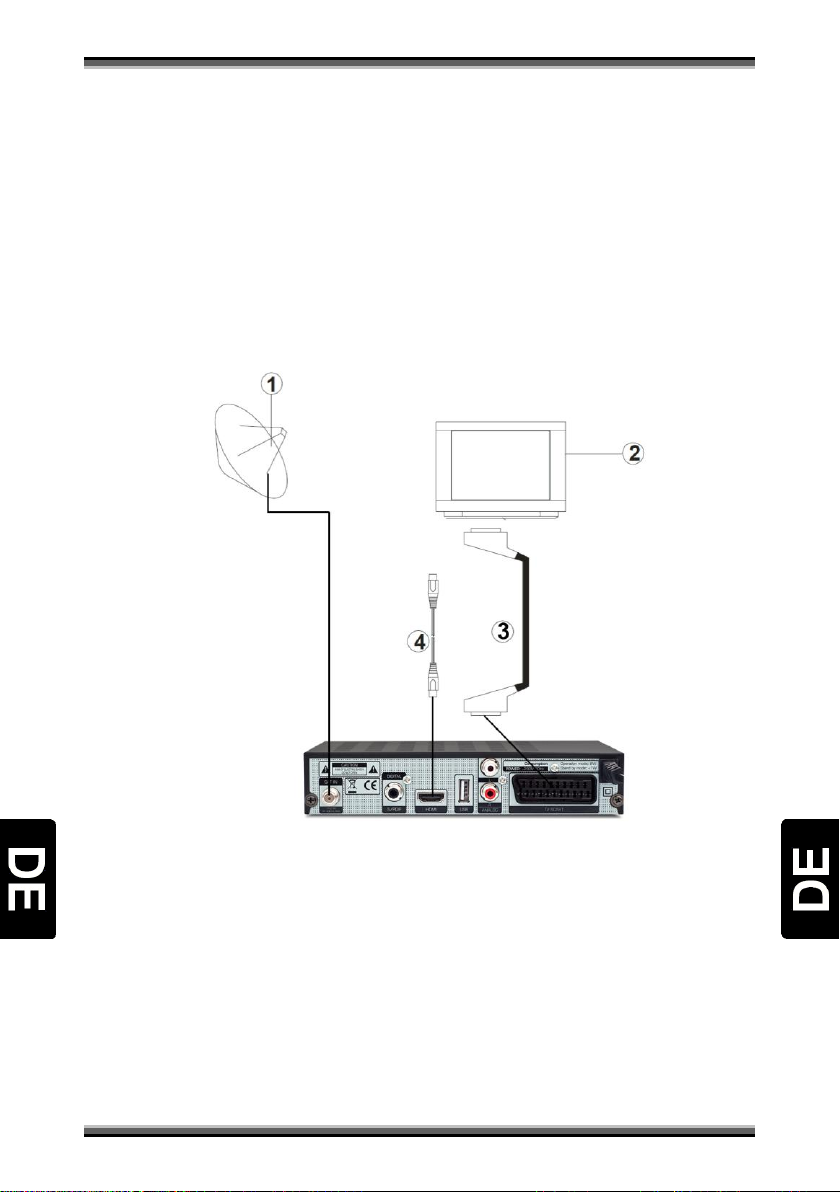

9.1. Anschluss vom TV-Gerät und Antenne
1. Antenne
2. TV-Gerät
3. SCART Kabel zum Verbinden mit TV-Gerät
4. HDMI Kabel zum Verbinden mit TV-Gerät
8
Page 10
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600
9.2 Einsetzen der Batterien
Setzen Sie die Batterien unter Berücksichtigung der positiven und negativen Polarisation ein (siehe
Bild).
Die Batterien haben in der Regel eine
Lebensdauer von einem Jahr. Dies hängt davon
ab, wie oft Sie die Ferndedienung benutzen.
Wenn die Fernbedienung nicht mehr funktioniert,
selbst wenn Sie sehr nah am Receiver sind,
wechseln Sie die Batterien.
Verwenden Sie zwei Batterien vom Typ 7 AAA.
Achtung!
Verwenden Sie keine wiederaufladbaren (Ni-Cd)
Batterien.
Versuchen Sie nicht die Batterien zu zerlegen,
einen Kurzschluss zu erzeugen, aufzuladen, zu
erhitzen oder werfen sie Sie nicht ins Feuer.
Lassen Sie die Fernbedienung nicht fallen, treten
Sie nicht darauf und setzen Sie sie keinen Stößen
aus. Dies kann die Einzelteile beschädigen und zu
Funktionsstörungen führen.
Verwenden Sie nie eine neue und eine gebauchte Batterie.
Wenn die Fernbedienung für eine lange Zeit nicht genutzt wird, entfernen Sie die
Batterien. Andernfalls kann Elektrolyt austreten, wodurch es zu Fehlfunktionen kommt. Es
kann zur starker Hitzeentwicklung und sogar zu einem Feuerunfall kommen.
Falls Elektrolyt in der Fernbedienung ausgelaufen ist, wischen Sie die Flüssigkeit aus der
Fernbedienung und ersetzen Sie die Batterien durch neue.
Sollte Elektrolyt einige Teile Ihrer Haut berühren, waschen Sie es gründlich mit klarem
Wasser ab.
9.3 Betriebsbereich der Fernbedienung
Richten Sie die Fernbedienung auf das Empfangsgerät in
einem Abstand von etwa 5 Metern und einen Winkel von
etwa 60 Grad (effektivste Variante).
Die effektive Reichweite kann leicht mit der Helligkeit des
Zimmers variieren.
Achtung!
Setzen Sie dem Fernbedienungssensor kein
stark helles Licht aus.
Stellen Sie sicher, dass sich keine Hindernisse zwischen der Fernbedienung und dem Sensor
des Geräts (Empfänger) befinden, wenn Sie diese verwenden.
9
Page 11
Programme bearbeiten
TV-Programmliste
Radio-Programmliste
Alle löschen
Aktuelle Programmliste sichern
Installation
Antennenverbindung
Satellitenliste
Antenneneinstellung
Einzelsatellitensuche
Multi-Satellitensuche
TP-Liste
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600
10 Inbetriebnahme und Konfiguration
10.1 Inbetriebnahme
Beachten Sie die Hinweise der Vorbereitung (siehe 9. Anschluss des Geräts)
Wählen Sie den AV oder HDMI Kanal am TV-Gerät.
! Manche TV-Geräte erkennen die ausgegebene Schaltspannung des Satelliten-Receivers und schalten
bei SCART-Verbindung automatisch in den AV-Betrieb.
! Das werkseitig eingestellte Passwort lautet „0000“.
Drücken Sie MENU um ins Hauptmenü zu gelangen.
Wählen Sie im Untermenü Installation den Punkt Antenneneinstellung. Legen Sie die
Antennenart fest.
Wählen Sie im Untermenü Installation den Punkt Satellitenliste. Die Liste aller
gespeicherten Satelliten wird angezeigt.
! Sie können nun mit OK die gewünschten Satelliten aktivieren oder deaktivieren. Die Markierung
wird durch ein Häkchen dargestellt.
Wählen Sie den Menüpunkt Antenneneinstellung, um die LNB Frequenzeinstellung
vorzunehmen und beenden Sie mittels EXIT Taste.
Die Untermenüs Einzel / Multi-Satellit ermöglichen die Einstellung der Sendersuche,
welche nach Betätigung der automatischen Suche mittels OK Taste erfolgt.
10.2 Allgemeine Bedienung
Die allgemeine Navigation und Steuerung mittels Fernbedienung erfolgt durch die Tasten ▲, ▼, ►,
◄. sowie OK Taste zur Bestätigung und EXIT Taste zum Abbrechen einer Funktion. Neben der
Navigation und Steuerung über die Cursor-Tasten stehen Schnellstarttasten zur Verfügung welche im
Kapitel 8. Fernbedienung erklärt werden.
10.3 Konfiguration
Bei Betätigung der MENU Taste erscheint das Hauptmenu der Benutzeroberfläche.
10
Page 12
Systemeinstellungen
Sprache
TV-Einstellungen
Anzeigeeinstellungen
Zeiteinstellungen
Timer-Einstellung
Kindersicherung
OSD-Einstellung
Favoriten

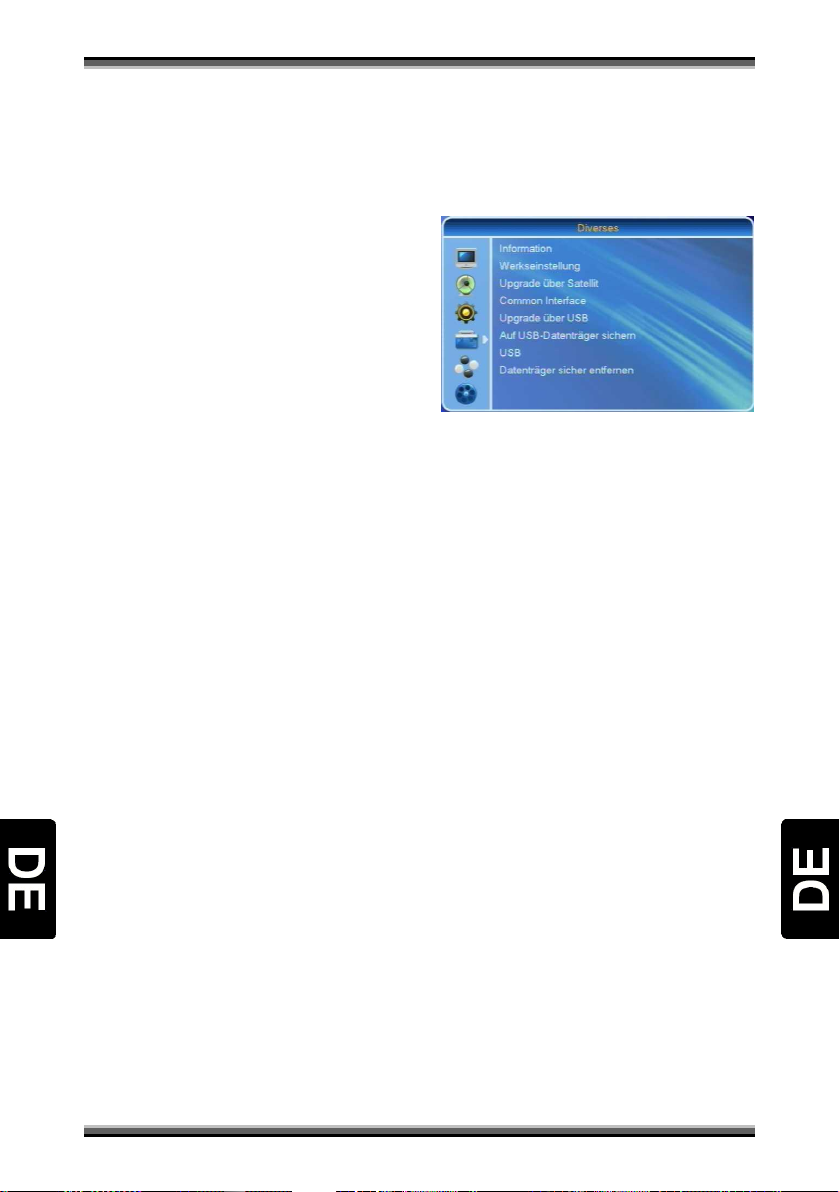

Diverses
Diverses
Information
Werkseinstellung
Upgrade über Satellit
Upgrade über USB
Auf USB-Datenträger sichern
USB
Datenträger sicher entfernen

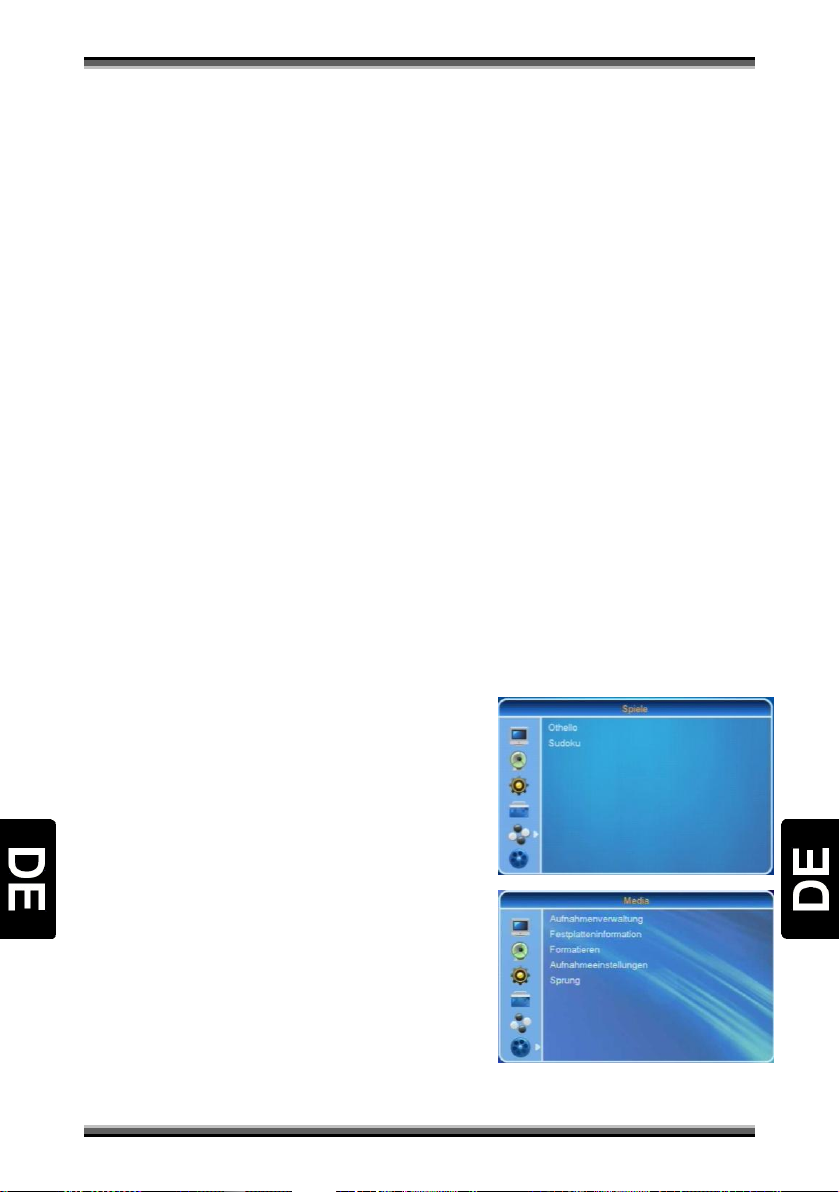

Spiele
Othello , Sudoku
Media
Aufnahmeverwaltung
Festplatteninformation
Formatieren
Aufnahmeeinstellungen
Sprung
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600

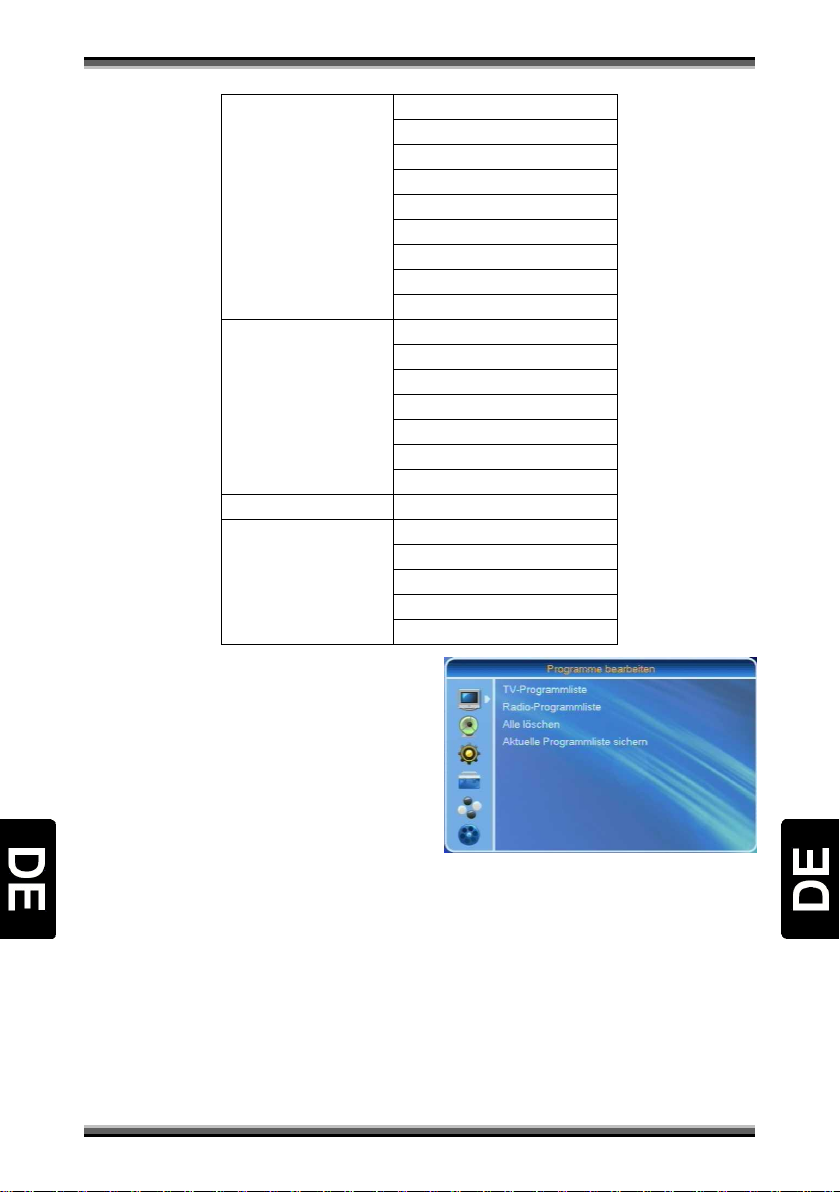

10.3.1 Programme bearbeiten
Wählen Sie den gewünschten Menüpunkt und
öffnen Sie das Untermenü mit OK.
10.3.1.1 TV-Programmliste
FAV (Favoriten)
Drücken Sie FAVOR um die Favoriten
auszuwählen.
Wählen Sie den gewünschten Sender
und bestätigen Sie mit OK. Wählen Sie die Favoritenliste, der Sie den ausgewählten Sender
hinzufügen möchten.
! Es stehen Ihnen 8 Favoritenlisten zur Verfügung.
Sperren
Drücken Sie die Funktionstaste ROT um die Auswahl der gesperrten Sender vorzunehmen.
Wählen Sie den gewünschten Sender, und Bestätigen Sie mittels OK. Taste. Bestätigen Sie
die Auswahl durch Eingabe des PIN (der werksseitige PIN lautet 0000).
! Nach erfolgreicher Eingabe erscheint ein Schloss-Symbol neben dem ausgewählten Kanal.
! Drücken Sie die Funktionstaste ROT um die Funktion zu deaktivieren.
11
Page 13
Name absteigend (A-Z)
Name aufsteigend (Z-A)
Freie/ verschlü. (frei empfangbare/
kostenpflichtige Kanäle)
Sperre (von Ihnen gesperrte
Kanäle)
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600
! Drücken Sie EXIT um das Menü zu verlassen.
Die gesperrten Programme können nun nur nach Eingabe des PIN gesehen werden.
Die Auswahl der Programmsperre muss aktiviert sein. Ist diese deaktiviert, sind die Sperren
stillgelegt.
Skip
Drücken Sie die Funktionstaste GRÜN um die Auswahl der Kanäle vorzunehmen, welche
übersprungen werden sollen.
Wählen Sie den Kanal und bestätigen Sie mittels OK Taste.
! Nach erfolgreicher Eingabe erscheint ein Symbol zum Überspringen neben dem ausgewählten Kanal.
! Drücken Sie die Funktionstaste GRÜN um die Funktion zu deaktivieren.
! Drücken Sie EXIT um das Menü zu verlassen.
Bewegen
Drücken Sie die Funktionstaste GELB um die Auswahl der Kanäle vorzunehmen.
Wählen Sie den Kanal und bestätigen Sie mittels OK Taste. Neben dem ausgewählten
Kanal erscheint ein Bewegungs-Symbol.
Bewegen Sie den Cursor zu dem Platz, an dem Sie die Kanäle einordnen wollen.
Drücken Sie nochmals die Funktionstaste GELB um die ausgewählten Kanäle an der
aktuellen Position einzufügen.
! Drücken Sie EXIT um das Menü zu verlassen.
Ändern
Drücken Sie die Funktionstaste BLAU um Änderung vorzunehmen.
Sortierung - Mit der Funktionstaste ROT wählen Sie die Sortierungsmethode der
Programmliste:
Ändern - Mit der Funktionstaste GRÜN wählen Sie den Kanal der umbenannt werden soll.
! Bestätigen Sie mit OK. Folgen Sie der Bildschirmanweisung zum Umbenennen des Kanals.
Löschen
Mit der Funktionstaste BLAU wählen Sie den Kanal der gelöscht werden soll.
! Bestätigen Sie mit OK. Neben dem ausgewählten Kanal erscheint ein Löschsymbol.
! Drücken Sie EXIT um das Menü zu verlassen.
10.3.1.2 Radio-Programmliste
Für die Bearbeitung der Radio-Programmliste stehen die gleichen, oben genannten Funktionen der TVProgramm-Liste zur Verfügung.
10.3.1.3 Alle löschen
Nach Eingabe des aktuellen Passwortes und Bestätigung der Sicherheitsabfrage werden alle
gespeicherten TV und Radio-Programme gelöscht.
! Mittels durchführen der Werkseinstellungen können Sie die werkseitigen Programmlisten wieder
12
Page 14

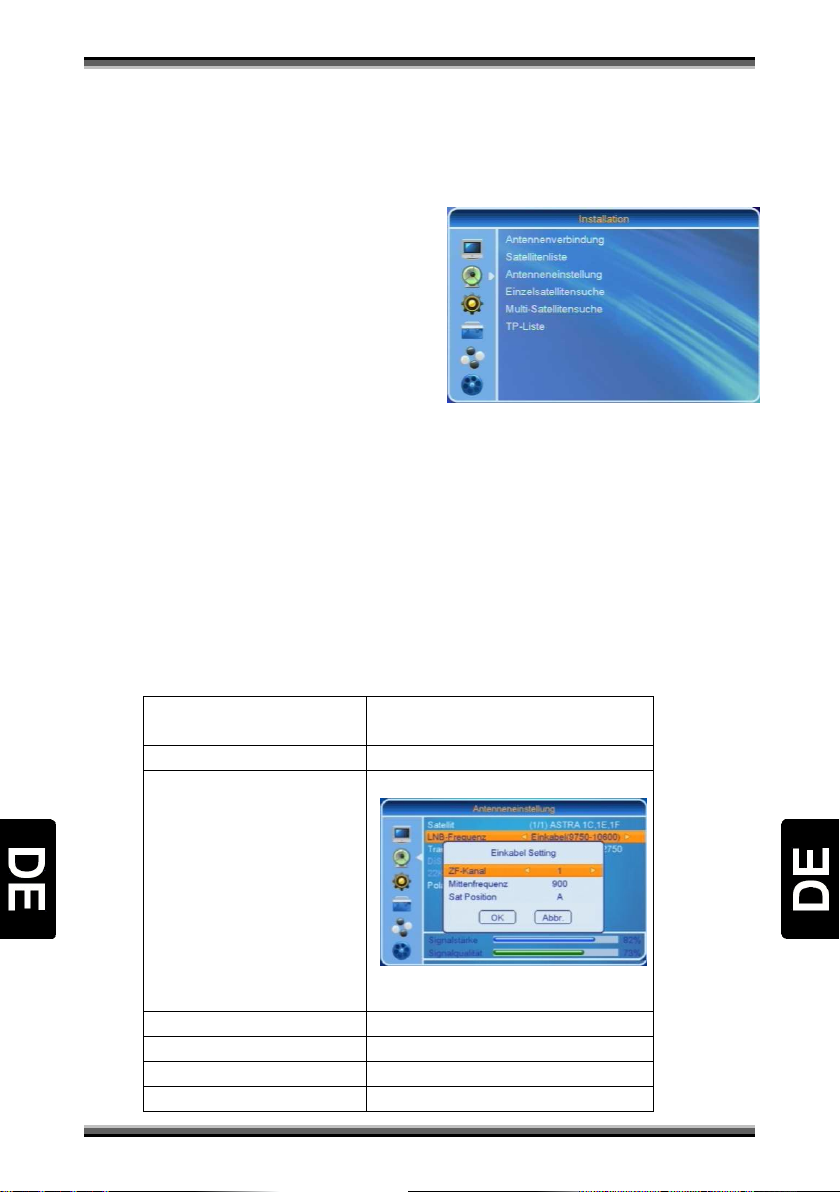

Satellit
Liste der aktivierten Satelliten aus der
Satellitenliste.
LNB-Frequenz
Einstellung der LNB-Frequenz.
Unicable
-Bestätigen sie bei LNB
Frequenz mit OK
-Einkabel 9750-10600
auswählen
- mit OK bestätigen
-ZF Kanal und Mitterfrequenz
festlegen
-mit OK bestätigen zum
Speichern
Transponder
Liste der programmierten Transponder
DiSEqC 1.0
Einstellung für Mehrsatelliten-Empfang
22KHZ
Automatische Einstellung
Polarisation
Einstellung der Polarisation
BBeeddiieennuunnggssaannlleeiittuunngg
herstellen.
OOppttiiccuumm HHDD SS6600
10.3.1.4 Aktuelle Programmliste sichern
Bestätigen Sie beim Verlassen des Menüs „Programmliste ändern“ die Sicherheitsabfrage um die
Änderungen zu speichern.
10.3.2 Installation
10.3.2.1 Antennenverbindung
Hier können Sie die Art der Antenne festlegen.
10.3.2.2 Satellitenliste
Die Liste aller gespeicherten Satelliten wird
angezeigt. Sie können nun mit OK die gewünschten
Satelliten aktivieren oder deaktivieren. Die
Markierung wird durch ein Häkchen dargestellt.
Ändern
Mit der Funktionstaste ROT bearbeiten Sie den Satellitenname und die Position. Diese Einstellung ist
wichtig für Drehmotor-Antennen.
Hinzu
Mit der Funktionstaste GRÜN fügen Sie manuell einen Satelliten hinzu.
Löschen
Mit der Funktionstaste BLAU löschen Sie gespeicherte Satelliten Und dessen Programme.
10.3.2.3 Antenneneinstellung
Hier können Sie die angeschlossene Satelliten-Antenne einstellen.
Feste Ausrichtung
13
Page 15
LNB-Frequenz
Einstellung des LNB-Frequenz
Rotor-Typ
Einstellung des Motortyps
Örtl.Längengrad
Nur Motortyp - USALS
Örtl. Breitengrad
Nur Motortyp - USALS
Alle löschen
Löschen der Satelliten-Positionen (bei
Motortyp nicht möglich)
Alle löschen
Alle Einstellungsparameter löschen
RotorEinstellungen
Zugang zum DiSEqC Steuerzentrum.
Limit-Einstellung
Festlegung des Drehradius.
Satellit
Auswahl eines Satelliten
Nur Freie
Ja-Auswahl: um freie Kanäle zu
suchen Nein-Auswahl: um alle Kanäle
zu suchen
Suchlauf
Suche TV-Progr., Radio oder beides
Netzwerk Suche
Nur im Suchmodus „voreingest.
Suche“ verfügbar
Suchlaufmodus
Automatische Suche, voreingest.
Suche: nur angelegte Transponder
werden durchsucht, Blindscan
Suche
Starten der Suche mit OK. Programme
werden bei allgemeiner Satellitenliste
angehängt.
Ändern
Änderung der Parameter des
Transponders mit der Funktionstaste
ROT.
Hinzu
Hinzufügen eines neuen Transponders
mit der Funktionstaste GRÜN.
Löschen
Löschen des Transponders mit der
Funktionstaste GELB.
Suchen
Durchsuchen des Transponders nach
BBeeddiieennuunnggssaannlleeiittuunngg
Drehanlage
OOppttiiccuumm HHDD SS6600
10.3.2.4 Einzelsatellitensuche
In diesem Untermenü können Sie einen aktivierten Satelliten nach Programmen durchsuchen.
10.3.2.5 Multi-Satellitensuche
Zur kompletten Satellitensuche stehen die gleichen Funktionen wie bei der
obig genannten Einzelsatellitensuche zur Verfügung.
10.3.2.6 TP-Liste
In diesem Untermenü können Sie die Transponder der aktivierten Satelliten bearbeiten.
14
Page 16
neuen Programmen mit der
Funktionstaste BLAU.
Sprache
Auswahl der Menüsprache
1. Audiosprache
Auswahl der Audiosprache (wenn von
Sender angeboten)
2. Audiosprache
Auswahl der Audiosprache (wenn von
Sender angeboten)
Untertitelsprache
Auswahl der Untertitelsprache (wenn
von Sender angeboten)
Teletext
Auswahl der Teletextsprache (wenn
von Sender angeboten)
Bildauflösung
Auswahl der Auflösung (Standard
1080i) HD-Programme ab 720p
Bildschirm-Format
Auswahl der Bildformate: 4:3 LB, 4:3
PS, 16:9,AUTO (voreingestellt)
Video-Ausgang
Einstellung des Farbschemas HDMI RGB
GMT - Nutzung
Ein-/Ausschalten
GMT - Verschiebung
örtliche Verschiebung wählen
Sommerzeit
Ein-/Ausschalten
Datum
Einstellung des Datums
Uhrzeit
Einstellung der Uhrzeit
BBeeddiieennuunnggssaannlleeiittuunngg

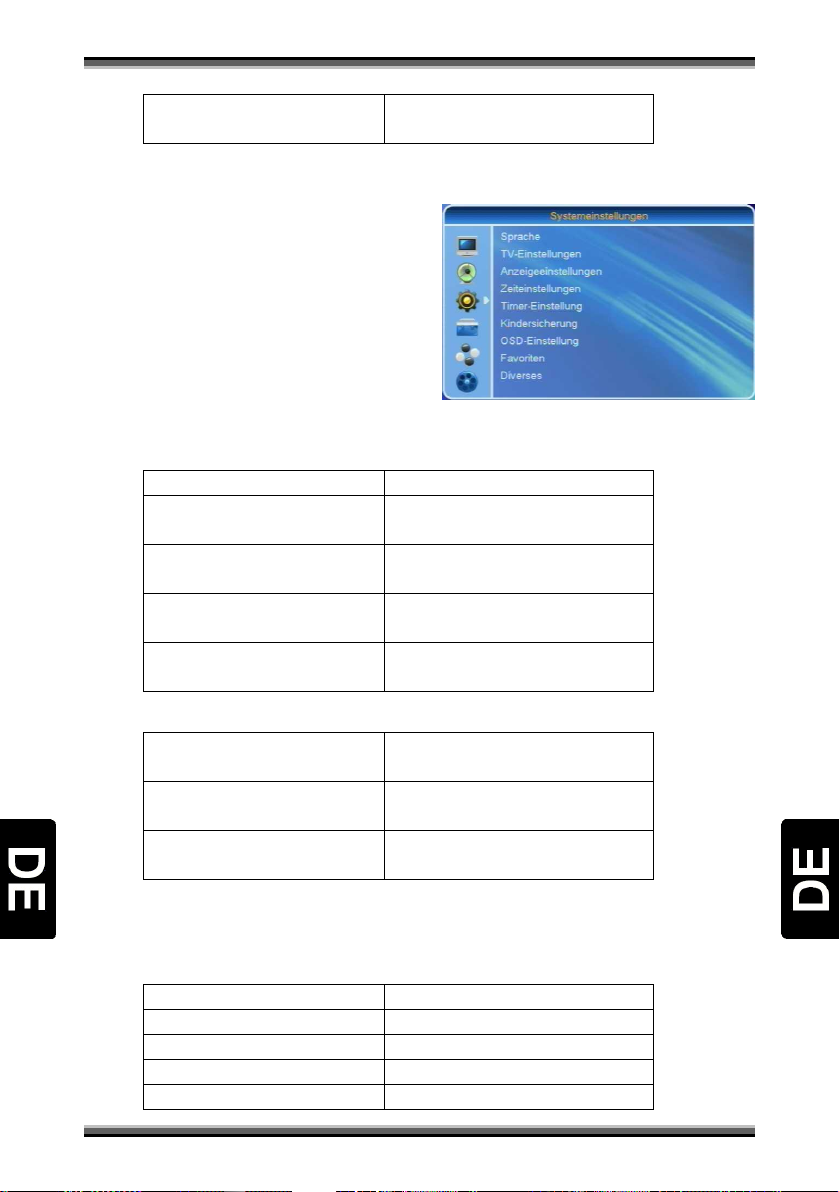

10.3.3 Systemeinstellungen
Wählen Sie den gewünschten Menüpunkt und
öffnen Sie das Untermenü mit OK.
10.3.3.1 Sprache
OOppttiiccuumm HHDD SS6600
10.3.3.2 TV-Einstellungen
10.3.3.3 Anzeigeeinstellungen
Hier können Sie die Helligkeit, Kontrast und die Farbsättigung einstellen.
10.3.3.4 Zeiteinstellungen
15
Page 17
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600
10.3.3.5 Timer-Einstellung
Es stehen Ihnen 30 Timer-Einstellungen zur Verfügung, die zu einem festgelegten Zeitpunkt eine
Aktion (Service) durchführen, z.B. Aufnehmen.
Timer-Wiederholung
Wählen Sie zwischen Aus, Einmal, Täglich, Wöchentlich und monatlich.
Timer-Dienst
Wählen Sie zwischen Programm oder Aufnahme.
Einschaltprogramm
Wählen Sie das Programm aus.
Datum
Wählen Sie das Datum des Timers.
Einschaltzeit
Wählen Sie die Einschaltzeit des Timers.
Dauer
Einstellen der Dauer des Timers.
Speichern Sie die Eingabe indem Sie mit OK bestätigen.
10.3.3.6 Kindersicherung
Geben Sie den PIN ein (der werkseitige Standard PIN lautet „0000“)
Menüsperre
Ein-/Ausschalten der Sperre des Menüs.
Programmsperre
Ein-/Ausschalten der Sperre von Kanälen.
Neues Passwort
Geben Sie ein neues Passwort ein.
Passwort bestätigen
Wiederholen Sie die Passworteingabe.
! Ist das neue Passwort bestätigt, gibt es keine Möglichkeit diese Änderung rückgängig zu machen!
(Mastercode ist beim Hersteller zu erfragen)
10.3.3.7 OSD-Einstellung
Untertitelanzeige - Ein-/Ausschalten
OSD-Anzeigedauer - Wählen Sie die Dauer der Bildschirmeinblendung.
OSD-Transparenz - Wählen Sie die Transparenz der Bildschirmeinblendung.
10.3.3.8 Favoriten
Es stehen 8 Favoritenlisten zur Verfügung, die umbenannt werden können.
10.3.3.9 Diverses
LNB-Spannung
Ein-/Ausschalten.
! Wenn Sie an eine Antennenanlage ohne Stromversorgung den Receiver angeschlossen haben,
schalten Sie die Stromversorgung aus.
16
Page 18
BBeeddiieennuunnggssaannlleeiittuunngg
Programmtyp - Auswahl zwischen freie, verschlüsselt und alle .
Signalton - Ein-/Ausschalten des akustischen SAT-Finder-Signals.
Auto Abschaltung – Automatischer Stand By Modus
Sleep Timer - Auswahl zwischen aus, 10, 30, 60, 90 und 120 Minuten.
OOppttiiccuumm HHDD SS6600
10.3.4 Diverses
10.3.4.1 Information
Öffnen Sie das Untermenü um relevante Daten des
Satelliten-Receivers einzusehen.
10.3.4.2 Werkseinstellung
Zurücksetzen auf Werkseinstellungen durch
nochmalige Bestätigung. Beachten Sie die
Bildschirmanweisungen.
10.3.4.3 Upgrade über Satellit(Optional)
! Das Software-Update ist im Normalfall nicht zum ordentlichen Betrieb des Receivers notwendig.
! Führen Sie nur dann das Upgrade durch bzw. versuchen Sie es nur dann, wenn Sie von unserem
Serviceteam aufgefordert werden.
! Für Schäden nach einem Upgrade entfällt die Garantie und wir übernehmen keine Haftung!
Diese Einstellung wird verwendet, um die Software des Satelliten Empfängers zu aktualisieren.
Satellit - Wählen Sie einen Satelliten für das Upgrade.
Transponder - Wählen Sie einen Transponder für das Upgrade.
Frequenz - Wählen Sie die Frequenz für das Upgrade.
Symbolrate - Wählen Sie die Symbolrate des Upgrade-Kanals.
Polarisation - Wählen Sie die Polarisation für das Upgrade.
Download PID - Wählen Sie die PID der heruntergeladenen Software.
Start - Starten Sie die Aktualisierung der Software.
! Beachten Sie die Bildschirmanweisungen.
10.3.4.4 Upgrade über USB
! Das Software-Update ist im Normalfall nicht zum ordentlichen Betrieb des Receivers notwendig.
! Sollten Sie ein Software-Update durchführen, ist die Methode über die USB Schnittstelle zu
bevorzugen.
! Des weiterem stehen Ihnen die Punkte Senderliste speichern und Senderliste laden zur Verfügung.
Aktuelle Firmware und eine Updateanleitung per USB finden sie unter: www.opticum-gmbh.de
10.3.4.5 Auf Datenträger sichern
Hier können Sie die Programmliste auf den Datenträger sichern.
10.3.4.6 USB
Verwendung mit externem USB-Laufwerk (nur für Receiver mit USB-Anschluss)
Während der Auswahl und der Verwendung mit USB-Laufwerken (Festplatte, Speicherstick) sollten Sie
17
Page 19
BBeeddiieennuunnggssaannlleeiittuunngg
auf folgende Dinge achten:
Das Laufwerk muss USB 2.0 kompatibel sein sowie über die richtigen Einstellungen für Lese- und
Schreibgeschwindigkeit verfügen,
Das Laufwerk hat eine Partitition und ist in einem unterstützten Format(FAT 32) formatiert,
Wenn nötig (dies gilt insbesondere für USB-Festplatten mit hohem Stromverbrauch), muss das
Laufwerk an eine separate Stromquelle angeschlossen sein,
Trennen Sie die Verbindung niemals während eines Lese- oder Schreibvorganges,
Verwenden Sie keine fragmentierten oder sehr gefüllten Laufwerke,
Bei Missachtung der oben genannten Hinweise kann es zu Fehlern bei der Verwendung, in extremen
Fällen zu Schäden kommen.
Der Hersteller übernimmt keine Haftung für direkte oder indirekte Schäden durch Verlust
aufgezeichneter oder editierter Daten auf externen an den Receiver angeschlossenen USBSpeichermedien und gibt auch keine Garantie für die Sicherheit sämtlicher auf dem USBSpeichermedium befindlichen sonstigen Daten im Falle einer Fehlfunktion des Receivers.
OOppttiiccuumm HHDD SS6600
Playlist anzeigen
Wenn eine Playlist erstellt ist, drücken Sie die Zifferntaste 2 um
dieses aufzurufen.
Wiederholung
Um Dateien zu wiederholen, drücken Sie die Zifferntaste 3. Es stehen Ihnen 3
Wiederholungsmöglichkeiten zur Verfügung.
Einstellungen für Bilder
Drücken Sie die INFO Taste um die Anzeigedauer und die Bildershow Wiederholungen einzustellen .
Sortierung
Drücken Sie die REC Taste um eine Sortierung vorzunehmen. Es stehen Ihnen 5
Sortierungsmöglichkeiten zur Verfügung.
10.3.5 Spiele
Es stehen Ihnen 2 Spiele für Ihre Unterhaltung zur
Verfügung.
10.3.6 Media
Dieser Punkt ist nur aktiv, wenn ein lesbares
Speichermedium verbunden ist. Bei den lesbaren Dateien
handelt es sich um Bitmap-Bilder.
18
Page 20
Umbenennen
Drücken Sie die Funktionstaste ROT.
Sperren
Drücken Sie die Funktionstaste GRÜN.
Löschen
Drücken Sie die Funktionstaste BLAU.
BBeeddiieennuunnggssaannlleeiittuunngg
Aufnahmeverwaltung
Hier können aufgenommene Programme bearbeitet werden.
Festplatteninformation
Informationen zum verwendeten USB-Speichermedium.
Formatieren
Formatieren des verwendeten USB-Speichermediums.
OOppttiiccuumm HHDD SS6600
! Beim Formatieren gehen alle auf dem USB-Speichermedium gespeicherten Daten verloren gehen.
Aufnahmeeinstellungen
Timeshift
Mit der Timeshift-Funktion können Sie ein laufendes Programm unterbrechen und zu einem späteren
Zeitpunkt weitersehen. Der Receiver nimmt das Programm auf das USB-Speichermedium auf.
Das angezeigte Bild wird eingefroren, so dass Sie an dieser Stelle weiter sehen können. Um diese
Funktion nutzen zu können, muss dieser Punkt eingeschaltet sein.
Drücken Sie die PAUSE Taste einmal im Normalbetrieb. Sobald Sie die Sendung weiter sehen wollen,
drücken Sie die PLAY Taste. Sie sehen das Programm nun von diesem Zeitpunkt ab, von dem Sie die
PAUSE Taste gedrückt hatten.
! Ist dieser Punkt ausgeschaltet, so wird das Bild bei Drücken der PAUSE Taste lediglich eingefroren.
! Die Aufnahme über die Timeshift-Funktion wird nicht dauerhaft auf die Festplatte gespeichert.
Durch Umschalten oder Stoppen der Aufnahme wird die Timeshift-Aufnahme verworfen.
! Die Timeshift-Funktion hat eine Kapazität von maximal 90 Minuten.
Timeshift zu Aufanhme
Festlegen ob bei einer Aufnahme Timeshift mit aufgezeichnet werden soll
Aufnahmetyp
Festlegen des Aufnahmetyps (TS oder PS).
Untertitelaufnahme
Wenn diese Funktion eingeschaltet ist, wird bei einer Aufnahme der Untertitel (falls gesendet) mit
aufgezeichnet.
Sprung
Festlegen der Größe der Zeitsprünge während einer Wiedergabe mit den Sprungtasten.
! Minimale Größe sind 30 Sekunden, maximale Größe 30 Minuten.
19
Page 21
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600
Automatisches Ausschalten
Gemäß den Bestimmungen der Europäischen Union, verfügt der Receiver über die
Funktion „Automatisches Ausschalten“. Diese Funktion wird aktiviert nach 3 stündigem
Standby-Status des Gerätes. Dies bedeutet, dass sich der Receiver automatisch ausschaltet,
wenn das Gerät in dieser Zeit keinerlei Befehle vom Geber oder der Tastatur erhält. Das
Ausschalten wird zuvor (2 Minuten vorher) mit einer kleinen Nachricht auf dem
Flachbildschirm angekündigt. Bitte berücksichtigen Sie, dass dieses Feature eine vom Werk
eingestellte Funktion ist die nur in Software Versionen für Europäische Länder existiert. Bei
Bedarf können Sie dieses Feature mit Hilfe des Hauptmenüs deaktivieren.
20
Page 22
Problem
Mögliche Ursache
Lösungsvorschlag
Kein Strom
Das Netzteil wurde nicht ordnungsgemäß
angeschlossen.
Stecken Sie den Netzstecker fest in die
Steckdose und schalten Sie das Gerät
ein. Wenn Sie weiterhin keinen Strom
haben, schalten Sie das Gerät bitte
noch einmal aus und nach 5-10
Minuten wieder ein.
Programme werden
nicht gescannt
Die Antenne ist falsch ausgerichtet.
Richten Sie die Antenne aus oder
nutzen Sie eine Außenantenne.
Eingabe falscher Parameter.
Geben Sie die richtigen
Frequenz- und BandbreitenParameter ein.
Kein Bild
Ausgangskabel wurde falsch
angeschlossen.
Schließen Sie das Ausgangskabel
richtig an.
Der Videoausgangs-Modus ist
abweichend vom Modus des
Monitors.
Den Betriebsmodus neu
einstellen.
Keine Farbe
Ausgangskabel wurde falsch
angeschlossen.
Schließen Sie das Ausgangskabel
richtig an.
Der Videoausgangs-Modus ist
abweichend vom Modus des
Monitors.
Den Betriebsmodus neu
einstellen.
Die Fernbedienung
funktioniert nicht
Batterien sind falsch eingelegt
Legen Sie die Batterien richtig ein
(Polung beachten!)
Die Batterien sind leer.
Batterien wechseln.
Außerhalb des effektiven
Betriebsbereiches.
Im normalen Bereich
betreiben.
Der Ferngeber ist hellem Licht
ausgesetzt.
Das Gerät an einer anderen
Stelle platzieren.
Ton und Untertitel sind
nicht in der richtigen
Sprache
Falscher Audiosender wurde ausgewählt.
Drücken Sie die Taste “Audio”, um den
Sender zu wechseln.
Kein Ton
Das Gerät befindet sich im
Stummschaltungsmodus.
Stummschaltmodus ausschalten.
Die Lautstärke ist zu niedrig
eingestellt.
Erhöhen Sie die Lautstärke.
Das Kabel ist falsch
angeschlossen.
Schließen Sie das Kabel
richtig an.
Kein zufälliger Ton
Ein Kurzschluß könnte vorliegen.
Den Anschluss des Ausgangskabels
korrigieren und das Gerät wieder
betätigen.
Erhebliche Verzerrung
oder Receiver kann
Signal nicht
ordnungsgemäß
empfangen
Zu starkes Interferenzsignal
Adjustieren Sie die Antenne
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600
11 Fehlersuchtabelle
Treten beim Gebrauch des Gerätes Probleme auf, welche hier nicht genannt sind, kontaktierten Sie die
Servicehotline oder schreiben sie eine E Mail an unseren Service : [email protected]
21
Page 23
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600
12 Technische Spezifikation
Receiver
Frequenzbereich: 950～2150MHz (kompatibel mit C/Ku)
Signalpegel: －65～30dBm
LNB Anschluss: IEC169－24, F type
Loop Anschluss: IEC169－24, F type
Eingangswiederstand: 75Ω
Demodulation Modus
Demodulation: QPSK, kompatibel mit SCPC und MCPC
Symbol Rate: 2～45 Mbit/s
Convolution Code rate: 1/2, 2/3, 3/4, 5/6, 7/8
Video Dekodierung
Video Dekodierung: ISO/IEC13818-2 MPEG2（MP@ML) kompatibel
Video Auflösung: 720×576 (PAL), 720×480 (NTSC)
Video Eingangscode-Rate： 15Mbit/s max.
Teletext: unterstützt DVB-TXTETSI/EN300472
Audio Dekodierung
Audio Dekodierung: ISO/IEC13818－3
Tonwiedergabe Stereo, Mixed, Left, Right, SPDIF (Dolby digital audio )
Abtastrate： 32，44.1, 48 KHz
Energie Spezifikation
Eingangsstrom： ~ 230V，50Hz
Stromverbauch： <17W
Stromverbauch im Standby： <1W
LNB Ausgangsstrom: 13-18V, ≥450mA
Physikalische Spezifikation
Betriebstemperatur： 5-40 ℃
Luftfeuchtigkeit： <90%
Gewicht: ＜ 0.3 Kg
Maße： 180 mm × 100 mm × 35 mm
Gewicht und Abmessungen sind keine exakten Werte.
Technische Daten können jederzeit ohne vorherige Ankündigung vom Hersteller geändert werden.
22
Page 24
BBeeddiieennuunnggssaannlleeiittuunngg
OOppttiiccuumm HHDD SS6600
13 Konformitätserklärung
Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und
Normen:
Niederspannungsrichtlinie 2006/95/EG
EN 60065:2002+A1:2006
Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG
EN 55 013:2001+A1:2003+A2:2006
EN 55 020:2007
EN 61 000-3-2:2006
EN 61 000-3-3:1995+A1:2001+A2:2005
Gerätetyp/Modell: Digitaler HD Satellitenreceiver DVB-S2
23
Loading...
