Opticum ALi CX User guide [de]

Bedienungsanleitung

Digitaler Satelliten Receiver

Model ID: ALi CX

mod. German 6/2009 jp

Bedienungsanleitung

INHALTSVERZEICHNIS

INHALTSVERZEICHNIS ....................................................................................................... 1

1. ALLGEMEINE INFORMATIONEN .................................................................................. 3

2. SICHERHEITSHINWEISE ............................................................................................... 3

S

TROMVERSORGUNG

Ü

BERLASTUNG

F

LÜSSIGKEITEN

R

EINIGUNG

B

ELÜFTUNG

K

ABEL

B

EFESTIGUNGEN

A

NSCHLUSS AN DIE SATELLITEN-ANTENNE UND DEN

A

NSCHLUSS AN DEN FERNSEHER

E

RDUNG

A

UFSTELLORT

W

ARTUNG

Z

UBEHÖR

................................................................................................................................ 3

.............................................................................................................................. 3

.................................................................................................................................... 3

................................................................................................................................... 4

........................................................................................................................... 4

................................................................................................................................. 4

.................................................................................................................................. 4

................................................................................................................. 3

.......................................................................................................................... 3

......................................................................................................................... 3

....................................................................................................................... 3

LNB ............................................................ 3

................................................................................................ 3

3. ENTSORGUNGSINFORMATIONEN ................................................................................ 4

4. FERNBEDIENUNG ........................................................................................................... 5

5. GEHÄUSEFRONT ............................................................................................................ 7

6. GEHÄUSERÜCKSEITE .................................................................................................... 7

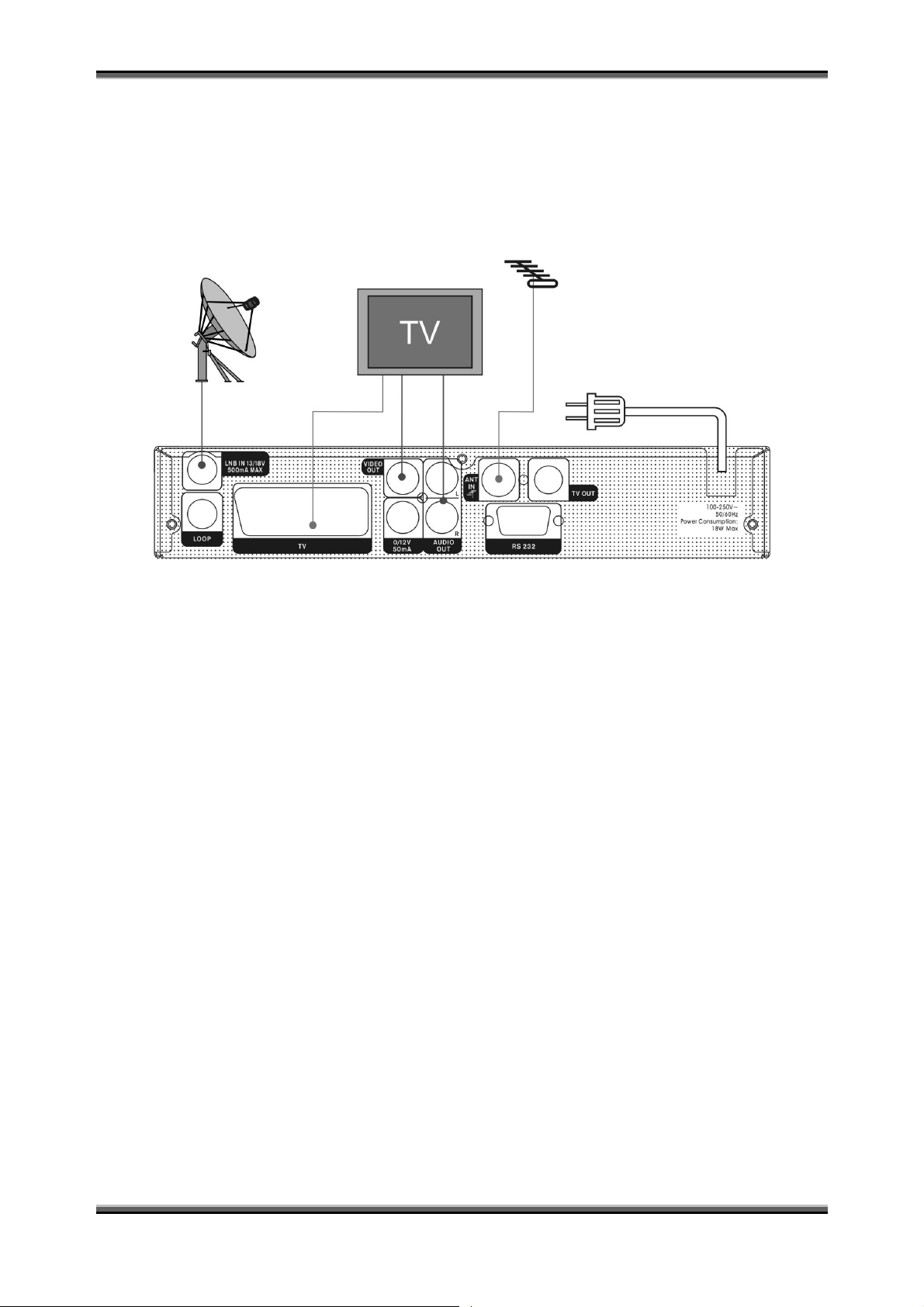

7. GERÄT ANSCHLIESSEN ................................................................................................. 7

8. MENU ................................................................................................................................ 9

9.1 F

ERNSEHPROGRAMM-MANAGER

9.1.1 Programm Gruppen .......................................................................................................................................................... 9

9.1.2 Programm überspringen ................................................................................................................................................. 10

9.1.3 Programm editieren ........................................................................................................................................................ 10

9.1.4 Programm sortieren ........................................................................................................................................................ 10

9.1.5 Programm Favoriten ...................................................................................................................................................... 11

9.1.6 Programme suchen ......................................................................................................................................................... 11

9.2 R

ADIOPROGRAMM-MANAGER

........................................................................................... 9

............................................................................................. 11

10. INSTALLATION ............................................................................................................ 12

10.1 S

ATELLIT

......................................................................................................................... 12

10.2 DISEQC .......................................................................................................................... 12

10.3 P

10.4 A

10.5 T

10.6 E

10.7 M

10.8 S

10.9 CA E

OSITIONER
NTENNENEINSTELLUNGEN

RANSPONDER SUCHE

INZELNE SUCHE

EHRFACHE SUCHE

ATELLITENFÜHRER

INSTELLUNGEN

.................................................................................................................... 12

..................................................................................................... 13

............................................................................................................. 14

......................................................................................................... 14

......................................................................................................... 14

(OPTIONAL).................................................................................... 15

.............................................................................................. 12

11 SYSTEM EINSTELLUNGEN.......................................................................................... 15

11.1 S

11.2 TV S

11.3 L

11.4 T

11.5 B

11.6

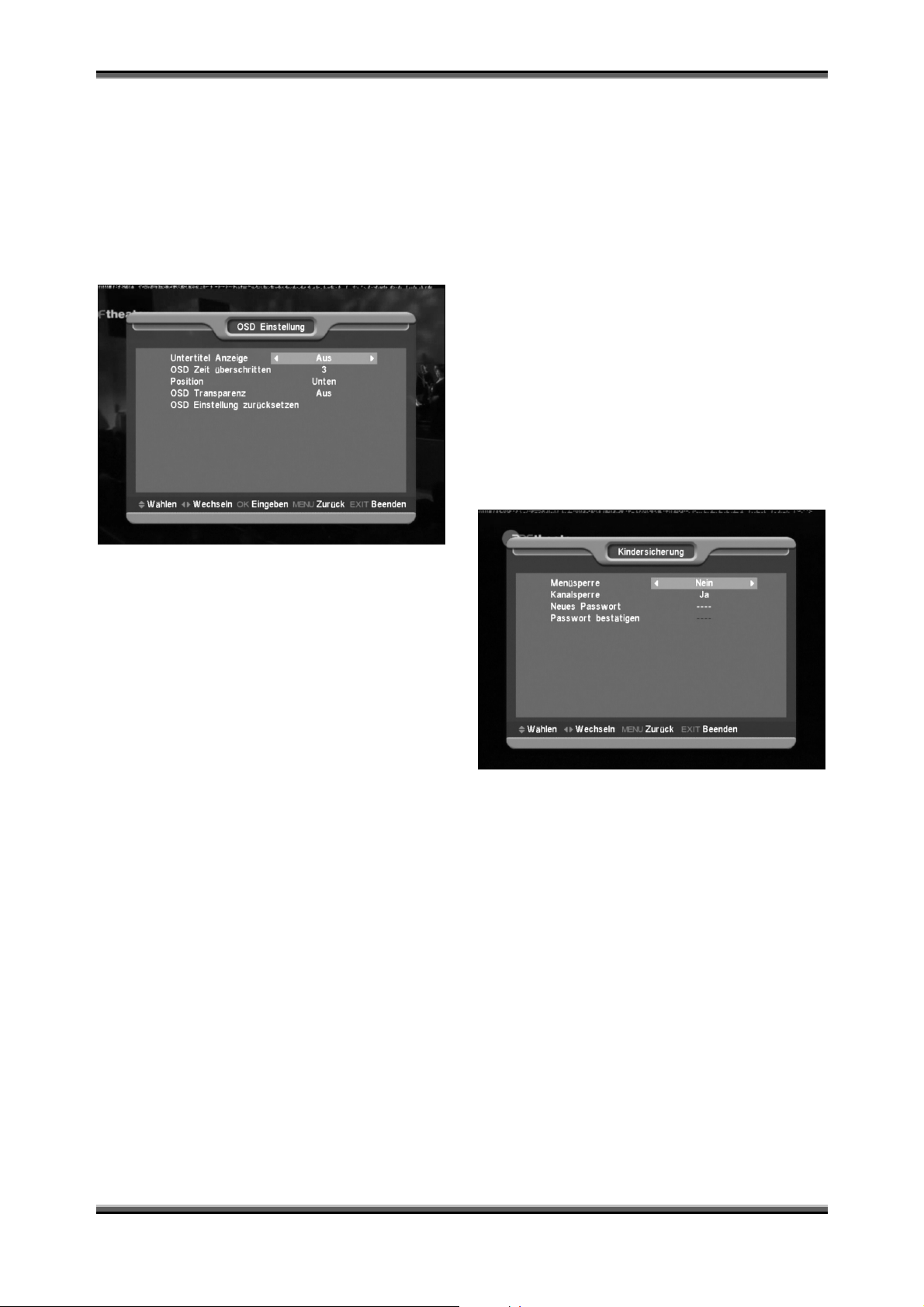

11.7 OSD E

PRACHE

OKALE ZEITEINSTELLUNGEN
IMER

EGRÜßUNGSPROGRAMM

PROGRAMMTYP

........................................................................................................................ 16

YSTEM

..................................................................................................................... 16

............................................................................................................................. 17

............................................................................................................... 18

INSTELLUNGEN

...................................................................................................... 19

............................................................................................ 16

................................................................................................. 18

1

Bedienungsanleitung

11.8 K

INDERSICHERUNG

.......................................................................................................... 19

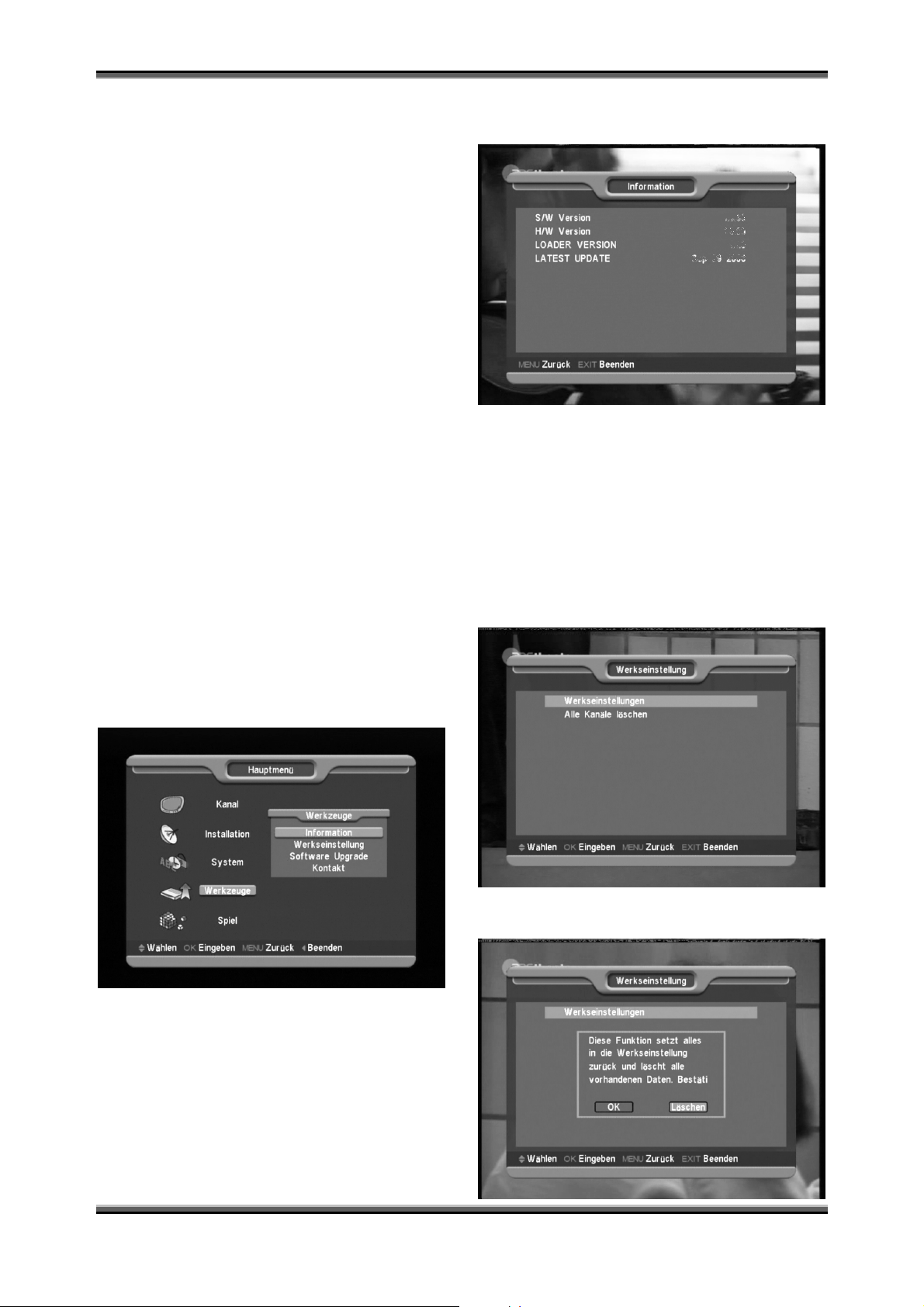

12. WERKZEUGE ............................................................................................................... 20

12.1 I

12.2 W

12.3 S

NFORMATION

ERKSEINSTELLUNGEN

OFTWARE UPGRADE

.................................................................................................................. 20

................................................................................................... 20

...................................................................................................... 21

13.SPIELE .......................................................................................................................... 21

14. NEUE FUNKTIONEN .................................................................................................... 22

14.1 Z

14.2 B

OOM MODUS

ILDSCHIRMAUFTEILUNG

.................................................................................................................. 22

.................................................................................................. 22

15.FEHLERFINDUNG ......................................................................................................... 23

16. SPECIFIKATIONEN ...................................................................................................... 24

16.1 A

16.2 A/V M

16.3 M

16.4 S

16.5 P

16.6 A

16.7 K

LLGEMEINES

ODUS

ICROPROZESSOR & SPEICHER
TROM & UMWELTBEDINGUNGEN
HYSIKALISCHE SPEZIFIKATIONEN
NSCHLÜSSE
ONFORMITÄTSERKLÄRUNG

.................................................................................................................. 24

..................................................................................................................... 24

....................................................................................... 24

................................................................................................................... 24

............................................................................................. 25

..................................................................................... 24

.................................................................................... 24

2

Bedienungsanleitung

1.

Allgemeine Informationen

Danke für den Kauf dieses neuen digitalen Satelliten-Receivers.
Zu Ihrer Sicherheit und um die richtige Bedienung zu gewährleisten, lesen Sie bitte diese
Bedienungsanleitung sorgfältig, bevor Sie den Receiver in Betrieb nehmen.

2.

Sicherheitshinweise

Stromversorgung

100 - 250 V AC, 50-60 Hz

Überlastung

Überlasten Sie nicht die Steckdose, ein Verlängerungskabel oder einen Adapter, da dies einen
Stromschlag verursachen könnte.

Flüssigkeiten

Setzen Sie das Gerät keinen tropfenden oder spritzenden Flüssigkeiten aus, und stellen Sie keine mit
Flüssigkeit gefüllten Objekte auf das Gerät, wie z.B. Vasen

Reinigung

.

1. Ziehen Sie immer zuerst den Netzstecker aus der Steckdose bevor Sie das Gerät reinigen.

2. Verwenden Sie ein weiches, feuchtes Tuch (ohne Reinigungsmittel), um das Gerät abzustauben.

Belüftung

1. Die Schlitze oben am Gerät dürfen nicht abgedeckt werden, um gute Luftzufuhr zum Gerät zu
gewährleisten.

2. Stellen Sie den Receiver nicht auf wackelige Möbel oder weiche Teppiche.

3. Setzen Sie den Receiver nicht dem direkten Sonnenlicht aus, und stellen Sie ihn nicht in die
Nähe einer Heizquelle.

4. Stellen Sie keine elektronischen Geräte auf den Receiver.

Kabel

Verwenden Sie standardisierte Kabel, um Fehlfunktionen des Receivers zu vermeiden.

Befestigungen

Verwenden Sie keine Befestigungen, die nicht für den Receiver empfohlen sind, da diese den Receiver
beschädigen könnten.

Anschluss an die Satelliten-Antenne und den LNB

Ziehen Sie den Netzstecker des Receivers, bevor Sie die Kabel der Satelliten-Antenne ein- oder
ausstecken. Wenn dies nicht beachtet wird, kann der LNB beschädigt werden.

Anschluss an den Fernseher

Ziehen Sie den Netzstecker des Receivers, bevor Sie die Kabel des Fernsehers ein- oder ausstecken.
Wenn dies nicht beachtet wird, kann der Fernseher beschädigt werden.

3

Bedienungsanleitung

Erdung

Das LNB-Kabel muss mit der Erdung der Satelliten-Antenne geerdet sein.

Aufstellort

Der Receiver darf nicht im Freien stehen, damit er nicht Blitz, Regen oder Sonnenlicht ausgesetzt ist.

Wartung

1. Versuchen Sie nicht dieses Gerät selbst zu reparieren.

2. Lassen Sie jede Reparatur von qualifiziertem Fachpersonal durchführen.

Zubehör

Prüfen Sie, ob folgendes Zubehör mitgeliefert wurde, wenn Sie die Verkaufspackung öffnen:

Bedienungsanleitung – 1 Stück

Fernbedienung – 1 Stück

Batterien – 2 Stück

Das Gerät und die Batterien dürfen nicht über den Hausmüll entsorgt werden. Bitte richten Sie sich nach
den Vorschriften der Abfallentsorgung Ihres Wohnorts und entsorgen Sie alle Teile entsprechend der
örtlichen Vorschriften.

3. Entsorgungsinformationen

Entsorgungsinformationen für Benutzer aus Privathaushalten

1. In der Europäischen Union

Achtung: Werfen Sie dieses Gerät zur Entsorgung bitte nicht In den normalen Hausmüll!

Gemäß einer neuen EU-Richtlinie, die die ordnungsgemäße Rücknahme, Behandlung und Verwertung
von gebrauchten Elektro- und Elektronikgeräten vorschreibt, müssen elektrische und elektronische
Altgeräte getrennt entsorgt werden.

Nach der Einführung der Richtlinie in den EU-Mitgliedstaaten können Privathaushalte Ihre gebrauchten
Elektro- und Elektronikgeräte nun kostenlos an ausgewiesenen Rücknahmestellen abgeben*. In einigen
Ländern* können Sie Altgeräte u.U, auch kostenlos bei Ihrem Fachhändler abgeben, wenn Sie ein
vergleichbares neues Gerät kaufen, *) Weitere Einzelheiten erhalten Sie von Ihrer Gemeindeverwaltung.

Wenn Ihre gebrauchten Elektro- und Elektronikgeräte Batterien oder Akkus enthalten, sollten diese
vorher entnommen und gemäß örtlich geltenden Regelungen getrennt entsorgt werden.

Durch die ordnungsgemäße Entsorgung tragen Sie dazu bei, dass Altgeräte angemessen gesammelt,
behandelt und verwendet werden. Dies verhindert mögliche schädliche Auswirkungen auf Umwelt und
Gesundheit durch eine unsachgemäße Entsorgung.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei Ihrer Gemeindeverwaltung nach dem ordnungsgemäßen Verfahren zur
Entsorgung dieses Geräts.

Achtung: Ihr Produkt trägt dieses Symbol. Es besagt, dass Elektro-und
Elektronikgeräte nicht mit dem HaushaltsmüII entsorgt, sondern einem
getrennten Rücknahmesystem zugeführt werden sollten.

4

Bedienungsanleitung

Für die Schweiz; Gebrauchte Elektro- und Elektronikgeräte können kostenlos beim Händler abgegeben
werden, auch wenn Sie kein neues Produkt kaufen. Weitere Rücknahmesysteme finden Sie auf der
homepage von www.swico.ch oder www.sens.ch.

Entsorgungsinformationen für gewerbliche Nutzer

1. In der Europäischen Union

Wenn Sie dieses Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen möchten:
Bitte wenden Sie sich an Ihren Fachhändler, der Sie (über die Rücknahme des Produkts informieren
kann. Möglicherweise müssen Sie die Kosten für die Rücknahme und Verwertung tragen, kleine Produkte
(und kleine Mengen) können möglicherweise bei Ihrer örtlichen Rücknahmestelle abgegeben werden.
Für Spanien; Bitte wenden Sie sich an das vorhandene Rücknahmesystem oder Ihre
Gemeindeverwaltung, wenn Sie Fragen zur Rücknahme Ihrer Altgeräte haben.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei Ihrer Gemeindeverwaltung nach dem ordnungsgemäßen Verfahren zur
Entsorgung dieses Geräts.

4. Fernbedienung

Mit der Fernbedienung können Sie den Receiver ein-/ ausschalten, das OSD (On Screen Display)
bedienen und eine Anzahl „Hotkeys“ verwenden:

POWER

Schaltet Ihren Receiver ein, aus “Standby” oder in “Standby.“

UHF

Falls Ihr Fernseher durch einen RF Modulator (UHF) angeschlossen ist, wählen Sie einen Ausgangs-Kanal
zwischen Nr. 21 und Nr. 69 mit den ^,v Tasten.

MUTE

Stummschaltung des Tones

ZAHLENTASTEN 1 - 0

Zur direkten Anwahl von Programmen oder zum Ändern von Einstellungswerten im Menü.

PAUSE

Einmaliges Drücken: “Einfrieren” des Bildschirms.
Zweites Drücken oder Weiterschalten des Programms: Aufheben des “Einfrierens”.

(ZOOM)

Durch mehrmaliges Drücken der Taste bestimmen Sie das Zoomen, von 1x bis 16x.

(VORHERIGE

Rückkehr zum vorherigen Status oder Menü.

MENU

Zeigt das Hauptmenü auf dem Bildschirm an, oder verlässt das Menü

)

5

Bedienungsanleitung

(INFORMATION)

Zeigt verschiedene Informationen zum laufenden Programm an.

EPG

Öffnet den elektronischen Programmführer

EXIT

Löschen einer Auswahl im Menü, oder verlassen des Menüs

OK

Zum Auswählen einer Menü-Option, oder zur Bestätigung einer
Eingabe.

<,>

Zum Einstellen der Lautstärke, oder um den Cursor im Menü nach
links oder rechts zu bewegen.

^,v

Zum Umschalten der Programme, oder um den Cursor im Menü
nach oben oder unten zu bewegen.

((((

TV / RADIO)

Der Receiver wechselt zwischen TV – und
Radio-Programmen

(FINDEN)

Funktion zur Schnellfindung von Programmen, sortiert nach
Buchstaben.

P+/P- I<< >>I

Bewegt den Cursor zur nächsten oder vorigen Seite im Hauptmenü
oder in der Senderliste.

FAV(FAVORITEN)

Zeigt die Favoritenliste an.

SAT

Anzeigen der Satelliten Liste.
P/N.
TV-Modus PAL / NTSC

TV/SAT

Der Receiver schaltet um zwischen Fernseh- und Satellitenempfang

F1

Funktionstaste 1

F2

Funktionstaste 2

HELP

Hilfe

(WEISSE TASTE)

Anzeige der Untertitel

(ROTE TASTE)

Einstellung der Audio Programme, zur Auswahl des Audio
Modus, Links, Rechts, Stereo

(GRÜNE TASTE)

Anzeige mehrerer Programme. Auswahl des gewünschten
Programms durch <,> ^,v und drücken von OK.

TIMER(GELBE TASTE)

Drücken Sie die TIMER Taste um ins Menü für Zeiteinstellungen zu
gelangen. Sie können 8 verschiedene Einstellungen vornehmen.

…...TELETEXT(BLAUE TASTE)

Zeigt die Teletext Information des ausgewählten Programms an.

6

Bedienungsanleitung

5. Gehäusefront

STANDBY/ON: Zum Einschalten des Receivers / Einschalten in “Standby“

^, v TASTE : Zum Wechseln der Programme, oder um den Cursor nach oben / unten zu

bewegen im Hauptmenü

POWER LED: Die LED leuchtet, wenn der Receiver angeschaltet ist.
Signal LED: Die LED leuchtet, wenn das Empfangssignal ausreichend stark ist.
VOL<,> TASTE: Stellt die Lautstärke ein oder bewegt den Cursor links / rechts im Menü
MENÜ TASTE: Um in das Hauptmenü zu gelangen.
OK TASTE: Anzeige der Fernseh-/Radio-Programmliste, oder zur Bestätigung im

Hauptmenü.

Display: (4-Digits/7-Segment) Zeigt den Betriebszustand des Receivers an
Fernbedienungssensor: Empfängt das Infrarotsignal von der Fernbedienung
Kartenschacht: Einen oder zwei Kartenschächte für eine CONAX-Smartcard.

Die Karten sind so in den Schacht einzuführen, dass die
Seite mit dem Chip nach oben zeigt!

6. Gehäuserückseite

LNB IN 13/18V 500mA MAX: Anschluss für das Koaxialkabel des LNBs (von der Antenne)
LOOP: Hier kann ein weiterer Receiver angeschlossen werden.
ANT IN: Anschluss für eine analoge Fernseh-Antenne. (optional)
TV OUT : Anschluss für den Fernseher über ein RF Kabel. (optional)
VIDEO : Anschluss (RCA) für ein externes Videogerät.
TV : Anschluss für den Fernseher über ein SCART Kabel.
RS 232C Serieller PORT: Anschluss für ein serielles Kabel, um Ihren Receiver mit einem

Computer zu verbinden.

0/12V 50mA: Anschluss für 12V an einen externen 0V/12V Schalter.
AUDIO R/L : RCA Anschlüsse für externe Audio Verstärker oder Systeme.

Bitte sehen Sie sich das obige Diagramm an für alle möglichen Anschlüsse Ihres Receivers.
Stecken Sie den Stromstecker des Receivers erst ein, wenn alle anderen Anschlüsse gemacht und
geprüft wurden.

7. Gerät anschliessen

Sie können den Receiver auf vier verschiedene Arten an Ihr bestehendes TV-SAT-System
anschließen. Wir empfehlen folgende Möglichkeiten:

1. Verbinden Sie den SCART-Eingang des TV-Gerätes und den TV-SCART-Ausgang des
Receivers mit einem SCART-Kabel.

7

Bedienungsanleitung

2. Verbinden Sie die RCA-Eingänge des TV-Gerätes (Video, Audio R/L) und die RCA-Ausgänge
des Receivers (Video, Audio R/L) mit einem RCA-Kabel.

3. (Optional) Falls Ihr TV-Gerät keine RCA-Eingänge hat, verbinden Sie den RF-Eingang des
TV-Gerätes und den RF-Ausgang des Receivers mit einem RF-Kabel.

Zum Schluss verbinden Sie das Koaxialkabel des LNBs mit dem “LNB IN” Eingang am Receiver.

Mit externem Audio / Hi-Fi System

Um ein externes Audio Hi-Fi System anzuschließen, ist der Receiver mit zwei RCA-Buchsen auf der
Rückseite des Gerätes ausgestattet. Diese sind mit Audio L und R benannt.
Verbinden Sie ein RCA Stereo-Kabel von den AUDIO L, R Ausgängen auf der Rückseite des
Receivers zu den LINE, AUX, SPARE oder EXTRA Eingängen Ihres Hi-Fi Systems.

7.1 Fernseher mit motorisiertem System (DiSEqC 1.2)

Verbinden Sie ein Ende Ihres Koaxialkabels mit der LNB IN-Buchse am Receiver und das andere
Ende mit der REC oder Receiver-Buchse am DiSEqC 1.2 Motor.
Verbinden Sie das Koaxialkabel vom LNB zum LNB-Anschluss am DiSEqC 1.2 Motor.

Alle unsere Receiver sind mit DiSEqC 1.0 und DiSEqC 1.2 kompatibel.
Dadurch können mehrere Antennen gleichzeitig mit dem Receiver verbunden werden.
Falls Sie zwei oder mehr feststehende Antennen oder LNBs haben, empfehlen wir einen DiSEqC 1.0
Schalter zu verwenden.
Stecken Sie das Koaxialkabel des ersten LNBs in den “LNB 1“ oder „LNB A“ Eingang am
DiSEqC-Schalter.
Wiederholen Sie den Vorgang für alle anderen LNBs, die Sie verwenden.
Stecken Sie ein Ende des Koaxialkabels in den RF Ausgang des DiSEqC-Schalters,
Stecken Sie das andere Ende in den “LNB IN“ Eingang am Receiver.
An diesen digitalen Receiver können Sie entweder eine einzelne Satellitenantenne direkt oder über
LNB mit Multifeed-Ausstattung anschließen.

8

Bedienungsanleitung

8. MENU

Nach Drücken der [Menu] Taste gelangen Sie
ins Hauptmenü. Sie sehen dann folgendes Bild:

1

Drücken Sie die [Auf/Ab] Taste, um das
Untermenü für Programme, Installation,
Systemeinstellungen, Werkzeuge oder Spiele
auszuwählen.

2

Drücken Sie [OK] zur Auswahl.

1

Sie können den hell unterlegte Balken durch
die [Auf/ Ab] Taste bewegen. Dann drücken
Sie [OK], um das hell unterlegte Programm im
rechten Fenster als Vorschau zu sehen.

2

Sie können die [Auf / Ab] Taste drücken, um
eine Seite hoch/ Seite runter zu blättern.

3

Sie können die [Links / Rechts] Taste
verwenden, um auf “Programm Gruppe”
umzuschalten.

4

Sie können die [Menu] oder [Exit] Taste
drücken, um in den Vollbild-Modus zu
gelangen.

5

Das Drücken der farbigen Tasten kann die
entsprechende gleiche Funktion im
“Fernsehprogramm Manager” aktivieren.

Im Menü “Programme”:

1

Drücken Sie die [Auf/ Ab] Taste, um das
Menü für Fernsehprogramme oder Radio­programme auszuwählen. Drücken Sie die [OK]
Taste, um eine Auswahl zu bestätigen.

9. Kanal

9.1 Fernsehprogramm-Manager

Wenn Sie im Menü “Fernsehprogramm­Manager” sind, sehen Sie folgendes Bild:

9.1.1 Programm Gruppen

1

Durch Drücken der [Roten] Taste wird das
Fenster “Gruppen” geöffnet (siehe oben)

Bedienungsanleitung

2

Durch Drücken der [Auf/ Ab] Taste wird der

Verschieben” durch Verwenden der [Rot] [Grün]
helle Balken bewegt auf die gewünschte
Gruppe, die dann mit [OK] ausgewählt wird.

3

Drücken Sie die [Rote] Taste oder [Menu]
Taste, um die “Gruppen” Liste zu schließen.

9.1.2 Programm überspringen

1

Drücken Sie die [Grüne] Taste im Menü
“Fernsehprogramm Manager”; damit wird ein
“überspringen” Merkmal gesetzt und rechts
angezeigt im hell unterlegten Programm.

2

Nach dem Speichern und Verlassen des
Menüs “Fernsehprogramm Manager”, wird
dieses Programm übersprungen, wenn der
Benutzer zum Vollbildmodus wechselt.

9.1.3 Programm editieren

Drücken Sie die [Gelbe] Taste, es erscheint der
Dialog zur Eingabe des Passworts. Wenn das
Passwort korrekt ist, öffnet sich das folgende
Fenster: (Das werkseitige Passwort ist 0000)

[Gelb] [Blau] [Auf/Ab] und [Links/Rechts] Taste.

9.1.4 Programm sortieren

1

Drücken Sie die [Blaue] Taste, um das
Fenster für die Sortierung zu öffnen. Es gibt
3 Möglichkeiten der Sortierung. Sie können
das hell unterlegte Programm mit der [Auf /
AB] Taste suchen und die Auswahl mit [OK]
bestätigen.

2

Die 5 Arten der Sortierung sind:

 Standard: Sortierung nach Scan-

Ergebnis.

 Name (A-Z): Sortierung aufsteigend in

alphabetischer Reihenfolge, das “$”
Symbol wird ignoriert.

 Name (Z-A): Sortierung abwärts in

alphabetischer Reihenfolge, das “$”
Symbol wird ignoriert.

In diesem Menü können Sie Programme
“Löschen/Anlegen/Umbenennen/Sperren/

 FTA: Sortierung der Programme nach

“freien” und “verschlüsselten”.
„Freie“ Programme erscheinen am
Anfang der Liste, “verschlüsselte” am
Ende.

 Gesperrt: Ansammlung aller gesperrten

Programme und Auflistung am Ende der
Fernsehprogramm-Liste.

10

Bedienungsanleitung

9.1.5 Programm Favoriten

1 Durch Drücken der [Weißen] Taste können

Sie das Fenster “Favoriten” öffnen.

2 Sie können mit dem hell unterlegten

Balken 8 Favoritengruppen wählen durch
die [Auf/ AB] Taste. Drücken Sie [OK], um
eine ausgewählte Gruppe zu bestätigen
und als Favorit zu markieren.

3 Durch nochmaliges Drücken von [OK] auf

einer markierten Favoritengruppe wird
diese Markierung wieder aufgehoben.

4 Drücken Sie nach der Markierung die [Exit]

Taste, um zur “Fernsehprogramm-

Nun können Sie die [Auf/ Ab / Links /
Rechts] Taste drücken, um das hell
unterlegte Feld im Buchstabenfeld zu
bewegen. Drücken Sie [OK], um den/die
ausgesuchten Buchstaben/Zahl in den
Dialog einzufügen.

2

Nach Eingabe aller Buchstaben/ Zahlen
wird die Programmliste auf der linken Seite
nach Ihrer Eingabe abgesucht und das
passende Programm angezeigt.

3

Das Drücken der [Exit] Taste schließt das
“Suchen” Fenster und Sie können ein
Programm direkt aus der Programmliste
wählen.

9.2 Radioprogramm-Manager

Im Grundsatz funktioniert die Bedienung des
“Radioprogramm-Managers” gleich wie die
des “Fernsehprogramm - Managers”, bis auf
einen Punkt: Im “Radioprogramm-Manager”
gibt es keine Video Information, deshalb wird
immer das Logo der Radiostation auf der
rechten Seite im Vorschaufenster angezeigt.

Liste“ zurück zu kehren. In der Liste sehen
Sie dann eine Markierung als Favorit
neben dem ausgesuchten Programm.

9.1.6 Programme suchen

Drücken Sie die [Lupe] Taste, um das

1

Fenster “Suchen” zu öffnen (siehe oben).

11

Bedienungsanleitung

10. Installation

Wenn Sie in das Menü “Installation” gehen,
sehen Sie folgendes Bild:

10.1 Satellit

1

Satellit: Drücken Sie [OK], um in die
Satellitenliste zu gelangen.

10.3 Positioner

Positioner: Hier können Sie durch Drücken
der [Auf/ Ab] Taste wählen zwischen “AUS /
DiSEqC 1.2 / USALS” Funktionen.

2

Durch drücken der farbigen Tasten können
Sie Satelliten hinzufügen / editieren /
löschen. Drücken Sie die [Page] Taste, um
eine Seite vor- oder zurück zu blättern.

10.2 DiSEqC

DiSEqC: Durch drücken der [Auf/ Ab] Taste
können Sie die Optionen wechseln. Sie haben
mehrere Optionen zur Auswahl:

 Disable: ohne DiSEqC.
 1/2, 2/2: 2 DiSEqC Ansteuerungen
 1/4, 2/4, 3/4, 4/4: 4 DiSEqC Anst.
 1/8, 2/8… 8/8: 8 DiSEqC Anst.
 1/16, 2/16…6/16: 16 DiSEqC Anst.

10.4 Antenneneinstellungen

Nach Drücken der [Roten] Taste sehen Sie

folgendes Bild:

12

Bedienungsanleitung

Im Modus Antenneneinstellungen:

1. Satellit: Durch Drücken der [Auf /Ab] Taste
können Sie die Satelliten wechseln, und
mit [OK] den gewählten Satelliten direkt in
die Satellitenliste übernehmen.

2. Zum Beispiel: Wenn Sie ein Monoblock
LNB verwenden, sollten Sie
“Bedienereingaben“ bei “LNB Typ”
auswählen und die korrekte Frequenz für
den LNB Typ eingeben. Dann haben Sie
den besten Programm-Empfang.

3. 22K: “Ein / Aus” schalten.

! Notiz:

Wenn Sie LNB Typ “Universal” wählen,
können Sie 22K nicht modifizieren.

1. 0/12V: Wechsel zwischen “0V / 12V”.

2. Toneburst:
“Toneburst” können Sie durch drücken der
[Auf / Ab] Taste “Ein-/Aus-” schalten.

3. Polarität: Hier können Sie durch drücken
der [Auf/ Ab] Taste zwischen den
Funktionen “Auto / H / V” wechseln.

1

Bei der Anzeige “Satellit” können Sie den
Satelliten, den Sie scannen wollen durch
drücken der [Auf/ Ab] Taste finden und mit
[OK] in die Satellitenliste übernehmen.

2

Bei “TP Index” können Sie nicht nur den
Transponder auswählen durch drücken der
[Auf / Ab] Taste, sondern auch die
Funktionen [Hinzufügen] und [Löschen]
nutzen.

 Wenn Sie die [Rote] Taste drücken, wird

bei “TP Index” “New Carrier” angezeigt; Sie
sollten dann die Parameter “TP Frequenz”
und “Symbol Rate” für diesen neuen
Transponder setzen. Die Parameter “TP
Frequenz” und “Symbol Rate” können
gesetzt werden mit den Zahlentasten. Die
verfügbaren Daten sind “3000~13450
MHz” und “1000~45000Ks/s”.

 Wenn Sie die [Grüne] Taste drücken,

erscheint ein Warnhinweis, der nachfragt,
ob Sie den aktuellen Transponder löschen
wollen oder nicht. Falls Sie „Ja“ wählen,
wird der aktuelle Transponder gelöscht,

10.5 Transponder Suche

Wenn Sie das Menü „TP Suche“ öffnen, sehen
Sie folgendes Bild:

13

und die Gesamtzahl der Transponder
entsprechend um 1 reduziert.

3

Für den aktuellen Transponder können Sie
auch mit Hilfe der Zahlentasten die
Parameter “TP Frequenz” und “Symbol

Bedienungsanleitung

Rate” ändern oder durch drücken der [Auf/
Ab] Tasten direkt ändern.

4

“Polarität” und “Scan Modus” werden
verwendet, um Scan-Bedingungen zu
setzen. Sie können verschiedene Arten
auswählen durch drücken von [Auf / Ab].
Polarität” bedeutet, dass Sie diesen
Transponder horizontal oder vertikal
scannen wollen. “Scan Modus” bedeutet,
dass Sie alle Programme oder nur alle
freien Programme scannen wollen.

5

Wenn Sie mit Ihren Änderungen fertig sind,
bewegen Sie den hellen Balken auf
“Suchen” und drücken Sie [OK]. Es
erscheint ein Dialog, der Sie nach dem
Scan Modus fragt, nach Programm Typ
und NIT Suche (Netzwerksuche) ein/aus.
Nach der Eingabe drücken Sie [OK] um
das Scannen zu starten.

10.7 Mehrfache Suche

1

Mit “Mehrfache Suche” können Sie
mehrere ausgesuchte Satelliten einen
nach dem anderen durchsuchen lassen.

2

Drücken Sie die [Links / Rechts] Taste,
um den Such-Modus auszuwählen. „Quick”
ist ein voreingestellter Scan, der den
bestehenden Transponder absucht.
„Detail” ist ein blinder Scan.

3

Wenn Sie [OK] drücken erscheint ein
Dialog, der Sie nach Folgendem fragt:
Scan Modus, Programmtyp und NIT Suche
ein/aus. Nachdem Sie Ihre Eingaben
gemacht haben, drücken Sie [OK], um das
Scannen zu starten.

10.8 Satellitenführer

Wenn Sie das Menü “Satellitenführer” öffnen,
sehen Sie folgendes Bild:

6

Wenn Sie in “TP Suche” sind, drücken Sie
die [Exit] Taste, um den Scan Modus zu
verlassen und die eingestellten Parameter
zu speichern.

10.6 Einzelne Suche

1

Drücken Sie die [Links/ Rechts] Taste, um
den Such-Modus auszuwählen. “Quick” ist
ein voreingestellter Scan, der den
bestehenden Transponder absucht.
„Detail” ist ein blinder Scan.

2

Wenn Sie [OK] drücken, wird ein Dialog
angezeigt, der Sie nach folgendem fragt:
Scan Modus, Programmtyp und NIT Suche
(Netzwerksuche) ein/aus. Nach Ihren
Eingaben drücken Sie [OK] , um das
Scannen zu starten.

“Satellitenführer” wird benötigt, damit der
Benutzer den lokalen Längengrad, Breitengrad
und Satelliten-Längengrad eingeben kann.
Durch die Auswertung des Receivers können
Sie den Azimuth-Wert für die Antenne und den
Antennen-Neigungswinkel feststellen; der
Benutzer kann diese Werte als Hilfe für die
Installation der Antenne nutzen.

1

Mit Hilfe der Zahlentasten können Sie die
Parameter für „Lokaler Längengrad“,

14

Bedienungsanleitung

„Lokaler Breitengrad“ und „Satelliten­Längengrad“ eingeben.

2

Mit den [Links / Rechts] Tasten können Sie
Ost oder West auswählen für den „Lokalen
Längengrad und “Satelliten Längengrad”,
sowie Nord und Süd auswählen für
„Lokaler Breitengrad“.

3

Bewegen Sie den hell unterlegten Balken
auf “Start” und drücken Sie [OK]. Im
unteren Abschnitt des Bildschirms wird der
entsprechende Wert automatisch
berechnet.

4

“Orientierung” bedeutet der Winkel
zwischen Süden und Satellit.

5

Drücken Sie [Exit] , um das Menü
“Werkzeuge” zu verlassen”.

10.9 CA Einstellungen (OPTIONAL)

Achtung:
Alle Informationen, die in diesem Menü und den
Untermenüs angezeigt werden, stammen von
der eingesteckten Karte. Falls sie hier irgendein
Problem haben, kann es von der Karte
verursacht sein. Jedesmal, wenn sie eine Karte
einstecken, erscheint eine Meldung auf dem
Bildschirm, dass die Karte erkannt wurde. Im
“CA Einstellungen” Menü erhalten sie weitere
Informationen zur verwendeten Karte.

11 System Einstellungen

Wenn Sie das Menü “System Einstellungen”
aufrufen, sehen Sie folgendes Bild:

Der Receiver ist mit einem Smart Card Modul
mit CONAX System ausgestattet. Wenn sie
solche Karten benutzen, ist es möglich viele
verschlüsselte Programme anzusehen, die mit
diesem System codiert sind.
Dieses Menü zeigt ihnen detaillierte Information
zur Karte, die sie in den Kartenleser geschoben
haben. Beachten sie hierzu die Hilfemeldungen
am unteren Bildschirmrand.

Im Menü “System Einstellungen”:

1

Drücken Sie die [Auf/ Ab] Taste, um die
Menüpunkte Sprache, TV System, Timer,
Programmausstrahlungsart,

15

default

Bedienungsanleitung

Begrüßungsprogramm, OSD Einstellungen
und Kindersicherung auszuwählen.

2

Drücken Sie [OK], um Ihre Auswahl zu
bestätigen und zu speichern.

11.1 Sprache

Wenn Sie das Menü “Sprache” öffnen, sehen
Sie folgendes Bild:

1

Durch Drücken der [Auf/ Ab] oder [Links/
Rechts] Tasten können Sie die Sprache
wählen für Menü, ersten Audiokanal,
zweiten Audiokanal, EPG und Untertitel.

11.2 TV System

1

Display Modus: zur Einstellung des TV
Systems: Auto / PAL-M / PAL-BG / NTSC
(optional HDMI (576i50 /480i60 /576P50
/480P60)).

2

Aspekt Modus: zum Wechseln des
Bildschirmverhältnis-Modus: 4:3 PS / 4:3 LB
/ 16:9.

3

Video Output: zum Auswählen von RGB,
CVBS und YUV (Spezial Kabel erforderlich
für die Übertragung des YUV Signals zum
TV-Gerät).

4

RF System: zum Wechseln des RF
Formats: PAL-BG / PAL-I / PAL-DK / NTSC.

5

RF Kanal: zur Einstellung der TV Frequenz
orientieren Sie sich bitte an der folgenden
Tabelle:

System Daten
PAL-BG 21~69 (Italien;

value)

28~68(Australien)
PAL-I 21~69
PAL-D/K 13~57
NTSC 14~69

Wenn Sie das Menü “TV System” öffnen, sehen
Sie folgendes Menü:

Sie können auswählen:

11.3 Lokale Zeiteinstellungen

In diesem Untermenü können Sie festlegen:

 GMT Verwendung: Mit diesem Punkt öffnen

Sie die Anwendung bei GMT (= MEZ). Sie

16

Bedienungsanleitung

können die [Links / Rechts] Tasten benützen,
um zwischen “Ein/ Aus” zu wechseln.

 Das “GMT Offset” funktioniert nur, wenn die

Einstellung für “GMT Verwendung” auf “Ja”
ist. Sie können dann mit den [Auf / Ab] Tasten
den “GMT Offset” Wert verändern. Der
Bereich liegt zwischen “-12:00 ~ +12:00”,
Erhöhungen um jeweils eine halbe Stunde.

 Die Sommerzeit können Sie aktivieren/

deaktivieren durch drücken der [Links /
Rechts] Taste.



“Tag” und “Zeit” Einstellungen sind nur
möglich, wenn die Einstellung “GMT
verwenden” ausgeschaltet ist.

 “Zeitanzeige” kontrolliert, ob die Zeit im

Vollbildmodus angezeigt wird oder nicht.

 Drücken Sie die [Exit] Taste, um das “Zeit”

Menü zu verlassen.

11.4 Timer

Drücken Sie die [OK] Taste ([auf Enter]), um
das Timer Menü zu öffnen.
 Die aktuelle Zeit wird in der ersten Spalte

dargestellt; falls die aktuelle Zeitanzeige
falsch ist, können Sie diese korrigieren im
Untermenü “Zeit”.

 Timer Anzahl: es gibt insgesamt 8 Timer.
 Timer Modus: Es gibt verschiedene Modi für

die Timer Einstellung, einschließlich

“Timer aus”, “einmalig”, “täglich”,
“wöchentlich”, “monatlich” und “jährlich”.

 Timer Service: Es gibt zwei Optionen im

“Timer Service”, einschließlich “TV
Programm” und “Radio Programm” (Timer

 Weck-Programm einstellen: Drücken

Sie [OK], um in die Programmliste zu
gelangen und suchen Sie das
Programm aus.

 Weck-Datum: Verwenden Sie die

Zahlentasten, um das Weck-Datum ein­zugeben.

 Weck-Zeit: Verwenden Sie die

Zahlentasten, um die Weck-Zeit einzu­geben. Wenn die Weck-Zeit da ist
schaltet der Receiver automatisch auf
das vorgegebene Weck-Programm um,
unabhängig davon, ob er in “Standby”
oder eingeschaltet ist.

 Dauer: Wenn Sie eine Zeitdauer für die

Weck-Zeit eingegeben haben, geht das
System automatisch in Standby, wenn
diese Zeit abgelaufen ist. Wenn Sie
diese Funktion nicht nutzen wollen,
setzen Sie die Zeitdauer auf 00:00.

 Wenn Sie die Option “Nachricht”

(Erinnerung) im Timer Service auswählen,
sieht das Bild wie folgt aus:

Einstellung für Programmwechsel und
Weckruf / Schlaf-Funktion) und Nachricht
(Erinnerung).

17

Bedienungsanleitung

 Weck-Nachricht: Drücken Sie die [Links /

Rechts] Taste, um eine Erinnerung für
Geburtstag, Jahrestag oder Allgemeines
auszuwählen.

 Weck-Datum: Mit Hilfe der Zahlentasten

können Sie das Weck-Datum eingeben.

 Weck-Zeit: Mit Hilfe der Zahlentasten

können Sie die Weck-Zeit eingeben. Wenn
die Weck-Zeit gekommen ist, wird der
Receiver Ihre Weck-Nachricht automatisch
anzeigen, egal ob er sich in
„Standby“ befindet oder gerade läuft.

 Die Nachricht bleibt auf dem Bildschirm

stehen, bis Sie sie schließen. Dies
geschieht durch drücken der [Exit] Taste.

 Drücken Sie die [Exit] Taste, um das Menü

zu verlassen.

11.5 Begrüßungsprogramm

 Wenn die Einstellung “Boot on

Channel” an ist, können die folgenden
zwei Funktionen ausgeführt werden.
Wenn „boot on Channel“ aus ist,
gehen diese Funktionen nicht.

 Unter “Modus” können Sie das

“Begrüßungsprogramm” als “Fernseh­Programm” oder “Radioprogramm”
einstellen

 Im Menü “Begrüßungsprogramm”

können Sie die Programmliste öffnen
durch drücken von [OK], und dann das
Programm auswählen, das Sie als
Begrüßungsprogramm nutzen
möchten. Drücken Sie wieder [OK], um
die Auswahl zu bestätigen.

11.6 Programmtyp

Drücken Sie [OK], um in das Menü
“Begrüßungsprogramm” zu gelangen, und Sie
sehen folgendes Bild:

18

Bedienungsanleitung

1

Wenn Sie das Menü “Programmtyp” öffnen,
können Sie “Freie”, “Verschlüsselte” oder
“Alle” auswählen.

11.7 OSD Einstellungen

11.8 Kindersicherung

Sie können für jede beliebige Person ein
Passwort eingeben im Menü “Einstellungen”.

Und Sie können auch ein separates Passwort
Wenn Sie das Menü “OSD Einstellungen”
öffnen, sehen Sie folgendes Bild:

1

Anzeige Untertitel: Mit Hilfe der [Links /
Rechts] Tasten können Sie “Ein” oder “Aus”
wählen. Wenn das aktuelle Programm
Untertitel ausstrahlt, werden die Untertitel
angezeigt solange diese Funktion “an” ist.

eingeben für das Sperren von Programmen.

(Wie Sie das machen lesen Sie im folgenden

Abschnitt 3 nach). Hier zeigen wir Ihnen wie Sie

ein Passwort setzen und ändern:

1

Wenn Sie in der Funktion
“Kindersicherung” [OK] drücken, erscheint
ein Dialog, bei dem Sie das Passwort
eingeben können. Wenn Sie das korrekte
Passwort eingeben, sehen Sie folgendes
Bild:

Wenn die Funktion „aus“ ist, werden keine
Untertitel angezeigt, auch wenn es für diese
Sendung welche gibt.

2

OSD Auszeit: Der Bereich für die Zeitdauer
ist “1 Sekunde ~ 10 Sekunden”.

3

OSD Position: zur Steuerung der Position der
Info-Anzeige im Vollbildmodus. Sie können
zwischen „unten“ und „oben“ wählen.

4

OSD Transparenz: Es gibt 5
Transparenzstufen: 10%, 20%, 30%, 40%,
sowie “Aus” (= ohne Transparenzfunktion).

5

OSD Werkseinstellungen laden: stellt alle
Parameter zurück auf Werkseinstellungen.

6

Drücken Sie [Exit], um das Menü “OSD
Einstellungen” zu verlassen.

2

“Menü sperren” bestimmt, ob ein Nutzer
ein Passwort eingeben muss, wenn er das
Menü “Einstellungen” öffnen will. Wenn die
Vorgabe auf „Ja“ lautet bedeutet das, dass
ein Nutzer ein Passwort eingeben muss,
bei „nein“ ist kein Passwort notwendig.

3

“Programm sperren” bestimmt ob ein
Zuschauer ein Passwort eingeben muss,
oder nicht, um ein gesperrtes Programm
anschauen zu können. Wenn die Vorgabe
auf „Ja“ lautet, erscheint bei den
gesperrten Programmen ein Dialog auf
dem Bildschirm, bei dem der Zuschauer
nach dem Passwort gefragt wird. Wenn

19

Bedienungsanleitung

„nein“ eingegeben ist, ist die Funktion
ausgeschaltet.

4

“Neues Passwort” wird benutzt, um das
bestehende Passwort zu ändern; Sie
können hier das neue Passwort direkt über
die Zahlentasten eingeben. Nachdem Sie
4 Zahlen eingegeben haben, springt der
hell erleuchtete Balken automatisch zu
“Passwort bestätigen”, und bittet Sie das
Passwort zu wiederholen. Wenn das
Passwort korrekt ist, wird auf dem
Bildschirm angezeigt “Speichern der
Daten, bitte warten…“. Nach dem
Speichern und Rückkehr zum Menü
„System Einstellungen“ ist die Änderung
abgeschlossen.

5

Drücken Sie [Exit], um das Menü
“Kindersicherung” zu verlassen.

12. Werkzeuge

12.1 Information

1

Wenn Sie das Menü “Information” öffnen,
sehen Sie ein Bild wie oben. Es wird
Hardware und Software Information
angezeigt.

12.2 Werkseinstellungen

Wenn Sie das Menü “Werkzeuge” öffnen,
sehen Sie folgendes Bild:

Im Menü “Werkzeuge”:

1

Drücken Sie die [Auf / Ab] Taste, um aus
dem Menü Information, Satellitenführer,
Werkseinstellungen, Software Upgrade zu
wählen.

wählen Sie werkseitige Einstellungen:

2

Drücken Sie [OK] , um eine Auswahl zu

treffen.

20

Bedienungsanleitung

Sie können mit den [Auf / Ab] Tasten wählen
zwischen “werkseitige Einstellungen” oder
“Alle Programme löschen”. Das werkseitige
Passwort ist “0000”.
Alle Programme löschen:

Wenn Sie [OK] drücken bei “Alle Programme
löschen”, erscheint ein Dialog, in dem Sie noch
einmal gefragt werden ob Sie wirklich alle
Programme löschen wollen. Wenn Sie mit
„ja“ bestätigen, werden alle Programme

Geben Sie “Software Upgrade” Menü im Master

Receiver ein und drücken Sie die [Auf/ Ab,

Links / Rechts und OK] Tasten, um den

Upgrade Modus auszuwählen.

2.

Schalten Sie den “Slave Receiver” ein; hier sind

keine Einstellungen notwendig.

3.

Bwegen Sie den hell unterlegten Balken auf

“Start” im “Master Receiver” und drücken Sie

[OK], um das Upgrade zu starten.

4.

Drücken Sie [Exit], um alle Eingaben zu

speichern und das Menü zu verlassen.

13.Spiele

gelöscht.

12.3 Software Upgrade

Wählen Sie Upgrade über RS232:

Als Upgrade Modus sind beinhaltet: Code /
Programmliste / User Back / Video Back /
RadioBack / Default DB /Code + Programmliste.

1.
Verbinden Sie den Receiver (Master) mit dem
anderen Receiver (Slave) über ein serielles
Interface Kabel.

Wenn Sie das Menü “Spiele” öffnen, sehen Sie

drei Spiele: Tetris, Snake und Othello.

Mit den [Auf / Ab oder Links / Rechts] Tasten

und mit [OK] wählen Sie den Schwierig-

keitsgrad (Geschwindigkeit) und beginnen zu

spielen.

21

Bedienungsanleitung

14. Neue Funktionen

14.1 Zoom Modus

1

Drücken Sie die [Zoom]Taste, um den
Bildausschnitt zu vergrößern.

2

Sie können den Fokus verändern mit Hilfe
der [Auf / Ab / Links / Rechts] Tasten.

3

Der Zoom Modus ermöglicht die Funktion
der Vergrößerungen des Bildausschnitts
(X2, X4, X6, X8, X16)

14.2 Bildschirmaufteilung

1

Drücken Sie die “ ” Taste, um ein
9-geteiltes Bild zu erhalten.

2

Sie können die gewünschten Programme
auswählen mit Hilfe der [Auf / AB / Links
/ Rechts] und [OK] Tasten.

3

Drücken Sie [Exit], um das Programm in
voller Bildschirmgröße zu sehen.

22

Symptom

Bedienungsanleitung

15.Fehlerfindung

Wenn Sie eine Fehlfunktion an Ihrem Receiver vermuten, überprüfen Sie bitte zuerst die folgenden
möglichen Fehlerquellen, bevor Sie einen Händler anrufen.

Achtung! Versuchen Sie unter keinen Umständen den Receiver selbst zu reparieren. Beim Öffnen
des Gehäuses könnten Sie einen tödlichen Stromschlag erleiden. Auf jeden Fall ist die Garantie
dann verfallen.

Mögliche Ursache

Trotz geänderten
Einstellungen im Menü hat
sich nichts geändert

Kein Signal Die Signalstärke ist schwach.

Der Receiver ist an, hat aber
weder Bild noch Ton, nur die
Nachricht “kein TV Programm”
Der Receiver reagiert nicht auf
die Fernbedienung

Schlechte Bildqualität Die Signalstärke ist zu schwach

Kein Ton Das RCA Kabel ist nicht richtig angeschlossen

Keine Anzeige auf der LED
Anzeige
Kein Bild auf dem Bildschirm Der Receiver ist im “Standby” Modus

Der Receiver hatte keinen Strom mehr bevor er in den “Standby”
Modus ging. Damit sind einige oder alle Einstellungen, die der
Benutzer vorgenommen hat, verloren gegangen.

Das LNB funktioniert nicht
Das Kabel vom LNB ist nicht richtig angeschlossen (Kurzschluss
oder offener Stromkreis)
Die Antenne ist nicht richtig ausgerichtet

Das Programm ist nicht verfügbar
Das Programm ist verschlüsselt

Die Batterien der Fernbedienung sind verbraucht oder nicht
richtig eingesetzt.
Die Fernbedienung zeigt in die falsche Richtung.

Die Lautstärke ist ganz niedrig eingestellt
Die Stummschaltung ist aktiviert

Das Netzkabel ist nicht richtig eingesteckt.

Der RCA Stecker ist nicht fest genug eingesteckt in der Video
Ausgang Buchse am Fernseher
Ein falsches Programm oder Video Ausgabe ist ausgewählt am
Fernseher
Die Helligkeit am Fernsehgerät ist falsch eingestellt (zu dunkel)

23

Bedienungsanleitung

16. Specifikationen

16.1 Allgemeines

Systemstandard Voll MPEGII/DVB kompatibel
Programmspeicher Max.4000 Fernseh- und Radioprogramme
Eingangsfrequenz 950~2150Mhz
RF Eingangsstufe -65~-25dBm
LNB Kontrolle DiSEqC1.0/1.2
LNB Leistung 13V/18V (Max, 500mA)
LNB Tonschaltung 22KHZ
Modulation QPSK (SCPC, MCPC fähig)
Symbolrate 2~45Mbps

16.2 A/V Modus

Video Format MPEG-II Main profile/Main level
Audio Format MPEG-II layer I&II
Bildseitenverhältnis 16:9, 4:3
Audio sampling Rate 32,44.1, 48kHz
Audio Typ Mono Dual Mono, Stereo, Joint stereo
Graphische Auflösung 720x576(PAL), 720x480(NTSC)

16.3 Microprozessor & Speicher

Prozessor 200 MIPS based CPU
RAM 64Mbits
FLASH 16Mbits

16.4 Strom & Umweltbedingungen

Spannung (100~250V AC, 50/60Hz)
Leistung Max.18W

Betriebstemperatur 5℃~45℃

16.5 Physikalische Spezifikationen

LED Darstellung 4-stellig
Gewicht 2.0Kg
Maße 220(W) x 153(D) x 49(H)mm

16.6 Anschlüsse

Satelliten IF Eingang F-type (Digital)
Satelliten IF loop Ausgang 950-2150MHz
RS232 9 –wege- D Rs232 DCE serieller Port
Scart TV/VCR
Video Composite Video I/O, RGB, CVBS
Audio Audio links

Audio rechts
Kontroll Ausgang (optional) 0/12V Ausgang
Modulator (optional) UHF CH 21-69 einstellbar

Die Spezifikationen können sich jederzeit ohne vorherige Benachrichtigung ändern.

24

Bedienungsanleitung

16.7 Konformitätserklärung

Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden
Richtlinien und Normen:

Niederspannungsrichtlinie 2006/95/EG

EN 60065:2002+A1:2006

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG:

EN 55013:2001+A1:2003+A2:2006
EN 55020:2007
EN 61000-3-2:2006
EN 61000-3-3 :1995 + A1:2001+A2:2005

Modell: Digitaler Satelliten Receiver DVB- S

Ihr Gerät trägt das CE-Zeichen.

DiSEqC ist ein eingetragenes Warenzeichen von EUTELSAT.

DVB ist ein eingetragenes Warenzeichen von DVB Digital Video Broadcasting Project.

Dolby Digital ist ein eingetragenes Warenzeichen der Dolby Laboratories Licensing Corporation.

Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.

Alle Abbildungen ähnlich.

25
