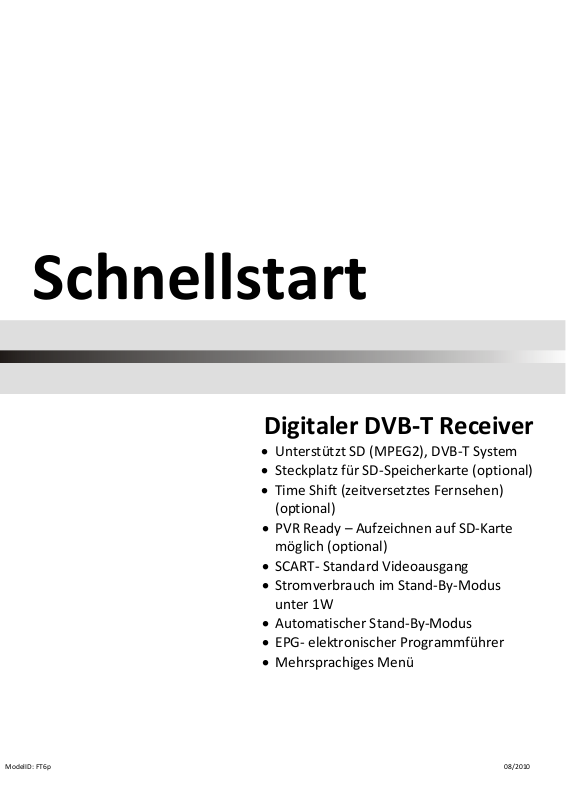

Page 1
Schnellstart
Digitaler DVB-T Receiver
• Unterstützt SD (MPEG2), DVB-T System
• Steckplatz für SD-Speicherkarte (optional)
• Time Shift (zeitversetztes Fernsehen)
(optional)
• PVR Ready – Aufzeichnen auf SD-Karte
möglich (optional)
• SCART- Standard Videoausgang
• Stromverbrauch im Stand-By-Modus
unter 1W
• Automatischer Stand-By-Modus
• EPG- elektronischer Programmführer
• Mehrsprachiges Menü
ModelID: FT6p 08/2010
Page 2
Fernbedienung
Taste Funktion
POWER Einschalten des Receivers.
MUTE Ein- und Ausschalten de r Audiofunktion.
Zifferntasten Auswahl des gewünschte n Senders
TV/R Wechselt zwischen TV- und Radio-Modus.
LAST Schaltet zu m vorherigen Sender.
MENU
EXIT
◄/►
▲/▼
OK
M/P Einblenden der Multi-Bi ld-Ansicht.
SUB-T Untertitel einblenden.
AUDIO Setup der Audiokanäle.
TEXT Anzeigen des Teletextes.
EPG
FAVOR Einblendung der aktuellen Favoritenlist e.
/GELB Play/Pause
INFO Informationen zum aktuellen Serv ice aufrufen.
Einblenden des Hauptmen üs auf dem
Bildschirm ode r Rückkehr in ein vorherig es
Menü oder Status.
Abbruch der aktuellen Aus wahl und Rückkehr
ins übergeordnete Menü.
Einstellung der Audio-Lauts tärke und
Navigation im Menü.
Umschalten zwischen den S endern sowie
Navigation innerhalb des Menüs.
Einblenden der Senderlist e auf dem Bildschirm.
Auswählen eines Objektes im Menü.
Blendet den elektronischen P rogrammführer
ein.
/ROT Schneller Rück lauf (optional)
/GRÜN Schneller Vorla uf (optional)
/BLAU Langsamer Vorlauf/ Schleife
Pause
Stop
Aufnahme
Page 3
Grundverbindung
Packen Sie den Receiver nach Erwerb aus und prüfen Sie,
ob alle nachfolgenden Objekte im Lieferumfang
enthalten sind:
• Receiver
• Fernbedienung
• Benutzerhandbuch
• Batterien - 2x AAA (optio nal)
Entfernen Sie die Klappe an de r Batteriekammer. Sollten
sich bereits benutzte Batterien in der Kammer befinden,
sollten diese entfernt und durch neue ersetzt werden.
Beim Einfügen der Batterien sollten Sie beson ders auf
die Polarität, die Richtung in der Sie die beiden Batterien
einfügen, achten. Die korrekte Polarität der Batterien ist
auf einer kleine n Abbildung in der Batteriekammer der
Fernbedienung dargestellt. Nachdem Sie die Batterien in
der richtigen Richtung eingefügt haben, schließen Sie
wieder die Kamm er mit der Schutzklappe.
Danach verbinden Sie die Antenne (Abb. 1) mit dem
Antennenanschluss des Rece ivers (Abb. 3). Mit dem
Scart-Kabel (Abb. 4) verbinden Sie den Receiver mit dem
TV-Gerät. Anschließend verbinden Sie das Hauptkabel
(Abb. 5) mit der Steckdos e.
Schalten Sie die TV-Anlage ein. Nach kurzer Zeit er scheint
die Maske „Einfache Ins tallation“ auf dem Bildschirm.
Wenn die TV-Anlage nicht die Bildschirmanzeige des
Receivers wiedergibt, wird vermutlich der Signalausgang
im TV-Gerät fals ch eingestellt sein.
Einfache Installation
Im Allgemeinen, wenn der Receiver erst einmal
eingeschaltet ist, erscheint das Menü “Einfache
Installation”:
• Erkunden Sie das Menü mit der ▲/▼ Taste, und
rufen Sie erforderliche Einstellungsoptionen mit
der ◄/► Taste auf: Region und OSD-Sprache.
• Sobald die Einstellung beendet ist, gehen Sie in das Menü Installation, dann wählen Sie mit der ▲/▼ Taste den
Auto Scan und bestät igen mit der Taste OK das Scannen für TV- und R adiodienste.
• Wenn der Auto Scan beende t ist, drücken Sie die Taste MENÜ oder EXIT , um alle Fenster zu schließen.
• Drücken Sie die Taste OK zum Aufrufen der Senderliste und wählen Sie mit den Tasten ▲/▼ und OK Ihren
gewünschten Sender aus.
Wenn kein „Einfache Installation“- Menü erscheint, nachdem der Receiver eingeschaltet wurde: Drücken Sie die Taste
MENÜ zum Öffnen des Hauptmenüs und benutzen Sie die Taste ◄/►, um in das Untermenü „Werkzeuge“ zu gelangen
und das Laden der Werkseinstellung mit der Taste OK zu bestätigen. Geben Sie das Systempasswort 0000 ein und
bestätigen Sie erneut.
Page 4
Menüstruktur und Funktionsbeschreibung
Menü/ Untermenü Funktion
Sender Dieses Menü erlaubt die Steuerung der Sender in der TV-Senderliste
TV-Senderliste Steuerung der TV-Senderliste.
Radio-Senderliste Steuerung der Radiosende rliste.
Alle Favoriten löschen Löscht alle Se nder in der Favoritenlist e.
Alle löschen Löscht alle Sender aus de r Senderliste.
Gruppe umbenennen Umbenennung der Favoritengrup pen.
Installation Dieses Menü erlaubt die Abfrage der Sender sowie die Einrichtung der
Auto Scan Gesamte Bandbreite scanne n.
Sender Scan Nur ausgewählten Sender s cannen.
Tuner-Einstellung Einstellen des Antennenm odus.
Setup Dieses Menü erlaubt die Einstellung der Benutzeroberfläche
Sprache Sprache der Ton- und B ildschirmanzeige ändern.
TV System Bildschirmeinstellung en verändern - PAL/NTSC , 16:9/4:3.
Region und Zeit Zeiteinstell ungen verändern – Zeitzone, manuelle Zeiteinstellung.
Wecker-Einstellung Ermöglicht das Planen von Events /Terminen- Weckermodus mit
Bildschirmanze ige- Einstellung Transparenz der Bildschirmanzeige ändern, Auswahl des Untertitel
Jugendschutz Sperrt das Menü sowie festgelegte Sender
Tools Dieses Menü erlaubt die Bedienung der Software und beinhaltet Spiele
Receiver-Informationen Blendet Informationen zu r Hard- und Software des Receivers ein.
Spiele Beinhaltet divers e Logikspiele.
Werkseinstellung laden Rückruf der Standardeinstellungen aller Funktion sowie Löschen alter
Software-Upgrade Ermöglicht ein Software-Upgrade mit der Software von einer externen
Media+ (optional) Dieses Menü ermöglicht die Nutzung von Funktionen und Daten auf dem
Mediaplayer Wiedergabe von Dateien externer Festplatten. Nicht alle Dateitypen
Aufnahmesteuerung Aufzeichnungswiedergabe und steuerung
Wechselplatte-Information Informationen über Größe u nd Datensystem der externen Festplatte.
DVR Konfigurati on Aktiviert die TimeShift-Funktion, weist Platz für Timeshift und
Speicher- Manager Auswahl des aktuellen Speichermediums
Sicheres Entfernen des Ermöglicht das sichere Entfe rnen einer externen Festplatte od. eines
Antenne
festgelegten Sendern möglich. Automatischer Stand-by-Modus nach
Wecktermin.
Modus
und bestehender Einste llungen
Festplatte oder eines speziellen Kabels.
externen Speichermedium oder SD-Karten, welche mit dem Receiver
verbunden sind.
werden unterstützt.
ausgewähltem Dateiformat zu, ermöglicht die Te ilung zuvor
aufgezeichneter TimeShift -Daten
Speichermediums Speichersticks
Page 5
Betriebshinweise
Automatisches Ausschalten
Gemäß den Bestimmungen der Europäischen Union, verfügt der Receiver über die Funktion „Automatisches
Ausschalten“. Diese Funktion wird aktiviert nach 3 stündigem Standby-Status des Gerätes. Dies bedeutet, dass sich der
Receiver automatisch ausschaltet, wenn das Gerät in dieser Zeit keinerlei Befehle vom Geber oder der Tastatur erhält.
Das Ausschalten wird zuvor (2 Minuten vorher) mit einer kleinen Nac hricht auf dem Flachbildschirm angekündigt. Bitte
berücksichtigen Sie, dass dieses Feature eine vom Werk eingestellte Funktion ist. Bei Bedarf können Sie dieses Feature
mit Hilfe des Hauptmenüs deaktivieren.

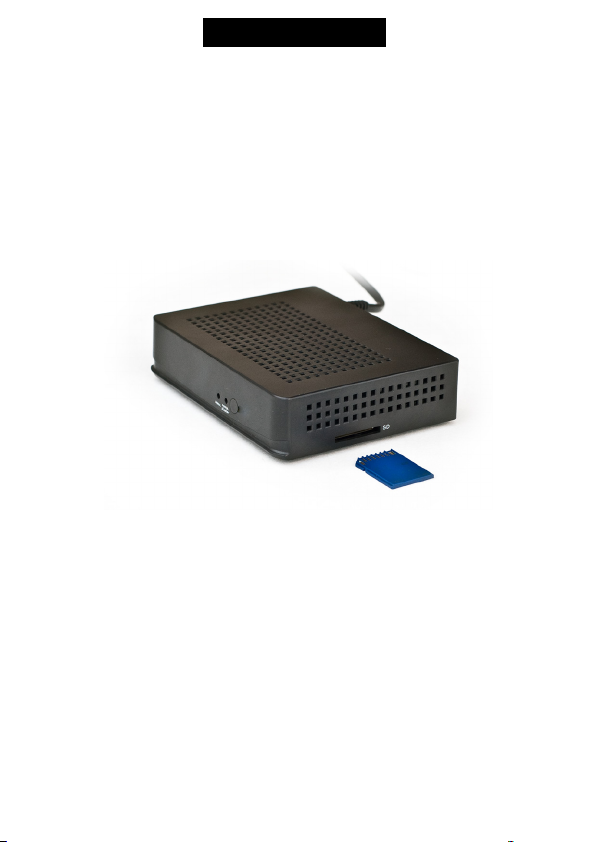

SD-Karte richtig einschieben (nur für Receiver mit SD/USB-Ausgang)
Fügen Sie die SD-Karte mit dem Chip nach oben zeigend ein, wie in der nachfolgenden Abbildung. Wenn die Karte
andersrum eingeschoben w ird, wird der Receiver diese nicht erkennen.
Mit externem SD/USB-Speichermedium arbeiten (nur für Receiver mit
SD/USB-Ausgang)
Während der Auswahl und Bedienung mit einem SD-/USB-Speichermedium , sollte der Nutzer au f folgendes achten:
• Laufwerk muss über USB 2. 0 verfügen und den Parametern der Lese - und Schreibge schwindigkeit gerecht se in
• Laufwerk verfügt über eine Einzelpartition oder formatiert in ein unt erstütztes Format,
• Wenn möglich, sollte das externe Speichermedium (primär externe Festplatten mit USB-Ausgang , welche für
höheren Stromverbrauch bek annt sind) von einer externen Stromzufuhr v ersorgt werden,
• Verbindung während Speic her- und Ladevorgängen nicht unterbrechen,
• Verwenden Sie kein L aufwerk mit zu geringem Speicher,
Die Missachtung der aufgeführten Empfehlungen kann zur falschen Inbetriebnahme der Geräte führen und Schäden
hervorrufen.
Der Hersteller übernimmt keine Vera ntwortung für jegliche Schäden, welche direkt oder indirekt mit dem Verlust
aufgezeichneter oder editierter Daten e iner externer Festplatte zusammenhhängen, welche mit dem Receiver
verbunden war. Des Weiteren gewährt d er Hersteller keine Garantie für Daten eines externen Speicher mediums,
wenn eine Fehlfunktion des Receivers v orliegt.
Page 6
Für Fehler können oft ei nfache Gründe die Ursache sein. Mit Hilfe de r Tabelle können Sie die gängigst en Situationen
Problem
Mögliche Ursache
Lösungsvorschlag
Fehlersuche
durchspielen. Sollten Sie dennoch die Ursache nicht beheben können , wenden Sie sich bitte an Ihren Fachhändler.
Stecken Sie den Netzstecker fest in die
Kein Strom
Programme werden
nicht gescannt
Kein Bild
Keine Farbe
Die Fernbedienung
funktioniert nicht
Ton und Untertitel
sind nicht in der
richtigen Sprache
Kein Ton
Kein zufälliger Ton Ein K urzschluß könnte vorliegen.
Erhebliche
Verzerrung oder
Receiver kann Signal
nicht
ordnungsgemäß
empfangen
Das Netzteil wurde nicht ordnungsgemäß
angeschlossen.
Die Antenne ist falsch aus gerichtet.
Nutzung einer falschen Ant enne.
Eingabe falsche r Parameter.
Ausgangskabel wurde fals ch
angeschlossen.
Der Videoausgangs-Modus ist
abweichend vom Modus des M onitors.
Ausgangskabel wurde fals ch
angeschlossen.
Der Videoausgangs-Modus ist
abweichend vom Modus des M onitors.
Batterien sind falsch eing elegt
Die Batterien sind leer. Batterien wechseln.
Außerhalb des effektiv en
Betriebsbereiches.
Der Ferngeber ist hellem Licht ausgesetzt.
Falscher Audiosender wur de ausgewählt.
Das Gerät befindet sich im
Stummschaltungsmodus.
Die Lautstärk e ist zu niedrig eingest ellt. Erhöhen Sie die Lautst ärke.
Das Kabel ist falsch angeschlossen. Schließen Sie das Kabel richtig an.
Zu starkes Interferenzs ignal Adjustiere n Sie die Antenne
Steckdose und schalten S ie das Gerät ein.
Wenn Sie weiterhin keine n Strom haben,
schalten Sie das Gerät bit te noch einmal
aus und nach 5-10 Minut en wieder ein.
Richten Sie die Antenne a us oder nutzen
Sie eine Außenantenne.
Verwenden Sie eine Antenne mit einer
Eingangsimpedanz von 75 Ω.
Geben Sie die richtigen Frequenz- und
Bandbreiten- Parameter ein.
Schließen Sie d as Ausgangskabel richtig
an.
Den Betriebsmodus neu ei nstellen.
Schließen Sie d as Ausgangskabel richtig
an.
Den Betriebsmodus neu ei nstellen.
Legen Sie die Batterien richtig ein (Polung
beachten!)
Im normalen Bere ich betreiben.
Das Gerät an einer anderen Stelle
platzieren.
Drücken Sie die Taste “Audio”, um den
Sender zu wechseln.
Stummschaltmodus ausschalten.
Den Anschluss des Ausgangskabels
korrigieren und das Gerät wieder
betätigen.
Page 7
VORSICHT:
Warnung: Halten Sie das Gerät stets außer Reichweite von Wasser und Feuchtigkeit. Nutzen Sie das Gerät nie in der
Nähe von Blumenvasen, Was chbecken, Waschwannen, Swimming-Pools e tc.
Warnung: Stellen Sie keine Kerze oder Lampenständer auf das Gehäuse des Gerätes, um das Risiko eines Feuers zu
minimieren.
Warnung: Die Anlage sollte ausschließlich mit dem in der Anleitung empfohlenen Netzteil verbunden werden. Wenn
Sie unsicher sind, welche A rt von Stromversorgung Sie zu Hause (z.Β. 120 oder 230 V) haben, dann kontaktieren Sie
Ihren Stromanbie ter.
Warnung: Das Gerät verfügt über Dioden. Öffnen Sie nicht das Gehäuse und berühren Sie keine Teile im Inneren des
Gerätes. Kontaktiere n Sie Ihren lokalen Fachhändler, falls das gerät g eöffnet werden muss.
Beachten Sie: Lesen Sie s orgfältig das beigefügte Nutzerhandbuch, um eine kor rekte Inbetriebnahme und Nutzung des
Gerätes siche rzustellen.
Beachten Sie: Das Produkt beinhaltet Dioden. Öffnen Sie nicht das Gehäuse und vermeiden Sie, dass die Aufdeckung
der Strahlung au sgesetzt wird.
Trennen Sie das Gerät vor der Reinig ung vom Stromnetz. Verwenden Sie zum Reinigen ein trockenes, weiches Tuch.
Sprühen Sie Reinigungsmittel niemals direkt auf das Gerät. Verwenden Sie keine Reinigungslösungen, die die
Oberfläche des Gerätes angreifen.
Zusatzeinrichtungen: Fügen Sie nie irgendwelche Zusatzkomponenten oder Geräte ohne E inwilligung des Herstellers
hinzu.
Aufstellung: Steckplätze und Öffnungen am Gehäuse sorgen für Ventilatio n, um eine Überhitzung des Gerätes zu
verhindern. Achten Sie darauf, dies e Öffnungen nicht zu blockieren oder das Gerät auf einem Bett sowie Sofa zu
positionieren, w o die Ventilation negativ beeint rächtigt werden könnte. Außerdem sollte das Gerät nicht in der Nähe
von einer Heizung oder ä hnlichen Heizkörper positioniert werden.
Sicherung des Stromkabels: Positionieren Sie das Stromkabel so, dass es niemanden im Haushalt im Weg liegen und
betreten werden kann. Widmen Sie besondere Aufmerksamkeit den angeschlossenen Kabeln sowie Ausgängen
Ausgängen, mit denen sie verbunden sind.
Objekte und Flüssigkeitseintritt: Gegenstände jeglicher Art dürfen nie in und durch die Öffnungen des Gerätes gesteckt
werden. Im schlimmsten Fall kann dies zu einem Feuer oder Elektroschock führen. Auch Flüssigkeiten dürfen nie über
dem Gerät verschüttet werden.
Beachten Sie: Wenn das Gerät von einer kalten oder stark klimatisierten Umg ebung in eine warme Umgebung oder
einen Raum mit h oher Luftfeuchtigkeit geführt wird, kann plötzlich Flüssigkeit am Gerät entstehen. Sollte diese in das
Gerät eindringen, könnte dies möglicherweise nicht mehr ric htig funktionieren. Um dieses Problem zu beheben,
schalten Sie das Gerät ein und warten Sie etwa 2 Stunden bis die Flüs sigkeit verdampft.
Ersatzteile: Wenn einzelne Anlagenteile ausgetauscht werden müssen, sollte der Nutzer darauf achten, dass der
Servicetechniker Hersteller spezifizierte oder in den Eigenschaften kompatible Teile verwendet. Ein unerlaubter
Austausch von Gerätet eilen erhöht das Risiko eines Fe uers, Elektroschocks und zu sätzlicher Gefahren.
Sicherheitscheck: Nach Wartungen und Reparaturen sollte das Gerät geprüft und von einem qualifizierten
Servicetechniker s ichergestellt werden, dass das Gerät sich in einem ordnungsg emäßen Zustand befindet.
Warnung: Die Abbildung warnt den Nutzer vor “gefährlicher Spannung” und beabsichtigt dem
Risiko eines Ele ktroschocks vorzubeugen.
Warnung: Lassen Sie das Gehäuse stets geschlossen, um das Risiko eines Elektroschocks zu
reduzieren. Wenden Sie s ich ausschließlich an qualifiziert es Fachpersonal.
Warnung: Dieses Symbol weist den Nutzer auf wichtige Informationen, Fehlermeldungen und
Wartungen hin.
Sicherheitsmaßnahmen
Page 8
Umweltschutz
Achtung!
Dieses Produkt ist mit einem Mülltonnensymbol gekennzeichnet. Dies bedeutet, dass dieses Produkt
mit elektrischen und elektronischen Komponenten nicht mit dem normalen Hausmüll entsorgt
werden darf. Für Prod ukte dieser Art existiert ein separates, gesetzlich festgelegtes
Entsorgungssystem.
Information zur Entsorgung durch den Anwender (private Haushalte) in der Europäischen Union:
Gebrauchte elektrische und elektronische Geräte müssen separat entsorgt werden, um ein umweltgerechtes Recycling
sicherzustellen. Diese Produkte müssen bei benannten Sammelstellen abgegeben werden. Die Entsorgung ist für den
Endverbraucher kostenfrei! Bitte erkundigen Sie sich bei ihrer zuständigen Behörde, wo Sie diese Produkte zur
fachgerechten Entsorgung abgeben können. Falls Ihr Produkt mit Batterien oder Akkumulatoren ausgerüstet ist,
müssen Sie diese vor Abg abe des Produktes entfernen und separat ent sorgen (siehe oben).
Information zur Entsorgung durch den Anwender (private Haushalte) außerhalb der Europäischen Union:
Falls Sie dieses Produkt entsorgen wollen, wenden Sie sich bitte an Ihre lokalen Behörden, um Informationen über die
umweltgerechte Entsorgung in Ihrem Land zu erhalten.
Die Abgabe dieses Produktes bei einer zuständigen Stelle hilft Ihnen, dass das Produkt umweltgerecht entsorgt wird.
Damit leisten Sie persönlich einen nicht unerheblichen Beitrag zum Schutz der Umwelt und der menschlichen
Gesundheit.
Konformitätserklärung Technische Spezifikationen
Der Hersteller erk lärt hiermit für dieses Produkt die
Übereinstimmung mit folgenden Richt linien und
Normen:
Niederspannungsrichtlinie 2006/95/EC
EN 60065:2002+A1:2 006+A11:2008
Richtlinie zur elektromagnetischen Verträglichkeit
2004/108/EC
EN 55 013:2001+A1: 2003+A2:2006
EN 55 020:2007
EN 61 000-3-2:2006+A1 :2009+A2:2009
EN 61 000-3-3:2008
Modell: Digitale r DVB-T Receiver
Reichweite Eingangsfrequenz : 174-230, 4 70-862MHz
Bandbreite: 7 oder 8MHz
Eingangssignalstufe: -75 bis -20dBm
RF Eingangsverbindung: IEC169－2, Fem al e
Eingangsimpedanz: 75Ω
Spannungsgform: COFDM
Demodulation: QPSK，QAM16，QAM64
Übertragungsa rt: 2K，8K
Schutzintervall : 1/4,1/8,1/16,1/32
Codierungsrat e: 1/2,2/3,3/4,5/6,7/8
Video-Dekodierung: MPEG2（MP@ML）
Videoauflösung: PAL 576, NTSC 480
Audio-Dekodierung: ISO 11172-3
Tonspur: S tereo, Links, Rechts
Video-/-Audio-Verbindung: SCART
Unterstützte Dateiformate: BMP, OGG (optional)
Bemessungsspannung: ~ 230V，50Hz
Durchschnittsverbrauch: < 5 W
Standby Verbrauch: < 1 W
Betriebstemperatur: 5-40℃
Betriebsfeuchtig keit: <95%
Nettogewicht: ~0,3 kg
Maße: 130 mm ×103 mm ×33 mm
Die Gewichts- und Abmessungsangaben sind keine genauen
Werte. Sie können sich mit der Verbesserung der
Funktionalität und Qualität der Geräte ändern. Der
Hersteller behält sich das Recht auf technische Änderungen
ohne Benachrichtigung vor.
Loading...
