Page 1

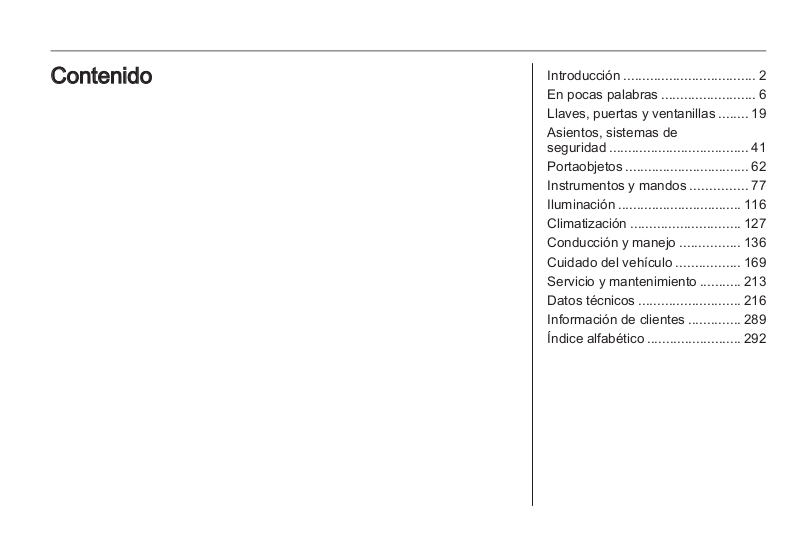

Contenido
Introducción ................................... 2
En pocas palabras ......................... 6
Llaves, puertas y ventanillas ........ 19
Asientos, sistemas de
seguridad ..................................... 41
Portaobjetos ................................. 62
Instrumentos y mandos ............... 77
Iluminación ................................. 116
Climatización ............................. 127
Conducción y manejo ................ 136
Cuidado del vehículo ................. 169
Servicio y mantenimiento ........... 213
Datos técnicos ........................... 216
Información de clientes .............. 289
Índice alfabético ......................... 292
Page 2
2 Introducción
Introducción
Page 3
Introducción 3

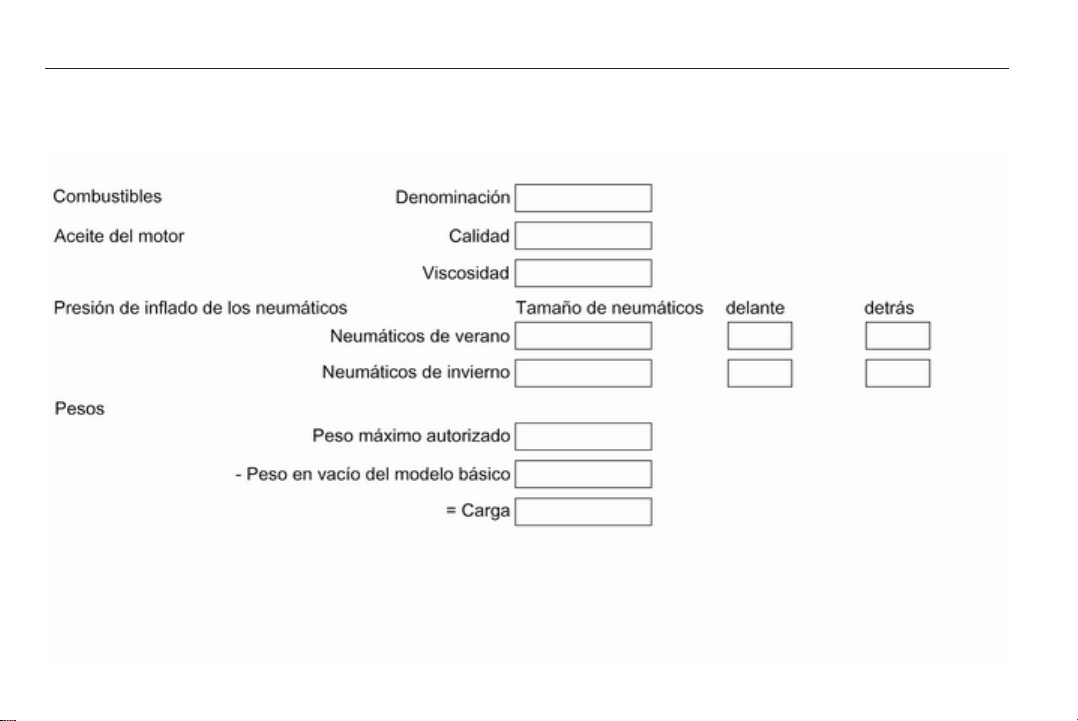

Datos específicos del
vehículo
Por favor, anote los datos de su ve‐
hículo en la página anterior para te‐
nerlos a mano. Esta información está
disponible en las secciones "Servicio
y mantenimiento" y "Datos técnicos",
así como en la placa de característi‐
cas.
Introducción
Su vehículo representa un diseño
combinado de avanzada tecnología,
seguridad, compatibilidad ecológica
y economía.
Este Manual de Instrucciones le pro‐
porciona toda la información necesa‐
ria para conducir el vehículo de forma
segura y eficiente.
Informe a los ocupantes sobre los po‐
sibles peligros de lesiones y acciden‐
tes derivados de un uso incorrecto del
vehículo.
Siempre debe cumplir las leyes y los
reglamentos del país por donde cir‐
cule. Dichas leyes pueden diferir de
la información contenida en el pre‐
sente Manual de Instrucciones.
Cuando este Manual de Instruccio‐
nes hace referencia a una visita al ta‐
ller, le recomendamos que acuda
a su Reparador Autorizado Opel.
Todos los Reparadores Autorizados
Opel le ofrecen un servicio excelente
a precios razonables. Personal expe‐
rimentado, formado por Opel, trabaja
según las instrucciones específicas
de Opel.
La documentación para el cliente de‐
bería estar siempre a mano en el ve‐
hículo.
Uso del presente manual
■ Este manual describe todas las op‐
ciones y funciones disponibles para
este modelo. Algunas
descripciones, incluidas las de la
pantalla y las funciones del menú,
pueden no ser válidas para su
vehículo a causa de la variante del
modelo, las especificaciones del
país, el equipamiento especial o los
accesorios.
■ La sección "En pocas palabras" le
proporciona una primera visión de
conjunto.
■ Las tablas de contenidos al princi‐
pio del manual y de cada sección le
ayudarán a localizar la información.
■ El índice alfabético le permitirá bus‐
car información específica.
■ En este Manual de Instrucciones se
representan vehículos con volante
a la izquierda. El funcionamiento es
similar para los vehículos con vo‐
lante a la derecha.
■ En este manual se utilizan las de‐
signaciones de fábrica para los mo‐
tores. Las designaciones comer‐
ciales correspondientes se pueden
encontrar en la sección "Datos téc‐
nicos".
■ Las indicaciones de dirección (p. ej.
izquierda o derecha, delante o de‐
trás) se refieren siempre al sentido
de marcha.
Page 4
4 Introducción
■ Es posible que las pantallas del ve‐
hículo no estén disponibles en su
idioma.
■ Los mensajes en pantalla y los ró‐
tulos interiores están impresos en
negrita.
Peligro, Advertencia
y Atención
9 Peligro
El texto marcado con 9 Peligro
ofrece información sobre el riesgo
de sufrir lesiones fatales. Si se ig‐
nora dicha información, puede ha‐
ber peligro de muerte.
9 Advertencia
El texto marcado con
9 Advertencia ofrece información
sobre riesgos de accidentes o le‐
siones. Si se ignora dicha informa‐
ción, puede haber riesgo de lesio‐
nes.
Atención
El texto marcado con Atención
ofrece información sobre posibles
daños en el vehículo. Si se ignora
dicha información, el vehículo
puede sufrir daños.
Símbolos
Las referencias a páginas se indican
mediante 3. El símbolo 3 significa
"véase la página".
Le deseamos muchas horas de agra‐
dable conducción.
Adam Opel AG
Page 5
Introducción 5
Page 6
6 En pocas palabras
En pocas palabras
Información importante para su primer viaje

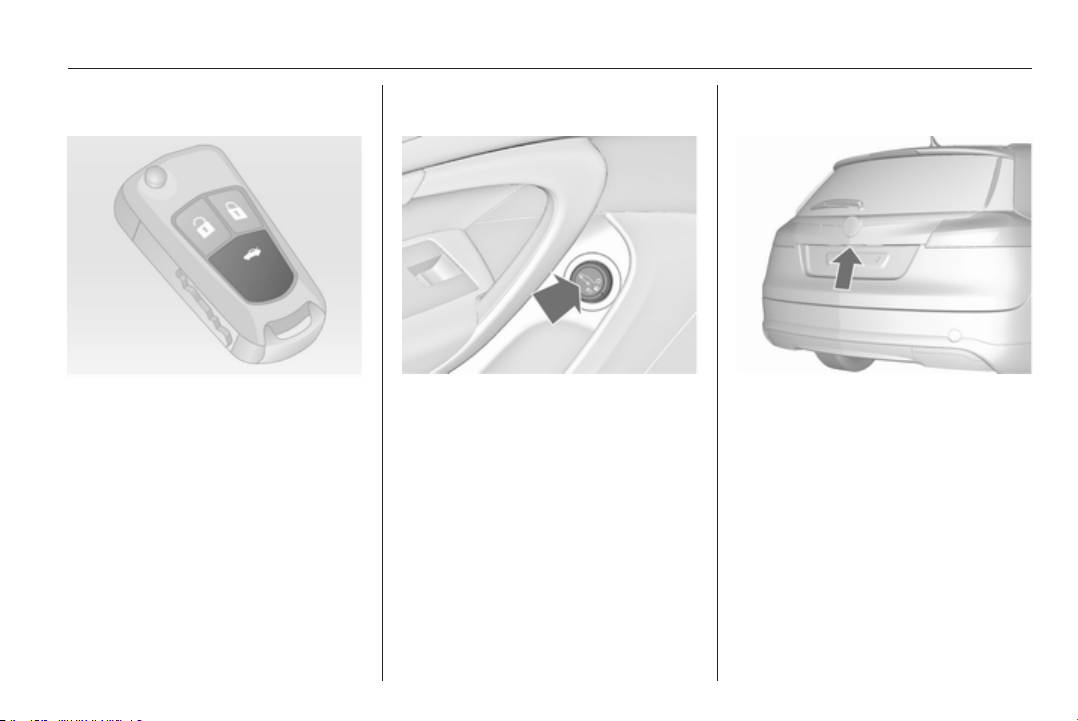

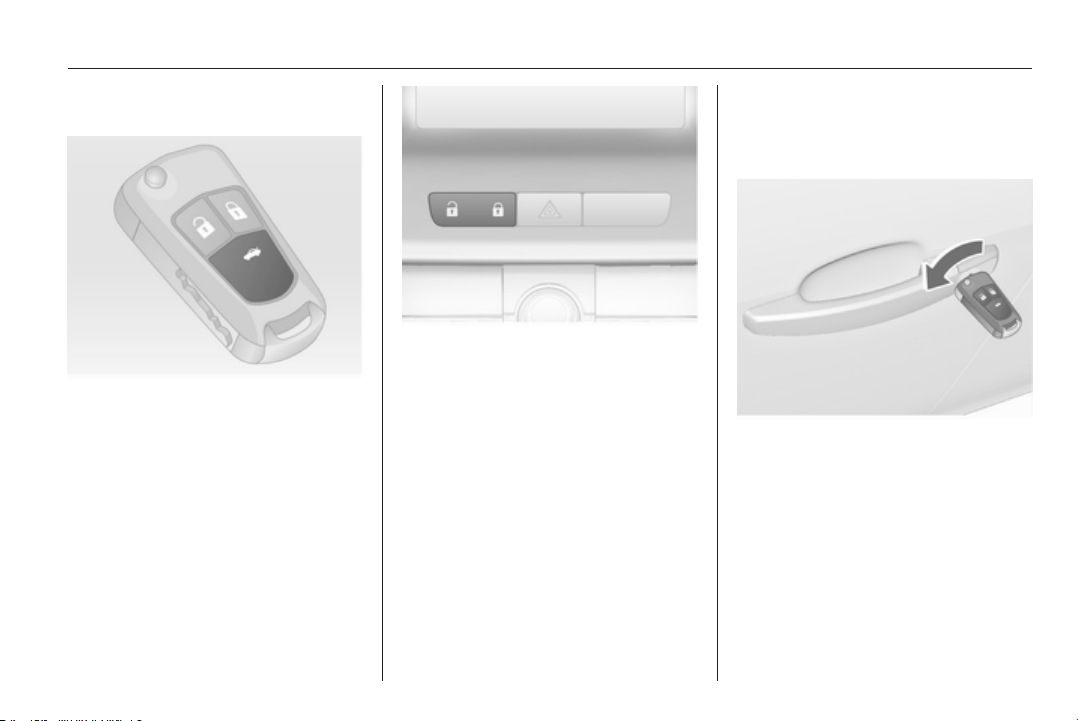

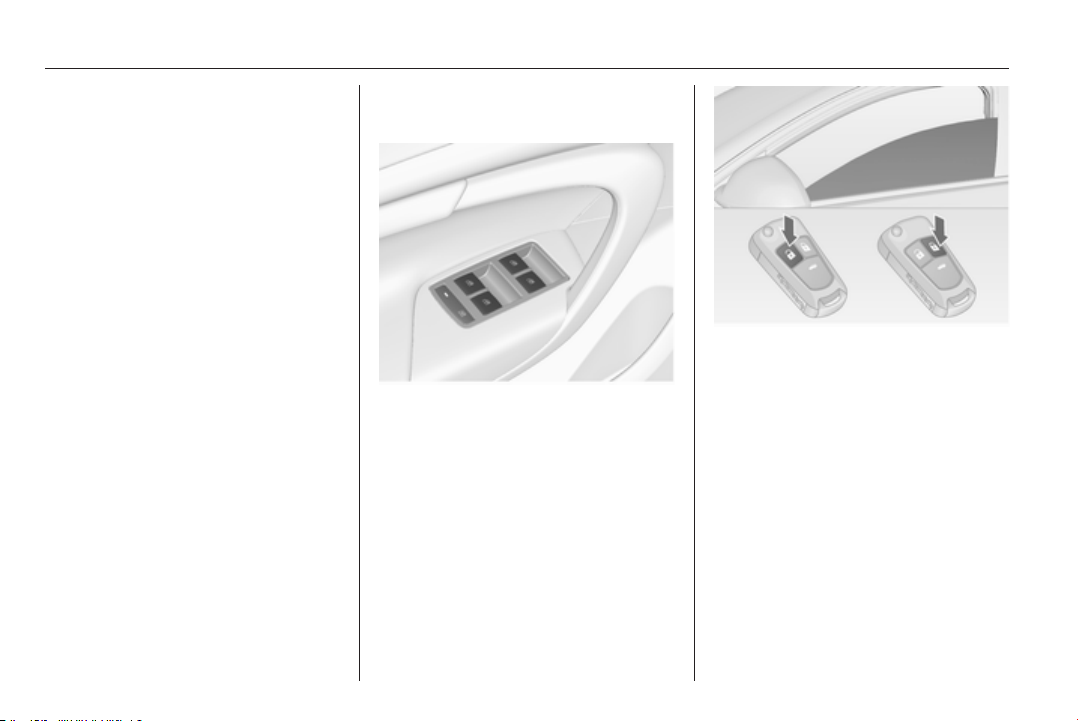

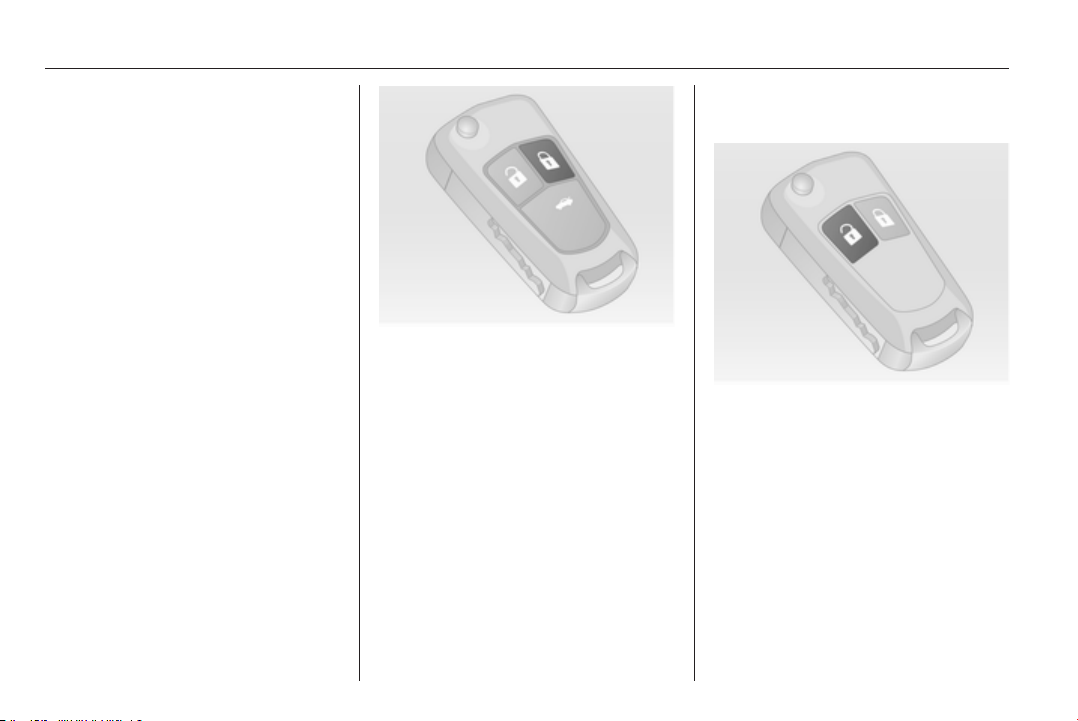

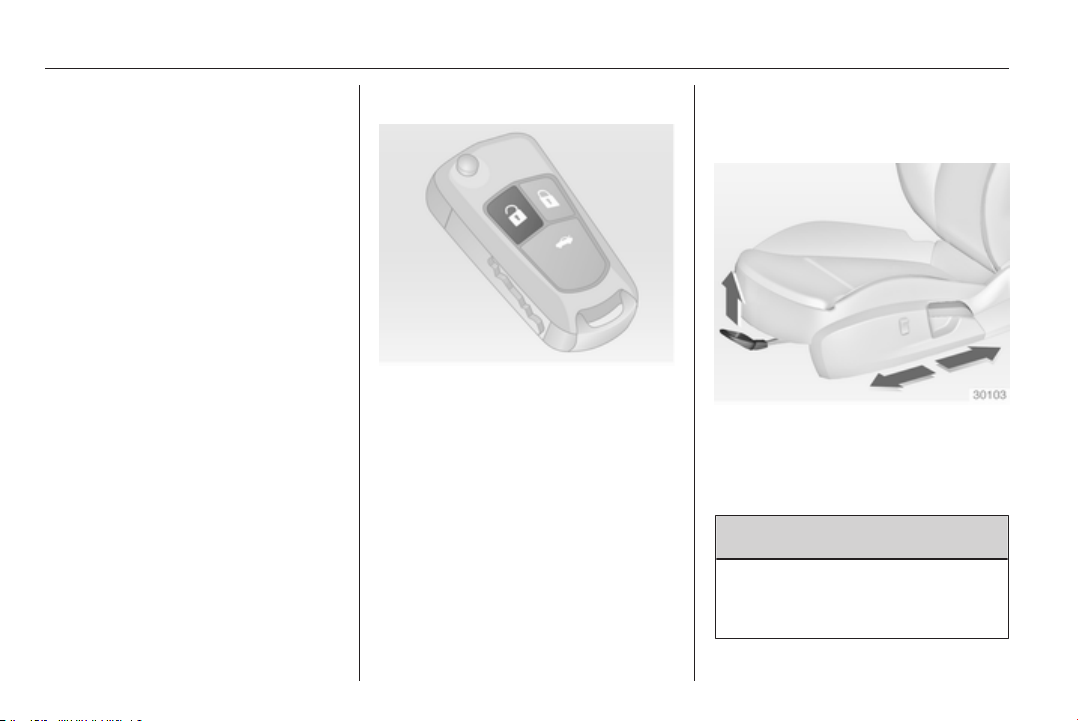

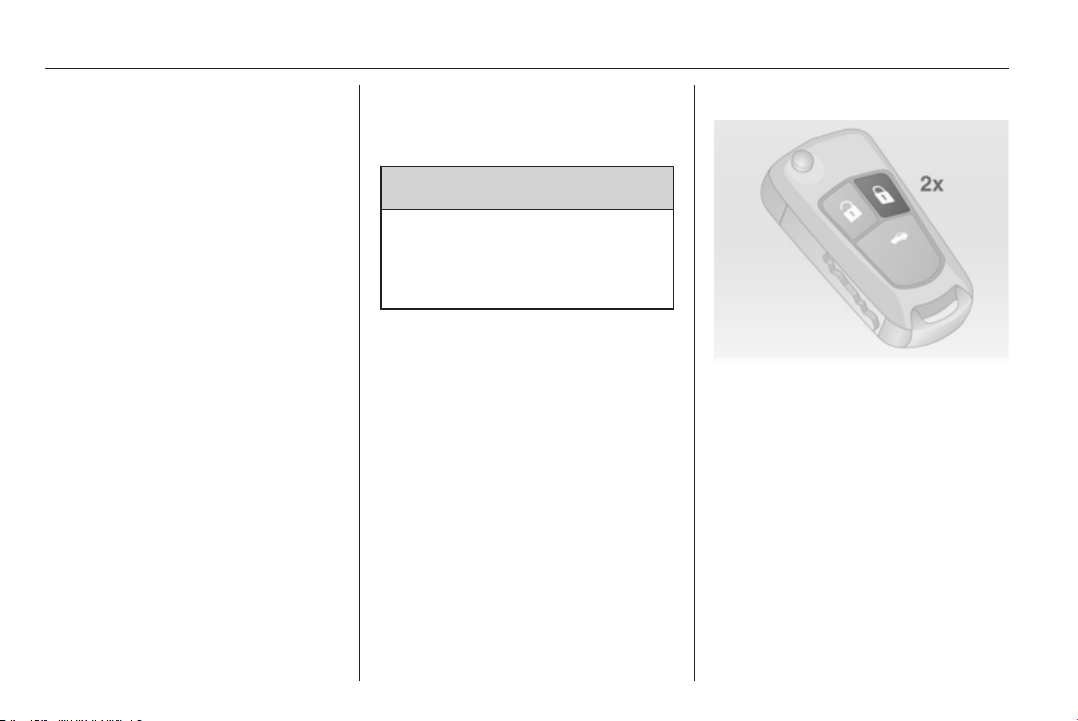

Desbloqueo del vehículo

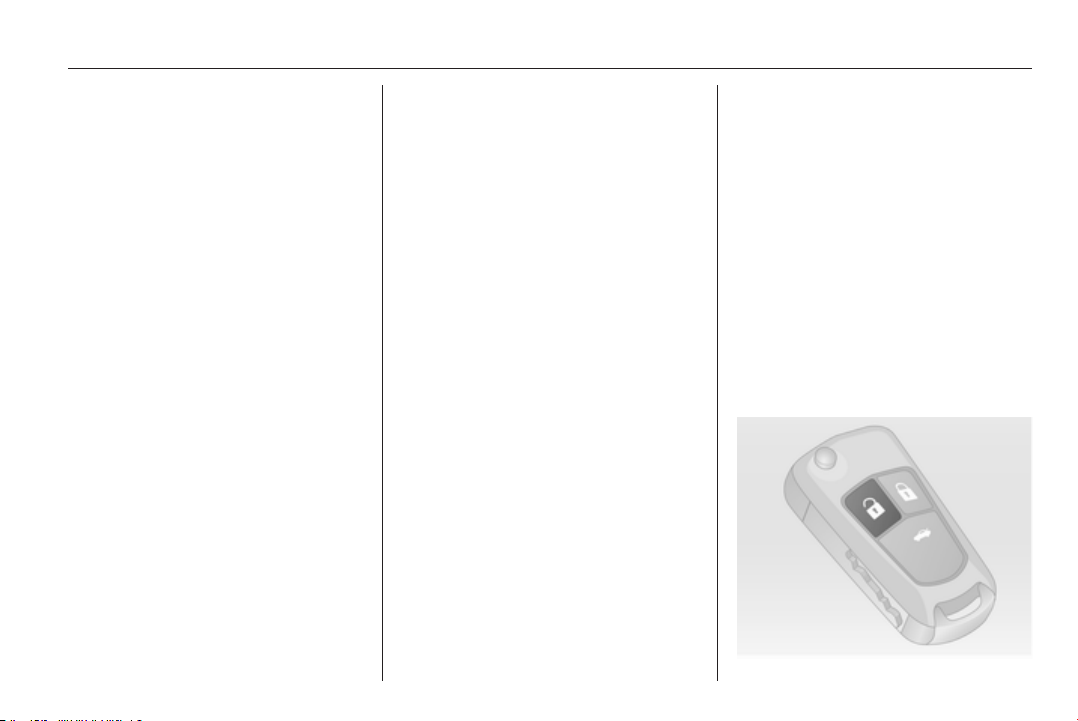

Pulse el botón c para desbloquear las
puertas y el compartimento de carga.
Abra las puertas tirando de la manilla

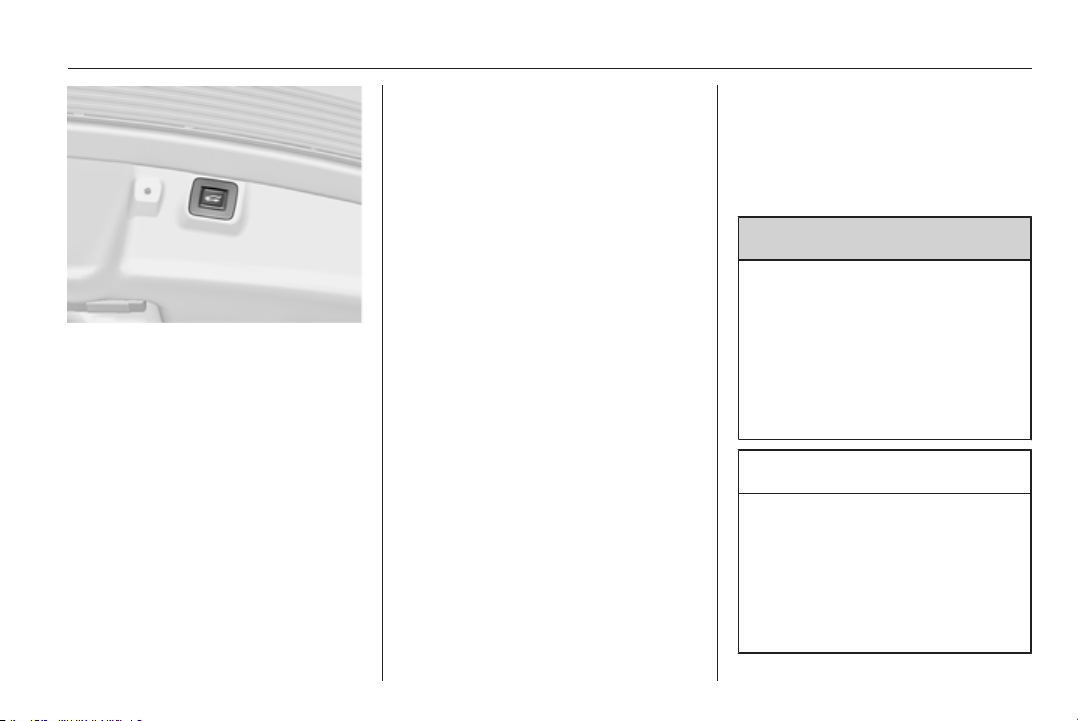

correspondiente. Para abrir el portón
trasero, accione el botón situado de‐
bajo de la moldura.
Si pulsa el botón x, sólo se desblo‐
quea y se abre el compartimento de
carga.
Mando a distancia 3 19, Cierre cen‐
tralizado 3 21, Compartimento de
carga 3 25.

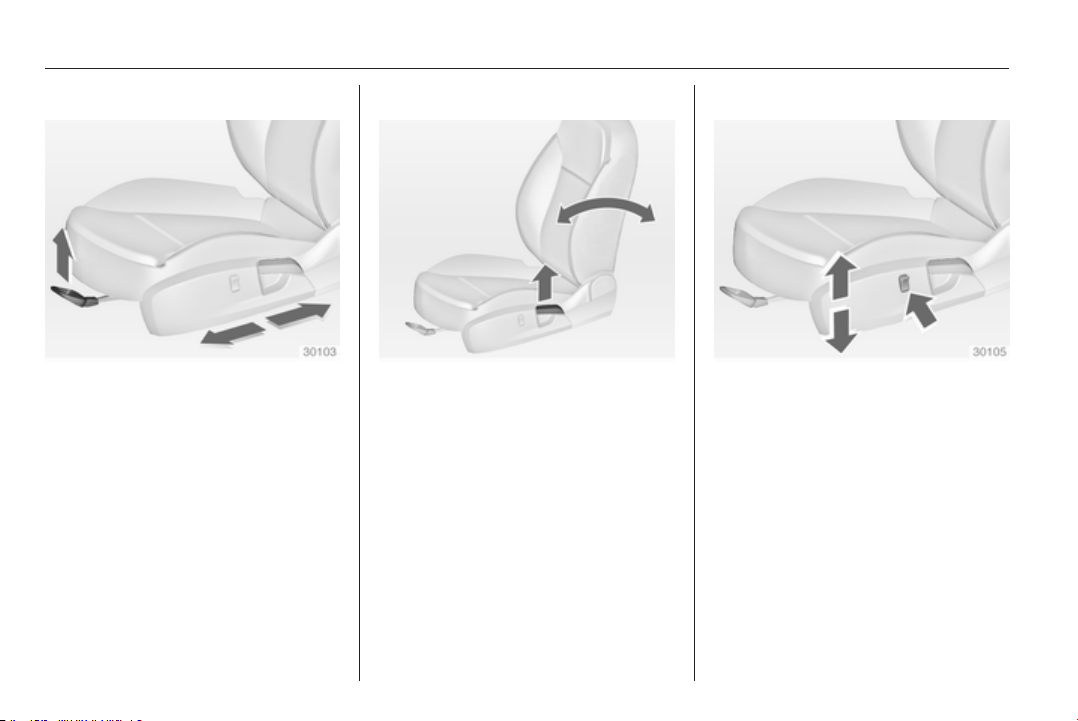

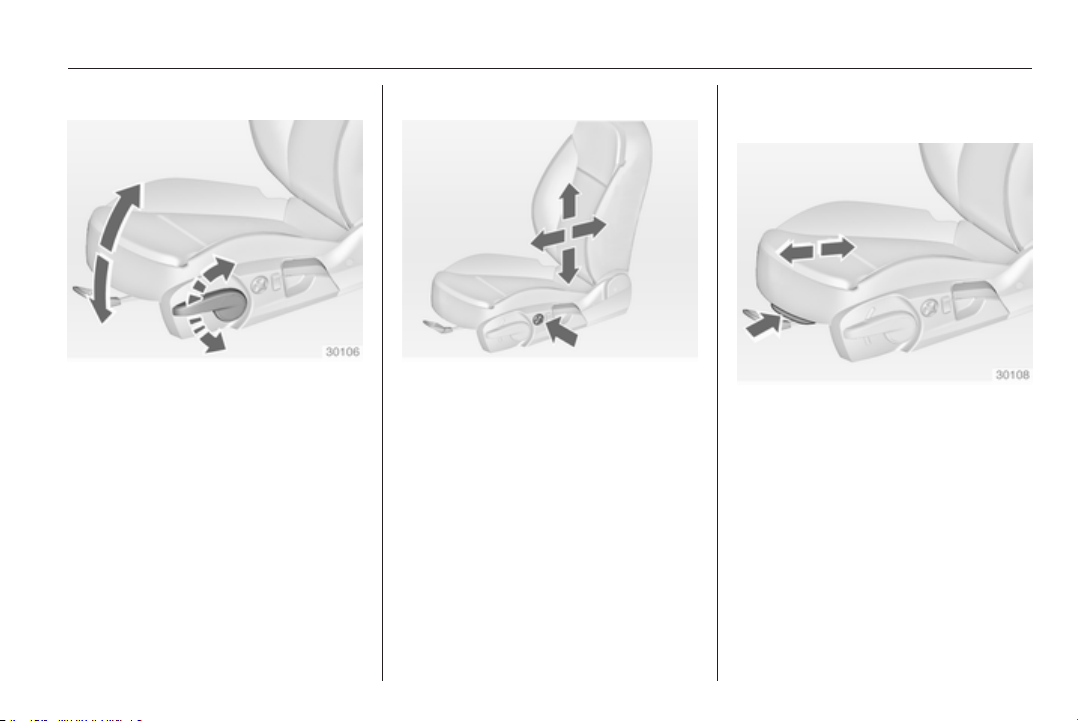

Ajuste de los asientos
Posición del asiento
Tire del asidero, deslice el asiento,
suelte el asidero.
Posición de asiento 3 43, Ajuste de
los asientos 3 43.
9 Peligro
Para permitir un correcto desplie‐
gue del airbag, debe estar sen‐
tado a más de 25 cm del volante.
Page 7
En pocas palabras 7

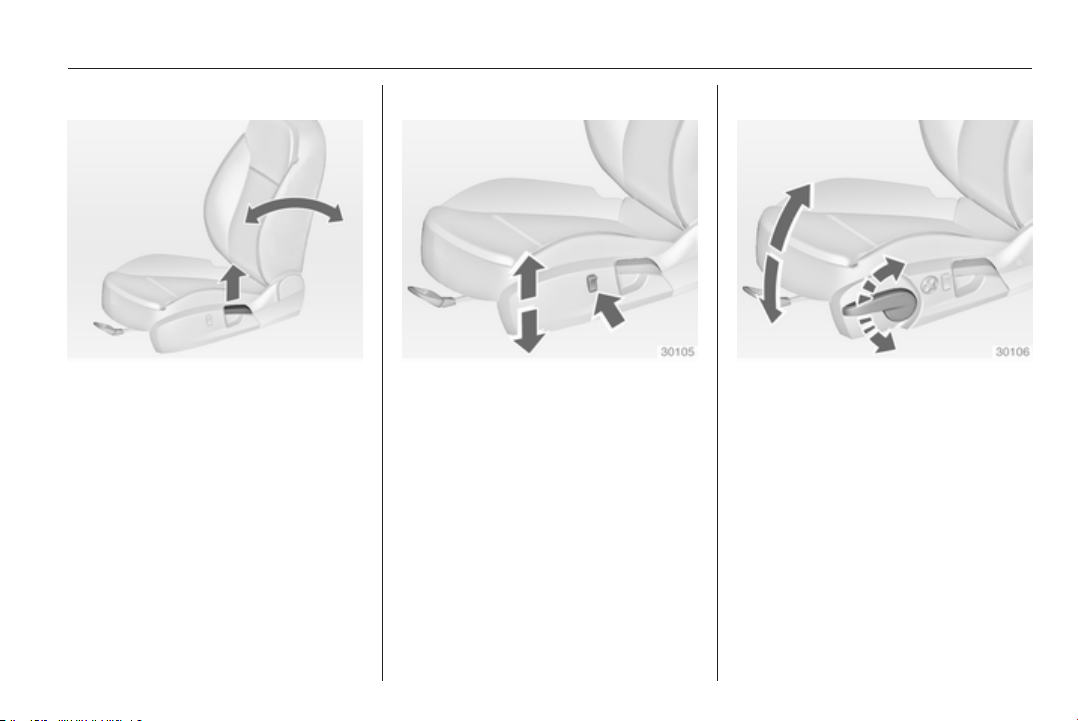

Respaldo del asiento
Tire de la palanca, ajuste la inclina‐
ción y suelte la palanca. Deje que el
asiento enclave audiblemente.
Posición de asiento 3 43, Ajuste de
los asientos 3 43.
Altura del asiento
Pulse el interruptor
arriba = asiento más alto
abajo = asiento más bajo
Posición de asiento 3 43, Ajuste de
los asientos 3 43.
Inclinación del asiento
Movimiento de bombeo de la palanca
hacia
arriba
hacia
abajo
Posición de asiento 3 43, Ajuste de
los asientos 3 43.
= parte delantera más alta
= parte delantera más
baja
Page 8
8 En pocas palabras

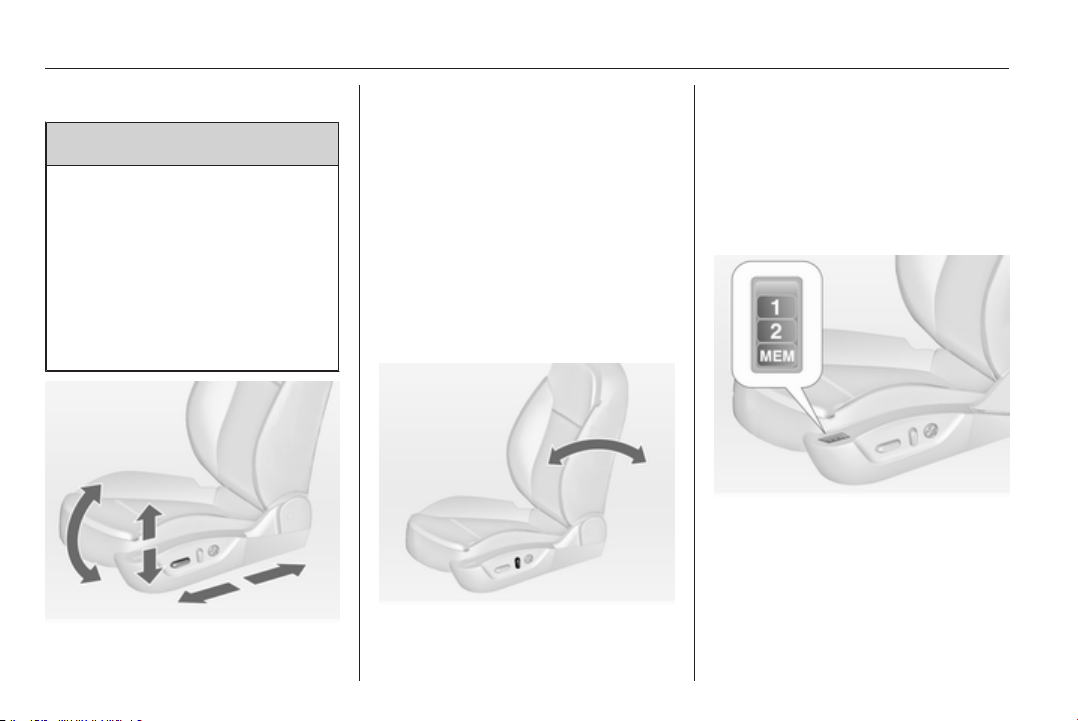

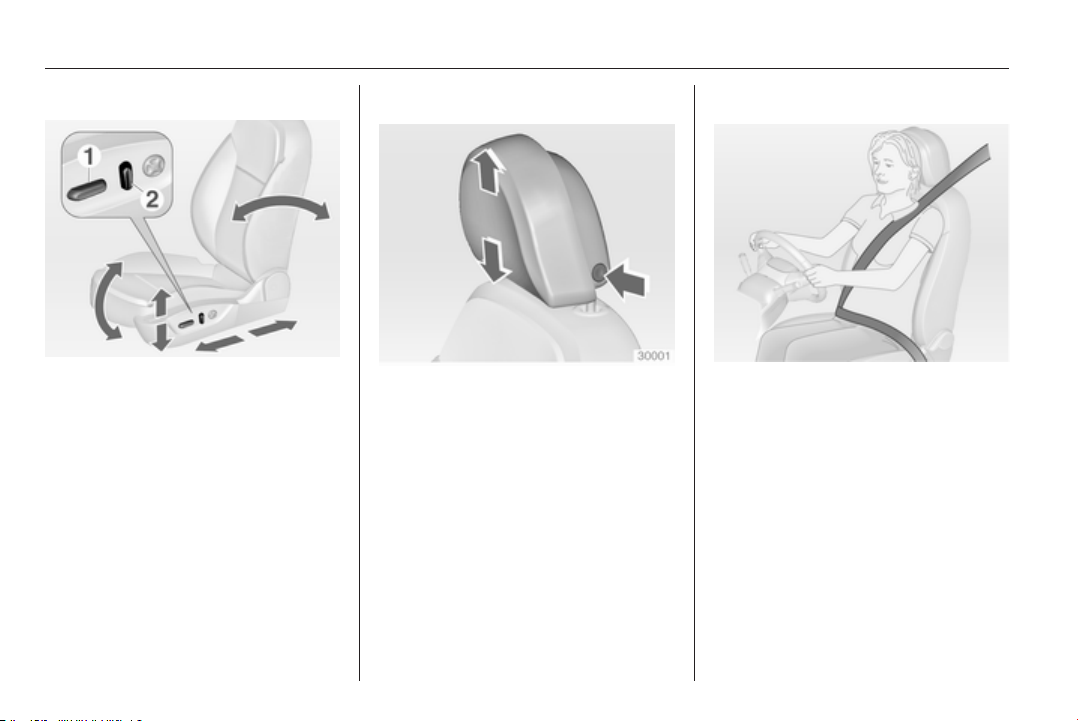

Ajuste del asiento eléctrico
Accione los interruptores.
posición = mueva el interruptor
(1) hacia delante / ha‐
cia atrás
altura = mueva el interruptor
(1) hacia arriba / hacia
abajo
inclinación = mueva el interruptor
(1) hacia arriba / hacia
abajo en la parte de‐
lantera
respaldo = gire el interruptor (2)
hacia delante / hacia
atrás

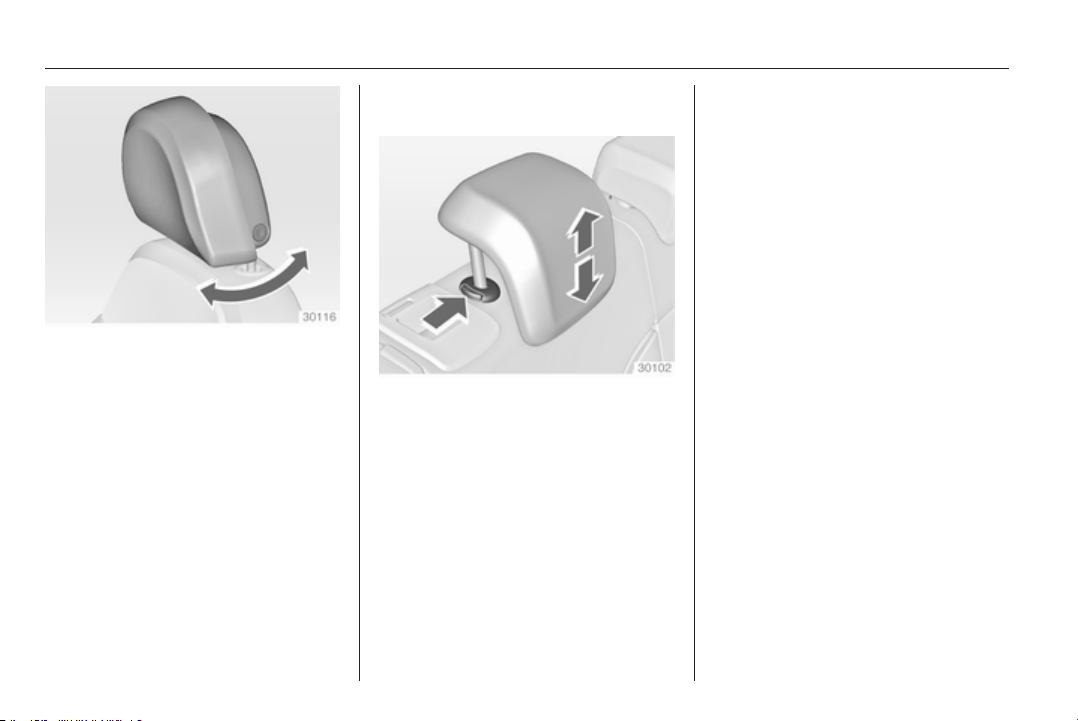

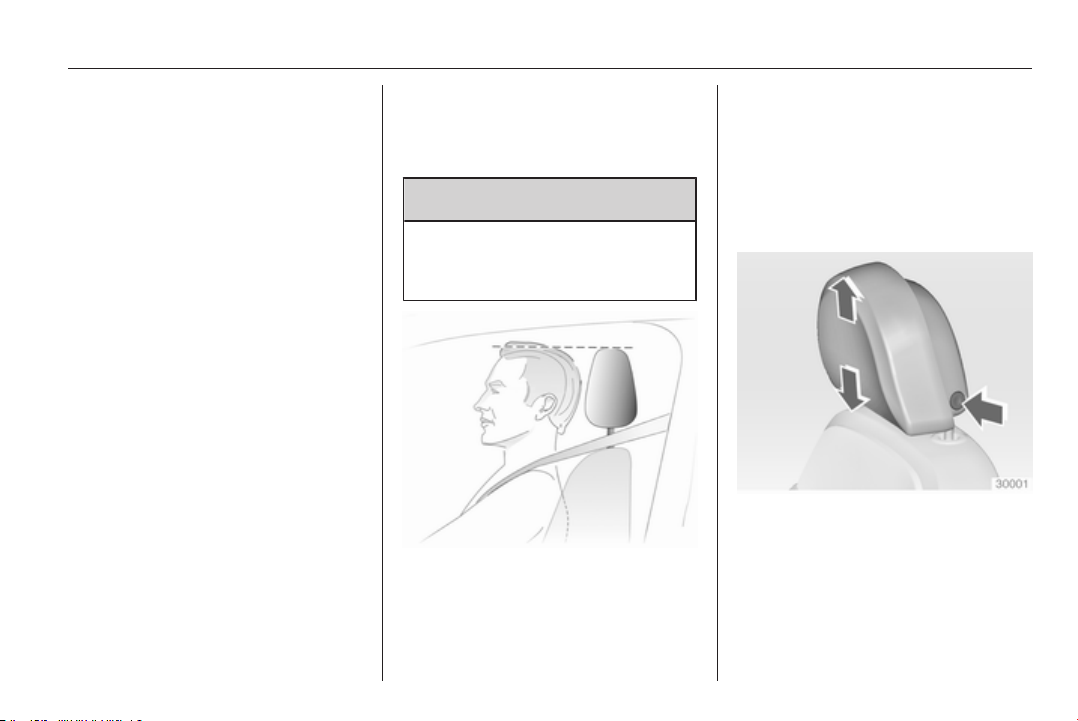

Ajuste del reposacabezas
Pulse el botón de desbloqueo, ajuste
la altura, enclave.
Reposacabezas 3 41.

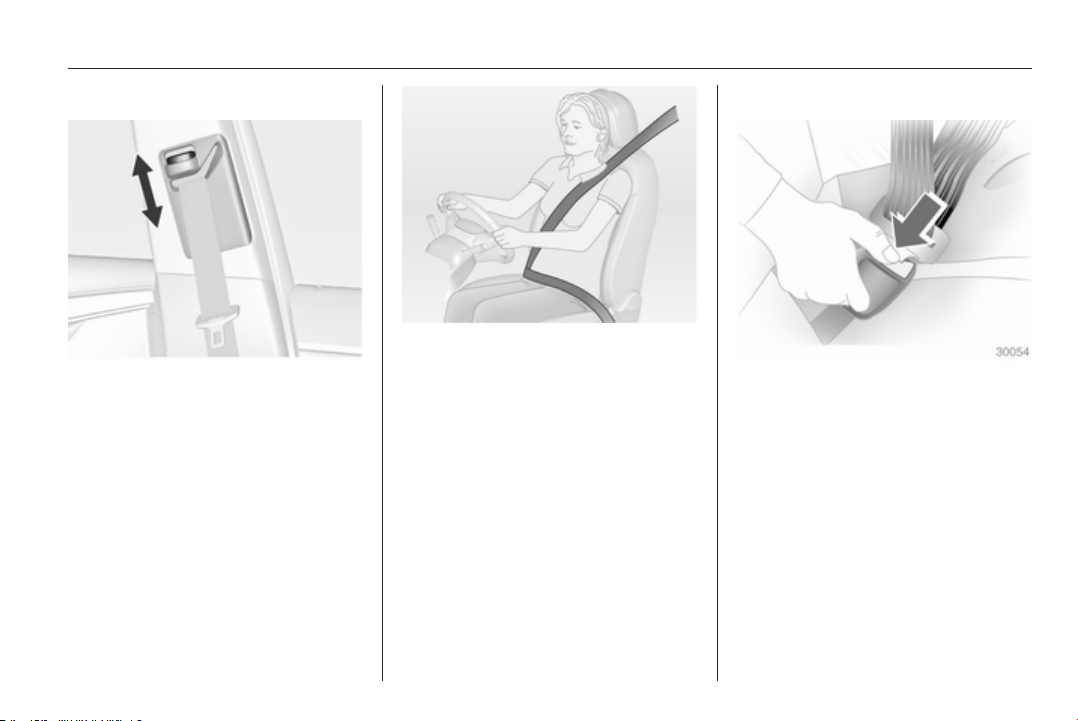

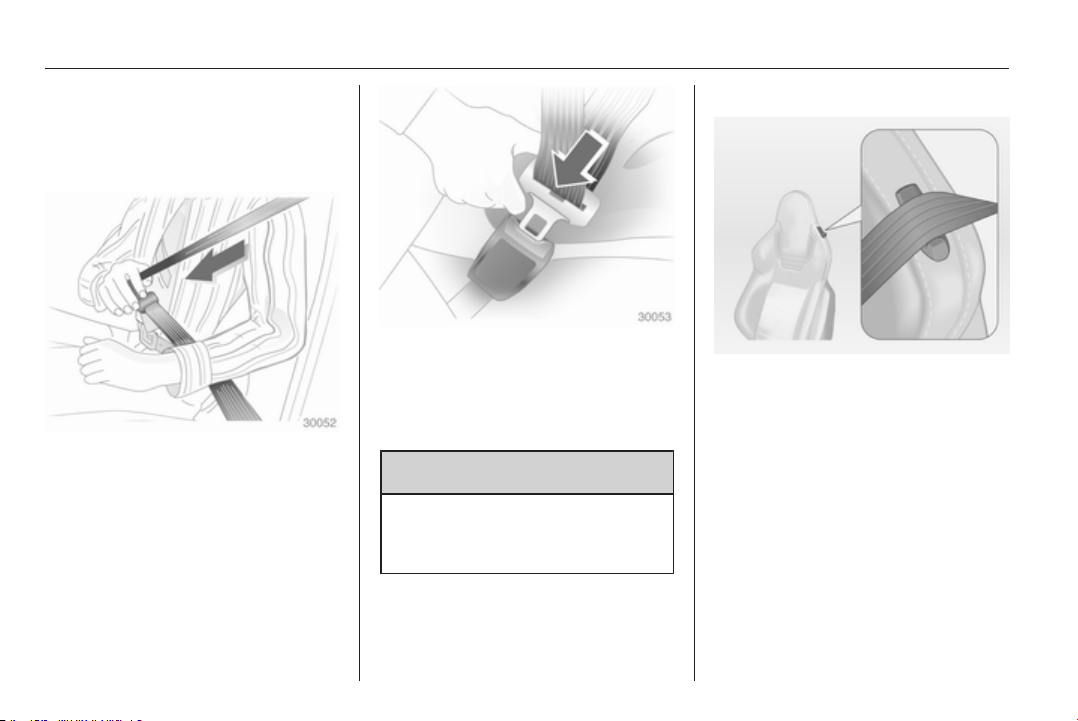

Cinturón de seguridad
Extraiga el cinturón de seguridad
y enclávelo en el cierre. El cinturón de
seguridad no debe estar retorcido
y debe quedar bien ajustado al
cuerpo. El respaldo no debe estar de‐
masiado inclinado hacia atrás (má‐
ximo aprox. 25°).
Para soltar el cinturón, pulse el botón
rojo del cierre.
Posición de asiento 3 43, Cinturo‐
nes de seguridad 3 48, Sistema de
airbags 3 52.
Page 9
En pocas palabras 9

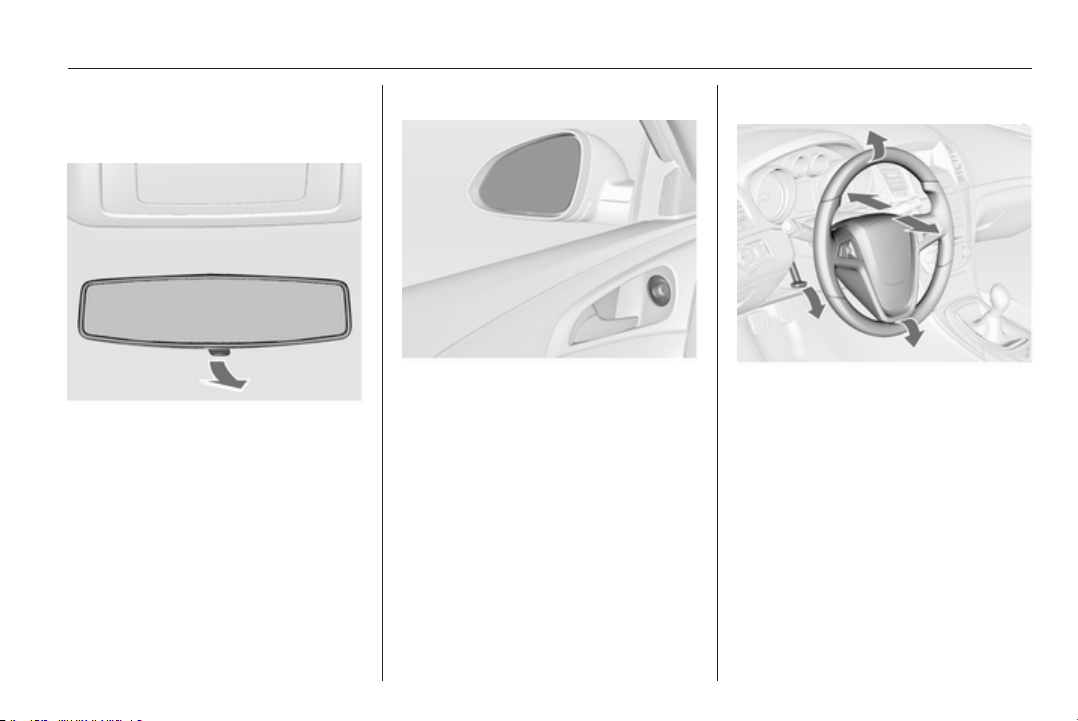

Ajuste de los retrovisores

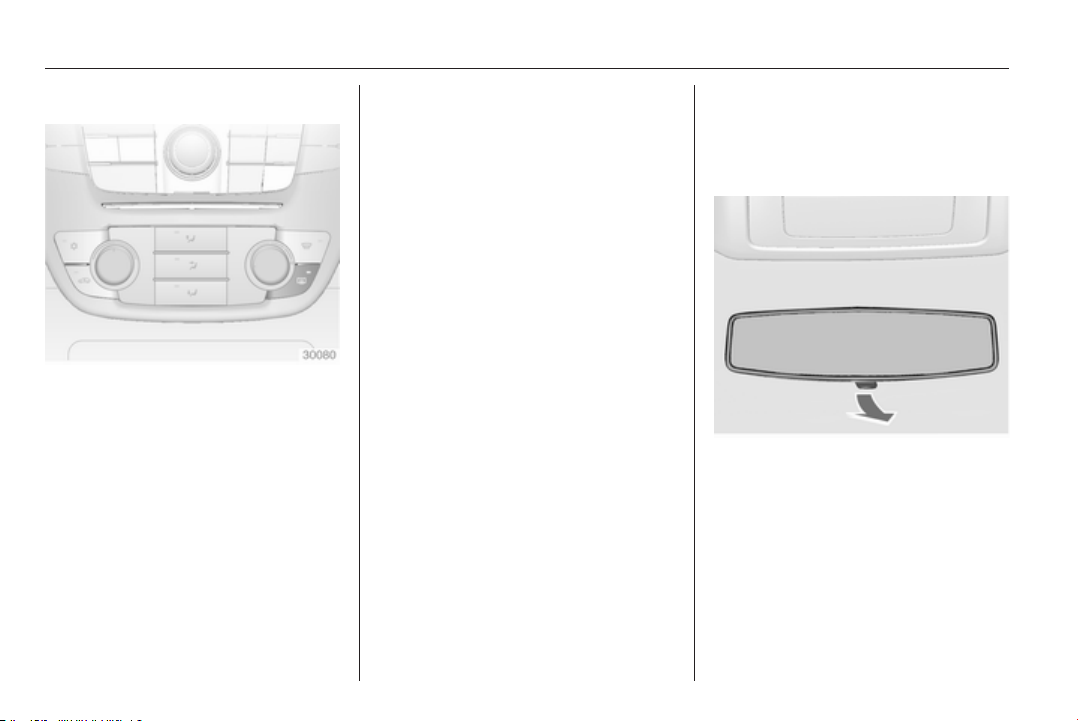

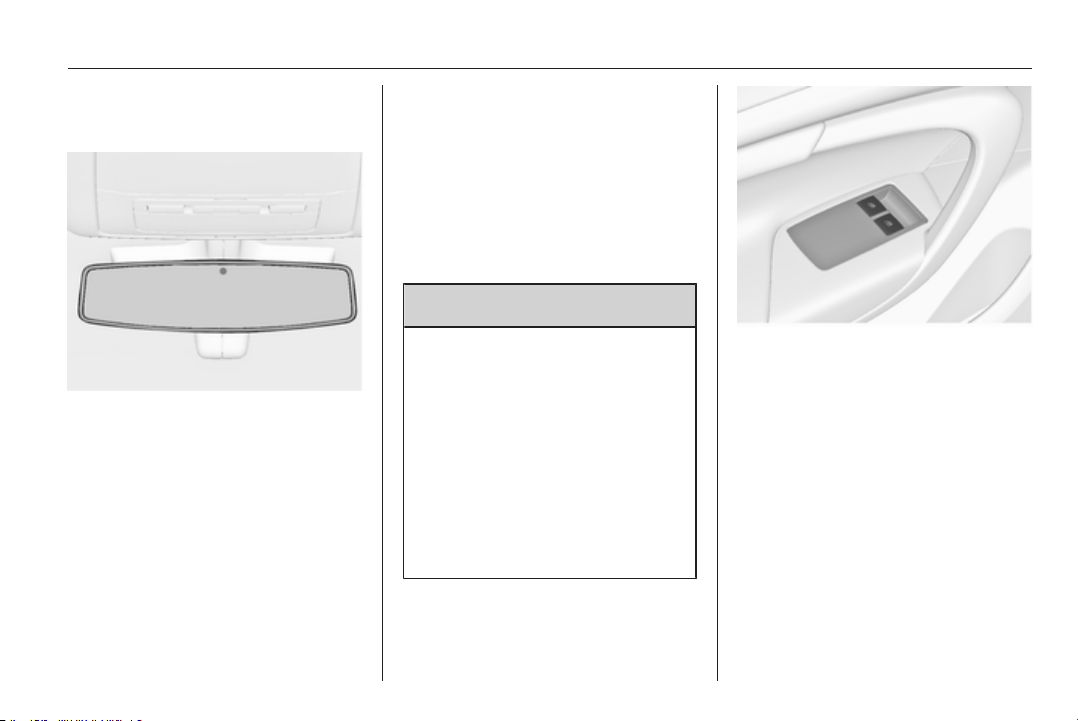

Retrovisor interior
Ajuste la palanca en la parte inferior
para reducir el deslumbramiento.
Retrovisor interior 3 34, Retrovisor
interior con antideslumbramiento au‐
tomático 3 35.

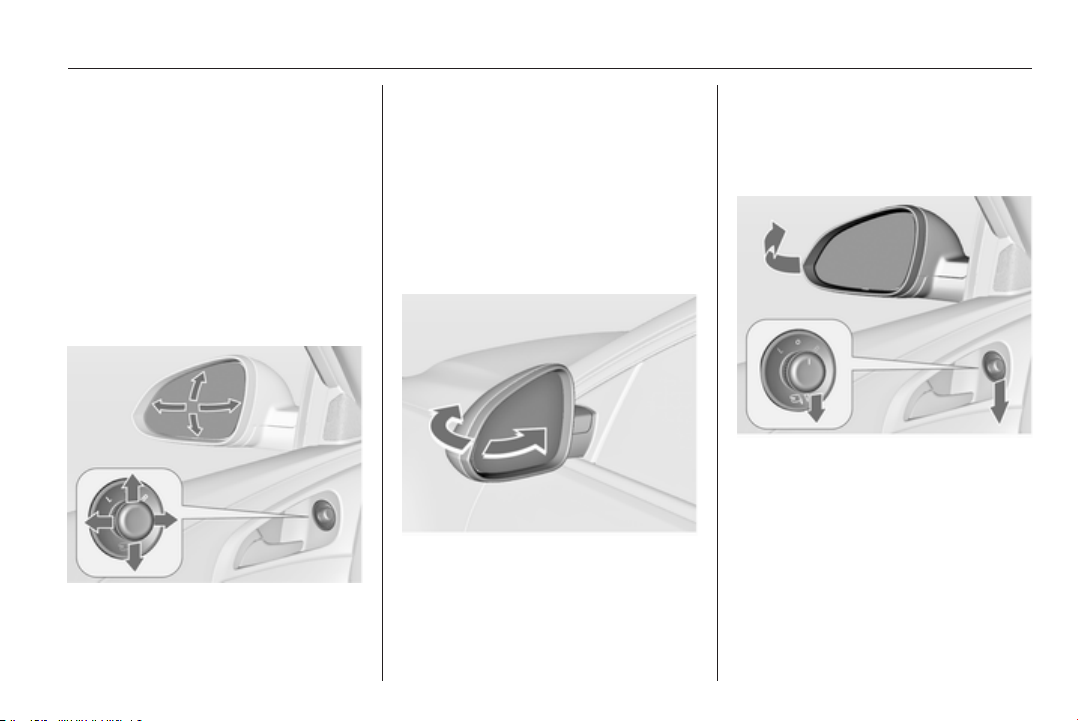

Retrovisores exteriores
Seleccione y ajuste el retrovisor ex‐
terior correspondiente.
Retrovisores exteriores convexos
3 33, Ajuste eléctrico 3 33, Re‐
trovisores exteriores plegables
3 33, Retrovisores exteriores térmi‐
cos 3 34.

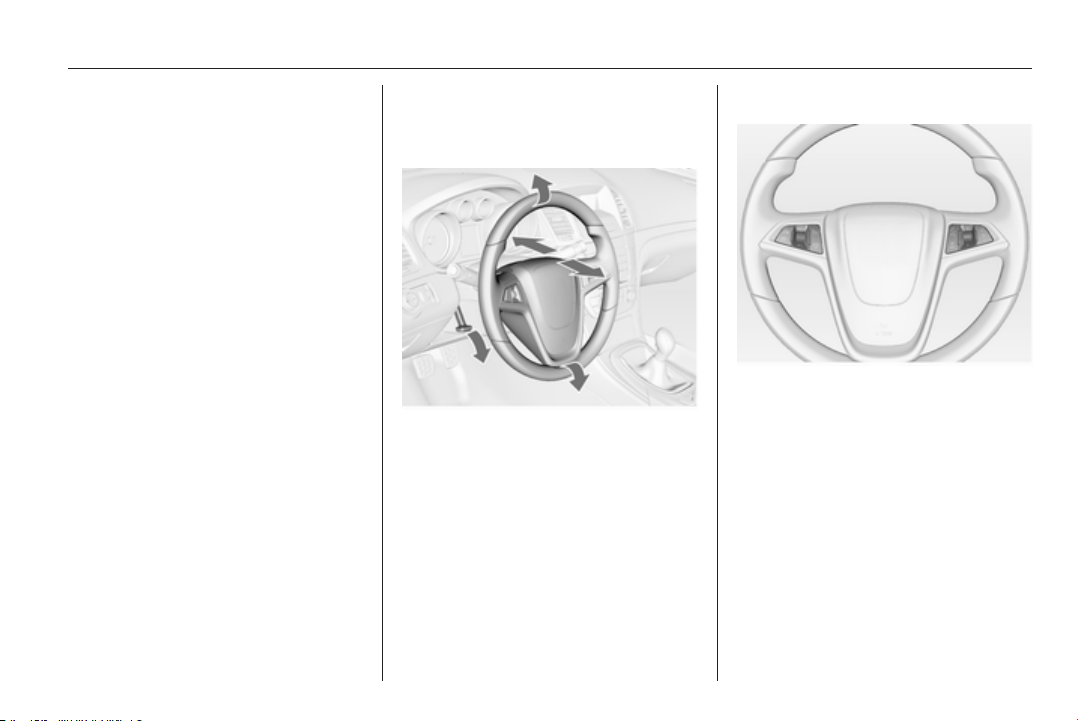

Ajuste del volante
Desbloquee la palanca, ajuste el vo‐
lante, luego enclave la palanca y ase‐
gúrese de que esté totalmente blo‐
queada. El volante sólo se debe ajus‐
tar con el vehículo parado y la direc‐
ción desbloqueada.
Sistema de airbags 3 52, Posicio‐
nes de la llave del encendido 3 137.
Page 10
10 En pocas palabras
Page 11
En pocas palabras 11

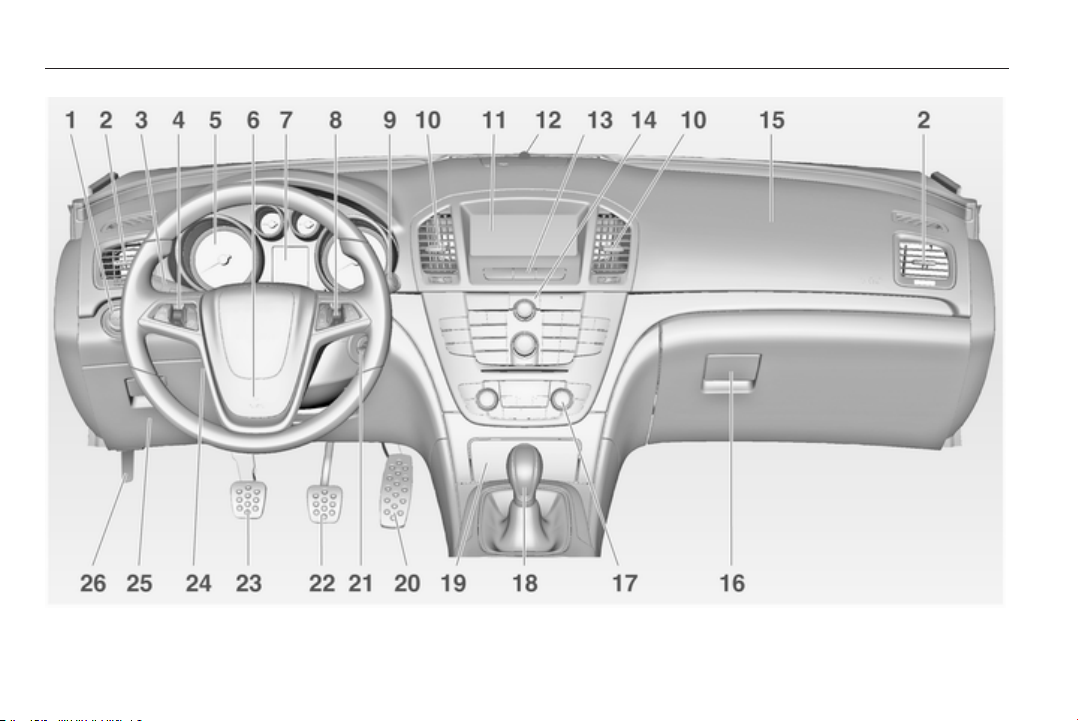

Vista general del tablero de instrumentos
1 Conmutador de las luces ...116
Regulación del alcance de
los faros ............................. 118
Faros antiniebla ................. 122
Piloto antiniebla ................. 122
Iluminación de los
instrumentos ...................... 123
2 Salidas de aire laterales ....134
3 Señalización de giros
y cambios de carril,
ráfagas, luz de cruce y luz
de carretera ........................ 121
Iluminación de salida ......... 125
Luces de estacionamiento . 122
Centro de información del
conductor ............................. 96
4 Regulador de velocidad .....153

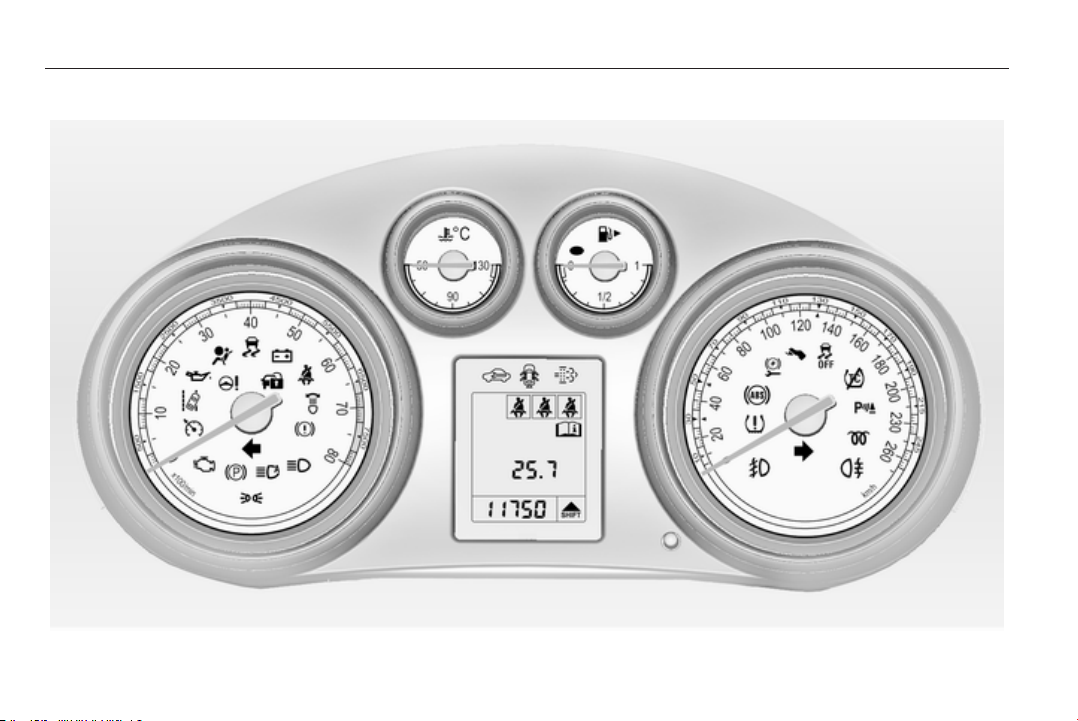

5 Instrumentos ........................ 84
6 Bocina .................................. 78
Airbag del conductor ............ 52
7 Centro de información del
conductor ............................. 96
8 Mandos en el volante ........... 77
9 Limpiaparabrisas,
lavaparabrisas, lavafaros,
limpialuneta .......................... 78
10 Salidas de aire centrales ...134
11 Pantalla de información ....... 98
12 LED de estado del sistema
de alarma antirrobo .............. 30
13 Cierre centralizado ............... 21
Luces de emergencia ........121
Testigo de control de
desactivación del airbag ......90
Testigo de control del
cinturón de seguridad del
acompañante ....................... 89
14 Modo deportivo .................. 150
Modo Tour .......................... 150
Sistema de control de
tracción .............................. 149
Control electrónico de
estabilidad .......................... 150
Asistente de aparcamiento 155
Ayuda de aparcamiento
avanzada ........................... 155
Aviso de cambio de carril ... 159
15 Airbag del acompañante ...... 52
16 Guantera .............................. 62
17 Climatizador automático ....127
18 Palanca selectora, cambio
manual ............................... 145
Cambio automático ............ 141
19 Cenicero ............................... 83
20 Pedal del acelerador .......... 136
21 Cerradura del encendido
con bloqueo del volante ..... 137
22 Pedal del freno ................... 146
23 Pedal del embrague ........... 136
24 Ajuste del volante ................ 77
25 Compartimento
portaobjetos, caja de
fusibles ............................... 189
26 Palanca de desbloqueo
del capó ............................. 171
Page 12
12 En pocas palabras

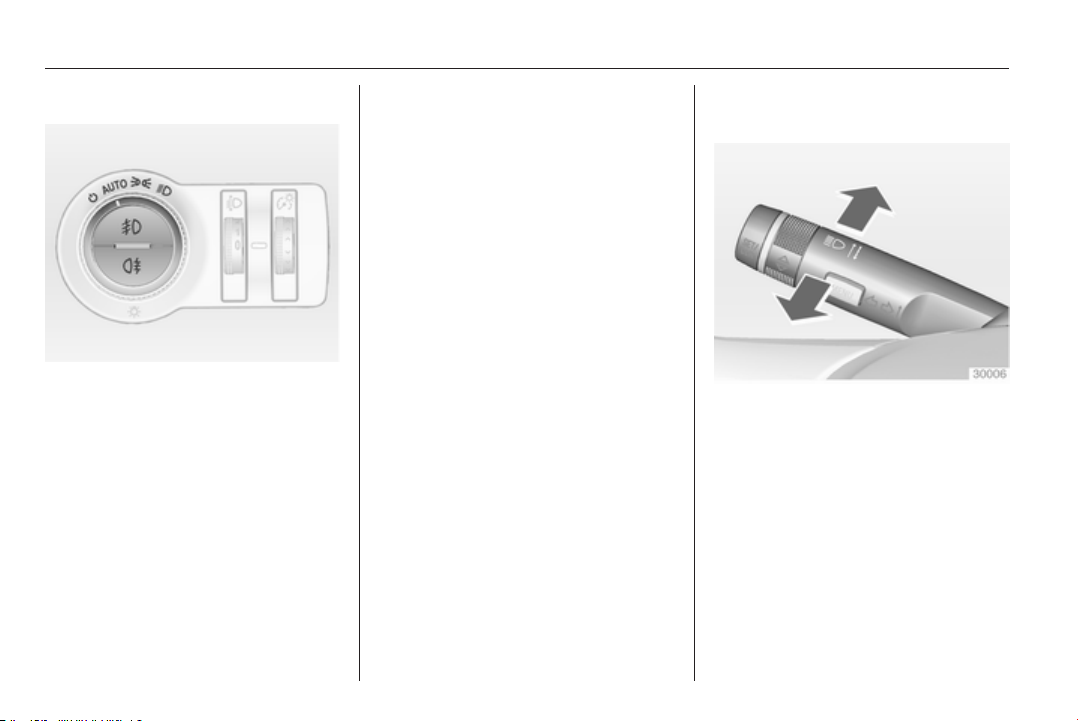

Iluminación exterior
Gire el conmutador de las luces
AUTO = Control automático de las
luces: los faros se conec‐
tan y desconectan auto‐
m
8
9
Pulse el interruptor de las luces
>
r
máticamente
= Activación o desactivación
del control automático de
luces
= Luces laterales
= Faros
= Faros antiniebla
= Piloto antiniebla
Iluminación 3 116.

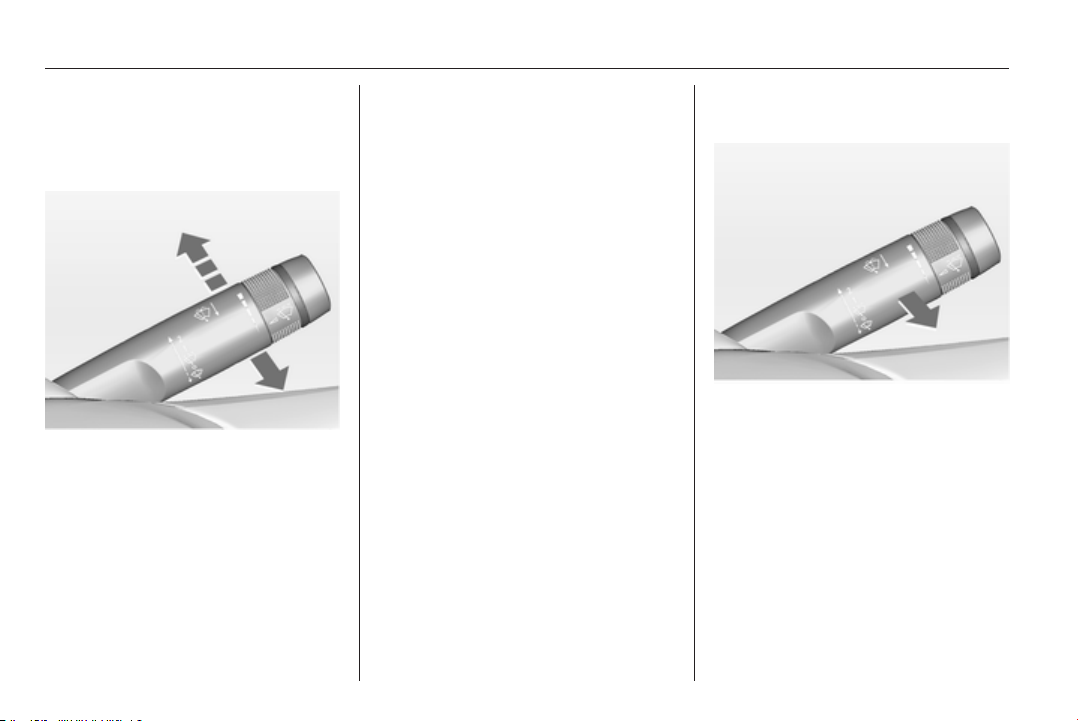

Ráfagas, luz de carretera y luz de cruce
Ráfagas = Tire de la palanca
Luz de
carretera
Luz de
cruce
Control automático de las luces
3 117, Luz de carretera 3 117, Rá‐
fagas 3 117.
= Presione la palanca
= Presione o tire de la
palanca
Page 13
En pocas palabras 13

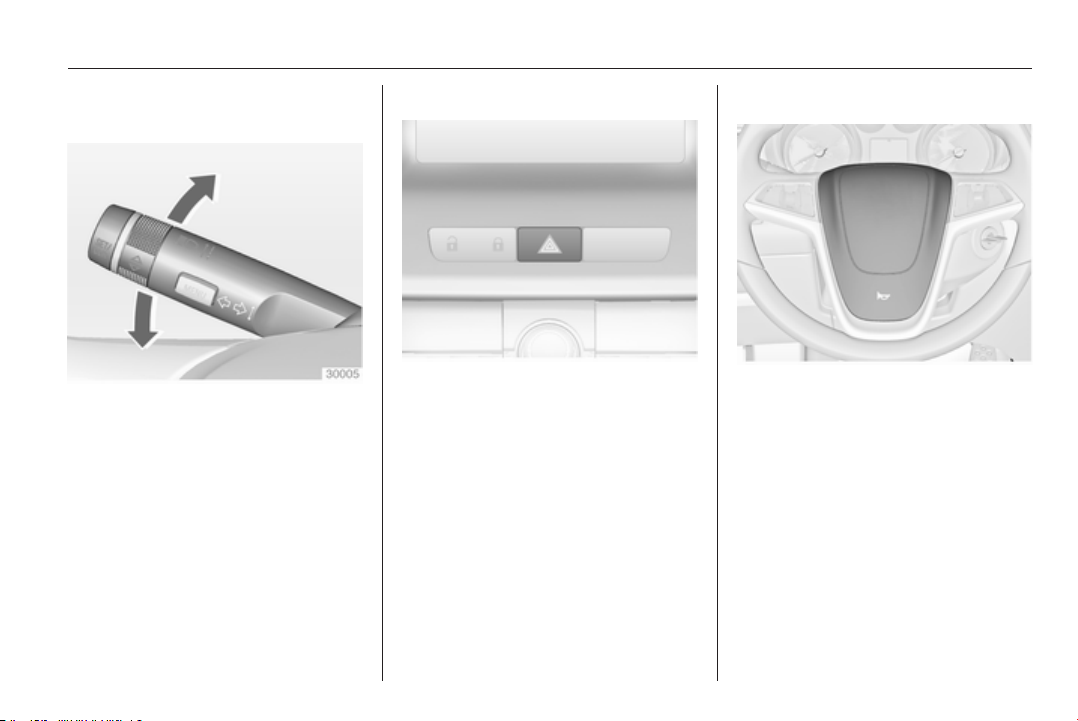

Señalización de giros y cambios de carril
A la
derecha
A la
izquierda
Señalización de giros y cambios de
carril 3 121, Luces de estaciona‐
miento 3 122.
= Palanca hacia arriba
= Palanca hacia abajo
Luces de emergencia
Se accionan con el botón ¨.
Luces de emergencia 3 121.
Bocina
Pulse j.
Page 14
14 En pocas palabras

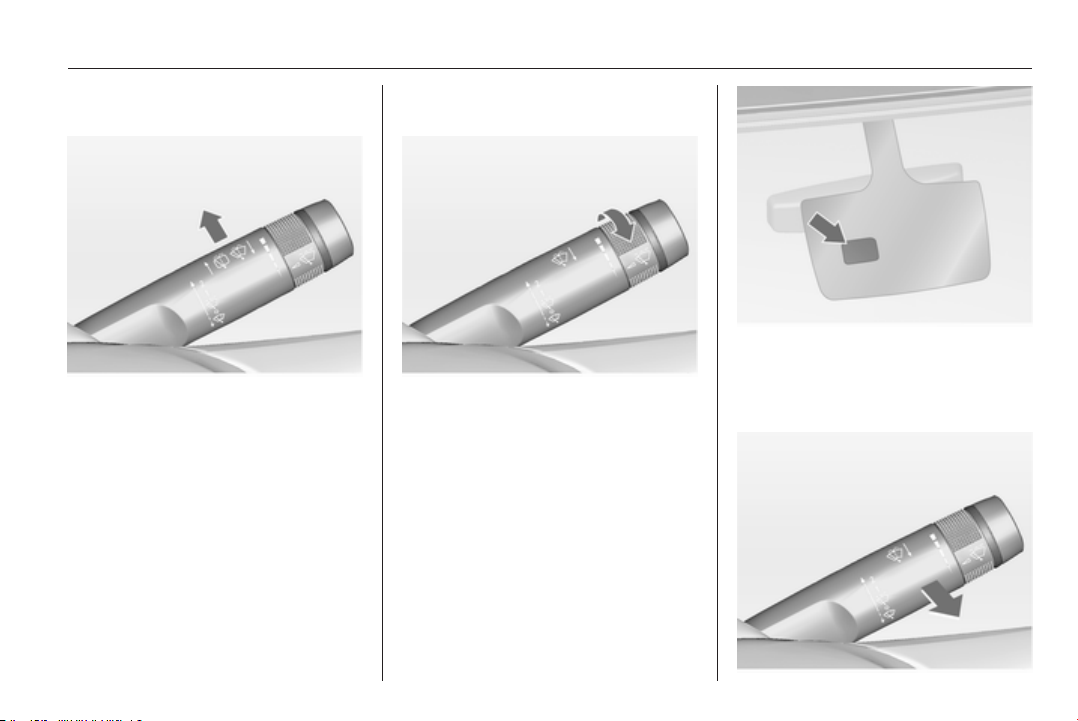

Sistemas limpia y lavaparabrisas

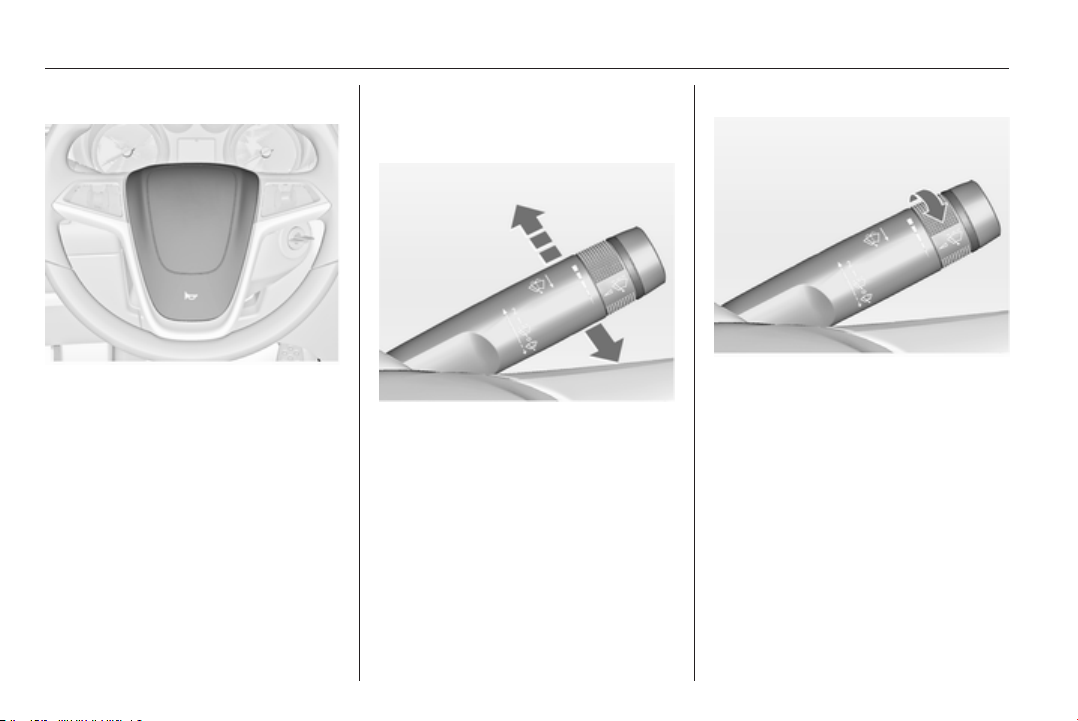

Limpiaparabrisas
2 = velocidad rápida
1 = velocidad lenta
P
= conexión a intervalos o funcio‐
namiento automático con sen‐
sor de lluvia
= desconectar
§
Para un solo barrido cuando los lim‐
piaparabrisas están desconectados,
pulse la palanca hacia abajo.
Limpiaparabrisas 3 78, Sustitución
de las escobillas 3 175.

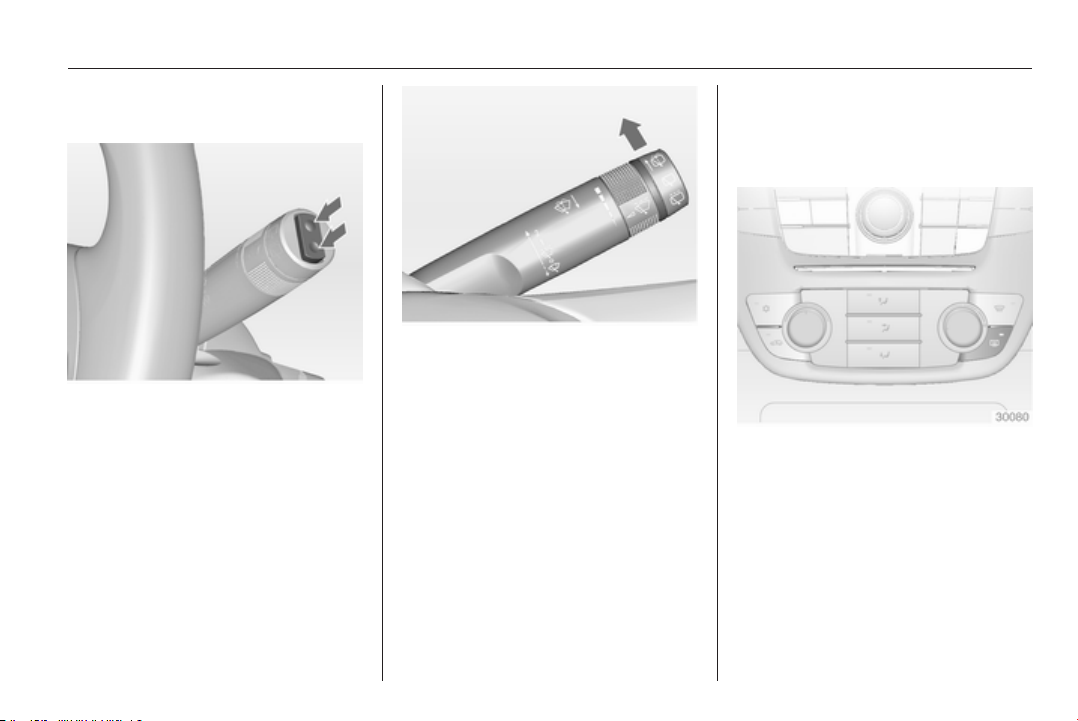

Sistemas lavaparabrisas y lavafaros
Tire de la palanca.
Sistema lavaparabrisas y lavafaros
3 78, Líquido de lavado 3 173.
Page 15
En pocas palabras 15
Sistemas limpialuneta y lavaluneta
Pulse el interruptor basculante para
activar el limpialuneta:
arriba = funcionamiento continuo
abajo = funcionamiento intermi‐
tente
Limpia/lavaluneta 3 80
Climatización
Luneta térmica trasera, retrovisores exteriores térmicos
Presione la palanca.
Se pulveriza líquido de lavado sobre
la luneta trasera y el limpialuneta se
acciona durante varios ciclos.
La resistencia térmica se acciona pul‐
sando el botón Ü.
Luneta térmica trasera 3 37.
Page 16
16 En pocas palabras

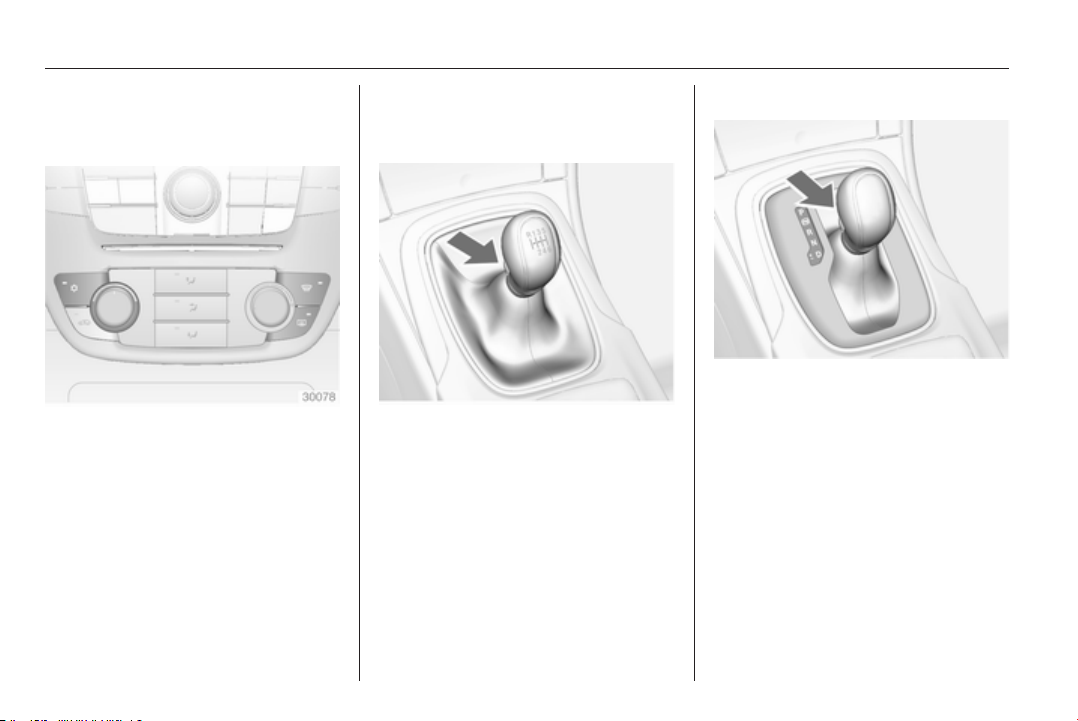

Desempañado y descongelación de los cristales
Pulse el botón V.
Ponga el mando de la temperatura en
el nivel más cálido.
Refrigeración n conectada.
Luneta térmica trasera Ü conectada.

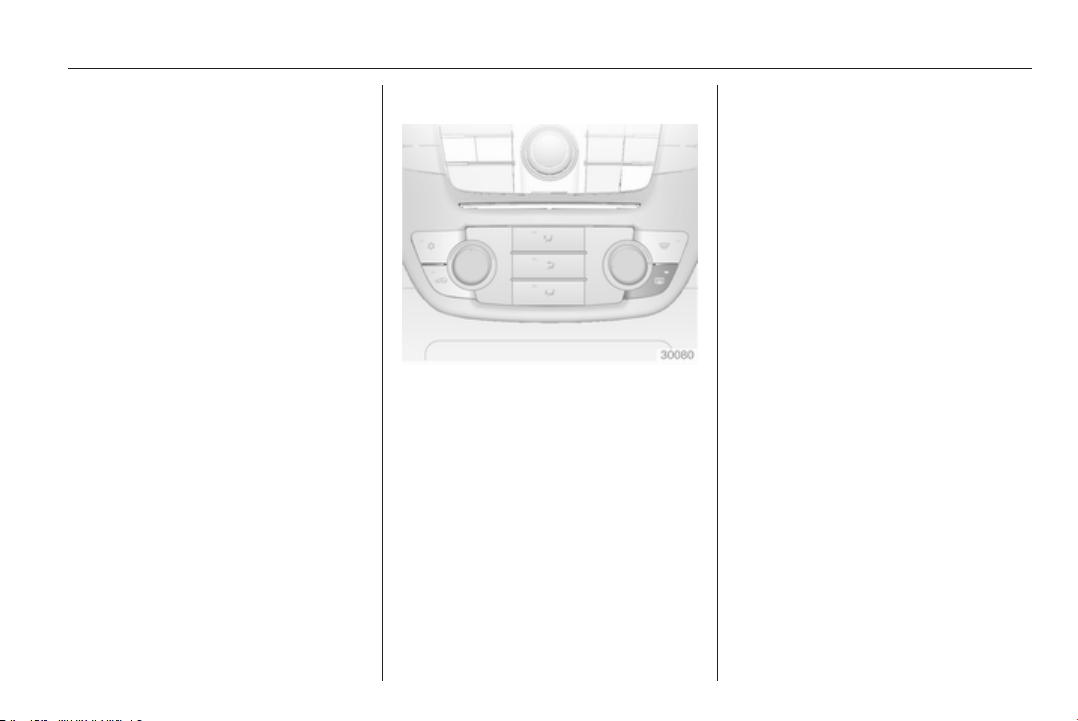

Climatizador automático 3 127.
Caja de cambios
Cambio manual
Marcha atrás: con el vehículo parado,
pise el pedal de embrague, pulse el
botón de desbloqueo de la palanca
selectora y engrane la marcha.
Si la marcha no entra con facilidad,
ponga la palanca en punto muerto,
suelte el pedal del embrague y píselo
de nuevo; luego repita la selección de
la marcha.
Cambio manual 3 145.
Cambio automático
P = estacionamiento
R = marcha atrás
N = punto muerto
D = marcha hacia delante
Modo manual: mueva la palanca se‐
lectora desde D hacia la izquierda.
= marcha más larga
<
= marcha más corta
]
La palanca selectora sólo puede mo‐
verse de la posición P con el encen‐
dido conectado y el pedal del freno
pisado. Para seleccionar P o R, pulse
el botón de desbloqueo.
Page 17
En pocas palabras 17
Cambio automático 3 141.
Al salir de viaje
Comprobaciones antes de comenzar un viaje
■ La presión de los neumáticos y su
estado 3 194, 3 245.
■ El nivel de aceite del motor y de los
demás líquidos 3 171.
■ Todos los cristales, retrovisores,
iluminación exterior y placas de
matrícula deben estar en buen es‐
tado y libres de suciedad, nieve
o hielo.
■ La correcta posición de los retrovi‐
sores, asientos y cinturones de se‐
guridad 3 33, 3 43, 3 50.
■ El funcionamiento de los frenos
a baja velocidad, especialmente si
los frenos están húmedos.

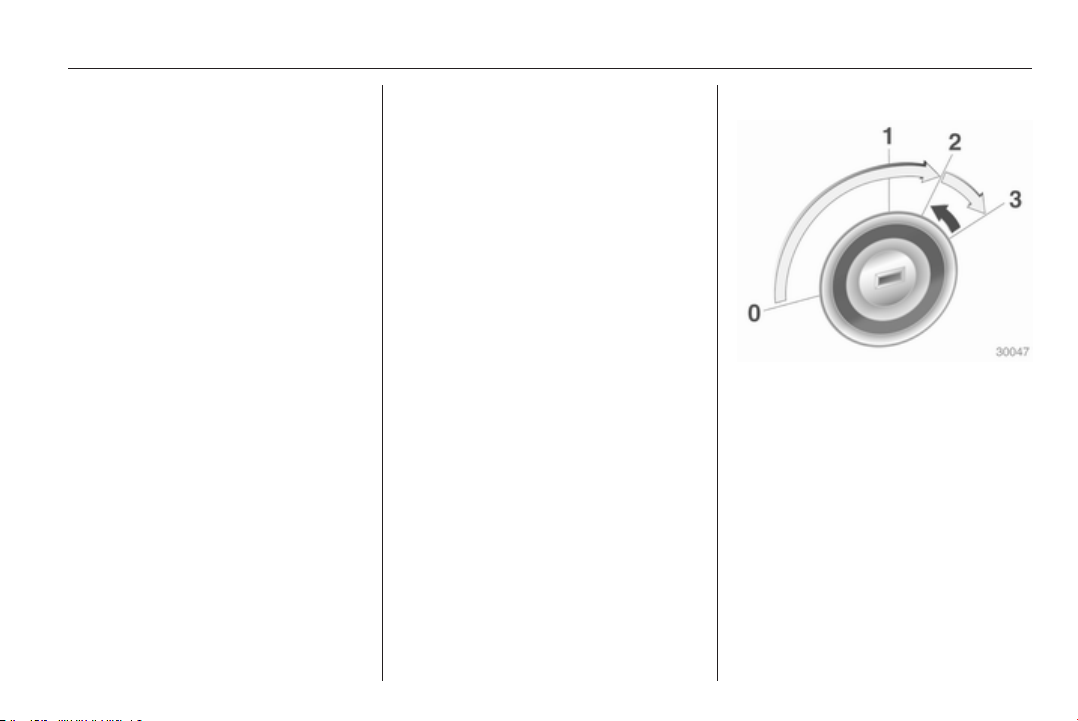

Arranque del motor
■ Gire la llave a la posición 1
■ mueva ligeramente el volante para
desactivar el bloqueo
■ accione el embrague y el freno
■ cambio automático en P o N
■ no pise el pedal del acelerador
■ con motor diésel: gire la llave a la
posición 2 para el precalentamiento
y espere hasta que se apague el
testigo de control !
■ gire la llave a la posición 3 y suél‐
tela
Arranque del motor 3 137.
Page 18
18 En pocas palabras
Estacionamiento
■ Accione siempre el freno de esta‐
cionamiento. Active el freno de es‐
tacionamiento sin pulsar el botón
de desbloqueo. En pendientes,
aplíquelo con toda la firmeza posi‐
ble. Para reducir el esfuerzo, pise
el pedal del freno al mismo tiempo.
En vehículos con freno de estacio‐
namiento eléctrico, tire del interrup‐
tor m.
■ Desconecte el motor. Gire la llave
del encendido a la posición 0 y sá‐
quela. Gire el volante hasta que
perciba que se ha bloqueado.
En vehículos con cambio automá‐
tico, la llave sólo puede sacarse
cuando la palanca selectora está
en la posición P.
■ Si el vehículo está en una superfi‐
cie plana o cuesta arriba, engrane
la primera o mueva la palanca se‐
lectora a P antes de desconectar el
encendido. Si el vehículo está
cuesta arriba, gire las ruedas de‐
lanteras en la dirección contraria al
bordillo.
Si el vehículo está cuesta abajo,
engrane la marcha atrás o mueva
la palanca selectora a P antes de
desconectar el encendido. Gire las
ruedas delanteras hacia el bordillo.
■
Bloquee el vehículo con el botón e
del mando a distancia.
Conecte el sistema de alarma anti‐
rrobo 3 30.
■ No estacione el vehículo sobre una
superficie fácilmente inflamable. La
elevada temperatura del sistema
de escape podría inflamar dicha
superficie.
■ Cierre las ventanillas y el techo so‐
lar.
■ Los ventiladores de refrigeración
del motor pueden seguir funcio‐
nando después de desconectar el
motor 3 170.
■ Después de circular a un régimen
elevado o alta carga, se debe dejar
funcionar el motor brevemente con
baja carga o al ralentí durante unos
30 segundos antes de pararlo a fin
de proteger el turbocompresor.
Llaves, cerraduras 3 19, Inmovili‐
zación del vehículo durante un pe‐
riodo de tiempo prolongado 3 169.
Page 19
Llaves, puertas y ventanillas 19
Llaves, puertas y ventanillas
Llaves, cerraduras ....................... 19
Puertas ........................................ 25
Seguridad del vehículo ................ 30
Retrovisores exteriores ................ 33
Retrovisor interior ........................ 34
Ventanillas ................................... 35
Techo ........................................... 38
Llaves, cerraduras
Llaves
Llaves de repuesto
El número de llave figura en el Car
Pass o en una etiqueta separable.
Al pedir llaves de repuesto debe indi‐
carse el número de llave correspon‐
diente, ya que la llave es un compo‐
nente del sistema inmovilizador.
Cerraduras 3 210.

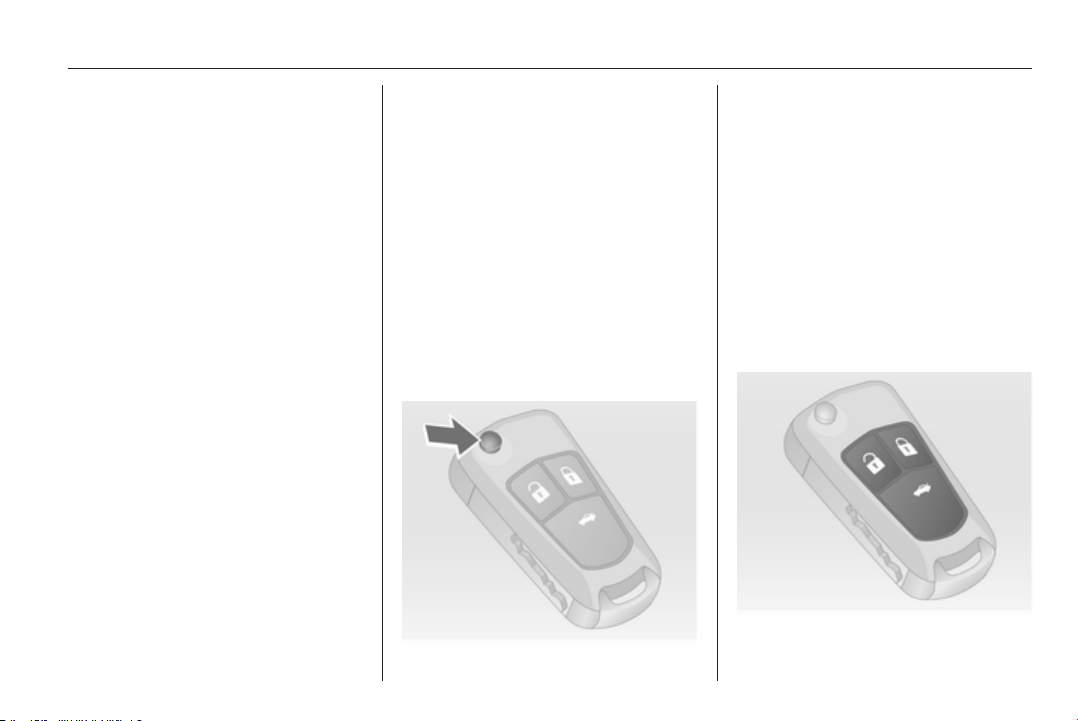

Llave con paletón plegable
Pulse el botón para desplegarlo. Para
plegar la llave, pulse primero el botón.
Car Pass
El Car Pass contiene datos relacio‐
nados con la seguridad del vehículo
y debe guardarse en un lugar seguro.
Al llevar el automóvil a un taller, estos
datos del vehículo son necesarios
para realizar determinados trabajos.
Mando a distancia
Page 20
20 Llaves, puertas y ventanillas
Se usa para accionar:
■ Cierre centralizado
■ Sistema antirrobo
■ Sistema de alarma antirrobo
■ Compartimento de carga
■ Elevalunas eléctricos

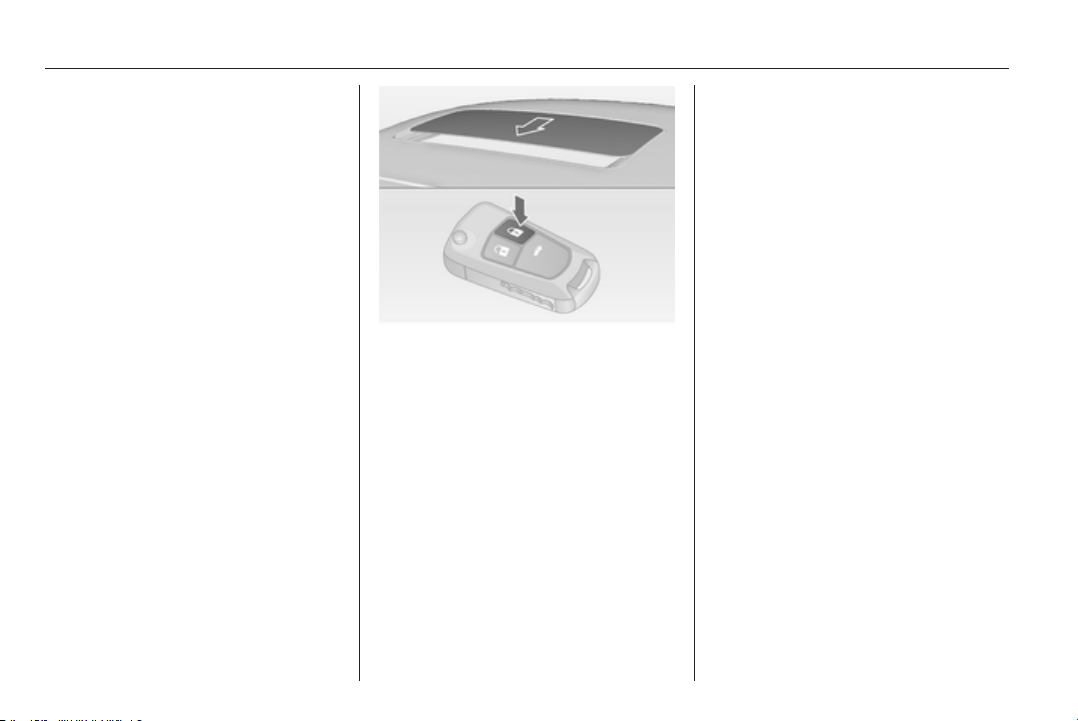

■ Techo solar
El mando a distancia tiene un alcance
aproximado de 50 metros. Puede re‐
ducirse por influencias externas. Las
luces de emergencia se iluminan
para confirmar el accionamiento.
Debe tratarlo con cuidado, protegerlo
de la humedad y de las temperaturas
altas, y evite accionarlo innecesaria‐
mente.
Avería
Si el cierre centralizado no se activa
con el mando a distancia, puede de‐
berse a lo siguiente:
■ se ha excedido el alcance
■ la tensión de la pila es demasiado
baja
■ accionamiento repetido y frecuente
del mando a distancia fuera del al‐
cance de recepción del vehículo;
será necesario volver a sincroni‐
zarlo
■ sobrecarga del cierre centralizado
debido a un accionamiento fre‐
cuente en breves intervalos; se in‐
terrumpe la alimentación de co‐
rriente durante un breve periodo de
tiempo
■ interferencia de ondas de radio de
mayor potencia procedentes de
otras fuentes
Desbloqueo 3 21.
Ajustes básicos
Algunos ajustes pueden cambiarse
en el menú Ajustes de la pantalla de
información. Personalización del ve‐
hículo 3 110.

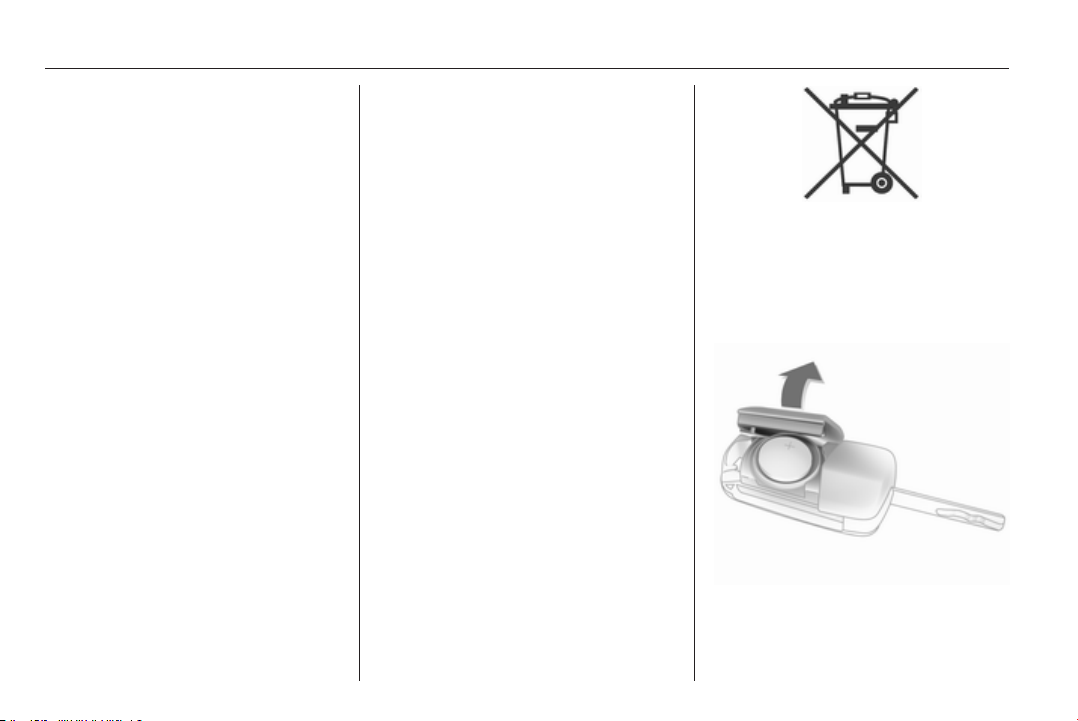

Sustitución de la pila del mando a distancia
Sustituya la pila en cuanto disminuya
el alcance.
Las pilas no deben arrojarse a la ba‐
sura doméstica. Deben desecharse
en un punto de recogida autorizado
para su reciclaje.
Llave con paletón plegable
Page 21
Llaves, puertas y ventanillas 21
Despliegue la llave y abra la unidad.
Sustituya la pila (tipo CR 2032), pres‐
tando atención a la posición de mon‐
taje. Cierre la unidad y sincronice el
mando a distancia.
Sincronización del mando a distancia
Después de sustituir la pila, desblo‐
quee la puerta con la llave en la ce‐
rradura de la puerta del conductor. El
mando a distancia se sincronizará
cuando conecte el encendido.
Ajustes memorizados
Cuando se saca la llave de la cerra‐
dura del encendido, la llave memo‐
riza automáticamente los siguientes
ajustes:
■ Climatizador automático electró‐
nico
■ Iluminación
■ Sistema de infoentretenimiento
■ Cierre centralizado
■ Configuración del modo deportivo
■ Configuración de confort
Los ajustes guardados se utilizan au‐
tomáticamente la próxima vez que se
inserte la llave memorizada en la ce‐
rradura del encendido y se gire a la
posición 1 3 137.
Para ello es necesario que esté acti‐
vado Personalización conductor en
los ajustes personales de la
pantalla de información gráfica. Esta
opción debe configurarse para cada
llave utilizada. En vehículos equipa‐
dos con
pantalla de información en color, la
personalización está activada perma‐
nentemente.
También se memorizan los ajustes
del asiento del conductor y de los re‐
trovisores exteriores 3 46.
El asiento eléctrico se coloca auto‐
máticamente en la posición memori‐
zada al desbloquear y abrir la puerta
del conductor con la llave correspon‐
diente si está activada la opción
Personalizar con control remoto en la
pantalla de información en color.
Personalización del vehículo 3 110.
Cierre centralizado
Permite bloquear y desbloquear las
puertas, el compartimento de carga
y la tapa del depósito de combustible.
Para desbloquear una puerta, debe
tirar de la manilla interior de la puerta.
Si tira de la manilla más de una vez,
se abrirá la puerta.
Nota
En caso de accidente con desplie‐
gue de los airbags o pretensores de
cinturones, el vehículo se desblo‐
quea automáticamente.
Desbloqueo
Page 22
22 Llaves, puertas y ventanillas
Pulse el botón c.
Se pueden seleccionar dos opciones:
■ Para desbloquear sólo la puerta del
conductor, el compartimento de
carga y la tapa del depósito de
combustible, pulse el botón c una
vez. Para desbloquear todas las
puertas, pulse el botón c dos veces
o
■
pulse el botón c una vez para des‐
bloquear todas las puertas, el com‐
partimento de carga y la tapa del
depósito
Este ajuste puede cambiarse en el
menú Ajustes de la pantalla de infor‐
mación. Personalización del vehículo
3 110.
Los ajustes se pueden guardar para
la llave utilizada. Ajustes memoriza‐
dos 3 21.
Bloqueo
Cierre las puertas, el compartimento
de carga y la tapa del depósito de
combustible.
Pulse el botón e.
Si la puerta del conductor no está
bien cerrada, el cierre centralizado no
funcionará. Personalización del ve‐
hículo 3 110.

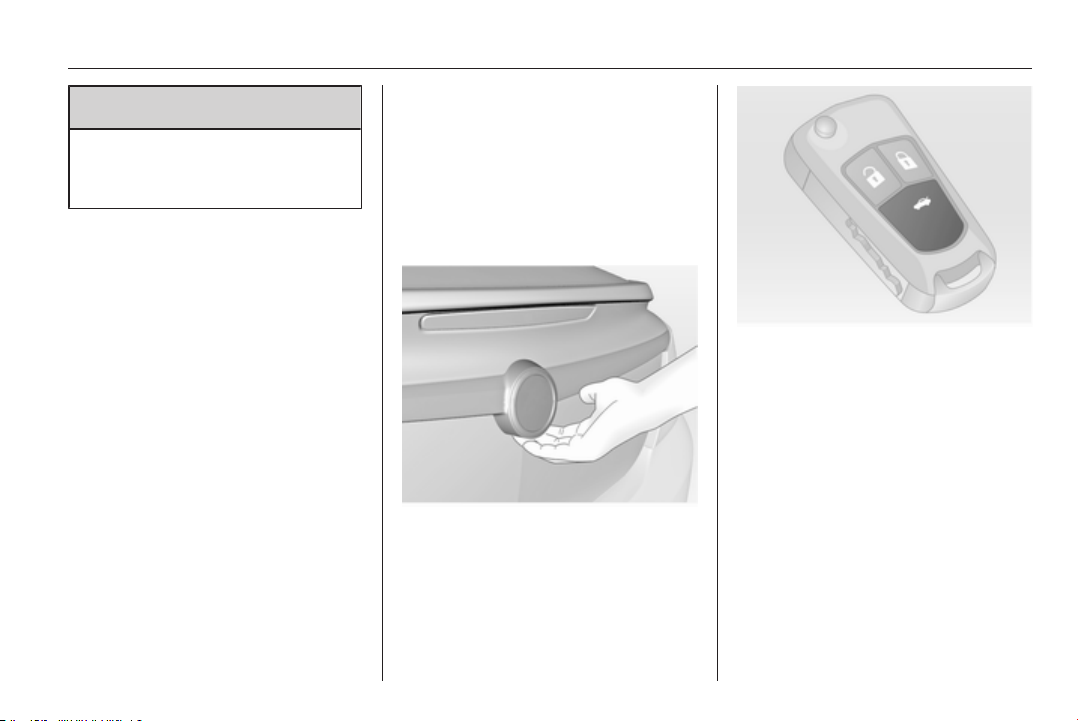

Desbloqueo y apertura del portón trasero
Pulse el botón c con el encendido
desconectado. El portón trasero se li‐
bera para desbloquearse y abrirse
con el interruptor de panel táctil si‐
tuado debajo de la moldura del por‐
tón.
Page 23
Llaves, puertas y ventanillas 23
Sedán 4 puertas, Sports Tourer con portón trasero eléctrico
Con el encendido desconectado,
pulse el botón x hasta que el por‐
tón trasero se abra automáticamente.
El resto de puertas seguirán bloquea‐
das.
Portón trasero eléctrico 3 25.
Botones del cierre centralizado
Permiten bloquear o desbloquear to‐
das las puertas, el compartimento de
carga y la tapa del depósito de com‐
bustible desde el habitáculo.
Avería en el sistema de mando a distancia
Desbloqueo
Pulse el botón e para bloquear.
Pulse el botón c para desbloquear.

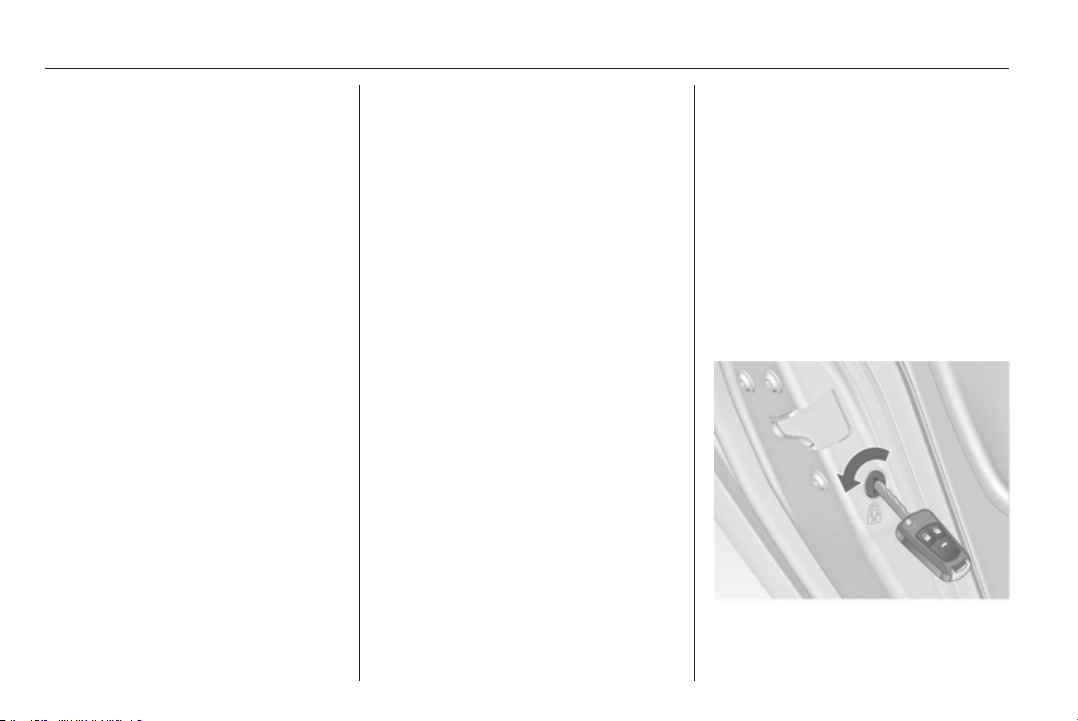

Desbloquee manualmente la puerta
del conductor girando la llave en la
cerradura. Conecte el encendido
y pulse el botón del cierre centrali‐
zado c para desbloquear todas las
puertas, el compartimento de carga
y la tapa del depósito de combustible.
Al conectar el encendido, se desac‐
tiva el sistema antirrobo.
Page 24
24 Llaves, puertas y ventanillas
Bloqueo
Bloquee manualmente la puerta del
conductor girando la llave en la ce‐
rradura.
Avería del cierre centralizado
Desbloqueo
Desbloquee manualmente la puerta
del conductor girando la llave en la
cerradura. Las otras puertas pueden
abrirse tirando de la manilla interior
dos veces. El compartimento de
carga y la tapa del depósito de com‐
bustible no se pueden abrir. Para
desactivar el sistema antirrobo, co‐
necte el encendido 3 30.
Bloqueo
Pulse el botón interior de bloqueo de
todas las puertas excepto la puerta
del conductor. Luego cierre la puerta
del conductor y bloquéela desde
fuera con la llave. La tapa del depó‐
sito de combustible y el portón trasero
no se pueden bloquear.
Bloqueo automático
Bloqueo automático después de iniciar la marcha
Esta función de seguridad puede
configurarse para bloquear automáti‐
camente todas las puertas, el com‐
partimento de carga y la tapa del de‐
pósito de combustible en cuanto el
vehículo supere una determinada ve‐
locidad.
Cuando el vehículo se vuelva a dete‐
ner, se desbloqueará automática‐
mente en cuanto se saque la llave de
la cerradura del encendido.
La activación o desactivación del blo‐
queo automático puede definirse en
el menú Ajustes de la pantalla de in‐
formación. Personalización del ve‐
hículo 3 110.
Los ajustes se pueden guardar para
la llave utilizada 3 21.
Bloqueo automático después del desbloqueo
Poco tiempo después del desbloqueo
con el mando a distancia, todas las
puertas, el compartimento de carga
y la tapa del depósito de combustible
se bloquean automáticamente si no
se ha abierto ninguna puerta.
La activación o desactivación del blo‐
queo automático puede definirse en
el menú Ajustes de la pantalla de in‐
formación. Personalización del ve‐
hículo 3 110.
Los ajustes se pueden guardar para
la llave utilizada 3 21.
Seguros para niños
Page 25
Llaves, puertas y ventanillas 25
9 Advertencia
Utilice los seguros para niños
siempre que viajen niños en los
asientos traseros.
Usando una llave o un destornillador,
gire el seguro para niños de la puerta
trasera hasta la posición horizontal.
La puerta no puede abrirse desde el
interior. Para desactivarlo, gire el se‐
guro para niños hasta la posición ver‐
tical.
Puertas
Compartimento de carga
Portón trasero
Apertura
Sedán 5 puertas, Sports Tourer
Pulse el botón x del mando a dis‐
tancia hasta que el portón trasero se
abra automáticamente o accione el
botón situado debajo de la moldura
del portón trasero después de des‐
bloquear el vehículo.
Cierre centralizado 3 21.
Tras desbloquear el portón trasero,
pulse el botón situado debajo de su
moldura y ábralo manualmente.
Berlina de 4 puertas
Page 26
26 Llaves, puertas y ventanillas

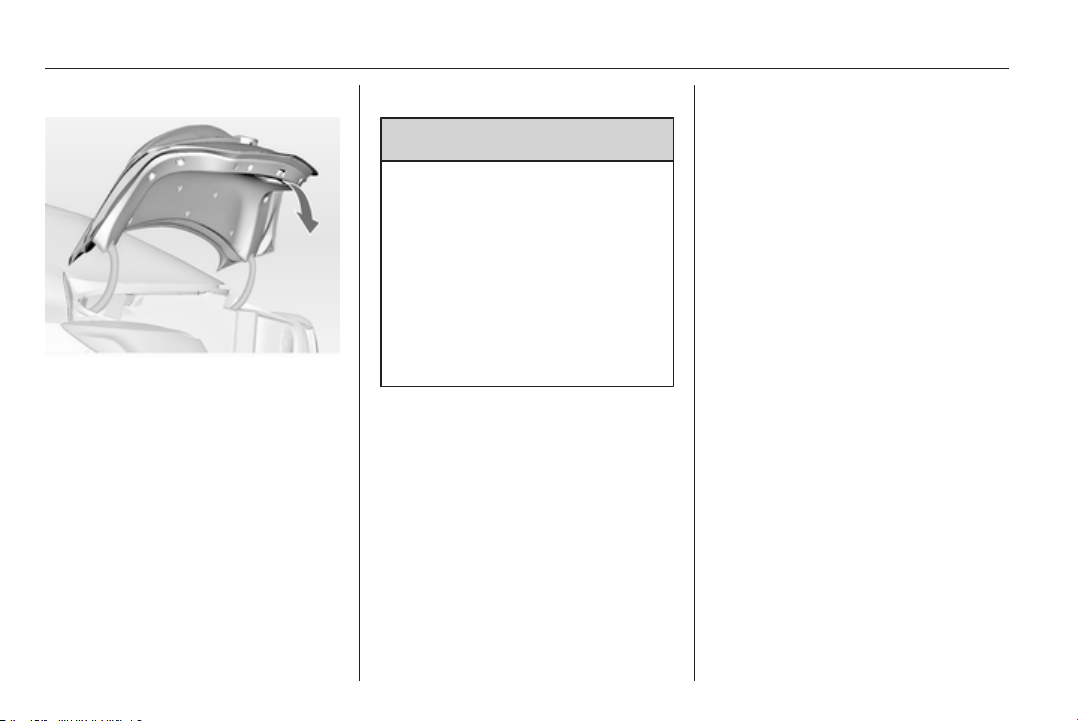

Cierre
Utilice la manilla interior.
Al cerrar, no accione el botón situado
debajo de la moldura para evitar que
el portón trasero se vuelva a desblo‐
quear.
Cierre centralizado 3 21.
Portón trasero eléctrico
9 Advertencia
Tenga cuidado al accionar el por‐
tón trasero eléctrico. Hay riesgo
de lesiones, especialmente para
los niños.
Observe atentamente el portón
trasero en movimiento durante su
accionamiento. Asegúrese de que
nada quede atrapado al accio‐
narlo y que nadie esté en la zona
de movimiento.
El portón trasero eléctrico se acciona
mediante el:
■ Botón del control remoto por ra‐
dio x
■ Interruptor G del panel de la
puerta del conductor
■ Panel táctil y botón G del portón
trasero
En vehículos con cambio automático,
el portón trasero sólo se puede ac‐
cionar con el vehículo parado, con el
freno de estacionamiento accionado
y el cambio automático en P.
Cuando el portón trasero eléctrico
está funcionando, parpadean las lu‐
ces traseras y suena un aviso acús‐
tico.
Nota
Al accionar el portón trasero eléc‐
trico no se activa el cierre centrali‐
zado. Para abrir el portón trasero
con el mando a distancia, no es ne‐
cesario desbloquear el vehículo.
Para accionarlo con el touchpad
o con el interruptor de la puerta del
conductor, desbloquee primero el
vehículo. Bloquee el vehículo des‐
pués de cerrar.
Cierre centralizado 3 21.
Page 27
Llaves, puertas y ventanillas 27
Accionamiento con el mando a distancia
Mantenga pulsado el botón x hasta
que el portón trasero se empiece
a abrir o cerrar.
Accionamiento con el conmutador en la puerta del conductor
Mantenga pulsado el botón G
hasta que el portón trasero se em‐
piece a abrir o cerrar.

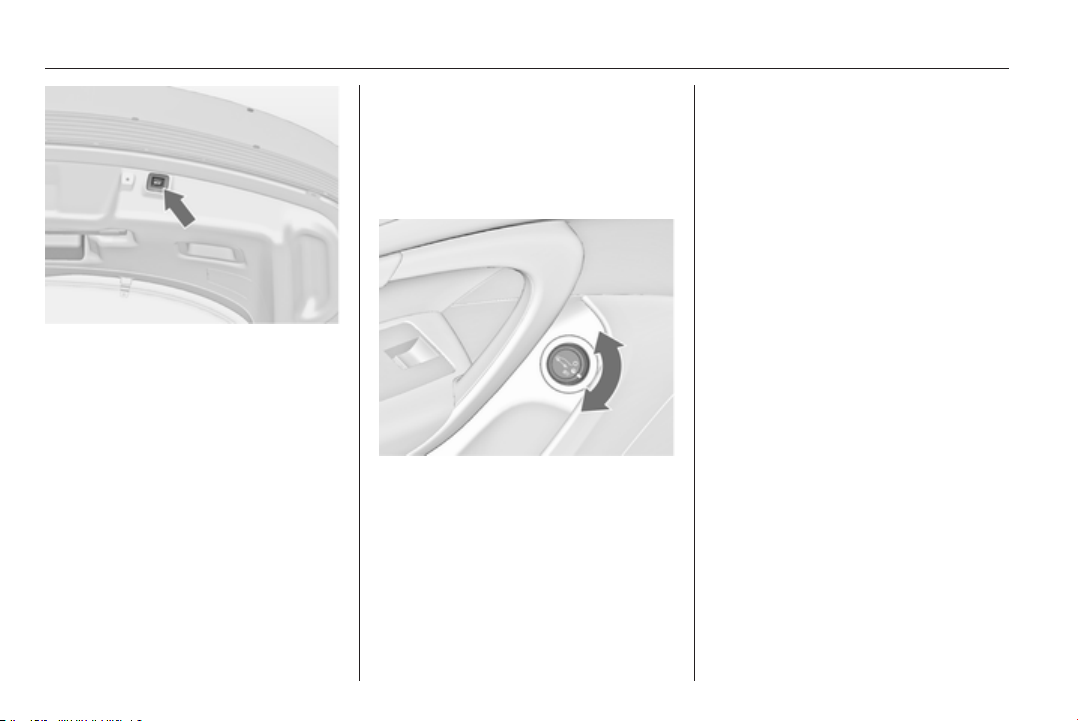

Accionamiento con los mandos en el portón trasero
Para abrir el portón trasero, man‐
tenga pulsado el panel táctil situado
debajo de la moldura hasta que el
portón trasero empiece a moverse.
Page 28
28 Llaves, puertas y ventanillas
Para cerrar, mantenga pulsado el bo‐
tón G en el portón trasero abierto
hasta que empiece a moverse.
Para detener o cambiar el sentido del movimiento
Si pulsa el botón x, G o el panel
táctil mientras el portón trasero está
en movimiento, el portón se detendrá
en esa posición. Si vuelve a pulsar el
botón x o G, se invertirá el sen‐
tido del movimiento.
Modos de funcionamiento
El portón trasero eléctrico tiene tres
modos de funcionamiento, que se
controlan mediante el conmutador en
la puerta del conductor. Para cambiar
el modo, gire el conmutador:
■ Modo normal о: el portón trasero
eléctrico se abre hasta la altura má‐
xima
■ Modo intermedio $: el portón tra‐
sero eléctrico se abre hasta una al‐
tura reducida, que puede ajustarse
■ Modo Off: el portón trasero sólo se
puede accionar manualmente.
Ajuste de la altura de apertura reducida en el modo intermedio
1. Gire el conmutador del modo de
funcionamiento a о o $.
2. Abra el portón trasero eléctrico
con cualquier mando de acciona‐
miento.
3. Detenga el movimiento a la altura
deseada pulsando cualquier
mando de accionamiento. Si
fuera necesario, mueva manual‐
mente el portón trasero, una vez
detenido, hasta la posición de‐
seada.
4. Mantenga pulsado el botón en el
interior del portón trasero abierto
durante 3 segundos.
Page 29
Llaves, puertas y ventanillas 29
Un aviso acústico indica que se ha
cambiado la configuración.
Cuando gire la rueda de ajuste en la
puerta del conductor hasta el modo
intermedio $, el portón trasero eléc‐
trico se detendrá al abrirse en la po‐
sición recién ajustada.
El portón trasero sólo puede mante‐
nerse abierto si se supera una deter‐
minada altura mínima (ángulo de
apertura mínimo: 30°). La altura de
apertura no puede programarse por
debajo de dicha altura mínima.
Función de seguridad
Si el portón trasero eléctrico encuen‐
tra un obstáculo al abrirse o cerrarse,
se invertirá automáticamente el sen‐
tido del movimiento. Si se encuentra
múltiples obstáculos en un mismo ci‐
clo, se desactivará la función. Es este
caso, hay que cerrar o abrir el portón
trasero manualmente.
El portón trasero eléctrico tiene sen‐
sores antiatrapamiento en los bordes
laterales. Si los sensores detectan
obstáculos entre el portón trasero y el
chasis, el portón trasero se abrirá
hasta que se vuelva a activar o cerrar
manualmente.
La función de seguridad se indica me‐
diante un aviso acústico.
Retire todos los obstáculos antes de
reanudar el accionamiento eléctrico
normal.
Si el vehículo está equipado de fá‐
brica con un dispositivo de remolque
y hay un remolque conectado eléctri‐
camente, el portón trasero eléctrico
sólo se podrá abrir con el panel táctil
y cerrar con el botón G cuando el
portón trasero esté abierto. Com‐
pruebe que no hay obstáculos en la
zona móvil.
Indicaciones generales para accionar el portón trasero
9 Advertencia
No circule con el portón trasero
abierto o entreabierto, p. ej. al
transportar objetos voluminosos,
ya que podrían entrar gases de
escape tóxicos, inodoros e invisi‐
bles, en el vehículo. Pueden oca‐
sionar un desvanecimiento e in‐
cluso la muerte.
Atención
Antes de abrir el portón trasero,
compruebe si hay obstrucciones
por arriba, como una puerta de ga‐
raje, para evitar daños en el portón
trasero. Compruebe siempre la
zona de movimiento por encima
y detrás del portón trasero.
Page 30
30 Llaves, puertas y ventanillas
Nota
Portón trasero eléctrico: si los ele‐
vadores hidráulicos del portón tra‐
sero abierto pierden presión, parpa‐
dearán las luces traseras y sonará
un aviso acústico. El portón trasero
permanecerá abierto durante un
momento y luego se cerrará lenta‐
mente. Recurra a la ayuda de un ta‐
ller.
Nota
El accionamiento del portón trasero
eléctrico se desactiva si la carga de
la batería es baja. En este caso, el
portón trasero puede accionarse
manualmente.
Nota
Con el portón trasero eléctrico des‐
activado y todas las puertas desblo‐
queadas, el portón trasero puede
accionarse manualmente. En este
caso, el cierre manual del portón tra‐
sero requiere bastante más fuerza.
Nota
Si se montan determinados acceso‐
rios pesados en el portón trasero,
puede que éste no se mantenga en
posición abierta.
Seguridad del vehículo
Sistema antirrobo
9 Advertencia
¡No utilice el sistema si hay perso‐
nas en el interior del vehículo! Las
puertas no se pueden desblo‐
quear desde el interior.
El sistema antirrobo bloquea mecáni‐
camente todas las puertas. Para ac‐
tivar el sistema, todas las puertas de‐
ben estar cerradas.
Si el encendido estaba conectado, se
debe abrir y cerrar una vez la puerta
del conductor para poder asegurar el
vehículo.
Al desbloquear el vehículo se desac‐
tiva el sistema antirrobo mecánico.
Esto no es posible con el botón del
cierre centralizado.
Activación
Pulse dos veces el botón e del mando
a distancia en menos de
15 segundos.
Sistema de alarma antirrobo
El sistema de alarma antirrobo se
combina con el sistema antirrobo me‐
cánico.
Page 31
Llaves, puertas y ventanillas 31
El sistema vigila:
■ Las puertas, el portón trasero y el
capó
■ El habitáculo, incluido el comparti‐
mento de carga
■ La inclinación del vehículo; p. ej., si
lo elevan
■ El encendido
Activación
■ Se activa automáticamente
30 segundos después de bloquear
el vehículo (inicialización del sis‐
tema)
■ Se activa directamente pulsando
de nuevo e en el mando a distancia
después del bloqueo
Nota
Las modificaciones del interior del
vehículo, como el uso de fundas de
asiento, y las ventanillas o el techo
solar abiertos, podrían perturbar la
función de vigilancia del habitáculo.
Activación sin vigilancia del habitáculo y de la inclinación del vehículo
Desactive la vigilancia del habitáculo
y de la inclinación del vehículo
cuando se queden animales en el ve‐
hículo, debido al elevado volumen de
señales ultrasónicas y a que los mo‐
vimientos dispararán la alarma. Tam‐
bién debe desactivarse cuando el ve‐
hículo viaje en ferry o tren.
1. Cierre el portón trasero, el capó,
las ventanillas y el techo solar.

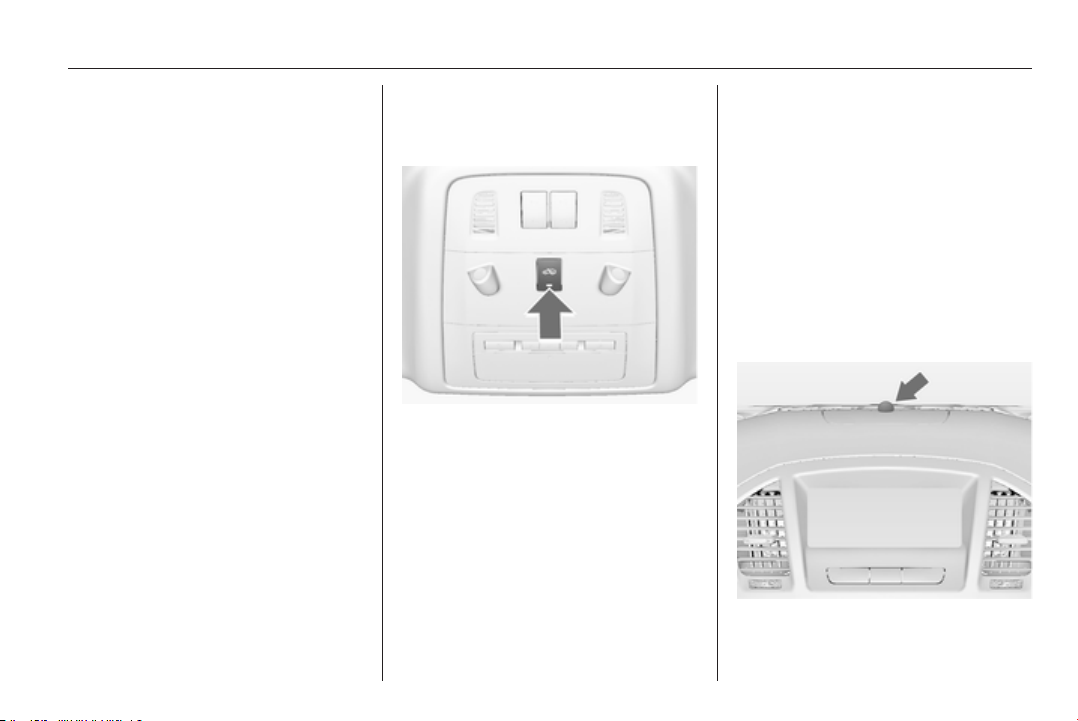

2. Pulse el botón o. El LED del bo‐
tón o se enciende durante un
máximo de 10 minutos.
3. Cierre las puertas.
4. Conecte el sistema de alarma an‐
tirrobo.
El mensaje de estado aparece en el
centro de información del conductor.
LED de estado
El LED de estado está integrado en el
sensor situado en la parte superior
del tablero de instrumentos.
Page 32
32 Llaves, puertas y ventanillas
Estado durante los primeros
30 segundos desde la activación del
sistema de alarma antirrobo:
LED
encendido
LED
parpadea
rápidamente
Estado después de activarse el sis‐
tema:
LED
parpadea
lentamente
LED
parpadea
rápidamente
3 veces
después del
desbloqueo
En caso de avería, recurra a la ayuda
de un taller.
= comprobación, re‐
tardo de activación.
= las puertas, el por‐
tón trasero o el
capó no están bien
cerrados; o avería
del sistema.
= el sistema está ac‐
tivado.
= el sistema está
desactivado.
Desactivación
Al desbloquear el vehículo se desac‐
tiva el sistema de alarma antirrobo.
Alarma
Cuando se dispara, la alarma suena
mediante una sirena alimentada por
una batería independiente y, simultá‐
neamente, parpadean las luces de
emergencia. El número y la duración
de las alarmas está establecido por la
ley.
La alarma se puede silenciar pul‐
sando cualquier botón del mando
a distancia o conectando el encen‐
dido.
El sistema de alarma antirrobo sólo
se puede desactivar pulsando el bo‐
tón c o conectando el encendido.
Inmovilizador
El sistema forma parte de la cerra‐
dura del encendido y comprueba si el
vehículo puede ser arrancado con la
llave utilizada.
El inmovilizador se activa automáti‐
camente después de sacar la llave de
la cerradura del encendido.
Si el testigo de control d parpadea
con el encendido conectado, hay una
avería en el sistema del inmoviliza‐
dor; no se puede arrancar el motor.
Desconecte el encendido y repita el
intento de arranque.
Si el testigo de control continúa par‐
padeando, intente arrancar el motor
con la llave de repuesto y recurra a la
ayuda de un taller.
Nota
El inmovilizador no bloquea las
puertas. Después de salir del ve‐
hículo, siempre debe bloquearlo
y conectar el sistema de alarma an‐
tirrobo 3 21, 3 30.
Testigo de control d 3 94.
Page 33
Llaves, puertas y ventanillas 33
Retrovisores exteriores
Forma convexa
El retrovisor exterior convexo con‐
tiene una zona asférica y reduce los
ángulos muertos. La forma del espejo
hace que los objetos parezcan más
pequeños, lo que afecta a la aprecia‐
ción de las distancias.
Ajuste eléctrico
Seleccione el retrovisor exterior co‐
rrespondiente girando el mando a la
izquierda (L) o a la derecha (R).
Luego bascule el mando para ajustar
el retrovisor.
En la posición 0 no hay seleccionado
ningún retrovisor.
Plegado
Para la seguridad de los peatones,
los retrovisores exteriores basculan
de su posición de montaje normal al
recibir impactos de una determinada
fuerza. Vuelva a colocar el retrovisor
en su posición presionando ligera‐
mente sobre la carcasa.
Plegado eléctrico
Gire el mando a
mando hacia abajo. Se plegarán los
dos retrovisores exteriores.
Pulse de nuevo el mando hacia
abajo: ambos retrovisores volverán
a su posición original.
Si un retrovisor plegado eléctrica‐
mente se despliega manualmente, al
pulsar el mando sólo se desplegará
eléctricamente el otro retrovisor.
7 y luego pulse el
Page 34
34 Llaves, puertas y ventanillas
Calefactado
Se conecta pulsando el botón Ü.
La calefacción funciona con el motor
en marcha y se desconecta automá‐
ticamente poco tiempo después.
Asistente de aparcamiento
En los espejos con memoria de posi‐
ción, el retrovisor exterior del lado del
acompañante se orienta automática‐
mente hacia las ruedas traseras
como ayuda para el estacionamiento
al engranar la marcha atrás, excepto
cuando se circula con remolque.

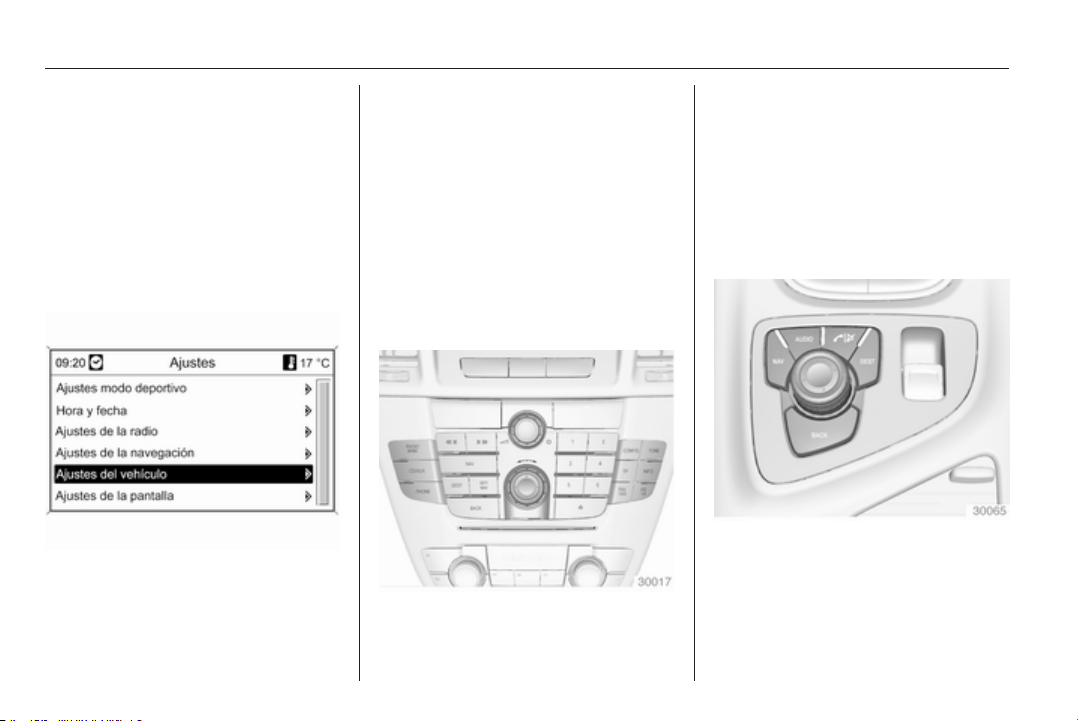

La activación o desactivación de esta
función se puede cambiar en el menú
Ajustes de la
pantalla de información. Personaliza‐
ción del vehículo 3 110.
Retrovisor interior
Antideslumbramiento manual
Para reducir el deslumbramiento,
ajuste la palanca que hay debajo de
la carcasa del espejo.
Page 35
Llaves, puertas y ventanillas 35
Antideslumbramiento automático
Se reduce automáticamente el des‐
lumbramiento de los vehículos que
tiene detrás por la noche.
Ventanillas
Elevalunas manuales
Las ventanillas pueden subirse y ba‐
jarse con las manivelas de los eleva‐
lunas.
Elevalunas eléctricos
9 Advertencia
Tenga cuidado al accionar los ele‐
valunas eléctricos. Hay riesgo de
lesiones, especialmente para los
niños.
Si hay niños en los asientos trase‐
ros, active el seguro para niños de
los elevalunas eléctricos.
Observe atentamente las ventani‐
llas cuando las cierre. Asegúrese
de que nada quede atrapado
mientras se mueven.
Conecte el encendido para accionar
los elevalunas eléctricos.
Accione el interruptor de la ventanilla
correspondiente: pulse para abrir
o tire para cerrar.
Pulse o tire con cuidado hasta el pri‐
mer fiador: la ventanilla sube o baja
mientras esté accionado el interrup‐
tor.
Pulse o tire con más fuerza hasta el
segundo fiador y luego suelte: la ven‐
tanilla sube o baja automáticamente
con la función de seguridad activada.
Para detener el movimiento, vuelva
a accionar el interruptor en la misma
dirección.
Page 36
36 Llaves, puertas y ventanillas
Después de desconectar el encen‐
dido, los elevalunas eléctricos pue‐
den funcionar hasta que se abra la
puerta del conductor o durante
10 minutos, como máximo.
Función de seguridad
Si el cristal de la ventanilla encuentra
algún obstáculo en la mitad superior
del recorrido durante el cierre auto‐
mático, se detendrá inmediatamente
y volverá a abrirse.
Anular la función de seguridad
En caso de dificultades para cerrar
por escarcha o similar, mantenga ac‐
cionado el interruptor. La ventanilla
sube sin la función de seguridad.
Para detener el movimiento, suelte
de nuevo el interruptor.
Seguro para niños en las ventanillas traseras
Pulse el interruptor z para desactivar
los elevalunas eléctricos de las puer‐
tas traseras; el LED se enciende.
Para activarlos, pulse de nuevo z.
Accionamiento de las ventanillas desde fuera
Las ventanillas se pueden accionar
a distancia desde fuera del vehículo.
Mantenga pulsado el botón c para
abrir las ventanillas.
Mantenga pulsado el botón e para
cerrar las ventanillas.
Suelte el botón para detener el movi‐
miento de las ventanillas.
Sobrecarga
Si se accionan repetidamente las
ventanillas a intervalos breves, es po‐
sible que se desactive el acciona‐
miento de las ventanillas durante al‐
gún tiempo.
Page 37
Llaves, puertas y ventanillas 37
Inicialización de los elevalunas eléctricos
Si las ventanillas no se pueden cerrar
automáticamente (p. ej., después de
desconectar la batería del vehículo),
aparece un mensaje de advertencia
o un código de advertencia en el cen‐
tro de información del conductor.
Mensajes del vehículo 3 101.
Active la electrónica de las ventani‐
llas del siguiente modo:
1. Cierre las puertas.
2. Conecte el encendido.
3. Tire del interruptor hasta que la
ventanilla esté cerrada y man‐
tenga el interruptor así durante
otros 2 segundos.
4. Repita la operación para cada
ventanilla.
Luneta térmica trasera
Se conecta pulsando el botón Ü.
La calefacción funciona con el motor
en marcha y se desconecta automá‐
ticamente poco tiempo después.
Dependiendo del tipo de motor, la lu‐
neta térmica trasera se conecta auto‐
máticamente durante la limpieza del
filtro de partículas diésel.
Parasoles
Los parasoles se pueden abatir
o bascular hacia un lado para evitar
el deslumbramiento.
Si los parasoles tienen espejos inte‐
grados, las tapas de los espejos de‐
ben estar cerradas durante la mar‐
cha.
Persianas
Para protegerse del sol en los asien‐
tos traseros, tire de la persiana hacia
arriba usando el asa y engánchela en
la parte superior del marco de la
puerta.
Page 38
38 Llaves, puertas y ventanillas
Techo
Techo solar
9 Advertencia
Tenga cuidado al accionar el te‐
cho solar. Hay riesgo de lesiones,
especialmente para los niños.
Observe atentamente las piezas
móviles durante su acciona‐
miento. Asegúrese de que nada
quede atrapado mientras se mue‐
ven.

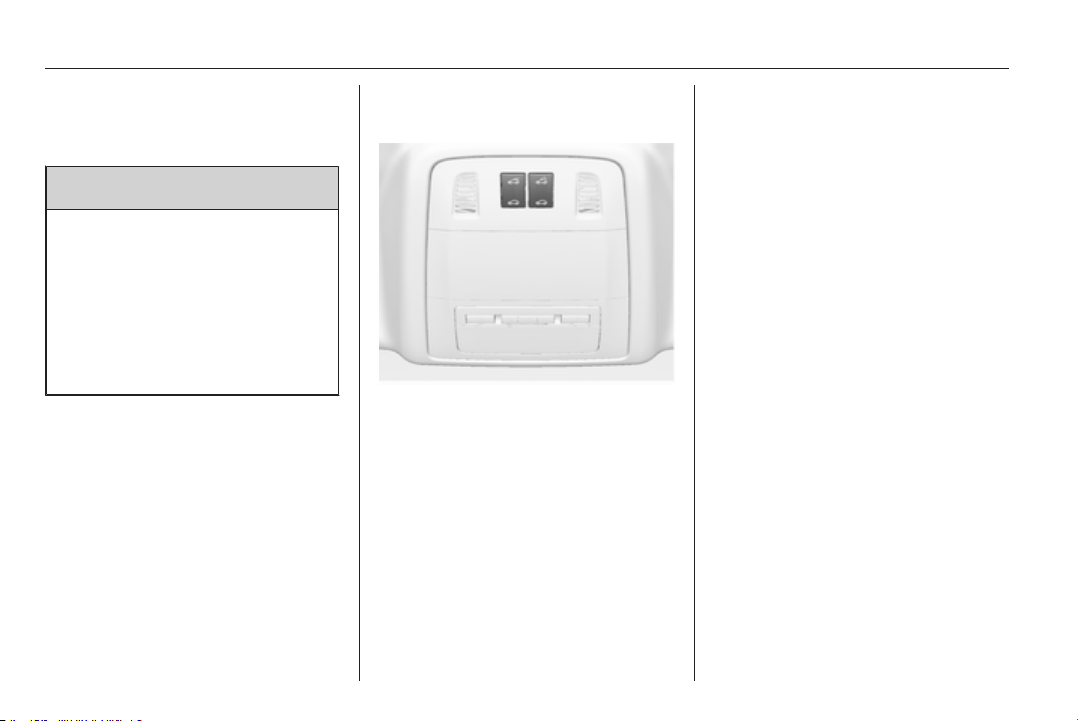

Techo solar, Sedán de 5 puertas / 4 puertas
Abrir o cerrar
Pulse p o r suavemente hasta el
primer fiador: el techo solar se abre
o cierra con la función de seguridad
activada mientras el interruptor esté
accionado.
Pulse p o r firmemente hasta el
segundo fiador y luego suelte: el te‐
cho solar se abre o cierra automáti‐
camente con la función de seguridad
activada. Para detener el movi‐
miento, accione el interruptor una vez
más.
Subir o cerrar
Pulse q o r: el techo solar se
sube o se cierra automáticamente
con la función de seguridad activada.
Si el techo solar está subido, se
puede abrir paso a paso pulsando
p.
Persiana solar
La persiana solar se acciona manual‐
mente.
Abra o cierre la persiana solar desli‐
zándola. Cuando el techo solar está
abierto, la persiana siempre está
abierta.
Page 39
Llaves, puertas y ventanillas 39

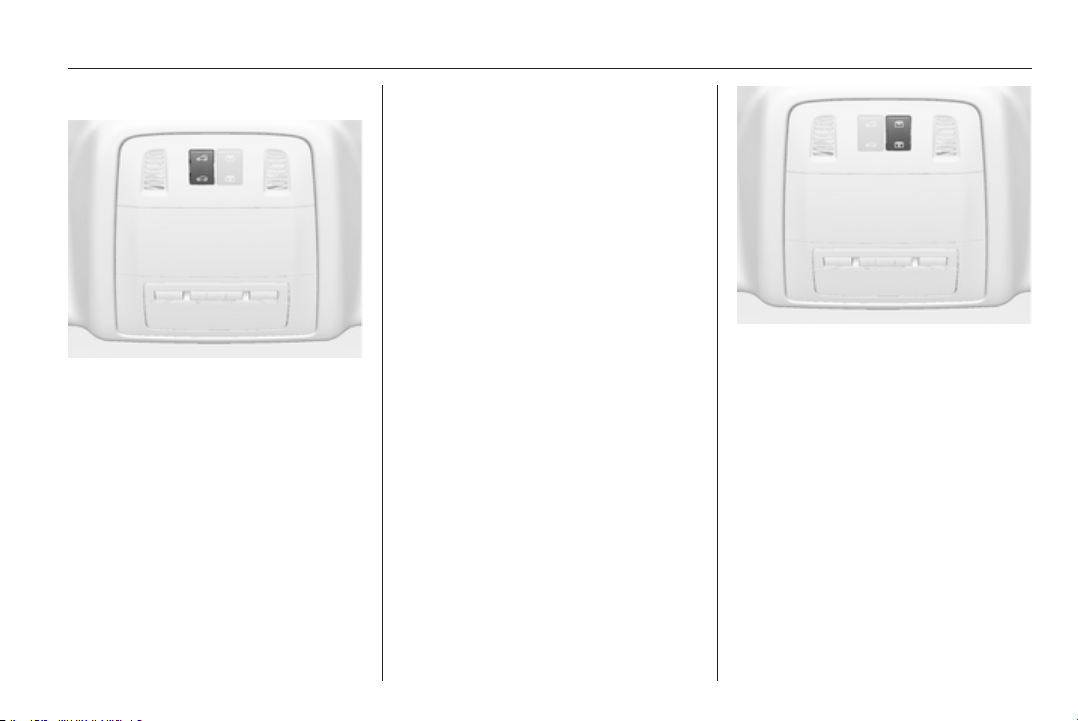

Techo solar, Sports Tourer
Abrir
Pulse p suavemente hasta el pri‐
mer fiador: el techo solar se abre
hasta la posición de spoiler.
Pulse p firmemente hasta el se‐
gundo fiador y luego suelte: el techo
solar se abre automáticamente con la
función de seguridad activada. Para
detener el movimiento, accione el in‐
terruptor una vez más.
Cerrar
Pulse r suavemente hasta el pri‐
mer fiador: el techo solar se cierra,
desde la posición totalmente abierta
o la posición de spoiler, con la función
de seguridad activada mientras el in‐
terruptor esté accionado.
Pulse r firmemente hasta el se‐
gundo fiador y luego suelte: el techo
solar se cierra por completo automá‐
ticamente con la función de seguri‐
dad activada. Para detener el movi‐
miento, accione el interruptor una vez
más.
Persiana solar
La persiana solar se acciona eléctri‐
camente.
Cierre o abra la persiana solar pul‐
sando el botón H o G.
Función de seguridad
Si la persiana solar encuentra resis‐
tencia durante el cierre automático,
se detiene inmediatamente y vuelve
a abrirse.
Indicaciones generales
Modo de espera
Conecte el encendido para accionar
el techo solar.
Page 40
40 Llaves, puertas y ventanillas
Función de seguridad
Si el techo solar encuentra resisten‐
cia durante el cierre automático, se
detiene inmediatamente y vuelve
a abrirse.
Anular la función de seguridad
En caso de dificultades para cerrar
por escarcha o similar, mantenga ac‐
cionado el interruptor r hasta el se‐
gundo fiador. El techo solar se cierra
sin la función de seguridad. Para de‐
tener el movimiento, suelte el inte‐
rruptor.
Cierre del techo solar desde fuera
El techo solar se puede cerrar a dis‐
tancia desde fuera del vehículo.
Mantenga pulsado el botón e para
cerrar el techo solar.
Suelte el botón para detener el movi‐
miento.
Inicialización del techo
Si el techo solar no se puede cerrar
(p. ej., después de desconectar la ba‐
tería del vehículo), active la electró‐
nica del techo solar del siguiente
modo:
■ Si el techo solar está cerrado, man‐
tenga pulsado el interruptor r
suavemente hasta el primer fiador
durante 10 segundos.
■ Si el techo solar está abierto, man‐
tenga pulsado el interruptor r
hasta que el techo solar esté total‐
mente cerrado. Suelte el interruptor
y vuelva a pulsarlo suavemente
hasta el primer fiador durante
10 segundos.
Reaprendizaje de la función de seguridad
Si el techo solar no se cierra correc‐
tamente después de inicializarlo:
1. Abra el techo solar totalmente pul‐
sando el interruptor p.
2. Suelte el interruptor y vuelva
a pulsar el interruptor p suave‐
mente hasta el primer fiador du‐
rante unos 30 segundos. Si el te‐
cho solar está abierto, mantenga
pulsado el interruptor r hasta
que el techo solar esté totalmente
cerrado.
Inicialización y reaprendizaje de la persiana solar eléctrica
Repita los pasos anteriores usando
los interruptores H para cerrar y G
para abrir.
Page 41
Asientos, sistemas de seguridad 41
Asientos, sistemas de seguridad
Reposacabezas ........................... 41
Asientos delanteros ..................... 43
Asientos traseros ......................... 48
Cinturones de seguridad ............. 48
Sistema de airbags ...................... 52
Sistemas de retención infantil ...... 56
Reposacabezas
Posición
9 Advertencia
Conduzca siempre con el apoya
cabezas ajustado en la posición
correcta.
El borde superior del resposacabe‐
zas debe estar en la parte superior de
la cabeza. Si esto no es posible para
personas muy altas, se debe ajustar
el reposacabezas en la posición más
alta; para personas de poca estatura,
se debe ajustar en la posición más
baja.
Ajuste
Reposacabezas en los asientos
delanteros
Ajuste de la altura
Pulse el botón, ajuste la altura y en‐
clave.
Page 42
42 Asientos, sistemas de seguridad
Ajuste de la inclinación
Bascule el borde inferior del reposa‐
cabezas hacia delante o hacia atrás.
Reposacabezas en los asientos
delanteros
Ajuste de la altura
Tire hacia arriba del reposacabezas
o pulse los resortes de retención para
desbloquearlos y baje el reposacabe‐
zas.
Reposacabezas activos
En caso de impacto trasero, la parte
delantera de los reposacabezas acti‐
vos se mueven un poco hacia de‐
lante. De este modo, la cabeza que‐
dará sujeta y se reducirá el riesgo de
lesiones por el efecto de la sacudida.
Nota
Sólo se deben colocar accesorios
homologados si el asiento no está
ocupado.
Page 43
Asientos, sistemas de seguridad 43
Asientos delanteros

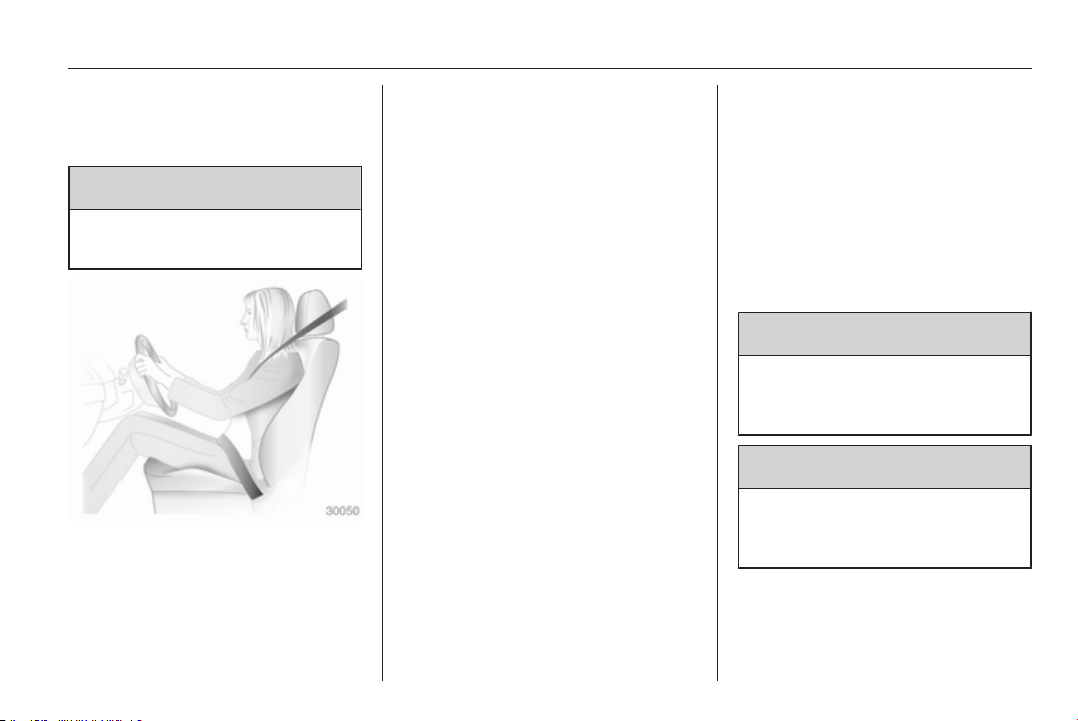

Posición de asiento
9 Advertencia
Conduzca siempre con el asiento
ajustado correctamente.
■ Siéntese lo más cerca posible del
respaldo. Ajuste la distancia del
asiento hasta los pedales de modo
que, al pisar los pedales, las pier‐
nas queden dobladas en un ligero
ángulo. Deslice el asiento del
acompañante hacia atrás lo má‐
ximo posible.
■ Coloque los hombros lo más cerca
posible del respaldo. Ajuste la incli‐
nación del respaldo de modo que
pueda coger el volante con los bra‐
zos ligeramente doblados. Al girar
el volante, debe mantener el con‐
tacto de los hombros con el res‐
paldo. El respaldo no debe estar
demasiado inclinado hacia atrás.
Le recomendamos un ángulo de in‐
clinación máximo de 25°.
■ Ajuste el volante 3 77.
■ Ajuste la altura del asiento de modo
que el campo visual quede libre ha‐
cia todos los lados y pueda ver to‐
dos los instrumentos indicadores.
Debería quedar como mínimo un
palmo de holgura entre la cabeza
y el marco del techo. Los muslos
deben quedar apoyados ligera‐
mente, sin presión, sobre el
asiento.
■ Ajuste el reposacabezas 3 41.
■ Ajuste la altura del cinturón de se‐
guridad 3 50.
■ Ajuste el apoyo para los muslos de
modo que exista una separación de
dos dedos de anchura entre el
borde del asiento y la corva de la
pierna.
■ Ajuste el apoyo lumbar de modo
que se adapte a la forma natural de
la columna vertebral.
Ajuste de los asientos
9 Peligro
Para permitir un correcto desplie‐
gue del airbag, debe estar sen‐
tado a más de 25 cm del volante.
9 Advertencia
Nunca ajuste los asientos mien‐
tras conduce, ya que podrían mo‐
verse de forma incontrolada.
Page 44
44 Asientos, sistemas de seguridad
Posición del asiento
Tire del asidero, deslice el asiento,
suelte el asidero.
Respaldo del asiento
Tire de la palanca, ajuste la inclina‐
ción y suelte la palanca. Deje que el
respaldo enclave audiblemente.
Altura del asiento
Pulse el interruptor
arriba = asiento más alto
abajo = asiento más bajo
Page 45
Asientos, sistemas de seguridad 45
Inclinación del asiento
Movimiento de bombeo de la palanca
hacia
arriba
hacia
abajo
= parte delantera más alta
= parte delantera más
baja
Apoyo lumbar
Ajuste el apoyo lumbar con el conmu‐
tador de cuatro posiciones para
adaptarlo a sus necesidades perso‐
nales.
Para mover el apoyo hacia arriba
o hacia abajo: pulse el conmutador
arriba o abajo.
Para aumentar o disminuir el apoyo:
pulse el conmutador hacia delante
o hacia atrás.
Apoyo para los muslos regulable
Tire de la palanca y deslice el apoyo
para los muslos.
Page 46
46 Asientos, sistemas de seguridad
Ajuste del asiento eléctrico
9 Advertencia
Debe tener cuidado al accionar los
asientos eléctricos. Hay riesgo de
lesiones, especialmente para los
niños. Podrían quedar objetos
atrapados.
Observe atentamente los asientos
cuando los ajuste. Informe ade‐
cuadamente a los ocupantes del
vehículo.
Posición del asiento
Mueva la parte delantera del interrup‐
tor hacia delante / hacia atrás.
Altura del asiento
Mueva el interruptor hacia arriba / ha‐
cia abajo.
Inclinación del asiento
Mueva el interruptor hacia arriba / ha‐
cia abajo en la parte delantera.
Respaldo del asiento
Gire el interruptor hacia delante / ha‐
cia atrás.
Función de memoria de los ajustes del asiento eléctrico y de los retrovisores exteriores
Se pueden guardar dos ajustes dife‐
rentes del asiento y los retrovisores.
Ajustes memorizados 3 21, Persona‐
lización del vehículo 3 110.
Memorización de ajustes
■ Ajuste primero el asiento del con‐
ductor y luego los retrovisores ex‐
teriores.
Page 47
Asientos, sistemas de seguridad 47
■ Mantenga pulsado el botón de me‐
moria MEM y pulse el botón de po‐
sición que va a usar (1 o 2). La me‐
morización se confirma mediante
una señal acústica.
Activación de los ajustes
■ Mantenga pulsado el botón de po‐
sición 1 o 2 hasta que se ajusten las
posiciones memorizadas del
asiento y los retrovisores.
Función de salida fácil
Para salir fácilmente del vehículo, el
asiento eléctrico del conductor se
mueve hacia atrás cuando el vehículo
está parado, se saca la llave de la ce‐
rradura del encendido y se abre la
puerta del conductor.
La activación o desactivación de esta
función se puede cambiar en el menú
Ajustes de la pantalla de información.
Personalización del vehículo 3 110.
Sobrecarga
Si hay una sobrecarga eléctrica del
ajuste del asiento, se corta automáti‐
camente la alimentación eléctrica du‐
rante un breve periodo de tiempo.
Nota
Después de un accidente con des‐
pliegue de los airbags, se desacti‐
varán los ajustes memorizados para
cada botón de posición.

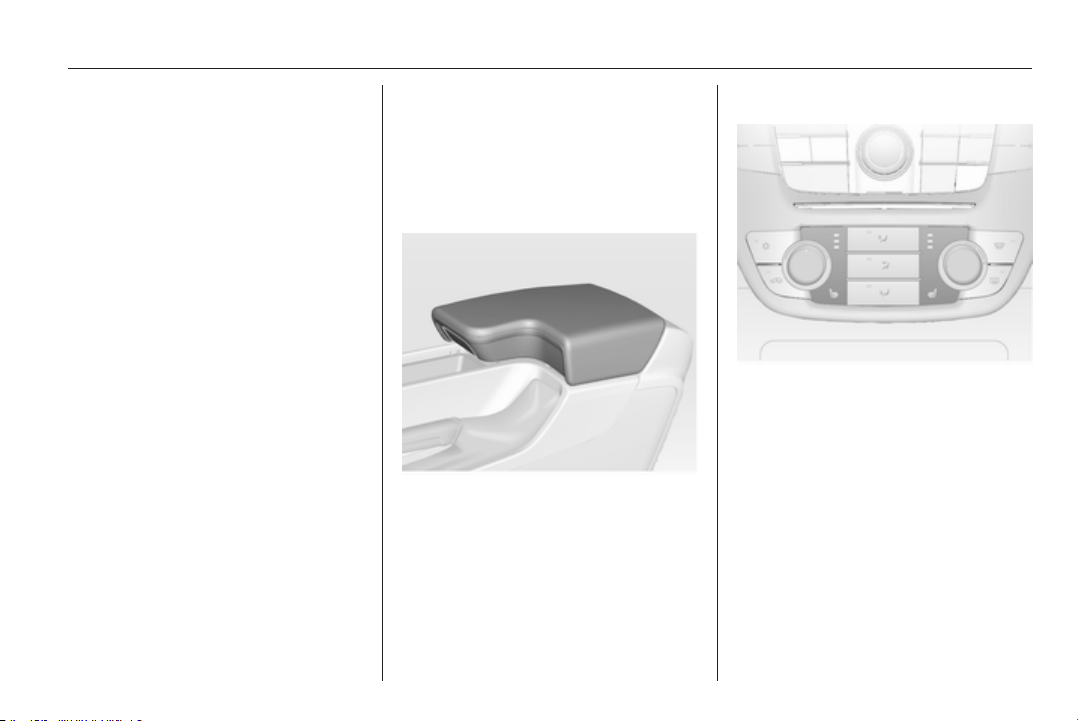

Reposabrazos
Pulse el botón y levante el reposa‐
brazos. Debajo del reposabrazos hay
un compartimento portaobjetos.
Dispositivos auxiliares, vea la des‐
cripción del sistema infotainment.
Calefacción
Para ajustar la potencia de calefac‐
ción deseada, pulse una o varias ve‐
ces el botón ß del asiento delantero
correspondiente. El testigo de control
en el botón o en la pantalla indica el
ajuste.
No se recomienda el uso prolongado
en el nivel más alto para las personas
con piel sensible.
La calefacción de los asientos fun‐
ciona con el motor en marcha.
Page 48
48 Asientos, sistemas de seguridad
Ventilación
Con el encendido conectado, pulse
una o varias veces el botón A del
asiento del conductor para ajustar la
potencia de ventilación deseada.
El testigo de control en la pantalla in‐
dica el ajuste.
La ventilación del asiento del conduc‐
tor funciona con el motor en marcha.
Asientos traseros
Reposabrazos
Baje el reposabrazos. El reposabra‐
zos contiene portavasos y un porta‐
objetos.
Cinturones de seguridad
Los asientos de seguridad se cierran
en caso de aceleración o decelera‐
ción del vehículo para sujetar a los
ocupantes en la posición en que es‐
tán sentados. De este modo, se re‐
duce considerablemente el riesgo de
que se produzcan lesiones.
Page 49
Asientos, sistemas de seguridad 49
9 Advertencia
Abróchese el cinturón de seguri‐
dad antes de cada viaje.
En caso de un accidente, las per‐
sonas que no llevan los cinturones
de seguridad ponen en peligro sus
vidas y las de los demás ocupan‐
tes.
Los cinturones de seguridad están di‐
señados para ser utilizados por una
sola persona a la vez. No son ade‐
cuados para personas que midan
menos de 150 cm. Sistema de segu‐
ridad infantil 3 56.
Compruebe periódicamente que to‐
das las piezas del sistema de cintu‐
rones funcionan bien y no presentan
daños.
Haga sustituir cualquier componente
dañado. Después de un accidente,
haga sustituir los cinturones y los pre‐
tensores disparados en un taller.
Nota
Procure que los cinturones no que‐
den atrapados ni sufran daños cau‐
sados por el calzado u objetos con
bordes afilados. Evite que entre su‐
ciedad en los retractores de los cin‐
turones.
Recordatorio del cinturón de seguri‐
dad X 3 89.
Limitadores de fuerza de los
cinturones
En los asientos delanteros, este dis‐
positivo reduce la fuerza sobre el
cuerpo al desbloquear de forma
amortiguada el cinturón durante una
colisión.
Pretensores de los cinturones
de seguridad
En caso de colisiones frontales y tra‐
seras, a partir de una determinada
gravedad, se tensan los cinturones
de seguridad delanteros.
9 Advertencia
La manipulación incorrecta (por
ejemplo, durante el desmontaje
o montaje de los cinturones)
puede disparar los pretensores de
cinturones.
La activación de los pretensores de
cinturones se indica mediante la ilu‐
minación permanente del testigo de
control v 3 89.
Los pretensores de cinturones acti‐
vados deben sustituirse en un taller.
Los pretensores se activan sólo una
vez.
Nota
No está permitido montar acceso‐
rios ni colocar objetos que puedan
menoscabar el funcionamiento de
los pretensores de cinturones. No
realice modificaciones en los com‐
ponentes de los pretensores de cin‐
turones porque se podría anular el
permiso de circulación del vehículo.
Page 50
50 Asientos, sistemas de seguridad
Cinturón de seguridad de tres puntos
Abrochar los cinturones
Extraiga el cinturón del retractor,
guíelo por encima del cuerpo sin re‐
torcerlo e inserte la lengüeta en el
cierre. Durante el viaje, tense fre‐
cuentemente el cinturón abdominal ti‐
rando suavemente de la banda torá‐
cica. Recordatorio del cinturón de se‐
guridad 3 89.
La ropa suelta o muy gruesa impide
que el cinturón se ajuste al cuerpo.
No coloque ningún objeto, como un
bolso o un teléfono móvil, entre el cin‐
turón y el cuerpo.
9 Advertencia
El cinturón no debe apoyarse so‐
bre objetos duros o frágiles guar‐
dados en los bolsillos de la ropa.
Insignia OPC
Para abrochar el cinturón páselo por
el soporte situado en el respaldo.
Page 51
Asientos, sistemas de seguridad 51
Ajuste de la altura
1. Extraiga un poco el cinturón.
2. Pulse el botón.
3. Ajuste la altura y enclave.
Ajuste la altura de modo que el cintu‐
rón pase por el hombro. No debe pa‐
sar por el cuello o la parte superior del
brazo.
No lo ajuste mientras conduce.
Desmontaje
Para soltar el cinturón, pulse el botón
rojo del cierre.
Insignia OPC
Saque el cinturón del asiento del so‐
porte situado en el respaldo después
de desabrocharlo.
Cinturones de seguridad en los asientos traseros
El cinturón de seguridad del asiento
central sólo se puede extraer del re‐
tractor si el respaldo está enclavado
en la posición más atrasada.
Page 52
52 Asientos, sistemas de seguridad

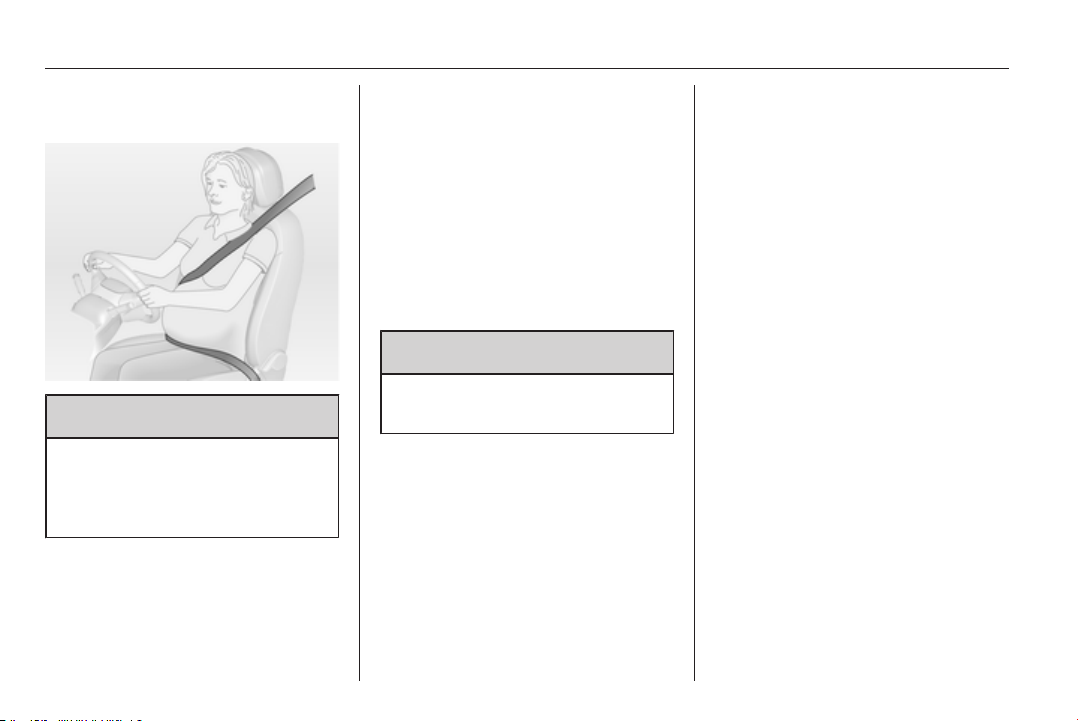

Uso del cinturón de seguridad durante el embarazo
9 Advertencia
El cinturón abdominal debe pasar
lo más bajo posible sobre la pelvis,
para evitar la presión sobre el ab‐
domen.
Sistema de airbags
El sistema del airbag está formado
por una serie de sistemas individua‐
les que dependen del nivel de equi‐
pamiento.
Cuando se activan, los airbags se in‐
flan en milisegundos. También se
desinflan tan rápidamente que a me‐
nudo no se llegan a percibir durante
la colisión.
9 Advertencia
Si se manipulan indebidamente,
los airbags pueden dispararse.
Nota
La unidad electrónica de control del
sistema de airbags y de los preten‐
sores de cinturones está situada en
la zona de la consola central. No se
deben depositar objetos magnéticos
en dicha zona.
No pegue nada en las tapas de los
airbags ni los cubra con ningún otro
material.
Cada airbag se activa una vez sola‐
mente. Haga cambiar los airbags ac‐
tivados en un taller. Además, podría
ser necesario hacer sustituir el vo‐
lante, el tablero de instrumentos,
parte del revestimiento, las juntas de
las puertas, las manillas y los asien‐
tos.
No realice modificaciones en el sis‐
tema de airbags porque se podría
anular el permiso de circulación del
vehículo.
Cuando los airbags se inflan, esca‐
pan gases calientes que pueden oca‐
sionar quemaduras.
Testigo de control v del sistema de
airbags 3 89.
Sistema de airbags frontales
El sistema de airbags frontales se
compone de un airbag en el volante
y uno en el tablero de instrumentos,
en el lado del acompañante. Se pue‐
den identificar por el rótulo AIRBAG.
Page 53

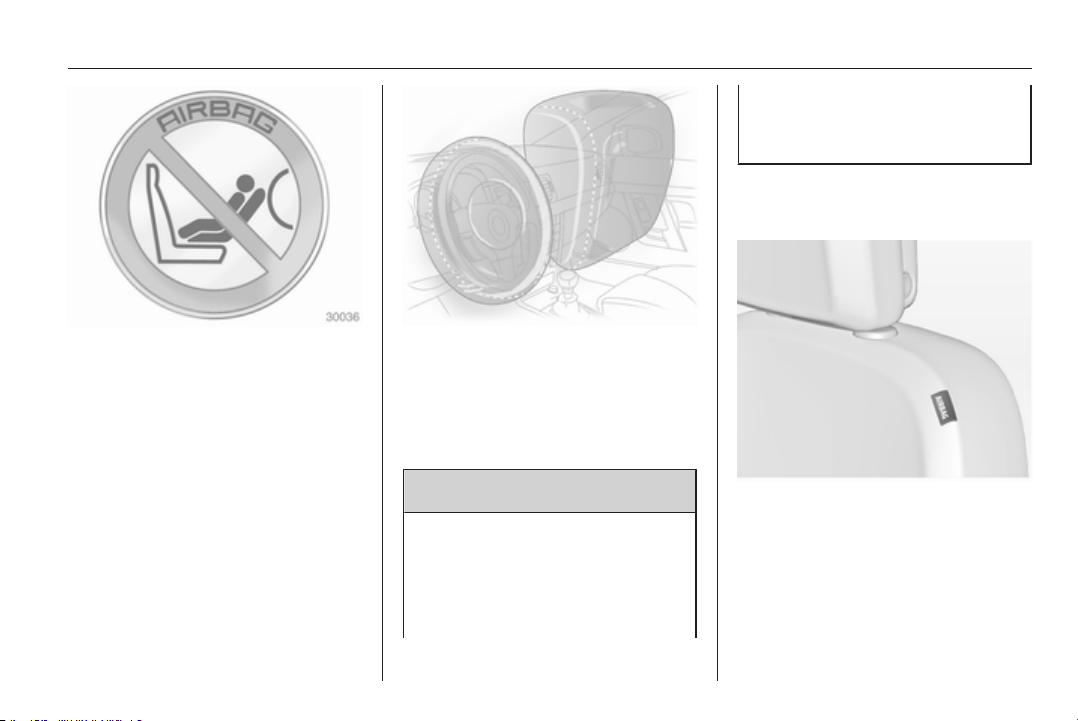

Asientos, sistemas de seguridad 53
Ajuste el cinturón de seguridad co‐
rrectamente y enclávelo bien. Sólo
así podrá protegerle el airbag.
Sistema de airbags laterales
También hay una pegatina de adver‐
tencia en el lateral del tablero de ins‐
trumentos, visible con la puerta del
acompañante abierta.
El sistema del airbag delantero se ac‐
tiva en caso de impacto frontal de una
cierta gravedad. El encendido debe
estar conectado.
Los airbags inflados atenúan el im‐
pacto y reducen considerablemente,
por tanto, el riesgo de que los ocu‐
pantes de los asientos delanteros su‐
fran lesiones en la parte superior del
cuerpo y la cabeza.
9 Advertencia
Sólo se obtiene una protección
óptima cuando el asiento está en
la posición correcta 3 43.
No debe haber obstáculos en la
zona de inflado de los airbags.
El sistema de airbags laterales se
compone de un airbag en cada res‐
paldo de los asientos delanteros
y uno en los respaldos de los asientos
exteriores traseros. Se pueden iden‐
tificar por el rótulo AIRBAG.
Page 54

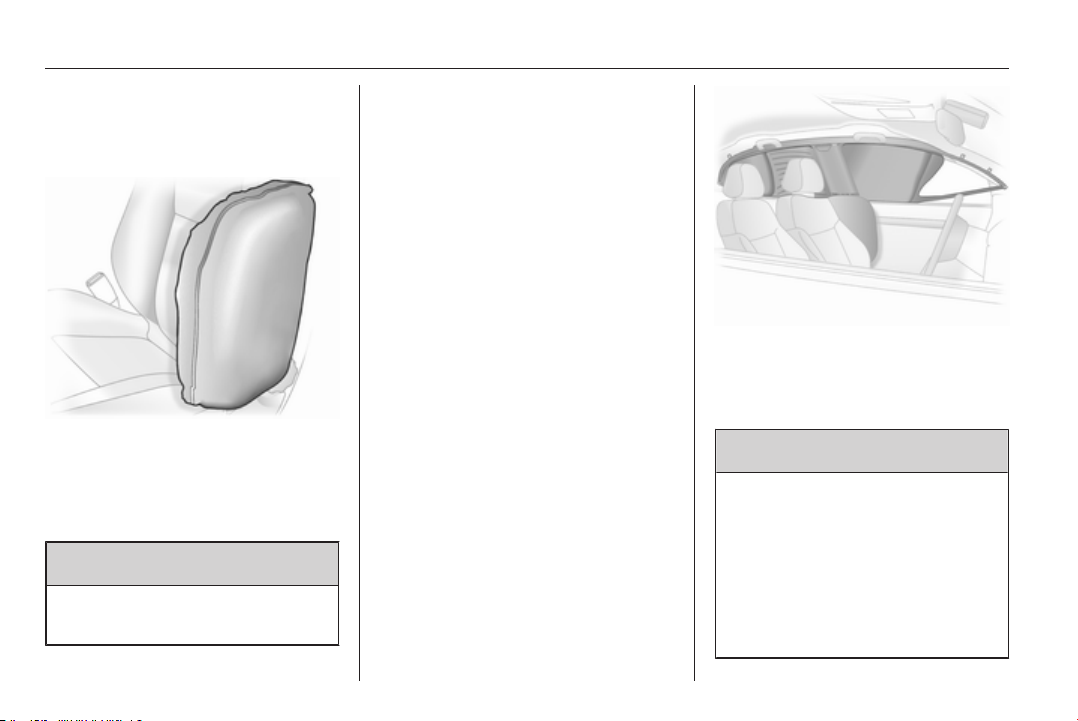

54 Asientos, sistemas de seguridad
El sistema de airbags laterales se ac‐
tiva en caso de impacto lateral de una
cierta gravedad. El encendido debe
estar conectado.
Los airbags inflados atenúan el im‐
pacto y reducen, por tanto, el riesgo
de lesiones en la parte superior del
cuerpo y la pelvis en el caso de que
haya una colisión lateral fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Nota
Sólo deben utilizarse fundas de
asientos homologadas para el ve‐
hículo. Tenga cuidado de no tapar
los airbags.
Sistema de airbags de cortina
El sistema de airbags de cortina se
compone de un airbag en el marco
del techo a cada lado. Se pueden
identificar por el rótulo AIRBAG en los
pilares del techo.
El sistema del airbag de cortina se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.
Los airbags inflados atenúan el im‐
pacto y reducen, por tanto, el riesgo
de lesiones en la cabeza en el caso
de que haya un impacto lateral fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Los ganchos en los asideros del
marco del techo sólo deben utili‐
zarse para colgar prendas de ves‐
tir ligeras, sin perchas. No deben
guardarse objetos en estas pren‐
das de vestir.
Page 55
Asientos, sistemas de seguridad 55
Desactivación de los airbags
Deben desactivarse los sistemas de
airbag frontal y lateral para el asiento
del acompañante si se va a montar un
sistema de retención infantil en dicho
asiento. El sistema de airbags de cor‐
tina, los pretensores de cinturones
y todos los sistemas de airbag del
conductor permanecerán activados.

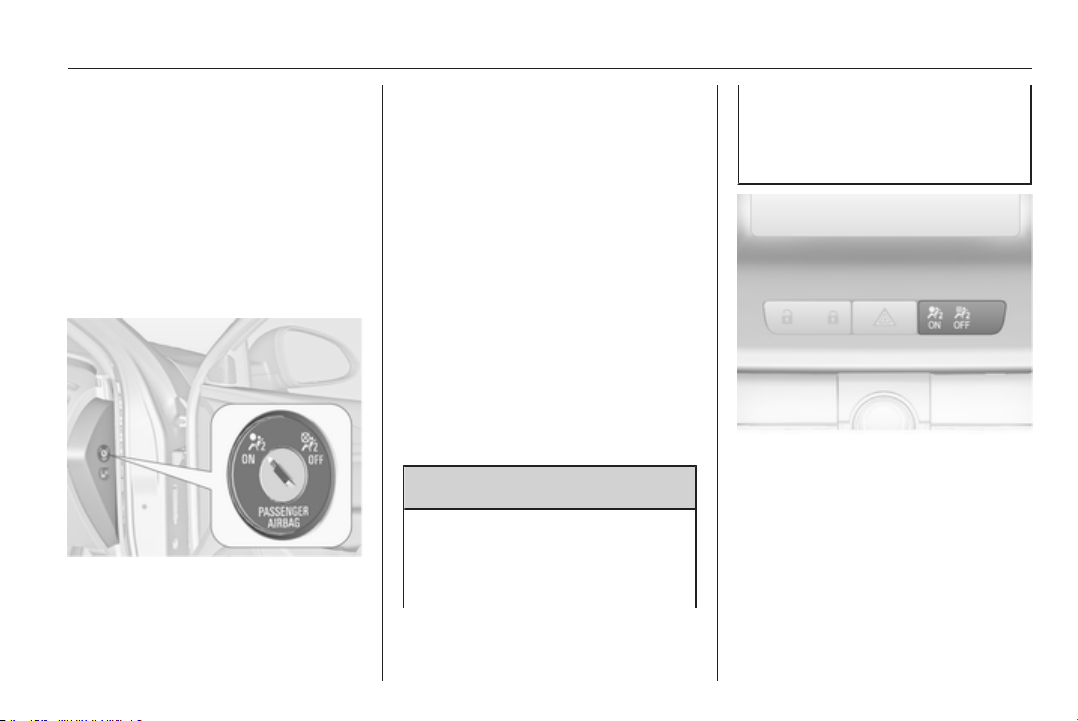

El sistema del airbag del acompa‐
ñante delantero puede desactivarse
con un interruptor accionado por llave
situado en el lado derecho del panel
de instrumentos.

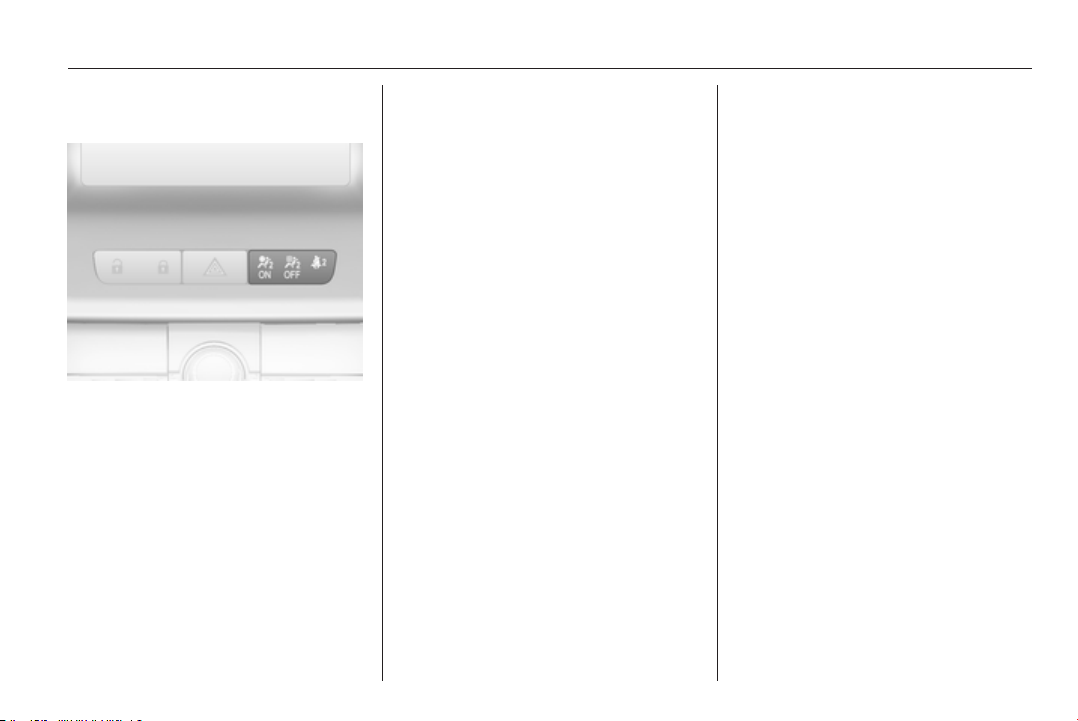

Utilice la llave del encendido para se‐
leccionar la posición:
= los airbags del acompañante
*
están desactivados y no se in‐
flarán en caso de colisión. Se
enciende el testigo de control
* de forma permanente. Se
puede montar un sistema de
retención infantil de acuerdo
con el cuadro Posiciones de
montaje del sistema de reten‐
ción infantil 3 58. Ningún
adulto debe ocupar el asiento
del acompañante.
V
= los airbags del acompañante
están activados. No debe
montarse ningún sistema de
seguridad infantil.
9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐
fantil en un asiento con el airbag
del acompañante activado.
Peligro de muerte para una per‐
sona adulta en un asiento con el
airbag del acompañante desacti‐
vado.
En caso de colisión, los sistemas de
airbag para el asiento del acompa‐
ñante se inflarán siempre que el tes‐
tigo de control * no esté encendido.
Si los dos indicadores de control se
encienden a la vez, hay un error del
sistema. El estado del sistema no se
puede determinar y, por tanto, no
debe ocupar nadie el asiento del
acompañante. Vaya a un taller inme‐
diatamente.
Page 56
56 Asientos, sistemas de seguridad
Recurra inmediatamente a un taller si
ninguno de los dos testigos de control
está iluminado.
Cambie el estado sólo con el vehículo
parado y el encendido desconectado.
El estado se mantiene hasta el pró‐
ximo cambio.
Testigo de control de desactivación
del airbag 3 90.
Sistemas de retención infantil
Le recomendamos el sistema de re‐
tención infantil Opel, adaptado espe‐
cíficamente al vehículo.
Cuando utilice un sistema de reten‐
ción infantil, preste atención a las si‐
guientes instrucciones de uso y mon‐
taje, así como a las instrucciones su‐
ministradas con el sistema de reten‐
ción infantil.
Siempre deben cumplirse las normas
locales o nacionales. En algunos paí‐
ses está prohibido el uso de sistemas
de retención infantil en determinadas
plazas de asiento.
9 Peligro
Cuando se utilice un sistema de
retención infantil en el asiento del
acompañante, los sistemas de air‐
bag para el asiento del acompa‐
ñante deben estar desactivados;
en caso contrario, el despliegue
de los airbags supone un peligro
de muerte para el niño.
Esto es aplicable especialmente si
se usan sistemas de retención in‐
fantil orientados hacia atrás en el
asiento del acompañante.
Selección del sistema correcto
Los asientos traseros son el lugar
más adecuado para fijar un sistema
de retención infantil. Siempre que sea
posible, los niños deberían viajar mi‐
rando hacia atrás en el vehículo. Así
se garantiza que la columna vertebral
del niño, que aún es muy débil, sufra
menos tensión en caso de accidente.
Los niños menores de 12 años que
midan menos de 150 cm deben viajar
siempre en un sistema de retención
adecuado para ellos. Son adecuados
Page 57
Asientos, sistemas de seguridad 57
los sistemas de retención que cum‐
plan las normas ECE 44-03
o ECE 44-04. Como normalmente no
se puede colocar bien el cinturón a un
niño que mida menos de 150 cm, le
recomendamos usar un sistema de
retención infantil apropiado, aunque
por la edad del niño no sea obligatorio
legalmente.
Asegúrese de que el sistema de re‐
tención infantil que se va a montar
sea compatible con el tipo de ve‐
hículo.
Asegúrese de que la posición de
montaje del sistema de retención in‐
fantil en el vehículo sea correcta.
Los niños deben entrar y salir del ve‐
hículo siempre por el lado opuesto al
del tráfico.
Cuando no se use el sistema de re‐
tención infantil, asegúrelo con un cin‐
turón de seguridad o desmóntelo del
vehículo.
Nota
No pegue nada en los sistemas de
retención infantil ni los tape con nin‐
gún otro material.
Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.
Page 58
58 Asientos, sistemas de seguridad
Posiciones de montaje del sistema de retención infantil
Opciones permitidas para el montaje de un sistema de retención infantil
En el asiento del acompañante
Nivel de peso o de edad
Grupo 0: hasta 10 kg
X
1
U
o 10 meses aprox.
Grupo 0+: hasta 13 kg
X
1
U
o 2 años aprox.
Grupo I: de 9 a 18 kg
X
1
U
o de 8 meses a 4 años aprox.
Grupo II: de 15 a 25 kg
X X U U
o de 3 a 7 años aprox.
Grupo III: de 22 a 36 kg
X X U U
o de 6 a 12 años aprox.
1
= Sólo si los sistemas de airbag del asiento del acompañante están desactivados. Si el sistema de retención infantil
se fija con un cinturón de seguridad de tres puntos, ajuste la altura del asiento en la posición más elevada y asegúrese
de que el cinturón de seguridad del vehículo salga hacia delante desde el punto de anclaje superior.
2
= Asiento disponible con soportes de montaje ISOFIX y anclaje superior.
U = Adecuado para uso universal en combinación con un cinturón de seguridad de tres puntos.
X = No se permiten sistemas de retención infantil en esta clase de peso.
En los asientos exteriores
traseros
2
U
2
U
2
U
En el asiento central
traseroairbag activado airbag desactivado
2
U
2
U
2
U
Page 59
Asientos, sistemas de seguridad 59
Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX
Clase de peso Clase de tamaño Fijación
Grupo 0: hasta 10 kg E ISO/R1 X IL IL
Grupo 0+: hasta 13 kg E ISO/R1 X IL IL
D ISO/R2 X IL IL
C ISO/R3 X IL IL
Grupo I: de 9 a 18 kg D ISO/R2 X IL IL
C ISO/R3 X IL IL
B ISO/F2 X IL, IUF IL, IUF
B1 ISO/F2X X IL, IUF IL, IUF
A ISO/F3 X IL, IUF IL, IUF
IL = Adecuada para sistemas de retención infantil ISOFIX de las categorías ‘específica del vehículo’, ‘limitada’ o ‘se‐
miuniversal’. El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículo.
IUF = Adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de peso.
X = Ningún sistema de retención infantil ISOFIX homologado en esta clase de peso.
En el asiento del
acompañante
En los asientos
exteriores traseros
En el asiento
central trasero
Page 60
60 Asientos, sistemas de seguridad
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3 = Sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso de
9 a 18 kg.
B - ISO/F2 = Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kg.
B1 - ISO/F2X = Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kg.
C - ISO/R3 = Sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso hasta
13 kg.
D - ISO/R2 = Sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta
13 kg.
E - ISO/R1 = Sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta
13 kg.

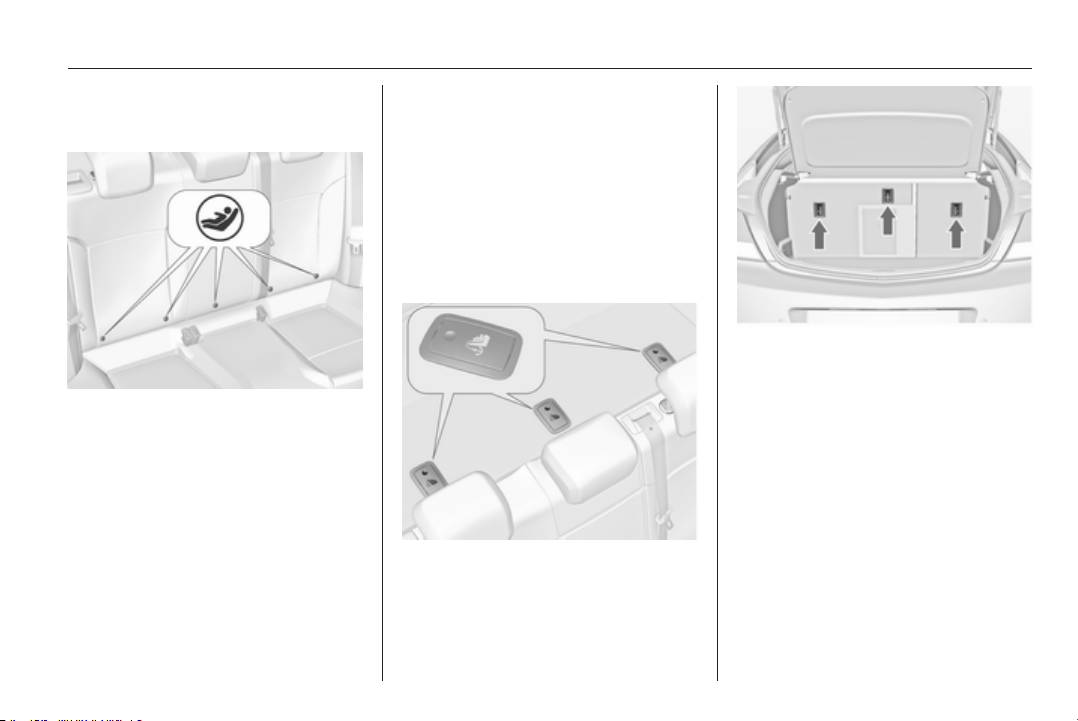

Page 61
Asientos, sistemas de seguridad 61
Sistemas de retención infantil ISOFIX
Fije los sistemas de seguridad infantil
ISOFIX homologados para el ve‐
hículo a los soportes de montaje
ISOFIX. Las posiciones del sistema
de seguridad infantil ISOFIX especí‐
ficas del vehículo están marcadas en
la tabla como IL.
No se pueden montar más de dos sis‐
temas de retención infantil ISOFIX en
los asientos traseros al mismo tiempo
y, en ningún caso, uno al lado del
otro.
Los soportes de montaje ISOFIX se
indican mediante una etiqueta en el
respaldo.
Argollas de fijación de los anclajes
Las argollas de fijación para el
anclaje superior están marcadas con
el símbolo : para el asiento infantil.
Además del soporte de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción para el anclaje superior. La co‐
rrea debe pasar entre las dos varillas
guía del reposacabezas.
Las posiciones de la categoría uni‐
versal para los sistemas de retención
infantil ISOFIX están marcadas me‐
diante “IUF” en la tabla.
Abra la tapa de la argolla de fijación
requerida, marcada con el símbolo
del asiento infantil.
Page 62
62 Portaobjetos
Portaobjetos
Compartimentos portaobjetos .....62
Compartimento de carga ............. 64
Sistema portaequipajes de
techo ............................................ 74
Información sobre la carga .......... 75

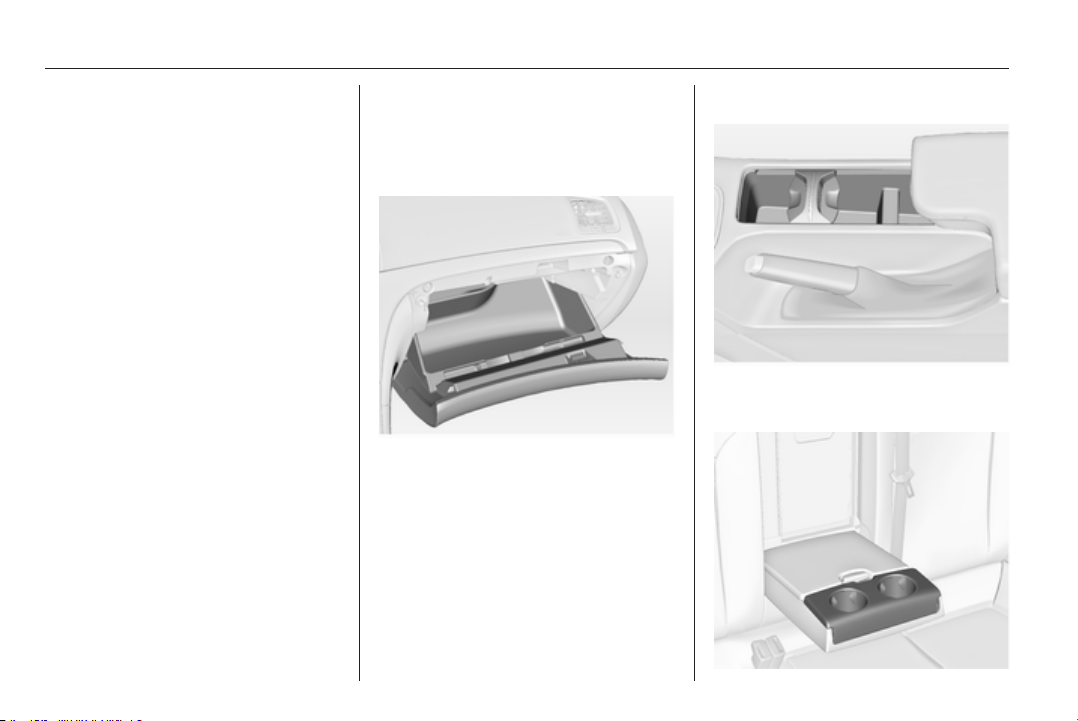

Compartimentos portaobjetos
Guantera
La guantera tiene un portalápices
y un monedero.
La guantera debe estar cerrada mien‐
tras se conduce.
Portavasos
Los portavasos están situados en la
consola central.

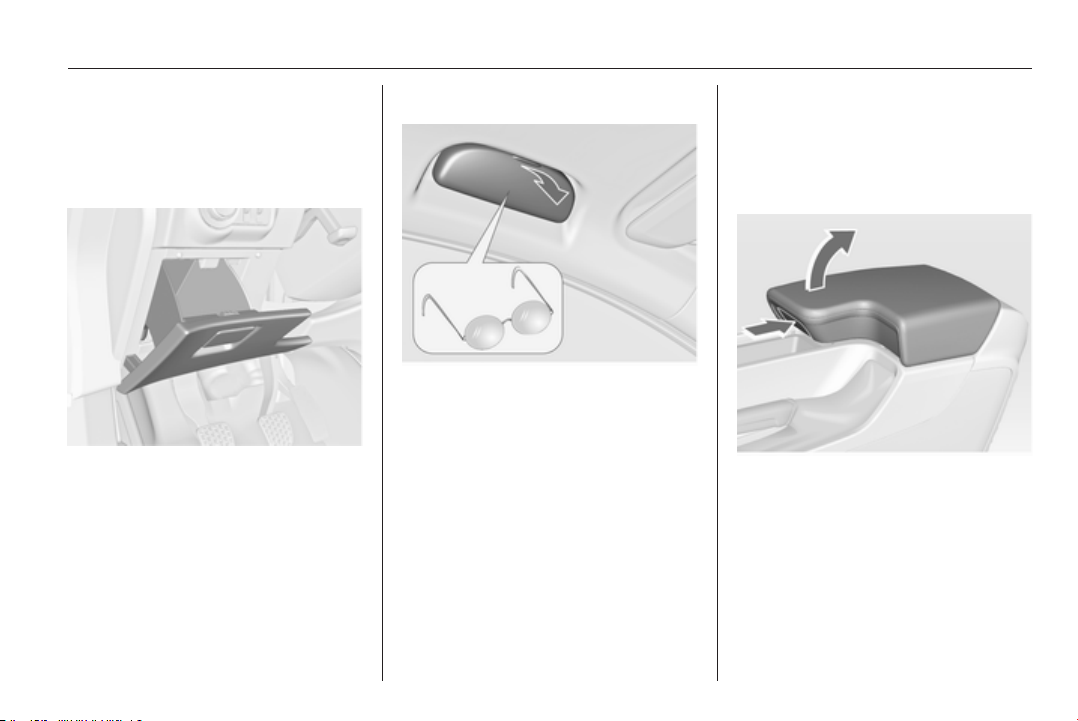

Page 63
Portaobjetos 63
Hay portavasos adicionales en el re‐
posabrazos trasero. Baje el reposa‐
brazos.
Portaobjetos delantero
Hay un compartimento portaobjetos
situado junto al volante.
Portagafas
Para abrirlo, baje la tapa.
No lo utilice para guardar objetos pe‐
sados.
Portaobjetos del reposabrazos
Portaobjetos en el reposabrazos delantero
Pulse el botón para levantar el repo‐
sabrazos.
Page 64
64 Portaobjetos

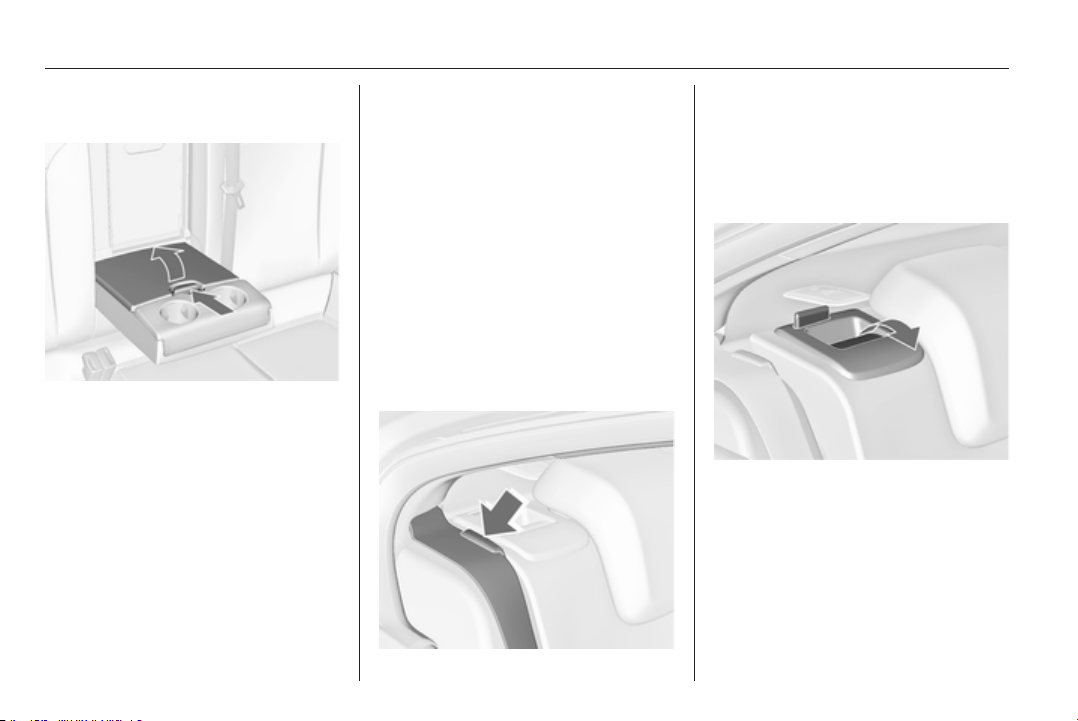

Portaobjetos en el reposabrazos trasero
Baje el reposabrazos y abra la tapa.
Cierre la tapa antes de levantar el re‐
posabrazos.
Compartimento de carga
Abatir los respaldos de los
asientos traseros
El respaldo del asiento trasero está
dividido en dos partes. Se pueden
abatir ambas partes.
Desmonte la cubierta del comparti‐
mento de carga si es necesario.
Presione y sujete el fiador, luego pre‐
sione los reposacabezas hacia abajo.
Levante el reposabrazos trasero.
Introduzca los cinturones de seguri‐
dad de los asientos exteriores en las
guías.
Tire de la palanca de desbloqueo en
uno o ambos lados y abata los res‐
paldos sobre la banqueta de asiento.
Para enderezarlos, levante los res‐
paldos y póngalos en posición verti‐
cal hasta que oiga que se enclavan.
Asegúrese de que los cinturones de
seguridad de los asientos exteriores
estén colocados en las guías corres‐
pondientes.
Page 65
Portaobjetos 65

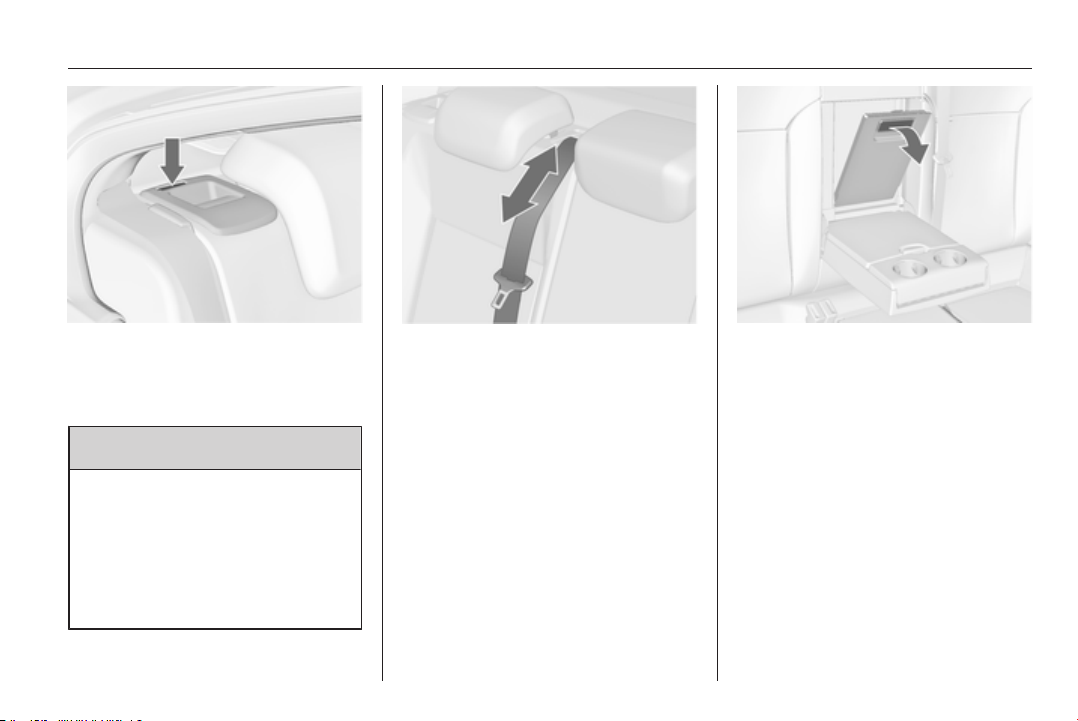

Los respaldos estarán bien enclava‐
dos cuando no se vean ninguna de
las dos marcas rojas laterales, cerca
de la palanca de desbloqueo.
9 Advertencia
Sólo se debe conducir el vehículo
si los respaldos están bien encla‐
vados en su posición. En caso
contrario, hay riesgo de lesiones
personales o daños en la carga
o el vehículo si hay un frenazo
brusco o una colisión.
El cinturón de seguridad del asiento
central podría bloquearse si el res‐
paldo se endereza demasiado rápi‐
damente. Para desbloquear el retrac‐
tor, introduzca el cinturón de seguri‐
dad o tire de él unos 20 milímetros
y luego suéltelo.
Apertura de la escotilla en el
respaldo central trasero
Baje el reposabrazos trasero.
Tire del asa y abra la tapa.
Sirve para transportar objetos largos
y estrechos.
Asegúrese de que la tapa enclave
después de levantarla.

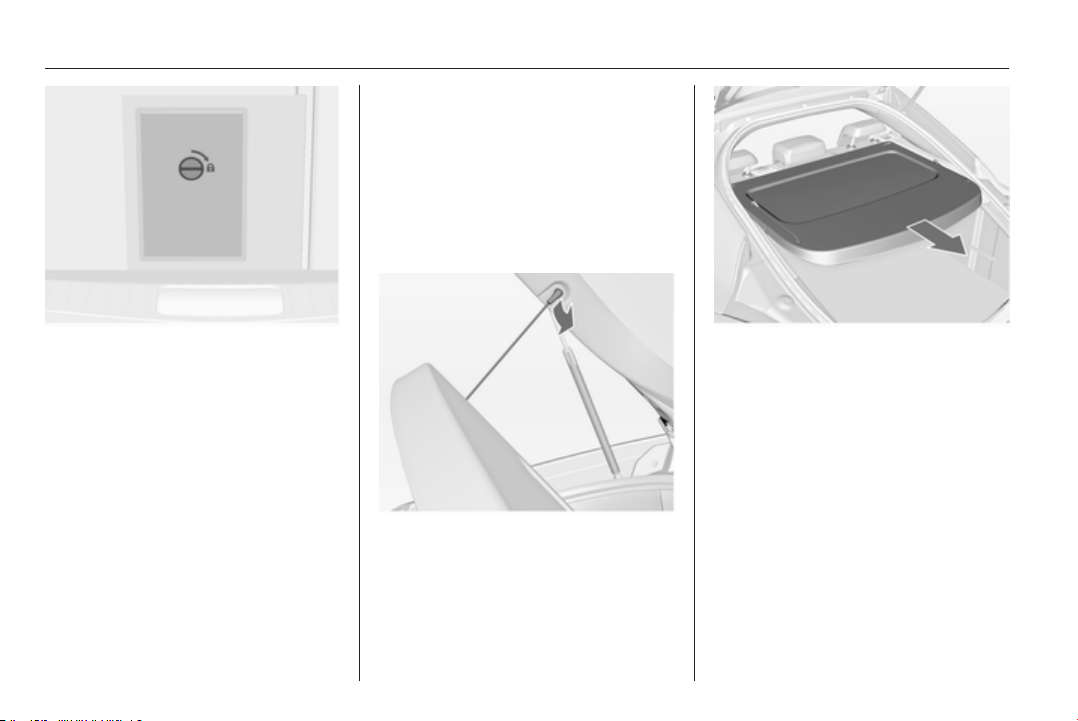

Page 66
66 Portaobjetos
Cubierta del compartimento de carga
No coloque ningún objeto sobre la cu‐
bierta.
Versión 5 puertas
Desmontar la cubierta
La tapa cerrada puede asegurarse
desde el lado del compartimento de
carga. Gire el botón 90°:
botón
horizontal
botón
vertical
= tapa asegurada
desde el lado del ha‐
bitáculo
= tapa no asegurada
Portaobjetos en el
compartimento de carga
En función del equipamiento, pueden
haber cajas portaobjetos debajo de la
cubierta del compartimento de carga.
Desenganche las cintas de sujeción
del portón trasero.
Extraiga la cubierta de las guías late‐
rales.
Montar la cubierta
Inserte la cubierta en las guías late‐
rales y bájela. Monte las correas de
fijación en el portón trasero.
Sports Tourer
Cerrar la cubierta
Tire de la cubierta hacia atrás usando
el asidero hasta que se enclave en las
fijaciones laterales.
Page 67
Portaobjetos 67

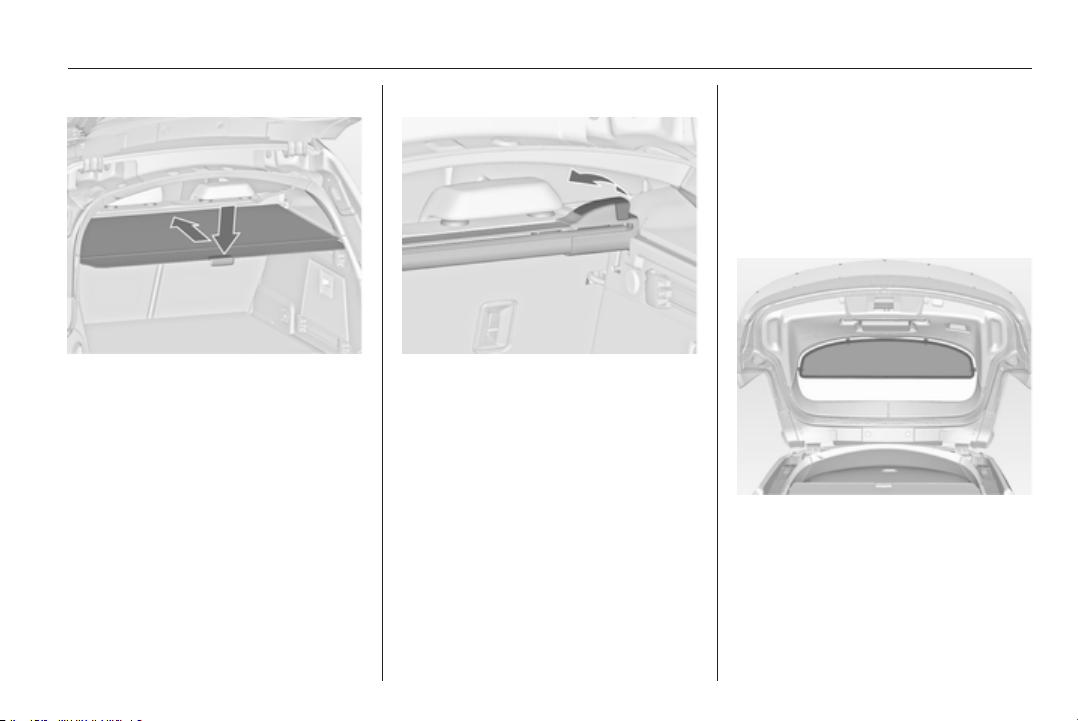

Abrir la cubierta
Empuje hacia abajo del asidero en el
extremo de la cubierta. Se enrolla au‐
tomáticamente.
Desmontar la cubierta
Abra la cubierta del compartimento
de carga.
Mantenga levantada la palanca de
desbloqueo en el lado derecho. Le‐
vante primero la cubierta por el lado
derecho y sáquela de los alojamien‐
tos.
La cubierta desmontada puede guar‐
darse debajo del piso del comparti‐
mento de carga 3 70.
Montar la cubierta
Inserte la cubierta del compartimento
de carga por el lado izquierdo en su
alojamiento, mantenga levantada la
palanca de desbloqueo, inserte la cu‐
bierta en el lado derecho y enclávela.
Persiana en el portón trasero
Para cubrir el compartimento de
carga por completo, monte la per‐
siana en los cuatro puntos de fijación
en el interior del portón trasero.

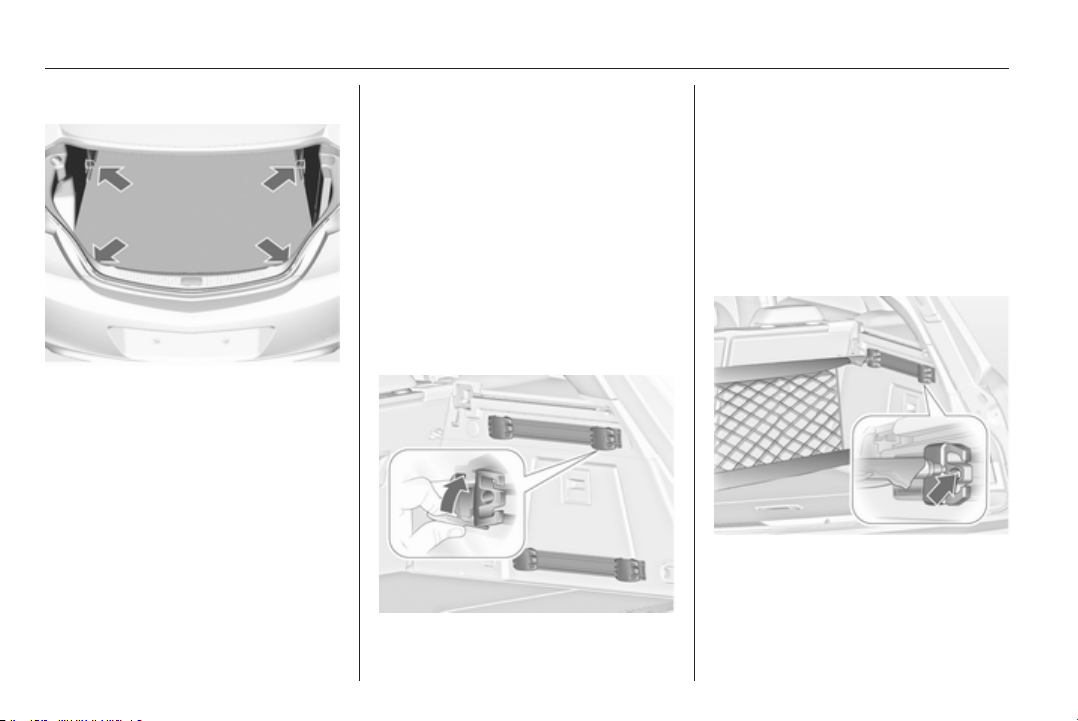

Page 68
68 Portaobjetos
Argollas
Las argollas están diseñadas para fi‐
jar las correas de amarre, o una red
para el equipaje, y evitar que se des‐
placen los objetos transportados.
Sistema organizador de la carga
FlexOrganizer es un sistema flexible
para dividir el compartimento de
carga.
El sistema consta de
■ adaptadores
■ bolsas de rejilla
■ ganchos
■ caja de servicio
■ juego de correas
Los componentes se montan en ca‐
rriles en ambos paneles laterales
usando adaptadores o ganchos.
Montaje de los adaptadores en los carriles
Doble hacia arriba la placa del asi‐
dero, inserte el adaptador en la ra‐
nura superior e inferior del carril
y muévalo hasta la posición deseada.
Gire la placa del asidero hacia arriba
para bloquear el adaptador. Para
desmontarla, gire la placa del asidero
hacia abajo y extráigala del carril.
Red de división variable
Inserte los adaptadores en la posi‐
ción deseada de los carriles. Una en‐
tre sí los componentes de la varilla de
la red.
Page 69
Portaobjetos 69
Para montarla, empuje un poco para
unir las varillas y métalas en los orifi‐
cios correspondientes de los adapta‐
dores.
Para desmontarla, empuje un poco
las varillas entre sí y extráigalas de
los adaptadores.

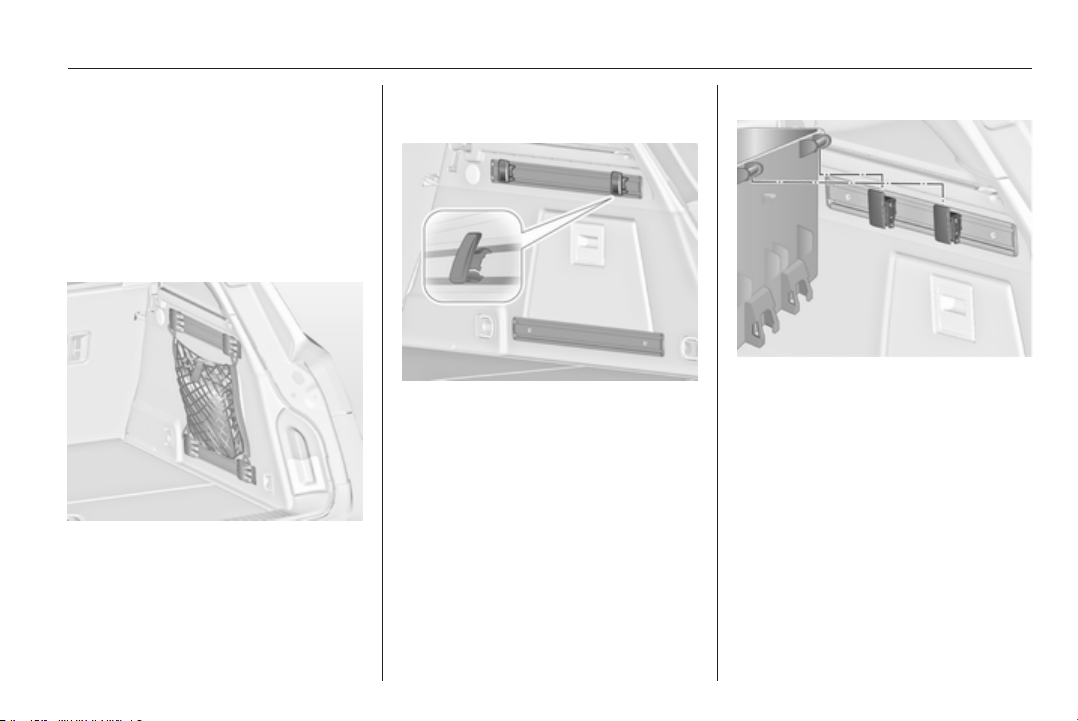

Bolsillo de red
Inserte los adaptadores en la posi‐
ción deseada de los carriles. El bolsi‐
llo de la red puede colgarse de los
adaptadores.
Montaje de los ganchos en los carriles
Inserte el gancho en la posición de‐
seada, primero en la ranura superior
del carril y luego encájelo en la ranura
inferior. Para desmontarlo, extráigalo
primero de la ranura superior.
Caja de servicio
Monte dos ganchos en el carril supe‐
rior. Inserte desde arriba los soportes
superiores de la caja en los ganchos.
Page 70
70 Portaobjetos

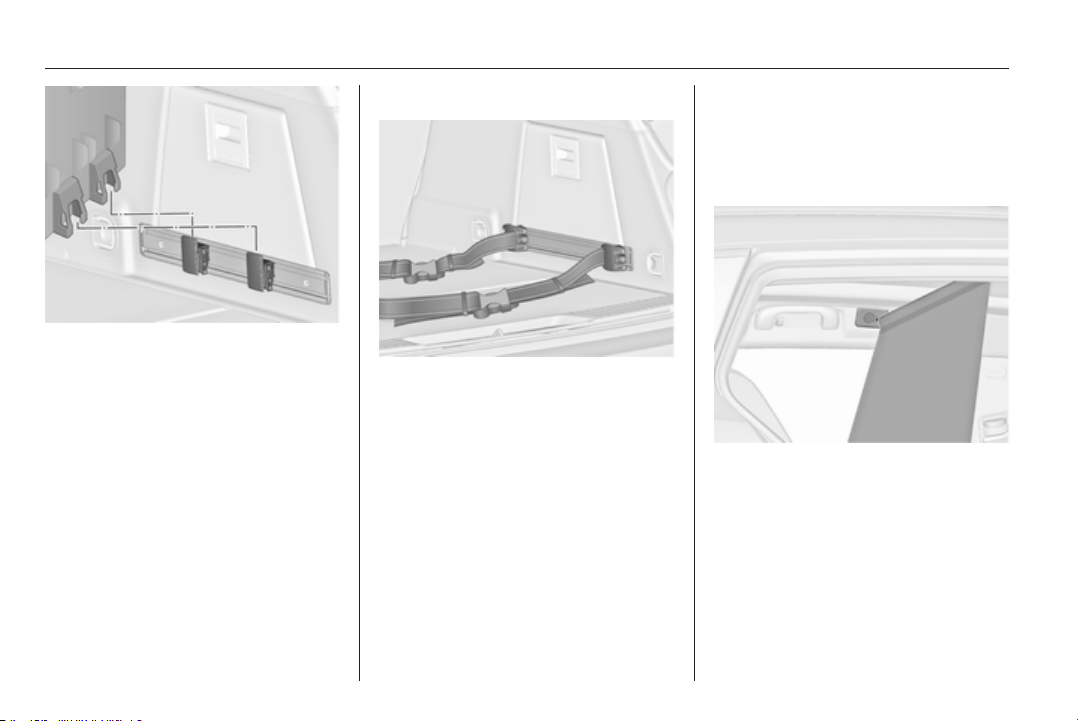

Alternativamente, monte los dos gan‐
chos en el carril inferior. Inserte
desde arriba los soportes inferiores
de la caja en los ganchos.
Juego de correas
Inserte los adaptadores del juego de
correas en un carril. Asegúrese de
que la correa no esté retorcida.
El juego de correas tiene dos cierres.
La correa puede tensarse.
Red de seguridad
Se pueden montar dos redes de se‐
guridad diferentes detrás de los
asientos delanteros o de los asientos
traseros.
No se deben transportar personas
detrás de la red de seguridad.
Red de seguridad detrás de los asientos delanteros
Baje los reposacabezas presionando
sobre ellos y abata los respaldos de
los asientos traseros 3 64.
Aberturas de montaje delanteras en
el marco del techo: enclave la varilla
de la red en un lado, comprima la va‐
rilla y enclávela en el otro lado.
Page 71

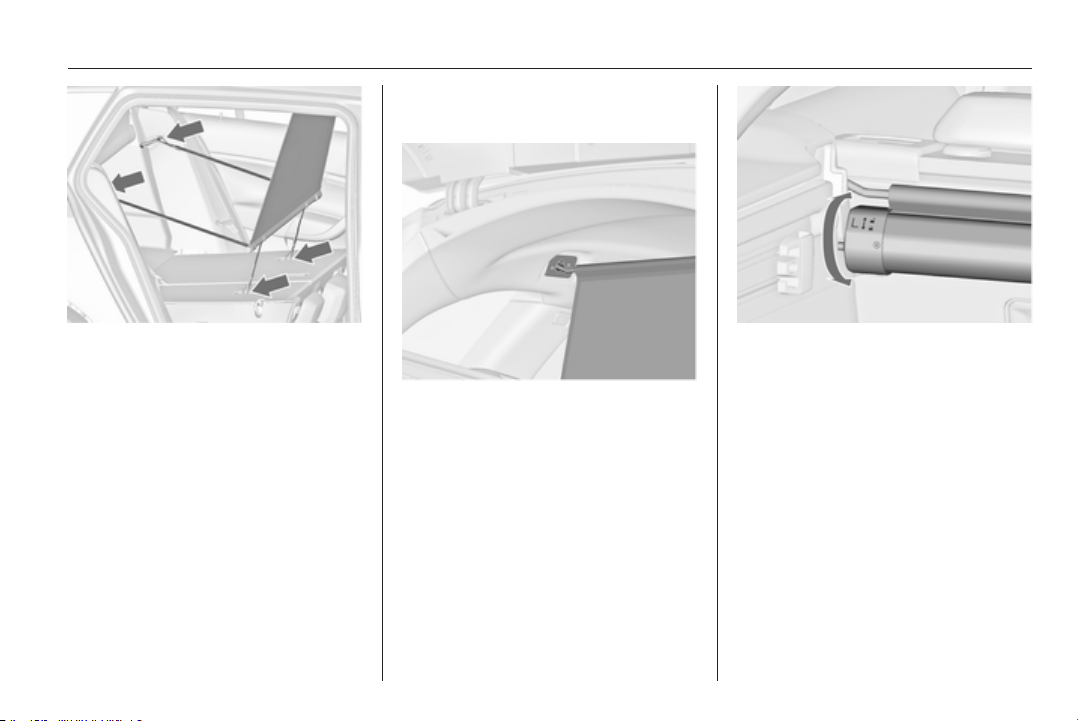

Red de seguridad detrás de los asientos delanteros
Portaobjetos 71
Fije los ganchos de las correas pe‐
queñas en los lazos de montaje del
sistema de anclaje superior, en la
parte posterior de los respaldos tra‐
seros abatidos.
Fije los ganchos de las correas más
anchas en los dispositivos de blo‐
queo de los respaldos traseros.
Extraiga la red del cartucho y enclave
la varilla de la red en un lado, en la
abertura de montaje trasera del
marco del techo. Comprima la varilla
y enclávela en el otro lado.
Desmontaje del cartucho
Enrolle la red de seguridad.
Desmonte la cubierta del comparti‐
mento de carga 3 66.
Para desbloquearlo, gire el cartucho
ligeramente hacia atrás y extráigalo
hacia arriba de las fijaciones.
Montaje del cartucho
Desmonte la cubierta del comparti‐
mento de carga.

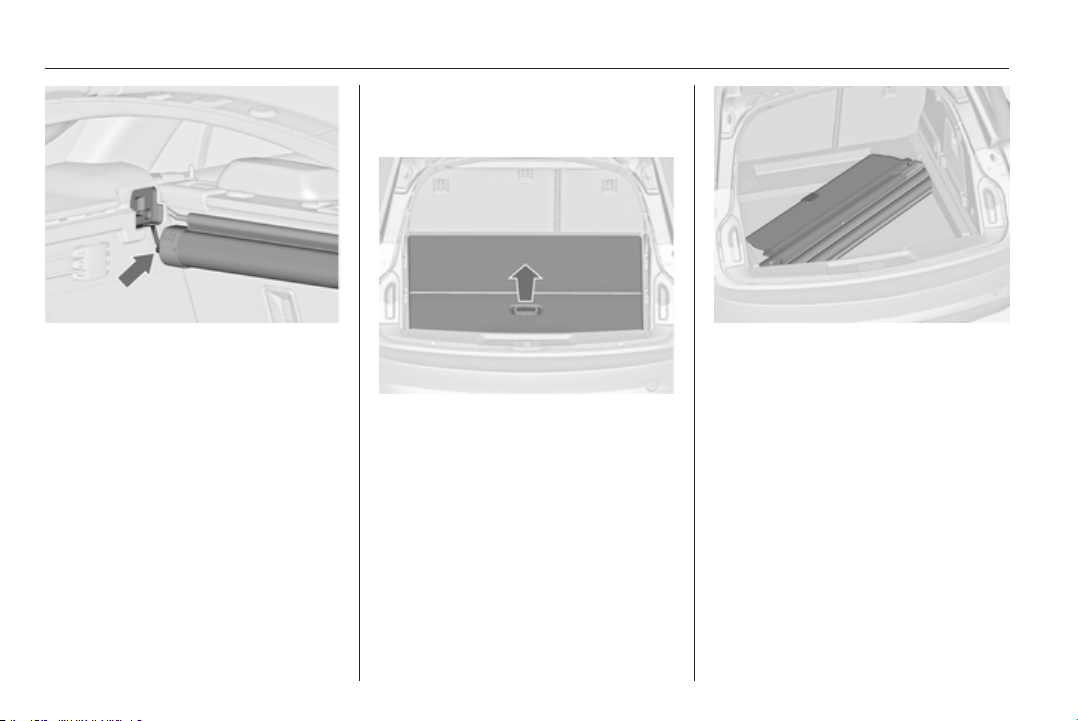

Page 72

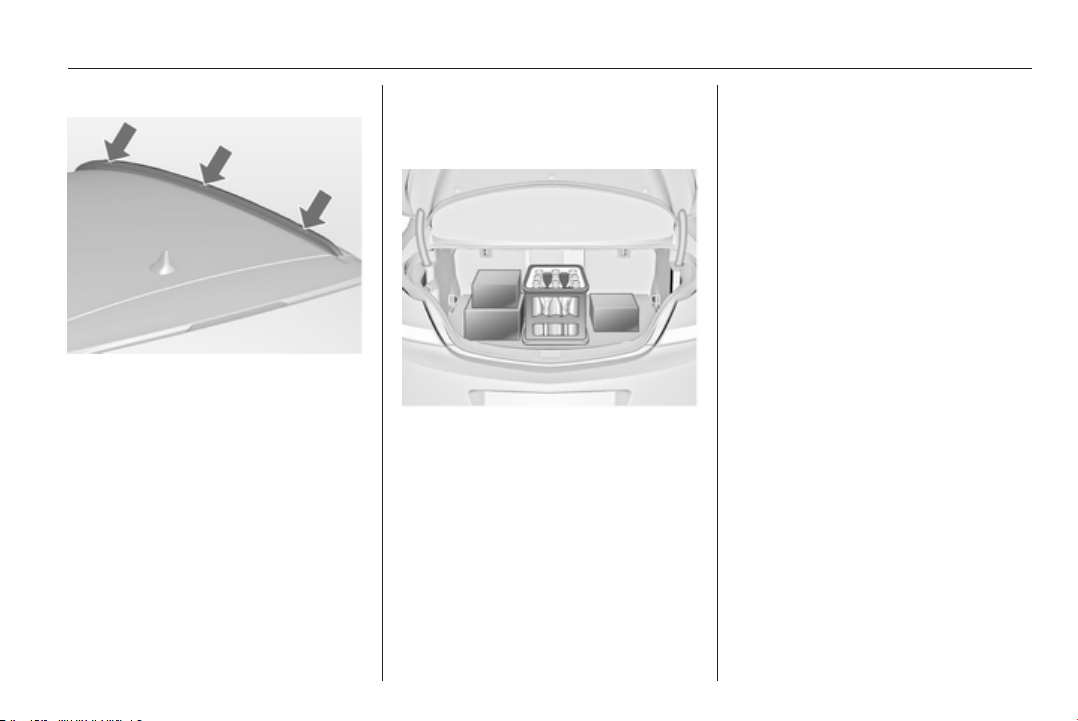

72 Portaobjetos
cubierta del compartimento de carga,
debajo del piso del compartimento de
carga.
Inserte el cartucho en las fijaciones
de ambos lados. Observe las letras
L (lado izquierdo) y R (lado derecho)
en el cartucho como ayuda para el
montaje.
Gire el cartucho ligeramente hacia
delante para bloquearlo.
Alojamiento de las redes de seguridad y la cubierta del compartimento de carga
La red de seguridad delantera y el
cartucho de la red de seguridad tra‐
sera se pueden colocar, junto con la
Abra el piso del compartimento de
carga tirando del asa. Pliegue y colo‐
que el piso detrás de los asientos tra‐
seros.
Coloque la cubierta del comparti‐
mento de carga con el lado superior
hacia abajo y con la palanca de des‐
bloqueo del borde delantero derecho.
Page 73
Portaobjetos 73

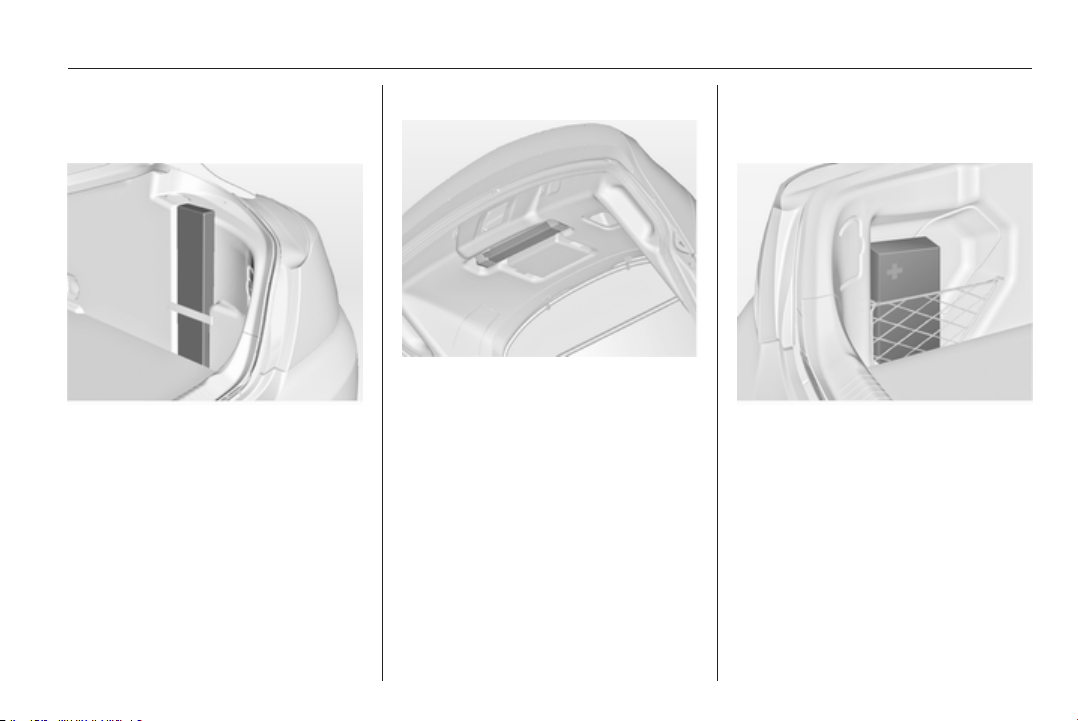

Triángulo de advertencia
Sedán de 5 puertas / 4 puertas
Guarde el triángulo de advertencia en
el espacio situado detrás de una co‐
rrea, en el lado derecho del compar‐
timento de carga.
Sports Tourer
Guarde el triángulo de advertencia en
el espacio situado detrás de las co‐
rreas, en el interior del portón trasero.
Botiquín
Sedán de 5 puertas / 4 puertas
Guarde el botiquín en el espacio si‐
tuado detrás de la red en el lado iz‐
quierdo del compartimento de carga.

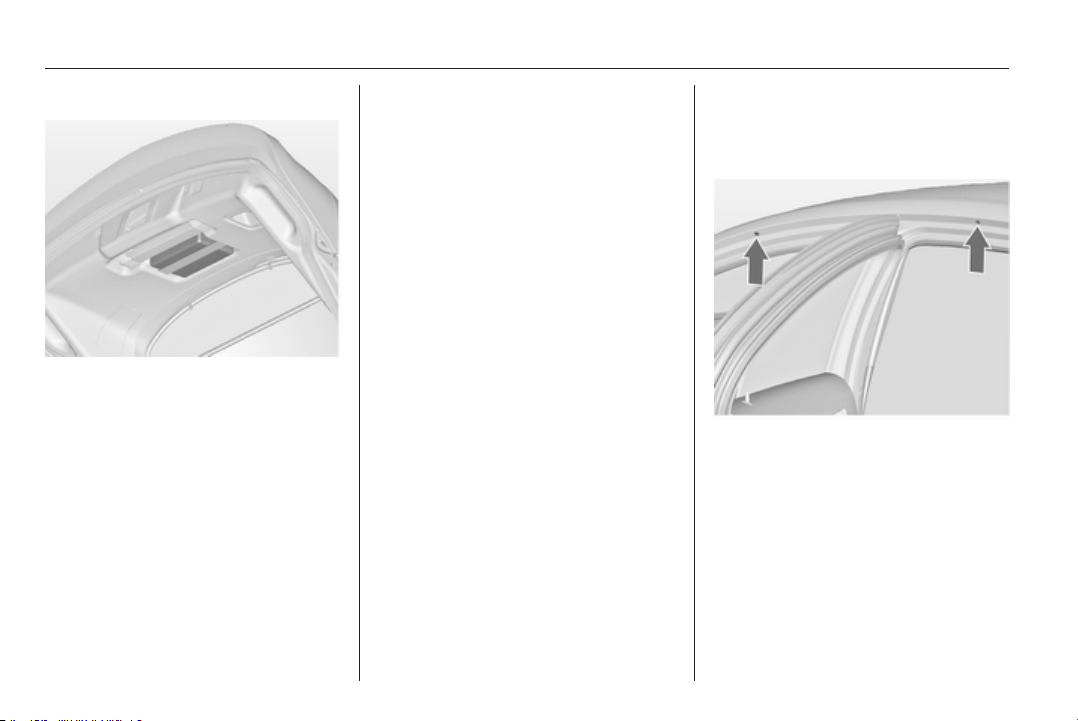

Page 74
74 Portaobjetos
Sports Tourer
Guarde el botiquín en el espacio si‐
tuado detrás de una correa, en el in‐
terior del portón trasero.
Sistema portaequipajes de techo
Portaequipajes de techo
Por motivos de seguridad y para evi‐
tar daños en el techo, se recomienda
usar el sistema de portaequipajes de
techo homologado para su vehículo.
Siga las instrucciones de montaje
y desmonte el portaequipajes cuando
no se vaya a utilizar.
Montaje del portaequipajes de techo
Sedán de 5 puertas / 4 puertas
Abra todas las puertas.
Los puntos de montaje están situa‐
dos en la carrocería del vehículo, en
el marco de cada puerta.
Quite la tapa de cada punto de mon‐
taje y fije el portaequipajes con los
tornillos que se adjuntan.
Page 75
Portaobjetos 75
Sports Tourer con barras de techo
Para fijar el portaequipajes de techo,
inserte los pernos de montaje en los
orificios indicados en la ilustración.
Información sobre la carga
■ Los objetos pesados en el compar‐
timento de carga deben colocarse
apoyados contra los respaldos de
los asientos. Asegúrese de que los
respaldos estén bien enclavados,
es decir, que ya no se vean las mar‐
cas rojas junto a la palanca de des‐
bloqueo. Si se pueden apilar los
objetos, los más pesados deben
colocarse abajo.
■ Asegure los objetos con correas de
amarre fijadas a las argollas 3 68.
■ Asegure los objetos sueltos en el
compartimento de carga para evitar
que se muevan.
■ Cuando se transporten objetos en
el compartimento de carga, los res‐
paldos de los asientos traseros no
deben estar inclinados hacia de‐
lante.
■ La carga no debe sobresalir por en‐
cima del borde superior de los res‐
paldos.
■ No coloque objetos sobre la cu‐
bierta del compartimento de carga
ni en el tablero de instrumentos; no
tape el sensor situado en la parte
superior del tablero de instrumen‐
tos.
■ La carga no debe obstaculizar el
accionamiento de los pedales, el
freno de estacionamiento o la pa‐
lanca de cambios, ni impedir la li‐
bertad de movimientos del conduc‐
tor. No se deben dejar objetos suel‐
tos en el habitáculo.
■ No conduzca con el compartimento
de carga abierto.
Page 76
76 Portaobjetos
9 Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien su‐
jeta. En caso contrario, los objetos
podrían salir lanzados por el inte‐
rior del vehículo y causar lesiones
personales o daños en la carga
y el vehículo.
■ La carga útil es la diferencia entre
el peso máximo autorizado del ve‐
hículo (véase la placa de caracte‐
rísticas 3 216) y el peso en vacío
según norma CE.
Para calcular la carga útil, intro‐
duzca los datos de su vehículo en
la tabla de pesos que figura al prin‐
cipio de este manual.
El peso en vacío según norma CE
incluye los pesos calculados para
el conductor (68 kg), el equipaje
(7 kg) y todos los líquidos (depósito
lleno al 90 %).
El equipamiento opcional y los ac‐
cesorios aumentan el peso en va‐
cío.
■ Conducir con carga en el techo au‐
menta la sensibilidad del vehículo
a los vientos laterales y tiene un
efecto negativo sobre la maniobra‐
bilidad debido a la elevación del
centro de gravedad. Distribuya la
carga uniformemente y asegúrela
con correas de sujeción. Ajuste la
presión de los neumáticos y la ve‐
locidad del vehículo a las condicio‐
nes de carga. Compruebe y vuelva
a apretar las correas con frecuen‐
cia.
La carga máxima autorizada en el
techo es de 100 kg. La carga sobre
el techo es la suma de la carga y del
peso del portaequipajes.
Page 77
Instrumentos y mandos 77
Instrumentos y mandos
Mandos ........................................ 77
Testigos luminosos
e indicadores ............................... 84
Pantallas de información ............. 96
Mensajes del vehículo ............... 101
Ordenador de a bordo ............... 109
Personalización del vehículo .....110
Mandos
Ajuste del volante
Desbloquee la palanca, ajuste el vo‐
lante, luego enclave la palanca y ase‐
gúrese de que esté totalmente blo‐
queada.
El volante sólo se debe ajustar con el
vehículo parado y la dirección des‐
bloqueada.
Mandos en el volante
El sistema de infoentretenimiento y el
regulador de velocidad se pueden
manejar con los mandos en el vo‐
lante.
Hay más información disponible en el
manual del sistema de infoentreteni‐
miento.
Regulador de velocidad 3 153.
Page 78
78 Instrumentos y mandos
Bocina
Pulsar j.
Limpia/lavaparabrisas
Limpiaparabrisas
2 = velocidad rápida
1 = velocidad lenta
P
= conexión a intervalos
= desconectar
§
Para un solo barrido cuando los lim‐
piaparabrisas están desconectados,
pulse la palanca hacia abajo.
No los utilice si el parabrisas está he‐
lado.
Desconéctelos en túneles de lavado.
Intervalo de funcionamiento ajustable
Palanca del limpiaparabrisas en po‐
sición P.
Gire la rueda de ajuste para ajustar el
intervalo deseado:
intervalo
corto
intervalo
largo
= gire la rueda de ajuste
hacia arriba
= gire la rueda de ajuste
hacia abajo
Page 79
Instrumentos y mandos 79
Funcionamiento automático con sensor de lluvia
P
= Funcionamiento automático
con sensor de lluvia
El sensor de lluvia detecta la cantidad
de agua en el parabrisas y regula au‐
tomáticamente la frecuencia de los
limpiaparabrisas.
Sensibilidad regulable del sensor de lluvia
Gire la rueda de ajuste para ajustar la
sensibilidad:
sensibilidad
baja
sensibilidad
alta
= gire la rueda de
ajuste hacia abajo
= gire la rueda de
ajuste hacia arriba
Mantenga el sensor libre de polvo,
suciedad y hielo.

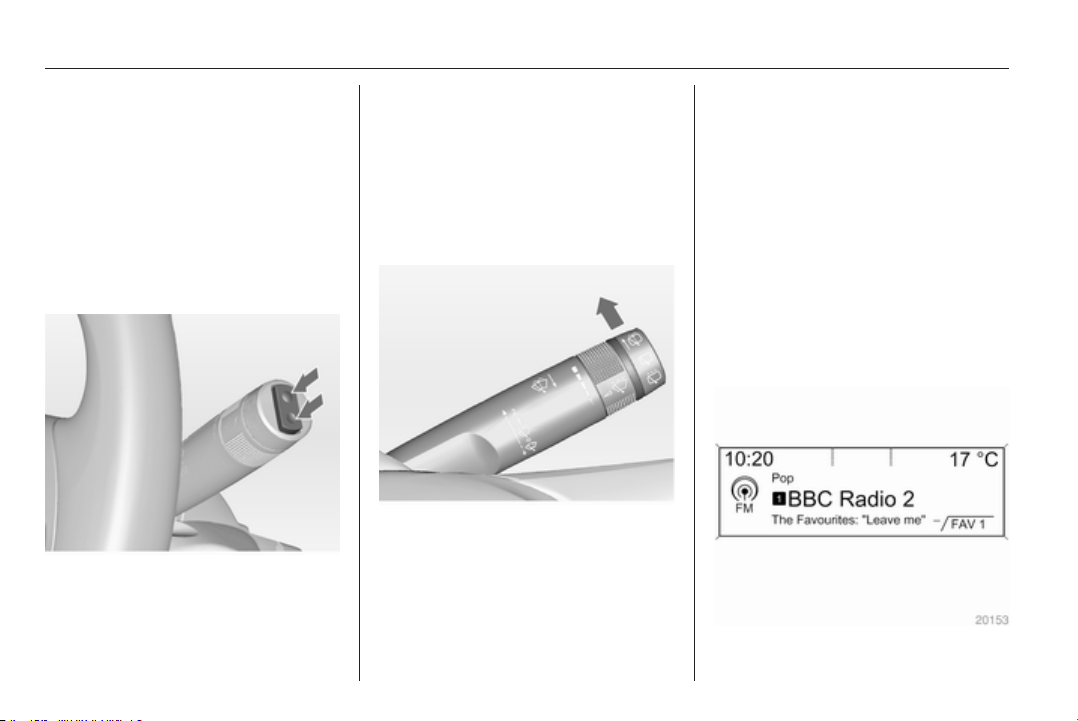

Lavaparabrisas y lavafaros
Page 80
80 Instrumentos y mandos
Tire de la palanca. Se pulveriza lí‐
quido de lavado sobre el parabrisas
y el limpialuneta se realiza el barrido
varias veces.
Si los faros están encendidos, tam‐
bién se pulveriza líquido sobre los fa‐
ros. Posteriormente, el sistema lava‐
faros no funciona durante 2 minutos.
Limpia/lavaluneta
Pulse el interruptor basculante para
activar el limpialuneta:
posición
superior
posición
inferior
posición
central
Presione la palanca. Se pulveriza lí‐
quido de lavado sobre la luneta tra‐
sera y el limpialuneta se realiza el ba‐
rrido varias veces.
No lo utilice si la luneta trasera está
helada.
Desconéctelos en túneles de lavado.
= funcionamiento conti‐
nuo
= funcionamiento inter‐
mitente
= desconectar
El limpialuneta se conecta automáti‐
camente cuando está conectado el
limpiaparabrisas y se engrana la mar‐
cha atrás.
La activación o desactivación de esta
función se puede cambiar en el menú
Ajustes de la
pantalla de información.
Personalización del vehículo 3 110.
El sistema lavaluneta se desactiva
cuando el nivel de líquido es bajo.
Temperatura exterior

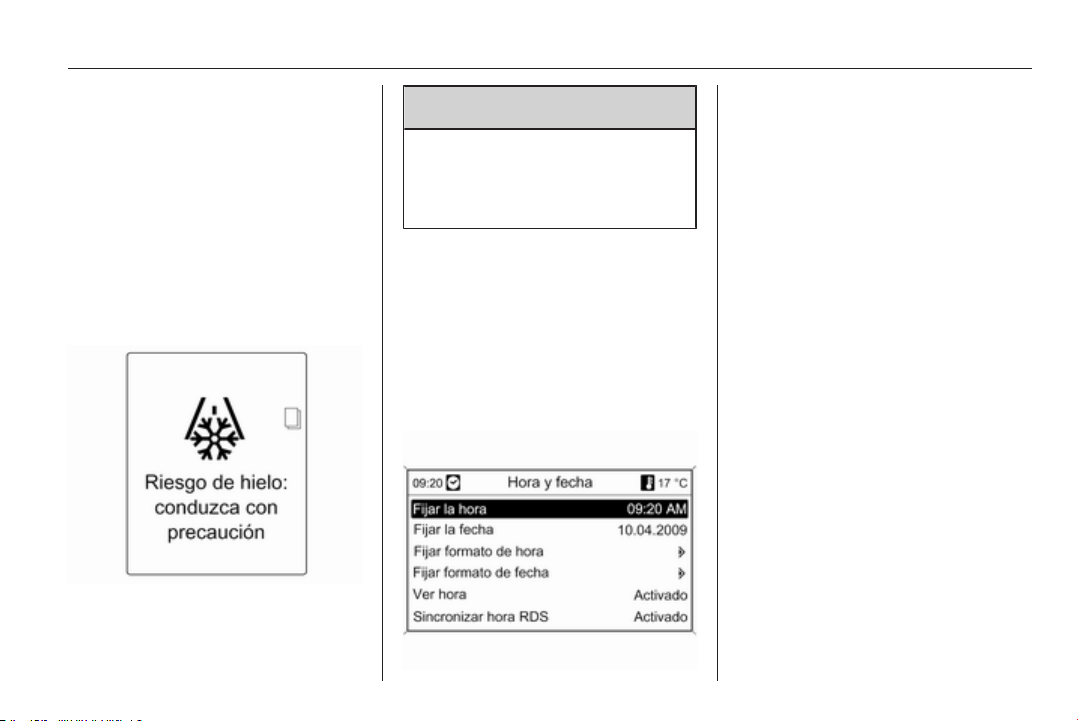

Page 81
Instrumentos y mandos 81
El descenso de la temperatura se in‐
dica inmediatamente, el aumento se
indica con un ligero retraso.
Si la temperatura exterior baja
a 3 °C, se ilumina el símbolo 4 en el
centro de información del conductor
con pantalla de gama alta o en la
pantalla de información como adver‐
tencia sobre el peligro de hielo en la
calzada. El símbolo 4 permanece en‐
cendido hasta que la temperatura al‐
cance al menos los 5 °C.
Además, aparece un mensaje de ad‐
vertencia en el centro de información
del conductor con pantalla de gama
alta.
9 Advertencia
La carretera puede estar ya he‐
lada aunque la pantalla muestre
unos pocos grados por encima de
0 °C.
Reloj
La fecha y la hora se muestran en la
pantalla de información.
Ajuste de la fecha y la hora
Pulse el botón CONFIG. Aparece el
menú Ajustes.
Seleccione Hora y fecha.
Opciones de ajuste seleccionables:
■ Fijar la hora: Cambia la hora que
aparece en la pantalla.
■ Fijar la fecha: Cambia la fecha que
aparece en la pantalla.
■ Fijar formato de hora: Cambia la in‐
dicación de las horas entre el for‐
mato de 12 horas y el de 24 horas.
■ Fijar formato de fecha: Cambia la
indicación de la fecha entre MM/
DD/AAAA y DD.MM.AAAA.
■ Ver hora: Activa o desactiva la in‐
dicación de la hora en la pantalla.
■ Sincronizar hora RDS: La señal
RDS de la mayoría de transmisores
VHF ajusta automáticamente la
hora. La sincronización de la hora
por RDS puede tardar unos minu‐
tos. Algunas emisoras no emiten
una señal horaria correcta. En tal
caso, se recomienda desactivar la
sincronización automática de la
hora.
Personalización del vehículo 3 110.
Page 82
82 Instrumentos y mandos

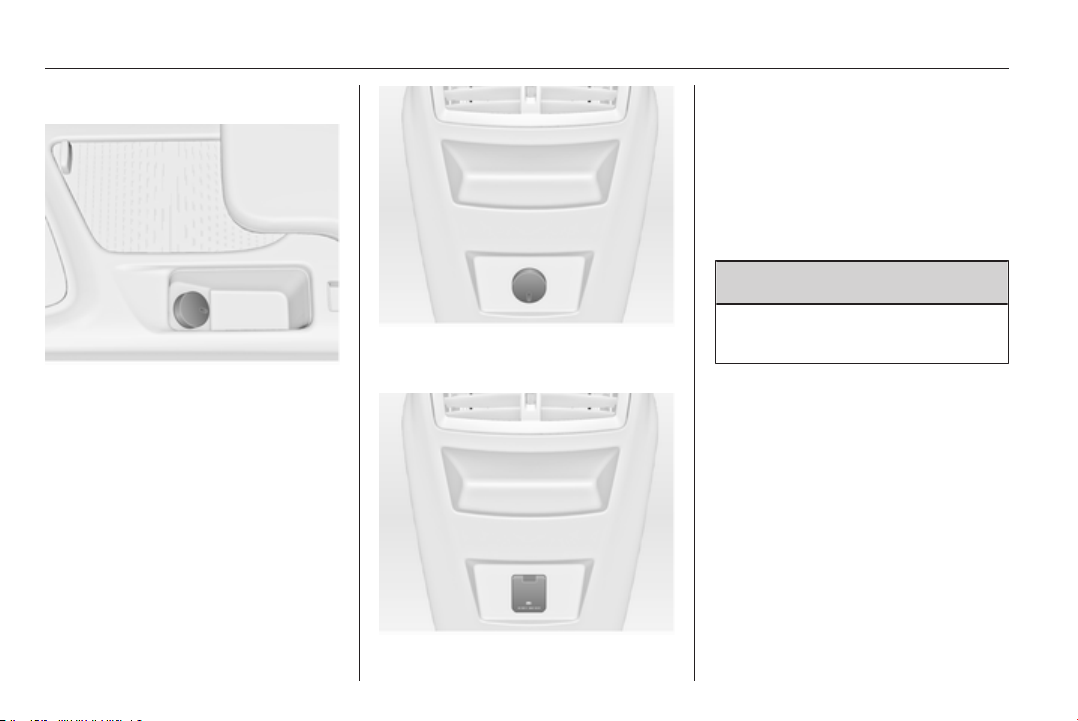

Tomas de corriente
Las tomas de corriente de 12 V están
situadas en la parte delantera y tra‐
sera de la consola central.
El consumo máximo no debe superar
los 120 vatios.
Hay una toma de corriente de 230 V
situada en la parte trasera de la con‐
sola central. Si está conectado el en‐
cendido y se enchufa un dispositivo,
se ilumina un LED verde en la toma
de corriente.
El consumo máximo no debe superar
los 150 vatios.
9 Peligro
¡La toma de corriente funciona
con una tensión eléctrica alta!
Las tomas de corriente se desactivan
al desconectar el encendido. Ade‐
más, las tomas de corriente se des‐
activan también si la tensión de la ba‐
tería es baja.
Los accesorios eléctricos que se co‐
necten deben cumplir los requisitos
sobre compatibilidad electromagné‐
tica de la norma DIN VDE 40 839.
No conecte accesorios de suministro
de corriente, como pueden ser dispo‐
sitivos de carga eléctrica o baterías.
Para evitar daños en las tomas, no
utilice conectores inadecuados.
Page 83

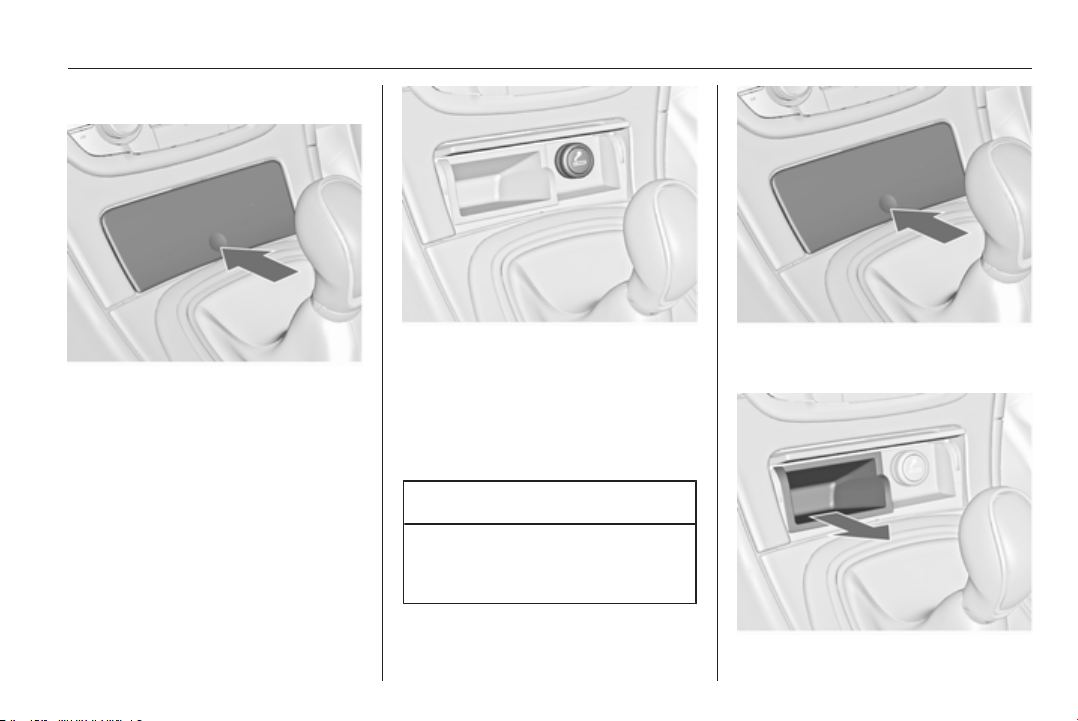

Encendedor
Instrumentos y mandos 83
El encendedor está situado detrás de
la tapa del cenicero.
Pulse la tapa del cenicero para
abrirla.
Pulse sobre el encendedor. Se des‐
conecta automáticamente cuando la
resistencia está incandescente. Ex‐
traiga el encendedor.
Ceniceros
Atención
Sólo están destinados a usarse
para ceniza y no para residuos
combustibles.
Pulse la tapa del cenicero para
abrirla.
Page 84
84 Instrumentos y mandos
Para vaciarlo, sujete la cubeta del ce‐
nicero por ambos lados y sáquelo.
Testigos luminosos e indicadores

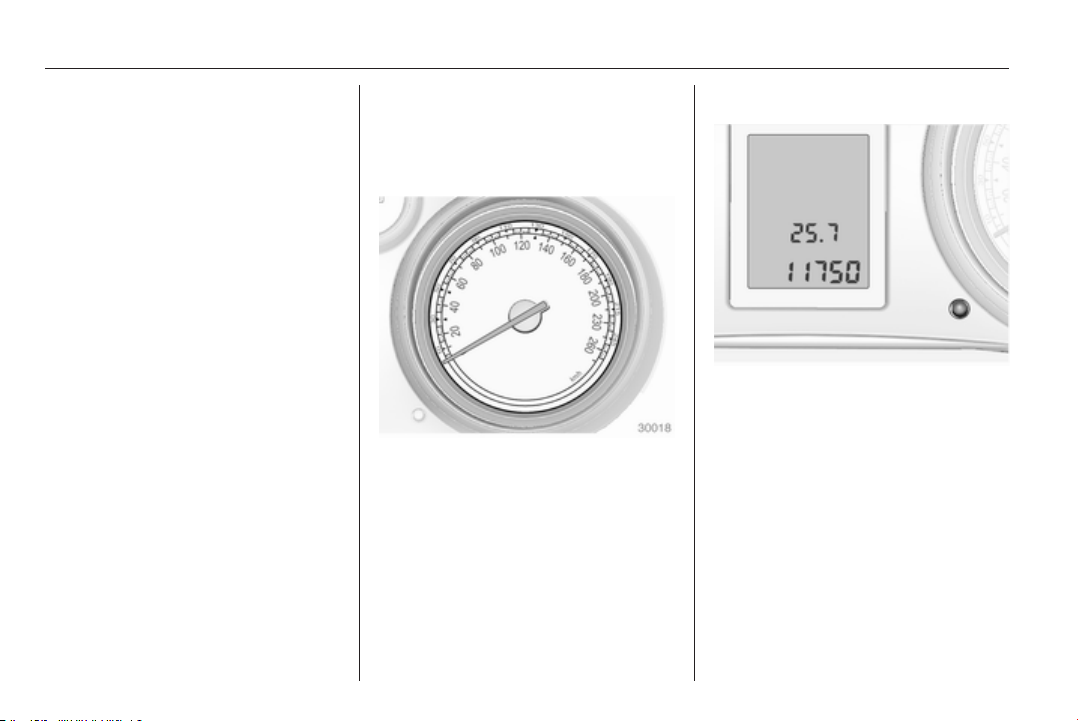

Velocímetro
Indica la velocidad del vehículo.
Cuentakilómetros
La línea inferior muestra el kilome‐
traje registrado del vehículo.
Cuentakilómetros parcial
La línea superior muestra la distancia
recorrida desde la última puesta
a cero.
Para ponerlo a cero, mantenga pul‐
sado el botón de ajuste durante unos
segundos con el encendido conec‐
tado.
Page 85
Instrumentos y mandos 85

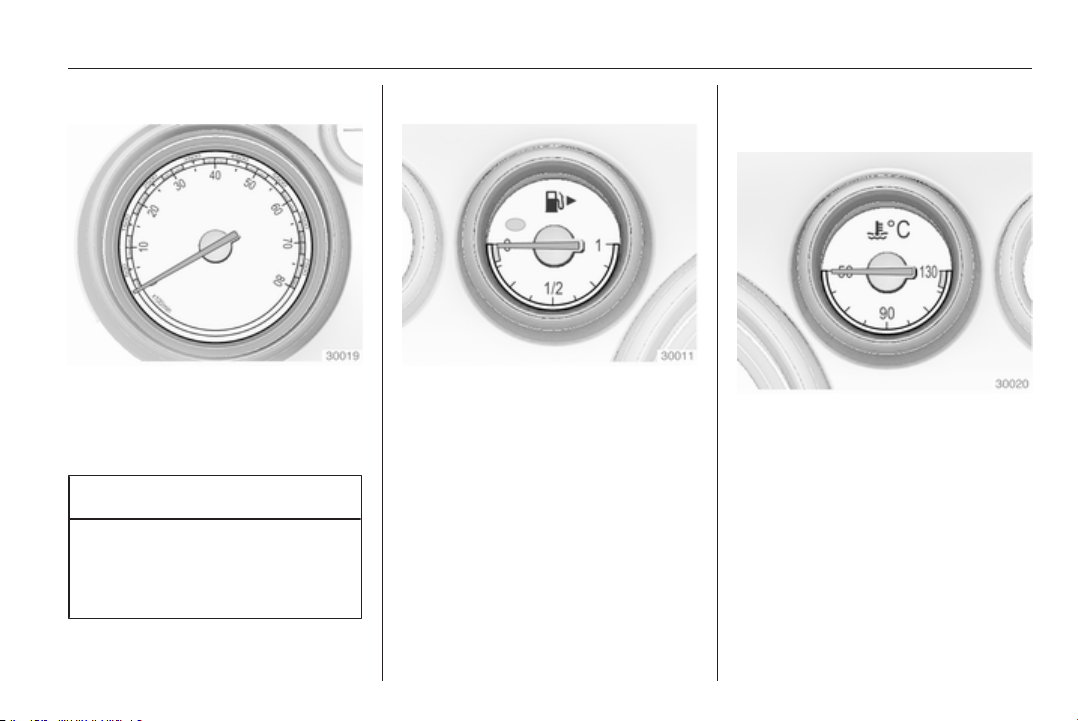

Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más ba‐
jos del motor en cada marcha tanto
como sea posible.
Atención
Si la aguja está en el sector de ad‐
vertencia (rojo), se ha excedido el
régimen máximo admisible del
motor. Hay peligro para el motor.
Indicador de combustible
Muestra el nivel de combustible en el
depósito.
El testigo de control i se ilumina si
el nivel en el depósito es bajo. Re‐
poste inmediatamente si parpadea.
Nunca debe agotar el depósito.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser in‐
ferior a la capacidad especificada.
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
zona
izquierda
zona
central
zona
derecha
= el motor no ha alcan‐
zado todavía su tem‐
peratura de funciona‐
miento
= temperatura normal
de funcionamiento
= temperatura dema‐
siado alta
Page 86
86 Instrumentos y mandos
Atención
Si la temperatura del refrigerante
del motor es demasiado alta, de‐
tenga el vehículo y pare el motor.
Peligro para el motor. Compruebe
el nivel de refrigerante.

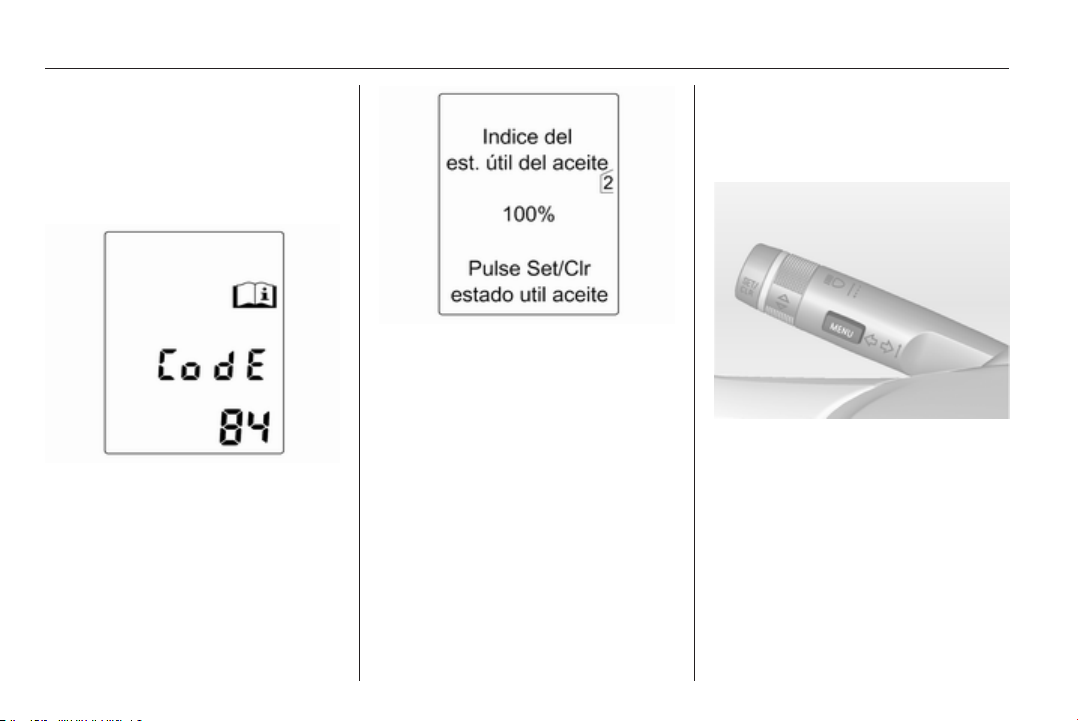

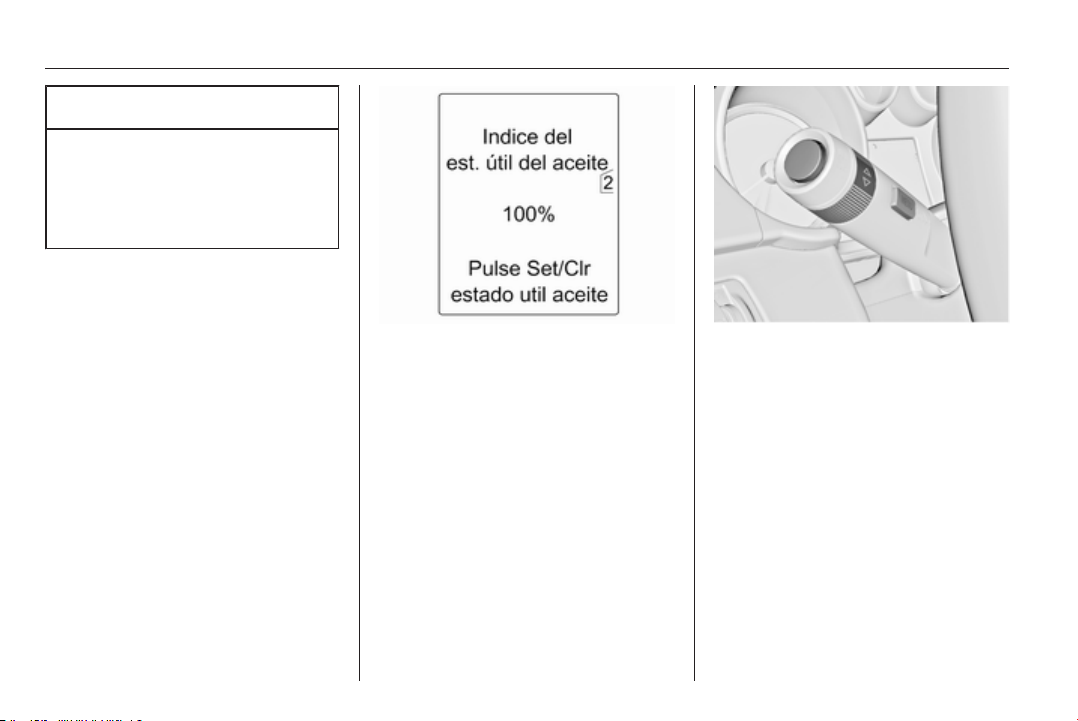

Indicación de servicio
El sistema de vida útil del aceite le in‐
dica cuándo cambiar el aceite del mo‐
tor y el filtro. Según las condiciones
de conducción, la indicación del in‐
tervalo de cambio de aceite del motor
y del filtro puede variar considerable‐
mente.
En la pantalla de gama alta, la vida
útil restante del aceite se indica en el
Menú de información del vehículo.
En la pantalla de gama media , la vida
útil restante del aceite se indica me‐
diante el testigo de control I. El en‐
cendido tiene que estar conectado
pero el motor parado.
El menú y la función se pueden se‐
leccionar mediante los botones en la
palanca de los intermitentes.
Para ver la vida útil restante del aceite
del motor:
Pulse el botón MENU para seleccio‐
nar Menú de información del
vehículo.
Gire la rueda de ajuste para seleccio‐
nar Indice del estado útil del aceite.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Pulse el botón SET/CLR para reini‐
ciarlo. El encendido tiene que estar
conectado pero el motor parado.
Cuando el sistema calcula que la vida
útil del aceite del motor ha dismi‐
nuido, aparece Cambie pronto el
Page 87
Instrumentos y mandos 87
aceite del motor o un código de ad‐
vertencia en el centro de información
del conductor. Acuda a un taller para
cambiar el aceite del motor y el filtro
en el plazo de una semana o cuando
haya recorrido 500 km (lo que ocurra
primero).
Centro de información del conductor
3 96.
Información de servicio 3 213.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para to‐
das las versiones de cuadros de ins‐
trumentos. La posición de los testigos
de control puede variar en función del
equipamiento del vehículo. Al conec‐
tar el encendido, se iluminarán bre‐
vemente la mayoría de los testigos de
control a modo de prueba funcional.
Los colores de los testigos de control
significan lo siguiente:
Rojo = Peligro, recordatorio im‐
portante
Amarillo = Aviso, información, ave‐
ría
Verde = Confirmación de activa‐
ción
Azul = Confirmación de activa‐
ción
Blanco = Confirmación de activa‐
ción
Page 88
88 Instrumentos y mandos
Testigos de control en el cuadro de instrumentos
Page 89
Instrumentos y mandos 89
Testigos de control en la consola central
Intermitentes
O se enciende o parpadea en verde.
Se enciende brevemente
Las luces de estacionamiento están
conectadas.
Parpadea
Está conectado un intermitente o las
luces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 176, Fu‐
sibles 3 185.
Intermitentes 3 121.
Recordatorio del cinturón de seguridad
Recordatorio del cinturón de seguridad en los asientos delanteros
X para el asiento del conductor, se
enciende o parpadea en rojo.
k para el asiento del acompañante,
se enciende o parpadea en rojo
cuando el asiento está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor, du‐
rante un máximo de 100 segundos
o hasta que se abroche el cinturón de
seguridad.
Estado del cinturón de seguridad en los asientos traseros
X parpadea o se enciende.
Se enciende
Después de conectar el encendido
cuando se ha abrochado el cinturón
de seguridad.
Parpadea
Después de iniciar la marcha, cuando
el cinturón de seguridad está desa‐
brochado.
Abrocharse el cinturón de seguridad
3 50.
Airbags y pretensores de cinturones
v se enciende en rojo.
Page 90
90 Instrumentos y mandos
Al conectar el encendido, el testigo de
control se enciende durante unos
4 segundos. Si no se enciende, no se
apaga al cabo de 4 segundos o si se
enciende durante la marcha, hay una
avería en el sistema de airbags. Re‐
curra a la ayuda de un taller. Los air‐
bags y los pretensores de cinturones
podrían no dispararse en caso de ac‐
cidente.
La activación de los pretensores de
cinturones o los airbags se indica me‐
diante la iluminación permanente del
testigo v.
9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Pretensores de cinturones, sistema
de airbags 3 48, 3 52.
Desactivación de los airbags
V se enciende en amarillo.
El airbag frontal del acompañante
está activado.
* se enciende en amarillo.
El airbag frontal del acompañante
está desactivado 3 55.
9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐
fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido
y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en marcha
Detenga el vehículo y pare el motor.
La batería no se carga. La refrigera‐
ción del motor puede estar interrum‐
pida. La unidad de servofreno puede
perder eficacia. Recurra a la ayuda
de un taller.
Testigo de averías (MIL)
Z se enciende o parpadea en ama‐
rillo.
Se ilumina al conectar el encendido
y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.
Page 91
Instrumentos y mandos 91
Si parpadea con el motor en marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Revisión urgente del vehículo
g se enciende en amarillo.
Además, aparece un mensaje de ad‐
vertencia o un código de advertencia.
El vehículo requiere servicio.
Recurra a la ayuda de un taller.
Mensajes del vehículo 3 101.
Sistema de frenos y embrague
Nivel de líquido de frenos y embrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo 3 174.
9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina después de conectar el
encendido si el freno de estaciona‐
miento manual está accionado
3 147.
Accione el pedal
- se enciende o parpadea en ama‐
rillo.
Se enciende
Es necesario accionar el pedal del
freno para desbloquear el freno de
estacionamiento eléctrico 3 147.
Parpadea
Es necesario accionar el pedal del
embrague para arrancar el motor
3 137.
Freno de estacionamiento eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 147.
Parpadea
El freno de estacionamiento eléctrico
no está accionado o soltado por com‐
pleto. Pise el pedal del freno e intente
reiniciar el sistema soltando primero
el freno de estacionamiento eléctrico
y luego aplicándolo. Si m sigue par‐
padeando, no conduzca y recurra a la
ayuda de un taller.
Avería del freno de estacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende
El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 147.
Page 92
92 Instrumentos y mandos
Parpadea
El freno de estacionamiento eléctrico
está en modo de mantenimiento. De‐
tenga el vehículo, accione y suelte el
freno de estacionamiento eléctrico
para su reajuste.
9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema antibloqueo de frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende
durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos
del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 146.
Cambio a una marcha más larga
[ se enciende.
Se recomienda cambiar a una mar‐
cha más larga para ahorrar combus‐
tible.
Dirección de esfuerzo variable
c se enciende en amarillo.
Avería en el sistema de la dirección
de esfuerzo variable. Esto puede dar
lugar a un mayor o menor esfuerzo
para manejar la dirección. Recurra
a un taller.
Aviso de cambio de carril
) se enciende en verde o amarillo,
o parpadea en amarillo.
Se enciende en verde
El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Se enciende en amarillo
No se detectan marcas de carril.
Asistente de aparcamiento por ultrasonidos
r se enciende en amarillo.
Avería en el sistema
o
Avería porque los sensores están su‐
cios o cubiertos de nieve o hielo
o
Interferencias causadas por fuentes
externas de ultrasonidos. Una vez eli‐
minada la fuente de las interferen‐
cias, el sistema funcionará con nor‐
malidad.
Haga subsanar la causa de la avería
del sistema en un taller.
Asistente de aparcamiento por ultra‐
sonidos 3 155.
Page 93
Instrumentos y mandos 93
Control electrónico de estabilidad desactivado
n se enciende en amarillo.
El sistema está desactivado.
Control electrónico de estabilidad y sistema de control de tracción
b se enciende o parpadea en amari‐
llo.
Se enciende
Hay una avería en el sistema. Se
puede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del es‐
tado de la calzada.
Haga subsanar la causa de la avería
en un taller.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del mo‐
tor y el vehículo puede frenarse un
poco automáticamente.
Control electrónico de estabilidad
3 150, Sistema de control de tracción
3 149.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Precalentamiento
! se enciende en amarillo.
El precalentamiento está activado.
Se activa sólo si la temperatura exte‐
rior es baja.
Filtro de partículas diésel
% se enciende o parpadea en ama‐
rillo.
El filtro de partículas diésel debe lim‐
piarse.
Siga conduciendo hasta que se apa‐
gue %. Procure que el régimen del
motor no baje de las 2000 rpm.
Se enciende
El filtro de partículas diésel está lleno.
Inicie el proceso de limpieza cuanto
antes.
Parpadea
Se ha alcanzado la capacidad má‐
xima del filtro. Inicie el proceso de
limpieza inmediatamente para que no
se dañe el motor.
Filtro de partículas diésel 3 139.
Sistema de control de presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Page 94
94 Instrumentos y mandos
Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control per‐
manece encendido. Recurra a un ta‐
ller.
Presión de aceite del motor
I se enciende en rojo.
Se ilumina al conectar el encendido
y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en marcha
Atención
La lubricación del motor puede es‐
tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el
bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto
muerto, palanca selectora en N.
3. Abandone la carretera lo antes
posible sin poner en peligro
a otros vehículos.
4. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante.
No saque la llave hasta que el ve‐
hículo esté parado; de lo contrario,
la columna de la dirección se po‐
dría bloquear de forma inespe‐
rada.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 171.
Nivel de combustible bajo
i se enciende o parpadea en ama‐
rillo.
Se enciende
El nivel del depósito de combustible
es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el de‐
pósito.
Catalizador 3 140.
Purga del sistema de combustible
diésel 3 175.
Inmovilizador
d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Pise el pedal del freno
- se enciende en amarillo.
Es necesario pisar el pedal del freno
para desbloquear el freno de estacio‐
namiento eléctrico 3 147.
Luces exteriores
8 se enciende en verde.
Page 95
Instrumentos y mandos 95
Las luces exteriores están encendi‐
das 3 116.
Luz de carretera
C se enciende en azul.
Se enciende cuando está conectada
la luz de carretera y cuando se accio‐
nan las ráfagas 3 117.
Asistente de luz de carretera
l se enciende en verde.
El asistente de luz de carretera está
activado 3 119.
Sistema de faros adaptativos
f se enciende o parpadea en amari‐
llo.
Se enciende
Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea
El sistema está cambiado a luz de
cruce simétrica.
Después de conectar el encendido, el
testigo de control f parpadea durante
unos 4 segundos para recordarle que
se ha activado el sistema 3 118.
Control automático de las luces
3 117.
Luces antiniebla
> se enciende en verde.
Los faros antiniebla están conecta‐
dos 3 122.
Piloto antiniebla
r se enciende en amarillo.
El piloto antiniebla está encendido
3 122.
Regulador de velocidad
m se enciende en blanco o verde.
Se enciende en blanco
El sistema está encendido.
Se enciende en verde
Se ha memorizado una velocidad de‐
terminada.
Regulador de velocidad 3 153
Puerta abierta
h se enciende en rojo.
Hay abierta una puerta o el portón
trasero.
Page 96
96 Instrumentos y mandos
Pantallas de información
Centro de información del conductor
El centro de información del conduc‐
tor (DIC) se encuentra en el cuadro
de instrumentos entre el velocímetro
y el cuentarrevoluciones. Está dispo‐
nible como pantalla de gama media
o alta.
Se pueden seleccionar los siguientes
menús, en función de la configura‐
ción del vehículo:
■ Menú de información del vehículo
■ Menú de informanción viaje/
combustible
■ Menú prestaciones
Algunas de las funciones que apare‐
cen varían en función de si el vehículo
está en movimiento o parado y otras
sólo se activan cuando se conduce el
vehículo.
Personalización del vehículo 3 110.
Ajustes memorizados 3 21.
Selección de menús y funciones
Los menús y las funciones se pueden
seleccionar mediante los botones en
la palanca de los intermitentes.
Pulse el botón MENU para cambiar
entre menús o para volver de un sub‐
menú al siguiente nivel superior del
menú.
Page 97
Instrumentos y mandos 97

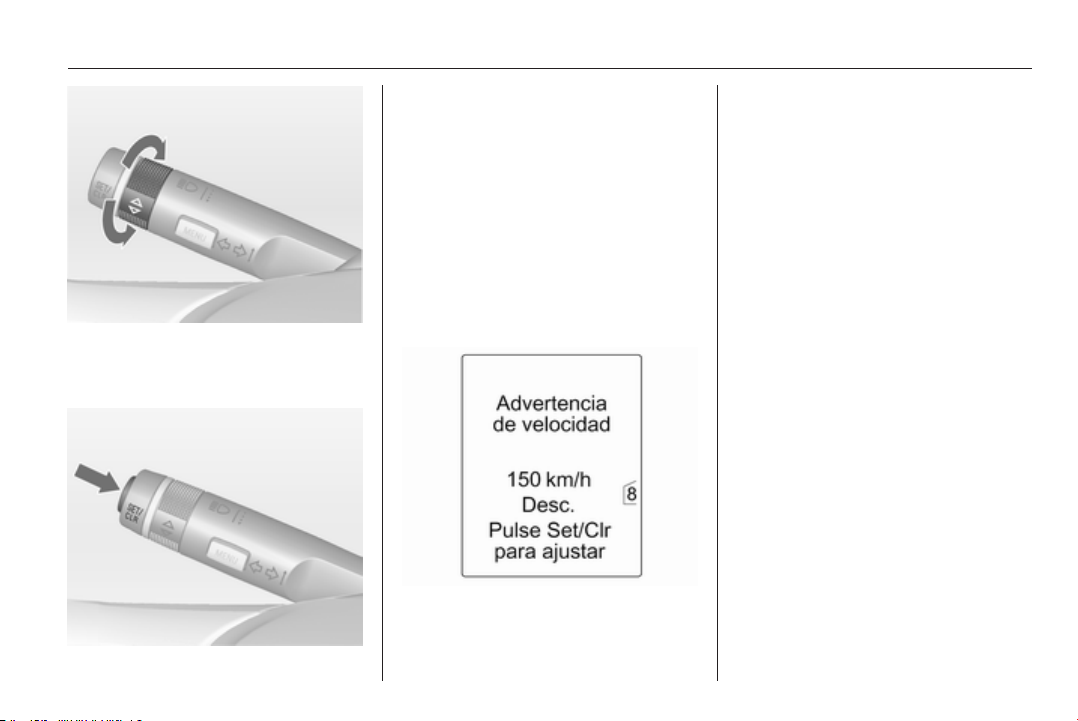

Gire la rueda de ajuste para resaltar
una opción del menú o para estable‐
cer un valor numérico.
Pulse el botón SET/CLR para selec‐
cionar una función o confirmar un
mensaje.
Menú de información del vehículo
Pulse el botón MENU para seleccio‐
nar Menú de información del
vehículo.
Gire la rueda de ajuste para seleccio‐
nar uno de los submenús. Pulse el
botón SET/CLR para confirmar.
Siga las instrucciones dadas en los
submenús.
Posibles submenús:
■ Unidad: Se pueden cambiar las
unidades mostradas en pantalla.
■ Pres neumático: 3 194.
■ Indice del estado útil del aceite:
3 86
■ Advertencia de velocidad: Si se su‐
pera la velocidad predefinida, so‐
nará un aviso acústico.
■ Lenguaje: Se puede cambiar el
idioma mostrado en pantalla.
La selección y la indicación puede va‐
riar entre la pantalla de gama media
y alta.
Page 98
98 Instrumentos y mandos

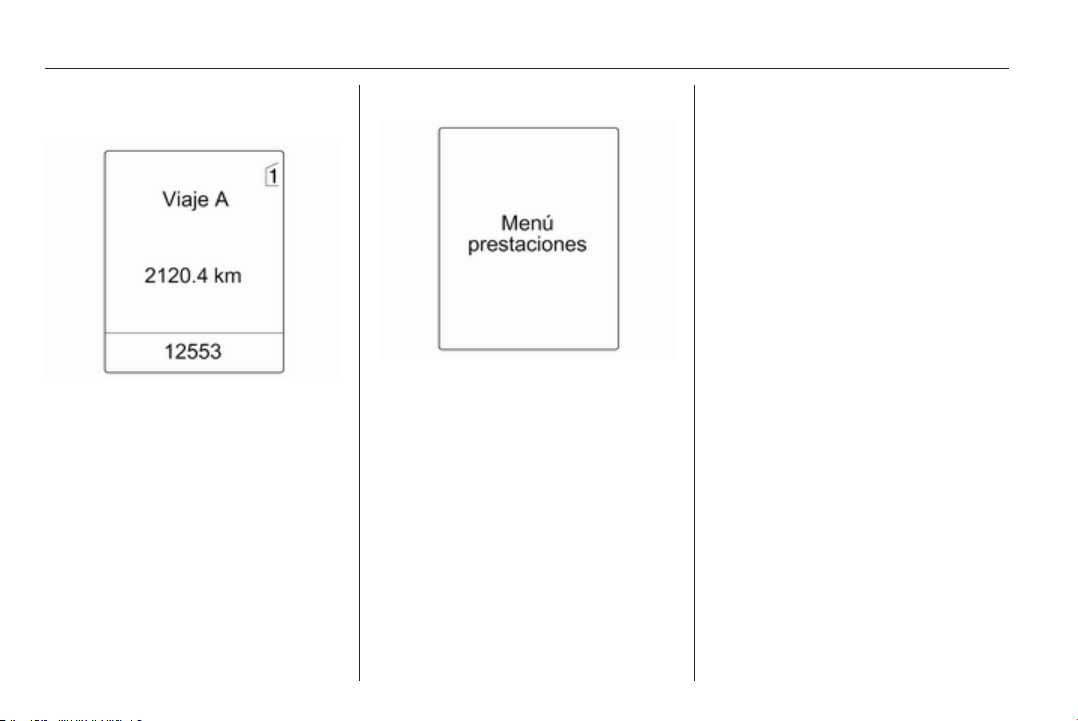

Menú de informanción viaje/ combustible
Menú de información de viaje/com‐
bustible, ordenador de a bordo
3 109.
Asistente de señales de tráfico
3 105.
Sistema de control de presión de los
neumáticos 3 194.
Sistema de ayuda de aparcamiento
avanzada 3 155.
Menú prestaciones
Los submenús son los siguientes:
■ T.aceite: Indicación de la tempera‐
tura del aceite.
■ P.aceit.: Indicación de la presión
del aceite.
■ Pr.refuerz.: Indicación de la presión
de sobrealimentación.
■ Lap Timer: Indicación de velocidad
parcial, velocidad máxima, veloci‐
dad promedia y tiempo promedio.
Siga las instrucciones dadas en el
submenú.
■ Temp. refrig.: Indicación de la tem‐
peratura del refrigerante.
■ Tensión batería: Indicación de la
tensión de la batería.
Pantalla de información gráfica, pantalla de información en color
Dependiendo de la configuración del
vehículo, puede tener una
pantalla de información gráfica o en color
. La pantalla de información está si‐
tuada en el tablero de instrumentos,
encima del sistema de infoentreteni‐
miento.
Page 99
Instrumentos y mandos 99

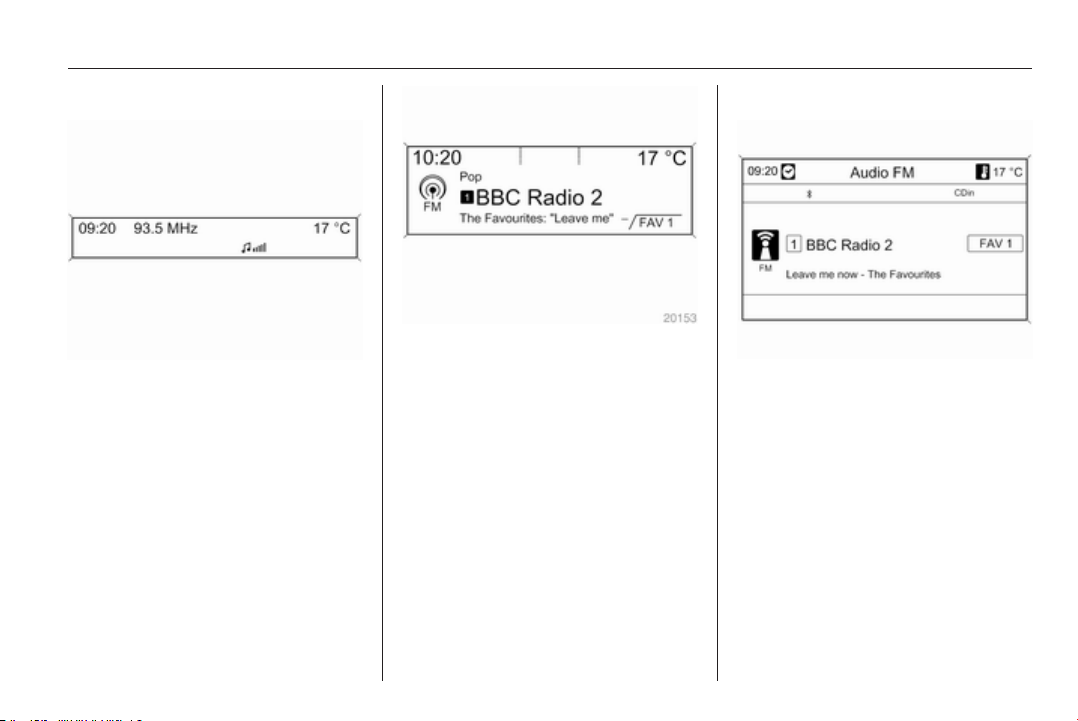

Pantalla de información gráfica
Dependiendo del sistema de infoen‐
tretenimiento, la
pantalla de información gráfica está
disponible en dos versiones.
La pantalla de información gráfica in‐
dica lo siguiente:
■ hora 3 81
■ temperatura exterior 3 80
■ fecha 3 81
■ sistema infotainment, vea la des‐
cripción del sistema infotainment
■ ajustes de personalización del ve‐
hículo 3 110
Pantalla de información en color
La pantalla de información en color
muestra los siguientes datos en color:
■ hora 3 81
■ temperatura exterior 3 80
■ fecha 3 81
■ sistema infotainment, vea la des‐
cripción del sistema infotainment
■ navegación, vea la descripción del
sistema infotainment
■ ajustes del sistema
Page 100
100 Instrumentos y mandos
■ mensajes del vehículo 3 101
■ ajustes de personalización del ve‐
hículo 3 110
El tipo de información y su represen‐
tación dependen del equipamiento
del vehículo y los ajustes efectuados.
Selección de menús y ajustes
Se accede a los menús y los ajustes
mediante la pantalla.
Las selecciones se realizan me‐
diante:
■ menús
■ botones de función y el botón mul‐
tifunción del sistema de infoentre‐
tenimiento
■ botones de función y el botón mul‐
tifunción de la unidad multifunción
en la consola central.
Selección con el sistema de infoentretenimiento
Seleccione una función a través de
los botones del sistema de infotain‐
ment. Se muestra el menú de la fun‐
ción seleccionada.
El botón multifunción se usa para se‐
leccionar una opción y para confir‐
mar.
Selección con la unidad multifunción
Seleccione una función a través de
los botones de la unidad multifunción.
Se muestra el menú de la función se‐
leccionada.
El botón multifunción se usa para se‐
leccionar una opción y para confir‐
mar.
Loading...
