opel Granland (2018) Owner's Manual

Manual de Instrucciones

Contenido

Introducción ................................... 2

En pocas palabras ......................... 6

Llaves, puertas y ventanillas ........ 21

Asientos, sistemas de

seguridad ..................................... 47

Portaobjetos ................................. 72

Instrumentos y mandos ............... 82

Iluminación ................................. 121

Climatización ............................. 132

Conducción y manejo ................ 144

Cuidado del vehículo ................. 219

Servicio y mantenimiento ........... 260

Datos técnicos ........................... 264

Información de clientes .............. 275

Índice alfabético ......................... 288

2 Introducción

Introducción

Introducción 3

Datos específicos del
vehículo

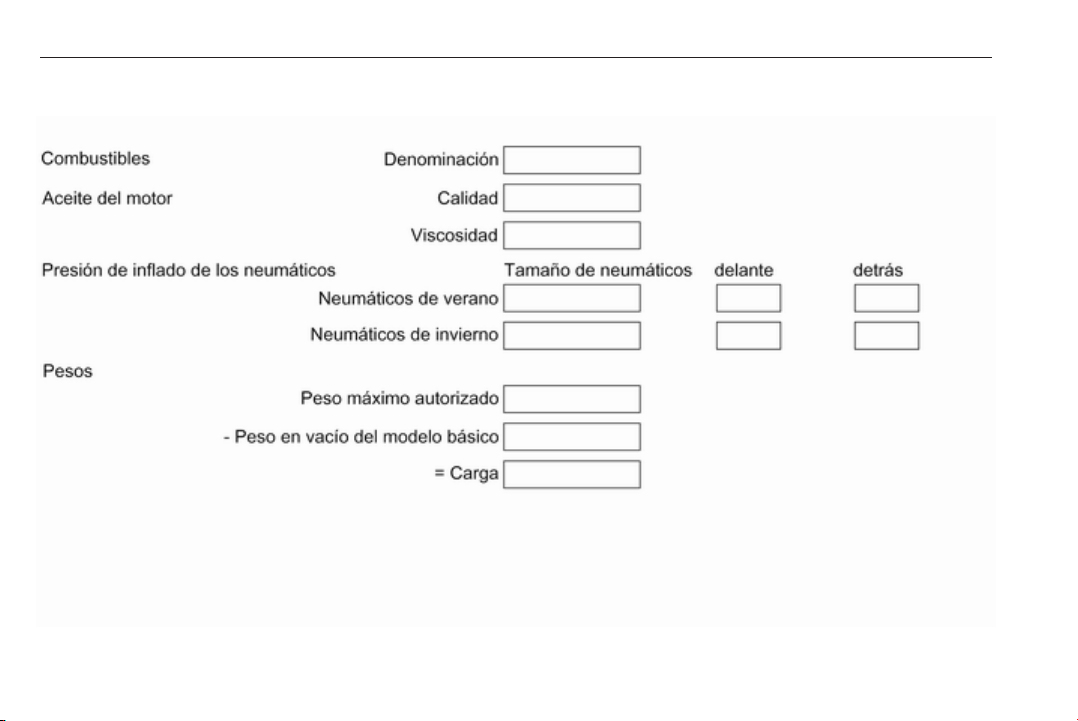

Por favor, anote los datos de su
vehículo en la página anterior para
tenerlos a mano. Esta información
está disponible en las secciones
"Servicio y mantenimiento" y "Datos
técnicos", así como en la placa de
características.

Introducción

Su vehículo representa un diseño
combinado de avanzada tecnología,
seguridad, compatibilidad ecológica y
economía.

Este Manual de Instrucciones le
proporciona toda la información
necesaria para conducir el vehículo
de forma segura y eficiente.

Informe a los ocupantes sobre los
posibles peligros de lesiones y acci‐
dentes derivados de un uso inco‐
rrecto del vehículo.

Siempre debe cumplir las leyes y los
reglamentos del país por donde
circule. Dichas leyes pueden diferir
de la información contenida en el
presente Manual de Instrucciones.

El incumplimiento de la descripción
facilitada en este manual puede afec‐
tar a su garantía.

Cuando este Manual de Instruccio‐
nes hace referencia a una visita al
taller, le recomendamos que acuda a
su Reparador Autorizado Opel.

Todos los Reparadores Autorizados
Opel le ofrecen un servicio excelente
a precios razonables. Personal expe‐
rimentado, formado por Opel, trabaja
según las instrucciones específicas
de Opel.

La documentación para el cliente
debería estar siempre a mano en el
vehículo.

Uso del presente manual

● Este manual describe todas las
opciones y funciones disponibles
para este modelo. Algunas
descripciones, incluidas las de la
pantalla y las funciones del
menú, pueden no ser válidas
para su vehículo a causa de la
variante del modelo, las
especificaciones del país, el
equipamiento especial o los
accesorios.

● La sección "En pocas palabras"
le proporciona una primera visión
de conjunto.

● Las tablas de contenidos al prin‐
cipio del manual y de cada
sección le ayudarán a localizar la
información.

● El índice alfabético le permitirá
buscar información específica.

● En este Manual de Instrucciones
se representan vehículos con
volante a la izquierda. El funcio‐
namiento es similar para los vehí‐
culos con volante a la derecha.

● El Manual de Instrucciones utiliza
el código de identificador del
motor. La designación comercial
y el código de ingeniería corres‐
pondientes se pueden encontrar
en la sección "Datos técnicos".

● Las indicaciones de dirección (p.
ej. izquierda o derecha, delante o
detrás) se refieren siempre al
sentido de marcha.

4 Introducción

● Es posible que la pantalla no sea
compatible con su idioma espe‐
cífico.

● Los mensajes en pantalla y los
rótulos interiores están impresos
en negrita.

Peligro, Advertencia y
Atención

9 Peligro

El texto marcado con 9 Peligro
ofrece información sobre el riesgo
de sufrir lesiones fatales. Si se
ignora dicha información, puede
haber peligro de muerte.

9 Advertencia

El texto marcado con
9 Advertencia ofrece información
sobre riesgos de accidentes o
lesiones. Si se ignora dicha infor‐
mación, puede haber riesgo de
lesiones.

Atención

El texto marcado con Atención
ofrece información sobre posibles
daños en el vehículo. Si se ignora
dicha información, el vehículo
puede sufrir daños.

Símbolos

Las referencias a páginas se indican
mediante 3. El símbolo 3 significa
"véase la página".

Las referencias de páginas y las
entradas de índice hacen referencias
a los encabezados que se proporcio‐
nan en la sección de índice.

Le deseamos muchas horas de agra‐
dable conducción.

El equipo de Opel

Introducción 5

6 En pocas palabras

En pocas palabras

Información importante para su primer viaje

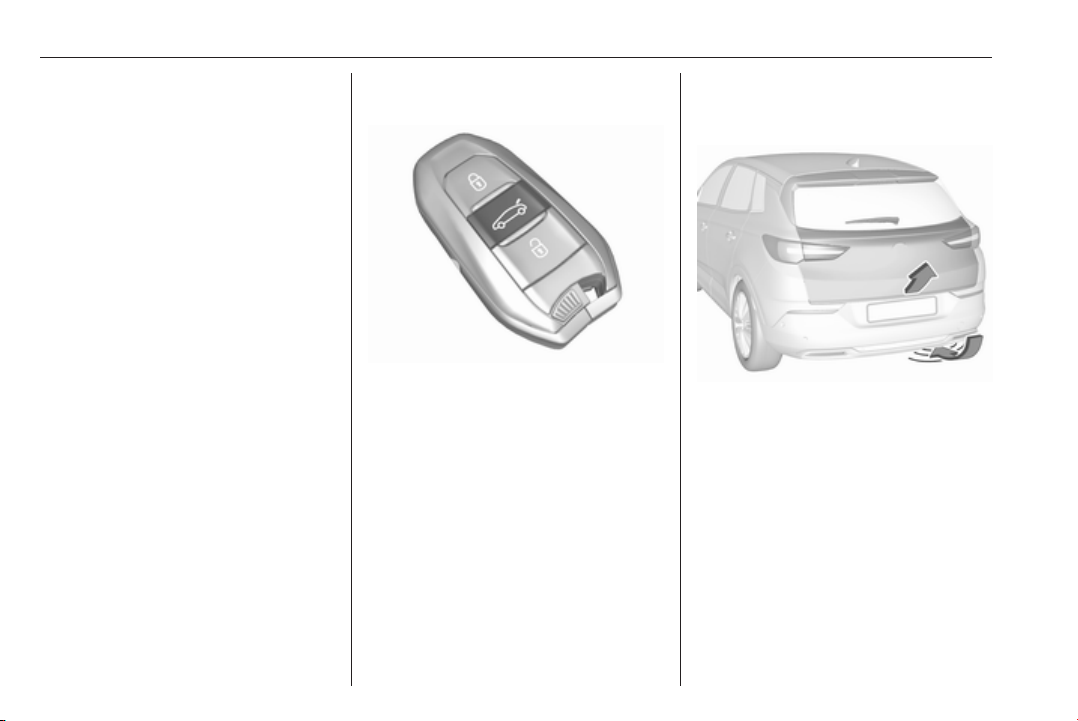

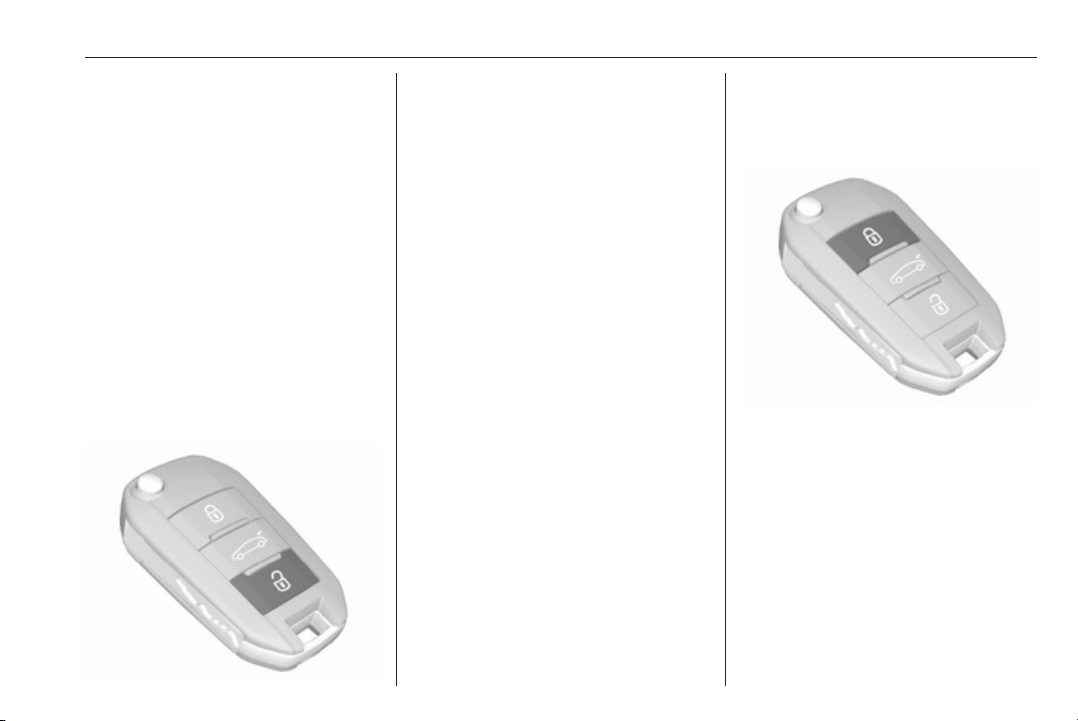

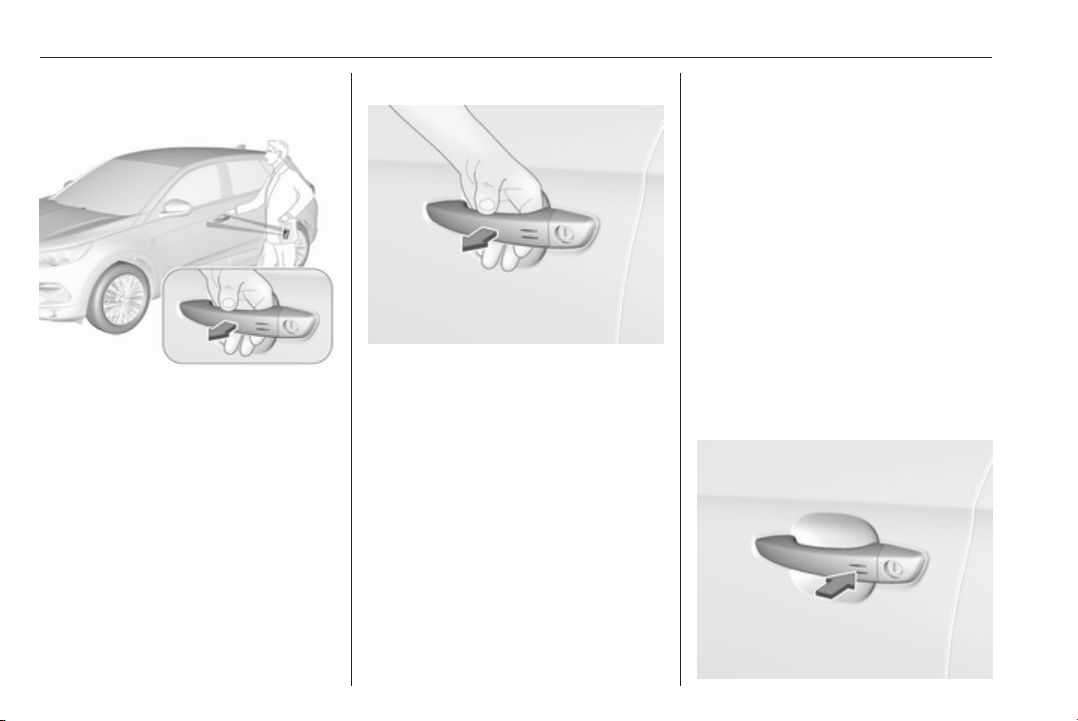

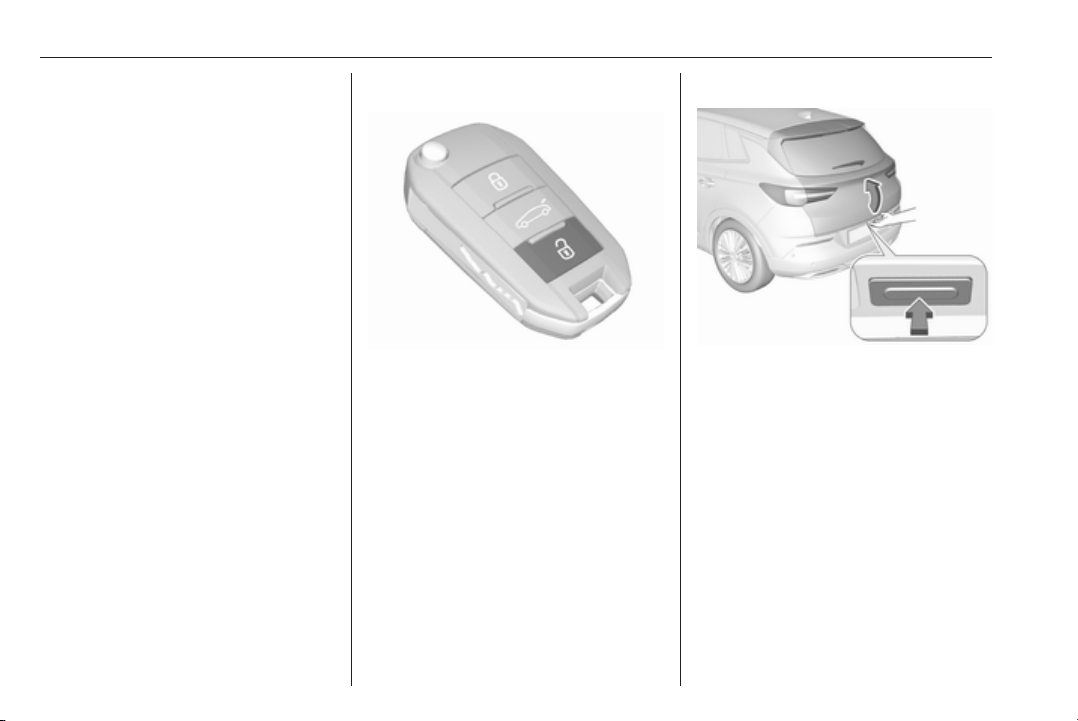

Desbloqueo del vehículo

c para desbloquear el vehículo.

Pulse
Abra las puertas tirando de la manilla
correspondiente.

Pulse P para desconectar el
portón trasero solo.

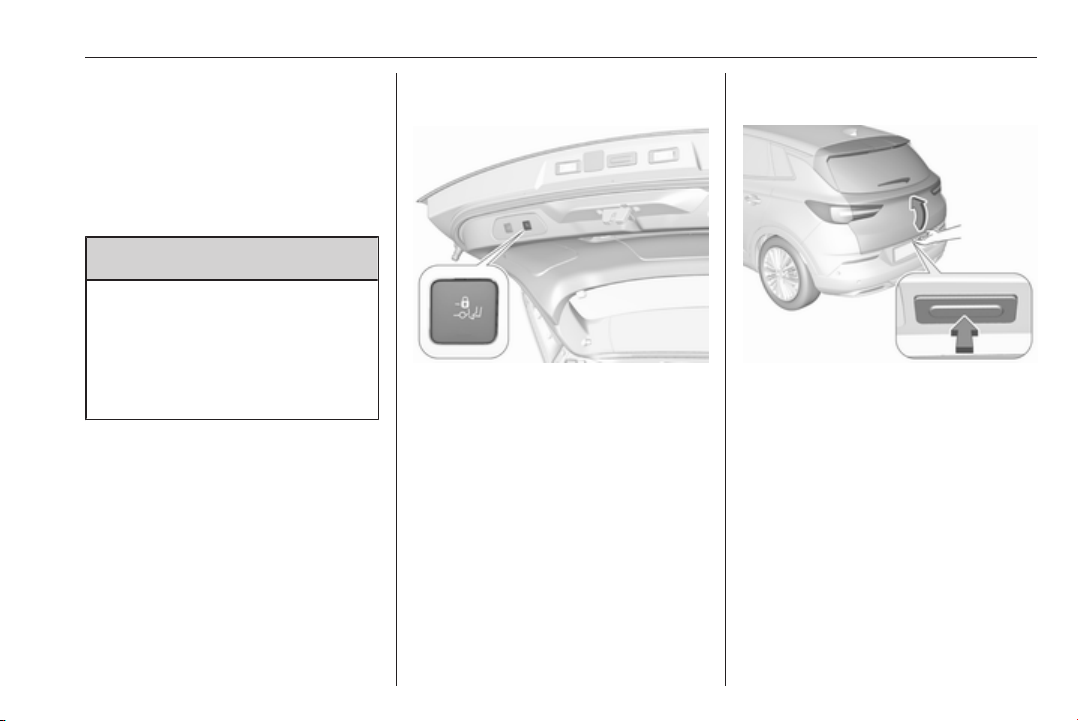

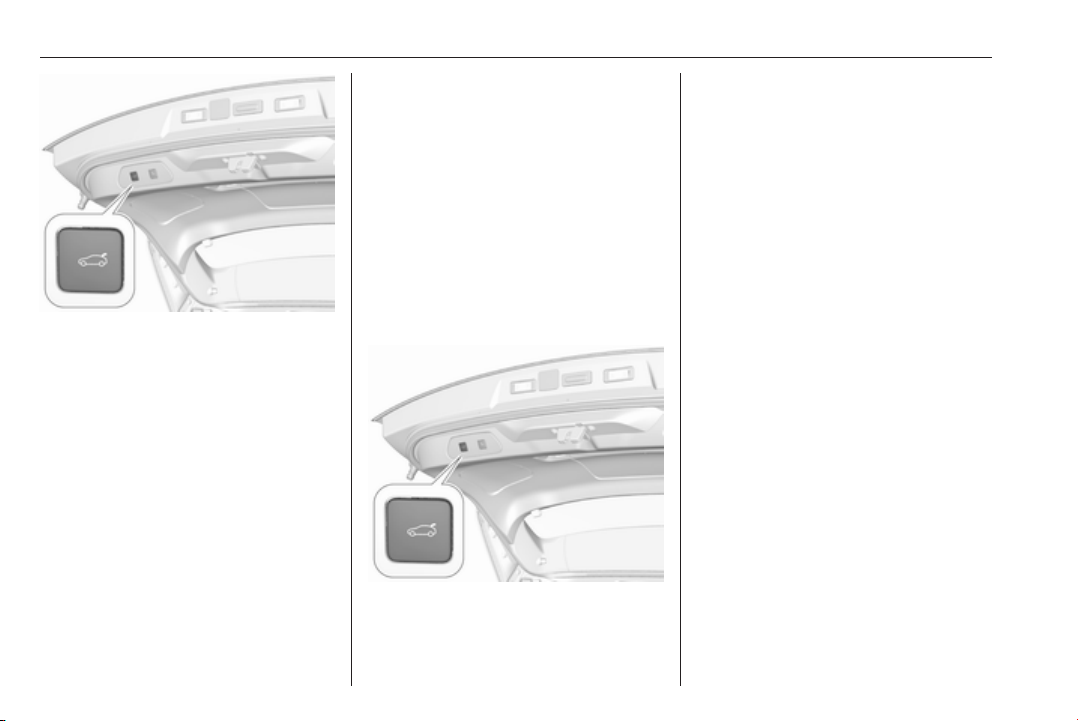

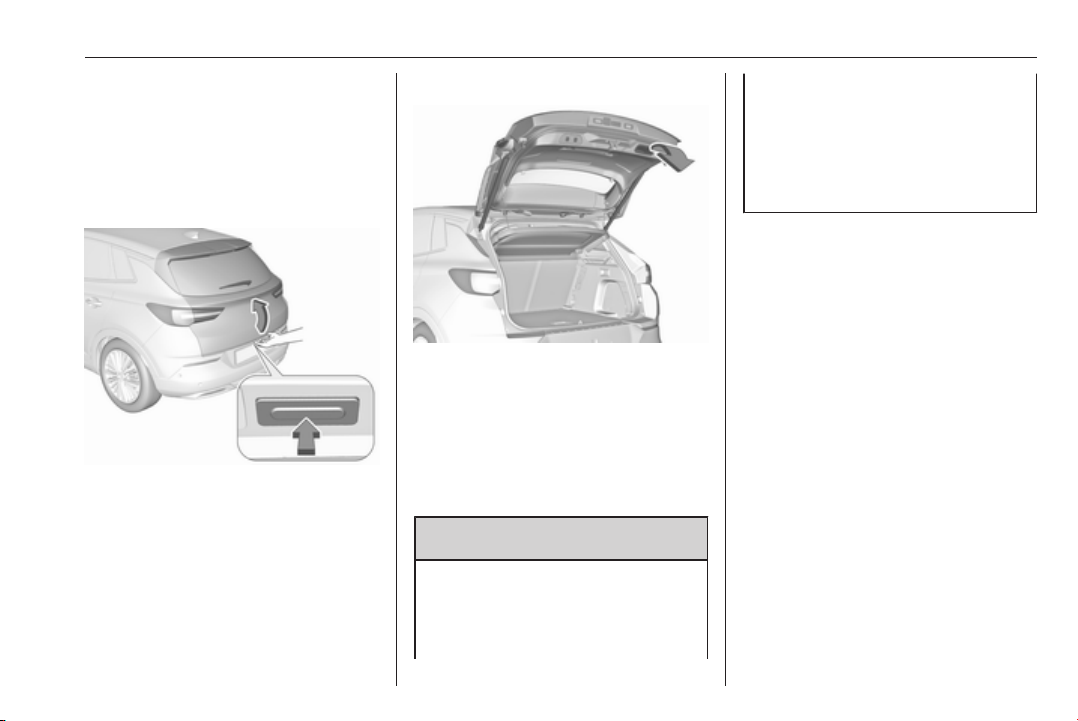

Portón trasero

Después de desbloquear, pulse el
botón del portón trasero y abra el
portón trasero.

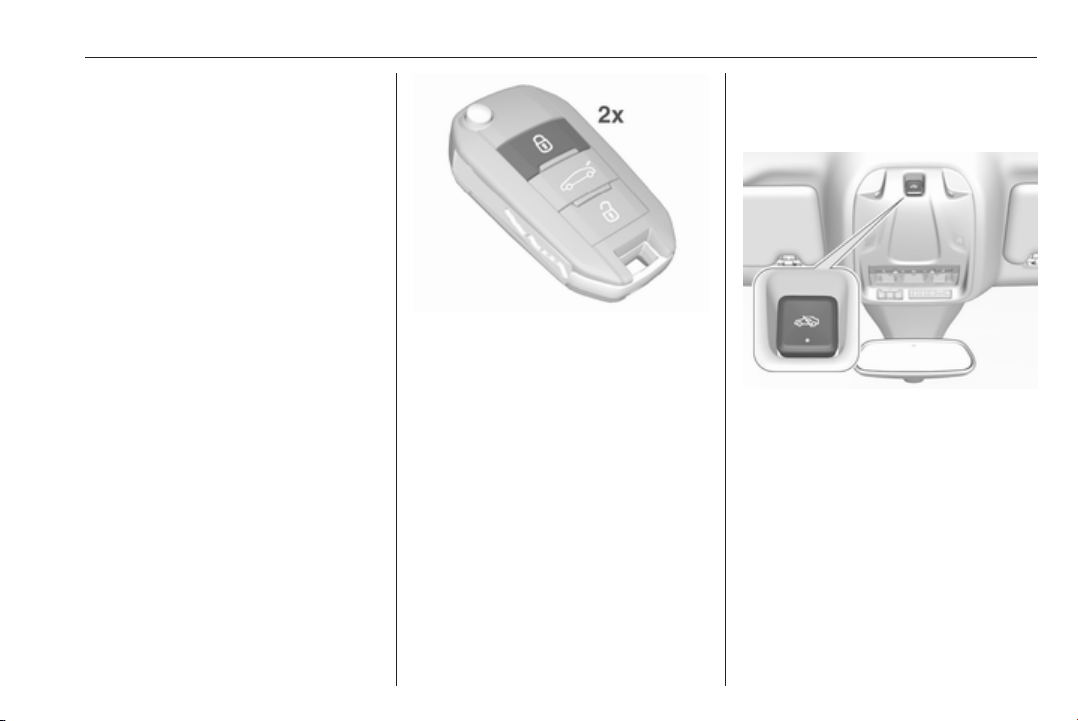

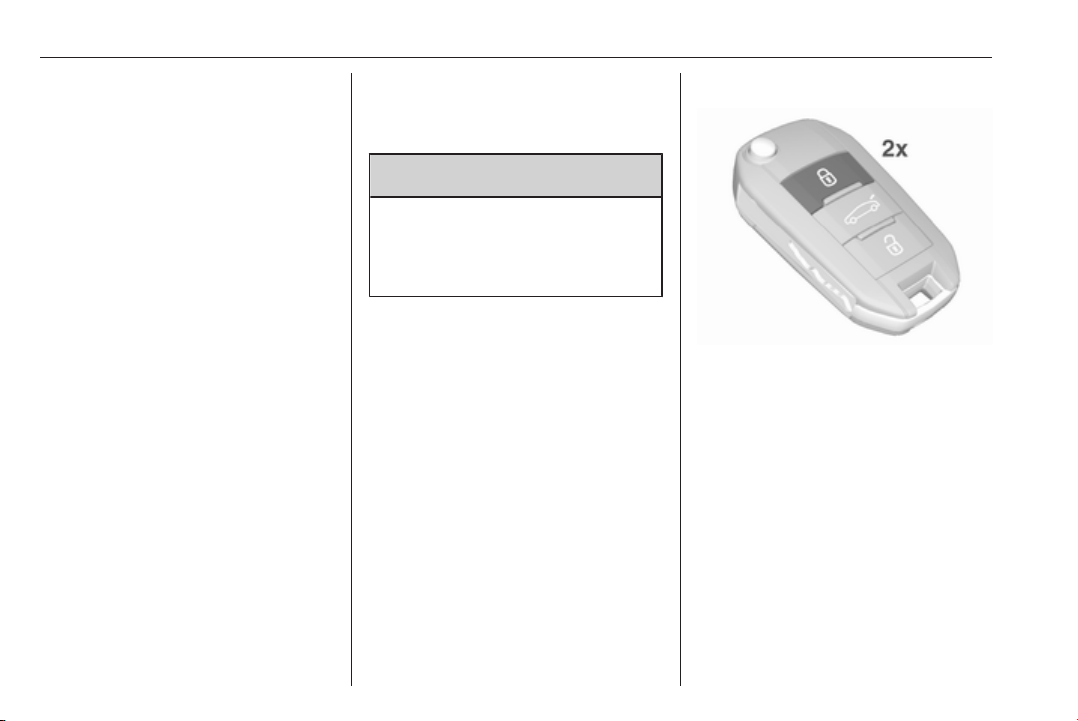

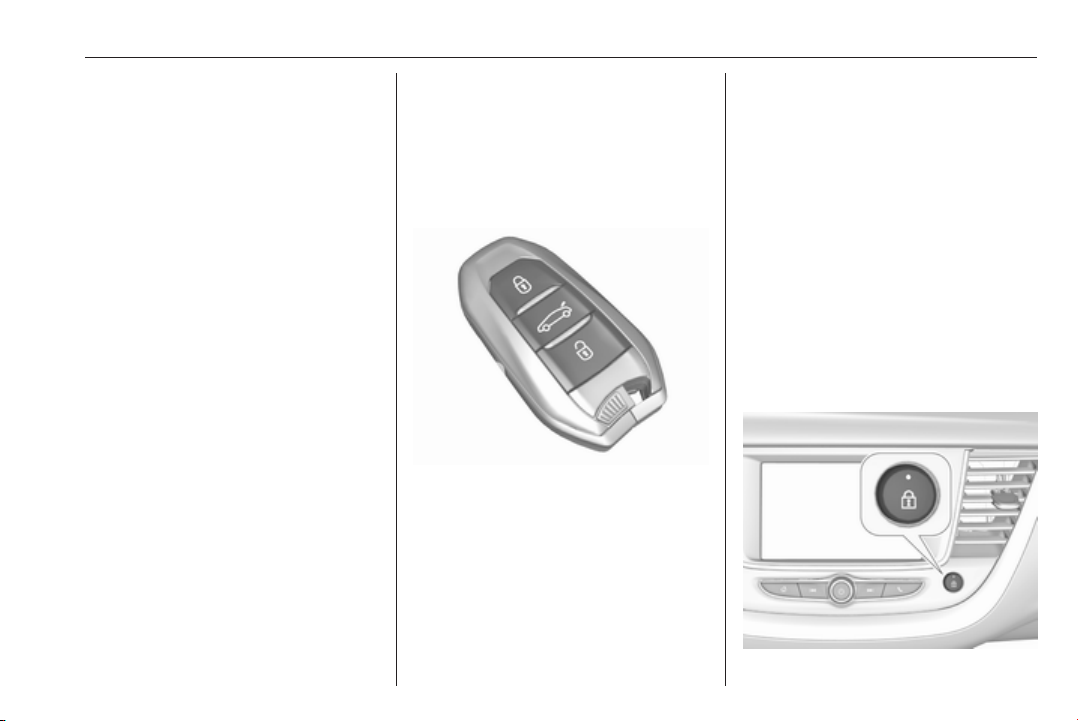

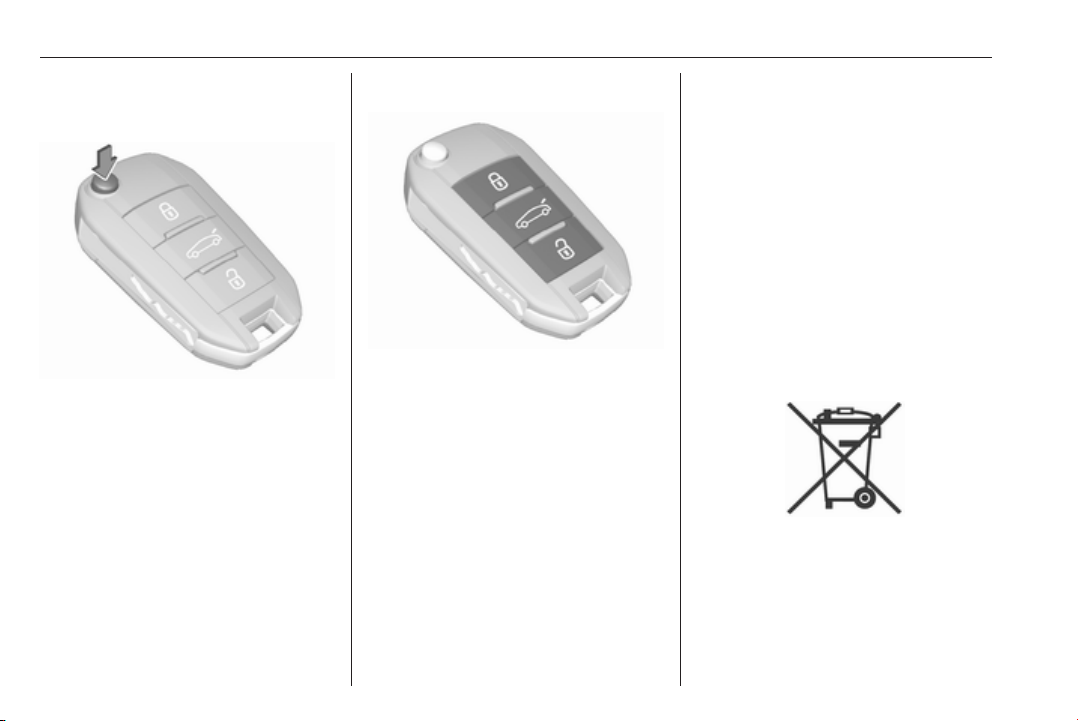

Mando a distancia 3 22.
Cierre centralizado 3 24.

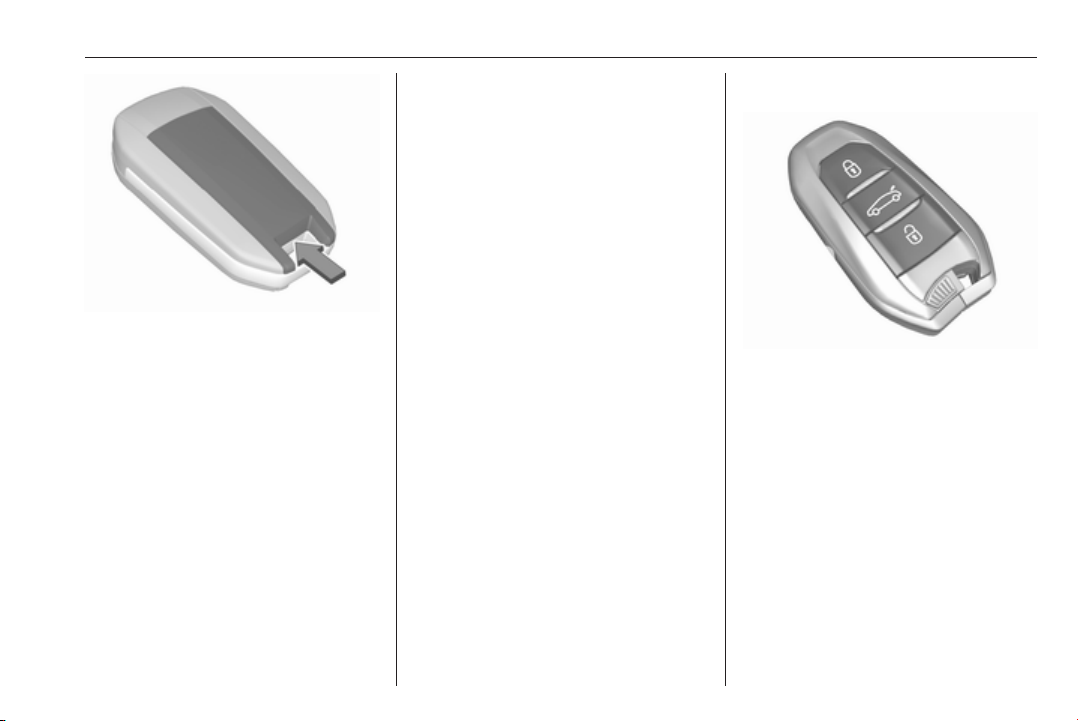

Sistema de llave electrónica 3 23.

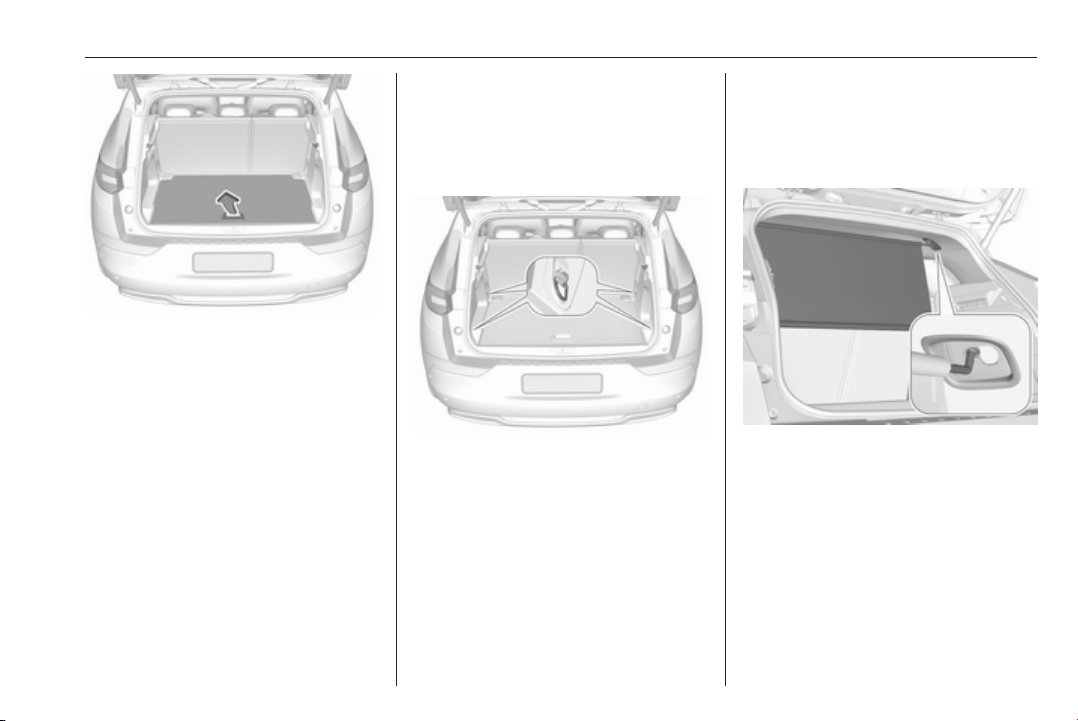

Compartimento de carga 3 31.

En pocas palabras 7

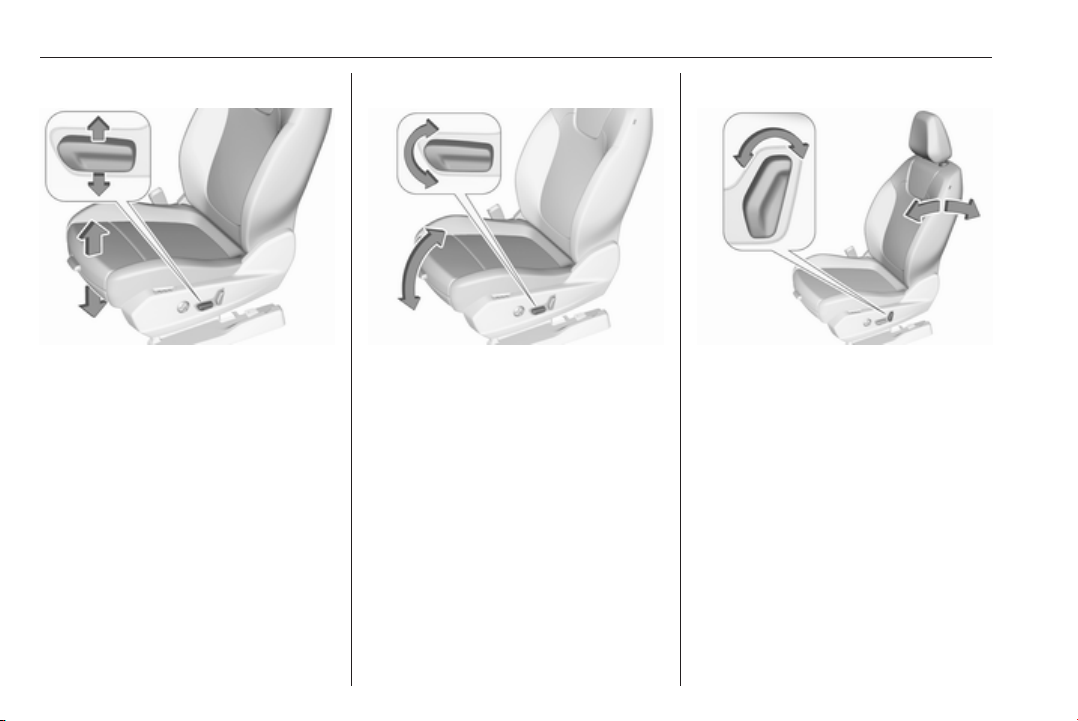

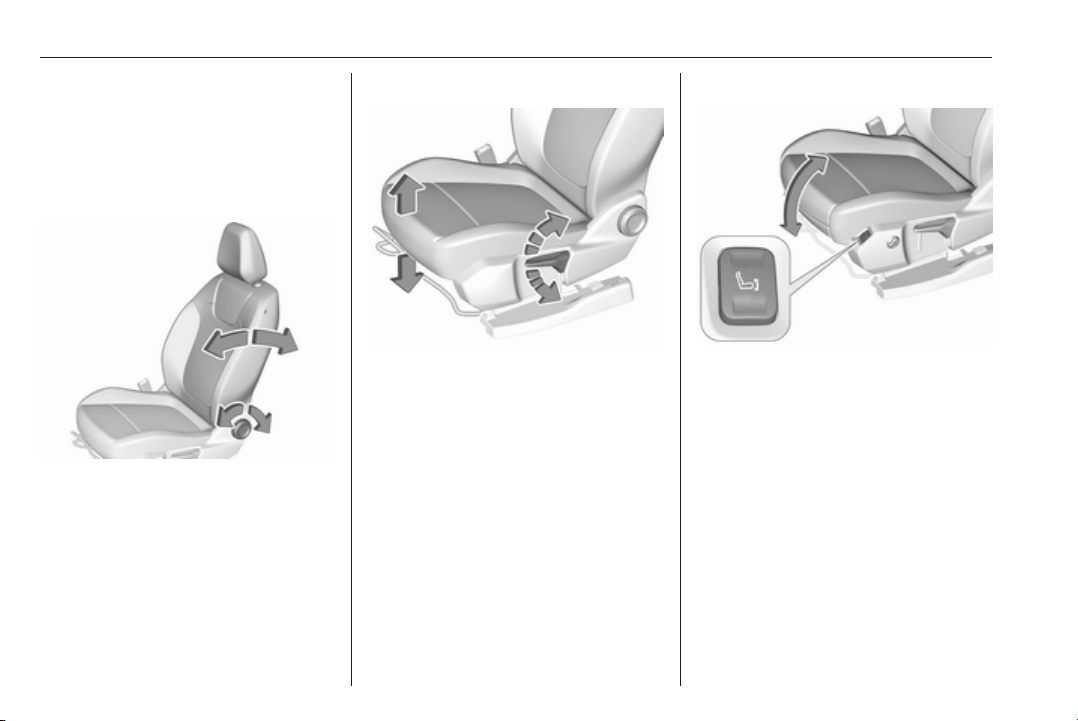

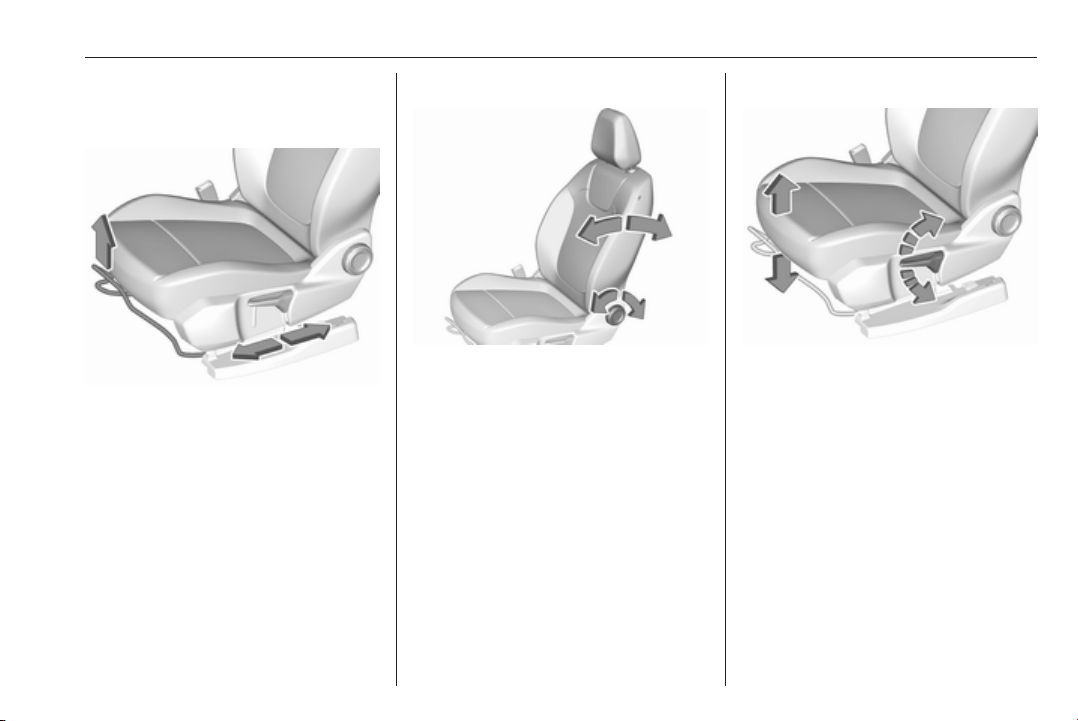

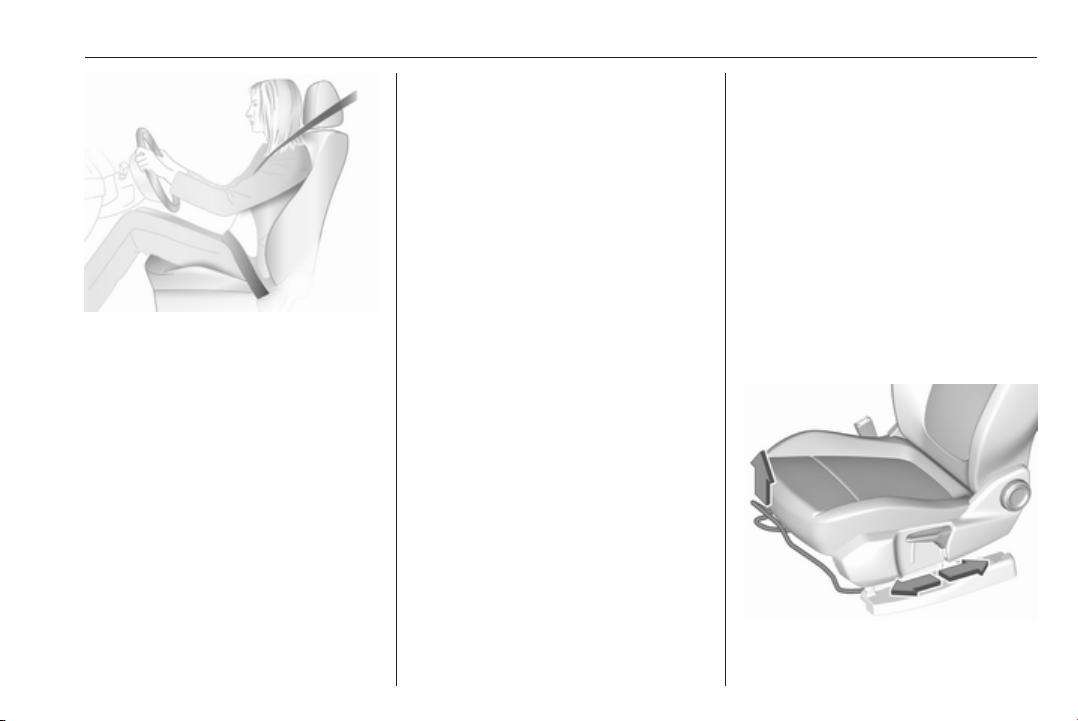

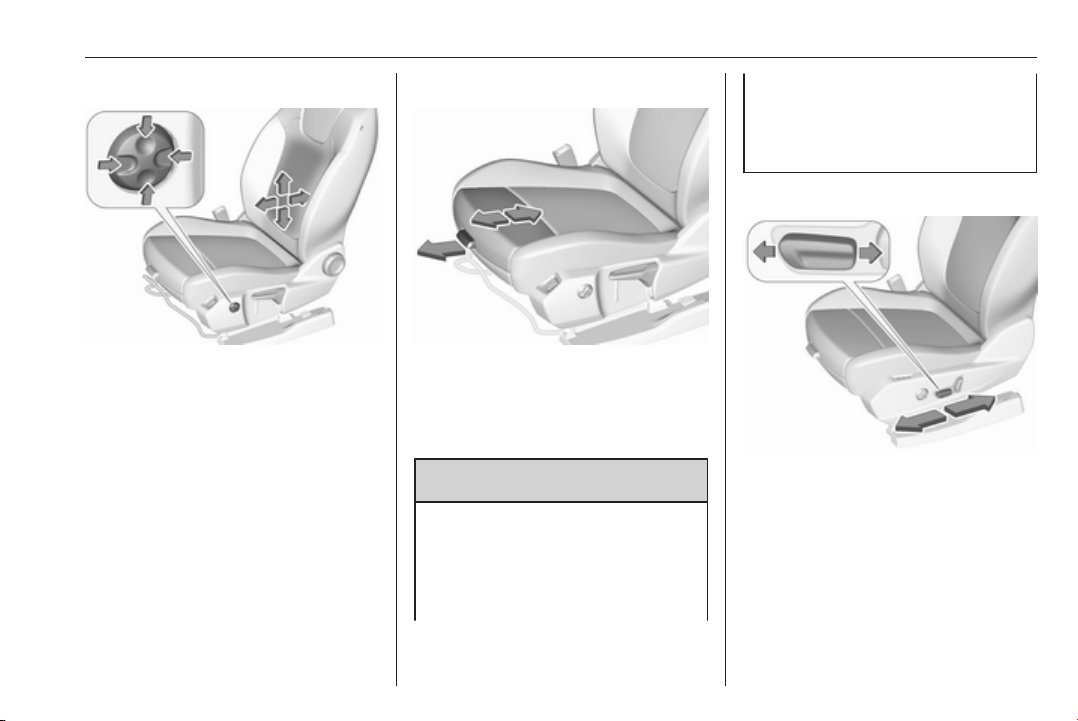

Ajuste de los asientos

Ajuste longitudinal

Tire del asidero, deslice el asiento,
suelte el asidero. Intente mover el
respaldo hacia delante y hacia atrás
para asegurarse de que el asiento
está bloqueado en su posición.

Posición de asiento 3 48.
Ajuste manual del asiento 3 49.

Inclinación de los respaldos

Gire la rueda de mano. No se apoye
en el respaldo mientras lo ajusta.

Posición de asiento 3 48.
Ajuste manual del asiento 3 49.

Altura del asiento

Movimiento de bombeo de la palanca
hacia arriba : asiento más alto

hacia abajo : asiento más bajo

Posición de asiento 3 48.
Ajuste manual del asiento 3 49.

8 En pocas palabras

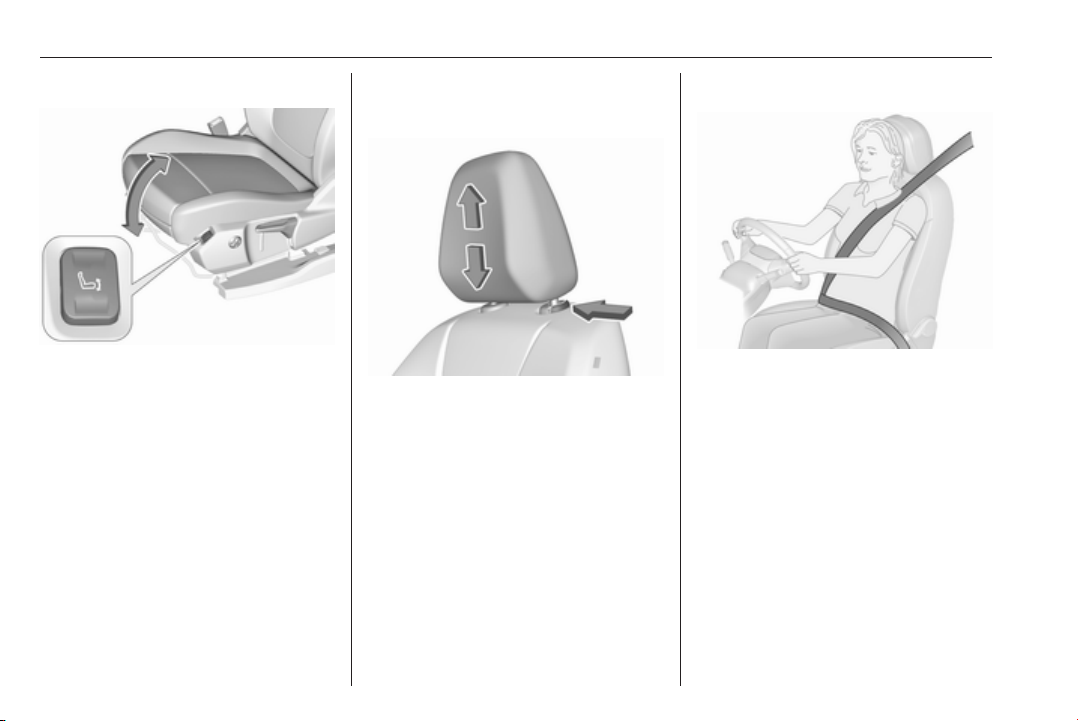

Inclinación del asiento

Pulse el interruptor
arriba : parte delantera más alta

abajo : parte delantera más baja

Posición de asiento 3 48.
Ajuste manual del asiento 3 49.

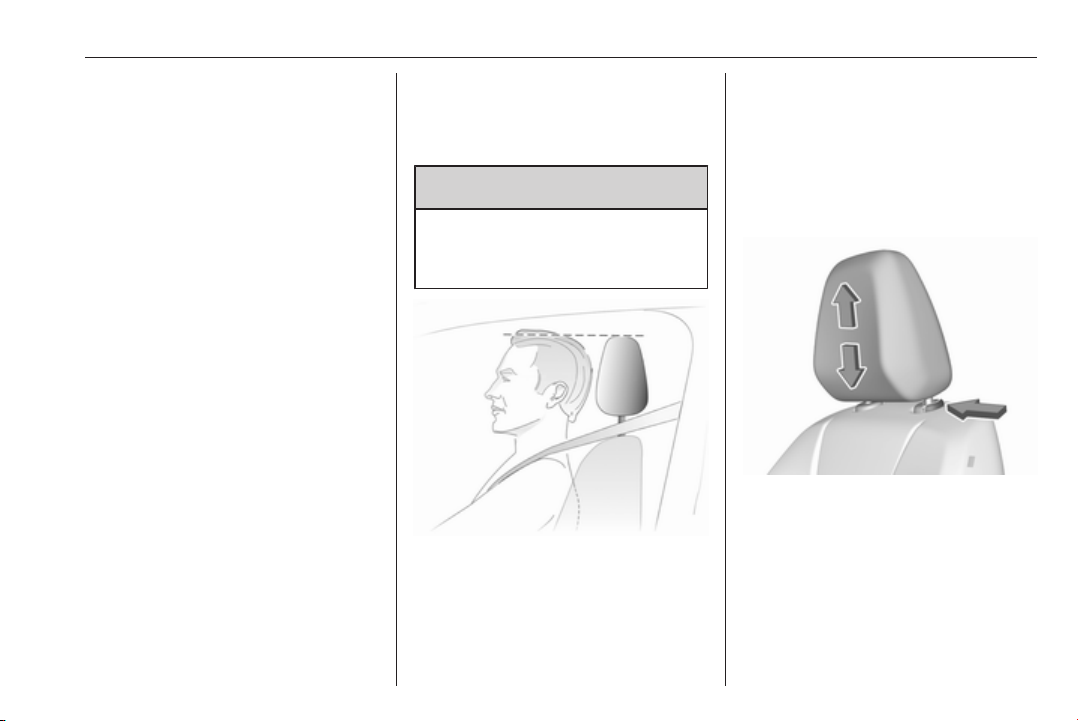

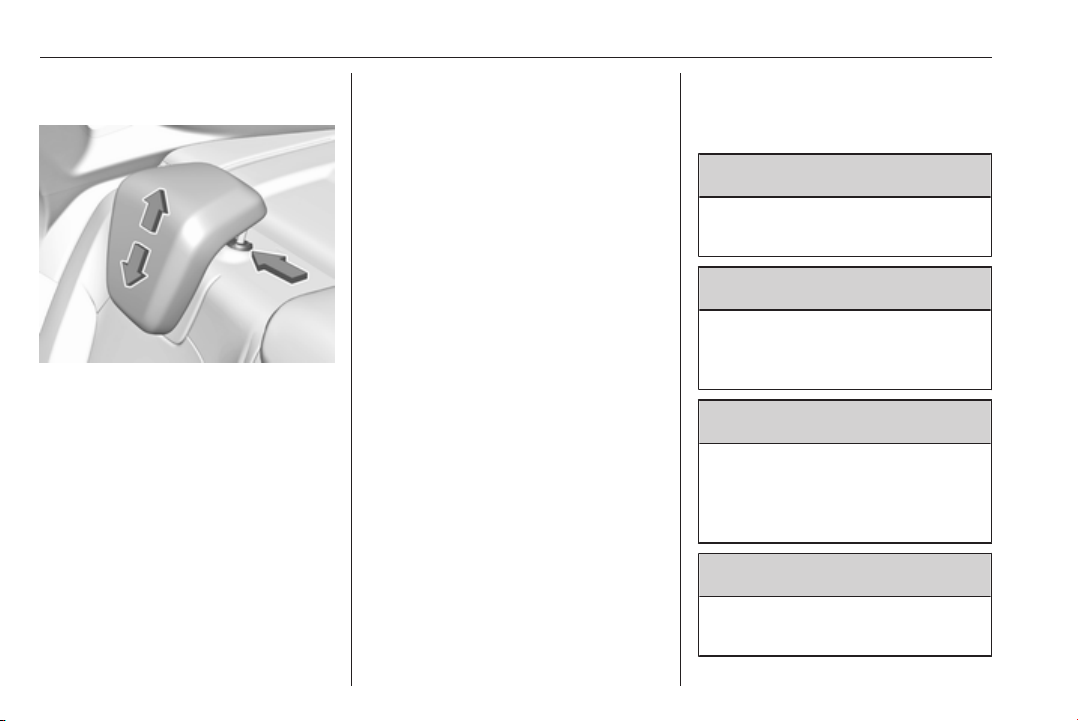

Ajuste de los reposacabezas

Pulse el botón de desbloqueo, ajuste
la altura, enclave.

Reposacabezas 3 47.

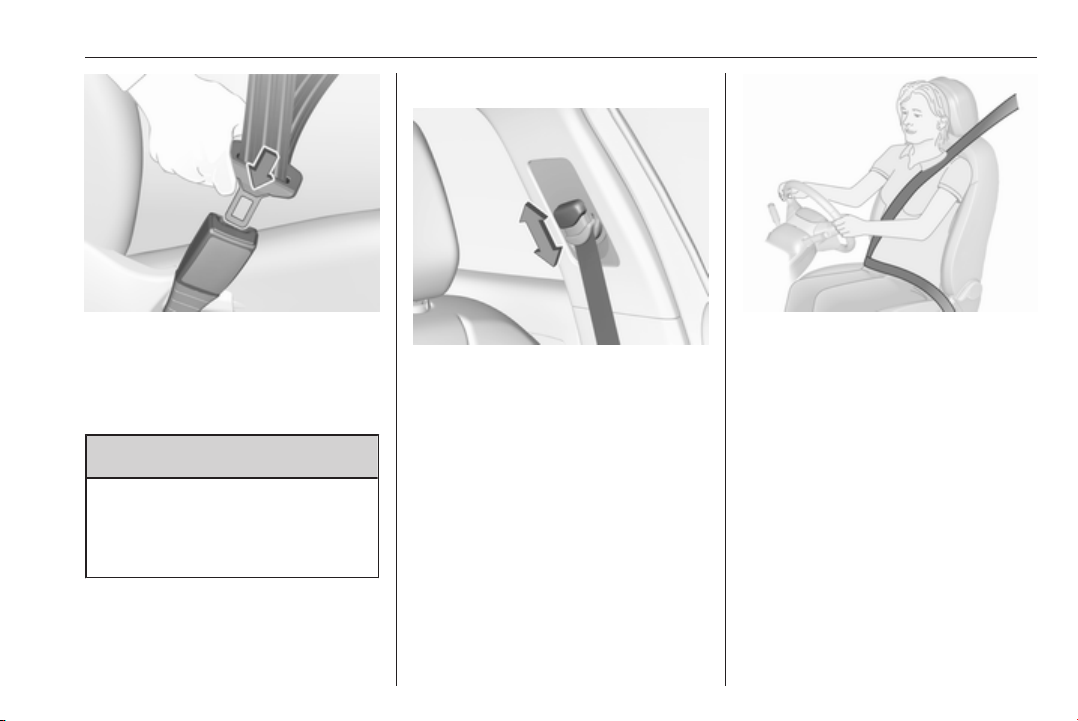

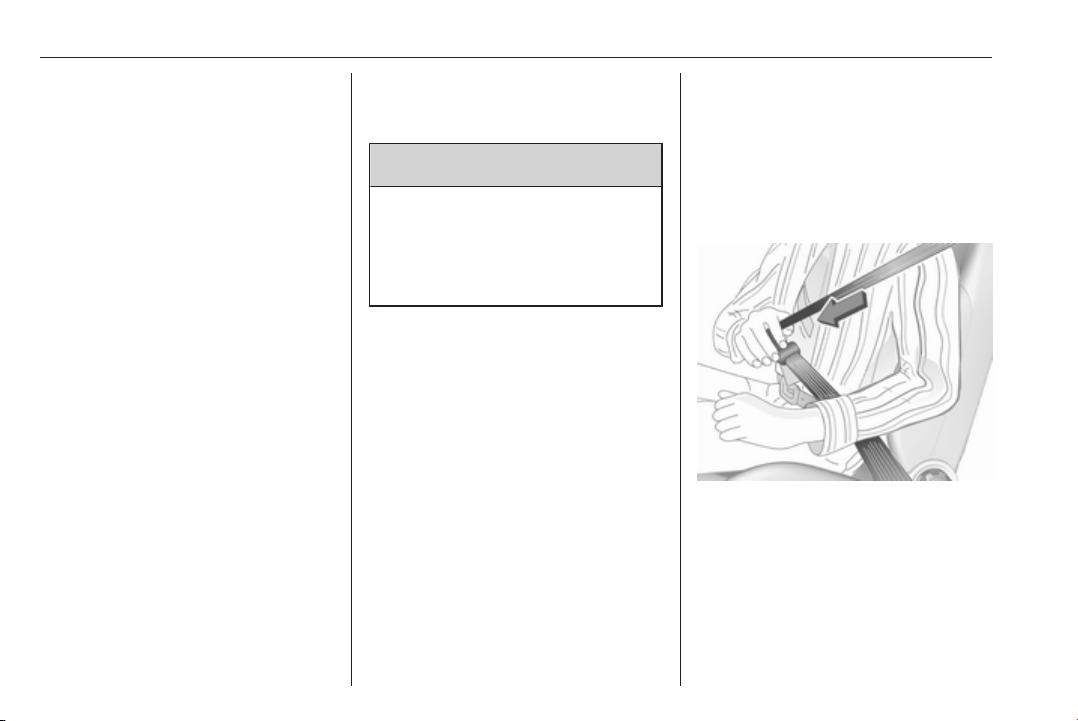

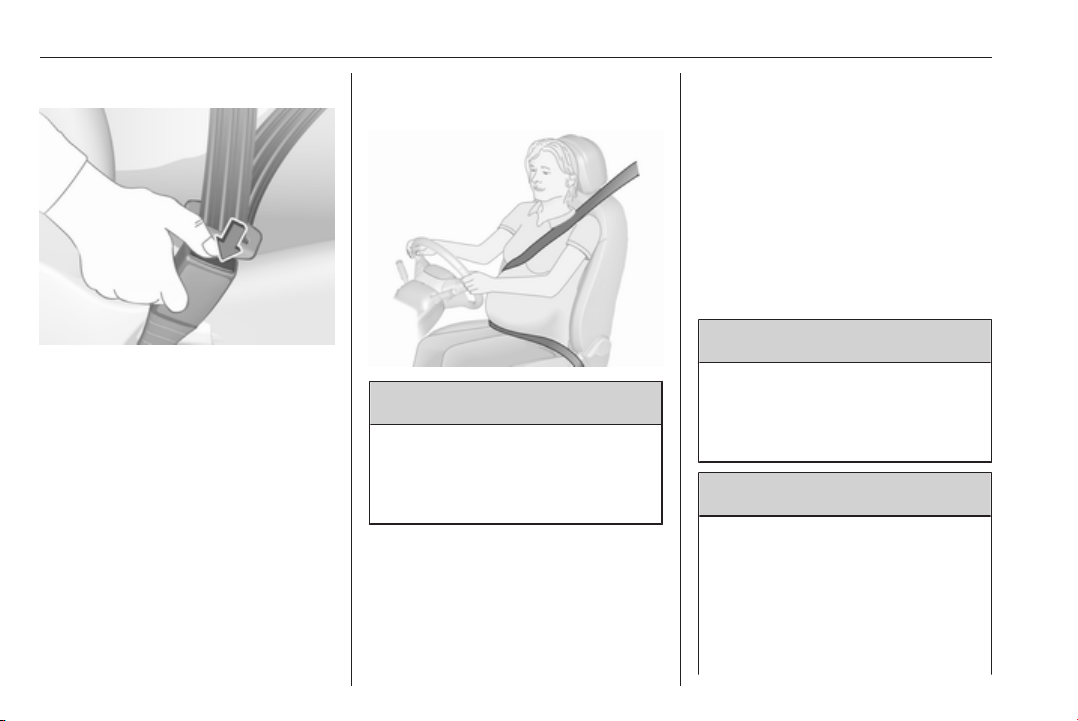

Cinturón de seguridad

Extraiga el cinturón de seguridad y
abroche en el cierre. El cinturón de
seguridad no debe estar retorcido y
debe quedar bien ajustado al cuerpo.
El respaldo no debe estar demasiado
inclinado hacia atrás (máximo
aprox. 25°).

Para desabrochar el cinturón, pulse
el botón rojo del cierre.

Posición de asiento 3 48.
Cinturones de seguridad 3 55.

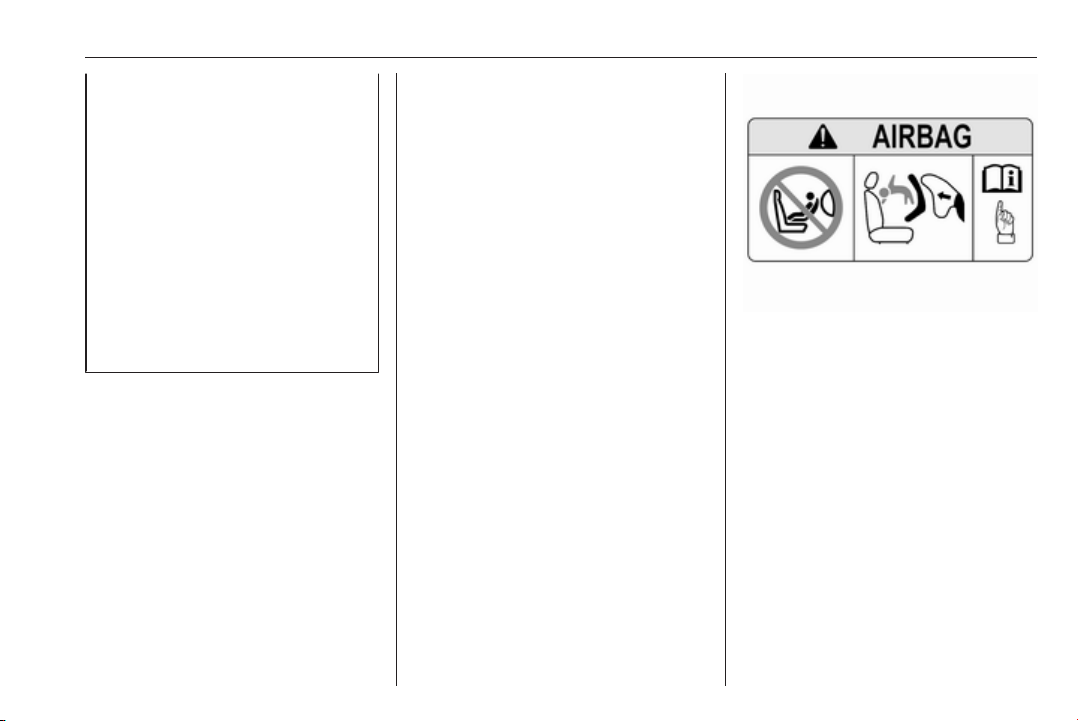

Sistema de airbags 3 58.

En pocas palabras 9

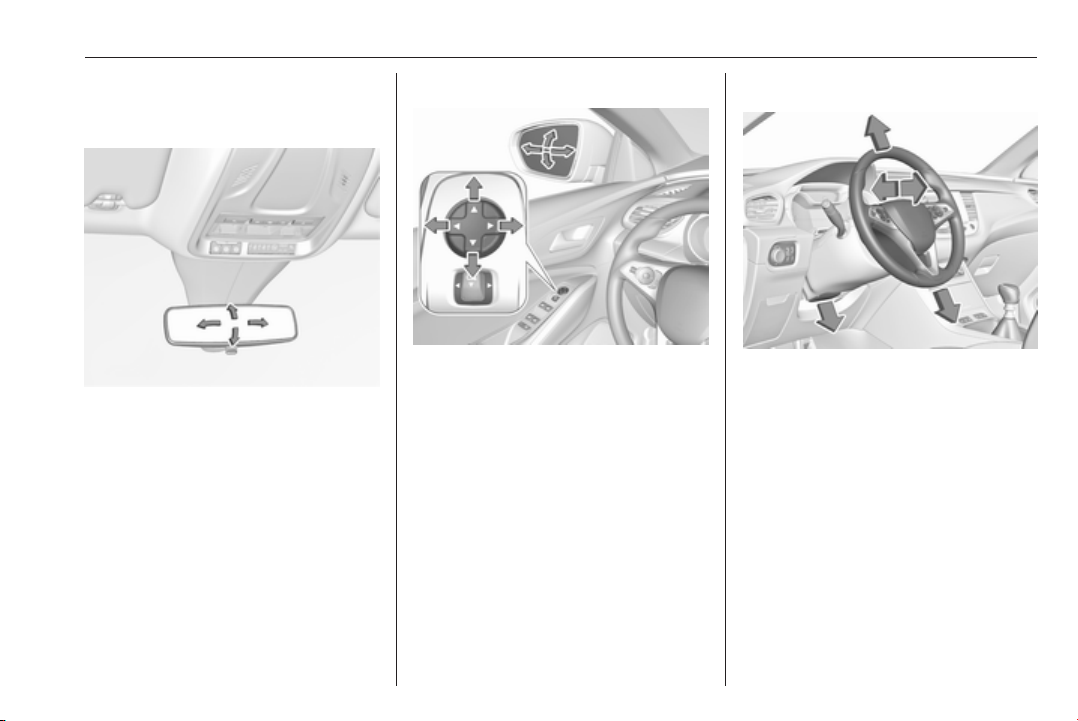

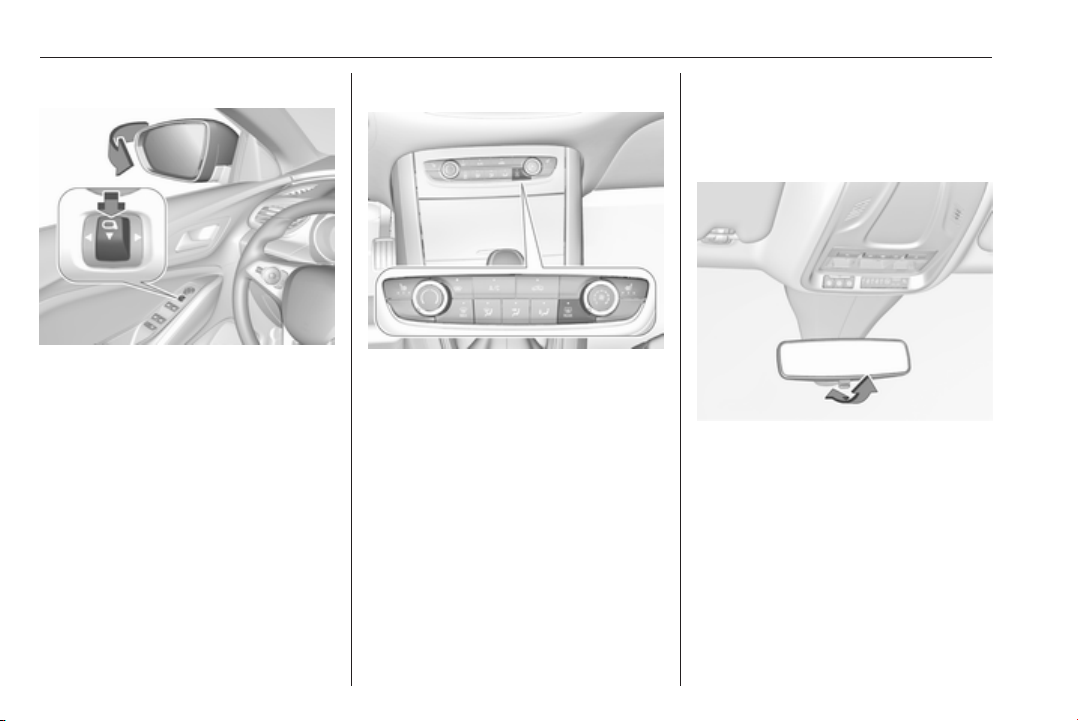

Ajuste de los retrovisores

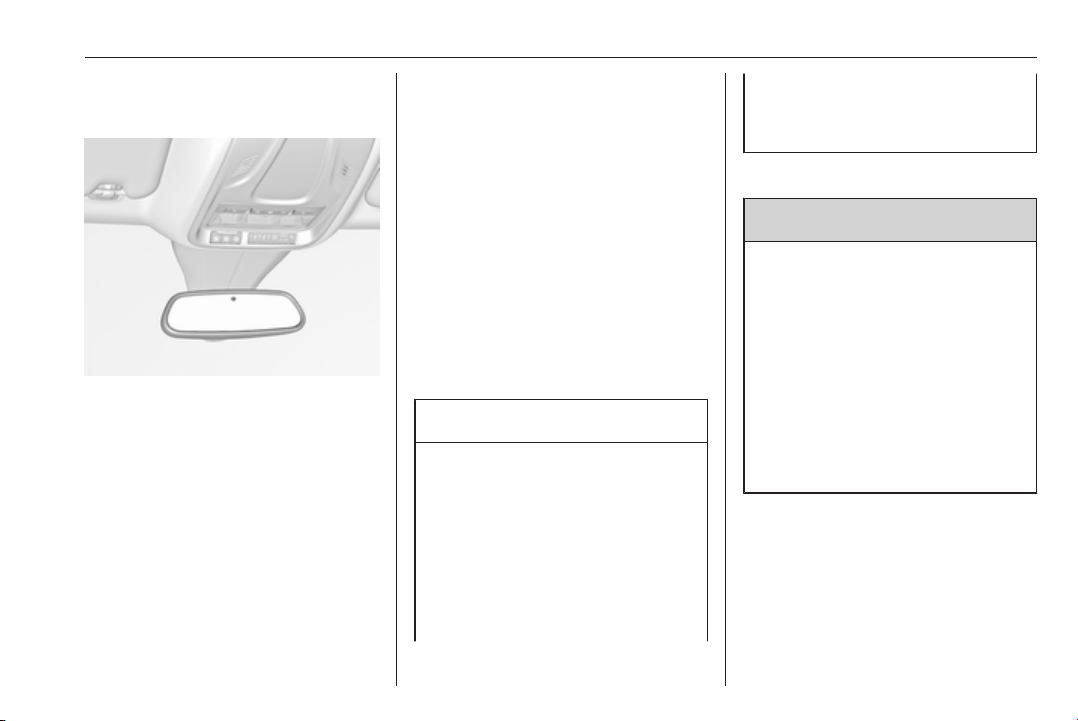

Retrovisor interior

Para ajustar el espejo, mueva la
carcasa del espejo en la dirección
deseada.

Retrovisor interior con antideslum‐
bramiento manual 3 40.

Retrovisor interior con antideslum‐
bramiento automático 3 41.

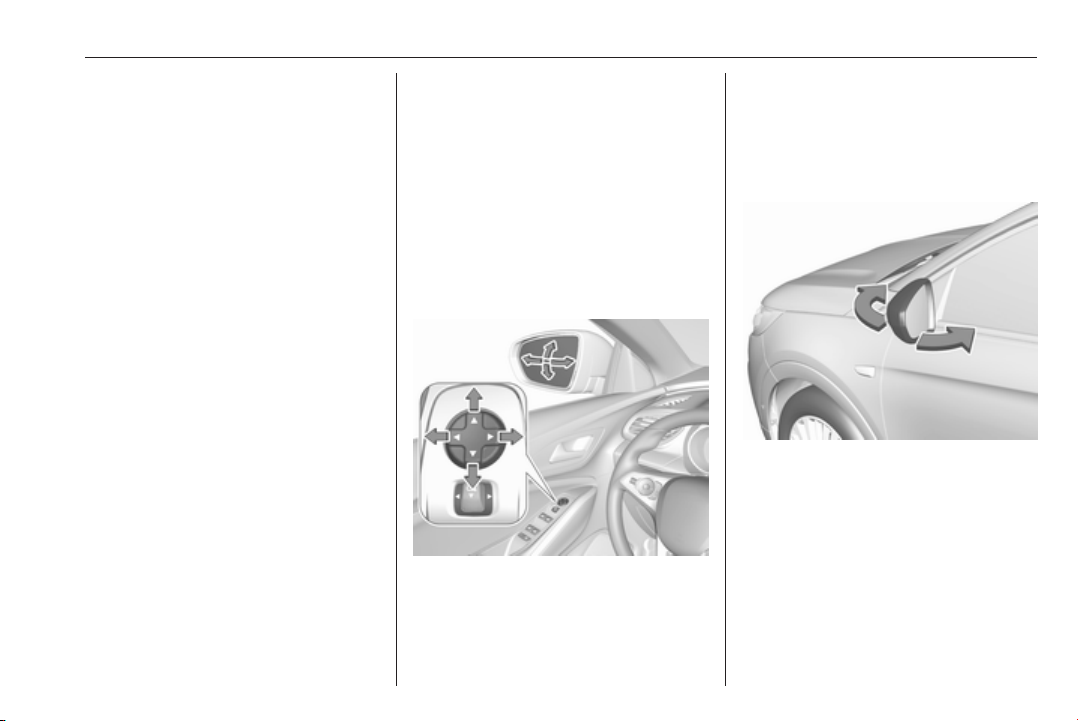

Retrovisores exteriores

Seleccione el retrovisor exterior
correspondiente pulsando el botón
del espejo retrovisor hacia la
izquierda o derecha. Ajuste el espejo
correspondiente con el mando de
cuatro direcciones.

Espejos convexos 3 39.
Ajuste eléctrico 3 39.
Plegado de los espejos retrovisores

3 39.
Retrovisores térmicos 3 40.

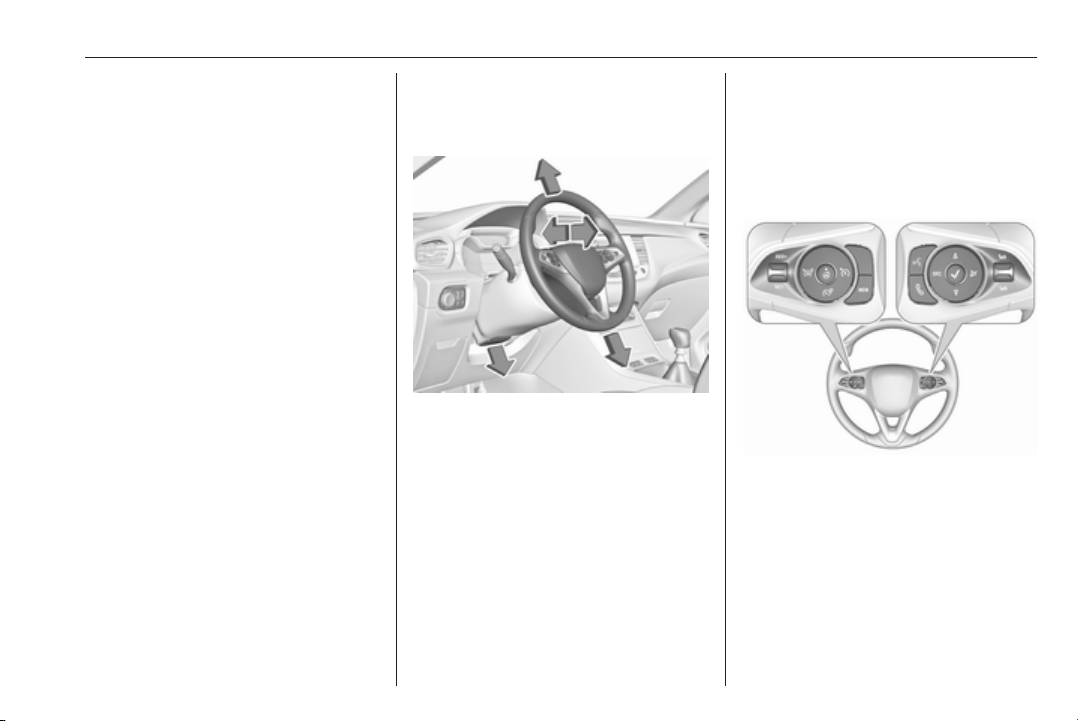

Ajuste del volante

Desbloquee la palanca, ajuste el
volante, luego enclave la palanca y
asegúrese de que esté totalmente
bloqueada. El volante sólo se debe
ajustar con el vehículo parado y la
dirección desbloqueada.

Posición de asiento 3 48.

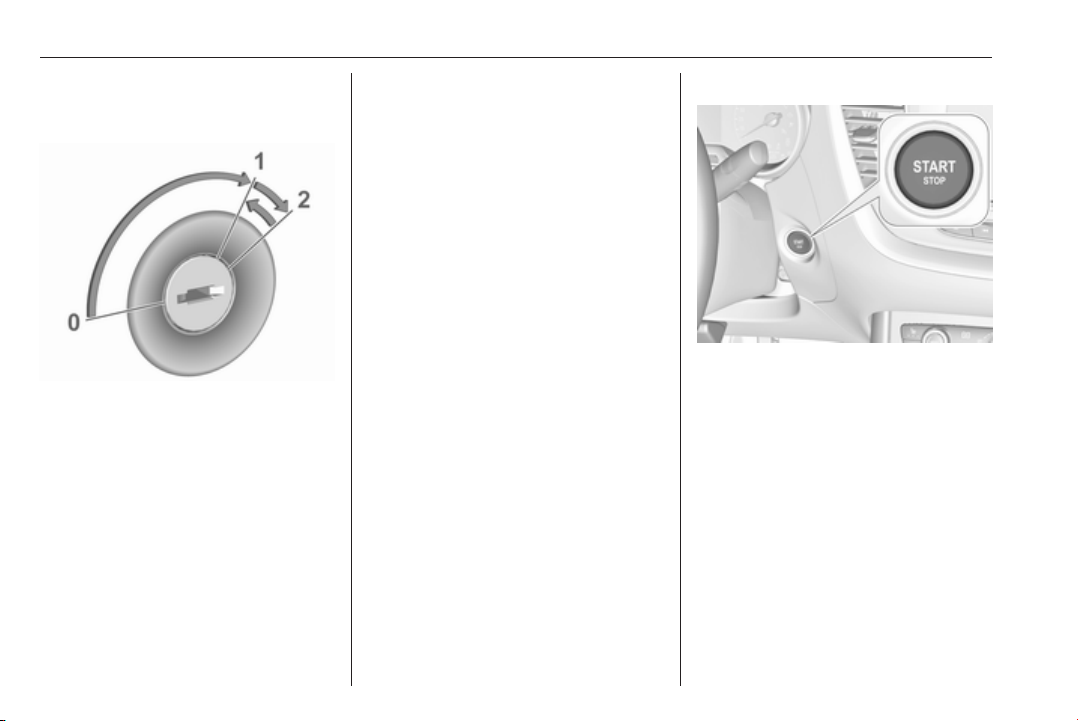

Posiciones de la llave del encendido

3 146.

10 En pocas palabras

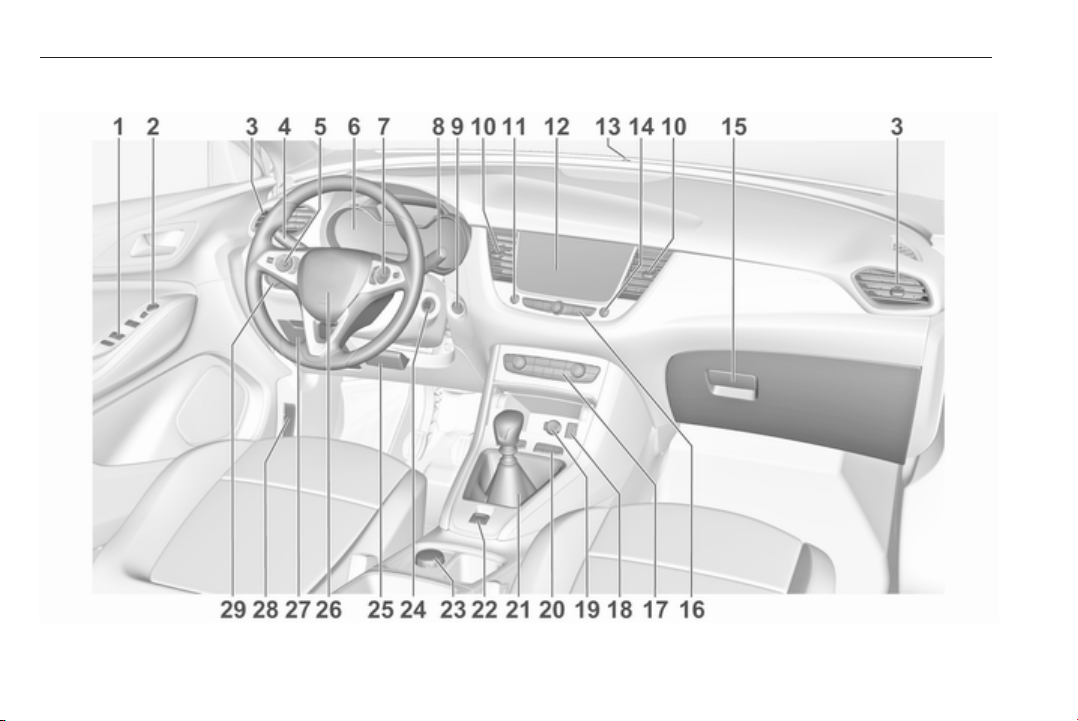

Vista general del tablero de instrumentos

En pocas palabras 11

1 Elevalunas eléctricos ............ 41

2 Retrovisores exteriores ......... 39

3 Salidas de aire laterales .....141

4 Señalización de giros y

cambios de carril, ráfagas,
luz de cruce / carretera,
asistente de luz de

carretera .............................. 127

Iluminación de salida .........130

Luces de estacionamiento ..128
Botones para el centro de

información del conductor ... 106

5 Regulador de velocidad .....170

Limitador de velocidad ........ 172

Volante térmico ..................... 84

6 Instrumentos ......................... 95

Centro de información del

conductor ............................ 106

7 Botones para el centro de

información del conductor ... 106

8 Limpiaparabrisas y

lavaparabrisas,

limpialuneta y lavaluneta .....84

9 Botón de encendido ............ 146

10 Salidas de aire centrales ...141

11 Luces de emergencia ........127

12 Pantalla de información .....108

13 LED de estado del sistema

de alarma antirrobo .............. 36

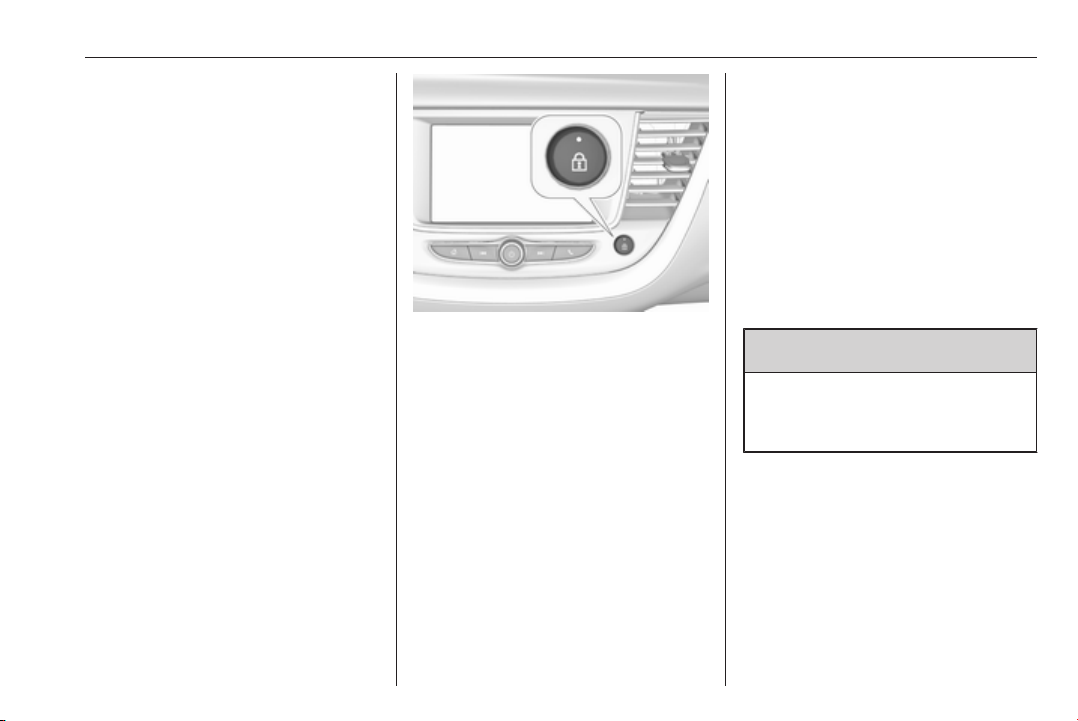

14 Cierre centralizado ................ 24

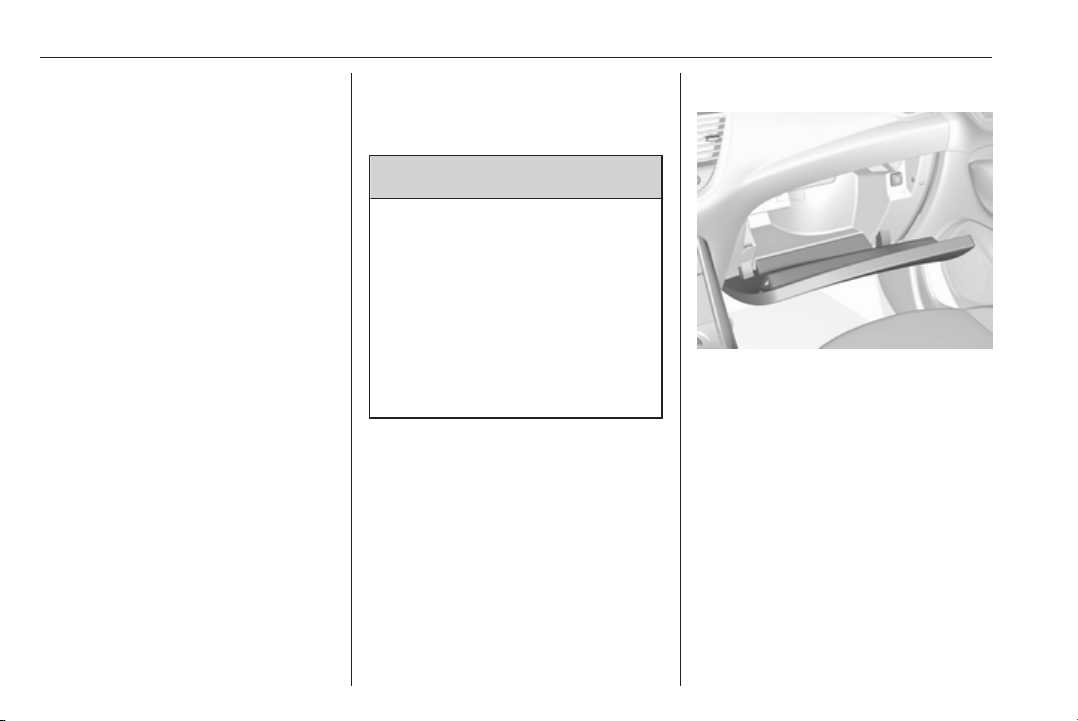

15 Guantera .............................. 72

16 Mandos para el

funcionamiento de la

pantalla de información ....... 108

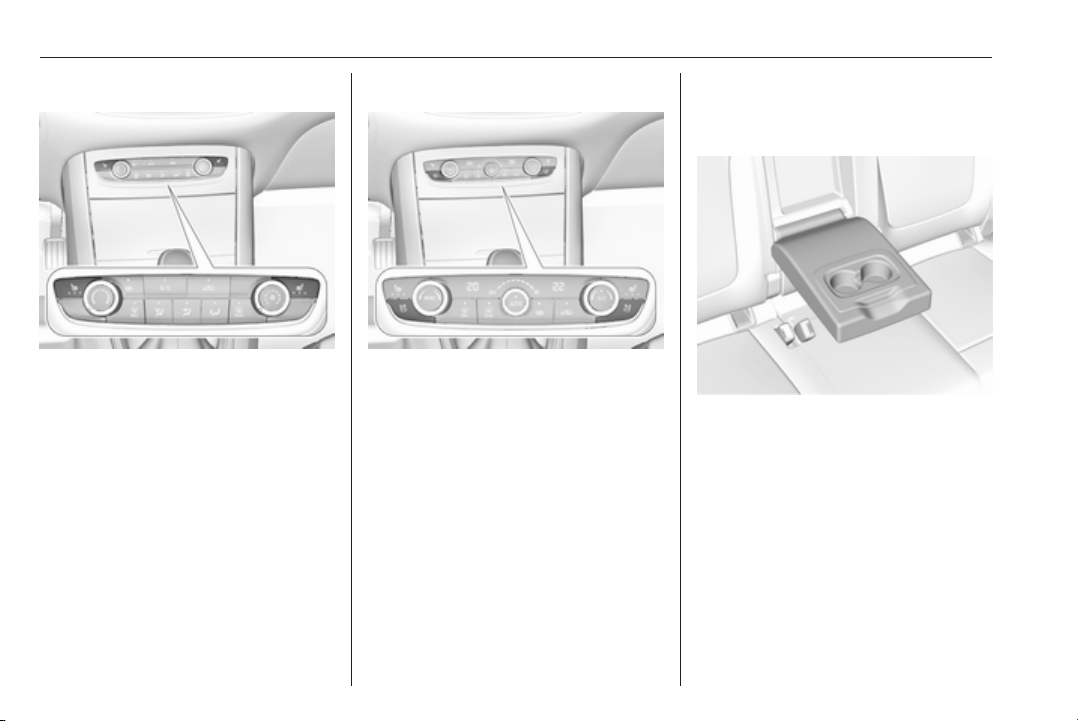

17 Climatizador automático .....133

18 Puerto de carga USB ........... 89

19 Toma de corriente ................. 89

20 Asistente de

aparcamiento / Asistente

de aparcamiento avanzado 189

Aviso de cambio de carril ...205

Botón ECO para el

sistema stop-start ................ 150

Control electrónico de

estabilidad y control de

tracción ............................... 166

Modo deportivo ................... 169

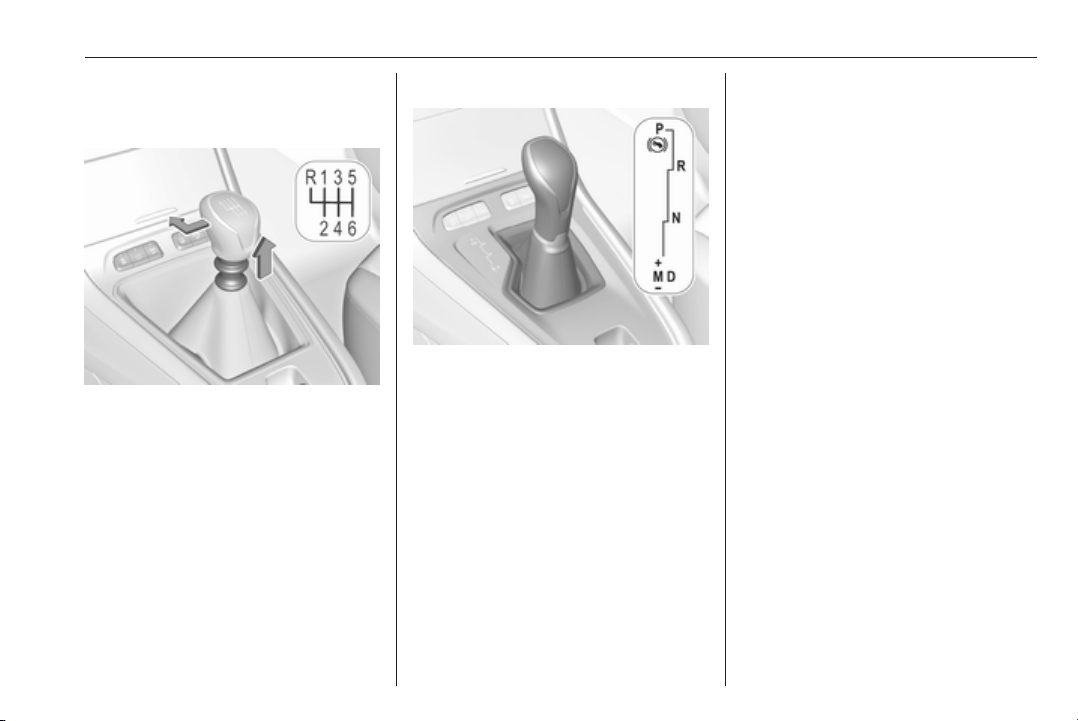

21 Cambio manual .................. 162

Cambio automático ............ 159

22 Freno de estacionamiento

eléctrico ............................... 163

23 Control de conducción

selectivo .............................. 168

24 Cerradura del encendido ....146

25 Ajuste del volante ................ 83

26 Bocina .................................. 84

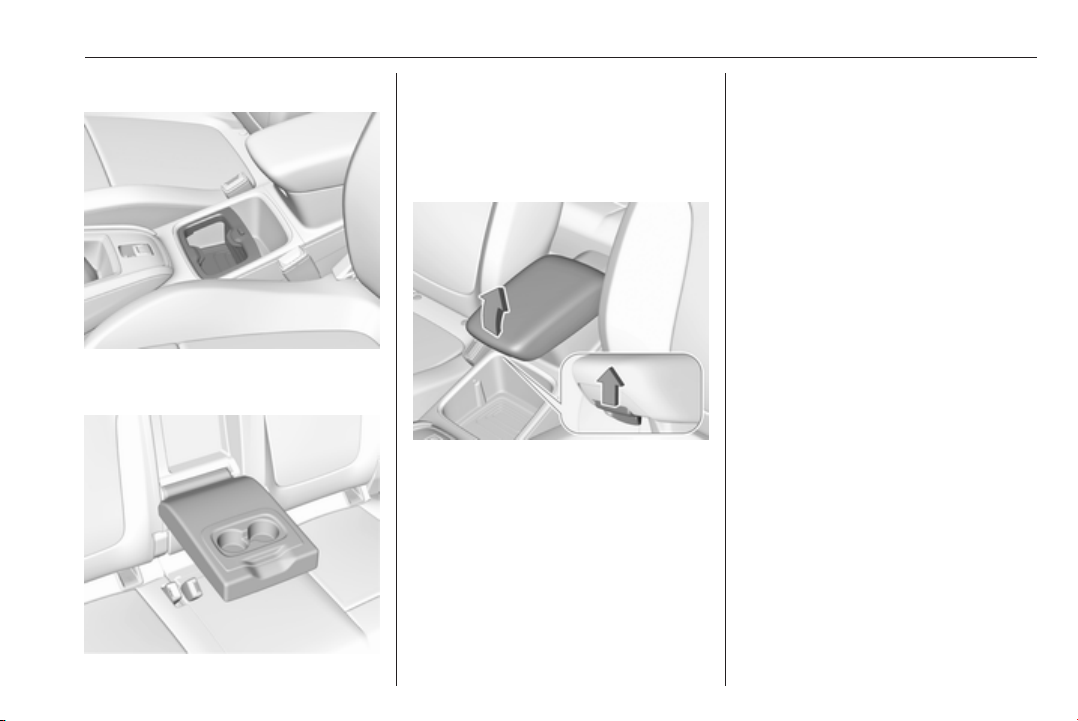

27 Portaobjetos .......................... 72

28 Palanca de desbloqueo

del capó ............................. 222

29 Conmutador de las luces ...121

Regulación del alcance de

los faros ............................. 123

Faros antiniebla

delanteros / traseros .......... 127

Iluminación de los

instrumentos ...................... 129

12 En pocas palabras

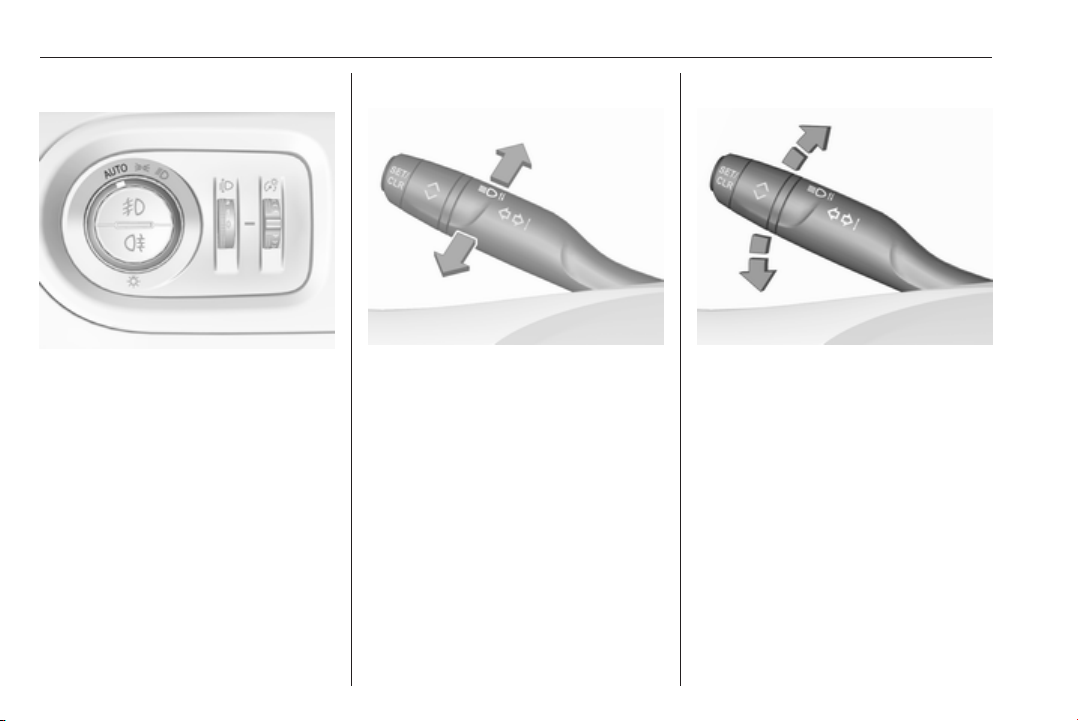

Iluminación exterior

AUTO : El control automático de las

luces cambia automática‐
mente entre luces de circu‐
lación diurna y faros

: Luces laterales

8

: Faros

9

Control automático de las luces
3 122.

Luces antiniebla

Pulse el botón del conmutador de las
luces:

: Faros antiniebla

>

ø

: Piloto antiniebla

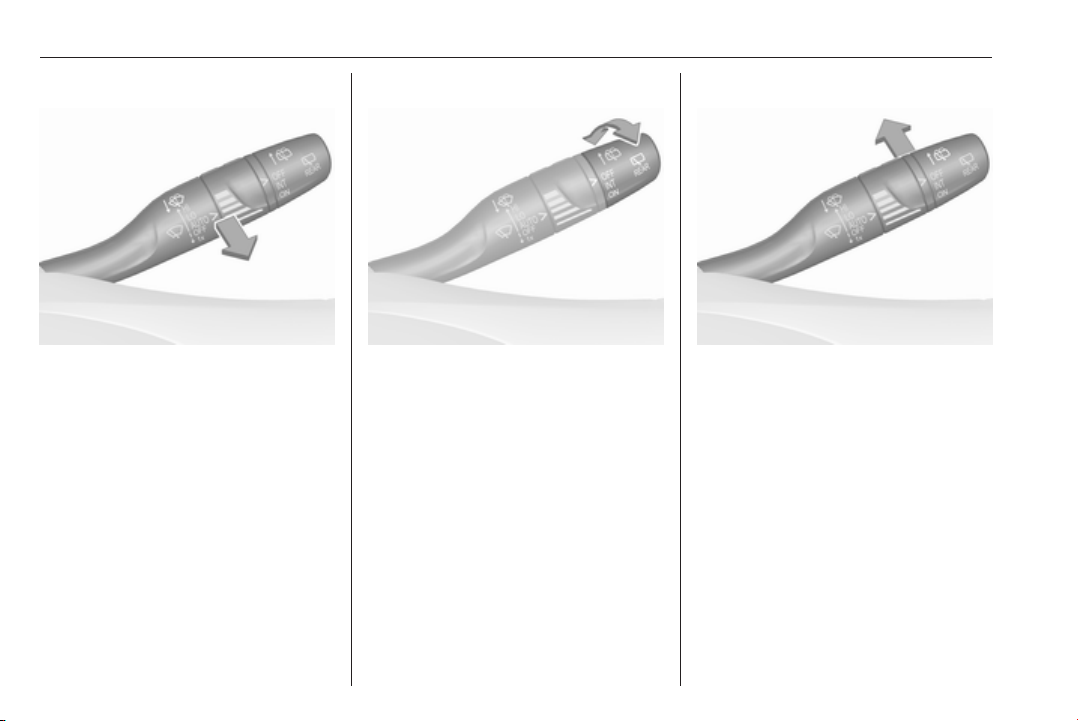

Ráfagas y luz de carretera

tire de la
palanca
presione la
palanca

Luz de carretera 3 122.
Asistente de luz de carretera 3 123.
Ráfagas 3 123.
Faros de LED 3 123.

: Ráfagas

: Luz de carretera

Intermitentes

Palanca hacia
arriba
Palanca hacia
abajo

Intermitentes 3 127.
Luces de estacionamiento 3 128.

: intermitente dere‐

cho

: intermitente

izquierdo

En pocas palabras 13

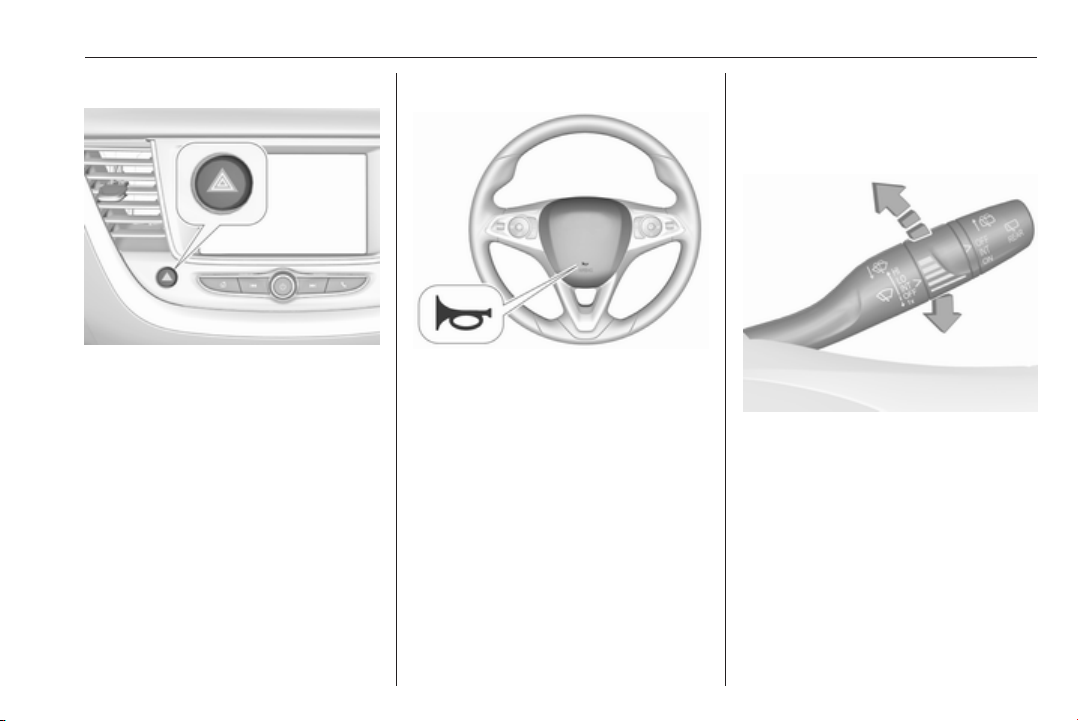

Luces de emergencia

Se activan pulsando ¨.
Luces de emergencia 3 127.

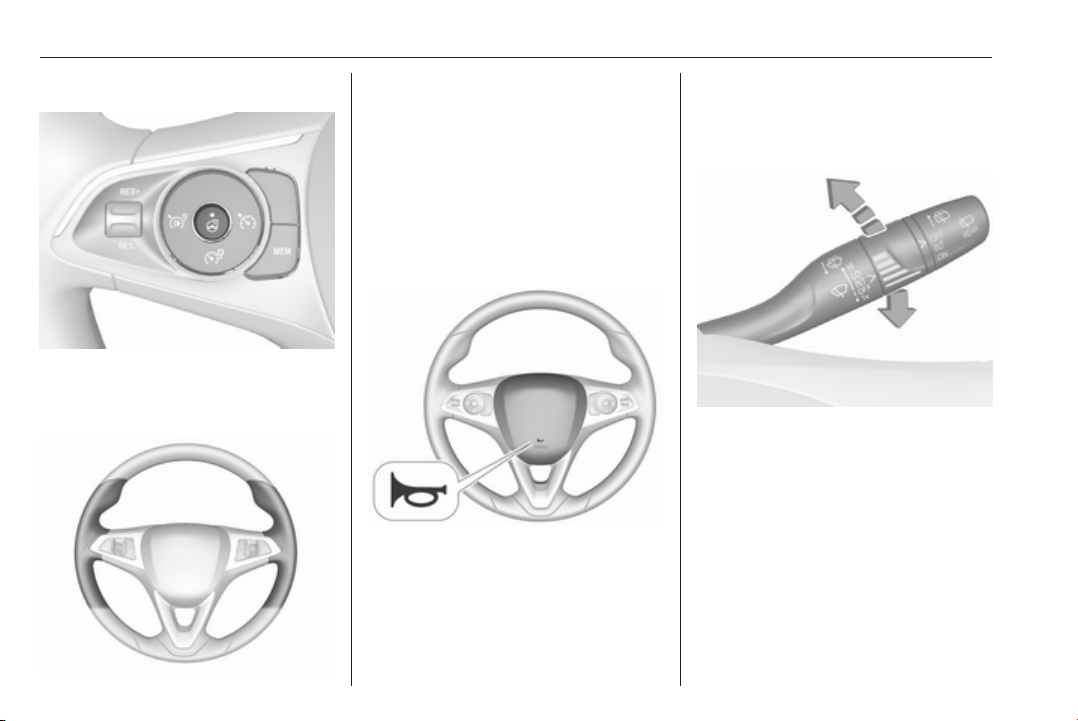

Bocina

Pulse j.

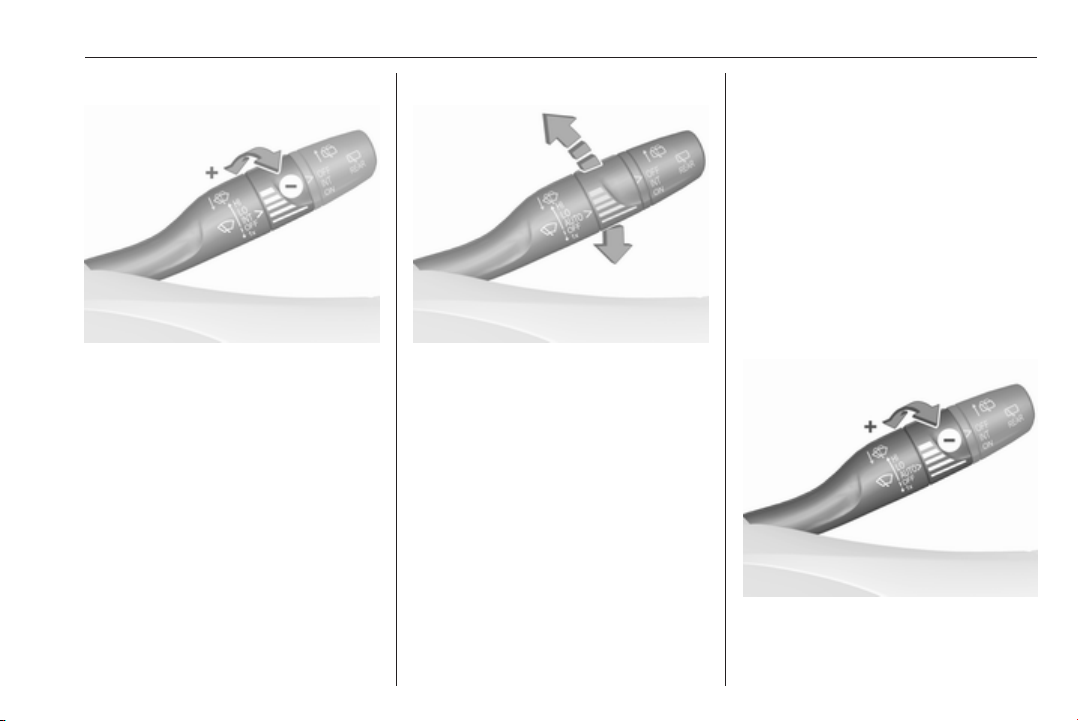

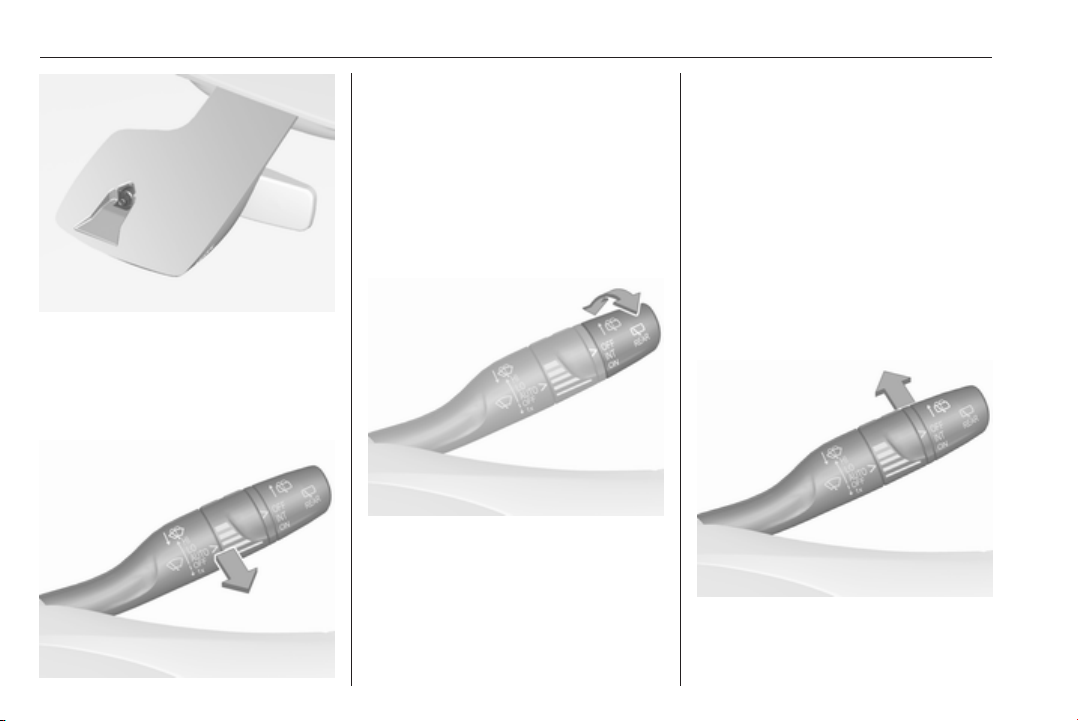

Sistemas limpia y lavaparabrisas

Limpiaparabrisas

HI : velocidad rápida
LO : velocidad lenta
INT : conexión a intervalos

o

AUTO : funcionamiento automático

con sensor de lluvia

OFF : desconectar

Para un solo barrido cuando el limpia‐
parabrisas está desconectado, baje
la palanca a la posición 1x.

Limpiaparabrisas 3 84.

14 En pocas palabras

Lavaparabrisas

Tire de la palanca.
Sistema lavaparabrisas 3 84.
Líquido de lavado 3 224.
Sustitución de las escobillas 3 227.

Limpialuneta trasero

Gire la tapa exterior para activar el
limpialuneta:

OFF : desconectar
INT : funcionamiento intermitente
ON : funcionamiento continuo

Lavaluneta

Presione la palanca.
Se pulveriza líquido de lavado sobre

la luneta trasera y el limpialuneta
realiza el barrido varias veces.

Limpia / lavaluneta 3 86.

En pocas palabras 15

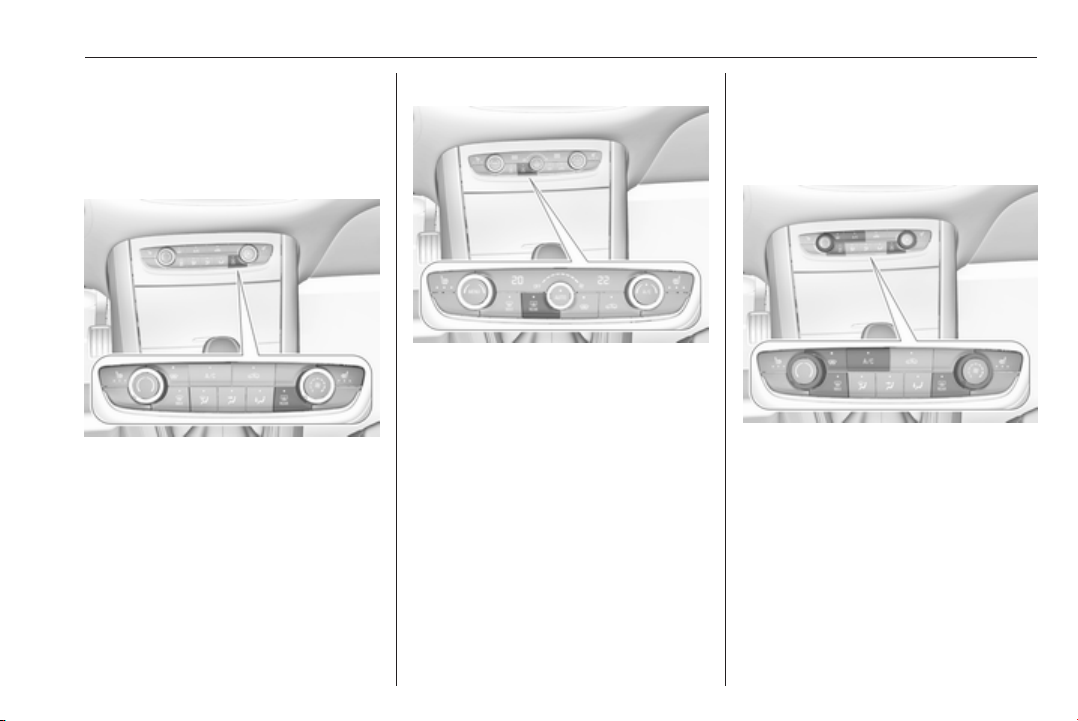

Climatización

Luneta térmica trasera

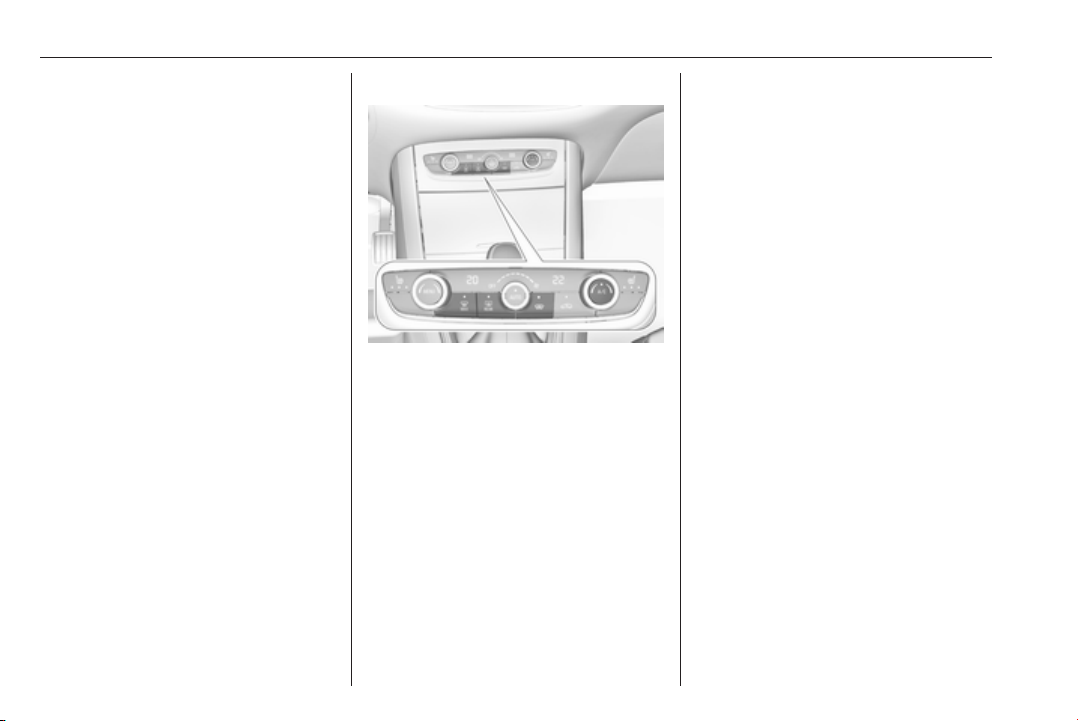

Sistema de calefacción y ventilación, aire acondicionado

La calefacción se acciona pulsando
b.

Climatizador automático electrónico

La calefacción se acciona pulsando
b.

Luneta térmica trasera 3 43.

Retrovisores exteriores térmicos

Si se pulsa b se activan también los
retrovisores exteriores.

Retrovisores exteriores térmicos
3 40.

Desempañado y descongelación de los cristales

Sistema de calefacción y ventilación,
aire acondicionado

● pulse à, la distribución de aire se
dirige hacia el parabrisas

● ponga el regulador de la tempe‐
ratura £ en el nivel más cálido

● conecte el aire acondicionado
A/C, si es necesario

● ponga la velocidad del ventilador
Z al máximo

● conecte la luneta térmica trasera

b

16 En pocas palabras

● conecte el parabrisas térmico ,

● abra las salidas de aire según
sea necesario y oriéntelas hacia
las ventanillas

Sistema de calefacción y ventilación
3 132.

Sistema de aire acondicionado
3 133.

Parabrisas térmico 3 44.

Climatizador automático electrónico

● pulse à, el LED del botón se
ilumina para indicar su activación

● la temperatura y la distribución
del aire se regulan automática‐
mente, el ventilador funciona a
velocidad alta

● conecte el aire acondicionado
pulsando A/C, si es necesario

● conecte la luneta térmica trasera

b

● conecte el parabrisas térmico ,

● para volver al modo anterior,
pulse el botón à de nuevo

● para volver al modo automático,
pulse AUTO

Climatizador automático electrónico
3 136.

En pocas palabras 17

Caja de cambios

Cambio manual

Para acoplar la marcha atrás en la
transmisión de 6 velocidades, pise el
pedal del embrague, tire de la anilla
situada bajo la palanca selectora y
mueva la palanca selectora bastante
a la izquierda y hacia delante.

Cambio manual 3 162.

Cambio automático

P : posición de estacionamiento
R : marcha atrás
N : modo neutro
D : modo automático
M : modo manual

: cambio a una marcha más larga

<

: cambio a una marcha más corta

]

Cambio automático 3 159.

Al salir de viaje

Comprobaciones antes de comenzar un viaje

● presión de los neumáticos
3 240 y estado 3 274

● nivel de aceite del motor y de los
demás líquidos 3 222

● todas las ventanillas, retroviso‐
res, iluminación exterior y placas
de matrícula deben estar en
buen estado y libres de suciedad,
nieve o hielo

● correcta posición de los retrovi‐
sores 3 39, asientos 3 48 y
cinturones de seguridad 3 56

● funcionamiento de los frenos a
baja velocidad, especialmente si
los frenos están húmedos

18 En pocas palabras

Arranque del motor

Cerradura del encendido

● gire la llave a la posición 1

● mueva ligeramente el volante
para desactivar el bloqueo

● cambio manual: accione el pedal
del embrague y el freno

● cambio automático: accione el
pedal del freno y ponga la
palanca selectora en P o N

● no pise el pedal del acelerador

● gire la llave a la posición 2 y
suelte después de haber arran‐
cado el motor

El motor diésel arranca después de
que el indicador de control ! de
precalentamiento se apague.

Arranque del motor 3 148.

Botón de encendido de arranque

● cambio manual: accione el pedal
del embrague y el freno

● cambio automático: accione el
pedal del freno y ponga la
palanca selectora en P o N

● no pise el pedal del acelerador

● pulse el botón Start/Stop

● suelte el botón después de
comenzar el proceso del arran‐
que

En pocas palabras 19

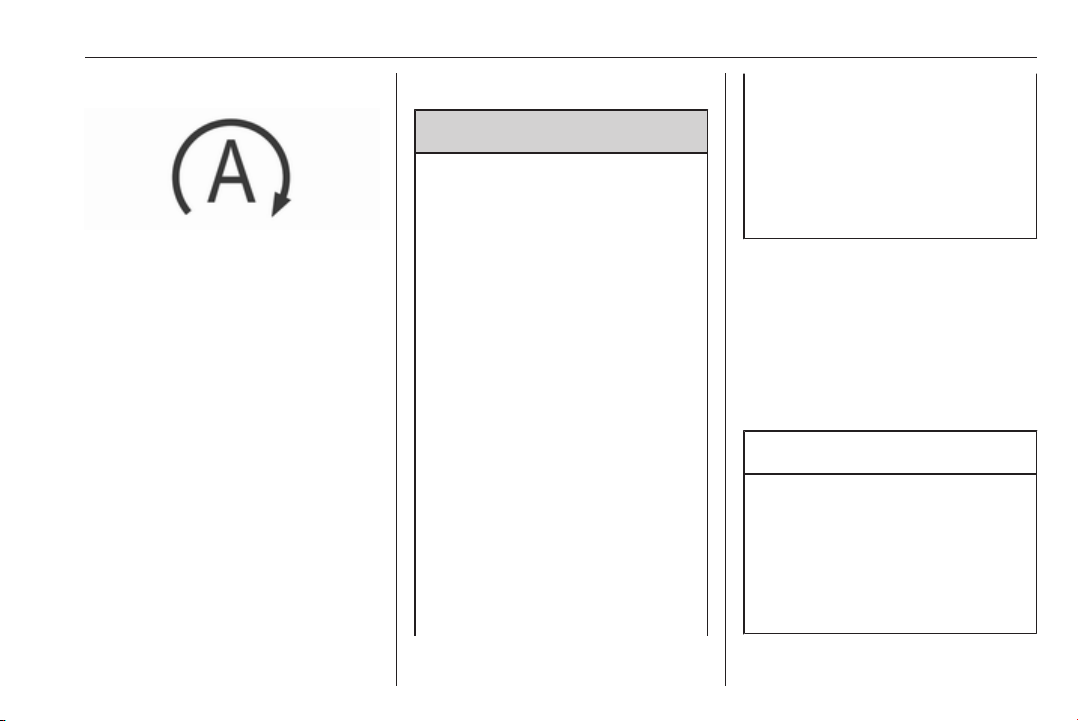

Sistema stop-start

Si el vehículo circula a baja velocidad
o está parado y se cumplen determi‐
nadas condiciones, se activa una
función de parada automática.

Una parada automática se indica
mediante el testigo de control D.

Cambio manual: para volver a arran‐
car el motor, pise de nuevo el pedal
del embrague. El testigo de control
D se apaga.

Cambio automático: para volver a
arrancar el motor, suelte el pedal del
freno. El testigo de control D se
apaga.

Sistema stop-start 3 150.

Estacionamiento

9 Advertencia

● No aparque el vehículo sobre la
superficie inflamable. La
temperatura alta del sistema de
escape podría prender fuego
en la superficie.

● Accione siempre el freno de
estacionamiento.

● Si el vehículo está en una
superficie plana o cuesta
arriba, engrane la primera o
mueva la palanca selectora a la
posición P. Si el vehículo está
cuesta arriba, gire las ruedas
delanteras en la dirección
contraria al bordillo.

Si el vehículo está en una
pendiente descendente,
engrane la marcha atrás o
mueva la palanca selectora a la
posición P. Gire las ruedas
delanteras hacia el bordillo.

● Cierre las ventanillas.

● Desconecte el motor.

● Saque la llave de contacto del
interruptor de encendido o
apague el contacto en vehícu‐
los con botón de encendido.
Gire el volante hasta que
perciba que se ha bloqueado.

●

Bloquee el vehículo con e del
mando a distancia.

Conecte el sistema de alarma
antirrobo 3 36.

● Los ventiladores de refrigeración
del motor pueden seguir funcio‐
nando después de desconectar
el motor 3 221.

Atención

Después de circular a un régimen
elevado o alta carga, se debe
dejar funcionar el motor breve‐
mente con baja carga o al ralentí
durante unos 30 segundos antes
de pararlo a fin de proteger el
turbocompresor.

Llaves, cerraduras 3 21.

20 En pocas palabras

Inmovilización del vehículo durante
un periodo de tiempo prolongado
3 220.

Llaves, puertas y ventanillas 21

Llaves, puertas y ventanillas

Llaves, cerraduras ....................... 21

Llaves ........................................ 21

Mando a distancia ..................... 22

Sistema de llave electrónica ...... 23

Cierre centralizado .................... 24

Bloqueo automático ................... 29

Seguros para niños ................... 29

Puertas ........................................ 31

Compartimento de carga ........... 31

Seguridad del vehículo ................ 36

Sistema antirrobo ...................... 36

Sistema de alarma antirrobo .....36

Inmovilizador ............................. 39

Retrovisores exteriores ................ 39

Forma convexa .......................... 39

Ajuste eléctrico .......................... 39

Espejos retrovisores

plegables .................................. 39

Retrovisores térmicos ................ 40

Retrovisor interior ........................ 40

Antideslumbramiento manual ....40

Antideslumbramiento

automático ................................ 41

Ventanillas ................................... 41

Parabrisas ................................. 41

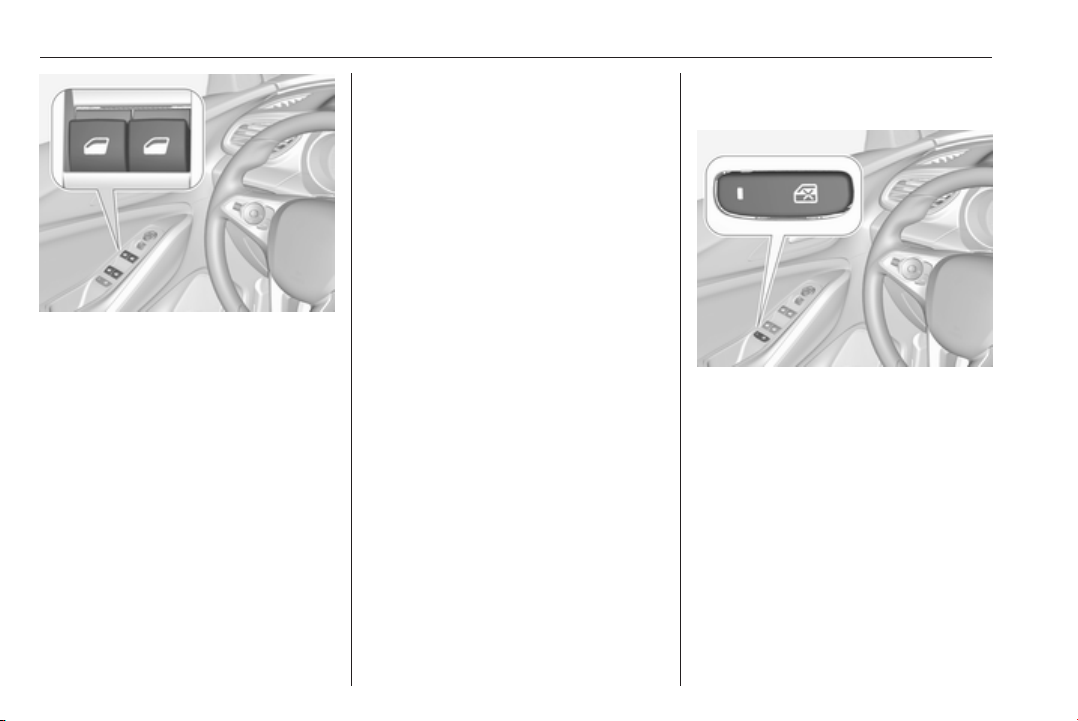

Elevalunas eléctricos ................. 41

Luneta térmica trasera .............. 43

Parabrisas térmico .................... 44

Parasoles .................................. 44

Persianas .................................. 44

Techo ........................................... 45

Techo de cristal ......................... 45

Llaves, cerraduras

Llaves

Atención

No fije artículos pesados o volu‐
minosos a la llave de contacto.

Llaves de repuesto

El número de la llave se especifica en
una etiqueta que se puede quitar.

Al pedir llaves de repuesto debe indi‐
carse el número de llave correspon‐
diente, ya que la llave es un compo‐
nente del sistema inmovilizador.

Cerraduras 3 256.
Cierre centralizado 3 24.
Arranque del motor 3 148.
Mando a distancia 3 22.
Llave electrónica 3 23.
El código numérico del adaptador

para las tuercas de rueda antirrobo se
especifica en una tarjeta. Debe indi‐
carse al solicitar un adaptador de
recambio.

22 Llaves, puertas y ventanillas

Cambio de una rueda 3 248.

Llave con paletón plegable

Pulse el botón para desplegarlo. Para
plegar la llave, pulse primero el botón.

Mando a distancia

Activa el funcionamiento de las
siguientes funciones mediante el uso
de los botones del mando a distancia:

● cierre centralizado 3 24

● sistema antirrobo 3 36

● sistema de alarma antirrobo
3 36

● desbloqueo y apertura del portón
trasero

● elevalunas eléctricos 3 41

● plegado de espejos retrovisores
3 39

El mando a distancia tiene un alcance
de hasta 100 metros, pero puede ser
mucho menor debido a influencias
externas. Las luces de emergencia
se iluminan para confirmar el accio‐
namiento.

Debe tratarlo con cuidado, protegerlo
de la humedad y de las temperaturas
altas, y evite accionarlo innecesaria‐
mente.

Sustituya la pila del mando a distancia

Sustituya la pila en cuanto disminuya
el alcance.

Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.

Llaves, puertas y ventanillas 23

1. Retire la cubierta posterior del
control remoto.

2. Extraiga la batería agotada de su
posición.

3. Cambie la batería por otra del
mismo tipo. Preste atención a la
posición de instalación.

4. Acople la cubierta posterior en su
posición.

Avería

Si el cierre centralizado no se activa
con el mando a distancia, puede
deberse a lo siguiente:

● Avería en el mando a distancia.

● La llave electrónica está fuera del
alcance de recepción.

● La tensión de la pila es dema‐
siado baja.

● Sobrecarga del cierre centrali‐
zado debido a un accionamiento
frecuente en breves intervalos;
se interrumpe la alimentación de
corriente durante un breve
período de tiempo.

● Interferencia de ondas de radio
de mayor potencia procedentes
de otras fuentes.

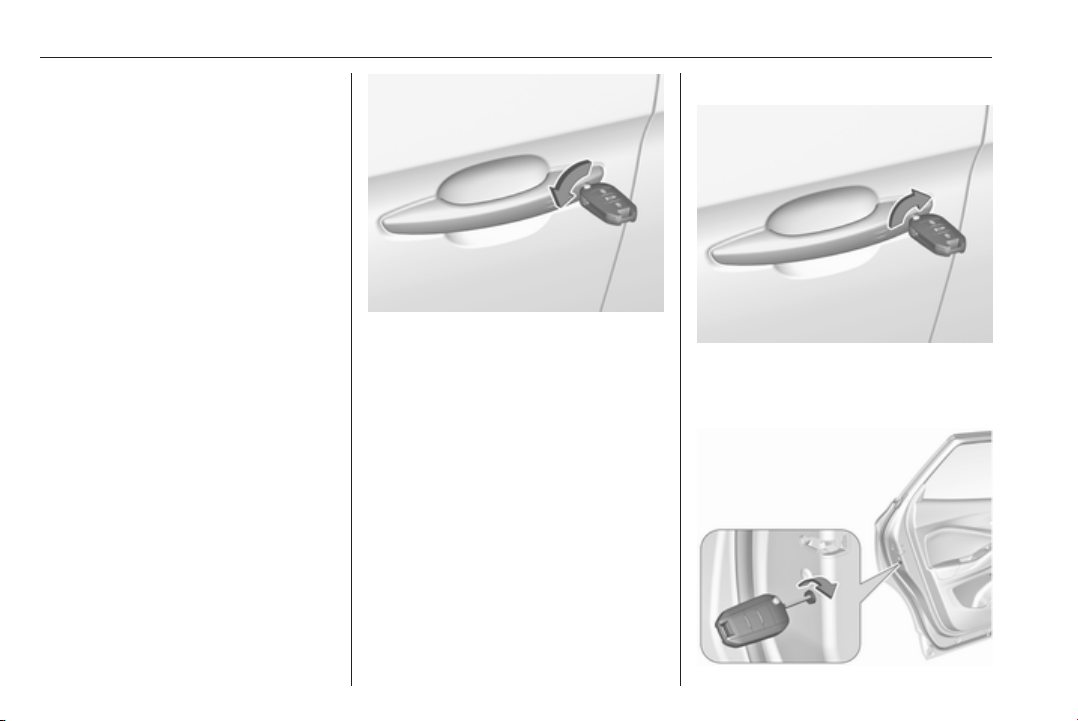

Desbloqueo manual 3 24.

Sistema de llave electrónica

Permite manejar las siguientes
funciones:

● cierre centralizado 3 24

● portón trasero eléctrico 3 31

● conectar el encendido y arrancar
el motor 3 148

El conductor sólo tiene que llevar
consigo la llave electrónica.

Además, la llave electrónica incluye
la función de mando a distancia
3 22.

24 Llaves, puertas y ventanillas

Debe tratarlo con cuidado, protegerlo
de la humedad y de las temperaturas
altas, y evite accionarlo innecesaria‐
mente.

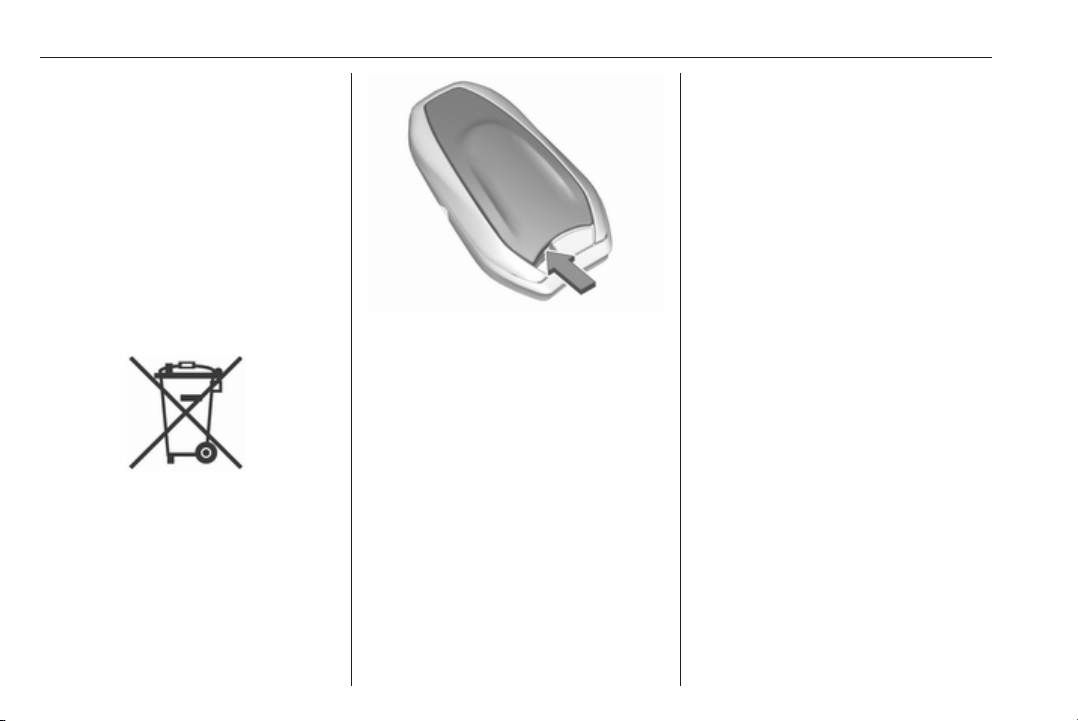

Cambio de la pila de la llave electrónica

Sustituya la pila en cuanto el sistema
no funcione correctamente o se
reduzca el alcance. La necesidad de
sustituir la pila se indica mediante un
mensaje en el centro de información
del conductor 3 110.

Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.

1. Desmonte la tapa.

2. Extraiga la batería agotada de su
posición.

3. Cambie la batería por otra del
mismo tipo. Preste atención a la
posición de instalación.

4. Acople la cubierta en su posición.

Avería

Si no es posible accionar el cierre
centralizado o arrancar el motor,
puede deberse a una de las causas
siguientes:

● Fallo en la llave electrónica.

● La llave electrónica está fuera del
alcance de recepción.

● La tensión de la pila es dema‐
siado baja.

● Sobrecarga del cierre centrali‐
zado debido a un accionamiento
frecuente en breves intervalos;
se interrumpe la alimentación de
corriente durante un breve
período de tiempo.

● Interferencia de ondas de radio
de mayor potencia procedentes
de otras fuentes.

Para subsanar la causa de la avería,
cambie la posición de la llave electró‐
nica.

Desbloqueo manual 3 24.

Cierre centralizado

Permite bloquear y desbloquear las
puertas, el compartimento de carga y
la tapa del depósito de combustible.

Para desbloquear una puerta, debe
tirar de la manilla interior de la puerta.
Si tira de la manilla más de una vez,
se abrirá la puerta.

Llaves, puertas y ventanillas 25

Nota
En caso de accidente con desplie‐
gue de los airbags o pretensores de
cinturones, el vehículo se desblo‐
quea automáticamente.

Nota
Poco tiempo después del desblo‐
queo con el mando a distancia, las
puertas se bloquean automática‐
mente si no se ha abierto ninguna

puerta. Una condición previa es que
el ajuste se active en la personaliza‐
ción del vehículo 3 112.

Funcionamiento del mando a distancia

Desbloqueo

Pulse O.
El modo de desbloqueo se puede

ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de
información. Se pueden seleccionar
dos opciones:

● Todas las puertas, comparti‐
mento de carga y tapa del depó‐
sito de combustible se desblo‐
quearán pulsando una vez O.

● Solamente la puerta del conduc‐
tor, el compartimento de carga y
la tapa del depósito de combus‐
tible se desbloquearán pulsando
una vez O. Para desbloquear
todas las puertas, pulse O dos
veces.

Seleccione el ajuste correspondiente
en la Personalización del vehículo.

Personalización del vehículo 3 112.

Desbloqueo del portón trasero
Pulse P más tiempo para desco‐
nectar el portón trasero solo.

Desbloqueo y apertura del portón
trasero 3 31.

Bloqueo
Cierre las puertas, el compartimento
de carga y la tapa del depósito de
combustible.

Pulse N.
Si la puerta del conductor no está

bien cerrada, el cierre centralizado no
funcionará.

Confirmación
El funcionamiento del sistema de
cierre centralizado lo confirma el
parpadeo de las luces de avería. Una
condición previa es que la configura‐
ción se active en la personalización
del vehículo 3 112.

26 Llaves, puertas y ventanillas

Funcionamiento del sistema de llave electrónica

La llave electrónica debe estar fuera
del vehículo a una distancia máxima
de un metro aproximadamente del
lado de la puerta correspondiente.

Desbloqueo

Pase una mano por detrás de la mani‐
lla de una de las puertas delanteras
para desbloquear el vehículo o
presione el botón del portón trasero.

Mantenga la mano detrás de la mani‐
lla de la puerta o mantenga pulsado
el botón del portón trasero para abrir
las ventanillas.

El modo de desbloqueo se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de
información. Se pueden seleccionar
dos opciones:

● Al pasar una mano detrás de la
manilla de la puerta del conduc‐
tor se desbloqueará únicamente
la puerta del conductor.

● Todas las puertas, el comparti‐
mento de carga y la tapa del
depósito de combustible se
desbloquearán al pasar la mano
detrás de la manilla de la puerta
del acompañante o al pulsar el
botón del portón trasero.

● Al pulsar el botón del portón
trasero se desbloqueará única‐
mente el portón trasero.

Personalización del vehículo 3 112.

Bloqueo

Llaves, puertas y ventanillas 27

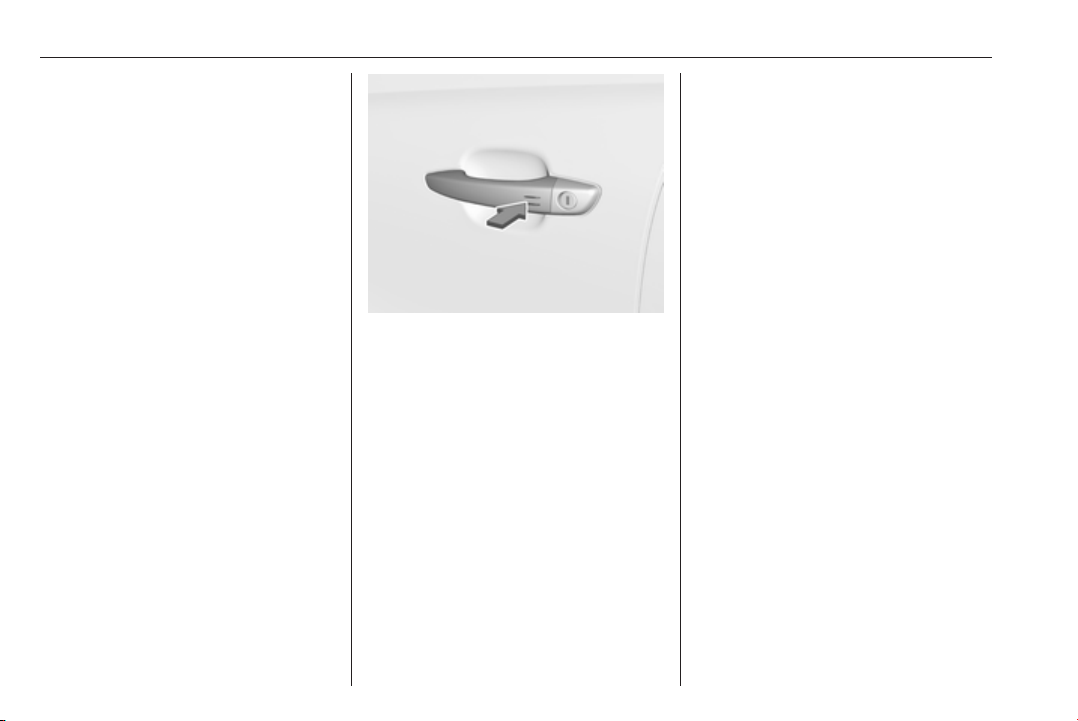

Pulse con un dedo una de las mani‐
llas de la puerta (en las marcas) o
pulse el botón del portón trasero.

Todas las puertas, el compartimento
de carga y la tapa del depósito de
combustible se bloquearán.

El sistema se bloquea si se ha abierto
alguna puerta y ahora todas las puer‐
tas están cerradas.

Si la puerta del conductor no se ha
cerrado correctamente, la llave elec‐
trónica permanece en el vehículo o el
encendido no está desconectado, no
se permitirá el bloqueo y sonará un
aviso acústico.

Si ha habido dos o más llaves elec‐
trónicas en el vehículo y el encendido
ha estado conectado una vez, las
puertas se bloquearán incluso si sola‐
mente se ha extraído una llave elec‐
trónica del vehículo.

Desbloqueo y apertura del portón trasero

El portón trasero se puede desblo‐
quear y abrir sin manos pulsando el
interruptor del panel táctil situado
debajo de la moldura del portón

trasero cuando la llave electrónica
está dentro del alcance. Las puertas
permanecen bloqueadas.

Compartimento de carga 3 31.

Funcionamiento con botones en la llave electrónica

El cierre centralizado también se
puede usar con los botones de la
llave electrónica.

Pulse O para desbloquearlos.
Pulse N para bloquearlos.
Pulse P durante más tiempo para

desbloquear y abrir únicamente el
portón trasero eléctrico.

Funcionamiento del mando a distan‐
cia 3 24.

Confirmación
El funcionamiento del sistema de
cierre centralizado lo confirma el
parpadeo de las luces de avería. Una
condición previa es que la configura‐
ción se active en la personalización
del vehículo 3 112.

Botón del cierre centralizado

Bloquean o desbloquean todas las
puertas, el compartimento de carga y
la tapa del depósito de combustible
desde el interior del habitáculo.

28 Llaves, puertas y ventanillas

Pulse Q para bloquearlos. El LED en
el botón se ilumina.

Pulse Q de nuevo para desbloquear‐
los. El LED del botón se apaga.

Funcionamiento con la llave en caso de un fallo del cierre centralizado

En caso de avería, por ejemplo, si la
batería del vehículo o del control
remoto / la llave electrónica se ha
descargado, la puerta del conductor
se puede bloquear o desbloquear con
la llave mecánica.

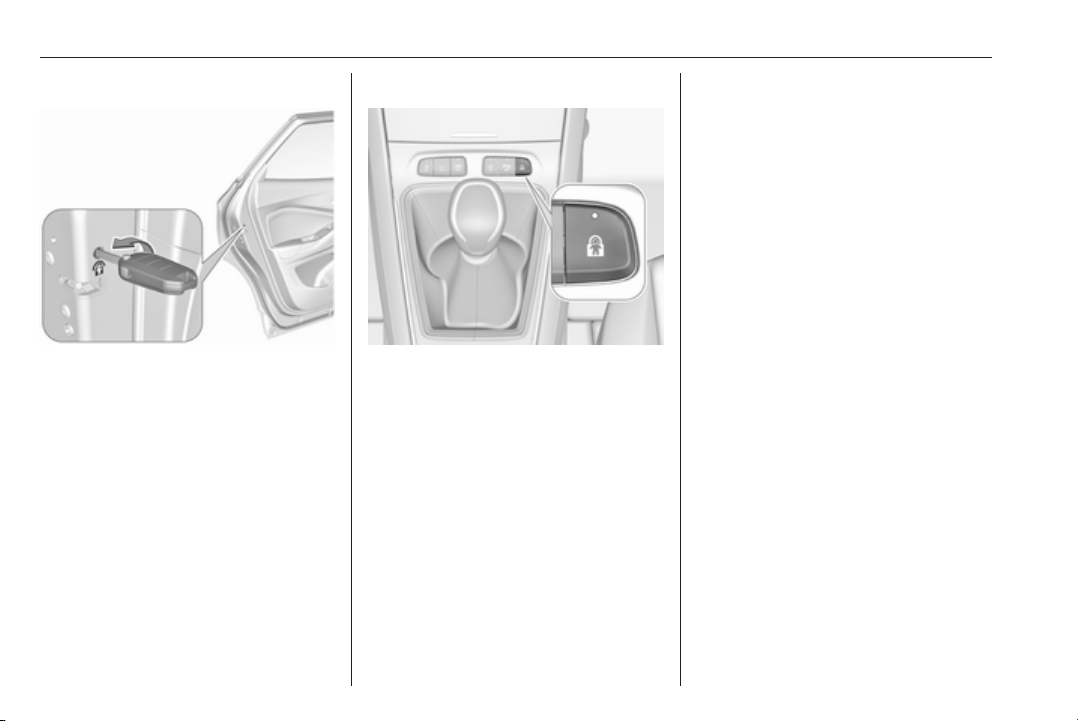

Desbloqueo manual
Llave electrónica: mantenga pulsado
el pestillo para sacar la llave integral.

Desbloquee manualmente la puerta
del conductor introduciendo y girando
la llave en el cilindro de la cerradura.

Las otras puertas pueden abrirse
tirando de la manilla interior. Posible‐
mente, el compartimento de carga y
la tapa del depósito de combustible
no se desbloquearán.

Al conectar el encendido, se desac‐
tiva el sistema antirrobo.

Bloqueo manual

Bloquee manualmente la puerta del
conductor introduciendo y girando la
llave en el cilindro de la cerradura.

Llaves, puertas y ventanillas 29

Para bloquear las otras puertas, retire
la cubierta negra con una llave.

Introduzca la llave con cuidado y
mueva hacia el lado interior de la
puerta sin girar la llave.

Extraiga la llave y fije la cubierta
negra.

Es posible que la tapa del depósito de
combustible y el portón trasero no
estén bloqueados.

Bloqueo automático

Bloqueo automático después de iniciar la marcha

Este sistema permite el bloqueo auto‐
mático de las puertas y el portón
trasero tan pronto como el vehículo
supera una velocidad determinada.

Si una de las puertas o el portón
trasero están abiertos, el cierre
centralizado automático no se activa.
Esto se indica con el sonido de rebote
de los cierres, acompañado de la
iluminación de h en el cuadro de
instrumentos, una señal acústica y la
presentación de un mensaje de
alerta.

Esta función puede activarse o
desactivarse en cualquier momento.
Con el encendido conectado, pulse
Q hasta que se inicie una señal acús‐
tica y se muestre el mensaje corres‐
pondiente.

El estado del sistema permanece en
la memoria al apagar el encendido.

Bloqueo automático después del desbloqueo

Poco tiempo después del desbloqueo
con el control remoto o la llave elec‐
trónica, todas las puertas, el compar‐
timento de carga y la tapa del depó‐
sito de combustible se bloquean
automáticamente si no se ha abierto
ninguna puerta.

Seguros para niños

9 Advertencia

Utilice los seguros para niños
siempre que viajen niños en los
asientos traseros.

30 Llaves, puertas y ventanillas

Seguros mecánicos para niños

Gire con una llave el seguro rojo para
niños de la puerta trasera a la posi‐
ción horizontal. La puerta no puede
abrirse desde el interior.

Para desactivarlo, gire el seguro para
niños hasta la posición vertical.

Seguros eléctricos para niños

Sistema de accionamiento remoto
para impedir la apertura de las puer‐
tas traseras con las manillas interio‐
res y el uso de los elevalunas eléctri‐
cos.

Conexión
Pulse R. El testigo indicador del
botón se enciende, acompañado de
un mensaje de confirmación. El
testigo indicador permanece encen‐
dido hasta que se desactiva el seguro
para niños.

Desconexión
Pulse de nuevo R. El testigo indica‐
dor del botón se apaga, acompañado
de un mensaje de confirmación. El
testigo indicador permanece encen‐
dido mientras el seguro para niños
esté activado.

Llaves, puertas y ventanillas 31

Puertas

Compartimento de carga

Portón trasero

Apertura

Después de desbloquear, pulse el
botón del portón trasero y abra el
portón trasero.

Cierre

Utilice la manilla interior.
No pulse el interruptor del panel táctil

al cerrar ya que se volverá a desblo‐
quear el portón trasero.

Cierre centralizado 3 24.

Portón trasero eléctrico

9 Advertencia

Tenga cuidado al accionar el
portón trasero eléctrico. Hay
riesgo de lesiones, especialmente
para los niños.

Observe atentamente el portón
trasero en movimiento durante su
accionamiento. Asegúrese de que
nada quede atrapado al accio‐
narlo y que nadie esté en la zona
de movimiento.

El portón trasero eléctrico se puede
accionar de la siguiente manera:

● Pulsando P durante más
tiempo en la llave electrónica.

● Funcionamiento sin manos con
el sensor de movimiento situado
debajo del parachoques trasero.

● El botón del portón trasero y
T en el portón trasero abierto.

En vehículos con cambio automático,
el portón trasero sólo se puede accio‐
nar con el vehículo parado y el
cambio automático en P.

Cuando el portón trasero eléctrico
está funcionando, parpadean los
intermitentes y suena un aviso acús‐
tico.

Nota
Al accionar el portón trasero eléc‐
trico no se activa el cierre centrali‐
zado. Para abrir el portón trasero

32 Llaves, puertas y ventanillas

con el botón de la llave electrónica,
o con el botón del portón trasero o
mediante funcionamiento manos
libres, no es necesario desbloquear
el vehículo. Es necesario que la
llave electrónica se encuentre en el
exterior del vehículo, a un alcance
aproximado de un metro del portón
trasero.

No deje la llave electrónica en el
compartimento de carga.

Bloquee el vehículo después de
cerrar, si se había desbloqueado
previamente.

Cierre centralizado 3 24.

Funcionamiento con la llave electrónica

Pulse P durante más tiempo para
abrir o cerrar el portón trasero.

Funcionamiento sin manos con el sensor de movimiento situado debajo del parachoques trasero

Para abrir o cerrar el portón trasero,
mueva hacia delante y hacia atrás el
pie debajo del parachoques trasero
en la zona debajo de la matrícula. La
llave debe encontrarse a una distan‐
cia máxima de 1 m. No mantenga el
pie debajo del parachoques más
tiempo ni lo mueva demasiado lenta‐
mente. La llave electrónica debe
estar fuera del vehículo a una distan‐
cia máxima de 1 m aproximadamente
del portón trasero.

Llaves, puertas y ventanillas 33

La activación o desactivación del
funcionamiento sin manos puede
definirse en el menú Ajustes I
Vehículo de la pantalla de informa‐
ción.

Pantalla de información 3 108.
Personalización del vehículo 3 112.

9 Peligro

No toque ninguna pieza del
vehículo debajo del mismo
durante el funcionamiento manos
libres. Existe riesgo de lesiones
causadas por las piezas calientes
del motor.

Bloqueo automático tras el funciona‐
miento sin manos

Pulse el botón S en el portón trasero
abierto, todo el vehículo se bloqueará
después de cerrarse el portón trasero
sin manos.

Funcionamiento del botón del portón trasero

Para abrir el portón trasero, pulse el
botón del portón trasero hasta que
éste empiece a moverse. Si el
vehículo está bloqueado, la llave
electrónica debe estar fuera del
vehículo a una distancia máxima de
1 m aproximadamente del portón
trasero.

34 Llaves, puertas y ventanillas

Para cerrar, pulse T en el portón
trasero abierto hasta que este
empiece a moverse.

Para detener o cambiar el sentido del movimiento

Para detener el movimiento del
portón trasero inmediatamente:

● pulse P durante más tiempo
en la llave electrónica, o

● pulse el botón del portón trasero,
o

● pulse T en el portón trasero
abierto

Si pulsa de nuevo uno de los interrup‐
tores, invertirá la dirección de movi‐
miento.

Ajuste de altura de apertura reducida

1. Abra el portón trasero eléctrico
con cualquier mando de acciona‐
miento.

2. Detenga el movimiento a la altura
deseada pulsando T. Si fuera
necesario, mueva manualmente
el portón trasero, una vez dete‐
nido, hasta la posición deseada.

3. Mantenga pulsado el botón T
en el interior del portón trasero
abierto durante tres segundos.

Nota
El ajuste de la altura deberá estar
programado a nivel de suelo.

Un aviso acústico indica el nuevo
ajuste y los intermitentes parpadean.
La altura reducida solo se puede
ajustar en un ángulo de apertura
superior a 30°.

Para eliminar la posición de altura
reducida, abra el portón trasero en
posición media y pulse T durante
3 s.

El portón trasero solo puede mante‐
nerse abierto si se supera una deter‐
minada altura mínima (ángulo de
apertura mínimo de 30°). La altura de
apertura no puede programarse por
debajo de dicha altura mínima.

Función de seguridad
Si el portón trasero eléctrico encuen‐
tra un obstáculo al abrirse o cerrarse,
se invertirá automáticamente el
sentido del movimiento. Si se
encuentra múltiples obstáculos en un
mismo ciclo, se desactivará la
función. En este caso, hay que cerrar
o abrir el portón trasero manual‐
mente.

Llaves, puertas y ventanillas 35

El portón trasero eléctrico tiene
sensores antiatrapamiento en los
bordes laterales. Si los sensores
detectan obstáculos entre el portón
trasero y el chasis, el portón trasero
se abrirá hasta que se vuelva a acti‐
var o cerrar manualmente.

La función de seguridad se indica
mediante un aviso acústico.

Retire todos los obstáculos antes de
reanudar el accionamiento eléctrico
normal.

Si el vehículo está equipado de
fábrica con un dispositivo de remol‐
que y hay un remolque conectado
eléctricamente, el portón trasero
eléctrico solo se podrá abrir con el
botón del portón trasero o cerrar con
T cuando el portón trasero esté
abierto. Compruebe que no hay
obstáculos en la zona móvil.

Sobrecarga
Si se acciona el portón trasero eléc‐
trico repetidamente en intervalos
cortos, la función se desactiva
durante un tiempo. Para restablecer
el sistema, mueva manualmente el
portón trasero a su posición final.

Inicialización del portón trasero eléctrico

Si el portón trasero eléctrico no se
puede accionar automáticamente
(por ejemplo, después de desconec‐
tar la batería del vehículo), aparece
un mensaje de advertencia en el
centro de información del conductor.

Active la electrónica de la siguiente
manera:

1. Abra el portón trasero manual‐
mente.

2. Cierre el portón trasero manual‐
mente.

3. Conecte el encendido.

Si no se soluciona el problema, acuda
a un taller.

Indicaciones generales para accionar el portón trasero

9 Peligro

No circule con el portón trasero
abierto o entreabierto, por ejem‐
plo, al transportar objetos volumi‐
nosos, ya que podrían entrar

gases de escape tóxicos, inodoros
e invisibles, en el vehículo.
Pueden ocasionar un desvaneci‐
miento e incluso la muerte.

Atención

Antes de abrir el portón trasero,
compruebe si hay obstrucciones
por arriba, como una puerta de
garaje, para evitar daños en el
portón trasero. Compruebe siem‐
pre la zona de movimiento por
encima y detrás del portón trasero.

Nota
Si se montan determinados acceso‐
rios pesados en el portón trasero,
puede que éste no se mantenga en
posición abierta.

Nota
El accionamiento del portón trasero
eléctrico se desactiva si la carga de
la batería del vehículo es baja. En
este caso, el portón trasero puede
que ni siquiera funcione manual‐
mente.

36 Llaves, puertas y ventanillas

Nota
Con el portón trasero eléctrico
desactivado y todas las puertas
desbloqueadas, el portón trasero
solamente puede accionarse
manualmente. En este caso, el
cierre manual del portón trasero
requiere bastante más fuerza.

Nota
Con temperaturas exteriores bajas,
es posible que el portón trasero no
se abra completamente por sí
mismo. En este caso, levante el
portón trasero manualmente hasta
su posición final normal.

Seguridad del vehículo

Sistema antirrobo

9 Advertencia

¡No utilice el sistema si hay perso‐
nas en el interior del vehículo! Las
puertas no se pueden desblo‐
quear desde el interior.

El sistema antirrobo bloquea mecáni‐
camente todas las puertas. Para acti‐
var el sistema todas las puertas
deben estar cerradas.

Al desbloquear el vehículo se desac‐
tiva el sistema antirrobo mecánico.
Esto no es posible con el botón del
cierre centralizado.

Activación

Pulse dos veces N en el mando a
distancia en menos de cinco segun‐
dos.

Sistema de alarma antirrobo

El sistema de alarma antirrobo se
combina con el sistema antirrobo
mecánico.

El sistema vigila:

● puertas, portón trasero, capó

● habitáculo, incluido el comparti‐
mento de carga

Llaves, puertas y ventanillas 37

● inclinación del vehículo; p. ej., si
lo elevan

● encendido

Activación

Se deben cerrar todas las puertas y
la llave electrónica no debe perma‐
necer en el vehículo. Si no, el sistema
no se puede activar.

● Mando a distancia: autoactivado
30 segundos después de cerrar
el vehículo pulsando e una vez.

● Sistema de llave electrónica:
activación automática
30 segundos después de
bloquear el vehículo pulsando
con un dedo una de las manillas
de la puerta delantera en las
marcas.

● Mando a distancia o llave elec‐

trónica: directamente al pulsar e
dos veces en un plazo de
cinco segundos.

● Sistema de llave electrónica con
cierre pasivo habilitado: breve‐
mente activado después de que
se produzca el cierre pasivo.

Nota
Las modificaciones del interior del
vehículo, como el uso de fundas de
asiento, y las ventanillas abiertas,
podrían perturbar la función de vigi‐
lancia del habitáculo.

Activación sin vigilancia del habitáculo y de la inclinación del vehículo

Desactive la vigilancia del habitáculo
y de la inclinación del vehículo
cuando se queden animales en el
vehículo, debido al elevado volumen
de señales ultrasónicas y a que los
movimientos dispararán la alarma.
También debe desactivarse cuando
el vehículo viaje en ferry o tren.

1. Cierre el portón trasero, el capó y
las ventanillas.

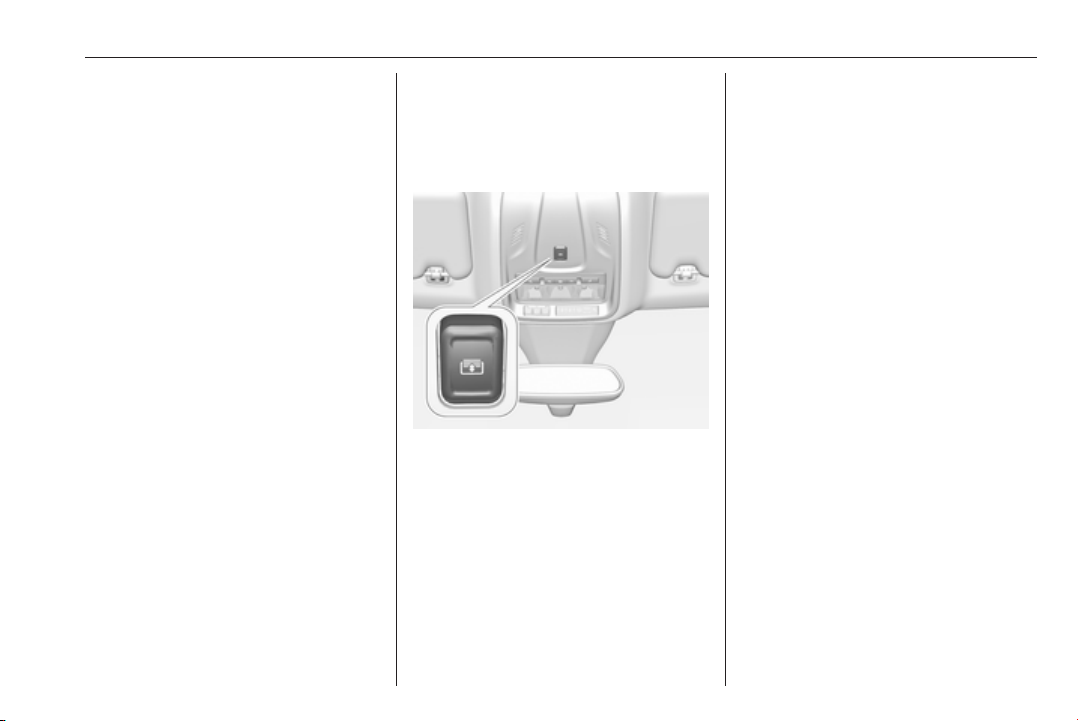

2. Pulse o. El LED del botón o
se enciende durante un máximo
de diez minutos.

38 Llaves, puertas y ventanillas

3. Cierre las puertas.

4. Conecte el sistema de alarma
antirrobo.

El mensaje de estado aparece en el
centro de información del conductor.

Indicación

El LED del botón del cierre centrali‐
zado parpadea si el sistema de
alarma antirrobo se activa.

En caso de avería, recurra a la ayuda
de un taller.

Desactivación

Mando a distancia: Al desbloquear el
vehículo pulsando c se desactiva el
sistema de alarma antirrobo.

Sistema de llave electrónica: Si se
desbloquea el vehículo pulsando una
de las manillas de la puerta delantera
en las marcas se desactiva el sistema
de alarma antirrobo.

La llave electrónica debe estar fuera
del vehículo a una distancia máxima
de un metro aproximadamente del
lado de la puerta correspondiente.

El sistema no se desactiva desblo‐
queando la puerta del conductor con
la llave o con el botón de cierre
centralizado en el habitáculo.

Alarma

Cuando se dispara, suena la bocina
de alarma y, simultáneamente,
parpadean las luces de emergencia.
El número y la duración de las alar‐
mas está establecido por la ley.

El sistema de alarma antirrobo se
puede desactivar pulsando c,
pulsando una de las manillas de la
puerta delantera en las marcas con
sistema de llave electrónica o conec‐
tando el encendido.

Si se dispara una alarma, que no ha
sido interrumpida por el conductor, se
indicará a través de las luces de
emergencia. Parpadearán rápida‐
mente tres veces la próxima vez que
se desbloquee el vehículo con el
mando a distancia. Además, apare‐
cerá un mensaje de advertencia en el
centro de información del conductor
después de conectar el encendido.

Mensajes del vehículo 3 110.
Si hay que desconectar la batería del

vehículo (p. ej., para trabajos de
mantenimiento), la sirena de alarma
debe desactivarse del siguiente

Llaves, puertas y ventanillas 39

modo: conecte y desconecte el
encendido, luego desconecte la bate‐
ría del vehículo antes de 15 s.

Inmovilizador

El sistema forma parte de la cerra‐
dura del encendido y comprueba si el
vehículo puede ser arrancado con la
llave utilizada.

El inmovilizador se activa automáti‐
camente después de sacar la llave de
la cerradura del encendido.

Nota
Las etiquetas de identificación de
radiofrecuencia (RFID) pueden
causar interferencias a la llave. No
las coloque cerca de la llave al
arrancar el vehículo.

Nota
El inmovilizador no bloquea las
puertas. Bloquee siempre el
vehículo al salir de él 3 24 y conecte

el sistema de alarma antirrobo 3 36.

Retrovisores exteriores

Forma convexa

La forma del espejo hace que los
objetos parezcan más pequeños, lo
que afecta a la apreciación de las
distancias.

Alerta de punto ciego lateral 3 198.

Ajuste eléctrico

Seleccione el retrovisor exterior
correspondiente pulsando el botón
del espejo retrovisor hacia la
izquierda o derecha.

Luego bascule el mando para ajustar
el retrovisor.

Espejos retrovisores plegables

Para la seguridad de los peatones,
los retrovisores exteriores basculan
de su posición de montaje normal al
recibir impactos de una determinada
fuerza. Vuelva a colocar el retrovisor
en su posición presionando ligera‐
mente sobre la carcasa.

40 Llaves, puertas y ventanillas

Plegado eléctrico

Tire del botón del retrovisor hacia
atrás. Se plegarán los dos retroviso‐
res exteriores.

Tire del botón del retrovisor hacia
atrás de nuevo para volver a colocar
los retrovisores exteriores en su posi‐
ción original.

Si un retrovisor plegado eléctrica‐
mente se despliega manualmente, al
tirar hacia atrás del botón del retrovi‐
sor solo se desplegará eléctrica‐
mente el otro retrovisor.

Retrovisores térmicos

Se activan pulsando b.
La calefacción funciona con el motor

en marcha y se desconecta automá‐
ticamente poco tiempo después.

Luneta térmica trasera 3 43.

Retrovisor interior

Antideslumbramiento manual

Para reducir el deslumbramiento,
ajuste la palanca que hay debajo de
la carcasa del espejo.

Llaves, puertas y ventanillas 41

Antideslumbramiento automático

Se reduce automáticamente el
deslumbramiento de los vehículos
que tiene detrás por la noche.

Ventanillas

Parabrisas

Pegatinas en el parabrisas

No fije pegatinas (por ejemplo, las
pegatinas de control en carreteras de
peaje o similares) sobre el parabrisas
en la zona del retrovisor interior. En
caso contrario podría restringirse la
zona de detección del sensor y de
visión de la cámara en la carcasa del
espejo.

Sustitución del parabrisas

Atención

Si el vehículo dispone de sensor
de cámara frontal para los siste‐
mas de ayuda a la conducción, es
muy importante realizar cualquier
sustitución del parabrisas de
manera precisa según las especi‐
ficaciones de Opel. De lo contra‐
rio, estos sistemas podrían no
funcionar correctamente y existe

riesgo de comportamiento impre‐
visto o mensajes de estos siste‐
mas.

Elevalunas eléctricos

9 Advertencia

Tenga cuidado al accionar los
elevalunas eléctricos. Hay riesgo
de lesiones, especialmente para
los niños.

Si hay niños en los asientos trase‐
ros, active el seguro para niños de
los elevalunas eléctricos.

Observe atentamente las ventani‐
llas cuando las cierre. Asegúrese
de que nada quede atrapado
mientras se mueven.

Conecte el encendido para accionar
los elevalunas eléctricos.

42 Llaves, puertas y ventanillas

Accione el interruptor de la ventanilla
correspondiente: pulse para abrir o
tire para cerrar.

Pulse o tire con cuidado hasta el
primer fiador: la ventanilla sube o baja
mientras esté accionado el interrup‐
tor.

Pulse o tire con más fuerza hasta el
segundo fiador y luego suelte: la
ventanilla sube o baja automática‐
mente con la función de seguridad
activada. Para detener el movi‐
miento, vuelva a accionar el interrup‐
tor en la misma dirección.

Función de seguridad

Si el cristal de la ventanilla encuentra
algún obstáculo en la mitad superior
del recorrido durante el cierre auto‐
mático, se detendrá inmediatamente
y volverá a abrirse.

Anular la función de seguridad

En el caso de que cueste cerrar la
ventanilla a causa del hielo u otro
problema similar, conecte el encen‐
dido y mantenga el interruptor en la
primera posición. La ventanilla sube
sin la función de seguridad activada.
Para detener el movimiento, suelte el
interruptor.

Seguro para niños en las ventanillas traseras

Pulse V para desactivar los elevalu‐
nas eléctricos de las puertas trase‐
ras; el LED se enciende. Para acti‐
varlos, pulse de nuevo V.

Accionamiento de las ventanillas desde fuera

Las ventanillas se pueden accionar a
distancia desde fuera del vehículo.

Llaves, puertas y ventanillas 43

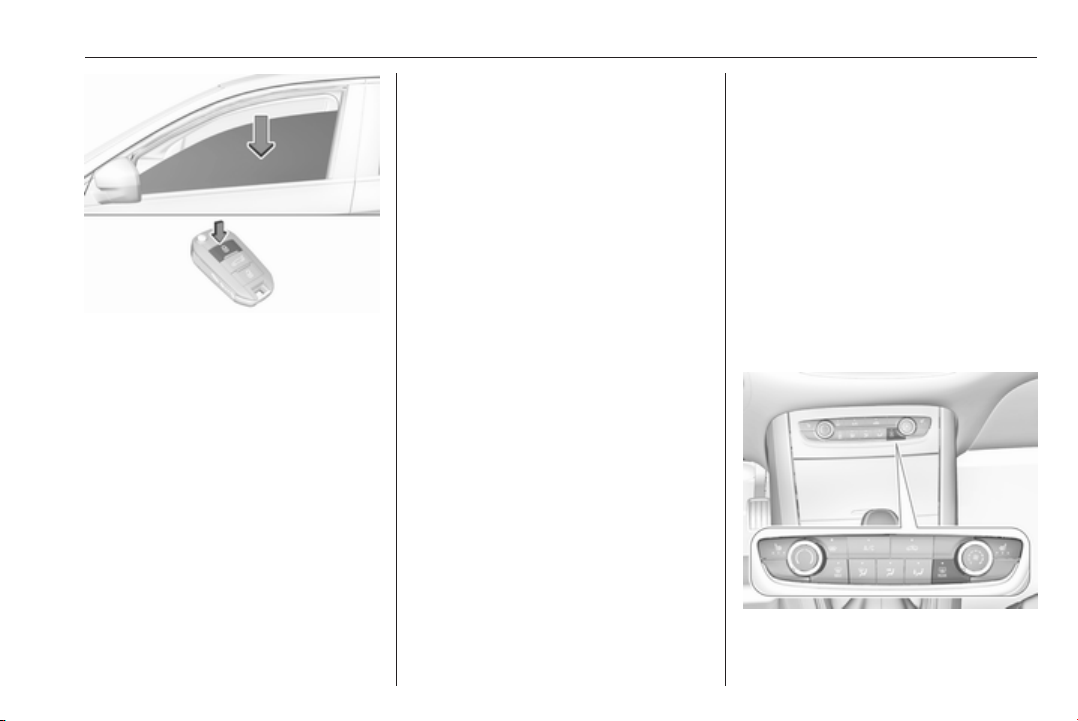

Mantenga pulsado e para cerrar las
ventanillas.

Suelte el botón para detener el movi‐
miento de las ventanillas.

Si las ventanillas están totalmente
cerradas, las luces de emergencia
parpadearán dos veces.

Sobrecarga

Si se accionan repetidamente las
ventanillas a intervalos breves, es
posible que se desactive el acciona‐
miento de las ventanillas durante
algún tiempo.

Inicialización de los elevalunas eléctricos

Si las ventanillas no se pueden cerrar
automáticamente (por ejemplo,
después de desconectar la batería
del vehículo), aparece un mensaje de
advertencia en el centro de informa‐
ción del conductor.

Mensajes del vehículo 3 110.
Active la electrónica de las ventani‐

llas del siguiente modo:

1. Cierre las puertas.

2. Conecte el encendido.

3. Tire del interruptor hasta que la
ventanilla esté cerrada y
mantenga el interruptor así
durante otros dos segundos.

4. Pulse el interruptor hasta que la
ventanilla esté completamente
abierta y mantenga el interruptor
así durante otros dos segundos.

5. Repita la operación para cada
ventanilla.

Luneta térmica trasera

Accionamiento pulsando b junto con
los retrovisores exteriores térmicos.

La calefacción funciona con el motor
en marcha y se desconecta automá‐
ticamente poco tiempo después.

En función del sistema de climatiza‐
ción, b se encuentra en una posición
diferente.

Vehículos con sistema de calefacción y ventilación o aire acondicionado

44 Llaves, puertas y ventanillas

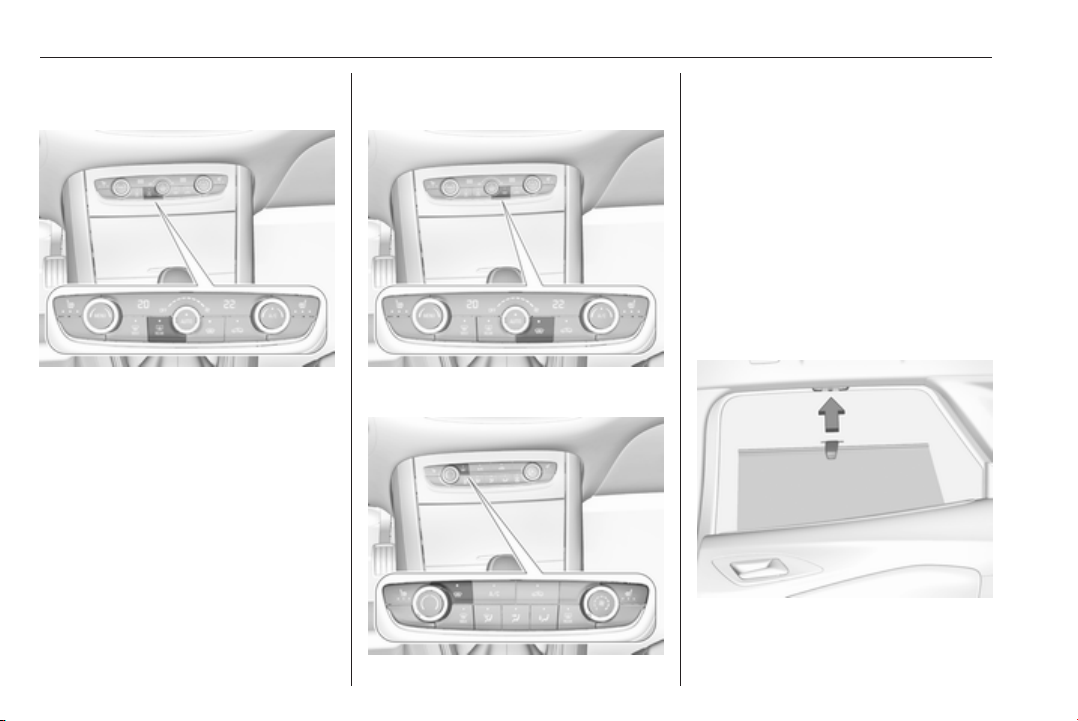

Vehículos con climatizador automático electrónico

Parabrisas térmico

Activado al pulsar ,, el LED del
botón se ilumina.

La calefacción funciona con el motor
en marcha y se desconecta automá‐
ticamente poco tiempo después.

En función del sistema de climatiza‐
ción, , se encuentra en una posi‐
ción diferente.

Vehículos con climatizador automático electrónico

Vehículos con aire acondicionado

Parasoles

Los parasoles se pueden abatir o
bascular hacia un lado para evitar el
deslumbramiento.

Si los parasoles tienen espejos inte‐
grados, las tapas de los espejos
deben estar cerradas durante la
marcha.

El parasol tiene un bolsillo para tiques
en la parte posterior.

Persianas

Llaves, puertas y ventanillas 45

Para protegerse del sol en los asien‐
tos de la segunda fila, tire de la
persiana hacia arriba usando el asa y
engánchela en la parte superior del
marco de la puerta.

Techo

Techo de cristal

Persiana solar

Pulse N suavemente hasta el primer
fiador en la parte trasera: la persiana
solar se abre si se acciona el inter‐
ruptor.

Pulse N firmemente hasta el
segundo fiador y suelte en la parte
trasera: la persiana solar se abre si se
acciona el interruptor.

Pulse N suavemente hasta el primer
fiador en la parte delantera: la
persiana solar se cierra si se acciona
el interruptor.

Pulse N firmemente hasta el
segundo fiador y suelte en la parte
delantera: la persiana solar se cierra
si se acciona el interruptor.

Función de seguridad

Si la persiana solar encuentra resis‐
tencia durante el cierre automático,
se detiene inmediatamente y vuelve
a abrirse.

Modo de espera

La persiana solar se puede accionar
con la cerradura del encendido en la
posición 1 3 146.

Inicialización después de un fallo de alimentación

Después de un fallo de alimentación,
sólo se puede usar la persiana solar
de forma limitada. Inicialice el sistema
del siguiente modo:

46 Llaves, puertas y ventanillas

1. Gire la llave en la cerradura del
encendido a la posición 1.

2.

Pulse N dos veces suavemente
hasta el primer fiador en la parte
trasera, la persiana solar se abre
ligeramente.

3.

Pulse inmediatamente N dos
veces suavemente hasta el
primer fiador en la parte delan‐
tera, la persiana solar se cierra
ligeramente.

Después del paso 3, la persiana
solar está en el modo de iniciali‐
zación sin la función de seguri‐
dad.

4.

Pulse N suavemente hasta el
primer fiador en la parte trasera
hasta que la persiana solar se
abra por completo.

5.

Pulse N suavemente hasta el
primer fiador en la parte delantera
hasta que la persiana solar se
cierre por completo.

Después de este procedimiento, la
persiana solar está inicializada con la
función de seguridad activada.

Si se pulsa N firmemente hasta el
segundo fiador durante la inicializa‐
ción, se cancela el procedimiento.

Asientos, sistemas de seguridad 47

Asientos, sistemas de seguridad

Reposacabezas ........................... 47

Reposacabezas activos ............ 48

Asientos delanteros ..................... 48

Posición de asiento ................... 48

Ajuste manual del asiento ......... 49

Ajuste del asiento eléctrico ........ 51

Reposabrazos ........................... 53

Calefacción ................................ 54

Ventilación ................................. 54

Asientos traseros ......................... 54

Reposabrazos ........................... 54

Calefacción ................................ 55

Cinturones de seguridad ............. 55

Cinturón de seguridad de tres

puntos ....................................... 56

Sistema de airbags ...................... 58

Sistema de airbags frontales ..... 62

Sistema de airbags laterales .....62

Sistema de airbags de cortina ...63

Desactivación de los airbags ..... 63

Sistemas de retención infantil ...... 65

Posiciones de montaje del

sistema de retención infantil ..... 68

Reposacabezas

Posición

9 Advertencia

Conduzca siempre con el apoya
cabezas ajustado en la posición
correcta.

El borde superior del resposacabe‐
zas debe estar en la parte superior de
la cabeza. Si esto no es posible para
personas muy altas, se debe ajustar
el reposacabezas en la posición más

alta; para personas de poca estatura,
se debe ajustar en la posición más
baja.

Ajuste

Reposacabezas en los asientos
delanteros

Ajuste de la altura
Tire hacia arriba del reposacabezas o
pulse los resortes de retención para
desbloquearlos y baje el reposacabe‐
zas.

48 Asientos, sistemas de seguridad

Reposacabezas en los asientos
traseros

Ajuste de la altura
Tire hacia arriba del reposacabezas o
pulse los resortes de retención para
desbloquearlos y baje el reposacabe‐
zas.

Desmontaje
Presione el pestillo, tire el reposaca‐
bezas correspondiente hacia arriba y
extráigalo.

Reposacabezas activos

En caso de impacto trasero, la parte
delantera de los reposacabezas acti‐
vos se mueven un poco hacia
delante. De este modo, la cabeza
quedará sujeta y se reducirá el riesgo
de lesiones por el efecto de la sacu‐
dida.

Nota
Sólo se deben colocar accesorios
homologados si el asiento no está
ocupado.

Asientos delanteros

Posición de asiento

9 Advertencia

Conduzca siempre con el asiento
ajustado correctamente.

9 Advertencia

Nunca ajuste los asientos mien‐
tras conduce, ya que podrían
moverse de forma incontrolada.

9 Peligro

Para permitir un correcto desplie‐
gue del airbag, debe estar
sentado a más de 25 cm del
volante.

9 Advertencia

No guarde nunca ningún objeto
bajo los asientos.

Asientos, sistemas de seguridad 49

● Siéntese lo más cerca posible del
respaldo. Ajuste la distancia del
asiento hasta los pedales de
modo que, al pisar los pedales,
las piernas queden dobladas en
un ligero ángulo. Deslice el
asiento del acompañante hacia
atrás lo máximo posible.

● Ajuste la altura del asiento de
modo que el campo visual quede
libre hacia todos los lados y
pueda ver todos los instrumentos
indicadores. Debería quedar
como mínimo un palmo de
holgura entre la cabeza y el
marco del techo. Los muslos

deben quedar apoyados ligera‐
mente, sin presión, sobre el
asiento.

● Coloque los hombros lo más
cerca posible del respaldo.
Ajuste la inclinación del respaldo
de modo que pueda coger el
volante con los brazos ligera‐
mente doblados. Al girar el
volante, debe mantener el
contacto de los hombros con el
respaldo. El respaldo no debe
estar demasiado inclinado hacia
atrás. Le recomendamos un
ángulo de inclinación máximo de
25°.

● Ajuste el asiento y el volante de
manera que la muñeca descanse
sobre la parte superior del
volante mientras que el brazo
está completamente extendido y
los hombros en el respaldo.

● Ajustar el volante 3 83.

● Ajustar el reposacabezas 3 47.

● Ajuste la altura del cinturón de
seguridad 3 56.

● Ajuste el apoyo para los muslos
de modo que exista una separa‐
ción de dos dedos de anchura
entre el borde del asiento y la
corva de la pierna.

● Ajuste el apoyo lumbar de modo
que se adapte a la forma natural
de la columna vertebral.

Ajuste manual del asiento

Conduzca únicamente con los asien‐
tos y reposacabezas anclados.

Ajuste longitudinal

50 Asientos, sistemas de seguridad

Tire del asidero, deslice el asiento,
suelte el asidero. Intente mover el
respaldo hacia delante y hacia atrás
para asegurarse de que el asiento
está bloqueado en su posición.

Inclinación del respaldo

Gire la rueda de mano. No se apoye
en el respaldo mientras lo ajusta.

Altura del asiento

Movimiento de bombeo de la palanca
hacia arriba : asiento más alto

hacia abajo : asiento más bajo

Inclinación del asiento

Pulse el interruptor
en la parte

trasera
en la parte
delantera

: parte delantera

más alta

: parte delantera

más baja

Asientos, sistemas de seguridad 51

Apoyo lumbar

Ajuste el apoyo lumbar con el conmu‐
tador de cuatro posiciones para
adaptarlo a sus necesidades perso‐
nales.

Para mover el apoyo hacia arriba o
hacia abajo: pulse el conmutador
arriba o abajo.

Para aumentar o disminuir el apoyo:
pulse el conmutador hacia delante o
hacia atrás.

Apoyo para los muslos regulable

Tire de la palanca y deslice el apoyo
para los muslos.

Ajuste del asiento eléctrico

9 Advertencia

Debe tener cuidado al accionar los
asientos eléctricos. Hay riesgo de
lesiones, especialmente para los
niños. Podrían quedar objetos
atrapados.

Observe atentamente los asientos
cuando los ajuste. Informe
adecuadamente a los ocupantes
del vehículo.

Ajuste longitudinal

Mueva el interruptor hacia delante /
hacia atrás.

52 Asientos, sistemas de seguridad

Altura del asiento

Mueva el interruptor hacia arriba /
hacia abajo.

Inclinación del asiento

Mueva la parte delantera del interrup‐
tor hacia arriba / hacia abajo.

Inclinación del respaldo

Gire el interruptor hacia delante /
hacia atrás.

Apoyo lumbar, apoyo para los muslos
regulable, consulte el ajuste manual
del asiento 3 49.

Función de memoria para ajuste del asiento eléctrico

Se pueden guardar dos ajustes dife‐
rentes del asiento del conductor.

Personalización del vehículo 3 112.

Asientos, sistemas de seguridad 53

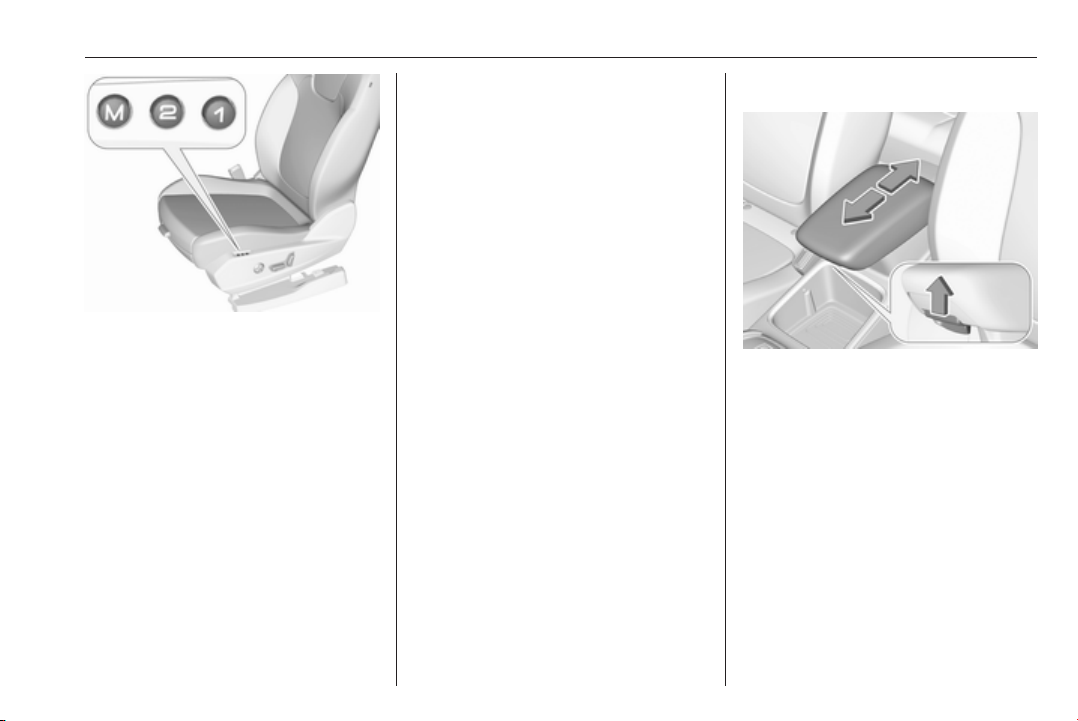

Almacenar posición memorizada

● Ajuste el asiento del conductor a
la posición deseada.

● Mantenga pulsado M y 1 o 2
simultáneamente hasta que
suene un aviso acústico.

Recuperación de las posiciones memorizadas

Mantenga pulsado 1 o 2 hasta haber
alcanzado la posición del asiento
guardada. Si se suelta el botón
durante el desplazamiento del
asiento, se anula la memoria.

Función de seguridad
Si el asiento del conductor encuentra
resistencia durante el movimiento, es
posible que la función se detenga.
Después de eliminar la obstrucción,
mantenga pulsado el botón de posi‐
ción de memoria correspondiente
durante dos segundos. Intente recu‐
perar la posición de memoria de
nuevo. Si la recuperación no
funciona, recurra a un taller.

Sobrecarga
Si hay una sobrecarga eléctrica del
ajuste del asiento, se corta automáti‐
camente la alimentación eléctrica
durante un breve periodo de tiempo.

Nota
Después de un accidente con
despliegue de los airbags, se desac‐

tivará la función de memoria para
cada botón de posición.

Reposabrazos

El reposabrazos se puede deslizar
hacia delante 10 cm. Tire del asidero
para deslizar el reposabrazos.
Debajo del reposabrazos hay un
compartimento portaobjetos.

54 Asientos, sistemas de seguridad

Calefacción

Para ajustar la potencia de calefac‐
ción deseada, pulse una o varias
veces ß del asiento correspondiente.
El testigo de control en el botón indica
el ajuste.

No se recomienda el uso prolongado
en el nivel más alto para las personas
con piel sensible.

La calefacción de los asientos
funciona con el motor en marcha y
durante una parada automática.

Sistema stop-start 3 150.

Ventilación

Active la ventilación pulsando A para
el asiento delantero correspondiente.

La ventilación de los asientos delan‐
teros funciona con el motor en
marcha y durante una parada auto‐
mática.

Sistema stop-start 3 150.

Asientos traseros

Reposabrazos

Baje el reposabrazos. El reposabra‐
zos dispone de portavasos.

Asientos, sistemas de seguridad 55

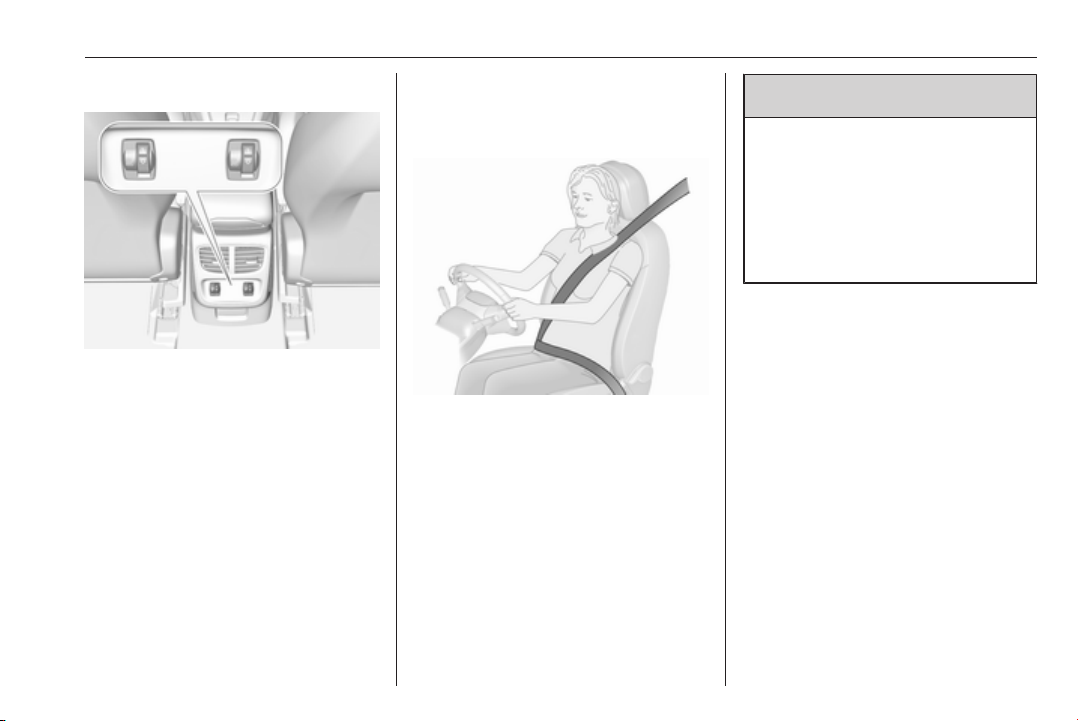

Calefacción

Ajuste la altura del asiento girando la
rueda de ajuste ß del asiento exterior
trasero correspondiente a la posición
deseada.

No se recomienda el uso prolongado
en el nivel más alto para las personas
con piel sensible.

La calefacción de los asientos
funciona con el motor en marcha y
durante una parada automática.

Cinturones de seguridad

Al acelerar o frenar bruscamente el
vehículo, los cinturones de seguridad
se bloquean para sujetar a los
ocupantes en la posición del asiento.
Por lo tanto, se reduce considerable‐
mente el riesgo de lesiones.

9 Advertencia

Abróchese el cinturón de seguri‐
dad antes de cada viaje.

En caso de un accidente, las
personas que no llevan los cintu‐
rones de seguridad ponen en peli‐
gro sus vidas y las de los demás
ocupantes.

Los cinturones de seguridad están
diseñados para ser utilizados por una
sola persona a la vez.

Sistema de retención infantil 3 65.
Compruebe periódicamente que

todas las piezas del sistema de cintu‐
rones funcionan correctamente y no
presentan daños ni suciedad.

Haga sustituir cualquier componente
dañado. Después de un accidente,
haga sustituir los cinturones y los
pretensores disparados en un taller.

Nota
Procure que los cinturones no
queden atrapados ni sufran daños
causados por el calzado u objetos

56 Asientos, sistemas de seguridad

con bordes afilados. Evite que entre
suciedad en los retractores de los
cinturones.

Recordatorio del cinturón de
seguridad

Cada asiento está equipado con un
recordatorio del cinturón de seguri‐
dad, indicado mediante un testigo de
control X para el asiento correspon‐
diente en la consola del techo
3 99.

Limitadores de fuerza de los
cinturones

Este dispositivo reduce la fuerza
sobre el cuerpo al desbloquear de
forma gradual el cinturón durante una
colisión.

Pretensores de los cinturones de
seguridad

En caso de colisiones frontales,
traseras o laterales a partir de una
determinada gravedad, se tensan los
cinturones de seguridad delanteros y
traseros. Los cinturones de seguridad
delanteros se tensan mediante dos
pretensores por asiento. Los cinturo‐

nes de seguridad traseros exteriores
se tensan mediante un pretensor por
asiento.

9 Advertencia

La manipulación incorrecta (por
ejemplo, durante el desmontaje o
montaje de los cinturones) puede
disparar los pretensores de cintu‐
rones.

La activación de los pretensores de
cinturones se indica mediante la
iluminación permanente del testigo
de control v 3 99.

Los pretensores de cinturones acti‐
vados deben sustituirse en un taller.
Los pretensores se activan sólo una
vez.

Nota
No está permitido montar acceso‐
rios ni colocar objetos que puedan
menoscabar el funcionamiento de
los pretensores de cinturones. No
realice modificaciones en los
componentes de los pretensores de

cinturones porque esto podría
conllevar una anulación del permiso
de circulación del vehículo.

Cinturón de seguridad de tres puntos

Abrochar

Extraiga el cinturón del retractor,
guíelo por encima del cuerpo sin
retorcerlo e inserte la lengüeta en el
cierre. Durante el viaje, tense
frecuentemente el cinturón abdomi‐
nal tirando suavemente de la banda
torácica.

Ajuste de la altura

Asientos, sistemas de seguridad 57

La ropa suelta o muy gruesa impide
que el cinturón se ajuste al cuerpo.
No coloque ningún objeto, como un
bolso o un teléfono móvil, entre el
cinturón y el cuerpo.

9 Advertencia

El cinturón no debe apoyarse
sobre objetos duros o frágiles
guardados en los bolsillos de la
ropa.

Recordatorio del cinturón de seguri‐
dad X 3 99, 3 106.

1. Extraiga un poco el cinturón.

2. Pulse el botón para desacoplar el
regulador de altura y pulse hacia
arriba o hacia abajo.

Ajuste la altura de modo que el cintu‐
rón pase por el hombro. No debe
pasar por el cuello o la parte superior
del brazo.

No lo ajuste mientras conduce.

58 Asientos, sistemas de seguridad

Desabrochar

Para soltar el cinturón, pulse el botón
rojo del cierre.

Uso de los cinturones de seguridad durante el embarazo

9 Advertencia

El cinturón abdominal debe pasar
lo más bajo posible sobre la pelvis,
para evitar la presión sobre el
abdomen.

Sistema de airbags

El sistema del airbag está formado
por una serie de sistemas individua‐
les que dependen del nivel de equi‐
pamiento.

Cuando se activan, los airbags se
inflan en milisegundos. También se
desinflan tan rápidamente que a
menudo no se llegan a percibir
durante la colisión.

9 Advertencia

La activación del sistema de
airbags es explosiva; las repara‐
ciones deben realizarlas única‐
mente personal especializado.

9 Advertencia

La adición de accesorios que
modifiquen la estructura, el
sistema de parachoques, la altura,
el frontal o la lámina lateral del
vehículo puede impedir que el
sistema de airbags funcione
correctamente. El funcionamiento

Asientos, sistemas de seguridad 59

del sistema de airbags se puede
ver también afectado por la modi‐
ficación de cualquier pieza de los
asientos delanteros, los cinturo‐
nes de seguridad, el módulo de
detección y diagnóstico del airbag,
el volante, el panel de instrumen‐
tos, las juntas de la puerta interior
incluidos los altavoces, cualquiera
de los módulos de airbags, el
embellecedor del montante o
techo, los sensores delanteros,
los sensores de impacto lateral o
el cableado del airbag.

Nota
La unidad electrónica de control del
sistema de airbags y de los preten‐
sores de cinturones está situada en
la zona de la consola central. No se
deben depositar objetos magnéticos

en dicha zona.
No pegue ningún objeto en las tapas

de los airbags ni los cubra con
ningún otro material. Acuda a un
taller para reemplazar las tapas
dañadas.

Cada airbag se activa una vez sola‐
mente. Haga cambiar los airbags
activados en un taller. Además,
puede ser necesario hacer sustituir
el volante, el tablero de instrumen‐
tos, parte del revestimiento, las
juntas de las puertas, las manillas y
los asientos.

No realice modificaciones en el

sistema de airbags porque se podría
anular el permiso de circulación del
vehículo.

Testigo de control v del sistema de
airbags 3 99.

Sistemas de retención infantil en
el asiento del acompañante con
sistemas de airbag

Advertencia según el reglamento
ECE R94.02:

EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.

DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.

FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,

60 Asientos, sistemas de seguridad

sous peine d'infliger des BLESSU‐
RES GRAVES, voire MORTELLES à
l'ENFANT.

ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro
de MUERTE o LESIONES GRAVES
para el NIÑO.

RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.

NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van
het KIND te voorkomen.

DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme i
LIVSFARE eller komme ALVORLIGT
TIL SKADE.

SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med
en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.

FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.

NO: Bakovervendt barnesikring‐
sutstyr må ALDRI brukes på et sete
med AKTIV KOLLISJONSPUTE
foran, da det kan føre til at BARNET
utsettes for LIVSFARE og fare for
ALVORLIGE SKADER.

PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na
CRIANÇA.

IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!

EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.

PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐
tosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u DZIE‐
CKA.

TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.

UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це

Asientos, sistemas de seguridad 61

може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.

HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.

HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐
NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐
JIH OZLJEDA za DIJETE.

SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.

SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM
VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.

MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.

BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.

RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.

CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.

SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM,
pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.

LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.

LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS
vai IET BOJĀ.

ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE
VIGASTUSE.

MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.

62 Asientos, sistemas de seguridad

GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.

Además de la advertencia requerida
por ECE R94.02, por motivos de
seguridad, un sistema de retención
infantil orientado hacia delante sólo
debe utilizarse según las instruccio‐
nes y restricciones de la tabla
3 68.

La etiqueta del airbag se encuentra a
ambos lados del parasol del acompa‐
ñante delantero.

Desactivación de los airbags 3 63.

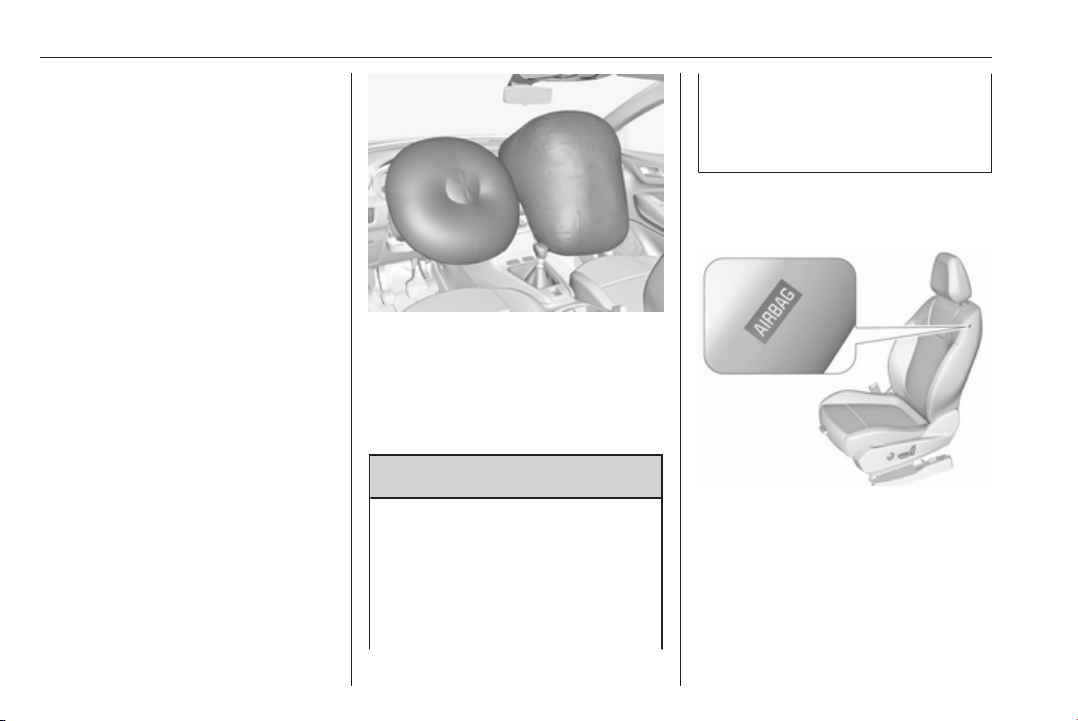

Sistema de airbags frontales

El sistema de airbags frontales se
compone de un airbag en el volante y
uno en el tablero de instrumentos, en
el lado del acompañante. Se pueden
identificar por el rótulo AIRBAG.

El sistema del airbag delantero se
activa en caso de impacto frontal de
una cierta gravedad. El encendido
debe estar conectado.

Los airbags inflados atenúan el
impacto y reducen considerable‐
mente, por tanto, el riesgo de que los
ocupantes de los asientos delanteros
sufran lesiones en la parte superior
del cuerpo y la cabeza.

9 Advertencia

Sólo se obtiene una protección
óptima cuando el asiento está en
la posición correcta.

Posición de asiento 3 48.
No debe haber obstáculos en la

zona de inflado de los airbags.

Ajuste el cinturón de seguridad
correctamente y enclávelo bien.
Sólo así podrá protegerle el
airbag.

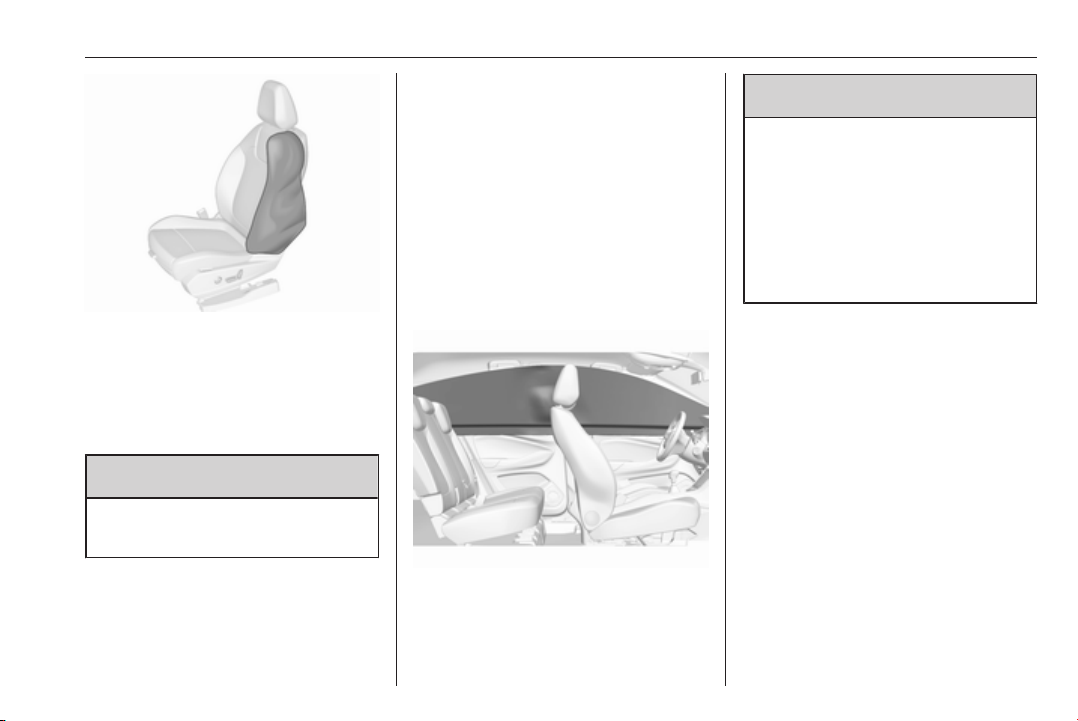

Sistema de airbags laterales

El sistema de airbags laterales se
compone de un airbag en cada
respaldo de los asientos delanteros.
Se pueden identificar por el rótulo
AIRBAG.

El sistema de airbags laterales se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.

Asientos, sistemas de seguridad 63

Los airbags inflados atenúan el
impacto y reducen, por tanto, el
riesgo de lesiones en la parte supe‐
rior del cuerpo y la pelvis en el caso
de que haya una colisión lateral
fuerte.

9 Advertencia

No debe haber obstáculos en la
zona de inflado de los airbags.

Nota
Sólo deben utilizarse fundas de
asientos homologadas para el
vehículo. Tenga cuidado de no tapar
los airbags.

Sistema de airbags de cortina

El sistema de airbags de cortina se
compone de un airbag en el marco
del techo a cada lado. Se pueden
identificar por el rótulo AIRBAG en los
pilares del techo.

El sistema del airbag de cortina se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.

Los airbags inflados atenúan el
impacto y reducen, por tanto, el
riesgo de lesiones en la cabeza en el
caso de que haya un impacto lateral
fuerte.

9

Advertencia

No debe haber obstáculos en la
zona de inflado de los airbags.

Los ganchos en los asideros del
marco del techo sólo deben utili‐
zarse para colgar prendas de
vestir ligeras, sin perchas. No
deben guardarse objetos en estas
prendas de vestir.

Desactivación de los airbags

El sistema de airbags del asiento del
acompañante debe desactivarse
para el sistema de retención infantil
del asiento del acompañante según
las instrucciones de la tabla 3 68.
Los sistemas de airbags laterales y
de airbags de cortina, los pretensores
del cinturón y todos los sistemas de
seguridad del conductor permanece‐
rán activados.

64 Asientos, sistemas de seguridad

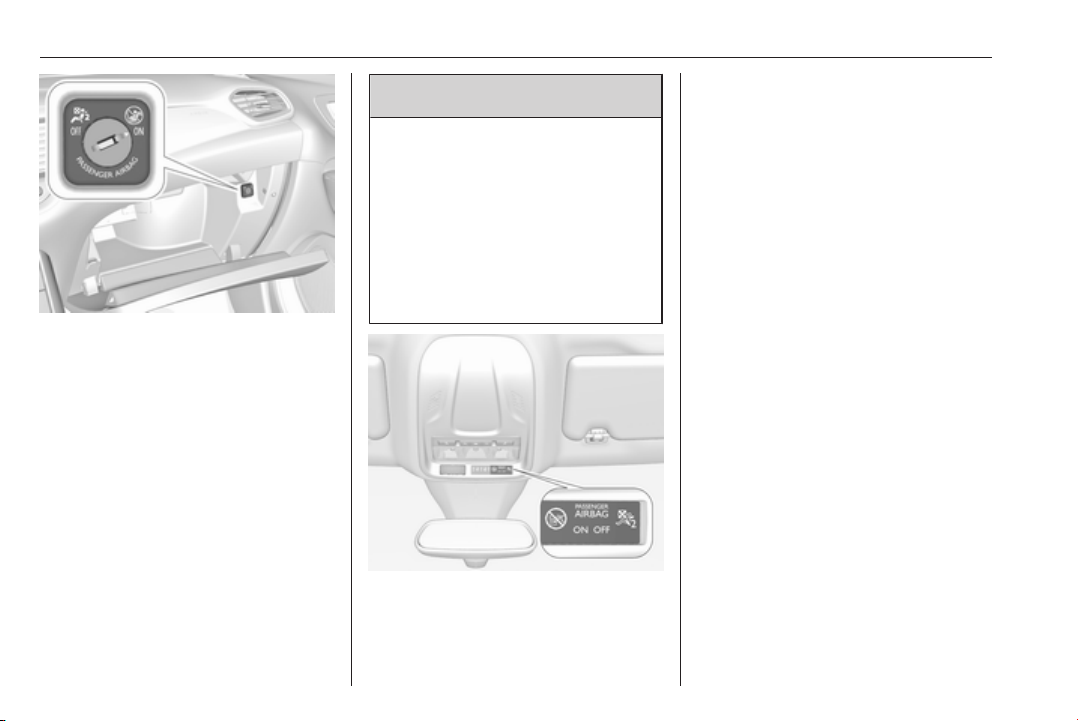

El sistema de airbags del acompa‐
ñante se puede desactivar mediante
un interruptor accionado con la llave
en el interior de la guantera.

Utilice la llave del encendido para
seleccionar la posición:

OFF*

ONV : el airbag del acompañante

: el airbag del acompañante

delantero está desactivado
y no se inflará en caso de
colisión, el indicador de
desconexión OFF* se
ilumina continuamente en
la consola central

está activado

9 Peligro

Desactive el airbag del acompa‐
ñante únicamente al utilizar un
sistema de retención infantil sujeto
a las restricciones e instrucciones
de la tabla 3 68.

De lo contrario, existe peligro de
muerte para una persona que
ocupe un asiento con el airbag del
acompañante desactivado.

Si el testigo de control Ó se ilumina
durante unos 60 segundos después
de conectar el encendido, los siste‐

mas de airbag del asiento del acom‐
pañante se inflarán en caso de coli‐
sión.

Si el testigo de control * se ilumina
después de conectar el encendido,
los sistemas de airbag del asiento del
acompañante están desactivados.
Permanece encendido mientras el
airbag este desactivado.

Si los dos indicadores de control se
encienden a la vez, hay un error del
sistema. El estado del sistema no se
puede determinar y, por tanto, no
debe ocupar nadie el asiento del
acompañante. Vaya a un taller inme‐
diatamente.

Recurra inmediatamente a un taller si
ninguno de los dos testigos de control
está iluminado.

Cambie el estado sólo con el vehículo
parado y el encendido desconectado.

El estado se mantiene hasta el
próximo cambio.

Testigo de control de desactivación
del airbag 3 100.

Asientos, sistemas de seguridad 65

Sistemas de retención infantil

9 Peligro

Si utiliza un sistema de retención
infantil orientado hacia atrás en el
asiento del acompañante, es
necesario desactivar el sistema de
airbag del asiento del acompa‐
ñante. Esto se aplica también a
determinados sistemas de reten‐
ción infantil orientados hacia
delante como se indica en las
tablas 3 68.

Desactivación de los airbags 3 63.
Etiqueta del airbag 3 58.
Le recomendamos un sistema de

retención infantil que esté adaptado
específicamente al vehículo. Para
más información, póngase en
contacto con su taller.

Antes de fijar una silla infantil, ajuste
el reposacabezas 3 47.

Cuando utilice un sistema de reten‐
ción infantil, preste atención a las
siguientes instrucciones de uso y
montaje, así como a las instrucciones
suministradas con el sistema de
retención infantil.

Siempre deben cumplirse las normas
locales o nacionales. En algunos
países está prohibido el uso de siste‐
mas de retención infantil en determi‐
nadas plazas de asiento.

Los sistemas de retención infantil se
pueden fijar con:

● Cinturón de seguridad de tres
puntos

● Sujeciones ISOFIX

● Anclaje superior

Cinturón de seguridad de tres
puntos

Los sistemas de retención infantil se
pueden fijar utilizando un cinturón de
seguridad de tres puntos. Después
de abrochar el cinturón del sistema
de retención infantil, es necesario
tensar el cinturón de seguridad
3 68.

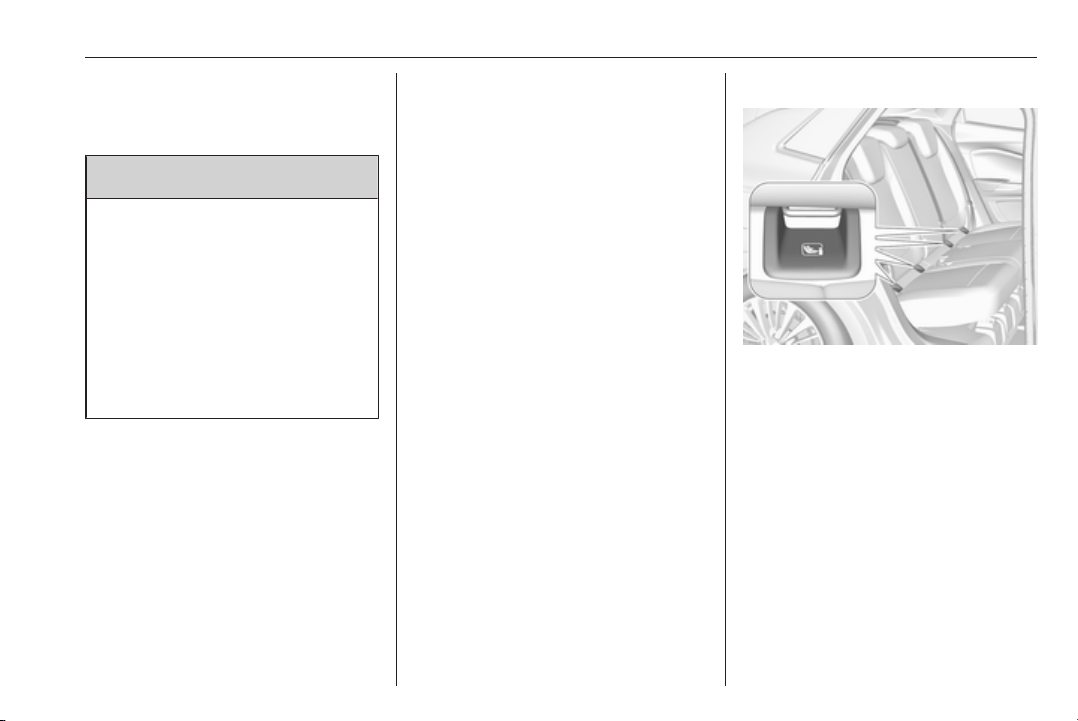

Sujeciones ISOFIX

Fije los sistemas de seguridad infantil
ISOFIX homologados para el
vehículo a los soportes de montaje
ISOFIX. Las posiciones específicas
del vehículo para los sistemas de
retención infantil ISOFIX están
marcadas en la tabla ISOFIX 3 68.

Los soportes de montaje ISOFIX se
indican mediante una etiqueta en el
respaldo.

Un sistema de retención infantil
i-size es un sistema de retención
infantil ISOFIX universal de acuerdo
con la Regulación UN N.º 129.

66 Asientos, sistemas de seguridad

Todos los sistemas de retención
infantil i-size se pueden utilizar en
cualquier vehículo adecuado para
i-size, tabla i-size 3 68.

Se debe utilizar un anclaje superior o
una pata de soporte además de los
soportes de montaje ISOFIX.

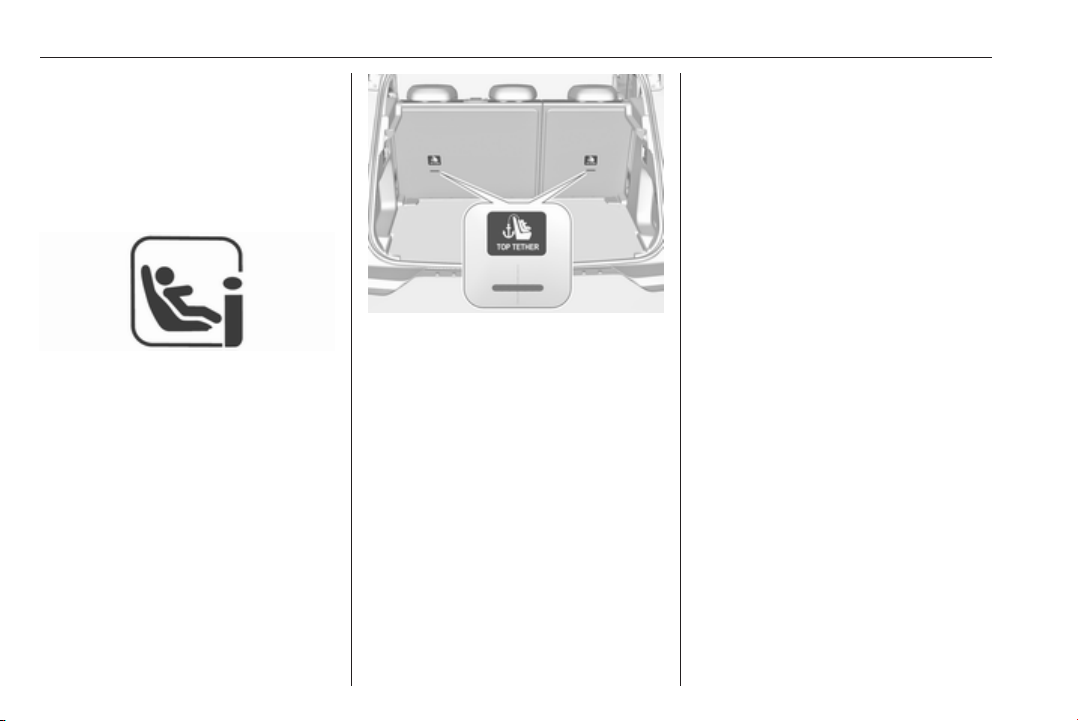

Los asientos infantiles i-size y los
asientos del vehículo con homologa‐
ción i-size están marcados con el
símbolo i-size, véase la ilustración.

Anclajes superiores

Los anclajes superiores están marca‐
dos con el símbolo : para el asiento
infantil.

Además de los soportes de montaje
ISOFIX, fije la correa del
anclaje superior a los anclajes
superiores.

Las posiciones de la categoría
universal para los sistemas de reten‐
ción infantil ISOFIX están marcadas
mediante “IUF” en la tabla 3 68.

Selección del sistema correcto

Los asientos traseros son el lugar
más adecuado para fijar un sistema
de retención infantil.

Siempre que sea posible, los niños
deberían viajar mirando hacia atrás
en el vehículo. Así se garantiza que

la columna vertebral del niño, que
aún es muy débil, sufra menos
tensión en caso de accidente.

Son apropiados los sistemas de
retención infantiles que cumplen con
regulaciones UN ECE válidas.
Compruebe la obligatoriedad del uso
de sistemas de retención infantil
según las leyes y los reglamentos
locales.

Se recomiendan los siguientes siste‐
mas de retención infantil para las
siguientes clases de peso:

● Grupo 0, Grupo 0+:
Maxi Cosi Cabriofix con o sin
base ISOFIX para niños de hasta
13 kg

● Grupo I: Duo Plus con ISOFIX y
anclaje superior para niños de
9 kg a 18 kg

● Grupo II, Grupo III: Kidfix XP con
o sin ISOFIX para niños de
15 kg a 36 kg

● Grupo III: Graco Booster para
niños de 22 kg a 36 kg

Asegúrese de que el sistema de
retención infantil que se va a montar
sea compatible con el tipo de
vehículo.

Asegúrese de que la posición de
montaje del sistema de retención
infantil en el vehículo sea correcta,
consulte las tablas siguientes.

Los niños deben entrar y salir del
vehículo siempre por el lado opuesto
al del tráfico.

Cuando no se use el sistema de
retención infantil, asegúrelo con un
cinturón de seguridad o desmóntelo
del vehículo.

Nota
No pegue nada en los sistemas de
retención infantil ni los tape con
ningún otro material.

Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.

Asientos, sistemas de seguridad 67

68 Asientos, sistemas de seguridad

Posiciones de montaje del sistema de retención infantil

Opciones permitidas par fijar un sistema de retención infantil con un cinturón de seguridad de tres puntos

Clase de peso

Grupo 0: hasta 10 kg X

Grupo 0+: hasta 13 kg X

Grupo I: de 9 a 18 kg X

Grupo II: de 15 a 25 kg

Grupo III: de 22 a 36 kg

En el asiento del acompañante

1,2

U/L

1,2

U/L

1,2

U/L

U/L

U/L

1,2

1,2

X

X

En los asientos exteriores traseros

3

U/L

3

U/L

3,4

U/L

3,4

U/L

3,4

U/L

En el asiento central
traseroairbag activado airbag desactivado

U

U

4

U

4

U

4

U

U : adecuado para uso universal en combinación con un cinturón de seguridad de tres puntos
L : adecuado para sistemas de retención infantil particulares de las categorías 'específica del vehículo', 'limitada' o

'semiuniversal'. El sistema de retención infantil debe estar homologado para el tipo de vehículo específico (consulte
la lista de tipos de vehículo del sistema de retención infantil)

X : no se permiten sistemas de retención infantil en esta clase de peso

1

: mueva el asiento hacia delante todo lo que sea necesario y ajuste la inclinación del respaldo del asiento todo lo

necesario hasta una posición vertical para garantizar que el cinturón se desplaza hacia delante desde el punto de
anclaje superior

2

: mueva el ajuste de altura del asiento hacia arriba todo lo que sea necesario y ajuste la inclinación del respaldo del

asiento todo lo necesario hasta una posición vertical para garantizar que el cinturón está tensado en el lateral del
cierre

3

: mueva hacia delante el asiento delantero correspondiente situado delante del sistema de retención infantil todo lo

que sea necesario

4

: ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde

Asientos, sistemas de seguridad 69

Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX con soportes ISOFIX

En el asiento del acompañante En los asientos

Clase de peso

Clase de
tamaño Fijación

exteriores
traseros

Grupo 0: hasta 10 kg G ISO/L2 X X X X

F ISO/L1 X X X X

E ISO/R1 X IL

Grupo 0+: hasta 13 kg E ISO/R1 X IL

D ISO/R2 X IL

C ISO/R3 X IL

Grupo I: de 9 a 18 kg D ISO/R2 X IL

C ISO/R3 X IL

B ISO/F2 X IL, IUF

B1 ISO/F2X X IL, IUF

A ISO/F3 X IL, IUF

Grupo II: de 15 a 25 kg X X

Grupo III: de 22 a 36 kg X X

3

IL

3

IL

3

IL

3

IL

3,4

IL

3,4

IL

IL, IUF

IL, IUF

IL, IUF

3,4

IL

3,4

IL

3,4

3,4

3,4

En el asiento
central
traseroairbag activado airbag desactivado

X

X

X

X

X

X

X

X

X

X

X

70 Asientos, sistemas de seguridad

IL : adecuada para sistemas de retención infantil ISOFIX de las categorías 'específica del vehículo', 'limitada' o 'semiu‐

niversal'. El sistema de retención ISOFIX debe estar homologado para el tipo de vehículo específico (consulte la
lista de tipos de vehículo del sistema de retención infantil)

IUF : adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados

para su uso en esta clase de peso

X : ningún sistema de retención infantil ISOFIX homologado en esta clase de peso

1

: mueva el asiento hacia delante todo lo que sea necesario y ajuste la inclinación del respaldo del asiento todo lo

necesario hasta una posición vertical para garantizar que el cinturón se desplaza hacia delante desde el punto de
anclaje superior

2

: mueva el ajuste de altura del asiento hacia arriba todo lo que sea necesario y ajuste la inclinación del respaldo del

asiento todo lo necesario hasta una posición vertical para garantizar que el cinturón está tensado en el lateral del
cierre

3

: mueva hacia delante el asiento delantero correspondiente situado delante del sistema de retención infantil todo lo

que sea necesario

4

: ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde

Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3 : sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso

de 9 a 18 kg

B - ISO/F2 : sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de

9 a 18 kg

B1 - ISO/F2X : sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de

9 a 18 kg

C - ISO/R3 : sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso

hasta 18 kg

D - ISO/R2 : sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta

18 kg

E - ISO/R1 : sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta

13 kg

Asientos, sistemas de seguridad 71

F- ISO/L1 : sistema de retención infantil de orientación lateral izquierda (capazo)
G - ISO/L2 : sistema de retención infantil de orientación lateral derecha (capazo)

Opciones permitidas para el montaje de un sistema de retención infantil i-Size con soportes ISOFIX

En el asiento del acompañante

En los asientos exteriores traseros En el asiento central traseroairbag activado airbag desactivado

Sistemas de
retención infantil i­Size

i - U : adecuado para sistemas de retención infantil orientados hacia delante y hacia atrás i-Size "universales"
X : posición de asiento no adecuada para sistemas de retención infantil i-Size "universales".

X i - U i - U X

72 Portaobjetos

Portaobjetos

Compartimentos portaobjetos .....72

Guantera ................................... 72

Portavasos ................................ 73

Portaobjetos de la consola

central ....................................... 73

Compartimento de carga ............. 73

Cubierta del compartimento de

carga ........................................ 75

Cubierta del portaobjetos del

maletero ................................... 76

Argollas ..................................... 77

Red de seguridad ...................... 77

Triángulo de advertencia ........... 79

Botiquín ..................................... 79

Sistema portaequipajes de te‐

cho ............................................... 80

Portaequipajes de techo ............ 80

Información sobre la carga .......... 80

Compartimentos portaobjetos

9 Advertencia

No guarde objetos pesados o
afilados en los compartimentos
portaobjetos. En caso contrario, si
se abriera la tapa del comparti‐
mento portaobjetos por una
frenada fuerte, una maniobra
brusca del volante o un accidente,
los ocupantes del vehículo
podrían sufrir lesiones por el
impacto de dichos objetos.

Guantera

En algunas versiones, la guantera
está ventilada. La ventilación de aire
y la temperatura dependen de la
configuración del sistema de climati‐
zación. La salida de aire de la guan‐
tera se puede cerrar 3 141.

Otras versiones pueden tener un
reproductor de CD en la guantera.

La guantera debe estar cerrada mien‐
tras se conduce.

Portaobjetos 73

Portavasos

Los portavasos están situados en la
consola central.

Hay más portavasos en el reposabra‐
zos trasero. Baje el reposabrazos.

Portaobjetos de la consola central

El portaobjetos se puede usar para
guardar artículos pequeños.

Dependiendo de la versión, puede
haber un compartimento portaobjetos
debajo de una tapa.

Compartimento de carga

El respaldo del asiento trasero está
dividido en 2/3 a 1/3 partes. Las dos
partes se pueden abatir de forma indi‐
vidual para aumentar el tamaño del
compartimento de carga.

Antes de plegar los respaldos de los
asientos traseros, realice lo siguiente
si es necesario:

● Mueva los asientos delanteros
hacia adelante si es necesario.

● Desmonte la cubierta del
compartimento de carga 3 75.

● Mantenga pulsado el resorte
para bajar los reposacabezas
3 47.

Ampliación del compartimento de
carga

● Compruebe que los cinturones
de seguridad exteriores descan‐
san correctamente sobre los
respaldos.

74 Portaobjetos

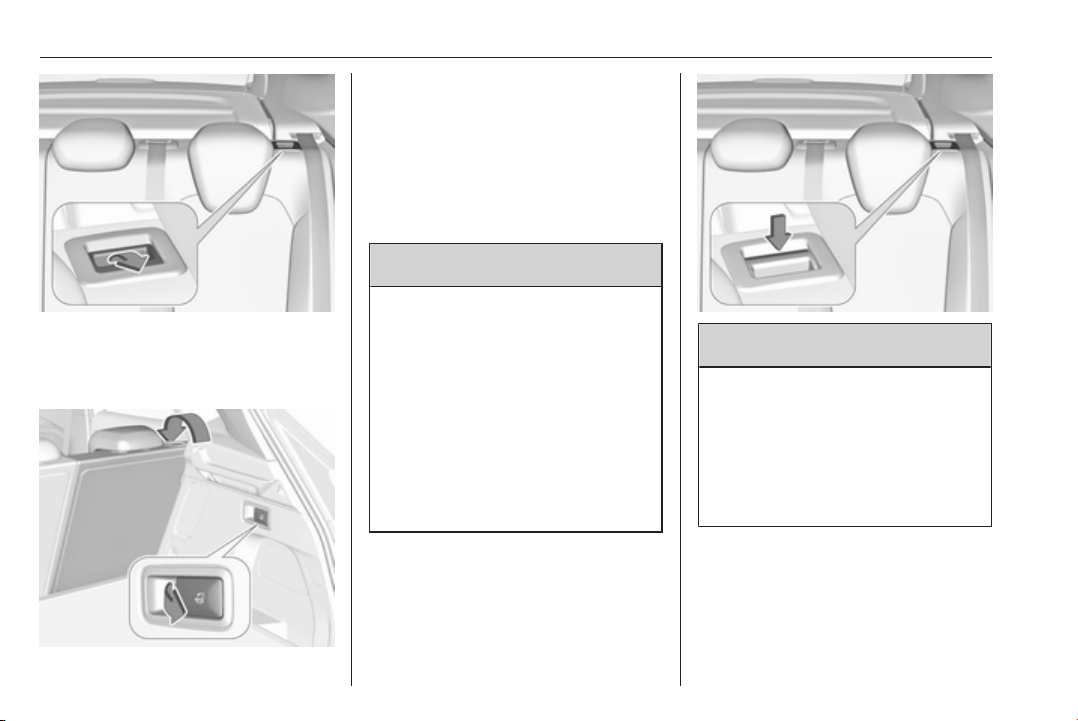

● Tire de la palanca de desbloqueo
de uno o ambos lados exteriores
y abata los respaldos sobre la
banqueta de asiento.

● También puede plegar los
respaldos de los asientos desde
el compartimento de carga: tire
del interruptor de la pared
izquierda o derecha del compar‐
timento de carga para plegar la
parte correspondiente del
respaldo del asiento trasero.

9 Advertencia

Tenga cuidado al accionar los
respaldos de los asientos traseros
desde el compartimento de carga.
El respaldo se abate con un fuerza
considerable. Hay riesgo de lesio‐
nes, especialmente para los
niños.

Asegúrese de que no haya ningún
objeto fijado a los asientos trase‐
ros o situado sobre la banqueta de
asiento.

● Para enderezarlos, levante los
respaldos y póngalos en posición
vertical hasta que oiga que se
enclavan.

Advertencia

9

Antes de conducir, asegúrese de
que los respaldos bloqueados
firmemente en su posición. Si no
lo hace, se pueden producir lesio‐
nes personales o daños en la
carga o el vehículo en caso de
frenazo brusco o colisión.

Portaobjetos 75

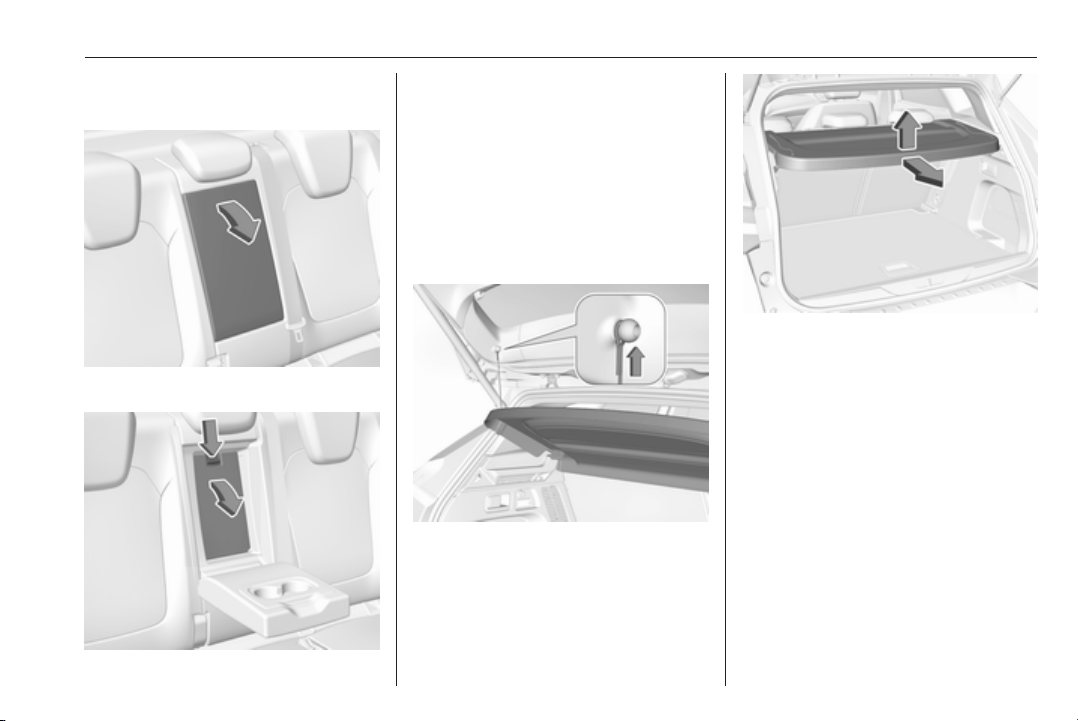

Apertura de la escotilla del
respaldo central

Baje el reposabrazos trasero.

Sirve para transportar objetos largos
y estrechos.

Cubierta del compartimento de carga

No coloque ningún objeto sobre la
cubierta.

Desmontar la cubierta

Levante la cubierta por la parte
trasera y empújela hacia arriba por la
parte delantera.

Desmonte la tapa.

Montar la cubierta

Inserte la cubierta en las guías late‐
rales y bájela. Monte las correas de
fijación en el portón trasero.

Desenganche las cintas de sujeción
del portón trasero.

Tire del asa y abra la tapa.

76 Portaobjetos

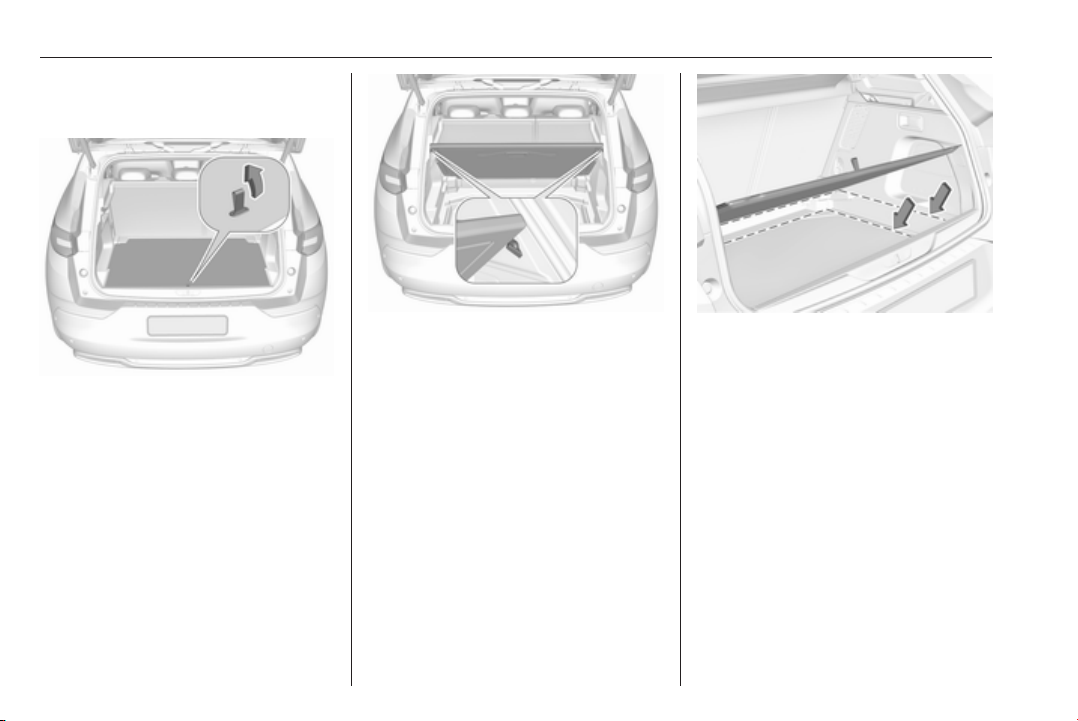

Cubierta del portaobjetos del maletero

La cubierta del suelo trasero se
puede levantar y retirar. Eleve la tapa
con el lazo y retire.

Para sujetar la cubierta del comparti‐
mento de carga en posición vertical,
levántela por encima de los topes
retráctiles.

Piso de carga doble

El piso de carga doble se puede colo‐
car en el compartimento de carga en
dos posiciones:

● posición inferior encima de la
cubierta del hueco de la rueda de
repuesto

● posición superior bloqueada con
la manilla en el revestimiento del
panel posterior

Portaobjetos 77

Para desmontar, pulse la manilla
para desbloquear el piso de carga y
levántelo con ayuda de la manilla.

Si se monta en la posición superior,
se puede utilizar el espacio entre el
piso de carga y la tapa de la cavidad
para la rueda de repuesto como
compartimento portaobjetos.

En esta posición, si se abaten los
respaldos del asiento trasero, se
consigue una superficie de carga casi
horizontal.

En la posición superior, el piso de
carga doble puede soportar una
carga máxima de 100 kg. En la posi‐

ción inferior, el piso de carga doble
puede soportar la carga máxima de
150 kg.

Argollas

Las argollas están diseñadas para
fijar las correas de amarre, o una red
para el equipaje, y evitar que se
desplacen los objetos transportados.

Red de seguridad

La red de seguridad se puede montar
detrás de los asientos traseros o, si
los respaldos traseros están abati‐
dos, detrás de los asientos delante‐
ros.

No se deben transportar personas
detrás de la red de seguridad.

Montaje

Detrás de los asientos traseros

● Existen aperturas de montaje en
ambos lados del marco del techo
sobre los asientos traseros: la
varilla suspendida y de anclaje
de la red en un lateral, varilla de
compresión y suspendida y
anclada en el otro lateral.

78 Portaobjetos

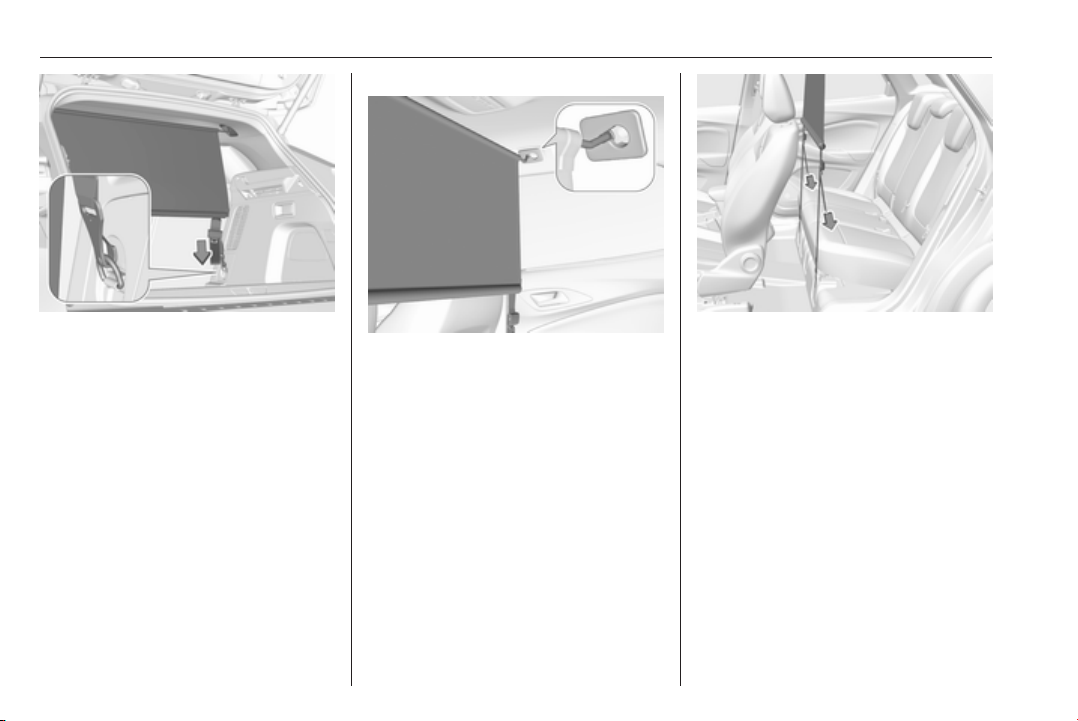

Detrás de los asientos delanteros

● Fije los ganchos de las correas
de la red de seguridad en las
argollas situadas detrás de los
asientos traseros.

● Tense ambas correas tirando del
extremo suelto.

● Los respaldos de los asientos
traseros deben estar levantados.

● Existen aperturas de montaje en
ambos lados del marco del techo
sobre los asientos delanteros: la
varilla suspendida y de anclaje
de la red en un lateral, varilla de
compresión y suspendida y
anclada en el otro lateral.

● Fije los ganchos de las correas
de la red de seguridad a los
bucles del piso delante de los
asientos traseros. Para acceder
a los bucles, presione las piezas
perforadas de la cubierta del piso
en ambos lados.

● Tense ambas correas tirando del
extremo suelto.

● Presione hacia abajo los reposa‐
cabezas y abata los respaldos de
los asientos traseros 3 73.

Portaobjetos 79

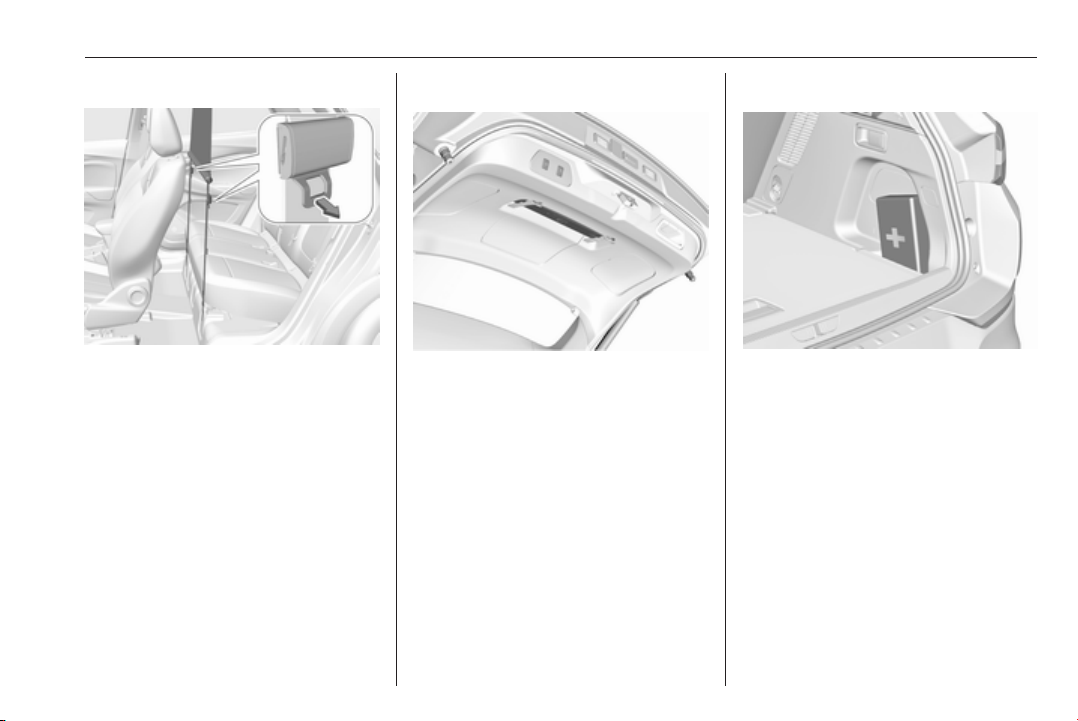

Desmontaje

Tire de la solapa del fijador en ambos
lados para soltar las correas. Suelte
los ganchos de los lazos.

Desenganche las varillas de la red de
seguridad de las aberturas de insta‐
lación en el marco del techo.

Enrolle la red de seguridad y fíjela con
una cinta.

Triángulo de advertencia

Guarde el triángulo de advertencia en
el espacio de la parte interior del
portón trasero y fíjelo con la fijación
de velcro.

Botiquín

Guarde el botiquín en el comparti‐
mento de almacenamiento, en el lado
derecho del compartimento de carga.

80 Portaobjetos

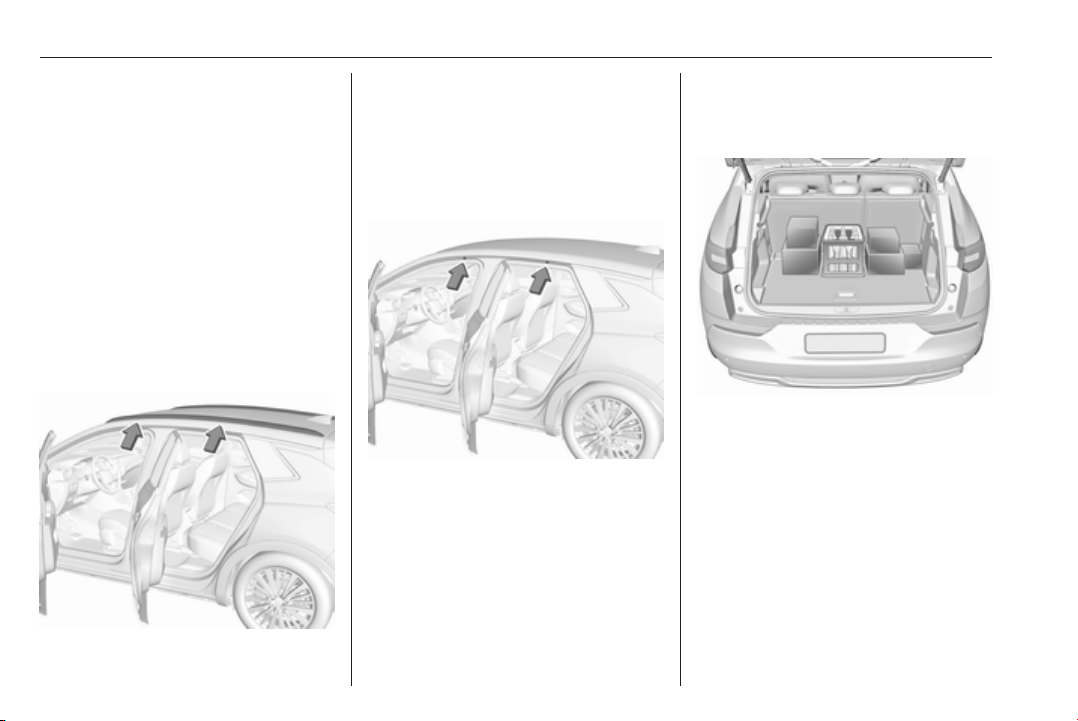

Sistema portaequipajes de techo

Portaequipajes de techo

Por motivos de seguridad y para
evitar daños en el techo, se reco‐
mienda usar el sistema de portaequi‐
pajes de techo homologado para su
vehículo.

Siga las instrucciones de montaje y
desmonte el portaequipajes cuando
no se vaya a utilizar.

Vehículos con barras de techo

Fije el portaequipajes de techo en el
raíl del techo encima de los puntos de
montaje situados en cada marco de
la puerta de la carrocería del
vehículo.

Vehículos sin barras de techo

Abra todas las puertas.
Los puntos de montaje están situa‐

dos en la carrocería del vehículo, en
el marco de cada puerta.

Quite la tapa de cada punto de
montaje y fije el portaequipajes con
los tornillos que se adjuntan.

Información sobre la carga

● Los objetos pesados en el
compartimento de carga deben
colocarse apoyados contra los
respaldos de los asientos.
Asegúrese de que los respaldos
estén bien enclavados. Si se
pueden apilar los objetos, los
más pesados deben colocarse
abajo.

● Asegure los objetos con correas
de amarre fijadas a las argollas
3 77.

Portaobjetos 81

● Asegure los objetos sueltos en el
compartimento de carga para
evitar que se muevan.

● La carga no debe sobresalir por
encima del borde superior de los
respaldos.

● No coloque objetos sobre la
cubierta del compartimento de
carga ni en el tablero de instru‐
mentos; no tape el sensor
situado en la parte superior del
tablero de instrumentos.

● La carga no debe obstaculizar el
accionamiento de los pedales, el
freno de estacionamiento o la
palanca de cambios, ni impedir la
libertad de movimientos del
conductor. No se deben dejar
objetos sueltos en el habitáculo.

● No conduzca con el comparti‐
mento de carga abierto.

9 Advertencia

Asegúrese siempre de que la
carga del vehículo esté bien
sujeta. En caso contrario, los obje‐
tos podrían salir lanzados por el

interior del vehículo y causar lesio‐
nes personales o daños en la
carga y el vehículo.

● La carga útil es la diferencia entre
el peso máximo autorizado del
vehículo (véase la placa de
características 3 264) y el peso
en vacío según norma CE.

Para calcular la carga útil, intro‐
duzca los datos de su vehículo
en la tabla de pesos que figura al
principio de este manual.

El peso en vacío según norma
CE incluye los pesos calculados
para el conductor (68 kg), el equi‐
paje (7 kg) y todos los líquidos
(depósito de combustible lleno al
90 %).

El equipamiento opcional y los
accesorios aumentan el peso en
vacío.

● Conducir con carga en el techo
aumenta la sensibilidad del
vehículo a los vientos laterales y
tiene un efecto negativo sobre la
maniobrabilidad debido a la
elevación del centro de grave‐
dad. Distribuya la carga unifor‐

memente y asegúrela con
correas de sujeción. Ajuste la
presión de los neumáticos y la
velocidad del vehículo a las
condiciones de carga.
Compruebe y vuelva a apretar
las correas con frecuencia.

No conduzca a más de 120 km/h.
La carga máxima autorizada en

el techo es de 85 kg. La carga
sobre el techo es la suma de la
carga y del peso del portaequi‐
pajes.

82 Instrumentos y mandos

Instrumentos y mandos

Mandos ........................................ 83

Ajuste del volante ...................... 83

Mandos en el volante ................ 83

Volante térmico ......................... 84

Bocina ....................................... 84

Limpia y lavaparabrisas ............. 84

Limpia y lavaluneta .................... 86

Temperatura exterior ................. 87

Reloj .......................................... 87

Tomas de corriente ................... 89

Carga inductiva ......................... 90

Encendedor de cigarrillos .......... 91

Ceniceros .................................. 91

Testigos luminosos e indicado‐

res ................................................ 92

Cuadro de instrumentos ............ 92

Velocímetro ............................... 95

Cuentakilómetros ...................... 95

Cuentakilómetros parcial ........... 95

Cuentarrevoluciones ................. 96

Indicador de combustible ..........96

Indicador de temperatura del

refrigerante del motor ............... 96

Control del nivel de aceite del

motor ........................................ 97

Indicación de servicio ................ 97

Testigos de control .................... 98

Intermitentes .............................. 99

Recordatorio del cinturón de

seguridad .................................. 99

Airbags y pretensores de

cinturones ................................. 99

Desactivación de los airbags ... 100

Sistema de carga .................... 100

Testigo de averías ................... 100

Pare el motor ........................... 100

Comprobación del sistema ...... 101

Sistema de frenos y embrague 101
Freno de estacionamiento

eléctrico .................................. 101

Avería del freno de

estacionamiento eléctrico ....... 101

Sistema antibloqueo de frenos

(ABS) ...................................... 101

Cambio de marchas ................ 102

Aviso de cambio de carril ........102

Asistente de mantenimiento de

carril ........................................ 102

Control electrónico de

estabilidad y sistema de control

de tracción .............................. 102

Temperatura del refrigerante del

motor ...................................... 102

Precalentamiento .................... 103

Filtro de partículas diésel ........103

AdBlue ..................................... 103

Sistema de detección de

pérdida de presión de los

neumáticos ............................. 103

Presión de aceite del motor ..... 103

Nivel de combustible bajo .......104

Parada automática .................. 104

Luces exteriores ...................... 104

Luz de carretera ...................... 104

Luz de cruce ............................ 104

Asistente de luz de carretera ... 105

Faros de LED .......................... 105

Luces antiniebla ...................... 105

Piloto antiniebla ....................... 105

Sensor de lluvia ....................... 105

Regulador de velocidad ........... 105

Control de velocidad

adaptable ............................... 105

Detectado vehículo

precedente ............................. 105

Alerta de punto ciego lateral .... 106

Frenada de emergencia activa 106

Limitador de velocidad ............ 106

Puerta abierta .......................... 106

Pantallas .................................... 106

Centro de información del

conductor ................................ 106

Pantalla de información ........... 108

Instrumentos y mandos 83

Mensajes del vehículo ............... 110

Avisos acústicos ...................... 111

Tensión de la pila .................... 111

Personalización del vehículo .....112

Servicio de telemática ................ 116

OnStar ..................................... 116

Mandos

Ajuste del volante

Desbloquee la palanca, ajuste el
volante, luego enclave la palanca y
asegúrese de que esté totalmente
bloqueada.

El volante sólo se debe ajustar con el
vehículo parado y la dirección desblo‐
queada.

Mandos en el volante

Se pueden manejar con los mandos
en el volante algunos sistemas de
ayuda a la conducción, el sistema de
infoentretenimiento y un teléfono
móvil conectado.

Hay más información disponible en el
manual del sistema de infoentreteni‐
miento.

Sistema de ayuda a la conducción
3 170.

84 Instrumentos y mandos

Volante térmico

Active la calefacción pulsando *. La
activación se indica mediante el LED
del botón.

Las zonas de agarre recomendadas
del volante se calientan antes y a más
temperatura que el resto.

La calefacción opera con el motor en
marcha y durante una parada auto‐
mática.

Sistema stop-start 3 150.

Bocina

Pulse

j.

Limpia y lavaparabrisas

Limpiaparabrisas con intervalo ajustable

HI : velocidad rápida
LO : velocidad lenta
INT : conexión a intervalos
OFF : desconectar

Para un solo barrido cuando los
limpiaparabrisas están desconecta‐
dos, baje la palanca a la posición 1x.

No los utilice si el parabrisas está
helado.

Desconéctelos en túneles de lavado.

Instrumentos y mandos 85

Intervalo de funcionamiento ajustable

Palanca del limpiaparabrisas en posi‐
ción INT.

Gire la rueda de ajuste para ajustar el
intervalo deseado.

Limpiaparabrisas con sensor de lluvia

HI : velocidad rápida
LO : velocidad lenta
AUTO : funcionamiento automático

con sensor de lluvia

OFF : desconectar

En la posición AUTO, el sensor de
lluvia detecta la cantidad de agua en
el parabrisas y regula automática‐
mente la frecuencia de los limpiapa‐
rabrisas. Si se desconecta el encen‐
dido, se desactiva el modo de barrido
automático. Para activar el modo de
barrido automático la próxima vez

que se conecte el encendido, pulse la
palanca hacia abajo hasta la posición
OFF y de nuevo a AUTO.

Para un solo barrido cuando los
limpiaparabrisas están desconecta‐
dos, presione la palanca hacia abajo
a la posición 1x.

No los utilice si el parabrisas está
helado.

Desconéctelos en túneles de lavado.

Sensibilidad regulable del sensor de lluvia

Gire la rueda de ajuste para ajustar la
sensibilidad.

86 Instrumentos y mandos

Mantenga el sensor libre de polvo,
suciedad y hielo.

Testigo de control < 3 84.

Lavaparabrisas

Tire de la palanca. Se pulveriza
líquido de lavado sobre el parabrisas
y el limpialuneta se realiza el barrido
varias veces.

Líquido de lavado 3 224.

Limpia y lavaluneta

Limpialuneta trasero

Gire la tapa exterior para activar el
limpialuneta:

OFF : desconectar
INT : funcionamiento intermitente
ON : funcionamiento continuo

No lo utilice si la luneta trasera está
helada.

Desconéctelos en túneles de lavado.
El limpialuneta se conecta automáti‐

camente cuando está conectado el
limpiaparabrisas y se engrana la
marcha atrás.

La activación o desactivación de esta
función se puede cambiar en el menú
de Personalización del vehículo
3 112.

Lavaluneta

Presione la palanca.

Instrumentos y mandos 87

Se pulveriza líquido de lavado sobre
la luneta trasera y el limpialuneta se
realiza el barrido varias veces.

El sistema lavaluneta se desactiva
cuando el nivel de líquido es bajo.

Líquido de lavado 3 224.

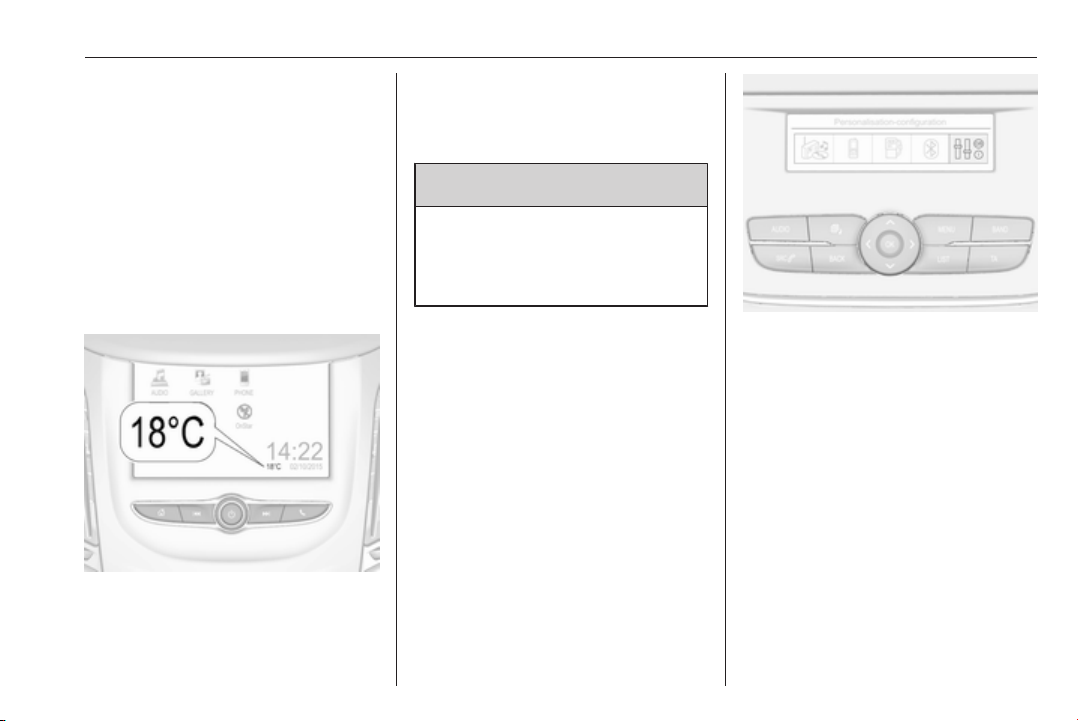

Temperatura exterior

El descenso de la temperatura se
indica inmediatamente, el aumento
se indica con un ligero retraso.

La ilustración muestra un ejemplo.

Si la temperatura exterior desciende
a 3 °C, aparece un mensaje de adver‐
tencia en el centro de información del
conductor.

9 Advertencia

La carretera puede estar ya
helada aunque la pantalla muestre
unos pocos grados por encima de
0 °C.

Reloj

La fecha y la hora se muestran en la
pantalla de información.

Pantalla de información 3 108.

Pantalla de información gráfica

Pulse MENU para abrir la página del
menú.

Seleccione ˆ.
Seleccione Configuración pantalla.
Seleccione Reglaje fecha y hora.
Ajuste sucesivamente los valores

correspondientes para la fecha y hora
usando el interruptor de cuatro direc‐
ciones. Confirme con OK.

Pantalla de información en color de 7"

Pulse ; y, a continuación, selec‐
cione Ajustes.

Seleccione Hora y fecha para mostrar
el submenú correspondiente.

88 Instrumentos y mandos

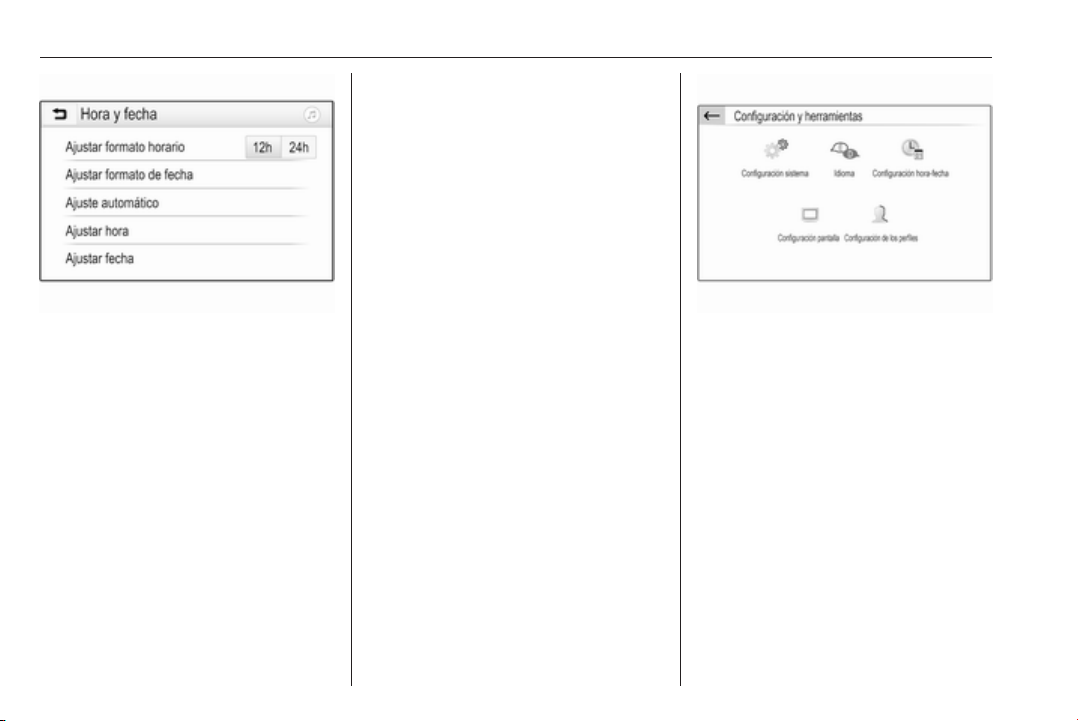

Ajustar formato horario
Para seleccionar el formato de hora
deseado, toque 12 h o 24 h.

Ajustar formato de fecha
Para seleccionar el formato de fecha
deseado, seleccione Ajustar formato
de fecha y elija entre las opciones
disponibles en el submenú.

Ajuste automático
Para elegir si la fecha y la hora se van
a ajustar automática o manualmente,
seleccione Ajuste automático.

Para que la fecha y la hora se ajusten
automáticamente, seleccione
Conexión: RDS.

Para que la fecha y la hora se ajusten
manualmente, seleccione
Desconexión: Manual. Si Ajuste
automático se ha ajustado como
Desconexión: Manual, los elementos
del submenú Ajustar hora y Ajustar
fecha están disponibles.

Ajuste de hora y fecha
Para ajustar la hora y la fecha, selec‐
cione Ajustar hora o Ajustar fecha.

Toque + y - para ajustar la configura‐
ción.

Pantalla de información en color de 8"

Pulse SET y seleccione luego las
OPCIONES.

Seleccione Configuración de fecha­hora.

Para cambiar los formatos de hora y
fecha, seleccione las pestañas
correspondientes y, a continuación,
los formatos deseados.

De manera predeterminada, el
sistema ajusta automáticamente la
hora y fecha mostradas.

Para ajustar manualmente la hora y
fecha mostradas:

Seleccione la pestaña Hora.
Ajuste Sincronización con GPS

(UTC): como OFF y, a continuación,
seleccione el campo Hora para esta‐
blecer la hora deseada.

Instrumentos y mandos 89

Seleccione la pestaña Fecha y, a
continuación, seleccione el campo
Fecha: para establecer la fecha
deseada.

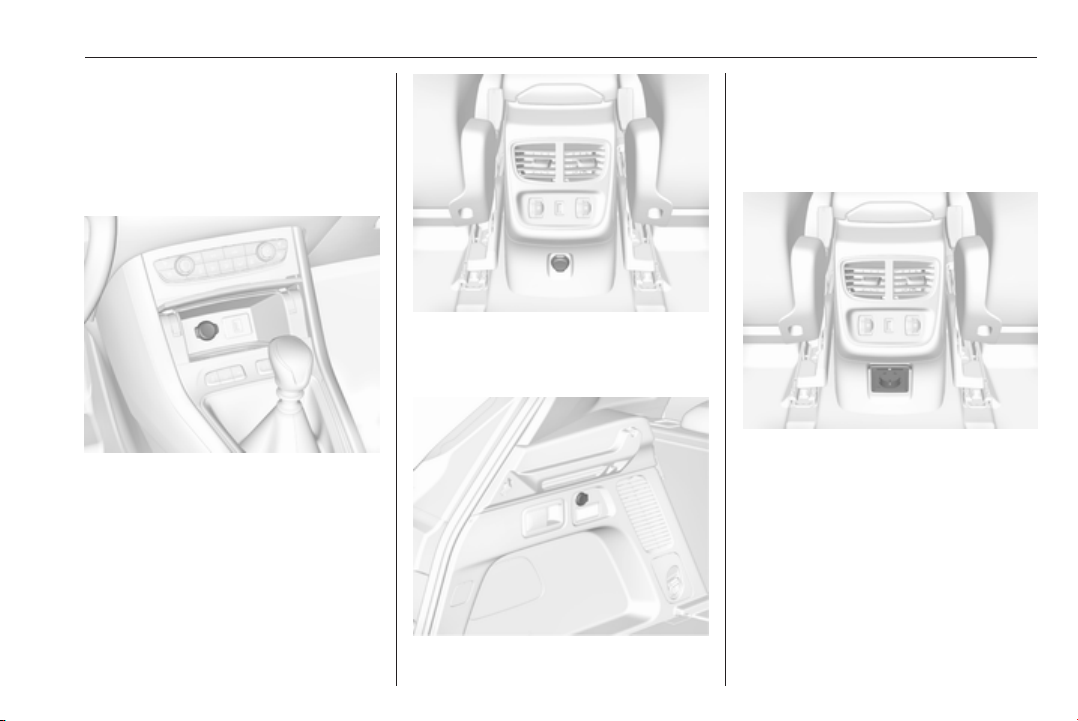

Tomas de corriente

Hay una toma de corriente de 12 V
situada detrás de la tapa del portaob‐
jetos. Pulse la tapa para abrirla.

En la pared lateral izquierda del
compartimento de carga hay otra
toma de corriente de 12 V.

El consumo máximo no debe superar
los 120 W.

Es posible que haya también tomas
de corriente de 12 V situadas en la
consola trasera.

Es posible que haya también una
toma de corriente de 230 V situada en
la consola trasera.

El consumo máximo no debe superar
los 150 W.

Las tomas de corriente se desactivan
al desconectar el encendido.
Además, las tomas de corriente se
desactivan también si la tensión de la
batería del vehículo es baja.

90 Instrumentos y mandos

Los accesorios eléctricos que se
conecten deben cumplir los requisitos
sobre compatibilidad electromagné‐
tica de la norma DIN VDE 40 839.

No conecte accesorios de suministro
de corriente, p. ej., dispositivos de
carga eléctrica o baterías.

Para no dañar la toma, no utilice
conectores inadecuados.

Sistema stop-start 3 150.

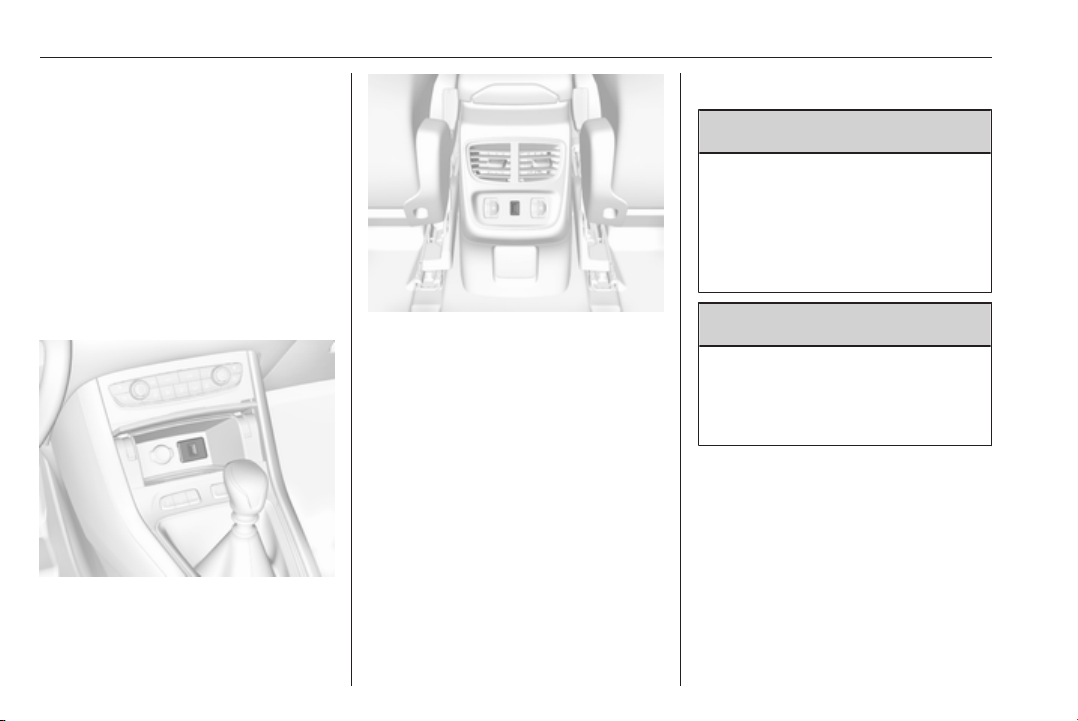

Puertos USB

Hay un puerto USB ubicado detrás de
la tapa del portaobjetos. Pulse la tapa
para abrirla.

Puede haber un puerto USB adicional
situado en la consola trasera.

Los puertos USB están preparados
para cargar dispositivos externos y
proporcionan una conexión de datos
al sistema de infoentretenimiento.
Para obtener más información, vea el
manual de infoentretenimiento.

Nota
Las tomas siempre deben mante‐
nerse limpias y secas.

Carga inductiva

9 Advertencia

La carga inductiva puede afectar
al funcionamiento de marcapasos
implantados u otros aparatos
médicos. Si procede, pida aseso‐
ramiento médico antes de utilizar
el aparato de carga inductiva.

9 Advertencia

Retire todos los objetos metálicos
del dispositivo de carga antes de
cargar el teléfono móvil, porque
estos objetos podrían calentarse.

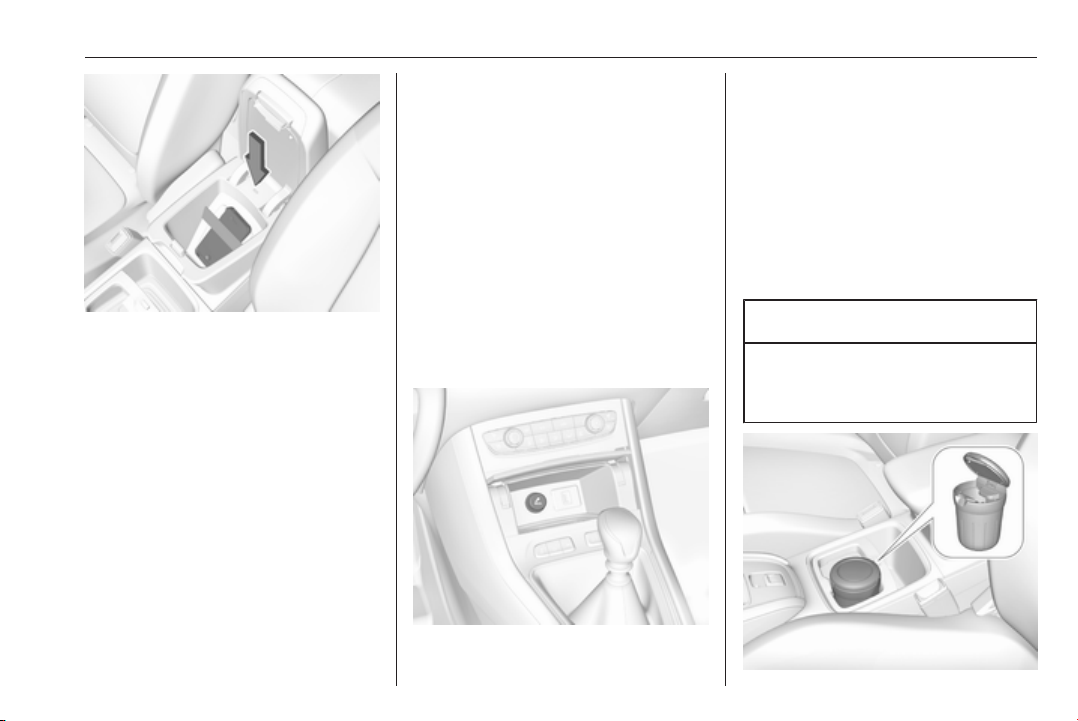

Instrumentos y mandos 91

Para cargar un dispositivo, debe
estar conectado el encendido.

Para cargar un teléfono móvil:

1. Retire todos los objetos del dispo‐
sitivo de carga.

2. Coloque el teléfono móvil con la
pantalla hacia arriba en el dispo‐
sitivo de carga en el portaobjetos.
Utilice una banda elástica para
asegurar el teléfono móvil.

El estado de carga se indica en el
LED: se ilumina en verde cuando el
teléfono móvil se está cargando.

Los teléfonos móviles compatibles
con PMA o Qi se pueden cargar de
manera inductiva.

Una tapa trasera con una bobina inte‐
grada (ej., Samsung 4 y 5) o una
chaqueta (ej., algunos modelos
iPhone) pueden ser necesarios para
cargar un teléfono móvil.

La cubierta protectora del teléfono
móvil podría haber afectado a la
carga por inducción.

En caso de que el dispositivo móvil no
se cargue correctamente, gírelo 180°
y colóquelo de nuevo en el dispositivo
de carga.

Encendedor de cigarrillos

El encendedor está situado detrás de
la tapa del portaobjetos. Pulse la tapa
para abrirla.

Pulse sobre el encendedor. Se
desconecta automáticamente
cuando la resistencia está incandes‐
cente. Extraiga el encendedor de
cigarrillos.

Ceniceros

Atención

Sólo están destinados a usarse
para ceniza y no para residuos
combustibles.

92 Instrumentos y mandos

En los portavasos se puede colocar
un cenicero portátil.

Testigos luminosos e indicadores

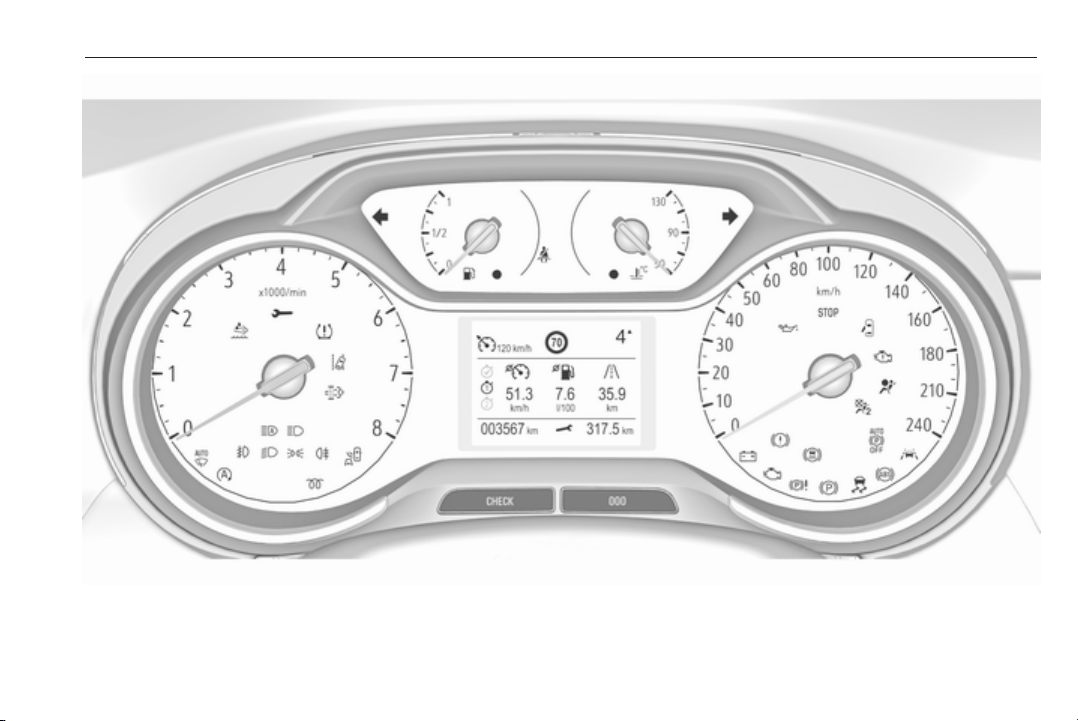

Cuadro de instrumentos

Está disponible el siguiente cuadro
de instrumentos:

Instrumentos y mandos 93

94 Instrumentos y mandos

Vista general

O
X

v

V

p

Z

H

DETÉNGASE Pare el motor 3 100

J

R

Intermitentes 3 99
Recordatorio del

cinturón de segu‐
ridad 3 99

Airbags y preten‐
sores de cinturones
3 99

Desactivación de los
airbags 3 100

Sistema de carga
3 100

Testigo de averías
3 100

Revisión urgente del
vehículo 3 97

Comprobación del
sistema 3 101

Sistema de frenos y
embrague 3 101

o

u

R

)

L

b

!

%

Y

Freno de estaciona‐
miento eléctrico
3 101

Sistema antibloqueo
de frenos (ABS)
3 101

Cambio de marchas
3 102

Aviso de cambio de
carril 3 102

Asistente de mante‐
nimiento de carril
3 102

Control electrónico
de estabilidad y
sistema de control de
tracción 3 102

Precalentamiento
3 103

Filtro de partículas
diésel 3 103

AdBlue 3 103

w

I

Yo

Wo

D

8

9

C

f

>

Sistema de detec‐
ción de pérdida de
presión de los
neumáticos 3 103

Presión de aceite del
motor 3 103

Nivel de combustible
bajo 3 104

Temperatura del
refrigerante del
motor alta 3 102

Autostop 3 104
Luces exteriores

3 104
Luz de cruce 3 104
Luz de carretera

3 104
Asistente de luz de

carretera 3 105.
Luces antiniebla

3 105

Instrumentos y mandos 95

ø

<

B

m

ß

Ø

h

Piloto antiniebla
3 105

Sensor de lluvia
3 105

Alerta de punto ciego
lateral 3 106

Regulador de velo‐
cidad 3 105

Limitador de velo‐
cidad 3 106

Frenada de emer‐
gencia activa 3 184

Puerta abierta
3 106

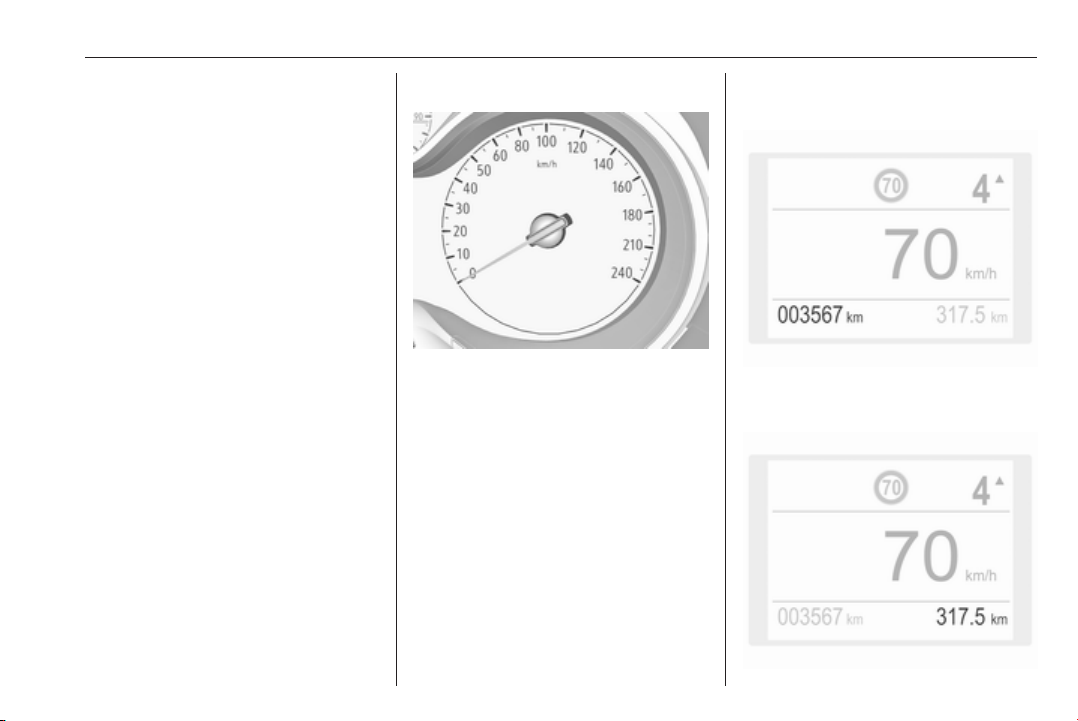

Velocímetro

Indica la velocidad del vehículo.

Cuentakilómetros

La distancia total registrada se visua‐
liza en km.

Centro de información del conductor

Cuentakilómetros parcial

96 Instrumentos y mandos

La distancia registrada desde la
última puesta a cero se visualiza en
el Centro de información del conduc‐
tor.

El cuentakilómetros parcial contabi‐
liza hasta 9.999 km y luego se pone
a 0.

Pulse L durante 2 s para poner a
cero el cuentakilómetros parcial.

En el menú de información de
combustible / viaje se pueden selec‐
cionar dos páginas del cuentakilóme‐
tros parcial para diferentes viajes
3 106.

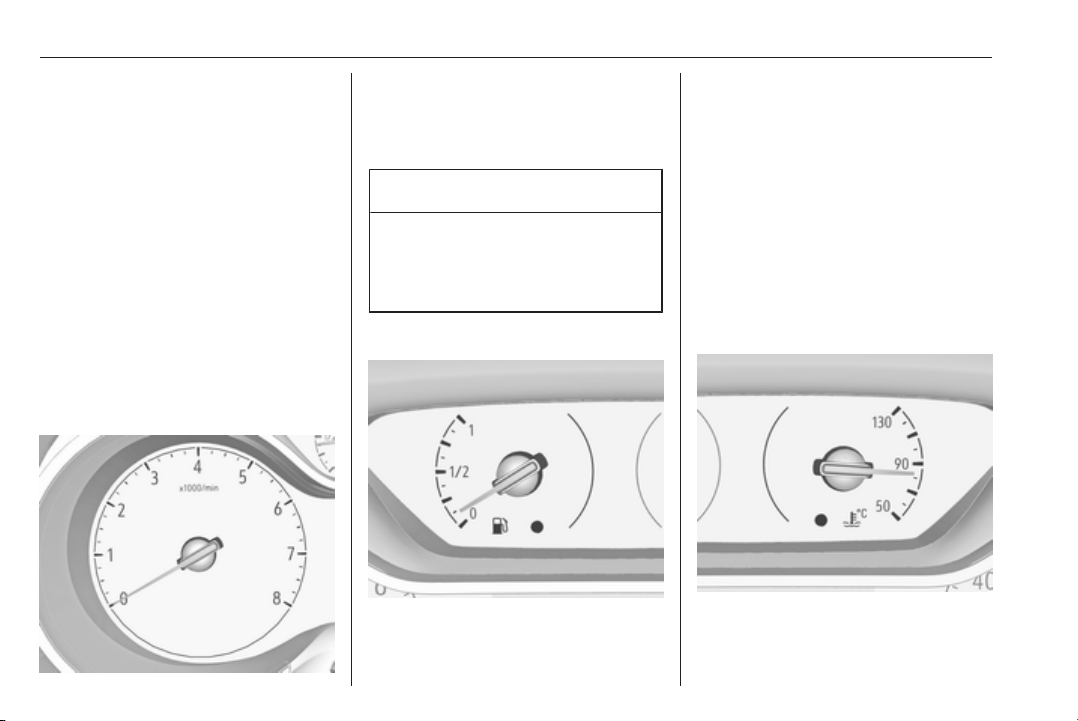

Cuentarrevoluciones

Indica el régimen del motor.
Conduzca en los regímenes más

bajos del motor en cada marcha tanto
como sea posible.

Atención

Si la aguja está en el sector de
advertencia (rojo), se ha excedido
el régimen máximo admisible del
motor. Hay peligro para el motor.

Indicador de combustible

Muestra el nivel en el depósito de
combustible.

El testigo de control o se ilumina si el
nivel en el depósito es bajo.

Nunca debe agotar el depósito de
combustible.

Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito de combusti‐
ble puede ser inferior a la capacidad
especificada.

Indicador de temperatura del refrigerante del motor

Muestra la temperatura del refrige‐
rante.

Instrumentos y mandos 97

50 : el motor no ha alcanzado toda‐

vía su temperatura de funcio‐
namiento

90 : temperatura normal de funcio‐

namiento

130 : temperatura demasiado alta
El testigo de control o se ilumina si la

temperatura del refrigerante es
demasiado alta. Apague el motor
inmediatamente.

Atención

Si la temperatura del refrigerante
del motor es demasiado alta,
detenga el vehículo y pare el
motor. Peligro para el motor.
Compruebe el nivel de refrige‐
rante.

Control del nivel de aceite del motor

Después de apagar el encendido, el
estado del nivel de aceite del motor
se muestra en el centro de informa‐
ción del conductor durante unos
segundos después de la información
de servicio.

Un nivel de aceite correcto se indica
con el mensaje Nivel de aceite
correcto.

Si el nivel de aceite es bajo, I parpa‐
dea y se indica Nivel de aceite
incorrecto, acompañado del indica‐
dor H. Confirme el nivel de aceite
usando la varilla de medición de
aceite y reponga el aceite del motor
según corresponda.

Aceite del motor 3 222.
Un fallo de medición se indica con el

mensaje Medida de nivel de aceite no
válida. Compruebe el nivel de aceite
manualmente con ayuda de la varilla
de medición.

Indicación de servicio

El sistema de servicio informa de
cuándo cambiar el aceite del motor y
el filtro o cuándo se necesita una revi‐
sión del vehículo. Según las condi‐
ciones de conducción, el intervalo de
cambio de aceite del motor y del filtro
necesario puede variar considerable‐
mente.

Información de servicio 3 260.

Un próximo servicio necesario se
muestra en el Centro de información
del conductor durante siete segundos
después de conectar el encendido.

98 Instrumentos y mandos

Si no se necesita servicio durante los
próximos 3.000 km o más no aparece
ninguna información de servicio en la
pantalla.

Si se precisa servicio en los próximos

3.000 km, la distancia restante o la
duración de tiempo se indican
durante algunos segundos. Simultá‐
neamente se enciende el símbolo F
de manera permanente a modo de
recordatorio.

Si se precisa servicio antes de 1.000
km, F parpadea y, después, se
enciende permanentemente. La
distancia restante o la duración de
tiempo se indican durante algunos
segundos.

Un servicio atrasado se indica con un
mensaje en el Centro de información
del conductor que muestra la distan‐
cia excedida. F parpadea y, después,
se enciende permanentemente hasta
que se lleve a cabo el servicio.

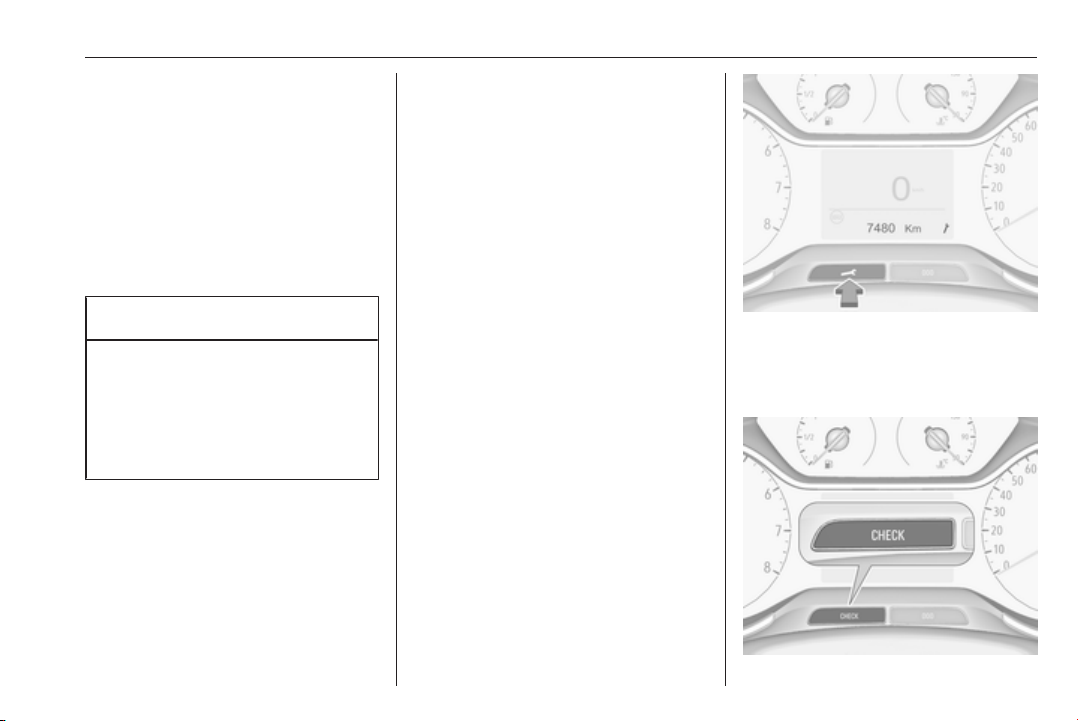

Puesta a cero del intervalo de servicio

Después de cada servicio, es nece‐
sario poner a cero el indicador de
servicio para garantizar un funciona‐
miento correcto. Se recomienda
acudir a un taller.

Si usted mismo realiza el servicio,
proceda de la siguiente manera:

● desconecte el encendido

● mantenga pulsado el botón F o
CHECK

● conecte el encendido, la indica‐
ción de distancia comienza una
cuenta atrás

● cuando la pantalla indique =0,
suelte el botón

F desaparece

Recuperación de información de servicio

Para recuperar el estado de la infor‐
mación de servicio en cualquier
momento, pulse el botón F o
CHECK. La información de servicio
se muestra durante unos segundos.

Información de servicio 3 260.

Testigos de control

Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para
todas las versiones de cuadros de
instrumentos. La posición de los testi‐
gos de control puede variar en
función del equipamiento del
vehículo. Al conectar el encendido,
se iluminarán brevemente la mayoría
de los testigos de control a modo de
prueba funcional.

Los colores de los testigos de control
significan lo siguiente:

Rojo : Peligro, recordatorio

importante
Amarillo : Aviso, información, avería
Verde : Confirmación de activa‐

ción
Azul : Confirmación de activa‐

ción
Blanco : Confirmación de activa‐

ción

Véanse todos los testigos de control
en los cuadros de instrumentos
distintos 3 92.
