Запишите
мобиля на предыдущей странице
и храните их в легко доступном
месте. Найти эту информацию
можно в разделах "Техническое об‐
служивание" и "Технические дан‐
ные", а также на типовой табличке
автомобиля.
параметры Вашего авто‐
Введение
Ваш автомобиль - это оптимальное
сочетание передовой технологии,
безопасности, экологичности и эко‐
номичности.
Настоящее Руководство пользова‐
теля содержит всю необходимую
для уверенного и эффективного
управления Вашим автомобилем
информацию.
Не только Вы, но и пассажиры
также должны знать о несчастных
случаях и травмах, которые могут
возникнуть при неправильной эксп‐
луатации автомобиля. Расскажите
им об этом.
Обязательно выполняйте дей‐
ствующие законы и предписания
той страны, в которой находитесь.
Соответствующее законодатель‐
ство может отличаться от приве‐
денной в настоящем Руководстве
информации.
При необходимости посещения
станции техобслуживания мы реко‐
мендуем обращаться в авторизо‐
ванный сервисный центр Opel.
Все авторизованные сервисные
центры Opel предложат Вам пер‐
воклассный сервис по умеренным
ценам. Опытные специалисты,
прошедшие обучение на фирме
Opel, обслужат Ваш автомобиль,
руководствуясь оригинальными
технологическими инструкциями
компании.
Пакет с литературой для клиента
должен всегда находиться в авто‐
мобиле.
Как пользоваться
настоящим
Руководством
■ В
настоящем руководстве содер‐
жатся описания всех опций
и функций, доступных для этой
модели. Некоторые описания,
включая функции дисплея
и меню, могут не относиться
к вашему автомобилю по
причине выбранного варианта
модели, технических
характеристик страны поставки,
наличия специального
оборудования или
принадлежностей.
■ Предварительный обзор Вы най‐
дете в главе "Коротко".
■ В содержании в начале данного
руководства и в каждом разделе
указано местоположение инфор‐
мации.
■ Конкретную информацию можно
найти с помощью Алфавитного
указателя.
Page 5
4Введение
Назад к обзору
■ В настоящем Руководстве поль‐
зователя описаны автомобили
с левым расположением руле‐
вого колеса. Обслуживание авто‐
мобилей с правым рулевым ко‐
лесом выполняется аналогично.
■ В Руководстве пользователя ис‐
пользованы заводские обозначе‐
ния двигателя. Соответствую‐
щие торговые обозначения при‐
ведены в разделе "Технические
данные".
■ Указания направления, напри‐
мер, влево - вправо или вперед назад, всегда приводятся отно‐
сительно направления движе‐
ния.
■ Экранные дисплеи автомобиля
могут не поддерживать конкрет‐
ный язык пользователя.
■ Сообщения, отображаемые на
дисплее, а также надписи внутри
салона приводятся жирным
шрифтом.
Опасность,
Предупреждение
и Внимание
9 Опасность
Текст, отмеченный
9 Опасность, содержит инфор‐
мацию, связанную с риском
смертельного исхода. Прене‐
брежение этими сведениями
может оказаться опасным для
жизни.
9 Предупреждение
Текст, помеченный
9 Предупреждение, содержит
информацию, связанную с рис‐
ком несчастного случая или
травмы. Пренебрежение этими
сведениями может стать причи‐
ной травмы.
Внимание
Текст, помеченный Внимание,
информирует
биль может быть поврежден.
Пренебрежение этой информа‐
цией может привести к повреж‐
дению автомобиля.
о том, что автомо‐
Символы
Ссылки
с помощью 3. 3 означает "см. стр.".
Желаем Вам счастливого пути.
Adam Opel AG
на страницы обозначаются
Page 6
Введение5
Назад к обзору
Page 7
6Коротко
Назад к обзору
Коротко
Исходные сведения,
необходимые при
вождении
Отпирание автомобиля
Чтобы отпереть двери и багажное
отделение, нажмите на кнопку c.
Откройте двери, потянув за ручки.
Чтобы открыть заднюю торцевую
откидную дверь, нажмите выклю‐
чатель на сенсорной панели под
рукояткой.
Пульт дистанционного управления
3 22, центральный замок 3 23,
багажное отделение 3 27.
Положение сиденья 3 41, регули‐
ровка сиденья 3 41.
Page 8
Коротко7
Назад к обзору
9 Опасность
Чтобы избежать травмирования
во время срабатывания по‐
безопасности, не придви‐
душки
гайтесь к рулевому колесу
ближе чем на 25 см.
Спинки сидений
Потяните рычаг, отрегулируйте на‐
клон и отпустите рычаг. Сиденье
должно зафиксироваться в новом
положении с характерным щел‐
чком.
Положение сиденья 3 41, регули‐
ровка сиденья 3 41.
Высота сиденья
Для изменения высоты сиденья
выполните
жения
вверх = поднять сиденье
вниз= опустить сиденье
Положение сиденья 3 41, регули‐
ровка сиденья 3 41.
рычагом качающие дви‐
Page 9
8Коротко
Назад к обзору
Наклон сиденья
Для изменения высоты сиденья
выполните
жения
вверх = поднять передний край
вниз= опустить передний край
Положение сиденья 3 41, регули‐
ровка сиденья 3 41.
рычагом качающие дви‐
подушки
подушки
Регулировка
подголовника
Нажмите кнопку, отрегулируйте
высоту подголовника и отпустите
кнопку.
Подголовники 3 39.
Ремень безопасности
Вытяните ремень безопасности
и зафиксируйте его в замке. Ре‐
мень безопасности должен быть
неперекручен и плотно подогнан
к телу. Нельзя откидывать спинку
слишком далеко (не более 25°).
Для того чтобы снять ремень, на‐
красную кнопку на его замке.
жмите
Положение сидений 3 41, ремни
безопасности 3 45, подушки без‐
опасности 3 49.
Page 10
Коротко9
Назад к обзору
Регулировка зеркал
Внутреннее зеркало
Для уменьшения бликов поверните
рычаг на нижней части корпуса
зеркала.
Нажмите на клавишу выключателя,
чтобы включить задний стеклоо‐
чиститель:
вверх= непрерывный режим
вниз= прерывистый режим
по центру = выкл.
Стеклоочиститель/омыватель зад‐
него стекла 3 104.
Нажмите рычаг.
Жидкость из омывателя разбрыз‐
гивается на заднее стекло, а стек‐
лоочиститель делает несколько
взмахов по стеклу.
Page 17
16Коротко
Назад к обзору
Климат-контроль
Обогрев заднего стекла,
обогрев наружных зеркал
Обогреватель включается нажа‐
тием кнопки Ü.
Обогреваемое заднее стекло
3 36.
Удаление влаги и инея со
стекол
Нажмите на кнопку V.
Установить регулятор темпера‐
туры на максимальный уровень.
Включите охлаждение n.
Обогрев заднего стекла Ü вклю‐
чен.
Климат-контроль 3 152.
Коробка передач
Механическая коробка
передач
Задний ход: при неподвижном ав‐
томобиле выжать педаль сцепле‐
ния, нажать вверх на кнопку осво‐
бождения
и включить передачу.
Если передача не включается, ус‐
тановить рычаг в нейтральное по‐
ложение, отпустить педаль сцепле‐
ния и вновь нажать на нее; затем
повторить выбор передачи.
на рычаге переключения
Page 18
Коротко17
Назад к обзору
Механическая коробка передач
3 175.
Автоматическая коробка
передач
P = стоянка
R = задний ход
N = нейтральное положение
D = передача
Режим ручного переключения:
сдвиньте
жения D влево.
<
]
рычаг селектора из поло‐
= переход на более высокую
передачу
= переход на более низкую пе‐
редачу
Из положения P рычаг селектора
можно вывести только при вклю‐
ченном зажигании и нажатой пе‐
дали тормоза. Чтобы включить пе‐
редачу P или R, следует нажать
кнопку освобождения.
Автоматическая коробка передач
3 171.
Page 19
18Коротко
Назад к обзору
Начало движения
Перед тем, как тронуться
с места, проверьте
■ Давление
3 228, 3 268.
■ Уровень моторного масла
и уровни жидкостей 3 202.
■ Стекла, зеркала, наружное осве‐
щение и номерные знаки должны
быть чистыми, без снега и на‐
леди, и работоспособными.
■ Правильное положение зеркал,
сидений и ремней безопасности
3 31, 3 41, 3 47.
■ Проверьте работоспособность
тормозной системы на малой
скорости, особенно если тормоз‐
ные механизмы мокрые.
в шинах и их состояние
Пуск двигателя
■ Повернуть ключ в положение 1
Немного поверните рулевое ко‐
■
лесо, чтобы вывести его из со‐
стояния блокировки
■ Нажмите на педали сцепления
и тормоза
■ Установите селектор диапазонов
автоматической коробки пере‐
дач в положение P или N
■ Не следует нажимать на педаль
акселератора
■ На автомобилях с дизельными
двигателями: повернуть ключ
в положение 2 для предвари‐
тельного прогрева и дождаться,
когда погаснет контрольный ин‐
дикатор !
■ Повернуть ключ в положение 3
и отпустить его
Запуск двигателя 3 164.
Page 20
Коротко19
Назад к обзору
Система автоматической
остановки и пуска двигателя
Если автомобиль движется с низ‐
кой скоростью или стоит на месте
и при этом выполняются опреде‐
ленные условия, для включения
функции Autostop необходимо вы‐
полнить следующие действия:
выжмите педаль сцепления,
■
■ переведите рычаг в положение
нейтральной передачи,
■ отпустите педаль сцепления.
Если выбран режим Autostop,
стрелка тахометра должна указы‐
вать на AUTOSTOP.
Чтобы снова включить двигатель,
выжмите педаль сцепления еще
раз.
Система автоматической оста‐
новки и пуска двигателя 3 165.
Стоянка
■
Всегда следует затягивать стоя‐
ночный тормоз. При затягивании
стояночного тормоза не нажи‐
майте кнопку его разблокировки.
На спусках или подъемах затяги‐
вайте стояночный тормоз как
можно сильнее. Одновременно
нажать педаль ножного тормоза,
чтобы уменьшить рабочее уси‐
лие.
На автомобилях с электрическим
стояночным тормозом следует
потянуть вверх клавишу выклю‐
чателя m.
■ Заглушить двигатель. Повернуть
ключ в замке зажигания в поло‐
жение 0 и извлечь его. Покачайте
рулевое колесо, пока не почув‐
ствуете, что сработал его блоки‐
ратор.
У автомобилей с автоматической
коробкой передач ключ можно
вынуть только в том случае, если
рычаг селектора находится в по‐
ложении P.
Page 21
20Коротко
Назад к обзору
■ Если автомобиль стоит на ров‐
ной поверхности или подъеме,
перед тем как выключить зажига‐
ние, включите первую передачу
или переведите рычаг селектора
в положение P. Остановившись
на подъеме, поверните передние
колеса в сторону от бордюрного
камня.
Если автомобиль стоит на спу‐
ске, перед тем как выключить за‐
жигание, включите заднюю пере‐
дачу или переведите рычаг се‐
лектора в положение P. Повер‐
ните передние колеса к бордюр‐
ному камню.
■ Заприте автомобиль с помощью
кнопки e пульта дистанционного
управления.
Включите противоугонную сигна‐
лизацию 3 28.
■ Не оставляйте автомобиль сто‐
ять над легко воспламеняющи‐
мися объектами. В этом случае
причиной пожара может стать
высокая температура системы
выпуска отработавших газов ав‐
томобиля.
■ Закрыть окна и потолочный люк.
■ Вентиляторы охлаждения двига‐
теля могут работать и после вы‐
ключения двигателя 3 201.
■ После работы двигателя на вы‐
соких оборотах или при больших
нагрузках перед глушением дви‐
гателю следует дать поработать
при малой нагрузке или на не‐
йтральной передаче в течение
примерно 30 секунд, чтобы защи‐
тить турбонагнетатель.
Ключи, блокировка 3 21, Поста‐
новка автомобиля на стоянку на
длительный промежуток времени
3 200.
Поскольку ключ относится к сис‐
теме иммобилайзера, его номер
необходимо указать при заказе за‐
пасных ключей.
Замки 3 246.
Ключ со складной бородкой
Для раскрытия нажмите на кнопку.
При складывании ключа, сначала
нажмите кнопку.
Паспорт автомобиля
В паспорте автомобиля указаны
сведения о противоугонной защите
автомобиля, поэтому паспорт
нужно хранить в надежном месте
Эти данные могут потребоваться
при обращении на станцию техоб‐
служивания для проведения неко‐
торых работ.
Page 23
22Ключи, двери и окна
Назад к обзору
Радиобрелок
дистанционного
управления
Используется для управления:
Центральный замок
■
■ Противоугонная система
■ Противоугонная сигнализация
■ Электрические стеклоподъем‐
ники
■ Прозрачный люк
Пульт дистанционного радиоуп‐
равления имеет дальность дейст‐
вия примерно до 20 метров. Даль‐
ность действия может быть огра‐
ничена внешними условиями. Ра‐
бота пульта дистанционного управ‐
ления подтверждается миганием.
С пультом следует обращаться бе‐
режно, защищать от влаги и высо‐
кой температуры, не включать без
необходимости.
Неисправности
Если управление центральным
замком с помощью пульта невоз‐
можно, причина неисправности мо‐
жет заключаться в следующем:
■ превышена дальность действия
пульта
■ напряжение батареи пульта
упало ниже допустимого уровня
■ частое включение пульта за
пределами его радиуса дейст‐
вия, которое требует его синхро‐
низации
■ при частых включениях и выклю‐
чениях может возникнуть пере‐
грузка центрального замка, при
этом его электропитание может
кратковременно прерваться
■ мощные электромагнитные по‐
мехи от внешних источников
Разблокирование 3 23.
Системные установки
Изменить некоторые системные
установки можно в меню
Настройки информационного дис‐
плея. Сохранение индивидуаль‐
ных настроек 3 133.
Замена батарейки пульта
дистанционного управления
Замените батарейку пульта, как
только
уменьшаться.
Не допускается утилизация бата‐
реи с обычным бытовым мусором.
Батареи следует сдавать для ути‐
лизации в специальных пунктах
сбора.
радиус его действия начнет
Page 24
Ключи, двери и окна23
Назад к обзору
Ключ со складной бородкой
Раскройте ключ и откройте корпус.
Заменить
обращая внимание на ее правиль‐
ное положение при установке. За‐
кройте пульт и выполните синхро‐
низацию.
батарейку (тип CR 2032),
Синхронизация пульта
После замены батарейки отоприте
дверь водителя с помощью ключа.
После включения зажигания пульт
дистанционного управления син‐
хронизируется.
Сохраненные установки
После извлечения ключа из замка
зажигания указанные ниже уста‐
новки автоматически записы‐
ваются в память ключа:
■
Освещение
■ Информационно-развлекатель‐
ная система
■ Центральный замок
■ Установки спортивного режима
■ Установки комфорта
Сохраненные установки будут ав‐
томатически использованы в сле‐
дующий раз, когда учтенный в па‐
мяти ключ вставляют в замок зажи‐
гания и поворачивают в положение
"1" 3 163.
При этом в разделе индивидуаль‐
ных настроек графического инфор‐
мационного дисплея должен быть
активирован пункт
Персонализация вод. Настройки
сохраняются для каждого исполь‐
зуемого ключа зажигания индиви‐
дуально. На автомобилях с цвет‐
ным информационным дисплеем
функция индивидуальных на‐
строек включена постоянно.
Сохранение индивидуальных на‐
строек автомобиля 3 133.
Центральный замок
Открывает и закрывает двери, ба‐
гажное отделение и крышку залив‐
ной горловины топливного бака.
Если потянуть за внутреннюю
ручку двери, произойдет отпира‐
ние замка соответствующей двери.
Если потянуть ручку повторно,
дверь откроется.
Примечание
При аварии со срабатыванием на‐
дувных подушек безопасности
или преднатяжителей ремней
безопасности замки дверей авто‐
мобиля автоматически отпи‐
раются.
Page 25
24Ключи, двери и окна
Назад к обзору
Примечание
Через некоторое время после от‐
пирания автомобиля с помощью
пульта дистанционного управле‐
ния, если ни одна из дверей не бу‐
дет открыта, произойдет автома‐
тическая блокировка всех дверей.
Разблокирование
Нажмите на кнопку c.
Можно выбрать две установки:
■
Чтобы отпереть замок водитель‐
ской двери, багажника и откид‐
ной крышки заправочной горло‐
вины топливного бака, следует
один раз нажать кнопку c. Чтобы
отпереть замки всех дверей, сле‐
дует дважды нажать кнопку c
или
■ чтобы отпереть замки всех две‐
рей, багажника и откидной
крышки заправочной горловины
топливного бака, следует один
раз нажать кнопку c
Установку можно изменить в меню
Настройки на информационном
дисплее. Сохранение индиви‐
дуальных настроек автомобиля
3 133.
Установку можно сохранить для ис‐
пользуемого ключа. Сохраненные
установки 3 23.
Нажмите на кнопку e.
При незакрытой двери водителя
центральный замок не работает.
Кнопки центрального замка
Запирает или отпирает все двери,
багажник и откидную крышку за‐
правочной горловины топливного
бака из пассажирского салона.
Page 26
Ключи, двери и окна25
Назад к обзору
Нажмите клавишу e, чтобы вклю‐
чить блокировку замков.
Нажмите
кировать замки.
клавишу c, чтобы разбло‐
Неисправность пульта
дистанционного управления
Разблокирование
Разблокируйте дверь водителя
вручную, повернув ключ в замке.
Чтобы
отпереть замки всех дверей,
багажника и откидной крышки за‐
правочной горловины топливного
бака, следует включить зажигание
и нажать кнопку центрального
замка c. При включении зажигания
противоугонная система выклю‐
чается.
Запирание
Заприте дверь водителя вручную,
повернув ключ в замке.
Неисправность центрального
замка
Разблокирование
Разблокируйте дверь водителя
вручную, повернув ключ в замке.
Другие двери можно открыть с по‐
мощью внутренних ручек. Для
этого ручку необходимо потянуть
дважды. Багажное отделение
и крышка горловины топливного
бака не могут быть открыты. Для
отключения противоугонной сис‐
темы включите зажигание 3 28.
Запирание
Утопите кнопки блокировки замков
всех дверей, кроме водительской.
Затем закройте дверь водителя
и заприте ее снаружи с помощью
ключа. Крышка горловины топлив‐
ного бака и задняя дверь не запи‐
раются.
Page 27
26Ключи, двери и окна
Назад к обзору
Автоматическое
запирание
Эту функцию обеспечения без‐
опасности можно сконфигуриро‐
вать для автоматического запира‐
ния замков всех дверей, замка ба‐
гажника и откидной крышки запра‐
вочной
при превышении определенной
скорости движения.
Кроме того, можно настроить сис‐
тему таким образом, чтобы замок
двери водителя или замки всех
дверей разблокировались автома‐
тически после того, как будет вы‐
ключено зажигание и ключ будет
извлечен из замка зажигания (для
автомобилей с механической ко‐
робкой передач) или рычаг селек‐
тора будет установлен в положе‐
ние P (для автомобилей с автома‐
тической коробкой передач).
Установки можно изменить в меню
Настройки на информационном
дисплее. Сохранение индиви‐
дуальных настроек 3 133.
горловины топливного бака
Для сохранения настроек исполь‐
зуется ключ зажигания 3 23.
Замки для безопасности
детей
9 Предупреждение
Используйте замки системы
безопасности детей, если на
заднем сиденье находится ре‐
бенок.
Ключом или подходящей отверт‐
кой поверните кнопку блокировки
замка задней двери в горизонталь‐
ное положение. Дверь открыть из‐
нутри невозможно. Для отключе‐
ния блокировки поверните кнопку
замка в вертикальное положение.
Page 28
Ключи, двери и окна27
Назад к обзору
Двери
Багажное отделение
Задняя дверь
Открывание
5-дверный хэтчбэк
Чтобы открыть заднюю дверь ба‐
гажного отделения, после отпира‐
замков дверей нажмите на сен‐
ния
сорную панель и потяните дверь.
Спортивный универсал
Чтобы открыть заднюю торцевую
откидную дверь, после отпирания
замков дверей нажмите на сенсор‐
ную панель под молдингом и потя‐
ните дверь.
Центральный замок 3 23.
Закрывание
Использовать одну из внутренних
ручек.
следует нажимать выключатель
Не
на сенсорной панели под рукояткой
во время закрывания двери, так как
при этом замок задней торцевой
откидной двери вновь отопрется.
Центральный замок 3 23.
Советы по работе с дверью
багажного отделения
9 Предупреждение
Не допускается движение с пол‐
ностью или частично открытой
задней дверью, например, при
перевозке крупногабаритных
грузов, так как в этом случае
в салон могут попасть токсич‐
ные отработавшие газы, не
имеющие цвета и запаха. Это
может привести к потере созна‐
ния и даже к смерти.
Внимание
Перед тем как открыть заднюю
дверь, убедитесь в том, что над
нею нет никаких препятствий.
В противном случае дверь мо‐
жет быть повреждена. Всегда
проверяйте наличие препят‐
ствий над и за задней дверью.
Page 29
28Ключи, двери и окна
Назад к обзору
Примечание
При установке на заднюю дверь
некоторых тяжелых приспособле‐
ний, она не может фиксироваться
в открытом положении.
Защита автомобиля
Противоугонная система
9 Предупреждение
Не включать, если в автомобиле
находятся люди! Отпирание из‐
нутри невозможно.
Система намертво запирает все
двери. Все двери должны быть за‐
крыты, в противном случае сис‐
тему не удастся включить.
Если включалось зажигание, то
для запирания автомобиля нужно
один раз открыть и закрыть води‐
тельскую дверь.
отпирании автомобиля выклю‐
При
чается механическое противоугон‐
ное устройство. Для кнопки цент‐
рального замка это не работает.
Включение
Дважды нажмите кнопку e на
пульте с интервалом не более
15 секунд.
Противоугонная
сигнализация
Противоугонная сигнализация
объединена с противоугонной сис‐
темой.
Page 30
Ключи, двери и окна29
Назад к обзору
Она отслеживает:
■ Боковые двери, дверь багажного
отделения, капот
■ Салон, включая багажное отде‐
ление
■ Наклон автомобиля, например,
при его поднятии
■ Зажигание
Включение
■ Сигнализация включается авто‐
матически через 30 секунд после
запирания автомобиля (инициа‐
лизация системы),
■
Πовторным нажатием кнопки e
на пульте после блокировки зам‐
ков.
Примечание
Контроль периметра салона мо‐
жет ухудшиться при изменении
интерьера, например, при исполь‐
зовании чехлов на сиденьях,
а также при открытых окнах или
люке крыши.
Включение без контроля
салона
Следует выключить контроль пас‐
сажирского
мобиля, если внутри салона вы ос‐
тавили животное, так как вредные
для него ультразвуковые сигналы
имеют высокую мощность, а дви‐
жение животного может привести
к срабатыванию противоугонной
сигнализации. Систему также сле‐
дует выключить при перевозке ав‐
томобиля на пароме или железно‐
дорожным транспортом.
и наклона автомобиля
салона и наклона авто‐
1. Закройте багажное отделение,
капот, окна и потолочный люк.
2. Нажмите кнопку o. Светодиод
подсветки кнопки o загорится
максимум на 10 минут.
3. Закройте двери.
4. Включите противоугонную сиг‐
нализацию.
На дисплее информационного
центра водителя отобразится со‐
общение о состоянии системы.
Светодиод индикатора
состояния
Page 31
30Ключи, двери и окна
Назад к обзору
Светодиод индикации состояния
встроен в датчик, расположенный
на верхней части приборной па‐
нели.
Индикация состояния в течение
первых 30 секунд после включения
противоугонной сигнализации:
Cветодиод
включен
Светодиод
мигает
быстро
Индикация состояния после вклю‐
чения системы:
Светодиод
мигает
медленно
При неисправностях обратититесь
за помощью на станцию техобслу‐
живания.
= проверка, за‐
держка включе‐
ния.
= не закрыта боко‐
вая дверь, задняя
дверь или капот
двигателя или не‐
исправность в сис‐
теме.
= система вклю‐
чена.
Выключение
После отпирания замков дверей
автомобиля система противоугон‐
ной сигнализации будет отклю‐
чена.
Сигнализация
При срабатывании сигнализации,
посредством сирены с независи‐
мыми
питанием, подается звуковой
сигнал. Одновременно начинают
мигать огни аварийно-световой
сигнализации. Количество и про‐
должительность сигналов тревоги
регламентированы законода‐
тельно.
Сигнал можно прервать нажатием
любой кнопки на радиобрелоке
дистанционного управления или
включением зажигания.
Отключить противоугонную сигна‐
лизацию можно, только нажав
кнопку c или включив зажигание.
Если сработала сигнализация и во‐
дитель не отключил ее, включатся
огни аварийной сигнализации. При
следующем разблокировании зам‐
ков дверей с помощью радиобре‐
лока дистанционного управления
они вспыхнут три раза. Кроме того,
после включения зажигания на
дисплее информационного центра
водителя отобразится предупреж‐
дающее сообщение или код.
Информационные сообщения
3 126.
Иммобилайзер
Эта система является частью
замка зажигания; она проверяет,
можно ли выполнить запуск двига‐
теля автомобиля с используемым
ключом.
Иммобилайзер активизируется ав‐
томатически после извлечения
ключа зажигания из замка.
Если индикатор d мигает при
включенном зажигании, это свиде‐
тельствует о наличии неисправно‐
сти; пуск двигателя невозможен.
Выключите зажигание и повторите
попытку запуска.
Page 32
Ключи, двери и окна31
Назад к обзору
Если индикатор А продолжает ми‐
гать, попытайтесь запустить двига‐
тель с помощью запасного ключа
и обратитесь на станцию техобслу‐
живания.
Примечание
Система электронной блокировки
пуска двигателя не запирает
двери. Поэтому после выхода из
автомобиля необходимо всегда
запирать автомобиль и включать
устройство противоугонной сигна‐
лизации 3 23, 3 28.
Индикатор d3 118.
Наружные зеркала
Панорамное зеркало
Панорамное внутреннее зеркало
с асферическим участком обеспе‐
чивает сокращение мертвых зон.
Форма зеркала уменьшает раз‐
меры объектов, что отрицательно
сказывается на правильности
оценки расстояний водителем.
Электрическая
регулировка
Выберите нужное наружное зер‐
кало поворотом переключателя
влево (L) или вправо (R). После
этого отрегулируйте положение
зеркала, изменяя положение ры‐
чага выключателя.
Если переключатель установлен
в положение 0, ни одно из зеркал
не выбрано.
Складывание
Для обеспечения безопасности пе‐
шеходов
ваются от удара определенной
силы. Для того чтобы вернуть
внешние зеркала склады‐
Page 33
32Ключи, двери и окна
Назад к обзору
зеркало в рабочее положение,
нужно слегка надавить на его кор‐
пус.
С помощью электропривода
Поверните выключатель в положе‐
ние 0 и нажмите на рычаг выклю‐
чателя сверху вниз. При этом оба
наружных зеркала складываются.
При повторном нажатии на выклю‐
чатель оба зеркала вернутся в ис‐
ходное положение.
Если сложенное при помощи элек‐
тропривода наружное зеркало
было открыто вручную, при нажа‐
тии выключателя электропривод
откроет только другое зеркало.
Подогрев
Включается при нажатии кнопки Ü.
Обогрев
ботающем двигателе и через ко‐
роткое время отключается.
включается только при ра‐
Внутренние зеркала
Ручное включение
режима предотвращения
бликов
Для уменьшения бликов отрегули‐
руйте положение рычага на нижней
части корпуса зеркала.
Page 34
Ключи, двери и окна33
Назад к обзору
Режим автоматического
противоослепления
В темное время суток автоматиче‐
ски снижается ослепление води‐
теля фарами едущих сзади авто‐
мобилей.
Окна
Ветровое стекло
Атермальное
Атермальное ветровое стекло
имеет специальный защитный
слой, отражающий солнечные
лучи. Он также может отражать ра‐
диосигналы, например, платежных
автоматов на платных участках до‐
роги.
Отмеченные участки стекла рядом
с внутренним зеркалом заднего
не имеют этого покрытия. Уст‐
вида
ветровое стекло
ройства для считывания и пере‐
дачи электронных данных, напри‐
мер платежных систем, должны
крепиться в этом месте. В против‐
ном случае при передаче данных
возможны сбои.
Управление
стеклоподъемниками
вручную
Дверные стекла опускаются и под‐
нимаются с помощью стеклоподъ‐
емников.
Page 35
34Ключи, двери и окна
Назад к обзору
Электрические
стеклоподъемники
9 Предупреждение
Будьте внимательны при ис‐
пользовании электрических
стеклоподъемников. При их ра‐
боте возможно травмирование,
особенно детей.
Если на задних сиденьях нахо‐
дятся дети, включите систему
безопасности детей для элект‐
ростеклоподъемников.
Внимательно следите за стек‐
во время закрывания. Удо‐
лами
стоверьтесь в отсутствии пред‐
метов, которые могут быть за‐
жаты.
Включить зажигание, чтобы можно
было управлять стеклоподъемни‐
ками. Резервное питание отклю‐
чено 3 163.
Потяните или нажмите клавишу
выключателя стеклоподъемника,
чтобы поднять или опустить
стекло.
Слегка нажать или потянуть до
первого фиксированного положе‐
ния: стеклоподъемник будет под‐
ниматься или опускаться, пока пе‐
реключатель включен.
Если клавишу выключателя стек‐
лоподъемника потянуть или на‐
жать в крайнее положение и затем
отпустить, окно откроется или за‐
кроется в полностью автоматиче‐
ском режиме, при этом включится
функция защиты от защемления.
Для прекращения движения стекла
вытяните или нажмите выключа‐
тель еще раз.
Защита от защемления
Если при автоматическом подъеме
стекла в верхней половине окна
возникнет сопротивление его дви‐
жению, движение немедленно пре‐
кратится и окно вновь откроется.
Отключение функции защиты
от защемления
Если ход стекла затруднен, напри‐
мер из-за наледи, включите зажи‐
гание, затем потяните клавишу вы‐
ключателя до первого промежуточ‐
ного положения и удерживайте ее
в этом положении. Окно закроется,
при этом функция защиты от заще‐
мления будет отключена. Для пре‐
кращения движения отпустите кла‐
вишу выключателя.
Page 36
Ключи, двери и окна35
Назад к обзору
Система безопасности детей,
задние стеклоподъемники
Для включения блокировки стекол
задних дверей можно воспользо‐
ваться выключателем z, при этом
загорится светодиод индикатора.
При повторном нажатии выключа‐
теля z блокировка отключится.
Управление окнами снаружи
Управление стеклоподъемниками
может осуществляться удаленно
снаружи автомобиля.
Для того чтобы открыть окна, на‐
и удерживайте нажатой кла‐
жмите
вишу c.
Для того чтобы закрыть окна, на‐
жмите и удерживайте нажатой кла‐
вишу e.
Отпустите клавишу, чтобы прекра‐
тить движение стеклоподъемника.
Если окна полностью открыты или
закрыты, дважды вспыхнут огни
аварийной сигнализации.
Перегрузка
Если команда управления стекло‐
подъемником поступает несколько
раз
за определенный короткий про‐
межуток времени, работа стекло‐
подъемника на некоторое время
блокируется.
Инициализация
электрических
стеклоподъемников
Если стеклоподъемники не рабо‐
тают в автоматическом режиме
(например, после отключения акку‐
муляторной батареи), на дисплее
информационного центра води‐
теля отобразится предупреждаю‐
щее сообщение или код.
Информационные сообщения
3 126.
Активируйте электронную систему,
выполнив следующие действия:
1. Закройте двери.
2. Включите зажигание.
Page 37
36Ключи, двери и окна
Назад к обзору
3. Потяните переключатель, удер‐
живая его до закрывания окна
стеклоподъемником, не отпу‐
скайте переключатель еще
2 секунды.
4. Повторите процедуру для каж‐
дого окна.
Обогрев заднего стекла
Включается при нажатии кнопки Ü.
Обогрев
ботающем двигателе и через ко‐
роткое время отключается.
включается только при ра‐
В зависимости от типа двигателя
обогрев заднего стекла автомати‐
чески включается во время очистки
дизельного сажевого фильтра.
Солнцезащитные
козырьки
Для защиты от яркого света солн‐
цезащитные козырьки могут опус‐
каться и поворачиваться в сторону.
Если в солнцезащитный козырек
встроено зеркало, во время движе‐
ния оно должно быть закрыто
крышкой.
Держатель водительского удосто‐
верения расположен сзади на
солнцезащитном козырьке.
Крыша
Прозрачный люк
9 Предупреждение
Во время работы потолочного
будьте осторожны. При его
люка
работе возможно травмирова‐
ние, особенно детей.
Будьте особенно внимательны
при работе с двигающимися
частями. Удостоверьтесь в от‐
сутствии предметов, которые
могут быть зажаты.
Включить зажигание, чтобы можно
было управлять потолочным лю‐
ком.
Page 38
Ключи, двери и окна37
Назад к обзору
Открывание и закрывание
Нажмите
большим усилием: электропривод
потолочного люка будет работать
(с функцией защиты от защемле‐
ния), пока вы не отпустите клавишу
выключателя.
Нажмите клавишу p или r до
упора и затем отпустите: люк от‐
кроется или закроется в автомати‐
ческом режиме (с функцией за‐
щиты от защемления). Для прекра‐
щения движения нажмите клавишу
выключателя еще раз.
клавишу p или r с не‐
Подъем и закрывание
Нажмите
поднимется или закроется в авто‐
матическом режиме (с функцией
защиты от защемления).
Если потолочный люк поднят, его
можно открыть одним движением,
нажав клавишу p.
клавишу q или r: люк
Солнцезащитная шторка
Управление солнцезащитной
шторкой осуществляется вручную.
Чтобы закрыть или открыть
шторку, ее необходимо сдвинуть
в соответствующем направлении.
При открытом потолочном люке
шторка всегда открыта.
Общие советы
Защита от защемления
Если при автоматическом закрыва‐
нии потолочного люка возникнет
сопротивление его движению, дви‐
жение немедленно прекратится,
и люк вновь откроется.
Отключение функции защиты от
защемления
Если ход стекла затруднен, напри‐
мер из-за наледи, нажмите кла‐
вишу выключателя r до упора
и удерживайте ее в этом положе‐
нии. Потолочный люк закроется,
при этом функция защиты от заще‐
мления будет отключена. Для пре‐
кращения движения отпустите кла‐
вишу выключателя.
Закрывание потолочного люка
снаружи
Потолочный люк можно закрыть
снаружи с помощью пульта дистан‐
ционного управления.
Page 39
38Ключи, двери и окна
Назад к обзору
Для того чтобы закрыть люк, на‐
жмите и удерживайте клавишу e.
Для того чтобы прекратить переме‐
щение, отпустите кнопку.
Инициализация после сбоя
питания
После сбоя подачи питания привод
прозрачного люка крыши будет ра‐
ботать в ограниченном режиме.
Обратитесь на станцию техобслу‐
живания для проведения инициа‐
лизации системы.
Page 40
Сиденья, системы защиты39
Назад к обзору
Сиденья, системы
защиты
Подголовники ............................. 39
Передние сиденья ..................... 41
Задние сиденья .......................... 45
Ремни безопасности .................. 45
Система подушек
безопасности .............................. 49
Системы безопасности детей ...53
Подголовники
Положение
9 Предупреждение
Ездите только с правильно от‐
регулированным подголовни‐
ком.
Верхний край подголовника дол‐
жен
находиться вровень с верхним
уровнем головы пассажира. Если
это невозможно, то для очень вы‐
соких людей следует установить
самое высокое положение, а для
людей низкого роста - опустить
подголовник в самое низкое поло‐
жение.
Регулировка
Подголовники передних сидений
Регулировка высоты
Нажмите кнопку, отрегулируйте
высоту подголовника и отпустите
кнопку.
Page 41
40Сиденья, системы защиты
Назад к обзору
Регулировка горизонтального
положения
Чтобы отрегулировать положение
подголовника в горизонтальном
направлении,
Он имеет несколько промежуточ‐
ных фиксированных положений.
Для возврата в крайнее заднее по‐
ложение вытяните его вперед пол‐
ностью и отпустите.
сдвиньте его вперед.
Подголовники задних сидений
Регулировка высоты
Потяните подголовник вверх или
нажмите пружину фиксатора
и опустите подголовник вниз.
Снятие
Сжать две защелки, вытянуть под‐
головник вверх и снять его.
Активные подголовники
случае удара в автомобиль сзади
В
передняя часть активных подго‐
ловников слегка перемещается
вперед. Таким образом обеспечи‐
вается поддержка головы и сниже‐
ние опасности повреждения шеи
вследствие удара в автомобиль
сзади.
Примечание
Одобренные производителем
принадлежности можно устана‐
вливать только если сиденье не
используется.
Page 42
Сиденья, системы защиты41
Назад к обзору
Передние сиденья
Положение сиденья
9 Предупреждение
Ездите только с правильно от‐
регулированными сиденьями.
■ Сидите на сиденье как можно
глубже. Отрегулируйте расстоя‐
между сиденьем и педалями
ние
таким образом, чтобы при нажа‐
тии на педаль ноги были слегка
согнуты. Сдвиньте переднее пас‐
сажирское сиденье назад на‐
сколько возможно.
■ Сидите на сиденье как можно
глубже. Установите спинку си‐
денья таким образом, чтобы
можно было легко дотянуться до
рулевого колеса слегка согну‐
тыми руками. При вращении ру‐
левого колеса плечи должны
опираться на спинку сиденья. Не
допускается откидывать спинки
сидений слишком далеко назад.
Мы рекомендуем, чтобы угол на‐
клона спинки не превышал 25°.
■ Регулировка рулевого колеса
3 100.
■ Установите такую высоту си‐
денья, чтобы обеспечить круго‐
вой обзор и хорошо видеть при‐
борную панель. Зазор между го‐
ловой и рамой крыши должен
быть не меньше ладони. Бедра
должны легко касаться сиденья,
не давя на него.
■ Регулировка подголовника 3 39.
■ Регулировка высоты ремней без‐
опасности 3 47.
■ Отрегулируйте опору для бедер
таким образом, чтобы расстоя‐
ние между краем сиденья и под‐
коленной впадиной составляло
примерно два пальца.
■ Отрегулируйте поясничный упор
так, чтобы сохранить естествен‐
ную форму позвоночника.
Регулировка сидений
9 Опасность
Чтобы избежать травмирования
во время срабатывания по‐
безопасности, не придви‐
душки
гайтесь к рулевому колесу
ближе чем на 25 см.
9 Предупреждение
Никогда не регулируйте сиде‐
ние при движении автомобиля,
поскольку оно может смес‐
титься произвольно.
клон
денья должна зафиксироваться
в новом положении с характерным
щелчком.
Высота сиденья
Для изменения высоты сиденья
выполните
жения
вверх = поднять сиденье
вниз= опустить сиденье
рычагом качающие дви‐
Page 44
Сиденья, системы защиты43
Назад к обзору
Наклон сиденья
Для изменения высоты сиденья
выполните
жения
вверх = поднять передний край
вниз= опустить передний край
рычагом качающие дви‐
подушки
подушки
Поясничный упор
Отрегулируйте поясничную опору
четырехпозиционным переключа‐
телем, чтобы настроить регули‐
ровку в соответствии с личным
предпочтением.
Изменение высоты упора:
сдвиньте рукоятку регулятора
вверх или вниз.
Изменение глубины упора:
сдвиньте рукоятку регулятора впе‐
ред или назад.
Регулируемая опора для
бедер
Потяните рычаг и переместите
опору для бедер.
Page 45
44Сиденья, системы защиты
Назад к обзору
Подлокотник
Подлокотник можно сдвинуть впе‐
ред на 10 см. Под подлокотником
расположено отделение для хра‐
нения мелких вещей.
Ящик для хранения вещей в под‐
локотнике 3 61.
Подогрев
Для установки нужного подогрева
сиденья нажмите один или не‐
сколько раз на кнопку ß соответ‐
ствующего сиденья. Выбранный
уровень подогрева указывается на
встроенном в кнопку индикаторе.
Людям с чувствительной кожей
долгое время пользоваться макси‐
мальным подогревом не рекомен‐
дуется.
Подогрев
только при работающем двигателе
и в режиме Autostop.
сидений осуществляется
Система автоматической оста‐
новки и пуска двигателя 3 165.
Page 46
Сиденья, системы защиты45
Назад к обзору

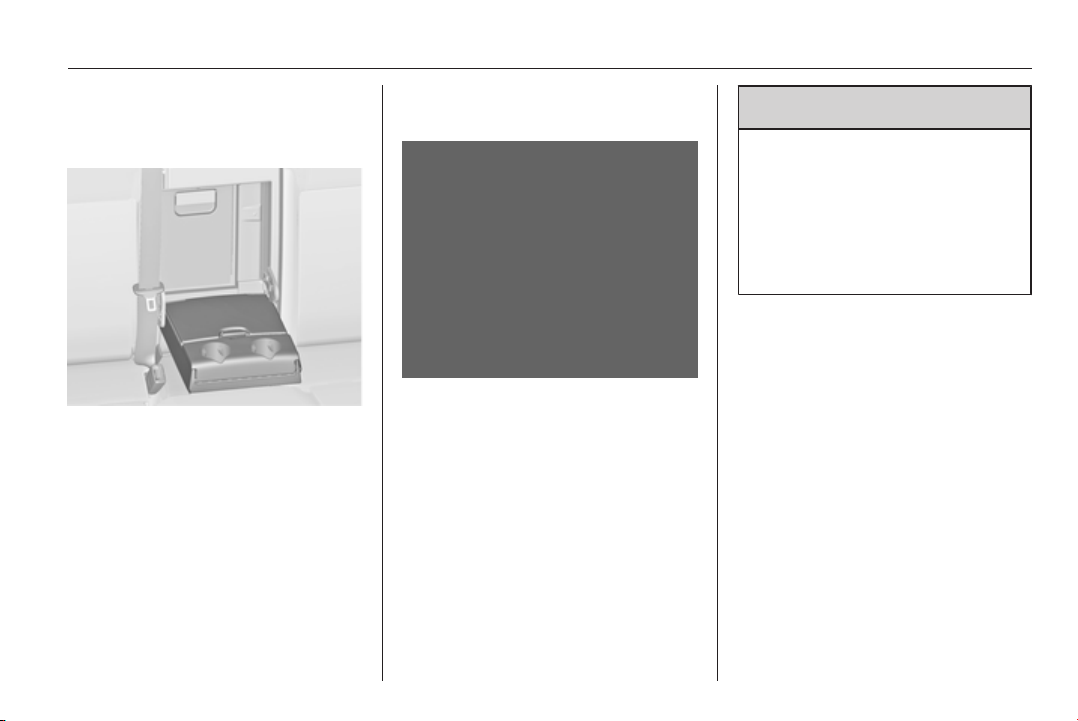

Задние сиденья
Подлокотник
Откиньте подлокотник вниз. В под‐
локотнике размещены подстакан‐
ники и дополнительное отделение
для мелких вещей.
Ремни безопасности
Ремни безопасности сиденья бло‐
кируются при резком разгоне или
замедлении автомобиля, удержи‐
пассажиров в сидячем положе‐
вая
нии. Тем самым существенно сни‐
жается опасность получения
травмы.
9 Предупреждение
Перед каждой поездкой необхо‐
димо пристегнуть ремень без‐
опасности.
Не пристегнутые ремнями лица
при авариях представляют со‐
бой угрозу всем другим пасса‐
жирам и самим себе.
Ремень безопасности сиденья
предназначен для пользования
только одним пассажиром. Ремни
безопасности не предназначены
для пассажиров ростом ниже
150 см. Система детских кресел
безопасности 3 53.
Необходимо периодически прове‐
рять все детали ремней безопас‐
ности на отсутствие повреждений
и загрязнений, а также на работо‐
способность.
Компоненты
ниями следует заменить. После
аварии ремни безопасности и сра‐
ботавшие преднатяжители ремней
следует заменить в мастерской.
с сильными поврежде‐
Page 47
46Сиденья, системы защиты
Назад к обзору
Примечание
Убедитесь, что ремни не повреж‐
дены обувью или острыми пред‐
метами и не пережаты. Исклю‐
чите попадание грязи во втяги‐
вающий механизм ремня.
Индикатор напоминания о непри‐
стегнутых ремнях безопасности си‐
дения X3 112.
Ограничители натяжения
ремней
На передних сиденьях усилие, дей‐
ствующее на туловище, снижается
постепенным освобождением
ремня безопасности во время стол‐
кновения.
Преднатяжители ремней
безопасности
При фронтальном столкновении
или наезде сзади определенной
жесткости ремни безопасности ав‐
томатически натягиваются.
9 Предупреждение
Неверное обращение с предна‐
тяжителями ремней безопас‐
(например, снятие или ус‐
ности
тановка ремней безопасности)
может привести к срабатыва‐
нию преднатяжителей.
На срабатывание преднатяжите‐
лей ремней безопасности указы‐
вает горящий непрерывным све‐
том контрольный индикатор v3 112.
Сработавшие преднатяжители
ремней безопасности следует за‐
менить
тели ремней безопасности сраба‐
тывают только один раз.
в мастерской. Преднатяжи‐
Примечание
Запрещается прикреплять или ус‐
танавливать принадлежности или
другие объекты, которые могут
мешать работе преднатяжителей
ремней безопасности. Запре‐
щается вносить какие-либо изме‐
нения в компоненты преднатяжи‐
телей ремней безопасности, так
как это сделает недействитель‐
ным разрешение на эксплуатацию
автомобиля данного типа.
Page 48
Сиденья, системы защиты47
Назад к обзору
Трехточечный ремень
безопасности
Пристегивание ремня
безопасности
Вытянуть ремень безопасности из
подматывающего механизма, не
перекручивая направить его попе‐
туловища и вставить язычок за‐
рек
щелки ремня безопасности
в пряжку. Во время движения авто‐
мобиля следует регулярно подтя‐
гивать поясную часть ремня, вытя‐
гивая ремень за плечевую часть.
Напоминание о ремне безопас‐
ности 3 112.
Свободная или громоздкая одежда
мешают плотному прилеганию
ремня. Не оставляйте между рем‐
нем и телом посторонних предме‐
тов, таких как сумки и мобильные
телефоны.
9 Предупреждение
Ремень не должен проходить
поверх имеющихся в карманах
одежды твердых или бьющихся
предметов.
Регулировка высоты
1. Слегка вытяните ремень.
2.
Нажмите на кнопку.
3. Отрегулируйте высоту и зафик‐
сируйте положение.
Page 49
48Сиденья, системы защиты
Назад к обзору
При правильно отрегулированной
высоте ремень должен проходить
через плечо. Он не должен ка‐
саться горла или предплечья.
Запрещается регулировать высоту
ремня во время движения.
Демонтаж
Для того чтобы снять ремень, на‐
красную кнопку на его замке.
жмите
Ремни безопасности задних
сидений
Ремень безопасности среднего си‐
денья вытягивается с натяжителя
только в том случае, если спинка
сиденья установлена в заднее по‐
ложение.
Пользование ремнем
безопасности во время
беременности
9 Предупреждение
Во избежание давления на ниж‐
нюю часть живота поясной ре‐
мень должен проходить через
область таза как можно ниже.
Page 50
Сиденья, системы защиты49
Назад к обзору
Система подушек
безопасности
В зависимости от оснащения авто‐
мобиля оборудованием в состав
системы надувных подушек без‐
опасности
отдельных систем.
Сработавшие подушки безопас‐
ности наполняются за несколько
миллисекунд. Кроме того, она так
быстро сбрасывает давление, что
в момент столкновения срабатыва‐
ния подушек зачастую не заме‐
чают.
При непрофессиональном вме‐
шательстве подушка безопас‐
ности может взрывоподобно
сработать.
могут входить несколько
9 Предупреждение
Примечание
Системы надувных подушек без‐
опасности и электронные схемы
управления преднатяжителями
ремней безопасности находятся
в зоне центральной консоли. Не
следует подносить к ним намагни‐
ченные предметы.
Не приклеивайте посторонние
предметы к панелям, прикрываю‐
щим подушки безопасности, и не
закрывайте их другими материа‐
лами.
Каждая подушка безопасности
срабатывает однократно. Заме‐
ните сработавшие подушки без‐
опасности на станции техобслу‐
живания. Помимо этого, воз‐
можно, придется заменить руле‐
вое колесо, приборную панель,
элементы обшивки, уплотнители
дверей, ручки и сиденья.
Не допускается внесение измене‐
ний в систему подушек безопас‐
ности, в этом случае автомобиль
теряет разрешение на эксплуата‐
цию.
При срабатывании надувных поду‐
шек безопасности выходящий из
них горячий газ может привести
к ожогам.
Индикатор v системы подушек
безопасности 3 112.
Система передних
подушек безопасности
Система передних подушек без‐
опасности состоит из двух поду‐
шек: одной в рулевом колесе и од‐
ной - в приборной панели со сто‐
роны переднего пассажира. Нали‐
чие подушек безопасности можно
определить по надписи AIRBAG.
Page 51
50Сиденья, системы защиты
Назад к обзору
С обеих сторон солнцезащитной
шторки со стороны переднего пас‐
сажира также имеются предупре‐
дительные наклейки.
Кроме того, сбоку на панели при‐
боров имеется предупреждающая
табличка, которая видна при от‐
крывании двери переднего пасса‐
жира.
Система передних подушек без‐
опасности срабатывает в случае
удара спереди при достаточно
серьезной аварии. Зажигание
должно быть включено.
Надутые воздушные подушки без‐
опасности амортизируют удар, тем
самым они снижают опасность зна‐
чительного травмирования верх‐
ней части туловища и головы пе‐
реднего пассажира и водителя.
В области раскрытия подушки
безопасности не должно быть
каких-либо препятствий.
Правильно установите и на‐
дежно закрепите ремень без‐
опасности. Только в этом слу‐
чае можно расчитывать на за‐
щиту подушкой безопасности.
Система боковых
подушек безопасности
9 Предупреждение
Оптимальная защита обеспечи‐
вается только в том случае,
если сидение установлено
в правильном положении 3 41.
В состав системы боковых подушек
безопасности входит воздушная
подушка безопасности в спинке
Page 52
Сиденья, системы защиты51
Назад к обзору
каждого переднего сиденья. Эти
подушки можно определить по над‐
писи AIRBAG.
Система боковых подушек без‐
опасности срабатывает в случае
бокового удара при достаточно
серьезной аварии. Зажигание
должно быть включено.
Надутые воздушные подушки без‐
опасности
самым они снижают опасность
травмирования верхней части ту‐
ловища и таза в случае серьезного
бокового удара.
амортизируют удар, тем
9 Предупреждение
В области раскрытия подушки
безопасности не должно быть
каких-либо препятствий.
Примечание
Используйте
для автомобиля чехлы сидений.
Не закрывайте подушки безопас‐
ности.
только разрешенные
Система шторок
безопасности для
защиты головы
Система шторок безопасности
включает подушки безопасности,
установленные в раме крыши
с каждой стороны. Эти подушки
можно определить по надписи
AIRBAG на стойках крыши.
Система подушек безопасности го‐
ловы срабатывает в случае боко‐
вого удара при достаточно серьез‐
ной аварии. Зажигание должно
быть включено.
Надутые воздушные подушки без‐
опасности амортизируют удар, тем
самым они снижают опасность
травмирования головы в случае
серьезного бокового удара.
Page 53
52Сиденья, системы защиты
Назад к обзору
9 Предупреждение
В области раскрытия подушки
безопасности не должно быть
каких-либо препятствий.
крюки ручек, расположенных
На
над дверьми, можно вешать
только легкие предметы
одежды (без вешалок). В этой
одежде не должно быть
посторонних предметов.
Отключение подушки
безопасности
Систему воздушных подушек без‐
опасности переднего пассажира
следует отключить, если на этом
сиденье будет установлено дет‐
ское кресло безопасности. Сис‐
темы боковых воздушных подушек
и шторок безопасности, преднатя‐
жители
системы воздушных подушек без‐
опасности водителя останутся ак‐
тивными.
ремней безопасности и все
Систему воздушных подушек без‐
опасности переднего пассажира
можно отключить ключом, вставив
его в выключатель с замком, кото‐
рый расположен с правой стороны
приборной панели.
Установите выключатель в необхо‐
димое положение с помощью
ключа зажигания:
= воздушная подушка без‐
*
опасности переднего пасса‐
жира отключена и в случае
столкновения не сработает.
Индикатор * на централь‐
ной консоли горит по‐
стоянно. Детская система
безопасности может быть
установлена в соответствии
с инструкциями, указанными
в разделе Места, где можно
устанавливать детские
сиденья 3 55. Взрослому
пассажиру не разрешается
занимать сиденье перед‐
него пассажира.
V
= воздушная подушка без‐
опасности переднего пасса‐
жира включена. Не следует
устанавливать детские
кресла безопасности.
Page 54
Сиденья, системы защиты53
Назад к обзору
9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности на сиде‐
при срабатывании надувной
нье
подушки безопасности перед‐
него пассажира.
Существует смертельная опас‐
ность для взрослого пассажира
на сиденье, если надувная по‐
душка безопасности переднего
пассажира отключена.
Пока контрольный индикатор * не
горит, система воздушных подушек
безопасности переднего пасса‐
жира сработает в случае столкно‐
вения.
Если одновременно загораются
оба контрольных индикатора, это
означает выход системы из строя.
Состояние системы не распоз‐
нается, поэтому никому не разре‐
шается занимать сиденье перед‐
него пассажира. Следует незамед‐
лительно обратиться в мастер‐
скую.
Если ни один из двух контрольных
индикаторов не загорается, сле‐
дует незамедлительно обратиться
на станцию техобслуживания.
Изменять положение выключателя
необходимо только на стоящем ав‐
томобиле при выключенном зажи‐
гании.
Это состояние сохраняется до сле‐
дующего изменения.
Индикатор отключения подушки
безопасности 3 113.
Системы
безопасности детей
Мы рекомендуем использовать
систему детских кресел безопас‐
ности Opel, которая разработана
специально для этого автомобиля.
При использовании системы без‐
опасности детей соблюдайте при‐
веденные ниже инструкции по ус‐
тановке и использованию, а также
рекомендации производителя сис‐
темы.
Всегда соблюдайте местные или
национальные законы и правила.
В отдельных странах установка
детских сидений на некоторых ме‐
стах запрещена.
Page 55
54Сиденья, системы защиты
Назад к обзору
9 Предупреждение
Если на переднем пассажир‐
ском сиденье установлена дет‐
ская система безопасности, не‐
обходимо отключить переднюю
пассажирскую подушку без‐
опасности. В противном случае
при срабатывании подушки
безопасности ребенок может
получить смертельные травмы.
особенно важно, если на пе‐
Это
реднее пассажирское сиденье
установлена детская система
безопасности, в которой ребе‐
нок ориентирован лицом по на‐
правлению движения.
Правильный выбор системы
Задние сиденья наилучшим об‐
разом
подходят для установки дет‐
ского кресла.
Дети должны в течение максималь‐
ного времени сидеть в автомобиле
лицом против направления движе‐
ния. Это обеспечивает уменьшен‐
ное усилие на слабый позвоночник
ребенка в случае аварии.
Детям младше 12 лет и ростом
ниже 150 см разрешается нахо‐
диться в автомобиле только
в предназначенных для детей кре‐
слах безопасности. Можно приме‐
нять детские кресла безопасности,
которые соответствуют нормам
ECE 44-03 или ECE 44-04. По‐
скольку для ребенка ростом ниже
150 см редко можно обеспечить
надлежащее положение ремня
безопасности, мы настоятельно
рекомендуем использовать соот‐
ветствующие детские кресла без‐
опасности, даже если по возрасту
и по закону ребенок уже может на‐
ходиться на сиденье автомобиля,
не пользуясь таким креслом.
Убедитесь, что устанавливаемая
система безопасности детей сов‐
местима с используемой в автомо‐
биле системой креплений.
Убедитесь в правильности выбора
места установки системы безопас‐
ности детей.
Посадка и высадка детей из авто‐
мобиля разрешается только со сто‐
роны тротуара.
Если система безопасности детей
не используется, закрепите кресло
с помощью ремня безопасности
или снимите его с автомобиля.
Примечание
Системы безопасности детей за‐
прещается обклеивать и покры‐
вать любыми другими материа‐
лами.
После аварии сработавшую сис‐
тему безопасности детей необхо‐
димо заменить.
Page 56
Сиденья, системы защиты55
Назад к обзору
Места для установки детских кресел безопасности
Допустимые варианты крепления детских сидений
На переднем пассажирском сиденье
На крайних
сиденьях
заднего ряда
2
U
Классификация по массе тела и возрасту
Группа 0: до 10 кг
подушка
безопасности
включена
X
подушка
безопасности
отключена
1
U
или примерно до 10 месяцев
Группа 0+: до 13 кг
X
1
U
2
U
или примерно до 2 лет
Группа I: от 9 до 18 кг
X
1
U
2
U
или примерно от 8 месяцев до 4 лет
Группа II: от 15 до 25 кг
XXUU
или примерно от 3 до 7 лет
Группа III: от 22 до 36 кг
XXUU
или примерно от 6 до 12 лет
1
= Только при отключенной подушке безопасности переднего пассажира. Если система безопасности детей кре‐
пится ремнем безопасности с трехточечным креплением, то с помощью регулятора высоты установите наи‐
большую высоту сиденья и убедитесь, что плечевая ветвь ремня безопасности проходит от верхнего кре‐
пления ремня вперед.
2
= Сиденья с системами крепления ISOFIX и Top-Tether.
U = Универсально для использования с трехточечным ремнем безопасности.
X = Для этой весовой категории использование систем безопасности детей не разрешается.
На среднем
сиденье
заднего ряда
U
U
U
Page 57
56Сиденья, системы защиты
Назад к обзору
Допустимые варианты крепления детских сидений с системой ISOFIX
Весовая категорияРазмер Крепление
Группа 0: до 10 кгEISO/R1XILX
Группа 0+: до 13 кгEISO/R1XILX
IL= Допускается при использовании системы крепления ISOFIX, разработанной специально для данного авто‐
мобиля, ограниченной применяемости или полууниверсального типа. Система крепления ISOFIX должна
быть разрешена для применения на данной модели автомобиля.
IUF = Можно применять детские кресла безопасности с креплением ISOFIX, устанавливаемые в направлении
движения автомобиля, универсальной категории, предназначенные для применения для данного весового
класса.
X= Для пассажиров этой весовой категории использование систем ISOFIX не допускается.
На переднем
пассажирском сиденье
На крайних сиденьях
заднего ряда
На среднем сиденье
заднего ряда
Page 58
Сиденья, системы защиты57
Назад к обзору
Группа размера системы ISOFIX и тип детского кресла
A - ISO/F3= Устанавливаемое лицом по ходу автомобиля кресло для детей в верхнем сегменте весовой кате‐
гории от 9 до 18 кг.
B - ISO/F2= Устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой кате‐
гории от 9 до 18 кг.
B1 - ISO/F2X = Устанавливаемое лицом по ходу автомобиля кресло для детей в нижнем сегменте весовой кате‐
гории от 9 до 18 кг.
C - ISO/R3= Устанавливаемое лицом против хода автомобиля кресло для детей в верхнем сегменте весовой
категории до 13 кг.
D - ISO/R2= Устанавливаемое лицом против хода автомобиля кресло для детей в нижнем сегменте весовой
категории до 13 кг.
E - ISO/R1= Устанавливаемое лицом против хода автомобиля кресло для маленьких детей в весовой категории
до 13 кг.
Page 59
58Сиденья, системы защиты
Назад к обзору
Система
Isofix крепления
детских кресел
безопасности
Прикрепить разрешенную для при‐
менения в автомобиле систему
крепления ISOFIX детских кресел
безопасности к монтажным крон‐
штейнам ISOFIX. Позиции крепле‐
ния ISOFIX
опасности, применяемые для кон‐
кретного автомобиля, отмечены
в таблице сокращением IL.
Места расположения крепежных
скоб системы ISOFIX отмечены на
спинке сиденья.
детских кресел без‐
Система безопасности
детей Top-Tether
Верхние
ней детских кресел безопасности
промаркированы символом дет‐
ского кресла :.
Помимо системы крепления
ISOFIX
Top-Tether детского кресла без‐
опасности к проушинам крепления
Top-Tether. Лента должна прохо‐
дить между двумя направляющими
стойками подголовника.
проушины крепления рем‐
следует прикрепить ремень
Позиции крепления ISOFIX детских
кресел безопасности универсаль‐
ной категории применения, отме‐
чены в таблице сокращением IUF.
Page 60
Места для хранения59
Назад к обзору
Места для хранения
Вещевые ящики ......................... 59
Багажное отделение .................. 82
Багажник, устанавливаемый
на крыше ..................................... 96
Сведения о разрешенных
нагрузках
..................................... 97
Вещевые ящики
Перчаточный ящик
В перчаточном ящике имеется дер‐
жатель авторучки, держатель кре‐
дитных карт и место для хранения
мелочи.
Во время движения перчаточный
ящик должен быть закрыт.
Подстаканники
Держатели стаканов расположены
на центральной консоли.
Page 61
60Места для хранения
Назад к обзору
В зависимости от модификации
подстаканники могут распола‐
гаться под крышкой в центральной
консоли. Сдвинуть крышку назад.
Бутыли можно хранить после скла‐
дывания вверх промежуточной
полки 3 62.
Дополнительные подстаканники
располагаются в заднем подлокот‐
нике. Опустить вниз подлокотник.
Передний ящик для
хранения вещей
Отсек для хранения вещей нахо‐
дится рядом рулевым колесом.
Бокс для хранения
солнцезащитных очков
Сложите и откройте.
Не используйте для хранения тя‐
желых предметов.
Page 62
Места для хранения61
Назад к обзору
Вещевой ящик под
сиденьем
Утопить кнопку в гнезде и выта‐
щить ящик наружу. Максимальная
нагрузка:
нажать на него до фиксации.
В зависимости от модификации
в ящике для хранения вещей мо‐
жет храниться ремкомплект для
шин.
Комплект для ремонта шин 3 232.
3 кг. Чтобы закрыть ящик,
Вещевое отделение
в подлокотнике
Ящик для хранения вещей
под передним подлокотником
Нажмите кнопку, чтобы откинуть
подлокотник вверх. Подлокотник
должен находиться в крайнем зад‐
нем положении.
Вещевое отделение в заднем
подлокотнике
Откиньте подлокотник вниз и от‐
кройте крышку.
Закройте крышку, прежде чем
снова сложить подлокотник.
Page 63
62Места для хранения
Назад к обзору
Отсек хранения вещей
в центральной консоли
Передняя консоль
Ящик для хранения вещей можно
использовать для хранения мелких
предметов.
В зависимости от модификации
под полкой располагается ящик
для хранения вещей.
Сдвинуть крышку назад.
Нажмите кнопку, чтобы извлечь
раму подстаканника. Раму можно
хранить в вещевом перчаточном
ящике.
Другой отсек для хранения вещей
находится
кой. Сложите промежуточную
полку и прикрепите ее в вертикаль‐
ном положении. Раму подстакан‐
ника можно вставить на штатное
место и использовать для хране‐
ния бутылей.
под промежуточной пол‐
Page 64
Места для хранения63
Назад к обзору
Задняя консоль
Выдвинуть ящик наружу.
Внимание
Не использовать в качестве пе‐
пельницы.
Задняя система
перевозки грузов
Система для перевозки двух
велосипедов
Задняя система перевозки грузов
(система Flex-Fix) позволяет при‐
креплять
каретке, которая встроена в пол ав‐
томобиля. Транспортировка других
объектов не допускается.
Задний кронштейн рассчитан на
максимальную нагрузку в 40 кг. Вес
одного велосипеда не должен пре‐
вышать 20 кг.
велосипеды к выдвижной
Если каретка системы перевозки
грузов не используется, ее необхо‐
димо задвинуть под днище автомо‐
биля.
На велосипедах не должно быть
закреплено каких-либо предметов,
которые могут высвободиться во
время транспортировки.
Внимание
На закрепляйте на кронштейне
для перевозки велосипедов ве‐
лосипеды с карбоновыми шату‐
нами. В противном случае воз‐
можно повреждение велоси‐
педа.
Выдвижение
Откройте
заднюю багажную дверь.
9 Предупреждение
Люди не должны находиться
в зоне выдвижения задней сис‐
темы перевозки грузов, это
опасно и может привести
к травме.
Page 65
64Места для хранения
Назад к обзору
Потяните рычаг фиксатора вверх.
Система выходит из зацепления
быстро перемещается к бамперу.
и
Полностью вытяните задний крон‐
штейн (до щелчка).
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта
система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты,
а сдвиньте ее назад. Обрати‐
тесь за помощью на станцию
техобслуживания.
Установите задние фонари
Снимите сначала задний (1), а за‐
тем - передний (2) задний фонарь
с уступов.
Page 66
Места для хранения65
Назад к обзору
Полностью разложите кронштейн
на задней стороне фонаря.
Надавите на рычаг фиксатора вниз
и
вставьте опорный кронштейн фо‐
наря в отверстие до фиксации.
Выполните действия на обоих зад‐
них фонарях.
Проверьте положение кабелей
и ламп и убедитесь в том, что они
правильно
закреплены.
установлены и надежно
Зафиксируйте задний кронштейн
Поверните сначала правый (1) за‐
жимной рычаг, затем левый (2),
пока не почувствуете сопротивле‐
ние.
Page 67
66Места для хранения
Назад к обзору
Разложите педальные уступы
Задняя система перевозки грузов
фиксируется, если повернуть за‐
жимные
50°. Если этого не сделать, без‐
опасность эксплуатации не сможет
быть обеспечена.
Примечание
Закройте заднюю багажную
дверь.
рычаги приблизительно на
Подайте один или оба педальных
уступа
вверх, так чтобы диагональ‐
ная опора заняла свое положение.
Снимите крепления педалей с пе‐
дальных уступов.
Page 68
Места для хранения67
Назад к обзору
Регулировка заднего кронштейна
под велосипед
Нажмите на рычаг фиксатора и вы‐
двиньте колесные уступы.
Нажмите на рычаг фиксатора на
тросе-держателе и извлеките тросдержатель.
Подготовьте велосипеды
к установке
Примечание
Максимально
шатуна составляет 38,3 мм, а тол‐
щина – 14,4 мм.
Повернуть левую педаль велоси‐
педа (не оборудованную звездоч‐
кой привода цепи) и установить ее
вертикально в нижнее положение.
Сама педаль должна распола‐
гаться горизонтально.
допустимая ширина
Передний велосипед необходимо
устанавливать передним колесом
влево.
Задний велосипед необходимо ус‐
танавливать передним колесом
вправо.
Установка велосипеда на задний
кронштейн
При помощи поворотного рычага
на педальном уступе приблизи‐
тельно установите регулируемый
педальный блок на уровне педа‐
лей.
Page 69
68Места для хранения
Назад к обзору
Если велосипед оснащен прямыми
педалями, полностью открутите
педальный блок (положение 5).
Если велосипед оснащен кривыми
педалями, полностью закрутите
педальный блок (положение 1).
Установите велосипед. Поместите
педали
тупа, как показано на рисунке.
в отверстия педального ус‐
Внимание
Убедиться, что педаль не ка‐
сается поверхности заднего
держателя.
в процессе транспортировки
кривошип может быть повре‐
жден.
В противном случае
Вставить сверху крепление колен‐
чатого рычага вращения педали
велосипеда в наружную направ‐
ляющую каждой ячейки коленча‐
того рычага вращения педали ве‐
лосипеда
чтобы крепление находилось под
пазом.
и сдвинуть его назад так,
Page 70
Места для хранения69
Назад к обзору
Закрепите педали поворотом сое‐
динительного винта, расположен‐
ного на креплении.
Расположите колесные уступы та‐
ким образом, чтобы велосипед за‐
нял более-менее горизонтальное
положение. В данном случае рас‐
стояние между педалями велоси‐
педа и задней торцевой откидной
дверью автомобиля должно быть
не менее 5 см.
Обе велосипедных шины должны
располагаться на колесных усту‐
пах.
Выровняйте велосипед в продоль‐
ном направлении: Слегка ослабьте
крепление педалей.
Поместите велосипед в вертикаль‐
ное положение при помощи пово‐
ротного рычага на педальном ус‐
тупе.
Если два велосипеда трудно сов‐
местимы друг с другом, их относи‐
тельное положение можно отрегу‐
лировать, изменяя положение ко‐
лесных уступов и вращая поворот‐
ный рычаг на педальном уступе до
тех пор, пока велосипеды не пере‐
станут касаться друг друга. Убе‐
диться, что между велосипедом
и автомобилем имеется достаточ‐
ное свободное место.
Page 71
70Места для хранения
Назад к обзору
Затяните от руки с максимальным
усилием винт крепления крон‐
штейна фиксации педали.
Закрепите колеса обоих велосипе‐
дов в колесных уступах при по‐
мощи ремней-держателей.
Проверьте велосипед, убедитесь
в том, что он надежно закреплен.
Положение колесных уступов и по‐
воротного рычага на педальном ус‐
тупе для каждого велосипеда сле‐
дует записать. Наличие правиль‐
ных сведений об их положении по‐
может ускорить установку велоси‐
педа на автомобиль.
Рекомендуется закрепить на внеш‐
нем велосипеде предупредитель‐
ный знак, чтобы привлечь внима‐
ние других водителей.
Снятие велосипеда с заднего
кронштейна
Снимите тросы-держатели с колес
велосипедов.
Удерживая велосипед, ослабьте
стягивающий винт крепления пе‐
дального уступа, затем поднимите
и снимите крепление.
Вставьте трос-держатель и туго по‐
тяните его вниз как можно дальше.
Нажмите на рычаг фиксатора и за‐
двиньте
колесные уступы до упора.
Высвободите стопорный рычаг
диагональной опоры и сложите оба
педальных уступа.
9 Предупреждение
Опасность защемления.
Сначала поверните до упора ле‐
вый
зажимной рычаг (1), затем пра‐
вый (2).
Прижмите защелку вниз и вытя‐
ните обе опоры ламп из упоров.
Сложите кронштейны на задней
стороне фонарей.
Page 73
72Места для хранения
Назад к обзору
Поместите сначала передний (1),
а затем задний (2) задний фонарь
в уступы и прижмите до упора. Во
избежание повреждений полно‐
стью уберите кабели в направляю‐
щие.
Откройте заднюю багажную дверь.
Потяните рычаг вверх и задвиньте
систему
до фиксации.
Рычаг фиксатора должен вер‐
нуться в исходное положение.
перевозки грузов в бампер
9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐
ный центр.
Система для перевозки
четырех велосипедов
Задняя система перевозки грузов
(система Flex-Fix) позволяет пере‐
возить
два велосипеда на выдвиж‐
ной каретке, встроенной в днище
автомобиля. С помощью дополни‐
тельного кронштейна можно закре‐
пить еще два велосипеда. Транс‐
портировка других объектов не до‐
пускается.
Максимальная грузоподъемность
задней системы перевозки грузов
составляет 80 кг с установленным
дополнительным кронштейном
и 60 кг без кронштейна. Вес одного
велосипеда, устанавливаемого на
выдвижную каретку, не должен
превышать 30 кг. Это позволяет пе‐
ревозить на выдвижной каретке ве‐
лосипеды с электроприводом. Вес
одного велосипеда, устанавливае‐
мого на дополнительный крон‐
штейн, не должен превышать
20 кг.
Если каретка системы перевозки
грузов не используется, ее необхо‐
димо задвинуть под днище автомо‐
биля.
На велосипедах не должно быть
закреплено каких-либо предметов,
которые могут высвободиться во
время транспортировки.
Page 74
Места для хранения73
Назад к обзору
Внимание
При установке велосипедов на
разложенной задней системе
перевозки грузов дорожный
просвет уменьшается.
Двигаясь по крутым склонам
переезжая кочки и искусствен‐
и
ные неровности, соблюдайте
осторожность.
Внимание
Прежде чем закреплять велоси‐
пед с карбоновой рамой, про‐
консультируйтесь по этому во‐
просу с консультантом мага‐
зина, в котором вы приобрели
велосипед. В противном случае
возможно повреждение велоси‐
педа.
Выдвижение
Откройте
заднюю багажную дверь.
9 Предупреждение
Люди не должны находиться
в зоне выдвижения задней сис‐
темы перевозки грузов, это
опасно и может привести
к травме.
Полностью вытяните задний крон‐
штейн (до щелчка).
Убедитесь в том, что система не
перемещается назад, если вновь
не поднять рычаг фиксатора.
Потяните рычаг фиксатора вверх.
Система выходит из зацепления
и быстро перемещается к бамперу.
Page 75
74Места для хранения
Назад к обзору
9 Предупреждение
Установка объектов на заднюю
несущую систему допускается
только в том случае, если эта
система правильно закреплена.
Если задняя несущая система
закреплена неправильно, не ус‐
танавливайте на нее объекты,
а сдвиньте ее назад. Обрати‐
тесь за помощью на станцию
техобслуживания.
Откиньте держатель номерного
знака
Поднимите держатель номерного
знака и сложите его назад.
Разложите задние фонари
Разложите оба задних фонаря.
Зафиксируйте задний кронштейн
Откиньте оба фиксирующих ры‐
чага в стороны, насколько это воз‐
можно.
В
противном случае безопасная эк‐
сплуатация не обеспечивается.
Page 76
Места для хранения75
Назад к обзору
Разложите колесные уступы
Разложите оба колесных уступа.
Сборка рамы для перевозки
велосипедов
Поднимите раму за заднюю часть
(1) и потяните ее назад.
Разложите раму (2).
Надавите на раму (1) сверху вниз
откиньте поворотную ручку (2) на‐
и
зад до фиксации.
Установка первого велосипеда
Page 77
76Места для хранения
Назад к обзору
1. Установите педали в положе‐
ние, показанное на иллюстра‐
ции, и установите велосипед ко‐
лесами в передние уступы.
Велосипед должен распола‐
гаться в уступах строго по цен‐
тру.
2. Закрепите короткий крепежный
кронштейн на раме велоси‐
педа. Поверните ручку по часо‐
вой стрелке, чтобы зафиксиро‐
вать крепление.
3. Закрепите колеса обоих вело‐
сипедов
помощи ремней-держателей.
4. Проверьте велосипед, убеди‐
тесь в том, что он надежно за‐
креплен.
Установка дополнительного
кронштейна
Если вам необходимо перевезти
более двух велосипедов, перед ус‐
тановкой второго велосипеда сле‐
дует установить дополнительный
кронштейн.
в колесных уступах при
1. Установите дополнительный
кронштейн на каретку задней
системы перевозки грузов, как
показано на иллюстрации.
Page 78
Места для хранения77
Назад к обзору
2. Поверните рычаг (1) назад
и удерживайте его, затем опус‐
тите заднюю часть дополни‐
тельного кронштейна (2).
3. Отпустите рычаг и проверьте
надежность установки дополни‐
тельного кронштейна.
4. Протяните ремень, закреплен‐
ный на кронштейне, под рыча‐
гом, чтобы сложить заднюю
систему перевозки грузов. За‐
стегните ремень.
Установка последующих
велосипедов
Установка последующих велосипе‐
дов проводится аналогично уста‐
новке первого велосипеда. При
этом необходимо выполнить неко‐
торые дополнительные операции:
1. Прежде чем устанавливать ве‐
лосипед, разложите уступы под
его колеса.
2. Прежде чем устанавливать ве‐
лосипед, переведите его пе‐
дали в необходимое положе‐
ние.
3. Устанавливая велосипеды на
задней системе перевозки гру‐
зов, разворачивайте их пооче‐
редно в одну и в другую сто‐
рону.
4. Выравнивайте каждый следую‐
щий велосипед по ранее уста‐
новленному. Ступицы колес ве‐
лосипедов не должны касаться
друг друга.
5. Закрепляйте велосипеды с по‐
мощью крепежных кронштей‐
нов и ремней так же, как и пер‐
вый велосипед. Крепежные
кронштейны необходимо уста‐
навливать параллельно друг
другу.
Для установки второго велоси‐
педа следует использовать
длинный крепежный крон‐
штейн.
Для установки третьего велоси‐
педа следует использовать
длинный дополнительный кре‐
пежный кронштейн.
Page 79
78Места для хранения
Назад к обзору
Для установки четвертого вело‐
сипеда следует использовать
короткий дополнительный кре‐
пежный кронштейн. Кронштейн
необходимо установить между
рамами третьего и четвертого
велосипедов.
Рекомендуется закрепить на внеш‐
нем велосипеде предупредитель‐
ный знак, чтобы привлечь внима‐
ние других водителей.
Сложите заднюю систему
перевозки грузов
Заднюю систему перевозки грузов
можно сложить, чтобы открыть до‐
ступ к багажному отделению.
Без дополнительного крон‐
■
штейна:
Нажмите на рычаг (1), чтобы от‐
крепить его.
Потяните раму (2) назад, чтобы
сложить заднюю систему пере‐
возки грузов.
■
С дополнительным кронштей‐
ном:
9 Предупреждение
Разблокируя заднюю систему
перевозки грузов, будьте
крайне осторожны: система на‐
клонится назад. Опасность
травмирования.
Page 80
Удерживайте раму (1) послед‐
Назад к обзору
него
установленного велосипеда
одной рукой, а второй потяните
за петлю (2), чтобы разблокиро‐
вать крепление.
Удерживайте последний уста‐
новленный велосипед обеими
руками и сложите заднюю сис‐
тему перевозки грузов.
При раскладывании задней сис‐
темы перевозки грузов автомати‐
чески включаются задние габарит‐
ные огни.
9 Предупреждение
Задвигая каретку задней сис‐
темы перевозки грузов, про‐
верьте, чтобы она надежно за‐
фиксировалась
ложении.
Снятие велосипедов
Снимите тросы-держатели с колес
велосипедов.
Поверните ручку против часовой
стрелки и снимите крепежные
кронштейны.
Снятие дополнительного
кронштейна
Прежде
крепленный велосипед, необхо‐
димо демонтировать дополнитель‐
ный кронштейн.
1. Сложите колесные уступы.
чем снимать последний за‐
в сложенном по‐
Места для хранения79
2. Расстегните ремень.
Page 81
80Места для хранения
Назад к обзору
3. Отведите рычаг (1) назад
и удерживайте его.
4. Поднимите дополнительный
кронштейн (2) за задний край
и снимите его.
Разборка рамы для перевозки
велосипедов
Разместите крепежные крон‐
штейны, как показано на иллюстра‐
ции.
Поверните ручку (1) вперед, чтобы
разблокировать и поднять раму (2).
Сложите раму назад и подтолкните
вперед до упора (1).
Надавите на заднюю часть рамы
(2) сверху вниз.
Сложите колесные уступы.
Сложите оба колесных уступа.
Аккуратно уложите пристяжные
ремни.
Page 82
Места для хранения81
Назад к обзору
Разблокируйте заднюю систему
перевозки грузов
Поверните оба фиксирующих ры‐
чага внутрь, насколько это воз‐
можно.
Сложите задние фонари
Сложите оба задних фонаря.
Сложите держатель номерного
знака
Поднимите держатель номерного
знака и сложите его вперед.
Уборка заднего кронштейна
Внимание
Аккуратно складывайте все
складываемые части, уступы
и крепежные кронштейны.
В противном случае при по‐
пытке складывания задняя сис‐
тема перевозки грузов может
быть повреждена.
Потяните вверх рычаг фиксатора
и задвиньте каретку задней сис‐
темы перевозки грузов в бампер до
фиксации.
9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐
ный центр.
Page 83
82Места для хранения
Назад к обзору
Багажное отделение
Спинка
двух секций. Каждая из этих секций
может быть сложена независимо
от другой.
Увеличение объема
багажного отделения
(5-дверный хетчбэк)
При необходимости снять полку
багажника с автомобиля.
Нажать и удерживать защелку, за‐
тем нажать вниз на подголовники.
Убрать вверх задний подлокотник.
заднего сиденья состоит из
Проденьте ремни безопасности че‐
рез боковые опоры, чтобы защи‐
тить их от повреждения. Склады‐
вая спинки сидений, расположите
ремни безопасности вдоль них.
Потянуть за рычаг освобождения
с одной или с двух сторон и сло‐
жить вниз спинки сидений на по‐
душку сиденья.
Если автомобиль собираются за‐
гружать через заднюю дверь, сле‐
дует вывести ремень безопасности
сиденья наружу из направляющей
спинки сиденья и поместить его за
фиксатором, как показано на ри‐
сунке.
Чтобы поднять спинки сидений, их
следует разложить вверх и устано‐
вить в вертикальное положение до
фиксации со щелчком.
Проверить, что ремни безопас‐
ности наружных сидений поме‐
щены в соответствующие направ‐
ляющие для ремней.
Спинки сидений зафиксированы
правильно, если оба красных мар‐
кера с обеих сторон рядом с рыча‐
гами освобождения не видны.
Page 84
Места для хранения83
Назад к обзору
9 Предупреждение
Начинать движение на автомо‐
биле можно только после того,
как спинки сиденья будут на‐
дежно зафиксированы в штат‐
ном положении. В противном
случае существует опасность
личной травмы, повреждения
груза или автомобиля в случае
резкого торможения или стол‐
кновения.
Ремень безопасности среднего си‐
денья может заблокироваться при
слишком быстром подъеме спинки
сиденья вверх. Чтобы разблокиро‐
вать натяжитель, втяните ленту
ремня или вытяните ее примерно
на 20 мм и отпустите.
Увеличение объема
багажного отделения
(спортивный универсал)
Складывание спинок сидений
заднего ряда
При необходимости снять полку
багажника с автомобиля.
Нажать и удерживать защелку, за‐
тем нажать вниз на подголовники.
Убрать вверх задний подлокотник.
Проденьте ремни безопасности че‐
рез боковые опоры, чтобы защи‐
тить их от повреждения. Склады‐
вая спинки сидений, расположите
ремни безопасности вдоль них.
Потянуть за рычаг освобождения
с одной или с двух сторон и сло‐
жить вниз спинки сидений на по‐
душку сиденья.
В автомобилях с электроприводом
складывания сидений задние си‐
денья можно сложить и из багаж‐
ного отделения.
Page 85
84Места для хранения
Назад к обзору
Потяните клавишу выключателя на
левой или правой стенке багажного
отделения, чтобы сложить соот‐
ветствующую часть заднего си‐
денья.
9 Предупреждение
При использовании электропри‐
вода складывания задних сиде‐
ний следует проявлять особую
осторожность. Чтобы сложить
спинку сиденья, требуется при‐
ложить значительное усилие.
При их работе возможно трав‐
мирование, особенно детей.
Убедитесь, что на задних си‐
деньях ничего не закреплено,
а на подушке сиденья отсут‐
ствуют посторонние предметы.
Если автомобиль собираются за‐
гружать через заднюю дверь, сле‐
вывести ремень безопасности
дует
сиденья наружу из направляющей
спинки сиденья и поместить его за
фиксатором, как показано на ри‐
сунке.
Чтобы поднять спинки сидений, их
следует разложить вверх и устано‐
вить в вертикальное положение до
фиксации со щелчком.
Проверить, что ремни безопас‐
ности наружных сидений поме‐
щены в соответствующие направ‐
ляющие для ремней.
Спинки сидений зафиксированы
правильно, если оба красных мар‐
кера с обеих сторон рядом с рыча‐
гами освобождения не видны.
Page 86
Места для хранения85
Назад к обзору
9 Предупреждение
Начинать движение на автомо‐
биле можно только после того,
как спинки сиденья будут на‐
дежно зафиксированы в штат‐
ном положении. В противном
случае существует опасность
личной травмы, повреждения
груза или автомобиля в случае
резкого торможения или стол‐
кновения.
Ремень безопасности среднего си‐
денья может заблокироваться при
слишком быстром подъеме спинки
сиденья вверх. Чтобы разблокиро‐
вать натяжитель, втяните ленту
ремня или вытяните ее примерно
на 20 мм и отпустите.
Поднимите подушку сиденья
и сложите подлокотник
Взявшись за ремень на одной или
обеих подушках сиденья, потяните
задний край подушки вверх и впе‐
ред.
Опустите
денья.
подголовники заднего си‐
Потяните рычаг фиксатора с одной
или с обеих сторон спинок и сло‐
жите спинки на место подушки си‐
денья, чтобы получился ровный
пол.
Снимите подушку сиденья
Нажав на оба рычага фиксаторов
вперед, снимите подушку сиденья,
чтобы дополнительно увеличить
багажное отделение.
Page 87
86Места для хранения
Назад к обзору
Чтобы установить подушку на ме‐
разместите ее как показана на
сто,
рисунке и закрепите рычагами.
Открытие прохода в спинке
центрального заднего
сиденья
Опустить вниз задний подлокотник.
Потянуть за ручку и открыть
крышку.
Это положение может использо‐
ваться для перевозки узких длин‐
номерных грузов.
Проверить,
вверх крышка фиксируется.
что после складывания
Закрытую крышку можно закрепить
сбоку багажного отделения. По‐
вернуть ручку на 90°:
ручка
горизонтально
ручка
вертикально
= крышку можно
закрепить
сбоку пасса‐
жирского са‐
лона
= крышка не за‐
креплена
Крышка багажного
отделения
кладите на крышку посторонних
Не
предметов.
Page 88
Места для хранения87
Назад к обзору
5-дверный хэтчбэк
Демонтаж
Открепите соединительные тро‐
сики от двери багажного отделе‐
ния.
Поднимите задний край крышки
и надавите на ее передний край
вверх.
Снимите крышку.
Если регулируемая по высоте
крышка установлена посередине
или в верхнем положении, ниже
под ней можно хранить полку ба‐
гажника.
Регулируемая по высоте крышка
3 89.
Пристегивание
Вставьте крышку в боковые на‐
правляющие и сложите ее вниз. За‐
крепите соединительные тросики
на двери багажного отделения.
Спортивный универсал
Закрывание шторки
Потяните крышку за ручку назад до
тех пор, пока она не будет зафик‐
сирована в боковых держателях.
Открывание шторки
Page 89
88Места для хранения
Назад к обзору
Потяните за расположенную у края
шторки ручку назад и вниз. Она
сворачивается автоматически.
Шторка в верхнем положении
Потяните за расположенную у края
шторки ручку вниз. Задний край
шторки автоматически подни‐
мется.
Снятие шторки
Откройте крышку багажного отде‐
ления.
Потянуть рычаг освобождения
с
правой стороны вверх и зафикси‐
ровать его. Вначале поднять полку
с правой стороны и освободить ее
из фиксаторов.
Снятую шторку можно хранить под
крышкой пола багажного отделе‐
ния, как показано на рисунке.
Крышка
3 89.
Установка шторки
Вставить левую сторону полки ба‐
гажника в паз, потянуть рычаг ос‐
вобождения вверх и зафиксиро‐
вать его, вставить правую сторону
полки багажника и закрепить ее.
пола багажного отделения
Page 90
Места для хранения89
Назад к обзору
Крышка заднего
напольного отсека
Крышка пола багажного
отделения (5-дверный
хетчбэк)
Заднюю крышку пола можно под‐
нять и прикрепить к крюку петлей.
Внимание
Для подвешивания задней
крышки
высоте крышки следует исполь‐
зовать только крючок.
пола и регулируемой по
Регулируемая по высоте
крышка (5-дверный хетчбэк)
Регулируемую по высоте крышку
можно установить в одно из
трех положений:
■ непосредственно над задней
крышкой пола (1),
■ в среднее положение (2)
■ в верхнее положение (3).
Внимание
Проверить, что передняя и зад‐
няя часть регулируемой по вы‐
соте крышки прикреплены на
одном уровне.
Подъем крышки
Page 91
90Места для хранения
Назад к обзору
Чтобы поднять крышку на самый
верхний уровень, следует потянуть
петлю назад и, подняв задний край
крышки, установить его на соответ‐
ствующие опоры.
Опускание крышки
Чтобы опустить крышку, следует
потянуть ремень назад и одновре‐
менно опустить середину перед‐
ней части крышки.
Внимание
Запрещается опускать регули‐
руемую по высоте крышку в по‐
ложение 1
рудованных суб-НЧ громкогово‐
рителем. Суб-НЧ громкоговори‐
тель может быть поврежден.
Примечание
Если крышка установлена в по‐
■
ложение 2 или 3, свободное
пространство между задней
крышкой пола и регулируемой
по высоте крышкой можно ис‐
пользовать как отсек для хране‐
ния вещей.
■ Регулируемую по высоте
крышку можно поднять и при‐
крепить крючками с крепежной
стропой, если она установлена
в положение 1 или 2.
■ Если крышка установлена в по‐
ложение 2, и если спинки зад‐
него сиденья сложены вперед,
в багажнике создается почти
плоская поверхность для гру‐
зов.
на автомобилях, обо‐
■ Регулируемая по высоте
крышка способна выдержать
груз не более 100 кг.
■ Открывание боковых крышек
(например, для замены ламп
фонарей заднего хода) воз‐
можно, только если регулируе‐
мая по высоте крышка устано‐
влена в положение 1 или 2.
Крышка пола багажного
отделения (спортивный
универсал)
Page 92
Места для хранения91
Назад к обзору
Поднимите крышку пола багажного
отделения, потянув за ручку. Сло‐
жите крышку и поместите ее за за‐
дними сиденьями.
Пространство под крышкой пола
багажного отделения можно пере‐
городить с помощью разделитель‐
ного бруса.
Вставьте разделительный брус
в гнезда на боковых стенках.
Внимание
Для перевозки тяжелых грузов
вставьте разделительный брус
в задние гнезда. В противном
случае крышка пола багажного
отделения может пострадать.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней или ба‐
гажной сетки.
Система управления
грузом
FlexOrganizer
сального применения для разделе‐
ния багажника.
Система состоит из:
■ переходников,
■ багажных сеток,
■ крюков,
■ вспомогательного блока,
■ набора ремней.
Компоненты устанавливаются
в двух имеющихся на обеих боко‐
вых панелях направляющих с по‐
мощью переходников и крюков.
- это система универ‐
Page 93
92Места для хранения
Назад к обзору
Установка переходников на
направляющих
Откинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
переходник в требуемое поло‐
нуть
жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть пе‐
реходник из направляющей на‐
ружу.
Регулируемая
сетка-перегородка
Вставить переходники в требуе‐
мые положения в направляющих.
Прикрепить вместе половинки
стержней сетки.
Чтобы установить, слегка сжать
стержни вместе и вставить их в со‐
ответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.
Сетка-карман
Вставить переходники в требуе‐
мые положения в направляющих.
Сетчатую авоську можно подве‐
сить на переходники.
Page 94
Места для хранения93
Назад к обзору
Установка крючков на
направляющих
Вначале вставить крюк в требуе‐
мое положение в верхнюю канавку
направляющей, а затем прижать
его в нижнюю канавку. Чтобы
снять, вначале вытянуть крюк из
верхней канавки.
Вспомогательный блок
Установите два крючка на верхней
направляющей. Вставить верхние
кронштейны
ящика сверху в крюки.
Можно также установить два
крючка в нижнюю направляющую.
Вставьте нижние кронштейны
блока сверху в нижние крючки.
Page 95
94Места для хранения
Назад к обзору
Набор ремней
Вставьте переходники набора рем‐
ней в направляющую. Убедиться,
что ремень не перекручен.
На наборе ремней имеется два
замка, которые нужно открыть.
Ремень можно натянуть.
Багажная сетка
На спортивном универсале за за‐
дними сиденьями можно устано‐
багажную сетку. Если подушка
вить
заднего сиденья поднята, а спинки
сложены, сетку можно установить
за передними сиденьями.
Перевозка людей за защитной пе‐
регородкой запрещена.
Установка
За задними сиденьями
Прикрепите нижние крюки, развер‐
нув их назад, к петлям в правой
и левой части пола багажного от‐
деления. Отрегулируйте длину
ремня багажной сетки, закрепив
верхний крюк в петле ремня. Пере‐
ходя к установке штанги, удержи‐
вайте ремень натянутым.
За передними сиденьями
Закрепите ремень в петлях, распо‐
ложенных под подушкой заднего
сиденья.
Сложите спинки сиденья вперед.
Чтобы получился ровный пол ба‐
гажного отделения, необходимо
сложить подушку сиденья и лишь
затем закрепить багажную сетку.
При необходимости сместите пе‐
редние сиденья вперед, чтобы ос‐
лабить натяжение.
Page 96
Места для хранения95
Назад к обзору
Установка штанги
В раме крыши имеются два мон‐
тажных отверстия: подвесьте и за‐
фиксируйте опору сетки с одной
стороны, сожмите опору, под‐
весьте с другой стороны и зафик‐
сируйте.
Багажное отделение 3 82.
Снятие
Отсоедините штоки сетки от крон‐
штейнов на крыше. Отсоедините
ремни от петель. Скрутите сетку
и закрепите ремнем.
Сложенную багажную сетку можно
хранить под крышкой пола багаж‐
ного отделения 3 89.
Знак аварийной
остановки
5-дверный хэтчбэк
Храните знак аварийной остановки
в кармане за ремнем на правой
стенке багажного отделения.
Спортивный универсал
Расстегните ремни. Храните знак
аварийной остановки в кармане за
ремнями на внутренней стороне
задней двери.
Перед
обходимо надавить на панель оби‐
вки вверху и по краям в местах пер‐
форации. После этого вытяните
обивку, чтобы открыть доступ к ве‐
щевому отделению.
Спортивный универсал
Расстегните ремень. Храните ап‐
в пространстве за ремнем на
течку
внутренней стороне заднего фо‐
наря.
Багажник,
устанавливаемый на
крыше
Багажник на крыше
соображений безопасности и во
Из
избежание повреждения крыши ре‐
комендуется использовать только
разрешенные для автомобиля кон‐
струкции багажников.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.
Page 98
Места для хранения97
Назад к обзору
Установка багажника на
крыше
5-дверный хэтчбэк
Отсоединить крышку каждой мон‐
тажной точки с помощью монеты.
Спортивный универсал
с багажником на крыше
Для крепления багажника на
крыше вставьте монтажные болты
в указанные на рисунке отверстия.
Сведения
о разрешенных
нагрузках
■ Тяжелые предметы в багажном
отделении должны быть разме‐
как можно ближе к спинкам
щены
сидений. Проверить, что спинки
сидений надежно закреплены.
Если объекты можно укладывать
в штабель, самые тяжелые сле‐
дует располагать снизу.
■ Прикрепить объекты крепеж‐
ными ремнями к крепежным про‐
ушинам 3 91. Прикрепить
Page 99
98Места для хранения
Назад к обзору
регулируемую по высоте крышку
в крайнем нижнем положении (1)
3 89.
■ Используйте четыре крюка на бо‐
ковых стенках багажника для
подвешивания пакетов. Макси‐
мальная нагрузка: 5 кг на каждый
крюк.
■ Спортивный универсал: Исполь‐
зуйте крюки на боковых стенках
багажного отделения для подве‐
шивания пакетов. Нажмите на
крюк, чтобы разложить его.
■ Незакрепленные объекты в ба‐
гажнике следует прикрепить во
избежание их сдвига.
■ При перевозке груза в багажном
отделении спинки заднего ряда
сидений не должны быть накло‐
нены вперед.
■ Багаж не должен выступать за
верхнюю кромку спинок сидений.
■ Не размещайте никаких предме‐
тов на крышке багажного отделе‐
ния или на приборной панели, не
закрывайте датчик на приборной
панели.
■ Груз не должен мешать ходу пе‐
далей, стояночного тормоза
и рычага переключения передач
и не должен ограничивать сво‐
боду перемещения водителя. Не
оставляйте в салоне автомобиля
незакрепленные предметы.
■ Движение с открытым багажным
отделением запрещено.
9 Предупреждение
Всегда следует проверять, что
груз надежно уложен в автомо‐
биле. В противном случае объ‐
екты могут быть выброшены
внутрь салона автомобиля
и причинят травму или смерть
пассажирам, повредят груз или
автомобиль.
■ Нагрузка определяется как раз‐
ность между допустимой полной
массой (см. идентификационную
табличку 3 254) и массой снаря‐
женного автомобиля согласно
стандарту EC.
Чтобы рассчитать полезную на‐
проверьте данные вашего
грузку,
автомобиля по таблице веса
в начале этого руководства.
Снаряженная масса по нормати‐
вам ЕС включает в себя массу
водителя (68 кг), багажа (7 кг)
и всех жидкостей (заполнение
топливного бака на 90%).
Page 100
Дополнительное оборудование
Назад к обзору
и принадлежности увеличивают
снаряженную массу автомобиля.
■ При движении с багажником на
крыше снижается боковая ветро‐
вая устойчивость автомобиля,
управляемость автомобиля
ухудшается из-за более высо‐
кого центра тяжести. Распреде‐
лите груз равномерно и закре‐
пите его должным образом кре‐
пежными стропами. Отрегули‐
руйте давление в шинах и соблю‐
дайте скорость в соответствии
с загрузкой автомобиля. Чаще
проверяйте и подтягивайте кре‐
пления груза.
Допустимая нагрузка на крышу
составляет 75 кг (100 кг для спор‐
тивного универсала). Нагрузка
на крышу складывается из массы
багажника на крыше и массы
груза.
Места для хранения99
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
