Contenuto della confezione

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

1. Unità principale (1)

2. Telecomando (RC-911R) (1), Batterie (AAA/R03) (2)

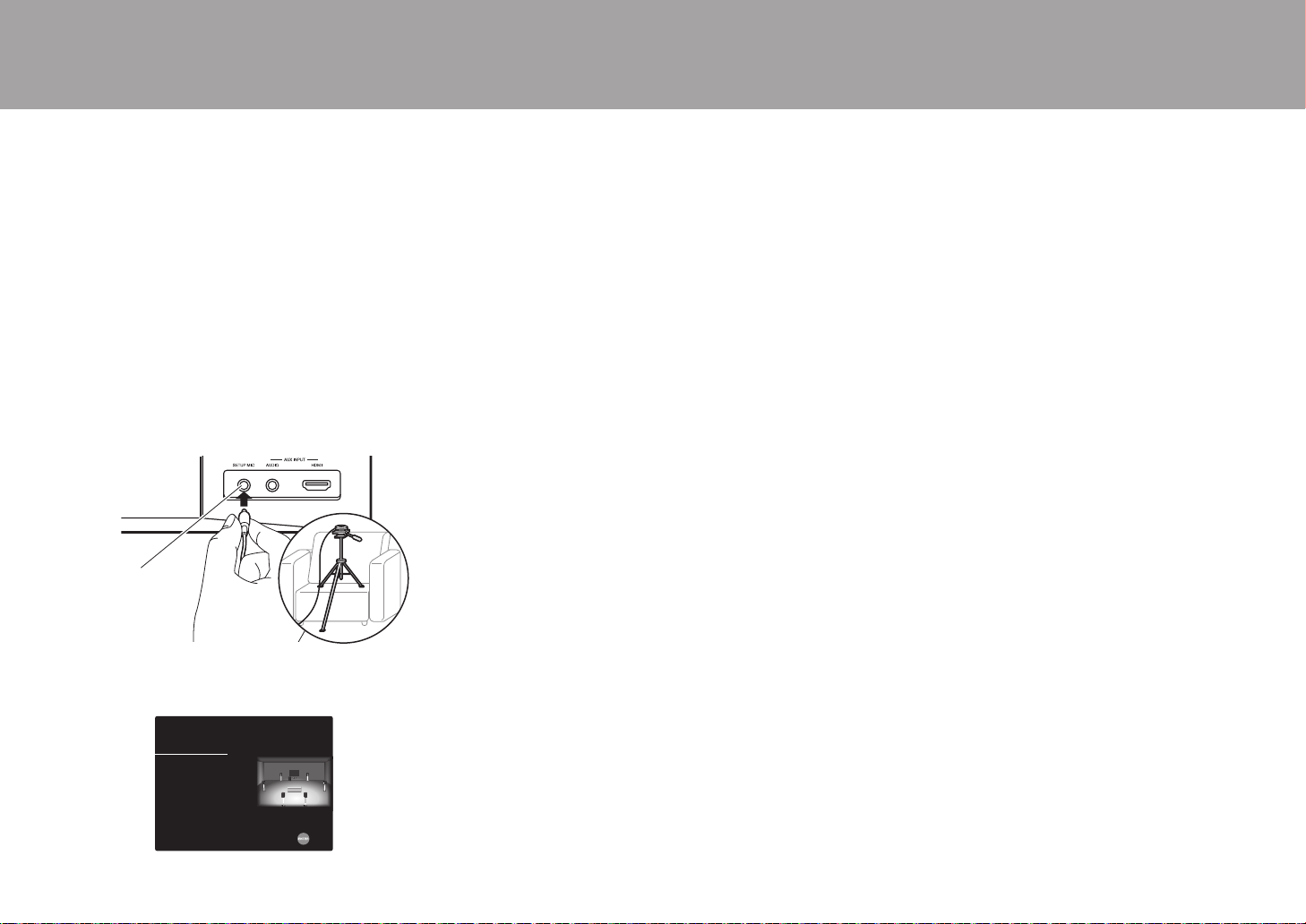

3. Microfono per l'impostazione dei diffusori (1) 0 Utilizzato durante Initial Setup.

4. Antenna FM per interni (1)

5. Antenna AM a telaio (1)

0 Guida rapida (1) 0 Manuale di Base (Questo manuale)

0 Collegare diffusori con impedenza da 4 Ω a 16 Ω. 0 Il cavo di alimentazione deve essere collegato solo dopo

che sono stati completati tutti gli altri collegamenti.

0 Non accetteremo responsabilità per danni derivanti dal

collegamento di apparecchiature prodotte da altre aziende.

0 È possibile che gli aggiornamenti del firmware

introducano nuove funzionalità o che i provider cessino la fornitura di servizi, per cui alcuni servizi di rete e contenuti potrebbero non essere più disponibili in futuro. I servizi disponibili, inoltre, possono variare a seconda della zona di residenza.

0 Informazioni sull'aggiornamento del firmware verranno

pubblicate in seguito sul nostro sito web, ecc.

0 Le specifiche tecniche e l’aspetto sono soggetti a

variazioni senza preavviso.

Nome dei componenti

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

(*)Per ulteriori informazioni consultare il Manuale avanzato.





Pannello frontale

1. Pulsante Í ON/STANDBY

2. Pulsante/indicatore MUSIC OPTIMIZER (Modelli per Nord America): Attiva/disattiva la funzione Music Optimizer che migliora la qualità del suono per l’audio compresso. Pulsante/indicatore PURE AUDIO (Modelli europei): Passa alla modalità Pure Audio (P23).

3. Indicatore HYBRID STANDBY: Si illumina se l'unità entra in modalità standby quando sono abilitate le funzioni che rimangono attive quando questa unità si trova in standby, come HDMI Standby Through e Network Standby.

4. Sensore del telecomando: Riceve i segnali dal telecomando.

0 La portata del segnale del telecomando è di circa 16´/5 m, con un’angolazione di 20°

sull’asse perpendicolare e di 30° su entrambi i lati.

5. Pulsante ZONE 2: Consente il controllo della funzione multi-zona (P22).



  





6. Pulsante OFF: Disattiva la funzione multi-zona (P22).

7. Pulsante DIMMER: È possibile regolare la luminosità del display su tre livelli. Non può essere completamente disattivato.

8. Display (P4)

9. Pulsante SETUP: È possibile visualizzare le voci per le impostazioni avanzate sul televisore e sul display per un’esperienza ancora migliore. (*)

10.

Pulsanti cursore (S / T / W / X) e pulsante ENTER: Selezionare la voce con i cursori e premere ENTER per confermare. Utilizzarli per sintonizzare le stazioni quando è selezionato TUNER (P20).

11.

Pulsante RETURN: Riporta il display allo stato precedente.

12.

MASTER VOLUME

   

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione







(*)Per ulteriori informazioni consultare il Manuale avanzato.

13.

Premere ripetutamente il pulsante LISTENING MODE (sopra) per selezionare una categoria tra "Movie/TV", "Music", "Game", quindi ruotare il selettore LISTENING MODE (sotto) per modificare la modalità (P23). (*)

14.

È possibile regolare la qualità audio dei diffusori anteriori. Premere ripetutamente il pulsante TONE (sopra) per selezionare l'elemento da regolare tra "Bass" e "Treble", quindi ruotare il selettore TONE (sotto) per effettuare la regolazione.

15.

Jack PHONES: Consente di connettere le cuffie con uno spinotto standard (Ø1/4"/6,3 mm).

16.

Pulsanti del selettore di ingresso: Consente di attivare l’input per la riproduzione.

17.

Jack SETUP MIC: È collegato il microfono di impostazione diffusore in dotazione.

18.

Jack AUX INPUT AUDIO/HDMI: Consente di connettere una videocamera, ecc., utilizzando un cavo stereo con connettore mini (Ø1/8"/3,5 mm) o un cavo HDMI.

Display

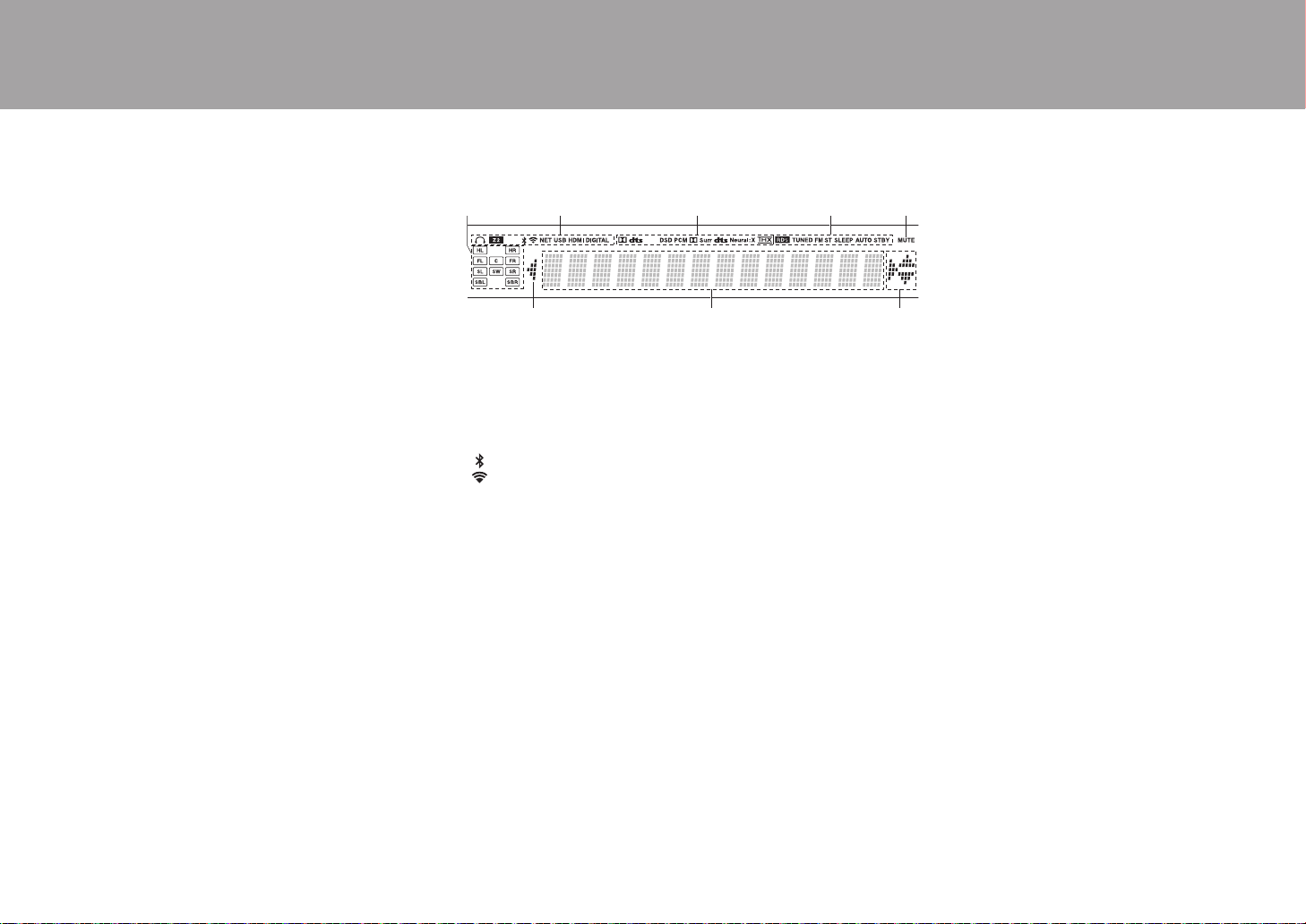

1. Display Altoparlante/Canale: Visualizza il canale di uscita corrispondente alla modalità di ascolto selezionata.

2. Si accende nelle seguenti condizioni. Ë: Quando sono collegate le cuffie. Z2: Quando ZONE 2 è attivo.

: Quando è connesso tramite BLUETOOTH.

: Quando è connesso tramite Wi-Fi. NET: Quando si è selezionato "NET" tramite il selettore di ingresso e l'unità è collegata alla rete. Lampeggerà se la connessione alla rete non è corretta. USB: Quando si è selezionato "NET" tramite il selettore di ingresso, l'unità è collegata via USB e il dispositivo USB è selezionato. Lampeggia se la USB non è connessa correttamente. HDMI: Quando i segnali HDMI sono in ingresso e l’ingresso HDMI è selezionato. DIGITAL: Quando i segnali digitali sono in ingresso e l’ingresso digitale è selezionato.

3. Si accende a seconda del tipo di segnale audio digitale in ingresso e della modalità di ascolto.

4. Si accende nelle seguenti condizioni. RDS (Modelli europei): Ricezione di trasmissioni RDS. TUNED: Ricezione di radio AM/FM. FM ST: Ricezione di FM stereo. SLEEP: Quando è impostato il timer di spegnimento automatico. (*) AUTO STBY: Auto Standby è attivo. (*)

5. Lampeggia quando l’audio è attivato.

6. Consente di visualizzare diverse informazioni dei segnali di ingresso. I caratteri che non possono essere visualizzati su questa unità vengono sostituiti da asterischi ( ＊ ).

0 Durante la riproduzione di software

codificati in Dolby Digital, Dolby Digital Plus e Dolby TrueHD, talvolta può comparire un breve messaggio che riporterà "DialogNorm: X dB" (dove X è un valore numerico). Per esempio, se viene visualizzato il seguente messaggio: "DialogNorm:+4dB" per mantenere il livello complessivo in uscita sulla sonorità calibrata THX, basta girare verso il basso il regolatore del volume di 4 dB.

7. È possibile che si illumini quando si eseguono operazioni con il selettore di ingresso "NET".

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

180°

90°

(*)Per ulteriori informazioni consultare il Manuale avanzato.



     

 

Pannello posteriore

1. Jack DIGITAL IN OPTICAL/COAXIAL: Ingresso segnali audio digitali provenienti da un televisore o da un componente AV con un cavo digitale ottico o un cavo digitale coassiale.

2. Terminale TUNER AM/FM 75Ω: Consente di connettere le antenne in dotazione.

3. Jack VIDEO IN: Ricezione di segnali video provenienti da un componente AV con un cavo video analogico.

4. Antenna wireless: Utilizzata per il collegamento Wi-Fi o durante l’uso di un dispositivo abilitato per la tecnologia wireless BLUETOOTH. Regolare i rispettivi angoli in base allo stato della connessione.

5. Porta USB: Consente di connettere un dispositivo di memorizzazione USB per poter

6. Porta ETHERNET: Permette il collegamento alla rete con un cavo Ethernet.

riprodurre i file musicali in esso memorizzati. È anche possibile alimentare (5 V/1 A) dei dispositivi USB tramite un cavo USB.

7. Terminali COMPONENT VIDEO IN: Ricezione di segnali video provenienti da un componente AV con un cavo video Component. (Compatibile solo con la risoluzione 480i o 576i.)

8. Jack HDMI OUT: Trasmissione di segnali video e segnali audio tramite un cavo HDMI collegato a un monitor come un televisore o un proiettore.

9. Jack HDMI IN: Trasmissione di segnali video e segnali audio tramite un cavo HDMI collegato a un componente AV.

10.

Cavo di alimentazione

11.

Terminale GND: Il cavo di terra del giradischi è collegato.

12.

Jack AUDIO IN: Ricevono segnali video provenienti da un televisore o da un componente AV tramite un cavo audio analogico.

13.

Terminali SPEAKERS: Usare un cavo di potenza per collegare i diffusori multicanale per la stanza principale e i diffusori per una stanza separata (ZONE 2). (I modelli Nord Americani sono compatibili con i connettori a banana.)



> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

14.

Se il telecomando non funziona: Il telecomando potrebbe essere stato messo in modalità di comando di ZONE 2. Tenendo premuto MODE, premere MAIN per almeno 3 secondi fino a quando l'indicatore remoto lampeggia una volta per cambiare la modalità in comando della stanza principale.

Jack ZONE 2 LINE OUT: Trasmissione di segnali audio tramite un cavo audio analogico a un amplificatore integrato installato in una stanza separata (ZONE 2).

15.

Jack SUBWOOFER PRE OUT: Collegamento di un subwoofer attivo tramite un cavo per subwoofer. È possibile collegare fino a due subwoofer attivi. Lo stesso segnale viene emesso da ciascuno dei terminali SUBWOOFER PRE OUT.











 

 



(*)Per ulteriori informazioni consultare il Manuale avanzato.

Telecomando

1. Pulsante Í ON/STANDBY

2. Pulsanti del selettore di ingresso: Consente di attivare l’input per la riproduzione.

3. Pulsante Q (QUICK MENU): Impostazioni quali "Tone" e "Level" possono essere definite rapidamente durante la riproduzione sullo schermo del televisore. "Other" consente di modificare la priorità di emissione assegnata ai diffusori e di selezionare un'uscita HDMI (P9). (*)

4. Pulsanti cursore e pulsante ENTER: Selezionare la voce con i cursori e premere ENTER per confermare la selezione. In assenza di elenchi di cartelle o file visualizzati sullo schermo del televisore, premere W / X per cambiare schermata.

5. Pulsante : È possibile visualizzare le voci per le impostazioni avanzate sul





televisore e sul display per un’esperienza ancora migliore. (*)

6. Tasti volume

7. Pulsante : Consente di silenziare temporaneamente l’audio. Premere nuovamente per annullare il muting.

Pulsanti LISTENING MODE: Consente di selezionare la modalità di ascolto (P23). (*) Pulsanti MAIN/ZONE 2: Consente il controllo della funzione multi-zona (P22). (Il pulsante ZONE 3 non viene usato con questa unità.)

9. Pulsanti riproduzione: Utilizzato per le operazioni di riproduzione quando si utilizzano le funzioni Music Server o USB.

10.

Pulsante : È possibile avviare la riproduzione ripetuta/casuale da Music Server o USB. Ogni volta che si preme il pulsante, la modalità passa da (ripetizione di 1 brano), a (ripetizione di una cartella), a (casuale). Pulsante CLEAR: Cancella tutti i caratteri immessi quando si immette del testo sullo schermo del televisore.

11.

Pulsante : Cambia le informazioni sul display ed è utilizzato per azionare RDS (P21).

12.

Pulsante : Riporta il display allo stato precedente.

13.

Pulsante MODE: Passa dalla sintonizzazione automatica di una stazione AM/FM a quella manuale e viceversa (P20), e consente anche di controllare la funzione multi-zona (P22).

14.

Pulsante MEMORY: Usato per memorizzare stazioni radio AM/FM.

Tips





Passaggio 1: Disposizione diffusori

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

＊

½1: da 22e a 30e, ½2: da 90e a 110e, ½3: da 135e a 150e

Installazione

Sistema a 7.1 canali

I diffusori anteriori emettono l'audio stereo centrale ed un diffusore centrale emette l'audio centrale, ad esempio i dialoghi e le voci. I diffusori surround consentono di creare un campo sonoro posteriore. Il subwoofer attivo riproduce i suoni bassi e crea un ricco campo sonoro. Questo sistema di base a 5.1 canali con dei diffusori posteriori surround aggiunti viene denominato sistema a

7.1 canali. La connessione di diffusori posteriori surround migliora il senso di avvolgimento e di connettività del suono creato dal campo sonoro posteriore, ed offre un campo sonoro più realistico. Inoltre, installando i diffusori surround posteriori, è possibile selezionare la modalità di ascolto Dolby Atmos, che consente di ottenere il suono 3D più avanzato oggi disponibile, quando il formato di ingresso è Dolby Atmos. I diffusori anteriori devono essere posizionati all'altezza delle orecchie, mentre i diffusori surround devono essere posizionati appena al di sopra. Il diffusore centrale deve essere posizionato rivolto verso la posizione di ascolto. Collocando il subwoofer attivo tra il diffusore centrale e un diffusore anteriore è possibile ottenere un suono naturale anche quando si riproduce della musica. Il posizionamento ottimale dei diffusori posteriori surround è all'altezza dell'orecchio.

1,2 Diffusori anteriori 3 Diffusore centrale 4,5 Diffusori Surround 6 Subwoofer attivo 7,8 Diffusori posteriori surround

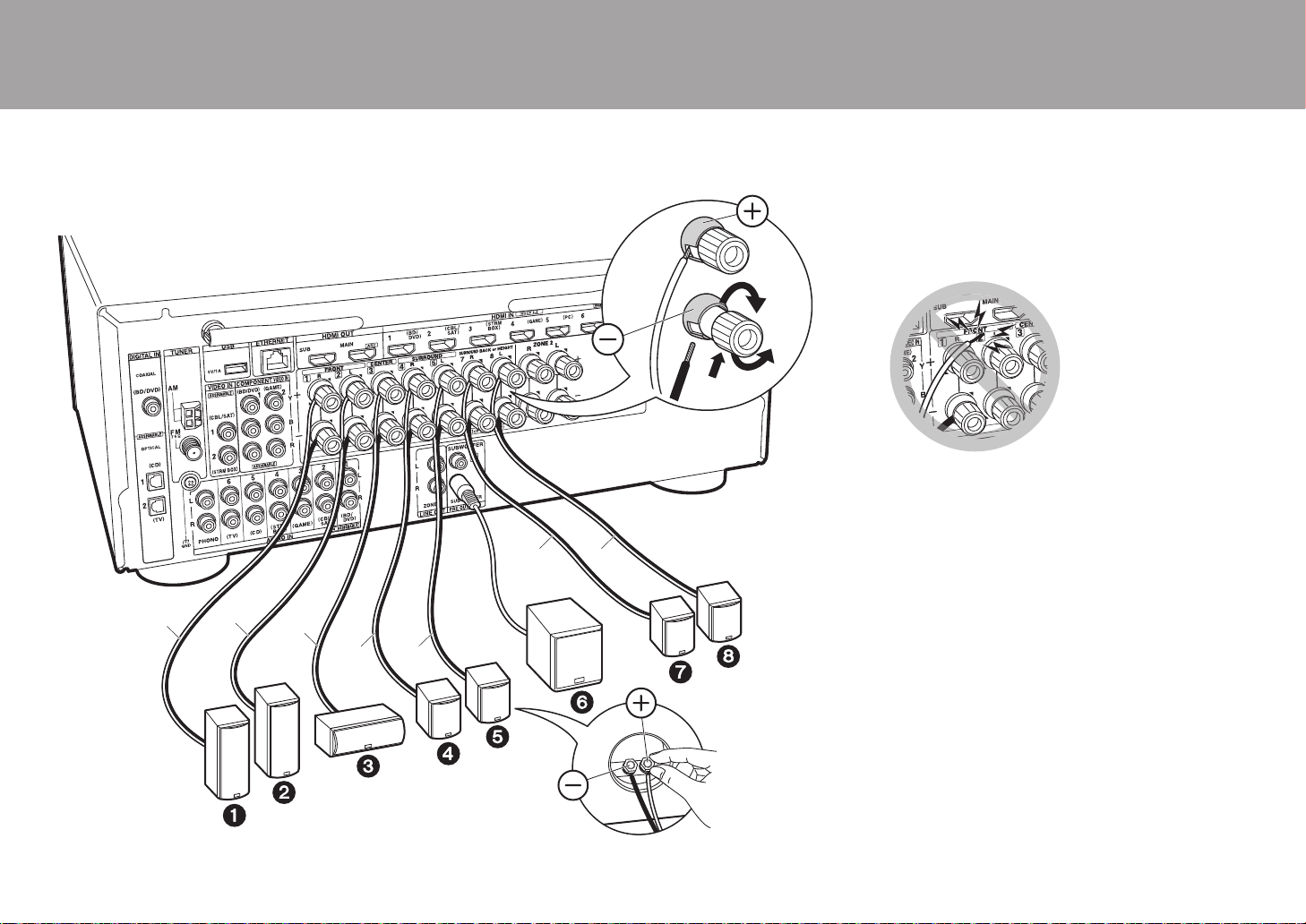

Passaggio 2: Collegamento dei diffusori

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

Blue

Tan Brown

Gray

Green

White

Red

a Cavo di potenza, b Cavo subwoofer

Collegamenti standard

È possibile collegare fino a due subwoofer attivi. Lo stesso segnale viene emesso da ciascuno dei terminali SUBWOOFER PRE OUT.

Nell'effettuare il collegamento, accertarsi che i conduttori spellati dei cavi dei diffusori non fuoriescano dai terminali dei diffusori. Se i conduttori spellati dei cavi dei diffusori toccano il pannello posteriore o i conduttori + e – si toccano tra loro, il circuito di protezione si attiva.

Passaggio 3: Collegare i componenti TV & AV

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

a Cavo HDMI, b Cavo digitale ottico

1. Collegare il televisore

A televisore ARC

Per un televisore che supporta la funzione ARC (Audio Return Channel) (*1), usare un cavo HDMI e collegare in base all'illustrazione "a". Quando si effettua la connessione scegliere un terminale HDMI IN sul televisore che supporta la funzione ARC.

Setup

0 Per utilizzare la funzione ARC è necessario

effettuare alcune impostazioni. Selezionare "Yes" in "5. Audio Return Channel" (P16) in Initial Setup.

Per informazioni sui collegamenti del televisore e istruzioni circa impostazioni delle funzioni CEC e uscita audio, fare riferimento al manuale di istruzioni del televisore.

A televisore non ARC

Per un televisore che non supporta la funzione ARC (Audio Return Channel) (*1), collegare sia il cavo HDMI nell'illustrazione "a" sia il cavo digitale ottico in "b". Se il televisore non dispone di un terminale DIGITAL OPTICAL OUT, utilizzare un cavo audio analogico e collegare il terminale ANALOG AUDIO OUT del televisore al terminale TV AUDIO IN su questa unità.

0 L'utilizzo di un cavo digitale ottico per il collegamento

non è necessario se si desidera utilizzare un dispositivo come un decoder via cavo (ossia, se non si desidera utilizzare un sintonizzatore incorporato nel televisore) collegato al terminale di ingresso su questa unità.

(*1) Funzione ARC: Questa funzione trasferisce i segnali audio

del televisore tramite cavo HDMI, in modo da poter riprodurre l'audio dal televisore tramite questa unità. È possibile collegare l'unità a televisori compatibili con ARC tramite un cavo HDMI. Fare riferimento al manuale di istruzioni del televisore per vedere se supporta ARC.

(*2) Un altro televisore o un proiettore possono essere collegati al

terminale HDMI OUT SUB. Premere Q (P6) sul telecomando e usare "Other" - "HDMI Out" per alternare tra MAIN e SUB. Si noti che questo terminale non supporta ARC.

2. Collegare il componente HDMI AV

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

Decoder via cavo/ satellitare

Streamer

a Cavo HDMI

Questo è un esempio di connessione con un componente AV munito di terminale HDMI Se si collega l'unità a un componente AV conforme allo standard CEC (Consumer Electronics Control), è possibile utilizzare funzionalità quali HDMI CEC (*), che automatizza la selezione dell'ingresso, e HDMI Standby Through, che consente di riprodurre segnali video e audio provenienti da componenti AV sul televisore anche quando questa unità si trova in standby.

Per riprodurre video 4K o 1080p, usare un cavo HDMI High Speed.

Setup

0 Quando è selezionato "Yes" per "5. Audio Return

Channel" in Initial Setup (P16), la funzione HDMI CEC e la funzione HDMI Standby Through sono abilitate automaticamente. Se è selezionato "No, Skip", è necessario effettuare delle impostazioni nel menu Setup una volta completato Initial Setup. Premere sul telecomando ed effettuare le impostazioni in "5. Hardware" - "HDMI".

0 Per fruire del suono digitale surround, tra cui

Dolby Digital, l’uscita audio sul lettore Blu-ray o su altro dispositivo deve essere impostata su "Bitstream output".

BD/DVD

GAME

(*)Funzione HDMI CEC: È possibile controllare funzioni di

comando, quali collegamento della commutazione ingressi al selettore di ingresso e a lettori conformi allo standard CEC, commutazione del segnale audio in uscita dal televisore o da questa unità, regolazione del volume tramite il telecomando di un televisore compatibile con lo standard CEC e messa in standby automatica di questa unità quando si spegne il televisore.

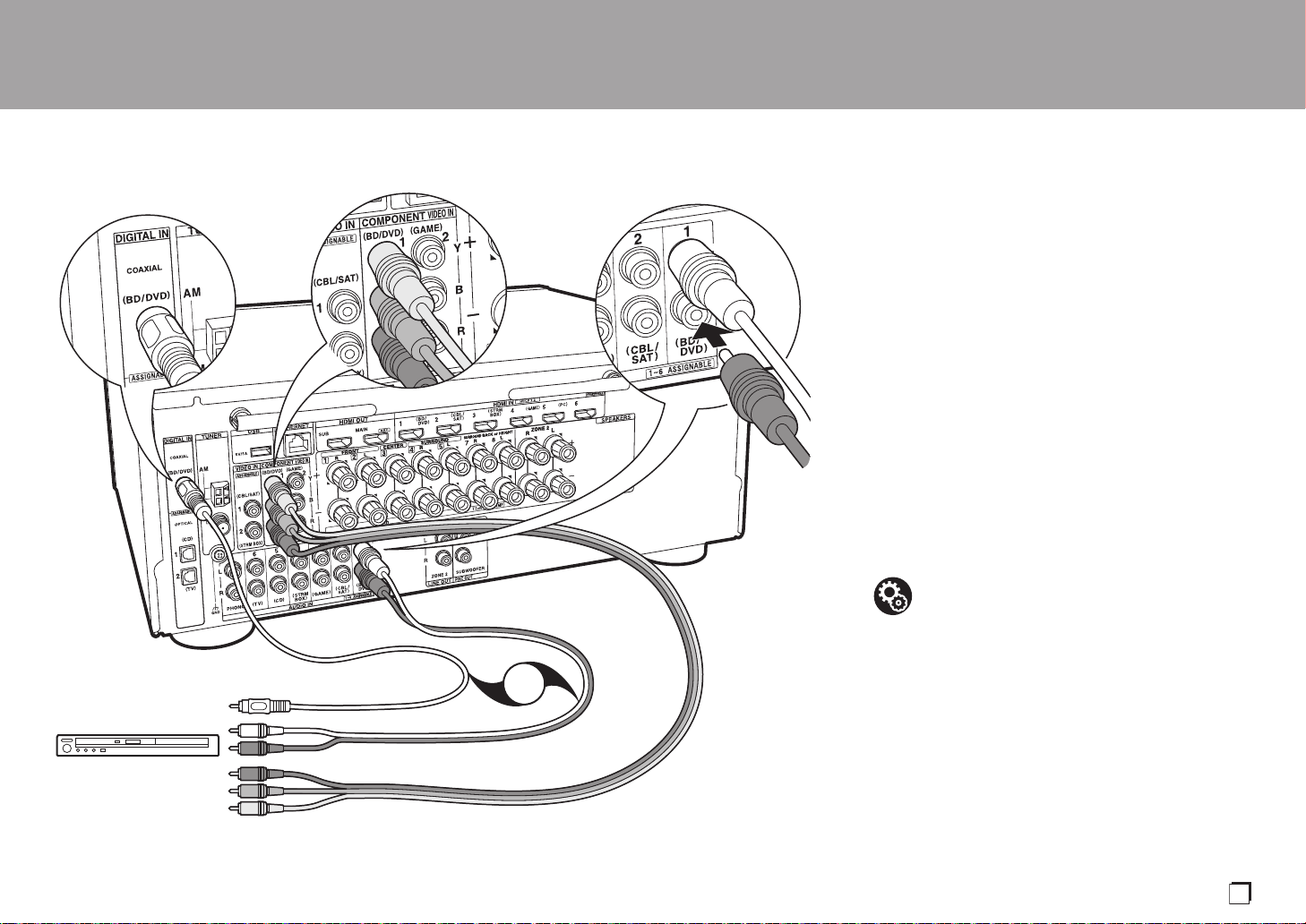

3. Collegare il componente Non-HDMI AV

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

a Cavo component video, b Cavo digitale coassiale, c Cavo video analogico

Questo è un esempio di connessione con un componente AV privo di terminale HDMI. Effettuare le connessioni appropriate ai terminali presenti sul componente AV. Quando l'ingresso video viene collegato al terminale BD/ DVD, anche l'ingresso audio deve essere collegato ai terminali BD/DVD, e così via, in modo da collegare i terminali degli ingressi video con i terminali che hanno lo stesso nome dei terminali degli ingressi audio. Si noti che i segnali video che arrivano al terminale VIDEO IN o all'ingresso COMPONENT VIDEO IN saranno convertiti in segnali video HDMI e quindi emessi dal terminale HDMI OUT.

0 Per fruire della riproduzione surround digitale in formati

quali Dolby Digital, è necessario utilizzare un cavo digitale coassiale o un cavo digitale ottico per il collegamento dei segnali audio.

0 È possibile modificare l'impostazione dei terminali di

ingresso visibili nell'illustrazione a sinistra, in modo da potersi collegare anche a qualsiasi terminale diverso da BD/DVD. Per maggiori informazioni, consultare il Manuale avanzato.

Setup

0 I terminali COMPONENT VIDEO IN sono

compatibili solo con la risoluzione 480i o 576i.

BD/DVD

Quando si effettua il collegamento ai terminali COMPONENT VIDEO IN, impostare la risoluzione di uscita del lettore su 480i o 576i. Se non è possibile scegliere 480i, ecc., selezionare il segnale interlacciato. Se il lettore non supporta la risoluzione di uscita 480i o 576i, utilizzare il terminale VIDEO IN.

0 Per fruire del suono digitale surround, tra cui

Dolby Digital, l’uscita audio sul lettore Blu-ray o su altro dispositivo deve essere impostata su "Bitstream output".

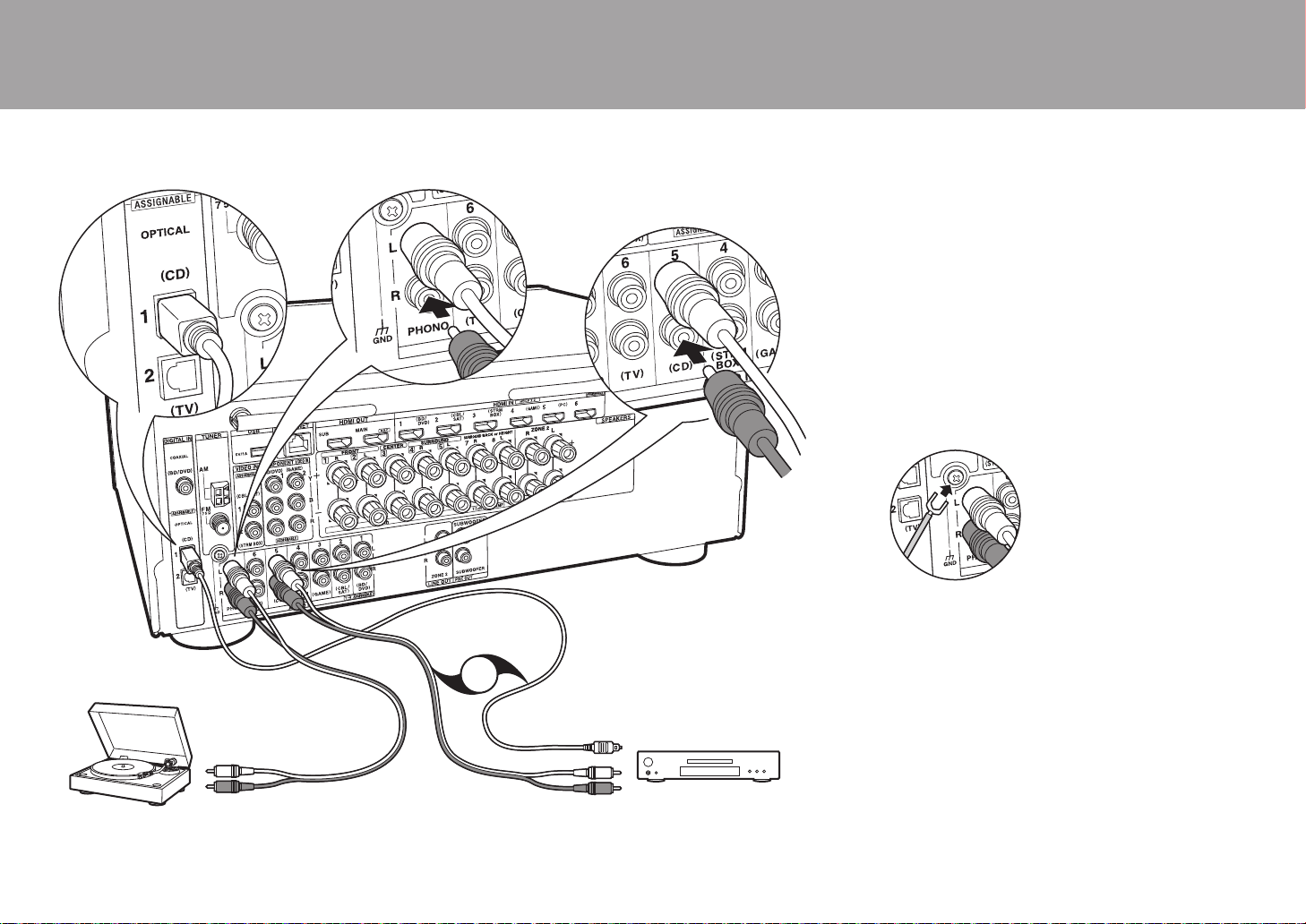

4. Collegare il componente Audio

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

Giradischi

a Cavo digitale ottico, b Cavo audio analogico

Esempio di connessione a un componente audio. Effettuare il collegamento al lettore CD usando un cavo digitale ottico o un cavo audio analogico. È anche possibile collegare un piatto con testina di tipo MM al terminale PHONO.

0 Se il giradischi ha un pre-fono incorporato, collegarlo ad

un altro ingresso AUDIO IN. Se il piatto utilizza una testina di tipo MC, installare inoltre un pre-fono compatibile con una testina di tipo MC tra l’unità e il piatto, quindi collegarlo a qualsiasi terminale AUDIO IN diverso dal terminale PHONO.

Se il giradischi ha un cavo di messa a terra, collegarlo al terminale GND di questa unità.

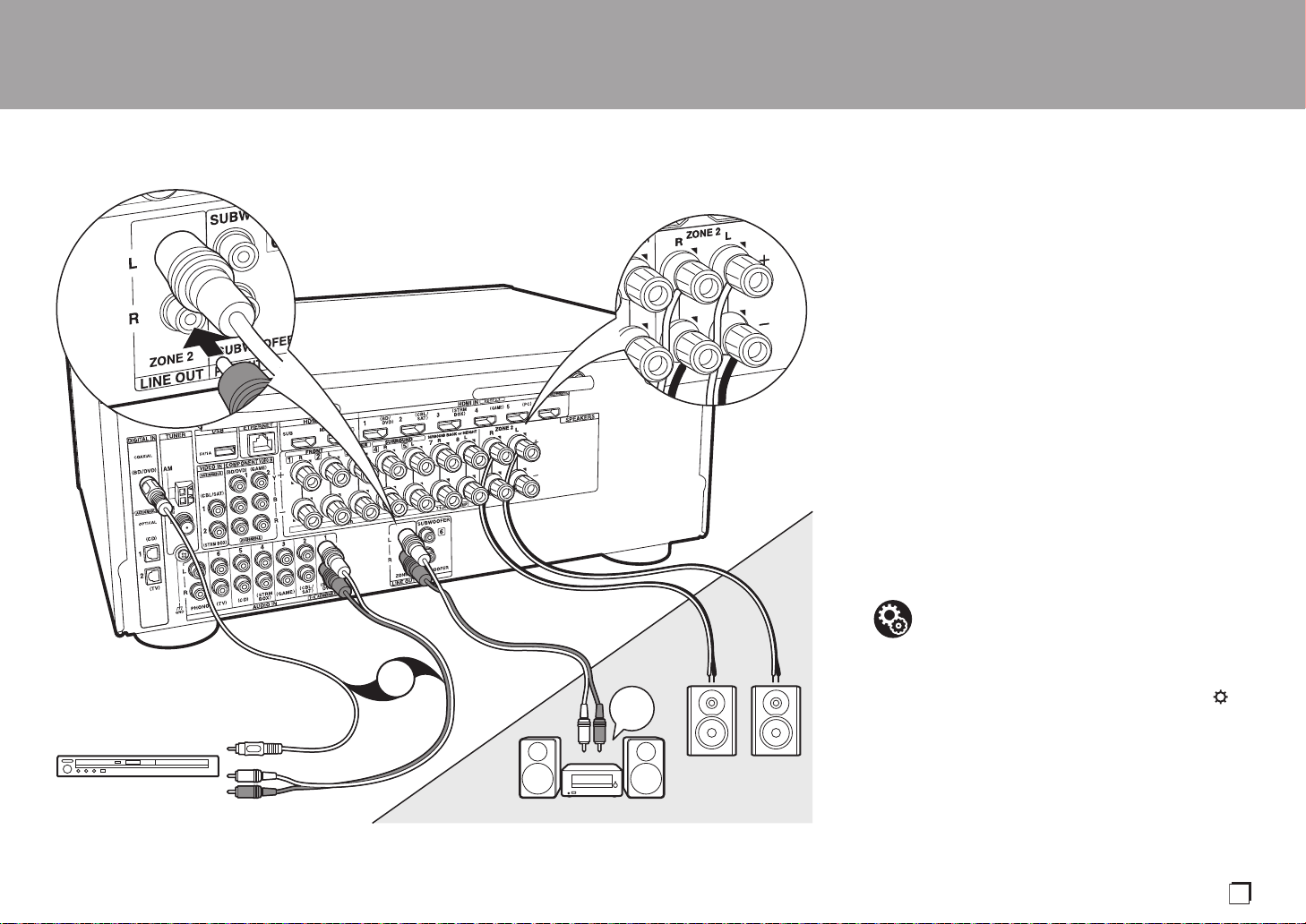

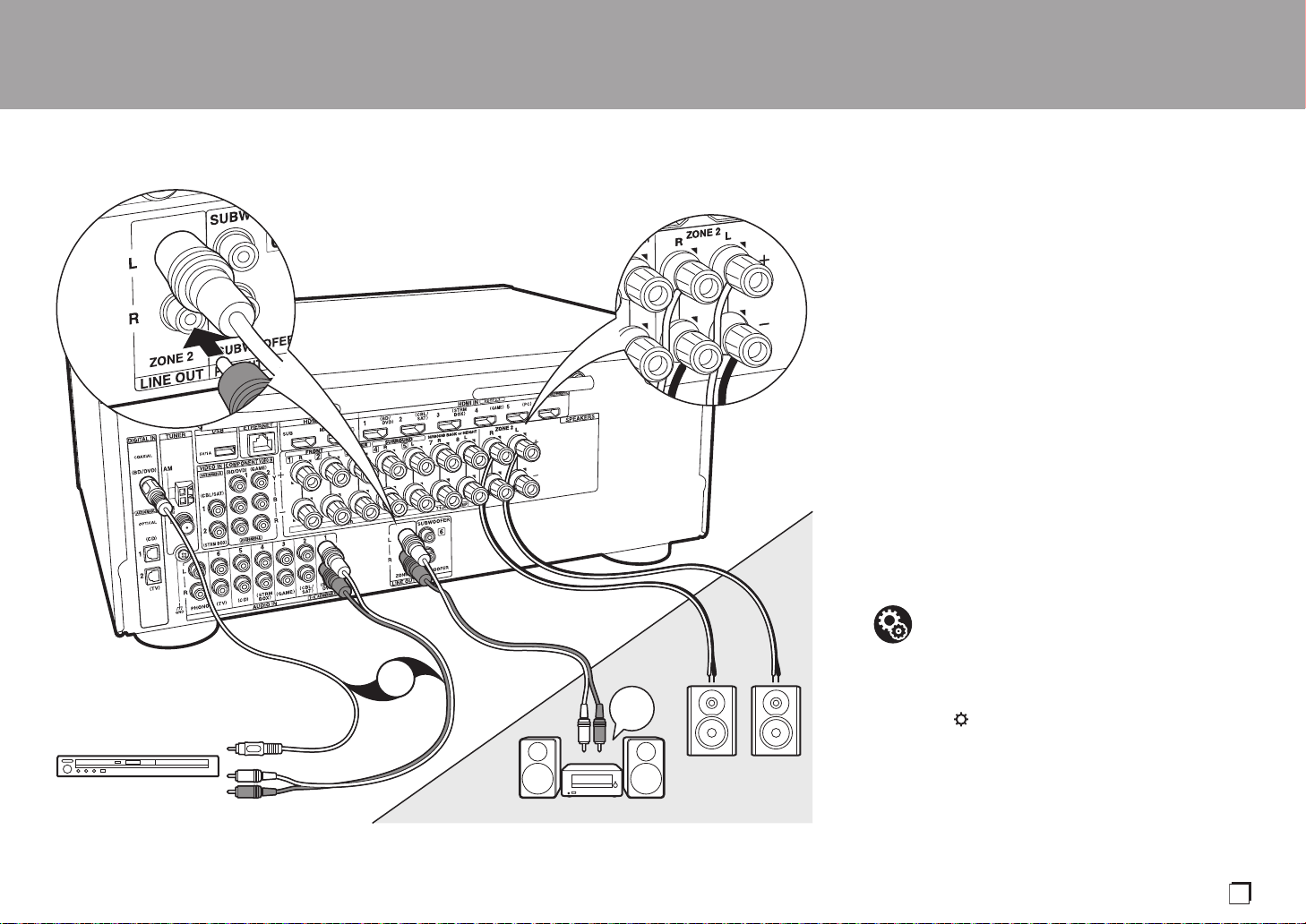

5. Collegamento multi-zona

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

a Cavo digitale coassiale, b Cavo video analogico, c Cavo di potenza

È possibile ascoltare dell'audio in una stanza separata, ad esempio riproducendo un lettore di dischi Blu-ray nella stanza principale (in cui si trova questa unità) e ascoltando la Internet radio nella stanza separata (ZONE 2).

I segnali audio DSD e Dolby TrueHD non vengono trasmessi alla ZONE 2 quando vengono selezionati con il selettore di ingresso "NET".

Collegamenti con un componente AV

Quando si trasmette l’audio proveniente da un componente AV collegato esternamente nella ZONE 2, per la connessione è necessario utilizzare un cavo digitale coassiale, un cavo digitale ottico o un cavo audio analogico.

ZONE 2 LINE OUT

È possibile riprodurre una sorgente a 2 canali in una stanza separata durante la riproduzione del suono a 7.1 canali nella stanza principale. Collegare le uscite ZONE 2 LINE OUT dell’unità e gli ingressi LINE IN dell’amplificatore

MAIN ROOM

ZONE2

BD/DVD

LINE

ZONE2 LINE OUT

ZONE SPEAKER

integrato in una stanza separata con un cavo audio analogico.

ZONE SPEAKER

È possibile collegare dei diffusori in una stanza separata e riprodurre delle sorgenti a 2 canali.

0 Nessuna emissione di suono dai diffusori surround

posteriori durante la riproduzione da ZONE SPEAKER.

Setup

Per poter utilizzare questa funzione è necessario effettuare delle impostazioni in Initial Setup, "4. Multi Zone Setup" (P16).

Se uno qualsiasi dei diffusori collegati ha un’impedenza uguale o superiore a 4 Ω e inferiore a 6 Ω, dopo aver completato Initial Setup, è necessario effettuare alcune impostazioni nel menu Setup. Premere sul telecomando, selezionare "2. Speaker" - "Configuration" e impostare "Speaker Impedance" su "4ohms".

L'audio proveniente da componenti AV esterni può essere riprodotto in ZONE 2 solo quando i segnali in ingresso sono segnali audio analogici o PCM a 2 canali. Se è stato effettuato il collegamento a questa unità con un cavo digitale coassiale o con un cavo digitale ottico, potrebbe essere necessario cambiare l'uscita audio del componente AV in PCM.

6. Collegare gli altri cavi

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

(Modelli per Nord

America)

(Modelli europei)

a Antenna AM a telaio, b Antenna FM per interni, c Cavo Ethernet, d Cavo di alimentazione

Collegamento dell'antenna

Spostare l'antenna mentre si riproduce la radio per trovare la posizione che garantisce la ricezione migliore. Usare una puntina o simili per fissare l'antenna FM per interni al muro.

Collegamento di rete

Collegare questa unità alla rete utilizzando una LAN cablata o Wi-Fi (LAN wireless). Collegando l'unità ad una rete è possibile utilizzare funzioni di rete quali Internet radio. Se si utilizza una LAN cablata, effettuare il collegamento tramite un cavo Ethernet alla porta ETHERNET, come mostrato nell'illustrazione. Per la connessione Wi-Fi, dopo aver selezionato "Wireless" in "3. Network Connection" (P16) in Initial Setup, selezionare il metodo di impostazione desiderato e seguire le istruzioni visualizzate sullo schermo per configurare la connessione.

Collegamento del cavo di alimentazione

Il cavo di alimentazione deve essere collegato solo dopo che sono stati completati tutti gli altri collegamenti.

Initial Setup con installazione guidata

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

INPUT

Quando si accende l'unità per la prima volta dopo l'acquisto, sul televisore viene automaticamente visualizzato Initial Setup, per consentire all'utente di effettuare le impostazioni di avvio necessarie tramite semplici operazioni, seguendo la guida visualizzata sullo schermo.

1. Spostare l’ingresso sul televisore a quello assegnato all’unità.

2. Inserire le batterie nel telecomando di questa unità.

3. Premere Í sul telecomando per accendere l'unità.

4. Selezionare la voce con i cursori del telecomando e premere ENTER (a) per confermare la selezione. Per tornare alla schermata precedente, premere (b).

2 3

Se si termina la procedura prima della fine o si desidera cambiare un'impostazione definita durante Initial Setup, premere sul telecomando, selezionare "7. Miscellaneous" – "Initial Setup" e premere ENTER.

∫ 1. AccuEQ Room Calibration

Collocare il microfono di configurazione dei diffusori nella posizione di ascolto e misurare i toni di prova emessi dai diffusori; l'unità imposterà automaticamente il livello del volume e la distanza dalla posizione di ascolto ottimali per ciascun diffusore. In questo modo verranno inoltre regolati automaticamente gli equalizzatori per i diffusori e sarà possibile correggere la distorsione causata dalle caratteristiche acustiche della stanza.

Il completamento della calibrazione richiede dai 3 ai 12 minuti. I diffusori emettono i toni di prova a volume elevato durante le misurazioni, per cui fare attenzione all'ambiente circostante. Tenere la

Initial Setup inizia automaticamente

stanza quanto più silenziosa possibile durante la misurazione.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

AccuEQ Room Calibration

Speaker Channels

Subwoofer

Height Speaker

Zone Speaker

Bi-Amp

Select how many speakers you have.

7.1 ch

< >

Yes

---

0 Se è collegato un subwoofer, controllare l'alimentazione

e il volume del subwoofer. Impostare il volume del subwoofer a oltre metà scala.

Se si verifica un'interruzione improvvisa dell'alimentazione di questa unità, i fili all'interno dei cavi di potenza potrebbero aver toccato il pannello posteriore o altri fili con la conseguente attivazione del circuito di protezione. Ritorcere i conduttori in modo corretto e assicurarsi che non fuoriescano dai terminali dei diffusori durante il collegamento.

Dopo aver completato Initial Setup, si raccomanda inoltre di regolare manualmente le impostazioni per ciascun diffusore in modo da adattarle alle caratteristiche specifiche di ciascuna stanza.

1. Posizionare il microfono in dotazione per il setup dei diffusori nella posizione di ascolto, e collegarlo all'ingresso SETUP MIC sull’unità principale.

L'immagine sullo schermo cambia ogni volta che si sceglie il numero di canali in "Speaker Channels"; fare riferimento a tale immagine quando si effettuano le impostazioni.

3. I diffusori emettono toni di test, e per prima cosa l'unità rileva i diffusori collegati ed il rumore nell'ambiente.

4. Dopo che sono stati visualizzati i risultati delle misure indicate sopra, selezionare "Next", premere ENTER sul telecomando, vengono quindi emessi nuovamente i toni di test, e l'unità effettua automaticamente impostazioni come il livello ottimale del volume.

5. Al termine della misurazione, verrà visualizzato il risultato della stessa. (Per Crossover, vengono visualizzati i valori preimpostati più adatti al sistema di diffusori incluso.) Premere i cursori W / X sul telecomando per controllare le impostazioni. Selezionare "Save" e premere ENTER per salvare le impostazioni.

6. Selezionare se abilitare o disabilitare la funzione equalizzatore che corregge la distorsione causata dall'ambiente acustico della stanza. Se si desidera abilitarla, normalmente si deve selezionare "On (All Channels)", e per disabilitare solo i diffusori anteriori, si deve selezionare "On (Except Front Left / Right)".

7. Scollegare il microfono per il setup dei diffusori.

SETUP MIC

∫ 2. Source Connection

Verificare che ciascuna sorgente di ingresso sia collegata correttamente. Seguire la guida, selezionare l'ingresso che si desidera controllare, avviare la riproduzione sul lettore selezionato, quindi controllare che le immagini vengano

Quando si mette il microfono per il setup dei diffusori su un

visualizzate sul televisore e che il suono venga riprodotto.

treppiede, consultare l'illustrazione quando lo si posiziona.

2. Selezionare la configurazione dei diffusori collegati.

∫ 3. Network Connection

Impostare la connessione Wi-Fi con un punto di accesso come un router LAN wireless. I due metodi di collegamento tramite Wi-Fi sono i seguenti:

"Scan Networks":

unità. È necessario conoscere in anticipo l'SSID del punto di accesso. "Use iOS Device (iOS7 or later)": condividere le impostazioni Wi-Fi del dispositivo iOS con questa unità.

Se si seleziona "Scan Networks", è possibile scegliere

Ricerca di un punto di accesso da questa

ulteriormente tra due metodi di connessione. Controllare quanto segue. "Enter Password": Immettere la password (o la chiave) del punto di accesso per stabilire la connessione. "Push Button": Se il punto di accesso è dotato di un pulsante di connessione automatica, è possibile stabilire la connessione senza immettere una password.

Se l'SSID del punto di accesso non viene visualizzato, nella schermata in cui vengono elencati gli SSID selezionare "Other..." tramite il cursore

sul telecomando, quindi premere

ENTER e seguire le istruzioni su schermo.

Immissione tramite tastiera

Per passare da caratteri maiuscoli a minuscoli e viceversa, selezionare "A/a" sullo schermo e premere ENTER. Per scegliere se nascondere la password con "

" o visualizzarla in formato testo, premere MEMORY sul telecomando. Premere CLEAR per cancellare tutti i caratteri immessi.

Durante l'impostazione della rete appare una schermata di conferma che chiede di accettare la politica relativa alla privacy. Selezionare "

Accept" e premere ENTER per indicare l'accettazione.

∫ 4. Multi Zone Setup

Quando si desidera ascoltare l'audio in una stanza diversa dalla stanza principale, impostare il metodo di emissione dell'audio per la zona separata (ZONE 2). Se si sono collegati dei diffusori in una stanza separata utilizzando un cavo di potenza, selezionare "Using AV Receiver". Se si è collegato un amplificatore integrato in una stanza separata utilizzando un cavo audio analogico, selezionare "with External Premain Amplifier".

∫ 5. Audio Return Channel

Se si è collegato un televisore che supporta ARC, selezionare "Yes". Verranno attivate le impostazioni ARC di questa unità e sarà possibile ascoltare l'audio del televisore attraverso questa unità.

Se si seleziona "Yes", la funzione HDMI CEC viene abilitata ed il consumo di corrente aumenta durante lo standby.

Riproduzione

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

1 2

INPUT

1 2 3

Riproduzione di un componente AV

Riproduzione BLUETOOTH

Operazioni base

È possibile riprodurre l'audio proveniente da componenti AV, come lettori di dischi Blu-ray, utilizzando questa unità.

Quando al terminale HDMI OUT SUB è collegato un televisore, premere Q (P6) sul telecomando e usare "Other" - "HDMI Out" per alternare tra MAIN e SUB.

Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Spostare l’ingresso sul televisore a quello assegnato all’unità.

2. Per cambiare ingresso, premere il selettore di ingresso (a) sul telecomando con lo stesso nome dell'ingresso a cui è connesso il lettore. Premere ad esempio BD/DVD per utilizzare il lettore collegato al terminale BD/DVD. Premere TV per ascoltare l'audio del televisore. Per riprodurre un dispositivo collegato al terminale AUX INPUT AUDIO/ HDMI sul pannello anteriore, premere AUX.

Quando la funzione di collegamento CEC è attiva, L'ingresso viene commutato

automaticamente quando si sono collegati un televisore e un lettore compatibili con CEC a questa unità utilizzando una connessione HDMI.

3. Avviare la riproduzione sul componente AV.

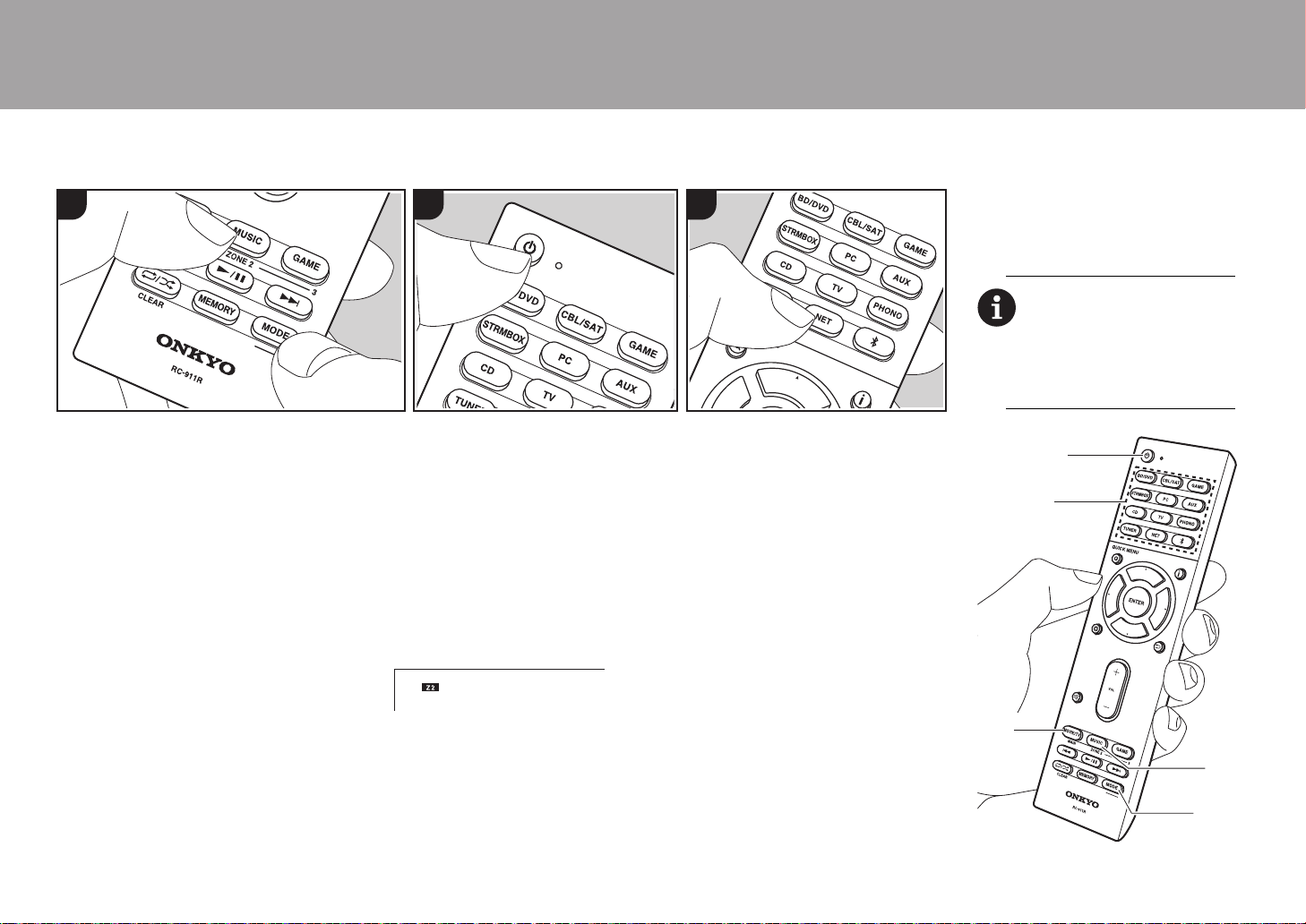

Consente la riproduzione wireless di musica presente su uno smartphone o su altri dispositivi abilitati per la tecnologia wireless BLUETOOTH. Eseguire la procedura sotto descritta quando l'unità è accesa.

Abbinamento

1. Quando si preme il tasto , sul display di questa unità viene visualizzata l'indicazione "Now Pairing..." e viene abilitata la modalità di abbinamento.

2. Abilitare (attivare) la funzione BLUETOOTH sul dispositivo abilitato per la tecnologia wireless BLUETOOTH, quindi selezionare questa unità tra i dispositivi visualizzati. Se viene richiesta una password, inserire "0000".

0 Questa unità viene visualizzata come

"Onkyo HT-R997 XXXXXX".

Per collegare un altro dispositivo abilitato per la tecnologia wireless BLUETOOTH, tenere premuto finché non viene

OnkyoHT-R997XXX

In riproduzione

1. Effettuare la procedura di collegamento sul dispositivo abilitato per la tecnologia wireless BLUETOOTH. L'ingresso di questa unità passerà automaticamente a "BLUETOOTH".

2. Riproduzione di musica. Aumentare il volume del dispositivo abilitato per la tecnologia wireless BLUETOOTH sino ad un livello appropriato.

Date le caratteristiche della tecnologia wireless BLUETOOTH, l'audio prodotto su questa unità potrebbe essere leggermente in ritardo rispetto all'audio riprodotto sul dispositivo abilitato per la tecnologia wireless BLUETOOTH.

visualizzato "Now Pairing...", quindi eseguire il passaggio 2. Questa unità può memorizzare i dati di sino ad un massimo di 8 dispositivi accoppiati. L’area di copertura è di 48´/15 m. Si noti che la connessione non è sempre garantita con tutti i dispositivi abilitati per la tecnologia wireless BLUETOOTH.

Funzioni di rete

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

INPUT

Operazioni base

Collegando questa unità alla rete è possibile usufruire di servizi Internet radio quali TuneIn, streaming da Spotify Connect e riproduzione wireless utilizzando le funzioni AirPlay utilizzare la funzione Music Server per eseguire lo streaming di file musicali memorizzati su PC o dispositivi NAS che supportano la funzione di rete domestica. Le operazioni base per le Funzioni di Rete sono presentate nel Manuale di Base. Per informazioni sulle operazioni più avanzate, vedere il Manuale avanzato. Possono inoltre esservi funzioni di rete aggiuntive fornite tramite gli aggiornamenti del firmware per questa unità. Per informazioni sulle nuove funzioni vedere anche il Manuale avanzato.

0 Per poter utilizzare i servizi Internet radio

la rete deve essere connessa a Internet.

0 A seconda del servizio di Internet radio

utilizzato, l'utente potrebbe doversi registrare prima dal proprio computer.

. È inoltre possibile

0 Per attivare Spotify Connect, installare

l'app Spotify sul proprio smartphone o tablet e creare un account Spotify Premium.

– Per informazioni sulle impostazioni di

Spotify consultare il seguente sito Web: www.spotify.com/connect/

0 I server di rete compatibili con la

funzione Music Server sono quelli di PC su cui siano installati lettori con funzionalità server di Windows Media Player 11 o 12 oppure NAS compatibili con la funzionalità home network. Si noti che con i PC è possibile riprodurre solo i file musicali registrati nella libreria di Windows Media® Player.

0 Potrebbe essere necessario effettuare

prima alcune impostazioni sul PC per usare Windows Media con la funzione Music Server.

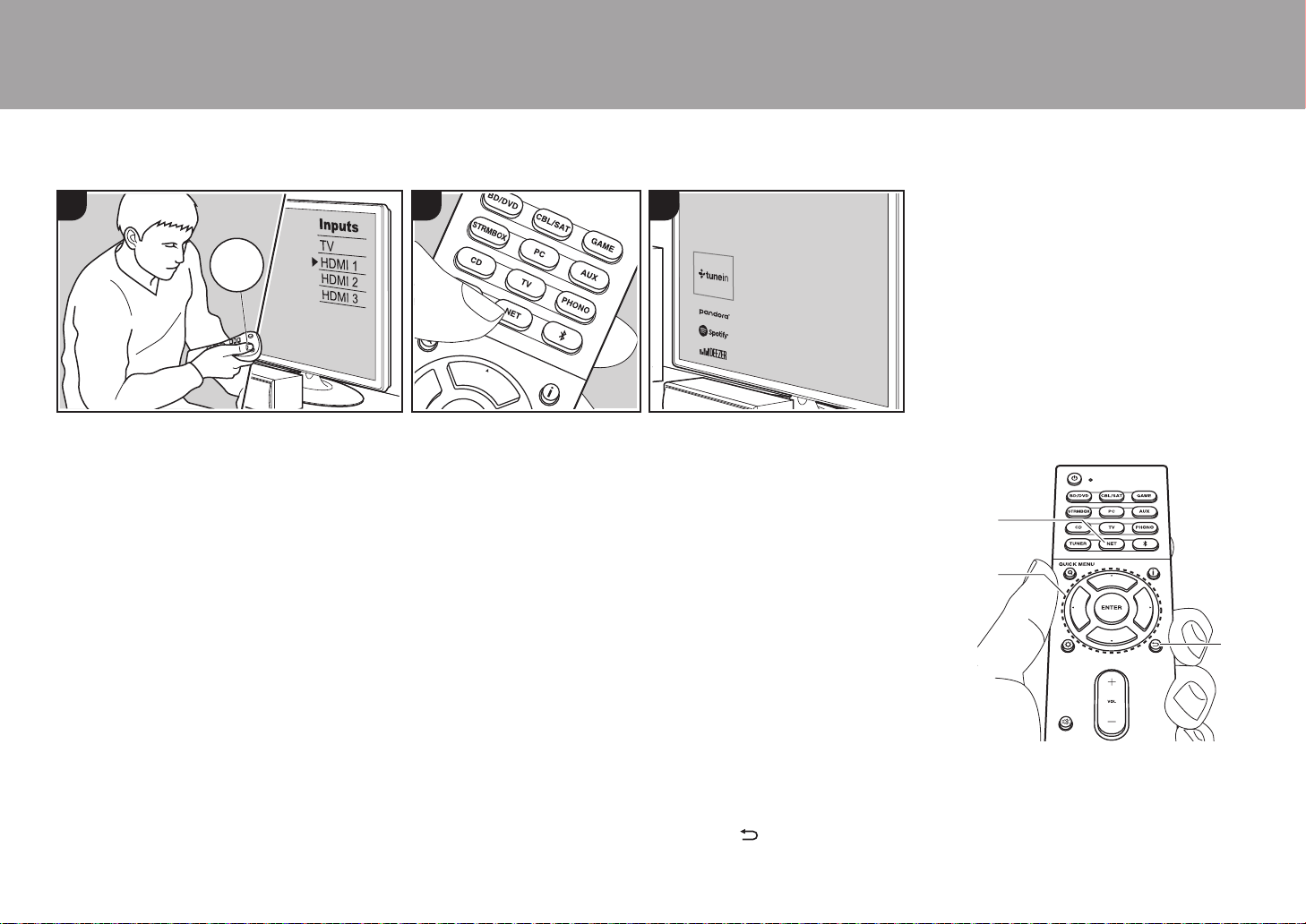

Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Spostare l’ingresso sul televisore a

Player 11 o 12

quello assegnato all’unità.

2. Premere NET (a) sul telecomando per visualizzare un elenco di Funzioni di Rete sul televisore.

3. Selezionare la funzione di rete con i cursori del telecomando e premere ENTER (b) per confermare la selezione. Con i servizi Internet radio, seguire le istruzioni sullo schermo, usando i cursori per selezionare stazioni e programmi

radio, quindi premere ENTER per avviare la riproduzione. Con Spotify o AirPlay, selezionare questa unità con il proprio smartphone per avviare la riproduzione. Con Music Server, selezionare il server con i cursori, quindi selezionare il file musicale desiderato e premere ENTER per avviare la riproduzione.

0 Per tornare alla schermata precedente,

premere (c).

Dispositivo di archiviazione USB

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

INPUT

Operazioni base

È possibile riprodurre file musicali memorizzati su un dispositivo di archiviazione USB.

Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Spostare l’ingresso sul televisore a quello assegnato all’unità.

2. Collegare il dispositivo di archiviazione USB contenente i file musicali alla porta USB nel pannello posteriore di questa unità.

3. Premere NET (a) sul telecomando per visualizzare la schermata con l'elenco dei servizi di rete.

4. Con i cursori del telecomando selezionare "USB", quindi premere ENTER (b).

0 Se l'indicatore "USB" lampeggia sul

display, assicurarsi che il dispositivo di archiviazione USB sia inserito correttamente.

0 Non scollegare il dispositivo di

archiviazione USB quando sul display è visualizzato il messaggio "Connecting···". Questo può causare la perdita di dati o un malfunzionamento.

5. Premere nuovamente ENTER sul telecomando nella schermata successiva. Viene visualizzato l’elenco delle cartelle e dei file musicali presenti sul dispositivo di archiviazione USB. Selezionare la cartella con i cursori e premere ENTER per confermare la selezione.

6. Utilizzando i cursori sul telecomando, selezionare il file musicale, quindi premere ENTER per avviare la riproduzione.

0 Per tornare alla schermata precedente,

premere (c).

0 La porta USB di questa unità è conforme

allo standard USB 2.0. La velocità di trasferimento potrebbe non essere sufficiente per alcuni contenuti da riprodurre e questo potrebbe portare a interruzioni nella riproduzione dell'audio.

0 Il funzionamento non è garantito con tutti

i dispositivi di memorizzazione USB.

0 Questa unità è in grado di utilizzare

dispositivi di archiviazione USB conformi allo standard USB Mass Storage Class. Questa unità inoltre, è compatibile con i dispositivi di archiviazione USB che utilizzano i formati di file system FAT16 o FAT32.

431

Ascolto della radio AM/FM

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

1 2 3

È possibile ricevere delle stazioni radio AM e FM su questa unità con il sintonizzatore incorporato. Eseguire la procedura sotto descritta quando l'unità è accesa.

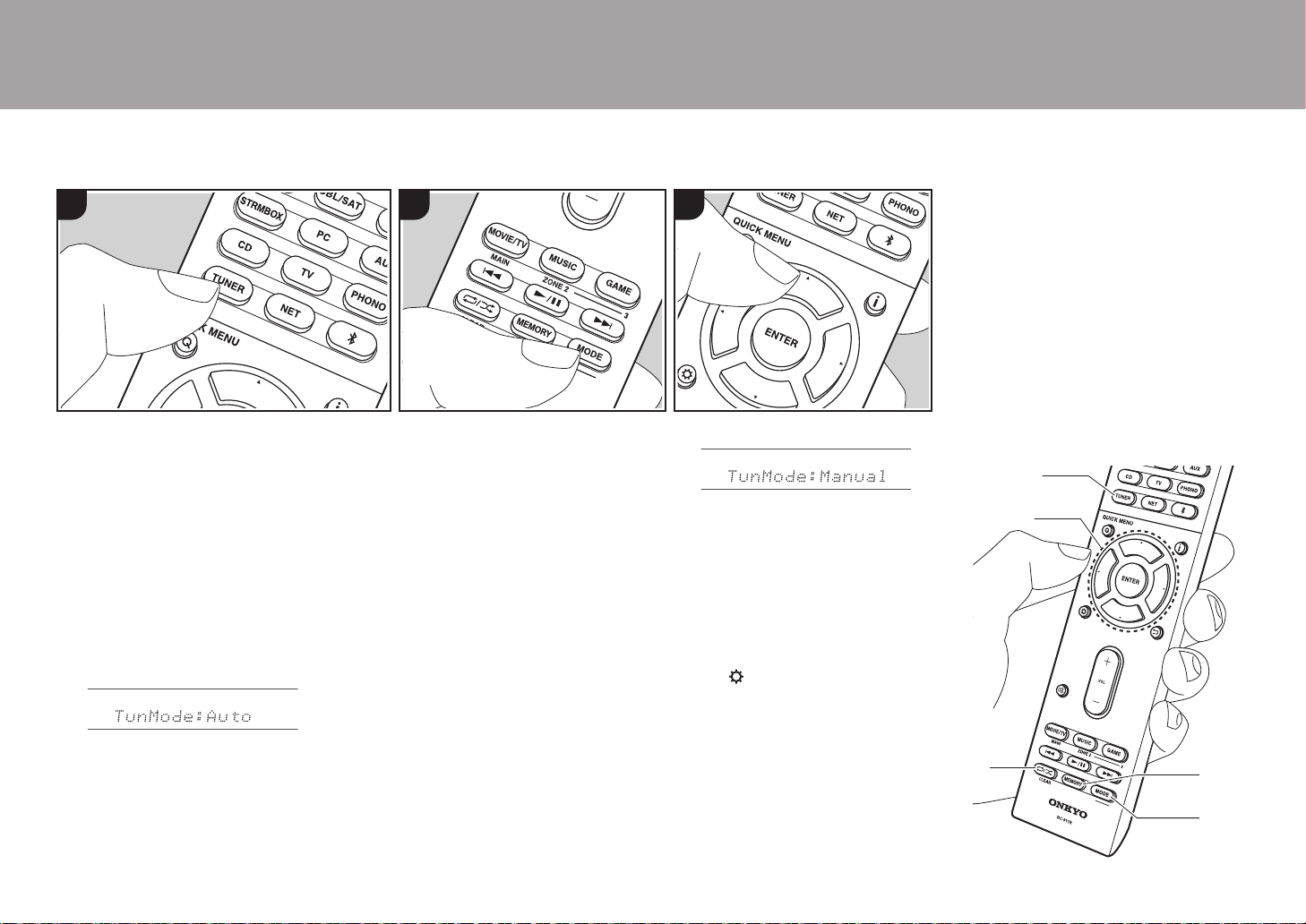

∫ Sintonizzazione di una stazione radio

Sintonizzazione automatica

1. Premere ripetutamente TUNER (a) sul telecomando per selezionare "AM" o "FM" sul display.

2. Premere MODE (e) sul telecomando in modo che sul display appaia "TunMode: Auto".

3. Quando si premono i tasti cursore S / T (b) sul telecomando, ha inizio la sintonizzazione automatica, e la ricerca si arresta quando viene trovata una stazione. Quando viene sintonizzata una

stazione radio, sul display si accende l’indicatore "TUNED". Quando viene sintonizzata una stazione FM stereo, si accende l’indicatore "FM ST".

Quando la ricezione delle radio FM non è buona:

Eseguire la procedura per "Sintonizzazione manuale" nella sezione che segue. Notare che se ci si sintonizza manualmente, la ricezione delle trasmissioni FM sarà mono e non stereo, a prescindere dalla sensibilità della ricezione.

Sintonizzazione manuale

Notare che se ci si sintonizza manualmente, la ricezione delle trasmissioni FM sarà mono e non stereo, a prescindere dalla sensibilità della ricezione.

1. Premere ripetutamente TUNER (a) sul telecomando per selezionare "AM" o "FM" sul display.

2. Premere MODE (e) sul telecomando in modo che sul display appaia "TunMode: Manual".

3. Tenendo premuto i cursori S / T (b) sul telecomando, selezionare la stazione radio desiderata.

0 La frequenza cambia di 1 incremento

ogni volta che si premono i cursori S / T. La frequenza cambia continuamente se il pulsante viene tenuto premuto e si arresta quando il pulsante viene rilasciato.

Impostazione passo frequenza:

Premere il pulsante , i tasti cursore e ENTER sul telecomando per selezionare "7. Miscellaneous" – "Tuner" – "AM/FM Frequency Step" o "AM Frequency Step" e selezionare il passo della frequenza per la propria area. Notare che quando si modifica questa impostazione, vengono eliminate tutte le radio preimpostate.

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

1 2 3

∫ Memorizzazione di una stazione radio

È possibile memorizzare fino a 40 stazioni.

Procedura di registrazione

Dopo essersi sintonizzati sulla stazione radio AM/FM che si desidera registrare, seguire la procedura sotto descritta.

1. Premere MEMORY (d) sul telecomando in modo che sul display il numero preimpostato lampeggi.

2. Mentre il numero lampeggia (circa 8 secondi), premere ripetutamente i cursori W / X (b) sul telecomando per selezionare un numero compreso tra 1 e

40.

3. Premere nuovamente MEMORY sul telecomando per registrare la stazione. Il numero preimpostato smette di

lampeggiare dopo la registrazione. Ripetere questa procedura per tutte le vostre stazioni radio AM/FM preferite.

Selezione di una stazione radio preimpostata

1. Premere TUNER (a) sul telecomando.

2. Premere i cursori W / X (b) sul telecomando per selezionare un numero preimpostato.

Eliminazione di una stazione radio preimpostata

1. Premere TUNER (a) sul telecomando.

2. Premere i cursori W / X (b) sul telecomando per selezionare un numero preimpostato da cancellare.

3. Dopo aver premuto MEMORY (d) sul telecomando, premere CLEAR (c) mentre il numero della stazione memorizzata lampeggia per eliminare la stazione memorizzata. Il numero sul display si spegne dopo la cancellazione.

∫ Utilizzo di RDS (Modelli europei)

RDS sta per Radio Data System (sistema di dati radio) ed è un metodo di trasmissione dei dati tramite segnali radio FM. Nelle regioni che utilizzano RDS, il nome della stazione radio viene visualizzato quando ci si sintonizza su una stazione radio che trasmette informazioni sui programmi. Premendo sul telecomando in questo stato, è possibile utilizzare le seguenti funzioni.

Visualizzazione delle informazioni di testo (Radio Text)

1. Quando il nome della stazione viene visualizzato sul display, premere una volta sul telecomando. Il Radio Text (RT) trasmesso dalla stazione viene visualizzato scorrendo lungo il display. "No Text Data" viene visualizzato quando non sono disponibili informazioni di testo.

Ricerca di stazioni per Tipo di programma

1. Quando il nome della stazione viene visualizzato sul display, premere due volte sul telecomando.

2. Premere W / X sul telecomando per selezionare il tipo di programma che si desidera, quindi premere ENTER per iniziare la ricerca.

0 I tipi di programma visualizzati sono i

seguenti: None / News (Notiziari) / Affairs (Attualità) / Info (Informazioni) / Sport / Educate (Educazione) /

Drama / Culture / Science (Scienza e tecnologia) / Varied / Pop M (Musica pop) / Rock M (Musica rock) / Easy M (Musica MOR) / Light M (Classici musica leggera) / Classics (Musica classica) / Other M (Altra musica) / Weather / Finance / Children (Programmi per bambini) / Social (Affari sociali) / Religion / Phone In / Travel / Leisure / Jazz (Musica jazz) / Country (Musica country) / Nation M (Musica nazionale) / Oldies (Vecchi successi) / Folk M (Musica folk) / Document (Documentari)

0 Le informazioni visualizzate

potrebbero talvolta non coincidere con il contenuto trasmesso dalla stazione.

3. Quando viene trovata una stazione, il nome della stazione lampeggia sul display. A questo punto, premere ENTER per iniziare ad ascoltare la stazione. Se non si preme ENTER, l'unità continua a cercare un'altra stazione.

0 Se non vengono trovate stazioni,

viene visualizzato il messaggio "Not Found".

0 Quando l'unità riceve caratteri non

supportati, potrebbero essere visualizzati dei caratteri anomali. Tuttavia, questo non è un malfunzionamento. Inoltre, se il segnale di una stazione è debole, le informazioni potrebbero non essere visualizzate.

Multi-zona

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

1 2 3

riproduzione verrà impostata in modo analogo.

Per ripristinare la modalità di comando stanza principale sul telecomando:

MODE sul telecomando, premere MAIN (c) per almeno 3 secondi finché l'indicatore del telecomando non lampeggia una volta.

Tenendo premuto

Operazioni base

I segnali audio DSD e Dolby TrueHD non vengono trasmessi alla ZONE 2 quando vengono selezionati con il selettore di ingresso "NET".

È possibile selezionare solo gli stessi ingressi per la stanza principale e la stanza separata con il selettore di ingresso "NET" o "BLUETOOTH". Se è stato selezionato "NET" nella stanza principale e quindi "BLUETOOTH" nella stanza separata, anche la stanza principale passa a "BLUETOOTH". Non è inoltre possibile selezionare stazioni diverse per la stanza principale e una stanza separata con la radio AM/FM.

Se ZONE 2 è attiva, il consumo di energia in standby aumenta più del normale.

Se ZONE 2 è attiva quando la modalità di ascolto nella stanza principale è Pure Audio, la modalità di ascolto passerà

automaticamente a Direct. (Modelli europei)

Eseguire la procedura sotto descritta quando l'unità è accesa.

1. Tenendo premuto MODE (e) sul telecomando, premere ZONE 2 (d) per almeno 3 secondi finché l'indicatore del telecomando non lampeggia due volte.

0 Il telecomando passa alla modalità di

comando ZONE 2.

2. Puntare il telecomando verso l’unità principale e premere

"Z2" si accende sul display dell’unità principale.

3. Premere il pulsante del selettore di ingresso (b) corrispondente all'ingresso che si desidera riprodurre nella stanza separata.

(a).

Sull’unità principale, dopo aver premuto ZONE 2, entro 8 secondi premere il pulsante di selezione dell'ingresso che deve essere riprodotto in una stanza separata. Per riprodurre la stessa sorgente nella stanza principale e in quella separata, premere due

volte ZONE 2 sull'unità principale.

4. La regolazione del volume viene effettuata sull'amplificatore integrato per la stanza separata quando viene effettuato il collegamento tramite ZONE 2 LINE OUT. Quando si effettua l'emissione dai diffusori ZONE, regolare con i tasti volume sul telecomando.

Per utilizzare il comando sull'unità principale, premere ZONE 2, quindi regolare il volume utilizzando il comando MASTER VOLUME entro 8 secondi.

Per disattivare la funzione:

Premere Í nella modalità di controllo ZONE 2 sul telecomando. In alternativa, premere OFF sull'unità principale.

Riproduzione solo in ZONE 2:

Se si commuta l’unità su standby durante la riproduzione multi-zona, l’indicatore Z2 appare in grigio e la modalità di riproduzione viene commutata alla riproduzione solo in una stanza separata. Se si attiva ZONE 2 mentre questa unità si trova in standby anche la modalità di

Modalità di ascolto

> Prima di iniziare > Nome dei componenti > Installazione > Initial Setup > Riproduzione

Sorgente ingresso e volume

Modalità di ascolto

Formato segnale

Frequenza di campionamento

Risoluzione dei segnali d’ingresso

La visualizzazione cambia pochi secondi più tardi.

Questa unità dispone di numerose modalità di ascolto diverse, ed è possibile selezionare la modalità di ascolto ottimale per i film, la TV, la musica e i giochi utilizzando MOVIE/TV, MUSIC e GAME (b). Le operazioni base sono presentate nel Manuale di Base. Per ulteriori informazioni, consultare il Manuale avanzato.

L'ultima modalità di ascolto selezionata per la sorgente viene memorizzata per i tasti MOVIE/TV, MUSIC e GAME. Se il contenuto che si sta riproducendo non è supportato dall'ultima modalità di ascolto selezionata, verrà automaticamente selezionata la modalità di ascolto standard per il contenuto in questione.

Modalità Dolby Digital/DTS

Quando il segnale in ingresso è in un formato surround digitale come Dolby Digital o DTS, è possibile selezionare la modalità di ascolto più adatta al segnale in ingresso. Viene visualizzato Dolby Digital per il formato Dolby Digital e DTS-HD Master Audio per il formato DTS-HD Master Audio. L'uscita è Stereo per segnali in ingresso a 2 canali.

Direct

Questa modalità di ascolto può essere selezionata per tutti i segnali in ingresso. Disattiva le elaborazioni che influenzano la qualità del suono, consentendo di ottenere durante la riproduzione una qualità del suono più vicina a quella delle sorgenti. I

diffusori riproducono il campo sonoro in base al numero di canali nel segnale in ingresso, quindi ad esempio in caso di segnale a 2 canali la riproduzione avviene solo dai diffusori anteriori. Notare che la qualità audio non può essere regolata se è selezionata questa modalità.

Dolby Surround/DTS Neural:X

Queste modalità di ascolto consentono di espandere il segnale riprodotto a 5.1 canali

o 7.1 canali per adattarlo alla configurazione dei diffusori collegati quando il segnale in ingresso è in formato 2 canali o 5.1 canali.

avvolto da un suono surround naturale. Anche con soli due diffusori surround, la modalità THX Cinema permette di ottenere, con la stessa tecnologia di elevata qualità sviluppata da THX, lo stesso tipo di ampiezza sonora che si otterrebbe in un cinema insieme al flusso naturale di timbro con il campo sonoro frontale. Sono anche disponibili modalità come THX Music e THX Games. Notare che la qualità audio non può essere regolata se è selezionata questa modalità.

Modalità surround originali

È possibile selezionare modalità di ascolto quali All Ch Stereo, in cui viene riprodotto un'immagine stereo sia dall'area anteriore che da quella posteriore, e Orchestra (solo con il pulsante MUSIC), la modalità migliore per la riproduzione di brani classici e musica lirica.

Pure Audio (Modelli europei)

Una modalità di ascolto che consente di ottenere una qualità audio più pura interrompendo l'alimentazione del circuito di visualizzazione e del circuito video analogico.

Controllo del formato di ingresso e della modalità di ascolto.

Premere (a) sul telecomando diverse volte per cambiare il display dell’unità principale come segue.

Modalità surround THX

Nei cinema vengono installati più diffusori surround in modo che lo spettatore sia

Manufactured under license from Dolby Laboratories. Dolby, Dolby Atmos, Dolby Surround, Dolby Vision and the double-D symbol are trademarks of Dolby Laboratories.

For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. DTS, the Symbol, DTS in combination with the Symbol, DTS:X, and the DTS:X logo are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved.

THX and the THX logo are trademarks of THX Ltd., registered in the U.S. and other countries.

The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

The Wi-Fi CERTIFIED Logo is a certification mark of Wi-Fi Alliance®.

AirPlay, iPad, iPhone, iPod, iPod classic, iPod nano and iPod touch are trademarks of Apple Inc., registered in the U.S. and other countries.

iPad Air and iPad mini are trademarks of Apple Inc.

“Made for iPod”, “Made for iPhone” and “Made for iPad” mean that an electronic accessory has been designed to connect specifically to iPod, iPhone, or iPad, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards.

Please note that the use of this accessory with iPod, iPhone or iPad may affect wireless performance.

AirPlay works with iPhone, iPad, and iPod touch with iOS 4.3.3 or later, Mac with OS X Mountain Lion or later, and PC with iTunes 10.2.2 or later.

The BLUETOOTH® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc.

The Spotify software is subject to third party licenses found here: https://developer.spotify.com/esdk-third-party-licenses/

This product is protected by certain intellectual property rights of Microsoft. Use or distribution of such technology outside of this product is prohibited without a license from Microsoft.

Windows 7, Windows Media, and the Windows logo are trademarks or registered trademarks of Microsoft Corporation in the United States and/or other countries.

DSD and the Direct Stream Digital logo are trademarks of Sony Corporation.

"Theater-Dimensional" and "Theater-Dimensional (logo)" are trademarks of Onkyo Corporation.

“All other trademarks are the property of their respective owners.”

“Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.”

“El resto de marcas comerciales son propiedad de sus respectivos propietarios”.

“Tutti gli altri marchi di fabbrica sono di proprietà dei rispettivi proprietari.”

“Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer.”

“Alle andere handelsmerken zijn eigendom van de desbetreffende rechthebbenden.”

“Alla andra varumärken tillhör deras respektive ägare.”

“Kaikki muut tuotemerkit ovat omistajiensa omaisuutta.”

PANDORA, the PANDORA logo, and the Pandora trade dress are trademarks or registered trademarks of Pandora Media, Inc. Used with permission.

HT-R997 / AV RECEIVER

Vor dem Start .................................................................. 2

Lieferumfang ..................................................................... 2

Teilenamen ...................................................................... 3

Teilenamen........................................................................ 3

Installation ...................................................................... 7

Schritt 1: Lautsprecherkonfiguration.................................. 7

Schritt 2: Anschließen der Lautsprecher........................... 8

Schritt 3: Anschließen der TV- und AV-Komponenten....... 9

Erste Einrichtung ......................................................... 15

Initial Setup mit dem automatischen Startup-Assistenten

Wiedergabe ................................................................... 17

Wiedergabe von AV-Komponenten................................. 17

BLUETOOTH

Netzwerkfunktionen......................................................... 18

USB-Speichergerät ......................................................... 19

Wiedergabe von AM/FM-Radio....................................... 20

Multizonenfunktion .......................................................... 22

Wiedergabemodus.......................................................... 23

Einzelheiten zu Netzwerkfunktionen, Wiedergabemodi und erweiterten Einstellungen finden Sie im "Erweiterte Bedienungsanleitung" auf unserer Website. http://www.onkyo.com/manual/htr997/adv/de.html

Wiedergabe............................................ 17

.... 15

Lieferumfang

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe

1. Hauptgerät (1)

2. Fernbedienung (RC-911R) (1), Batterien (AAA/R03) (2)

3. Messmikrofon für die Lautsprechereinrichtung (1) 0 Wird während Initial Setup verwendet.

4. FM-Zimmerantenne (1)

5. AM-Rahmenantenne (1)

0 Kurzanleitung (1) 0 Grund Anleitung (Diese Bedienungsanleitung)

0 Schließen Sie Lautsprecher mit einer Impedanz von 4 Ω

bis 16 Ω an.

0 Das Netzkabel darf erst angeschlossen werden, wenn

alle anderen Kabelverbindungen hergestellt wurden.

0 Wir übernehmen keinerlei Haftung für Schäden, die beim

Anschließen von Drittanbietergeräten entstehen.

0 Es ist möglich, dass Funktionen über Firmware-Updates

ergänzt oder Dienste von ihren Anbietern eingestellt werden, sodass die jeweiligen Netzwerkdienste zukünftig nicht mehr verfügbar sind. Außerdem können die verfügbaren Dienste je nach Region variieren.

0 Details zum Firmware-Update werden auf unserer

Website und über weitere Kanäle veröffentlicht.

0 Änderungen der technischen Daten und des

Erscheinungsbildes ohne vorherige Ankündigung vorbehalten.

Teilenamen

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe

(*)Einzelheiten dazu finden Sie in der Erweiterte Bedienungsanleitung.





Bedienfeld

1. Í ON/STANDBY-Taste

2. MUSIC OPTIMIZER-Taste/-Anzeige (Modelle für Nordamerika): Hiermit wird die Music Optimizer-Funktion ein-/ausgeschaltet, mit der die Klangqualität von komprimierten Audiodateien erhöht werden kann. PURE AUDIO-Taste/-Anzeige (Modelle für Europa): Schaltet in den Pure Audio-Modus um (P23).

3. HYBRID STANDBY Anzeige: Leuchtet, wenn sich das Gerät im Standby-Modus befindet und Funktionen aktiviert sind, die im Standby-Modus weiterhin ausgeführt werden, z. B. HDMI Standby Through oder Network Standby.

4. Fernbedienungssensor: Empfängt die Signale von der Fernbedienung.

0 Der Signalbereich der Fernbedienung liegt innerhalb von zirka 16´/5 m bei einem

Winkel von 20° zur Senkrechten und 30° zu den Seiten.



  





5. ZONE 2 Taste: Steuern die Multizonenfunktion (P22).

6. OFF Taste: Hiermit wird die Multizonenfunktion ausgeschaltet (P22).

7. DIMMER Taste: Sie können die Helligkeit des Displays in drei Schritten anpassen. Sie kann nicht vollständig ausgeschaltet werden.

8. Display (P4)

9. SETUP Taste: Sie können Elemente der erweiterten Einstellung auf dem Fernseher und dem Display anzeigen, um das Benutzererlebnis noch zu verbessern. (*)

10.

Cursortasten (S / T / W / X) und ENTER-Taste: Wählen Sie das Element mit den Cursortasten aus und drücken Sie zum Bestätigen ENTER. Verwenden Sie diese, um bei Verwendung von TUNER (P20) die Sender einzustellen.

11.

RETURN Taste: Stellt die vorige Anzeige wieder her.

12.

MASTER VOLUME

   

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe







(*)Einzelheiten dazu finden Sie in der Erweiterte Bedienungsanleitung.

13.

Drücken Sie die Taste LISTENING MODE (oben) mehrfach, um eine der Kategorien "Movie/TV", "Music", "Game" auszuwählen, verwenden Sie den LISTENING MODE Regler (unten), um den Modus (P23) zu ändern. (*)

14.

Hier können Sie die Klangqualität der Frontlautsprecher anpassen. Drücken Sie die Taste TONE (oben) mehrfach, um eins der Elemente "Bass" oder "Treble" auszuwählen, und verwenden Sie den Regler TONE (unten) zum Anpassen.

15.

PHONES-Buchse: Hier können Kopfhörer mit Standardstecker (Ø1/4"/6,3 mm) angeschlossen werden.

16.

Eingangsauswahltasten: Wechselt den Eingang, der wiedergegeben werden soll.

17.

SETUP MIC-Buchse: Zum Anschluss des mitgelieferten Messmikrofons für die Lautsprecher.

18.

AUX INPUT AUDIO/HDMI-Buchse: Schließen Sie eine Videokamera usw. an, indem Sie ein StereoMinistecker-Kabel (Ø1/8"/3,5 mm) oder HDMI-Kabel verwenden.

Display

1. Lautsprecher-/Kanalanzeige: Zeigt den Ausgabekanal an, der dem ausgewählten Wiedergabemodus entspricht.

2. Leuchtet unter den folgenden Bedingungen. Ë: Wenn Kopfhörer angeschlossen sind. Z2: Wenn ZONE 2 eingeschaltet ist.

: Bei Verbindung über BLUETOOTH.

: Bei Verbindung über Wi-Fi. NET: "NET" wurde mit dem Eingangsselektor ausgewählt, und das Gerät ist mit dem Netzwerk verbunden. Blinkt, wenn die Verbindung mit dem Netzwerk nicht korrekt ist. USB: "NET" wurde mit dem Eingangsselektor ausgewählt, das Gerät ist über USB angeschlossen, und das USB-Gerät wurde ausgewählt. Blinkt, wenn das USB-Gerät nicht korrekt angeschlossen wurde. HDMI: wenn HDMI-Signale eingegeben werden und der HDMIEingang ausgewählt ist. DIGITAL: wenn digitale Signale eingegeben werden und der digitale Eingang ausgewählt ist.

3. Leuchtet je nach Typ der digitalen Audioeingangssignale und nach Wiedergabemodus.

4. Leuchtet unter den folgenden Bedingungen. RDS (Modelle für Europa): Es werden RDS-Übertragungen empfangen. TUNED: Empfang von AM/FM-Radio. FM ST: Es wird FM-Stereo empfangen. SLEEP: Wenn der Sleep-Timer eingestellt ist. (*) AUTO STBY: Auto Standby ist Ein. (*)

5. Blinkt, wenn die Stummschaltung aktiv ist.

6. Zeigt verschiedene Informationen zu den Eingangssignalen an. Zeichen, die auf diesem Gerät nicht dargestellt werden können,

werden durch Sternchen ( ＊ ) ersetzt.

0 Bei der Wiedergabe von Software, die in

Dolby Digital, Dolby Digital Plus und Dolby TrueHD kodiert ist, sehen Sie möglicherweise manchmal eine kurze Nachricht, die "DialogNorm: X dB" anzeigt (X ist ein numerischer Wert). Wenn Sie beispielsweise die folgende Meldung sehen: "DialogNorm:+4dB", um den Gesamtausgabepegel auf die kalibrierte THX-Lautstärke zu halten, verringern Sie die Lautstärke um 4 dB.

7. Leuchtet möglicherweise, wenn Bedienvorgänge mit dem "NET" Eingangsselektor.

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe

180°

90°

(*)Einzelheiten dazu finden Sie in der Erweiterte Bedienungsanleitung.



     

 

Rückseite

1. DIGITAL IN OPTICAL/COAXIAL-Buchsen: Hier können digitale Audiosignale von Fernsehern oder AV-Komponenten über ein digitales optisches Kabel oder ein digitales Koaxialkabel eingegeben werden.

2. TUNER AM/FM 75Ω-Anschluss: Zum Anschluss der mitgelieferten Antennen.

3. VIDEO IN-Buchsen: Es können Videosignale einer AV-Komponente über ein analoges Videokabel eingegeben werden.

4. Kabellose Antenne: Zur Verwendung bei Wi-Fi-Verbindungen oder Geräten mit BLUETOOTH. Stellen Sie ihren Winkel entsprechend dem Verbindungsstatus ein.

5. USB-Anschluss: Ein USB-Speichergerät wird angeschlossen, sodass die darauf

6. ETHERNET-Anschluss: Hier ist ein Netzwerkanschluss über ein Ethernet-Kabel möglich.

gespeicherten Musikdateien abgespielt werden können. Es können auch USB-Geräte über ein USB-Kabel mit Strom versorgt werden (5 V/1 A).

7. COMPONENT VIDEO IN-Buchsen: Es können Videosignale einer AV-Komponente über ein Component-Videokabel eingegeben werden. (Nur mit den Auflösungen 480i oder 576i kompatibel.)

8. HDMI OUT-Buchsen: Hier können Video- und Audiosignale über ein HDMI-Kabel übertragen werden, das an einen Monitor wie einen Fernseher oder Projektor angeschlossen ist.

9. HDMI IN-Buchsen: Hier können Video- und Audiosignale über ein HDMI-Kabel übertragen werden, das an eine AV-Komponente angeschlossen ist.

10.

Netzkabel

11.

GND-Anschluss: Zum Anschluss des Erdungskabels des Plattenspielers.

12.

AUDIO IN-Buchsen: Hier können Audiosignale von Fernsehern oder AV-Komponenten über ein analoges Audiokabel eingegeben werden.



> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe

13.

Wenn die Fernbedienung nicht funktioniert:

Möglicherweise wurde die Fernbedienung in den Modus zum Bedienen von ZONE 2 geschaltet. Halten Sie MODE gedrückt und drücken Sie MAIN mindestens 3 Sekunden lang, bis die Fernbedienungsanzeige einmal blinkt, um die Fernbedienung wieder in den Modus zum Bedienen des Hauptraums zu schalten.

SPEAKERS-Anschlüsse: Hier können MehrkanalLautsprecher für den Hauptraum und Lautsprecher für einen separaten Raum (ZONE 2) über Lautsprecherkabel angeschlossen werden. (Modelle für Nordamerika sind mit Bananensteckern kompatibel.)

14.

ZONE 2 LINE OUT-Buchse: Es können Audiosignale über ein analoges Audiokabel an einen Vorverstärker in einem separaten Raum (ZONE 2) ausgegeben werden.

15.

SUBWOOFER PRE OUT-Buchse: Hier kann ein aktiver Subwoofer mit einem Subwoofer-Kabel angeschlossen werden. Es können bis zu zwei aktive Subwoofer angeschlossen werden. Es wird von jeder SUBWOOFER PRE OUT-Buchse das gleiche Signal ausgegeben.











 

 



(*)Einzelheiten dazu finden Sie in der Erweiterte Bedienungsanleitung.

Fernbedienung

1. Í ON/STANDBY-Taste

2. Eingangsauswahltasten: Wechselt den Eingang, der wiedergegeben werden soll.

Q (QUICK MENU) Taste: Einstellungen wie "Tone" und "Level" können während der Wiedergabe rasch auf dem Fernsehbildschirm vorgenommen werden. "Other": Hier finden Sie Einstellungen zum Wechseln der Lautsprecher, die bei der Ausgabe priorisiert werden, sowie zum Wechseln des HDMI-Ausgangs (P9). (*)

4. Cursortasten und ENTER-Taste: Wählen Sie das Element mit den Cursortasten aus und drücken Sie ENTER, um die Auswahl zu bestätigen. Wenn die Ordner oder Dateilisten nicht auf einen Bildschirm des Fernsehers passen, können Sie

5. Taste: Sie können Elemente der erweiterten Einstellung auf dem Fernseher





und dem Display anzeigen, um das Benutzererlebnis noch zu verbessern. (*)

6. Lautstärketasten

7. Taste: Schaltet den Ton vorübergehend aus. Drücken Sie die Taste erneut, um die Stummschaltung aufzuheben.

8. LISTENING MODE Tasten: Hiermit kann der Wiedergabemodus ausgewählt werden (P23). (*) MAIN/ZONE 2-Tasten: Steuert die Multizonenfunktion (P22). (Die ZONE 3-Taste wird bei diesem Gerät nicht verwendet.)

9. Wiedergabetasten: Wird bei Wiedergabevorgängen von Music Server oder USB verwendet.

10.

11.

12.

13.

14.

Taste: Hiermit können Wiederholungs-/Zufallsmodus bei der Wiedergabe von Music Server oder USB aktiviert werden. Jedes Mal wenn Sie die Taste drücken, wechselt der Modus von (Wiederholung eines Tracks), zu (Wiederholung des Ordners), zu (zufällig). CLEAR-Taste: Hiermit werden bei der Texteingabe auf dem Fernsehbildschirm alle Zeichen gelöscht.

Taste: Wechselt die Information auf dem Display und wird zur Bedienung von

RDS verwendet (P21).

Taste: Stellt die vorige Anzeige wieder her. MODE Taste: Es wird zwischen automatischer und manueller AM/FMSendersuche (P20) gewechselt, und die Multizonenfunktion (P22) wird gesteuert. MEMORY Taste: Hiermit können Sie AM-/FM-Radiosender registrieren.

W/X

drücken, um den Bildschirm zu wechseln.

Tips





Schritt 1: Lautsprecherkonfiguration

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe

＊

½1: 22e bis 30e, ½2: 90e bis 110e, ½3: 135e bis 150e

Installation

7.1-Kanalsystem

Über die Frontlautsprecher wird Front-Stereoklang ausgegeben, über einen Center-Lautsprecher wird CenterKlang wie Dialoge und Gesang ausgegeben. Die SurroundLautsprecher erzeugen das hintere Klangfeld. Der aktive Subwoofer gibt Bassklänge wieder und erzeugt volle Klangfelder. Dieses 5.1-Kanal-Basissystem mit zusätzlichen SurroundBack-Lautsprechern wird als 7.1-Kanal-System bezeichnet. Durch das Anschließen von Surround-Back-Lautsprechern wird der Eindruck des klanglichen Umschlossenseins durch das Back-Klangfeld erhöht, und das Klangfeld wird realistischer. Sie können mit Surround-Back-Lautsprechern außerdem den Dolby Atmos-Wiedergabemodus auswählen, mit dem beim Eingangsformat Dolby Atmos der modernste 3D-Klang umgesetzt wird. Frontlautsprecher sollten in Kopfhöhe, SurroundLautsprecher etwas höher platziert werden. Der CenterLautsprecher sollten der Hörposition zugewandt platziert werden. Wird der aktive Subwoofer zwischen CenterLautsprecher und einem Frontlautsprecher platziert, so ergibt sich auch bei Wiedergabe von Musik ein natürlicher Klang. Die Surround-Back-Lautsprecher werden am besten auf Kopfhöhe platziert.

1,2 Frontlautsprecher 3 Center-Lautsprecher 4,5 Surround-Lautsprecher 6 Aktiver Subwoofer 7,8 Surround-Back-Lautsprecher

Schritt 2: Anschließen der Lautsprecher

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe

Blue

Tan Brown

Gray

Green

White

Red

a Lautsprecherkabel, b Subwoofer-Kabel

Standardanschlüsse

Es können bis zu zwei aktive Subwoofer angeschlossen werden. Es wird von jeder SUBWOOFER PRE OUTBuchse das gleiche Signal ausgegeben.

Vergewissern Sie sich, dass beim Anschließen der Kabel die freiliegenden Drähte nicht aus den Lautsprecheranschlüssen herausragen. Wenn die freiliegenden Lautsprecherdrähte die Geräterückwand berühren oder das (+)und das (–)-Kabel einander berühren, wird die Schutzschaltung aktiviert.

Schritt 3: Anschließen der TV- und AV-Komponenten

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe

a HDMI-Kabel, b Digitales optisches Kabel

1. Anschließen des Fernsehers

An ARC-Fernseher

Verwenden Sie bei ARC-fähigen Fernsehern (Audio Return Channel) (*1) ein HDMI-Kabel und nehmen Sie den Anschluss entsprechend Abbildung "a" vor. Wählen Sie beim Anschließen eine HDMI INBuchse am Fernseher aus, von der ARC unterstützt wird.

Setup

Es sind bestimmte Einstellungen erforderlich, um die ARC-

Funktion zu verwenden. Wählen Sie "Yes" in "5. Audio Return Channel" (P16) unter Initial Setup aus.

0 Informationen zu den Anschlüssen des

Fernsehers sowie Anweisungen zu Einstellungen für die CEC-Funktionen finden Sie in der Bedienungsanleitung des Fernsehers.

An Nicht-ARC-Fernseher

Verwenden Sie bei nicht ARC-fähigen Fernsehern (Audio Return Channel) (*1) sowohl das HDMI-Kabel wie in Abbildung "a" als auch das digitale optische Kabel wie in Abbildung "b". Wenn der Fernseher nicht über eine DIGITAL OPTICAL OUT-Buchse verfügt, verwenden Sie ein analoges Audiokabel und verbinden die ANALOG AUDIO OUT-Buchse des Fernsehers mit der AUDIO IN TV-Buchse an diesem Gerät.

Es ist kein digitales optisches Kabel erforderlich, wenn Sie den Fernseher über Geräte wie Kabel-Digitalempfänger verwenden, die an die Eingangsbuchse an diesem Gerät angeschlossen sind (also keinen im Fernseher integrierten Tuner verwenden).

(*1) Die ARC-Funktion: Diese Funktion überträgt Audiosignale vom

Fernseher über HDMI-Kabel, sodass Sie Audio vom Fernseher mit diesem Gerät wiedergeben können. Die Verbindung mit einem ARC-kompatiblen Fernseher ist mit einem HDMI-Kabel vollständig. Lesen Sie die Bedienungsanleitung Ihres Fernsehers, um sich zu informieren, ob ARC unterstützt wird.

(*2) An die HDMI OUT SUB-Buchse kann ein weiterer Fernseher

bzw. Projektor angeschlossen werden. Drücken Sie Q (P6) auf der Fernbedienung und verwenden Sie "Other" – "HDMI Out", um zwischen MAIN und SUB zu wechseln. Beachten Sie, dass ARC von dieser Buchse nicht unterstützt wird.

2. Anschließen von HDMI-AV-Komponenten

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe

Kabel-/SatellitDigitalempfänger

StreamingmedienPlayer

a HDMI-Kabel

Dies ist eine Beispielverbindung mit einer AV-Komponente mit HDMI-Buchse. Wenn eine AV-Komponente angeschlossen ist, die dem CEC-Standard (Consumer Electronics Control) entspricht, können Funktionen wie die HDMI CEC-Funktion (*), die mit dem Eingangsselektor verknüpft ist, sowie die HDMI Standby Through-Funktion verwendet werden, mit der Video und Audio von AVKomponenten auch dann über den Fernseher wiedergegeben werden können, wenn dieses Gerät sich im Standby-Modus befindet.

0 Verwenden Sie zur Wiedergabe von 4K- oder 1080p-

Video ein Hochgeschwindigkeits-HDMI-Kabel.

Setup

0 Wenn "Yes" für "5. Audio Return Channel" in Initial

Setup (P16) ausgewählt ist, werden die Funktionen HDMI CEC und HDMI Standby Through automatisch aktiviert. Wenn "No, Skip" ausgewählt ist, müssen im Setup-Menü Einstellungen vorgenommen werden, nachdem Initial Setup abgeschlossen ist. Drücken Sie auf der Fernbedienung und nehmen Sie die Einstellungen in "5. Hardware" - "HDMI" vor.

0 Um digitalen Surround-Sound wie Dolby Digital

(*)Die HDMI CEC-Funktion: Es sind Funktionen möglich

BD/DVD

GAME

wiederzugeben, muss der Audioausgang am angeschlossenen Blu-ray-Disc-Player oder sonstigen Gerät auf "Bitstream output" eingestellt sein.

wie Verknüpfen des Eingangsselektors mit Playern, die dem CEC-Standard entsprechen, Wechseln der Audioausgabe zwischen Fernseher und diesem Gerät, Einstellen der Lautstärke mit der Fernbedienung eines CEC-kompatiblen Fernsehers sowie automatisches Schalten dieses Geräts in den Standby-Modus, wenn der Fernseher ausgeschaltet wird.

3. Anschließen von Nicht-HDMI-AV-

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe

a Component-Videokabel, b Digitales Koaxialkabel, c Analoges Videokabel

Komponenten

Dies ist eine Beispielverbindung mit einer AV-Komponente ohne HDMI-Buchse. Schließen Sie die AV-Komponente entsprechend ihren Buchsen an. Wenn der Videoeingang über die BD/DVD-Buchse erfolgt, muss der Audioeingang ebenfalls über die BD/DVD-Buchsen erfolgen. Es müssen stets Videoeingangsbuchsen und Audioeingangsbuchsen des gleichen Namens verwendet werden. Beachten Sie, dass Videosignale, die in die VIDEO INBuchse oder die COMPONENT VIDEO IN-Buchsen eingehen, zu HDMI-Signalen aufwärtskonvertiert und über die HDMI OUT-Buchse ausgegeben werden.

0 Zur digitalen Surround-Wiedergabe in Formaten wie

Dolby Digital ist eine Audiosignalverbindung mit einem digitalen Koaxial- oder optischen Kabel erforderlich.

0 Die Zuweisung der Eingangsbuchsen in der Abbildung

links können geändert werden. Es sind also auch Anschlüsse an andere Buchsen als BD/DVD möglich. Einzelheiten dazu finden Sie in der Erweiterte Bedienungsanleitung.

Setup

0 Die COMPONENT VIDEO IN-Buchsen sind nur

mit Auflösungen von 480i oder 576i kompatibel.

BD/DVD

Werden die COMPONENT VIDEO IN-Buchsen verwendet, stellen Sie die Ausgangsauflösung des Players auf 480i oder 576i ein. Wählen Sie "Interlace" aus, wenn keine Option für 480i usw. verfügbar ist. Wenn Ihr Player keine 480i- oder 576i-Ausgabe unterstützt, verwenden Sie die VIDEO IN-Buchse.

0 Um digitalen Surround-Sound wie Dolby Digital

wiederzugeben, muss der Audioausgang am angeschlossenen Blu-ray-Disc-Player oder sonstigen Gerät auf "Bitstream output" eingestellt werden.

4. Anschließen von Audio-Komponenten

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe

Plattenspieler

a Digitales optisches Kabel, b Analoges Audiokabel

Beispielverbindung mit einer Audiokomponente. Schließen Sie einen CD-Player mithilfe eines digitalen optischen Kabels oder eines analogen Audiokabels an. Sie können auch einen Plattenspieler mit einem MM-Tonabnehmer an die PHONO-Buchse anschließen.

0 Wenn der Plattenspieler über einen eingebauten

Audioequalizer verfügt, schließen Sie ihn an eine weitere AUDIO IN-Buchse an. Wenn der Plattenspieler über einen MC-Tonabnehmer verfügt, installieren Sie einen kompatiblen Audioequalizer zwischen den Plattenspieler und dieses Gerät. Verwenden Sie eine beliebige AUDIO IN-Buchse, jedoch nicht die PHONO-Buchse.

Wenn der Plattenspieler ein Erdungskabel hat,

schließen Sie es an den GND-Anschluss an diesem Gerät an.

5. Multizonen-Verbindung

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe

a Digitales Koaxialkabel, b Analoges Audiokabel, c Lautsprecherkabel

Es ist eine Audiowiedergabe im anderen Raum möglich, z. B. indem ein Blu-ray-Disc-Player im Hauptraum (in dem sich dieses Gerät befindet) und Internetradio im anderen Raum (ZONE 2) wiedergegeben wird.

DSD- und Dolby TrueHD-Audiosignale werden nicht an ZONE 2 ausgegeben, wenn die Auswahl mit dem "NET"-Eingangsselektor erfolgt ist.

Verbindungen mit AV-Komponente

Zur Audioausgabe von einer externen angeschlossenen AVKomponente an ZONE 2 benötigen Sie ein analoges Audiokabel, ein digitales optisches Kabel oder ein digitales Koaxialkabel.

ZONE 2 LINE OUT

Es kann eine 2-Kanal-Quelle in einem separaten Raum wiedergegeben werden, während eine 7.1-Kanal-Quelle im Hauptraum wiedergegeben wird. Verbinden Sie die ZONE 2 LINE OUT-Buchsen dieses Geräts und die LINE IN-Buchsen des Vorverstärkers im separaten Raum mit einem analogen Audiokabel.

MAIN ROOM

ZONE2

BD/DVD

LINE

ZONE2 LINE OUT

ZONE SPEAKER

Es ist möglich, in einem separaten Raum Lautsprecher anzuschließen und 2-Kanal-Quellen wiederzugeben.

Bei Audiowiedergabe von ZONE SPEAKER kann kein Ton über

die Surround-Back-Lautsprecher wiedergegeben werden.

Setup

Es sind Einstellungen in Initial Setup, "4. Multi Zone Setup"

(P16) erforderlich, um diese Funktion zu verwenden.

Wenn einer der angeschlossenen Lautsprecher eine Impedanz von 4 Ω bis 6 Ω aufweist, müssen Sie nach Initial Setup einige Einstellungen im Setup-Menü vornehmen. Drücken Sie auf der Fernbedienung, wählen Sie "2. Speaker" – "Configuration" aus und stellen Sie "Speaker Impedance" auf "4ohms" ein.

Eine Audioausgabe von extern angeschlossenen AVKomponenten ist in ZONE 2 nur möglich, wenn es sich um analoge oder 2-Kanal-PCM-Audiosignale handelt. Wenn der Anschluss an dieses Gerät über ein digitales Koaxialkabel oder ein digitales optisches Kabel erfolgt, muss die Audioausgabe der AV-Komponente möglicherweise in eine PCM-Ausgabe geändert werden.

6. Anschließen weiterer Kabel

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe

(Modelle für

Nordamerika)

(Modelle für

Europa)

a AM-Rahmenantenne, b FM-Zimmerantenne, c Ethernet-Kabel, d Netzkabel

Antennenanschluss

Während das Radio eingeschaltet ist, bewegen Sie die Antenne im Zimmer herum, um die Position mit dem besten Empfang zu finden. Verwenden Sie eine Reißzwecke oder

Ähnliches, um die FM-Zimmerantenne an der Wand zu befestigen.

Netzwerkanschluss

Verbinden Sie dieses Gerät über LAN oder Wi-Fi (Wireless LAN) mit dem Netzwerk. Sie können Netzwerkfunktionen wie Internetradio genießen, wenn Sie das Gerät mit einem Netzwerk verbinden. Bei kabelgebundenem LAN schließen

Sie ein Ethernet-Kabel an die ETHERNET-Buchse an (siehe Abbildung). Zum Verbinden über Wi-Fi wählen Sie "Wireless" in "3. Network Connection" (P16) bei der ersten Einrichtung (Initial Setup) aus, dann die gewünschte Einstellungsmethode, dann folgen Sie zum Einrichten der Verbindung den Anweisungen auf dem Bildschirm.

Netzkabelanschluss

Das Netzkabel darf erst angeschlossen werden, wenn alle anderen Kabelverbindungen hergestellt wurden.

Initial Setup mit dem automatischen Startup-Assistenten

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung >Wiedergabe

INPUT

Wenn Sie dieses Gerät nach dem Kauf erstmalig einschalten, wird auf dem Fernseher automatisch Initial Setup angezeigt. Folgen Sie den einfachen Anweisungen auf dem Bildschirm und nehmen Sie die erforderlichen ersten Einstellungen vor.

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.

2. Setzen Sie Batterien in die Fernbedienung dieses Geräts ein.

3. Drücken Sie Í auf der Fernbedienung, um das Gerät einzuschalten.

4. Wählen Sie den Menüpunkt mit den Cursortasten der Fernbedienung aus und bestätigen Sie Ihre Auswahl mit ENTER (a). Drücken Sie (b), um zum vorigen Bildschirm zurückzukehren.

2 3

Wenn Sie den Vorgang abbrechen oder die Einstellungen der ersten Einrichtung (Initial Setup) ändern möchten, drücken Sie

auf der Fernbedienung, wählen "7. Miscellaneous" – "Initial

Setup" aus und drücken ENTER.

∫ 1. AccuEQ Room Calibration

Platzieren Sie das mitgelieferte Mikrofon zur Lautsprechereinstellung in Hörposition und messen Sie die von den Lautsprechern ausgegebenen Testtöne. Die optimalen Lautstärkepegel und Abstände zur Hörposition werden von diesem Gerät automatisch für jeden Lautsprecher ermittelt. Außerdem werden die Equalizer für jeden Lautsprecher automatisch angepasst, und es wird eine

Initial Setup startet automatisch

Korrektur der Verzerrung durch die akustische Beschaffenheit des Raums vorgenommen.

Es dauert 3–12 Minuten, bis die Kalibrierung abgeschlossen ist.

Berücksichtigen Sie, dass die Testtöne von den Lautsprechern beim

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung >Wiedergabe

AccuEQ Room Calibration

Speaker Channels

Subwoofer

Height Speaker

Zone Speaker

Bi-Amp

Select how many speakers you have.

7.1 ch

< >

Yes

---

Messvorgang bei hohem Lautstärkepegel erfolgen. Achten Sie darauf, dass der Raum während der Messung so leise wie möglich ist.

Wenn Sie einen Subwoofer angeschlossen haben, überprüfen Sie den Einschaltstatus und die Lautstärke des Subwoofers. Legen Sie den Lautstärkepegel des Subwoofers auf über die Hälfte fest.

Wenn die Stromzufuhr plötzlich unterbrochen wird, sind die Lautsprecherkabel möglicherweise mit der Geräterückseite oder anderen Kabeln in Kontakt gekommen, und die Schutzschaltung wurde ausgelöst. Verdrillen Sie die Litze und vergewissern Sie sich, dass sie nach dem Anschließen nicht aus den Lautsprecherklemmen herausragen.

Nach Abschluss von Initial Setup wird außerdem eine manuelle Anpassung der Einstellungen für jeden Lautsprecher empfohlen, um den jeweiligen Raumeigenschaften zu entsprechen.

1. Platzieren Sie das mitgelieferte Lautsprechereinstellungsmikrofon in Hörposition und verbinden Sie es mit der SETUP MIC-Buchse am Hauptgerät.

SETUP MIC

Wenn Sie das Mikrofon zur Lautsprechereinstellung auf einem Stativ platzieren, gehen Sie entsprechend der Abbildung vor.

2. Wählen Sie die aktuelle Lautsprecherkonfiguration aus.

Die Darstellung auf dem Bildschirm ändert sich entsprechend der Kanalanzahl, die Sie unter "Speaker Channels" auswählen. Berücksichtigen Sie die aktuelle Darstellung, wenn Sie die Einstellungen vornehmen.

3. Es werden Testtöne ausgegeben. Zunächst werden die angeschlossenen Lautsprecher sowie die Umgebungsgeräusche ermittelt.

4. Bei Anzeige der Messergebnisse wählen Sie "Next" aus und drücken ENTER auf der Fernbedienung. Es werden erneut Testtöne ausgegeben, und es werden automatisch Einstellungen wie optimaler Lautstärkepegel vorgenommen.

5. Wenn die Messung abgeschlossen ist, wird das Messergebnis angezeigt. (Bei Crossover werden die voreingestellten Werte angezeigt, die am besten für das mitgelieferte Lautsprechersystem geeignet sind.) Drücken Sie die

W/X

Cursortasten

auf der Fernbedienung, um die Einstellungen zu überprüfen. Wählen Sie "Save" aus und drücken Sie ENTER, um die Einstellungen zu speichern.

6. Wählen Sie aus, ob Sie die Equalizer-Funktion zur Korrektur von Verzerrungen durch die akustischen Raumgegebenheiten aktivieren/deaktivieren möchten. Wählen Sie zum Aktivieren "On (All Channels)" aus. Wählen Sie zum Deaktivieren der Frontlautsprecher "On (Except Front Left / Right)" aus.

7. Trennen Sie das Mikrofon zur Lautsprechereinstellung ab.

∫ 2. Source Connection

Vergewissern Sie sich, dass alle Eingangsquellen korrekt angeschlossen sind. Folgen Sie den Anweisungen, wählen Sie die zu bestätigende Eingangsquelle aus, starten Sie die Wiedergabe vom ausgewählten Player und vergewissern Sie sich, dass sowohl Bildausgabe über den Fernseher als auch Klangausgabe erfolgen.

∫ 3. Network Connection

Richten Sie die Wi-Fi-Verbindung mit einem Zugangspunkt wie einem LAN-Router ein. Es gibt die folgenden beiden Wi-Fi-Anschlussmöglichkeiten: "Scan Networks": Suchen Sie mit diesem Gerät nach einem Zugangspunkt. Bringen Sie zuvor die SSID des Zugangspunkts in Erfahrung. "Use iOS Device (iOS7 or later)": Teilen Sie die Wi-FiEinstellungen des iOS-Geräts mit diesem Gerät.

Wenn Sie "Scan Networks" auswählen, gibt es zwei weitere

mögliche Verbindungsmethoden. Überprüfen Sie Folgendes: "Enter Password": Geben Sie das Passwort bzw. den Schlüssel für den Zugangspunkt ein, mit dem eine Verbindung hergestellt werden soll. "Push Button": Wenn der Zugangspunkt über eine Taste zum automatischen Verbinden verfügt, können Sie die Verbindung ohne Passworteingabe herstellen.

Wird die SSID des Zugangspunkts nicht angezeigt, wählen Sie im

Bildschirm mit der SSID-Liste "Other..." mit dem Fernbedienung aus, drücken ENTER und folgen den Anweisungen auf dem Bildschirm.

Tastatureingabe

Zum Wechseln zwischen Groß- und Kleinschreibung wählen Sie "A/a" auf dem Bildschirm aus und drücken ENTER. Um auszuwählen, ob

das Passwort mit "

" maskiert oder im Klartext angezeigt werden soll, drücken Sie MEMORY auf der Fernbedienung. Drücken Sie CLEAR, um alle eingegebenen Zeichen zu löschen.

0 Bei der Einrichtung des Netzwerks werden Sie

aufgefordert, die Datenschutzerklärung zu akzeptieren. Wählen Sie "Accept" aus und drücken Sie ENTER, um die Datenschutzerklärung zu akzeptieren.

∫ 4. Multi Zone Setup

Wenn Sie eine Wiedergabe in einem anderen Raum als dem Hauptraum wünschen, legen Sie die Ausgabemethode für den separaten Raum (ZONE 2) fest. Wenn Sie in einem separaten Raum einen Lautsprecher mit einem Lautsprecherkabel angeschlossen haben, wählen Sie "Using AV Receiver" aus. Wenn Sie in einem separaten Raum einen Vorverstärker mit einem analogen Audiokabel angeschlossen haben, wählen Sie "with External Premain Amplifier" aus.

∫ 5. Audio Return Channel

Wenn Sie einen Fernseher angeschlossen haben, von dem ARC unterstützt wird, wählen Sie "Yes" aus. Die ARCEinstellung dieses Geräts wird aktiviert, und Sie können die Audiosignale des Fernsehers über dieses Gerät ausgeben.

Wenn Sie "Yes" auswählen, ist die HDMI CEC-Funktion

aktiviert, und der Stromverbrauch ist im Standby-Modus erhöht.

-Cursor der

Wiedergabe

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung >Wiedergabe

1 2

INPUT

1 2 3

Wiedergabe von AV-Komponenten

BLUETOOTH® Wiedergabe

Grundlegende Funktionen

Sie können Audiosignale von AV-Komponenten, wie beispielsweise Blu-ray-Disc-Player, über dieses Gerät wiedergeben.

Wenn ein Fernseher an die HDMI OUT SUBBuchse angeschlossen wurde, drücken Sie Q (P6) auf der Fernbedienung und verwenden "Other" – "HDMI Out", um zwischen MAIN und SUB zu wechseln.

Führen Sie den folgenden Schritten aus, wenn das Gerät eingeschaltet ist.

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.

2. Drücken Sie auf der Fernbedienung den Eingangsselektor (a) mit dem Namen der Buchse, an die der Player angeschlossen ist, um den entsprechenden Eingang auszuwählen. Drücken Sie beispielsweise BD/DVD, um den Player wiederzugeben, der an die BD/DVD-Buchse angeschlossen ist. Drücken Sie TV, um den Fernsehton wiederzugeben. Drücken Sie AUX, um ein an die AUX INPUT AUDIO/HDMI-Buchse auf dem Vorderseite angeschlossenes Gerät wiederzugeben.

Wenn die CEC-Linkfunktion verfügbar ist, wird der Eingang automatisch gewechselt, wenn ein CEC-kompatibler Fernseher bzw. Player mithilfe einer HDMI-Verbindung an dieses Gerät angeschlossen wird.

3. Starten Sie die Wiedergabe an der AV-Komponente.

Auf Smartphones oder anderen Geräten mit BLUETOOTH können Sie Musik kabellos wiedergeben. Führen Sie den folgenden Schritten aus, wenn das Gerät eingeschaltet ist.

Pairing

1. Wenn Sie die Taste drücken, wird "Now Pairing..." auf dem Display dieses Geräts angezeigt, und der Kopplungsmodus wird aktiviert.

2. Aktivieren Sie die BLUETOOTH Funktion beim Gerät, das über BLUETOOTH verfügt, und wählen Sie dieses Gerät aus der angezeigten Liste aus. Wenn ein Passwort erforderlich ist, geben Sie "0000" ein.

Dieses Gerät wird als "Onkyo HT-R997 XXXXXX" angezeigt.

Zum Anschließen eines weiteren Geräts über BLUETOOTH halten Sie gedrückt, bis "Now Pairing..." angezeigt

OnkyoHT-R997XXX

Wiedergabe

1. Führen Sie das Verbindungsverfahren am Gerät aus, das über BLUETOOTH verfügt. Der Eingang dieses Geräts wird automatisch auf "BLUETOOTH" eingestellt.

2. Geben Sie Musik wieder. Erhöhen Sie die Lautstärke des Geräts, das über BLUETOOTH verfügt, auf den gewünschten Pegel.

0 Aufgrund der Eigenschaften der

BLUETOOTH Funktechnologie ist es möglich, dass die Audiosignale von diesem Gerät im Vergleich zum Gerät mit BLUETOOTH leicht verzögert wiedergegeben werden.

wird, und führen dann den Schritt 2 aus. Dieses Gerät kann Kopplungsdaten von bis zu 8 Geräten speichern. Der Empfangsbereich beträgt etwa 48´/ 15 m. Beachten Sie, dass nicht mit jedem Gerät, das über BLUETOOTH verfügt, eine Verbindung garantiert werden kann.

Netzwerkfunktionen

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung >Wiedergabe

INPUT

Grundlegende Funktionen

Durch Anschluss dieses Geräts an das Netzwerk können Sie Internetradio-Dienste, wie beispielsweise TuneIn, Streaming von Spotify Connect und kabellose Wiedergabe mit

AirPlay

-Funktionen verwenden. Sie können die Music Server-Funktion außerdem verwenden, um auf PCs oder NAS-Geräten gespeicherte Musikdateien zu streamen, welche die Heimnetzwerkfunktion unterstützen. Die grundlegenden Netzwerkfunktionen sind in dem Grund Anleitung aufgeführt. Für erweiterte Funktionen, siehe das Erweiterte Bedienungsanleitung. Nach Firmwareupdates für dieses Gerät können weitere Netzwerkfunktionen verfügbar sein. Siehe auch das Erweiterte Bedienungsanleitung für Informationen über neue Funktionen.

0 Das Netzwerk muss mit dem Internet

verbunden sein, um InternetradioDienste wiederzugeben.

0 Je nach Internetradio-Dienst muss der

Benutzer sich möglicherweise zunächst vom Computer aus registrieren.

0 Zum Verwenden von Spotify Connect

muss die Spotify-App auf Ihrem Smartphone oder Tablet installiert sein, und Sie müssen über ein SpotifyPremiumkonto verfügen.

– Informationen zu Spotify-

Einstellungen finden Sie unter: www.spotify.com/connect/

0 Mit der Music Server-Funktion

kompatible Netzwerkserver sind PCs, auf denen Player mit Serverfunktionalität von Windows Media installiert sind, sowie mit Heimnetzwerkfunktion kompatible NAS. Beachten Sie, dass mit PCs nur Musikdateien wiedergegeben werden können, die in der Bibliothek von Windows Media

0 Sie müssen möglicherweise zuvor einige

Einstellungen auf Ihrem PC vornehmen, um Windows Media mit der Music Server-Funktion verwenden zu können.

Führen Sie den folgenden Schritten aus,

Player 11 oder 12

Player registriert sind.

Player 11 oder 12

wenn das Gerät eingeschaltet ist.

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.

2. Drücken Sie auf der Fernbedienung NET (a), um auf dem Fernseher eine Liste mit Netzwerkfunktionen anzuzeigen.

3. Wählen Sie die Netzwerkfunktion mit den Cursortasten der Fernbedienung und drücken Sie ENTER (b) um Ihre Auswahl zu bestätigen. Folgen Sie für Internetradio-Dienste den Anweisungen auf dem Bildschirm, verwenden Sie die Cursortasten zur Auswahl von Radiosendern und Programmen und drücken Sie für die Wiedergabe ENTER. Wählen Sie für Spotify oder AirPlay dieses Gerät mit Ihrem Smartphone für die Wiedergabe. Wählen Sie für Music Server den Server mit den Cursortasten aus, wählen Sie die gewünschte Musikdatei aus und drücken Sie für die Wiedergabe ENTER.

0 Drücken Sie (c), um zum vorigen

Bildschirm zurückzukehren.

USB-Speichergerät

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung >Wiedergabe

INPUT

Grundlegende Funktionen

Sie können auf einem USB-Speichergerät gespeicherte Musikdateien wiedergeben.

Führen Sie den folgenden Schritten aus, wenn das Gerät eingeschaltet ist.

1. Schalten Sie den Eingang des Fernsehers auf denjenigen, der mit dem Gerät belegt ist.

2. Schließen Sie das USB-Speichergerät mit den Musikdateien an den USBAnschluss an der Rückseite dieses Geräts an.

3. Drücken Sie NET (a) auf der Fernbedienung, um eine Liste der Netzwerkdienste zu öffnen.

4. Wählen Sie mit den Cursortasten auf der Fernbedienung "USB" aus und drücken Sie dann ENTER (b).

0 Wenn die Anzeige "USB" auf dem

Display blinkt, überprüfen Sie, ob das USB-Speichergerät korrekt angeschlossen ist.

0 Ziehen Sie das USB-Speichergerät

nicht heraus, während "Connecting···" auf dem Display angezeigt wird. Dies kann zu Datenverlust führen oder eine Fehlfunktion verursachen.

5. Drücken Sie beim nächsten Bildschirm wieder ENTER auf der Fernbedienung. Die Liste der Ordner und Musikdateien auf dem USB-Speichergerät werden angezeigt. Wählen Sie den Ordner mit den Cursortasten aus und drücken Sie ENTER, um Ihre Auswahl zu bestätigen.

6. Wählen Sie mit den Cursortasten auf der Fernbedienung die Musikdatei aus und drücken Sie ENTER, um die Wiedergabe zu starten.

0 Drücken Sie (c), um zum vorigen

Bildschirm zurückzukehren.

0 Der USB-Anschluss dieses Geräts

entspricht dem USB 2.0-Standard. Die Übertragungsgeschwindigkeit kann für einige wiederzugebende Inhalte unzureichend sein, wodurch es zu Unterbrechungen der Wiedergabe kommen kann.

0 Die Funktion kann nicht für alle USB-

Speichergeräte garantiert werden.

0 Von diesem Gerät werden USB-

Speichergeräte unterstützt, die den USB-MassenspeichergeräteklasseStandard erfüllen. Das Gerät ist außerdem kompatibel mit USBSpeichergeräten der Dateisystemformate FAT16 und FAT32.

431

Wiedergabe von AM/FM-Radio

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung >Wiedergabe

1 2 3

Sie können mit dem in diesem Gerät integrierten Tuner AM- und FM-Radiosender empfangen. Führen Sie den folgenden Schritten aus, wenn das Gerät eingeschaltet ist.

∫ Einstellung eines Radiosenders

Automatische Sendersuche

1. Drücken Sie mehrfach TUNER (a) auf der Fernbedienung, um entweder "AM" oder "FM" auf dem Display auszuwählen.

2. Drücken Sie MODE (e) auf der Fernbedienung, sodass "TunMode: Auto" auf dem Display angezeigt wird.

3. Wenn Sie die S / T-Cursortasten (b) auf der Fernbedienung drücken, wird automatisch nach Radiosendern gesucht, bis ein Sender gefunden wird. Wenn ein Radiosender eingestellt ist,

leuchtet die "TUNED"-Anzeige auf dem Display. Bei Empfang eines FMStereosenders leuchtet die "FM ST"Anzeige.

Bei schlechtem FM-Senderempfang:

Führen Sie das Verfahren für "Manuelle Sendersuche" im folgenden Abschnitt durch. Beachten Sie, dass bei der manuellen Sendersuche der Empfang von FMÜbertragungen unabhängig von dessen Empfindlichkeit in Mono statt in Stereo erfolgt.

Manuelle Sendersuche

Beachten Sie, dass bei der manuellen Sendersuche der Empfang von FMÜbertragungen unabhängig von dessen Empfindlichkeit in Mono statt in Stereo erfolgt.

1. Drücken Sie mehrfach TUNER (a) auf der Fernbedienung, um entweder "AM" oder "FM" auf dem Display auszuwählen.

2. Drücken Sie MODE (e) auf der Fernbedienung, sodass "TunMode: Manual" auf dem Display angezeigt wird.

3. Halten Sie die S / T-Cursortasten (b) auf der Fernbedienung gedrückt und wählen Sie den gewünschten Radiosender aus.

Die Frequenz ändert sich bei jedem Drücken

S/T

der Frequenz ändert sich kontinuierlich, wenn die Taste gehalten wird, und stoppt, wenn sie losgelassen wird.

Einstellen des Frequenzschritts:

Drücken Sie die -Taste, die Cursortasten und ENTER auf der Fernbedienung, um "7. Miscellaneous" – "Tuner" – "AM/FM Frequency Step" oder "AM Frequency Step" und dann den Frequenzschritt für Ihre Region auszuwählen. Beachten Sie, dass alle Radiovoreinstellungen gelöscht werden, wenn diese Einstellung geändert wird.

-Cursortasten in 1er-Schritten. Die

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung >Wiedergabe

1 2 3

3. Drücken Sie MEMORY (d) auf der Fernbedienung, bis die voreingestellte Nummer auf dem Display zu blinken beginnt, und drücken Sie dann CLEAR (c), um die Nummer zu löschen. Die Nummer auf der Anzeige erlischt nach dem Löschen.

∫

Verwenden von RDS (Modelle

für Europa)

RDS steht für das Radio Data System und ist ein Verfahren zur Übertragung von Daten in FM-Radiosignalen. In Regionen

∫ Voreinstellung eines Radiosenders

Sie können bis zu 40 Radiosender speichern.

Radiosender zu registrieren. Die voreingestellte Nummer hört auf zu blinken, wenn sie registriert ist. Wiederholen Sie dieses Verfahren für alle Ihre bevorzugten AM/FMRadiosender.

Registrierungsverfahren

Wenn Sie den zu registrierenden AM/FMRadiosender eingestellt haben, führen Sie die folgenden Schritte aus.

1. Drücken Sie MEMORY (d) am Gerät. Die voreingestellte Nummer auf dem Display beginnt zu blinken.

Auswahl eines voreingestellten Radiosenders

1. Drücken Sie TUNER (a) auf der Fernbedienung.

2. Drücken Sie die W / X-Cursortasten (b) auf der Fernbedienung, um eine voreingestellte Nummer auszuwählen.

Löschen eines voreingestellten

2. Während die voreingestellte Nummer blinkt (ca. 8 Sekunden), drücken Sie mehrfach die W / X-Cursortasten (b) auf der Fernbedienung, um eine Nummer zwischen 1 und 40 auszuwählen.

3. Drücken Sie nochmals MEMORY auf der Fernbedienung, um den

Radiosenders

1. Drücken Sie TUNER (a) auf der Fernbedienung.

2. Drücken Sie die W / X-Cursortasten (b) auf der Fernbedienung, um die voreingestellte Nummer zum Löschen auszuwählen.

mit RDS wird der Name des Radiosenders angezeigt, wenn Sie einen Radiosender einstellen, der Programminformationen überträgt. Wenn Sie in diesem Fall auf der Fernbedienung drücken, stehen Ihnen die folgenden Funktionen zur Verfügung:

Textinformationen anzeigen (Radiotext)

1. Wenn der Name des Radiosenders auf dem Display angezeigt wird, drücken Sie einmal auf der Fernbedienung. Der vom Sender übertragene Radiotext (RT) läuft über das Display. "No Text Data" wird angezeigt, wenn keine Textinformationen verfügbar sind.

Sendersuche nach Programmtyp

1. Wenn der Name des Radiosenders auf dem Display angezeigt wird, drücken Sie zweimal auf der Fernbedienung.

2. Drücken Sie W / X auf der Fernbedienung, um den Programmtyp auszuwählen, nach dem gesucht werden soll. Drücken Sie dann ENTER, um die Suche zu starten.

0 Die Programmtypen werden wie folgt

angezeigt: None/News (Aktuelle Berichte)/Affairs (Aktuelles Zeitgeschehen)/Info (Informationen)/ Sport/Educate (Bildung)/Drama/ Culture/Science (Wissenschaft und Technik)/Varied/Pop M (Popmusik)/ Rock M (Rockmusik)/Easy M (Musik für unterwegs)/Light M (Leichte Klassik)/Classics (Ernste Klassik)/ Other M (Andere Musik)/Weather/ Finance/Children (Kinderprogramme)/ Social (Gesellschaftliche Angelegenheiten)/Religion/Phone In/ Travel/Leisure/Jazz (Jazzmusik)/ Country (Countrymusik)/Nation M (Nationalmusik)/Oldies (Oldie-Musik)/ Folk M (Folkmusik)/Document (Dokumentationen)

0 Die angezeigten Informationen

stimmen möglicherweise nicht mit den übertragenen Inhalten überein.

3. Wenn ein Radiosender gefunden wurde, blinkt der Name des Senders auf dem Display. Drücken Sie währenddessen ENTER, um die Wiedergabe des Senders zu starten. Wenn Sie nicht ENTER drücken, wird die Sendersuche fortgesetzt.

0 Wenn kein Sender gefunden wurde,

wird die Meldung "Not Found" angezeigt.

Es können ungewöhnliche Zeichen angezeigt

werden, wenn das Gerät Zeichen empfängt, die nicht unterstützt werden. Hierbei handelt es sich jedoch nicht um eine Fehlfunktion. Wenn das Sendersignal schwach ist, werden möglicherweise keine Informationen angezeigt.

Multizonenfunktion

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung >Wiedergabe

1 2 3

Wiedergabemodus wird auf die Wiedergabe nur in einem anderen Raum umgeschaltet. Wenn ZONE 2 eingeschaltet wird, während dieses Gerät sich im Standby-Modus befindet, wechselt der Wiedergabemodus zur gleichen Einstellung.

So schalten Sie die Fernbedienung wieder in den Modus zum Steuern des Hauptraums:

auf der Fernbedienung gedrückt und drücken Sie MAIN (c) mindestens 3 Sekunden lang, bis die Fernbedienungsanzeige einmal blinkt.

Halten Sie MODE

Grundlegende Funktionen

0 DSD- und Dolby TrueHD-Audiosignale

werden nicht an ZONE 2 ausgegeben, wenn die Auswahl mit dem "NET"Eingangsselektor erfolgt ist.

Sie können die gleichen Eingänge für Hauptraum und separaten Raum nur mit den Eingangsselektoren "NET" oder "BLUETOOTH" auswählen. Wenn Sie "NET" im Hauptraum ausgewählt haben und dann "BLUETOOTH" im separaten Raum auswählen, wird im Hauptraum ebenfalls zu "BLUETOOTH" gewechselt. Bei AM/FM-Radio können keine verschiedenen Sender für den Hauptraum und den separaten Raum ausgewählt werden.

Wenn ZONE 2 eingeschaltet ist, so ist der Stromverbrauch im Standby-Modus erhöht.

Wenn ZONE 2 eingeschaltet wird, während der Wiedergabemodus im Hauptraum Pure Audio lautet, wird automatisch zum Direct-Wiedergabemodus

gewechselt. (Modelle für Europa)

Führen Sie den folgenden Schritten aus, wenn das Gerät eingeschaltet ist.

1. Halten Sie MODE (e) auf der Fernbedienung gedrückt und drücken Sie ZONE 2 (d) mindestens 3 Sekunden lang, bis die Fernbedienungsanzeige zweimal blinkt.

0 Die Fernbedienung wird in den Modus

zum Steuern von ZONE 2 geschaltet.

2. Richten Sie die Fernbedienung auf das Hauptgerät und drücken Sie "Z2" leuchtet auf dem Display des Hauptgeräts.

3. Drücken Sie die Eingangsselektor-Taste (b) für die Eingangsquelle, die im separaten Raum wiedergegeben werden soll.

Drücken Sie am Hauptgerät zunächst ZONE 2 und dann innerhalb von 8 Sekunden die Eingangsselektor-Taste, um die Eingangsquelle auszuwählen, die im separaten Raum wiedergegeben

(a).

werden soll. Um die gleiche Quelle im Hauptraum sowie im separaten Raum wiederzugeben, drücken Sie zweimal ZONE 2 am Hauptgerät.

4. Die Lautstärkeregelung wird am Vorverstärker für den separaten Raum vorgenommen, wenn der Anschluss über ZONE 2 LINE OUT erfolgt. Bei Klangausgabe über den ZONELautsprecher nehmen Sie die Regelung mit Lautstärketasten auf der Fernbedienung vor.

0 Zum Steuern am Hauptgerät drücken

Sie ZONE 2 und regeln die Lautstärke innerhalb von 8 Sekunden mit der MASTER VOLUME-Steuerung.

Ausschalten der Funktion:

Drücken Sie Í im Modus zum Bedienen von ZONE 2 auf der Fernbedienung. Alternativ drücken Sie OFF am Hauptgerät.

Wiedergabe nur in ZONE 2:

Wenn Sie das Gerät während der Multizonenwiedergabe auf Standby stellen, wird die Z2-Anzeige gedimmt, und der

Wiedergabemodus

> Vor dem Start > Teilenamen > Installation > Erste Einrichtung >Wiedergabe

Eingangsquelle & Lautstärke

Wiedergabemodus

Signalformat

Samplingfrequenz

Eingangssignalauflösung

Das Display wird einige Sekunden später geändert

Dieses Gerät bietet eine Vielzahl von Wiedergabemodi. Sie können mithilfe von MOVIE/TV, MUSIC und GAME (b) jeweils den optimalen Wiedergabemodus für Filme, Fernsehen, Musik, Spiele usw. auswählen. Die grundlegenden Funktionen sind in dem Grund Anleitung aufgeführt. Weitere Einzelheiten finden Sie in dem Erweiterte Bedienungsanleitung.

Der für eine Quelle zuletzt ausgewählte Wiedergabemodus wird für die Tasten MOVIE/TV, MUSIC und GAME gespeichert. Wird ein wiedergegebener Inhalt nicht vom zuletzt ausgewählten Wiedergabemodus unterstützt, so wird automatisch der Standard-Wiedergabemodus für diesen Inhalt ausgewählt.

Dolby Digital/DTS-Modi

Wenn es sich beim Eingangssignal um ein digitales Surround-Format wie Dolby Digital oder DTS handelt, können Sie einen Wiedergabemodus auswählen, der zum Eingangssignal passt. Dolby Digital wird für Dolby Digital angezeigt, und DTS-HD Master Audio wird für DTS-HD Master Audio angezeigt. Bei 2-KanalEingangssignalen erfolgt die Ausgabe in Stereo.

Direct

Dieser Wiedergabemodus kann für alle Eingangssignale ausgewählt werden. Es werden Prozesse beendet, die die Klangqualität beeinträchtigen, um eine originalgetreuere Wiedergabe zu

ermöglichen. Es wird von den Lautsprechern ein Klangfeld entsprechend der Kanalanzahl im Eingangssignal erzeugt. Bei einem 2-Kanal-Signal beispielsweise erfolgt die Audioausgabe dann nur über die Frontlautsprecher. Beachten Sie, dass die Klangqualität nicht angepasst werden kann, wenn dieser Modus ausgewählt ist.

Dolby Surround/DTS Neural:X

Diese Wiedergabemodi gestatten die Erweiterung des Wiedergabesignals auf

5.1- bzw. 7.1-Kanal entsprechend der angeschlossenen Lautsprecherkonfiguration, wenn es sich beim Eingangssignal um ein 2- bzw. 5.1Kanal-Signal handelt.

THX-Surround-Modi

In Kinos sind mehrere SurroundLautsprecher installiert, damit das Publikum in den Genuss eines möglichst naturgetreuen Surround-Klangfelds kommt. Bereits mit zwei SurroundLautsprechern lässt sich mithilfe des THX Cinema-Modus und der High-QualityTechnologie von THX eine dem Kino vergleichbare Klangfeldbreite sowie ein natürlicher Klangfarbenfluss im vorderen Klangfeld erzielen. Es sind auch Modi wie THX Music und THX Games verfügbar. Beachten Sie, dass die Klangqualität nicht angepasst werden kann, wenn dieser Modus ausgewählt ist.

Original-Surround-Modi

Sie können Wiedergabemodi wie All Ch Stereo auswählen, bei dem ein Stereoklangbild von den Front- und Rücklautsprechern erzeugt wird, und Orchestra (nur mit der MUSIC-Taste), der am besten zur Wiedergabe von klassischer Musik und Opern geeignet ist.

Pure Audio (Modelle für Europa)

Dieser Wiedergabemodus bietet eine reinere Klangqualität, indem die Stromversorgung des Displays und des analogen Videostromkreises ausgeschaltet wird.

Überprüfen des Eingangsformats und des Wiedergabemodus

Drücken Sie mehrere Male (a) auf der Fernbedienung, um die Anzeige am Hauptgerät wie folgt umzuschalten.
