ONDA P4GV User Guide

P4GV

主板

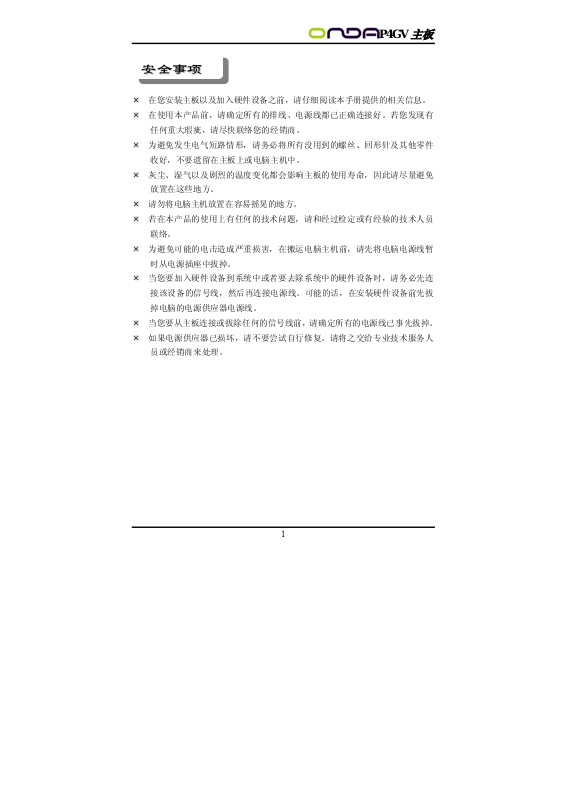

安安全全事事项

Ú 在您安装主板以及加入硬件设备之前，请仔细阅读本手册提供的相关信息。

Ú 在使用本产品前，请确定所有的排线、电源线都已正确连接好。若您发现有

任何重大瑕疵，请尽快联络您的经销商。

Ú 为避免发生电气短路情形，请务必将所有没用到的螺丝、回形针及其他零件

收好，不要遗留在主板上或电脑主机中。

Ú 灰尘、湿气以及剧烈的温度变化都会影响主板的使用寿命，因此请尽量避免

放置在这些地方。

Ú 请勿将电脑主机放置在容易摇晃的地方。

Ú 若在本产品的使用上有任何的技术问题，请和经过检定或有经验的技术人员

联络。

Ú 为避免可能的电击造成严重损害，在搬运电脑主机前，请先将电脑电源线暂

时从电源插座中拔掉。

Ú 当您要加入硬件设备到系统中或者要去除系统中的硬件设备时，请务必先连

接该设备的信号线，然后再连接电源线。可能的话，在安装硬件设备前先拔

掉电脑的电源供应器电源线。

Ú 当您要从主板连接或拔除任何的信号线前，请确定所有的电源线已事先拔掉。

Ú 如果电源供应器已损坏，请不要尝试自行修复。请将之交给专业技术服务人

员或经销商来处理。

项

1

P4GV

第第一一章

何配件短缺的情形，请尽快与您的经销商联系。

章

包包装装说说明

请确认您所购买的昂达 P4GV 主板包装盒是否完整，如果有包装损坏或是有任

主板

明

 昂达 P4GV 主板一块

 Ultra DMA66/100 IDE 排线一根

 软驱排线一根

 驱动程序光盘一张

 本用户手册一本

 保修卡一张

 主板卡片一张

2

P4GV

主板

第第二二章

章

系系统统主主板板介介绍

绍

2.1 产品概述

昂达 P4GV 主板采用了 Intel 82845GV 和 82801DB 芯片组，为用户提供了一

个集成度高、兼容性强、性价比出众的 M-ATX 系统平台，性能稳定，价格合理，

适合于高档商业用机、家庭娱乐用。

2.2 特点介绍

—

板型结构

M-ATX 结构，主板尺寸为 177mmX242mm

—

中央处理器

支持 478 Socket Intel Pentium 4 处理器

昂达 P4GV 主板支持 400/533MHz FSB Intel P4 478 结构 CPU

支持最新 Northwood 核心的 P4 CPU 及 P4 Celeron CPU

—

芯片组

北桥：INTEL 845GV

南桥：Intel 82801DB

—

系统存贮器

2 个 184-PIN 的 DDR 内存插槽

昂达 P4GV 主板支持 DDR266/333MHz 内存

—

IDE 接口功能

支持主从两个 IDE 通道

可连接四个独立的驱动器

支持 Ultra DMA 33/66/100 多种硬盘传输模式

—

扩展槽

3 个 32 位 PCI 扩展卡扩充插槽

3

P4GV

—

音频

2声道或6声道（可选）软声卡解码

遵循AC97 v2.2规格

符合PC2001 音频性能要求

—

主板 I/O 接口功能

主芯片之间采用中心加速结构连接技术，提供了更高的数据交换带宽

2 个串行端口，兼容高速 16550 UART 模式

1 个并行端口，支持 ECP 和 EPP 模式

2 个 PS/2 端口（一个键盘和一个鼠标）

1 个红外端口

1 个软驱接口，可支持两个软盘驱动器

音频插孔（Microphone, Line-in 和 Line-out）

—

6 USB2.0 接口功能

符合 USB2.0 规范，最高速度为 480Mbit/sec

—

BIOS 支持

对于周边设备和扩展卡支持即插即用

—

电源供电和电源管理

ATX 电源接口，符合 ACPI 1.0b 和 APM 1.2 规范

主板

4

第第三三章章 主主板板位位图图和和II//OO接接口

口

P4GV

主板

备注：以上位置图与您的主板布局可能存在不同，仅供参考。

5

P4GV

主板

主板部件一览表

元器件 用途 描述

J1 键盘密码开机功能选择 3PIN 跳线

U3 SOCKET 478 CPU 插座 CPU 插座

PW1 P4 ATX 电源 4 芯插座 4PIN 电源插口

ATXCN P4 ATX 电源插座 20PIN 电源插口

CPUFAN CPU 风扇插座 3PIN 插头

DIMM–DIMM2 2 个 184-pin DDR RAM 插槽 184PIN DIMM

IDE1&IDE2 两个 IDE 通道 40PIN 接口

U2 北桥控制芯片 IC 芯片

BT1 锂电池插座 电池插座

U6 南桥控制芯片 IC 芯片

JCS 清除 CMOS 跳线 3PIN 跳线

JPB BIOS 保护选择跳线 3PIN 跳线

U8 I/O 芯片 IC 芯片

IR1 红外线接口 4PIN 插头

FLOPPY 软盘驱动器接口 34PIN FDD 接口

USB2-USB3 可扩展 USB 接口 9PIN 扩展接头

U7 Flash EEPROM BIOS

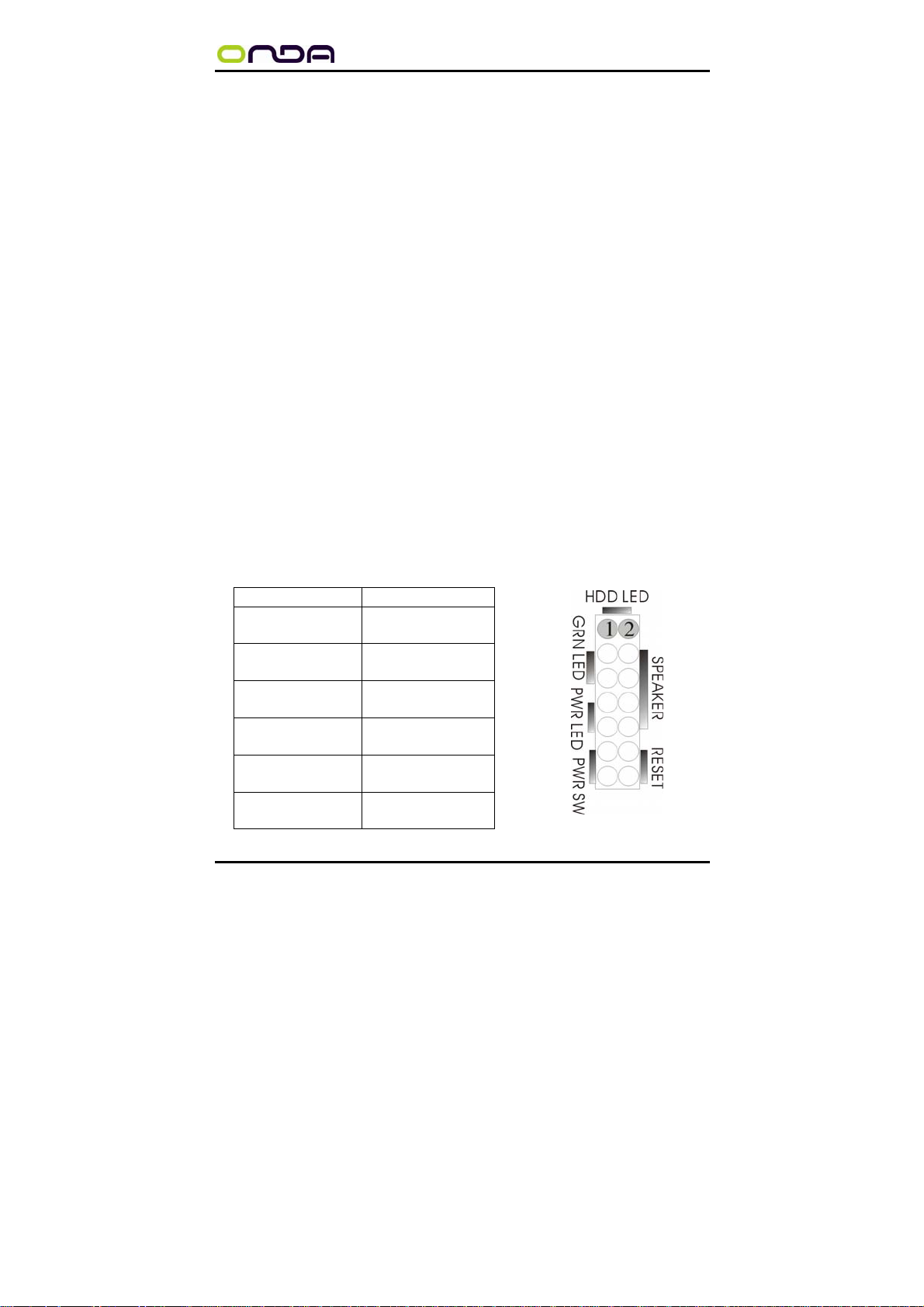

J13 前面板开关和指示灯 14PIN 插头

JFS1 CPU 频率选择跳线 3PIN 跳线

U20 音频控制芯片 IC 芯片

PCI1-PCI3 3 个 32 位 PCI 插座槽 PCI 插槽

CD_IN CD-in 音频接口 4PIN 音频线插口

J16 前面板音频接口 7PIN 插头

J4 COM 口 9PIN 插头

6

I/O 接口概述

PS/2 MOUSE(1)

PS/2 Keyboard(2)

USB(3)

COM1(6) VGA(7)

PRINT(4)

I/O 接口部件一览表

序号 元器件 用途

1 PS/2 鼠标连接端口 将 PS/2 鼠标插头连接到此端口

2 PS/2 键盘连接端口 将 PS/2 键盘插头连接到此端口

这两组串行总线（USB，Universal Serial Bus）

GAME/MIDI PORT(5)

P4GV

MIC(8)
LINE-IN(9)
LINE-OUT(10)

主板

3 USB2.0 设备连接端口

4 并口

5 Midi/Game 端口 您可以连接 Midi 设备和游戏杆。

6 COM1

7 VGA

8 麦克风端口 此端口连接到麦克风。

9 音源输入端口

10 音频输出端口 您可以连接耳机或音箱等的音频接收设备。

连接端口可连接到使用 USB2.0 接口的硬件设

备。

您可以连接打印机、扫描仪或者其他的并口设

备。

COM1 端口可用来连接序列鼠标或是其他序列

接口的设备。

此端口连接到显示器。

您可以将录音机、音响等的音频输出端连接到

此音频输入端口。

7

P4GV

主板

第第四四章

章

主主板板安安装装与与设设置

置

 主机板上有很多敏感的电子元件很容易因为接触到静电而损坏，所以，除

非您要开始安装主机板，否则尽可能不要将主机板从防静电袋中取出。

从防静电袋中取出或安装主机板时，必须在已接地的防静电垫上操作。安

装人员必须戴静电防护腕，并且与防静电垫在同一点接地。

装载运输过程中，容易造成损坏。安装前请先检查主机板的包装袋是否有

明显的损坏，确认无误后再行安装。如发现主机板有明显损坏，请勿接上

电源！

主板的安装步骤：

1． 确认主板配件

2．安装 CPU

3．安装内存

4．查证跳线是否正确

5．然后安装在机箱

6．安装扩展支架或所有接线

7．安装其它的设备，并确认正确连接到主板接口。

注意：

A.在安装主板时，先把 JCS 设为正常模式，设置方法请看本章节对 JCS 的说

明进行设置。

B.安装主板前，请不要将 ATX 电源通电，连接到主板上，否则会损坏主板。

8

P4GV

主板

4.1 安装中央处理器(CPU)

昂达 P4GV 主板采用支持 INTEL P4 处理器的 Socket-478 插座，支持最新

Northwood 核心的 P4 CPU 和 Willamette 核心的 P4 Celeron CPU。

为了保证 PC 可靠性，请确认你的处理器带散热片和风扇。

注意：请不要尝试安装 Socket-370/Socket-7 处理器在 SOCKET 478 插座上，

比如：PPGA Celeron，FCPGA Pentium-III，Pentium-MMX，或 AMD K5/K6 CPU 等。

安装中央处理器步骤如下：

1． 关掉电脑电源，找到位于主板上的 Socket-478 处理器插座；

2． 把 Socket-478 插座的固定扳手拉起成九十度；

3． 将 CPU 上标有金三角的一端对齐固定拉杆的底部；

4． 将 CPU 所有的针脚对齐并插入到 Socket-478 插座插槽内。

mPGA478B

Golden
Arrow

注意：正确安装好系统后，请您仔细检查并正确设置 CPU 时钟频率。

CPU ZIF mPGAB Socket

4.2 安装内存

昂达 P4GV 系列主板配置两个 184-pin DDR DIMM 内存条插槽，可供 DDR

内存使用；支持 DDR200/266MHz 内存。

安装内存步骤如下：

1． 将内存条插槽两端的白色固定卡扳开；
2． 将内存条的金手指对齐内存条插槽，并且在方向上要注意金手指的凹

孔要对上插槽的凸起点；

3． 将内存条插入插槽中，插槽两端的白色卡子会因为内存条置入而自动

扣到内存条两侧的凹孔中。(见下图

)

9

P4GV

主板

取出内存步骤如下：

1． 同时压下内存条插槽两端白色的固定卡子以松开内存条；
2． 再将内存条取出。

注意： 当您安装内存的时候请务必确认您的内存已经非常牢固地安装在您

的 DDR 内存模组插槽上，否则可能在使用中引起内存或者主板的故障

和系统的崩溃。

4.3 安装扩展卡

警告： 当添加、移除扩充卡，或其它系统组件时请务必切断电源，以避免对

主机板和扩充卡造成损害。

安装扩展卡步骤如下：

1． 仔细阅读扩充卡所附之文件，将所有相关之必要的软、硬件设定好，

比如跳线。

2． 除计算机外壳，并将你想要安装之插槽处的机器金属支架拆除。

3． 将该扩充卡插入并稳固地压下去。

4． 拧上螺丝。

5． 将系统机壳放回原位。

6． 如果有必要，请在 BIOS 内设定其参数。

7． 安装扩充卡所须的相关驱动程序。

10

P4GV

主板

4.4 跳线设置

依照跳线帽的不同连接，可以改变主板的电子线路，影响主板的运行。如果

跳线帽连接两个针之间，说明是短路；如果跳线帽没有连接两个针之间或放置在

一个针上，说明是断开。

以上是 3 个管脚跳线的举例，第一个管脚和第二个管脚是短路状态。

主板跳线设置

CMOS清除 (3-pin) : JCS

您可以通过短接 JCS 的 1-2 pins 来清除 CMOS 的数据，要清除 CMOS 必须完成以

下步骤:

1. 先关闭系统

2. 拔掉ATX电源

3. 短接 JCS的 1-2 跳线3秒钟

4. 在恢复 JCS 到 2-3 跳线

5. 重新连接 ATX power接口

注意: 以下情况您需要清除 CMOS

解决故障的时候

忘记 BIOS 密码的时候
在超频失败机器无法启动时

JCS

1
2
3

1-2 清除 CMOS 2-3 正常模式

CMOS Clear Setting

1
2
3

11

P4GV

键盘开机设定(3-pin) : J1

BIOS 保护设定(3-pin) : JPB

主板

J1

31

1-2 支持键盘密码开机 22-3 禁止键盘密码开机

Keyboard Power On Setting

JPB

1
2
3

1-2 BIOS 保 护状态 2-3 正常 模式

BIOS Protect Setting

3 12

1
2
3

CPU 频率设定(3-pin) : JFS1

JFS1

CPU Frequency Setting

注意：1、清除 COMS 之前，请不要连接 ATX 电源到主机。

2、以上位置图与您的主板布局可能存在不同，仅供参考。

12

312

JFS1
1-2 2-3 OPEN
AUTO 100 133

3 12

P4GV

4.5 安装主板到机箱

您很容易地将它安装到机箱上，请把随机箱提供的铜柱套入正确孔位，并锁

上螺丝以固定主机板，以防止主机板与机箱之间造成短路而损坏主机板。

4.6 插座插头与接针

连接电源和风扇

当安装主板到机箱上时，请参考下图将机箱上的连线连接到主板

1) 连接电源接头到 ATX1，PW1 插座

2) 连接 CPU 风扇线到 CPUFAN 插座

3) 连接机箱上风扇到 CHSFAN 插座

PIN ROW2 ROW1

1 3.3V 3.3V
2 -12V 3.3V
3 GND GND
4 Soft Power O n 5V
5 GND GND
6 GND 5V
7 GND GND
8 -5V Power OK
9 +5V +5V (for Soft Logic)
10 +5V +12V

Pin 1

主板

安装软盘驱动器

主板能支持两个软驱设备,包括 3.5 英寸或 5.25 英寸两种软驱，容量为

360K/720K/1.2MB/1.44MB/2.88MB。请将软驱接上电源和接线，连接到 FDD 的插座
上。

安装硬盘/光盘驱动器

主板上有两个 ATAPI 标准规格的加强型 IDE 接口（IDE1，IDE2）；可连接四

个独立的驱动器；支持 Ultra DMA 33/66/100 多种 IDE 传输模式；每一个 IDE 接

口都可以外接两个 ATAPI 兼容设备（如 IDE 硬盘、光驱及磁带机），所以两个接口

总共可外接四个 ATAPI 兼容设备。另外,此主板支持 ATA 100 高速硬盘,而且附送

一根 80pin ATA 100 硬盘线。

13
