ONDA NF3S User Manual

昂达 NF3S

主板使用手册

Rev:1.00

Date: 2005.5

N F3S

主板

用户手册

给用户的说明

本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。

本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司

的注册商标或是版权，在此声明如下：

IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。

Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于

Intel 的注册商标。

Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于

Microsoft 的注册商标。

PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。

AMI 属于美国 Megatrends Inc 的注册商标。

Award 属于 Award 的注册商标。

MediaRing Talk 属于 MediaRing 的注册商标。

3Deep 属于 E-Color 的注册商标。

本手册中出现的其他商标均已注册。

NF3S

主板

用户手册

第一章包装说明 ..............................……………………………………….

第二章综述 ......................................……………………………………….

第三章

主板位图 ......................................…………………………………

第四章安装与设置置 ......................................……………………………

第五章 BIOS 设置 .....................................………………………………

6-1 进入 BIOS 主界面 ............................……………………

6-2 控制键位 ....................................……………………………

6-3 主题帮助 .....................................…………………………

6-4 BOIS 主界面 .................................…………………………

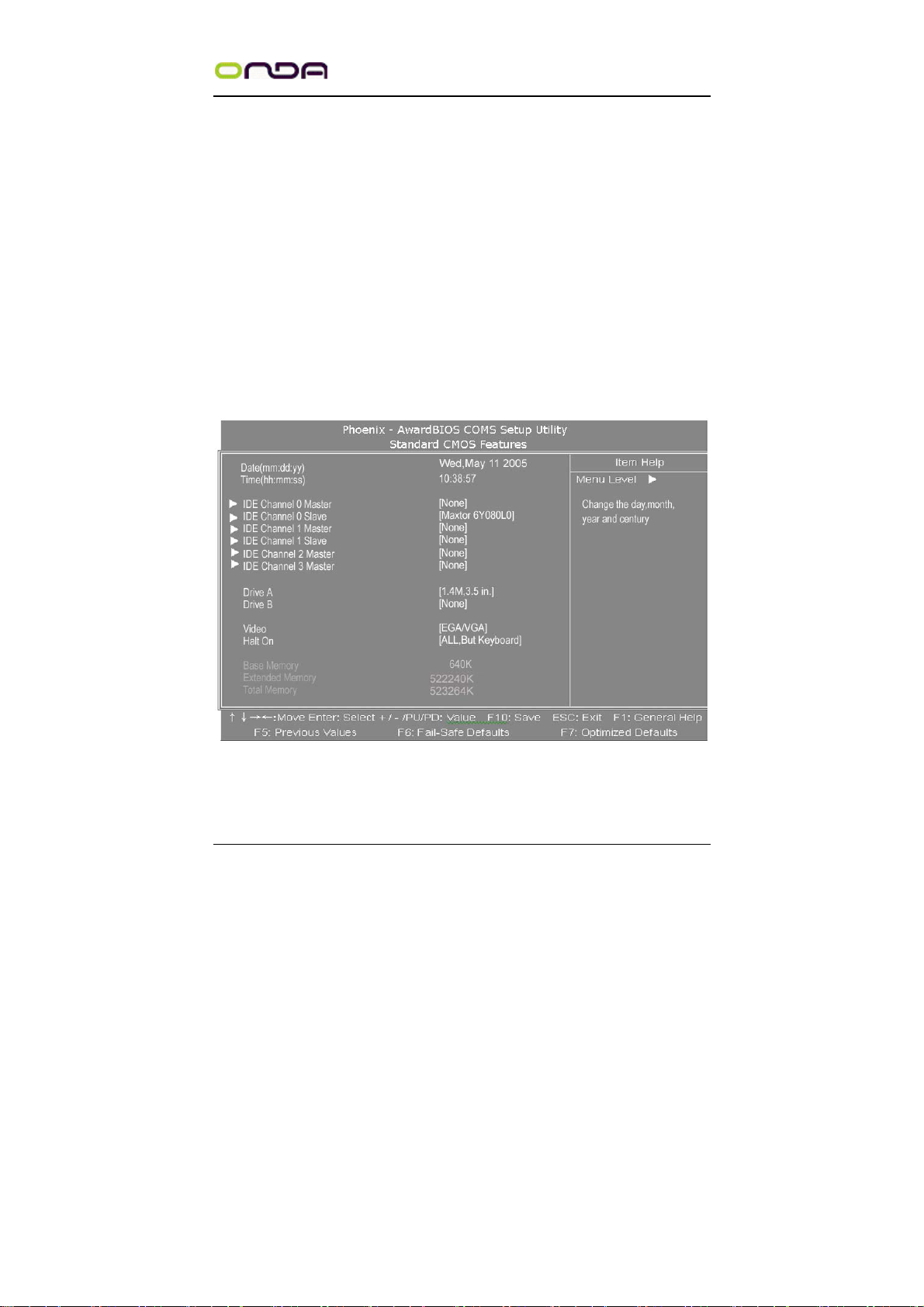

6-5 标准 COMS 功能设置 ...............................………………

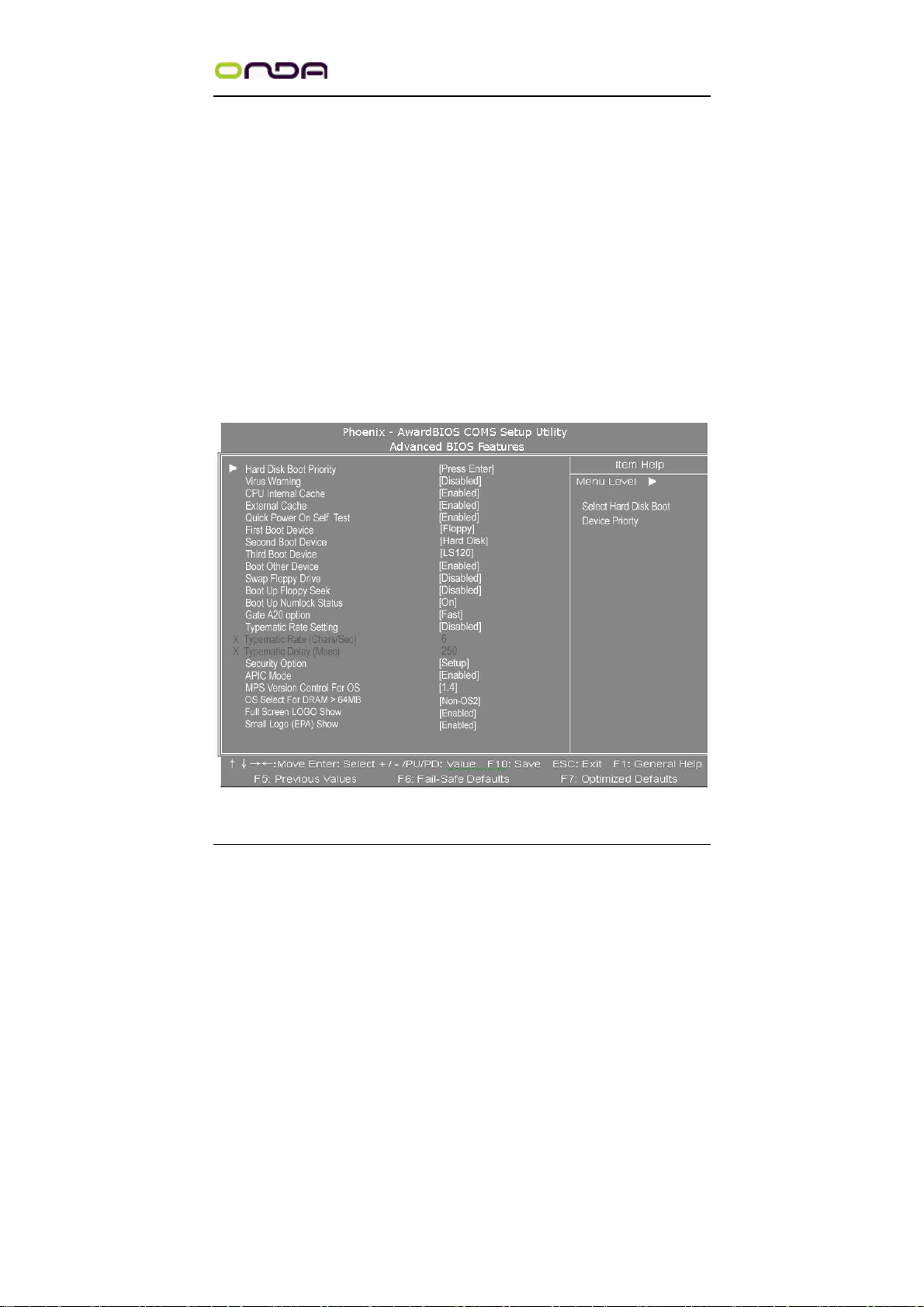

6-6 高级 BIOS 功能设置 ..............................…………………

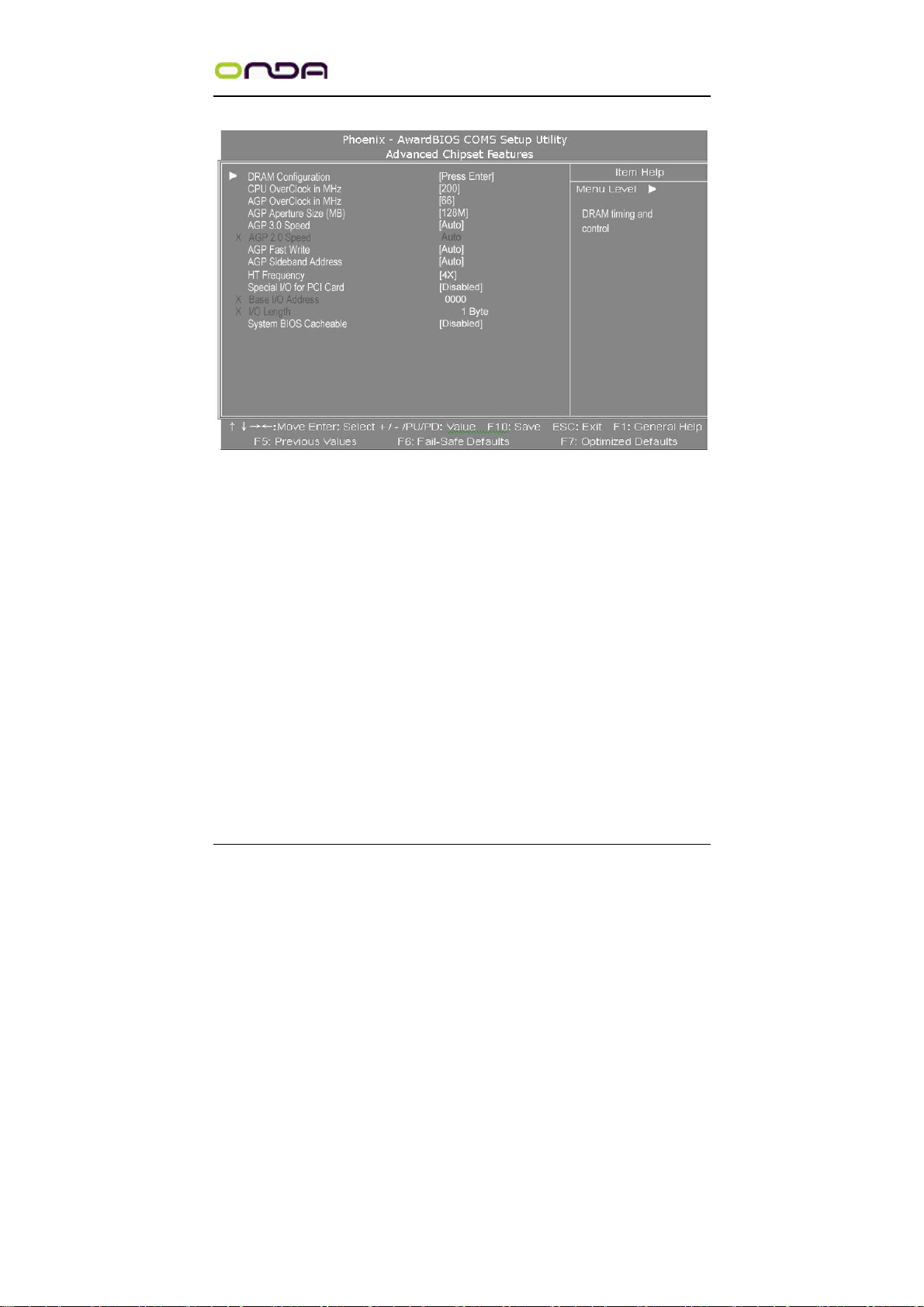

6-7 高级芯片组功能设置 ..............................…………………

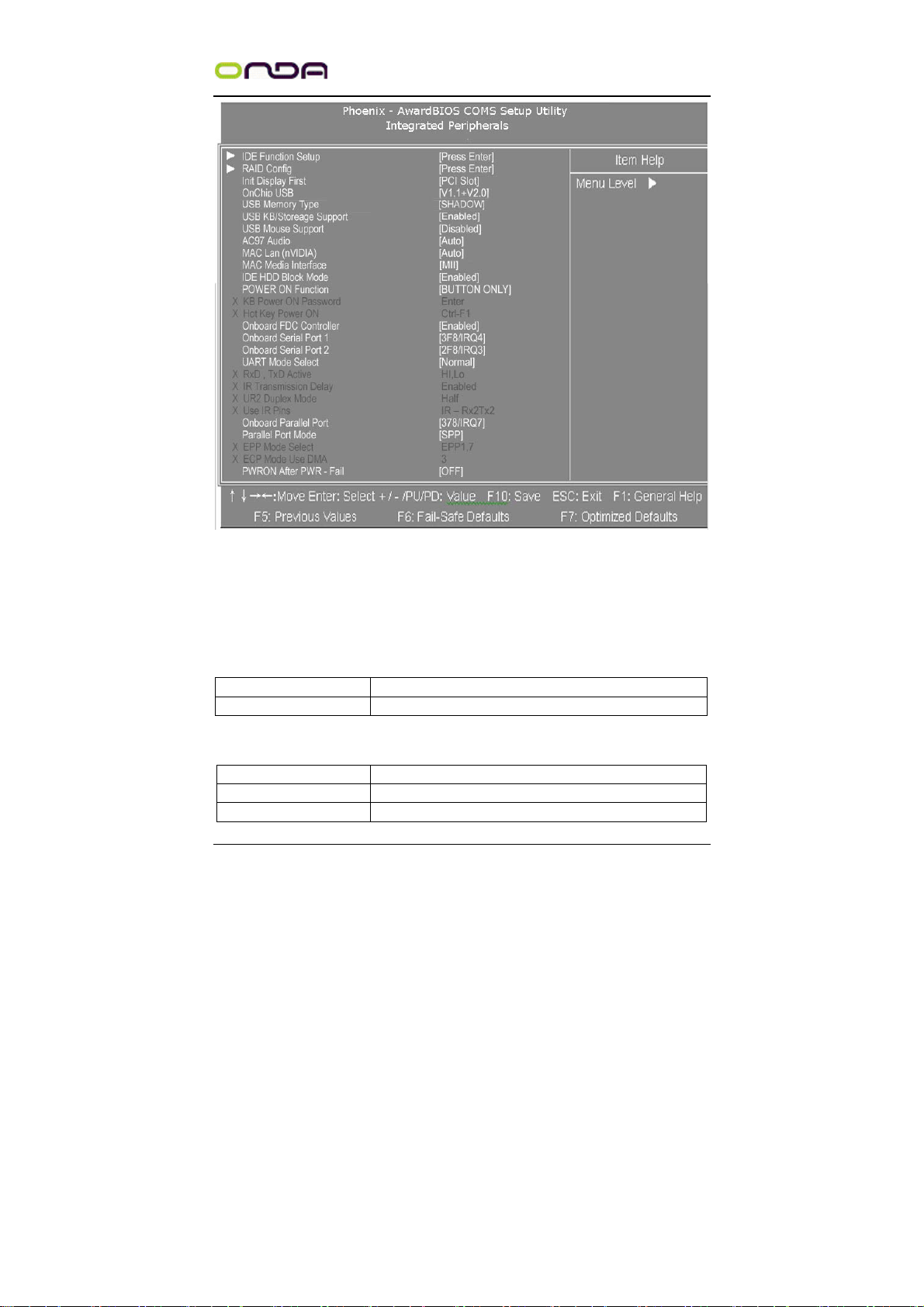

6-8 集成周边设备 ..............................…………………………

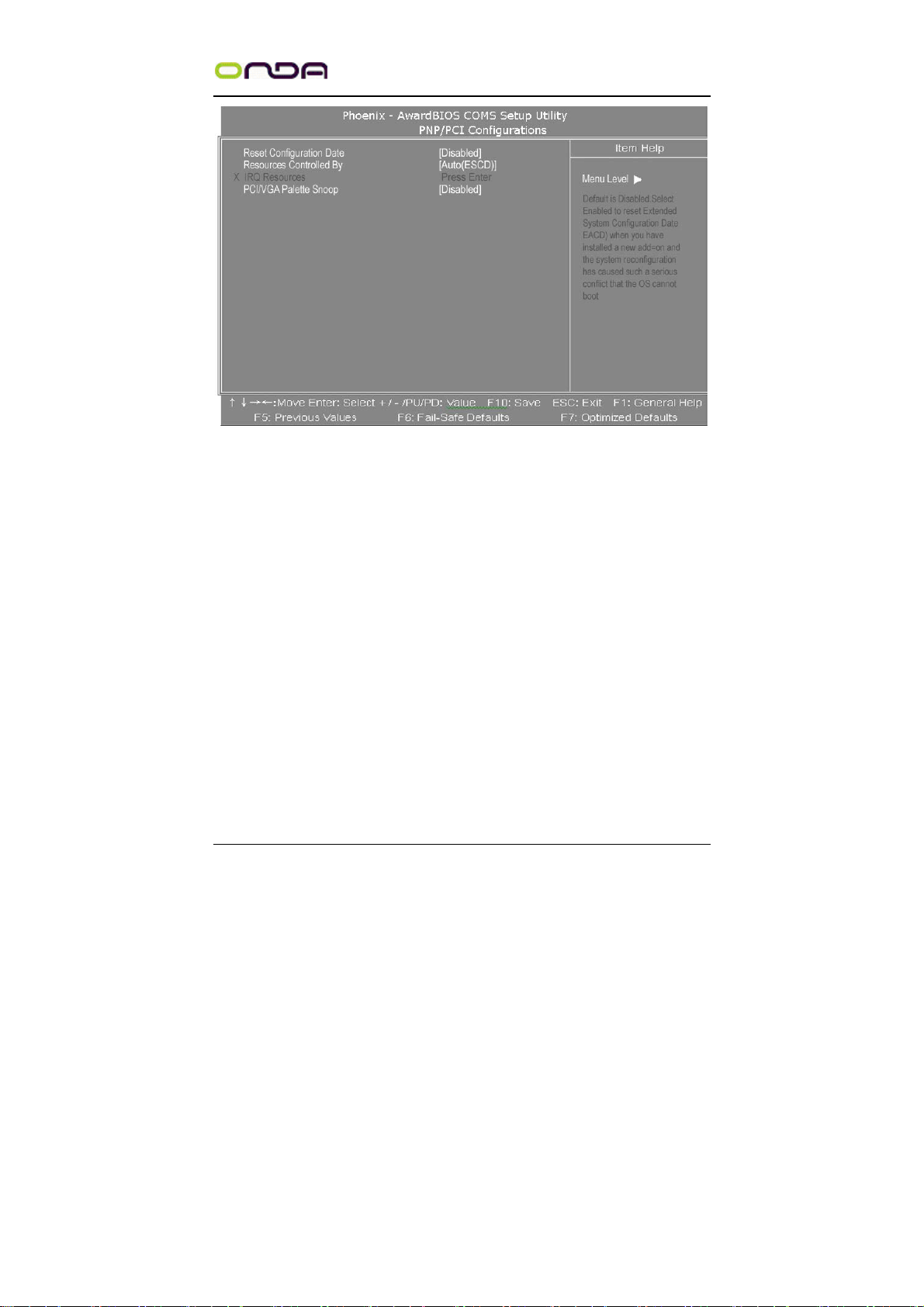

6-9 即插即用配置 .................................………………………

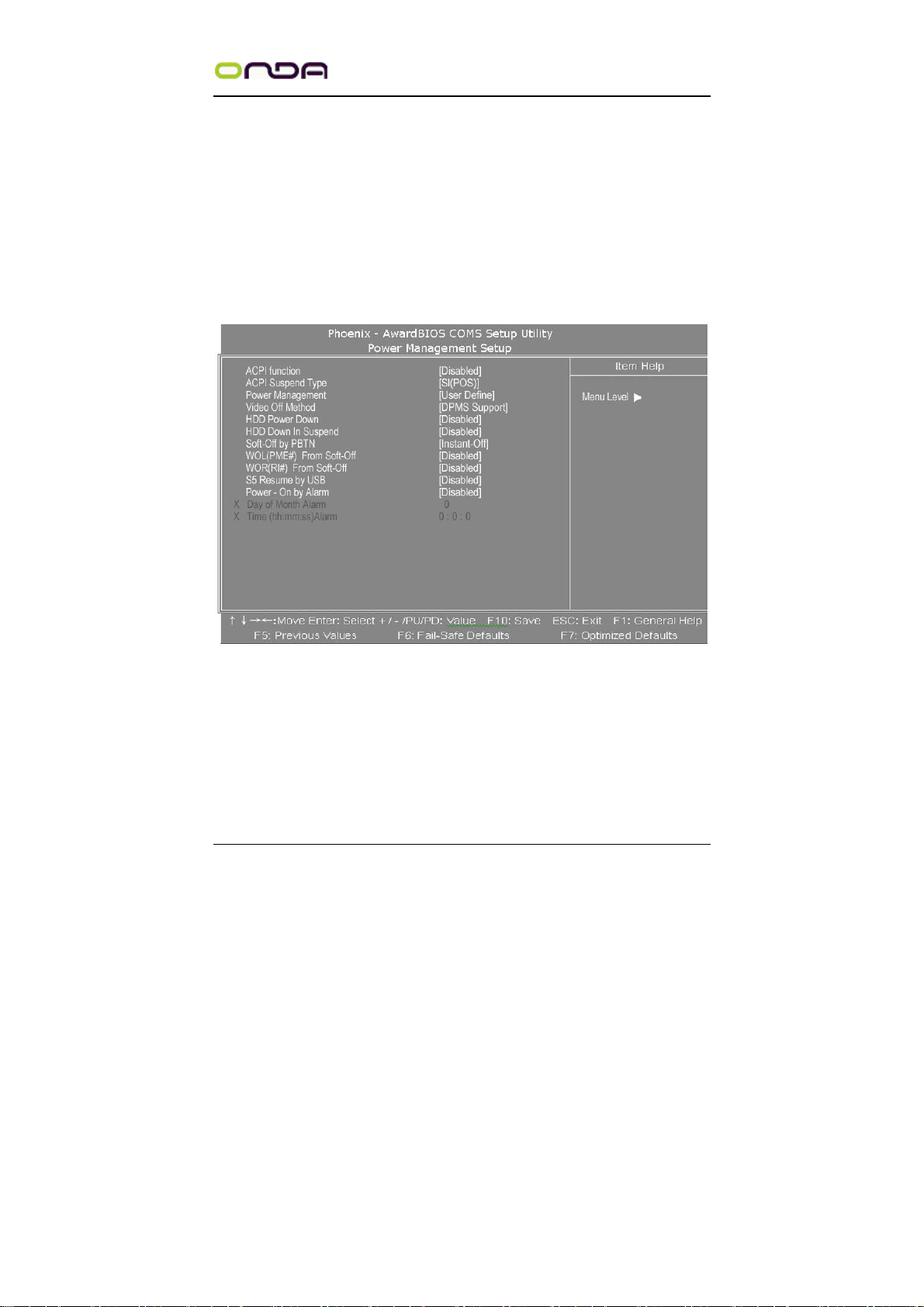

6-10 电源管理设置 ................................…………………………

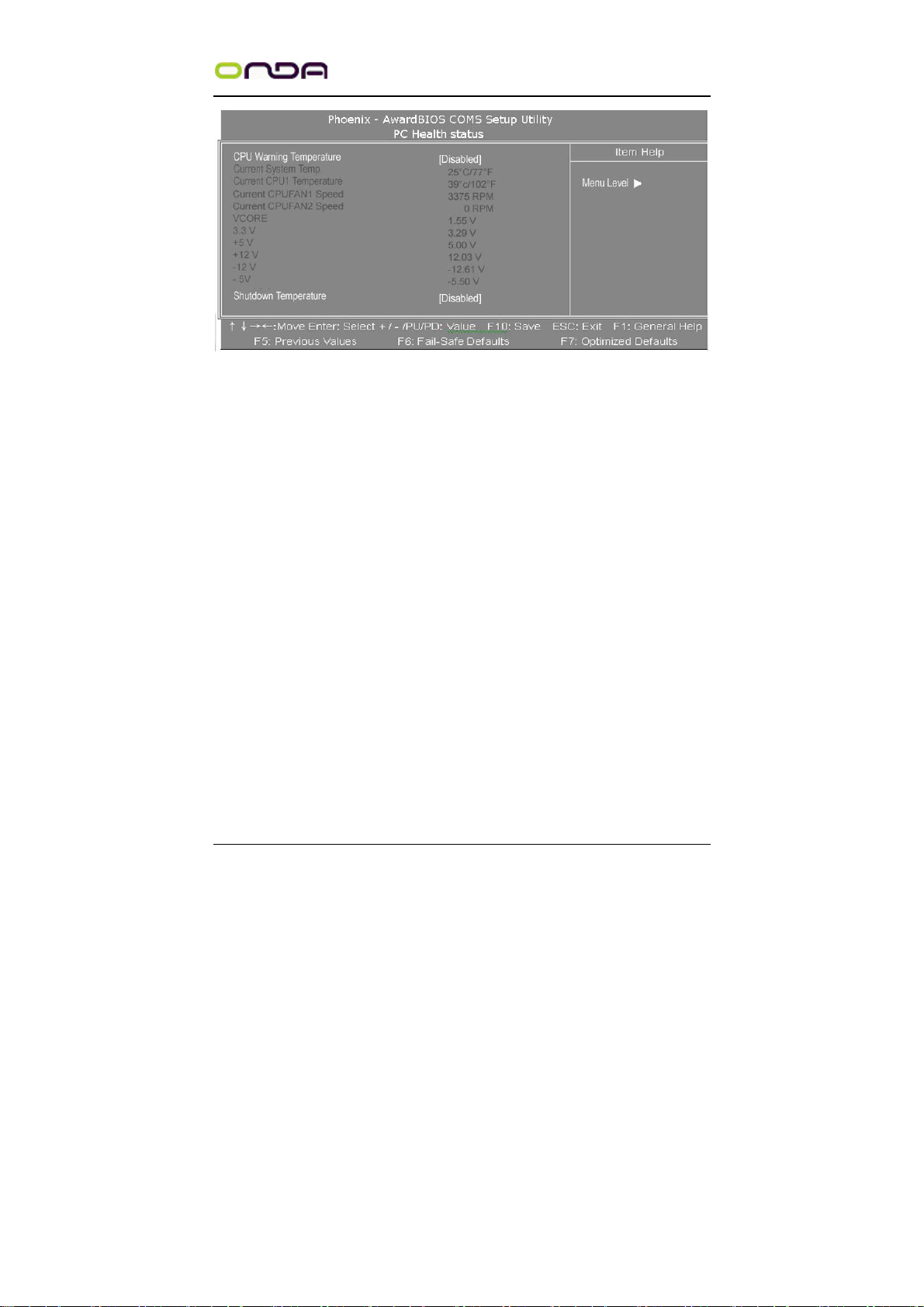

6-11 PC硬件监控 ...............................……………………………

3 4 6

7 12 12 13 14 14 15 17 20 22 27 29 31

6-12 频率/电压控制 ...............................…………………………

6-13 载入默认安全/优化值 ........................……………………

6-14 设定管理员/用户密码 ........................……………………

6-15 Save & Exit Setup .......................…………………………… 34

6-17 Exit Without Saving .......................………………………… 34

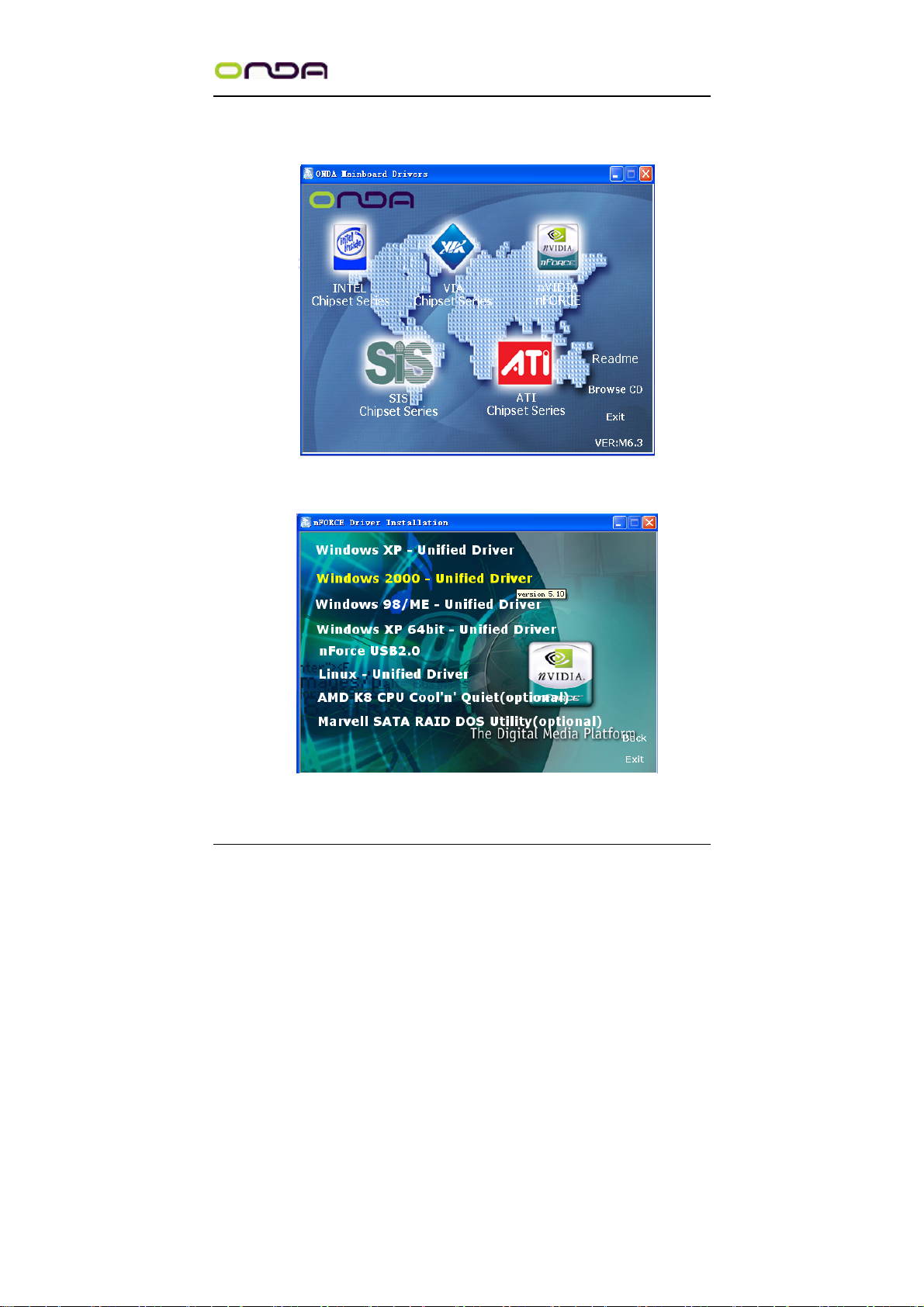

第六章驱动安装程序及软件安装 .......................…………………………

第七章声音系统应用.......................………………………………………

33 34 34

35 36

N F3S

主板

用户手册

第一章包装说明

请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情

形，请尽快与您的经销商联系。

 昂达 NF3S 主板一块

 80-Pin Ultra DMA 100 IDE 排线一根

 软驱排线一根

 驱动程序光盘一张

 本用户手册一本

 保质卡一张

NF3S

主板

用户手册

第二章综述

昂达 NF3S 主板采用最新 nVIDIA nForce3 250 芯片组设计，支持 AMD

Opteron/Athlon FX/Athlon 64 （754 针）处理器；支持 AMD Athlon 64 /Sempron SOCKET 754 处理器；最大支持 1.60GHz HyperTransport 总线连接；支持

DDR400/333/266/200 SDRAM 类型内存；强劲的 AGP 供电设计，支持 1.5V AGP 8X

显示卡；集成 150M/s Serial ATA 新一代高速硬盘接口；板载六声道 AC’97 音效；

提供 5 个 PCI 插槽，1 个 AGP 显卡插槽扩展性强；集成 RTL8201BL 网卡，性价比

极高，是您不容错过的选择！

特点介绍：

-芯片组：

采用单个 nVIDIA nForce3 250 主芯片（北桥、南桥芯片集合在一起）；支持 1.60GHz HyperTransport 总线技术；

支持 AGP4X/8X 传输模式。

-CPU 支持：

支持 Sockrt 754 的 AMD K8 Athlon ™ 64 及 Sempron ™ 处理器；

-CPU 频率识别：

自动识别 CPU 主频（免跳线方式）；

亦可手动设置。

-内存支持：

2 个 184PIN DDR DIMM 插槽，支持内存容量最大可达 2GB；

支持 non-ECC DDR 400/333/266/200 SDRAM。

-BIOS 支持：

支持即插即用；

采用 Flash ROM，可由软件直接更新；

N F3S

支持 BIOS 防写保护。

-I/O 特性：

2 X 支持 Ultra ATA33/66/100/133 传输模式的 IDE 接口，可以连接4个IDE设备；

1 X FLOPPY，可支持格式为 360K/720K/1.2M/1.44M/2.88M 的软盘驱动器；

2 X Serial Port，兼容高速 16550 UART 模式；

1 X parallel Port 接口；

8 X USB，支持 USB2.0 设备，兼容 USB 1.1；

1 X PS/2 Keyboard；

1 X PS/2 Mouse；

1 X 10/100M 的网卡接口。

-板载六声道 AC’97 音效，兼容 AC’97 2.1；

支持 16 bit 立体声解码；

支持多路立体声混频；

提供 Mic In、Line In、Line Out 插孔；

提供前置音频及扩展音频接口。

-硬件实时监控 CPU 温度，风扇转速，系统电压。

-扩展槽：

1 X AGP，支持 AGP 4X/8X；

5 X PCI，兼容 PCI2.2；

-主板尺寸：采用 ATX 板型

主板

用户手册

NF3S

第三章主板位图

主板

用户手册

昂达 NF3S 主板位图

N F3S

主板

用户手册

第四章安装与设置

☺ 如何辨认跳线的 1 脚位置？

请仔细查看主板，凡有标明“1”或是白色粗线标记的接脚均为 1 脚位置。

F_USB1/USB2 接口

CD-IN1:CD 输入接脚:

USB 接口

1 CD-L 2 GND 3 GND 4 CD-R

NF3S

F_AUDIO2:前端音频接口说明

主板

用户手册

1 Mic in（麦克风输入信号） 2 Aud GND（模拟音频线路的地） 3 Mic VREF（麦克风电源） 4 Aud Vcc（模拟音频线路的＋5V） 5 FPOUTR R（右声道声音信号输出） 6 RET R（右声道声音信号输出） 7 （KEY）（RSVD 耳机信号输入） 8 （Void）（没连接） 9 FPOUTT L（左声道声音信号输出） 10 RETL（左声道声音信号输入）

面板插针接口

电源开关(PWR SW) 1 脚：VCC;3 脚：GND 电源指示灯(PWR LED) 5 脚：指示灯信号;7 脚：GND 硬盘指示灯(HDD LED) 9 脚：指示灯信号；11 脚：GND 复位开关(RST SW) 13 脚：复位信号；15 脚：GND

N F3S

喇叭输出(SPEAKER) 12 脚：SPEAK-；14 脚:NC;16 脚:NC;18 脚：SPEAK+

主板

用户手册

建议安装使用步骤如下：

1. 开机后，按“DEL”键进入 CMOS SETUP，选择“Load Optimized Defaults”

存盘退出；

2. CPU 频率设置：采用自动识别，一般无须手动设置。如果出现频率显示不正

确或者不显示的情况，则可关机清除 CMOS，然后重复第一步即可。

 过渡超频可能会导致某些部件损坏或使用寿命减少，推荐不要用超频方式。

CPU 的安装

将 CPU ZIF 座的扶手向上扳起 90 度~100 度，将 CPU 放上 CPU 座，请注意不要用太

大力以免将 CPU 脚折弯；安装 CPU 风扇时请务必注意风扇的铁扣已扣好，风扇和

CPU 表面接触平整，否则有可能因散热不好导致 CPU 烧毁。

内存安装

您可以安装 128/256/512MB/1G 的 184 pin 的 DDR 内存。DDR 内存可以在一个时钟

周期内进行两次数据传输，而旧有的 SDR 内存则只能进行一次数据传输，因此，

DDR 内存可以给系统提供相比 SDR 内存快一倍的数据传输率；安装 184 pin DDR

内存时，请垂直插入插槽中，方向错误会无法完全插入。请注意 DDR 内存和以往

SDR 内存不同的是，DDR 内存只有一个卡位，而旧有的 SDR 内存有两个卡位，请确

认方向是否正确。

AGP 显示卡的安装

主板提供了一个 AGP（Accelerate Graphics Port）插槽，只支持 1.5V 规范的 AGP

显示卡。当您购买 AGP 显示卡时，请务必确认购买符合 1.5V 规范的 AGP 显示卡。

请注意不要将 3.3V AGP 显示卡插入 AGP 插槽，否则将会引起相关部件的烧毁！

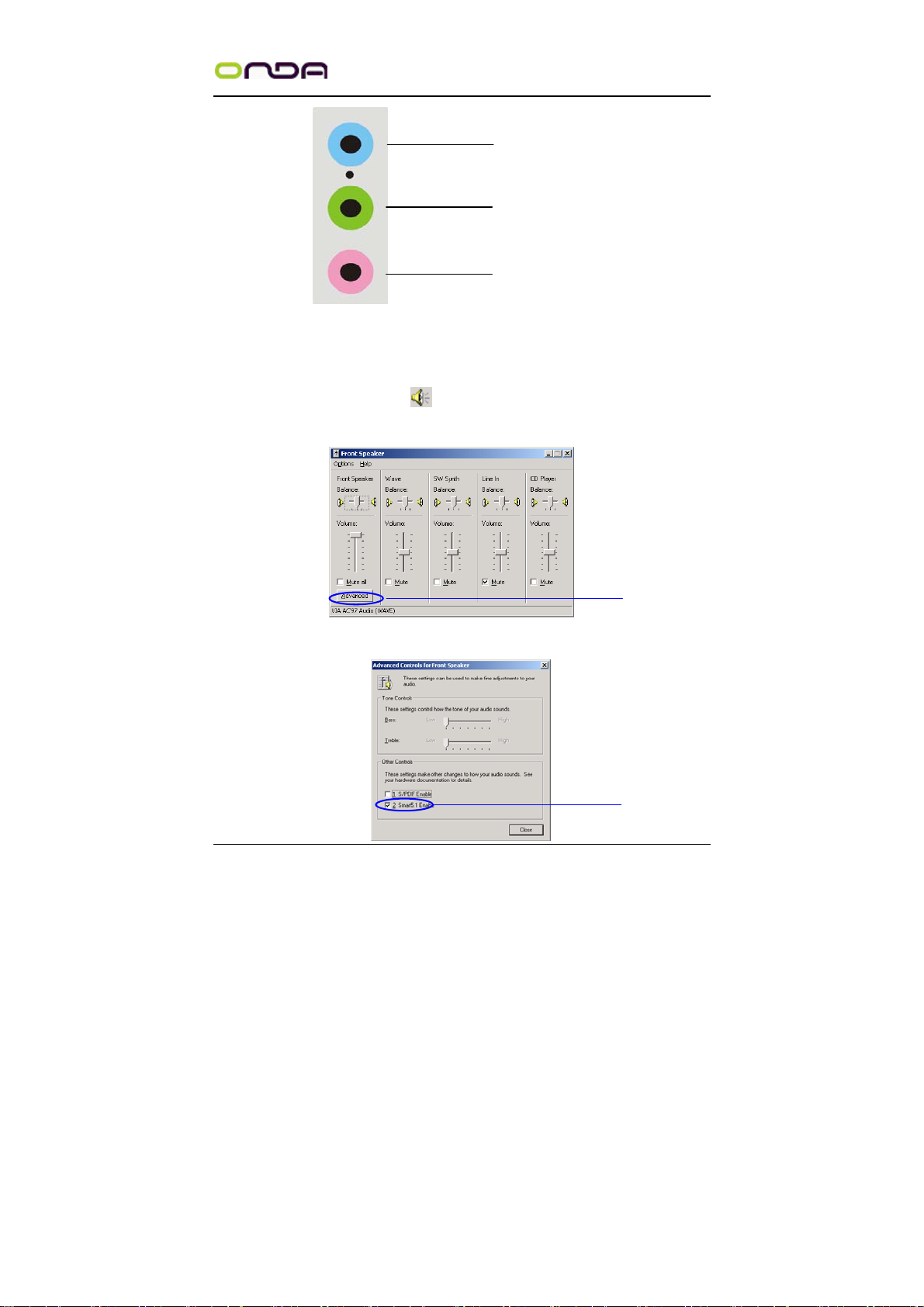

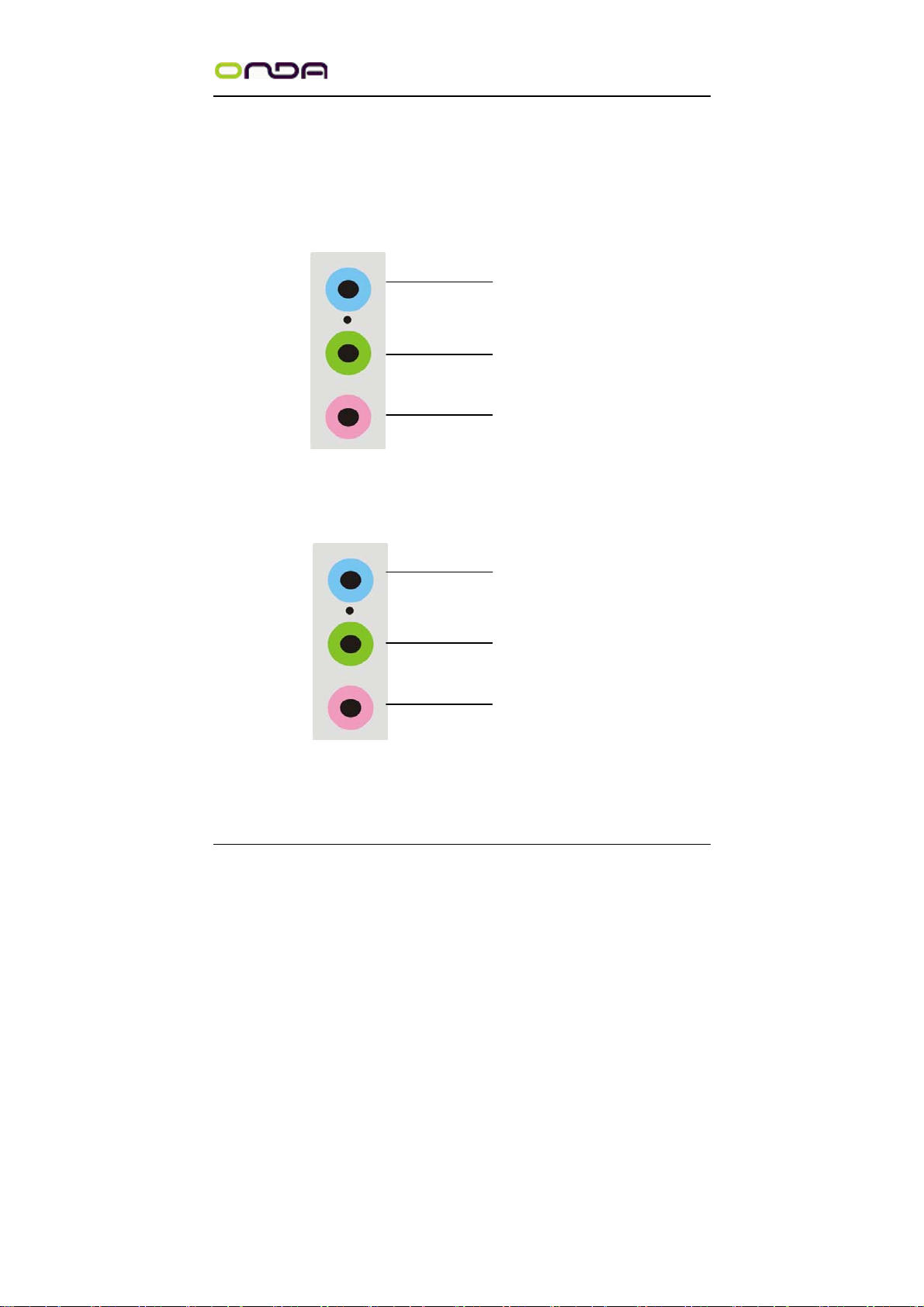

声音部分连接

主板上的 Line-in 用来连接线性音频输入设备； Line-out 用来连接线性音频输出

设备，即音箱或耳机等；Mic 用来连接麦克风。

NF3S

主板

用户手册

清除 CMOS

昂达 nF3s 主板内置 RTC 及 CMOS SRAM，主板上的电池确保 RTC 及 CMOS SRAM 在关

机后不会因为主电源的消失而丢失数据或停止运行。RTC（Real Time Clock 实时

钟）的功能是为 PC 提供正确的时间和日期。系统上所有的设定都储存在 CMOS SRAM

里，每次开机，CMOS 会自动把设定状态读入系统里。

CMOS 状态 CLR_CMOS1 1-2 NORMAL 2-3 CLEAR CMOS

其他部件的安装

PC 喇叭的连接

PC 喇叭的接口共有四支接脚。PC 喇叭的连接是有方向性的，需要将机箱上 4 脚的

SPK 接线按前面板说明连接即可。

Reset 复位按钮的连接

Reset 重启动按钮可以在不重新关闭电源的情况下，强迫电脑重新冷启动，Reset

接头没有方向性，只要短路即进行 Reset 动作。Reset 重启动按钮是一个 2 脚连接

器，应连接到主机板上的 RESET 位置。

电源指示灯的连接

电源指示灯（Power LED）用来显示主机板的工作状态：亮表示系统处于正常工作

状态；灭表示系统处于关机状态。所有 LED 都是有方向性的，也就是必须正接正，

负接负，若是接反则 LED 不会亮，此时只需将方向反过来插上即可，电源指示灯

的接口为 PWR LED。主板上主 ATX 电源接头（20Pin），供应主板上大部分电源输出。

＋12V 电源接头（4Pin），连接此接头供应＋12V 电源输出。

硬盘指示灯的连接

硬盘指示灯指示硬盘的工作状态。当指示灯亮时，表示硬盘处于读/写状态。硬盘

指示灯的接口为 HDD LED。

N F3S

主板

用户手册

IDE/与 ATAPI 设备的安装

主板上有两个 ATAPI 标准规格的加强型 PCI IDE 接口（IDE1，IDE2）。每一个 IDE 接口都可以外接两个 ATAPI 兼容设备（如 IDE 硬盘、光驱及磁带机），所以两个接口总共可外接四个 ATAP I 兼容设备。另外昂达 nF3s 主板支持 Ultra DMA 66/133 高速硬盘，而且附送一根 80pin Ultra DMA 66/100 硬盘线。如果您已购买了 Ultra DMA 66/100 硬盘，那么使用 Ultra DMA 66/100 排线直接将硬盘与主板的 IDE 口连接即可。

Serial-ATA 驱动器数据线插槽: SATA1/SATA2

主板提供两个 Serial－ATA 接口，接口是用来连接 Serial ATA 接口的硬盘驱动器，

您可以在这每个接口上连接一个 S-ATA150 硬盘驱动器。

外部设备的安装

当您安装了主板上的所有元件，接头并设定好了相关的 Jumpers，将之固定于机箱

内后，便可继续安装其它附加卡与外存储设备了，如显示卡、音效卡、网络卡以

及软、硬驱及其电源、数据排线等。安装完毕后，请仔细检查所有电源、排线及

设定，尤其是 CPU 的电源、频率设定，以免造成不必要的损失，待确认无误后，

才能插上 ATX 电源插座打开电源，并进行 CMOS SETUP 的相关设定，以便使电脑正

常开机运作。

键盘与 PS/2 鼠标的安装

主板上有 PS/2 接口，开机后 BIOS 会自动检测 PS/2 接口是否连接有鼠标，如果有

BIOS 会自动设鼠标的 IRQ 为 12。最后在您结束了外部设备的安装后，最好能不厌

其烦地再仔细检查一遍，然后启动您的电脑。

NF3S

主板

用户手册

第五章 BIOS 设定

BIOS 是一段储存在快闪内存 (FLASH MEMORY) 中的基本输出、输入控制程序。

该程序是主机板与操作系统间的一架桥梁。负责管理主机板和扩充卡之间的相关

参数设定，例如：时间、日期、软盘驱动器设定和 CPU Setting、硬盘设定、设备

工作状态设定等复杂的参数设定。当计算机激活时，会先由 BIOS 程序进行控制。

首先执行一个称为 POST（开机自我检测）的自我测试，它会侦测所有硬设备，并

确认同步硬件参数。当完成所有检测时，它才将系统的控制权移交给操作系统

（OS）。由于 BIOS 是硬件与软件联系的唯一信道，如何妥善的设定 BIOS 中的参数，

将决定您的电脑是否稳定运行，是否工作在最佳状态。所以 BIOS 的正确设定是系

统稳定性的关键因素，进而确保系统性能可达到最佳状态。

CMOS SETUP 会将设置好的各项数据储存在主板上内建的 CMOS SRAM 中。当电

源关闭时，由主板上的锂电池继续为 CMOS SRAM 供电。BIOS 设置实用程序允许你

配置：

● 硬盘驱动器，软盘驱动器，和周边设备

● 视频显示类型和显示选项

● 密码保护

● 电源管理特征

6.1 进入 BIOS 主界面

本章提供了 BIOS Setup 程序的信息，让用户可以自己配置优化系统设置。

如下情形您需要运行 SETUP 程序：

系统自检时屏幕上出现错误信息，并要求进入 SETUP 程序。

您想根据客户特征更改出厂时的默认设置。

进入设定程序

在计算机启动时，BIOS 进入开机自检(Post)程序，自检程序是一些列固定载 BIOS

中的诊断程序，当自检程序执行完成后，显示出如下信息：Press DEL to enter

setup(按 DE>键即可进入 SETUP)。

如果此信息在您做出反应前就消失了，您可以关机后再开机或按机箱上的 Reset

键，重起您的电脑，也可以同时按下<Ctrl><Alt><Delete>来重起电脑。

N F3S

主板

用户手册

6.2 控制键位

< ↑ > 向前移一项

< ↓ > 向后移一项

< ← > 向左移一项

< → > 向右移一项

< Enter> 选定此选项

< Esc > 跳到退出菜单或者从子菜单回到主菜单

< +/PU > 增加数值或改变选择项

< -/PD > 减少数值或改变选择项

< F1 > 主题帮助，仅在状态显示菜单和选择设定菜单有效

< F5 > 从 CMOS 中恢复前次的 CMOS 设定值，仅在选择设定菜单时有效

< F6 > 从故障保护缺省值表载入 CMOS 值，仅在选择设定菜单时有效

< F7 > 载入优化缺省值

< F8 > 保存改变后的 CMOS 设定值并退出

图一

进入 Setup 程序之后，第一个屏幕就是主菜单（如图一）。
