ONDA N61GT User Guide

昂达 N61GT 主板

用户手册

Rev：1.0

Date：2006.05

N61GT主板

用户手册

给用户的说明

本产品的所有部分，包括配件与软件等，其所有权都归本公司所
有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户
手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户
手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或
事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，
本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，
恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何
错误，本公司没有义务为其担负任何责任。

本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司

的注册商标或是版权，在此声明如下：

IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。

Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于

Intel 的注册商标。

Athlon 都是 AMD 公司的注册商标。其它商标及名称皆属其所属公司所有。

Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等 属 于

Microsoft 的注册商标。

PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。

AMI 属于美国 Megatrends Inc 的注册商标。

Award 属于 Award 的注册商标。

MediaRing Talk 属于 MediaRing 的注册商标。

3Deep 属于 E-Color 的注册商标。

本手册中出现的其他商标均已注册。

1

N61GT主板

用户手册

目 录

第一章

包装说明 ..............................………………………………………. 3

第二章 综述 ......................................………………………………………. 4

第三章 主板位图 ......................................…………………………………. 6

安装与设置 ......................................……………………………. 7

第四章

第五章 BIOS 设置 .....................................…………………………….. .... 13

5-1 进入 BIOS 主界面 ........................…………………….. .. 13

5-2 控制键位 ....................................…………………………… 13

5-3 主题帮助 .....................................………………………….. 14

5-4 BIOS 主界面 .................................………………………… 14

5-5 标准 COMS 设置 ..................................……………….… 15

5-6 高级 BIOS 功能设置 .............................………………….. 17

5-7 高级芯片组特征 .............................………………..……… 20

5-8 集成的外部设备 ..........................………………………….. 21

5-9 电源管理设置 ................................………………………… 24

5-10 即插即用配置 .................................………………………. . 25

5-11 电脑健康状态..............................…………………………… 26

5-12 频率/电压控制 ...............................………………………… 28

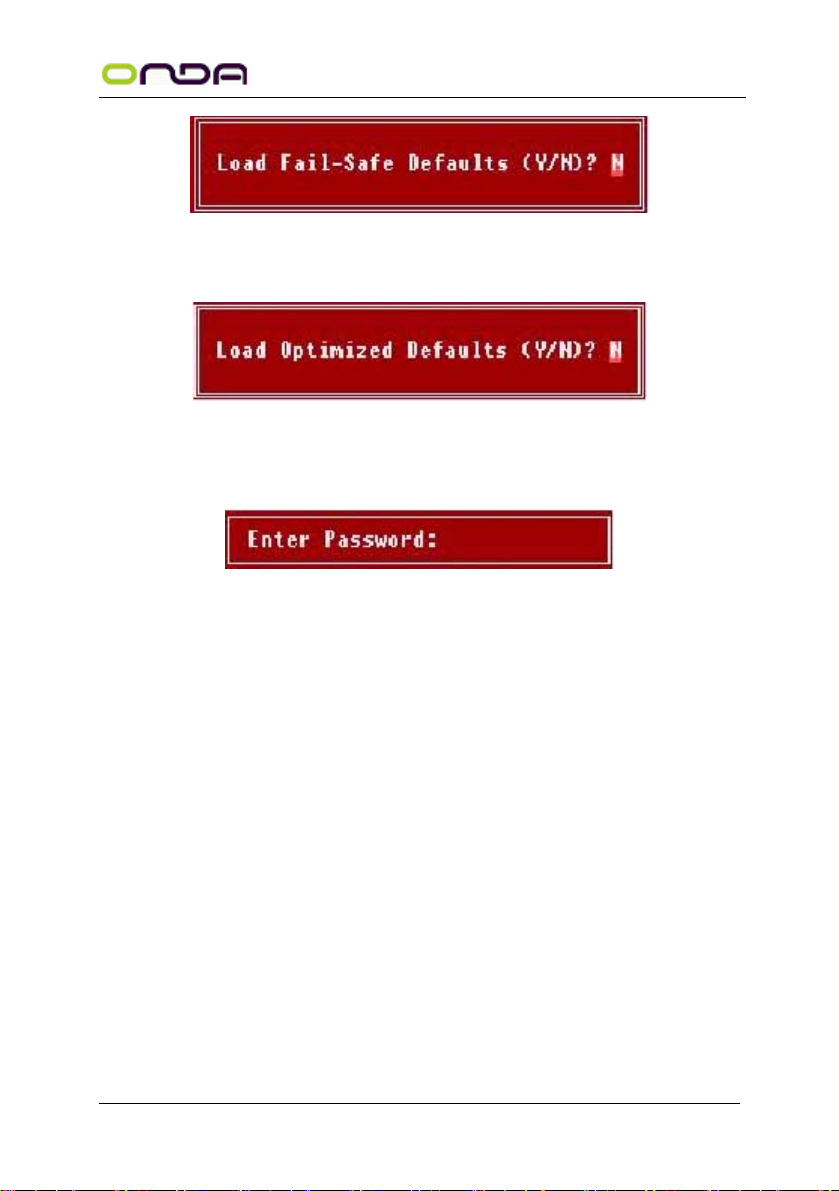

5-13 载入默认安全/优化值 ........................…………………….. 28

5-14 设定管理员/用户密码 ........................…………………….. 29

5-15 Save & Exit Setup .......................…………………………… 29

5-16 Exit Without Saving .......................…………………………. 30

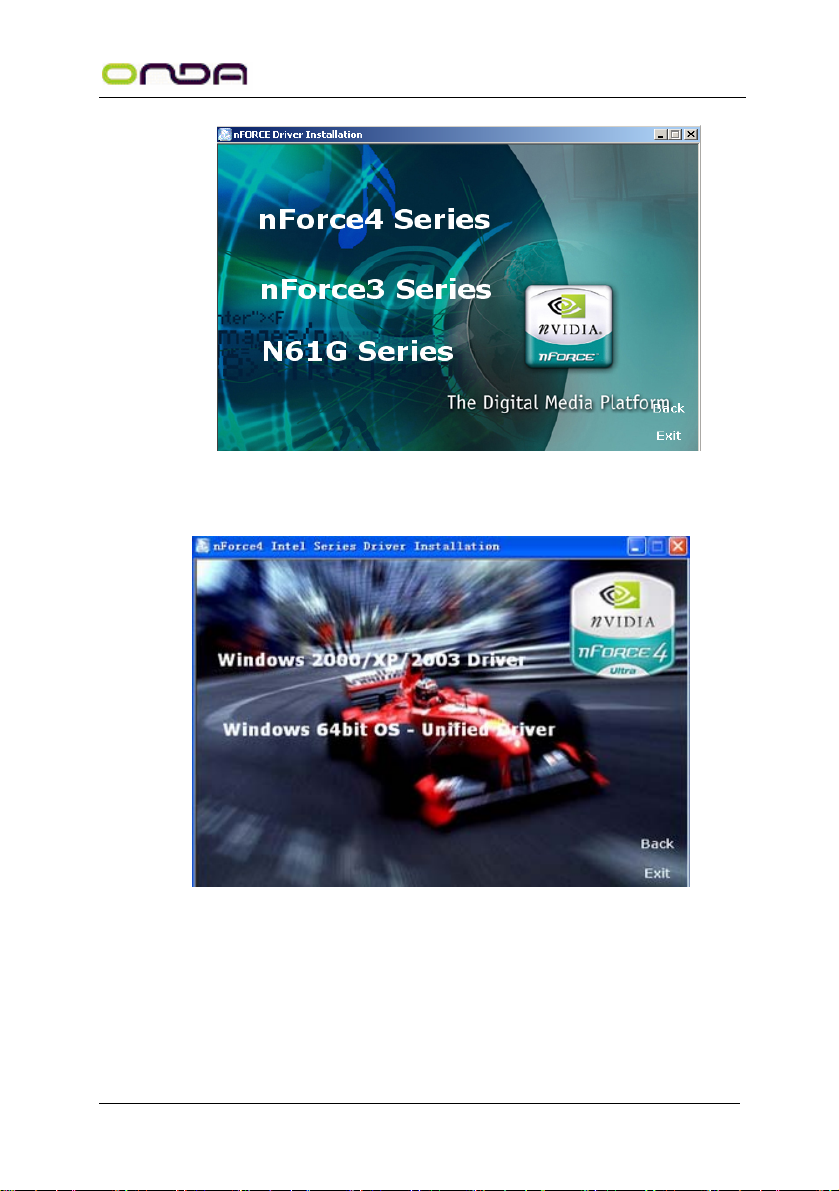

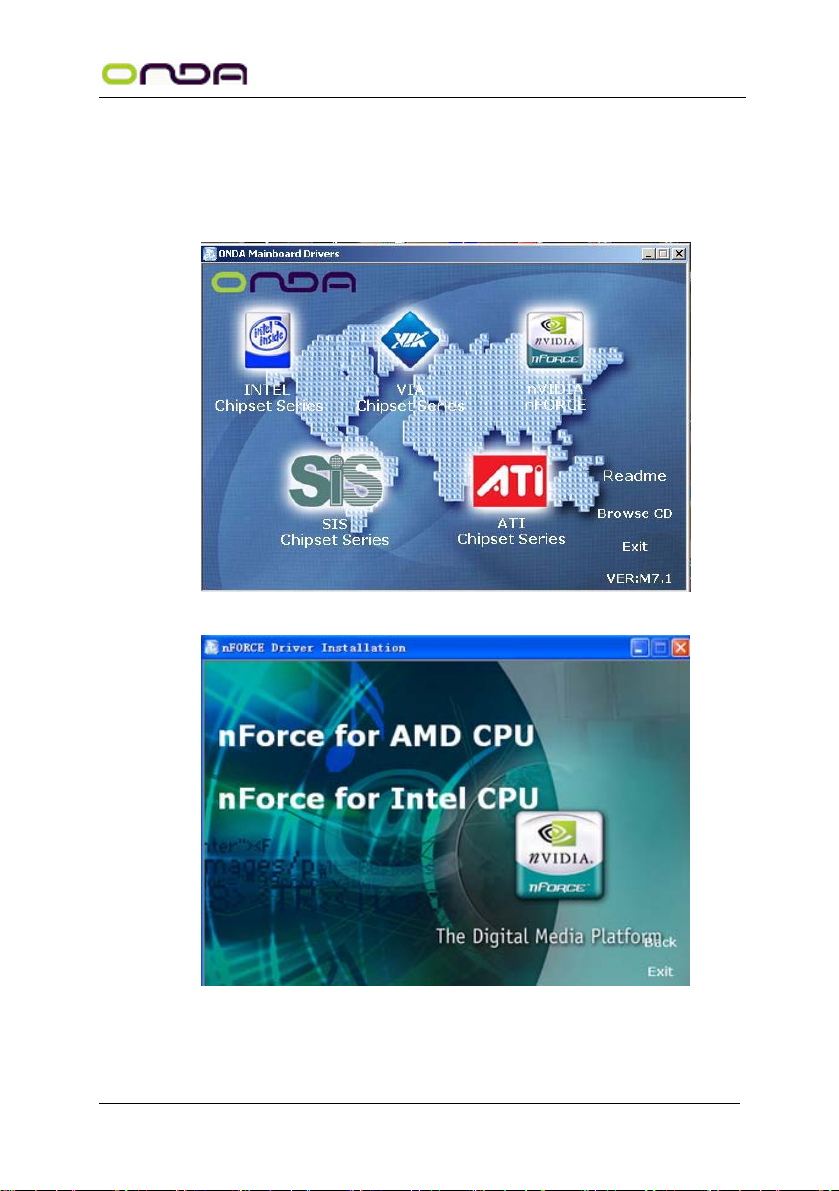

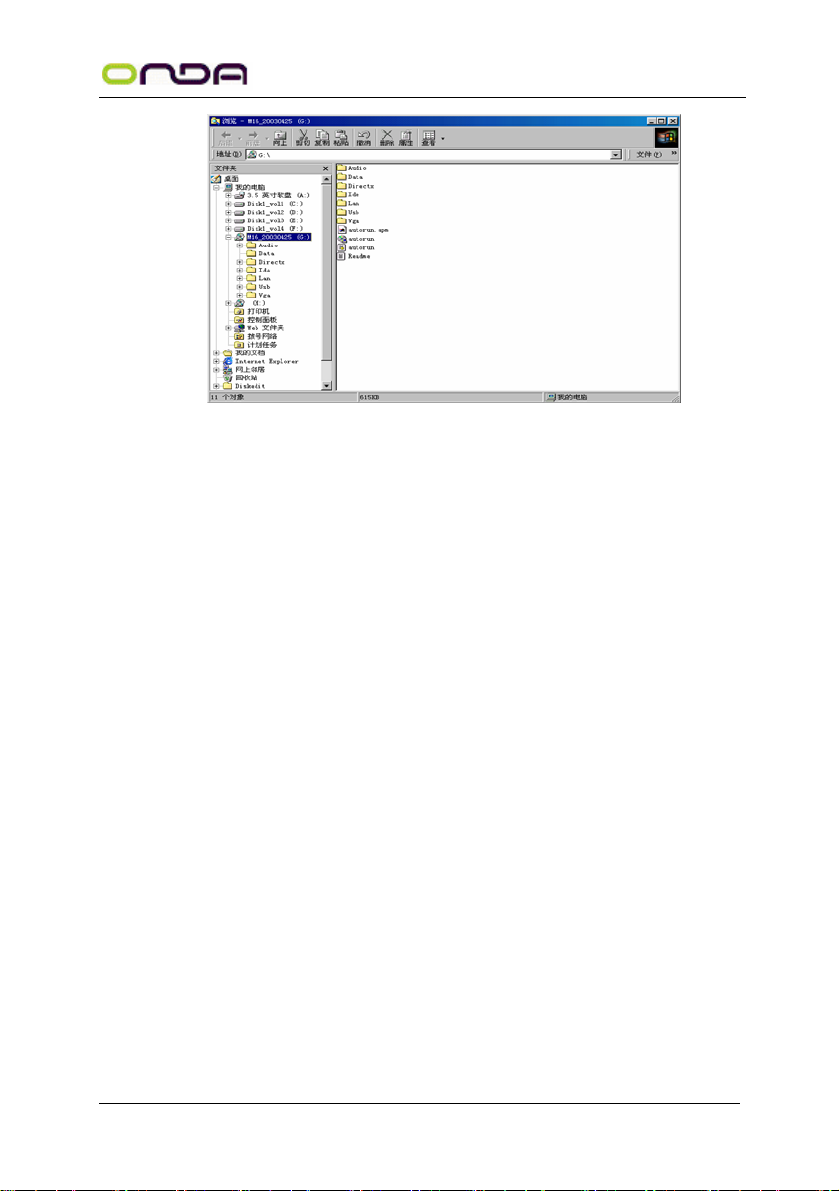

第六章 安装驱动.......................……………………………….. ............... 30

2

N61GT主板

第一章 包装说明

请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情

形，请尽快与您的经销商联系。

用户手册

) 昂达 N61GT 主板
) 80-Pin Ultra DMA 100 IDE 排线一根
) S-ATA 线一根
) 软驱排线一根
) 驱动程序光盘一张
) 本用户手册一本
) 质保卡一张

3

N61GT主板

用户手册

第二章 综述

昂达 N61GT 主板，采用最新 NVIDIA C51G + MCP51 芯片组设计，采用 1GMHz HT
总线技术。支持 Athlon 64X2（Dualcore）、Athlon 64、Sempron 等 AM2 CPU；
支持 DDR2 400/533/667/800（Sempron 支持最大 800MHz HT 总线，最大 DDR2
667）存储架构；支持新一代 16X PCI EXPRESS 图形接口；支持 SATA2 300M/s Serial

ATA 新一代高速硬盘接口；板载六/八声道（可选）音效，集成百兆/千兆（可选）

网卡。性价比极高，是您不可错过的选择！

特点介绍：

-芯片组：

采用最新 NVIDIA C51G + MCP51 芯片组设计；

-CPU 支持：

支持 Athlon 64X2（Dualcore）、Athlon 64、Sempron 等 AM2 接口 CPU；

-CPU 频率识别：

自动识别 CPU 主频（免跳线方式）；

-内存支持：

支持双通道 DDR2 400/533/667/800; DDR2（Double Data Rate 2） SDRAM 是由

JEDEC（电子设备工程联合委员会）开发的新一代内存技术标准，它与上一代 DDR

内存技术标准最大的不同就是，虽然同是采用了在时钟的上升/下降延同时进行

数据传输的基本方式，但 DDR2 内存却拥有两倍以上 DDR 内存预读取能力（即：

4bit 数据读预取）。换句话说，DDR2 内存每个时钟能够以 4 倍外部总线的速度读

/写数据，并且能够以内部控制总线 4 倍的速度运行。

-BIOS 支持：

支持即插即用；

支持高级电源管理 ACPI；

硬件实时监控 CPU 温度，风扇转速，系统电压；

-提供2个IDE通道可连接 4 个 IDE 设备，支持 ATA66/100/133；

4

N61GT主板

-提供 2 个 Serial ATA 高速硬盘接口；

-外围扩展设备特性：

1 X FLOPPY，可支持格式为 360K/720K/1.2M/1.44M/2.88M 的软盘驱动器；

1 X Parallel Port，支持 EPP/ECP/SPP 传输；

8 X USB，支持 USB2.0 设备，兼容 USB 1.1；

1 X PS/2 Keyboard；

1 X PS/2 Mouse；

1 X 10/100 自适应板载网卡接口

1 X VGA+DVI 接口；

1 X IR 接口，可以在 PC 上实现红外数据传输功能；

-板载 6 声道/8 声道（可选）AC’97 音效，兼容 AC’97 2.1；

支持 16 bit 立体声解码；

支持多路立体声混频；

提供前置音频接口，麦克风接口；

-扩展槽：

1 X PCI Expresss x16 插槽；

1 X PCI Expresss x1，2 个 PCI 插槽,兼容 PCI2.2；

-主板尺寸：采用 Micro-ATX 板型

用户手册

5

N61GT主板

第三章 主板位图

用户手册

昂达 N61GT 主板位图

(可能和实物有差异，以实物为准)

6

N61GT主板

用户手册

第四章 安装与设置

如何辨认跳线的 1 脚位置？

请仔细查看主板，凡有标明“1”或是白色粗线标记的接脚均为 1 脚位置。

KB_PWR1 跳线：是否支持键盘开机功能

2-3（缺省设置） Normal （不支持）
1-2

F_USB1,F_USB2 接口

CD_IN1:CD 输入接脚:

1 CD-L
2 GND
3 GND
4 CD-R

FP_AUDIO1 前端音频接口说明

Enable （支持）

7

N61GT主板

PIN1，3
PIN2
PIN4
PIN5，9
PIN6，7，10

PIN8

风扇安装

z 在此我们强烈建议您一定要安装散热风扇在 CPU 上，并要将风扇电源线连接

到 CPU_FAN1 接头上。

SPEAKER1,F_PANEL 面板插针接口

MIC2 左右声道。
声卡接地 PIN
保留
Line2 左右声道。
检测前置音频接口设备类型和动作 （仅用于 AZALIA 声

卡）
防呆

此处介绍的 3 个风扇接头在您的

安装过程中扮演着重要的角色。它们

是主板上所有降温风扇的电源供应接

头，提供降低系统及 CPU 温度的重要

功能。

用户手册

8

N61GT主板

硬盘动作中指示灯 HDD_LED(Hard Driver LED Header)

将机壳前面板的 HDD LED 指示灯接到此接脚上，便可经由此指示灯看到硬盘运转

的状况。

系统重置按钮 RESET（Reset Control）

将机壳前面板的 RESET 连接线接到此接线，若关闭此开关，则系统将重置并执行

开机自我测试（POST）。

电源开关按钮接脚 PWR-ON(Power Button)

将机壳前面板上的电源开关电缆连接至此接脚，便可以电源开关按钮打开或者关

闭计算机。

扬声器接脚 SPEAKER（Speaker）

透过此扬声器接脚，您可以外接一个扬声器到您的主板上，当计算机开机正常无

误时，此扬声器会发出一短[嘀]声，但若计算机开机时出现不正常状况时，此扬

声器会发出不规则长、短或高的[嘀嘀]声来提醒使用者。

用户手册

建议安装使用步骤如下：

1. 开机后，按“DEL”键进入 CMOS SETUP，选择“Load Optimized Defaults”

存盘退出；

2. CPU 频率设置：采用自动识别，一般无须手动设置。如果出现频率显示不正

确或者不显示的情况，则可关机清除 CMOS，然后重复第一步即可；

0 过渡超频可能会导致某些部件的损坏或是使用寿命减少，建议不要采用超频

方式。

CPU 的安装

主板是具备一个 AM2 处理器接口，是专为拥有 AM2 接口的 AMD 最新处理器而设计。

0在您安装 CPU 前请确保 AM2 接口的接点没有弯曲现象，如果有弯曲现象请立即

与经销商联系。

安装方法：
1． 找到主板的 CPU 插座，用手指压下固定扳手并向外侧推出，这样就可以打开

CPU 的安装盖；

2． 翻开安装盖，取下 CPU 接口的保护盖；

9

N61GT主板

3． 取出 AM2 处理器，将处理器的金色三角标志与主板插座的三角标志相对应并

确保与插座的校准点配合融洽，放入插座内；

0CPU 只有一个方向可以安装到插座中，切记不要用力将 CPU 以错误的方向安装

到插座中！
4． 将安装盖重新盖上，接着将固定扳手按原方向推回并扣回固定扣中，至此 CPU

安装就算完成。

用户手册

内存安装

主板内建两组 240-pin 的 DDR2 内存模块扩充槽。必须使用 1.8V 工作电压的内存

模块。；安装 240 pin DD2 内存时，请垂直插入插槽中，方向错误会无法完全插入。

请确认方向是否正确，您可以根据内存模块上缺口（指向点）的位置与主板内存

扩充槽的指向点位置确定。两个位置必须对准。

当您安装好 240 pin DDR2 内存时，主板会自动检测 DRAM，并采用正确的电源及存

取时序使内存运行达到最佳状态。

双通道内存的安装

主板支持全新双通道 DDR2 400/533/667/800 内存模式。主板具有2个DIMM插槽，

每 1 个代表一个内存通道，只有当两根插槽分别都安装内存时，才能使内存工作

在双通道模式下。安装成功后，开机自检时，会显示出内存工作在双通道模式下。

0注：使用双通道模式，必须选择容量，频率，品牌相同两根内存同时使用

声音部分连接

Line out 用来连接耳机或喇叭等的音效接收设备，在 8 声道音效输出模式中，这

个接头应该接到前置左右声道（两个主喇叭）； Line-in 用来连接线性输入设备；

Cen/LFE 用来连接中置音箱及重低； SURROUND 用来连接侧面左右声道；Mic 用来

连接麦克风。SUR BACK 用来连接后置左右声道。

清除 CMOS

主板内置 RTC 及 CMOS SRAM。主板上的电池确保 RTC 及 CMOS SRAM 在关机后不会

因为主电源的消失而丢失数据或停止运行。RTC（Real Time Clock 实时钟）的功

能是为 PC 提供正确的时间和日期。系统上所有的设定都储存在 CMOS SRAM 里，每

10
