ONDA 915PT, 915GT User Guide

ONDA 915PT/915GT 主板

用户手册

Rev：1.0

Date：2005.09

ONDA 915PT/GT 用户手册

第一章包装说明 ..............................………………………………………. 2

第二章综述 ......................................………………………………………. 3

主板位图 ......................................…………………………………. 4

第三章

第四章

安装与设置 ......................................……………………………. 6

第五章 BIOS 设置 .....................................…………………………….. .... 11

5-1 进入 BIOS 主界面 ............................…………………….. .. 11

5-2 控制键位 ....................................…………………………… 12

5-3 主题帮助 .....................................………………………….. 13

5-4 BIOS 主界面 .................................………………………… 13

5-5 标准 COMS 功能设置 ...............................………………. 14

5-6 高级 BIOS 功能设置 .............................………………….. 15

5-7 高级芯片组功能设置 ..............................………………….. 19

5-8 集成周边设备 ..............................………………………….. 21

5-9 电源管理设置 ................................………………………… 22

5-10 即插即用配置 .................................………………………. . 24

5-11 PC硬件监控 ...............................…………………………… 25

5-12 频率/电压控制 ...............................………………………… 26

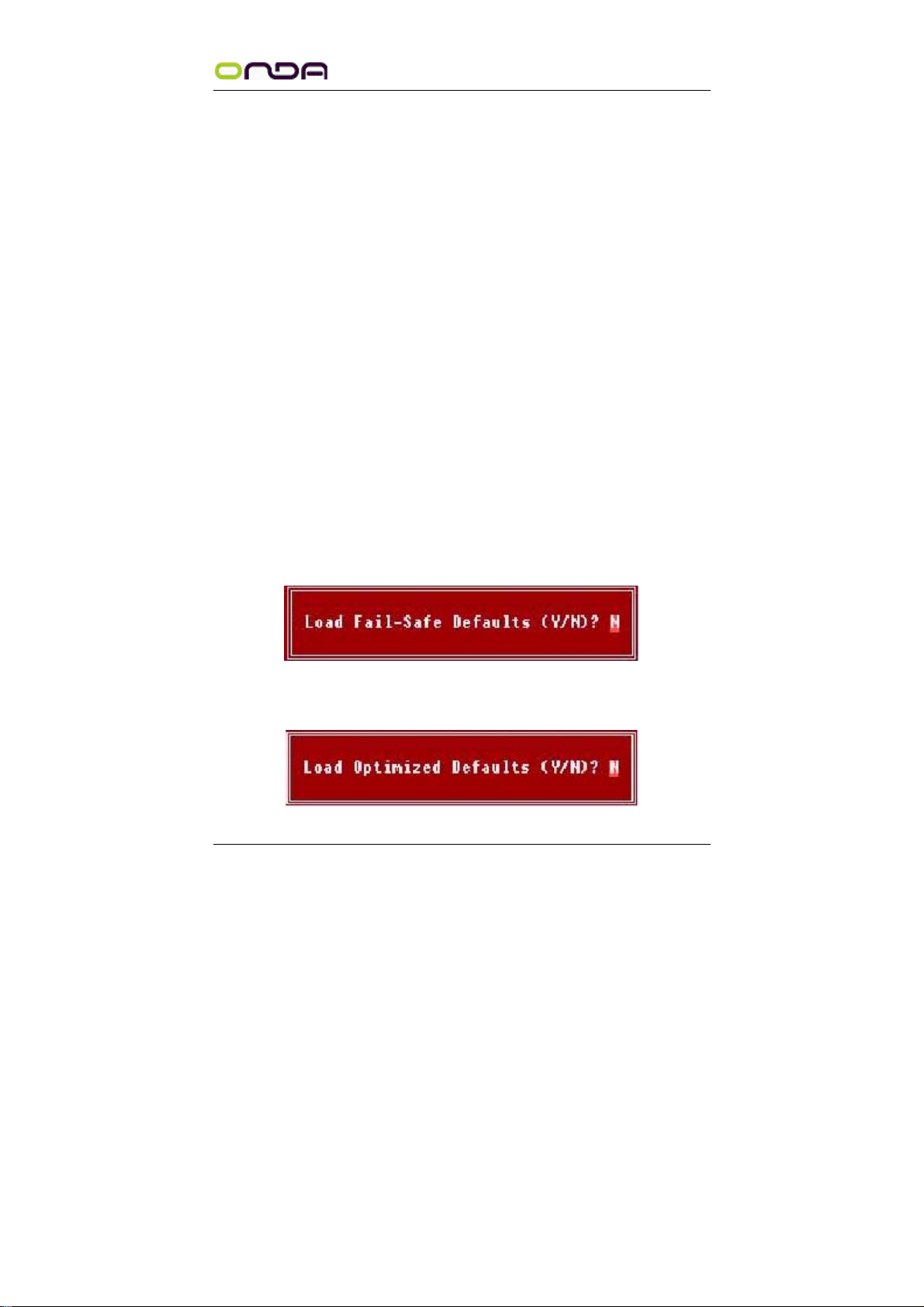

5-13 载入默认安全/优化值 ........................…………………….. 27

5-14 设定管理员/用户密码 ........................…………………….. 28

5-15 Save & Exit Setup .......................…………………………… 28

5-16 Exit Without Saving .......................…………………………. 28

第六章驱动安装程序及软件安装.......................………………………….. 29

第七章声音系统应用 .....................……………………………………….. 31

7-1 声音系统应用.......................………………………….. .. .. .. . 31

7-2 选择六声道设置 .......................……………………….. .. ..... 32

ONDA 915PT/GT

用户手册

第一章包装说明

请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情

形，请尽快与您的经销商联系。

 ONDA 915PT/915GT

 80-Pin Ultra DMA 100 IDE 排线一根

 S-ATA 线一根

 软驱排线一根

 驱动程序光盘一张

 本用户手册一本

 质保卡一张

ONDA 915PT/GT 用户手册

第二章综述

ONDA 915PT 主板，采用最新 Intel 915P/915G（可选）芯片组设计，支持最新的

LGA775 接口的 CELERON D 和 Prescott CPU；支持 FSB 533/800MHz System BUS

频率；支持 DDR2 400/533 存储架构；支持新一代 16X PCI EXPRESS 图形接口；集

成 150M/s Serial ATA 新一代高速硬盘接口；板载 6 声道音效；提供 3 个 PCI 插

槽，1 个 PCIE 16x，2 个 PCIE 1X，扩展性强；性价比极高，是您不可错过的选择！

特点介绍：

-芯片组：

采用 915G/915P（可选）芯片组设计，集成 intel GMA900 Graphics 多媒体显卡（仅

915G）；ICH6：Intel 82801FB；

-CPU 支持：

支持 Intel Intel® LGA775 Prescott CPU；

支持 533MHz;800MHz 总线频率；

支持超线程技术

支持 Intel 最新的 LGA775 界面的 64 位处理器

-CPU 频率识别：

自动识别 CPU 主频（免跳线方式）；

亦可手动设置

-内存支持：

支持双通道 DDR2 400/533; DDR2（Double Data Rate 2） SDRAM 是由 JEDEC（电

子设备工程联合委员会）开发的新生代内存技术标准，它与上一代 DDR 内存技术

标准最大的不同就是，虽然同是采用了在时钟的上升/下降延同时进行数据传输

的基本方式，但 DDR2 内存却拥有两倍于上一代 DDR 内存预读取能力（即：4bit

数据读预取）。换句话说，DDR2 内存每个时钟能够以 4 倍外部总线的速度读/写

数据，并且能够以内部控制总线 4 倍的速度运行。

ONDA 915PT/GT

-BIOS 支持：

支持即插即用；

支持高级电源管理 ACPI；

硬件 BIOS 防写保护；

-提供一个 IDE 通道可连接 2 个 IDE 设备，支持 ATA66/ATA100；

-提供四个 Serial ATA 高速硬盘接口

-外围扩展设备特性：

1 X FLOPPY，可支持格式为 360K/720K/1.2M/1.44M/2.88M 的软盘驱动器；

1 X Parallel Port，支持 EPP/ECP/SPP 传输；

1 X SPDIF 输出，轻易的外接家庭剧院系统；

8 X USB，支持 USB2.0 设备，兼容 USB 1.1；

1 X PS/2 Keyboard；

1 X PS/2 Mouse；

1 X 10/100M 自适应板载网卡接口(可选)；

1 X VGA 接口（仅 915G）

板载 6 声道 AC’97 音效（可选），兼容 AC’97 2.1；

支持 16 bit 立体声解码；

支持多路立体声混频；

提供前置音频接口，麦克风接口；

-硬件实时监控 CPU 温度，风扇转速，系统电压。

-扩展槽：

1 X PCI Expresss x16；

2 X PCI Expresss x1，3 个 PCI 插槽,兼容 PCI2.2

-主板尺寸：采用 ATX 板型

用户手册

ONDA 915PT/GT 用户手册

第三章主板位图

ONDA 915GT/PT 主板位图

(可能和实物有差异，以实物为准)

ONDA 915PT/GT

用户手册

第四章安装与设置

☺ 如何辨认跳线的 1 脚位置？

请仔细查看主板，凡有标明“1”或是白色粗线标记的接脚均为 1 脚位置。

JP8：键盘唤醒选择：

1-2 Enable 2-3（缺省设置） Disable

JP2，JP3，JP4：设置系统总线频率

JP2 JP3 JP4 CPU 1-2 1-2 1-2 AUTO（缺省设置） OPEN 2-3 OPEN 100MHz OPEN 2-3 2-3 133MHz 2-3 OPEN 2-3 200MHz

JCOMS：CMOS 跳线：

1-2（缺省设置） Normal 2-3 清除 CMOS

JP1：BIOS 写保护功能：

1-2（缺省设置） PROTECT 2-3 NORMAL

F_USB1，F_USB2 接口

J1:CD 输入接脚:

ONDA 915PT/GT 用户手册

1 CD-L 2 GND 3 GND 4 CD-R

JP5:网卡跳线:

JP5 LAN CLOSE ENABLE OPEN DISABLE

COMB:外接 COM 口(仅适用 915G)

J5:前端音频接口说明

1 DCD 2 RXD 3 TXD 4 DTR 5 GND 6 DSR 7 RTS 8 CTS 9 DELL

ONDA 915PT/GT

用户手册

面板插针接口

建议安装使用步骤如下：

1. 开机后，按“DEL”键进入 CMOS SETUP，选择“Load Optimized Defaults”

存盘退出；

2. CPU 频率设置：采用自动识别，一般无须手动设置。如果出现频率显示不正

确或者不显示的情况，则可关机清除 CMOS，然后重复第一步即可；

 过渡超频可能会导致某些部件的损坏或是使用寿命减少，推荐不要采用超频

方式。

CPU 的安装

本主板是具备一个 LGA775 处理器接口，是专为拥有 775 封装接口的 Intel 最新处

理器而设计。

在您安装 CPU 前请确保 LGA775 接口的接点没有弯曲现象，如果有弯曲现象请立

即与经销商联系。

安装方法：

1．找到主板的 CPU 插座，用手指压下固定扳手并向外侧推出，这样就可以打开

ONDA 915PT/GT 用户手册

CPU 的安装盖；

2．翻开安装盖，取下 CPU 接口的保护盖；

3．取出 LGA775 处理器，将处理器的金色三角标志与主板插座的三角标志相对应

并确保与插座的校准点配合融洽，放入插座内；

CPU 只有一个方向可以安装到插座中，切记不要用力将 CPU 以错误的方向安装

到插座中！

4．将安装盖重新盖上，接着将固定扳手按原方向推回并扣回固定扣中，至此 CPU

安装就算完成。

内存安装

主板内建两组 240-pin 的 DDR2 内存模块扩充槽。必须使用 1.8V 工作电压的内存

模块。；安装 240 pin DD2 内存时，请垂直插入插槽中，方向错误会无法完全插入。

请确认方向是否正确，您可以根据内存模块上缺口（指向点）的位置与主板内存

扩充槽的指向点位置确定。两个位置必须对准。

当您安装好 240 pin DDR2 内存时，主板会自动检测 DRAM，并采用正确的电源及存

取时序使内存运行达到最佳状态。

双通道内存的安装

ONDA 915PT/915GT 主板支持全新双通道 DDR2 400/533 内存模式。主板具有 2

个 DIMM 插槽，每一个代表一个内存通道，只有当两个插槽都安装了内存时，才能

使内存工作在双通道模式下。安装成功后，开机自检时，会显示出内存工作在双

通道模式下。

(注意：使用双通道模式，必须选择容量，频率，品牌相同两根内存同时使用)

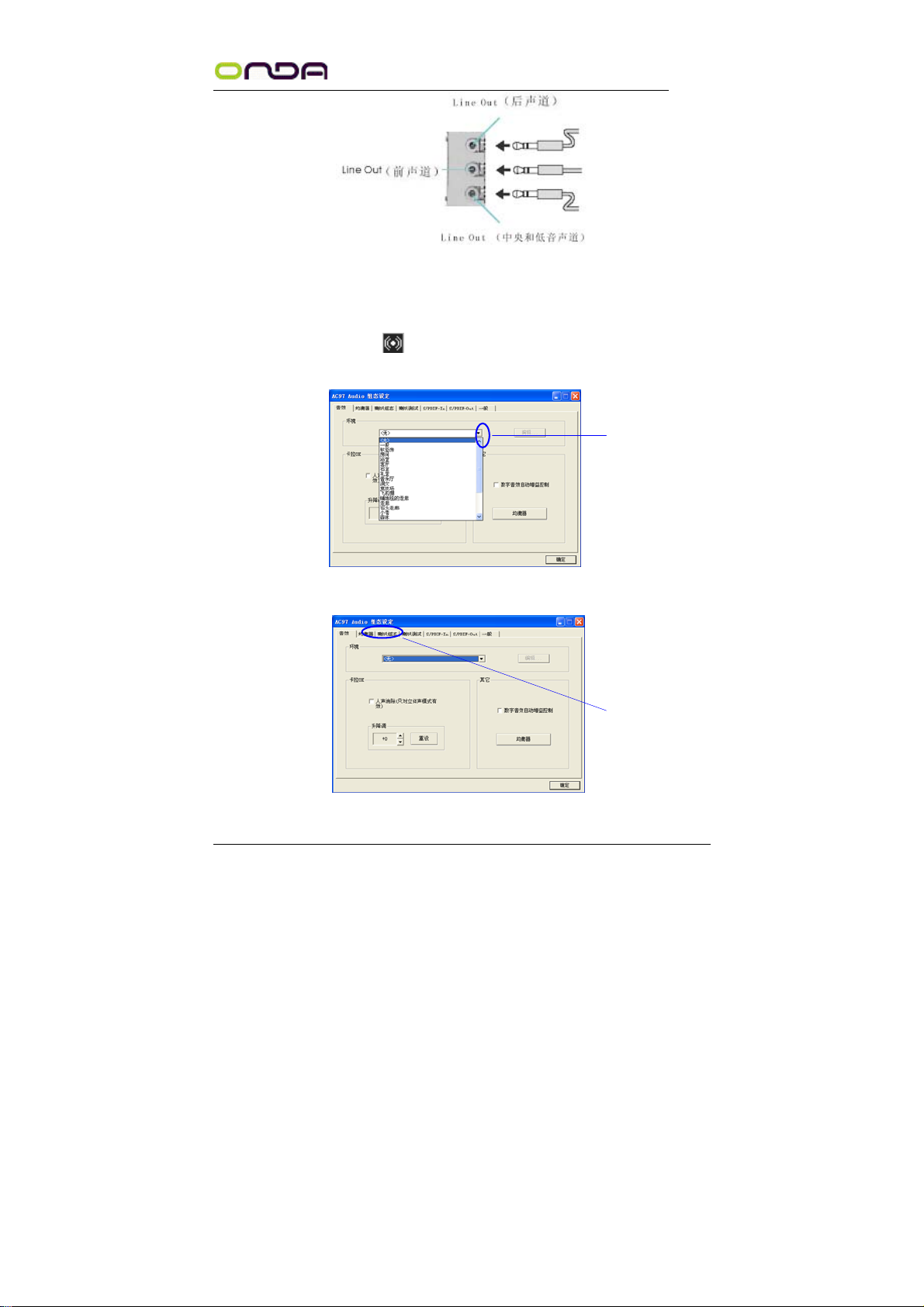

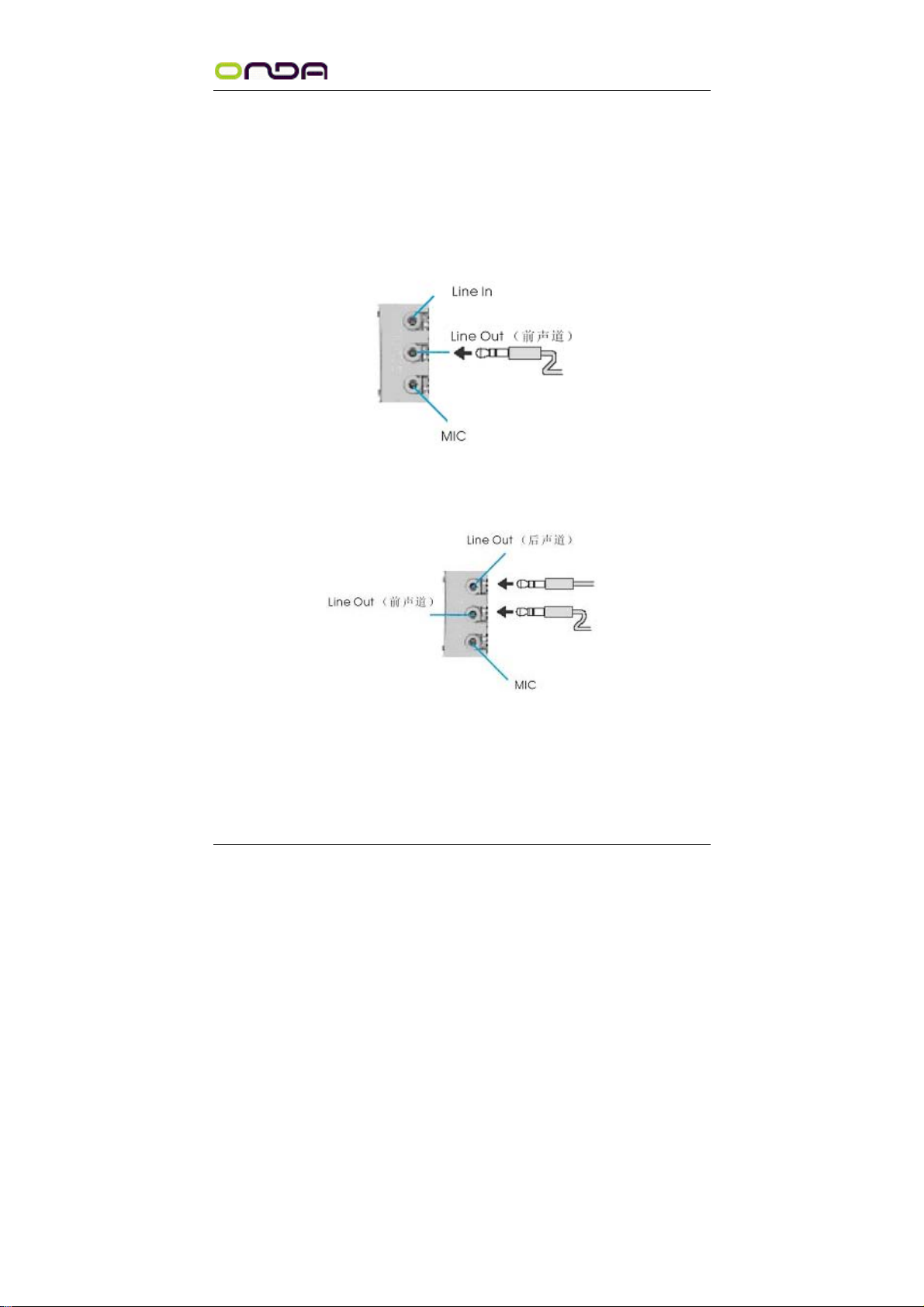

声音部分连接

Front 用来连接耳机或喇叭等的音效接收设备，在 8 声道音效输出模式中，这个接

头应该接到前置左右声道（两个主喇叭）； Line-in 用来连接线性输入设备；

Cen/LFE 用来连接中置音箱及重低； SURROUND 用来连接侧面左右声道；Mic 用来

连接麦克风。SUR BACK 用来连接后置左右声道。

ONDA 915PT/GT

用户手册

清除 CMOS

ONDA 915PT 主板内置 RTC 及 CMOS SRAM。主板上的电池确保 RTC 及 CMOS SRAM 在

关机后不会因为主电源的消失而丢失数据或停止运行。RTC（Real Time Clock 实

时钟）的功能是为 PC 提供正确的时间和日期。系统上所有的设定都储存在 CMOS

SRAM 里，每次开机，CMOS 会自动把设定状态读入系统里。如果不小心因为设置了

COMS 信息使得主机无法正常开机，这时就需要手动清除 COMS 信息，使其回复原始

设置。（相关跳线请见 JCMOS）

其他部件的安装

PC 喇叭的连接

PC 喇叭的接口共有四支接脚。PC 喇叭的连接是有方向性的，需要将机箱上 4 脚的

SPK 接线按前面板说明连接即可。

Reset 重启动按钮的连接

Reset 重启动按钮可以在不重新关闭电源的情况下，强迫电脑重新冷启动，Reset

接头没有方向性，只要短路即进行 Reset 动作。Reset 重启动按钮是一个 2 脚连接

器，应连接到主机板上的 RESET 位置。

电源指示灯的连接

电源指示灯（Power LED）用来显示主机板的工作状态：亮表示系统处于正常工作

状态；灭表示系统处于软关机状态。所有 LED 都是有方向性的，也就是必须正接

正，负接负，若是接反则 LED 不会亮，此时只需将方向反过来插上即可，电源指

示灯的接口为 PWR LED。

硬盘指示灯的连接

硬盘指示灯指示硬盘的工作状态，当指示灯亮时,表示硬盘处于读/写状态。

硬盘指示灯的接口为 HD LED。

IDE 与 ATAPI 设备的安装

主板上有一个 ATAPI 标准规格的加强型 PCI IDE 接口。可以外接两个 ATAPI 兼容

设备（如 IDE 硬盘、光驱及磁带机），所以总共可外接两个 ATAPI 兼容设备。另外，

Intel915G_P 主板支持 Ultra DMA 66/100 高速硬盘，而且附送一根 80pin Ultra
