Cat. No. Z240-FR2-03

Capteur intelligent avec caméras CCD couleur ultrarapides

Série ZFV-C

MANUEL D’UTILISATION

Advanced Industrial Automation

Sommaire

19 Caractéristiques 31 Installation et connexion 53 Fonctions et operations 59 Réglage des conditions d'inspection 91 Réglage des fonctions

supplementaires

Introduction

Le présent manuel fournit des informations concernant les fonctions, les performances et les modes de fonctionnement nécessaires pour utiliser le capteur.

Respectez impérativement les consignes suivantes lors de l’utilisation du capteur intelligent ZFV-C :

• Le capteur intelligent ZFV-C doit être commandé par un personnel disposant de connaissances suffisantes en électrotechnique.

• Pour garantir un fonctionnement correct, lisez ce manuel attentivement pour approfondir vos connaissances sur le produit.

• Veuillez conserver le manuel dans un endroit sûr de sorte à pouvoir le consulter à tout moment.

Introduction

INTRODUCTION

SECTION 1

SECTION 2

SECTION 3

SECTION 4

SECTION 5

CONSIDERATIONS SUR L'APPLICATION (à lire)

CARACTERISTIQUES

INSTALLATION ET CONNEXION

FONCTIONS ET OPERATIONS

REGLAGE DES CONDITIONS D'INSPECTION

REGLAGE DES FONCTIONS SUPPLEMENTAIRES

Section 1 Section 2 Section 3 Section 4 Section 5 Section 6 Section 7

SECTION 6

SECTION 7

ANNEXE

APPLICATION ET PARAMETRAGE

Manuel de l'utilisateur

Capteur intelligent avec caméras CCD couleur ultrarapides Série ZFV-C

Introduction

LIREET COMPRENDRE CE DOCUMENT

Lisez et assurez-vous de comprendre ce document avant d'utiliser les produits. Veuillez consulter votre revendeur OMRON si vous avez des questions ou des commentaires.

GARANTIE

OMRON garantit ses produits contre les vices de matériaux, main d'œuvre comprise, pendant un an (ou toute autre période spécifiée) à partir de la date de vente par OMRON.

OMRON NE DONNE AUCUNE GARANTIE NI REPRESENTATION, DE MANIERE EXPRESSE OU SOUS-ENTENDUE, CONCERNANT LA NON-VIOLATION, L'ADEQUATION OU LA CONFORMITE DES PRODUITS A DES UTILISATIONS PARTICULIERES. TOUT ACHETEUR OU UTILISATEUR RECONNAIT QU'IL A SEUL DETERMINE LA CONFORMITE DES PRODUITS AUX EXIGENCES POSEES PAR L'UTILISATION QU'IL SOUHAITE EN FAIRE. OMRON REJETTE TOUTES AUTRES GARANTIES, EXPRESSES OU SOUS-ENTENDUES.

RESTRICTIONS DE RESPONSABILITE

OMRON NE POURRA ETRE DECLARE RESPONSABLE DES DOMMAGES SPECIAUX, DIRECTS OU INDIRECTS, PERTE DE PROFITS OU PERTE COMMERCIALE LIES AUX PRODUITS, QUE LA PLAINTE SE BASE SUR LE CONTRAT, LA GARANTIE, LA NEGLIGENCE OU LA RESPONSABILITE STRICTE.

En aucun cas, la responsabilité d'OMRON ne pourra être engagée pour un montant supérieur au prix de vente du produit concerné.

EN AUCUN CAS, OMRON NE POURRA ETRE TENU RESPONSABLE CONCERNANT LA GARANTIE, LA REPARATION OU TOUTE AUTRE RECLAMATION LIES AUX PRODUITS SANS QU'UNE ANALYSE OMRON NE CONFIRME QUE LES PRODUITS ONT ETE CORRECTEMENT UTILISES, STOCKES, INSTALLES, ENTRETENUS ET N'ONT PAS ETE SUJETS A UNE CONTAMINATION, UN MAUVAIS EMPLOI, UNE MODIFICATION OU UNE REPARATION INAPPROPRIEE.

ZFV-C

Manuel de l'utilisateur

Introduction

ADEQUATION AU BESOIN

LES PRODUITS INCLUS DANS CE DOCUMENT NE SONT PAS REPERTORIES DANS UNE CLASSE DE PROTECTION. ILS NE SONT PAS CONÇUS NI CLASSES COMME DES PRODUITS GARANTISSANT LA SECURITE DES PERSONNES ET NE DOIVENT PAS ETRE CONSIDERES COMME DES ORGANES DE SECURITE OU DES DISPOSITIFS DE PROTECTION A CET EFFET. Veuillez vous reporter aux différents catalogues pour les produits OMRON répertoriés dans une classe de protection.

OMRON ne garantit pas la conformité de ses produits avec les normes, codes ou réglementations applicables en fonction de l'utilisation du produit par le client.

OMRON fournira à la demande du client des documents pertinents de certification par une tierce partie identifiant les valeurs nominales et restrictions d'usage des produits. Cette information en elle-même ne suffit pas à définir de manière complète l'adéquation des produits à des produits finaux, machines, systèmes ou autres applications ou utilisations.

Voici quelques exemples d'application auxquels une attention particulière doit être portée. Il ne s'agit pas d'une liste exhaustive de toutes les utilisations possibles des produits et elle n'implique pas que les produits peuvent convenir aux usages indiqués dans cette liste :

• Utilisation en extérieur, utilisation entraînant une contamination chimique potentielle ou des

interférences électriques, des conditions ou des utilisations non décrites dans le présent document.

• Systèmes de contrôle de l'énergie nucléaire, systèmes de combustion, systèmes pour l'aviation,

équipement médical, machines de jeux, véhicules, équipements de sécurité et installations soumises à des réglementations industrielles ou législations particulières.

• Systèmes, machines et équipements pouvant présenter un danger pour les personnes ou les biens.

Introduction

Veuillez lire et respecter les interdictions d'utilisation applicables aux produits. NE JAMAIS UTILISER LES PRODUITS DANS DES APPLICATIONS PRESENTANT DES RISQUES SERIEUX POUR LA VIE OU POUR DES BIENS SANS VOUS ASSURER QUE LE SYSTEME DANS SON ENSEMBLE A ETE CONÇU POUR PRENDRE EN COMPTE CES RISQUES ET QUE LES PRODUITS OMRON SONT CORRECTEMENT CALIBRES ET INSTALLES POUR L'USAGE PREVU DANS L'EQUIPEMENT OU LE SYSTEME COMPLET.

DONNEES DE PERFORMANCE

Les données de performance indiquées dans ce document ont pour objectif d'aider l'utilisateur à choisir le bon produit. Leur exactitude n'est pas garantie. Elles sont basées sur les tests effectués par OMRON et l'utilisateur doit rapporter ces résultats aux exigences de ses propres applications. Les performances réelles sont soumises à la garantie OMRON et aux restrictions de responsabilité.

MODIFICATION DES SPECIFICATIONS

Les spécifications et accessoires des produits peuvent changer à tout moment pour motif d'amélioration des produits ou pour d'autres raisons.

Nous avons l'habitude de modifier les références de modèle lorsque les valeurs nominales ou les caractéristiques sont modifiées ou lorsque des modifications importantes de conception sont effectuées. Cependant, il est possible que le produit soit modifié sans préavis. En cas de doute, des références de modèles spéciales sont attribuées pour les spécifications clés pour votre application sur demande. Contactez votre revendeur OMRON pour obtenir confirmation des spécifications des produits achetés.

Manuel de l'utilisateur

ZFV-C

Introduction

DIMENSIONS ET POIDS

Les dimensions et poids sont fournis à titre indicatif et ne doivent pas être utilisés pour des besoins de production, même lorsque des tolérances sont précisées.

ERREURS ET OMISSIONS

Les informations contenues dans ce document ont été soigneusement contrôlées et sont supposées exactes. OMRON n'accepte cependant aucune responsabilité pour les erreurs d'écriture, de typographie ou de relecture ou pour des omissions éventuelles.

PRODUITS PROGRAMMABLES

OMRON ne peut être tenu responsable de la programmation d'un produit programmable par un utilisateur ou des conséquences qui en découlent.

Ce document ne peut être copié sans autorisation à des fins commerciales ou marketing.

Ce document est protégé par copyright et ne doit être utilisé que conjointement au produit. Veuillez nous avertir de votre intention de copier ou de reproduire ce document de quelque manière que ce soit et à quelque fin que ce soit. Si vous copiez ou transmettez ce document à un tiers, faites-le dans son intégralité.

ZFV-C

Manuel de l'utilisateur

Signification des avertissements

Les avertissements suivants sont utilisés dans le présent manuel.

Indique une situation potentiellement dangereuse qui, si elle n'est

AVERTISSEMENT

pas évitée, peut provoquer des blessures de plus ou moins faible gravité ou la mort dans des cas extrêmes. Il peut également s'ensuivre des dégâts matériels importants.

Signification des symboles d'alerte

Les symboles d'alerte suivants sont utilisés dans le présent manuel.

Signale les interdictions générales pour lesquelles il n'existe aucun symbole spécifique.

Introduction

Indique un risque de rayonnement laser.

Instructions d'alertes dans ce manuel

Les instructions associées aux alertes suivantes s'appliquent aux produits couverts dans le

présent manuel. Chaque instruction apparaît également aux emplacements appropriés dans

le manuel pour attirer votre attention.

AVERTISSEMENT

Ce produit n'est pas conçu ni classé comme un produit garantissant la sécurité des personnes. Ne l'utilisez pas à cet effet.

Le ZFV-SC50 émet un rayonnement lumineux présentant des risques pour les yeux. Ne regardez pas directement la lumière émise par la tête de détection. En cas d'utilisation d'un objet réfléchissant, veillez à ce que la lumière réfléchie n'entre pas en contact avec les yeux.

Manuel de l'utilisateur

ZFV-C

Introduction Précautions pour une utilisation sûre

Introduction

Veuillez respecter les précautions suivantes pour une utilisation en toute sécurité des produits.

(1) Environnement d'installation

(2) Alimentation et câblage

Précautions pour une utilisation sûre

• N'utilisez pas le produit dans les environnements où il risque d'être exposé à des gaz inflammables/explosifs.

• Installez l'amplificateur de manière à ne pas obstruer les orifices de ventilation.

• Pour assurer la sécurité du fonctionnement et de la maintenance, n'installez pas le produit à proximité d'appareillages haute tension ou de dispositifs électriques.

• Lors de l'installation, assurez-vous que les vis sont serrées correctement.

• La tension d'alimentation doit être dans la plage nominale (24 Vc.c. + 10 %, –15 %).

• La connexion inversée de l'alimentation n'est pas autorisée.

• Les sorties collecteur ouvert ne doivent pas être court-circuitées.

• Utilisez l'alimentation dans la plage nominale.

• Les lignes à haute tension et les lignes d'alimentation doivent être câblées séparément de ce produit. Si vous les raccordez ensemble ou les placez sur un même conduit, le phénomène d'induction risque de provoquer un dysfonctionnement ou des dommages.

(3) Divers

• N'essayez pas de démonter, de réparer, de modifier, de mettre sous pression ou de brûler le produit.

• Débarrassez-vous du produit dans une déchetterie industrielle.

• Si vous remarquez des défaillances, arrêtez immédiatement l'appareil, coupez l'alimentation et contactez votre revendeur OMRON.

ZFV-C

Manuel de l'utilisateur

Introduction

Précautions pour une utilisation correcte

Veuillez observer les précautions suivantes pour éviter les pannes, les dysfonctionnements et

les effets indésirables sur les performances du produit.

(1) Lieu d'installation

N'installez pas le produit dans les endroits suivants soumis aux conditions suivantes :

• Température ambiante en dehors de la plage nominale

• Variations rapides de la température (provoquant de la condensation)

• Humidité relative en dehors de l'intervalle 35 - 85 %

• Présence de gaz corrosifs ou inflammables

• Présence de poussière, de sel ou de particules de fer

• Vibrations ou chocs directs

• Réflexion d'une lumière intense (autres faisceaux laser ou machines de soudage à l'arc)

• Lumière directe du soleil ou proximité de radiateurs

• Eau, huile ou fumées ou pulvérisations chimiques

• Champ magnétique ou électrique important

Introduction

(2) Alimentation et câblage

• Utilisez une source d'alimentation c.c. intégrant une procédure de correction (circuit de tension ultra-faible) pour éviter les surtensions.

• Si vous utilisez un régulateur à découpage disponible dans le commerce, raccordez la borne de terre à la masse.

• Si des surintensités sont présentes dans les lignes électriques, raccordez des parasurtenseurs adaptés à l'environnement d'exploitation.

• Une fois le raccordement effectué, avant de mettre l'appareil sous tension, assurezvous que la tension d'alimentation est correcte, qu'il n'existe aucune connexion incorrecte (par exemple, un court-circuit de charge) et que le courant de charge est approprié. Un câblage incorrect peut entraîner une panne du produit.

• Avant de connecter/déconnecter la tête de détection, assurez-vous que le capteur intelligent est hors tension. Il risque de tomber en panne si vous connectez ou déconnectez la tête de détection lorsqu'il est sous tension.

• Utilisez la rallonge ZFV-XC_B(R)V2 (vendue séparément) pour prolonger le cordon entre la tête de détection et l'amplificateur. Il est possible de relier deux cordons ZFVXC_B(R)V2 afin d'augmenter la longueur du cordon. En outre, utilisez une rallonge de type câble robot (ZFV-XC_BRV2) dans les endroits où le cordon est courbé afin d'éviter d'endommager ce dernier.

• Utilisez uniquement les combinaisons têtes de détection/contrôleurs de capteur spécifiées dans ce manuel.

• Ne coupez pas l'alimentation dans les cas suivants.

- Directement après le passage du mode MENU ou ADJ au mode RUN.

- Au cours de l'apprentissage à l'aide du signal parallèle Ne coupez pas l'alimentation avant que le signal ENABLE passe à ON. A défaut, vous risquez de réinitialiser les données de banque.

Manuel de l'utilisateur

ZFV-C

Introduction Précautions pour une utilisation correcte

Introduction

(3) Orientation lors de l'installation de l'amplificateur

• L'afficheur LCD est fabriqué à l'aide d'une technologie haute précision. Il peut toutefois présenter une quantité infime de pixels défectueux en raison de la structure de l'afficheur. Il ne s'agit pas d'une panne de l'afficheur.

Pour améliorer le rayonnement thermique, installez toujours le contrôleur de capteur en respectant l'orientation ci-dessous.

Correct

N'installez pas l'amplificateur dans les sens suivants.

Incorrect Incorrect

(4) Maintenance et inspection

• N'utilisez pas de diluants, d'alcool, de benzène, d'acétone ou de kérosène pour nettoyer la tête de détection ou l'amplificateur.

• Si de grosses particules de poussière adhèrent au filtre avant de la tête de détection, éliminez-les à l'aide d'une soufflette (employée pour nettoyer les objectifs d'appareils photo). Ne soufflez pas sur la poussière.

• Pour retirer les particules plus petites, passez un chiffon doux sans appuyer. Ne frottez pas trop fort pour éliminer les particules. Des rayures sur le filtre peuvent entraîner des erreurs.

• Si vous remarquez des défaillances, arrêtez immédiatement l'appareil, coupez l'alimentation et contactez votre revendeur OMRON.

(5) Film de ventilation

• N'enlevez pas ou ne testez pas le film de ventilation avec un objet pointu. Les spécifications de la structure de protection en seraient faussées.

• Ne bloquez pas le film de ventilation. De la condensation pourrait apparaître.

(6) Connecteur d'éclairage en option

Si aucune unité d'éclairage en option n'est utilisée, assurez-vous que le connecteur est recouvert du capuchon. A défaut, les spécifications de la structure de protection en seraient faussées.

ZFV-C

Manuel de l'utilisateur

Remarque de l'éditeur

Format des pages

Introduction

Précautions pour une utilisation correcte

Introduction

Titre de chaque section

Titre

Réglage des conditions liées aux banques

Section 5

Réglage des conditions liées aux banques

Le ZFV-C peut contenir jusqu'à huit ensembles de paramètres. Ces derniers peuvent être commutés de l'extérieur lorsque vous changez la configuration du périphérique. Un ensemble de paramètres est appelé "banque".

Réglage de la méthode de changement de banque

Sélectionnez la méthode de changement de banque.



Mode MENU-[SYS1]-[BANK SET]-[SWITCH]

Paramètre Description

KEY (par défaut) Les banques sont commutées par les touches de commande sur l'amplificateur.

I/O Les banques sont commutées par les touches de commande sur l'amplificateur

Changement de banque p.58

Pour changer de banque à l'aide d'une commande via USB/RS-232C, sélectionnez [SWITCH]-[KEY].

Copie de banques

Copiez les paramètres d'autres numéros de banques vers un numéro de banque déjà sélectionné.

. L'exemple ci-dessous indique la procédure à suivre pour copier les paramètres de BANK 1 à BANK 2.



Mode MENU-[SYS1]-[BANK SET]-[COPY]

Effacement de banques

L'effacement (clear) supprime les réglages du numéro de banque sélectionné. .



Mode MENU-[SYS1]-[BANK SET]-[CLEAR]

Les paramètres [SYS1], [SYS2] et les paramètres d'affichage du mode RUN ne sont pas effacés.

Section 5

et par des signaux externes.

La commutation par signaux externes n'est autorisée qu'en mode RUN.

REGLAGE DES FONCTIONS SUPPLEMENTAIRES

Présentation

Sous-titre

Présentation du sous-titre

Onglet

Indique le titre et le numéro de section.

Explication des options

Déplacement dans les menus jusqu'aux options de paramétrage

ZFV-C

Manuel de l'utilisateur

Explication supplémentaire

Les informations utiles concernant le fonctionnement et les pages de référence sont introduites par des symboles.

*Cette page a été créée pour les explications et n'existe pas.

ZFV-C

Manuel de l'utilisateur

Introduction Précautions pour une utilisation correcte

Introduction

■ Signification des symboles

Les éléments de menu apparaissant à l'écran LCD de l'amplificateur sont placés entre crochets [aa].

■ Aides visuelles

Signale les points importants pour assurer un fonctionnement complet du produit (mesures de

précaution, procédures des applications, etc.).

Indique les numéros de pages contenant des informations connexes.

Indique des informations utiles pour l'utilisation.

Indique les fonctions pouvant être définies uniquement après être passé du menu

SETUP au menu EXP.

ZFV-C

Manuel de l'utilisateur

TABLE DES MATIERES

Introduction

TABLE DES MATIERES

Signification des avertissements 5

Signification des symboles d'alerte 5

Instructions d'alertes dans ce manuel 5

Précautions pour une utilisation sûre 6

Précautions pour une utilisation correcte 7

Remarque de l'éditeur 9

Format des pages 9

TABLE DES MATIERES 11

Hiérarchie des menus 16

Section 1 CARACTERISTIQUES 19

Caractéristiques 20

Configuration système 21

Nomenclature et fonction des éléments 24

Mode de fonctionnement 27

Déroulement des réglages 28

Section 2 INSTALLATION ET CONNEXION 31

Section 1 Section 2 Section 3 Section 4 Section 5 Section 6 Section 7 Section 8 Section 9

A propos de l'installation et de la connexion 32

Amplificateur 32

Installation de l'Amplificateur 32

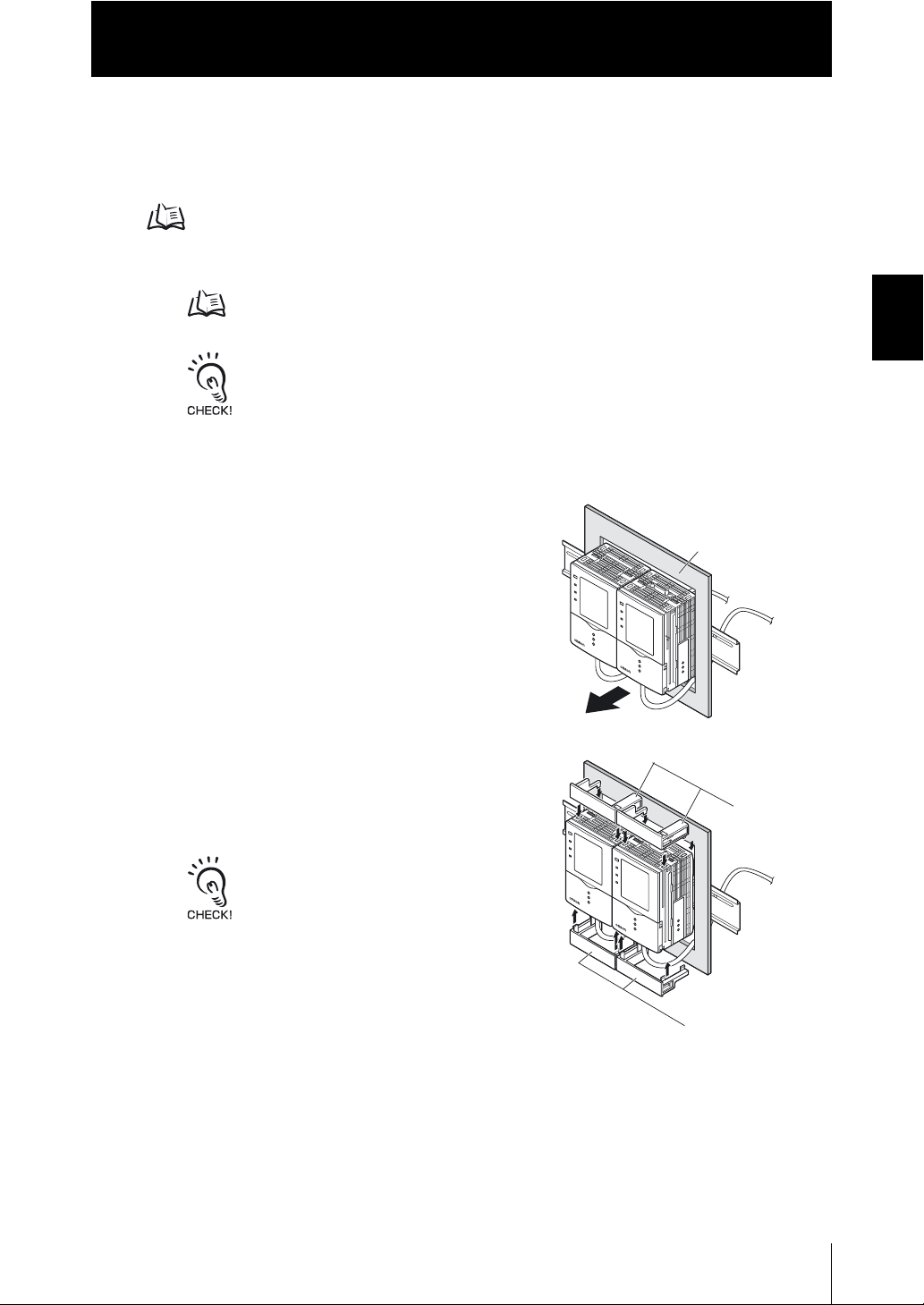

Montage en groupe 36

A propos du câble d'E/S 39

Histogrammes 42

Tête de détection 45

Apposition d'étiquettes d'avertissement LED 45

Installation de l'élément de fixation 45

Installation de la tête de détection 47

Connexion de la tête de détection 51

Manuel de l'utilisateur

ZFV-C

TABLE DES MATIERES

Introduction TABLE DES MATIERES

Section 3 FONCTIONS ET OPERATIONS 53

Section 4 53

Changement du contenu de l'affichage 54

Caractères affichés à l'écran LCD et signification 55

Fonctions des touches en mode RUN 57

Changement de banque 58

Section 5 REGLAGE DES CONDITIONS D'INSPECTION 59

Connaissances élémentaires requises pour utiliser l'appareil 60

Affichages du mode MENU/ADJ et fonctions des touches 60

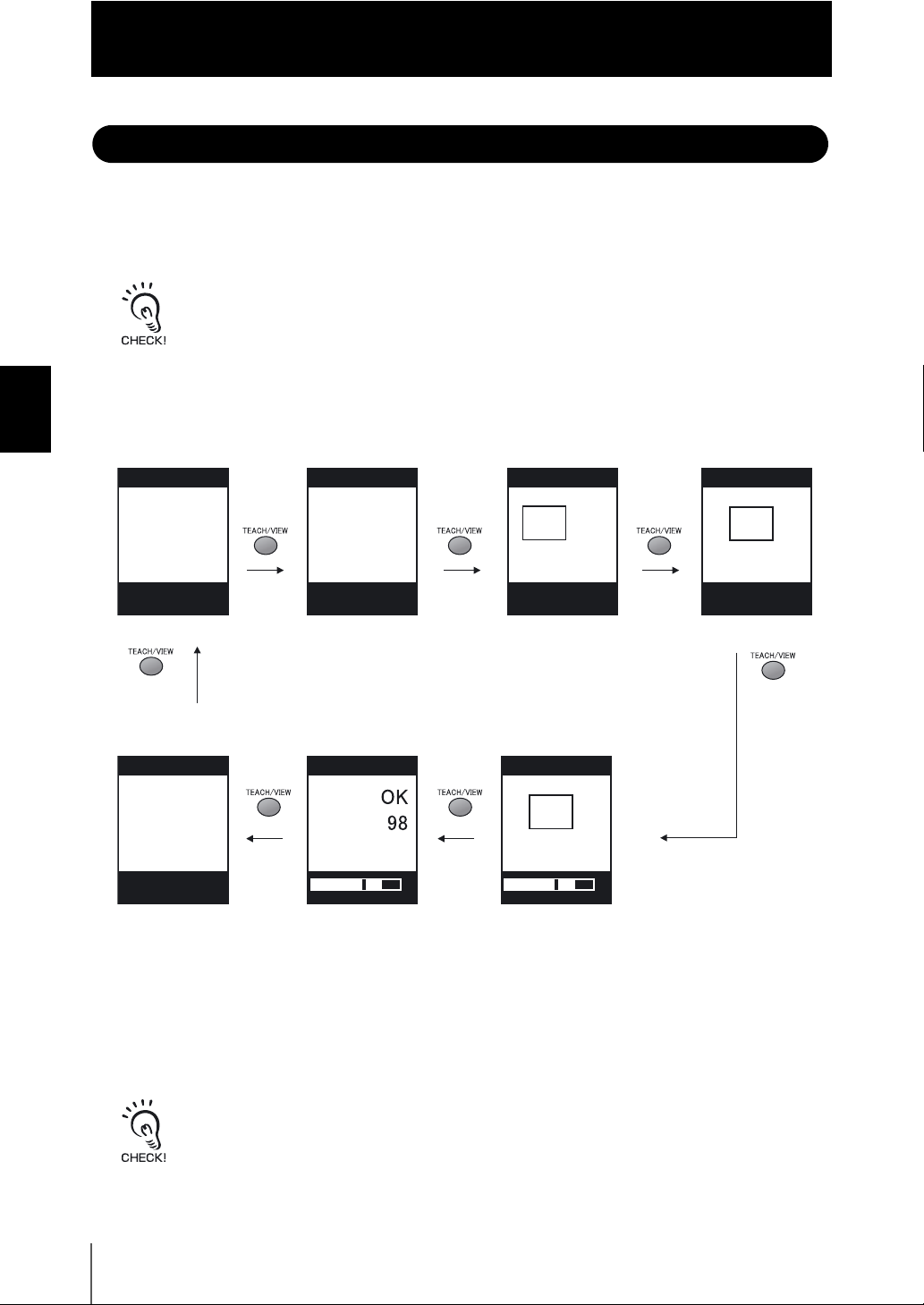

Processus d'apprentissage 61

Inspection par forme (PATTERN) 62

Procédure de réglage de base 63

Menu CUSTOM 64

Inspection par taille (zone) 66

Procédure de réglage de base 68

Menu CUSTOM 69

Inspection par couleur (HUE) 70

Procédure de réglage de base 70

Inspection par largeur (WIDTH) 72

Procédure de réglage de base 72

Menu CUSTOM 73

Inspection par position (POSITION) 75

Procédure de réglage de base 75

Menu CUSTOM 76

Inspection par nombre (COUNT) 78

Procédure de réglage de base 78

Menu CUSTOM 79

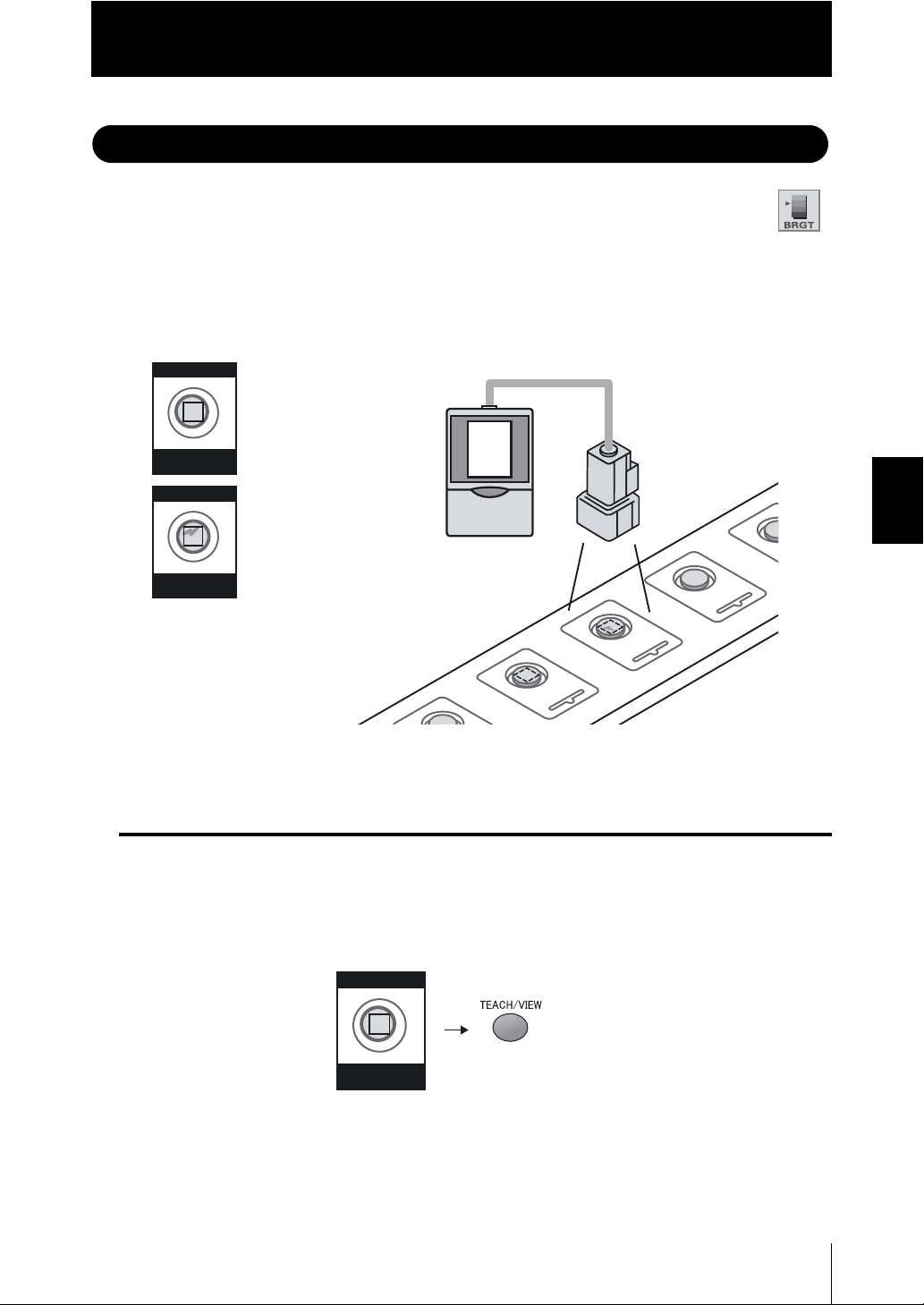

Inspection par luminosité (BRIGHT) 81

Procédure de réglage de base 81

Menu CUSTOM 82

ZFV-C

Manuel de l'utilisateur

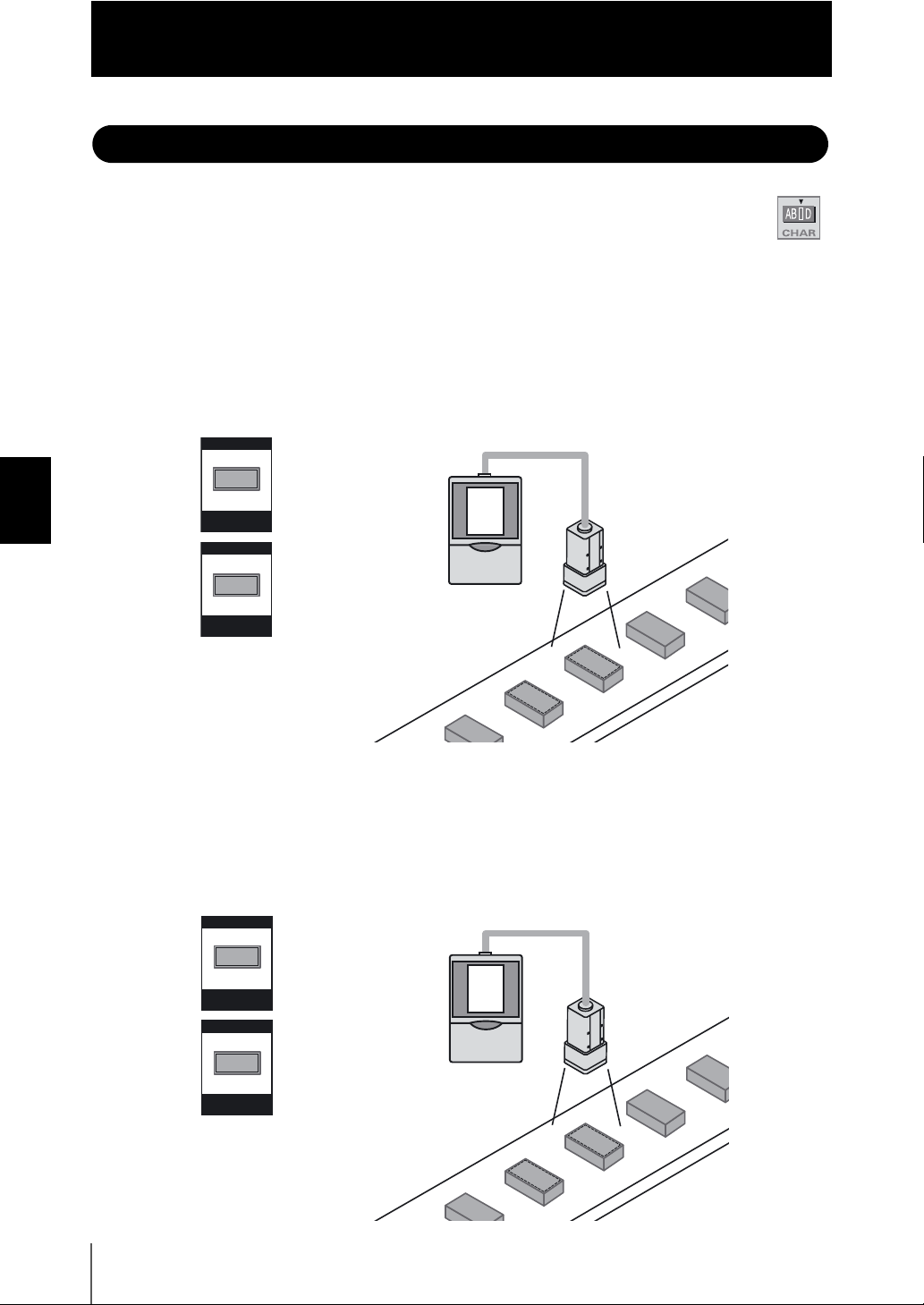

Détection de la présence d'une chaîne de caractères (CHARA) 84

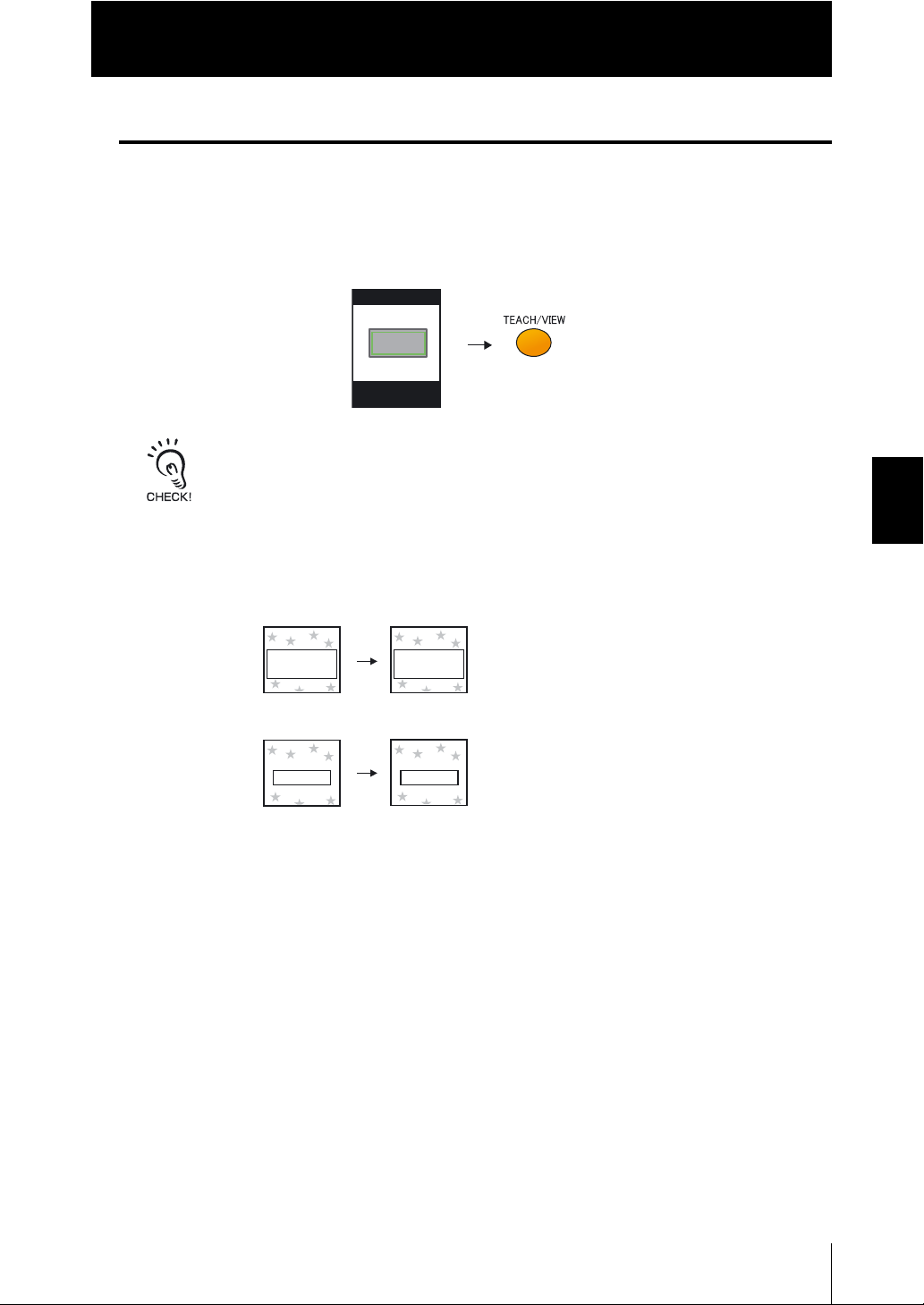

Procédure de réglage de base 85

Menu CUSTOM 87

Introduction

TABLE DES MATIERES

Section 6 REGLAGE DES FONCTIONS SUPPLEMENTAIRES 91

Réglage des conditions d'acquisition d'images 92

Réglage de l'intensité lumineuse et de la vitesse d'obturation 92

Modification de la position d'affichage de l'image (fonction partielle) 93

Augmentation de la sensibilité de la tête de détection 93

Réglage des conditions liées aux banques 94

Copie de banques 94

Effacement de banques 95

Réglage de la méthode de changement de banque 95

Configuration de l'environnement du système 96

Modification de la vitesse de mesure 96

Sélection de la temporisation de mesure 97

Sélection du mode d'apprentissage à partir d'un périphérique externe 97

Réglage de l'affichage de l'écran 97

TABLE DES MATIERES

Section 1 Section 2 Section 3 Section 4 Section 5 Section 6 Section 7 Section 8 Section 9

Activation/Désactivation du mode Eco 98

Modification de la temporisation de capture d'image à l'écran d'apprentissage 98

Fonction de surveillance des E/S 99

Correction de la balance des blancs 100

Initialisation des données de configuration 100

Initialisation des données de mesure 101

Changement de langue 101

Contrôle de la version 101

Réglage des caractéristiques de communication USB/RS-232C 102

Connexion USB 102

Connexion RS-232C 103

Restriction des fonctions (verrouillage) 105

Réglage de la fonction de verrouillage 105

Activation/Désactivation de la fonction de verrouillage 106

Fonction de verrouillage lors du montage en groupe 106

Changement des conditions de sortie du signal OUTPUT 107

Sélection des conditions ON 107

Sortie à une impulsion 107

Réglage du délai de temporisation ON 108

Réglage du délai de temporisation OFF 109

ZFV-C

Manuel de l'utilisateur

TABLE DES MATIERES

Introduction TABLE DES MATIERES

Réglage pour des amplificateurs montés en groupe 110

Détermination de l'amplificateur pour entrer le déclencheur 111

Définition de la présence de la tête de détection 111

Définition du contenu de la sortie 111

Règles de montage en groupe 112

Acheminement des données 113

Procédure d'apprentissage en cas de montage en groupe 114

Intégration de la sortie d'évaluation 115

Restrictions en cas de montage en groupe d'amplificateurs 116

Section 7 ANNEXE 117

Dépannage 118

Messages d'erreur et solutions 119

Questions et réponses 120

Caractéristiques et dimensions externes 121

tête de détection 121

Amplificateur 126

Adaptateurs de montage sur panneau 128

Unité de liaison d'amplificateur 129

Rallonge 130

Câble RS-232C 131

Unité d'éclairage (option) 132

Précautions de sécurité lors de l'utilisation d'un équipement laser pour les périphériques à DEL 135

Exigences des réglementations et des normes 136

Résumé des exigences pour les fabricants 136

Résumé des exigences pour l'utilisateur 138

Définitions de classification laser 139

Mise à jour du firmware 140

Processus de mise à jour du firmware 140

Informations sur les versions de mise à niveau 145

Index 146

ZFV-C

Manuel de l'utilisateur

Introduction

TABLE DES MATIERES

Section 8 APPLICATION ET PARAMETRAGE 149

Contrôle de la présence de composants électroniques (forme) 150

Détection de divers modèles de logos (zone) 152

Contrôle d'entrée de pièces de couleur incorrecte (HUE) 156

Explication des fonctions liées aux couleurs 158

Fonction de sélection des couleurs 158

Numéro d'indication de la teinte 159

Historique des révisions 160

TABLE DES MATIERES

Manuel de l'utilisateur

ZFV-C

Introduction Hiérarchie des menus

Introduction

Hiérarchie des menus

Les éléments accompagnés de ne s'affichent que si le menu EXP est sélec-

Hiérarchie des menus

tionné.

Mode MENU

Paramètres Sélection/Plage de réglage

Valeur par défaut Page

TEACH

ITEM

REG.

(*1)

PICK

CUSTM

[PATTERN/SEARCH]

[PATTERN/MATCH]

[AREA]:[AREA1/2]

[AREA]:[AREA3]

[WIDTH]

[POSITION]

[COUNT]

PATTERN

AREA

HUE

WIDTH

POSITION

COUNT

BRIGHT

CHARA

SIZE -

MOVE

PICKAREA

PICKCOL

FILTER AUTO

RO TATIO N

LIGHT TEACH

FILTER

SEARCH AREA

COL JUGE

LIGHT TEACH

FILTER

COLOR

BINARY

COL MODE

FILTER

(*4)

EDGE MODE

DIRECTION

LIGHT TEACH

COL MODE FILTER

(*4)

FILTER

EDGE SENSE

EDGE MODE

DIRECTION

LIGHT TEACH

COL MODE

(*4)

FILTER

EDGE MODE

DIRECTION

LIGHT TEACH

(*2)

(*3)

-SEARCH AREA

AUTO

OFF

AUTO

WHITE

FILTER

AUTO

LIGHT

AUTO

LIGHT

FILTER

AUTO

SEARCH, MATCH

AREA1, AREA2, AREA3

CHARA1, CHARA2-

AUTO, RED, YELLOW, GREEN, CYAN, BLUE, MAGENTA, GRAY

,SIZE, MOVE

10 , 20 , 30 , 45

OFF, ONOFFCOL JUGE

OFF, ON

Identique à [PATTERN/SEARCH/FILTER]

, SIZE, MOVE

OFF, ON

Identique à [PATTERN/SEARCH/FILTER]

WHITE, BLACK

0 à 255, BLACK

PICKUP, FILTER

Identique à [PATTERN/SEARCH/FILTER]

DARK, LIGHT

OFF, ONON

PICKUP, FILTER

Identique à [PATTERN/SEARCH/FILTER]

SENSITIVE, NORMAL, ROUGHNORMAL

DARK, LIGHT

OFF, ONON

PICKUP, FILTER

Identique à [PATTERN/SEARCH/FILTER]

DARK, LIGHTLIGHT

OFF, ONON

p.62

p.66

p.70 p.72

p.75

p.78

p.81

p.84

p.61

p.65

p.64

p.65

p.64

p.65

p.69

p.74

p.65

p.74

p.65

p.74

p.65

p.77

p.65

p.74

p.65

p.80

p.65

ZFV-C

Manuel de l'utilisateur

[BRIGHT]

[CHARA]:[CHARA1]

MODE DTL

[CHARA]:[CHARA2]

MODE DTL

Introduction

Hiérarchie des menus

Paramètres Sélection/Plage de réglageValeur par défaut Page

FILTER

METHOD

FILTER AUTO

MODE

MODEL --

EDGE MODE

DIRECTION

SEARCH AREA

FILTER AUTO

MODEL DIV

MODE NONE, MODEL, EDGEEDGE

MODEL

EDGE MODE

DIRECTION

SEARCH AREA

STABLE

AUTO

DENAVE

1LINE NORMAL

Identique à [PATTERN/SEARCH/FILTER]

DENAVE, DENDEV

Identique à [PATTERN/SEARCH/FILTER]

NONE, MODEL, EDGENONE

LIGHT, DARKDARK

Identique à [PATTERN/SEARCH/FILTER]

1LINE SHORT, 1LINE NORMAL 1LINE, LONG, 2LINE SHORT 2LINE NORMAL

LIGHT, DARKDARK

OFF, ONOFF

p.65

p.83

p.65

p.88 p.88

p.89

p.89 p.90

p.65

p.87

p.88

p.88 p.89

p.89

p.90

Introduction

Hiérarchie des menus

BANK


SYSTEM 1

CONTRAST

BANKSET

DISP COL

BANK BANK1 à BANK8BANK1

AUTO (par défaut)

FIX

DISP POS(*7) --

GAIN x1, x1,5, x2x1

COPY -

CLEAR

SWITCH KEY, I/OKEY

SPEED

MEAS TYPE TRIG, CONTINUETRIG

TEACH TYPE

NG RED

NORMAL WHITE

BACK BLUE

ECO MODE ON, OFFON

SHUTTER

NORMAL

GREEN

LIGHT (0000 à 5555)

SHUTTER (1/500(*6), 1/1000, 1/1200, 1/1400, 1/1500, 1/2000, 1/2500, 1/3000, 1/4000, 1/8000)

BANK1 - BANK8

NORMAL, FAST, MAX

STATIONARY, MOVESTATIONARY

GREEN, RED, YELLOW, BLUE, WHITE

GREEN, RED, YELLOW, BLUE, WHITE, BLACK

p.94

p.92

p.93

p.94

p.95 p.95

p.96

p.97 p.97

p.97

p.98

(*1) S'affiche lors de la sélection de [ITEM] - [AREA] ou de [ITEM] - [WIDTH], [POSITION] ou

[COUNT], puis de [CUSTOM] - [COL MODE] - [PICKCOL]. (*2) S'affiche lors de la sélection de [COL JUGE] - [ON]. (*3) S'affiche lors de la sélection de [COL MODE] - [PICKCOL]. (*4) S'affiche lors de la sélection de [COL MODE] - [FILTER]. (*5) Ce menu ne s'affiche pas si le ZFV-SC150/SC150W est connecté. (*6) La valeur 1/500 ne peut être définie que si l'intensité lumineuse est définie sur 0000. (*7) S'affiche lors de la sélection de [SPEED] - [FAST] ou [MAX].

ZFV-C

Manuel de l'utilisateur

Introduction Hiérarchie des menus

Introduction

Hiérarchie des menus

SYSTEM 2

OUTPUT

COM

LOCK

Paramètres Sélection/Plage de réglage

ON STATUS OK ON, NG ONNG ON

ONE SHOT OFF, ONOFF

ON DELAY 0 à 2550

OFF DELAY 0 à 2550

OUTPUT TIME 0 à 2550

TEACH IMAGE

I/O MON --

LENGTH 7, 88

PARITY

STOP BIT

BAUDRATE 9600, 19200, 38400, 57600,

NODE 0 à 160

DELMIT CR, LF, CR+LFCR

WHITE BALANCE --

ALL CLEAR

MEAS CLEAR --

LANGUAGE

VERSION

MODE SWITCH LOCK OFF, LOCK ONLOCK OFF

KEY

TEACH IN

PASS NUMBER 0~9999 0000

Valeur par défaut Page

THROUGH, FREEZETHROUGH

OFF, ODD, EVENOFF

1, 21

38400

115200

ENGLISH, JAPANESE

LOCK OFF, LOCK ON LOCK OFF

LOCK OFF, LOCK ONLOCK OFF

p.107

p.108

p.109

p.108

p.98

p.99

p.102

p.102 p.102

p.100

p.101

p.105

LINKSET (*8)

(*8) Ce menu s'affiche uniquement quand des amplificateurs sont montés en groupe.

OUTPUT ALL, EACHEACH

TRIG I/O, LINKI/O

HEAD USE, NOT USEUSE

p.111

ZFV-C

Manuel de l'utilisateur

Section 1 CARACTERISTIQUES

Caractéristiques 20

Configuration système 21

Nomenclature et fonction des éléments 24

Mode de fonctionnement 27

Déroulement des réglages 28

Section 1 CARACTERISTIQUES

Manuel de l'utilisateur

ZFV-C

Section 1 Caractéristiques

Caractéristiques

Section 1 CARACTERISTIQUES

Le capteur ZFV-C reconnaît les objets d'après leur "surface". Avec la migration d'un capteur monochrome conventionnel vers ce capteur couleur, vous n’élargissez pas que le choix des applications mais vous augmentez aussi la stabilité de mesure. Le ZFV-C utilise également un capteur CCD de 250 000 pixels équivalent aux capteurs de vision industrielle conventionnels. Cela permet de détecter et de reconnaître différents objets rapidement et avec précision, ce qui avait jusqu'à présent été effectué par un être humain.

Exemple : Inspection de logos

AREA2

point

AREA2

point

AREA2

point

ZFV-C

Manuel de l'utilisateur

Configuration système

te de d

tection

Amplificateur

Alimentation

Ordinateur personnel

API

Rallonge pour t

te de d

tection

Unit

clairage (option)

Section 1

Configuration système

Section 1 CARACTERISTIQUES

Configuration de base

Tête de d

Détecte les produits sous forme d'images.

• Type champ de vision étroit (5 à 9 mm) ZFV-SC10

• Type champ de vision standard (10 à 50 mm) ZFVSC50/SC50W

• Type champ de vision large (50 à 90 mm) ZFV SC90/SC90W

• Type champ de vision très large (90 à 150 mm) ZFV-SC150/SC150W

étection

24 Vc.c. (+10 %, -15 %) Bloc d'alimentation OMRON

recommandé (1) Lorsque 1 amplificateur est connecté S82K-03024 (24 Vc.c., 1,3 A). (2) Lorsque plusieurs amplifica teurs sont connectés, l'alimentation indiquée au point (1) doit être fournie pour chaque amplificateur.

Amplificateur

Utilisé pour contrôler les images et menus, effectuer des traitements de mesures et sortir le résultat du traitement. ZFV-CA40/CA45

Alimentation

Périphérique

Unit

é d'

éclairage (option)

Utilisée lorsque la quantité de lumière émise par l'appareil d'éclairage intégré est insuffisante ou lorsqu'une autre méthode d'éclairage est requise (rétro-éclairage, par exemple). Une simple manipulation suffit pour monter cette unité sur la tête de détection L'unité ne nécessite pas d'alimentation.

• Eclairage à barre ZFV-LTL01

• Double éclairage à barre ZFV-LTL02

• Eclairage à barre à angle réduit ZFV-LTL04

• Source lumineuse pour éclairage de barrage

Rallonge pour t

ZFV-XC3BV2(3 m)/XC8BV2*(8 m)/XC3BRV2 (type câble robot, 3 m) Utilisée entre une tête de détection et un amplificateur. Il est possible de relier deux rallonges pour chaque tête de détection afin d'augmenter la longueur du cordon. Aucune restriction ne s'applique aux combinaisons de deux rallonges. * La rallonge ZFV-XC8BV2 ne peut être utilisée qu'avec les têtes de détection ZFV-SC10, -SC50 et -SC50W.

RS-232C

[Connexion d'un API] ZS-XPT2 [Connexion d'un PC] ZS-XRS2

USB

ZFV-SC50/SC50W/SC90/SC90W.

ête de d

étection

Ordinateur personnel

• Communication par commandes

• Enregistrement/chargement de données de configuration et d'image par l'utilitaire Smart Monitor ZFV

Pour plus d'informations sur

l'utilitaire Smart Monitor ZFV, contactez votre revendeur

ZFV-LTF01

API

Communication par commandes

Manuel de l'utilisateur

ZFV-C

Section 1

Vita

Configuration système

■ Extension d'amplificateurs

Le montage en groupe d'amplificateurs permet une plus grande variété d'applications

Section 1 CARACTERISTIQUES

car il est possible de combiner le traitement simultané de plusieurs zones et de points de mesure.

Réglage pour des amplificateurs montés en groupe p.110

● Exemple 1

Dans cette configuration, plusieurs zones d'une image d'une seule tête de détection sont inspectées et plusieurs éléments d'inspection sont exécutés.

Exemple : Inspection du nombre de broches

AMP 1 AMP 2

SEARCH SEARCH

AMP 1 AMP 2

● Exemple 2

Dans cette configuration, plusieurs têtes de détection sont utilisées pour inspecter simultanément plusieurs points d'un objet. Quand le signal TRIG est entré à partir d'un seul amplificateur spécifié, l'amplificateur connecté démarre immédiatement la détection. Les résultats de la détection sont intégrés à l'amplificateur où le signal TRIG était validé et un résultat d'évaluation total est généré.

Exemple : Alignement de produits

AMP 1 AMP 2

AMP 3

AMP 1 AMP 2 AMP 3

ZFV-C

Manuel de l'utilisateur

SEARCH SEARCH SEARCH

Vitamine C

Section 1

Configuration système

● Exemple 3

Les images de mesure peuvent être enregistrées en raccordant une unité d'enregistrement de données ZS-DSU. Définissez l'occurrence de NG en tant que déclencheur pour enregistrer les images avant/après et les valeurs de mesure. Cette fonction est utile pour déterminer la cause d'objets défectueux. Les données enregistrées sont sauvegardées sur la carte mémoire insérée dans l'unité d'enregistrement de données. Elles peuvent être chargées facilement sur un ordinateur.

Unité d'enregistrement de données

Section 1 CARACTERISTIQUES

Ordinateur personnel

ZFV-C

En outre, il est possible de sauvegarder jusqu'à 128 données de banque sur la carte mémoire insérée dans l'unité d'enregistrement de données. Les données de banque peuvent être transférées de l'unité d'enregistrement de données vers le ZFV à des fins de configuration.

Pour plus d'informations, reportez-vous au manuel de l'utilisateur de l'unité d'enregistre-

ment de données ZS-DSU.

Manuel de l'utilisateur

ZFV-C

Section 1 Nomenclature et fonction des éléments

Nomenclature et fonction des éléments

Section 1 CARACTERISTIQUES

Vous trouverez ci-dessous la nomenclature et la fonction des composants de l'amplificateur et de la tête de détection.

■ Amplificateur

(1) Voyant OUTPUT

(4) Voyant READY

(5) Sélecteur de menu

(2) Voyant RUN

(3) Voyant ERR

(12) Port USB

OUTPUT

RUN

ERR

READY

ADJ

RUNSTD EXP

ESC

TEACH /VIEW

SET

(9) Connecteur de la tête de détection

(8) Ecran LCD

(7) Touches de commande

(6) Sélecteur de mode

(10) Coupleur

(13) Connecteur RS-232C

(11) Câble d'E/S

N° Dénomination Description

(1) Voyant OUTPUT Le voyant OUTPUT (sortie) s'allume quand le signal OUTPUT passe sur ON.

(2) Voyant RUN Le voyant RUN (exécution) s'allume en mode RUN.

(3) Voyant ERROR Le voyant ERROR (erreur) s'allume quand une erreur est générée.

(4) Voyant READY Le voyant READY (prêt) s'allume après un démarrage réussi de l'amplifica-

teur.

(5) Sélecteur de menu Ce sélecteur est destiné au menu de paramétrage.

STD .......Menu Standard. Sélectionnez-le pour définir les éléments minimum

requis pour la mesure.

EXP .......Menu Expert. Sélectionnez cet élément pour une configuration plus

détaillée.

(6) Sélecteur de mode Ce commutateur sélectionne le mode de fonctionnement.

MENU.... Sélectionnez ce mode pour paramétrer les conditions de mesure.

ADJ........ Sélectionnez ce mode pour régler la valeur de seuil d'évaluation.

RUN....... Sélectionnez ce mode pour effectuer des mesures.

La valeur d'évaluation est sortie par les câbles d'E/S uniquement lorsque le mode RUN est sélectionné.

(7) Touches de com-

mande

Les touches de commande permettent de paramétrer les conditions de mesure et d'autres informations.

Fonctions des touches p.57, p.60

(8) Ecran LCD L'écran LCD affiche les menus de configuration et les images capturées par

la tête de détection.

ZFV-C

Manuel de l'utilisateur

Section 1

Nomenclature et fonction des éléments

N° Dénomination Description

(9) Connecteur de tête de

détection

(10) Coupleur Ce connecteur sert à raccorder plusieurs amplificateurs. Il est situé des deux

(11) Câble d'E/S Le câble d'E/S connecte l'amplificateur à l'alimentation et les périphériques

(12) Port USB Pour raccorder un ordinateur personnel, branchez un câble USB sur ce con-

(13) Connecteur RS-232C Pour relier un automate programmable à un ordinateur personnel, raccordez

Ce connecteur raccorde la tête de détection.

côtés de l'amplificateur.

externes, tels que capteurs temporisés ou automates programmables.

necteur. Avant de brancher/débrancher le câble USB, assurez-vous qu'aucune mesure n'est en cours.

un câble RS-232C à ce connecteur. Le câble RS-232C dédié illustré ci-dessous doit être utilisé. L'utilisation d'un autre câble RS-232C que celui indiqué ci-dessous peut entraîner un dysfonctionnement ou provoquer des dégâts. [Connexion d'un API] ZS-XPT2 [Connexion d'un PC] ZS-XRS2

■ Tête de détection

ZFV-SC10

Section 1 CARACTERISTIQUES

(1) Partie lumineuse

(2) Partie réceptrice

ZFV-SC50/SC50W

(1) Partie lumineuse

(2) Partie réceptrice

(3) Connecteur

ZFV-SC90/SC90W

(1) Partie lumineuse

(2) Partie réceptrice

(3) Connecteur

(4) Fixation de tête de

détection

(4) Fixation de tête de

détection

(6) Film de

ventilation

(4) Fixation de tête

de détection

(6) Film de ventila-

tion

(7) Connecteur

d'éclairage en option

(6) Film de ventilation

(5) Commande de

réglage de la mise au point

(5) Commande de régla-

ge de la mise au point

(5) Commande

de réglage de la mise au point

(7) Connecteur d'éclai-

rage en option

(3) Connecteur

Manuel de l'utilisateur

ZFV-C

Section 1 Nomenclature et fonction des éléments

■ ZFV-SC150/SC150W

Section 1 CARACTERISTIQUES

(1) Partie lumineuse

(2) Partie réceptrice

N° Dénomination Description

(1) Partie lumineuse Cette zone émet de la lumière.

(2) Partie réceptrice Cette zone capture une image.

(3) Connecteur Ce connecteur se raccorde à l'amplificateur.

(4) Fixation de la tête de

détection

(5) Commande de réglage

du point de focale

(6) Film de ventilation Ce film évite que de la condensation se forme sur la face avant.

(7) Connecteur d'éclairage

en option

(6) Film de ventilation

(5) Commande de

réglage de la mise au point

(6) Film de ventilation

Sert à fixer la tête de détection. Cette fixation peut être montée sur n'importe laquelle des quatre surfaces de montage.

Cette commande sert à ajuster la mise au point de l'image.

• N'enlevez pas ou ne testez pas le film de ventilation avec un objet pointu. Les valeurs nominales de la structure de protection en seraient faussées.

• Ne recouvrez pas le film de ventilation. De la condensation pourrait apparaître.

Ce connecteur permet de raccorder une unité d'éclairage en option. (ZFV-SC50, ZFV-SC90)

Si aucune unité d'éclairage en option n'est utilisée, assurezvous que le connecteur est recouvert du capuchon. A défaut, les performances d'étanchéité sont altérées.

(3) Connecteur

ZFV-C

Manuel de l'utilisateur

Mode de fonctionnement

Section 1

Mode de fonctionnement

Vous disposez des 3 modes de fonctionnement suivants pour le ZFV-C. Passez au mode désiré avant d'utiliser l'appareil. Sélectionnez un mode de fonctionnement à l'aide du sélecteur de mode.

ESC

Mode Description

Mode MENU Ce mode sert à exécuter l'apprentissage ou à définir les conditions de

mesure.

Mode ADJ Ce mode permet de définir les valeurs de seuil d'évaluation.

Mode RUN Ce mode sert à exécuter la mesure en elle-même.

ADJ

RUNMENU

Le mode MENU comprend deux menus de configuration. Sélectionnez le menu correspondant à vos besoins. Pour changer de menu, utilisez le sélecteur de menu.

Section 1 CARACTERISTIQUES

EXPSTD

Menu de configuration Description Ecran principal

Menu STD Il s'agit du menu standard.

Commencez par définir les conditions de mesure dans ce menu.

Menu EXP Il s'agit du menu expert.

Utilisez ce menu pour effectuer des paramétrages plus précis.

Différences de la hiérarchie des menus p.16

ZFV-C

Manuel de l'utilisateur

Section 1

Installation et connexion

glage de l'image

cution de l'apprentissage

glage des valeurs de seuil

cution de la mesure

Déroulement des réglages

Section 1 CARACTERISTIQUES

Installation et connexion

Raccordez la tête de détection et l'amplificateur.

Réglage de l'image

Réglez la mise au point de l'image.

Préparation de la mesure

ExExécution de l'apprentissage

Exécutez l'apprentissage et définissez les critères d'évaluation.

Réglage des valeurs de seuil

Réglez les valeurs de seuil servant à évaluer les valeurs mesurées.

Mettez l'appareil sous tension.

Section 2 INSTALLATION ET CONNEXION

Section 4 REGLAGE DES CONDITIONS D'INSPECTION Processus d'apprentissage

Section 7 APPLICATION ET PARAMETRAGE

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

p.59

p.32

p.49

p.61

p.149

ExExécution de la mesure

paramètres et démarrage de la mesure

Réglage des conditions de mesure, contrôle des

Les conditions de mesure définies sont enregistrées sur l'amplificateur après l'apprentissage du signal

TEACH externe ou une fois le mode RUN activé. Lorsque vous appuyez sur la touche TEACH à l'écran

d'apprentissage pour lancer l'apprentissage, les conditions définies ne sont enregistrées que si le mode

RUN est activé. Le contenu modifié, y compris les résultats de l'apprentissage, est effacé si vous n'avez

pas enregistré lors de la mise sous tension.

ZFV-C

Manuel de l'utilisateur

Section 3 FONCTIONS ET OPERATIONS

p.54

Section 1

Configuration des banques

En cas de doute

Affichage d'un message d'erreur

Personnalisation des conditions de mesure

Modification des conditions d'acquisition d'images

Configuration de l'environnement du syst

Changement des conditions de sortie du signal OUTPUT

glage des caract

ristiques de

communication USB/RS-232C

Changement du contenu de l'affichage

Effacement des donn

Le capteur intelligent ne fonctionne pas correctement

Déroulement des réglages

Personnalisation des conditions de mesure

avancé

Modification des conditions d'acquisition d'images

Fonctionnement

Configuration des banques

Utilisez plusieurs banques pour le changement de configuration.

Configuration de l'environnement du syst

Changement des conditions de sortie du signal OUTPUT

Réglage des paramètres requisAutres fonctions

Réglage des caract communication USB/RS-232C

ème

éristiques de

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Section 5 REGLAGE DES FONCTIONS SUPPLEMENTAIRES

Section 3 FONCTIONS ET OPERATIONS Changement de banque

Section 5 REGLAGE DES FONCTIONS SUPPLEMENTAIRES Réglage des conditions liées aux banques

Section 5 REGLAGE DES FONCTIONS SUPPLEMENTAIRES

p.59

p.92

p.58

p.94

p.96

p.107

p.102

Section 1 CARACTERISTIQUES

Changement du contenu de l'affichage

Effacement des donn

Dépannage

Le capteur intelligent ne fonctionne pas correctement

En cas de doute

Dépannage

Questions et réponses

p.118

ées

Section 3 FONCTIONS ET OPERATIONS

Section 5 REGLAGE DES FONCTIONS SUPPLEMENTAIRES Initialisation des données de configuration p.100

Initialisation des données de mesure p.101 Effacement de banques p.95

Affichage d'un message d'erreur

p.120

p.54

Messages d'erreur et solutions

p.119

Manuel de l'utilisateur

ZFV-C

Section 1 Déroulement des réglages

MEMO

Section 1 CARACTERISTIQUES

ZFV-C

Manuel de l'utilisateur

Section 2 INSTALLATION ET CONNEXION

A propos de l'installation et de la connexion 32

Amplificateur 32

Installation de l'Amplificateur 32

Montage en groupe 36

A propos du câble d'E/S 39

Histogrammes 42

Tête de détection 45

Apposition d'étiquettes d'avertissement LED 45

Installation de l'élément de fixation 45

Installation de la tête de détection 47

Connexion de la tête de détection 51

Section 2 INSTALLATION ET CONNEXION

Manuel de l'utilisateur

ZFV-C

Section 2 A propos de l'installation et de la connexion/Amplificateur

A propos de l'installation et de la connexion

■ Vérification de l'environnement d'installation

Lisez "Précautions pour une utilisation sûre" au début de ce manuel et vérifiez l'environnement d'installation.

Section 2 INSTALLATION ET CONNEXION

■ Vérification de l'endroit d'installation

Lisez "Précautions pour une utilisation sûre" au début de ce manuel et vérifiez l'endroit d'installation.

■ A propos de l'alimentation

Avant d'installer et de connecter le capteur intelligent, veillez à le mettre hors tension. Lisez aussi "Précautions pour une utilisation sûre" au début de ce manuel et vérifiez l'alimentation et le câblage.

Amplificateur

Cette section décrit l'installation de l'Amplificateur et le branchement du câble d'E/S.

Avant de connecter/déconnecter des périphériques, assurez-vous que le capteur intelligent est hors ten-

sion. Il risque de tomber en panne si vous connectez ou déconnectez la tête de détection lorsqu'il est

sous tension.

Installation de l'Amplificateur

■ Installation sur le rail DIN

Les amplificateurs se montent facilement sur un rail DIN 35 mm.

Rail DIN (à commander séparément) PFP-100N (1 m) PFP-50N (0,5 m) PFP-100N2 (1 m)

Noyau en ferrite

Plaque d'extrémité (à commander séparément) PFP-M

Connectez le noyau en ferrite (fourni avec le capteur intelligent) au câble d'E/S de l'Amplificateur.

ZFV-C

Manuel de l'utilisateur

● Procédure d'installation

1. Accrochez le connecteur de l'amplifica-

teur sur le rail DIN.

2. Appuyez l'amplificateur sur le rail DIN

afin de verrouiller le crochet côté câble

d'E/S.

Appliquez une pression vers le bas jusqu'à

ce qu'il s'encliquette.

Commencez toujours par accrocher l'extrémité connecteur de l'amplificateur au rail DIN. Si vous

accrochez d'abord l'extrémité câble d'E/S sur le rail DIN, vous risquez d'affecter la robustesse de la

fixation du rail DIN.

Section 2

Amplificateur

Crochet à l'extrémité du connecteur

Crochet à l'extrémité du câble d'E/S

Section 2 INSTALLATION ET CONNEXION

● Procédure de démontage

Vous trouverez ci-dessous la procédure à suivre pour retirer l'Amplificateur du rail DIN.

1. Tirez le crochet du côté du câble d'E/S de

l'Amplificateur vers le bas.

2. Soulevez l'amplificateur de l'extrémité

câble d'E/S et retirez-le du rail DIN.

Crochet à l'extrémité du câble d'E/S

Manuel de l'utilisateur

ZFV-C

Section 2 Amplificateur

■ Montage sur panneau

Les adaptateurs de montage sur panneau (vendus séparément, ZS-XPM1) permettent de monter l'amplificateur sur un panneau.

Adaptateurs de montage sur panneau p.128

Section 2 INSTALLATION ET CONNEXION

1. Repoussez l'Amplificateur de l'arrière du

panneau vers l'avant.

2. Installez les adaptateurs courts de mon-

tage sur panneau sur les quatre trous

situés sur l'Amplificateur.

Panneau

Adaptateurs courts de montage sur panneau

3. Installez les adaptateurs longs de mon-

tage sur panneau sur les deux trous

situés sur l'adaptateur court de montage

sur panneau.

ZFV-C

Manuel de l'utilisateur

Adaptateurs longs de montage sur panneau

Section 2

Amplificateur

4. Installez l'Amplificateur avec les adapta-

teurs de montage fixés sur le panneau

par l'avant.

Veillez à ne pas pincer le câble d'E/S.

5. Insérez les deux crochets de l'étrier de

fixation dans les deux trous des petits

adaptateurs de montage et serrez les vis.

Panneau

Section 2 INSTALLATION ET CONNEXION

Etrier de fixation

6. Vérifiez que l'Amplificateur est solide-

ment fixé sur le panneau.

Manuel de l'utilisateur

ZFV-C

Section 2 Amplificateur

Montage en groupe

Vous trouverez ci-dessous la procédure à suivre pour installer des Amplificateurs en groupe.

■ Montage sur rail DIN

Section 2 INSTALLATION ET CONNEXION

1. Installez un Amplificateur sur un rail DIN.

p.33

2. Ouvrez le capot des connecteurs de

chaque Amplificateur.

Faites glisser le capot pour le retirer.

3. Insérez l'unité de liaison d'amplificateur

dans le connecteur d'un Amplificateur.

4. Faites glisser l'autre Amplificateur, puis

insérez-le dans le connecteur de l'unité de liaison d'amplificateur.

■ Procédure de démontage

1. Faites glisser un Amplificateur, puis reti-

rez-le du connecteur de l'unité de liaison

d'amplificateur.

Unité Controller Link

2. Faites glisser l'unité de liaison d'amplifi-

cateur et retirez-la du connecteur de

l'Amplificateur.

3. Placez le capot du connecteur de

l'Amplificateur.

4. Tirez le crochet du côté du câble d'E/S

vers le bas.

5. Soulevez l'amplificateur de l'extrémité

câble d'E/S et retirez-le du rail DIN.

ZFV-C

Manuel de l'utilisateur

Crochet à l'extrémité du câble d'E/S

Section 2

Amplificateur

● Montage sur panneau

Les adaptateurs de montage sur panneau (vendus séparément, ZS-XPM1/XPM2) permettent de monter l'amplificateur sur un panneau.

Adaptateurs de montage sur panneau p.128

1. Installez un Amplificateur sur un rail DIN.

p.33

En cas de montage sur un panneau, assurez-vous d'installer le rail DIN à l'arrière de l'amplifi-

cateur.

2. Repoussez l'Amplificateur de l'arrière du

panneau vers l'avant.

3. Installez les petits adaptateurs de mon-

tage sur les quatre trous situés sur

l'Amplificateur.

Installez les petits adaptateurs de montage

sur tous les Amplificateurs montés en groupe.

Section 2 INSTALLATION ET CONNEXION

Panneau

Adaptateurs de montage sur panneau

ZFV-C

Manuel de l'utilisateur

Section 2 Amplificateur

4. Installez les adaptateurs de montage

longs dans les deux trous du petit adap-

tateur de montage.

Section 2 INSTALLATION ET CONNEXION

Installez les adaptateurs de montage longs

seulement des deux côtés des Amplificateurs

montés en groupe.

5. Installez l'Amplificateur avec les adapta-

teurs de montage fixés sur le panneau

par l'avant.

Prenez garde à ne pas pincer le câble d'E/S.

Adaptateurs de montage sur panneau

Panneau

ZFV

6. Insérez les deux crochets du dispositif

de fixation dans les deux trous des petits

adaptateurs de montage sur panneau et

serrez les vis.

Placez deux fixations sur tous les Amplifica-

teurs montés en groupe.

7. Vérifiez que l'Amplificateur est solidement

fixé sur le panneau.

Etrier de fixation

ZFV-C

Manuel de l'utilisateur

A propos du câble d'E/S

Le schéma ci-dessous présente les fils qui constituent le câble d'E/S.

Section 2

Amplificateur

Marron

Bleu

Noir

Orange

Bleu clair

Jaune

Rose

Gris

Vert

Rouge

Violet

Blanc

*1: activé uniquement en mode RUN

(1) Alimentation

(2) GND

(3) OUTPUT*1

(4) ENABLE

(5) ERROR

(6) TEACH*1

(7) TRIG*1

(8) BANK1*1

(9) BANK2*1

(10) BANK3*1

Inutilisé

(1) Alimentation

Se connecte à l'alimentation.

Utilisez une alimentation c.c. munie de circuits à très basse tension de sécurité pour

éviter toute haute tension.

Alimentation recommandée p.21

Section 2 INSTALLATION ET CONNEXION

Raccordez l'alimentation séparément des autres périphériques. Si vous les raccor-

dez ensemble ou les placez sur un même conduit, le phénomène d'induction risque

de provoquer un dysfonctionnement ou des dommages.

(2) GND

La borne GND est la borne d'alimentation 0 V.

(3) OUTPUT (sortie de contrôle)

Sort les résultats d'évaluation. Cette sortie est synchrone avec le voyant OUTPUT.

(4) ENABLE (sortie d'activation)

Passe ON lorsque le capteur est prêt pour la mesure.

(5) ERROR (sortie d'erreur)

Passe à ON quand une erreur est générée. Cette sortie est synchrone avec le voyant

ERR.

Messages d'erreur et solutions p.119

Manuel de l'utilisateur

ZFV-C

Section 2 Amplificateur

(6) TEACH (entrée d'apprentissage)

Il y a deux modes d'apprentissage, l'apprentissage pièce arrêtée et l'apprentissage

pièce en mouvement. Ces modes d'apprentissage peuvent être sélectionnés dans le

menu.

Sélection du mode d'apprentissage à partir d'un périphérique externe p.97

Section 2 INSTALLATION ET CONNEXION

(7) TRIG (entrée de déclenchement de mesure)

Il existe deux modes de mesure, la mesure synchrone et la mesure continue. Vous

sélectionnez dans le menu le mode de mesure à utiliser.

Sélection de la temporisation de mesure p.97

(8) BANK1 (entrée commutation banque 1)

(9) BANK2 (entrée commutation banque 2)

(10) BANK3 (entrée commutation banque 3)

Il est possible de commuter entre les numéros de banque quand les banques BANK1 à BANK3 sont connectées comme suit.

N° de banque BANK1 BANK2 BANK3

BANK1 OFF OFF OFF

BANK2 ON OFF OFF

BANK3 OFF ON OFF

BANK4 ON ON OFF

BANK5 OFF OFF ON

BANK6 ON OFF ON

BANK7 OFF ON ON

BANK8 ON ON ON

Histogrammes p.42

ZFV-C

Manuel de l'utilisateur

■ Schémas des circuits d'E/S

● Type de sortie NPN (ZFV-CA40)

Marron

Alimentation (24 Vc.c.)

Section 2

Amplificateur

Circuit interne

● Type de sortie PNP (ZFV-CA45)

Charge

OUTPUT

Noir

ENABLE

Orange

Bleu clair

ERROR

GND (0 V)

Bleu

Jaune

TEACH

Rose

TRIG

Gris

BANK1

BANK2

Vert

Rouge BANK3

Marron Alimentation (24 Vc.c.)

Jaune

TEACH

Charge

Section 2 INSTALLATION ET CONNEXION

Charge

24 Vc.c.

Circuit interne

Rose

Gris

Vert

Rouge

Bleu

Bleu clair

Orange

Noir

TRIG

BANK1

BANK2

BANK3

GND (0 V)

ERROR

ENABLE

OUTPUT

Charge

24 Vc.c.

ZFV-C

Manuel de l'utilisateur

Section 2 Amplificateur

Histogrammes

Vous trouverez ci-dessous les histogrammes applicables lorsque la communication est établie avec des périphériques externes.

■ Mesure

Section 2 INSTALLATION ET CONNEXION

● Mesure continue

La mesure est réalisée en continu tant que le signal TRIG est ON. Le résultat est mis à jour et sorti vers les appareils externes à chaque cycle de mesure.

TRIG

OUTPUT

ENABLE

OFF

To ut

Tout : cycle de mesure Le cycle de mesure change en fonction de ce paramètre.

● Mesure synchrone

La mesure n'est réalisée qu'une fois avec passage du signal TRIG de OFF à ON, et le résultat est sorti.

TRIG

OUTPUT

ENABLE

OFF

To ut

Tout : temps de mesure Le temps de mesure change en fonction de ce paramètre.

• La largeur temporelle ON minimum du signal TRIG est 1 ms.

• Le signal OUTPUT est maintenu jusqu'à la mise à jour des résultats de mesure. Notez cependant que quand une sortie à une impulsion est paramétrée, le signal OUTPUT est maintenu pour la durée prédéfinie.

Sortie à une impulsion p.107

ZFV-C

Manuel de l'utilisateur

Section 2

Amplificateur

■ Apprentissage

● Apprentissage pièce arrêtée

L'apprentissage est effectué en fonction de l'entrée de signal TRIG après que le signal TEACH ait été entré. La mesure n'est pas réalisée pendant l'exécution de l'apprentissage. Ne déplacez pas la pièce avant la fin de l'apprentissage.

Section 2 INSTALLATION ET CONNEXION

TEACH

TRIG

ENABLE

ERROR

OFF

(1)

(4)

(2)

Apprentissage en cours

(8)

(5)

(6) (7)

(1) Passez le signal TEACH à ON.

(2) Contrôlez que le signal ENABLE est à OFF.

(3) Assurez-vous que la pièce à mémoriser est dans la zone d'apprentissage.

(4) Entrez le signal TRIG.

(5) Le signal ENABLE passe à ON une fois l'apprentissage terminé. Vérifiez alors

l'état du signal ERROR.

(6) Quand l'apprentissage a réussi, le signal ERROR reste sur OFF.

(7) Quand l'apprentissage échoue, le signal ERROR passe à ON.

(8) Passez le signal TEACH à OFF et terminez la procédure d'apprentissage.

Si l'apprentissage échoue, le système retourne à l'état précédant l'apprentis-

sage. Exécutez à nouveau l'apprentissage.

Si le signal TEACH passe à OFF avant la fin de l'opération, l'apprentissage est

désactivé.

Manuel de l'utilisateur

ZFV-C

Section 2 Amplificateur

● Apprentissage pièce en mouvement

Utilisez ce mode d'apprentissage lorsque l'objet ne peut pas être arrêté. L'apprentissage est divisé et effectué en synchronisation avec l'entrée de signal TRIG après que le signal TEACH ait été entré. L'apprentissage doit être exécuté huit fois. La mesure n'est pas réalisée pendant l'exécution de l'apprentissage.

Section 2 INSTALLATION ET CONNEXION

TEACH

TRIG

ENABLE

ERROR

OFF

(1)

(1) Passez le signal TEACH à ON de l'extérieur.

(2) Contrôlez que le signal ENABLE est à OFF.

(3) Entrez le signal TRIG au moment où la mesure de la pièce doit être mémorisée.

(4) Répétez l'étape (3) huit fois. (Les entrées de déclenchement après la huitième

fois sont ignorées.)

(5) Le signal ENABLE passe à ON une fois l'apprentissage terminé. Vérifiez alors

l'état du signal ERROR.

(6) Quand l'apprentissage a réussi, le signal ERROR reste sur OFF.

(7) Quand l'apprentissage échoue, le signal ERROR passe à ON.

(8) Passez le signal TEACH à OFF et terminez la procédure d'apprentissage.

Si l'apprentissage échoue, le système retourne à l'état précédant l'apprentis-

sage. Exécutez à nouveau l'apprentissage.

Si le signal TEACH passe à OFF avant la fin de l'opération, l'apprentissage est

désactivé.

Min. 150 ms

(3)

(2)

(4)

Apprentissage en cours

(8)

(5)

(6) (7)

ZFV-C

Manuel de l'utilisateur

Section 2

Tête de détection

Cette section explique comment installer et raccorder la tête de détection.

Apposition d'étiquettes d'avertissement LED

Apposez les étiquettes d'avertissement (fournies avec le capteur) aux emplacements appropriés (câble, par exemple) à proximité du capteur. (ZFV-SC50/SC50W/SC90/ SC90W uniquement)

• Exemple d'apposition d'étiquette

Etiquette d'avertissement

Section 2 INSTALLATION ET CONNEXION

Etiquette d'avertissement

WARNING

LED RADIATION

DO NOT STARE

INTO BEAM

Max.5mW 1msec 400-700nm

CLASS 2 LED PRODUCT

IEC 60825-1:1993+A1:1997

+A2:2001

Installation de l'élément de fixation

Connectez la fixation (fournie avec le capteur intelligent) sur le côté de la tête de détection.

Un étrier de fixation n'est pas requis pour les têtes de détection ZFV-SC150/SC150W car il est intégré.

■ Procédure d'installation

Cette fixation peut être montée sur les quatre surfaces de montage.

Elément de fixation

Manuel de l'utilisateur

ZFV-C

Section 2 Tête de détection

1. Alignez les deux crochets de la fixation

avec les deux rainures du boîtier de la

tête de détection (côté émetteur lumi-

neux).

Section 2 INSTALLATION ET CONNEXION

2. Enfoncez l'autre crochet.

Appliquez une pression vers le bas jusqu'à

ce qu'il s'encliquette.

3. Vérifiez que la fixation est solidement

fixée sur la tête de détection.

■ Retrait d'un élément de fixation

Insérez un tournevis dans un orifice (un des deux orifices) entre la fixation et le boîtier de la tête de détection, puis retirez la fixation.

Rainures

Crochet

Elément de fixation

ZFV-C

Manuel de l'utilisateur

Section 2

Tête de détection

Installation de la tête de détection

Cette section explique comment installer la tête de détection.

■ Distance de réglage

Les graphiques ci-après indiquent la relation entre la plage de détection et la distance de réglage pour chaque modèle de tête de détection. Les valeurs diffèrent en fonction de chaque modèle de tête de détection, contrôlez donc le modèle avant d'utiliser ces graphiques.

Section 2 INSTALLATION ET CONNEXION

Objet

•ZFV-SC10

Distance de réglage L (mm)

100

410

Plage de détection H (mm)

Plage de détection H

Distance de réglage L

Plage de détection H

(mm)

534

637

740

844

949

•ZFV-SC50

Distance de réglage L (mm)

190

100

910 50

Plage de détection H (mm)

Plage de détection H

(mm)

10 31

15 51

20 70

25 90

30 109

35 128

40 148

45 167

50 187

Distance de réglage L

(mm)

Distance de réglage L

(mm)

Manuel de l'utilisateur

ZFV-C

Section 2 Tête de détection

•ZFV-SC90

Distance de réglage L (mm)

160

100

Section 2 INSTALLATION ET CONNEXION

40 70 100

• ZFV-SC150

Distance de réglage L (mm)

240

180

100

80 120 160

Plage de détection H (mm)

Plage de détection H

(mm)

50 67

55 76

60 86

65 95

70 104

75 114

80 123

85 132

90 142

Plage de détection H

(mm)

90 115

95 124

100 134

105 143

110 15 2

115 16 2

120 171

125 180

130 190

135 199

140 208

145 218

150 227

Distance de réglage L

(mm)

ZFV-C

Manuel de l'utilisateur

Tête de détection

)

■ Réglage de la mise au point de la tête de détection

Section 2

1. Sélectionnez le menu STD à l'aide du sélec-

teur de menu et le mode MENU à l'aide du

sélecteur de mode.

2. Placez la pièce de référence.

3. Placez le curseur sur puis appuyez

sur la touche SET.

ADJ

RUNMENU

Section 2 INSTALLATION ET CONNEXION

Pièce de référence

TEACH

4. Réglez la distance de réglage de la caméra.

Reportez-vous au graphique et placez la

caméra afin que la zone à contrôler soit

située dans la zone de détection (écran

LCD).

Distance de détection (L

Plage de détection (H)

Manuel de l'utilisateur

ZFV-C

Section 2 Tête de détection

5. Tournez la commande focale vers la droite

et la gauche pour régler la mise au point.

Pour le ZFV-SC10/SC50/SC50W

Section 2 INSTALLATION ET CONNEXION

• Vers la droite : Mise au point sur les parties éloignées.

• Vers la gauche : Mise au point sur les parties proches.

Par défaut, mise au point sur le point le plus éloigné.

Tournez d'abord la commande de réglage de la mise au point vers la droite ou la gauche pour

vous assurer que cette commande ne se trouve pas sur une position limite supérieure ou

inférieure. La commande de réglage de la mise au point est un potentiomètre à plusieurs

tours. Cependant, la commande cesse de tourner quand la position limite supérieure ou infé-

rieure est atteinte. Ne forcez pas exagérément pour tourner la commande sur une position

limite car vous pourriez endommager la commande.

Pour le ZFV-SC90/SC90W/SC150/SC150W

• Vers la droite : Mise au point sur les parties proches.

• Vers la gauche : Mise au point sur les parties éloignées.

Par défaut, mise au point sur le point le plus proche.

Commande de réglage de la mise au point

La commande de réglage de la mise au point est un potentiomètre à plusieurs tours. Cepen-

dant, la commande cesse de tourner quand la position de mise au point la plus proche est

atteinte. Ne forcez pas exagérément pour tourner la commande car vous pourriez endomma-

ger la commande. La commande tourne librement à la position la plus éloignée.

Si la pièce est brillante, installez la tête de

détection à un angle permettant d'éviter la

capture de la lumière réfléchie par le cap-

teur.

6. Vérifiez l'image.

Lumière de réflexion miroir

TEACH/SEARCH

ABCDE

TEACH/SEARCH

ABCDE

ZFV-C

Manuel de l'utilisateur

ITEM

REG.

ITEM REG.

Section 2

Tête de détection

Connexion de la tête de détection

Cette section explique comment connecter l'Amplificateur.

• Avant de connecter/déconnecter la tête de détection, assurez-vous que l'Amplificateur est hors ten-

sion. Le capteur intelligent risque de tomber en panne si vous connectez ou déconnectez la tête de

détection lorsqu'il est sous tension.

• Ne touchez pas aux bornes à l'intérieur du connecteur.

■ Connexion de la tête de détection

Insérez le connecteur de la tête de détection dans le connecteur de tête de détection de l'Amplificateur.

Noyau en ferrite

Section 2 INSTALLATION ET CONNEXION

Placez les noyaux en ferrite sur le câble de la tête de détection.

Assurez-vous qu'un noyau en ferrite est placé du côté connecteur, ainsi que du côté boîtier.

■ Déconnexion de la tête de détection

Tirez sur le connecteur de la tête de détection tout en appuyant sur les crochets de chaque côté du connecteur.

Manuel de l'utilisateur

ZFV-C

Section 2 Tête de détection

■ Connexion d'une unité d'éclairage en option

Une simple manipulation suffit pour monter cette unité d'éclairage en option sur le connecteur arrière de la tête de détection (ZFV-SC50/SC50W/SC90/SC90W). L'unité ne nécessite pas d'alimentation.

Section 2 INSTALLATION ET CONNEXION

Connecteur de l'unité d'éclairage en option

Retirez le capuchon du connecteur LIGHT à l'arrière de la tête de détection.

ZFV-C

Manuel de l'utilisateur

Section 3 FONCTIONS ET OPERATIONS

Changement du contenu de l'affichage 54

Fonctions des touches en mode RUN 57

Changement de banque 58

Section 3 FONCTIONS ET OPERATIONS

Manuel de l'utilisateur

ZFV-C

Section 3

Section 3 Changement du contenu de l'affichage

Changement du contenu de l'affichage

Le contenu affiché sur l'écran LCD peut être modifié en mode RUN. Le contenu change dans l'ordre ci-dessous chaque fois que vous appuyez sur la touche TEACH/VIEW. Affichez les valeurs mesurées correspondant à votre application.

Le temps de mesure varie en fonction du type d'image affichée. Le temps de mesure pour l'affichage de

l'image seulement est le plus rapide. Le nombre entre parenthèses ( ) sert de valeur guide quand l'affi-

chage de l'image seulement est pris comme référence.

Quand l'image est commutée pendant la mesure, le temps de mesure change. Pour cette raison, sur-

veillez le signal ENABLE, attendez qu'il passe sur ON puis entrez le signal TRIG.

✑ Affichage de

l'image seulement

● Résultat de la mesure (*3)

JG SCORE TH AVE DRANGE MCONT NG% TIME

OK : : : :

0-100 : :

1.000

144

98 60

(affichage de l'image seulement + 240 ms)

● Résultat de l'évaluation

(affichage de l'image seulement + 9 ms)

● Agrandissement du résultat de mesure et baregraphe (*2)

JG SCORE

: :

(affichage de l'image seulement + 95 ms)

● Zone d'apprentissage

(affichage de l'image seulement + 26 ms)

● Zone d'apprentissage et baregraphe

(affichage de l'image seulement + 60 ms)

● Zone d'apprentissage et résultat de la mesure (*1)

SCORE TH ::

(affichage de l'image seulement + 60 ms)

98 60

(*1) Dans le cas de [BRIGHT], l'affichage est commuté (valeur de densité moyenne, valeur de distribution de

densité) à l'aide des touches GAUCHE/DROITE. (*2) Le baregraphe indique le résultat de mesure et la valeur de seuil d'évaluation. (*3) Le temps de mesure (TIME) indiqué ici est le temps de mesure le plus court dans l'affichage de l'image

seulement.

Dans les affichages d'image, le type d'image (couleur/monochrome) change chaque fois que vous

appuyez sur la touche de fonction [A].

ZFV-C

Manuel de l'utilisateur

Changement du contenu de l'affichage

Caractères affichés à l'écran LCD et signification

Les caractères entre parenthèses sont ceux affichés en mode d'affichage agrandi.

■ Eléments affichés en commun à [ITEM]

Section 3

Caractères

affichés

JG Résultat d'évaluation (OK/NG)

TH Valeur d'évaluation seuil

Dans le cas des limites supérieure/inférieure, XX - YY (limite inférieure - limite supérieure) s'affiche.

AVE Valeur moyenne du résultat de la mesure

DRANGE Min. et max. du résultat de mesure

XX - YY (valeur min. - valeur max.)

MCONT Nombre de mesures (1 à 9999999)

NG% Taux d'occurrence de NG (nombre NG/nombre de mesures)

TIME Temps de mesure

Temps de mesure le plus court quand l'image d'affichage est définie sur le mode d'affichage de l'image seulement.

Description

■ Eléments affichés individuellement

● SEARCH, MATCH, CHARA2

Caractères

affichés

SCORE Valeurs de corrélation du modèle mesuré

Si [COL JUGE] est défini sur [ON] dans le menu CUSTOM pour [SEARCH] et [MATCH], la valeur de corrélation correspond à 0 si la zone mesurée est NG.

Description

Section 3

● AREA

Caractères

affichés

AREA Valeur de zone (obtenue par normalisation avec la valeur de zone prise lors de

l'apprentissage comme valeur 100)

Description

● HUE

Caractères

affichés

DIFF Ecart entre la couleur de référence et la couleur mesurée

Numéro d'indication de la teinte p.159

Description

● WIDTH

Caractères

affichés

WIDTH Largeur de pièces

Description

Manuel de l'utilisateur

ZFV-C

Section 3

Section 3 Changement du contenu de l'affichage

● POSITION

Caractères

affichés

GAP Ecart par rapport à la position de référence

● COUNT

Caractères

affichés

CNT Comptage

● BRIGHT

Caractères

affichés

DENAVE Valeur de densité moyenne

DENDEV Valeur de distribution de densité

● CHARA1

Caractères

affichés

DENDEV Valeur de distribution de densité

Description

ZFV-C

Manuel de l'utilisateur

Fonctions des touches en mode RUN

Touches de commande

Touche Description

Touche TEACH/VIEW Change le contenu de l'affichage.

Section 3

Touches de fonction A : change les conditions d'affichage de l'image.

← Touche GAUCHE → Touche DROITE

↑ Touche HAUT ↓ Touche BAS

Touche SET Non utilisée.

Touche ESC Non utilisée.

B : non utilisée. C : exécute à nouveau la mesure. D : non utilisée.

Dans [BRIGHT], le contenu de l'affichage change de la valeur de densité moyenne à la valeur de distribution de densité.

Non utilisée.

Manuel de l'utilisateur

ZFV-C

Section 3 Changement de banque

Changement de banque

Le ZFV-C peut contenir jusqu'à huit ensembles de paramètres. Ces derniers peuvent être commutés de l'extérieur en fonction des conditions d'inspection. Un ensemble de paramètres est appelé "banque". Une banque contient également la valeur de seuil définie en mode ADJ.

• Qu'est-ce qu'une banque ?

Section 3

Chaque ensemble de paramètres de mesure est

Seuil

enregistré en tant que banque.

Seuil

BANK1

BANK2

BANK3

■ Changement de banque à l'aide des touches de commande

ADJ

1. Passez en mode MENU.

RUNMENU

2. Sélectionnez .

3. Sélectionnez le numéro de banque sou-

haité.

BANK

1.BANK1

2.BANK2

3.BANK3

4.BANK4

5.BANK5

6.BANK6

7.BANK7

8.BANK8

■ Changement de banque à l'aide du signal externe

Il est possible de changer de banque en combinant les signaux d'entrée BANK 1 à 3 (uniquement en mode RUN).

Câblage p.39

Le paramètre de la méthode de changement de banque doit être modifié.

Réglage de la méthode de changement de banque p.95

Il est également possible de changer de banque par CompoWay/F ou en entrant une commande

non procédurale.

ZFV-C

Manuel de l'utilisateur

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Connaissances élémentaires requises pour utiliser l'appareil 60

Affichages du mode MENU/ADJ et fonctions des touches 60

Processus d'apprentissage 61

Inspection par forme (PATTERN) 62

Inspection par taille (zone) 66

Inspection par couleur (HUE) 70

Inspection par largeur (WIDTH) 72

Inspection par position (POSITION) 75

Inspection par nombre (COUNT) 78

Inspection par luminosité (BRIGHT) 81

Détection de la présence d'une chaîne de caractères (CHARA) 84

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Manuel de l'utilisateur

ZFV-C

Section 4

Connaissances élémentaires requises pour utiliser l'appareil

Affichages du mode MENU/ADJ et fonctions des touches

Utilisez les touches de commande pour effectuer des réglages tout en affichant les menus et l'image sur l'écran LCD. Les informations affichées apparaissent différemment selon le mode de fonctionnement.

• Mode MENU • Mode ADJ

Numéro de banque et élément de mesure

TEACH/SEARCH

Paramètre

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

ITEM REG.

Paramètres L'élément actuellement sélectionné s'affiche en noir sur fond blanc.

Fonction des touches

Touche Description

← Touche GAUCHE → Touche DROITE

↑ Touche HAUT ↓ Touche BAS

Touche TEACH/ VIEW

Touche SET • Sélection de menu.

Les fonctions de ces touches diffèrent selon le mode de fonctionnement. En mode MENU : déplacement dans les menus. En mode ADJ : changement d'élément à ajuster (type de valeur seuil).

Les fonctions de ces touches diffèrent selon le mode de fonctionnement. En mode MENU : déplacement entre les menus, sélection de paramètres et réglage de valeurs numériques. En mode ADJ : changement de valeur numérique.

Les fonctions de ces touches diffèrent selon le mode de fonctionnement. En mode MENU : exécution de l'apprentissage. En mode ADJ : changement d'écran affiché.

• Sélection d'élément.

Touches de commande

[ 60]

Evaluation

Valeur seuil ou résultat de mesure

Touche ESC Retour au menu précédent.

Touches de fonction A : change les conditions d'affichage de l'image (valable dans un affi-

ZFV-C

Manuel de l'utilisateur

chage d'image). B : non utilisée. C : non utilisée. D : définit les conditions de sélection de couleurs (valable dans l'écran

de sélection des couleurs).

Connaissances élémentaires requises pour utiliser l'appareil

Processus d'apprentissage

Section 4

Activation du mode MENU et ouver-

ture de l'écran d'apprentissage

Sélection de l'élément d'inspection

[ITEM]

Réglage de la zone

[REG.]

Si [AREA] est sélectionné

TEACH

TEACH/ITEM

PATTERN

TEACH/REG.

SIZE

TEACH/SEARCH

ITEM REG.

Forme Zone Teinte Largeur Position Nombre Luminosité/salissures Caractère

TEACH/REG.

MOVE

Réglez la mise au point de l'image et la position de montage de la tête de détection tout en surveillant l'image.

PTRN AREA HUE WID POSI CNT BRGT CHARA

Entourez la zone à inspecter à l'aide d'un cadre rectangulaire. Il est possible de régler la taille et la position du cadre.

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Exécution de l'apprentissage

Sélection de couleurs

Sélectionnez [PICK].

TEACH/AREA1

ITEM REG.

PICK

Indiquez la zone de

sélection souhaitée dans [PICKAREA].

TEACH/PICK

MOVE

Sélectionnez la couleur souhaitée dans [PICKCOL].

TEACH/PICK

:VOID

SEL

D:HIST

Couleurs proposées

* Si le menu EXP est sélectionné, le menu de sélection des

couleurs s'affiche également lors de la sélection de [WID], [POSI]

TEACH/SEARCH

Appuyez sur la touche TEACH pour effectuer l'apprentissage.

ITEM REG.

* L'apprentissage ne peut pas être effectué dans les écrans de

réglage de la zone et de sélection des couleurs.

Manuel de l'utilisateur

ZFV-C

Section 4

Inspection par forme (PATTERN)

Contrôle la présence/absence de la pièce et vérifie si le type de pièce est correct. Il y a deux éléments de mesure pour [PATTERN] : [SEARCH] et [MATCH].

● Recherche

L'évaluation est réalisée que le modèle enregistré soit ou pas dans la zone contrôlée. Cet élément est valable pour les pièces orientées à un angle de ±45°.

Exemple : Contrôle de l'orientation inversée et de la couleur de composants électroniques

ABCDE

Si l'orientation de la pièce est incorrecte, le contrôle

ABCDE

NG est effectué car " "

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

n'est pas détecté dans la zone d'apprentissage.

Le contrôle NG est également effectué si la pièce est placée à l'envers.

● Correspondance

Sélectionnez cet élément pour contrôler les formes et reconnaître différents objets. L'évaluation a lieu en comparant le niveau de correspondance entre un modèle enregistré et la pièce cible. Par rapport à [SEARCH], une évaluation plus précise est possible et des pièces plus grandes peuvent être contrôlées. Notez cependant que cet élément n'est pas valable pour les pièces inclinées. Exemple : Contrôle du modèle et de la couleur de composants électroniques

MATCH

ABCDE

ABC

MATCH

AFGHI

MATCH

ZFV-C

Manuel de l'utilisateur

ABCDE

NG en raison de caractères incorrects

NG en raison de l'inclinaison de la pièce

ABCDE

AFGHI

ABCDE

Section 4

Inspection par forme (PATTERN)

Procédure de réglage de base

■ Apprentissage

La zone à inspecter doit être entourée d'un cadre rectangulaire avant de lancer l'apprentissage. L'image sélectionnée dans la zone est enregistrée en tant que référence d'inspection (modèle). La mesure est instable quand il y a plusieurs modèles identiques. Enregistrez un modèle unique dans l'écran ou diminuez la plage de recherche.

Réglage de la zone d'inspection

ABCDE

Exemples d'application et de paramétrage p.150

Apprentissage

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

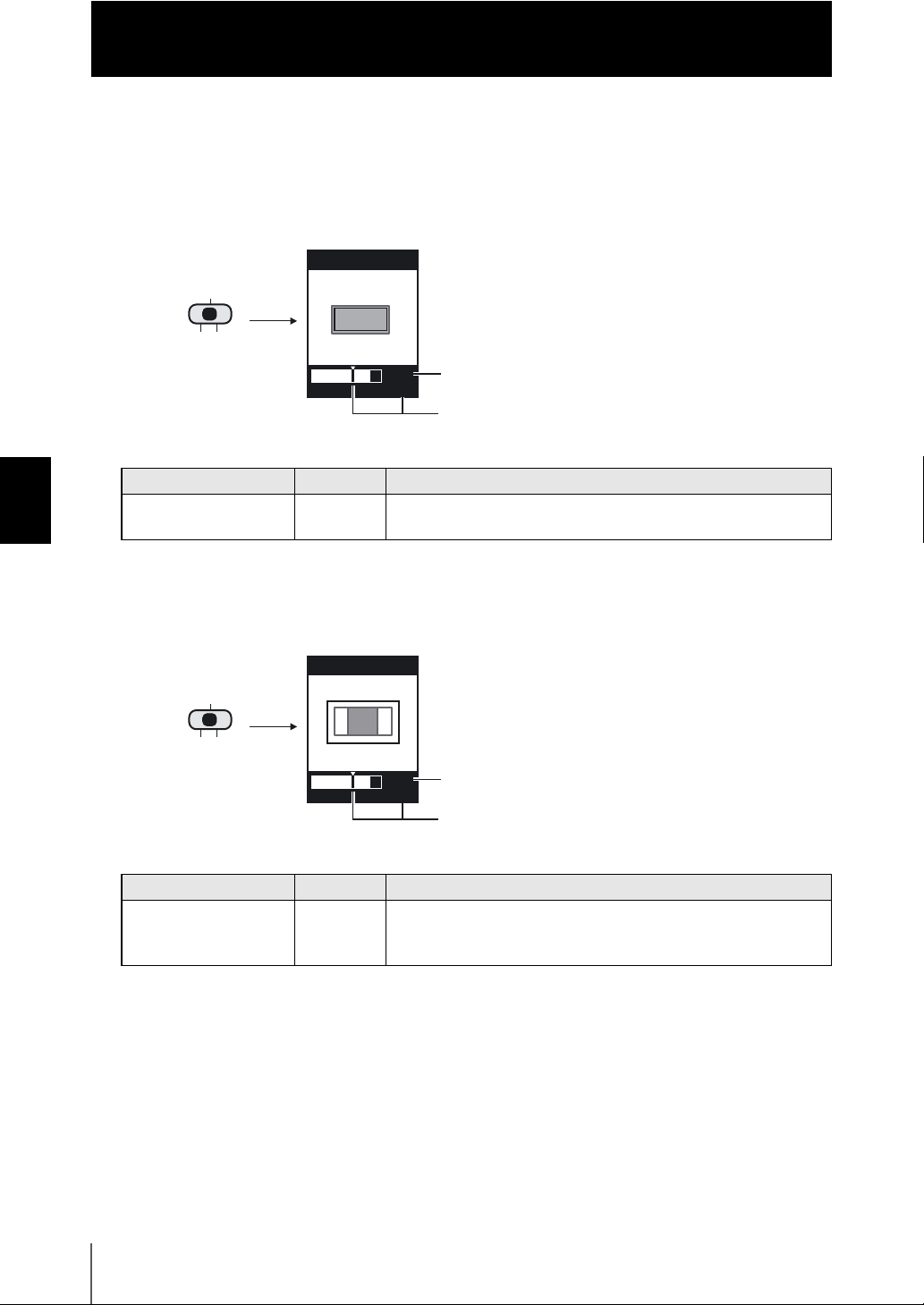

■ Réglage du niveau de seuil

Les valeurs de seuil déterminent la plage pour l'évaluation OK. Réglez les valeurs de seuil se rapportant aux résultats de mesure actuellement indiqués. Le réglage des valeurs de seuil doit être effectué en mode ADJ.

● Passage au mode ADJ

ADJ

RUNMENU

Paramètre Plage Description

Valeur de corrélation

Valeur de zone

● Réglage de la valeur de corrélation

0 à 100 Limite inférieure de la valeur de corrélation avec le modèle d'apprentissage.

0 à 999 S'affiche lors de la sélection de [COL JUGE] - [ON] dans le menu CUSTOM.

ABCDE

Val eurs

[ 60]

Touches GAUCHE/DROITE : sélection de la limite supérieure/inférieure. Touches HAUT/BAS : changement de valeur.

Cette valeur ou une valeur supérieure est jugée OK.

La surface du groupe de couleurs le plus grand est enregistrée en tant que zone de référence lors de l'apprentissage. Réglez la plage d'évaluation OK en prenant la zone enregistrée comme référence 100.

mesurées

Valeur de corrélation

Limite supérieure/ inférieure

● Réglage de la valeur de zone

L: [ 80] H:[ 120] B

Limite inférieure

ABCDE

Limite supérieure

Val eurs mesurées

Manuel de l'utilisateur

ZFV-C

Section 4 Inspection par forme (PATTERN)

Menu CUSTOM

Eléments personnalisables

Eléments personnalisables Page

Eléments relatifs àla forme

Eléments relatifs à la couleur

■ Eléments relatifs à la forme

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

● Modification de la zone de recherche

Modifiez la zone de recherche du modèle. Spécifiez le coin supérieur gauche et le coin inférieur droit de la zone de recherche.

Modification de la zone de recherche p.64

Réglage de la plage de rotation d'une pièce (uniquement en cas de sélection de [SEARCH])

Modification de la couleur de filtre p.65

Exécution du contrôle de couleur p.65

Apprentissage de la luminosité p.65

Modèle

p.64

Zone de recherche

ABCDE

X Mode MENU-[TEACH] -[CUSTM] -[SEARCH AREA]

● Réglage de la plage de rotation d'une pièce (uniquement en cas de sélection de [SEARCH])

Réglez cet élément même quand une pièce inclinée doit être définie comme non défectueuse.

X Mode MENU-[TEACH]-[CUSTM]-[ROTATION]

Paramètre Description

±10° (par défaut), ±20°, ±30°, ±45° Définissez l'importance de rotation acceptable.

Plus la plage de rotation est grande, plus le temps de mesure est important.

ZFV-C

Manuel de l'utilisateur

Section 4

Inspection par forme (PATTERN)

■ Eléments relatifs à la couleur

● Modification de la couleur de filtre

Par défaut (AUTO), un filtre de couleur est automatiquement sélectionné pour augmenter le contraste d'une surface du groupe de couleurs le plus grand et d'une surface du deuxième groupe de couleurs le plus grand situées dans la zone. Si le contraste de l'image souhaitée n'est pas augmenté à l'aide de [AUTO], la couleur de filtre peut être modifiée en fonction de l'image. X Mode MENU-[TEACH]-[CUSTM]-[FILTER]

Paramètre Description

AUTO (par défaut) Un filtre de couleur est automatiquement sélectionné pour augmenter le

contraste d'une surface du groupe de couleurs le plus grand et d'une zone du deuxième groupe de couleurs le plus grand situées dans la zone.

RED, GREEN, BLUE, YELLOW, CYAN, MAGENTA

MONOCHROME Désactive le filtre de couleur pour convertir l'image en image mono-

Sélectionnez le filtre de couleur adapté à l'image à inspecter.

chrome.

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

● Exécution du contrôle de couleur

Pour obtenir une évaluation plus stable, l'inspection est effectuée à l'aide d'informations de couleur, en plus d'informations de forme.

X Mode MENU-[TEACH]-[CUSTM]-[COL JUGE]

Paramètre Description

OFF (par défaut) La zone de couleur n'est pas contrôlée. Seul le degré de similarité avec la forme du

modèle est contrôlé.

ON La zone de la couleur est contrôlée et la valeur de corrélation correspond à 0 si le

résultat est NG.

● Apprentissage de la luminosité

Si cette fonction est définie sur [ON] (par défaut), le capteur fonctionne correctement, même si la luminosité change suite à une variation de l'éclairage ambiant. Cette fonction s'avère dès lors utile pour éviter les problèmes de sélection de couleurs pouvant survenir suite à une variation de l'éclairage. Si cette fonction est désactivée ([OFF]), il est possible d'identifier les pièces dont la luminosité et la clarté diffèrent de celles de la pièce ayant servi à l'apprentissage.

X Mode MENU-[TEACH]-[CUSTM]-[LIGHT TEACH]

Paramètre Description

ON (par défaut) La luminosité/gamme chromatique de la sélection de couleur est modifiée lors de

l'apprentissage.

OFF La luminosité/gamme chromatique de la sélection de couleur n'est pas modifiée

lors de l'apprentissage.

Manuel de l'utilisateur

ZFV-C

Section 4 Inspection par taille (zone)

Inspection par taille (zone)

Sélectionnez cet élément pour contrôler les objets par taille (zone). Il y a deux éléments de mesure pour [AREA] : [AREA1] et [AREA2].

● AREA1

Effectuez une évaluation en fonction de la surface totale des couleurs sélectionnées (max. 4 couleurs). Cette méthode est utile si la pièce n'est pas stationnaire et contient un halo ou des caractères imprimés.

Exemple : Inspection de manques en confection

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

AREA1

NG en raison d'une

zone insuffisante

● AREA2

Effectuez une évaluation en fonction de la surface de chaque couleur sélectionnée (max. 4 couleurs). L'évaluation est OK si la surface de chaque couleur respecte le seuil spécifié. Cette méthode convient si certaines couleurs sont manquantes ou différentes.

Exemple : Inspection de logos

AREA2

point

AREA2

NG car la surface de

la couleur de fond est différente de la zone

point

de référence

point

AREA2

ZFV-C

Manuel de l'utilisateur

NG car la surface de la couleur 1 point est différente de la zone

point

de référence

point

Section 4

Inspection par taille (zone)

● AREA3

Mesurez la zone en indiquant la cible de mesure selon une différence de luminosité, pas de couleur (image binaire). Cette méthode convient pour détecter une surface métallique brillante et effectuer une évaluation de présence/absence selon une différence de luminosité, pas selon une différence de couleur.

Exemple : Détection de la présence de trous de vis

AREA3

NG en raison d'une zone noire insuffisante

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Manuel de l'utilisateur

ZFV-C

Section 4 Inspection par taille (zone)

Procédure de réglage de base

■ Apprentissage

L'apprentissage est effectué après avoir spécifié l'objet et la couleur à inspecter.

Réglage de la zone d'inspection

AREA2

Sélection de couleurs

TEACH/PICK

Apprentissage

point

REG.

ITEM

PICK.

Exemples d'application et de paramétrage p.152

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

■ Réglage du niveau de seuil

Les valeurs de seuil déterminent la plage des évaluations OK. Réglez les valeurs de seuil se rapportant aux résultats de mesure actuellement indiqués. Le réglage des valeurs de seuil doit être effectué en mode ADJ.

● AREA1/AREA2/AREA3

● Passage au mode

ADJ

RUNMENU

● Réglage de la valeur de zone

AREA1 OK

point

SEL

point

:VOID D:HIST

Valeurs mesurées

L: [ 80] H:[ 120] B

Limite supérieure/ inférieure

Paramètre Plage Description

Valeur de zone

0 à 999 Plage évaluée comme OK quand la valeur d'apprentissage est prise pour être la

Limite inférieure

valeur 100 %. En cas de sélection de AREA2, les mêmes conditions d'évaluation sont utilisées pour les quatre couleurs. L'évaluation est effectuée en fonction de la couleur, parmi les quatre couleurs, dont la différence est la plus importante par rapport à la valeur de référence.

Limite supérieure

ZFV-C

Manuel de l'utilisateur

Touches GAUCHE/DROITE : sélection de la

limite supérieure/ inférieure.

Touches HAUT/BAS : changement de

valeur.

Section 4

Inspection par taille (zone)

Menu CUSTOM

Eléments personnalisables

Eléments personnalisables Page

Eléments relatifs à la couleur Apprentissage de la luminosité p.65

Eléments liés au mode monochrome (sélection de AREA3)

■ Eléments relatifs au mode monochrome

Le menu CUSTOM est disponible lors de la sélection de AREA3.

● Sélection de la couleur cible

Inversez l'image binaire actuellement affichée. Comme les pixels blancs sont exploités pour la mesure, sélectionnez quelle partie de la zone mesurée doit être définie en pixels blancs.

X Mode MENU-[TEACH]-[CUSTM]-[COLOR]

Paramètre Description

WHITE (par défaut) Sélectionnez quelle partie de la zone de mesure doit être définie en pixels

BLACK

Sélection de la couleur cible p.69

Réglage des niveaux binaires p.69

blancs.

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

● Réglage des niveaux binaires

Définissez le niveau de conversion en image binaire de l'image en couleur capturée par la tête de détection.

X Mode MENU-[TEACH]-[CUSTM]-[BINARY]

Paramètre Description

0 à 255 Réglez le niveau binaire afin que la zone de mesure corresponde à la cou-

leur cible.

CUSTM/BINARY

L: [ 80] H:[ 120]

Limite supérieure/inférieure

Limite

inférieure Touches GAUCHE/DROITE :sélection de la limite supérieure/inférieure. Touches HAUT/BAS : changement de valeur.

Limite supérieure

Manuel de l'utilisateur

ZFV-C

Section 4 Inspection par couleur (HUE)

Inspection par couleur (HUE)

Cet élément contrôle la différence de couleur sur une pièce de couleur unie. Si la zone comporte plusieurs couleurs, la couleur de la surface la plus grande fait l'objet du contrôle.

Exemple : Inspection de couleur de bouchons

HUE

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

HUE

NG en raison d'une

couleur incorrecte

Procédure de réglage de base

■ Apprentissage

Entourez la zone à inspecter à l'aide d'un cadre carré avant de lancer l'apprentissage.

Réglage de la zone d'inspection

TEACH/HUE

Exemples d'application et de paramétrage p.156

ZFV-C

Manuel de l'utilisateur

Apprentissage

■ Réglage du niveau de seuil

Section 4

Inspection par couleur (HUE)

● Passage au mode ADJ

ADJ

RUNMENU

Paramètre Plage Description

Différence de couleur

● Réglage du niveau de seuil

HUE OK

Valeurs mesurées

TH [ 10]

Seuil

Touches HAUT/BAS : changement de valeur.

0 à 509 Le seuil de différence de couleur doit être défini. L'évaluation est OK si la dif-

férence de couleur mesurée est inférieure au seuil.

Numéro d'indication de la teinte p.159

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Manuel de l'utilisateur

ZFV-C

Section 4 Inspection par largeur (WIDTH)

Inspection par largeur (WIDTH)

Cet élément permet de contrôler la largeur de pièces ou l'espace entre des composants. Il convient pour les applications telles que le contrôle de la courbure de fils et la position d'étiquettes.

Exemple : Inspection de l'espace entre les fils de condensateurs

WIDTH

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

WIDTH

NG en raison d'un

espace trop large entre les fils

NG en raison

d'un espace trop étroit entre les fils

Procédure de réglage de base

■ Apprentissage

Entourez la zone à inspecter à l'aide d'un cadre rectangulaire avant de lancer l'apprentissage.

Réglage de la zone d'inspection

WIDTH

Apprentissage

A définir de sorte qu'il y ait deux changements de luminosité dans la zone de détection, par exemple

"clair à sombre" ou "sombre à clair".

ZFV-C

Manuel de l'utilisateur

■ Réglage du niveau de seuil

Section 4

Inspection par largeur (WIDTH)

● Passage au mode ADJ

ADJ

RUNMENU

Limite supérieure/inférieure

Touches GAUCHE/DROITE : sélection de la limite

Touches HAUT/BAS : changement de valeur.

Paramètre Plage Description

Largeur de pièce

Niveau de contour

0 à 999 Plage évaluée comme OK quand la largeur d'apprentissage est prise pour

0 à 100 Niveau de densité déterminé comme contour.

● Réglage de la largeur de contour

WIDTH

L: [ 100] H:[ 150]

Limite inférieure

supérieure/inférieure.

être la valeur 100 %.

Réglez ce niveau lorsque la mesure est instable.

120

Val eurs mesurées

Limite supérieure

• Quand le sens de détection de contour est ←→

Touches GAUCHE/DROITE : changement de contour. Touches HAUT/BAS : changement de valeur.

• Quand le sens de détection de contour est ↑↓

Touches HAUT/BAS : changement de contour. Touches GAUCHE/DROITE : changement de valeur.

● Réglage de la largeur de contour

WIDTH

:LEV :SEL

EDGE LEV [ 50]

Niveau de contour

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Menu CUSTOM

Eléments personnalisables

Eléments relatifs à la détection de contour

Eléments relatifs à la couleur

Sélection de la couleur du contour p.74

Sélection du sens de détection de contour p.74

Changement du mode de couleur (par défaut : FILTER) p.74

Changement de la couleur de filtre (uniquement en cas de sélection de [FILTER] dans [COL MODE])

Apprentissage de la luminosité (uniquement en cas de sélection de [PICKUP] dans [COL MODE])

d'apprentissage

Zone

Valeur de densité max.

Niveau de contour

Valeur de densité min.

Eléments personnalisables Page

p.65

Manuel de l'utilisateur

ZFV-C

Section 4 Inspection par largeur (WIDTH)

■ Eléments relatifs à la détection de contour

Définissez le sens dans lequel les contours et le niveau de densité sont recherchés.

Exemple :

Zone d'apprentissage

Pour inspecter cette largeur

EDGE MODE: DARK DIRECTION: ←→

● Sélection de la couleur des contours

Sélectionnez le sens du changement de densité pour le contour à détecter.

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

X Mode MENU-[TEACH]-[CUSTM]-[EDGE MODE]

Paramètre Description

DARK Les zones sombres affichées dans l'image monochrome filtrée sont consi-

dérées comme étant des contours.

LIGHT (par défaut) Les zones claires affichées dans l'image monochrome filtrée sont consi-

dérées comme étant des contours.

● Sélection du sens de détection de contour

Sélectionnez le sens de la recherche des contours.

X Mode MENU-[TEACH]-[CUSTM]-[DIRECTION]

Paramètre Description

↑↓ Recherche dans le sens vertical. ← → (par défaut) Recherche dans le sens horizontal.

■ Eléments relatifs à la couleur

● Changement du mode de couleur

Le ZFV-C propose les deux modes d'inspection des couleurs suivants :

X Mode MENU-[TEACH]-[CUSTM]-[COL MODE]

Paramètre Description

FILTER (par défaut) Un filtre de couleur sert à augmenter le contraste de l'arrière-plan.

Lors de la sélection du filtre [AUTO], un filtre de couleur est automatiquement sélectionné pour augmenter le contraste de la zone. Il est également possible de sélectionner un filtre adapté à la pièce.

PICKUP Sélectionnez la couleur à contrôler dans la liste de couleurs.

ZFV-C

Manuel de l'utilisateur

Section 4

Inspection par position (POSITION)

Cet élément sert à contrôler la position d'une pièce. Le contour de la pièce est détecté et l'évaluation a lieu en comparant ses coordonnées aux coordonnées de référence. Cet élément convient pour les applications telles que le contrôle de présence/position d'un ruban d'étanchéité ou la position d'une d'étiquette.

Exemple : Inspection de présence/position d'étiquettes

POSITION

NG en raison d'une

position incorrecte du ruban

NG en raison de

l'absence du ruban

Procédure de réglage de base

■ Apprentissage

Entourez la zone à inspecter à l'aide d'un cadre rectangulaire avant de lancer l'apprentissage.

Réglage de la zone d'inspection

POSITION

Apprentissage

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

A définir de sorte qu'il y ait un changement de luminosité dans la zone de détection, par exemple

"clair à sombre" ou "sombre à clair".

ZFV-C

Manuel de l'utilisateur

Section 4 Inspection par position (POSITION)

■ Réglage du niveau de seuil

● Passage au

mode ADJ

ADJ

RUNMENU

Importance du décalage

Touches HAUT/BAS : changement de valeur.

● Réglage de la position de contour

POSITION

GAP [ 150]

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Paramètre Plage Description

Position de contour 0 à 468 Importance du décalage par rapport à la position de référence

Niveau de contour 0 à 100 Niveau de densité déterminé comme contour.

Réglez ce niveau lorsque la mesure est instable.

120

Seuil

p.73

● Réglage du niveau de contour

Niveau de contour

POSITION

Valeurs mesurées

• Quand le sens de détection de contour est →

Touches HAUT/BAS : changement de valeur.

• Quand le sens de détection de contour est ↓

Touches GAUCHE/DROITE : changement de valeur.

:LEV CHANGE

EDGE LEV [ 50]

Niveau de contour

Menu CUSTOM

Eléments personnalisables

Eléments relatifs à la détection de contour

Eléments relatifs à la couleur

ZFV-C

Manuel de l'utilisateur

Sélection de la couleur des contours p.77

Sélection du sens de détection de contour p.77

Changement de la sensibilité de contour p.77

Changement du mode de couleur (par défaut : [FILTER]) p.74

Changement de la couleur de filtre (uniquement en cas de sélection de [FILTER] dans [COL MODE])

Apprentissage de la luminosité (uniquement en cas de sélection de [PICKUP] dans [COL MODE])

Eléments personnalisables Page

p.65

Section 4

Inspection par position (POSITION)

■ Eléments relatifs à la détection de contour

Définissez le sens dans lequel les contours et le changement de densité sont recherchés.

Exemple :

Pour détecter cette position

EDGE MODE: DARK DIRECTION: →

● Sélection de la couleur des contours

Sélectionnez le sens du changement de densité pour le contour à détecter.

X Mode MENU-[TEACH]-[CUSTM]-[EDGE MODE]

Paramètre Description

DARK Les zones sombres affichées dans l'image monochrome filtrée sont consi-

dérées comme étant des contours.

LIGHT (par défaut) Les zones claires affichées dans l'image monochrome filtrée sont consi-

dérées comme étant des contours.

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

● Sélection du sens de détection de contour

Sélectionnez le sens de la recherche des contours.

X Mode MENU-[TEACH]-[CUSTM]-[DIRECTION]

Paramètre Description

↑ Recherche du bas vers le haut. ↓ Recherche du haut vers le bas. → (par défaut) Recherche de la gauche vers la droite. ← Recherche de la droite vers la gauche.

● Changement de la sensibilité de contour

Modifiez la sensibilité lorsqu'un contour stable est introuvable.

X Mode MENU-[TEACH]-[CUSTM]-[EDGE SENSE]

Paramètre Description

SENSITIVE Sensibilité de contour élevée.

Sélectionnez cet élément lorsque le contraste est faible et qu'un contour stable est introuvable.

NORMAL (par défaut) Sensibilité standard.

ROUGH Sensibilité de contour faible.

Sélectionnez cet élément lorsque de la poussière, par exemple, est détectée à tort comme étant le contour.

Manuel de l'utilisateur

ZFV-C

Section 4 Inspection par nombre (COUNT)

Inspection par nombre (COUNT)

Sélectionnez cet élément pour compter le nombre de pièces. Les contours de la zone d'apprentissage sont détectés et l'évaluation s'effectue en comparant le nombre de contours à une valeur référence. Cet élément convient pour les applications telles que le contrôle du nombre de biscuits dans une boîte, le contrôle du nombre de fils ou le comptage de câbles.

Exemple : contrôle du nombre de fils

COUNT

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

COUNT

NG en raison du

nombre insuffisant de fils

Procédure de réglage de base

■ Apprentissage

Entourez la zone à inspecter à l'aide d'un cadre rectangulaire avant de lancer l'apprentissage.

Un changement de luminosité du type "clair à sombre à clair" ou "sombre à clair à sombre" est

comptabilisé comme "1".

Dans l'exemple ci-dessus, le compte est 5.

ZFV-C

Manuel de l'utilisateur

Réglage de la zone d'inspection

COUNT

Apprentissage

■ Réglage du niveau de seuil

Section 4

Inspection par nombre (COUNT)

● Passage au mode ADJ

ADJ

RUNMENU

Touches HAUT/BAS : changement de valeur.

Paramètre Plage Description

Nombre 0 à 255 Niveau de seuil pour le comptage.

Niveau de contour

0 à 100 Niveau de densité déterminé comme contour.

● Réglage du nombre

COUNT

L:[ 5] H:[ 5]

Limite inférieure

Réglez ce niveau lorsque la mesure est instable.

Val eurs

mesurées

Limite supérieure

p.73

Menu CUSTOM

● Réglage du niveau de contour

COUNT

LEV CHANGE

EDGE LEV: [ 50]

• Quand le sens de détection de contour est →

Touches HAUT/BAS : changement de valeur.

• Quand le sens de détection de contour est ↓

Touches GAUCHE/DROITE : changement de valeur.

Niveau de contour

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Eléments personnalisables

Eléments personnalisables Page

Eléments relatifs à la détection de contour

Eléments relatifs à la couleur

Sélection de la couleur du contour p.80

Sélection du sens de détection de contour p.80

Changement du mode de couleur (par défaut : [FILTER]) p.74

Changement de la couleur de filtre (uniquement en cas de sélection de [FILTER] dans [COL MODE])

Changement de la luminosité lors de l'apprentissage (uniquement en cas de sélection de [PICKUP] dans [COL MODE])

■ Eléments relatifs à la détection de contour

Définissez le sens dans lequel les contours et le niveau de densité sont recherchés.

Exemple :

Pour détecter ce nombre

+++++

EDGE MODE: DARK DIRECTION: →

Manuel de l'utilisateur

p.65

ZFV-C

Section 4 Inspection par nombre (COUNT)

● Sélection de la couleur des contours

Sélectionnez le sens du changement de densité pour le contour à détecter.

X Mode MENU-[TEACH]-[CUSTM]-[EDGE MODE]

Paramètre Description

DARK Les zones sombres affichées dans l'image monochrome filtrée sont consi-

dérées comme étant des contours.

LIGHT (par défaut) Les zones claires affichées dans l'image monochrome filtrée sont consi-

dérées comme étant des contours.

● Sélection du sens de détection de contour

Sélectionnez le sens de la recherche des contours.

X Mode MENU-[TEACH]-[CUSTM]-[DIRECTION]

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

↓ Recherche du haut vers le bas. → (par défaut) Recherche de la gauche vers la droite.

Paramètre Description

ZFV-C

Manuel de l'utilisateur

Section 4

Inspection par luminosité (BRIGHT)

Sélectionnez cet élément pour détecter la luminosité (densité) ou des rayures/ salissures sur des pièces complètes. Cet élément convient pour les applications telles que le contrôle de présence de salissures sur la surface de piles ou de rayures sur des feuilles, ainsi que le contrôle de l'éclairage approprié de voyants.

Exemple : Détection de la présence de salissures sur la surface de piles

BRIGHT

NG en raison de salissures

Procédure de réglage de base

■ Apprentissage

Entourez la zone à inspecter à l'aide d'un cadre rectangulaire avant de lancer l'apprentissage.

Réglage de la zone d'inspection

BRIGHT

Apprentissage

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Manuel de l'utilisateur

ZFV-C

Section 4 Inspection par luminosité (BRIGHT)

■ Réglage du niveau de seuil

● Passage au

mode ADJ

ADJ

RUNMENU

● Réglage de la valeur de densité moyenne

BRIGHT

● Réglage de la valeur d'écart de densité

BRIGHT

L: [ 200] H:[ 220] A

Limite supérieure/inférieure

Touches GAUCHE/DROITE : sélection de la limite

Touches HAUT/BAS : changement de valeur.

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Paramètre Plage Description

Valeur de den-

0 à 255 Niveau de seuil de la densité moyenne dans la zone d'apprentissage.

Limite inférieure

supérieure/inférieure.

sité moyenne

Valeur d'écart

0 à 127 Niveau de seuil de l'écart de densité dans la zone d'apprentissage.

de densité

Menu CUSTOM

Eléments personnalisables

Eléments personnalisables Page

Eléments relatifs à la luminosité

Eléments relatifs à la couleur

Modification du contenu de détection p.83

Modification de la couleur de filtre p.65

Valeurs

200

mesurées

Limite supérieure

Val eurs

L: [ 30] H:[ 60] D

Limite supérieure/ inférieure

Touches GAUCHE/DROITE : sélection de la limite

Touches HAUT/BAS : changement de valeur.

Limite inférieure

supérieure/inférieure.

mesurées

Limite supérieure

ZFV-C

Manuel de l'utilisateur

Inspection par luminosité (BRIGHT)

■ Eléments relatifs à la luminosité

● Modification du contenu de détection

Sélectionnez le contenu à contrôler.

X Mode MENU-[TEACH]-[CUSTM]-[METHOD]

Paramètre Description

AVERAGE (par défaut) Contrôle par luminosité (valeur de densité moyenne).

La détection d'un objet plus ou moins clair ou foncé s'effectue par comparaison à la densité définie lors de l'apprentissage.

DEVIATION Contrôle par écart de densité.

Sélectionnez cet élément pour détecter la présence de rayures ou de salissures.

Section 4

Image d'apprentissage

Sélection de [AVERAGE]

Sélection de [DEVIATION]

OK OK NG NG

Evaluation OK s'il n'y a pas de changement de densité même si la densité est différente

Evaluation NG quand la densité est différente

Evaluation NG s'il y a un changement de densité

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Manuel de l'utilisateur

ZFV-C

Section 4

Détection de la présence d'une chaîne de caractères (CHARA)

Sélectionnez cet élément pour contrôler la présence de chaînes de caractères. Il y a deux éléments de mesure pour [CHARA] : [CHARA1] et [CHARA2].

● CHARA1

Sélectionnez cet élément pour contrôler la présence d'une chaîne de caractères entière sur un arrière-plan uni. L'évaluation s'effectue en contrôlant les changements de densité (luminosité) par rapport à la chaîne de caractères mémorisée. Les erreurs de caractères, points manquants, etc., ne peuvent pas être détectés. Cet élément convient pour les applications telles que le contrôle de la présence d'imprimés sur des puces ou la présence de tous les caractère d'une date de consommation.

Exemple : détection de la présence d'imprimés sur des puces

505

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

CHARA1

NG en raison

de l'absence de caractères

505

● CHARA2

Sélectionnez cet élément pour détecter l'omission de caractères individuels. Les erreurs de caractères individuels, points manquants, etc., ne peuvent pas être détectés. Cet élément convient pour les applications telles que le contrôle d'un caractère manquant dans des chaînes de caractère (date de consommation, par exemple).

Exemple :

505

NG en raison de l'absence d'un caractère

505

CHARA2

ZFV-C

Manuel de l'utilisateur

505

Section 4

Détection de la présence d'une chaîne de caractères (CHARA)

Procédure de réglage de base

■ Apprentissage

Entourez la zone à inspecter à l'aide d'un cadre rectangulaire avant de lancer l'apprentissage.

Réglage de la zone d'inspection Apprentissage

CHARA1

505

Zone d'apprentissage pour [CHARA]

Pour la zone d'apprentissage quand la position d'impression est mal positionnée, définissez une

zone dans laquelle la chaîne de caractères peut éventuellement être imprimée au mauvais endroit.

(Assurez-vous cependant de définir une zone ayant un arrière-plan uni.)

Si une zone très proche de la chaîne de caractères sans marge est définie, le capteur ne pourra pas

suivre de décalage dans la position d'impression.

Correct

04.07.01

Tout décalage de la position d'impression à l'intérieur de la zone d'apprentissage sera jugé OK.

Incorrect

04.07.01

Si la zone d'apprentissage est définie comme étant très proche du caractère sans marge, le caractère dépasse de la zone d'apprentissage, ce qui est considéré comme NG.

04.07.01

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Manuel de l'utilisateur

ZFV-C

Section 4 Détection de la présence d'une chaîne de caractères (CHARA)

■ Réglage du niveau de seuil

● CHARA1

●Passage au

mode ADJ

ADJ

● Réglage de la valeur de corrélation

CHARA1 OK

505

RUNMENU

TH [ 60]

Touches HAUT/BAS : changement de valeur.

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Paramètre Plage Description

Valeur de distribution de densité

0 à 100 Valeur jugée OK quand la valeur d'écart de densité pendant l'appren-

tissage est considéré comme valeur 100 %.

● CHARA2

● Passage au

mode ADJ

ADJ

RUNMENU

● Réglage de la valeur de corrélation

CHARA2 OK

505

Valeurs mesurées

Valeur de distribution de densité

Valeurs mesurées

TH [ 60]

Touches HAUT/BAS : changement de valeur.

Paramètre Plage Description

Valeur de corrélation 0 à 100 Limite inférieure de la valeur de corrélation dans le modèle d'appren-

Valeur de corrélation

tissage. Cette valeur ou une valeur supérieure est jugée OK.

ZFV-C

Manuel de l'utilisateur

Section 4

Détection de la présence d'une chaîne de caractères (CHARA)

Menu CUSTOM

Eléments personnalisables

Eléments personnalisables Page

Eléments relatifs aux caractères

Eléments relatifs à la couleur Modification de la couleur de filtre p.65

■ Eléments relatifs aux caractères

Réglage des conditions d'enregistrement de modèle pour les caractères (uniquement en cas de sélection de [CHARA2]).

Détermination de l'exécution de la compensation de position. p.88

Modification de la zone de recherche. p.90

Augmentation de la stabilité de détection (uniquement en cas de sélection de [CHARA2]).

p.87

p.90

● Réglage des conditions d'enregistrement de modèle pour les caractères

Cet élément ne s'affiche que si [CHARA2] est défini. Sélectionnez le nombre de caractères dans la zone d'apprentissage prédéfinie. Sélectionnez le nombre de caractères présents sur une ou deux lignes.

Consignes de sélection

• 8 caractères, 1 ligne

2004/09/24

• 8 caractères, 2 lignes

2004/09/24

1LINE NORMAL

2LINE NORMAL

18 : 25 ADR

X Mode MENU-[CUSTM]-[MDL DIV]

Paramètre Description

1LINE SHORT Sélectionnez cet élément quand la chaîne de caractères est constituée de

1LINE NORMAL (par défaut)

1LINE LONG Sélectionnez cet élément quand la chaîne de caractères est constituée de

2LINE SHORT Sélectionnez cet élément quand la chaîne de caractères est constituée de

2LINE NORMAL Sélectionnez cet élément quand la chaîne de caractères est constituée de

1 ligne, 6 caractères ou moins.

Sélectionnez cet élément quand la chaîne de caractères est constituée de 1 ligne, 8 caractères ou moins.

1 ligne, 15 caractères ou moins.

2 lignes, 6 caractères ou moins.

2 lignes, 8 caractères ou moins.

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Le nombre de caractères dans le tableau précédent est seulement une référence. La précision de la

mesure baisse quand le nombre de caractères dépasse ce nombre de référence.

ZFV-C

Manuel de l'utilisateur

Section 4 Détection de la présence d'une chaîne de caractères (CHARA)

● Détermination de l'exécution de la compensation de position

Définissez la compensation de position pour améliorer la précision de la détection dans les cas suivants :

Texte imprimé mal

positionné

2004/09/24

X Mode MENU-[CUSTM]-[MODE]

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

NONE La position n'est pas corrigée.

MODEL Le modèle est utilisé pour corriger la position.

EDGE La position de contour est utilisée pour corriger la position.

Paramètre Description

Sélectionnez cet élément quand il y a une partie caractéristique, tel un angle d'une zone de texte.

Présence d'un motif dans

la plage de détection

2004/09/24

MODEL

2004/09/24

EDGE

2004/09/24

• Enregistrement de modèles L'enregistrement du modèle est nécessaire en cas de sélection de [MODEL] pour [MODE]. Spécifiez les coordonnées supérieure gauche et inférieure droite du modèle.

MODEL

2004/09/24

X Mode MENU-[CUSTM]-[MODE DTL]-[MODEL]

ZFV-C

Manuel de l'utilisateur

Section 4

Détection de la présence d'une chaîne de caractères (CHARA)

• Spécification des conditions de détection de contour Définissez les conditions de détection de contour en cas de sélection de [EDGE] pour [MODE]. Définissez le sens dans lequel les contours et le niveau de densité sont recherchés.

Exemple :

Pour corriger la position par ce contour

2004/09/24

EDGE MODE: BLACK EDGE: ↓

• Sélection de la couleur du contour Sélectionnez le sens du changement de densité pour le contour à détecter.

X Mode MENU-[CUSTM]-[MODE DTL]-[EDGE MODE]

Paramètre Description

DARK (par défaut) Les zones sombres affichées dans l'image monochrome filtrée sont considé-

rées comme étant des contours.

LIGHT Les zones claires affichées dans l'image monochrome filtrée sont considérées

comme étant des contours.

• Sélection du sens de détection de contour Sélectionnez le sens de la recherche des contours.

X Mode MENU-[CUSTM]-[MODE DTL]-[DIRECTION]

Paramètre Description

↑ (par défaut) Recherche du bas vers le haut. ↓ Recherche du haut vers le bas. → Recherche de la gauche vers la droite. ← Recherche de la droite vers la gauche.

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

Manuel de l'utilisateur

ZFV-C

Section 4 Détection de la présence d'une chaîne de caractères (CHARA)

● Modification de la zone de recherche

Modifiez la zone dans laquelle rechercher les contours ou le modèle. Spécifiez les coordonnées supérieure gauche et inférieure droite de la zone.

Zone de recherche

2004/09/24

X Mode MENU-[CUSTM]-[MODE DTL]-[SEARCH AREA]

Section 4 REGLAGE DES CONDITIONS D'INSPECTION

● Augmentation de la stabilité de détection

Cet élément ne s'affiche que si [CHARA2] est défini.

En cas de recherche de contours

La mesure ne peut être effectuée que quand la zone de recherche contient un contour. Déterminez

la taille et la position de la zone en tenant compte de la plage de déplacement de la pièce.

Zone de recherche

2004/09/24

X Mode MENU-[CUSTM]-[STABLE]

Paramètre Description

OFF (par défaut) Méthode de détection standard.

ON Méthode de détection détaillée.

Le temps de traitement est plus long que pour OFF.

ZFV-C

Manuel de l'utilisateur

Section 5 REGLAGE DES FONCTIONS SUPPLEMENTAIRES

Réglage des conditions d'acquisition d'images 92

Réglage de l'intensité lumineuse et de la vitesse d'obturation 92

Modification de la position d'affichage de l'image (fonction partielle) 93

Augmentation de la sensibilité de la tête de détection 93

Réglage des conditions liées aux banques 94

Copie de banques 94 Effacement de banques 95 Réglage de la méthode de changement de banque 95

Configuration de l'environnement du système 96

Modification de la vitesse de mesure 96 Sélection de la temporisation de mesure 97 Sélection du mode d'apprentissage à partir d'un

périphérique externe 97 Réglage de l'affichage de l'écran 97 Activation/Désactivation du mode Eco 98 Modification de la temporisation de capture d'image

à l'écran d'apprentissage 98 Fonction de surveillance des E/S 99 Correction de la balance des blancs 100 Initialisation des données de configuration 100 Initialisation des données de mesure 101 Changement de langue 101 Contrôle de la version 101

Réglage des caractéristiques de communication USB/RS-232C 102

Section 5 REGLAGE DES FONCTIONS SUPPLEMENTAIRES

Restriction des fonctions (verrouillage) 105

Réglage de la fonction de verrouillage 105 Activation/Désactivation de la fonction de verrouillage 106 Fonction de verrouillage lors du montage en groupe 106

Changement des conditions de sortie du signal OUTPUT 107

Réglage pour des amplificateurs montés en groupe 110

ZFV-C

Manuel de l'utilisateur

Section 5 Réglage des conditions d'acquisition d'images

Réglage des conditions d'acquisition d'images

Réglage de l'intensité lumineuse et de la vitesse d'obturation

Il est possible de régler l'intensité lumineuse de la tête de détection et la vitesse d'obturation. Le paramètre [AUTO] est sélectionné par défaut.

X Mode MENU-[IMAGE]-[CONTRAST]

Paramètre Description

AUTO (par défaut) L'intensité lumineuse et la vitesse d'obturation sont réglées automatiquement.

FIX LIGHT L'intensité lumineuse peut être réglée pour chaque côté. 0: sortie, 1 à 5 : l'intensité

lumineuse augmente en fonction de la valeur (0 à 5, par défaut : 5) Ce menu ne s'affiche pas si le ZFV-SC150/SC150W est connecté.

SHUTTER (par défaut)

1/500, 1/1000, 1/1200, 1/1400, 1/1500, 1/2000, 1/2500, 1/3000, 1/4000, 1/8000 (la valeur 1/500 ne peut être définie que si l'intensité lumineuse est définie sur 0000).

Section 5 REGLAGE DES FONCTIONS SUPPLEMENTAIRES

■ Eclairage

L'intensité lumineuse est indiquée sous la forme d'un nombre à 4 chiffres. Un chiffre indique l'intensité lumineuse d'un des quatre côtés (nombre à 4 chiffres).

Surface du haut (surface imprimée sur modèle)

Vue d'ici

Un affichage de la manière dont la lumière est émise apparaît à l'écran.

IMAGE/LIGHT

LIGHT 5555

5555

ABCD

1. Sélectionnez l'intensité lumineuse à l'aide des

touches HAUT/BAS.

Pour un réglage partiel

• Touches GAUCHE/DROITE : sélection du côté réglé.

• Touches HAUT/BAS : sélection de l'intensité lumineuse.

2. Appuyez sur la touche SET pour enregistrer le

paramétrage.

L'intensité lumineuse peut aussi être réglée partiellement (A à D).

IMAGE/LIGHT

LIGHT 5555

ZFV-C

Manuel de l'utilisateur

Section 5

Réglage des conditions d'acquisition d'images

Modification de la position d'affichage de l'image (fonction partielle)

Le ZFV-C permet d'augmenter la vitesse de traitement en réduisant la zone d'acquisition d'image. Il est possible de déplacer la zone d'image lorsque la vitesse de mesure est en mode FAST (1/2 écran) ou MAX (1/4 d'écran).

Modification de la vitesse de mesure p.96

Le centre de l'image est sélectionné directement après la modification de la vitesse de mesure.

Possibilité de déplacement à la position verticale souhaitée.

X Mode MENU-[IMAGE]-[DISP POS]

1. Déplacez la zone d'image à l'aide des tou-

IMAGE/DISP POS

ches HAUT/BAS.

2. Appuyez sur la touche SET pour enregistrer

le paramétrage.

Augmentation de la sensibilité de la tête de détection

Si la luminosité de l'image ne peut pas être augmentée à l'aide du paramètre de vitesse d'obturation ou d'éclairage, augmentez la sensibilité.

X Mode MENU-[IMAGE]-[GAIN]

Valeur de réglage (augmentation) Qualité Image

X1.0 Bonne (faible quantité de bruit)

X1.5

X2.0

↑ ↓

Mauvaise (grande quantité de bruit)

MOVE

Sombre

↑ ↓

Claire

Section 5 REGLAGE DES FONCTIONS SUPPLEMENTAIRES

Manuel de l'utilisateur

ZFV-C

Section 5 Réglage des conditions liées aux banques

Réglage des conditions liées aux banques

Le ZFV-C peut contenir jusqu'à huit ensembles de paramètres. Ces derniers peuvent être commutés en fonction des conditions d'inspection. Un ensemble de paramètres est appelé "banque".

Copie de banques

Copiez les paramètres d'une banque vers une autre. L'exemple ci-dessous indique la procédure à suivre pour copier les paramètres de BANK 1 à BANK 2.

X Mode MENU-[SYS1]-[BANK SET]-[COPY]

1. Réglez les paramètres requis pour effectuer l'inspection au niveau de

BANK1 (source de copie).

2. Passez en mode MENU.

Section 5 REGLAGE DES FONCTIONS SUPPLEMENTAIRES

3. Sélectionnez puis appuyez sur la tou-

che SET.

4. Sélectionnez [2. BANK2] puis appuyez sur

la touche SET.

5. Sélectionnez puis appuyez sur la tou-

che SET.

ADJ

RUNMENU

BANK

1.BANK1

2.BANK2

3.BANK3

4.BANK4

5.BANK5

6.BANK6

7.BANK7

8.BANK8

SYSTEM 1

6. Sélectionnez [1. BANKSET] - [1. COPY] -

[1. BANK1] (source de copie).

Appuyez deux fois sur la touche ESC pour revenir au mode MENU.

7. Passez en mode RUN et enregistrez les

paramètres.

ZFV-C

Manuel de l'utilisateur

SYSTEM 1

1.BANK SET

2.SPEED

3.MEAS TYPE

4.TCH TYPE

5.DISP COL

6.ECO MODE

Section 5

Réglage des conditions liées aux banques

Effacement de banques

L'effacement supprime les réglages du numéro de banque sélectionné.

X Mode MENU-[SYS1]-[BANK SET]-[CLEAR]

Paramètres Description

EXECUTE Exécution de l'effacement.

CANCEL Annulation de l'effacement.

Les paramètres [SYS1], [SYS2] et les paramètres d'affichage du mode RUN ne sont pas effacés.

Réglage de la méthode de changement de banque

Sélectionnez la méthode de changement de banque.

X Mode MENU-[SYS1]-[BANK SET]-[SWITCH]

Paramètre Description

KEY (par défaut) Les banques sont commutées à l'aide des touches de commande de l'amplifi-

cateur.

I/O Les banques sont commutées à l'aide des touches de commande sur

l'amplificateur et de signaux externes. La commutation par signaux externes n'est autorisée qu'en mode RUN.

Changement de banque p.58

Pour changer de banque à l'aide d'une commande via USB/RS-232C, sélectionnez [SWITCH]-[KEY].

Section 5 REGLAGE DES FONCTIONS SUPPLEMENTAIRES

Manuel de l'utilisateur

ZFV-C

Section 5 Configuration de l'environnement du système

Configuration de l'environnement du système

Modification de la vitesse de mesure

Il est possible d'augmenter la vitesse de traitement en réduisant la zone d'acquisition d'image. Modifiez la vitesse de mesure en fonction de la taille de la pièce et de la vitesse souhaitée.

NORMAL

FAST

MAX


complète

X Mode MENU[SYS1]-[SPEED]

Paramètre Description

NORMAL (par défaut) Acquisition de toute l'image (13 ms).

Section 5 REGLAGE DES FONCTIONS SUPPLEMENTAIRES

FAST Réduction de moitié de la zone d'acquisition d'image. Ce paramètre augmente

la vitesse de mesure (8 ms).

MAX Réduction de la zone d'acquisition d'image à 1/4. Ce paramètre augmente la

vitesse de mesure (5 ms).

• En cas de sélection de [FAST] ou [MAX], il est possible de sélectionner la partie de l'écran à contrôler.

Modification de la position d'affichage de l'image (fonction partielle) p.93

• En cas de sélection de [FAST] ou [MAX], assurez-vous que la zone d'inspection et la zone de sélection

de couleurs sont comprises dans l'image affichée.

1/41/2

ZFV-C

Manuel de l'utilisateur

Section 5

Configuration de l'environnement du système

Sélection de la temporisation de mesure

Réglez les moments où la mesure est exécutée.

X Mode MENU-[SYS1]-[MEAS TYPE]

Paramètre Description

TRIG (par défaut) Mesure synchrone.

La mesure est effectuée en mode synchrone quand l'état du signal TRIG externe passe de OFF à ON.

CONTINUE Mesure continue.

La mesure est réalisée de manière répétée tant que le signal TRIG est à ON.

Sélection du mode d'apprentissage à partir d'un périphérique externe

Il existe deux modes d'apprentissage à partir d'un périphérique externe.

X Mode MENU-[SYS1]-[TEACH TYPE]

Paramètre Description

STATIONARY (par défaut)

MOVING L'apprentissage est effectué avec la pièce en mouvement.

L'apprentissage est effectué avec la pièce à l'état stationnaire. L'apprentissage nécessite l'entrée d'un déclencheur externe.

Sélectionnez ce mode d'apprentissage uniquement lorsque la pièce ne peut pas être arrêtée. L'apprentissage nécessite l'entrée d'un déclencheur externe.

Histogrammes p.42

Réglage de l'affichage de l'écran

Il est possible de modifier la couleur des caractères affichés sur l'écran LCD, ainsi que la couleur de fond de l'écran Modifiez la couleur lorsque le caractère ou le chiffre de l'image n'est pas bien visible.

• Zones dont la couleur peut être modifiée

OK/NG

SYS1/DISP COL

1.OK

2.NG

3.DISP NRML

4.DISP BACK

NORMAL

BACK

NORMAL (couleur des caractères)

Section 5 REGLAGE DES FONCTIONS SUPPLEMENTAIRES

X Mode MENU-[SYS1]-[DISP COL]

Paramètre

OK GREEN (par défaut), RED, YELLOW, BLUE, WHITE

NG GREEN, RED (par défaut), YELLOW, BLUE, WHITE

NORMAL GREEN, RED, YELLOW, BLUE, WHITE (par défaut)

BACK GREEN, RED, YELLOW, BLUE (par défaut), WHITE, BLACK

Manuel de l'utilisateur

ZFV-C

Section 5 Configuration de l'environnement du système

Activation/Désactivation du mode Eco

Permet d'assombrir ou non l'écran après un temps d'inactivité prédéfini. Il est recommandé de définir ce mode sur [ON] pour préserver la luminosité de l'écran LCD.

X Mode MENU-[SYS1]-[ECO MODE]

Paramètre Description

ON (par défaut) Activation du mode Eco.

L'écran s'assombrit après trois minutes continues d'inactivité.

OFF Désactive le paramètre du mode Eco.

Modification de la temporisation de capture d'image à l'écran d'apprentissage

Section 5 REGLAGE DES FONCTIONS SUPPLEMENTAIRES

Sélectionnez le statut d'image à afficher sur l'écran d'apprentissage.

X Mode MENU-[SYS2]-[TEACH IMAGE]

Paramètre Description

THROUGH (par défaut) La dernière image capturée par la tête de détection s'affiche directement.

FREEZE L'image est gelée puis affichée.

L'image fixe s'affiche à l'entrée du signal TRIG.

En cas de montage en groupe d'amplificateurs, réglez tous les amplifica-

teurs sur l'écran d'apprentissage, puis entrez le signal TRIG sur l'amplifi-

cateur (à l'extrême droite) auquel la tête de détection est connectée.

Signal TRIG

Les images sont chargées sur tous les amplificateurs si ceux-ci sont réglés sur l'écran d'apprentissage.

Les images ne sont pas chargées sur tous les amplificateurs si l'amplificateur auquel la tête de détection est connectée n'est pas réglé sur l'écran d'apprentissage.

Les images ne sont pas chargées sur l'amplificateur à l'extrême gauche si ce dernier n'est pas réglé sur l'écran d'apprentissage.

Signal TRIG

ZFV-C

Manuel de l'utilisateur

OMRON ZFV-C User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Signification des avertissements

Signification des symboles d'alerte

Introduction

Instructions d'alertes dans ce manuel

Précautions pour une utilisation sûre

Précautions pour une utilisation correcte

Remarque de l'éditeur

TABLE DES MATIERES

Hiérarchie des menus

Caractéristiques

Configuration système

Nomenclature et fonction des éléments

Mode de fonctionnement

Déroulement des réglages

A propos de l'installation et de la connexion

Amplificateur

Tête de détection

Changement du contenu de l'affichage

Fonctions des touches en mode RUN

Changement de banque

Connaissances élémentaires requises pour utiliser l'appareil

Inspection par forme (PATTERN)

Inspection par taille (zone)

Inspection par couleur (HUE)

Inspection par largeur (WIDTH)

Inspection par position (POSITION)

Inspection par nombre (COUNT)

Inspection par luminosité (BRIGHT)

Détection de la présence d'une chaîne de caractères (CHARA)

Réglage des conditions d'acquisition d'images

Réglage des conditions liées aux banques

Configuration de l'environnement du système
