Cat. No. Z240-HU2-03

Intelligens érzékelŒ rendkívül nagy sebesség

ZFV-C sorozat

ű színes CCD-kamerával

FELHASZNÁLÓI ÚTMUTATÓ

Advanced Industrial Automation

Rövid áttekintés

19 JellemzŒk

31 Telepítés és csatlakoztatás

53 A használható funkciók és műveletek

59 A mérési feltételek beállítása

91 További funkciók beállítása

Bevezetés

Ez az útmutató az érzékelő használatához szükséges tudnivalókat közli a funkciókkal, teljesítménnyel és a működési móddal kapcsolatban.

A ZFV-C intelligens érzékelő használata során vegye figyelembe a következőket:

• A ZFV-C intelligens érzékelőt villamosmérnöki tapasztalattal rendelkező személyzetnek kell működtetnie.

• A megfelelő használat érdekében olvassa végig ezt az útmutatót, hogy elmélyítse a termékkel kapcsolatos ismereteit.

• Az útmutatót biztonságos helyen tartsa, hogy az bármilyen szükséges helyzetben megtekinthető legyen.

Bevezetés

BEVEZETÉS

1. RÉSZ

2. RÉSZ

3. RÉSZ

4. RÉSZ

5. RÉSZ

AZ ALKALMAZÁSSAL KAPCSOLATOS MEGFONTOLÁSOK (kérjük, olvassa el)

JELLEMZŐK

TELEPÍTÉS ÉS CSATLAKOZTATÁS

A HASZNÁLHATÓ FUNKCIÓK ÉS MŰVELETEK

A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA

1. rész 2. rész 3. rész 4. rész 5. rész 6. rész 7. rész

6. RÉSZ

7. RÉSZ

FÜGGELÉK

ALKALMAZÁSI PÉLDÁK ÉS BEÁLLÍTÁSAIK

Felhasználói kézikönyv

Intelligens érzékelő rendkívül nagy sebességű színes CCD-kamerával ZFV-C sorozat

Bevezetés

OLVASSA EL ÉS ÉRTELMEZZE EZT A DOKUMENTUMOT

A termékek használatba vétele előtt olvassa el és értelmezze ezt a dokumentumot. Ha bármilyen kérdése vagy észrevétele merülne fel, lépjen kapcsolatba az OMRON képviselőjével.

GARANCIA

Az OMRON kizárólag arra vállal garanciát, hogy termékei az OMRON általi eladástól számított három éven át (vagy a szerződésben külön megadott időtartamon belül) mentesek az anyagokból és a megmunkálásból eredő hibáktól.

AZ OMRON SEM KIFEJEZETTEN SEM VÉLELMEZETTEN NEM GARANTÁLJA ÉS NEM ÁLLÍTJA, HOGY TERMÉKEI MINDEN SZABÁLYNAK MEGFELELNEK, FORGALMAZHATÓK ÉS AZ ADOTT CÉLOKNAK MEGFELELNEK. A VÁSÁRLÓ VAGY A FELHASZNÁLÓ TUDOMÁSUL VESZI, HOGY EGYEDÜL A VÁSÁRLÓ VAGY A FELHASZNÁLÓ ÁLLAPÍTOTTA MEG A TERMÉK ALKALMASSÁGÁT A HASZNÁLATI TERÜLET ÁLTAL TÁMASZTOTT KÖVETELMÉNYEK TELJESÍTÉSÉRE. AZ OMRON MINDEN EGYÉB KIFEJEZETT ÉS VÉLELMEZETT GARANCIAVÁLLALÁST KIZÁR.

A FELELŐSSÉG KORLÁTOZÁSA

AZ OMRON SEMMILYEN MÓDON NEM FELELŐS A TERMÉKEKKEL KAPCSOLATOS KÜLÖNLEGES, KÖZVETETT VAGY KÖVETKEZMÉNYKÉNT KIALAKULÓ KÁROKÉRT, PROFITKIESÉSEKÉRT VAGY ÜZLETI VESZTESÉGEKÉRT, MÉG AKKOR SEM, HA AZ ILYEN JELLEGŰ KÖVETELÉS SZERZŐDÉSEN, GARANCIÁN, HANYAGSÁGON VAGY KÖZVETLEN FELELŐSSÉGEN ALAPUL.

Az OMRON bármely eseményre vonatkozó felelőssége semmilyen esetben sem lépheti túl a felelősségi követelés alapját képező termék árát.

AZ OMRON SEMMILYEN ESETBEN SEM VÁLLAL FELELŐSSÉGET A TERMÉKEK GARANCIÁJÁVAL, JAVÍTÁSÁVAL VAGY A RÁJUK VONATKOZÓ EGYÉB KÖVETELÉSEKKEL KAPCSOLATBAN, HACSAK AZ OMRON ELEMZÉSE MEG NEM ERŐSÍTI, HOGY A TERMÉKEK KEZELÉSE, TÁROLÁSA, TELEPÍTÉSE ÉS KARBANTARTÁSA MEGFELELŐEN TÖRTÉNT, ILLETVE A TERMÉKEK NEM SZENNYEZŐDTEK, NEM TÖRTÉNT RONGÁLÁS, HELYTELEN HASZNÁLAT, ILLETVE ILLETÉKTELEN MÓDOSÍTÁS VAGY JAVÍTÁS.

ZFV-C

Felhasználói kézikönyv

Bevezetés

A HASZNÁLATRA VALÓ ALKALMASSÁG

A JELEN DOKUMENTUMBAN ISMERTETETT TERMÉKEK NEM BIZTONSÁGI ALKALMAZÁSRA KÉSZÜLTEK. AZOKAT NEM SZEMÉLYEK BIZTONSÁGÁNAK SZAVATOLÁSÁRA TERVEZTÉK, ÉS NEM IS VIZSGÁLTÁK BE ILYEN HASZNÁLATHOZ, ÉS NEM SZABAD AZOKBAN ÚGY MEGBÍZNI, MINT AZ ILYEN CÉLÚ ALKALMAZÁSOKHOZ KÉSZÜLT BIZTONSÁGI ALKATRÉSZEKBEN VAGY VÉDŐBERENDEZÉSEKBEN. Az OMRON biztonsági termékeiről kérjük, tájékozódjon az erre a célra kiadott katalógusokban.

Az OMRON nem vállal felelősséget arra vonatkozóan, hogy a vásárló alkalmazásában használt termékek kombinációja, illetve a termék használata megfelel az alkalmazandó szabványoknak, előírásoknak vagy szabályozásnak.

Az ügyfél kérésére az OMRON harmadik féltől származó tanúsító dokumentumokat bocsát rendelkezésre, amelyek a termékek használati besorolásait és korlátozásait mutatják be. Ez az információ önmagában nem elégséges annak megállapításához, hogy a termékek a végső termékkel, géppel, rendszerrel, illetve egyéb alkalmazással vagy felhasználással kombinálva megfelelnek-e az elvárásoknak.

Az alábbiakban néhány olyan alkalmazási területtel kapcsolatos példa olvasható, amelyek megkülönböztetett figyelmet érdemelnek. Ez nem a termékek valamennyi lehetséges felhasználási területét bemutató kimerítő lista, és nem sugallja azt, hogy a termékek megfelelnek a felsorolt felhasználási területeknek:

• Kültéri használat, illetve olyan területek, ahol a termék kémiai szennyeződésnek, elektromos

interferenciának, illetve az ebben a dokumentumban fel nem sorolt körülményeknek vagy felhasználási módoknak van kitéve.

• Nukleáris energiaszabályozó rendszerek, égetőrendszerek, vasúti rendszerek, légiforgalmi rendszerek,

gyógyászati berendezések, szórakoztató készülékek, járművek, biztonsági berendezések, illetve olyan területek, amelyekre különálló ipari vagy kormányzati szabályozások vonatkoznak.

• Olyan rendszerek, gépek és berendezések, amelyek emberéletet és tulajdont veszélyeztethetnek.

Bevezetés

Kérjük, ismerje meg és tartsa be a termékek használatára vonatkozó valamennyi korlátozást. A TERMÉK CSAK ABBAN AZ ESETBEN HASZNÁLHATÓ OLYAN ALKALMAZÁSI TERÜLETEN, AMELYNEK ÜZEMELTETÉSE SORÁN EMBERÉLETRE VAGY ANYAGI JAVAKRA SÚLYOS VESZÉLYT HORDOZÓ KOCKÁZAT MERÜLHET FEL, HA A RENDSZER EGÉSZE A KOCKÁZATOK FIGYELEMBEVÉTELÉVEL KERÜLT MEGTERVEZÉSRE, ÉS HA AZ OMRON TERMÉKEK A FELHASZNÁLÁSI TERÜLETRE VONATKOZÓ MEGFELELŐ MINŐSÍTÉS ÉS TELEPÍTÉS MELLETT TÖLTIK BE SZEREPÜKET A BERENDEZÉS VAGY RENDSZER EGÉSZÉBEN.

TELJESÍTMÉNYADATOK

Az ebben a dokumentumban olvasható teljesítményadatok útmutatásul szolgálnak a megfelelőséget megállapítani kívánó felhasználó számára, és nem vonatkozik rájuk garancia. Az adatok az OMRON tesztkörnyezetére vonatkozhatnak, és a felhasználóknak ezeket összhangba kell hozniuk a tényleges alkalmazás követelményeivel. A valós teljesítményre az OMRON a Garancia és a felelősség korlátozása című szakaszban leírtak szerint vállal garanciát.

A MŰSZAKI ADATOK VÁLTOZÁSA

A termékek műszaki adatai és a tartozékok a fejlesztések és egyéb okok miatt bármikor megváltozhatnak.

ZFV-C

Felhasználói kézikönyv

Bevezetés

A vállalati gyakorlat szerint a közzétett határértékek vagy funkciók megváltoztatása, illetve a jelentősebb konstrukciós változtatások esetén módosítjuk a típusszámot. A termék egyes műszaki adatai azonban külön értesítés nélkül is megváltozhatnak. Bizonyos esetekben az Ön kérésére külön típusszámmal jelenhetnek meg termékek, egyes kulcsfontosságú paraméterértékek javításával vagy bevezetésével, az Ön alkalmazásának való megfelelés érdekében. A megvásárolt termékek tényleges műszaki adataival kapcsolatban kérjük, forduljon az OMRON képviselőjéhez.

MÉRET ÉS TÖMEG

A méret és a tömeg névleges adat, és még abban az esetben sem használható gyártási célokra, ha a tűréshatárok fel vannak tüntetve.

HIBÁK ÉS KIHAGYÁSOK

Az ebben a dokumentumban közölt adatokat gondosan ellenőriztük, és ezek vélhetőleg pontosak, azonban nem vállalunk felelősséget az esetleges szerkesztési, sajtó- és korrektúrahibákért, illetve a kihagyásokért.

PROGRAMOZHATÓ TERMÉKEK

Az OMRON semmilyen módon nem felelős a programozható termékek felhasználó által végrehajtott programozásáért, illetve annak bármely következményéért.

SZERZŐI JOGOK ÉS MÁSOLÁSI ENGEDÉLYEK

Ezt a dokumentumot engedély nélkül nem másolhatja kereskedelmi vagy reklámozási célokra.

A dokumentumot a szerzői jog védi, és az kizárólag a termékkel kapcsolatosan használható. Kérjük, értesítsen bennünket, mielőtt bármilyen formában, bármilyen célból lemásolná vagy reprodukálná ezen dokumentumot. Ha ezt a dokumentumot egy másikba másolja vagy átviszi, akkor azt teljes egészben tegye.

ZFV-C

Felhasználói kézikönyv

A figyelemfelkeltő szavak értelmezése

A jelen kézikönyvben a következő figyelemfelkeltő szavak jelennek meg.

Olyan potenciálisan veszélyes helyzetet jelöl, amely megfelelő intézkedések nélkül kis vagy közepes sérülést okoz, de akár súlyos sérüléshez vagy halálhoz is vezethet. Emellett jelentős anyagi kár is keletkezhet.

A figyelmeztető jelek értelmezése

A jelen kézikönyvben a következő figyelmeztető jelek szerepelnek.

Olyan általános tiltást jelöl, amelyre nincs külön szimbólum.

Bevezetés

Lézersugárzás lehetséges veszélyét jelöli.

Figyelmeztető utasítások a kézikönyvben

A jelen kézikönyvben a következő figyelmeztető utasítások szerepelnek. A figyelmeztető utasítások a kézikönyv minden olyan részénél előfordulnak, ahol különös figyelemmel kell eljárnia.

Ezt a terméket nem személyek biztonságának szavatolására tervezték, és nem is vizsgálták be ilyen használathoz. Ne használja a terméket ilyen célra.

Mivel a ZFV-SC50 olyan látható fényt bocsát ki, amely kedvezőtlenül befolyásolhatja látását, ne nézzen közvetlenül az érzékelőfejből kibocsátott fénybe. Tükröződő tárgy használata esetén ügyeljen arra, hogy ne jusson visszavert fény a szemébe.

Felhasználói kézikönyv

ZFV-C

Bevezetés

Bevezetés Biztonságos használat

Biztonságos használat

A termékek biztonságos használata érdekében tartsa be a következő óvintézkedéseket.

(1) Telepítési környezet

• Ne használja a terméket olyan környezetben, ahol gyúlékony vagy robbanásveszélyes gázoknak lehet kitéve.

•Az erősítőegységet úgy szerelje fel, hogy a szellőzőnyílások ne legyenek eltakarva.

•A működés és a karbantartás biztonsága érdekében ne telepítse a terméket nagyfeszültségű vagy tápellátási eszközök közelébe.

• A telepítésnél ügyeljen a csavarok biztonságos meghúzására.

(2) Tápellátás és vezetékezés

• A tápfeszültségnek a névleges tartományba kell esnie (DC 24 V +10%, –15%).

• A tápfeszültség fordított bekötése nem megengedett.

• A nyitott kollektoros kimeneteket nem szabad rövidre zárni.

• A tápegységet a névleges terhelésen belül használja.

• A nagyfeszültségű és a tápvezetékeket a terméktől elkülönítve kell vezetni. Ezek együttes vezetése vagy azonos vezetőcsőbe helyezése indukciót okozhat, amelynek eredménye hibás működés vagy károsodás lehet.

(3) További tudnivalók

• Ne próbálkozzon a termék szétszerelésével, javításával, módosításával, nyomás alá helyezésével vagy elégetésével.

• A tereméket ipari hulladékként semmisítse meg.

• Ha bármilyen rendellenességet észlel, haladéktalanul állítsa le a működést, kapcsolja ki a tápegységet, és forduljon az OMRON képviselőjéhez.

ZFV-C

Felhasználói kézikönyv

Bevezetés

Rendeltetésszerű használat

Tartsa be a következő óvintézkedéseket, hogy megelőzze az üzemszüneteket, a hibás működést vagy a termék teljesítményének nem kívánt módosulását.

(1) Telepítési környezet

Ne telepítse a terméket olyan helyre, ahol előfordulhatnak a következő feltételek:

• A névleges tartományon kívüli környezeti hőmérséklet

•Gyors hőmérséklet-változások (páralecsapódást okozva)

• A 35% és 85% közötti tartományon kívüli relatív páratartalom

• Maró hatású vagy gyúlékony gázok jelenléte

• Por, só vagy vasrészecskék jelenléte

• Közvetlen rázkódás vagy ütés

•Erős fényvisszaverődés (például más lézersugarak vagy elektromos ívhegesztők)

• Közvetlen napsugárzás vagy közeli fűtőkészülékek

• Víz, olaj vagy vegyi anyagok gőze vagy permete

•Erős mágneses vagy elektromos erőtér

Bevezetés

(2) Tápellátás és vezetékezés

• Olyan tápegységről hajtsa végre a táplálást, amely beépített védelmet tartalmaz a nagy kimeneti feszültség ellen.

• Ha kereskedelmi forgalomban kapható kapcsolóüzemű feszültségstabilizátort használ, akkor földelje az FG csatlakozót.

• Ha a tápvonalakon túláramok fordulnak elő, használjon a működési környezethez méretezett túlfeszültség-levezetőket.

• A termék csatlakoztatása után a tápellátás bekapcsolása előtt ellenőrizze, hogy megfelelő-e a tápfeszültség, nincsenek-e hibás csatlakozások (például terhelési rövidzár), és hogy megfelelő-e a terhelőáram. A vezetékek helytelen bekötése a termék meghibásodását okozhatja.

• Az érzékelőfej csatlakoztatása vagy leválasztása előtt ellenőrizze az intelligens érzékelő kikapcsolását. Az intelligens érzékelő meghibásodhat, ha az érzékelőfejet a tápellátás bekapcsolt állapotában csatlakoztatja vagy választja le.

• Használjon ZFV-XC_B(R)V2 típusú hosszabbítókábelt az érzékelőfej és az erősítőegység közötti kábel meghosszabbításához. A kábelhossz növeléséhez két ZFV-XC_B(R)V2 típusú hosszabbítókábel összeköthető. Továbbá olyan helyeken, ahol a kábel hajlítási igénybevételnek van kitéve, használjon robotkábel típusú hosszabbítókábelt (ZFV-XC_BRV2).

• Kizárólag az ebben az útmutatóban megadott érzékelőfejek és érzékelővezérlők kombinációit használja.

• A következő esetekben ne kapcsolja ki a tápellátást:

- Közvetlenül a MENU vagy az ADJ üzemmód RUN üzemmódba kapcsolása után

- Miközben tanítási művelet van folyamatban a párhuzamos jel használatával Ne kapcsolja ki a tápellátást, amíg az ENABLE jel BE állapotban van. Ellenkező esetben megtörténhet a beállítási csoport adatainak inicializálása.

Felhasználói kézikönyv

ZFV-C

Bevezetés Rendeltetésszerű használat

Bevezetés

• Bár az LCD kijelzőpanel nagy pontosságú technológiával készült, minimális mennyiségű hibás képpontot tartalmazhat. Ez a panel szerkezeti felépítéséből adódik, és nem jelenti azt, hogy hibás a panel.

(3) Az erősítőegység felszerelésének iránya

A megfelelő hőleadás érdekében az erősítőegységet csak az alább látható irányban szerelje fel.

Helyes

Ne szerelje fel az erősítőegységet a következő irányokban:

Helytelen

(4) Karbantartás és vizsgálat

• Az érzékelőfej és az erősítőegység tisztításához ne használjon hígítót, alkoholt, benzint, acetont vagy petróleumot.

• Ha nagy porszemcsék kerülnek az érzékelőfej előlapjának szűrőjére, légfúvós ecsettel (fényképezőgépek objektívjának tisztítására használják) távolítsa el ezeket. Ne a szájával fújja le a porszemcséket.

• A kisebb porszemcsék eltávolításához puha ruhával törölje le az előlapot. A porszemcsék letörlésénél ne használjon nagy erőt. Az előlapi szűrőn megjelenő karcolások hibákat okozhatnak.

• Ha bármilyen rendellenességet észlel, haladéktalanul állítsa le a működést, kapcsolja ki a tápegységet, és forduljon az OMRON képviselőjéhez.

(5) Szellőzőfilm

• Ne vegye le és ne érintse hegyes tárggyal a szellőzőfilmet. Ekkor a védelmet szolgáló kialakítás névleges értékei nem lesznek teljesíthetők.

• Ne fedje le a szellőzőfilmet. Ez páralecsapódást okozhat az előlapon.

(6) Kiegészítő világítás csatlakozója

Ha nem használ kiegészítő megvilágítóegységet, győződjön meg arról, hogy a csatlakozó védősapkával legyen lefedve. Ellenkező esetben a védelmet szolgáló kialakítás névleges értékei nem lesznek teljesíthetők.

ZFV-C

Felhasználói kézikönyv

Szerkesztő megjegyzései

Oldalformátum

Bevezetés

Rendeltetésszerű használat

Bevezetés

Az egyes részek címe

Címsor

A bankokkal kapcsolatos beállítások megadása

5. rész

A bankokkal kapcsolatos beállítások megadása

A ZFV-C sorozat legfeljebb nyolc beállítási módot tartalmazhat. A bankok között külső eszközről lehet váltani a beállítások módosításával. Az ilyen beállítási mód elnevezése "bank".

Bank váltás módszerének beállítása

Adja meg, hogyan kívánja végrehajtani a bank váltást.



MENU mód-[SYS1]-[BANK SET]-[SWITCH]

Beállítás Leírás

KEY (alapértelmezés) A bankváltás az erősítőegység vezérlőgombjaival történik.

I/O

Váltás egy másik bankra 58. oldal

A bank USB/RS-232C porton keresztüli váltásához, válassza a [SWITCH]-[KEY] lehetőséget.

bankok másolása

Másik bank beállításainak másolása a kijelölt bankba. A következő példa a BANK 1 beállításainak BANK 2-be másolását mutatja.



MENU mód-[SYS1]-[BANK SET]-[COPY]

Bank tartalmának törlése

A művelet a kijelölt bank beállításait törli.



MENU mód-[SYS1]-[BANK SET]-[CLEAR]

A [SYS1] és a [SYS2], valamint a RUN mód megjelenítési beállításai nem lesznek törölve.

A bank váltás az erősítőegység vezérlőgombjaival és bemeneti jelekkel történik.

Bemenetek csak RUN módban használhatóak a bankok közötti váltásra.

Áttekintés

Alcím

Alcím áttekintése

Mutatócímke

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA

A szakaszszámot és a címet jelzi.

Beállítások magyarázata

Mozgás a menük között a beállítási elemekig

Kiegészítő magyarázat

A műveletre vonatkozó hasznos tudnivalók és a megfelelő oldalszám megadása szimbólumokkal.

*Ez az oldal csupán magyarázó céllal készült, a valóságban nincs ilyen oldal.

ZFV-C

Felhasználói kézikönyv

ZFV-C

Felhasználói kézikönyv

Bevezetés

Bevezetés Rendeltetésszerű használat

■ A szimbólumok értelmezése

Az erősítőegység LCD-kijelzőjén megjelenő menüelemek szögletes zárójelek [aa] között láthatók.

■ Szemléltetőeszközök

Olyan pontokat jelöl, amelyek fontosak a termék tökéletes teljesítményének biztosításához, ilyenek például a működtetéssel kapcsolatos óvintézkedések és az alkalmazási eljárások.

Olyan oldalakat jelez, amelyeken kapcsolódó tudnivalók találhatók.

A működéssel kapcsolatos hasznos tudnivalókat jelzi.

Azokat a funkciókat jelöli, amelyek csak az EXP menüre való áttérés után állíthatók be.

ZFV-C

Felhasználói kézikönyv

TARTALOM

Bevezetés

TARTALOM

A figyelemfelkeltő szavak értelmezése 5 A figyelmeztető jelek értelmezése 5 Figyelmeztető utasítások a kézikönyvben 5 Biztonságos használat 6 Rendeltetésszerű használat 7 Szerkesztő megjegyzései 9

Oldalformátum 9

TARTALOM 11

Menüszerkezet 16

1. rész JELLEMZŐK19

Jellemzők 20 Rendszerkonfiguráció 21 Részegységek elnevezése és funkciója 24 Üzemmód 27 A beállítás folyamatábrája 28

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS 31

1. rész 2. rész 3. rész 4. rész 5. rész 6. rész 7. rész 8. rész 9. rész

Telepítés és csatlakoztatás – áttekintés 32 Erősítőegység 32

Az Erősítőegység felszerelése 32

Csoportos szerelés 36

Az I/O kábel áttekintése 39

Időzítési diagramok 42

Érzékelőfej 45

A LED-re vonatkozó figyelmeztető címkék felragasztása 45

A rögzítőszerelvény felszerelése 45

Az felszerelése Érzékelőfej 47

Az Érzékelőfej csatlakoztatása 51

Felhasználói kézikönyv

ZFV-C

Bevezetés TARTALOM

TARTALOM

3. rész A HASZNÁLHATÓ FUNKCIÓK ÉS MŰVELETEK 53

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA 59

Kijelző tartalmának átkapcsolása 54

Az LCD-kijelzőn megjelenő karakterek és ezek értelmezése 55

Gombműveletek RUN módban 57 Váltás egy másik beállítási csoportra 58

Alapvető tudnivalók a működtetésről60

A MENU/ADJ üzemmód képernyői és a gombműveletek 60

A tanítás folyamatábrája 61

Mintázat szerinti vizsgálat (PATTERN) 62

Alapvető beállítási eljárás 63

CUSTOM menü 64

Méret szerinti vizsgálat (AREA) 66

Alapvető beállítási eljárás 68

CUSTOM menü 69

Szín szerinti vizsgálat (HUE) 70

Alapvető beállítási eljárás 70

Szélesség szerinti vizsgálat (WIDTH) 72

Alapvető beállítási eljárás 72

CUSTOM menü 73

Pozíció szerinti vizsgálat (POSITION) 75

Alapvető beállítási eljárás 75

CUSTOM menü 76

Számlálás szerinti vizsgálat (COUNT) 78

Alapvető beállítási eljárás 78

CUSTOM menü 79

Fényerő szerinti vizsgálat (BRIGHT) 81

Alapvető beállítási eljárás 81

CUSTOM menü 82

Karaktersorozat jelenlétének érzékelése (CHARA) 84

Alapvető beállítási eljárás 85

ZFV-C

Felhasználói kézikönyv

CUSTOM menü 87

Bevezetés

TARTALOM

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA 91

A kép készítési feltételek beállítása 92

A fényintenzitás és a záridő beállítása 92

A képleképzési pozíció módosítása (Részleges funkció) 93

Az érzékelőfej érzékenységének növelése 93

A csoportokkal kapcsolatos beállítások megadása 94

Csoportok másolása 94

Csoport tartalmának törlése 95

Csoportváltás módszerének beállítása 95

A rendszerkörnyezet beállítása 96

A mérési sebesség beállítása 96

A mérés időzítésének megadása 97

A tanítási üzemmód megadása külső eszközről97

A megjelenítés beállítása 97

TARTALOM

1. rész 2. rész 3. rész 4. rész 5. rész 6. rész 7. rész 8. rész 9. rész

Az Eco (gazdaságos) üzemmód be- és kikapcsolása 98

A képrögzítés időzítésének módosítása a tanítási képernyőn98

I/O figyelési funkció 99

A fehéregyensúly javítása 100

Beállítási adatok inicializálása 100

Mérési adatok inicializálása 101

A nyelv váltása 101

A verziószám ellenőrzése 101

USB/RS-232C kommunikációs beállítások megadása 102

USB-csatlakozás 102

RS-232C csatlakozás 103

Műveletek korlátozása (zárolási funkció) 105

A zárolási funkció beállítása 105

A zárolás beállítása/feloldása 106

Zárolási funkció csoportos szerelés esetén 106

Az OUTPUT jel kimeneti feltételeinek megváltoztatása 107

A kimenet bekapcsolási feltétele 107

Impulzus kimenet 107

A bekapcsolási késleltetési idő beállítása 108

A kikapcsolási késleltetési idő beállítása 109

ZFV-C

Felhasználói kézikönyv

Bevezetés TARTALOM

TARTALOM

6. rész FÜGGELÉK 117

Beállítás az erősítőegység csoportos felszereléséhez 110

Az indítójelet fogadó Erősítőegység megadása 111

Az Érzékelőfej jelenlétének megadása 111

A kimeneti tartalom beállítása 111

A csoportos szerelés szabályai 112

Adatútvonal 113

Tanítási folyamat csoportos szerelés esetén 114

Döntési kimenet integrálása 115

A csoportos szerelésű erősítőegységekkel kapcsolatos korlátozások 116

Hibaelhárítás 118 Hibaüzenetek és hibaelhárító műveletek 119 Kérdések és válaszok 120 Műszaki adatok és külső méretek 121

Érzékelőfej 121

Erősítőegység 126

Panelszerelési adapterek 128

Csatolóegység 129

Hosszabbítókábel 130

RS-232C kábel 131

Megvilágítóegység (külön rendelhető)132

LED-es berendezések használatára vonatkozó biztonsági óvintézkedések 135 A szabályozások és szabványok követelményei 136

A gyártókra vonatkozó követelmények összefoglalója 136

A felhasználóra vonatkozó követelmények összefoglalója 138

A lézeres besorolás definíciói 139

A vezérlőprogram frissítése 140

A vezérlőszoftver frissítésének folyamatábrája 140

Verziófrissítési adatok 145 Tárgymutató 146

ZFV-C

Felhasználói kézikönyv

Bevezetés

TARTALOM

7. rész ALKALMAZÁSI PÉLDÁK ÉS BEÁLLÍTÁSAIK 149

Elektronikai alkatrészek jelenlétének vizsgálata (PATTERN) 150 Különféle kampánypecsétek vizsgálata (Terület) 152 Nem megfelelő színű munkadarabok vizsgálta (HUE) 156 A színekkel kapcsolatos funkciók magyarázata 158

Színválasztási funkció 158

Színárnyalatjelző szám 159

Változatok 160

TARTALOM

Felhasználói kézikönyv

ZFV-C

Bevezetés

Bevezetés Menüszerkezet

Menüszerkezet

Az jelöléssel ellátott elemek csak az EXP menüre való áttérés után jelennek meg.

MENU mód

TEACH

ITEM

REG.

(*1)

PICK

CUSTM

[PATTERN/SEARCH]

[PATTERN/MATCH]

[AREA]:[AREA1/2]

[AREA]:[AREA3]

[WIDTH]

[POSITION]

[COUNT]

Beállítások Választék/beállítási tartományAlapbeállítás

PATTERN

AREA HUE

WIDTH POSITION

COUNT

BRIGHT

CHARA

SIZE -

MOVE

PICKAREA

PICKCOL

FILTER AUTO

-SEARCH AREA

R OTAT I ON

LIGHT TEACH

FILTER

SEARCH AREA COL JUGE

LIGHT TEACH

FILTER

COLOR BINARY

COL MODE

FILTER

(*4)

EDGE MODE

(*2)

AUTO

OFF

AUTO WHITE

FILTER

AUTO LIGHT

DIRECTION

LIGHT TEACH

(*3)

COL MODE FILTER

FILTER

(*4)

AUTO

EDGE SENSE EDGE MODE

LIGHT

DIRECTION

(*4)

(*3)

FILTER AUTO

LIGHT TEACH

COL MODE

FILTER EDGE MODE

DIRECTION LIGHT TEACH

(*3)

SEARCH, MATCH

AREA1, AREA2, AREA3

CHARA1, CHARA2-

AUTO, RED, YELLOW, GREEN, CYAN, BLUE, MAGENTA, GRAY

, SIZE, MOVE 10 , 20 , 30 , 45

OFF, ONOFFCOL JUGE

OFF, ON

A [PATTERN/SEARCH/FILTER] beállításaival azonos

, SIZE, MOVE

OFF, ON

A [PATTERN/SEARCH/FILTER] beállításaival azonos

WHITE, BLACK 0-255, BLACK

PICKUP, FILTER

A [PATTERN/SEARCH/FILTER] beállításaival azonos

DARK, LIGHT

OFF, ONON

PICKUP, FILTER

A [PATTERN/SEARCH/FILTER] beállításaival azonos

SENSITIVE, NORMAL, ROUGHNORMAL

DARK, LIGHT

OFF, ONON

PICKUP, FILTER

A [PATTERN/SEARCH/FILTER] beállításaival azonos

DARK, LIGHTLIGHT

OFF, ONON

Oldalszám

62. oldal

66. oldal

70. oldal

72. oldal

75. oldal

78. oldal

81. oldal

84. oldal

61. oldal

65. oldal

64. oldal

65. oldal

64. oldal

65. oldal

69. oldal

74. oldal

65. oldal

74. oldal

65. oldal

74. oldal

65. oldal

77. oldal

65. oldal

74. oldal

65. oldal

80. oldal

65. oldal

ZFV-C

Felhasználói kézikönyv

Bevezetés

Menüszerkezet

Bevezetés

BANK


SYSTEM 1

[BRIGHT]

[CHARA]:[CHARA1]

MODE DTL

[CHARA]:[CHARA2]

MODE DTL

CONTRAST

BANKSET

DISP COL

Beállítások Választék/beállítási tartományAlapbeállítás

FILTER

METHOD

AUTO

DENAVE

FILTER AUTO MODE

MODEL --

EDGE MODE

DIRECTION

SEARCH AREA

FILTER AUTO MODEL DIV

1LINE NORMAL

MODE NONE, MODEL, EDGEEDGE

MODEL

EDGE MODE

DIRECTION

SEARCH AREA

STABLE

BANK BANK1-BANK8BANK1

AUTO (alapértelmezés) FIX

SHUTTER

DISP POS(*7) --

GAIN x1, x1,5, x2x1

COPY CLEAR

SWITCH KEY, I/OKEY

SPEED

NORMAL

MEAS TYPE TRIG, CONTINUETRIG

TEACH TYPE

GREEN

NG RED

NORMAL WHITE

BACK BLUE

ECO MODE ON, OFFON

A [PATTERN/SEARCH/FILTER] beállításaival azonos

DENAVE, DENDEV

A [PATTERN/SEARCH/FILTER] beállításaival azonos

NONE, MODEL, EDGENONE

LIGHT, DARKDARK

A [PATTERN/SEARCH/FILTER] beállításaival azonos

1LINE SHORT, 1LINE NORMAL 1LINE, LONG, 2LINE SHORT 2LINE NORMAL

-LIGHT, DARKDARK

OFF, ONOFF

LIGHT (0000-5555) SHUTTER (1/500(*6), 1/1000,

1/1200, 1/1400, 1/1500, 1/2000, 1/2500, 1/3000, 1/4000, 1/8000)

BANK1-BANK8

NORMAL, FAST, MAX

STATIONARY, MOVESTATIONARY

GREEN, RED, YELLOW, BLUE, WHITE

GREEN, RED, YELLOW, BLUE, WHITE, BLACK

Oldalszám

65. oldal

83. oldal

65. oldal

88. oldal

89. oldal

90. oldal

65. oldal

87. oldal

88. oldal

89. oldal

90. oldal

94. oldal

92. oldal

93. oldal

94. oldal

95. oldal

96. oldal

97. oldal

98. oldal

Menüszerkezet

(*1) Akkor látható, ha az [ITEM] - [AREA] ki van választva vagy ha az [ITEM] - [WIDTH], [POSITION]

vagy [COUNT] van kiválasztva, majd a [CUSTOM] - [COL MODE] - [PICKCOL ] van kiválasztva. (*2) A [COL JUGE] - [ON] választása esetén látható. (*3) A [COL MODE] - [PICKCOL] választása esetén látható. (*4) A [COL MODE] - [FILTER] választása esetén látható. (*5) Ez a menü a ZFV-SC150/SC150W csatlakoztatása esetén nem jelenik meg. (*6) Az "1/500" érték csak akkor választható, ha a fényintenzitás értéke "0000". (*7) A [SPEED] - [FAST] vagy [MAX] választása esetén látható.

ZFV-C

Felhasználói kézikönyv

Bevezetés

Bevezetés Menüszerkezet

Menüszerkezet

SYSTEM 2

OUTPUT

COM

LOCK

Beállítások Választék/beállítási tartományAlapbeállítás

ON STATUS OK ON, NG ONNG ON

ONE SHOT OFF, ONOFF

ON DELAY 0-2550

OFF DELAY 0-2550

OUTPUT TIME 0-2550

TEACH IMAGE

I/O MON --

LENGTH 7, 88

PA RI T Y STOP BIT

BAUDRATE 9600, 19200, 38400, 57600,

NODE 0-160 DELMIT CR, LF, CR+LFCR

WHITE BALANCE -ALL CLEAR

MEAS CLEAR -LANGUAGE

VERSION

MODE SWITCH LOCK OFF, LOCK ONLOCK OFF

KEY TEACH IN

PASS NUMBER 0~9999 0000

38400

THROUGH, FREEZETHROUGH

OFF, ODD, EVENOFF 1, 21

115200

ENGLISH, JAPANESE

LOCK OFF, LOCK ON LOCK OFF LOCK OFF, LOCK ONLOCK OFF

Oldalszám

107. oldal

108. oldal

109. oldal

108. oldal

98. oldal

99. oldal

102. oldal

100. oldal

101. oldal

105. oldal

LINKSET (*8)

(*8) Ez a menü csak csoportba foglalt erősítőegységeknél jelenik meg.

OUTPUT ALL, EACHEACH

TRIG I/O, LINKI/O

HEAD USE, NOT USEUSE

111. oldal

ZFV-C

Felhasználói kézikönyv

1. rész JELLEMZŐK

Jellemzők20

Rendszerkonfiguráció 21

Részegységek elnevezése és funkciója 24

Üzemmód 27

A beállítás folyamatábrája 28

1. rész JELLEMZŐK

Felhasználói kézikönyv

ZFV-C

1. rész Jellemzők

Jellemzők

1. rész JELLEMZŐK

A ZFV-C értékelő „felülete” alapján érzékeli a tárgyakat. A hagyományos monokróm érzékelő helyett ezen színes érzékelő használatával nem csak a termék alkalmazási köre bővül, de a mérés stabilitása is javul. A ZFV-C a hagyományos alakfelismerő érzékelő 250 000 képpontos CCD-változatát is tartalmazza. Ez lehetővé teszi a különböző tárgyak (eddig csak ember által végrehajtható) jelenlétének gyors és pontos érzékelését és felismerését.

Például: Kampánypecsét vizsgálata

AREA2

pont

ZFV-C

Felhasználói kézikönyv

pont

Rendszerkonfiguráció

kel

fej

egys

pegys

Szem

lyi sz

Programozhat

vez

Hosszabb

bel az

kel

fejhez

Megvil

egys

g (k

n rendelhet

1. rész

Rendszerkonfiguráció

1. rész JELLEMZŐK

Alapkonfiguráció

Érzrzékel

őfej

Munkadarabok érzékelése képként.

• Kis látószögű (5-9 mm látómező) ZFV-SC10

• Normál látószögű (10-50 mm látómező) ZFVSC50/SC50W

• Széles látószögű (50-90 mm látómező) ZFVSC90/SC90W

• Különlegesen nagy látószögű (90-150 mm látómező) ZFV-SC150/SC150W

ErErősítőegys

Képek és menük jóváhagyása, mérésfeldolgozás végrehajtása, a feldolgozás eredményének továbbítása. ZFV-CA40/CA45

Tápegys

24 V DC (+10%, -15%) Javasolt OMRON tápegység

(1) Egy erősítőegység

csatlakoztatásakor: S82K03024 (24 V DC, 1,3 A)

(2) Két vagy több erősítőegység

csatlakoztatásakor az 1. pontban meghatározott tápegység szükséges minden egyes erősítőegységhez.

ég

Külső eszközök

Megvil

ágítóegys

Akkor használatos, ha a beépített világítóeszköz fénye nem elegendő vagy ha más megvilágítási mód, például háttérvilágítás szükséges. Az egység a ZFV-SC50/SC50W/SC90/SC90W érzékelőfejre egyetlen mozdulattal felszerelhető, és külön tápellátás sem szükséges hozzá.

• ZFV-LTL01 vonal megvilágítás

• ZFV-LTL02 dupla vonal megvilágítás

• ZFV-LTL04 alacsony szögű vonal megvilágítás

• ZFV-LTF01 háttér megvilágítás

Hosszabb

ZFV-XC3BV2(3 m)/XC8BV2*(8 m)/XC3BRV2 (Robotkábel, 3 m) Az érzékelőfej és az erősítőegység között. A kábelhossz növeléséhez az egyes érzékelőfejeknél legfeljebb két hosszabbítókábel használható. A két hosszabbítókábel kombinációjára vonatkozóan nincs korlátozás. * A "ZFV-XC8BV2" hosszabbítókábel csak a "ZFV-

SC10", "-SC50" és "-SC50W" érzékelőfejekkel használható.

USB

RS-232C

[Programozható vezérlő csatlakoztatásához] ZS-XPT2 [Számítógép csatlakoztatásához] ZS-XRS2

ég (k

ülön rendelhet

ítókábel az

Szem

• Kommunikáció parancsok

• Beállítási és képadatok

A Smart Monitor ZFV eszközért forduljon az OMRON helyi képviseletéhez.

érzrzékel

őfejhez

élyi sz

ámítógép

használatával

mentése/betöltése Smart Monitor ZFV eszköz segítségével

Programozhat

Kommunikáció parancsok használatával

ő)

ó vez

érlrlő

ZFV-C

Felhasználói kézikönyv

1. rész Rendszerkonfiguráció

■ Az erősítőegység bővítése

Az erősítőegységek csoportos felszerelésével az alkalmazások szélesebb köre kiszolgálható, mivel több terület és mérőelem egyidejű feldolgozása kombinálható.

1. rész JELLEMZŐK

● 1. példa

Beállítás az erősítőegység csoportos felszereléséhez 110. oldal

Ennél az elrendezésnél egyetlen Érzékelőfejről származó kép több területének vizsgálata történik, és több vizsgálati elem végrehajtására kerül sor.

Példa) Kivezetések számának vizsgálata

AMP 1 AMP 2

SEARCH SEARCH

AMP 1 AMP 2

● 2. példa

Ez az elrendezés több érzékelőfejet használ a munkadarab több részének egyidejű vizsgálatához. Amikor a TRIG jel beérkezik a megadott erősítőegységből, a csatlakoztatott erősítőegység azonnal megkezdi az érzékelést. Az érzékelés eredményét az az erősítőegység egyesíti, amelybe a TRIG jel érkezett, és az átfogó döntési eredményt az adja ki.

Példa) Termékek igazítása

AMP 1 AMP 2

AMP 3

AMP 1 AMP 2 AMP 3

ZFV-C

Felhasználói kézikönyv

SEARCH SEARCH SEARCH

Vitamin C

1. rész

Szem

Rendszerkonfiguráció

● 3. példa

A mért képek egy ZS-DSU adattároló egység csatlakoztatásával naplózhatóak. Az NG jelre állíthatja be a képek és a mérési értékek naplózását a mérést indító (trigger) jel megjelenése előtt, illetve után. Ez hasznos megoldás lehet a hibák okának felderítésére.. A naplózott adatok az adattároló egységbe helyezett memóriakártyára kerülnek, és onnan egyszerűen betölthetők egy számítógépbe.

Adattároló egység

1. rész JELLEMZŐK

lyi s

ZFV-C

Ezen kívül akár 128 bank is menthető az adattároló egységbe helyezett memóriakártyára. A bankok az eszközbeállítás során igény szerint átvihetők az adattároló egységből a ZFV egységbe.

A további tudnivalókat lásd a ZS-DSU adattároló egység felhasználói útmutatójában.

Felhasználói kézikönyv

ZFV-C

1. rész Részegységek elnevezése és funkciója

Részegységek elnevezése és funkciója

1. rész JELLEMZŐK

Az alábbiak az Erősítőegység és az Érzékelőfej részegységeinek elnevezését és funkcióját ismertetjük.

■ Erősítőegység

(9) Érzékelőfej csatlakozója

(1) OUTPUT jelző

(2) RUN jelző (3) ERR jelző

(4) READY jelző

(5) Menüválasztó

kapcsoló

(12) USB-port

OUTPUT

RUN

ERR

READY

ADJ

RUNSTD EXP

TEACH /VIEW

(8) LCD-kijelző

ESC

(7) Vezérlőgombok

SET

(6) Üzemmódválasztó kapcsoló

(13) RS-232C csatlakozó

(11) I/O kábel

(10) Csatoló

Sz. Név Leírás (1) OUTPUT jelző Ez a jelzőfény akkor világít, amikor az OUTPUT jel be van kapcsolva. (2) RUN jelző Ez a jelzőfény a RUN üzemmódban világít. (3) ERR jelző Az ERROR jelző hiba előfordulásakor lesz bekapcsolt állapotban. (4) READY jelző A READY jelző az erősítő megfelelő beállása után világít. (5) Menüválasztó kapcsoló Ez a kapcsoló a beállítási menüt választja ki.

STD .......Alapmenü. A méréshez szükséges alapvető elemek

beállításához kell ezt választani.

EXP .......Szakértői menü. Részletesebb beállítás végrehajtásakor kell

ezt választani.

(6) Üzemmódválasztó

kapcsoló

Ez a kapcsoló a működési üzemmódot választja ki.

MENU ....A mérési feltételek beállításakor kell ezt az üzemmódot

választani.

ADJ........Ezt az üzemmódot a döntési küszöbérték beállításakor kell

választani.

RUN.......Mérés végrehajtásakor kell ezt az üzemmódot választani.

Az eredmények kiadására csak a RUN üzemmód kiválasztásakor kerül sor.

(7) Vezérlőgombok A mérési feltételek és egyéb adatok beállítására szolgálnak.

Gombműveletek 57. oldal, 60. oldal

(8) LCD-kijelző Az LCD-kijelző a beállítási menüket és az Érzékelőfejről származó

rögzített képeket jeleníti meg.

(9) Érzékelőfej csatlakozója Itt csatlakoztatható az Érzékelőfej.

ZFV-C

Felhasználói kézikönyv

Részegységek elnevezése és funkciója

Sz. Név Leírás (10) Csatoló Ez a csatlakozó két vagy több eszköz Erősítőegység csatlakoztatására

szolgál. Ez megtalálható az Erősítőegység mindkét oldalán.

(11) I/O kábel Az I/O kábel az erősítőegységet csatlakoztatja a tápegységhez és a

külső eszközökhöz, ilyenek például a mérés indító (trigger) érzékelők vagy a programozható vezérlők.

(12) USB-port Személyi számítógép csatlakoztatásakor ehhez a porthoz csatlakoztassa

az USB-kábelt. Az USB-kábel csatlakoztatása vagy leválasztása előtt ellenőrizze, hogy nincs-e éppen mérés folyamatban.

(13) RS-232C csatlakozó Programozható vezérlő vagy személyi számítógép csatlakoztatásakor

ehhez a porthoz csatlakoztassa az RS-232C kábelt. Az alább feltüntetett, megfelelő RS-232C kábelt kell használni. Az alább megadottól eltérő RS-232C kábel használata hibás működést vagy károsodást okozhat. [Programozható vezérlő csatlakoztatásához] ZS-XPT2 [Számítógép csatlakoztatásához] ZS-XRS2

■ Érzékelőfej

ZFV-SC10

1. rész

1. rész JELLEMZŐK

(1) Megvilágítóegység

(2) Érzékelőegység

ZFV-SC50/SC50W

(1) Megvilágítóegység

(2) Érzékelőegység

ZFV-SC90/SC90W

(1) Megvilágítóegység

(2) Érzékelőegység

(3) Csatlakozó

(6) Szellőzőfilm

(4) Érzékelőfej

rögzítőszerelvénye

(6) Szellőzőfilm

(7) Kiegészítő világítás

csatlakozója

(4) Érzékelőfej rögzítőszerelvénye

(6) Szellőzőfilm

(4) Érzékelőfej

rögzítőszerelvénye

(5) Fókuszbeállítás

szabályozója

(5) Fókuszbeállítás

szabályozója

(5) Fókuszbeállítás

szabályozója

(7) Kiegészítő világítás

csatlakozója

(3) Csatlakozó

Felhasználói kézikönyv

ZFV-C

1. rész Részegységek elnevezése és funkciója

■ ZFV-SC150/SC150W

1. rész JELLEMZŐK

(1) Megvilágítóegység

(2) Érzékelőegység

Sz. Név Leírás (1) Megvilágítóegység Ez bocsátja ki a fényt. (2) Érzékelőegység Ez rögzíti a képet. (3) Csatlakozó Ezt kell az Erősítőegységba csatlakoztatni. (4) Érzékelőfej

rögzítőszerelvénye

(5) Fókuszbeállítás

szabályozója

(6) Szellőzőfilm Megakadályozza a páralecsapódást az előlapon.

(7) Kiegészítő világítás

csatlakozója

(6) Szellőzőfilm

(5) Fókuszbeállítás

szabályozója

(3) Csatlakozó

(6) Szellőzőfilm

Az Érzékelőfej felszerelésére szolgál. Mind a négy szerelési felületen használható.

A kép fókuszának beállítására szolgál.

• Ne vegye le és ne érintse hegyes tárggyal a szellőzőfilmet. Ellenkező esetben a védelmet szolgáló kialakítás névleges értékei nem lesznek teljesíthetőek.

• Ne fedje le a szellőzőfilmet. Ez páralecsapódást okozhat az előlapon.

Ez a csatlakozó szolgál egy kiegészítő világítóegység csatlakozatására. (ZFV-SC50, ZFV-SC90)

Ha nem használ kiegészítő világítóegységet, győződjön meg arról, hogy a csatlakozó védősapkával legyen lefedve. Ellenkező esetben a termék vízállóságra vonatkozó jellemzői leromolhatnak.

ZFV-C

Felhasználói kézikönyv

Üzemmód

1. rész

Üzemmód

Három ZFV-C működési üzemmód használható. A működés elindítása előtt állítsa be a kívánt üzemmódot. Ez az üzemmódválasztó kapcsolóval történik.

ESC

Működési mód Leírás

MENU mód Ez az üzemmód tanítás végrehajtására és a mérési feltételek beállítására

szolgál. ADJ mód Ebben az üzemmódban a döntési küszöbértékek állíthatóak be. RUN mód Ez az üzemmód a tényleges mérés végrehajtására szolgál.

ADJ

RUNMENU

A MENU üzemmódban két beállítási menü található. Válassza az igényeinek megfelelő menüt. Ez a menüválasztó kapcsolóval történik.

1. rész JELLEMZŐK

EXPSTD

Beállítási menü Leírás Kijelzés

STD menü Ez a szokásos alapmenü.

Elsőként a mérési feltételeket állítsa be ezen a menün.

EXP menü Ez a szakértői menü.

Ezen a menün összetettebb beállítások adhatóak meg.

A menüszerkezet eltérései a menük között 16. oldal

Felhasználói kézikönyv

ZFV-C

1. rész

Telep

s csatlakoztat

A k

p be

Tan

s v

grehajt

kek be

s v

grehajt

A beállítás folyamatábrája

1. rész JELLEMZŐK

Telep

ítés s és csatlakoztat

Csatlakoztassa az érzékelőfejet és az erősítőegységet.

A k

ép be

állllítása

A kép fókuszának beállítása.

Mérés előkészítése

ás

Kapcsolja be a tápfeszültséget.

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

32. oldal

49. oldal

A mérési feltételek beállítása, a beállítások

Tan

ítás v

égrehajt

Hajtson végre tanítást, és rögzítse a döntési kritériumokat.

ása

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA A tanítás folyamatábrája

7. rész ALKALMAZÁSI PÉLDÁK ÉS BEÁLLÍTÁSAIK

61. oldal

149. oldal

Küszszöbértrtékek be

Állítsa be a mérési eredmények kiértékeléséhez használandó küszöbértékeket.

állllítása

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

59. oldal

Mérés v

ellenőrzése és a mérés megkezdése

A beállított mérési feltételek az erősítőegységben lesznek elmentve „ha a külső TEACH jellel folytatott tanítás sikeres” vagy „RUN üzemmódba való áttéréskor”. A tanítási képernyőn a TEACH gomb tanításhoz történő megnyomásakor a beállított feltételek nem lesznek elmentve, ha nem vált egyszer RUN üzemmódba. Mentés nélküli kikapcsolás esetén a módosított tartalom, beleértve a tanítási eredményeket is, törlődik.

égrehajt

ása

3. rész A HASZNÁLHATÓ FUNKCIÓK ÉS MŰVELETEK

54. oldal

ZFV-C

Felhasználói kézikönyv

1. rész

Bank be

sai

Ha nem biztos valamiben

Ha hiba

zenet jelenik meg

si felt

telek

testreszab

A k

kel

si felt

telek

dos

A rendszerk

rnyezet

Az OUTPUT jel kimeneti felt

teleinek megv

ltoztat

USB/RS-232C kommunik

sok megad

Kijelz

tartalm

nak

tkapcsol

Adatok t

Ha az intelligens

kel

nem m

dik

megfelel

A beállítás folyamatábrája

Speciális beállítások

Mérési felt testreszab

A k

épérzrzékel

módos

Bank be

Használjon két vagy több csoportot a beállítások egyszerű átállításához.

ételek ása

ítása

állllításai

A rendszerk bebeállllítása

Az OUTPUT jel kimeneti felt

ételeinek megv

USB/RS-232C kommunik bebeállllítások megad

A szükséges módosítások végrehajtásaEgyéb funkciók

ési felt

örnyezet

áltoztat

ása

ételek

ása

áciciós

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA

3. rész A HASZNÁLHATÓ FUNKCIÓK ÉS MŰVELETEK Váltás egy másik beállítási csoportra

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA A csoportokkal kapcsolatos beállítások megadása

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA

59. oldal

92. oldal

58. oldal

94. oldal

96. oldal

107. oldal

102.

1. rész JELLEMZŐK

Kijelz

Adatok t

Hibaelhárítás

ő tartalm

örlrlése

Ha az intelligens megfelel

Ha nem biztos valamiben

ően

Hibaelhárítás

Kérdések és válaszok

ának

érzrzékel

átkapcsol

118. oldal

ő nem m

120. oldal

ása

űködik

3. rész A HASZNÁLHATÓ FUNKCIÓK ÉS MŰVELETEK

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA Beállítási adatok inicializálása 100. oldal

Mérési adatok inicializálása 101. oldal Csoport tartalmának törlése 95. oldal

Ha hiba

üzenet jelenik meg

Hibaüzenetek és hibaelhárító műveletek

119. oldal

Felhasználói kézikönyv

54. oldal

ZFV-C

1. rész A beállítás folyamatábrája

JEGYZETEK

1. rész JELLEMZŐK

ZFV-C

Felhasználói kézikönyv

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

Telepítés és csatlakoztatás – áttekintés 32

Erősítőegység 32

Az Erősítőegység felszerelése 32 Csoportos szerelés 36 Az I/O kábel áttekintése 39 Időzítési diagramok 42

Érzékelőfej 45

A LED-re vonatkozó figyelmeztető címkék felragasztása 45 A rögzítőszerelvény felszerelése 45 Az felszerelése Érzékelőfej 47 Az Érzékelőfej csatlakoztatása 51

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

Felhasználói kézikönyv

ZFV-C

2. rész A telepítés és csatlakoztatás áttekintése/erősítőegység

Telepítés és csatlakoztatás – áttekintés

■ A telepítési környezet ellenőrzése

Olvassa el a „Biztonságos használat” című részt a kézikönyv elején, és ellenőrizze a telepítési környezetet.

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

■ A telepítési hely ellenőrzése

Olvassa el a „Rendeltetésszerű használat” című részt a kézikönyv elején, és ellenőrizze a telepítés helyét.

■ A tápegység

Az intelligens érzékelő telepítése és csatlakoztatása előtt ki kell kapcsolni a tápegységet. Olvassa el a „Biztonságos használat” és a „Rendeltetésszerű használat” című részt a kézikönyv elején, és ellenőrizze a tápegységet és a kábelezést.

Erősítőegység

Ez a rész az Erősítőegység telepítését és az I/O kábel csatlakoztatását ismerteti.

A külső eszközök csatlakoztatása vagy leválasztása előtt ellenőrizze az intelligens érzékelő kikapcsolását. Az intelligens érzékelő meghibásodhat, ha az érzékelőfejet a tápellátás bekapcsolt állapotában csatlakoztatja vagy választja le.

Az Erősítőegység felszerelése

■ Szerelés DIN-sínre

Az erősítőegységek egyezrűen felszerelhetők 35 mm-es DIN-sínre.

DIN-sín (külön rendelhető) PFP-100N (1 m) PFP-50N (0,5 m) PFP-100N2 (1 m)

Ferritmag

Zárólemez (külön rendelhető) PFP-M

Az Erősítőegység I/O kábelére helyezze fel a ferritmagot (ezt az intelligens érzékelőhöz kapja).

ZFV-C

Felhasználói kézikönyv

● Felszerelési eljárás

1. Akassza az erősítőegység csatlakozó

felőli végét a DIN-sínre.

2. Nyomja az erősítőegységet a DIN-sínre

addig, míg az I/O kábel oldali kapocs a helyére nem pattan.

Addig nyomja, míg kattanást nem hall.

Mindig az erősítőegység csatlakozó felőli végét akassza be először a DIN-sínre. Ha az I/O kábel felőli véget akasztja be először, kisebb lesz a DIN-sín rögzítőereje.

2. rész

Erősítőegység

Kapocs a csatlakozó felőli végen

Kapocs az I/O kábel felőli végen

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

● Eltávolítási eljárás

Az Erősítőegység a következő lépésekkel távolítható el a DIN-sínről.

1. Húzza le az Erősítőegység I/O kábel felőli

kapcsát.

2. Emelje ki az erősítőegységet az I/O kábel

felőli végén, és távolítsa el a DIN-sínről.

Kapocs az I/O kábel felőli végen

Felhasználói kézikönyv

ZFV-C

2. rész Erősítőegység

■ Szerelés panelra

Az erősítőegység panelra szereléséhez a panelszerelési adapterek (külön rendelhető: ZS-XPM1) használandóak.

Panelszerelési adapterek 128. oldal

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

hátoldala felől elülső irányba.

2. Szerelje fel a rövid szerelési adaptereket

1. Tolja ki az Erősítőegységet a panel

az Erősítőegységen található négy-négy furatba.

3. Szerelje fel a hosszú szerelési

adaptereket a kis szerelési adaptereken található két-két furatba.

Panel

Rövid panelszerelési adapterek

Hosszú panelszerelési adapterek

ZFV-C

Felhasználói kézikönyv

2. rész

Erősítőegység

4. Szerelje fel elölről a panelra a szerelési

adapterekkel ellátott Erősítőegységet.

Ügyeljen arra, hogy ne csípje be az I/O kábelt.

5. Helyezze a rögzítőszerelvény kapcsait a

rövidebb szerelési adapter két furatába, és húzza meg a csavarokat.

Panel

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

Rögzítő- szerelvén

6. Ellenőrizze az Erősítőegység szilárd

rögzítését a panelen.

Felhasználói kézikönyv

ZFV-C

2. rész Erősítőegység

Csoportos szerelés

Az Erősítőegységek a következő módon szerelhetők fel csoportosan.

■ Szerelés DIN-sínre

1. Szereljen fel egy Erősítőegység a DIN-sínre

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

33. oldal

2. Nyissa ki az Erősítőegységeken található

csatlakozófedeleket.

Eltávolításához csúsztassa ki a fedelet.

3. Helyezze a szabályozó csatolóegységét

az Erősítőegységek csatlakozóiba.

4. Tolja be a másik Erősítőegységet, és

helyezze a szabályozó csatolóegységén a csatlakozóba.

Szabályozó csatolóegysége

■ Eltávolítási eljárás

1. Csúsztassa ki az egyik Erősítőegységet,

és távolítsa el a szabályozó csatolóegységén a csatlakozóból.

2. Csúsztassa ki a szabályozó csatolóegy-

ségét, és távolítsa el az Erősítőegység csatlakozójából.

3. Helyezze vissza az Erősítőegység

csatlakozójának fedelét.

4. Húzza le az I/O kábel felőli kapcsot.

5. Emelje ki az erősítőegységet az I/O kábel

felőli végén, és távolítsa el a DIN-sínről.

Szabályozó csatolóegysége

Kapocs az I/O kábel felőli végen

ZFV-C

Felhasználói kézikönyv

2. rész

Erősítőegység

● Szerelés panelra

Az erősítőegység panelra szereléséhez a panelszerelési adapterek (külön rendelhető: ZS-XPM1/XPM2) használhatóak.

Panelszerelési adapterek 128. oldal

1. Szereljen fel egy Erősítőegységet a DIN-sínre.

33. oldal

Panelra szerelésnél ügyeljen arra, hogy a DIN-sínt az erősítőegység hátsó oldalára szerelje fel.

2. Tolja ki az Erősítőegységet a panel

hátoldala felől elülső irányba.

3. Szerelje fel a rövid szerelési adaptereket

az Erősítőegységen található négy-négy furatba.

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

Panel

Panelszerelési adapterek

A rövid szerelési adaptereket az összes Erősítőegységre fel kell szerelni.

Panelszerelési adapterek

ZFV-C

Felhasználói kézikönyv

2. rész Erősítőegység

4. Szerelje fel a hosszú szerelési adaptereket

a rövid szerelési adaptereken található két-két furatba.

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

A hosszú szerelési adaptereket csak a csoportba foglalt Erősítőegységek két végén kell felszerelni.

5. Szerelje fel elölről a panelra a szerelési

adapterekkel ellátott Erősítőegységet.

Ügyeljen arra, hogy ne csípje be az I/O kábelt.

Panelszerelési adapterek

Panel

ZFV

6. Helyezze a rögzítőszerelvény kapcsait a

kisebb szerelési adapter két furatába, és húzza meg a csavarokat.

Minden Erősítőegységen két rögzítőszerel- vényt kell felerősíteni.

7. Ellenőrizze az Erősítőegység szilárd

rögzítését a panelen.

Rögzítő- szerelvény

ZFV-C

Felhasználói kézikönyv

Az I/O kábel áttekintése

Az alábbiakban az I/O kábelt alkotó vezetékek kiosztását láthatja.

2. rész

Erősítőegység

Barna

Kék

Fekete

Narancssárga

Világoské

Sárga

Rózsas

Szürke

Zöld

Vörös Lila

Fehér

*1: Csak a RUN üzemmódban van engedélyezve

(1) Tápfeszültség (2) GND (3) OUTPUT*1 (4) ENABLE (5) ERROR (6) TEACH*1

(7) TRIG*1 (8) BANK1*1 (9) BANK2*1 (10) BANK3*1

Nem használt Nem használt

(1) Tápfeszültségg

Ez a tápegységet csatlakoztatja. Olyan tápegységről hajtsa végre a táplálást, amely beépített védelmet tartalmaz a nagy kimeneti feszültség ellen.

Javasolt tápegység 21. oldal

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

A tápegység kábelezése legyen független a többi eszköztől. Ezek együttes vezetése vagy azonos vezetőcsőbe helyezése indukciót okozhat, amelynek következménye hibás működés vagy károsodás lehet.

(2) GND

Ez a tápegység 0 V-os kivezetése.

(3) OUTPUT (vezérlőkimenet)

Ez adja ki a döntési eredményeket. A vezeték kapcsolatban áll az OUTPUT LED jelzővel.

(4) ENABLE (engedélyező kimenet)

Akkor lesz bekapcsolt állapotban, amikor az érzékelő készen áll a mérésre.

(5) ERROR (hibakimenet)

Hiba előfordulásakor lesz bekapcsolt állapotban. A vezeték kapcsolatban áll az ERR LED jelzővel.

Hibaüzenetek és hibaelhárító műveletek 119. oldal

Felhasználói kézikönyv

ZFV-C

2. rész Erősítőegység

(6) TEACH (tanítási bemenet)

Két tanítási üzemmód használható: az álló és a mozgó munkadarabbal végrehajtott tanítás. Ezek az üzemmódok a menüből választhatók.

A tanítási üzemmód megadása külső eszközről 97. oldal

(7) TRIG (mérésindító bemenet)

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

Két mérési üzemmód használható: a szinkronizált és a folyamatos mérés. A végrehajtani kívánt mérési üzemmód a menüből választható.

A mérés időzítésének megadása 97. oldal

(8) BANK1 (1. beállítási csoport kapcsoló bemenete) (9) BANK2 (2. beállítási csoport kapcsoló bemenete) (10) BANK3 (3. beállítási csoport kapcsoló bemenete)

Az adott csoportszám a BANK1–BANK3 alábbi állapotainál kapcsolható.

Csoportszám BANK1 BANK2 BANK3

BANK1 KI KI KI

BANK2 BE KI KI

BANK3 KI BE KI

BANK4 BE BE KI

BANK5 KI KI BE

BANK6 BE KI BE

BANK7 KI BE BE

BANK8 BE BE BE

Időzítési diagramok 42. oldal

ZFV-C

Felhasználói kézikönyv

■ I/O kapcsolási rajzok

● NPN kimenettípus (ZFV-CA40)

Barna

2. rész

Erősítőegység

Tápegység (24 V DC)

Belső áramkör

● PNP kimenettípus (ZFV-CA45)

Terhelés

Fekete

OUTPUT

Narancssárga

ENABLE

Világoskék

ERROR

Kék

GND (0 V)

Sárga

TEACH

Rózsaszín

TRIG

Szürke

BANK1

Zöld

BANK2

Vörös BANK3

Barna Tápegység (24 V DC)

Sárga

Terhelés

TEACH

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

Terhelés

24 V DC

Rózsaszín

TRIG

Szürke

BANK1

BANK2

Zöld

Vörös

BANK3

GND (0 V)

Kék

Belső áramkör

ERROR

Világoskék

Narancssárga

Fekete

ENABLE

OUTPUT

Terhelés

24 V DC

ZFV-C

Felhasználói kézikönyv

2. rész Erősítőegység

Időzítési diagramok

Az alábbiakban a külső eszközökkel végrehajtott kommunikációnál érvényes idődiagramok láthatók.

■ Mérés

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

● Folyamatos mérés

A TRIG jel BE értéke alatt a mérés végrehajtása folyamatosan történik. Minden mérési ciklusban a mérési eredmények frissítésre és a külső eszközökre kerülnek.

TRIG

OUTPUT

ENABLE

● Szinkronizált mérés

A mérés végrehajtására csak egyszer kerül sor, és ezt a TRIG jel KI állapotból BE állapotba váltása indítja. Az eredmények a külső eszközökre kerülnek.

TRIG

OUTPUT

KI BE

Tout

Tout: mérési ciklus A mérési ciklus a beállítástól függően változik.

Tout: mérési idő A mérési idő a beállítástól függően változik.

ENABLE

KI BE

• A TRIG jel BE állapotának minimális szélessége 1 ms.

• Az OUTPUT jel a mérési eredmény frissítéséig megmarad. Ügyeljen azonban arra, hogy időzített kimenet beállításakor az OUTPUT jel csak az előre beállított ideig marad érvényben.

Impulzus kimenet 107. oldal

ZFV-C

Felhasználói kézikönyv

2. rész

Erősítőegység

■ Tanítás

● Tanítás álló munkadarabbal

A tanítási folyamat végrehajtása a TRIG jelbemenetnek megfelelően történik a kivülről érzkező TEACH jel után. A tanítás végrehajtása alatt nem történik mérés. A tanítás befejezéséig ne mozdítsa el a munkadarabot.

TEACH

TRIG

ENABLE

ERROR

(1) A TEACH jel bekapcsolása.

(1)

(4)

(2)

A tanítási folyamat alatt

(8)

(5)

(6) (7)

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

(2) Az ENABLE jel kikapcsolásának ellenőrzése.

(3) Ügyelni kell arra, hogy a betanítani kívánt munkadarab a tanítási területen

legyen.

(4) A TRIG jel kiadása kívülről.

(5) A tanítás befejezése után az ENABLE jel BE állapotba kerül. Ebben az

időpontban ellenőrizni kell az ERROR jel állapotát.

(6) A tanítás sikeres befejezésekor az ERROR jel KI állapotban lesz.

(7) Ha sikertelen a tanítás, az ERROR jel BE állapotba kerül.

(8) A TEACH jel kikapcsolása, a tanítási folyamat befejezése.

Ha sikertelen a tanítás, a rendszer a tanítás beindítása előtti állapothoz tér vissza. Hajtsa végre újra a tanítást. Ha a TEACH jel menet közben KI állapotba kerül, a tanítás megszakad.

Felhasználói kézikönyv

ZFV-C

2. rész Erősítőegység

● Tanítás mozgó munkadarabbal

Ezt a tanítási üzemmódot akkor kell használni, ha a tárgy nem állítható le. A tanítási folyamat felosztása és végrehajtása a TRIG jelbemenettel szinkronizálva történik a kivülről érkező TEACH jel után. A tanítást nyolcszor kell feldolgozni. A tanítás végrehajtása alatt nem történik mérés.

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

TEACH

TRIG

ENABLE

ERROR

(1)

(2)

(1) A TEACH jel bekapcsolása kívülről.

(2) Az ENABLE jel kikapcsolásának ellenőrzése.

(3) A TRIG jel bekapcsolása a betanítani kívánt munkadarab méréséhez.

(4) A (3) lépés műveletének végrehajtása összesen nyolcszor. (A kilencedik

indítójelet figyelmen kívül hagyja a rendszer.)

(5) A tanítás befejezése után az ENABLE jel BE állapotba kerül. Ebben az

időpontban ellenőrizni kell az ERROR jel állapotát.

(6) A tanítás sikeres befejezésekor az ERROR jel KI állapotban lesz.

(7) Ha sikertelen a tanítás, az ERROR jel BE állapotba kerül.

(8) A TEACH jel kikapcsolása, a tanítási folyamat befejezése.

Min. 150 ms

(3)

(4)

Tanítási folyamat alatt

(8)

(5)

(6) (7)

ZFV-C

Felhasználói kézikönyv

2. rész

Érzékelőfej

Ez a rész az Érzékelőfej telepítését és csatlakoztatását ismerteti.

A LED-re vonatkozó figyelmeztető címkék felragasztása

Ragassza a figyelmeztető címkéket (amelyek az érzékelőhöz vannak mellékelve) a megfelelő helyekre (pl. kábelre) az érzékelő közelében. (csak ZFV-SC50/SC50W/SC90/SC90W esetén)

• Példa a címke felragasztására

Figyelmeztető címke

WARNING

LED RADIATION

DO NOT STARE

INTO BEAM

Max.5mW 1msec 400-700nm

CLASS 2 LED PRODUCT

IEC 60825-1:1993+A1:1997

+A2:2001

A rögzítőszerelvény felszerelése

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

Az Érzékelőfej oldalán szerelje fel a rögzítőszerelvényt (ezt az intelligens érzékelőhöz kapja).

A ZFV-SC150/SC150W típusú érzékelőfejekhez nincs szükség külön rögzítőszerelvényre, mert az be van építve a fejbe.

■ Felszerelési eljárás

A rögzítőszerelvény mind a négy szerelési felületen használható.

Rögzítőszerelvény

ZFV-C

Felhasználói kézikönyv

2. rész Érzékelőfej

1. Igazítsa a rögzítőszerelvény egyik oldalán

lévő két kapcsot az Érzékelőfej házának hornyaiba (fénykibocsátó oldal).

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

2. Nyomja meg a másik kapcsot.

Addig nyomja, míg kattanást nem hall.

3. Ellenőrizze a rögzítőszerelvény szilárd

helyzetét az Érzékelőfejen.

■ A rögzítőszerelvény eltávolítása

Helyezzen egy szokásos csavarhúzót a rögzítőszerelvény és az érzékelőfej háza közötti egyik nyílásba, és távolítsa el a rögzítőszerelvényt.

Hornyok

Kapocs

Rögzítőszerelvény

ZFV-C

Felhasználói kézikönyv

2. rész

Érzékelőfej

Az felszerelése Érzékelőfej

Ez a rész az Érzékelőfej telepítését ismerteti.

■ Telepítési távolság

Az itt következő diagramok az érzékelési távolság és a beállítási távolság közötti kapcsolatot mutatják be az Érzékelőfej egyes típusainál. Az értékek az Érzékelőfej típusától függően változnak, ezért a diagramok használata előtt gondosan ellenőrizni kell a típust.

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

Munkadarab

•ZFV-SC10

Beállítási távolság, L (mm)

100

410

Érzékelési tartomány, H (mm)

Érzékelési tartomány (H)

Beállítási távolság (L)

Érzékelési tartomány,

H (mm) 534 637 740 844 949

•ZFV-SC50

Beállítási távolság, L (mm)

190

100

910 50

Érzékelési tartomány, H (mm)

Érzékelési tartomány,

H (mm) 10 31 15 51 20 70 25 90 30 109 35 128 40 148 45 167 50 187

Beállítási távolság,

L (mm)

Beállítási távolság,

L (mm)

Felhasználói kézikönyv

ZFV-C

2. rész

)

Érzékelőfej

•ZFV-SC90

Beállítási távolság, L (mm)

160

100

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

40 70 100

Érzékelési tartomány, H (mm

• ZFV-SC150

Beállítási távolság, L (mm)

240

180

100

80 120 160

Érzékelési tartomány, H (mm)

Érzékelési tartomány,

H (mm) 50 67 55 76 60 86 65 95 70 104 75 114 80 123 85 132 90 142

Érzékelési tartomány,

H (mm) 90 115 95 124 100 134 105 143 110 15 2 115 16 2 120 171 125 180 130 190 135 199 140 208 145 218 150 227

Beállítási távolság,

L (mm)

Beállítási távolság,

L (mm)

ZFV-C

Felhasználói kézikönyv

■ Az érzékelőfej fókuszbeállítása

2. rész

Érzékelőfej

1. Állítsa a menüválasztó kapcsolót „STD

menü” és a módválasztó kapcsolót „MENU mód” állásba.

2. Állítsa a referencia munkadarabot a

helyére.

3. Vigye a kurzort a ikonra, és nyomja

meg a SET gombot.

ADJ

RUNMENU

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

Referencia munkadarab

TEACH

4. Állítsa be a kamera beállítási távolságát.

A grafikon alapján állítsa a kamerát olyan állásba, hogy az érzékelni kívánt terület az érzékelési területen belülre essen (az LCD-kijelzőn).

Beállítási távolság (L)

Érzékelési tartomány (H)

Felhasználói kézikönyv

ZFV-C

2. rész Érzékelőfej

5. A fókusz beállításához forgassa balra és

jobbra a fókuszbeállító szabályozóját.

A ZFV-SC10/SC50/SC50W típusokhoz

• Elforgatás jobbra: fókuszálás távoli irányba.

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

• Elforgatás balra: fókuszálás közeli irányba. Alapértelmezés szerint a fókusz a legtávolabbi pontra van beállítva.

A fókuszbeállító szabályozó kismértékű balra vagy jobbra forgatása előtt ellenőrizze, hogy a fókuszbeállító szabályozó nincs-e a felső vagy az alsó határhelyzetben. A fókuszbeállító szabályozó többmenetű potenciométer. A szabályozó azonban a felső vagy az alsó határhelyzetben már nem forgatható tovább. A felső vagy az alsó határhelyzetben ne alkalmazzon nagy erőt a szabályozó elforgatásához, mert ez károsíthatja a szabályozót.

A ZFV-SC90/SC90W/SC150/SC150W típusokhoz

• Elforgatás jobbra: fókuszálás közeli irányba.

• Elforgatás balra: fókuszálás távoli irányba. Alapértelmezés szerint a fókusz a legközelebbi pontra van beállítva.

Fókuszbeállítás szabályozója

A fókuszbeállító szabályozó többmenetű potenciométer. A szabályozó azonban a legközelebbi pozíciónál már nem forgatható tovább. Ne alkalmazzon nagy erőt a szabályozó elforgatásához, mert ez károsíthatja a szabályozót. A legtávolabbi pozícióban szabadon forgatható.

Ha a munkadarab fényes, az Érzékelőfejet megfelelő szögben kell elhelyezni, így elkerülhető a tárgyról visszavert fény érzékelése.

6. Ellenőrizze a képet.

Visszavert fény

TEACH/SEARCH

ITEM

ABCDE

REG.

TEACH/SEARCH

ABCDE

ITEM REG.

ZFV-C

Felhasználói kézikönyv

2. rész

Érzékelőfej

Az Érzékelőfej csatlakoztatása

Ez a szakasz az Erősítőegység csatlakoztatását ismerteti.

• Az Érzékelőfej csatlakoztatása vagy leválasztása előtt ellenőrizze az Erősítőegység kikapcsolását. Az intelligens érzékelő meghibásodhat, ha az érzékelőfejet a tápellátás bekapcsolt állapotában csatlakoztatja vagy választja le.

• Ne érintse meg a csatlakozó érintkezőit.

■ Az érzékelőfej csatlakoztatása

Helyezze az Érzékelőfej csatlakozóját az Érzékelőfej megfelelő foglalatába Erősítőegység.

Ferritmag

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

Helyezze fel a ferritmagokat az érzékelőfej kábelére. Ellenőrizze, hogy legyen egy ferritmag a kábel csatlakozós végén és az érzékelő felőli végén is.

■ Az érzékelőfej leválasztása

A csatlakozó két oldalán lévő kapcsot megnyomva húzza ki az érzékelőfej csatlakozóját.

Felhasználói kézikönyv

ZFV-C

2. rész Érzékelőfej

■ A kiegészítő világítóegység csatlakoztatása

Ez a kiegészítő világítóegység az érzékelőfej (ZFV-SC50/SC50W/SC90/SC90W) hátsó csatlakozójára egyetlen mozdulattal felszerelhető, és külön tápellátás sem szükséges hozzá.

2. rész TELEPÍTÉS ÉS CSATLAKOZTATÁS

A kiegészítő világítóegység csatlakoztatása

Távolítsa el a sapkát az érzékelőfej hátulján található LIGHT csatlakozóról.

ZFV-C

Felhasználói kézikönyv

3. rész A HASZNÁLHATÓ FUNKCIÓK ÉS MŰVELETEK

Kijelző tartalmának átkapcsolása 54

Gombműveletek RUN módban 57

Váltás egy másik beállítási csoportra 58

3. rész A HASZNÁLHATÓ FUNKCIÓK ÉS MŰVELETEK

Felhasználói kézikönyv

ZFV-C

3. rész A HASZNÁLHATÓ FUNKCIÓK ÉS MŰVELETEK

3. rész Kijelző tartalmának átkapcsolása

Kijelző tartalmának átkapcsolása

Az LCD-kijelzőn megjelenő tartalom RUN módban megváltoztatható. A TEACH/VIEW gomb minden egyes megnyomásával módosul a kijelző tartalma. Jelenítse meg az alkalmazáshoz legmegfelelőbb mérési paramétereket.

A mérési idő a kijelző tartalmától függően változik. A mérés a „csak a kép megjelenítése” választásakor a leggyorsabb. A zárójelben a „csak a kép megjelenítése” esethez viszonyított jellemző érték szerepel. Ha mérés közben másik kijelzéstípust választ, megváltozik a mérési idő. Ezért figyelni kell az ENABLE jelre, meg kell várni BE állapotát, és utána indítható a TRIG jel.

● Csak a kép megjelenítése

● Döntési eredmény

● Tanítási terület

● Tanítási terület és mérési eredmény (*1)

(csak a kép megjelenítése +9ms)

● Mérési eredmény

(*3)

JG SCORE TH AVE DRANGE MCONT NG% TIME

OK : : : :

0-100 : :

1.000

144

98 60

(csak a kép megjelenítése +240ms)

nagyítva és vezérlősáv (*2)

JG SCORE

: :

(csak a kép megjelenítése +95ms)

(*1) A [BRIGHT] esetében a kijelző (denzitás átlagértéke, denzitáseloszlás értéke) a BALRA/JOBBRA

gombbal váltható.

(*2) A vezérlősávon a mérési eredmény és a döntési küszöbérték látható. (*3) Az itt jelzett mérési idő (TIME) a „csak a kép megjelenítéséhez” tartozó legrövidebb idő.

(csak a kép megjelenítése +26ms)

● Tanítási terület és vezérlősáv (*2)

(csak a kép megjelenítése +60ms)

SCORE TH ::

98 60

Képet megjelenítő kijelzőnél a kép típusa (színes/monokróm) az [A] funkcióbillentyű minden egyes megnyomásával megváltozik.

ZFV-C

Felhasználói kézikönyv

3. rész

Kijelző tartalmának átkapcsolása

Az LCD-kijelzőn megjelenő karakterek és ezek értelmezése

A zárójeles ( ) értékek a nagyított megjelenítésnél látható karaktereket jelentik.

■ Az [ITEM] esetében megjelenített közös elemek

Megjelenő

karakterek JG Döntési eredmény (OK/NG) TH Döntési küszöbérték

A felső/alsó határérték esetében XX – YY (alsó határérték – felső határérték) jelenik

meg. AVE Mérési eredmény átlagértéke DRANGE A mérési eredmény minimális és maximális értéke

XX – YY (min. érték – max. érték) MCONT Mérések száma (1–9999999) NG% NG előfordulási aránya (NG száma/mérések száma) TIME Mérési idő

Az itt jelzett mérési idő a „csak a kép megjelenítése” kijelzési üzemmódhoz tartozó

legrövidebb idő.

Leírás

3. rész A HASZNÁLHATÓ FUNKCIÓK ÉS MŰVELETEK

■ Egyedileg megjelenő elemek

● SEARCH, MATCH, CHARA2

Megjelenő karakterek

SCORE Mért modell korrelációs értékei

Ha a [COL JUGE] [ON] értékre van állítva a CUSTOM menüben [SEARCH] és

[MATCH] beállítás esetén, a korrelációs érték „0” lesz, ha a mérési terület NG.

● AREA

Megjelenő karakterek

AREA Terület értéke (a tanítás során 100-nak vett területérték normalizálásával kapott érték)

● HUE

Megjelenő karakterek

DIFF A referenciaszín és a mért szín közötti különbség

Színárnyalatjelző szám 159. oldal

● WIDTH

Megjelenő karakterek

WIDTH Szélesség vagy térköz

Leírás

Leírés

Leírás

Felhasználói kézikönyv

ZFV-C

3. rész A HASZNÁLHATÓ FUNKCIÓK ÉS MŰVELETEK

3. rész Kijelző tartalmának átkapcsolása

● POSITION

Megjelenő karakterek

GAP A referenciapozíciótól való eltérés

● COUNT

Megjelenő karakterek

CNT Számlálás

● BRIGHT

Megjelenő

karakterek DENAVE Átlagos denzitásérték DENDEV Denzitáseloszlás értéke

● CHARA1

Megjelenő

karakterek DENDEV Denzitáseloszlás értéke

Leírás

ZFV-C

Felhasználói kézikönyv

Gombműveletek RUN módban

Vezérlőgombok

Gomb Leírás

TEACH/VIEW gomb Kijelző tartalmának átkapcsolása.

3. rész

3. rész A HASZNÁLHATÓ FUNKCIÓK ÉS MŰVELETEK

Funkciógombok A: A kép megjelenítési feltételeinek átkapcsolása.

← BALRA gomb → JOBBRA gomb ↑ FEL gomb ↓ LE gomb

SET gomb Nem használt

ESC gomb Nem használt

B: (Nem használt) C: Mérés újbóli végrehajtása. D: (Nem használt)

A [BRIGHT] esetében a kijelzőn a „denzitás átlagértéke” és „denzitáseloszlás értéke” váltható. Nem használt

Felhasználói kézikönyv

ZFV-C

3. rész Váltás egy másik beállítási csoportra

Váltás egy másik beállítási csoportra

A ZFV-C sorozat legfeljebb nyolc beállításkészletet tartalmazhat. A beállítások között kívülről lehet váltani az eszközbeállítás módosításával. Az ilyen beállításkészletek elnevezése „csoport”. A csoport az ADJ üzemmódban beállított küszöbértéket is tartalmazza.

• Mit jelent a csoport?

Minden mérési beállításkészlet Csoportként tárolva.

3. rész A HASZNÁLHATÓ FUNKCIÓK ÉS MŰVELETEK

Küszöbérték

BANK1

BANK2

BANK3

■ Váltás egy másik beállítási csoportra a vezérlőgombok segítségével

1. Kapcsoljon MENU módba.

ADJ

RUNMENU

2. Válassza a lehetőséget.

3. Jelölje ki a kívánt számú csoportot.

BANK

1.BANK1

2.BANK2

3.BANK3

4.BANK4

5.BANK5

6.BANK6

7.BANK7

8.BANK8

■ Váltás egy másik beállítási csoportra külső jel segítségével

Az egyik csoportról a másikra az 1–3 BANK bemeneti jelek segítségével lehet váltani. Ez csak RUN mód esetén lehetséges.

Vezetékezés 39. oldal

Ehhez meg kell változtatni a csoportváltás módszerét.

Csoportváltás módszerének beállítása 95. oldal

A csoportváltás CompoWay/F kapcsolaton keresztül vagy egy nem procedurális parancs beírásával is lehetséges.

ZFV-C

Felhasználói kézikönyv

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

Alapvető tudnivalók a működtetésről60

A MENU/ADJ üzemmód képernyői és a gombműveletek 60 A tanítás folyamatábrája 61

Mintázat szerinti vizsgálat (PATTERN) 62

Méret szerinti vizsgálat (AREA) 66

Szín szerinti vizsgálat (HUE) 70

Szélesség szerinti vizsgálat (WIDTH) 72

Pozíció szerinti vizsgálat (POSITION) 75

Számlálás szerinti vizsgálat (COUNT) 78

Fényerő szerinti vizsgálat (BRIGHT) 81

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

Karaktersorozat jelenlétének érzékelése (CHARA) 84

ZFV-C

Felhasználói kézikönyv

4. rész

Alapvető tudnivalók a működtetésről

A MENU/ADJ üzemmód képernyői és a gombműveletek

A beállítások a vezérlőgombokkal adhatóak meg, közben az LCD-kijelzőn megtekinthetőek a menük, valamint a kép jelenik meg. A kijelzőn megjelenő részletek a működési üzemmódtól függően változnak.

• MENU mód • ADJ mód Csoportszám és mérési mód

TEACH/SEARCH

Beállítási elem

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

ITEM REG.

Beállítások Az éppen kijelölt elem feketén jelenik meg, fehér háttérrel.

Gombművelet

Gomb Leírás

← BALRA gomb → JOBBRA gomb

↑ FEL gomb ↓ LE gomb

TEACH/VIEW gomb

SET gomb • Menüválasztás

Vezérlőgombok

Ezen gombok funkciója a működési üzemmódtól függően változik. MENU üzemmódban: mozgás a menük között. ADJ üzemmódban: a beállítási elem (a küszöbérték típusának) módosítása.

Ezen gombok funkciója a működési üzemmódtól függően változik. MENU üzemmódban: mozgás a menük között, paraméterek kijelölése és numerikus értékek beállítása. ADJ üzemmódban: numerikus értékek módosítása.

Ezen gombok funkciója a működési üzemmódtól függően változik. MENU üzemmódban: tanítás végrehajtása. ADJ üzemmódban: váltás a kijelző funkciói között.

• Elem választása

[ 60]

Döntés

Küszöbérték vagy mérési eredmény

ESC gomb Visszatérés az előző menüre.

Funkciógombok A: A kép megjelenítési feltételeinek átkapcsolása. (képet megjelenítő

ZFV-C

Felhasználói kézikönyv

kijelzőnél hatásos) B: (Nem használt) C: (Nem használt) D: A részletes színválasztási feltételek beállítása (színválasztási

képernyőnél hatásos).

A tanítás folyamatábrája

4. rész

Alapvető tudnivalók a működtetésről

A MENU üzemmód aktiválása és

a tanítási képernyő megnyitása

A vizsgált elem kiválasztása

[ITEM]

Területbeállítás

[REG.]

Az [AREA] beállítás választásakor

TEACH

TEACH/ITEM

PATTERN

TEACH/REG.

SIZE

TEACH/SEARCH

ITEM REG.

Mintázat Terület Színárnyalat Szélesség Pozíció Számlálás Fényerő/hiba Karakter

TEACH/REG.

MOVE

A kép figyelésével állítsa be a képfókuszt és az érzékelőfej felszerelési helyzetét.

PTRN AREA HUE WID POSI CNT BRGT CHARA

Zárja körbe a vizsgálni kívánt területet egy téglalappal. A téglalap mérete és helyzete módosítható.

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

Tanítás végrehajtása

Színválasztás

Válassza a

[PICK]

lehetőséget.

TEACH/AREA1

ITEM REG.

PICK

Adja meg a kívánt

választási területet a

[PICKAREA] elemnél.

TEACH/PICK

MOVE

Jelölje ki a kívánt

színt a [PICKCOL]

elemnél.

TEACH/PICK

:VOID

SEL

D:HIST

Választott szín

* Az EXP menü választása esetén a színválasztó menü szintén

megjelenik a [WID], [POSI] vagy [CNT] választása esetén.

TEACH/SEARCH

A tanítás végrehajtásához nyomja meg a TEACH

ITEM REG.

gombot.

* A tanítás nem hajtható végre a területbeállítási és a

színválasztási képernyővel.

Felhasználói kézikönyv

ZFV-C

4. rész

Mintázat szerinti vizsgálat (PATTERN)

A munkadarab „jelenlétét/hiányát” vizsgálja és kiértékeli, hogy megfelelő-e a munkadarab. A [PATTERN] vizsgálathoz a következő két mérőelem választható: [SEARCH] és a [MATCH].

● Keresés (search)

A döntés az alapján történik, hogy a bejegyzett modell rajta van-e a vizsgált területen. Használható a ±45 fokkal megdöntött munkadaraboknál is.

Például: Elektronikus alkatrészek felső/alsó oldalának és színének vizsgálata

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

ABCDE

Ha a munkadarab nem megfelelő tájolású, az

ABCDE

érzékelő NG döntési eredményt ad, mert a „ ” jel nem érzékelhető a tanítási területen.

A döntési eredmény akkor is NG lesz, ha a munkadarab az alsó oldalával fölfelé helyezkedik el.

● Illesztés (match)

Alakzatok vizsgálatához és különféle tárgyak felismeréséhez válassza ezt az elemet. A döntés az alapján történik, hogy milyen mértékű az egyezés a bejegyzett modell és a vizsgált munkadarab között. A [SEARCH] elemmel szemben ezzel részletesebb vizsgálat valósítható meg, és nagyobb munkadarabok is vizsgálhatók. Ez az elem azonban nem használható döntött munkadaraboknál. Például: Elektronikus alkatrészek nem megfelelő típusának és színének vizsgálata

MATCH

ABCDE

MATCH

AFGHI

MATCH

ABCDE

ZFV-C

Felhasználói kézikönyv

NG a nem megfelelő karakterek miatt

NG a munkadarab ferdesége miatt

ABCDE

AFGHI

ABCDE

4. rész

Mintázat szerinti vizsgálat (PATTERN)

Alapvető beállítási eljárás

■ Tanítás

A vizsgálni kívánt területet körbe kell zárni egy téglalap alakú területtel, majd végre kell hajtani a tanítást. A kijelölt kép a vizsgálati területen vizsgálati referenciaként kerül bejegyzésre (modell). A mérés bizonytalan lesz, ha ugyanabból a mintázatból kettő vagy több szerepel. Egyedi mintázatokat jegyezzen be, vagy korlátozza a keresési tartományt.

Vizsgálati terület beállítása

ABCDE

Alkalmazási és beállítási példák 150. oldal

Tanítás

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

■ A küszöbérték beállítása

A küszöbértékek beállításával a helyes eredmények tartománya határozható meg. Állítsa be az aktuálisan látható mérési eredményekre vonatkozó küszöbértékeket. A küszöbértékek beállítását ADJ módban kell elvégezni.

● Áttérés ADJ módba.

ADJ

RUNMENU

Beállítási

elem Korrelációs érték Te rü l et

értéke

● A korrelációs érték beállítása

Tartomány Beállítás részletei

0–100 Ez a tanítási modellhez tartozó korrelációs érték alsó korlátja. Ez és az ennél

0–999 A CUSTOM menüből a [COL JUGE] - [ON] választása esetén látható. „A

ABCDE

Mért

[ 60]

nagyobb érték számít OK eredménynek.

legnagyobb színcsoport területe” kerül bejegyzésre referenciaterületként a tanítás végrehajtásakor. Állítsa be az OK döntési eredményre vonatkozó tartományt „100” értékű bejegyzett területként.

értékek

Korrelációs érték

Felső/alsó határérték

BALRA/JOBBRA gomb: felső vagy alsó határérték választása. FEL/LE gomb:értékek módosítása.

● A terület értékének beállítása

L: [ 80] H:[ 120] B

Alsó határérték

ABCDE

Felső határérték

Mért értékek

Felhasználói kézikönyv

ZFV-C

4. rész Mintázat szerinti vizsgálat (PATTERN)

CUSTOM menü

Testreszabható elemek

Mintázatra vonatko zó elemek

Színre vonatkozó elemek

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

■ Mintázatra vonatkozó elemek

● A keresési terület módosítása

Adja meg a modell keresési területét. Adja meg a keresési terület bal felső és jobb alsó sarkát.

A keresési terület módosítása 64.

A munkadarab elforgatási tartományának beállítása (csak a [SEARCH] választásakor) A szűrési szín módosítása 65.

Színellenőrzés végrehajtása 65.

Fényerőtanítás 65.

Testreszabható elemek

Oldalsz

ám

oldal

64. oldal

oldal

Keresési terület

Modell

ABCDE

X MENU mód-[TEACH] -[CUSTM] -[SEARCH AREA]

● A munkadarab elforgatási tartományának beállítása (csak a [SEARCH] választásakor)

Akkor válassza ezt a beállítást, ha hibátlan elemként megdöntött munkadarabot kell megadni.

X MENU mód-[TEACH]-[CUSTM]-[ROTATION]

Beállítás Részletek

±10° (alapértelmezés), ±20°, ±30°, ±45° Adja meg a döntés elfogadható tartományát.

Minél nagyobb az elforgatási tartomány, annál hosszabb a mérési idő.

ZFV-C

Felhasználói kézikönyv

4. rész

Mintázat szerinti vizsgálat (PATTERN)

■ Színre vonatkozó elemek

● A szűrési szín módosítása

Alapértelmezés szerint (AUTO) a területen belüli „a legnagyobb színcsoport területe” és a „második legnagyobb színcsoport területe” kontrasztját növelő szűrő automatikusan kiválasztásra kerül. Ha a kívánt kép kontrasztja az [AUTO] beállítással nem növelhető, a szűrési szín a képnek megfelelően módosítható. X MENU mód-[TEACH]-[CUSTM]-[FILTER]

Beállítás Részletek

AUTO (alapértelmezés) A területen belüli „a legnagyobb színcsoport területe” és a „második

legnagyobb színcsoport területe” kontrasztját növelő szűrő automatikusan

kiválasztásra kerül. RED, GREEN, BLUE, YELLOW, CYAN, MAGENTA MONOCHROME A színszűrő letiltása a kép monokróm képpé alakításához.

● Színellenőrzés végrehajtása

A stabilabb döntési eredmények érdekében a rendszer a vizsgálathoz a mintainformáció mellett a színinformációt is felhasználja.

Válassza ki azt a színszűrőt, amely megfelel a vizsgálni kívánt képnek.

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

X MENU mód-[TEACH]-[CUSTM]-[COL JUGE]

Beállítás Részletek

OFF (alapértelmezés) A „színterületet” a rendszer nem vizsgálja. Csak a „modellalakhoz való

hasonlóság” lesz vizsgálva.

ON A szín területét is vizsgálja a rendszer, és a korrelációs érték „0” lesz, ha az

eredmény NG.

● Fényerőtanítás

Ha ez a funkció [ON] (alapértelmezés), vagyis bekapcsolt értékű, még a környező megvilágításból adódó fényerőváltozás esetén is megfelelően működik az érzékelő, így ez a funkció igen hasznos a megvilágítás változásaiból adódó színkiválasztási nehézségek elhárításában. Ha ez a funkció [OFF], vagyis kikapcsolt értékű, felismerhetők azon munkadarabok, amelyek fényereje és élénksége eltér az először „tanított” munkadarabétól.

X MENU mód-[TEACH]-[CUSTM]-[LIGHT TEACH]

Beállítás Részletek ON (alapértelmezés) A fényerő/színezettség tartománya a színválasztáshoz változik a tanítás során. OFF A fényerő/színezettség tartománya a színválasztáshoz nem változik a tanítás

során.

Felhasználói kézikönyv

ZFV-C

4. rész Méret szerinti vizsgálat (AREA)

Méret szerinti vizsgálat (AREA)

Ezt az elemet tárgyak méret (terület) alapján történő vizsgálatához válassza. Az [AREA] vizsgálathoz a következő két mérőelem választható: [AREA1] és [AREA2].

● AREA1

A döntéshozatal a kiválasztott színek teljes területe alapján történik (legfeljebb 4 szín). Ez a módszer akkor hasznos, ha a munkadarab nem álló helyzetű és „fényudvarral” rendelkezik vagy nyomtatott karakterek találhatók rajta.

Például: Hiány ellenőrzése sütőipari alkalmazásoknál

AREA1

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

AREA1

NG a nem megfelelő terület miatt

● AREA2

A döntéshozatal az egyes kiválasztott színek területe alapján történik (legfeljebb 4 szín). A döntéshozatal eredménye akkor lesz „OK”, ha minden szín a megadott küszöbértéken belül van. Ez a módszer akkor alkalmazható, ha néhány szín hiányzik, vagy a színek különbözők.

Például: Kampánycímkék vizsgálata

AREA2

pont

AREA2

NG érték, mert a háttérszín területe

AREA2

eltér a

pont

referenciaterülettől

NG érték, mert az „1 pont” terület színe eltér a

pont

referenciaterülettől

pont

ZFV-C

Felhasználói kézikönyv

4. rész

Méret szerinti vizsgálat (AREA)

● AREA3

Terület mérése a mérési céltárgy fényerő alapján és nem színkülönbség alapján történő meghatározásával. (bináris kép) Ez a módszer fényes fémfelület érzékelése esetén alkalmazható, és a jelenlét/hiány döntéshozatal a fényerőkülönbség, nem színkülönbség alapján történik.

Például: Csavarfurat jelenlétének érzékelése

AREA3

NG a nem megfelelő fekete terület miatt

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

Felhasználói kézikönyv

ZFV-C

4. rész Méret szerinti vizsgálat (AREA)

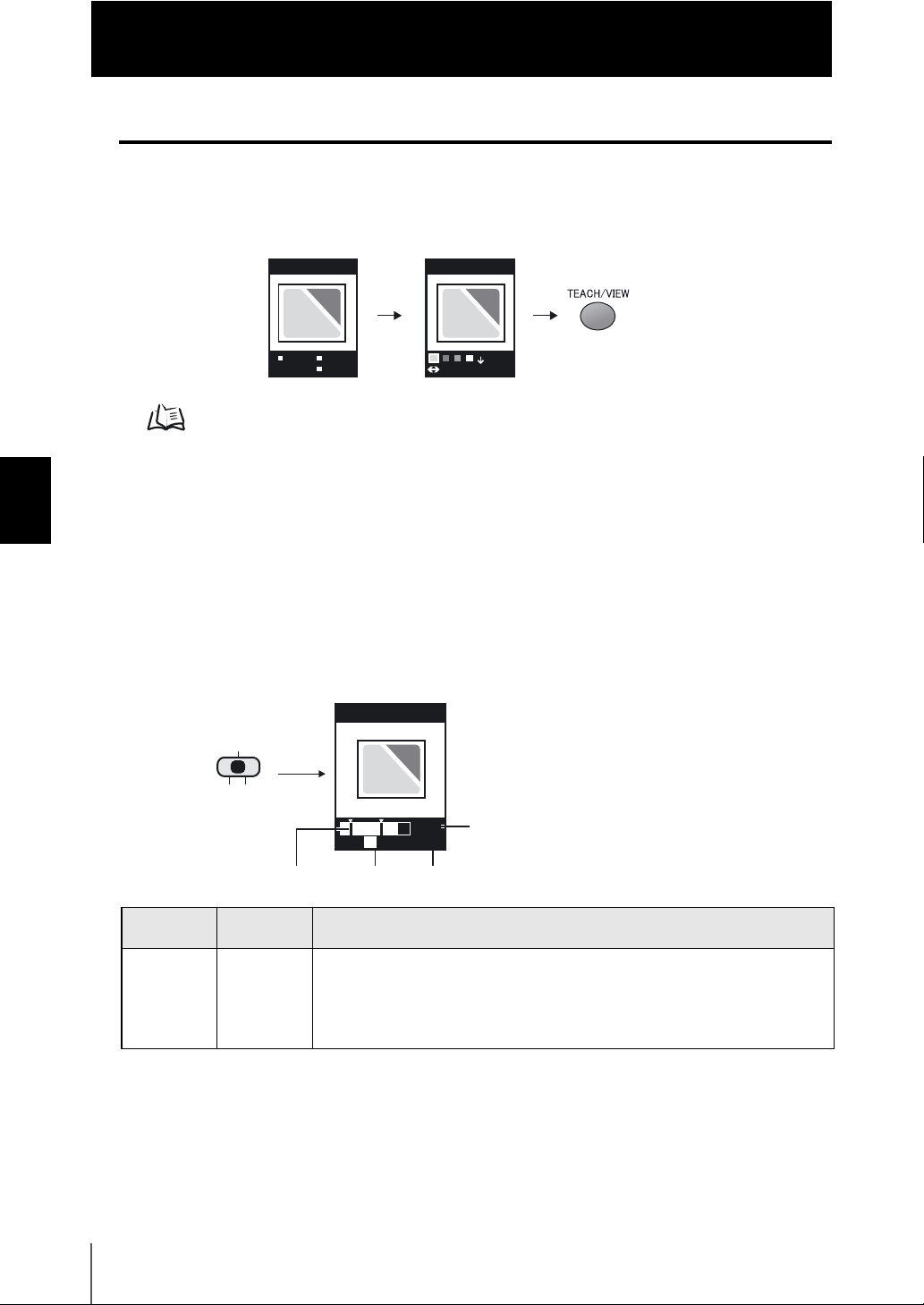

Alapvető beállítási eljárás

■ Tanítás

A tanítás a vizsgálandó tárgy és szín meghatározása után történik.

Vizsgálati terület beállítása

AREA2

Színválasztás

TEACH/PICK

Tanítás

pont

REG.

ITEM

PICK.

Alkalmazási és beállítási példák 152. oldal

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

■ A küszöbérték beállítása

● AREA1/AREA2/AREA3

● Áttérés ADJ módba.

Felső/alsó határérték

Beállítási

elem

Te rü l et értéke

ADJ

RUNMENU

Tartomány Beállítás részletei

0–999 Ez az a tartomány, amelyen OK eredmény születik, ha a tanítás során az értéket

● A terület értékének beállítása

AREA1 OK

L: [ 80] H:[ 120] B

Alsó határérték

100%-nak veszik. Az AREA2 választása esetén azonos döntési feltételek lesznek használva mind a négy színnél. A döntés a négy szín közül az alapján történik, amelynél legnagyobb az eltérés a referenciaértéktől.

pont

SEL

Felső határérték

:VOID D:HIST

Mért értékek

BALRA/JOBBRA gomb:felső vagy alsó

FEL/LE gomb: értékek módosítása.

határérték választása.

ZFV-C

Felhasználói kézikönyv

4. rész

Méret szerinti vizsgálat (AREA)

CUSTOM menü

Testreszabható elemek

Testreszabható elemek Oldalszám Színre vonatkozó elemek Fényerőtanítás 65. oldal Monokróm módra vonatkozó

elemek (AREA3 választása esetén)

■ Monokróm módra vonatkozó elemek

Ez a CUSTOM menü az AREA3 választása esetén jelenik meg.

● A célszín kiválasztása

A jelenleg megjelenített bináris kép invertálása. Mivel a mérésnél a fehér képpontok számítanak, adja meg, hogy a mérési terület mely részét kell fehér képpontra állítani.

X MENU mód-[TEACH]-[CUSTM]-[COLOR]

Beállítás Részletek WHITE (alapértelmezés) Adja meg, hogy a mérési terület mely részét kell fehér képpontra állítani. BLACK

A célszín kiválasztása 69. oldal Bináris szintek beállítása 69. oldal

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

● Bináris szintek beállítása

Adja meg az érzékelőfejjel rögzített színes kép bináris képpé konvertálásának szintjét.

X MENU mód-[TEACH]-[CUSTM]-[BINARY]

Beállítás Részletek 0–255 Adja meg a bináris szintet úgy, hogy a mérési terület a célszínnek

megfelelő legyen.

CUSTM/BINARY

L: [ 80] H:[ 120]

Felső/alsó határérték

Alsó határérték

BALRA/JOBBRA gomb: felső vagy alsó határérték választása. FEL/LE gomb: értékek módosítása.

Felső határérték

Felhasználói kézikönyv

ZFV-C

4. rész Szín szerinti vizsgálat (HUE)

Szín szerinti vizsgálat (HUE)

Ez az elem a színkülönbséget vizsgálja egyszínű munkadaraboknál. Ha a területen két vagy több szín található, a vizsgálat tárgya a legnagyobb területű szín lesz.

Például: Kupak színének vizsgálata

HUE

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

NG a nem megfelelő

szín miatt

Alapvető beállítási eljárás

■ Tanítás

Zárja körbe a vizsgálni kívánt területet egy négyzettel, majd hajtsa végre a tanítást.

Vizsgálati terület beállítása

TEACH/HUE

Alkalmazási és beállítási példák 156. oldal

ZFV-C

Felhasználói kézikönyv

Tanítás

■ A küszöbérték beállítása

4. rész

Szín szerinti vizsgálat (HUE)

● Áttérés ADJ

módba.

ADJ

RUNMENU

Beállítási elem Tartomány Beállítás részletei

Színkülönbség 0–509 A színkülönbség küszöbértékét kell beállítani. A döntéshozatal eredménye

● A küszöbérték beállítása

HUE OK

Mért értékek

TH [ 10]

Küszöbérték

FEL/LE gomb: értékek módosítása.

akkor lesz OK, ha a mért színkülönbség a küszöbérték alatt van.

Színárnyalatjelző szám 159. oldal

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

Felhasználói kézikönyv

ZFV-C

4. rész Szélesség szerinti vizsgálat (WIDTH)

Szélesség szerinti vizsgálat (WIDTH)

Ez az elem munkadarabok szélességét vagy hézagját vizsgálja. Többek között kivezetések elhajlásának vizsgálatánál vagy címkepozíció ellenőrzésénél alkalmazható.

Például: Kondenzátor kivezetései közötti távolság vizsgálata

WIDTH

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

WIDTH

NG a kivezetések

közötti túl nagy távolság miatt

NG a

kivezetések közötti túl kicsi távolság miatt

Alapvető beállítási eljárás

■ Tanítás

Zárja körbe a vizsgálni kívánt területet egy téglalappal, majd hajtsa végre a tanítást.

Vizsgálati terület beállítása

WIDTH

Tanítás

A beállítást úgy hajtsa végre, hogy a vizsgálati területen a fényerőben két átmenet legyen: „világosból sötétbe” és „sötétből világosba”.

ZFV-C

Felhasználói kézikönyv

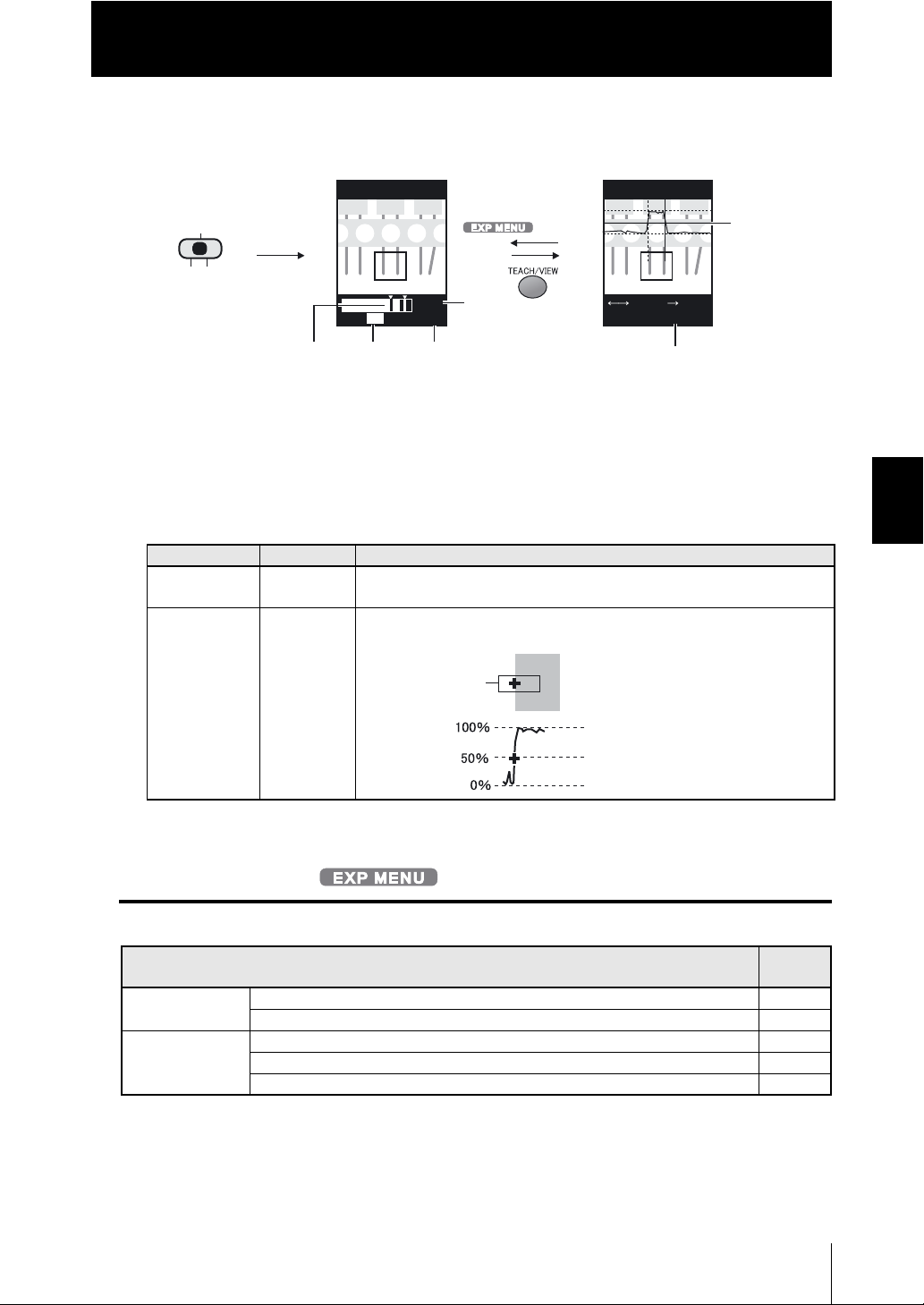

■ A küszöbérték beállítása

4. rész

Szélesség szerinti vizsgálat (WIDTH)

● Áttérés ADJ módba.

ADJ

RUNMENU

Felső/alsó határérték

BALRA/JOBBRA gomb:felső vagy alsó határérték

FEL/LE gomb: értékek módosítása.

Beállítási elem Tartomány Beállítás részletei

Szegélyszélesség

Szegélyszint 0–100 Ez a denzitás azon szintje, amely szegélynek számít.

0–999 Ez az a tartomány, amelyen OK eredmény születik, ha a tanítás során az

● A szegélyszélesség beállítása

WIDTH

L: [ 100] H:[ 150]

Alsó határérték

választása.

szélességet 100%-nak veszik.

Bizonytalan mérésnél módosítsa ezt a szintet.

120

Felső határérték

Mért értékek

• Amikor a szegélyérzékelés iránya ←→

BALRA/JOBBRA gomb:szegély választása. FEL/LE gomb: értékek

• Amikor a szegélyérzékelés iránya ↑↓

FEL/LE gomb: szegély választása. BALRA/JOBBRA gomb:értékek módosítása.

● A szegélyszélesség beállítása

WIDTH

:LEV :SEL

EDGE LEV [ 50]

Szegélyszint

módosítása.

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

CUSTOM menü

Testreszabható elemek

Szegélyérzékelésre vonatkozó elemek

Színre vonatkozó elemek

A szegély színének megadása 74. oldal Szegélyérzékelés irányának megadása 74. oldal A szín mód megváltoztatása (alapértelmezés: FILTER) 74. oldal A szűrési szín módosítása (csak a [COL MODE] - [FILTER] választása esetén) 65. oldal Fényerőtanítás (csak a [COL MODE] - [PICKUP] választása esetén) 65. oldal

Betanítási terület

Testreszabható elemek

Maximális denzitásérték

Szegélyszint

Minimális denzitásérték

Oldalszá

Felhasználói kézikönyv

ZFV-C

4. rész Szélesség szerinti vizsgálat (WIDTH)

■ Szegélyérzékelésre vonatkozó elemek

Adja meg a szegélyek keresésének irányát és a denzitásszintet.

Példa)

Tanítási terület

Ennek a szélességnek az érzékeléséhez

EDGE MODE: DARK DIRECTION: ←→

● A szegélyek színének megadása

Adja meg az érzékelni kívánt szegély denzitásváltozásának irányát.

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

X MENU mód-[TEACH]-[CUSTM]-[EDGE MODE]

Beállítás Részletek

DARK A szűrt monokróm képen megjelenített sötét területeket tekinti a rendszer

LIGHT (alapértelmezés) A szűrt monokróm képen megjelenített világos területeket tekinti a

● Szegélyérzékelés irányának megadása

Adja meg a szegélyek keresésének irányát.

X MENU mód-[TEACH]-[CUSTM]-[DIRECTION]

Beállítás Részletek

↑↓ Keresés függőleges irányban. ← → (alapértelmezés) Keresés vízszintes irányban.

■ Színre vonatkozó elemek

● A szín mód megváltoztatása

A ZFV-C termék két színvizsgálati móddal rendelkezik az alábbiak szerint.

X MENU mód-[TEACH]-[CUSTM]-[COL MODE]

Beállítás Részletek

FILTER (alapértelmezés) Színszűrő használat a háttérhez képesti kontraszt növelése érdekében.

Az [AUTO] szűrő választása esetén a területen belüli kontrasztot növelő színszűrő automatikusan kiválasztásra kerül. A munkadarabhoz leginkább illő szűrő kiválasztására is lehetőség van.

PICKUP A vizsgálandó szín egy színlistáról választható.

szegélyeknek.

rendszer szegélyeknek.

ZFV-C

Felhasználói kézikönyv

Pozíció szerinti vizsgálat (POSITION)

Ez az elem a munkarab pozíciójának ellenőrzéséhez használható. A rendszer a munkadarab szélét érzékeli, és a döntés a szegély koordinátáinak és a referenciakoordináták összehasonlítása alapján történik. Ez az elem többek között szigetelőszalag meglétének/helyzetének vizsgálatánál, illetve címkepozíció ellenőrzésénél alkalmazható.

Példa: Címke meglétének/helyzetének vizsgálata

4. rész

POSITION

NG a helytelen

szalagszegélypozíció miatt

NG a szalagszegély

hiánya miatt

Alapvető beállítási eljárás

■ Tanítás

Zárja körbe a vizsgálni kívánt területet egy téglalappal, majd hajtsa végre a tanítást.

Vizsgálati terület beállítása

POSITION

Tanítás

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

A beállítást úgy hajtsa végre, hogy a vizsgálati területen a fényerőben egy átmenet legyen: „világosból sötétbe” vagy „sötétből világosba”.

ZFV-C

Felhasználói kézikönyv

4. rész Pozíció szerinti vizsgálat (POSITION)

■ A küszöbérték beállítása

● Áttérés ADJ

módba.

ADJ

RUNMENU

Eltolódás mértéke

● A szegélypozíció beállítása

FEL/LE gomb: értékek módosítása.

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

Beállítási elem Tartomány Beállítás részletei Szegélypozíció 0–468 A referenciapozíciótól való eltolódás mértéke Szegélyszint 0–100 Ez a denzitás azon szintje, amely szegélynek számít.

● A szegélyszint beállítása

POSITION

GAP [ 150]

Bizonytalan mérésnél módosítsa ezt a szintet.

120

Küszöbérték

73. oldal

Mért értékek

• Amikor a szegélyérzékelés iránya →

FEL/LE gomb: értékek módosítása.

• Amikor a szegélyérzékelés iránya ↓

BALRA/JOBBRA gomb:értékek

Szegélyszint

POSITION

:LEV CHANGE

EDGE LEV [ 50]

Szegélyszint

módosítása.

CUSTOM menü

Testreszabható elemek

Szegélyérzékelésre vonatkozó elemek

Színre vonatkozó elemek

ZFV-C

Felhasználói kézikönyv

A szegélyek színének megadása 77.

Szegélyérzékelés irányának megadása 77.

Szegélyérzékenység módosítása 77.

A szín mód megváltoztatása (alapértelmezés: [FILTER]) 74.

A szűrési szín módosítása (csak a [COL MODE] - [FILTER] választása esetén) 65.

Fényerőtanítás (csak a [COL MODE] - [PICKUP] választása esetén) 65.

Testreszabható elemek

Oldalszám

oldal

Pozíció szerinti vizsgálat (POSITION)

■ Szegélyérzékelésre vonatkozó elemek

Adja meg a szegélyek keresésének irányát és a denzitásváltozást.

Példa)

Ennek a pozíciónak az

érzékeléséhez

● A szegélyek színének megadása

Adja meg az érzékelni kívánt szegély denzitásváltozásának irányát.

X MENU mód-[TEACH]-[CUSTM]-[EDGE MODE]

Beállítás Részletek

DARK A szűrt monokróm képen megjelenített sötét területeket tekinti a rendszer

szegélyeknek.

LIGHT (alapértelmezés) A szűrt monokróm képen megjelenített világos területeket tekinti a

rendszer szegélyeknek.

EDGE MODE: DARK DIRECTION: →

4. rész

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

● Szegélyérzékelés irányának megadása

Adja meg a szegélyek keresésének irányát.

X MENU mód-[TEACH]-[CUSTM]-[DIRECTION]

Beállítás Részletek

↑ Keresés alulról felfelé. ↓ Keresés föntről lefelé. → (alapértelmezés) Keresés balról jobbra. ← Keresés jobbról balra.

● Szegélyérzékenység módosítása

Ha nem található stabil szegély, módosítsa az érzékenységet.

X MENU mód-[TEACH]-[CUSTM]-[EDGE SENSE]

Beállítás Részletek

SENSITIVE A szegélyérzékenység magas.

Válassza ezt a beállítást, ha a kontraszt túlságosan alacsony, és nem

található stabil szegély. NORMAL (alapértelmezés) Normál érzékenység. ROUGH A szegélyérzékenység kicsi.

Válassza ezt a beállítást, ha a rendszer hibásan szegélyként érzékeli

például a porszemcséket.

Felhasználói kézikönyv

ZFV-C

4. rész Számlálás szerinti vizsgálat (COUNT)

Számlálás szerinti vizsgálat (COUNT)

Ezt az elemet akkor válassza, ha a munkadarabok számát kívánja meghatározni. A rendszer a tanítási területen lévő szegélyeket érzékeli, és a döntés a szegélyek száma és a referenciaérték összehasonlítása alapján történik. Ez az elem többek között olyan alkalmazásoknál használható, mint például egy dobozban található édességek számának maghatározása, a kivezetések számának ellenőrzése vagy kábelek számlálása.

Például: Kivezetések számának ellenőrzése

COUNT

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

COUNT

NG, mert a

kivezetések száma nem elegendő

Alapvető beállítási eljárás

■ Tanítás

Zárja körbe a vizsgálni kívánt területet egy téglalappal, majd hajtsa végre a tanítást.

A fényerőben bekövetkező változás, azaz a „világosból sötétbe majd világosba” vagy a „sötétből világosba majd sötétbe” 1-nek számít. A fenti példában a számlálás eredménye 5.

ZFV-C

Felhasználói kézikönyv

Vizsgálati terület beállítása

COUNT

Tanítás

■ A küszöbérték beállítása

4. rész

Számlálás szerinti vizsgálat (COUNT)

● Áttérés ADJ módba.

ADJ

RUNMENU

FEL/LE gomb: értékek módosítása.

Beállítási elem Tartomány Beállítás részletei Számlálás 0–255 A számlálás küszöbértéke. Szegélyszint 0–100 Ez a denzitás azon szintje, amely szegélynek számít.

● A szám beállítása

COUNT

L:[ [ 5] H:[ 5]

Alsó határérték

Bizonytalan mérésnél módosítsa ezt a szintet.

Felső határérték

73. oldal

Mért értékek

● A szegélyszint beállítása

COUNT

LEV CHANGE

EDGE LEV: [ 50]

• Amikor a szegélyérzékelés iránya →

FEL/LE gomb: értékek módosítása.

• Amikor a szegélyérzékelés iránya ↓

BALRA/JOBBRA gomb:értékek

CUSTOM menü

Szegélyszint

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

módosítása.

Testreszabható elemek

Szegélyérzékelésre vonatkozó elemek

Színre vonatkozó elemek

A szegély színének megadása 80.

Szegélyérzékelés irányának megadása 80.

A szín mód megváltoztatása (alapértelmezés: [FILTER]) 74.

A szűrési szín módosítása (csak a [COL MODE] - [FILTER] választása esetén) 65.

Fényerő-módosítás tanítás során (csak a [COL MODE] - [PICKUP] választása esetén)

Testreszabható elemek

Oldal-

szám

oldal

65. oldal

ZFV-C

Felhasználói kézikönyv

4. rész Számlálás szerinti vizsgálat (COUNT)

■ Szegélyérzékelésre vonatkozó elemek

Adja meg a szegélyek keresésének irányát és a denzitásszintet.

Példa)

Ennek a számnak az érzékeléséhez

● A szegélyek színének megadása

Adja meg az érzékelni kívánt szegély denzitásváltozásának irányát.

X MENU mód-[TEACH]-[CUSTM]-[EDGE MODE]

Beállítás Részletek

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

DARK A szűrt monokróm képen megjelenített sötét területeket tekinti a rendszer

LIGHT (alapértelmezés) A szűrt monokróm képen megjelenített világos területeket tekinti a

● Szegélyérzékelés irányának megadása

Adja meg a szegélyek keresésének irányát.

X MENU mód-[TEACH]-[CUSTM]-[DIRECTION]

Beállítás Részletek

↓ Keresés föntről lefelé. → (alapértelmezés) Keresés balról jobbra.

+++++

szegélyeknek.

rendszer szegélyeknek.

EDGE MODE: DARK DIRECTON: →

ZFV-C

Felhasználói kézikönyv

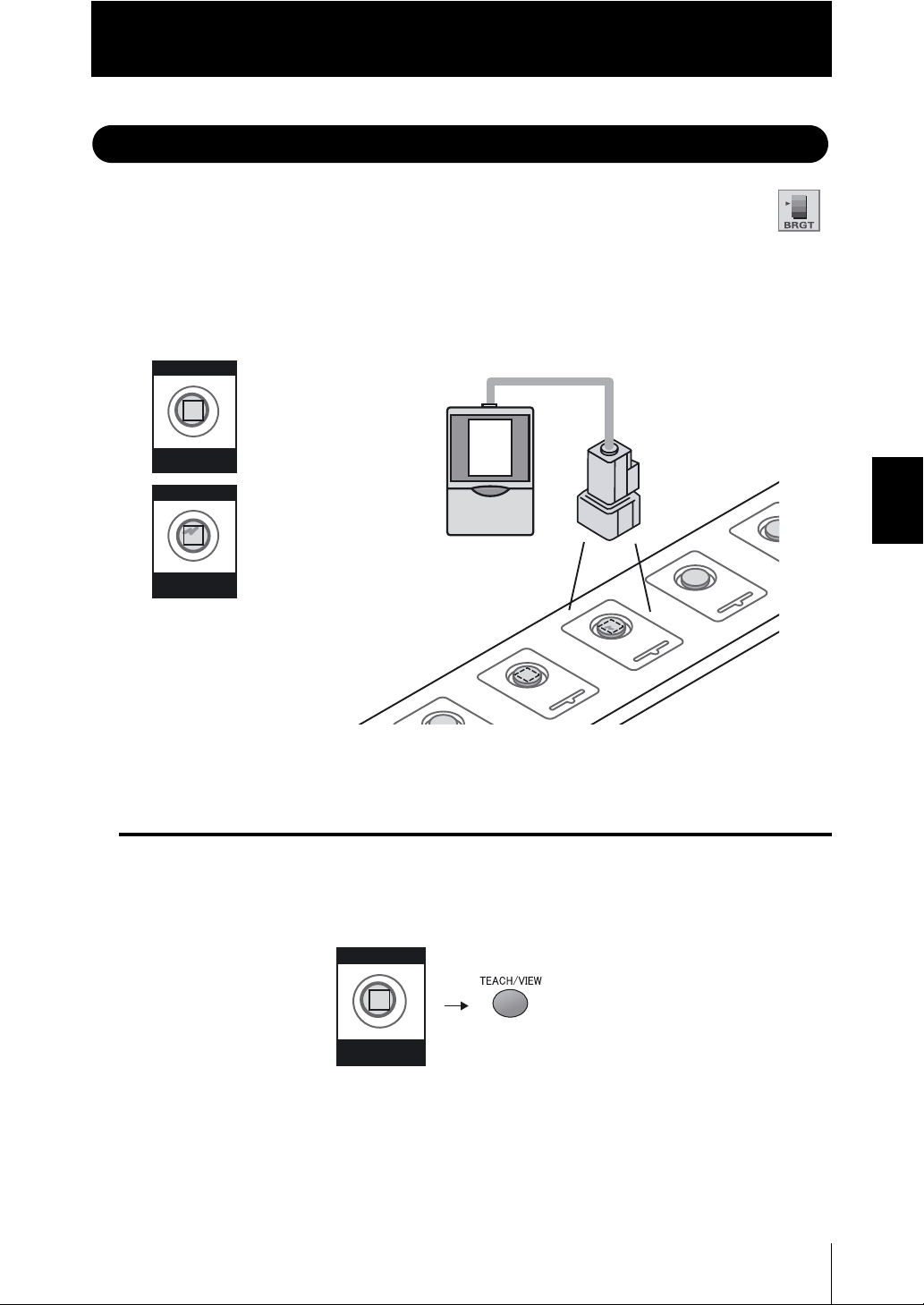

Fényerő szerinti vizsgálat (BRIGHT)

Ezzel az elemmel a fényerő (denzitás) vagy a karcolások/szennyeződés érzékelhető sík munkadarabokon. Olyan alkalmazásoknál használható, mint például szennyeződés érzékelése a gombelem felületén, lapokon található karcolások vizsgálata vagy bizonyos LED-ek megfelelő világításának ellenőrzése.

Például: Szennyeződés érzékelése a gombelem felületén

4. rész

BRIGHT

NG a szennyeződés

miatt

Alapvető beállítási eljárás

■ Tanítás

Zárja körbe a vizsgálni kívánt területet egy téglalappal, majd hajtsa végre a tanítást.

Vizsgálati terület beállítása

BRIGHT

Tanítás

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

Felhasználói kézikönyv

ZFV-C

4. rész Fényerő szerinti vizsgálat (BRIGHT)

■ A küszöbérték beállítása

● Áttérés ADJ

módba.

ADJ

RUNMENU

● A denzitás átlagértékének beállítása

BRIGHT

● A denzitás eltérésértékének beállítása

BRIGHT

L: [ 200] H:[ 220] A

Felső/alsó határérték

BALRA/JOBBRA gomb:felső vagy alsó

FEL/LE gomb: értékek módosítása.

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

Beállítási elem Tartomány Beállítás részletei Átlagos denzitásérték Denzitás

eltérésértéke

0–255 Az átlagos denzitás küszöbértéke a tanítási területen belül.

0–127 A denzitáseltérés küszöbértéke a tanítási területen belül.

Alsó határérték

CUSTOM menü

Testreszabható elemek

Fényerőre vonatkozó elemek Színre vonatkozó elemek

Az érzékelési tartalom megváltoztatása 83. oldal

Szűrési szín módosítása 65. oldal

Mért

200

értékek

Felső határérték

határérték választása.

Testreszabható elemek Oldalszám

Felső/alsó határérték

BALRA/JOBBRA gomb:felső vagy alsó

FEL/LE gomb: értékek módosítása.

L: [ 30] H:[ 60] D

Alsó határérték

határérték választása.

Felső határérték

Mért értékek

ZFV-C

Felhasználói kézikönyv

Fényerő szerinti vizsgálat (BRIGHT)

■ Fényerőre vonatkozó elemek

● Az érzékelési tartalom megadása

Jelölje ki a vizsgálandó tartalmat.

X MENU mód-[TEACH]-[CUSTM]-[METHOD]

Beállítás Részletek

AVERAGE (alapértelmezés) Vizsgálat végrehajtása a fényerő (denzitás átlagértéke) használatával.

Függetlenül attól, hogy a tárgy világosabb vagy sötétebb, az érzékelés a betanítás során megadott denzitás alapján történik.

DEVIATION Vizsgálat a denzitás változása (denzitáseltérés) használatával.

Ezt a beállítást karcolások vagy szennyeződés érzékeléséhez válassza.

Betanítási kép

Az [AVERAGE] beállítás választásakor

4. rész

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

NG az eredmény, ha eltérő a denzitás

A [DEVIATION] beállítás választásakor

OK OK NG NG

OK az eredmény, ha nincs denzitásváltozás, még akkor is, ha eltérő a denzitás

Denzitásváltozásnál NG az eredmény

Felhasználói kézikönyv

ZFV-C

4. rész

Karaktersorozat jelenlétének érzékelése (CHARA)

Ezt az elemet karaktersorozatok jelenlétének ellenőrzéséhez válassza. A [CHARA] vizsgálathoz a következő két mérési mód választható: [CHARA1] és [CHARA2].

● CHARA1

Ezt az elemet sima felületre nyomtatott teljes karaktersorozat jelenlétének vizsgálatához válassza. A döntés a bejegyzett karaktersorozat denzitásában (fényerejében) bekövetkező változások figyelése alapján történik. Karakterhibák, hiányzó pontok stb. nem érzékelhetők. Ez a mód többek között integrált áramkörök feliratai meglétének érzékelésére vagy a lejárati dátum teljes karakterei meglétének érzékelésére alkalmazható.

Például: Integrált áramkör feliratai meglétének érzékelése

CHARA1

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

505

CHARA1

NG a karakterek hiánya miatt

505

● CHARA2

Ezzel a móddal egyedi karakterek hiánya érzékelhető. Egyedi karakterhibák, hiányzó pontok stb. nem érzékelhetők. Ez a mód többek között karaktersorozatokból, például a lejárati dátumból hiányzó karakter érzékelésére alkalmazható.

Például:

505

NG egy karakter hiánya miatt

505

CHARA2

ZFV-C

Felhasználói kézikönyv

505

Karaktersorozat jelenlétének érzékelése (CHARA)

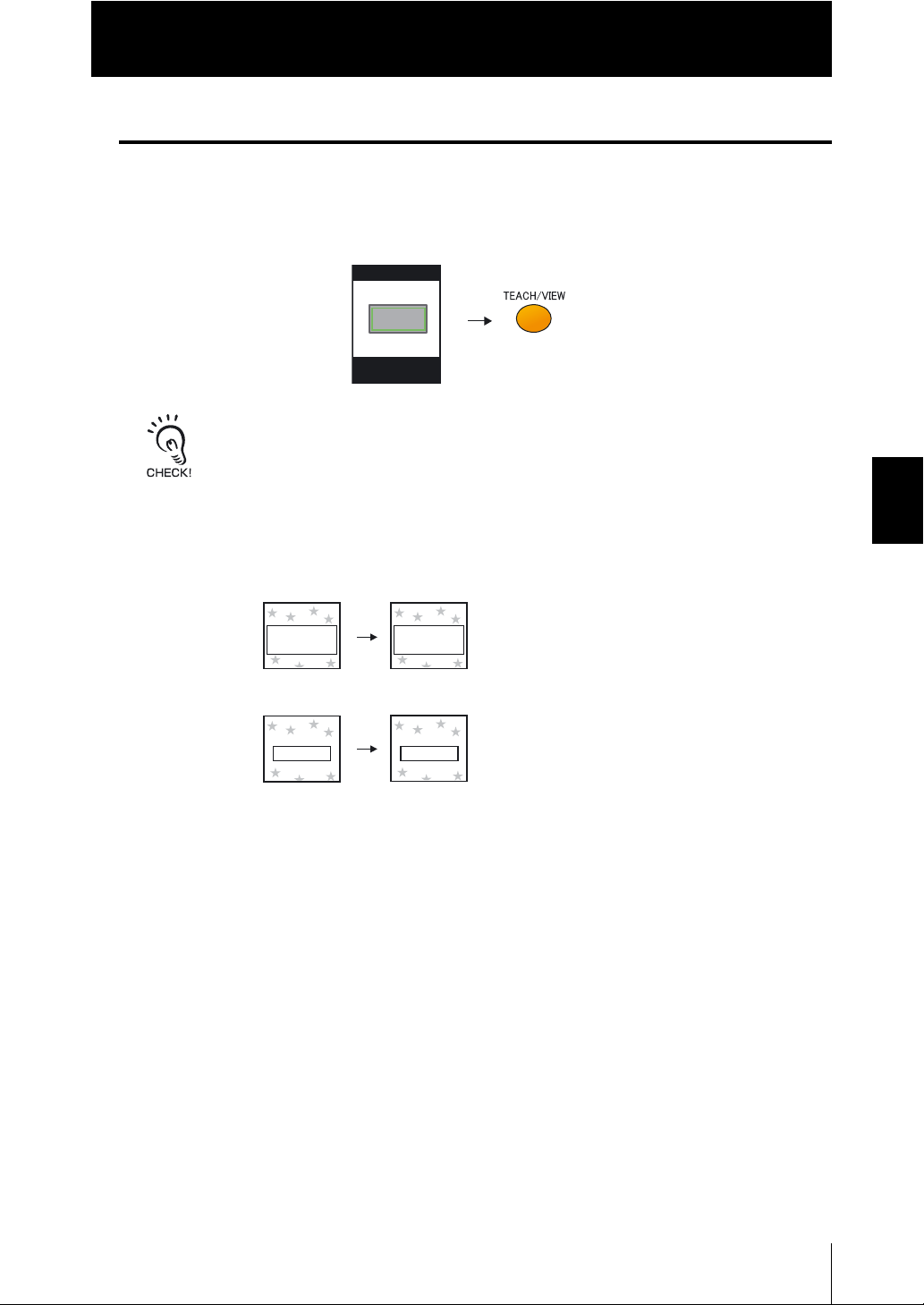

Alapvető beállítási eljárás

■ Tanítás

Zárja körbe a vizsgálni kívánt területet egy téglalappal, majd hajtsa végre a tanítást.

Vizsgálati terület

beállítása

CHARA1

A [CHARA] elem tanítási területe A nem megfelelő helyen lévő nyomathoz olyan tanítási területet állítson be, amelybe vélhetőleg befér a téves helyre nyomtatott karaktersorozat. (Ügyeljen azonban arra, hogy sima hátterű területet válasszon.) Ha a terület túlságosan szűk a karaktersorozathoz, azaz nincs elegendő margó hagyva, az érzékelő nem lesz képes követni a nyomtatási hely legkisebb eltolódását sem.

505

Tanítás

4. rész

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

Helyes

A nyomtatás helyének tanítási területen belüli eltolódását még helyes eredményként értékeli a rendszer.

Helytelen

Ha a tanítási terület szegélye margó nélkül túlságosan közel van a karakterekhez, a karakterek kilóghatnak a tanítási területből, így ez NG eredményt ad.

04.07.01

Felhasználói kézikönyv

ZFV-C

4. rész Karaktersorozat jelenlétének érzékelése (CHARA)

■ A küszöbérték beállítása

● CHARA1

módba

ADJ

RUNMENU

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

Beállítási elem Tartomány Beállítás részletei

Denzitáseloszlás értéke 0–100 Ez az az érték, amely OK eredménynek számít, ha a tanítás során a

● A korrelációs érték beállítása●Áttérés ADJ

CHARA1 OK

TH [ 60]

FEL/LE gomb: értékek módosítása.

● CHARA2

módba

ADJ

RUNMENU

● A korrelációs érték beállítása● Áttérés ADJ

CHARA2 OK

505

Mért értékek

Denzitáseloszlás értéke

denzitás eltérésértékét 100%-nak veszik.

505

Mért értékek

TH [ 60]

FEL/LE gomb: értékek módosítása.

Beállítási elem Tartomány Beállítás részletei

Korrelációs érték 0–100 Ez a tanítási modellhez tartozó korrelációs érték alsó korlátja.

Korrelációs érték

Ez és az ennél nagyobb érték számít OK eredménynek.

ZFV-C

Felhasználói kézikönyv

4. rész

Karaktersorozat jelenlétének érzékelése (CHARA)

CUSTOM menü

Testreszabható elemek

Testreszabható elemek Oldalszám

Karakterre vonatkozó elemek

Színre vonatkozó elemek

■ Karakterre vonatkozó elemek

● Karakterek modellbejegyzési feltételeinek beállítása

Ez az elem csak a [CHARA2] választásakor jelenik meg. Adja meg a tanítási területen lévő karakterek számát. Válasszon beállítást annak megfelelően, hogy egy vagy két sorban legfeljebb hány karakter szerepel.

Karakterekre vonatkozó modellbejegyzési feltételek beállítása (csak [CHARA2] választása esetén)

Pozíciókompenzáció végrehajtásának kérése 88. oldal A keresési terület módosítása 90. oldal Az érzékelési stabilitás javítása (csak [CHARA2] választása esetén) 90. oldal Szűrési szín módosítása 65. oldal

87. oldal

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

Útmutató

• 8 karakter, 1 sor

2004/09/24

• 8 karakter, 2 sor

2004/09/24

1LINE NORMAL

2LINE NORMAL

18 : 25 ADR

X MENU mód-[CUSTM]-[MDL DIV]

Beállítás Részletek

1LINE SHORT Akkor válassza ezt a beállítást, ha a karaktersorozat egy sorból és legfeljebb

hat karakterből áll. 1LINE NORMAL (alapértelmezés) 1LINE LONG Akkor válassza ezt a beállítást, ha a karaktersorozat egy sorból és legfeljebb

2LINE SHORT Akkor válassza ezt a beállítást, ha a karaktersorozat két sorból és legfeljebb hat

2LINE NORMAL Akkor válassza ezt a beállítást, ha a karaktersorozat két sorból és legfeljebb

Akkor válassza ezt a beállítást, ha a karaktersorozat egy sorból és legfeljebb

nyolc karakterből áll.

tizenöt karakterből áll.

karakterből áll.

nyolc karakterből áll.

A fenti táblázatban szereplő értékek csupán irányadó jellegűek. Ha a megadottnál több karakter szerepel a kijelölt elemben, csökken a mérési pontosság.

ZFV-C

Felhasználói kézikönyv

4. rész Karaktersorozat jelenlétének érzékelése (CHARA)

● Pozíciókompenzáció végrehajtásának kérése

Ennek beállításával a következő esetekben javítható az érzékelés pontossága:

Amikor nem megfelelő

helyen van a nyomtatott

szöveg

2004/09/24

X MENU mód-[CUSTM]-[MODE]

Beállítás Részletek

NONE Nincs pozíciókompenzáció.

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

MODEL A modell használata a pozíció kiigazításához.

EDGE A szegélykeresés használata a pozíció kiigazításához.

Amikor mintázat van az

érzékelési tartományban

2004/09/24

Akkor válassza ezt, ha jellegzetes rész található, ilyen például egy szövegdoboz sarka.

MODEL

2004/09/24

EDGE

2004/09/24

• Modell bejegyzése Ha a [MODE] beállítása [MODEL], a modell bejegyzése szükséges. Adja meg a modell bal felső és jobb alsó koordinátáját.

MODEL

2004/09/24

X MENU mód-[CUSTM]-[MODE DTL]-[MODEL]

ZFV-C

Felhasználói kézikönyv

Karaktersorozat jelenlétének érzékelése (CHARA)

• Szegélyérzékelés feltételeinek megadása Akkor adja meg a szegélyérzékelés feltételeit, ha a [MODE] beállítása [EDGE]. Adja meg a szegélyek keresésének irányát és a denzitásszintet.

Példa)

A pozíció kiigazítása e szegély alapján

4. rész

2004/09/24

EDGE MODE: BLACK EDGE: ↓

• A szegély színének megadása Adja meg az érzékelni kívánt szegély denzitásváltozásának irányát.

X MENU mód-[CUSTM]-[MODE DTL]-[EDGE MODE]

Beállítás Részletek

DARK (alapértelmezés) A szűrt monokróm képen megjelenített sötét területeket tekinti a rendszer

szegélyeknek.

LIGHT A szűrt monokróm képen megjelenített világos területeket tekinti a rendszer

szegélyeknek.

• Szegélyérzékelés irányának megadása Adja meg a szegélyek keresésének irányát.

X MENU mód-[CUSTM]-[MODE DTL]-[DIRECTION]

Beállítás Részletek

↑ (alapértelmezés) Keresés alulról felfelé. ↓ Keresés föntről lefelé. → Keresés balról jobbra. ← Keresés jobbról balra.

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

Felhasználói kézikönyv

ZFV-C

4. rész Karaktersorozat jelenlétének érzékelése (CHARA)

● A keresési terület módosítása

Adja meg a szegélyek vagy a modell keresési területét. Adja meg a terület bal felső és jobb alsó koordinátáját.

2004/09/24

X MENU mód-[CUSTM]-[MODE DTL]-[SEARCH AREA]

4. rész A MÉRÉSI FELTÉTELEK BEÁLLÍTÁSA

● Az érzékelési stabilitás javítása

Ez az elem csak a [CHARA2] választásakor jelenik meg.

Szegélyek keresésekor: Mérés csak akkor hajtható végre, ha a keresési terület szegélyt tartalmaz. A terület méretét és pozícióját a munkadarab mozgási tartományának figyelembevételével adja meg.

Keresési terület

2004/09/24

X MENU mód-[CUSTM]-[STABLE]

Beállítás Részletek OFF (alapértelmezés) Normál érzékelési mód. ON Részletes érzékelési mód.

A feldolgozási idő hosszabb, mint az OFF beállítás esetén.

ZFV-C

Felhasználói kézikönyv

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA

A kép készítési feltételek beállítása 92

A fényintenzitás és a záridő beállítása 92 A képleképzési pozíció módosítása (Részleges funkció)93 Az érzékelőfej érzékenységének növelése 93

A csoportokkal kapcsolatos beállítások megadása 94

Csoportok másolása 94 Csoport tartalmának törlése 95 Csoportváltás módszerének beállítása 95

A rendszerkörnyezet beállítása 96

A mérési sebesség beállítása 96 A mérés időzítésének megadása 97 A tanítási üzemmód megadása külső eszközről97 A megjelenítés beállítása 97 Az Eco (gazdaságos) üzemmód be- és kikapcsolása 98 A képrögzítés időzítésének módosítása a tanítási képernyőn98 I/O figyelési funkció 99 A fehéregyensúly javítása 100 Beállítási adatok inicializálása 100 Mérési adatok inicializálása 101 A nyelv váltása 101 A verziószám ellenőrzése 101

USB/RS-232C kommunikációs beállítások megadása 102

Műveletek korlátozása (zárolási funkció) 105

A zárolási funkció beállítása 105 A zárolás beállítása/feloldása 106 Zárolási funkció csoportos szerelés esetén 106

Az OUTPUT jel kimeneti feltételeinek megváltoztatása 107

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA

Beállítás az erősítőegység csoportos felszereléséhez 110

ZFV-C

Felhasználói kézikönyv

5. rész A kép készítési feltételek beállítása

A kép készítési feltételek beállítása

A fényintenzitás és a záridő beállítása

Az Érzékelőfej fényintenzitása és a záridő állítható. Alapértelmezés szerint az [AUTO] beállítás van érvényben.

X MENU mód-[IMAGE]-[CONTRAST]

Beállítás Részletek AUTO (alapértelmezés) A fényintenzitás és a záridő beállítása automatikus. FIX LIGHT A fényintenzitás minden oldalhoz beállítható. 0: ki, 1–5: a nagyobb szám

SHUTTER

(alapértelmezés)

■ Megvilágítás

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA

A fényintenzitás négyjegyű számként jelenik meg. Egy számjegy a négy oldal egyikének fényintenzitását mutatja, a négy oldal pedig négyjegyű számként jelenik meg.

Felső felület (itt látható a típusjel)

nagyobb fényintenzitást jelent. (0–5, alapérték: 5) Ez a menü a ZFV-SC150/SC150W csatlakoztatása esetén nem jelenik meg.

1/500, 1/1000, 1/1200, 1/1400, 1/1500, 1/2000, 1/2500, 1/3000, 1/4000, 1/8000 (Az „1/500” érték csak akkor választható, ha a fényintenzitás értéke „0000”.)

Innen nézve

A fénykibocsátás megjelenítése a kijelzőn.

IMAGE/LIGHT

LIGHT 5555

5555

ABCD

A fényintenzitás szegmensenként állítható (A–D).

1. Állítsa be a fényintenzitást a FEL/LE gombbal.

A részleges beállításhoz

• BALRA/JOBBRA gomb: a beállítandó oldal kijelölése.

• FEL/LE gomb: a fényintenzitás megadása.

2. A beállítás rögzítéséhez nyomja meg a SET

gombot.

ZFV-C

Felhasználói kézikönyv

IMAGE/LIGHT

LIGHT 5555

5. rész

A kép készítési feltételek beállítása

A képleképzési pozíció módosítása (Részleges funkció)

A ZFV-C lehetővé teszi a feldolgozási sebesség növelését a képleképzési terület szűkítésével. Ha a mérési sebesség FAST módban (1/2 képernyő) vagy MAX módban (1/4 képernyő) van, a képterület áthelyezhető.

A mérési sebesség beállítása 96. oldal

A mérési sebesség módosítása után a kép középső része lesz kijelölve.

X MENU mód-[IMAGE]-[DISP POS]

Ezután ez függőlegesen áthelyezhető a kívánt pozícióba.

1. Helyezze át a képterületet a FEL/LE gomb

IMAGE/DISP POS

segítségével.

2. A beállítás rögzítéséhez nyomja meg a SET

gombot.

Az érzékelőfej érzékenységének növelése

Ha a kép fényereje a záridő és a megvilágítás beállításával nem növelhető, növelje az érzékenységet.

X MENU mód-[IMAGE]-[GAIN]

Beállítási érték (erősítés) Minőség Kép X1.0 Jó (kevés zaj) X1.5 X2.0

↑ ↓

Rossz (nagyobb zaj)

Sötét

↑ ↓

Világos

MOVE

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA

Felhasználói kézikönyv

ZFV-C

5. rész A csoportokkal kapcsolatos beállítások megadása

A csoportokkal kapcsolatos beállítások megadása

A ZFV-C sorozat legfeljebb nyolc beállításkészletet tárolhat. A beállítások között a vizsgálati feltételeknek megfelelően váltani lehet. Az ilyen beállításkészletek elnevezése „csoport”.

Csoportok másolása

Beállítások átmásolása az egyik csoportból a másikba. A következő példa a BANK 1 csoport beállításainak BANK 2 csoportba másolását mutatja.

X MENU mód-[SYS1]-[BANK SET]-[COPY]

1. Adja meg a vizsgálat végrehajtásához szükséges beállításokat a BANK 1

csoportnál (forrás másolása).

2. Kapcsoljon MENU módba.

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA

3. Vigye a kurzort a ikonra, és nyomja

meg a SET gombot.

4. Válassza a [2. BANK2] elemet, és nyomja

meg a SET gombot.

5. Vigye a kurzort a ikonra, és nyomja

meg a SET gombot.

ADJ

RUNMENU

BANK

1.BANK1

2.BANK2

3.BANK3

4.BANK4

5.BANK5

6.BANK6

7.BANK7

8.BANK8

SYSTEM 1

ZFV-C

Felhasználói kézikönyv

5. rész

A csoportokkal kapcsolatos beállítások megadása

6. Válassza az [1. BANKSET] - [1. COPY] -

[1. BANK1] lehetőséget (forrás másolása).

Visszatéréshez a MENU módba nyomja meg kétszer az ESC gombot.

7. Kapcsoljon RUN módba és mentse a

beállításokat.

Csoport tartalmának törlése

A művelet a kijelölt csoport beállításait törli.

X MENU mód-[SYS1]-[BANK SET]-[CLEAR]

Beállítások Leírás EXECUTE Törlés végrehajtása. CANCEL A törlés visszavonása.

A [SYS1] és a [SYS2], valamint a RUN mód megjelenítési beállításai nem lesznek törölve.

SYSTEM 1

1.BANK SET

2.SPEED

3.MEAS TYPE

4.TCH TYPE

5.DISP COL

6.ECO MODE

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA

Csoportváltás módszerének beállítása

Adja meg, hogyan kívánja végrehajtani a csoportváltást.

X MENU mód-[SYS1]-[BANK SET]-[SWITCH]

Beállítás Leírás KEY (alapértelmezés) A csoportváltás az Erősítőegység vezérlőgombjaival történik. I/O A csoportváltás az Erősítőegység vezérlőgombjaival és bemeneti jelekkel

történik. Külső jelek csak a RUN módban használhatók a csoportok közötti váltásra.

Váltás egy másik beállítási csoportra 58. oldal

Csoport váltásához USB/RS-232C porton keresztüli kapcsolaton, válassza a [SWITCH]-[KEY] lehetőséget.

Felhasználói kézikönyv

ZFV-C

5. rész A rendszerkörnyezet beállítása

A rendszerkörnyezet beállítása

A mérési sebesség beállítása

A feldolgozási sebesség a képleképzési terület szűkítésével növelhető. Módosítsa a mérési sebességet a munkadarab méretének és a kívánt sebességnek megfelelően.

NORMAL

FAST

MAX

Teljes kép

X MENU mód[SYS1]-[SPEED]

Beállítás Részletek NORMAL (alapértelmezés) A teljes kép érzékelése. (13 ms) FAST A képleképzési terület 1/2 arányú csökkentése. Ezzel növekedni fog a mérési

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA

MAX A képleképzési terület 1/4 arányú csökkentése. Ezzel növekedni fog a mérési

• A [FAST] vagy [MAX] beállítás választása esetén lehetőség van a vizsgálandó képernyőrészlet kijelölésére.

A képleképzési pozíció módosítása (Részleges funkció) 93. oldal

• A [FAST] vagy [MAX] beállítás választása esetén győződjön meg arról, hogy a vizsgálati terület és a színválasztási terület a megjelenített képen belülre essenek.

1/41/2

sebesség. (8 ms)

sebesség. (5 ms)

ZFV-C

Felhasználói kézikönyv

A rendszerkörnyezet beállítása

A mérés időzítésének megadása

Adja meg a mérés végrehajtásához használt időzítést.

X MENU mód-[SYS1]-[MEAS TYPE]

Beállítás Részletek

TRIG (alapértelmezés) Szinkronizált mérés

A mérés végrehajtása egyszer, és ezt a TRIG jel KI állapotból BE állapotba váltása indítja.

CONTINUE Folyamatos mérés

A TRIG jel BE értéke alatt a mérés végrehajtása folyamatosan történik.

A tanítási üzemmód megadása külső eszközről

Külső eszközről két tanítási üzemmód használható.

X MENU mód-[SYS1]-[TEACH TYPE]

Beállítás Részletek STATIONARY (alapértelmezés) MOVING A tanítás végrehajtása alatt mozog a munkadarab.

A tanítás végrehajtása álló munkadarabbal. A tanításhoz külső indítójel szükséges.

Csak akkor válassza ezt a tanítási üzemmódot, ha a munkadarab nem állítható le. A tanításhoz külső indítójel szükséges.

5. rész

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA

Időzítési diagramok 42. oldal

A megjelenítés beállítása

Az LCD-kijelzőn megjelenített karakterek színe és a kijelző háttere módosítható. Módosítsa a színt, ha nehezen látható a karakter vagy a szám.

• Módosítható színű területek

X MENU mód -[SYS1]-[DISP COL]

OK GREEN (alapértelmezés), RED, YELLOW, BLUE, WHITE NG GREEN, RED (alapértelmezés), YELLOW, BLUE, WHITE NORMAL GREEN, RED, YELLOW, BLUE, WHITE (alapértelmezés) BACK GREEN, RED, YELLOW, BLUE (alapértelmezés), WHITE, BLACK

OK/NG

SYS1/DISP COL

1.OK

2.NG

3.DISP NRML

4.DISP BACK

NORMAL

BACK

NORMAL (karakterek színe)

Beállítás

Felhasználói kézikönyv

ZFV-C

5. rész A rendszerkörnyezet beállítása

Az Eco (gazdaságos) üzemmód be- és kikapcsolása

Annak beállítása, hogy elsötétüljön-e a kijelző, ha adott idő alatt nincs műveletvégzés. Javasolt az üzemmód bekapcsolása, mert ez megakadályozhatja az LCD-kijelző fényerejének csökkenését.

X MENU mód-[SYS1]-[ECO MODE]

Beállítás Részletek

ON (alapértelmezés) A gazdaságos üzemmód bekapcsolása.

A kijelző elsötétül, ha három percig nincs műveletvégzés.

OFF A gazdaságos üzemmód kikapcsolása.

A képrögzítés időzítésének módosítása a tanítási képernyőn

A tanítási képernyőn megjelenítendő kép meghatározása.

5. rész TOVÁBBI FUNKCIÓK BEÁLLÍTÁSA

X MENU mód-[SYS2]-[TEACH IMAGE]

Beállítás Leírás THROUGH (alapértelmezés) FREEZE A kép és a kijelző tartalmának lefagyasztása.

Az érzékelőfej által vett legutolsó kép közvetlen megjelenítése.

A TRIG jel bemenetre kerülésekor egy állókép jelenik meg.

Ha az erősítőegységek csoportba vannak foglalva, állítson minden erősítőegységet a tanítási képernyőre, majd adja a TRIG jelet az erősítőegység bemenetére (jobb szélső), ahova az érzékelőfej csatlakoztatva van.

A képek minden erősítőegységbe betöltődnek, ha minden erősítőegység a tanítási képernyőre van állítva.

TRIG jel

A képek nem töltődnek be minden erősítőegységbe, ha az érzékelőfejhez csatlakoztatott erősítőegység nincs a tanítási

TRIG jel

képernyőre állítva.

A képek nem töltődnek be a bal szélső erősítőegységbe, ha az adott erősítő nincs tanítási képernyőre állítva.

TRIG jel

ZFV-C

Felhasználói kézikönyv

Omron ZFV-C User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Bevezetés

Biztonságos használat

TARTALOM

Menüszerkezet

Rendszerkonfiguráció

Részegységek elnevezése és funkciója

Üzemmód

A beállítás folyamatábrája

Váltás egy másik beállítási csoportra

Mintázat szerinti vizsgálat (PATTERN)

Méret szerinti vizsgálat (AREA)

Szín szerinti vizsgálat (HUE)

Szélesség szerinti vizsgálat (WIDTH)

Pozíció szerinti vizsgálat (POSITION)

Számlálás szerinti vizsgálat (COUNT)

Karaktersorozat jelenlétének érzékelése (CHARA)

A kép készítési feltételek beállítása

A csoportokkal kapcsolatos beállítások megadása

A rendszerkörnyezet beállítása
