Omron ZFV-C User Manual [es]

Download

Cat. No. Z240-ES2-03

Sensor inteligente con cá

Serie ZFV-C

mara CCD color de alta velocidad

MANUAL DE USUARIO

Advanced Industrial Automation

Información general

19 Características 31 Instalación y conexión 53 Funciones y operaciones 59 Configuración de las condiciones de

inspección

91 Configuración de funciones adicionales

Introducción

Este manual facilita información relativa a las funciones, rendimiento y métodos de operación requeridos para utilizar este sensor.

Cuando utilice el sensor inteligente ZFV-C, asegúrese de tener en cuenta lo siguiente:

• El sensor inteligente ZFV-C lo debe utilizar personal con conocimientos de ingeniería eléctrica.

• Para garantizar el uso correcto, lea detenidamente este manual para conocer mejor el producto.

• Conserve este manual en un lugar seguro para poder consultarlo siempre que sea necesario.

Introducción

INTRODUCCIÓN

SECCIÓN 1

SECCIÓN 2

SECCIÓN 3

SECCIÓN 4

SECCIÓN 5

CONSIDERACIONES DE APLICACIÓN (leer detenidamente)

CARACTERÍSTICAS

INSTALACIÓN Y CONEXIÓN

FUNCIONES Y OPERACIONES

CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

CONFIGURACIÓN DE FUNCIONES ADICIONALES

Sección 1 Sección 2 Sección 3 Sección 4 Sección 5 Sección 6 Sección 7

SECCIÓN 6

SECCIÓN 7

APÉNDICE

APLICACIÓN Y CONFIGURACIÓN

Manual de usuario

Sensor inteligente con cámara CCD color de velocidad ultrarrápida Serie ZFV-C

Introducción

LEA DETENIDAMENTE ESTE DOCUMENTO

Lea detenidamente este documento y asegúrese de comprender su contenido antes de utilizar los productos. Consulte a su representante de OMRON si tiene alguna duda o comentario que hacer.

GARANTÍA

La única garantía de Omron es que el producto no presentará defectos de materiales ni de mano de obra durante un período de un año (u otro período, si se especifica) a partir de la fecha de venta por parte de Omron.

OMRON NO OFRECE NINGUNA GARANTÍA NI ASUME COMPROMISO ALGUNO, EXPLÍCITA O IMPLÍCITAMENTE, RELACIONADOS CON LA AUSENCIA DE INFRACCIÓN, COMERCIABILIDAD O IDONEIDAD PARA UN DETERMINADO FIN DE LOS PRODUCTOS. TODO COMPRADOR O USUARIO ASUME QUE ES ÉL, EXCLUSIVAMENTE, QUIEN HA DETERMINADO LA IDONEIDAD DE LOS PRODUCTOS PARA LAS NECESIDADES DEL USO PREVISTO. OMRON DECLINA TODAS LAS DEMÁS GARANTÍAS, EXPLÍCITAS O IMPLÍCITAS.

LIMITACIONES DE RESPONSABILIDAD

OMRON NO SERÁ RESPONSABLE DE NINGÚN DAÑO ESPECIAL, INDIRECTO O CONSIGUIENTE, LUCRO CESANTE O PÉRDIDA COMERCIAL RELACIONADOS DE CUALQUIER MODO CON LOS PRODUCTOS, INDEPENDIENTEMENTE DE SI DICHA RECLAMACIÓN TIENE SU ORIGEN EN CONTRATOS, GARANTÍAS, NEGLIGENCIA O RESPONSABILIDAD ESTRICTA.

En ningún caso la responsabilidad de OMRON por cualquier acto superará el precio individual del producto por el que se determine dicha responsabilidad.

BAJO NINGUNA CIRCUNSTANCIA OMRON SERÁ RESPONSABLE POR GARANTÍAS, REPARACIONES O RECLAMACIONES DE OTRA ÍNDOLE EN RELACIÓN CON LOS PRODUCTOS, A MENOS QUE EL ANÁLISIS DE OMRON CONFIRME QUE LOS PRODUCTOS SE HAN MANEJADO, ALMACENADO, INSTALADO Y MANTENIDO DE FORMA CORRECTA Y QUE NO HAN ESTADO EXPUESTOS A CONTAMINACIÓN, USO ABUSIVO, USO INCORRECTO O MODIFICACIÓN O REPARACIÓN INADECUADAS.

ZFV-C

Manual de usuario

Introducción

IDONEIDAD DE USO

LOS PRODUCTOS DESCRITOS EN ESTE DOCUMENTO NO ESTÁN CLASIFICADOS COMO PRODUCTOS DE SEGURIDAD. NO HAN SIDO DISEÑADOS NI CLASIFICADOS PARA GARANTIZAR LA SEGURIDAD DE LAS PERSONAS, Y NO DEBEN EMPLEARSE COMO COMPONENTE DE SEGURIDAD O DISPOSITIVO DE PROTECCIÓN PARA DICHO FIN. Consulte los catálogos correspondientes de los productos con clasificación de seguridad de OMRON.

OMRON no será responsable del cumplimiento de ninguna norma, código o reglamento vigentes para la combinación de productos en la aplicación o uso que haga el cliente de los mismos.

A petición del cliente, OMRON aportará la documentación de homologación pertinente de terceros, que identifique los valores nominales y limitaciones de uso aplicables a los productos. Por sí misma, esta información no es suficiente para determinar exhaustivamente la idoneidad de los productos en combinación con el producto final, máquina, sistema u otra aplicación o utilización.

A continuación presentamos ejemplos de algunas aplicaciones a las que deberá prestarse una atención especial. No pretende ser una lista exhaustiva de todos los posibles usos de los productos, ni tiene por objeto manifestar que los usos indicados pueden ser idóneos para los productos.

• Utilización en exteriores, aplicaciones que impliquen posibles contaminaciones químicas o interferencias eléctricas, así como las condiciones y aplicaciones no descritas en el presente documento.

• Sistemas de control de energía nuclear, sistemas de combustión, sistemas ferroviarios, sistemas de aviación, equipos médicos, máquinas de atracciones, vehículos, equipos de seguridad e instalaciones sujetas a normativas industriales o gubernamentales independientes.

• Sistemas, máquinas y equipos que pudieran suponer un riesgo de daños físicos o materiales.

Introducción

Conozca y tenga en cuenta todas las prohibiciones de uso aplicables a este producto. NUNCA UTILICE LOS PRODUCTOS EN UNA APLICACIÓN QUE IMPLIQUE RIESGOS GRAVES PARA LA VIDA O LA PROPIEDAD SIN ASEGURARSE DE QUE EL SISTEMA SE HA DISEÑADO EN SU TOTALIDAD PARA TENER EN CUENTA DICHOS RIESGOS Y DE QUE LOS PRODUCTOS DE OMRON TIENEN LA CLASIFICACIÓN Y HAN SIDO INSTALADOS PARA EL USO PREVISTO EN EL EQUIPO O SISTEMA GLOBAL.

DATOS SOBRE RENDIMIENTO

Los datos sobre rendimiento indicados en este documento se proporcionan como una guía para que el usuario determine la idoneidad del producto y no constituyen una garantía. Pueden representar los resultados de las condiciones de ensayo de OMRON, y los usuarios deben correlacionarlos con sus requisitos de aplicación efectivos. El rendimiento real está sujeto a lo expuesto en Garantía y limitaciones de responsabilidad de OMRON.

CAMBIO DE LAS ESPECIFICACIONES

Las especificaciones de los productos y los accesorios pueden cambiar en cualquier momento por motivos de mejora y de otro tipo.

Las referencias se cambian cuando se modifican los valores nominales o las características, o bien cuando se realizan cambios importantes en la construcción. Sin embargo, algunas especificaciones de los productos pueden cambiar sin previo aviso. En caso de duda, se pueden asignar referencias especiales para fijar o establecer especificaciones importantes para su aplicación bajo pedido. Consulte siempre al representante de OMRON para confirmar las especificaciones reales del producto adquirido.

Manual de usuario

ZFV-C

Introducción

DIMENSIONES Y PESOS

Las dimensiones y pesos son nominales, y no deben utilizarse para actividades de fabricación, aunque se indiquen las tolerancias.

ERRORES Y OMISIONES

La información contenida en el presente documento ha sido cuidadosamente revisada y consideramos que es exacta. No obstante, no asumimos responsabilidad alguna por errores u omisiones tipográficos, de redacción o de corrección.

PRODUCTOS PROGRAMABLES

OMRON no será responsable de la programación que un usuario realice de un producto programable, como tampoco de ninguna consecuencia de ello.

Se prohíbe copiar este documento para actividades de ventas o promociones sin autorización previa.

Este documento está protegido por copyright, y está previsto para ser utilizado exclusivamente con el producto. Antes de copiar o de reproducir este documento para cualquier otra finalidad, empleando cualquier método, deberá notificárnoslo. Si copia o transmite este documento a otro usuario, deberá copiarlo o transmitirlo íntegramente.

ZFV-C

Manual de usuario

Introducción

Significado de las señales de advertencia

En este manual se utilizan las siguientes señales.

Indica una situación de posible peligro que, de no evitarse, puede

ADVERTENCIA

ocasionar lesiones físicas o daños materiales menores, o bien lesiones graves o mortales. Además, pueden producirse significativos daños materiales.

Significado de los símbolos de alerta

En este manual se utilizan los siguientes símbolos de alerta.

Indica prohibiciones generales para las que no existe un símbolo específico.

Introducción

Indica la posibilidad de radiación láser.

Frases de alerta de este manual

Las siguientes frases de alerta se aplican a los productos de este manual. Cada frase de alerta también aparece en los lugares necesarios del presente manual para llamar la atención.

ADVERTENCIA

Este producto no está diseñado ni clasificado para garantizar la seguridad de las personas. No debe utilizarlo para tales fines.

Por cuanto el equipo ZFV-SC50 emite una luz visible que puede tener efectos perjudiciales para la vista, absténgase de mirar directamente la luz emitida desde el cabezal del sensor. Si se utiliza un objeto especular, adopte precauciones para evitar que la luz reflejada se dirija hacia su vista.

Manual de usuario

ZFV-C

Introducción Precauciones para un uso seguro

Introducción

Observe las siguientes precauciones para el uso seguro de los productos.

(1) Entorno de instalación

(2) Alimentación eléctrica y cableado

Precauciones para un uso seguro

• No utilice el producto en entornos donde pueda estar expuesto a gases inflamables o explosivos.

• Instale el amplificador de modo que los orificios de ventilación no queden bloqueados.

• Para garantizar la seguridad en el funcionamiento y mantenimiento, no instale el producto en las proximidades de equipos de alta tensión y dispositivos eléctricos.

• Durante la instalación, asegúrese de que los tornillos queden firmemente apretados.

• La tensión de alimentación debe estar comprendida dentro del rango nominal (24 Vc.c. + 10 %, –15 %).

• No se permite la conexión inversa de la fuente de alimentación.

• No deben cortocircuitarse las salidas de colector abierto.

• Utilice una alimentación eléctrica ajustada a la carga nominal especificada.

• Las líneas de alta tensión y eléctricas deben cablearse separadamente de este producto. El tendido conjunto de las mismas, o su colocación en el mismo conducto, podría provocar inducción, con los consiguientes desperfectos y daños.

(3) Otros

• No intente desmontar, reparar, modificar, presurizar ni incinerar el producto.

• Deseche este producto como residuo industrial.

• Si advierte alguna anomalía, deje de utilizarlo inmediatamente, desconecte la fuente de alimentación y póngase en contacto con el representante de OMRON.

ZFV-C

Manual de usuario

Introducción

Precauciones de uso correcto

Observe las siguientes precauciones para evitar averías, desperfectos o efectos no deseados sobre el rendimiento del producto.

(1) Ubicación de la instalación

No instale el producto en lugares expuestos a las siguientes condiciones:

• Temperatura ambiente fuera de los valores nominales

• Rápidas fluctuaciones de temperatura (que provoquen condensación)

• Humedad relativa fuera del rango del 35% al 85%

• Presencia de gases corrosivos o inflamables

• Presencia de polvo, sales o partículas metálicas

• Vibraciones o sacudidas directas

• Reflexión de luz intensa (como otros haces láser o máquinas de soldadura por arco eléctrico)

• Luz solar directa o en las proximidades de calentadores

• Agua, aceite o sustancias químicas pulverizadas o en forma de vapor

• Campos magnéticos o eléctricos intensos

Introducción

(2) Alimentación eléctrica y cableado

• Conecte el producto a una fuente de alimentación de c.c. que incorpore contramedidas (circuito de tensión ultrabaja de seguridad) para evitar que se produzcan altas tensiones.

• Si se utiliza una fuente de alimentación conmutada no industrial, asegúrese de que el terminal FG esté conectado a tierra.

• Si hay se producen sobrecorrientes en las líneas de alimentación, conecte supresores de sobretensión que resulten adecuados para el entorno de servicio.

• Antes de poner en marcha el producto después de conectarlo a la fuente de alimentación, asegúrese de que la tensión de alimentación sea la adecuada, que no existan conexiones defectuosas (por ejemplo, cortocircuito de carga) y que la corriente de carga sea correcta. Un cableado incorrecto puede averiar el producto.

• Antes de conectar o desconectar el cabezal sensor, asegúrese de que el sensor inteligente esté desconectado. El sensor inteligente podría averiarse si el cabezal sensor se conecta o desconecta mientras está conectada la alimentación.

• Utilice el cable de extensión ZFV-XC_B(R)V2 (se vende por separado) para extender el cable entre el cabezal sensor y el amplificador. Es posible acoplar dos cables ZFVXC_B(R)V2 para extender la longitud del cable. Además, recomendamos utilizar un cable de extensión para aplicaciones de robótica (ZFV-XC_BRV2) en los puntos de curvatura del cable, con el objeto de evitar que se dañe.

• Emplee únicamente las combinaciones de cabezales sensores y controladores de sensor especificadas en este manual.

• No desconecte la alimentación en los siguientes casos:

- Inmediatamente después de pasar del modo MENU o ADJ al modo RUN

- Mientras esté en curso una operación de teaching que esté utilizando la señal de

paralelo No desconecte la alimentación eléctrica hasta que se active la señal ENABLE. De lo contrario podrían inicializarse los datos del banco.

Manual de usuario

ZFV-C

Introducción Precauciones de uso correcto

Introducción

(3) Orientación al instalar el amplificador

• Aunque el panel del display LCD se fabrica con tecnología de alta precisión, puede contener una mínima cantidad de píxeles defectuosos. Ello se debe a la estructura del panel, no a que sea defectuoso.

Para mejorar la radiación de calor, instale el controlador de sensor sólo en la orientación indicada a continuación.

Correcto

No instale el amplificador en las siguientes orientaciones.

Incorrecto Incorrecto

(4) Mantenimiento e inspección

• No utilice disolventes, alcohol, benceno, acetona ni queroseno para limpiar el cabezal sensor ni el amplificador.

• Si se adhieren partículas de polvo grandes al filtro frontal del cabezal sensor, utilice un cepillo soplador (del mismo tipo que se emplea para cámaras fotográficas) para quitarlas. Evite soplar las partículas de polvo con la boca.

• Para eliminar las partículas de polvo pequeñas, límpielas suavemente con un paño suave. No aplique demasiada fuerza al limpiar las partículas de polvo. Los arañazos en el filtro pueden provocar errores.

• Si advierte alguna anomalía, deje de utilizarlo inmediatamente, desconecte la fuente de alimentación y póngase en contacto con el representante de OMRON.

(5) Película de ventilación

• No despegue ni perfore la película de ventilación con un objeto puntiagudo. De lo contrario, es posible que ello afecte a las especificaciones de la estructura de protección, que dejarían de estar vigentes.

• No obstaculice la película de ventilación. De lo contrario podría producirse condensación en el panel frontal.

(6) Conector de iluminación opcional

Si no se utiliza la unidad de iluminación opcional, asegúrese de que el conector esté cubierto con el tapón. De lo contrario, es posible que ello afecte a las especificaciones del grado de protección que dejarían de estar vigentes.

ZFV-C

Manual de usuario

Nota del editor

Formato de las páginas

Introducción

Precauciones de uso correcto

Introducción

Título de cada sección

Encabezado

Configuración de las condiciones afines al banco

Sección 5

Configuración de las condiciones afines al banco

La serie ZFV-C tiene capacidad para un máximo de ocho conjuntos de ajustes. Estos ajustes pueden conmutarse externamente al cambiar la configuración de dispositivo. Cada conjunto de estos ajustes se denomina “banco”

Selección del método de conmutación de banco

Seleccione el modo de conmutación de bancos.



Modo MENU-[SYS1]-[BANK SET]-[SWITCH]

Ajuste Descripción

KEY (predeterminado) Los bancos se conmutan mediante las teclas de control del amplificador.

E/S Los bancos se conmutan mediante las teclas de control del amplificador

Conmutación a otro banco p. 58

Para conmutar el banco utilizando un comando a través de USB/RS-232C, seleccione [SWITCH]-[KEY].

Copia de bancos

Copia de la configuración de otros números de banco en un número de banco ya

seleccionado

. El siguiente ejemplo muestra el procedimiento de copia de la configuración

de BANK 1 en BANK 2.



Modo MENU-[SYS1]-[BANK SET]-[COPY]

Borrado de bancos

Al "borrar" se elimina la configuración del número de banco actualmente seleccionado .



Modo MENU-[SYS1]-[BANK SET]-[CLEAR]

Los ajustes [SYS1], [SYS2] y la configuración de visualización del modo RUN no se borran.

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES

y mediante señales externas.

La conmutación mediante señales externas sólo se activa en el modo RUN.

Información general

Encabezado cruzado

Información general del encabezado cruzado

Etiqueta de índice

Indica el número y título de sección.

Explicación de las opciones Desplazamiento por los

menús para seleccionar elementos

ZFV-C

Manual de usuario

Explicación complementaria

La información útil relativa al funcionamiento y las páginas de referencia se presentan aquí mediante símbolos.

*Esta página se ha confeccionado únicamente para fines aclaratorios y no existe.

ZFV-C

Manual de usuario

Introducción Precauciones de uso correcto

Introducción

■ Significado de los símbolos

■ Ayudas visuales

Los elementos de menú que aparecen en la pantalla LCD del amplificador van encerrados entre corchetes [aa].

Indica puntos que son importantes para garantizar el máximo rendimiento del producto, como por ejemplo las precauciones de funcionamiento y los procedimientos de aplicación.

Indica las páginas en las que puede encontrarse información relacionada.

Indica información útil para las operaciones.

Indica funciones que solamente pueden configurarse cuando el menú de configuración se ha cambiado al menú EXP.

ZFV-C

Manual de usuario

Introducción CONTENIDO

CONTENIDO

Significado de las señales de advertencia 5 Significado de los símbolos de alerta 5 Frases de alerta de este manual 5 Precauciones para un uso seguro 6 Precauciones de uso correcto 7 Nota del editor 9

Formato de las páginas 9

CONTENIDO 11

Jerarquía de menús 16

Sección 1 CARACTERÍSTICAS 19

Características 20 Configuración del sistema 21 Denominaciones y funciones de los componentes 24 Modo de operación 27 Secuencia de configuración 28

CONTENIDO

Sección 1 Sección 2 Sección 3 Sección 4 Sección 5 Sección 6 Sección 7 Sección 8 Sección 9

Sección 2 INSTALACIÓN Y CONEXIÓN 31

Acerca de la instalación y conexión 32 Amplificador 32

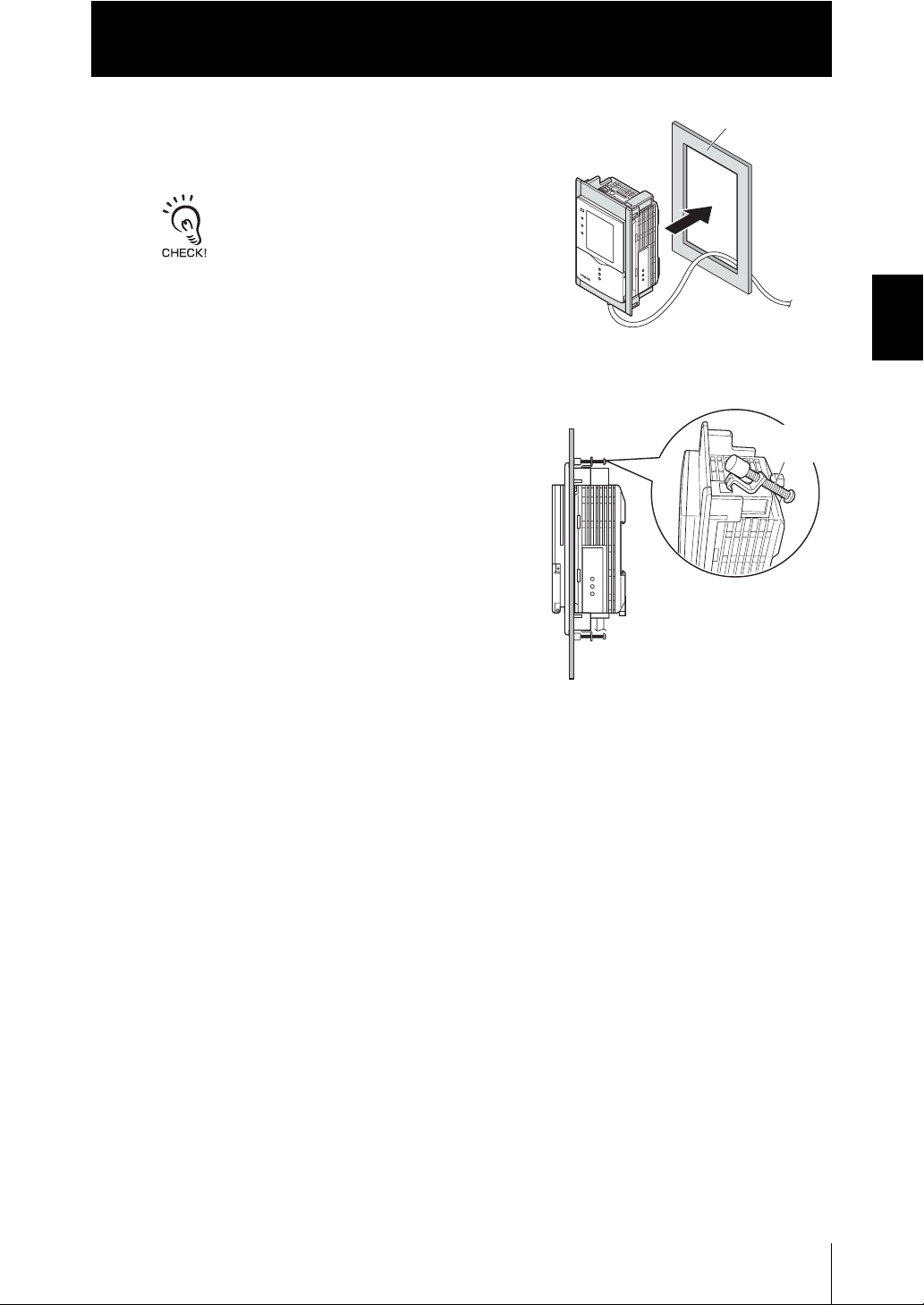

Instalación del Amplificador 32

Montaje en grupo 36

Acerca del cable de E/S 39

Diagramas de operación 42

Cabezal sensor 45

Pegado de las etiquetas de advertencia del LED 45

Instalación del accesorio de montaje 45

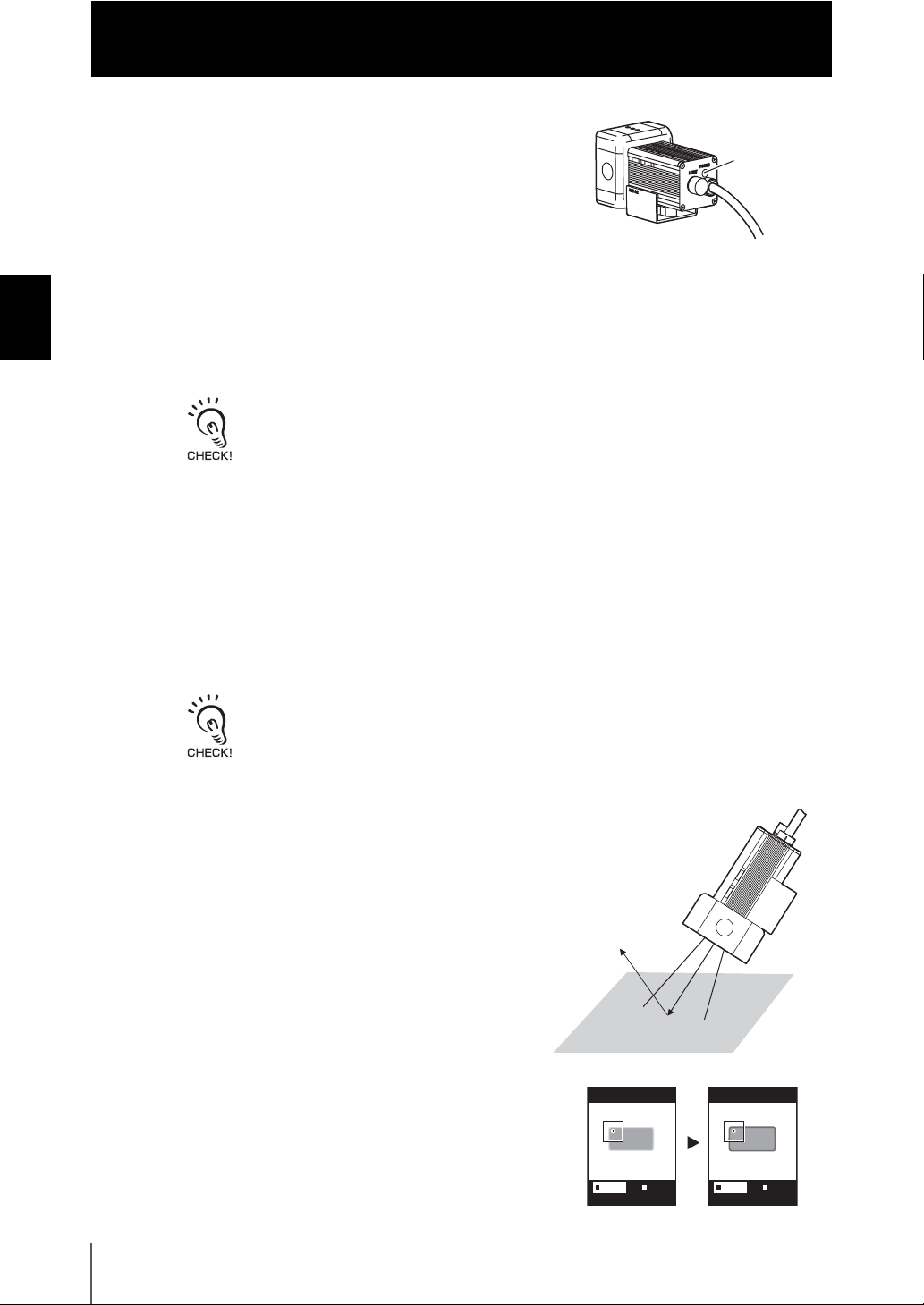

Instalación del Cabezal sensor 47

Conexión del Cabezal sensor 51

Manual de usuario

ZFV-C

Introducción CONTENIDO

CONTENIDO

Sección 3 FUNCIONES Y OPERACIONES 53

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN 59

Cambio del contenido visualizado 54

Caracteres visualizados en el monitor de LCD y su significado 55

Operaciones de teclado en modo RUN 57 Conmutación a otro banco 58

Conocimientos básicos de operación 60

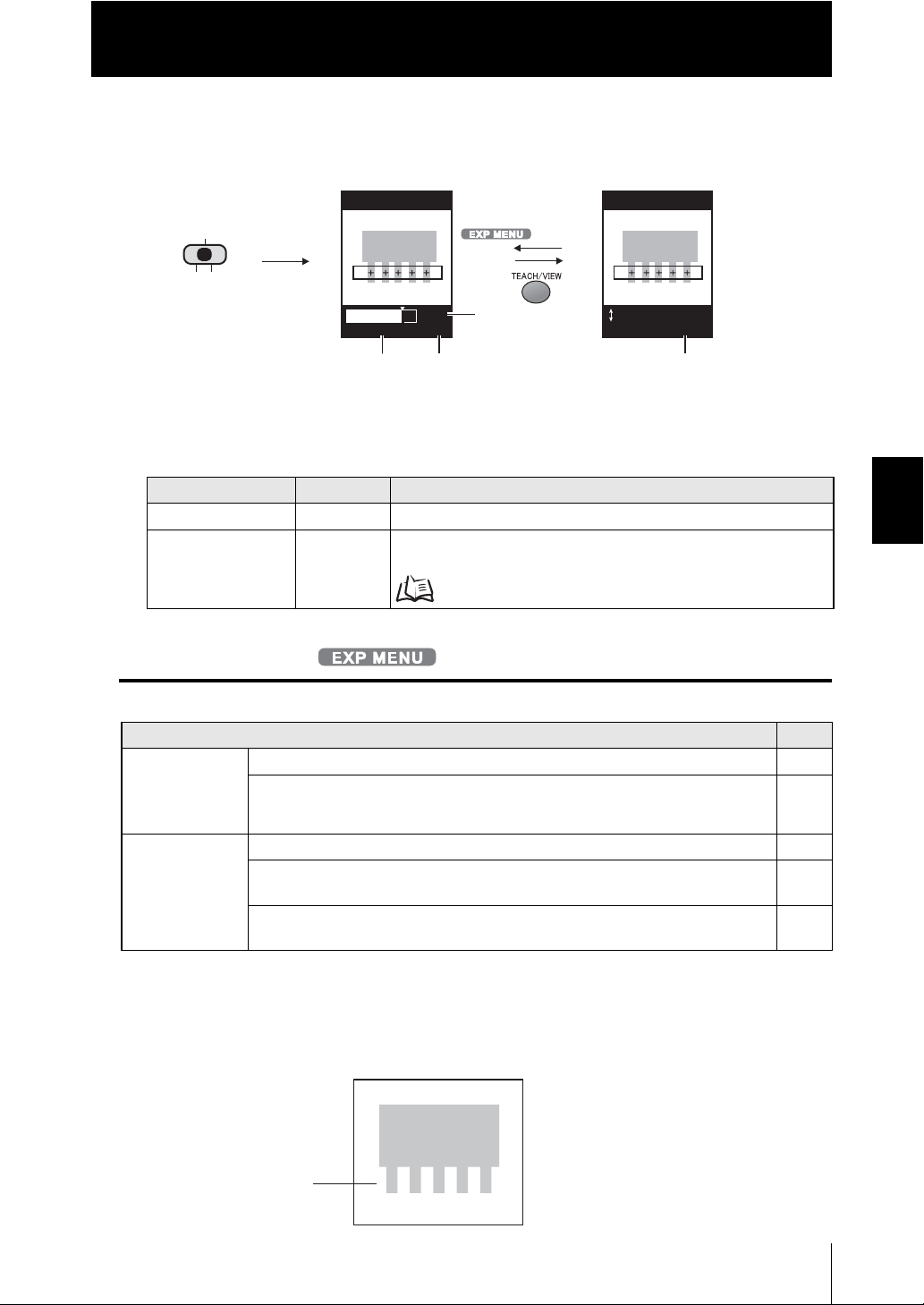

Visualización de los modos MENU/ADJ y operaciones de teclado 60

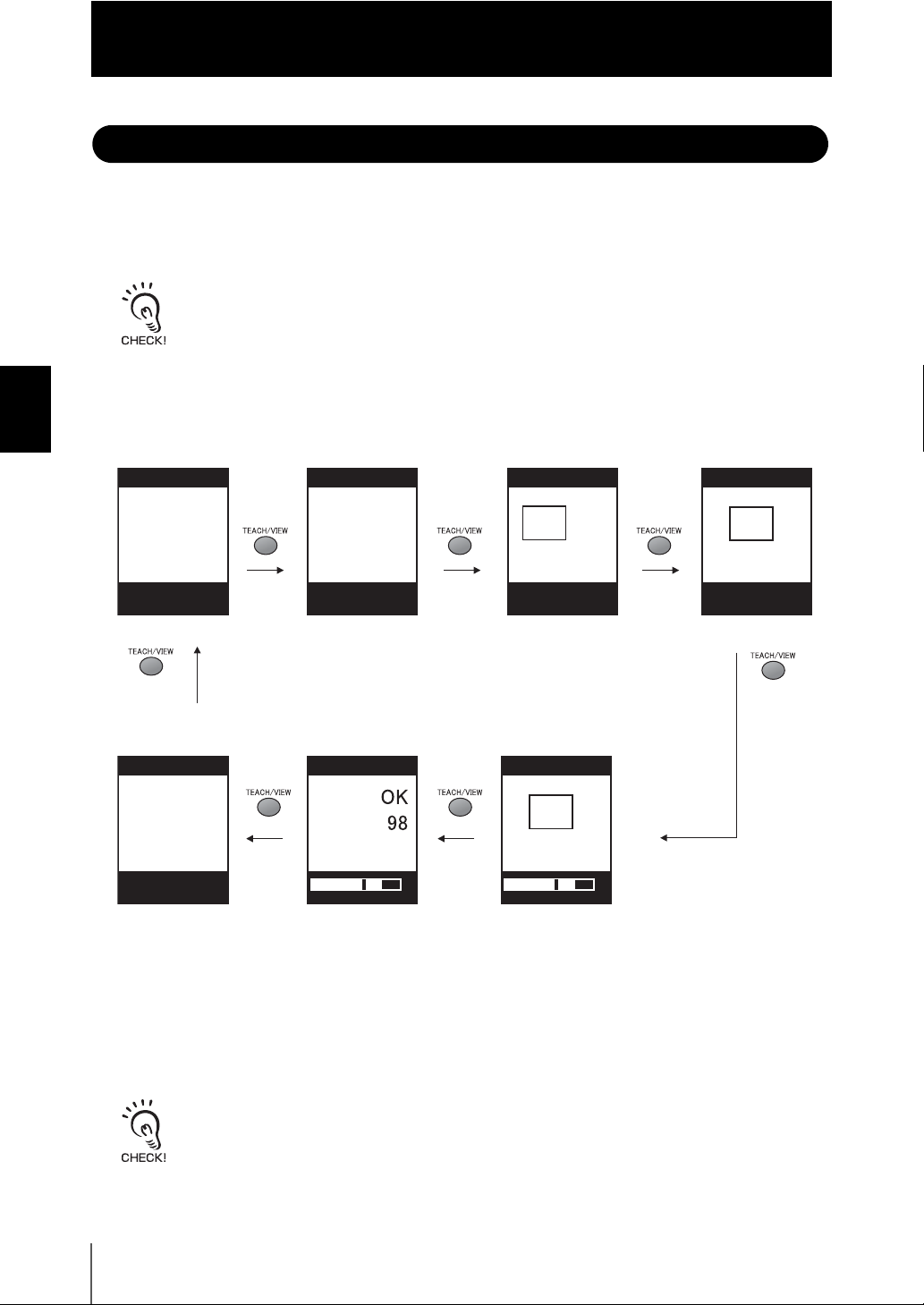

Secuencia de teaching 61

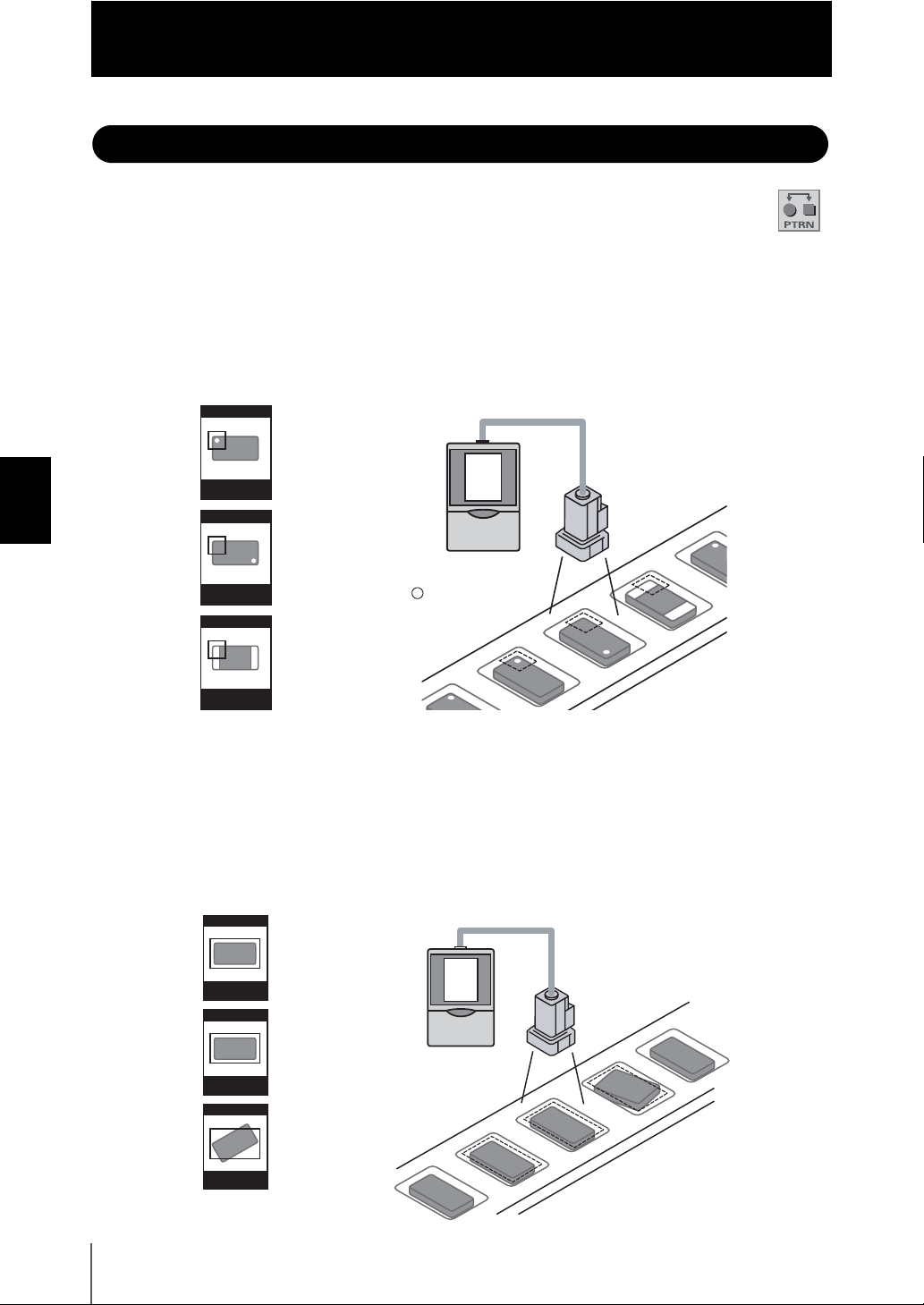

Inspección por patrón (PATTERN) 62

Procedimiento básico de configuración 63

Menú CUSTOM 64

Inspección por tamaño (área) 66

Procedimiento básico de configuración 68

Menú CUSTOM 69

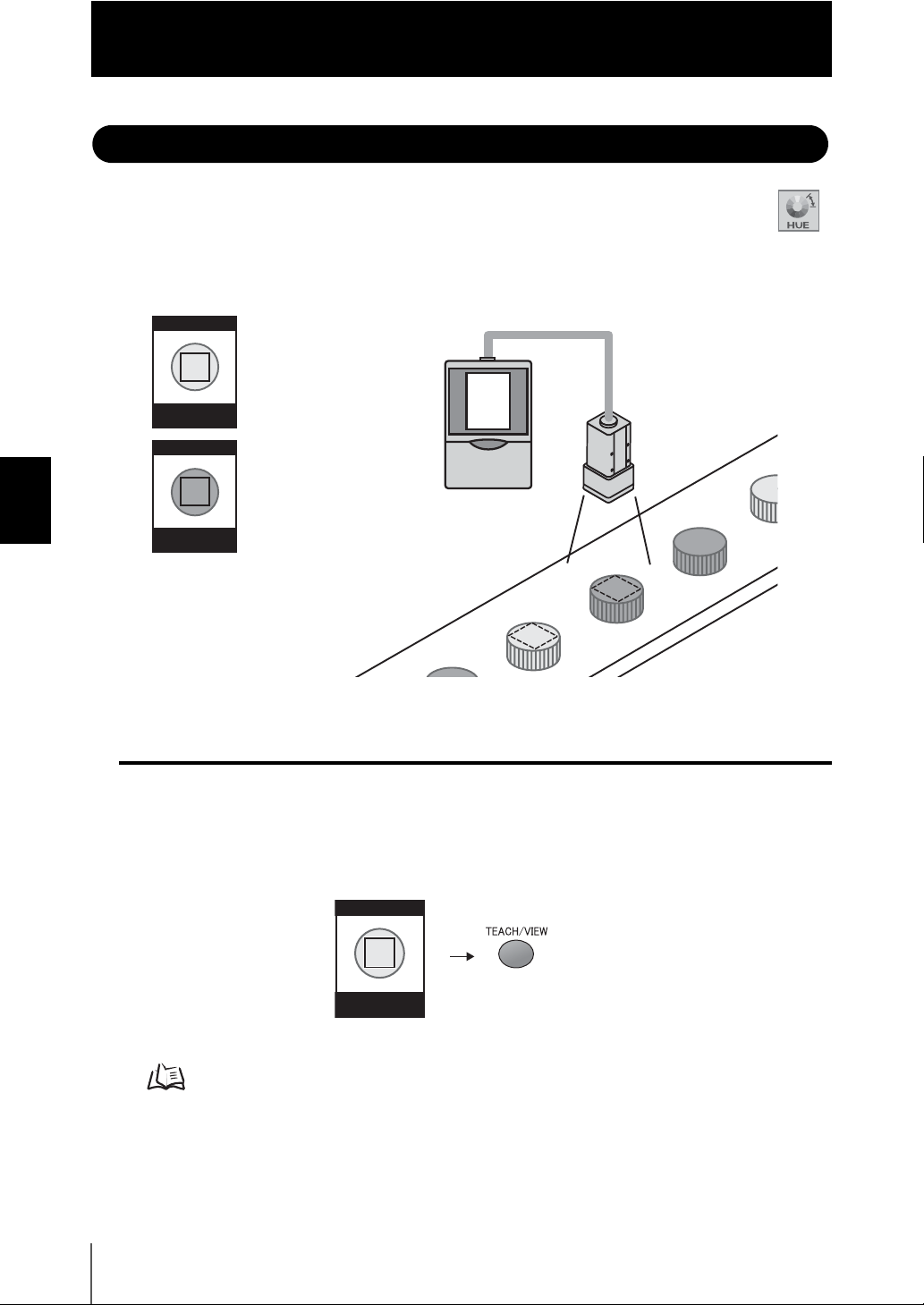

Inspección por color (HUE) 70

Procedimiento básico de configuración 70

Inspección por anchura (WIDTH) 72

Procedimiento básico de configuración 72

Menú CUSTOM 73

Inspección por posición (POSITION) 75

Procedimiento básico de configuración 75

Menú CUSTOM 76

Inspección por recuento (COUNT) 78

Procedimiento básico de configuración 78

Menú CUSTOM 79

Inspección por densidad o brillo (BRIGHT) 81

Procedimiento básico de configuración 81

Menú CUSTOM 82

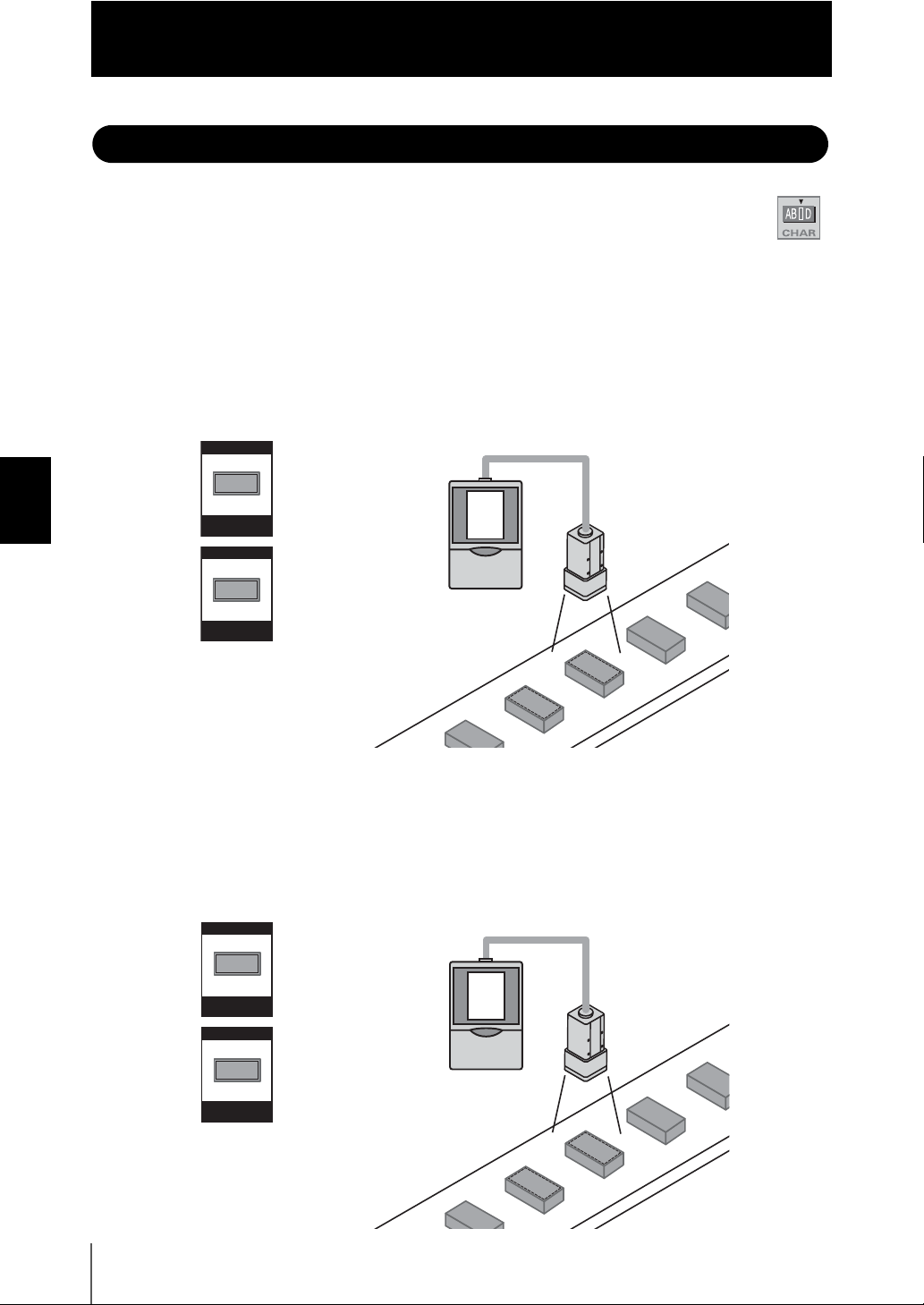

Detección de presencia de cadena de caracteres (CHARA) 84

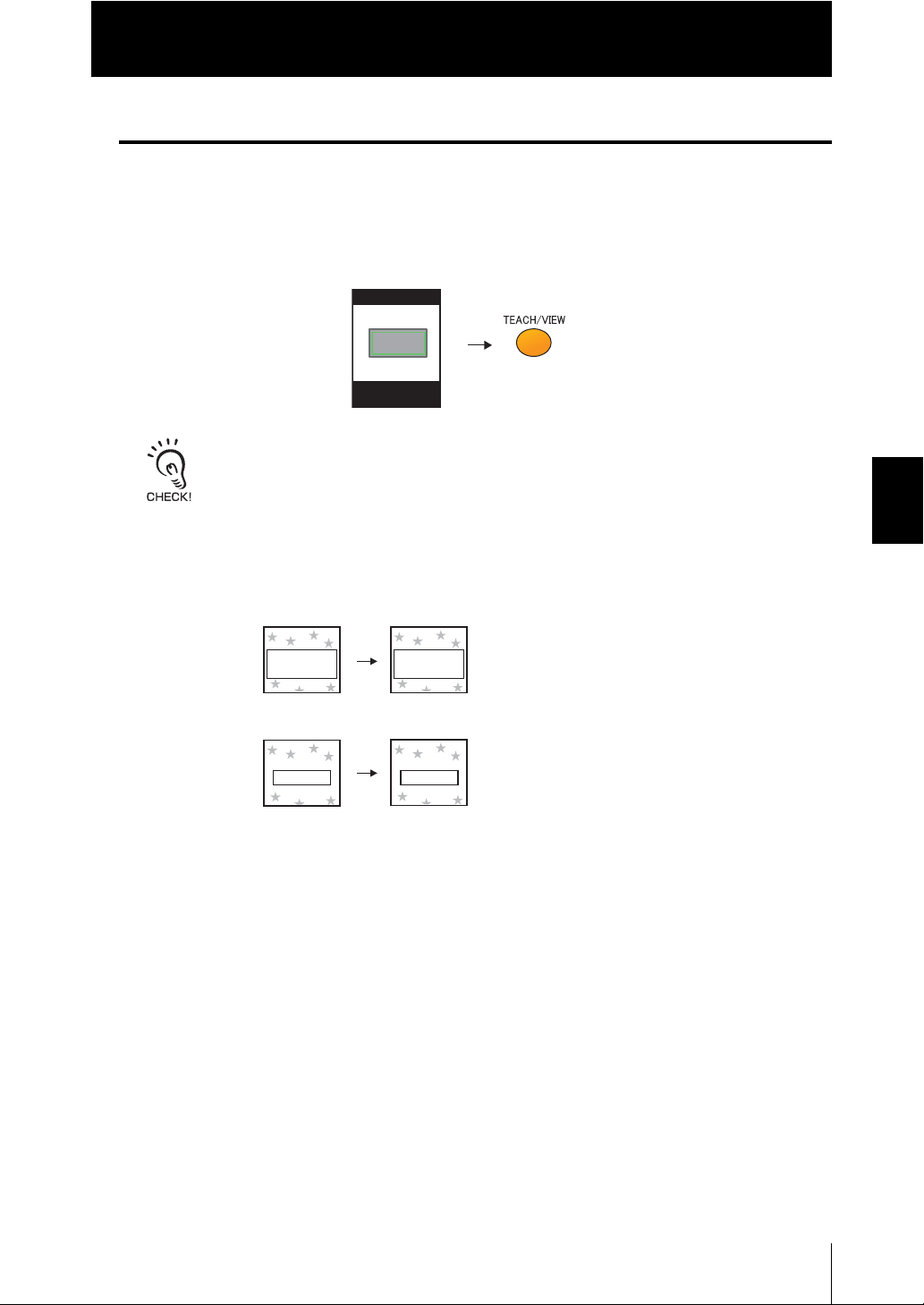

Procedimiento básico de configuración 85

Menú CUSTOM 87

ZFV-C

Manual de usuario

Introducción CONTENIDO

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES 91

Configuración de las condiciones de adquisición de imágenes 92

Ajuste de la intensidad de la luz y de la velocidad de obturación 92

Cambio de la posición de visualización de la imagen (Función parcial) 93

Incremento de la sensibilidad del cabezal sensor 93

Configuración de condiciones relacionadas con los bancos 94

Copia de bancos 94

Borrado de bancos 95

Selección del método de conmutación de banco 95

Configuración del entorno del sistema 96

Cambio de la velocidad de medición 96

Selección de la temporización de medición 97

Selección del modo teaching desde un dispositivo externo 97

Configuración de la visualización en pantalla 97

CONTENIDO

Sección 1 Sección 2 Sección 3 Sección 4 Sección 5 Sección 6 Sección 7 Sección 8 Sección 9

Ajuste/cancelación del modo Eco 98

Cambio de la temporización de captura de pantalla en la pantalla de teaching 98

Función de monitorización de E/S 99

Corrección del balance de blancos 100

Inicialización de datos de configuración 100

Inicialización de los datos de medición 101

Cambio de idioma 101

Comprobación de la versión 101

Configuración de las especificaciones de las comunicaciones USB/RS-232C 102

Conexión USB 102

Conexión RS-232C 103

Restricción de operaciones (función de bloqueo) 105

Configuración de la función de bloqueo 105

Inicio/cancelación de la función de bloqueo 106

Función de bloqueo en el caso de montaje en grupo 106

Cambio de las condiciones de salida de la señal OUTPUT 107

Selección de las condiciones ON 107

Salida de un impulso 107

Ajuste del tiempo de retardo a ON 108

Ajuste del tiempo de retardo a OFF 109

ZFV-C

Manual de usuario

Introducción CONTENIDO

CONTENIDO

Sección 6 APÉNDICE 117

Configuración del amplificador montado en grupo 110

Especificación Amplificadordel amplificador que recibirá el desencadenamiento 111

Configuración de la presencia del Cabezal sensor 111

Ajuste del contenido de salida 111

Normas para montaje en grupo 112

Ruta de datos 113

Proceso de teaching en el caso de montaje en grupo 114

Integración de la salida de discriminación 115

Restricciones en el caso de amplificadores montados en grupo 116

Detección y corrección de errores 118 Mensajes de error y medidas correctivas 119 Preguntas y respuestas 120 Especificaciones y dimensiones externas 121

Cabezal sensor 121

Amplificador 126

Adaptadores para montaje en panel 128

Unidad Controller Link 129

Cable de extensión 130

Cable RS-232C 131

Unidad de iluminación (opcional) 132

Precauciones de seguridad de LED para el uso de equipos láser 135 Requisitos de reglamentos y normas 136

Resumen de los requisitos de fabricación 136

Resumen de los requisitos de usuario 138

Definiciones de Clasificaciones láser 139

Actualización del firmware 140

Secuencia de la actualización del firmware 140

Información de actualización de la versión 145 Índice 146

ZFV-C

Manual de usuario

Introducción CONTENIDO

Sección 7 APLICACIÓN Y CONFIGURACIÓN 149

Inspección de presencia de componentes electrónicos (patrones) 150 Detección de variedades mixtas de sellos de campaña comercial (área) 152 Inspección de la entrada de objetos de color incorrecto (HUE) 156 Explicación de funciones relacionadas con colores 158

Función de selección de color 158

Número de indicación de tonalidad 159

Histórico de revisiones 160

CONTENIDO

Manual de usuario

ZFV-C

Introducción Jerarquía de menús

Introducción

Jerarquía de menús

Los elementos indicados mediante se visualizarán solamente cuando esté

Jerarquía de menús

seleccionado el menú EXP.

Modo MENU

Configuración Rango de selección/ajuste

Valor predeterminado

Página

TEACH

ITEM

REG.

(*1)

PICK

CUSTM

[PATTERN/SEARCH]

[PATTERN/MATCH]

[AREA]:[AREA1/2]

[AREA]:[AREA3]

[WIDTH]

[POSITION]

[COUNT]

PATTERN

AREA HUE

WIDTH POSITION

COUNT BRIGHT

CHARA

SIZE -

MOVE

PICKAREA PICKCOL

FILTER AUTO

ROTATION 10 , 20 , 30 , 45

LIGHT TEACH

FILTER

SEARCH AREA COL JUGE

LIGHT TEACH

FILTER

COLOR BINARY

COL MODE FILTER

(*4) EDGE MODE DIRECTION LIGHT TEACH

COL MODE FILTER

(*4)

FILTER

EDGE MODE

DIRECTION

LIGHT TEACH

COL MODE

(*4)

FILTER EDGE MODE DIRECTION LIGHT TEACH

(*2)

(*3)

-SEARCH AREA 10

AUTO

OFF ON

AUTO WHITE

FILTER

AUTO LIGHT

AUTO

LIGHT

FILTER AUTO

SEARCH, MATCH

AREA1, AREA2, AREA3

CHARA1, CHARA2-

, ,

AUTO, RED, YELLOW, GREEN, CYAN, BLUE, MAGENTA, GRAY

,SIZE, MOVE

OFF, ONOFFCOL JUGE

OFF, ON

Igual que [PATTERN/SEARCH/FILTER]

, SIZE, MOVE OFF, ON

OFF, ON

Igual que [PATTERN/SEARCH/FILTER]

WHITE, BLACK 0 a 255, BLACK

PICKUP, FILTER Igual que [PATTERN/SEARCH/FILTER] DARK, LIGHT

OFF, ONON

PICKUP, FILTER Igual que [PATTERN/SEARCH/FILTER] SENSITIVE, NORMAL, ROUGHNORMALEDGE SENSE

DARK, LIGHT

OFF, ONON

PICKUP, FILTER Igual que [PATTERN/SEARCH/FILTER] DARK, LIGHTLIGHT

OFF, ONON

p.62 p.66 p.70

p.72 p.75 p.78 p.81 p.84

p.61 p.61

p.65

p.64 p.64 p.65 p.65

p.65 p.64 p.65 p.65

p.65

p.65 p.69 p.69

p.74 p.65 p.74 p.74 p.65

p.74 p.65 p.77 p.77 p.77 p.65

p.74 p.65 p.80 p.80 p.65

ZFV-C

Manual de usuario

Introducción

Jerarquía de menús

Introducción

BANK


SYSTEM 1

[BRIGHT]

[CHARA]:[CHARA1]

MODE DTL

[CHARA]:[CHARA2]

MODE DTL

CONTRAST

BANKSET

DISP COL

Configuración Rango de selección/ajuste

FILTER

METHOD

FILTER AUTO MODE MODEL -EDGE MODE DIRECTION SEARCH AREA

FILTER AUTO MODEL DIV

MODE NONE, MODEL, EDGEEDGE MODEL EDGE MODE DIRECTION SEARCH AREA STABLE

BANK BANK1 a BANK8BANK1

AUTO (predeterminado) FIX

DISP POS(*7) --

GAIN x1, x1,5, x2x1

COPY CLEAR SWITCH KEY, I/OKEY

SPEED MEAS TYPE TRIG, CONTINUETRIG TEACH TYPE

NG RED

NORMAL WHITE

BACK BLUE

ECO MODE ON, OFFON

Valor predeterminado

AUTO DENAVE

1LINE NORMAL

SHUTTER

NORMAL

GREEN

Igual que [PATTERN/SEARCH/FILTER]

DENAVE, DENDEV

Igual que [PATTERN/SEARCH/FILTER]

NONE, MODEL, EDGENONE

LIGHT, DARKDARK

Igual que [PATTERN/SEARCH/FILTER]

1LINE SHORT, 1LINE NORMAL

1LINE, LONG, 2LINE SHORT

2LINE NORMAL

LIGHT, DARKDARK

OFF, ONOFF

LIGHT (0000 a 5555)

SHUTTER (1/500(*6), 1/1000,

1/1200, 1/1400, 1/1500, 1/2000,

1/2500, 1/3000, 1/4000, 1/8000)

BANK1 - BANK8

NORMAL, FAST, MAX

STATIONARY, MOVESTATIONARY

GREEN, RED, YELLOW, BLUE,

WHITE

GREEN, RED, YELLOW, BLUE,

WHITE

GREEN, RED, YELLOW, BLUE,

WHITE

GREEN, RED, YELLOW, BLUE,

WHITE, BLACK

Página

p.65 p.83

p.65 p.88

p.88 p.89 p.89 p.90

p.65

p.87

p.88 p.88 p.89 p.89 p.90 p.90

p.94

p.92 p.92

p.92

p.93

p.94 p.95 p.95

p.96 p.97 p.97

p.97

p.98

Jerarquía de menús

(*1) Aparece cuando se ha seleccionado [ITEM] - [AREA], o bien cuando se ha seleccionado [ITEM] -

[WIDTH], [POSITION] o [COUNT] y, a continuación, [CUSTOM] - [COL MODE] - [PICKCOL ]. (*2) Aparece cuando se ha seleccionado [COL JUGE] - [ON]. (*3) Aparece cuando se ha seleccionado [COL MODE] - [PICKCOL]. (*4) Aparece cuando se ha seleccionado [COL MODE] - [FILTER]. (*5) Este menú no aparecerá si se ha conectado un equipo ZFV-SC150/SC150W. (*6) “1/500” podrá seleccionarse solamente si la intensidad luminosa se ha configurado como “0000”. (*7) Aparece cuando se ha seleccionado [SPEED] - [FAST] o [MAX].

ZFV-C

Manual de usuario

Introducción Jerarquía de menús

Introducción

Jerarquía de menús

SYSTEM 2

OUTPUT

COM

LOCK

Configuración Rango de selección/ajuste

ON STATUS OK ON, NG ONNG ON ONE SHOT OFF, ONOFF ON DELAY 0 a 2550 OFF DELAY 0 a 2550 OUTPUT TIME 0 a 2550

TEACH IMAGE I/O MON --

LENGTH 7, 88 PARITY STOP BIT BAUDRATE 9600, 19200, 38400, 57600,

NODE 0 a 160 DELMIT CR, LF, CR+LFCR

WHITE BALANCE -ALL CLEAR MEAS CLEAR -LANGUAGE

VERSION

MODE SWITCH LOCK OFF, LOCK ONLOCK OFF KEY TEACH IN PASS NUMBER 0~9999 0000

Valor predeterminado

THROUGH, FREEZETHROUGH

OFF, ODD, EVENOFF 1, 21

38400

115200

ENGLISH, JAPANESE

LOCK OFF, LOCK ON LOCK OFF LOCK OFF, LOCK ONLOCK OFF

Página

p.107 p.107 p.108 p.109 p.108

p.98 p.99

p.102 p.102 p.102

p.102

p.102 p.102

p.100 p.100 p.101 p.101 p.101

p.105 p.105 p.105 p.105

LINKSET (*8)

(*8) Este menú solamente aparecerá si los amplificadores están montados en grupo.

OUTPUT ALL, EACHEACH

TRIG I/O, LINKI/O

HEAD USE, NOT USEUSE

p.111 p.111 p.111

ZFV-C

Manual de usuario

Sección 1 CARACTERÍSTICAS

Características 20

Configuración del sistema 21

Denominaciones y funciones de los componentes 24

Modo de operación 27

Secuencia de configuración 28

Sección 1 CARACTERÍSTICAS

Manual de usuario

ZFV-C

Sección 1 Características

Características

Sección 1 CARACTERÍSTICAS

El sensor ZFV-C reconoce objetos por su “superficie”. La actualización desde un sensor monocromo convencional a este sensor de color no solamente amplía la gama de aplicaciones, sino que además permite una medición estable. El ZFV-C también incorpora una pantalla CCD de 250.000 píxeles, equivalente a la de un sensor de visión industrial convencional. Esto permite que la detección de presencia y el reconocimiento de distintos objetos, que hasta ahora debía realizarlas un operario, se ejecute de manera rápido y preciso.

Ejemplo: Inspección de sellos de campaña de ventas

AREA2

punto

AREA2

punto

AREA2

punto

ZFV-C

Manual de usuario

Configuración del sistema

Cabezal sensor

Amplificador

Fuente de alimentaci

Ordenador personal

Aut

mata programable

Cable de extensi

n del cabezal sensor

Unidad de iluminaci

n (opcional)

Sección 1

Configuración del sistema

Sección 1 CARACTERÍSTICAS

Detecta objetos como imágenes.

• Modelo de visión estrecha (campo de visión de

• Modelo de visión estándar (campo de visión de

• Modelo de visión amplia (campo de visión de

• Modelo de visión ultra-amplia (campo de visión de

Configuración básica

Cabezal sensor

5 a 9 mm) ZFV-SC10

10 a 50 mm) ZFV-SC50/SC50W

50 a 90 mm) ZFV-SC90/SC90W

90 a 150 mm) ZFV-SC150/SC150W

Amplificador

Se utiliza para confirmar imágenes y menús, ejecutar el proceso de medición y emitir el resultado del mismo. ZFV-CA40/CA45

Fuente de alimentaci

24 Vc.c. (+10%, -15%) Fuente de alimentación de OMRON recomendada

(1) Si se ha conectado 1

amplificador S82K-03024 (24 Vc.c., 1,3 A)

(2) Si se han conectado 2

amplificadores o más, deberá conectarse la fuente de alimentación indicada (1) a cada amplificador.

Se utiliza si la intensidad luminosa del dispositivo de iluminación incorporado es insuficiente o si se requiere otro método de iluminación, como por ejemplo retroiluminación. Esta unidad puede montarse rápidamente en el cabezal sensor ZFV-SC50/SC50W/SC90/SC90W, y no se requiere alimentación eléctrica para la unidad.

• Barra luminosa ZFV-LTL01

• Barra luminosa doble ZFV-LTL02

• Barra luminosa de ángulo bajo ZFV-LTL04

• Fuente de iluminación para sensor de barrera ZFV-LTF01

ón

[Para la conexión de un autómata programable] ZS-XPT2 [Para la conexión de un PC] ZS-XRS2

Dispositivo periférico

Unidad de iluminaci

Cable de extensi

ZFV-XC3BV2(3 m)/XC8BV2*(8 m)/XC3BRV2 (cable para aplicaciones robóticas, 3 m) Se utiliza para conectar un cabezal sensor con un amplificador. Es posible acoplar dos cables de extensión a cada cabezal sensor para extender la longitud del cable. No existen restricciones en cuanto a las combinaciones de dos cables de extensión. * El modelo “ZFV-XC8BV2” puede utilizarse solamente con cabezales sensores “ZFV-SC10”, “-SC50” y “-SC50W”.

USB

RS-232C

ón (opcional)

ón del cabezal sensor

Ordenador personal

• Comunicación mediante comandos

• Los datos de configuración y de imagen se cargan y guardan utilizando la herramienta Smart Monitor ZFV

Consulte información acerca de la herramienta Smart Monitor ZFV al representante de OMRON.

Aut

ómata programable

Comunicación mediante comandos

Manual de usuario

ZFV-C

Sección 1

Vita

Configuración del sistema

■ Expansión de amplificador

Si los amplificadores se montan en grupo, admiten una variedad de aplicaciones más

Sección 1 CARACTERÍSTICAS

amplia como consecuencia del procesamiento simultáneo de varias áreas y la combinación de diversos elementos de medición.

● Ejemplo 1

En esta configuración, se inspeccionan varias áreas de una imagen procedente de un único Cabezal sensor, y se inspeccionan múltiples elementos.

Ejemplo: inspección del número de cables

Configuración del amplificador montado en grupo p.110

AMP 1 AMP 2

SEARCH SEARCH

AMP 1 AMP 2

● Ejemplo 2

En esta configuración, se utilizan varios cabezales sensores para inspeccionar simultáneamente múltiples ubicaciones en un objeto. Cuando se recibe la señal TRIG desde un único amplificador especificado, el amplificador conectado comienza la detección inmediatamente. El resultado de la detección se integra en el amplificador que ha recibido la señal TRIG, y emite como el resultado de la discriminación total.

Ejemplo: alineación de productos

AMP 1 AMP 2

AMP 3

AMP 1 AMP 2 AMP 3

ZFV-C

Manual de usuario

SEARCH SEARCH SEARCH

Vitamina C

Sección 1

Configuración del sistema

● Ejemplo 3

Las imágenes de la medición pueden registrarse conectándolas a la unidad de almacenamiento de datos ZS-DSU. Configure el evento NG como desencadenante a registrar antes/después de las imágenes y valores de medición. Esto resulta útil para la investigación de causas de defectos. Los datos registrados se guardan en la tarjeta de memoria insertada en la unidad de almacenamiento de datos, y pueden cargarse fácilmente en un ordenador.

Unidad de almacenamiento de datos

Sección 1 CARACTERÍSTICAS

Ordenador personal

ZFV-C

Además, es posible guardar un máximo de 128 datos de bancos en la tarjeta de memoria insertada en la unidad de almacenamiento de datos. Los datos de bancos pueden transferirse desde la unidad de almacenamiento de datos al equipo ZFV según sea necesario para configurar el dispositivo.

Consulte información detallada en el Manual del usuario de la unidad de almacenamiento de datos ZS-DSU.

Manual de usuario

ZFV-C

Sección 1 Denominaciones y funciones de los componentes

Denominaciones y funciones de los componentes

Sección 1 CARACTERÍSTICAS

A continuación se describen las denominaciones y las funciones de los componentes del Amplificador y el Cabezal sensor.

■ Amplificador

(1) Indicador OUTPUT

(4) Indicador READY

(5) Interruptor de selec-

(2) Indicador RUN (3) Indicador ERR

ción de menú

(12) Puerto USB

OUTPUT

RUN

ERR

READY

ADJ

RUNSTD EXP

ESC

TEACH /VIEW

SET

(11) Cable de E/S

(9) Conector del cabezal sensor

(8) Monitor de LCD

(7) Teclas de control

(6) Interruptor de selección de modo

(13) Conector RS-232C

(10) Acoplador

Nº Nombre Descripción

(1) Indicador OUTPUT El indicador de salida (OUTPUT) se ilumina cuando la señal OUTPUT está

en ON. (2) Indicador RUN El indicador RUN se activa en el modo RUN. (3) Indicador ERROR El indicador ERROR se pone en ON cuando se genera un error. (4) Indicador READY El READY se ilumina cuando el amplificador se pone en marcha

correctamente. (5) Interruptor de

selección de menú

Este interruptor selecciona el menú de configuración.

STD .......Menú estándar. Seleccione esta opción al configurar los

elementos mínimos necesarios para una medición.

EXP .......Menú de experto. Seleccione esta opción cuando desee

realizar una configuración más detallada.

(6) Interruptor de

selección de modo

Este interruptor permite seleccionar el modo de funcionamiento

MENU.... Seleccione esta opción al configurar las condiciones de medición.

ADJ........ Seleccione esta opción para ajustar el valor de umbral de

discriminación.

RUN....... Seleccione esta opción para ejecutar la medición.

El resultado de la discriminación saldrá a través de los cables de E/S solamente si en ese momento está seleccionado el modo RUN.

(7) Teclas de control Las teclas de control se utilizan para configurar las condiciones de medición y

demás información.

Operaciones de teclado p.57, p.60

(8) Monitor de LCD El monitor de LCD muestra los menús de configuración y las imágenes

capturadas del Cabezal sensor.

ZFV-C

Manual de usuario

Sección 1

Denominaciones y funciones de los componentes

Nº Nombre Descripción

(9) Conector de Cabezal

sensor

(10) Acoplador Este conector se utiliza para conectar dos o más Amplificadores.

(11) Cable de E/S El cable de E/S conecta el amplificador a la fuente de alimentación y a los

(12) Puerto USB Para la conexión a un PC, conecte un cable USB a este conector. Antes de

(13) Conector RS-232C Para conectar un autómata programable o un PC, conecte un cable RS-232C

Este conector conecta el Cabezal sensor.

Se encuentra en ambos lados del Amplificador.

dispositivos externos, como los sensores de temporización o los autómatas

programables.

conectar o desconectar el cable USB, asegúrese de que no se esté reali-

zando ninguna medición.

a este conectar. Debe utilizarse el cable RS-232C dedicado que se indica a

continuación. La utilización de un cable RS-232C distinto del especificado

puede provocar desperfectos o daños.

[Para la conexión de un autómata programable]

ZS-XPT2

[Para la conexión de un PC]

ZS-XRS2

■ Cabezal sensor

ZFV-SC10

Sección 1 CARACTERÍSTICAS

(1) Emisión de luz

(2) Receptor

ZFV-SC50/SC50W

(1) Emisión de luz

(2) Receptor

(3) Conector

ZFV-SC90/SC90W

(1) Emisión de luz

(2) Receptor

(4) Accesorio de

(3) Conector

(6) Película de

(4) Accesorio de montaje

del cabezal sensor

(6) Película de ventilación

(4) Accesorio de montaje

del cabezal sensor

(6) Película de

ventilación

montaje del cabezal sensor

ventilación

(7) Conector de ilumi-

nación opcional

(5) Control de ajuste

del enfoque

(5) Control de ajuste

del enfoque

(5) Control de

ajuste del enfoque

(7) Conector de ilumina-

ción opcional

(3) Conector

Manual de usuario

ZFV-C

Sección 1 Denominaciones y funciones de los componentes

■ ZFV-SC150/SC150W

Sección 1 CARACTERÍSTICAS

(1) Emisión de luz

(2) Receptor

Nº Nombre Descripción

(1) Emisión de luz Esta área emite luz.

(2) Receptor Esta área captura una imagen.

(3) Conector Este conector se conecta al Amplificador.

(4) Accesorio de montaje del

Cabezal sensor

(5) Control de ajuste del

enfoque

(6) Película de ventilación Esta película impide que se produzca condensación en el panel frontal.

(7) Conector de iluminación

opcional

(6) Película de ventilación

(5) Control de

ajuste del enfoque

(6) Película de ventilación

Este accesorio se utiliza para el montaje del Cabezal sensor. Este accesorio puede montarse en las cuatro superficies de montaje.

Este control se utiliza para ajustar el enfoque de la imagen.

• No despegue ni perfore la película de ventilación con un objeto puntiagudo. De lo contrario, es posible que ello afecte al grado de protección, que dejaría de estar vigente.

• No obstruya la película de ventilación. De lo contrario podría producirse condensación en el panel frontal.

Este conector se emplea para la conexión de una unida de iluminación opcional. (ZFV-SC50, ZFV-SC90)

Si no se utiliza la unidad de iluminación opcional, asegúrese de que el conector esté cubierto con el tapón. De lo contrario, la impermeabilidad se vería deteriorada.

(3) Conector

ZFV-C

Manual de usuario

Modo de operación

Sección 1

Modo de operación

El ZFV-C dispone de 3 modos de operación, según se indica a continuación. Seleccione el modo de su preferencia antes de iniciar la operación. Para cambiar de modo de operación, utilice el interruptor de modo.

ESC

Modo Descripción

Modo MENU Este modo se utiliza para ejecutar el teaching o configurar las condiciones

de medición.

Modo ADJ Este modo se utiliza para configurar los valores umbral de discriminación.

Modo RUN Este modo se utiliza para realizar la medición real.

ADJ

RUNMENU

En el modo MENU existen dos menús de configuración. Seleccione el menú de su preferencia en función de sus necesidades específicas. Para cambiar de menú, utilice el interruptor de selección de menú.

Sección 1 CARACTERÍSTICAS

EXPSTD

Menú de configuración Descripción

Menú STD Éste es el menú estándar.

En primer lugar, configure las condiciones de medición en este menú.

Menú EXP Éste es el menú de experto.

Cambie a este menú para seleccionar opciones de configuración más avanzadas.

Diferencias jerárquicas de menú por menús p.16

Parte superior de la

pantalla

ZFV-C

Manual de usuario

Sección 1

Instalaci

n y conexi

Ajuste de la imagen

Ejecuci

n del teaching

Ajuste de los valores umbral

Realizaci

n de la medici

Secuencia de configuración

Sección 1 CARACTERÍSTICAS

Instalaci

Conecte el cabezal sensor y el amplificador.

ón y conexi

ón

Conecte la alimentación

Ajuste de la imagen

Ajuste del enfoque de la imagen.

Preparativos para la medición

Ejecuci

ón del teaching

Ejecución del teaching y configuración de los criterios de discriminación.

Ajuste de los valores umbral

Ajuste los valores de umbral utilizados para discriminar los valores medidos.

Sección 2 INSTALACIÓN Y CONEXIÓN

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN Secuencia de teaching

Sección 7 APLICACIÓN Y CONFIGURACIÓN

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

p.59

p.32

p.49

p.61

p.149

Realizaci

de la configuración e inicio de la medición

Configuración de condiciones de medición, comprobación

Las condiciones de medición configuradas se guardan en el amplificador “cuando el teaching de la señal TEACH externa es satisfactorio” o “al cambiar al modo RUN”. Si en la pantalla de teaching se pulsa la tecla TEACH para ejecutar el teaching, las condiciones que haya configurado no se guardarán hasta que pase al menos una vez al modo RUN. Los contenidos modificados, incluyendo los resultados del teaching, se borrarán si desconecta sin guardar.

ZFV-C

Manual de usuario

ón de la medici

ón

Sección 3 FUNCIONES Y OPERACIONES

p.54

Sección 1

Configuraci

n de bancos

Si no est

seguro

Cuando aparece un mensaje de error

Personalizaci

n de las

condiciones de medici

Cambio de las condiciones de adquisici

n de im

genes

Configuraci

n del entorno

del sistema

Cambio de las condiciones de salida de la se

al OUTPUT

Configuraci

n de las especificaciones de las comunicaciones USB/RS-232C

Cambio del contenido visualizado

Borrado de los datos

Cuando el sensor inteligente no funciona correctamente

Secuencia de configuración

Personalizaci condiciones de medici

ón de las

ón

Cambio de las condiciones

Operación avanzada

de adquisici

Configuraci

Utilice dos o más bancos para los cambios de configuración.

ón de im

ón de bancos

ágenes

Configuraci

ón del entorno

del sistema

Cambio de las condiciones de salida de la se

cuando sea necesario

Configuraci

ñal OUTPUT

ón de las

especificaciones de las

Selección de las opciones de configuración

comunicaciones USB/RS-232C

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES

Sección 3 FUNCIONES Y OPERACIONES Conmutación a otro banco

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES Configuración de condiciones relacionadas con los

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES

p.59

p.92

p.58

p.96

p.107

p.102

Sección 1 CARACTERÍSTICAS

Cambio del contenido visualizado

Borrado de los datos

Otras funciones

Detección y corrección de errores

Cuando el sensor inteligente no funciona correctamente

Detección y corrección de errores

p.118

Si no est

á seguro

Preguntas y respuestas

Sección 3 FUNCIONES Y OPERACIONES

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES Inicialización de datos de configuración p.100

Inicialización de los datos de medición p.101 Borrado de bancos p.95

Cuando aparece un mensaje de error

Mensajes de error y medidas correctivas

p.120

p.119

p.54

Manual de usuario

ZFV-C

Sección 1 Secuencia de configuración

NOTA

Sección 1 CARACTERÍSTICAS

ZFV-C

Manual de usuario

Sección 2 INSTALACIÓN Y CONEXIÓN

Acerca de la instalación y conexión 32

Amplificador 32

Instalación del Amplificador 32 Montaje en grupo 36 Acerca del cable de E/S 39 Diagramas de operación 42

Cabezal sensor 45

Pegado de las etiquetas de advertencia del LED 45 Instalación del accesorio de montaje 45 Instalación del Cabezal sensor 47 Conexión del Cabezal sensor 51

Sección 2 INSTALACIÓN Y CONEXIÓN

Manual de usuario

ZFV-C

Sección 2 Acerca de la instalación y conexión del amplificador

Acerca de la instalación y conexión

■ Comprobación del entorno de instalación

Consulte las “Precauciones para el uso seguro”, en las primeras páginas de este

Sección 2 INSTALACIÓN Y CONEXIÓN

manual, y compruebe el entorno de instalación.

■ Comprobación del lugar de instalación

Consulte “Precauciones para el uso correcto”, en las primeras páginas de este manual, y compruebe el lugar de instalación.

■ Acerca de la alimentación eléctrica

Antes de instalar y conectar el sensor inteligente, asegúrese de que esté desconectado. Consulte también las “Precauciones para el uso seguro” y las “Precauciones para el uso correcto”, en las primeras páginas de este manual, y compruebe la fuente de alimentación y el cableado.

Amplificador

En esta sección se describe la instalación del Amplificador y la conexión del cable de E/S.

Antes de conectar o desconectar los dispositivos periféricos, asegúrese de que el sensor inteligente esté desconectado. El sensor inteligente podría averiarse si el cabezal sensor se conecta o desconecta mientras está conectada la alimentación.

Instalación del Amplificador

■ Instalación en carril DIN

Los amplificadores pueden montarse fácilmente en un carril DIN de 35 mm.

Carril DIN (no incluido) PFP-100N (1 m) PFP-50N (0,5 m) PFP-100N2 (1 m)

Núcleo de ferrita

Placa final (no incluida) PFP-M

Conecte el núcleo de ferrita (incluido con el sensor inteligente) al cable de E/S del Amplificador.

ZFV-C

Manual de usuario

● Procedimiento de instalación

1. Conecte el extremo del conector del

amplificador al carril DIN.

2. Presione el amplificador en el carril DIN

hasta que el enganche del cable de E/S quede conectado.

Presione hasta que quede completamente encajado en su sitio.

Conecte siempre en primer lugar el extremo del conector del amplificador en el carril DIN. Si se conecta en primer lugar el extremo del cable de E/S en el carril DIN puede verse afectada la resistencia de montaje del carril DIN.

Sección 2

Amplificador

Conexión al extremo del conector

Conexión al extremo de cable de E/S

Sección 2 INSTALACIÓN Y CONEXIÓN

● Procedimiento de extracción

A continuación se describe cómo desconectar el Amplificador del carril DIN.

1. Tire hacia abajo del enganche del

extremo del cable de E/S del Amplificador.

2. Levante el amplificador desde el extremo

del cable de E/S y extráigalo del carril DIN.

Conexión al extremo de cable de E/S

Manual de usuario

ZFV-C

Sección 2 Amplificador

■ Montaje en panel

Los adaptadores para montaje en panel (ZS-XPM1, no incluidos) pueden utilizarse para montar el amplificador en un panel.

Adaptadores para montaje en panel p.128

Sección 2 INSTALACIÓN Y CONEXIÓN

1. Empuje el Amplificador desde la parte

posterior del panel hacia la delantera.

2. Instale los adaptadores para montaje en

panel cortos en los cuatro orificios del Amplificador.

3. Instale los adaptadores para montaje en

panel largos en los dos orificios del adaptador para montaje en panel corto.

Panel

Adaptadores para montaje en panel cortos

Adaptadores para montaje en panel largos

ZFV-C

Manual de usuario

Sección 2

Amplificador

4. Instale el Amplificador con los adaptado-

res para montaje conectados al panel desde la parte delantera.

Procure no perforar el cable de E/S.

5. Inserte los enganches del soporte de

montaje en los dos orificios del adaptador de montaje más pequeño y apriete los tornillos.

Panel

Sección 2 INSTALACIÓN Y CONEXIÓN

Soporte de montaje

6. Asegúrese de que el Amplificador

quede firmemente fijado al panel.

Manual de usuario

ZFV-C

Sección 2

Amplificador

Montaje en grupo

A continuación se describe cómo montar Amplificadores en grupo.

■ Montaje en carril DIN

1. Instale un Amplificador en un carril DIN.

Sección 2 INSTALACIÓN Y CONEXIÓN

p.33

2. Abra la cubierta del conector de cada

Amplificador.

Deslice la tapa para extraerla.

3. Inserte la unidad Controller Link en el

conector de uno de los amplificadores.

4. Deslice el otro amplificador e insértelo

en el conector de la unidad Controller Link.

Unidad Controller Lin

■ Procedimiento de extracción

1. Deslice uno de los amplificadores y des-

conéctelo del conector de la unidad Controller Link.

2. Deslice la unidad Controller Link y des-

conéctela del conector del amplificador.

3. Coloque la tapa del conector del Amplifi-

cador.

4. Tire hacia abajo del enganche del

extremo del cable de E/S.

5. Levante el amplificador desde el extremo

del cable de E/S y extráigalo del carril DIN.

Unidad Controller Link

Conexión al extremo de cable de E/S

ZFV-C

Manual de usuario

Sección 2

Amplificador

● Montaje en panel

Los adaptadores de montaje en panel (ZS-XPM1/XPM2, no incluidos) pueden utilizarse para montar el amplificador en un panel.

Adaptadores para montaje en panel p.128

1. Instale un Amplificador en un carril DIN.

p.33

Cuando efectúe el montaje en un panel, asegúrese de instalar el carril DIN en la parte posterior del amplificador para que sirva como soporte.

2. Empuje el Amplificador desde la parte

posterior del panel hacia la delantera.

3. Instale los adaptadores para montaje en

panel pequeños en los cuatro orificios del Amplificador.

Adaptador para montaje en panel Instale los adaptadores para montaje en panel en todos los amplificadores montados en grupo.

Sección 2 INSTALACIÓN Y CONEXIÓN

Panel

Adaptadores para montaje en panel

ZFV-C

Manual de usuario

Sección 2 Amplificador

4. Instale los adaptadores de montaje lar-

gos en los dos orificios del adaptador de montaje pequeño.

Sección 2 INSTALACIÓN Y CONEXIÓN

Instale los adaptadores para montaje largos solamente a ambos lados de los amplificadores montados en grupo.

5. Instale el Amplificador con los adaptado-

res para montaje conectados al panel desde la parte delantera.

Procure no perforar el cable de E/S.

Adaptadores para montaje en panel

Panel

ZFV

6. Coloque los enganches del accesorio de

montaje en los dos orificios del adaptador de montaje más pequeño y apriete los tornillos.

Instale dos accesorios de montaje en cada uno de los amplificadores montados en grupo.

7. Asegúrese de que el Amplificador

quede firmemente fijado al panel.

Soporte de montaje

ZFV-C

Manual de usuario

Amplificador

Acerca del cable de E/S

A continuación se muestran los conductores que componen el cable de E/S.

Sección 2

Marró

Azul

Negro

Naranj

Celeste

Amarillo

Rosa

Gris

Verde

Rojo Morado

Blanco

*1: Sólo se activa en modo RUN

(1) Alimentación (2) GND (tierra) (3) OUTPUT*1 (4) ENABLE (5) ERROR (6) TEACH*1

(7) TRIG*1 (8) BANK1*1 (9) BANK2*1 (10) BANK3*1

No se utiliza No se utiliza

(1) Fuente de alimentación

Conecta a la fuente de alimentación. Utilice una fuente de alimentación de c.c. con circuitos seguros de tensión extrabaja para evitar las altas tensiones.

Fuente de alimentación recomendada p.21

Sección 2 INSTALACIÓN Y CONEXIÓN

Cablee la fuente de alimentación independientemente de los demás dispositivos. El tendido conjunto de las mismas, o su colocación en el mismo conducto, podría provocar inducción, con los consiguientes desperfectos y daños.

(2) GND

El terminal GND es el terminal de alimentación de 0 V.

(3) OUTPUT (salida de control)

Emite los resultados de discriminación. Este conducto está interconectado con el LED OUTPUT.

(4) ENABLE (activar salida)

Se pone en ON cuando el sensor está preparado para realizar la medición.

(5) ERROR (salida de error)

Se pone en ON cuando se genera un error. Este conducto está interconecado con el LED ERR.

Mensajes de error y medidas correctivas p.119

Manual de usuario

ZFV-C

Sección 2 Amplificador

(6) TEACH (entrada de teaching)

Existen dos modos de teaching: estático (objeto parado) y dinámico (objeto en movimiento). Estos modos de teaching pueden seleccionarse en el menú.

Selección del modo teaching desde un dispositivo externo p.97

(7) TRIG (entrada de desencadenamiento de medición)

Sección 2 INSTALACIÓN Y CONEXIÓN

Existen dos modos de medición: sincrónico y continuo. El modo de medición se selecciona en el menú.

Selección de la temporización de medición p.97

(8) BANK1 (entrada de conmutación de banco 1) (9) BANK2 (entrada de conmutación de banco 2) (10) BANK3 (entrada de conmutación de banco 3)

Se pueden conmutar los números de banco si BANK1 a BANK3 están conectados del siguiente modo:

Nº de banco BANK1 BANK2 BANK3

BANK1 OFF OFF OFF

BANK2 ON OFF OFF

BANK3 OFF ON OFF

BANK4 ON ON OFF

BANK5 OFF OFF ON

BANK6 ON OFF ON

BANK7 OFF ON ON

BANK8 ON ON ON

Diagramas de operación p.42

ZFV-C

Manual de usuario

■ Diagramas de circuitos de E/S

● Salida tipo NPN (ZFV-CA40)

Marrón

Sección 2

Amplificador

Alimentación (24 Vc.c.)

Circuito interno

● Salida tipo PNP (ZFV-CA45)

Carga

Negro

OUTPUT

Naranja

ENABLE

Celeste

ERROR

Azul

GND (0 V)

Amarillo

TEACH

Rosa

TRIG

Gris

BANK1

Verde

BANK2

Rojo BANK3

Marrón Alimentación (24 Vc.c.)

Amarillo

TEACH

Carga

Sección 2 INSTALACIÓN Y CONEXIÓN

Carga

24 Vc.c.

Circuito interno

Rosa

Gris

Verde

Rojo

Azul

Celeste

Naranja

Negro

TRIG

BANK1

BANK2

BANK3

GND (0 V)

ERROR

ENABLE

OUTPUT

Carga

24 Vc.c.

ZFV-C

Manual de usuario

Sección 2 Amplificador

Diagramas de operación

A continuación se muestran los diagramas de operación cuando las comunicaciones se realizan a través de dispositivos externos.

■ Medición

Sección 2 INSTALACIÓN Y CONEXIÓN

● Medición continua

La medición se realiza continuamente mientras la señal TRIG está en ON. El resultado de la medición se actualiza y se envía a los dispositivos externos en cada ciclo de medición.

TRIG

OUTPUT

ENABLE

OFF

To ut

Tout: ciclo de medición El ciclo de medición cambia en función de la configuración.

● Medición sincrónica

La medición se realiza solamente una vez, sincronizadamente con el cambio del estado de la señal TRIG de OFF a ON, tras lo cual se envía el resultado.

TRIG

OUTPUT

ENABLE

OFF

To ut

Tout: tiempo de medición. El tiempo de medición cambia en función de la configuración.

• La duración mínima del tiempo en ON de la señal TRIG es de 1 ms.

• La señal OUTPUT se retiene hasta que se actualiza el resultado de la medición. No obstante, tenga en cuenta que si se ha seleccionado la salida de un impulso, la señal OUTPUT será retenida durante el período de tiempo predeterminado.

Salida de un impulso p.107

ZFV-C

Manual de usuario

Sección 2

Amplificador

■ Teaching

● Teaching estático (objeto parado)

El proceso de teaching se realiza en función de la entrada de la señal TRIG después de que se recibe la señal TEACH. La medición no se realiza mientras se está llevando a cabo el teaching. No mueva el objeto hasta haber finalizado el teaching.

Sección 2 INSTALACIÓN Y CONEXIÓN

TEACH

TRIG

ENABLE

ERROR

OFF

(1)

(4)

(2)

Teaching en curso

(8)

(5)

(6) (7)

(1) Ponga la señal TEACH en ON.

(2) Confirme que la señal ENABLE se haya puesto en OFF.

(3) Asegúrese de que el objeto del cual se vaya a hacer el teaching esté en el área

de teaching.

(4) Envíe la señal TRIG.

(5) La señal ENABLE se pondrá en ON una vez finalizado el teaching. En este

momento, compruebe el estado de la señal ERROR.

(6) Si el teaching se ha realizado correctamente, la señal ERROR permanecerá en

OFF.

(7) Si el teaching ha sido incorrecto, la señal ERROR se pondrá en ON.

(8) Ponga la señal TEACH en OFF para finalizar el proceso de teaching.

Si el teaching ha sido incorrecto, volverá al estado anterior al inicio del teaching. Vuelva a realizar el teaching. Si la señal TEACH se pone en OFF durante el proceso, el teaching se desactivará.

Manual de usuario

ZFV-C

Sección 2 Amplificador

● Teaching dinámico (objeto en movimiento)

Utilice este modo de teaching cuando no sea posible detener el objeto. El proceso de teaching se dividirá y se ejecutará sincronizadamente con la entrada de la señal TRIG una vez recibida la señal TEACH. El teaching debe procesarse ocho veces. Durante el teaching no se realizará ninguna medición.

Sección 2 INSTALACIÓN Y CONEXIÓN

TEACH

TRIG

ENABLE

ERROR

OFF

(1) Ponga la señal TEACH en ON desde el exterior.

(2) Confirme que la señal ENABLE se haya puesto en OFF.

(3) Envíe la señal TRIG en el momento de medir el objeto del cual se realizará el

teaching.

(4) Repita la entrada del paso (3) ocho veces (Las entradas de desencadenamiento

a partir de la novena vez serán ignoradas.)

(5) La señal ENABLE se pondrá en ON una vez finalizado el teaching. Compruebe

el estado de la señal ERROR en este momento.

(6) Si el teaching se ha realizado correctamente, la señal ERROR permanecerá en

OFF.

(1)

Mín. 150 ms

(3)

(2)

Teaching en curso

(8)

(4)

(5)

(6) (7)

(7) Si el teaching ha sido incorrecto, la señal ERROR se pondrá en ON.

(8) Ponga la señal TEACH en OFF para finalizar el proceso de teaching.

ZFV-C

Manual de usuario

Sección 2

Cabezal sensor

En esta sección se explica cómo instalar y conectar el Cabezal sensor.

Pegado de las etiquetas de advertencia del LED

Pegue las etiquetas de advertencia (incluidas con el sensor) en los lugares pertinentes (por ejemplo, el cable) próximos al sensor. (Solamente modelos ZFV-SC50/SC50W/ SC90/SC90W)

• Ejemplo de pegado de etiqueta

Etiqueta de advertencia

Sección 2 INSTALACIÓN Y CONEXIÓN

Etiqueta de advertencia

ADVERTENCIA

RADIACIÓN LED

NO MIRE AL

HAZ DE LUZ

Máx. 5mW 1 ms 400-700 nm

PRODUCTO LED CLASE 2

IEC 60825-1:1993+A1:1997

+A2:2001

Instalación del accesorio de montaje

Conecte el accesorio de montaje (incluido con el sensor inteligente) al lateral del cabezal sensor.

Los cabezales sensores ZFV-SC150/SC150W no requieren accesorio de montaje, ya que lo llevan integrado.

■ Procedimiento de instalación

El accesorio de montaje puede instalarse sobre las cuatro superficies de montaje.

Accesorio de montaje

Manual de usuario

ZFV-C

Sección 2 Cabezal sensor

1. Alinee los dos enganches del costado

del accesorio de montaje con las dos ranuras del cuerpo del cabezal sensor. (lado de emisión de luz).

Sección 2 INSTALACIÓN Y CONEXIÓN

2. Empuje el otro enganche.

Presione hasta que quede completamente encajado en su sitio.

3. Asegúrese de que el Cabezal sensor

quede firmemente fijado al accesorio de montaje.

■ Extracción del accesorio de montaje

Inserte un destornillador en el hueco (uno de los dos huecos) entre el accesorio de montaje y la carcasa del cabezal sensor y extraiga el accesorio de montaje.

Ranuras

Enganche

Accesorio de montaje

ZFV-C

Manual de usuario

Sección 2

Cabezal sensor

Instalación del Cabezal sensor

En esta sección se explica cómo instalar el Cabezal sensor.

■ Distancia de ajuste

En los siguientes gráficos se muestra la relación entre el intervalo de detección y el ajuste de distancia de cada modelo de Cabezal sensor. Los valores varían en función del modelo de Cabezal sensor, por lo que deberá comprobar el modelo antes de consultar estos gráficos.

Sección 2 INSTALACIÓN Y CONEXIÓN

Objeto

•ZFV-SC10

Distancia de ajuste L (mm)

100

410

Intervalo de detección H (mm)

Intervalo de detección H

Distancia de ajuste L

Intervalo de detección

H (mm)

534

637

740

844

949

•ZFV-SC50

Distancia de ajuste L (mm)

190

100

910 50

Intervalo de detección H (mm)

Intervalo de detección

H (mm)

10 31

15 51

20 70

25 90

30 109

35 128

40 148

45 167

50 187

Distancia de ajuste L

(mm)

Distancia de ajuste L

(mm)

Manual de usuario

ZFV-C

Sección 2 Cabezal sensor

•ZFV-SC90

Distancia de ajuste L (mm)

160

100

Sección 2 INSTALACIÓN Y CONEXIÓN

40 70 100

• ZFV-SC150

Distancia de ajuste L (mm)

240

180

100

80 120 160

Intervalo de detección H (mm)

Intervalo de detección

H (mm)

50 67

55 76

60 86

65 95

70 104

75 114

80 123

85 132

90 142

Intervalo de detección

H (mm)

90 115

95 124

100 134

105 143

110 1 52

115 1 62

120 171

125 180

130 190

135 199

140 208

145 218

150 227

Distancia de ajuste L

(mm)

ZFV-C

Manual de usuario

■ Ajuste del enfoque del cabezal sensor

Sección 2

Cabezal sensor

1. Sitúe el interruptor de selección de menú

en la posición “STD menu”, y el interruptor de selección de modo en la posición “MENU mode”.

2. Sitúe el objeto de referencia en su posi-

ción.

3. Sitúe el cursor en y, a continuación,

pulse la tecla SET.

ADJ

RUNMENU

Sección 2 INSTALACIÓN Y CONEXIÓN

Objeto de referencia

TEACH

4. Ajuste la distancia de enfoque de la

cámara.

Consulte el gráfico y sitúe la cámara en una posición tal que el área a verificar se encuentre dentro del área de detección (monitor de LCD).

Distancia detectada (L)

Intervalo de detección (H)

Manual de usuario

ZFV-C

Sección 2 Cabezal sensor

5. Gire el control de ajuste del enfoque hacia

la izquierda y hacia la derecha para ajustar el enfoque.

Control de ajuste del enfoque

Sección 2 INSTALACIÓN Y CONEXIÓN

Para modelos ZFV-SC10/SC50/SC50W

• Giro a la derecha:enfoque del lado alejado.

• Giro a la izquierda:enfoque del lado próximo. De forma predeterminada, el enfoque está ajustado al punto más alejado.

En primer lugar, gire el control de ajuste del enfoque ligeramente hacia la izquierda y la derecha para asegurarse de que el control no se encuentre en las posiciones de límites superior o inferior. El control de ajuste del enfoque es un potenciómetro multivuelta. No obstante, el control deja de girar en las posiciones de límite superior o inferior. No aplique fuerza innecesaria para girar el control hacia las posiciones de límite superior o inferior, ya que de lo contrario podría dañarlo.

Para modelos ZFV-SC90/SC90W/SC150/ SC150W

• Giro a la derecha:enfoque del lado próximo.

• Giro a la izquierda:enfoque del lado alejado. De forma predeterminada, el enfoque está ajustado al punto más próximo.

El control de ajuste del enfoque es un potenciómetro multivuelta. No obstante, el control deja de girar en la posición más próxima. No aplique fuerza innecesaria para girar el control, ya que de lo contrario podría dañarlo. El control gira libremente hasta situarse en la posición más alejada.

Si el objeto es brillante, instale el Cabezal sensor en un ángulo tal que la luz de reflexión no sea captada por el sensor.

6. Compruebe la imagen.

ZFV-C

Manual de usuario

Luz de reflexión

TEACH/SEARCH

ITEM

ABCDE

REG.

TEACH/SEARCH

ABCDE

ITEM REG.

Sección 2

Cabezal sensor

Conexión del Cabezal sensor

En esta sección se explica cómo conectar el Amplificador.

• Antes de conectar o desconectar el cabezal sensor, asegúrese de que el amplificador esté desconectado. El sensor inteligente podría averiarse si el cabezal sensor se conecta o desconecta mientras está conectada la alimentación.

• No toque los terminales del interior del conector.

■ Conexión del cabezal sensor

Inserte el conector del Cabezal sensor en el conector correspondiente del Amplificador.

Núcleo de ferrita

Sección 2 INSTALACIÓN Y CONEXIÓN

Conecte los núcleos de ferrita del cable del cabezal sensor. Asegúrese de que los núcleos de ferrita queden conectados tanto del lado del conector como del cuerpo del sensor.

■ Desconexión del cabezal sensor

Tire del conector del cabezal sensor mientras presiona los enganches de ambos lados del conector.

Manual de usuario

ZFV-C

Sección 2 Cabezal sensor

■ Conexión de la unidad de iluminación opcional

Esta unidad de iluminación opcional puede montarse rápidamente en el conector trasero del cabezal sensor (ZFV-SC50/SC50W/SC90/SC90W) con un solo movimiento, y no se requiere alimentación eléctrica para la unidad.

Sección 2 INSTALACIÓN Y CONEXIÓN

Conector de la unidad de iluminación opcional

Retire la tapa del conector LIGHT, situado en la parte trasera del cabezal sensor.

ZFV-C

Manual de usuario

Sección 3 FUNCIONES Y OPERACIONES

Cambio del contenido visualizado 54

Operaciones de teclado en modo RUN 57

Conmutación a otro banco 58

Sección 3 FUNCIONES Y OPERACIONES

Manual de usuario

ZFV-C

Sección 3 Cambio del contenido visualizado

Cambio del contenido visualizado

El contenido visualizado en el monitor de LCD puede modificarse en el modo RUN. El contenido cambia en el orden indicado cada vez que se pulsa la tecla TEACH/VIEW. Pulse hasta que aparezcan los valores de medición adecuados para cada aplicación.

El tiempo de medición varía en función del tipo de imagen visualizada. El tiempo de medición para “visualización de sólo imágenes” es el más rápido. El número entre paréntesis ( ) sirve de guía cuando se toma como referencia “visualización de sólo imágenes”.Cuando se cambia de imagen durante la

Sección 3 FUNCIONES Y OPERACIONES

medición, también cambia el tiempo de medición. Por este motivo, monitorice la señal ENABLE, espere que a se ponga en ON y, a continuación, envíe la señal TRIG.

● Visualización de sólo imágenes

● Resultado de medición (*3)

JG SCORE TH AVE DRANGE MCONT NG% TIME

OK : : : :

0-100 : :

1.000

144

98 60

(visualización de sólo imágenes + 240 ms)

● Resultado de discriminación

(visualización de sólo imágenes + 9 ms)

● Ampliación del resultado de medición y la barra de control (*2)

JG SCORE

: :

(visualización de sólo imágenes + 95 ms)

● Área de teaching

(visualización de sólo imágenes + 26 ms)

● Área de teaching y barra de control (*2)

(visualización de sólo imágenes + 60 ms)

y resultado de medición (*1)

SCORE TH ::

98 60

(*1) En el caso de [BRIGHT], la visualización puede cambiarse (valor de densidad media,

valor de distribución de densidad) mediante las teclas izquierda/derecha. (*2) La barra de control muestra el resultado de medición y el valor umbral de discriminación. (*3) El tiempo de medición (TIME) indicado aquí es el menor en “visualización de sólo imágenes”.

En las pantallas que presentan una imagen, el tipo de imagen (color/monocromo) cambia cada vez que se pulsa la tecla de función [A].

ZFV-C

Manual de usuario

Sección 3

Cambio del contenido visualizado

Caracteres visualizados en el monitor de LCD y su significado

Los caracteres entre paréntesis son los que aparecen en el modo de visualización ampliado.

■ Elementos visualizados en común en [ITEM]

Caracteres de

visualización

JG Resultado de discriminación (OK/NG)

TH Valor umbral de discriminación

En el caso de límites superior/inferior, se visualizará XX - YY (límite inferior - límite superior).

AVE Valor medio del resultado de la medición

DRANGE Mínimo y máximo del resultado de la medición

XX - YY (valor mín. - valor máx.)

MCONT Recuento de medición (1 a 9999999)

NG% Frecuencia de eventos NG (recuento de NG/recuento de medición)

TIME Tiempo de medición

El tiempo de medición mínimo cuando la imagen de visualización se configura como “visualizar sólo imagen”.

Descripción

■ Elementos visualizados individualmente

● SEARCH, MATCH, CHARA2

Caracteres de

visualización

SCORE Valores de correlación del modelo medido

Si [COL JUGE] se configura como [ON] en el menú CUSTOM (en los casos de [SEARCH] y [MATCH]), el valor de correlación será “0” si el área medida es NG.

Descripción

Sección 3 FUNCIONES Y OPERACIONES

● AREA

Caracteres de

visualización

AREA Valor de área (valor obtenido mediante la normalización con el valor de área tomado

durante el teaching como 100)

Descripción

● HUE

Caracteres de

visualización

DIFF Diferencia entre el color de referencia y el color medido

Número de indicación de tonalidad p.159

Descripción

● WIDTH

Caracteres de

visualización

WIDTH Ancho del borde

Descripción

Manual de usuario

ZFV-C

Sección 3 Cambio del contenido visualizado

● POSITION

Caracteres de

visualización

GAP Desviación de la posición de referencia

● COUNT

Caracteres de

visualización

CNT Número de contaje

● BRIGHT

Sección 3 FUNCIONES Y OPERACIONES

Caracteres de

visualización

DENAVE Valor medio de densidad

DENDEV Valor de distribución de densidad

● CHARA1

Caracteres de

visualización

DENDEV Valor de distribución de densidad

Descripción

ZFV-C

Manual de usuario

Operaciones de teclado en modo RUN

Teclas de control

Tecla Descripción

Tecla TEACH/VIEW Cambia el contenido visualizado.

Sección 3

Sección 3 FUNCIONES Y OPERACIONES

Teclas de función A: Cambia las condiciones de visualización de la imagen.

← Tecla IZQUIERDA → Tecla DERECHA

↑ Tecla ARRIBA ↓ Tecla ABAJO

Tecla SET No se utiliza.

Tecla ESC No se utiliza.

B: (no se utiliza) C: Vuelva a realizar la medición. D: (no se utiliza)

En [BRIGHT], el contenido visualizado cambia entre “valor de densidad media” y “valor de distribución de densidad”.

No se utiliza.

Manual de usuario

ZFV-C

Sección 3 Conmutación a otro banco

Conmutación a otro banco

La serie ZFV-C tiene capacidad para un máximo de ocho conjuntos de ajustes. Estos ajustes pueden cambiarse externamente, en función de la condición de inspección. Cada conjunto de estos ajustes se denomina “banco”. Un banco también contiene el valor de umbral configurado en modo ADJ.

• ¿Qué es un banco?

Cada conjunto de ajustes de medición es

Sección 3 FUNCIONES Y OPERACIONES

■ Conmutación a otro banco mediante teclas de control

1. Cambie al modo MENU.

2. Seleccione .

3. Seleccione el número de banco de su

preferencia.

Umbral

Registrado como banco.

Umbral

BANK1

BANK2

ADJ

RUNMENU

BANK

1.BANK1

2.BANK2

3.BANK3

4.BANK4

5.BANK5

6.BANK6

7.BANK7

8.BANK8

BANK3

■ Conmutación a otro banco mediante señal externa

Es posible conmutador de un banco a otro combinando las señales de entrada BANK 1 a 3. Esto será posible solamente en modo RUN.

Cableado p.39

Es necesario cambiar la configuración del método de conmutación de bancos.

Selección del método de conmutación de banco p.95

La conmutación de bancos también es posible mediante CompoWay/F o bien introduciendo un comando no procedural.

ZFV-C

Manual de usuario

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Conocimientos básicos de operación 60

Visualización de los modos MENU/ADJ y operaciones de teclado 60

Secuencia de teaching 61

Inspección por patrón (PATTERN) 62

Inspección por tamaño (área) 66

Inspección por color (HUE) 70

Inspección por anchura (WIDTH) 72

Inspección por posición (POSITION) 75

Inspección por recuento (COUNT) 78

Inspección por densidad o brillo (BRIGHT) 81

Detección de presencia de cadena de caracteres (CHARA) 84

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Manual de usuario

ZFV-C

Sección 4

Conocimientos básicos de operación

Visualización de los modos MENU/ADJ y operaciones de teclado

Efectúe la configuración con las teclas de control mientras visualiza los menús y la imagen que aparece en el monitor de LCD. El contenido visualizado varía en función del modo de operación.

• Modo MENU • Modo ADJ Nº de banco y elemento de medición

TEACH/SEARCH

Elemento de ajuste

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

ITEM REG.

Configuración El elemento actualmente seleccionado aparece en negro sobre fondo blanco

Operaciones de teclado

Teclas de control

Tecla Descripción

← Tecla IZQUIERDA → Tecla DERECHA

↑ Tecla ARRIBA ↓ Tecla ABAJO

Tecla TEACH/VIEW La función de estas teclas varía en función del modo de operación.

Tecla SET • Permite seleccionar menús

La función de estas teclas varía en función del modo de operación. En modo MENU: permite desplazarse por los menús. En modo ADJ: permite cambiar el elemento de ajuste (tipo de valor umbral).

La función de estas teclas varía en función del modo de operación. En modo MENU: permite desplazarse por los menús, seleccionar parámetros y ajustar valores numéricos. En modo ADJ: permite cambiar los valores numéricos.

En modo MENU: ejecuta el teaching. En modo ADJ: permite cambiar la visualización de la pantalla.

• Permite seleccionar elementos

[ 60]

Discriminación

Valor umbral o resultado de medición

Tecla ESC Permite volver al menú anterior.

Teclas de función A: Cambia las condiciones de visualización de la imagen. (aplicable

ZFV-C

Manual de usuario

a pantallas que presentan una imagen) B: (No se utiliza) C: (No se utiliza) D: Permite configurar en detalle las condiciones de selección de

colores (aplicable a pantallas de selección de colores).

Secuencia de teaching

Sección 4

Conocimientos básicos de operación

Activación del modo MENU y

apertura de la pantalla de teaching

TEACH

TEACH/ITEM

Selección del elemento de inspección

[ITEM]

PATTERN

TEACH/REG.

Ajuste de área

[REG.]

Si se ha seleccionado [AREA]

SIZE

TEACH/SEARCH

ITEM REG.

Patrón Área HUE (Color) Ancho Posición Recuento Brillo/densidad Carácter

TEACH/REG.

MOVE

Observando la imagen, ajuste el enfoque de la imagen y la posición de montaje del cabezal sensor.

PTRN AREA HUE WID POSI CNT BRGT CHARA

Delimite el área a inspeccionar utilizando un recuadro rectangular. Es posible ajustar el tamaño y la posición del recuadro.

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Ejecución del teaching

Selección de color

Seleccione [PICK].

TEACH/AREA1

ITEM REG.

PICK

Especifique el área de

selección de su

preferencia en

[PICKAREA].

TEACH/PICK

MOVE

Seleccione el color

de su preferencia

en [PICKCOL].

TEACH/PICK

:VOID

SEL

D:HIST

Color candidato

* Si se ha seleccionado el menú EXP, cuando se seleccione [WID],

[POSI] o [CNT] también aparecerá el menú de selección de colores.

TEACH/SEARCH

Pulse la tecla TEACH para efectuar el teaching.

ITEM REG.

* El teaching no podrá realizarse con las pantallas de ajuste de

área y de selección de colores.

Manual de usuario

ZFV-C

Sección 4

Inspección por patrón (PATTERN)

Inspecciona la “presencia/ausencia” del objeto y evalúa si el tipo de objeto es o no correcto. En [PATTERN] existen dos elementos de medición: [SEARCH] y [MATCH].

● SEARCH (Búsqueda)

La discriminación se efectúa en función de si el modelo registrado está o no en el área inspeccionada. Este elemento funciona con objetos inclinados hasta un ángulo máximo de ±45°.

Ejemplo: Inspección de orientación boca abajo, y color de componentes electrónicos

ABCDE

Si la orientación del

objeto es incorrecta, el

ABCDE

resultado de la discrimi-

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

nación será NG, dado que en el área de teaching no se detecta “ ”.

También si el objeto está colocado boca arriba, el resultado de la discriminación

ABCDE

será NG.

● MATCH (Coincidencia)

Seleccione este elemento para inspeccionar formas y reconocer objetos diferentes. La discriminación se efectúa mediante la comparación del nivel de coincidencia entre un modelo registrado y el objeto de destino. En comparación con [SEARCH], es posible una inspección más detallada y se pueden detectar objetos de mayor tamaño. No obstante, tenga en cuenta que este elemento no admite objetos inclinados. Ejemplo: Inspección de modelo y de color de componentes electrónicos incorrectos

MATCH

ABCDE

ABC

ZFV-C

Manual de usuario

MATCH

AFGHI

MATCH

ABCDE

NG debido a caracteres incorrectos

“NG” debido a la inclinación del objeto

ABCDE

AFGHI

ABCDE

Sección 4

Inspección por patrón (PATTERN)

Procedimiento básico de configuración

■ Teaching

El área a inspeccionar debe encerrarse en un recuadro rectangular. A continuación, efectúe el teaching. La imagen seleccionada en el área queda registrada como referencia de inspección (modelo). La medición es inestable cuando existen dos o más patrones idénticos. Registre un único patrón en la pantalla, o bien limite el rango de la búsqueda.

Configuración del área de inspección

ABCDE

Ejemplos de aplicación y configuración p.150

Teaching

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

■ Ajuste del nivel de umbral

Los valores umbral se ajustan para determinar el intervalo de discriminación OK. Para ajustar los valores umbral, consulte los resultados de medición actualmente indicados. El ajuste de los valores umbral debe realizarse en modo ADJ.

● Cambie al Modo ADJ

ADJ

RUNMENU

Elemento de

ajuste

Val or de correlación

Valor de área 0 a 999 Aparece si se ha seleccionado [COL JUGE] - [ON] en el menú CUSTOM.

● Ajuste del valor de correlación

Rango Detalles de ajuste

0 a 100 Se trata del límite inferior del valor de correlación con el modelo de teaching.

ABCDE

Val ores

[ 60]

medidos Valor de correlación

Límite superior/ inferior

Teclas IZQUIERDA/DERECHA: Seleccione el límite

Teclas ARRIBA/ABAJO: Cambie los valores.

Este valor, o cualquiera superior, se considera OK.

“Área del mayor grupo de colores” quedará registrada como área de referencia al realizar el teaching. Configure el rango de discriminación OK con el área registrada como “100”.

● Ajuste del valor de área

L: [ 80] H:[ 120] B

Límite inferior

ABCDE

Límite superior

superior/límite inferior.

Val ores medidos

Manual de usuario

ZFV-C

Sección 4 Inspección por patrón (PATTERN)

Menú CUSTOM

Elementos que pueden personalizarse

Elementos que pueden personalizarse Página

Elementos relacion ados con patrones

Elementos relacionados con colores

■ Elementos relacionados con patrones

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

● Cambio del área de búsqueda

Cambia el área de búsqueda en el modelo. Especifica las esquinas superior izquierda e inferior derecha del área de búsqueda.

Cambio del área de búsqueda p.64

Configuración del intervalo de rotación de un objeto (solamente si se ha seleccionado [SEARCH])

Cambio del color del filtro p.65

Realización de una verificación de colores p.65

Teaching de brillo p.65

Área de búsqueda

Modelo

p.64

ABCDE

X Modo MENU-[TEACH] -[CUSTM] -[SEARCH AREA]

● Configuración del intervalo de rotación de un objeto (solamente si se ha seleccionado [SEARCH])

Ajuste este elemento aunque se haya configurado un objeto inclinado como elemento no defectuoso.

X Modo MENU-[TEACH]-[CUSTM]-[ROTATION]

Ajuste Descripción

±10° (predeterminado), ±20°, ±30°, ±45° Configure el intervalo de inclinación admisible.

Cuanto mayor sea el intervalo de rotación, mayor será el tiempo de medición.

ZFV-C

Manual de usuario

Sección 4

Inspección por patrón (PATTERN)

■ Elementos relacionados con colores

● Cambio del color del filtro

De manera predeterminada (AUTO), se seleccionará automáticamente un filtro de color que incremente el contraste del “área del mayor grupo de colores” y del “área del segundo mayor grupo de colores” del interior del área. Si el contraste de la imagen deseada no se incrementa con [AUTO], es posible cambiar el filtro de color para ajustarlo a la imagen. X Modo MENU-[TEACH]-[CUSTM]-[FILTER]

Ajuste Descripción

AUTO (predeterminado) Se seleccionará automáticamente un filtro de color que incremente el con-

traste del “área del mayor grupo de colores” y del “área del segundo mayor grupo de colores” del interior del área.

RED, GREEN, BLUE, YELLOW, CYAN, MAGENTA

MONOCHROME Desactiva el filtro de colores y convierte la imagen en imagen mono-

Seleccione el filtro de color adecuado para la imagen a inspeccionar.

cromo.

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

● Realización de una verificación de colores

Para una discriminación más estable, la inspección se realiza utilizando información de colores además de información de patrones.

X Modo MENU-[TEACH]-[CUSTM]-[COL JUGE]

Ajuste Descripción

OFF (predeterminado) No se comprobará el “Área de color”. Solamente se verificará el “grado de

similitud con la forma del modelo”.

ON Se verifica el área de color, y el valor de la correlación será “0” si el resultado es

NG.

● Teaching de brillo

Si esta función se configura como [ON] (valor predeterminado), incluso si el brillo cambia como consecuencia de la iluminación del entorno, el sensor funcionará correctamente. Por consiguiente, resulta útil para evitar problemas de selección de colores que pudiesen producirse como consecuencia de la fluctuación de la luz. Si esta función se configura como [OFF], podrán identificarse los objetos cuyo brillo y nitidez sean diferentes del objeto utilizado como referencia del teaching.

X Modo MENU-[TEACH]-[CUSTM]-[LIGHT TEACH]

Ajuste Descripción

ON (predeterminado) El rango de brillo/cromaticidad de la selección de colores cambia durante el

teaching.

OFF El rango de brillo/cromaticidad de la selección de colores no cambia durante el

teaching.

Manual de usuario

ZFV-C

Sección 4 Inspección por tamaño (área)

Inspección por tamaño (área)

Seleccione este elemento para inspeccionar objetos por tamaño (área). En [AREA] existen dos elementos de medición: [AREA1] y [AREA2].

● AREA1

Efectúa una discriminación en función de la superficie total de los colores seleccionados (máx. 4 colores). Este método resulta útil si el objeto no está estacionario y contiene halos o caracteres impresos.

Ejemplo: Inspección de mermas en repostería

AREA1

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

AREA1

NG debido a superficie insuficiente

● AREA2

Efectúa una discriminación en función de la superficie de cada uno de los colores seleccionados (máx. 4 colores). La discriminación será “OK” si la superficie de cada color se sitúa dentro del umbral especificado. Este método resulta de utilidad cuando faltan algunos colores o los colores son diferentes.

Ejemplo: Inspección de etiquetas de campañas de publicidad

AREA2

punto

AREA2

NG porque el área

AREA2

del color de fondo es diferente del área de

punto

referencia

NG porque el área del color de “1 punto” es diferente

punto

del área de referencia

punto

ZFV-C

Manual de usuario

Sección 4

Inspección por tamaño (área)

● AREA3

Mide el área especificando el destino de la medición en función de la diferencia de brillo, no de color. (Imagen binaria) Este método es idóneo para detectar una superficie metálica brillante y realizar una discriminación de presencia/ausencia en función de la diferencia de brillo y no de la diferencia de color.

Ejemplo: Detección de presencia de orificios roscados

AREA3

NG debido a superficie negra insuficiente

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Manual de usuario

ZFV-C

Sección 4 Inspección por tamaño (área)

Procedimiento básico de configuración

■ Teaching

El teaching se realiza después de especificar el objeto y el color a inspeccionar.

Configuración del área de inspección

AREA2

Selección de color

TEACH/PICK

Teaching

ITEM

punto

REG. PICK.

SEL

punto

:VOID D:HIST

Ejemplos de aplicación y configuración p.152

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

■ Ajuste del nivel de umbral

Los valores umbral se ajustan para determinar el intervalo de discriminación OK. Ajuste los valores umbral según los resultados de medición indicados actualmente. El ajuste de los valores umbral debe realizarse en modo ADJ.

● AREA1/AREA2/AREA3

● Cambie al Modo

ADJ

RUNMENU

Límite superior/ inferior

Elemento de

ajuste

Valor de área 0 a 999 Es el rango de OK si el valor del teaching a tomar como referencia es 100 %.

Rango Detalles de ajuste

● Ajuste del valor de área

AREA1 OK

punto

Valores medidos

L: [ 80] H:[ 120] B

Límite inferior Límite

Si se selecciona AREA2, se aplicarán las mismas condiciones de discriminación a los cuatro colores. La discriminación se efectúa en función del color, de entre los cuatro colores, que presente la mayor diferencia con respecto al valor de referencia.

superior

Teclas IZQUIERDA/DERECHA:

Teclas ARRIBA/ABAJO: Cambie los valores.

Seleccione el límite superior/límite inferior.

ZFV-C

Manual de usuario

Sección 4

Inspección por tamaño (área)

Menú CUSTOM

Elementos que pueden personalizarse

Elementos que pueden personalizarse Página

Elementos relacionados con colores

Elementos relacionados con monocromo (si se ha seleccionado AREA3)

■ Elementos relacionados con monocromo

Este menú CUSTOM aparecerá si se ha seleccionado AREA3.

● Selección del color de destino

Invierta la imagen binaria visualizada actualmente. Como los píxeles blancos son el objetivo de medición, seleccione la parte del área de medición que se configurará como píxeles blancos.

X Modo MENU-[TEACH]-[CUSTM]-[COLOR]

Ajuste Descripción

WHITE (valor predeterminado) Seleccione la parte del área de medición que se configurará como píxeles

BLACK

Teaching de brillo p.65

Selección del color de destino p.69

Configuración de niveles binarios p.69

blancos.

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

● Configuración de niveles binarios

Configure el nivel de conversión de la imagen de color capturada por un cabezal sensor en una imagen binaria.

X Modo MENU-[TEACH]-[CUSTM]-[BINARY]

Ajuste Descripción

0 a 255 Ajuste el nivel binario de modo que el área de medición sea el color de

destino.

CUSTM/BINARY

L: [ 80] H:[ 120]

Límite superior/inferior

Teclas IZQUIERDA/DERECHA: Seleccione el límite superior/límite inferior. Teclas ARRIBA/ABAJO: Cambie los valores.

Límite inferior

Límite superior

Manual de usuario

ZFV-C

Sección 4 Inspección por color (HUE)

Inspección por color (HUE)

Este elemento inspecciona las diferencias de colores de objetos de colores planos. Si en el área se detectan dos o más colores, el color del área más grande será objeto de la inspección.

Ejemplo: Inspección de color de tapones

HUE

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

HUE

NG debido a color

incorrecto

Procedimiento básico de configuración

■ Teaching

Delimite el área a inspeccionar con un recuadro cuadrado y, a continuación, efectúe el teaching.

Configuración del área de inspección

TEACH/HUE

Ejemplos de aplicación y configuración p.156

ZFV-C

Manual de usuario

Teaching

■ Ajuste del nivel de umbral

Sección 4

Inspección por color (HUE)

● Cambie al Modo ADJ

ADJ

Elemento de

ajuste

Diferencia de color

● Ajuste del nivel de umbral

HUE OK

RUNMENU

Valores medidos

TH [ 10]

Umbral

Teclas ARRIBA/ABAJO: Cambie los valores.

Rango Detalles de ajuste

0 a 509 Es necesario ajustar el umbral de diferencia de color. La discriminación será

OK si la diferencia de color medida está por debajo del umbral.

Número de indicación de tonalidad p.159

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Manual de usuario

ZFV-C

Sección 4 Inspección por anchura (WIDTH)

Inspección por anchura (WIDTH)

Este elemento inspecciona la anchura o la distancia entre objetos. Resulta útil para aplicaciones como comprobación de curvatura de cables y posicionamiento de etiquetas.

Ejemplo: Inspección de distancia entre cables de un condensador

WIDTH

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

WIDTH

NG debido a

distancia excesiva entre cables

NG debido a

distancia insuficiente entre cables

Procedimiento básico de configuración

■ Teaching

Delimite el área a inspeccionar con un recuadro rectangular y, a continuación, efectúe el teaching.

Configuración del área de inspección

WIDTH

Teaching

Realice el ajuste de modo que haya dos cambios de brillo en el área de inspección, como "claro a oscuro" u "oscuro a claro".

ZFV-C

Manual de usuario

■ Ajuste del nivel de umbral

Sección 4

Inspección por anchura (WIDTH)

● Cambie al Modo ADJ

ADJ

RUNMENU

Límite superior/inferior

Teclas IZQUIERDA/DERECHA: Seleccione el límite

Teclas ARRIBA/ABAJO: Cambie los valores.

Elemento de

ajuste

Ancho del borde

Nivel de borde 0 a 100 Se trata del nivel de densidad considerado como borde.

0 a 999 Es el rango de OK si el valor del ancho del teaching a tomar como

● Ajuste del ancho de borde

WIDTH

L: [ 100] H:[ 150]

Límite inferior

superior/límite inferior.

Rango Detalles de ajuste

referencia es 100 %.

Ajuste este nivel si la medición es inestable.

120

Val ores medidos

Límite superior

• Cuando la dirección de detección de bordes es ←→

Teclas IZQUIERDA/DERECHA: Cambie de borde. Teclas ARRIBA/ABAJO: Cambie los valores.

• Cuando la dirección de detección de bordes es ↑↓

Teclas ARRIBA/ABAJO: Cambie de borde. Teclas IZQUIERDA/DERECHA: Cambie los valores.

● Ajuste del ancho de borde

WIDTH

:LEV :SEL

EDGE LEV [ 50]

Nivel de borde

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Área de teaching

Menú CUSTOM

Elementos que pueden personalizarse

Elementos que pueden personalizarse Página

Elementos relacionados con la detección de bordes

Elementos relacionados con colores

Selección del color de los bordes p.74

Selección de la dirección de detección de bordes p.74

Cambio del modo de color (predeterminado: FILTER) p.74

Cambio del color del filtro (solamente si se ha seleccionado [FILTER] en [COL MODE])

Teaching de brillo (solamente si se ha seleccionado [PICKUP] en [COL MODE])

Valor de densidad máxima

Nivel de borde

Valor de densidad

p.65

Manual de usuario

ZFV-C

Sección 4 Inspección por anchura (WIDTH)

■ Elementos relacionados con la detección de bordes

Configure la dirección en la que se realizará la búsqueda de bordes y de nivel de densidad.

Ejemplo:

Área de teaching

Para inspeccionar este ancho

● Selección del color de los bordes

Seleccione la dirección del cambio de densidad correspondiente al borde a detectar.

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

X Modo MENU-[TEACH]-[CUSTM]-[EDGE MODE]

Ajuste Descripción

DARK Se partirá del supuesto de que las áreas oscuras de la imagen

monocromo filtrada son bordes.

LIGHT (predeterminado) Se partirá del supuesto de que las áreas claras de la imagen monocromo

filtrada son bordes.

EDGE MODE: DARK DIRECTION: ←→

● Selección de la dirección de detección de bordes

Seleccione la dirección de búsqueda de bordes.

X Modo MENU-[TEACH]-[CUSTM]-[DIRECTION]

Ajuste Descripción

↑↓ Efectúa la búsqueda en dirección vertical.

← → (predeterminado) Efectúa la búsqueda en dirección horizontal.

■ Elementos relacionados con colores

● Cambio del modo de color

ZFV-C tiene los dos modos de inspección de colores que a continuación se describen.

X Modo MENU-[TEACH]-[CUSTM]-[COL MODE]

Ajuste Descripción

FILTER (predeterminado) Se utiliza un filtro de color para incrementar el contraste con el fondo.

Si se selecciona el filtro [AUTO], se seleccionará automáticamente un filtro de color que incremente el contraste en el área. También es posible seleccionar un filtro que se adapte al objeto.

PICKUP Seleccione el color a elegir de una lista de colores.

ZFV-C

Manual de usuario

Sección 4

Inspección por posición (POSITION)

Este elemento se utiliza para comprobar la posición del objeto. Se detecta el borde del objeto y se realiza la discriminación comparando sus coordenadas de borde con las coordenadas de referencia. Resulta útil para aplicaciones como la verificación de la presencia/posición de cinta selladora, y la verificación de posición de etiquetas.

Ejemplo: inspección de posición/presencia de etiquetas

POSITION

NG debido a la

posición incorrecta del borde de la cinta

NG debido a la

ausencia de cinta

Procedimiento básico de configuración

■ Teaching

Delimite el área a inspeccionar con un recuadro rectangular y, a continuación, efectúe el teaching.

Configuración del área de inspección

POSITION

Teaching

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Realice el ajuste de modo que haya un cambio de brillo en el área de inspección, como “claro a oscuro” u “oscuro a claro”.

ZFV-C

Manual de usuario

Sección 4 Inspección por posición (POSITION)

■ Ajuste del nivel de umbral

● Cambie al

Modo ADJ

ADJ

RUNMENU

Magnitud de desplazamiento

Teclas ARRIBA/ABAJO: Cambie los valores.

● Ajuste de la posición de borde

POSITION

GAP [ 150]

120

Umbral

Val ores medidos

• Cuando la dirección de detección de bordes es →

Teclas ARRIBA/ABAJO: Cambie los valores.

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

• Cuando la dirección de detección de bordes es ↓

Teclas IZQUIERDA/DERECHA: Cambie los valores.

Elemento de

ajuste

Posición del borde

Nivel de borde 0 a 100 Se trata del nivel de densidad considerado como borde.

Rango Detalles de ajuste

0 a 468 Magnitud de desplazamiento desde la posición de referencia

Ajuste este nivel si la medición es inestable.

p.73

● Ajuste del nivel de borde

Nivel de borde

POSITION

:LEV CHANGE

EDGE LEV [ 50]

Nivel de borde

Menú CUSTOM

Elementos que pueden personalizarse

Elementos que pueden personalizarse Página

Elementos relacionados con la detección de bordes

Elementos relacionados con colores

ZFV-C

Manual de usuario

Selección del color de los bordes p.77

Selección de la dirección de detección de bordes p.77

Cambio de la sensibilidad de bordes p.77

Cambio del modo de color (predeterminado: [FILTER]) p.74

Cambio del color del filtro (solamente si se ha seleccionado [FILTER] en [COL MODE])

Teaching de brillo (solamente si se ha seleccionado [PICKUP] en [COL MODE]) p.65

p.65

Sección 4

Inspección por posición (POSITION)

■ Elementos relacionados con la detección de bordes

Configure la dirección de búsqueda de bordes y de cambio de densidad.

Ejemplo:

Para detectar esta posición

EDGE MODE: DARK DIRECTION: →

● Selección del color de los bordes

Seleccione la dirección del cambio de densidad correspondiente al borde a detectar.

X Modo MENU-[TEACH]-[CUSTM]-[EDGE MODE]

Ajuste Descripción

DARK Se partirá del supuesto de que las áreas oscuras de la imagen

monocromo filtrada son bordes.

LIGHT (predeterminado) Se partirá del supuesto de que las áreas claras de la imagen monocromo

filtrada son bordes.

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

● Selección de la dirección de detección de bordes

Seleccione la dirección de búsqueda de bordes.

X Modo MENU-[TEACH]-[CUSTM]-[DIRECTION]

Ajuste Descripción

↑ Efectúa la búsqueda desde abajo hacia arriba.

↓ Efectúa la búsqueda desde arriba hacia abajo.

→ (predeterminado) Efectúa la búsqueda desde la izquierda hacia la derecha.

← Efectúa la búsqueda desde la derecha hacia la izquierda.

● Cambio de la sensibilidad de bordes

Cambia la sensibilidad cuando no es posible detectar un borde estable.

X Modo MENU-[TEACH]-[CUSTM]-[EDGE SENSE]

Ajuste Descripción

SENSITIVE La sensibilidad del borde es alta.

Seleccione esta opción si el contraste es bajo y no es posible detectar un borde estable.

NORMAL (valor predeterminado)

ROUGH La sensibilidad del borde es baja.

Sensibilidad estándar.

Seleccione esta opción si algo, como por ejemplo una impureza, se ha detectado erróneamente como borde.

Manual de usuario

ZFV-C

Sección 4 Inspección por recuento (COUNT)

Inspección por recuento (COUNT)

Seleccione este elemento para realizar un recuento de objetos. Se detectan los bordes del área de teaching y la discriminación se realiza comparando el número de bordes con un valor de referencia. Resulta de utilidad para aplicaciones como el número de galletas de una caja, la verificación del número de cables y el recuento de cables.

Ejemplo: Verificación del número de cables

COUNT

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

COUNT

NG debido a que el

número de cables es insuficiente

Procedimiento básico de configuración

■ Teaching

Delimite el área a inspeccionar con un recuadro rectangular y, a continuación, efectúe el teaching.

ZFV-C

Manual de usuario

Configuración del área de inspección

COUNT

Un cambio de brillo, como “claro a oscuro a claro” u “oscuro a claro a oscuro”, se cuenta como “1”. En el ejemplo precedente, el recuento es “5”.

Teaching

■ Ajuste del nivel de umbral

Sección 4

Inspección por recuento (COUNT)

● Cambie al Modo ADJ

ADJ

RUNMENU

Teclas ARRIBA/ABAJO: Cambie los valores.

Elemento de ajuste Rango Detalles de ajuste

Recuento 0 a 255 Nivel de umbral de recuento.

Nivel de borde 0 a 100 Se trata del nivel de densidad considerado como borde.

● Ajuste del recuento

COUNT

L:[ 5] H:[ 5]

Límite inferior

Val ores

medidos

Límite superior

• Cuando la dirección de detección de bordes es →

Teclas ARRIBA/ABAJO: Cambie los valores.

• Cuando la dirección de detección de bordes es ↓

Teclas IZQUIERDA/DERECHA: Cambie los valores.

Ajuste este nivel si la medición es inestable.

p.73

● Ajuste del nivel de borde

COUNT

LEV CHANGE

EDGE LEV: [ 50]

Nivel de borde

Menú CUSTOM

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Elementos que pueden personalizarse

Elementos que pueden personalizarse Página

Elementos relacionados con la detección de bordes

Elementos relacionados con colores

Selección del color de los bordes p.80

Selección de la dirección de detección de bordes p.80

Cambio del modo de color (predeterminado: [FILTER]) p.74

Cambio del color del filtro (solamente si se ha seleccionado [FILTER] en [COL MODE])

Cambio del brillo durante el teaching (solamente si se ha seleccionado [PICKUP] en [COL MODE])

■ Elementos relacionados con la detección de bordes

Configure la dirección en la que se realizará la búsqueda de bordes y de nivel de densidad.

Ejemplo:

Para detectar este

+++++

EDGE MODE: DARK DIRECTON: →

p.65

Manual de usuario

ZFV-C

Sección 4 Inspección por recuento (COUNT)

● Selección del color de los bordes

Seleccione la dirección del cambio de densidad correspondiente al borde a detectar.

X Modo MENU-[TEACH]-[CUSTM]-[EDGE MODE]

Ajuste Descripción

DARK Se partirá del supuesto de que las áreas oscuras de la imagen

monocromo filtrada son bordes.

LIGHT (predeterminado) Se partirá del supuesto de que las áreas claras de la imagen monocromo

filtrada son bordes.

● Selección de la dirección de detección de bordes

Seleccione la dirección de búsqueda de bordes.

X Modo MENU-[TEACH]-[CUSTM]-[DIRECTION]

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

↓ Efectúa la búsqueda desde arriba hacia abajo.

→ (predeterminado) Efectúa la búsqueda desde la izquierda hacia la derecha.

Ajuste Descripción

ZFV-C

Manual de usuario

Sección 4

Inspección por densidad o brillo (BRIGHT)

Seleccione este elemento para detectar brillo (densidad) o arañazos/impurezas en objetos lisos. Resulta útil para aplicaciones como la detección de impurezas sobre la superficie de una batería, arañazos en láminas o si un LED se ilumina o no correctamente.

Ejemplo: inspección de impurezas sobre la superficie de una batería

BRIGHT

NG debido a la presencia

de impurezas

Procedimiento básico de configuración

■ Teaching

Delimite el área a inspeccionar con un recuadro rectangular y, a continuación, efectúe el teaching.

Configuración del área de inspección

BRIGHT

Teaching

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Manual de usuario

ZFV-C

Sección 4 Inspección por densidad o brillo (BRIGHT)

■ Ajuste del nivel de umbral

● Cambie al

Modo ADJ

ADJ

RUNMENU

● Ajuste del valor de densidad media

BRIGHT

● Ajuste del valor de desviación de densidad

BRIGHT

Val ores

L: [ 200] H:[ 220] A

Límite superior/inferior

Teclas IZQUIERDA/DERECHA: Seleccione el límite

Teclas ARRIBA/ABAJO: Cambie los valores.

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Elemento de

ajuste

Val or de densidad media

Val or de desviación de densidad

Límite inferior

superior/límite inferior.

Rango Detalles de ajuste

0 a 255 Nivel de umbral de la densidad media en el área de teaching.

0 a 127 Nivel de umbral de la desviación de densidad en el área de teaching.

200

Límite superior

medidos

Límite superior/ inferior

Teclas IZQUIERDA/DERECHA: Seleccione el límite

Teclas ARRIBA/ABAJO: Cambie los valores.

Menú CUSTOM

Elementos que pueden personalizarse

Elementos que pueden personalizarse Página

Elementos relacionados con el brillo

Elementos relacionados con colores

Cambio del contenido de detección p.83

Cambio del color del filtro p.65

L: [ 30] H:[ 60] D

Límite inferior

Límite superior

superior/límite inferior.

Val ores

medidos

ZFV-C

Manual de usuario

Inspección por densidad o brillo (BRIGHT)

■ Elementos relacionados con el brillo o la densidad

● Cambio del contenido de detección

Seleccione el contenido a inspeccionar.

X Modo MENU-[TEACH]-[CUSTM]-[METHOD]

Ajuste Descripción

AVERAGE (valor predeterminado)

DEVIATION Inspección por (desviación de densidad) en densidad.

Inspección por brillo (valor de densidad media). Se detecta si un objeto es más claro o más oscuro tomando como referencia la densidad especificada durante el teaching.

Seleccione esta opción para detectar la presencia de arañazos o impurezas.

Sección 4

Imagen de teaching

Si se ha seleccionado [AVERAGE]

Si se ha seleccionado [DEVIATION]

OK OK NG NG

Se considera OK si no hay cambio de densidad, aunque la densidad sea diferente

Considerado NG si la densidad es diferente

Se considera NG si hay cambio de densidad

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Manual de usuario

ZFV-C

Sección 4

Detección de presencia de cadena de caracteres (CHARA)

Seleccione este elemento para verificar la presencia de cadenas de caracteres. En [CHARA] existen dos elementos de medición: [CHARA1] y [CHARA2].

● CHARA1

Seleccione este elemento para verificar la presencia de una cadena de caracteres íntegra impresa sobre fondo liso. La discriminación se realiza monitorizando los cambios de densidad (brillo) de la cadena de caracteres registrada. No se pueden detectar errores en los caracteres, ausencia de puntos, etc. Esta opción es idónea para la detección de la presencia de caracteres en chips, así como la presencia de cadenas íntegras de la fecha de caducidad.

Ejemplo: detección de la presencia de caracters sobre un chip

CHARA1

505

NG debido a la ausencia de caracteres

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

CHARA1

505

● CHARA2

Seleccione este elemento para detectar la omisión de caracteres individuales. Con esta opción no se pueden detectar errores en caracters individuales, ausencia de puntos, etc. Esta opción es adecuada para aplicaciones como la detección de caracteres ausentes en cadenas como las de fecha de caducidad.

Ejemplo:

505

NG debido a la ausencia de un carácter

505

CHARA2

505

ZFV-C

Manual de usuario

Sección 4

Detección de presencia de cadena de caracteres (CHARA)

Procedimiento básico de configuración

■ Teaching

Delimite el área a inspeccionar con un recuadro rectangular y, a continuación, efectúe el teaching.

Configuración del área de inspección Teaching

CHARA1

505

Área de teaching de [CHARA] Para el área de teaching cuando la posición de impresión está fuera de su lugar, defina un área en la que sea posible que la cadena de caracteres pueda imprimirse incorrectamente (No obstante, asegúrese de definir un área que tenga fondo liso). Si se define un área muy próxima a la cadena de caracteres sin ningún margen, el sensor no podrá detectar los desplazamientos en la posición de impresión.

Correcto

04.07.01

Cualquier desplazamiento de la posición de impresión dentro del área de teaching se considerará O

Incorrecto

04.07.01

Si el área de teaching se configura muy cerca del carácter sin ningún margen, el carácter sobresaldrá del área de teaching y se considerará NG.

04.07.01

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Manual de usuario

ZFV-C

Sección 4 Detección de presencia de cadena de caracteres (CHARA)

■ Ajuste del nivel de umbral

● CHARA1

ADJ.

ADJ

● Ajuste del valor de correlación●Cambie al modo

CHARA1 OK

505

RUNMENU

Valores medidos

TH [ 60]

Teclas ARRIBA/ABAJO: Cambie los valores.

Valor de distribución de densidad

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Elemento de ajuste Rango Detalles de ajuste

Valor de distribución de densidad

0 a 100 Éste es el valor considerado OK si el valor de desviación de

densidad tomado durante el teaching es del 100%.

● CHARA2

modo ADJ.

ADJ

RUNMENU

● Ajuste del valor de correlación● Cambie al

CHARA2 OK

505

Valores medidos

TH [ 60]

Teclas ARRIBA/ABAJO: Cambie los valores.

Elemento de ajuste Rango Detalles de ajuste

Valor de correlación 0 a 100 Éste es el límite inferior del valor de correlación con el modelo de

Valor de correlación

teaching. Este valor, o cualquiera superior, se considera OK.

ZFV-C

Manual de usuario

Sección 4

Detección de presencia de cadena de caracteres (CHARA)

Menú CUSTOM

Elementos que pueden personalizarse

Elementos que pueden personalizarse Página

Elementos relacionados con caracteres

Elementos relacionados con colores

■ Elementos relacionados con caracteres

● Configuración de las condiciones de registro de modelo de caracteres

Este elemento sólo aparecerá si se ha seleccionado [CHARA2]. Seleccione el número de caracteres en el área de teaching predefinida. Seleccione el número de caracteres dentro de un determinado número de caracteres en una o dos líneas.

Configuración de las condiciones de registro del modelo de caracteres (solamente si se ha seleccionado la opción [CHARA2])

Seleccionar si realizar o no la compensación de posición p.88 Cambio del área de búsqueda p.90 Elevación de la estabilidad de detección (solamente si se ha

seleccionado [CHARA2]) Cambio del color del filtro p.65

p.87

p.90

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Directrices de selección

• 8 caracteres, 1 línea

2004/09/24

• 8 caracteres, 2 líneas

2004/09/24

1LINE NORMAL

2LINE NORMAL

18 : 25 ADR

X Modo MENU-[CUSTM]-[MDL DIV]

Ajuste Descripción

1LINE SHORT Seleccione esta opción si la cadena de caracteres consta de 1 línea de

6 caracteres o menos.

1LINE NORMAL (valor predeterminado)

1LINE LONG Seleccione esta opción si la cadena de caracteres consta de 1 línea de

2LINE SHORT Seleccione esta opción si la cadena de caracteres consta de 2 líneas de

2LINE NORMAL Seleccione esta opción si la cadena de caracteres consta de 2 líneas de

Seleccione esta opción si la cadena de caracteres consta de 1 línea de 8 caracteres o menos.

15 caracteres o menos.

6 caracteres o menos.

8 caracteres o menos.

El número de caracteres de la tabla anterior sólo son de referencia. Si hay más caracteres que el número de caracteres de referencia en el elemento seleccionado, se reducirá la precisión de medición.

ZFV-C

Manual de usuario

Sección 4 Detección de presencia de cadena de caracteres (CHARA)

● Seleccionar si realizar o no la compensación de posición

Configure la compensación de posición para mejorar la precisión de detección en los siguientes casos:

Cuando el texto impreso no

esté en su posición

2004/09/24

Cuando haya un patrón en

el intervalo de detección

2004/09/24

X Modo MENU-[CUSTM]-[MODE]

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

NONE No se corrige la posición.

MODEL Se utiliza el modelo para corregir la posición.

EDGE Se utiliza la posición de borde para corregir la posición.

Ajuste Descripción

Seleccione esta opción haya partes características, como una esquina de un cuadro de texto.

MODEL

2004/09/24

EDGE

2004/09/24

• Registro de modelos Es necesario registrar el modelo si se ha seleccionado [MODEL] como [MODE]. Especifique la coordenada superior izquierda y la coordenada inferior izquierda del modelo.

MODEL

2004/09/24

X Modo MENU-[CUSTM]-[MODE DTL]-[MODEL]

ZFV-C

Manual de usuario

Sección 4

Detección de presencia de cadena de caracteres (CHARA)

• Especificación de las condiciones de detección de bordes Especifique las condiciones de detección de bordes si se ha seleccionado [EDGE] como [MODE]. Configure la dirección en la que se realizará la búsqueda de bordes y de nivel de densidad.

Ejemplo:

Para posición de corrección por este borde

2004/09/24

EDGE MODE: BLACK EDGE: ↓

• Selección del color de los bordes Seleccione la dirección del cambio de densidad correspondiente al borde a detectar.

X Modo MENU-[CUSTM]-[MODE DTL]-[EDGE MODE]

Ajuste Descripción

DARK (predeterminado) Se partirá del supuesto de que las áreas oscuras de la imagen monocromo

filtrada son bordes.

LIGHT Se partirá del supuesto de que las áreas claras de la imagen monocromo

filtrada son bordes.

• Selección de la dirección de detección de bordes Seleccione la dirección de búsqueda de bordes.

X Modo MENU-[CUSTM]-[MODE DTL]-[DIRECTION]

Ajuste Descripción

↑ (valor predeterminado) Efectúa la búsqueda desde abajo hacia arriba.

↓ Efectúa la búsqueda desde arriba hacia abajo.

→ Efectúa la búsqueda desde la izquierda hacia la derecha.

← Efectúa la búsqueda desde la derecha hacia la izquierda.

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Manual de usuario

ZFV-C

Sección 4 Detección de presencia de cadena de caracteres (CHARA)

● Cambio del área de búsqueda

Cambia el área en la que se buscarán bordes o el modelo. Especifique la coordenada superior izquierda y la coordenada inferior izquierda del área.

Área de búsqueda

2004/09/24

X Modo MENU-[CUSTM]-[MODE DTL]-[SEARCH AREA]

Sección 4 CONFIGURACIÓN DE LAS CONDICIONES DE INSPECCIÓN

Al buscar bordes La medición sólo podrá realizarse si el área de búsqueda contiene un borde. Determine el tamaño y la posición del área teniendo en cuenta el rango de movimiento del objeto.

● Elevación de la estabilidad de detección

Este elemento sólo aparecerá si se ha seleccionado [CHARA2].

Área de búsqueda

X Modo MENU-[CUSTM]-[STABLE]

Ajuste Descripción

OFF (predeterminado) Método de detección estándar.

ON Método de detección detallado.

El tiempo de procesamiento es mayor que el de OFF.

ZFV-C

Manual de usuario

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES

Configuración de las condiciones de adquisición de imágenes 92

Ajuste de la intensidad de la luz y de la velocidad de obturación 92

Cambio de la posición de visualización de la imagen (Función parcial) 93

Incremento de la sensibilidad del cabezal sensor 93

Configuración de condiciones relacionadas con los bancos 94

Copia de bancos 94 Borrado de bancos 95 Selección del método de conmutación de banco 95

Configuración del entorno del sistema 96

Cambio de la velocidad de medición 96 Selección de la temporización de medición 97 Selección del modo teaching desde un dispositivo externo 97 Configuración de la visualización en pantalla 97 Ajuste/cancelación del modo Eco 98 Cambio de la temporización de captura de pantalla en la

pantalla de teaching 98 Función de monitorización de E/S 99 Corrección del balance de blancos 100 Inicialización de datos de configuración 100 Inicialización de los datos de medición 101 Cambio de idioma 101 Comprobación de la versión 101

Configuración de las especificaciones de las comunicaciones USB/RS-232C 102

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES

Restricción de operaciones (función de bloqueo) 105

Configuración de la función de bloqueo 105 Inicio/cancelación de la función de bloqueo 106 Función de bloqueo en el caso de montaje en grupo 106

Cambio de las condiciones de salida de la señal OUTPUT 107

Configuración del amplificador montado en grupo 110

ZFV-C

Manual de usuario

Sección 5 Configuración de las condiciones de adquisición de imágenes

Configuración de las condiciones de adquisición de imágenes

Ajuste de la intensidad de la luz y de la velocidad de obturación

Es posible ajustar la intensidad de la luz procedente del Cabezal sensor, así como la velocidad de obturación. El valor predeterminado es [AUTO].

X Modo MENU-[IMAGE]-[CONTRAST]

Ajuste Descripción

AUTO (valor predeterminado)

FIX LIGHT Puede ajustarse la intensidad de la luz de cada lado. 0: Salida, 1 a 5: La intensidad

SHUTTER

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES

(valor predeterminado)

La intensidad de la luz y la velocidad de obturación se ajustan automáticamente.

de la luz aumenta cuanto mayor sea el número. (0 a 5, valor predeterminado: 5) Este menú no aparecerá si se ha conectado un equipo ZFV-SC150/SC150W.

1/500, 1/1000, 1/1200, 1/1400, 1/1500, 1/2000, 1/2500, 1/3000, 1/4000, 1/8000 (“1/500” podrá seleccionarse solamente si la intensidad luminosa se ha configurado como “0000”.)

■ Iluminación

La intensidad luminosa se visualiza como un número de 4 dígitos. Un dígito muestra la intensidad luminosa de uno de los cuatro lados, en forma de dígito de 4 números.

Superficie superior (superficie impresa del modelo)

Vista desde aquí

En la pantalla se muestra una imagen de cómo se emite la luz.

IMAGE/LIGHT

LIGHT 5555

5555

ABCD

La intensidad de la luz también puede ajustarse parcialmente (A a D).

1. Seleccione la intensidad de la luz mediante las

teclas ARRIBA/ABAJO.

Para ajuste parcial

• Teclas IZQUIERDA/DERECHA:Seleccione el lado de ajuste.

• Teclas ARRIBA/ABAJO: Seleccione la intensidad luminosa.

IMAGE/LIGHT

LIGHT 5555

2. Pulse la tecla SET para aplicar la configuración.

ZFV-C

Manual de usuario

Sección 5

Configuración de las condiciones de adquisición de imágenes

Cambio de la posición de visualización de la imagen (Función parcial)

ZFV-C permite incrementar la velocidad de procesamiento reduciendo el área de adquisición de imagen. Será posible mover el área de la imagen si la velocidad de medición es FAST (1/2 pantalla) o MAX (1/4 de pantalla).

Cambio de la velocidad de medición p.96

El centro de la imagen se selecciona inmediatamente después de cambiar la velocidad de medición.

Es posible moverla verticalmente hasta la posición de su preferencia.

X Modo MENU-[IMAGE]-[DISP POS]

1. Mueva el área de la imagen con las teclas

IMAGE/DISP POS

ARRIBA/ABAJO.

2. Pulse la tecla SET para aplicar la configura-

ción.

Incremento de la sensibilidad del cabezal sensor

Si no es posible incrementar el brillo de la imagen ajustando la velocidad de obturación o la intensidad luminosa, incremente la ampliación de sensibilidad.

X Modo MENU-[IMAGE]-[GAIN]

Valor de configuración

(ampliación)

X1.0 Buena (mínima cantidad de ruido)

X1.5

X2.0

↑ ↓

Mala (mayor cantidad de ruido)

Calidad Imagen

Oscura

↑ ↓

Brillante

MOVE

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES

Manual de usuario

ZFV-C

Sección 5 Configuración de condiciones relacionadas con los bancos

Configuración de condiciones relacionadas con los bancos

La serie ZFV-C tiene capacidad para un máximo de ocho conjuntos de ajustes. Estos ajustes pueden cambiarse externamente, en función de las condiciones de inspección. Cada conjunto de estos ajustes se denomina “banco”.

Copia de bancos

Permite copiar la configuración de un banco en otro. El siguiente ejemplo muestra el procedimiento de copia de la configuración de BANK 1 en BANK 2.

X Modo MENU-[SYS1]-[BANK SET]-[COPY]

1. Seleccione las opciones necesarias para realizar la inspección de BANK 1

(copiar origen).

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES

2. Cambie al modo MENU.

3. Seleccione y, a continuación, pulse la

tecla SET.

4. Seleccione [2. BANK2] y, a continuación,

pulse la tecla SET.

5. Seleccione y, a continuación, pulse la

tecla SET.

ADJ

RUNMENU

BANK

1.BANK1

2.BANK2

3.BANK3

4.BANK4

5.BANK5

6.BANK6

7.BANK7

8.BANK8

SYSTEM 1

6. Seleccione [1. BANKSET] - [1. COPY] -

[1. BANK1] (copiar origen).

Pulse dos veces la tecla ESC para volver al modo MENU.

7. Pase al modo RUN y guarde la configura-

ción.

ZFV-C

Manual de usuario

SYSTEM 1

1.BANK SET

2.SPEED

3.MEAS TYPE

4.TCH TYPE

5.DISP COL

6.ECO MODE

Configuración de condiciones relacionadas con los bancos

Borrado de bancos

Al "borrar" se elimina la configuración del número de banco seleccionado.

X Modo MENU-[SYS1]-[BANK SET]-[CLEAR]

Configuración Descripción

EXECUTE Ejecuta el borrado.

CANCEL Cancela el borrado.

Los ajustes [SYS1], [SYS2] y la configuración de visualización del Modo RUN no se borran.

Selección del método de conmutación de banco

Permite seleccionar el modo de conmutación de bancos.

Sección 5

X Modo MENU-[SYS1]-[BANK SET]-[SWITCH]

Ajuste Descripción

KEY (predeterminado) Los bancos se conmutan mediante las teclas de control del amplificador

Amplificador.

I/O Los bancos se conmutan mediante las teclas de control del amplificador y

mediante señales externas Amplificador. La conmutación mediante señales externas sólo se activa en el modo RUN.

Conmutación a otro banco p.58

Para conmutar un banco utilizando un comando a través de USB/RS-232C, seleccione [SWITCH][KEY].

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES

Manual de usuario

ZFV-C

Sección 5 Configuración del entorno del sistema

Configuración del entorno del sistema

Cambio de la velocidad de medición

Es posible permite incrementar la velocidad de procesamiento reduciendo el área de adquisición de imagen. Cambie la velocidad de medición en función del tamaño del objeto y de la velocidad requerida.

NORMAL

FAST

MAX

Imagen íntegra

X Modo MENU[SYS1]-[SPEED]

Ajuste Descripción

NORMAL

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES

(valor predeterminado)

FAST Reduce el área de adquisición de la imagen a la mitad. De este modo se

MAX Reduce el área de adquisición de la imagen a una cuarta parte. De este modo

• Si se selecciona [FAST] o [MAX], será posible seleccionar qué parte de la pantalla inspeccionar.

Cambio de la posición de visualización de la imagen (Función parcial) p.93

• Si se selecciona [FAST] o [MAX], asegúrese de que el área de inspección y el área de selección de color se encuentren dentro de la imagen visualizada.

Adquire la imagen íntegra. (13 ms)

incrementa la velocidad de medición. (8 ms)

se incrementa la velocidad de medición. (5 ms)

1/41/2

ZFV-C

Manual de usuario

Sección 5

Configuración del entorno del sistema

Selección de la temporización de medición

Permite configurar la temporización de la medición.

X Modo MENU-[SYS1]-[MEAS TYPE]

Ajuste Descripción

TRIG (predeterminado) Medición sincrónica

La medición se realiza sincronizadamente con el cambio de estado de la señal TRIG externa de OFF a ON.

CONTINUE Medición continua

La medición se realiza repetidamente mientras la señal TRIG está en ON.

Selección del modo teaching desde un dispositivo externo

Existen dos modos de teaching desde un dispositivo externo.

X Modo MENU-[SYS1]-[TEACH TYPE]

Ajuste Descripción

STATIONARY (predeterminado)

MOVING El teaching se realiza con el objeto en movimiento.

El teaching se realiza cuando el objeto no está en movimiento. Se requiere la entrada de desencadenamiento externa para el teaching.

Seleccione este modo de teaching únicamente cuando no sea posible detener el objeto. Se requiere la entrada de desencadenamiento externa para el teaching.

Diagramas de operación p.42

Configuración de la visualización en pantalla

Es posible modificar el color de los caracteres visualizados en el monitor de LCD, así como el color de fondo del mismo. Cambie el color cuando resulte difícil ver los caracteres o figuras de la imagen.

• Áreas cuyo color puede modificarse

OK/NG

SYS1/DISP COL

1.OK

2.NG

3.DISP NRML

4.DISP BACK

NORMAL

BACK

NORMAL (color de caracteres)

Sección 5 CONFIGURACIÓN DE FUNCIONES ADICIONALES

X Modo MENU -[SYS1]-[DISP COL]

Ajuste

OK GREEN (predeterminado), RED, YELLOW, BLUE, WHITE

NG GREEN, RED (predeterminado), YELLOW, BLUE, WHITE

NORMAL GREEN, RED, YELLOW, BLUE, WHITE (predeterminado)

BACK GREEN, RED, YELLOW, BLUE (predeterminado), WHITE, BLACK

Manual de usuario

ZFV-C

Omron ZFV-C User Manual [es]

Specifications and Main Features

Frequently Asked Questions

User Manual

Introducción

Significado de las señales de advertencia

Significado de los símbolos de alerta

Frases de alerta de este manual

Precauciones para un uso seguro

Precauciones de uso correcto

Nota del editor

CONTENIDO

Jerarquía de menús

Características

Configuración del sistema

Denominaciones y funciones de los componentes

Modo de operación

Secuencia de configuración

Acerca de la instalación y conexión

Amplificador

Cabezal sensor

Cambio del contenido visualizado

Operaciones de teclado en modo RUN

Conmutación a otro banco

Conocimientos básicos de operación

Inspección por patrón (PATTERN)

Inspección por tamaño (área)

Inspección por color (HUE)

Inspección por anchura (WIDTH)

Inspección por posición (POSITION)

Inspección por recuento (COUNT)

Inspección por densidad o brillo (BRIGHT)

Detección de presencia de cadena de caracteres (CHARA)

Configuración de las condiciones de adquisición de imágenes

Configuración de condiciones relacionadas con los bancos

Configuración del entorno del sistema
