Cat. No. Z207-FR2-01

Capteurs intelligents avec caméra CCD ultra rapide

Série ZFV

MANUEL DE L'UTILISATEUR

Advanced Industrial Automation

Présentation

13 Caractéristiques

21 Installation et connexion

41 Configuration

78 Dépannage

Introduction

INTRODUCTION

SECTION 1

SECTION 2

SECTION 3

SECTION 4

CONSIDERATIONS sur l'APPLICATION (à lire en premier)

CARACTERISTIQUES

INSTALLATION & CONNEXION

CONFIGURATION

ANNEXE

Section 1 Section 2 Section 3 Section 4

Manuel de l'utilisateur

Capteurs intelligents avec caméra CCD ultra rapide Série ZFV

Introduction

LIRE ET COMPRENDRE CE DOCUMENT

Lisez et assurez-vous de comprendre ce document avant d'utiliser les produits. Demandez l'avis de votre revendeur OMRON si vous avez des questions ou des commentaires.

GARANTIE

OMRON garantit ses produits contre les vices de matériaux, main d'oeuvre comprise, pendant un an (ou toute autre période spécifiée) à partir de la date de vente par OMRON.

OMRON NE DONNE AUCUNE GARANTIE NI REPRESENTATION, DE MANIERE EXPRESSE OU SOUS-ENTENDUE, CONCERNANT LA NON-VIOLATION, LA MARCHANDABILITE OU LA CONFORMITE DES PRODUITS A DES UTILISATIONS PARTICULIERES. TOUT ACHETEUR OU UTILISATEUR RECONNAIT QU'IL A SEUL DETERMINE LA CONFORMITE DES PRODUITS AUX EXIGENCES POSEES PAR L'UTILISATION QU'IL SOUHAITE EN FAIRE. OMRON REJETTE TOUTES AUTRES GARANTIES, EXPRESSES OU SOUS-ENTENDUES.

RESTRICTIONS DE RESPONSABILITE

OMRON NE POURRA ETRE DECLARE RESPONSABLE DES DOMMAGES SPECIAUX, DIRECTS OU INDIRECTS, PERTE DE PROFITS OU PERTE COMMERCIALE LIES AUX PRODUITS, QUE LA PLAINTE SE BASE SUR LE CONTRAT, LA GARANTIE, LA NEGLIGENCE OU LA RESPONSABILITE STRICTE.

En aucun cas, la responsabilité d'OMRON ne pourra être engagée pour un montant supérieur au prix de vente du produit concerné.

EN AUCUN CAS, OMRON NE POURRA ETRE TENU RESPONSABLE CONCERNANT LA GARANTIE, LA REPARATION OU TOUTE AUTRE RECLAMATION LIES AUX PRODUITS; SANS QU'UNE ANALYSE OMRON NE CONFIRME QUE LES PRODUITS ONT ETE CORRECTEMENT UTILISES, STOCKES, INSTALLES, ENTRETENUS ET NON SUJETS A UNE CONTAMINATION, UN MAUVAIS EMPLOI , UNE MODIFICATION OU UNE REPARATION INAPPROPRIEE.

ADEQUATION AU BESOIN

OMRON ne garantit pas la conformité de ses produits avec les normes, codes, ou réglementations applicables en fonction de l’utilisation du produit par le client.

OMRON fournira, à la demande du client, les rapports de certification d'un organisme tiers identifiant les spécifications et limitations d'utilisation s'appliquant aux produits. Cette information seule ne suffit pas à déterminer totalement l'adéquation de produits utilisés en combinaison avec le produit, la machine, le système final ou une autre application ou usage.

Voici quelques exemples d'applications nécessitant une attention particulière. Il ne s'agit pas ici d'une liste exhaustive des utilisations possibles des produits et cette liste n'implique pas non plus que les utilisations mentionnées conviennent pour les produits :

• Utilisation en extérieur, utilisations présentant des risques de contamination chimique ou d'interférences électriques ou des conditions ou usages non décrits dans ce document.

• Systèmes de contrôle de l'énergie nucléaires, systèmes de combustion, systèmes ferroviaires, systèmes aéronautiques, équipements médicaux, des machines de jeu, des véhicules, des équipements de sécurité et d'autres systèmes, machines et équipements soumis à des réglementations industrielles ou législatives distinctes.

• Systèmes, machines et équipement présentant des risques pour les personnes ou le matériel.

ZFV

Manuel de l'utilisateur

Introduction

Vous devez connaître et respecter les interdictions d'utilisation applicables aux produits. N'UTILISEZ JAMAIS LES PRODUITS POUR UNE APPLICATION IMPLIQUANT DE FORTS RISQUES POUR LA SANTE OU LE MATERIEL ET ASSUREZ-VOUS QUE LE SYSTEME ENTIER A ETE CONCU POUR CONTRER CES RISQUES ET QUE LES PRODUITS OMRON SONT INSTALLES CORRECTEMENT POUR L'UTILISATION QUI DOIT EN ETRE FAITE AU SEIN DE L'EQUIPEMENT OU DU SYSTEME.

DONNEES DE PERFORMANCE

Les données de performance indiquées dans ce document ont pour objectif d'aider l'utilisateur à choisir le bon produit. Leur exactitude n'est pas garantie. Elles sont basées sur les tests effectués par OMRON et l'utilisateur doit rapporter ces résultats aux exigences de ses propres applications. Les performances réelles sont sujettes à la Garantie OMRON et aux restrictions de responsabilité.

CHANGEMENTS DES SPECIFICATIONS

Les spécifications et accessoires des produits peuvent changer à tout moment pour motif d’amélioration des produits ou pour d’autres raisons.

Nous avons pour habitude de modifier les numéros de modèles en cas de changements des spécifications ou fonctionnalités publiées, ou en cas de modifications importantes de la structure. Cependant, certaines spécifications du produit peuvent changer sans préavis. En cas de doute, des numéros spéciaux peuvent être assignés pour résoudre ou établir des spécifications clés pour votre application à votre demande. Prenez contact avec votre conseiller OMRON pour obtenir confirmation des spécifications des produits achetés.

Introduction

DIMENSIONS ET POIDS

Les dimensions et poids sont donnés à titre indicatif et ne doivent pas être utilisés pour des besoins de production, même lorsque des tolérances sont précisées.

ERREURS ET OMISSIONS

Les informations données dans ce document ont été contrôlées soigneusement et sont supposées exactes ; cependant, nous n'assumons aucune responsabilité quand aux omissions ou erreurs typographiques, de copiste ou de révision.

PRODUITS PROGRAMMABLES

OMRON ne peut être tenu responsable de la réussite de la programmation de l'utilisateur d'un produit programmable ou de ses conséquences.

Ce document ne peut être copié à des fins commerciales ou marketing sans autorisation.

Ce document est protégé par copyright et ne peut être utilisé que conjointement au produit. Veuillez nous informer de votre intention de copier ou de reproduire ce document de quelque manière que ce soit, à quelque fin que ce soit. Si vous copiez ou remettez ce document à une tierce personne, copiez-le ou transmettez-le dans son ensemble.

Manuel de l'utilisateur

ZFV

Introduction Précautions pour une utilisation sûre

Introduction

Veuillez observer les précautions suivantes pour assurer la sécurité d'utilisation des produits.

(1) Environnement d'installation

(2) Alimentation et câblage

Précautions pour une utilisation sûre

• N'utilisez pas le produit dans des environnements l'exposant à des gaz inflammables/ explosifs.

• Installez l'amplificateur de manière à ne pas obstruer les orifices de ventilation.

• Pour assurer la sécurité du fonctionnement et de la maintenance, n’installez pas le produit à proximité d’appareillage haute tension ou de dispositifs électriques.

• Lors de l'installation, assurez-vous que les vis sont serrées correctement.

• L'alimentation doit être dans la plage assignée (24 Vc.c.±10%).

• L'inversion des connexions de l'alimentation n'est pas autorisée.

• Les sorties de collecteur ouvert ne doivent pas être court-circuitées.

• Utilisez l'alimentation à la charge assignée.

• Les lignes haute tension et les lignes d'alimentation doivent être câbles séparément à partir de ce produit. Les câbler ensemble ou les placer dans le même conduit peut provoquer une induction, ce qui entraînerait des dysfonctionnements ou des dommages.

(3) Autres

• Lors de l'installation, assurez-vous que les vis sont serrées correctement.

• N’essayez jamais de démonter, de réparer ou de modifier le produit.

• Mettez ce produit au rebut en tant que déchet industriel.

• Si vous remarquez des défaillances, arrêtez immédiatement l'appareil, coupez l'alimentation et contactez votre conseiller OMRON.

ZFV

Manuel de l'utilisateur

Introduction

Précautions pour une utilisation correcte

Veuillez observer les précautions pour éviter les pannes, dysfonctionnements ou baisses non désirées des performances du produit.

(1) Site de l'installation

N'installez pas le produit dans les endroits présentant les conditions suivantes :

• Température ambiante en dehors des spécifications

• Fluctuations rapides des températures (provoquant de la condensation)

• Humidité relative en dehors de la plage de 35 à 85%

• Présence de gaz corrosifs ou inflammables

• Présence de poussière, sel ou particules d'acier

• Vibrations ou chocs directs

• Réflexion de lumière intense (tels que d'autres rayons laser ou postes à souder)

• Lumière directe du soleil ou proximité de radiateurs

• Eau, huile ou vapeurs ou produits chimiques

• Fort champ magnétique ou électrique

Introduction

(2) Alimentation et câblage

• Si vous utilisez un régulateur de commutation disponible dans le commerce, raccordez la prise de terre à la masse.

• Si les lignes d'alimentation comportent des pics d'intensité, connectez des absorbeurs de surintensité adaptés à l'environnement d'utilisation.

• Avant de mettre le produit sous tension pour la première fois, assurez-vous que la tension, les connexions (p.ex. court-circuit de charge) et que le courant de charge sont corrects. Un mauvais câblage peut provoquer des défaillances.

• Avant de brancher/débrancher la tête de capteur, assurez-vous que le capteur avancé est hors tension. Le capteur avancé peut tomber en panne si la tête de capteur est connectée ou déconnectée alors qu’il est sous tension.

• Utilisez uniquement les combinaisons de têtes de capteur et de commandes spécifiées dans ce manuel.

• Ne coupez pas l'alimentation dans les cas suivants

-Immédiatement après être passé du mode MENU ou ADJ au mode RUN

-Pendant le démarrage en mode RUN

-Attendre que le signal ENABLE passe à ON avant de mettre l'appareil hors tension car les données de banque peuvent être initialisées.

Manuel de l'utilisateur

ZFV

Introduction Précautions pour une utilisation correcte

Introduction

(3) Orientation lors de l'installation de l’amplificateur

Pour améliorer la diffusion de la chaleur, installez l'amplificateur uniquement dans le sens indiqué ci-dessous.

Correct

N'installez pas l'amplificateur dans les sens suivants.

Incorrect Incorrect

(4) Maintenance et inspection

• N’utilisez pas de diluants, de benzine, d’acétone ou de kérosène pour nettoyer la tête du capteur ou l’amplificateur.

• Si de grosses particules de poussière se collent sur la face avant de la tête de capteur, utilisez une brosse soufflante (utilisée pour nettoyer les lentilles d'appareil photo) pour les chasser. Ne soufflez pas sur la poussière avec votre bouche.

• Pour retirer les particules plus petites, passez un chiffon doux sans appuyer. N'appuyez pas trop pour enlever les poussières. Des rayures sur la face avant peuvent provoquer des erreurs.

(5) Axe optique et plage de détection

Le centre du faisceau guide et la plage de détection ne sont que des références. Le centre de l'axe optique peut différer en fonction de la tête de capteur. Lors de l'installation, assurez-vous de bien contrôler le centre de l'image et la plage de détection sur le moniteur LCD de l'amplificateur.

(6) Film de ventilation

• N'enlevez pas ou ne testez pas le film de ventilation avec un objet pointu. Les spécifications de la structure de protection en seraient faussées.

• Ne bloquez pas le film de ventilation. De la condensation pourrait apparaître.

ZFV

Manuel de l'utilisateur

Note de l'éditeur

Format des pages

Onglet

Indique le titre et le numéro de section.

Introduction

Précautions pour une utilisation correcte

Introduction

Titre de chaque section

Section 3 Définition des banques

Définition des banques

La série ZFV peut contenir jusqu'à huit ensembles de paramètres. Ces paramètres peuvent être commutés en externe en cas de changement de la configuration de l'appareil Un ensemble de paramètres est appelé “banque”.

Commutation de banques

BANQUE 1 est sélectionnée comme banque par défaut.

Section 3 CONFIGURATION

Les BANQUES 2 et 8 sont aussi disponibles.

Il est aussi possible de commuter les BANQUES à partir d'un appareil externe.

Réglage de la méthode de commutation de banque p.60

Mode MENU -[BANK]

Paramètre Description

BANQUE 1 ~ BANQUE 8 (par défaut : BANQUE 1)

Copie de banques

Copie les réglages d'autres numéros de banques vers un numéro de banque déjà sélectionné.

Mode MENU-[SYS1]-[BANKSET]-[COPY]

Effacement de banques

L'effacement (clear) supprime les réglages du numéro de banque sélectionné.

Mode MENU-[SYS1]-[BANKSET]-[CLEAR]

Les paramètres [SYS1], [SYS2] et les paramètres d'affichage du mode RUN ne peuvent pas être effacés.

Réglage de la méthode de commutation de banque

Sélectionne la méthode de commutation.

Mode MENU-[SYS1]-[BANKSET]-[SWITCH]

Paramètre Description

KEY (par défaut) Les banques sont commutées par les touches de commande sur l'amplificateur.

E/S Les banques sont commutées par les touches de commande de l'amplificateur

ZFV

Manuel de l'utilisateur

Sélectionne la banque cible.

et les signaux d'alimentation d'entrée

La commutation par entrée de signaux n'est autorisée qu'en mode RUN.

En-tête

Présentation

En-tête de second niveau Présentation de l'en-

tête de second niveau Déplacement dans les

menus pour définir des éléments

Explication des options

Explications supplémentaires

Des symboles signalent les pages de référence et les informations concernant l'utilisation.

Manuel de l'utilisateur

ZFV

Introduction Note de l'éditeur

Introduction

■ Signification des symboles

Les éléments de menu apparaissant à l'écran LCD de l'amplificateur sont indiqués entre crochets [aa].

■ Aides visuelles

Indique les points importants pour assurer le parfait fonctionnement du produit, par exemple des précautions d'utilisation et des procédures d'application.

Indique les pages contenant des informations connexes.

Indique des informations utiles pour l'utilisation.

Indique les fonctions pouvant être définies uniquement après être passé du menu SETUP au menu EXP.

ZFV

Manuel de l'utilisateur

SOMMAIRE

Introduction

SOMMAIRE

Introduction

Précautions pour une utilisation sûre 4 Précautions pour une utilisation correcte 5 Note de l'éditeur 7

Format des pages 7

SOMMAIRE 9

SECTION 1 CARACTERISTIQUES 13

ZFV Caractéristiques du capteur avancé 14 Configuration de base 16 Noms et fonctions des éléments 18

SECTION 2 INSTALLATION & CONNEXION 21

Installation et connexion 22 Amplificateur 23

Connexion du noyau en ferrite 23

Installation de l’amplificateur 23

Montage en groupe 27

Section 1 Section 2 Section 3 Section 4

A propos du câble d'E/S 31

Histogrammes 34

Tête du capteur 37

Connexion du noyau en ferrite 37

Installation de l'élément de fixation 37

Installation de la tête de capteur 38

Connexion de la tête de capteur 40

Manuel de l'utilisateur

ZFV

Introduction SOMMAIRE

Introduction

SECTION 3 CONFIGURATION 41

Procédure de paramétrage 42 A propos de la configuration 44

Connaissances élémentaires requises pour utiliser l’appareil 44

Liste des éléments de réglage en mode MENU 46

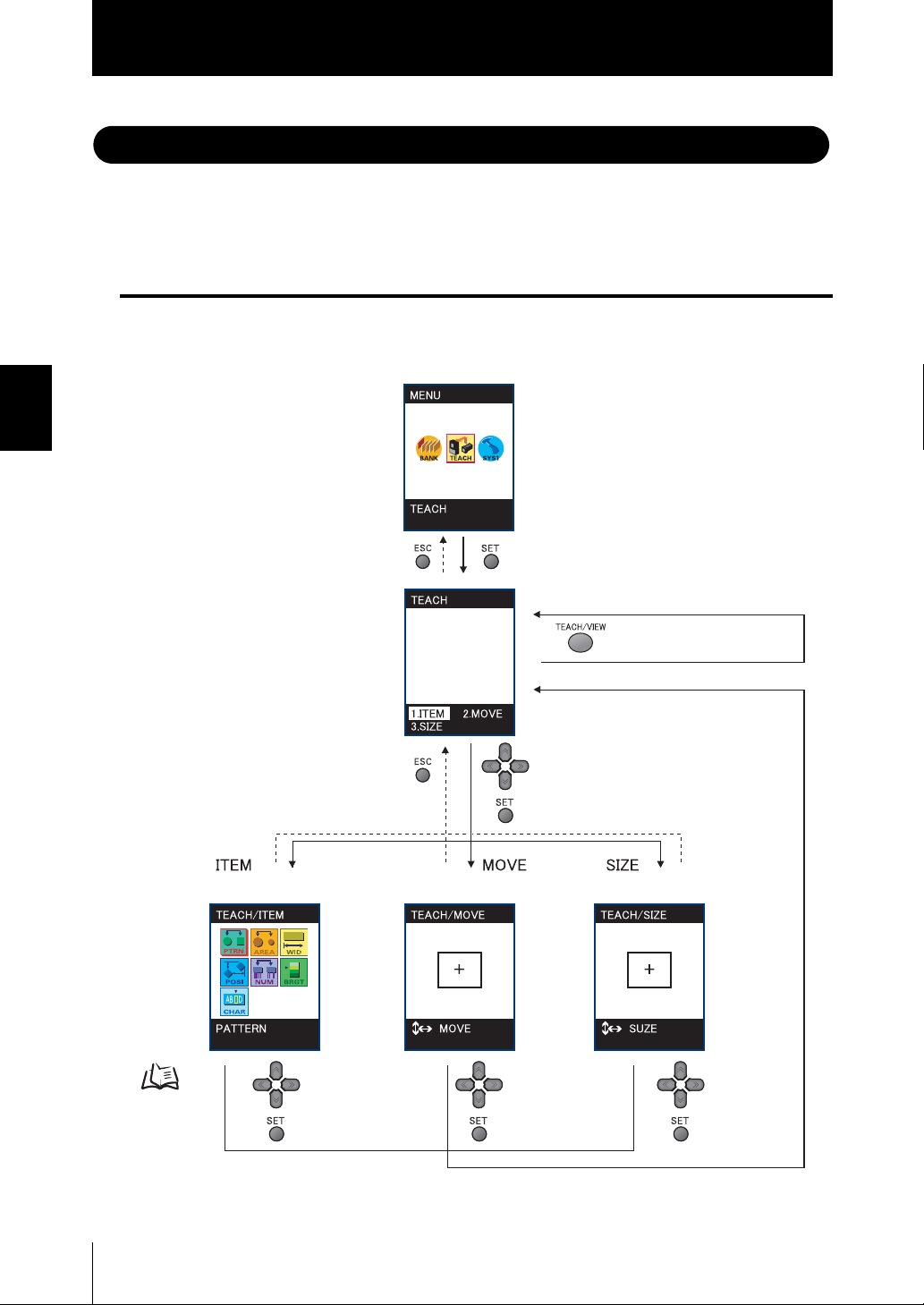

Exécution de l’apprentissage 48

Procédure d'apprentissage 48

Types d'apprentissage 49

Ajustement des valeurs de seuil 53 Exécution de la mesure 57 Définition des banques 58

Commutation de banques 58

Copie de banques 58

Effacement de banques 58

Réglage de la méthode de commutation de banque 58

Configuration de l'environnement système 59

Ajustement de la vitesse de mesure 59

Sélection des temps de mesure 59

Sélection du mode d'apprentissage à partir d'un périphérique externe 59

Réglage/Annulation du mode "Eco" 60

Initialisation des données de configuration 60

Contrôle de la version 60

Changement des conditions d'entrée/sortie 61

Sélection des conditions ON 61

Sortie à une impulsion 61

Définition du temps de retard ON 62

Définition du temps de retard OFF 63

Paramètres dans une connexion étendue d'applications 63

Spécification de l'amplificateur pour entrer le déclencheur de mesure 64

Définition de la présence de la tête de capteur 64

ZFV

Manuel de l'utilisateur

Définition du contenu de la sortie 64

Introduction

SOMMAIRE

Personnalisation des conditions de mesure 65

Eléments communs 65

Introduction

PATTERN/SEARCH, MATCH 66

BRIGHT 67

AREA 68

WIDTH 69

POSITION 70

COUNT 71

CHARA/CHARA 1, CHARA 2 72

SECTION 4 ANNEXE 77

Dépannage 78 Messages d’erreur et solutions 79 Questions et réponses 80 Exécuter la liste d'éléments d'affichage de mode 81 Caractéristiques et dimensions externes 83

Tête du capteur 83

Amplificateur 85

Adaptateurs de montage sur panneau 87

Section 1 Section 2 Section 3 Section 4

Unité de liaison d’amplificateur 88

INDICE 89 Historique des révisions 94

Manuel de l'utilisateur

ZFV

Introduction SOMMAIRE

Introduction

MEMO

ZFV

Manuel de l'utilisateur

Section 1 CARACTERISTIQUES

ZFV Caractéristiques du capteur avancé 14

Configuration de base 16

Noms et fonctions des éléments 18

Section 1 CARACTERISTIQUES

Manuel de l'utilisateur

ZFV

Section 1 ZFV Caractéristiques du capteur avancé

ZFV Caractéristiques du capteur avancé

Section 1 CARACTERISTIQUES

Le capteur ZFV détecte les objets par leur "surface". La méthode de détection des objets se règle facilement grâce au moniteur LCD. Le ZFV intègre également une CCD de 250 000 pixels équivalant aux capteurs de vision industrielle conventionnels. Cela permet de détecter et de reconnaître différents objets rapidement et avec précision, ce qui avait jusqu'ici été effectué visuellement.

■ Reconnaissance de face haut/arrière et orientation des composants électroniques

(1) Caméra compacte

L'éclairage LED intégré et l'objectif sont intégrés à l'élément Tête du capteur compact. La tête de capteur prend peu d'espace.

(2) Installation et réglage faciles

La plage détectable par Tête du capteur peut être vérifiée par le guide lumineux. Ainsi, il est possible de monter la tête de capteur en visualisant la position du guide lumineux et sa mise au point.

ZFV

Manuel de l'utilisateur

Section 1

ZFV Caractéristiques du capteur avancé

(3) Amplificateur de la taille d'une carte de visite

• L'amplificateur est conçu de manière compacte pour être monté dans une grande variété de sites.

Caractéristiques et dimensions externes p.83

• Son moniteur LCD 1,8″couleur, un menu par icônes (nouveau dans l'industrie) et son clavier simple facilitent grandement son utilisation.

Connaissances élémentaires requises pour utiliser l’appareil p.44

• Le ZFV intègre de nombreux outils de mesure, ce qui garantit des applications quasiment illimitées.

Types d'apprentissage p.49

Section 1 CARACTERISTIQUES

Manuel de l'utilisateur

ZFV

Section 1 Configuration de base

Configuration de base

Section 1 CARACTERISTIQUES

La figure ci-dessous présente la Configuration de base de la série ZFV.

Tête du capteur

Détecte les produits sous forme d'images.

• Type champ de vision normal ZFV-SR10

• Type champ de vision large ZFV-SR50

Amplificateur

Utilisé pour contrôler les images et menus, effectuer des traitements de mesures et sortir le résultat du traitement.

• Type monofonction ZFV-A10/-A15

• Type standard ZFV-A20/-A25

Alimentation 24 Vc.c. (+10%, -15%)

Bloc d'alimentation OMRON recommandé (1) Avec 1 amplificateur branché

S82K-01524 (24 Vc.c., 0,6 A)

(2) Avec 2 ou 3 amplificateurs branchés

S82K-05024 (24 Vc.c., 2,1 A)

(3) Avec 4 ou 5 amplificateurs branchés

Préparez le nombre nécessaire d'alimentations (1) et (2) ci-dessus.

Bloc d'alimentation recommandé

■ Configuration étendue d'applications

Il est possible de monter en groupe jusqu'à cinq Amplificateurs. Le montage en groupe de l'Amplificateur permet une plus grande variété d'applications car il est possible de combiner le traitement simultané de plusieurs zones et outils de mesure.

L'image capturée par la Tête du capteur est transférée à l'Amplificateur de gauche, effectuez donc la connexion à l'Amplificateur le plus à droite.

Correct

Incorrect

• Le nombre maximal d'amplificateurs pouvant être connectés est cinq, quel que soit le nombre de Tête du capteur. Il est impossible de brancher six amplificateurs ou plus.

• Alimente tous les amplificateurs montés en groupe.

Correct

Incorrect

ZFV

Manuel de l'utilisateur

Section 1

Configuration de base

● Exemple 1

Dans cette configuration, plusieurs parties d'une image d'une seule Tête du capteur sont mesurées et plusieurs tâches d'inspection sont exécutées.

Exemple : Inspection du nombre de pins

Section 1 CARACTERISTIQUES

● Exemple 2

Dans cette configuration, plusieurs têtes de capteur sont utilisées pour inspecter simultanément plusieurs points d'un objet. Quand le signal TRIG est entré à partir d'un seul amplificateur spécifié, l'amplificateur connecté démarre immédiatement la détection. Le résultat de la détection est intégré à l'amplificateur où le signal TRIG était validé et est exprimé en tant que jugement total.

Exemple) Alignement de produits

Manuel de l'utilisateur

ZFV

Section 1 Noms et fonctions des éléments

Noms et fonctions des éléments

Section 1 CARACTERISTIQUES

Ce qui suit est le nom et la fonction des composants de l'Amplificateur et de la Tête du capteur.

■ Amplificateur

(1) Voyant OUTPUT (sortie)

(2) Voyant RUN (fonctionnement)

(3) Touches de commande

(4) Commutateur de mode des menus

(7) Connecteur de tête de capteur

(6) Moniteur LCD

(5) Sélecteur de mode

(8) Coupleur

(9) Câble d'E/S

(1) Voyant OUTPUT

Le voyant de sortie s'allume quand le signal OUTPUT passe sur ON.

(2) Voyant RUN

Le voyant RUN s'allume ON en mode RUN.

(3) Touches de commande

Les touches de commande servent à définir les conditions de mesure et d'autres informations.

Affichages et fonctions des touches p.45

(4) Commutateur de mode des menus

Ce commutateur sélectionne le menu de paramétrage. STD...Menu Standard. Sélectionnez-le pour définir les éléments minimum requis

pour la mesure.

EXP...Menu Expert. Sélectionnez cet élément pour une configuration plus détaillée.

ZFV

Manuel de l'utilisateur

Section 1

Noms et fonctions des éléments

(5) Sélecteur de mode

Ce commutateur sélectionne le mode de fonctionnement. MENU...Sélectionnez ce mode pour paramétrer des conditions de mesure. ADJ...Sélectionnez ce mode pour régler la valeur seuil de jugement. RUN...Sélectionnez ce mode pour effectuer des mesures.

La sortie est active uniquement quand le mode RUN est sélectionné.

(6) Moniteur LCD

Le moniteur LCD affiche les menus de configuration et les images capturées par la Tête du capteur.

(7) Connecteur de Tête du capteur

Ce connecteur raccorde la Tête du capteur.

(8) Coupleur

Ce connecteur sert à connecter deux ou plusieurs Amplificateurs. Il est situé des deux côtés de l'Amplificateur.

(9) Câble d'E/S

Le câble d'E/S connecte l'amplificateur à l’alimentation et les périphériques externes, tels que capteurs temporisés ou automates programmables.

Section 1 CARACTERISTIQUES

Manuel de l'utilisateur

ZFV

Section 1 Noms et fonctions des éléments

■ Tête du capteur

Section 1 CARACTERISTIQUES

(1) Partie lumineuse

(2) Partie réceptrice

(4) Fixation de tête de capteur

(3) Connecteur

(1) Partie lumineuse

Cette section émet de la lumière.

(2) Partie réceptrice

Cette section capture l'image.

(3) Connecteur

Ce connecteur se raccorde à l'Amplificateur.

(4) Fixation de Tête du capteur

Sert à fixer la Tête du capteur. Cette fixation peut être montée sur n'importe laquelle des quatre surfaces de montage.

(5) Commande de réglage du point de focale

(6) Film de ventilation

(5) Commande de réglage du point de focale

Cette commande sert à ajuster la focale de l'image.

(6) Film de ventilation

Ce film évite que de la condensation se forme sur la face avant.

ZFV

Manuel de l'utilisateur

Section 2 INSTALLATION & CONNEXION

Installation et connexion 22

Amplificateur 23

Connexion du noyau en ferrite 23 Installation de l’amplificateur 23 Montage en groupe 27 A propos du câble d'E/S 31 Histogrammes 34

Tête du capteur 37

Connexion du noyau en ferrite 37 Installation de l'élément de fixation 37 Installation de la tête de capteur 38 Connexion de la tête de capteur 40

Section 2 INSTALLATION & CONNEXION

ZFV

Manuel de l'utilisateur

Section 2 Installation et connexion

Installation et connexion

■ Contrôle de l'environnement d'installation

Lisez "Précautions pour une utilisation sûre" au début de ce manuel et vérifiez l'environnement d'installation.

Section 2 INSTALLATION & CONNEXION

■ Contrôle du site de l'installation

Lisez "Précautions pour une utilisation sûre" au début de ce manuel et vérifiez l'environnement d'installation.

■ A propos de l'alimentation

Avant d'installer et de brancher le capteur avancé, assurez-vous qu'il est hors tension. Lisez aussi "Précautions pour une utilisation sûre" au début de ce manuel et vérifiez l'alimentation et le câblage.

ZFV

Manuel de l'utilisateur

Section 2

Amplificateur

Cette section décrit l'installation de l'amplificateur et le branchement du câble d'E/S.

Avant de brancher/débrancher les périphériques, assurez-vous que le capteur avancé est hors tension. Le capteur avancé peut tomber en panne s'il est connecté ou déconnecté alors qu’il est sous tension.

Connexion du noyau en ferrite

Connectez le noyau en ferrite (fourni avec le capteur avancé) au câble d'E/S de l'amplificateur.

Section 2 INSTALLATION & CONNEXION

Noyau en ferrite

Installation de l’amplificateur

■ Installation sur le rail DIN

Les amplificateurs se montent facilement sur un rail DIN 35 mm.

Rail DIN (vendu séparément) PFP-100N (1 m) PFP-50N (0,5 m) PFP-100N2 (1 m)

Plaque terminale (vendue séparément) PFP-M

ZFV

Manuel de l'utilisateur

Section 2 Amplificateur

● Procédure d'installation

1.Accrochez le connecteur de l'amplificateur

sur le rail DIN.

Section 2 INSTALLATION & CONNEXION

2.Appuyez l'amplificateur sur le rail DIN afin de

verrouiller le crochet côté câble d'E/S.

Appuyez jusqu'à ce que vous l'entendiez s'enclencher.

Commencez toujours par accrocher l’extrémité connecteur de l’amplificateur au rail DIN. Si vous accrochez le câble d'E/S d'abord sur le rail DIN, cela peut gêner le montage de la fixation du rail DIN.

● Procédure de retrait

La section suivante décrit comment retirer l'amplificateur du rail DIN.

Crochet à l’extrémité du connecteur

Crochet sur le câble d'E/S

1.Tirez le crochet du côté du câble d'E/S de

l'amplificateur vers le bas.

2.Soulevez l'amplificateur de l'extrémité câble

d'E/S et retirez-le du rail DIN.

Crochet sur le câble d'E/S

ZFV

Manuel de l'utilisateur

Section 2

Amplificateur

■ Montage sur panneau

Les adaptateurs de montage sur panneau (vendus séparément, ZS-XPM1) permettent de monter l'amplificateur sur un panneau.

Adaptateurs de montage sur panneau p.87

1.Repoussez l'amplificateur de l'arrière du

panneau vers l'avant.

2.Installez les petits adaptateurs sur les quatre

orifices situés sur l'amplificateur.

Adaptateur de montage sur panneau

Panneau

Section 2 INSTALLATION & CONNEXION

3.Installez les adaptateurs longs sur les deux

orifices situés sur le petit adaptateur de montage.

ZFV

Manuel de l'utilisateur

Adaptateur de montage sur panneau

Section 2 Amplificateur

4.Installez l'amplificateur avec les adaptateurs

de montage fixés sur le panneau par l'avant.

Prenez garde à ne pas pincer le câble d'E/S.

Section 2 INSTALLATION & CONNEXION

5.Accrochez les crochets de la fixation sur les

deux orifices des petits adaptateurs de montage et serrez les vis.

Panneau

Fixation

6.Vérifiez que l'amplificateur est solidement

fixé sur le panneau.

ZFV

Manuel de l'utilisateur

Montage en groupe

Il est possible de monter en groupe jusqu'à cinq amplificateurs.

Configuration étendue d'applications p.16

Section 2

Amplificateur

■ Installation sur le rail DIN

Les amplificateurs se montent facilement sur un rail DIN 35 mm.

● Procédure d'installation

1.Installez l'amplificateur sur le rail DIN.

p. 27

Section 2 INSTALLATION & CONNEXION

Rail DIN (vendu séparément) PFP-100N (1 m) PFP-50N (0,5 m) PFP-100N2 (1 m)

Plaque terminale (vendue séparément) PFP-M

2.Ouvrez le couvercle des connecteurs sur

l’amplificateur.

Faites glisser le couvercle pour le retirer.

Unité de liaison d’amplificateur

3.Insérez l'unité de liaison d’amplificateur dans

le connecteur de l'amplificateur.

4.Faites glisser l'amplificateur et insérez-le dans le connecteur de l'unité de liaison

d’amplificateur.

ZFV

Manuel de l'utilisateur

Section 2 Amplificateur

● Procédure de retrait

1.Faites glisser l'amplificateur et retirez-le du

connecteur de l'unité de liaison d’amplificateur.

Section 2 INSTALLATION & CONNEXION

2.Faites glisser l'unité de liaison d’amplificateur

et retirez-la du connecteur de l'amplificateur.

3.Installez le couvercle du coupleur de

l'amplificateur.

4.Tirez le crochet du côté du câble d'E/S vers le

bas.

Unité de liaison d’amplificateur

5.Soulevez l'amplificateur de l'extrémité câble

d'E/S et retirez-le du rail DIN.

Crochet sur l'extrémité du câble d'E/S

ZFV

Manuel de l'utilisateur

Section 2

Amplificateur

■ Montage sur panneau

Les adaptateurs de montage sur panneau (vendus séparément, ZS-XPM1/XPM2) permettent de monter l'amplificateur sur un panneau.

Adaptateurs de montage sur panneau p.87

1.Installez l'amplificateur sur le rail DIN.

p. 27

En cas de montage sur un panneau, assurez-vous d'installer le rail DIN à l'arrière de l'amplificateur.

2.Repoussez l'amplificateur de l'arrière du

panneau vers l'avant.

3.Installez les petits adaptateurs sur les quatre

orifices situés sur l'amplificateur.

Installez les petits adaptateurs de montage sur tous les amplificateurs montés en groupe.

Section 2 INSTALLATION & CONNEXION

Panneau

Adaptateur de montage sur panneau

ZFV

Manuel de l'utilisateur

Section 2 Amplificateur

4.Installez les adaptateurs longs sur les deux

orifices situés sur le petit adaptateur de montage.

Installez les longs adaptateurs de montage seulement des deux côtés des amplificateurs montés en groupe.

Section 2 INSTALLATION & CONNEXION

5.Installez l'amplificateur avec les adaptateurs

de montage fixés sur le panneau par l'avant.

Prenez garde à ne pas pincer le câble d'E/S.

Adaptateurs de montage sur panneau

Panneau

6.Accrochez les crochets de la fixation sur les

deux orifices des petits adaptateurs de montage et serrez les vis.

Placez les deux fixations sur tous les amplificateurs montés en groupe.

7.Vérifiez que les amplificateurs sont solide-

ment fixés sur le panneau.

Fixation

ZFV

Manuel de l'utilisateur

A propos du câble d'E/S

Ce qui suit présente les fils composant le câble d'E/S.

Section 2

Amplificateur

Marron

Bleu

Noir

Orange

Bleu clair

Jaune

Rose

Gris

Vert

Rouge Violet

Blanc

* : activé uniquement en mode RUN

(1) Alimentation (2) MASSE (3) SORTIE * (4) ENABLE (5) ERROR (6) TEACH*

(7) TRIG* (8) BANK1* (9) BANK2* (10) BANK3*

Inutilisé Inutilisé

(1) Alimentation

Connecté à l'alimentation. Utilisez une source d'alimentation c.c. intégrant une procédure de correction (circuit de tension ultra-faible) pour éviter les surtensions.

Section 2 INSTALLATION & CONNEXION

Bloc d'alimentation recommandé p.16

Câblez l'alimentation séparément des autres appareils. Les câbler ensemble ou les placer dans le même conduit peut provoquer une induction, ce qui entraînerait des dysfonctionnements ou des dommages.

(2) GND (masse)

La borne GND est la borne d'alimentation 0V.

(3) OUTPUT (sortie de commande)

Sort les résultats du jugement. Ce fil est interverrouillé avec la DEL OUTPUT.

(4) ENABLE (sortie activée)

Passe à ON quand le capteur est prêt pour la mesure.

(5) ERROR (sortie d'erreur)

Passe à ON quand une erreur est générée.

Messages d’erreur et solutions p.79

ZFV

Manuel de l'utilisateur

Section 2 Amplificateur

(6) TEACH (entrée d'apprentissage)

Il y a deux modes d'apprentissage, l'apprentissage pièce arrêtée et l'apprentissage pièce en mouvement. Ces modes d'apprentissage peuvent être sélectionnés dans le menu.

Sélection du mode d'apprentissage à partir d'un périphérique externe p.59

Section 2 INSTALLATION & CONNEXION

(7) TRIG (entrée de déclenchement de mesure)

Il existe deux modes de mesure, la mesure synchrone et la mesure continue. Vous sélectionnez dans le menu le mode de mesure à utiliser.

Sélection des temps de mesure p.59

(8) BANK1 (entrée commutation banque 1)

(9) BANK2 (entrée commutation banque 2)

(10) BANK3 (entrée commutation banque 3)

A propos de la commutation de banque

Histogrammes p.34

■ Schémas des circuits d'entrées/sorties

Type de sortie NPN (ZFV-A10/A20)

●

Marron

Alimentation (24 Vc.c.)

Noir

Orange

Bleu clair

Bleu

OUTPUT

ENABLE

ERROR

Masse (0 V)

Charge

24Vc.c.

Circuits internes

ZFV

Manuel de l'utilisateur

Jaune

Rose

Gris

Ver t

Rouge

TEACH

TRIG

BANK1

BANK2

BANK3

● Type de sortie PNP (ZFV-A15/A25)

Section 2

Amplificateur

Circuits internes

Marron

Jaune

Rose

Gris

Ver t

Rouge BANK3

Bleu

Bleu clair

Orange

Noir

Alimentation (24 Vc.c.)

TEACH

TRIG

BANK1

BANK2

GND(0V)

ERROR

ENABLE

OUTPUT

Section 2 INSTALLATION & CONNEXION

24 Vc.c.

Charge

ZFV

Manuel de l'utilisateur

Section 2 Amplificateur

Histogrammes

Ce qui suit présente les histogrammes en cas de communication avec des appareils externes.

■ Mesure

Section 2 INSTALLATION & CONNEXION

Mesure continue

●

La mesure est réalisée en continu tant que le signal TRIG est à ON. Le résultat est mis à jour et sorti vers les appareils externes à chaque cycle de mesure.

TRIG

OUTPUT

ENABLE

OFF

To ut

Tout : cycle de mesure Le cycle de mesure change en fonction de ce paramètre.

● Mesure synchrone

La mesure n'est réalisée qu'une fois avec passage du signal TRIG de OFF à ON, et le résultat est sorti.

TRIG

OUTPUT

ENABLE

• La largeur ON minimum du signal de déclenchement (TRIG) est 1 ms.

• Le signal OUTPUT est maintenu jusqu’à la mise à jour suivante des résultats de mesure. Notez cependant que quand une sortie à une impulsion est paramétrée, le signal OUTPUT est maintenu pour la durée prédéfinie.

OFF

To ut

Tout : temps de mesure. Le temps de mesure change en fonction de ce paramètre.

Sortie à une impulsion p.61

ZFV

Manuel de l'utilisateur

Section 2

Amplificateur

■ Apprentissage

Apprentissage pièce arrêtée

●

L'apprentissage est effectué en fonction de l'entrée de signal TRIG après que le signal TEACH ait été entré de l'extérieur. La mesure n'est pas réalisée pendant l'exécution de l'apprentissage. Ne déplacez pas la pièce avant la fin de l'apprentissage.

Section 2 INSTALLATION & CONNEXION

TEACH

TRIG

ENABLE

ERROR

OFF

(1)

(4)

(2)

Pendant la procédure

d'apprentissage

(8)

(5)

(6) (7)

(1) Passez le signal TEACH à ON.

(2) Contrôlez que le signal ENABLE est à OFF.

(3) Assurez-vous que la pièce à mémoriser est dans la zone d'apprentissage.

(4) Validez le signal TRIG de l'extérieur.

(5) Le signal ENABLE passe à ON une fois l'apprentissage terminé. Vérifiez alors l'état

du signal ERROR.

(6) Quand l'apprentissage a réussi, le signal ERROR reste sur OFF.

(7) Quand l'apprentissage échoue, le signal ERROR passe à ON.

(8) Passez le signal TEACH à OFF et terminez la procédure d'apprentissage.

Si l'apprentissage échoue, le système retourne à l'état précédant l'apprentissage. Exécutez à nouveau l’apprentissage. Si le signal TEACH passe à OFF avant la fin de l'opération, l'apprentissage est désactivé.

ZFV

Manuel de l'utilisateur

Section 2 Amplificateur

● Apprentissage pièce en mouvement

Utilisez ce mode d'apprentissage lorsque l’objet ne peut pas être arrêté. L'apprentissage est divisé et effectué en synchronisation avec le signal TRIG après que le signal TEACH ait été validé de l'extérieur. L'apprentissage doit être exécuté six fois. La mesure n'est pas réalisée pendant l'exécution de l'apprentissage.

Section 2 INSTALLATION & CONNEXION

TEACH

TRIG

ENABLE

ERROR

OFF

(1) Passez le signal TEACH à ON de l'extérieur.

(2) Contrôlez que le signal ENABLE est à OFF.

(3) Entrez le signal TRIG au moment où la mesure de la pièce doit être mémorisée.

(4) Répétez l'étape (3) six fois. (Les déclenchements d'entrées après la septième fois

sont ignorés.)

(5) Le signal ENABLE passe à ON une fois l'apprentissage terminé. Vérifiez alors l'état

du signal ERROR.

(6) Quand l'apprentissage a réussi, le signal ERROR reste sur OFF.

(7) Quand l'apprentissage échoue, le signal ERROR passe à ON.

(8) Passez le signal TEACH à OFF et terminez la procédure d'apprentissage.

(1)

(3)

(2)

Min.150 ms

(4)

Pendant la procédure

d'apprentissage

(8)

(5)

(6) (7)

■ Commutation de banque

Il est possible de commuter entre les numéros de banques quand les banques BANK1 à BANK3 sont connectées comme suit.

N° de banque BANK1 BANK2 BANK3

BANK1 OFF OFF OFF

BANK2 ON OFF OFF

BANK3 OFF ON OFF

BANK4 ON ON OFF

BANK5 OFF OFF ON

BANK6 ON OFF ON

BANK7 OFF ON ON

BANK8 ON ON ON

ZFV

Manuel de l'utilisateur

Section 2

Tête du capteur

Cette section décrit l’installation et le branchement de la tête de capteur.

Connexion du noyau en ferrite

Connectez le noyau en ferrite (fourni avec le capteur avancé) au côté connecteur de la tête de capteur.

Noyau en ferrite

Installation de l'élément de fixation

Section 2 INSTALLATION & CONNEXION

Connectez la fixation (fournie avec le capteur avancé) au côté de la tête de capteur.

■ Procédure d'installation

Cette fixation peut être montée sur n'importe laquelle des quatre surfaces de montage.

Fixation

1.Alignez les deux crochets de la fixation avec

les deux rainures du boîtier de la tête de capteur (côté émetteur lumineux).

2.Enfoncez l'autre crochet.

Appuyez jusqu'à ce que vous l'entendiez s'enclencher.

Rainures

Crochet

3.Vérifiez que l'élément de fixation est

solidement montée sur la tête de capteur.

ZFV

Manuel de l'utilisateur

Section 2 Tête du capteur

■ Procédure de retrait

Insérez un tournevis de type conventionnel dans un orifice (un des deux orifices) entre la fixation et le boîtier de la tête de capteur, puis retirez la fixation.

Section 2 INSTALLATION & CONNEXION

Installation de la tête de capteur

Cette section décrit l’installation de la tête de capteur. La plage de détection de la tête de capteur peut être vérifiée par le guide lumineux. Effectuez le montage de sorte que la pièce à inspecter se trouve dans le cadre formé par le guide lumineux.

Fixation

■ Distance d'installation

Les graphiques suivants indique la relation entre la plage de détection et la distance de réglage pour chaque modèle de tête de capteur. Les valeurs diffèrent en fonction de chaque modèle de tête de capteur, contrôlez donc le modèle avant d'utiliser ces graphiques.

Lecture des graphiques

"H" se réfère à la largeur suivante.

Plage de détection

(H)

•ZFV-SR10

Réglage de la distance L (mm)

100

410

Plage de détection H (en mm)

Détails de la plage de détection

p. 84

Plage de détection H

(en mm)

534

637

740

844

949

Réglage de la distance

L (mm)

ZFV

Manuel de l'utilisateur

•ZFV-SR50

Réglage de la distance L (mm)

300

100

910 60

Plage de détection H (en mm)

(Exemple) Quand vous utilisez une tête ZFV-SR50 à une plage de détection de 25 mm requise pour localiser l'objet à détecter, le réglage de distance devient 95 mm.

Tête du capteur

Plage de détection H

(en mm)

10 38

15 57

20 76

25 95

30 115

35 134

40 157

45 174

50 194

Réglage de la distance

Section 2

L (mm)

Section 2 INSTALLATION & CONNEXION

Support de travail

Plage de détection H

Réglage de la distance L

● A propos de l'installation pour des pièces réfléchissantes

Installez la tête de capteur à un angle permettant d'éviter la capture de la lumière réfléchie par le capteur.

Lumière de réflexion miroir

Signal guide

ZFV

Manuel de l'utilisateur

Section 2 Tête du capteur

■ Procédure d'installation

1.Installez la tête de capteur à la distance d'installation obtenue à l'aide des

graphiques ci-dessus.

2.Tournez la commande focale vers la droite et

la gauche pour ajuster la focale.

Section 2 INSTALLATION & CONNEXION

La focale peut être vérifiée à l'aide du guide lumineux vert. Ajustez-la de manière à régler très précisément le guide lumineux.

• Vers la droite :focus sur les parties éloignées.

• Vers la gauche :focus sur les parties proches.

Par défaut, focus sur le point le plus éloigné.

Avant de tourner la commande de focale vers la droite ou la gauche, assurez-vous que le guide lumineux ne se trouve pas sur les positions limites en haut et en bas. La commande de réglage du point de focale est un résistor variable à plusieurs tours. Cependant, la commande cesse de tourner quand les positions limites en haut et en bas sont atteintes. Ne forcez pas exagérément pour tourner la commande sur les positions limites car vous pourriez endommager la commande.

Connexion de la tête de capteur

Cette section décrit la connexion de l'amplificateur.

• Avant de brancher/débrancher la tête de capteur, assurez-vous que l'amplificateur est hors tension. La tête de capteur peut tomber en panne si elle est connectée ou déconnectée alors qu’elle est sous tension.

• Ne touchez pas aux bornes à l’intérieur du connecteur.

Commande de réglage du point de focale

■ Connexion de la tête de capteur

Insérez le connecteur de tête de capteur dans le connecteur correspondant sur l'amplificateur.

■ Déconnexion de la tête de capteur

Tirez la tête de capteur tout en enfonçant les crochets des deux côtés de son connecteur.

ZFV

Manuel de l'utilisateur

Section 3 CONFIGURATION

Procédure de paramétrage 42

A propos de la configuration 44

Connaissances élémentaires requises pour utiliser l’appareil 44 Liste des éléments de réglage en mode MENU 46

Exécution de l’apprentissage 48

Procédure d'apprentissage 48 Types d'apprentissage 49

Ajustement des valeurs de seuil 53

Exécution de la mesure 57

Définition des banques 58

Commutation de banques 58 Copie de banques 58 Effacement de banques 58 Réglage de la méthode de commutation de banque 58

Configuration de l'environnement système 59

Ajustement de la vitesse de mesure 59 Sélection des temps de mesure 59 Sélection du mode d'apprentissage à partir d'un périphérique externe 59 Réglage/Annulation du mode "Eco" 60 Initialisation des données de configuration 60 Contrôle de la version 60

Changement des conditions d'entrée/sortie 61

Sélection des conditions ON 61 Sortie à une impulsion 61 Définition du temps de retard ON 62 Définition du temps de retard OFF 63

Paramètres dans une connexion étendue d'applications 63

Spécification de l'amplificateur pour entrer le déclencheur de mesure 64 Définition de la présence de la tête de capteur 64 Définition du contenu de la sortie 64 Eléments communs 65 PATTERN/SEARCH, MATCH 66 BRIGHT 67 AREA 68 WIDTH 69 POSITION 70 COUNT 71 CHARA/CHARA 1, CHARA 2 72

Section 3 CONFIGURATION

Manuel de l'utilisateur

ZFV

Section 3

Installation et connexion

Ajustement de l'image

cution de l'apprentissage

Param

tres dans une connexion

tendue d'applications

E/S externe

Ajuster les valeurs de seuil

Effectuer la mesure

Procédure de paramétrage

Installation et connexion

Régler la tête de capteur et l'amplificateur.

Section 3 CONFIGURATION

Préparation à la mesure

Ajustement de l'image

Ajuster la focale de l'image.

(uniquement quand les amplificateurs sont montés en groupe)

Param

Définir les détails du traitement pour chaque amplificateur.

ExExécution de l'apprentissage

Exécuter l'apprentissage et enregistrer les critères d'évaluation.

Mise en marche

ètres dans une connexion

SECTION 2 INSTALLATION & CONNEXION

étendue d'applications

p. 63

p. 48

p. 22

p. 40

E/S externe

Paramétrage des conditions de mesure

Définir comment sont sorties les valeurs de mesure.

Ajuster les valeurs de seuil

Ajuster les valeurs de seuil pour évaluer le résultat de la mesure.

Effectuer la mesure

Application des paramètres,

exécution de la mesure

ZFV

Manuel de l'utilisateur

p. 61

p. 53

p. 57

Définition des banques

finition des banques

Le capteur avanc

ne fonctionne

pas correctement

Configuration de l'environnement syst

Changement des conditions d'entr

e/sortie

En cas de doute

Un message d'erreur est apparu

Personnalisation des conditions de mesure

Modification de l'image affich

Effacement de toutes les donn

Contr

le de la version

Utiliser plusieurs banques pour commuter.

Section 3

Procédure de paramétrage

p. 58

Configuration de l'environnement syst

Utilisation appliquée des fonctions

Changement des conditions d'entr

ée/sortie

Personnalisation des conditions de mesure

Configuration avancée

Modification de l'image affich

Changer les détails à afficher sur le moniteur LCD pendant la mesure.

Effacement de toutes les donn

Initialiser l'amplificateur.

ème

Ajustement de la vitesse de mesure p.59 Sélection des temps de mesure p.59 Sélection du mode d'apprentissage à partir d'un périphérique externe p.59 Réglage/Annulation du mode "Eco" p.60

Section 3 CONFIGURATION

p. 61

p. 65

ée

p. 57

ées

p. 60

Contr

Fonctions supplémentaires

ôle de la version

Contrôler la version de l'amplificateur.

Quand un problème se produit

Le capteur avanc pas correctement

En cas de doute

Dépannage p.78

Questions et réponses p.80

é ne fonctionne

p. 60

Un message d'erreur est apparu

Messages d’erreur et solutions p.79

Manuel de l'utilisateur

ZFV

Section 3 A propos de la configuration

A propos de la configuration

Connaissances élémentaires requises pour utiliser

l’appareil

■ Changement de mode

Vous disposez des 3 modes de fonctionnement suivants. Passez au mode désiré avant

Section 3 CONFIGURATION

de démarrer l'appareil. Sélectionnez un mode de fonctionnement à l'aide du commutateur de mode.

Mode Description

Mode MENU Ce mode sert à exécuter l'apprentissage ou à définir les conditions de mesure.

Mode ADJ Ce mode sert au réglage des valeurs seuils d'évaluation.

Mode RUN Ce mode sert à exécuter la mesure en elle-même.

■ Commutation des menus

Le menu MODE comprend deux modes de configuration. Sélectionnez le menu correspondant à vos besoins. Pour changer de menu, utilisez le commutateur de mode des menus.

Menu de configuration Description

Menu STD Il s'agit du menu standard.

Commencez par définir les conditions de mesure dans ce menu.

Menu EXP Il s'agit du menu expert.

Utilisez ce menu pour effectuer des paramétrages plus précis.

ZFV

Manuel de l'utilisateur

Section 3

A propos de la configuration

■ Affichages et fonctions des touches

Utilisez les touches de commande pour effectuer des réglages tout en affichant les menus et l'image sur le moniteur LCD.

● Affichage

Les informations affichées ici apparaissent différemment selon le mode de fonctionnement.

• Mode MENU • Mode ADJ/Mode RUN

Numéro de banque et élément de mesure

Elément de réglage

Jugement

Section 3 CONFIGURATION

Paramètres L'élément actuellement sélectionné apparaît en inversé.

●Fonctions des touches

Touche Description

Touche

GAUCHE

Touche

DROITE

Touche HAUT Touche BAS

Touche TEACH/ VIEW

Touche SET • Sélectionne les menus.

Les fonctions de ces touches diffèrent selon le mode de fonctionnement. En mode MENU : déplacement dans les menus. En mode ADJ : changement d'élément à ajuster (type de valeur seuil). En mode RUN : changement des informations affichées (type de valeur de mesure).

Les fonctions de ces touches diffèrent selon le mode de fonctionnement. En mode MENU : déplacement entre les menus, sélection de paramètres et réglage de valeurs numériques. En mode ADJ : changement des valeurs numériques.

Les fonctions de ces touches diffèrent selon le mode de fonctionnement. En mode MENU : exécute l’apprentissage. En mode RUN et ADJ : commute l'écran affiché.

• Sélectionne/applique des éléments.

Valeur seuil ou résultat de mesure

Touches de commande

Touche ESC Retourne au menu précédent.

Manuel de l'utilisateur

ZFV

Section 3 A propos de la configuration

Liste des éléments de réglage en mode MENU

Ce qui suit présente les éléments de réglage en mode MENU Les informations apparaissent différemment selon le menu de configuration sélectionné (STD ou EXP). Utilisez le sélecteur de menu pour sélectionner le menu de configuration adapté à vos besoins.

Mode MENU

Section 3 CONFIGURATION

TEACH

BANK

SYS1

ITEM

BANKSET

Contenu du réglage

PATTERN SEARCH, MATCH-

BRIGHT --

(*1)

AREA

(*1)

WIDTH

POSITION

COUNT

CHARA

(*1)

Elément de sélection/plage de réglageValeur par défaut

CHARA 1, CHARA 2

Pages

p. 49 p. 50 p. 50 p. 51 p. 51 p. 51 p. 52

(*1) Ces menus n'apparaissent que sur les amplificateurs de type standard.

MOVE --

SIZE --

BANQUE BANK1 à BANK8BANK1

COPY --

CLEAR --

SWITCH KEY, I/OKEY

IMAGE RATE

MEAS TYPE TRIG, CONTINUETRIG

TEACH TYPE STATIONARY, MOVING

ECO MODE ON, OFFON

NORMAL

STATIONARY

FINE, NORMAL, HIGH SPEED

p. 48 p. 48

p. 58

p. 58 p. 58 p. 58

p. 59 p. 59 p. 59 p. 60

(*2)

CUSTM

[ITEM]:[SEARCH]

[ITEM]:[MATCH]

[ITEM]:[BRIGHT]

[ITEM]:[AREA]

[ITEM]:[WIDTH]

LIGHT --

(*3)

PARTIAL

ROTATION 10 , 20 , 30 , 45

METHOD AVERAGE AVERAGE, DEVIATION

COLOR

BINARY

COLOR

DIRECTION

---

--SEARCH AREA

BLACK, WHITEWHITE

0 à 255-

BLACK, WHITEWHITE

(*2) L'affichage des détails des éléments à partir de [CUSTOM] diffèrent selon l'élément sélectionné dans [ITEM]. (*3) Ce menu n'apparaît que quand une tête de capteur prenant en charge l'analyse partielle est branchée.

ZFV

Manuel de l'utilisateur

p. 65

p. 66 p. 66

p. 66

p. 67

p. 68 p. 68

p. 69 p. 69

Section 3

A propos de la configuration

SYS2

[ITEM]:[POSITION]

[ITEM]:[COUNT]

[ITEM]:[CHARACTER1]

MODE DTL

[ITEM]:[CHARACTER2]

MODE DTL

OUTPUT

Contenu du réglage

COLOR

DIRECTION

COLOR

DIRECTION

MODEL - -

COLOR BLACK BLACK, WHITE

DIRECTION

SEARCH AREA - -

MDL DIV

MODEL - -

COLOR BLACK BLACK, WHITE

DIRECTION

SEARCH AREA - -

ON STATUS OK ON, NG ONNG ON

ONE SHOT OFF, ONOFF

ON DELAY 0 à 2550

OFF DELAY 0 à 2550

OUTPUT TIME 0 à 2550

1LINE NORMAL

Elément de sélection/plage de réglageValeur par défaut

BLACK, WHITEWHITE

NONE, MODEL, EDGE-MODE

1LINE SHORT, 1LINE NORMAL, 1LINE LONG, 2LINE SHORT, 2LINE NORMAL

NONE, MODEL, EDGE-MODE

Pages

p. 70 p. 70

p. 71 p. 71

p. 73 p. 73 p. 74 p. 74 p. 75

p. 72

p. 73 p. 73

p. 74 p. 74 p. 75

p. 61 p. 62

p. 62 p. 63 p. 62

Section 3 CONFIGURATION

ALL CLEAR --

VERSION --

LINKSET

(*4)

TRIG I/O, LINKI/O

HEAD USE, NOT USEUSE

OUTPUT ALL, EACHEACH

(*4) Ce menu apparaît uniquement quand des amplificateurs sont montés en groupe.

Manuel de l'utilisateur

p. 60 p. 60

p. 64 p. 64 p. 64

ZFV

Section 3 Exécution de l’apprentissage

Exécution de l’apprentissage

Exécutez l'apprentissage et définissez les conditions de mesure. Projetez l'image à utiliser comme image de référence, et les détails définis dans le menu d'apprentissage sont utilisés comme référence dans le jugement.

Procédure d'apprentissage

Il existe deux manières d'exécuter l'apprentissage, par touche et par signaux externes.

Section 3 CONFIGURATION

Voici une procédure d'apprentissage par touches.

Réglage des détails d'apprentissage

p. 49

● Exécution de l'apprentissage

Déplacement de la position de la surface d'apprentissage

●Configuration des conditions d'apprentissage

Changement de la taille de la surface d'apprentissage

ZFV

Manuel de l'utilisateur

Section 3

Exécution de l’apprentissage

Types d'apprentissage

Sélectionnez le type d'apprentissage en fonction du contenu de détection. Les informations affichées diffèrent en fonction du modèle d'amplificateur utilisé.

Contenu de détection Type d'apprentissage à sélectionner Pages

Motif/modèle/présence PATTERN/SEARCH, MATCH p. 49, p. 50

Luminosité/rayures, salissures

Taille/zone AREA* p. 50

Largeur WIDTH* p. 51

Position POSITION* p. 51

Nombre COUNT* p. 51

Caractères CHARA/CHARA 1, CHARA 2* p. 52

* : Ces outils sont affichés uniquement en cas d'utilisation d'un amplificateur de type standard.

Mode MENU -[ITEM]

Outil Description

PATTERN SEARCH Sélectionnez cet outil pour détecter la présence d'une pièce.

BRIGHT p. 50

Cet élément prend en charge les pièces orientées à un angle de ±45°. Mémorisez le motif d'image à détecter, et enregistrez ce motif comme modèle. Le jugement est réalisé que le modèle enregistré soit ou pas dans l'image détectée. Exemple : Reconnaissance par présence d'une marque

Elément non défectueux

Modèle

Exemple d'application

Détection de la présence de logos

Reconnaissance de face haut/arrière et orientation des composants électroniques

Section 3 CONFIGURATION

La mesure est instable quand il y a deux modèles identiques ou plus. Enregistrez des modèles uniques dans l'écran ou diminuez la plage de recherche.

Modification de la zone de recherche p.75

Manuel de l'utilisateur

ZFV

Section 3 Exécution de l’apprentissage

PATTERN MATCH Sélectionnez cet outil pour détecter des formes et

Section 3 CONFIGURATION

Outil Description

reconnaître différents objets. Le jugement a lieu en comparant le niveau de correspondance entre un modèle enregistré et la pièce cible. Par rapport à [SEARCH], une détection plus précise est possible et des pièces plus grandes peuvent être détectées. Notez cependant que cet élément n'accepte pas les pièces inclinées.

Elément non défectueux

Modèle

La mesure est instable quand il y a deux modèles identiques ou plus. Enregistrez des modèles uniques dans l'écran ou diminuez la plage de recherche.

Modification de la zone de recherche p.75

Exemple d'application

Reconnaissance de différentes sortes de feuille d'instruction

BRIGHT Sélectionnez cet outil pour détecter la luminosité (densité)

ou des rayures/salissures sur des pièces homogènes. Définissez la surface d'apprentissage sur la partie désirée de la pièce pour détecter la luminosité et exécuter l'apprentissage.

Elément non défectueux

Zone d’apprentissage Insérez une surface limitée de la pièce.

NG NG

AREA* Sélectionnez cet outil pour reconnaître les objets par taille

(surface). Définissez la surface d'apprentissage sur la partie désirée de la pièce pour détecter la taille (surface) et exécuter l'apprentissage.

Zone d’apprentissage

Détection de rayures/ salissures dans des feuilles Contrôle de l'éclairage des voyants

Détection de la présence de filetages de vis Inspection de manques en confection Détection de la présence de soudure

Mesure de surface sur cette partie

ZFV

Manuel de l'utilisateur

Section 3

Exécution de l’apprentissage

Outil Description

WIDTH * Sélectionnez cet outil pour détecter largeur et intervalle.

Définissez la surface d'apprentissage sur la pièce pour effectuer la mesure et exécuter l'apprentissage.

Exemple : Pour mesurer la largeur

A définir de sorte qu'il y ait deux changements de luminosité dans la zone de détection, par exemple "clair à sombre" ou "sombre à clair".

POSITION

* Sélectionnez cet outil pour détecter la position d'une pièce.

Définissez la surface d'apprentissage sur la pièce pour effectuer la mesure et exécuter l'apprentissage. Le contour de la pièce est détecté et le jugement a lieu en comparant ses coordonnées aux coordonnées de référence.

Exemple :

Exemple d'application

Détection de largeur de fil sur les condensateurs ou d'autres composants électroniques Détection de fils pliés Détection d'étiquettes mal positionnées

Section 3 CONFIGURATION

Détection d'étiquettes mal positionnées

Zone d’apprentissage

A définir de sorte qu'il y ait un changement de luminosité dans la zone de détection, par exemple "clair à sombre" ou "sombre à clair".

COUNT* Sélectionnez cet outil pour compter le nombre de pièces.

Définissez la surface d'apprentissage sur la pièce pour effectuer la détection et exécuter l'apprentissage. Les fronts de la zone d'apprentissage sont détectés et le jugement s'effectue en comparant le nombre de fronts à une valeur référence.

Exemple : Pour détecter le nombre de fils

Un changement de luminosité du type "clair à sombre" ou "sombre à clair" est comptabilisé comme "1". Dans l'exemple ci-dessus, le compte est "4".

Détection du nombre de fils Comptage des câbles

Manuel de l'utilisateur

ZFV

Section 3 Exécution de l’apprentissage

CHARA* CHARA 1 Sélectionnez cet outil pour détecter la présence d'une

Section 3 CONFIGURATION

Outil Description

chaîne entière de caractères imprimée sur un arrière-plan standard. Le jugement s'effectue en comparant les changements de densité (luminosité) d'une chaîne de caractères mémorisée. Les omissions de caractères, erreurs, points manquants, etc. ne peuvent pas être détectés.

Zone d’apprentissage

Exemple :

NG car il n'y a pas de chaîne de caractères

CHARA 2 Sélectionnez cet élément pour détecter l'omission de

caractères individuels. Les erreurs de caractères, points manquants, etc. ne peuvent pas être détectés.

Zone d’apprentissage

Exemple :

Exemple d'application

Détection de la présence d'une chaîne de caractères telle que la date "A consommer avant"

Détection de caractère manquant dans une chaîne de caractères telle que la date "A consommer avant"

NG car "1" manque

* : Apparaît uniquement en cas d'utilisation d'un amplificateur de type standard.

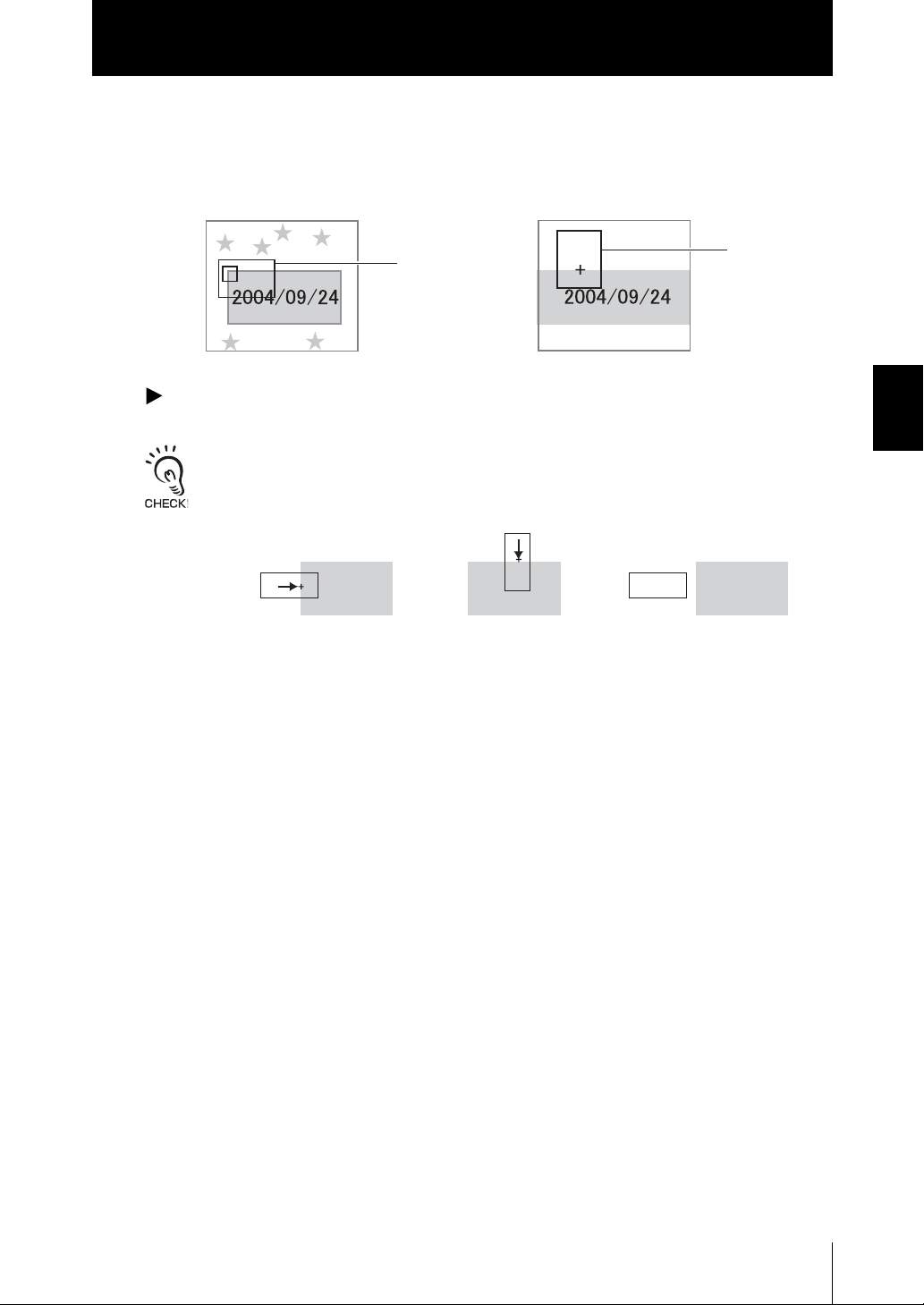

A propos de la zone d'apprentissage pour [CHARA] Pour la zone d'apprentissage quand la position d'impression est mal positionnée, définissez une zone dans laquelle la chaîne de caractères peut éventuellement être imprimée au mauvais endroit. (Assurez-vous cependant de définir une zone ayant un arrière-plan plein.) Si une zone très proche de la chaîne de caractères sans marge est définie, le capteur ne pourra pas suivre de décalage dans la position d'impression.

Correct

Tout décalage de la position d'impression à l'intérieur de la zone d'apprentissage sera jugé OK.

Incorrect

Quand la zone d'apprentissage est définie très proche du caractère et sans marge, le caractère dépasse de la zone d'apprentissage et il est donc jugé comme NG.

ZFV

Manuel de l'utilisateur

Section 3

Ajustement des valeurs de seuil

Les valeurs de seuil déterminent la plage des jugements OK. Ajustez les valeurs de seuil se rapportant aux résultats de mesure actuellement indiqués. Les détails de l'ajustement diffèrent en fonction du mode d'apprentissage défini.

■ SEARCH, MATCH

●Ajustement de la valeur de corrélation●Passer en mode ADJ.

Valeur mesurée

Valeur de corrélation

Section 3 CONFIGURATION

Touches HAUT/BAS : changer les valeurs.

Elément de réglage Plage Détails de l'ajustement

Valeur de corrélation 0 à 100 Limite inférieure de la valeur de corrélation avec le modèle

d'apprentissage Cette valeur ou une valeur supérieure est jugée OK.

■ BRIGHT

●Passer en mode ADJ.

Limite supérieure/ inférieure

Touches GAUCHE/DROITE :sélectionner la limite

Touches HAUT/BAS : changer les valeurs.

●Ajustement de la valeur de densité moyenne

Limite inférieure

supérieure/limite inférieure.

Limite supérieure

Valeur mesurée

Limite supérieure/ inférieure

Touches GAUCHE/DROITE : sélectionner la limite

Touches HAUT/BAS : changer les valeurs.

●Ajustement de la valeur d'écart de densité

Limite inférieure

Limite supérieure

supérieure/limite inférieure

Val eur mesurée

Elément de réglage Plage Détails de l'ajustement

Valeur de densité moyenne

Valeur d'écart de densité

0 à 255 Plage de densité moyenne à l'intérieur de la zone d'apprentissage.

0 à 127 Plage d'écart de densité à l'intérieur de la zone d'apprentissage.

ZFV

Manuel de l'utilisateur

Section 3

Ajustement des valeurs de seuil

■ AREA

●Passer en mode ADJ.

Section 3 CONFIGURATION

Elément de réglage Plage Détails de ajustement

Valeur de surface 0 à 999 Zone dans laquelle OK est jugé quand la valeur de surface pendant

Limite supérieure/ inférieure

Touches GAUCHE/DROITE : sélectionner la limite supérieure/limite inférieure. Touches HAUT/BAS : changer les valeurs.

●Ajustement de la valeur de surface Image binaire

Peut être définie sur l'une ou l'autres des images.

Val eur mesurée

Limite inférieure

Limite supérieure

l'apprentissage est prise pour être la valeur 100 %.

Image contrastée

■ WIDTH

●Passer en mode ADJ.

Limite supérieure/ inférieure

Touches GAUCHE/DROITE : sélectionner la limite

Touches HAUT/BAS : changer les valeurs.

Elément de réglage Plage Détails de ajustement

Largeur de pièces 0 à 999 Zone dans laquelle OK est jugé quand la largeur pendant

Niveau de contour 0 à 100 Niveau de changement de densité déterminé comme contour.

●Ajustement de la largeur de contour

Valeur mesurée

Limite inférieure

supérieure/limite inférieure.

Limite supérieure

l'apprentissage est prise pour être la valeur 100 %.

L'ajustement de ce niveau pendant la mesure a des effets instables.

Zone d’apprentissage

• Quand la direction de détection de contour est

Touches GAUCHE/DROITE :changer le contour. Touches HAUT/BAS : changer les valeur

• Quand la direction de détection de contour

est

Touches HAUT/BAS : changer le contour. Touches GAUCHE/DROITE : changer les valeurs.

●Ajustement du niveau de contour

Niveau de contour

Valeur de densité maximale

Niveau de contour

Valeur de densité minimale

ZFV

Manuel de l'utilisateur

Section 3

Ajustement des valeurs de seuil

■ POSITION

●Passer en mode ADJ.

Touches HAUT/BAS : changer les valeurs.

Elément de réglage Plage Détails de ajustement

Position 0 à 234 Importance du décalage par rapport à la position de référence

Niveau de contour Niveau de changement de densité déterminé comme contour.

●Ajustement de position de contour

Importance du décalage

L'ajustement de ce niveau pendant la mesure a des effets instables.

Valeur mesurée

p. 54

●Ajustement du niveau de contour

Niveau de contour

• Quand la direction de détection de contour est

Touches HAUT/BAS : changer les valeurs.

• Quand la direction de détection de contour est

Touches GAUCHE/DROITE : changer les

valeurs.

Section 3 CONFIGURATION

■ COUNT

●Ajustement de nombre

Val eur mesurée

Limite inférieure

Touches HAUT/BAS : changer les valeurs.

Elément de réglage Plage Détails de ajustement

Nombre 0 à 128 Le nombre de fois que le comptage doit être effectué.

Limite supérieure

●Ajustement du niveau de contour●Passer en mode ADJ.

Niveau de contour

Manuel de l'utilisateur

ZFV

Section 3 Ajustement des valeurs de seuil

■ CHARA 1

●Passer en mode ADJ.

Section 3 CONFIGURATION

Elément de réglage Plage Détails de ajustement

Valeur de distribution de densité

■ CHARA 2

●Passer en mode ADJ.

●Ajustement de la valeur de corrélation

Valeur mesurée

Valeur de distribution de densité

Touches HAUT/BAS : changer les valeurs.

0 à 100 Valeur jugée OK quand la valeur d'écart de densité pendant

l'apprentissage est prise pour être la valeur 100 %.

●Ajustement de la valeur de corrélation

Valeur mesurée

Valeur de corrélation

Touches HAUT/BAS : changer les valeurs.

Elément de réglage Plage Détails de ajustement

Valeur de corrélation 0 à 100 Limite inférieure de la valeur de corrélation avec le modèle

d'apprentissage. Cette valeur ou une valeur supérieure est jugée OK.

ZFV

Manuel de l'utilisateur

Section 3

Exécution de la mesure

Quand le mode est passé sur RUN, la mesure est exécutée et son résultat est sorti vers l'appareil externe.

■ Commutation de l'affichage pendant la mesure

Les détails de l'affichage sont commutés en appuyant sur la touche TEACH/VIEW pendant la mesure.

Le temps de mesure varie en fonction du type d'image affichée. Le temps de mesure pour "affichage de l'image seulement" est le plus rapide. Le nombre entre parenthèses( ) sert de valeur guide quand "affichage de l'image seulement" est pris comme référence.

Quand l'image est commutée pendant la mesure, le temps de mesure change. Pour cette raison, surveillez le signal ENABLE, attendez qu'il passe sur ON puis entrez le signal TRIG.

Section 3 CONFIGURATION

●Affichage de l'image seulement

●Résultat de la mesure (*3)

(affichage de l'image seulement + 180 ms)

●Résultat du jugement

(affichage de l'image seulement + 4 ms)

●Agrandissement du résultat de mesure et baregraphe (*2)

(affichage de l'image seulement + 50 ms)

●Zone d'apprentissage ● Zone d'apprentissage et

(affichage de l'image seulement + 12 ms)

●Zone d'apprentissage et baregraphe (*2)

(affichage de l'image seulement + 33 ms)

résultat de la mesure (*1)

(affichage de l'image seulement + 18 ms)

(*1) : Dans le cas de [BRIGHT], l'affichage est commuté (valeur de densité moyenne, valeur de distribution de

densité) avec les touches GAUCHE/DROITE.

Dans le cas de [AREA], l'affichage est commuté avec les touches GAUCHE/DROITE. (*2) : Le baregraphe indique le résultat de mesure et la valeur de seuil de jugement. (*3) : Le temps de mesure (TIME) indiqué ici est le temps de mesure le plus court dans "affichage de l'image

seulement".

A propos de la signification des détails affichés dans les résultats de mesure

p. 81

ZFV

Manuel de l'utilisateur

Section 3 Définition des banques

Définition des banques

Commutation de banques

BANQUE 1 est sélectionnée comme banque par défaut. Les BANQUES 2 et 8 sont aussi

Section 3 CONFIGURATION

disponibles.

Mode MENU -[BANK]

BANQUE 1 à BANQUE 8 (par défaut : BANQUE 1)

Il est aussi possible de commuter les BANQUES à partir d'un périphérique externe.

Réglage de la méthode de commutation de banque p.58

Paramètre Description

Sélectionne la banque cible.

Copie de banques

Copie les réglages d'autres numéros de banques vers un numéro de banque déjà sélectionné.

Mode MENU-[SYS1]-[BANKSET]-[COPY]

Effacement de banques

L'effacement (clear) supprime les réglages du numéro de banque sélectionné.

Mode MENU-[SYS1]-[BANKSET]-[CLEAR]

Les paramètres [SYS1], [SYS2] et les paramètres d'affichage du mode RUN ne

peuvent pas être effacés.

Réglage de la méthode de commutation de banque

Sélectionne la méthode de commutation.

Mode MENU-[SYS1]-[BANKSET]-[SWITCH]

Paramètre Description

KEY (par défaut) Les banques sont commutées par les touches de commande sur l'amplificateur.

I/O Les banques sont commutées par les touches de commande sur

l'amplificateur et par des signaux externes. La commutation par signaux externes n'est autorisée qu'en mode RUN.

ZFV

Manuel de l'utilisateur

Section 3

Configuration de l'environnement système

Ajustement de la vitesse de mesure

Définissez la résolution de l'image entrée. Changez la résolution en fonction de la précision et de la vitesse de mesure requises.

Mode MENU-[SYS1]-[IMAGE RATE]

Paramètre Description

FINE Sélectionnez cet élément pour effectuer une mesure avec une image haute

précision. Notez cependant que les mesures prendront plus de temps.

NORMAL (par défaut) Normal

HIGH SPEED Sélectionnez cet élément pour effectuer une mesure à grande vitesse. Notez

cependant que les images seront moins nettes.

Sélection des temps de mesure

Section 3 CONFIGURATION

Définissez les moments où la mesure est exécutée.

Mode MENU-[SYS1]-[MEAS TYPE]

Paramètre Description

TRIG (par défaut) Mesure synchrone

La mesure est effectuée en mode synchrone quand l'état du signal TRIG externe passe de OFF à ON.

CONTINUE Mesure continue

La mesure est réalisée de manière répétée tant que le signal TRIG est à ON.

Sélection du mode d'apprentissage à partir d'un

périphérique externe

Il existe deux modes d'apprentissage à partir d'un périphérique externe.

Mode MENU-[SYS1]-[TEACH TYPE]

Paramètre Description

STATIONARY (par défaut) L'apprentissage est effectué avec la pièce à l'état stationnaire. L'apprentissage

nécessite l'entrée d'un déclencheur externe.

MOVING La pièce est déplacée pendant l'apprentissage.

Sélectionnez ce mode d'apprentissage uniquement lorsque la pièce ne peut pas être arrêtée. L'apprentissage nécessite l'entrée d'un déclencheur externe.

Histogrammes p.34

Manuel de l'utilisateur

ZFV

Section 3 Configuration de l'environnement système

Réglage/Annulation du mode "Eco"

Assombrir ou non l'écran après un temps d'inactivité prédéfini. Nous recommandons de définir ce mode sur [ON] pour préserver la luminosité de l'écran LCD.

Mode MENU-[SYS1]-[ECO MODE]

ON (par défaut) Règle le mode "Eco".

Section 3 CONFIGURATION

OFF Annule le paramètre mode "Eco".

Initialisation des données de configuration

Retourne tous les paramètres de banque et les paramètres système à leurs valeurs par défaut, définies en usine.

Paramètre Description

L'écran s'assombrit après trois minutes continues d'inactivité.

Tous les paramètres de banque et les paramètres système sont initialisés quel que soit le n° de banque actuellement sélectionné.

Mode MENU-[SYS2]-[ALL CLEAR]

Paramètre Description

EXECUTE Initialise les données de configuration

CANCEL N'initialise pas les données de configuration.

Contrôle de la version

Affiche le type de tête de capteur, le type d'amplificateur et la version du logiciel.

Mode MENU-[SYS2]-[VERSION]

ZFV

Manuel de l'utilisateur

Section 3

Changement des conditions d'entrée/sortie

Sélection des conditions ON

Déterminez s'il faut passer le signal OUTPUT à ON quand OK est jugé ou quand NG est jugé.

Mode MENU-[SYS2]-[OUTPUT]-[ON STATUS]

Paramètre Description

OK ON Passe le signal OUTPUT à ON avec le jugement OK.

NG ON (par défaut) Passe le signal OUTPUT à ON avec le jugement NG.

Sortie à une impulsion

OUTPUT est à ON seulement pour la durée de sortie prédéfinie à partir du passage du signal OUTPUT à ON.

● Mesure synchrone

TRG

OUTPUT

OFF

Traitement des mesures

Temps de sortie

Section 3 CONFIGURATION

● Mesure continue

OUTPUT ON avec jugement OK

Jugé comme NG

OUTPUT

OFF

Jugé comme OK Jugé comme NG

Temps de sortie

Manuel de l'utilisateur

ZFV

Section 3 Changement des conditions d'entrée/sortie

■ Sélection de la sortie à une impulsion ON/OFF

Déterminez s'il faut ou non activer la sortie à une impulsion sur le signal OUTPUT.

Mode MENU-[SYS2]-[OUTPUT]-[ONE SHOT]

OFF (par défaut) Pas d'exécution de la sortie à une impulsion.

ON Exécution de la sortie à une impulsion.

Section 3 CONFIGURATION

■ Définition du temps de sortie à une impulsion

OUTPUT est à ON pour la durée prédéfinie à partir du passage du signal OUTPUT à ON. Ce paramètre n'est valide que quand [ONE SHOT] est sur [ON].

Paramètre Description

Quand la sortie à une impulsion est définie sur [ON], le paramètre de retard OFF est désactivé.

Mode MENU-[SYS2]-[OUTPUT]-[OUTPUT TIME]

Paramètre Description

0 à 255 (valeur par défaut:0)

Définissez la durée (ms) où OUTPUT est sur ON.

Définition du temps de retard ON

Définissez cet élément de manière à retarder le moment où le signal OUTPUT passe à ON.

OUTPUT ON avec jugement OK en mesure continue

Jugé comme NG Jugé comme OK Jugé comme NG

OUTPUT

OFF

Délai de temporisation

Mode MENU-[SYS2]-[OUTPUT]-[ON DELAY]

Paramètre Description

0 à 255 (valeur par défaut:0)

Définissez la durée (ms) de retour de passage à ON du signal OUTPUT.

ZFV

Manuel de l'utilisateur

Section 3

Paramètres dans une connexion étendue d'applications

Définition du temps de retard OFF

Définissez cet élément de manière à retarder le moment où le signal OUTPUT passe à OFF.

OUTPUT ON avec jugement OK en mesure continue

Jugé comme NG Jugé comme OK Jugé comme NG

OUTPUT

OFF

Section 3 CONFIGURATION

Délai de temporisation

Mode MENU-[SYS2]-[OUTPUT]-[OFF DELAY]

Paramètre Description

0 à 255 (valeur par défaut:0)

Définissez la durée (ms) de retour de passage à OFF du signal OUTPUT.

Paramètres dans une connexion étendue d'applications

Ces menus apparaissent uniquement quand des amplificateurs sont montés en groupe. A définir sur tous les amplificateurs montés en groupe.

Exemple 1) AMP2 : entrée de signal TRIG, AMP2 : sortie du résultat de jugement général

MENU AMP1 AMP2

TRIG LINK I/O

TÊTE NOTUSE USE

OUTPUT — ALL

Exemple 2) AMP2 : entrée de signal TRIG, AMP2 : sortie du résultat de jugement général

MENU AMP1 AMP2

TRIG LINK I/O

TÊTE USE USE

OUTPUT — ALL

Manuel de l'utilisateur

ZFV

Section 3 Paramètres dans une connexion étendue d'applications

Spécification de l'amplificateur pour entrer le déclencheur de

mesure

Déterminez s'il faut ou non entrer le signal TRIG vers un amplificateur.

Mode MENU-[SYS2]-[LINKSET]-[TRIG]

I/O (par défaut) A définir uniquement sur l'amplificateur vers lequel le signal TRIG doit être entré.

Section 3 CONFIGURATION

LINK Se synchronise sur le signal TRIG à partir de l'amplificateur monté en groupe sur

Définition de la présence de la tête de capteur

Déterminez si une tête de capteur est connectée ou non.

Paramètre Description

le côté droit.

Mode MENU-[SYS2]-[LINKSET]-[HEAD]

Paramètre Description

USE (par défaut) Sélectionnez cet élément pour l'amplificateur auquel une tête de capteur est

actuellement connectée. La mesure s'effectue à l'aide de l'image provenant de la tête de capteur actuellement connectée.

NOT USE Sélectionnez cet élément pour l'amplificateur auquel aucune tête de capteur n'est

actuellement connectée. La mesure s'effectue à partir de l'image transférée depuis la tête de capteur montée en groupe sur le côté droit.

Définition du contenu de la sortie

Définissez le contenu de sortie du résultat de la mesure. Cet élément s'affiche uniquement pour l'amplificateur dont le paramètre [TRIG/TRIG] est défini sur [I/O].

Mode MENU-[SYS2]-[LINKSET]-[OUTPUT]

Paramètre Description

ALL Les résultats de mesure de tous les amplificateurs montés en groupe sont intégrés

et sortis en tant que résultat de jugement global.

EACH (par défaut) Le résultat de mesure de chaque amplificateur est sorti à partir de l'amplificateur

correspondant.

ZFV

Manuel de l'utilisateur

Section 3

Personnalisation des conditions de mesure

L'affichage des éléments à partir de [CUSTM] diffèrent selon le type d'apprentissage défini dans [ITEM].

Eléments communs

■ Ajustement de l'émission de lumière

Ajustez l'intensité de la lumière émise par la tête de capteur. L'intensité lumineuse de chaque section ajustée est affichée sous 4 chiffres.

Surface du haut (surface imprimée sur modèle)

Vue d'ici

Un affichage de la manière dont la lumière est émise apparaît à l'écran.

L'intensité lumineuse peut aussi être ajustée partiellement (A à D).

Réglez l'intensité lumineuse à l’aide des touches HAUT/BAS.

Paramètre Description

0 à 5 (valeur par défaut : 5) 0 : sortie, 1 à 5 : L'intensité lumineuse augmente avec ce nombre.

Section 3 CONFIGURATION

Mode MENU-[CUSTM]-[LIGHT]

1.Commutez l'intensité lumineuse à l’aide des touches

HAUT/BAS.

Pendant l'ajustement partiel

• Touches GAUCHE/DROITE : sélectionnez la section d'ajustement.

• Touches UP/DOWN : sélectionnez l'intensité lumineuse.

2.Appuyez sur la touche SET pour appliquer le paramétrage.

Manuel de l'utilisateur

ZFV

Section 3 Personnalisation des conditions de mesure

PATTERN/SEARCH, MATCH

■ Modification de la zone de recherche

Modifiez la zone dans laquelle rechercher le modèle. Des recherches peuvent être effectuées dans l'ensemble de la plage de détection. Cependant, restreindre la zone de recherche peut diminuer le temps de traitement et augmenter la précision de détection. Spécifiez les limites supérieure gauche et inférieure droite de la zone de recherche.

Section 3 CONFIGURATION

Mode MENU-[CUSTM]-[SEARCH AREA]

■ Définition de la plage de rotation d'une pièce

Cet élément n'apparaît que quand [SEARCH] est défini. Réglez-le même quand une pièce inclinée doit être défini comme non-défectueuse.

Mode MENU-[CUSTM]-[ROTATION]

±10° (par défaut) Définissez l'importance de rotation acceptable

±20°

±30°

±45°

Zone de recherche

Modèle

Paramètre Description

Plus la plage de rotation acceptable est importante, plus la mesure prend du temps.

ZFV

Manuel de l'utilisateur

Section 3

Personnalisation des conditions de mesure

BRIGHT

■ Modification du contenu de détection

Sélectionnez le contenu dont la luminosité doit être détectée.

Mode MENU-[CUSTM]-[METHOD]

Paramètre Description

AVERAGE (par défaut) Effectue la détection à l'aide de la luminosité (valeur de densité moyenne).

La détection d'un objet plus ou moins clair ou foncé s'effectue par comparaison à la densité définie lors de l'apprentissage.

DEVIATION Effectue la détection à l'aide de changements soudains (écart de densité) de

la densité. Sélectionnez cet élément pour détecter la présence de rayures ou de salissures.

Image d'apprentissage

Section 3 CONFIGURATION

Lorsque [AVERAGE] est défini

Lorsque [DEVIATION] est défini

OK OK NG NG

OK jugé s'il n'y a pas de changement de densité même si la densité est différente

NG jugé quand la densité est différente

NG jugé s'il y a un changement de densité

Manuel de l'utilisateur

ZFV

Section 3 Personnalisation des conditions de mesure

AREA

■ Inversion des images en noir et blanc

Inversez l'image binaire actuellement affichée. Comme les pixels blancs sont exploités pour la mesure, sélectionnez quelle partie de la zone mesurée doit être définie en pixels blancs.

Mode MENU-[CUSTM]-[COLOR]

Section 3 CONFIGURATION

WHITE (par défaut) Sélectionnez quelle partie de la zone de mesure doit être définie en pixels

BLACK

■ Modification du niveau de binarisation

Définissez le niveau de conversion en image binaire d'une image contrastée à 256 couleurs capturée par la tête de capteur.

Paramètre Description

blancs.

Mode MENU-[CUSTM]-[BINARY]

Paramètre Description

0 à 255 Comme les pixels blancs sont exploités pour la mesure, réglez le niveau de

binarisation pour convertir la zone mesurée en pixels blancs.

Limite supérieure/ inférieure

Touches GAUCHE/DROITE : sélectionner la limite supérieure/limite inférieure. Touches HAUT/BAS : changer les valeurs.

Limite inférieure

Limite supérieure

ZFV

Manuel de l'utilisateur

Section 3

Personnalisation des conditions de mesure

WIDTH

■ Spécification des conditions de détection de contour

Définissez la direction dans laquelle les contours et le changement de densité sont recherchés.

Exemple :

Zone d’apprentissage

Pour détecter cette largeur

COLOR : BLACK DIRECTION :

● Sélection de la couleur des contours

Sélectionnez la direction du changement de densité pour le contour à détecter.

Mode MENU-[CUSTM]-[COLOR]

Paramètre Description

WHITE (par défaut) Un passage de sombre à clair est jugé comme étant un contour.

BLACK Un passage de clair à sombre est jugé comme étant un contour.

● Sélection de la direction de la détection de contour

Sélectionnez la direction de la recherche des contours.

Mode MENU-[CUSTM]-[DIRECTION]

Paramètre Description

Recherche dans la direction verticale.

(valeur par défaut) Recherche dans la direction horizontale.

Section 3 CONFIGURATION

Manuel de l'utilisateur

ZFV

Section 3 Personnalisation des conditions de mesure

POSITION

■ Spécification des conditions de détection de bord

Définissez la direction dans laquelle les bords et le changement de densité sont recherchés.

Exemple :

Section 3 CONFIGURATION

Pour détecter cette position

● Sélection de la couleur des contours

Sélectionnez la direction du changement de densité pour le contour à détecter.

Mode MENU-[CUSTM]-[COLOR]

WHITE (par défaut) Un passage de sombre à clair est jugé comme étant un contour.

BLACK Un passage de clair à sombre est jugé comme étant un contour

● Sélection de la direction de la détection de contour

Sélectionnez la direction de la recherche des contours.

Mode MENU-[CUSTM]-[DIRECTION]

COLOR : BLACK DIRECTION :

Paramètre Description

Recherche du haut vers le bas.

(valeur par défaut) Recherche de la gauche vers la droite.

ZFV

Manuel de l'utilisateur

Section 3

Personnalisation des conditions de mesure

COUNT

■ Spécification des conditions de détection de bord

Définissez la direction dans laquelle les bords et le changement de densité sont recherchés.

Exemple :

Pour détecter ce nombre

COLOR : BLACK DIRECTION :

● Sélection de la couleur des contours

Sélectionnez la direction du changement de densité pour le contour à détecter.

Mode MENU-[CUSTM]-[COLOR]

Paramètre Description

WHITE (par défaut) Un passage de sombre à clair est jugé comme étant un contour.

BLACK Un passage de clair à sombre est jugé comme étant un contour

● Sélection de la détection de contour

Sélectionnez la direction de la recherche des contours.

Mode MENU-[CUSTM]-[DIRECTION]

Paramètre Description

Recherche du haut vers le bas.

(valeur par défaut) Recherche de la gauche vers la droite.

Section 3 CONFIGURATION

Manuel de l'utilisateur

ZFV

Section 3 Personnalisation des conditions de mesure

CHARA/CHARA 1, CHARA 2

■ Définissez les conditions d'enregistrement de modèle pour les caractères

Cet élément n'apparaît que quand [CHARA 2] est défini. Sélectionnez le nombre de caractères dans la zone d'apprentissage prédéfinie. Sélectionnez le nombre de caractères présents sur une ou deux lignes.

Consignes de sélection

Section 3 CONFIGURATION

• 8 caractères, 1 ligne

1LINE NORMAL

• 8 caractères, 2 lignes

2LINE NORMAL

Mode MENU-[CUSTM]-[MDL DIV]

Paramètre Description

1LINE SHORT Sélectionnez cet élément quand la chaîne de caractères est de 6 caractères

ou moins sur 1 ligne.

1LINE NORMAL (valeur par défaut)

1LINE LONG Sélectionnez cet élément quand la chaîne de caractères est de 15 caractères

2LINE SHORT Sélectionnez cet élément quand la chaîne de caractères est de 6 caractères

2LINE NORMAL Sélectionnez cet élément quand la chaîne de caractères est de 8 caractères

Sélectionnez cet élément quand la chaîne de caractères est de 8 caractères ou moins sur 1 ligne.

ou moins sur 1 ligne.

ou moins sur 2 lignes.

Le nombre de caractères dans le tableau précédent est seulement une référence. La précision de la mesure baisse quand le nombre de caractère dépasse ce nombre référence.

ZFV

Manuel de l'utilisateur

Section 3

Personnalisation des conditions de mesure

■ Déterminez s'il faut ou non effectuer une compensation de position

Définissez la compensation de position pour améliorer la précision de la détection dans les cas suivants :

Quand un motif se trouve dans la plage de détection

Mode MENU-[CUSTM]-[MODE]

Paramètre Description

NONE La position n'est pas corrigée.

MODEL Le modèle est utilisé pour corriger la position.

Sélectionnez cet élément quand il y a une partie caractéristique, telle qu'un angle d'une zone de texte.

Quand le texte imprimé est mal positionné

Section 3 CONFIGURATION

Modèle

EDGE La position de contour est utilisée pour corriger la position.

Contour

■ Sélectionnez le contenu de la compensation de position

Enregistrement de modèles

●

Définissez cet élément quand [MODEL] est sur [MODE] Spécifiez les coordonnées supérieure gauche et inférieure droite du modèle.

Modèle

Mode MENU-[CUSTM]-[MODE DTL]-[MODEL]

Manuel de l'utilisateur

ZFV

Section 3 Personnalisation des conditions de mesure

● Spécification des conditions de détection de contour

Définissez cet élément quand [EDGE] est sur [MODE]. Définissez la direction dans laquelle les contours et le changement de densité sont recherchés.

Exemple :

Section 3 CONFIGURATION

• Sélection de la couleur des contours Sélectionnez la direction du changement de densité pour le contour à détecter.

Mode MENU-[CUSTM]-[MODE DTL]-[COLOR]

WHITE Un passage de sombre à clair est jugé comme étant un contour.

BLACK (par défaut) Un passage de clair à sombre est jugé comme étant un contour.

• Sélection de la direction de la détection de contour Sélectionnez la direction de la recherche des contours.

Mode MENU-[CUSTM]-[MODE DTL]-[DIRECTION]

Pour corriger la position par ce contour

COLOR : BLACK EDGE:

Paramètre Description

(valeur par défaut) Recherche du bas vers le haut.

Recherche du haut vers le bas.

Recherche de la gauche vers la droite.

Recherche de la droite vers la gauche.

ZFV

Manuel de l'utilisateur

Personnalisation des conditions de mesure

■ Modification de la zone de recherche

Modifiez la zone dans laquelle rechercher les contours ou le modèle. Spécifiez les coordonnées supérieure gauche et inférieure droite de la zone.

Section 3

Zone de recherche

Mode MENU-[CUSTM]-[MODE DTL]-[SEARCH AREA]

En cas de recherche de contours Le mesure ne peut être effectuée que quand la zone de recherche contient un contour. Déterminez la taille et la position de la zone en tenant compte de la plage de déplacement de la pièce.

Correct Correct Incorrect

Zone de recherche

Section 3 CONFIGURATION

Manuel de l'utilisateur

ZFV

Section 3 Personnalisation des conditions de mesure

MEMO

Section 3 CONFIGURATION

ZFV

Manuel de l'utilisateur

Section 3

Personnalisation des conditions de mesure

Section 3 CONFIGURATION

Manuel de l'utilisateur

ZFV

Section 4 ANNEXE

Dépannage 78

Messages d’erreur et solutions 79

Questions et réponses 80

Exécuter la liste d'éléments d'affichage de mode 81

Caractéristiques et dimensions externes 83

INDICE 89

Section 4 ANNEXE

Manuel de l'utilisateur

ZFV

Section 4 ANNEXE

Section 4 Dépannage

Dépannage

Cette section décrit la procédure de correction des problèmes occasionnels de matériel. Commencez par vous reporter au dysfonctionnement dans cette section avant d’envoyer le matériel en réparation.

Problème Cause probable et solution possible Pages

Le voyant OUTPUT ne s'allume pas.

Le voyant RUN ne s'allume pas. • Le mode opératoire est-il sur "RUN" ? p. 44

Ecran LCD sombre • Le mode "Eco" est-il activé ?

Les images n'apparaissent pas. • Le connecteur de la tête de capteur est-il connecté correctement ?

Les résultats de mesure n'apparaissent pas.

Le signal TRIG (signal d'entrée) n'est pas accepté.

Le signal OUTPUT n'est pas activé.

Le signal ENABLE ne passe pas à ON.

La banque n'est pas commutée même si le signal de commutation de banque est entré de l'extérieur.

• Contrôlez le paramètre de [SYS2]-[OUTPUT]-[ON STATUS]. Pour allumer le voyant (signal OUTPUT ON) quand le jugement est OK, sélectionnez [OK ON] et pour allumer le voyant (signal OUTPUT ON) quand le jugement est NG, sélectionnez [NG ON].

Le mode "Eco" se désactive en appuyant sur une touche quelconque, la luminosité originale est restaurée automatiquement. Cette luminosité est maintenue quand le mode "Eco" est annulé. Notez cependant que la durée de vie du rétro-éclairage LCD est diminuée. Nous vous recommandons d'utiliser le paramètre mode "Eco".

• La luminosité est-elle réglée sur une valeur sombre ?

• Le mode opératoire est-il sur "RUN" ? p. 44

• Tous les câbles sont-ils branchés correctement ?

• La ligne de signaux est-elle déconnectée ?

• Le mode opératoire est-il sur "RUN" ?

• Le signal TRIG est-il entré ?

• Tous les câbles sont-ils branchés correctement ?

• La ligne de signaux est-elle déconnectée ?

• Le mode opératoire est-il sur "RUN" ?

• Le mode opératoire est-il sur "RUN" ? p. 44

• La méthode de commutation de banque est-elle réglée sur [I/O] ? Quand la méthode de commutation de banque est sur [KEY], seule la commutation par touche est activée. Pour cette raison, les entrées externes des BANQUES 1 à 3 ne sont pas acceptées.

• Le mode opératoire est-il sur "RUN" ?

p. 61

p. 60

p. 40 p. 65

p. 31

p. 44

p. 31

p. 44

p. 58

p. 44

ZFV

Manuel de l'utilisateur

Section 4

Messages d’erreur et solutions

Messages d'erreur Cause Mesure corrective Pages

HEAD IS NOT CONNECTED

NEIGHBOR UNIT IS NOT CONNECTED

SYSTEM ERROR ERROR CODE ??

TEACHING FAILED

La Tête du capteur n'est pas connectée correctement.

Les Amplificateurs ne sont pas raccordés correctement.

Echec de configuration de FPGA. Echec d'initialisation du LCD. Echec de détection de l'Amplificateur. Echec du chargement des données de la mémoire flash. Dysfonctionnement du matériel Dysfonctionnement du logiciel

La pièce n'est pas positionnée correctement. La zone d'apprentissage n'est pas réglée sur la position correcte.

Assurez-vous que la Tête du capteur est connectée correctement.

Assurez-vous que les amplificateurs sont connectés correctement.

Défaillance de l'Amplificateur Contactez votre revendeur Omron.

Définissez la zone de sorte que la pièce soit présente dans le champ de vision. Assurez-vous que la zone d'apprentissage correcte est réglée.

p. 38

p. 27

p. 38 p. 49

Section 4 ANNEXE

Dans les situations suivantes, aucun message d'erreur n'apparaît, mais le signal ERROR passe à ON.

Cause Mesure corrective Pages

Entrée de TRIG alors que ENABLE était OFF.

Echec de l'apprentissage d'un appareil externe.

Attendez que ENABLE passe à ON puis entrez TRIG. p. 34

Définissez la zone de sorte que la pièce soit projetée dans le champ de vision. Assurez-vous que la zone d'apprentissage correcte est réglée. Assurez-vous que la temporisation de TRIG est correcte dans le mode d'apprentissage du déplacement de la pièce.

p. 38

p. 49

p. 34

Manuel de l'utilisateur

ZFV

Section 4 Questions et réponses

Questions et réponses

Question Réponse

Puis-je couper l'émission de lumière des voyants de la Tête du capteur ?

Oui. [CUSTM]-[Régler LIGHT] sur [0000].

p. 65

Section 4 ANNEXE

Que dois-je faire pour définir un temps de mesure le plus court possible ?

L'apprentissage se déroule mal. Que faire ? • Mode d'apprentissage du déplacement de la pièce

Il y a deux manières de régler un temps de mesure court :

• [Régler CUSTM]-[IMAGE RATE] sur [HIGH SPEED]. Notez cependant que le traitement de l'image devient moins exact et que la précision de la mesure baisse.

p. 59

• Passez l'affichage de l'écran pendant la mesure sur "Display only image" (affichage de l'image seulement). Le temps de mesure peut être réduit en proportion à la réduction du temps d'affichage.

p. 57

Une cause probable est que la pièce n'est correctement positionnée dans la zone d'apprentissage. Passez en mode d'apprentissage avec pièce à l'arrêt ou à l'apprentissage par touche.

• Une cause probable est que l'apprentissage échoue parce que l'image est trop sombre ou trop claire. Ajustez l'émission de lumière sur [CUSTM]-[LIGHT] pour que la pièce soit clairement projetée et recommencez l'apprentissage.

p. 65

ZFV

Manuel de l'utilisateur

Section 4

Exécuter la liste d'éléments d'affichage de mode

Les tableaux suivants indiquent les caractères affichés sur l'écran LCD et leurs significations Les caractères entre parenthèses (

■ Eléments affichés en commun à [ITEM]

Caractères affichés Signification

AVE Valeur moyenne du résultat de la mesure

DRANGE Min. et max. du résultat de mesure

XX – YY (valeur min. – valeur max.)

JG Résultat du jugement (OK/NG)

MCONT Décompte de mesure (1 à 9999999)

NG% Taux d'occurrence de NG (décompte NG/décompte de mesure)

TH Valeur de jugement seuil

Dans le cas des limites supérieure/inférieure, XX – YY (limite inférieure – limite supérieure s'affiche.

TIME Temps de mesure

Le temps de mesure le plus court quand l'image d'affichage est défini sur "Display only image".

) sont ceux affichés en mode d'affichage élargi.

Section 4 ANNEXE

■ Eléments affichés individuellement

● SEARCH, MATCH, CHARA 2

Caractères affichés Signification

SCORE(SCR) Valeurs de corrélation du modèle calculé

● BRIGHT

Caractères affichés Signification

DENAVE(DAV) Valeur de densité moyenne

DENDEV(DEV) Valeur de distribution de densité

● AREA

Caractères affichés Signification

MES Valeur de zone (obtenue par normalisation avec la valeur de zone pendant

l'apprentissage prise comme valeur 100)

● POSITION

Caractères affichés Signification

GAP Ecart avec la position de référence

● WIDTH

Caractères affichés Signification

WID Largeur de pièces

Manuel de l'utilisateur

ZFV

Section 4 ANNEXE

Section 4 Exécuter la liste d'éléments d'affichage de mode

● COUNT

Caractères affichés Signification

COUNT(CNT) Compte

● CHARA 1

Caractères affichés Signification

MES Valeur de zone (obtenue par normalisation avec la valeur de zone pendant

l'apprentissage prise comme valeur 100)

DENAVE(DAV) Valeur de densité moyenne

DENDEV(DEV) Valeur de distribution de densité

ZFV

Manuel de l'utilisateur

Section 4

Caractéristiques et dimensions externes

Tête du capteur

ZFV-SR10/SR50

(Unité : mm)

2-M4

17,9

Le système de fixation peut être monté sur chaque côté.

30,1

Dimensions des trous de fixation

profondeur 6

1/4-20 UNC profondeur 6

2-M4

20 0,1

Section 4 ANNEXE

4,5 4,5

33,6

23,3

4,5

17,9

67,9

5,6

12,8 mm

de diamètre

Câble blindé en PVC résistant à la chaleur, diamètre de 5,8 mm et longueur standard de 2 m

8,5

(6,36)

Manuel de l'utilisateur

ZFV

Section 4 Caractéristiques et dimensions externes

Elément ZFV-SR10 (vision normale) ZFV-SR50 (vision large)

Réglage de la distance (L)

Plage de détection (H×V)

Relation entre distance de réglage et plage de détection

34 à 49 mm 38 à 194 mm

5 × 4,6 mm à 9 × 8,3 mm 10 × 9,2 mm à 50 × 46 mm

Distance de réglage

(L)

Distance de réglage

(L)

Section 4 ANNEXE

49 mm

34 mm

5 mm 9 mm

Plage de détection

Signal guide Fourni (centre, zone de détection)

Objectif intégré Focus : f15.65 Focus : f13.47

Méthode d'éclairage des objets

Source d'éclairage des objets

Elément de détection CCD 1/3 pouce, balayage partiel

Obturateur Obturation électronique, vitesse d’obturation : 1/1000 à 1/4000

Tension d’alimentation 15 Vc.c. (fournie par l’amplificateur)

Consommation Environ 200 mA

Rigidité diélectrique 1 000 Vc.a., 50/60 Hz pendant 1 minute

Résistance aux vibrations (destruction)

Résistance aux chocs (destruction)

Température ambiante Fonctionnement : 0 à 40 °C, stockage : -25 à 65°C (sans condensation, ni givrage)

Humidité ambiante Fonctionnement et stockage : 35% à 85% (sans condensation)

Atmosphère ambiante Sans gaz corrosif.

Méthode de connexion Précâblé, longueur de câble standard : 2 m

Classe de protection IEC60529 IP65

Matériaux Boîtier : ABS, étrier de fixation : PBT

Poids Env. 200 g (étrier de montage et cordon compris)

Accessoires Etrier de montage (1), noyau en ferrite (1), feuille d'instructions

Eclairage à impulsion

Huit DEL rouges

10 à 150Hz, 0,35 mm amplitude simple 10 fois pendant 8 mn dans chacune des directions X, Y et Z

150 m/s

, 3 fois chacune dans six directions (haut/bas, gauche/droite, avant/arrière)

194 mm

38 mm

10 mm

Plage de détection

50 mm

ZFV

Manuel de l'utilisateur

Amplificateur

ZFV-A

Section 4

Caractéristiques et dimensions externes

(Unité : mm)

11,7 mm de diamètre

4,6

90 90

3,9

52,5

23,2

4,2

Câble blindé en PVC résistant à la chaleur, diamètre de 5,2 mm et longueur standard de 2 m

23,4

Section 4 ANNEXE

14,8

Manuel de l'utilisateur

ZFV

Section 4 Caractéristiques et dimensions externes

Section 4 ANNEXE

Elément

Type de sortie NPN PNP NPN PNP

Eléments d'inspection Motif (PTRN), Luminosité (BRGT)

Zone d’apprentissage Rectangulaire, une zone

Taille de la zone d’apprentissage

Zone de détection Ecran plein

Résolution 468 × 432 (H × V) max.

Sélection de banque Supporté pour 8 banques.

Temps de réponse Forme (PTRN), Luminosité (BRGT) : grande vitesse : 4 ms, standard : 8 ms,

Autres fonctions Commutation de sortie de contrôle : ON pour OK ou ON pour NG

Signaux de sortie (1) sortie de contrôle (OUTPUT), (2) sortie d'activation (ENABLE),

Signaux d'entrée (1) Entrée de mesure simultanée (TRIG) ou entrée de mesure continue (TRIG),

Interface de la tête du capteur

Affichage de l'image LCD TFT compact de 1,8 pouce (points d'affichage : 557 × 234)

Voyants • Indicateur de résultat de jugement (OUTPUT) • Indicateur de mode d'inspection (RUN)

Interface d’utilisation • Touches du curseur (haut, bas, gauche, droite) • Touche de réglage (SET) • Touche

Tension d’alimentation 20,4 à 26,4 Vc.c. (avec ondulation)

Consommation 600 mA max. (tête de capteur connectée).

Rigidité diélectrique 1 000 Vc.a., 50/60 Hz pendant 1 minute, entre fils et boîtier de l'amplificateur

Elimination des interférences

Résistance aux vibrations

Résistance aux chocs

Température ambiante Fonctionnement : 0 à 50°C

Humidité ambiante Fonctionnement et stockage : 35% à 85%

Atmosphère ambiante Sans gaz corrosif.

Classe de protection CEI60529 IP20

Matériaux Polycarbonate

Poids Env. 300 g (cordon compris)

Accessoires Noyau en ferrite (1), feuille d'instructions

• Forme (PTRN), Luminosité (BRGT) : n'importe quelle zone rectangulaire 256 × 256 max.)

• Surface (AREA), Largeur (WID), Position (POSI), Comptage (CNT), Caractères (CHAR) :

haute précision : 12 ms (sans analyse partielle) Surface (AREA), Largeur (WID), Position (POSI), Comptage (CNT), Caractères (CHAR) : 128 × 128 : 15 ms maximum

retard ON/retard OFF, sortie à une impulsion, mode "ECO"

(3) sortie d'erreur (ERROR)

(2) Entrées de sélection de banques (BANK1 à BANK3) (3) Apprentissage de pièce à l'arrêt (TEACH) ou apprentissage de pièce en

Interface numérique

• Commutation de mode opératoire (glissière) • Commutation de menu (glissière)

• Touche de commutation Apprentissage/Affichage (TEACH/VIEW)

1 kV, hauteur d'impulsion : 5 ns, largeur d'impulsion : 50 ns, durée de bruits momentanés rapides : 15 ms, cycle : 300 ms

Destruction : 10 à 150Hz, 0,1 mm amplitude simple 10 fois pendant 8 mn dans chacune des directions X, Y et Z

Destruction : 150 m/s2, 3 fois chacune dans six directions (haut/bas, gauche/droite, avant/arrière)

Stockage : -25 à 65°C (sans condensation, ni givrage)

Modèles monofonction Modèles standard

ZFV-A10 ZFV-A15 ZFV-A20 ZFV-A25

Forme (PTRN), Luminosité (BRGT), Surface (AREA), Largeur (WID), Position (POSI), Comptage (CNT), Caractères (CHAR)

n'importe quelle zone rectangulaire (ne doit pas dépasser l'écran)

commutées par menu.

mouvement (TEACH), commutés par menu.

Echap (ESC)

ZFV

Manuel de l'utilisateur

Caractéristiques et dimensions externes

Adaptateurs de montage sur panneau

ZS-XPM1/XPM2 En cas de montage sur panneau

(60 n)+12

60 n

Panneau

122

Section 4

(Unité : mm)

Rail DIN

(140)

Adaptateur de montage sur panneau

REMARQUE 1 : Les dimensions valent pour une épaisseur de panneau de 2,0 mm.

Dimensions des découpes du panneau

(60 n)+8

n : Nombre de contrôleurs montés en groupe (1 à 5)

Elément ZS-XPM1 (pour la 1ère unité)

Présentation

Panneau

116 1

(37,5)

(2)

(Remarque 1)

ZS-XPM2 (pour la 2ème unité et

suivantes)

Section 4 ANNEXE

Résistance aux vibrations (destruction)

Résistance aux chocs (destruction)

Matériaux Polycarbonate (PC), etc.

Poids 50g env.

10 à 150 Hz, 0,7 mm amplitude double pendant 80 mn dans chacune des directions X, Y et Z

300 m/s arrière)

3 fois chacune dans six directions (haut/bas, gauche/droite, avant/

Manuel de l'utilisateur

ZFV

Section 4

Caractéristiques et dimensions externes

Unité de liaison d’amplificateur

ZS-XCN

Section 4 ANNEXE

40 3

50 1

39,5

(Unité : mm)

4,6

Elément ZS-XCN

Température ambiante Fonctionnement : 0 à 50°C, stockage : -15 à +60°C (sans givrage ni condensation)

Humidité ambiante Fonctionnement et stockage : 35% à 85% (sans condensation)

Résistance aux vibrations (destruction)

Résistance aux chocs (destruction)

Matériaux Polycarbonate (PC), etc.

Poids 10g env.

10 à 150 Hz, 0,7 mm amplitude double pendant 80 mn dans chacune des directions X, Y et Z

300 m/s

3 fois chacune dans six directions (haut/bas, gauche/droite, avant/arrière)

ZFV

Manuel de l'utilisateur

INDICE

Section 4

INDICE

Ajustement de l'émission de lumière 65 Alimentation ALL CLEAR Amplificateur

Caractéristiques et dimensions

externes Connexion du noyau en ferrite Installation de l’amplificateur

Apprentissage

Apprentissage pièce arrêtée Apprentissage pièce en

mouvement AREA BRIGHT CHARA COUNT PATTERN POSITION Procédure d'apprentissage Types d'apprentissage WIDTH

AVERAGE

16 60

50 52 51

Configuration étendue d'applications Connexion étendue d'applications Contenu de détection

Caractères Largeur Luminosité/rayures, salissures Motif/modèle/présence Nombre Position Taille/zone

Contour

Couleur des contours Direction de la détection

de contours

COPY

Coupleur

49 49 49

69, 70, 71

DEVIATION 67 DIRECTION Distance d'installation

69, 70, 71, 74

Section 4 ANNEXE

BANQUE 58 Banque

Binarisation BINARY

Commutation de banques Copie de banques Effacement de banques Réglage de la méthode de

commutation de banque

Câble d'E/S 31 CLEAR COLOR Commande de réglage du point

de focale

Commutateur de mode des menus Commutation de l'affichage Commutation des menus Configuration de base

68, 70, 71, 74

Entrée/Sortie 61

Conditions ON Sortie à une impulsion

Fonctions des touches 45

Histogrammes 34

Mesure continue Mesure synchrone

Manuale per l'utente

ZFV

Section 4 INDICE

Section 4 ANNEXE

IMAGE RATE 59 Initialisation des données

de configuration

Installation

Montage en groupe Panneau rail DIN

Largeur de pièces 54 LIGHT

MDL DIV 72 MEAS TYPE Menu Expert Menu standard Mesure

Ajustement de la vitesse

de mesure

Commutation de l'affichage pendant

la mesure

Temps de mesure METHOD MODE Mode

Mode "ECO" Mode ADJ Mode "Eco" Mode MENU

Description du mode MENU

Liste des éléments de réglage Mode RUN MODEL Modèles monofonction Modèles standard Modes de fonctionnement Montage en groupe

57, 59

Niveau de contour 54, 55 Nombre Noms et fonctions des éléments

Amplificateur

Tête du capteur

OFF DELAY 63 ON DELAY ON STATUS ONE SHOT OUTPUT OUTPUT TIME

Plage de détection 38, 84 Plage de rotation Position

ROTATION 66

Schémas des circuits

d'entrées/sorties

SEARCH AREA Sélecteur de mode Sortie à une impulsion

Mesure continue Mesure synchrone Temps de sortie

SWITCH

32 66, 75

TEACH TYPE 59 Temps de retard Temps de retard ON Tête du capteur

Caractéristiques et dimensions

externes Connexion de la tête de capteur Connexion du noyau en ferrite Distance d'installation Installation de l'élément

de fixation

TRIG

ZFV

Manuale per l'utente

Valeur d'écart de densité 53 Valeur de corrélation Valeur de densité moyenne Valeur de distribution de densité Valeur de surface Valeurs seuils

AREA BRIGHT CHARA 1 CHARA 2 COUNT MATCH POSITION SEARCH

WIDTH VERSION Version Vision large Vision normale

56 55 53

53, 56

Section 4

INDICE

Section 4 ANNEXE

Zone de recherche 66

Manuale per l'utente

ZFV

Section 4 Historique des révisions

Historique des révisions

Un code de révision apparaît sous forme de suffixe du numéro du catalogue en bas des première et quatrième de couverture du présent manuel.

Section 4 ANNEXE

Cat. No.

Code de révision Date Nature de la révision

01 Août 2004 Production d'origine

Z207-FR2-01

Code de révision

ZFV

Manuel de l'utilisateur

OMRON ZFV User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Introduction

Précautions pour une utilisation sûre

Précautions pour une utilisation correcte

Note de l'éditeur

SOMMAIRE

ZFV Caractéristiques du capteur avancé

Configuration de base

Noms et fonctions des éléments

Installation et connexion

Amplificateur

Tête du capteur

Procédure de paramétrage

A propos de la configuration

Exécution de l’apprentissage

Ajustement des valeurs de seuil

Exécution de la mesure

Définition des banques

Configuration de l'environnement système

Changement des conditions d'entrée/sortie

Paramètres dans une connexion étendue d'applications

Personnalisation des conditions de mesure

Dépannage

Messages d’erreur et solutions

Questions et réponses

Exécuter la liste d'éléments d'affichage de mode

Caractéristiques et dimensions externes

INDICE
