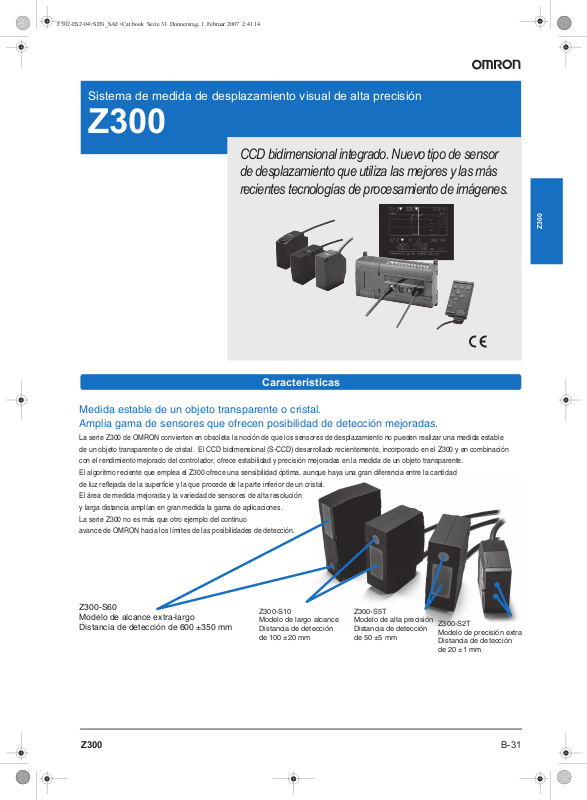

Omron Z300 DATASHEET [es]
Sistema de medida de desplazamiento visual de alta precisión
Z300
CCD bidimensional integrado. Nuevo tipo de sensor
de desplazamiento que utiliza las mejores y las más
recientes tecnologías de procesamiento de imágenes.
Z300
Características
Medida estable de un objeto transparente o cristal.
Amplia gama de sensores que ofrecen posibilidad de detección mejoradas.
La serie Z300 de OMRON convierten en obsoleta la noción de que los sensores de desplazamiento no pueden realizar una medida estable
de un objeto transparente o de cristal. El CCD bidimensional (S-CCD) desarrollado recientemente, incorporado en el Z300 y en combinación
con el rendimiento mejorado del controlador, ofrece estabilidad y precisión mejoradas en la medida de un objeto transparente.
El algoritmo reciente que emplea el Z300 ofrece una sensibilidad óptima, aunque haya una gran diferencia entre la cantidad
de luz reflejada de la superficie y la que procede de la parte inferior de un cristal.
El área de medida mejorada y la variedad de sensores de alta resolución
y larga distancia amplían en gran medida la gama de aplicaciones.
La serie Z300 no es más que otro ejemplo del continuo
avance de OMRON hacia los límites de las posibilidades de detección.
Z300-S60
Modelo de alcance extra-largo
Distancia de detección de 600
±350 mm
Z300-S10
Modelo de largo alcance
Distancia de detección
de 100 ±20 mm
Z300-S5T
Modelo de alta precisión
Distancia de detección
de 50 ±5 mm
Z300-S2T
Modelo de precisión extra
Distancia de detección
de 20 ±1 mm
B-31Z300
El innovador CCD bidimensional (S-CCD) es la clave de la estabilidad en la detección.
El CCD bidimensional permite una medida estable
a alta velocidad.
Un sensor de desplazamiento convencional que utilice un CCD
unidimensional no puede manejar la influencia del movimiento
en la salida. Por lo tanto, el sensor precisa un mayor número de
medidas para el promedio de señales, lo que provoca un tiempo
de respuesta lento. El S-CCD con un CCD bidimensional ha solucionado esta desventaja mediante la división del punto de medida en 60 líneas para medir con mayor detalle. A continuación,
se realiza un promedio del valor por cada píxel para producir
una salida fiable, sin influencias del movimiento que provoca el
estado de la superficie del objeto. Por tanto, con el Z300 es posible la detección estable y el procesamiento a alta velocidad.
CCD supone una diferencia en la medida de un
objeto transparente.
Sensor PSD
Un sensor PSD que utilice
reflexión sobre objeto
es prácticamente imposible que realice la medida
debido a la insuficiente luz
reflejada por la superficie.
Por otro lado, un sensor
Salida PSD
(posición de la salida
de luz reflejada de PSD)
Luz reflejada
de la parte inferior
PSD
Ganancia
de luz
que utilice el método de
reflexión sobre espejo
recibe la luz reflejada
de la parte inferior o del
fondo del objeto, lo que
provoca un error al determinar la posición e impide
una medida precisa.
Sensor CCD
Una solución es utilizar un
CCD que use el método
de reflexión sobre espejo.
Es capaz de extraer sólo
la luz reflejada de la superficie del objeto a detec-
Luz reflejada de la superficie
Ganancia
Luz reflejada
de la parte inferior
CCD
de luz
tar. Se puede realizar la
medida precisa de un objeto transparente sin que
se vea afectada por la luz
reflejada de la parte inferior o fondo del objeto.
Luz reflejada
de la superficie
Position
Lente del receptor
Objeto transparente
Detección
de luz reflejada
de la superficie
Position
Lente del receptor
Objeto transparente
B-32 Medidores láser de desplazamiento/Sensores para medida de longitud
Monitorización de las medidas.
Los datos de medida se pueden registrar y reproducir.
La visualización de las medidas en color es otra característica del Z500 (cuando se conecta a un monitor de color). La monitorización en cada etapa clave, incluidas pruebas y ajuste, operación o mantenimiento, facilita en gran medida una medida eficaz
y sin errores.
Monitorización en tiempo real
Monitor digital. Monitor de imagen. Visualizador de tendencias.
Z300
Se visualiza el valor medido. El uso de dos colores
(verde para la discriminación “Paso” y rojo para
“Alto/bajo”), mejora el reconocimiento visual
del resultado de la medida.
Visualiza la posición del punto de medida así como
la intensidad de la luz reflejada.
Comprueba de forma eficaz si se está efectuando
la medida óptima.
Monitorización durante la grabación y la reproducción
Modo de prueba. Se pueden grabar y reproducir las
condiciones durante el modo de prueba.
Se pueden almacenar un número determinado
de medidas de prueba de una pieza de trabajo.
Las medidas de prueba obtenidas se pueden guardar
como referencia para las medidas realizadas en línea.
Los valores de medida continua durante un determinado período de tiempo se muestran en orden cronológico. Los cambios en los valores medidos de un
objeto en movimiento o girando se pueden comprobar
a simple vista.
El estado de evaluación incorrecta (Alto/bajo)
se registra y reproduce.
Se pueden registrar en línea hasta 20 datos incorrectos (en la información se incluye el estado de la luz
reflejada y los datos de medida) para el análisis
de la pieza de trabajo así como para la detección
y corrección de errores.
B-33Z300
Los menús interactivos proporcionan diversas funciones de medida.
Menú de aplicación
Los ajustes de los métodos de medida se realizan fácilmente mediante el menú.
Sólo tiene que seguir las indicaciones de la pantalla del monitor.
Desplazamiento de superficie
Diferencia de nivel
Desplazamiento puntual Altura máxima
Diferencia de nivel (2 sensores)
Grosor (2 sensores)
Ranura/dentado
Grosor de objeto transparente
Menú experto
Mediante el menú de experto se puede realizar una medida más avanzada. Las condiciones de configuración detallada se pueden
programar de forma eficaz mediante el menú.
Las funciones de retención de datos (funciones “hold”), amplían el ámbito de aplicación.
Gracias a las funciones de retención que incluye el controlador, el Z300 ofrece diversas funciones de activación (temporización
de medida), lo que convierte, de un modo sencillo, en realidad las aplicaciones que serían difíciles de realizar sin dichas funciones.
Funciones de retención
Retención de muestreo
Cantidad de
desplazamiento
Cantidad de
desplazamiento
Retención de pico (inferior)
Cantidad de
desplazamiento
Cantidad de
desplazamiento
Valor inferior
Valor de pico
Retención de pico a pico
Cantidad de
Cantidad de
desplazamiento
desplazamiento
Pico a pico
Dirección/tiempo
Disparo de
medida
Disparo de
medida
Retención de promedio Retención de longitud
Valor promedio
Cantidad de
Cantidad de
desplazamiento
promedio
Disparo de
medida
desplazamiento
Dirección/
tiempo
Cantidad de
desplazamiento
Disparo de
medida
Cantidad
de desplazamiento
Función de disparo seleccionable
Cantidad de
Cantidad de
desplazamiento
Función de disparo
opcional
Disparo de
medida
Sampling
desplazamiento
Pico a picoPico
Dirección/
tiempo
Dirección/tiempo
Longitud
Dirección/tiempo
Disparo de
medida
Dirección/tiempo
El inicio y la duración del tiempo de medida pueden
ser configurados en el controlador.
B-34 Medidores láser de desplazamiento/Sensores para medida de longitud
Aplicación
Medida del grosor de una película transparente
Medida del grosor de una lámina
Medida de la posición de electrodos en el módulo de display
Z300
Medida de la flexión en plástico transparente
Inspección de la uniformidad de superficie de un disco duro
Medida del grosor de neumáticos o caucho negro
Medida de forma para control de robot de soldadura
Medida de pulverización de una piedra de amolar
B-35Z300
