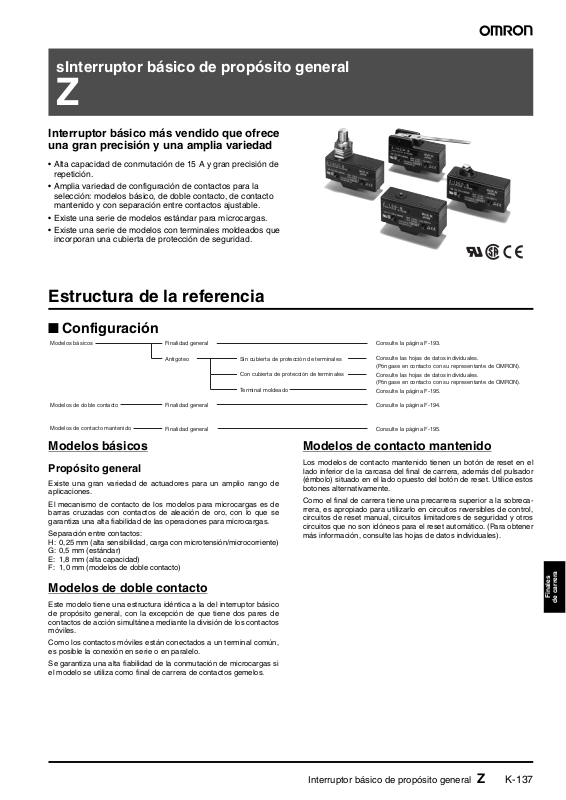

Omron Z DATASHEET [es]

sInterruptor básico de propósito general

Z

Interruptor básico más vendido que ofrece
una gran precisión y una amplia variedad

• Alta capacidad de conmutación de 15 A y gran precisión de
repetición.

• Amplia variedad de configuración de contactos para la
selección: modelos básico, de doble contacto, de contacto
mantenido y con separación entre contactos ajustable.

• Existe una serie de modelos estándar para microcargas.

• Existe una serie de modelos con terminales moldeados que
incorporan una cubierta de protección de seguridad.

Estructura de la referencia

■ Configuración

Modelos básicos

Modelos de doble contacto

Finalidad general

Antigoteo Sin cubierta de protección de terminales

Con cubierta de protección de terminales

Terminal moldeado

Finalidad general

Consulte la página F-193.

Consulte las hojas de datos individuales.
(Póngase en contacto con su representante de OMRON).

Consulte las hojas de datos individuales.
(Póngase en contacto con su representante de OMRON).

Consulte la página F-195.

Consulte la página F-194.

Modelos de contacto mantenido

Finalidad general

Modelos básicos

Propósito general

Existe una gran variedad de actuadores para un amplio rango de
aplicaciones.

El mecanismo de contacto de los modelos para microcargas es de
barras cruzadas con contactos de aleación de oro, con lo que se
garantiza una alta fiabilidad de las operaciones para microcargas.

Separación entre contactos:
H: 0,25 mm (alta sensibilidad, carga con microtensión/microcorriente)
G: 0,5 mm (estándar)
E: 1,8 mm (alta capacidad)
F: 1,0 mm (modelos de doble contacto)

Modelos de doble contacto

Este modelo tiene una estructura idéntica a la del interruptor básico
de propósito general, con la excepción de que tiene dos pares de
contactos de acción simultánea mediante la división de los contactos
móviles.

Como los contactos móviles están conectados a un terminal común,
es posible la conexión en serie o en paralelo.

Se garantiza una alta fiabilidad de la conmutación de microcargas si
el modelo se utiliza como final de carrera de contactos gemelos.

Consulte la página F-195.

Modelos de contacto mantenido

Los modelos de contacto mantenido tienen un botón de reset en el
lado inferior de la carcasa del final de carrera, además del pulsador
(émbolo) situado en el lado opuesto del botón de reset. Utilice estos
botones alternativamente.

Como el final de carrera tiene una precarrera superior a la sobreca­rrera, es apropiado para utilizarlo en circuitos reversibles de control,
circuitos de reset manual, circuitos limitadores de seguridad y otros
circuitos que no son idóneos para el reset automático. (Para obtener
más información, consulte las hojas de datos individuales).

Finales

de carrera

Interruptor básico de propósito general Z K-137

■ Composición de la referencia

Modelos básicos

Z-@@@@-@

1 2 3 4 5

1. Valores nominales

01: 0,1 A (para microcarga)
15: 15 A

2. Separación entre contactos

H: 0,25 mm (alta sensibilidad, microcarga)
G: 0,5 mm (estándar)
E: 1,8 mm (alta capacidad)

3. Actuador

Nada: Émbolo de aguja
S: Émbolo de muelle delgado
D: Émbolo de muelle corto
K: Émbolo de muelle (PF mediana)
K3: Émbolo de muelle (PF alta)
Q3: Émbolo para montaje en panel (PF baja)
Q: Émbolo para montaje en panel (PF mediana)
Q8: Émbolo para montaje en panel (PF alta)
Q22: Émbolo con roldana para montaje en panel
Q21: Émbolo con roldana girada 90º para montaje en panel
L: Lámina resorte (PF alta)
L2: Lámina resorte con roldana
W21: Palanca con resorte corta
W: Palanca con resorte (PF baja)
W3: Palanca con resorte (PF mediana)
W32: Palanca con resorte (PF alta)
W4: Palanca con resorte de poca fuerza
W44: Palanca con resorte larga
W78: Palanca con resorte de alambre de poca fuerza (PF baja)
W52: Palanca con resorte de alambre de poca fuerza (PF alta)
W22: Palanca con roldana con resorte corta
W2: Palanca con roldana con resorte
W25: Palanca con roldana con resorte (roldana grande)
W49: Palanca con roldana girada 90º con resorte corta
W54: Palanca con roldana girada 90º con resorte
W2277: Palanca con roldana con resorte corta unidireccional

(PF baja)
M: Palanca con resorte invertida
M22: Palanca con roldana con resorte corta invertida
M2: Palanca con roldana con resorte invertida
NJ: Varilla flexible (PF alta)
NJS: Varilla flexible (PF baja)

4. Grado de protección

Nada: Propósito general
55: Antigoteo
A55: Antigoteo (incluidos los terminales)

5. Terminales

Nada: Terminal para soldar
B: Terminal de tornillo (con arandela dentada)
B5V: Terminal de tornillo con cubierta de terminales

(para Z-15G@A55 únicamente)

Nota: Para combinaciones de modelos, consulte las páginas

siguientes.

Modelos de doble contacto

Z-10F@Y-B

1 2 3 4 5

1. Valores nominales

10: 10 A

2. Separación entre contactos

F: 1 mm (alta capacidad)

3. Actuador

Nada: Émbolo de aguja
S: Émbolo de muelle delgado
D: Émbolo de muelle corto
Q: Émbolo para montaje en panel
Q22: Émbolo con roldana para montaje en panel
W: Palanca con resorte
W22: Palanca con roldana con resorte corta
W2: Palanca con roldana con resorte
M22: Palanca con roldana con resorte corta invertida

4. Construcción

Y: Modelos de doble contacto

5. Terminales

Nada: Terminal para soldar
B: Terminal de tornillo (con arandela dentada)

Modelos de contacto mantenido

Z-15-E@R

1 2 3 4

1. Valores nominales

15: 15 A

2. Separación entre contactos

E: 1,8 mm (alta capacidad)

3. Actuador

Nada: Émbolo de aguja
S: Émbolo de muelle delgado
W: Palanca con resorte

4. Estructura

R: Modelos de contacto mantenido

K-138 Interruptor básico de propósito general Z

Información de pedidos

É

É

■ Modelos disponibles

Modelos básicos (propósito general)

Actuador Estándar Alta sensibilidad Alta capacidad Microcarga

G (0,5 mm) H (0,25 mm) E (1,8 mm) H (0,25 mm)

Émbolo de aguja

mbolo de muelle

delgado

Émbolo de
muelle corto

mbolo para
montaje
en panel

Émbolo con roldana
para montaje en panel

Émbolo con roldana
girada 90˚ para
montaje en panel

Lámina resorte

Lámina resorte
con roldana

Palanca con resorte
corta

Palanca con
resorte

Palanca con resorte
de poca fuerza

Palanca articulada
de alambre de
poca fuerza

Palanca con roldana
con resorte corta

Palanca con roldana
girada 90˚ con resorte
corta

Palanca con
roldana con
resorte

PF baja Terminal para soldar Z-15GQ3 --- --- ---

PF mediana Terminal para soldar Z-15GQ Z-15HQ Z-15EQ Z-01HQ

PF alta Terminal para soldar Z-15GQ8 --- --- ---

OF baja Terminal para soldar Z-15GW Z-15HW --- ---

OF mediana Terminal para soldar Z-15GW3 --- --- ---

PF alta Terminal para soldar Z-15GW32 ---

OF baja Terminal para soldar --- Z-15HW78 --- ---

PF alta Terminal para soldar --- Z-15HW52 --- ---

Paralela Terminal para soldar Z-15GW2 Z-15HW2 --- ---

Roldana
grande

Terminal para soldar Z-15G Z-15H Z-15E Z-01H
Terminal de tornillo Z-15G-B Z-15H-B Z-15E-B Z-01H-B
Terminal para soldar Z-15GS Z-15HS --- Z-01HS
Terminal de tornillo Z-15GS-B Z-15HS-B --- Z-01HS-B
Terminal para soldar Z-15GD Z-15HD Z-15ED Z-01HD
Terminal de tornillo Z-15GD-B Z-15HD-B Z-15ED-B Z-01HD-B

Terminal de tornillo Z-15GQ3-B

Terminal de tornillo Z-15GQ-B Z-15HQ-B Z-15EQ-B Z-01HQ-B

Terminal de tornillo Z-15GQ3-B
Terminal para soldar Z-15GQ22 Z-15HQ22 Z-15EQ22 --­Terminal de tornillo Z-15GQ22-B Z-15HQ22-B Z-15EQ22-B --­Terminal para soldar Z-15GQ21 Z-15HQ21 Z-15EQ21 --­Terminal de tornillo Z-15GQ21-B Z-15HQ21-B Z-15EQ21-B

Terminal para soldar Z-15GL --- --- --­Terminal de tornillo Z-15GL-B
Terminal para soldar Z-15GL2 --- --- --­Terminal de tornillo Z-15GL2-B

Terminal para soldar Z-15GW21 --- --- --­Terminal de tornillo Z-15GW21-B

Terminal de tornillo Z-15GW-B Z-15HW-B --- ---

Terminal de tornillo Z-15GW3-B

Terminal de tornillo Z-15GW32-B
Terminal para soldar Z-15GW4 Z-15HW24 --- --­Terminal de tornillo Z-15GW4-B Z-15HW24-B ---

Terminal de tornillo Z-15HW78-B ---

Terminal de tornillo Z-15HW52-B --­Terminal para soldar Z-15GW22 Z-15HW22 Z-15EW22 Z-01HW22
Terminal de tornillo Z-15GW22-B Z-15HW22-B Z-15EW22-B Z-01HW22-B

Terminal para soldar Z-15GW49 --- --- --­Terminal de tornillo Z-15GW49-B

Terminal de tornillo Z-15GW2-B Z-15HW2-B --- --­Terminal para soldar Z-15GW25 --- --- --­Terminal de tornillo Z-15GW25-B

Finales

de carrera

Interruptor básico de propósito general Z K-139

Actuador Estándar Alta sensibilidad Alta capacidad Microcarga

G (0,5 mm) H (0,25 mm) E (1,8 mm) H (0,25 mm)

Palanca con roldana
girada 90˚ con resorte

Palanca con roldana
con resorte corta
unidireccional

Palanca con resorte
invertida (ver nota)

Palanca con roldana
con resorte corta
invertida (ver nota)

Palanca con roldana
con resorte invertida
(ver nota)

Nota: Los émbolos de aguja de los modelos de acción invertida son presionados de forma continua por las palancas de los actuadores con

resortes helicoidales de compresión y son liberados por el accionamiento de las palancas. Los modelos de acción invertida tienen una gran
resistencia a las vibraciones y los golpes porque los émbolos de aguja están normalmente presionados.

Terminal para soldar Z-15GW54 --- --- --­Terminal de tornillo Z-15GW54-B

Terminal para soldar Z-15GW2277 --- --- --­Terminal de tornillo Z-15GW2277-B

Terminal para soldar Z-15GM --- --- --­Terminal de tornillo Z-15GM-B
Terminal para soldar Z-15GM22 --- --- --­Terminal de tornillo Z-15GM22-B

Terminal para soldar Z-15GM2 --- --- --­Terminal de tornillo Z-15GM2-B

Lote mínimo de pedido

Los siguientes modelos están disponibles según el lote mínimo de pedido que se especifica a continuación. Los pedidos deben realizarse por
lotes.

Actuador Estándar Alta sensibilidad Lote mínimo de pedido (pcs)

G (0,5 mm) H (0,25 mm)

Émbolo de muelle corto Z-15GD-B --- 10
Émbolo para montaje en panel Z-15GQ

Émbolo con roldana para montaje en panel Z-15GQ22

Émbolo con roldana girada 90º para montaje
en panel

Palanca con resorte corta Z-15GW21-B --­Palanca con resorte Z-15GW

Palanca con resorte de poca fuerza Z-15GW4-B Z-15HW24-B
Palanca con resorte de alambre de poca

fuerza
Palanca con roldana con resorte corta Z-15GW22

Palanca con roldana con resorte Z-15GW2

Palanca con roldana con resorte corta
invertida

Palanca con roldana con resorte invertida Z-15GM2-B ---

Z-15GQ-B
Z-15GQ8-B

Z-15GQ22-B
Z-15GQ21-B ---

Z-15GW-B

--- Z-15HW78-B

Z-15GW22-B

Z-15GW2-B
Z-15GM22-B ---

---

---

---

---

---

K-140 Interruptor básico de propósito general Z

Modelos de doble contacto

Actuador F (1,0 mm)

Émbolo de aguja

Émbolo de muelle
delgado

Émbolo de muelle corto

Émbolo para
montaje en panel

Émbolo con roldana
para montaje en panel

Palanca con resorte

Palanca con roldana
con resorte corta

Palanca con roldana
con resorte

Palanca con roldana
con resorte corta
invertida

Nota: Los émbolos de aguja de los modelos de acción invertida son presionados de forma continua por las palancas de los actuadores con

resortes helicoidales de compresión y son liberados por el accionamiento de las palancas. Los modelos de acción invertida tienen una gran
resistencia a las vibraciones y los golpes porque los émbolos de aguja están normalmente presionados.

PF mediana Terminal para soldar ---

PF baja Terminal para soldar ---

Paralela Terminal para soldar ---

Terminal para soldar --­Terminal de tornillo Z-10FY-B
Terminal para soldar --­Terminal de tornillo Z-10FSY-B
Terminal para soldar --­Terminal de tornillo Z-10FDY-B

Terminal de tornillo Z-10FQY-B
Terminal para soldar --­Terminal de tornillo Z-10FQ22Y-B

Terminal de tornillo Z-10FWY-B
Terminal para soldar --­Terminal de tornillo Z-10FW22Y-B

Terminal de tornillo Z-10FW2Y-B

Terminal para soldar --­Terminal de tornillo Z-10FM22Y-B

Modelos de contacto mantenido

Actuador Modelo de contacto mantenido

Émbolo de aguja

Émbolo de muelle
delgado

Palanca articulada

Z-15ER
Z-15ESR

Z-15EWR

Modelos básicos (modelos antigoteo)

Actuador Modelo básico (antigoteo)

Sin cubierta de protección

de terminales antigoteo

Émbolo de aguja

Émbolo de muelle
corto

Émbolo de muelle

Émbolo para
montaje en
panel

Émbolo con roldana
para montaje en
panel

Émbolo con roldana
girada 90˚ para
montaje en panel

Lámina resorte

Lámina resorte
con roldana

PF mediana Terminal para soldar Z-15GK55 --- ---

PF alta Terminal para soldar Z-15GK355 --- ---

PF mediana Terminal para soldar Z-15GQ55 --- ---

Terminal para soldar Z-15G55 --- Z-01H55
Terminal de tornillo Z-15G55-B Z-15GA55-B5V Z-01H55-B
Terminal para soldar Z-15GD55 --- Z-01HD55
Terminal de tornillo Z-15GD55-B Z-01HD55-B

Terminal de tornillo Z-15GK55-B

Terminal de tornillo Z-15GK355-B Z-15GK3A55-B5V

Terminal de tornillo Z-15GQ55-B Z-15GQA55-B5V

Terminal para soldar Z-15GQ2255 --- --­Terminal de tornillo Z-15GQ2255-B Z-15GQ22A55-B5V

Terminal para soldar --- --- --­Terminal de tornillo Z-15GQ2155-B Z-15GQ21A55-B5V

Terminal para soldar Z-15GL55 --- --­Terminal de tornillo Z-15GL55-B
Terminal para soldar Z-15GL255 --- --­Terminal de tornillo Z-15GL255-B

Estándar Microcarga

G (0,5 mm) H (0,25 mm)

Con cubierta de

protección de

terminales antigoteo

Sin cubierta de protección

de terminales antigoteo

Finales

de carrera

Interruptor básico de propósito general Z K-141

Palanca con resorte
corta

Palanca con resorte
larga

Palanca con resorte

Palanca con roldana
con resorte corta

Palanca con
roldana con
resorte

Actuador Modelo básico (antigoteo)

Estándar Microcarga

G (0,5 mm) H (0,25 mm)

Sin cubierta de protección

de terminales antigoteo

Terminal para soldar Z-15GW2155 --- --­Terminal de tornillo Z-15GW2155-B
Terminal para soldar Z-15GW4455 --- --­Terminal de tornillo Z-15GW4455-B Z-15GW44A55-B5V
Terminal para soldar Z-15GW55 --- --­Terminal de tornillo Z-15GW55-B Z-15GWA55-B5V
Terminal para soldar Z-15GW2255 --- Z-01HW2255
Terminal de tornillo Z-15GW2255-B Z-15GW22A55-B5V Z-01HW2255-B

Paralela Terminal para soldar Z-15GW255 --- ---

Terminal de tornillo Z-15GW255-B Z-15GW2A55-B5V

Con cubierta de

protección de

terminales antigoteo

Sin cubierta de protección

de terminales antigoteo

Palanca con roldana
con resorte corta
unidireccional

Palanca con resorte
invertida (ver nota 1)

Palanca con roldana con
resorte corta invertida
(ver nota 1)

Palanca con roldana
con resorte invertida
(ver nota 1)

Varilla flexible (resorte
helicoidal) (ver nota 2)

Nota: 1. Los émbolos de aguja de los modelos de acción invertida son presionados de forma continua por las palancas de los actuadores con

resortes helicoidales de compresión y son liberados por el accionamiento de las palancas.

2. El extremo es de resina.

Terminal para soldar Z-15GW227755 --- --­Terminal de tornillo Z-15GW227755-B Z-15GW2277A55-B5V

Terminal para soldar Z-15GM55 --- --­Terminal de tornillo Z-15GM55-B
Terminal para soldar Z-15GM2255 --- --­Terminal de tornillo Z-15GM2255-B

Terminal para soldar Z-15GM255 --- --­Terminal de tornillo Z-15GM255-B

Terminal para soldar Z-15GNJ55 --- --­Terminal de tornillo Z-15GNJ55-B

Lote mínimo de pedido

Los siguientes modelos están disponibles según el lote mínimo de pedido que se especifica a continuación. Los pedidos deben realizarse por
lotes.

Actuador Estándar Alta sensibilidad Lote mínimo de pedido

G (0,5 mm) H (0,25 mm)

Émbolo de muelle corto Z-15GD55-B --- --- 10
Émbolo de muelle Z-15GK55-B --- --­Palanca con resorte Z-15GW4455-B

Palanca con roldana con
resorte corta

Palanca con roldana con
resorte

Varilla flexible
(resorte helicoidal)

Varilla flexible
(alambre de acero)

Z-15GW55
Z-15GW55-B

Z-15GW2255
Z-15GW2255-B

Z-15GW255-B --- ---

Z-15GNJ55-B --- ---

--- --- Z-15HNJS55-B

--- ---

--- ---

Modelos básicos (modelos de alta sensibilidad antigoteo)

Actuador Alta sensibilidad

H (0,25 mm)

Varilla flexible
(alambre de acero)

Terminal para
soldar

Terminal de
tornillo

K-142 Interruptor básico de propósito general Z

Z-15HNJS55

Z-15HNJS55-B

Especificaciones

■ Normas aprobadas

Organismo Norma Nº de expediente

UL UL508 E41515
CSA CSA C22.2 Nº 55 LR21642
TÜV Rheinland EN61058-1 R9451585

■ Valores nominales de las normas aprobadas

UL508 (Nº de expediente E41515)
CSA C22.2 Nº 55 (Nº de expediente
LR21642)

Tensión nominal Z-15 Z-10F Z-01H

125 Vc.a. 15 A 1/8 HP 6 A 1/10 HP 0,1 A
250 Vc.a. 15 A 1/4 HP 6 A 1/8 HP --­480 Vc.a. 15 A 6 A --­30 Vc.c. --- --- 0,1 A
125 Vc.c. 0,5 A 0,6 A --­250 Vc.c. 0,25 A 0,3 A ---

EN (EN61058-1)

Tensión nominal Z-15H@-B Z-15G@-B Z-01H@ -B

250 Vc.a. 15 A 15 A --­125 Vc.a. --- --- 0,1 A
30 Vc.c. --- --- 0,1 A

Nota: Consulte a su representante de OMRON sobre los números de pieza aprobados por las normas.

■ Valores nominales

Z-15 (excepto los modelos de varilla flexible y microcarga)

Elemento Carga no inductiva Carga inductiva

Carga resistiva Carga de lámpara Carga inductiva Carga de motor

Modelo Tensión nominal NC NA NC NA NC NA NC NA

G, H, E 125 Vc.a.

G 8 Vc.c.

H 8 Vc.c.

E 8 Vc.c.

250 Vc.a.
500 Vc.a.

14 Vc.c.
30 Vc.c.
125 Vc.c.
250 Vc.c.

14 Vc.c.
30 Vc.c.
125 Vc.c.
250 Vc.c.

14 Vc.c.
30 Vc.c.
125 Vc.c.
250 Vc.c.

15 (10) A (ver nota)
15 (10) A (ver nota)
10 A

15 A
15 A
6 A
0,5 A
0,25 A

15 A
15 A
2 A
0,4 A
0,2 A

15 A
15 A
15 A
0,75 A
0,3 A

3 A
2,5 A
1,5 A

3 A
3 A
3 A
0,5 A
0,25 A

3 A
3 A
2 A
0,4 A
0,2 A

3 A
3 A
3 A
0,75 A
0,3 A

1,5 A
1,25 A
0,75 A

1,5 A
1,5 A
1,5 A
0,5 A
0,25 A

1,5 A
1,5 A
1,4 A
0,4 A
0,2 A

1,5 A
1,5 A
1,5 A
0,75 A
0,3 A

15 (10) A (ver nota)
15 (10) A (ver nota)
6 A

15 A
10 A
5 A
0,05 A
0,03 A

15 A
10 A
1 A
0,03 A
0,02 A

15 A
15 A
10 A
0,4 A
0,2 A

5 A
3 A
1,5 A

5 A
5 A
5 A
0,05 A
0,03 A

5 A
5 A
1 A
0,03 A
0,02 A

5 A
5 A
5 A
0,4 A
0,2 A

2,5 A
1,5 A
0,75 A

2,5 A
2,5 A
2,5 A
0,05 A
0,03 A

2,5 A
2,5 A
1 A
0,03 A
0,02 A

2,5 A
2,5 A
2,5 A
0,4 A
0,2 A

Nota: Las cifras que están entre paréntesis corresponden a los modelos Z-15HW52 y Z-15HW78(-B); los valores nominales de c.a. de estos

modelos son 125 y 250 V únicamente.

Z-15 (modelos de varilla flexible)

Tensión nominal Carga no inductiva Carga inductiva

Carga resistiva Carga de lámpara Carga inductiva Carga de motor

NC NA NC NA NC NA NC NA

125 Vc.a.
250 Vc.a.

8 Vc.c.
14 Vc.c.
30 Vc.c.
125 Vc.c.
250 Vc.c.

15 A 2 A

15 A
15 A
2 A
0,4 A
0,2 A

1 A
2 A

2 A
2 A
0,4 A
0,2 A

1 A
0,5 A

1 A
1 A
1 A
0,4 A
0,2 A

7 A
5 A

7 A
7 A
1 A
0,03 A
0,02 A

2,5 A
1,5 A

3 A
3 A
1 A
0,03 A
0,02 A

2 A
1 A

1,5 A
1,5 A
0,5 A
0,03 A
0,02 A

Interruptor básico de propósito general Z K-143

Finales

de carrera

Z-01H

Tensión nominal Carga resistiva

NC NA
125 Vc.a. 0,1 A
8 Vc.c.

14 Vc.c.
30 Vc.c.

0,1 A
0,1 A
0,1 A

Z-10F

Modelo Tensión nominal Carga no inductiva Carga inductiva

Carga resistiva Carga de lámpara Carga inductiva Carga de motor

NC NA NC NA NC NA NC NA

Conexión en
serie

Conexión en
paralelo

Nota: 1. Los valores nominales de corriente anteriores corresponden a la corriente de régimen permanente.

2. La carga inductiva tiene un factor de potencia mínimo de 0,4 (c.a.) y una constante de tiempo máxima de 7 ms (c.c.)

3. La carga de lámpara tiene una corriente de irrupción igual a 10 veces la corriente de régimen permanente.

4. La carga de motor tiene una corriente de irrupción igual a 6 veces la corriente de régimen permanente.

5. Los valores nominales de las condiciones de normalmente cerrado y normalmente abierto de los modelos de palanca con resorte

6. Los valores nominales de c.a. de los modelos de terminales moldeados son 125 y 250 V únicamente.

7. Los valores nominales se aplican bajo las siguientes condiciones de pruebas:

125 Vc.a.
250 Vc.a.

30 Vc.c.
125 Vc.c.
250 Vc.c.

125 Vc.a.
250 Vc.a.

30 Vc.c.
125 Vc.c.
250 Vc.c.

invertida son opuestos.

Temperatura ambiente: 20±2°C
Humedad ambiente: 65±5%
Frecuencia de operación: 20 operaciones/minuto

10 A
10 A

10 A
1 A
0,6 A

6 A
6 A

6 A
0,6 A
0,3 A

4 A
2,5 A

4 A
1 A
0,6 A

3 A
2,5 A

4 A
0,6 A
0,3 A

2 A
1,5 A

2 A
1 A
0,6 A

1,5 A
1,25 A

2 A
0,6 A
0,3 A

6 A 5 A

6 A
0,1 A
0,05 A

4 A
4 A

4 A
0,1 A
0,05 A

3 A
6 A

0,1 A
0,05 A

4 A
2 A

6 A
0,1 A
0,05 A

2,5 A
1,5 A

3 A
0,1 A
0,05 A

2 A
1 A

3 A
0,1 A
0,05 A

K-144 Interruptor básico de propósito general Z

■ Características

Elemento Básico

Velocidad de operación
(ver nota)

Frecuencia de
operación

Resistencia de
aislamiento

Resistencia de contacto 15 mΩ máx.

Rigidez dieléctrica Entre contactos de la misma polaridad

Resistencia a
vibraciones

Resistencia a golpes

Vida útil Mecánica

Grado de protección Propósito general:IP 00

Grado de protección
contra descargas
eléctricas

Índice de seguimiento
de pruebas (PTI)

Categoría del
interruptor

Temperatura ambiente Operación:

Humedad ambiente Operación:

Peso Aprox. de 22 a 58 g Aprox. de 42 a 48 g Aprox. de 34 a 61 g

(excepto micro-

carga y varilla

flexible)/contacto

mantenido

Z-15

0,01 mm a 1 m/s (ver nota 1) 1 mm a 1 m/s 0,1 mm a 1 m/s (ver nota 1)

Mecánica: 240 operaciones/minuto
Eléctrica: 20 operaciones/minuto

100 MΩ mín. (a 500 Vc.c.)

(valor inicial)

Intervalo
de contacto G: 1.000 Vc.a., 50/60 Hz

Intervalo
de contacto H: 600 Vc.a., 50/60 Hz

Intervalo
de contacto E: 1.500 Vc.a., 50/60 Hz

Entre partes metálicas conductoras y
tierra, y entre cada terminal y las partes
metálicas no conductoras

2.000 Vc.a., 50/60 Hz durante 1 min.
Malfunción: de 10 a 55 Hz, 1,5 mm de

amplitud p-p (ver nota 5)
Destrucción

Malfunción

Intervalo
de contacto G, H: 20.000.000 de

Separación entre
contactos E: 300.000 operaciones

Eléctrica
Separación entre

contactos G, H: 500.000 operaciones mín.
Separación entre

contactos E: 100.000 operaciones mín.

Antigoteo: IP 62
Clase I

175

D (IEC335-1)

Propósito general:−25°C a 80°C (sin formación de hielo)
Antigoteo: −15°C a 80°C (sin formación de hielo)

Propósito general:35% a 85%
Antigoteo: 35% a 95%

durante 1 min.

durante 1 min.

durante 1 min.

: 1.000 m/s2

{aprox. 100G} máx.

: 300 m/s2

{aprox. 30G} máx.
(ver notas 2 y 5)

:

operaciones mín.
(ver nota 4)

:

Básico

(microcarga)

Z-01H

50 mΩ máx.
(valor inicial)

Básico

(varilla flexible)

Z-15

Mecánica: 120 operaciones/minuto
Eléctrica: 20 operaciones/minuto

15 mΩ máx. (valor inicial) 25 mΩ máx. (valor inicial)

Entre contactos de la misma
polaridad

Separación entre
contactos G: 1.000 Vc.a., 50/60 Hz

Separación entre
contactos H: 600 Vc.a., 50/60 Hz

Entre partes metálicas conductoras
y tierra, y entre cada terminal y las
partes metálicas no conductoras

2.000 Vc.a., 50/60 Hz durante 1 min.

Malfunción: de 10 a 20 Hz, 1,5 mm
de amplitud p-p (ver nota 5)

Destrucción

Malfunción

Mecánica

Eléctrica

durante 1 min.

durante 1 min.

: 1.000 m/s2 {aprox.

100G} máx.

:50 m/s2

{aprox. 5G} máx.
(ver nota 5)

: 1.000.000 de

operaciones mín.

: 100.000 operaciones

mín.

Mecánica: 240 operaciones/minuto
Eléctrica: 20 operaciones/minuto

Entre contactos de la misma
polaridad

Separación entre
contactos F: 1.500 Vc.a., 50/60 Hz

Entre partes metálicas conductoras
y tierra, y entre cada terminal y las
partes metálicas no conductoras

2.000 Vc.a., 50/60 Hz durante 1 min.

Malfunción: de 10 a 55 Hz, 1,5 mm
de amplitud p-p (ver nota 5)

Destrucción

Malfunción

Mecánica

Eléctrica

Doble contacto

Z-10F

durante 1 min.

: 1.000 m/s2 {aprox.

100G} máx.

: 300 m/s2.

{aprox. 30G} máx.
(ver notas 3 y 5)

: 500.000 operaciones

mín. (ver nota 1)

: 100.000 operaciones

mín.

Finales

de carrera

Nota: 1. Los valores son para modelos con émbolos. (Para los modelos de palanca, los valores están en la sección de émbolo). (Póngase en

contacto con su representante de OMRON para obtener información sobre otros modelos).

2. Los valores son para el modelo con émbolo de aguja Z-15G.

3. Los valores son para el modelo Z-10FY-B.

4. Los valores son para modelos con émbolos de aguja. La vida útil de los modelos sin émbolos de aguja es de 10.000.000 mín.

5. Malfunción: 1 ms máx.

Interruptor básico de propósito general Z K-145

■ Especificación de los contactos

Elemento Z-15 Z-01H Z-10F

Contactos Forma Remache Simple de barras cruzadas Remache

Material Aleación de plata Aleación de oro Aleación de plata

Corriente de irrupción NC 30 A máx. 0,1 A máx. 40 A máx.

NA 15 A máx. 0,1 A máx. 20 A máx.

■ Configuración de contactos

Modelos básicos

Propósito general

Configuración de contactos (SPDT)

COM NA NC

Nota: El modelo Z-15GM es reversible y las

posiciones NA y NC están invertidas.

Modelos de doble contacto

Configuración de contactos (doble contacto)

COM NANANC

Ejemplo de conexión

Conexión serie Conexión paralela

L

NC

L

L

LL

L

Modelos de contacto mantenido

Configuración de contactos (contacto mantenido)

K-146 Interruptor básico de propósito general Z

COM NA NC

Pulsador de reset
