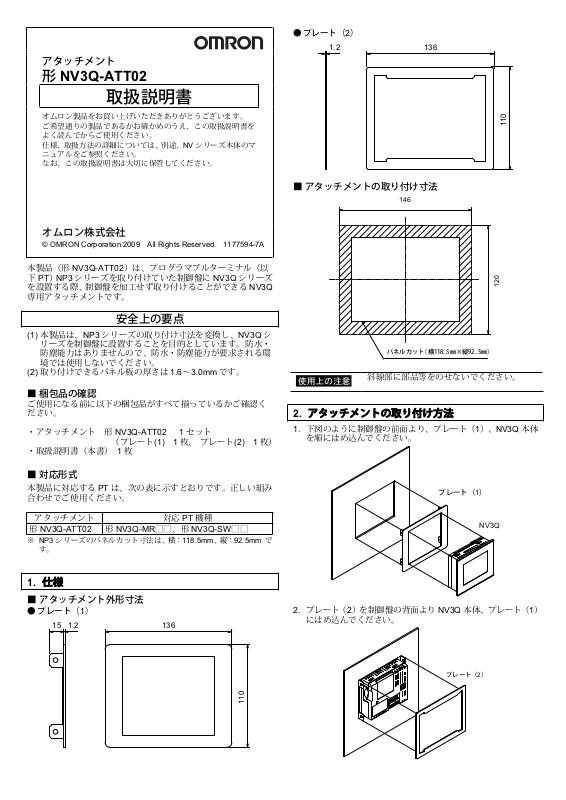

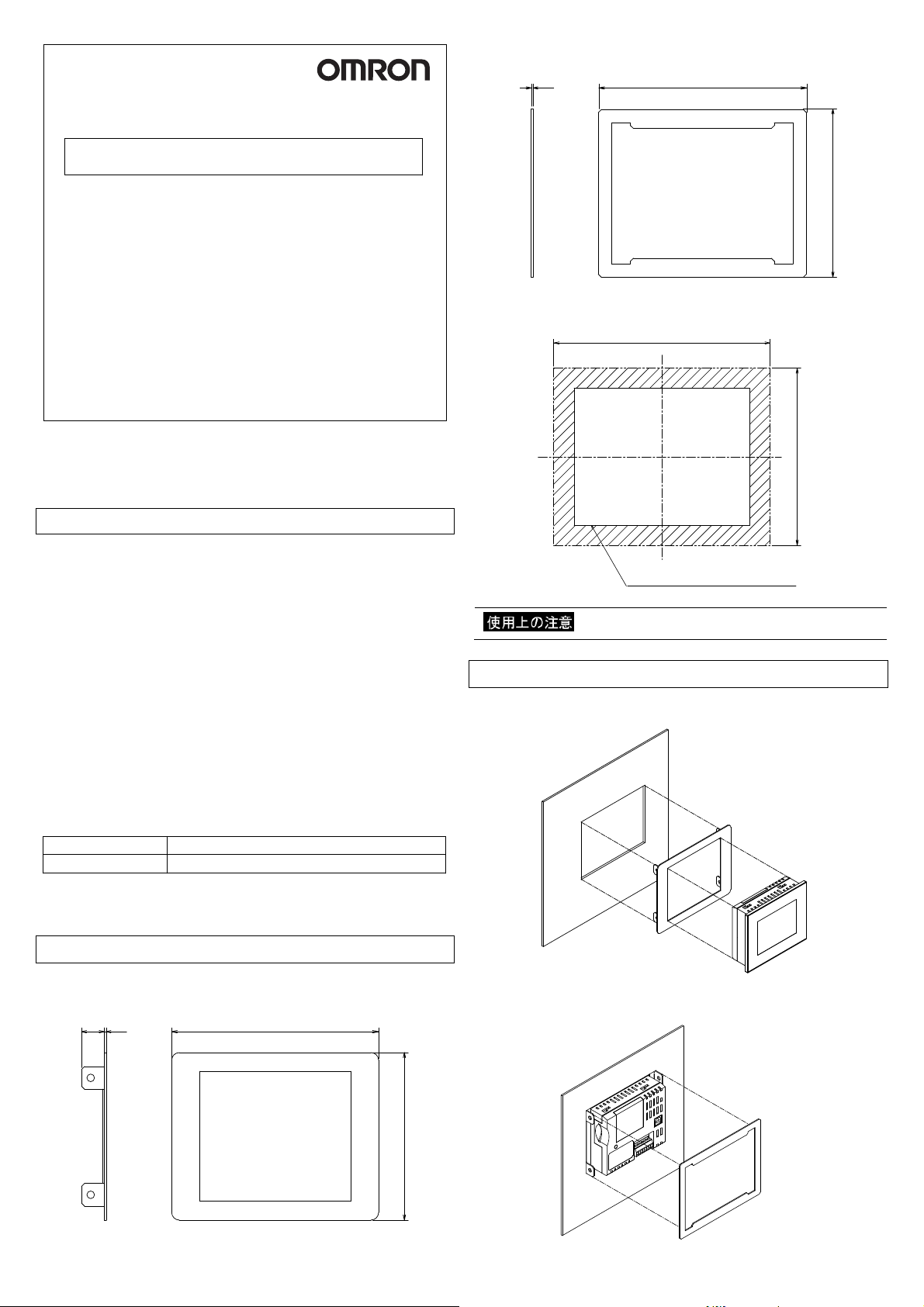

アタッチメント
仕様
アタッチメントの取り付け方法
形 NV3Q-ATT02
取扱説明書
●プレート（2）
1.2
136
オムロン製品をお買い上げいただきありがとうございます。
ご希望通りの製品であるかお確かめのうえ、この取扱説明書を
よく読んでからご使用ください。
仕様、取扱方法の詳細については、別途、NV シリーズ本体のマ
ニュアルをご参照ください。
なお、この取扱説明書は大切に保管してください。
オムロン株式会社
© OMRON Corporation 2009 All Rights Reserved.
本製品（形 NV3Q-ATT02）は、プログラマブルターミナル（以
下 PT）NP3 シリーズを取り付けていた制御盤に NV3Q シリーズ
を設置する際、制御盤を加工せず取り付けることができる NV3Q
専用アタッチメントです。
1177594-7A
安全上の要点
(1) 本製品は、NP3 シリーズの取り付け寸法を変換し、NV3Q シ
リーズを制御盤に設置することを目的としています。防水・
防塵能力はありませんので、防水・防塵能力が要求される環
境では使用しないでください。
(2) 取り付けできるパネル板の厚さは 1.6〜3.0mm です。
110
■アタッチメントの取り付け寸法
146
120
パネルカット(横118.5mm×縦92.5mm)
斜線部に部品等をのせないでください。
■梱包品の確認
ご使用になる前に以下の梱包品がすべて揃っているかご確認く
ださい。
・アタッチメント 形 NV3Q-ATT02 1セット
（プレート(1) 1 枚、 プレート(2) 1 枚）
・取扱説明書（本書） 1枚
■対応形式
本製品に対応する PT は、次の表に示すとおりです。正しい組み
合わせでご使用ください。
アタッチメント 対応 PT 機種
形 NV3Q-ATT02 形 NV3Q-MR□□、形 NV3Q-SW□□
※ NP3 シリーズのパネルカット寸法は、横：118.5mm、縦：92.5mm で
す。
1.
■アタッチメント外形寸法
●プレート（1）
15 1.2
136
2.
1. 下図のように制御盤の前面より、プレート（1）、NV3Q 本体
を順にはめ込んでください。
プレート（1）
NV3Q
2. プレート（2）を制御盤の背面より NV3Q 本体、プレート（1）
にはめ込んでください。
110
プレート（2）
Page 2
3. NV3Q 本体に同梱されている取り付け金具により、制御盤の
背面から NV3Q 本体を固定してください。
締め付けトルクは 0.1〜0.25 N･m です。
4. 制御盤を背面から見た固定状態は以下のようになります。
ご使用に際してのご承諾事項
下記用途に使用される場合、当社営業担当者までご相談のうえ仕様書な
どによりご確認いただくとともに、定格・性能に対し余裕を持った使い
方や、万一故障があっても危険を最小にする安全回路などの安全対策を
講じてください。
a) 屋外の用途、潜在的な化学的汚染あるいは電気的妨害を被る用途また
はカタログ・取扱説明書などに記載のない条件や環境での使用
b) 原子力制御設備、焼却設備、鉄道・航空・車両設備、医用機械、娯楽
機械、安全装置、および行政機関や個別業界の規制に従う設備
c) 人命や財産に危険が及びうるシステム・機械・装置
d) ガス、水道、電気の供給システムや 24 時間連続運転システムなど高
い信頼性が必要な設備
e) その他、上記ａ）〜ｄ）に準ずる、高度な安全性が必要とされる用途
＊ 上記は適合用途の条件の一部です。当社のベスト、総合カタログ、
データーシート等最新版のカタログをよく読んでご使用ください。
お断りなく仕様などを変更することがありますのでご了承ください。
Page 3
Attachment
NV3Q-ATT02
INSTRUCTION SHEET
Thank you for purchasing this OMRON product.
Please check that the product is the one that you ordered
and read through this instruction sheet thoroughly before
using the product. Refer to the manual for the NV-series PT for
detailed specifications and mounting procedures.
Please retain this sheet for future reference.
OMRON Corporation
© OMRON Corporation 2009 All Rights Reserved.
The NV3Q-ATT02 Attachments are special NV3Q attachments
that enable mounting an NV3Q-series Programmable Terminal
(PT) to a control panel cutout to which an NP3 PT was
previously mounted without modifying the control panel.
1177594-7A
z PLATE (2)
Attachment Mounting Dimensions
Precautions for Safe Use
(1) This product is designed to convert the mounting dimensions
of an NP3 to enable an NV3Q-series PT to be mounted to the
same control panel cutout. This Attachment is neither water
nor dust resistant. Do not use this Attachment in
environments requiring water or dust resistance.
(2) The mounting panel must be between 1.6 and 3.0 mm thick.
Package Contents
Check the contents of the package before using the Attachment
to see if anything is missing.
NV3Q-ATT02 Attachment, 1 set
PLATE (1): 1, PLATE (2): 1
Instruction Sheet (this sheet), 1
Applicable PT Models
The NV3Q-ATT02 Attachments can be used for the PTs listed in
the following table. Use the correct Attachment for the PT.
Attachment Applicable PTs
NV3Q-ATT02 NV3Q-MR@@, NV3Q-SW@@
Note: NP3-series PT panel cutout dimensions are 118.5 × 92.5 mm
(horizontal × vertical).
Specifications
Attachment Dimensions
z PLATE (1)
Panel cutout (118.5 × 92.5 mm (H × V))
Precautions for
Correct Use
Do not place parts or anything else on the
shaded area.
Attachment Mounting Method
1. As shown in the following figure, insert PLATE (1) and then
the NV3Q from the front of the control panel.
PLATE (1)
NV3Q
2. Insert PLATE (2) onto the NV3Q and PLATE (1) from the
back of the control panel.
PLATE (2)
Page 4
3. Secure the NV3Q from the back of the control panel using the
Mounting Brackets included with the NV3Q.
The tightening torque is 0.1 to 0.25 N·m.
4. When the NV3Q has been secured, it will appear from the
back as shown in the following figure.
