TM
Kompressor-Inhalationsgerät
Modell
• Gebrauchsanweisung
NE-C28P
IM-NE-C28P-D-02-06/2013
5334436-9B
DE
Vor der Verwendung des Geräts
Inhalt
Vor der Verwendung des Geräts
Einführung .................................................................................................... 3
Verwendungszweck ..................................................................................... 3
Wichtige Sicherheitsanweisungen ............................................................. 4
1. Übersicht über Ihr Gerät ........................................................................ 7
2. Anleitung zur Verwendung des COMP AIR ......................................... 9
Bedienungsanleitung
3. Vorbereitung des Verneblers für die Verwendung ........................... 10
4. Einnahme des Medikaments ............................................................... 14
Pflege und Instandhaltung
5. Reinigung und tägliche Desinfektion ................................................. 17
5.1 Reinigung .......................................................................................... 17
5.2 Desinfektion der Teile des Verneblersets ......................................... 18
6. Pflege und Lagerung ........................................................................... 21
7. Auswechseln des Luftfilters ............................................................... 22
8. Fehlersuche und -behebung ............................................................... 23
9. Technische Daten ................................................................................ 24
10. Zubehör ................................................................................................. 27
2
Einführung
Verwendungszweck
Vielen Dank, dass Sie sich für den OMRON COMP AIR entschieden haben.
Dieses Produkt wurde in Zusammenarbeit mit Atemtherapeuten für die erfolgrei-
che Behandlung von Asthma, chronischer Bronchitis, Allergien und anderen Atemwegserkrankungen entwickelt. Der Kompressor bringt Luft in das Verneblerset.
Wenn die Luft in das Verneblerset eintritt, wird das verschriebene Medikament
dadurch zu einem Aerosol mikroskopischer Tröpfchen, das leicht inhaliert werden
kann.
Dies ist ein Medizinprodukt. Bedienen Sie das Gerät nur gemäß den Anweisungen
des Arztes und/oder von Atemtherapeuten.
Medizinischer Verwendungszweck
Vorgesehene
Benutzer
Vorgesehene Patienten
Umgebung Dieses Produkt ist für die Verwendung in einer medizinischen
Haltbarkeit Die Haltbarkeit ist wie folgt, vorausgesetzt dass das Produkt für
Vorsichtsmaßnahmen bei der Verwendung
Dieses Produkt ist für das Inhalieren von Medikamenten bei
Atemwegserkrankungen vorgesehen.
• Gesetzlich zertifiziertes medizinisches Fachpersonal, wie z. B.
Ärzte, Pflegepersonal und Therapeuten, oder Mitarbeiter der
Gesundheitspflege bzw. der Patient selbst unter Anleitung
durch qualifiziertes medizinisches Fachpersonal.
• Der Benutzer sollte außerdem in der Lage sein, die allgemeine
Betriebsweise des NE-C28P und den Inhalt der Gebrauchsanweisung zu verstehen.
Dieses Produkt darf nicht von Patienten verwendet werden, die
bewusstlos sind oder deren Spontanatmung ausgesetzt hat.
Einrichtung, wie z. B. in einem Krankenhaus oder einer Arztpraxis bzw. in Privathaushalten vorgesehen.
die Vernebelung von Kochsalzlösung 3 Mal täglich für jeweils
10 Minuten bei Zimmertemperatur (23 °C) verwendet wird.
Die Haltbarkeit kann je nach Verwendungsumgebung variieren.
Kompressor 5 Jahre
Verneblerset 1 Jahr
Mundstück 1 Jahr
Nasenstück 1 Jahr
Luftschlauch (PVC, 200 cm) 1 Jahr
Luftfilter 60 Tage
Erwachsenenmaske (SEBS) 1 Jahr
Kindermaske und Adapter (SEBS) 1 Jahr
Bitte beachten Sie die Warn- und Achtungshinweise in der
Gebrauchsanweisung.
DE
3
Wichtige Sicherheitsanweisungen
Lesen Sie alle Informationen in der Gebrauchsanweisung und alle sonstigen Hinweise in der Verpackung vor der Verwendung des Geräts genau durch.
Bei der Verwendung eines elektrischen Geräts müssen immer einige grundlegende Sicherheitsvorkehrungen befolgt werden, besonders dann, wenn Kinder
zugegen sind. Unter anderem handelt es sich dabei um folgende Hinweise:
Warnung:
Zeigt eine möglicherweise gefährliche Situation an, die zu sehr schweren Verletzungen führen kann.
(Verwendung)
• Um Typ, Dosis und Verabreichung des Medikaments richtig vorzunehmen, befolgen Sie die Anweisungen Ihres Arztes oder Atemtherapeuten.
• Wenn Sie während der Verwendung etwas Ungewöhnliches bemerken, beenden
Sie die Verwendung des Geräts sofort und wenden Sie sich an Ihren Arzt.
• Verwenden Sie nicht nur Wasser im Vernebler, um ein Aerosol zum Inhalieren zu
erzeugen.
• Reinigen und desinfizieren Sie das Verneblerset, das Mundstück und das Nasenstück oder die Masken, bevor Sie sie nach dem Kauf zum ersten Mal verwenden
bzw. wenn das Gerät lange Zeit nicht verwendet wurde oder falls mehr als eine
Person das gleiche Gerät verwendet.
• Achten Sie darauf, die Teile nach der Anwendung zu reinigen, und vergewissern
Sie sich, dass sie gründlich desinfiziert und getrocknet sind, und lagern Sie sie an
einem sauberen Ort.
• Bewahren Sie das Gerät außerhalb der Reichweite von unbeaufsichtigten Säuglingen und Kindern auf. Das Gerät kann kleine Teile enthalten, die verschluckt
werden könnten.
• Bewahren Sie das Gerät und die Zubehörteile an einem sauberen Ort auf.
• Lagern Sie den Luftschlauch erst dann, wenn sich keine Feuchtigkeit bzw. kein
Medikament mehr darin befindet.
• Spülen Sie die Teile des Verneblersets immer mit sauberem heißem Leitungswasser ab, nachdem Sie sie desinfiziert haben. Belassen Sie die Reinigungslösung niemals im Medikamententank oder Mundstück.
• Verwenden und lagern Sie das Gerät nicht in einer Umgebung, in der es schädlichen Gasen oder flüchtigen Substanzen ausgesetzt ist.
• Verwenden Sie das Gerät nicht in einer Umgebung, in der es entflammbaren
Gasen ausgesetzt ist.
• Die Lüftungsschlitze nicht blockieren. Platzieren Sie das Gerät niemals so, dass
die Lüftungsschlitze während des Betriebs blockiert werden könnten. Decken Sie
den Kompressor während des Betriebs nicht mit einer Decke, einem Handtuch
oder Ähnlichem ab.
• Stellen Sie sicher, dass das Verneblerset vor der Verwendung sauber ist.
• Entsorgen Sie immer nach der Verwendung das verbleibende Medikament und
verwenden Sie jedes Mal frisches Medikament.
• Nicht in Schlauchsystemen für Anästhesie- oder Beatmungsgeräte verwenden.
(Stromschlagrisiko)
• Verwenden Sie den Kompressor oder das Netzkabel nicht, wenn diese feucht
sind, und schließen Sie sie nicht mit feuchten Händen an eine Steckdose bzw. an
andere Geräte an.
4
Wichtige Sicherheitsanweisungen
• Der Kompressor und das Netzkabel sind nicht wasserfest. Spritzen Sie kein Wasser oder andere Flüssigkeiten auf diese Teile. Falls Flüssigkeit auf diese Teile
gelangt, ziehen Sie unverzüglich das Netzkabel ab und wischen Sie die Flüssigkeit mit Gaze oder einem anderen Flüssigkeit aufnehmenden Material ab.
• Tauchen Sie den Kompressor nicht in Wasser oder andere Flüssigkeiten.
• Verwenden oder lagern Sie das Gerät nicht in feuchten Umgebungen wie zum
Beispiel einem Badezimmer.
• Verwenden Sie das Gerät nicht, wenn Netzkabel oder Stecker beschädigt sind.
• Achten Sie darauf, dass das Netzkabel weit genug von heißen Oberflächen entfernt ist.
Lesen und befolgen Sie den Punkt „Wichtige Informationen zur elektromagnetischen Verträglichkeit (EMV)“ (Seite 26).
Achtung:
Gefahrensituation, die ohne Vorsichtsmaßnahmen zu leichten oder mittelschweren Verletzungen oder Geräteschäden führen kann.
(Verwendung)
• Lassen Sie höchste Aufmerksamkeit walten, wenn dieses Gerät von Kindern
oder Behinderten oder in deren Nähe verwendet wird.
• Vergewissern Sie sich, dass sämtliche Teile richtig angebracht sind.
• Stellen Sie sicher, dass der Zerstäuberkopf richtig platziert ist.
• Stellen Sie sicher, dass der Luftfilter richtig angebracht ist.
• Stellen Sie sicher, dass der Luftfilter sauber ist. Falls sich die Farbe des Luftfilters
geändert hat oder dieser im Schnitt länger als 60 Tage verwendet wurde, dann
wechseln Sie ihn gegen einen neuen aus.
• Weder Flüssigkeiten noch Medikamente über den Kompressor schütten.

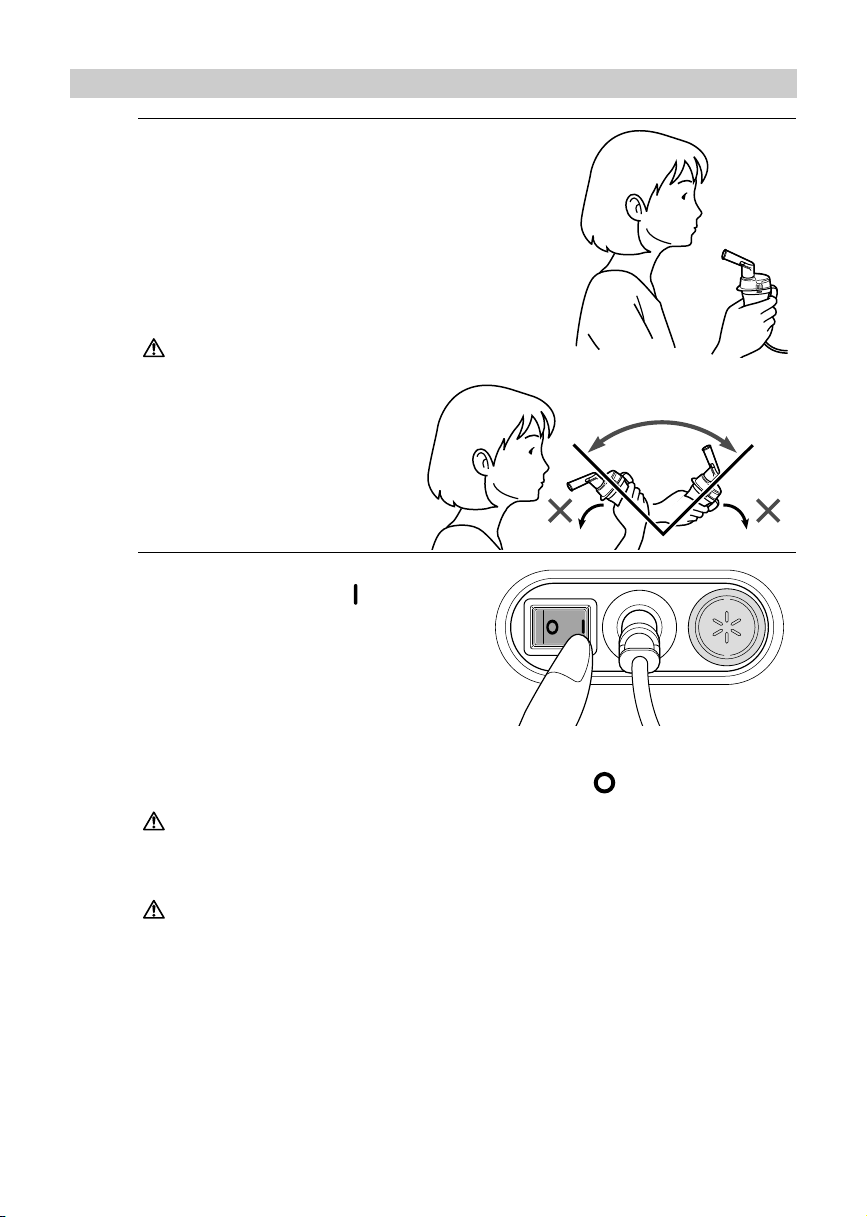

• Kippen Sie das Verneblerset nicht in einen Winkel über 45° in alle Richtungen
und schütteln Sie es nicht während der Anwendung.
• Verwenden oder lagern Sie das Gerät nicht, wenn der Luftschlauch geknickt ist.
• Verwenden Sie nur originale Teile für Verneblerset, Luftschlauch, Luftfilter und
Filterabdeckung.
• Geben Sie nicht mehr als 7 ml des Medikaments in den Medikamententank.
• Das Verneblerset nicht tragen oder unbeaufsichtigt stehen lassen, wenn der
Medikamententank Medikament enthält.
• Lassen Sie höchste Aufmerksamkeit walten, wenn dieses Gerät von Säuglingen
und Menschen verwendet wird, die ihre Wünsche nicht ausdrücken können.
• Das Gerät bzw. Teile des Geräts keinen starken Schlägen aussetzen (zum Beispiel nicht auf den Boden fallen lassen).
• Verdrehen oder verspannen Sie den Zerstäuberkopf nicht. Stechen Sie nicht mit
einer Nadel oder Ähnlichem in die Düse des Medikamententanks.
• Stecken Sie weder Finger noch Gegenstände in den Kompressor.
• Zerlegen Sie weder den Kompressor noch das Netzkabel und versuchen Sie
nicht, diese zu reparieren.
• Das Gerät bzw. Teile des Geräts nicht an Orten aufstellen, an denen sie besonders heißen oder kalten Temperaturen oder direkter Einwirkung von Sonnenlicht
ausgesetzt sind.
• Die Luftfilterabdeckung nicht blockieren.
• Achten Sie beim Desinfizieren der Teile durch Abkochen darauf, dass nicht das
gesamte Wasser verdampft.
DE
5
Wichtige Sicherheitsanweisungen
• Platzieren Sie den Kompressor, das Netzkabel oder das Verneblerset niemals in
einer Mikrowelle bzw. versuchen Sie nicht, die Teile in einer Mikrowelle zu trocknen.
• Das Gerät nicht verwenden, wenn Sie müde oder schläfrig sind.
• Führen Sie das Nasenstück vorsichtig und nicht zu weit ein, um eine Verletzung
der Nasenschleimhaut zu vermeiden.
• Den Schlitz zwischen Kappe und Inhalationslufteinlass nicht blockieren.
• Zum Trocknen von Teilen des Verneblersets weder einen Mikrowellenofen noch
einen Haartrockner verwenden.
• Nur zur Verwendung durch Menschen zugelassen.
• Bei Verwendung des Geräts ist es möglich, dass sich das Hauptgerät erwärmt.
• Berühren Sie das Hauptgerät nur, wenn dies für bestimmte Bedienungshandlungen nötig ist, zum Beispiel zum Ausschalten des Geräts während des Vernebelns.
• Wischen Sie das Gesicht nach dem Abnehmen der Maske ab, es dürfen keine
Medikamentreste auf dem Gesicht zurückbleiben.
• Zur Desinfektion des Geräts keinem Dampfsterilisator (Autoklav), EOG-Gassterilisator oder Niedertemperatur-Plasma-Sterilisator verwenden.
(Stromschlagrisiko)

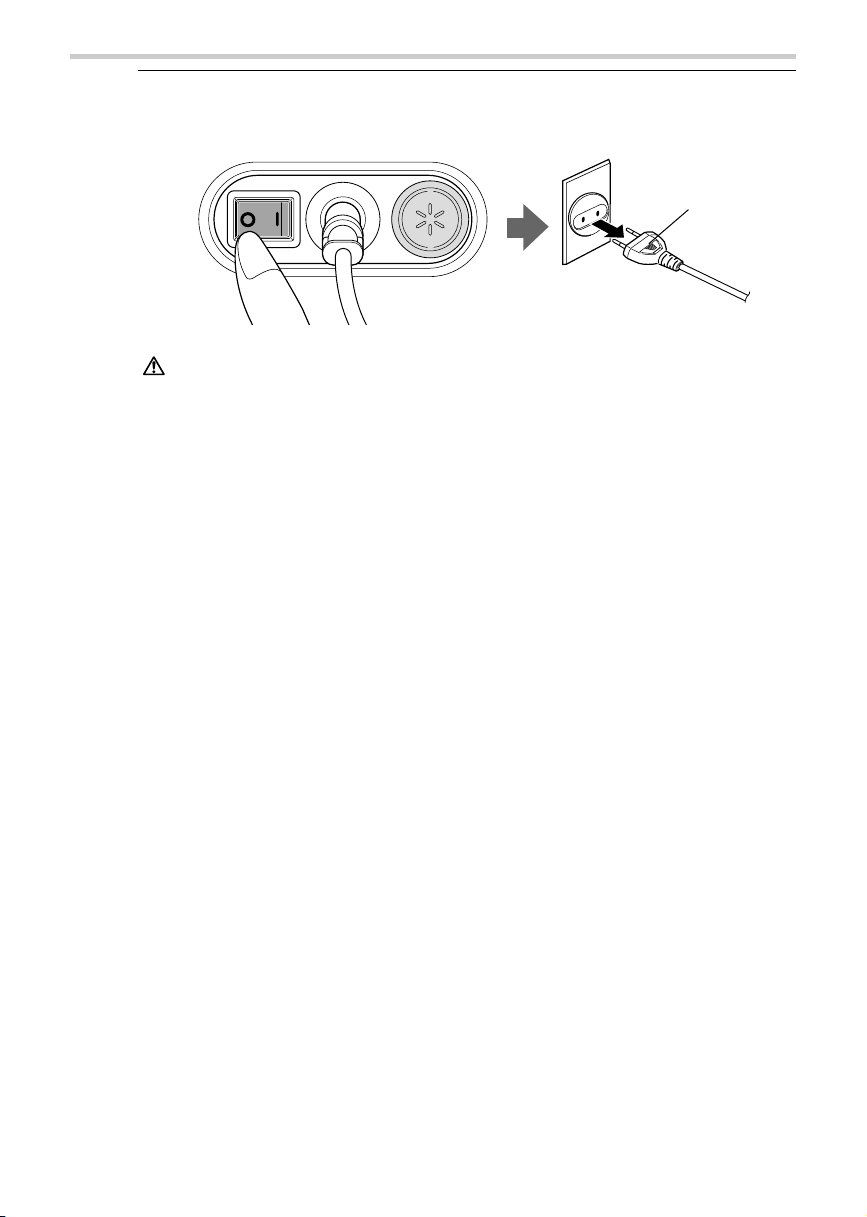

• Trennen Sie nach der Verwendung und vor der Reinigung das Gerät stets von
der Steckdose.
• Stecken Sie das Gerät in eine Steckdose mit geeigneter Spannung. Überlasten
Sie die Steckdose nicht. Verwenden Sie keine Verlängerungskabel.
• Wickeln Sie das Netzkabel nicht um den Kompressor.
• Veränderungen, die nicht von OMRON HEALTHCARE genehmigt sind, führen zu
einem Erlöschen der Garantie.
• Ziehen Sie nicht zu stark am Netzkabel.
Allgemeine Vorsichtsmaßnahmen:
• Überprüfen Sie das Gerät und die Teile vor jedem Gebrauch und stellen Sie
sicher, dass keine Mängel vorliegen. Überprüfen Sie vor allem folgende Punkte:
- Zerstäuberkopf, Düse und Luftschlauch sind nicht beschädigt.
- Düse ist nicht blockiert.
- Kompressor arbeitet normal.
• Bei der Verwendung des Geräts treten Geräusche und Vibrationen auf, die von
der Pumpe im Kompressor erzeugt werden. Durch den Austritt der Druckluft aus
dem Verneblerset treten ebenfalls Geräusche auf. Dies ist völlig normal und deutet nicht auf eine Störung hin.
• Setzen Sie das Gerät nur zu seinem bestimmungsgemäßen Gebrauch ein. Das
Gerät nicht für andere Zwecke verwenden.
• Gerät nicht bei Temperaturen über +40 °C verwenden.
• Stellen Sie sicher, dass der Luftschlauch fest am Kompressor (Hauptgerät) und
am Verneblerset ist angeschlossen ist und sich nicht lösen kann. Drehen Sie die
Luftschlauchstecker beim Einführen in die Anschlüsse leicht, damit sich der Luftschlauch bei der Verwendung nicht lösen kann.
• Zur vollständigen Isolierung von der Stromversorgung den Stecker aus der Steckdose abziehen.
Lesen und befolgen Sie den Punkt „Korrekte Entsorgung dieses Produkts“
(Seite 26) vor der Entsorgung des Geräts, von Zubehör oder optionalen Teilen.
Bitte bewahren Sie diese Gebrauchsanweisung zum späteren
Nachschlagen auf.
6
1. Übersicht über Ihr Gerät
A7
A6
D
E
A5
D1 D4
E1
E3
E2
E6
E4
E5
E7
A C
A1
A2
A3
B1
A4
A5
B2
B
D2 D3
Rückansicht
A. Kompressor (Grundgerät)
A1.Netzschalter
A2.Luftschlauchanschluss
A3.Luftfilterabdeckung
innen)
A4.Verneblersethalter
B. Luftschlauch (PVC, 200 cm)
C. Teile des Verneblers
A5.Lüftungsschlitze
A6.Netzkabel
A7.Netzstecker
B1.Luftschlauchstecker
B2.Luftschlauchstecker
(* Luftfilter
D. Inhalationsaufsatz
D1.Mundstück
D2.Erwachsenenmaske (SEBS)
D3.Kindermaske und Adapter
(SEBS)
D4.Nasenstück
E. Verneblerset
E1.Kappe
E2.Inhalationslufteinlass
E3.Inhalationsoberteil
E4.Zerstäuberkopf
E5.Medikamententank
E6.Düse
E7.Luftschlauchanschluss
DE
7
1. Übersicht über Ihr Gerät
EN
FR
DE
IT
ES
NL
RU
F
G H I
Zubehör
F. Ersatzluftfilter (5)

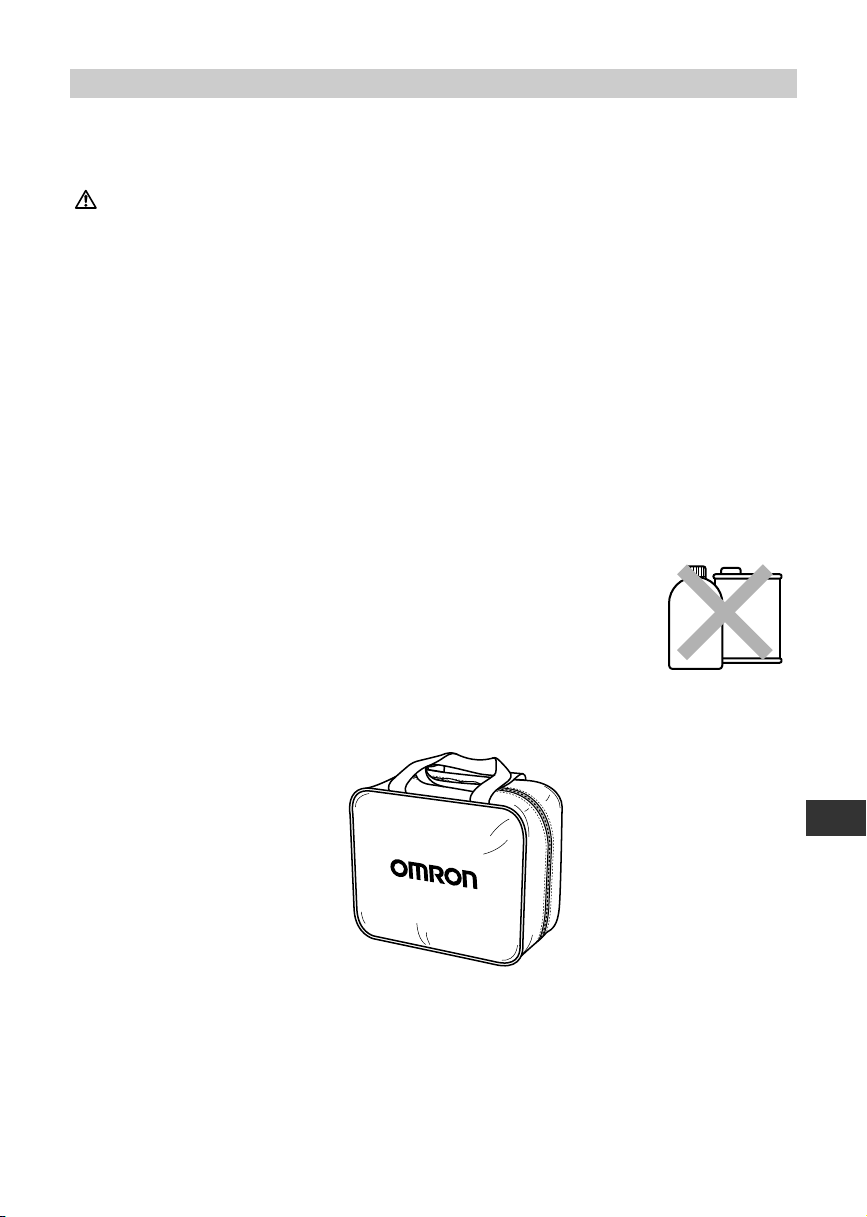

G. Tragetasche
H. Gebrauchsanweisung
I. Garantiekarte
8
2. Anleitung zur Verwendung des COMP AIR
Vorbereitung des Verneblers für die Verwendung - Abschnitt 3 (Seite 10-13)
Warnung:
Reinigen und desinfizieren Sie das Verneblerset, das Mundstück und das Nasenstück oder die Masken, bevor Sie sie nach dem Kauf zum ersten Mal verwenden
bzw. wenn das Gerät lange Zeit nicht verwendet wurde oder falls mehr als eine
Person das gleiche Gerät verwendet.
Anwendung eines Medikaments - Abschnitt 4
(Seite 14-16)
Achtung:
• Kippen Sie das Verneblerset nicht in einen Winkel über 45
in alle Richtungen.
• Luftschlauch nicht knittern oder knicken.
Reinigung der Teile nach der Verwendung Abschnitt 5 (Seite 17-20)
°
Hinweis: Wenn die Teile des Verneblersets nach der
Verwendung nicht gereinigt werden, kann dies
zu Infektionen führen.
Funktionsweise des Verneblersets
Das Medikament, das durch den Medikamentenkanal nach oben gepumpt wird,
Aerosol
wird mit Druckluft gemischt, die von einer
Kompressorpumpe erzeugt wird. Das
Druckluft-Medikamentengemisch wird
gegen die Prallplatte gedrückt und dadurch
Düse
Medikament
in Form von feinen Partikeln versprüht.
Prallplatte
Druckluft
Aerosol
Medikamentenkanal
Medikament
DE
9
Gebrauchsanweisung
3. Vorbereitung des Verneblers für die Verwendung
Warnung:
Reinigen und desinfizieren Sie das Verneblerset, das Mundstück und das
Nasenstück oder die Masken, bevor Sie sie nach dem Kauf zum ersten Mal
verwenden bzw. wenn das Gerät lange Zeit nicht verwendet wurde oder falls
mehr als eine Person das gleiche Gerät verwendet.
Anweisungen zur Reinigung und Desinfektion finden Sie im Abschnitt 5
(Seite 17-20).
Hinweis: Stellen Sie sicher, dass der Luftfilter regelmäßig ausgetauscht wird.
Siehe Abschnitt 7 „Auswechseln des Luftfilters“ (Seite 22).
1. Stellen Sie sicher, dass der Netzschalter ausge-
schaltet ist.
Stellen Sie sicher, dass der Netzschalter in der
Stellung steht.
2. Stecken Sie den Netzstecker in eine Netzsteck-
dose.
Netzstecker
3. Entfernen Sie das Mundstück und die Kappe
vom Verneblerset.
4. Entfernen Sie das Inhalationsoberteil vom Medi-
kamententank.
1) Drehen Sie das Inhalationsoberteil gegen
den Uhrzeigersinn.
2) Heben Sie das Inhalationsoberteil aus dem
Medikamententank.
10
2
1
3. Vorbereitung des Verneblers für die Verwendung
5. Geben Sie die richtige Menge des verschriebe-
nen Medikaments in den Medikamententank.
Achtung:
Die Kapazität des Medikamententanks beträgt 2
bis 7 ml.
Hinweis: Die Maßeinheiten auf dem Vernebler-
set dienen nur als Referenz. Die Maßeinheiten auf der Außenseite des Tanks dienen der Messung ohne aufgesetzten Zerstäuberkopf. Verwenden Sie die Maßeinheiten auf der Spritze
oder Ampulle, um Medikamente genau abzumessen.
6. Stellen Sie sicher, dass der Zerstäuberkopf rich-
tig am Inhalationsoberteil befestigt wurde.
7. Bringen Sie das Inhalationsoberteil wieder im
Medikamententank an.
1) Richten Sie den überstehenden Teil am
Inhalationsoberteil wie abgebildet mit der
Kerbe am Medikamententank aus.
2) Drehen Sie das Inhalationsoberteil im Uhr-
zeigersinn und richten Sie es mit dem Medikamententank aus, bis es hörbar einrastet.
2
DE
11
3. Vorbereitung des Verneblers für die Verwendung
1
2
1
2
8. Bringen Sie den gewünschten Inhalationsaufsatz wie unten beschrieben an.
Anbringen des Mundstücks
1) Schließen Sie die Kappe am Inhalationsluft-
einlass an.
2) Das Mundstück am Inhalationsoberteil
anbringen.
Anbringen der Erwachsenenmaske (SEBS)
Die Maske am Inhalationsoberteil anbringen.
Hinweis: Falls die Aerosolmenge zu hoch ist,
dann bringen Sie die Kappe an.
Anbringen der Kindermaske (SEBS)
1) Schließen Sie die Kappe am Inhalationsluft-
einlass an.
2) Bauen Sie den Adapter und die Kinder-
maske zusammen.
3) Die Kindermaske am Inhalationsoberteil
anbringen.
Hinweis: Falls die Aerosolmenge zu gering ist,
muss die Kappe nicht angebracht
werden.
Anbringen des Nasenstücks
1) Schließen Sie die Kappe am Inhalationsluft-
einlass an.
2) Das Nasenstück am Inhalationsoberteil
anbringen.
12
3. Vorbereitung des Verneblers für die Verwendung
9. Bringen Sie den Luftschlauch an.
Drehen Sie die Luftschlauchstecker leicht und drücken Sie sie fest auf die
Luftschlauchanschlüsse.
Hinweise:
• Stellen Sie sicher, dass der Luftschlauch fest am Kompressor (Hauptgerät) und am Verneblerset ist angeschlossen ist und sich nicht lösen kann.
Drehen Sie die Luftschlauchstecker beim Einführen in die Luftschlauchanschlüsse leicht, damit der Schlauch sich bei der Verwendung nicht
lösen kann.
• Achten Sie darauf, das Medikament beim Anbringen des Luftschlauchs
nicht zu verschütten. Achten Sie stets darauf, dass das Verneblerset aufrecht steht.
• Verwenden Sie den Halter für das Verneblerset als vorübergehende Halterung
für das Verneblerset.
DE
13
4. Einnahme des Medikaments
1. Halten Sie das Verneblerset wie rechts darge-
stellt.
Achtung:
Kippen Sie das Verneblerset
nicht in einen Winkel über 45°
in alle Richtungen. Das Medikament könnte in den Mund
laufen.
2. Drücken Sie den Netzschal-
ter in die EIN-Stellung ( ).
Der Kompressor startet und die Ver-
neblung beginnt.
Rechter Winkel
45°45°
14
Hinweis: Achten Sie darauf, ob ein
Aerosol erzeugt wird.
Beenden der Verneblung
Drücken Sie den Netzschalter in die AUS-Stellung ( ).
Warnung:
Die Lüftungsschlitze am Kompressor nicht blockieren. Dies könnte
zu einer Überhitzung oder Fehlfunktion des Kompressors führen.
Achtung:
• Die Luftfilterabdeckung nicht blockieren.
• Bei Verwendung des Geräts ist es möglich, dass sich das Hauptgerät
erwärmt.
• Berühren Sie das Hauptgerät nur, wenn dies für bestimmte Bedienungs-
handlungen nötig ist, zum Beispiel zum Ausschalten des Geräts während
des Vernebelns.
Hinweis: Lassen Sie den Kompressor nicht längere Zeit eingeschaltet.
Dies könnte zu einer Überhitzung oder Fehlfunktion des Kompressors führen.
4. Einnahme des Medikaments
m
ax
5
3
max
5
3
3. Inhalieren Sie das Medikament gemäß den Anweisungen Ihres Arztes
und/oder Ihres Gesundheitsberaters.
Verwendung des Mundstücks
Setzen Sie das Mundstück an Ihren Mund und
inhalieren Sie das Medikament, wobei Sie normal atmen.
Atmen Sie normal durch das Mundstück aus.
Verwendung des Nasenstücks
Inhalieren Sie das Medikament durch das
Nasenstück, wie dargestellt, und atmen Sie
durch den Mund aus.
Verwendung der Erwachsenenmaske (SEBS)
Setzen Sie die Maske so auf, dass sie Ihre
Nase und Ihren Mund abdeckt, und inhalieren
Sie das Medikament.
Atmen Sie durch die Maske aus.
Hinweis: Falls die Aerosolmenge zu hoch ist,
dann bringen Sie die Kappe an.
Verwendung der Kindermaske (SEBS)
Setzen Sie die Maske so auf, dass sie Ihre
Nase und Ihren Mund abdeckt, und inhalieren
Sie das Medikament.
Atmen Sie durch die Maske aus.
DE
15
4. Einnahme des Medikaments
4. Schalten Sie das Gerät nach der Behandlung aus. Stellen Sie sicher, dass
der Luftschlauch kein Kondensat oder Feuchtigkeit enthält, und ziehen Sie
den Stecker aus der Steckdose.
Netzstecker
Warnung:
Kondensat kann im Luftschlauch auftreten. Lagern Sie den Luftschlauch nicht, wenn er Kondensat oder Feuchtigkeit enthält. Dies
könnte sonst zu Infektion durch Bakterien führen.
Falls Feuchtigkeit oder Flüssigkeit im Luftschlauch verbleibt, achten Sie
darauf, wie unten beschrieben vorzugehen, um die Feuchtigkeit aus dem
Luftschlauch zu entfernen.
1) Stellen Sie sicher, dass der Luftschlauch noch an der Luftschlauchbuchse des Kompressors eingesteckt ist.
2) Ziehen Sie den Luftschlauch aus dem Verneblerset heraus.
3) Schalten Sie den Kompressor an und pumpen Sie Luft durch den Luftschlauch, um die Feuchtigkeit herauszublasen.
16
Pflege und Instandhaltung
5. Reinigung und tägliche Desinfektion
5.1 Reinigung
Wenn Sie die Reinigungsvorschriften nach jeder Verwendung beachten, trocknet
das im Tank verbliebene Medikament nicht ein. Anderenfalls wäre die Verneblung
des Geräts nicht effektiv und es könnten Infektionen auftreten.
Warnung:
Spülen Sie das Verneblerset, die Maske und das Nasenstück oder das Mundstück nach jeder Verwendung gründlich mit sauberem, heißem Leitungswasser ab. Desinfizieren Sie die Teile des Verneblersets und den Inhalationsaufsatz nach der letzten Behandlung des jeweiligen Tages.
Hinweis: Beginnen Sie mit dem Betrieb erst dann, wenn die gereinigten Teile voll-
ständig getrocknet sind.
1. Stellen Sie sicher, dass der Netzschalter in der AUS-Stellung steht.
2. Ziehen Sie das Netzkabel von der Steckdose ab.
3. Entfernen Sie den Luftschlauch vom Verneblerset und zerlegen Sie das
Verneblerset. Siehe Abschnitt 3 (Seite 10-13).
4. Entsorgen Sie evtl. im Medikamententank ver-
bliebenes Medikament.
5. Waschen Sie alle Teile des Verneblersets mit warmem Wasser und einem
milden Reinigungsmittel und spülen Sie sie mit sauberem, heißem Leitungswasser ab.
Anweisungen zur Desinfizierung der Teile siehe nächster Abschnitt.
6. Spülen Sie die Teile des Verneblers nach der Reinigung und Desinfektion
gründlich mit sauberem Wasser ab und lassen Sie sie in sauberer Umgebung trocknen.
17
DE
5. Reinigung und tägliche Desinfektion
7. Falls der Kompressor verschmutzt ist, dann
wischen Sie ihn mit einem weichen Tuch ab,
das mit Wasser oder einem Reinigungsmittel
angefeuchtet ist.
Achtung:
Der Kompressor ist nicht wasserdicht.
Reinigungsmittel
Mildes
8. Falls die Außenseite des Luftschlauchs verschmutzt ist, dann wischen Sie
ihn mit einem weichen Tuch ab, das mit Wasser oder einem Reinigungsmittel angefeuchtet ist.
9. Bauen Sie das Verneblerset wieder zusammen. Legen Sie die Teile in
einen trockenen, versiegelten Beutel und legen Sie diesen in die Aufbewahrungstasche der Tragetasche.
Hinweis: Das Verneblerset sollte ausgewechselt werden, nachdem es ein Jahr
lang verwendet wurde.
5.2 Desinfektion der Teile des Verneblersets
Vor dem Desinfizieren stets reinigen.
Desinfizieren Sie nach der letzten Behandlung des jeweiligen Tages stets den
Medikamententank, das Mundstück und die anderen Teile des Verneblersets. Hinweise zur korrekten Desinfektion der jeweiligen Teile finden Sie auf Seite 20.
A. Verwenden Sie ein handelsübliches Desinfektionsmittel. Befolgen Sie die
Anweisungen des Herstellers des Desinfektionsmittels.
1. Tauchen Sie die Teile so lange wie angegeben in die Lösung.
2. Nehmen Sie die Teile heraus und entsorgen Sie die Lösung.
3. Spülen Sie die Teile mit sauberem, heißem Leitungswasser ab, schütteln
Sie übermäßiges Wasser ab und lassen Sie sie in sauberer Umgebung an
der Luft trocknen.
B. Die Teile können 15 bis 20 Minuten abgekocht werden.
Entfernen Sie nach dem Kochen vorsichtig die Teile, schütteln Sie übermäßiges
Wasser ab und lassen Sie sie in sauberer Umgebung an der Luft trocknen.
Hinweis: Luftschlauch, Luftfilter und Luftfilterabdeckung nicht kochen.
Achtung:
Zur Desinfektion des Geräts keinem Dampfsterilisator (Autoklav), EOG-Gassterilisator oder Niedertemperatur-Plasma-Sterilisator verwenden.
18
5. Reinigung und tägliche Desinfektion
Prallplatte
Handhabung des Zerstäuberkopfs
Der Zerstäuberkopf ist ein wichtiges Teil, das zum Zerstäuben von Medikamenten verwendet wird.
Beachten Sie bei der Handhabung des Zerstäuberkopfes unbedingt die folgenden Vorsichtsmaßnahmen:
Achtung:
• Spülen Sie den Zerstäuberkopf vor jeder Anwendung.
• Zum Reinigen der Teile weder Bürste noch Stecknadeln verwenden.
• Bei der Desinfektion der Teile durch Abkochen
stets reichlich Wasser verwenden.
• Kochen Sie den Zerstäuberkopf nicht mit anderen
Gegenständen als für den Vernebler geeignet ab.
• Zum Trocknen der Teile weder Mikrowelle,
Geschirrtrockner oder Haartrockner verwenden.
Zerstäuberkopf
DE
19
5. Reinigung und tägliche Desinfektion

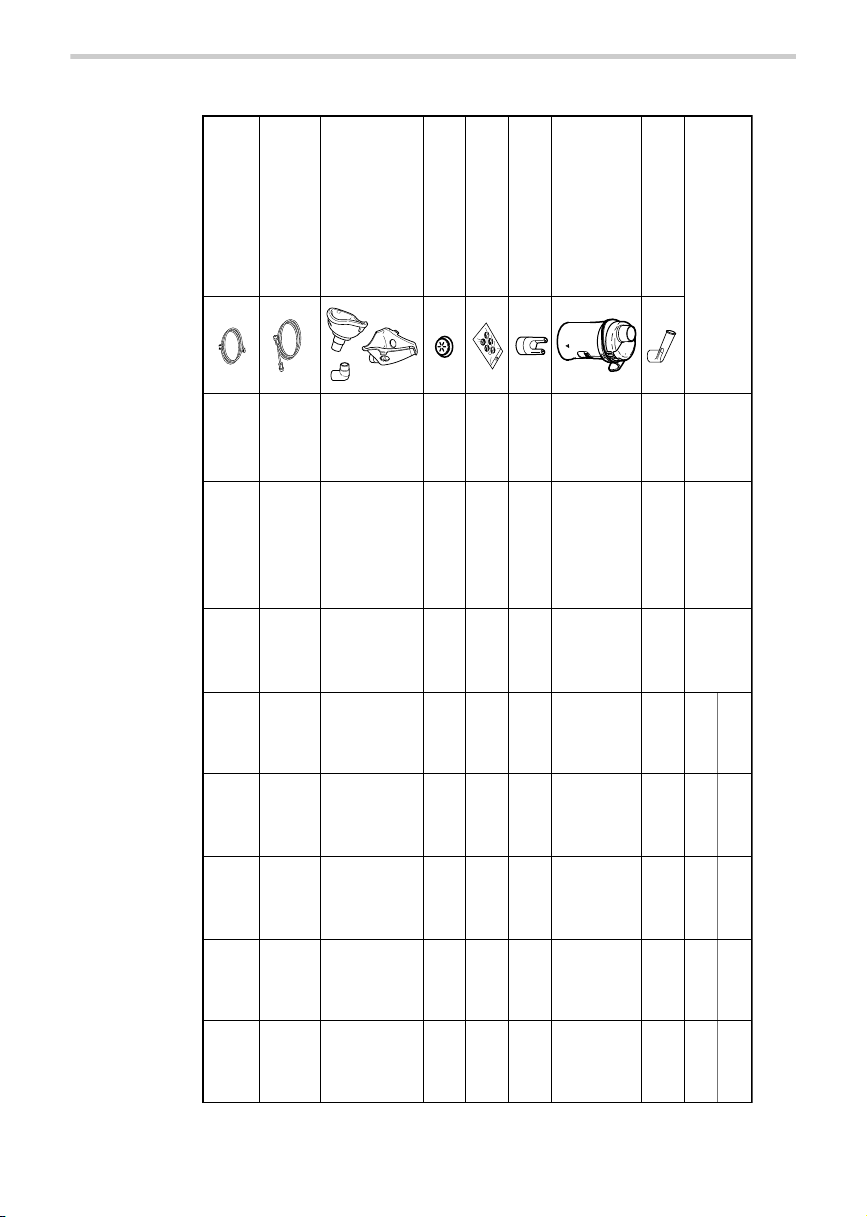

Mithilfe der folgenden Tabelle können Sie die geeignete Desinfektionsmethode bestimmen.
Teile Modell Material Kochen
Alkohol
Natrium-
hypochlorit
Mundstück
Verneblerset
Nasenstück
Luftfilter
Luftfilterabdeckung
Luftschlauch (PVC, 200 cm)
Luftschlauch (Silikon,
100 cm) (optional)
Quaternäres
Ammonium
Chlorhexidin
Amphoteres
Te ns i d
Milton*
(0,1%)
Osvan*
(0,1%)
Hibitane*
(0,5%)
Tego*
(0,2%)
Desinfizieren-
des Ethanol
O: geeignet ×: nicht geeignet
* Beispiel für ein im Handel erhältliches Desinfektionsmittel.
C801S-
NSET3-E
C28-3P-E
C28-7-E
C28-2-E
C28-5-E
NEB-TP-
L20E
C28-6-E
Kappe: PP
Inhalationsoberteil: PP
Zerstäuberkopf: PC
Medikamententank: PP
PP
PP
Polyester
ABS
PVC
(phthalatfrei)
Schlauch: Silikon
Anschluss: PP
OOOOOO
OOOOOO
OOOOOO
ЧЧЧЧЧЧ
×OOOOO
ЧЧЧЧЧЧ
OOOOOO
Erwachsenenmaske (SEBS)
Kindermaske (SEBS) Set
U10-1P-E
U10-2P-E
Maske: SEBS
Band: Gummi
(kein Latex)
Adapter: PP
OOOOOO
20
6. Pflege und Lagerung
Um das Gerät stets im bestmöglichen Zustand zu bewahren und um es gegen
Schäden zu schützen, befolgen Sie die folgenden Anweisungen:
Achtung:
• Lassen Sie höchste Aufmerksamkeit walten, wenn dieses Gerät von Säuglingen
und Menschen verwendet wird, die ihre Wünsche nicht ausdrücken können.
• Das Gerät bzw. Teile des Geräts keinen starken Schlägen aussetzen (zum Beispiel nicht auf den Boden fallen lassen).
• Den Vernebler nicht tragen oder unbeaufsichtigt stehen lassen, wenn der Medikamententank Medikament enthält.
Hinweise:
• Lagern Sie das Gerät nicht unter besonders heißen oder kalten Temperaturen,
bei hoher Feuchtigkeit oder unter direkter Einwirkung von Sonnenlicht.
• Luftschlauch nicht knittern oder knicken.
• Entsorgen Sie das Gerät und gebrauchte Zubehörteile oder optionale Teile entsprechend den geltenden Vorschriften.
• Niemals mit Benzol, Verdünner oder entzündlichen Chemikalien
reinigen.
Verdünner
Benzol
Transportieren Sie das Gerät nur in der Tragetasche und lagern Sie es darin, wenn
es über einen längeren Zeitraum nicht verwendet wird.
21
DE
7. Auswechseln des Luftfilters
Falls sich die Farbe des Luftfilters geändert hat oder dieser im Schnitt länger als
60 Tage verwendet wurde, dann wechseln Sie ihn gegen einen neuen aus.
1. Ziehen Sie die Luftfilterabdeckung vom Kom-
pressor.
2. Auswechseln des Luftfilters.
Entfernen Sie den alten Luftfilter mit einem
spitzen Gegenstand, zum Beispiel mit einem
Zahnstocher, und setzen Sie den neuen Luftfilter ein.
3. Bringen Sie die Luftfilterabdeckung wieder
an.
Hinweise:
• Verwenden Sie nur OMRON-Luftfilter, die
für dieses Gerät bestimmt sind. Nicht ohne
Filter verwenden.
• Die Luftfilter haben keine bestimmte Vorder- oder Rückseite.
• Überprüfen Sie, ob die Luftfilter sauber und frei von Staub sind, bevor Sie
sie einsetzen.
• Versuchen Sie nicht, die Filter zu waschen oder zu reinigen. Wenn der
Luftfilter feucht wird, wechseln Sie ihn aus. Feuchte Luftfilter können zur
Blockade führen.
• Um zu verhindern, dass die Luftfilterabdeckung blockiert wird, reinigen
Sie die Abdeckung regelmäßig. Die Luftfilterabdeckung nicht kochen.
Entfernen Sie die Luftfilterabdeckung, reinigen Sie sie und bringen Sie sie
nach dem Trocknen wieder richtig an.
• Wenden Sie sich bitte an Ihren OMRON-Händler, wenn Sie weitere Luftfilter benötigen oder falls die mit dem Gerät mitgelieferten Teile beschädigt sind oder fehlen.
22
8. Fehlersuche und -behebung
Überprüfen Sie folgende Punkte, falls das Gerät während des Betriebs ausfällt.
Vollständige Anleitungen finden Sie auch auf den entsprechenden Seiten in diesem Handbuch.
Problem Ursache Abhilfe
Es passiert nichts,
wenn der Ein-/Ausschalter gedrückt
wird.
Keine Verneblung
oder geringe Verneblungsrate, wenn die
Stromversorgung eingeschaltet ist.
Das Gerät ist übermäßig laut.
Das Gerät ist sehr
heiß.
Ist der Netzstecker in eine
Steckdose gesteckt?
Befindet sich das Medikament im Medikamententank?
Befindet sich zu viel/zu
wenig Medikament im Medikamententank?
Fehlt der Zerstäuberkopf
oder ist er nicht richtig eingesetzt?
Ist das Verneblerset richtig
zusammengebaut?
Ist die Düse blockiert?
Ist das Verneblerset stark
gekippt?
Ist der Luftschlauch richtig
angeschlossen?
Ist der Luftschlauch gefaltet
oder beschädigt?
Ist der Luftschlauch blockiert?
Ist der Luftfilter verschmutzt?
Ist die Luftfilterabdeckung
richtig angebracht?
Sind die Lüftungsschlitze
blockiert?
Überprüfen Sie, ob der Stecker in
eine Steckdose eingesteckt ist. Bei
Bedarf den Stecker abziehen und
dann erneut einstecken.
Geben Sie die richtige Menge des
Medikaments in den Medikamententank.
Bringen Sie den Zerstäuberkopf
richtig an.
Bauen Sie das Verneblerset richtig
zusammen.
Stellen Sie sicher, dass die Düse frei
von Blockaden ist.
Achten Sie darauf, dass das Verneblerset um nicht mehr als 45 Grad
gekippt ist.
Stellen Sie sicher, dass der Luftschlauch richtig am Kompressor und
Verneblerset angeschlossen ist.
Stellen Sie sicher, dass der Luftschlauch frei von Knicken ist.
Stellen Sie sicher, dass der Luftschlauch frei von Blockaden ist.
Den Luftfilter durch einen neuen
ersetzen.
Bringen Sie die Luftfilterabdeckung
richtig an.
Die Lüftungsschlitze nicht blockieren.
DE
Hinweis: Falls die vorgeschlagene Lösung das Problem nicht behebt, versuchen
Sie nicht, das Gerät zu reparieren. Es verfügt über keinerlei vom Benutzer reparierbaren Teile.
Geben Sie das Gerät an einen autorisierten OMRON-Händler oder -Vertreter zurück.
23
9. Technische Daten
Produktbeschreibung: Kompressor-Inhalationsgerät
Modell: NE-C28P (NE-C28P-D)
Elektrisch: 220 - 240 V, 50/60 Hz
Leistungsaufnahme: 192 VA
Betriebstemperatur/
Luftfeuchtigkeit:
Temperatur, Luftfeuch-
tigkeit, Luftdruck bei
Aufbewahrung:
Gewicht: Ca. 1,9 kg (nur Kompressor)
Abmessungen:
Inhalt: Kompressor, Verneblerset, Luftschlauch (PVC, 200 cm),
Klassifizierung: Gerät der Klasse ll, Anwendungsteil Typ B
+10
°C bis +40 °C 30% bis 85% relative Luftfeuchtigkeit
°C bis +60 °C 10% bis 95% relative Luftfeuchtigkeit
-20
700 - 1.060 hPa
Ca. 170 (B)
5 Stk. Ersatzluftfilter, Mundstück, Erwachsenenmaske
(SEBS), Kindermaske und Adapter (SEBS), Nasenstück,
Tragetasche, Gebrauchsanweisung, Garantiekarte.
× 103 (H) × 182 (T) mm
= Gerät der
Klasse ll
= Anwendungsteil
Typ B
Lesen Sie die Gebrauchsanweisung sorgfältig durch
= Aus = Ein
Hinweise:
• Technische Änderungen ohne Vorankündigung vorbehalten.
• Die Herstellung dieses OMRON-Produkts unterliegt dem strengen Qualitätssystem von OMRON HEALTHCARE Co., Ltd., Japan.
• Wird das Gerät bei Temperaturen oder bei einer Spannung betrieben, die von
den Angaben in den technischen Daten abweichen, funktioniert es möglicherweise nicht.
• Verwenden Sie das Gerät nicht in einer Umgebung, in der es entflammbaren
Gasen ausgesetzt ist.
• Dieses Gerät entspricht den Vorschriften der EG-Richtlinie 93/42/EWG über
Medizinprodukte und der europäischen Norm EN13544-1:2007+A1:2009, Atemtherapiegeräte - Teil 1: Verneblersysteme und deren Bauteile.
24
9. Technische Daten
0
10
20
30
40
50
60
70
80
90
100
1001010.1
Teilchengröße Dp (µm)
Kumulative Untergröße %
Individuelle Tests
Mittelwert
MMAD: 3µm
Kumulative % Teilchenmasse von Natriumfluorid in Untergröße
Technische Daten für den OMRON NE-C28P Kompressor mit OMRON V.V.T.
(Virtual Valve Technology) Verneblerset N-01:
Teilchengröße: *MMAD **ca. 3 µm
Medikamententankkapa-
zität:
Geeignete Medikamen-
tenmenge:
Max. 7 ml
Min. 2 ml - max. 7 ml
Lautstärke: Geräuschpegel (bei 1 m Abstand) 60 dB
Verneblerrate: 0,5 ml/min (durch Gewichtsverlust)
Aerosolausgabe: **0,4 ml (2 ml, 1% NaF)
Aerosolausgaberate: **0,09 ml/min (2 ml, 1% NaF)
Ergebnis der Messungen der Teilchengröße mit einem Kaskadenimpinger**
*MMAD = Mittlerer Aerodynamischer Massendurchmesser
**Unabhängig ermittelt durch Prof. Dr. Hiroshi Takano, Fachbereich Chemieinge-
nieurwesen und Werkstoffkunde, Fakultät Ingenieurwissenschaften, Doshisha
University, Kyoto, Japan, gemäß EN13544-1:2007+A1:2009
Hinweise:
• Die Leistung kann abhängig von den verwendeten Medikamenten, wie zum Beispiel bei Suspensionen oder Medikamenten mit hoher Viskosität, variieren. Für
weitere Informationen sollten Sie das Datenblatt des Medikamentenlieferanten
beachten.
• Aktuelle technische Informationen finden Sie auf der Webseite von OMRON
HEALTHCARE EUROPE.
URL: www.omron-healthcare.com
DE
25
9. Technische Daten
Wichtige Informationen zur elektromagnetischen Verträglichkeit (EMV).
Die wachsende Anzahl von elektronischen Geräten wie PCs und Mobiltelefonen
kann dazu führen, dass medizinische Geräte beim Einsatz elektromagnetischen Störungen von anderen Geräten ausgesetzt sind. Elektromagnetische Störungen können zu Fehlfunktion des medizinischen Geräts führen und eine potentiell unsichere
Situation erzeugen.
Medizinische Geräte sollten auch keine anderen Geräte stören.
Die Norm EN60601-1-2:2007 wurde eingeführt, um die Anforderungen für EMV
(elektromagnetische Verträglichkeit) mit dem Ziel zu regeln, unsichere Produktsituationen zu vermeiden. Diese Norm definiert die Stufen der Immunität gegenüber elektromagnetischen Störungen und die maximalen elektromagnetischen Emissionswerte für medizinische Geräte.
Dieses von OMRON HEALTHCARE hergestellte medizinische Gerät erfüllt die Norm
EN60601-1-2:2007 sowohl in Bezug auf die Immunität als auch in Bezug auf Emissionen.
Trotzdem sollten besondere Vorsichtsmaßnahmen beachtet werden:
• Verwenden Sie in der Nähe des medizinischen Geräts keine Mobiltelefone und
sonstige Geräte, die starke elektrische oder elektromagnetische Felder erzeugen.
Dies könnte zu Fehlfunktion des medizinischen Geräts führen und eine potentiell
unsichere Situa-tion erzeugen. Es wird ein Mindestabstand von 7 m empfohlen.
Überprüfen Sie im Falle eines kürzeren Abstands, ob das Gerät ordnungsgemäß
funktioniert.
Weitere Dokumentationen gemäß EN60601-1-2:2007 können bei OMRON Healthcare Europe (Adresse in der Gebrauchsanweisung) angefordert werden.
Dokumentation steht auch unter www.omron-healthcare.com zur Verfügung.
Korrekte Entsorgung dieses Produkts
(Elektromüll)
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an,
dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll
entsorgt werden darf. Entsorgen Sie dieses Produkt bitte getrennt von anderen
Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie es auf verantwortliche Weise, um
die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.
Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die
zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät
auf umweltfreundliche Weise recyceln können.
Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden und die Bedingungen
des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.
26
10.Zubehör
Verneblerset Nr.: N-01
Mundstück
Kindermaske (SEBS)
mit Gummiband
Omron V.V.T. Verneblerset
N-01 Set
Modell: C801S-NSET3-E
Bestell-Nr.: 9515573-6
Erwachsenenmaske
(SEBS)
Modell: U10-1P-E
Bestell-Nr.: 9956312-0
mit Gummiband
Luftschlauch (PVC, 200 cm)
Modell: NEB-TP-L20E
Bestell-Nr.: 9520606-3
Luftschlauch (Silikon, 100 cm)
Modell: C28-6-E
Bestell-Nr.: 9956269-7
Kindermaske (SEBS) Set
Modell: U10-2P-E
Bestell-Nr.: 9956281-6
Mundstück
Modell: C28-3P-E
Bestell-Nr.: 9956273-5
Nasenstück
Modell: C28-7-E
Bestell-Nr.: 9956274-3
Luftfilter (x 5)
Modell: C28-2-E
Bestell-Nr.: 9956271-9
Adapter für Kindermaske (SEBS)
DE
27
Hersteller OMRON HEALTHCARE Co., Ltd.
53, Kunotsubo, Terado-cho, Muko, Kyoto,
617-0002 JAPAN
EU-Repräsentant OMRON HEALTHCARE EUROPE B.V.
Produktionsstätte
Niederlassung
Scorpius 33, 2132 LR Hoofddorp
NIEDERLANDE
www.omron-healthcare.com
OMRON (DALIAN) CO., LTD.
Dalian, CHINA
OMRON MEDIZINTECHNIK HANDELSGESELLSCHAFT mbH
Gottlieb-Daimler-Strasse 10
68165 Mannheim, DEUTSCHLAND
www.omron-healthcare.de
Hergestellt in China
Loading...
