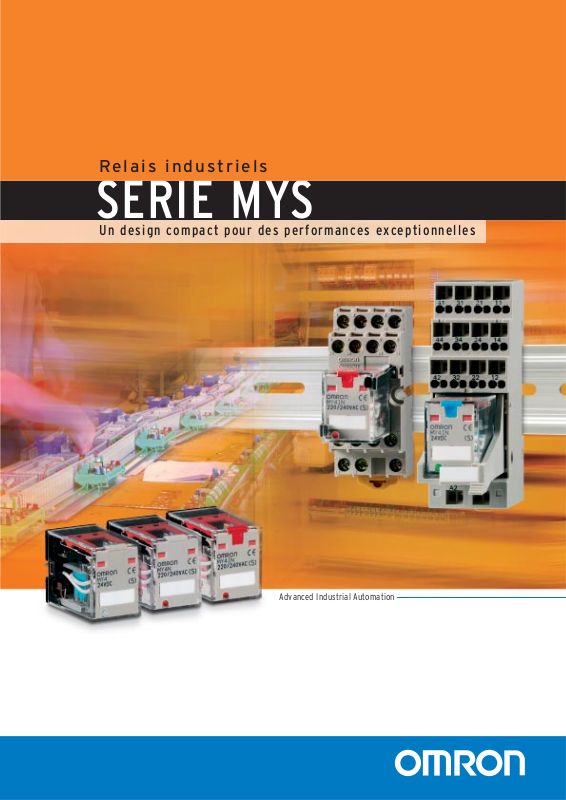

SERIE MYS

Relais industriels

Advanced Industrial Automation

Un design compact pour des performances exceptionnelles

Bouton de test bidirectionnel

La série de relais MYS d’Omron, l’un des principaux fabricants de relais industriels universels,

établit de nouvelles normes en matière de performances et de fiabilité. Plus de 500 millions de ces

relais miniatures de puissance sont sortisdes lignes de production depuisleur première apparition.

Sans faillir à la réputation de qualité et de fiabilité d’Omron, ce relais universel est devenu

un standard, grâce à des fonctions améliorées, à une plus grande flexibilité, un conditionnement

et une utilisation plus conviviale. Le relais MYSconvient aux applications de contrôle industriel,

ainsi qu’aux équipements/installations commerciaux et domestiques.

Un relais embrochable

universel qui établit

de nouvelles normes !

Contacts écologiques,
sans cadmium

Voyant
(Code de couleur verte pour
les versions c.c., rouge pour
les versions c.a.)

Indicateur mécanique

Plaque d’identification

Diode/circuit CR

Tension de la bobine

Référence

Informations techniques

Bouton de test
(Code de couleur bleue
pour les versions c.c.,
rouge pour les
versions c.a.)

Relais en

fonctionnement

normal

PYF

Socles à bornes
à vis

Pour un fonc-

tionnement

instantané

Pour un fonc-

tionnement

verrouillé

Mettez le bouton de test en
position 2. (Le contact est
maintenant en position
verrouillée.)

Mettez le bouton de test en
position 1, puis appuyez sur le
bouton jaune avec un outil isolé
pour actionner le contact.

1 2

Lesrelais MYS sont construits selon les normes strictes
d’Omron en termes de qualité et de protection de
l’environnement, ce qui leur confère une longue durée de vie.
Ils répondent à toutes les normes internationales en vigueur,
ycompris UL, CSA, VDE, LR et CE. Le relais embrochable MYS
offre aux utilisateurs le choix d’un socle à bornes à vis ou
à bornes à ressorts (SLC) pour un maximum de flexibilité.

Série de relais MYS – numéro un auprès des utilisateurs
de relais.

En offrant une fiabilité et des performances sans précédent,
les relais d’Omron sont devenus numéro 1 auprès des
utilisateurs de relais. Trois types de relais sont disponibles,
avec des contacts à 2 ou 4 pôles, ainsi qu’avec destensions
de bobines c.a. et c.c. Tous les modèles possèdent un
indicateur mécanique et portent une étiquette sur laquelle
il est possible d’ajouter des données d’identification.
Les modèles standard et complets comportent un voyant DEL
(qui s’allume en vert pour les types avec tension de bobine c.c.
et en rouge pour les types avec tension de bobine c.a.).
De plus, les modèles standard disposent d’un bouton de test
de couleur bidirectionnel pour des tests manuels.

Des modèles avec contacts jumelés, diode pour les types de tension c.c. et circuit CR pour les types de tension c.a. sont
également disponibles.

PYF-S

Socle à bornes
à ressorts

DPDT (10 A) 4PDT (5 A)

Références MY2 MY2N MY2IN MY4 MY4N MY4IN

Etiquette/ indicateur mécanique Oui Oui Oui Oui Oui Oui
Voyant Non Oui Oui Non Oui Oui
Voyant DEL avec bouton de test Non Non Oui Non Non Oui

Bien que nous nous efforcions d’atteindre la perfection, Omron Europe BV et/ou ses filiales et partenaires n’offrent

aucune garantie et n’assument aucune responsabilité pour ce qui est de l’exactitude ou de l’exhaustivité des informations

fournies dans ce document. Nous nous réservons le droit de modifier son contenu à tout moment et sans préavis.
