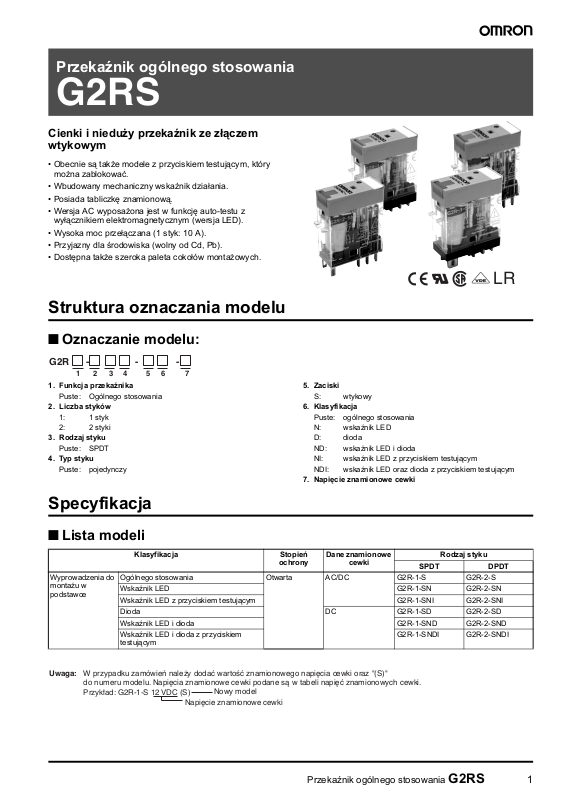

Omron G2RS series DATASHEET [pl]
Przekaźnik ogólnego stosowania
G2RS
Cienki i nieduży przekaźnik ze złączem
wtykowym
• Obecnie są także modele z przyciskiem testującym, który
można zablokować.
• Wbudowany mechaniczny wskaźnik działania.
• Posiada tabliczkę znamionową.
• Wersja AC wyposażona jest w funkcję auto-testu z
wyłącznikiem elektromagnetycznym (wersja LED).
• Wysoka moc przełączana (1 styk: 10 A).
• Przyjazny dla środowiska (wolny od Cd, Pb).
•Dostępna także szeroka paleta cokołów montażowych.
Struktura oznaczania modelu
■ Oznaczanie modelu:
LR
G2R - - -
1 234567
1. Funkcja przekaźnika
Puste: Ogólnego stosowania
2. Liczba styków
1: 1 styk
2: 2 styki
3. Rodzaj styku
Puste: SPDT
4. Typ styku
Puste: pojedynczy
Specyfikacja
■ Lista modeli
Klasyfikacja Stopień
Wyprowadzenia do
montażu w
podstawce
Ogólnego stosowania Otwarta AC/DC G2R-1-S G2R-2-S
Wskaźnik LED G2R-1-SN G2R-2-SN
Wskaźnik LED z przyciskiem testującym G2R-1-SNI G2R-2-SNI
Dioda DC G2R-1-SD G2R-2-SD
Wskaźnik LED i dioda G2R-1-SND G2R-2-SND
Wskaźnik LED i dioda z przyciskiem
testującym
5. Zaciski
S: wtykowy
6. Klasyfikacja
Puste: ogólnego stosowania
N: wskaźnik LED
D: dioda
ND: wskaźnik LED i dioda
NI: wskaźnik LED z przyciskiem testującym
NDI: wskaźnik LED oraz dioda z przyciskiem testującym
7. Napięcie znamionowe cewki
ochrony
Dane znamionowe
cewki
Rodzaj styku
SPDT DPDT
G2R-1-SNDI G2R-2-SNDI
Uwaga: W przypadku zamówień należy dodać wartość znamionowego napięcia cewki oraz "(S)"
do numeru modelu. Napięcia znamionowe cewki podane są w tabeli napięć znamionowych cewki.
Przykład: G2R-1-S 12 VDC (S)
Napięcie znamionowe cewki
Nowy model
Przekaźnik ogólnego stosowania G2RS 1
■ Akcesoria (zamawiane osobno)
Cokoły montażowe
Odnośny model
przekaźnika
1 styk
G2R-1-S(N)(D)(ND)(NI)(NDI)
2 styki
G2R-2-S(N)(D)(ND)(NI)(NDI)
Uwaga: Zastosowanie dźwigni zaciskowej i zwalniającej P2CM zalecane jest w celu uzyskania stabilnego montażu.
Cokół montowany do szyny/płyty głównej Cokół montowany od spodu
Zacisk bezśrubowy Zacisk śrubowy Zaciski Model
• P2RF-05S (Zob. uwaga.)
(P2CM-S (opcja))
• P2RF-08S (Zob. uwaga.)
(P2CM-S (opcja))
+
+
• P2RF-05-E
•P2RF-05
• P2RF-08-E
•P2RF-08
Zaciski PCB P2R-05P, P2R-057P
Zaciski lutowane P2R-05A
Zaciski PCB P2R-08P, P2R-087P
Zaciski lutowane P2R-08A
Akcesoria dla cokołu z zaciskiem bezśrubowym (opcja)
Nazwa Model
Dźwignia zaciskowa i
zwalniająca
Tabliczka znamionowa R99-11 tabliczka znamionowa dla MY
Mostek do cokołu P2RM-SR (dla AC), P2RM-SB (dla DC)
P2CM-S
Szyny montażowe
Odpowiednie cokóły Opis Model
Cokół przyłączany do szyny montażowej Szyna montażowa 50 cm (l) x 7,3 mm (t): PFP-50N
Płytka końcowa PFP-M
Przegroda PFP-S
Cokół przyłączany od spodu Płytka montażowa P2R-P*
*Wykorzystywane do montażu kilku P2R-05A oraz P2R-08A sąsiadujących cokołów przyłączeniowych.
1 m (l) x 7,3 mm (t): PFP-100N
1 m (l) x 16 mm (t): PFP-100N2
Dane techniczne
■ Dane znamionowe cewki
Napięcie
znamionowe
AC 24 V 43,5 mA 37,4 mA 253 Ω 0,81 1,55 80% maks. 30% maks. 110% 0.9 VA przy
110 V 9,5 mA 8,2 mA 5.566 Ω 13,33 26,83
120 V 8,6 mA 7,5 mA 7.286 Ω 16,13 32,46
230 V 4,4 mA 3,8 mA 27.172 Ω 72,68 143,90
240 V 3,7 mA 3,2 mA 30.360 Ω 90,58 182,34
Napięcie
znamionowe
DC 6 V 87,0 mA 69 Ω 0,25 0,48 70% maks. min. 15% 110% 0.53 W
12 V 43,2 mA 278 Ω 0,98 2,35
24 V 21,6 mA 1.113 Ω 3,60 8,25
48 V 11,4 mA 4.220 Ω 15,2 29,82
* Prąd znamionowy i rezystancja cewki zostały zmierzone w temperaturze 23°C z tolerancją wynoszącą ±10%.
Prąd znamionowy* Rezystancja
cewki*
50 Hz 60 Hz Zwora OFF Zwora ON % napięcia znamionowego
Prąd znamionowy* Rezystancja
cewki*
Indukcyjność cewki (H)
(wartość ref.)
Indukcyjność cewki (H)
(wartość ref.)
Zwora OFF Zwora ON % napięcia znamionowego
Wymagane
napięcie
robocze
Wymagane
napięcie
robocze
Wymagane
napięcie
wyzwalania
Wymagane
napięcie
wyzwalania
Napięcie
maks.
Napięcie
maks.
Zużycie mocy
(średnie)
60 Hz
Zużycie mocy
(średnie)
2 Przekaźnik ogólnego stosowania G2RS
■ Dane znamionowe styku
Liczba styków 1 styk 2 styki
Obciążenie Obciążenie rezystancyjne
(cosφ = 1)
Obciążenie znamionowe 10 A przy 250 VAC;
10 A przy 30 VDC
Obciążenie indukcyjne
(cosφ = 0,4, L/R = 7 ms)
7,5 A przy 250 VAC;
5 A przy 30 VDC
Obciążenie
rezystancyjne (cosφ = 1)
5 A przy 250 VAC;
5 A przy 30 VDC
Nominalny prąd ciągły 10 A 5 A
Maks.napięcie przełączane 440 VAC, 125 VDC 380 VAC, 125 VDC
Maks.prąd przełączany 10 A 5 A
Maks.moc przełączana 2.500 VA,
300 W
Wskaźnik awaryjności
100 mA przy napięciu 5 VDC 10 mA przy napięciu 5 VDC
1.875 VA,
150 W
1.250 VA,
150 W
(wartość referencyjna)
Uwaga: Poziom P: λ60 = 0,1 x 10-6/operacja
■ Charakterystyka
Parametr 1 styk 2 styki
Rezystancja styku 100 mΩ maks.
Czas (nastawiony)
operacji
Czas wyzwalania
(zerowania)
Maks. częstotliwość
robocza
Rezystancja izolacji 1.000 MΩ min. (przy 500 VDC)
Wytrzymałość
dielektryczna
Odporność na
wibracje
Odporność na
wstrząsy
Wytrzymałość Mechaniczna: cewka AC: 10.000.000 operacji min.;
Temperatura otoczenia Praca: –40°C do 70°C (bez kondensacji lub oszronienia)
Wilgotność otoczenia Praca: 5% do 85%
Masa Ok. 21 g
Uwaga: Wartości w powyższej tabeli są wartościami wstępnymi.
*4.000 VAC, 50/60 Hz przez 1 min., w przypadku zamontowania cokołu P2R-05A lub P2R-08A.
maks. 15 ms
AC: 10 ms maks.; DC: 5 ms maks.
(z wbudowaną diodą: 20 ms maks.)
AC: 15 ms maks.; DC: 10 ms maks.
(z wbudowaną diodą: 20 ms maks.)
Mechaniczna: 18,000 operacji/hr
Elektryczna: 1,800 operacji/h (przy obciążeniu nominalnym)
5.000 VAC, 50/60 Hz przez 1 min pomiędzy cewką
a stykami *;
1.000 VAC, 50/60 Hz przez 1 min pomiędzy
stykami o identycznej polaryzacji
5.000 VAC, 50/60 Hz przez 1 min pomiędzy cewką a stykami *;
3.000 VAC, 50/60 Hz przez 1 min pomiędzy stykami o różnej
polaryzacji
1.000 VAC, 50/60 Hz przez 1 min pomiędzy stykami o identycznej
polaryzacji
Zniszczenie: 10 do 55 Hz, pojedyncza amplituda 0,75 mm (podwójna amplituda 1,5 mm)
Wadliwe działanie: 10 do 55 do 10 Hz, pojedyncza amplituda 0,75 mm (podwójna amplituda 1,5 mm)
Zniszczenie: 1.000 m/s
2
Wadliwe działanie: 200 m/s2 z zasilaniem; 100 m/s2 bez zasilania
cewka DC: 20.000.000 operacji min. (przy 18.000 operacji/h)
Elektryczna: 100.000 operacji min. (przy 1.800 operacji/h przy obciążeniu znam.) (typ cewki DC)
Obciążenie indukcyjne
(cosφ = 0,4, L/R = 7 ms)
2 A przy 250 VAC,
3 A przy 30 VDC
500 VA,
90 W
■ Zgodność z normami
UL 508 (File No. E41643)
Model Rodzaj
G2R-1-S SPDT 5 do 110 VDC
G2R-2-S DPDT 5 A, 30 VDC (rezystancyjne)
styku
CSA 22.2 No.0, No.14
(File No. LR31928)
Model Rodzaj
G2R-1-S SPDT 5 do 110 VDC
G2R-2-S DPDT 5 A, 30 VDC (rezystancyjne)
styku
Dane
znamionowe
cewki
5 do 240 VAC
Dane
znamionowe
cewki
5 do 240 VAC
Dane znamionowe styku Operacje
10 A, 30 VDC (rezystancyjne)
10 A, 250 VAC (uniwersalne)
TV-3 (tylko styk NO)
5 A, 250 VAC (uniwersalne)
TV-3 (tylko styk NO)
Dane znamionowe styku Operacje
10 A, 30 VDC (rezystancyjne)
10 A, 250 VAC (uniwersalne)
TV-3 (tylko styk NO)
5 A, 250 VAC (uniwersalne)
TV-3 (tylko styk NO)
6 x 10
6 x 10
6 x 10
6 x 10
IEC/VDE (EN61810)
Rodzaj
3
3
1 styk 6, 12, 24, 48 VDC
2 styki 6, 12, 24, 48 VDC
styku
Dane znamionowe
cewki
24, 110, 120, 230,
240 VAC
24, 110, 120, 230,
240 VAC
Dane znamionowe styku Operacje
5 A, 440 VAC (cosφ = 1.0)
10 A, 250 VAC (cosφ = 1.0)
10 A, 30 VDC (0 ms)
5 A, 250 VAC (cosφ =1.0)
5 A, 30 VDC (0 ms)
100 x 10
100 x 10
3
3
LR
Liczba
styków
1 styk 5 do 110 VDC
3
2 styki 5 do 110 VDC
3
Dane
znamionowe
cewki
5 do 240 VDC
5 do 240 VDC
Dane znamionowe styku Operacje
10 A, 250 VAC (uniwersalne)
7.5 A, 250 VAC (PF0.4)
10 A, 30 VDC (rezystancyjne)
5A, 30VDC (L/R=7ms)
5 A, 250 VAC (uniwersalne)
2 A, 250 VAC (PF0.4)
5 A, 30 VDC (rezystancyjne)
3A, 30VDC (L/R=7ms)
100 x 10
100 x 10
3
3
Przekaźnik ogólnego stosowania G2RS 3
Opis techniczny
ę
Maksymalne napięcie przełączane
Modele ze złączem do podstawki
G2R-1-S
100
10
1
Prąd przełączający (A)
Obciążenie indukcyjne
AC (cosφ = 0,4)
Obciążenie
rezystancyjne
DC
Obciążenie
indukcyjne DC
(L/R = 7 ms)
Obciążenie
rezystancyjne
AC
G2R-2-S
100
10
1
Prąd przełączający (A)
Obciążenie indukcyjne
AC (cosφ = 0,4)
Obciążenie
rezystancyjne
DC
Obciążenie
indukcyjne DC
(L/R = 7 ms)
Obciążenie
rezystancyjne
AC
0,1
1 10 100 1000
Napięcie przełączające (V)
0,1
1 10 100
cie przełączające (V)
Napi
1000
Wytrzymałość
Modele ze złączem do podstawki
G2R-1-S
5.000
1.000
500
100
50
Wytrzymałość (x103 operacji)
Obciążenie rezystancyjne
250 VAC/30 VDC
Obciążenie indukcyjne
250 VAC (cosφ = 0,4)
Obciążenie indukcyjne 30 VDC (L/R = 7 ms)
Prąd przełączający (A)
10.000
5.000
1.000
Wytrzymałość (x103 operacji)
G2R-2-S
500
100
50
Obciążenie indukcyjne 30 VDC (L/R = 7 ms)
Obciążenie
indukcyjne 250
VAC (cosφ = 0,4)
Prąd przełączający (A)
Obciążenie rezystancyjne
250 VAC/30 VDC
Temperatura otoczenia w zależności od maksymalnego napięcia cewki
Cewka DC
Cewka AC
Maksymalne napięcie (%)
Uwaga: Napięcie maksymalne odnosi się do maksymalnej
wartości w zmiennym zakresie roboczego
napięcia zasilania, a nie do napięcia stałego.
Temperatura otoczenia (°C)
4 Przekaźnik ogólnego stosowania G2RS
