Omron G2RS series DATASHEET [da]

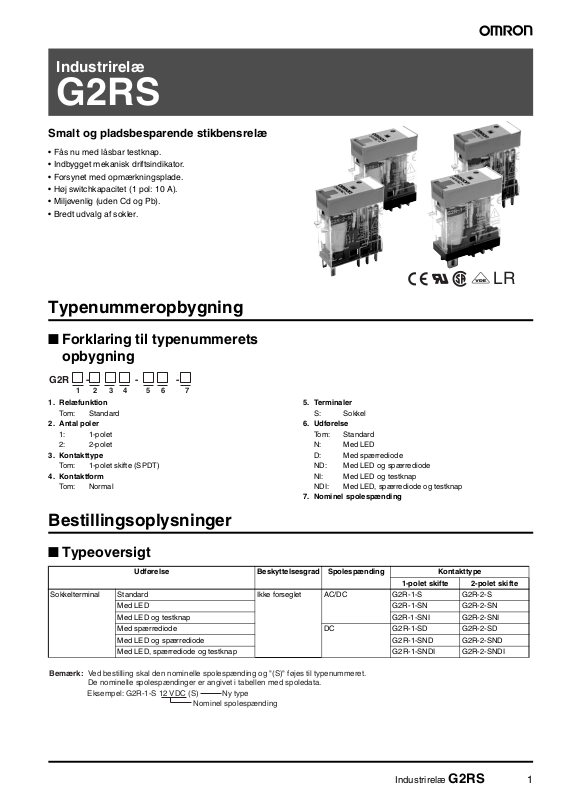

Page 1
Industrirelæ
G2RS
Smalt og pladsbesparende stikbensrelæ
• Fås nu med låsbar testknap.
• Indbygget mekanisk driftsindikator.
• Forsynet med opmærkningsplade.
• Høj switchkapacitet (1 pol: 10 A).
• Bredt udvalg af sokler.
Typenummeropbygning
■ Forklaring til typenummerets
LR
opbygning
G2R - - -
1 234567
1. Relæfunktion
Tom: Standard
2. Antal poler
1: 1-polet 2: 2-polet
3. Kontakttype
Tom: 1-polet skifte (SPDT)
4. Kontaktform
To m : N o rm a l
5. Terminaler
S: Sokkel
6. Udførelse
Tom: Standard N: Med LED D: Med spærrediode ND: Med LED og spærrediode NI: Med LED og testknap NDI: Med LED, spærrediode og testknap
7. Nominel spolespænding
Bestillingsoplysninger
■ Typeoversigt
Udførelse Beskyttelsesgrad Spolespænding Kontakttype
1-polet skifte 2-polet skifte
Sokkelterminal Standard Ikke forseglet AC/DC G2R-1-S G2R-2-S
Med LED G2R-1-SN G2R-2-SN Med LED og testknap G2R-1-SNI G2R-2-SNI Med spærrediode DC G2R-1-SD G2R-2-SD Med LED og spærrediode G2R-1-SND G2R-2-SND Med LED, spærrediode og testknap G2R-1-SNDI G2R-2-SNDI
Bemærk: Ved bestilling skal den nominelle spolespænding og "(S)" føjes til typenummeret. De nominelle spolespændinger er angivet i tabellen med spoledata.
Eksempel: G2R-1-S 12 VDC (S)
Nominel spolespænding
Ny type
Industrirelæ G2RS 1
Page 2
■ Tilbehør (bestilles separat)
Sokler
Type Sokkel Sokkel til printmontage
Skrueløs klemme Skrueklemme Printmontage Type
1-polet G2R-1-S(N)(D)(ND)(NI)(NDI)
2-polet G2R-2-S(N)(D)(ND)(NI)(NDI)
Note: Anvend P2CM holde- og udløsebøjle for at sikre en stabil montering.
• P2RF-05S (se note)
(P2CM-S (tilbehør))
• P2RF-08S (se note)
(P2CM-S (tilbehør))
+
+
• P2RF-05-E
•P2RF-05
• P2RF-08-E
•P2RF-08
Tilbehør til sokler med skrueløse klemmer
Navn Type Holde- og udløsebøjle P2CM-S Opmærkningsplade R99-11 opmærkningsplade til MY Laske P2RM-SR (til AC), P2RM-SB (til DC)
Specifikationer
■ Spoledata
PCB-terminaler P2R-05P, P2R-057P Loddeterminaler P2R-05A
PCB-terminaler P2R-08P, P2R-087P Loddeterminaler P2R-08A
Nominel
spænding
AC 24 V 43,5 mA 37,4 mA 253 Ω 0.81 1.55 maks. 80% maks. 30% 110% 0,9 VA ved 60 Hz
110 V 9,5 mA 8,2 mA 5,566 Ω 13,33 26,83 120 V 8,6 mA 7,5 mA 7,286 Ω 16,13 32,46 230 V 4,4 mA 3,8 mA 27,172 Ω 72,68 143,90 240 V 3,7 mA 3,2 mA 30,360 Ω 90,58 182,34
Nominel
spænding
DC 6 V 87,0 mA 69 Ω 0,25 0,48 maks. 70% min. 15% 110% 0,53 W
12 V 43,2 mA 278 Ω 0,98 2,35 24 V 21,6 mA 1,113 Ω 3,60 8,25 48 V 11,4 mA 4,220 Ω 15,2 29,82
* Den nominelle strøm og modstanden er målt ved en spoletemperatur på 23°C med tolerancer på ±10%.
Nominel strøm* Modstand* Spoleinduktans (H)
50 Hz 60 Hz Ikke
Nominel strøm* Modstand* Spoleinduktans (H)
(referenceværdi)
trukket
(referenceværdi)
Ikke
trukket
Trukket % af nominel spænding
Trukket % af nominel spænding
Træk-
spænding
Træk-
spænding
Frafalds-
spænding
Frafalds-
spænding
Maks.
spænding
Maks.
spænding
Strømforbrug
(ca.)
Strømforbrug
(ca.)
■ Kontaktdata
Antal poler 1-polet 2-polet Belastning Ohmsk belastning
Nominel belastning 10 A ved 250 VAC,
Kontaktbelastning 10 A 5 A Maks. brydespænding 440 VAC, 125 VDC 380 VAC, 125 VDC Maks. brydestrøm 10 A 5 A Maks. skifteeffekt 2,500 VA,
Minimum tilladelig belastning (referenceværdi)
Note: P-niveau: λ60 = 0,1 x 10-6/drift
(cosφ = 1)
10 A ved 30 VDC
300 W 100 mA ved 5 VDC 10 mA ved 5 VDC
Induktiv belastning (cosφ = 0,4, V/H = 7 ms)
7,5 A ved 250 VAC, 5 A ved 30 VDC
1.875 VA, 150 W
Ohmsk belastning (cosφ = 1)
5 A ved 250 VAC, 5 A ved 30 VDC
1.250 VA, 150 W
Induktiv belastning (cosφ = 0,4, V/H = 7 ms)
2 A ved 250 VAC, 3 A ved 30 VDC
500 VA, 90 W
2 Industrirelæ G2RS
Page 3
■ Generelle data
1-polet 2-polet Kontaktmodstand 100 mΩ µακσ. Træ ktid 15 ms maks. Frafaldstid AC-spole: maks. 10 ms, DC-spole: maks. 5 ms
(type m. indbygget diode: maks. 20 ms)
Maks. koblings­frekvens
Mekanisk: 18.000 operationer/time Elektrisk: 1.800 operationer/time (ved ohmsk belastning)
AC-spole: maks. 15 ms, DC-spole: maks. 10 ms (type m. indbygget diode: maks. 20 ms)
Isolationsmodstand 1.000 MΩ min. (ved 500 VDC) Prøvespænding 5.000 VAC, 50/60 Hz i 1 minut mellem spole og
kontakter*,
1.000 VAC, 50/60 Hz i 1 minut mellem kontakter af samme pol
Vibrationsstyrke Destruktion: 10 til 55 til 10 Hz, 0,75 mm enkelt amplitude (1,5 mm dobbelt amplitude)
Stødstyrke
Funktionsfejl: 10 til 55 til 10 Hz, 0,75 mm enkelt amplitude (1,5 mm dobbelt amplitude)
Destruktion: 1.000 m/s
2
5.000 VAC, 50/60 Hz i 1 minut mellem spole og kontakter*;
3.000 VAC, 50/60 Hz i 1 minut mellem kontakter med forskellige poler
1.000 VAC, 50/60 Hz i 1 min. mellem kontakter af samme pol
Funktionsfejl: 200 m/s2 (aktiveret), 100 m/s2 (ej aktiveret)
Levetid Mekanisk: AC-spole: min. 10.000.000 operationer.,
DC-spole: min. 20.000.000 operationer (ved 18.000 operationer/time)
Elektrisk: min. 100.000 operationer (ved 1.800 operationer/time ved ohmsk belastning) (DC-spoletype)
Omgivelsestemperatur Drift: –40°C til 70°C (uden dannelse af is og kondens) Relativ luftfugtighed Drift: 5% til 85% Vægt Ca. 21 g
Note: Værdierne i tabellen ovenfor er startværdier.
*4.000 VAC, 50/60 Hz i 1 minut, når soklen P2R-05A eller P2R-08A er monteret.
■ Godkendelser
UL 508 (File No. E41643)
Type Kontakt-
G2R-1-S 1-polet
G2R-2-S 2-polet
type
skifte
skifte
Spole-
spænding
5 til 110 VDC 5 til 240 VAC
10 A, 30 VDC (resistive) 10 A, 250 VAC (general use) TV-3 (NO contact only)
5 A, 30 VDC (resistive) 5 A, 250 VAC (general use) TV-3 (NO contact only)
CSA 22.2 No.0, No.14 (File No. LR31928)
Type Kontakt-
G2R-1-S 1-polet
G2R-2-S 2-polet
type
skifte
skifte
Spole-
spænding
5 til 110 VDC 5 til 240 VAC
10 A, 30 VDC (resistive) 10 A, 250 VAC (general use) TV-3 (NO contact only)
5 A, 30 VDC (resistive) 5 A, 250 VAC (general use) TV-3 (NO contact only)
Kontaktdata Opera-
Kontaktdata Opera-
tioner
6 x 10
6 x 10
tioner
6 x 10
6 x 10
IEC/VDE (EN61810)
Kontakt-
3
3
type
1-polet 6, 12, 24, 48 VDC
2-polet 6, 12, 24, 48 VDC
Spolespænding Kontaktdata Operationer
24, 110, 120, 230, 240 VAC
24, 110, 120, 230, 240 VAC
5 A, 440 VAC (cosφ = 1,0) 10 A, 250 VAC (cosφ = 1,0) 10 A, 30 VDC (0 ms)
5 A, 250 VAC (cosφ =1,0) 5 A, 30 VDC (0 ms)
100 x 10
100 x 10
3
3
LR
Antal poler
1-polet 5 til 110 VDC
3
3
2-polet 5 til 110 VDC
Spole-
spænding
5 til 240 VDC
5 til 240 VDC
Kontaktdata Operationer
10 A, 250 VAC (general use)
7.5 A, 250 VAC (PF0.4) 10 A, 30 VDC (resistive)
5A, 30VDC (V/H=7ms)
5 A, 250 VAC (general use) 2 A, 250 VAC (PF0.4) 5 A, 30 VDC (resistive) 3A, 30VDC (V/H=7ms)
100 x 10
100 x 10
3
3
Industrirelæ G2RS 3
Page 4
Tekniske data
Maks. switchkapacitet
Stikbensrelæer
G2R-1-S
100
G2R-2-S
100
AC induktiv belast­ning (cosφ = 0,4)
10
DC ohmsk belastning
Strøm (A)
DC induktiv belast-
1
ning (V/H = 7 ms)
0,1
1 10 100 1000
Spænding (V)
Levetid
Stikbensrelæer
G2R-1-S
5.000
1.000
500
100
50
Levetid (x10³ operationer)
250-VAC/30-VDC ohmsk belastning
250-VAC induktiv belastning (cosφ = 0,4)
30-VDC induktiv belastning (V/H = 7 ms)
AC ohmsk belastning
AC induktiv belast-
10
Strøm (A)
0,1
ning (cosφ = 0,4)
DC ohmsk belastning
1
DC induktiv belast­ning (V/H = 7 ms)
1 10 100
Spænding (V)
G2R-2-S
10.000
5.000
1.000
500
100
50
30-VDC induktiv belastning (V/H = 7 ms)
250-VAC induktiv belastning (cosφ = 0,4)
Holdbarhed (x10³ operationer)
AC ohmsk belastning
250-VAC/30-VDC ohmsk belastning
1000
Strøm (A)
Strøm (A)
Omgivelsestemperatur i forhold til maksimal spolespænding
DC-spole
AC-spole
Maksimal spænding (%)
Omgivelsestemperatur (˚C)
Note: Den maksimale spænding henviser til den maksimale værdi inden for et varierende interval af drifts pændinger og ikke til en kontinuerlig spænding.
4 Industrirelæ G2RS
Page 5
Tekniske egenskaber og miljøegenskaber
Egenskaber 1 polede og 2 polede typer
Krybemodstand Base 250 Miljøbeskyttelse RT 1 Brændbarhedsklasse Base, isolator, spole
hus, indikator,
trykknap Forureningsgrad 2 Krybeafstand 8 mm Luftgab 8 mm Kontaktmateriale AgSnIn
UL 94V-0 UL 94V-2
Typiske oplysninger, kun til reference
De følgende data stilles til rådighed som eksperimentelle og/eller beregnede data og er kun til reference. Disse værdier hører til kate­gorien typisk opførsel, og individuelle relæers opførsel vil variere i overensstemmelse med de nøjagtige driftsbetingelser.
Typiske indkoblings- /
udkoblingstider
AC-type (indkoblings- / udkoblingstid) 6 / 8 ms 6 / 10 ms DC-type (indkoblings- / udkoblingstid) 12 / 4 ms 11 / 15 ms
DC-omkoblingskapacitet ved flere kontakter
1 polet type 2 polet type
Koblingskapacitet for DC-ohmsk belastning
10
G2R-2-S
1
Strøm (A)
2 kontakter
i serie
0,1
20 40 60 80 100 120 140 160 180 200 220
Spænding (Vdc)
G2R-1S
Belastningsreduktionsfaktor
1
0,8
0,6
Strøm (A)
0,4
1 0,8 0,6 0,4 0,2
Cos(p.f.)
For induktive AC-belastninger (f.eks. magnetventiler, kontaktorspoler osv.) multipliceres reduktionsfaktoren svarende til cos(p.f.) (cosinus til effektfaktoren) med den nominelle strømstyrke for at identificere den maksimale tilladte strømstyrke. Denne approksimering er ikke gyldig for belastninger med store stømstød som for eksempel elektri­ske motorer eller lysstofrør.
Industrirelæ G2RS 5
Page 6
Dimensioner
3
5
,54,7
,5
,2
,
9
3
)
(DC)
)
)
3
5
5
3
5
3
3
5
)
G
S
)
)
)
,5
,
5
5
,5
,
2,4
,4
,
3
836
5
3
568
3
6
5
8
3
6
5
8
836
5
Note: Alle mål er i millimeter, medmindre andet er angivet.
Relæer med sokkelterminaler
Relæer med 1-polet skifte
G2R-1-S, G2R-1-SN, G2R-1-SNI G2R-1-SD, G2R-1-SND, G2R-1-SNDI
Klemmernes placering/interne forbindelser (set nedefra)
G2R-1-S
G2R-1-SD
maks. 2
24VDC
0
5
17
Relæer med 2-polet skifte
G2R-2-S, G2R-2-SN, G2R-2-SNI G2R-2-SD, G2R-2-SND, G2R-2-SNDI
maks. 2
5
5
aks. 35
maks. 1
maks. 1
G2R-1-SN, G2R-1-SNI (AC
G2R-1-SN, G2R-1-SNI (DC
G2R-1-SND, G2R-1-SNDI (DC
Klemmernes placering/interne forbindelser (set nedefra)
2R-2-
G2R-2-SD (DC
5
aks. 35
0
4
2
2
G2R-2-SN, G2R-2-SNI (AC
G2R-2-SN, G2R-2-SNI (DC
G2R-2-SND, G2R-2-SNDI (DC
19
6 Industrirelæ G2RS
Page 7
Sokler
P2RF-05-S
Standardtype
P2RF-08-S
Type med tilbehør (monteret med udløser og opmærkningsplade)
maks. 92,0
maks. 18,0
maks. 38,2
maks. 36,5
32,6
27,6
22,6
28,5
32,6
maks. 38,2
maks. 36,5
32,6
27,6
22,6
24,5
35,4
(5,3)
(3,4)
Klemmernes placering (set oppefra)
11
14
12
A1
A2
Klemmernes placering (set oppefra)
11
21
14
24
12
22
24,5
35,4
Standardtype
Type med tilbehør
(monteret med udløser
og mærkat)
maks. 92,0
maks. 18,0
32,6
28,6
(5,3)
Tilbehør til P2RF-@-S
Laske Holde- og udløsebøjle
Isolering
14
9
1,2 dia. leder
L
(Se note 1).
16,8
A1 A2
40,35
36
Industrirelæ G2RS 7
Page 8
P2RF-05-E
P2RF-05-E
P2RF-08-E
P2RF-08-E
maks. 85,5
maks. 85,5
1,5
2
5
maks. 16,0
Fem, M3.5x7
maks. 16,0
Otte, M3x8
3,5-dia. hul
3,5-dia. hul
maks. 48
11,5
maks. 61
maks. 48,0
11,5
maks. 61,0
35,5
Klemmernes placering
2
39,5
(set oppefra)
(11)
4
2
(14)
3
(12)
5
(A1)
1
(A2)
Monteringshuller
M3 eller 3,5-dia. hul
3,2-dia. hul
39.5±0,1
Bemærk: Stikbensnumrene i parenteserne gælder for DIN-standarden.
3
35,5
Klemmernes placering
39,5
(set oppefra)
(21) (22) (24)
6
7 54
8
(A2)
(A1)
3
2
1
2
Monteringshuller
(11) (12) (14)
M3 eller 3,5-dia. hul
3,2-dia. hul
39.5±0,1
P2RF-05
P2RF-05
P2RF-08
P2RF-08
maks. 71,5
4
maks. 71,5
4
7
maks. 19,5
7
maks. 19,5
Fem, M3.5x8
Otte, M3.5x8
maks. 30
maks. 54
maks. 30
maks. 54
19,5
19,5
2
35,5
2
4-dia. huller
4-dia. huller
35,5
Klemmernes placering (set oppefra)
Klemmernes placering (set oppefra)
Monteringshuller
4,2-dia. hul
30±0,05
M3 eller 3,2-dia. hul
Monteringshuller
4,2-dia. hul
30±0,05
M3 eller 3,2-dia. hul
8 Industrirelæ G2RS
Page 9
Monteringshøjde for relæ med sokkel
P2RF-
@
66,5
62,0
P2RF-@-S
72,0
28,6
(5,30)
Sokler til printmontage
65,0
P2RF-@-E
67,0
70.5
P2R-05P (1-polet)
P2R-08P (2-polet)
Klemmernes placering
47
1
6
4,5
15
1,2
4
3,5
1,5
4
7
maks. 36,5
4
0.3
5
5
20
2.8
1,5
7,5
7
1
maks. 14,5
maks. 35,5
maks. 14,5
(set nedefra)
6
4,5
15
4
(set nedefra)
maks. 35,5
Monteringshuller
Tolerance: ±0,1
4
7
Fem, 1,6-dia. huller
(5)
MonteringshullerKlemmernes placering
Otte, 1,3-dia. huller
7,5
5
5
20
(4,3)
Klemmepladens tykkelse: 0.3
maks. 36,5
Industrirelæ G2RS 9
Page 10
P2R-05A (1-polet)
5
0,3
6,7
3,8
16,7
5
Fem, 3 x 1,8-dia. huller
6
7
1,2
maks. 14,5
Klemmernes placering (set nedefra)
maks. 35,5
Paneludsnit
13.6±0,1
Klemmepladens tykkelse: 0,3
P2R-08A (2-polet)
P2R-057P
maks. 37
P2R-087P
maks. 37
0,7
29,6
29,1
maks. 14
8,7
8,7
maks. 14
7,5
8,9
0,3
5
5
20
2,6
2,8 1,5
Otte, 3 x 1.2-dia. huller
7,5
Klemmepladens tykkelse: 0,3
16,4
1
7,4
maks. 41
16,4
1
7,4
7
10,4
10,4
maks. 36,5
7
1,2
maks. 36,5
(set nedefra)
(set nedefra)
maks. 14,5
maks. 35,5
30.5±0,2
Den anbefalede tykkelse for panelet er 1,6 til 2,0 mm
MonteringshullerKlemmernes placering
Fem,
4±0,1
1,6-dia. huller
6±0,1
4.5±0,1
15±0,1
4±0,1
5
7±0,1
MonteringshullerKlemmernes placering
Otte,
7,5
1,3-dia. huller
5
5
20
(8,1)
maks. 41
10 Industrirelæ G2RS
Page 11
Monteringshøjde for relæ med sokkel til printmontage
G2R-@P G2R-@A
G2R-relæ
44,5
4,5
15 25
P2R­P sokkel
10
25
1.000 (500)
38,0
25
25
10
G2R-relæ
P2R­A sokkel
7,3±0,15
35±0,3
15 (5)
G2R-@7P
47,5
16
4,5
27
27±0,15
25
1
10
6.2 1,8
15 25 25
10
1.000
25
10
35±0,3
15
5
1 1,5
16
12
29,2
24
1
1,3
4,8
35,5 35,3
1,8
50
11,5
10
!Forsigtig
Brug kun testknappen til at udføre tests. Pas på ikke at røre ved testknappen ved et uheld, da kontakterne i så fald tændes (ON). Inden du bruger testknappen, skal du kontrollere, at kredsløbene, belastningen og eventuelle andre tilsluttede genstande fungerer sikkert.
!Forsigtig
Kontroller, at testknappen er frigjort, inden du tænder for nogen relækredsløb (ON).
!Forsigtig
Hvis testknappen trækkes ud med for megen kraft, vil den muligvis springe over den midlertidige testposition og gå direkte til den låste position.
!Forsigtig
Brug et isoleret værktøj, når du betjener testknappen.
44,3
34,8
16,5
Forholdsregler for P2RF-@-S- tilslutning
• Bevæg ikke skruetrækkeren op, ned eller fra side til side, mens den
er sat i hullet, da dette kan medføre skader på interne komponenter (f.eks. deformation af klemmens fjeder eller revner i huset) eller ødelægge isoleringen.
• Sæt skruetrækkeren lige i. Ellers kan siden af soklen knække og
føre til en kortslutning.
Industrirelæ G2RS 11
Page 12
For at forbedre produktet kan specifikationerne blive ændret uden forudgående varsel.Cat. No. J140-DA2-01-X
DANMARK Omron Electronics A/S Lykkebækvej 2, DK-4600 Køge Tel: +45 43 44 00 11 Fax: +45 43 44 02 11 www.omron.dk [email protected]
12 Industrirelæ G2RS
Loading...
