Olivetti JET-LAB 490, FAX-LAB 450 User Manual [sv]

Ink Jet Fax
Fax-Lab 450 Jet-Lab 490
ANVÄNDARHANDBOK
PUBLIKATIONEN UTGIVEN AV:
Publikationsavdelning:
Olivetti I-Jet S.p.A. Località Le Vieux 11020 ARNAD (Italien)
Olivetti Tecnost, S.p.A. Via Jervis, 77 - 10015 IVREA (Italien)
Copyright © 2004, Olivetti Med ensamrätt
Tillverkaren förbehåller sig rätten att när som helst och utan föregående meddelande ändra den produkt som beskrivs i denna handbok.
Den här apparaten har godkänts i överensstämmelse med Rådsbeslutet 98/482/CE för paneuropeisk anslutning som enkel terminal till allmänt telefonnät (PSTN). På grund av de olika PSTN typer som används i de olika länderna, ger dock godkännandet i sig själv ingen garanti om korrekt funktion i varje anslutningspunkt i PSTN nätet. Om problem skulle uppstå bör du först av allt ta kontakt med produktleverantören.
Tillverkaren intygar under eget ansvar att den här produkten uppfyller kraven enligt direktivet 1999/05/CE.
Överensstämmelsen med kraven bekräftas genom anbringandet av på produkten.
-märket
Deklaration om nätverkskompatibilitet
Härmed deklareras att produkten har konstruerats för inkoppling på alla nätverk i EU länderna och även i Schweiz och Norge. Den fullständiga nätverkskompatibiliteten i respektive land kan bero på det motsvarande landets programvaruväxlar, vilka ska ställas in på lämpligt sätt. Om problem skulle uppstå vid anslutning till andra nätverk än EC PSTN, ska du ta kontakt med det tekniska servicecentrum som finns i ditt land.
Observera att följande handlingar kan kompromettera den ovan nämnda konformitetsdeklarationen liksom produktens egenskaper:
felaktig nätanslutning;
felaktig installation, felaktig eller olämplig användning, eller användning som strider mot de varningar som utfärdas i handboken som medföljer produkten;
utbyte av originaldelar eller originaltillbehör mot delar eller tillbehör av annan typ som inte är godkända av tillverkaren, eller montering som utförs av ej behörig person.
Nätuttaget i väggen ska vara lättåtkomligt och i närheten av apparaten. Dra ut stickkontakten ur uttaget om strömtillförseln till apparaten ska brytas.
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
123456789012345678901234567890121234567890123456789012345678901212345678
S
NABBANVÄNDNING
Nedan ges en förenklad beskrivning av procedurerna som ska följas vid installation, sändning, mottagning och kopiering. För mer detaljerade instruktioner hänvisas till de särskilt avsedda kapitlen.
I
NSTALLATION
För ytterligare informationer, se kapitlet "Nödvändigt förfarande för en korrekt användning av faxapparaten".
Anslut faxen till telenätet
+
Anslut telefonluren
+
Anslut faxen till elnätet
Fyll på med papper till utskrift
+
Ställ in parametrarna som ska gälla för faxen i landet där den används
Teckenfönstret visar språket som kommer att användas för att visa meddelandena. Om språket som visas inte skulle vara det rätta, tryck på
|/}
för att ändra det.
För att bekräfta inställningen. Teckenfönstret visar: "VÄLJ LAND".
För att bekräfta inställningen. Teckenfönstret visar ett destinationsland.
Om landet som visas inte skulle vara det rätta, tryck på
|/}
för att ändra det.
För att bekräfta inställningen och avsluta proceduren.

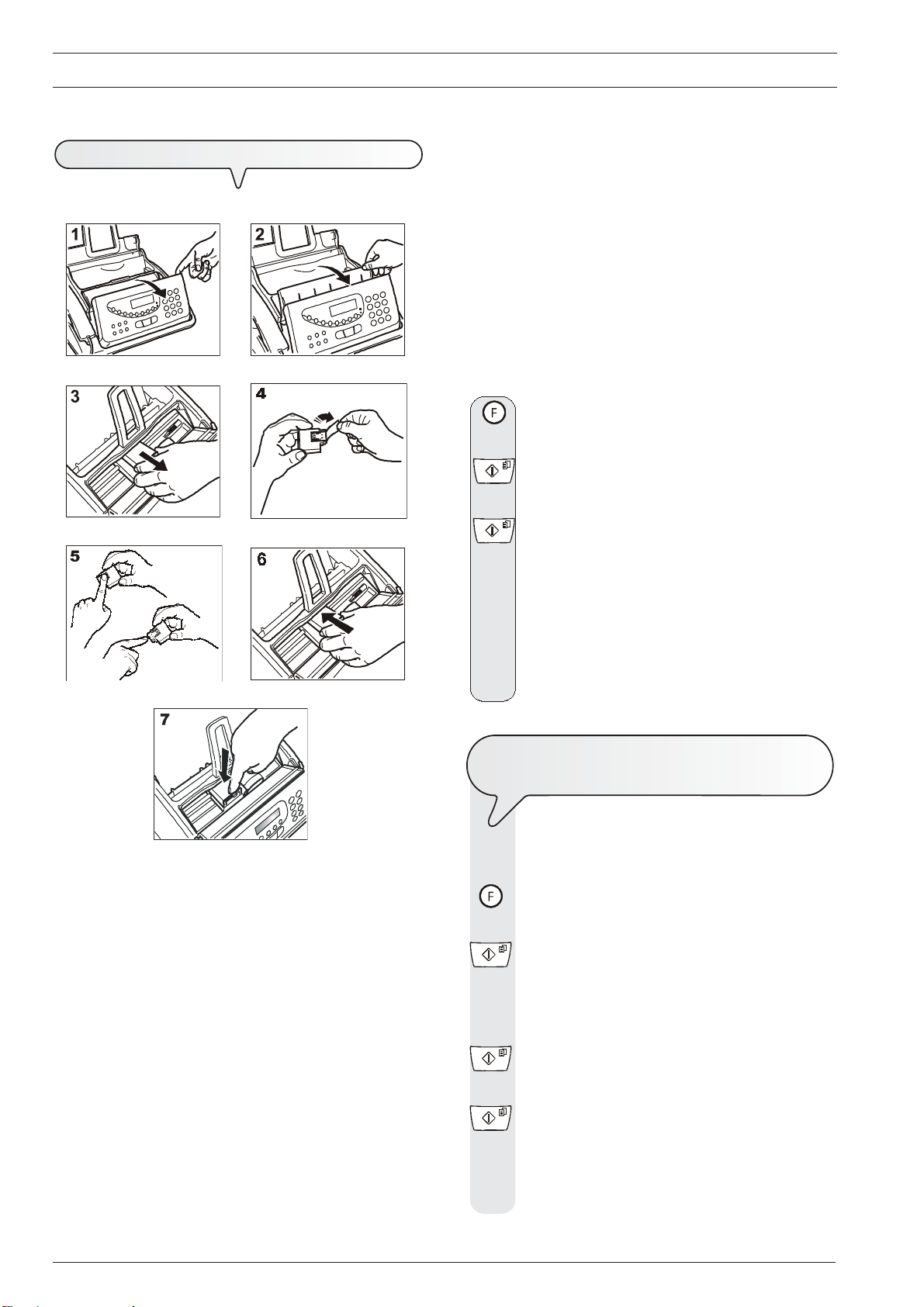

Sätt in skrivhuvudet
+
+
+
+
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
12345678901234567890123456789012123456789012345678901234567890121234567
S
NABBANVÄNDNING
S
ÄNDNING
För ytterligare informationer, se "Sända ett dokument", i kapitlet "Daglig användning vid sändning och mottagning".
Ställ in stödet för originaldokumenten
Lägg in originaldokumentet i avsett fack. Sidan som ska sändas måste ligga vänd uppåt.
Slå motpartens nummer.
+
M
OTTAGNING
+
För ytterligare informationer, se "Ta emot ett dokument", i kapitlet "Daglig användning vid sändning och mottagning".
Tryck på knappen tills "MOTTAGNINGSSÄTT" visas i teckenfönstret. Tryck på knappen för att bekräfta inställningen. Teckenfönstret visar "AUTOMATISK". Tryck på knapparna
på knappen
igen för att bekräfta inställningen.
När telefonen ringer, lyft
för att koppla in dig på linjen.
|/}
tills "MANUELL" visas, tryck därefter
Så snart du hör kopplingstonen, tryck på .
K
OPIERING
För ytterligare informationer, se kapitlet "Använda faxapparaten som kopiator".
Lägg in originaldokumentet i avsett fack. Sidan som ska kopieras måste ligga vänd uppåt.
Tryck på om du önskar göra bara en kopia eller knappa in önskat antal kopior (högst 9)
och tryck sedan på
. Se kapitlet "Använda faxapparaten som kopiator" när du behöver
ändra värdena för kontrast, upplösning och förminskning.
och tryck sedan på
.
I
NNEHÅLL
INLEDNING 1
KONSULTERA HANDBOKEN ........................................................ 1
OBSERVATIONER OM MILJÖÅTERVINNING ............................... 1
FÖRSIKTIGHETSÅTGÄRDER VID ANVÄNDNING ....................... 1
FÖRSIKTIGHETSÅTGÄRDER VID INSTALLATION ...................... 1
FRAKTLÅDANS INNEHÅLL .......................................................... 1
NÖDVÄNDIGT FÖRFARANDE FÖR EN KORREKT ANVÄNDNING AV FAXAPPARATEN 2
ANSLUTA TILL TELEFONLINJEN ................................................. 2
ANSLUTA TELEFONLUREN ......................................................... 4
ANSLUTA TILL ELNÄT .................................................................. 4
INSTÄLLNING AV VISSA PARAMETRAR (OUMBÄRLIGA FÖR
ATT FAXEN SKA KUNNA FUNGERA PÅ KORREKT SÄTT) .......... 4
STÄLLA IN SPRÅK OCH LAND ..................................................... 4
STÄLLA IN DATUM OCH TID ........................................................ 5
FYLLA PÅ PAPPER ....................................................................... 5
INSTALLERA SKRIVHUVUDET .................................................... 6
FÖRSIKTIGHETSÅTGÄRDER FÖR SKRIVHUVUDEN ................. 7
ÄNDRA DATUM OCH TID ............................................................. 7
NU FATTAS BARA NAMN OCH FAXNUMMER ............................. 7
KONFIGURERA FAXEN FÖR TELEFONLINJEN .......................... 8
KOMPONENTER 9
FÖR EN MER AVANCERAD ANVÄNDNING 24
ANDRA ANVÄNDBARA MOTTAGNINGSINSTÄLLNINGAR ......... 24
ANDRA ANVÄNDBARA SÄNDNINGSINSTÄLLNINGAR .............. 27
SÄNDNING/MOTTAGNING AV DOKUMENT MED POLLING ...... 29
PROBLEM OCH LÖSNINGAR 30
OM DET BLIR STRÖMAVBROTT................................................ 30
OM FAXEN FÅR SLUT PÅ PAPPER ELLER BLÄCK ................... 30
OM DU INTE LYCKAS UTFÖRA SÄNDNINGEN ......................... 30
SMÅ PROBLEM ........................................................................... 30
FELKODER ................................................................................. 31
SIGNALER OCH MEDDELANDEN .............................................. 32
UNDERHÅLLSARBETEN 34
BYTA SKRIVHUVUD ................................................................... 34
ÅTERSTÄLLA SKRIVHUVUDET OCH KONTROLLERA
MUNSTYCKENA ......................................................................... 34
RENGÖRA DE ELEKTRISKA KONTAKTERNA I
SKRIVHUVUDET ........................................................................ 35
RENGÖRA MUNSTYCKENA I SKRIVHUVUDET ........................ 35
RENGÖRA DEN OPTISKA LÄSAREN ......................................... 35
RENGÖRA HÖLJET .................................................................... 36
TA BORT DOKUMENT SOM FASTNAT ...................................... 36
TA BORT PAPPER SOM FASTNAT ............................................. 36
MANÖVERPANEL 10
DAGLIG ANVÄNDNING VID SÄNDNING OCH MOTTAGNING 12
SÄNDA ETT DOKUMENT ........................................................... 12
TA EMOT ETT DOKUMENT ........................................................ 15
PROGRAMMERA SNABBVAL OCH KORTNUMMER .................. 16
RAPPORTER OCH LISTOR ........................................................ 18
ANVÄNDA FAXAPPARATEN SOM TELEFON 21
RINGA MED SNABBVAL.............................................................. 21
RINGA MED KORTNUMMER ...................................................... 21
FÖR ATT RINGA VIA SÖKNING I ADRESSBOKEN ..................... 22
FÖR ATT RINGA UPP AV DE 20 SIST INKOMMANDE NUMREN
ELLER ETT AV DE 10 SIST UPPRINGDA NUMREN................... 22
ANVÄNDA FAXAPPARATEN SOM KOPIATOR 23
DOKUMENT SOM KAN KOPIERAS ............................................ 23
GÖRA EN KOPIA ......................................................................... 23
ANVÄNDA FAXEN SOM FLERFUNKTIONSPRODUKT 37
KRAV FÖR INSTALLATION AV PROGRAMVARAN ..................... 37
INSTALLERA PROGRAMVARAN "LINKFAX PRO" ...................... 37
AVINSTALLERA PROGRAMVARAN "LINKFAX PRO".................. 38
PROBLEM OCH LÖSNINGAR ..................................................... 38
ÅTKOMST TILL ON-LINE DOKUMENTATIONEN ....................... 38
FÖRSIKTIGHETSÅTGÄRDER FÖR SKRIVHUVUDEN ............... 38
TEKNISKA DATA 39
i
K
ONSULTERA HANDBOKEN
F
RAKTLÅDANS INNEHÅLL
I
NLEDNING
I den här handboken beskrivs två faxmodeller: modellen stan­dard, och modellen med flerfunktion som möjliggör anslut­ning till dator och användning av färgskrivhuvud. Härefter,
varje gång det visar sig nödvändigt att skilja på modellerna, kommer därför följande att klart anges i beskrivningen: "standardmodell" och "flerfunktionsmodell".
O
BSERVATIONER OM MILJÖÅTERVINNING
Förpackningskartongen, plasten i förpackningen samt delarna som utgör själva faxen kan återvinnas enligt de normer som gäller i ditt land för återvinning.
F
ÖRSIKTIGHETSÅTGÄRDER
VID
ANVÄNDNING
Försök aldrig att själv reparera faxen om du inte har erforderlig
kompetens: om du tar bort apparatens yttre hölje utsätts du för risk för stötar eller skador av andra slag. Det är därför alltid bättre att du vänder dig till kvalificerad servicetekniker.
Om du inte tänker använda faxen under en längre tid bör du dra ut stickkontakten ur eluttaget: du kommer då att undvika skador som kan uppstå vid oren spänning och spänningstoppar i elnätet.
I det fall oväder skulle uppstå rekommenderas att appara­ten frånkopplas både från vägguttaget och telefonlinjen så att skador undviks.
Vid spänningsfall eller strömavbrott kan du varken ringa eller ta
emot telefonsamtal, eftersom faxens numeriska tangentbord inte fungerar. Om det skulle vara absolut nödvändigt att du ringer upp vid ett sådant tillfälle måste du skaffa en nödtelefon, godkänd av tele­operatören, som du kan ansluta direkt till faxen.
Förutom faxen och den här handboken, kommer du att finna följande delar i lådan:
Telefonsladd.
Nätkabel.
Teleplugg (där detta förutsetts).
Förpackning med ett första skrivhuvud av enfärgstyp.
Telefonlur.
Kundtjänstinformation.
Endast för flerfunktionsmodellen
Installations-CD:n för installation av programvaran Linkfax Pro
Lite (för att använda faxen som skrivare och scanner).
Ask för skrivhuvudet.
Endast för flerfunktionsmodellen Färgskrivhuvudet, vilket behövs när faxen används som
färgskrivare, medföljer inte faxen vid leveransen (vid inköp, ta koden som anges i slutet på handboken som refe­rens). USB-gränssnittskabeln, vilken behövs för att ansluta faxen till datorn, medföljer inte faxen vid leveransen.
Giltigheten av garantin för produkten kommer att upphöra i det fall originalskrivhuvuden ej skulle användas.
ANM.
VIKTIGT!
F
ÖRSIKTIGHETSÅTGÄRDER
VID
INSTALLATION
Placera faxen på en stabil vågrät yta utan vibrationer, så undviker
du att den faller i golvet och orsakar personskador eller skador på själva apparaten.
Utsätt inte faxen för vatten eller ånga, för stark värme eller damm. Utsätt den inte heller för direkt solljus.
Håll också faxen borta från andra elektriska eller elektroniska utrustningar som kan generera störningar, t ex radioapparater, TV, etc.
Undik dessutom att lägga böcker, dokument eller andra föremål runt omkring faxen. Den måste få tillräckligt utrymme för normal luftcirkulation. Idealisk driftsmiljö när det gäller placering är från 5°C till 35°C (från 15°C till 35°C vid användning av färgskriv­huvud) med en luftfuktighet på mellan 15% och 85%.
Lämna tillräckligt utrymme framför utmatningsöppningen så att ori­ginal eller mottagna/kopierade dokument inte faller ned på golvet.
1
N
ÖDVÄNDIGT FÖRFARANDE FÖR EN KORREKT ANVÄNDNING AV FAXAPPARATEN
A
NSLUTA TILL TELEFONLINJEN
A
NSLUTA EXTERN TELEFONSVARARE OCH RESERVTELEFON
Eftersom anslutningen till telefonlinjen som ska användas för faxen, den externa telefonsvararen, reservtelefonen eller annan utrustning är beroende av nationella normer, vilka varierar från land till land, kommer de scheman som visas nedan att förenkla vissa anslutningar. Om dock anslutning till telefon­linjen i ditt land skulle vara annorlunda än vad som visas i ovan­nämnda scheman, ska du följa reglerna som gäller i just ditt land.
Faxen har ställts in för anslutning till det allmänna telenätet. I det fall du önskar ansluta den till en privatlinje och också an­vända den på en allmän linje, hänvisas du till "Konfigurera faxen
för telefonlinjen" längre fram i instruktionsboken.
A
NSLUTA FAXAPPARATEN
1. Vänd faxen så att den ligger med vänster sida upp och stick in
telefonsladdens kontakt i uttaget märkt "LINE" på faxens botten­hölje (se scheman "fall 1", "fall 2" eller "fall 3").
2. Stick in kontakten eller pluggen (om sådan förutsetts,) som sitter i sladdens andra ände, i telejacket i väggen (se scheman "fall 1", "fall 2" eller "fall 3").
(Anslutning, fall 1)
1. Vänd faxen så att den ligger med vänster sida upp och ta eventu-
(Anslutning, fall 2)
1. Stick in tilläggsapparatens kontakt eller plugg (olika från land till
(Anslutning, fall 3)
1. Stick in tilläggsapparatens plugg i telejacket i väggen (se schemat
ellt bort locket som täcker jacket "EXT" på faxen, stick sedan in kontakten på den externa telefonsvararens eller reservtelefonens sladd i det ovannämnda jacket (se schemat som visar detta). Om det inte går att ansluta den externa telefonsvararen eller reserv­telefonen direkt i jacket "EXT", ska du använda avsedd adapter (olika från land till land).
land) i pluggen-jacket (se schemat som visar detta).
som visar detta). Om du så önskar, kan du ansluta ytterligare en apparat i telejacket
"EXT" på faxen genom avsedd adapter (enligt vad som visas för anslutning, fall 1).
A
NSLUTNING, FALL
F
AX
Anslutningsjack
R
ESERVTELEFON ELLER
EXTERN
TELEFONSVARARE
1
S
LADD
C A
A
C
T
ELEJACK (I VÄGGEN
B
)
B
2
A
NSLUTNING, FALL
F
AX
Anslutningsjack
2
S
LADD
C
A
A
T
ELEJACK (I VÄGGEN
B
)
R
ESERVTELEFON ELLER
EXTERN
A
F
Anslutningsjack
R
EXTERN
A
TELEFONSVARARE
NSLUTNING, FALL
AX
ESERVTELEFON ELLER
TELEFONSVARARE
NDRA APPARATER
3 (
TYSKLAND
C
B
)
S
LADD
A
A
C
D
T
ELEJACK (I VÄGGEN
B
)
B
C
D
A
NSLUTNING, FALL
F
AX
Anslutningsjack
R
ESERVTELEFON ELLER
EXTERN
A
TELEFONSVARARE
NDRA APPARATER
3 (
ÖSTERRIKE
)
A
S
LADD
A
T
ELEJACK (I VÄGGEN
B
C
D
)
B
C
D
3
A
NSLUTA TELEFONLUREN
För att bekräfta inställningen. I teckenfönstret visas
destinationslandet. Till exempel:
U.K.
|/}
Välj önskat land. Till exempel:
SVERIGE
Om ditt land inte skulle finnas bland de som visas i tecken­fönstret, kan du konsultera tabellen:
LAND LAND SOM SKA VÄLJAS
1. Vänd faxapparaten så att höger sida ligger vänd nedåt, stick in telefonsladdens kontakt i uttaget som märkts med symbolen faxen och sätt fast själva sladden i avsett spår.
2. Ställ tillbaka faxapparaten i normalläge och placera luren i sätet.
A
NSLUTA TILL ELNÄT
1. Stick i uttaget, som befinner sig i ena änden av nätkabeln, i pluggen på faxens baksida.
2. Stick sedan i pluggen, som befinner sig i den andra änden av nätkabeln, i vägguttaget.
ANM.
Faxen kommer att bli permanent ansluten, klar att ta emot och sända dokument 24 timmar om dygnet. Om du vill stänga den, måste du dra ur pluggen på nätkabeln från vägguttaget, eftersom faxen inte har någon strömbrytare.
I
NSTÄLLNING AV VISSA PARAMETRAR
FÖR
ATT FAXEN SKA KUNNA FUNGERA PÅ KORREKT SÄTT
Efter det att faxen anslutits till elnätet, kommer den att automatiskt utföra en kort test för att kontrollera att komponenterna fungerar som de ska, i teckenfönstret kommer därefter något av det följande att visas: det språk som kommer att användas för meddelandena eller medde­landet "AUTOMATISK" och växelvis på den andra raden "SÄTT DATUM/TID" och "KOLLA BLÄCKPATR.". För att faxen ska kunna fungera på korrekt sätt måste du i det första fallet ställa in språket och landet där faxen ska användas (se proce­duren nedan). I det andra fallet går du däremot direkt över till inställningen av datum och tid.
S
TÄLLA IN SPRÅK OCH LAND
(
OUMBÄRLIGA
)
Argentina AMERICA LATINA Australien NZL/AUSTRALIA Belgien BELGIUM Brasilien BRASIL Chile AMERICA LATINA Colombia AMERICA LATINA Danmark DANMARK Finland FINLAND Frankrike FRANCE Grekland GREECE Holland HOLLAND Indien INDIA Israel ISRAEL Italien ITALIA Kina CHINA Luxemburg BELGIUM Mexico AMERICA LATINA Norge NORGE Nya Zeland NZL/AUSTRALIA Österrike ÖSTERREICH Peru AMERICA LATINA Portugal PORTUGAL Resten av världen INTERNATIONAL Schweiz SCHWEIZ Spanien ESPAÑA Storbritannien U.K. Sverige SVERIGE Syd Afrika S. AFRICA Taiwan TAIWAN Tyskland DEUTSCHLAND Uruguay AMERICA LATINA Venezuela AMERICA LATINA
För att bekräfta inställningen.
Avsluta proceduren.
I teckenfönstret visas språket som kommer att användas för meddelandena. Till exempel:
ENGLISH
|/}
Välj önskat språk. Till exempel:
SVENSKA
För att bekräfta inställningen. Teckenfönstret visar:
VÄLJ LAND
4
ANM.
Om du därefter skulle önska ändra dessa inställningar trycker du på
Kom då ihåg att alltid bekräfta de utförda inställningarna med knappen
+ och upprepar proceduren från början.
.
Når du har indstillet sproget og landet, vises følgende meddelelser på displayet:
F
AUTOMATISK
och på nedre raden visas växelvis:
SÄTT DATUM/TID
KOLLA BLÄCKPATR.
S
TÄLLA IN DATUM OCH TID
Datum och tid ska ställas in enligt beskrivningen nedan den första gången du ansluter faxen till nätet, eller varje gång strömavbrott uppstår.
När datum och tid ställts in går det i alla fall att ändra dessa, se "Ändra datum och tid" längre fram i instruktionsboken.
Teckenfönstret visar:
DIVERSE INSTÄLLN
Teckenfönstret visar:
FORMAT: DD/MM/ÅÅ
|/}
Om du önskar välja ett annat format än det som visas.
YLLA PÅ PAPPER
Teckenfönstret visar:
KLOCKA: 24 TIM
|/}
Om du vill välja det andra tidsformatet (12 timmar).
Teckenfönstret visar:
DD/MM/ÅÅ TI:MI
25-03-04 11:23
- Skriv in nytt datum och tid (t ex 15-04-04; 12:00). Varje gång du matar in en siffra flyttas markören till nästa.
DD/MM/ÅÅ TI:MI 15-04-04 12:00
|/}
Om du bara vill ändra vissa siffror flyttar du markören till dem genom tangenterna
För att bekräfta inställningen. Proceduren för ändring av da­tum och tid har avslutats. Nytt datum och tid uppdateras auto-
matiskt och kommer att skrivas ut på varje sida som sänds.
För att återställa faxen till ursprungligt vänteläge. Kom ihåg att vänteläget anger att faxen befinner sig i inaktivt tillstånd
och att det motsvarar läget där det går att utföra programmeringar.
|/}
och skriver över med de rätta.
1. Skjut in den automatiska mataren (ASF) på de avsedda spåren tills den går in i läget.
2. Öppna luckan till den automatiska mataren (ASF) enligt vad som visas vid pilen.
3. Håll tag i papperens överkant och stick ner dem genom att låta dem "falla ner" i den automatiska mataren (ASF) utan att vika eller tvinga dem ner.
4. Stäng luckan till den automatiska mataren (ASF) igen enligt vad som visas vid pilen.
5. Skjut papperen mot den automatiska matarens (ASF) vänstra kant genom det justerbara kantstödet.
ANM.
Om du behöver fylla på fler papper i den automatiska mata­ren ska du se till att dessa sticks in under den gamla bunten och inte ovanpå.
ANM.
Tack vare faxapparatens minne kan den i alla fall ta emot upp till högst 50 sidor även om du inte fyllt på med papper.
ANM.
Om du har valt 12-timmarsformatet kommer bokstaven "p" (post meridiem) eller bokstaven "a" (ante meridiem) att visas efter angiven tid. För att ändra bokstaven "p" till "a" eller tvärtom
|/}
placerar du markören, genom tangenterna staven som ska ändras och trycker sedan på tangenten
Om du tror att du begått fel eller om du önskar avbryta den
pågående proceduren, tryck på
, under bok-
.
.
K
ONTROLLERA FAXENS INSTÄLLDA UTSKRIFTSFORMAT
Efter att du manuellt har justerat den automatiska arkmata­ren (ASF), för att försäkra dig om att faxapparaten ska fungera på korrekt sätt måste du också kontrollera om det utskriftsformat som ställts in på faxen överensstäm- mer med det pappersformat du vill använda.
Tills teckenfönstret visar:
PROGRAMMERING
Teckenfönstret visar:
DIVERSE INSTÄLLN
5
Tills teckenfönstret visar:
DATUM OCH TID
Teckenfönstret visar:
PAPPER: A4
|/}
Tills önskat pappersformat visas.
För att bekräfta inställningen.
ANM.
Om, efter att du installerat skrivhuvudet, meddelandet "KOLLA BLÄCKPATR." visas igen, kan du försöka att ta loss och därefter sätta i skrivhuvudet igen och kanske trycka in det lite hårdare. Om medelandet fortfarande kvarstår, tar du bort skrivhuvudet och rengör både skrivhuvudets och hållarens elektriska kontakter, se "Rengöra de elektriska kontak- terna i skrivhuvudet" i kapitlet "Underhållsarbeten".
Teckenfönstret visar:
AUTOMATISK
KOLLA BLÄCKPATR.
I
NSTALLERA SKRIVHUVUDET
Med det första skrivhuvudet kan du skriva ut upp till 80 sidor*, medan skrivhuvudena som du köper senare, med högre kapaci­tet, ger dig möjlighet att skriva ut upp till 450 sidor*.
* I enlighet med Test Chart ITU-TS nr 1 (svart täckning: 3,8%).
NEJ!
ANM.
Konsultera kapitlet "Underhållsarbeten" när du ska byta skrivhuvud.
A
UTOMATISK ÅTERSTÄLLNINGSPROCEDUR
SKRIVHUVUDETS MUNSTYCKEN
AV
Efter att du satt in skrivhuvudet, kommer faxen att starta proce­duren för återställning och kontroll av munstyckena, vilket
avslutas med:
utskrift av ett diagnosprov, på ett automatiskt inmatat papper,
vilket kommer att innehålla:
- en numrerad skala, för kontroll av bläckflödet och elkretsarna för skrivhuvudets munstycken.
- en helhet av grafik och text, för att göra det möjligt att bedöma utskriftskvaliteten.
• i teckenfönstret visas meddelandet: "KOLLA UTSKRIFT", "1 = KLART 0 = IGEN".
Fortsätt med kontrollen av utskriftsprovet på följande sätt:
• Kontrollera att den numrerade skalan inte uppvisar avbrott, att de svarta zonerna inte har vågräta vita linjer: om så är fallet, vilket bekräftar att skrivhuvudet satts i och fungerar på korrekt sätt, ska du ställa in värdet 1. När proceduren avslutats återgår faxapparaten automatiskt till ursprungligt vänteläge:
AUTOMATISK 15-11-04 12:23
Om du däremot upptäcker avbrott eller vita linjer, ska du
ställa in värdet 0 för att framför allt upprepa rengöringen av munstyckena:
- om det nya testprovet fortfarande inte är tillfredsställande, ska
du upprepa proceduren en gång till;
- om testprovet däremot är tillfredsställande trycker du på knap-
pen i ursprungligt vänteläge.
för att avsluta proceduren och ställa faxapparaten
OCH KONTROLL
1. Lyft upp manöverpanelen tills du hör klickljudet som bekräftar att öppningen skett på korrekt sätt, enligt vad som visas vid pilen.
2. Öppna locket över utrymmet för skrivhuvudet genom avsedd spak enligt vad som visas på bilden.
3. Plocka upp skrivhuvudet ur förpackningen, håll det i båda sidorna och dra loss skyddsfilmen från munstyckena.
4. Vidrör varken skrivhuvudets munstycken eller elektriska kontakter.
5. Stick in skrivhuvudet i sin hållare med de elektriska kontakterna vända nedåt.
6. Tryck in skrivhuvudet tills ett klickande ljud hörs, vilket bekräftar att det är korrekt installerat, och stäng sedan locket över utrymmet och manöverpanelen.
ANM.
Kom ihåg att när det första skrivhuvudet har tagit slut får bara ej påfyllbara skrivhuvuden (enblockstyp) användas.
6
VIKTIGT!
När bläcket i skrivhuvudet börjar ta slut, kommer teckenfönstret att visa:
LÅG BLÄCKNIVÅ
När däremot bläcket tagit slut, kommer teckenfönstret att visa:
BYT BLÄCKPATRON!
Konsultera kapitlet "Underhållsarbeten" när du ska byta skriv- huvud.
Vid köp av nya skrivhuvuden, ska du ta koderna som anges i slutet på handboken som referens.
F
ÖRSIKTIGHETSÅTGÄRDER
FÖR
Teckenfönstret visar:
SKRIVHUVUDEN
- För att välja tecknen cykliskt för varje tangent.
Om du har en standardmodell kan du bara använda
enfärgsskrivhuvuden (svart), medan om du har en flerfunktions­modell kan du använda både enfärgsskrivhuvuden och färg­skrivhuvuden:
enfärgstyp, vid normal användning som fax eller också som enfärgsskrivare;
färgtyp, vid användning som färgskrivare.
|/}
- För att föra in olika specialsymboler i ditt namn, t ex &.
|/}
ANM.
Endast för flerfunktionsmodellen
Om du har installerat ett färgskrivhuvud, kommer de mot­tagna dokumenten inte att skrivas ut direkt, men sändas till faxens minne. Glöm aldrig att sätta tillbaka enfärgshuvudet när du återställer faxen till normal användning, eftersom, så snart minnet blir fullt, blir det annars inte möjligt för faxen att ta emot dokument.
Eftersom det kommer att bli vanligt att du byter skrivhuvud för faxens olika användningsmöjligheter, bör du vidta följande försiktighetsåtgärder:
vidrör inte skrivhuvudet eller lägg det inte på munstyckena eller de elektriska kontakterna;
försök inte att fylla på skrivhufudet: du kan orsaka skador på själva huvudet eller på faxen;
lägg alltid tillbaka skrivhuvudet i den avsedda asken när det inte används;
på detta sätt kommer god funktionsduglighet och utskriftskvalitet att garanteras under lång tid.
Knappa nu in faxnumret enligt anvisningarna nedan:
I
NSTÄLLNING AV FAXNUMMER
Teckenfönstret visar:
- Knappa in ditt faxnummer.
SKRIV DITT NAMN
För att lägga in ett mellanrum.
Om några av tecknen skulle visa sig vara felaktiga: placera markören på det felaktiga tecknet genom tangenterna och skriv över med rätt tecken.
För att radera namnet helt.
Så här lägger du t ex in namnet "LARA":
Tills du har valt bokstaven "L".
Tills du har valt bokstaven "A".
Tills du har valt bokstaven "R".
Tills du har valt bokstaven "A".
För att bekräfta namnet. Teckenfönstret visar:
|/}
EGET NUMMER
SKRIV DITT FAXNR
Ä
NDRA DATUM OCH TID
Om teckenfönstrets datum och tid är felaktiga kan du när som helst ändra dessa.
Tills teckenfönstret visar:
PROGRAMMERING
För att bekräfta inställningen. Teckenfönstret visar:
DIVERSE INSTÄLLN
Från denna punkt följer du proceduren som tidigare beskri­vits i "Ställa in datum och tid".
NU
FATTAS BARA NAMN OCH FAXNUMMER
När du väl gjort inställningen av namn (högst 16 tecken) och nummer (högst 20 siffror) kvarstår inställningen såvida den inte ändras, och båda kommer att visas på varje faxsida som tas emot från motpartens fax.
Tills teckenfönstret visar:
INSTALLATION
Teckenfönstret visar:
FLYTT/FAXSWITCH
Tills teckenfönstret visar:
EGET NAMN
|/}
För att lägga in ett mellanrum. Om du upptäcker ett fel gör du på samma sätt som vid
inställningen av ditt namn. Om du vill lägga in en landskod trycker du, i stället för de
inledande nollorna, på *; fönstret visar då symbolen +.
För att bekräfta faxnumret.
För att återställa faxen till ursprungligt vänteläge.
P
LACERING AV NAMN OCH FAXNUMMER
Informationen i sidhuvudet på det dokument som ska sän­das (namn, faxnummer, datum och tid samt antal sidor) kan visas antingen utanför textområdet, dvs alldeles ned­anför papperets övre kant eller inuti textområdet, dvs nå­got längre ner.
Din fax är inställd för att ange denna information inuti textområdet.
Ändra placeringen:
Tills teckenfönstret visar:
PROGRAMMERING
Teckenfönstret visar:
DIVERSE INSTÄLLN
7
Teckenfönstret visar:
UTSKRIFTSFORMAT
Tills teckenfönstret visar:
Ställa in utmatningsläget (prefix eller flash) för att få till-
gång till det privata telefonbolaget (telefonväxel) via den allmänna telefonväxeln.
Justera tonvalssystem (flerfrekvens eller dekadiskt) ef-
ter det som används av det allmänna telenätet.
SIDHUVUD INNE
|/}
För att välja alternativ parameter.
SIDHUVUD UTE
För att bekräfta inställningen.
För att återställa faxen till ursprungligt vänteläge.
K
ONFIGURERA FAXEN FÖR TELEFONLINJEN
A
NSLUTA TILL ALLMÄN LINJE
Faxen är redan inställd för anslutning till allmänna telenätet. Men kontrollera ändå att:
Parametern "ALLM. LINJE-PSTN" är inställd.
Inställt uppringningssätt (tonval = flerfrekvens eller puls- val = dekadiskt) motsvarar det som det allmänna telefon­bolaget kan hantera när det gäller linjen till vilken faxapparaten har anslutits. Rådfråga ansvarig personal hos det allmänna telefonbolaget om du är tveksam.
Tills teckenfönstret visar:
INSTALLATION
Teckenfönstret visar:
FLYTT/FAXSWITCH
Teckenfönstret visar:
ALLM.LINJE-PSTN
|/}
Om faxen är inställd för anslutning till "Privatlinje" trycker du på tangenterna telenätet.
För att bekräfta valet. Teckenfönstret visar:
|/}
för att välja anslutning till det "allmänna"
PSTN UPPR: TON
|/}
För att visa det andra alternativet (i landen där detta har förutsetts):
PSTN UPPR: PULS
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
Tills teckenfönstret visar:
INSTALLATION
Teckenfönstret visar:
FLYTT/FAXSWITCH
Teckenfönstret visar:
ALLM.LINJE-PSTN
|/}
För att visa det andra alternativet som är tillgängligt:
PRIV.LINJE-PBX
Teckenfönstret visar:
PBX UPPRING:TON
|/
}
För att visa det andra alternativet:
PBX UPPRING:PULS
För att bekräfta valet.
EXT.LINJE:PREFIX
|/}
För att visa det andra tillgängliga alternativet, "EXT. LINJE: BLINKN", eller gå direkt vidare till nästa steg om du vill
bekräfta utgångsläget: "EXT.LINJE:PREFIX".
Om du genom nertryckning av knappen kräftat utmatningsläget "EXT.LINJE:PREFIX", kommer faxen
att ombe att du slår det nummer som motsvarar prefixet (högst 3 siffror).
Teckenfönstret visar:
har be-
PSTN UPPR: TON
|/}
För att visa det andra alternativet:
PSTN UPPR: PULS
För att bekräfta inställningen.
För att återställa faxen till ursprungligt vänteläge.
ANM.
Efter att du bekräftat läget som gör det möjligt att faxen får åtkomst till den allmänna telefonväxeln (PSTN) räcker det att
du sedan trycker på tangenten ens telefon- eller faxnummer, för att detta ska kunna ske. I
teckenfönstret visas ett "E" (externt).
, innan du slår motpart-
A
NSLUTA TILL PRIVATLINJE (PBX
För att ansluta faxen till en privatlinje och för att du även ska kunna använda den via allmänna telenätet måste du:
Välja parametern "PRIV. LINJE-PBX".
Ställa in (tonval = flerfrekvens eller pulsval = dekadiskt) som motsvarar det som används av det pri­vata telefonbolaget (telefonväxel) som sköter linjen till vil­ken faxapparaten har anslutits. Rådfråga ansvarig perso­nal hos det privata telefonbolaget om du är tveksam.
8
)
OM DU
Om faxen är inställd på uppringning med pulsval (dekadiskt) och du vill ställa in den på uppringning med tonval (flerfrekvens):
Tryck på tangenten för att tillfälligt ändra typ av uppringning.
Efter sändningens slut återställs faxen alltid till den typ av uppringning den programmerats för.
TILLFÄLLIGT VILL ÄNDRA TYP AV UPPRINGNING
, före det att du slår fax- eller telefonnumret,
Bilden visar faxens ytter- och innerdelar.
Automatisk matare (ASF) för vanligt papper
Justerbar för följande pappersformat: A4, Letter, Legal. Max kapacitet: 100 ark (80gr/m
K
OMPONENTER
2
).
Pappersstöd
Anslutningsjack (se bottenhöljet)
Utmatning av mottagna eller kopierade dokument
Tillhörande telefonlur
Automatisk arkmatare (ADF) för original­dokument som ska sändas och kopieras
Max kapacitet: 20 ark A4 (80gr/m2).
Justerarm för arkmatning
Stöd för originaldokument
Högtalare
Referensmärken för papper
Manöverpanel
Utmatning av originaldokument som sänts eller kopierats
Teckenfönster
Visar på två rader med vardera 16 tecken: Datum och tid, menyalternativ, felmeddelanden, kontrast- och upplösningsvärden.
Skrivhuvudets utrymme
Endast för flerfunktionsmodellen
USB-port (se baksidan)
Optisk läsare
Etikett med serienummer (se bottenhöljet)
Lock för skrivhuvudets utrymme
9
M
ANÖVERPANEL
Lägger in en fördröjning (paus) vid direkt inslagning av telefon- eller faxnummer.
Efter nertryckning av två numeriska tangenter (01-52) väljer den automatiskt (under förutsättning att tidigare
inprogrammering skett) det telefon- eller faxnummer som har associerats.
Ger åtkomst till programmeringsläge.
Väljer de olika menyerna och under­menyerna.
Efter att tangenten , ökas hög­talarvolymen gradvis upp till högsta ni-
vån och börjar sedan på lägsta nivån igen.
Justerar upplösningen på de dokument som ska sändas och kopieras (endast när dokumentet ligger i arkmataren).
Ställer linjen i vänteläge under telefonsamtalet (när du har lyft luren).
Rensar felaktiga inställningar.
Kopplar bort mikrofonen vid samtal där högtalarfunktionen är på, detta för att förhindra att motparten lyssnar på vad som sägs.
•( - ) Om en av dessa tangenter hålls nertryckt i över en sekund, väljs automatiskt (under förutsättning att
tidigare inprogrammering skett) det telefon- eller faxnummer som har associerats (snabbvalsfunktion).
När luren lyfts upp, möjliggörs tillgång till specialfunktioner som tillhandahålls genom telefonbolaget och som vanligtvis är kända som REGISTER RECALL (R-funktion).
10
När den blinkar indikerar den att ej utskrivna dokument finns i minnet. När den är släckt, anges att minnet är tomt.
Vid tonkoppling, sänds en linjeton för speciella service inom nätet.
Väljer tecken och specialsymboler "bakåt" och "framåt" under inställningen av namn.
"Error"-lampa
Indikerar att ett fel uppstått under sändningen eller mottagningen.
Teckenfönster
Flytande kristallskärm med två ra­der som vardera kan innehålla 16 tecken. Tillhandahåller vägvisande in­struktioner och visar dessutom felmeddelanden.
Används för att slå fax- och telefonnummer.
Möjlighet att ställa in numeriska data av alla slag.
Används för att knappa in siffror och alfanumeriska tecken vid inprogrammering av nummer och namn.
Visar listan över de sista 10 telefon- eller faxnumren som slagits (utgående samtal) eller de sista 20 numren som ringt upp (inkommande samtal), detta oberoende om något dokument ligger i arkmataren.
Väljer parametervärden "bakåt".
Flyttar markören åt "vänster" vid inställning av nummer och namn.
Väljer parametervärden "framåt".
Flyttar markören åt "höger" vid inställning av nummer och namn.
När faxapparaten är ansluten till en privatlinje:
Innan du slår ett telefon- eller faxnummer får du tillgång till det allmänna telefonnätet.
Matar ut dokument som blivit kvar i ark­mataren.
Kopplar bort ERROR-lampan " ".
Återställer faxapparaten till vänteläge.
Avbryter pågående programmering, sänd­ning, mottagning eller kopiering.
Gör det möjligt att slå ett telefon- eller faxnummer utan att lyfta upp luren.
Aktiverar dessutom högtalarfunktionen.
Startar mottagningen.
Efter slagning av faxnumret kommer sändningen att startas (enbart när dokumentet ligger i arkmataren).
Bekräftar val av menyer, undermenyer, parametrar och rela­tiva värden och fortsätter till nästa procedur.
Startar kopieringen (enbart när doku­mentet ligger i arkmataren).
11
D
AGLIG ANVÄNDNING VID SÄNDNING OCH MOTTAGNING
När din fax nu har fått namn och nummer kan du använda den till att:
sända dokument (även tidsinställd sändning eller via metoden
polling);
ta emot dokument (även via metoden polling);
ringa telefonsamtal (se kapitlet "Använda faxapparaten som telefon");
kopiera dokument (se kapitlet "Använda faxapparaten som
kopiator").
S
ÄNDA ETT DOKUMENT
D
OKUMENT SOM KAN SÄNDAS
Mått
Bredd min. 210 mm - max. 216 mm
Längd min. 148 mm - max. 600 mm
Tjocklek
Från: 80 gr/m
2
(max. 20 ark)
2
60 - 90 gr/m 50 - 140 gr/m
(max. 10 ark)
2
(1 ark åt gången)
L
ÄGGA IN DOKUMENT ARKMATAREN
1. Skjut in den automatiska inmataren för originaldokument (ADF) på det avsedda spåret tills den går in i läget. Lägg in originaldokumentet i ADF (automatisk inmatare för original­dokument), utan att tvinga ner det, och se till att sidan som ska sändas är vänd uppåt. Originaldokumentets nedre kant matas in i ADF och på den övre raden i teckenfönstret visas:
och på den nedre, startvärdet för avsedd typ av kontrast: "NOR­MAL".
J
USTERA KONTRAST OCH UPPLÖSNING
DOKUMENT REDO
För original som har andra format än dessa ska lämplig dokument­hållare användas.
A
NVÄND ALDRIG
hoprullat papper
alltför tunt papper
rivet papper
vått eller fuktat papper
papper som är för litet
skrynkligt papper
karbonpapper
Dessutom, för att undvika skador som kan sätta faxapparaten ur funk­tion och göra garantin ogiltig bör du se till att dokumenten som du vill använda inte innehåller:
häftklammer
gem
självhäftande tejp
korrigeringsvätska eller lim som inte torkat
I alla dessa fall kopierar du originaldokumentet och sänder kopian.
Teckenfönstret visar:
Tills teckenfönstret visar:
|/
}
Innan ett dokument sänds kan du göra vissa justeringar för att optimera utskriftskvaliteten.
FÖR
JUSTERING AV KONTRAST
Tills teckenfönstret visar:
PROGRAMMERING
DIVERSE INSTÄLLN
Teckenfönstret visar:
UTSKRIFTSFORMAT
KONTRAST:NORMAL
Tills övriga tillgängliga värden visas: "MÖRK" och "LJUS".
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
Kontrasten ska väljas enligt följande kriterier:
NORMAL, om dokumentet varken är för ljust eller mörkt.
Teckenfönstrets nedre rad visar "NORMAL".
LJUS, om dokumentet är särskilt mörkt. Teckenfönstrets
nedre rad visar "LJUS".
MÖRK, om dokumentet är särskilt ljust. Teckenfönstrets
nedre rad visar "MÖRK".
12
FÖR
JUSTERING AV UPPLÖSNING
S
ÄNDA MEDAN DU LYSSNAR PÅ KOPPLINGSSIGNALER
Tills önskat upplösingsvärde visas i teckenfönstret.
Upplösningen ska väljas enligt följande kriterier:
STANDARD, om dokumentet är lätt att läsa. Tecken-
fönstrets nedrerad visar "en pil" i motsvarighet till symbolen
" på manöverpanelen.
"
FIN, om dokumentet innehåller mycket små tecken eller ritningar. Teckenfönstrets nedrerad visar "en pil" i mot­svarighet till symbolen "
GRÅ TONER, om dokumentet innehåller skuggor. Tecken­fönstrets nedre rad visar "en pil" i motsvarighet till symbolen
" samt "en pil" i motsvarighet till symbolen " " på
" manöverpanelen.
S
ÄNDA ETT DOKUMENT
Lägg in originaldokumentet i ADF. På den övre raden i teckenfönstret visas:
" på manöverpanelen.
DOKUMENT REDO
och på den nedre, startvärdet för avsedd typ av kontrast: "NORMAL".
Startvärdet för upplösning är: " Ändra kontrast- och upplösningsvärdena vid behov enligt
vad som beskrivits tidigare.
- Slå motpartens nummer på ett av de sätt som är möjliga: direkt på det numeriska tangentbordet eller genom snabbvalstangenter ( avsnittet "Programmera snabbval och kortnummer"
längre fram).
- ) eller kortnummerkoder (se
" (standard).
Lägg in originaldokumentet i ADF. På den övre raden i teckenfönstret visas:
DOKUMENT REDO
och på den nedre, startvärdet för avsedd typ av kontrast: "NORMAL".
Startvärdet för upplösning är: " Ändra kontrast- och upplösningsvärdena vid behov enligt
vad som beskrivits tidigare.
För att lyssna på linjetoner. Teckenfönstret visar:
" (standard).
LINJEN UPPTAGEN
Sändningens längd i minuter och sekunder visas längst upp till höger.
- Slå motpartens nummer på ett av de sätt som är möjliga: direkt på det numeriska tangentbordet eller genom snabbvalstangenter ( avsnittet "Programmera snabbval och kortnummer"
längre fram). Så snart du hör kopplingssignalen från motpartens fax
trycker du på fönstret visas meddelandet "UPPKOPPLING". Om sändningen har fullbordats på korrekt sätt, kommer
teckenfönstret att visa meddelandet "SÄNDNING KLAR" under några sekunder vid sändningens slut.
S
ÄNDA OCH LY F TA UPP LUREN
- ) eller kortnummerkoder (se
för att starta sändningen. I tecken-
För att starta sändningen. Om sändningen har fullbordats på korrekt sätt, kommer
meddelandet "SÄNDNING KLAR" att visas.
ANM.
Om några av siffrorna är fel: använd tangenterna placera markören ovanpå den felaktiga siffran och skriv över med rätt siffra; om du däremot vill radera numret helt trycker
du på tangenten .
|/}
och
ANM.
Om du så skulle önska, kan du slå motpartens nummer genom att använda snabbvalsprocedurerna, se avsnittet "Program-
mera snabbval och kortnummer", "Sända med snabb­val" och "Sända med kortnummer".
ANM.
Om du vill avbryta pågående sändning, tryck på . Faxen matar ut dokumentet från arkmataren och återgår till
ursprungligt vänteläge. Om dokumentet som ska tas bort består av flera papper, innan
du trycker på
manuellt för att kunna mata ut det första.
måste du ta bort alla andra papper
Lägg in originaldokumentet i ADF. På den övre raden i teckenfönstret visas:
DOKUMENT REDO
och på den nedre, startvärdet för avsedd typ av kontrast: "NORMAL".
" (standard).
Startvärdet för upplösning är: " Ändra kontrast- och upplösningsvärdena vid behov enligt
vad som beskrivits tidigare.
Lyft upp luren för att koppla in dig till linjen. Teckenfönstret visar:
LINJEN UPPTAGEN
Sändningens längd i minuter och sekunder visas längst upp till höger.
- Slå motpartens nummer på ett av de sätt som är möjliga: direkt på det numeriska tangentbordet eller genom snabbvalstangenter ( avsnittet "Programmera snabbval och kortnummer"
längre fram). Om motpartens fax är inställd för automatisk mottagning,
kommer du att höra faxtonen som svar. Om den däremot är inställd för manuell mottagning, kom- mer motparten att själv svara och du ber då att han trycker på startknappen, efter att han gjort detta väntar du tills du hör faxtonen.
- ) eller kortnummerkoder (se
För att starta sändningen. Om sändningen har fullbordats på korrekt sätt, kommer
teckenfönstret att visa meddelandet "SÄNDNING KLAR" under några sekunder vid sändningens slut.
13
A
UTOMATISK ÅTERUPPRINGNING
Ä
NDRA/RADERA EN REDAN INSTÄLLD TIDSSTYRD SÄNDNING
Om anslutning inte sker på grund av linjefel eller om mottagarens nummer är upptaget, kommer faxapparaten automatiskt att göra
ett antal återuppringningar i enlighet med vad som förut­setts i reglerna som gäller i landet i frågan.
S
ÄNDA ETT DOKUMENT VID FÖRINSTÄLLD TID (TIDSSTYRD
SÄNDNING
)
Med den här funktionen kan du undvika problem med olika tidszoner om mottagaren befinner sig tusentals kilo-
meter bort och du undviker också höga telefonkostnader genom att kunna välja tidpunkter med lågtrafiktaxa.
Lägg in originaldokumentet i ADF. På den övre raden i teckenfönstret visas:
Tills teckenfönstret visar:
Teckenfönstret visar:
Teckenfönstret visar:
DOKUMENT REDO
och på den nedre, startvärdet för avsedd typ av kontrast: "NORMAL".
Startvärdet för upplösning är: " Ändra kontrast- och upplösningsvärdena vid behov enligt
vad som beskrivits tidigare.
Tills teckenfönstret visar:
" (standard).
- Skriv över med den nya tiden och bekräfta sedan inställ-
TIDSINST. SÄNDN.
Teckenfönstret visar:
ANGE TID
TI:MI
- Knappa in när du vill göra sändningen. T ex "16:50".
Teckenfönstret visar:
ANGE NUMMER
- Skriv över med det nya numret och bekräfta inställningen
HELA/SNABBV/K-NR
- Slå motpartens nummer på ett av de sätt som är möjliga: direkt på det numeriska tangentbordet eller genom snabbvalstangenter ( avsnittet "Programmera snabbval och kortnummer"
längre fram).
För att bekräfta inställningen. Teckenfönstret visar, under några sekunder, "TX INST." och därefter:
- ) eller kortnummerkoder (se
AUTOMATISK SÄND-TID 16:50
ANM.
Du kan radera inställningen för "tidsstyrd sändning" genom att ta bort dokumentet från arkmataren eller genom att trycka på
S
.
ÄNDA ETT DOKUMENT TILL FLERA MOTTAGARE
TIDSINST. SÄNDN.
REDAN UPPTAGEN
ÄNDRA PARAM.?
Om du vill radera sändningen som ställts in tidigare trycker
|/}
du på tangenterna "RADERA INSTÄLLN?", tryck sedan på
bekräfta rensningen. Faxen återgår automatiskt till ursprung­ligt vänteläge.
Om du däremot vill ändra tidpunkten när sändningen ska göras eller numret till motparten som ska ta emot sänd­ningen av dokumentet, ska du följa instruktionerna i stegen nedan:
Teckenfönstret visar:
: i teckenfönstret visas meddelandet
för att
ANGE TID
16:50
ningen med tangenten
rande genom att trycka direkt på visar:
eller bekräfta den inneva-
. Teckenfönstret
ANGE NUMMER
Om du däremot vill återställa till innevarande tid trycker du på tangenten
instruktionerna i steget nedan.
med tangenten
trycker du på tangenten
bekräftar sedan inställningen med tangenten
bekräftar du det innevarande genom att trycka direkt på tangenten
Teckenfönstret visar:
, tangenten och följer sedan
eller också
, skriver det nya numret och
eller också
.
AUTOMATISK SÄND-TID 18:00
ANM.
I fall av spänningsavbrott, kommer inställningen av tids­styrd sändning att annulleras.
14
Faxapparaten har ett minne som möjliggör sändning av doku-
ment (också vid en förinställd tid "Tidsstyrd sändning") till flera mot­tagare (max. 10 ): "Rundsändning". Se avsnittet "Sända ett doku­ment från minnet" nedan.
S
ÄNDA ETT DOKUMENT FRÅN MINNET
Lägg in originaldokumentet i ADF. På den övre raden i teckenfönstret visas:
Ä
NDRA/ÅTERSÄNDA/TA BORT EN REDAN INSTÄLLD
SÄNDNING
FRÅN MINNET
DOKUMENT REDO
och på den nedre, startvärdet för avsedd typ av kontrast: "NORMAL".
Startvärdet för upplösning är: " Ändra kontrast- och upplösningsvärdena vid behov enligt
vad som beskrivits tidigare. Tills teckenfönstret visar:
" (standard).
TX FRÄN.MINNET
Faxen börjar lagringen av dokumentet. Efter lagringen kom-
mer teckenfönstret att visa meddelandet "Dok.nr XXXX" under några sekunder och därefter:
Teckenfönstret visar:
Teckenfönstret visar:
|/}För att visa de andra tillgängliga alternativen: "ÄNDRA
ANGE TID
TI:MI
- Knappa in när du vill göra sändningen, t ex "16:50" och
tryck sedan på innevarande tid. Teckenfönstret visar:
eller tryck på för att bekräfta
ANGE NUMMER
HELA/SNABBV/K-NR
- Slå motpartens nummer på ett av de sätt som är möjliga: direkt på det numeriska tangentbordet eller genom snabbvalstangenter ( avsnittet "Programmera snabbval och kortnummer"
längre fram).
Faxen uppmanar dig att slå ett nytt nummer:
- ) eller kortnummerkoder (se
Tills teckenfönstret visar:
TX FRÅN MINNET
REDAN UPPTAGEN
SKRIVA UT INST.?
PARAM." eller "RADERA INSTÄLLN?".
För att bekräfta valet. SKRIVA UT INST.? - För att bara skriva ut de parametrar
som har att göra med sändningen från minnet. När utskrif­ten är klar, kommer faxen att automatiskt återgå till ursprung­ligt vänteläge.
RADERA INSTÄLLN? - För att ändra inställningen. Faxen återgår till ursprungligt vänteläge.
ÄNDRA PARAM.? - För att ändra motpartens nummer eller när du vill göra sändningen. Teckenfönstret visar:
ANGE TID
TI:MI
Gå sedan vidare enligt vad som anges i de tre sista stegen i proceduren "Sända ett dokument från minnet".
TA
EMOT ETT DOKUMENT
ANGE FAXNUMMER
HELA/SNABBV/K-NR
Om du vill sända dokumentet till flera mottagare ska du upprepa de två föregående stegen så många gånger det
behövs och därefter trycka på duren. Om du däremot vill sända dokumentet till endast en motta-
gare trycker du direkt på gare nummer. När proceduren avslutats kommer tecken-
fönstret att visa:
för att avsluta proce-
utan att knappa in ytterli-
AUTOMATISK TX FR. MINNET
ANM.
I fall av spänningsavbrott, kommer inställningen av minnes­sändningen att annulleras.
Du kan ställa in faxapparaten så att den tar emot dokument i fyra olika lägen:
Manuell mottagning, i alla situationer där du själv är närva- rande och alltså kan ta emot samtal personligen.
Automatisk mottagning, i alla situationer där du själv är från- varande men ändå vill ta emot faxmeddelanden. Din faxapparat är förinställd i detta läge.
Automatisk mottagning med detektering av typ av fax/te- lefon. I det här mottagningsläget ansluts faxapparaten, efter ett visst antal ringsignaler (inställt värde: 2 signaler), till telefonlinjen och kan känna igen om inkommande samtal är ett telefon- eller faxanrop.
Mottagning med telefonsvarare. I det här mottagningsläget tar telefonsvararen emot samtalen, spelar in eventuella meddelan­den från motparten och om denne vill sända ett dokument till dig tar faxapparaten emot det.
15
V
ÄLJA MOTTAGNINGSLÄGE
Tills teckenfönstret visar:
MOTTAGNINGSSÄTT
Teckenfönstret visar:
AUTOMATISK
|/}För att visa de övriga alternativen som är tillgängliga: "MA-
NUELL", "TELEFON/FAX" och "TFNSV/FAX".
För att bekräfta inställningen.
M
OTTAGNING MED TELEFONSVARARE (TFNSV/FAX
Om du ansluter en extern telefonsvarare, måste du för­säkra dig om att antalet signaler, efter vilka telefonsvararen sätter igång, är lägre än det som ställts in på faxapparaten (se "Ändra antalet ringsignaler" i kapitlet "För en mer
avancerad användning").
)
ANM.
Varje pågående mottagning kan avbrytas genom att trycka på
tangenten läge.
. Faxen återgår då till ursprungligt vänte-
Lyft på luren för att koppla in dig på linjen när telefonen
För att återställa faxen till ursprungligt vänteläge.
T
ILLVÄGAGÅNGSSÄTT I DE OLIKA MOTTAGNINGSLÄGENA
M
ANUELL MOTTAGNING
ringer. Teckenfönstret visar:
Faxen kan också utföra snabbkopplande valprocedurer, t ex snabb- val och kortnummer, vilka dock behöver programmeras på lämpligt sätt.
LINJEN UPPTAGEN
Och högst upp till höger, uppkopplingens längd i minuter och sekunder.
Så snart du hör faxens kopplingston eller om motparten uppmanar dig att ta emot. Teckenfönstret visar:
KOPPLAR UPP...
Lägg på luren.
Faxen börjar mottagningen och i teckenfönstret visas viss information om den pågående mottagningen, bl a motpart­ens faxnummer eller namn (i det fall detta inprogrammerats).
Efter mottagningens slut visas meddelandet "MOTTAGNING KLAR" och därefter vänteläget.
A
UTOMATISK MOTTAGNING
Efter två signaler är faxen klar för mottagning. Denna sker på samma sätt som vid manuell mottagning.
A
UTOMATISK MOTTAGNING MED DETEKTERING AV TYP
FAX/TELEFON (TELEFON/FAX
AV
Faxens beteende i det här mottagningsläget är beroende på vem det är som ringer upp:
- Om den som ringer upp är en annan faxapparat, efter två signaler, kommer din fax automatiskt att ställas in för mot­tagning.
- Om den som ringer upp är en telefon, efter två signaler, kommer faxen att avge en ljudsignal under cirka 20 sek­under, och i teckenfönstret visas "LYFT LUREN". Om du inte lyfter luren inom 20 sekunder, kommer faxen automa­tiskt att ställas in för mottagning.
Om du lyfter luren innan faxen kopplar upp till telefonlinjen och du hör linjetoner, tryck på tangenten
på luren igen.
)
och lägg
Teckenfönstret visar:
Teckenfönstret visar:
- Tryck på snabbvalstangenten till vilken du vill länka telefon-
|/}
P
ROGRAMMERA SNABBVAL OCH KORTNUMMER
S
NABBVAL
Du kan associera ett faxnummer eller ett telefonnum­mer och ett namn till var och en av de 8 snabbvalstan-
genterna som befinner sig under teckenfönstret ( Lagrat nummer/namn kommer att väljas automatiskt när du
trycker på motsvarande tangent under mer än en sekund.
Tills teckenfönstret visar:
- ).
PROGRAMMERING
DIVERSE INSTÄLLN
Tills teckenfönstret visar:
SNABBVAL
TRYCK SNABBVAL TANGENT:1-8
eller faxnumret (t ex,
). Teckenfönstret visar:
1:TELEFON-NR
Om ett telefon- eller faxnummer redan har lagrats, skulle teckenfönstret visa detta.
- Slå motpartens telefon- eller faxnummer (högst 64 siffror) direkt på det numeriska tangentbordet.
Om något av numren skulle vara felaktiga, placera mark-
|/}
ören på det felaktiga numret genom tangenterna skriv över med det rätta numret.
För att radera numret helt. Om faxen är ansluten till en privatlinje får du åtkomst till det
allmänna telenätet genom att trycka på tangenten innan du slår numret. I teckenfönstret visas bokstaven "E"
(externt).
och
16
För att bekräfta inställningen.Teckenfönstret visar:
1:NAMN
Om ett namn redan är lagrat kommer teckenfönstret att visa detta.
- Knappa in motpartens namn (max 16 tecken) på samma
sätt som för ditt eget namn (se "Nu fattas bara namn och
faxnummer" i kapitlet "Nödvändigt förfarande för en korrekt användning av faxapparaten").
|/}
Om något av tecknen skulle vara felaktiga, placera mark­ören på det felaktiga tecknet genom tangenterna skriv över med det rätta.
För att radera namnet helt.
För att bekräfta inställningen. Teckenfönstret visar:
|/}
och
LAGRA FLERA: JA
Du kan nu avbryta proceduren genom att trycka på tang-
enten numerisk snabbvalstangent genom att trycka på tang­enten
beskriver hur inknappning av motpartens namn och num­mer ska göras.
eller också kan du programmera en ny
och upprepa proceduren fr o m stegen som
FÖR
ATT ÄNDRA/RADERA EN NUMERISK
SNABBVALSTANGENT
Följ snabbvals- eller kortnummerproceduren tills tecken­fönstret visar:
- För snabbval
ELLER EN KORTNUMMERKOD
1:TELEFON-NR
- För val med kortnummer
01:TELEFON-NR
- Skriv över med det nya telefonnumret eller faxnumret (högst 64 siffror) direkt på det numeriska tangentbordet, eller tryck på tangenten
För att bekräfta inställningen.Teckenfönstret visar:
och slå det nya numret.
1:NAMN
eller
01:NAMN
Skriv över med det nya namnet (högst 16 tecken), eller tryck på tangenten
och skriv det nya namnet.
K
ORTNUMMER
Genom att använda en serie av koder (01-52) kan du associera flera telefon- och faxnummer och namn,
vilka kommer att väljas automatiskt när du trycker på tang­enten och slår in avsedd kod.
Följ de första två stegen i proceduren angående snabb- val, därefter:
Tills teckenfönstret visar:
KORTNUMMER
Teckenfönstret visar:
ANGE KORTNUMMER (01-52):
- Knappa in koden till vilken du vill associera telefon- eller faxnumret (t ex
). Teckenfönstret visar:
01:TELEFON-NR
Följ nu proceduren för snabbval fr o m stegen som beskri­ver inknappningen av motpartens namn och nummer.
För att bekräfta inställningen.
För att återställa faxen till ursprungligt vänteläge.
S
ÄNDA MED SNABBVAL
Lägg in originaldokumentet i ADF. På den övre raden i teckenfönstret visas:
DOKUMENT REDO
och på den nedre, startvärdet för avsedd typ av kontrast: "NORMAL".
Startvärdet för upplösning är: " Ändra vid behov kontrast- och upplösningsvärdena enligt
beskrivningen i "Justera kontrast och upplösning".
- Tryck ner önskad snabbvalstangent under mer än en se­kund, t ex som du har associerat. Om du har lagrat även namnet
kommer teckenfönstret att visa detta. När du har gjort uppringningen kommer sändningen att
fortsätta på sedvanligt sätt.
. I teckenfönstret visas siffrorna i faxnumret
" (standard).
ANM.
Om du vill kan du skriva ut informationen som lagrats genom de 8 snabbvalstangenterna och de 52 kortnummer-
koderna (se avsnittet "Rapporter och listor" längre fram).
S
ÄNDA MED KORTNUMMER
Lägg in originaldokumentet i ADF. På den övre raden i teckenfönstret visas:
DOKUMENT REDO
och på den nedre, startvärdet för avsedd typ av kontrast: "NORMAL".
Startvärdet för upplösning är: " Ändra vid behov kontrast- och upplösningsvärdena enligt
beskrivningen i "Justera kontrast och upplösning".
" (standard).
17
Teckenfönstret visar:
ADRESSBOK KOD ELLER < >
- Knappa in kortnummerkoden, t ex . Teckenfönstret visar siffrorna i faxnumret som du har associerat. Om du har lagrat även namnet kommer teckenfönstret att visa detta.
När du har gjort uppringningen kommer sändningen att fortsätta på sedvanligt sätt.
R
APPORTER OCH LISTOR
R
APPORTER
Genom att faxen kan skriva ut rapporter får du möjlighet att kontrollera hur olika arbeten utförts (sändningar och mottagningar), antal be­handlade dokument och annan användbar information.
Faxen skriver ut följande rapporter:
S
ÄNDA MED SNABBVAL ELLER KORTNUMMER GENOM
I
SÖKNING
ADRESSBOKEN
Om du inte kommer ihåg vilken snabbvalstangent eller kortnummerkod du associerat till ett visst faxnummer, kan du ändå börja sändningen och då leta efter numret i adressboken enligt instruktionerna nedan:
Lägg in originaldokumentet i ADF. På den övre raden i teckenfönstret visas:
DOKUMENT REDO
och på den nedre, startvärdet för avsedd typ av kontrast: "NORMAL".
Startvärdet för upplösning är: " Ändra vid behov kontrast- och upplösningsvärdena enligt
beskrivningen i "Justera kontrast och upplösning".
Teckenfönstret visar:
" (standard).
ADRESSBOK KOD ELLER < >
|/}För att söka motpartens faxnummer eller namn.
För att starta sändningen.
S
ÄNDA TILL ETT AV DE
TILL ETT AV DE
ELLER
20
SIST INKOMMANDE SAMTALEN
10
SIST UTGÅENDE
Rapport om strömavbrott: skrivs alltid ut automatiskt om dokument finns i minnet, efter det att strömavbrott uppstått.
Så snart faxen återställs till funktionstillstånd skrivs en rapport ut automatiskt med uppgifter om det antal sidor som fanns i minnet till det ögonblicket, och som du förlorat. I detta fall, för att få upplys­ningar om numret eller namnet på den som sände de förlorade dokumenten rekommenderas att du skriver ut aktivitetsrapporten.
Aktivitetsrapport: innehåller uppgifter som rör de senaste 42 transaktionerna (sändningar och mottagningar), som faxapparaten lagrar och skriver ut automatiskt (efter den 32:a transaktione) eller närhelst du begär det.
Rapport om senaste överföring: innehåller uppgifter om den senaste överföringen och du kan programmera in att rappor­ten skrivs ut automatiskt efter varje överföring eller närhelst du begär det.
Rapport om misslyckad överföring: innehåller också uppgif- ter som rör senaste överföring men skrivs bara ut automa- tiskt efter ett misslyckat överföringsförsök. Faxen är in­ställd för att automatiskt skriva ut den här typen av rapporter. I det fall du skulle vilja inaktivera denna funktion, hänvisas du till avsett avsnitt.
Rapport om sista rundsändningen: innehåller uppgifter om den sist utförda rundsändningen och efter programmering kan den skrivas ut varje gång en rundsändning gjorts eller också när du så önskar.
Lägg in originaldokumentet i ADF. På den övre raden i teckenfönstret visas:
DOKUMENT REDO
och på den nedre, startvärdet för avsedd typ av kontrast: "NORMAL".
Startvärdet för upplösning är: " Ändra vid behov kontrast- och upplösningsvärdena enligt
beskrivningen i "Justera kontrast och upplösning".
Teckenfönstret visar:
" (standard).
INKOMM. SAMTAL
|/}För att visa det andra alternativet som är tillgängligt: "UT-
GÅENDE SAMTAL".
För att bekräfta valet.
|/}
För att i listan över de 20 sist inkommande samtalen eller i listan över de 10 sist utgående samtalen söka motpartens
faxnummer eller namn, till vilken dokumentet ska sändas.
För att starta sändningen.
18
T
OLKA RAPPORTERNA
Nr Gradvis stigande antal transaktioner (sänd-
ningar/mottagningar).
Dok.nr Referensnummer för det lagrade dokumen-
tet, direkt tilldelat från faxen.
Typ Typ av transaktion:
TX, TX POLL för sändning.
KVITTO: VID FEL - faxapparaten skriver automatiskt ut rapport endast efter misslyckad överföring.
KVITTO: JA - faxapparaten skriver automatiskt ut rapport efter varje överföring oberoende av resultatet.
KVITTO: NEJ - faxapparaten skriver inte ut någon rapport.
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
RX, RX POLL för mottagning.
Slaget nummer Faxnummer till motparten du har ringt upp.
Namn Namnet på motparten du ringde upp. Det
här namnet visas bara om du lagrat det som snabbvalstangent eller i kortnummer­kod. Det här fältet visas inte i aktivitets­rapporten.
Motpartens nummer/ ID
Nummer (och eventuellt namn) till motpar­ten du ringde upp. Detta motsvarar det nummer du slog bara i det fall mottagaren har ställt in sitt faxnummer på rätt sätt. An­nars kan det se annorlunda ut eller saknas helt.
Start Datum och tid för transaktionen.
Tid Transaktionens varaktighet (i minuter och
sekunder).
Sidor Totalt antal sändna/mottagna sidor.
Info Transaktionens resultat:
- OK: om transaktionen lyckades
- FELKOD XX: om transaktionen inte utför­des p g a orsaken som anges av felkoden
(se "Felkoder" i kapitlet "Problem och
lösningar").
A
KTIVERA/INAKTIVERA AUTOMATISK UTSKRIFT AV
RUNDSÄNDNINGSRAPPORT
Tills teckenfönstret visar:
PROGRAMMERING
Teckenfönstret visar:
DIVERSE INSTÄLLN
Teckenfönstret visar:
UTSKRIFTSFORMAT
Tills teckenfönstret visar:
UTS.RAPPORT:PÅ
|/}För att visa det andra alternativet som är tillgängligt:
"UTS.RAPPORT:AV".
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
A
KTIVERA/INAKTIVERA AUTOMATISK UTSKRIFT AV
OM
UPPGIFTER
TIDSSTYRD SÄNDNING
A
KTIVERA/INAKTIVERA AUTOMATISK UTSKRIFT AV
ÖVERFÖRINGSRAPPORT
Tills teckenfönstret visar:
OCH FELRAPPORT
Teckenfönstret visar:
PROGRAMMERING
Teckenfönstret visar:
DIVERSE INSTÄLLN
Teckenfönstret visar:
UTSKRIFTSFORMAT
Tills teckenfönstret visar:
KVITTO: VID FEL
|/}För att visa de andra alternativen som är tillgängliga:
"KVITTO: JA" och "KVITTO: NEJ".
Tills teckenfönstret visar:
|/}För att visa det andra alternativet som är tillgängligt:
Tills teckenfönstret visar:
PROGRAMMERING
DIVERSE INSTÄLLN
Teckenfönstret visar:
UTSKRIFTSFORMAT
FÖRDRÖJ.LISTA:PÅ
"FÖRDRÖJ.LISTA:AV".
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
19
FÖR
UTSKRIFT PÅ BEGÄRAN AV ÖVERFÖRINGS AKTIVITETS OM
-,
RUNDSÄNDNINGSRAPPORT OCH RAPPORT
DEN SOM RINGER UPP
-,
ANM.
Om du har valt "SKRIV: INSTALL." eller "SKR.UT: UTE­SLUTNA", kommer faxen att återgå till ursprungligt vänte­läge, när utskriften är klar. Om du har valt "GÅ UR MENYN",
trycker du på tangenten
Tills teckenfönstret visar:
sprungligt vänteläge.
SKRIV UT RAPPORT
Teckenfönstret visar:
FÖR
UPPGIFTER
SISTA TX RAPPORT
|/}För att visa de andra tillgängliga alternativen: "SISTA
UTS.RAPPORT.", "AKTIVITETSRAPP.", "PÅRINGN. RAPPORT", "SKRIV UT:GÄ UR".
För att bekräfta valet. När utskriften är klar, återgår faxen till ursprungligt vänte-
läge.
Teckenfönstret visar:
ANM.
Om du har valt "SKRIV UT:GÄ UR" trycker du på för att återställa faxen till ursprungligt vänteläge.
L
ISTOR
Du kan när som helst skriva ut listorna på parametrarna för in­ställning och konfiguration samt de uppgifter som lagrats i tangenterna för snabbval och kortnummer.
När du begär en utskrift av parametrarna för inställning och konfigura­tion kan du få en uppdaterad rapport av både förinställda värden och de värden du själv ställt in efter behov.
Teckenfönstret visar:
|/}För att visa de andra tillgängliga alternativen: "SKRIV:
ANM.
för att återställa faxen till ur-
ATT SKRIVA UT KONFIGURERINGSPARAMETRARNA OCH
ANGÅENDE SNABBVAL OCH KORTNUMMER
Tills teckenfönstret visar:
PROGRAMMERING
DIVERSE INSTÄLLN
Tills teckenfönstret visar:
SKRIV UT INSTÄLL
SKRIV: INSTÄLLN.
SNABBVAL", "SKRIV: KORTNR" och "NÄSTA FUNK­TION".
För att bekräfta valet. När utskriften är klar, återgår faxen till ursprungligt vänte-
läge.
FÖR
ATT SKRIVA UT LISTAN ÖVER INSTALLATIONSPARAMETRAR
Tills teckenfönstret visar:
OCH UTESLUTNA NUMMER
INSTALLATION
Teckenfönstret visar:
FLYTT/FAXSWITCH
Tills teckenfönstret visar:
SKRIV: INSTALL.
Teckenfönstret visar:
SKRIV: INSTALL.
|/}För att visa de andra tillgängliga alternativen: "SKR.UT:
UTESLUTNA" och "GÅ UR MENYN".
För att bekräfta valet.
Om du har valt "NÄSTA FUNKTION" trycker du på för att återställa faxen till ursprungligt vänteläge.
20
A
NVÄNDA FAXAPPARATEN SOM TELEFON
När du får kopplingston genom att lyfta luren finns alla vanliga telefonfunktioner tillgängliga som på vilken telefonapparat som helst du kan finna i handeln. Bland dessa funktioner finns R (REGISTER RECALL, som aktiveras
via tangenten operatören tillhandahåller.
Följande funktioner finns också tillgängliga:
Uppringning via de snabbfunktioner du programmerat in, se nedan "Ringa med snabbval" och "Ringa med kortnummer".
Göra tillgänglig en paus i ett telefonsamtal genom att trycka på tangenten ner samma tangent en gång till.
Aktivera högtalaren som möjliggör medlyssning genom att trycka på tangenten
här funktionen kan visa sig nyttig om du vill att andra personer deltar i konversationen.
Förhindra vid telefonsamtal som görs när högtalar-
funktionen är inkopplad att den du ringer upp lyssnar på konversationen. Det enda du behöver göra är att trycka på
tangenten till för att göra det möjligt för motparten att lyssna igen.
), vilken ger tillgång till speciell service som telefon-
(HOLD). Konversationen fortsätter när du trycker
före eller under telefonsamtalet. Den
R
under konversationen. Tryck på tangenten en gång
FALL 2 Lägg inte in originaldokumentet i den automatiska
mataren (ADF).
Lyft luren för att koppla in dig till linjen eller också trycker du
på tangenten Teckenfönstret visar:
för att aktivera högtalarfunktionen.
LINJEN UPPTAGEN 00:00
Och högst upp till höger samtalets längd i minuter och sek­under.
- Tryck ner önskad snabbvalstangent, t ex . Tecken­fönstret visar siffrorna på telefonnumret du associerat (se
"Programmera snabbval och kortnummer" i kapitlet "Daglig användning vid sändning och mottagning"). Om du också har lagrat ett namn kommer teckenfönstret att visa detta.
INGA MED KORTNUMMER
Lägg inte in originaldokumentet i den automatiska mataren (ADF).
Lyft luren för att koppla in dig till linjen eller också trycker du
R
INGA MED SNABBVAL
FALL 1 Lägg inte in originaldokumentet i den automatiska
mataren (ADF).
- Tryck ner önskad snabbvalstangent under mer än en se­kund, t ex numret du associerat (se "Programmera snabbval och
kortnummer" i kapitlet "Daglig användning vid sänd- ning och mottagning"). Om du också har lagrat ett namn
kommer teckenfönstret att visa detta.
När numret är slaget, och om mottagaren är ledig, kan du lyfta luren och påbörja samtalet. Samtalets längd uttryckt i
minuter och sekunder visas högst upp till höger i tecken­fönstret.
. Teckenfönstret visar siffrorna på telefon-
ANM.
Om du, efter att ha lyft luren önskar aktivera högtalarfunktionen, trycker du på tangenten
LÄGG PÅ LUREN
. Teckenfönstret visar:
på tangenten Teckenfönstret visar:
för att aktivera högtalarfunktionen.
LINJEN UPPTAGEN 00:00
Och högst upp till höger samtalets längd i minuter och sek­under.
Teckenfönstret visar:
TELEFON-NUMMER KOD ELLER < >
- Knappa in önskad kortnummerkod, t ex . Tecken­fönstret visar siffrorna på telefonnumret du associerat (se "Programmera snabbval och kortnummer" i kapitlet "Daglig användning vid sändning och mottagning"). Om du också har lagrat ett namn kommer teckenfönstret att visa detta.
När numret är slaget, och om mottagaren är ledig, kan du påbörja samtalet.
21
FÖR
ATT RINGA VIA SÖKNING I ADRESSBOKEN
Lägg inte in originaldokumentet i den automatiska mataren (ADF).
Lyft luren för att koppla in dig till linjen eller också trycker du
på tangenten Teckenfönstret visar:
för att aktivera högtalarfunktionen.
LINJEN UPPTAGEN 00:00
Och högst upp till höger samtalets längd i minuter och sek­under.
Teckenfönstret visar:
TELEFON-NUMMER KOD ELLER < >
|/
}
För att söka telefonnumret eller namnet som tillhör den du vill ringa upp.
För att starta uppringningen. När numret är slaget, och om mottagaren är ledig, kan du
påbörja samtalet.
FÖR
ATT RINGA UPP AV DE
INKOMMANDE
NUMREN ELLER ETT AV DE
SIST UPPRINGDA NUMREN
20
SIST
10
Lägg inte in originaldokumentet i den automatiska mataren (ADF).
Lyft luren för att koppla in dig till linjen eller också trycker du
på tangenten Teckenfönstret visar:
för att aktivera högtalarfunktionen.
LINJEN UPPTAGEN 00:00
Och högst upp till höger samtalets längd i minuter och sek­under.
Teckenfönstret visar:
INKOMM. SAMTAL
|/}För att visa det andra alternativet som är tillgängligt: "UT-
GÅENDE SAMTAL".
För att bekräfta valet.
|/}
För att i listan över de 20 sist inkommande samtalen eller i listan över de 10 sist utgående samtalen söka det telefon-
nummer eller namn som tillhör motparten du vill ringa upp.
För att starta uppringningen. När numret är slaget, och om mottagaren är ledig, kan du
påbörja samtalet.
22
D
OKUMENT SOM KAN KOPIERAS
A
NVÄNDA FAXAPPARATEN SOM KOPIATOR
För att välja önskad typ av upplösning: "TEXT" eller "FOTO".
Innan du gör en kopia, se till att originalet överensstämmer med de kännetecken vi beskrev i "Dokument som kan sändas", avsnitt "Sända ett dokument", kapitel "Daglig användning vid sänd-
ning och mottagning".
G
ÖRA EN KOPIA
Du kan alltså använda faxapparaten som kopiator. Utskrifts­kvaliteten beror på den typ av kopia du önskar "Normal kopia" eller "Högkvalitetskopia" och på värdena du anger, före kopiering, för kontrast och upplösning.
Välj typ av kontrast enligt följande kriterier:
NORMALT, om dokumentet varken är för ljust eller mörkt.
LJUST, om dokumentet är mycket mörkt.
MÖRKT, om dokumentet är mycket ljust.
Välj typ av upplösning enligt följande kriterier:
TEXT, om dokumentet innehåller text som lätt kan läsas eller enkel grafik.
FOTO, om dokumentet innehåller skuggor.
ANM.
Om du vill avbryta kopieringen medan den pågår trycker du
två gånger på tangenten mata ut dokumentet från arkmataren, den andra för att åter-
ställa faxen till ursprungligt vänteläge. Om dokumentet som ska tas bort består av flera ark måste
du lyfta upp manöverpanelen innan du trycker på för att mata ut det första arket och ta bort alla de andra arken
manuellt.
Tryck direkt på tangenten staka kopia, annars lägger du in önskat antal kopior (max
9) innan du trycker på tangenten sida efter sida i dokumentet innan kopieringen påbörjas.
om du vill göra en en-
. Faxen lagrar
: den första gången för att
Lägg in originaldokumentet i ADF. På den övre raden i teckenfönstret visas:
DOKUMENT REDO
och på den nedre, startvärdet för avsedd typ av kontrast: "NORMAL".
Teckenfönstret visar startvärdena för typ av kopiering, kon­trast och upplösning: dvs 100%, NORMAL och TEXT.
Teckenfönstret visar:
KOPIA:HÖGKVAL
|/}För att visa det andra alternativet som är tillgängligt
"KOPIA:NORMALT".
För att bekräfta valet. Teckenfönstret visar:
ZOOM: 100%
|/}För att välja övriga tillgängliga kopieringsvärden: "140%",
"70%" eller "50%".
För att bekräfta valet. Teckenfönstret visar:
KONTRAST:NORMAL
|/}För att visa den andra två tillgängliga typerna av kontrast:
"KONTRAST: LJUS" eller "KONTRAST: MÖRK".
För att bekräfta valet. Teckenfönstret visar de värden du just angett. Ange nu önskad typ av upplösning och ställ in
det antal kopior du ska göra.
23
F
ÖR EN MER AVANCERAD ANVÄNDNING
A
NDRA ANVÄNDBARA
MOTTAGNINGSINSTÄLLNINGAR
F
ÖRMINSKA UTSKRIFTSOMRÅDET PÅ MOTTAGET DOKUMENT
Tills teckenfönstret visar:
PROGRAMMERING
Teckenfönstret visar:
DIVERSE INSTÄLLN
Tills teckenfönstret visar:
DATUM OCH TID
Tills teckenfönstret visar:
FÖRMINSKNING 94%
|/}För att välja ett av de andra värdena som är tillgängliga:
"80%", "76%", "70%" och "AV".
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
ANM.
Om du väljer parametern "SURPLUS: AUTO", kommer faxen att skriva ut den resterande texten på ett annat papper under förutsättning att texten i överskott uppgår till mer än 12 mm. Om du väljer parametern "ÖVERSPILL: PÅ", kommer faxen alltid att skriva ut texten i överskott på ett annat papper. Om du väljer parametern "ÖVERSPILL: AV", kommer faxen inte att skriva ut texten i överskott.
FÖR
ATT AKTIVERA/INAKTIVERA TYST MOTTAGNING
Det går att förinställa faxen så att du kan ta emot doku­ment utan att det ringer i mottagningslägena "AUTOMA­TISK", "TELEFON/FAX" och "TFNSV/FAX".
När den här funktionen är aktiverad kommer faxapparatens beteende att bero på det mottagningsläge du valt eller vem som ringer upp:
•i läget "AUTOMATISK" och "TFNSV/FAX" ringer aldrig
faxen vid mottagning av samtal;
•i läget "TELEFON/FAX" ringer faxen vid mottagning av samtal bara om den som ringer upp är en faxapparat. Om den som ringer upp vill göra ett telefonsamtal kom- mer faxen att avge en pipsignal, i stället för ringsignaler, detta för att påminna dig om att lyfta luren.
Tills teckenfönstret visar:
M
OTTAGNING AV DOKUMENT SOM ÄR LÄNGRE ÄN
PAPPERSFORMATET
Om du tar emot ett dokument som är längre än det pappers­format du har i din faxapparat kan du låta faxen skriva ut resterande text på ett annat papper.
Tills teckenfönstret visar:
PROGRAMMERING
Teckenfönstret visar:
DIVERSE INSTÄLLN
Tills teckenfönstret visar:
DATUM OCH TID
Tills teckenfönstret visar:
SURPLUS: AUTO
|/
}
För att välja en av de andra två tillgängliga parametrarna: "ÖVERSPILL: AV" eller "ÖVERSPILL: PÅ".
För att bekräfta valet.
INSTALLATION
Teckenfönstret visar:
FLYTT/FAXSWITCH
Tills teckenfönstret visar:
AVANCERADE FUNK.
Teckenfönstret visar:
LJUDLÖS RX:NEJ
|/}För att visa ett av de andra tillgängliga alternativen: "LJUD-
LÖS RX:JA" eller "LJUDLÖS RX:DAGL".
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
24
För att återställa faxen till ursprungligt vänteläge.
V
ISA DETEKTERING AV FAX/TELEFON
Ä
NDRA ANTALET RINGSIGNALER
Den här funktionen, som aktiveras av telefonbolaget på användarens begäran, är bara tillgänglig i vissa länder och är kompatibel med Standarden ETSI ETS 300 778-1.
Genom den här funktionen kommer du att genast kunna få veta vem som ringer upp. Du kan därför bestämma om du ska svara på samtalet eller ej.
Vid inkoppling av den här funktionen, om faxen står i
vänteläge, kommer den alltid att automatiskt visa en av följande uppgifter:
nummer eller namn på den som ringer upp;
PRIVAT: om den som ringer upp har valt att inte visa sin
identitet;
EJ TILLGÄNGLIG: om den som ringer upp är ansluten till
en telefonväxel som inte har den här servicen.
Om du däremot håller på att programmera din faxapparat och du vill se namnet eller numret på den som ringer
upp, måste du trycka på tangenten svarar.
Det kan dock hända att motpartens nummer inte visas på faxen om den telefonväxel du är ansluten till inte möjliggör detta. Ta kontakt med det tekniska servicecenter som finns i ditt land om detta problem skulle uppstå.
innan du
Tills teckenfönstret visar:
|/}För att visa de andra tillgängliga värdena: "01", "03", "04",
Den här funktionen är aktiverad endast i vissa län­der.
Om faxen är inställd i mottagningsläget "TELEFON/FAX" och "TFNSV/FAX", kommer faxapparaten att automatiskt, efter två signaler, känna igen om samtalet kommer från en annan faxapparat (FAX) eller från telefon (TEL).
Om du vill kan du ändra antalet ringsignaler på följande sätt:
Tills teckenfönstret visar:
INSTALLATION
RINGSIGNALER:02
"05", "06", "07" och "08". T ex: "04".
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
Ä
NDRA VOLYMEN PÅ RINGSIGNALER
Faxen har redan ställts in för att visa uppringarens ID. Om du däremot skulle välja att inte visa denna kan du följa beskrivningen nedan:
Tills teckenfönstret visar:
Teckenfönstret visar:
INSTALLATION
Teckenfönstret visar:
FLYTT/FAXSWITCH
Teckenfönstret visar:
Tills teckenfönstret visar:
AVANCERADE FUNK.
Tills teckenfönstret visar:
|/}För att visa de andra tre tillgängliga alternativen:
UPPRING.ID: JA
|/}För att visa det andra alternativet som är tillgängligt:
"UPPRING.ID: NEJ".
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
ANM.
När den här funktionen är aktiverad och strömavbrott upp­står, kommer förlorat datum och tid att återställas vid mottag­ningen av det första samtalet.
Tills teckenfönstret visar:
PROGRAMMERING
DIVERSE INSTÄLLN
Teckenfönstret visar:
UTSKRIFTSFORMAT
RING VOLYM:HÖG
"RINGVOLYM:LÅG", "RINGVOLYM:MEDIUM" och "RINGVOLYM:NEJ". T ex: "RINGVOLYM:LÅG".
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
25
FÖR
ATT AKTIVERA/INAKTIVERA IDENTIFIERINGEN AV
RINGSIGNALENS
I vissa länder ger telefonväxeln möjligheten att få tilldel­ning av två eller flera telefon- eller faxnummer på samma telefonlinje, med olika användare. Varje gång
någon ringer upp kommer ett särskilt tonmönster att ange vilken av användarna som ska svara.
Den här funktionen visar sig vara mycket nyttig i hemmen eller på små kontor där flera personer delar på telefon­linjen.
Din faxapparat kan "lära sig" ett av dessa mönster
(se proceduren nedan). På detta sätt kommer faxen (när den står i mottagningslägena "TELEFON/FAX" och "TFNSV/ FAX") att alltid och bara bereda sig för att ta emot dokument när någon ringer upp med den särskilda ringsignalen.
Den här funktionen visar sig vara särskilt lämplig om den associeras till tyst mottagning eftersom faxen då bara ringer i det fall det handlar om ett vanligt telefonsamtal.
Det rekommenderas att du kopplar från telefonsvararen innan du aktiverar identifieringsproceduren.
Tills teckenfönstret visar:
MÖNSTER
INSTALLATION
Ä
NDRA VARAKTIGHETEN FÖR LJUDSIGNALEN
Den här funktionen är tillgänglig endast i vissa län­der.
När faxen är inställd för automatisk mottagning med detektering av fax/telefon beter den sig så här:
om det är en faxapparat som ringer upp sker mottag-
ningen i din fax automatiskt efter inställt antal ringsignaler
om det är en telefonapparat som ringer upp hörs en ljudsignal i 20 sekunder, och om du inte har lyft luren kommer din fax att ta emot automatiskt.
Om du så önskar, kan du ändra varaktigheten för ljudsig­nalen enligt följande procedur:
Tills teckenfönstret visar:
INSTALLATION
Tills teckenfönstret visar:
SVARSTID: 20 S
|/}För att visa de andra tillgängliga värdena: "15", "30", "40".
T ex: "15".
För att bekräfta valet.
Teckenfönstret visar:
FLYTT/FAXSWITCH
Teckenfönstret visar:
AVANCERADE FUNK.
Tills teckenfönstret visar:
HÖRBAR RINGN:NEJ
|/}Tills teckenfönstret visar:
BYT MÖNSTER
För att bekräfta valet. Teckenfönstret visar:
AUTOM IDENTIF
Ring upp till faxen med önskat mönster så att faxen identifie­rar det. I teckenfönstret visas:
RINGN IDENTIF
För att återställa faxen till ursprungligt vänteläge.
ANM.
Om faxen inte lyckas identifiera det särskilda tonmönstret kom­mer teckenfönstret att visa meddelandet "RINGN EJ
IDENTIF". Tryck nu på tangenten ceduren.
och upprepa pro-
För att återställa faxen till ursprungligt vänteläge.
Ä
NDRA VÄNTEPERIOD
Den här funktionen är tillgänglig endast i vissa län­der.
Kom ihåg att om vänteperioden som ställts in på den ex­terna telefonsvararen är kortare än den som angivits för
faxapparaten kommer den sistnämnde aldrig att kunna fungera automatiskt för mottagning eftersom telefonsvara- ren börjar arbeta först och då faxen inte hör något svars­meddelande inom angiven vänteperiod avbryter den för­bindelsen.
Du måste nu minska vänteperioden som ställts in på din faxapparat så att den kan koppla in sig på linjen först.
Vänteperioden på faxen ändras så här:
Tills teckenfönstret visar:
INSTALLATION
Tills teckenfönstret visar:
TYSTN.DETEKT: 6
|/}För att visa de andra tillgängliga alternativen: "3", "4", "8",
"10" och "AV". T ex: "4".
26
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
Ä
NDRA FJÄRRSTYRNINGSKOD
A
NDRA ANVÄNDBARA
Om faxen är ansluten till en sekundär telefon som fung- erar med flerfrekvens och är inställd för manuell mot- tagning, kan du, närhelst den andra parten ringer för att sända ett dokument, styra dess mottagning genom att knappa in koden * * på den sekundära telefonen. Denna
manöver är likadan som om du skulle trycka på faxapparaten. Du kan byta ut den andra "asterisken" i koden mot en
siffra från 0 till 9. Om faxapparaten är ansluten till en extern telefonsva-
rare bör du välja en annan siffra än den som användes för fjärrstyrning av själva telefonsvararen.
Tills teckenfönstret visar:
INSTALLATION
Teckenfönstret visar:
Teckenfönstret visar:
FLYTT/FAXSWITCH
Teckenfönstret visar linjen till villken faxen har ställts in för
anslutning, t ex:
ALLM.LINJE-PSTN
Tills teckenfönstret visar:
FLYTTNING: JA
Teckenfönstret visar den tidigare inställda koden, t ex:
ANGE FLYTTKOD
Tills teckenfönstret visar:
|/
För att bekräfta inställningen.
KOD.(0/9,*) *8
- Knappa in den nya koden, t ex: "*9".
SÄNDNINGSINSTÄLLNINGAR
FÖR
ATT ÄNDRA PLACERING AV NAMN OCH FAXNUMMER
Informationen i sidhuvudet på det dokument som ska sän­das (namn, faxnummer, datum och tid samt antal sidor) kan visas antingen utanför textområdet, dvs alldeles ned­anför papperets övre kant eller inuti textområdet, dvs nå­got längre ner.
Din fax är inställd för att ange denna information inuti textområdet.
Ändra placeringen:
Tills teckenfönstret visar:
PROGRAMMERING
DIVERSE INSTÄLLN
Teckenfönstret visar:
UTSKRIFTSFORMATV
SIDHUVUD INNE
}
För att välja alternativ parameter.
SIDHUVUD UTE
För att återställa faxen till ursprungligt vänteläge.
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
ANM.
Om du vill inaktivera den här funktionen, ska du trycka på
|/}
tangenterna NING: NEJ", tryck därefter tangenten
och tangenten vänteläge.
efter det fjärde steget för att visa: "FLYTT-
för att bekräfta
för att återställa faxen till ursprungligt
ANM.
Om du är kopplad till en privatlinje följer du samma procedur
|/}
tills "ALLM.LINJE-PSTN" visas, tryck på tangenterna att visa: "PRIV.LINJE-PBX" och gå sedan vidare enligt vad som anges i proceduren.
för
A
KTIVERA/INAKTIVERA ÅTERSÄNDNINGEN AV EN
MISSLYCKAD
SÄNDNING FRÅN MINNET
Tills teckenfönstret visar:
PROGRAMMERING
Teckenfönstret visar:
DIVERSE INSTÄLLN
Teckenfönstret visar:
UTSKRIFTSFORMAT
Tills teckenfönstret visar:
ÅTERSÄNDN.DOK:AV
|/
}
För att visa det andra alternativet som är tillgängligt: "ÅTERSÄNDN.DOK:PÅ".
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
27
L
YSSNA PÅ KOPPLINGSSIGNALER
M
INSKA ÖVERFÖRINGSHASTIGHETEN
Faxen är redan inställd så att du kan höra linjeton medan du ringer upp och dessutom de kopplingstoner som utväxlas mellan din faxapparat och den andra parten. Om så inte sker omprogrammerar du så här:
Tills teckenfönstret visar:
INSTALLATION
Teckenfönstret visar:
Tills teckenfönstret visar:
MEDLYSSNING:AV
|/}För att visa det andra alternativet som är tillgängligt:
"MEDLYSSNING:PÅ".
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
J
USTERA HÖGTALARVOLYMEN
Om volymen på både linjetoner och kopplingstoner verkar vara alltför låg eller alltför hög, kan denna justeras via
tangenterna
.
Tills teckenfönstret visar:
|/}För att visa de andra tillgängliga värdena: "SÄNDN-HAST:
Faxen sänder normalt med en hastighet av 14400 bps (bit per sekund). Hastigheten 9600 och 4800 bps rekom­menderas vid störningar på telelinjerna.
Tills teckenfönstret visar:
PROGRAMMERING
DIVERSE INSTÄLLN
Teckenfönstret visar:
UTSKRIFTSFORMAT
SÄNDN-HAST: 14.4
9.6" och "SÄNDN-HAST: 4.8". T ex: "SÄNDN-HAST: 9.6".
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
A
KTIVERA/INAKTIVERA ECM
Teckenfönstret visar:
LINJEN UPPTAGEN 00:00
För att öka eller minska högtalarvolymen. Den inställda
volymnivån visas högst upp till höger i teckenfönstret.
J
USTERA SUMMERTONENS VOLYM
Tills teckenfönstret visar:
PROGRAMMERING
Teckenfönstret visar:
Teckenfönstret visar:
DIVERSE INSTÄLLN
Teckenfönstret visar:
UTSKRIFTSFORMAT
Tills teckenfönstret visar:
SUMMERVOLYM:LÅG
|/}För att visa de andra tre tillgängliga alternativen:
"SUMMERVOLYM:HÖG", "SUMMERVOL:MEDIUM" och "SUMMERVOLYM:NEJ". T ex: "SUMMERVOLYM:HÖG".
Teckenfönstret visar:
|/
ECM (Error Correction Mode) är ett system för korrige­ring av fel som orsakas av linjestörningar. Systemet fung­erar bara om det har aktiverats både på din faxapparat och på den andra partens. Funktionen markeras via bokstaven "E" i teckenfönstret.
Faxen är redan inställd för sändning med denna funktion aktiv, men du kan ställa om den för normal sändning genom att följa instruktionerna nedan:
Tills teckenfönstret visar:
PROGRAMMERING
DIVERSE INSTÄLLN
Teckenfönstret visar:
UTSKRIFTSFORMAT
FELKORR. ECM: PÅ
}
För att visa det andra alternativet som är tillgängligt: "FEL­KORR. ECM: AV".
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
28
För att bekräfta valet.
För att återställa faxen till ursprungligt vänteläge.
S
ÄNDNING/MOTTAGNING AV DOKUMENT MED
POLLING
Ä
NDRA/RADERA TIDIGARE INSTÄLLD POLLING-MOTTAGNING
Tills teckenfönstret visar:
VAD
SOM MENAS MED POLLING
Teckenfönstret visar:
Det är en överföringsbegäran från en faxapparat till en annan, så att den senare sänder begärt dokument automatiskt. Polling-kommunikationer kännetecknas framför allt av:
det är användaren som tar emot dokumentet som begär sändning. Det betyder att användaren kan koppla sig till en annan faxapparat och få den att sända honom dokumentet auto­matiskt (särskilt förinställt) även om det inte finns någon i andra änden på linjen.
transaktionen betalas av parten som begär sändningen (dvs den som tar emot dokumentet) och alltså inte av den som sänder det.
B
EGÄRA SÄNDNING (POLLING-MOTTAGNING
Kom överens med den andra parten om den tidpunkt då du vill hämta dokumentet, så att denne kan lägga in dokumen­tet i sin fax. Ställ sedan in din faxapparat för mottagning och programmera in vilken uppringningsmetod som ska an­vändas för att ringa upp den andra parten samt vid vilken tidpunkt dokumentet ska tas emot.
Tills teckenfönstret visar:
)
Teckenfönstret visar:
|/
P (
POLLING-SÄNDNING
POLLING HÄMTA
REDAN UPPTAGEN
ÄNDRA PARAM.?
}
För att visa det andra alternativet som är tillgängligt: "RA­DERA INSTÄLLN?".
För att bekräfta valet. RADERA INSTÄLLN? - För att radera inställningen. Faxen
återgår till vänteläge. ÄNDRA PARAM.? - För att ändra tiden när du ska begära
sändning eller numret till motparten från vilken du ska ta emot dokumentet. Teckenfönstret visar:
ANGE TID
TI:MI
Fortsätt nu enligt vad som anges i de tre sista stegen i proceduren "Begära sändning".
ROGRAMMERA FAXEN FÖR LÄMNING AV DOKUMENT
)
POLLING HÄMTA
Teckenfönstret visar:
ANGE TID
TI:MI
För att bekräfta innevarande tid eller också kan du skriva
över med den nya tiden, t ex "18:20" och sedan trycka på tangenten
. Teckenfönstret visar:
ANGE NUMMER
HELA/SNABBV/K-NR
- Slå motpartens nummer på ett av de sätt som är möjliga: direkt på det numeriska tangentbordet eller genom snabbvalstangenter (
För att bekräfta inställningen. Faxen visar meddelandet "POLL.INSTÄLLD" under några sekunder och återgår se-
dan automatiskt till ursprungligt vänteläge. På den andra raden i teckenfönstret visas: "POLLAR 18:20".
- ) eller kortnummerkoder.
ANM.
Det går att radera inställningen av mottagning med
Lägg in originaldokumentet i ADF. På den övre raden i teckenfönstret visas:
DOKUMENT REDO
och på den nedre, startvärdet för avsedd typ av kontrast: "NORMAL".
Startvärdet för upplösning är: " Ändra värdena för kontrast och upplösning (se "Justera
kontrast och upplösning" i kapitel "Daglig använd­ning vid sändning och mottagning") vid behov.
Tills teckenfönstret visar:
" (standard).
POLLING LÄMNA
Tryck två gånger på tangenten . På den andra raden i teckenfönstret visas: "KLAR ATT POLLAS".
ANM.
Du kan radera inställningen för polling-sändning genom att ta ur dokumentet från arkmataren eller genom att trycka på
.
pollingfunktion genom att trycka på knappen .
29
P
Å
g
gg
glig
g
g
g
g
g
gg
gg
ROBLEM OCH LÖSNINGAR
OM
DET BLIR STRÖMAVBROTT
SMÅ
PROBLEM
I fall av strömavbrott, håller faxen alltid kvar i minnet: num­ren som programmerats för snabbval och kortnummer, samt rapporterna medan dokumenten i minnet kom­mer att förloras.
Även datum och tid kommer att förloras. Dessa måste därför ställas in igen genom att du följer proceduren "Ställa in
datum och tid" i kapitlet "Nödvändigt förfarande för en korrekt användning av faxapparaten".
OM
FAXEN FÅR SLUT PÅ PAPPER ELLER
BLÄCK
Om, vid mottagningen, pappret tar slut eller fastnar, bläcket tar slut, locket över skrivhuvudutrymmet är öppet, pappersstödet är stängt eller manöverpanelen lyfts upp, kommer utskriften att avbrytas, i teckenfönstret
visas lämpligt meddelande och det dokument du just tar emot lagras temporärt i minnet. När felet har åtgärdats startar faxen sin utskrift igen.
OM DU
Ibland kan det hända att mottagaren inte tydligt kan läsa do­kumentet som har sänts på grund av överbelastade telefon­linjer eller andra slags störningar, och att han då ber att du sänder det igen. I dessa fall är det bättre om du återsänder dokumentet med lägre hastighet. Faxen sänder normalt med en hastighet på 14400 bps (bit per sekund). Vid behov av att minska hastigheten följer du proceduren som beskrivs i avsnittet "Minska överföringshastigheten" i kapitlet "För en mer avancerad användning". Om sändningen inte utförs på grund av fax- eller linjefel kommer lysdioden som anger fel " avger en kort pipsignal; i det här fallet skriver faxapparaten automatiskt ut sändningsrapporten (se "Rapporter och
listor" i kapitlet "Daglig användning vid sändning och mottagning"), där felkoden anger orsaken (du hittar en
lista över samtliga felkoder längre fram i handboken).
INTE LYCKAS UTFÖRA SÄNDNINGEN
" att tändas och faxen
Nedanstående tabell är användbar när det gäller att lösa små pro­blem.
PROBLEM
Faxen
Dokumentet kan inte lä
Faxapparaten kan inte sända ett do kument.
Faxapparaten kan inte ta emot automatiskt.
Faxapparaten kan
varken kopiera eller ta
emot.
Faxapparaten skriver ut helt tomma dokument.
år inte igång. Kontrollera att nätkabeln är
as in på korrekt sätt.
TGÄRD
ansluten. Se till att dokume ntet
överensstämmer med rekommendationerna i "Dokument som kan sändas" i kapitlet "Da
användning vid
sändnin
Kontro llera att d okumente t inte fastnat inuti apparaten.
Linjen är uppta blir ledi
Faxen är inställd för manuell motta motta
Kontro llera att d okumente t eller utskriftsp appret inte har fastnat inuti faxen.
Fel typ av papper används: se rekommendationerna i "Tekniska data".
Lä och se till att sidan som ska kopieras li
och mottagning".
en: vänta tills den
och sänd igen.
ning: ställ in för automatisk ning.
in do kumente t på rätt sätt
er vänd uppåt.
ANM.
Om faxapparaten varken sänder eller tar emot dokument kan detta även bero på andra orsaker, vilka kommer att visas via felkoder i "Överföringsrapporten" och "Aktivitetsrapporten", se "Rapporter och listor" i kapit­let "Daglig användning vid sändning och mottagning".
30
F
Å
Å
Å
ELKODER
Felkoderna skrivs ut både i överförings- och aktivitietsrapporterna och representeras av två siffror som anger orsaken till felet. På grund av utrymmesbrist, i aktivitetsrapporten visas bara den tvåsiffriga koden, inte själva meddelandet.
KOD MEDDELANDE MÖJLIG ORSAK
OK Inget meddelande. Arbetet utfört
korrekt.
02 INGEN KOPPLINGSTON Faxen får ingen linjeton eller får felaktiga
signaler.
03 MOTPARTEN SVARAR EJ Den andra faxap paraten svarar inte eller
också är det inte en fax.
04 FEL UNDER SÄNDNING SÄND OM
FR.O.M. SID. nn
05 SÄND OM FR.O.M. SIDAN
nn, ..... nn
07 DOKUMENTET FÖR L
08 KOLLA DOKUMENTMATNINGEN De n optis ka läsaren kan inte läsa
09 AVBRUTEN MED STOPP-KNAPP Du har avbrutit överföringen. Ingen åtgärd.
NGT Det dokument som ska överföras är alltför
"Fel har upptäckts under överföring. "nn" = det sidnummer som felet uppstod på."
"Den andra faxapparaten upptäckte fel under mottagningen. ""nn"" = det sidnummer som
felet uppstod på."
långt. Överföringstiden överskrider tillåten gräns.
dokumentet.
TGÄRD
Inge n åtgärd .
Ko ntro llera att faxen är k o rre kt anslute n til l linjen och att luren ligger på. Försök igen.
Ko ntro llera att motp artens nummer är rätt.
Gör om överföringen från den sida som anges i rapporten.
Gör om överföringen från den sida som anges i rapporten.
Dela upp det dokument som ska överföras.
Ta bort dokumentet från arkmataren och lägg
in det igen. Upprepa överföringen.
10 Inget meddelande Faxen har upptäckt ett fel vid mottagning. Kontakta avsändaren och be honom göra om
sändninge n.
11 Inget meddelande Skrivarfel under mottagning. Resten av
dokumentet lagrat i minnet men minneskapaciteten överskreds innan allt var klart.
13 POLLING KUNDE EJ UTFÖRAS Motpartens fax har inget do k ument i
arkmataren och var inte inställd för pollingöverföring.
16 SÄND OM FR.O. M. SID. nn Strömavbro tt unde r sändning elle r
mottagning.
(OK) Inget meddelande Dokumentet togs emot men utskriftskvaliteten
är inte så b ra.
OCC LINJEN UPPTAGEN Linjen är upptagen. Försök igen.
tgärda utskriftsp roblemet o ch vänta tills d et
lagrade d okumentet har skrivits ut.
Ko ntakta mo tparten.
Gör om överföringen från densida som anges i rapporten.
Ko ntakta mo tparten.
31
S
IGNALER OCH MEDDELANDEN
De eventuella problem som kan uppstå indikeras ofta via ljudsig­naler (ibland tillsammans med synliga signaler: "ERROR"-lampan " " tänds) eller via felmeddelanden i teckenfönstret.
KONTR. PAPPER, TRYCK PÅ
Pappret är slut i mataren: fyll på papper och tryck på för att radera meddelandet från teckenfönstret.
Pappret har inte matats in rätt: placera pappret rätt i mataren och tryck på
för att återställa faxen till operativt tillstånd.
Faxen avger dessutom ljudsignaler och meddelanden i tecken- fönstret som inte indikerar något fel.
Du avbröt kopieringen genom att trycka på .
L
JUDSIGNALER SOM ANGER FEL
Kort signal i 1 sekund
Du har tryckt på fel tangent under någon av procedurerna.
Förlängd signal i 3 sekunder plus tänd ERROR-lampa
Transaktionen ej utförd på korrekt sätt.
Varaktig signal
Luren är avlagd, du glömde att lägga på den efter en procedur där det erfordrades att du lyfte luren.
ANM.
Du släcker "ERROR"-lampan " " genom att trycka på
.
F
ELMEDDELANDEN I TECKENFÖNSTRET
Ett fel uppstod under kopieringen av dokumentet och det kunde
Mottagningen fortsätter i minnet eftersom ett fel uppstod under mottagningsskedet av ett dokument och det inte kunde skrivas ut: läs på teckenfönstrets nedre rad vilket fel som uppstod och åtgärda det.
Ett eller flera dokument som tagits emot i minnet, efter fel vid mottag­ningen, har fyllt minnet: undersök vad felet gäller (papper slut, pappers­stopp, inget bläck, locket öppet, osv) och åtgärda det. Dokumenten kommer att skrivas ut automatiskt och minnet rensas.
Mottagningen lyckades inte: tryck på för att släcka “ERROR”­lampan "
KOPIEAVBROTT
inte skrivas ut: undersök via teckenfönstret vilket fel som uppstod och åtgärda det.
MINNESMOTTAGN
MINNET FULLT
MOTTAGN-FEL
" och för att rensa meddelandet från teckenfönstret.
BYT BLÄCKPATRON!
Bläcket i patronen har tagit slut: byt skrivhuvud (se "Byta skriv­huvud" i kapitlet "Underhållsarbeten").
DOKUM. I MINNET!
Det mottagna dokumentet sparades i minnet eftersom ett fel uppstod under mottagningsskedet och det inte kunde skrivas ut direkt: under­sök vad felet gäller (papper slut, pappersstopp, inget bläck, locket öppet, osv) och åtgärda det.
Du glömde att stänga locket över skrivhuvudets utrymme.
Pappret fastnade under kopiering eller vid mottagning av ett doku­ment: tryck på
lera var någonstans det fastnade och ta bort det (se "Ta bort papper som fastnat" i kapitlet "Underhållsarbeten").
INGET LAGRAT
Du har valt en snabbvalstangent eller kortnummerkod som du inte programmerat in förut: programmera in tangenten eller koden (se "Programmera snabbval och kortnummer" i kapitlet "Daglig an- vändning vid sändning och mottagning").
KOLLA BLÄCKPATR.
Faxapparaten kan inte känna att det finns något skrivhuvud efter­som du glömt att sätta in det eller har installerat det felaktigt: stoppa in/installera om skrivhuvudet.
Vissa munstycken i skrivhuvudet är skadade och utskriftskvaliteten försämras: utför rengöring av skrivhuvudet (se "Återställa skriv-
huvudet och kontrollera munstyckena" i kapitlet "Underhåll­sarbeten").
Förbindelse kunde inte upprättas på grund av linjefel eller också var mottagaren upptagen: faxapparaten väntar på att få utföra automa­tiska återuppringningsförsök.
Du har ställt in en polling-mottagning och förbindelsen kunde inte upprättas på grund av linjefel eller också var motparten upptagen: faxapparaten väntar på att få utföra automatiska återuppringnings­försök.
Överföringen utfördes inte korrekt: tryck på för att släcka "ERROR"-lampan "
fönstret. Upprepa sedan överföringen.
KONTR.DOKUMENT,
TRYCK PÅ
Dokumentet har inte matats in rätt: placera dokumentet rätt i arkmata­ren (ADF) och tryck på
tillstånd.
för att återställa faxen till operativt
Ett fel som blockerade faxapparaten har uppstått:
stäng av apparaten och sätt igång den igen. Om felet kvarstår stänger du av faxen och ringer efter teknisk service.
ÖPPEN KÅPA
PAPPER FASTNAT, TRYCK PÅ
. Om pappret inte matas ut automatiskt, kontrol-
REPETITION NNN
REP. POLL. NNN
SÄNDFEL
" och för att rensa meddelandet från tecken-
SYSTEMFEL NN
32
TA BORT DOKUMENT,
TRYCK PÅ
Ett dokument fastade under kopiering eller vid sändning: tryck på
. Om dokumentet inte matas ut automatiskt, ta bort det manu-
ellt (se "Ta bort dokument som fastnar" i kapitlet "Underhåll- sarbeten").
Du avbröt inläsningen genom att trycka på
Ö
VRIGA LJUDSIGNALER
.
Du har utfört en polling-begäran (polling-mottagning).
Faxen har utfört en automatisk kontroll av skrivhuvudets munstycken med åtföljande testutskrift: kolla om utskriftskvaliteten är godtagbar och välj sedan följaktlig åtgärd.
Faxen ringer upp motparten.
POLLAR: TI:MI
RENSA SKRIVHUVUD
1=KLART 0=IGEN
RINGER UPP
Kort signal i en sekund
Transaktionen lyckades.
Periodisk signal i 20 sekunder
Begäran om att lyfta luren för att svara på telefonsamtal.
Ö
VRIGA MEDDELANDEN I TECKENFÖNSTRET
En överföring är på väg.
Du avbröt sändningen genom att trycka på .
Överföringen utfördes korrekt.
DOKUMENT REDO
Dokumentet har lagts in korrekt i arkmataren.
En överföring är på väg.
KOPPLAR UPP ..
Faxen utför anslutning till motpartens fax.
Du har angivit tidsstyrd sändning (fördröjd sändning).
LÄGG PÅ LUREN
Du har aktiverat funktionen för medlyssning via högtalaren. Lägg på luren.
LAGRING PÅGÅR
Faxen lagrar de sidor som finns i dokumentet som ska kopieras eller sändas från minnet.
Faxen skriver ut en rapport eller en lista.
Du har ställt in en sändning från minnet.
SÄNDER ..
SÄNDN.AVBRUTEN
SÄNDNING KLAR
SÄNDNING PÅGÅR ..
SÄND/TID TI:MI
SKRIVER UT
TX FRÅN MINNET
LINE ON HOLD, PRESS HOLD
Du har tillfälligt avbrutit en telefonkonversation genom att trycka på tangenten
talade med.
: tryck på en gång till för att återkomma till den du
LINJEN UPPTAGEN
Du kopplade upp linjen genom att lyfta luren på ansluten telefon.
LYFT LUREN
Motparten har begärt röstkommunikation: lyft luren för att svara på samtalet.
MOTTAGN AVBRUTEN
Du avbröt mottagningen genom att trycka på .
MOTTAGNING KLAR
Mottagningen lyckades.
NY BLÄCKPATRON?, 1=JA 0=NEJ
Du har installerat ett engångsskrivhuvud för den första gången eller också har du tagit bort det och satt in det igen: ange lämpligt svar. Om du svarar “ja” fastän skrivhuvudet inte är nytt kommer faxapparaten inte att upptäcka att bläcket har tagit slut.
33
U
NDERHÅLLSARBETEN
B
YTA SKRIVHUVUD
NEJ!
ANM.
Om du har bytt ut skrivhuvudet eftersom bläcket tagit slut, kommer faxen att automatiskt upptäcka att byte har utförts efter att du stängt locket över utrymmet och manöverpane­len, och i teckenfönstet visas då meddelandet "NY BLÄCKPATRON? 1=JA 0=NEJ ". Välj siffran 1. Nu utför faxen automatiskt proceduren för återställning av skrivhuvudet och kontroll av munstyckena, och utför då en testutskrift. Fortsätt kontrollen av testutskriften genom att läsa beskrivningen i "Installera skrivhuvudet" i kapitlet "Nödvändigt förfarande för en korrekt användning av faxapparaten". Om du däremot har bytt ut skrivhuvudet på grund av för- sämrad utskriftskvalitet, ska du följa proceduren nedan:
Tills teckenfönstret visar:
RENSA SKRIVHUVUD
Teckenfönstret visar:
NYTT HUVUD:PÅ
Teckenfönstret visar:
RENSNING: JA
Faxen utför proceduren för återställning av skrivhuvudet och kontroll av munstyckena och utför en sedan en test­utskrift.
Fortsätt med undersökningen av diagnosresultatet genom att konsultera "Installera skrivhuvudet", i kapitlet "Nöd-
vändigt förfarande för en korrekt användning av faxapparaten".
Å
KONTROLLERA
1. Lyft upp manöverpanelen tills du hör ett klick, vilket bekräftar att öppning skett på korrekt sätt, enligt vad som visas vid pilen.
2. Öppna locket över utrymmet för skrivhuvudet genom avsedd spak enligt vad som visas på bilden.
3. Lösgör skrivhuvudet genom att verka på spakarna och dra sedan ut det från utrymmet.
4. Plocka upp skrivhuvudet ur förpackningen, håll det i båda sidorna och dra loss skyddsfilmen från munstyckena.
5. Vidrör varken skrivhuvudets munstycken eller elektriska kontak­ter.
6. Stick in skrivhuvudet i sin hållare med de elektriska kontakterna vända nedåt.
7. Tryck in skrivhuvudet tills ett klickande ljud hörs, vilket bekräftar att det är korrekt installerat, och stäng sedan locket över utrymmet och manöverpanelen.
Teckenfönstret visar:
|/}För att visa det andra alternativet som är tillgängligt: "NYTT
Teckenfönstret visar:
TERSTÄLLA SKRIVHUVUDET OCH
MUNSTYCKENA
Om utskriftskvaliteten försämras, kan du snabbt ren­göra skrivhuvudet och testa munstyckena som sedan av­slutas med en testutskrift som visar tillståndet.
Tills teckenfönstret visar:
RENSA SKRIVHUVUD
NYTT HUVUD:PÅ
HUVUD:AV"
För att bekräfta valet. Teckenfönstret visar:
RENSNING: JA
RENSNING: JA
Faxen utför proceduren för återställning av skrivhuvudet och kontroll av munstyckena och utför en sedan en test­utskrift.
34
Fortsätt med undersökningen av diagnosresultatet genom att konsultera "Installera skrivhuvudet", i kapitlet "Nöd-
vändigt förfarande för en korrekt användning av faxapparaten".
ANM.
Om du så önskar, kan du i vilket ögonblick som helst avbryta
proceduren genom att trycka på
.
ANM.
Om, efter återställningsproceduren, testutskriften fortfarande skulle visa sig vara sämre än vad du väntat dig ska du vidta följande åtgärder i den beskrivna ordningsföljden, och stanna upp så snart du får fram ett tillfredsställande utskriftsprov:
- Gör en kopia i faxen med den grafik eller test du öns­kar och kontrollera kvaliteten.
- Byt typ av papper (det kan hända att det papper du använder är särskilt poröst) och upprepa proceduren en gång till.
- Ta bort och sätt i skrivhuvudet.
- Dra ut skrivhuvudet och kontrollera visuellt att inga partiklar finns på munstyckena; om så skulle vara fal­let, ska du ta bort partikeln försiktigt och då undvika att vidröra de elektriska kontakterna. Sätt därefter tillbaka skrivhuvudet.
- Dra ut skrivhuvudet och rengör de elektriska kontak­terna både i skrivhuvudet och i vagnhållaren, se "Ren- göra de elektriska kontakterna i skrivhuvudet".
- Sätt tillbaka skrivhuvudet.
- Ta kontakt med den tekniska servicehjälpen.
1. Vänd manöverpanelen enligt vad som visas vid pilen.
2. Öppna locket över utrymmet för skrivhuvudet genom avsedd spak enligt vad som visas på bilden.
3. Lösgör skrivhuvudet genom att verka på spakarna och dra sedan ut det från utrymmet.
4. Rengör de elektriska kontakterna med hjälp av en lättfuktad trasa. Vidrör inte munstyckena.
5. Rengör även de elektriska kontakterna i skrivhuvudets utrymme med en lättfuktad trasa och stäng locket över skrivhuvudet och manöverpanelen, efter att du monterat skrivhuvudet igen.
R
ENGÖRA MUNSTYCKENA I SKRIVHUVUDET
Endast för enfärgsskrivhuvuden (svart)
ANM.
Den här proceduren ska utföras endast i det fall det inte finns något annat att göra innan du helt byter skrivhuvudet.
1. Fukta en pappersnäsduk med destillerat vatten och vrid sedan ut den så att eventuell överflödig vätska elimineras.
2. Dra ut skrivhuvudet enligt vad som redan beskrivits i föregående procedur.
3. Håll skrivhuvudet med munstyckena vända nedåt och tryck det försiktigt mot näsduken enligt vad som visas på bilden.
4. Upprepa proceduren några gånger genom att trycka skrivhuvudet mot olika punkter på näsduken för att noga rengöra munstyckena.
5. Sätt in skrivhuvudet enligt beskrivningen i avsnittet "Byta skriv-
huvud".
R
ENGÖRA DE ELEKTRISKA KONTAKTERNA I
SKRIVHUVUDET
Med faxens nätsladd utdragen ur vägguttaget:
R
ENGÖRA DEN OPTISKA LÄSAREN
Damm som samlas på den optiska läsarens glasskiva kan orsaka inläsningsproblem. Detta undviker du genom att regelbundet ren­göra glaset så här: Med faxens nätsladd utdragen ur vägguttaget:
1. Vänd manöverpanelen enligt vad som visas vid pilen.
2. Rengör den optiska läsarens glasskiva genom att använda en fuktad duk med ett specialmedel för rengöring av glas och torka sedan torrt. Häll eller spraya inte rengöringsmedel direkt på glaset.
3. Stäng manöverpanelen igen.
ANM.
För att kontrollera om den optiska läsaren är rengjord kan du göra en kopia med ett vitt papper. Om kopian har lodräta streck trots att den optiska läsaren verkar vara helt ren, måste du ringa efter teknisk service.
35
R
ENGÖRA HÖLJET
TA
BORT PAPPER SOM FASTNAT
1. Koppla bort faxapparaten från elnätet och telenätet.
2. Använd inget annat än en mjuk luddfri tygtrasa och fukta den med ett svagt utblandat rengöringsmedel.
TA
BORT DOKUMENT SOM FASTNAT
När du sänder eller kopierar kan det hända att dokumentet fast­nar, detta visas i teckenfönstret genom meddelandet: "TA BORT DOKUMENT, TRYCK PÅ
Försök att mata ut dokumentet genom att trycka på mentet inte matas ut, måste du ta bort det manuellt enligt instruktione-
rna nedan:
1. Öppna manöverpanelen och ta bort dokumentet som fastnat i ark­mataren.
2. Stäng manöverpanelen igen.
".
. Om doku-
Om pappret som ska användas för utskrift av dokument som tas emot, eller att kopiera dokument, skulle fastna, kommer detta att visas i teckenfönstret genom meddelandet: "PAPPER FASTNAT, TRYCK
Försök att mata ut pappret genom att trycka på inte matas ut, måste du ta bort det manuellt enligt följande instruktio-
ner:
Om pappret fastnar i arkmataren:
1. Öppna luckan till den automatiska mataren (ASF) enligt vad som visas vid pilen.
2. Ta bort pappret som fastnat utan att riva sönder det.
Om pappret fastnar i utmatningsområdet för mottagna/sändna dokument:
1. Ta bort pappret som fastnat utan att riva sönder det.
".
. Om pappret
36
A
NVÄNDA FAXEN SOM FLERFUNKTIONSPRODUKT
Flerfunktionsmodellen kan anslutas till en dator, där en speci-
fik programvara (LinkFax Pro) installeras. Det går framför allt att få den att fungera som grafisk skrivare i svartvitt och i färg: dokument som brev, ritningar eller elektroniska blad, som behandlats med hjälp av Windows standard tillämpnings­program, kan därför skrivas ut av faxen. Eller också går det att få den att fungera som scanner för inläsning av bilder och dokument via datorn. Slutligen, finns ett tillämpningsprogram för elektronisk post med Simple MAPI-gränssnitt, vilket möjliggör sändning och mottagning av doku­ment som bilagor till elektronisk post via Internet-kanalen.
K
RAV FÖR INSTALLATION AV PROGRAMVARAN
Programmet för installation av programvaran, som du hittar i den medföljande CD:n, kommer genom avsedda fönster att hjälpa dig att installera det du önskar på din dators hårddisk. Installations-CD:n innehåller dessutom filerna för on-line dokumentation, där du hittar ytterligare information om programvaran.
M
INSTA ERFORDERLIGA KRAV FÖR DATORN
För Windows 98 andra utgåvan, Windows ME och Windows 2000: Pentium 300 MHz, 64 MB RAM (128 MB rekommenderas).
För Windows XP: Pentium 500 MHz, 128 MB RAM (256 MB rekommenderas).
Alla konfigurationer kräver som minimum en CD-läsare, en VGA skärm (24 bits platta för färgskärm) samt en USB-gränssnittsans­lutning.
I
NSTALLERA PROGRAMVARAN "LINKFAX PRO
Det går att installera programvaran i miljöerna Windows 98 andra utgåvan/ME/2000/XP.
I
NSTALLATION I MILJÖN FÖR WINDOWS
WINDOWS ME
OCH
98
ANDRA UTGÅVAN
"
Följ sedan instruktionerna som visas på skärmen tills hela installationsproceduren avslutas.
När installationen är klar kommer komponenterna i "LinkFax Pro" modulen att vara aktiva inom Windows-miljön och de kommer att visas genom ikonen längst ner på skärmen: Internet Linkfax.
ANM.
Om du inte har installerat något tillämpningsprogram för elektro­nisk post (på engelska: "e-mail") som har Simple MAPI som
gränssnitt, kommer ikonen Internet LinkFax inte att visas längst ner på skärmen. Varje gång som systemet omstartas kommer dessutom ett meddelande att visas för att påminna dig om att du inte har något tillämpningsprogram för elektronisk post. Återställningen av Internet LinkFax ikonen sker automatiskt ef­ter installation och lämplig konfiguration av ett tillämpningsprogram för elektronisk post.
I
NSTALLATION I MILJÖN FÖR WINDOWS
WINDOWS
Se till att både faxen och datorn är avslagna och att de är sinse­mellan bortkopplade.
Slå på datorn och vänta tills startskedet för Windows avslutats.
Sätt in CD:n i CD ROM-enheten. Följ sedan instruktionerna som visas på skärmen tills hela installationsproceduren avslutas.
ANM.
Under installationen av programvaran "LinkFax Pro" kom- mer en ruta att visas med meddelandet att kringutrustningen inte har klarat Windows Logo testen. Markera nu det alterna­tiv som i alla fall gör det möjligt att gå vidare med installatio­nen.
Efter det att installationen av programvaran “LinkFax Pro” avslu- tats, ska du under omstarten av datorn ansluta USB-gränssnitts- kabelns kontakt till USB-porten på faxens baksida.
Anslut den andra kontakten på kabeln till datorns USB-port.
Slå på faxen efter att den anslutits till vägguttaget.
2000
OCH
XP
Se till att både faxen och datorn är avslagna och att de är sinse­mellan bortkopplade.
Anslut USB-gränssnittskabelns kontakt till USB-porten på faxens baksida.
Anslut den andra kontakten på kabeln till datorns USB-port.
Slå på faxen efter att den anslutits till vägguttaget och slå på datorn. Vid slutet av startskedet för Windows kommer en dialogruta att visas på datorskärmen med meddelandet att en ny maskinvaru- komponent är befintlig. Följ nu instruktionerna på skärmen för att installera drivrutinen för USB. Kontrollera att alternativet för sökning av kringutrustningens bästa drivrutin har markerats i en av de föreslagna dialogrutorna och att i en annan endast CD-ROM-enheten har markerats. Om dialogrutan för val av språk inte skulle visas efter installationen av drivrutinen för USB, måste du köra SETUP-programmet som finns på CD:n.
När installationen är klar kommer komponenterna i "LinkFax Pro" modulen att vara aktiva inom Windows-miljön och de kommer att visas genom ikonen längst ner på skärmen: Internet Linkfax.
En dialogruta kommer att visas på datorskärmen med meddelan­det att en ny maskinvarukomponent är befintlig medan en an­nan dialogruta visar att kringutrustningen inte har klarat Windows Logo testen. Markera nu det alternativ som i alla fall gör det möjligt att gå vidare med installationen av drivrutinen för USB.
37
ANM.
Om du inte har installerat något tillämpningsprogram för elektro­nisk post (på engelska: "e-mail") som har Simple MAPI som
gränssnitt, kommer ikonen Internet LinkFax inte att visas längst ner på skärmen. Varje gång som systemet omstartas kommer dessutom ett meddelande att visas för att påminna dig om att du inte har något tillämpningsprogram för elektronisk post. Återställningen av Internet LinkFax ikonen sker automatiskt ef­ter installation och lämplig konfiguration av ett tillämpningsprogram för elektronisk post.
A
VINSTALLERA PROGRAMVARAN "LINKFAX
"
PRO
Avinstallationsproceduren (gäller för alla de fyra Windows-miljöerna) som beskrivs nedan, gör det möjligt att helt och korrekt ta bort alla filer som laddats ner från CD:n och som skapats i datorn under installatio­nen av programvaran.
Klicka på knappen START i Windows längst ner i det vänstra
hörnet på skärmen.
Välj alternativet "Inställningar" och sedan "Kontrollpanel".
Dubbelklicka på "Lägg till/ta bort program".
Välj LinkFax Pro från rutan "Installera/avinstallera".
Klicka på knappen "Lägg till/ta bort".
Följ noga instruktionerna som visas på datorskärmen ända tills programmet avinstallerats.
F
SKRIVHUVUDEN
Den här faxen använder både enfärgs- (svart) och färgskriv- huvuden:
enfärgstyp, vid normal användning som fax eller också som enfärgsskrivare;
färgtyp, vid användning som färgskrivare.
ANM.
Om du har installerat ett färgskrivhuvud, kommer de mot­tagna dokumenten inte att skrivas ut direkt, men sändas till faxens minne. Glöm aldrig att sätta tillbaka enfärgshuvudet när du återställer faxen till normal användning, eftersom, så snart minnet blir fullt, blir det annars inte möjligt för faxen att ta emot dokument.
Eftersom det kommer att bli vanligt att du byter skrivhuvud för faxens olika användningsmöjligheter, bör du vidta följande försiktighetsåt­gärder:
vidrör inte skrivhuvudet eller lägg det inte på munstyckena eller de elektriska kontakterna;
försök inte att fylla på skrivhufudet: du kan orsaka skador på själva huvudet eller på faxen;
lägg alltid tillbaka skrivhuvudet i den avsedda asken när det inte används:
VIKTIGT!
Innan du avinstallerar programvaran LinkFax Pro ska du se till att programvarans tillämpningar inte används och att de är stängda. Tillämpningen Internet Linkfax stängs genom att du högerklickar med musen på ikonen för Internet Linkfax längst ner till höger på datorskärmen och markerar alternativet "Gå ur".
ÖRSIKTIGHETSÅTGÄRDER
FÖR
ANM.
När du ska avinstallera kringutrustningen för utskrift LinkFax Pro, får du aldrig ta bort denna från mappen Skrivare i Kontrollpanelen på Windows. Utför alltid avinstallerings-
proceduren som beskrivs ovan.
på detta sätt kommer god funktionsduglighet och utskriftskvalitet att
P
ROBLEM OCH LÖSNINGAR
garanteras under lång tid.
ANM.
I det fall problem skulle uppstå under installationen eller användningen av programvaran "LinkFax Pro", hänvisas du till filen "readme.txt" på CD:n.
Å
TKOMST TILL ON-LINE DOKUMENTATIONEN
Tillsammans med programvaran, laddas också filerna för on-line dokumentation, vilka tillhandahåller mer information om faxens fler-
funktionsegenskaper.
I alla de fyra Windows-miljöerna: 98 andra utgåvan/ME/ 2000/XP
För att få åtkomst till on-line dokumentationen klickar du på ikonen för den funktion du önskar i menyn Start/Program/LinkFax Pro.
Faxen identifierar automatiskt vilken skrivhuvudstyp som har installerats och kontrollerar bläckförbrukningen genom en specifik intern räknare och visar lägligt meddelandet BLÄCKET SLUT i teckenfönstret. För att bläcknivån som mäts av räknaren ska kunna mot­svara den verkliga nivån i skrivhuvudet, får du aldrig in-
stallera faxens skrivhuvuden på någon annan faxapparat eller bläckstråleskrivare.
38
A
LLMÄNNA EGENSKAPER
S
ÄNDNINGSEGENSKAPER
T
EKNISKA DATA
Modell ........................ Telefaxapparat, bordsmodell
Teckenfönster.............. LCD 16 + 16 tecken
Minneskapacitet ........... 1 Mbyte
Mått
Bredd .......................... 345 mm
Djup ............................ 244 mm + 84 mm
Höjd ............................ 122 mm + 138 mm (**)
Vikt .............................. 4,7 Kg cirka
K
OMMUNIKATIONSEGENSKAPER
Telenätet ..................... Allmän/privat linje
Kompatibilitet ............... ITU
Kommunikationshastighet ...................... 14400-12000-9600-7200-
4800-2400 (med automa-
tiska säkerhetsprocedurer)
Komprimeringsmetoder......................... MH, MR, MMR
Felkorrigeringsmetod ........................... ECM
E
LEKTRISKA SPECIFIKATIONER
Spänning ............................................. 220-240 VAC eller 110-240
VAC (se etiketten på faxens bottenhölje)
Frekvens ............................................. 50-60 Hz (se etiketten på
faxens bottenhölje)
Strömförbrukning:
- Beredskapsläge ................................ 4W (cirka)
- Max förbrukning ............................... 35W
Överföringstid.............. 7s cirka (14400 bps) (*)
Arkmatare ................... Manuell pappersmatning:
................................... A4, Letter och Legal (50gr/m2-140gr/m2 )
................................... Automatisk pappersmatning:
................................... 20 ark A4 (80gr/m2)
................................... 10 ark Letter och Legal (80gr/m2)
M
OTTAGNINGSEGENSKAPER
Utskriftsmetod .............. Utskrift på vanligt papper med bläckstråle-
skrivare
Maximal utskrivningsbredd ................... 204 mm
Pappersformat...................................... A4 (210 x 297 mm)
............................................................ US Letter (216 x 279 mm)
............................................................ US Legal (216 x 356 mm)
............................................................ ytvikt: 70-90 gr/m
Pappersmatning .......... Fack för vanligt papper (max 100 ark
80 gr/m2)
(*) = Format ITU-TS, Test Sheet nr 1 (Slerexe Letter)i standard-
upplösning med MH-komprimering.
(**) = Med pappersstödsförlängning.
2
D
RIFTSMILJÖ
Temperatur .................
................................... från +5oC till +35oC eller från +15°C till +35°C
...................................
................................... från -15oC till +45oC
...................................
................................... från 0oC till +45oC
Relativ fuktighet ...........
................................... 15%-85%
...................................
................................... 5%-95%
DEN
OPTISKA LÄSARENS EGENSKAPER
Inläsningsmetod ................................... CIS
Upplösning vid inläsning:
- horisontellt ......................................... 8 bildpunkter/mm
- lodrätt STANDARD ............................ 3,85 rader/mm
- lodrätt FINE ....................................... 7,7 rader/mm
Vid drift
vid användning av färgskrivhuvud
Transport
Förvaring och uppställning
Vid drift/förvaring/uppställning
Transport
39
Kod för enfärgsskrivhuvuden
Enblocksskrivhuvud: kod B0336F
Kod för färgskrivhuvud
Enblocksskrivhuvud: kod B0380Q
255939E
Loading...
