Olivetti FAX-LAB 360, FAX-LAB 310 User Manual

Manual del usuario

PUBLICACIÓN REALIZADA POR:

Realización editorial:

Olivetti I- Jet S.p.A. Località Le Vieux 11020 ARNAD (Italia)

Olivetti Tecnost, S.p.A. Direzione @ Home/Office Via Jervis, 77 - 10015 IVREA (Italia)

El fabricante se reserva el derecho de aportar cambios al producto descrito en este manual en cualquier momento y sin aviso previo. Este equipo ha sido homologado de conformidad con la Decisión 98/482/CE del Consejo para la conexión paneuropea de un terminal simple a la red analógica PSTN. Debido a las diferencias entre las redes de los distintos países, la aprobación no garantiza de por sí el funcionamiento correcto en todos los puntos de terminación de red PSTN. En caso de surgir algún problema, póngase en contacto en primer lugar con el proveedor del equipo.

SÓLO PARA ESPAÑA

"AVISO: este equipo ha sido certificado de acuerdo con la Decisión del Consejo 98/482/EC para la conexión paneuropea de un terminal simple a la red telefónica pública conmutada (RTPC). No obstante a la vista de las diferencias que existen entre las RTPC que se ofrecen en diferentes paises, la certificación no constituye por si sola una garantía incondicional de funcionamiento satisfactorio en todos los puntos de terminación de la red de una RTPC. En caso de surgir algún problema, procede ponerse en contacto en primer lugar con el proveedor del equipo."

El fabricante declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto por las Normas 1999/05/CE.

La conformidad está demostrada con la marca

colocada en el producto.

SÓLO PARA ESPAÑA

"El fabricante declama, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo del 9 de Marzo de 1999, transpuesta a la legislación española mediante el Real Decreto 1890/2000, del 20 de novembre."

Declaración de compatibilidad de red

Se declara que el producto ha sido diseñado para funcionar en todas las redes de los países de la Comunidad Europea así como de Suiza y Noruega. La plena compatibilidad con las redes de cada país, puede depender de específicos parámetros software nacionales, oportunamente configurables en el producto. En caso de problemas de conexión con redes no EC PSTN, ponerse en contacto con el centro de soporte técnico del propio país.

SÓLO PARA ESPAÑA

"Este aparato funciona correctamente con la interface de la Red Telefónica Digital de Servicios Integrados (RDSI) de Telefónica de España S.A."

Se ruega prestar mucha atención a las siguientes acciones que pueden comprometer la conformidad arriba certificada y obviamente las características del producto:

• alimentación eléctrica errónea;

• instalación o uso erróneos, impropios o no conformes con las advertencias detalladas en el manual de utilización entregado con el producto;

• sustitución de componentes o accesorios originales por otros no aprobados por el fabricante, o bien efectuada por parte de personal no autorizado.

ATENCIÓN: ESTE EQUIPO DEBE ESTAR CONECTADO A UNA TOMA DE TIERRA.

La toma de pared debe ser accesible y estar cerca. Para desconectar la máquina de la alimentación eléctrica, hay que sacar el enchufe del cable de alimentación.

123456789012345678901234567890121234567890123456789012345678901212345678

G

UÍA RÁPIDA

A continuación te brindamos una descripción simplificada de las operaciones de instalación, transmisión, recepción y copia. Para obtener instrucciones más detalladas, consulta el capítulo específico.

I

NSTALACIÓN

Para mayor información, consultar el capítulo "Operaciones preliminares".

Conecta el fax a la línea telefónica

+

Conecta el fax a la red de alimentación

Coloca la cabeza de impresión

Conecta el auricular telefónico

+

Carga el papel de impresión

+

Configura los parámetros correspondientes a la nacionalización del fax

+ El visor muestra el idioma en el que se visualizarán los mensajes.

Si el idioma visualizado no es el que deseas, pulsa

Para confirmar la configuración. El visor muestra un país de destino.

Si el país visualizado no es el que deseas, pulsa

confirmar la configuración.

/ para modificarlo.

/ para modificarlo. Para

12345678901234567890123456789012123456789012345678901234567890121234567

C

G

UÍA RÁPIDA

T

RANSMISIÓN

Para mayor información, consulta "Transmisión", capítulo "Operaciones básicas de transmisión y recepción".

Prepara el soporte para los originales

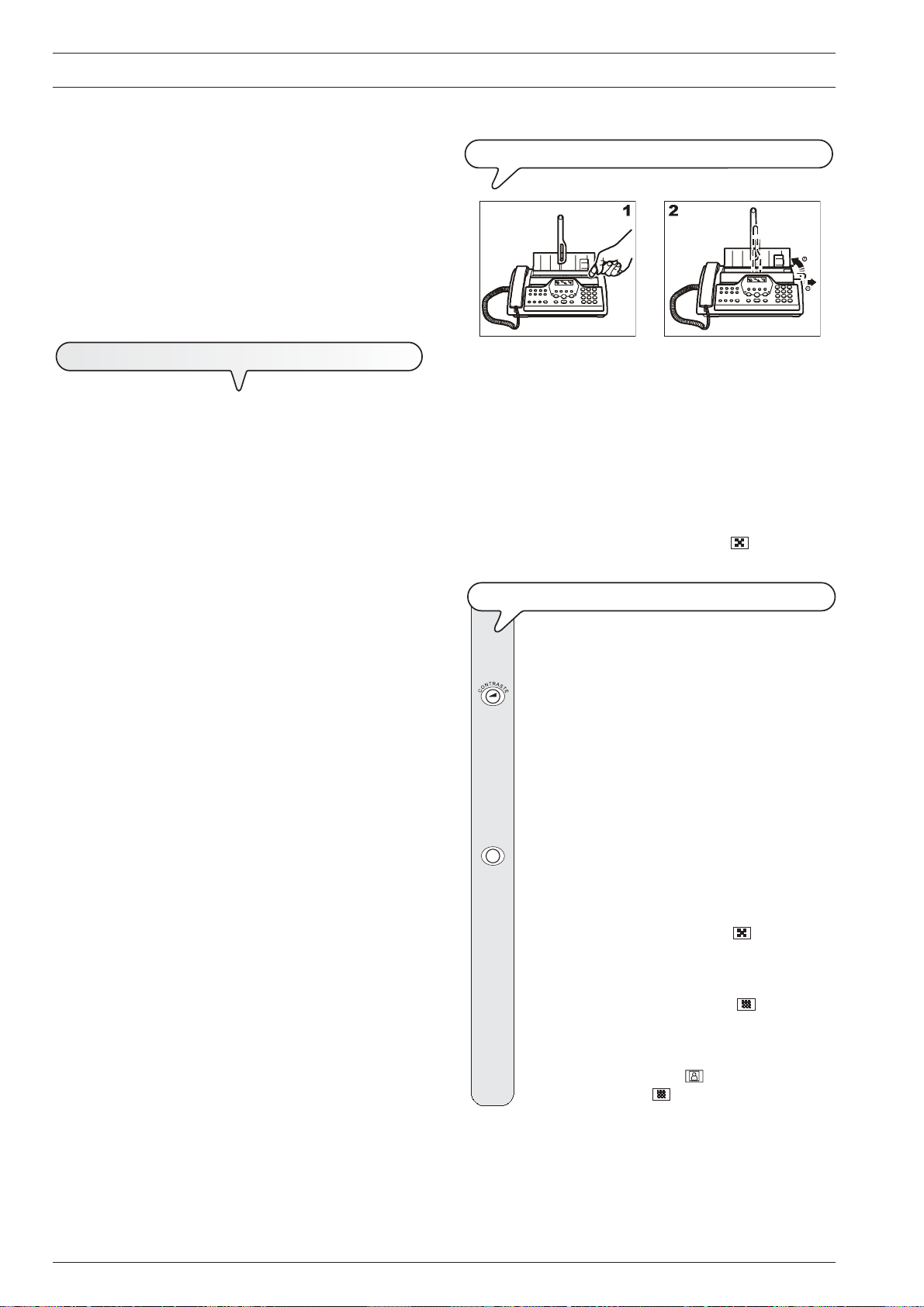

Coloca el original en el plano de introducción para originales. La cara que se debe transmitir debe estar

+

vuelta hacia arriba.

Marca el número del comunicante (máx. 64 cifras)

+

R

ECEPCIÓN

+

Para mayor información consulta "Recepción", capítulo "Operaciones básicas de transmisión y recepción".

O

R

D

E

O

.

Pulsa el botón

M

hasta que en el visor aparezca "MANUAL".

Cuando suena el teléfono, alza el para tomar la línea.

Apenas sientes el tono de línea, pulsa .

C

OPIA

Para mayor información, consulta el capítulo "Uso como copiadora".

Coloca el original en el plano de introducción de originales. La cara a copiar debe estar vuelta hacia arriba.

y luego pulsa

.

Pulsa para hacer una sola copia o escribe la cantidad de

copias que deseas (máx 9) y luego pulsa .

Selecciona con los botones , y el tipo de contraste, la resolución y el valor de reducción, respecti-

vamente.

C

OMPONENTES

En la figura se ilustran las partes externas e internas que tienen en común los dos modelos de fax. La primera fila de botones que se ve en la parte central de la consola se refiere exclusivamente al modelo con contestador automático integrado.

Bandeja de alimentación de papel común (ASF)

Regulable para los siguientes tamaños de papel: A4, Letter y Legal. Capacidad máxima: 50 hojas (80gr/m

2

).

Soporte del papel

Tomas de conexión (ver la parte inferior del fax)

Receptor telefónico incorporado

Superficie de introducción automática para documentos originales a transmitir y copiar (ADF)

Capacidad máxima: 15 hojas A4, A5, Letter y Legal (80gr/m

2

).

Soporte de los originales

Salida de los documentos recibidos o copiados

Palanca de regulación del papel

Altavoz

Referencias papel

Consola operativa

Salida de los originales transmitidos o copiados

Visor

Visualiza en dos líneas de 16 caracteres cada una: Fecha y hora, opciones de menú, mensajes de error, valores de resolución y contraste y, en el caso del modelo con contestador auto- mático, el número total de mensajes recibidos.

Placa con la matrícula de la máquina (ver la parte inferior del fax)

Tapa del alojamiento de la cabeza

Alojamiento de la cabeza

Lector óptico

C

ONSOLA

En la figura se ilustra la consola operativa del modelo con contestador integrado. Las teclas del modelo base que se diferencian de las del modelo con contestador integrado, y viceversa, se describen individualmente.

B

OTÓN DE RESOLUCIÓN

Regula la resolución de los originales que se deben transmitir (sólo con el original colocado en el ADF).

B

OTÓN DE CONTRASTE

Regula el contraste de los originales que se deben transmitir (sólo con el original colocado en el ADF). Después de haber pul-

sado el botón

, aumenta gra-

dualmente el volumen del altavoz hasta el nivel máximo, comenzado otra vez desde el nivel mínimo.

T

ECLA DE FUNCIÓN

B

OTÓN MODO RECEPCIÓN

Selecciona los distintos métodos de recepción.

I

NDICADOR LUMINOSO “ERROR

Indica una anomalía de funcionamiento que se produjo en fase de transmisión o recepción.

Accede al estado de programación. Selecciona los distintos menús y submenús.

M

ODELO CON CONTESTADOR INTEGRADO

Encendido, indica que en la memoria hay mensajes o memorándum ya escuchados. Intermitente, indica que en la memoria hay documentos aún sin imprimir, mensajes o

memorándum aún no escuchados.

Apagado, indica que la memoria está vacía.

M

ODELO BASE

Intermitente, indica que en la memoria hay documentos aún sin imprimir. Apagado, indica que la memoria está vacía.

T

”

ECLAS NUMÉRICAS

Marcan el número de fax o de teléfono. Si se pulsan por más de un segun-

Selecciona "avanzando" y "retrocediendo" los valores de un parámetro. Desplaza el cursor hacia la "derecha" y hacia la "izquierda" durante la configuración de números y nombres.

Sólo modelo con contestador integrado

Permiten ejecutar las funciones del contestador automático. Consulta el capítulo correspondiente.

do, marcan automáticamente (previa programación) el número de teléfono o de fax asociado a ellas (función de marcado rápido). Configuran cualquier dato numérico. Seleccionan cifras y caracteres alfanuméricos durante la configuración de números y nombres.

U

C

L

R

T

A

S

N

T

O

E

R

C

F

E

A

C

.

L

N

A

C

B

OTÓN DE MARCADO ABREVIADO

B

A

C

R

E

L

A

V

.

Ù

M

S

.

T

P

O

R

I

O

D

E

Ó

O

N

M

A

L

A

R

E

N

D

T

X

A

E

S

A

S

U

Luego de haber pulsado dos teclas numéricas (01-50) marca automáticamente (previa programación) el número de teléfono o asociado a ellas.

B

OTÓN CANCELAR/ESPERA

Cancela las configuraciones erróneas. Pone la línea en estado de espera durante una conversación telefónica.

C

.

O

B

OTÓN EXTERNO

S

R

1

4

G

7

P

Q

*

~

.

Con el fax conectado a una centralita privada:

Si se pulsa una vez, antes de marcar el número de teléfono o de fax, habilita el acceso de la llamada a la línea pública. Si se pulsa dos veces habilita el acceso de la llamada al gestor de red programado.

Con el fax conectado a la línea pública:

Si se pulsa antes de marcar el número de fax o de teléfono, habilita el acceso de la llamada al gestor de red programado.

B

OTÓN PAUSA/ÚLTIMAS LLAMADAS

H

R

.

I

S

.

2

A

T

D

C

B

5

M

J

L

K

8

W

V

U

0 #

&

Con el tipo de marcado a tonos, envían un tono en línea para servicios especiales de red. Seleccionan "avanzando" o "retrocediendo" caracteres y símbolos especiales durante la configuración de nombres.

Introduce una pausa durante el marcado directo del número de teléfono o de fax. Visualiza la lista de los 10 últimos números de fax o de teléfono marcados (llamadas en salida) o de los 20 últimos números que han llamado (llamadas en entrada), independientemente de la presencia o no del original en el ADF.

3

F

E

6

O

N

9

Z

X

Y

.

Sólo el modelo base

Después de pulsar la tecla , ajustan el volumen del

altavoz "aumentándolo" y "disminuyéndolo".

U

C

L

R

T

A

S

N

S

T

O

E

R

C

F

E

A

C

.

L

B

N

A

R

C

A

M

L

C

.

R

T

E

L

V

.

Ù

P

O

R

I

O

D

E

Ó

C

O

N

.

M

A

L

A

R

E

N

D

T

O

X

A

E

S

A

S

U

C

ONSOLA

1

4

G

7

P

Q

2

A

5

J

I

H

8

T

S

U

R

3

D

C

B

L

K

V

F

E

6

M

O

N

9

W

Z

X

Y

B

OTÓN DE REDUCCIÓN

Realiza la reducción o la ampliación de los originales que se deben

B

OTÓN DE COPIA

Activa la copia (sólo con el original colocado en el ADF).

copiar.

B

OTÓN DE CONTRASTE

Regula el contraste de los originales que se deben copiar.

B

OTÓN DE RESOLUCIÓN

Regula la resolución de los originales que se deben copiar.

B

OTÓN DE PARADA

Expulsa un original que ha quedado en el ADF.

Apaga el indicador luminoso "

Desactiva el micrófono; es decir, impide que el comunicante escuche la conversación.

Coloca nuevamente el fax en el estado de espera. Interrumpe la programación en curso, interrumpe la transmisión, la recepción o la copia en curso.

S

R

*

~

.

Imprime el informe de actividad y, en algunos países, permite acceder a servicios telefónicos especiales.

B

OTÓN DE INICIO

Activa la recepción. Después del marcado del número de fax, activa la transmisión (sólo con el original colocado en el ADF). Confirma la selección de los menús, submenús, parámetros y los valores correspondientes, y activa el paso a la condición sucesiva.

".

0 #

&

.

Permite marcar un número de teléfono o de fax sin alzar el receptor telefónico.

Sólo modelo con contestador integrado

Activa la función "manos libres".

B

OTÓN DE RELLAMADA

Con el receptor descolgado, permite acceder a las funciones especiales puestas a disposición por el gestor de la red y normalmente conocidas como REGISTER RECALL (función R).

Í

NDICE GENERAL

INTRODUCCIÓN 1

CONTENIDO DEL EMBALAJE ...................................................... 1

OPERACIONES PRELIMINARES 2

CONEXIÓN A LA LÍNEA TELEFÓNICA .......................................... 2

CONEXIÓN DEL RECEPTOR TELEFÓNICO ................................ 4

CONEXIÓN A LA RED DE ALIMENTACIÓN ................................... 4

SELECCIÓN DE ALGUNOS PARÁMETROS (INDISPENSABLES

PARA EL CORRECTO FUNCIONAMIENTO DEL FAX) ................. 4

CONFIGURACIÓN DEL IDIOMA Y DEL PAÍS DE DESTINO ......... 4

CONFIGURACIÓN DE LA FECHA Y LA HORA ............................. 5

CARGA DEL PAPEL ...................................................................... 5

COLOCACIÓN DE LA CABEZA DE IMPRESIÓN ........................... 6

MODIFICACIÓN DE LA FECHA Y LA HORA ................................. 7

FALTAN SÓLO TU NOMBRE Y TU NÚMERO DE FAX ................. 7

CONFIGURACIÓN DEL FAX SEGÚN LAS CARACTERÍSTICAS

DE LA LÍNEA ................................................................................. 8

OPERACIONES BÁSICAS DE TRANSMISIÓN Y RECEPCIÓN 10

TRANSMISIÓN ............................................................................ 10

RECEPCIÓN ............................................................................... 13

PROGRAMACIÓN DEL MARCADO RÁPIDO Y ABREVIADO ...... 14

IMPRESIÓN DE INFORMES Y LISTAS ....................................... 16

LLAMAR POR TELÉFONO 19

PROGRAMACIÓN DE LA DURACIÓN DE LOS MEMORÁNDUM

(MEMO) Y DE LOS MENSAJES EN ENTRADA .......................... 24

ESCUCHAR LOS MENSAJES EN ENTRADA Y LOS

MEMORÁNDUM .......................................................................... 24

BORRAR LOS MENSAJES Y LOS MEMORÁNDUM YA

ESCUCHADOS ........................................................................... 25

TRANSFERENCIA DE LOS MENSAJES Y LOS

MEMORÁNDUM A UN TELÉFONO A DISTANCIA ....................... 25

CONTROL A DISTANCIA DEL CONTESTADOR

AUTOMÁTICO ............................................................................. 26

FUNCIONES ESPECIALES DEL CONTESTADOR

AUTOMÁTICO ............................................................................. 26

IMPRESIÓN DE LOS PARÁMETROS DE CONFIGURACIÓN

DEL CONTESTADOR ................................................................. 28

OPERACIONES MÁS COMPLEJAS 29

OTRAS PREDISPOSICIONES ÚTILES PARA LA RECEPCIÓN... 29 OTRAS PREDISPOSICIONES ÚTILES PARA LA

TRANSMISIÓN ............................................................................ 32

TRANSMISIÓN/RECEPCIÓN DE UN ORIGINAL CON EL

MÉTODO DE SONDEO ............................................................... 34

PROBLEMAS Y SOLUCIONES 35

QUÉ SUCEDE SI FALTA LA CORRIENTE ................................... 35

QUÉ SUCEDE SI EL PAPEL O LA TINTA SE HAN AGOTADO ..... 35

TRANSMISIÓN CON RESULTADO NEGATIVO .......................... 35

PEQUEÑOS INCONVENIENTES ................................................ 35

CÓDIGOS DE ERROR ................................................................ 36

LLAMAR POR TELÉFONO CON MARCADO RÁPIDO ................ 19

LLAMAR POR TELÉFONO CON MARCADO ABREVIADO ......... 19

LLAMAR POR TELÉFONO MEDIANTE BÚSQUEDA EN LA

AGENDA TELEFÓNICA ............................................................... 19

LLAMAR OTRA VEZ UNO DE LOS 20 ÚLTIMOS NÚMEROS EN ENTRADA O UNO DE LOS 10 ÚLTIMOS NÚMEROS

LLAMADOS ................................................................................. 20

USO COMO COPIADORA 21

TIPOS DE ORIGINALES QUE PUEDES COPIAR ....................... 21

COPIADO .................................................................................... 21

PARA OBTENER UNA COPIA DE ÓPTIMA CALIDAD ................. 21

EL CONTESTADOR AUTOMÁTICO 22

LA CONSOLA PARA EL CONTESTADOR .................................... 22

MODIFICACIÓN O CANCELACIÓN DEL CÓDIGO DE ACCESO

AL CONTESTADOR AUTOMÁTICO ............................................ 22

LAS RESPUESTAS ..................................................................... 23

INDICACIONES Y MENSAJES .................................................... 37

OPERACIONES DE MANTENIMIENTO 39

SUSTITUCIÓN DE LA CABEZA DE IMPRESIÓN ........................ 39

RESTABLECIMIENTO DE LA CABEZA DE IMPRESIÓN Y

CONTROL DE LOS INYECTORES ............................................. 39

LIMPIEZA DE LOS CONTACTOS ELÉCTRICOS DE LA

CABEZA DE IMPRESIÓN ............................................................ 40

LIMPIEZA DEL LECTOR ÓPTICO ............................................... 40

LIMPIEZA DE LA CARROCERÍA ................................................. 40

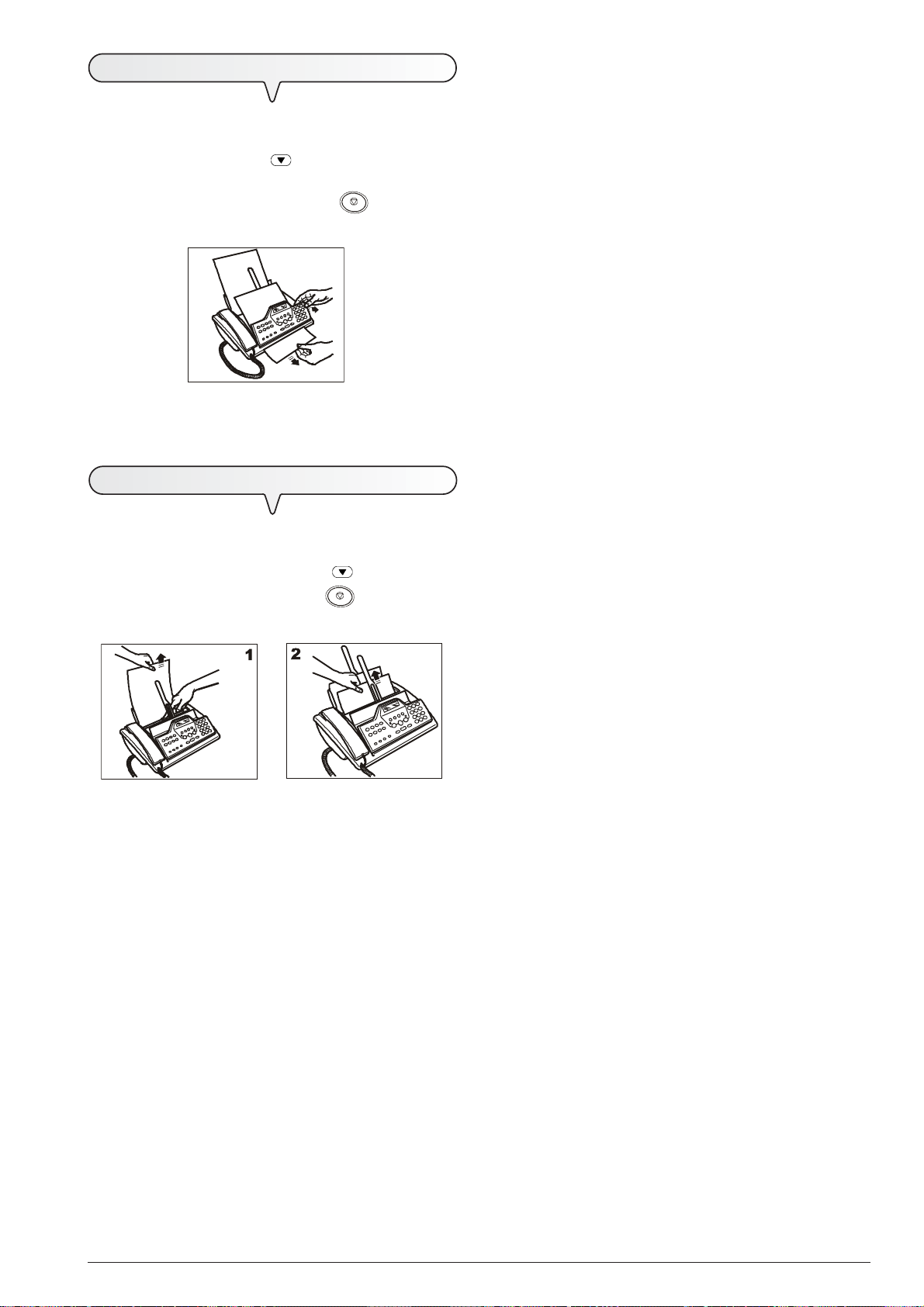

EXTRACCIÓN DE ORIGINALES ATASCADOS ........................... 41

EXTRACCIÓN DE HOJAS DE PAPEL ATASCADAS .................... 41

DATOS TÉCNICOS 42

ÍNDICE ALFABÉTICO 43

C

ÓMO CONSULTAR EL MANUAL

C

ONTENIDO DEL EMBALAJE

I

NTRODUCCIÓN

Este manual describe dos modelos de fax: el modelo base y el modelo con contestador automático integrado. Por lo tanto, cada vez que durante la explicación haya que diferenciar los dos modelos, aparecerá la indicación: "Modelo con contestador au-

tomático integrado" o "Modelo base".

N

OTAS SOBRE EL RECICLAJE AMBIENTAL

Este manual ha sido impreso usando papel reciclado, blanqueado sin cloro. El paquete de cartón y el envoltorio que protege el fax se han obtenido con material reciclado y, a su vez, pueden reciclarse. El plástico contenido en el embalaje y las piezas que forman el fax se pueden reciclar de acuerdo con las normas vigentes en su país en materia de reciclaje.

P

RECAUCIONES DE USO

• No trates nunca de reparar el fax si no lo sabes hacer: cuando se

saca la carrocería se corre el peligro de descargas eléctricas o de otros daños. Por lo tanto, es mejor dirigirse exclusivamente a personal técnico cualificado.

• Si no utilizas el fax por un periodo de tiempo prolongado, te

recomiendo desconectarlo de la toma de corriente: evitarás que disturbios accidentales o saltos de tensión lo puedan dañar.

• En caso de temporales, se recomienda desconectar el equipo de la toma de corriente y también de la línea telefónica, para evitar que se arruine.

• En caso de caída de tensión o de ausencia de alimentación, no

puedes llamar ni recibir llamadas telefónicas porque el teclado numérico está desactivado. Si no hay otra alternativa que el fax para realizar una llamada en estas condiciones, debes usar un teléfono de emergencia, del tipo homologado por el gestor de la red, que puedes conectar directamente al fax.

Además del fax y de este manual, el embalaje contiene:

• El cable de conexión a la línea telefónica

• El cable de alimentación eléctrica

• El enchufe telefónico (si está previsto)

• El paquete con una cabeza de impresión monocromática en el

equipo base

• El receptor telefónico

• La plantilla para nacionalizar la parte izquierda de la consola

operativa

• Lista de los Centros de Asistencia al Cliente

P

RECAUCIONES PARA LA INSTALACIÓN

• Colócalo sobre una superficie horizontal y estable, sin vibracio-

nes, para evitar caídas que podrían provocar daños, ya sea a las personas que al producto mismo.

• Consérvalo alejado de fuentes de agua o vapor, de fuentes de calor excesivo y de lugares polvorientos. No lo expongas a la luz directa del sol.

• Consérvalo lo suficientemente lejos de otros dispositivos eléctricos o electrónicos que podrían generar interferencias, como radios, televisores, etc.

• Por último, evita dejar alrededor del mismo libros, documentos u otros objetos que reduzcan el espacio necesario para la ventilación normal. Las condiciones ambientales ideales para su colocación son de 5°C a 35°C con una humedad del 15% al 85%.

• Deja espacio suficiente adelante de la ranura de salida de los originales transmitidos y copiados, para que no se caigan al piso.

1

O

PERACIONES PRELIMINARES

C

ONEXIÓN A LA LÍNEA TELEFÓNICA

Como la conexión a la línea telefónica del fax, del contestador automático, del teléfono adicional o de otros aparatos, está su-

bordinada a normas nacionales que varían de un país a otro, los esquemas que siguen ejemplifican algunas conexiones. No obstante, si en tu país la conexión a la línea telefónica

fuera distinta de las que se especifican en los esquemas, consulta las normas vigentes en el país de instalación del fax.

El fax está predispuesto para ser conectado a la línea teléfonica pública. Si deseas conectarlo a una línea privada y quieres también utilizarlo en la línea pública, lee más adelante "Configura-

ción del fax según las características de la línea".

C

ONEXIÓN DEL FAX

1. Coloca el fax sobre el lado derecho e introduce el conector del

cable de conexión a la línea telefónica en la toma "LINE" situada en la parte inferior del fax (ver los esquemas "caso 1", "caso 2" o "caso 3").

2. Coloca el conector o el enchufe (si está previsto) situados en el

otro extremo del cable en la toma (de pared) de conexión a la línea telefónica (ver los esquemas "caso 1", "caso 2" o "caso 3").

En caso de equipo telefónico de tomas múltiples, puedes conectar los aparatos de teléfono adicionales a una toma cualquiera de las que están disponibles, siempre que tu sistema sea un sistema de varias tomas en paralelo, es decir: si cuando alzas simultáneamente los auriculares de los aparatos telefónicos preexistentes el tono de línea está siempre presente.

Si el tono de línea no estuviera presente cuando alzas simultáneamente los auriculares de los aparatos telefónicos adicionales, significa que tienes un sistema de varias tomas en serie. En este caso, los aparatos telefónicos adicionales se deben conectar directamente al fax, como se explicó antes. Si esto no fuera posible, conecta el fax a la toma con menor prioridad.

(Conexión caso 2)

1. Coloca el conector o el enchufe (que cambia de un país a otro) del

(Conexión caso 3)

1. Coloca el enchufe del aparato adicional en la toma (de pared) de

aparato adicional en el enchufe-toma (ver el esquema correspondiente).

conexión a la línea telefónica (ver el esquema correspondiente).

Si lo deseas, mediante el adaptador correspondiente (como para la conexión del caso 1), puedes conectar otro aparato en la toma de conexión a la línea telefónica "EXT" del fax.

C

ONEXIÓN DE OTROS APARATOS (CONTESTADOR

,

AUTOMÁTICO

(Conexión caso 1)

1. Coloca el fax sobre el lado derecho y quita eventualmente la

pequeña cubierta que cubre la toma de conexión a la línea telefónica "EXT" del fax, luego introduce el conector del cable telefónico de los aparatos adicionales en dicha toma (ver el esquema correspondiente).

Si no puedes conectar el aparato adicional directamente en la toma "EXT", utiliza el adaptador correspondiente (que cambia de un país a otro).

C

ONEXIÓN CASO

F

AX

TELÉFONO DE EMERGENCIA, ETC

1

Tomas de conexión

.)

C

ABLE

A

T

B

OMAS (DE PARED) DE CONEXIÓN A LA LÍNEA TELEFÓNICA

B

T

ELÉFONO ADICIONAL U

APARATOS

OTROS

2

C

ONEXIÓN CASO

2

C

ABLE

T

OMAS (DE PARED) DE CONEXIÓN A LA LÍNEA TELEFÓNICA

F

AX

Tomas de conexión

T

ELÉFONO ADICIONAL U

APARATOS

OTROS

C

ONEXIÓN CASO

F

AX

3 (A

Tomas de conexión

LEMANIA

C

B

A

C

B

)

C

ABLE

A

T

OMAS (DE PARED) DE CONEXIÓN A LA LÍNEA TELEFÓNICA

B

T

ELÉFONO ADICIONAL U

APARATOS

OTROS

O

TROS APARATOS

C

ONEXIÓN CASO

F

AX

3 (A

Tomas de conexión

USTRIA

C

D

B

C

D

)

C

ABLE

A

T

OMAS (DE PARED) DE CONEXIÓN A LA LÍNEA TELEFÓNICA

B

T

ELÉFONO ADICIONAL U

APARATOS

OTROS

O

TROS APARATOS

C

D

B

C

D

3

C

ONEXIÓN DEL RECEPTOR TELEFÓNICO

C

ONFIGURACIÓN DEL IDIOMA Y DEL PAÍS

DESTINO

DE

+ En el visor aparece el idioma en el cual se mostrarán los

mensajes. Por ejemplo:

ENGLISH

/ Para seleccionar el idioma deseado. Por ejemplo:

1. Coloca el fax sobre el lado derecho, introduce el conector del cable del receptor en la toma indicada con el símbolo y fija el cable en la acanaladura correspondiente.

2. Coloca nuevamente el fax en su posición normal y pon el receptor en su alojamiento.

C

ONEXIÓN A LA RED DE ALIMENTACIÓN

1. Coloca el enchufe que se encuentra en un extremo del cable de alimentación eléctrica en la toma de la parte trasera del fax.

2. Luego coloca el enchufe que se encuentra en el otro extremo del cable en la toma de pared de la red de alimentación eléctrica.

del fax

Para confirmar la configuración. En el visor aparece el país

/ Para seleccionar. Por ejemplo:

NOTA

El fax quedará permanentemente conectado, listo para recibir y para transmitir documentos las 24 horas del día. Si quieres apagarlo, debes desconectar el enchufe del cable de alimentación de la toma de pared, ya que el fax no tiene interruptor de encendido.

S

ELECCIÓN DE ALGUNOS PARÁMETROS

SABLES PARA EL CORRECTO FUNCIONAMIENTO DEL FAX

Una vez conectado a la red de alimentación, el fax realiza automáticamente un breve test para controlar las funciones de sus componentes, en el visor aparecen los siguientes mensajes (casi siempre en inglés).

En el renglón superior:

AUTOMATIC

o, para los modelos con contestador automático integrado, aparece el número total de mensajes recibidos, en este caso "00".

AUTOMATIC 00

y alternándose en el renglón inferior:

CHECK PRINT HEAD

SET DATE/TIME

(

INDISPEN

)

-

ESPAÑOL

de destino. Por ejemplo:

EUROPA

ESPAÑA

Si tu país no se encuentra en la lista que presenta el visor, consulta la tabla que sigue:

PAÍS PAÍS A SELECCIONAR

Alemania DEUTSCHLAND Argentina AMERICA LATINA Australia NZL/AUSTRALIA Austria ÖSTERREICH Bélgica BELGIUM Brasil BRASIL Chile AMERICA LATINA China CHINA Colombia AMERICA LATINA Dinamarca DANMARK España ESPAÑA Finlandia FINLAND Francia FRANCE Grecia INTERNATIONAL Holanda HOLLAND Hong Kong SINGAPORE India INDIA Israel ISRAEL Italia ITALIA Luxemburgo BELGIUM Méjico AMERICA LATINA Noruega NORGE Nueva Zelandia NZL/AUSTRALIA Perú AMERICA LATINA Portugal PORTUGAL Resto del mundo INTERNATIONAL Singapur SINGAPORE Sudáfrica S. AFRICA Suecia SVERIGE Suiza SCHWEIZ Taiwan TAIWAN UK U.K. Uruguay AMERICA LATINA Venezuela AMERICA LATINA

NOTA

Para permitir el correcto funcionamiento del fax, es necesario seleccionar el idioma y el país.

4

Para confirmar la configuración.

Para completar el procedimiento.

C

ONFIGURACIÓN DE LA FECHA Y LA HORA

La primera vez que conectas el fax a la red de alimen- tación o cada vez que se produce una caída de corriente, debes configurar la fecha y la hora como se describe a

continuación. Una vez configuradas la fecha y la hora, siempre se pue-

den modificar: consulta más adelante "Modificación de la fecha y la hora".

En el visor aparece:

FECHA Y HORA

En el visor aparece:

FECHA: DD/MM/AA

/ Si quieres seleccionar un formato distinto del que se visualiza,

|/}

pulsa los botones

.

C

ARGA DEL PAPEL

En el visor aparece:

FORMATO HORA: 24 H

/ Si quieres seleccionar otro formato para la hora (12 ho-

|/}

.

ras), pulsa los botones

En el visor aparece:

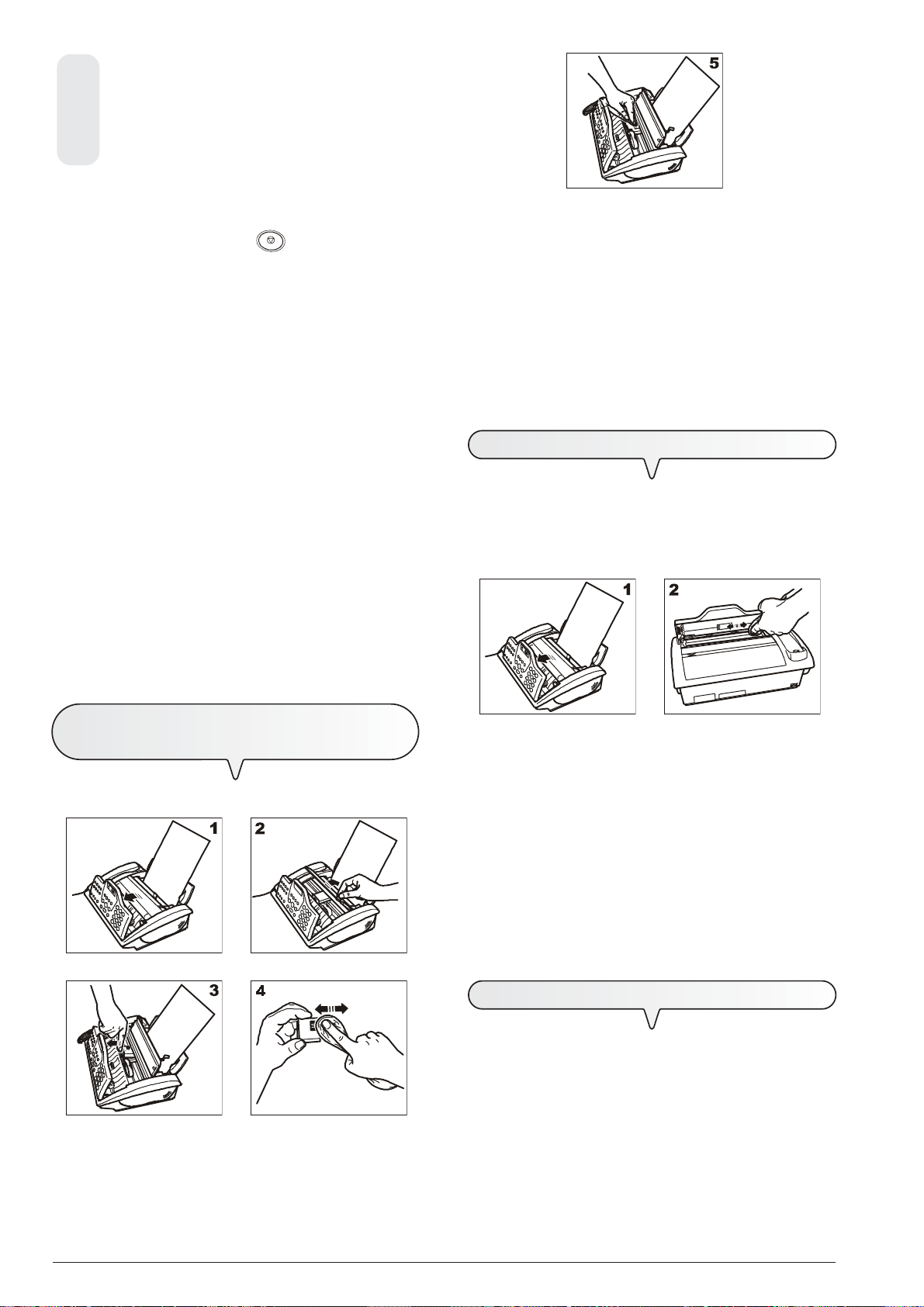

1. Alza la tapa del ASF colocando el dedo en la muesca situada en

2. Extrae completamente el soporte del papel y luego gíralo en po-

3 Toma las hojas por el borde superior, colócalas dejándolas "caer"

4. Empuja las hojas contra el borde izquierdo del ASF mediante la

DD/MM/AA HH:MM

25-03-03 11:23

Escribe nueva la fecha y la nueva hora (por ej. 26-03-03;

12:00). Cada vez que introduces una cifra, el cursor se desplaza hacia la siguiente.

DD/MM/AA HH:MM

26-03-03 12:00

/ Si quieres variar sólo algunas cifras, mueve el cursor so-

bre las mismas usando los botones posición las cifras exactas.

Para confirmar la configuración. El procedimiento de variación de la fecha ya se ha completado. La nueva fecha y la

nueva hora se actualizan automáticamente y se imprimen en cada una de las páginas transmitidas.

Para colocar nuevamente el fax en el estado de espera inicial. El estado de espera indica las condiciones de

inactividad en las que se encuentra el fax y es el estado a partir del cual es posible realizar las programaciones.

|/}

y escribe en super-

En el visor aparece:

nota

Si has elegido el formato de la hora en 12 horas, en el visor aparece la letra "p" (post meridiano) o la letra "a" (ante meridiano). Para pasar de una letra a la otra, coloca el cursor, usando los botones

el botón interrumpir la operación en curso, pulsa el botón

|/}

, debajo de la letra que debes modificar, y pulsa

. Si crees que has cometido un error o quieres

.

En el visor aparece:

/ Pulsa |/} hasta que aparezca el tamaño de papel desea-

el lado derecho del mismo.

sición vertical, como se indica en la figura.

en el ASF sin doblarlas y sin forzarlas.

palanca de regulación.

nota

Si agregas hojas en el ASF, ten la precaución de colocar las nuevas debajo y no encima de las que quedaban.

nota

Gracias a la memoria de la que está dotado, el fax puede recibir hasta un máximo de 28 páginas, incluso si no lo cargas de papel.

P

ARA COMPROBAR EL TAMAÑO DE IMPRESIÓN

EN EL

PREDISPUESTO

Después de haber regulado manualmente el alojamiento de alimentación de papel (ASF), para garantizar el co- rrecto funcionamiento del fax también debes comprobar que el tamaño de impresión configurado en el fax coincida con el tamaño de papel que estás por utilizar.

Hasta que en el visor aparezca:

do.

FAX

CONFIGURAC. FAX

FECHA Y HORA

PARAMETR.IMPRES.

FORMATO: A4

5

Para confirmar la configuración.

En el visor aparece:

AUTOMATICA COMPROB. CABEZAL

C

OLOCACIÓN DE LA CABEZA DE IMPRESIÓN

nota

Si después de haber colocado la cabeza aparece nuevamente el mensaje "COMPROB. CABEZAL", trata de extraer y de colocar nuevamente la cabeza, ejerciendo esta vez una mayor presión. Si el mensaje no desaparece, extrae la cabeza y limpia los contactos eléctricos de la misma y también los del carro de la cabeza, ver "Limpieza de los contac-

tos eléctricos de la cabeza de impresión", capitulo "Operaciones de mantenimiento".

La cabeza del equipo base te permite la impresión de hasta 80 páginas*. En cambio, las cabezas de repuesto, de mayor capaci-

dad permiten la impresión de hasta 450 páginas*. * Tomando come base el Test Chart ITU-TS n.1 (cobertura de

color negro del 3,8%).

P

CONTROL

Cuando se ha colocado la cabeza, el fax inicia el procedimiento de restablecimiento y control de los inyectores, que termina con:

Examina la muestra de impresión de la siguiente manera:

ROCEDIMIENTO AUTOMÁTICO DE RESTABLECIMIENTO Y

DE

LOS INYECTORES DE LA CABEZA DE IMPRESIÓN

• la impresión, en la hoja cargada automáticamente, de una

muestra de diagnóstico que contiene:

- una escala numerada, para el control del chorro de tinta

y de los circuitos eléctricos de los inyectores de la cabeza de impresión.

- un conjunto de gráfica y de texto, para evaluar la cali-

dad de impresión.

• la presencia en el visor del mensaje: "COMPROB. IMPRES.", "1=SALIR 0=REPET.".

• Controla que la escala numerada no presente interrupcio-

nes, que las zonas negras no contengan líneas blancas horizontales y que no estén desalineadas las líneas verticales: en estas condiciones, que confirman la correcta colo-

cación y el perfecto funcionamiento de la cabeza, define el valor 1. En el visor aparece "ALINEACION:SI". Pulsa el botón

para salir del procedimiento y colocar el fax nuevamente

en el estado de espera inicial.

• En cambio, si hay interrupciones o líneas blancas, configura 0 para repetir, sobre todo, la limpieza de los inyectores: si el examen de la nueva muestra de impresión sigue siendo poco satisfactorio, repite otra vez el procedimiento.

• Si hay una desalineación de líneas verticales, cuando se

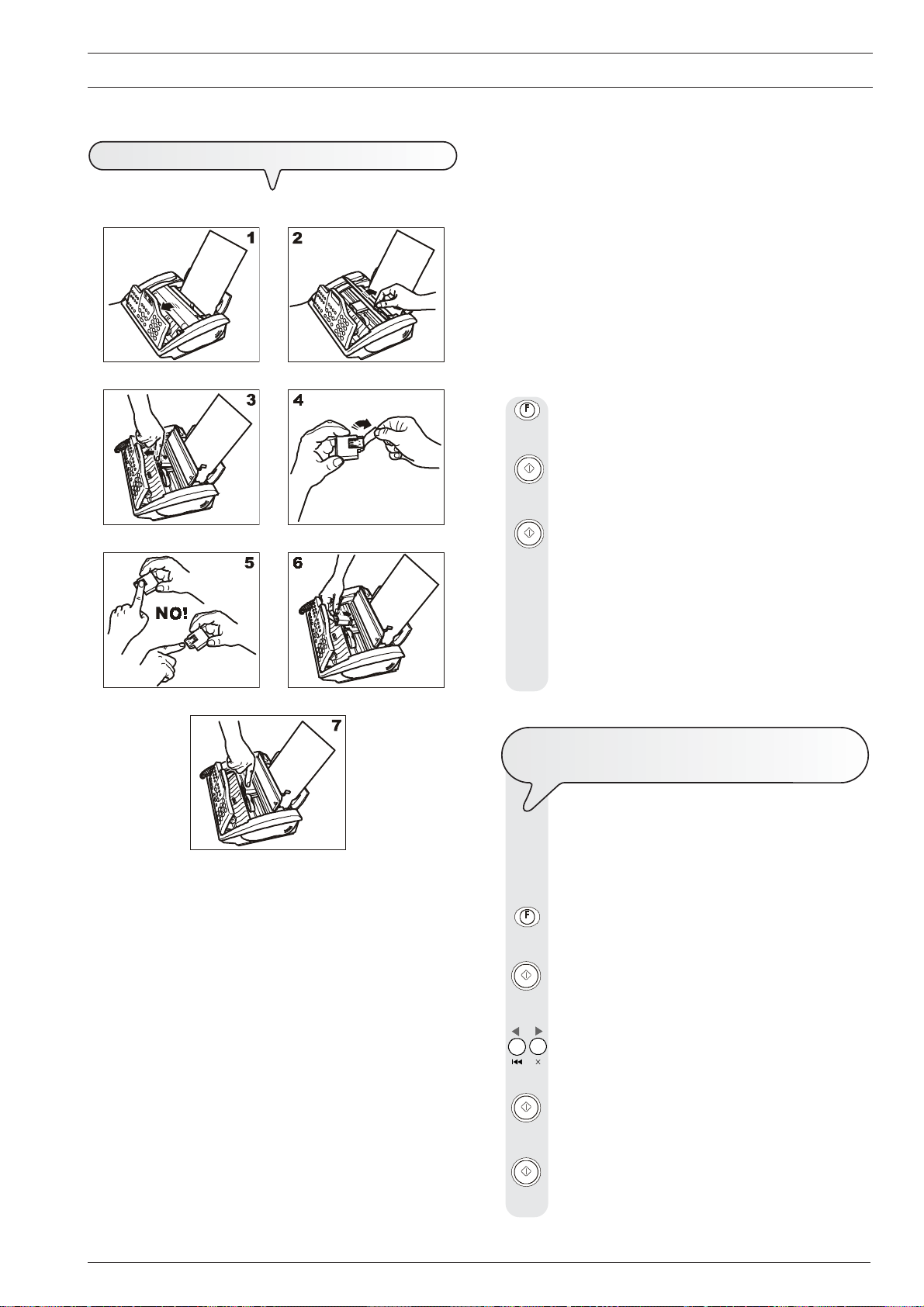

1. Gira la consola operativa, como lo indica la flecha.

2. Alza la tapa del alojamiento de la cabeza usando la palanca correspondiente, como se indica en la figura.

3. Extrae la cabeza de su paquete y, sujetándola por los dos lados, quita la película que protege los inyectores.

4. Evita tocar los inyectores y los contactos eléctricos.

5. Introduce la cabeza en su alojamiento con los contactos eléctricos hacia abajo.

6. Empuja la cabeza hasta sentir el clic que confirma que se ha introducido correctamente y cierra la tapa del alojamiento de la cabeza y la consola operativa.

nota

Después de haber agotado la cabeza del equipo base, recuerda que debes utilizar, sólo cabezas no recargables (monobloque).

|/}

.

, y

visualiza el mensaje "ALINEACION: SI", pulsa el botón El fax ejecutará un procedimiento de alineación de la cabeza

que termina con:

- la impresión, en una hoja cargada automáticamente, de las siguientes 10 muestras de alineación (cada una de ellas formada por una serie de líneas verticales) y la visualización del mensaje "XX". En donde "XX" es un valor de 00 a 19.

Si este valor no corresponde a la muestra de alineación correcta, define un valor (que puede ser un valor intermedio con relación a los que aparecen en la impresión) que represente la mejor solución de alineación usando los botones

luego pulsa el botón

.

6

El fax imprime un renglón de líneas verticales alineadas, para

C

R

confirmar la selección realizada, y luego vuelve automáticamente al estado de espera inicial.

AUTOMATICA 00

26-03-03 11:23

Para seleccionar cíclicamente los caracteres de cada bo-

IMPORTANTE

tón.

/ Para dejar un espacio vacío pulsa

Para introducir en tu nombre una serie de símbolos especiales, por ej. &.

|/}

.

Cuando la tinta en la cabeza está por agotarse, en el visor aparece:

TINTA AGOTADA

Al mismo tiempo el fax imprime automáticamente una hoja para avisarte que la tinta está por agotarse y que, en poco tiempo, deberás reemplazar la cabeza. En cambio, cuando la tinta se ha agotado, en el visor aparece:

FIN DE LA TINTA

Para sustituir la cabeza de impresión consulta el capítulo "Operaciones de mantenimiento".

Para comprar nuevas cabezas de impresión, ver los códigos que se encuentran en el final del manual.

M

ODIFICACIÓN DE LA FECHA Y LA HORA

Si la fecha y la hora que aparecen en el visor no son exactas, puedes modificarlas en cualquier momento.

Hasta que en el visor aparezca:

CONFIGURAC.FAX

Para confirmar la configuración. En el visor aparece:

FECHA Y HORA

A partir de este punto continúa el procedimiento como se describe en "Configuración de la fecha y la hora".

F

ALTAN SÓLO TU NOMBRE Y TU NÚMERO

FAX

DE

/ Si hay caracteres equivocados: coloca el cursor en el ca-

rácter errado usando las teclas sición el carácter exacto.

E

L

N

A

Para confirmar el nombre. En el visor aparece:

Para anular completamente el nombre.

Por ejemplo, para escribir el nombre "LARA":

Hasta seleccionar la letra "L".

Hasta seleccionar la letra "A".

Hasta seleccionar la letra "R".

Hasta seleccionar la letra "A".

|/}

y escribe en superpo-

NUMERO REMITENTE

Ahora escribe el número de fax como se indica a continuación:

C

ONFIGURACIÓN DEL NÚMERO DE FAX

En el visor aparece:

NUMERO REMITENTE

Introduce tu número de fax.

/ Para dejar un espacio vacío pulsa

Si has cometido un error, actúa de la misma manera que con la configuración de tu nombre.

Si para escribir el número deseas introducir el prefijo internacional, en lugar de los ceros pulsa la tecla *; en el visor aparece el signo +.

|/}

.

Una vez configurados, el nombre (máx. 16 caracteres) y el número (máx. 20 cifras) permanecerán invariados hasta que se cambien nuevamente, y aparecerán en cada página recibida por el fax del destinatario.

Hasta que en el visor aparezca:

Para confirmar el número de fax.

Para colocar el fax en el estado de espera inicial.

P

OSICIÓN DEL NOMBRE Y DEL NÚMERO DE FAX

INSTALACION

Las informaciones presentes en el encabezamiento del

En el visor aparece:

CONFIG.LINEA TEL

Hasta que en el visor aparezca:

NOMBRE REMITENTE

En el visor aparece:

NOMBRE REMITENTE

original que se transmite (nombre, número de fax, fecha y hora y número de páginas) pueden ser recibidas por el fax del destinatario fuera del área del texto y, por lo tanto, apenas debajo del borde superior de la hoja, o dentro del área del texto, levemente más abajo que en el caso anterior.

Tu fax está predispuesto para enviar estas informaciones en la zona interior del texto.

Cambio de la posición:

Hasta que en el visor aparezca:

CONFIGURAC. FAX

7

En el visor aparece:

Para confirmar tu elección.

FECHA Y HORA

En el visor aparece:

PARAMET.GENERAL.

Hasta que en el visor aparezca:

CABEC.:INT.TEXTO

/ Pulsa los botones |/} para seleccionar el parámetro alter-

nativo.

CABEC.:EXT.TEXTO

Para confirmar la configuración.

Para colocar el fax nuevamente en el estado de espera inicial.

C

ONFIGURACIÓN DEL FAX SEGÚN LAS

CARACTERÍSTICAS

C

ONEXIÓN DEL FAX A UNA LÍNEA PÚBLICA

DE LA

LÍNEA

Para colocar el fax nuevamente en el estado de espera inicial.

C

ONEXIÓN DEL FAX A UNA LÍNEA PRIVADA (PBX

Para conectar el fax a una línea privada y para poder utilizarlo también en una línea pública, debes:

• Seleccionar el parámetro "LIN.PRIVADA(PBX)".

• Adecuar el tipo de marcado (a tonos = multifrecuencia

o a impulsos = decádico) al utilizado por la central telefónica privada (centralita) que gestiona la línea a la que has conectado el fax. En caso de dudas sobre el tipo de marcado, pídele información al gestor de la red telefónica privada.

• Configurar el modo de salida (prefijo o flash) para acce-

der de la central telefónica privada (centralita) a la central telefónica pública.

• Adecuar el tipo de marcado (multifrecuencia o

decádico) al utilizado por la central telefónica pública. Hasta que en el visor aparezca:

)

INSTALACION

En el visor aparece:

El fax ya está predispuesto para ser conectado a una línea pública. De todas maneras, es siempre una buena costumbre controlar que:

• El parámetro "LIN.PUBL. (PSTN)" esté seleccionado.

• La elección del tipo de marcado (a tonos = multifrecuencia o a impulsos = decádico) corresponda a la central telefónica pública que gestiona la línea a la que has conectado el fax. En caso de dudas sobre el tipo de marcado, pídele información al gestor de la red telefónica pública.

Hasta que en el visor aparezca:

INSTALACION

En el visor aparece:

CONFIG.LINEA TEL

En el visor aparece:

LIN.PUBL. (PSTN)

/ Si el fax estuviera predispuesto para la conexión a la "Lí-

|/}

para seleccionar la

nea privada", pulsa los botones conexión a la línea "pública".

Para confirmar tu elección. En el visor aparece:

MARC.PSTN: TONOS

/ Pulsa los botones |/} para visualizar el otro tipo de mar-

cado:

MARC.PSTN:DECAD.

CONFIG.LINEA TEL

En el visor aparece:

LIN.PUBL. (PSTN)

/ Pulsa los botones |/} para visualizar la otra opción dispo-

nible:

LIN.PRIVADA(PBX)

En el visor aparece:

MARC. PBX: TONOS

/ Pulsa los botones |/} para visualizar el otro tipo de marcado:

MARC.PBX: DECAD.

Para confirmar tu elección.

LINEA EXT. PREF.

/ Pulsa los botones |/} para visualizar la otra opción dispo-

nible, "LINEA EXT.:FLASH", o pasa directamente al punto siguiente, si deseas confirmar el modo de salida "LINEA EXT. PREF.".

Si has confirmado, pulsando el botón salida "LINEA EXT. PREF.", el fax te pide que escribas el

número correspondiente al prefijo (máx. 3 cifras).

En el visor aparece:

, el modo de

MARC.PSTN: TONOS

8

/ Pulsa los botones |/} para visualizar el otro tipo de mar-

cado:

MARC.PSTN:DECAD.

Para confirmar la configuración.

Para colocar el fax nuevamente en el estado de espera inicial.

nota

Cuando hayas confirmado el modo que usará el fax para acceder a la línea pública, luego será suficiente pulsar el

botón del comunicante) para acceder a ella. En el visor aparece

una "E" (externo).

M

ODIFICAR TRANSITORIAMENTE EL TIPO DE MARCADO

Si el fax está predispuesto para el marcado a impulsos (decádico) y quieres predisponerlo para el marcado a tonos (multifrecuencia):

Pulsa el botón ro de fax o de teléfono, para modificar transitoriamente el tipo de

marcado. Al final de la transmisión, el fax restablece siempre el tipo de marcado para el cual estaba predispuesto.

(antes de marcar el número de fax o de teléfono

, antes de marcar o durante el marcado del núme-

9
