Návod k obsluze

Před

použitím

Základní

Příprava tiskárny na tisk

Nastavení

Tisk

Základní

operace se zařízením

Příloha

Pro9541WT

Rejstřík

Tento návod popisuje opatření pro bezpečné používání výrobku. Tuto příručku si před použitím správně přečtěte a výrobek používejte správně a bezpečně.

Manuální kongurace



Tento výrobek se dodává s následujícími uživatelskými příručkami. Elektronická příručka je uložena na disku „DVD-ROM s programy“.

Krok

Nejprve si přečtěte toto

Otevření krabice a instalace tiskárny

Návod na nastavení

Tato příručka používá k vysvětlení postupů od otevření krabice po instalaci obrázky. Pro příručku pokročilého nastavení viz „Základní “.

Příprava tiskárny na tisk

Základní (Tento návod)

Tato příručka popisuje doporučení pro bezpečné použití zařízení. Před použitím si jej přečtěte. Dále obsahuje popisy postupů od instalace zařízení až po první tisk. Funkce zařízení jsou popsány v příloze.

• Kontrola výrobku

• Označení částí a funkcí

• Využívání zařízení na maximum

• Instalace zařízení

• Zapnutí a vypnutí napájení

• Zkušební tisk z tiskárny

• Připojení k počítači

• Papír

• Tisk

• Vysunování papíru

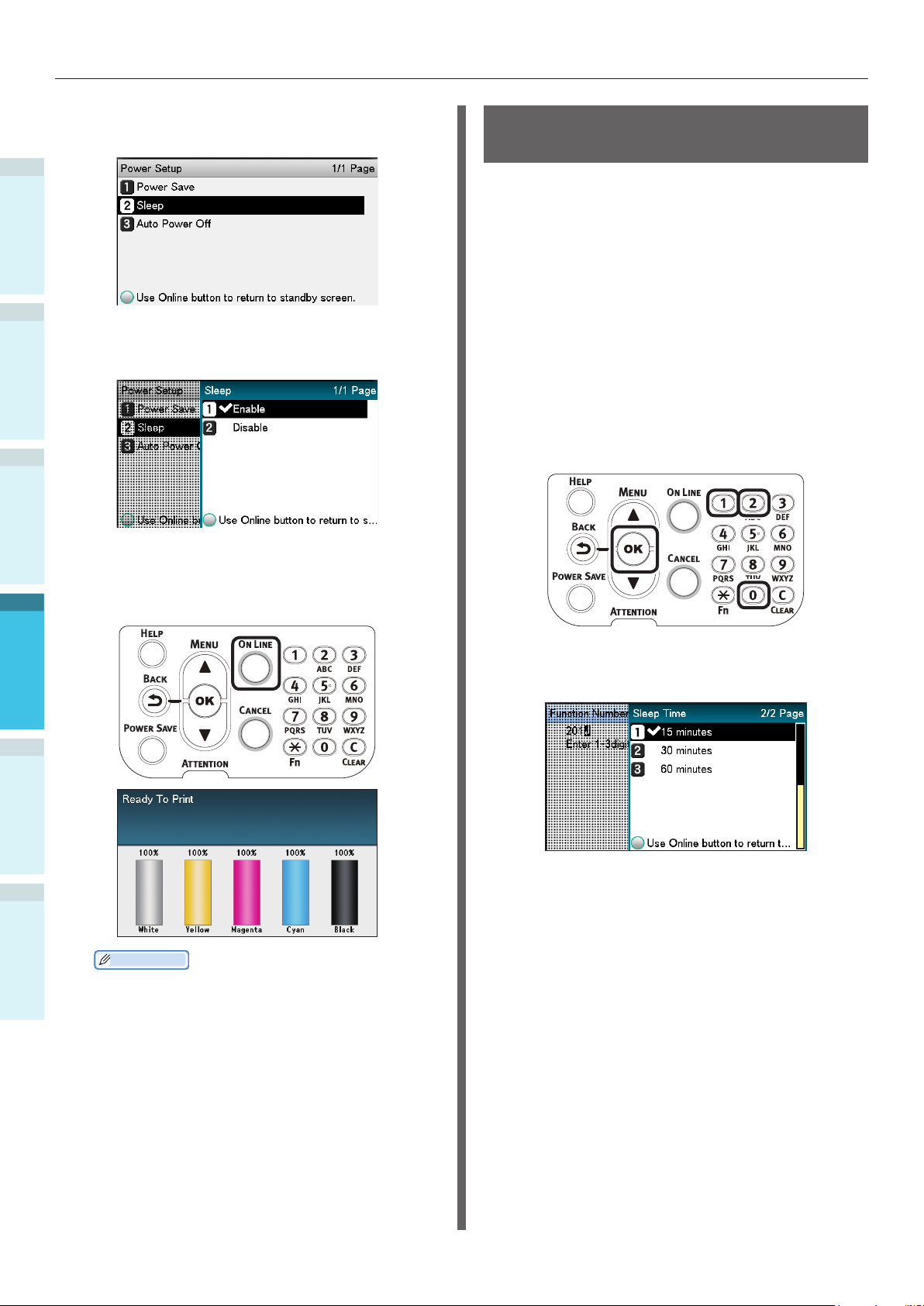

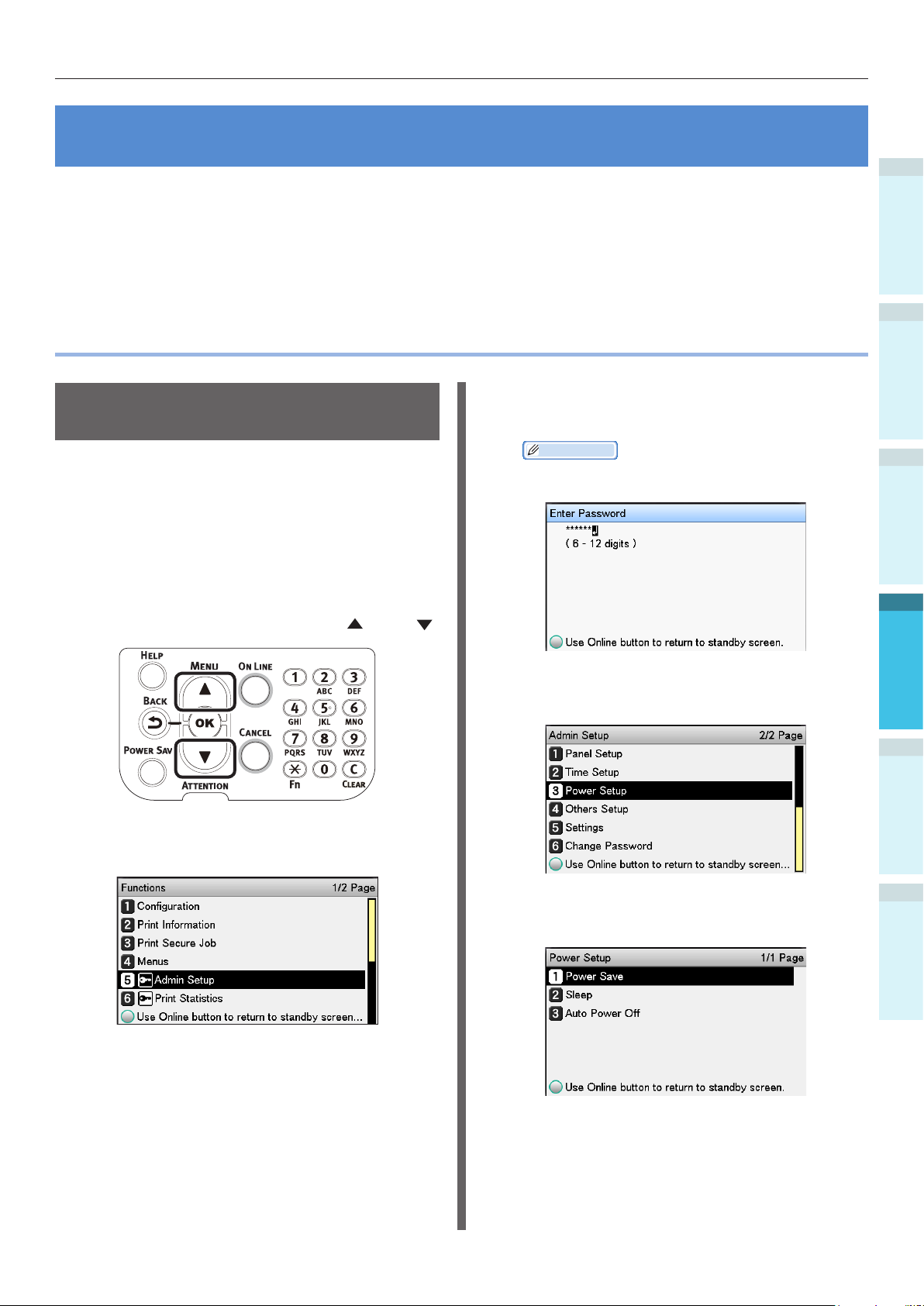

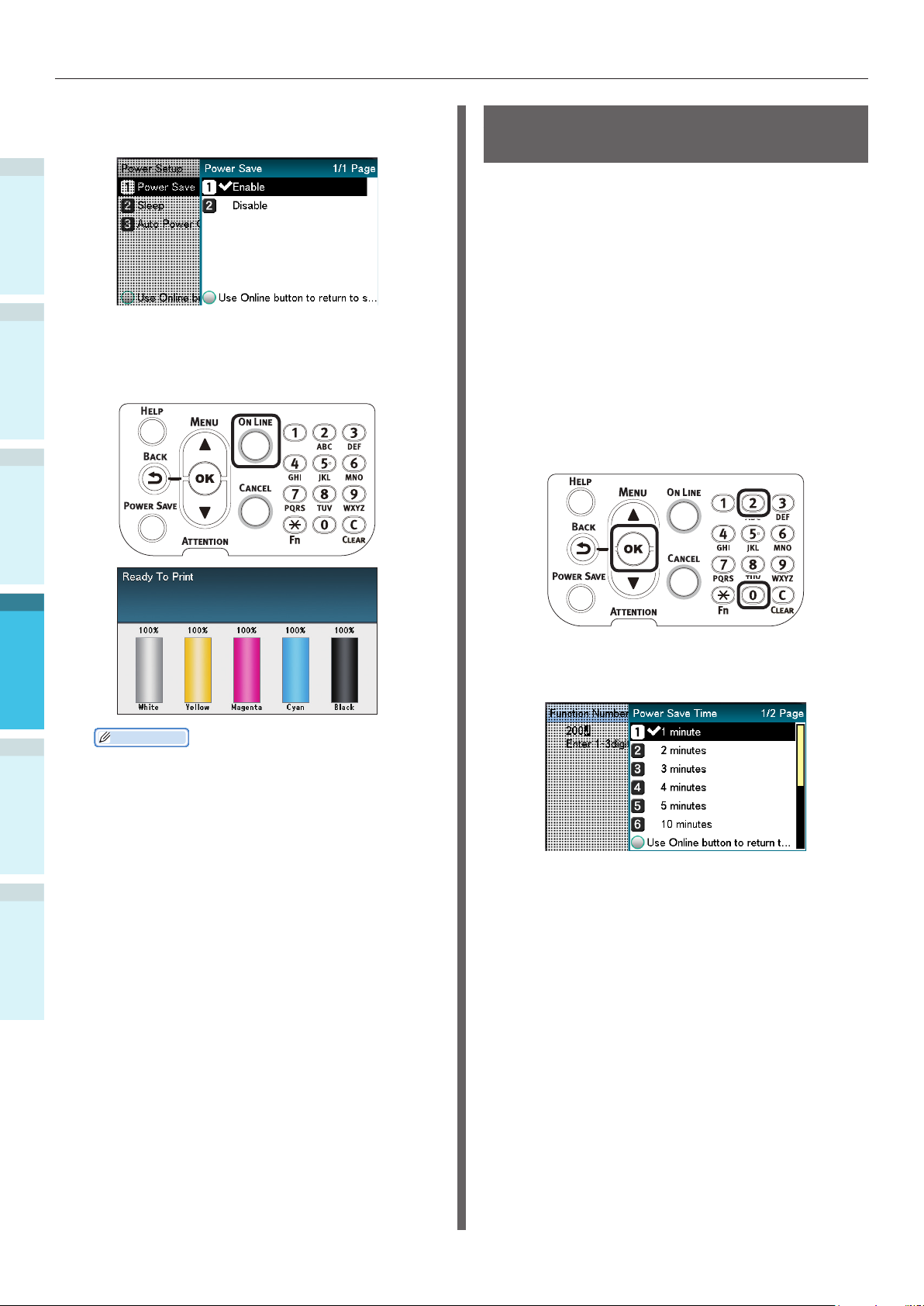

• Nastavení úsporného režimu

• Nastavení automatického vypnutí

• Nastavení kvality tisku, zbývajícího spotřebního materiálu, zbývající doby údržby zařízení a zbývající provozní životnosti

• Zrušení tiskové úlohy

• Přidání tiskáren využívajících LPD protokolů (TCP/IP)

•

Tabulka položek nabídky ovládacích panelů

• Základní postupy systému Windows

• Technické údaje tiskárny

Krok

Přečtěte si podle potřeby i tyto další příručky

Vyzkoušejte si používání různých funkcí

Pokročilý

Tato příručka vysvětluje různé způsoby tisku na papír a jak použít užitečné funkce. Díky ní můžete optimalizovat tiskové prostředí nebo upravovat barvy atd. pomocí přiloženého pomocného softwaru. Dále tato příručka vysvětluje položky, které lze nastavit z ovládacích panelů, a nastavení sítě.

Přečtěte si body, kterým nerozumíte, nebo které potřebujete k údržbě

Návod k odstraňování potíží/ každodenní údržbě

Tento návod objasňuje postupy při zaseknutí papíru a odstraňování potíží, když se zobrazí chybová zpráva. Tento návod objasňuje i každodenní údržbu, jako jak vyměnit spotřební materiál a jednotky pro údržbu, jak provádět čištění atd.

Samostatná příručka pro objem přímé barvy

Tato příručka vysvětluje, jak zkontrolovat ovladače tiskárny a jak tisknout s použitím přímých barev. Před použitím si jej přečtěte.

• Užitečné funkce tisku

• Úprava barvy

•

Použití pomocných softwarových nástrojů

• Nastavení sítě

•

Kontrola a změna nastavení

tiskárnypoužitím ovládacího panelu

• Odstraňování potíží

• Údržba

•

Spotřební materiál, produkty na údržbu,

možnosti, server pro správu barev, atd.

• Napájení ovládacího panelu

• Instalace ovladačů tiskárny

• Tabulka funkcí ovladačů tiskárny

• Tisk na malý papír

• Tisk na průhlednou fólii

•

Specifikace a tisk toneru přímé barvy

s použitím aplikací

• Doladění bílé

- 2 -

Informace o návodu

VÝSTRAHA

UPOZORNĚNÍ



Symboly

Poznámka

Jde o upozornění a omezení pro správnou funkci zařízení. Před použitím si je přečtěte, abyste předešli nedorozumění.

Další informace

Znalost informací před použitím zařízení je užitečná a může být vhodná i pro budoucí použití. Doporučujeme si přečíst.

Odkaz

Toto jsou stránky s odkazy. Po jejich pročtení se dozvíte podrobné a vhodné informace.

Nesprávná manipulace z důvodu nedodržení těchto informací může způsobit smrt nebo vážné zranění.

Nesprávná manipulace z důvodu nedodržení těchto informací může způsobit zranění osob.

Klávesy, tlačítka a symboly

Tato kapitola popisuje následující klávesy, tlačítka a symboly.

Nápis Vysvětlivky

Tlačítka ovládacího panelu a číselná klávesnice jsou popsány níže.

Např.:

Tlačítko [OK] Tlačítko [Zpět]

[ ] Tlačítko/klávesa

Klávesa [Fn] Klávesa [Smazat]

Označuje klávesnici počítače.

[ ]

„ “

> Popisuje úroveň nabídky zařízení nebo počítače.

Popisuje jméno nabídky na panelu s tekutými krystaly. Popisuje nabídky počítače, okna a názvy dialogového rámečku.

Popisuje zprávy a zadávaný text zobrazovaný na panelu s tekutými

krystaly.

Popisuje názvy souborů a obrazovek na počítači. Popisuje titul odkazu.

- 3 -

Ilustrace

Obrazovky

Ilustrace zařízení použité zde znázorňují model Pro9541WT, pokud není uvedeno jinak.

Ilustrace se mohou lišit od skutečného výrobku.

Snímky ovládacího panelu a počítače zde použité jsou jen příklady. Snímky se mohou lišit od skutečných výrobků a obrazovek.

- 4 -

Popisy

V této příručce jsou používány následující popisy.

Pro9541WT → Pro9541 Operační systém Microsoft

Operační systém Microsoft Mac OS X 10.10.5 nebo novější → Mac OS X

Příručky dodávané se zařízením používají jako příklad systém Windows 10 v případě systému Windows a systém OS X 10.13 v případě systému Mac OS X, není-li uvedeno jinak.

V závislosti na používaném OS a modelu se mohou lišit údaje v tomto návodu.

Windows® 10 64bitová verze → Windows 10 (64bitová verze)

Windows® 10 → Windows 10

- 5 -

Záruční informace pro výrobek



Vyvinuli jsme maximální úsilí, aby informace uvedené v tomto dokumentu byly úplné, přesné a aktuální. Výrobce neodpovídá za důsledky chyb, které nemůže ovlivnit. Výrobce také nezaručuje, že změny v software a vybavení vyrobeném jinými výrobci a zmíněném v tomto návodu k obsluze neovlivní platnost informací v ní uvedených. Zmínky o softwarových produktech vyrobených jinými společnostmi neznamenají nutně jejich doporučení výrobcem.

I když bylo vyvinuto odpovídající úsilí, aby tento dokument byl tak přesný a užitečný jak je to možné, nedáváme žádnou záruku, ať přímou tak nepřímo vyjádřenou, ohledně přesnosti a úplnosti zde uvedených informací.

Všechna práva vyhrazena společností Oki Electric Industry Co., Ltd. Uživatel nesmí kopírovat, přenášet, překládat apod. obsah této příručky bez povolení. Před prováděním libovolné z výše uvedených činností musí uživatel získat písemné schválení společnosti Oki Electric Industry Co., Ltd.

© 2018 Oki Electric Industry Co., Ltd. OKI je registrovaná obchodní známka společnosti Oki Electric Industry Co., Ltd. Energy Star je ochranná známka agentury United States Enviromental Protection Agency. Microsoft, Windows, Windows Server a Windows Vista jsou registrované obchodní známky společnosti

Microsoft Corporation. Apple, Macintosh, Mac a MacOS jsou registrované obchodní známky Apple Inc. Názvy jiných výrobků a jiné obchodní značky jsou registrované ochranné známky příslušných vlastníků.

Tento výrobek splňuje podmínky směrnic Rady 2014/30/EU (EMC), 2014/35/EU (LVD), 2014/53/EU (RED), 2009/125/EC (ErP) a 2011/65/EU (RoHS), ve znění pozdějších předpisů, o sbližování právních předpisů členských států týkajících se elektromagnetické kompatibility, nízkonapěťových, rozhlasových nebo telekomunikačních zařízení a výrobků spotřebovávajících energii a o omezení použití určitých nebezpečných látek v elektrických a elektronických zařízeních.

Při hodnocení, zda tento výrobek splňuje požadavky shody se směrnicí o elektromagnetické kompatibilitě 2014/30/EU, při a hodnocení jiných kongurací, které by mohly mít na tuto shodu vliv, byly použity následující kabely.

typ kabelu

Napájení 1,8

USB 5,0 LAN 15,0

délka

(v metrech)

jádro stínění

- 6 -

První pomoc



S tonerovým práškem zacházejte opatrně:

V případě spolknutí podejte menší množství studené vody a vyhledejte lékařskou pomoc. NEPOKOUŠEJTE SE vyvolat zvracení.

V případě vdechnutí přemístěte postiženého ven na čerstvý vzduch. Poté vyhledejte lékařskou pomoc.

V případě zasažení očí je vyplachujte velkým množstvím vody po dobu alespoň 15 minut a držte při tom oční víčka stále otevřená. Poté vyhledejte lékařskou pomoc.

Rozsypaný prášek omyjte studenou vodou a mýdlem, abyste snížili riziko znečištění pokožky nebo oblečení.

Informace o životním prostředí



- 7 -

Pro vaši bezpečnost



Před použitím výrobku si pro vlastní bezpečnost přečtěte návod k obsluze.

Upozornění týkající se bezpečnosti

VÝSTRAHA

UPOZORNĚNÍ

Výstraha obsahuje dodatečné informace, jejichž ignorováním uživatel riskuje zranění.

Upozornění poskytuje dodatečné informace, jejichž ignorování může vést k chybnému fungování nebo poškození zařízení.

Všeobecná upozornění

Nedotýkejte se

bezpečnostního vypínače uvnitř přístroje. V případě přepětí byste totiž mohli utrpět zásah elektrickým proudem. Zároveň se některé součásti přístroje otáčejí, což by mohlo přivodit poranění.

V případě, že se do vnitřních částí přístroje dostane tekutina jako například voda, vytáhněte zástrčku napájecího kabelu ze zásuvky a spojte se s centrem zákaznických služeb. V opačném případě může vniknout požár.

V případě, že přístroj spadl nebo má poškozený kryt, vytáhněte zástrčku napájecího kabelu ze zásuvky a spojte se s centrem zákaznických služeb. Nesplnění tohoto pokynu může mít za následek zásah elektrickým proudem či požár vedoucí ke zranění osob.

Nevkládejte žádné předměty do výdechového otvoru. Mohou mít za následek zásah elektrickým proudem či požár vedoucí ke zranění osob.

Nevhazujte tonerové kazety ani kazety s obrazovým válcem do ohně. Může mít za následek výbuch tonerového prachu a způsobit popáleniny.

VÝSTRAHA

V blízkosti přístroje nepoužívejte hořlavé spreje. Mohli byste tím totiž způsobit požár, neboť v přístroji je součást, která se silně zahřívá.

V případě, že do přístroje spadnou cizí předměty jako například kancelářské svorky, vytáhněte zástrčku napájecího kabelu ze zásuvky a spadené předměty vyjměte. Nesplnění tohoto pokynu může mít za následek zásah elektrickým proudem či požár vedoucí ke zranění osob.

Pravidelně odpojujte napájecí kabel a očistěte kolíky zástrčky a prostor mezi nimi. Pokud zůstane zástrčka v zásuvce příliš dlouho, zapráší se prostor mezi kolíky, zástrčka může zkratovat a tím případně způsobit požár.

Neodkládejte na přístroj nádoby s tekutinami jako například s vodou. Mohou mít za následek zásah elektrickým proudem či požár vedoucí ke zranění osob.

Nepoužívejte napájecí kabel, zemnící drát nebo napájení elektrickým proudem o jiných parametrech než je uvedeno v tomto návodu k obsluze. Může mít za následek vznik požáru.

V případě, že je kryt přístroje nezvykle horký, z přístroje se kouří, vydává podezřelý zápach nebo se z něj linou podezřelé zvuky, vytáhněte zástrčku napájecího kabelu ze zásuvky a spojte se s centrem zákaznických služeb. V opačném případě může vniknout požár.

Neprovozujte či nerozebírejte přístroj jinak, než je popsáno v návodu k obsluze. Mohou mít za následek zásah elektrickým proudem či požár vedoucí ke zranění osob.

Neluxujte rozsypaný toner. Při luxování by se rozsypaný tonerový prášek mohl vznítit od jisker mezi elektrickými kontakty. Tonerový prášek vysypaný na podlahu by se měl setřít mokrým hadrem.

Po otevření krytu přístroje se nedotýkejte xační jednotk, ani žádné další vnitřní části. Může mít za následek popáleniny.

Správná funkčnost UPS (záložních zdrojů energie) a konvertorů proudu není zaručena. Nepoužívejte záložní zdroje energie nebo konvertory proudu. Může mít za následek vznik požáru.

UPOZORNĚNÍ

V případě, že je přístroj zapnutý a probíhá tisk, nepřibližujte se k výstupnímu zásobníku. Může mít za následek zranění.

Obrazový válec ani tonerovou kazetu nerozebírejte ani násilně neotevírejte. Může dojít k rozsypání toneru, který mohou lidé vdechnout, nebo může znečistit oblečení a ruce.

- 8 -

Nedotýkejte se poškozeného displeje s tekutými krystaly. Pokud se tekutina (tekuté krystaly) rozlitá z poškozeného displeje dostane do očí nebo do úst, vypláchněte je velkým množstvím vody. V případě nutnosti se řiďte pokyny lékaře.

Obsah

Manuální kongurace ...............................................................................2

Obsah

Informace o návodu

Symboly .................................................................................................................. 3

Klávesy, tlačítka a symboly Ilustrace Obrazovky Popisy

.................................................................................................................. 4

............................................................................................................... 4

..................................................................................................................... 5

................................................................................3

........................................................................................ 3

Záruční informace pro výrobek .................................................................6

První pomoc Informace o životním prostředí Pro vaši bezpečnost

Upozornění týkající se bezpečnosti .........................................................................................8

Všeobecná upozornění

...........................................................................................7

.................................................................7

.................................................................................8

.........................................................................................................8

Proveditelné s Pro9541WT ...................................................................... 13

1. Před použitím ...................................................................... 17

Kontrola výrobku ..................................................................................17

Kontrola obsahu balení ............................................................................................ 17

Označení částí a funkcí ..........................................................................18

Hlavní jednotka ...................................................................................................... 18

Přední/pravá strana ...........................................................................................................18

Zadní/levá strana

Vnitřek tiskárny ...................................................................................................... 20

Přední strana .................................................................................................................... 20

Vnitřek vpravo Levá strana Rozhraní

Ovládací panel ........................................................................................................ 24

Vlastnosti hlavního ovládacího panelu ..................................................................................25

Vzhled ovládacího panelu Nastavování jasu ovládacího panelu

Použití číslicové klávesnice..................................................................................................29

Tabulka čísel funkce

..........................................................................................................................23

.............................................................................................................. 19

.................................................................................................................. 21

......................................................................................................................22

...................................................................................................25

..................................................................................... 28

........................................................................................................... 30

Používání zařízení na maximum ..............................................................31

Možnosti ................................................................................................................ 31

Server správy barev

................................................................................................ 32

- 9 -

Obsah

2. Nastavení ............................................................................ 33

Instalace zařízení ..................................................................................33

Podmínky instalace ................................................................................................. 33

Instalační proces .................................................................................................... 36

Otevírání balení a instalace ...................................................................................... 36

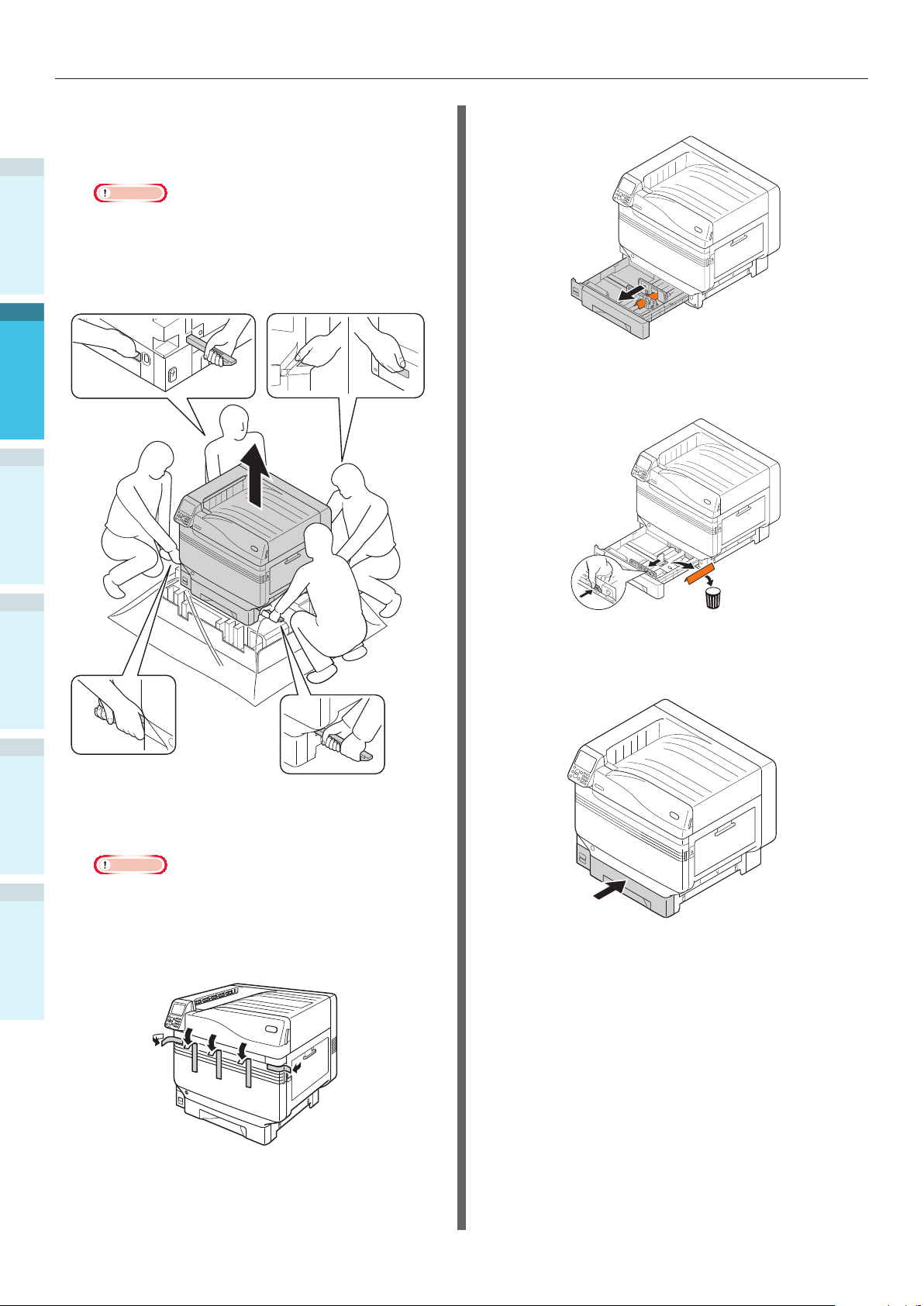

Otevření obalu a přesouvání zařízení ....................................................................................36

Montáž spotřebního materiálu ............................................................................................. 39

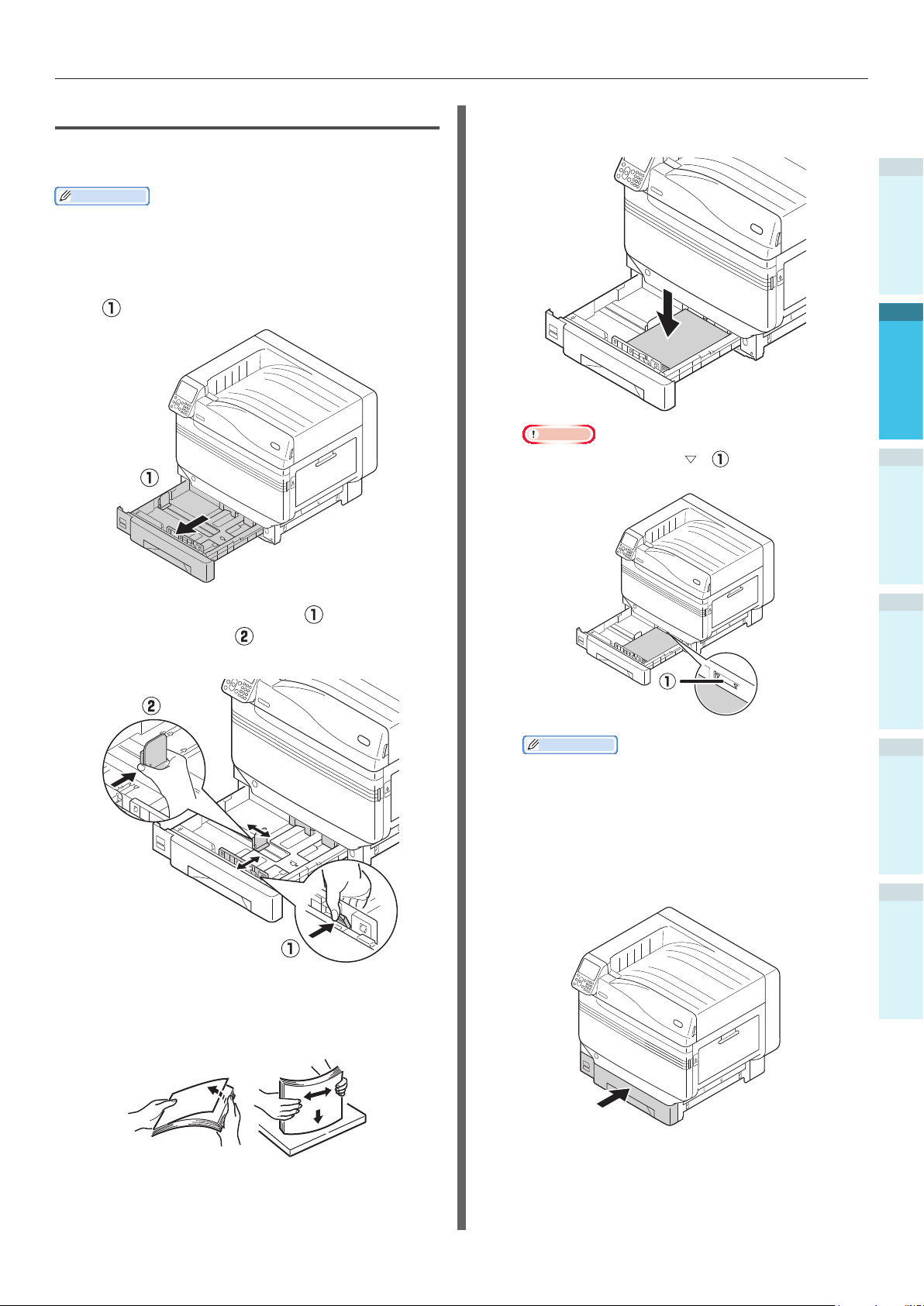

Nastavení papíru ...............................................................................................................43

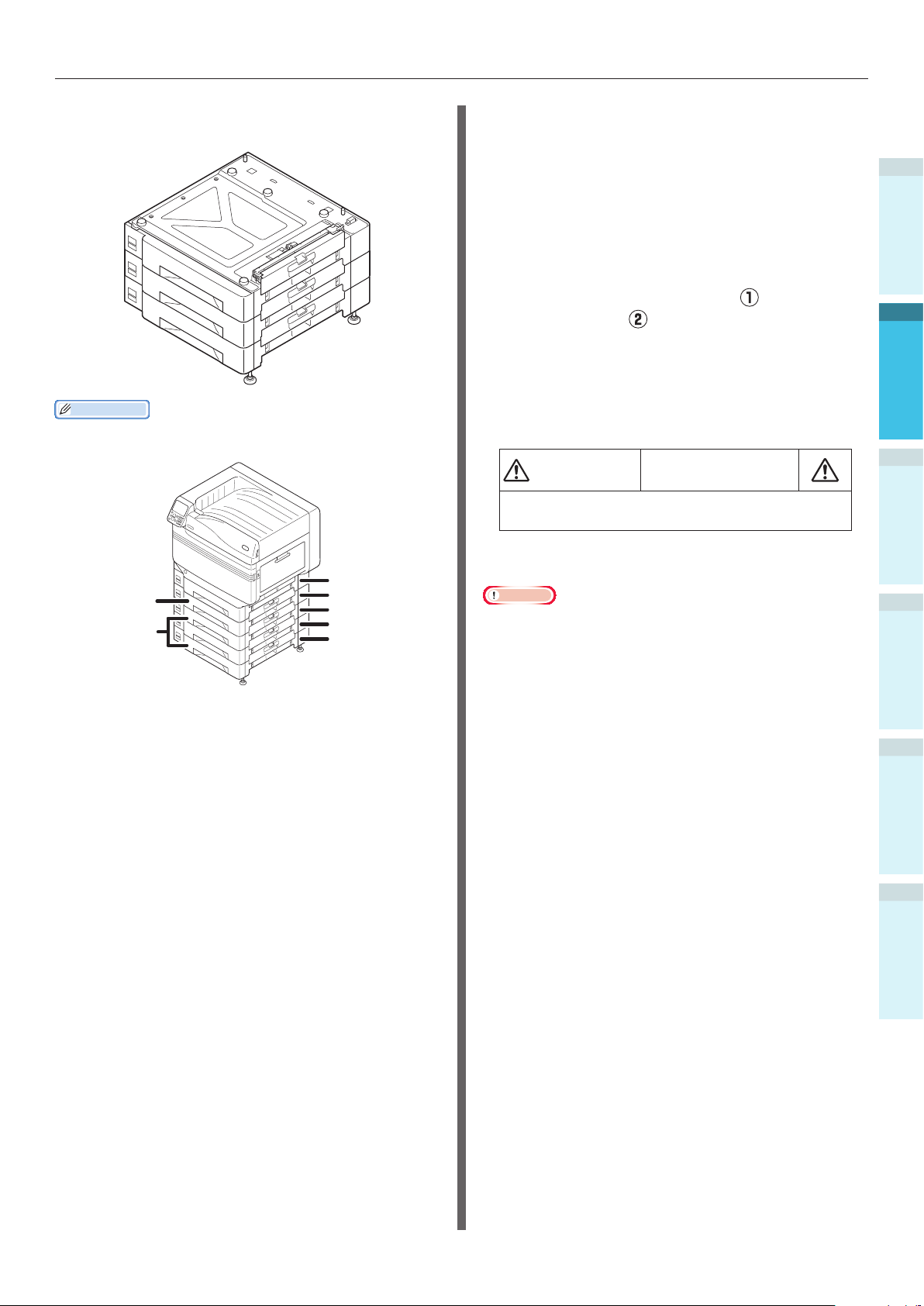

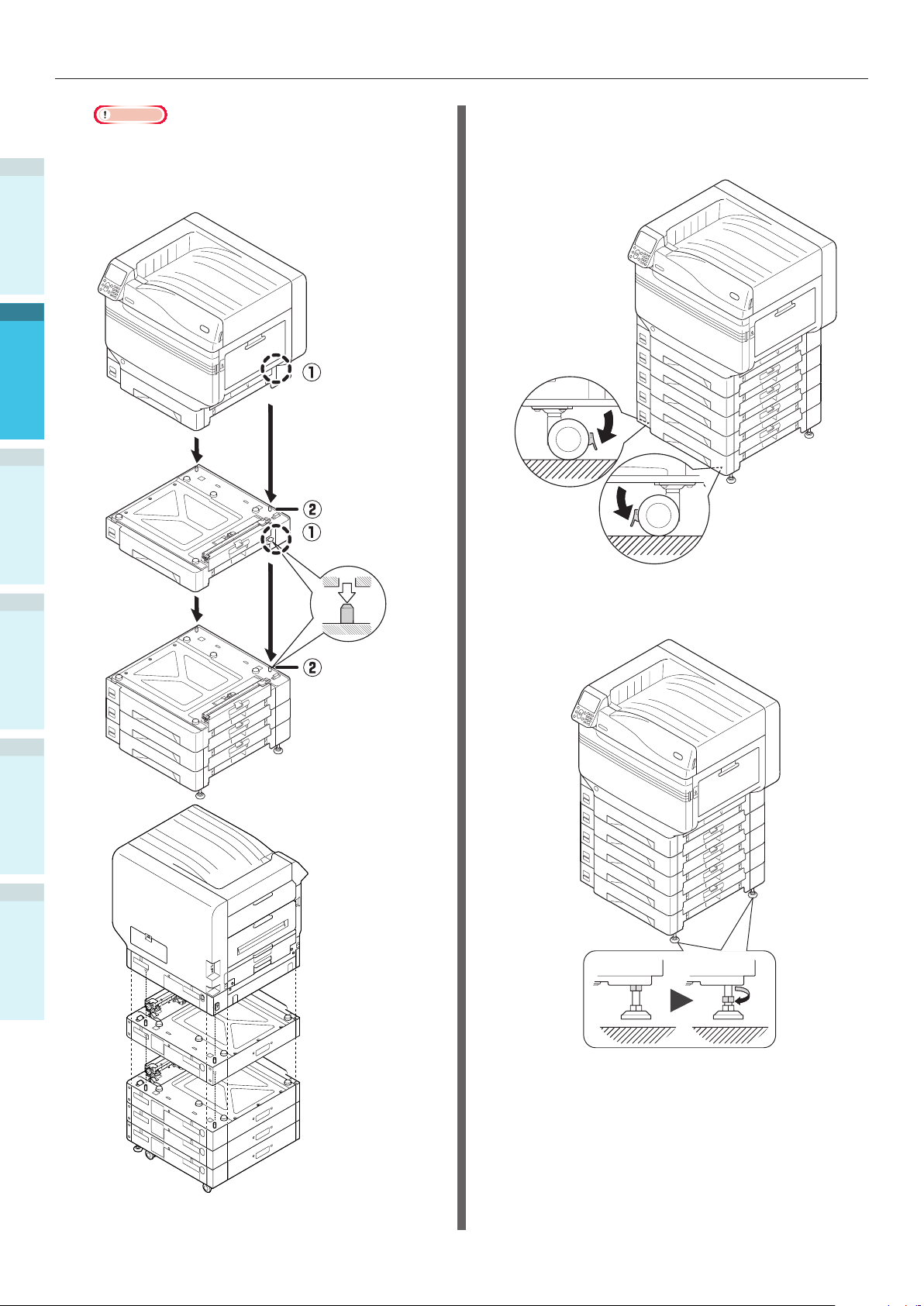

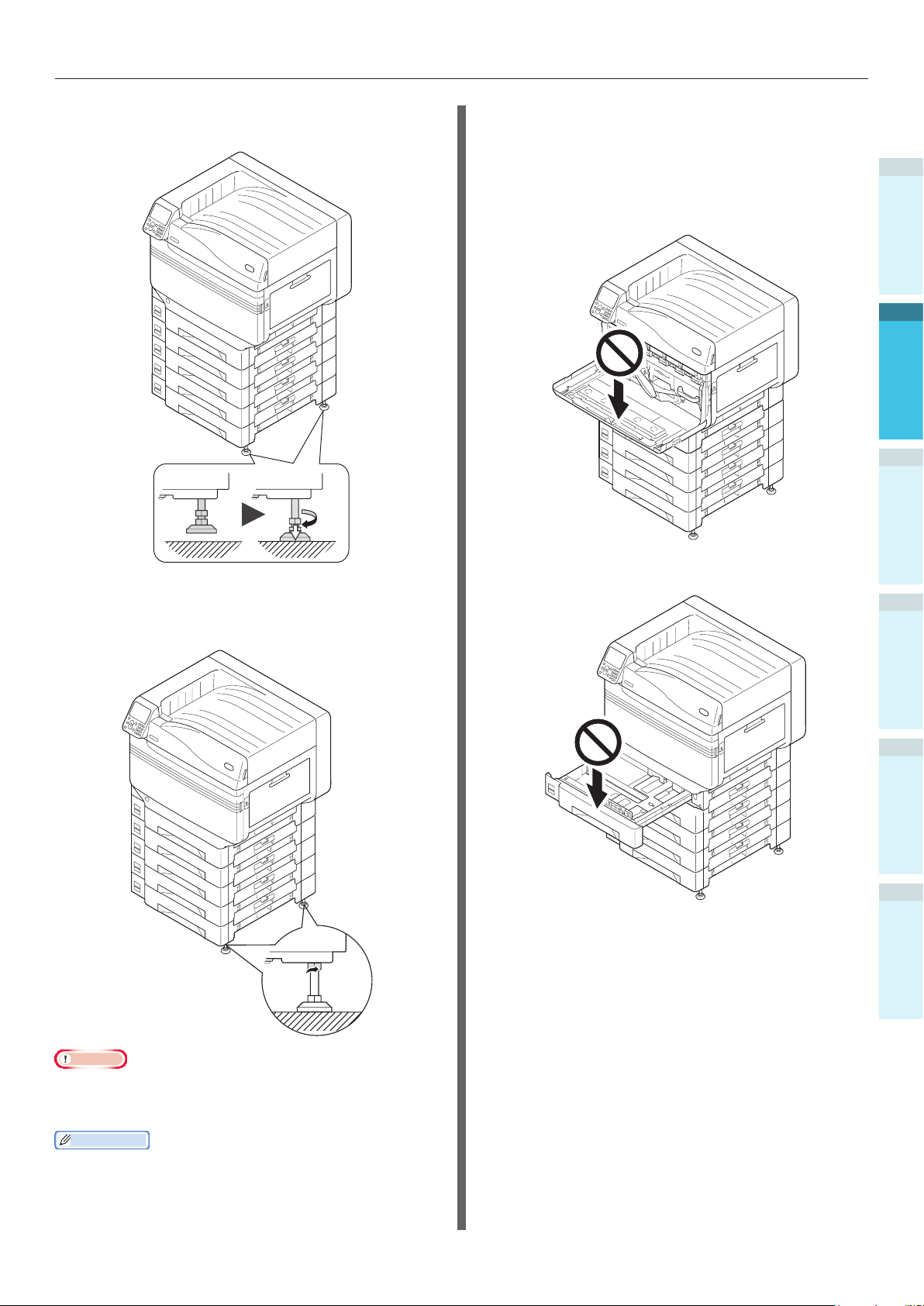

Montáž rozšiřovací jednotka zásobníku (volitelné) ....................................................... 44

Montáž interního disku HDD (volitelný) ...................................................................... 48

Zapnutí a vypnutí napájení .....................................................................50

Opatření pro napájení .............................................................................................. 50

Požadavky na zdroj napájení ...............................................................................................50

Připojení napájecího kabelu ...................................................................................... 51

Zapnutí napájení ..................................................................................................... 51

Vypnutí napájení ..................................................................................................... 52

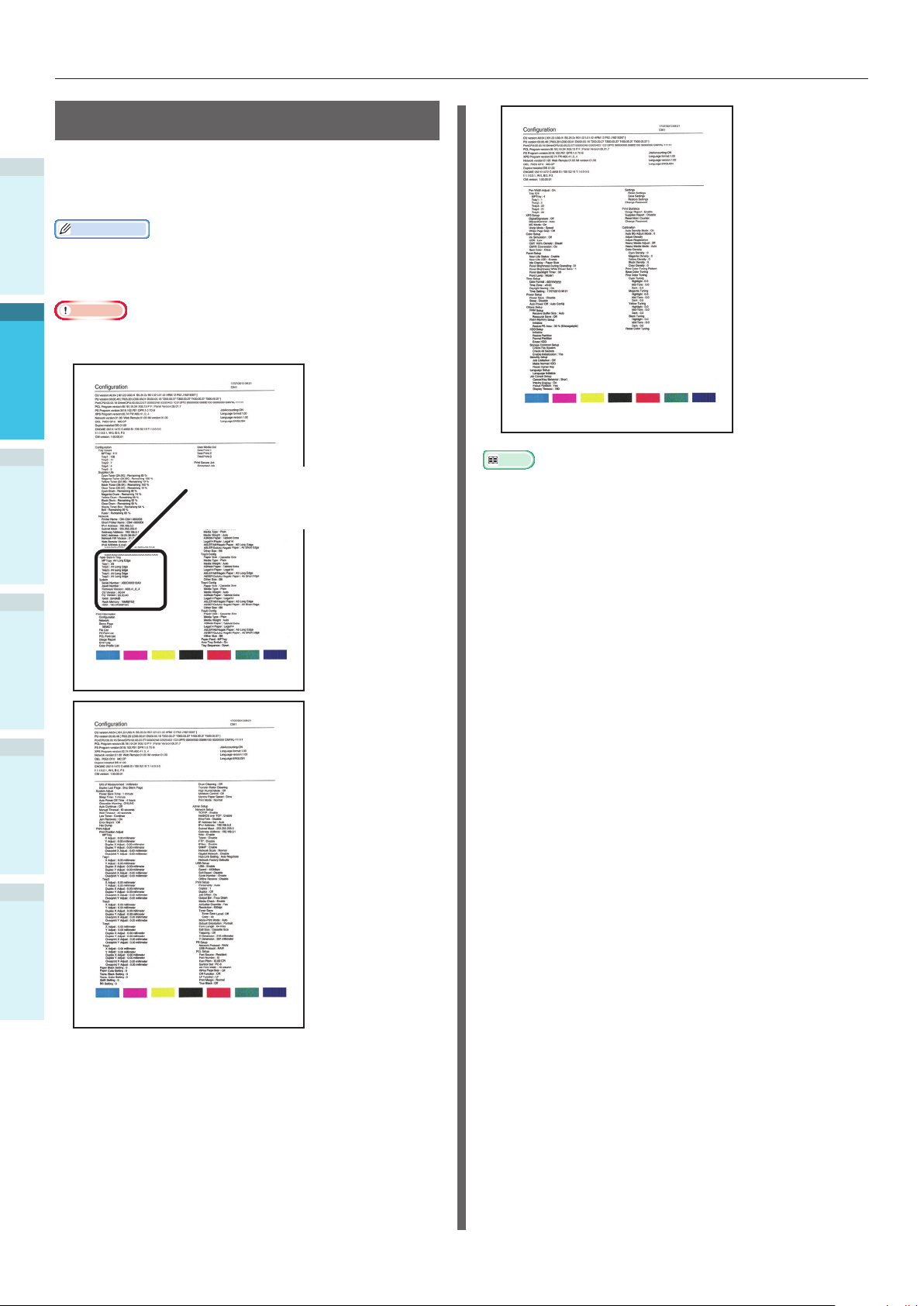

Zkušební tisk pouze z tiskárny ................................................................ 53

Informace o tiskárně ............................................................................................... 54

Připojení počítače ..................................................................................55

Postup pro instalaci ovladačů na počítač ..................................................................... 55

Provozní prostředí ................................................................................................... 56

Typy ovladačů tiskárny ............................................................................................ 56

Připojení kabelů ...................................................................................................... 57

Připojování pomocí kabelů LAN ...........................................................................................57

Připojování pomocí kabelů USB ........................................................................................... 58

Instalace ovladače tiskárny (Windows) ...................................................................... 59

Síťová připojení.................................................................................................................59

Připojení USB ...................................................................................................................64

Instalace ovladačů tiskárny (Macintosh) ..................................................................... 66

Síťová připojení.................................................................................................................66

Připojení USB ...................................................................................................................71

Přidávání prvků příplatkové výbavy ........................................................................... 72

3. Tisk ..................................................................................... 75

Papír ...................................................................................................75

Použitelné druhy papíru ........................................................................................... 75

Způsoby navádění a vystupování papíru, které lze zvolit pro každý typ papíru ................. 78

Ikony

Tisk ze zásobníků ..................................................................................80

Nastavení papíru v zásobnících 1 až 5 ........................................................................ 80

Tisk ze zásobníků .................................................................................................... 81

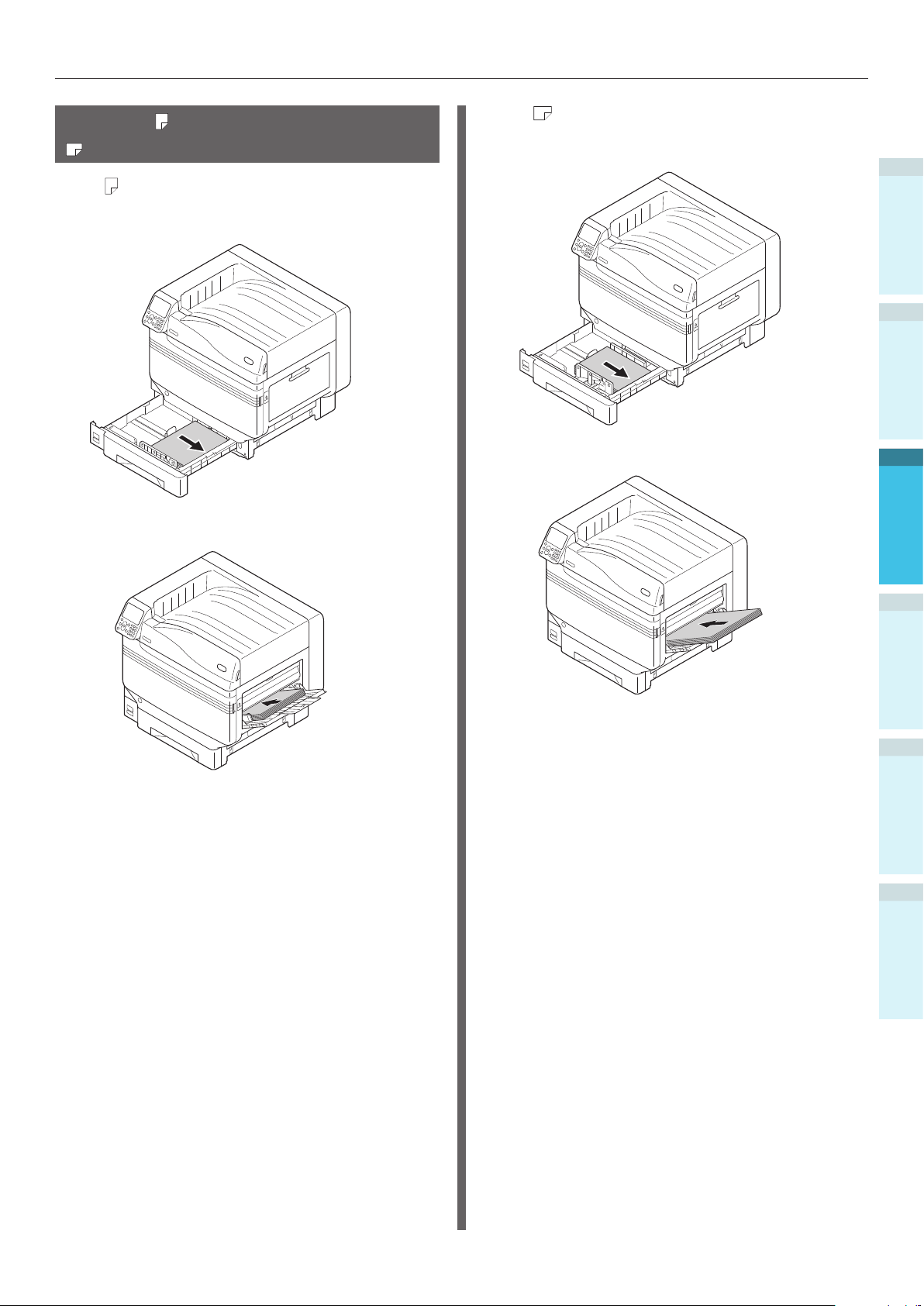

(Krajina) a (Portrét) ............................................................................... 79

- 10 -

Obsah

Tisk z víceúčelového zásobníku ............................................................... 84

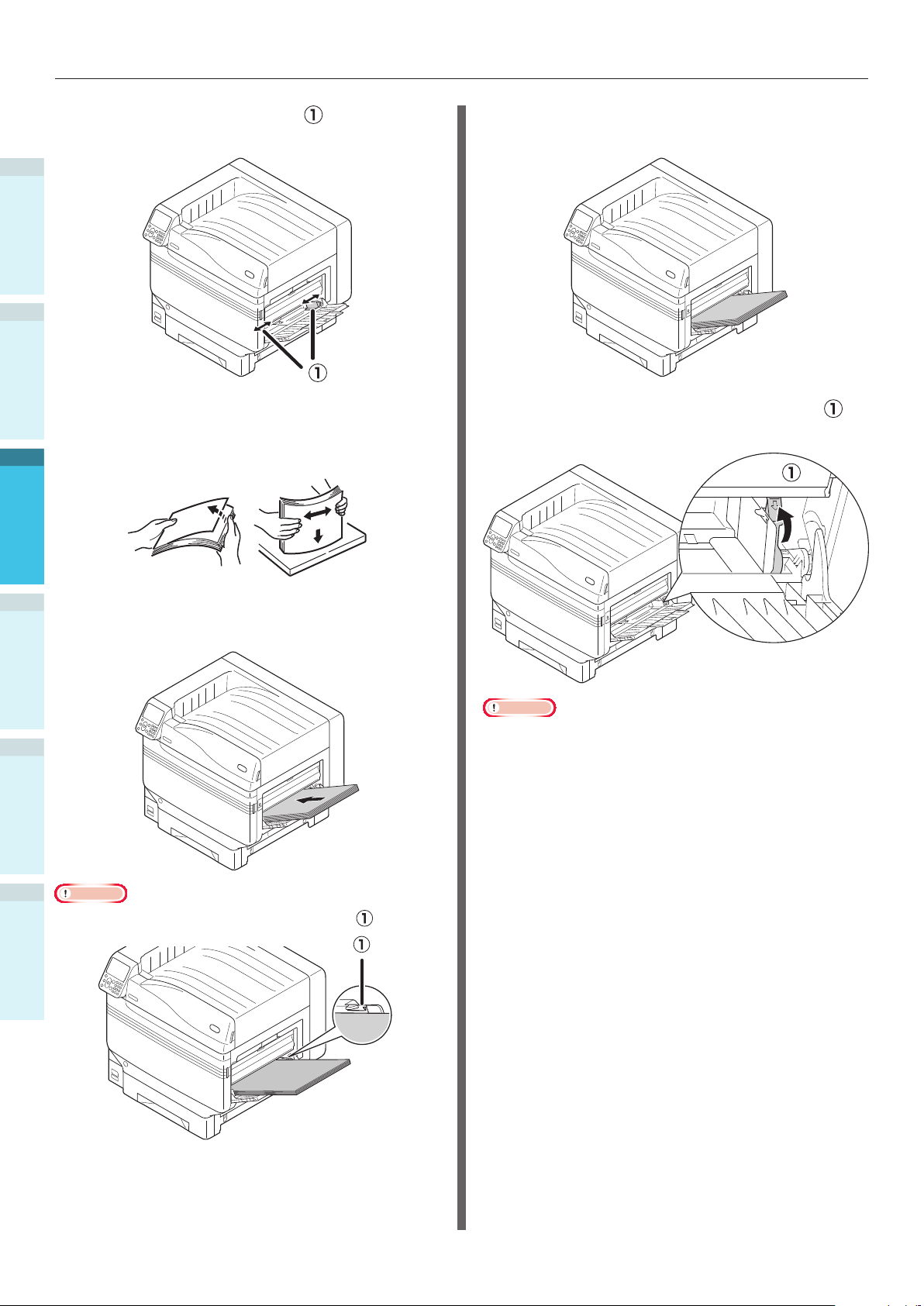

Nastavení papíru ve víceúčelovém zásobníku .............................................................. 84

Nastavení papíru pomocí ovládacího panelu .......................................................................... 84

Nastavení papíru ...............................................................................................................85

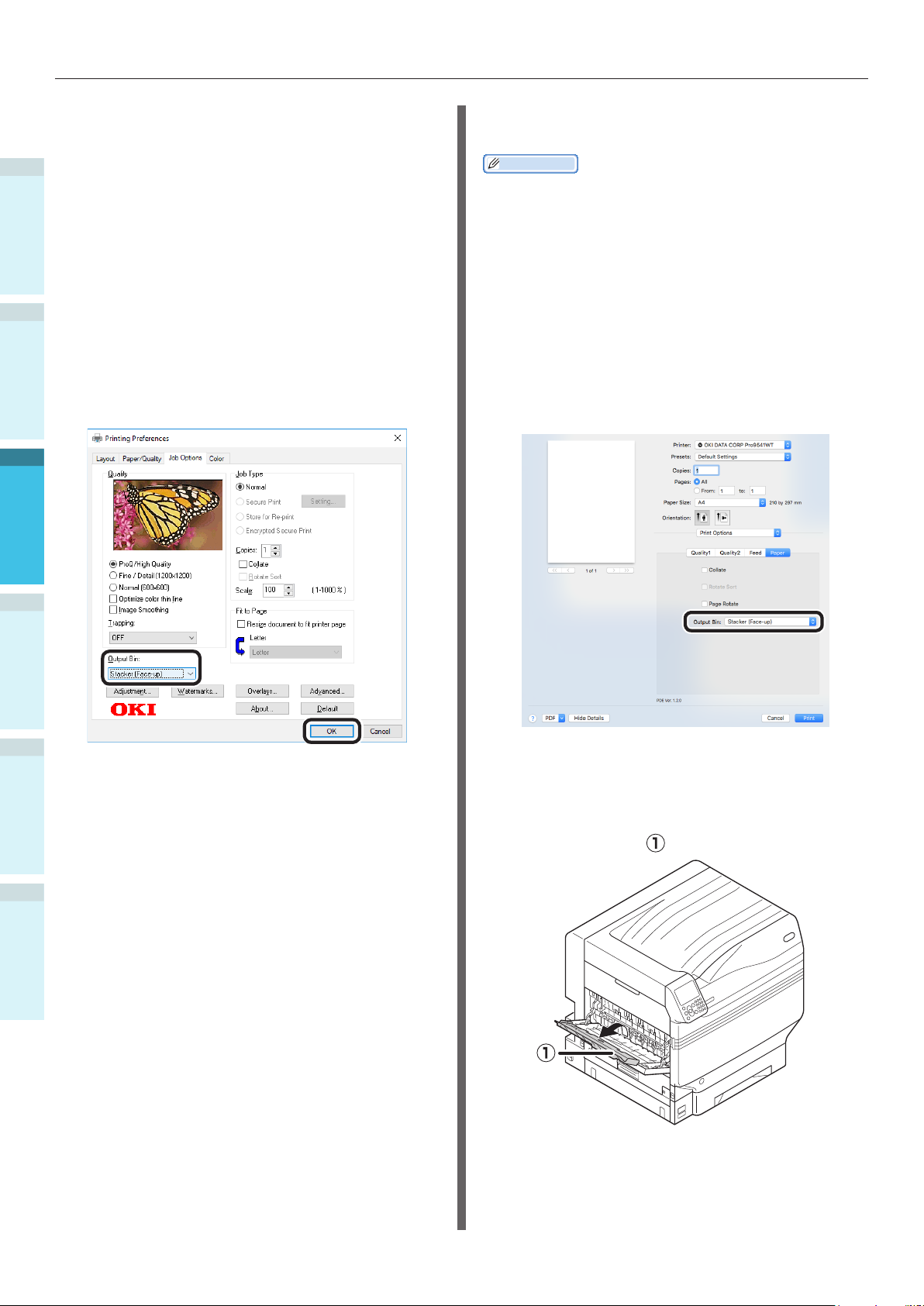

Tisk z víceúčelového zásobníku ................................................................................. 87

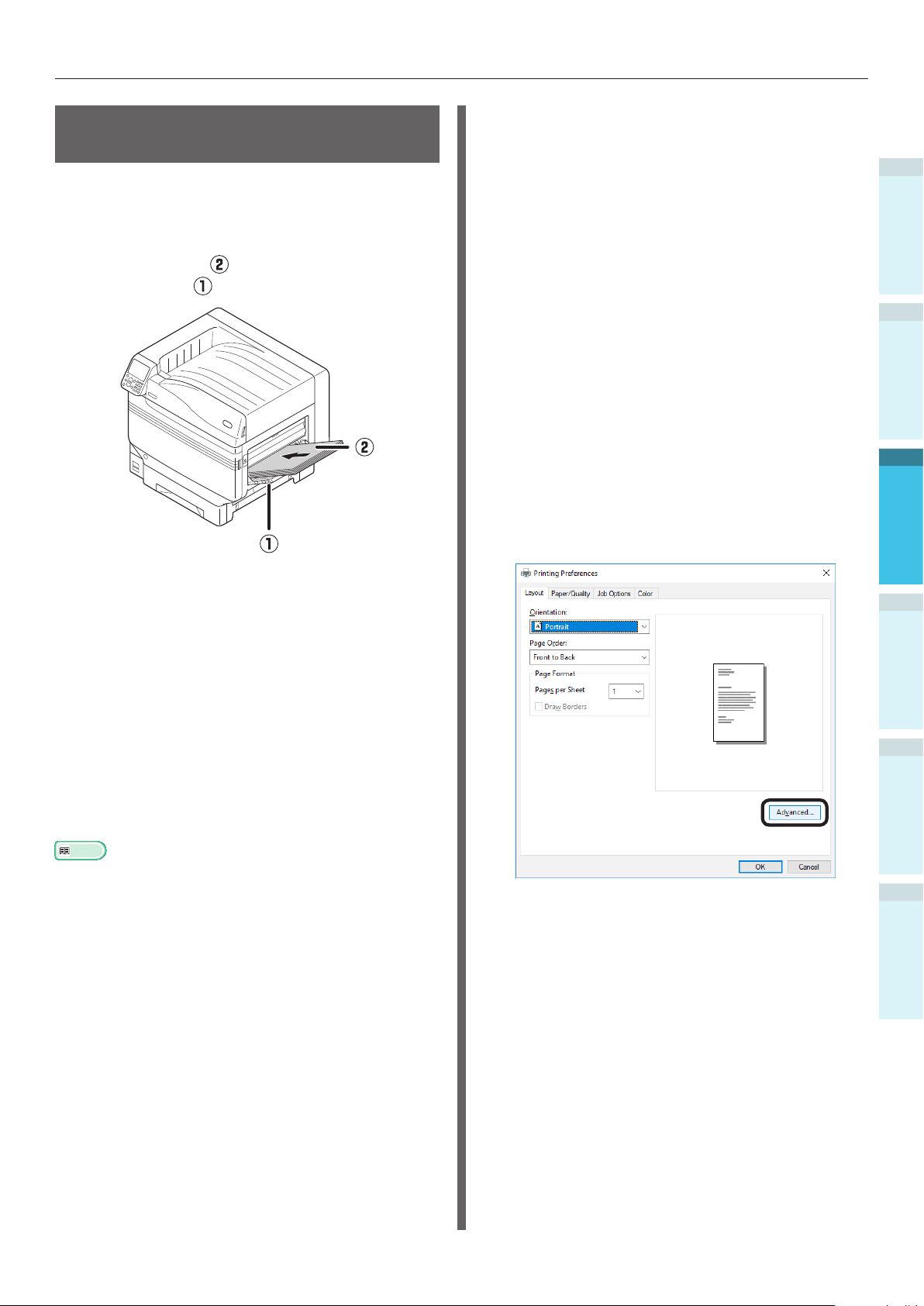

Výstup papíru ....................................................................................... 90

Používání zásobníku pro listy lícem dolů (potištěná strana je dole) ................................. 90

Používání zásobníku pro listy lícem nahoru

(Potištěná strana je nahoře) ........................... 91

4. Základní operace se zařízením............................................. 93

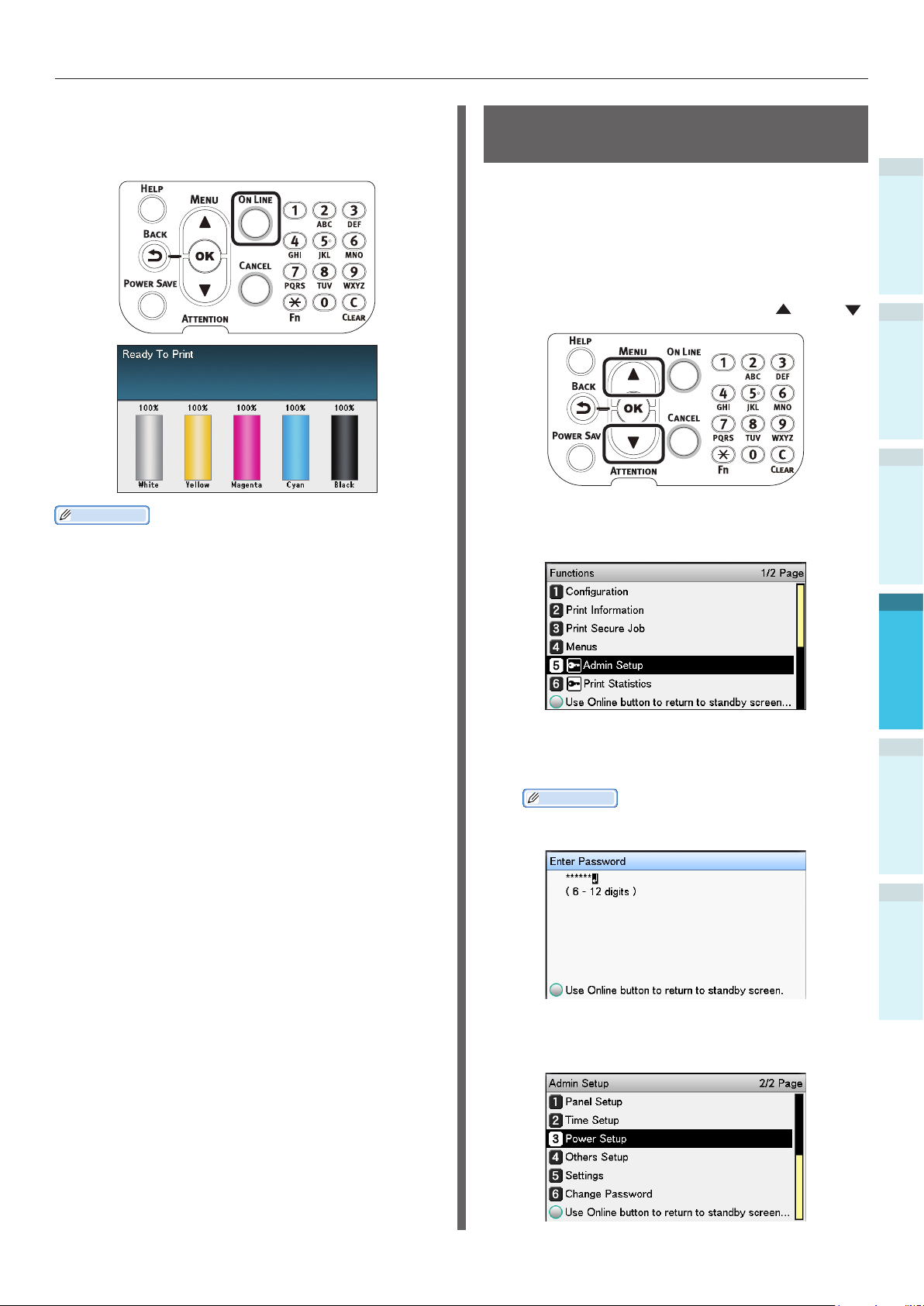

Nastavení úsporného režimu ...................................................................93

Nastavení úsporného režimu .................................................................................... 93

Nastavení doby, po které tiskárna přejde do úsporného režimu ..................................... 94

Nastavení spánkového režimu .................................................................................. 95

Nastavení doby, po které tiskárna přejde do spánkového režimu ................................... 96

Omezení v režimu spánku ........................................................................................ 98

Omezení pomocného programu ovladače tiskárny .................................................................. 98

Omezení funkce sítě .......................................................................................................... 99

Nastavení pro automatické vypnutí napájení ........................................... 100

Nastavení režimu automatického vypnutí ..................................................................100

Nastavení doby, po které tiskárna přejde do režimu vypnutí.........................................101

Kontrola množství tisku ....................................................................... 102

Kontrola spotřebního materiálu a zbývajícího množství v jednotce údržby a

provozní životnosti .............................................................................. 103

Rušení tisku ....................................................................................... 104

Přidávání tiskáren pomocí protokolů LPD (TCP/IP) ................................... 105

Přípravy ................................................................................................................105

Postup přidávání tiskáren ........................................................................................105

Příloha................................................................................... 107

Tabulka položek nabídky ovládacího panelu ............................................ 107

Základní funkce systému Windows ........................................................ 114

Zobrazení okna vlastností .......................................................................................114

Zobrazování okna pro nastavení tisku .......................................................................114

Specikace ......................................................................................... 115

Hlavní parametry ...................................................................................................115

Technické údaje síťového rozhraní ............................................................................117

Technické údaje rozhraní USB ..................................................................................118

Rozměry ...............................................................................................................119

- 11 -

Obsah

Rejstřík ................................................................................. 121

Kontaktujte nás ..................................................................... 125

- 12 -

Proveditelné s Pro9541WT



Proveditelné s Pro9541WT

Lze používat řadu barevně sladěných funkcí

Zařízení je vybaveno funkcemi ke kompenzaci nesprávného zařízení barev a hustoty s pomocí ovládacího panelu a lze nastavovat vyváženost barev. Dále lze barvy nastavit, simulovat výsledky tisku a oddělit barvy a vytisknout s pomocí systému správy barev z počítače.

Tisknout lze z různých aplikací

Vestavěný PostScript3 Adobe umožňuje tisk ze široké škály aplikací.

PostScript3

S pomocí pohodlných funkcí lze provádět různé tiskové úlohy

S pomocí pohodlných funkcí zařízení lze při tisku z počítače provádět různé tiskové úlohy.

- 13 -

Proveditelné s Pro9541WT

Lze používat jako síťovou tiskárnu

Z různých aplikací lze využívat vysoce kvalitní a vysokorychlostní tisk. (U A4 , 50 listů za minutu při barevném/ monochromatickém tisku.) Jelikož se lze připojit k síti a tisknout z několika počítačů, dosahuje se úspory místa i nákladů.

(Tento návod 55 strana)

Funkce lze nastavit pomocí ovládacího panelu

S pomocí ovládacího panelu lze nastavit různé funkce zařízení, jako je změna formátu papíru a nastavení sítě. Dále lze nastavit hesla správce z ovládacího panelu.

Na ovládacím panelu lze kontrolovat stav tiskárny a zobrazovat chybové zprávy a nápovědu

Na pohotovostní obrazovce ovládacího panelu lze zobrazit „Zbývající množství toneru“ nebo „Zobrazení informací o zásobníku“. Pokud v zařízení dojde k chybě, můžete pracovat a kontrolovat zprávy na ovládacím panelu.

(Tento návod 24 strana)

Spotřeba energie klesne, pokud není přístroj používán (Režim úspory energie)

Pokud zařízení delší dobu nepoužíváte, automaticky se spustí režim úspory energie (úsporný režim/spánkový režim), čímž se zajistí snížení spotřeby energie. Chcete-li spustit úsporný režim ručně, stiskněte tlačítko [POWER SAVE (USPORA ENERGIE)]. Je-li přístroj ve spánkovém režimu, svítí tlačítko [POWER SAVE (USPORA ENERGIE)] zeleně.

(Tento návod 93 strana)

Spotřeba energie

- 14 -

Zvýšení množství papíru, který lze podat

Namontováním volitelné rozšiřovací jednotky zásobníku můžete zajistit průběžný tisk velkého množství papíru různého formátu bez větších obtíží.

(Tento návod 31 strana)

Proveditelné s Pro9541WT

Funkci nápovědy můžete využít, pokud něčemu nerozumíte, nebo pokud dojde k poruše při použití zařízení

Stiskem tlačítka [HELP (NAP.)] na ovládacím panelu zobrazíte zprávy zaměřené na řešení, pokud dojde k poruše, a informace o odstraňování potíží. (Animace se zobrazí v závislosti na podrobnostech o chybách.)

(Tento návod 27 strana) (Návod k odstraňování potíží/každodenní údržbě)

- 15 -

Proveditelné s Pro9541WT

Připomínka

- 16 -

1. Před použitím

Tato kapitola objasňuje obsah balení výrobku a názvy a funkce součástí.

Poznámka

Instrukce pro nastavení sady přímé barvy naleznete v části „Samostatná příručka pro objem přímé barvy“.

Kontrola výrobku



Kontrola výrobku

Kontrola obsahu balení

Otevřete balení a zkontrolujte obsah krabice.

UPOZORNĚNÍ

Hmotnost tiskárny je cca 111 kg*, je tedy nutné

je zvedat nejméně ve 4 lidech.

*: Včetně spotřebního materiálu, jako je obrazový válec

a tonerová kazeta atd.

Odkaz

Postup otevírání balení najdete v „Otevírání balení a

instalace“ (str.36).

Rozšiřovací zásobník najdete v „Montáž rozšiřovací

jednotka zásobníku (volitelné)“ (str.44).

Další informace

Namontovat lze maximálně čtyři přídavné zásobníky

(zásobníky 2 až 5).

Jednotka tiskárny

Hrozí riziko zranění.

Obrazový válec (Jedna černá, žlutá, purpurová,

azurová a bílá)

Poznámka

Obrazový válec je umístěn uvnitř hlavní jednotky

před odesláním od výrobce.

Jednotka přenosového válce

DVD-ROM softwaru

Nastavení

Tisk

Základní operace se

zařízením

Tonerová kazeta (Jedna černá, žlutá,

purpurová, azurová a bílá)

PřílohaPřed použitím

Návod na nastavení

Rejstřík

Poznámka

Kabely LAN, USB a rozbočovače nejsou součástí balení

tiskárny. Připravte je samostatně.

Obal a vycpávkový materiál jsou nutné pro přepravu

zařízení. Nevyhazujte je, uskladněte je na bezpečném místě.

- 17 -

Označení částí a funkcí



Hlavní jednotka

Přední/pravá strana

Nastavení

Tisk

Základní operace se

zařízením

Po otevření můžete vyměnit tonerovou kazetu.

Zobrazí stav zařízení a nabídky, nastavuje funkce.

„Ovládací panel“ (str.24)

PřílohaPřed použitím

Bliká při přijímání dat a v úsporném režimu.

Po otevření vyjmete obrazový válec, nádobku na

Rejstřík

odpadní toner a jednotku pásu.

Jde o standardně namontovaný zásobník papíru. Pojme najednou velké množství papíru. Nastavte potištěnou stranu lícem dolů.

Kryt výměny toneru

Ovládací panel

Přední lampa

Přední kryt

Spínač napájení

Když je spínač napájení zapnutý, můžete zapnout

a vypnout napájení.

Zruší režim vypnutí.

Zásobník 1/Kazeta na papír

Zásobník pro listy lícem dolů

Potištěné listy se umístí potištěnou stranou dolů a vysunou se.

Pravý boční kryt

Otevřením krytu můžete vyměnit podávací válec víceúčelového zásobníku a odstraňovat zaseknutý papír.

Boční kryt zásobníku

Po otevření můžete odstranit zaseknutý papír ze zásobníků 1 až 5.

Madla pro přepravu

Držte je současně s přenosnou páčkou při přenášení zařízení.

Přenosná páčka

Při přenášení zařízení vytáhněte tuto páčku a současně s ní přidržujte madla pro přepravu.

Otevírání

Otevře pravý boční kryt.

Vedení přímé barvy

- 18 -

Zadní/levá strana

Rozhraní

K dispozici je konektor rozhraní LAN (síť) a konektor rozhraní USB. Informace o rozhraních najdete v

„Rozhraní“ (str.23).

Označení částí a funkcí

Výstupní jednotka

Otevřete ji při výměně xační jednotky nebo jednotky přenosového válce nebo při odstraňování zaseknutého papíru.

Nastavení

Tisk

Přístupový kryt

Otevřete jej při montáži volitelného interního disku HDD.

Madla pro přepravu

Držte je současně s přenosnou páčkou při přenášení zařízení.

Konektor elektrického napájení

Sem připojte přiložený napájecí kabel.

Levý boční kryt

Otevřete jej, když potřebujete odstranit zaseknutý papír.

Jednotka pro oboustranný tisk

Toto zařízení oboustranný tisk nepodporuje.

Přenosná páčka

Při přenášení zařízení vytáhněte tuto páčku a současně s ní přidržujte madla pro přepravu.

Hlavní vypínač

Zapíná nebo vypíná přívod elektřiny do zařízení.

Základní operace se

zařízením

PřílohaPřed použitím

Rejstřík

- 19 -

Označení částí a funkcí

Vnitřek tiskárny

Přední strana

Nastavení

Tisk

Tonerová kazeta

Zbývající množství toneru se obvykle zobrazí, když

nastavíte „Zobrazit zbývající množství toneru“ s pomocí pohotovostní obrazovky ovládacího panelu.

Základní operace se

zařízením

Tonerová kazeta je spotřební materiál.

Zdířka

Sem nainstalujte tonerovou kazetu.

„Montáž spotřebního materiálu“ (str.39)

PřílohaPřed použitím

Rejstřík

Jednotka pásu

Toto zařízení přenáší toner na papír. Jednotka pásu je vyměnitelná součást pro údržbu.

Tlačítko páčky zámku

Upevňuje jednotku pásu.

Páčka zámku jednotky pásu

Upevňuje jednotku pásu.

Páčka jednotky pásu

Upevňuje jednotku pásu.

Rukojeť

Přidržujte tuto rukojeť, když vyjímáte jednotku pásu.

Obrazový válec/Zdířka

Obrazový válec je nastaven ve zdířce.

Obrazový válec je umístěn uvnitř hlavní jednotky

tiskárny před odesláním od výrobce.

Obrazový válec je spotřební materiál.

Nádobka na odpadní toner

Tato nádobka zachycuje odpadní toner. Když je nádobka na odpadní toner plná, zobrazí se na ovládacím panelu zpráva. Nádobka na odpadní toner je vyměnitelná součást pro údržbu.

- 20 -

Vnitřek vpravo

Označení částí a funkcí

Nastavení

Víceúčelový zásobník /zásobník MP

Můžete tisknout na různé papíry. Dále se používá při tisku na horní stranu nastaveného papíru. Formát papíru nastavte na ovládacím panelu, když MP zásobník používáte jako běžný zásobník.

Vodítko papíru

Stabilizuje papír nastavením vodítka papíru podle šířky potiskovaného papíru.

Páčka nastavení

Posuňte vodítko papíru nalevo a napravo a přitahujte páčku k sobě, když nastavujete vodítka papíru podle šířky papíru. Vodítko papíru se zajistí, když páčku nastavení vrátíte do původní polohy.

Dodatečná podpěra

Udržujte papír, když je papír nastaven ve víceúčelovém zásobníku.

Podpěra papíru

Nastaví potiskovaný papír do víceúčelového zásobníku. Nastaví potištěnou stranu lícem nahoru.

Tisk

Základní operace se

zařízením

PřílohaPřed použitím

Rejstřík

- 21 -

Označení částí a funkcí

Levá strana

Nastavení

Zásobník pro odkládání lícem nahoru

Otevřením zásobníku nastavíte a vysunete papír lícem nahoru.

Tisk

Podpěra papíru

Zajistí papír vysunutý na zásobník pro odkládání lícem nahoru.

Zajistí vysunutý papír, aby nepadal.

Základní operace se

zařízením

PřílohaPřed použitím

Rejstřík

Toto zařízení zaxuje toner na papíře. Fixační jednotka je vyměnitelná součást pro údržbu.

Dodatečná podpěra

Fixační jednotka

Pojistná páčka xační jednotky

Upevňuje xační jednotku.

Páčka zrušení zaseknutí ve xační jednotce

Vytáhněte tuto páčku nahoru, když dojde k zaseknutí papíru ve xační jednotce.

Tlačítko výstupní jednotky

Přitáhněte toto tlačítko k sobě a vytáhněte výstupní jednotku.

Výstupní jednotka

Fixační jednotka, jednotka přenosového válce a jednotka pro oboustranný tisk jsou namontovány na této jednotce.

Jednotka přenosového válce

Toto zařízení přenáší toner na papír. Přenosový válec je vyměnitelná součást pro údržbu.

Fixační páčka jednotky přenosového válce

Zajistí jednotku přenosového válce.

- 22 -

Rozhraní

Označení částí a funkcí

Nastavení

Konektor rozhraní LAN (síť)

Připojí kabel LAN.

Konektor rozhraní USB

Připojí kabel USB.

Tisk

Základní operace se

zařízením

PřílohaPřed použitím

- 23 -

Rejstřík

Označení částí a funkcí

Ovládací panel

Nastavení

Tisk

Základní operace se

zařízením

Otevírá obrazovku nápovědy. Svítí oranžově, když lze použít zprávu nápovědy, jako jsou vysvětlivky k chybě, která nastala, nebo k postupu zrušení.

Návrat na předchozí stránku.

PřílohaPřed použitím

Stanoví zvolenou položku a nastavené hodnoty.

Rejstřík

Panel s tekutými krystaly

Zobrazí stav zařízení a nabídky. Existují dva typy zobrazení na pohotovostním

displeji: „Zobrazení zbývajícího množství toneru“ a „Zobrazení informací o zásobníku“.

Tlačítko [HELP (NAP.)]

Tlačítko [BACK (ZPĚT)]

Tlačítko [OK (OK)] (Tlačítko nabídky)

Tlačítko [POWER SAVE (USPORA ENERGIE)]

Zapne a vypne režim úspory napájení. Zruší spánkový režim.

Kontrolní světlo

Zobrazuje stav zařízení. Obvykle nesvítí. Svítí nebo bliká oranžově, když dojde k chybě.

Tlačítko procházení (Tlačítko nabídky)

Zobrazí obrazovku nabídky a zvolí položku, pak

přejde o jednu stránku dopředu (nebo dolů).

Lze použít k zadávání čísel na obrazovce pro

zadávání čísel.

Tlačítko [Online]

Přepne na stav on-line nebo off-line.

Svítí zeleně, je-li on-line, nesvítí, je-li off-line.

Klávesnice s deseti číslicemi (1 až 0, *, C)

Slouží k zadávání numerických hodnot a hesel. Stiskem tlačítka [*] ([Fn]) v pohotovostním

režimu zobrazíte obrazovku „zadání čísla funkce“ a zadáte přímo položky nabídky.

Tlačítko [CANCEL (STORNO)]

Slouží ke zrušení tisku nebo zrušení nastavení.

- 24 -

Označení částí a funkcí

Vlastnosti hlavního ovládacího panelu

Ovládací panel slouží ke kontrole stavu zařízení a ovládání různých funkcí zařízení. Tonerovou kazetu můžete vyměnit při prohlížení displeje z tekutých krystalů na ovládacím panelu. Dále

můžete také provádět různé kroky a kontrolovat zprávy zobrazované na panelu z tekutých krystalů, pokud dojde k zaseknutí papíru nebo poruchám zařízení.

Odkaz

Viz tabulka nabídek ovládacího panelu „Tabulka položek nabídky ovládacího panelu“ (str.107).

Vzhled ovládacího panelu

Tento oddíl objasňuje kroky hlavního ovládacího panelu a vzhled ovládacího panelu.

Existují dva typy zobrazení na pohotovostním displeji: „Zobrazení

zbývajícího množství toneru“ a „Zobrazení informací o zásobníku“.

Barva zvolené položky se změní.

Zobrazí se název zobrazované nabídky.

Zobrazí počet stránek v nabídce zobrazované na panelu z tekutých krystalů.

Pokud je k dispozici lišta posouvání, existují položky, které se nezobrazují na panelu z

tekutých krystalů. Stiskem tlačítka procházení

nebo je zobrazíte.

Musíte zadat heslo, abyste zobrazili [nabídku správce]. Zadejte heslo správce (výchozí nastavení je „aaaaaa“) na obrazovce zadávání hesla.

Nastavení

Tisk

Základní operace se

zařízením

Stiskem tlačítka procházení nebo zobrazíte obrazov-

ku nabídky „Nastavení funkcí“ uvedenou vpravo.

Pokud je na další úrovni nabídka pro výběr nebo nastavení hodnot dané položky, zvolte položku a

stiskem tlačítka [OK (OK)] zobrazíte další obrazovku.

Pokud se zobrazí nastavená hodnota, můžete stiskem tlačítka [OK (OK)] potvrdit nastavenou

hodnotu. (vlevo od hodnoty se zobrazuje údaj

PřílohaPřed použitím

Rejstřík

- 25 -

Označení částí a funkcí

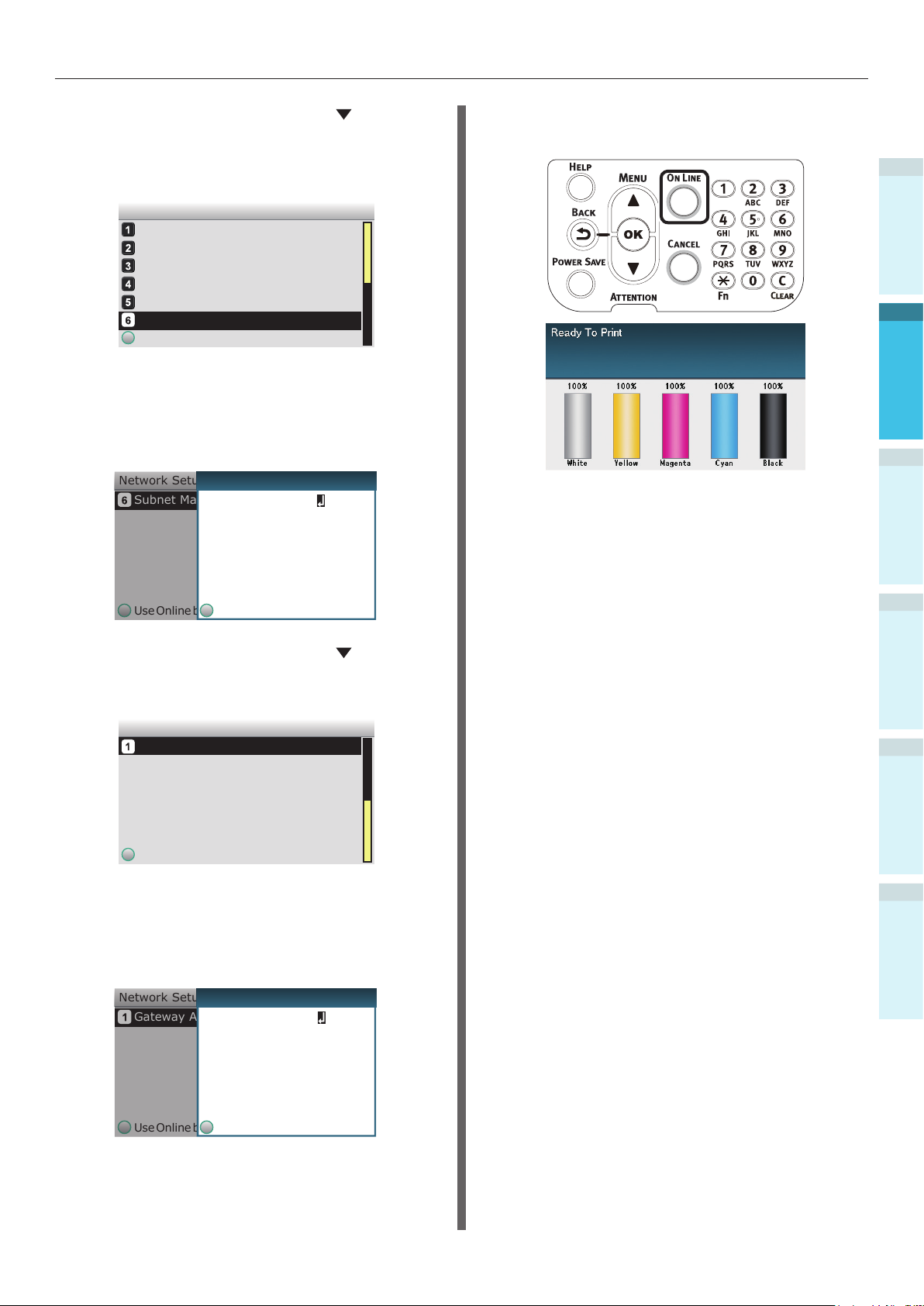

Pohotovostní obrazovka

Existují dva typy: „Zobrazení zbývajícího množství toneru“ a „Zobrazení informací o

zásobníku“. Podle následujícího postupu přepínejte mezi

pohotovostními obrazovkami.

Stiskem tlačítka procházení nebo

Nastavení

Tisk

Základní operace se

zařízením

na ovládacím panelu zobrazíte

obrazovku „Funkce (Functions)“.

Opakovaným stiskem tlačítka procházení admin. (Admin Setup)] a stiskněte tlačítko [OK (OK)].

vyberte [Nastaveni

Opakovaným stiskem tlačítka

procházení panelu (Panel Setup)] a stiskněte tlačítko [OK (OK)].

Opakovaným stiskem tlačítka

procházení nečinnosti (Idle Display)] a stiskněte tlačítko [OK (OK)].

Chcete-li na pohotovostní obrazovce

zvolit „zbývající množství toneru“, zvolte [Hladina toneru (Toner Gauge)] a pak stiskněte tlačítko [OK (OK)]. Chcete-li zobrazit „informace o zásobníku“, zvolte [Formát papíru (Paper Size)] a pak stiskněte tlačítko [OK (OK)].

vyberte [Nastavení

vyberte [Zobrazení při

PřílohaPřed použitím

Rejstřík

Pomocí číslicové klávesnice zadejte heslo správce. Výchozí heslo nastavené výrobcem je „aaaaaa“. Po zadání každého ze znaků stiskněte tlačítko [OK (OK)].

Stiskněte tlačítko [OK (OK)].

Chcete-li se vrátit na pohotovostní

obrazovku, stiskněte tlačítko [ONLINE (ON LINE)].

- 26 -

Označení částí a funkcí

Zobrazení chyb

Pokud dojde k chybě na tiskárně, rozsvítí se nebo začne blikat kontrolka údržby a na panelu z tekutých krystalů se zobrazí zpráva.

V závislosti na chybě se na panelu z tekutých krystalů kromě zprávy zobrazí i postup odstranění chyby a animace.

Odkaz

„Návod k odstraňování potíží/každodenní údržbě“

Stiskem ovladačů na zobrazení chyb nastavíte zařízení do následujících stavů.

Tlačítko [POWER SAVE (USPORA ENERGIE)]:

Tiskárna se přepne do režimu úspory napájení. Stiskem tlačítka [POWER SAVE (USPORA ENERGIE)], když je zařízení v režimu úspory napájení, se vrátíte na pohotovostní obrazovku.

Tlačítko [HELP (NAP.)]:

Pokud svítí tlačítko [HELP (NAP.)], zobrazíte jejím stiskem příslušnou zprávu nápovědy k chybě, která se právě zobrazuje.

Tlačítko [OK (OK)]:

V případě chyb, u kterých zmizí chybová zpráva po stisknutí tlačítka [OK (OK)], se tiskárna vrátí na pohotovostní obrazovku.

Obrazovka nápovědy

Stiskem tlačítka [HELP (NAP.)] zobrazíte obrazovku nápovědy. Pokud navíc svítí tlačítko [HELP (NAP.)], zobrazíte jeho stiskem příslušnou zprávu nápovědy k chybě, která se právě zobrazuje.

Stiskem tlačítka procházení zobrazovaného na obrazovce nápovědy můžete přejít na předchozí stránku. Chcete-li přejít na další stránku,

stiskněte tlačítko procházení. Chcete-li zavřít obrazovku nápovědy, stiskněte

znovu tlačítko [HELP (NAP.)].

Další informace

Stiskněte a přidržte buď tlačítko procházení nebo a

procházejte stránkami v intervalu cca 0,5 sekundy.

Obrazovku nápovědy můžete zavřít i stiskem tlačítka

[BACK (ZPĚT)], [ON LINE (ONLINE)] nebo tlačítka [CANCEL (STORNO)].

Nastavení

Tisk

Základní operace se

zařízením

Tlačítko [ON LINE (ONLINE)]:

V případě chyb, u kterých zmizí chybová zpráva po stisknutí tlačítka [ON LINE (ONLINE)], se tiskárna vrátí na pohotovostní obrazovku.

Tlačítko [CANCEL (STORNO)]:

Následující chyby lze zrušit.

Ve víceúčelovém zásobníku není papír Změňte [MEDIA_SIZE][MEDIA_TYPE] v

[ZASOBNIK] V [ZASOBNIK] není papír Zkontrolujte papír v [ZASOBNIK] Chyba formátu papíru Změňte [MEDIA_SIZE][MEDIA_TYPE] v

MPzásobníku

Nedostatečná paměť tiskových dat Prázdný toner Dochází k vícenásobnému podávání papíru Chybí kazeta [ZASOBNIK]

PřílohaPřed použitím

Rejstřík

Naveďte tiskovou úlohu ručně

- 27 -

Označení částí a funkcí

Nastavování jasu ovládacího panelu

Následujícími kroky upravíte jas panelu z tekutých krystalů.

Další informace

Jas (podsvícení) panelu z tekutých krystalů můžete

nastavit jednotlivě během činností s ovládacím panelem i v režimu úspory napájení.

Stiskem tlačítka procházení nebo

Nastavení

Tisk

Základní operace se

zařízením

na ovládacím panelu zobrazíte

obrazovku „Funkce (Functions)“.

Opakovaným stiskem tlačítka procházení admin. (Admin Setup)] a stiskněte tlačítko [OK (OK)].

vyberte [Nastaveni

Zvolte [Nastavení panelu (Panel

Setup)] a stiskněte tlačítko [OK (OK)].

Při nastavování jasu během činností s

ovládacím panelem zvolte [Jas panelu během provozu (Panel Brightness During

Operating)] a stiskněte tlačítko [OK (OK)].

Při nastavování jasu v režimu úspory napájení zvolte [Jas panelu při úsp.en. (Panel Brightness While Power Save)] a stiskněte tlačítko [

OK (OK)

PřílohaPřed použitím

Rejstřík

Pomocí číslicové klávesnice zadejte heslo správce. Výchozí heslo nastavené výrobcem je „aaaaaa“. Po zadání každého ze znaků stiskněte tlačítko [

OK (OK)

Chcete-li se vrátit na pohotovostní

obrazovku, stiskněte tlačítko [ON LINE (ONLINE)].

- 28 -

Označení částí a funkcí

Použití číslicové klávesnice

Slouží k zadávání alfanumerických znaků. Znaky, které lze zadat stiskem každého z

tlačítek, a přepínání vstupních znaků je uvedeno níže.

číslice

[1] 1 [2] a → b → c → 2 → a [3] d → e → f → 3 → d [4] g → h → i → 4 → g [5] j → k → l → 5 → j

Obrazovka zadávání čísla funkce

Když se na pohotovostní obrazovce zobrazuje volba „Tisk je možný“, můžete stiskem tlačítka [Fn] a pak stiskem požadovaného čísla zobrazit příslušnou položku nabídky.

Stiskněte tlačítko [Fn].

Zobrazí se obrazovka zadávání čísla

funkce, takže na číslicové klávesnici zadejte (třímístné) číslo nabídky, které se zobrazí, a pak stiskněte tlačítko [OK (OK)].

Nastavení

Tisk

Základní operace se

zařízením

[6] m → n → o → 6 → m [7] p → q → r → s → 7 → p [8] t → u → v → 8 → t [9] w → x → y → z → 9 → w [0] 0

Následující dvě funkce tlačítek jsou popsány níže.

Tlačítko [Fn]:

Slouží k zobrazení zkratky čísla funkce. (Lze použít, když se zobrazuje pohotovostní obrazovka).

Tlačítko [CLEAR (TRANSPARENTNÍ)]:

Skryje jednotlivé znaky při zadávání hesla.

Další informace

Pokud zadáváte „abc“, stiskněte tlačítka v následujícím

pořadí: [2] [OK]→[2]→[2]→[2]→[OK]

→tlačítko

[OK] →[2]→[2]

→tlačítko

Nabídka se zobrazí, takže můžete

zkontrolovat nebo změnit nastavené hodnoty.

PřílohaPřed použitím

Rejstřík

- 29 -

Označení částí a funkcí

Tabulka čísel funkce

Č. funkce Položka nabídky č. funkce

1 Bezpečný tisk 2 Bezpečný tisk (uložit úlohu) 10 Formát papíru (Zásobník 1) 11 Šířka papíru (Zásobník 1) 12 Délka papíru (Zásobník 1) 13 Typ papíru (Zásobník 1) 14 Gramáž papíru (Zásobník 1)

15 Papír A3NOBI (Zásobník 1)

Nastavení

16 Papír Legal 14 (Zásobník 1) 17 Papír A5LEF/A6 (Zásobník 1) 18 Papír A5SEF (zásobník 1) 19 Jiné/běžné (Zásobník 1) 20 Formát papíru (Zásobník 2)

21 Šířka papíru (Zásobník 2)

22 Délka papíru (Zásobník 2)

Tisk

23 Typ papíru (Zásobník 2) 24 Gramáž papíru (Zásobník 2)

25 Papír A3NOBI (Zásobník 2) 26 Papír Legal 14 (Zásobník 2)

27 Papír A5LEF/A6 (Zásobník 2)

Základní operace se

zařízením

28 Papír A5SEF (zásobník 1) 29 Jiné/běžné (Zásobník 2) 30 Formát papíru (Zásobník 3) 31 Šířka papíru (Zásobník 3)

32 Délka papíru (Zásobník 3) 33 Typ papíru (Zásobník 3) 34 Gramáž papíru (Zásobník 3)

35 Papír A3NOBI (Zásobník 3)

PřílohaPřed použitím

36 Papír Legal 14 (Zásobník 3) 37 Papír A5LEF/A6 (Zásobník 3) 38 Papír A5SEF (zásobník 1) 39 Jiné/běžné (Zásobník 3) 40 Formát papíru (Zásobník 4) 41 Šířka papíru (Zásobník 4)

Rejstřík

42 Délka papíru (Zásobník 4) 43 Typ papíru (Zásobník 4) 44 Gramáž papíru (Zásobník 4)

45 Papír A3NOBI (Zásobník 4) 46 Papír Legal 14 (Zásobník 4) 47 Papír A5LEF/A6 (Zásobník 4) 48 Papír A5SEF (zásobník 1) 49 Jiné/běžné (Zásobník 4) 50 Formát papíru (Zásobník 5) 51 Šířka papíru (Zásobník 5) 52 Délka papíru (Zásobník 5) 53 Typ papíru (Zásobník 5)

Č. funkce Položka nabídky č. funkce

54 Gramáž papíru (Zásobník 5) 55 Papír A3NOBI (Zásobník 5) 56 Papír Legal 14 (Zásobník 5) 57 Papír A5LEF/A6 (Zásobník 5) 58 Papír A5SEF (zásobník 1) 59 Jiné/běžné (Zásobník 5) 80 Zásobník papíru 90 91 Šířka papíru (víceúčelový zásobník) 92 Délka papíru (víceúčelový zásobník) 93 Typ papíru (víceúčelový zásobník) 94

100

101 Informace tiskárny o tisku (síť)

102

103

200 201 Čas přepnutí spánkového režimu 202 Čas přepnutí automatického vypnutí 210 Protokol o chybách 220 Odsazení (víceúčelový zásobník) 221 Odsazení (zásobník 1)

222 Odsazení (zásobník 2) 223 Odsazení (zásobník 3) 224 Odsazení (zásobník 4)

225 Odsazení (zásobník 5) 230 231

232 Nastavení černého tisku OHP 233 Nastavení barevného tisku OHP 234 Nastavení SMR

235 Nastavení BG 236 Čištění válce 237 Hexdump 238 Čištění přenosového válce 300 Kompenzace koncentrace

301

302 Tisk vzorce pro úpravu barev 310 Sytost modré barvy 311 Sytost červené barvy 312 Sytost žluté barvy 313 Sytost černé barvy 314 Sytost bílé barvy

Formát papíru (víceúčelový zásobník)

Gramáž papíru (víceúčelový zásobník) Používání zásobníku (víceúčelový

zásobník) Informace tiskárny o tisku

(podrobnosti nastavení)

Informace tiskárny o tisku (výsledky celkového tisku)

Informace tiskárny o tisku (záznam chyb)

Čas přepnutí režimu úspory napájení

Nastavení černého tisku na běžný papír Nastavení barevného tisku na běžný papír

Kompenzace nesprávného zarovnání barev

- 30 -

Používání zařízení na maximum



Možnosti

Pro váš přístroj jsou dostupné následující možnosti.

Rozšiřovací jednotky zásobníku

(zásobníky 2/3/4/5)

Používání zařízení na maximum

Nastavení

Tisk

Rozšiřovací jednotka zásobníku

(Lze rozšířit až na 2 úrovně)

(N36110A)

Poznámka

Pokud rozšiřujete od úrovně 3 nahoru, použijte velkokapacitní rozšiřovací jednotku zásobníku.

Rozšiřovací jednotka zásobníku s kolečky

(N36130A)

Velkokapacitní rozšiřovací jednotka zásobníku

(3 zásobníky v jednom, s kolečky)

 Interní disk HDD

(N36120A)

Základní operace se

zařízením

PřílohaPřed použitím

Rejstřík

- 31 -

Používání zařízení na maximum

Server správy barev

Doporučuje se pro uživatele, kteří vyžadují lepší odezvu správy barev a pokročilou úpravu bodových

barev.

Fiery® XF Server

Nastavení

Tisk

Základní operace se

zařízením

PřílohaPřed použitím

Rejstřík

Fiery® XF Server

- 32 -

Instalace zařízení

2. Nastavení

Tato kapitola objasňuje postupy nastavení zařízení a připojování zařízení k počítači a instalace ovladačů tiskárny.

Poznámka

Zákazníci by si také měli přečíst „Samostatná příručka pro objem přímé barvy“.

Odkaz

Metody nastavení serveru pro správu barev naleznete v části „Stručný návod pro Fiery XF Sever“.

Instalace zařízení



Bezpečné a příjemné používání zařízení zajistíte instalací v místě, které splňuje podmínky pro „vhodné prostředí pro instalaci“ a „prostor pro instalaci“ uvedené v „podmínkách instalace“. Tyto podmínky dále uvádějí také bezpečnostní opatření při instalaci. Před použitím si je přečtěte.

Před použitím

Nastavení

Podmínky instalace

Než zvolíte místo instalace zařízení, zvažte následující podmínky prostředí.

Vhodné prostředí pro instalaci

Používejte zařízení na místě, kde je teplota a vlhkost v následujícím rozpětí.

Teplota okolí: 10 ºC až 32 ºC Vlhkost okolí: 20 % až 80 % RH (relativní vlhkost) Max. teplota

vlhké žárovky:

Další informace

Zkontrolujte, zda nedochází ke kondenzaci. Pokud provádíte instalaci v zařízení s vlhkostí okolí 30 %

nebo nižší, používejte zvlhčovač nebo podložku pro prevenci statické elektřiny.

25 ºC

Prostor pro instalaci

Před instalací zkontrolujte, zda je v okolí zařízení dostatečné místo, a zvolte si prostor, který je vhodný pro hmotnost zařízení. (Hlavní jednotka váží asi 111 kg*.)

*: Včetně spotřebního materiálu, jako je obrazový válec a

tonerová kazeta atd.

Půdorys

200 mm

1770 mm

620 mm

1420 mm

600 mm

Přední pohled

400 mm

460 mm

Základní operace se

zařízením

PřílohaTisk

Rejstřík

- 33 -

1040 mm

Instalace zařízení

Přední pohled (s namontovaným rozšiřovacím

zásobníkem)

Před použitím

Nastavení

400 mm

1560 mm

Bezpečnostní opatření při instalaci

VÝSTRAHA

Neinstalujte zařízení do blízkosti prostor s

vysokými teplotami nebo holým ohněm.

Neumisťujte je v prostorách, kde probíhají

chemické reakce (laboratoř apod.).

Neinstalujte je do blízkosti hořlavých roztoků, jako

je líh nebo ředidla atd.

Přístroj neinstalujte v dosahu malých dětí. Neinstalujte zařízení do nestabilních míst (např.

nerovné stoly nebo prostory ve sklonu atd.)

Neinstalujte zařízení do vlhkých nebo prašných

míst nebo do míst na přímém slunci.

Neinstalujte přístroj na místech se slaným

vzduchem nebo korozívními plyny.

Neinstalujte na místech s příliš velkými vibracemi. Přístroj neumisťujte tak, aby byl zablokován jeho

ventilační otvor. Pomocí následujících obrázků ověřte polohu ventilačního otvoru.

Nahoře

Základní operace se

zařízením

PřílohaTisk

Rejstřík

Pravá strana

Vpředu

- 34 -

VlevoVzadu

UPOZORNĚNÍ

Instalace zařízení

Neinstalujte přímo na koberce nebo běhouny. Neinstalujte do míst se špatnou cirkulací vzduchu

nebo ventilací, jako jsou utěsněné místnosti apod.

Zkontrolujte řádné odvětrání, pokud zařízení

používáte dlouhodobě v malé místnosti.

Tiskárnu instalujte mimo dosah silných

magnetických polí a zdrojů šumu.

Neinstalujte v blízkosti monitorů a televizorů. Při přesouvání zařízení uchopte přenosnou páčku

a přenosná madla.

Hmotnost hlavního zařízení je asi 111 kg*.

Zvedání nebo přesouvání zařízení je nutno provádět nejméně ve 4 lidech.

Zkontrolujte odvětrání, pokud tisknete velká

množství nebo zařízení používáte dlouhodobě.

*: Včetně spotřebního materiálu, jako je obrazový válec a

tonerová kazeta atd.

Před použitím

Nastavení

Základní operace se

zařízením

PřílohaTisk

Rejstřík

- 35 -

Instalace zařízení

Instalační proces

Postupujte podle příslušných návodů a podmínek pro instalaci u zákazníka. Pokud nemontujete žádné

prvky příplatkové výbavy, přeskočte odstavce týkající se částí označených jako „Volitelné“.

Před použitím

Otevírání balení a instalace

Montáž spotřebního materiálu (str. 39)

Montáž rozšiřovací jednotka zásobníku (volitelné) (str. 44)

Montáž interního disku HDD (volitelný) (str. 48) (volitelné)

Nastavení

Připojení pomocí kabelu LAN (str. 57)

Připojení pomocí kabelu USB (str. 58)

Instalace a připojování serveru pro správu barev („Návod

na instalaci serveru“) Připojení napájecího kabelu (str. 51)

Připojení k počítači (str. 55)

Přidávání prvků příplatkové výbavy (str. 72) (volitelné)

Tisk ze zásobníků (str. 81)

Tisk z víceúčelového zásobníku (str. 87)

Otevírání balení a instalace

Tento oddíl popisuje postup od otevření balení po

Základní operace se

zařízením

vyjmutí a instalaci výrobku.

Otevření obalu a přesouvání zařízení

Zkontrolujte, zda instalace probíhá na dostatečně masivním místě, které unese hmotnost zařízení a prvků příplatkové výbavy. Instalaci neprovádějte do nestabilních prostorů, jako jsou nestabilní stoly nebo prostory ve sklonu, nebo do míst se

PřílohaTisk

silnými vibracemi. Tímto může dojít ke zranění z důvodu pádu nebo převrácení zařízení.

(volitelné)

(prodává se samostatně)

Hmotnost hlavní jednotky je uvedena níže.

S namontovanou

tonerovou kazetou a

obrazovým válcem

Cca 111 kg Cca 91 kg

S demontovanou

tonerovou kazetou

a bez obrazového

válce

Další informace

Místa instalace zařízení najdete v oddíle „Podmínky

instalace“ (str.33).

Rejstřík

UPOZORNĚNÍ

Hmotnost zařízení je asi 111 kg*, zvedání je

tedy nutno provádět nejméně ve 4 lidech.

*: Včetně spotřebního materiálu, jako je obrazový válec a

tonerová kazeta atd.

Hrozí riziko zranění.

- 36 -

Instalace zařízení

Otevřete balení a vyjměte příslušenství

zařízení (

), a přiložený návod,

ochranné zařízení a materiál pohlcující nárazy (

Sejměte krycí sáček z hlavní jednotky

tiskárny.

Poznámka

Nesnímejte pásku, která zabezpečuje ochranné

prvky, zásobníky papíru a boční kryty, než zařízení přenesete na místo pro instalaci. Otevření zásuvek či krytů během přepravymohou způsobit nečekaná poranění.

Demontujte trojici přenosných páček ve

spodní části tiskárny (

), a zkontrolujte

trojici bodů pro přenosná madla (

Před použitím

Nastavení

Základní operace se

zařízením

Poznámka

Balicí a ochranné prvky se používají při přepravě

zařízení, je tedy vhodné je řádně uschovat.

PřílohaTisk

Rejstřík

- 37 -

Instalace zařízení

Před použitím

Nastavení

Přidržujte přenosné páčky a uchopte přenosná madla a zvedání a přenos provádějte vždy nejméně ve 4 lidech.

Poznámka

Zařízení nedržte za jiná místa kromě přenosných

madel, jako jsou zásobníky na papír nebo boční kryty atd. Tím by mohlo dojít ke zranění vlivem pádu zařízení.

Zvedání a přenášení zařízení provádějte nejméně ve

4 lidech, aby nedošlo k poranění zad atd.

Vytáhněte kazetu na papír zásobníku 1.

Posuňte vodítko papíru a vyjměte držák

listů.

Základní operace se

zařízením

PřílohaTisk

Rejstřík

Opatrně spusťte zařízení na místo jeho

instalace.

Poznámka

Opatrně a pečlivě zařízení spusťte dolů. Hrozí riziko

rozdrcení rukou atd.

Z hlavní jednotky tiskárny odlepte pět

ochranných pásek.

Vraťte kazetu na papír zpět do

zásobníku.

- 38 -

Instalace zařízení

Montáž spotřebního materiálu

Nastavení tonerové kazety

Vyjměte tonerovou kazetu z obalu.

Natřeste tonerovou kazetu ve vodorovném i ve svislém směru.

Poznámka

Neupusťte tonerovou kazetu a neklepejte s ní o zem.

Může dojít k poškození kazety.

Otevřete kryt pro výměnu toneru.

Zavřete kryt pro výměnu toneru.

Vyjměte zarážku obrazového válce

Další informace

Obrazový válec je umístěn do zařízení před odesláním od

výrobce.

Odkaz

Postupy výměny obrazového válce najdete v oddíle

„Návod k odstraňování potíží/každodenní údržbě“ nebo v nápovědě k zařízení.

Zarážka je k obrazovému válci namontována od výrobce.

Pomocí následujícího postupu vyjměte zarážku, než zařízení začnete používat.

Otevřete přední kryt.

Před použitím

Nastavení

Základní operace se

zařízením

Zkontrolujte polohu zdířky označené

stejným textem a barvami a pečlivě zatlačte tonerovou kazetu až na doraz.

Z obrazového válce odeberte 5 zarážek.

PřílohaTisk

Rejstřík

- 39 -

Instalace zařízení

Před použitím

Nastavení

Opatrně zvedněte (modrou) páčku (

) a vyjměte obrazový válec ( ) a současně se nedotkněte zeleného válce rukama.

Umístěte obrazový válec, který jste

vyjmuli, na plochu zakrytou papírem a vyjměte 4 zarážky (oranžové) ve směru šipek.

Základní operace se

zařízením

PřílohaTisk

Rejstřík

Poznámka

Nevystavujte obrazový válec přímému slunečnímu

nebo silnému světlu (cca 1 500 lux nebo více). Nenechávejte jej déle než 5 minut ani pod světlem v interiéru.

Dávejte pozor, abyste se nedotkli obrazového válce

(zelený válec) nebo jej nepoškrábali.

- 40 -

Instalace zařízení

Zarovnejte (červené) šipky na obrazovém válci podle šipek na zařízení a opatrně

vložte do zdířky a pevně zatlačte až na doraz, současně však dávejte pozor, abyste se zeleného válce nedotkli rukama.

Nastavte jednotku přenosového

válce.

Zvedněte otevírací páčku výstupní

jednotky ( vytáhněte.

) a výstupní jednotku

Před použitím

Nastavení

Poznámka

Dávejte pozor, abyste se nedotkli obrazového válce

(zelený válec) nebo jej nepoškrábali.

Zavřete kryt zdířky.

Zvedněte páčky zámku (modré)

na obou koncích umístění instalace jednotky přenosového válce výstupní jednotky.

Základní operace se

zařízením

PřílohaTisk

Rejstřík

Odkaz

Tato tiskárna vyžaduje nastavení sady přímé barvy.

Podrobnosti najdete v „Samostatná příručka pro objem přímé barvy“.

- 41 -

Instalace zařízení

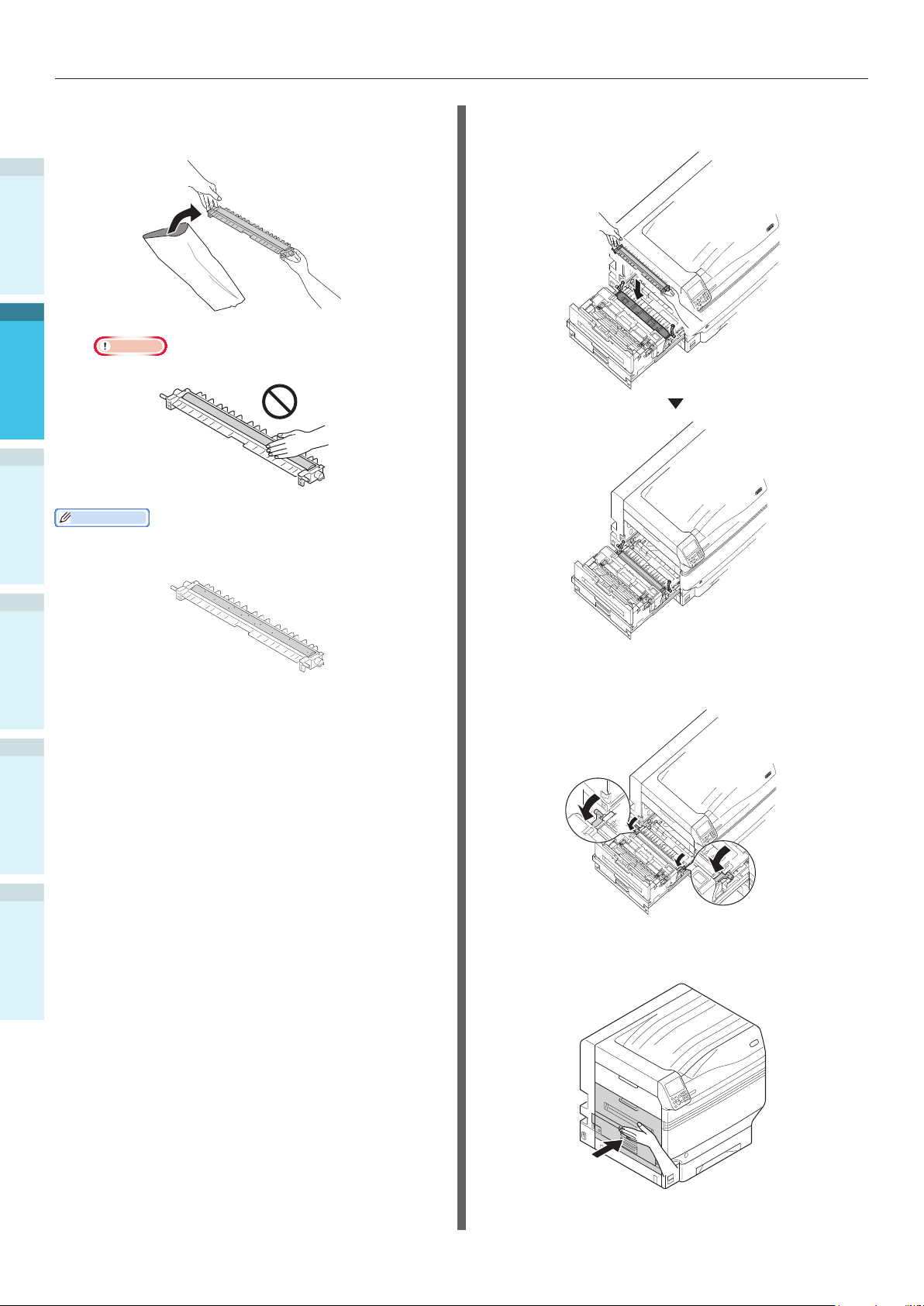

Vyjměte jednotku přenosového válce z

balíčku.

Před použitím

Nastavení

Toner pro kontrolu kvality by mohl ulpět na povrchu válce.

Poznámka

Nedotýkejte se houby jednotky přenosového válce.

Další informace

Toner na povrchu válce neovlivní výkon.

Jednotku přenášecího válce vložte do výstupní jednotky.

Základní operace se

zařízením

PřílohaTisk

Rejstřík

Obě strany uzamykací páčky (modré) zatlačte dolů.

Vložte výstupní jednotku zpět do tiskárny.

- 42 -

Instalace zařízení

Nastavení papíru

Tento oddíl objasňuje postup nastavení papíru do zásobníku 1 nebo zásobníků 2/3/4/5.

Další informace

V tomto oddíle se jako příklad používá nastavení papíru

do zásobníku 1. Zásobníky 2 až 5 nastavte podle stejného postupu.

Vytáhněte kazetu na papír zásobníku 1

(

Nastavte papír potiskovanou stranou

dolů.

Poznámka

Nepřekračujte symbol „ “ ( ) na vodítku papíru,

když nastavujete papír.

Před použitím

Nastavení

Posuňte vodítka papíru ( ) a

zarážku papíru ( nastavovaného papíru.

Papír důkladně rozviňte. Opatrně

zarovnejte okraje papíru ve vodorovném směru.

) podle formátu

Další informace

Postupujte tak, aby nebyla žádná mezera mezi

vodítkem papíru nebo zarážkou papíru a papírem.

Pomocí vodítka papíru papír zajistěte.

Vraťte kazetu na papír zpět do

zásobníku.

Základní operace se

zařízením

PřílohaTisk

Rejstřík

- 43 -

Instalace zařízení

Montáž rozšiřovací jednotka zásobníku (volitelné)

Namontujte (volitelnou) rozšiřovací jednotku

Před použitím

zásobníku tak, abyste zvýšili množství a typy papíru, které lze do zařízení vložit.

Rozšiřovací jednotka zásobníku obsahuje velkokapacitní zásobník, který se skládá z 1. a 3. zásobníku.

Toto zařízení lze rozšířit až na 4 zásobníky (5 včetně standardního zásobníku).

Nastavení

Rozšiřovací zásobníky lze namontovat buď na hlavní jednotku tiskárny, nebo na rozšiřovací jednotku zásobníku.

Poznámka

Při umístění na stůl lze rozšiřovací jednotku zásobníku

rozšířit na 2 zásobníky (3 včetně standardního zásobníku).

Při umístění na stůl nelze použít velkokapacitní rozšiřovací

jednotku zásobníku.

Rozšiřovací jednotka zásobníku

Rozšiřovací jednotka zásobníku s

kolečky

Montáž rozšiřovací jednotky zásobníku

s kolečky na hlavní jednotku tiskárny

Základní operace se

zařízením

PřílohaTisk

Rejstřík

- 44 -

Instalace zařízení

Velkokapacitní rozšiřovací

jednotka zásobníku

Další informace

Rozšířené zásobníky se nazývají zásobník 2, zásobník 3,

zásobník 4 a zásobník 5.

Zásobník 1

Rozšiřovací

jednotka

zásobníku

Velkokapacitní

rozšiřovací

jednotka

zásobníku

(standardní)

Zásobník 2 Zásobník 3 Zásobník 4

Zásobník 5

Vyjměte rozšiřovací jednotku zásobníku

z balení a vyjměte ochranné a balicí materiály.

Upevněte hlavní jednotku tiskárny na

rozšiřovací jednotku zásobníku. Opatrně zvedněte hlavní jednotku

nejméně ve 4 lidech a zarovnejte otvory na spodní straně ( výčnělkům (

) na rozšiřovací jednotce

) k oběma

zásobníku. Opatrně nasaďte na druhý a současně

umístěte hlavní jednotku do polohy podle svislých čar na zadní straně rozšiřovací jednotky zásobníku.

UPOZORNĚNÍ

Hmotnost zařízení je asi 111 kg*, zvedání je tedy

nutno provádět nejméně ve 4 lidech.

*: Včetně spotřebního materiálu, jako je obrazový válec a

tonerová kazeta atd.

Poznámka

Pokud zařízení připojíte ke zdroji napájení, vypněte

napájení zařízení a odpojte kabely. Postup vypínání napájení najdete v oddíle „Vypnutí napájení“ (str.52).

Hrozí riziko zranění.

Před použitím

Nastavení

Základní operace se

zařízením

PřílohaTisk

Rejstřík

- 45 -

Instalace zařízení

Před použitím

Nastavení

Poznámka

Pokud používáte rozšiřovací jednotku zásobníku a

velkokapacitní rozšiřovací jednotku zásobníku, namontujte nejprve rozšiřovací jednotku zásobníku na velkokapacitní rozšiřovací jednotku zásobníku , pak namontujte hlavní jednotku tiskárny na rozšiřovací jednotku zásobníku.

Základní otvor tiskárny

Výčnělek

Zatlačte páčky zámků koleček dolů

(x2) na přední straně zařízení a kolečka uzamkněte.

Základní operace se

zařízením

PřílohaTisk

Rejstřík

Výčnělek

Povolte matice (x2) na horní straně

nožek na pravé straně zařízení.

U rozšiřovací jednotky zásobníku a velkokapacitní rozšiřovací jednotky

zásobníku s kolečky upravte zámky koleček (x2) a nožky (x2).

- 46 -

Instalace zařízení

Otáčejte maticemi a šrouby v dolní části každé nožky a nožku spusťte dolů.

Až se každá nožka dotkne země, utáhněte horní matice a jednotku

zásobníku zajistěte.

Pokud přepravujete tiskárnu nebo vyměňujete spotřební materiál nebo jednotky údržby nebo vkládáte papír do zásobníku, zkontrolujte následující body, aby se tiskárna nepřevrátila.

Netlačte na přední kryt, když je otevřený

přední kryt tiskárny.

Netlačte na kazetu shora, když je kazeta

vytažena ven.

Před použitím

Nastavení

Základní operace se

zařízením

Poznámka

Když zařízení přenášíte, otočte a důkladně zvedněte šrouby

na nožkách velkokapacitní rozšiřovací jednotky zásobníku a přenášejte zařízení tak, aby se nožky nedotýkaly země.

Další informace

Pokud montujete rozšiřovací jednotku zásobníku, musíte zavést

„Připojení kabelů“ (str.57) kabelu“ (str.51)

za účelem detekce rozšiřovací jednotky zásobníku. Viz

„Přidávání prvků příplatkové výbavy“ (str.72)

, než provedete nastavení ovladačů tiskárny

„Připojení napájecího

PřílohaTisk

Rejstřík

- 47 -

Instalace zařízení

Montáž interního disku HDD (volitelný)

Namontujte (volitelný) interní disk HDD, pokud

Před použitím

chcete zvýšit kapacitu paměti nebo zavést bezpečný tisk.

Odkaz

Funkce požadované diskem HDD najdete v oddíle

„Pokročilý“.

Nastavení

Interní disk HDD

Vypněte napájení zařízení a odpojte kabely.

Poznámka

Když vypínáte napájení, nezapomeňte stisknout

vypínač a pak počkejte na vypnutí zařízení, než vypnete (O) hlavní spínač.

Zkontrolujte, zda je vnitřní lampa LED

(

) vypnuta.

Nasaďte šrouby (x2) na interním disku

HDD na otvory na zařízení.

Základní operace se

zařízením

PřílohaTisk

Rejstřík

Odkaz

„Připojení napájecího kabelu“ (str.51) „Vypnutí napájení“ (str.52)

Povolte šrouby na přístupovém krytu

v zadní části tiskárny ( poklop (

) a otevřete

Otáčejte šrouby (x2) ve směru šipek a

pevně je utáhněte.

Připojte konektory disku HDD k zařízení.

- 48 -

Instalace zařízení

Zavřete přístupový kryt.

Utáhněte šrouby přístupového krytu.

Stiskem tlačítka procházení

na ovládacím panelu zobrazíte

obrazovku „Funkce (Functions)“.

Další informace

„Informace o tiskárně“ vytiskněte na papír formátu

A4. Vložte papír formátu A4 do zásobníku na papír.

Stiskem tlačítka procházení vyberte

možnost [Tisk informaci (Print Information)] a poté stiskněte tlačítko

[OK (OK)].

nebo

Před použitím

Nastavení

Připojte kabely a zapněte napájení

zařízení.

Zkontrolujte, zda se na panelu

z tekutých krystalů zobrazuje pohotovostní obrazovka.

Vytiskněte si „informace o tiskárně“.

Až zvolíte [Podrobnosti nastavení

(Conguration)], stiskněte tlačítko [OK (OK)].

Až zvolíte [Provest (Execute)],

stiskněte tlačítko [OK (OK)].

Základní operace se

zařízením

PřílohaTisk

Rejstřík

- 49 -

Zkontrolujte, zda je disk HDD přidán do

„informací o tiskárně“.

Odkaz

„Informace o tiskárně“ (str.54)

Zapnutí a vypnutí napájení



Opatření pro napájení

Před použitím

VÝSTRAHA

Po vyjmutí přístroje, připevnění síťového

Nastavení

Základní operace se

zařízením

PřílohaTisk

Rejstřík

kabelu a zemnicího kabelu VYPNĚTE přívod elektrického proudu.

Připojte zemnicí kabel k zemnicí svorce k

tomu určené.

Nedávejte kabely do kontaktu s vodním nebo

plynovým potrubím, s telefonními kabely ani s bleskosvodem.

Před zapojením přístroje do sítě se ujistěte,

že je přístroj uzemněn zemnicí svorkou.

Ujistěte se, že elektrický kabel zapojujete a

rovněž vytahujete ze zástrčky elektrické sítě.

Vsuňte důkladně zástrčku do elektrické

zásuvky ve zdi.

Nevytahujte ani nezasouvejte zástrčku do

elektrické sítě mokrýma rukama.

Elektrický kabel mějte umístěný tak, aby se na

něj nešlapalo, ani na něj nic nepokládejte.

Napájecí kabel nekruťte, neohýbejte a

nedovolte, aby se zauzloval.

Nepoužívejte poškozené elektrické kabely. Nezapojujte kabel, který při zapojování prská. Nezapojujte tento přístroj s jinými přístroji do

stejné zásuvky. Pokud by byl přístoj zapojen společně s klimatizací, kopírovacím přístrojem, skartovačkou atd., může nesprávně fungovat, a především, pokud by byl ovlivněn elektrickým šumem. Pokud není jiná možnost, než mít přístroj zapnutý ve stejné zásuvce s jinými přístroji, použijte prosím ltr šumu nebo transformátor pro potlačení šumu.

Použijte přiložený elektrický kabel a vkládejte jej

směrem se zemnicí svorkou. Nepoužívejte elektrický kabel jiného výrobku pro zapojení tiskárny.

Nepoužívejte prodlužovací kabel. Pokud

je to však nevyhnutné, použijte kabel se jmenovitým výkonem vyšším než 15 A.

Použití prodlužovacího kabelu může u přístroje

způsobit pokles napětí a nesprávné fungování.

Během tisku nevypínejte přívod elektrické

energie, ani nevytahujte elektrickou zástrčku ze zdroje energie.

Pokud přístroj nebudete po delší dobu

používat, například po dobu svátků nebo cestování, vytáhněte elektrický kabel.

Nepoužívejte přiložený elektrický kabel s

jinými produkty.

Vzniklo by riziko úrazu

elektrickým proudem

nebo požáru.

Požadavky na zdroj napájení

Dodržujte následující požadavky na zdroj napájení.

Proud: 110 - 127 VAC

(Rozmezí 99 - 140 VAC) 220 - 240 VAC (Rozmezí 198 - 264 VAC)

Síťový kmitočet:

Poznámka

Pokud je zdroj napájení nestabilní, použijte napěťový

regulátor.

Maximální příkon přístroje je 1 500 W. Zkontrolujte

dostatečnou kapacitu napětí.

Funkci nelze zaručit, pokud používáte zdroj

nepřerušitelného napájení (UPS) nebo měnič. Nepoužívejte zdroj nepřerušitelného napájení ani měnič.

50/60 Hz ± 2 %

- 50 -

Zapnutí a vypnutí napájení

Připojení napájecího kabelu

Zkontrolujte, zda je napájení zařízení v

poloze OFF. Zařízení je vypnuto, když je hlavní

spínač v poloze (O).

Opatrně vložte přiložený napájecí kabel

do napájecího konektoru zařízení.

Zapnutí napájení

Poznámka

Před nastavením sady přímé barvy nelze napájení

zapnout.

Zapněte hlavní vypínač (I).

Stiskněte a přidržte tlačítko spínače asi

na 1 sekundu. Když je napájení zapnuto, rozsvítí se

kontrolka spínače.

ZAPNUTO

Před použitím

Nastavení

Základní operace se

zařízením

Napájecí kabel

Zasuňte zástrčku do zásuvky.

Další informace

Obrazovka s logem „OKI“ se zobrazí na displeji s tekutými

krystaly na ovládacím panelu, jakmile se zařízení spustí. Chvíli počkejte, dokud se nezobrazí pohotovostní obrazovka, pak je tisk povolen.

Když zapnete napájení poprvé, spustí se automatická

inicializace zařízení. Počkejte, až se na panelu z tekutých krystalů na ovládacím panelu zobrazí pohotovostní obrazovka.

PřílohaTisk

Rejstřík

- 51 -

Zapnutí a vypnutí napájení

Vypnutí napájení

Během běžného používání můžete následujícím

postupem vypnout napájení.

Před použitím

Poznámka

Jakmile se zahájí proces vypínání, nelze jej zastavit.

Chcete-li znovu zapnout napájení zařízení, počkejte, až skončí vypínání, pak zapněte zdroj napájení.

Nastavení

Stiskněte a přidržte tlačítko spínače asi

na 1 sekundu.

V následujících případech můžete následujícím postupem vypnout napájení.

Pokud zařízení nebudete delší dobu během dovolené nebo cest používat. Pokud montujete volitelné nebo údržbové výrobky. Pokud zařízení přesouváte. Pokud provádíte opravy nebo kontrolu zařízení atd.

Stiskněte a přidržte tlačítko spínače asi

na 1 sekundu.

Základní operace se

zařízením

PřílohaTisk

Rejstřík

„Vypinam. Prosím čekejte. Napájení se vypne automaticky“ se zobrazí na ovládacím panelu, kontrolka napájení bude blikat v cyklech asi o 1 s.

Chvíli počkejte, pak se napájení zařízení automaticky vypne a kontrolka spínače napájení zhasne.

Poznámka

Stiskněte a přidržte spínač asi na 5 sekund, pokud chcete

vynutit vypnutí napájení. Používejte pouze v případě nějakého problému. Postupy pro potíže se zařízením najdete v oddíle „Návod k odstraňování potíží/každodenní údržbě“.

„Vypinam. Prosím čekejte. Napájení se vypne automaticky“ se zobrazí na ovládacím panelu, kontrolka napájení bude blikat v cyklech asi o 1 s.

Chvíli počkejte, pak se napájení zařízení automaticky vypne a kontrolka spínače napájení zhasne.

Vypněte (O) hlavní spínač a tím vypnete

napájení.

- 52 -

Zkušební tisk pouze z tiskárny



Zkušební tisk pouze z tiskárny

Zkontrolujte, zda je tisk povolen pouze při použití tiskárny. Kontrolu proveďte vytištěním nastavení zařízení a podrobností o nastavení, jež umožňují provést kontrolu stavu. (Informace o tiskárně.)

Další informace

„Informace o tiskárně“ vytiskněte na papír formátu A4. Vložte papír formátu A4 do zásobníku na papír.

Odkaz

Postup zapínání napájení najdete v oddíle „Zapnutí napájení“ (str.51).

Nastavte do zásobníku 1 papír A4.

Zkontrolujte, zda se na panelu

z tekutých krystalů zobrazuje pohotovostní obrazovka.

Stiskněte tlačítko [Fn (Fn)].

Zobrazí se obrazovka zadávání číselné hodnoty.

Před použitím

Nastavení

Základní operace se

zařízením

Stiskněte klávesy [1], [0], [0] a poté

stiskněte tlačítko [OK (OK)].

Až zvolíte [Provest (Execute)],

stiskněte tlačítko [OK (OK)].

Zobrazí se informace o tiskárně.

PřílohaTisk

Rejstřík

- 53 -

Zkušební tisk pouze z tiskárny

Informace o tiskárně

Během zkušebního tisku se vytisknou následující

informace o nastavení zařízení (informace o

Před použitím

tiskárně).

Další informace

Pomocí informací o tiskárně zkontrolujte funkce, které lze

momentálně použít, tabulku nastavení, verze softwaru a hardwaru používaných v zařízení a kvalitu tisku apod.

Nastavení

Základní operace se

zařízením

Poznámka

Zde uvedené informace o tiskárně jsou jen příkladem. Informace

o tiskárně vytištěné vaším zařízením se mohou lišit.

Zkontrolujte, zda je namontován prvek přídavné výbavy (rozšiřovací jednotka zásobníku nebo interní disk HDD).

Odkaz

Můžete vytisknout i zprávy o funkci a stránky ukázek atd.

Podrobnosti najdete v oddíle „Pokročilý“.

PřílohaTisk

Rejstřík

- 54 -

Připojení počítače



Připojení počítače

Tento oddíl objasňuje postup připojení zařízení k počítači a instalaci ovladačů tiskárny z přiloženého „DVD-ROM se softwarem“. Připravte počítač s jednotkou DVD.

Postup pro instalaci ovladačů na počítač

Připojení k počítači

Operační systém Windows Operační systém Macintosh

Připojení přes síť

Nastavení adresy IP v

zařízení

Připojení

prostřednictvím USB

Připojení

prostřednictvím

EtherTalk

Zapnutí napájení zařízení

Povolení funkce

EtherTalk

Připojení

prostřednictvím

Bonjour/Rendezvous

Připojení kabelů

Připojení

prostřednictvím USB

Před použitím

Nastavení

Základní operace se

zařízením

Připojení kabelů

Nastavení adresy IP

atd. v počítači

Vypnutí spánkového

režimu zařízení

Zapnutí napájení počítače

PřílohaTisk

Nastavení EtherTalk v

počítači

Instalace ovladačů tiskárny

Rejstřík

Přidávání zařízení do počítače

Kontrola činnosti z počítače

(Viz „3. Tisk“ (str.75))

- 55 -

Připojení počítače

Provozní prostředí

Zařízení je kompatibilní s následujícími operačními systémy (OS).

Před použitím

Windows 10/Windows 10 (64bitová verze)

Windows 8.1/Windows 8.1 (64bitová verze)

Windows 8/Windows 8 (64bitová verze) Windows Server 2016

Nastavení

Windows Server 2012 R2 Windows Server 2012 Windows 7/Windows 7 (64bitová verze) Windows Server 2008 R2 Windows Server 2008/Windows Server 2008 (verze x64)

Mac OS X 10.10.5 až OS X 10.13

*: Se systémy Windows 10, 8.1 a Windows 8 je kompatibilní jen režim stolního počítače

Typy ovladačů tiskárny

Nainstalovat lze následující typy ovladačů tiskárny.

zařízením

PřílohaTisk

Windows

Základní operace se

PS Platí pro tištění dokumentů, které obsahují písma PostScript a data EPS.

Typ Vysvětlivky

Lze používat i při běžném tisku.

Mac OS X

Typ Vysvětlivky

PS Platí pro tištění dokumentů, které obsahují písma PostScript a data EPS.

Lze používat i při běžném tisku.

Poznámka

Popisy se mohou lišit podle ovladače tiskárny a verze systému Windows nebo Mac OS.

Rejstřík

- 56 -

Připojení počítače

Připojení kabelů

Připojte zařízení k počítači nebo do sítě. Zařízení je standardně vybaveno konektory pro

rozhraní LAN (síť) a konektory rozhraní USB. Připojovat lze přímo do sítě pomocí kabelů LAN a k počítači pomocí kabelů USB.

Připojování pomocí kabelů LAN

Připojování zařízení do sítě, jako je LAN (Ethernet*) atd., umožní sdílet zařízení všemi počítači v dané síti. Tento systém mohou používat OS, jako jsou Windows nebo Mac atd.

*: Zařízení je standardně vybaveno síťovým rozhraním

kompatibilním s 10BASE-T/100BASE -TX/1000BASE-T.

Windows

Macintosh

Připojení kabelů LAN

Připojte kabel LAN ke konektoru rozhraní

LAN (síť) ( Připojte druhý konec LAN kabeluke

konektoru rozbočovače (

Kabel LAN

Rozhraní LAN (síť)

Konektor

Před použitím

Nastavení

Macintosh

Rozbočovač

 Příprava

Kabel LAN

Poznámka

Kabely LAN a rozbočovače nejsou součástí balení tiskárny.

Připravte si kabely LAN (kategorie 5 nebo vyšší, dvojitý kroucený kabel, rovný kabel) a rozbočovače podle potřeby.

Nastavení se musí změnit při použití s 1000BASE-T, jelikož

výchozí nastavení výrobce jsou „Gigabitová síť: vypnuto“, což ověříte v nabídce nastavení správce. Způsob nastavení: Na ovládacím panelu zvolte [Nastaveni

admin.]> Zadejte heslo > [Nastaveni site]> [Gigabitové síťové připojení]> [Povolit].

Rozbočovač

Základní operace se

zařízením

PřílohaTisk

Rejstřík

- 57 -

Připojení počítače

Připojování pomocí kabelů USB

Připojte zařízení s počítačem pomocí kabelů USB.

Před použitím

USB kabel

Nastavení

zařízením

Příprava

USB kabel

Poznámka

Kabely USB nejsou součástí balení tiskárny. Připravte

USB kabely s parametry USB 2.0 v délce Max. 2 m podle potřeby.

Pokud se připojujete pomocí vysokorychlostního

režimu USB 2.0, používejte USB kabel vhodný pro vysokorychlostní režim USB 2.0.

Základní operace se

Připojování kabelů USB

Poznámka

Pokud nejsou ovladače tiskárny nainstalovány na počítači,

odpojte USB kabel od počítače a nejprve nainstalujte ovladače tiskárny. (64 strana)

Dbejte na směr konektoru a připojte

čtverhranný konec USB kabelu do tiskárny ( konec do počítače (

Poznámka

Dejte pozor, abyste USB kabel nevložili do konektoru

rozhraní LAN (síť). V opačném případě může dojít k poruše tiskárny.

Nezasouvejte USB kabel, pokud je zapnuto napájení

počítače nebo zařízení. V opačném případě může dojít k poruše tiskárny.

). Připojte druhý plochý

Port USB

Konektor rozhraní

USB

USB kabel

PřílohaTisk

Rejstřík

Další informace

Nastavte přenosovou rychlost USB zařízení pomocí

ovládacího panelu podle přenosové rychlosti portu USB v počítači. Informace o ovládacím panelu najdete v „Vzhled

ovládacího panelu“ (str.25).

- 58 -

Připojení počítače

Instalace ovladače tiskárny (Windows)

Síťová připojení

Chcete-li připojit počítač se systémem Windows k síti, nastavte nejprve IP adresu zařízení. Dále do počítače nainstalujte ovladač tiskárny.

Pokud síť neobsahuje server DHCP nebo BOOTP, budete muset nastavit adresu IP na počítači a zařízení manuálně.

Dále je nutné nastavit adresu IP v počítači a zařízení manuálně, pokud se objeví pokyn nastavit konkrétní adresu IP na základě pokynu správce vnitřní sítě, poskytovatele služeb nebo výrobce směrovače.

Postup nastavení

Zapnutí napájení zařízení

Nastavení adresy IP v zařízení

pomocí ovládacího panelu

Další informace

Pokud provádíte konguraci s pomocí malé sítě, která

připojí zařízení k jedinému počítači, zadejte následující adresu IP (v souladu s RFC1918).

PC

- Adresa IP: Jakákoli od 192.168.0.1 do 254

- Maska podsítě: 255.255.255.0

- Výchozí brána: Neobsazeno

- Server DNS: Neobsazeno Zařízení

- Nastavení adresy IP: Ruční od 192.168.0.1 do 254

(Zvolte jinou hodnotu než PC.)

- Maska podsítě: 255.255.255.0

- Výchozí brána: 0.0.0.0

- Velikost sítě: Malá

Tento oddíl objasňuje následující nastavení jako příklad. Adresa IP: 192.168.0.3 (PC)

192.168.0.2 (zařízení) Maska podsítě: 255.255.255.0 Adresa IP brány: 192.168.0.1

Před použitím

Nastavení

Nastavení adresy IP v zařízení

Zapnutí napájení počítače

Nastavení adresy IP atd. v počítači

Instalace ovladačů tiskárny

Poznámka

Bude-li adresa IP nesprávná, může dojít k výpadku sítě

nebo přerušení připojení k Internetu. Zkontrolujte adresy IP, které lze v zařízení nastavit, ve spolupráci se správcem interní sítě nebo poskytovatelem připojení k internetu.

Server v síti (DHCP atd.) závisí na používaném

síťovém prostředí. Poraďte se se správcem interní sítě, poskytovatelem připojení k internetu nebo výrobcem směrovače.

Nastavení vyžaduje práva správce pro práci s počítačem. V rámci „Nastavení“ je postup činnosti uveden pro systém

Windows 7, není-li uvedeno jinak. Obrazovky a postupy se mohou lišit v závislosti na OS.

Stiskem tlačítka procházení nebo

na ovládacím panelu zobrazíte

obrazovku „Funkce (Functions)“.

Opakovaným stiskem tlačítka

procházení

vyberte [Nastaveni admin. (Admin Setup)] a stiskněte tlačítko [OK (OK)].

Základní operace se

zařízením

PřílohaTisk

Rejstřík

- 59 -

Připojení počítače

Před použitím

Nastavení

Základní operace se

zařízením

PřílohaTisk

Rejstřík

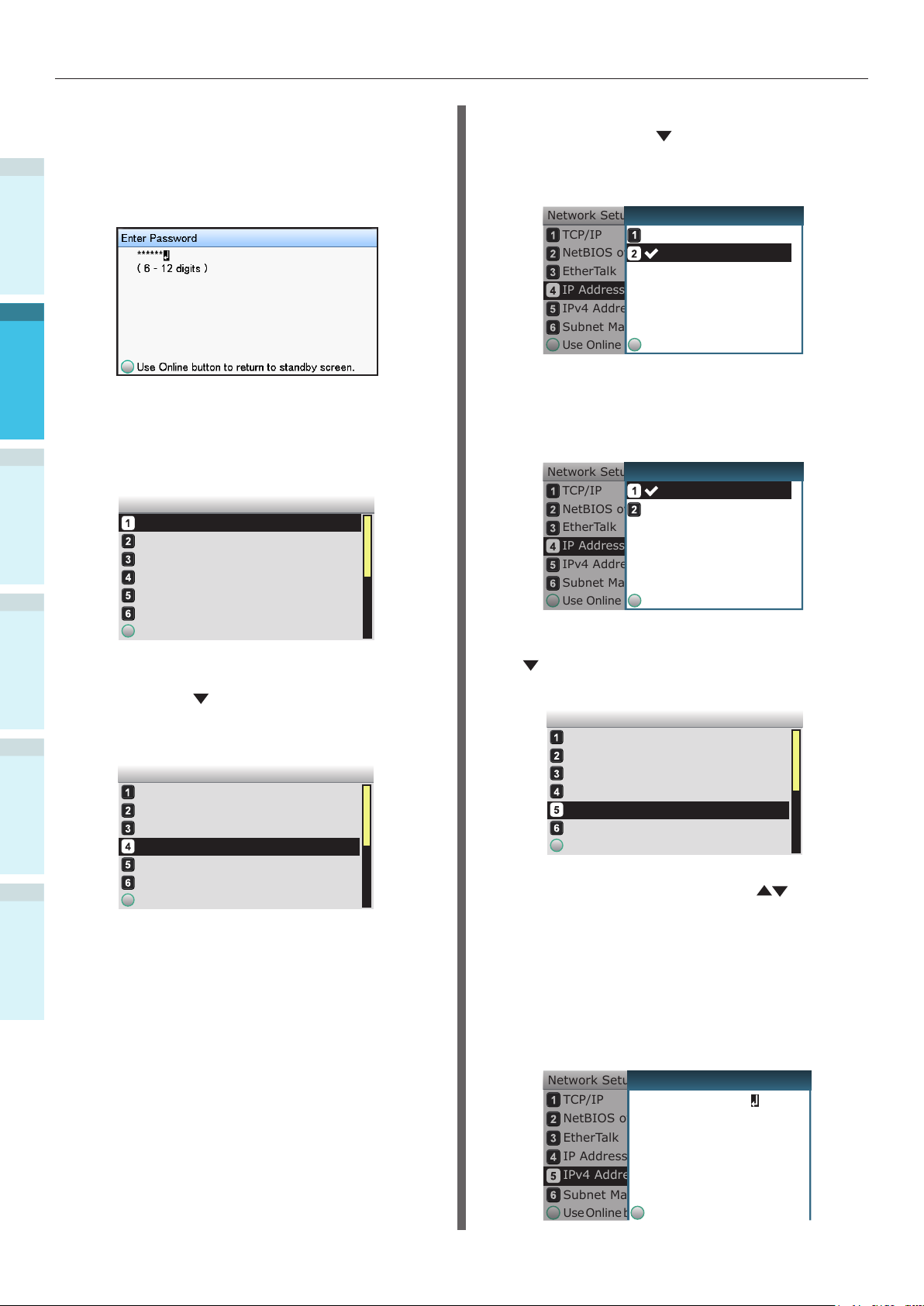

Pomocí číslicové klávesnice zadejte heslo správce.

Výchozí heslo nastavené výrobcem je „aaaaaa“. Po zadání každého ze znaků stiskněte tlačítko [OK (OK)].

Stiskněte tlačítko [OK (OK)].

Až zvolíte [Nastaveni site (Network Setup)], stiskněte tlačítko [OK (OK)].

Admin Setup 1/2 Page

Network Setup

USB Setup Print Setup PS Setup PCL Setup XPS Setup

Use Online button to return to standby screen

Opakovaným stiskem tlačítka procházení

vyberte [Nastaveni IP adresy (IP Address Set)] a stiskněte tlačítko [OK (OK)].

Network Setup 1/2 Page

TCP/IP NetBIOS over TCP EtherTalk

IP Address Set

IPv4 Address Subnet Mask

Use Online button to return to standby screen

Pokud adresu IP nastavujete manuálně, stiskněte

tlačítko procházení

, vyberte možnost [Manual

(Manual)] a stiskněte klávesu [OK (OK)].

Přejděte ke kroku 8



Network Setup

TCP/IP NetBIOS over TCP EtherTalk

IP Address Set

IPv4 Address Subnet Mask

Use Online button to return to standby scr

Auto

Manual

Use Online button to return

1/1 PageIP Address Set

Je-li adresa IP přiřazována automaticky, zkontrolujte, zda je vybrána možnost [Auto (Auto)] a stiskněte klávesu [OK (OK)].

Přejděte ke kroku 14



Network Setup

TCP/IP NetBIOS over TCP EtherTalk

IP Address Set

IPv4 Address Subnet Mask

Use Online button to return to standby scr

Auto

Manual

Use Online button to return

1/1 PageIP Address Set

Opakovaným stiskem tlačítka procházení

vyberte [IPv4 adresa (IPv4

Address)] a stiskněte tlačítko [OK (OK)].

Network Setup 1/2 Page

TCP/IP NetBIOS over TCP EtherTalk IP Address Set

IPv4 Address

Subnet Mask

Use Online button to return to standby screen

Pomocí tlačítek procházení číselné

klávesnice zadejte první 3 číslice adresy IP, pak stiskněte tlačítko [OK (OK)]. Shodným způsobem zadejte další 3 číslice. Po dokončení zadávání informací stiskněte tlačítko [BACK (ZPĚT)].

- 60 -

Stiskem tlačítka [OK (OK)] se přesunete na další pole.

Network Setup

TCP/IP NetBIOS over TCP EtherTalk IP Address Set

IPv4 Address

Subnet Mask

Use Online button to return to standby sc

IPv4 Address

xxx.xxx.xxx.xxx

Use Online button to return

Připojení počítače

Stiskem tlačítka procházení vyberte

možnost [Maska podsite (Subnet Mask)] a poté stiskněte tlačítko [OK (OK)].

Network Setup 1/2 Page

TCP/IP NetBIOS over TCP EtherTalk IP Address Set IPv4 Address

Subnet Mask

Use Online button to return to standby screen

Zadejte masku podsítě stejným

způsobem, jako v případě adresy IP. Po dokončení zadávání informací stiskněte tlačítko [BACK (ZPĚT)].

Network Setup

Subnet Mask

xxx.xxx.xxx.xxx

Stisknutím tlačítka [ON LINE (ONLINE)]

dokončete nastavování sítě.

Před použitím

Nastavení

Use Online button to return to standby screen

Use Online button to return

Stiskem tlačítka procházení vyberte

možnost [Brana (Gateway Address)] a poté stiskněte tlačítko [OK (OK)].

Network Setup 2/2 Page

Gateway Address

Use Online button to return to standby screen

Zadejte adresu brány stejným

způsobem, jako v případě adresy IP. Po dokončení zadávání informací stiskněte tlačítko [BACK (ZPĚT)].

Network Setup

Gateway Address

xxx.xxx.xxx.xxx

Základní operace se

zařízením

PřílohaTisk

Rejstřík

Use Online button to return to standby screen

Use Online button to return

- 61 -

Připojení počítače

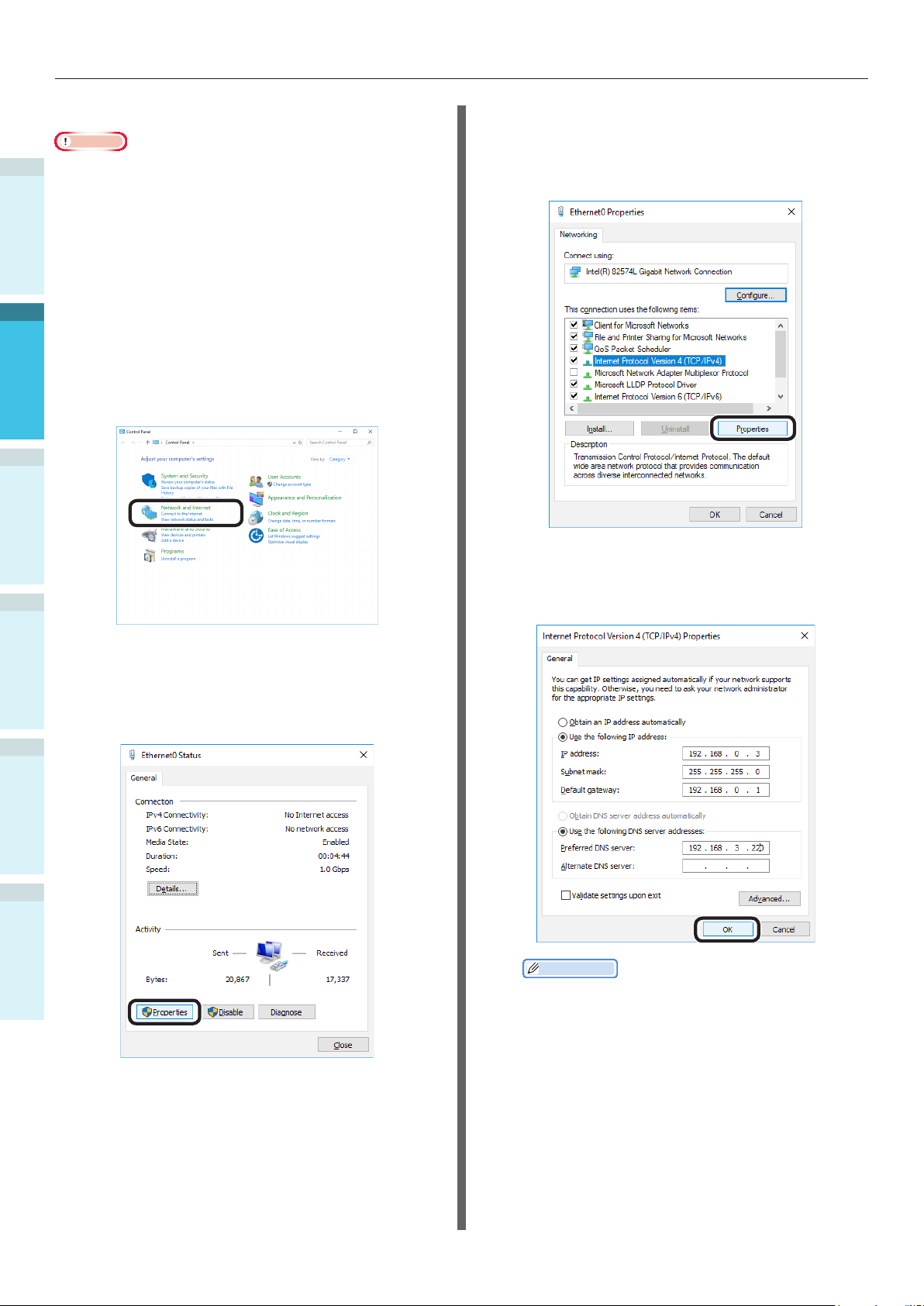

Nastavení adresy IP v počítači

Pokud již byla adresa IP v počítači nastavena nebo se

Před použitím

Nastavení

Základní operace se

zařízením

Poznámka

pořizuje automaticky, přejděte na bod „Instalace ovladačů

tiskárny“ (str.63).

Zapněte napájení počítače a spusťte systém Windows.

Klikněte na tlačítko [Start] a pak na

[Systém Windows (Windows System)] > [Ovládací panely (Control panel)].

Klikněte na volbu [Zobrazit stav sítě a úlohy (View network status and tasks)].

Zvolte [Internetový protokol verze 4

(TCP/IPv4) (Internet Protocol Version 4 (TCP/IPv4))] a klikněte na možnost [Vlastnosti (Properties)].

Zadejte adresu IP, podsíťovou masku,

výchozí bránu a server DNS, pak klikněte na tlačítko [OK (OK)].

PřílohaTisk

Rejstřík

Klikněte na [Ethernet (Ethernet)]

a klikněte na tlačítko [Vlastnosti (Properties)] v okně „Ethernet (Ethernet)“.

Další informace

Pokud pořizujete adresu IP ze serveru DHCP

automaticky, zvolte možnost „Získat adresu IP automaticky“ a nezadávejte adresu IP.

Nezadávejte, pokud nepoužíváte výchozí bránu nebo

server DNS.

Zavřete okno „Vlastnosti připojení k

místní síti“.

- 62 -

Připojení počítače

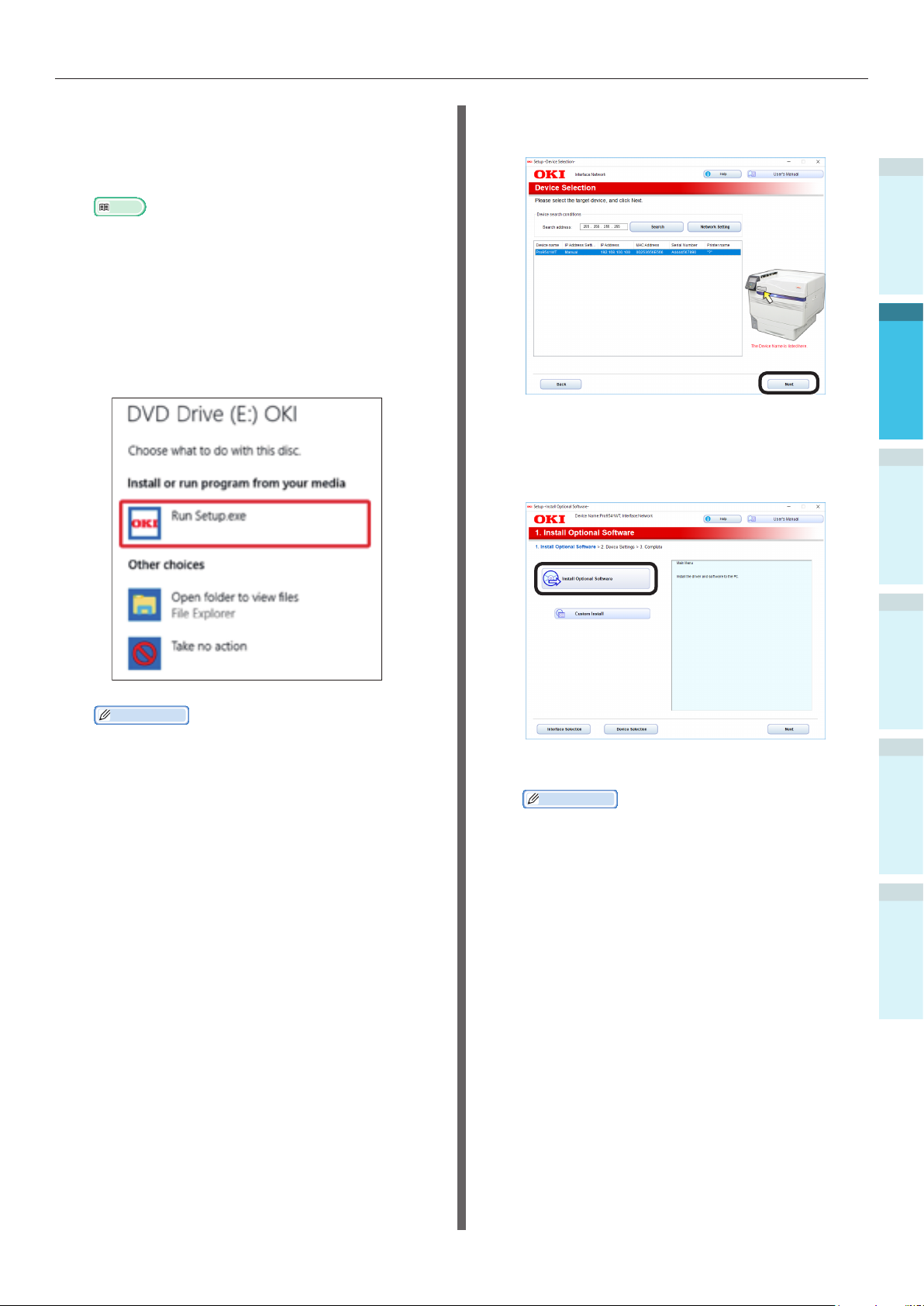

Instalace ovladačů tiskárny



Zkontrolujte, zda je zařízení spojeno s

počítačem a zda je zapnuto napájení.

Odkaz

„Připojování pomocí kabelů LAN“ (str.57)

Do některého z počítačů vložte přiložený

„DVD-ROM s programy“.

Po zobrazení [Přehrát automaticky

(Auto Play)], klikněte na možnost [Spustit Setup.exe (Run setup.exe)].

Vyberte název modelu tohoto přístroje

a klikněte na tlačítko [Další (Next)].

Klepněte na tlačítko [Nainstalovat

volitelný software (Install Optional Software)].

Před použitím

Nastavení

Další informace

Pokud se otevře dialog [Kontrola uživatelského

účtu (User Account Control)], klikněte na tlačítko [Ano (Yes)].

V rozevíracím seznamu vyberte jazyk.

Přečtěte si licenční ujednání a klikněte

na tlačítko [Přijímám].

Přečtěte si [Rady o životním

prostředí] a klikněte na tlačítko [Další].

V závislosti na metodě propojení

přístroje a počítače vyberte možnost [Síť] nebo [Připojení USB] a klikněte na tlačítko [Další].

Spustí se instalace.

Další informace

Následující software je instalován.

Ovladač tiskárny PS (včetně aplikací Network

Extension a PS Gamma Adjuster)

Instalace dalšího softwaru z Vlastní instalace.

Ujistěte se, zda je software úspěšně

nainstalován, a klepněte na tlačítko [Zkušební tisk].

Vyberte tiskárnu pro zkušební tisk a klikněte na tlačítko [Zkušební tisk].

Ujistěte se, zda byl zkušební tisk úspěšný, a klikněte na tlačítko [OK].

Základní operace se

zařízením

PřílohaTisk

Rejstřík

Pokud se zobrazí dialog [Bezpečnostní upozornění systému Windows], klikněte na tlačítko [Povolit přístup].

- 63 -

Připojení počítače

Před použitím

Nastavení

Základní operace se

zařízením

Klikněte na položku [Dokončit (Complete)].

Klikněte na možnost [Další (Next)].

Připojení USB

Poznámka

Zkontrolujte, zda je napájení zařízení v poloze OFF.

Nastavení vyžaduje práva správce pro práci s počítačem.

Tento oddíl popisuje postup činnosti pro systém Windows 7,

není-li uvedeno jinak. Obrazovky a postupy se mohou lišit v závislosti na OS.

Postup nastavení



Zapnutí napájení zařízení

Zapnutí napájení počítače

Instalace ovladačů tiskárny

Zapněte napájení počítače a spusťte

systém Windows.

Další informace

Když je zapnuto napájení zařízení, může se na

obrazovce zobrazovat „Průvodce přidáním nového softwaru“. Pokud k tomu dojde, klikněte na tlačítko „Storno“ a vypněte zařízení, než přejdete na další krok.

PřílohaTisk

Rejstřík

Pokud se zobrazí následující dialog, klikněte na tlačítko [Ano (Yes)].

Klikněte na [Dokončit (Exit)].

Odkaz

Postup tisku z počítače najdete v oddíle „Tisk ze

zásobníků“ (str.81).

Do některého z počítačů vložte přiložený

„DVD-ROM s programy“.

Po zobrazení [Přehrát automaticky

(Auto Play)], klikněte na možnost [Spustit Setup.exe (Run setup.exe)].

Další informace

Pokud se otevře dialog [Kontrola uživatelského

účtu (User Account Control)], klikněte na tlačítko [Ano (Yes)].

V rozevíracím seznamu vyberte jazyk.

- 64 -

Připojení počítače

Přečtěte si licenční ujednání a klikněte

na tlačítko [Přijímám].

Přečtěte si [Rady o životním

prostředí] a klikněte na tlačítko [Další].

V závislosti na metodě propojení

přístroje a počítače vyberte možnost [Síť] nebo [Připojení USB] a klikněte na tlačítko [Další].

Pokud se zobrazí dialog [Bezpečnostní upozornění systému Windows], klikněte na tlačítko [Povolit přístup].

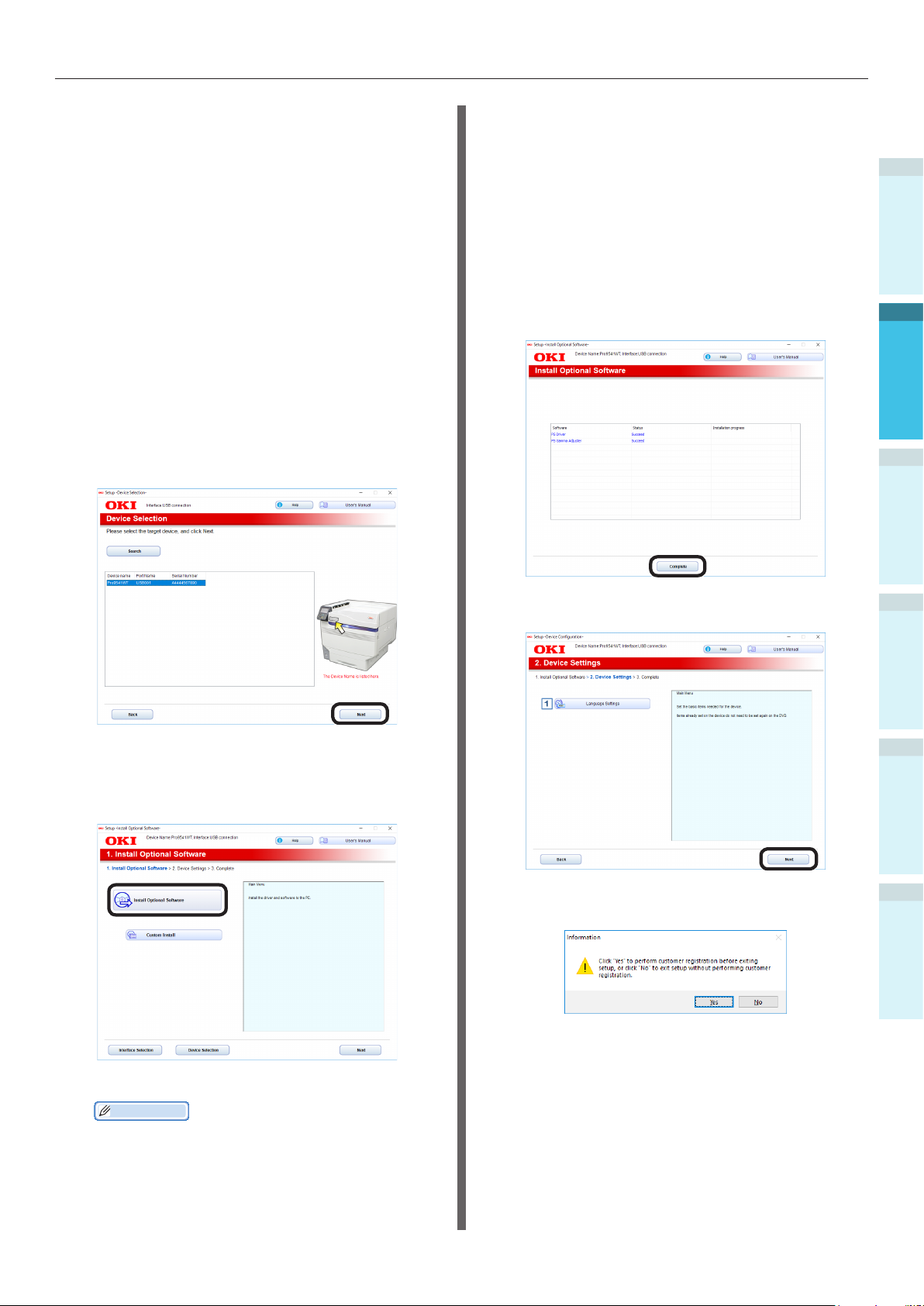

Vyberte název modelu tohoto přístroje

a klikněte na tlačítko [Další (Next)].

Ujistěte se, zda je software úspěšně

nainstalován, a klepněte na tlačítko [Zkušební tisk].

Vyberte tiskárnu pro zkušební tisk a klikněte na tlačítko [Zkušební tisk].

Ujistěte se, zda byl zkušební tisk úspěšný, a klikněte na tlačítko [OK].

Klikněte na položku [Dokončit

(Complete)].

Před použitím

Nastavení

Klepněte na tlačítko [Nainstalovat

volitelný software (Install Optional Software)].

Klikněte na možnost [Další (Next)].

Pokud se zobrazí následující dialog, klikněte na tlačítko [Ano (Yes)].

Základní operace se

zařízením

PřílohaTisk

Rejstřík

Spustí se instalace.

Další informace

Následující software je instalován.

Ovladač tiskárny PS (včetně aplikací Network

Extension a PS Gamma Adjuster)

Instalace dalšího softwaru z Vlastní instalace.

- 65 -

Připojení počítače

Klikněte na [Dokončit (Exit)].

Před použitím

Nastavení

Odkaz

Postup tisku z počítače najdete v oddíle „Tisk ze

zásobníků“ (str.81).

Instalace ovladačů tiskárny (Macintosh)

Síťová připojení

Chcete-li připojit zařízení se systémem Mac OS X k zařízení v síti, nainstalujte ovladače tiskárny na počítač a pak nastavte zařízení jako síťovou tiskárnu.

Rozhodování o způsobu tisku

(protokol)

Systém Mac OS X nabízí dvě možnosti tisku: Pomocí funkce EtherTalk a pomocí funkce Bonjour/Rendezvous.

Způsob tisku

(Protokol)

EtherTalk

Bonjour Rendezvous

Vlastnosti

Používá funkce, které jsou u systému OS X

10.3 až 10.5 standardní. Tuto funkci používejte v

případě sítí TCP/IP.

Základní operace se

zařízením

PřílohaTisk

Rejstřík

- 66 -

Připojení počítače

Postup nastavení

Postup nastavení se může lišit v závislosti na způsobu tisku.

EtherTalk

Zapnutí napájení Zapnutí napájení

Povolení funkce EtherTalk

Vypnutí spánkového režimu zařízení

Zapnutí napájení počítače Zapnutí napájení počítače

Nastavení EtherTalk v počítači

Bonjour/

Rendezvous

Používání EtherTalk

Používejte funkci EtherTalk s pomocí

ovládacího panelu a vypněte spánkový režim

Pokud se připojujete do sítě pomocí EtherTalk, musíte zapnout funkci EtherTalk v tiskárně a vypnout spánkový režim. Dále do počítače nainstalujte ovladače tiskárny.

Odkaz

Pokud používáte funkci Bonjour, přejděte na „Používání

funkce Bonjour (Rendezvous)“ (str.70).

Stiskem tlačítka procházení nebo

na ovládacím panelu zobrazíte

obrazovku „Funkce (Functions)“.

Před použitím

Nastavení

Instalace ovladačů tiskárny

Přidávání zařízení do počítače

Přejděte na odstavec „Používání EtherTalk“ (str.67).

Poznámka

Přechod na vyšší verzi systému Mac OS X nebo ovladače

tiskárny může způsobit odlišnost od popisu v příručce.

Před zahájením nastavení deaktivujte antivirový software.

Instalace ovladačů tiskárny

Přidávání zařízení do počítače

Přejděte na odstavec „Používání funkce Bonjour (Rendezvous)“ (str.70).

Opakovaným stiskem tlačítka

procházení

vyberte [Nastaveni admin. (Admin Setup)] a stiskněte tlačítko [OK (OK)].

Pomocí číslicové klávesnice zadejte

heslo správce. Výchozí heslo nastavené výrobcem je

„aaaaaa“. Po zadání každého ze znaků stiskněte tlačítko [OK (OK)].

Základní operace se

zařízením

PřílohaTisk

Rejstřík

- 67 -

Stiskněte tlačítko [OK (OK)].

Připojení počítače

Před použitím

Nastavení

Až zvolíte [Network Setup (Nastaveni site)], stiskněte tlačítko [OK (OK)].

Admin Setup 1/2 Page

Network Setup

USB Setup Print Setup PS Setup PCL Setup XPS Setup

Use Online button to return to standby screen

Opakovaným stiskem tlačítka procházení

vyberte [EtherTalk (EtherTalk)] a stiskněte tlačítko [OK (OK)].

Network Setup 1/1 Page

TCP/IP NetBIOS over TCP

EtherTalk

IP Address Set IPv4 Address Subnet Mask

Use Online button to return to standby screen

Stisknutím tlačítka [BACK (ZPĚT)]

zobrazíte obrazovku [Nastaveni admin. (Admin Setup)].

Admin Setup 1/2 Page

Network Setup

USB Setup Print Setup PS Setup PCL Setup XPS Setup

Use Online button to return to standby screen

Opakovaným stiskem tlačítka

procházení

vyberte [Nastaveni napajeni (Power Setup)] a stiskněte tlačítko [OK (OK)].

Základní operace se

zařízením

PřílohaTisk

Rejstřík

Stiskem tlačítka procházení vyberte

možnost [Povolit (Enable)] a poté stiskněte tlačítko [OK (OK)].

Network Setup

TCP/IP NetBIOS over TCP

EtherTalk

IP Address Set IPv4 Address Subnet Mask

Use Online button to return to standby screen

Enable

Disable

Use Online button to return

1/1 PageEtherTalk

Stisknutím tlačítka [BACK (ZPĚT)]

zobrazíte obrazovku „Nastaveni site (Network Setup)“.

Network Setup 1/2 Page

TCP/IP

NetBIOS over TCP EtherTalk IP Address Set IPv4 Address Subnet Mask

Use Online button to return to standby screen

Stiskem tlačítka procházení vyberte

možnost [Spanek (Sleep)] a poté stiskněte tlačítko [OK (OK)].

Stiskem tlačítka procházení vyberte

možnost [Zakazat (Disable)] a poté stiskněte tlačítko [OK (OK)].

- 68 -

Připojení počítače

Chcete-li se vrátit na pohotovostní

obrazovku, stiskněte tlačítko [ON LINE (ONLINE)].

Instalace ovladačů tiskárny do počítače.

Ujistěte se, zda jsou přístroj a počítač

propojeny a přístroj je zapnutý.

Do počítače vložte disk „DVD-ROM s

programy“.

Na pracovní ploše dvakrát klikněte na

ikonu [OKI].

[Ovladače] > [PS] > Dvakrát klikněte

na položku [Instalátor pro OSX].

Zadejte heslo správce a klikněte na

tlačítko [OK]. Instalaci dokončete podle pokynů na

obrazovce.

Z nabídky Apple vyberte možnost

[Nastavení síťového prostředí].

Před použitím

Nastavení

Klikněte na tlačítko [Tiskárny a

skenery].

Klikněte na [+].

Po zobrazení nabídky vyberte možnost [Přidat tiskárnu nebo skener… (Add Printer or Scanner...)].

Klikněte na [Výchozí].

Základní operace se

zařízením

PřílohaTisk

Rejstřík

- 69 -

Připojení počítače

Před použitím

Nastavení

Základní operace se

zařízením

PřílohaTisk

Vyberte přístroj a potom v nabídce

[Ovladači (Use)] vyberte [Oki Pro9541WT PS].

Další informace

Pro změnu názvu zadejte nový název do pole

[Název: (Name:)].

Klikněte na tlačítko [Přidat].

Zobrazí-li se potvrzovací obrazovka pro volitelné příslušenství, klikněte na možnost [OK].

Ujistěte se, zda je přístroj přidán v nabídce [Tiskárny (Printers)] a zda je jako [Typy (Kind)] zobrazeno [Pro9541WT PS].

Používání funkce Bonjour

(Rendezvous)

Instalace ovladačů tiskárny do počítače.

Ujistěte se, zda jsou přístroj a počítač

propojeny a přístroj je zapnutý.

Do počítače vložte disk „DVD-ROM s

programy“.

Na pracovní ploše dvakrát klikněte na

ikonu [OKI].

[Ovladače] > [PS] > Dvakrát klikněte

na položku [Instalátor pro OSX].

Zadejte heslo správce a klikněte na

tlačítko [OK]. Instalaci dokončete podle pokynů na

obrazovce.

Z nabídky Apple vyberte možnost

[Nastavení síťového prostředí].

Klikněte na tlačítko [Tiskárny a

skenery].

Klikněte na [+].

Po zobrazení nabídky vyberte možnost [Přidat tiskárnu nebo skener… (Add Printer or Scanner...)].

Rejstřík

Poznámka

Jestliže v nabídce [Typy (Kind)] není zobrazeno

[Pro9541WT PS], klikněte na tlačítko [-], odstraňte

přístroj z nabídky [Tiskárny (Printers)] a znovu proveďte kroky 8 – 12.

Klikněte na tlačítko [Otevřít tiskovou

frontu…].

V nabídce [Tiskáren] vyberte

[Vytisknout zkušební stránku].

Klikněte na [Výchozí].

- 70 -

Připojení počítače

Vyberte přístroj a potom v nabídce

[Ovladači (Use)] vyberte [Oki Pro9541WT PS].

Další informace

Pro změnu názvu zadejte nový název do pole

[Název: (Name:)].

Klikněte na tlačítko [Přidat].

Zobrazí-li se potvrzovací obrazovka

pro volitelné příslušenství, klikněte na možnost [OK].

Připojení USB

Ujistěte se, zda jsou přístroj a počítač

propojeny a přístroj je zapnutý.

Do počítače vložte disk „DVD-ROM s

programy“.

Na pracovní ploše dvakrát klikněte na

ikonu [OKI].

[Ovladače] > [PS] > Dvakrát klikněte

na položku [Instalátor pro OSX].

Zadejte heslo správce a klikněte na

tlačítko [OK]. Instalaci dokončete podle pokynů na

obrazovce.

Z nabídky Apple vyberte možnost

[Nastavení síťového prostředí].

Klikněte na tlačítko [Tiskárny a

skenery].

Před použitím

Nastavení

Základní operace se

zařízením

Ujistěte se, zda je přístroj přidán v nabídce

[Tiskárny (Printers)] a zda je jako [Typy (Kind)] zobrazeno [Pro9541WT PS].

Poznámka

Jestliže v nabídce [Typy (Kind)] není zobrazeno

[Pro9541WT PS], klikněte na tlačítko [-], odstraňte

přístroj z nabídky [Tiskárny (Printers)] a znovu proveďte kroky 8 – 12.

Klikněte na tlačítko [Otevřít tiskovou

frontu…].

Klikněte na [+].

Po zobrazení nabídky vyberte možnost [Přidat tiskárnu nebo skener… (Add Printer or Scanner...)].

Klikněte na [Výchozí].

PřílohaTisk

Rejstřík

V nabídce [Tiskáren] vyberte

[Vytisknout zkušební stránku].

- 71 -

Připojení počítače

Před použitím

Nastavení

Základní operace se

zařízením

PřílohaTisk

Vyberte přístroj a potom v nabídce

[Ovladači (Use)] vyberte [OKI DATA CORP Pro9541WT].

Další informace

Pro změnu názvu zadejte nový název do pole

[Název: (Name:)].

Klikněte na tlačítko [Přidat].

Zobrazí-li se potvrzovací obrazovka pro volitelné příslušenství, klikněte na možnost [OK].

Ujistěte se, zda je přístroj přidán v nabídce [Tiskárny (Printers)] a zda je jako [Typy (Kind)] zobrazeno [Pro9541WT PS].

Přidávání prvků příplatkové výbavy

Pomocí následujícího postupu nastavte ovladače tiskárny, pokud je k zařízení namontována rozšiřovací jednotka zásobníku nebo interní disk HDD.

Ovladač tiskárny PS pro Windows

Klikněte na nabídku [Start] a zvolte

[Zařízení a tiskárny].

Klikněte pravým tlačítkem na ikonu

Pro9541WT a vyberte možnost [Vlastnosti tiskárny].

Vyberte kartu [Nastavení zařízení].

Přidávání rozšiřovací jednotky zásobníku

Pokud používáte síťové připojení,

klikněte na možnost [Získat informace o tiskárně (Get installed options automatically)] v oddíle [Možnosti pro instalaci (Installable Options)].

Pokud používáte připojení USB, zadejte do položky [Dostupné zásobníky (Available Trays)] počet zásobníků kromě víceúčelového zásobníku.

Například, pokud namontujete tři rozšiřovací zásobníky, jsou použitelné zásobníky 1/2/3/4, zadejte tedy údaj „4“.

Rejstřík

Poznámka

Jestliže v nabídce [Typy (Kind)] není zobrazeno

[Pro9541WT PS], klikněte na tlačítko [-], odstraňte

přístroj z nabídky [Tiskárny (Printers)] a znovu proveďte kroky 8 – 12.

Klikněte na tlačítko [Otevřít tiskovou

frontu…].

V nabídce [Tiskáren] vyberte

[Vytisknout zkušební stránku].

- 72 -

Připojení počítače

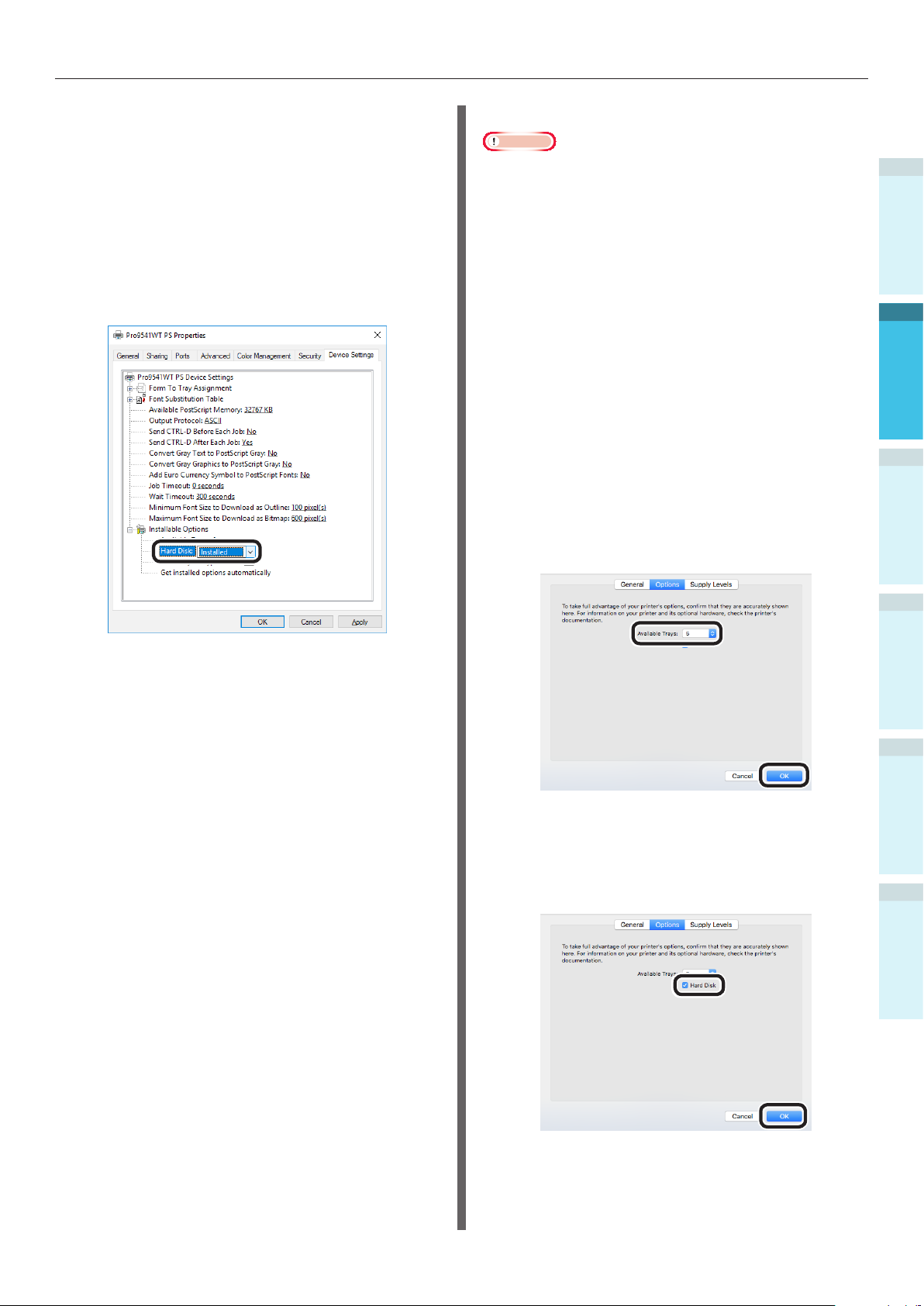

Přidávání interního disku HDD.

Pokud používáte síťové připojení,

klikněte na možnost [Získat informace o tiskárně (Get installed options automatically)] v oddíle [Možnosti pro instalaci (Installable Options)].

Pokud používáte připojení USB, zvolte možnost [Instalovano (Installed)] v oddíle [Pevný disk (Hard Disk)].

Ovladač tiskárny PS pro Mac OS X

Poznámka

Tento oddíl popisuje postup činnosti pro systém Mac OS

X 10.8, není-li uvedeno jinak. Obrazovky a postupy se mohou lišit v závislosti na verzi.

Vyberte možnost [Nastavení síťového

prostředí] z nabídky Apple.

Klikněte na [Tisk & Fax].

Vyberte tiskárnu a klikněte na tlačítko

[Možnosti a zásoby].

Klikněte na kartu [Ovladače].

Přidávání rozšiřovací jednotky zásobníku

Zvolte správnou hodnotu pro

[Dostupné zásobníky (Available Trays)] a klikněte na tlačítko [OK (OK)].

Před použitím

Nastavení

Klikněte na tlačítko [OK (OK)].

Přidávání interního disku HDD.

Zaškrtněte rámeček [Pevný disk (Hard

Disk)] a klikněte na tlačítko [OK (OK)].

Základní operace se

zařízením

PřílohaTisk

Rejstřík

- 73 -

Klikněte na tlačítko [OK (OK)].

Připojení počítače

Připomínka

Před použitím

Nastavení

Základní operace se

zařízením

PřílohaTisk

Rejstřík

- 74 -

3. Tisk

Tato kapitola objasňuje postupy od vložení papíru do zařízení až po samotný tisk.

Papír



Papír

Před použitím

Použitelné druhy papíru

Při vysoce kvalitním tisku je nutné používat papír, který splňuje podmínky ohledně kvality, tloušťky, povrchu papíru atd. Pokud tisknete na papír nedoporučený společností OKI, důkladně otestujte kvalitu tisku a průchod papíru tiskárnou atd. a zkontrolujte, zda nedochází k žádným problémům, než papír použijete.

Pokud používáte (papírové) médium, které je zmačkané nebo zvlněné již před tiskem, nelze zaručit kvalitu tisku a průchod média tiskárnou.

Tisk

Základní operace se

zařízením

PřílohaNastavení

Rejstřík

- 75 -

Papír

Typy, formáty a tloušťka papíru

Poznámka

Zdroje a výstup papíru omezuje typ papíru, formát a tloušťka.

Před použitím

Tisk

Základní operace se

zařízením

PřílohaNastavení

Rejstřík

Typ Jednotky délky: mm (palce) Tloušťka

Běžný papír A3NOBI 328×453

A3 na šířku 320×450 A3 297×420 A4 na šířku 225×320 A4 210×297 A5 148×210 A6 105×148 B4 257×364 B5 182×257 B6 128×182 Letter 215,9 × 279,4 (8,5 × 11) Legal (13 palců) 215,9 × 330,2 (8,5 × 13) Legal (13,5 palce) 215,9 × 342,9 (8,5 × 13,5) Legal (14 palců) 215,9 × 355,6 (8,5 × 14) Executive 184,2 × 266,7 (7,25 × 10,5) Tabloid Extra 304,8 × 457,2 (12 × 18) Tabloid 279,4 × 431,8 (11 × 17) Výpis 139,7 × 215,9 (5,5 × 8,5) 13 × 18 palců 330,2 × 457,2 16K (184×260 mm) 184×260 16K (195×270mm) 195×270 16K (197×273mm) 197×273 8K (260×368mm) 260×368 8K (270×390mm) 270×390 8K (273×394mm) 273×394 Vlastní Šířka 64 až 330

Délka 89 až 1321

Částečně

Odpovídá běžnému papíru. GSM papír gramáž 52-360 g/m potištěný papír

Barevný papír Odpovídá běžnému papíru. GSM papír gramáž 52-360 g/m

Průhlednost A4 0,1 až 0,125mm

Letter

Poznámka

Pokud nastavení formátu papíru splňuje

následující podmínky, rychlost tisku se zpomalí. Formát papíru: A6, A5; šířka papíru 216 mm (šířka dopisu) max.

GSM papír gramáž 52-360 g/m hmotnost 45-309 kg)

(rysová hmotnost 45-309 kg)

(rysová

- 76 -

Nastavení gramáže papíru

Gramáž papíru nastavte podle gramáže stohu používaného papíru. Tento krok není nutný pro Gramáž média (Auto), ale v případě zaseknutí papíru nebo poklesu kvality

tisku doporučujeme ruční nastavení.

Gramáž média Gramáž stohu

Ultralehký 14lb Gramáž média < 17lb

Lehký 17lb

Středně lehký 18lb < Gramáž média

Střední 22lb < Gramáž média < 28lb

Středně těžký 28lb

Těžký 32lb < Gramáž média

Ultra těžký1 34lb < Gramáž média

Ultra těžký2 50lb < Gramáž média

Ultra těžký3 57lb < Gramáž média

Ultra těžký4 68lb < Gramáž média

Ultra těžký5 85lb < Gramáž média

52g/m

Gramáž média < 64g/m

45kg Gramáž média < 55kg

Gramáž média 18lb

64g/m2 Gramáž média 68g/m

55kg Gramáž média 59kg

22lb

68g/m2 < Gramáž média 83g/m

59kg < Gramáž média 71kg

83g/m

< Gramáž média < 105g/m

71kg < Gramáž média < 90kg

Gramáž média 32lb 105g/m2 Gramáž média 120g/m 90kg Gramáž média 103kg

34lb

120g/m2 < Gramáž média 128g/m 103kg < Gramáž média 110kg

50lb 128g/m2 < Gramáž média 188g/m 110kg < Gramáž média 162kg

57lb 188g/m2 < Gramáž média 216g/m 162kg < Gramáž média 186kg

68lb 216g/m2 < Gramáž média 256g/m 186kg < Gramáž média 220kg

85lb 256g/m2 < Gramáž média 320g/m 220kg < Gramáž média 275kg

96lb 320g/m2 < Gramáž média 360g/m 275kg < Gramáž média 310kg

Papír

Před použitím

Tisk

Základní operace se

zařízením

PřílohaNastavení

*: Ruční nastavení gramáže papíru se doporučuje, pokud používáte média Ultra lehký nebo Ultra těžký5.

- 77 -

Rejstřík

Papír

Způsoby navádění a vystupování papíru, které lze zvolit pro každý typ papíru

Před použitím

O: Lze použít X: Nelze použít

Nastavitelný zásobník

Typ Formát Tloušťka

Běžný papír

Tisk

Základní operace se

zařízením

Průhlednost*2A4, letter - O O X O X

PřílohaNastavení

*1: Pomocí ovládacího panelu tiskárny nastavte formát papíru v zásobníku pro [Vlastní] a nastavte [Šířku papíru] a [Délku

papíru] podle hodnot uvedených v následující tabulce. Pomocí ovladačů tiskárny zvolte hodnoty z následující tabulky.

A3NOBI, A3WIDE, A3, A4, A5, A6, B4, B5, B6, B6 half, letter, legal13, legal13,5, legal14, executive

Tabloid extra, tabloid, statement, 16K (184x260 mm), 16K (195x270 mm), 16K (197x273 mm), 8K (260x368 mm), 8K (270x390 mm), 8K (273x394 mm), 13"×18"

Vlastní (Šířka 90 až 330 mm, délka 147 až 457 mm)

Vlastní (Šířka 64 mm min., méně než 90 mm; délka větší než 457mm až 1321mm max.)

Vlastní (Šířka 64 až 330 mm, délka 89 až 1321mm)

GSM 52 až 320 g/m

GSM větší než 320 až

do 360g/m2 max.

GSM 52 až 320 g/m

GSM větší než 320 až

do 360g/m2 max.

Víceúčelový

zásobník

O O O O O

O X X O X

O O O O O

O X X O X

Zásobník 1

Zásobníky

2 až 5

(volitelné)

přihrádka

Lícem

nahoru

Výstupní

Lícem dolů

Formát papíru

13"×18" 330 457 13 × 18 palců

Rejstřík

*2: Rychlost tisku je u fólií pomalejší.

Poznámka

Pokud vkládáte papír do zásobníku vodorovně ( ), rychlost tisku se zpomalí oproti svislému vložení ( ). Tisk se zpomalí, pokud formát papíru nastavíte na A6 nebo A5 nebo u papíru se šířkou pod 216 mm.

Šířka papíru (mm) Délka papíru (mm)

Nastavení zařízení

Nastavení ovladače

tiskárny [Formát papíru]

- 78 -

Papír

Ikony (Krajina) a

(Portrét)

Ikona popisuje umístění papíru svisle při pohledu od přední části tiskárny. (Papír se vkládá vodorovně.)

Orientace podávání papíru

Zásobníky

Ikona popisuje umístění papíru vodorovně při pohledu od přední části tiskárny. (Papír se vkládá svisle.)

Před použitím

Orientace podávání papíru

Zásobníky

Tisk

Víceúčelový zásobník

Orientace podávání papíru

Víceúčelový zásobník

Papír následujících formátů lze vložit svisle nebo vodorovně.

Tři typy A4, A5, B5 a Letter, a 16K a A4 na

šířku

Základní operace se

zařízením

PřílohaNastavení

Rejstřík

- 79 -

Tisk ze zásobníků



S výjimkou některých formátů papíru tiskárna automaticky detekuje formát papíru vloženého do

zásobníků 1 až 5*. Dále se automaticky detekuje pouze šířka formátu papíru.

Před použitím

*: Zásobníky 2 až 5 jsou volitelné.

Další informace

Tiskárna automaticky nedetekuje následující formáty papíru.

- A3NOBI, tabloid extra, A3WIDE, 13×18"

-A5, A6

-legal13,5, legal14

-vlastní Pokud tiskárna nedetekuje automaticky, nastavte formát papíru pomocí ovládacího panelu. Podrobnosti naleznete v „Nastavení

papíru pomocí ovládacího panelu“ (str.84).

Nastavte 13x18" jako vlastní formát.

Nastavení papíru v zásobnících 1 až 5

Tento oddíl objasňuje postup nastavení papíru do zásobníku 1 nebo zásobníků 2/3/4/5.

Tisk

Další informace

Jako příklad je zde použito uložení papíru do Zásobníku 1.

Zásobníky 2 až 5 nastavte podle stejného postupu.

Základní operace se

zařízením

Vytáhněte kazetu na papír zásobníku 1 ( ).

PřílohaNastavení

Posuňte vodítka papíru ( ) a

zarážku papíru ( nastavovaného papíru.

Papír důkladně rozviňte. Opatrně

zarovnejte okraje papíru ve vodorovném směru.

) podle formátu

Rejstřík

- 80 -

Tisk ze zásobníků

Nastavte papír potiskovanou stranou

dolů.

Poznámka

Nepřekračujte symbol „ “ ( ) na vodítku papíru,

když nastavujete papír.

Tisk ze zásobníků

Otevřete v počítači soubor, který chcete vytisknout, a zvolte [Format papiru], [Zdroj papíru] a [Gramaz media] pro tisk, pomocí ovladače papíru.

Tento oddíl objasňuje tisk pomocí „Zásobníku 1“ nebo „Auto“ z následujících ovladačů tiskárny.

Ovladač tiskárny PS pro Windows Ovladač tiskárny Mac OS X (str. 82)

Dále tato kapitola používá aplikaci „WordPad“ pro Windows jako použitou aplikaci. U Mac OS X se v příkladu používá „TextEdit“.

Odkaz

Postup instalace ovladačů tiskárny najdete v „Připojení

počítače“ (str.55).

Postup tisku z víceúčelového zásobníku najdete v oddíle

„Tisk z víceúčelového zásobníku“ (str.84).

Další informace

Zvolte [Auto] v oddíle [Zdroj papíru] a automaticky

zvolte zásobník, v němž je stanovený papír.

Před použitím

Tisk

Další informace

Postupujte tak, aby nebyla žádná mezera papírem a

vodítkem papíru nebo zarážkou papíru.

Pomocí vodítka papíru papír zajistěte.

Vraťte kazetu na papír zpět do

zásobníku.

Používání ovladače tiskárny PS pro

Windows

Pomocí aplikace WordPad zvolte soubor

k tisku.

Klikněte na volbu [Nastavení stránky]

v nabídce [Soubor].

Zvolte formát papíru a orientaci papíru

a klikněte na tlačítko [OK].

Klikněte na volbu [Tisk] v nabídce

[Soubor].

Klikněte na volbu [Pokročilé

nastavení] (nebo [Vlastnosti]).

Základní operace se

zařízením

PřílohaNastavení

Rejstřík

- 81 -

Tisk ze zásobníků

Před použitím

Nastavení

Tisk

Základní operace se

zařízením

Pomocí možnosti [Zdroj papíru (Paper Source)] na kartě [Papir/Kvalita (Paper/Quality)] zvolte zásobník, který chcete používat, a klikněte na volbu [Pokročilé nastavení (Advanced)].

Zvolte si vhodnou hodnotu z oddílu [Gramaz media (Media Weight)] na obrazovce „Pokročilé možnosti (Advanced Options)“ a pak klikněte na tlačítko [OK (OK)].

Používání ovladače tiskárny

pro Mac OS X

Pomocí aplikace TextEdit zvolte soubor

k tisku.

Klikněte na volbu [Nastavení stránky]

v nabídce [Soubor].

Zvolte formát papíru a orientaci tisku

pomocí dialogového rámečku nastavení stránky a pak klikněte na tlačítko [OK].

Zvolte volbu [Tisk] v nabídce [Soubor].

Zvolte [Podavani papiru (Paper Feed)]

v dialogovém rámečku tisku.

Zkontrolujte, zda byla zvolena možnost

[Auto (Auto Select)].

Příloha

Rejstřík

Další informace

Obyčejně zvolte [Nastavení tiskárny (Printer

Setting)]. Zvolte [Nastavení tiskárny (Printer Setting)], abyste použili hodnoty nastavené pomocí ovládacího panelu tiskárny.

Pokud je výstupem zásobník pro listy lícem nahoru,

otevřete jej a v oddíle [Vystupni podavac] zvolte možnost [Zásobník (lícem nahoru)].

Klikněte na [OK] na kartě „Nastavení

tisku“.

Postup dokončete kliknutím na tlačítko

[Tisk] na obrazovce „Tisk“.

Zvolte [Nastavení tisku] v dialogovém

rámečku tisku.

- 82 -

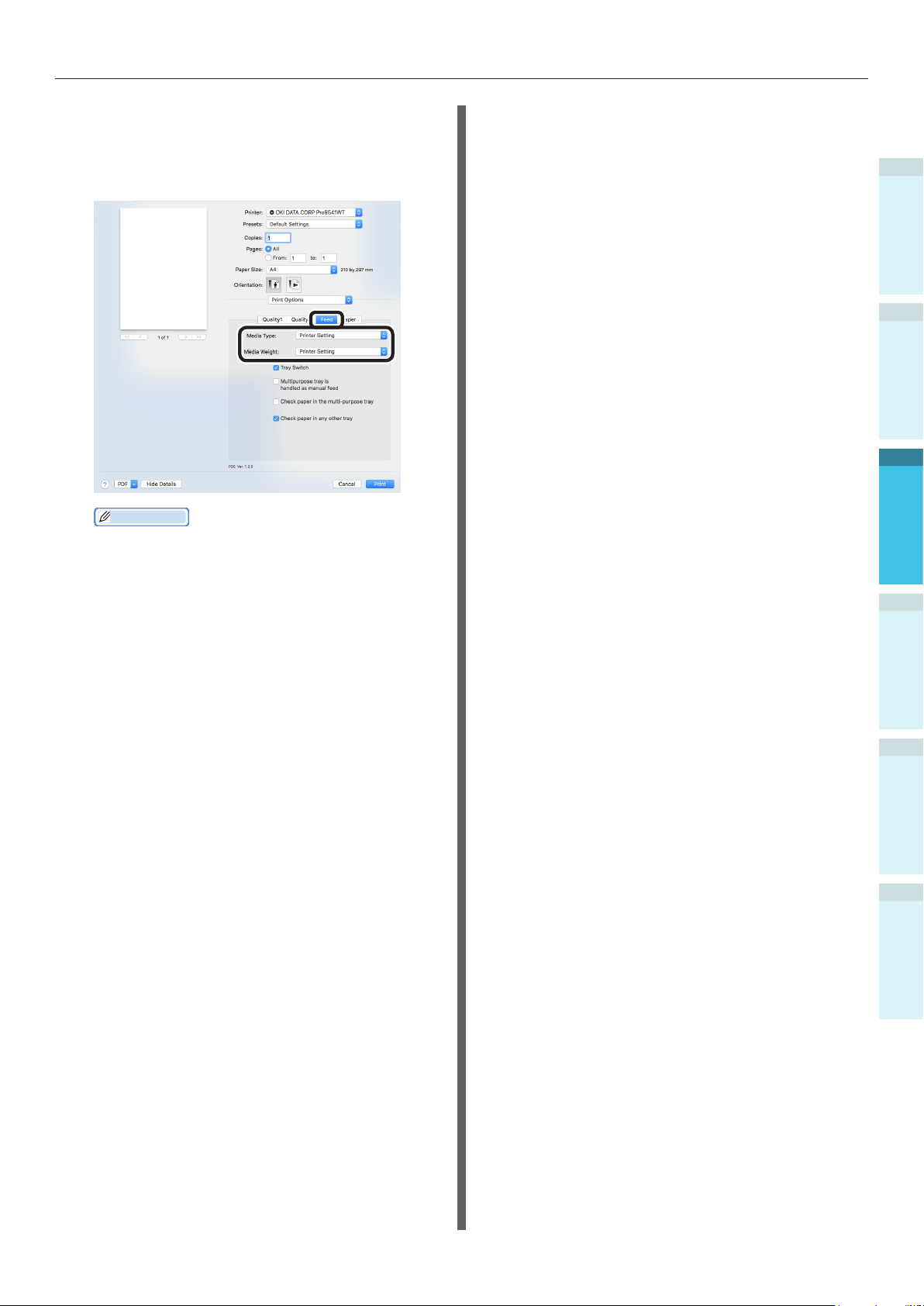

Zvolte kartu [Podávání papíru (Feed)]

na panelu nastavení tiskárny a zvolte

[Typ media (Media Type)] a [Gramaz media (Media Weight)].

Tisk ze zásobníků

Před použitím

Další informace

Obyčejně zvolte [Nastavení tiskárny (Printer

Setting)]. Zvolte [Nastavení tiskárny (Printer Setting)], abyste použili hodnoty nastavené pomocí ovládacího panelu tiskárny.

Kliknutím na možnost [Tisk (Print)]

dokument vytiskněte.

Tisk

Základní operace se

zařízením

PřílohaNastavení

Rejstřík

- 83 -

Tisk z víceúčelového zásobníku



Nastavení papíru ve

Před použitím

víceúčelovém zásobníku

Nastavení papíru pomocí ovládacího panelu

Pokud je formát papíru „Vlastní formát“, nastavte formát papíru pomocí ovládacího panelu.

Stiskněte tlačítko [Fn].

Zobrazí se obrazovka zadávání číselné hodnoty.

Stiskněte klávesy [9], [0] a poté

Tisk

Základní operace se

zařízením

stiskněte tlačítko [OK (OK)].

Zvolte [Typ media (Media Type)] a

stiskněte tlačítko [OK (OK)].

Stiskněte tlačítka procházení a

zvolte typ papíru, který jste nastavili, a stiskněte tlačítko [OK (OK)].

PřílohaNastavení

Rejstřík

Stiskněte tlačítka procházení

a zvolte formát papíru, který jste nastavili, a stiskněte tlačítko [OK (OK)].

Chcete-li se vrátit na pohotovostní

obrazovku, stiskněte tlačítko [BACK (ZPĚT)].

Chcete-li se vrátit na pohotovostní

obrazovku, stiskněte tlačítko [BACK (ZPĚT)].

Zvolte [Gramaz media (Media

Weight)] a stiskněte tlačítko [OK (OK)].

- 84 -

Tisk z víceúčelového zásobníku

Stiskněte tlačítka procházení

a zvolte formát papíru, který jste nastavili, a stiskněte tlačítko [OK (OK)].

Chcete-li se vrátit na pohotovostní

obrazovku, stiskněte několikrát tlačítko

[BACK (ZPĚT)].

Nastavení papíru

Víceúčelový zásobník tiskne na horní stranu nastaveného papíru.

Poznámka

Nevkládejte současně papíry různých formátů, typů nebo

gramáží.

Další informace

Pokud nastavujete vlastní formát papíru, musíte formát

nejprve uložit. Podrobnosti viz oddíl „Pokročilý“.

Otevřete víceúčelový zásobník ( )

směrem k sobě.

Před použitím

Tisk

Další informace

Chcete-li se vrátit na pohotovostní obrazovku, stiskněte

tlačítko [CANCEL (STORNO)].

Otevřete pomocnou podpěru ( ).

Přitáhněte páčku nastavení ( ) vpravo

od podpěry papíru (

) směrem k sobě.

Základní operace se

zařízením

PřílohaNastavení

Rejstřík

- 85 -

Tisk z víceúčelového zásobníku

Před použitím

Nastavení

Tisk

Upravte vodítko papíru ( ) podle šířky papíru, který jste nastavili.

Papír důkladně roztřiďte. Opatrně zarovnejte konce papíru ve vodorovném směru.

Upravte vodítko papíru podle šířky

papíru, který jste nastavili.

Uvolněte a vraťte páčku nastavení ( )

do původní polohy.

Základní operace se

zařízením

Příloha

Rejstřík

Umístěte tiskovou stranu nahoru a

nastavte papír.

Poznámka

Nenastavujte papír mimo vodítko papíru MP ( ).

Poznámka

Když přidáváte papír, vyjměte papír z víceúčelového

zásobníku a před tiskem zarovnejte další papír nahoře, dole, vlevo i vpravo.

Během tisku papír nevytahujte ani nepřidávejte. Nevkládejte do víceúčelového zásobníku nic kromě

potiskovaného papíru, nevyvíjejte tlak shora ani zbytečnou sílu.

Podpěra papíru se automaticky zvedne, když papír

nastavíte na místo. Pokud podpěra papíru brání při nastavování papíru do zásobníku, vložte papír po otevření krytu pro výměnu toneru, pak kryt zavřete, až bude vše na místě.

- 86 -

Tisk z víceúčelového zásobníku

Tisk na papíru nastavený ve víceúčelovém zásobníku. Hlavní provozní postupy jsou uvedeny níže.

Vložte papír ( ) do víceúčelového

zásobníku (

Používání ovladače tiskárny PS

pro Windows

Pomocí aplikace WordPad zvolte soubor

k tisku.

Klikněte na volbu [Nastavení stránky]

v nabídce [Soubor].

Zvolte formát papíru a orientaci papíru

a klikněte na tlačítko [OK].

Klikněte na volbu [Tisk] v nabídce

[Soubor].

Klepněte na položku [Pokročilé

nastavení].

Klikněte na volbu [Pokročilé

nastavení (Advanced)] v nabídce [Rozložení (Layout)].

Před použitím

Tisk

Otevřete soubor, který se bude tisknout.

Zadejte [Víceúčelový zásobník] s

pomocí ovladačů tiskárny k tisku.

Tento oddíl objasňuje tisk pomocí víceúčelového zásobníku z ovladačů tiskárny.

Ovladač tiskárny PS pro Windows Ovladač tiskárny Mac OS X (str. 89)

Dále tato kapitola používá aplikaci „WordPad“ pro Windows jako použitou aplikaci. U Mac OS X se v příkladu používá „TextEdit“.

Odkaz

Postup instalace ovladačů tiskárny najdete v „Připojení

počítače“ (str.55).

Základní operace se

zařízením

PřílohaNastavení

Rejstřík

- 87 -

Tisk z víceúčelového zásobníku

Před použitím

Nastavení

Tisk

Základní operace se

zařízením

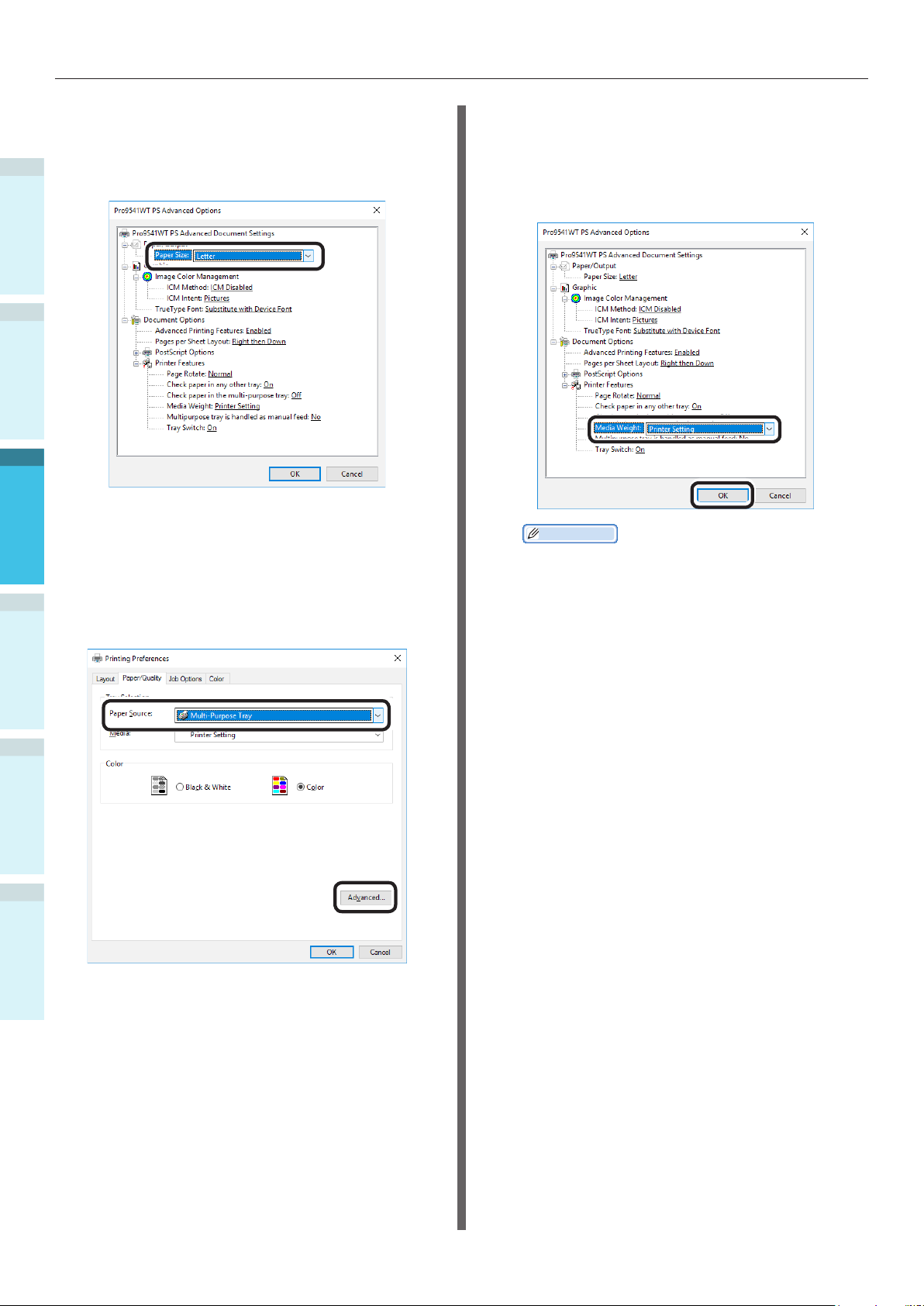

Zvolte [Format papiru (Paper Size)] z nabídky [Papir/Výstup (Paper/ Output)] na kartě „Pokročilé možnosti (Advanced Options)“.

Zvolte [Víceúčelový zásobník (Multi- Purpose Tray)] v oddíle [Zdroj papíru (Paper Source)] na kartě [Papir/ Kvalita (Paper/Quality)] a klikněte na tlačítko [Pokročilé nastavení (Advanced)].

Zvolte si vhodnou hodnotu z oddílu

[Gramaz media (Media Weight)] na obrazovce „Pokročilé možnosti (Advanced Options)“ a pak klikněte na tlačítko [OK (OK)].

Další informace

Obvykle se vybírá nastavení [Auto]. Zvolte

[Auto], abyste použili hodnotu nastavenou pomocí

ovládacího panelu tiskárny.

Chcete-li tisknout stránky samostatně, nastavte

možnost [Víceúčelový zásobník jako manuální podívání] na [Ano].

Příloha

Rejstřík

Klikněte na [OK] na kartě „Nastavení

tisku“.

Postup dokončete kliknutím na tlačítko

[Tisk] na obrazovce „Tisk“.

- 88 -

Tisk z víceúčelového zásobníku

Používání ovladače tiskárny

pro Mac OS X

Pomocí aplikace TextEdit zvolte soubor

k tisku.

Klikněte na volbu [Nastavení stránky]

v nabídce [Soubor].

Zvolte formát papíru a orientaci tisku

pomocí dialogového rámečku nastavení stránky a pak klikněte na tlačítko [OK].

Zvolte volbu [Tisk] v nabídce [Soubor].

Zvolte [Podavani papiru (Paper Feed)]

v dialogovém rámečku tisku.

Zvolte [Nastavení tisku (Print

Options)] v dialogovém rámečku tisku.

Zvolte kartu [Podávání papíru (Feed)]

na panelu nastavení tiskárny a zvolte

[Typ media (Media Type)] a [Gramaz media (Media Weight)].

Před použitím

Tisk

Základní operace se

zařízením

Zvolte [Víceúčelový zásobník (Multi-

Purpose Tray)] v oddíle [Všechny stránky (All Pages From)].

Další informace

Obvykle se vybírá nastavení [Auto]. Zvolte

[Auto], abyste použili hodnotu nastavenou pomocí

ovládacího panelu tiskárny.

Kliknutím na možnost [Tisk] dokument

vytiskněte.

PřílohaNastavení

Rejstřík

- 89 -

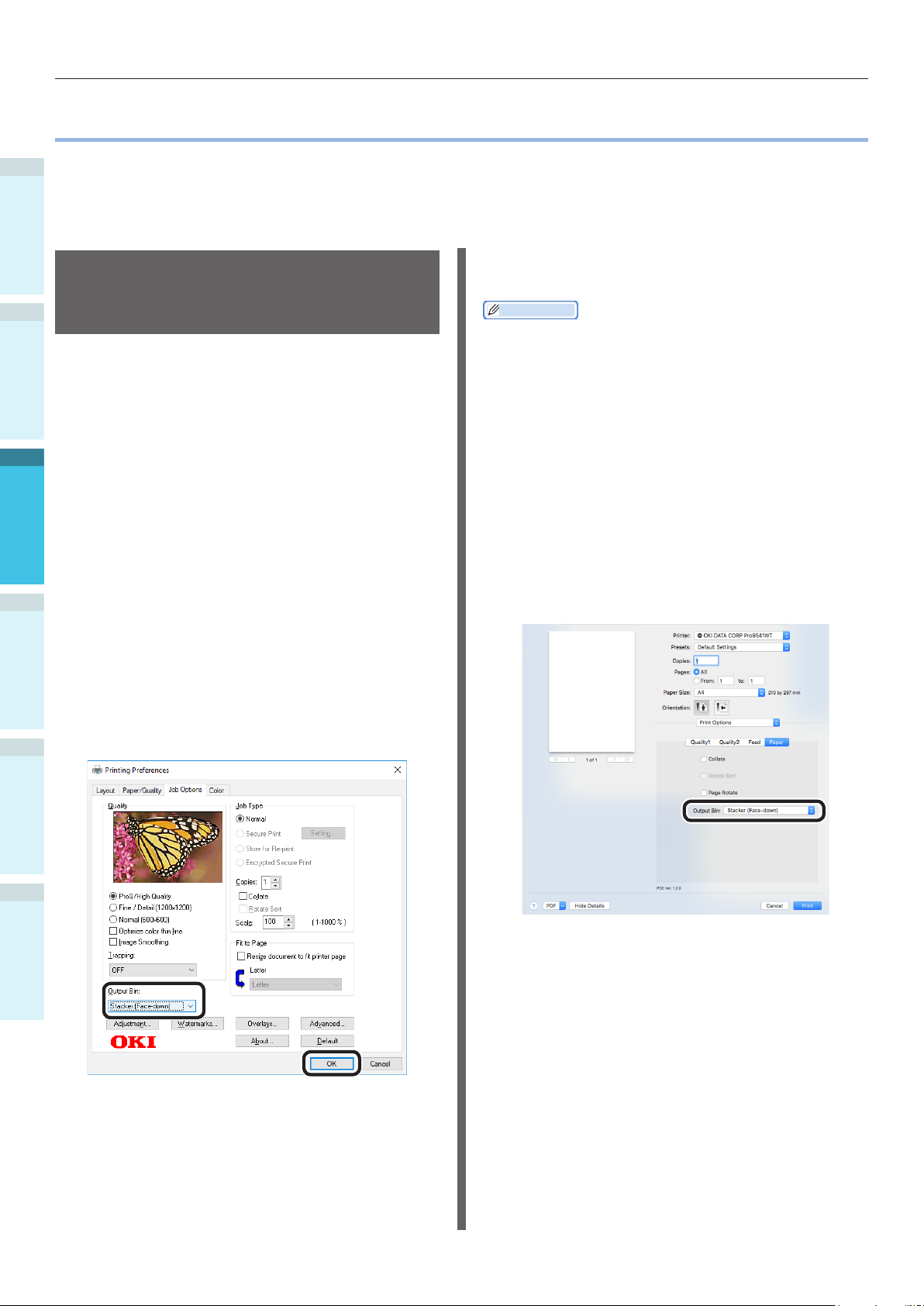

Výstup papíru



Tiskárna vydává papír buď do zásobníku pro listy lícem dolů, nebo do zásobníku pro listy lícem nahoru.

Zásobník pro listy lícem dolů má kapacitu cca 620 listů papíru GMS 64 g/m

Před použitím

Zásobník pro listy lícem nahoru má kapacitu cca 300 listů papíru GMS 64 g/m

Používání zásobníku pro listy lícem dolů (potištěná

strana je dole)

Papír vystupuje potištěnou stranou dolů. Papíry se skladují v tom pořadí, v jakém jsou vytištěny.

Chcete-li používat zásobník pro listy lícem dolů, zadejte jej v oddíle „Výstupní přihrádka“ s pomocí ovladačů tiskárny.

Používání ovladače tiskárny PS

Tisk

pro Windows

Otevřete soubor, který se bude tisknout.

Základní operace se

zařízením

Klikněte na volbu [Pokročilé

nastavení] na obrazovce „Tisk“.

Zvolte [Zásobník (lícem dolů)

(Stacker (Face-down))] v oddíle [Vystupni podavac (Output Bin)] na kartě [Možnosti úlohy (Job Options)] a klikněte na tlačítko [OK (OK)].

Používání ovladače tiskárny

pro Mac OS X

Další informace

V této části se pro účely vysvětlení používá aplikace

„TextEdit“.

Otevřete soubor, který se bude tisknout.

Zvolte volbu [Tisk] v nabídce [Soubor].

Zvolte [Nastavení tisku (Print

Options)] v dialogovém rámečku tisku.

Zvolte [Zásobník (lícem dolů)

(Stacker (Face-down))] v oddíle [Vystupni podavac (Output Bin)] na kartě [Papir (Paper)].

PřílohaNastavení

Rejstřík

Tisk.

Kliknutím na možnost [Tisk (Print)]

dokument vytiskněte.

- 90 -

Výstup papíru

Potištěný papír vystupuje do zásobníku

pro listy lícem dolů (výstupní zásobník) (

Používání zásobníku pro listy lícem nahoru (Potištěná strana je nahoře)

Papír vystupuje potištěnou stranou nahoru. Papír se ukládá v opačném pořadí proti tisku. Chcete-li používat zásobník pro listy lícem nahoru, zadejte jej v oddíle „Výstupní přihrádka“ s pomocí ovladačů tiskárny.

Otevřete zásobník pro odkládání lícem

nahoru (

) na levé straně tiskárny.

Před použitím

Tisk

Otevřete podpěru papíru ( ) podle

schématu.

Otočte přídavnou podpěrou ( ) ve

směru šipky, dokud se neuzamkne.

Základní operace se

zařízením

PřílohaNastavení

Rejstřík

- 91 -

Výstup papíru

Před použitím

Používání ovladače tiskárny PS

Nastavení

pro Windows

Tisk

Otevřete soubor, který se bude tisknout. Zákazníci používající systém Mac OSX

postupují podle „Používání ovladače

tiskárny pro Mac OS X“ kroku 5.

Klikněte na volbu [Pokročilé nastavení] na obrazovce „Tisk“.

Zvolte [Zásobník (lícem nahoru) (Stacker (Face-up))] v oddíle [Vystupni podavac (Output Bin)] na kartě [Možnosti úlohy (Job Options)] a klikněte na tlačítko [OK (OK)].

Používání ovladače tiskárny

pro Mac OS X

Další informace

V této části se pro účely vysvětlení používá aplikace

„TextEdit“.

Zvolte volbu [Tisk] v nabídce [Soubor].

Zvolte [Nastavení tisku (Print

Options)] v dialogovém rámečku tisku.

Zvolte [Zásobník (lícem nahoru)

(Stacker (Face-up))] v oddíle [Vystupni podavac (Output Bin)] na kartě [Papir

(Paper)].

Základní operace se

zařízením

Příloha

Rejstřík

Tisk.

Kliknutím na možnost [Tisk (Print)]

dokument vytiskněte. Vytištěný papír je odesílán do stohovače

lícem vzhůru (

- 92 -

Nastavení úsporného režimu

4. Základní operace se zařízením

Tato kapitola objasňuje postup nastavení režimu úspory energie, kterým se snižuje spotřeba energie zařízení, dále postup kontroly množství tisku, provozní životnosti spotřebního zboží, zbývajícího množství v jednotce údržby a její životnost a postup rušení tisku.

Tiskárnu můžete přepnout do úsporného režimu z pohotovostní obrazovky. Dále můžete z úsporného režimu tiskárnu přepnout do spánkového režimu.

Nastavení úsporného režimu



Před použitím

Nastavení úsporného režimu

Zařízení můžete nastavit na přepnutí do úsporného režimu z pohotovostního režimu, pokud po určitou stanovenou dobu neobdrží žádná data nebo tiskovou úlohu.

Výchozí nastavení výrobce je povolení úspory energie, takže provádění tohoto postupu není nutné.

Stiskněte tlačítko procházení nebo .

Zvolte [Nastaveni admin. (Admin

Setup)] a stiskněte tlačítko [OK (OK)].

Zadejte heslo správce a stiskněte

tlačítko [OK (OK)].

Další informace

Ve výchozím nastavení výrobce je heslo správce

[aaaaaa].

Zvolte [Nastaveni napajeni (Power

Setup)] a stiskněte tlačítko [OK (OK)].

Tisk

Základní operace se

zařízením

PřílohaNastavení

- 93 -

Zvolte [Uspora energie (Power Save)]

a stiskněte tlačítko [OK (OK)].

Rejstřík

Nastavení úsporného režimu

Před použitím

Nastavení

Tisk

Zvolte [Povolit (Enable)] a stiskněte

tlačítko [OK (OK)].

Chcete-li se vrátit na pohotovostní obrazovku, stiskněte tlačítko [ON LINE (ONLINE)].

Nastavení doby, po které tiskárna přejde do úsporného režimu

Můžete nastavit čas, po kterém se má spustit úsporný režim.

Výchozí nastavení je „1 min“. Pokud prodloužíte dobu, po které se spustí

úsporný režim, můžete zkrátit čas do začátku tisku.

Stiskněte tlačítko [Fn].

Zobrazí se obrazovka zadávání číselné hodnoty.

Stiskněte klávesy [2], [0], [0] a poté

stiskněte tlačítko [OK (OK)].

Základní operace se

zařízením

Příloha Rejstřík

Další informace

Než stisknete tlačítko [ON LINE (ONLINE)], můžete

pokračovat v nastavování dalších položek.

Zvolte čas, který chcete nastavit, a

stiskněte tlačítko [OK (OK)].

- 94 -

Nastavení úsporného režimu

Chcete-li se vrátit na pohotovostní

obrazovku, stiskněte tlačítko [ON LINE (ONLINE)].

Další informace

Nastavitelné možnosti času jsou uvedeny níže.

1 min., 2 min., 3 min., 4 min., 5 min., 10 min., 15 min., 30 min., 60 min.

Nastavení spánkového režimu

Zařízení můžete nastavit na přepnutí do spánkového režimu, pokud po určitou stanovenou dobu neobdrží žádná data nebo tiskovou úlohu.

Výchozí nastavení výrobce je povolení spánkového režimu, takže provádění tohoto postupu není nutné.

Stiskněte tlačítko procházení nebo .

Zvolte [Nastaveni admin. (Admin

Setup)] a stiskněte tlačítko [OK (OK)].

Před použitím

Tisk

Zadejte heslo správce a stiskněte

tlačítko [OK (OK)].

Další informace

Ve výchozím nastavení výrobce je heslo správce

[aaaaaa].

Zvolte [Nastaveni napajeni (Power

Setup)] a stiskněte tlačítko [OK (OK)].

Základní operace se

zařízením

PřílohaNastavení

Rejstřík

- 95 -

Nastavení úsporného režimu

Před použitím

Nastavení

Tisk

Základní operace se

zařízením

Zvolte [Spanek (Sleep)] a stiskněte tlačítko [OK (OK)].

Zvolte [Povolit (Enable)] a stiskněte tlačítko [OK (OK)].

Chcete-li se vrátit na pohotovostní obrazovku, stiskněte tlačítko [ON LINE (ONLINE)].

Nastavení doby, po které tiskárna přejde do spánkového režimu

Můžete nastavit čas, po kterém se má spustit spánkový režim.

Výchozí nastavení je „15 min“. Pokud prodloužíte dobu, po které se spustí

spánkový režim, můžete zkrátit čas do začátku tisku.

Stiskněte tlačítko [Fn].

Zobrazí se obrazovka zadávání číselné hodnoty.

Stiskněte klávesy [2], [0], [1] a poté

stiskněte tlačítko [OK (OK)].

Příloha Rejstřík

Další informace

Než stisknete tlačítko [ON LINE (ONLINE)], můžete

pokračovat v nastavování dalších položek.

Zvolte čas, který chcete nastavit, a

stiskněte tlačítko [OK (OK)].

- 96 -

Chcete-li se vrátit na pohotovostní

obrazovku, stiskněte tlačítko [ON LINE (ONLINE)].

Nastavení úsporného režimu

Před použitím

Další informace

Možnosti nastavení času do zapnutí spánkového režimu

jsou uvedeny níže. 1 min., 2 min., 3 min., 4 min., 5 min., 10 min., 15 min., 30 min., 60 min.

Tisk

Základní operace se

zařízením

PřílohaNastavení

Rejstřík

- 97 -

Nastavení úsporného režimu

Omezení v režimu spánku

Tento oddíl objasňuje omezení v případě, že je zařízení ve spánkovém režimu.

Pokud zařízení zobrazuje chybu, může být zapnutí spánkového režimu znemožněno.

Před použitím

Omezení pomocného programu ovladače tiskárny

Když zařízení vstoupí do spánkového režimu, ovladač tiskárny a funkce pomocného programu jsou omezeny následujícím způsobem.

Nastavení

Tisk

Operační

systém

Windows Nástroj kongurace Nastavení sítě pro zásuvný modul nastavení sítě jsou vypnuta.

Mac OS X Nástroj nastavení NIC

Název softwaru Omezení v režimu spánku

Rozšíření sítě Instalační program

ovladače

Ovladače tiskárny Tisk je zakázán při připojení pomocí EtherTalk. Připojte se k zařízení

zařízení

Při připojení k síti nelze získat informace o možnostech instalujete ovladače tiskárny.

Vyhledávání a nastavení

pomocí protokolů Bonjour (Rendezvous) nebo protokolů LPD (TCP/IP). Pokročilé postupy nastavení jsou uvedeny v oddílech „Používání funkce

Bonjour (Rendezvous)“ (str.70) nebo „Přidávání tiskáren pomocí protokolů LPD (TCP/IP)“ (str.105).

se není možné připojit.

tiskárny

nejsou povolena.

Když je zařízení ve spánkovém režimu, stiskem tlačítka [POWER SAVE (USPORA ENERGIE)] na ovládacím panelu zkontrolujte, zda se na panelu z tekutých krystalů zobrazuje „Tisk povolen“.

Základní operace se

zařízením

Pokud se zobrazuje „Tisk povolen“, neplatí výše uvedená omezení.

zařízení

, zatímco

Příloha Rejstřík

- 98 -

Nastavení úsporného režimu

Omezení funkce sítě

V režimu spánku platí pro síťové funkce následující omezení.

Spánkový režim je vypnutý

V následujících případech zařízení nemůže vstoupit do spánkového režimu.

IPSec je povoleno. Bylo navázáno spojení TCP.

Příklad: Spojení bylo navázáno s pomocí Telnet nebo FTP atd.

Po období pro zahájení režimu úspory energie v úsporném režimu se tiskárna přepne do spánkového režimu, pokud se spojení odpojí.

Příjem e-mailu je povolen.

Další informace

Chcete-li zapnout režim spánku, vypněte funkci IPSec/

E-mail.

Nelze tisknout

Ve spánkovém režimu je tisk pomocí následujících protokolů vypnutý.

NBT

Nepracují protokoly s klientskými

funkcemi

V režimu spánku následující protokoly s klientskými funkcemi nepracují.

Upozornění na zprávu

SNMP Trap WINS

*1: Čas, který uplyne ve spánkovém režimu, nezahrnuje

*2: Čas, který uplyne ve spánkovém režimu, nezahrnuje

intervaly mezi časy pravidelné komunikace v případě upozornění na zprávu.

intervaly mezi časy obnovu WINS. V režimu spánku se neprovádějí pravidelná obnova WINS, a proto může dojít k vymazání názvů zaregistrovaných na serveru WINS.

Automatický přechod ze

spánkového režimu do úsporného

V síťových prostředích s pohybem velkého množství paketů se zařízení může přepnout automaticky ze spánkového režimu do úsporného a reagovat.

Následně, pokud uplyne čas pro přechod do spánkového režimu, automaticky se spustí spánkový režim.

Před použitím

Tisk

Základní operace se

zařízením

EtherTalk* WSD Print

*: U systému Mac OS X je tisk ve spánkovém režimu

umožněn, pokud je zařízení připojeno pomocí protokolů Bonjour (Rendezvous) nebo „Protokolů LPD (TCP/IP)“. Postupy nastavení jsou uvedeny v oddílech „Používání

funkce Bonjour (Rendezvous)“ (str.70) nebo „Přidávání tiskáren pomocí protokolů LPD (TCP/IP)“ (str.105).

Nelze vyhledávat/nastavovat

Ve spánkovém režimu je vyhledávání a nastavování s pomocí následujících funkcí a protokolů vypnuto.

PnP-X UPnP LLTD MIB*

*: Odkazování pomocí částí MIB (získat povel), které jsou

podporovány, je možné ve spánkovém režimu.

PřílohaNastavení

Rejstřík

- 99 -

Nastavení pro automatické vypnutí napájení



Nastavení režimu

Před použitím

automatického vypnutí

Zařízení můžete nastavit na automatické přepnutí do režimu vypnutí, pokud po určitou stanovenou dobu neobdrží žádná data nebo tiskovou úlohu.

V rámci výchozích nastavení výrobce se režim

Nastavení

automatického vypnutí nastavuje automaticky. Upravte podle podmínek pro zapnutí režimu vypnutí.

„Zapnout“: Automaticky se zapne režim vypnutí „Auto“: Spustí režim vypnutí po uplynutí příslušné

doby. Pokud používáte síťové připojení,

„Vypnout“: Napájení se automaticky nevypne.

Tisk

Stiskněte tlačítko procházení nebo .

režim vypnutí se nespustí ani po uplynutí nastavené doby.

Základní operace se

zařízením

Zvolte [Nastaveni napajeni (Power

Setup)] a stiskněte tlačítko [OK (OK)].

Zvolte [Aut. vypnutí (Auto Power Off)]

a stiskněte tlačítko [OK (OK)].

Zvolte [Povolit (Enable)] nebo

[Vypnout (Auto Con)] a stiskněte tlačítko [OK (OK)].

Příloha Rejstřík

Zvolte [Nastaveni admin. (Admin

Setup)] a stiskněte tlačítko [OK (OK)].

Zadejte heslo správce a stiskněte

tlačítko [OK (OK)].

Další informace

Ve výchozím nastavení výrobce je heslo správce

[aaaaaa].

- 100 -

Oki Pro9541WT Basic operating instructions [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Informace o návodu

Symboly

Klávesy, tlačítka a symboly

Ilustrace

Obrazovky

Popisy

Záruční informace pro výrobek

První pomoc

Informace o životním prostředí

Pro vaši bezpečnost

Upozornění týkající se bezpečnosti

Všeobecná upozornění

Proveditelné s Pro9541WT

1. Před použitím

Kontrola výrobku

Kontrola obsahu balení

Označení částí a funkcí

Hlavní jednotka

Přední/pravá strana

Zadní/levá strana

Vnitřek tiskárny

Přední strana

Vnitřek vpravo

Levá strana

Rozhraní

Ovládací panel

Vlastnosti hlavního ovládacího panelu

Vzhled ovládacího panelu

Nastavování jasu ovládacího panelu

Použití číslicové klávesnice

Tabulka čísel funkce

Používání zařízení na maximum

Možnosti

Server správy barev

Instalace zařízení

2. Nastavení

Podmínky instalace

Instalační proces

Otevírání balení a instalace

Otevření obalu a přesouvání zařízení

Montáž spotřebního materiálu

Nastavení papíru

Montáž rozšiřovací jednotka zásobníku (volitelné)

Montáž interního disku HDD (volitelný)

Zapnutí a vypnutí napájení

Opatření pro napájení

Požadavky na zdroj napájení

Připojení napájecího kabelu

Zapnutí napájení

Vypnutí napájení

Zkušební tisk pouze z tiskárny

Informace o tiskárně

Připojení počítače

Postup pro instalaci ovladačů na počítač

Provozní prostředí

Typy ovladačů tiskárny

Připojení kabelů

Připojování pomocí kabelů LAN

Připojování pomocí kabelů USB

Instalace ovladače tiskárny (Windows)

Síťová připojení

Připojení USB

Instalace ovladačů tiskárny (Macintosh)

Síťová připojení

Připojení USB

Přidávání prvků příplatkové výbavy

3. Tisk

Papír

Použitelné druhy papíru

Způsoby navádění a vystupování papíru, které lze zvolit pro každý typ papíru

Tisk ze zásobníků

Nastavení papíru v zásobnících 1 až 5

Tisk ze zásobníků

Tisk z víceúčelového zásobníku

Nastavení papíru pomocí ovládacího panelu

Nastavení papíru
