1
Manual do Usuário
2
Solução de problemas
Ler todos os pontos que não são compreendidos, ou para a manutenção
Solução de problemas
Manutenção
Índice
Pro9541WT
1
Verificando a quantidade de impressão, consumíveis, quantidade de unidade de
zConguração manual
Os seguintes manuais são anexados ao produto.
O manual eletrônico está armazenado como software no DVD-ROM.
Etapa
Leia isto primeiro
Abrindo a caixa e instalando a impressora
Guia de Instalação
Esta seção utiliza figuras para explicar os métodos de abrir a caixa para instalação. Para o guia de configuração avançado, consulte o "Básico".
Preparando a impressora paa imprimir
Básico
Este manual descreve as precauções para uma utilização segura do dispositivo. Certifique-se de ler antes do uso. Além disso, os usos básicos dos métodos de instalação de dispositivos para a impressão inicial também são explicados. As funções do dispositivo são descritos no anexo.
Verificando o produto
Nomenclatura e funções das peças
Utilização da impressora em sua capacidade máxima
Instalar o dispositivo
Ligando (ON) e desligando (OFF) o abastecimento de energia
Impressão de teste utilizando apenas a unidade da impressora
Conectando ao seu computador
Papel
Impressão
Ejeção de papel
Configurar o modo de economia de energia
Configurando o modo OFF (desligamento) automático de energia
manutenção e vida útil remanescente.
Cancelando um trabalho de impressão
Adicionando impressoras que utilizam protocolos LPD (TCP / IP)
Tabela de itens do menu do painel de controle
Procedimentos básicos do Windows
Especificações da impressora
Etapa
Ler estas orientações quando necessário
2
Utilizando várias funções
Avançado
Este seção explica os vários métodos de impressão de papel e como utilizar as funções úteis. Ler para otimizar o ambiente de impressão ou para ajustar a cor, etc., usando o software utilitário anexo. Além disso, estas orientações também explicam os itens que podem ser configurados a partir do painel de controle e as configurações de rede.
Ler todos os pontos que não são compreendidos, ou para a manutenção
Manual de manutenção diária/Solução de problemas (Este manual)
Este manual explica os procedimentos para atolamentos de papel, e método de solução de problemas se uma mensagem de erro for exibida. Este manual também explica sobre a manutenção diária, tal como substituir consumíveis e unidades de manutenção e limpeza, etc.
Guia de Cor Spot volume separado
Este guia explica como verificar os drivers da impressora e como imprimir usando cores especiais. Certifique-se de ler antes do uso.
Funções de impressão úteis
Ajustando a cor
Uso do software utilitário
Configurações de rede
Verificar e alterar as configurações da
impressorautilizando o painel de controle
Solução de problemas
Manutenção
Consumíveis, produtos de manutenção,
opções de servidor de gerenciamento de cores, etc.
Explicação do painel de controle
Verificando os drivers da impressora
Tabela das funções do driver da impressora
Impressão em papel colorido
Impressão em filme transparente Cor Spot
Especificando e imprimindo com toner
com os aplicativos
Ajuste fino branco
- 2 -
zLendo o Manual

Símbolos

Nota
zEstes são cuidados e restrições para a correta operação da impressora. Certique-se de ler para evitar operação incorreta.
Memo
zO conhecimento das informações antes do uso da impressora é útil e pode ser usado como uma referência. A leitura é
recomendada.
Referência
zEstas são as páginas de referência. Leia para saber das informações detalhadas e relevantes.
AVISO
zManuseio incorreto devido à inobservância desta tela, pode causar morte ou ferimentos sérios.
CUIDADO
zManuseio incorreto devido à inobservância desta tela pode causar morte ou ferimentos pessoais.

Teclas, botões e símbolos

Este capítulo descreve as seguintes teclas, botões e símbolos.
Inscrição Descrição
zOs botões do painel de controle e o bloco de 10 teclas são descritos
abaixo. Ex:
botão/tecla [ ]
[]
""
> Descreve o nível do menu da impressora ou do computador.
Botão [OK] Botão [Retorno]
Tecla [Fn] Tecla[Clear]
zIndica o teclado do seu computador. zDescreve o nome do menu no painel de cristal líquido.
zDescreve os menus do computador, janelas e nomes de caixa de
diálogo.
zDescreve as mensagens e textos de entrada exibidos no painel de
cristal líquido.
zDescreve o nome do arquivo e tela no computador. zDescreve o título de referência.
- 3 -

Ilustrações

Telas

As ilustrações da impressora usadas neste
manual exibem o modelo Pro9541WT salvo
indicação em contrário.
As ilustrações podem diferenciar-se do produto real.
As imagens do painel de controle e do computador usadas neste manual são apenas exemplos. As imagens podem diferenciar-se dos produtos e telas reais.
- 4 -

Inscrições

As seguintes inscrições são utilizadas neste manual.
zPro9541WT → Pro9541 zSistema operacional Microsoft
zSistema operacional Microsoft zMac OS X 10.10.5 e superior → Mac OS X
Os manuais incluídos com a impressora usam como exemplo Windows 10 no caso de Windows e OS X
10.13 no caso de Mac OS X salvo indicação em contrário.
Dependendo do SO e do modelo usado, as descrições neste manual podem diferenciar-se.
®
Windows® 10 Edição de 64 bits → Windows 10 (versão de 64 bits)
®
Windows® 10 → Windows 10
- 5 -
Conteúdo
Conguração manual ........................................................................... 2
Lendo o Manual .................................................................................... 3
Símbolos .................................................................................................................3
Teclas, botões e símbolos ....................................................................................... 3
Ilustrações .............................................................................................................4
Telas .......................................................................................................................4
Inscrições ...............................................................................................................5
1 Solução de problemas .......................................................... 9
Procedimento de solução de problemas ............................................. 10
Atolamento de papel .......................................................................... 11
Vericar mensagens (caso ocorra uma obstrução de papel) ................................. 11
Remover atolamento de papel ..............................................................................14
Ao aparecer uma mensagem com relação ao papel ............................ 31
Quando uma mensagem relacionada com a substituição dos
materiais de consumo aparece .......................................................... 33
Quando outras mensagens aparecerem ............................................. 35
Problemas de Impressão ................................................................... 40
Impossível imprimir .............................................................................................40
Defeitos no driver da impressora .......................................................................... 44
Qualidade de impressão é ruim ............................................................................46
A alimentação de papel é ruim ..............................................................................50
Quando ocorre perturbação da imagem ................................................................ 51
Ajustando o resultado de impressão ..................................................................... 51
2 Manutenção ....................................................................... 53
Substituindo consumíveis e unidades de manutenção ....................... 54
Vida útil da unidade de manutenção e de consumíveis .........................................54
Quando o período de substituição se aproxima .....................................................56

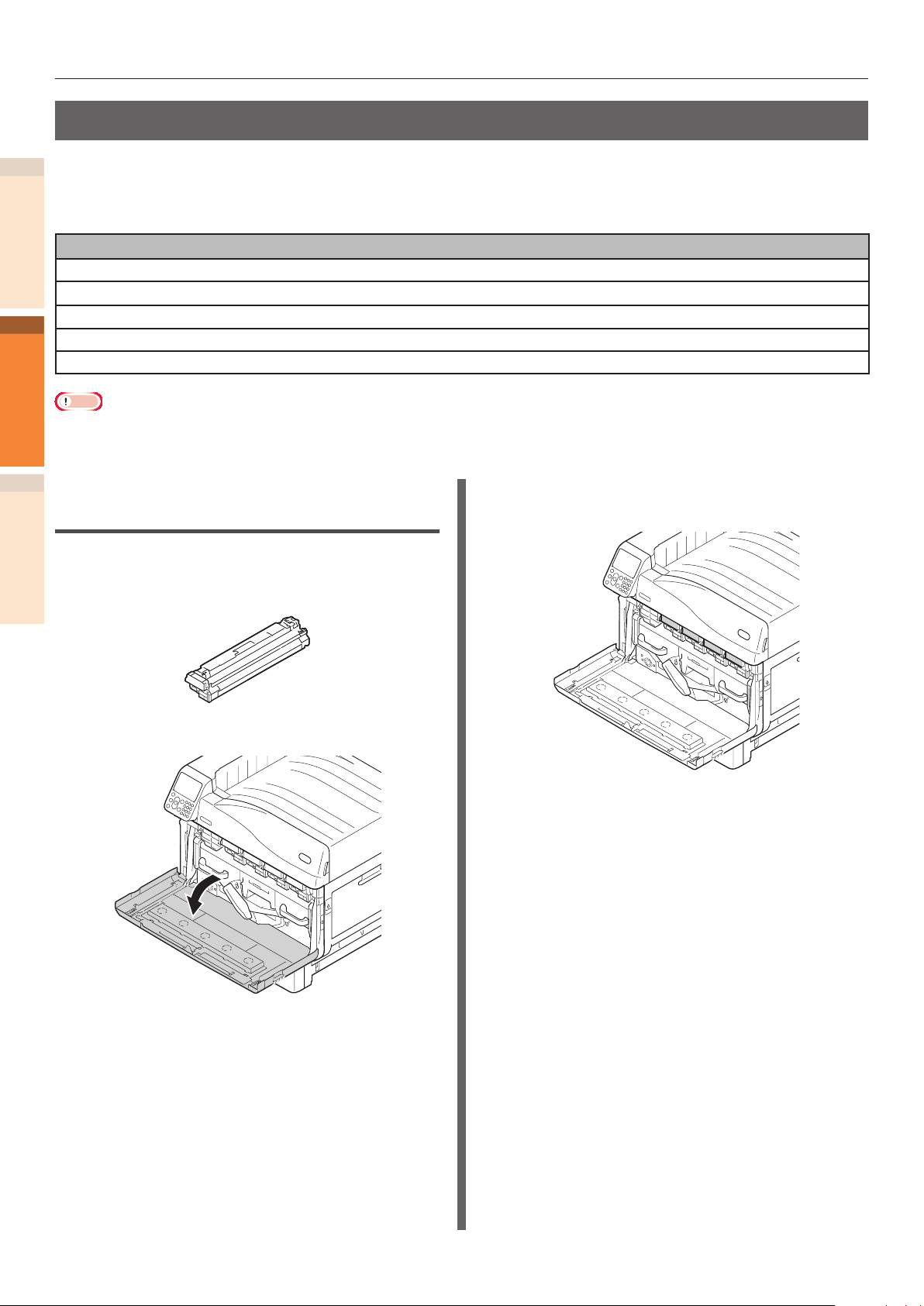

Substituindo cartuchos de toner ........................................................................... 57
Substituindo cilindros de imagem ......................................................................... 60
Substituindo unidades de correias e unidades de cilindro de transferência ..........63
Substituindo unidades xadoras ...........................................................................69
Substituindo caixas de toner residual ................................................................... 71
Substituindo cilindros de alimentação de papel .................................................... 73
Manutenção do dispositivo ................................................................. 81
Limpando as superfícies da impressora ................................................................81
Limpando os cabeçotes de LED ............................................................................. 81
- 6 -
Limpando cilindros de alimentação .......................................................................87
Limpar a Unidade do rolo de transferência e o Caminho de transferência
do papel ...............................................................................................................90
Limpando o rolo propulsor .................................................................................... 93
Transportando e movendo o dispositivo ............................................ 94
Ao mover o dispositivo .........................................................................................94
Transportando o dispositivo .................................................................................94
Índice ...................................................................................... 97
- 7 -
Lendo o Manual
Memo
- 8 -
1

Solução de problemas

Procedimento de solução de problemas
A
tolamento de papel
o aparecer uma mensagem com
A relação ao papel
Q
uando uma mensagem relacionada com a substituição dos materiais de consumo aparece ……………………………33
……………………………………… 10
……………………… 11
……………………………… 31
1
Solução de problemas
2
ÍndiceManutenção
Quando outras mensagens aparecerem
roblemas de Impressão …………………40
P
……………………………………35
- 9 -

Procedimento de solução de problemas

zProcedimento de solução de problemas
Este capítulo descreve o procedimento para a solução de problemas que podem ocorrer no uso da
1
Solução de problemas
impressora.
Se não resolver o problema com o procedimento, contate seu revendedor.
As mensagens ou códigos de erro são exibidos no painel de controle?
2
atolamento de papel, consultar a 11
página e resolver.
vida útil de suprimentos e itens de manutenção,
consultar a 54 página e resolver.
ÍndiceManutenção
erros, consultar a 31 página e resolver.
Se exibido Se não exibido
Quando houver uma exibição de
Quando houver uma exibição de tempo ou
Quando houver uma exibição de outros
Quando não puder resolver
Gravar a mensagem
de erro exibida no painel de controle.
Para problemas, consultar as seguintes
páginas para uma solução.
zImpossível imprimir:40 página zOs drivers da impressora não podem ser
instalados:
44 página
zIncapaz de imprimir em qualidade na: 46
página
zAlimentação de papel anormal. 50 página
Entrar em contato com seu auxílio designado.
- 10 -
zAtolamento de papel

Atolamento de papel

Esta seção descreve o procedimento quando o papel atolar dentro da impressora, ou quando o papel
sobrar dentro da impressora mesmo após a remoção.
Vericar mensagens (caso ocorra uma obstrução de papel)
Quando um documento está encravado no interior da impressora, ou quando o papel permanece no interior da impressora, mesmo depois de removê-lo, uma mensagem noticando atolamento de papel aparecerá no painel de cristal líquido do painel de operação, e a lâmpada <ATTENTION (INSPEÇÃO)>
piscará.
Quando a opção "Consulte a AJUDA para obter mais detalhes" for exibida na mensagem, pressionar o botão de [HELP (AJUDA)] no painel de operação mostra o processo de solução de problemas, e facilmente será resolvido o processo de acordo com a orientação. Para detalhes, consultar “Operação
da tela de Ajuda”(P.13).
1
Solução de problemas
2
ÍndiceManutenção
Botão [HELP (AJUDA)]
Painel de cristal líquido Lâmpada de <ATTENTION
(INSPEÇÃO)>
A seguinte tabela mostra as mensagens. Vericar a mensagem, e remover o papel atolado de acordo
com o procedimento descrito na referência.
- 11 -
Atolamento de papel
Categoria
1
Solução de problemas
2
Congestionamento de papel (Quando um atolamento de papel acontecer dentro da impressora)
ÍndiceManutenção
A mensagem não desaparece (Quando a mensagem não desaparecer mesmo após a remoção do atolamento de papel)
Mensagem exibida
no painel de cristal
líquido
Abra a tampa lateral direita Atolamento de papel Consulte a AJUDA para obter mais detalhes
Abra a tampa lateral da [TRAY]*. Atolamento de papel Consulte a AJUDA para obter mais detalhes
Abra a tampa lateral esquerda Atolamento de papel Consulte a AJUDA para obter mais detalhes
Verique a unidade de
saída Atolamento de papel Consulte a AJUDA para obter mais detalhes
Verique a unidade de
saída Atolamento de papel Consulte a AJUDA para obter mais detalhes
Verique a unidade duplex
Atolamento de papel Consulte a AJUDA para obter mais detalhes
Abra a tampa lateral da [TRAY]*. Papel restante Consulte a AJUDA para obter mais detalhes
Abra a tampa lateral direita Papel restante Consulte a AJUDA para obter mais detalhes
Verique a unidade de
saída Papel restante Consulte a AJUDA para obter mais detalhes
Verique a unidade duplex
Papel restante Consulte a AJUDA para obter mais detalhes
Verique o empilhador de
face para baixo Papel restante Consulte a AJUDA para obter mais detalhes
Local do
atolamento
de papel
Atolamento de papel próximo à tampa lateral direita.
Atolamento de papel próximo à tampa lateral da bandeja.
Atolamento de papel próximo à tampa lateral da esquerda.
Atolamento de papel na unidade de saída
Atolamento de papel nas proximidades da unidade de fusão
Atolamento de papel na proximidade da unidade duplex
Atolamento de papel próximo à cobertura lateral da BANDEJA
Atolamento de papel próximo à tampa lateral direita.
Atolamento de papel na unidade de saída
Atolamento de papel na proximidade da unidade duplex
Atolamento de papel próximo à tampa lateral da esquerda.
Código de erro
após pressionar o
botão [Ajuda]
380, 390
391, 392, 393, 394, 395
384
381
382, 383, 389
370, 371, 373
631, 632, 633, 634, 635
637
638, 639
640, 641, 642
651
Páginas de
referência
14 página
24 página
30 página
15 página
20 página
25 página
24 página
14 página
15 página
25 página
30 página
*: As bandejas de 1 a 5 aparecem em [TRAY]. (A Bandeja 2 para a Bandeja 5 será exibida quando a opção de unidades de
bandeja adicional estiverem montadas.) Da Tampa lateral da Bandeja 1 Tampa lateral da Bandeja 5 aparecerão em [COVER]. (A tampa lateral da Bandeja 2 para a tampa lateral da Bandeja 5 será apresentado quando a opção de unidades de bandeja adicional estiverem montadas.)
- 12 -
Atolamento de papel
Operação da tela de Ajuda
Pressionar o botão [HELP (AJUDA)] no painel de operação exibirá o método de solução. O papel
pode facilmente ser removido de acordo com as
instruções.
Exemplo) Atolamento de papel próximo à Tampa lateral da Bandeja 1
A seguinte mensagem aparecerá no painel de
cristal líquido, e a lâmpada de <ATTENTION (INSPEÇÃO)> piscará.
Pressionar o botão [HELP (AJUDA)].
1
O código de erro aparecerá e a condição do atolamento de papel será exibida.
Pressionar o botão de rolagem .
2
A próxima página aparecerá, e a
solução para o atolamento de papel e animação correspondente serão exibidas.
Memo
zPressionar o botão de rolagem para voltar para
página anterior.
Deslizar pelas páginas da tela de Ajuda
3
com o botão deslizante o papel de acordo com o método de solução para atolamento de papel exibida na tela.
, e remover
1
Solução de problemas
2
ÍndiceManutenção
- 13 -
Ao remover o papel atolado, a tela volta à tela de espera e a impressão restante
será iniciada.
Atolamento de papel

Remover atolamento de papel

1
Solução de problemas
Remover um atolamento de papel próximo à tampa lateral direita
Código de erro: 380, 390, 637
Se o papel estiver ajustado na bandeja
1
2
ÍndiceManutenção
MP remover e fechar a bandeja.
Remover lentamente o papel restante.
3
Fechar a tampa lateral direita da
4
bandeja.
Levante a abertura ( ), e abra a tampa
2
lateral direita.
Abrir o tabuleiro MP.
5
- 14 -
Atolamento de papel
Puxe a alavanca de ajuste ( ) no lado
6
direito do suporte de papel ( direção.
Ajustar o lado de impressão para o
7
papel removido para o lado para cima.
) em sua
Remover atolamento de papel da unidade de saída
Código de erro: 381, 638, 639
CUIDADO
Trabalhar com cuidado pois a temperatura da
unidade fusora estará alta. Garantir que a alça está segura ao ser levantada. Quando estiver quente, esperar até que esfrie antes de começar o trabalho.
Levantar a abertura ( ) da unidade de
1
saída, e remover a unidade de saída.
Possibilidade de se
queimar.
1
Solução de problemas
2
ÍndiceManutenção
Alinhar a guia do papel com o papel.
8
- 15 -
Atolamento de papel
2
1
Solução de problemas
2
3
ÍndiceManutenção
Vericar o interior da impressora e remover lentamente qualquer papel
restante.
Se houver papel restante na unidade de fusão então levantar a alavanca de trava (azul) da unidade de fusão.
Pressionar a alavanca de trava da
5
unidade de fusão (azul).
Se não houver papel restante na
6
unidade de fusão então levantar a alavanca de trava (azul) da unidade de
fusão.
Ter a certeza de levemente pressionar o
4
papel restante no corpo da impressora
(em direção oposta à direção da alimentação de papel).
Segurar a alavanca da unidade de fusão
7
com as duas mãos e remover para uma
superfície plana.
- 16 -
Atolamento de papel
Levante a alavanca de liberação de
8
atolamento da unidade de fusão.
Remova o papel restante.
9
Se o papel enrolar em volta do cilindro
10
de decalque, remover a unidade de decalque girando os parafusos em ambas as extremidades da unidade de decalque para a esquerda e remova o papel.
Nota
zTome cuidado para não deixar cair o parafuso no
dispositivo ao remover.
1
Solução de problemas
2
ÍndiceManutenção
- 17 -
Atolamento de papel
11
1
Solução de problemas
2
ÍndiceManutenção
Retorne a unidade de decalque para sua posição original, e prenda-a com dois
parafusos.
Nota
zTome cuidado para não deixar cair o parafuso no
dispositivo ao arrumar.
Pressione a alavanca de trava da
13
unidade de fusão (azul).
Se o papel estiver ajustado na bandeja
14
MP remova-o e feche a bandeja.
Segure a alavanca da unidade de fusão
12
com as duas mãos e coloque-a na
unidade de saída.
- 18 -
Atolamento de papel
Levante a abertura ( ), e abra a tampa
15
lateral direita.
Feche a tampa lateral direita.
17
1
Solução de problemas
2
Abra a bandeja MF.
18
ÍndiceManutenção
Remova lentamente o papel restante.
16
Puxe a alavanca de ajuste ( ) no lado
19
direito do suporte de papel ( direção.
) em sua
- 19 -
Atolamento de papel
20
1
Solução de problemas
2
21
ÍndiceManutenção
Alinhe a guia do papel com o papel.
Ajuste o lado de impressão para o papel removido com a face para cima.
Remover um atolamento de papel próximo à unidade de fusão
Código de erro: 382, 383, 389
CUIDADO
Trabalhar com cuidado pois a temperatura da
unidade fusora estará alta. Garantir que a alça está segura ao ser levantada. Quando estiver quente, esperar até que esfrie antes de começar o trabalho.
Levantar a abertura ( ) da unidade de
1
saída, e remover a unidade de saída.
Quando o atolamento de papel não
puder ser visto, retornar a unidade de saída à impressora, e ir para “Remover
papel da unidade de impressão
duplex”(P.23).
Possibilidade de se
queimar.
Colocar a unidade de saída de volta na
22
impressora.
- 20 -
Atolamento de papel
Se houver papel restante na unidade
2
de fusão então levantar a alavanca de trava (azul) da unidade de fusão.
Ter a certeza de levemente pressionar o
3
papel restante no corpo da impressora
(em direção oposta à direção da alimentação de papel).
Se não houver papel restante na
5
unidade de fusão então levantar a alavanca de trava (azul) da unidade de
fusão.
Segurar a alavanca da unidade de fusão
6
com as duas mãos e remover para uma
superfície plana.
1
Solução de problemas
2
ÍndiceManutenção
Pressionar a alavanca de trava da
4
unidade de fusão (azul).
- 21 -
Se um atolamento de papel ocorrer na
7
unidade de fusão, levante a alavanca de liberação de atolamento (azul) e retire o papel lentamente, na direção oposta
da direção de operação do papel.
Atolamento de papel
8
1
Solução de problemas
2
ÍndiceManutenção
Se o papel enrolar em volta do cilindro de decalque, remover a unidade de decalque girando os parafusos em ambas as extremidades da unidade de decalque para a esquerda e remova o papel.
Nota
zTome cuidado para não deixar cair o parafuso no
dispositivo ao remover.
Retorne a unidade de decalque para sua
9
posição original, e prenda-a com dois
parafusos.
Nota
zTome cuidado para não deixar cair o parafuso no
dispositivo ao arrumar.
- 22 -
Segurar a alavanca da unidade de fusão
10
com as duas mãos e colocar na unidade de saída.
Atolamento de papel
Pressionar a alavanca de trava da
11
unidade de fusão (azul).
Colocar a unidade de saída de volta na
12
impressora.
Remover papel da unidade de
impressão duplex
Puxar a unidade de impressão duplex,
1
levantar levemente com as duas mãos
e retirar.
Nota
zNão pressionar a unidade de impressão duplex
em um único movimento. A unidade de impressão duplex pode cair caso seja puxada em um único movimento, o que pode causar danos.
1
Solução de problemas
2
ÍndiceManutenção
Remover o papel restante.
2
- 23 -
Atolamento de papel
3
1
Solução de problemas
2
ÍndiceManutenção
Colocar a unidade de impressão duplex
de volta na impressora.
Remover papel próximo à tampa lateral
Código de erro: 391, 392, 393,
394, 395, 631, 632, 633, 634, 635
Exemplo) No caso da Bandeja 1
Abrir a tampa lateral da bandeja onde o
1
erro foi exibido.
- 24 -
Remover o papel restante.
2
Atolamento de papel
Fechar a tampa lateral da Bandeja 1.
3
Remover papel próximo à unidade de impressão duplex
Código de erro: 370, 371, 373,
640, 641, 642
Puxar a unidade de impressão duplex,
1
levantar levemente com as duas mãos
e retirar.
Quando não puder ver o atolamento
de papel na unidade de impressão
duplex dentro da impressora, colocar a unidade de impressão duplex de volta
na impressora e passar para o Passo 4.
1
Solução de problemas
2
ÍndiceManutenção
Remover o papel restante.
2
- 25 -
Atolamento de papel
3
1
Solução de problemas
2
ÍndiceManutenção
Colocar a unidade de impressão duplex
de volta na impressora.
Levantar a abertura ( ) da unidade de
4
saída, e remover a unidade de saída.
Vericar o interior da impressora e
5
remover lentamente qualquer papel
restante.
- 26 -
Atolamento de papel
Caso a ponta do papel não for visível,
6
puxar a alavanca de trava da unidade fusora (azul).
Segurar a alavanca da unidade de fusão
7
com as duas mãos e remover para uma
superfície plana.
Se o papel enrolar em volta do cilindro
8
de decalque, remover a unidade de decalque girando os parafusos em ambas as extremidades da unidade de decalque para a esquerda e remova o papel.
Nota
zTome cuidado para não deixar cair o parafuso no
dispositivo ao remover.
1
Solução de problemas
2
ÍndiceManutenção
- 27 -
Atolamento de papel
9
1
Solução de problemas
2
ÍndiceManutenção
Retorne a unidade de decalque para sua posição original, e prenda-a com dois
parafusos.
Nota
zTome cuidado para não deixar cair o parafuso no
dispositivo ao arrumar.
Segurar o botão, puxar a unidade do
10
cilindro de transferência, levantar a guia de papel e remover o papel restante.
- 28 -
Atolamento de papel
Segurar o botão e pressione a unidade
11
do cilindro de transferência.
Segurar a alavanca da unidade de fusão
12
com as duas mãos e colocar na unidade de saída.
Pressionar a alavanca de trava da
13
unidade de fusão (azul).
Colocar a unidade de saída de volta na
14
impressora.
1
Solução de problemas
2
ÍndiceManutenção
- 29 -
Atolamento de papel
Remover papel próximo à Tampa Lateral Esquerda
1
Solução de problemas
Código de erro: 384, 651
Abrir a tampa lateral esquerda.
1
2
ÍndiceManutenção
Remover lentamente o papel restante.
2
Quando atolamentos de papel
acontecerem com frequência
Vericar quando o atolamento de papel acontecer com muita frequência/
zO cilindro do alimentador do papel está sujo?
(“Limpando cilindros de alimentação”(P.87))
zA guia de papel está corretamente ajustada?
(Consultar "Básico para Denição do Papel)
zO papel está alinhado após folhear
rapidamente? (Consultar "Básico para
Denição do Papel)
zA impressora está instalada em uma superfície
plana e estável.
zO papel é compatível com a impressora? zHá fragmentos de papel dentro da impressora?
Fechar a tampa lateral esquerda.
3
- 30 -

Ao aparecer uma mensagem com relação ao papel

zAo aparecer uma mensagem com relação ao
papel
Quando os tipo/tamanho do papel congurados na impressora forem diferentes da especicação do driver, uma mensagem como "Substituir papel" e "Erro de tamanho do papel" aparecerá, e a lâmpada de <ATTENTION (INSPEÇÃO)> irá piscar.
Mensagens com relação ao papel e códigos de erro, causa de erros e suas soluções, e o status da lâmpada de <ATTENTION (INSPEÇÃO)> são descritos abaixo.
Além disso, quando "Consulte a AJUDA para obter mais detalhes" aparecer na mensagem, pressionar o botão [HELP (AJUDA)] no painel de operação mostrará o procedimento de solução, e o processo será facilmente resolvido de acordo com as instruções. Vericar no “Operação da tela de Ajuda”(P.13)
para detalhes.
Memo
zSignicados dos símbolos usados nas mensagens de erros são como a seguir.
– [TRAY]: Bandeja 5, Bandeja 2 a Bandeja 5 (Quando a unidade de bandeja de expansão (opcional) estiver montada.),
quando as bandejas MP forem mostradas.
– [MEDIA_SIZE]: o tamanho do papel é exibido. – [MEDIA_TYPE]: o tipo de papel é exibido.
Categoria
Coloque
papel
Vazio Instalar [MEDIA_SIZE] na [TRAY].
Mensagem exibida no
painel de cristal líquido
Favor mudar o papel da [TRAY]. Certicar-se de que contenha [MEDIA_SIZE], [MEDIA_TYPE]. Caso a impressão não iniciar, cancele-a e ajuste as congurações da bandeja
de papel. Ao pressionar OK irá imprimir de
acordo com as congurações atuais da bandeja.
Consulte a AJUDA para obter mais detalhes
Trocar [MEDIA_SIZE], [MEDIA_ TYPE] na [TRAY] Pressione o botão OK Consulte a AJUDA para obter mais detalhes
Trocar [MEDIA_SIZE], [MEDIA_
TYPE] na Bandeja MP
Pressione o botão OK Consulte a AJUDA para obter mais detalhes
Consulte a AJUDA para obter mais detalhes
Instalar [MEDIA_SIZE] na MPTray
Consulte a AJUDA para obter mais detalhes
Código
de erro
461 462 463 464 465
661 662 663 664 665
660 460
491 492 493 494 495
490 Piscando A Bandeja MP está vazia.
Lâmpada de <Inspeção>
Piscando O tamanho do papel na bandeja, ou o
Piscando O tipo de papel na bandeja é diferente
Piscando O tipo de papel na bandeja MP é
Piscando A bandeja mostrada na mensagem
Causas e resolução de
problemas
tamanho do papel e o tipo de papel, são diferentes das especicações do driver da impressora. Denir o tamanho ou tipo do papel
exibido na mensagem. A impressão começará caso o tamanho
do papel seja equivalente.
das especicações do driver da
impressora.
Denir o tamanho ou tipo do papel
exibido na mensagem.
diferente das especicações do driver
da impressora.
Denir o tamanho ou tipo do papel
exibido na mensagem.
está vazia. Denir o tamanho ou tipo do papel
exibido na mensagem.
Denir o tamanho ou tipo do papel
exibido na mensagem.
1
Solução de problemas
2
ÍndiceManutenção
- 31 -
Ao aparecer uma mensagem com relação ao papel
Categoria
Tamanho
1
do papel
Solução de problemas
Erro
2
ÍndiceManutenção
Mensagem exibida no
painel de cristal líquido
Remova o excesso de papel e reinicie a bandeja
[TRAY] Consulte a AJUDA para obter mais detalhes
Verique o papel na [TRAY] Erro de papel espesso Consulte a AJUDA para obter mais detalhes
Verique o papel na [TRAY] Alim. múlt. papel Consulte a AJUDA para obter mais detalhes
Verique o papel na [TRAY] Erro de tamanho do papel Consulte a AJUDA para obter mais detalhes
Reinicialize a bandeja
[TRAY] Consulte a AJUDA para obter mais detalhes
Código
de erro
530 531 532 533 534
323 324 325 326
401 Piscando O papel está sendo fornecido de forma
400 Piscando A impressão foi conduzida no papel
520 521 522 523 524
Lâmpada de <Inspeção>
Piscando O papel na bandeja pode exceder o
Piscando Na bandeja mostrada na mensagem,
Piscando O papel não pode ser alimentado pela
Causas e resolução de
problemas
limite máximo, ou a bandeja de papel
pode precisar de ser reiniciada.
Por favor, remover o papel da bandeja
mostrada.
papel de uma grossura diferente foi detectado.
Para cancelar a impressão, pressionar o botão [CANCEL (CANCELAR)]. Se ocorrerem vários erros, você não
poderá cancelar a impressão. Pressionar o botão [HELP (AJUDA )],
e resolver de acordo com as instruções mostradas na tela Ajuda.
múltipla.
Para cancelar a impressão, pressionar o botão [CANCEL (CANCELAR)]. Se ocorrerem vários erros, você não
poderá cancelar a impressão. Pressionar o botão [HELP (AJUDA)], e
resolver de acordo com as instruções mostradas na tela Ajuda.
que é de um tamanho diferente das especicações do driver da impressora. Para cancelar a impressão, pressionar o botão [CANCEL (CANCELAR)]. Se ocorrerem vários erros, você não
poderá cancelar a impressão. Pressionar o botão [HELP (AJUDA)], e
resolver de acordo com as instruções mostradas na tela Ajuda.
bandeja mostrada na mensagem. Recongurar o papel na bandeja
mostrada na mensagem.
- 32 -

Quando uma mensagem relacionada com a substituição dos materiais de consumo aparece

zQuando uma mensagem relacionada com a
substituição dos materiais de consumo aparece
Quando chegar a hora de substituir os suprimentos e itens de manutenção, ou quando for necessário, mensagens como "Está chegando a hora de substituir ABC" e "ABC está vazio / Substituir ABC" aparecerão, e a lâmpada de <ATTENTION (INSPEÇÃO)> começará a piscar.
Mensagens relacionadas à substituição de suprimentos e códigos de erro, causas de erros e suas soluções, e status da lâmpada de <ATTENTION (INSPEÇÃO)> são descritos abaixo.
Além disso, quando "Consulte a AJUDA para obter mais detalhes" aparecer na mensagem, pressionar o botão [HELP (AJUDA)] no painel de operação mostrará o procedimento de solução, e o processo será facilmente resolvido de acordo com as instruções. Para detalhes, consulte “Operação da tela de Ajuda”(P.13).
Memo
zSignicados dos símbolos usados nas mensagens de erros são como a seguir.
– [COLOR]: Apenas Amarelo, Apenas Magenta, Apenas Ciano, Apenas Preto e Branco serão exibidos.
Categoria
Cartucho de toner
Imagem Tambor
Mensagem exibida no
painel de cristal líquido
Instale o toner Preto Consulte a AJUDA para obter mais detalhes
Instale o toner [COLOR] Consulte a AJUDA para obter mais detalhes
Instale toner ou pressione o botão OK [COLOR] Consulte a AJUDA para obter mais detalhes
Instale toner ou pressione o botão OK [Branco] Consulte a AJUDA para obter mais detalhes
Instalar um novo cilindro de
imagem [COLOR] Vida útil do cilindro de imagem Consulte a AJUDA para obter mais detalhes
Instalar um novo cilindro de
imagem [COLOR] O tambor de imagem está perto
de acabar, Pressione o botão OK
Consulte a AJUDA para obter mais detalhes
Código
de erro
4103 Piscando Toner preto vazio
Impressão 4100 4101 4102 4103 4104 4105
Ligando 4100 4101 4102
Ligando 4104 4105
3500 3501 3502 3503 3504 3505 5600 5601 5602 5603 5604 5605
5640 5641 5642 5643 5644 5645
Lâmpada de <inspeção>
Piscando
Piscando
Piscando
Piscando A vida útil do cilindro de
Piscando
Causas e resolução de
problemas
Pressionar o botão [HELP
(AJUDA)], e resolver de acordo
com as instruções mostradas na
tela Ajuda.
O toner colorido mostrado na
mensagem está vazio. Pressionar o botão [HELP (AJUDA)], e resolver de acordo com as instruções mostradas na tela Ajuda. Se você ligar a energia de volta, por favor consulte o quadro abaixo.
Toner vazio. Se você pressionar o botão [OK (OK)] somente
a impressão monocromática continuará. Pressionar o botão [HELP (AJUDA)],
e resolver de acordo com as instruções mostradas na tela Ajuda.
Toner vazio. Se você pressionar o botão [OK (OK)]
somente a impressão monocromática ou 4-cores continuará. Pressionar o botão [HELP (AJUDA)],
e resolver de acordo com as instruções mostradas na tela Ajuda.
imagem mostrado na mensagem expirou. Pressionar o botão [HELP
(AJUDA)], e resolver de acordo
com as instruções mostradas na
tela Ajuda.
Esta é a vida do cilindro de imagem. Se você pressionar [OK (OK)], a impressão continuará, mas a qualidade de impressão não
pode ser garantida. Pressionar o botão [HELP (AJUDA)],
e resolver de acordo com as instruções mostradas na tela Ajuda.
Páginas de
referência
58 página
58 página
-
-
60 página
60 página
1
Solução de problemas
2
ÍndiceManutenção
- 33 -
Quando uma mensagem relacionada com a substituição dos materiais de consumo aparece
Categoria
Imagem
1
Tambor
Solução de problemas
2
Caixa de toner residual caixa
ÍndiceManutenção
Fusor unidade
Correia unidade
Mensagem exibida no
painel de cristal líquido
Instalar um novo cilindro de
imagem [ Impr. desabil. por baixo lim. de
vida útil do cil. img.
Consulte a AJUDA para obter mais detalhes
Verique o cilindro de imagem
[COLOR] Consulte a AJUDA para obter mais detalhes
Instale uma caixa de toner
usado nova
Toner usado cheio Consulte a AJUDA para obter mais detalhes
Instale nova unidade do fusor
Vida útil da unidade do fusor Consulte a AJUDA para obter mais detalhes
Instale nova unidade da correia
Vida útil da unidade da correia Consulte a AJUDA para obter mais detalhes
- Cuidado, detecção de
consumível desconhecido
Vá para "Solução de problemas" no manual do usuário para restaurar a operação
COLOR
]
Código
de erro
6800 6801 6802 6803 6804 6805
3400 3401 3402 3403 3404 3405
357 Piscando O refugo de toner está cheio.
354 Piscando A vida útil da unidade fusora foi
355 Piscando A expectativa de vida da esteira
709 Piscando
Lâmpada de <inspeção>
Piscando
Piscando
A vida útil do cilindro foi atingida.
Você não consegue continuar a impressão. Pressionar o botão [HELP (AJUDA)],
e resolver de acordo com as instruções mostradas na tela Ajuda.
O cilindro de imagem mostrado
na mensagem não foi ajustado
corretamente. Pressionar o botão [HELP (AJUDA)],
e resolver de acordo com as instruções mostradas na tela Ajuda.
Se você reajustar e usar a caixa de toner usado que já foi usada,
há um risco de transbordo do
toner usado, então por favor
substitua-a por uma caixa de
toner usado nova. Pressionar o botão [HELP (AJUDA)], e resolver de acordo com as instruções mostradas na tela Ajuda.
atingida Pressionar o botão [HELP (AJUDA)],
e resolver de acordo com as instruções mostradas na tela Ajuda.
de transferência e da unidade do cilindro de transferência foram atingidas. Pressionar o botão [HELP (AJUDA)],
e resolver de acordo com as instruções mostradas na tela Ajuda.
Você pode não obter o melhor
desempenho da impressora, incluindo o declínio da qualidade de impressão se um consumível desconhecido for usado.
Defeitos decorrentes do uso de um
consumível desconhecido terão efeito reparador na base de carregamento, mesmo que seja durante o período
sem garantia ou durante o período de
contrato de manutenção, e estará fora do âmbito do contrato de manutenção. Apesar dos pontos supramencionados, se você ainda desejar usar um consumível desconhecido, realizar a
seguinte operação.
1. Desligar o suprimento de energia da impressora.
2. Ligar o suprimento de
energia enquanto menter o
botão [CANCEL (CANCELAR)] pressionado.
3. Liberar o botão [CANCEL
(CANCELAR)] assim que "RAM
CHECK 100%". O histórico desta operação será
registrado dentro do dispositivo.
Contatar o centro de atendimento ao consumidor para o caso de ter alguma pergunta.
Causas e resolução de
problemas
Páginas de
referência
60 página
-
71 página
69 página
63 página
-
- 34 -

Quando outras mensagens aparecerem

zQuando outras mensagens aparecerem
Outras mensagens e códigos de erros, causas de erros e suas soluções, e status da lâmpada de <ATTENTION (INSPEÇÃO)> são descritos abaixo.
Além disso, quando "Consulte a AJUDA para obter mais detalhes" for exibido na mensagem, pressionar o botão de [HELP (AJUDA)] no painel de operação mostrará o processo de solução, e você poderá facilmente resolver o problema de acordo com a orientação. Para detalhes, consulte “Operação da tela de Ajuda”(P.13).
Memo
zSignicados dos símbolos usados nas mensagens de erros são como a seguir.
– [COLOR]/[MENUCOLOR]: Apenas Amarelo, Apenas Magenta, Apenas Ciano, Apenas Preto e Branco serão exibidos. – [TRAY]: Bandeja 1, Bandeja 2 até Bandeja 5 (Quando a unidade de bandeja de expansão (opcional) estiver montada.),
qualquer uma das bandejas mulituso serão exibidas.
– [COVER]: Ou a tampa frontal, a tampa lateral da Bandeja 1 para a tampa lateral da Bandeja 5 (a tampa lateral da Bandeja
2 para a tampa lateral da Bandeja 5 será exibida quando a opção de unidades de bandeja adicional estiverem montadas.),
ou a tampa da unidade de saída será exibida.
– [CODE]: Informações detalhadas dos erros serão exibidas.
Mensagem exibida no painel
de cristal líquido
Desligar/ligar [ERRCODE]: Error
Cilindro de imagem não instalado [COLOR] Consulte a AJUDA para obter mais detalhes
Erro do sensor no cilindro de imagem
Favor vericar o cilindro de imagem
[COLOR] e reiniciar. Consulte a AJUDA para obter mais detalhes
Remova o papel
[STACKER] Consulte a AJUDA para obter mais detalhes
Código de
erro
6940 6941 6942 6943 6944 6945
5400 5401 5402 5403 5404 5405
480 484
Lâmpada de
inspeção
- Piscando Ocorreu um erro fatal.
Piscando O cilindro de imagem mostrado na
Piscando O sensor de erro ocorreu no cilindro de
Piscando O papel impresso está cheio.
Causas e resolução de problemas
Caso o erro não seja resolvido ao reiniciar a impressora, contatar seu serviço de auxílio.
mensagem não foi instalado. Pressionar o botão [HELP (AJUDA)], e
resolver de acordo com as instruções mostradas na tela Ajuda.
imagem mostrado.
O sensor pode não estar limpo ou a trava
estar instalada. Pressionar o botão [HELP (AJUDA)], e
resolver de acordo com as instruções mostradas na tela Ajuda.
Remover o papel da empilhadeira.
Páginas de
referência
-
-
-
-
1
Solução de problemas
2
ÍndiceManutenção
[STACKER]: O Empilhador de face para
cima ou Empilhador de face para baixo será exibido.
Pressione o botão OK para restaurar Estouro da capacidade de memória Consulte a AJUDA para obter mais detalhes
Um erro de impressão de bicromia ocorreu. Os dados serão apagados.
Verique o papel e as congurações do papel, depois imprima novamente. Para desligar a tela,
pressione OK Consulte a AJUDA para obter mais detalhes
420 Piscando
459 Piscando A impressão parou por causa do pedido
Não é possível imprimir. Os dados de
impressão excederam a capacidade de memória da impressora.
No driver de qualidade da impressora, selecionar [Fino/Detalhe] ou [Normal], e imprimir novamente. Pressione o botão [OK (OK)] para excluir a exibição do painel de cristal líquido.
de impressão de dados de mídia
incompatíveis, e dados foram apagados. Imprimir novamente. Pressionar o botão [OK (OK)] para apagar o mostrador do painel de cristal líquido.
- 35 -
[Avançado] > [Imprimir com
melhor
qualidade]
-
Quando outras mensagens aparecerem
Mensagem exibida no painel
de cristal líquido
Feche a tampa
1
[COVER]
Solução de problemas
Consulte a AJUDA para obter mais detalhes
Cilindro de imagem não original [COLOR]
2
Consulte a AJUDA para obter mais detalhes
Região do Cilindro de Imagem
Divergente
[COLOR] Consulte a AJUDA para obter mais detalhes
ÍndiceManutenção
Código de
erro
311 312 313 314 315 585 588 589
6840 6841 6842 6843 6844 6845
6900 6901 6902 6903 6904 6905 7000 7001 7002 7003 7004 7005 7040 7041 7042 7043 7044 7045 7100 7101 7102 7103 7104 7105 7200 7201 7202 7203 7204 7205
Lâmpada de
inspeção
Piscando A tampa mostrada na mensagem está
Piscando O cilindro de imagem não é apropriado
Piscando O cilindro de imagem não é apropriado
Causas e resolução de problemas
aberta. Fechar a tampa.
para uso neste tipo de impressora. Use um cilindro de imagem destinado ao uso neste tipo de impressora.
para uso neste tipo de impressora. Use um cilindro de imagem destinado ao uso neste tipo de impressora.
Páginas de
referência
-
-
-
- 36 -
Quando outras mensagens aparecerem
Mensagem exibida no painel
de cristal líquido
Toner imcompatível
[COLOR] Consulte a AJUDA para obter mais detalhes
Toner não genuine [COLOR] Consulte a AJUDA para obter mais detalhes
Unidade de fusão não genuína Consulte a AJUDA para obter mais
detalhes
Unidade de fusão incompatível
Consulte a AJUDA para obter mais detalhes
Esteira de transferência não genuína Consulte a AJUDA para obter mais
detalhes
Esteira de transferência incompatível
Consulte a AJUDA para obter mais detalhes
Unidade de fusão não instalada Consulte a AJUDA para obter mais
detalhes
Verique a unidade do fusor
Consulte a AJUDA para obter mais detalhes Recebendo tempo excedido de dados
Pressione o botão OK para restaurar Consulte a AJUDA para obter mais detalhes
Vericar dados Erro na gravação dados mensag <[CODE]>
Código de
erro
5540 5541 5542 5543 5544 5545 6140 6141 6142 6143 6144 6145 6200 6201 6202 6203 6204 6205 6240 6241 6242 6243 6244 6245 7140 7141 7142 7143 7144 7145
5500 5501 5502 5503 5504 5505
6981 Piscando
6982 6983 6984 6985 6986 6987
6881 Piscando
6882 6883 6884 6885 6886
699 Piscando
348 320
519 Piscando A recepção de dados expirou.
Lâmpada de
inspeção
Piscando O cartucho de toner não deve ser usado
Piscando
Piscando
Piscando
Piscando A unidade de fusão não está instalada
- - Falha ao gravar os dados da mensagem
Causas e resolução de problemas
com esse modelo de impressora.
Use um cartucho de toner adequado
para o uso neste modelo de impressora.
O cartucho de toner não deve ser usado com
esse modelo de impressora.
Use um cartucho de toner adequado
para o uso neste modelo de impressora.
A unidade de fusão não deve ser usada com
este modelo de impressora.
Use uma unidade de fusão adequada para o
uso neste modelo de impressora.
A unidade de fusão não deve ser usada com
este modelo de impressora.
Use uma unidade de fusão adequada
para o uso neste modelo de impressora.
A esteira de transferência não deve ser usada
com este modelo de impressora. Use uma esteira de transferência
adequada para o uso neste modelo de
impressora.
A esteira de transferência não deve ser usada
com este modelo de impressora. Use uma esteira de transferência
adequada para o uso neste modelo de
impressora. A unidade fusora não está instalada
corretamente. Pressionar o botão [HELP (AJUDA)], e
resolver de acordo com as instruções mostradas na tela Ajuda.
corretamente. Instale a unidade fusora corretamente.
Aumentar a extensão da conguração de
impressão expirada.
a serem atualizados. Vericar dados.
Páginas de
referência
-
-
-
-
-
-
-
-
[Avançado] >
[Lista de Itens de
Conguração da
Tela de Congurações
de Dispositivo] >
[Impressão Expirada]
-
1
Solução de problemas
2
ÍndiceManutenção
- 37 -
Quando outras mensagens aparecerem
Mensagem exibida no painel
de cristal líquido
Instale a Unidade de cilindro de
1
transferência
Solução de problemas
Reajuste a unidade do cilindro de
transferência. Consulte a AJUDA para obter mais detalhes
Um erro de impressão de bicromia ocorreu. Os dados serão apagados.
Verique o papel e as congurações do papel, depois imprima
2
novamente. Para desligar a tela,
pressione OK Consulte a AJUDA para obter mais detalhes
O Duto de Cor Spot não foi instalado
Favor instalar o Duto de Cor Spot.
Consulte a AJUDA para obter mais detalhes O duto de toner não foi instalado
Favor instalar o duto do toner.
Consulte a AJUDA para obter mais detalhes.
Vericar cilindro de imagem e
cartucho do toner
ÍndiceManutenção
[COLOR] Consulte a AJUDA para obter mais detalhes
Vericar o duto da cor spot.
Consulte a AJUDA para obter mais detalhes
Toner não instalado [COLOR] Consulte a AJUDA para obter mais detalhes
A tampa de reposição do toner está aberta.
Consulte a AJUDA para obter mais detalhes
Instale bandeja papel
[TRAY] Consulte a AJUDA para obter mais detalhes
Instale a unidade de saída
Consulte a AJUDA para obter mais detalhes
Verique a caixa de toner usado
Consulte a AJUDA para obter mais detalhes
Substitua a caixa de toner usado Erro de transferência da caixa do toner usado Consulte a AJUDA para obter mais detalhes
Código de
erro
334 Piscando
459 Piscando
676 Piscando
676 Piscando
5440 5441 5442 5443 5444
5444 5445
6100 6101 6102 6103 6104 6105
586 Piscando A tampa de reposição do toner está
430 431 432 433 434
333 Piscando A unidade de saída está faltando.
331 Piscando A caixa de toner residual não está
359 Piscando Ocorreu um erro de transferência no
Lâmpada de
inspeção
Piscando O cartucho de toner mostrado
Piscando O duto de cor spot não foi instalado
Piscando O cartucho do toner mostrado na
Piscando Não há bandeja mostrada na mensagem.
Causas e resolução de problemas
A unidade do cilindro de transferência não está instalada corretamente. Pressionar o botão [HELP (AJUDA)], e
resolver de acordo com as instruções mostradas na tela Ajuda.
Por causa de uma solicitação de impressão
em papel não disponível para imprimir em cor
spot a impressão foi interrompida e os dados excluídos.
Verique o papel e as cong. de papel e imprima novamente. Pressionar o botão [OK (OK)] para excluir o visor do painel de cristal líquido.
O Duto de Cor Spot não foi instalado
Favor instalar o duto de cor spot.
O duto de toner não foi instalado.
Favor instalar o duto do toner.
na mensagem não está instalado corretamente. Pressionar o botão [HELP (AJUDA)], e
resolver de acordo com as instruções mostradas na tela Ajuda.
corretamente.
Redenir o duto de cor spot. Pressionar o botão [HELP (AJUDA)], e resolver de acordo com as instruções mostradas na tela Ajuda.
mensagem não foi instalado. Pressionar o botão [
resolver de acordo com as instruções mostradas na tela Ajuda.
aberta.
Verique se o cartucho de toner é empurrado com rmeza, tanto quanto ele pode ir, e
feche a tampa do toner.
Congurar a bandeja mostrada na
mensagem.
Quando a bandeja estiver pronta, pressionar a bandeja e denir
corretamente.
Instalar a unidade de saída.
instalada corretamente. Recolocar a caixa de toner residual.
toner residual. Pressionar o botão [HELP (AJUDA)], e
resolver de acordo com as instruções mostradas na tela Ajuda.
HELP (AJUDA)
], e
Páginas de
referência
-
-
-
-
-
-
-
-
-
-
-
-
- 38 -
Quando outras mensagens aparecerem
Mensagem exibida no painel
de cristal líquido
Erro de atualização do Firmware
Por favor tente novamente Se a rede não funcionar, favor usar
a USB. Empilhador aberto
Empilhador de face para cima Consulte a AJUDA para obter mais detalhes
Esteira de transferência não instalada
Consulte a AJUDA para obter mais detalhes
Verique a unidade da correia
Consulte a AJUDA para obter mais detalhes
Desligue e aguarde um momento 126: Erro de condensação
Instale a unidade duplex
Consulte a AJUDA para obter mais detalhes
Código de
erro
302 - Atualização do rmware falhou.
580 Piscando A empilhadeira com face para cima está
689 Piscando A esteira de transferência não está
330 Piscando A unidade de esteira não está instalada
360 Piscando A unidade duplex não está instalada
Lâmpada de
inspeção
- Piscando Ocorreu uma condensação dentro da
Causas e resolução de problemas
Seguir os conteúdos da mensagem.
fechada. Abrir a empilhadeira com face para cima.
instalada. Pressionar o botão [HELP (AJUDA)], e
resolver de acordo com as instruções mostradas na tela Ajuda.
corretamente. Pressionar o botão [HELP (AJUDA)], e
resolver de acordo com as instruções mostradas na tela Ajuda.
impressora. Reiniciar a impressora após algum tempo.
Caso o erro não seja resolvido ao reiniciar a impressora, contatar seu serviço de auxílio.
corretamente. Instalar a unidade duplex corretamente.
Páginas de
referência
-
-
-
-
-
-
1
Solução de problemas
2
ÍndiceManutenção
- 39 -

Problemas de Impressão

zProblemas de Impressão
Esta seção descreve possíveis problemas de impressão que podem ocorrer na operação da impressora,
1
e seu procedimento de solução.
Solução de problemas
Memo
zSe o problema não for resolvido ao usar os métodos seguintes, contate seu revendedor. zCom relação a problemas com os aplicativos, entre em contato com a empresa desenvolvedora do aplicativo.

Impossível imprimir

2
Motivos básicos
Comuns a Windows/Mac OS X
Causa Procedimento de solução
O abastecimento da impressora foi desligado. Ligar o abastecimento de energia. Básico O abastecimento de energia foi desligado pois a
autofunção de desligar foi acionada.
Impressora no modo de hibernação
ÍndiceManutenção
O cabo LAN/USB está desconectado. Vericar se as etiquetas estão corretamente
Os cabos estão com defeito. Substituir os novos cabos. ­A impressora está off-line.
A mensagem de erro apareceu no painel de
cristal líquido do painel de operação.
Os protocolos NBT, EtherTalk, e WSP são usados. Quando o modo de hibernação estiver habilitado,
As congurações de interface estão
desabilitadas.
Há um problema com a função da impressora. Vericar se pode imprimir as informações da
Ligar o abastecimento de energia.
Quando não desejar usar a função de desligar,
desabilitar com [Conf, admin.]>[Cong. Energia]> [Desligamento automático] no painel de operação.
Tocar no botão [POWER SAVE (ECONOMIA
ENERGIA)] no painel de operação, e alterar o
status no modo standby.
Quando não desejar usar a função de modo de hibernação, desabilitar com [Conf, admin.]>[Cong.
Energia ]>[Dormir] no painel de operação.
conectadas à impressora e ao computador.
Pressionar o botão [ON LINE painel de operação.
Pressionar “Ao aparecer uma mensagem com relação ao papel”(P.31), “Quando uma mensagem relacionada com a substituição dos materiais de consumo
aparece”(P.33), “Quando outras mensagens aparecerem”(P.35), ou o botão [HELP
(AJUDA)] no painel de operação.
desabilitar do [Conf, admin.]>[Cong. Energia]>[Dormir] no painel de operação.
De [Conf, admin.]>[Instalação da rede] no
painel de operação, habilitar a interface que estiver usando.
impressora ou não.
(ON-LINE)
] no
Páginas de
referência
Avançado
Básico
-
-
31 página 33 página 35 página
-
Avançado
Básico
Para Windows
Causa Procedimento de solução
A impressora não está denida como
impressora padrão. A porta de saída da impressora está incorreta.
A impressão de outra interface está em progresso.
Páginas de
referência
Denida como impressora padrão. -
Selecionar a porta de saída onde o cabo LAN/
USB estiver conectado. Aguardar até que a impressão esteja pronta. -
- 40 -
-
Problemas com a conexão de rede
Problemas de Impressão
Comuns a Windows/Mac OS X
Causa Procedimento de solução
Cabos cruzados estão em uso. Arrumar corretamente o cabo e hub, e conectar
corretamente.
Problema de compatibilidade com o hub. Selecionar [Conf, admin.]>[Instalação da
rede ]>[Cong do link do Hub] do painel de
operação, e alterar as congurações.
Há um problema com o hub. Inserir o cabo de rede no hub vazio, ou outra
porta. Caso o problema ainda não seja resolvido,
usar outro hub.
O cabo de rede está com defeito. Reconectar com um cabo de rede novo ou
diferente, e vericar novamente.
Endereço de IP incorreto. zVericar que as congurações do endereço IP
da impressora, e o endereço IP da impressora
no computador combinam.
zCaso esteja usando OKI LPR UtilitY no
Windows, vericar as congurações de
endereço IP em OKI LPR Utility.
zVericar se o endereço IP não está em conito
com outro dispositivo.
zVericar se o endereço correto está denido
em endereço IP, máscara de sub-rede e
endereço de gateway.
Endereço IP duplicado. Vericar se o endereço IP da impressora não
está conito com outro endereço IP.
Páginas de
referência
Básico
Avançado
-
-
Avançado
-
1
Solução de problemas
2
ÍndiceManutenção
Problemas de conexão USB
Comuns a Windows/Mac OS X
Causa Procedimento de solução
O cabo não está de acordo com os padrões. Usar o cabo USB das especicações USB 2.0. Básico O hub USB está em uso. Conectar diretamente a impressora ao
computador.
O driver da impressora não está instalado
corretamente.
Reinstalar o driver da impressora. Básico
Para Windows
Causa Procedimento de solução
A impressora está off-line. Clicar com o botão direito o ícone Pro9541WT
Interruptor, buffer, cabo de extensão e o hub
de USB estão em uso.
Outro driver da impressora operado pela
conexão USB está instalado.
na pasta [Dispositivos e Impressoras], e selecionar [Mostras trabalhos de impressão]. Selecionar o menu [Impressora] no diálogo exibido, e desmarcar [Usar impressora off-line].
Conectar diretamente a impressora ao computador.
Do computador, remover outros driver da
impressora.
Páginas de
referência
-
Páginas de
referência
Básico
-
-
- 41 -
Problemas de Impressão
Problemas da Impressora
1
Solução de problemas
Memo
zSe o problema não for resolvido ao usar as seguintes explicações, contate seu revendedor.
Sintoma Causa Solução de problemas
Nada é mostrado no painel
de cristal líquido mesmo
após alterar o suprimento de energia.
2
Não está funcionando. O cabo de suprimento de
A lâmpada LED do interruptor
do suprimento de energia está
piscando em alta velocidade em cerca de 0,3 segundos de intervalo.
ÍndiceManutenção
O cabo do suprimento de energia está desconectado.
Queda de energia. Vericar se a eletricidade está
energia não está rmemente
inserido. O suprimento de energia não
está ligado A impressora quebrou. Desconecte o cabo de
Desligar o abastecimento de
energia, e rmemente inserir o
cabo de suprimento de energia.
uindo na tomada. Inserir rmemente o cabo de
suprimento de energia.
Ligar o abastecimento de energia.
Páginas de
referência
Básico
-
Básico
Básico
­alimentação imediatamente e contate
seu revendedor.
O processo de impressão não começou.
O visor de cristal líquido do
painel de operação está em branco.
O erro está exibido. Vericar o código de erro, e
seguir as instruções exibidas no
painel de cristal líquido.
Cabo LAN/USB está desconectado.
Cabo LAN/USB está com defeito.
O cabo LAN/USB não está de acordo com os padrões.
Pode haver um problema com a
função da impressora.
A interface está desabilitada. De [Conf,
O driver da impressora não
está selecionado. A porta de saída da impressora
está incorreta.
Impressora no modo de hibernação
Inserir rmemente o cabo LAN/
USB. Usar outro cabo LAN/USB. -
zUsar um cabo das
especicações USB 2.0.
zUsar um cabo LAN das
especicações BASE-T 1000.
Vericar se pode imprimir as
informações da impressora ou não.
admin.]>[Instalação da rede ] no painel de operação,
habilitar a interface que estiver
usando.
Denir o driver da impressora
como "Impressora padrão".
Especicar a porta de saída onde o cabo LAN/USB deve
estar conectado. Tocar no botão [POWER SAVE
(ECONOMIA ENERGIA)] no painel de operação, e alterar o
status no modo standby.
31 página 33 página 35 página
Básico
Básico
Básico
Avançado
Básico
Básico
Básico
- 42 -
Problemas de Impressão
Sintoma Causa Solução de problemas
Os dados de de impressão não
foram enviados.
Som anormal. O dispositivo está virado. Instalar em uma superfície
Som ressonante. Embora a temperatura no
A impressão não começa imediatamente.
Paradas da impressão. A temperatura é ajustada pois a
Memória insuciente. Memória inadequada da
Impressão lenta. O processo de impressão
O visor do driver da impressora está anormal. (Mac OS X)
O Cabo LAN/USB está
danicado.
O computador expirou. Aumentar a extensão da
interior do dispositivo tenha aumentado, a impressão é feita
sobre um papel estreito ou espesso.
O dispositivo está se aquecendo
para o retorno do modo de economia de energia ou desligamento automático.
A limpeza do cilindro de imagem pode estar em progresso.
O ajuste de temperatura
da unidade fusora está em progresso.
Um trabalho de impressão de outra interface está em andamento.
temperatura da unidade fusora
aumentou devido à impressão
contínua.
A temperatura é ajustada
pois a temperatura dentro do
dispositivo aumentou devido à
impressão contínua por muito tempo.
impressora de acordo com
grande volume de dados
impressos
também é realizado pelo computador.
Selecionar [ProQ/Alta
Qualidade] na guia [Opções do trabalho] do driver da
impressora. Dados de impressão
complicados.
O driver da impressora
pode não estar funcionando corretamente.
Conecte um novo cabo. -
conguração de expiração.
estável e lisa. O dispositivo não quebrou. Usar
o dispositivo como é.
Por favor, aguarde. Quando não quiser
usar o desligamento
automático, selecionar
[Conf, admin.]>[Cong. Energia]>[Dormir]/
[Desligamento automático], e desativar ambos os modos.
Por favor, aguarde. -
Por favor, aguarde. -
Aguardar até que a impressão esteja pronta.
Por favor, aguarde.
A impressão começará
automaticamente novamente quando a temperatura da
unidade fusora se tornar apropriada.
Por favor, aguarde.
A impressão começará
automaticamente novamente quando a temperatura da
impressora se tornar apropriada. Imprimir após diminuir
a qualidade do driver da
impressora.
Usar um computador
com velocidade rápida de
processamento. Na guia [Avançado] do driver
da impressora, selecionar
[Fino/Detalhe (1200x1200)] ou [Normal(600x600)].
Selecionar dados de impressão simples.
Apagar o driver da impressora uma vez, e reinstalá-lo.
Páginas de
referência
1
Solução de problemas
-
Básico
-
2
Avançado
ÍndiceManutenção
-
-
-
-
Avançado
-
-
- 43 -
Problemas de Impressão

Defeitos no driver da impressora

1
Solução de problemas
Memo
zSe o problema não for resolvido ao usar as seguintes explicações, contate seu revendedor. zPara problemas que surjam dos aplicativos, entrar em contato com a empresa desenvolvedora do aplicativo.
Problemas de conexão USB
2
ÍndiceManutenção
Para Windows
Causa Procedimento de solução
O ícone da impressora não foi criado na pasta [Dispositivos e Impressoras].
Mensagem de erro como "a instalação do driver
da impressora falhou" aparece.
O driver da impressora não está instalado
corretamente. Usar plug and play. Seguir o procedimento
abaixo.
1. Vericar o suprimento de energia da
impressora e se o computador está desligado.
2. Conectar o cabo USB.
3. Ligar o suprimento de energia da impressora.
4. Ligar o suprimento de energia do computador.
5. Quando o wizard de [Procurar novo
software] aparecer, congurar de acordo com
as instruções na tela.
Páginas de
referência
Básico
-
- 44 -
Problemas quanto às restrições do OS
Problemas de Impressão
Restrições quanto o Windows 10/Windows 8.1/Windows 8/Windows 7/
Windows Server 2016/Windows Server 2012 R2/Windows Server 2012/ Windows Server 2008 R2/Windows Server 2008
Item Sintoma Causas e resolução de problemas
Driver de impressora A ajuda não aparece. A função de Ajuda não é suportada pelo driver PS da
impressora.
O diálogo de [Controle da Conta de Usuário] aparece.
Extensão de rede A ajuda não aparece. A função de Ajuda não é suportada.
O diálogo de [Controle da Conta de Usuário] aparece.
O diálogo [Assistente
de compatibilidade do programa] aparecerá.
Ajustador Gama PS O diálogo de [Controle
da Conta de Usuário]
aparece.
O diálogo [Assistente
de compatibilidade do programa] aparecerá.
Ao iniciar o instalador ou a utilidade, o diálogo [Controle da Conta de Usuário] pode aparecer. Clicar [Sim] ou
[Conitnuar], e rodar o instalador ou utilidade como administrador. Clicar [Não] ou [CANCELAR] não inicializará o instalador ou utilidade.
Ao iniciar o instalador ou a utilidade, o diálogo [Controle da Conta de Usuário] pode aparecer. Clicar [Sim] ou
[Continuar], e rodar o instalador ou utilidade como administrador. Clicar [Não] ou [CANCELAR] não inicializará o instalador ou utilidade.
Quando o diálogo [Assistente de compatibilidade do programa] aparecer após a conclusão da instalação
(incluindo quando a instalação é abortada no meio), certicar-se de clicar em [Este programa foi instalado
com sucesso]. Ao iniciar o instalador ou a utilidade, o diálogo [Controle
da Conta de Usuário] pode aparecer. Clicar [Sim] ou
[Continuar], e rodar o instalador ou utilidade como administrador. Clicar [Não] ou [CANCELAR] não inicializará o instalador ou utilidade.
Quando o diálogo [Assistente de compatibilidade do programa] aparecer após a conclusão da instalação
(incluindo quando a instalação é abortada no meio), certicar-se de clicar em [Este programa foi instalado
com sucesso].
1
Solução de problemas
2
ÍndiceManutenção
- 45 -
Problemas de Impressão

Qualidade de impressão é ruim

1
Solução de problemas
Memo
zSe o problema não for resolvido ao usar os métodos seguintes, contate seu revendedor.
Sintoma Causa Solução de problemas
Listra branca na perpendicular.
2
Direção de alimentação do papel
A impressão está borradana direção perpendicular.
ÍndiceManutenção
Direção de alimentação do papel
A impressão está clara.
A impressão está borrada em algumas partes. A impressão sólida resultará na aparição de pontos e linhas brancas.
Listras na perpendicular.
O cabeçote de LED não está limpo.
Toner baixo. Substitua o cartucho de toner. 58 página
Depósito de substâncias
estranhas.
A janela do cilindro de imagem está suja.
O cilindro de imagem não foi
ajustado corretamente.
O cabeçote de LED não está limpo.
Toner baixo. Substitua o cartucho de toner. 58 página Papel não suportado Use papel recomendado. Básico
O cartucho de toner não está instalado corretamente.
Toner baixo. Substitua o cartucho de toner. 58 página O papel está úmido. Usar o papel guardado na
Papel não suportado Use papel recomendado. Básico Papel não suportado
Conguração de tipo
e espessura do papel inapropriada.
Papel reciclado é usado.
Papel contém umidade. Secar. Usar o papel guardado na
Conguração inapropriada de
[Cong. p/ papel preto] ou [Cong. p/ papel color].
No caso das congurações de transparência, [Cong.
p/ trans preto] ou [Cong. p/ trans color] não são
conguradas adequadamente.
Há marcas no cilindro de imagem.
Toner baixo. Substitua o cartucho de toner. 58 página
Páginas de
referência
Limpar os cabeçotes de LED com um papel macio.
Substitua o cilindro de imagem. 60 página
Limpar a janela com um papel
macio. Instalar o cilindro de imagem
corretamente. Limpar os cabeçotes de LED
com um papel macio.
Reinstalar o cartucho do toner. 58 página
temperatura e condições de umidade apropriadas.
Corrigir [Gramatura] no painel de
operação para um valor apropriado.
Ou alterar [Gramatura] para um
valor mais espesso do que o valor
atual. Corrigir [Gramatura] no painel de
operação para um valor apropriado.
Ou alterar [Gramatura] para um
valor mais espesso do que o valor
atual.
temperatura e condições de umidade apropriadas.
Alterar o valor das [Congurações da impressora]>[Ajuste de preto normal] ou [Cong. p/ papel color].
No caso de congurações de transparência, alterar o valor de
[Cong. p/ trans preto] ou [Cong. p/ trans color].
Se a impressão car turva, elevar o valor de conguração. Se pontos brancos aparecem, diminuir o valor de conguração.
Substitua o cilindro de imagem. 60 página
81 página
-
60 página
81 página
-
Básico
Básico
Básico
Avançado
Direção de alimentação do papel
- 46 -
Problemas de Impressão
Sintoma Causa Solução de problemas
As margens frontal e traseira
do papel estão sujas.
Direção de alimentação do papel
Pode ocorrer uma perturbação da imagem na parte impressa.
Listras ou pontos aparecem periodicamente na horizontal.
Direção de alimentação do papel
A parte branca está levemente
manchada.
Páginas de
referência
O cilindro de transferência está
sujo.
A unidade de rolo de transferência ou o caminho de transferência de papel está
sujo. A velocidade da unidade de
fusão está incorreto.
Em caso de ciclo de uns 125
mm, o cilindro de imagem pode estar sujo ou com marcas.
Em caso de ciclo de uns 38
mm, há sujeira dentro do
cilindro de imagem. Em caso de ciclo de uns 150
mm, há marcas na unidade
fusora. O cilindro de imagem está
exposto à luz.
Há depósitos de sujeira no
papel de transferência. Papel com eletricidade estática Usar o papel guardado na
Papel espesso é usado. Use papel mais no. ­Toner baixo. Substitua o cartucho de toner. Básico
Executar [Ajuste da impressão]> [Limpeza do rolete de transferência ] no painel de controle.
Limpar a unidade de rolo de
transferência, e o caminho de transferência do papel, com um
lenço de papel macio. Alimente cinco folhas ou mais de
papel comum de 355,6 mm ou
acima de comprimento (maior
do que Ofício 14 mas incluindo tamanho A3).
Limpar levemente com um
papel macio.
Se houver marcas, substituir o
cilindro de imagem. Abrir e fechar a tampa de
substituição do toner, e repetir a
operação inicial.
Troque a unidade fusora. 69 página
Devolver o cilindro de imagem para a impressora, e não usá-
la por algumas horas. Se não
resolver o problema, substituir
o cilindro de imagem. Imprimir algumas páginas como
cópias de teste.
temperatura e condições de umidade apropriadas.
Avançado
90 página
51 página
60 página
Básico
60 página
-
Básico
1
Solução de problemas
2
ÍndiceManutenção
A borda dos caracteres está borrada.
Esfregar removerá o toner.
A cabeça LED não está limpa. Limpar com um papel macio. 81 página Papel não suportado Use papel recomendado. Básico O papel está úmido. Substituir por um novo papel. -
Conguração de tipo
e espessura do papel inapropriada.
Papel reciclado é usado. Corrigir [Gramatura] no
Corrigir [Gramatura] no painel de operação para um
valor apropriado. Ou alterar [Gramatura] para um valor mais espesso do que o valor
atual.
painel de operação para um
valor apropriado. Ou alterar [Gramatura] para um valor mais espesso do que o valor
atual.
Avançado
Avançado
- 47 -
Problemas de Impressão
Sintoma Causa Solução de problemas
Ciscos aparecem em papéis
1
brilhosos.
Solução de problemas
Linhas em negrito aparecem na direção horizontal.
2
Paper feeding direction
ÍndiceManutenção
Aparecimento de pontos brancos nas listras laterais na parte impressa sólida.
As bordas da porção sólida da
impressão cam levemente
manchadas.
Conguração de tipo
e espessura do papel inapropriada.
A conguração do tipo e da
espessura do papel não é apropriado.
Se a rigidez do papel for alta, pode ter havido um choque no
momento do transporte.
[Cong.de transferência] não são conguradas adequadamente.
O papel está muito seco. Use o papel armazenado sob
Corrigir [Gramatura] no painel de operação para um
valor apropriado. Ou alterar [Gramatura] para um valor mais espesso do que o valor
atual.
Se uma linha for impressa a partir da segunda página com
impressão preto e branco, dena
o [Gramatura] para um valor apropriado no painel de controle.
Ou, mudar [Gramatura] para um valor com mais espessura do que o valor atual. Se [Ultra pesado1] para [Ultra pesado3] foi denido e você quer melhorar a conguração,
selecione [Conf, admin.]> [Conf. Impressão]> [Modo de Impressão Mono ]> [Modo Cor] no painel de controle. Quando o toner branco não é
usado, se [
Ultra pesado 5
[
e for utilizada a conguração da mídia de personalização padrão,
mude o [ de controle para [HQFORUH1] ­[HQFORUH5] dependendo do peso do papel
impressão torna-se menor.)
Se uma linha for impressa na posição 80mm a partir da extremidade do papel com a
impressão colorida, ajuste o
[Ajuste material pesado] para 0 no painel de controle.
Para melhorar ainda mais, ajuste
em -5 ~+5. Se pontos brancos aparecem na
transferência do Ciano, diminuir o valor de conguração, selecionando
[Ajuste da impressão ]> [Cong. de transferência]> [Cong. de transf.de Ciano] no painel de
controle. Se pontos brancos aparecem na
transferência de outras cores, reduzir o valor da denição
de transferência da cor correspondente.
na temperatura e condições de umidade apropriadas.
Ultra pesado1
] for denido
Tipo de mídia
. (Mas, a velocidade de
] a
] no painel
Páginas de
referência
Avançado
Avançado
Avançado
Avançado
Básico
Papel reciclado é usado. Selecionar [Reciclado] para o
tipo de mídia.
A [Cong. p/ papel preto] ou a [Cong. p/ papel color] não
é congurada corretamente.
Elevar o valor de conguração
de [Cong. p/ papel preto] ou [Cong. p/ papel color] em [Ajuste da impressão] no painel de controle.
- 48 -
Básico
Avançado
Problemas de Impressão
Sintoma Causa Solução de problemas
Não imprime com os tons
desejados.
O CMY 100% sólido está ralo.
Páginas de
referência
Toner baixo. Substitua o cartucho de toner. 58 página
A conguração do
[Acabamento em preto] não
combina com o aplicativo.
Alterar as opções de correspondência de cor.
Sem equilíbrio de cores. Selecionar [Calibração] no
Desalinhamento de cor. Abrir a tampa de substituição
[Densidade CMY 100%] é denido para [Desativar].
Em [Acabamento em preto]
do driver da impressora,
selecionar [Fosco (K)] ou [Preto Composto (CMYK)].
Alterar a função de
correspondência do driver da
impressora.
painel de operação, e então
rodar [Ajustar densidade].
do toner de uma vez, e fechar novamente.
Selecionar [Calibração]
no painel de operação, e
então rodar [Correção de desalinhamento de cor].
Selecionar [Conf, admin.]>[Conf. cores]>[CMY 100%] no painel de operação e selecionar [Ativar].
Avançado
Avançado
Avançado
Avançado
Avançado
1
Solução de problemas
2
ÍndiceManutenção
Aparecem pontos brancos ou pretos.
Manchas foram impressas.
A página é impressa totalmente em preto.
Nada é impresso.
Papel não suportado Use papel recomendado. Básico Em caso de ciclo de uns 125
mm, o cilindro de imagem pode estar sujo ou com marcas.
O papel está úmido. Substituir por um novo papel. ­Papel não suportado Use papel recomendado. Básico
O rolo propulsor está sujo. Se a matéria estranha for
O dispositivo pode estar quebrado.
Várias páginas foram alimentadas em uma impressão.
O dispositivo pode estar quebrado.
Limpar levemente o cilindro de
imagem com um papel macio.
Se houver marcas, substituir o
cilindro de imagem.
encontrada no rolo propulsor, remova a sujeira com um pano
macio ou lenço de papel. Contate seu revendedor. -
Realinhar os papéis após folear. -
Contate seu revendedor. -
60 página
93 página
Listras brancas podem surgir.
O papel está úmido. Substituir por um novo papel. ­Papel não suportado Use papel recomendado. Básico
- 49 -
Problemas de Impressão

A alimentação de papel é ruim

1
Solução de problemas
Memo
zSe o problema não for resolvido ao usar os métodos seguintes, contate seu revendedor.
Sintoma Causa Solução de problemas
Atolamentos de papel
acontecem com frequência.
2
Vários papéis puxados ao mesmo tempo.
Os papéis estão inclinados. O papel contém umidade ou
ÍndiceManutenção
O papel não é emitido. A seleção de [Origem do
O dispositivo não está restaurado
mesmo após a remoção do atolamento de papel.
O papel está enrolado. O papel
apresenta vincos.
O papel enrolou no rolete da unidade fusora.
O dispositivo está virado. O rolo de alimentação está sujo Limpar o rolo de alimentação. -
A guia de posição do papel não está alinhada.
Os papéis não estão ajustados. Remover os papéis da bandeja e
Os papéis são muito nos ou
muito espessos.
eletricidade estática.
O papel apresenta vincos, dobras ou curvas.
Papel impresso na traseira é usado.
Os papéis não estão ajustados.
Apenas um papel é alinhado. Alinhar vários papéis. ­Os papéis são adicionados à
bandeja enquanto mantendo os
existentes como são.
Os papéis não estão ajustados.
papel] no driver da impressora
está incorreta. Alimentação manual é
especicada no driver da
impressora.
- Abrir a tampa de substituição
O papel contém umidade ou eletricidade estática.
Papel no é usado. Corrigir [Gramatura] no
Conguração de tipo
e espessura do papel inapropriada.
Papel no é usado. Usar papel mais espesso. -
Páginas de
referência
Instalar em uma superfície estável e lisa.
Alinhar a guia do papel na posição
do tamanho de papel denido.
alinhá-los após folhear.
Usar papéis compatíveis com o dispositivo.
Usar o papel guardado na temperatura e condições de umidade apropriadas.
Usar papéis compatíveis com o dispositivo. Corrigir se houver curvas.
Papel já impresso não pode ser imprimido novamente da bandeja. Imprimir a partir da bandeja MP.
Folhear os papéis e alinhar em todas as direções.
Remover os papéis que já estiverem na bandeja, e alinhá-
los em todas as direções com os papéis a serem adicionados.
Ajustar as guias e a trava de papel da bandeja ao tamanho de papel
necessário. Ou alinhar a guia de
alimentação na bandeja MP com o papel. Vericar a bandeja de papel e selecione
a bandeja correta em [Origem do papel] no driver da impressora.
Desativar manualmente a bandeja multifuncional como congurado
pelo alimentador.
do toner de uma vez, e fechar novamente.
Usar o papel guardado na temperatura e condições de umidade apropriadas.
painel de operação para um
valor apropriado. Ou alterar [Gramatura] para um valor mais espesso do que o valor atual.
Corrigir [Gramatura] no painel de operação para um
valor apropriado. Ou alterar [Gramatura] para um valor mais espesso do que o valor atual.
Avançado
Avançado
Avançado
Avançado
-
-
-
-
-
-
-
-
-
-
-
-
- 50 -

Quando ocorre perturbação da imagem

Problemas de Impressão
Se a distorção de imagem ocorrer no nal do papel impresso ao imprimir com papel pesado ou papel com comprimento curto de alimentação (menos de 230 mm), mude manualmente o peso do papel de acordo com o papel que está usando.
Se a condição não melhorar após esta operação, imprima 5 páginas continuamente ou mais com papel
normal (64-128g/m
2
) de 355,6mm ou mais de comprimento (legal 14 ou mais, ou tamanho A3).

Ajustando o resultado de impressão

Item de ajuste O que você pode fazer
Correção da posição inicial da impressão.
Ajuste da ampliação do resultado
de impressão.
Corrige o X e Y da posição inicial de
impressão.
Faixa de correção: -2,0mm ~ +2,0mm (Em 0,25mm)
Ajusta a escala do resultado de impressão
na direção de execução do papel.
Faixa de ajuste: -0,25% ~ +0,50% (Em 0,05%)
Manual de referência
Avançado
Avançado
1
Solução de problemas
2
ÍndiceManutenção
- 51 -
Problemas de Impressão
Memo
1
Solução de problemas
2
ÍndiceManutenção
- 52 -
2

Manutenção

1
2
Substituindo consumíveis e unidades de manutenção
Manutenção do dispositivo
Transpo dispositivo
rtando e movendo o
………………………………………94
………………………………54
………………81
Manutenção
ÍndiceSolução de problemas
- 53 -

Substituindo consumíveis e unidades de manutenção

zSubstituindo consumíveis e unidades de manutenção
Esta seção descreve o método de consumo e unidade de manutenção e substituição de sua vida útil.
1

Vida útil da unidade de manutenção e de consumíveis

O indicador Ballpark dá a estimativa de substituição de consumíveis e manutenção da unidade do seguinte modo.
zCartucho de toner (CMYK)
Com o cartucho de toner padrão, as páginas imprimíveis para impressão contínua são cerca de 10.000.
2
Manutenção
ÍndiceSolução de problemas
Com o cartucho de toner de alta capacidade, as páginas imprimíveis para impressão contínua são cerca de 24.000. (A4 Impressão de 1 lado. A densidade de impressão está longe das congurações padrão de fábrica e em conformidade com ISO/IEC19798)
A qualidade de impressão vai diminuir depois de passado 1 ano desde a abertura da embalagem. Portanto, prepare um novo cartucho de toner.
Mesmo se o cartucho do toner ciano (azul), magenta (vermelho) e amarelo acabar, pode ser realizada a impressão em preto e branco pela especicação de "Mono". Veja "Imprimindo usando monocromático (preto e branco)" em "
Avançado
" para impressão em preto e branco.
zO indicador Ballpark tambor de substituição de imagem (CMYK)
Quando três páginas de documentos de tamanho A4 forem impressas ao mesmo tempo com
alimentação transversal e com a impressão de um lado, atingirá a sua vida útil depois de imprimir
cerca de 40.000 cópias.
Quando as páginas são impressas uma de cada vez, ele vai atingir a sua vida útil, quando cerca de
metade do número de cópias forem impressas.
A qualidade de impressão vai diminuir depois de passado 1 ano desde a abertura da embalagem. Portanto, prepare um novo tambor de imagem.
zUnidade de fusão
Quando os documentos de tamanho A4 forem impressos com alimentação pela borda longa com
impressão de um lado, alcançará a sua vida útil após a impressão de cerca de 150.000 cópias.
zUnidade de correia
Quando três páginas de documentos de tamanho A4 são impressas ao mesmo tempo com
alimentação pela borda longa com a impressão de um lado, vai alcançar a sua vida útil após a
impressão de cerca de 150.000 cópias.
Quando as páginas são impressas uma de cada vez, ele vai atingir a sua vida útil, quando cerca de metade do
número de cópias forem impressas.
zCaixa de toner residual
Quando três páginas de documentos de tamanho A4, com impressão de densidade * de 5% forem impressos ao mesmo tempo com a alimentação transversal e com a impressão de um lado, vai alcançar a sua vida útil depois de imprimir cerca de 40.000 cópias.
zRolo de alimentação
Os rolos de alimentação estão ligados a cada bandeja. Vai alcançar a sua vida útil após a impressão de cerca de 120.000 páginas para cada bandeja.
*: A densidade de impressão é a proporção de área com toner em área de impressão de uma página.
Memo
zA vida útil e as páginas imprimíveis são para referência. A vida útil e as páginas imprimíveis reais podem diminuir dependendo
do ambiente de impressão, como os detalhes do documento a ser impresso, estado de utilização, LIGA/DESLIGA e operação de ajuste no momento de abertura e fechamento da tampa.
zA substituição do cartucho de toner pode ser necessária após o cilindro de imagem ser substituído quando o nível do cartucho
estiver baixo. É recomendado obter um novo cartucho de toner junto com um novo cilindro de imagem quando o nível do cartucho de toner estiver baixo.
zCartucho de toner (Branco)
*
Quando documentos tamanho A4 com densidade
de impressão de 5% são imprimidos com
avanço de borda comprido em impressões continuas de 1 lado, as páginas a serem imprimidas são
aproximadamente 10.000.
A qualidade de impressão irá declinar após cerca de 1 ano a partir da abertura do pacote. Portanto, prepare um novo cartucho de toner.
- 54 -
Substituindo consumíveis e unidades de manutenção
Mesmo que a vida útil do cartucho de toner branco acabe, pode ser realizada a impressão em ciano (azul), magenta (vermelho), amarelo e preto.
Além disso, mesmo se o cartucho do toner ciano (azul), magenta (vermelho) e amarelo acabar, pode ser realizada a impressão da cor spot especicando [Imprimir apenas com a cor spot].
Veja "Imprima usando o toner branco apenas" em "Guia de Cor Spot volume separado" para
impressão da cor spot.
zTambor de imagem (Branco)
Quando três páginas de documentos de tamanho A4 são impressas ao mesmo tempo com
alimentação pela borda longa com a impressão de um lado, vai alcançar a sua vida útil depois de imprimir cerca de 20.000 páginas. Quando uma página for impressa por vez, a vida útil acabará com aproximadamente metade das páginas imprimíveis.
A qualidade de impressão irá declinar após cerca de 1 ano a partir da abertura do pacote. Portanto, prepare um novo tambor de imagem.
*: A densidade de impressão é a proporção de área com toner em área de impressão de uma página.
Memo
zA vida útil e as páginas imprimíveis são para referência. A vida útil e as páginas imprimíveis reais podem diminuir dependendo
do ambiente de impressão, como os detalhes do documento a ser impresso, estado de utilização, LIGA/DESLIGA e operação de ajuste no momento de abertura e fechamento da tampa.
zA substituição do cartucho de toner pode ser necessária após o cilindro de imagem ser substituído quando o nível do cartucho
estiver baixo. É recomendado obter um novo cartucho de toner junto com um novo cilindro de imagem quando o nível do cartucho de toner estiver baixo.
1
2
Manutenção
ÍndiceSolução de problemas
- 55 -
Substituindo consumíveis e unidades de manutenção

Quando o período de substituição se aproxima

Quando o período de manutenção e de substituição dos consumíveis se aproximar, a seguinte
1
mensagem aparecerá e a lâmpada <ATTENTION (INSPEÇÃO)> piscará.
Substituição e manutenção de consumíveis da unidade quando "Substituir ..." aparecer na mensagem.
Pressione o botão [HELP (AJUDA)] no painel de operação e será exibido o procedimento de substituição. Você pode facilmente substituir os consumíveis e fazer a manutenção das unidades de acordo com a orientação. Para detalhes, consulte “Operação da tela de Ajuda”(P.13).
2
Manutenção
Cartucho de toner
Cilindro de
ÍndiceSolução de problemas
imagem
Unidade de fusão
Unidade de correia
Caixa de toner residual
Rolo de alimentação
Item
Mensagem exibida no painel de cristal líquido
Quando o período
de substituição se
aproxima
Toner [COLOR]*1 baixo Instale o toner
Cilindro de imagem [COLOR]*1 no nal da vida útil
Unidade do fusor no nal
da vida útil
Unidade da correia no
nal da vida útil
Toner usado quase cheio Instale uma caixa de toner
- - -
Quando é hora de
substituição
[COLOR] Consulte a AJUDA para obter mais detalhes
Instalar um novo cilindro de imagem [COLOR] Vida útil do cilindro de imagem Consulte a AJUDA para obter mais detalhes
Instale nova unidade do fusor Vida útil da unidade do fusor Consulte a AJUDA para obter mais detalhes
Instale nova unidade da correia Vida útil da unidade da correia Consulte a AJUDA para obter mais detalhes
usado nova Toner usado cheio Consulte a AJUDA para obter mais detalhes
*1
*1
*2
Número de páginas
que podem ser
impressas quando
o período de
substituição se
aproximar
Amarelo, magenta, ciano, preto Cerca de 1.000 páginas Branco: Cerca de 700 páginas
Cerca de 1.000 páginas
Cerca de 10.000 páginas
Cerca de 10.000 páginas
Cerca de 5.000 páginas
Páginas de
referência
58 página
60 página
69 página
63 página
71 página
73 página
*1:[COLOR]: Apenas Amarelo, Apenas Magenta, Apenas Ciano, Apenas Preto e Branco serão exibidos. *2: Quando a mensagem “Toner usado cheio” aparece, a operação de impressão é interrompida temporariamente. Neste caso,
você pode continuar imprimindo cerca de 200 folhas, abrindo e fechando a tampa frontal. E, em seguida, a impressão será interrompida.
- 56 -

Substituindo cartuchos de toner

Substituindo consumíveis e unidades de manutenção
AVISO
CUIDADO
● Não jogue o toner ou o cartucho do toner no fogo. O toner pode voar causando queimaduras.
● Não guarde o cartucho de toner em um lugar com fogo. Pode pegar fogo
causando danos ou queimaduras.
● Não limpe toner espalhado usando aspirador de pó elétrico. Quando toner espalhado é limpo com o uso de aspirador
de pó elétrico, há risco de incêndio devido
a faíscas nos contatos elétricos. Limpe e
remova o toner derramado no chão com
um pano molhado.
● Há partes com alta temperatura no
dispositivo. Não toque perto dos lugares com "Cuidado: Etiqueta de
alta temperatura. Isso pode causar ferimentos.
● Mantenha o cartucho de toner fora do alcance das crianças. Se as crianças ingerirem o conteúdo do cartucho
de toner por engano, consultar
imediatamente o médico.
● Não desmonte ou abra forçadamente o cartucho de toner. O toner pode
se espalhar, pode ser inalado pelas
pessoas e pode manchar a roupas e mãos.
● Guarde o cartucho de toner usado num
saco de tal forma que o toner não se
disperse.
● Se o toner for derramado no chão, limpe cuidadosamente usando um
pano úmido para evitar que o toner seja espalhado.
1
2
Manutenção
ÍndiceSolução de problemas
● Se o pó do toner for inalado, gargareje
com grandes quantidades de água e mova a pessoa para uma área aberta
para obter ar fresco. Consulte um médico se necessário.
● Quando houver contato de toner com a
pele das mãos, etc, lave-a com água e sabão líquido.
● Se o toner entrar nos olhos, lave imediatamente com uma grande
quantidade de água. Consulte um
médico se necessário.
● Quando houver ingestão de toner, dilua
a quantidade ingerida bebendo uma grande quantidade de água. Consulte
um médico se necessário.
● Ao resolver um atolamento de papel
ou quando substituir um cartucho de toner, tome cuidado para que suas mãos e roupas não sejam manchadas de toner. Quando houver contato de toner com a pele das mãos, etc, lave-a com água e sabão líquido.
● Quando as roupas estiverem manchadas com toner, lave-as em água fria. Se o toner for aquecido ao lavar a roupa com água quente pode tingí-la, e as manchas não poderão ser removidas facilmente.
- 57 -
Substituindo consumíveis e unidades de manutenção
Tipos de cartucho de toner
Os seguintes cartuchos de toner que podem ser usados com esta impressora.
1
Item
Cartucho de toner Preto Cartucho de toner Amarelo Cartucho de toner Magenta Cartucho de toner Ciano Cartucho de toner Spot Color Branco
2
Substituição de cartuchos de
Manutenção
toner
Exemplo) No caso do cartucho de toner Ciano (C)
Prepare um novo cartucho de toner.
1
ÍndiceSolução de problemas
Abra a tampa de substituição de toner.
2
Remova o cartucho de toner.
4
Verique o cartucho do toner a ser
3
substituído, através da etiqueta e da cor.
- 58 -
Substituindo consumíveis e unidades de manutenção
Remova o cartucho do toner novo de
5
sua embalagem e balance-o vertical e
horizontalmente.
Nota
zNão derrube o cartucho de toner ou o coloque no
chão. Fazer isso pode destruir o cartucho.
Verique a posição da abertura que
6
tenha uma etiqueta anexada com
as mesmas letras e cores e empurre
rmemente o cartucho de toner para
dentro até onde for.
Feche a tampa de substituição de toner.
7
Memo
zMesmo depois de substituir o cartucho de toner,
se a mensagem [Substitua cartucho de toner] não
desaparecer, é possível que o cartucho de toner não esteja instalado com rmeza. Instale de novo
corretamente.
zSe o Erro 709 aparecer depois de substituir
o cartucho de toner, consulte “Quando uma
mensagem relacionada com a substituição dos
materiais de consumo aparece”(P.33) deste
manual.
Por favor, apóie a reciclagem dos
8
cartuchos de toner usados.
Memo
zAo descartar o cartucho de toner usado em
circunstâncias inevitáveis colocá-lo em um saco plástico, e garantir o descarte de acordo com as
instruções fornecidas pelo município local.
1
2
Manutenção
ÍndiceSolução de problemas
- 59 -
Substituindo consumíveis e unidades de manutenção

Substituindo cilindros de imagem

1
2
Manutenção
ÍndiceSolução de problemas
Tipos de cilindro de imagem
Os cilindro de imagem que podem ser usados com esta impressora são os seguintes.
Item
Cilindro de imagem Preto Cilindro de imagem Amarelo Cilindro de imagem Magenta Cilindro de imagem Ciano Cilindro de imagem Spot Color Branco
Nota
zNão exponha os cilindros à luz solar direta ou luz forte (cerca de 1.500 lux ou mais). Não mantenha por mais de 5 minutos,
mesmo em condições de iluminação ambiente.
Substituindo cilindros de imagem
Exemplo) No caso do cilindro de imagem (K)
Prepare um novo cilindro de imagem.
Verique o cilindro de imagem
3
substituto, através da etiqueta e da cor.
1
Abrir a tampa frontal.
2
- 60 -
Substituindo consumíveis e unidades de manutenção
Delicadamente levante a alça (azul)
4
para cima e remova o cilindro de imagem tomando cuidado para que sua mão não toque no lado inferior do cilindro(seção cilíndrica verde).
Nota
zTome cuidado para não tocar ou arranhar o tambor
de imagem (cilindro verde).
Remova o cilindro de imagem novo da
5
sua embalagem.
1
2
Manutenção
ÍndiceSolução de problemas
Remova o tampão (laranja).
6
- 61 -
Substituindo consumíveis e unidades de manutenção
7
1
2
Manutenção
ÍndiceSolução de problemas
Alinhe o cilindro de imagem com
a etiqueta (vermelha) de seta da impressora, insira lentamente na abertura tomando cuidado para que sua mão não toque o fotorreceptor (verde) abaixo, e empurre-o rmemente para
dentro.
Fechar a tampa frontal.
8
Memo
zSe o Erro 709 aparecer depois de substituir o
cilindros de imagem, consulte “Quando uma
mensagem relacionada com a substituição dos
materiais de consumo aparece”(P.33) deste
manual.
Por favor, apóie a reciclagem dos
9
cilindros de imagem.
Nota
zTome cuidado para não tocar ou arranhar o tambor
de imagem (cilindro verde).
Memo
zAo descartar o cilindro de imagem usado em
circunstâncias inevitáveis colocá-lo em um saco plástico, e garantir o descarte de acordo com as
instruções fornecidas pelo município local.
- 62 -
Substituindo consumíveis e unidades de manutenção

Substituindo unidades de correias e unidades de cilindro de transferência

1
Prepare uma nova unidade de correia.
1
A nova unidade do cilindro de transferência é fornecida com a nova unidade de correia no
mesmo pacote.
Substituindo a unidade de correia
Abrir a tampa frontal.
2
Remova a caixa de toner usado.
3
2
Manutenção
ÍndiceSolução de problemas
- 63 -
Substituindo consumíveis e unidades de manutenção
4
1
2
Manutenção
5
ÍndiceSolução de problemas
Pressione a alavanca central (azul) para
a direita.
Gire o botão da alavanca de trava (azul) de direita/esquerda da esteira de transferência para a esquerda e pressione a alavanca de trava em sua
direção.
Segure a alavanca e retire a esteira
6
de transferência, segure a parte da etiqueta de esquerda-direita (azul) e remova a esteira de transferência.
6,6 kg
Nota
zNão toque na superfície da correia ou danicará a
correia.
zA remoção da unidade de correia irá expor todos os
cilindros de imagem à luz. Para evitar a deterioração óptica dos cilindros de imagem, não deixe-os expostos
mais de 5 minutos após a remoção da unidade de correia.
Ao sair por mais de 5 minutos, feche a tampa frontal, ou remova todos os tambores de imagem e armazene-
os em um lugar seguro onde eles não estarão
diretamente expostos ao sol ou luz uorescente.
- 64 -
Substituindo consumíveis e unidades de manutenção
zNunca coloque a unidade de correia removida em
uma direção vertical.
zCertique-se que resíduos de toner não derramem
quando remover a unidade de correia.
Retire a nova unidade de correia.
7
Remova a nova unidade da correia de
8
sua embalagem.
Nota
zNão toque na superfície da correia ou danicará a
correia.
1
2
Manutenção
ÍndiceSolução de problemas
Alinhe a nova unidade da correia na
9
seta (vermelha) etiqueta da impressora, coloque-a na impressora e pressione-a rmemente para dentro.
- 65 -
Substituindo consumíveis e unidades de manutenção
10
1
2
Manutenção
11
ÍndiceSolução de problemas
Levante a alavanca de trava da esquerda/direita da esteira de transferência, gire o botão da alavanca de trava (azul) para a direita e trave-a.
Retorne a alavanca central (azul) para a esquerda.
Posicione a caixa de toner residual na
12
impressora.
Feche a tampa frontal.
13
- 66 -
Substituindo consumíveis e unidades de manutenção
Fixe a unidade do cilindro de transferência.
Levante o abridor ( ) da unidade de
14
saída e puxe a unidade de saída.
Segure a parte da etiqueta da unidade
16
do cilindro de transferência (azul) e a remova.
Remova a unidade do rolo de
17
transferência.
1
2
Manutenção
ÍndiceSolução de problemas
Levante as duas pontas da alavanca
15
da trava da unidade do cilindro de transferência (azul).
CUIDADO
Não toque na unidade de fusão, porque é quente.
Possibilidade de se
queimar.
Coloque a unidade do cilindro de
18
transferência.
Nota
zNão toque na esponja da unidade de rolo de
transferência.
- 67 -
Substituindo consumíveis e unidades de manutenção
Pressione os dois lados da alavanca da
19
trava (azul).
1
2
Manutenção
Coloque a unidade de saída de volta na
20
impressora.
ÍndiceSolução de problemas
21
Por favor, apóie a reciclagem da
unidade de correia e da unidade do rolo de transferência.
Memo
zAo se desfazer da unidade da correia e do cilindro
de transferência em circunstâncias inevitáveis, coloque-os em um saco plástico e certique-se de jogar fora de acordo com as instruções fornecidas
pelas leis locais.
- 68 -
Substituindo unidades xadoras
Substituindo consumíveis e unidades de manutenção
Substituindo unidades xadoras
Prepare uma nova unidade de fusão.
1
Levante o abridor ( ) da unidade de
2
saída e puxe a unidade de saída.
Levante a alavanca de trava da unidade
3
de fusão (azul).
CUIDADO
Não toque na unidade de fusão, porque é quente.
Segure a alavanca da unidade de fusão
4
com as duas mãos e a remova.
Possibilidade de se
queimar.
1
2
Manutenção
ÍndiceSolução de problemas
- 69 -
Remova a nova unidade de fusão de
5
sua embalagem.
Substituindo consumíveis e unidades de manutenção
6
1
2
Manutenção
7
ÍndiceSolução de problemas
Segure a alavanca da unidade de fusão nova com as duas mãos e coloque-a na
unidade de saída.
Pressione a alavanca de trava da unidade de fusão (azul).
Por favor, apóie a reciclagem das
9
unidades de fusão.
Memo
zAo descartar as unidades de fusão usadas em
circunstâncias inevitáveis colocá-las em um saco plástico, e garantir o descarte de acordo com as
instruções fornecidas pelo município local.
Coloque a unidade de saída de volta na
8
impressora.
- 70 -
Substituindo consumíveis e unidades de manutenção

Substituindo caixas de toner residual

Substituindo caixas de toner residual
Prepare uma nova caixa de toner
1
residual.
Abrir a tampa frontal.
2
Remova a caixa de toner residual da
3
impressora.
1
2
Manutenção
ÍndiceSolução de problemas
- 71 -
Remova a caixa de toner residual nova
4
da sua embalagem.
Substituindo consumíveis e unidades de manutenção
Posicione a caixa de toner residual nova
5
na impressora.
1
2
Manutenção
ÍndiceSolução de problemas
6
Feche a tampa frontal.
Por favor, apóie a reciclagem das caixas
7
de toner residual.
Memo
zAo descartar a caixa de toner residual em
circunstâncias inevitáveis colocá-la em um saco plástico, e garantir o descarte de acordo com as
instruções fornecidas pelo município local.
- 72 -
Substituindo consumíveis e unidades de manutenção

Substituindo cilindros de alimentação de papel

O guia aproximado de substituição de rolos de alimentação de papel é de cerca de 120 mil páginas para
cada bandeja.
Substituição dos rolos de alimentação de papel da Bandeja 1 a Bandeja 5
Existem três tipos de rolos de alimentação de papel.
Com o centro branco
Com engrenagem
Com o centro azul
Os itens a serem preparados: Rolos de alimentação de papel - 3 NOS.
Exemplo) Ao substituir o rolo de alimentação de papel da Bandeja 1
Verique se o painel de operação
3
está completamente desligado e, em seguida, desligue a fonte de
alimentação principal.
Puxe a bandeja 1 para fora.
4
Remover relógio de pulso, pulseira, etc.
1
Pressionar e segurar o interruptor de
2
alimentação por aproximadamente 1 seg. para desligar.
1
2
Manutenção
ÍndiceSolução de problemas
- 73 -
Substituindo consumíveis e unidades de manutenção
5
1
2
Manutenção
ÍndiceSolução de problemas
Enquanto as garras de rolos de
alimentação se expandem (
direção do lado de fora, remova-as do
axial.
Memo
zSe o rolo de alimentação não estiver visível devido
à escuridão, abra a tampa lateral da bandeja
(“Remover papel próximo à tampa lateral”(P.24)).
) na
Da mesma forma, remover os dois rolos
6
de alimentação de papel restantes (
).
,
- 74 -
Substituindo consumíveis e unidades de manutenção
Insira os novos rolos de alimentação ( )
7
no axial, e empurre-os rmemente para
dentro.
Da mesma forma, inserir os dois rolos
8
de alimentação de papel restantes (
).
1
2
Manutenção
,
ÍndiceSolução de problemas
- 75 -
Verique se não falta nenhum rolo de
9
alimentação de papel.
Substituindo consumíveis e unidades de manutenção
10
1
2
Manutenção
11
12
ÍndiceSolução de problemas
Instale a Bandeja 1.
Ligue a fonte de alimentação principal,
pressione o interruptor de alimentação e inicie a impressora.
Por favor, apóie a reciclagem dos rolos
alimentadores de papel.
Memo
zAo descartar os rolos alimentadores de papel
usados em circunstâncias inevitáveis colocá-los em um saco plástico, e garantir o descarte de acordo
com as instruções fornecidas pelo município local.
Substituindo os rolos de alimentação de papel e de separação da bandeja MP
Existem três tipos de rolos de alimentação de papel.
Com o centro branco Com engrenagem
Com o centro preto
Os itens a serem preparados: Rolos de
alimentação de papel de 2 nos., rolo de separação 1 no., separador 1 no.
Remover relógio de pulso, pulseira, etc.
1
Pressionar e segurar o interruptor de
2
alimentação por aproximadamente 1 seg. para desligar.
- 76 -
Verique se o painel de operação
3
está completamente desligado e, em seguida, desligue a fonte de
alimentação principal.
Substituindo consumíveis e unidades de manutenção
Levante a abertura ( ), e abra a tampa
4
lateral direita.
Enquanto as garras de rolos de
5
alimentação se expandem (
direção do lado de fora, remova-as do
axial.
) na
1
2
Manutenção
ÍndiceSolução de problemas
- 77 -
Substituindo consumíveis e unidades de manutenção
6
1
2
Manutenção
ÍndiceSolução de problemas
Levante a Seção A, libere as garras na direção mostrada na gura, e retire os
rolos de alimentação de papel (
).
Aperte as garras (dois lugares) e
7
remova o separador ( B, e remova os rolos de separação (
). Abra a Seção
).
- 78 -
Substituindo consumíveis e unidades de manutenção
Insira rmemente o novo rolo de
8
separação ( monte o separador (
) ao longo do entalhe, e
).
Insira os novos rolos de alimentação (
10
) no axial, e empurre rmemente para
dentro girando-os ao mesmo tempo.
Verique se não falta nenhum rolo de
11
alimentação de papel.
Feche a tampa do lado direito.
12
1
2
Manutenção
ÍndiceSolução de problemas
Insira os novos rolos de alimentação de
9
papel ( dentro ao longo do entalhe.
), e empurre rmemente para
Ligue a fonte de alimentação principal,
13
pressione o interruptor de alimentação e inicie a impressora.
- 79 -
Substituindo consumíveis e unidades de manutenção
Por favor, apóie a reciclagem dos rolos
14
alimentadores de papel.
1
2
Manutenção
ÍndiceSolução de problemas
Memo
zAo descartar os rolos alimentadores de papel
usados em circunstâncias inevitáveis colocá-los em um saco plástico, e garantir o descarte de acordo
com as instruções fornecidas pelo município local.
- 80 -
zManutenção do dispositivo

Manutenção do dispositivo

Esta seção descreve o método de limpeza da respectiva parte do dispositivo.

Limpando as superfícies da impressora

Os itens a serem preparados: Água ou agente
de limpeza neutro, 2 peças de pano de algodão
macias e secas
Nota
zNão use benzina ou diluente, pois pode danicar o
revestimento e as peças de plástico.
zUse apenas água ou agente de limpeza neutro. zNão é necessário lubricar o dispositivo. Não lubrique-o.
Pressionar e segurar o interruptor de
1
alimentação por aproximadamente 1 seg. para desligar.

Limpando os cabeçotes de LED

Limpe o cabeçote de LED quando houver listras ou vincos brancos na impressão, ou quando as letras estiverem borradas.
Limpar o cabeçote do LED quando houver linhas verticais no papel de saída ou quando as imagens desaparecerem verticalmente ou quando aa extremidade das cartas estiverem
sem nitidez. Quando o cabeçote de LED está
sujo, isso pode causar atolamento de papel.
Nota
zNão utilize álcool etílico ou diluentes. Eles podem danicar
os cabeçotes de LED.
zNão exponha os cilindros à luz solar direta ou luz forte
(cerca de 1.500 lux ou mais). Não mantenha por mais de 5 minutos, mesmo em condições de iluminação ambiente.
Os itens a serem preparados: Papel ou tecido macio
1
2
Manutenção
ÍndiceSolução de problemas
Verique se o painel de operação
2
está completamente desligado e, em seguida, desligue a fonte de
alimentação principal.
Pressionar e segurar o interruptor de
1
alimentação por aproximadamente 1 seg. para desligar.
Verique se o painel de operação está
2
completamente desligado e, em seguida,
desligue a fonte de alimentação principal.
Coloque água ou agente de limpeza neutro
3
em um pedaço de tecido de algodão bem espremido e utilize para limpar.
Além disso, limpe com outro pano de
algodão seco.
- 81 -
Manutenção do dispositivo
3
1
2
Manutenção
4
ÍndiceSolução de problemas
Abrir a tampa frontal.
Delicadamente levante a alça (azul) para cima e remova o cilindro de imagem tomando cuidado para que sua mão não toque no lado inferior do cilindro(seção cilíndrica verde).
Nota
zCertique-se de não tocar ou danicar o cilindro.
- 82 -
Manutenção do dispositivo
Remova a caixa de toner residual da
5
impressora.
Pressione a alavanca central (azul) para
6
a direita.
Gire o botão da alavanca de trava
7
(azul) de direita/esquerda da esteira de transferência para a esquerda e pressione a alavanca de trava em sua
direção.
1
2
Manutenção
ÍndiceSolução de problemas
- 83 -
Manutenção do dispositivo
8
1
2
Manutenção
ÍndiceSolução de problemas
Segure a alavanca e retire a esteira de transferência, segure a parte da etiqueta de esquerda-direita (azul) e remova a esteira de transferência.
zNunca coloque as unidades da correia que você
removeu na direção vertical.
Limpe gentilmente a superfície das
9
lentes do cabeçote de LED com um pano macio.
6,6 kg
Nota
zNão toque na superfície da correia ou danicará a
correia.
zA remoção da unidade de correia irá expor todos os
cilindros de imagem à luz. Para evitar a deterioração óptica dos cilindros de imagem, não deixe-os
expostos mais de 5 minutos após a remoção da unidade de correia.
Ao sair por mais de 5 minutos, feche a tampa frontal, ou remova todos os tambores de imagem e armazene-
os em um lugar seguro onde eles não estarão
diretamente expostos ao sol ou luz uorescente.
zCertique-se que resíduos de toner não derramem
quando remover a unidade de correia.
Nota
zAgentes como álcool etílico e removedor irão
danicar a cabeça de LED, por favor, não usá-los.
- 84 -
Manutenção do dispositivo
Coloque a unidade da correia na
10
impressora e pressione rmemente.
Retorne a alavanca central (azul) para a
12
esquerda.
Posicione a caixa de toner residual na
13
impressora.
1
2
Manutenção
ÍndiceSolução de problemas
Levante a alavanca de trava da
11
esquerda/direita da esteira de transferência, gire o botão da alavanca de trava (azul) para a direita e trave-a.
- 85 -
Manutenção do dispositivo
14
1
2
Manutenção
ÍndiceSolução de problemas
Alinhe o cilindro de imagem com
a etiqueta (vermelha) de seta da impressora, insira lentamente na abertura tomando cuidado para que sua mão não toque o fotorreceptor (verde) abaixo, e empurre-o rmemente para
dentro.
Fechar a tampa frontal.
16
Nota
zCertique-se de não tocar ou danicar o cilindro
Da mesma forma, instalar todos os
15
cilindros de imagem.
- 86 -
Manutenção do dispositivo

Limpando cilindros de alimentação

Se ocorrer obstrução de papel com freqüência,
limpe os rolos de alimentação de papel.
Os itens a serem preparados: Pano macio umedecido com água
Limpeza dos rolos de alimentação de papel da Bandeja 1 a Bandeja 5
Exemplo) Quando efetuar a limpeza do rolo de alimentação de papel da Bandeja 1
Remover relógio de pulso, pulseira, etc.
1
Pressionar e segurar o interruptor de
2
alimentação por aproximadamente 1 seg. para desligar.
Puxe a bandeja 1 para fora.
4
Limpe a sujeira dos rolos de
5
alimentação de papel (3 lugares) com o
pano macio e úmido.
Memo
zQuando for difícil limpar, abra a tampa lateral da
bandeja e limpe a partir da lateral da tampa da bandeja lateral.
1
2
Manutenção
ÍndiceSolução de problemas
Verique se o painel de operação
3
está completamente desligado e, em seguida, desligue a fonte de
alimentação principal.
Instale a Bandeja 1.
6
Ligue a fonte de alimentação principal,
7
pressione o interruptor de alimentação e inicie a impressora.
- 87 -
Manutenção do dispositivo
Limpeza dos rolos de alimentação de papel da
1
Bandeja MP
Pressione e segure o botão de energia por
1
cerca de 1s para desligar o fornecimento de energia.
2
Manutenção
ÍndiceSolução de problemas
Verique se o painel de operação
2
está completamente desligado e, em seguida, desligue a fonte de
alimentação principal.
Levante a abertura ( ) e abra a tampa
3
lateral direita.
- 88 -
Manutenção do dispositivo
Enquanto as garras de rolos de
4
alimentação se expandem (
do lado de fora, remova-as do axial.
) na direção
Limpe a sujeira nos rolos de
7
alimentação de papel (2 lugares) e no
separador com o pano macio e úmido.
Insira os novos rolos de alimentação ( )
8
no axial, e empurre-os rmemente para
dentro.
Feche a tampa do lado direito.
9
1
2
Manutenção
ÍndiceSolução de problemas
Limpe a sujeira nos rolos de
5
alimentação de papel ( macio e úmido.
Levante a Seção A.
6
) com um pano
Ligue a fonte de alimentação principal,
10
pressione o interruptor de alimentação e inicie a impressora.
- 89 -
Manutenção do dispositivo
Limpar a Unidade do rolo de transferência e o Caminho de
1
transferência do papel
Se a margem dianteira ou traseira do papel de
saída tornar-se suja com frequência, limpar a
unidade de rolo de transferência e o caminho de transferência de papel.
A limpeza periódica evita sujeira e manchas.
2
Manutenção
ÍndiceSolução de problemas
Nota
zTenha cuidado para não tocar na esponja da unidade do
rolo de transferência ou danicar a unidade de rolo de
transferência.
zNão use água ou solventes como detergente neutro e
álcool metílico. Isso pode danicar o rolo de transferência.
Prepare um lenço de papel macio
Pressione e segure o botão de
1
alimentação por aproximadamente um segundo para desligar a energia.
Levante o abridor ( ) da unidade de
3
saída e puxe a unidade de saída.
Verique se o painel de controle foi
2
desligado completamente, e, em seguida, desligue a alimentação
principal.
Levante a alavanca de bloqueio (azul)
4
da unidade de fusão.
CAUTION
Não toque na unidade de fusão, porque é quente.
Há risco de
queimaduras.
- 90 -
Manutenção do dispositivo
Remova a unidade de fusão, segurando
5
a alça com as mãos.
Levante as alavancas de bloqueio (azul)
6
em ambas as extremidades da unidade do rolo de transferência.
Limpar a sujeira do caminho de
8
transferência de papel com um lenço de papel macio.
Limpe a sujeira da unidade de rolo de
9
transferência com um lenço de papel macio.
Nota
zTenha cuidado para não tocar na esponja da
unidade do rolo de transferência ou danicar a
unidade de rolo de transferência.
1
2
Manutenção
ÍndiceSolução de problemas
Remova a unidade de rolo de
7
transferência, mantendo sua parte da etiqueta (azul).
Dena a unidade de rolo de
10
transferência para a unidade de saída.
Nota
zNão toque na esponja da unidade de rolo de
transferência.
- 91 -
Manutenção do dispositivo
11
1
2
Manutenção
12
ÍndiceSolução de problemas
Empurre as alavancas de bloqueio (azul)
em ambas as extremidades.
Dena a unidade de fusão para a posição do rótulo da unidade de saída,
segurando a alça com as mãos.
Colocar a unidade de saída de volta na
14
impressora.
Levante a alavanca de bloqueio (azul)
13
da unidade de fusão.
- 92 -

Limpando o rolo propulsor

Manutenção do dispositivo
Se a matéria estranha for encontrada no rolo
propulsor, remova a sujeira com um pano macio
ou lenço de papel.
Matéria estranha grudada pode ser facilmente
removida se for limpa após a impressão.
1
2
Manutenção
ÍndiceSolução de problemas
- 93 -

Transportando e movendo o dispositivo

zTransportando e movendo o dispositivo
Esta seção descreve sobre transportar ou mover o aparelho.
1

Ao mover o dispositivo

CUIDADO
A impressora pesa aproximadamente 111Kg*.
2
Portanto, certique-se de usar pelo menos 4 pessoas para levantá-la.
Manutenção
*: Inclui consumíveis tais como cilindro de imagem e
cartucho de toner, etc.
Pressione e segure o interruptor
1
elétrico por aproximadamente 1 seg.
Verique se o painel de operação está
completamente desligado e desligue a
ÍndiceSolução de problemas
fonte de alimentação principal, puxando
o interruptor de alimentação principal
para o lado DESLIGADO (O).
Remova quaisquer cabos
Há risco de ferimentos.
2
zCabo de alimentação e cabo de ligação à
terra
zcabo LAN / cabo USB

Transportando o dispositivo

CUIDADO
A impressora pesa aproximadamente 111Kg*.
Portanto, certique-se de usar pelo menos 4 pessoas para levantá-la.
*: Inclui consumíveis tais como cilindro de imagem e
cartucho de toner, etc.
Nota
zUma vez que os cilindros de imagens (partes verdes) podem
ser danicados facilmente, trabalhar com bastante cuidado.
zNão exponha os cilindros à luz solar direta ou luz forte
(cerca de 1.500 lux ou mais). Não mantenha por mais de 5 minutos, mesmo em condições de iluminação ambiente.
Pressione e segure o interruptor
1
elétrico por aproximadamente 1 seg.
Verique se o painel de operação está
completamente desligado e desligue a
fonte de alimentação principal, puxando
o interruptor de alimentação principal
para o lado DESLIGADO (O).
Há risco de ferimentos.
Remova o papel da bandeja interna.
3
Levante o dispositivo com 4 pessoas, e
4
mova-o para o destino.
Remova quaisquer cabos
2
zCabo de alimentação e cabo de ligação à
terra
zcabo LAN / cabo USB
Remova o papel da bandeja interna.
3
Remover todos os cartuchos de toner.
4
- 94 -
Transportando e movendo o dispositivo
Vericar as alavancas de detecção do
5
cartucho de toner (cinco alavancas).
Levantar as alavancas de detecção do
6
cartucho de toner.
Aplicar uma ta adesiva para segurar
7
a alavanca do cartucho de toner na condição levantada.
Repetir os passos 5 e 6 para todas as
8
alavancas de detecção do cartucho de
toner.
Fechar a tampa de substituição de
9
toner.
1
2
Manutenção
ÍndiceSolução de problemas
- 95 -
Levante o dispositivo com quatro
10
pessoas, coloque-o na caixa de embalagem, e corrija o problema.
Transporte-o.
11
Nota
zDepois que a impressora for reinstalada, retire as tas
adesivas aplicadas às alavancas de detecção do cartucho
de toner.
Transportando e movendo o dispositivo
Memo
1
2
Manutenção
ÍndiceSolução de problemas
- 96 -

Índice

1
1
1
2
2
2
Maintenance
Maintenance ÍndiceSolução de problemas
Manutenção
IndexTroubleshooting
IndexTroubleshooting
- 97 -
A
M
Atolamento de papel ...................................11
1
Rolo de decalque .......................... 17, 22
Tampa lateral da bandeja ..................... 24
Tampa lateral direito ...........................14
Tampa lateral esquerda .......................30
Unidade de saída ................................15
2
Manutenção
ÍndiceSolução de problemas
Unidade fusora ...................................20
C
Cabeçote LED ............................................81
Caixa de toner residual.....................54, 56, 71
Cartucho do toner............................54, 56, 58
Cilindro de imagem ..........................54, 56, 60
Conexão USB ............................................. 40
Alimentação de papel ..........................44
Causa básica ...................................... 46
Driver da impressora ........................... 41
Manutenção ............................................... 81
Rolo de alimentação de papel ..............88
Bandeja de alimentação de papel .......... 87
Cabeçote LED ..................................... 81
Caminho de transferência do papel........90
Limpeza do rolo de transferência ..........90
Parte da frente do dispositivo ...............81
Tolo de propulsão ...............................93
Mensagem ................................................. 14
O
Outros problemas ....................................... 40
Alimentação de papel ..........................50
Impressão borrada ..............................46
Operação do dispositivo ....................... 42
P
Qualidade da impressão.......................40
Queda de energia ...............................40
Tampa lateral direito ...........................50
Consumíveis ..............................................54
L
Limpeza ....................................................81
Cabeçote LED ..................................... 81
Limpeza do rolo de transferência ..........90
Parte da frente do dispositivo ...............81
Rolo de alimentação de papel
(Bandeja MP) .................................88
Rolo de alimentação de papel
(bandeja) ......................................87
Tolo de propulsão ......................... 90, 93
Paper Transfer Path ..................................... 90
Pinch Roller ...............................................93
Problemas no dispositivo .............................13
Procedimento de solução de problemas .........10
R
Reposição .................................................. 54
Rolo de alimentação de papel ..............76
Bandeja de alimentação de papel .......... 73
Caixa de toner residual ........................ 71
Cartucho do toner ............................... 58
Cilindro de imagem ............................. 60
Unidade da correia .............................. 63
Unidade de fusão ................................ 69
Unidade do cilindro de transferência ...... 63
Rolo de alimentação de papel ...... 54, 56, 73, 87
S
- 98 -
Solução de problemas .................................10
T
Tampa lateral da bandeja ............................24
Tempo de substituição .................................56
Transfer Roller Unit .....................................90
Transporte e movimento .............................. 94
U
Unidade da correia...........................54, 56, 63
Unidade de fusão .................. 20, 51, 54, 56, 69
Unidade de saída ........................................ 15
Unidade do cilindro de transferência .............. 63
Unidade fusora ........................................... 20
Unidades de manutenção .............................54
V
Vericar ....................................................11
Ao ser exibido ....................................11
Vida útil do serviço .....................................54
1
2
Manutenção
ÍndiceSolução de problemas
- 99 -
1-7-12 Toranomon, Minato-ku, Tokyo 105-8460, Japan
www.oki.com/printing/
47090623EE Rev2
Loading...
