Mode d’emploi

Avant

l'utilisation

Basique

Préparation de l'imprimante pour imprimer

Réglage

Impression

Opérations de base

de l'appareil

Annexe

Pro9541WT

Index

Ce manuel décrit les précautions pour l'utilisation de ce produit en sécurité. Lire absolument ce manuel avant l'utilisation, et utiliser le produit correctement et en sécurité.

réglages de l’imprimante en utilisant

Conguration du manuel



Les manuels d'utilisateurs suivants sont joints au produit. Le e-manuel est stocké sur le « DVD-ROM de logiciels ».

Etape

Lire d’abord ceci

Ouvrir la boite et installer l’imprimante

Guide d’installation

Ce guide emploie des illustrations pour expliquer les méthodes de l’ ouverture de la boite à l’ installation. Pour le guide de réglage avancé, voir les « Basique ».

Préparer l’imprimante pour l’impression

Basique (Ce manuel)

Ce guide décrit les précautions pour la sécurité d’ utilisation de l’ appareil. S’ assurer de le lire avant l’ utilisation. En outre, les bases depuis les méthodes d’ installation à l’ impression initiale seront également expliquées. Les fonctions de cet appareil sont décrites dans cette annexe.

• Vérification du produit

•

Nomenclature et fonctions des pièces

• Utilisation optimale de l’appareil

• Installation de l’appareil

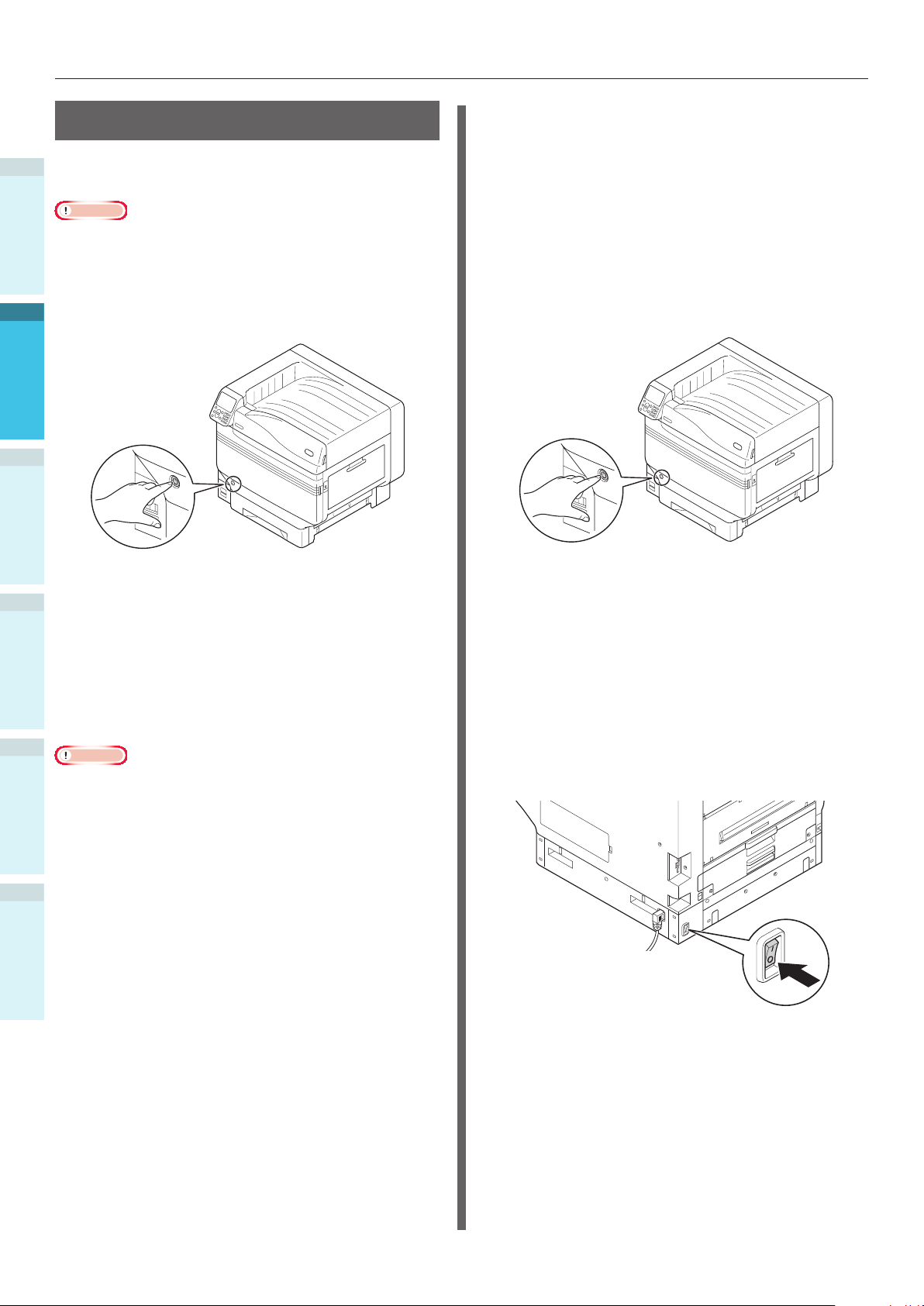

• Alimentation ON et OFF

•

Impression de test utilisant l’imprimante seule

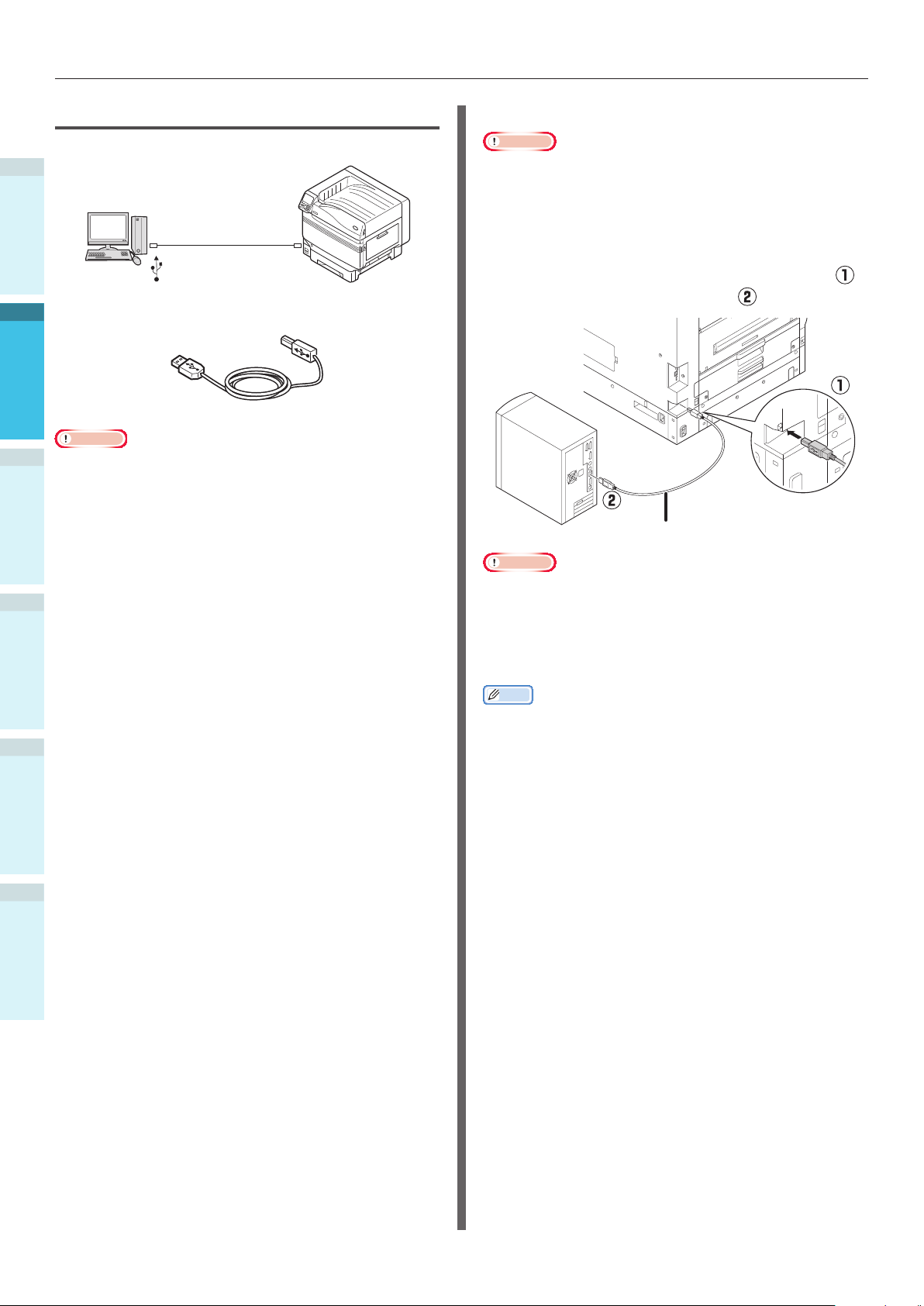

• Connexion à un PC

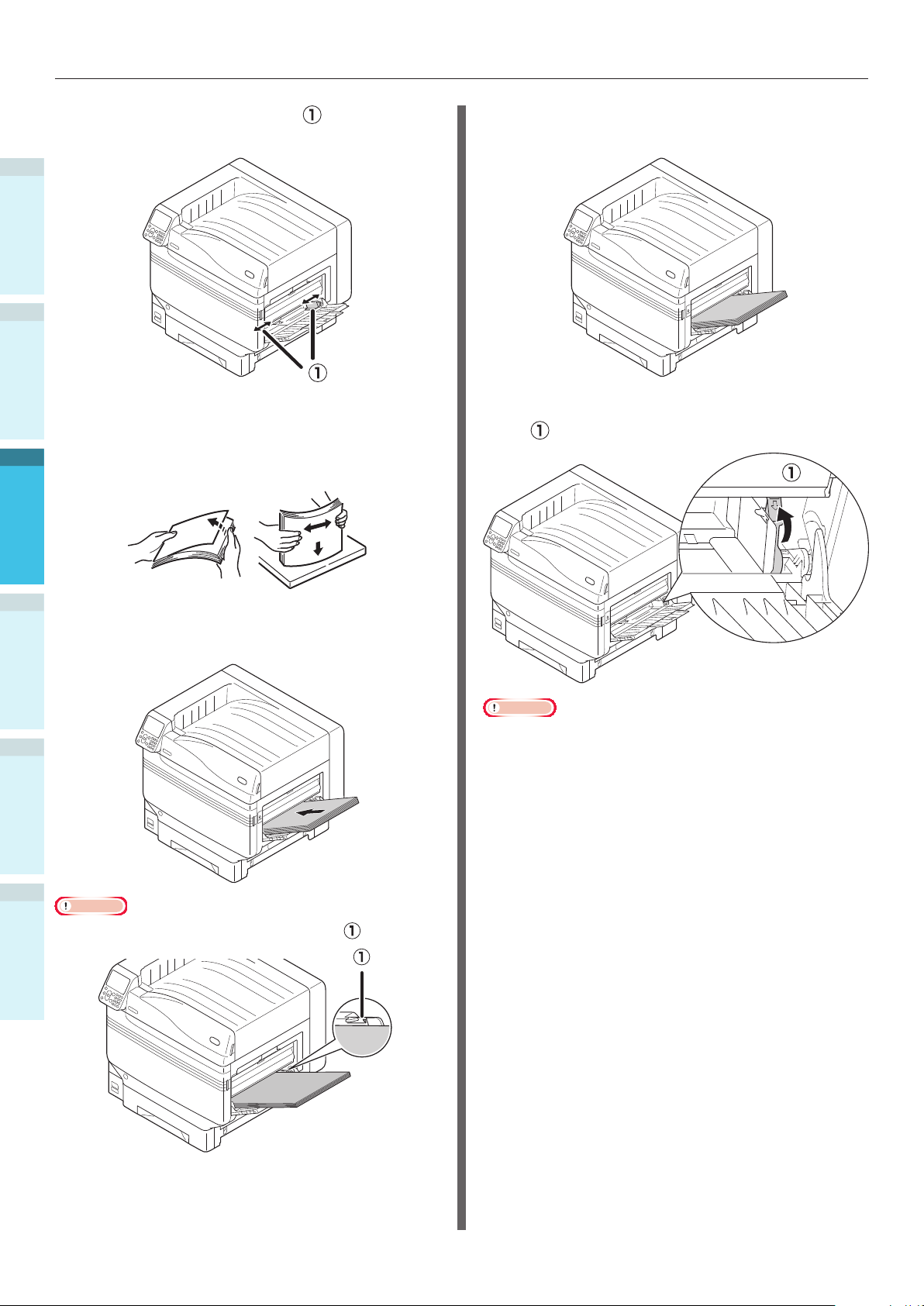

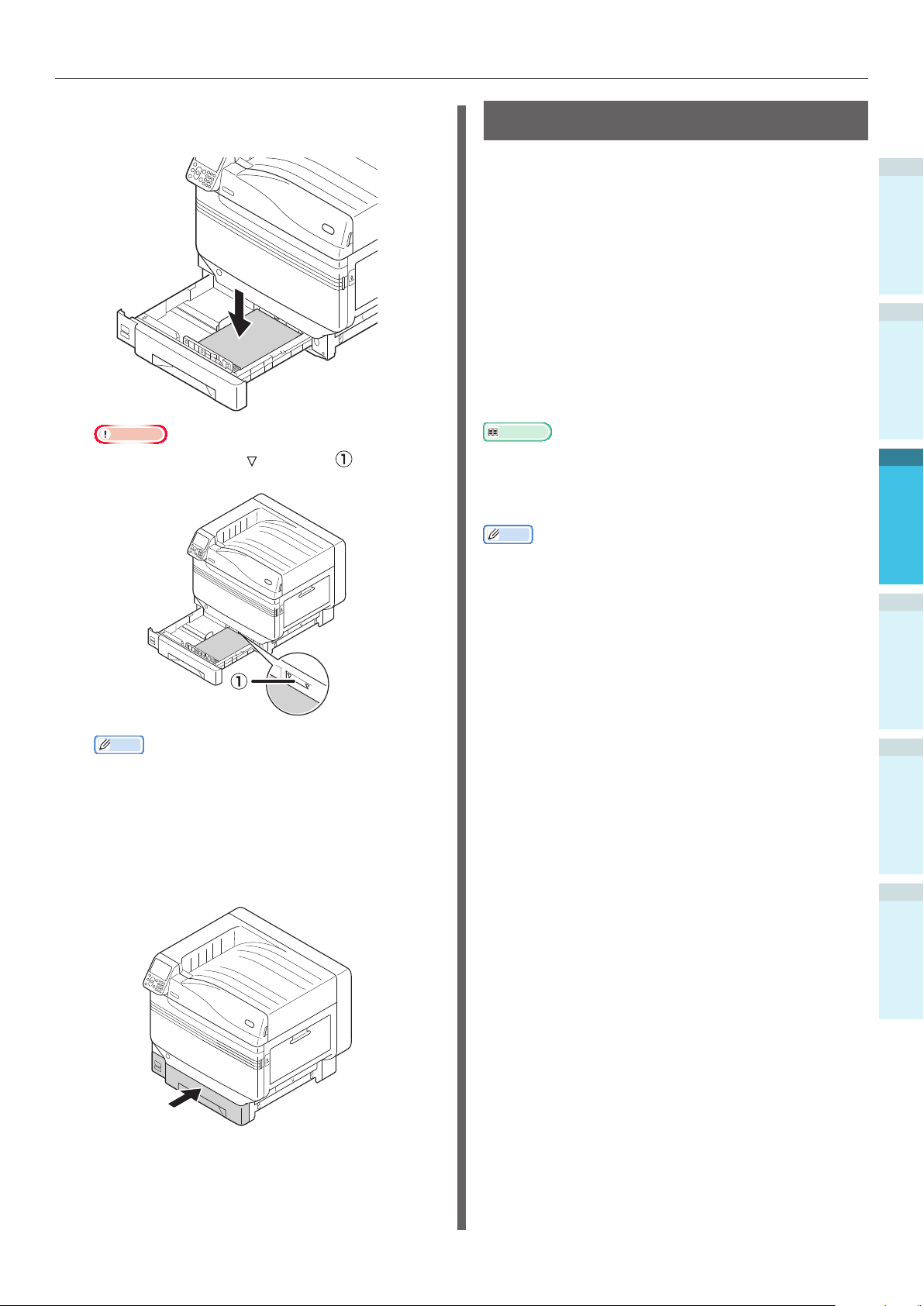

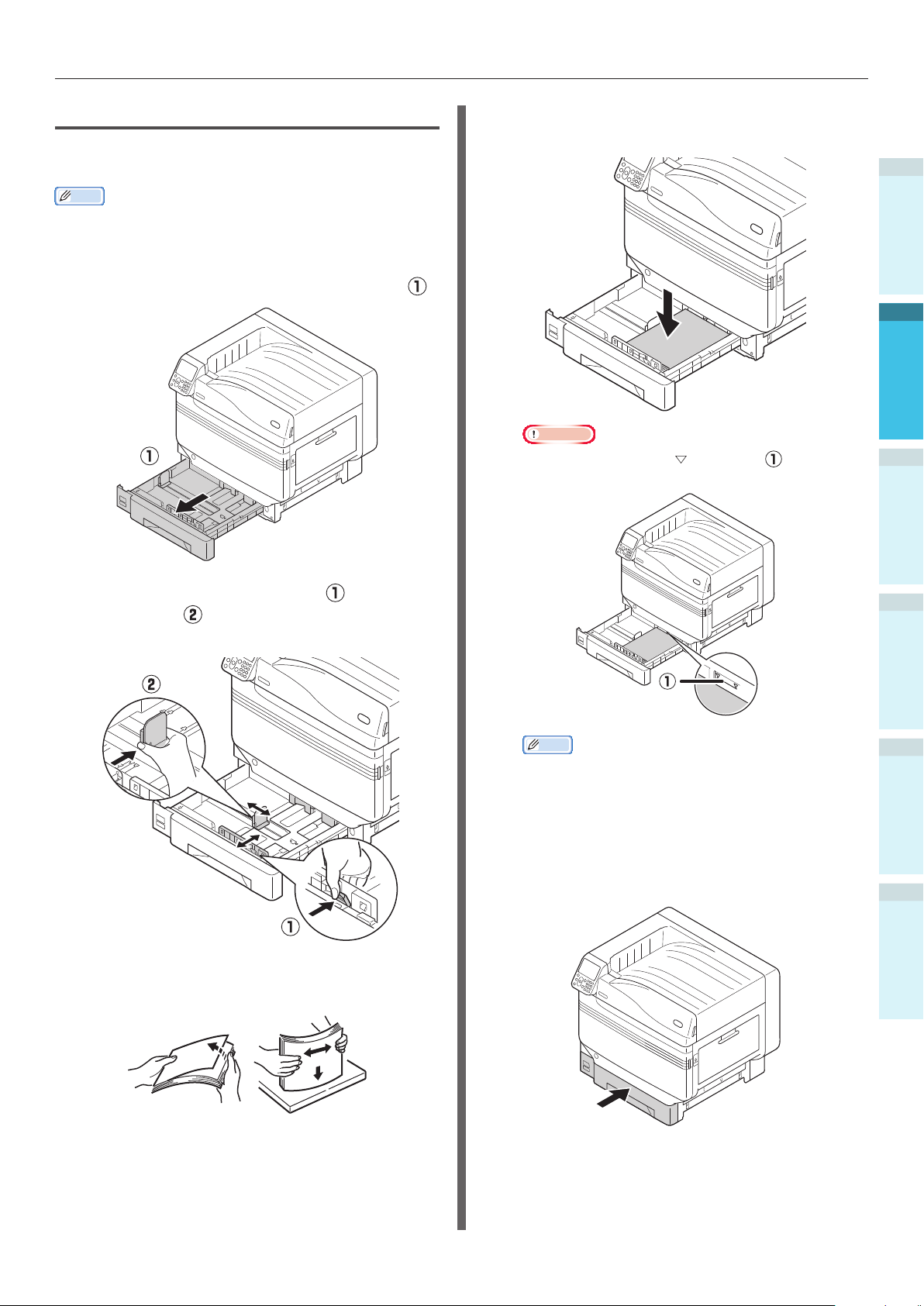

• Papier

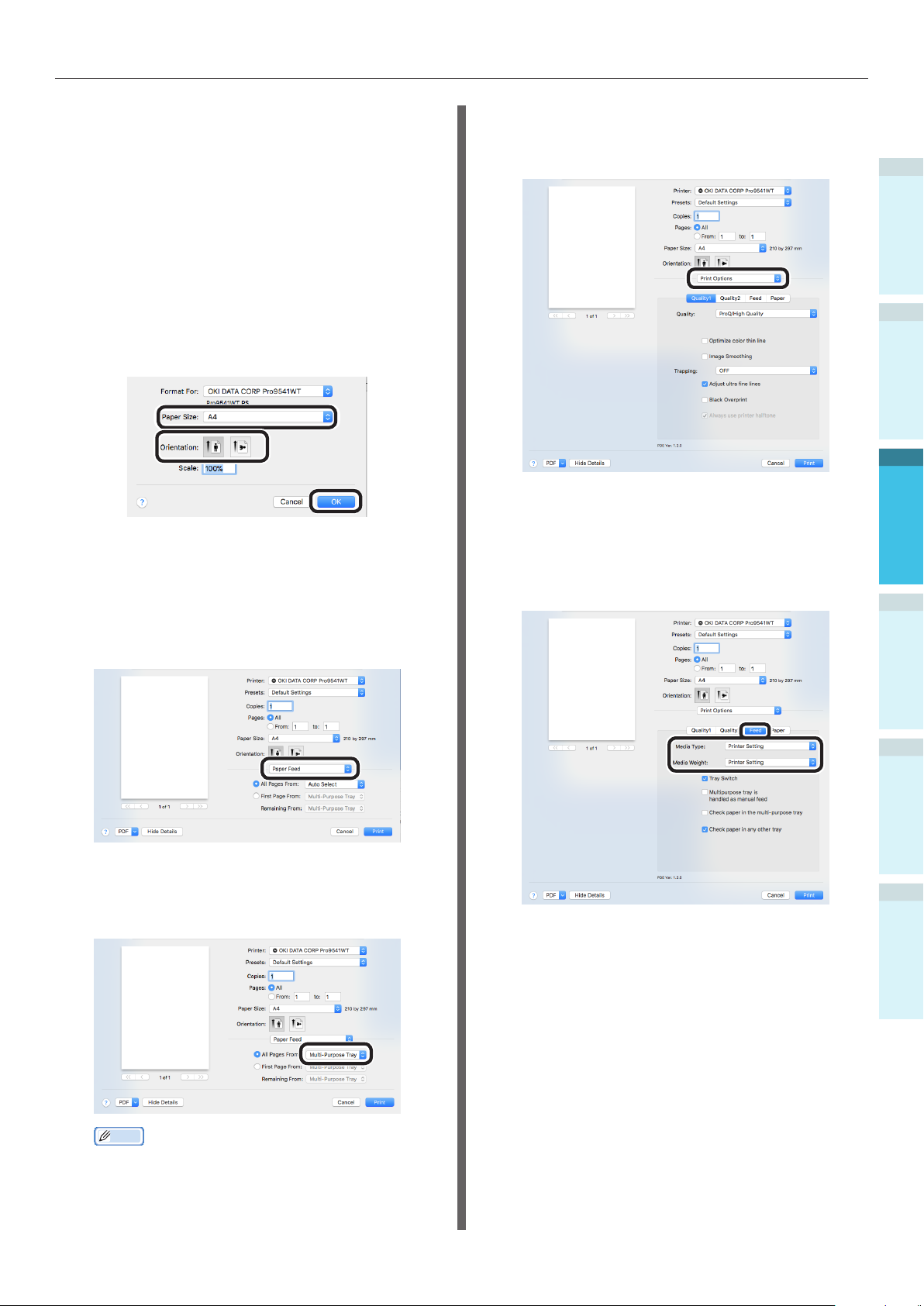

• Impression

• Ejection du papier

•

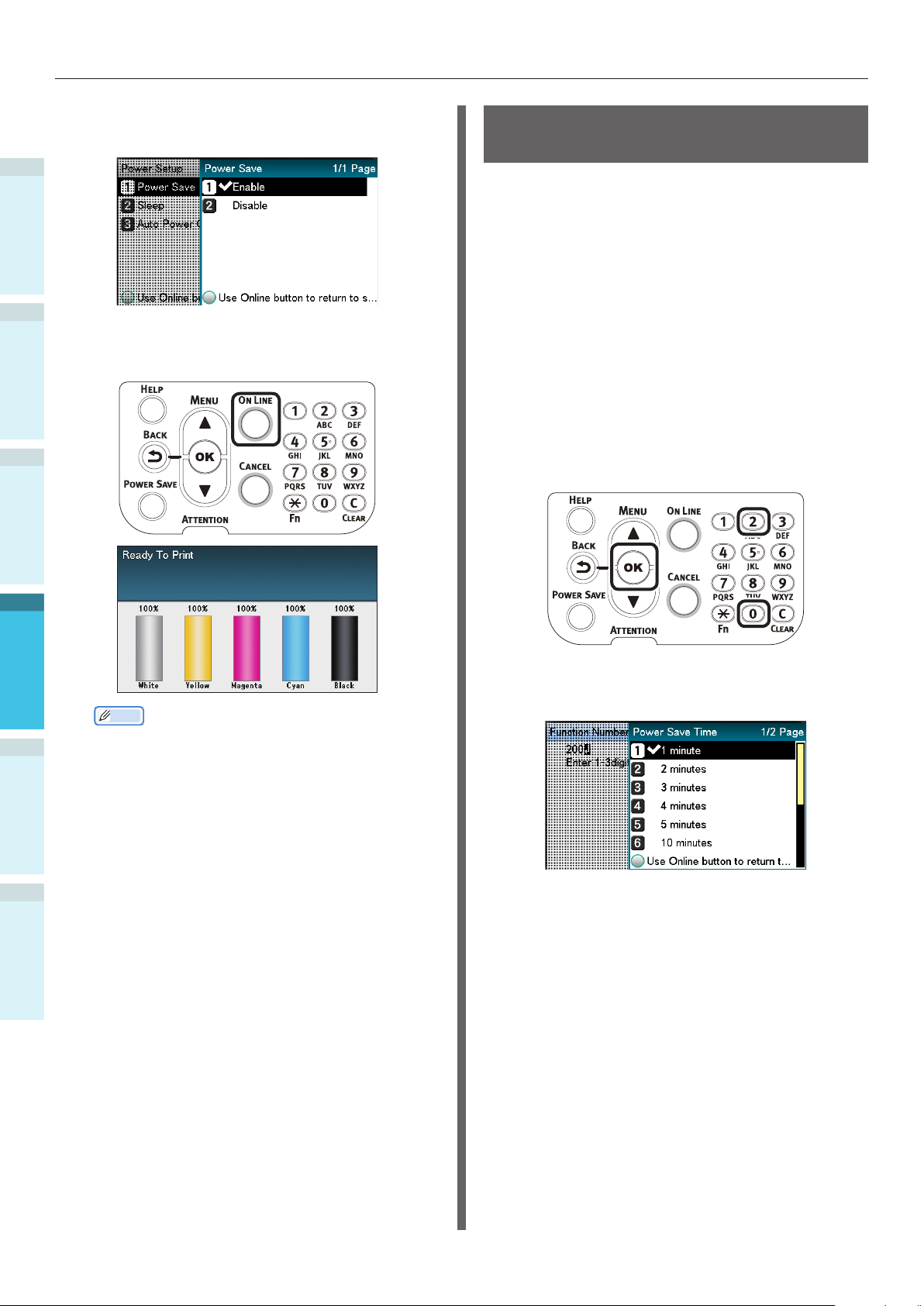

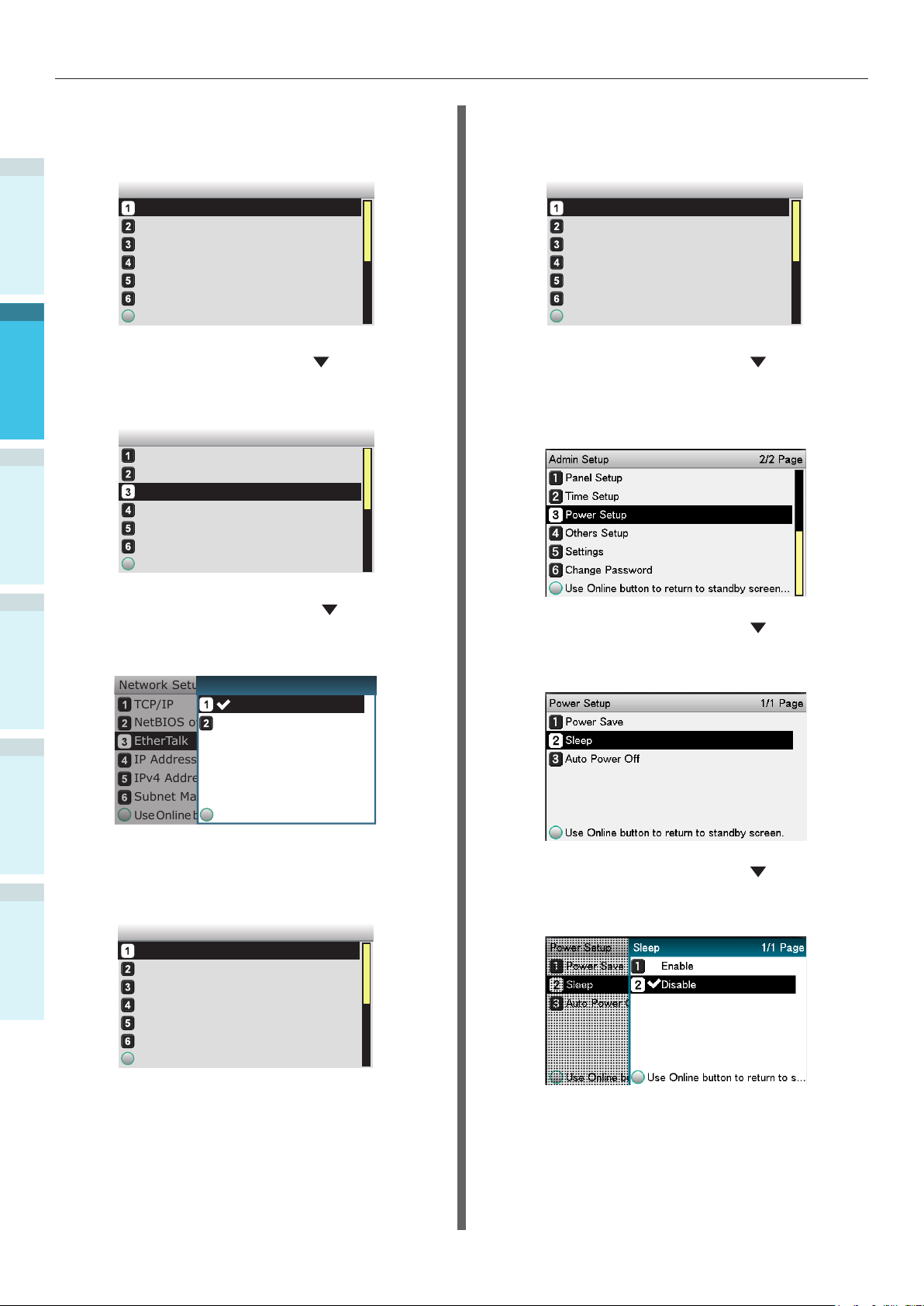

Réglage du mode Economie d’énergie

•

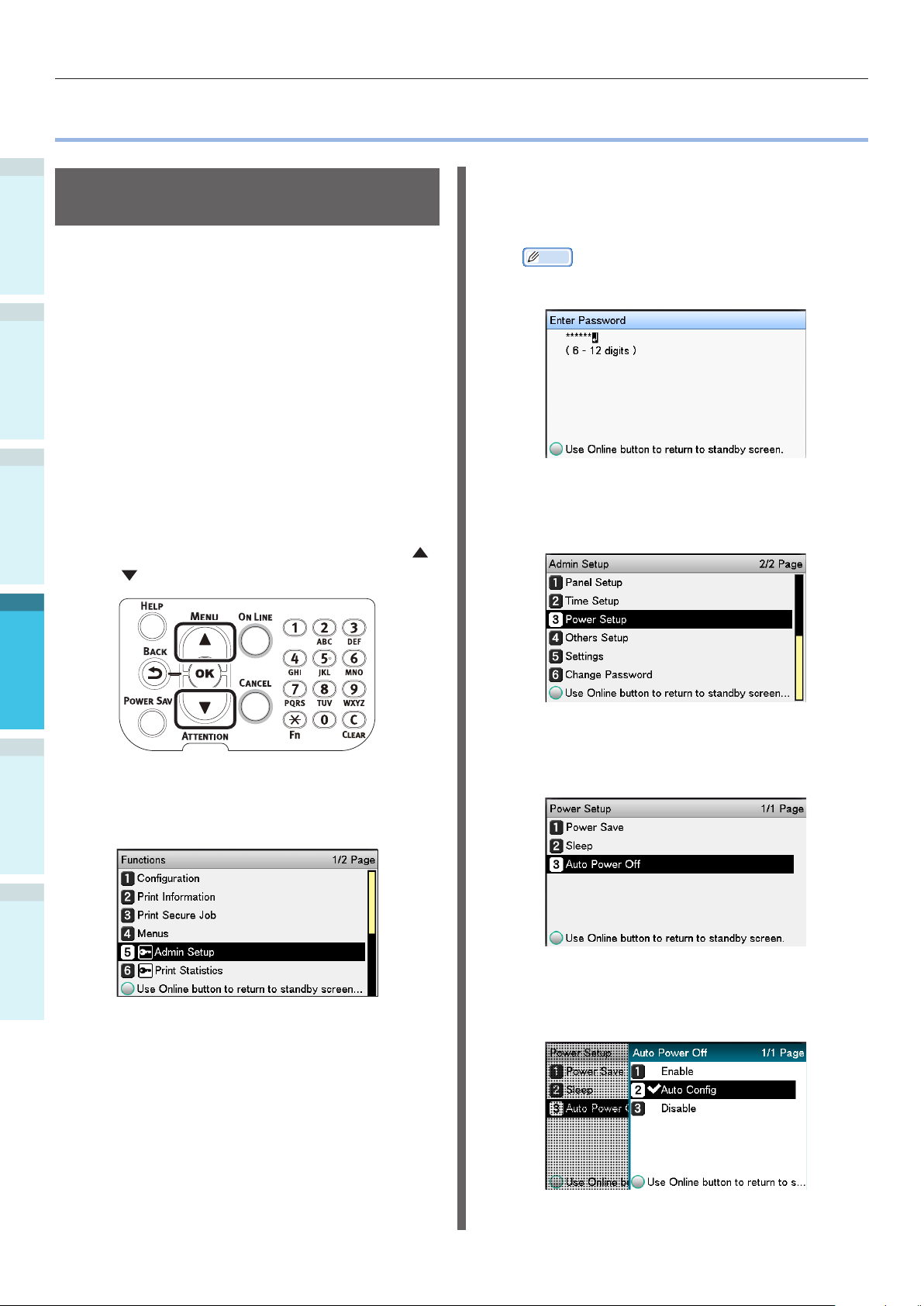

Réglage de la mise Hors-tension automatique

•

Vérification de la qualité d’impression, des consommables, de la quantité d’unité de maintenance, et la durée de vie restante

• Annulation d’un travail d’impression

•

Ajout d’imprimantes avec les protocoles LPD (TCP/IP)

•

Table des articles du menu du tableau

de commande

• Procédures de base Windows

• Caractéristiques de l’imprimante

Etape

Lire ce guide quand c’est nécessaire

Essayer les diverses fonctions

Avancé

Ce guide explique les différentes méthodes d’ impression de papier et comment utiliser au mieux les fonctions. Lire pour optimiser l’ environnement d’ impression ou pour ajuster la couleur, etc., en utilisant le logiciel d’ utilité joint. En outre, ce guide explique également les articles peuvent être réglés depuis le tableau de commande, et les réglages du réseau.

Lire pour les points qui ne sont pas compris, ou pour la maintenance

Manuel de dépannage/ de maintenance journalière

Ce manuel explique les procédures pour les bourrages de papier, et la méthode de dépannage si un message d explique également la maintenance journalière telle que comment remplacer les consommables et les unités de maintenance, le nettoyage, etc.

’

erreur est affiché. Ce manuel

Guide de tons directs séparés

Ce guide explique comment vérifier les pilotes d’ imprimante et comment imprimer en utilisant la Couleur d’ accompagnement. S’ assurer de lire avant l’ utilisation.

• Fonctions utiles d’impression

• Ajustement de la couleur

• Utilisation du logiciel d’utilité

• Réglages du réseau

• Vérifications et changement des

le tableau de commande

• Dépannage

• Maintenance

• Consommables, produits de

maintenance, options, serveur de gestion de couleur, etc.

•

Explication sur le tableau de commande

• Vérification des pilotes d’imprimante

•

Table des fonctions du pilote d’imprimante

• Impression sur du papier couleur

• Impression sur du film transparent

•

Spécification et impression du toner de ton direct en utilisant les applications

• Réglage fin du blanc

- 2 -

Lecture du manuel



Symboles

Remarque

Précautions et limitations pour le fonctionnement correct de l'appareil. Assurez-vous de lire pour éviter les mauvais



fonctionnements..

Mémo

La reconnaissance des informations avant d'utiliser l'appareil est utile et peut servir de référence. La lecture est recommandée.



Référence

Pages de référence. Lire pour connaitre les informations détaillées et celles qui sont appropriées.



AVERTISSEMENT

Une mauvaise utilisation en raison d'avoir ignoré cet afchage peut occasionner des blessures graves ou même entrainer le



décès.

ATTENTION

Une mauvaise utilisation en raison d'avoir ignoré cet afchage peut occasionner des blessures graves.



Touches, boutons et symboles

Ce chapitre décrit les touches, boutons et symboles suivants :

Inscription Explication

Les boutons du panneau de commande et le pavé numérique sont



décrits ci-dessous.

Ex.:

[ ] bouton/touche

[ ]

« »

> Décrit le niveau de menu de l'appareil ou du PC.

Bouton [OK] Bouton [Retour]

Touche [Fn] Touche [Effacer]

Indique le clavier de votre PC.



Décrit le nom du menu sur l'écran à cristaux liquides.



Décrit les noms des menus, fenêtres, et boîtes de dialogue sur le PC.



Décrit les messages et le texte d’entrée afché sur l’écran à cristaux



liquides.

Décrit les noms des chiers et écrans sur le PC.



Décrit le titre de référence.



- 3 -

Illustrations

Ecrans

Les illustrations de l'appareil utilisées ci-dedans montrent le modèle Pro9541WT sauf indication contraire.

Les illustrations peuvent différer du produit réel.

Les images du tableau de commande et du

PC ne sont données qu'à titre d'exemple. Les

images peuvent être différentes des produits et

des écrans présents.

- 4 -

Inscriptions

Les signes suivants sont utilisés dans ce manuel.

Pro9541WT → Pro9541



Microsoft



Microsoft



Mac OS X 10.10.5 et suivant → Mac OS X



Sauf indication contraire, les manuels joints à l'imprimante prennent pour exemple Windows 10 pour Windows, et OS X 10.13 pour Mac OS X.

Selon le système d’exploitation et le modèle utilisé, les descriptions contenues dans ce manuel peuvent

différer.

Windows® 10 Edition 64-bit du système de fonctionnement → Windows 10 (Version 64-bit)

Windows® 10 système de fonctionnement → Windows 10

- 5 -

A propos de la garantie du produit



Tous les efforts ont été assurés pour que les informations dans ce document soient complètes, justes et à jour. Le constructeur n'assume aucune responsabilité des résultats d'erreurs hors de son contrôle. Le constructeur ne peut également garantir que les modications apportées dans le logiciel et l'équipement par d'autres constructeurs et faisant référence à ce guide n'affecteront pas l'applicabilité

des informations contenues. La mention des produits logiciels manufacturés par d'autres entreprises ne

constitue pas nécessairement une approbation du constructeur. Alors que tous les efforts raisonnables ont été assurés pour que ce document soit aussi juste et utile

que possible, nous ne faisons aucune garantie, expresse ou impliquée, quant à la justesse ou l'état

complet des informations contenues ci-dedans.

Tous les droits sont réservés par Oki Electric Industry Co., Ltd. Vous ne pouvez copier, transférer, traduire, etc. le présent contenu sans autorisation. Vous devez obtenir une autorisation écrite de Oki Electric Industry Co., Ltd. avant d'effectuer une des actions énumérées ci-dessus.

© 2018 Oki Electric Industry Co., Ltd. OKI est une marque de commerce enregistrée de Oki Electric Idustry Co., Ltd. Energy Star est une marque de commerce de United States Environmental Protection Agency Microsoft, Windows, Windows Server et Windows Vista sont des marques de commerce de Microsoft

Corporation.

Apple, Macintosh, Mac et Mac OS sont des marques de commerce enregistrées de Apple Inc.

Les autres noms de produit et noms de marques sont des marques de commerce enregistrées ou des marques de commerce de leurs propriétaires.

Ce produit est conforme aux directives européennes 2014/30/EU (EMC), 2014/35/EU (LVD), 2014/53/EU (RED), 2009/125/EC (ErP) et 2011/65/EU (RoHS), relatives à l’harmonisation des lois des pays membres de l’Union Européenne en matière de compatibilité électromagnétique, de basse tension, d’équipement radio et de télécommunication, de produits consommateurs d’énergie, de limitation de l’utilisation de certaines substances

dangereuses dans les équipements électriques et électroniques.

Les câbles suivants ont été utilisés pour évaluer ce produit pour la directive EMC 2014/30/EU et des congurations différentes pourraient affecter cette conformité.

type de câble

Courant 1,8 USB 5,0 LAN 15,0

longueur (mètres)

âme blindé

- 6 -

Premiers secours



Faites attention à la poudre de toner:

Si elle est avalée, donner de petits volumes d'eau froide et appelez les services médicaux. NE PAS faire vomir.

Si elle est inhalée, déplacer la personne dans un endroit ouvert pour qu'elle ait de l'air frais. Appelez les services médicaux.

Si elle a atteint les yeux, laver à grande eau au moins 15 minutes en gardant les yeux ouverts. Appelez les services médicaux.

Les épandages doivent être traités à l'eau froide et au savon pour réduire les risques de tacher la peau ou les vêtements.

Informations environnementales



- 7 -

Pour votre sécurité



Pour votre sécurité, lire le Manuel de l'Utilisateur avant d'utiliser le produit.

Précautions relatives à la sécurité

AVERTISSEMENT

ATTENTION

Un avertissement donne des informations supplémentaires qui, si elles sont ignorées, peuvent engendrer un risque de blessure corporelle.

Un précaution donne des informations supplémentaires qui, si elles sont ignorées, peuvent

engendrer un mauvais fonctionnement de l'équipement ou des dégâts.

Précautions générales

Ne pas toucher le commutateur de

sécurité dans l'appareil. Le faire peut entrainer une électrocution

en cas de haute tension. De plus, les engrenages peuvent tourner, ce qui peut entrainer des blessures

corporelles.

Débranchez et contactez

le service après-vente si ul liquide comme de l'eau entre dans les parties internes de l'appareil. Ne pas en tenir compte peut provoquer un incendie.

Débranchez et contactez

le service après-vente si la

machine est tombée ou si le

capot est endommagé. Ne pas le faire peut provoquer une électrocution

et/ou un incendie entrainant des blessures corporelles.

Ne rien insérer dans les évents. Le faire peut provoquer

une électrocution et/ou un

incendie entrainant des

blessures corporelles. Ne pas jeter les cartouches

de toner.

et les cartouches de tambour

d'image au feu. Le faire peut provoquer une explosion de poussière entrainant

des brûlures.

AVERTISSEMENT

Ne pas utiliser un atomiseur

inammable près de

l'appareil. Le faire peut provoquer un incendie car

une zone chaude se trouve

dans l'appareil.

Débranchez et retirer les

matières étrangères comme

des trombones tombés dans

l'appareil. Ne pas le faire peut provoquer une électrocution

et/ou un incendie entrainant des blessures corporelles.

Débranchez régulièrement pour nettoyer les broches de la che et la section entre les broches. Si la che reste insérée longtemps, elle va être poussiéreuse, et il peut y avoir un court-circuit , ce qui

peut provoquer un incendie. Ne pas poser de récipient

contenant un liquide comme de l'eau sur l'appareil. Le faire peut provoquer une

électrocution et/ou un incendie entrainant des blessures corporelles.

Ne pas utiliser de l d'alimentation, de câble ou de l de terre autre que ceux

indiqués dans le Manuel d'utilisateur. Le faire peut provoquer un incendie.

Débranchez et contactez le

service après-vente si le capot est

anormalement chaud, s'il y a de la fumée, un dégagement d'odeur suspecte, ou un bruit étrange.

Ne pas en tenir compte peut provoquer un incendie.

Ne pas faire fonctionner

et/ou démonter l'appareil

autrement que décrit dans le Manuel de l'utilisateur. Le faire peut provoquer

une électrocution et/ou un

incendie entrainant des

blessures corporelles. Ne pas nettoyer le toner

répandu avec un aspirateur. Si le toner répandu est enlevé

avec un aspirateur, il peut s'enammer à cause des étincelles aux balais de contact. Le toner répandu au sol doit être essuyé avec un chiffon humide.

Ne pas toucher le four et les

autres parties en ouvrant le capot de l'appareil. Le faire peut provoquer des

brûlures.

Utiliser un UPS (source

électrique ininterrompue)

ou des convertisseurs n'est pas garanti. Ne pas utiliser de source électrique ininterrompue ou de convertisseurs. Le faire peut provoquer un incendie.

ATTENTION

Lors de l'impression, ne pas vous mettre à

proximité de la sortie du papier quand l'appareil est sous tension.

Le faire peut entrainer des blessures corporelles.

Ne démontez pas et ne forcez pas l'ouverture du

tambour d'image ou de la cartouche de toner. Cela peut disperser le toner et les personnes peuvent l'inhaler, et le toner peut tacher les vêtements et les mains

- 8 -

Ne pas toucher à un écran à cristaux liquides

endommagé.

Si du liquide (cristaux liquides) fuyant de l'écran atteint les yeux ou la bouche, rincer avec une grande quantité d'eau. Le cas échéant, suivre les conseils du médecin.

Sommaire

Conguration du manuel ..........................................................................2

Sommaire

Lecture du manuel

Symboles ................................................................................................................3

Touches, boutons et symboles

Illustrations Ecrans Inscriptions

............................................................................................................. 4

..................................................................................................................... 4

.............................................................................................................. 5

..................................................................................3

.................................................................................... 3

A propos de la garantie du produit .............................................................6

Premiers secours Informations environnementales Pour votre sécurité

Précautions relatives à la sécurité ..........................................................................................8

Précautions générales

....................................................................................7

...............................................................7

..................................................................................8

..........................................................................................................8

Valable pour Pro9541WT ........................................................................ 13

1. Avant l'utilisation ................................................................ 17

Vérication du produit ...........................................................................17

Vérication du contenu du paquet ............................................................................. 17

Nomenclature des pièces et fonctions ......................................................18

Unité principale ...................................................................................................... 18

Côté avant/droit ................................................................................................................18

Côté arrière/gauche

Intérieur de l'imprimante ......................................................................................... 20

Intérieur avant .................................................................................................................20

Intérieur latéral droit

Intérieur latéral gauche

Interface

Tableau de commande ............................................................................................. 24

Dispositifs du tableau de commande principal .......................................................................25

Apparence du tableau de commande Ajustement de la luminosité du tableau de commande Utilisation du Clavier à 10 touches Table des numéros de fonction

.......................................................................................................................... 23

...........................................................................................................19

.........................................................................................................21

...................................................................................................... 22

....................................................................................25

...........................................................28

....................................................................................... 29

............................................................................................ 30

Utilisation optimale de l'appareil ..............................................................31

Options ................................................................................................................. 31

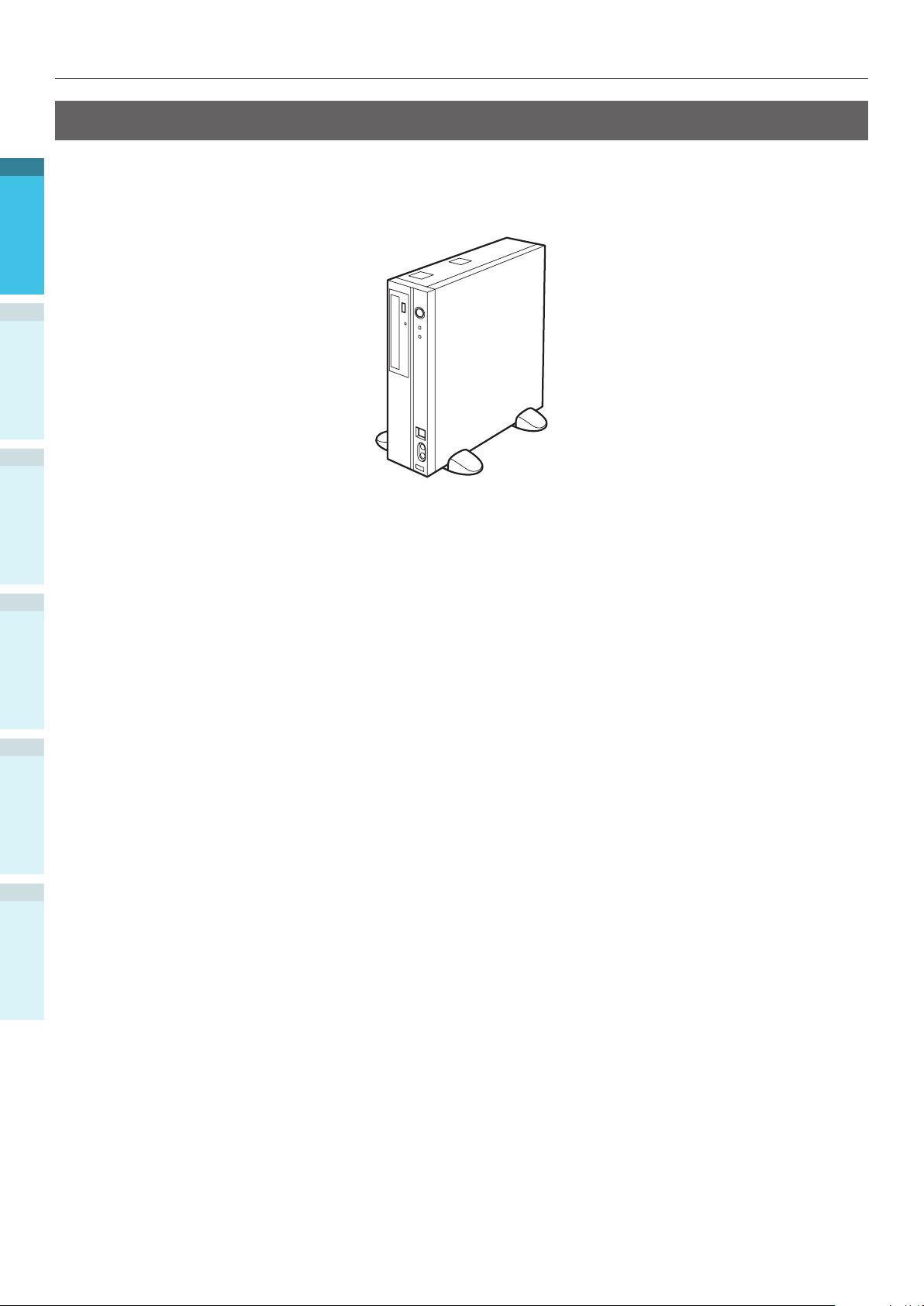

Serveur de gestion de couleur

.................................................................................. 32

- 9 -

Sommaire

2. Réglage ............................................................................... 33

Installation de l'appareil ......................................................................... 33

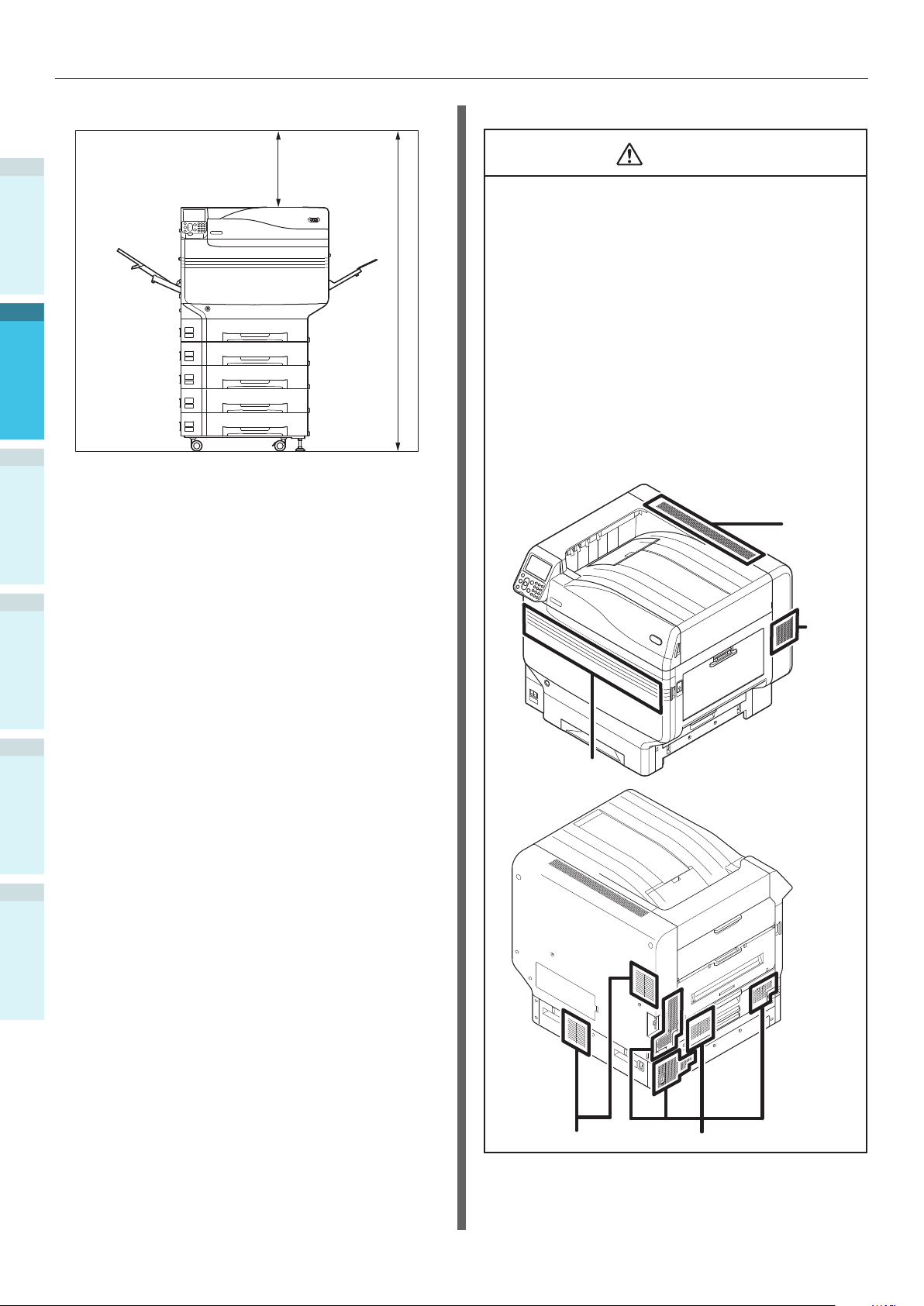

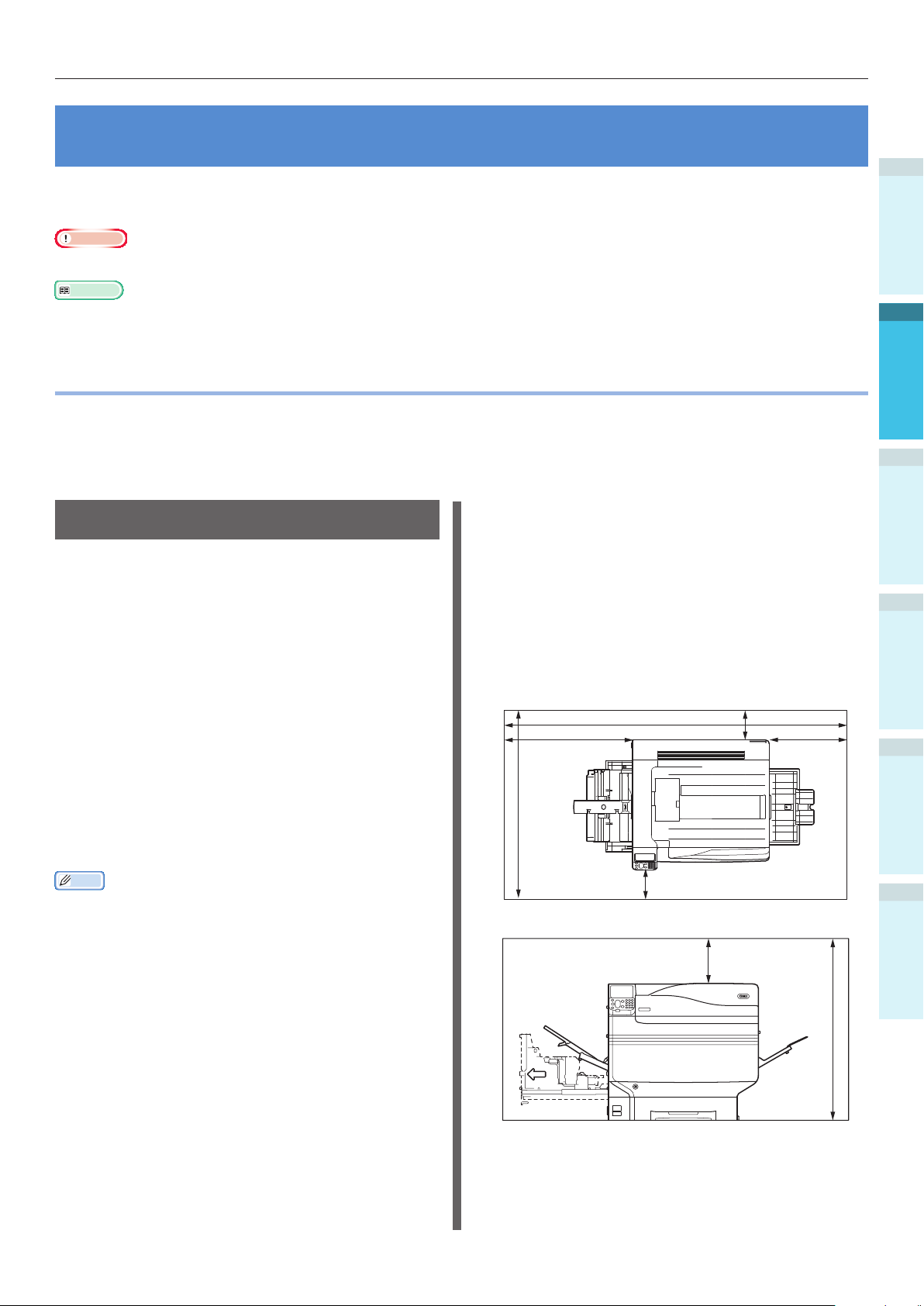

Conditions d'installation .......................................................................................... 33

Procédure d'installation............................................................................................ 36

Ouverture de l'emballage et installation

Ouverture de l'emballage et déplacement de l'appareil ...........................................................36

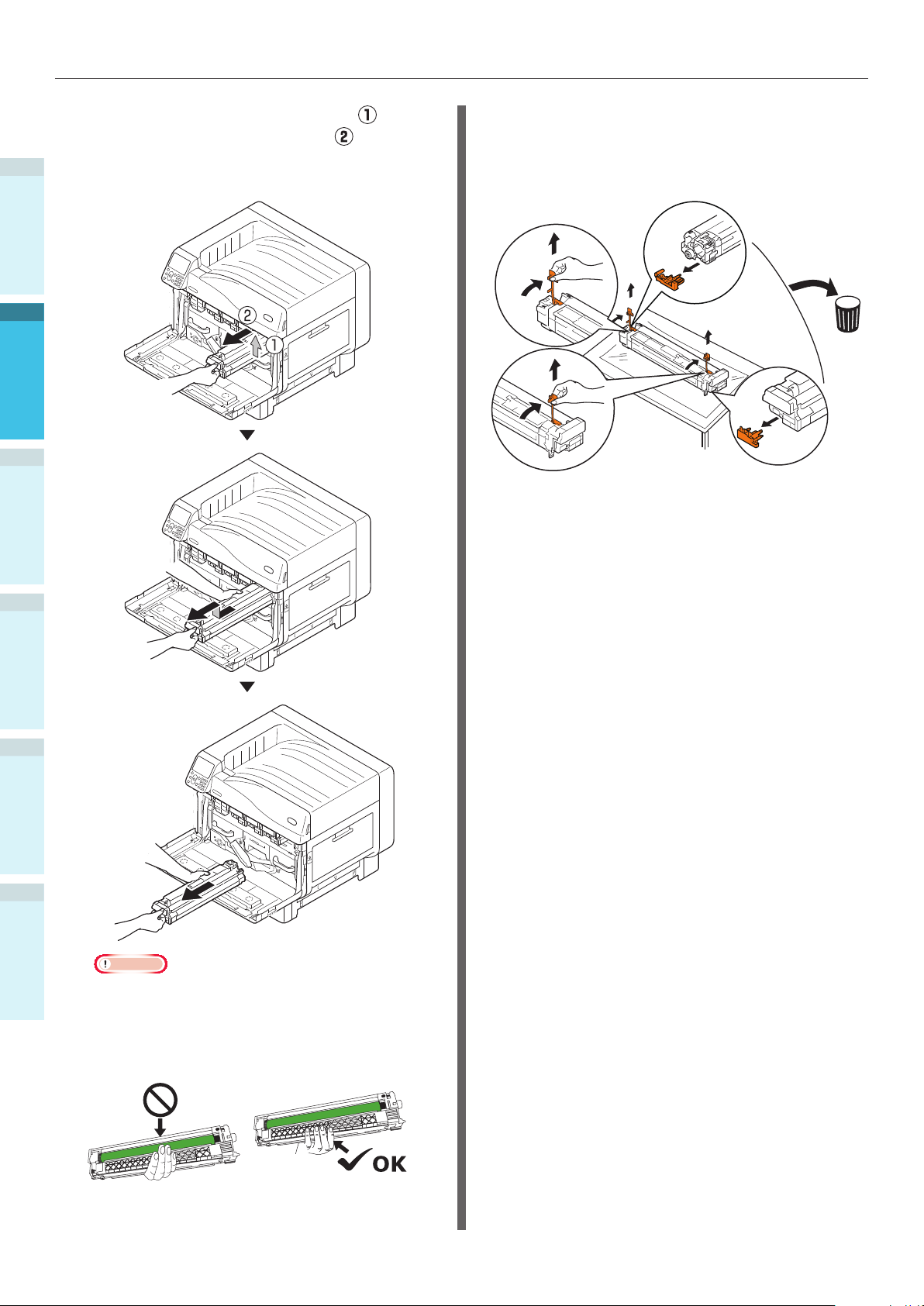

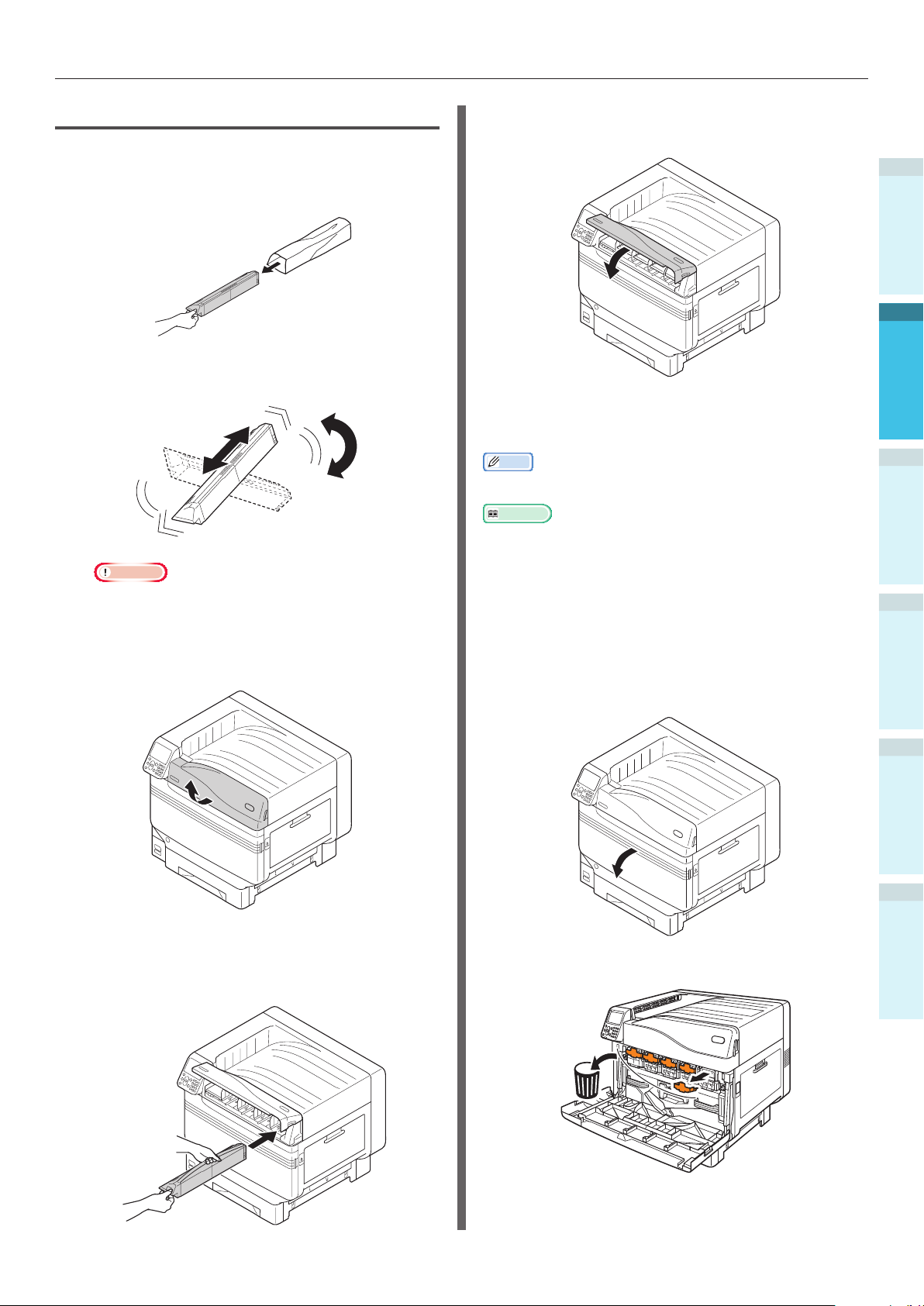

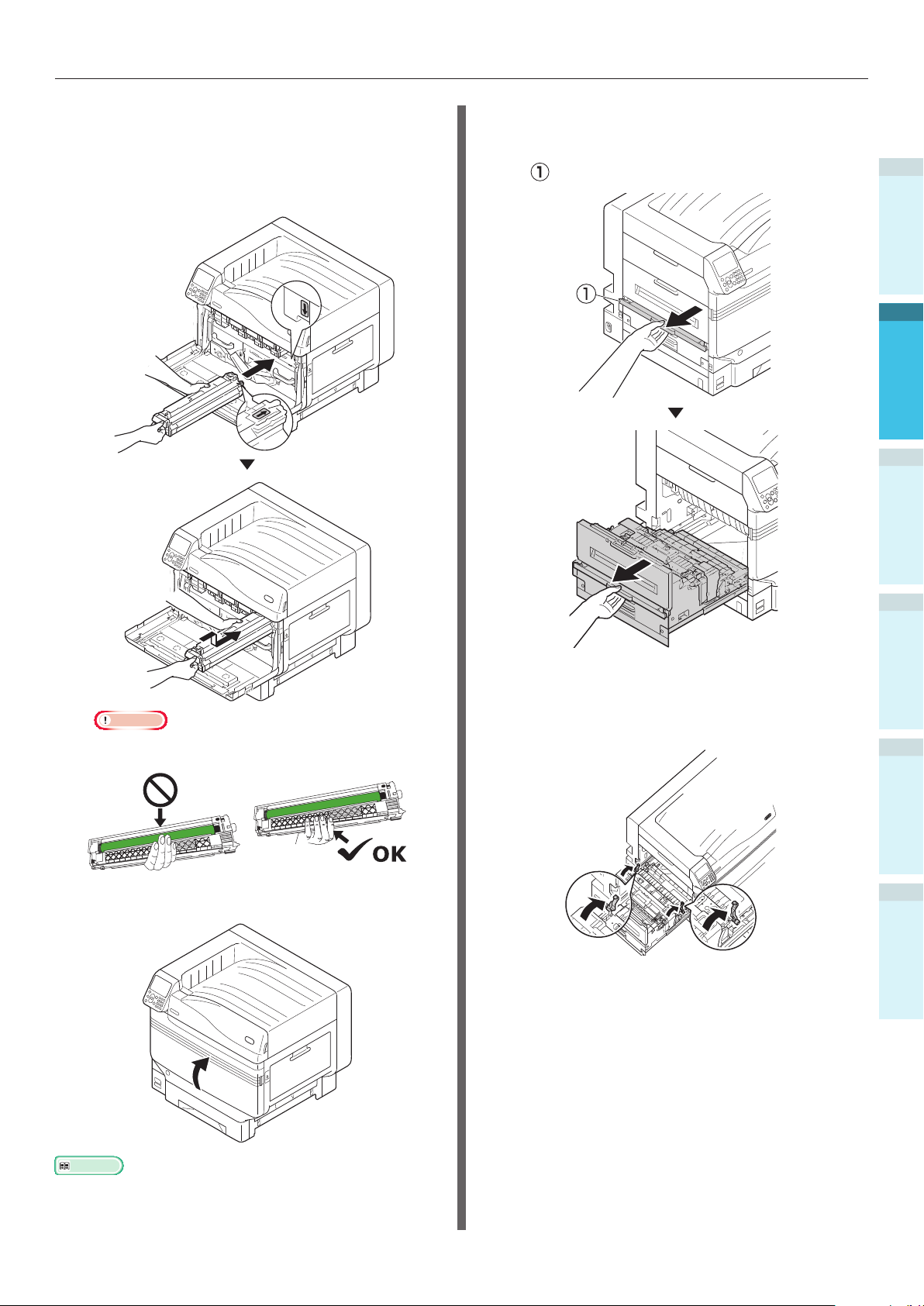

Montage des consommables

Réglage du papier

.............................................................................................................43

...............................................................................................39

..................................................................... 36

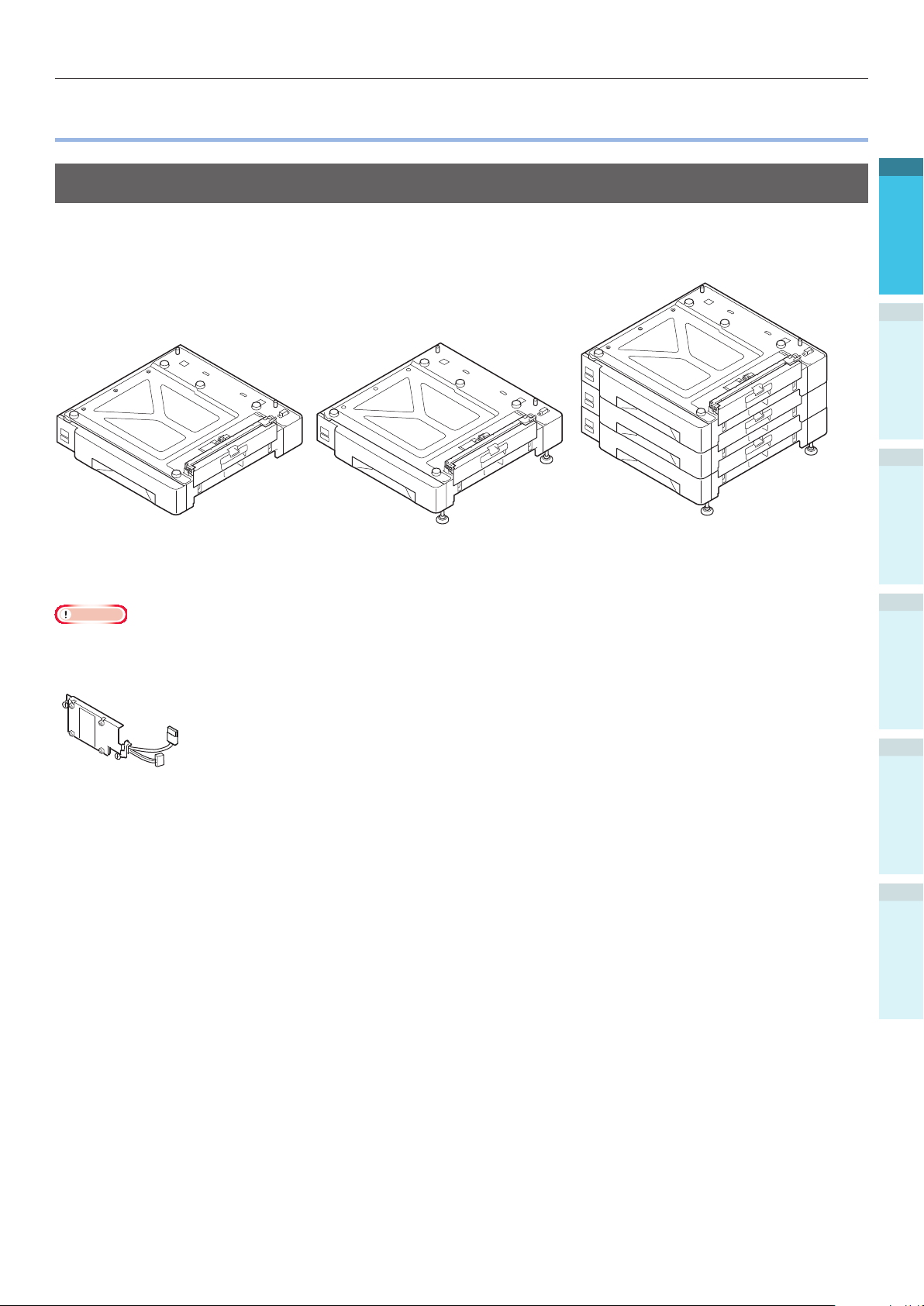

Montage de l'unité de bac d’extension (en option) ....................................................... 44

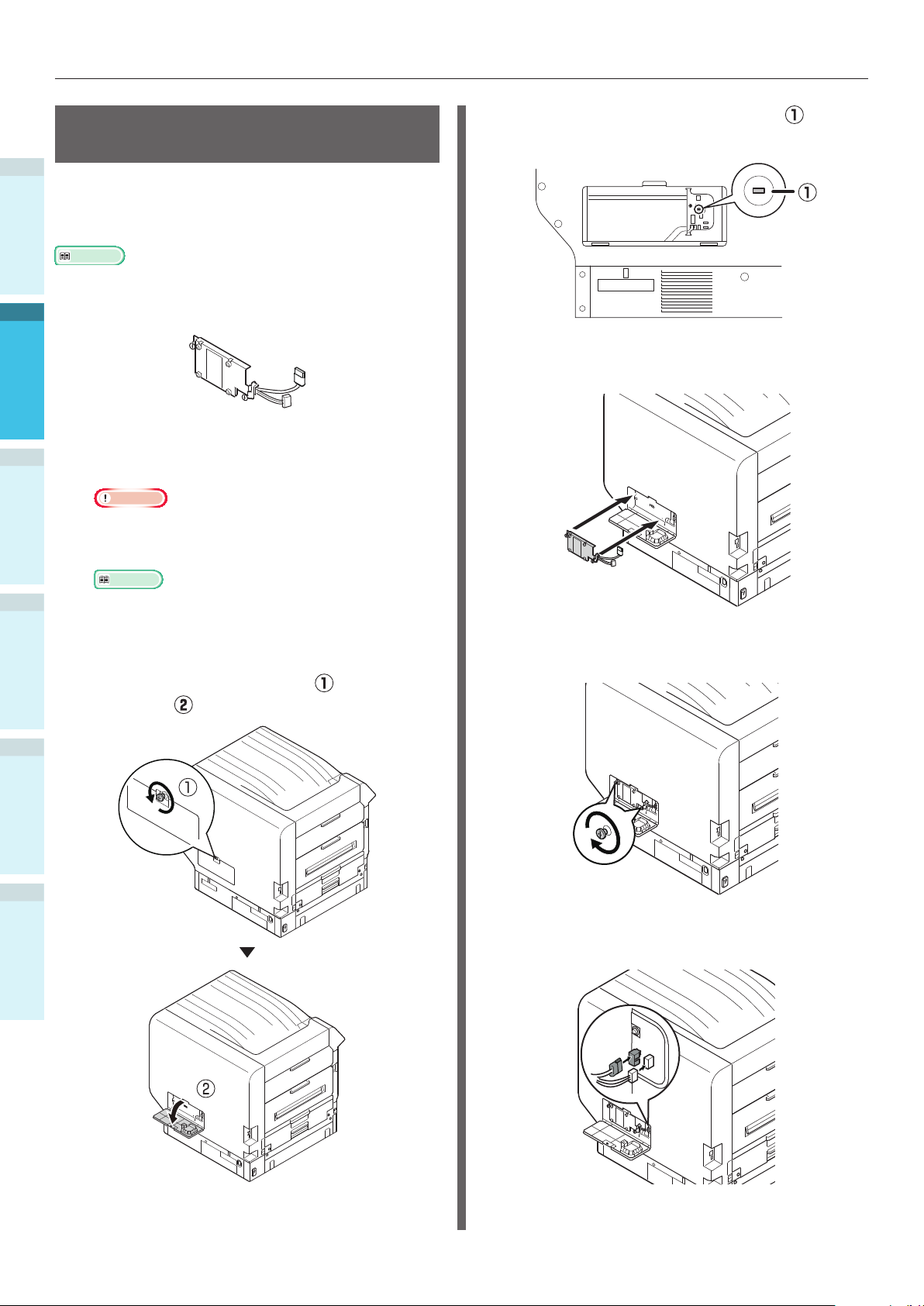

Montage du HDD intégré (en option)

......................................................................... 48

Allumer/Eteindre ...................................................................................50

Précautions sur l'alimentation ................................................................................... 50

Conditions d’économie d’énergie .........................................................................................50

Câble de connexion d'alimentation ............................................................................ 51

Activer l'alimentation Désactiver l'alimentation

............................................................................................... 51

.......................................................................................... 52

Test d'impression avec l'imprimante seule ................................................53

Informations de l'imprimante.................................................................................... 54

Connexion du PC ...................................................................................55

Débit pour l'installation de pilotes sur un PC ............................................................... 55

Environnement de fonctionnement

............................................................................ 56

Types de pilote d'imprimante Connexion des câbles

Connexion avec des câbles LAN ........................................................................................... 57

Connexion avec des câbles USB

.............................................................................................. 57

.................................................................................... 56

..........................................................................................58

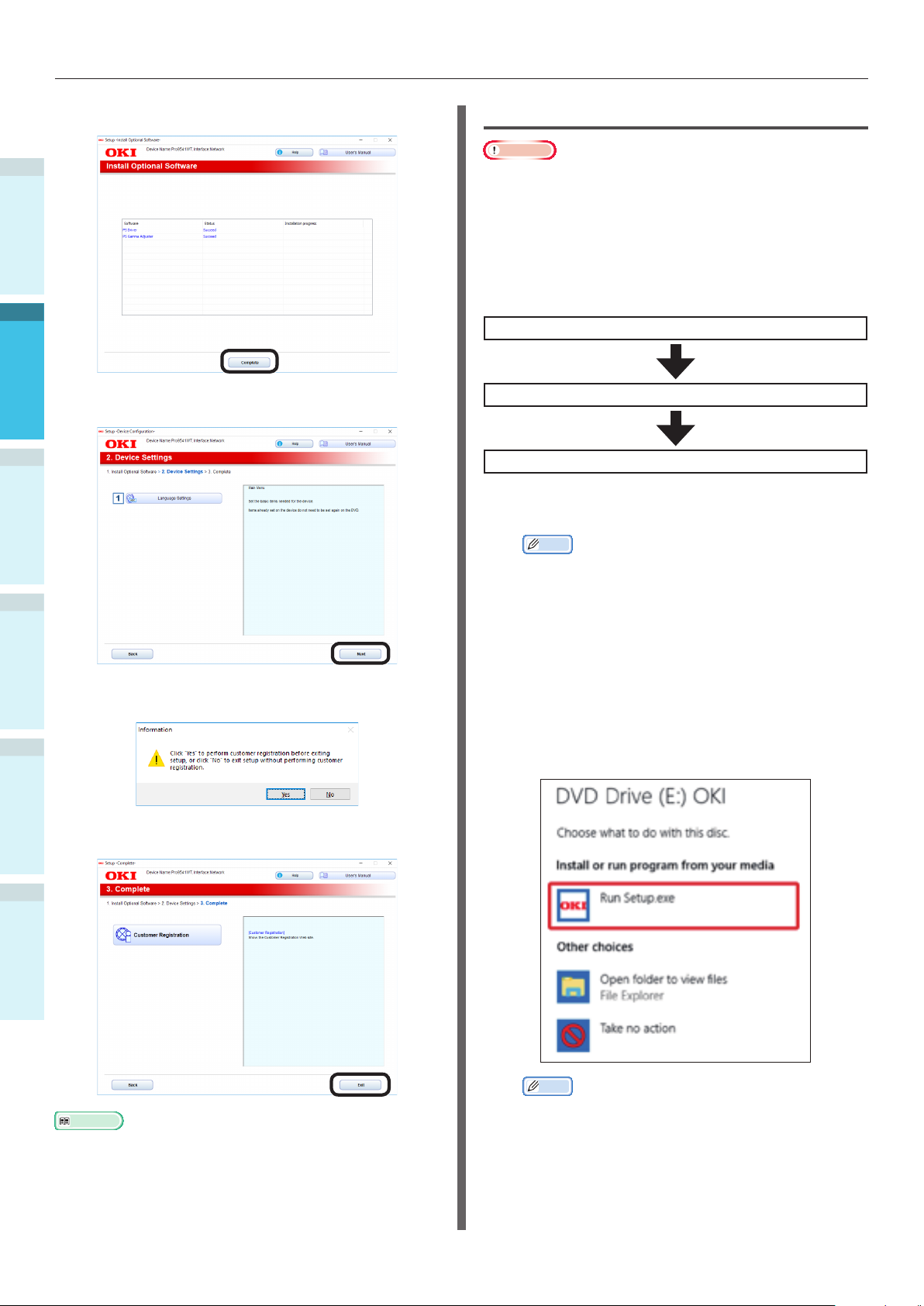

Installer Printer Drivers (Windows) ............................................................................ 59

Connexions réseau ............................................................................................................59

Connexions USB

...............................................................................................................64

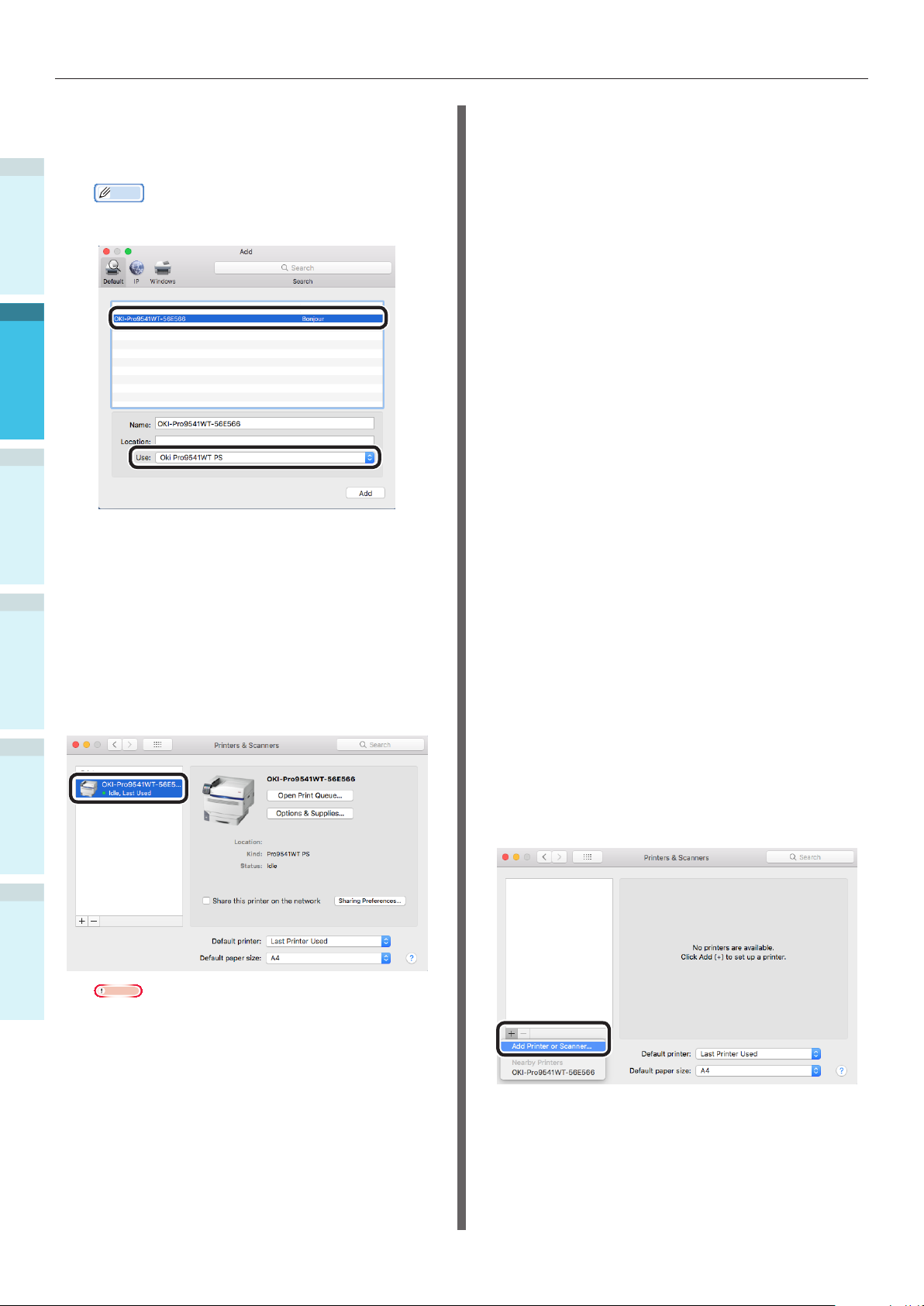

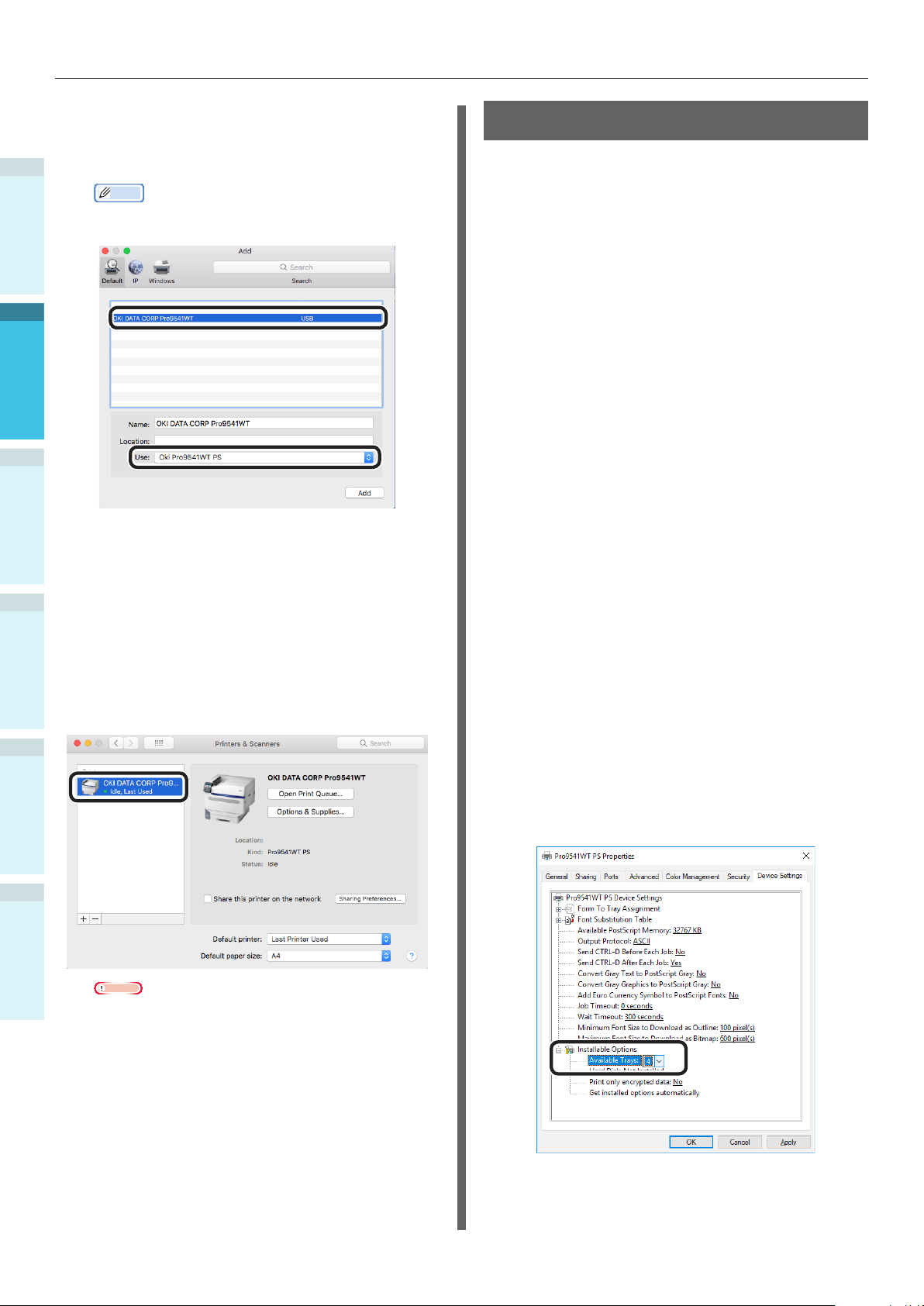

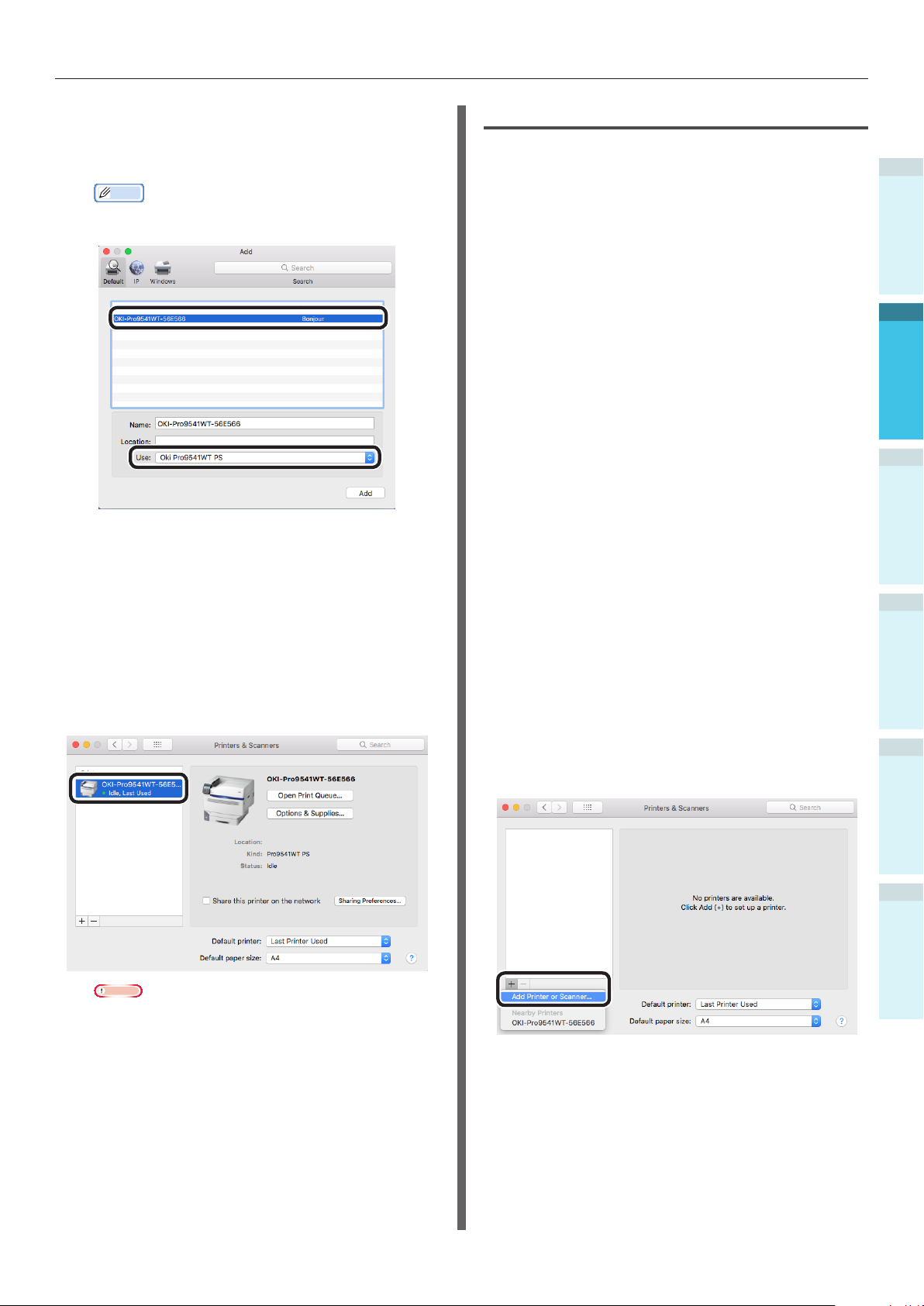

Installation de pilotes d'imprimante (Macintosh) ......................................................... 66

Connexions réseau ............................................................................................................66

Connexions USB

................................................................................................................71

Ajouter des options ................................................................................................. 72

- 10 -

Sommaire

3. Impression .......................................................................... 75

Papier..................................................................................................75

Types de papier utilisable ......................................................................................... 75

Méthodes d'introduction et de sortie du papier sélectionnable pour chaque type de papier

Pictogrammes

(Paysage) et (Portrait) ................................................................ 79

.... 78

Impression depuis les bacs .....................................................................80

Placer du papier dans les bacs 1 à 5 .......................................................................... 80

Impression depuis les bacs....................................................................................... 81

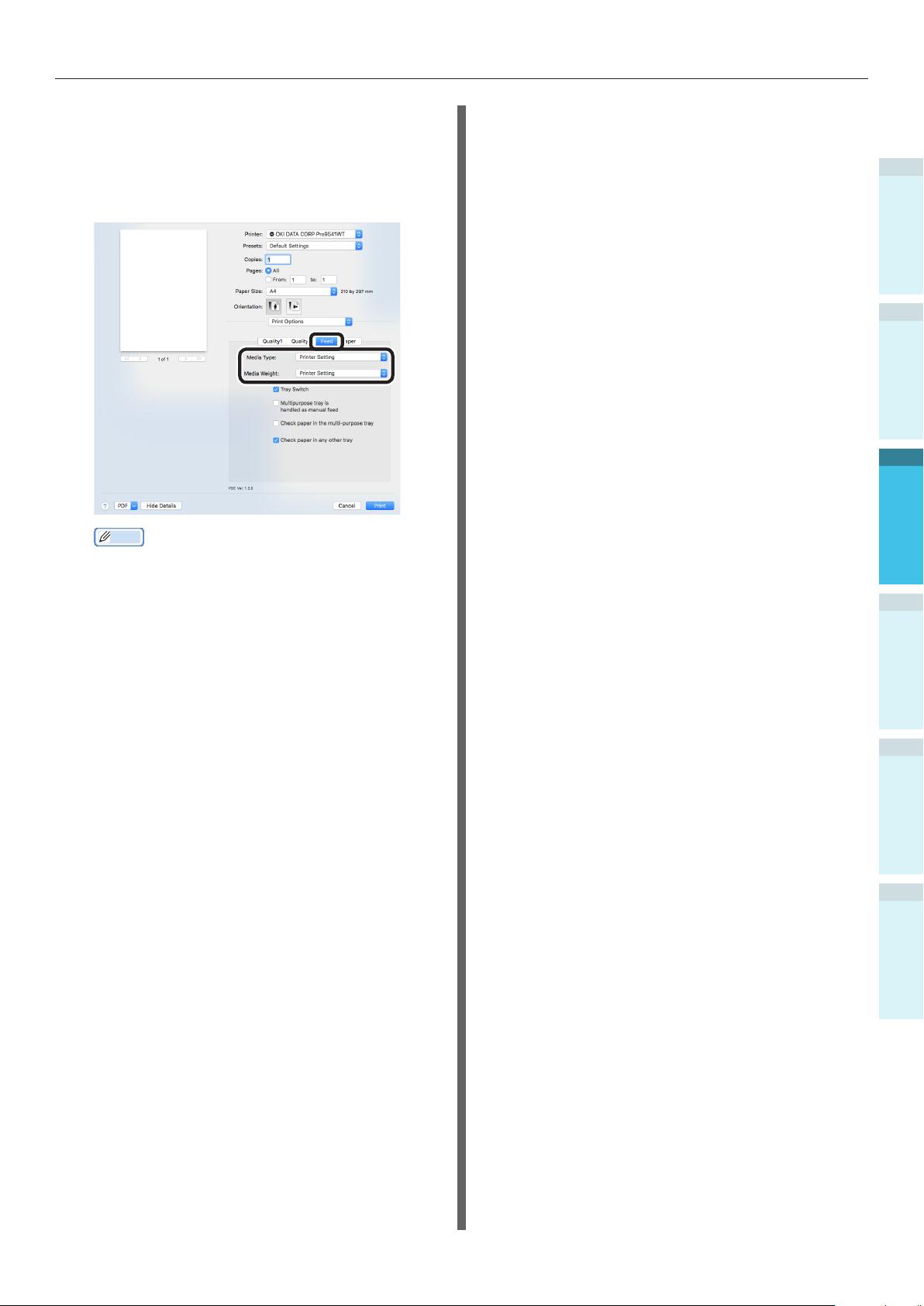

Impression depuis le bac multi-fonctions .................................................. 84

Installation du papier dans le bac multi-fonctions ........................................................ 84

Installation du papier avec le tableau de commande ..............................................................84

Réglage du papier

Impression depuis le bac multi-fonctions .................................................................... 87

.............................................................................................................85

Sortie du papier .................................................................................... 90

Utilisation du récepteur face en bas (la face imprimée est vers le bas) ........................... 90

Utilisation du récepteur face en bas (la face imprimée est vers le haut)

.......................... 91

4. Opérations de base de l'appareil ...................................................... 93

Congurer le mode Economie d'énergie ....................................................93

Congurer le mode Economie d'énergie ..................................................................... 93

Régler la durée avant que l'imprimante n'entre en mode Economie d'énergie Régler le mode Veille Régler la durée avant que l'imprimante n'entre en mode Economie d'énergie Limitations du mode Veille

Limitations d'utilités du pilote d'imprimante ..........................................................................98

Limitations de la fonction réseau

............................................................................................... 95

....................................................................................... 98

.........................................................................................99

.................. 94

.................. 96

Réglage pour mettre hors-tension automatiquement ................................ 100

Congurer le mode Hors-Tension automatique ...........................................................100

Régler la durée avant que l'imprimante n'entre en mode arrêt

.....................................101

Vérication des quantités d’impression ................................................... 102

Vérication des consommables, des quantités restantes d'unités de maintenance, et la durée de vie

Annulation d'impression

....................................................................... 104

Ajout d'imprimante avec les protocoles LPD (TCP/IP)

Préparations ..........................................................................................................105

Procédure pour ajouter des imprimantes

............................................................ 103

............................... 105

...................................................................105

- 11 -

Sommaire

Annexe .................................................................................. 107

Table des articles du menu du tableau de commande ............................... 107

Fonctions de base Windows

Afchage de la fenêtre de propriétés ........................................................................114

Afchage de la fenêtre de réglage d'impression

.................................................................. 114

..........................................................114

Spécications ..................................................................................... 115

Spécications principales ........................................................................................115

Caractéristiques de l'interface du réseau Caractéristiques de l'interface USB Dimensions

...........................................................................................................119

...................................................................117

...........................................................................118

Index .................................................................................... 121

Nous contacter

...................................................................... 125

- 12 -

Valable pour Pro9541WT



Valable pour Pro9541WT

De nombreuses fonctions de correspondance de couleurs peuvent être utilisées

Cet appareil a des fonctions pour compenser le mauvais alignement et la densité de la couleur en utilisant le

panneau de commande, et l'équilibre des couleurs peut être ajusté. En outre, les couleurs peuvent être ajustées, les résultats d'impression simulés, et les couleurs séparées et imprimées avec le système de gestion

des couleurs depuis le PC.

Il est possible d'imprimer depuis diverses applications

Le logiciel intégré Adobe PostScript3

permet d’imprimer à partir d’un large éventail d’applications.

PostScript3

Diverses impressions sont possibles en utilisant les fonctions appropriées

Diverses impressions sont possibles en

utilisant les fonctions appropriées de l'appareil en imprimant depuis un PC.

- 13 -

Valable pour Pro9541WT

Utilisable comme une imprimante de réseau

Imprimer en haute qualité à grande vitesse est possible depuis diverses

applications. (En format A4 , 50 feuilles par minute en utilisant

l'impression couleur/monochrome.) Comme il est possible de le connecter

à un réseau et imprimer depuis

plusieurs PC, l'espace de bureau et les coûts sont réduits.

(Ce manuel page 55)

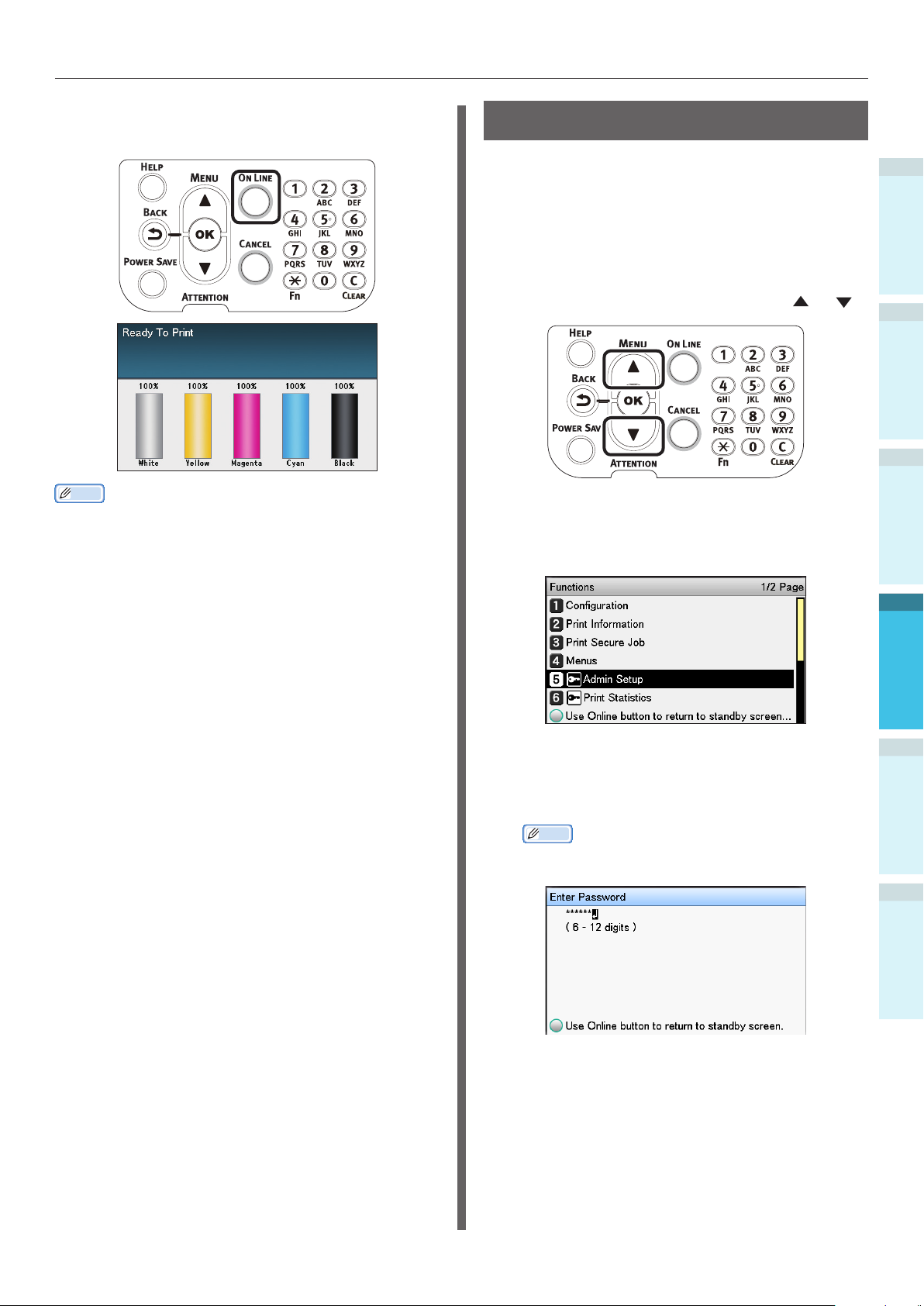

Les fonctions peuvent être réglées avec le tableau de commande

Depuis le panneau de commande,

diverses fonctions de l'appareil

peuvent être réglées comme le changement du format du papier et la conguration du réseau. En outre,

les mots de passe de l'administrateur

peuvent aussi être établis avec le

panneau de commande.

L'état de l'imprimante peut être vérié, et les messages d'erreur et l'aide afchée, sur le tableau de commande

Soit « Afchage de la quantité de toner », soit « Afchage des informations du bac » peut être afché sur l'écran en attente du tableau de commande. Si une erreur survient dans l'appareil,

(Ce manuel page 24)

La consommation d'électricité est réduite quand l'imprimante n'est pas utilisée (mode Economie d'énergie)

Si l'appareil n'est pas utilisé pendant une

durée xe, le mode Economie d'énergie

est activé automatiquement (mode

Economie d'énergie/mode Veille) pour

diminuer la consommation électrique.

Appuyer sur [POWER SAVE (ECONOMIE D’ÉNERGIE)] pour activer manuellement

le mode Economie d'énergie. En mode

Veille, la touche [POWER SAVE (ECONOMIE D’ÉNERGIE)] est verte.

(Ce manuel page 93)

Courant consommation

- 14 -

Augmenter la quantité de papier pouvant être introduit

Le montage de bacs d'extension

optimale permet de continuer l'impression de grosses quantités et l'impression de différents formats

de papier peut être mise en œuvre

doucement. (Ce manuel page 31)

Valable pour Pro9541WT

Utiliser cette fonction d'aide pour vérier au cas où vous ne comprenez pas quelque chose ou si un problème survient en utilisant l'appareil

Appuyer sur [HELP (AIDE)] sur le tableau de commande pour afcher

les messages de résolutions si des

problèmes surviennent, et la méthode

de dépannage. (Des animations seront

afchées selon les détails de l'erreur). (Ce manuel page 27) (Manuel

de dépannage/de maintenance journalière)

- 15 -

Valable pour Pro9541WT

Mémo



- 16 -

Vérication du produit

1. Avant l'utilisation

Ce chapitre explique le contenu du paquet du produit et la nomenclature et les fonctions des pièces.

Remarque

Comment régler le kit de couleurs d’accompagnement, voir le « Guide de tons directs séparés ».

Vérication du produit



Vérication du contenu du paquet

Ouvrir l'emballage et vérier le contenu de la boite.

ATTENTION

Le poids de l’imprimante est d’environ 111kg*,



il faut donc être au moins 4 personnes pour

soulever.

*: Comprend les consommables tels que le tambour

d'image, la cartouche de toner, etc.

Référence

Voir « Ouverture de l’emballage et installation » (P.36)



pour ouvrir le paquet. Voir « Montage de l’unité de bac d’extension (en option) »



(P.44) pour le bac d'extension.

Mémo

Un maximum de quatre bacs supplémentaires (bacs 2 à 5)



peuvent être installées.

Imprimante



Il existe un risque de blessure.

Tambour d'image (Un noir, un jaune, un



magenta, un cyan et un blanc)

Remarque

Le tambour d'image est placé dans l'unité principale



avant l'expédition depuis l'usine.

Rouleau de transfert



DVD-ROM de Logiciel



Réglage

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Cartouche de toner (Un noir, un jaune, un



magenta, un cyan et un blanc)

- 17 -

Guide d’installation



Remarque

Câbles LAN, câbles USB et hubs ne sont pas inclus avec



l'imprimante. Les préparer séparément.

L'emballage et du matériel d'amortissement sont requis



pour expédier l'appareil. Ne pas les jeter, les stocker

soigneusement.

Index

Nomenclature des pièces et fonctions



Unité principale

Côté avant/droit

Réglage

Impression

Opérations de base de l’appareil

Capot de remplacement de toner

Ouvrir pour remplacer la cartouche de toner.

Tableau de commande

Afche le statut de l'appareil et les menus, et il règle

les fonctions.

AnnexeAvant l’utilisation

« Tableau de commande » (P.24)

Voyant avant

Clignote en recevant des données et quand il est en Economie d'énergie.

Capot avant

Ouvrir pour retirer le tambour d'image, le bac de

toner usagé et la courroie.

Index

Commutateur

Vous pouvez allumer ou éteindre quand le



commutateur principal est ON.

Annule le mode arrêt.



Bac 1/Cassette à papier

C'est le bacs à papier monté en série. Beaucoup de papier peut être placé en une fois. Régler la face à imprimer vers le bas.

Face inférieur du récepteur

Les feuilles imprimées sont placées vers le bas et déchargées.

Capot latéral droit

Ouvrir pour remplacer le rouleau d'introduction du

bac multi-fonction, et pour résoudre les bourrage de

papier.

Capot latéral du bac

Ouvrir pour résoudre des bourrage de papier des bacs 1 à 5.

Poignées de transport

Les tenir en même temps que le levier de transport

de l'appareil.

Levier de transport

Pour transporter l'appareil, tirer le levier et tenir les poignées de transport en même temps.

Fermoir

Ouvrez le capot latéral droit.

Conduit de couleur d’accompagnement

- 18 -

Côté arrière/gauche

Interface

Il y a un connecteur d'interface LAN (réseau) et

un connecteur d'interface USB. Voir « Interface »

(P.23) pour les interfaces.

Nomenclature des pièces et fonctions

Unité de sortie

Ouvrir pour remplacer une unité de xation ou un rouleau de transfert, ou pour résoudre des bourrages

de papier.

Réglage

Impression

Capot d'accès

Ouvrir pour monter le HDD intégré en option.

Poignées de transport

Les tenir en même temps que le levier de transport

de l'appareil.

Connecteur d'alimentation

Connecter le câble d'alimentation ici.

Capot latéral gauche

Ouvrir pour résoudre des bourrages de papier.

Unité d'impression Duplex

Cet appareil ne prend pas en charge l’impression

recto verso.

Levier de transport

Pour transporter l'appareil, tirer le levier et tenir les poignées de transport en même temps.

Commutateur principal

Allume et éteint l'alimentation principale.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 19 -

Nomenclature des pièces et fonctions

Intérieur de l'imprimante

Intérieur avant

Réglage

Impression

Cartouche de toner

La quantité restante de toner est normalement



afchée quand « Afchage de la quantité de toner » a été réglé en utilisant l'écran du tableau de commande. La cartouche de toner est un consommable.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index



Courroie

Cet appareil copie le toner sur le papier.

La courroie est une pièce de maintenance remplaçable.

Fente

Mettre la cartouche de toner ici.

« Montage des consommables » (P.39)

Poignée

Tenir cette poignée en retirant la courroie

Bouton de levier de verrouillage

Sécurise la courroie

Levier de verrouillage de la courroie

Sécurise la courroie

Levier de la courroie

Sécurise la courroie

- 20 -

Tambour d'image/Fente

Le tambour d'image est placé dans la fente.



Le tambour d'image est placé dans l'unité



principale de l'imprimante avant l'expédition depuis l'usine.

Le tambour d'image est un consommable.



Bac de toner usagé

Ce bac retient le toner usagé. Quand le bac de toner usagé est plein, un message est afché sur le tableau de commande. Le bac de toner usagé est une pièce de maintenance remplaçable.

Intérieur latéral droit

Nomenclature des pièces et fonctions

Réglage

Bac multi-fonctions/Bac MP

Vous pouvez imprimer sur différents papiers.

En outre, utiliser pour imprimer sur la face supérieur du papier qui vient d'être réglé. Régler le format du papier avec le tableau de commande en l'utilisant comme un bac ordinaire.

Guide de papier

Stabilise le papier à imprimer en ajustant le guide à

sa largeur.

Levier de réglage

Bouger le guide à droite et à gauche en tirant le

levier vers vous pour ajuster le guide au format du papier. Le guide de papier est sécurisé quand le levier de réglage est revenu dan sa position originelle.

Support supplémentaire

Maintient le papier quand il est mis dans le bac

multi-fonctions.

Support du papier

Place le papier à imprimer dans le bac multi-

fonctions.

Règle la surface imprimée vers le haut.

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

- 21 -

Index

Nomenclature des pièces et fonctions

Intérieur latéral gauche

Réglage

Impression

Face supérieure du récepteur

Ouvrir le récepteur pour régler et éjecter le papier la

face en haut.

Support du papier

Sécurise le papier éjecté la face en haut dans le

récepteur.

Support supplémentaire

Sécurise pour que le papier éjecté ne tombe pas.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Unité de xation

Cet appareil xe le toner sur le papier. L'unité de xation est une pièce de maintenance remplaçable.

Levier de sécurité de l'unité de xation

Sécurise l'unité de xation.

Levier d'annulation de bourrage de papier

dans l'unité de xation

Soulever ce levier quand un bourrage de papier se produit dans l'unité de xation.

Bouton de sortie

Tirer le bouton vers vous et retirer l'unité de sortie.

Bouton de l'unité de sortie

L'unité de xation, le rouleau de transfert et l'unité

d'impression duplex sont montés sur cette unité.

Rouleau de transfert

Transfère le toner sur le papier. Le rouleau de transfert est une pièce de maintenance

remplaçable.

Levier de xation du rouleau de transfert

Sécuriser le rouleau de transfert.

- 22 -

Interface

Nomenclature des pièces et fonctions

Réglage

Connecteur d'interface LAN (réseau)

Connecte le câble LAN.

Connecteur d'interface USB

Connecte le câble USB.

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

- 23 -

Index

Nomenclature des pièces et fonctions

Tableau de commande

Réglage

Impression

Ecran à cristaux liquides

Afche l'état de l'appareil et les menus.



Il y a deux types d'écran: « Afchage de la



quantité de toner restant » et « Afchage des

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

informations du bac ».

Touche [HELP (AIDE)]

Afche l'écran Aide.

S'allume en orange quand un message Aide

est référencé, comme des explications d'erreur

survenues ou l'annulation d'une procédure.

[BACK (RETOUR)]

Retourne à la page précédente.

[OK (OK)] (Menu)

Détermine l'article sélectionné et règle les valeurs.

[POWER SAVE (ECONOMIE D’ÉNERGIE)]

Met le mode Economie d'énergie en ON ou OFF.



Annule le mode Veille



Voyant d'inspection

Afche l'état de l'appareil.

Normalement Désactivé. S'allume ou clignote en cas d'erreur.

Délement (Menu)

Afche le menu pour sélectionner un article puis



descend (ou remonte) d'une page. Peut être utilisé pour entrer des numéros dans



l'entrée numérique.

[Online]

Commute entre En-ligne et Hors-ligne.



S'allume en vert quand En-ligne, OFF quand Hors-



ligne.

Clavier 10 clés (1 à 0, *, C)

Pour entrer des valeurs numériques et des mots



de passe.

Appuyer sur [*] ([Fn]) sur l'écran pour afcher «



entrer le numéro de la fonction » et pour entrer directement les articles du menu.

[CANCEL (ANNULER)]

Utilisé pour annuler une impression, ou pour annuler des réglages.

- 24 -

Nomenclature des pièces et fonctions

Dispositifs du tableau de commande principal

La panneau de commande peut être utilisé pour vérier l'état de l'appareil et mettre en œuvre diverses

fonctions.

La cartouche de toner peut être remplacée tout en voyant l'écran à cristaux liquides sur le tableau de commande. En outre, vous pouvez effectuer des opérations tout en vériant les messages afchés sur l' écran à cristaux liquides si du papier bloque ou en cas de mauvais fonctionnement de l'appareil.

Référence

Voir la table des menus du tableau de commande « Table des articles du menu du tableau de commande » (P.107).



Apparence du tableau de commande

Cette section explique les opérations du tableau de commande et son apparence.

Réglage

Il y a deux types d’écran: « Afchage de la quantité de

toner restant » et « Afchage des informations du bac ».

Appuyer sur le délement ou le pour afcher le menu

de « Réglage des fonctions » comme indiqué à droite.

L’afchage de couleur de l’article sélectionné est inversé.

Le nom du menu afché.

Afche le nombre de pages dans le menu afché sur l’écran à cristaux liquides.

S’il y a une barre de délement, il y a des article qui ne sont pas afchés sur l’écran à cristaux liquides. Appuyer sur la touche de délement

Un mot de passe doit être entré pour afcher [Menu Administrateur]. Entrer le mot de passe

de l’administrateur (réglage d’usine « aaaaaa »)

sur l’écran d’entrée de mot de passe.

ou pour les afcher.

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

S'il y a un menu de sélection au niveau suivant ou des valeurs réglées pour un article, sélectionner



l'article et appuyer sur [OK (OK)] pour afcher l'écran suivant. Si une valeur de réglage apparait, appuyer sur [OK (OK)] pour conrmer la valeur réglée. (



afché à gauche de la valeur.)

- 25 -

est

Index

Nomenclature des pièces et fonctions

Écran de veille



Il y en a deux types: « Afchage de la quantité de toner restant » et « Afchage des

informations de bac ».

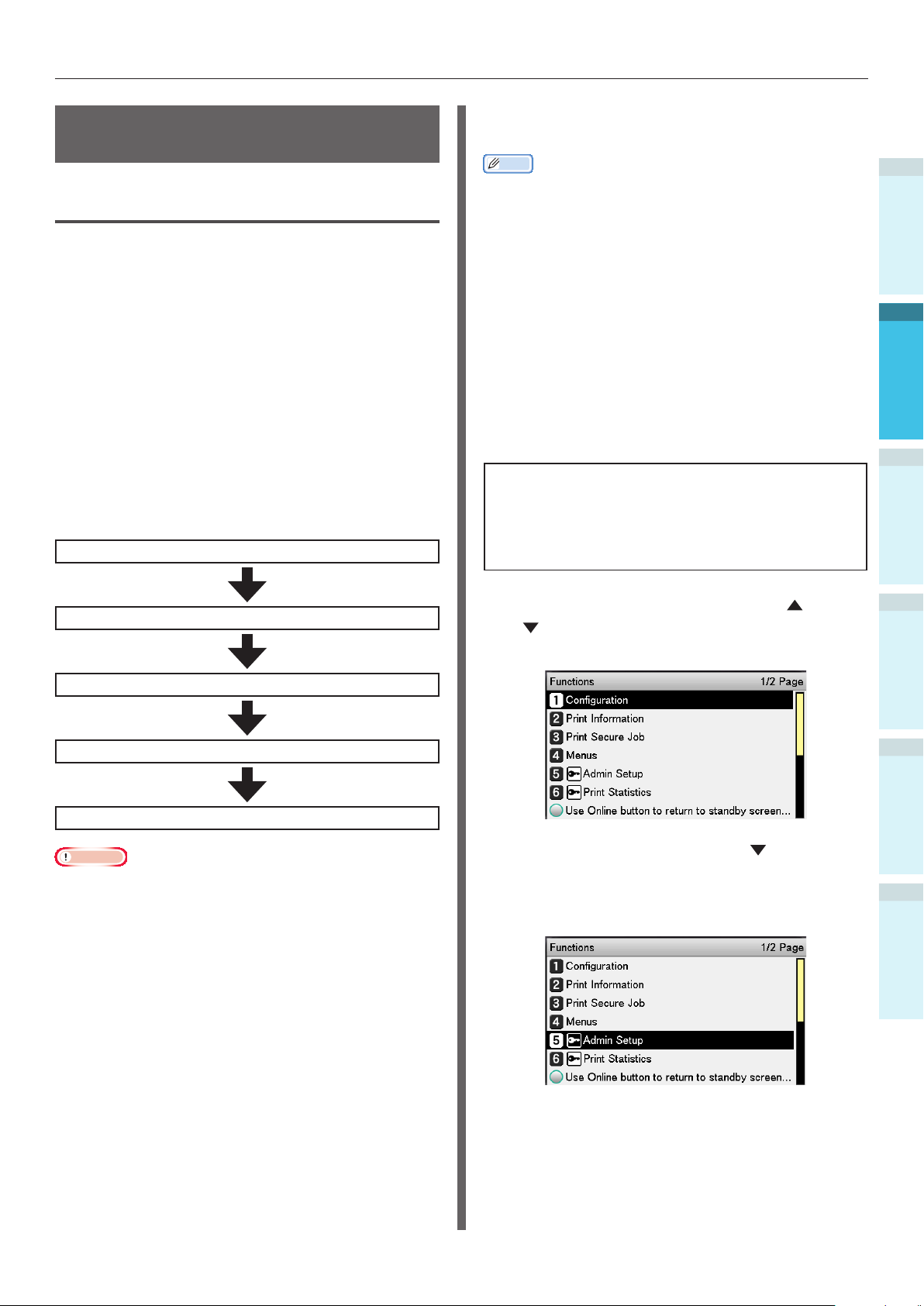

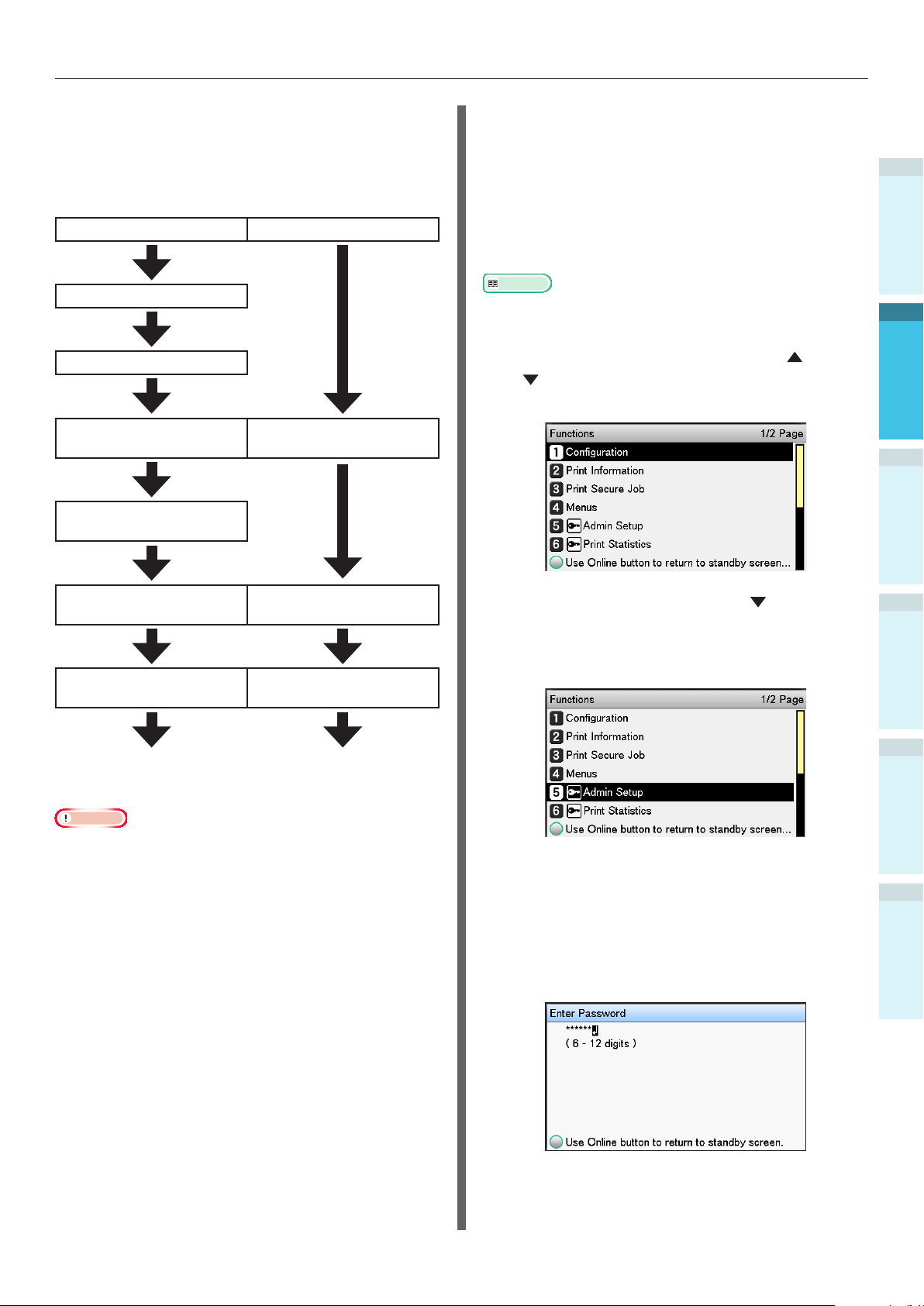

Utiliser la procédure suivante pour commuter les écrans.

Appuyer soit sur le délement soit

Réglage

Impression

Opérations de base de l’appareil

sur le tableau de commande pour

afcher « Fonctions (Functions) ».

Appuyer sur le délement plusieurs

fois pour sélectionner [Conguration admin. (Admin Setup)], puis appuyer

sur [OK (OK)].

Appuyer sur le délement plusieurs

fois pour sélectionner [Installation du panneau (Panel Setup)], puis appuyer

sur [OK (OK)].

Appuyer sur le délement plusieurs

fois pour sélectionner [Afchage inactif (Idle Display)], puis appuyer sur

[OK (OK)].

Pour afcher la « quantité de toner

restant » sur l'écran, sélectionner [Niveau de toner (Toner Gauge)] puis appuyer sur [OK (OK)]. Pour afcher « Informations du bac »,

sélectionner [Format papier (Paper

Size)] puis appuyer sur [OK (OK)].

AnnexeAvant l’utilisation

Index

Utiliser le pad pour entrer le mot de passe administrateur. Le mot de passe par défaut d'usine est

« aaaaaa ». Appuyer sur [OK (OK)] après avoir entré chaque caractère

individuel.

Appuyer sur [OK (OK)].

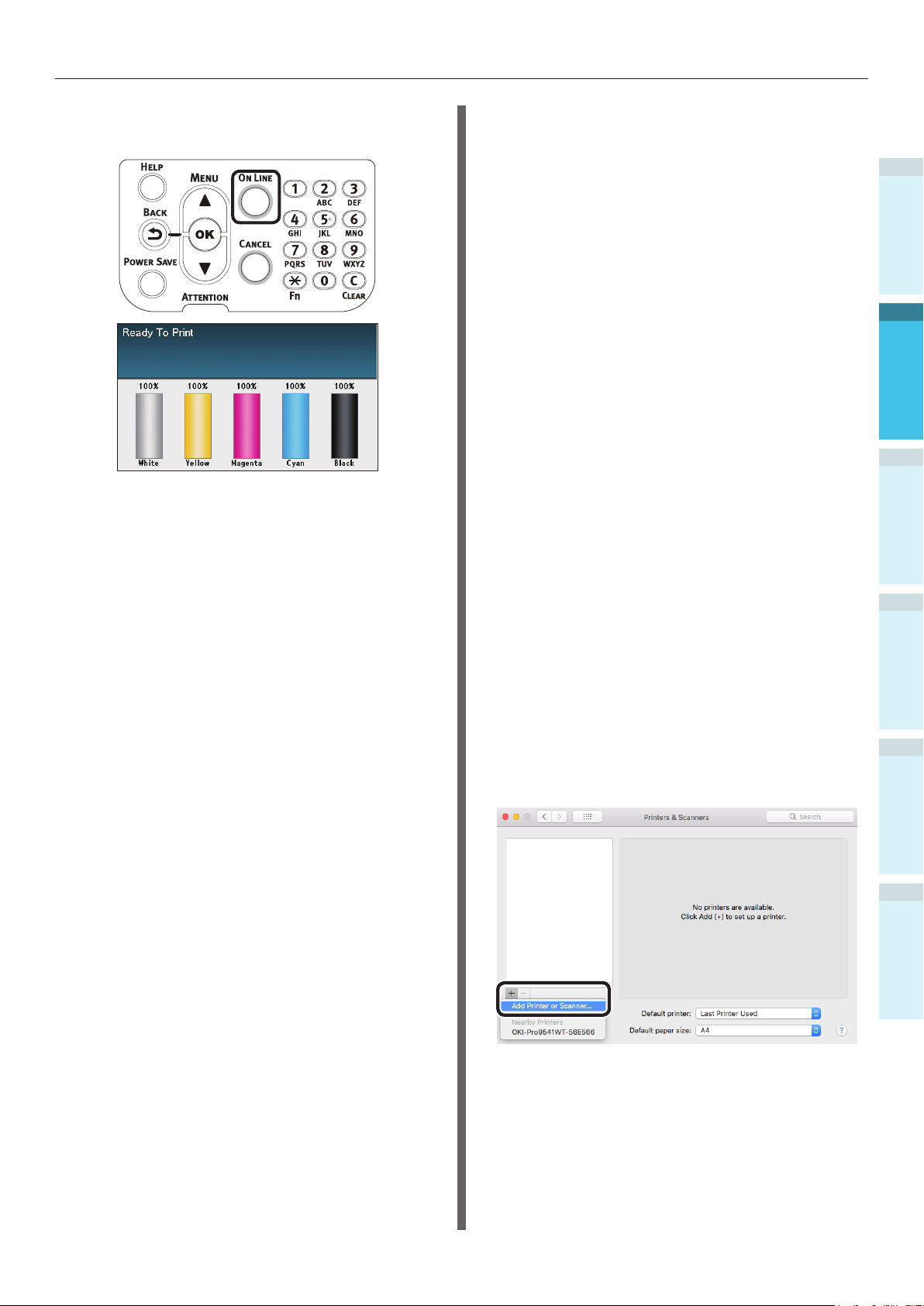

Appuyer sur [ON LINE (BOUTON ON

LINE)] pour revenir à l'écran.

- 26 -

Nomenclature des pièces et fonctions

Ecran d'erreur



Si une erreur d'imprimante survient, le voyant de maintenance s'allume ou clignote, et un message sera afché sur l'écran à cristaux liquides.

Selon l'erreur, une contremesure et des animations pourront être afchées sur l'écran en

plus du message.

Référence

« Manuel de dépannage/de maintenance journalière »



Appuyer sur les touche du tableau de commande

sur l'écran d'erreur pour mettre le dispositif dans les états suivants.

[POWER SAVE (ECONOMIE D’ÉNERGIE)]:

L'imprimante se met en mode d'Economie

d'énergie. Appuyer sur [POWER SAVE (ECONOMIE D'ÉNERGIE)] pour revenir à l'écran.

Touche [HELP (AIDE)]:

Appuyer sur [HELP (AIDE)] quand elle est allumée pour afcher le message d'aide approprié pour une erreur actuellement afchée.

[OK (OK)]:

En cas d'erreurs pour lesquelles le message

disparait en appuyant sur [OK (OK)],

l'imprimante retournera à l'écran.

Ecran Help



Appuyer sur [HELP (AIDE)] pour afcher l'aide. En outre, appuyer sur [HELP (AIDE)] quand il est allumé pour afcher l'aide appropriée pour l' erreur actuellement afchée.

Appuyer sur le délement afché sur l'ecran Aide pour faire déler vers la page précédente.

Appuyer sur le délement pour aller à la page

suivante.

Pour fermer l'ecran Aide, appuyer à nouveau sur [HELP (AIDE)].

Mémo

Appuyer et maintenir le



dans les pages toutes les 0,5 secondes. L'ecran Aide peut aussi être fermé en appuyant sur [BACK



(RETOUR)], [ON LINE (BOUTON ON LINE)] ou [CANCEL (ANNULER)].

délement ou pour déler

Réglage

Impression

Opérations de base de l’appareil

[ON LINE (BOUTON ON LINE)]:

En cas d'erreurs pour lesquelles le message

disparait en appuyant sur [ON LINE (Bouton ON LINE)], l'imprimante retournera à l'écran.

[CANCEL (ANNULER)]:

Les erreurs suivantes peuvent être annulées.

Il n'y a pas de papier dans le bac multi-



fonctions Changez [MEDIA_SIZE] [MEDIA_TYPE]



dans [BAC] Il n'y a pas de papier dans le [BAC]



Vérier le papier dans le [BAC]



Erreur de format du papier



Changez [MEDIA_SIZE] [MEDIA_TYPE]



dans le bacMF Mémoire de données d'impression insufsante



Toner vide



Plusieurs feuilles de papier ont été



introduites

AnnexeAvant l’utilisation

Index

La cassette de [BAC] est manquante



Introduire le travail d'impression



manuellement

- 27 -

Nomenclature des pièces et fonctions

Ajustement de la luminosité du tableau de commande

Utiliser la procédure suivante pour ajuster la

luminosité de l'écran à cristaux liquides.

Mémo

La luminosité (lumière de fond) de l'écran à cristaux



liquides peut être réglée individuellement au cours des

opérations et en mode Economie d'énergie.

Réglage

Impression

Opérations de base de l’appareil

Appuyer soit sur le délement soit

sur le tableau de commande pour

afcher « Fonctions (Functions) ».

Appuyer sur le délement plusieurs

fois pour sélectionner [Conguration admin. (Admin Setup)], puis appuyer

sur [OK (OK)].

Sélectionner [Installation du panneau

(Panel Setup)], et appuyer sur [OK (OK)].

Pour ajuster la luminosité pour les opérations

de tableau de commande, sélectionner

[Brillance du panneau lors du fonctionnement (Panel Brightness During

Operating)], et appuyer sur [OK (OK)].

Pour ajuster la luminosité en mode

Economie d'énergie, sélectionner

[Luminosité d’écran en mode économie d’énergie (Panel Brightness While Power

Save)], et appuyer sur [OK (OK)].

AnnexeAvant l’utilisation

Index

Utiliser le pad pour entrer le mot de passe administrateur. Le mot de passe par

défaut d'usine est « aaaaaa ». Appuyer

sur [OK (OK)] après avoir entré chaque caractère individuel.

Appuyer sur [ON LINE (Bouton ON LINE)] pour revenir à l'écran.

- 28 -

Nomenclature des pièces et fonctions

Utilisation du Clavier à 10 touches

Utiliser pour entrer des caractères

alphanumériques. Les caractères pouvant être entrés quand chaque

clé est appuyée, et la sélection des caractères 'entrée, sont décrits ci-dessous.

10-key

[1] 1 [2] a → b → c → 2 → a [3] d → e → f → 3 → d

Ecran d'entrée de numéro de



fonction

Quand « Impression possible » est afché sur l'écran, appuyer sur [Fn] puis appuyer sur le numéro désiré pour afcher le menu approprié.

Appuyer sur [Fn].

Le numéro de fonction sera afché,

employez donc le pad à 10 clés

pour entrer le numéro de menu (3

caractères) à afcher, puis appuyez sur [OK (OK)].

Réglage

Impression

[4] g → h → i → 4 → g [5] j → k → l → 5 → j [6] m → n → o → 6 → m [7] p → q → r → s → 7 → p [8] t → u → v → 8 → t [9] w → x → y → z → 9 → w [0] 0

Les fonctions des deux clés suivantes sont décrites ci-dessous.

[Fn]:

Utiliser pour afcher le raccourci du numéro de fonction. (Activé quand l'écran est afché).

[CLEAR (TRANSPARENT)]:

Dissimule chaque caractère individuellement en

entrant un mot de passe.

Mémo

Pour entrer « abc », appuyer sur les touches dans



l'ordre suivant: [2]→[OK] touche→[2]→[2]→[OK] touche→[2]→[2]→[2]→[OK]

Le menu sera afché, vous pouvez donc

vérier ou changer les valeurs.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 29 -

Nomenclature des pièces et fonctions

Table des numéros de fonction

N° de

fonction

1 Impression sécurisée

10 Format papier (Bac 1) 11 Largeur de papier (Bac 1) 12 Longueur de papier (Bac 1)

13 Type de papier (Bac 1) 14 Poids du papier (Bac 1)

Réglage

15 Papier A3NOBI (Bac 1) 16 Papier 14 Legal (Bac 1) 17 Papier A5LEF/Papier A6 (Bac 1) 18 Papier A5SEF (Bac 1)

19 Autre/Normal (Bac 1) 20 Format papier (Bac 2)

Impression

21 Largeur de papier (Bac 2) 22 Longueur de papier (Bac 2) 23 Type de papier (Bac 2) 24 Poids du papier (Bac 2) 25 Papier A3NOBI (Bac 2)

Opérations de base de l’appareil

26 Papier 14 Legal (Bac 2) 27 Papier A5LEF/Papier A6 (Bac 2) 28 Papier A5SEF (Bac 2) 29 Autre/Normal (Bac 2) 30 Format papier (Bac 3) 31 Largeur de papier (Bac 3) 32 Longueur de papier (Bac 3) 33 Type de papier (Bac 3)

AnnexeAvant l’utilisation

34 Poids du papier (Bac 3) 35 Papier A3NOBI (Bac 3) 36 Papier 14 Legal (Bac 3) 37 Papier A5LEF/Papier A6 (Bac 3) 38 Papier A5SEF (Bac 3) 39 Autre/Normal (Bac 3) 40 Format papier (Bac 4)

Index

41 Largeur de papier (Bac 4) 42 Longueur de papier (Bac 4) 43 Type de papier (Bac 4) 44 Poids du papier (Bac 4) 45 Papier A3NOBI (Bac 4) 46 Papier 14 Legal (Bac 4) 47 Papier A5LEF/Papier A6 (Bac 4) 48 Papier A5SEF (Bac 4) 49 Autre/Normal (Bac 4) 50 Format papier (Bac 5) 51 Largeur de papier (Bac 5) 52 Longueur de papier (Bac 5)

Menu de N° de fonction

Impression sécurisée (sauvegarder le

travail)

N° de

fonction

53 Type de papier (Bac 5) 54 Poids du papier (Bac 5) 55 Papier A3NOBI (Bac 5) 56 Papier 14 Legal (Bac 5) 57 Papier A5LEF/Papier A6 (Bac 5) 58 Papier A5SEF (Bac 5) 59 Autre/Normal (Bac 5) 80 Bac d'introduction du papier 90 Format du papier (Bac multi-fonctions) 91 Largeur du papier (Bac multi-fonctions) 92 Longueur du papier (Bac multi-fonctions) 93 Type du papier (Bac multi-fonctions) 94 Poids du papier (Bac multi-fonctions) 95 Utilisation di bac (Bac multi-fonctions)

100

101

102

103

200 201 Durée de commutation en Veille 202 210 Rapport d'erreur 220 Désaxement (Bac multi-fonctions) 221 Désaxement (Bac 1) 222 Désaxement (Bac 2) 223 Désaxement (Bac 3) 224 Désaxement (Bac 4) 225 Désaxement (Bac 5) 230 Réglages du noir sur papier normal 231 Réglages de couleur sur papier normal 232 Réglages noir OHP 233 Réglages noir OHP 234 Réglages SMR 235 Paramètres BG 236 Nettoyage du tambour 237 Hexdump 238 Nettoyage du rouleau de transfert 300 Compensation de concentration 301 Compensation de décalage de couleur 302 310 Densité du cyan 311 Densité du magenta 312 Densité du jaune 313 Densité du noir 314 Densité du blanc

Menu de N° de fonction

Imprimer les informations de

l'imprimante (Détails de réglage) Imprimer les informations de l'imprimante (Réseau)

Imprimer les informations de l'imprimante

(Total d'impressions)

Imprimer les informations de

l'imprimante (Journal d'erreur)

Durée de commutation en Economie d'énergie

Durée de commutation en Arrêt automatique

Modèle de réglage des couleurs d’impression

- 30 -

Utilisation optimale de l'appareil



Options

L'appareil est proposé avec les options suivantes.

Bac d'extension (Bacs 2/3/4/5)



Utilisation optimale de l'appareil

Réglage

Impression

Bac d’extension

(Extensible jusqu’à 2 niveaux)

(N36110A)

Remarque

Pour l'extension depuis le niveau 3 et plus, utiliser un bac d'extension de grande capacité.



HDD intégré



Bac d’extension avec des roulettes

(

N36130A

)

Bac d’extension de grande capacité

(3 bac en un, avec roulettes)

(

N36120A

)

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 31 -

Utilisation optimale de l'appareil

Serveur de gestion de couleur

Recommandé pour les utilisateurs qui veulent une meilleure réponse de gestion de couleur et un

ajustement de ton direct avancé.



Réglage

Impression

Opérations de base de l’appareil

Option Fiery

XF Server

Option Fiery® XF Server

AnnexeAvant l’utilisation

Index

- 32 -

Installation de l'appareil

2. Réglage

Ce chapitre explique les méthodes pour congurer l'appareil, et pour le connecter à un PC et installer

les pilotes d'imprimante.

Remarque

Les clients doivent également consulter le « Guide des couleurs d’accompagnement du volume séparé ».



Référence

Voir le « Fiery XF Guide de démarrage rapide » pour les méthodes de conguration du serveur de gestion des couleurs.

Installation de l'appareil



Pour la sécurité et un emploi facile de l'appareil, installez-le dans un endroit qui satisfait à « l'environnement d'installation » et « espace d'installation » décrits dans les « Conditions d'installation

». En outre, les conditions décrivent les précautions pour l'installation. Vous devez les lire avant

l'utilisation.

Espace d'installation

Conditions d'installation

Prendre en considération les conditions d'environnement avant de sélectionner le lieu d'installation.

Environnement d'installation



Utiliser un endroit où la température et

l'humidité sont dans les plages suivantes.

Température

ambiante: Humidité

ambiante:

Température maximum d'ampoule mouillée

10ºC à 32ºC

20% à 80%RH (humidité relative)

25ºC



S'assurer que la zone autour de l'appareil a

l'espace suivant, et sélectionner un endroit

pouvant supporter le poids de l'appareil avant l'installation. (Le poids de l’unité centrale est

d’environ 111kg*).

*: Comprend les consommables tels que le tambour d'image,

les cartouches de toner, etc.

Vue de dessus



200mm

1770mm

620mm

1420mm

460mm

Réglage

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Mémo

S'assurer qu'il n'y a pas de condensation.



Si le lieu d'installation est humide à 30% ou moins, utiliser



un humidicateur ou un tapis de prévention statique.

- 33 -

Vue de face



600mm

Index

400mm

1040mm

Installation de l'appareil

Vue de face (avec le bac d'extension monté)



Précautions d'installation



Réglage

Impression

Opérations de base de l’appareil

400mm

1560mm

AVERTISSEMENT

Ne pas installer près d'endroits de haute



température ou près d'une amme nue.

Ne pas installer dans des endroits où se produisent



des réactions chimiques (par ex.: laboratoires). Ne pas installer près de solutions combustibles



comme l'alcool ou les diluants, etc.

Ne pas installer à portée de petits enfants.



Ne pas installer dans un endroit instable (par ex.:



tables instables ou pentes, etc.) Ne pas installer dans un endroit humide ou



poussiéreux, où directement à la lumière du soleil.

Ne pas installer dans un environnement salin ou



corrosif. Ne pas installer dans un endroit où se produisent



des vibrations.

Ne pas installer dans un endroit où les évents de



l'appareil sont bouchés. Utiliser les illustrations suivantes pour vérier la position des évents.

Haut

Côté droit

AnnexeAvant l’utilisation

Index

Avant

Gauche Arrière

- 34 -

ATTENTION

Ne pas installer directement sur une moquette ou



sur un tapis. Ne pas installer dans un endroit avec peu de



circulation d'air ou de ventilation comme une salle

fermée, etc.

S'assurer de la ventilation si l'utilisation est



continuelle pendant plusieurs heures dans une

petite pièce.

Installer à l'écart de champs magnétiques élevés



et des sources de bruit.

Installer à l'écart de moniteurs et de TV.



En déplaçant l'appareil, utiliser le levier et les



poignées. Le poids du dispositif central est d’environ 111kg*.



Pour lever ou déplacer l'appareil, il faut au moins

4 personnes.

Assurer une bonne ventilation pour imprimer



de grandes quantités ou pour utiliser l'appareil

continuellement pendant plusieurs heures.

*: Comprend les consommables tels que le tambour d'image,

les cartouches de toner, etc.

Installation de l'appareil

Réglage

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 35 -

Installation de l'appareil

Procédure d'installation

Travailler selon les procédures appropriées et les conditions d'installation du client. Si aucune option

n'est montée, il n'est pas nécessaire de lire les procédures décrites dans « En option ».

Ouverture de l'emballage et installation

Montage des consommables (P.39)

Montage de l’unité de bac d’extension (en option) (P.44) (En option)

Montage du HDD intégré (en option) (P.48) (En option)

Réglage

Impression

Connexion du câble LAN (P.57)

Connexion du câble USB (P.58)

Installation et connexion du serveur de gestion de couleur

(« Guide d'installation du serveur ») Câble de connexion d’alimentation (P.51)

Connexion au PC (P.55)

Ajout d'options (P.72) (En option)

Impression depuis les bacs (P.81)

Impression depuis le bac multi-fonctions (P.87)

(Vendu

séparément)

Ouverture de l'emballage et installation

Opérations de base de l’appareil

Cette section explique la procédure pour ouvrir

l'emballage pour retirer et installer le produit.

Ouverture de l'emballage et déplacement de l'appareil

S'assurer d'installer dans un endroit

sufsamment robuste supportant le poids de

AnnexeAvant l’utilisation

l'appareil et des options. Ne pas installer dans

un endroit instable comme une table instable ou une pente, ou dans un endroit soumis à de fortes vibrations. Le faire peut provoquer des blessures dues à la chute ou à la culbute de l'appareil.

Mémo

Pour des endroits d'installation, voir « Conditions



Index

d’installation » (P.33).

ATTENTION

Le poids de l’appareil est d’environ 111kg*, il



faut donc 4 personnes pour le lever.

Il existe un risque de blessure.

Le poids des unités principales sont indiquées cidessous.

Avec une cartouche

de toner et un

tambour d'image

montés

Environ. 111kg Environ. 91kg

Avec une cartouche

de toner et un

tambour d'image

démontés

*: Comprend les consommables tels que le tambour d'image,

les cartouches de toner, etc.

- 36 -

Installation de l'appareil

Ouvrir l'emballage et retirer les

accessoires (

), puis le manuel,

l'équipement de protection et le

matériau d'absorption des chocs (

Retirer le sac enfermant l'unité

d'imprimante principale.

Remarque

Ne pas retirer le ruban sécurisant l'équipement de



protection, les bacs d'introduction du papier et les

capots latéraux avant de transporter l'appareil à

son endroit d'installation. Les bacs et les capots

s’ouvrant pendant le transport peuvent causer des

blessures inattendues.

Réglage

Impression

Remarque

L'emballage et l'équipement de protection sont



utilisés pour l'expédition de l'appareil, il faut donc

les stocker soigneusement.

Retirer les trois leviers de transport au

bas de l'imprimante (

), et vérier

les trois positions des poignées de transport (

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 37 -

Installation de l'appareil

Réglage

Impression

Tenir les leviers tout en empoignant les poignées et il faut au moins 4 personnes pour soulever et transporter simultanément.

Remarque

S'assurer de ne pas tenir autre chose que les



poignées, comme les bacs à papier ou les capots latéraux, etc. Le faire pourrait entrainer des blessures par la chute de l'appareil.

Il faut 4 personnes pour soulever et transporter



pour éviter le mal de dos, etc.

Retirer la cassette de papier du bac 1.

Faire glisser le guide-papier et retirer le

dispositif de retenue des feuilles.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Baisser doucement l'appareil à l'endroit d'installation.

Remarque

Descendre doucement l'appareil. Les mains risquent



d'être écrasées, etc.

Retirez les cinq bandes de protection de

l’unité principale de l’imprimante.

Remettre la cassette de papier dans le

bac.

- 38 -

Installation de l'appareil

Montage des consommables

Placer la cartouche de toner



Retirer la cartouche de toner de son sac.

Secouer la cartouche horizontalement

et verticalement.

Remarque

Ne pas faire tomber la cartouche ou la cogner au



sol. Le faire pourrait endommager la cartouche.

Ouvrez le capot de remplacement de

toner.

Fermez le capot de remplacement de

toner.

Retirer le stoppeur du tambour



d'image

Mémo

Le tambour d'image est placé dans l'appareil à l'usine.



Référence

Pour les méthodes de remplacement du tambour d'image,



voir « Manuel de dépannage/de maintenance journalière »,

ou Aide.

Le stoppeur est monté sur le tambour d'image

en usine. Bien suivre la procédure pour retirer le stoppeur

avant l'utilisation.

Réglage

Impression

Opérations de base de l’appareil

Vérier la position de la fente étiquetée avec

les mêmes textes et couleurs et pousser la cartouche à fond.

Ouvrir le capot frontal.

AnnexeAvant l’utilisation

Index

Enlevez les 5 supports du tambour.

- 39 -

Installation de l'appareil

Réglage

Impression

Soulever doucement le levier ( ), et

retirer le tambour d'image ( ) tout en faisant attention de ne pas toucher le cylindre vert avec les mains.

Placer le tambour d’imagerie qui vient

d’être enlevé sur une surface plane et recouvrir de papier, retirer les 4 taquets (orange) dans la direction des èches.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Remarque

Ne pas exposer le tambour d’imagerie à la lumière



directe du soleil ou à une lumière forte (environ

1500 lux ou plus). Ne pas le laisser plus de 5 minutes même sous une lumière articielle.

Attention de ne pas toucher ou rayer le tambour



d'image (cylindre vert).

- 40 -

Installation de l'appareil

Aligner les èches (rouges) du tambour d'image avec les èches de l'appareil

et insérer doucement dans la fente et pousser fermement tout du long tout en

faisant attention de ne pas toucher le cylindre vert avec les mains.

Installez le rouleau de transfert.



Soulevez le fermoir de l’unité de sortie

(

), et retirez-le.

Réglage

Impression

Remarque

Attention de ne pas toucher ou rayer le tambour



d'image (cylindre vert).

Fermer le capot de la fente.

Lever les leviers de verrouillage (bleu)

aux deux extrémités de l’unité de

rouleau de transfert.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Référence

La conguration de cette imprimante nécessite le kit



Couleur d’accompagnement. Pour plus d’informations, voir

le « Guide de tons directs séparés ».

- 41 -

Installation de l'appareil

Réglage

Impression



Opérations de base de l’appareil

Retirez le rouleau de transfert de

l’emballage.

Remarque

Ne pas toucher l’éponge de l’unité de rouleau de



transfert.

Mémo

Le toner utilisé pour le contrôle de la qualité peut être

collé à la surface du rouleau. Le toner sur la surface du rouleau n’affectera pas le fonctionnement.

Fixer l’unité de rouleau de transfert sur l’unité de sortie.

AnnexeAvant l’utilisation

Index

Rabaisser les deux côtés du levier de verrouillage (bleu).

Remettre l’unité de sortie dans l’imprimante.

- 42 -

Installation de l'appareil

Réglage du papier

Cette section explique comment mettre le papier dans du bac 1 ou des bacs 2/3/4/5.

Mémo

Dans cette section, le réglage du papier dans le bac 1



est pris en exemple. Régler les bacs 2 à 5 de la même

manière.

Retirer la cassette de papier du bac 1 ( ).

Mettre le papier avec la face à imprimer

vers le bas.

Remarque

Ne pas dépasser le «



en plaçant le papier.

» symbole ( ) sur le guide

Réglage

Impression

Glisser le guide de papier ( ) et le

stoppeur ( ) pour aligner au format du papier installé.

Bien mettre le papier. Bien aligner les

bords horizontaux du papier.

Mémo

Placer pour qu'il n'y ait pas d'espace entre le papier



et le guide et entre le papier et le stoppeur.

Utiliser le guide pour sécuriser le papier.

Remettre la cassette de papier dans le

bac.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 43 -

Installation de l'appareil

Montage de l'unité de bac d’extension (en option)

Monter le bac d'extension (en option) pour augmenter la quantité et les types de papier pouvant être installés dans l'appareil.

Le bac d'extension a une grande capacité le 1er et le 3ème bac.

L'appareil peut s'étendre à un maximum de 4

bacs (5 avec le bac de série)

Bac d'extension avec des roulettes



Les bacs d'extension peuvent être montés soit

Réglage

dans l'imprimante principale, soit dans l'unité

d'extension.

Remarque

Si elle est placée sur une table, l'unité d'extension de bac



Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

peut s'étendre à 2 bacs (3 avec le bac de série). Si elle est placée sur une table, l'unité d'extension de



grande capacité ne peut pas être utilisée.

Unité de bac d'extension



Montage de l'unité de bac d'extension



avec roulettes sur l'imprimante principale

Index

- 44 -

Installation de l'appareil

Bac d'extension de grande capacité



Mémo

Les bacs d'extension sont appelés bac 2, bac 3, bac 4, et



bac 5.

Bac d'ex-

tension

Bac d'extension

de grande

capacité

Bac 1 (série)

Bac 2 Bac 3 Bac 4 Bac 5

Retirer l'unité d'extension de bac de

son emballage, et retirer le matériel

d'amortissement et de protection.

Monter l'imprimante sur l'unité

d'extension de bac.

Lever doucement l'unité avec 4

personnes et aligner les orices sur la base (

) aux 2 protubérances ( ) sur

l'unité d'extension. Placer doucement l'autre en suivant

l'unité principale en position des lignes verticales au dos de l'unité d'extension.

ATTENTION

Le poids de l’appareil est d’environ 111kg*, il



faut donc 4 personnes pour le lever.

*: Comprend les consommables tels que le tambour d'image,

les cartouches de toner, etc.

Remarque

Si l'appareil est connecté à une alimentation, mettre



l'appareil en position OFF et débrancher. Pour mettre en position OFF, voir « Désactiver l’alimentation » (P.52).

Il existe un risque de blessure.

Réglage

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 45 -

Installation de l'appareil

Réglage

Impression

Remarque

Si une unité d'extension et une unité d'extension de



grande capacité sont utilisées, monter d'abord l'unité d'extension à l'unité d'extension de grande capacité,

puis puis monter l'imprimante sur l'extension.

Orice de la base

de l’imprimante

Protubérance

Abaisser les leviers de verrouillage

sur les roulettes (x2) sur le devant de l'appareil pour bloquer les roulettes.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Protubérance

Desserrer les écrous (x2) en haut des

pieds sur la droite de l'appareil.

Pour l'extension et l'extension de grande capacité avec roulettes,

ajuster les verrouillage de roulette (x2) et les pieds (x2).

- 46 -

Installation de l'appareil

Tourner les écrous et les boulons en bas de chaque pied pour les descendre.

En déplaçant l'imprimante ou en remplaçant des

consommables ou des unités de maintenance, ou en plaçant le papier dans le bac, vérier les

points suivants pour éviter à l'imprimante de

tomber.

Ne pas appuyer sur le capot frontal quand il



est ouvert.

Réglage

Impression

Quand chaque pied touche le sol, serrer les écrous pour sécuriser l'unité de bac.

Ne pas appuyer sur la cassette quand elle est



tirée à l'extérieur.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Remarque

Pour déplacer l'appareil, tourner et lever les vis de pied de



l'unité d'extension de grande capacité et déplacer quand

les pieds ne touchent plus le sol.

Mémo

Pour monter l'unité d'extension, il est nécessaire d'implanter



Connexion des câbles » (P.57) d’alimentation » (P.51)

que les pilotes d'imprimante détectent l'unité d'extension. Voir

« Ajouter des options » (P.72)

avant d'effectuer les réglages pour

« Câble de connexion

- 47 -

Installation de l'appareil

Montage du HDD intégré (en option)

Monter le HDD intégré (en option) pour

augmenter la capacité de la mémoire ou pour implanter une sécurité d'impression.

Référence

Pour les fonctions requises par le HDD, voir « Avancé ».



Réglage

Impression

HDD intégré



Couper l'alimentation de l'appareil et

retirer les câbles.

Remarque

En coupant l'alimentation, s'assurer de presser le



commutateur et attendre l'arrêt avant de mettre

OFF l'alimentation principale.

Vérier que la LED intérieure ( ) est

éteinte.

Aligner le vis (x2) sur le HDD intégré

aux orices de l'appareil.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Référence

« Câble de connexion d’alimentation » (P.51)



« Désactiver l’alimentation » (P.52)



Desserrer les écrous du capot d'accès à l'arrière de l'imprimante ( la porte ( ).

), et ouvrir

Tourner les vis (x2) dans la direction

des èches pour serrer en sécurité.

Brancher les connecteurs du HDD à

l'appareil.

- 48 -

Installation de l'appareil

Fermer le capot d'accès

Serrer les vis du capot d'accès.

Appuyer sur le délement pour

sélectionner [Imprimer informations

(Print Information)], puis appuyer sur

[OK (OK)].

Quand [Détails de conguration

(Conguration)] a été sélectionné, appuyer sur [OK (OK)].

Réglage

Impression

Connecter les câbles, et activer

l'alimentation de l'appareil.

Vérier que l'écran de veille est afché

sur l'écran à cristaux liquides.

Imprimer les « Informations de

l'imprimante ».

Appuyer soit sur le délement

sur le tableau de commande pour

afcher « Fonctions (Functions) ».

soit

Quand [Exécuter (Execute)] a été

sélectionné, appuyer sur [OK (OK)].

Vérier que le HDD a été ajouté sur les

« Information de l'imprimante ».

Référence

« Informations de l’imprimante » (P.54)



Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Mémo

Imprimer les « Informations de l'imprimante » sur



un format A4. Placer une feuille A4 dans le bac

d'introduction.

- 49 -

Allumer/Eteindre



Précautions sur l'alimentation

AVERTISSEMENT

Avant de xer un cordon d'alimentation et



Réglage

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

un câble de terre, mettez la machine hors

tension.

Veillez à connecter un câble de terre à la



borne de masse à utilisation exclusive.

Ne jamais connecter avec la masse d'un



tuyau d'eau, d'un tuyau à gaz, d'un câble téléphonique et d'un paratonnerre.

Veillez à brancher avec la borne de terre avant



de brancher le cordon d'alimentation à une

prise secteur. Veillez à effectuer l'extraction ou l'insertion du



cordon d'alimentation avec une prise secteur.

Insérez une che d'alimentation à l'arrière



d'une prise secteur murale.

Ne pas saisir et insérer une che électrique



avec les mains mouillées. Installez un cordon d'alimentation là où il ne



sera pas piétiné et ne placez rien dessus.

Ne pas tordre, plier ou nouer le cordon



d'alimentation. N'utilisez pas le cordon d'alimentation s'il est



endommagé. Ne connectez pas plusieurs dispositifs



électroniques à une même prise à l'aide d'une barrette de connexion.

Ne pas connecter cette machine et d'autres



produits électriques avec la même prise

murale. Si elle est connectée en commun

avec un climatiseur, une photocopieuse, un broyeur, etc. la machine pourrait fonctionner anormalement à cause du bruit

électrique. Lorsque vous devez la connecter

inéluctablement sur une même prise murale, veuillez utiliser un ltre à bruit ou un transformateur coupeur de bruit tout deux disponibles dans le commerce.

Utilisez le cordon d'alimentation fourni et



insérezle directement dans la borne de terre.

Ne pas utiliser le cordon d'alimentation d'un

autre appareil avec cette machine. Ne pas utiliser de câble prolongateur. Lorsque



vous devez obligatoirement en utiliser un,

prenez-en un dont l'ampérage est plus élevé que 15 A.

L'utilisation d'un code d'extension pourrait



entraîner un dysfonctionnement de la machine à cause des chutes de tension CA.

Pendant l'impression, ne pas mettre hors



tension ou débrancher la che d'alimentation.

Lorsque vous ne l'utilisez pas pendant des



vacances ou un long voyage, débranchez la che d'alimentation.

Ne pas utiliser le cordon d'alimentation fourni



avec d'autres appareils.

Il y a un risque

d'électrocution et/

ou d'incendie.

Conditions d’économie d’énergie

Observer les Conditions d’économie d’énergie

suivantes.

Tension: 110 - 127 V CA

(portée 99 - 140 V CA)

220 - 240 V CA

(étendue 198 - 264 V CA)

Fréquence: 50/60 Hz ± 2%

Remarque

Si le courant est instable, utiliser un régulateur de tension.



La consommation maximum de cet appareil est de 1500W.



Vérier que la tension est sufsante. Les opérations ne peuvent pas être assurées avec un UPS



ou un convertisseur. Ne pas utiliser de source électrique ininterrompue ou de convertisseur.

- 50 -

Allumer/Eteindre

Câble de connexion d'alimentation

Vérier que l'appareil est en position

OFF. L'appareil est en position OFF quand le

commutateur est en position (O).

Bien insérer la câble d'alimentation

dans le connecteur de l'appareil.

Activer l'alimentation

Remarque

N’allumez pas la source d’alimentation avant que le kit



Couleur d’accompagnement n’ait été conguré.

Activer l'alimentation principale (I).

Appuyer sur le commutateur et le

maintenir pendant environ 1s. Quand l'alimentation est activée, la LED

du commutateur passera sur ON.

Réglage

Impression

Opérations de base de l’appareil

Câble d’alimentation

Insérer la che dans la prise.

Mémo

Le logo « OKI » sera afché sur l'écran à cristaux liquides



du tableau de commande quand l'appareil démarre. Attendez jusqu'à ce que l'écran soit afché, et l'impression

est activée.

Quand l'alimentation est sur ON la première fois, l'auto-



initialisation démarre. Attendez que l'écran soit afché sur l'écran à cristaux liquides du tableau de commande.

AnnexeAvant l’utilisation

Index

- 51 -

Allumer/Eteindre

Désactiver l'alimentation

Pour une utilisation normale, suivre la procédure

pour couper l'alimentation (OFF).

Remarque

Une fois que l'arrêt est mis en œuvre, il ne peut pas être



arrêté. Pour repasser l'appareil sur ON, attendre que l'arrêt soit ni, puis remettre sur ON.

Réglage

Impression

Opérations de base de l’appareil

Appuyer sur le commutateur et le

maintenir pendant environ 1s.

« Extinction. Veuillez patienter. L'alimentation est coupée OFF

automatiquement » sera afché sur le tableau de commande, et la LED

d'alimentation clignote toutes les 1s. Attendez et l'alimentation de l'appareil

sera coupée automatiquement et la LED du commutateur s'éteindra.

Dans les cas suivants, suivre la procédure pour couper l'alimentation (OFF).

Si l'appareil n'est pas utilisé pour une longue période lors des vacances, de déplacement, etc. Pour monter des produits en option ou de maintenance. Pour déplacer l'appareil Pour réparer ou inspecter l'appareil.

Appuyer sur le commutateur et le

maintenir pendant environ 1s.

« Extinction. Veuillez patienter. L'alimentation est coupée OFF

automatiquement » sera afché sur le tableau de commande, et la LED

d'alimentation clignote toutes les 1s. Attendez et l'alimentation de l'appareil

sera coupée automatiquement et la LED du commutateur s'éteindra.



AnnexeAvant l’utilisation

Index

Remarque

Appuyez et maintenez le commutateur d'alimentation

pendant environ 5s pour forcer la coupure du courant.

N'utiliser que s'il y a un problème. Pour les problèmes de l'appareil, voir « Manuel de dépannage/de maintenance journalière ».

Appuyer sur (O) du commutateur

principal pour couper l'alimentation.

- 52 -

Test d'impression avec l'imprimante seule



Vérier que l'impression est activée avec l'imprimante seulement. Vérier en imprimante la conguration et les détails de l'appareil, ce qui permet de vérier l'état. (Informations de l'imprimante.)

Mémo

Imprimer les « Informations de l'imprimante » sur un format A4. Placer une feuille A4 dans le bac d'introduction.



Référence

Pour mettre en position ON, voir « Activer l’alimentation » (P.51) .



Mettre du papier A4 dans le bac 1.

Vérier que l'écran de veille est afché

sur l'écran à cristaux liquides.

Appuyer sur [Fn (Fn)].

La valeur numérique sera afchée.

Réglage

Impression

Opérations de base de l’appareil

Appuyer sur [1], [0], [0], puis sur [OK

(OK)].

Quand [Exécuter (Execute)] a été

sélectionné, appuyer sur [OK (OK)].

Les informations de l'imprimante seront

afchées.

AnnexeAvant l’utilisation

Index

- 53 -

Test d'impression avec l'imprimante seule

Informations de l'imprimante

Pendant le test d'impression, les détails de réglage de l'appareil (informations d'imprimante)

seront imprimées.

Mémo

Avec les informations d'imprimante, vérier les fonctions



utilisable, la table de conguration, les versions de disque

dur et de logiciel dans l'appareil, et quantité imprimée,

etc.

Réglage



Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Remarque

Les informations d'imprimante décrites ici sont un

échantillon. Les informations d'imprimante imprimées par votre appareil peuvent être différentes en partie.

Vérier ici si une option (bac d’extension ou HDD intégré) est montée.

Référence

Vous pouvez aussi imprimer les rapports de fonction et



les pages de démo, etc. pour plus d’informations, voir «

Avancé ».

Index

- 54 -

Connexion du PC



Connexion du PC

Cette section explique comment connecter l'appareil au PC et comment installer les pilotes d'imprimante depuis le « DVD-ROM de logiciels » joint. Préparer un PC connecté à un pilote DVD.

Débit pour l'installation de pilotes sur un PC

Connexion au PC

Pour Windows Pour Macintosh

Connexion via un

réseau

Congurer l'adresse

IP dans l'appareil

Connexion via une

USB

Activer l'alimentation (ON) de l'appareil

Activer EtherTalk

Connexion via un réseau

Connexion via

EtherTalk

Connexion via

Bonjour/Rendezvous

Connexion des câbles

Connexion via une

USB

Réglage

Impression

Opérations de base de l’appareil

Connexion des câbles

Congurer l'adresse

IP, etc. dans le PC

Désactiver le mode

Veille

Activer l'alimentation (ON) du PC

AnnexeAvant l’utilisation

Congurer EtherTalk

dans le PC

Installer les pilotes d'imprimante

Index

Ajouter des dispositifs au PC

Vérier les opérations depuis le PC

(Voir « 3. Impression »)

- 55 -

Connexion du PC

Environnement de fonctionnement

L'appareil est compatible avec les systèmes de fonctionnement (OS) suivants.

Windows 10/Windows 10 (version 64-bit)



Windows 8.1/Windows 8.1 (version 64-bit)



Windows 8/Windows 8 (version 64-bit)



Windows Server 2016



Windows Server 2012 R2



Windows Server 2012



Réglage

Impression

Windows 7/Windows 7 (version 64-bit)



Windows Server 2008 R2



Windows Server 2008/Windows Server 2008 (x64 version)



Mac OS X 10.10.5 à OS X 10.13



*: Seul le mode bureau est compatible pour Windows 10, 8.1 et Windows 8.

Types de pilote d'imprimante

Les types de pilote d'imprimante suivants peuvent être installés.

Windows



Opérations de base de l’appareil

PS S’applique à l’impression de document y-compris PostScript et EPS data.

Mac OS X



Type Explication

Peut également être utilisé pour l’impression normale.

Type Explication

PS S'applique à l'impression de document y-compris PostScript et EPS data.

Peut également être utilisé pour l'impression normale.

AnnexeAvant l’utilisation

Index

Remarque

Les descriptions peuvent être différentes selon le pilote d'imprimante, et de la version Windows ou Mac OS.



- 56 -

Connexion des câbles

Câbles de connexion LAN



Connexion du PC

Connecter l'appareil au PC ou au réseau. L'appareil est équipé de connecteurs d'interface

LAN (réseau) et de connecteurs d'interface USB en série. Les connexions peuvent être faites directement avec des câbles LAN et au PC avec des câbles USB.

Connexion avec des câbles LAN

Connecter l'appareil à un réseau comme LAN

(Ethernet*), etc., permet de partager l'appareil par tous les PC du réseau. Ce système peut être utilisé par des OS comme Windows ou Mac, etc.

*: L'appareil est équipé d'interfaces de réseau compatibles

avec 10BASE-T/100BASE -TX/1000BASE-T en série.

Windows

Macintosh

Connecter le câble LAN au connecteur

d'interface LAN (réseau) ( Connecter l’autre extrémité du câble

LAN au connecteur hub (

Câble LAN

LAN (réseau)

Connecteur

Réglage

Impression

Macintosh

Hub

Préparations



Câble LAN

Remarque

Câbles LAN et hubs ne sont pas inclus avec l'imprimante.



Préparer des câbles LAN (classe 5 ou plus, câbles en toron, droit) et des hubs nécessaires.

La conguration doit être changée pour utiliser



1000BASE-T car les réglages d'usine par défaut sont «

Réseau Gigabit: désactivé » dans le menu administrateur. Méthode de conguration: Sur le tableau de commande,

Sélectionner [Conguration admin.]> Entrer le mot de passe> [Paramètres réseau]> [Réseau Gigabit]> [Activer].

Hub

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 57 -

Connexion du PC

Connexion avec des câbles USB

Connecter l'appareil au PC avec des câbles USB.

Câble USB

Réglage

Impression

Opérations de base de l’appareil

Préparations



Câble USB

Remarque

Les câbles USB ne sont pas inclus avec l'imprimante.



Préparer des câbles USB avec les caractéristiques USB2.0

2m max..

Si la connexion est USB2.0 Hi-Speed, utiliser un câble Hi-



Speed USB2.0.

Connexion avec des câbles USB



Remarque

Si les pilotes d'imprimante ne sont pas installées sur le PC,



retirer le câble USB du PC et installer d'abord les pilotes.

(page 64)

Faire attention à l’orientation du

connecteur, et connecter l’extrémité carrée du câble USB à l’imprimante (

Connecter le plat au PC ( ).

Port USB

Connecteur

d’interface USB

Câble USB

Remarque

Faire attention de ne pas insérer le câble USB dans



le connecteur d'interface LAN (réseau). Le faire peut

entrainer le mauvais fonctionnement de l'imprimante.

Ne pas insérer le câble USB quand le PC ou l'alimentation



est en position ON. Le faire peut entrainer le mauvais fonctionnement de l'imprimante.

AnnexeAvant l’utilisation

Index

Mémo

Installer le taux baud USB avec le tableau de commande



selon le taux baud (vitesse) du port USB sur le PC. Pour le tableau de commande, voir « Apparence du tableau de

commande » (P.25).

- 58 -

Installer Printer Drivers (Windows)

Connexions réseau

Pour connecter Windows PC et l'appareil au

réseau, congurer d'abord l'adresse IP de

l'appareil. Puis installer les pilotes d'imprimante sur le PC.

S'il n'y a pas de serveurs DHCP ou BOOTP sur le réseau, il faut congurer manuellement l'adresse

IP sur le PC et l'appareil.

En outre, il faut aussi congurer l'adresse IP

dans le PC et dans l'appareil manuellement

s'il est demandé de congurer une adresse IP spécique déterminée par l'administrateur du réseau domestique, le fournisseur ou le fabricant

de routeur.

Régler le débit



Activer l'alimentation (ON) de l'appareil

Connexion du PC

Installer l'adresse IP sur l'appareil



avec le tableau de commande

Mémo

Pour congurer avec un petit réseau qui connecte



l'appareil à un seul PC, installer l'adresse IP suivante (en conformité avec le RFC1918).



- Adresse IP: Quelconque depuis 192.168.0.1 à 254

- Masque Subnet: 255.255.255.0

- Passerelle par défaut: Non utilisé

- Serveur DNS: Non utilisé Appareil



- Installation de l'adresse IP: Manuel depuis 192.168.0.1

à 254 (Sélectionner une valeur différente depuis le PC).

- Masque Subnet: 255.255.255.0

- Passerelle par défaut: 0.0.0.0

- Taille de réseau: Petit

Cette section explique les réglages suivants comme exemple.

Adresse IP: 192.168.0.3 (PC)

192.168.0.2 (Appareil) Masque Subnet: 255.255.255.0 Adresse de passerelle: 192.168.0.1

Réglage

Impression

Congurer l'adresse IP dans l'appareil

Activer l'alimentation (ON) du PC

Congurer l'adresse IP, etc. dans le PC

Installer les pilotes d'imprimante

Remarque

Si l'adresse IP est incorrecte, le réseau peut s'effondrer, ou



les connexions Internet se désactiver. Vérier les adresses IP qui peuvent être installées dans l'appareil avec votre administrateur de réseau domestique, ou le fournisseur de

service Internet.

Le serveur sur le réseau (DHCP, etc.) dépend de



l'environnement du réseau utilisé. Vérier avec votre administrateur de réseau domestique, le fournisseur de service Internet ou le fabricant de routeur.

La conguration requière les privilèges d'administrateur



d'ordinateur.

Dans « Conguration », la procédure de fonctionnement



décrite est pour Windows 7 sauf indication contraire. Les

écrans et les procédures peuvent être différents sur l'OS.

Appuyer soit sur le délement soit

sur le tableau de commande pour

afcher « Fonctions (Functions) ».

Appuyer sur le délement plusieurs

fois pour sélectionner [Conguration admin. (Admin Setup)], puis appuyer

sur [OK (OK)].

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 59 -

Connexion du PC

Réglage

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Utiliser le pad pour entrer le mot de passe administrateur.

Le mot de passe par défaut d'usine est

« aaaaaa ». Appuyer sur [OK (OK)] après avoir entré chaque caractère

individuel.

Appuyer sur [OK (OK)].

Vérier que [Paramètres réseau (Network Setup)] a été sélectionné, puis appuyer sur [OK (OK)].

Admin Setup 1/2 Page

Network Setup

USB Setup Print Setup PS Setup PCL Setup XPS Setup

Use Online button to return to standby screen

Appuyer sur le délement plusieurs fois pour sélectionner [Réglage

d’adresse IP (IP Address Set)], puis appuyer sur [OK (OK)].

Network Setup 1/2 Page

TCP/IP NetBIOS over TCP EtherTalk

IP Address Set

IPv4 Address Subnet Mask

Use Online button to return to standby screen

Pour installer l'adresse IP

manuellement, appuyer sur délement

pour sélectionner [Manuel (Manual)],

puis appuyer sur [OK (OK)].

Aller à l'étape 8



Network Setup

TCP/IP NetBIOS over TCP EtherTalk

IP Address Set

IPv4 Address Subnet Mask

Use Online button to return to standby scr

Auto

Manual

Use Online button to return

1/1 PageIP Address Set

En acquérant automatiquement l'adresse

IP, vérier que [Auto (Auto)] a été sélectionné puis appuyer sur [OK (OK)].

Aller à l'étape 14



Network Setup

TCP/IP NetBIOS over TCP EtherTalk

IP Address Set

IPv4 Address Subnet Mask

Use Online button to return to standby scr

Auto

Manual

Use Online button to return

1/1 PageIP Address Set

Appuyer sur le délement plusieurs fois

pour sélectionner [Addresse IPv4 (IPv4

Address)], puis appuyer sur [OK (OK)].

Network Setup 1/2 Page

TCP/IP NetBIOS over TCP EtherTalk IP Address Set

IPv4 Address

Subnet Mask

Use Online button to return to standby screen

Utiliser soit le délement soit le pad à

10 clés pour entrer les 3 premiers chiffres de l'adresse IP puis appuyer sur [OK (OK)]. Entrer les 3 chiffres suivants de la même façon. Quand toutes les entrées sont terminées, appuyer sur [BACK (RETOUR)].

- 60 -

Pour aller à la prochaine case, appuyer sur [OK (OK)].

Network Setup

TCP/IP NetBIOS over TCP EtherTalk IP Address Set

IPv4 Address

Subnet Mask

Use Online button to return to standby sc

IPv4 Address

xxx.xxx.xxx.xxx

Use Online button to return

Connexion du PC

Appuyer sur le délement pour

sélectionner [Masque de sous-réseau

(Subnet Mask)], puis appuyer sur [OK (OK)].

Network Setup 1/2 Page

TCP/IP NetBIOS over TCP EtherTalk IP Address Set IPv4 Address

Subnet Mask

Use Online button to return to standby screen

Entrer le masque subnet de la même

manière que l'adresse IP. Quand toutes

les entrées sont terminées, appuyer sur [BACK (RETOUR)].

Network Setup

Subnet Mask

xxx.xxx.xxx.xxx

Appuyer sur [ON LINE (BOUTON ON

LINE)] pour compléter l'installation du

réseau.

Réglage

Impression

Use Online button to return to standby screen

Use Online button to return

Appuyer sur le délement pour

sélectionner [Adresse de passerelle

(Gateway Address)], puis appuyer sur [OK (OK)].

Network Setup 2/2 Page

Gateway Address

Use Online button to return to standby screen

Entrer l'adresse de passerelle de la

même manière que l'adresse IP. Quand toutes les entrées sont terminées, appuyer sur [BACK (RETOUR)].

Network Setup

Gateway Address

xxx.xxx.xxx.xxx

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Use Online button to return to standby screen

Use Online button to return

- 61 -

Connexion du PC





1 2

Réglage

Impression

Opérations de base de l’appareil

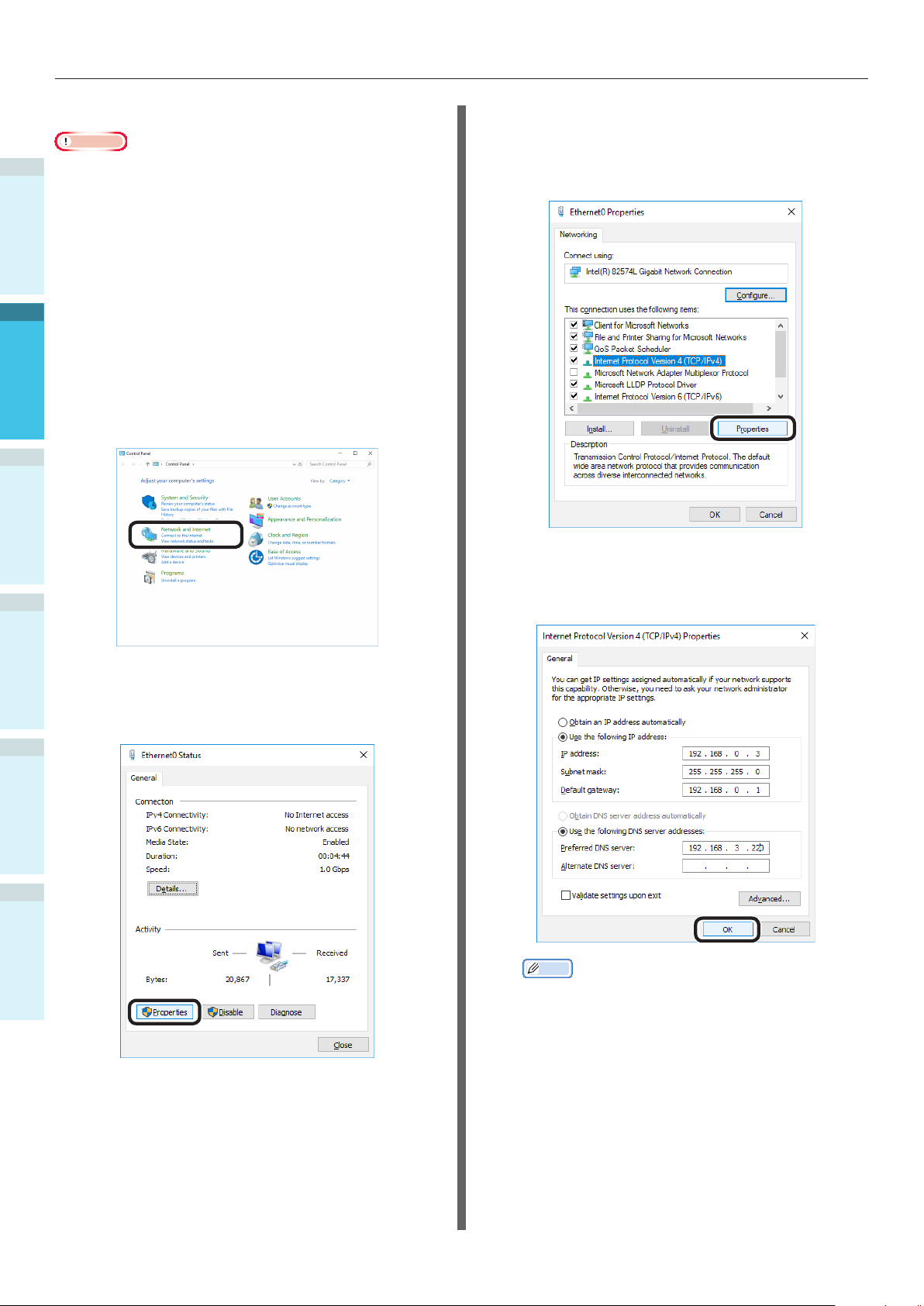

Congurer l'adresse IP dans le PC

Remarque

Si l'adresse IP a déjà été installée dans le PC ou est

acquise automatiquement,aller sur « Installation de pilotes

d’imprimante » (P.63).

Allumer le PC pour démarrer Windows.

Cliquer [Démarrer], et sélectionner [Système Windows (Windows

System)]>[Tableau de commande (Control panel)].

Cliquer [Montrer l'état et les fonctions du réseau (View network

status and tasks)].

Sélectionner [Internet protocol

version 4 (TCP/IPv4) (Internet

Protocol Version 4 (TCP/IPv4))], et cliquer [Propriétés (Properties)].

Entrer l'adresse IP, le masque subnet,

la passerelle par défaut et le serveur

DNS, puis cliquer [OK (OK)].

AnnexeAvant l’utilisation

Index

Cliquer [Ethernet (Ethernet)], puis [Propriétés (Properties)] dans la

fenêtre « Ethernet (Ethernet) ».

Mémo

Si l'adresse IP est acquise automatiquement depuis le



serveur DHCP, sélectionner « Acquérir l'adresse IP automatiquement » et ne pas entrer l'adresse IP.

Ne pas entrer si la passerelle par défaut ou le



serveur DNS ne sont pas utilisés.

Fermer la fenêtre « Propriétés de la

connexion locale ».

- 62 -

Connexion du PC

Installation de pilotes



d'imprimante

Vérier que l'appareil et le PC sont

connectés et qu'ils sont alimentés.

Référence

« Connexion avec des câbles LAN » (P.57)



Insérez le « DVD-ROM de logiciels »

fourni dans un ordinateur.

Lorsque [Lecture Auto (Auto Play)]

s’afche, cliquez sur [Exécuter conguration.exe (Run setup.exe)].

Sélectionnez le nom du modèle de la

machine, puis cliquez sur [Suivant (Next)].

Cliquez sur [Installer le logiciel en

option (Install Optional Software)].

Réglage

Impression

Mémo

Si la boîte de dialogue [Contrôle compte



utilisateur (User Account Control)] s’afche,

cliquez sur [Oui (Yes)].

Sélectionnez une langue dans la liste

déroulante.

Lisez le contrat de licence, puis cliquez

sur [Accepter].

Lisez [Conseils environnementaux],

puis cilquez sur [Suivant (Next)].

Sélectionnez [Réseau] ou [Connexion

USB] selon la méthode de connexion de la machine et de l’ordinateur, puis

cliquez sur [Suivant (Next)].

L’installation démarre.

Mémo

Le logiciel suivant est installé.



Pilote d’imprimante PS (y compris l’extension



réseau et l’ajusteur gamma PS)

Installez d’autres logiciels à partir de Installation



personnalisée.

Assurez-vous que le logiciel est installé

avec succès, puis cliquez sur [Test d’impression].

Sélectionnez l’imprimante pour

l’impression de test, puis cliquez sur

[Test d’impression]. Assurez-vous que l’impression de test a

réussi, puis cliquez sur [OK].

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Si la boîte de dialogue [Alerte du centre de sécurité Windows] s’afche,

cliquez sur [Autoriser l’accès].

- 63 -

Connexion du PC

Réglage

Impression

Opérations de base de l’appareil

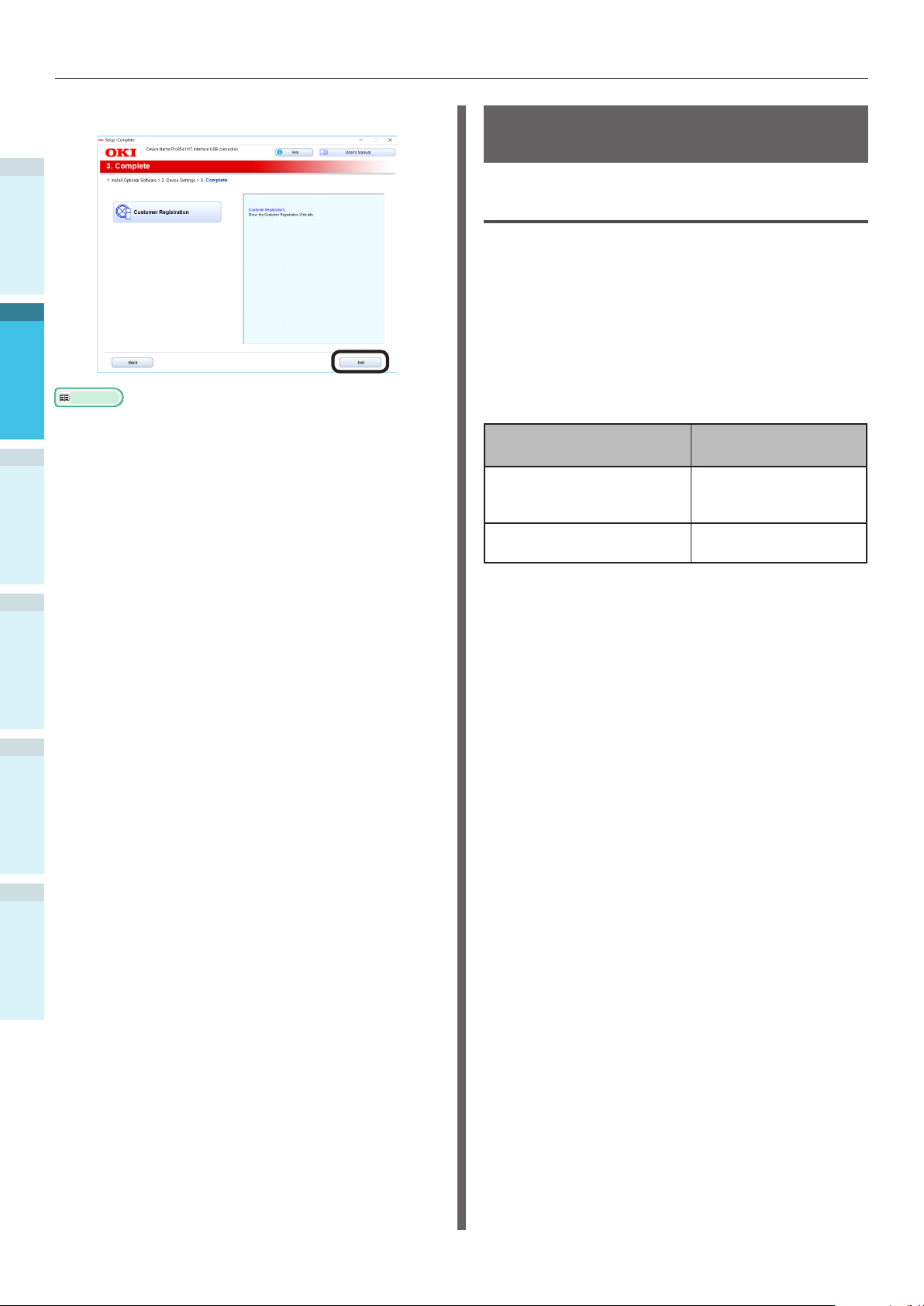

Cliquez sur [Terminer (Complete)].

Cliquez sur [Suivant (Next)].

Connexions USB

Remarque

Vérier que l'appareil est en position OFF.



La conguration requière les privilèges d'administrateur



d'ordinateur. Cette section décrit la procédure de fonctionnement pour



Windows 7 sauf indication contraire. Les écrans et les

procédures peuvent être différents sur l'OS.

Régler le débit



Activer l’alimentation (ON) de l’appareil

Activer l’alimentation (ON) du PC

Installer les pilotes d’imprimante

Allumer le PC pour démarrer Windows.

Mémo

Quand l'appareil est sous tension, « Ajouter le



nouveau wizard de logiciel » peut être afché sur l'écran. Dans ce cas, cliquer sur « Annuler » puis

couper l'appareil avant d'aller à l'étape suivante.

AnnexeAvant l’utilisation

Index



Si la boîte de dialogue suivante s’afche,

cliquez sur [Oui (Yes)].

Cliquez sur[Terminer (Exit)].

Référence

Comment imprimer du PC, voir « Impression depuis les

bacs » (P.80).

Insérez le « DVD-ROM de logiciels »

fourni dans un ordinateur.

Lorsque [Lecture Auto (Auto Play)]

s’afche, cliquez sur [Exécuter conguration.exe (Run setup.exe)].

Mémo

Si la boîte de dialogue [Contrôle compte



utilisateur (User Account Control)] s’afche,

cliquez sur [Oui (Yes)].

Sélectionnez une langue dans la liste

déroulante.

- 64 -

Connexion du PC

Lisez le contrat de licence, puis cliquez

sur [Accepter].

Lisez [Conseils environnementaux],

puis cilquez sur [Suivant (Next)].

Sélectionnez [Réseau] ou [Connexion

USB] selon la méthode de connexion de la machine et de l’ordinateur, puis cliquez sur [Suivant (Next)].

Si la boîte de dialogue [Alerte du centre de sécurité Windows] s’afche,

cliquez sur [Autoriser l’accès].

Sélectionnez le nom du modèle de la

machine, puis cliquez sur [Suivant (Next)].

Assurez-vous que le logiciel est installé

avec succès, puis cliquez sur [Test d’impression].

Sélectionnez l’imprimante pour

l’impression de test, puis cliquez sur

[Test d’impression]. Assurez-vous que l’impression de test a

réussi, puis cliquez sur [OK].

Cliquez sur [Terminer (Complete)].

Réglage

Impression

Cliquez sur [Installer le logiciel en

option (Install Optional Software)].

Cliquez sur [Suivant (Next)].

Si la boîte de dialogue suivante s’afche, cliquez sur [Oui (Yes)].

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

L’installation démarre.

Mémo

Le logiciel suivant est installé.



Pilote d’imprimante PS (y compris l’extension



réseau et l’ajusteur gamma PS)

Installez d’autres logiciels à partir de Installation



personnalisée.

- 65 -

Connexion du PC

Réglage



Impression

Cliquez sur[Terminer (Exit)].

Référence

Comment imprimer du PC, voir « Impression depuis les

bacs » (P.80).

Installation de pilotes d'imprimante (Macintosh)

Connexions réseau

Pour connecter Mac OS X et l'appareil via le

réseau, installer les pilotes d'imprimante sur l'ordinateur, puis installer l'appareil comme une

imprimante de réseau

Décider de la méthode



d'impression (protocole)

Il y a deux méthodes d'impression sur Mac OS X: Utiliser EtherTalk ou Bonjour/Rendezvous

Méthode d'impression

(Protocole)

EtherTalk Utiliser les fonctions

Bonjour Rendezvous

Dispositifs

montées en série sur OS X 10.3 à 10.5.

Utilisez avec les

réseaux TCP/IP.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 66 -

Connexion du PC

Régler le débit



La procédure d'installation peut différer selon la

méthode d'impression.

EtherTalk

Activer l'alimentation Activer l'alimentation

Activer EtherTalk

Désactiver le mode Veille

Activer l'alimentation (ON)

du PC

Congurer EtherTalk dans

le PC

Activer l'alimentation (ON)

du PC

Bonjour/

Rendezvous

Avec EtherTalk



Activer EtherTalk avec le tableau de



commande et désactiver le mode Veille

Si EtherTalk est utilisé pour la connexion au réseau, il faut activer EtherTalk dans l'imprimante

et désactiver le mode Veille. Puis installer les pilotes d'imprimante dans l'ordinateur

Référence

Les personnes utilisant Bonjour vont sur « Avec Bonjour



(Rendezvous) » (P.70)

Appuyer soit sur le délement soit

sur le tableau de commande pour

afcher « Fonctions (Functions) ».

Réglage

Impression

Installer les pilotes d'imprimante

Ajouter des dispositifs au PCAjouter des dispositifs au

Aller sur « Avec EtherTalk ». Aller sur « Avec Bonjour

Remarque

Améliorer le Mac OS X ou la version du pilote d'imprimante



peut résulter en des différences dans la description du manuel.

Désactiver tous les antivirus avant de démarrer



l'installation.

Installer les pilotes d'imprimante

(Rendezvous) » (P.70).

Appuyer sur le délement plusieurs

fois pour sélectionner [Conguration admin. (Admin Setup)], puis appuyer

sur [OK (OK)].

Utiliser le pad pour entrer le mot de

passe administrateur. Le mot de passe par défaut d'usine est

« aaaaaa ». Appuyer sur [OK (OK)] après avoir entré chaque caractère

individuel.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 67 -

Appuyer sur [OK (OK)].

Connexion du PC

Réglage

Impression

Vérier que [Paramètres réseau (Network Setup)] a été sélectionné, puis appuyer sur [OK (OK)].

Admin Setup 1/2 Page

Network Setup

USB Setup Print Setup PS Setup PCL Setup XPS Setup

Use Online button to return to standby screen

Appuyer sur le délement plusieurs fois pour sélectionner [EtherTalk

(EtherTalk)], puis appuyer sur [OK (OK)].

Network Setup 1/1 Page

TCP/IP NetBIOS over TCP

EtherTalk

IP Address Set IPv4 Address Subnet Mask

Use Online button to return to standby screen

Appuyer sur [BACK (RETOUR)] pour

afcher l'écran [Conguration admin. (Admin Setup)].

Admin Setup 1/2 Page

Network Setup

USB Setup Print Setup PS Setup PCL Setup XPS Setup

Use Online button to return to standby screen

Appuyer sur le délement plusieurs

fois pour sélectionner [Réglage alimentation (Power Setup)], puis

appuyer sur [OK (OK)].

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Appuyer sur le délement pour sélectionner [Activer (Enable)], puis

appuyer sur [OK (OK)].

Network Setup

TCP/IP NetBIOS over TCP

EtherTalk

IP Address Set IPv4 Address Subnet Mask

Use Online button to return to standby screen

Enable

Disable

Use Online button to return

1/1 PageEtherTalk

Appuyer sur [BACK (RETOUR)] pour afcher l'écran « Paramètres réseau (Network Setup) ».

Network Setup 1/2 Page

TCP/IP

NetBIOS over TCP EtherTalk IP Address Set IPv4 Address Subnet Mask

Use Online button to return to standby screen

Appuyer sur le délement pour

sélectionner [Veille (Sleep)], puis appuyer sur [OK (OK)].

Appuyer sur le délement pour

sélectionner [Désactiver (Disable)], puis appuyer sur [OK (OK)].

- 68 -

Connexion du PC

Appuyer sur [ON LINE (BOUTON ON

LINE)] pour revenir à l'écran.

Installer les pilotes d'imprimante dans



l'ordinateur

Assurez-vous que l’imprimante est

connecté à un ordinateur et que l’imprimante est allumée.

Insérez le « DVD-ROM de Logiciel »

dans un ordinateur.

Double-cliquez sur l’icône [OKI] sur le

bureau.

[Pilotes] > [PS] > Double-cliquez

[Installateur pour OSX].

Entrez le mot de passe administrateur,

puis cliquez sur [OK]. Suivez les instructions à l’écran pour

terminer l’installation.

Réglage

Impression

Sélectionnez [Conguration de

l’environnement du système] dans le menu Apple.

Cliquez sur [Imprimantes et

scanners].

Cliquez sur [+].

Sélectionnez [Ajouter une imprimante ou un scanner... (Add Printer or

Scanner...)] lorsque le menu s’afche.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 69 -

Cliquez sur [Par défaut].

Connexion du PC

Réglage

Impression

Opérations de base de l’appareil

Sélectionnez la machine, puis

sélectionnez [Oki Pro9541WT PS] dans [Utiliser (Use)].

Mémo

Pour changer le nom, entrez un nouveau nom dans



Nom : (Name:)].

[

Cliquez sur [Ajouter].

Si l’écran de conrmation de l’équipement optionnel s’afche, cliquez sur [OK].

Assurez-vous que la machine est ajoutée

à [Imprimantes (Printers)] et que [Pro9541WT PS] est afché pour [Type

(Kind)].

Avec Bonjour (Rendezvous)



Installer les pilotes d'imprimante dans



l'ordinateur

Assurez-vous que l’imprimante est

connecté à un ordinateur et que l’imprimante est allumée.

Insérez le « DVD-ROM de Logiciel »

dans un ordinateur.

Double-cliquez sur l’icône [OKI] sur le

bureau.

[Pilotes] > [PS] > Double-cliquez

[Installateur pour OSX].

Entrez le mot de passe administrateur,

puis cliquez sur [OK]. Suivez les instructions à l’écran pour

terminer l’installation.

Sélectionnez [Conguration de

l’environnement du système] dans le menu Apple.

Cliquez sur [Imprimantes et

scanners].

AnnexeAvant l’utilisation

Index

14 15

Remarque

Si [Pro9541WT PS] ne s’afche pas correctement



pour [Type (Kind)], cliquez sur [-], supprimez la machine de [Imprimantes (Printers)], puis

effectuez les étapes 8 à 12.

Cliquez [Ouvrir la lle d’attente d’impression...].

Sélectionnez [Imprimer page test] dans le menu [Imprimante].

Cliquez sur [+].

Sélectionnez [Ajouter une imprimante ou un scanner... (Add Printer or

Scanner...)] lorsque le menu s’afche.

Cliquez sur [Par défaut].

- 70 -

Connexion du PC

Sélectionnez la machine, puis

sélectionnez [Oki Pro9541WT PS] dans [Utiliser (Use)].

Mémo

Pour changer le nom, entrez un nouveau nom dans



Nom : (Name:)].

[

Cliquez sur [Ajouter].

Si l’écran de conrmation de l’équipement

optionnel s’afche, cliquez sur [OK].

Connexions USB

Assurez-vous que l’imprimante est

connecté à un ordinateur et que l’imprimante est allumée.

Insérez le « DVD-ROM de Logiciel »

dans un ordinateur.

Double-cliquez sur l’icône [OKI] sur le

bureau.

[Pilotes] > [PS] > Double-cliquez

[Installateur pour OSX].

Entrez le mot de passe administrateur,

puis cliquez sur [OK]. Suivez les instructions à l’écran pour

terminer l’installation.

Sélectionnez [Conguration de

l’environnement du système] dans le menu Apple.

Réglage

Impression

Opérations de base de l’appareil

Assurez-vous que la machine est ajoutée

à [Imprimantes (Printers)] et que [Pro9541WT PS] est afché pour [Type

(Kind)].

Remarque

Si [Pro9541WT PS] ne s’afche pas correctement



pour [Type (Kind)], cliquez sur [-], supprimez la machine de [Imprimantes (Printers)], puis

effectuez les étapes 8 à 12.

Cliquez [Ouvrir la lle d’attente

d’impression...].

Cliquez sur [Imprimantes et

scanners].

Cliquez sur [+].

Sélectionnez [Ajouter une imprimante ou un scanner... (Add Printer or

Scanner...)] lorsque le menu s’afche.

Cliquez sur [Par défaut].

AnnexeAvant l’utilisation

Index

Sélectionnez [Imprimer page test]

dans le menu [Imprimante].

- 71 -

Connexion du PC

Réglage

Impression

11 12

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Sélectionnez la machine, puis

sélectionnez [OKI DATA CORP Pro9541WT] dans [Utiliser (Use)].

Mémo

Pour changer le nom, entrez un nouveau nom dans



Nom : (Name:)].

[

Cliquez sur [Ajouter].

Si l’écran de conrmation de l’équipement optionnel s’afche, cliquez sur [OK].

Assurez-vous que la machine est ajoutée

à [Imprimantes (Printers)] et que [Pro9541WT PS] est afché pour [Type

(Kind)].

Ajouter des options

Utiliser la procédure suivante pour installer les pilotes d'imprimante si une unité d'extension ou

HDD intégré a été monté sur l'appareil.

Pilote d’imprimante PS sous



Windows

Cliquer [Démarrer], et sélectionner

[Appareils et imprimantes].

Cliquer-droit sur le pictogramme

Pro9541WT et sélectionner [Propriétés de l'imprimante].

Sélectionner la table [Conguration

de l'appareil].

Ajouter une unité de bac d'extension



En utilisant une connexion de réseau,

cliquer [Information de l'imprimante

(Get installed options automatically)] dans [Options possibles (Installable Options)].

En utilisant une connexion USB, entrer le nombre de bac moins le bac multi-

fonctions dans [Bacs disponibles

(Available Trays)]. Par exemple, si 3 bacs d'extension sont

montés, les bacs utilisables sont les bacs 1/2/3/4, il faut entrer « 4 ».

Index

Remarque

Si [Pro9541WT PS] ne s’afche pas correctement



pour [Type (Kind)], cliquez sur [-], supprimez la machine de [Imprimantes (Printers)], puis

effectuez les étapes 8 à 12.

Cliquez [Ouvrir la lle d’attente

d’impression...].

Sélectionnez [Imprimer page test]

dans le menu [Imprimante].

- 72 -

Ajouter le HDD intégré.



En utilisant une connexion de réseau,

cliquer [Information de l'imprimante

(Get installed options automatically)] dans [Options possibles (Installable Options)].

En utilisant une connexion USB,

Sélectionner [Installé (Installed)] dans [Disque dur (Hard Disk)].

Connexion du PC

Pilote d’imprimante PS sous Mac



OS X

Remarque

Cette section décrit la procédure de fonctionnement pour



Mac OS X 10.8 sauf indication contraire. Les écrans et les

procédures peuvent être différents selon la version.

Sélectionner [Conguration de

l'environnement du système] sur le menu Apple.

Cliquez [OK (OK)].

Cliquer [Imprimer et faxer].

Sélectionner l'imprimante et cliquer

[Options et Fournitures].

Sélectionner la table [Pilotes].

Ajouter une unité de bac d'extension



Sélectionner la valeur correcte pour

[Bacs disponibles (Available Trays)], et cliquer [OK (OK)].

Réglage

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

- 73 -

Ajouter le HDD intégré.



Activer la case de vérication [Disque

dur (Hard Disk)] et cliquer [OK (OK)].

Cliquez [OK (OK)].

Index

Connexion du PC



Réglage

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 74 -

Papier

3. Impression

Ce chapitre explique les méthodes depuis le placement du papier dans l'appareil jusqu'à l'impression.

Papier



Types de papier utilisable

Pour une impression de haute qualité, il faut employer du papier satisfaisant aux conditions de qualité, d'épaisseur, de ni, etc. Si le papier à imprimer n'est pas recommandé par OKI, tester soigneusement la qualité d'impression et le déplacement, etc., et vérier qu'il n'y a pas de défaut avant de l'utiliser.

En utilisant du papier roulé ou plissé avant d'imprimer, la qualité et le déplacement du papier ne peuvent pas être assurés.

Réglage

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 75 -

Papier

Types de papier, Format, et épaisseur



Remarque

Les sources et la sortie du papier sont limitées par le type, le format et l'épaisseur.



Type Unité du format: mm (pouces) Epaisseur

Papier ordinaire

Réglage

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Papier partiellement imprimé

Papier couleur Equivalent à du papier ordinaire Papier GSM grammage 52-360g/m

Transparent A4 0,1 à 0,125mm

Index

A3NOBI 328×453 Largeur A3 320×450 A3 297×420 Largeur A4 225×320 A4 210×297

Remarque

Si les réglages du format du papier



satisfont aux conditions suivantes, la

vitesse d'impression sera plus lente.

Format du papier: A6, A5; largeur du papier 216mm (largeur des lettres) max.

A5 148×210 A6 105×148 B4 257×364 B5 182×257 B6 128×182 Lettre 215,9×279,4 (8,5×11)

Legal (13 pouces) 215,9×330,2 (8,5×13) Legal (13,5 pouces) 215,9×342,9 (8,5×13,5) Legal (14 pouces) 215,9×355,6 (8,5×14) Executive 184,2×266,7 (7,25×10,5) Tabloid Extra 304,8×457,2 (12×18) Tabloid 279,4×431,8 (11×17)

Statement 139,7×215,9 (5,5×8,5) 13 × 18 pouces 330,2×457,2

16K (184×260mm) 184×260 16K (195×270mm) 195×270 16K (197×273mm) 197×273 8K (260×368mm) 260×368 8K (270×390mm) 270×390 8K (273×394mm) 273×394

Personnalisé Largeur de 64 à 330

Longueur de 89 à 1321

Papier GSM grammage 52-360g/m (poids de la rame 45-309kg)

Equivalent à du papier ordinaire Papier GSM grammage 52-360g/m

(poids de la rame 45-309kg)

Lettre

- 76 -

Réglage du grammage



Régler le grammage en fonction du poids de la rame de papier à utiliser.

Papier

Cette étape n’est pas requise pour le Grammage (Auto), mais en cas de bourrage de papier ou baisse de la qualité d’impression, le réglage manuel est recommandé.

Grammage Poids de la rame

Ultra-léger 14lb Grammage < 17lb

52g/m2 Grammage < 64g/m

45kg Grammage < 55kg

Léger 17lb

Grammage 18lb

64g/m2 Grammage 68g/m

55kg Grammage 59kg

Moyen-Léger 18lb < Grammage

22lb

68g/m2 < Grammage 83g/m

59kg < Grammage 71kg

Moyen 22lb < Grammage < 28lb

83g/m

< Grammage < 105g/m

71kg < Grammage < 90kg

Moyen-Lourd 28lb

Grammage 32lb

105g/m2 Grammage 120g/m

90kg Grammage 103kg

Lourd 32lb < Grammage

34lb

120g/m2 < Grammage 128g/m

103kg < Grammage 110kg

Ultra lourd 1 34lb < Grammage

50lb

128g/m2 < Grammage 188g/m

110kg < Grammage 162kg

Ultra lourd 2 50lb < Grammage

57lb

188g/m2 < Grammage 216g/m

162kg < Grammage 186kg

Ultra lourd 3 57lb < Grammage

68lb

216g/m2 < Grammage 256g/m

186kg < Grammage 220kg

Ultra lourd 4 68lb < Grammage

85lb

256g/m2 < Grammage 320g/m

220kg < Grammage 275kg

Ultra lourd 5 85lb < Grammage

96lb

320g/m2 < Grammage 360g/m

275kg < Grammage 310kg

Réglage

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

*: Réglage manuel du grammage recommandé pour l’utilisation de papier allant d’Ultraléger à Ultralourd 5.

- 77 -

Index

Papier

Méthodes d'introduction et de sortie du papier sélectionnable pour chaque type de papier

O: Utilisable X: Inutilisable

Bac utilisable Bac de sortie

Multi-

fonctions

Bac

O O O O O

Bac 1

Réglage

Type Format Epaisseur

Papier ordinaire

A3NOBI, A3WIDE, A3, A4, A5, A6, B4, B5, B6, Demi-B6, lettre,

GSM 52 à 320 g/m

legal13, legal13,5, legal14, executive

Impression

Tabloid extra, tabloid, statement, 16K (184x260mm), 16K (195x270mm), 16K (197x273mm), 8K (260x368mm),

GSM largeur plus de

320 jusqu'à 360g/m

max.

O X X O X

8K (270x390mm), 8K (273x394mm),

13"×18" Personnalisé

GSM 52 à 320 g/m

Personnalisé (Largeur:

Opérations de base de l’appareil

90 à 330mm, longueur: 147 à

O O O O O

457mm)

Personnalisé

GSM 52 à 320 g/m

(Largeur:64mm min., moins de 90mm;

longueur de plus de

O X X O X

457mm à 1321mm

max.)

AnnexeAvant l’utilisation

Personnalisé

Personnalisé (Largeur: 64 à 330mm, longueur: 89 à

GSM largeur plus de

320 jusqu'à 360g/m

max.

O X X O X

1321mm)

Transparent*2A4, lettre - O O X O X

Bacs 2 à 5

vers le

(En option)

Face

haut

Face en bas

*1. Utiliser le tableau de commande pour régler le format du papier du bac utilisé pour [Personnalisé], et régler [Largeur de

papier] et [Longueur de papier] aux valeurs indiquées dans le tableau ci-dessous. Utiliser les pilotes d'imprimante pour

sélectionner les valeurs dans le tableau ci-dessous.

Index

Format du

papier

Réglage de l'appareil

Largeur de papier

(mm)

Longueur de papier

(mm)

Conguration du

pilote d'imprimante

[Format du papier]

13"×18" 330 457 13 × 18 pouces

*2. La vitesse d’impression est plus lente pour les transparents.

Remarque

En plaçant le papier horizontalement dans le bac (



L'impression sera plus lente si le papier est de format A6 ou A5, ou si la largeur est de moins de 216mm.



), la vitesse d'impression sera plus lente que s'il est placé verticalement ( ).

- 78 -

Papier

Pictogrammes (Paysage) et

le pictogramme indique de placer le papier verticalement en regardant de l'avant de l'imprimante. (Le papier est introduit

horizontalement).

(Portrait)

Orientation d’introduction du papier

Bacs

le pictogramme indique de placer le papier

horizontalement en regardant de l'avant

de l'imprimante. (Le papier est introduit

verticalement).

Orientation d’introduction du papier

Bacs

Réglage

Impression

Bac multi-fonctions

Orientation d’introduction du papier

Bac multi-fonctions

Le papier des tailles suivantes peut être placé horizontalement ou verticalement.

Les trois types de largeur A4, A5, B5, et de



lettre16K et A4

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 79 -

Impression depuis les bacs



A l'exception de quelques formats de papier, l'imprimante détectera automatiquement le format placé

dans les bacs 1 à 5*. En outre, seule la largeur du papier est automatiquement détectée.

*: Les bacs 2 à 5 sont en option.

Mémo

L'imprimante ne détecte pas automatiquement les formats de papier suivant.



- A3NOBI, tabloid extra, A3WIDE, 13×18"

- A5, A6

Réglage

- legal13,5, legal14

- personnalisé

Si l'imprimante ne détecte pas automatiquement, utiliser le tableau de commande pour régler le format du papier. P d’informations, voir

Régler 13x18" comme format personnalisé.



« Installation du papier avec le tableau de commande » (P.84).

our plus

Placer du papier dans les bacs 1 à 5

Cette section explique comment mettre le papier

Impression

dans le bac 1 ou les bacs 2/3/4/5.

Mémo

Placer le papier dans le bac 1 est pris en exemple. Régler



les bacs 2 à 5 de la même manière.

Opérations de base de l’appareil

Retirer la cassette de papier du bac 1 ( ).

AnnexeAvant l’utilisation

Glisser le guide de papier ( ) et le

stoppeur ( ) pour aligner au format du papier installé.

Bien mettre le papier. Bien aligner les

bords horizontaux du papier.

Index

- 80 -

Impression depuis les bacs

Mettre le papier avec la face à imprimer

vers le bas.

Remarque

Ne pas dépasser le «



en plaçant le papier.

» symbole ( ) sur le guide

Impression depuis les bacs

Ouvrir le chier à imprimer sur le PC et

sélectionner [Format de papier], [Source de papier] et [Grammage Papier] pour imprimer

via le pilote de papier. Cette section explique comment imprimer en

utilisant « Bac 1 » ou « Auto » depuis les pilotes d'imprimante suivants.

Pilotes d'imprimante Windows PS



Pilote d'imprimante Mac OS X (P.82)



En outre, cette explication utilise « WordPad »

pour Windows comme l'application l'utilise. Pour

Mac OS X, l'exemple utilise « TextEdit ».

Référence

Pour installer les pilotes d'imprimante, voir « Connexion



du PC » (P.55).

Pour imprimer du bac multi-fonctions, voir « Impression



depuis le bac multi-fonctions » (P.84).

Mémo

Sélectionner [Auto] dans [Source de papier] pour



sélectionner automatiquement le bac contenant le papier

indiqué.

Utilisation du pilote d’imprimante



PS sous Windows

Réglage

Impression

Opérations de base de l’appareil

Mémo

Placer pour qu'il n'y ait pas d'espace entre le papier



et le guide et entre le papier et le stoppeur.

Utiliser le guide pour sécuriser le papier.

Remettre la cassette de papier dans le

bac.

Ouvrir le chier à imprimer avec

WordPad.

Cliquer [Réglage de page] dans le

menu [Fichier].

Sélectionner le format et l'orientation

du papier et cliquer [OK].

Cliquer [Imprimer] dans le menu

[Fichier].

Cliquer [Réglage avancé] (ou

[Propriétés]).

AnnexeAvant l’utilisation

Index

- 81 -

Impression depuis les bacs

Réglage

Impression

Opérations de base de l’appareil

Utiliser [Source du papier (Paper

Source)] dans la table [Papier/Qualité (Paper/Quality)] pour sélectionner le bac à utiliser et cliquer [Réglage avancé (Advanced)].

Sélectionner une valeur appropriée sur [Grammage Papier (Media Weight)] dans « Options avancées (Advanced

Options) » et cliquer [OK (OK)].

Utilisation du pilote d’imprimante

sous Mac OS X

Ouvrir le chier à imprimer avec

TextEdit.

Cliquer [Réglage de page] dans le

menu [Fichier].

Sélectionner le format du papier et

son orientation en utilisant la case

de dialogue de réglage de la page, et

cliquer [OK].

Sélectionner [Imprimer] dans le menu

[Fichier].

Sélectionner [Alimentation Papier

(Paper Feed)] dans la case de dialogue

d'impression.

AnnexeAvant l’utilisation

Index

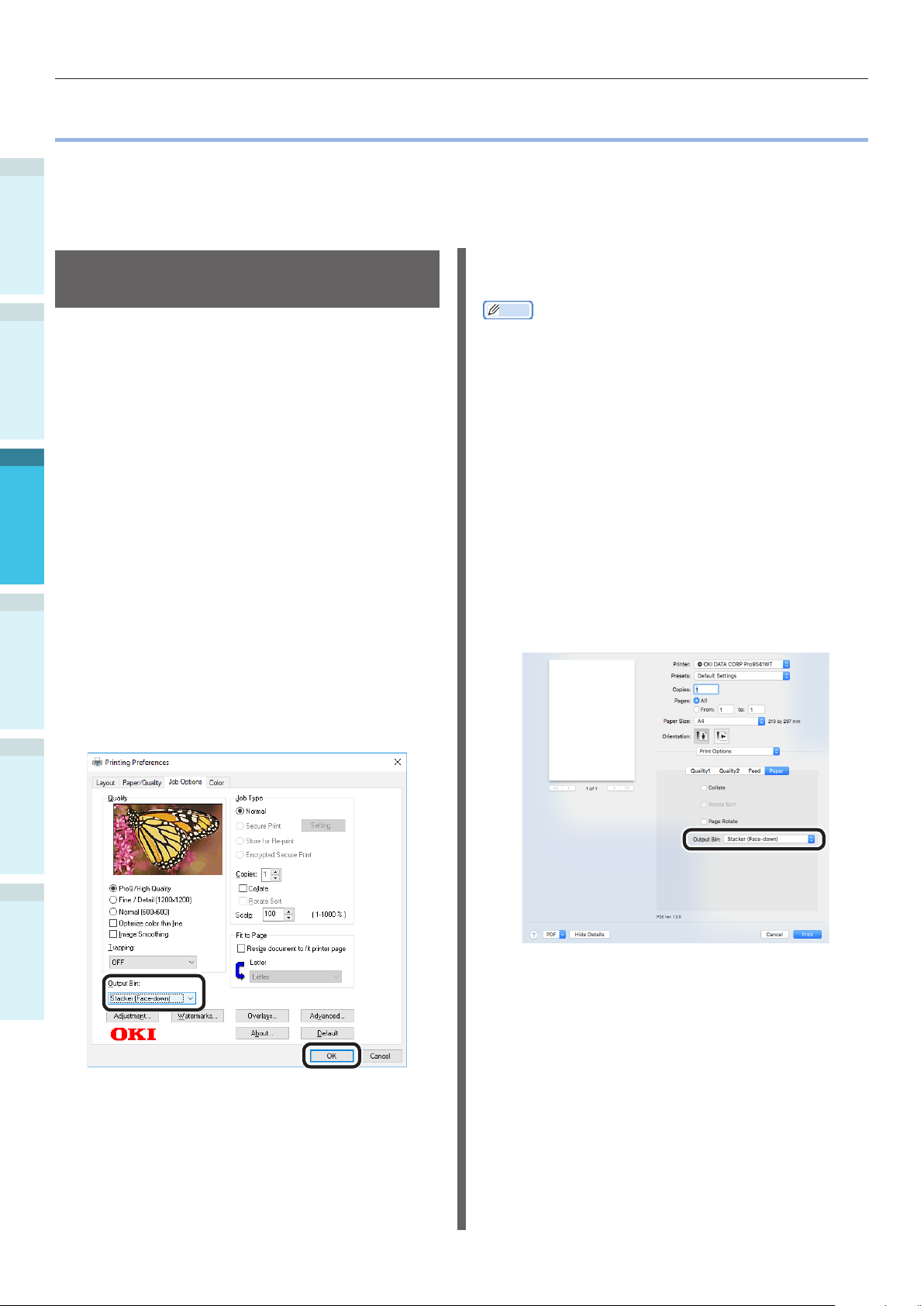

Mémo

Normalement, sélectionner [Réglage de l'imprimante



(Printer Setting)]. Sélectionner [Réglage de l'imprimante (Printer Setting)] pour utiliser les

valeurs avec le tableau de commande de l'imprimante. Pour sortir le récepteur face en haut, ouvrir le



récepteur face en haut et sélectionner [Récepteur (Face en haut)] dans [Bac de réception].

Cliquer [OK] dans l'écran « Réglage de l'impression ».

Vérier que [Auto (Auto Select)] a été

sélectionné.

Sélectionner [Réglage 'impression]

dans la case de dialogue d'impression.

Cliquer [Imprimer] dans l'écran

« Imprimer » pour imprimer.

- 82 -

Cliquer la table [Introduction du

papier (Feed)] dans le tableau de réglage d'imprimante, et sélectionner

[Type de support (Media Type)] et [Grammage Papier (Media Weight)].

Impression depuis les bacs

Réglage

Impression

Mémo

Normalement, sélectionner [Réglage de



l'imprimante (Printer Setting)]. Sélectionner

[Réglage de l'imprimante (Printer Setting)] pour utiliser les valeurs avec le tableau de commande de

l'imprimante.

Cliquer [Imprimer (Print)] pour

imprimer.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 83 -

Impression depuis le bac multi-fonctions



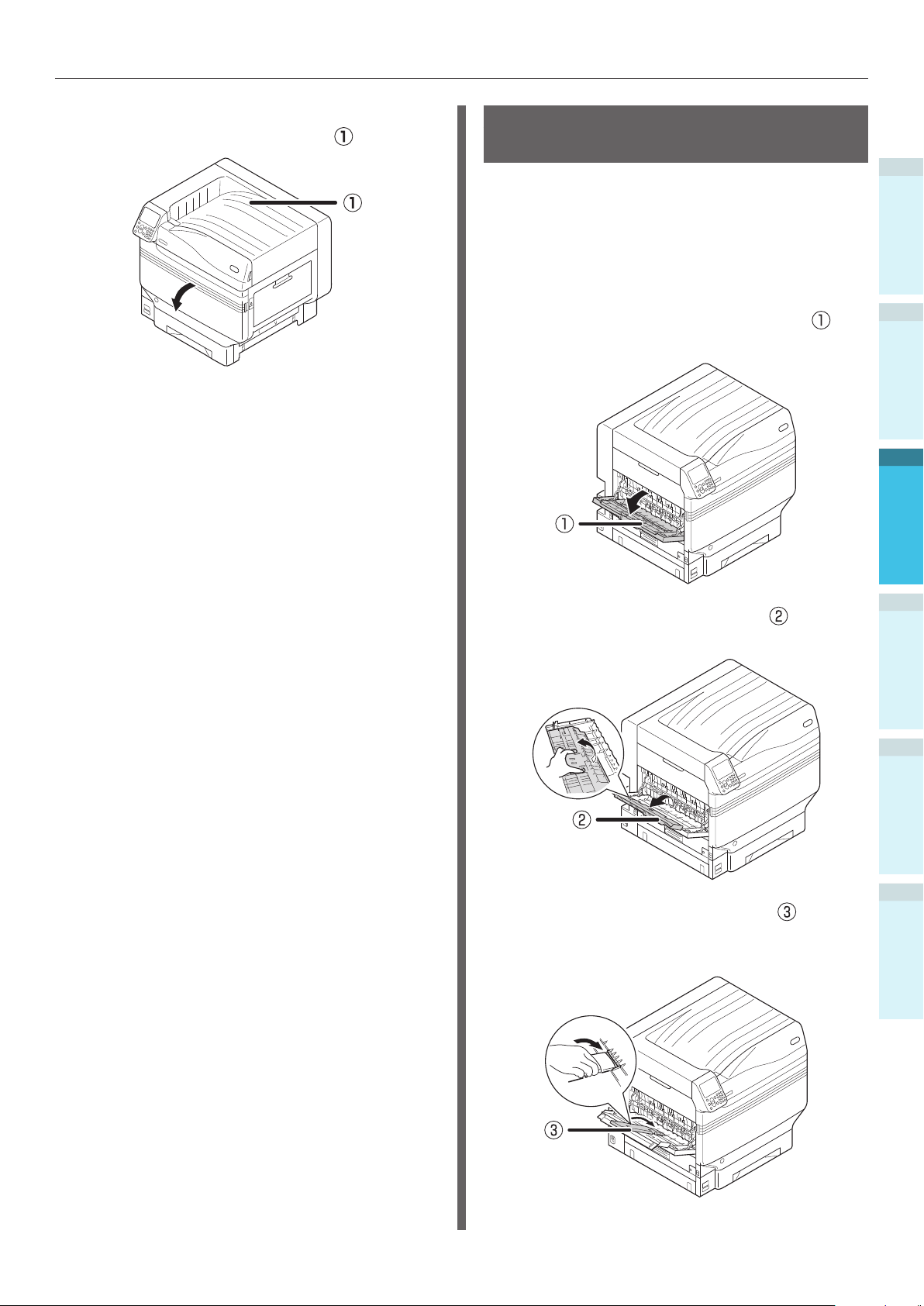

Installation du papier dans le bac multi-fonctions

Installation du papier avec le tableau de commande

Si le format du papier est « Format personnalisé », utiliser le tableau de commande pour régler le format

Réglage

du papier.

Appuyer sur [Fn].

La valeur numérique sera afchée.

Impression

Opérations de base de l’appareil

Appuyer sur [9], [0], et cliquer sur [OK

(OK)].

Sélectionner [Type de support (Media

Type)], et appuyer sur [OK (OK)].

Appuyer sur la touche de délement

pour sélectionner le type de papier

réglé et appuyer sur [OK (OK)].

AnnexeAvant l’utilisation

Index

Appuyer sur la touche de délement

pour sélectionner le format du papier

réglé et appuyer sur [OK (OK)].

Appuyer sur [BACK (RETOUR)] pour

revenir à l'écran précédent.

Appuyer sur [BACK (RETOUR)] pour

revenir à l'écran précédent.

Sélectionner [Grammage Papier

(Media Weight)], et appuyer sur [OK (OK)].

- 84 -

Impression depuis le bac multi-fonctions

Appuyer sur la touche de délement

pour sélectionner le format du papier

réglé et appuyer sur [OK (OK)].

Appuyer sur [BACK (RETOUR)]

plusieurs fois pour revenir à l'écran de veille.

Réglage du papier

Le bac multi-fonctions imprime sur la face

supérieure du papier qui a été réglé.

Remarque

Ne pas regrouper et placer du papier de différents



formats, types et épaisseur en même temps.

Mémo

Pour placer du papier personnalisé, il faut enregistrer le



format. Pour plus d’informations, voir « Avancé ».

Ouvrir le bac multi- fonctions ( ) vers

vous.

Réglage

Impression

Mémo

Appuyer sur [CANCEL (ANNULER)] pour revenir à l'écran



de veille

Ouvrir le support auxiliaire ( ).

Tirer le levier de réglage ( ) vers la

droite du support du papier ( ) vers vous.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 85 -

Impression depuis le bac multi-fonctions

Réglage

Impression

Ajuster le guide papier ( ) à la largeur du papier installé.

Trier soigneusement le papier. Bien

aligner horizontalement les bords de

papier.

Ajuster le guide papier à la largeur du

papier installé.

Lâcher et remettre le levier de réglage

(

) dans sa position originelle.

Opérations de base de l’appareil

AnnexeAvant l’utilisation



Index

Placer la face à imprimer vers le haut et

mettre le papier.

Remarque

Ne pas mettre de papier au-delà du guide (

Remarque

Pour ajouter du papier, retirer le papier du bac multi-



fonction et aligner le haut, le bas, la gauche et la droite du

papier avant de le placer. Ne pas retirer ni ajouter du papier pendant l’impression.



Ne rien placer sur le bac multi-fonctions autre que le



papier, appliquer une pression par le dessus ou appliquer

une force non-nécessaire. Le support de papier sera levé automatiquement quand le



papier est en place. Si le support de papier empêche de mettre le papier dans le bac, placer le papier après avoir ouvert le capot de remplacement de toner, puis fermer le

capot quand le papier est en place.

- 86 -

Impression depuis le bac multi-fonctions

Imprimer le papier placé dans le bac multi-

fonctions. Les procédures principales de fonctionnement sont indiquées ci-dessous.

Placer le papier ( ) dans le bac multi-

fonctions ( ).

Impression depuis le bac multi-fonctions

Utilisation du pilote d’imprimante



PS sous Windows

Ouvrir le chier à imprimer avec

WordPad.

Cliquer [Réglage de page] dans le

menu [Fichier].

Sélectionner le format et l'orientation

du papier et cliquer [OK].

Cliquer [Imprimer] dans le menu

[Fichier].

Cliquer [Réglage avancé].

Cliquer [Réglage avancé (Advanced)]

dans la table [Disposition (Layout)].

Réglage

Impression

Ouvrir le chier à imprimer.

Préciser le [Bac multi-fonctions] avec

les pilotes d'imprimantes pour imprimer.

Cette section explique comment imprimer en utilisant bac multi-fonctions depuis les pilotes d'imprimante.

Pilotes d'imprimante Windows PS



Pilote d'imprimante Mac OS X (P.89)



En outre, cette explication utilise « WordPad »

pour Windows comme l'application l'utilise. Pour

Mac OS X, l'exemple utilise « TextEdit ».

Référence

Pour installer les pilotes d'imprimante, voir « Connexion



du PC » (P.55).

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 87 -

Impression depuis le bac multi-fonctions

Réglage

Impression

Opérations de base de l’appareil

Sélectionner [Format de papier (Paper

Size)] depuis [Papier/Sortie (Paper/ Output)] dans la table « Options avancées (Advanced Options) ».

Sélectionner [Bac multi-fonctions

(Multi-Purpose Tray)] dans [Source de papier (Paper Source)] dans la table

[Papier/Qualité (Paper/Quality)] et cliquer [Réglage avancé (Advanced)].

Sélectionner une valeur appropriée sur

[Grammage Papier (Media Weight)] dans « Options avancées (Advanced

Options) » et cliquer [OK (OK)].

Mémo

Normalement, sélectionner [Auto]. Sélectionner



[Auto] pour utiliser la valeur avec le tableau de commande de l'imprimante.

Pour imprimer les pages individuellement, régler [Le



bac multi-fonctions est utilisé pour introduire à la main] à [Oui].

AnnexeAvant l’utilisation

Index

Cliquer [OK] dans l'écran « Réglage de

l'impression ».

Cliquer [Imprimer] dans l'écran

« Imprimer » pour imprimer.

- 88 -

Impression depuis le bac multi-fonctions

Utilisation du pilote d’imprimante

sous Mac OS X

Ouvrir le chier à imprimer avec

TextEdit.

Cliquer [Réglage de page] dans le

menu [Fichier].

Sélectionner le format du papier et son orientation en utilisant la acse

de dialogue de réglage de la page, et

cliquer [OK].

Sélectionner [Imprimer] dans le menu

[Fichier].

Sélectionner [Alimentation Papier

(Paper Feed)] dans la case de dialogue

d'impression.

Sélectionner [Réglage d'impression

(Print Options)] dans la case de

dialogue d'impression.

Cliquer la table [Introduction du

papier (Feed)] dans le tableau de réglage d'imprimante, et sélectionner

[Type de support (Media Type)] et [Grammage Papier (Media Weight)].

Réglage

Impression

Opérations de base de l’appareil

Sélectionner [Bac multi-fonctions

(Multi-Purpose Tray)] dans [Toutes les pages (All Pages From)].

Mémo

Normalement, sélectionner [Auto]. Sélectionner



[Auto] pour utiliser la valeur avec le tableau de commande de l'imprimante.

Cliquer [Imprimer] pour imprimer.

AnnexeAvant l’utilisation

Index

- 89 -

Sortie du papier



L'imprimante sort le papier soit la face imprimée vers le bas, soit vers le haut.

Le récepteur face en bas peut accumuler environ 620 feuilles de GMS 64g/m Le récepteur face en haut peut accumuler environ 300 feuilles de GMS 64g/m

Utilisation du pilote d’imprimante

Utilisation du récepteur face en bas (la face imprimée est vers le bas)

Le papier sort avec la face imprimée vers le

bas. Les feuilles sont regroupées dans l'ordre

Réglage

d'impression.

Pour sortir du récepteur face en bas, préciser le récepteur face en bas dans « Bac de sortie »

avec les pilotes d’imprimante.

Utilisation du pilote d’imprimante



Impression

PS sous Windows

Ouvrir le chier à imprimer.

Cliquer [Réglage avancé] dans l'écran

Opérations de base de l’appareil

« Imprimer ».

Sélectionner [Récepteur (Face en

bas) (Stacker (Face-down))] dans

[Bac de réception (Output Bin)] dans la table [Options de travail (Job Options)] et cliquer [OK (OK)].



sous Mac OS X

Mémo

Cette section utilise « TextEdit » comme exemple.



Ouvrir le chier à imprimer.

Sélectionner [Imprimer] dans le menu

[Fichier].

Sélectionner [Réglage d'impression

(Print Options)] dans la case de

dialogue d'impression.

Sélectionner [Récepteur (Face en

bas) (Stacker (Face-down))] dans [Bac de réception (Output Bin)] dans la table [Papier (Paper)].

AnnexeAvant l’utilisation

Index

Imprimer.

Cliquer [Imprimer (Print)] pour

imprimer.

- 90 -

Sortie du papier

Le papier imprimé sort dans le récepteur

face en bas (Bac de sortie) (

Utilisation du récepteur face en bas (la face imprimée est vers le haut)

Le papier sort avec la face imprimée vers le

haut. Le papier est amoncelé dans l'ordre inverse

d'impression.

Pour sortir du récepteur face en haut, préciser le récepteur face en haut dans « Bac de sortie »

avec les pilotes d'imprimante.

Ouvrir le récepteur face en haut ( )

sur la gauche de l'imprimante.

Réglage

Impression

Ouvrir le support du papier ( ) comme

le montre le diagramme.

Tourner le support auxiliaire ( ) dans

la direction de la èche jusqu'à sa

position de verrouillage.

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 91 -

Sortie du papier



Réglage

Impression

Ouvrir le chier à imprimer. Clients utilisant Mac OSX, aller à

« Utilisation du pilote d’imprimante sous Mac OS X » l'étape 5.

Cliquer [Réglage avancé] dans l'écran « Imprimer ».

Utilisation du pilote d’imprimante

PS sous Windows

Sélectionner [Récepteur (Face en haut) (Stacker (Face-up))] dans [Bac de réception (Output Bin)] dans

la table [Options de travail (Job Options)] et cliquer [OK (OK)].

Utilisation du pilote d’imprimante

sous Mac OS X

Mémo

Cette section utilise « TextEdit » comme exemple.



Sélectionner [Imprimer] dans le menu

[Fichier].

Sélectionner [Réglage d'impression

(Print Options)] dans la case de

dialogue d'impression.

Sélectionner [Récepteur (Face en

haut) (Stacker (Face-up))] dans [Bac de réception (Output Bin)] dans la table [Papier (Paper)].

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Imprimer.

Cliquer [Imprimer (Print)] pour

imprimer.

Le papier imprimé sort la face en haut

dans le récepteur (

- 92 -

Congurer le mode Economie d'énergie

4. Opérations de base de l'appareil

Ce chapitre explique comment régler en mode économie d'énergie, ce qui réduit la consommation de l'appareil, comment vérier les quantités imprimées, la durée de vie des consommables, les quantités restantes dans les unités de maintenance et leur durée de vie, et comment annuler l'impression.

Vous pouvez régler l'imprimante pour entrer en mode d'économie d'énergie depuis l'écran de veille. En

outre, vous pouvez aussi mettre l'imprimante en mode Veille depuis le mode d'économie d'énergie.

Congurer le mode Economie d'énergie



Réglage

Congurer le mode Economie d'énergie

Cet appareil peut être réglé pour entrer en mode

d'économie d'énergie depuis le mode veille

quand il n'y a pas d'impression ou de données reçues après une période xée.

Le réglage d'usine par défaut est d'activer

l'économie d'énergie, il n'est donc pas nécessaire

d'implanter cette procédure.

Appuyer sur la touche de délement

Entrer le mot de passe de

l'administrateur et appuyer sur [OK (OK)].

Mémo

Dans les réglages d'usine par défaut, la mot de



passe administrateur est [aaaaaa].

Sélectionner [Réglage alimentation

(Power Setup)], et appuyer sur [OK (OK)].

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Sélectionner [Conguration admin.

(Admin Setup)], et appuyer sur [OK (OK)].

- 93 -

Sélectionner [Economie d’énergie

(Power Save)], et appuyer sur [OK (OK)].

Index

Congurer le mode Economie d'énergie

Réglage

Impression

Sélectionner [Activer (Enable)], et

appuyer sur [OK (OK)].

Appuyer sur [ON LINE (BOUTON ON LINE)] pour revenir à l'écran.

Régler la durée avant que l'imprimante n'entre en mode Economie d'énergie

Vous pouvez régler la durée jusqu'à ce que le mode Economie d'énergie soit entré.

Le réglage en usine par défaut est « 1min. ». Le prolongement de la durée jusqu'à ce que

le mode Economie d'énergie soit entré peut raccourcir la durée jusqu'à ce que l'impression démarre.

Appuyer sur [Fn].

Les valeurs numériques seront

afchées.

Entrer [2], [0], [0], puis appuyer sur

[OK (OK)].

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

Mémo

D'autres points peuvent aussi être réglés avant



d'appuyer sur la touche [ON LINE (Bouton ON LINE)].

Sélectionner la durée et presser sur [OK

(OK)].

- 94 -

Congurer le mode Economie d'énergie

Appuyer sur [ON LINE (BOUTON ON

LINE)] pour revenir à l'écran.

Mémo

Les durée réglables sont décrites ci-dessous.



1 min., 2 min., 3 min., 4 min., 5 min., 10 min., 15 min., 30 min., 60 min.

Régler le mode Veille

Cet appareil peut être réglé pour entrer en mode

veille depuis le mode d'économie d'énergie

quand il n'y a pas d'impression ou de données reçues après une période xée.

Le réglage d'usine par défaut est d'activer la veille, il

n'est donc pas nécessaire d'implanter cette procédure.

Appuyer sur la touche de délement ou .

Sélectionner [Conguration admin.

(Admin Setup)], et appuyer sur [OK (OK)].

Réglage

Impression

Entrer le mot de passe de

l'administrateur et appuyer sur [OK (OK)].

Mémo

Dans les réglages d'usine par défaut, la mot de



passe administrateur est [aaaaaa].

Opérations de base de l’appareil

AnnexeAvant l’utilisation

Index

- 95 -

Congurer le mode Economie d'énergie

Réglage

Impression

Opérations de base de l’appareil

Sélectionner [Réglage alimentation

(Power Setup)], et appuyer sur [OK (OK)].

Appuyer sur [Veille (Sleep)], puis sur

[OK (OK)].

Sélectionner [Activer (Enable)], et

appuyer sur [OK (OK)].

Régler la durée avant que l'imprimante n'entre en mode Economie d'énergie

Vous pouvez régler la durée jusqu'à ce que le mode Veille soit entré.

Le réglage en usine par défaut est « 15 min. ». Le prolongement de la durée jusqu'à ce que le

mode Veille soit entré peut raccourcir la durée jusqu'à ce que l'impression démarre.

Appuyer sur [Fn].

Les valeurs numériques seront

afchées.

Entrer [2], [0], [1], puis appuyer sur

[OK (OK)].

AnnexeAvant l’utilisation

Index

Appuyer sur [ON LINE (BOUTON ON LINE)] pour revenir à l'écran.

Sélectionner la durée et presser sur [OK

(OK)].

Mémo

D'autres points peuvent aussi être réglés avant



d'appuyer sur la touche [ON LINE (BOUTON ON LINE)].

- 96 -

Appuyer sur [ON LINE (BOUTON ON

LINE)] pour revenir à l'écran.

Congurer le mode Economie d'énergie

Réglage

Mémo

Les durées réglables jusqu'à ce que le mode Veille soit



entré sont décrites ci-dessous.

1 min., 2 min., 3 min., 4 min., 5 min., 10 min., 15 min., 30 min., 60 min.

Impression

Opérations de base de l’appareil

AnnexeAvant l’utilisation

- 97 -

Index

Congurer le mode Economie d'énergie

Limitations du mode Veille

Cette section explique les limitations quand l'appareil est en mode Veille.

Quand l'appareil afche une erreur, l'entrée en mode Veille peut être désactivée.

Limitations d'utilités du pilote d'imprimante

Quand l'appareil entre en mode Veille, le pilote d'imprimante et les fonction d'utilité sont limitées

comme décrit ci-dessous.

Réglage

Impression

OS Nom du logiciel Limitations du mode Veille

Windows Outil de conguration Des réglages du réseau pour Network Setting sont désactivés.

Extension de réseau Installateur de pilote

Mac OS X Outil de réglage NIC

Pilotes d'imprimante L'impression est désactivée quand elle est connectée avec EtherTalk.

Ne peut se connecter à

Quand il est connecté à un réseau, les peuvent pas être acquises tout en installant les pilotes d'imprimante.

Les recherches

Connecter à l'appareil avec soit les protocoles de Bonjour (Rendezvous), soit ceux de LPD (TCP/IP). Pour des méthodes de réglage avancées, voir « Avec Bonjour

(Rendezvous) » (P.70) ou « Ajout d’imprimante avec les protocoles LPD (TCP/IP) » (P.105).

l'appareil

et les réglages de l'imprimante sont désactivées.

informations

sur les options ne

Quand l'appareil en mode Veille, appuyer sur [POWER SAVE (ECONOMIE D’ÉNERGIE)] sur le tableau de commande pour vérier que « Impression activée » est afché sur l'écran à cristaux liquides.

Opérations de base de l’appareil

Quand « Impression activée » est afché, les limitations décrites ci-dessus ne s'appliquent pas.

AnnexeAvant l’utilisation

Index

- 98 -

Congurer le mode Economie d'énergie

Limitations de la fonction réseau

En mode Veille, les limitations suivantes

s'appliquent aux fonctions du réseau.

Le mode Veille est désactivé



Dans les cas suivants, l'appareil ne peut pas

entrer en mode Veille.

IPSec est désactivé.



Une connexion TCP a été établie.



Exemple: Une connexion a été établie avec Telnet, FTP, etc.

Après que la période d'entrée en mode Economie d'énergie soit écoulée en mode Economie

d'énergie, l'imprimante entrera en mode Veille

quand la connexion est coupée.

La réception d’email est active.



Mémo

Pour activer le mode veille, désactiver IPSec/E-mail.



Impression impossible



En mode Veille, l'impression en utilisant les

protocoles suivants est désactivée.

NBT



EtherTalk*



Des protocoles avec des fonctions



client ne fonctionnent pas

En mode Veille, les protocoles suivants avec des

fonctions clients ne fonctionnent pas.

E-mail alert



SNMP Trap



WINS



*1. La durée écoulée en mode Veille n'inclut pas les

*2. La durée écoulée en mode Veille n'inclut pas les

Aller automatiquement du



intervalles entre les durées de communications périodiques pour les alertes email.

intervalles entre les durées de rafraichissement WINS. WINS n'est pas rafraichi périodiquement en veille, en conséquence, les noms enregistrés au serveur WINS peuvent être retardés.

mode veille au mode Economie d'énergie.

Dans les environnements de réseau avec des

débits de grande quantité, l'appareil peut aller

automatiquement du mode Veille au mode Economie d'énergie et répondre.

En conséquence, si la période pour aller en mode Veille est écoulée, le mode Veille est entré

automatiquement.

Réglage

Impression

Opérations de base de l’appareil

Impression WSD



*: Pour Mas OS X, l'impression en mode Veille est possible

si elle est connectée avec les protocoles Bonjour

(Rendezvous) ou « les protocoles LPD (TCP/ID) ». Pour des méthodes de réglage, voir « Avec Bonjour

(Rendezvous) » (P.70) ou « Ajout d’imprimante avec les protocoles LPD (TCP/IP) » (P.105).

Impossible de chercher/régler



En mode Veille, les recherches et les réglages

utilisant les fonctions et les protocoles suivants sont désactivés.

PnP-X



UPnP



LLTD



MIB*



*: Référencer en utilisant les parties de MIB (Get Command)

qui sont supportées est possible en mode Veille.

AnnexeAvant l’utilisation

Index

- 99 -

Réglage pour mettre hors-tension automatiquement



Congurer le mode HorsTension automatique

Cet appareil peut être réglé pour entrer en mode Hors-tension quand il n'y a pas d'impression ou de données reçues après une période xée.

Dans les réglages en usine par défaut, le mode Hors-tension Auto est réglé automatiquement.

Réglé selon les conditions pour entrer le mode

Réglage

arrêt.

« Activer »: Entre le mode arrêt automatiquement « Auto »: Entre en mode arrêt quand la durée

réglée est écoulée. Avec la connexion

Impression

Opérations de base de l’appareil

« Désactiver »: L'alimentation ne se met pas OFF

Appuyer sur la touche de délement

Internet, le mode arrêt n'est pas entré

quand la durée réglée est écoulée.

automatiquement.

Entrer le mot de passe de

l'administrateur et appuyer sur [OK (OK)].

Mémo

Dans les réglages d'usine par défaut, la mot de



passe administrateur est [aaaaaa].

Sélectionner [Réglage alimentation

(Power Setup)], et appuyer sur [OK (OK)].

AnnexeAvant l’utilisation

Index

Sélectionner [Conguration admin.

(Admin Setup)], et appuyer sur [OK (OK)].

Sélectionner [Mise hors tension

autom. (Auto Power Off)], et appuyer

sur [OK (OK)].

Sélectionner [Activer (Enable)] ou

[Réglage Auto (Auto Cong)], et appuyer sur [OK (OK)].

- 100 -

Oki Pro9541WT Basic User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Lecture du manuel

Symboles

Touches, boutons et symboles

Illustrations

Ecrans

Inscriptions

A propos de la garantie du produit

Premiers secours

Informations environnementales

Pour votre sécurité

Précautions relatives à la sécurité

Précautions générales

Valable pour Pro9541WT

1. Avant l'utilisation

Nomenclature des pièces et fonctions

Unité principale

Côté avant/droit

Côté arrière/gauche

Intérieur de l'imprimante

Intérieur avant

Intérieur latéral droit

Intérieur latéral gauche

Interface

Tableau de commande

Dispositifs du tableau de commande principal

Apparence du tableau de commande

Ajustement de la luminosité du tableau de commande

Utilisation du Clavier à 10 touches

Table des numéros de fonction

Utilisation optimale de l'appareil

Options

Serveur de gestion de couleur

Installation de l'appareil

2. Réglage

Conditions d'installation

Procédure d'installation

Ouverture de l'emballage et installation

Ouverture de l'emballage et déplacement de l'appareil

Montage des consommables

Réglage du papier

Montage de l'unité de bac d’extension (en option)

Montage du HDD intégré (en option)

Allumer/Eteindre

Précautions sur l'alimentation

Conditions d’économie d’énergie

Câble de connexion d'alimentation

Activer l'alimentation

Désactiver l'alimentation

Test d'impression avec l'imprimante seule

Informations de l'imprimante

Connexion du PC

Débit pour l'installation de pilotes sur un PC

Environnement de fonctionnement

Types de pilote d'imprimante

Connexion des câbles

Connexion avec des câbles LAN

Connexion avec des câbles USB

Installer Printer Drivers (Windows)

Connexions réseau

Connexions USB

Installation de pilotes d'imprimante (Macintosh)

Connexions réseau

Connexions USB

Ajouter des options

Papier

3. Impression

Types de papier utilisable

Méthodes d'introduction et de sortie du papier sélectionnable pour chaque type de papier

Impression depuis les bacs

Placer du papier dans les bacs 1 à 5

Impression depuis les bacs

Impression depuis le bac multi-fonctions

Installation du papier dans le bac multi-fonctions

Installation du papier avec le tableau de commande

Réglage du papier

Impression depuis le bac multi-fonctions
