1

Problemen verhelpen

Gebruikershandleiding

Problemen verhelpen/

Onderhoud

2

Handleiding dagelijks onderhoud

Lees dit als u iets niet goed begrepen
hebt of om onderhoudswerken uit te
voeren

Index

Pro9541WT

1

zHandmatig instellen

De volgende handleidingen zijn meegeleverd bij dit product.

Deze e-handleiding is opgeslagen op DVD-ROM.

Stap

Lees dit eerst

Open de verpakking en installeer de printer

Instelling Gids

Deze handleiding bevat afbeeldingen die de
methoden beschrijven vanaf het openen van de
doos tot de installatie. Voor de geavanceerde
installatiehandleiding, raadpleeg de "Basis".

De printer voorbereiden om af te drukken

Basis

Deze handleiding beschrijft de voorzorgsmaatregelen
om het apparaat veilig te gebruiken. Lees deze
handleiding voor gebruik. Verder worden ook de
basistoepassingen tot de installatiemethoden van het
apparaat beschreven. De apparaatfuncties worden in
de appendix beschreven.

• Het product controleren

•

Onderdelen nomenclatuur en functies

• Het apparaat volledig gebruiken

• Het apparaat installeren

• De voeding in- en uitschakelen

• Testafdruk uitsluitend via de printer

• Op een computer aansluiten

• Papier

• Afdrukken

• Papier uitwerpen

• Energiespaarstand instellen

•

De automatische uitschakelstand instellen

•

Controleren van de afdrukkwaliteit,
verbruiksartikelen, resterende hoeveelheid
onderhoudseenheden en resterende levensduur

• Een afdrukopdracht annuleren

•

Printers toevoegen via LPD-protocollen (TCP/IP)

•

Tabel menu-items van het controlepaneel

• Elementaire Windows-procedures

• Printerspecificaties

Stap

Lees deze handleidingen indien nodig

2

Probeer verschillende functies te gebruiken

Geavanceerd

Deze handleiding beschrijft de verschillende afdrukmethoden en
hoe u de handige functies kunt gebruiken. Lees deze handleiding
om de afdrukomgeving te personaliseren of om de kleuren, enz.
via de meegeleverde hulpprogramma's aan te passen.
Deze handleiding verklaart ook de items die kunnen worden
ingesteld via het bedieningspaneel en de netwerkinstellingen.

Lees deze handleiding als u iets niet begrijpt of om onderhoudswerken uit te voeren

Problemen verhelpen/Handleiding
dagelijks onderhoud (Deze handleiding)

Deze handleiding beschrijft de procedures om papierstoringen en de methode voor
probleemverhelping als er een foutmelding wordt weergegeven. De handleiding
beschrijft ook probleemoplossingsmethoden als er een foutmelding optreedt. Deze
handleiding beschrijft ook dagelijkse onderhoudswerken, zoals het vervangen van
verbruiksartikelen en onderhoudseenheden, reiniging, enz.

Gids afzonderlijk volume steunkleuren

In deze handleiding wordt uitgelegd hoe u de

printerstuurprogramma's kunt controleren en
kunt afdrukken met steunkleuren. Lees deze
handleiding voor gebruik.

• Handige afdrukfuncties

• De kleur aanpassen

• Hulpprogramma's gebruiken

• Netwerkinstellingen

• De afdrukinstellingen via het

bedieningspaneel wijzigen

• Problemen verhelpen

• Onderhoud

•

Verbruiksartikelen, onderhoudsproducten,
opties, server voor kleurbeheer, enz.

• Beschrijving bedieningspaneel

• De printerdrivers controleren

• Tabel van printerdriverfuncties

• Afdrukken op gekleurd papier

• Afdrukken op transparante folie

•

Specificeren en afdrukken via steunkleurentoner

steunkleuren-toner met behulp van de applicaties

• Fijnafstemming wit

- 2 -

zHet lezen van de handleiding

Symbolen

Opmerking

zDit zijn voorzorgen en maatregelen om de printer correct te kunnen bedienen. Lees deze maatregelen om een verkeerde

bediening te voorkomen.

Memo

zKennis van deze informatie voor het apparaat in gebruik te nemen, is noodzakelijk en nuttig en kan dienen als

referentiemateriaal. Het lezen van deze handleiding wordt aanbevolen.

Meer info

zDit zijn de referentiepagina’s. Lees deze handleiding voor gedetailleerde en relevante informatie.

WAARSCHUWING

zVerkeerde behandeling als gevolg van het negeren van deze handleiding kan de dood of ernstig lichamelijk letsel

veroorzaken.

LET OP

zVerkeerde behandeling als gevolg van het negeren van deze handleiding kan persoonlijk lichamelijk letsel veroorzaken.

Toetsen, knoppen en symbolen

Dit hoofdstuk beschrijft de onderstaande toetsen, knoppen en symbolen.

Opschrift Beschrijving

zDe knoppen van het bedieningspaneel en het tientoetsenbord worden

hieronder beschreven.
Bijv.:

[ ] knop/toets

[ ]

" "

> Beschrijft het menuniveau van het apparaat of de computer.

[OK]-knop [Terugkeren]- button

[Fn]-toets [Verwijderen]-toets

zDeze vindt u op het toetsenbord van uw computer terug.
zBeschrijft de menunaam op het lcd-scherm.

zBeschrijft de namen van de menu's, de vensters en de dialoogvensters

van de computer.

zBeschrijft de berichten en de invoertekst die op het lcd-scherm worden

weergegeven.

zBeschrijft de bestands- en schermnamen die op de computer worden

weergegeven.

zBeschrijft de referentietitel.

- 3 -

Afbeeldingen

Schermen

De afbeeldingen die in deze handleiding worden
gebruikt, geven het Pro9541WT-model weer,
tenzij anders aangegeven.

Afbeeldingen kunnen afwijken van het werkelijke
product.

De afbeeldingen van het bedieningspaneel
en de computer die hier gebruikt worden zijn
voorbeelden. De afbeeldingen kunnen afwijken
van de werkelijke producten en schermen.

- 4 -

Opschriften

In deze handleiding worden de volgende opschriften gebruikt.

zPro9541WT → Pro9541

zMicrosoft

zBesturingssysteem Microsoft

zMac OS X 10.10.5 en hoger → Mac OS X

De meegeleverde handleidingen gebruiken Windows 10 of OS X 10.13 als voorbeeld, tenzij anders
aangegeven.

Afhankelijk van het gebruikte besturingssysteem en model, kunnen de beschrijvingen in deze
handleiding verschillen.

®

Windows® 10 64-bits Editie besturingssysteem Versie → Windows 10 (64-bits Editie)

®

Windows® 10 Versie → Windows 10

- 5 -

Inhoud

Handmatig instellen ............................................................................. 2

Het lezen van de handleiding ............................................................... 3

Symbolen ............................................................................................................... 3

Toetsen, knoppen en symbolen ..............................................................................3

Afbeeldingen .......................................................................................................... 4

Schermen ............................................................................................................... 4

Opschriften ............................................................................................................. 5

1 Problemen verhelpen ........................................................... 9

Procedure voor probleemoplossing .................................................... 10

Papierstoringen ................................................................................. 11

Berichten controleren (indien zich een papierstoring voordoet) ........................... 11

Het vastgelopen papier verwijderen ..................................................................... 14

Wanneer een bericht met betrekking tot het papier wordt

weergegeven ..................................................................................... 31

Als er een bericht met betrekking tot de vervanging van

verbruiksartikelen verschijnt ............................................................. 33

Wanneer er andere berichten worden weergegeven .......................... 35

Afdrukproblemen ............................................................................... 40

Kan niet afdrukken ............................................................................................... 40

Problemen met de printerdriver ........................................................................... 44

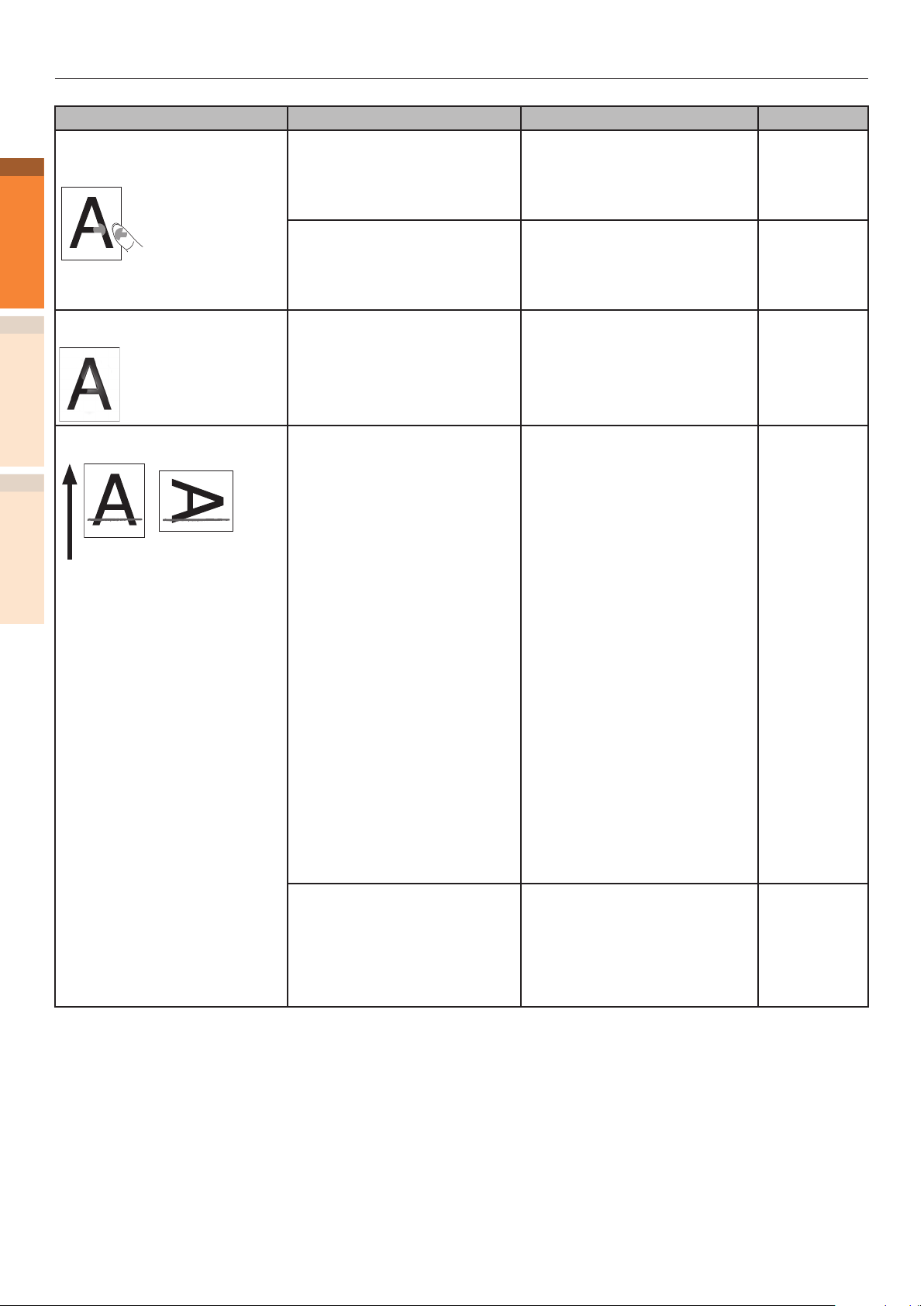

De afdrukkwaliteit is slecht .................................................................................. 46

Papierinvoer is slecht ........................................................................................... 51

Wanneer er beeldvervormingen ontstaan ............................................................. 52

Het afdrukresultaat aanpassen ............................................................................. 52

2 Onderhoud ......................................................................... 53

Het vervangen van de verbruiksartikelen en de

onderhoudseenheid ........................................................................... 54

Levensduur van de verbruiksartikelen en de onderhoudseenheid .........................54

Wanneer de vervangingsperiode eraan komt ........................................................56

Tonercartridges vervangen ................................................................................... 57

De afbeeldingsdrums vervangen...........................................................................60

De bandeenheden en de transferroleenheden vervangen .....................................63

De fuseereenheden vervangen ............................................................................. 69

De tonerafvalbak vervangen ................................................................................. 71

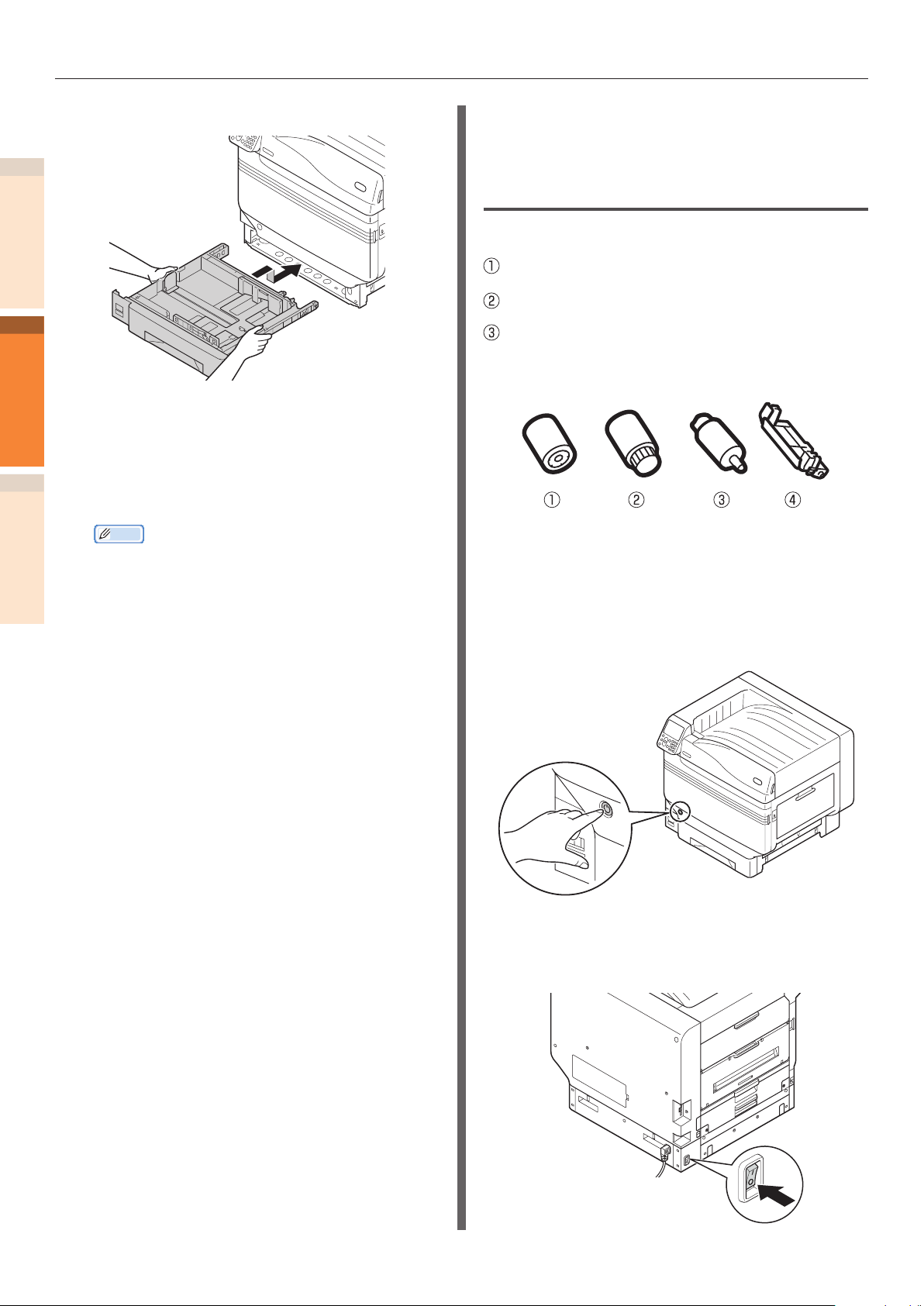

De papierinvoerrollen vervangen .......................................................................... 73

Onderhoud van het apparaat ............................................................. 81

- 6 -

De printeroppervlakken schoonmaken ................................................................. 81

Led-koppen reinigen ............................................................................................. 81

Papierinvoerrollen reinigen .................................................................................. 87

De transferroleenheid en de papierdoorvoer schoonmaken .................................. 90

De aandrukrol reinigen ......................................................................................... 93

Het apparaat transporteren en verplaatsen ....................................... 94

Als het apparaat verplaatst wordt ........................................................................ 94

Het apparaat transporteren .................................................................................. 94

Index ...................................................................................... 97

- 7 -

Memo

- 8 -

1

1

Problemen verhelpen

Problemen verhelpen

2

Procedure voor probleemoplossing …… 10

Papierstoringen

Wanneer een bericht met betrekking
to

t het papier wordt weergegeven …… 31

Als er een bericht met betrekking tot
de vervanging van verbruiksartikelen
verschijnt

Wanneer er andere berichten worden
weergegeven

Afdrukpro

………………………………………33

blemen

……………………………… 11

………………………………… 35

…………………………… 40

IndexOnderhoud

- 9 -

Procedure voor probleemoplossing

zProcedure voor probleemoplossing

Dit hoofdstuk beschrijft de procedure voor het verhelpen van problemen die zich hebben voorgedaan

1

Problemen verhelpen

gedurende het gebruik van de printer.

Indien het probleem niet via deze procedure opgelost kan worden, neemt u contact op met uw dealer.

Wordt er een foutmelding of een foutcode op het bedieningspaneel weergegeven?

2

wordt weergegeven, moet u pagina 11
raadplegen en het probleem oplossen.

levensduur van vebruiks- en onderhoudsartikelen
wordt weergegeven, moet u de
raadplegen en het probleem oplossen.

IndexOnderhoud

weergegeven, moet u de pagina 31
raadplegen en het probleem oplossen.

Als het wordt weergegeven

Wanneer er een bericht van een papierstoring

Wanneer er een bericht over de vervanging of de

pagina 54

Wanneer er andere fouten worden

Als u het probleem niet kunt oplossen

De foutmelding

weergegeven op het

bedieningspaneel bewaren.

Als het niet wordt weergegeven

In geval van problemen, moet u de

volgende pagina's raadplegen.

zKan niet afdrukken: pagina 40

zDe printerdrivers kunnen niet worden geïnstalleerd:

pagina 44

zKan niet afdrukken met jne kwaliteit: pagina 46

zAbnormale papierinvoer: pagina 51

Bel uw aangewezen helpdesk.

- 10 -

zPapierstoringen

Papierstoringen

Dit gedeelte beschrijft de procedure wanneer papier is vastgelopen in de printer of wanneer er zich nog
steeds papier in de printer bevindt nadat het papier zelfs is verwijderd.

Berichten controleren (indien zich een papierstoring voordoet)

Wanneer er papier in de printer is vastgelopen of wanneer er zich nog steeds papier in de printer
bevindt nadat het papier zelfs is verwijderd, zal er een bericht dat er een papierstoring is opgetreden,
worden weergegeven op het lcd-scherm van het bedieningspaneel. Het <ATTENTION (CONTROLE)>
lampje zal knipperen.

Wanneer "Raadpleeg HELP voor meer info" in het bericht wordt weergegeven, drukt u op de [HELP
(HELP)]-knop van het bedieningspaneel. De probleemoplossingsprocedure zal worden weergegeven en
via de begeleiding kunt u op een gemakkelijke manier het probleem oplossen. Voor meer informatie
raadpleegt u “Het Help-scherm gebruiken” (P.13).

1

Problemen verhelpen

2

IndexOnderhoud

[HELP (

Lcd-scherm

<ATTENTION
(CONTROLELAMPJE)>

De onderstaande tabel toont de berichten die kunnen worden weergegeven. Controleer het bericht en
verwijder het vastgelopen papier volgens de procedure die in de referentie wordt beschreven.

HELP

)]-knop

- 11 -

Papierstoringen

1

Problemen verhelpen

Categorie

2

Papierstoring
(Wanneer het papier in de
printer is vastgelopen)

IndexOnderhoud

Het bericht verdwijnt niet
(Als het bericht niet verdwijnt
zelfs nadat het vastgelopen
papier is verwijderd)

Bericht dat op het

lcd-paneel wordt

weergegeven

Open de klep aan de
rechterkant
Papierstoring
Raadpleeg HELP voor meer info

Open de [TRAY]* klep aan de
zijkant
Papierstoring
Raadpleeg HELP voor meer info

Open de klep aan de linkerkant
Papierstoring
Raadpleeg HELP voor meer info

Controleer uitvoereenheid
Papierstoring
Raadpleeg HELP voor meer info

Controleer uitvoereenheid
Papierstoring
Raadpleeg HELP voor meer info

Controleer de duplexeenheid
Papierstoring
Raadpleeg HELP voor meer info

Open de [TRAY]* klep aan de
zijkant
Achterblijvend papier
Raadpleeg HELP voor meer info

Open de klep aan de
rechterkant
Achterblijvend papier
Raadpleeg HELP voor meer info

Controleer uitvoereenheid
Achterblijvend papier
Raadpleeg HELP voor meer info

Controleer de duplexeenheid
Achterblijvend papier
Raadpleeg HELP voor meer info

Controleer stapelaar met
afdrukzijde naar beneden
Achterblijvend papier
Raadpleeg HELP voor meer info

Locatie van de

papierstoring

Papierstoring in
de omgeving van
de rechtse zijklep

Papierstoring in
de omgeving van
de rechtse zijklep
van de lade

Papierstoring in
de omgeving van
de linkse zijklep

Papierstoring
in de
uitvoereenheid

Papierstoring
in de omgeving
van de
fuseereenheid

Papierstoring
opgetreden in de
omgeving van de
duplexeenheid

Papierstoring
in de omgeving
van de rechtse
zijklep van de
lade

Papierstoring in
de omgeving van
de rechtse zijklep

Papierstoring
in de
uitvoereenheid

Papierstoring
opgetreden in de
omgeving van de
duplexeenheid

Papierstoring in
de omgeving van
de linkse zijklep

Foutcode

die na het

indrukken van

de [Help]-

knop wordt

weergegeven.

380, 390

391, 392, 393,
394, 395

384

381

382, 383, 389

370, 371, 373

631, 632, 633,
634, 635

637

638, 639

640, 641, 642

651

Referentiepagina's

pagina 14

pagina 24

pagina 30

pagina 15

pagina 20

pagina 25

pagina 24

pagina 14

pagina 15

pagina 25

pagina 30

*: Zowel Lade 1 tot Lade 5 zullen in [TRAY] worden weergegeven. (Lade 2 tot Lade 5 zal worden weergegeven wanneer de

optionele lade-eenheden gemonteerd zijn.)
Zowel de zijklep van Lade 1 tot Lade 5 zal in [COVER] worden weergegeven. (De zijklep van Lade 2 tot Lade 5 zal worden
weergegeven wanneer de optionele lade-eenheden gemonteerd zijn.)

- 12 -

Papierstoringen

Het Help-scherm gebruiken

Door op de [HELP (HELP)]-knop op het
bedieningspaneel te drukken, zal de
oplossingsmethode worden weergegeven. U kunt
eenvoudig het papier volgens de begeleiding
verwijderen.

Voorbeeld) Papierstoring in de omgeving van de
zijklep van Lade 1

Het volgend bericht zal op het lcd-scherm
worden weergegeven en het <ATTENTION
(CONTROLELAMPJE)> zal knipperen.

Druk op de [HELP (HELP)]-knop.

1

De foutcode zal verschijnen en de
toestand van de papierstoring zal
worden weergegeven.

Druk op de scroll-knop .

2

De volgende pagina zal samen met
de oplossingsprocedure voor de
papierstoring en de bijhorende animatie
worden weergegeven.

Memo

zDruk op de volgende pagina om terug te keren

naar de vorige pagina.

Blader door de pagina's van het

3

help-scherm met de scroll-knop
en verwijder het papier volgens de
oplossingsmethode die op het scherm
wordt weergegeven.

1

Problemen verhelpen

2

IndexOnderhoud

- 13 -

Als u het vastgelopen papier verwijdert,
zal het standby-scherm worden
weergegeven en de resterende
gegevens zullen worden afgedrukt.

Papierstoringen

Het vastgelopen papier verwijderen

1

Problemen verhelpen

Het vastgelopen papier in de omgeving van
de rechtse zijklep verwijderen

Foutcode: 380, 390, 637

Als er papier in de MP-lade geplaatst is,

1

2

IndexOnderhoud

verwijder het dan en sluit de lade.

Verwijder langzaam het overblijvend

3

papier.

Sluit de klep aan de rechterkant.

4

Til de opener ( ) op en open de klep

2

aan de rechterkant.

Open de MP-lade.

5

- 14 -

Papierstoringen

Trek de instelhendel ( ) aan de

6

rechterkant van de papiersteun (
naar u toe.

Stel de afdrukzijde voor het verwijderde

7

papier in op de bovenzijde.

)

Vastgelopen papier in de
uitvoereenheid verwijderen

Foutcode: 381, 638, 639

LET OP

Werk voorzichtig omdat het gebied rond de
fuseereenheid heet is. Zorg ervoor dat u bij het
tillen de handgreep vasthoudt. Als de fuseereenheid
heet is, moet u wachten tot hij is afgekoeld voordat
u met de werkzaamheden begint.

Til de opener ( ) van de uitvoereenheid

1

op en verwijder de uitvoereenheid.

U kunt zich verbranden.

1

Problemen verhelpen

2

IndexOnderhoud

Stel de papiergeleiders in zodat het

8

past met het papier.

- 15 -

Papierstoringen

2

1

Problemen verhelpen

2

3

IndexOnderhoud

Controleer de binnenkant van de printer
en verwijder langzaam het resterend
papier.

Als er nog papier in de fuseereenheid
is achtergebleven, trek dan de
ontgrendelingshendel omhoog (blauw).

Duw de ontgrendelingshendel (blauw)

5

naar beneden.

Als er geen papier meer is

6

achtergebleven in de fuseereenheid,
trek dan de vergrendelingshendel
omhoog (blauw).

Trek het resterende papier

4

langzaam in de richting van het
printerlichaam (tegengesteld aan de
papierinvoerrichting).

Hou de handgreep van de fuseereenheid

7

met beide handen vast en plaats het op
een vlakke ondergrond.

- 16 -

Papierstoringen

Zet de papierontgrendelingshendel van

8

de fuseereenheid naar omhoog.

Verwijder het resterende papier.

9

Als het papier rond de stickerrol is

10

gedraaid, verwijdert u de stickereenheid
door de duimschroeven aan beide
uiteinden van de stickereenheid naar links
te draaien en het papier te verwijderen.

Opmerking

zPas op dat u bij het verwijderen de duimschroef niet

in het apparaat laat vallen.

1

Problemen verhelpen

2

IndexOnderhoud

- 17 -

Papierstoringen

11

1

Problemen verhelpen

2

IndexOnderhoud

Plaats de stickereenheid terug in zijn
oorspronkelijke positie en zet hem vast
met de twee duimschroeven.

Opmerking

zPas op dat u bij het bevestigen de duimschroef niet

in het apparaat laat vallen.

Duw de vergrendelingshendel van de

13

fuser naar beneden (blauw).

Als er papier aanwezig is in de MP-lade,

14

verwijder het dan en sluit de lade.

Hou de fuser met beide handen vast en

12

zet hem op de uitvoereenheid.

- 18 -

Papierstoringen

Til de opener ( ) op en open de klep

15

aan de rechterkant.

Sluit de klep aan de rechterkant.

17

Open de MP-lade.

18

1

Problemen verhelpen

2

IndexOnderhoud

Verwijder langzaam het resterende

16

papier.

Trek de instelhendel ( ) aan de

19

rechterkant van de papiersteun (
naar u toe.

)

- 19 -

Papierstoringen

20

1

Problemen verhelpen

2

21

IndexOnderhoud

Stel de papiergeleiders in zodat deze
passen met het papier.

Stel de afdrukzijde voor het verwijderde
papier in op de bovenzijde.

Vastgelopen papier in de
omgeving van de fuseereenheid
verwijderen

Foutcode: 382, 383, 389

LET OP

Werk voorzichtig omdat het gebied rond de
fuseereenheid heet is. Zorg ervoor dat u bij het
tillen de handgreep vasthoudt. Als de fuseereenheid
heet is, moet u wachten tot hij is afgekoeld voordat
u met de werkzaamheden begint.

Til de opener ( ) van de uitvoereenheid

1

op en verwijder de uitvoereenheid.

Als u het vastgelopen papier niet kan
zien, plaatst u de uitvoereenheid terug
in de printer. Ga naar “Papier uit de

duplexeenheid verwijderen” (P.23).

U kunt zich verbranden.

Steek de uitvoereenheid terug in de

22

printer.

- 20 -

Papierstoringen

Als er nog papier in de fuseereenheid

2

is achtergebleven, trek dan de
ontgrendelingshendel omhoog (blauw).

Trek het resterende papier

3

langzaam in de richting van het
printerlichaam (tegengesteld aan de
papierinvoerrichting).

Als er geen papier meer is

5

achtergebleven in de fuseereenheid,
trek dan de vergrendelingshendel
omhoog (blauw).

Hou de handgreep van de fuseereenheid

6

met beide handen vast en plaats het op
een vlakke ondergrond.

1

Problemen verhelpen

2

IndexOnderhoud

Duw de ontgrendelingshendel (blauw)

4

naar beneden.

- 21 -

Als het papier is vastgelopen in de fuser,

7

duwt u de papierontgrendelingshendel
van de fuser omhoog (blauw) en trekt
u het papier er voorzichtig uit in de
tegenovergestelde richting van de
richting waarin er normaal gesproken
wordt gewerkt.

Papierstoringen

8

1

Problemen verhelpen

2

IndexOnderhoud

Als het papier rond de stickerrol is
gedraaid, verwijdert u de stickereenheid
door de duimschroeven aan beide
uiteinden van de stickereenheid naar links
te draaien en het papier te verwijderen.

Opmerking

zPas op dat u bij het verwijderen de duimschroef niet

in het apparaat laat vallen.

Plaats de stickereenheid terug in zijn

9

oorspronkelijke positie en zet hem vast
met de twee duimschroeven.

Opmerking

zPas op dat u bij het bevestigen de duimschroef niet

in het apparaat laat vallen.

- 22 -

Houd de fuseereenheid met beide

10

handen vast en zet hem op de
uitvoereenheid.

Papierstoringen

Druk de vergrendelingshendel van de

11

fuseereenheid naar beneden (blauw).

Plaats de uitvoereenheid terug in de

12

printer.

Papier uit de duplexeenheid verwijderen

Trek de duplexeenheid eruit, til hem

1

met beide handen een beetje op en
verwijder de eenheid.

Opmerking

zTrek de duplexeenheid niet in één keer eruit. De

duplexeenheid kan vallen als u hem in één keer
eruit haalt. Dit kan de eenheid beschadigen.

1

Problemen verhelpen

2

IndexOnderhoud

Verwijder het overblijvend papier.

2

- 23 -

Papierstoringen

3

1

Problemen verhelpen

2

IndexOnderhoud

Plaats de duplexeenheid terug in de
printer.

Papier in de omgeving van de
kant van de lade verwijderen

Foutcode: 391, 392, 393, 394, 395,

631, 632, 633, 634, 635

Voorbeeld) Voor Lade 1

Open de klep aan de kant van de lade

1

waar de fout wordt weergegeven.

- 24 -

Verwijder het overblijvend papier.

2

Papierstoringen

Sluit de zijklep van Lade 1.

3

Papier in de omgeving van de
duplexeenheid verwijderen

Foutcode: 370, 371, 373, 640, 641, 642

Trek de duplexeenheid eruit, til hem

1

met beide handen een beetje op en
verwijder de eenheid.

Wanneer u het vastgelopen papier in
de duplexeenheid in de printer niet kan
zien, plaatst u de duplexeenheid terug
in de printer. Ga naar Stap 4.

1

Problemen verhelpen

2

IndexOnderhoud

Verwijder het overblijvend papier.

2

- 25 -

Papierstoringen

3

1

Problemen verhelpen

2

IndexOnderhoud

Plaats de duplexeenheid terug in de
printer.

Til de opener ( ) van de uitvoereenheid

4

op en verwijder de uitvoereenheid.

Controleer de binnenkant van de printer

5

en verwijder langzaam het resterend
papier.

- 26 -

Papierstoringen

Als het papieruiteinde niet zichtbaar is,

6

moet u de vergrendelingshendel (blauw)
naar omhoog trekken.

Hou de handgreep van de fuseereenheid

7

met beide handen vast en plaats het op
een vlakke ondergrond.

Als het papier rond de stickerrol is

8

gedraaid, verwijdert u de stickereenheid
door de duimschroeven aan beide
uiteinden van de stickereenheid naar links
te draaien en het papier te verwijderen.

Opmerking

zPas op dat u bij het verwijderen de duimschroef niet

in het apparaat laat vallen.

1

Problemen verhelpen

2

IndexOnderhoud

- 27 -

Papierstoringen

9

1

Problemen verhelpen

2

IndexOnderhoud

Plaats de stickereenheid terug in zijn
oorspronkelijke positie en zet hem vast
met de twee duimschroeven.

Opmerking

zPas op dat u bij het bevestigen de duimschroef niet

in het apparaat laat vallen.

Houd de knop vast, til de

10

transferroleenheid omhoog, trek de
papiergeleider omhoog en haal het
overgebleven papier eruit.

- 28 -

Papierstoringen

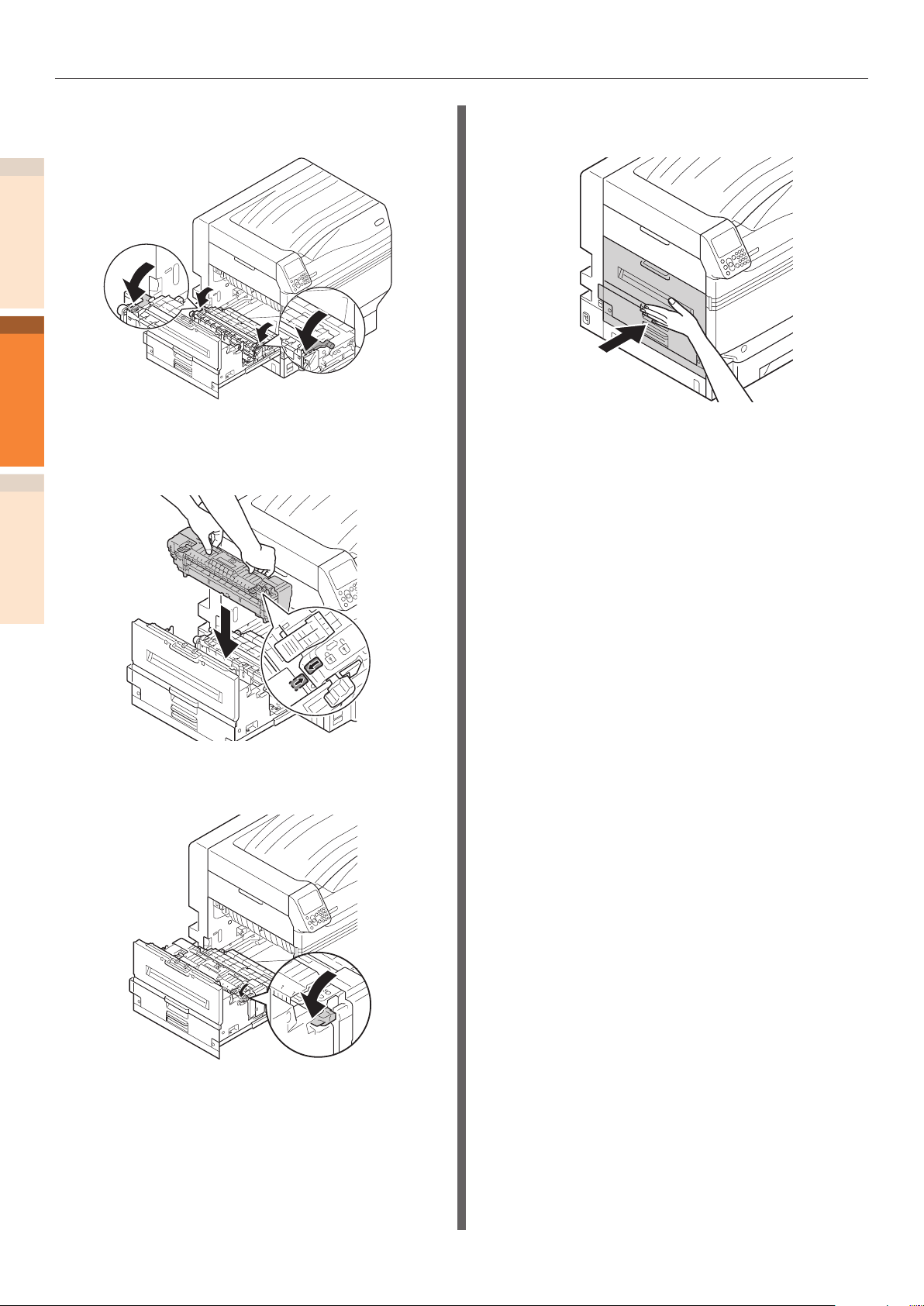

Houd de knop vast, duw de

11

transferroleenheid naar beneden.

Houd de fuseereenheid met beide

12

handen vast en zet hem op de
uitvoereenheid.

Druk de vergrendelingshendel van de

13

fuseereenheid naar beneden (blauw).

Plaats de uitvoereenheid terug in de

14

printer.

1

Problemen verhelpen

2

IndexOnderhoud

- 29 -

Papierstoringen

Papier in de omgeving van de
linkse zijklep verwijderen

1

Problemen verhelpen

Foutcode: 384, 651

Open de zijklep aan de linkerkant

1

2

IndexOnderhoud

Verwijder langzaam het overblijvend

2

papier.

Wanneer er regelmatig een

papierstoring optreedt

Controleer het onderstaande als er regelmatig
een papierstoring optreedt.

zIs de papierinvoerrol vuil? (“Papierinvoerrollen

reinigen” (P.87))

zIs de papiergeleider correct ingesteld? (Zie

"Het papier instellen in de Basis")

zIs het papier geplaatst nadat het zorgvuldig

doorgebladerd is? (Zie "Het papier instellen in
de Basis")

zIs de printer geïnstalleerd op een vlak en

stabiel oppervlak?

zGebruikt u het papier dat door de printer

wordt ondersteund?

zBevinden er zich nog stukjes overblijvend

papier in de printer?

Sluit de klep aan de linkerkant.

3

- 30 -

Wanneer een bericht met betrekking tot het papier wordt weergegeven

zWanneer een bericht met betrekking tot het

papier wordt weergegeven

Wanneer de ingestelde papiersoort of papierformaat niet dezelfde is als de specicatie van de

printerdriver, wordt er een bericht zoals "Vervang papier" en "Fout papierformaat" weergegeven en het
<ATTENTION (CONTROLELAMPJE)> zal knipperen.

Berichten met betrekking tot papier en foutcodes, foutoorzaken en hun meldingen en de status van het
<ATTENTION (CONTROLELAMPJE)> worden hieronder beschreven.

Wanneer "Raadpleeg HELP voor meer info" in het bericht wordt weergegeven, drukt u op de [HELP
(HELP)]-knop van het bedieningspaneel. De probleemoplossingsprocedure zal worden weergegeven en
via de begeleiding kunt u gemakkelijk het probleem oplossen. Zie “Het Help-scherm gebruiken” (P.13)
voor meer informatie.

Memo

zBetekenis van de symbolen in de foutmeldingen worden hieronder weergegeven:

– [TRAY]: Lade 1, Lade 2 tot Lade 5 (Wordt weergegeven wanneer de optionele lade-eenheden gemonteerd zijn.), of de MP-

lade zal worden weergegeven.

– [MEDIA_SIZE]: Papierformaat wordt weergegeven.

– [MEDIA_TYPE]: Papiersoort wordt weergegeven.

Categorie

Plaats het
papier

Leeg Installeer [MEDIA_SIZE] in [TRAY]

Bericht weergegeven op het

lcd-scherm

Vervang [TRAY] papier.
Zorg ervoor dat het [MEDIA_SIZE],
[MEDIA_TYPE] bevat.
Als de printer dan niet start, annuleer
de printopdracht en pas de instellingen
van de papierlade aan.
Als u OK drukt zal de printer gaan
printen volgens de huidige papierlade
instellingen.
Raadpleeg HELP voor meer info

Wijzig [MEDIA_SIZE], [MEDIA_
TYPE] in [TRAY]
Druk op de OK-knop
Raadpleeg HELP voor meer info

Wijzig [MEDIA_SIZE], [MEDIA_
TYPE] in MP-lade
Druk op de OK-knop
Raadpleeg HELP voor meer info

Raadpleeg HELP voor meer info

Installeer [MEDIA_SIZE] in MP-lade

Raadpleeg HELP voor meer info

Foutcode

461
462
463
464
465

661
662
663
664
665

660
460

491
492
493
494
495

490 Knipperend De MP-lade is leeg.

<Controle>lampje

Knipperend Het type papier in de MP-lade

verschilt van de specicaties van de

printerdriver.
Stel het papier in volgens het formaat
en soort in het bericht weergegeven.
Afdrukken zal starten als het
papierformaat overeenkomt.

Knipperend Het type papier in de lade verschilt

met de applicaties van de printerdriver.
Stel het papier in volgens het formaat
en soort in het bericht weergegeven.

Knipperend Het type papier in de MP-lade

verschilt van de specicaties van de

printerdriver.
Stel het papier in volgens het formaat
en soort in het bericht weergegeven.

Knipperend De lade in het bericht weergegeven is

leeg.
Stel het papier in volgens het formaat
en soort in het bericht weergegeven.

Stel het papier in volgens het formaat
en soort in het bericht weergegeven.

Oorzaken en

probleemoplossing

1

Problemen verhelpen

2

IndexOnderhoud

- 31 -

Wanneer een bericht met betrekking tot het papier wordt weergegeven

Categorie

Papierformaat

1

Fout

Problemen verhelpen

2

IndexOnderhoud

Bericht weergegeven op het

lcd-scherm

Verwijder Resterend Papier en Reset de
Lade

[TRAY]

Raadpleeg HELP voor meer info

Controleer het papier in de [TRAY]
Foute papierdikte
Raadpleeg HELP voor meer info

TRAY

TRAY

]

]

Controleer het papier in de [
Meervoudige invoer
Raadpleeg HELP voor meer info

Controleer het papier in de [
Fout papierformaat
Raadpleeg HELP voor meer info

Plaats cassette opnieuw
[TRAY]
Raadpleeg HELP voor meer info

Foutcode

530
531
532
533
534

323
324
325
326

401 Knipperend Meerdere vellen papier zijn ingebracht.

400 Knipperend Er is afgedrukt op papier met

520
521
522
523
524

<Controle>lampje

Knipperend Het papier in de lade kan de maximale

limiet overschrijden of de papierlade
moet opnieuw worden ingesteld.
Verwijder papier uit de aangegeven
lade.

Knipperend In de lade die in het bericht is

aangegeven, is een andere papierdikte
gedetecteerd.
Om het afdrukken te annuleren, drukt
u op de [Annuleren]-knop. Indien er
meerdere fouten optreden kan het zijn
dat u het printen niet kunt annuleren.
Druk op de [Help]-knop en los het
probleem op volgens de begeleiding
die op het Help-scherm wordt
weergegeven.

Om het afdrukken te annuleren, drukt
u op de [Annuleren]-knop. Indien er
meerdere fouten optreden kan het zijn
dat u het printen niet kunt annuleren.
Druk op de [Help]-knop en los het
probleem op volgens de begeleiding
die op het Help-scherm wordt
weergegeven.

een ander formaat dan door de
printerdriver aangegeven.
Om het afdrukken te annuleren, drukt
u op de [Annuleren]-knop. Indien er
meerdere fouten optreden kan het zijn
dat u het printen niet kunt annuleren.
Druk op de [Help]-knop en los het
probleem op volgens de begeleiding
die op het Help-scherm wordt
weergegeven.

Knipperend Het papier kan niet worden ingevoerd

vanuit de opgegeven lade die in het
bericht wordt weergegeven.
Stel het papier in de opgegeven lade
die in het bericht wordt weergegeven,
opnieuw in.

Oorzaken en

probleemoplossing

- 32 -

Als er een bericht met betrekking tot de vervanging van verbruiksartikelen verschijnt

zAls er een bericht met betrekking tot de

vervanging van verbruiksartikelen verschijnt

Wanneer de verbruiks- of onderhoudsartikelen bijna moeten vervangen worden of wanneer de
vervanging noodzakelijk is, zal er een bericht zoals “ABC moet bijna vervangen worden” en “ABC is
leeg/Vervang ABC” verschijnen en het <ATTENTION (CONTROLELAMPJE)> zal knipperen.

Berichten met betrekking tot verbruiksartikelen, foutcodes, foutoorzaken en hun meldingen en de
status van het <ATTENTION (CONTROLELAMPJE)> worden hieronder beschreven.

Wanneer "Raadpleeg HELP voor meer info" in het bericht wordt weergegeven, drukt u op de [HELP
(HELP)]-knop van het bedieningspaneel. De probleemoplossingsprocedure zal worden weergegeven en
via de begeleiding kunt u gemakkelijk het probleem oplossen. Voor meer informatie raadpleegt u “Het

Help-scherm gebruiken” (P.13).

Memo

zBetekenis van de symbolen in de foutmeldingen worden hieronder weergegeven:

– [COLOR]: Alleen geel, alleen magenta, alleen cyaan, alleen zwart en wit worden weergegeven.

Categorie

Tonercartridge

Afbeelding
Afbeeldingsdrum

Plaats de toner
Zwart
Raadpleeg HELP voor meer info

Plaats de toner
[COLOR]
Raadpleeg HELP voor meer info

Installeer toner en druk op de
OK-knop
[COLOR]
Raadpleeg HELP voor meer info

Installeer toner en druk op de
OK-knop
[WIT]
Raadpleeg HELP voor meer info

Installeer [COLOR] nieuwe
image drum
Levensduur Drum eenheid
Raadpleeg HELP voor meer info

Installeer [COLOR] nieuwe image drum
De image drum nadert het einde
van de levensduur, druk op de OK­knop.
Raadpleeg HELP voor meer info

Bericht dat op het

lcd-paneel wordt

weergegeven

Foutcode

4103 Knipperend Zwarte toner is op

Afdrukken
4100
4101
4102
4103
4104
4105

Inscha­kelen
4100
4101
4102

Inscha­kelen
4104
4105

3500
3501
3502
3503
3504
3505
5600
5601
5602
5603
5604
5605

5640
5641
5642
5643
5644
5645

<Controle>

lampje

Druk op de [HELP (HELP)]-knop en los het
probleem op volgens de begeleiding die op
het Help-scherm wordt weergegeven

Knipperend De toner die in het bericht wordt

Knipperend Toner leeg.

Knipperend Toner leeg.

Knipperend Het eind van de levensduur

Knipperend

weergegeven is leeg.
Druk op de [HELP (HELP)]-knop en los het
probleem op volgens de begeleiding die op
het Help-scherm wordt weergegeven.
Als u het apparaat opnieuw inschakelt,
raadpleegt u het venster hieronder.

Als u op de knop [OK (OK)] klikt, zal alleen
het afdrukken in monochroom doorgaan.
Druk op de [HELP (HELP)]-knop en los het
probleem op volgens de begeleiding die op
het Help-scherm wordt weergegeven.

Als u op de knop [OK (OK)] klikt,
zal het afdrukken in monochroom
en 4 kleuren doorgaan.
Druk op de [HELP (HELP)]-knop en los het
probleem op volgens de begeleiding die op
het Help-scherm wordt weergegeven.

van de afbeeldingsdrum in het
bericht weergegeven, is bereikt.
Druk op de [HELP (HELP)]-knop
en los het probleem op volgens
de begeleiding die op het Help­scherm wordt weergegeven.

De levensduur van de afbeeldingsdrum is bereikt.
Als u op OK drukt, zal het printen verder gaan
maar de kwaliteit kan niet worden gewaarborgd.
Druk op de [HELP (HELP)]-knop en los het
probleem op volgens de begeleiding die op
het Help-scherm wordt weergegeven.

Oorzaken en

probleemoplossing

Referentiepagina's

pagina 58

.

pagina 58

-

-

pagina 60

pagina 60

1

Problemen verhelpen

2

IndexOnderhoud

- 33 -

Als er een bericht met betrekking tot de vervanging van verbruiksartikelen verschijnt

Categorie

1

Afbeelding

Problemen verhelpen

Afbeeldingsdrum

2

Tonerafval
bak

IndexOnderhoud

Fuseer
eenheid

Band
eenheid

Bericht dat op het

lcd-paneel wordt

weergegeven

Installeer [COLOR] nieuwe
image drum
Kan niet afdrukken: te weinig
over van levensduur drum.
Raadpleeg HELP voor meer info

Controleer EP-cartridge
[COLOR]
Raadpleeg HELP voor meer info

Installeer nieuwe tonerafvalbak
Waste toner box is vol
Raadpleeg HELP voor meer info

Plaats nieuwe fuser eenheid
Levensduur fuser eenheid
Raadpleeg HELP voor meer info

Plaats nieuwe band eenheid
Levensduur band eenheid
Raadpleeg HELP voor meer info

- Opgelet, onbekend
consumeerbaar onderdeel
gedetecteerd
Ga naar de
gebruikershandleiding
“Troubleshooting” om de
werking te herstellen

Foutcode

6800
6801
6802
6803
6804
6805

3400
3401
3402
3403
3404
3405

357 Knipperend

354 Knipperend De levensduur van de

355 Knipperend

709 Knipperend

<Controle>

lampje

Knipperend De levensduur van de

afbeeldingsdrum is bereikt.
U kunt niet doorgaan met printen.
Druk op de [HELP (HELP)]-knop
en los het probleem op volgens
de begeleiding die op het Help­scherm wordt weergegeven.

Knipperend De afbeeldingsdrum die in het

bericht wordt weergegeven, is
niet correct geïnstalleerd.
Druk op de [HELP (HELP)]-knop
en los het probleem op volgens
de begeleiding die op het Help­scherm wordt weergegeven.

Opvangbak voor gebruikte toner vol.
Als u een tonerafvalbak opnieuw
instelt die al gebruikt geweest
is, bestaat er een risico dat de
tonerafval overloopt, dus is het
aangeraden om deze te vervangen
door een nieuwe tonerafvalbak.
Druk op de [HELP (HELP)]-knop
en los het probleem op volgens
de begeleiding die op het Help­scherm wordt weergegeven.

fuseereenheid is bereikt
Druk op de [HELP (HELP)]-knop
en los het probleem op volgens
de begeleiding die op het Help­scherm wordt weergegeven.

De levensduur van de bandeenheid
en de transferroleenheid is bereikt.
Druk op de [HELP (HELP)]-knop
en los het probleem op volgens
de begeleiding die op het Help­scherm wordt weergegeven.

De printer zal niet optimaal functioneren
en de afdrukkwaliteit zal verminderen
als er een onbekend verbruiksartikel
wordt gebruikt. Defecten die
voortvloeien uit het gebruik van
onbekende verbruiksartikelen wordt
tegen vergoeding hersteld, zelfs als het
defect plaatsvindt gedurende de gratis
garantieperiode of de periode van het
onderhoudscontract. Het defect zal
buiten het toepassingsgebied van het
onderhoudscontract hersteld worden.
Als u, ondanks de eerder genoemde
punten, nog steeds een onbekend
verbruiksartikel wilt installeren, moet u
de volgende handelingen uitvoeren.

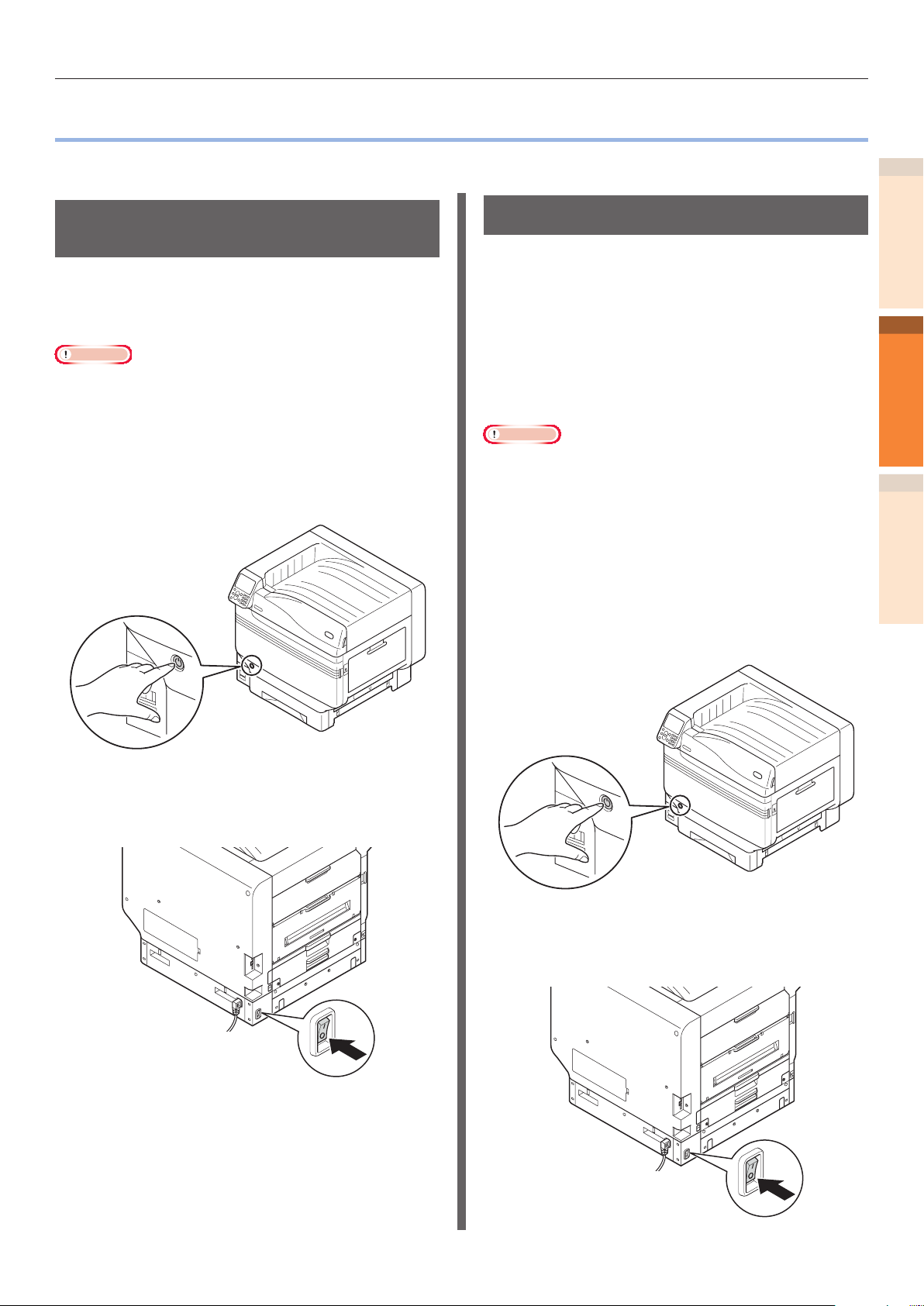

1. Schakel de voeding van de printer uit.

2. Schakel de voeding van de printer in
terwijl u de [CANCEL (ANNULEREN)]-knop
ingedrukt houdt.

3. Laat de [CANCEL (ANNULEREN)]
knop los als er "BEZIG MET RAM
TE CONTROLEREN 100%" wordt
weergegeven.
De bewerkingsgeschiedenis zal in
het apparaat geregistreerd worden.
Contacteer het klantenondersteuningscentrum
als u vragen heeft.

Oorzaken en

probleemoplossing

Referentiepagina's

pagina 60

-

pagina 71

pagina 69

pagina 63

-

- 34 -

Wanneer er andere berichten worden weergegeven

zWanneer er andere berichten worden weergegeven

Andere berichten met betrekking tot papier en foutcodes, foutoorzaken en hun melding en de status
van het <ATTENTION (Controle)>lampje worden hieronder beschreven.

Wanneer "Raadpleeg HELP voor meer info" in het bericht wordt weergegeven, drukt u op de

[HELP (Help)

]-knop
van het bedieningspaneel. De oplossingsprocedure zal worden weergegeven en via de begeleiding kunt u op een
gemakkelijke manier het probleem oplossen. Voor meer informatie raadpleegt u

(P.13)

.

Memo

zBetekenis van de symbolen in de foutmeldingen worden hieronder weergegeven:

– [COLOR]/[MENUCOLOR]: Alleen geel, alleen magenta, alleen cyaan, alleen zwart en wit worden weergegeven.

– [

TRAY

]:

Lade 1, Lade 2 tot Lade 5 (Wordt weergegeven wanneer de optionele lade-eenheden gemonteerd zijn.) of de MP-

lade zal worden weergegeven.

– [COVER]: Ofwel de voorklep, de zijklep van lade 1 tot Lade 5 (de zijklep van Lade 2 tot Lade 5 zullen worden weergegeven

wanneer de optionele lade-eenheden gemonteerd zijn.) of de klep van de uitvoereenheid zal worden weergegeven.

– [CODE]: Er zal meer informatie op het scherm worden weergegeven.

Bericht dat op het lcd-paneel wordt

weergegeven

Uit-/inschakelen
[ERRCODE]: Fout

Image drum niet geïnstalleerd
[COLOR]
Raadpleeg HELP voor meer info

Sensor Fout van image drum
Controleer [COLOR] afbeeldingsdrum en
reset.
Raadpleeg HELP voor meer info

Verwijder papier

STACKER

[
Raadpleeg HELP voor meer info

]

Foutcode

-

6940
6941
6942
6943
6944
6945

5400
5401
5402
5403
5404
5405

480
484

Controlelampje

Knipperend

Knipperend

Knipperend

Knipperend

probleemoplossing

Er is een fatale fout opgetreden.
Als de fout niet wordt opgelost
door de printer opnieuw te
starten, neem dan contact op met
uw aangewezen helpdesk.

De afbeeldingsdrum in het bericht
weergegeven, is niet correct
geïnstalleerd.
Druk op de
en los het probleem op volgens de
begeleiding die op het Help-scherm wordt
weergegeven.

Er is een sensorfout in de
afbeeldingsdrum opgetreden.
De sensor kan vuil zijn of de
stopper is geïnstalleerd.
Druk op de
en los het probleem op volgens de
begeleiding die op het Help-scherm wordt
weergegeven.

De papierstapelaar is vol.
Verwijder het papier uit de
stapelaar.

“Het Help-scherm gebruiken”

Oorzaken en

[HELP (HELP)]

[HELP (HELP)]

-knop

-knop

Referentiepagina's

-

-

-

-

1

Problemen verhelpen

2

IndexOnderhoud

[STACKER]: Ofwel de stapelaar met beeldzijde naar boven

of de stapelaar met beeldzijde naar beneden zal worden
weergegeven.

Druk op de OK-knop om te herstellen
Geheugen is vol
Raadpleeg HELP voor meer info

420

Knipperend

- 35 -

Kan niet afdrukken. De
afdrukgegevens hebben de
geheugencapaciteit van de printer
overschreden.
In "Kwaliteit" van de printerdriver,
selecteert u [Fijn] of [Normaal],
en druk nogmaals af.
Druk op de [OK (GOED)]-knop om
dit scherm van het lcd-scherm te
verwijderen.

[Geavanceerd] >

[Afdrukken met

de beste

kwaliteit]

Wanneer er andere berichten worden weergegeven

Bericht dat op het lcd-paneel wordt

weergegeven

Er is een fout van steunkleur-afdrukken

1

opgetreden. Gegevens zullen gewist worden.

Problemen verhelpen

Controleer de papierinstellingen en print
opnieuw. Om het scherm uit te zetten druk
op OK
Raadpleeg HELP voor meer info

Sluit de klep
[COVER]

2

Raadpleeg HELP voor meer info

Geen originele image drum
[COLOR]
Raadpleeg HELP voor meer info

IndexOnderhoud

Geen compatibele image drum
[COLOR]
Raadpleeg HELP voor meer info

Foutcode

459

311
312
313
314
315
585
588
589

6840
6841
6842
6843
6844
6845

6900
6901
6902
6903
6904
6905
7000
7001
7002
7003
7004
7005
7040
7041
7042
7043
7044
7045
7100
7101
7102
7103
7104
7105
7200
7201
7202
7203
7204
7205

Controlelampje

Knipperend

Knipperend

Knipperend

Knipperend

Oorzaken en

probleemoplossing

Het afdrukken is gestopt
wegens een printtaak vanuit een
incompatibele aangepaste media.
De gegevens zijn verwijderd.
Druk nogmaals af.
Druk op de [OK (GOED)]-knop om
dit scherm van het lcd-scherm te
verwijderen.

De kap die in het bericht wordt
weergegeven is open.
Sluit de kap.

De image drum is niet bedoeld
voor gebruik in dit type printer.
Gebruik een image drum die
bedoeld is voor gebruik in dit type
printer.

De image drum is niet bedoeld
voor gebruik in dit type printer.
Gebruik een image drum die
bedoeld is voor gebruik in dit type
printer.

Referentiepagina's

-

-

-

-

- 36 -

Wanneer er andere berichten worden weergegeven

Bericht dat op het lcd-paneel wordt

weergegeven

Geen compatibele toner
[COLOR]
Raadpleeg HELP voor meer info

Geen-oorspronkelijke toner
[COLOR]
Raadpleeg HELP voor meer info

Niet originele fuser gedetecteerd

Raadpleeg HELP voor meer info

Incompatibele fuser gedetecteerd

Raadpleeg HELP voor meer info

Niet-originele transportbelt

Raadpleeg HELP voor meer info

Incompatibele transportbelt

Raadpleeg HELP voor meer info

Fuser niet geïnstalleerd

Raadpleeg HELP voor meer info

Controleer de fuser eenheid

Raadpleeg HELP voor meer info

Foutcode

5540
5541
5542
5543
5544
5545
6140
6141
6142
6143
6144
6145
6200
6201
6202
6203
6204
6205
6240
6241
6242
6243
6244
6245
7140
7141
7142
7143
7144
7145

5500
5501
5502
5503
5504
5505

6981

6982
6983
6984
6985
6986
6987

6881

6882
6883
6884
6885
6886

699

348
320

Controlelampje

Knipperend

Knipperend

Knipperend

Knipperend

Knipperend

Knipperend

Knipperend

Knipperend

Oorzaken en

probleemoplossing

De tonercartridge is niet bestemd
voor gebruik met dit printermodel.
Gebruik een tonercartridge die
bestemd is voor dit printermodel.

De tonercartridge is niet bestemd
voor gebruik met dit printermodel.
Gebruik een tonercartridge die
bestemd is voor dit printermodel.

De fuseereenheid is niet bestemd
voor gebruik met dit printermodel.
Gebruiker een fuseereenheid die
bestemd is voor dit printermodel.

De fuseereenheid is niet bestemd
voor gebruik met dit printermodel.
Gebruiker een fuseereenheid die
bestemd is voor dit printermodel.

Bandeenheid niet bestemd voor
gebruik met dit printermodel.
Gebruiker een bandeenheid die
bestemd is voor dit printermodel.

Bandeenheid niet bestemd voor
gebruik met dit printermodel.
Gebruiker een bandeenheid die
bestemd is voor dit printermodel.

De fuseereenheid is niet correct
geïnstalleerd.
Druk op de [Help]-knop en los
het probleem op volgens de
begeleiding die op het Help­scherm wordt weergegeven.

De fuseereenheid is niet correct
geïnstalleerd.
Installeer op een correcte manier
de fuseereenheid.

Referentiepagina's

-

1

Problemen verhelpen

2

IndexOnderhoud

-

-

-

-

-

-

-

- 37 -

Wanneer er andere berichten worden weergegeven

Bericht dat op het lcd-paneel wordt

weergegeven

Ontvangen van Gegevens Timeout

1

Druk op de OK-knop om te herstellen

Problemen verhelpen

Raadpleeg HELP voor meer info

Gegevenscontrole
Bericht Data schrijf fout <[CODE]>

Installeer Transferrol Eenheid
Installeer de transfeerroller-eenheid

2

opnieuw.
Raadpleeg HELP voor meer info

Er is een fout van steunkleur-afdrukken
opgetreden. Gegevens zullen gewist worden.
Controleer de papierinstellingen en print
opnieuw. Om het scherm uit te zetten druk
op OK
Raadpleeg HELP voor meer info

IndexOnderhoud

Steunkleur-kanaal is niet geïnstalleerd
Gelieve het steunkleur-kanaal te installeren
Raadpleeg HELP voor meer info

Het tonerkanaal is niet geïnstalleerd
Installeer het tonerkanaal
Raadpleeg HELP voor meer info

Controleer beelddrum en tonercartridge
[COLOR]
Raadpleeg HELP voor meer info

Controleer steunkleurkanaal

Raadpleeg HELP voor meer info

Tonercartridge niet geïnstalleerd
[COLOR]
Raadpleeg HELP voor meer info

De klep van de tonervervanging is open.

Raadpleeg HELP voor meer info

Foutcode

519

334

459

676

676

5440
5441
5442
5443
5444

5444
5445

6100
6101
6102
6103
6104
6105

586

Controlelampje

Knipperend

- - Het schrijven van de te

Knipperend

Knipperend

Knipperend

Knipperend

Knipperend

Knipperend

Knipperend

Knipperend

Er is een timeout van de
gegevensontvangst opgetreden.
Stel een langere timeout in.

actualiseren berichtgegevens
mislukt. Controleer de gegevens.

De transferroleenheid is niet
correct geïnstalleerd.
Druk op de [HELP (HELP)]-knop
en los het probleem op volgens
de begeleiding die op het Help­scherm wordt weergegeven.

Vanwege een afdrukaanvraag voor
papier waarmee geen steunkleuren
kunnen worden afgedrukt, is
het afdrukken gestopt en zijn de
gegevens gewist.
Controleer het papier en de
papierinstellingen en druk opnieuw af.
Druk op de knop [OK (GOED)] om
de weergave van het lcd-scherm te
verwijderen.

Steunkleur-kanaal is niet
geïnstalleerd
Gelieve het steunkleurkanaal te
installeren.

Het tonerkanaal is niet
geïnstalleerd.
Installeer het tonerkanaal.

De tonercartridge in het bericht
weergegeven, is niet correct
ingesteld.
Druk op de [HELP (HELP)]-knop
en los het probleem op volgens
de begeleiding die op het Help­scherm wordt weergegeven.

Steunkleurkanaal is niet juist
geïnstalleerd.
Stel het steunkleurkanaal opnieuw
in.
Druk op de [HELP (HELP)]-knop
en los het probleem op volgens
de begeleiding die op het Help­scherm wordt weergegeven.

De tonercartridge in het
bericht weergegeven, is niet
geïnstalleerd.
Druk op de [HELP (HELP)]-knop
en los het probleem op volgens
de begeleiding die op het Help­scherm wordt weergegeven.

De klep van de tonervervanging is
open.
Controleer of de tonercartridges
stevig en zo ver mogelijk
vastgedrukt zijn en sluit de
tonerklep.

Oorzaken en

probleemoplossing

Referentiepagina's

[Geavanceerd] >

[Lijst van instellingsitems

van het

apparaatinstellingsscherm] >

[Timeout afdrukken]

-

-

-

-

-

-

-

-

-

- 38 -

Wanneer er andere berichten worden weergegeven

Bericht dat op het lcd-paneel wordt

weergegeven

Installeer Papier Cassette
[TRAY]
Raadpleeg HELP voor meer info

Installeer uitvoereenheid

Raadpleeg HELP voor meer info
Controleer de opvangbak voor gebruikte toner

Raadpleeg HELP voor meer info
Tonerafvalbak opnieuw instellen

Transportfout tonerafval
Raadpleeg HELP voor meer info

Fout van updaten van rmware

Probeer opnieuw
Als het netwerk niet werkt, gebruik dan de USB

Open de stapelaar
Stapelaar met beeldzijde boven
Raadpleeg HELP voor meer info

Transportbelt niet geïnstalleerd

Raadpleeg HELP voor meer info

Controleer de band eenheid

Raadpleeg HELP voor meer info

Schakel de printer uit en wacht een ogenblik
126: Fout vanwege condensatie

Plaats de duplexeenheid

Raadpleeg HELP voor meer info

Foutcode

430
431
432
433
434

333

331

359

302

580

689

330

-

360

Controlelampje

Knipperend

Knipperend

Knipperend

Knipperend

-

Knipperend

Knipperend

Knipperend

Knipperend

Knipperend

Er is geen papiercassette
aanwezig in de opgegeven
lade die in het bericht wordt
weergegeven.
Stel de papiercassette in de
opgegeven lade in die in het
bericht worden weergegeven.
Indien de cassette zich al in de
lade bevindt, moet u de cassette
eruit trekken en correct instellen.

De uitvoereenheid ontbreekt.
Installeer de uitvoereenheid.

De toner-afvalbak is niet goed
geïnstalleerd.
Reset de tonerafvalbak opnieuw.

Er is een fout opgetreden in de
afvaltoner-transfer.
Druk op de [HELP (HELP)]-knop
en los het probleem op volgens
de begeleiding die op het Help­scherm wordt weergegeven.

Firmware-update mislukt.
Volg de inhoud van het bericht.

De stapelaar met beeldzijde naar
boven is gesloten.
Open de stapelaar met beeldzijde naar boven.

De bandeenheid is niet geïnstalleerd.
Druk op de [HELP (HELP)]-knop
en los het probleem op volgens
de begeleiding die op het Help­scherm wordt weergegeven.

De bandeenheid is niet correct geïnstalleerd.
Druk op de [HELP (HELP)]-knop
en los het probleem op volgens
de begeleiding die op het Help­scherm wordt weergegeven.

Er is een condensatie opgetreden
in de printer.
Start de printer na een tijdje
opnieuw op.
Als de fout niet wordt opgelost
door de printer opnieuw te
starten, neem dan contact op met
uw aangewezen helpdesk.

De duplexeenheid is niet correct
ingesteld.
Installeer de duplexeenheid
correct.

Oorzaken en

probleemoplossing

Referentiepagina's

-

-

-

-

-

-

-

-

-

-

1

Problemen verhelpen

2

IndexOnderhoud

- 39 -

Afdrukproblemen

zAfdrukproblemen

Dit gedeelte beschrijft de mogelijke problemen die zich kunnen voordoen tijdens het gebruik van de

1

Problemen verhelpen

printer en hun oplossingsprocedure.

Memo

zIndien het probleem niet via deze volgende methoden opgelost kan worden, neemt u contact op met uw dealer.

zVoor problemen die voortvloeien uit applicaties, moet u contact opnemen met het bedrijf dat deze ontwikkeld heeft.

Kan niet afdrukken

2

Belangrijkste redenen

Voor Windows/Mac OS X

Oorzaak Oplossingsprocedure

De voeding van de printer is uitgeschakeld. Schakel de voeding in. Basis
De voeding is uitgeschakeld als gevolg van de

automatische uitschakelfunctie.

IndexOnderhoud

De printer bevindt zich in de slaapstand.

LAN-kabel/USB-kabel is losgekoppeld. Controleer of de kabels correct op de printer en

De kabels zijn defect. Vervang ze door nieuwe kabels. ­De printer is ofine. Druk op de [ON LINE (ONLINE)]-knop op het

Er wordt een foutmelding weergegeven op het
lcd-scherm van het bedieningspaneel.

NBT-, EtherTalk- en WSP Print-protocollen
worden gebruikt.

De interface-instellingen zijn uitgeschakeld. Vanuit [

Er is een probleem met de afdrukfunctie. Controleer of u de printerinformatie kan

Schakel de voeding in.
Als u geen gebruikt wilt maken van de automatische
uitschakelfunctie, kunt u deze op het bedieningspaneel
uitschakelen via [Beheerdersinst.]>
[Stroom inst.]>[Autom. uitschakelen na].

Druk op de [Stroom besp.]-knop op het bedieningspaneel
en wijzig de status in de standby-stand.
Als u geen gebruikt wilt maken van de slaapfunctie,
kunt u deze op het bedieningspaneel uitschakelen via
[Beheerdersinst.]>[Stroom inst. ]>[Slaap].

de computer aangesloten zijn.

bedieningspaneel.

Druk op “Wanneer een bericht met betrekking
tot het papier wordt weergegeven” (P.31)
“Als er een bericht met betrekking tot de
vervanging van verbruiksartikelen verschijnt”
(P.33)

“Wanneer er andere berichten worden
weergegeven” (P.35) of op de [HELP (HELP)]-

knop van het bedieningspaneel.
Wanneer de slaapstand is geactiveerd, kunt u

deze op het bedieningspaneel uitschakelen via
[Beheerdersinst.]>[Stroom inst.]>[Slaap].

instellingen

de gebruikte interface, inschakelen.

afdrukken of niet.

Beheerdersinst.

] op het bedieningspaneel, kunt u

]>[

Netwerk

Referentiepagina's

Geavanceerd

Basis

-

-

pagina 31
pagina 33
pagina 35

-

Geavanceerd

Basis

Voor Windows

Oorzaak Oplossingsprocedure

Deze printer is niet ingesteld als standaardprinter.
De uitvoerpoort van de printerdriver is niet correct.
De printer is bezig met een afdruktaak vanuit een andere interface.

Referentiepagina's

Stel hem in als standaardprinter. ­Selecteer de uitvoerpoort waarop de LAN- of USB-kabel is aangesloten.
Wacht tot het afdrukken is voltooid. -

- 40 -

-

Netwerkaansluitingssproblemen

Afdrukproblemen

Voor Windows/Mac OS X

Oorzaak Oplossingsprocedure

Er wordt een kruiskabel gebruikt. Gebruik een rechte kabel en een hub en sluit

deze correct aan.

De hub heeft een compatibiliteitsprobleem. Selecteer [Beheerdersinst.]>[Netwerk

instellingen]>[Hub Link instellingen] vanuit
het bedieningspaneel en wijzig de instellingen.

Er is een probleem met de hub. Plaats de netwerkkabel in de lege hub of een

andere poort. Als het probleem nog niet is
opgelost, moet u een andere hub gebruiken.

De netwerkkabel is defect. Verbind opnieuw met een nieuwe of andere

netwerkkabel en controleer opnieuw.

IP-adres is niet correct. zControleer of de IP-adresinstellingen van de

printer en het IP-adres dat in de computer is
ingesteld, met elkaar overeenkomen.

zIndien u OKI LPR-hulpsoftware gebruikt,

controleer de instelling van het IP-adres in de
OKI LPR-hulpsoftware.

zControleer of het IP-adres niet overlapt wordt

met een ander apparaat.

zControleer of het IP-adres, het subnetmasker

en het gateway-adres correct zijn.

IP-adres bestaat al. Controleer of het IP-adres van de printer niet

wordt overlapt met een ander IP-adres.

USB-aansluitingssproblemen

Referentiepagina's

Basis

Geavanceerd

-

-

Geavanceerd

-

1

Problemen verhelpen

2

IndexOnderhoud

Voor Windows/Mac OS X

Oorzaak Oplossingsprocedure

De kabel voldoet niet aan de normen. Gebruik een USB-kabel met USB

2.0-specicaties.

De USB-hub wordt gebruikt. Verbind de printer rechtstreeks met de

computer.

De printerdriver is niet correct geïnstalleerd. Installeer de printerdriver opnieuw. Basis

Referentiepagina's

Basis

-

Voor Windows

Oorzaak Oplossingsprocedure

De printer is ofine. Rechterklik op het Pro9541WT-pictogram

Er wordt een switch, een buffer, een
verlengkabel of USB-hub gebruikt.

Een andere printerdriver die werkt via een
USB-aansluiting, is geïnstalleerd.

in de map [Apparaten en Printers] en
selecteer [Toon afdruktaken]. Selecteer het
[Printer]-menu dat in het dialoogvenster wordt
weergegeven en verwijder het vinkje [Printer
ofine gebruiken].

Verbind de printer rechtstreeks met de
computer.

Vanuit de computer moet u andere printerdrivers
verwijderen.

Referentiepagina's

Basis

-

-

- 41 -

Afdrukproblemen

Printerproblemen

1

Problemen verhelpen

Memo

zIndien het probleem niet via deze volgende uitlegt opgelost kan worden, neemt u contact op met uw dealer.

Probleem Oorzaak Problemen verhelpen

Er wordt niks op het scherm
weergegeven zelfs wanneer de
voeding is ingeschakeld.

Het werkt niet. Netsnoer is niet goed geplaatst. Steek het netnoer stevig in het

2

Led-lamp van de
voedingsschakelaar knippert
snel met een interval van
ongeveer 0,3 seconde.

IndexOnderhoud

Het netsnoer is losgekoppeld. Schakel de voeding uit en

plaats het netsnoer stevig in het
stopcontact.

Stroomstoring Controleer of er elektriciteit in

het stopcontact aanwezig is.

stopcontact.

De hoofdschakelaar is niet
ingeschakeld.

De printer is defect. Haal de stekker van het

Schakel de voeding in. Basis

netsnoer onmiddellijk uit
het stopcontact en neem
vervolgens contact op
met uw dealer.

Referentiepagina's

Basis

-

Basis

-

Het afdrukproces start niet. De fout wordt weergegeven. Controleer de foutcode en volg

de instructies die op het lcd­scherm worden weergegeven.

De LAN- of USB-kabel is niet
aangesloten.

De LAN- of USB-kabel is defect. Gebruik een andere LAN- of

De LAN- of USB-kabel voldoet
niet aan de normen.

Er is mogelijk een probleem
met de afdrukfunctie.

De interface is uitgeschakeld. Vanuit [Beheerdersinst.]>

De printerdriver is niet correct
geselecteerd.

De uitvoerpoort van de
printerdriver is niet correct.

Het lcd-scherm van het
bedieningspaneel is blanco.

Afdrukgegevens zijn niet
verzonden.

Abnormaal geluid. Het apparaat is gekanteld. Plaats de printer op een stabiel

De printer bevindt zich in de
slaapstand.

De LAN- of USB-kabel is
beschadigd.

Er is een time-out op mijn
computer opgetreden.

Plaats de LAN- of USB-kabel
stevig in de poort.

USB-kabel.

zGebruik een USB-kabel met

USB 2.0-specicaties.

zGebruik een LAN-kabel met

1000 BASE-T-specicaties.

Controleer of u de
printerinformatie kan afdrukken
of niet.

[Netwerk instellingen] op het
bedieningspaneel, kunt u de
gebruikte interface, inschakelen.

Stel de printerdriver in als
"standaardprinter".

Selecteer de uitvoerpoort
waarop de LAN- of USB-kabel is
aangesloten.

Druk op de [POWER SAVE
(STROOM BESP.)]-knop op het
bedieningspaneel en wijzig de
status in de standby-stand.

Sluit een nieuwe kabel aan. -

Stel een langere time-out in. -

en vlak oppervlak.

pagina 31
pagina 33
pagina 35

Basis

-

Basis

Basis

Geavanceerd

Basis

Basis

Basis

Basis

- 42 -

Afdrukproblemen

Probleem Oorzaak Problemen verhelpen

Resonerend geluid. Wanneer de temperatuur in

de printer is gestegen, zal er
worden afgedrukt op smal of
dun papier.

Het afdrukken start niet
onmiddellijk.

Het afdrukken wordt tussendoor
gestopt.

Onvoldoende geheugen. Onvoldoende printergeheugen

Traag printen. Het afdrukproces wordt ook

Het weergeven van de
printerdriver is abnormaal. (Mac
OS X)

Het apparaat warmt op omdat
het uit de energiespaarstand
of de automatische
uitschakelstand komt.

Mogelijk bezig met reinigen
afbeeldingsdrum.

Bezig met aanpassen van
de temperatuur van de
fuseereenheid.

Bezig met verwerken van
gegevens vanuit een andere
interface.

Temperatuur wordt aangepast
omdat de temperatuur van
de fuseereenheid verhoogd is
als gevolg van ononderbroken
afdrukken.
Temperatuur wordt aangepast
omdat de temperatuur in het
apparaat verhoogd is als gevolg
van ononderbroken afdrukken.

als gevolg van te grote
afdrukgegevens

door de computer verwerkt.
Selecteer [ProQ / Hoge

kwaliteit] in het tabblad
[Taakopties] van de
printerdriver.

Gecompliceerde
afdrukgegevens.

De printerdriver werkt mogelijk
niet correct.

Referentiepagina's

Het apparaat is niet defect.
Gebruik het apparaat in de staat
zoals het zich bevindt.

Een ogenblik geduld.
Als u het automatisch
uitschakelen niet wenst
te gebruiken, moet u
[Beheerdersinst.]>[Stroom

inst.]>[Slaap]/[Autom.
uitschakelen na] selecteren en

beide standen deactiveren.
Een ogenblik geduld. -

Een ogenblik geduld. -

Wacht tot het afdrukken is
voltooid.

Een ogenblik geduld.
Het afdrukken wordt
automatisch opnieuw gestart
zodra de temperatuur van de
fuseereenheid verminderd is.
Een ogenblik geduld.
Het afdrukken wordt
automatisch opnieuw gestart
zodra de temperatuur van de
printer verminderd is.

Druk af nadat u de
afdrukkwaliteit heeft
verminderd.

Gebruik een computer met een
snellere processorsnelheid.

In het tabblad [Geavanceerd]
van de printerdriver, selecteert u
[Fijn / Detail (1200 x 1200)]
of [Normaal (600 x 600)].

Selecteer eenvoudige
afdrukgegevens.

Verwijder eenmalig de
printerdriver en herinstalleer
hem.

Geavanceerd

Geavanceerd

-

1

Problemen verhelpen

2

-

-

IndexOnderhoud

-

-

-

-

- 43 -

Afdrukproblemen

Problemen met de printerdriver

1

Problemen verhelpen

Memo

z Indien het probleem niet via deze volgende uitlegt opgelost kan worden, neemt u contact op met uw dealer.

z Voor problemen die voortvloeien uit applicaties, moet u contact opnemen met het bedrijf dat deze ontwikkeld heeft.

USB-aansluitingssproblemen

2

IndexOnderhoud

Voor Windows

Oorzaak Oplossingsprocedure

Er wordt geen pictogram van de printer in de
[Apparaten en Printers]-folder aangemaakt.

Er verschijnt een foutmelding zoals "Installeren
van printerdriver mislukt".

De printerdriver is niet correct geïnstalleerd. Basis

Gebruik plug & play. Volg de onderstaande
procedure.

1. Zorg ervoor dat de printer en de computer
uitgeschakeld zijn.

2. Sluit een USB-kabel aan.

3. Schakel de voeding van de printer in.

4. Schakel de voeding van de computer in.

5. Wanneer de wizard [Zoek nieuwe software]
wordt weergegeven, volgt u de instructies op
het scherm.

Referentiepagina's

-

Problemen met betrekking tot beperkingen van het besturingssysteem

Beperkingen voor Windows 10/Windows 8.1/Windows 8/Windows 7/

Windows Server 2016/Windows Server 2012 R2/Windows Server 2012/
Windows Server 2008 R2/Windows Server 2008

Item Probleem Oorzaken en probleemoplossing

Printerdriver Help wordt niet

weergegeven.
Het

[

Gebruikersaccountbeheer

dialoogvenster wordt
weergegeven.

Network Extension
(Netwerkuitbreiding)

Help wordt niet
weergegeven.

Het
[

Gebruikersaccountbeheer

dialoogvenster wordt
weergegeven.

Het [

Assistent voor

programmacompatibiliteit

dialoogvenster zal
verschijnen.

De helpfunctie wordt niet ondersteund in PS-printerdrivers.

Wanneer het installeer- of hulpprogramma wordt gestart,

]-

kan het [Gebruikersaccountbeheer]-dialoogvenster
verschijnen. Klik op [Ja] of [Doorgaan] en voer het
installeer- of hulpprogramma uit als beheerder. Als u
op [Nee] of [Annuleren] klikt, zal het installeer- of
hulpprogramma niet worden gestart.

De Helpfunctie wordt niet ondersteund.

Wanneer het installeer- of hulpprogramma wordt gestart,

]-

kan het [Gebruikersaccountbeheer]-dialoogvenster
verschijnen. Klik op [Ja] of [Doorgaan] en voer het
installeer- of hulpprogramma uit als beheerder. Als u
op [Nee] of [Annuleren] klikt, zal het installeer- of
hulpprogramma niet worden gestart.

Als het [Assistent voor programmacompatibiliteit]-

]-

dialoogvenster verschijnt nadat de installatie is voltooid
(inclusief wanneer de installatie tijdens het installatieproces
wordt afgebroken), moet u op [Dit programma is met
succes geïnstalleerd] klikken.

- 44 -

Item Probleem Oorzaken en probleemoplossing

PS Gamma Adjuster
(Gamma-aanpassing PS)

Het

Gebruikersaccountbeheer

[
dialoogvenster wordt
weergegeven.

Het [

Assistent voor

programmacompatibiliteit

dialoogvenster zal
verschijnen.

]-

]-

Afdrukproblemen

Wanneer het installeer- of hulpprogramma wordt gestart,
kan het [Gebruikersaccountbeheer]-dialoogvenster
verschijnen. Klik op [Ja] of [Doorgaan] en voer het
installeer- of hulpprogramma uit als beheerder. Als u
op [Nee] of [Annuleren] klikt, zal het installeer- of
hulpprogramma niet worden gestart.

Als het [Assistent voor programmacompatibiliteit]­dialoogvenster verschijnt nadat de installatie is voltooid
(inclusief wanneer de installatie tijdens het installatieproces
wordt afgebroken), moet u op [Dit programma is met
succes geïnstalleerd] klikken.

1

Problemen verhelpen

2

IndexOnderhoud

- 45 -

Afdrukproblemen

De afdrukkwaliteit is slecht

1

Problemen verhelpen

Memo

zIndien het probleem niet via deze volgende methoden opgelost kan worden, neemt u contact op met uw dealer.

Probleem Oorzaak Problemen verhelpen

Een witte streep in loodrechte
richting.

2

Papierinvoerrichting

Het afdrukken is onscherp in
loodrechte richting.

Papierinvoerrichting

IndexOnderhoud

De kleuren van de afdruk zijn
te licht.

Het afdrukken is in sommige
delen van de afdruk onscherp.
Bij het afdrukken met vaste
inkt verschijnen er witte punten
of lijnen.

Er zijn witte strepen in
loodrechte richting.

Led-kop is vuil. Veeg de bovenzijde van de LED

Toner bijna op. Vervang de tonercartridge. pagina 58
Het opslaan van vreemde stoffen.
De glasfolie van de

afbeeldingsdrum is vuil.
De afbeeldingsdrum is niet

correct ingesteld.
Led-kop is vuil. Veeg de bovenzijde van de LED

Toner bijna op. Vervang de tonercartridge. pagina 58
Het papier wordt niet

ondersteund.

De tonercartridge is niet goed
geïnstalleerd.

Toner bijna op. Vervang de tonercartridge. pagina 58
Het papier is vochtig. Gebruik papier dat is bewaard

Het papier wordt niet ondersteund.
Het papier wordt niet

ondersteund.
Het soort papier en de dikte
zijn niet geschikt.

Er wordt gerecycleerd papier
gebruikt.

Het papier is vochtig. Droog het
papier.

Ongeschikte instellingen
[Papier Zwart instelling] of
[Papier Kleur instelling].
In het geval van transparantie­instellingen, is de [Trans.

Zwart instelling] of [Trans.
Kleur instelling] niet correct

ingesteld.

Er zijn deuken in de
afbeeldingsdrum.

Toner bijna op. Vervang de tonercartridge. pagina 58

af met een zacht doekje.

Vervang de afbeeldingsdrum. pagina 60
Veeg de glasfolie schoon met

zacht zijdepapier.
Installeer de afbeeldingsdrum

correct.

af met een zacht doekje.

Gebruik aanbevolen papier. Basis

Herinstalleer de tonercartridge. pagina 58

bij de juiste temperatuur en
vochtigheidsgraad.

Gebruik aanbevolen papier. Basis
Corrigeer [Papiergewicht] op het

bedieningspaneel door een correcte
waarde op te geven. Of wijzig
[Papiergewicht] met een dikkere
waarde dan de huidige.

Corrigeer [Papiergewicht] op het
bedieningspaneel door een correcte
waarde op te geven. Of wijzig
[Papiergewicht] met een dikkere
waarde dan de huidige.

Gebruik papier dat is bewaard
bij de juiste temperatuur en
vochtigheidsgraad.

Wijzig de waarde van
[Printerinstellingen]>
[Normaal zwart aanpassing]
of [Papier Kleur instelling].
In het geval van transparantie­instellingen, wijzigt u de waarde
van [Trans. Zwart instelling ]
of [Trans. Kleur instelling].
Als de afdrukken wazig zijn, verhoogt
u de instelwaarde. Als er witte puntjes
verschijnen, verlaagt u de instelwaarde.

Vervang de afbeeldingsdrum. pagina 60

Referentiepagina's

pagina 81

-

pagina 60

pagina 81

-

Basis

Basis

Basis

Geavanceerd

Papierinvoerrichting

- 46 -

Afdrukproblemen

Probleem Oorzaak Problemen verhelpen

De voor- of achterkant van het
papier is vuil.

Papierinvoerrichting

Er ontstaan beeldvervormingen
op het afdrukgedeelte.

Er verschijnen regelmatig
strepen of stippen in horizontale
richting.

Papierinvoerrichting

Een gedeelte van de witte
achtergrond is licht gekleurd.

Referentiepagina's

De transferrol is vuil.

De transferroleenheid of de
papierdoorvoer is vuil.

De snelheid van de fuser is niet
correct.

Bij een cycluslengte van
ongeveer 125mm, kan de
afbeeldingsdrum vuil zijn of er
kunnen deuken aanwezig zijn.

Bij een cycluslengte van
ongeveer 38mm, is er vuil in de
afbeeldingsdrum aanwezig.

Bij een cycluslengte van
ongeveer 150 mm, bevinden
er zich deuken in de
fuseereenheid.

De afbeeldingsdrum is aan licht
blootgesteld.

Er is vuil op de papierdoorvoer
afgezet.

Papier met statische
elektriciteit.

Er wordt dik papier gebruikt. Gebruik dunner papier. ­Toner bijna op. Vervang de tonercartridge. Basis

Voer [Aanpassingen printen] >
[Schoonmaken van
transfer-roller] uit op het
bedieningspaneel.

Veeg de transferrollereenheid en
de papierdoorvoer schoon met
zacht zijdepapier.

Voer vijf of meer vellen gewoon
papier in met een lengte van
355,6mm of meer (groter dan
Legal14 maar inclusief A3­formaat).

Veeg de afbeeldingsdrum
zachtjes schoon met zacht
zijdepapier.
Als er deuken aanwezig zijn,
moet u de afbeeldingsdrum
vervangen.

Open en sluit de
tonervervangingsklep en herhaal
de eerste handeling.

De fuseereenheid vervangen. pagina 69

Plaats de afbeeldingsdrum terug
in de printer en gebruik de
printer niet gedurende enkele
uren. Als dat het probleem
niet verhelpt, vervangt u de
afbeeldingsdrum.

Druk enkele testpagina's af. -

Gebruik papier dat is bewaard
bij de juiste temperatuur en
vochtigheidsgraad.

Geavanceerd

pagina 90

pagina 52

pagina 60

Basis

pagina 60

Basis

1

Problemen verhelpen

2

IndexOnderhoud

De rand van de tekens is
onscherp.

Led-kop is vuil. Veeg de led-kop zachtjes schoon

met zacht zijdepapier.

Het papier wordt niet
ondersteund.

Het papier is vochtig. Vervang door nieuw papier. -

Gebruik aanbevolen papier. Basis

pagina 81

- 47 -

Afdrukproblemen

Probleem Oorzaak Problemen verhelpen

De toner zal worden verwijderd
als u het papier probeert

1

schoon te wrijven.

Problemen verhelpen

Er verschijnen vlekjes op

2

glanzend papier.

Vette lijnen verschijnen in
horizontale richting.

IndexOnderhoud

Papierinvoerrichting

Het soort papier en de dikte
zijn niet geschikt.

Er wordt gerecycleerd papier
gebruikt.

Het soort papier en de dikte
zijn niet geschikt.

Ingesteld papiertype en -dikte
zijn ongeschikt.

Als de hardheid van het papier
hoog is, is er bij het transport
een schok opgetreden.

Corrigeer [Papiergewicht] op het
bedieningspaneel door een correcte
waarde op te geven. Of wijzig
[Papiergewicht] met een dikkere
waarde dan de huidige.

Corrigeer [Papiergewicht] op
het bedieningspaneel door een
correcte waarde op te geven. Of
wijzig [Papiergewicht] met een
dikkere waarde dan de huidige.

Corrigeer [Papiergewicht] op
het bedieningspaneel door een
correcte waarde op te geven.
Of wijzig [Papiergewicht]
met een dikkere waarde dan de
huidige.

Als een regel vanaf de
tweede pagina in zwart &
wit wordt afgedrukt, stelt u
[Papiergewicht] in op een
geschikte waarde vanaf het
bedieningspaneel.
[

Papiergewicht

waarde dan de huidige. Als
[Ultrazwaar 1] tot [Ultrazwaar 3]
al is ingesteld en u wilt de
instelling verbeteren, selecteert u
[Beheerdersinst.] >
[Afdrukinstellingen] >
[Monochrome modus] >
[Kleurmodus] op het
bedieningspaneel.
Wanneer de witte toner niet
wordt gebruikt, als [Ultrazwaar
1] tot [Ultrazwaar 5] is
ingestelden als de standaard
aangepaste media-instelling wordt
gebruikt, wijzigt u [Papiersoort]
op het bedieningspaneel naar
[HQFORUH1] - [
afhankelijk van het papiergewicht.
(De afdruksnelheid zal wel
vertragen.)

Als lijn in kleur op 80mm
van het papieruiteinde wordt
afgedrukt, stelt u [Zware media
aanpassen] in op 0 vanaf het
bedieningspaneel.
Voor een verdere verbetering,
stelt u deze waarde in op -5 ~ +5.

Of wijzig het

] in een dikkere

HQFORUH5

],

Referentiepagina's

Geavanceerd

Geavanceerd

Geavanceerd

Geavanceerd

Geavanceerd

- 48 -

Afdrukproblemen

Probleem Oorzaak Problemen verhelpen

Zijdelingse witte puntlijnen
verschijnen op het vast
afdrukgedeelte.

De rand van het vast
afdrukgedeelte is licht bevlekt.

Druk niet af met de ingestelde
kleurtinten.

CMY 100%-vaste inkt is dun.

Referentiepagina's

[Overdrachtinstelling] niet
correct ingesteld.

Het papier is te droog. Gebruik papier dat is bewaard

Er wordt gerecycled papier
gebruikt.

[Papier Zwart instelling] of
[Papier Kleur instelling] is
niet correct ingesteld.

Toner bijna op. Vervang de tonercartridge. pagina 58
De instelling [Zwarte

afwerking] komt niet overeen
met de applicatie.

Wijzig de optie voor
kleurkoppeling.

Geen kleurbalans Selecteer [Kalibratie ] op

Verkeerde kleuruitlijning. Open het

[CMY-dichtheid 100%] is
ingesteld op [Uitschakelen].

Als er witte punten verschijnen
in de cyaanoverdracht, verlaagt
u de instelwaarde door
[Aanpassingen printen] >
[Overdrachtinstelling] >
[Cyaan overdrachtinstelling]
te selecteren op het
bedieningspaneel.
Als er puntjes in de overdracht
van andere kleuren verschijnen,
verlaagt u de waarde van de
overdrachtinstelling van de
overeenkomstige kleur.

bij de juiste temperatuur en
vochtigheidsgraad.

Selecteer [Hergebruikt] als
mediatype.

Verhoog de instelwaarde
[Papier Zwart instelling]
of [Papier Kleur instelling]
onder [Aanpassingen printen]
op het bedieningspaneel.

In [Zwarte afwerking] van de
printerdriver, selecteer u [Echt

zwart (K)] of [Samengesteld
zwart (CMYK)].

Wijzig de optie voor
kleurkoppeling van de
printerdriver.

het bedieningspaneel en
open vervolgens [Dichtheid
aanpassen].

tonervervangingsdeksel en sluit
het weer.
Selecteer [Kalibratie] op het
bedieningspaneel en open
vervolgens [Registratie aanp.].

Selecteer [Beheerdersinst.]>
[Kleurinstellingen]>[CMY
100%] op het bedieningspaneel
en selecteer [Ingeschakeld].

Geavanceerd

Basis

Basis

Geavanceerd

Geavanceerd

Geavanceerd

Geavanceerd

Geavanceerd

Geavanceerd

1

Problemen verhelpen

2

IndexOnderhoud

Er verschijnen zwarte of witte
stippen.

Het papier wordt niet
ondersteund.

Bij een cycluslengte van
ongeveer 125mm, kan de
afbeeldingsdrum vuil zijn of er
kunnen deuken aanwezig zijn.

- 49 -

Gebruik aanbevolen papier. Basis

Veeg de afbeeldingsdrum
voorzichtig schoon met zacht
zijdepapier.
Als er deuken aanwezig zijn,
moet u de afbeeldingsdrum
vervangen.

pagina 60

Afdrukproblemen

Probleem Oorzaak Problemen verhelpen

Er worden vlekken afgedrukt. Het papier is vochtig. Vervang door nieuw papier. -

1

Problemen verhelpen

De volledige pagina is in het
zwart afgedrukt.

Het papier wordt niet
ondersteund.

De aandrukrol is vuil. Als er vreemde stoffen op de

Het apparaat is mogelijk defect. Neem contact op met uw dealer. -

Gebruik aanbevolen papier. Basis

aandrukrol worden aangetroffen,
verwijdert u deze met een
zachte doek of zijdepapier.

2

Er wordt niets afgedrukt.

Er ontstaan witte strepen.

IndexOnderhoud

Er zijn meerdere pagina's in
één afdrukronde ingevoerd.

Het apparaat is mogelijk defect. Neem contact op met uw dealer. -

Het papier is vochtig. Vervang door nieuw papier. ­Het papier wordt niet

ondersteund.

Plaats het papier opnieuw nadat
u het hebt doorgebladerd.

Gebruik aanbevolen papier. Basis

Referentiepagina's

pagina 93

-

- 50 -

Papierinvoer is slecht

Afdrukproblemen

Memo

zIndien het probleem niet via deze volgende methoden opgelost kan worden, neemt u contact op met uw dealer.

Probleem Oorzaak Problemen verhelpen

Er treedt regelmatig een
papierstoring op.

Er worden meerdere pagina's
tegelijkertijd in de printer ingevoerd.

Het papier wordt scheef in de
printer ingevoerd.

Papier wordt niet ingevoerd. De selectie van [Papierbron]

Nadat het vastgelopen papier is
verwijderd, werkt het apparaat
nog steeds niet.

Het papier is gekruld. Er
verschijnen plooien op het
papier.

Er is papier rond de rol van de
fuseereenheid gewikkeld.

Het apparaat is gekanteld.

De invoerrol van het papier is vuil
De positie van de papiergeleider

is niet uitgelijnd.
Het papier is niet goed

geplaatst.
Het papier is te dun of te dik. Gebruik papier dat door het

Het papier is vochtig of bevat
statische elektriciteit.

Het papier heeft kreukels,
vouwen of krullen.

Er wordt papier met een
bedrukte achterkant gebruikt.

Het papier is niet goed
uitgelijnd.

Er is maar één pagina ingesteld. Plaats meerdere vellen papier. ­Er is papier is aan de lade

toegevoegd wanneer er zich
nog papier in de lade bevond.

Het papier is niet recht
geplaatst.

van de printerdriver is niet
correct.

De handmatige invoer is

gespeciceerd in de printerdriver.

- Open het tonervervangingsdeksel

Het papier is vochtig of bevat
statische elektriciteit.

Er wordt dun papier gebruikt. Corrigeer [Papiergewicht] op

Het soort papier en de dikte
zijn niet geschikt.

Er wordt dun papier gebruikt. Gebruik dikker papier. -

Plaats de printer op een stabiel en
vlak oppervlak.

Maak de invoerrol schoon. ­Lijn de papiergeleider uit met de

positie van het ingestelde papier.
Haal het papier uit de lade, blader door

het papier en plaats het terug in de lade.

apparaat ondersteund wordt.
Gebruik papier dat is bewaard

bij de juiste temperatuur en
vochtigheidsgraad.

Gebruik papier dat door het
apparaat ondersteund wordt.
Corrigeer als er krullen zijn.

Reeds bedrukt papier kan niet
opnieuw uit de lade worden
afgedrukt. Afdrukken vanuit de
multifunctionele lade.

Blader door het papier en stel het
opnieuw in wanneer het in alle
richtingen gepositioneerd is.

Verwijder het papier dat zich al in
de lade bevindt en positioneer het
papier in alle richtingen samen met
het toe te voegen papier.

Verschuif de papiergeleiders en de
papierstop van de lade met het papier.
Of pas de handmatige invoergeleider
van de MP-lade aan met het papier.

Controleer de papierlade en
selecteer in [Papierbron] de
juiste lade van de printerdriver.

Schakel de instelling "Multifunctionele lade
wordt behandeld als handmatige invoer" uit.

en sluit het weer.

Gebruik papier dat is bewaard bij de juiste
temperatuur en vochtigheidsgraad.

het bedieningspaneel door een
correcte waarde op te geven. Of
wijzig [Papiergewicht] met een
dikkere waarde dan de huidige.

Corrigeer [Papiergewicht] op het
bedieningspaneel door een correcte waarde
op te geven. Of wijzig [Papiergewicht]
met een dikkere waarde dan de huidige.

1

Problemen verhelpen

Referentiepagina's

-

-

2

-

-

-

-

-

-

-

-

Geavanceerd

Geavanceerd

-

-

Geavanceerd

Geavanceerd

IndexOnderhoud

- 51 -

Afdrukproblemen

Wanneer er beeldvervormingen ontstaan

Als er beeldvervorming aan het einde van het papier optreedt tijdens het afdrukken met zwaar papier

1

Problemen verhelpen

of papier met een korte doorvoerlengte (minder dan 230 mm), wijzigt u handmatig het papiergewicht
naar het papier dat u gebruikt.

Als de toestand na deze handeling niet verbetert, drukt u doorlopend 5 pagina's of meer pagina's bij
normaal papier (64-128g/m
af.

2

Het afdrukresultaat aanpassen

Aanpassingsitem Wat u kunt doen

De afdrukstartpositie corrigeren. De X en Y van de afdrukstartpositie

De schaal van het afdrukresultaat
aanpassen.

IndexOnderhoud

2

) met een lengte van 355,6 mm of meer (legal 14 of hoger of A3-formaat)

Referentiehandleiding

Geavanceerd
aanpassen.
Correctiebereik: -2,0mm ~ +2,0mm (bij
0,25mm)

De schaal van het afdrukresultaat in de
papierdoorvoerrichting aanpassen.
Aanpassingsbereik: -0,25% ~ +0,50% (bij
0,05%)

Geavanceerd

- 52 -

2

Onderhoud

1

2

Het vervangen van de verbruiksartikelen
en de onderhoudseenheid

Onderhoud van het apparaat

apparaat transporteren en

Het
verplaatsen

……………………………………94

………………… 54

…………… 81

Onderhoud

IndexProblemen verhelpen

- 53 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

zHet vervangen van de verbruiksartikelen en de

1

onderhoudseenheid

Dit hoofdstuk beschrijft de vervangingsmethode van de verbruiksartikelen en de onderhoudseenheid en hun levensduur.

Levensduur van de verbruiksartikelen en de onderhoudseenheid

De globale indicatie van de vervanging van verbruiksartikelen en onderhoudseenheden is als volgt.

2

Onderhoud

IndexProblemen verhelpen

zTonercartridge (CMYK)

Met een tonercartridge met standaard capaciteit kunnen er bij doorlopend afdrukken ongeveer

10.000 pagina’s worden afgedrukt. Met een tonercartridge met hoge capaciteit kunnen er bij
doorlopend afdrukken ongeveer 24.000 pagina’s worden afgedrukt. (A4 1-zijdig afdrukken. De
afdrukdichtheid maakt deel uit van de fabrieksinstellingen en voldoet aan de norm ISO/IEC19798)

De afdrukkwaliteit zal na 1 jaar nadat de verpakking is geopend, verminderen. Leg een nieuwe
tonercartridge klaar.

Zelfs als de levensduur van de cyaan (blauw), magenta (rood) en gele tonercartridge is bereikt,

kunnen er nog zwart-witafdrukken worden gemaakt door "Mono" te speciceren. Zie "Monochroom

afdrukken (zwart en wit)" in "Geavanceerd" voor afdrukken in zwart-wit.

zGlobale indicatie van de vervanging van de afbeeldingsdrum (CMYK)

Als er drie A4 pagina's tegelijkertijd worden afgedrukt via dwarsinvoer met 1-zijdige afdruk, zal de
levensduur na ongeveer 40000 exemplaren bereikt worden.

Als er één pagina tegelijkertijd wordt afgedrukt, zal de levensduur bereikt worden na de helft van het
aantal afgedrukte exemplaren.

De afdrukkwaliteit zal na 1 jaar nadat de verpakking is geopend, verminderen. Leg daarom een
nieuwe afbeeldingsdrum klaar.

zFvtuseereenheid

Als er A4-pagina's tegelijkertijd worden afgedrukt via 1-zijdige afdruk en waarbij de lange zijde van
het papier eerst wordt ingevoerd, zal de levensduur na ongeveer 150000 exemplaren bereikt worden.

zBandeenheid

Als er 3 A4-pagina’s tegelijkertijd worden afgedrukt via 1-zijdige afdruk en waarbij de lange zijde van
het papier eerst wordt ingevoerd, zal de levensduur na ongeveer 150000 exemplaren bereikt worden.

Als er één pagina tegelijkertijd wordt afgedrukt, zal de levensduur bereikt worden na de helft van het aantal
afgedrukte exemplaren.

zTonerafvalbak

Als er 3 A4-pagina's met een afdrukdichtheid* van 5% tegelijkertijd worden afgedrukt via
dwarsinvoer met 1-zijdige afdruk, zal de levensduur na ongeveer 40000 exemplaren bereikt worden.

zInvoerrol

Er wordt aan elke lade een invoerrol bevestigd.
De levensduur zal na ongeveer 120000 afgedrukte exemplaren voor elke lade bereikt worden.

*: De afdrukdichting is de hoeveelheid toner die op de het afdrukbare deel van 1 pagina wordt afgezet.

Memo

zDe afdrukbare pagina’s/levensduur zijn voor referentie. De werkelijke afdrukbare pagina’s/levensduur kunnen verminderen. Dit

is afhankelijk van de afdrukomgeving, zoals de gegevens van het document die moeten worden afgedrukt, de gebruiksstatus,
het in- en uitschakelen en aanpassingen die tijdens het openen/sluiten van de kap uitgevoerd worden.

zNadat de afbeeldingsdrum is vervangen, kan het vervangen van de tonercartridge noodzakelijk zijn wanneer de tonercartridge

bijna leeg is. Wanneer de tonercartridge bijna leeg is, wordt het aangeraden om zowel de tonercartridge als de afbeeldingsdrum
te vervangen.

- 54 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

zTonercartridge (wit)

Als er A4-documenten met een afdrukdichtheid

*

van 5% worden afgedrukt via 1-zijdig afdrukken en
waarbij de lange zijde van het papier eerst wordt ingevoerd, kunnen er ongeveer 10.000 pagina’s
afgedrukt worden.

De afdrukkwaliteit zal na ongeveer 1 jaar nadat de verpakking is geopend, verminderen. Leg een
nieuwe tonercartridge klaar.

Zelfs als de levensduur van de witte tonercartridge is bereikt, kan er nog steeds worden afgedrukt
met cyaan (blauw), magenta (rood), geel en zwart worden afgedrukt.

Als de levensduur van de cyaan (blauw), magenta (rood) en gele tonercartridge eveneens is bereikt,
kunnen er nog afdrukken met de steunkleuren worden gemaakt door [Alleen afdrukken met

steunkleuren] te speciceren.

1

2

Zie "Afdrukken met gebruik van alleen witte toner" in "Gids afzonderlijk volume steunkleuren" om af
te drukken met behulp van steunkleuren.

zAfbeeldingsdrum (wit)

Als er 3 A4-pagina’s tegelijkertijd worden afgedrukt via 1-zijdige afdruk en waarbij de lange zijde
van het papier eerst wordt ingevoerd, zal de levensduur na ongeveer 20000 exemplaren bereikt
worden. Wanneer een pagina in een keer wordt afgedrukt, zal de levensduur na ongeveer de helft
van afdrukbare pagina’s bereikt worden.

De afdrukkwaliteit zal na ongeveer 1 jaar nadat de verpakking is geopend, verminderen. Leg daarom
een nieuwe afbeeldingsdrum klaar.

*: De afdrukdichting is de hoeveelheid toner die op de het afdrukbare deel van 1 pagina wordt afgezet.

Memo

zDe afdrukbare pagina’s/levensduur zijn voor referentie. De werkelijke afdrukbare pagina’s/levensduur kunnen verminderen. Dit

is afhankelijk van de afdrukomgeving, zoals de gegevens van het document die moeten worden afgedrukt, de gebruiksstatus,
het in- en uitschakelen en aanpassingen die tijdens het openen/sluiten van de kap uitgevoerd worden.

zNadat de afbeeldingsdrum is vervangen, kan het vervangen van de tonercartridge noodzakelijk zijn wanneer de

tonercartridge bijna leeg is. Wanneer de tonercartridge bijna leeg is, wordt het aangeraden om zowel de tonercartridge als de
afbeeldingsdrum te vervangen.

Onderhoud

IndexProblemen verhelpen

- 55 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

Wanneer de vervangingsperiode eraan komt

Wanneer het bijna tijd is om de verbruiksartikelen en de onderhoudseenheid te vervangen, zal het

1

onderstaande bericht worden weergegeven en het <ATTENTION (CONTROLE)>lampje zal oplichten.

Vervang de verbruiksartikelen en de onderhoudseenheid wanneer "Vervang ..." in het bericht wordt
weergegeven.

Als u op de [HELP (HELP)]-knop van het bedieningspaneel drukt, zal de vervangingsprocedure worden
weergegeven. U kunt via de begeleiding het papier op een eenvoudige manier verwijderen. Voor meer
informatie raadpleegt u “Het Help-scherm gebruiken” (P.13).

2

Onderhoud

Item

Tonercartridge [COLOR]*1 toner bijna op Plaats de toner

IndexProblemen verhelpen

Afbeeldingsdrum Levensduur [COLOR]*1

drum bijna verstreken

Fuseereenheid Levensduur fuser eenheid

bijna verstreken

Bandeenheid Levensduur band eenheid

bijna verstreken

Tonerafvalbak Waste toner box is bijna vol Installeer nieuwe

Invoerrol - - -

Bericht dat op het lcd-paneel wordt

weergegeven

Wanneer de

vervangingsperiode

eraan komt

Wanneer het tijd is

om te vervangen

[COLOR]
Raadpleeg Help voor meer
info

Installeer [COLOR]*1
nieuwe image drumt
Levensduur Drum eenheid
Raadpleeg Help voor meer
info

Plaats nieuwe fuser eenheid
Levensduur fuser eenheid
Raadpleeg Help voor meer
info

Plaats nieuwe band eenheid
Levensduur band eenheid
Raadpleeg Help voor meer
info

tonerafvalbak
Waste toner box is vol
Raadpleeg Help voor meer
info

*1

*2

Het aantal pagina's

dat kan worden

afgedrukt gedurende

de periode dat de

Referentiepagina's

vervanging moet

plaatsvinden

Geel, magenta,
cyaan, zwart
Ongeveer
1000 pagina's
Wit: Ongeveer 700
pagina's

Ongeveer 1000
pagina's

Ongeveer 10000
pagina's

Ongeveer 10000
pagina's

Ongeveer 5000
pagina's

pagina 58

pagina 60

pagina 69

pagina 63

pagina 71

pagina 73

*1:

[COLOR]: Alleen geel, alleen magenta, alleen cyaan, alleen zwart en wit worden weergegeven.

Wanneer het bericht "Waste Toner cassette Vol Vervang" verschijnt, wordt het afdrukken tijdelijk gestopt. Als u in dit geval

*2:

de voorklep opent en sluit, kunt u nog ongeveer 200 vellen afdrukken. Daarna kan er niet meer worden afgedrukt.

- 56 -

Tonercartridges vervangen

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

WAARSCHUWING

● Gooi toner of een tonercartridge niet in
het vuur. Gevaarlijke vonken kunnen
brandwonden veroorzaken.

● Sla toner (nieuw of gebruikt) of
tonercartridges niet op in de buurt van
open vuur. Er bestaat een risico op
brand en/of brandwonden.

● Gebruik geen stofzuiger om gemorste
toner mee op te zuigen. Opgezogen
toner kan ontvlammen of exploderen
vanwege een elektrische contactvonk
binnenin de stofzuiger. Veeg de
gemorste toner voorzichtig op en maak
de achtergebleven toner op de vloer
schoon met een vochtige doek.

LET OP

● Er zijn onderdelen met hoge
temperaturen in het apparaat. Raak
geen onderdelen aan die voorzien zijn
van etiket "Let op: hoge temperatuur".
Dit kan brandwonden veroorzaken.

● Haal een tonercartridge niet uit elkaar
of probeer deze niet met geweld te
openen. Als toner verstrooid wordt,
kan het worden ingeademd en kan
het vlekken op kleding en huid
veroorzaken.

● Bewaar de gebruikte toner in een zak
zodat de toner niet wordt verstrooid.

● Als er toner op de vloer gemorst is,
veeg deze dan voorzichtig op en maak
de achtergebleven toner op de vloer
schoon met een vochtige doek.

1

2

Onderhoud

IndexProblemen verhelpen

● Houd de tonercartridges buiten het
bereik van kinderen. Als een kind
onverhoopt toner heeft doorgeslikt,
moet u zo snel mogelijk contact
opnemen met een arts.

● Als u tonerdeeltjes heeft ingeademd,
zoek dan de frisse lucht op en spoel
uw mond met water. Neem eventueel
contact op met een arts.

● Als er toner op uw huid of kleding is
gemorst, verwijder het dan met zeep
en water.

● Als er tonerdeeltjes in uw ogen zijn
terechtgekomen, spoel uw ogen dan
met grote hoeveelheden water. Neem
eventueel contact op met een arts.

● Als u toner heeft doorgeslikt, drink een
ruime hoeveelheid water om te toner
te verdunnen. Neem eventueel contact
op met een arts.

● Als u vastgelopen papier probeert te
verwijderen of als u de tonercartridge
vervangt, zorg dat uw handen en kleding
niet met toner bevlekt worden. Als er
toner op uw huid of kleding is gemorst,
verwijder het dan met zeep en water.

● Als er toner op uw kleding is gemorst,
verwijder het dan met zeep en water.
Wanneer u warm water gebruikt,
dringt de toner in de stof van uw
kleding waardoor de vlek niet meer
kan worden verwijderd.

- 57 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

Soorten tonercartridge

De onderstaande tonercartridges kunnen met de printer worden gebruikt.

1

Item

Tonercartridge zwart
Tonercartridge geel

Tonercartridge magenta
Tonercartridge cyaan
Tonercartridge Steunkleur wit

2

Tonercartridges vervangen

Onderhoud

Voorbeeld) Voor tonercartridge cyaan (C)

Leg een nieuwe tonercartridge gereed.

Verwijder de tonercartridge.

4

1

IndexProblemen verhelpen

Open de tonervervangingsklep.

2

Controleer de positie van de te

3

vervangen tonercartridge via de letters
en kleuren op het etiket.

- 58 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

Haal de nieuwe tonercartridge uit

5

de verpakking en schud verticaal en
horizontaal.

Opmerking

zLaat de tonercartridge niet op de vloer vallen. Dit

zou de toner kunnen beschadigen.

Controleer de positie van de sleuf

6

waarop een etiket is aangebracht met
dezelfde letters en kleuren. Druk stevig
op de tonercartridge voor zover het
gaat.

Sluit de tonervervangingsklep.

7

Memo

zAls er na het vervangen van de tonercartridge het

bericht [Vervang tonercartridge] niet verdwijnt,
is het mogelijk dat de tonercartridge niet stevig
aangedrukt is. Herinstalleer de tonercartridge op
een correcte manier.

zAls Error709 verschijnt na het vervangen van de

tonercartridge, dan moet u het gedeelte “Als er

een bericht met betrekking tot de vervanging van
verbruiksartikelen verschijnt” (P.33) van deze

handleiding raadplegen.

Gelieve de tonercartridges te

8

recycleren.

Memo

zAls u wegens onvermijdelijke omstandigheden de

tonercartridges moet weggooien, plaatst u deze
in een plastic zak. Volg de aanwijzingen van het
plaatselijke gemeentebestuur voor het verwijderen
van afval.

1

2

Onderhoud

IndexProblemen verhelpen

- 59 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

De afbeeldingsdrums vervangen

1

2

Onderhoud

IndexProblemen verhelpen

Soorten afbeeldingsdrums

De onderstaande afbeeldingsdrums kunnen met deze printer gebruikt worden.

Item

Afbeeldingsdrum Azwart
Afbeeldingsdrum geel

Afbeeldingsdrum magenta
Afbeeldingsdrum cyaan
Afbeeldingsdrum Steunkleur wit

Opmerking

zStel de afbeeldingsdrum niet bloot aan direct zonlicht of zeer heldere binnenverlichting (ongeveer 1500 lux of meer). Houd de

drum niet langer dan 5 minuten onder kamerverlichting.

De afbeeldingsdrums vervangen

Voorbeeld) Voor afbeeldingsdrum (K)

Leg een nieuwe afbeeldingsdrum klaar.

Controleer de afbeeldingsdrum die

3

vervangen moet worden via de letters
en kleuren op het etiket.

1

Open de voorklep.

2

- 60 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

Til voorzichtig de hendel (blauw)

4

omhoog, verwijder de afbeeldingsdrum
en zorg ervoor dat uw hand de
onderkant van de drum (groene
cilindrisch gedeelte) niet aanraakt.

Opmerking

zPas op dat u de afbeeldingsdrum (groene cilinder)

niet aanraakt of krast.

Haal de nieuwe afbeeldingsdrum uit de

5

verpakking.

1

2

Onderhoud

IndexProblemen verhelpen

Verwijder de stop (oranje).

6

- 61 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

7

1

2

Onderhoud

IndexProblemen verhelpen

Lijn de afbeeldingsdrum uit met de pijl
(rood) van de printer en plaats de drum
voorzichtig in de sleuf. Zorg ervoor dat
uw hand de fotoreceptor (groen) niet
aanraakt en duw de drum stevig in de
printer.

Sluit de voorklep.

8

Memo

zAls "Error709" verschijnt na het vervangen van de

afbeeldingsdrum, dan moet u het gedeelte “Als er

een bericht met betrekking tot de vervanging van
verbruiksartikelen verschijnt” (P.33) van deze

handleiding raadplegen.

Gelieve de afbeeldingsdrums de

9

recycleren.

Opmerking

zPas op dat u de afbeeldingsdrum (groene cilinder)

niet aanraakt of krast.

Memo

zAls u wegens onvermijdelijk omstandigheden de

afbeeldingsdrums moet weggooien, plaatst u deze
in een plastic zak. Volg de aanwijzingen van het
plaatselijke gemeentebestuur voor het verwijderen
van afval.

- 62 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

De bandeenheden en de transferroleenheden vervangen

Leg een nieuwe bandeenheid gereed.

1

De nieuwe transferroleenheid wordt samen met
de nieuwe bandeenheid in hetzelfde pakket

geleverd.

[De bandeenheid vervangen]

Open de voorklep.

2

Verwijder de tonerafvalbak.

3

1

2

Onderhoud

IndexProblemen verhelpen

- 63 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

4

1

2

Onderhoud

5

IndexProblemen verhelpen

Duw de middelste hendel (blauw) naar
rechts.

Draai de knop (blauw) van de linkse
of rechtse hendel van de bandeenheid
naar links en trek de hendel naar u toe.

Houd de hendel vast en trek de

6

bandeenheid eruit, houd het onderdeel
van het links-rechtse etiket (blauw)
vast en verwijder de bandeenheid.

6,6 kg

Opmerking

zRaak het riemoppervlak niet aan of beschadig de

riem niet.

zBij het verwijderen van de bandeenheid zullen alle

afbeeldingsdrums aan licht worden blootgesteld. Om optische
beschadiging van de afbeeldingdrums te voorkomen, mogen
ze niet langer dan 5 minuten na het verwijderen van de
bandeenheid aan licht blootgesteld worden.
Als ze langer dan 5 minuten aan licht worden blootgesteld,
moet u de voorkap sluiten of de drums op een veilige
plaats bewaren waar ze niet rechtstreeks aan zonlicht of

uorescerend licht worden blootgesteld.

- 64 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

zPlaats de verwijderde bandeenheid nooit verticaal.

zZorg ervoor dat er geen afvaltoner wordt gemorst

wanneer de bandeenheid wordt verwijderd.

Haal de nieuwe band eenheid eruit.

7

Haal de nieuwe bandeenheid uit de

8

verpakking.

Opmerking

zRaak het riemoppervlak niet aan of beschadig de

riem niet.

1

2

Onderhoud

IndexProblemen verhelpen

Lijn de nieuwe bandeenheid uit met de

9

pijl (rood) van de printer en plaats de
drum stevig in de printer.

- 65 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

10

1

2

Onderhoud

11

IndexProblemen verhelpen

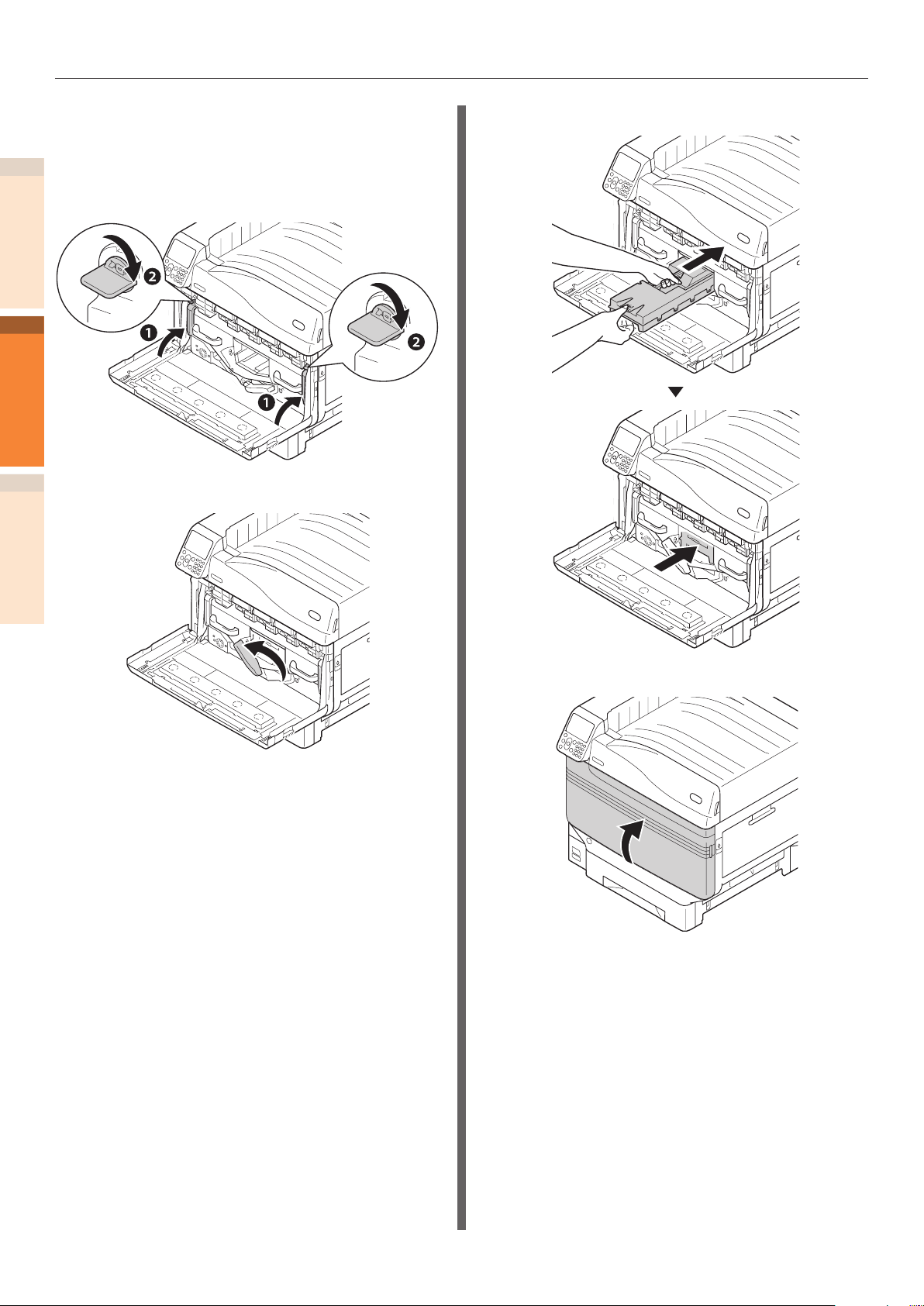

Trek de links-rechtse
vergrendelingshendel van de
bandeenheid naar boven, draai de knop
van de vergrendelingshendel (blauw)
naar rechts en vergrendel hem.

Plaats de middelste hendel (blauw) weer naar links.

Installeer de tonerafvalbak in de printer.

12

Sluit de voorklep.

13

- 66 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

[De transferroleenheid vervangen]

Til de opener ( ) van de uitvoereenheid

14

op en verwijder de uitvoereenheid.

Houd het etiket-gedeelte van de

16

transferrollereenheid (blauw) vast en
verwijder het.

Verwijder de transferroleenheid.

17

1

2

Onderhoud

IndexProblemen verhelpen

Trek beide uiteinden van de

15

vergrendelingshendel van de
transferroleenheid (blauw) naar boven.

LET OP

Raak de fuseereenheid niet aan omdat deze heet
kan zijn.

U kunt zich verbranden.

Installeer de nieuwe transferroleenheid

18

op de uitvoereenheid.

Opmerking

zRaak de spons van de transferroleenheid niet aan.

- 67 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

Duw beide kanten van de

19

vergrendelingshendel (blauw) naar

1

2

Onderhoud

beneden.

Plaats de uitvoereenheid terug in de

20

printer.

IndexProblemen verhelpen

Gelieve de bandeenheid en de

21

transferroleenheid te recycleren.

Memo

zAls u wegens onvermijdelijke omstandigheden

de bandeenheid en de transferroleenheid moet
weggooien, plaatst u deze in een plastic zak. Volg de
aanwijzingen van het plaatselijke gemeentebestuur
voor het verwijderen van afval.

- 68 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

De fuseereenheden vervangen

De fuseereenheden vervangen

Leg de nieuwe fuseereenheid klaar.

1

Til de opener ( ) van de uitvoereenheid

2

op en verwijder de uitvoereenheid.

Trek de vergrendelingshendel (blauw)

3

van de fuseereenheid naar boven.

LET OP

Raak de fuseereenheid niet aan omdat deze heet
kan zijn.

U kunt zich verbranden.

1

2

Onderhoud

IndexProblemen verhelpen

Houd de handgreep van de

4

fuseereenheid met beide handen vast
en verwijder de eenheid.

Haal de nieuwe fuseereenheid uit de

5

verpakking.

- 69 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

6

1

2

Onderhoud

7

IndexProblemen verhelpen

Houd de nieuwe fuseereenheid vast
met beide handen en zet hem op de
uitvoereenheid.

Druk de vergrendelingshendel van de
fuseereenheid naar beneden (blauw).

Gelieve de fuseereenheid te recycleren.

9

Memo

zAls u wegens onvermijdelijk omstandigheden de

fuseereenheid moet weggooien, plaatst u deze
in een plastic zak. Volg de aanwijzingen van het
plaatselijke gemeentebestuur voor het verwijderen
van afval.

Plaats de uitvoereenheid terug in de

8

printer.

- 70 -

De tonerafvalbak vervangen

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

De tonerafvalbak vervangen

Leg een nieuwe tonerafvalbak klaar.

1

Open de voorklep.

2

Verwijder de tonerafvalbak uit de

3

printer.

1

2

Onderhoud

IndexProblemen verhelpen

- 71 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

4

1

2

5

Onderhoud

IndexProblemen verhelpen

Verwijder de nieuwe tonerafvalbak uit
de verpakking.

Installeer de nieuwe tonerafvalbak in de
printer.

Gelieve de tonerafvalbakken te

7

recycleren.

Memo

zAls u wegens onvermijdelijke omstandigheden

de tonerafvalbak moet weggooien, plaatst u deze
in een plastic zak. Volg de aanwijzingen van het
plaatselijke gemeentebestuur voor het verwijderen
van afval.

Sluit de voorklep.

6

- 72 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

De papierinvoerrollen vervangen

De levensduur van de papierinvoerrollen is ongeveer 120000 pagina’s.

De papierinvoerrollen van Lade
1 tot Lade 5 vervangen

Er zijn drie soorten papierinvoerrollen.

Het midden is wit

Met versnelling

Het midden is blauw

Items die moeten worden klaargelegd:
Papierinvoerrollen - 3 stuks.

Voorbeeld) De papierinvoerrol van lade 1
vervangen

Draag geen polshorloges, armbanden,

1

enz.

Controleer of het bedieningspaneel

3

volledig is uitgeschakeld en schakel
vervolgens de netspanning uit.

Trek Lade 1 eruit.

4

1

2

Onderhoud

IndexProblemen verhelpen

Houd de schakelaar ongeveer 1

2

seconde ingedrukt om de voeding uit te
schakelen.

- 73 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

5

1

2

Onderhoud

IndexProblemen verhelpen

Wanneer de klemmen van de
invoerrollen naar buiten worden
geopend (
verwijderen.

Memo

zAls de aanvoerrol niet zichtbaar is omdat het donker

is, opent u de zijklep van de lade (“Papier in de

omgeving van de kant van de lade verwijderen”
(P.24)).

), kunt u ze van de cilinder

Verwijder op dezelfde manier de twee

6

overblijvende papierinvoerrollen (

, ).

- 74 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

Plaats de nieuwe papierinvoerrollen op

7

de cilinder (
aan de binnenkant aan.

Plaats op dezelfde manier de twee

8

overblijvende papierinvoerrollen (

) en druk ze stevig tot

, ).

1

2

Onderhoud

IndexProblemen verhelpen

- 75 -

Controleer of er geen papierinvoerrol

9

ontbreekt.

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

10

1

2

Onderhoud

11
12

IndexProblemen verhelpen

Installeer Lade 1.

Schakel de netspanning in, druk op de
hoofdschakelaar en start de printer.

Gelieve de papierinvoerrollen te
recycleren.

Memo

zAls u wegens onvermijdelijke omstandigheden de

papierinvoerrollen moet weggooien, plaatst u deze
in een plastic zak. Volg de aanwijzingen van het
plaatselijke gemeentebestuur voor het verwijderen
van afval.

De papierinvoerrollen
en de scheiding van de
multifunctionele lade
vervangen

Er zijn drie soorten papierinvoerrollen.

Het midden is wit

Met versnelling

Uiteinde van het midden is zwart

Items die moeten worden klaargelegd: 2
papierinvoerrollen, 1 scheidingsrol, 1 scheiding

Draag geen polshorloges, armbanden,

1

enz.

Houd de schakelaar ongeveer 1

2

seconde ingedrukt om de voeding uit te
schakelen.

- 76 -

Controleer of het bedieningspaneel

3

volledig is uitgeschakeld en schakel
vervolgens de netspanning uit.

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

Til de opener op ( ) en open de klep

4

aan de rechterkant.

Wanneer de klemmen van de

5

invoerrollen naar buiten worden
geopend (
verwijderen.

), kunt u ze van de cilinder

1

2

Onderhoud

IndexProblemen verhelpen

- 77 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

6

1

2

Onderhoud

IndexProblemen verhelpen

Til deel A op, laat de klemmen los in

de richting aangegeven in guur, en

verwijder de papierinvoerrollen (

).

Druk de klemmen in (twee klemmen)

7

en verwijder de scheiding (
deel B en verwijder de scheidingsrollen

).

(

). Open

- 78 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

Plaats de nieuwe scheidingsrol ( )

8

stevig in de uitsparing en monteer de
scheiding (

).

Plaats de nieuwe papierinvoerrollen op

10

de cilinder (
aan de binnenkant aan.

Controleer of er geen papierinvoerrol

11

ontbreekt.

Sluit de klep aan de rechterkant.

) en druk ze stevig tot

12

1

2

Onderhoud

IndexProblemen verhelpen

Plaats de nieuwe papierinvoerrollen ( )

9

en plaats ze stevig in de uitsparing.

Schakel de netspanning in, druk op de

13

hoofdschakelaar en start de printer.

- 79 -

Het vervangen van de verbruiksartikelen en de onderhoudseenheid

Gelieve de papierinvoerrollen te

14

recycleren.

1

2

Onderhoud

IndexProblemen verhelpen

Memo

zAls u wegens onvermijdelijke omstandigheden de

papierinvoerrollen moet weggooien, plaatst u deze
in een plastic zak. Volg de aanwijzingen van het
plaatselijke gemeentebestuur voor het verwijderen
van afval.

- 80 -

zOnderhoud van het apparaat

Onderhoud van het apparaat

Dit gedeelte beschrijft de reinigingsmethode van elk deel van het apparaat.

De printeroppervlakken

Led-koppen reinigen

schoonmaken

De led-koppen moeten worden gereinigd als er

Items die moeten worden klaargelegd: Water of
een neutraal schoonmaakmiddel en 2 zachte en
droge katoenen doeken

Opmerking

zGebruik geen benzeen of thinner omdat dit de plastic

onderdelen en de buitenlaag kan beschadigen.

zGebruik alleen water of een neutraal schoonmaakmiddel.

zHet is niet nodig om het apparaat te oliën. Niet oliën.

Houd de schakelaar ongeveer 1 seconde ingedrukt

1

om de voeding uit te schakelen.

zich strepen of kreukels op de afdruk bevinden
of als de letters onscherp zijn.

De led-koppen moeten worden gereinigd als er een
verticale witte lijn op het papier wordt afgedrukt,
als de afbeeldingen tijdens de afdruk verticaal
verdwijnen of als de rand van de letters onscherp is.
Wanneer de led-kop vuil is, kan het papier vastlopen.

Opmerking

zGebruik geen methylalcohol of thinner. Het kan de led-kop

beschadigen.

zStel de afbeeldingsdrum niet bloot aan direct zonlicht of zeer

heldere binnenverlichting (ongeveer 1500 lux of meer). Houd de
drum niet langer dan 5 minuten onder kamerverlichting.

Items die moeten worden klaargelegd: Zacht zijdepapier

Houd de schakelaar ongeveer 1

1

seconde ingedrukt om de voeding uit te
schakelen.

1

2

Onderhoud

IndexProblemen verhelpen

Controleer of het bedieningspaneel

2

volledig is uitgeschakeld en schakel
vervolgens de netspanning uit.

Maak een doek vochtig met water of

3

schoonmaakmiddel, en reinig met deze
grondig uitgeknepen doek.

Droog vervolgens af met de andere
katoenen doek.

Controleer of het bedieningspaneel

2

volledig is uitgeschakeld en schakel
vervolgens de netspanning uit.

- 81 -

Onderhoud van het apparaat

3

1

2

Onderhoud

4

IndexProblemen verhelpen

Open de voorklep.

Til voorzichtig de hendel (blauw)
omhoog, verwijder de fotoreceptor vanaf
de onderkant en zorg ervoor dat uw
hand de onderkant van de drum (groene
cilindrisch gedeelte) niet aanraakt.

Opmerking

zZorg ervoor dat u de afbeeldingsdrum niet aanraakt

of beschadigt.

- 82 -

Onderhoud van het apparaat

Verwijder de tonerafvalbak uit de

5

printer.

Duw de middelste hendel (blauw) naar

6

rechts.

Draai de knop (blauw) van de linkse

7

of rechtse hendel van de bandeenheid
naar links en trek de hendel naar u toe.

1

2

Onderhoud

IndexProblemen verhelpen

- 83 -

Onderhoud van het apparaat

8

1

2

Onderhoud

IndexProblemen verhelpen

Houd de hendel vast en trek de
bandeenheid eruit, houd het onderdeel
van het links-rechtse etiket (blauw)
vast en verwijder de bandeenheid.

6,6 kg

zPlaats de verwijderde afbeeldingsdrums nooit in een

verticale richting.

Veeg het oppervlak van de bovenzijde

9

van de LED af met een zacht doekje.

Opmerking

zRaak het riemoppervlak niet aan of beschadig de

riem niet.

zBij het verwijderen van de bandeenheid zullen alle

afbeeldingsdrums aan licht worden blootgesteld. Om optische
beschadiging van de afbeeldingdrums te voorkomen, mogen
ze niet langer dan 5 minuten na het verwijderen van de
bandeenheid aan licht blootgesteld worden.
Als ze langer dan 5 minuten aan licht worden blootgesteld,
moet u de voorkap sluiten of de drums op een veilige
plaats bewaren waar ze niet rechtstreeks aan zonlicht of

uorescerend licht worden blootgesteld.

zZorg ervoor dat er geen afvaltoner wordt gemorst

wanneer de bandeenheid wordt verwijderd.

Opmerking

zGgebruik geen middelen zoals methylalcohol en

thinner omdat deze de led-kop beschadigen.

- 84 -

Onderhoud van het apparaat

Steek de nieuwe bandeenheid in de

10

printer en druk hem stevig aan.

Plaats de middelste hendel (blauw)

12

weer naar links.

Installeer de tonerafvalbak in de printer.

13

1

2

Onderhoud

IndexProblemen verhelpen

Trek de links-rechtse

11

vergrendelingshendel van de
bandeenheid naar boven, draai de knop
van de vergrendelingshendel (blauw)
naar rechts en vergrendel hem.

- 85 -

Onderhoud van het apparaat

14

1

2

Onderhoud

IndexProblemen verhelpen

Lijn de afbeeldingsdrum uit met de pijl
(rood) van de printer en plaats de drum
voorzichtig in de sleuf. Zorg ervoor dat
uw hand de fotoreceptor (groen) niet
aanraakt en duw de drum stevig in de
printer.

Sluit de voorklep.

16

Opmerking

zZorg ervoor dat u de afbeeldingsdrum niet aanraakt

of beschadigt.

Installeer op dezelfde manier alle

15

afbeeldingsdrums.

- 86 -

Onderhoud van het apparaat

Papierinvoerrollen reinigen

Als er regelmatig papierstoringen optreden,
reinigt u de papierinvoerrollen.

Items die moeten worden klaargelegd: Zachte,
katoenen doek in water gedrenkt

De papierinvoerrollen van Lade
1 tot Lade 5 reinigen

Voorbeeld) De papierinvoerrol van Lade 1
reinigen

Draag geen polshorloges, armbanden, enz.

1

Houd de schakelaar ongeveer 1

2

seconde ingedrukt om de voeding uit te
schakelen.

Trek Lade 1 eruit.

4

Veeg het vuil van papierinvoerrollen (3

5

plaatsen) af met de vochtige, zachte
doek.

Memo

zWanneer het moeilijk is om de aanvoerrol schoon te

vegen, opent u de zijklep van de lade en maakt u
hem schoon vanuit de zijklep.

1

2

Onderhoud

IndexProblemen verhelpen

Controleer of het bedieningspaneel

3

volledig is uitgeschakeld en schakel
vervolgens de netspanning uit.

Installeer Lade 1.

6

Schakel de netspanning in, druk op de

7

hoofdschakelaar en start de printer.

- 87 -

Onderhoud van het apparaat

De papierinvoerrollen van de
multifunctionele lade reinigen

1

Houd de hoofdschakelaar ongeveer 1

1

seconde ingedrukt om de voeding uit te
schakelen.

2

Onderhoud

Controleer of het bedieningspaneel

2

IndexProblemen verhelpen

volledig is uitgeschakeld en schakel
vervolgens de netspanning uit.

Til de opener op ( ) en open de klep

3

aan de rechterkant.

- 88 -

Onderhoud van het apparaat

Wanneer de klemmen van de

4

invoerrollen naar buiten worden
geopend (
verwijderen.

), kunt u ze van de cilinder

Veeg het vuil van papierinvoerrollen (2

7

plaatsen) af met de vochtige, zachte
doek.

Plaats de nieuwe papierinvoerrollen op

8

de cilinder (
terwijl u ze draait.

Sluit de klep aan de rechterkant.

) en druk ze stevig aan

9

1

2

Onderhoud

IndexProblemen verhelpen

Veeg het vuil van papierinvoerrollen ( )

5

af met de vochtige, zachte doek.

Til deel A op.

6

Schakel de netspanning in, druk op de

10

hoofdschakelaar en start de printer.

- 89 -

Onderhoud van het apparaat

De transferroleenheid en de papierdoorvoer schoonmaken

1

Indien de voor- of achterkant van het
uitgevoerde papier vaak vuil is, reinigt u de
transferroleenheid en de papierdoorvoer.

Regelmatig reiniging voorkomt vuil en vlekken.

Opmerking

zZorg ervoor dat u de spons van de transferroleenheid niet

2

Onderhoud

IndexProblemen verhelpen

aanraakt of de transferroleenheid beschadigt.

zGebruik geen water of oplosmiddelen zoals neutrale

schoonmaakmiddelen en methylalcohol. Ze kunnen de
transferrol beschadigen.

Zorg voor zacht zijdepapier

Houd de aan/uit-schakelaar ongeveer één

1

seconde ingedrukt om het apparaat uit te
zetten.

Til de opener ( ) van de uitvoereenheid

3

naar omhoog en trek de uitvoereenheid
eruit.

Controleer of het bedieningspaneel

2

volledig is uitgeschakeld en zet daarna
de hoofdschakelaar uit.

Duw de papierontgrendelingshendel

4

(blauw) van de fuser naar omhoog.

LET OP

Raak de fuseereenheid niet aan omdat deze heet
kan zijn.

Er bestaat een risico op letsel.

- 90 -

Onderhoud van het apparaat

Verwijder de fuser door de handgreep

5

met uw handen vast te houden.

Duw de vergrendelingshendels

6

(blauw) aan beide einde van de
transferoleenheid naar omhoog.

Veeg de papierdoorvoer schoon met

8

zacht zijdepapier.

Veeg de transferrol schoon met zacht

9

zijdepapier.

Opmerking

zZorg ervoor dat u de spons van de

transferroleenheid niet aanraakt of de
transferroleenheid beschadigt.

1

2

Onderhoud

IndexProblemen verhelpen

Hou het etiket-gedeelte van de

7

transferroller-eenheid (blauw) vast en
verwijder het.

Stel de transferroleenheid in op de

10

uitvoereenheid.

Opmerking

zRaak de spons van de transferroleeinheid niet aan.

- 91 -

Onderhoud van het apparaat

11

1

2

Onderhoud

12

IndexProblemen verhelpen

Duw de vergrendelingshendels (blauw)
aan beide uiteinden naar beneden.

Stel de fuser in op de etiketpositie van
de uitvoereenheid door de handgreep
met beide handen vast te houden.

Plaats de uitvoereenheid terug in de

14

printer.

Duw de vergrendelingshendel (blauw)

13

van de fuser naar beneden.

- 92 -

De aandrukrol reinigen

Onderhoud van het apparaat

Als er vreemde stoffen op de aandrukrol worden
aangetroffen, verwijdert u deze met een zachte
doek of zijdepapier.

Vreemde, klevende stoffen kunnen na het
afdrukken gemakkelijk verwijderd worden.

1

2

Onderhoud

IndexProblemen verhelpen

- 93 -

Het apparaat transporteren en verplaatsen

zHet apparaat transporteren en verplaatsen

Dit gedeelte beschrijft hoe het apparaat kunt transporteren of verplaatsen.

1

Als het apparaat verplaatst wordt

LET OP

2

Het apparaat weegt ongeveer 111 kg*. Zorg er
daarom voor dat minstens 4 personen het apparaat

Onderhoud

optillen.

*: Inclusief verbruiksartikelen zoals de afbeeldingsdrum, de

toner, enz.

Houd de voedingsschakelaar gedurende

1

ong. 1 sec. ingedrukt. Controleer
of het bedieningspaneel volledig

IndexProblemen verhelpen

is uitgeschakeld en schakel de
netspanning uit door de hoofdschakelaar
in de UIT (O)-positie te plaatsen.

Verwijder alle kabels.

Er bestaat een risico op letsel.

2

zVoedingskabel en de aardingsdraad

zLAN-kabel/USB-kabel

Verwijder het papier uit de lade.

3

Til het apparaat op met 4 personen en

4

verplaats het naar de bestemming.

Het apparaat transporteren

LET OP

Het apparaat weegt ongeveer 111 kg*. Zorg er
daarom voor dat minstens 4 personen het apparaat
optillen.

*: Inclusief verbruiksartikelen zoals de afbeeldingsdrum, de

toner, enz.

Opmerking

zOmdat de afbeeldingsdrums (groene delen) snel

beschadigd kunnen raken, moeten deze met de nodige
zorg worden behandeld.

zStel de afbeeldingsdrum niet bloot aan direct zonlicht

of zeer heldere binnenverlichting (ongeveer 1500 lux of
meer). Houd de drum niet langer dan 5 minuten onder
kamerverlichting.

Houd de voedingsschakelaar gedurende

1

ong. 1 sec. ingedrukt. Controleer
of het bedieningspaneel volledig
is uitgeschakeld en schakel de
netspanning uit door de hoofdschakelaar
in de UIT (O)-positie te plaatsen.

Verwijder alle kabels.

Er bestaat een risico op letsel.

2

zVoedingskabel en de aardingsdraad

- 94 -

zLAN-kabel/USB-kabel

Verwijder het papier uit de lade.

3

Verwijder alle tonercartridges.

4

Het apparaat transporteren en verplaatsen

Controleer de detectiehendels van de

5

tonercartridge (vijf hendel).

Duw de detectiehendels van de

6

tonercartridge naar omhoog.

Breng een kleefband aan om de hendel

7

van de tonercartridge in de opgeheven
stand te houden.

Herhaal stappen 5 en 6 voor alle

8

detectiehendels van de tonercartrdige.

Sluit de klep van de tonervervanging.

9

1

2

Onderhoud

IndexProblemen verhelpen

Til het apparaat op met 4 personen,

10

plaats het in de verpakking en zet de
printer vast.

Vervoer het apparaat.

11

Opmerking

zNadat de printer opnieuw is geïnstalleerd, verwijdert u de

plakband die is aangebracht op de detectiehendels van de
tonercartridge.

- 95 -

1

2

Onderhoud

IndexProblemen verhelpen

Memo

- 96 -

Index

1

1

2

2

Maintenance

Onderhoud

IndexProblemen verhelpen

IndexTroubleshooting

- 97 -

A

P

Afbeeldingsdrum ............................. 54, 56, 60

1

Apparaatproblemen ....................................13

B

Bandeenheid ...................................54, 56, 63

Bericht ...................................................... 14

2

Onderhoud

Controleer .................................................11

Wanneer weergegeven ........................11

C

F

Fuseereenheid .......................... 20, 54, 56, 69

Fuser ........................................................ 52

IndexProblemen verhelpen

L

Led-kop ....................................................81

Levensduur ................................................ 54

O

Papierdoorvoer ...........................................90

Papierinvoerrol .......................... 54, 56, 73, 87

Papierstoring .............................................11

Fuseereenheid .................................... 20

Linkse zijklep .....................................30

Rechtse zijklep ...................................14

Uitvoereenheid ................................... 15

Zijklep lade ........................................ 24

Papierstoringen Stickerrol ................. 17, 22, 27

Pinch Roller ...............................................93

Probleemoplossingsprocedure ......................10

Problemen verhelpen ..................................10

R

Reinigen .................................................... 81

De voorkant van het apparaat ..............81

Led-kop ............................................. 81

Papierinvoerrol (lade) ..........................87

Papierinvoerrol (Multifunctionele lade) ...88

Reiniging

Onderhoud ................................................81

Aandrukrol ......................................... 93

De voorkant van het apparaat ..............81

Led-kop ............................................. 81

Papierdoorvoer ...................................90

Papierinvoerrol (lade) ..........................87

Papierinvoerrol (Multifunctionele lade) ...88

Transferroleenheid .............................. 90

Onderhoudseenheden .................................54

Overige problemen .....................................40

Bediening van het apparaat ..................42

Onscherpe afdruk ...............................46

Papierinvoer .......................................51

Pinch Roller .................................. 90, 93

Transfer Roller Unit .............................90

T

Tonerafvalbak ................................. 54, 56, 71

Tonercartridge ................................. 54, 56, 58

Transfer Roller Unit .....................................90

Transferrol-eenheid ..................................... 63

U

Uitvoereenheid ........................................... 15

USB-aansluiting..........................................40

Afdrukkwaliteit ...................................40

Hoofdoorzaak ..................................... 46

Papierinvoer .......................................44

Rechtse zijklep ...................................51

Stroomonderbreking ...........................40

- 98 -

V

Verbruiksartikelen.......................................54

Vervanging ................................................54

Afbeeldingsdrum ................................60

Bandeenheid ...................................... 63

Fuseereenheid .................................... 69

Papierinvoerrol (lade) ..........................73

Papierinvoerrol (Multifunctionele lade) ...76

Tonerafvalbak .....................................71

Tonercartridge .................................... 58

Transferrol-eenheid ............................. 63

Vervangingsmoment ...................................56

Vervoer en verplaatsing ............................... 94

Z

Zijklep lade ...............................................24

1

2

Onderhoud

IndexProblemen verhelpen

- 99 -

1-7-12 Toranomon, Minato-ku, Tokyo
105-8460, Japan

www.oki.com/printing/

47090606EE Rev2
