Brukerhåndbok

Før bruk

Forenklet

Forbereder skriveren for utskrift

Installere

Utskrift

Grunnleggende

enhetsoperasjoner

Vedlegg

Pro9541WT

Indeks

Denne håndboken beskriver forholdsreglene for sikker bruk av produktet. Sørg for å lese denne håndboken før bruk, og bruk produktet på en sikker og korrekt måte.

Manuell kongurasjon



Følgende brukerhåndbøker følger med produktet. E-håndboken er lagret på "DVD-ROM med programvare".

Trinn

Les dette først

Åpne boksen og installere skriveren

Monteringsanvisning

Dette veiledningen bruker illustrasjoner for å forklare metodene fra åpning av boksen til installasjon. Se "Forenklet" for avansert oppsettsveiledning.

Forbereder skriveren for utskrift

Forenklet (Denne håndboken)

Denne veiledningen beskriver forholdsreglene for sikker bruk av enheten. Sørg for å lese den før bruk. Videre, grunnleggende bruk slik som installeringsmetoder av enheten til første utskrift er også forklart. Enhetens funksjoner beskrives i vedlegget.

•

Kontrollere produktet

•

Terminologi og funksjoner for delene

•

Utnytte enheten til det fulle

•

Installere enheten

•

Skru PÅ og AV strømforsyningen

•

Testutskrift fra bare skriveren

•

Koble til en PC

•

Papir

•

Utskrift

•

Papirutstøting

•

Innstilling av strømsparingsmodus

•

Innstilling av automatisk AV

Kontrollere utskriftskvantitet,

•

forbruksvarer, gjenværende antall vedlikeholdsenheter og gjenværende servicetid

•

Stoppe en utskriftsjobb

•

Legge til skrivere ved hjelp av

LPD-protokoller (TCP/IP)

•

Oversikt over menyelementer på kontrollpanelet

•

Grunnleggende Windows-prosedyrer

•

Skriverspesifikasjoner

Trinn

Les disse veiledningene ved behov

Forsøk å bruke forskjellige funksjoner

Avansert

Denne veiledningen forklarer forskjellige utskriftsmetoder og hvordan nyttige funksjoner brukes. Les for å optimalisere utskriftsforholdene eller for justering av fargen osv. ved hjelp av vedlagte verktøysprogramvare. Videre forklarer denne veiledningen elementer som kan settes opp fra kontrollpanelet og nettverksinnstillingene.

Les hvis noen punkter ikke forstås, eller for vedlikehold

Håndbok for feilsøking/ daglig vedlikehold

Denne håndboken forklarer prosedyrene for papirstopp og feilsøkingsmetode hvis en feilmelding vises. Denne håndboken forklarer også daglig vedlikehold slik som hvordan skifte ut forbruksmateriell og vedlikeholdsenheter, rengjøring, osv.

Separat volum spotfarge veiledning

Denne veiledningen forklarer hvordan man sjekker skriverdriverne og hvordan man skriver ut ved å bruke merkefarge. Sørg for å lese den før bruk.

•

Nyttige utskriftsfunksjoner

•

Justere farge

•

Bruke verktøysprogramvaren

•

Nettverksinnstillinger

•

Kontrollere og endre skriverinnstillingene ved hjelp av kontrollpanelet

•

Feilsøking

•

Vedlikehold

•

Forbruksvarer, vedlikeholdsprodukter, alternativer, fargebehandlingsserver, osv.

•

Forklaring av kontrollpanel

•

Kontrollere skriverdriverne

•

Oversikt over skriverdrivernes funksjoner

•

Skrive ut på farget papir

•

Skrive ut på transparent film

•

Angi og skrive ut spotfarge

toner ved hjelp av applikasjonene

•

Finjustering av hvit

- 2 -

Lese håndboken



Symboler

Merk

Dette er advarsler og begrensninger for riktig bruk av enheten. Sørg for å lese dette for å unngå feilbruk.

Tilleggsinformasjon

Kjennskap til informasjonen før enheten tas i bruk, er nyttig og kan fungere som en referanse. Lesing anbefales.

Referanse

Dette er referansesidene. Les for å lære detaljert og relevant informasjon.

ADVARSEL

Hvis dette displayet ignoreres, kan den dårlige håndteringen føre til dødsfall eller alvorlig skade.

FORSIKTIG

Hvis dette displayet ignoreres, kan den dårlige håndteringen føre til personskade.

Taster, knapper og symboler

Dette kapittelet beskriver følgende taster, knapper og symboler.

Inskripsjon Forklaring

Kontrollpanelets knapper og tastaturfeltet med 10 knapper er

beskrevet under. F.eks.:

[ ] knapp/tast

[ ]

" "

> Beskriver menynivået på enheten eller PCen.

[OK]-knapp [Tilbake]-knapp

[Fn]-tast [Fjern]-tast

Indikerer tastaturet for PCen din. Beskriver menynavnet på LCD-skjermen.

Beskriver navnene på PC-menyene, vinduene og dialogboksene. Beskriver meldingene og input-teksten vist på LCD-skjermen.

Beskriver l og skjermnavn på PCen. Beskriver referansetittelen.

- 3 -

Illustrasjoner

Skjermbilder

Med mindre noe annet er angitt, er illustrasjonene for enheten vist her, for modellen Pro9541WT.

Illustrasjonen kan unnvike fra det faktiske produktet.

Bildene av kontrollpanelet og PCen vist her, er eksempler. Bildene kan unnvike fra faktiske produkter og skjermbilder.

- 4 -

Inskripsjoner

Følgende symboler brukes i denne håndboken.

Pro9541WT → Pro9541 Microsoft

Microsoft Mac OS X 10.10.5 eller senere → Mac OS X

Håndbøkene som leveres med enheten, bruker eksempler for Windows 10 i forbindelse med Windows, og OS X 10.13 i forbindelse med Mac OS X med mindre noe annet er angitt.

Beskrivelsene i denne håndboken kan være annerledes avhengig av hvilken modell og OS som brukes.

Windows® 10 64-bitsutgave operativsystem → Windows 10 (64bits-versjon)

Windows® 10 operativsystem → Windows 10

- 5 -

Om produktgarantien



Mye arbeid er blitt lagt ned for å sikre at informasjonen i dette dokumentet er fullstendig, nøyaktig og oppdatert. Produsenten påtar seg ikke ansvar for konsekvenser av feil utenfor eget herredømme. Produsenten kan heller ikke garantere at endringer i programvare og utstyr som utføres av andre produsenter og omtales i denne håndboken, ikke vil påvirke gyldigheten av informasjonen i den. Omtale av programvareprodukter som produseres av andre selskaper, innebærer ikke nødvendigvis at produsenten anbefales.

Selv om all rimelig innsats har blitt lagt i å gjøre dette dokumentet så presist og hjelpsomt som mulig, gir vi ingen garanti, eksplisitt eller implisitt, for presisjonen eller fullstendigheten i informasjonen i dette dokumentet.

Oki Electric Industry Co., Ltd. Med enerett. Innholdet må ikke kopieres, overføres, oversettes o.l. uten autorisasjon. Du må ha skriftlig tillatelse fra Oki Electric Industry Co., Ltd. før du gjør noe av det ovennevnte.

© 2018 Oki Electric Industry Co., Ltd. OKI er et registrert varemerke for Oki Electric Industry Co., Ltd. Energy Star er et varemerke under United States Environmental Protection Agency. Microsoft, Windows, Windows Server og Windows Vista er registrerte varemerker under Microsoft

Corporation. Apple, Macintosh, Mac og Mac OS er registrerte varemerker for Apple Inc. Andre produkt- og merkenavn er registrerte merkenavn eller varemerker under sine rettighetshavere.

Dette produktet er i samsvar med kravene i direktivene 2014/30/EU (EMC), 2014/35/EU (LVD), 2014/53/EU (RED), 2009/125/EC (ErP) og 2011/65/EU(RoHS), endret hvor aktuelt i tilnærmingen til lovene i medlemslandene i forhold til elektromagnetisk kompatibilitet, lavspenning, radio og terminalutstyr, eco-design og begrensning av farlige stoffer i elektrisk og elektronisk utstyr.

Følgende kabler ble brukt til å evaluere dette produktets samsvar med EMC-direktiv 2014/30/EU, og

andre kongurasjoner enn dette kan påvirke nevnte samsvar.

Kabeltype

Strøm 1,8 USB 5,0 LAN 15,0

lengde

(meter)

Leder Skjerm

- 6 -

Akutt førstehjelp



Vær forsiktig med tonerpulveret:

Hvis pulveret svelges, gi små mengder kaldt vann og oppsøk lege. IKKE prøv å fremprovosere brekninger.

Hvis pulveret innåndes, må personen yttes til et åpent område for å trekke frisk

luft. Oppsøk lege.

Hvis du får tonerpulver i øyet, holdes øyelokkene åpne mens det skylles med store

mengder vann i minst 15 minutter. Oppsøk lege.

Søl bør vaskes vekk med kaldt vann for å redusere risikoen for ekker på hud eller

klær.

Miljø-informasjon



- 7 -

For din sikkerhet

FORSIKTIG



For din egen sikkerhet les brukerhåndboken før du tar i bruk produktet.

Advarsler relatert til sikkerhet

ADVARSEL

En advarsel inneholder tilleggsinformasjon som, dersom ignoreres, kan medføre fare for personskade.

En forsiktighetsregel inneholder tilleggsinformasjon som, dersom den ignoreres, kan føre til feil eller skade på utstyret.

Generelle forsiktighetsregler

Ikke rør sikkerhetsbryteren inni maskinen. Dette kan forårsake elektrisk sjokk når høyspenning forekommer. Dessuten kan tannhjulene rotere, noe som kan føre til personskade.

Trekk strømledningen ut av kontakten og kontakt kundeservice-senteret dersom en væske, slik som vann, kommer inn i maskinens indre. Hvis dette ikke gjøres, kan det føre til brann.

Koble fra strømledningen og kontakt kundeservicesenteret dersom maskinen mistes, eller dekselet er skadet. Hvis dette ikke gjøres, kan det føre til elektrisk støt og/ eller brann, som kan medføre personskader.

Ikke stikk noe inn i ventilasjonsåpningene. Dette kan føre til elektrisk støt og/eller brann, som kan medføre personskade.

Ikke kast tonerpatronene og bildetrommelpatronene i ilden. Dette kan føre til støveksplosjoner som kan forårsake brannskader.

ADVARSEL

Ikke bruk brannfarlig spray i nærheten av maskinen. Dette kan forårsake brann

ettersom det nnes et

område som varmes opp inne i maskinen.

Trekk strømledningen ut av kontakten og fjern fremmedlegemer som binderser dersom de faller inn i maskinen. Hvis dette ikke gjøres, kan det føre til elektrisk støt og/ eller brann, som kan medføre personskader.

Koble fra strømledningen med jevne mellomrom for å rengjøre lederne og roten av strømkontakten. Dersom strømpluggen er satt i over lengre tid vil roten av pluggen bli støvete, og pluggen kan kortslutte, noe som kan føre til brann.

Ikke sett kopper med væske, slik som vann, på maskinen. Dette kan føre til elektrisk støt og/eller brann, som kan medføre personskade.

Ikke bruk andre strømledninger, kabler eller jordledninger enn de som er angitt i brukerhåndboken. Dette kan føre til brann.

Trekk strømledningen ut av kontakten og kontakt kundeservice-senteret dersom dekselet er uvanlig varmt, rykende, avgir mistenkelig lukt eller lager en rar lyd. Hvis dette ikke gjøres, kan det føre til brann.

Ikke bruk og/eller demontere maskinen på noen annen måte enn den som er anvist i brukerhåndboken. Dette kan føre til elektrisk støt og/eller brann, som kan medføre personskade.

Ikke bruk støvsuger til å fjerne sølt toner. Dersom du bruker støvsuger til å fjerne søl av toner, kan det ta fyr på grunn av gnister fra den elektriske kontakten. Toner som søles på gulvet bør tørkes opp med en våt klut.

Ikke rør varmeelementet eller andre deler når du åpner dekselet på maskinen. Dette kan føre til forbrenninger.

Drift der UPS (avbruddsfri strømkilde) eller vendere tas i bruk er ikke garantert. Ikke bruk avbruddsfrie strømkilder eller vendere. Dette kan føre til brann.

Ikke kom nær papirutgangen når strømmen er på mens utskrift pågår. Dette kan medføre personskade.

Ikke ta bildetrommelen eller tonerpatronen fra hverandre eller tving dem åpen. Dette kan spre toneren slik at personer kan inhalere den, og det kan misfarge klær og hender.

Ikke rør en skadet LCD-skjerm.

Hvis du får væske (ytende krystall) som har

lekket fra LCD-skjermen i øyne eller munn, skyll med store mengder vann. Følg råd fra en lege hvis nødvendig.

- 8 -

Innhold

Manuell kongurasjon ..............................................................................2

Lese håndboken ......................................................................................3

Symboler ................................................................................................................. 3

Taster, knapper og symboler ....................................................................................... 3

Illustrasjoner ............................................................................................................4

Skjermbilder ............................................................................................................ 4

Inskripsjoner ............................................................................................................ 5

Om produktgarantien ..............................................................................6

Akutt førstehjelp .....................................................................................7

Miljø-informasjon ....................................................................................7

For din sikkerhet .....................................................................................8

Advarsler relatert til sikkerhet ...............................................................................................8

Generelle forsiktighetsregler .................................................................................................8

Innhold

Mulig med Pro9541WT ........................................................................... 13

1. Før bruk .............................................................................. 17

Kontrollere produktet .............................................................................17

Kontrollere innholdet i pakken .................................................................................. 17

Terminologi og funksjoner for delene .......................................................18

Hovedenhet ........................................................................................................... 18

Front/høyre side ...............................................................................................................18

Bak/venstre side ...............................................................................................................19

Skriverens innside .................................................................................................. 20

Front innside ....................................................................................................................20

Høyre side på innsiden ....................................................................................................... 21

Venstre side på innsiden ....................................................................................................22

Grensesnitt ......................................................................................................................23

Kontrollpanel .......................................................................................................... 24

Kontrollpanelets hovedfunksjoner ........................................................................................25

Kontrollpanelets utseende ..................................................................................................25

Justering av kontrollpanelets lysstyrke .................................................................................28

Bruke tastaturfeltet med 10 taster ....................................................................................... 29

Oversikt funksjonsnumre....................................................................................................30

- 9 -

Innhold

Utnytte enheten til det fulle .................................................................... 31

Alternativer ............................................................................................................ 31

Fargebehandlingsserver ........................................................................................... 32

2. Installering ......................................................................... 33

Installere enheten ................................................................................. 33

Installeringsforhold ................................................................................................. 33

Installasjonsprosedyre ............................................................................................. 36

Åpne pakken og installering ..................................................................................... 36

Åpne pakken og ytte enheten ............................................................................................ 36

Montere forbruksmateriell ..................................................................................................39

Legge i papir ....................................................................................................................43

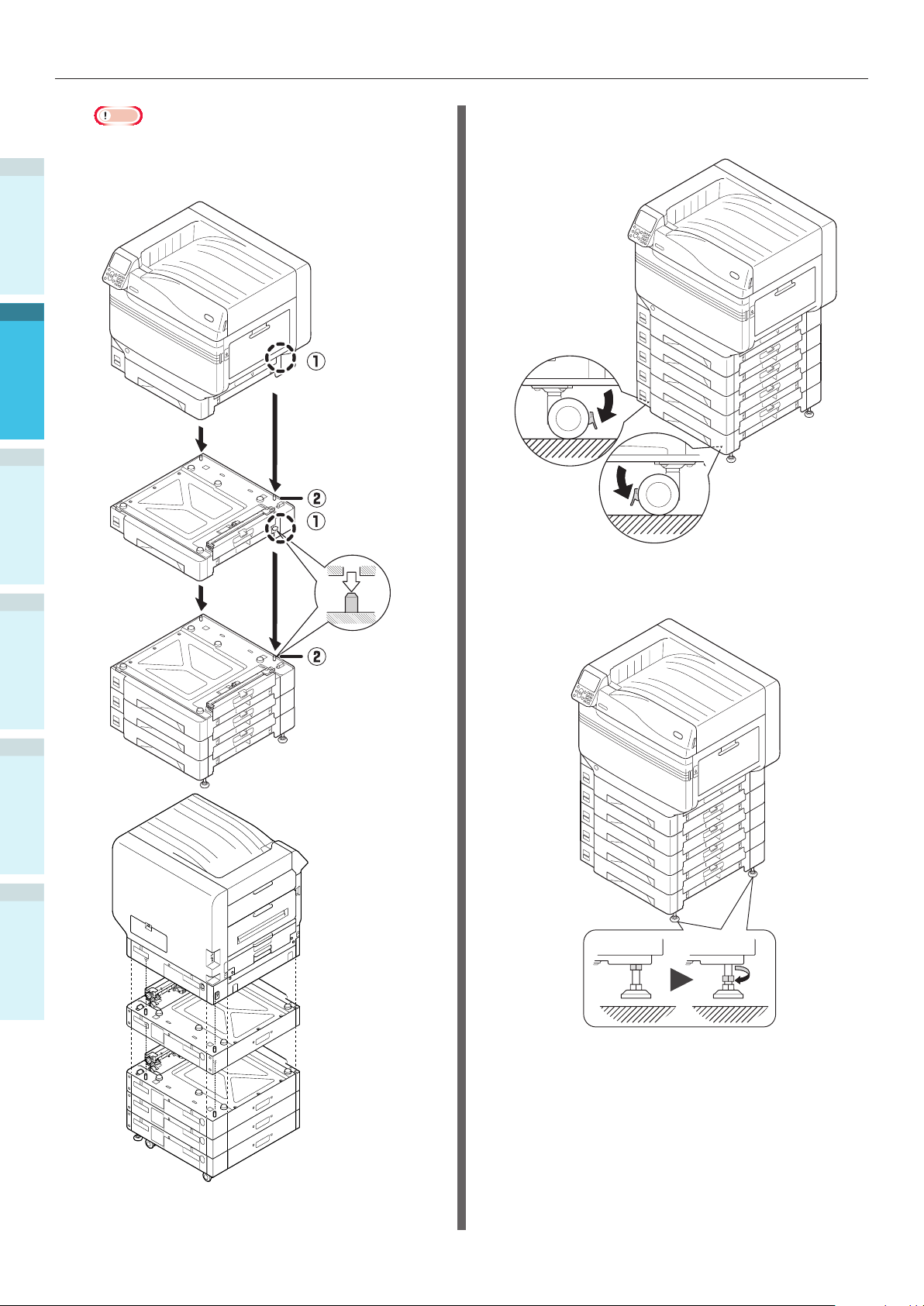

Montere den Utvidende skuffenhet (Valgfri) ................................................................ 44

Montere innebygd HDD (Valgfri)................................................................................ 48

Skru strømmen PÅ/AV ...........................................................................50

Strømforsyning forhåndsregler ................................................................................. 50

Strømforsyningsforhold ...................................................................................................... 50

Koble til strømledningene ......................................................................................... 51

Skru PÅ strømforsyning ........................................................................................... 51

Skru AV strømforsyningen ........................................................................................ 52

Testutskrift fra bare skriveren .................................................................53

Skriverinformasjon .................................................................................................. 54

Koble til PCen .......................................................................................55

Flyt for Installere drivere på en PC ............................................................................ 55

Driftsmiljø.............................................................................................................. 56

Typer skriverdrivere ................................................................................................ 56

Kabler for tilkobling ................................................................................................. 57

Koble til med LAN-kabler ....................................................................................................57

Koble til USB-kabler...........................................................................................................58

Installere skriverdrivere (Windows) ........................................................................... 59

Nettverkstilkoblinger ..........................................................................................................59

USB-tilkoblinger ................................................................................................................ 64

Installere skriverdrivere (Macintosh) ......................................................................... 66

Nettverkstilkoblinger ..........................................................................................................66

USB-tilkoblinger ................................................................................................................ 71

Legge til alternativer ............................................................................................... 72

- 10 -

Innhold

3. Skrive ut .............................................................................. 75

Papir ...................................................................................................75

Papirtyper som kan brukes ....................................................................................... 75

Papirmating og utskriftsmetoder som kan velges for hver papirtype ............................... 78

(Landskap) og (Portrett) ikoner .......................................................................... 79

Skrive ut fra skuffer ..............................................................................80

Legge papir i skuffene 1-5 ....................................................................................... 80

Skrive ut fra skuffer ................................................................................................ 81

Skrive ut fra multifunksjonsskuffen .........................................................84

Legge papir i multifunksjonsskuffen ........................................................................... 84

Angi papir ved å bruke kontrollpanelet .................................................................................84

Legge i papir ....................................................................................................................85

Skrive ut fra multifunksjonsskuffen ........................................................................... 87

Skrive ut papir ......................................................................................90

Bruke skriftside ned utskuffen (Skriftside er ned) ........................................................ 90

Bruke skriftside opp utskuffen

(Skriftside er opp) ......................................................................................... 91

4. Grunnleggende enhetsoperasjoner ...................................... 93

Innstilling av strømsparingsmodus ..........................................................93

Innstilling av strømsparingsmodus ............................................................................ 93

Angi tiden før skriveren går inn i strømsparingsmodus ................................................. 94

Stille inn hvilemodus ............................................................................................... 95

Angi tiden før skriveren går inn i hvilemodus .............................................................. 96

Begrensninger i hvilemodus ..................................................................................... 98

Restriksjoner ved skriverdriver-verktøyet .............................................................................98

Begrensninger for nettverksfunksjoner ................................................................................. 99

Oppsett av Slå automatisk AV strømforsyninger ...................................... 100

Innstilling av automatisk AV-modus ..........................................................................100

Angi tiden før skriveren går inn i automatisk strøm AV-modus ......................................101

Sjekke utskriftsmengder ...................................................................... 102

Sjekke forbruksmateriell, gjenværende mengde vedlikeholdsenheter og

levetid ............................................................................................... 103

Avbryte utskrift ................................................................................... 104

Legge til skrivere ved hjelp av LPD-protokoller (TCP/IP) ........................... 105

Forberedelser ........................................................................................................105

Prosedyre for å legge til skrivere ..............................................................................105

- 11 -

Innhold

Vedlegg ................................................................................. 107

Oversikt over menyelementer på kontrollpanelet ..................................... 107

Grunnleggende Windows-funksjoner ...................................................... 114

Vise egenskaper-vinduet .........................................................................................114

Vise innstillingsvinduet for utskrift ............................................................................114

Spesikasjoner ................................................................................... 115

Hovedspesikasjoner ..............................................................................................115

Nettverksgrensesnitt spesikasjoner .........................................................................118

USB-grensesnitt spesikasjoner ...............................................................................119

Mål ......................................................................................................................120

Indeks ................................................................................... 121

Skontaktuj się z nami ............................................................ 125

- 12 -

Mulig med Pro9541WT



Mulig med Pro9541WT

Rikelig fargetilpasning funksjoner kan brukes

Enheten har funksjoner som kompenserer for dårlig justering av farge og tetthet ved hjelp av kontrollpanelet, og for justering av fargebalansen. Videre kan fargene justeres, utskriftsresultatene simuleres og fargene separeres og skrives ut med fargebehandlingssystemet fra PCen

Det er mulig å skrive ut fra forskjellige applikasjoner

Innebygde Adobe PostScript3 gjør det mulig å skrive ut fra mange forskjellige programmer.

PostScript3

Forskjellige utskrifter er mulige ved hjelp av de praktiske funksjonene

Forskjellige utskrifter er mulige ved hjelp av enhetens praktiske funksjoner ved utskrift fra PCen.

- 13 -

Mulig med Pro9541WT

Kan brukes som nettverkskriver

Utskrift i høy hastighet av en høy kvalitet er mulig fra forskjellige applikasjoner. (Med A4 , 50 ark i minuttet ved bruk av farge/monokrom utskrift.) Ettersom det er mulig å koble til et nettverk og skrive ut fra

ere PCer, vil kontorareal spares og

reduksjon i kostnader oppnås. (Denne håndboken side 55)

Funksjoner som kan stilles inn fra kontrollpanelet

Forskjellige funksjoner på enheten slik som endre papirstørrelse og nettverksoppsett, kan stilles inn fra kontrollpanelet. Videre, administratorpassordet kan også angis fra kontrollpanelet.

Skriverens status kan kontrolleres og feilmeldinger og hjelp vises på kontrollpanelet

Enten "Visning av gjenværende mengde toner" eller "Informasjonsskjerm for skuff" kan vises på kontrollpanelet på kontrollpanelets hvileskjerm. Hvis det oppstår en feil på enheten, kan du arbeide mens du sjekker kontrollpanelets meldinger.

(Denne håndboken side 24)

Strømforbruket reduseres når skriveren ikke er i bruk (Strømsparingsmodus)

Hvis enheten ikke brukes i en gitt periode, vil strømsparingsmodusen starte automatisk (strømsparingsmodus/hvilemodus) slik at strømforbruket reduseres. Trykk på [POWER SAVE (STRØMSPARING)]knappen for å manuelt gå inn i strømsparingsmodus. Når enheten er i hvilemodus, er [POWER SAVE (STRØMSPARING)]-knappen grønn.

(Denne håndboken side 93)

Strøm forbruk

- 14 -

Øke mengden papir som kan mates inn

Montering av den valgfrie utvidende skuffenheten gjør det mulig å skrive ut store mengder og utskrift på forskjellige papirformat kan implementeres enkelt.

(Denne håndboken side 31)

Mulig med Pro9541WT

Bruke hjelp-funksjonen hvis du ikke forstår noe eller hvis det oppstår problemer under bruk av enheten

Trykk på [HELP (HJELP)]-knappen på kontrollpanelet for å vise meldinger med løsninger hvis problemer oppstår, og hvordan feilsøke. (Animerte bilder vises avhengig av feildetaljene.)

(Denne håndboken side 27) (Håndbok for feilsøking/daglig vedlikehold)

- 15 -

Mulig med Pro9541WT

 Memo

- 16 -

Kontrollere produktet

FORSIKTIG

1. Før bruk

Dette kapittelet forklarer innholdet i produktets pakke, terminologi og funksjoner for delene.

Merk

Slik stiller man ikke merkefargesettet, se “Separat volum merkefargeveiledning”.

Kontrollere produktet



Kontrollere innholdet i pakken

Åpne pakningen og kontroller innholdet i esken.

Risiko for skader.

Skriveren veier omtrent 111 kg*, så sørg for

at det er minst 4 personer som løfter enheten.

*: Inkluderer forbruksmateriell slik som bildetrommel og

tonerpatron, osv.

Referanse

Se “Åpne pakken og installering” (S.36) for hvordan

åpne pakningen.

Se “Montere den Utvidende skuffenhet (Valgfri)” (S.44)

for den utvidende skuffen.

Tilleggsinformasjon

Maksimalt re ekstra skuffeenheter (skuffene 2-5) kan

monteres.

Skriverenhet

Bildetrommel (En hver av svart, gul, magenta,

cyan og hvit)

Merk

Bildetrommelen installeres inni hovedenheten før

forsendelse fra fabrikken.

Overføringsrulleenhet

DVD-ROM med programvare

Installere

Utskrift

enhetsoperasjoner

Grunnleggende

VedleggFør bruk

Tonerpatron (En hver av svart, gul, magenta,

cyan og hvit)

Monteringsanvisning

Indeks

Merk

LAN-kabler, USB-kabler og hub følger ikke med skriveren.

De må forberedes separat.

Pakningen og buffermateriale er nødvendig når enheten

skal sendes. Ikke kast dem, men oppbevar dem på et sikkert sted.

- 17 -

Terminologi og funksjoner for delene



Hovedenhet

Front/høyre side

Installere

Utskrift

enhetsoperasjoner

Grunnleggende

Åpne dette for å skifte ut tonerpatronen.

Viser enhetens status og menyer, og kan sette opp funksjoner.

VedleggFør bruk

“Kontrollpanel” (S.24)

Blinker ved mottak av data og ved strømsparing.

Åpne dette for å fjerne bildetrommelen, deponeringsboksen for toner og belteenheten.

Indeks

Dette er papirskuffen som er montert som standard. Mye papir kan legges i samtidig. Sett utskriftsiden til skriftside ned.

Deksel for utskiftning av toner

Kontrollpanel

Front lampe

Frontdeksel

Strømbryter

Du kan slå PÅ og AV strømforsyningen når

hovedbryteren er PÅ.

Avbryter AV-modus.

Skuff 1/Papirkassett

Skriftside ned utskuff

De utskrevne sidene plasseres med skriftsiden ned.

Høyre sidedeksel

Åpne dette for å skifte ut multifunksjonsskuffens materull, og for å fjerne papirstopp.

Skuff sidedeksel

Åpne for å fjerne papirstopp fra skuffene 1-5.

Bærehåndtak

Hold disse samtidig som bærespake når enheten bæres.

Bærespake

Når enheten skal bæres, trekk ut denne spaken og hold i bærehåndtakene samtidig.

Åpner

Åpner høyre sidedeksel.

Merkefargetrakt

- 18 -

Bak/venstre side

Grensesnitt

Der er en LAN (nettverk) grensesnittkontakt og en USB grensesnittkontakt. Se “Grensesnitt” (S.23) for grensesnittene.

Terminologi og funksjoner for delene

Utskriftsenhet

Åpne denne ved utskiftning av kseringsenheten eller

overføringsrulleenheten, eller for å fjerne papirstopp.

Installere

Utskrift

Tilgangsdeksel

Åpne dette ved montering av valgfri, innebygd HDD.

Bærehåndtak

Hold disse samtidig som bærespake når enheten bæres.

Strømkontakt

Den vedlagte strømkabelen kobles til her.

Venstre sidedeksel

Åpne dette for å fjerne papirstopp.

Dupleks utskriftsenhet

Denne enheten støtter ikke tosidig utskrift.

Bærespake

Når enheten skal bæres, trekk ut denne spaken og hold i bærehåndtakene samtidig.

Hovedbryter

Skrur PÅ og AV enhetens hovedstrømforsyning.

enhetsoperasjoner

Grunnleggende

VedleggFør bruk

Indeks

- 19 -

Terminologi og funksjoner for delene

Skriverens innside

Front innside

Installere

Utskrift

enhetsoperasjoner

Grunnleggende

VedleggFør bruk

Indeks

Denne enheten kopierer toneren på papiret. Belteenheten er en utskiftbar vedlikeholdsenhet.

Tonerpatron

Den gjenværende mengden toner vises normalt

når “Vis gjenværende mengde toner” har blitt stilt inn gjennom kontrollpanelets hvileskjerm.

Tonerpatronen er forbruksmateriell.

Belteenhet

Spor

Installer tonerpatronen her.

“Montere forbruksmateriell” (S.39)

Håndtak

Hold i dette håndtaket når belteenheten fjernes.

Låsespake knapp

Sikrer belteenheten.

Belteenhetens låsespaker

Sikrer belteenheten.

Belteenhetens spake

Sikrer belteenheten.

Bildetrommel/Spor

Bildetrommelen installeres i sporet. Bildetrommelen installeres i skriverens

hovedenheten før den sendes fra fabrikken.

Bildetrommelen er forbruksmateriell.

Deponeringsboksen for toner

Denne boksen samler deponert toner. Når deponeringsboksen for toner er full, vil en melding vises på kontrollpanelet. Deponeringsboksen for toner er en utskiftbar vedlikeholdsenhet.

- 20 -

Høyre side på innsiden

Terminologi og funksjoner for delene

Installere

Multifunksjonsskuff/MP-skuff

Du kan skrive ut på ulike papirer. Videre, brukes når utskrift på øvre delen av papiret har blitt angitt. Still inn papirstørrelsen på kontrollpanelet når den brukes som en vanlig skuff.

Papirfører

Stabiliserer papiret ved å tilpasse papirføreren til bredden på det papiret det skal skrives ut på.

Festespake

Flytt papirføreren til venstre og høyre mens spaken trekkes mot deg og tilpass papirføreren til

papirbredden. Papirføreren kseres når festespaken

settes tilbake i opprinnelig posisjon.

Ekstra støtte

Holder papiret på plass når det har blitt lagt i multifunksjonsskuffen.

Papirstøtte

Holder papiret som det skal skrives ut på i multifunksjonsskuffen. Setter utskriftsiden til skriftside opp.

Utskrift

enhetsoperasjoner

Grunnleggende

VedleggFør bruk

Indeks

- 21 -

Terminologi og funksjoner for delene

Venstre side på innsiden

Installere

Skriftside opp utskuff

Åpne utskuffen for å legge i og ta ut papiret med

Utskrift

skriftsiden opp.

Papirstøtte

Sikrer papiret som støtes ut i skriftside opp utskuffen.

Sørger for at papiret som støtes ut ikke henger ned.

enhetsoperasjoner

Grunnleggende

VedleggFør bruk

Indeks

Denne enheten kserer toneren på papiret.

Fikseringsenheten er en utskiftbar vedlikeholdsenhet.

Ekstra støtte

Fikseringsenhet

Fikseringsenhetens sikringsspake

Sikrer kseringsenheten.

Fikseringsenhetens spake for fjerning av

papirstopp

Trekk opp denne spaken når en papirstopp oppstår i

kseringsenheten.

Utskriftsenhetens knapp

Trekk denne knappen mot deg og trekk ut utskriftsenheten.

Utskriftsenhet

Fikseringsenheten, overføringsrulleenheten og dupleksenheten er montert på denne enheten.

Overføringsrulleenhet

Denne overfører toneren til papiret. Overføringsrulleenheten er en utskiftbar vedlikeholdsenhet.

Overføringsrulleenhetens kseringsspake

Sikrer overføringsrulleenheten.

- 22 -

Grensesnitt

Terminologi og funksjoner for delene

Installere

LAN (nettverk) grensesnittkontakt

Kobler til LAN-kabelen.

USB grensesnittkontakt

Kobler til USB-kabelen.

Utskrift

enhetsoperasjoner

Grunnleggende

VedleggFør bruk

- 23 -

Indeks

Terminologi og funksjoner for delene

Kontrollpanel

Installere

Utskrift

enhetsoperasjoner

Grunnleggende

Viser hjelpeskjermbildet. Lyser oransje når en hjelpemelding kan leses, slik som forklaringer av feil som har oppstått eller avbrytingsprosedyren.

Flytende krystall panel

Viser enhetens status og menyer. Det nnes to typer hvileskjerm. “Visning

av gjenværende mengde toner” og “Informasjonsskjerm for skuff”.

[HELP (HJELP)]-knapp

Inspeksjonslampe

Viser enhetens status. Normalt AV. Tent eller blinker hvis en feil oppstår.

Rulleknapp (Meny-knapp)

Viser menyskjermen for å velge et element, og så

rulle opp (eller ned) en side.

Kan brukes til å legge inn tall på en numerisk

inntastingsskjerm.

[BACK (TILBAKE)]-knapp

Går tilbake til forrige side.

VedleggFør bruk

[OK (OK)]-knapp (Meny-knapp)

Bestemmer det valgte elementet og angir verdier.

[POWER SAVE (STRØMSPARING)]-knapp

Indeks

Slå PÅ og AV strømsparingsmodus. Avbryter hvilemodus.

[ONLINE]-knapp

Veksler mellom online og ofine. Lyser grønt når den er online og er AV når den er

ofine.

Tastaturfelt med 10 knapper (1 til 0, *, C)

Brukes for å legge inn en numerisk verdi og

passord.

Trykk på [*] ([Fn])-knappen på hvileskjermen for

å vise skjermbildet “angi funksjonsnummer”, og for å angi menyelementer direkte.

[CANCEL (AVBRYT)]-knapp

Bruk for å avbryte en utskrift eller for å avbryte innstillingene.

- 24 -

Terminologi og funksjoner for delene

Kontrollpanelets hovedfunksjoner

Kontrollpanelet kan brukes til å kontrollere enhetens status og implementere forskjellige enhetsfunksjoner.

Tonerpatronen kan skiftes ut mens man ser på LCD-skjermen på kontrollpanelet. Videre, du kan også utføre handlinger mens du sjekker meldingene som vises på LCD-skjermen hvis papirstopp eller funksjonsfeil på enheten oppstår.

Referanse

Se kontrollpanelets menyoversikt “Oversikt over menyelementer på kontrollpanelet” (S.107).

Kontrollpanelets utseende

Dette avsnittet forklarer kontrollpanelets hoved handlinger og utseende.

Installere

Det nnes to typer hvileskjerm. "Visning av gjenværende

mengde toner" og "Informasjonsskjerm for skuff".

Trykk på rulle-knappen eller for å vise menyskjermen "Funksjonsoppsett" som vist til høyre.

Fargevisningen for det valgte elementet er invertert.

Navnet på menyen som vises.

Viser antall sider i menyen som vises på LCD-skjermen.

Hvis det er et rullefelt, er det elementer som ikke vises på LCD-skjermen. Trykk på rulle-

knappen

Et passord må tastes inn for å vise [Administratormeny]. Skriv inn administratorpassordet (fabrikksinnstillingen er "aaaaaa") i passordets inntastingsskjerm.

eller for å vise dem.

Utskrift

enhetsoperasjoner

Grunnleggende

VedleggFør bruk

Hvis det er en knapp for valg av alternativ på neste nivå eller angi verdiene for et element, velg

elementet og trykk på [OK (OK)] -knappen or å vise den neste skjermen.

Hvis en angitt verdi vises, trykk på [OK (OK)] -knappen for å bekrefte at verdien har blitt angitt. (

vises til venstre for verdien.)

- 25 -

Indeks

Terminologi og funksjoner for delene

Hvileskjerm

Det nnes to typer: “Visning av gjenværende mengde toner” og “Informasjonsskjerm for

skuff”. Bruk følgende prosedyre for å skifte mellom de

to hvileskjermene.

Installere

Utskrift

enhetsoperasjoner

Grunnleggende

Enten trykk på rulle-knappen eller skjermbildet “Funksjoner (Functions)”.

Trykk på rulle-knappen ere ganger for å velge [Admin.oppsett (Admin Setup)] og trykk på [OK (OK)]

-knappen.

på kontrollpanelet for å vise

Trykk på rulle-knappen ere ganger

for å velge [Oppsett for kontrollpanel (Panel Setup)] og trykk på [

-knappen.

Trykk på rulle-knappen ere

ganger for å velge [Ledigdisplay (Idle Display)] og trykk på [OK (OK)]

-knappen.

For å vise “gjenværende mengde toner”

på hvileskjermen, velg [Tonermåler (Toner Gauge)] og trykk på [OK (OK)]

-knappen. For å vise “informasjon om skuff”, velg [Papirstørrelse (Paper Size)] og trykk på [OK (OK)] -knappen.

OK (OK)

]

VedleggFør bruk

Indeks

Bruk tastaturfeltet med 10 knapper for

å angi administratorpassordet. Standardpassordet fra fabrikken er “aaaaaa”. Trykk på [OK (OK)] -knappen etter at hver enkelt tegn er tastet inn.

Trykk på [OK (OK)]-knappen.

Trykk på [ON LINE (ON LINE)]-knappen

for å gå tilbake til hvileskjermen.

- 26 -

Terminologi og funksjoner for delene

Feilskjermbilde

Hvis det oppstår en feil med skriveren, vil vedlikeholdslampen enten slå seg PÅ eller blinke og en melding vil vises på LCD-skjermen.

Avhengig av feilen, vil feilens mottiltak og animasjon kanskje også vises på LCD-skjermen i tillegg til meldingen.

Referanse

“Håndbok for feilsøking/daglig vedlikehold”

Trykk på kontrollpanelets knapper på feilskjermbildet for å sette enheten i følgende status.

[POWER SAVE (STRØMSPARING)]-knapp:

Skriveren vil gå inn i strømsparingsmodus. Trykk på [POWER SAVE (STRØMSPARING)]-knappen når enheten er i strømsparingsmodus for å gå tilbake til hvileskjermen.

[HELP (HJELP)]-knapp:

Trykk på [HELP (HJELP)]-knappen når den er tent for å vise relevante hjelpemeldinger for feilen som vises.

[OK (OK)]-knapp:

I tilfelle feil hvor feilmeldingen forsvinner når [OK (OK)] -knappen trykkes, vil skriveren gå tilbake til hvileskjermen.

Hjelpeskjerm

Trykk på [HELP (HJELP)]-knappen for å vise hjelpeskjermen. Videre, trykk på [HELP (HJELP)]-knappen når den er tent for å vise relevante hjelpemeldinger for feilen som vises.

Trykk på rulleknappen vist på hjelpeskjermen for å rulle til forrige side. Trykk på rulleknappen for å rulle til neste side.

Trykk på [HELP (HJELP)]-knappen en gang til for å lukke hjelpeskjermen.

Tilleggsinformasjon

Trykk og hold inne enten rulleknappen eller for å

rulle gjennom sidene med ca. 0,5 sekunders intervaller.

Hjelpeskjermen kan også lukkes ved å trykke på [BACK

(TILBAKE)]-knappen, [ON LINE (ON LINE)]-knappen eller [CANCEL (AVBRYT)]-knappen.

Installere

Utskrift

enhetsoperasjoner

Grunnleggende

[ON LINE (ON LINE)]-knapp:

I tilfelle feil hvor feilmeldingen forsvinner når [Online] -knappen trykkes, vil skriveren gå tilbake til hvileskjermen.

[CANCEL (AVBRYT)]-knapp:

Følgende feil kan avbrytes.

Det er ikke papir i multifunksjonsskuffen Endre [MEDIA_SIZE] [MEDIA_TYPE] i

[SKUFF] Det er ikke papir i [SKUFF] Kontroller papiret i [SKUFF] Papirstørrelse feil Endre [MEDIA_SIZE] [MEDIA_TYPE] i

MP-skuff

Utilstrekkelig utskriftsdataminne Tom toner Flere ark har blitt matet inn [SKUFF] kassetten mangler

VedleggFør bruk

Indeks

 Mat utskriftsjobben manuelt

- 27 -

Terminologi og funksjoner for delene

Justering av kontrollpanelets lysstyrke

Bruk følgende prosedyre for å justere lysstyrken

på LCD-skjermen.

Lysstyrken (bakgrunnslys) på LCD-skjermen kan angis

Installere

Utskrift

enhetsoperasjoner

Grunnleggende

Tilleggsinformasjon

individuelt i løpet av handlinger på kontrollpanelet og i strømsparingsmodus.

Enten trykk på rulle-knappen eller skjermbildet “Funksjonsoppsett”.

Trykk på rulle-knappen ere ganger for å velge [Admin.oppsett (Admin Setup)] og trykk på [OK (OK)]

-knappen.

på kontrollpanelet for å vise

Velg [Oppsett for kontrollpanel (Panel

Setup)] og trykk på [OK (OK)]-knappen.

Ved justering av lysstyrken mens

handlinger på kontrollpanelet utføres, velg [Lysstyrke på panel ved bruk (Panel Brightness During Operating)] og trykk på [OK (OK)] -knappen.

Ved justering av lysstyrken i strømsparingsmodus, velg [Panel lysstyrke i strømsparingsmodus (Panel Brightness While Power Save)] og trykk på [OK (OK)] -knappen.

VedleggFør bruk

Indeks

Bruk tastaturfeltet med 10 knapper

for å angi administratorpassordet. Standardpassordet fra fabrikken er “aaaaaa”. Trykk på [ etter at hver enkelt tegn er tastet inn.

OK (OK)

] -knappen

Trykk på [ON LINE (ON LINE)]-knappen

for å gå tilbake til hvileskjermen.

- 28 -

Terminologi og funksjoner for delene

Bruke tastaturfeltet med 10 taster

Brukes for å taste inn alfanumeriske tegn. Tegnene kan tastes inn når hver tast trykkes, og

vekslingen mellom tegnene er beskrevet under.

10 taster

[1] 1 [2] a → b → c → 2 → a [3] d → e → f → 3 → d [4] g → h → i → 4 → g [5] j → k → l → 5 → j [6] m → n → o → 6 → m [7] p → q → r → s → 7 → p

Inntastingsskjerm for

funksjonsnummer

Når “Utskrift mulig” vises på hvileskjermen, trykk på [Fn]-tasten og deretter ønsket nummer for å vise relevant menyelement.

Trykk på [Fn]-tasten.

Inntastingsskjermen for

funksjonsnummer vises, bruk tastaturfeltet med 10 knapper for å skrive inn menynummeret (3 siffer) som skal vises og deretter trykk på [OK (OK)] -knappen.

Installere

Utskrift

enhetsoperasjoner

Grunnleggende

[8] t → u → v → 8 → t [9] w → x → y → z → 9 → w [0] 0

Følgende to funksjonstaster er beskrevet under.

[Fn]-tasten:

Brukes for å vise funksjonsnummerets snarvei. (Aktivert når hvileskjermen vises.)

[CLEAR (KLAR)]-tast:

Sletter hvert tegn individuelt når man skriver inn et passord.

Tilleggsinformasjon

Hvis “abc” skrives inn, trykk på knappene i følgende

rekkefølge: [2]→[OK]-knappen→[2]→[2]→[OK]knappen→[2]→[2]→[2]→[OK]

Menyen vises og angitte verdier kan

kontrolleres eller endres.

VedleggFør bruk

Indeks

- 29 -

Terminologi og funksjoner for delene

Oversikt funksjonsnumre

Funksjonnr. Funksjonsnr. Menyelement

1 Kondensiell utskrift 2 Kondensiell utskrift (lagre jobb) 10 Papirstørrelse (Skuff 1) 11 Papirbredde (Skuff 1) 12 Papirlengde (Skuff 1) 13 Papirtype (Skuff 1) 14 Papirvekt (Skuff 1)

15 A3NOBI papir (Skuff 1)

Installere

16 Legal 14 papir (Skuff 1) 17 A5LEF/A6 papir (Skuff 1) 18 A5SEF papir (Skuff 1) 19 Andre/Vanlig (Skuff 1) 20 Papirstørrelse (Skuff 2)

21 Papirbredde (Skuff 2) 22 Papirlengde (Skuff 2)

Utskrift

23 Papirtype (Skuff 2) 24 Papirvekt (Skuff 2) 25 A3NOBI papir (Skuff 2) 26 Legal 14 papir (Skuff 2)

27 A5LEF/A6 papir (Skuff 2)

enhetsoperasjoner

28 A5SEF papir (Skuff 2)

Grunnleggende

29 Andre/Vanlig (Skuff 2) 30 Papirstørrelse (Skuff 3) 31 Papirbredde (Skuff 3) 32 Papirlengde (Skuff 3) 33 Papirtype (Skuff 3) 34 Papirvekt (Skuff 3) 35 A3NOBI papir (Skuff 3)

VedleggFør bruk

36 Legal 14 papir (Skuff 3) 37 A5LEF/A6 papir (Skuff 3) 38 A5SEF papir (Skuff 3) 39 Andre/Vanlig (Skuff 3) 40 Papirstørrelse (Skuff 4) 41 Papirbredde (Skuff 4)

Indeks

42 Papirlengde (Skuff 4) 43 Papirtype (Skuff 4) 44 Papirvekt (Skuff 4) 45 A3NOBI papir (Skuff 4) 46 Legal 14 papir (Skuff 4) 47 A5LEF/A6 papir (Skuff 4) 48 A5SEF 49 Andre/Vanlig (Skuff 4) 50 Papirstørrelse (Skuff 5) 51 Papirbredde (Skuff 5) 52 Papirlengde (Skuff 5) 53 Papirtype (Skuff 5)

papir (Skuff 4)

Funksjonnr. Funksjonsnr. Menyelement

54 Papirvekt (Skuff 5) 55 A3NOBI papir (Skuff 5) 56 Legal 14 papir (Skuff 5) 57 A5LEF/A6 papir (Skuff 5) 58 A5SEF papir (Skuff 5) 59 Andre/Vanlig (Skuff 5) 80 Papirmateskuffer 90 Papirstørrelse (Multifunksjonsskuff) 91 Papirbredde (Multifunksjonsskuff) 92 Papirlengde (Multifunksjonsskuff) 93 Papirtype (Multifunksjonsskuff) 94 Papirvekt (Multifunksjonsskuff) 95 Bruke skuffen (Multifunksjonsskuff)

100

101

102

103 Skriv ut skriverinformasjon (Feillogg) 200 Tid før veksling over til strømsparing 201 Tid før veksling over til hvile

202

210 Feilrapport 220 Offset (Multifunksjonsskuff) 221 Offset (Skuff 1) 222 Offset (Skuff 2) 223 Offset (Skuff 3) 224 Offset (Skuff 4) 225 Offset (Skuff 5) 230 Innstilling av sort for vanlig papir 231 Innstilling av farge for vanlig papir 232 Innstilling av svart OHP 233 Innstilling av farge OHP 234 SMR innstillinger 235 BG innstillinger 236 Rengjøring av trommel 237 Hexdump 238 Rengjøring overføringsrulle 300 Konsentrasjon kompensasjon

301

302 Skriv ut fargejusteringsmønster 310 Cyan tetthet 311 Magenta tetthet 312 Gul tetthet 313 Svart tetthet 314 Hvit tetthet

Skriv ut skriverinformasjon (Innstillingsdetaljer)

Skriv ut skriverinformasjon (Nettverk)

Skriv ut skriverinformasjon (Totalt utskriftsresultat)

Tid før veksling over til automatisk AV

Dårlig justering av farge kompensasjon

- 30 -

Utnytte enheten til det fulle



Alternativer

Følgende alternativer leveres for bruk med enheten.



Utvidende skuffenheter (skuffene 2/3/4/5)

Utnytte enheten til det fulle

Installere

Utskrift

Utvidende skuffenheten

(Kan utvides opp til 2 nivåer)

(N36110A)

Merk

Hvis utvidelse fra nivå 3 og oppover, bruk utvidende skuffenhet med stor kapasitet.

Utvidende skuffenhet med hjul

(N36130A)

 Innebygd HDD

Utvidende skuffenhet med stor kapasitet

(3 skuffer i en, med hjul)

(N36120A)

enhetsoperasjoner

Grunnleggende

VedleggFør bruk

Indeks

- 31 -

Utnytte enheten til det fulle

Fargebehandlingsserver

Anbefales for brukere som ønsker fargebehandling følsomhet og avansert spotfarge justering.

Fiery® XF Server Option

Installere

Fiery® XF Server Option

Utskrift

enhetsoperasjoner

Grunnleggende

VedleggFør bruk

Indeks

- 32 -

Installere enheten

2. Installering

Dette kapittelet forklarer installering av enheten, koble enheten til en PC og installering av skriverdriverne.

Merk

Kunder bør også se “Separat volum merkefargeveiledning”.

Referanse

Se “Hurtigstartveiledning for Fiery XF-server” for måter å sette opp fargebehandlingsserveren.

Installere enheten



For en sikker og hyggelig bruk av enheten, installer den på et sted som svarer til "installasjonsmiljø" og "installasjonssted" beskrevet i "installasjonsforhold". Videre bør også forholdene svare til forhåndsreglene for installeringen. Sørg for å lese dem før bruk.

Før bruk

Installere

Installeringsforhold

Ta hensyn til følgende omgivelser før stedet for installering av enheten velges.

Installasjonsmiljø

Brukes på et sted hvor temperaturen og luftfuktigheten er innenfor følgende områder.

Romtemperatur: Luftfuktighet i

rommet: Maks, våt-

temperatur:

Tilleggsinformasjon

Sørg for at det ikke er noen kondens. Hvis det installeres på et sted hvor romtemperaturen er

30 % eller mindre, bruk en luftfukter eller en matte som forhindrer statisk elektrisitet.

10 ºC til 32 ºC 20 % til 80 % RF (relativ fuktighet)

25 ºC

Installasjonssted

Sørg for at enheten har følgende plass rundt, og velg et sted som støtter enhetens vekt før den installeres. (Hovedenheten veier omtrent 111 kg*.)

*: Inkluderer forbruksmateriell slik som bildetromler og

tonerpatroner, osv.

Oversiktsvisning

200mm

1770mm

620mm

1420mm

600mm

Forsiden

400mm

460mm

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

- 33 -

1040mm

Installere enheten

Før bruk

Installere

Forsiden (med utvidende skuff montert)

400mm

1560mm

Forhåndsregler for installering

ADVARSEL

Ikke installer i nærheten av områder med høy

temperatur eller åpen amme.

Ikke installer på steder hvor kjemiske reaksjoner

oppstår (f.eks. laboratorier).

Ikke installer i nærheten av brennbare løsninger

slik som alkohol eller tynnere, osv. Ikke installer innenfor små barns rekkevidde. Ikke installer på et ustabilt sted (f.eks. ustødige

bord, steder med fall, osv.) Ikke installer på et sted med fuktighet eller støv,

eller på steder med direkte sollys. Ikke installer på steder med saltholdig luft eller

etsende gass. Ikke installer på steder med mye vibrasjon. Ikke installer på steder hvor enhetens luftehuller

er blokkert. Bruk følgende illustrasjon for å se

hvor luftehullene er plassert.

Topp

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Høyre side

Front

- 34 -

VenstreTilbake

Installere enheten

FORSIKTIG

Ikke installer på raggete tepper eller ryer. Ikke installer på steder med dårlig luftsirkulasjon

eller ventilasjon slik som forseglede rom, osv.

Sørg for tilstrekkelig ventilasjon hvis maskinen

brukes i ere timer i et lite rom.

Installeres borte fra sterke magnetfelt og

støykilder. Installeres på et sted uten monitorer og TVer. Hold i bærespaken og bærehåndtakene når

enheten yttes.

Hovedenhetens vekt er omtrent 111 kg*. Sørg for

å bruke minst 4 personer når enheten skal løftes

eller yttes.

Sørg for tilstrekkelig ventilasjon ved utskrift

av store mengder eller når enheten brukes

sammenhengende i over lengre tid.

*: Inkluderer forbruksmateriell slik som bildetromler og

tonerpatroner, osv.

Før bruk

Installere

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

- 35 -

Installere enheten

FORSIKTIG

Installasjonsprosedyre

Arbeid i henhold til relevante prosedyrer og kundens installasjonsforhold. Hvis ingen alternativer

monteres, trenger man ikke å lese prosedyrene beskrevet som "Valgfri".

Før bruk

Installere

Åpne pakken og installering

enhetsoperasjoner

Dette avsnittet forklarer prosedyren fra

Grunnleggende

åpning av pakker til fjerning og installering av produktet.

Åpne pakken og installering

Montere forbruksmateriell (S.39)

Montere den Utvidende skuffenhet (Valgfri) (S.44) (Valgfri)

Montere innebygd HDD (Valgfri) (S.48) (Valgfri)

Koble til ved hjelp av LAN-kabel (S.57)

Koble til ved hjelp av USB-kabel (S.58)

Installere og koble til fargebehandlingsserver

("Installasjonsveiledning for server") Koble til strømledningene (S.51)

Koble til PCen (S.55)

Legge til alternativer (S.72) (Valgfri)

Skrive ut fra skuffene (S.81)

Skrive ut fra multifunksjonsskuffen (S.87)

Hovedenhetens vekt er beskrevet under.

Med tonerpatronen

og bildetrommelen

(Selges separat)

Med tonerpatronen

og bildetrommelen

montert

Ca. 111 kg Ca. 91 kg

fjernet

Åpne pakken og ytte enheten

Sørg for at den installeres på et robust sted som støtter vekten av enheten og eventuelle tillegg. Ikke installer enheten på ustabile steder slik som

VedleggUtskrift

ustødige bord eller steder med fall, eller med mye vibrasjon. Dette kan medføre skader på grunn av at enheten vakler eller faller.

Tilleggsinformasjon

For enhetens installeringssteder, se "Installeringsforhold"

(S.33).

Indeks

Vekten til enheten er omtrent 111 kg*, så

sørg for å bruke minst 4 personer ved løfting av enheten.

*: Inkluderer forbruksmateriell slik som bildetromler og

tonerpatroner, osv.

Risiko for

skader.

- 36 -

Installere enheten

Åpne pakken og fjern enhetens tilbehør

(

), og vedlagt håndbok, beskyttende

utstyr og støtdempende materiale (

Fjern posen som omgir skriverens

hovedenhet.

Merk

Ikke fjern teipen som fester det beskyttende

utstyret, papirmateskuffene og sidedekslene før

enheten er yttet til sitt installasjonssted. Åpning av

skuffene og dekslene under transport kan medføre uventet skade.

Fjern de tre bærespakene på bunnen

av skriveren (

), og kontroller de tre

stedene hvor bærehåndtakene er (

Før bruk

Installere

enhetsoperasjoner

Grunnleggende

Merk

Pakken og det beskyttende utstyret brukes når

enheten sendes, så sørg for å ta vare på det.

VedleggUtskrift

Indeks

- 37 -

Installere enheten

Før bruk

Installere

Hold bærespakene mens man griper bærehåndtakene. Bruk minst 4 personer til å løfte og bære samtidig.

Merk

Pass på å ikke holde noen andre steder enn i

bærehåndtakene, slik som f.eks. papirmateskuffene eller sidedekslene, osv. Det kan medføre skader på grunn av at enheten mistes ned.

Sørg for å bruke minst 4 personer for å løfte og

bære slik at ingen skader ryggen e.l.

Trekk ut skuff 1 papirkassetten.

Skyv papirføreren og ta ut arkholderen.

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Sett papirkassetten tilbake i skuffen.

Sett enheten forsiktig ned på installasjonsstedet.

Merk

Sett enheten varsomt og forsiktig ned. Det er fare

for klemskader på hender, osv.

Ta av de fem beskyttelsesteipene på skriverens hovedenhet.

- 38 -

Installere enheten

Montere forbruksmateriell

Montere tonerpatronen

Fjern tonerpatronen fra posen.

Rist tonerpatronen fra side til side og opp og ned.

Merk

Ikke mist tonerpatronen eller slå den mot gulvet.

Dette kan skade patronen.

Åpne dekselet for den nye toneren.

Lukk dekselet for den nye toneren.

Fjerne trommelenhetens stopper

Tilleggsinformasjon

Bildetrommelen installeres inni hovedenheten på

fabrikken.

Referanse

For metodene for utskiftning av bildetrommelen, se

"Håndbok for feilsøking/daglig vedlikehold", eller hjelp på enheten.

Stopperen er montert på bildetrommelen i enheten på fabrikken.

Sørg for å bruke følgende prosedyre for å fjerne stopperen før bruk.

Åpne frontdekselet.

Før bruk

Installere

enhetsoperasjoner

Grunnleggende

Sjekk plasseringen av sporet som er merket

med samme teksten og fargene og skyv tonerpatronen bestemt inn helt til bunnen.

Fjern de 5 beholderne fra bildespolen.

VedleggUtskrift

Indeks

- 39 -

Installere enheten

Før bruk

Installere

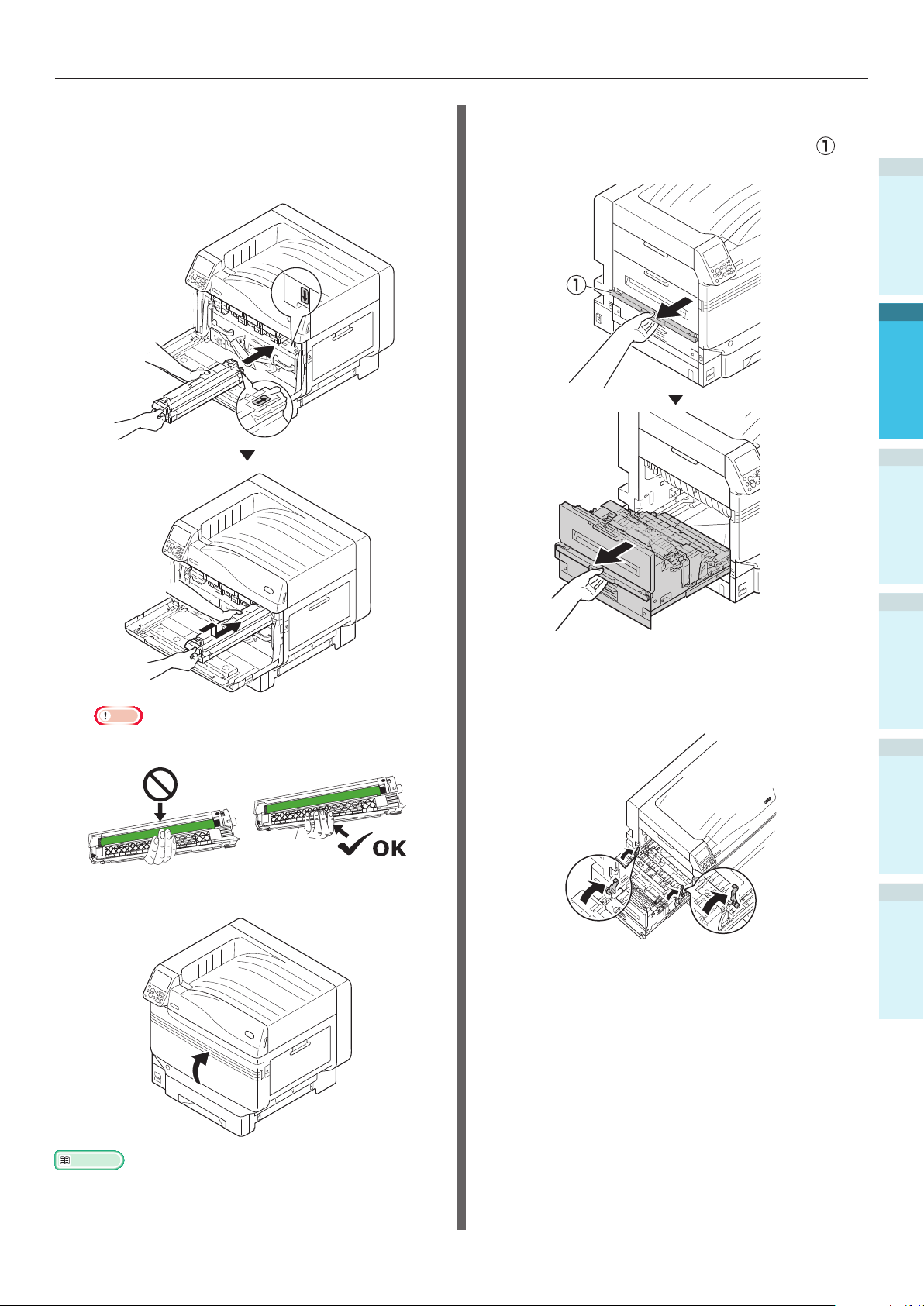

Løft spaken (blå) forsiktig ( ) og fjern bildetrommelen (

). Vær forsiktig slik at du ikke berører den grønne sylinderen med hendene dine.

Plasser den fjernede bildetrommelen på

et att underlag dekket med papir og

fjern de 4 stopperne (oransje) i pilenes retning.

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Merk

Bildetrommelen må ikke utsettes for direkte sollys

eller sterkt lys (ca. 1 500 lux eller over). Den må selv ikke utsettes for mer enn 5 minutter innendørs lys.

Vær forsiktig slik at du ikke berører eller skraper

opp bildetrommelen (den grønne sylinderen).

- 40 -

Installere enheten

Still inn merkelappene med piler (rød) med pilene på enheten og sett den forsiktig inn

i sporet. Skyv den bestemt helt inn. Vær forsiktig slik at du ikke berører den grønne sylinderen med hendene dine.

Installere overføringsrulleenheten.

Løft åpneren på utgangsenheten ( ),

og trekk ut utgangsenheten.

Før bruk

Installere

Merk

Vær forsiktig slik at du ikke berører eller skraper

opp bildetrommelen (den grønne sylinderen).

Lukk dekselet på sporet.

Løft låsespakene (blå) på begge ender for installeringsplassen

av overføringsrulleenheten på utgangsenheten.

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Referanse

Denne skriveren krever at merkefargesettet stilles inn. Se

"Separat volum spotfarge veiledning" for ere detaljer.

- 41 -

Installere enheten

Før bruk

Installere

Toneren som brukes for kvalitetsinspeksjon kan overføres

enhetsoperasjoner

Grunnleggende

Ta o verføringsrulleenheten ut av pakken.

Merk

Ikke berør svampen på overføringsrulleenheten.

Tilleggsinformasjon

til overføringsrullens enhet. Toneren på overføringsrullens

overate vil ikke påvirke ytelsen.

Sett overføringsrulleenheten i utgangsenheten.

VedleggUtskrift

Indeks

Skyv ned begge sidene på låsespaken (blå).

Sett utgangsenheten tilbake i skriveren.

- 42 -

Installere enheten

Legge i papir

Dette avsnittet forklarer hvordan du legger papiret i skuff 1 eller skuffen 2/3/4/5.

Tilleggsinformasjon

I dette avsnittet brukes legge papir i skuff 1 som et

eksempel. Fyll skuffene 2-5 med den samme prosedyren.

Trekk ut skuff 1 papirkassetten ( ).

Legg i papiret med utskriftssiden ned.

Merk

Ikke overskride " " symbolet ( ) på papirføreren

når papiret legges i.

Før bruk

Installere

Skyv på plass papirføreren ( ) og

papirstopperen ( med størrelsen på papiret som har blitt lagt i.

Ordne papiret grundig. Tilpass nøye

endene på papiret horisontalt.

) slik at de passer

Tilleggsinformasjon

Sørg for at det ikke er noe mellomrom mellom

papirføreren eller papirstopperen og papiret.

Bruk papirføreren til å sikre papiret.

Sett papirkassetten tilbake i skuffen.

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

- 43 -

Installere enheten

Montere den Utvidende skuffenhet (Valgfri)

Monter den utvidende (valgfri) skuffenheten for å øke mengden og typene papir som kan legges

Før bruk

i enheten. Den utvidende skuffenheten har en skuff med

stor kapasitet som består av den 1. og 3. skuffen.

Enheten kan utvides til maksimalt 4 skuffer (5 inkludert standard skuffen).

Installere

De utvidende skuffene kan monteres enten på hovedskriverenheten eller på den utvidende skuffenheten.

Merk

Hvis den plasseres på et bord, kan den utvidende

skuffenheten utvides til 2 skuffer (3 inkludert standard skuffen).

Hvis plassert på et bord, kan ikke den utvidende

skuffenheten med stor kapasitet brukes.

Utvidende skuffenhet

Utvidende skuffenhet med hjul

Montering av den utvidende skuffenhet

med hjul på hovedskriverenheten

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

- 44 -

Installere enheten

FORSIKTIG

Merk

Utvidende skuffenhet med stor

kapasitet

Tilleggsinformasjon

De utvidende skuffene kalles skuff 2, skuff 3, skuff 4 og

skuff 5.

Ta ut den utvidende skuffenheten fra

pakken og fjern buffere og beskyttende materialer.

Monter hovedskuffenheten sammen

med den utvidende skuffenheten. Løft hovedenheten ved hjelp av minst 4

personer og tilpass hullene på bunnen

) med de 2 fremspringene ( ) på

( den utvidende skuffenheten.

Plasser forsiktig den på den andre mens hovedenheten settes på linje med de to vertikale linjene på baksiden av den utvidende skuffenheten.

Risiko for skader.

Vekten til enheten er omtrent 111 kg*, så

sørg for å bruke minst 4 personer ved løfting av enheten.

*: Inkluderer forbruksmateriell slik som bildetromler og

tonerpatroner, osv.

Før bruk

Installere

Utvidende

skuffenheten

Utvidende

skuffenhet med

stor kapasitet

Skuff 1 (standard) Skuff 2 Skuff 3 Skuff 4 Skuff 5

Hvis enheten er koblet til en strømforsyning, slå AV

enhetens strøm og fjern kablene. Se "Montere den

Utvidende skuffenhet (Valgfri)" (S.44) for hvordan slå

AV strømforsyningen.

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

- 45 -

Installere enheten

Før bruk

Installere

Merk

Hvis den utvidende skuffenheten og skuffenheten

med stor kapasitet brukes, monter først den utvidende skuffenheten på skuffenheten med stor kapasitet, og deretter monter hovedskriverenheten på den utvidende skuffenheten.

Skriver bunnhull

Fremspring

Trykk ned låsespakene på hjulene (x2)

foran på enheten for å låse hjulene.

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Fremspring

Løs mutrene (x2) på toppen av føttene

til høyre på enheten.

For den utvidende skuffenheten og skuffenheten

med stor kapasitet med hjul, juster låsene på hjulene (x2) og føttene (x2).

- 46 -

Installere enheten

Merk

Vri mutrene og boltene på bunnen av hver fot for å senke føttene.

Når hver fot er på bakken, stram mutrene på toppen for å sikre

skuffenheten.

Hvis skriveren yttes, ved utskiftning av

forbruksmateriell eller vedlikeholdsenheter eller når papir legges i skuffen, kontroller de følgende punktene for å unngå at skriveren vakler.

Ikke trykk på frontdekselet når skriverens

frontdeksel er åpent.

Ikke trykk på kassetten ovenfra når kassetten

er trukket ut.

Før bruk

Installere

enhetsoperasjoner

Grunnleggende

Ved ytting av enheten, vri og løft skruene på føttene på

den utvidende skuffenheten med stor kapasitet og ytt

den mens over bakken.

Tilleggsinformasjon

Hvis montering av den utvidende skuffenheten, er det

nødvendig å implementere og

"Koble til strømledningene" (S.51)

skriverdriverne som skal oppdage den utvidende skuffenheten gjennomføres. Se

"Legge til alternativer" (S.72)

"Kabler for tilkobling" (S.57)

før innstillingene for

VedleggUtskrift

Indeks

- 47 -

Installere enheten

Montere innebygd HDD (Valgfri)

Monter den innebygd HDD (valgfri) for å øke minnekapasiteten eller for å implementere sikker

Før bruk

utskrift.

Referanse

Se "Avansert" for funksjonene som kreves av HDD.

Installere

Innebygd HDD

Slå AV enhetens strømforsyning og

fjern kablene.

Merk

Når strømforsyningen slås AV, sørg for å trykke på

bryteren og vent på avstengning før hovedbryteren slås AV (O).

Kontroller at den interne LED-lampen

(

) er AV.

Tilpass skruene (x2) på den innebygde

HDD med hullene på enheten.

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Referanse

"Koble til strømledningene" (S.51) "Skru AV strømforsyningen" (S.52)

Løs skruene på tilgangsdekselet på baksiden av skriveren ( døren (

) og åpne

Vri skruene (x2) i pilenes retning for å

stramme til.

Koble HDD-kontaktene til enheten.

- 48 -

Installere enheten

Lukk tilgangsdekselet.

Stram tilgangsdekselets skruer.

Trykk på bla-knappen for å velge

[Skriv ut informasjon (Print Information)] og trykk deretter på [OK (OK)]-knappen.

Når [Oppsettsdetaljer (Conguration)]

har blitt valgt, trykk på [OK (OK)]knappen.

Før bruk

Installere

Koble til kablene og skru PÅ enhetens

strømforsyning.

Kontroller at hvileskjermen vises på

LCD-skjermen.

Skriv ut "Funksjoner (Functions)".

Enten trykk på rulle-knappen eller skjermbildet "Funksjonsoppsett".

på kontrollpanelet for å vise

Når [Utfør (Execute)] har blitt valgt,

trykk på [OK (OK)]-knappen.

Kontroller at HDD har blitt lagt til i

"skriverinformasjon".

Referanse

"Skriverinformasjon" (S.54)

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Tilleggsinformasjon

Skriv ut "skriverinformasjon" på et A4-papir. Legg

A4-papir i papirmateskuffen.

- 49 -

Skru strømmen PÅ/AV



Strømforsyning

Før bruk

forhåndsregler

Installere

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Koble til en strømledning og en jordklemme

Pass på å kople en jordingsledning til en egen

Pass på at du ikke kopler jordklemmen til

Pass på kople til jordklemmen før du kopler

Pass på å trekke ut og sette inn

Sett strømkontakten ordentlig inn i veggkontakten.

Ikke ta ut eller sett inn en strømkontakt med

Monter strømledningen på et sted der den

Strømledningen må ikke vris, bindes eller

Ikke bruk en skadet strømledning. Ikke bruk forgrener på strømuttaket. Ikke koble denne maskinen og andre

Bruk den medfølgende strømledningen og

Ikke bruk skjøteledning. Hvis du må bruke

Bruk av skjøteledning kan gjøre at

Under utskrift, ikke slå av strømmen eller

Hvis du ikke skal bruke den i en lengre

Ikke bruk den medfølgende strømledningen til andre produkter.

Det er fare for

ADVARSEL

elektrisk støt og/ eller forårsake brann.

og fjern dem etter at strømmen er slått av.

jordingsterminal.

et vannrør, gassrør, telefonledning eller lynavleder.

strømledningen til strømkontakten.

strømledningen i stikkontakten.

våte hender.

ikke blir tråkket på, og ikke plasser noe oppå strømledningen.

knyttes.

elektriske produkter til samme veggkontakt. Hvis den kobles sammen med et klimaanlegg, kopieringsmaskin, makulator, etc., vil maskinen kunne fungere feil på grunn av elektrisk støy. Hvis du må koble til samme veggkontakt, bruk et

kommersielt støylter eller en kommersiell

støyreduksjonstransformator.

sett den direkte inn i jordklemmen. Ikke bruk strømledningen til andre produkter enn maskinen.

skjøteledning, bruk en som er klassisert for

mer enn 15A.

maskinen ikke fungerer normalt på grunn av spenningsfall.

trekk ut stikkontakten.

periode, trekk ut strømledningen.

Strømforsyningsforhold

Observer de følgende strømforsyningsforholdene.

Strøm: 110 - 127VAC

(Område 99 - 140 VAC) 220 - 240VAC (Område 198 - 264 VAC)

Frequency: 50/60 Hz ± 2%

Merk

Hvis strømforsyningen er ustabil, bruk en

spenningsregulator.

Enhetens maksimale strømforbruk er 1500W. Kontroller at

det er tilstrekkelig spenningskapasitet.

Bruk kan ikke garanteres hvis det brukes en avbruddsfri

strømkilde (UPS) eller en vender. Ikke bruk en avbruddsfri strømforsyning (UPS) eller vender.

- 50 -

Skru strømmen PÅ/AV

Koble til strømledningene

Kontroller at enhetens strømforsyning

er slått AV. Enheten er AV når hovedbryteren er i

posisjon (O).

Stikk den vedlagte strømledningen godt

inn i enhetens strømkontakt.

Skru PÅ strømforsyning

Merk

Ikke skru PÅ strømforsyningen før merkefargesettet er

stilt inn.

Slå PÅ (I) hovedbryteren.

PÅ

Trykk og hold inne bryteren i ca. 1 sek.

Når strømforsyningen er PÅ, vil LEDlampen for strømbryteren slås PÅ.

Før bruk

Installere

Strømledning

Sett støpselet i strømuttaket.

Tilleggsinformasjon

"OKI" logoskjermen vises på LCD-skjermen på

kontrollpanelet når enheten starter. Vent et øyeblikk til hvileskjermen vises og utskrift er aktivert.

Når strømforsyningen er slått PÅ for første gang, vil

enhetens auto oppstart starte. Vent til hvileskjermen vises på LCD-skjermen på kontrollpanelet.

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

- 51 -

Skru strømmen PÅ/AV

Skru AV strømforsyningen

Ved normal bruk, anvend følgende prosedyre for

å slå AV strømforsyningen.

Før bruk

Når avstengning er startet, kan den ikke stoppes. For å slå

Installere

enhetsoperasjoner

Grunnleggende

Trykk og hold inne strømbryteren i min. 5 sek. for å tvinge

VedleggUtskrift

Merk

PÅ enhetens strømforsyning igjen, vent til avstengningen er ferdig og deretter slå PÅ strømforsyningen.

Trykk og hold inne bryteren i ca. 1 sek.

"Slår av.Vent litt. Strømmen vil slås AV automatisk" vises på kontrollpanelet og strømbryterens LEDlampe blinker med i en syklus på 1. sek.

Vent et øyeblikk og enhetens strømforsyning slås AV automatisk, og LED-lampen på strømbryteren slås AV.

Merk

strømforsyningen AV. Brukes bare hvis et problem har oppstått. For problemer med enheten, se "Håndbok for feilsøking/ daglig vedlikehold".

I følgende tilfeller, bruk følgende prosedyre for å slå AV strømforsyningen.

Hvis enheten ikke skal brukes i lengre ferier eller ved forretningsreiser, osv. Ved montering av valgfrie alternativer eller vedlikeholdsprodukter. Hvis enheten yttes. Hvis inspeksjoner eller reparasjoner på enheten implementeres, osv.

Trykk og hold inne bryteren i ca. 1 sek.

"Slår av.Vent litt. Strømmen vil slås AV automatisk" vises på

kontrollpanelet og strømbryterens LEDlampe blinker med i en syklus på 1. sek.

Vent et øyeblikk og enhetens strømforsyning slås AV automatisk, og LED-lampen på strømbryteren slås AV.

Skru AV (O) hovedbryteren for å slå AV

strømforsyningen.

Indeks

- 52 -

Testutskrift fra bare skriveren



Testutskrift fra bare skriveren

Kontroller at utskrift faktisk er aktivert ved å bare bruke skriveren. Kontroller ved utskrift, enhetens oppsett og oppsettsdetaljer, som muliggjør at statusen kan sjekkes. (Skriverinformasjon.)

Tilleggsinformasjon

Skriv ut "skriverinformasjon" på et A4-papir. Legg A4-papir i papirmateskuffen.

Referanse

Se "Skru PÅ strømforsyning" (S.51) for hvordan slå PÅ strømforsyningen.

Legg A4 papir i skuff 1.

Kontroller at hvileskjermen vises på

LCD-skjermen.

Trykk på [Fn (Fn)]-tasten.

Inntastingsskjermen for de numeriske verdiene vises.

Før bruk

Installere

enhetsoperasjoner

Grunnleggende

Trykk på [1], [0], [0] og deretter [OK

(OK)]-knappen.

Når [Utfør (Execute)] har blitt valgt,

trykk på [OK (OK)]-knappen.

Følgende skriverinformasjon vises.

VedleggUtskrift

Indeks

- 53 -

Testutskrift fra bare skriveren

Skriverinformasjon

Ved testutskrift vil de følgende oppsettsdetaljene

for enheten (skriverinformasjon) skrives ut.

Før bruk

Tilleggsinformasjon

Bruk skriverinformasjonen til å kontrollere funksjonene

Skriverinformasjonen som beskrives her, er en prøve.

Installere

enhetsoperasjoner

Grunnleggende

som kan brukes nå, innstillingsoversikten, programvaren og fastvareversjonene som er bygget inn i enheten, utskriftsmengder, osv.

Merk

Skriverinformasjon skrevet ut av enheten din kan avvike

på ere områder.

Sjekk her om et alternativ (utvidende skuffenheten eller innebygd HDD) er montert.

Referanse

Du kan også skrive ut funksjonsrapporter og demosider,

osv. Se "Avansert" for ere detaljer.

VedleggUtskrift

Indeks

- 54 -

Koble til PCen



Koble til PCen

Dette avsnittet forklarer hvordan du kobler enheten til en PC, og hvordan du installerer skriverdriverne fra den vedlagte "DVD-ROM med programvare". Klargjør en PC med DVD-driver.

Flyt for Installere drivere på en PC

Koble til PC

For Windows For Macintosh

Tilkobling via et

nettverk

Angi IP-adressen på

enheten

Koble til kablene

Tilkobling via USB

Slå PÅ enhetens strømforsyningen

Aktivere EtherTalk for

Deaktivere enhetens

Tilkobling via et nettverk

Tilkobling via

EtherTalk

enheten

hvilemodus

Tilkobling via

Bonjour/Rendezvous

Koble til kablene

Tilkobling via USB

Før bruk

Installere

enhetsoperasjoner

Grunnleggende

Angi IP-adressen,

osv. på PCen

Slå PÅ PCens strømforsyningen

Sette opp EtherTalk

på PCen

Slå PÅ enhetens strømforsyningen

Legge enheter til PCen

Kontrollere handlinger fra PCen

(Se "3. Skrive ut")

VedleggUtskrift

Indeks

- 55 -

Koble til PCen

Driftsmiljø

Denne enheten er kompatibel med følgende operativsystemer (OS).

Før bruk

Windows 10/Windows 10 (64-bit versjon)

Windows 8.1/Windows 8.1 (64-bit versjon)

Windows 8/Windows 8 (64-bit versjon) Windows Server 2016

Installere

Windows Server 2012 R2 Windows Server 2012 Windows 7/Windows 7 (64-bit versjon) Windows Server 2008 R2 Windows Server 2008/Windows Server 2008 (x64-versjon)

Mac OS X 10.10.5 til OS X 10.13

*: Kun skrivebordsmodus er kompatibel for Windows 10, 8.1 og Windows 8.

Typer skriverdrivere

Følgende typer skriverdrivere kan installeres.

Windows

enhetsoperasjoner

Grunnleggende

PS Gjelder for utskrift av dokumenter inkludert PostScript skrifttyper og EPS data.

Mac OS X

PS Gjelder for utskrift av dokumenter inkludert PostScript skrifttyper og EPS data.

VedleggUtskrift

Beskrivelser kan variere avhengig av skriverdriver og Windows eller Mac OS versjon.

Type Forklaring

Kan også brukes for vanlig utskrift.

Type Forklaring

Kan også brukes for vanlig utskrift.

Merk

Indeks

- 56 -

Koble til PCen

Kabler for tilkobling

Koble enheten til en PC eller et nettverk. Enheten er utstyrt med LAN (nettverk)

grensesnittkontakter og USB grensesnittkontakter som standard. Tilkoblinger kan gjøres til nettverket direkte med LAN-kabler, og til PCen med USB-kabler.

Koble til med LAN-kabler

Koble enheten til et nettverk slik som LAN (Ethernet*), osv. gjør det mulig at enheten kan deles av alle PCene på nettverket. Dette systemet kan brukes av OS som Windows eller Mac, osv.

*: Enheten er utstyrt med nettverkgrensesnitt som er

kompatible med 10BASE-T/100BASE -TX/1000BASE-T som standard.

Windows

Macintosh

Koble til LAN-kablene

Koble LAN-kabelen til LAN (nettverk)

grensesnittkontakten ( Koble den andre enden av LAN-kabelen

til hub-kontakten (

LAN-kabel

LAN (nettverk)

grensesnitt

Kontakt

Før bruk

Installere

Windows

Macintosh

Hub

 Forberedelser

LAN-kabel

Merk

LAN-kabler og hub følger ikke med skriveren. Forberede

LAN-kabler (kategori 5 eller høyere, tvunnet par kabel, rett) og hub etter behov.

Oppsettet må endres hvis det brukes med 1000BASE-T

ettersom standard fabrikkinnstillingene er "Gigabit nettverk: deaktivert" i administrator oppsettsmenyen. Oppsettsmetode: I kontrollpanelet, velg [Admin.oppsett ]> Angi passordet> [Nettverksoppsett]> [Gigabit nettverk]> [Aktiver].

Hub

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

- 57 -

Koble til PCen

Koble til USB-kabler

Koble sammen enheten og PC med USB-kabler.

Før bruk

Installere

enhetsoperasjoner

Grunnleggende

Forberedelser

USB-kabler følger ikke med enheten. Forbered USB-

Hvis det kobles til med USB 2.0 med høy hastighet, bruk

USB-kabel

Merk

kablene med USB 2.0 spesikasjoner, maks. 2 m lengde

etter behov.

en USB-kabel med høy hastighet USB 2.0 spesikasjoner.

Koble til USB-kabler

Merk

Hvis ikke skriverdriverne er installert på PCen, fjern

USB-kabelen fra PCen og installer skriverdriverne først. (64side)

Pass på kontaktens retning og koble

den rkantede enden av USB-kabelen

til skriveren ( enden til PCen (

USB-port

Merk

Vær forsiktig slik at du ikke stikker USB-kabelen inn i

LAN (nettverk) grensesnittkontakten. Dette kan føre til funksjonsfeil på skriveren.

Ikke koble til en USB-kabel når PCen eller enhetens

strømforsyning er PÅ. Dette kan føre til funksjonsfeil på skriveren.

). Koble den andre ate

USB

grensesnittkontakt

USB-kabel

VedleggUtskrift

Indeks

Tilleggsinformasjon

Angi enhetens USB overføringshastighet ved

hjelp av kontrollpanelet i henhold til USB-portens overføringshastighet montert på PCen. For kontrollpanelet, se "Kontrollpanelets utseende" (S.25).

- 58 -

Koble til PCen

Installere skriverdrivere (Windows)

Nettverkstilkoblinger

For å koble Windows-PCen og enheten til nettverket, angi først enhetens IP-adresse. Deretter, installer skriverdriverne på PCen.

Hvis det ikke er noen DHCP eller BOOTP servere på nettverket, er det nødvendig å angi IPadressen manuelt på PCen og enheten.

Videre er det også nødvendig å angi IP-adressen manuelt på PCen og enheten hvis instruert til

å angi en spesikk IP-adresse gitt av intern

nettverksansvarlig, leverandør eller ruterens produsent.

Oppsettsprosess

Slå PÅ enhetens strømforsyningen

Angi IP-adressen på enheten

Slå PÅ PCens strømforsyningen

Angi IP-adressen i enheten ved

hjelp av kontrollpanelet

Tilleggsinformasjon

Hvis det kongureres ved å bruke et lite nettverk som

kobler enheten til en enkelt PC, angi den følgende IPadressen (i henhold til RFC1918).

PC

- IP-adresse: Alle fra 192.168.0.1 til 254

- Nettverksmaske: 255.255.255.0

- Standard gateway: Ikke brukt

- DNS-server: Ikke brukt Enhet

- Oppsett av IP-adresse: Manuelt fra 192.168.0.1 til 254

(Velg en annen verdi fra PCen.)

- Nettverksmaske: 255.255.255.0

- Standard gateway: 0.0.0.0

- Nettverkstørrelse: Liten

Dette avsnittet forklarer de følgende innstillingene som et eksempel. IP-adresse: 192.168.0.3 (PC)

192.168.0.2 (Enhet) Nettverksmaske: 255.255.255.0 Gateway-adresse: 192.168.0.1

Enten trykk på rulle-knappen

eller skjermbildet "Funksjoner (Functions)".

på kontrollpanelet for å vise

Før bruk

Installere

enhetsoperasjoner

Grunnleggende

Angi IP-adressen, osv. på PCen

Installere skriverdriverne

Merk

Dersom IP-adressen er feil, kan nettverket gå ned

eller Internettkoblingene deaktiveres. Kontroller IPadressene som kan angis i enheten med din interne nettverksadministrator eller Internett-leverandør.

Serveren på nettverket (DHCP, osv.) avhenger av

hvilket nettverksmiljø som brukes. Hør med din interne nettverksadministrator, Internett-leverandør eller

produsent av ruteren. Oppsett krever administratorrettigheter på datamaskinen. I "Installering", er prosedyrene for bruk beskrevet for

Windows 7 med mindre noe annet er oppgitt. Skjermbilder

og prosedyre for bruk kan variere avhengig av OS.

Trykk på bla-knappen ere ganger

for å velge [Admin.oppsett (Admin Setup)], og trykk deretter på [OK (OK)]-knappen.

VedleggUtskrift

Indeks

- 59 -

Koble til PCen

Use Online button to return to standby sc

Use Online button to return

Før bruk

Installere

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Bruk tastaturfeltet med 10 knapper for å angi administratorpassordet.

Standardpassordet fra fabrikken er "aaaaaa". Trykk på [OK (OK)] -knappen etter at hver enkelt tegn er tastet inn.

Trykk på [OK (OK)]-knappen.

Sjekk at [Nettverksoppsett (Network Setup)] er valgt og trykk på [OK (OK)]knappen.

Admin Setup 1/2 Page

Network Setup

USB Setup Print Setup PS Setup PCL Setup XPS Setup

Use Online button to return to standby screen

Trykk på rulle-knappen ere ganger for å velge [Sett IP addresse (IP Address Set)] og trykk på [OK (OK)]knappen.

Network Setup 1/2 Page

TCP/IP NetBIOS over TCP EtherTalk

IP Address Set

IPv4 Address Subnet Mask

Use Online button to return to standby screen

Dersom IP-adressen angis manuelt,

trykk på rulle-knappen

for å velge [Manuell (Manual)] og trykk på [OK (OK)]-knappen.

Gå til trinn 8



Network Setup

TCP/IP NetBIOS over TCP EtherTalk

IP Address Set

IPv4 Address Subnet Mask

Use Online button to return to standby scr

Auto

Manual

Use Online button to return

1/1 PageIP Address Set

Dersom du får IP-adressen automatisk, sjekk at [Automatisk (Auto)] er valgt, og deretter trykk på [OK (OK)]-knappen.

Gå til trinn 14



Network Setup

TCP/IP NetBIOS over TCP EtherTalk

IP Address Set

IPv4 Address Subnet Mask

Use Online button to return to standby scr

Auto

Manual

Use Online button to return

1/1 PageIP Address Set

Trykk på rulle-knappen ere ganger for

å velge [IPv4 Address (IPv4 Address)] og trykk på [OK (OK)]-knappen.

Network Setup 1/2 Page

TCP/IP NetBIOS over TCP EtherTalk IP Address Set

IPv4 Address

Subnet Mask

Use Online button to return to standby screen

Bruk enten rulle-knappene eller

tastaturfeltet med 10 knapper for å skrive inn de 3 første numrene i IP-adressen og deretter trykk på [OK (OK)]-knappen. Skriv inn de tre neste numrene på samme måten. Når alle innføringene er fullført, trykk på [BACK (TILBAKE)]-knappen.

- 60 -

For å gå til neste boks, trykk på [OK (OK)]-knappen.

Network Setup

TCP/IP NetBIOS over TCP EtherTalk IP Address Set

IPv4 Address

Subnet Mask

IPv4 Address

xxx.xxx.xxx.xxx

Koble til PCen

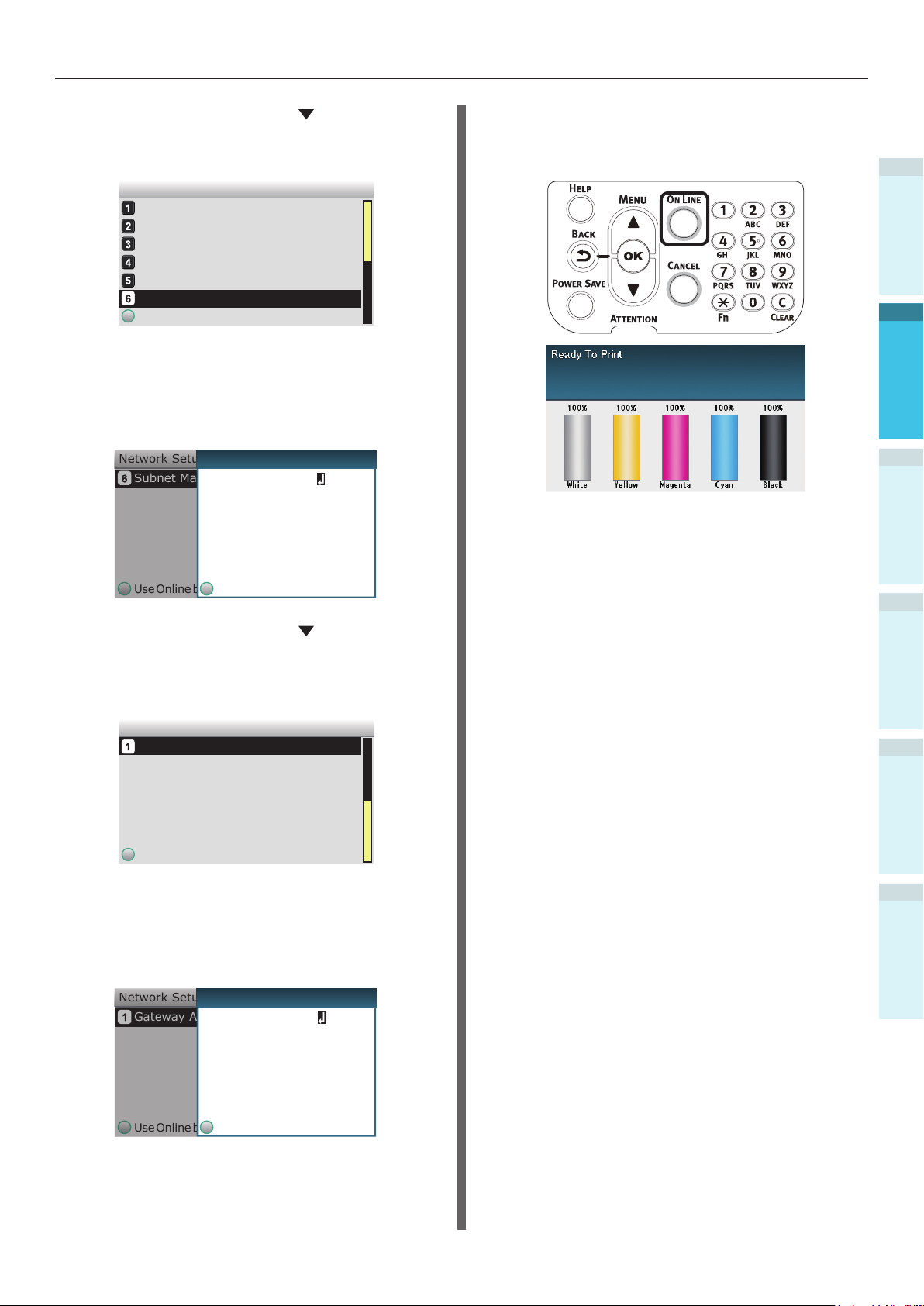

Trykk på rulle-knappen for å velge

[Subnet Maske (Subnet Mask)] og deretter trykk på [OK (OK)]-knappen.

Network Setup 1/2 Page

TCP/IP NetBIOS over TCP EtherTalk IP Address Set IPv4 Address

Subnet Mask

Use Online button to return to standby screen

Skriv inn nettverksmasken på samme

måte som IP-adressen. Når alle innføringene er fullført, trykk på [BACK (TILBAKE)]-knappen.

Network Setup

Subnet Mask

xxx.xxx.xxx.xxx

Trykk på [ON LINE (ON LINE)]-

knappen for å fullføre oppsettet av nettverket.

Før bruk

Installere

Use Online button to return to standby screen

Use Online button to return

Trykk på rulle-knappen for å velge

[Gateway Addresse (Gateway Address)] og deretter trykk på [OK (OK)]-knappen.

Network Setup 2/2 Page

Gateway Address

Use Online button to return to standby screen

Skriv inn gateway-adressen på samme

måte som IP-adressen. Når alle innføringene er fullført, trykk på [BACK (TILBAKE)]-knappen.

Network Setup

Gateway Address

xxx.xxx.xxx.xxx

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Use Online button to return to standby screen

Use Online button to return

- 61 -

Koble til PCen

Angi IP-adressen i PCen

Hvis IP-adressen allerede har blitt angitt i PCen eller

Før bruk

Installere

enhetsoperasjoner

Grunnleggende

Merk

har blitt hentet inn automatisk, gå til "Installere

skriverdrivere" (S.63).

Trykk PÅ PCens strømforsyningen for å starte Windows.

Klikk på [Start] og velg [Windows-system (Windows System)]>[Kontrollpanel (Control panel)].

Klikk [Vis nettverkstatus og oppgaver (View network status and tasks)].

Velg [Internett protokoll versjon

4 (TCP/IPv4) (Internet Protocol Version 4 (TCP/ IPv4))], og klikk på [Egenskaper (Properties)].

Angi IP-adressen, nettverksmasken,

standard gateway og DNS-server, deretter klikk på [OK (OK)].

VedleggUtskrift

Indeks

Klikk [Ethernet (Ethernet)] og klikk på

[Egenskaper (Properties)] i vinduet "Ethernet (Ethernet)".

Tilleggsinformasjon

Hvis IP-adressen innhentes automatisk fra DHCP-

serveren, velg "Hent IP-adresse automatisk", og ikke skriv inn en IP-adresse.

Ikke skriv inn hvis det ikke brukes en standard

gateway eller DNS-server.

Lukk vinduet "Egenskaper for lokale

tilkoblinger".

- 62 -

Koble til PCen

Installere skriverdrivere

Kontroller at enheten og PCen er koblet

sammen og at strømforsyningen er slått PÅ.

Referanse

z"Koble til med LAN-kabler" (S.57)

Sett inn medfølgende “Software

DVDROM” i en datamaskin.

Når [Autospill (Auto Play)] vises, klikker

du på [Kjør setup.exe (Run setup.exe)].

Velg modellnavn på maskinen, og klikk

deretter på [Neste (Next)].

Klikk [Installer valgfri programvare

(Install Optional Software)].

Før bruk

Installere

Tilleggsinformasjon

zHvis [Brukerkontrokontroll]-dialogen vises, klikker

du [Ja].

Velg et språk fra nedtrekkslisten.

Les lisensavtalen og klikk deretter på

[Godta].

Les [Miljøråd], og klikk deretter på

[Neste].

Velg [Nettverk] eller [USB-tilkobling]

i samsvar med tilkoblingsmetoden til maskinen og datamaskinen, og klikk deretter på [Neste].

Hvis [Windows sikkerhetsvarsel]dialogen vises, klikker du [Gi tilgang].

Installering starter.

Tilleggsinformasjon

zFølgende programvare installeres.

zPS Printer Driver (inkludert nettverksutvidelse og

PS Gamma-justering)

zInstaller annen programvare fra Custom Install.

Sørg for at programvaren er installert,

og klikk deretter på [Utskriftstest]. Velg skriver for testutskrift, og klikk

deretter på [Utskriftstest]. Sørg for at testutskriften var vellykket,

og klikk deretter på [OK].

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

- 63 -

Koble til PCen

Før bruk

Installere

enhetsoperasjoner

Grunnleggende

Klikk [Fullfør (Complete)].

Klikk [Neste (Next)].

Hvis følgende dialog vises, klikker du [Ja (Yes)].

USB-tilkoblinger

Merk

zKontroller at enhetens strømforsyning er slått AV. zOppsett krever administratorrettigheter på datamaskinen. zDette avsnittet beskrev prosedyre for bruk for Windows

7 med mindre noe annet er oppgitt. Skjermbilder og prosedyre for bruk kan variere avhengig av OS.

Oppsettsprosess

Slå PÅ enhetens strømforsyningen

Slå PÅ PCens strømforsyningen

Installere skriverdriverne

Trykk PÅ PCens strømforsyningen for å

starte Windows.

Tilleggsinformasjon

zNår enhetens strømforsyning er slått PÅ, kan "Legg

til ny programvare veiviseren" vises på skjermen. Hvis dette skjer, klikk "Avbryt" og deretter slå AV enheten før du fortsetter til neste trinn.

Sett inn medfølgende “Software

DVDROM” i en datamaskin.

Når [Autospill (Auto Play)] vises, klikker

du på [Kjør setup.exe (Run setup.exe)].

VedleggUtskrift

Klikk [Avslutt (Exit)].

Indeks

Referanse

zSe "Skrive ut fra skuffer" (S.81) for hvordan skrive ut

fra PCen.

Tilleggsinformasjon

zHvis [Brukerkontrokontroll]-dialogen vises, klikker

du [Ja].

Velg et språk fra nedtrekkslisten.

Les lisensavtalen og klikk deretter på

[Godta].

- 64 -

Koble til PCen

Les [Miljøråd], og klikk deretter på

[Neste].

Velg [Nettverk] eller [USB-tilkobling]

i samsvar med tilkoblingsmetoden til maskinen og datamaskinen, og klikk deretter på [Neste].

Hvis [Windows sikkerhetsvarsel]dialogen vises, klikker du [Gi tilgang].

Velg modellnavn på maskinen, og klikk

deretter på [Neste (Next)].

Klikk [Fullfør (Complete)].

Før bruk

Installere

Klikk [Neste (Next)].

Klikk [Installer valgfri programvare

(Install Optional Software)].

Installering starter.

Tilleggsinformasjon

zFølgende programvare installeres.

zPS Printer Driver (inkludert nettverksutvidelse og

PS Gamma-justering)

zInstaller annen programvare fra Custom Install.

Hvis følgende dialog vises, klikker du [Ja (Yes)].

Klikk [Avslutt (Exit)].

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Sørg for at programvaren er installert,

og klikk deretter på [Utskriftstest]. Velg skriver for testutskrift, og klikk

deretter på [Utskriftstest]. Sørg for at testutskriften var vellykket,

og klikk deretter på [OK].

Referanse

zSe "Skrive ut fra skuffer" (S.81) for hvordan skrive ut

fra PCen.

- 65 -

Koble til PCen

Installere skriverdrivere (Macintosh)

Før bruk

Nettverkstilkoblinger

For å koble Mac OS X og enheten sammen via et nettverk, installer skriverdriverne på datamaskinen og deretter installer enheten som en nettverksskriver.

Installere

Avgjøre utskriftsmetode

(Protokoll)

Det er to utskriftsmetoder fra Mac OS X: Enten ved å bruke EtherTalk eller Bonjour/Rendezvous.

Utskriftsmetode

(Protokoll)

EtherTalk Standard monterte

Bonjour Rendezvous

Funksjoner

brukerfunksjoner på OS X 10.3 til 10.5.

Bruk dette med TCP/IP nettverk.

Oppsettsprosess

Denne oppsettsprosedyren kan variere avhengig av utskriftsmetoden.

EtherTalk

Slå PÅ strømforsyningen Slå PÅ strømforsyningen

Aktivere EtherTalk for enheten

Deaktivere enhetens hvilemodus

Slå PÅ PCens strømforsyningen

Sette opp EtherTalk på PCen

Slå PÅ PCens strømforsyningen

Bonjour/

Rendezvous

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Installere skriverdriverne Installere skriverdriverne

Legge enheter til PCen Legge enheter til PCen

Gå til "Bruke EtherTalk". Gå til "Bruke Bonjour

(Rendezvous)" (S.70).

Merk

zOppgradering av Mac OS X-skriverdriver versjon kan

resultere i forskjeller fra beskrivelsen i denne håndboken.

zDeaktiver alle anti-virus programvarer før du starter med

installeringen.

- 66 -

Koble til PCen

Bruke EtherTalk

Aktiver EtherTalk ved hjelp av

kontrollpanelet og deaktiver hvilemodus

Hvis det kobles til et nettverk ved hjelp av EtherTalk, er det nødvendig å aktivere EtherTalk i skriveren og deaktivere hvilemodus. Deretter, installer skriverdrivererne på datamaskinen.

Referanse

zDe som bruker Bonjour, gå til "Bruke Bonjour

(Rendezvous)" (S.70).

Enten trykk på rulle-knappen

eller skjermbildet "Funksjoner (Functions)".

på kontrollpanelet for å vise

Sjekk at [Nettverksoppsett (Network

Setup)] er valgt og trykk på [OK (OK)]knappen.

Admin Setup 1/2 Page

Network Setup

USB Setup Print Setup PS Setup PCL Setup XPS Setup

Use Online button to return to standby screen

Trykk på rulle-knappen ere ganger

for å velge [EtherTalk (EtherTalk)] og trykk på [OK (OK)] -knappen.

Network Setup 1/1 Page

TCP/IP NetBIOS over TCP

EtherTalk

IP Address Set IPv4 Address Subnet Mask

Use Online button to return to standby screen

Før bruk

Installere

Trykk på bla-knappen ere ganger

for å velge [Admin.oppsett (Admin Setup)], og trykk deretter på [OK (OK)]-knappen.

Bruk tastaturfeltet med 10 knapper for

å angi administratorpassordet. Standardpassordet fra fabrikken er

"aaaaaa". Trykk på [OK (OK)] -knappen etter at hver enkelt tegn er tastet inn.

Trykk på bla-knappen for å velge

[Aktiver (Enable)] og trykk deretter på [OK (OK)] -knappen.

Network Setup

TCP/IP NetBIOS over TCP

EtherTalk

IP Address Set IPv4 Address Subnet Mask

Use Online button to return to standby screen

Enable

Disable

Use Online button to return

1/1 PageEtherTalk

Trykk på [BACK (TILBAKE)]-

knappen for å vise skjermbildet "Nettverksoppsett (Network Setup)".

Network Setup 1/2 Page

TCP/IP

NetBIOS over TCP EtherTalk IP Address Set IPv4 Address Subnet Mask

Use Online button to return to standby screen

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Trykk på [OK (OK)]-knappen.

- 67 -

Koble til PCen

Før bruk

Installere

Trykk på [BACK (TILBAKE)]-knappen for å vise skjermbildet [Admin.oppsett (Admin Setup)].

Admin Setup 1/2 Page

Network Setup

USB Setup Print Setup PS Setup PCL Setup XPS Setup

Use Online button to return to standby screen

Trykk på rulle-knappen ere ganger for å velge [Strømoppsett (Power Setup)] og trykk på [OK (OK)]knappen.

Trykk på [ON LINE (ON LINE)]-knappen

for å gå tilbake til hvileskjermen.

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

Trykk på rulle-knappen for å velge [Hvile (Sleep)] og trykk deretter på [OK (OK)]-knappen.

Trykk på rulle-knappen for å velge [Deaktiver (DisableS)] og trykk deretter på [OK (OK)]-knappen.

- 68 -

Koble til PCen

Installer skriverdrivererne på datamaskinen.

Sørg for at maskinen og en datamaskin

er koblet til og at maskinen er slått på.

Sett inn “Software DVD-ROM” i en

datamaskin.

Dobbeltklikk på [OKI]-ikonet på

skrivebordet.

[Drivers] > [PS] > Dobbeltklikk

[Installer for OSX].

Skriv inn administratorpassordet, og

klikk deretter på [OK]. Følg instruksjonene på skjermen for å

fullføre installasjonen.

Velg [Systeminnstillinger] fra Apple-

menyen.

Klikk [Skrivere og skannere].

Klikk [+].

Velg [Legg til skriver eller skanner... (Add Printer or Scanner...)] når menyen vises.

Velg maskin, og velg deretter [Oki

Pro9541WT PS] i [Bruk (Use)].

Tilleggsinformasjon

zFor å endre navn skriver du et nytt navn i [Navn:].

Klikk [Legg til].

Hvis bekreftelsesskjermen for valgfritt

utstyr vises, klikker du på [OK].

Sørg for at maskinen er lagt

til [Skrivere (Printers)] og at [Pro9541WT PS] vises for [Type (Kind)].

Før bruk

Installere

enhetsoperasjoner

Grunnleggende

Klikk [Standard].

Merk

zHvis [Pro9541WT PS] ikke vises riktig for [Type]

klikker du på [-], sletter maskinen fra [Skrivere], og deretter gjennomfører du trinn 8 til 12.

Klikk [Åpne utskriftskø...].

Velg [Skriv ut testside] fra [Skriver]-

menyen.

VedleggUtskrift

Indeks

- 69 -

Koble til PCen

Bruke Bonjour (Rendezvous)

Før bruk

Installer skriverdrivererne på

1 2

Installere

3 4

enhetsoperasjoner

Grunnleggende

7 8

VedleggUtskrift

datamaskinen.

Sørg for at maskinen og en datamaskin er koblet til og at maskinen er slått på.

Sett inn “Software DVD-ROM” i en datamaskin.

Dobbeltklikk på [OKI]-ikonet på skrivebordet.

[Drivers] > [PS] > Dobbeltklikk [Installer for OSX].

Skriv inn administratorpassordet, og klikk deretter på [OK].

Følg instruksjonene på skjermen for å fullføre installasjonen.

Velg [Systeminnstillinger] fra Applemenyen.

Klikk [Skrivere og skannere].

Klikk [+]. Velg [Legg til skriver eller skanner...

(Add Printer or Scanner...)] når menyen vises.

Velg maskin, og velg deretter [Oki

Pro9541WT PS] i [Bruk (Use)].

Tilleggsinformasjon

zFor å endre navn skriver du et nytt navn i [Navn:].

Klikk [Legg til].

Hvis bekreftelsesskjermen for valgfritt

utstyr vises, klikker du på [OK].

Sørg for at maskinen er lagt

til [Skrivere (Printers)] og at [Pro9541WT PS] vises for [Type (Kind)].

Indeks

Klikk [Standard].

- 70 -

Merk

zHvis [Pro9541WT PS] ikke vises riktig for [Type]

klikker du på [-], sletter maskinen fra [Skrivere], og deretter gjennomfører du trinn 8 til 12.

Klikk [Åpne utskriftskø...].

Velg [Skriv ut testside] fra [Skriver]-

menyen.

Koble til PCen

USB-tilkoblinger

Sørg for at maskinen og en datamaskin

er koblet til og at maskinen er slått på.

Sett inn “Software DVD-ROM” i en

datamaskin.

Dobbeltklikk på [OKI]-ikonet på

skrivebordet.

[Drivers] > [PS] > Dobbeltklikk

[Installer for OSX].

Skriv inn administratorpassordet, og

klikk deretter på [OK]. Følg instruksjonene på skjermen for å

fullføre installasjonen.

Velg [Systeminnstillinger] fra Apple-

menyen.

Klikk [Skrivere og skannere].

Klikk [+].

Velg [Legg til skriver eller skanner... (Add Printer or Scanner...)] når menyen vises.

Velg maskin, og velg deretter [OKI

DATA CORP Pro9541WT] i [Bruk (Use)].

Tilleggsinformasjon

zFor å endre navn skriver du et nytt navn i [Navn:].

Klikk [Legg til].

Hvis bekreftelsesskjermen for valgfritt

utstyr vises, klikker du på [OK].

Sørg for at maskinen er lagt

til [Skrivere (Printers)] og at [Pro9541WT PS] vises for [Type (Kind)].

Før bruk

Installere

enhetsoperasjoner

Grunnleggende

Klikk [Standard].

Merk

zHvis [Pro9541WT PS] ikke vises riktig for [Type]

klikker du på [-], sletter maskinen fra [Skrivere], og deretter gjennomfører du trinn 8 til 12.

Klikk [Åpne utskriftskø...].

Velg [Skriv ut testside] fra [Skriver]-

menyen.

VedleggUtskrift

Indeks

- 71 -

Koble til PCen

Legge til alternativer

Bruk følgende prosedyre for å installere

skriverdriverne hvis en valgfri utvidende enhet eller innebygd HDD har blitt monter på enheten.

Før bruk

Windows PS skriverdriver

Installere

2 3

Legge til en utvidende skuffenhet

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Klikk [Start] og velg [Enheter og skrivere].

Høyreklikk på Pro9541WT-ikonet og velg [Skriver egenskaper].

Velg [Oppsett av enhet]-fanen.

Hvis du bruker en nettverkstilkobling, klikk på [Hent skriverinformasjon (Get installed options automatically)] i [Installerbare alternativer (Installable Options)].

Dersom du bruker en USB-tilkobling, skriv inn det totale antallet skuffer unntatt multifunksjonsskuffen i [Tilgjengelige skuffer (Available Trays)].

For eksempel, hvis det er montert tre utvidende skuffer, er skuffene som kan brukes skuff 1/2/3/4, så skriv inn "4".

Legge til innebygd HDD.

Hvis du bruker en nettverkstilkobling,

klikk på [Hent skriverinformasjon (Get installed options automatically)] i [Installerbare alternativer (Installable Options)].

Hvis du bruker en USB-tilkobling, velg [Installed (Installed)] i [Harddisk (Hard Disk)].

Klikk [OK (OK)].

Indeks

- 72 -

Mac OS X skriverdriver

Merk

Dette avsnittet beskriver prosedyrene for bruk for Mac OS

X 10.8 med mindre noe annet er oppgitt. Skjermbilder og prosedyrer for bruk kan variere avhengig av versjon.

Velg [System miljøinnstillinger] fra

Apple-menyen.

Koble til PCen

Før bruk

Klikk [Utskrift & faks].

Velg skriver og klikk på [Valg og

rekvisita].

Velg [Drivere]-fanen.

Legge til en utvidende skuffenhet

Velg riktig verdi for [Tilgjengelige

skuffer (Available Trays)] og klikke på [OK (OK)].

Installere

enhetsoperasjoner

Grunnleggende

Legge til innebygd HDD

Aktiver avmerkingsboksen [Harddisk

(Hard Disk)] og klikke på [OK (OK)].

Klikk [OK (OK)].

VedleggUtskrift

Indeks

- 73 -

Koble til PCen

Før bruk

Installere

 Memo

enhetsoperasjoner

Grunnleggende

VedleggUtskrift

Indeks

- 74 -

3. Skrive ut

Dette kapittelet forklarer metodene for å legge i papir i enheten til den faktiske utskriften.

Papir



Papir

Før bruk

Papirtyper som kan brukes

For utskrift av høy kvalitet, er det nødvendig å bruke papir som tilfredsstiller kravene til kvalitet,

tykkelse, papirets nish, osv. Hvis OKI ikke anbefaler utskrift på papiret, test utskriftskvaliteten og

papirgrepet osv. grundig. Kontroller at det ikke er noen hindringer før bruk. Hvis det brukes et medium (papir) som er krøllet eller rynket før utskrift, kan ikke utskriftskvaliteten og

papirgrepet garanteres.

Utskrift

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Indeks

- 75 -

Papir

Papirtyper, Størrelse og tykkelse

Merk

Papirkilder og utskrift begrenses av papirtype, størrelse og tykkelse.

Før bruk

Vanlig papir A3NOBI 328×453

Utskrift

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Delvis trykket papir

Fargepapir Tilsvarende enkelt papir. GSM papirvekt 52-360g/m

Transparenter A4 0,1 til 0,125mm

Indeks

Type Størrelsesenhet: mm (tommer) Tykkelse

Merk

A3 wide 320×450 A3 297×420 A4 wide 225×320 A4 210×297 A5 148×210 A6 105×148 B4 257×364 B5 182×257 B6 128×182 Letter 215,9×279,4 (8,5×11) Legal (13 tommer) 215,9×330,2 (8,5×13) Legal (13,5 tommer) 215,9×342,9 (8,5×13,5) Legal (14 tommer) 215,9×355,6 (8,5×14) Executive 184,2×266,7 (7,25×10,5) Tabloid Ekstra 304,8×457,2 (12×18) Tabloid 279,4 × 431,8 (11 × 17) Statement 139,7 × 215,9 (5,5 × 8,5) 13 × 18 tommer 330,2 × 457,2 16K (184×260mm) 184×260 16K (195×270mm) 195×270 16K (197×273mm) 197×273 8K (260×368mm) 260×368 8K (270×390mm) 270×390 8K (273×394mm) 273×394 Egendenert Vidde 64 til 330

Lengde 89 til 1321

Tilsvarende enkelt papir. GSM papirvekt 52-360g/m

Letter

Hvis innstillingene for papirstørrelse

oppfyller følgende forhold, vil utskriftshastigheten bremses. Papirformat: A6, A5; papirbredde 216mm (letter bredde) maks.

GSM papirvekt 52-360g/m vekt 45 til -309kg)

vekt 45 til -309kg)

(rispapir

- 76 -

Angi papirvekt

Angi papirvekten i henhold til rispapir vekt på papiret som skal brukes. Dette trinnet er ikke nødvendig for medievekt (auto). Men i tilfelle papirstopp eller reduksjon av

utskriftskvalitet, anbefales manuell innstilling.

Medievekt Rispapir vekt

Svært lett 14lb Medievekt < 17lb

Lyst 17lb

Medium tynt 18lb < Medievekt

Middels 22lb < Medievekt < 28lb

Medium tykt 28lb

Tykt 32lb < Medievekt

Ultratykt1 34lb < Medievekt

Ultratykt2 50lb < Medievekt

Ultratykt3 57lb < Medievekt

Ultratykt4 68lb < Medievekt

Ultratykt5 85lb < Medievekt

52g/m

Medievekt < 64g/m

45kg Medievekt < 55kg

Medievekt 18lb

64g/m2 Medievekt 68g/m

55kg Medievekt 59kg

22lb

68g/m2 < Medievekt 83g/m

59kg < Medievekt 71kg

83g/m

< Medievekt < 105g/m

71kg < Medievekt < 90kg

Medievekt 32lb 105g/m2 Medievekt 120g/m 90kg Medievekt 103kg

34lb 120g/m2 < Medievekt 128g/m 103kg < Medievekt 110kg

50lb 128g/m2 < Medievekt 188g/m 110kg < Medievekt 162kg

57lb 188g/m2 < Medievekt 216g/m 162kg < Medievekt 186kg

68lb 216g/m2 < Medievekt 256g/m 186kg < Medievekt 220kg

85lb 256g/m2 < Medievekt 320g/m 220kg < Medievekt 275kg

96lb 320g/m2 < Medievekt 360g/m 275kg < Medievekt 310kg

Papir

Før bruk

Utskrift

enhetsoperasjoner

Grunnleggende

VedleggInstallere

*: Manuell innstilling av papirvekt anbefales når man bruker medier som Svært lett eller Ultratykt5.

- 77 -

Indeks

Papir

Papirmating og utskriftsmetoder som kan velges for hver papirtype

Før bruk

Vanlig papir

Utskrift

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Transparent*2A4, letter - O O X O X

O: Kan brukes X: Kan ikke brukes

Type Størrelse Tykkelse

A3NOBI, A3WIDE, A3, A4, A5, A6, B4, B5, B6, B6 half, letter, legal13, legal13,5, legal14, executive

Tabloid extra, tabloid, statement, 16K (184x260 mm), 16K (195x270 mm), 16K (197x273 mm), 8K (260x368 mm), 8K (270x390 mm), 8K (273x394 mm), 13"×18"

Egendenert

(Bredde 90 til 330 mm, lengde 147 til 457 mm)

Egendenert (Bredde

64 mm min., mindre enn 90 mm; lengde større enn 457mm til 1321mm maks.)

Egendenert

(Bredde 64 til 330 mm, lengde 89 til 1321mm)

GSM 52 til 320 g/m

GSM større enn 320

opp til 360g/m2 maks.

GSM 52 til 320 g/m

GSM større enn 320

opp til 360g/m2 maks.

Skuff som kan stilles inn Utskuff

Multifunksjon

skuff

O O O O O

O X X O X

O O O O O

O X X O X

Skuff 1

Skuffer

2 til 5

(Valgfri)

Side opp

Side ned

*1: Bruk skriverens kontrollpanel for å angi papirstørrelsen i den skuffen som skal brukes, til [Egendenert], og angi [Papirbredde]

og [Papirlengde] til verdiene verdiene vist i tabellen under. Bruk skriverdriverne til å velge verdiene fra tabellen under.

Oppsett av enhet Sette opp

Papirstørrelse

Indeks

*2: Utskriftshastigheter er saktere for transparenser.

Merk

Hvis papiret legges i skuffen horisontalt ( ), vil utskriftshastigheten være lavere enn hvis det legges i vertikalt ( ). Utskrifthastigheten vil være lavere hvis papirstørrelsen er satt til A6 eller A5, eller har en mindre bredde enn 216mm.

13"×18" 330 457 13 × 18 tommer

Papirbredde (mm) Papirlengde (mm)

skriverdriveren

[Papirstørrelse]

- 78 -

Papir

(Landskap) og

(Portrett) ikoner

ikonet beskriver plassering av papiret vertikalt som sett fra forsiden av skriveren. (Papiret mates horisontalt.)

Papirmateretning

Skuffer

ikonet beskriver plassering av papiret horisontalt som sett fra forsiden av skriveren. (Papiret mates vertikalt.)

Før bruk

Papirmateretning

Skuffer

Utskrift

Multifunksjonsskuff

Papirmateretning

Multifunksjonsskuff

Papir med følgende størrelser kan settes til enten horisontalt eller vertikalt.

De tre typene av A4, A5, B5 og 16K og A4

wide

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Indeks

- 79 -

Skrive ut fra skuffer



Med unntak av noen papirstørrelser, kan skriveren automatisk oppdage størrelsen på papiret lagt i

skuffene 1-5*. Videre, det er bare bredden av papirstørrelsen som oppdages automatisk.

*: Skuffene 2-5 er valgfrie.

Før bruk

Tilleggsinformasjon

Skriveren oppdager ikke automatisk følgende papirstørrelser.

- A3NOBI, tabloid extra, A3WIDE, 13×18"

-A5, A6

-legal13.5, legal14

-egendenert

Hvis skriveren ikke oppdager automatisk, bruk kontrollpanelet til å angi papirstørrelsen. For detaljer, se "Angi papir ved å

bruke kontrollpanelet" (S.84).

Angi 13x18" som egendenert størrelse.

Legge papir i skuffene 1-5

Dette avsnittet forklarer hvordan du legger papir i skuff 1 eller skuffene 2/3/4/5.

Utskrift

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Tilleggsinformasjon

Legge papir i skuff 1 brukes her som et eksempel. Fyll

skuffene 2-5 med den samme prosedyren.

Trekk ut skuff 1 papirkassetten ( ).

Skyv på plass papirføreren ( ) og

papirstopperen ( med størrelsen på papiret som har blitt lagt i.

Ordne papiret grundig. Tilpass nøye

endene på papiret horisontalt.

) slik at de passer

Indeks

- 80 -

Skrive ut fra skuffer

Legg i papiret med utskriftssiden ned.

Merk

Ikke overskride " " symbolet ( ) på papirføreren

når papiret legges i.

Skrive ut fra skuffer

Åpne den len som skal skrives ut på PCen, velg

[Papirstørrelse], [Papirkilde] og [Medievekt] for utskriften via papirdriveren.

Dette avsnittet forklarer hvordan skrive ut ved å bruke "Skuff 1" eller "Auto" fra de følgende skriverdriverne.

Windows PS-skriverdriver Mac OS X skriverdriver (S.82)

Videre, "WordPad" for Windows brukes i denne forklaringen som den applikasjonen som brukes. For Mac OS X, bruker eksempelet "TextEdit".

Referanse

Se "Koble til PCen" (S.55) for hvordan installere

skriverdriverne.

Se "Skrive ut fra multifunksjonsskuffen" (S.84) for

hvordan skrive ut fra multifunksjonsskuffen.

Tilleggsinformasjon

Velg [Auto] i [Papirkilde] for automatisk velge den skuffen

som inneholder angitt papir.

Før bruk

Utskrift

Tilleggsinformasjon

Sørg for at det ikke er noe mellomrom mellom

papiret og papirføreren eller papirstopperen.

Bruk papirføreren til å sikre papiret.

Sett papirkassetten tilbake i skuffen.

Bruke Windows PS skriverdriver

Åpne len som skal skrives ut ved hjelp

av WordPad.

Klikk på [Sideoppsett] i [File]-

menyen.

Velg papirstørrelsen og utskriftsretning,

og deretter klikk [OK].

Klikk på [Skriv ut] i [File]-menyen.

Klikk på [Avansert oppsett] (eller

[Egenskaper]).

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Indeks

- 81 -

Skrive ut fra skuffer

Før bruk

Utskrift

enhetsoperasjoner

Grunnleggende

Bruk [Papirkilde (Paper Source)] i [Papir/Kvalitet (Paper/Quality)]fanen for å velge hvilken skuff som skal brukes og klikk [Avansert oppsett (Advanced)].

Velg en passende verdi i [Medievekt (Media Weight)] ved å bruke "Avanserte valg (Advanced Options)"skjermbildet. Deretter klikk [OK (OK)].

Bruke Mac OS X skriverdriver

Åpne len som skal skrives ut ved hjelp

av TextEdit.

Klikk på [Sideoppsett] i [File]-

menyen.

Velg papirstørrelsen og utskriftsretning

ved å bruke dialogboksen for sideoppsett, og klikk på [OK].

Klikk på [Skriv ut] i [File]-menyen.

Velg [Papirmating (Paper Feed)] i

dialogboksen for utskrift.

Kontroller at [Auto (Auto Select)] har

blitt valgt.

VedleggInstallere

Indeks

8 9

Tilleggsinformasjon

Normalt velges [Oppsett av skriver (Printer

Setting)]. Velg [Oppsett av skriver (Printer Setting)] for å bruke verdiene angitt på skriverens kontrollpanel.

Hvis det skrives ut til skriftside opp utskuffen, åpne

skriverens skriftside opp utskuff og velg [Utskuff (Skriftside opp)] i [Utskuff].

Klikk på [OK] på skjermbildet "Oppsett av utskrift".

Klikk på [Skriv ut] i "Skriv ut"skjermbildet for å skrive ut.

Velg [Papirmating] i dialogboksen for

utskrift.

- 82 -

Klikk på [Papirmating (Feed)]-

fanen i oppsett av utskrift-panelet og velg [Medietype (Media Type)] og [Medievekt (Media Weight)].

Skrive ut fra skuffer

Før bruk

Tilleggsinformasjon

Normalt velges [Oppsett av skriver (Printer

Setting)]. Velg [Oppsett av skriver (Printer Setting)] for å bruke verdiene angitt på skriverens kontrollpanel.

Klikk på [Skriv ut] for å skrive ut.

Utskrift

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Indeks

- 83 -

Skrive ut fra multifunksjonsskuffen



Legge papir i

Før bruk

multifunksjonsskuffen

Angi papir ved å bruke kontrollpanelet

Hvis papirstørrelsen er "Egendenert størrelse", bruk kontrollpanelet til å angi papirstørrelsen.

Utskrift

enhetsoperasjoner

Grunnleggende

Trykk på [Fn]-tasten. Inntastingsskjermen for de numeriske

verdiene vises.

Trykk på [9], [0] og klikk på [OK (OK)]-knappen.

Velg [Papirtype (Medietype)] og trykk

på [OK (OK)]-knappen.

Trykk på rulle-knappene for å velge

typen på papiret som har blitt lagt i og trykk på [OK (OK)]-knappen.

Trykk på [BACK (TILBAKE)]-knappen

for å gå tilbake til forrige skjerm.

VedleggInstallere

Indeks

Trykk på rulle-knappene for å velge størrelsen på papiret som har blitt lagt i og trykk på [OK (OK)]-knappen.

Trykk på [BACK (TILBAKE)]-knappen for å gå tilbake til forrige skjerm.

Velg [Papirvekt (Medievekt)] og trykk

på [OK (OK)]-knappen.

- 84 -

Skrive ut fra multifunksjonsskuffen

Trykk på rulle-knappene for å velge

størrelsen på papiret som har blitt lagt i og trykk på [OK (OK)]-knappen.

Trykk på [BACK (TILBAKE)]-knappen

ere ganger for å gå tilbake til

hvileskjermen.

Legge i papir

Multifunksjonsskuffen skriver ut til den skriftsiden på papiret som har blitt angitt.

Merk

Ikke sorter og legg i papir av forskjellige størrelser, typer

eller tykkelser samtidig.

Tilleggsinformasjon

Hvis det legges i egendenert papir, er det nødvendig å

registrere størrelsen. For detaljer, se "Avansert".

Åpne multifunksjonsskuffen ( ) mot

deg.

Før bruk

Utskrift

Tilleggsinformasjon

Trykk på [CANCEL (AVBRYT)]-knappen for å gå tilbake til

hvileskjermen.

Åpne den ekstra støtten ( ).

Trekk innstillingsspaken ( ) på høyre

side av papirstøtten (

) mot deg.

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Indeks

- 85 -

Skrive ut fra multifunksjonsskuffen

Før bruk

Utskrift

Tilpass papirføreren ( ) etter bredden

på det papiret som har blitt lagt i.

Bla godt igjennom papiret. Juster nøye

endene på papiret horisontalt.

Tilpass papirføreren etter bredden på

det papiret som har blitt lagt i.

Slipp og sett tilbake

papirinnstillingsspaken ( opprinnelige posisjon.

) til sin

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Ikke legg i papiret forbi MP-papirføreren ( ).

Indeks

Plasser skriftsiden opp og legg i papiret.

Merk

Ved tilføring av mer papir, fjern papiret i

multifunksjonsskuffen, legg det sammen med det nye papiret og tilpass toppen, bunnen og venstre og høyre

side før det legges i. Ikke ta ut eller legg i papir under utskrift. Ikke legg i noen annet enn papiret som det skal skrives ut

på i multifunksjonsskuffen. Ikke trykk ovenfra eller tilføre

unødvendig styrke. Papirstøtten vil løftes opp automatisk når papiret er lagt

på plass. Hvis papirstøtten er i veien når du legger papir i

skuffen, plasser papiret etter at dekselet for utskiftning av

toner er åpnet og deretter lukk dekselet når det er lagt på

plass.

- 86 -

Skrive ut fra multifunksjonsskuffen

Skrive ut på papiret i multifunksjonsskuffen. Hovedprosedyrene for bruk er beskrevet nedenfor.

Legg papir ( ) i multifunksjonsskuffen

(

Bruke Windows PS skriverdriver

Åpne len som skal skrives ut ved hjelp

av WordPad.

Klikk på [Sideoppsett] i [File]-

menyen.

Velg papirstørrelsen og utskriftsretning,

og deretter klikk [OK].

Klikk på [Skriv ut] i [File]-menyen.

Klikk på [Avansert oppsett].

Klikk på [Sideoppsett (Advanced)] i

[Layout (Layout)]-fanen.

Før bruk

Utskrift

Åpne len som skal skrives ut.

Angi [Multifunksjonsskuff] ved å

bruke skriverdriverne til å skrive ut.

Dette avsnittet forklarer hvordan skrive ut ved å bruke multifunksjonsskuffen skriverdriverne.

Windows PS-skriverdriver Mac OS X skriverdriver (S.89)

Videre, "WordPad" for Windows brukes i denne forklaringen som den applikasjonen som brukes. For Mac OS X, bruker eksempelet "TextEdit".

Referanse

Se "Koble til PCen" (S.55) for hvordan installere

skriverdriverne.

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Indeks

- 87 -

Skrive ut fra multifunksjonsskuffen

Før bruk

Utskrift

enhetsoperasjoner

Grunnleggende

Velg [Papirstørrelse (Paper Size)] fra [Papir/Utskrift (Paper/Output)] i "Avanserte valg (Advanced Options)"fanen.

Velg [Multifunksjonsskuff (MultiPurpose Tray])] i [Papirkilde (Paper Source)] i [Papir/Kvalitet (Paper/ Quality)]-fanen og klikk på [Avansert oppsett (Advanced)].

Velg en passende verdi i [Medievekt

(Media Weight)] ved å bruke "Avanserte valg (Advanced Options)"skjermbildet. Deretter klikk [OK (OK)].

Tilleggsinformasjon

Velg vanligvis [Automatisk]. Velg [Automatisk]

for å bruke verdiene angitt på skriverens kontrollpanel.

For å skrive ut sider individuelt, sett

[Multifunksjonsskuff håndteres som manuell mating] til [Ja].

Klikk på [OK] på skjermbildet "Oppsett

av utskrift".

VedleggInstallere

Indeks

Klikk på [Skriv ut] i "Skriv ut"-

skjermbildet for å skrive ut.

- 88 -

Skrive ut fra multifunksjonsskuffen

Bruke Mac OS X PS-skriverdrivere

Åpne len som skal skrives ut ved hjelp

av TextEdit.

Klikk på [Sideoppsett] i [File]-

menyen.

Velg papirstørrelsen og utskriftsretning

ved å bruke dialogboksen for sideoppsett, og klikk på [OK].

Klikk på [Skriv ut] i [File]-menyen.

Velg [Papirmating (Paper Feed)] i

dialogboksen for utskrift.

Velg [Papirmating (Print Options)] i

dialogboksen for utskrift.

Klikk på [Papirmating (Feed)]-

fanen i oppsett av utskrift-panelet og velg [Medietype (Media Type)] og [Medievekt (Media Weight)].

Før bruk

Utskrift

enhetsoperasjoner

Grunnleggende

Velg [Multifunksjonsskuff (Multi-

Purpose Tray)] i [Alle sider (All Pages From)].

Tilleggsinformasjon

Velg vanligvis [Automatisk]. Velg [Automatisk]

for å bruke verdiene angitt på skriverens kontrollpanel.

VedleggInstallere

Klikk på [Skriv ut] for å skrive ut.

Indeks

- 89 -

Skrive ut papir



Skriveren skriver ut papiret enten til skriftside ned utskuffen eller skriftside opp utskuffen.

Skriftside ned utskuffen kan samle opp ca. 620 ark med GMS 64g/m

Før bruk

Skriftside opp utskuffen kan samle opp ca. 300 ark med GMS 64g/m

papir.

Bruke skriftside ned utskuffen (Skriftside er ned)

Papiret skrives ut med skriftsiden ned. Papiret legges i den rekkefølgen de skrives ut.

For å skrive ut til skriftside ned utskuffen, angi skriftside ned utskuff i "Utskuff" ved hjelp av skriverdriverne.

Utskrift

Bruke Windows PS skriverdriver

1 2

enhetsoperasjoner

Grunnleggende

Åpne len som skal skrives ut.

Klikk på [Avansert oppsett] på "Skriv ut"-skjermen.

Velg [Utskuff (Skriftsiden ned) (Stacker (Face-down))] i [Utskuff (Output Bin)] i [Jobbalternativer (Job Options)]-fanen og klikk [OK (OK)].

Bruke Mac OS X PS-skriverdrivere

Tilleggsinformasjon

Denne avsnittet bruker "TextEdit" som eksempel.

Åpne len som skal skrives ut.

Klikk på [Skriv ut] i [File]-menyen.

Velg [Papirmating (Print Options)] i

dialogboksen for utskrift.

Velg [Utskuff (Skriftsiden ned)

(Stacker (Face-down))] i [Utskuff (Output Bin)] i [Papir (Paper)]-fanen.

VedleggInstallere

Indeks

Skriv ut.

Klikk på [Skriv ut (Print)] for å skrive ut.

Det utskrevne papiret legges i skriftside

ned utskuffen (utskuff) (

- 90 -

Skrive ut papir

Bruke skriftside opp utskuffen (Skriftside er opp)

Papiret skrives ut med skriftsiden opp. Papiret legges i omvendt rekkefølge fra utskrift. For å skrive ut til skriftside opp utskuffen, angi skriftside opp utskuff i "Utskuff" ved hjelp av skriverdriverne.

Åpne skriftside opp utskuffen ( ) til

venstre på skriveren.

Åpne len som skal skrives ut.

Kunder som bruker Mac OSX, gå til

"Bruke Mac OS X PS-skriverdrivere"

Trinn 5. Klikk på [Avansert oppsett] på "Skriv

ut"-skjermen.

Bruke Windows PS skriverdriver

Velg [Utskuff (Skriftsiden opp)

(Stacker (Face-up))] i [Utskuff (Output Bin)] i [Jobbalternativer (Job Options)] og klikk [OK (OK)].

Før bruk

Utskrift

Åpne papirstøtten ( ) som vist på

diagrammet.

Roter den ekstra støtten ( ) i pilens

retning til låseposisjon.

Skriv ut.

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Indeks

- 91 -

Skrive ut papir

Bruke Mac OS X PS-skriverdrivere

Tilleggsinformasjon

Denne avsnittet bruker "TextEdit" som eksempel.

Før bruk

5 6

Utskrift

enhetsoperasjoner

Grunnleggende

Klikk på [Skriv ut] i [File]-menyen.

Velg [Papirmating (Print Options)] i dialogboksen for utskrift.

Velg [Utskuff (Skriftsiden opp) (Stacker (Face-up))] i [Utskuff (Output Bin)] i [Papir (Paper)]-fanen.

VedleggInstallere

Indeks

Klikk på [Skriv ut (Print)] for å skrive ut.

Papiret skrives ut til skriftside opp utskuffen (

- 92 -

Innstilling av strømsparingsmodus

4. Grunnleggende enhetsoperasjoner

Dette kapittelet forklarer hvordan man stiller inn strømsparingsmodus (noe som reduserer enhetens strømforbruk), hvordan man sjekker utskriftsmengder, forbruksmateriellets levetid, gjenværende levetid og mengde vedlikeholdsenheter og hvordan avbryte en utskrift.

Du kan sette skriveren i strømsparingsmodus fra hvileskjermen. Videre kan du også sette skriveren i hvilemodus fra strømsparingsmodus.

Innstilling av strømsparingsmodus



Innstilling av strømsparingsmodus

Enheten kan settes til å gå inn i strømsparingsmodus fra hvilemodus når ingen utskrift eller data har blitt mottatt etter en gitt tidsperiode.

Standard fabrikkinnstilling er å aktivere strømsparing, så denne prosedyren er unødvendig.

Trykk på rulleknappen eller .

Velg [Admin.oppsett (Admin Setup)]

og trykk på [OK (OK)]-knappen.

Tast inn administratorpassordet og

trykk på [OK (OK)]-knappen.

Tilleggsinformasjon

I standardinnstillingene fra fabrikken, er

administratorpassord satt til [aaaaaa].

Velg [Strømoppsett (Power Setup)] og

trykk på [OK (OK)]-knappen.

- 93 -

Velg [Strømsparing (Power Save)] og

trykk på [OK (OK)]-knappen.

Innstilling av strømsparingsmodus

Før bruk

Installere

Utskrift

Velg [Aktiver (Enable)] og trykk på [OK (OK)]-knappen.

Trykk på [ON LINE (ON LINE)]-knappen for å gå tilbake til hvileskjermen.

Angi tiden før skriveren går inn i strømsparingsmodus

Du kan angi tiden for når strømsparingsmodus aktiveres.

Standard fabrikkinnstilling er "1 min". Hvis tiden før strømsparingsmodus aktiveres

forlenges, kan føre til at tiden før utskrift starter forkortes.

Trykk på [Fn]-tasten.

Inntastingsskjermen for de numeriske verdiene vises.

Trykk inn [2], [0], [0] og deretter [OK

(OK)]-knappen.

enhetsoperasjoner

Grunnleggende

Vedlegg Indeks

Tilleggsinformasjon

Andre elementer kan også stilles inn før man

trykker på [ON LINE (ON LINE)]-knappen.

Velg ønsket tid og trykk på [OK (OK)]-

knappen.

- 94 -

Innstilling av strømsparingsmodus

Trykk på [ON LINE (ON LINE)]-knappen

for å gå tilbake til hvileskjermen.

Tilleggsinformasjon

Mulige tider som kan stilles inn, er beskrevet under.

1 min., 2 min., 3 min., 4 min., 5 min., 10 min., 15 min., 30 min., 60 min.

Stille inn hvilemodus

Enheten kan settes til å gå inn i hvilemodus fra strømsparingsmodus når ingen utskrift eller data har blitt mottatt etter en gitt tidsperiode.

Standard fabrikkinnstilling er å aktivere strømsparing, så denne prosedyren er unødvendig.

Trykk på rulleknappen eller .

Velg [Admin.oppsett (Admin Setup)]

og trykk på [OK (OK)]-knappen.

Før bruk

Utskrift

Tast inn administratorpassordet og

trykk på [OK (OK)]-knappen.

Tilleggsinformasjon

I standardinnstillingene fra fabrikken, er

administratorpassord satt til [aaaaaa].

Velg [Strømoppsett (Power Setup)] og

trykk på [OK (OK)]-knappen.

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Indeks

- 95 -

Innstilling av strømsparingsmodus

Før bruk

Installere

Utskrift

enhetsoperasjoner

Grunnleggende

Velg [Hvile (Sleep)] og trykk på [OK (OK)]-knappen.

Velg [Aktiver (Enable)] og trykk på [OK (OK)]-knappen.

Trykk på [ON LINE (ON LINE)]-knappen for å gå tilbake til hvileskjermen.

Angi tiden før skriveren går inn i hvilemodus

Du kan angi tiden for når hvilemodus aktiveres. Standard fabrikkinnstilling er "15 min". Hvis tiden før hvilemodus aktiveres forlenges,

kan føre til at tiden før utskrift starter forkortes.

Trykk på [Fn]-tasten.

Inntastingsskjermen for de numeriske verdiene vises.

Trykk inn [2], [0], [1] og deretter [OK

(OK)]-knappen.

Velg ønsket tid og trykk på [OK (OK)]-

knappen.

Vedlegg Indeks

Tilleggsinformasjon

Andre elementer kan også stilles inn før man

trykker på [ON LINE (ON LINE)]-knappen.

- 96 -

Trykk på [ON LINE (ON LINE)]-knappen

for å gå tilbake til hvileskjermen.

Innstilling av strømsparingsmodus

Før bruk

Tilleggsinformasjon

Mulige tider som kan stilles inn før hvilemodus aktiveres,

er beskrevet under. 1 min., 2 min., 3 min., 4 min., 5 min., 10 min., 15 min., 30 min., 60 min.

Utskrift

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Indeks

- 97 -

Innstilling av strømsparingsmodus

Begrensninger i hvilemodus

Dette avsnittet forklarer begrensningene når enheten er i hvilemodus.

Hvis enheten viser en feil, kan det være at hvilemodus deaktiveres.

Før bruk

Restriksjoner ved skriverdriver-verktøyet

Når enheten går inn i hvilemodus, er skriverdriveren og verktøysfunksjonene begrenset som beskrevet nedenfor.

Installere

Windows Kongurasjonsverktøy Nettverksinnstillinger for nettverksoppsettets plugin er deaktivert.

Mac OS X NIC oppsettsverktøy

Utskrift

Når enheten går inn i hvilemodus, trykk på [POWER SAVE (STRØMSPARING)]-knappen på kontroll for

å kontrollere at "Utskrift aktivert" vises på LCD-skjermen.

enhetsoperasjoner

Grunnleggende

Når "Utskrift aktivert" vises, gjelder ikke begrensningene beskrevet ovenfor.

Navn på

programvare

Nettverksutvidelse Driverinstallerer

Skriverdrivere Utskrift er deaktivert når koblet til med EtherTalk. Koble til enheten ved

Kan ikke opprette forbindelse til Når koblet til nettverket, kan ikke informasjon om

hentes inn ved installering av skriverdriverne.

Skriver

å enten bruke Bonjour (Rendezvous) protokoller eller LPD-protokoller (TCP/IP). For avanserte oppsettsmetoder, se enten "Bruke Bonjour (Rendezvous)"

(S.70) eller "Legge til skrivere ved hjelp av LPD-protokoller (TCP/IP)" (S.105).

søker og innstillinger er deaktivert.

Begrensninger i hvilemodus

enheten

enhets

alternativer

Vedlegg Indeks

- 98 -

Innstilling av strømsparingsmodus

Begrensninger for nettverksfunksjoner

I hvilemodus gjelder følgende begrensninger for nettverksfunksjonene.

Hvilemodus er deaktivert

I de følgende tilfellene kan ikke enheten gå inn i hvilemodus.

IPSec er aktivert. En TCP-tilkobling har blitt opprettet.

Eksempel: En tilkobling har blitt opprettet ved hjelp av Telnet eller FTP, osv.

Etter at perioden for å gå i strømsparingsmodus har gått over i energisparemodus, vil skriveren gå inn i hvilemodus når tilkoblingen er kuttet.

E-postmottak er aktivert.

Tilleggsinformasjon

For å aktivere hvilemodus, deaktiver IPSec/E-post.

Kan ikke skrive ut

Skrive ut ved å bruke følgende protokoller er deaktivert i hvilemodus.

Protokoller med klientfunksjoner

virker ikke

Følgende protokoller med klientfunksjoner vil ikke fungere i hvilemodus.

E-postvarsel

SNMP-trap WINS

*1: Forløpt tid mens i hvilemodus inkluderer ikke

*2: Forløpt tid mens i hvilemodus inkluderer ikke intervallene

intervallene mellom periodiske kommunikasjonstider for e-postvarslinger.

mellom WINS oppdateringstider. WINS oppdateres ikke regelmessig i hvilemodus, så navnene registrert på WINS-serveren kan bli slettet.

Gå automatisk over fra hvilemodus

til strømsparingsmodus

I nettverksmiljøer med yt av store

pakkemengder, kan enhet automatisk gå over fra hvilemodus til strømsparingsmodus og svare.

Derfor vil den også gå automatisk inn i hvilemodus hvis det er tid for det igjen.

Før bruk

Utskrift

NBT EtherTalk* WSD Print

*: For Mac OS X, skrive ut i hvilemodus er mulig hvis det er

koblet til ved hjelp av Bonjour (Rendezvous) protokoller eller "LPD-protokoller (TCP/IP)". For oppsettsmetoder, se enten "Bruke Bonjour

(Rendezvous)" (S.70) eller "Legge til skrivere ved hjelp av LPD-protokoller (TCP/IP)" (S.105).

Kan ikke søke/sette opp

Søk og innstillinger ved å bruke følgende funksjoner og protokoller er deaktivert i hvilemodus.

PnP-X UPnP LLTD MIB*

*: Referering ved hjelp av delene i MIB (Få kommando) som

støttes, er mulig i hvilemodus.

enhetsoperasjoner

Grunnleggende

VedleggInstallere

Indeks

- 99 -

Oppsett av Slå automatisk AV strømforsyninger



Innstilling av automatisk

Før bruk

AV-modus

Enheten kan settes til å gå inn i AV-modus automatisk når ingen utskrift eller data har blitt mottatt etter en gitt tidsperiode.

Auto strøm AV-modus er stilt inn til automatisk i de standard fabrikkinnstillingene. Still inn i

Installere

henhold til kravene for å gå inn i AV-modus.

Utskrift

enhetsoperasjoner

Grunnleggende

"Aktiver": Går automatisk inn i AV-modus "Auto":

"Deaktiver": Strømforsyningen slår seg ikke AV

Trykk på rulleknappen eller .

Går inn i AV-modus når angitt tid har utløpt. Men hvis man bruker en nettverkstilkobling, vil ikke enheten gå inn i AV-modus selv når angitt tid har utløpt.

automatisk.

Velg [Strømoppsett (Power Setup)] og

trykk på [OK (OK)]-knappen.

Velg [Automatisk av (Auto Power

Off)] og trykk på [OK (OK)]-knappen.

Velg [Aktiver (Enable)] eller

[Autokong (Auto Cong)] og trykk på [OK (OK)]-knappen.

Vedlegg Indeks

Velg [Admin.oppsett (Admin Setup)]

og trykk på [OK (OK)]-knappen.

Tast inn administratorpassordet og

trykk på [OK (OK)]-knappen.

Tilleggsinformasjon

I standardinnstillingene fra fabrikken, er

administratorpassord satt til [aaaaaa].

- 100 -
