Rozwiązywanie

Podręcznik użytkownika

problemów

Instrukcja rozwiązywania

Konserwacja

problemów i konserwacji

Ważne informacje o problemach, z którymi możesz się spotkać, oraz o sposobach konserwacji urządzenia

Indeks

Pro9541WT

Sprawdzanie i zmiana ustawień drukarki

Konguracja ręczna

Do produktu dołączone są następujące instrukcje.

Instrukcja w wersji elektronicznej znajduje się na płycie DVD.

Krok

Najpierw przeczytaj

Otwieranie pudełka i instalacja drukarki

Instrukcja instalacji

Ten przewodnik zawiera ilustracje objaśniające poszczególne czynności: od otwierania pudełka do instalacji. Przewodnik po konfiguracji zaawansowanej znajdziesz w „Podstawowa” .

Przygotowywanie drukarki do pracy

Podstawowa

Ta instrukcja opisuje środki ostrożności niezbędne do bezpiecznego korzystania z urządzenia. Zapoznaj się z nią przez użyciem. Ponadto instrukcja ta objaśnia podstawowe etapy użytkowania, od instalacji urządzenia aż do rozpoczęcia drukowania. Funkcje urządzenia opisane są w załączniku.

• Sprawdzanie produktu

• Nazwy podzespołów i ich funkcje

•

Wykorzystywanie pełni możliwości urządzenia

• Instalacja urządzenia

• Włączanie i wyłączanie zasilania

• Wydruk testowy z drukarki

• Podłączanie do komputera

• Papier

• Drukowanie

• Wysuwanie papieru

• Tryb oszczędzania energii

• Automatyczne wyłączanie

•

Kontrolowanie jakości wydruku, materiałów eksploatacyjnych, zespołów konserwacyjnych i żywotności

• Anulowanie zadania drukowania

•

Dodawanie drukarek za pośrednictwem protokołów LPD (TCP/IP)

•

Tabela elementów menu panelu sterującego

•

Podstawowe procedury w systemie Windows

• Specyfikacja drukarki

Krok

Zapoznaj się z poszczególnymi instrukcjami w razie wątpliwości

Wypróbuj rozmaite funkcje

Zaawansowana

Instrukcja ta opisuje różne funkcje drukowania i sposoby ich wykorzystania. Zapoznaj się z tymi informacjami, aby zoptymalizować środowisko pracy drukarki lub dostosować ustawienia koloru itp. za pomocą dołączonego oprogramowania narzędziowego. W tej instrukcji znajdziesz również opis menu panelu sterującego oraz ustawień sieciowych.

Ważne informacje o problemach, z którymi możesz się spotkać, oraz o sposobach konserwacji urządzenia

Instrukcja rozwiązywania problemów i konserwacji (Ta instrukcja)

W tej instrukcji opisane zostały procedury postępowania w przypadku zacięcia papieru i metody rozwiązywania problemów w przypadku wyświetlenia się komunikatu błędu. Ponadto dowiesz się, jak na co dzień dbać o drukarkę, w tym jak wymieniać materiały eksploatacyjne oraz zespoły konserwacyjne, jak czyścić urządzenie itp.

Kolor dodatkowy - osobny przewodnik

Niniejszy poradnik objaśnia, jak sprawdzić sterowniki drukarki oraz jak drukować z użyciem koloru dodatkowego. Zapoznaj się z tymi informacjami przed użytkowaniem.

• Przydatne funkcje drukowania

• Dostosowanie kolorów

•

Korzystanie z oprogramowania narzędziowego

• Ustawienia sieciowe

• przy użyciu panelu sterującego

• Rozwiązywanie problemów

• Konserwacja

• Materiały eksploatacyjne, zespoły konserwacyjne, opcje, serwer zarządzania kolorami itp.

• Opis panelu sterującego

• Sprawdzanie sterowników drukarki

• Tabela funkcji sterownika drukarki

• Drukowanie na papierze kolorowym

• Drukowanie na folii przezroczystej

•

Drukowanie tonerem koloru dodatkowego

z poziomu poszczególnych aplikacji

• Precyzyjne dostosowanie bieli

- 2 -

OSTRZEŻENIE

Korzystanie z instrukcji

Symbole

Uwaga

Ostrzeżenia i uwagi dotyczące właściwej obsługi drukarki. Zapoznaj się z nimi, aby uniknąć problemów.

Informacja

Przydatne informacje, które warto poznać przed korzystaniem z drukarki, i w razie potrzeby do nich wracać.

Odwołanie

Odniesienia do poszczególnych stron, zawierających szczegółowe, istotne informacje.

Niezastosowanie się do treści oznaczonych tym symbolem może doprowadzić do utraty życia lub zdrowia.

NIEBEZPIECZEŃSTWO

Niezastosowanie się do treści oznaczonych tym symbolem może doprowadzić do obrażeń ciała.

Klawisze, przyciski i symbole

Ten rozdział opisuje następujące klawisze, przyciski i symbole.

Oznaczenie Opis

Opis przycisków panelu sterującego i 10-klawiszowej klawiatury

znajduje się poniżej. Np.:

przycisk/klawisz [ ]

[ ]

„ ”

> Odnosi się do kolejnych poziomów menu w drukarce lub komputerze.

Przycisk [OK] Przycisk [Wróć]

Klawisz [Fn] Klawisz [Wyczyść]

Odnosi się do klawiatury komputera.

Odnosi się do elementów menu na panelu LCD.

Odnosi się do elementów menu, okien i okienek dialogowych w

komputerze. Odnosi się do komunikatów i tekstu wprowadzanego na panelu LCD.

Odnosi się do nazw plików i ekranów w komputerze.

Odnosi się do tytułów rozdziałów i podrozdziałów.

- 3 -

Ilustracje

Ekrany

Wykorzystane ilustracje przedstawiają model Pro9541WT, chyba że zaznaczono inaczej.

Ilustracje mogą różnić się od rzeczywistego produktu.

Ekrany panelu sterującego i menu w komputerze są przedstawione jako przykłady i mogą różnić się od rzeczywistych odpowiedników.

- 4 -

Skróty oznaczeń

Pro9541WT → Pro9541

System operacyjny Microsoft

System operacyjny Mac OS X 10.10.5 lub nowszy → Mac OS X

Instrukcje dołączone do drukarki bazują na przykładach z systemu Windows 10 oraz Mac OS X 10.13, chyba że wskazano inaczej.

W zależności od systemu operacyjnego i modelu urządzenia opisy dostępne w instrukcjach mogą się różnić.

Windows® 10 wersja 64-bitowa → Windows 10 (wersja 64-bit)

Windows® 10 → Windows 10

- 5 -

Spis treści

Konguracja ręczna ............................................................................. 2

Korzystanie z instrukcji

Symbole ................................................................................................................. 3

Klawisze, przyciski i symbole Ilustracje Ekrany Skróty oznaczeń

................................................................................................................ 4

.................................................................................................................... 4

..................................................................................................... 5

....................................................................... 3

.................................................................................3

1 Rozwiązywanie problemów.................................................. 9

Procedura rozwiązywania problemów................................................ 10

Zacięcie papieru

Sprawdzanie komunikatów (w przypadku zacięcia papieru) .................................11

Usuwanie zaciętego papieru

Pojawienie się komunikatu dotyczącego papieru ............................... 31

Pojawienie się komunikatu dotyczącego wymiany materiałów eksploatacyjnych

Pojawienie się innych komunikatów Problemy z drukowaniem

Drukowanie niemożliwe ....................................................................................... 40

................................................................................. 11

................................................................................. 14

............................................................................... 33

.................................................. 35

.................................................................. 40

Awarie sterownika drukarki Słaba jakość wydruku Problemy z podawaniem papieru Kiedy pojawiają się zaburzenia obrazu Ustawianie wyników drukowania

........................................................................................... 45

................................................................................. 44

.......................................................................... 49

................................................................. 50

......................................................................... 50

2 Konserwacja ...................................................................... 51

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego .... 52

Żywotność materiałów eksploatacyjnych i zespołów konserwacyjnych ................52

Zbliżający się okres wymiany Wymiana pojemników z tonerem Wymiana bębna światłoczułego Wymiana zespołu pasa transferu i zespołu rolki transferu Wymiana zespołu utrwalającego Wymiana pojemnika na zużyty toner Wymiana rolek podających papier

Konserwacja urządzenia .................................................................... 79

Czyszczenie powierzchni drukarki ........................................................................ 79

............................................................................... 54

.......................................................................... 55

............................................................................ 58

.................................... 61

.......................................................................... 67

.................................................................... 69

........................................................................ 71

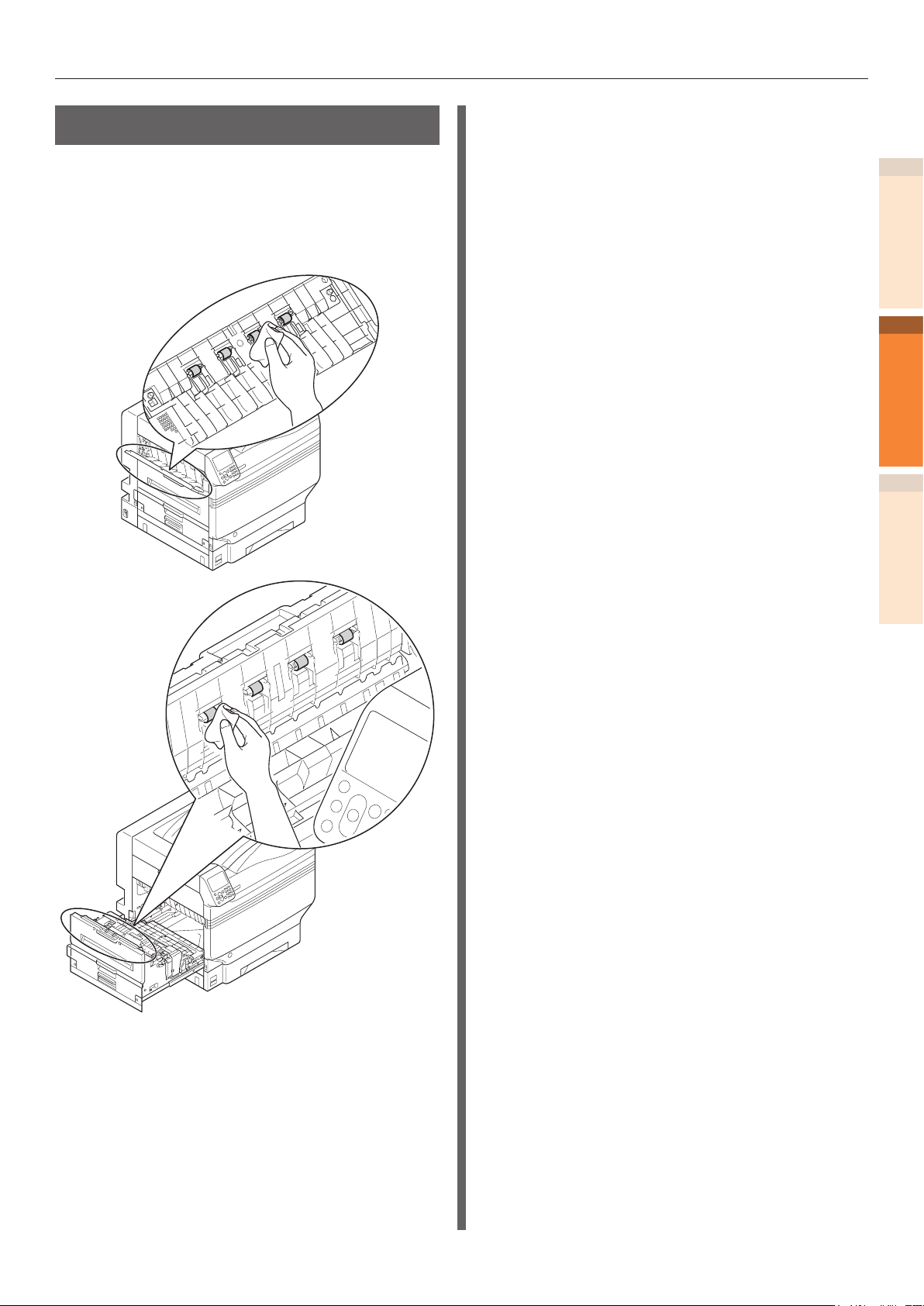

Czyszczenie głowic LED

........................................................................................ 79

- 6 -

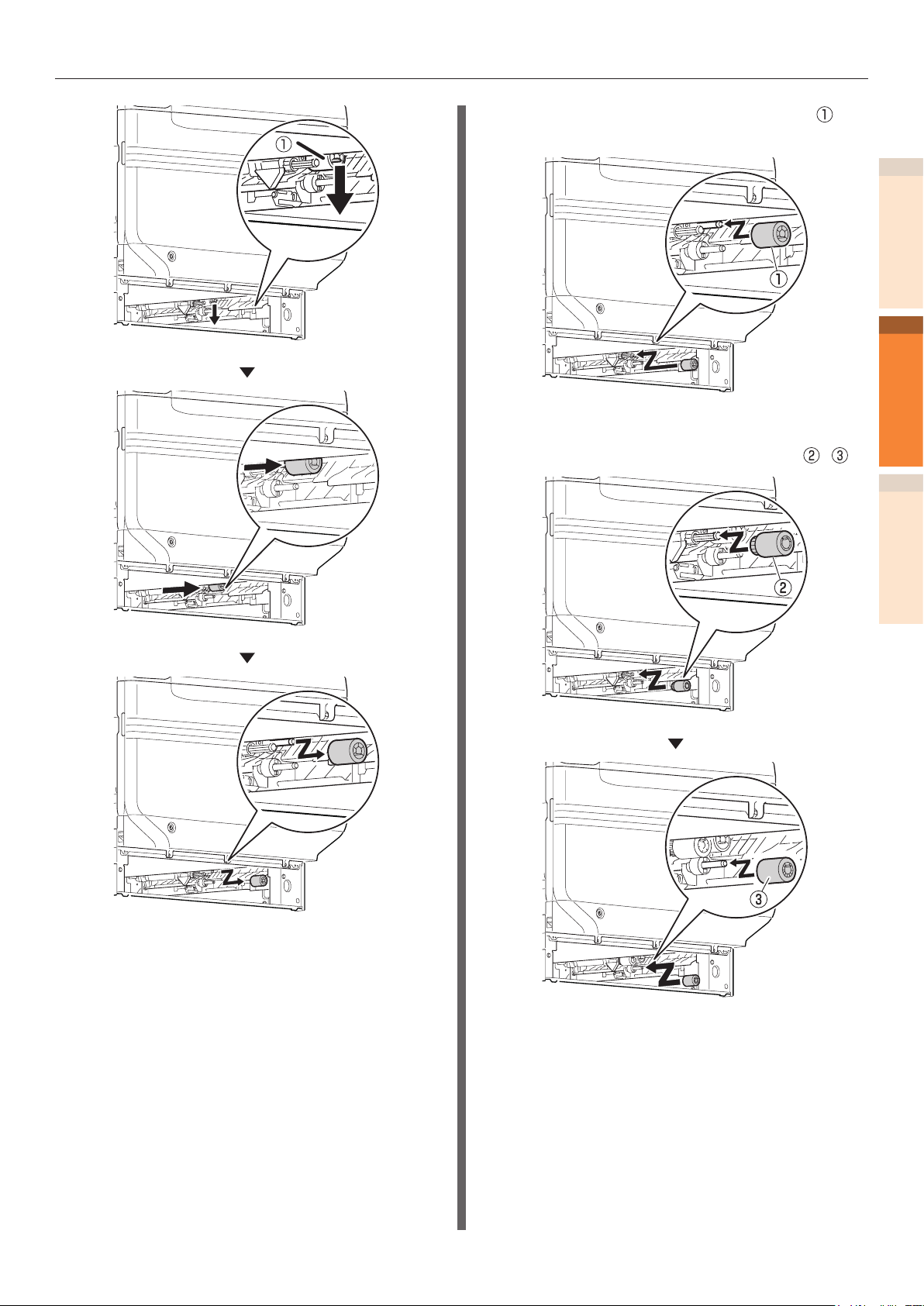

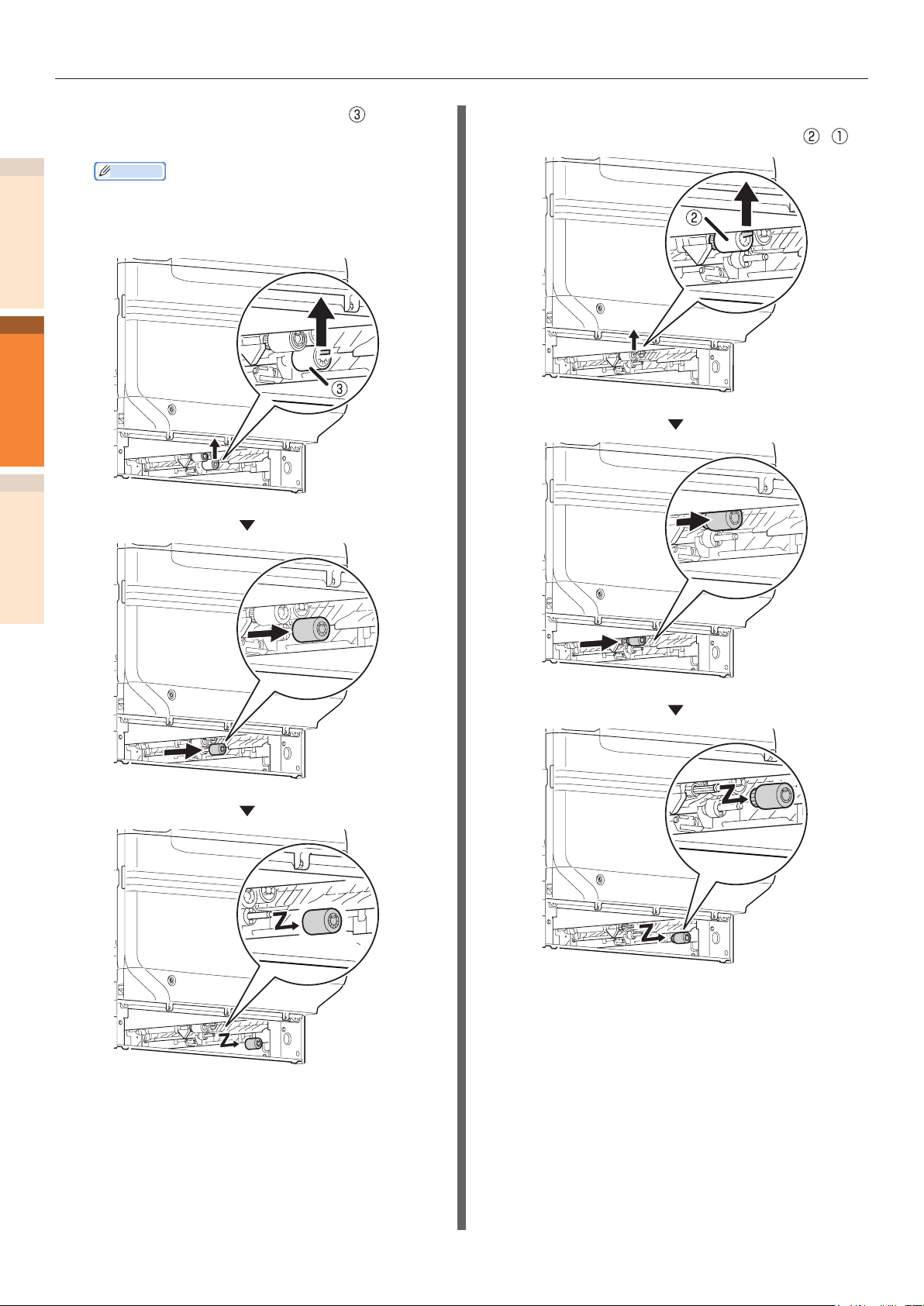

Czyszczenie rolek podających papier .................................................................... 85

Czyszczenie modułu wałka transferowego i drogi transferu papieru Czyszczenie rolki dociskowej

................................................................................ 91

....................88

Transportowanie i przenoszenie urządzenia ...................................... 92

Przenoszenie urządzenia ...................................................................................... 92

Transportowanie urządzenia

................................................................................ 92

Indeks ..................................................................................... 95

- 7 -

Notatki



- 8 -

Rozwiązywanie

problemów

Procedura rozwiązywania problemów … 10

Rozwiązywanie proble

mów

Zacięcie papieru

Pojawienie się komunikatu dotyczącego papieru

Pojawienie się komunikatu dotyczącego wymiany materiałów eksploatacyjnych

Pojawienie się innych komunikatów

Problemy z drukowaniem

………………………………………… 31

……………………………… 11

… 33

…… 35

…………………40

IndeksKonserwacja

- 9 -

Procedura rozwiązywania problemów

Ten rozdział opisuje sposoby rozwiązywania problemów, które mogą wystąpić podczas użytkowania

Rozwiązywanie problemów

drukarki.

Jeśli przedstawione tu rozwiązania nie wyeliminują danego problemu, skontaktuj się ze swoim dealerem.

Czy komunikat o błędzie lub kod błędu wyświetlił się na panelu sterującym?

IndeksKonserwacja

Jeśli tak Jeśli nie

W przypadku komunikatu o zacięciu papieru,

przejdź do strony

W przypadku komunikatu o konieczności wymiany materiałów eksploatacyjnych lub elementów konserwacyjnych, przejdź do strony strona 52 i rozwiąż problem.

W przypadku komunikatu o innych błędach, przejdź do strony strona 31 i rozwiąż problem.

strona 11

Zanotuj informację o błędzie wyświetloną na panelu sterującym.

i rozwiąż problem.

Jeśli nie potrasz rozwiązać problemu

W przypadku następujących problemów, przejdź do wskazanych stron, aby znaleźć opis rozwiązania.

zDrukowanie niemożliwe:strona 40

zNie można zainstalować sterowników drukarki:

strona 44

zNiemożliwe drukowanie w wysokiej jakości: strona

zNienormalne podawanie papieru: strona 49

Skontaktuj się z wyznaczonym działem wsparcia technicznego.

- 10 -

Zacięcie papieru

W tej części opisane zostało postępowanie w przypadku zacięcia papieru w drukarce, a także w sytuacji, gdy po usunięciu papieru jego część wciąż pozostaje w drukarce.

Sprawdzanie komunikatów (w przypadku zacięcia papieru)

W przypadku zacięcia papieru w drukarce, a także w sytuacji, gdy po usunięciu papieru jego część wciąż pozostaje w drukarce, na panelu LCD pojawi się komunikat powiadamiający o zacięciu, a kontrolka <ATTENTION (UWAGA)> zacznie migać.

Po ukazaniu się komunikatu „Naciśnij POMOC, aby poznać szczegóły” i wciśnięciu przycisku [HELP (POMOC)] na panelu sterującym, pojawią się proste instrukcje, które umożliwią Ci rozwiązanie problemu. Więcej informacji znajdziesz w części „Obsługa ekranu pomocy”(str.13).

Rozwiązywanie proble

mów

IndeksKonserwacja

Przycisk [HELP (POMOC)]. Panel LCD Kontrolka <ATTENTION (UWAGA)>

Poniższa tabela pokazuje komunikaty. Sprawdź komunikat i usuń zacięty papier zgodnie z właściwą procedurą, do której odnośniki znajdują się w ostatniej kolumnie.

- 11 -

Zacięcie papieru

Rozwiązywanie problemów

Kategoria

Zacięcie papieru (Kiedy papier zaciął się wewnątrz drukarki)

IndeksKonserwacja

Komunikat nie znika (kiedy komunikat nie znika nawet po usunięciu zaciętego papieru)

Komunikat

wyświetlany na

panelu LCD

Otwórz prawą pokrywę boczną Zacięcie papieru Naciśnij POMOC, aby poznać szczegóły

Otwórz pokrywę boczną [TRAY]* Zacięcie papieru Naciśnij POMOC, aby poznać szczegóły

Otwórz lewą pokrywę boczną Zacięcie papieru Naciśnij POMOC, aby poznać szczegóły

Sprawdź zespół wyjścia Zacięcie papieru Naciśnij POMOC, aby poznać szczegóły

Sprawdź zespół dupleksu Zacięcie papieru Naciśnij POMOC, aby poznać szczegóły

Otwórz pokrywę boczną [TRAY]* Pozostało papieru Naciśnij POMOC, aby poznać szczegóły

Otwórz prawą pokrywę boczną Pozostało papieru Naciśnij POMOC, aby poznać szczegóły

Sprawdź zespół wyjścia Pozostało papieru Naciśnij POMOC, aby poznać szczegóły

Sprawdź zespół dupleksu Pozostało papieru Naciśnij POMOC, aby poznać szczegóły

Sprawdź tacę odbiorczą zadrukiem do dołu Pozostało papieru Naciśnij POMOC, aby poznać szczegóły

Miejsce zacięcia papieru

Zacięcie papieru w pobliżu prawej pokrywy bocznej.

Zacięcie papieru w pobliżu pokrywy bocznej podajnika.

Zacięcie papieru w pobliżu lewej pokrywy bocznej.

Zacięcie papieru w zespole wyjściowym

Zacięcie papieru w pobliżu zespołu utrwalającego

Zacięcie papieru w pobliżu zespołu dupleksu

Zacięcie papieru w pobliżu pokrywy bocznej podajnika.

Zacięcie papieru w pobliżu prawej pokrywy bocznej.

Zacięcie papieru w zespole wyjściowym

Zacięcie papieru w pobliżu zespołu dupleksu

Zacięcie papieru w pobliżu lewej pokrywy bocznej.

Kod błędu

wyświetlany

po naciśnięciu

przycisku

[Pomoc]

380, 390

391, 392, 393, 394, 395

384

381

382, 383, 389

370, 371, 373

631, 632, 633, 634, 635

637

638, 639

640, 641, 642

651

Strona

strona

*: W miejscu [TRAY] pojawi się odpowiednio podajnik od 1 do 5 (Podajnik od 2. do 5. pojawi się podczas korzystania z

dodatkowych podajników.). W miejscu [COVER] pojawi się odpowiednio pokrywa boczna podajnika od 1 do 5 (Pokrywa boczna podajnika od 2. do 5. pojawi się podczas korzystania z dodatkowych podajników.).

- 12 -

Zacięcie papieru

Obsługa ekranu pomocy



Po naciśnięciu przycisku [HELP (POMOC)] na panelu sterującym, wyświetli się procedura rozwiązania problemu. Stosując się do tych instrukcji, z łatwością usuniesz papier.

Przykład) Zacięcie papieru w pobliżu pokrywy bocznej podajnika 1

Na panelu LCD pojawi się następujący komunikat, a kontrolka <ATTENTION (UWAGA)> zacznie migać.

Naciśnij przycisk [HELP (POMOC)].

Wyświetlony zostanie kod błędu oraz stan zacięcia papieru.

Naciśnij przycisk przewijania .

Pojawi się następna strona z procedurą rozwiązania problemu i odpowiednią animacją.

Informacja

Naciśnij przycisk przewijania

poprzedniej strony.

Używając przycisku przewijania ,

przeglądaj kolejne strony ekranu pomocy i usuń papier, stosując się do wyświetlanych instrukcji.

, aby powrócić do

Rozwiązywanie proble

mów

IndeksKonserwacja

- 13 -

Po usunięciu papieru na panelu LCD pojawi się ekran gotowości, a oczekujące drukowanie zostanie wznowione.

Zacięcie papieru

Usuwanie zaciętego papieru

Rozwiązywanie problemów

Usuwanie zacięcia papieru w pobliżu prawej pokrywy bocznej

Kod błędu: 380, 390, 637



Jeśli papier znajduje się w podajniku

IndeksKonserwacja

uniwersalnym, wyjmij go i zamknij podajnik.

Powoli usuń pozostały papier.

Zamknij prawą pokrywę boczną.

Podnieś uchwyt ( ) i otwórz prawą

pokrywę boczną.

Otwórz podajnik uniwersalny.

- 14 -

Zacięcie papieru

NIEBEZPIECZEŃSTWO

Pociągnij do siebie dźwignię ( ) po

prawej stronie podpórki pod papier ( ).

Ułóż wyjęty papier stroną przeznaczoną

do zadrukowania do góry.

Usuwanie zacięcia papieru w zespole wyjściowym

Kod błędu: 381, 638, 639



Niebezpieczeństwo

poparzeń.

Zachowaj ostrożność - temperatura zespołu utrwalającego jest wysoka. Podnosząc go, trzymaj za uchwyt. Jeśli jest on zbyt gorący, poczekaj, aż się schłodzi, zanim przejdziesz dalej.

Podnieś uchwyt ( ) zespołu

wyjściowego i wyciągnij go.

Rozwiązywanie proble

mów

IndeksKonserwacja

Dopasuj prowadnice papieru do

wymiarów papieru.

- 15 -

Zacięcie papieru

Rozwiązywanie problemów

IndeksKonserwacja

Sprawdź wnętrze drukarki i powoli wyjmij ewentualny pozostały papier.

Jeśli w zespole utrwalającym pozostał papier, pociągnij do góry dźwignię usuwania zacięć zespołu utrwalającego (niebieską).

Opuść dźwignię usuwania zacięć zespołu

utrwalającego (niebieską).

Jeśli w zespole utrwalającym nie

pozostał żaden papier, pociągnij do góry dźwignię blokady zespołu utrwalającego (niebieską).

Powoli wyciągnij pozostały papier

w kierunku drukarki (przeciwnie do kierunku pobierania papieru).

Złap obiema rękami uchwyt zespołu

utrwalającego, wyjmij go i połóż na płaską powierzchnię.

- 16 -

Zacięcie papieru

Unieś dźwignię usuwania zacięcia

zespołu utrwalającego.

Usuń pozostały papier.

Jeśli papier owinął się wokół wałka

naklejek, usuń moduł naklejek przekręcając motylki na obu końcach modułu naklejek w lewo i wyjmij papier.

Uwaga

Uważaj, aby nie upuścić motylka do urządzenia

podczas demontażu.

Rozwiązywanie proble

mów

IndeksKonserwacja

- 17 -

Zacięcie papieru

Rozwiązywanie problemów

IndeksKonserwacja

Umieść moduł w pozycji pierwotnej i dokręć go dwoma motylkami.

Uwaga

Uważaj, aby nie upuścić motylka do urządzenia

podczas montażu.

Przesuń w dół dźwignię blokady zespołu

utrwalającego (niebieską).

Jeśli papier znajduje się w podajniku

uniwersalnym, wyjmij go i zamknij podajnik.

Złap obiema rękami uchwyt zespołu

utrwalającego i umieść w zespole wyjściowym.

- 18 -

Zacięcie papieru

Podnieś uchwyt ( ) i otwórz prawą

pokrywę boczną.

Zamknij prawą pokrywę boczną.

Otwórz podajnik uniwersalny.

Rozwiązywanie proble

mów

IndeksKonserwacja

Powoli usuń pozostały papier.

Pociągnij do siebie dźwignię ( )) po

prawej stronie podpórki pod papier ( ).

- 19 -

Zacięcie papieru

NIEBEZPIECZEŃSTWO

Rozwiązywanie problemów

IndeksKonserwacja

Dopasuj prowadnicę do papieru.

Ułóż wyjęty papier stroną przeznaczoną do zadrukowania do góry.

Usuwanie zacięcia papieru w pobliżu zespołu zespołu utrwalającego

Kod błędu: 382, 383, 389



Niebezpieczeństwo

poparzeń.

Zachowaj ostrożność - temperatura zespołu utrwalającego jest wysoka. Podnosząc go, trzymaj za uchwyt. Jeśli jest on zbyt gorący, poczekaj, aż się schłodzi, zanim przejdziesz dalej.

Podnieś uchwyt ( ) zespołu

wyjściowego i wyciągnij go. Jeśli nie widzisz zaciętego papieru,

włóż zespół wyjściowy z powrotem do drukarki i przejdź do „Usuwanie papieru

z zespołu dupleksu”(str.23).

Włóż moduł wyjściowy z powrotem do

drukarki.

- 20 -

Zacięcie papieru

Jeśli w zespole utrwalającym pozostał

papier, pociągnij do góry dźwignię usuwania zacięć zespołu utrwalającego (niebieską).

Powoli wyciągnij pozostały papier

w kierunku drukarki (przeciwnie do kierunku pobierania papieru).

Jeśli w zespole utrwalającym nie

pozostał żaden papier, pociągnij do góry dźwignię blokady zespołu utrwalającego (niebieską).

Złap obiema rękami uchwyt zespołu

utrwalającego, wyjmij go i połóż na płaską powierzchnię.

Rozwiązywanie proble

mów

IndeksKonserwacja

Opuść dźwignię usuwania zacięć zespołu

utrwalającego (niebieską).

- 21 -

Jeśli zacięcie papieru nastąpiło w

zespole utrwalającym, podnieś dźwignię zwalniania zacięcia (niebieską) i powoli wyciągnij papier, w kierunku przeciwnym do kierunku pracy.

Zacięcie papieru

Rozwiązywanie problemów

IndeksKonserwacja

Jeśli papier owinął się wokół wałka naklejek, usuń moduł naklejek przekręcając motylki na obu końcach modułu naklejek w lewo i wyjmij papier.

Uwaga

Uważaj, aby nie upuścić motylka do urządzenia

podczas demontażu.

Umieść moduł w pozycji pierwotnej i

dokręć go dwoma motylkami.

Uwaga

Uważaj, aby nie upuścić motylka do urządzenia

podczas montażu.

- 22 -

Złap obiema rękami uchwyt zespołu

utrwalającego i włóż go do zespołu wyjściowego.

Zacięcie papieru

Popchnij do dołu dźwignię blokady

zespołu utrwalającego (niebieską).

Włóż zespół wyjściowy z powrotem do

drukarki.

Usuwanie papieru z zespołu



dupleksu

Wyciągnij zespół dupleksu, podnieś go

delikatnie dwoma rękoma i wyjmij.

Uwaga

Nie wyjmuj go za jednym pociągnięciem. Grozi to

jego upuszczeniem i uszkodzeniem.

Rozwiązywanie proble

mów

IndeksKonserwacja

Usuń pozostały papier.

- 23 -

Zacięcie papieru

Rozwiązywanie problemów

IndeksKonserwacja

Włóż zespół dupleksu z powrotem do drukarki.

Usuwanie boczną pokrywę podajnika papieru

Kod błędu: 391, 392, 393, 394,



395, 631, 632, 633, 634, 635

Przykład) W przypadku podajnika 1

Otwórz boczną pokrywę podajnika

papieru, dla którego wyświetlany jest błąd.

- 24 -

Usuń pozostały papier.

Zacięcie papieru

Zamknij prawą pokrywę boczną

podajnika 1.

Usuwanie zacięcia papieru w pobliżu zespołu dupleksu

Kod błędu: 370, 371, 373, 640,



641, 642

Wyciągnij zespół dupleksu, podnieś go

delikatnie dwoma rękoma i wyjmij. Jeśli nie widzisz zaciętego papieru w

zespole dupleksu wewnątrz drukarki, włóż zespół dupleksu z powrotem do drukarki i przejdź do kroku 4.

Rozwiązywanie proble

mów

IndeksKonserwacja

Usuń pozostały papier.

- 25 -

Zacięcie papieru

Rozwiązywanie problemów

IndeksKonserwacja

Włóż zespół dupleksu z powrotem do drukarki.

Podnieś uchwyt ( ) zespołu

wyjściowego i wyciągnij go.

Sprawdź wnętrze drukarki i powoli

wyjmij ewentualny pozostały papier.

- 26 -

Zacięcie papieru

Jeśli nie widać końcówki papieru,

pociągnij do góry dźwignię blokady zespołu utrwalającego (niebieską).

Złap obiema rękami uchwyt zespołu

utrwalającego, wyjmij go i połóż na płaską powierzchnię.

Jeśli papier owinął się wokół wałka

naklejek, usuń moduł naklejek przekręcając motylki na obu końcach modułu naklejek w lewo i wyjmij papier.

Uwaga

Uważaj, aby nie upuścić motylka do urządzenia

podczas demontażu.

Rozwiązywanie proble

mów

IndeksKonserwacja

- 27 -

Zacięcie papieru

Rozwiązywanie problemów

IndeksKonserwacja

Umieść moduł w pozycji pierwotnej i dokręć go dwoma motylkami.

Uwaga

Uważaj, aby nie upuścić motylka do urządzenia

podczas montażu.

Chwyć pokrętło, unieś zespół rolki

transferu, podnieś prowadnicę papieru i wyciągnij pozostały papier.

- 28 -

Zacięcie papieru

Chwyć pokrętło, popchnij do dołu zespół

rolki transferu.

Złap obiema rękami uchwyt zespołu

utrwalającego i włóż go do zespołu wyjściowego.

Popchnij do dołu dźwignię blokady

zespołu utrwalającego (niebieską).

Włóż zespół wyjściowy z powrotem do

drukarki.

Rozwiązywanie proble

mów

IndeksKonserwacja

- 29 -

Zacięcie papieru

Usuwanie papieru w pobliżu lewej pokrywy bocznej

Rozwiązywanie problemów

Kod błędu: 384, 651



Otwórz lewą pokrywę boczną.

W przypadku częstych zacięć



papieru

Jeśli zacięcie papieru występuje często, skontroluj następujące elementy.

Czy rolka podająca papier jest brudna?

(„Czyszczenie rolek podających

papier”(str.85))

Czy prowadnica papieru ustawiona jest

właściwie? (Szczegóły w części „Ładowanie papieru w Podstawowa”)

Czy przez załadowaniem papier jest dokładnie

przetasowany? (Szczegóły w części „Ładowanie papieru w Podstawowa”)

Czy drukarka jest ustawiona na płaskiej,

stabilnej powierzchni? Czy używasz papieru obsługiwanego przez

drukarkę?

IndeksKonserwacja

Powoli usuń pozostały papier.

Zamknij lewą pokrywę boczną.

Czy wewnątrz drukarki nie znajdują się kawałki

papieru?

- 30 -

Pojawienie się komunikatu dotyczącego papieru

Jeśli rozmiar i typ papieru załadowanego do podajnika różnią się od tych określonych w ustawieniach sterownika, pojawi się stosowna wiadomość, taka jak „Wymień papier” czy „Wystąpił błąd rozmiaru papieru”, a kontrolka <ATTENTION (UWAGA)> zacznie migać.

Poniżej opisane zostały komunikaty dotyczące papieru, kody błędów, ich przyczyny i rozwiązania, a także stan kontrolki <ATTENTION (UWAGA)>.

Ponadto, kiedy pojawi się komunikat „Naciśnij POMOC, aby poznać szczegóły”, wystarczy wcisnąć przycisk [HELP (POMOC)], a na panelu sterującym wyświetlą się proste instrukcje, które umożliwią Ci rozwiązanie problemu. Szczegółowe informacje można znaleźć w rozdziale „Obsługa ekranu

pomocy”(str.13).

Informacja

Poniżej opisano znaczenie symboli pojawiających się w komunikatach o błędach.

– [TRAY]: podajnik 1, podajnik 2 do 5 (Wyświetla się, kiedy zainstalowany jest opcjonalny, dodatkowy podajnik.) -

wyświetlony zostanie jeden z podajników uniwersalnych

– [MEDIA_SIZE]: wyświetlony zostanie rozmiar papieru. – [MEDIA_TYPE]: wyświetlony zostanie typ papieru.

Kategoria

Załaduj papier

Pusty Załaduj [MEDIA_SIZE] w [TRAY]

Komunikat wyświetlany na

panelu LCD

Wymień papier w: [TRAY] Upewnij się, że załadowano [MEDIA_ SIZE], [MEDIA_TYPE]. Jeśli druk nie rozpocznie się anuluj zad. i dopasuj pod.papieru. Naciśnij OK aby rozp.druk z uż.obecnych ustawień. Naciśnij POMOC, aby poznać szczegóły

Zmień [MEDIA_SIZE], [MEDIA_ TYPE] w [TRAY] Naciśnij przycisk OK Naciśnij POMOC, aby poznać szczegóły

Zmień [MEDIA_SIZE], [MEDIA_ TYPE] w podajniku uniwersalnym Naciśnij przycisk OK Naciśnij POMOC, aby poznać szczegóły

Naciśnij POMOC, aby poznać szczegóły

Załaduj [MEDIA_SIZE] do podajnika uniwersalnego

Naciśnij POMOC, aby poznać szczegóły

Kod

błędu

461 462 463 464 465

661 662 663 664 665

660 460

491

492 493 494 495

490 Miga Podajnik uniwersalny jest pusty.

Kontrolka <Uwaga>

Miga Rozmiar papieru w podajniku lub

Miga Typ papieru w podajniku różni się od

Miga Typ papieru w podajniku uniwersalnym

Miga Podajnik wskazany w komunikacie jest

Przyczyny i metody rozwiązania

rozmiar i typ papieru różnią się od ustawień w sterowniku drukarki. Ustaw rozmiar i typ papieru zgodny z komunikatem. Jeśli rozmiar papieru będzie się zgadzał, rozpocznie się drukowanie.

ustawień w sterowniku drukarki. Ustaw rozmiar i typ papieru zgodny z komunikatem.

różni się od ustawień w sterowniku drukarki. Ustaw rozmiar i typ papieru zgodny z komunikatem.

pusty. Ustaw rozmiar i typ papieru zgodny z komunikatem.

Ustaw rozmiar i typ papieru zgodny z komunikatem.

Rozwiązywanie proble

mów

IndeksKonserwacja

- 31 -

Pojawienie się komunikatu dotyczącego papieru

Kategoria

Rozmiar

papieru

Rozwiązywanie problemów

Błąd

IndeksKonserwacja

Komunikat wyświetlany na

panelu LCD

Usuń nadmiar papieru i ponownie wsuń podajnik [TRAY] Naciśnij POMOC, aby poznać szczegóły

Sprawdź papier w [TRAY] Błąd grubości papieru Naciśnij POMOC, aby poznać szczegóły

Sprawdź papier w [TRAY] Pobranie kilku ark. Naciśnij POMOC, aby poznać szczegóły

Sprawdź papier w [TRAY] Błąd formatu papieru Naciśnij POMOC, aby poznać szczegóły

Sprawdź podajnik [TRAY] Naciśnij POMOC, aby poznać szczegóły

Kod

błędu

530 531

532 533 534

323 324 325

326

401 Miga Nastąpiło pobranie kilku arkuszy naraz.

400 Miga Dokonano wydruku na papierze o

520 521

522 523 524

Kontrolka <Uwaga>

Miga W podajniku może znajdować się zbyt

Miga W podajniku wskazanym w

Miga Nie można pobrać papieru z podajnika

Przyczyny i metody rozwiązania

dużo papieru lub zachodzi konieczność zresetowania podajnika. Usuń papier ze wskazanego podajnika.

komunikacie wykryto papier o różnej grubości. Aby anulować drukowanie, naciśnij przycisk [CANCEL (ANULUJ)]. W przypadku wystąpienia kilku błędów anulowanie może być niemożliwe. Naciśnij przycisk [HELP (POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

Aby anulować drukowanie, naciśnij przycisk [CANCEL (ANULUJ)]. W przypadku wystąpienia kilku błędów anulowanie może być niemożliwe. Naciśnij przycisk [HELP (POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

innym rozmiarze niż określono w sterowniku drukarki. Aby anulować drukowanie, naciśnij przycisk [CANCEL (ANULUJ)]. W przypadku wystąpienia kilku błędów anulowanie może być niemożliwe. Naciśnij przycisk [HELP (POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

wskazanego w komunikacie. Załaduj papier ponownie do podajnika wskazanego w komunikacie.

- 32 -

Pojawienie się komunikatu dotyczącego wymiany materiałów eksploatacyjnych

Pojawienie się komunikatu dotyczącego wymiany

materiałów eksploatacyjnych

Kiedy zbliża się pora wymiany materiałów eksploatacyjnych i elementów konserwacyjnych lub gdy wymiana ta jest konieczna, pojawi się komunikat „Zbliża się okres wymiany X” lub „X jest pusty / Wymień X”, a kontrolka <ATTENTION (UWAGA)> zacznie migać.

Poniżej opisane zostały komunikaty dotyczące wymiany materiałów eksploatacyjnych, kody błędów, ich przyczyny i rozwiązania, a także stan kontrolki <ATTENTION (UWAGA)>.

Ponadto, kiedy pojawi się komunikat „Naciśnij POMOC, aby poznać szczegóły”, wystarczy wcisnąć przycisk [HELP (POMOC)], a na panelu sterującym wyświetlą się proste instrukcje, które umożliwią Ci rozwiązanie problemu. Więcej informacji znajdziesz w części „Obsługa ekranu pomocy”(str.13).

Informacja

Poniżej opisano znaczenie symboli pojawiających się w komunikatach o błędach.

– [COLOR]: Wyświetli się jeden z następujących: tylko żółty, tylko magenta, tylko cyan, tylko czarno-biały.

Kategoria

Pojemnik z tonerem

Bęben światłoczuły

Komunikat wyświetlany

na panelu LCD

Zainstaluj pojemnik z tonerem Czarny Naciśnij POMOC, aby poznać szczegóły

Zainstaluj pojemnik z tonerem [COLOR] Naciśnij POMOC, aby poznać szczegóły

Zainstaluj toner lub naciśnij przycisk OK [COLOR] Naciśnij POMOC, aby poznać szczegóły

Zainstaluj toner lub naciśnij przycisk OK [Biały] Naciśnij POMOC, aby poznać szczegóły

Zainstaluj nowy bęben światłoczuły [COLOR] Zużycie zespołu bębna Naciśnij POMOC, aby poznać szczegóły

Kod

błędu

4103 Miga Brak tonera czarnego

Drukowanie

4100 4101 4102 4103 4104 4105

Włączanie

4100 4101 4102

Włączanie

4104 4105

3500 3501 3502 3503 3504 3505 5600 5601 5602 5603 5604 5605

awaryjna

Miga

Miga Czas żywotności bębna

Przyczyny i metody

rozwiązania

Naciśnij przycisk [HELP (POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

Toner z kolorem wskazanym w komunikacie jest pusty. Naciśnij przycisk [ rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu. Przy ponownym włączaniu zasilania uwzględnij pole poniżej.

Brak tonera. Jeśli naciśniesz przycisk [ kontynuowany będzie tylko wydruk monochromatyczny. Naciśnij przycisk [ rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

Brak tonera. Jeśli naciśniesz przycisk [ kontynuowany będzie wydruk monochromatyczny lub 4-kolorowy. Naciśnij przycisk [ rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

światłoczułego wskazanego w komunikacje dobiegł końca. Naciśnij przycisk [HELP (POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

HELP

(POMOC)] i

(OK)],

(POMOC)] i

(OK)],

(POMOC)] i

Strona

strona

Rozwiązywanie proble

mów

IndeksKonserwacja

- 33 -

Pojawienie się komunikatu dotyczącego wymiany materiałów eksploatacyjnych

Kategoria

Bęben

światłoczuły

Rozwiązywanie problemów

Pojemnik

IndeksKonserwacja

na zużyty toner

Zespół utrwalający

Pas transferu

Komunikat wyświetlany

na panelu LCD

Zainstaluj nowy bęben światłoczuły [COLOR] Bęben światłoczuły jest prawie zużyty, Naciśnij przycisk OK Naciśnij POMOC, aby poznać szczegóły

Zainstaluj nowy bęben światłoczuły [COLOR] Drukowanie niemożliwe - duży stopień zużycia bębna. Naciśnij POMOC, aby poznać szczegóły

Sprawdź zespół bębna. [COLOR] Naciśnij POMOC, aby poznać szczegóły

Zainstaluj nowy pojemnik na zużyty toner Pojemnik na zużyty toner pełny Naciśnij POMOC, aby poznać szczegóły

Zainstaluj nowy zespół utrwalający Zużycie zespołu utrwalającego Naciśnij POMOC, aby poznać szczegóły

Zainstaluj nowy zespół pasa Zużycie zespołu pasa transferu Naciśnij POMOC, aby poznać szczegóły

- Uwaga, wykryto nieznany materiał eksploatacyjny Przejdź do rozdziału „Rozwiązywanie problemów” w instrukcji aby przywrócić pracę

Kod

błędu

5640 5641 5642 5643 5644 5645

6800 6801 6802 6803 6804 6805

3400 3401 3402 3403 3404 3405

357 Miga

354 Miga Czas żywotności zespołu

355 Miga Czas żywotności zespołu pasa

709 Miga

awaryjna

Miga Czas żywotności bębna

Miga Bęben światłoczuły wskazany w

Przyczyny i metody

rozwiązania

światłoczułego dobiegł końca. Jeśli naciśniesz [OK (OK)] wydruk będzie kontynuowany, ale jakość wydruku może odbiegać od gwarantowanej. Naciśnij przycisk [ rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

światłoczułego dobiegł końca. Nie można kontynuować drukowania. Naciśnij przycisk [HELP (POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

komunikacie nie został prawidłowo zainstalowany. Naciśnij przycisk [HELP (POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

Pojemnik na zużyty toner jest pełny. Jeśli ponownie zainstalujesz i będziesz używać pojemnika bieżącego pojemnika na zużyty toner, istnieje ryzyko jego przepełnienia, dlatego wymień pojemnik na nowy. Naciśnij przycisk [ rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

utrwalającego dobiegł końca Naciśnij przycisk [HELP (POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

transferu i zespołu rolki transferu dobiegł końca. Naciśnij przycisk [HELP (POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

Korzystanie z nieznanych materiałów eksploatacyjnych może wiązać się ze zmniejszeniem wydajności drukarki, w tym również pogorszeniem jakości wydruku. Naprawa uszkodzeń wynikających z używania nieznanych materiałów eksploatacyjnych będzie płatna, nawet w okresie obowiązywania gwarancji lub umowy konserwacyjnej. Jeśli pomimo to chcesz korzystać z nieznanych materiałów eksploatacyjnych, wykonaj następujące czynności.

1. Wyłącz zasilanie drukarki.

Włącz zasilanie, przytrzymując wciśnięty przycisk [CANCEL (ANULUJ)].

3. Puść [ przycisk po wyświetleniu „TEST PAMIĘCI RAM 100%”. W przypadku jakichkolwiek pytań skontaktuj się z centrum obsługi klienta.

CANCEL (ANULUJ)

HELP

(POMOC)] i

]

- 34 -

Strona

strona

Pojawienie się innych komunikatów

Poniżej opisane zostały inne komunikaty, kody błędów, ich przyczyny i rozwiązania, a także stan kontrolki <ATTENTION (UWAGA)>.

Ponadto, kiedy pojawi się komunikat „Naciśnij Pomoc, aby poznać szczegóły”, wystarczy wcisnąć przycisk [HELP (POMOC)], a na panelu sterującym wyświetlą się proste instrukcje, które umożliwią Ci rozwiązanie problemu. Więcej informacji znajdziesz w części „Obsługa ekranu pomocy”(str.13).

Informacja

Poniżej opisano znaczenie symboli pojawiających się w komunikatach o błędach.

– [COLOR]/[MENUCOLOR]: Wyświetli się jeden z następujących: tylko żółty, tylko magenta, tylko cyan, tylko czarno-biały. – [TRAY]:

zostanie jeden z podajników uniwersalnych.

– [COVER]: w tym miejscu wyświetli się jedno z następujących: pokrywa przednia, pokrywa boczna podajnika 1. do 5.

(pokrywa boczna podajnika od 2. do 5. pojawi się w przypadku korzystania z dodatkowych podajników) lub pokrywa zespołu wyjściowego.

– [CODE]: w tym miejscu wyświetlone zostaną szczegółowe informacje o błędzie.

Komunikat wyświetlany na

Wył./wł. zasilanie. [ERRCODE]: Błąd.

Bęben niezainstalowany. [COLOR] Naciśnij POMOC, aby poznać szczegóły

Błąd czujnika bębna światłoczułego Sprawdź bęben światłoczuły w kolorze [COLOR] i zainstaluj go ponownie. Naciśnij POMOC, aby poznać szczegóły

Usuń papier [STACKER] Naciśnij POMOC, aby poznać szczegóły

podajnik 1, podajnik 2 do 5 (Wyświetla się, kiedy zainstalowany jest opcjonalny, dodatkowy podajnik.) - wyświetlony

Kod

panelu LCD

błędu

6940 6941 6942 6943 6944 6945

5400 5401 5402 5403 5404 5405

480

484

awaryjna

- Miga Wystąpił błąd krytyczny.

Miga Bęben światłoczuły wskazany

Miga W bębnie światłoczułym

Miga Brak miejsca na tacy odbiorczej.

Przyczyny i metody

rozwiązania

Jeśli błąd nie zostanie naprawiony poprzez ponowne uruchomienie drukarki, skontaktuj się z wyznaczonym działem wsparcia technicznego.

w komunikacie nie został zainstalowany. Naciśnij przycisk [HELP(POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

wskazanym w komunikacie wystąpił błąd czujnika. Czujnik może być zabrudzony lub zainstalowana jest blokada. Naciśnij przycisk [HELP(POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

Usuń papier z tacy.

Strona

Rozwiązywanie proble

mów

IndeksKonserwacja

[STACKER]: w tym miejscu wyświetli

się taca odbiorcza zadrukiem do góry lub taca odbiorcza zadrukiem do dołu.

Naciśnij przycisk OK aby przywrócić Przepełnienie pamięci Naciśnij POMOC, aby poznać szczegóły

420 Miga Brak możliwości drukowania.

Rozmiar danych wydruku przekroczył ilość pamięci drukarki. W sterowniku drukarki ustaw jakość na [Dokładnie] lub [Zwykły] i wydrukuj ponownie. Wciśnij przycisk [OK (OK)], aby wyczyścić ekran panelu LCD.

- 35 -

[Zaawansowana] > [Dru-

kowanie w najlepszej

jakości]

Pojawienie się innych komunikatów

Komunikat wyświetlany na

panelu LCD

Wystąpił błąd podczas drukowania

kolorem dodatkowym. Dane

Rozwiązywanie problemów

zostaną wymazane. Sprawdź papier i ustawienia papieru a następnie wydrukuj ponownie. Aby wyłączyć wyświetlacz naciśnij OK Naciśnij POMOC, aby poznać szczegóły

Zamknij pokrywę [COVER] Naciśnij POMOC, aby poznać szczegóły

Nieoryginalny bęben [COLOR] Naciśnij POMOC, aby poznać szczegóły

IndeksKonserwacja

Niezgodny bęben [COLOR] Naciśnij POMOC, aby poznać szczegóły

Kod

błędu

459 Miga Drukowanie zostało zatrzymane

311 312 313 314 315

585 588 589

6840 6841 6842 6843 6844 6845

6900 6901 6902 6903 6904 6905 7000 7001 7002 7003 7004 7005 7040 7041 7042 7043 7044 7045 7100 7101 7102 7103 7104 7105 7200 7201 7202 7203 7204 7205

awaryjna

Miga Pokrywa wskazana w komunikacie

Miga Ten bęben nie jest przeznaczony

Przyczyny i metody

rozwiązania

z powodu żądania wydruku na nieobsługiwanym nośniku, a dane zostały usunięte. Wydrukuj ponownie. Wciśnij przycisk [OK (OK)], aby wyczyścić ekran panelu LCD.

jest otwarta. Zamknij pokrywę.

do tego modelu drukarki. Użyj bębna przeznaczonego do tego modelu drukarki.

Strona

- 36 -

Pojawienie się innych komunikatów

Komunikat wyświetlany na

panelu LCD

Niezgodny toner [COLOR] Naciśnij POMOC, aby poznać szczegóły

Nieoryginalny toner [COLOR] Naciśnij POMOC, aby poznać szczegóły

Nieoryginalny zespół utrwalający

Naciśnij POMOC, aby poznać szczegóły

Niekompatybilny zespół utrwalający

Naciśnij POMOC, aby poznać szczegóły

Nieoryginalny zespół pasa transferu

Naciśnij POMOC, aby poznać szczegóły

Niekompatybilny zespół pasa transferu

Naciśnij POMOC, aby poznać szczegóły

Zespół utrwalający niezainstalowany

Naciśnij POMOC, aby poznać szczegóły

Sprawdź zespół utrwalający Naciśnij POMOC, aby poznać

szczegóły Przekroczenie czasu oczekiwania

podczas odbierania danych

Naciśnij przycisk OK aby

przywrócić Naciśnij POMOC, aby poznać szczegóły

Kod

błędu

5540 5541

5542 5543 5544 5545

6140 6141 6142 6143 6144 6145 6200 6201 6202 6203 6204 6205 6240 6241 6242 6243 6244 6245 7140 7141 7142 7143 7144 7145

5500 5501 5502 5503 5504 5505

6981 Miga Zespół utrwalający nie jest

6982 6983 6984 6985 6986 6987

6881 Miga Zespół pasa transferu nie jest

6882 6883 6884 6885 6886

699 Miga

348

320

519 Miga Przekroczono czas oczekiwania na

awaryjna

Miga Pojemnik z tonerem nie jest

Miga Zespół utrwalający nie jest

Miga Zespół pasa transferu nie jest

Miga Zespół utrwalający zainstalowany

Przyczyny i metody

rozwiązania

przeznaczony do pracy z tym modelem drukarki. Użyj pojemnika z tonerem przeznaczonym do użycia z tym modelem drukarki.

przeznaczony do pracy z tym modelem drukarki. Użyj zespołu utrwalającego przeznaczonego do użycia z tym modelem drukarki.

przeznaczony do pracy z tym modelem drukarki. Użyj zespołu pasa transferu przeznaczonego do użycia z tym modelem drukarki.

Zespół utrwalający zainstalowany nieprawidłowo. Naciśnij przycisk [ (POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

nieprawidłowo. Zainstaluj prawidłowo zespół utrwalający.

odbiór danych. Wydłuż czas oczekiwania w ustawieniach drukarki.

HELP

Strona

[Zaawansowana] >

[List elementów menu ekranu

ustawień urządzenia] > [Czas

oczekiwania na wydruk]

Rozwiązywanie proble

mów

IndeksKonserwacja

- 37 -

Pojawienie się innych komunikatów

Komunikat wyświetlany na

panelu LCD

Sprawdz. danych

Błąd zapisywania wiadomości

Rozwiązywanie problemów

CODE

Zainstaluj zespół wałka transferowego Zainstaluj ponownie zespół rolki transferu Naciśnij POMOC, aby poznać szczegóły

Wystąpił błąd podczas drukowania kolorem dodatkowym. Dane

zostaną wymazane. Sprawdź papier i ustawienia papieru a następnie wydrukuj ponownie. Aby wyłączyć wyświetlacz naciśnij OK Naciśnij POMOC, aby poznać szczegóły

Nie zainstalowano kanału koloru dodatkowego Zainstaluj kanał koloru dodatkowego Naciśnij POMOC, aby poznać szczegóły

IndeksKonserwacja

Nie zainstalowano Kanału Tonera Zainstaluj Kanał Tonera Naciśnij POMOC, aby poznać szczegóły

Sprawdź bęben światłoczuły i pojemnik z tonerem.

[COLOR]

Naciśnij POMOC, aby poznać szczegóły

Sprawdź kanał koloru dodatkowego

Naciśnij POMOC, aby poznać szczegóły

Kod

błędu

334 Miga Zespół rolki transferu

459 Miga

676 Miga Nie zainstalowano kanału koloru

676 Miga Nie zainstalowano Kanału Tonera.

5440 5441

5442 5443 5444

5444 5445

awaryjna

- - Zapisywanie danych komunikatu

Miga Pojemnik z tonerem wskazanym

Miga

Przyczyny i metody

rozwiązania

do zaktualizowania nie powiodło się. Sprawdź dane.

zainstalowany nieprawidłowo. Naciśnij przycisk [HELP(POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

W związku z żądaniem wydruku na papierze, na którym nie można wykorzystać funkcji druku koloru dodatkowego, drukowanie zostało zatrzymane, a dane zostały usunięte. Sprawdź papier i ustawienia papieru i wydrukuj ponownie. Naciśnij przycisk [OK (OK)], aby wyczyścić zawartość panelu ciekłokrystalicznego.

dodatkowego. Zainstaluj kanał koloru dodatkowego.

Zainstaluj Kanał Tonera.

w komunikacie jest zainstalowany nieprawidłowo. Naciśnij przycisk [HELP(POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

Kanał koloru dodatkowego nie jest prawidłowo zainstalowany. Resetuj kanał koloru dodatkowego. Naciśnij przycisk [HELP(POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

Strona

Kaseta toneru niezainstalowana [COLOR] Naciśnij POMOC, aby poznać szczegóły

Pokrywa wymiany tonera jest otwarta

Naciśnij POMOC, aby poznać szczegóły

Zainstaluj kasetę papieru [TRAY] Naciśnij POMOC, aby poznać szczegóły

Zainstaluj zespół wyjścia

Naciśnij POMOC, aby poznać szczegóły

Sprawdź pojemnik na zużyty toner

Naciśnij POMOC, aby poznać szczegóły

Zainstaluj ponownie pojemnik na zużyty toner Błąd transportu zużytego tonera Naciśnij POMOC, aby poznać szczegóły

6100 6101 6102 6103 6104 6105

586 Miga

430 431

432 433 434

333 Miga Brak zespołu wyjściowego.

331 Miga Pojemnik na zużyty toner jest

359 Miga

Miga

Pojemnik z tonerem wskazanym w komunikacie nie został zainstalowany. Naciśnij przycisk [HELP (POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

Pokrywa wymiany tonera jest otwarta. Upewnij się, że pojemnik z tonerem jest mocno wsunięty na swoje miejsce, i zamknij pokrywę tonera.

Brak kasety podajnika wskazanego w komunikacie. Włóż kasetę do podajnika wskazanego w komunikacie. Kiedy kaseta znajduje się już w podajniku, wyjmij ją i włóż ponownie.

Zainstaluj zespół wyjściowy.

zainstalowany nieprawidłowo. Zainstaluj ponownie pojemnik na zużyty toner.

Wystąpił błąd transferu zużytego tonera. Naciśnij przycisk [HELP (POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

- 38 -

Pojawienie się innych komunikatów

Komunikat wyświetlany na

panelu LCD

Błąd aktualizacji rmware Proszę spróbować ponownie Jeśli sieć nie działa, spróbuj użyć USB

Otwórz boczną tacę odbiorczą. Taca odbiorcza zadrukiem do góry Naciśnij POMOC, aby poznać szczegóły

Zespół pasa transferu niezainstalowany Naciśnij POMOC, aby poznać szczegóły

Sprawdź zespół pasa transferu

Naciśnij POMOC, aby poznać szczegóły

Wyłącz zasilanie i odczekaj chwilę 126: Błąd kondensacji

Zainstaluj zespół dupleksu Naciśnij POMOC, aby poznać szczegóły

Kod

błędu

302 - Aktualizacja rmware nie powiodła

580 Miga Taca odbiorcza zadrukiem do góry

689 Miga Zespół pasa transferu nie jest

330 Miga Zespół pasa transferu jest

360 Miga Zespół dupleksu zainstalowany

awaryjna

- Miga

Przyczyny i metody

rozwiązania

się. Zastosuj się do instrukcji wyświetlonych w komunikacie.

jest zamknięta. Otwórz tacę odbiorczą zadrukiem do góry.

zainstalowany. Naciśnij przycisk [HELP(POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

zainstalowany nieprawidłowo. Naciśnij przycisk [HELP(POMOC)] i rozwiąż problem, postępując zgodnie z instrukcjami pojawiającymi się na wyświetlaczu.

W drukarce wystąpiła kondensacja pary wodnej. Wyłącz drukarkę i odczekaj jakiś czas, zanim ją włączysz. Jeśli błąd nie zostanie naprawiony poprzez ponowne uruchomienie drukarki, skontaktuj się z wyznaczonym działem wsparcia technicznego.

nieprawidłowo. Zainstaluj go prawidłowo.

Strona

Rozwiązywanie proble

mów

IndeksKonserwacja

- 39 -

Problemy z drukowaniem

Ta część opisuje problemy, które mogą pojawić się podczas obsługi drukarki, oraz sposoby ich rozwiązania.

Rozwiązywanie problemów

Informacja

Jeśli problem nie zostanie rozwiązany za pomocą poniższych metod, skontaktuj się ze swoim dealerem.

W przypadku problemów z aplikacjami skontaktuj się rmami, które je wydały.

Drukowanie niemożliwe

Główne przyczyny

Systemy Windows/Mac OS X



Przyczyna Rozwiązanie Strona

Zasilanie drukarki jest odłączone. Włącz zasilanie. Podstawowa Zasilanie zostało odłączone przez funkcję

automatycznego wyłączania.

IndeksKonserwacja

Drukarka jest w stanie uśpienia. Dotknij przycisk [[POWER SAVE (OSZCZĘDZ.

Kabel LAN/USB jest odłączony. Upewnij się, że kable są prawidłowo podłączone

Kable są uszkodzone. Wymień kable. Drukarka jest w trybie ofine. Naciśnij przycisk [ON LINE (ONLINE)] na

Na panelu LCD pojawił się komunikat o błędzie. Przejdź do „Pojawienie się komunikatu

Używane są protokoły NBT, EtherTalk oraz WSP Print.

Ustawienia interfejsu są wyłączone. W [Menu administratora]>[Ustawienia

Istnieje problem z funkcją drukowania. Sprawdź, czy możesz wydrukować informacje o

Włącz zasilanie. Jeśli nie chcesz korzystać z funkcji automatycznego wyłączania, dezaktywuj ją w panelu sterującym, przechodząc do [Kong.admin.]>[Ustawienia zasilania]>[Autowyłączenie]

ENERGII)]] na panelu sterującym i zmień stan na tryb gotowości. Jeśli nie chcesz korzystać z funkcji uśpienia, dezaktywuj ją w panelu sterującym, przechodząc do [Kong.admin.]>[Ustawienia zasilania]>[Uśpienie]

do drukarki i komputera.

panelu sterującym.

dotyczącego papieru”(str.31), „Pojawienie się komunikatu dotyczącego wymiany materiałów eksploatacyjnych”(str.33), „Pojawienie się innych komunikatów”(str.35) lub naciśnij

przycisk [HELP (POMOC)] na panelu sterującym. Jeśli tryb uśpienia jest włączony, wyłącz go w

panelu sterującym, przechodząc do [Kong.

admin.]>[Ustawienia zasilania]>[Uśpienie].

sieci] na panelu sterującym, aktywuj interfejs,

z którego korzystasz.

drukarce.

Zaawansowana

Podstawowa

strona 31 strona 33 strona 35

Podstawowa

System Windows



Przyczyna Rozwiązanie

Drukarka nie jest ustawiona jako drukarka domyślna. Port wyjścia sterownika drukarki jest

nieprawidłowy. Trwa drukowanie za pośrednictwem innego interfejsu.

Strona

Ustaw drukarkę jako domyślną. Wybierz port wyjścia, do którego podłączony

jest kabel LAN lub USB. Zaczekaj, aż drukowanie się zakończy. -

- 40 -

Problemy z drukowaniem

Problemy z połączeniem sieciowym

Systemy Windows/Mac OS X



Przyczyna Rozwiązanie

Używasz kabla z przeplotem. Przygotuj kabel bez przeplotu oraz koncentrator

Problem z kompatybilnością koncentratora. Z panelu sterującego wybierz [Kong.

Istnieje problem z koncentratorem. Podłącz kabel sieciowy do wolnego koncentratora

Kabel sieciowy jest uszkodzony. Podłącz nowy lub inny kabel sieciowy i spróbuj

Nieprawidłowy adres IP.

Zduplikowany adres IP. Upewnij się, że adres IP drukarki nie pokrywa

i podłącz do urządzenia.

admin.]>[Ustawienia sieci]>[Ustawienia Hub Link ] i zmień ustawienia.

lub innego portu. Jeśli problem nie zostanie rozwiązany, skorzystaj z innego koncentratora.

ponownie.

Upewnij się, że adres IP w ustawieniach w

drukarce i w komputerze zgadzają się. W przypadku używania narzędzia OKI LPR

w systemie Windows, sprawdź adres IP ustawiony w tym programie. Upewnij się, że adres IP nie pokrywa się z

adresem innego urządzenia. Upewnij się, adres IP, maska podsieci i adres

bramy są prawidłowe.

się z innymi adresem IP w sieci.

Strona

Podstawowa

Zaawansowana

Rozwiązywanie proble

mów

IndeksKonserwacja

Problemy z połączeniem USB

Systemy Windows/Mac OS X



Przyczyna Rozwiązanie

Kabel niezgodny ze standardem. Użyj kabla USB zgodnego ze standardem USB

2.0. Używany jest koncentrator USB. Podłącz drukarkę bezpośrednio do komputera. Sterownik drukarki nie został prawidłowo

zainstalowany.

System Windows



Zainstaluj ponownie sterownik drukarki. Podstawowa

Przyczyna Rozwiązanie

Drukarka jest w trybie ofine. Kliknij prawym przyciskiem myszy ikonę

Używany jest przełącznik, urządzenie buforowe oraz koncentrator USB.

Zainstalowany jest inny sterownik drukarki obsługiwany przez USB.

Pro9541WT folderze [Urządzenia i drukarki] i wybierz [Pokaż zadania drukowania]. Wybierz menu [Drukarka] w wyświetlonym oknie i odznacz [Używaj drukarki w trybie ofine].

Podłącz drukarkę bezpośrednio do komputera. -

Usuń z komputera inne sterowniki drukarki. -

Strona

Podstawowa

Strona

Podstawowa

- 41 -

Problemy z drukowaniem

Problemy z drukarką

Rozwiązywanie problemów

Informacja

Jeśli problem nie zostanie rozwiązany za pomocą poniższych metod, skontaktuj się ze swoim dealerem.

Objaw Przyczyna

Po włączeniu zasilania nic nie pojawia się na panelu LCD.

Urządzenie nie działa. Przewód zasilający jest

Kontrolka LED przełącznika zasilania miga szybko (w odstępach ok. 0,3 s).

IndeksKonserwacja

Proces drukowania nie rozpoczyna się.

Wyświetlacz LCD na panelu sterującym jest pusty.

Dane wydruku nie są wysyłane. Kabel LAN/USB jest

Drukarka wydaje nienaturalny dźwięk.

Przewód zasilający jest odłączony.

Przerwa w dostawie prądu. Sprawdź, czy w gniazdku

wetknięty zbyt luźno. Zasilanie nie jest włączone. Włącz zasilanie. Podstawowa Drukarka zepsuła się. Natychmiast odłącz

Wyświetla się komunikat o błędzie.

Kabel LAN/USB jest odłączony. Podłącz dokładnie kabel LAN/

Kabel LAN/USB jest uszkodzony.

Kabel LAN/USB jest niezgodny ze standardem.

Mógł wystąpić problem z funkcją drukowania.

Interfejs jest wyłączony. W [Kong.admin.]>

Sterownik drukarki nie jest wybrany.

Port wyjścia sterownika drukarki jest nieprawidłowy.

Drukarka jest w stanie uśpienia. Dotknij przycisk [POWER SAVE

uszkodzony. Czas oczekiwania komputera

został przekroczony. Urządzenie jest przechylone. Ustaw urządzenie na płaskiej,

Rozwiązywanie

problemów

Wyłącz zasilanie i dokładnie podłącz przewód zasilający.

elektrycznym jest zasilanie. Dokładnie podłącz kabel

zasilający.

wtyczkę zasilania, a następnie skontaktuj się ze swoim dealerem.

Sprawdź kod błędu i postępuj zgodnie z instrukcjami wyświetlanymi na panelu LCD.

USB. Podłącz inny kabel LAN/USB. -

Użyj kabla USB zgodnego ze

standardem USB 2.0. Użyj kabla LAN zgodnego ze

standardem 1000 BASE-T.

Sprawdź, czy możesz wydrukować informacje o drukarce.

[Ustawienia sieci] na panelu sterującym, aktywuj interfejs, z którego korzystasz.

Ustaw sterownik drukarki na „Drukarka domyślna”.

Wybierz port wyjścia, do którego podłączony jest kabel LAN/USB.

(OSZCZĘDZ.ENERGII)] na panelu sterującym i zmień stan na tryb gotowości.

Podłącz za pomocą nowego kabla.

Wydłuż czas oczekiwania. -

stabilnej powierzchni.

Strona

Podstawowa

strona 31 strona 33 strona 35

Podstawowa

Zaawansowana

Podstawowa

- 42 -

Problemy z drukowaniem

Objaw Przyczyna

Drukarka wydaje głośny, rezonujący dźwięk.

Drukowanie nie rozpoczyna się od razu.

Drukowanie zostaje przerwane. Trwa regulowanie temperatury

Brak wystarczającej ilości pamięci.

Wolne drukowanie. Za proces drukowania

Nienormalne wyświetlanie elementów sterownika drukarki. (Mac OS X)

Kiedy temperatura wewnątrz urządzenia wzrośnie, drukowanie odbywa się na wąskim lub grubym papierze.

Urządzenie rozgrzewa się po wyjściu z trybu oszczędzania energii lub automatycznego wyłączenia.

Czyszczenie bębna światłoczułego może być w toku.

Trwa regulowanie temperatury zespołu utrwalającego.

Trwa przetwarzanie danych z innego interfejsu.

zespołu utrwalacza, który nagrzał się podczas drukowania ciągłego. Trwa regulowanie wysokiej temperatury wewnątrz urządzenia, wywołanej ciągłym drukowaniem przez długi czas.

Za mała ilość pamięci drukarki w związku ze zbyt dużym rozmiarem danych wydruku

odpowiada również komputer. Wybierz [ProQ/Wysoka

jakość] w zakładce [Opcje wydruków] w sterowniku

drukarki.

Dane wydruku są skomplikowane.

Sterownik drukarki może nie działać prawidłowo.

Rozwiązywanie

problemów

Urządzenie nie jest zepsute. Możesz w dalszym ciągu korzystać z urządzenia.

Czekaj. Jeśli nie chcesz korzystać z funkcji automatycznego wyłączania, przejdź do [Kong.

admin.]>[Ustawienia zasilania]>[Uśpienie/ Autowyłączenie] i dezaktywuj

oba tryby. Czekaj. -

Czekaj. -

Zaczekaj, aż drukowanie się zakończy.

Czekaj. Drukowanie zostanie wznowione automatycznie, kiedy tylko zespół utrwalający osiągnie odpowiednią temperaturę. Czekaj. Drukowanie zostanie wznowione automatycznie, kiedy tylko drukarka osiągnie odpowiednią temperaturę.

Zmniejsz jakość wydruku i spróbuj ponownie.

Używaj komputera o dużej szybkości przetwarzania danych.

W zakładce [Zaawansowane] w sterowniku drukarki wybierz [Dokładnie / Szczegółowo

(1200x1200dpi)] lub [Zwykły (600x600dpi)].

Wybierz proste dane wydruku -

Usuń sterownik drukarki i zainstaluj go ponownie.

Strona

Zaawansowana

Rozwiązywanie proble

mów

IndeksKonserwacja

- 43 -

Problemy z drukowaniem

Awarie sterownika drukarki

Rozwiązywanie problemów

Informacja

Jeśli problem nie zostanie rozwiązany za pomocą poniższych metod, skontaktuj się ze swoim dealerem.

W przypadku problemów z aplikacjami, skontaktuj się rmami, które je wydały.

Problemy z połączeniem USB

System Windows



Przyczyna Rozwiązanie Strona

Ikona drukarki nie została utworzona w folderze [Urządzenia i drukarki].

Pojawia się komunikat o błędzie, np. „Instalacja sterownika drukarki nie powiodła się”.

IndeksKonserwacja

Sterownik drukarki nie został prawidłowo zainstalowany.

Użyj opcji Plug and Play. Postępuj zgodnie z poniższymi instrukcjami.

1. Upewnij się, że zasilanie drukarki i komputera jest odłączone.

2. Podłącz kabel USB.

3. Włącz zasilanie drukarki.

4. Włącz zasilanie komputera.

5. Kiedy pojawi się kreator [Wyszukaj nowe oprogramowanie], postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.

Podstawowa

Problemy dotyczące ograniczeń systemu operacyjnego

Ograniczenia systemu Windows 10/Windows 8.1/Windows 8/Windows 7/



Windows Server 2016/Windows Server 2012 R2/Windows Server 2012/ Windows Server 2008 R2/Windows Server 2008

Element Objaw Przyczyny i metody rozwiązania

Sterownik drukarki Nie wyświetla się pomoc. Funkcja pomocy nie jest obsługiwana przez sterownik PS.

Pojawia się okno [Kontrola konta użytkownika].

Network Extension Nie wyświetla się pomoc. Funkcja pomocy nie jest obsługiwana.

Pojawia się okno [Kontrola konta użytkownika].

Pojawi się okno [Asystent

kompatybilności programu].

PS Gamma Adjuster Pojawia się okno

[Kontrola konta użytkownika].

Pojawi się okno [Asystent

kompatybilności programu].

Przy uruchamianiu instalatora lub programu narzędziowego może pojawić się okno [Kontrola konta użytkownika]. Kliknij [Tak] lub [Kontynuuj] i uruchom instalator lub program narzędziowy jako administrator. Kliknięcie [Nie] lub [Anuluj] nie uruchomi instalatora lub programu narzędziowego.

Kiedy okno [Asystent kompatybilności programu] pojawi się po ukończeniu instalacji (również w przypadku przerwania instalacji w toku), kliknij [Ten program został zainstalowany pomyślnie].

- 44 -

Słaba jakość wydruku

Problemy z drukowaniem

Informacja

Jeśli problem nie zostanie rozwiązany za pomocą poniższych metod, skontaktuj się ze swoim dealerem.

Objaw Przyczyna

Białe, poziome paski.

Kierunek podawania papieru

Wydruk rozmyty w poziomie.

Kierunek podawania papieru

Wydruki są jasne.

Wydruk rozmyty w niektórych obszarach. Na druku jednolitym pojawiają się białe kropki lub linie.

Poziome paski.

Zanieczyszczona głowica LED. Miękką bibułką przetrzyj głowicę

LED. Mało tonera. Wymień pojemnik z tonerem. strona 56 Osad z substancji obcych. Wymień bęben światłoczuły. strona 58 Folia osłaniające bęben

światłoczuły jest zanieczyszczona.

Bęben światłoczuły nie został zainstalowany prawidłowo.

Zanieczyszczona głowica LED. Miękką bibułką przetrzyj głowicę

Mało tonera. Wymień pojemnik z tonerem. strona 56 Nieobsługiwany papier. Używaj zalecanego papieru. Podstawowa

Pojemnik z tonerem jest zainstalowany nieprawidłowo.

Mało tonera. Wymień pojemnik z tonerem. strona 56 Papier jest wilgotny. Używaj papieru

Nieobsługiwany papier. Używaj zalecanego papieru. Podstawowa Nieobsługiwany papier.

Niewłaściwe ustawienia typu i grubości papieru.

Użyto papieru makulaturowego.

Papier jest wilgotny. Wysusz go.

Niewłaściwe [Ust.czerni dla

papieru] lub [Ust.koloru dla papieru]. Jeśli ustawienia folii, [Ust. czerni dla folii] lub [Ust. koloru dla folii] nie są

poprawne.

Na bębnie światłoczułym znajdują się wgniecenia.

Mało tonera. Wymień pojemnik z tonerem. strona 56

Miękką bibułką przetrzyj folię

osłaniającą.

Zainstaluj bęben prawidłowo. strona 58

LED.

Zainstaluj ponownie pojemnik z

tonerem.

przechowywanego w

odpowiedniej temperaturze i

wilgotności.

Ustaw właściwą [Gramatura

nośnika] w panelu sterującym

lub zmień [Gramatura nośnika]

na większą niż bieżąca.

Ustaw właściwą [Gramatura

nośnika] w panelu sterującym

lub zmień [Gramatura nośnika]

na większą niż bieżąca.

Używaj papieru

przechowywanego w

odpowiedniej temperaturze i

wilgotności.

Zmień wartość w [Ustawienia

drukarki]>[Normalne

dostosowanie czerni] lub [

Ust.koloru dla papieru]

W przypadku folii, zmień

wartość [Ust. czerni dla folii]

lub [Ust. koloru dla folii].

Jeśli wydruk jest rozmazany,

zwiększ wartość ustawienia.

Jeśli pojawiają się białe plamki,

obniż wartość ustawienia.

Wymień bęben światłoczuły. strona 58

Rozwiązywanie

problemów

Strona

strona 79

strona 56

Podstawowa

Zaawansowana

Rozwiązywanie proble

mów

IndeksKonserwacja

Kierunek podawania papieru

- 45 -

Problemy z drukowaniem

Objaw Przyczyna

Przednia lub tylna krawędź

papieru jest brudna.

Rozwiązywanie problemów

Kierunek podawania papieru

W wydrukowanym fragmencie

występują zakłócenia obrazu.

Paski i kropki pojawiają się okresowo w kierunku poziomym.

IndeksKonserwacja

Kierunek podawania papieru

Część białego podkładu jest lekko zaplamiona.

Krawędzie znaków są rozmyte.

Rozwiązywanie

problemów

Wałek transferowy.

Moduł wałka transferowego lub droga transferu papieru jest brudna.

Prędkość zespołu utrwalającego jest nieprawidłowa.

W przypadku cyklu o długości około 125 mm można podejrzewać zanieczyszczenie bębna lub wystąpienie na nim wgnieceń.

W przypadku nieprawidłowości pojawiających się na długości około 38 mm w bębnie znajduje się brud.

W przypadku nieprawidłowości pojawiających się na długości ok 150 mm na zespole utrwalającym znajdują się wgniecenia.

Bęben światłoczuły jest wystawiony na działanie światła.

Na ścieżce transferu papieru osiadł brud.

Papier ma ładunek elektrostatyczny.

Używany jest gruby papier. Użyj cieńszego papieru. Mało tonera. Wymień pojemnik z tonerem. Podstawowa Zanieczyszczona głowica LED. Przetrzyj ją miękką bibułką. strona 79 Nieobsługiwany papier. Używaj zalecanego papieru. Podstawowa Papier jest wilgotny. Wymień papier na nowy. -

Włącz [Regulacja wydruku] >

[Czyszczenie rolki transferowej]

w panelu sterowania.

Wyczyść moduł wałka

transferowego i drogę transferu

papieru miękka papierową

chusteczką.

Włóż pięć lub więcej arkuszy

zwykłego papieru długości 355,6

mm lub więcej (większych niż

Legal14, ale włączając A3).

Przetrzyj bęben miękką bibułką.

Jeśli na bębnie znajdują się

wgniecenia, wymień go na

nowy.

Otwórz i zamknij pokrywę

wymiany tonera i powtórz

początkowe czynności.

Wymień zespół utrwalający. strona 67

Włóż bęben z powrotem do

drukarki i nie korzystaj z niej

przez kilka godzin. Jeśli nawet

to nie rozwiąże problemu,

wymień bęben światłoczuły.

Wydrukuj kilka stron jako kopie

testowe.

Używaj papieru

przechowywanego w

odpowiedniej temperaturze i

wilgotności.

Strona

Zaawansowana

strona 88

strona 50

strona 58

Podstawowa

strona 58

Podstawowa

Potarcie wydruku zmazuje toner.

Niewłaściwe ustawienia typu i grubości papieru.

Użyto papieru makulaturowego.

- 46 -

Ustaw właściwą [Gramatura

nośnika] w panelu sterującym

lub zmień [Gramatura nośnika]

na większą niż bieżąca.

Ustaw właściwą [Gramatura

nośnika] w panelu sterującym

lub zmień [Gramatura nośnika]

na większą niż bieżąca.

Zaawansowana

Problemy z drukowaniem

Objaw Przyczyna

Na papierze błyszczącym pojawiają się plamki.

W poziomie pojawiają się grube linie.

Paper feeding direction

Na fragmencie gładkiego wydruku na pasku bocznym pojawiają się białe kropki.

Granica obszaru gładkiego wydruku jest lekko poplamiona.

Rozwiązywanie

problemów

Niewłaściwe ustawienia typu i grubości papieru.

Ustawienie rodzaju i grubości papieru jest nieodpowiednie.

Jeśli twardość papieru jest duża, doszło do wstrząsu podczas transportu.

[Ustawienia transferu] nie są poprawne.

Papier jest zbyt suchy. Użyj papieru przechowywanego

Użyto papieru makulaturowego. Wybierz [Makulaturowy] jako

[Ust.czerni dla papieru] lub [Ust.koloru dla papieru] nie są prawidłowe.

Ustaw właściwą [Gramatura

nośnika] w panelu sterującym

lub zmień [Gramatura nośnika]

na większą niż bieżąca.

Jeśli linia jest drukowana z

drugiej strony o czarno-białym

druku, ustaw [

nośnika

wartość w panelu sterowania.

Lub zmień [Gramatura nośnika]

na grubszą niż aktualna. Jeśli

ustawiony został [Bardzo ciężki

1] do [Bardzo ciężki 3] i chcesz

poprawić ustawienie, wybierz

[Kong.admin.] > [Ustawienia

druku] > [Tryb druku mono] >

[Tryb kolorowy] w panelu

sterowania.

Gdy toner biały nie jest

używany, jeśli ustawione

Bardzo ciężki 1

jest [

[

Bardzo ciężki 5

jest domyślne ustawienie

specjalnego nośnika, zmień [

nośnika

na [HQFORUH1] -

[HQFORUH5], zależnie od

ciężaru papieru.

drukowania staje się wolna.)

Jeśli linia jest drukowana w

pozycji 80 mm od końca papieru z

kolorowym drukiem, ustaw [Dop.

nośników cięż.] na 0 w panelu

sterowania.

Dla dalszej poprawy ustaw na -5

~ +5.

Jeśli białe kropki pojawiają

się w transferze C, zmniejsz

wartość ustawienia wybierając

[Regulacja wydruku] >

[Ustawienia transferu] >

[Ustawienia transferu C] w

panelu sterowania.

Jeśli białe kropki pojawiają się

w transferze innych kolorów,

zmniejsz wartość ustawienia

odpowiedniego koloru.

w odpowiedniej temperaturze i

wilgotności.

typ nośnika.

Zwiększ wartość ustawienia

[Ust.czerni dla papieru] lub

[Ust. koloru dla papieru]

w [Regulacja wydruku] w

panelu sterowania.

Gramatura

] na odpowiednią

] do

] i stosowane

Typ

] w panelu sterowania

(Ale prędkość

Strona

Zaawansowana

Podstawowa

Zaawansowana

Rozwiązywanie proble

mów

IndeksKonserwacja

- 47 -

Problemy z drukowaniem

Objaw Przyczyna

Wydruk ma odcienie kolorów

niezgodne z oczekiwaniami.

Rozwiązywanie problemów

Jednolity wydruk CMY 100% jest

IndeksKonserwacja

Rozwiązywanie

problemów

Mało tonera. Wymień pojemnik z tonerem. strona 56 Ustawienia [Drukowanie

koloru czarnego] nie są zgodne z aplikacją.

Zmień opcje dopasowania kolorów

Brak balansu kolorów. Na panelu sterującym wybierz

Niedopasowanie koloru. Otwórz i zamknij pokrywę

Opcja [CMY 100% gęst.] jest [Nieaktywne].

W opcji [Ustawienia koloru

czarnego] w sterowniku drukarki

wybierz [Czysty czarny (K)] lub

[Mieszany czarny (CMYK)].

zmień opcje dopasowania

kolorów w sterowniku drukarki.

[Kalibracja] i uruchom

[Dopasuj gęstość].

wymiany tonera.

Na panelu sterującym wybierz

[Kalibracja] i uruchom [Korekcja

niedopasowania koloru].

W panelu sterującym

przejdź do [Kong.

admin.]>[Konguracja

koloru]>[CMY 100%] i

wybierz [Aktywne].

Strona

Zaawansowana

Pojawiają się czarne lub białe kropki.

Na wydruku znajdują się plamy.

Cała strona jest zadrukowana na czarno.

Nic nie jest drukowane.

Nieobsługiwany papier. Używaj zalecanego papieru. Podstawowa W przypadku cyklu o długości

około 125 mm można podejrzewać zanieczyszczenie bębna lub wystąpienie na nim wgnieceń.

Papier jest wilgotny. Wymień papier na nowy. Nieobsługiwany papier. Używaj zalecanego papieru. Podstawowa Rolka dociskowa jest brudna. Jeśli na rolce dociskowej

Skontaktuj się z wyznaczonym centrum obsługi klienta.

Z podajnika pobranych zostało kilka stron naraz.

Skontaktuj się z wyznaczonym centrum obsługi klienta.

Delikatnie przetrzyj bęben

miękką bibułką.

Jeśli na bębnie znajdują się

wgniecenia, wymień go na

nowy.

znajdują się obce substancje,

usuń zabrudzenia miękką

szmatką lub papierową

chusteczką.

Skontaktuj się z lokalnym

sprzedawcą.

Załaduj papier ponownie po

uprzednim przetasowaniu.

Skontaktuj się z lokalnym

sprzedawcą.

strona 58

strona 91

Na wydruku pojawiają się białe paski.

Papier jest wilgotny. Wymień papier na nowy. Nieobsługiwany papier. Używaj zalecanego papieru. Podstawowa

- 48 -

Problemy z podawaniem papieru

Problemy z drukowaniem

Informacja

Jeśli problem nie zostanie rozwiązany za pomocą poniższych metod, skontaktuj się ze swoim dealerem.

Objaw Przyczyna Rozwiązywanie problemów Strona

Częste zacięcia papieru. Urządzenie jest przechylone.

Rolka podająca papier jest brudna

Prowadnika papieru jest nieprawidłowo ustawiona.

Papier nie jest włożony prawidłowo.

Drukarka pobrała kilka arkuszy papieru naraz.

Papier jest wciągany po skosie. Papier jest wilgotny lub posiada

Papier nie jest podawany. Niewłaściwe ustawienie opcji

Praca urządzenia nie została przywrócona pomimo usunięcia zaciętego papieru.

Papier jest pozawijany. Na papierze pojawiły się zagniecenia.

Papier zawinął się wokół rolki zespołu utrwalającego.

Papier zbyt cienki lub zbyt gruby.

ładunek elektrostatyczny.

Papier jest pognieciony lub pozawijany.

Używasz papieru z zadrukowanym rewersem.

Arkusze nie są równo ułożone.

Włożono tylko jeden arkusz. Załaduj kilka arkuszy. Dodatkowe arkusze są

dodawane do podajnika bez wyjęcia tych, które już się w nim znajdują.

Papier nie jest włożony prosto. Ustaw prowadnicę papieru i

[Źródło papieru] w sterowniku drukarki.

W sterowniku drukarki ustawiono podawanie ręczne.

- Otwórz i zamknij pokrywę

Papier jest wilgotny lub posiada ładunek elektrostatyczny.

Używany jest cienki papier.

Niewłaściwe ustawienia typu i grubości papieru.

Używany jest cienki papier. Użyj grubszego papieru. -

Ustaw urządzenie na płaskiej,

stabilnej powierzchni.

Wyczyść rolkę podającą papier. -

Wyrównaj prowadnicę papieru do

rozmiaru arkuszy w podajniku.

Usuń papier z podajnika i włóż

go z powrotem po uprzednim

przetasowaniu.

Używaj papieru obsługiwanego

przez urządzenie.

Używaj papieru przechowywanego

w odpowiedniej temperaturze i

wilgotności.

Używaj papieru obsługiwanego

przez urządzenie. Wyrównaj

ewentualne zawinięcia.

Na zadrukowanym papierze nie można

drukować ponownie z podajnika.

Drukuj z podajnika uniwersalnego.

Przetasuj arkusze i włóż je z

powrotem, wyrównując z każdej

strony.

Wyjmij arkusze, które już znajdują

się w podajniku, wyrównaj je z

arkuszami, które chcesz dodać, i włóż

wszystkie z powrotem do podajnika.

ogranicznik papieru w podajniku

zwykłym (lub prowadnicę

ładowania ręcznego w podajniku

uniwersalnym) odpowiednio do

danego rozmiaru papieru.

Sprawdź podajnik papieru i w

ustawieniu [Źródło papieru]

w sterowniku drukarki wybierz

właściwy podajnik.

Wyłącz opcję ręcznej obsługi

podajnika uniwersalnego.

wymiany tonera.

Używaj papieru przechowywanego

w odpowiedniej temperaturze i

wilgotności.

Ustaw właściwą [Gramatura

nośnika] w panelu sterującym lub

zmień [Gramatura nośnika] na

większą niż bieżąca.

Ustaw właściwą [Gramatura

nośnika] w panelu sterującym lub

zmień [Gramatura nośnika] na

większą niż bieżąca.

Zaawansowana

Rozwiązywanie proble

mów

IndeksKonserwacja

- 49 -

Problemy z drukowaniem

Kiedy pojawiają się zaburzenia obrazu

W przypadku zniekształcenia obrazu na końcu drukowanego papieru przy drukowaniu na ciężkim

Rozwiązywanie problemów

papierze lub mającym małą długość podawania (poniżej 230 mm) zmień ręcznie ciężar papieru odpowiednio do używanego.

Jeśli nie nastąpi poprawa, wydrukuj w sposób ciągły 5 lub więcej stron na normalnym papierze (64-128 g/m

Ustawianie wyników drukowania

Korekta położenia początku wydruku.

Ustawianie skali wyników drukowania.

IndeksKonserwacja

) o długości 355,6 mm lub więcej (format legal 14 lub większy, albo A3).

Pozycja ustawień Co możesz zrobić

Koryguje położenie X i Y początku wydruku. Zakres korekty: -2,0 mm ~ +2,0 mm (co 0,25 mm)

Ustawia skalę wyniku drukowania w kierunku podawania papieru. Zakres ustawień: -0,25% ~ +0,50% (co 0,05%)

Instrukcja

odniesienia

Zaawansowana

- 50 -

Konserwacja

Rozwiązywanie problemów

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Konserwacja urządzenia

Transportowanie i przenoszenie urządzenia

……………………………………… 92

………………… 52

………………… 79

Konserwacja

Indeks

- 51 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Wymiana elementów eksploatacyjnych i zespołu

Rozwiązywanie problemów

konserwacyjnego

W tej części opisano sposób wymiany materiałów eksploatacyjnych i zespołu konserwacyjnego oraz ich żywotność.

Żywotność materiałów eksploatacyjnych i zespołów konserwacyjnych

Orientacyjna żywotność materiałów eksploatacyjnych i zespołów konserwacyjnych została przedstawiona poniżej.

Konserwacja

Indeks

Pojemnik z tonerem (CMYK)

Przy standardowym pojemniku tonera liczba możliwych do wydrukowania stron przy drukowaniu ciągłym wynosi około 10 tys. Przy pojemniku tonera o dużej pojemności liczba możliwych do wydrukowania stron przy drukowaniu ciągłym wynosi około 24 tys. (dotyczy wydruku jednostronnego A4 o domyślnym, fabrycznym ustawieniu gęstości zgodnym z normą ISO/IEC19798).

Jakość druku ulegnie pogorszeniu po roku od wyjęcia z opakowania. Dlatego powinieneś mieć przygotowany nowy pojemnik z tonerem.

Nawet jeśli osiągnięta została żywotność pojemnika tonera cyan (niebieskiego), magenta (czerwonego) i żółtego, wydruki czarno-białe wciąż mogą być wykonywane przy użyciu opcji „Mono”. Wydruki czarno-białe są opisane w punkcie „Drukowanie monochromatyczne (czarno-białe)” w rozdziale „Zaawansowana”.

Orientacyjna żywotność bębna światłoczułego (CMYK)

Drukując po 3 strony formatu A4 naraz (jednostronnie) z podawaniem poprzecznym, okres żywotności bębna upłynie po wydrukowaniu około 40 tys. kopii.

Drukując po jednej stronie naraz, okres żywotności skraca się do ok. 20 tys. kopii. Jakość druku ulegnie pogorszeniu po roku od wyjęcia z opakowania. Dlatego powinieneś mieć

przygotowany nowy bęben. Zespół utrwalający

Drukując dokumenty formatu A4 z podawaniem dłuższą krawędzią, okres żywotności zespołu utrwalającego upłynie po wydrukowaniu około 150 tys. kopii.

Zespół pasa transferu

Drukując po 3 strony formatu A4 naraz (jednostronnie) z podawaniem dłuższą krawędzią, okres żywotności zespołu pasa transferu upłynie po wydrukowaniu około 150 tys. kopii.

Drukując po jednej stronie naraz, okres żywotności skraca się do ok. 75 tys. kopii. Pojemnik na zużyty toner

Drukując po 3 strony formatu A4 naraz (jednostronnie, gęstość 5%) z podawaniem poprzecznym, okres żywotności pojemnika upłynie po wydrukowaniu około 40 tys. kopii.

Rolka podająca papier

Rolka podająca papier jest zainstalowana w każdym podajniku. Okres jej żywotności upływa po wydruku ok. 120 tys. stron (dla każdego podajnika).

*: gęstość druku określa obszar strony zadrukowany tonerem.

Informacja

Podana liczba stron/żywotność jest jedynie przykładowa. Rzeczywiste wartości mogą być niższe, zależnie od środowiska

drukowania, obejmującego szczegóły drukowanych dokumentów, status użycia, włączania/wyłączanie oraz operacje regulacji podczas otwierania/zamykania pokrywy.

Wymiana pojemnika tonera może być konieczna po wymianie bębna, gdy poziom tonera jest niski. Zalecane jest uzyskanie

nowego pojemnika tonera wraz z nowym bębnem, gdy poziom tonera jest niski.

- 52 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Pojemnik z tonerem (biały)

Podczas drukowania dokumentów o rozmiarze A4 z gęstością druku

5%, po długiej krawędzi,

jednostronnie, wydajność wydruku wynosi około 10 tys. stron. Jakość druku ulegnie pogorszeniu po roku od wyjęcia z opakowania. Dlatego powinieneś mieć

przygotowany nowy pojemnik z tonerem. Nawet jeśli osiągnięta została żywotność pojemnika białego tonera, wydruki cyan (niebieskie),

magenta (czerwone), żółte i czarne wciąż mogą być wykonywane. Poza tym, nawet jeśli osiągnięta została żywotność pojemnika tonera cyan (niebieskiego), magenta

(czerwonego) i żółtego, wydruki punktowego koloru wciąż mogą być wykonywane przy użyciu opcji [Drukuj tylko tonerem koloru dodatkowego].

Drukowanie dodatkowym kolorem jest opisane w punkcie „Drukowanie tylko tonerem koloru białego” w instrukcji „Kolor dodatkowy - osobny przewodnik”.

Bęben światłoczuły (biały)

Drukując po 3 strony formatu A4 naraz (jednostronnie) z podawaniem dłuższą krawędzią, okres żywotności zespołu pasa transferu upłynie po wydrukowaniu około 20 tys. kopii. Gdy drukowana jest tylko jedna strona na raz, żywotność zostanie osiągnięta przy około połowie stron możliwych do wydrukowania.

Jakość druku ulegnie pogorszeniu po roku od wyjęcia z opakowania. Dlatego powinieneś mieć przygotowany nowy bęben.

*: gęstość druku określa obszar strony zadrukowany tonerem.

Rozwiązywanie problemów

Konserwacja

Informacja

Podana liczba stron/żywotność jest jedynie przykładowa. Rzeczywiste wartości mogą być niższe, zależnie od środowiska

drukowania, obejmującego szczegóły drukowanych dokumentów, status użycia, włączania/wyłączanie oraz operacje regulacji podczas otwierania/zamykania pokrywy.

Wymiana pojemnika tonera może być konieczna po wymianie bębna, gdy poziom tonera jest niski. Zalecane jest uzyskanie

nowego pojemnika tonera wraz z nowym bębnem, gdy poziom tonera jest niski.

Indeks

- 53 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Zbliżający się okres wymiany

Kiedy zbliża się pora wymiany materiałów eksploatacyjnych i zespołu konserwacyjnego, kontrolka

Rozwiązywanie problemów

<ATTENTION (UWAGA)> zacznie migać, a na panelu pojawi się następujący komunikat. Wymień materiały eksploatacyjne lub zespoły konserwacyjne, kiedy pojawi się komunikat "Wymień..." Po naciśnięciu przycisku [HELP (POMOC)] na panelu sterującym, wyświetli się procedura wymiany.

Stosując się do tych instrukcji, z łatwością wymienisz poszczególne elementy. Więcej informacji znajdziesz w części „Obsługa ekranu pomocy”(str.13).

Komunikat wyświetlany na panelu LCD

Konserwacja

Element

Zbliżający się okres

wymiany

Pojemnik z tonerem

Bęben Bęben [COLOR]*1 prawie

Indeks

Zespół utrwalający

Zespół pasa transferu

Pojemnik na zużyty toner

Rolka podająca papier

Mało tonera [COLOR]

zużyty

Zespół utrwalający prawie zużyty

Pas trans. prawie zużyty Zainstaluj nowy zespół

Pojemnik na zużyty toner prawie pełny

- - -

Konieczność

wymiany

Zainstaluj pojemnik z tonerem [COLOR] Naciśnij Pomoc, aby poznać szczegóły

Zainstaluj nowy bęben światłoczuły [COLOR] Zużycie zespołu bębna Naciśnij Pomoc, aby poznać szczegóły

Zainstaluj nowy zespół utrwalający Zużycie zespołu utrwalającego Naciśnij Pomoc, aby poznać szczegóły

pasa Zużycie zespołu pasa transferu Naciśnij Pomoc, aby poznać szczegóły

Zainstaluj nowy pojemnik na zużyty toner Pojemnik na zużyty toner pełny Naciśnij Pomoc, aby poznać szczegóły

Liczba stron, które

można wydrukować od

momentu pojawienia

się komunikatu o

Strona

zbliżającym się okresie

wymiany do komunikatu

o konieczności wymiany

Żółty, magenta, cyan, czarny: około 1 000 stron Biały: około 700 stron

Około 1 000 stron

Około 10 000 stron

Około 5 000 stron

strona 56

strona 58

strona 67

strona 61

strona 69

strona 71

*1: [COLOR]: Wyświetli się jeden z następujących: tylko żółty, tylko magenta, tylko cyan, tylko czarno-biały. *2: Kiedy pojawi się komunikat „Pojemnik na zużyty toner pełny”, drukowanie zostanie tymczasowo wstrzymane. W takim

przypadku, możesz wydrukować jeszcze około 200 arkuszy poprzez otwarcie i zamknięcie pokrywy przedniej. A potem, drukowanie zostanie zatrzymane.

- 54 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

NIEBEZPIECZEŃSTWO

Wymiana pojemników z tonerem

OSTRZEŻENIE

● Tonera ani pojemników z tonerem nie należy wrzucać do ognia. Może to doprowadzić do rozpryśnięcia tonera i poparzenia ciała.

● Pojemników z tonerem nie należy przechowywać w pobliżu ognia. Mogą zapalić się, wywołać pożar i doprowadzić do poparzenia.

● Nie zbieraj odkurzaczem rozsypanego proszku tonera. Wciągany odkurzaczem może spowodować zapłon ze względu na iskry z kontaktów elektrycznych. Toner rozsypany na podłodze powinien być starty mokrą szmatką.

● Wewnątrz urządzenia znajdują się części, które mogą znacznie zwiększać swoją temperaturę. Nie należy dotykać miejsc oznaczonych etykietą „Caution: High Temperature” (Ostrożnie: wysoka temperatura), które mogą powodować poparzenia.

● Pojemnika z tonerem nie należy demontować ani otwierać na siłę. Proszek tonera może się rozsypać, co grozi jego wciągnięciem do płuc oraz zabrudzeniem dłoni i odzieży.

● Zużyte pojemniki z tonerem należy przechowywać w torbie, tak aby uniemożliwić wysypanie się z nich tonera.

● Toner rozsypany na podłodze powinien być starty wilgotną szmatką w celu uniknięcia jego rozniesienia na większej powierzchni.

Rozwiązywanie problemów

Konserwacja

Indeks

● Pojemniki z tonerem należy przechowywać poza zasięgiem dzieci.

● W przypadku wciągnięcia tonera do płuc należy przepłukać gardło dużą ilością wody i wyprowadzić daną osobę na świeże powietrze. Jeśli to konieczne, należy skontaktować się z lekarzem.

● Jeśli toner wejdzie w kontakt ze skórą dłoni, należy go zmyć mydłem w płynie.

● W przypadku dostania się tonera do oczu należy je natychmiast przemyć dużą ilością wody. Jeśli to konieczne, należy skontaktować się z lekarzem.

● W przypadku połknięcia tonera należy wypić dużą ilości wody w celu jego rozcieńczenia. Jeśli to konieczne, należy skontaktować się z lekarzem.

● Podczas usuwania zacięcia papieru bądź wymiany pojemnika z tonerem uważaj, aby nie pobrudzić ubrania i rąk. Jeśli toner wejdzie w kontakt ze skórą dłoni, należy go zmyć mydłem w płynie.

● Jeśli proszek tonera zabrudzi Twoje ubranie, zmyj go zimną wodą. Jeśli użyjesz gorącej wody, toner może wsiąknąć w ubranie i utrudnić wyczyszczenie.

- 55 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

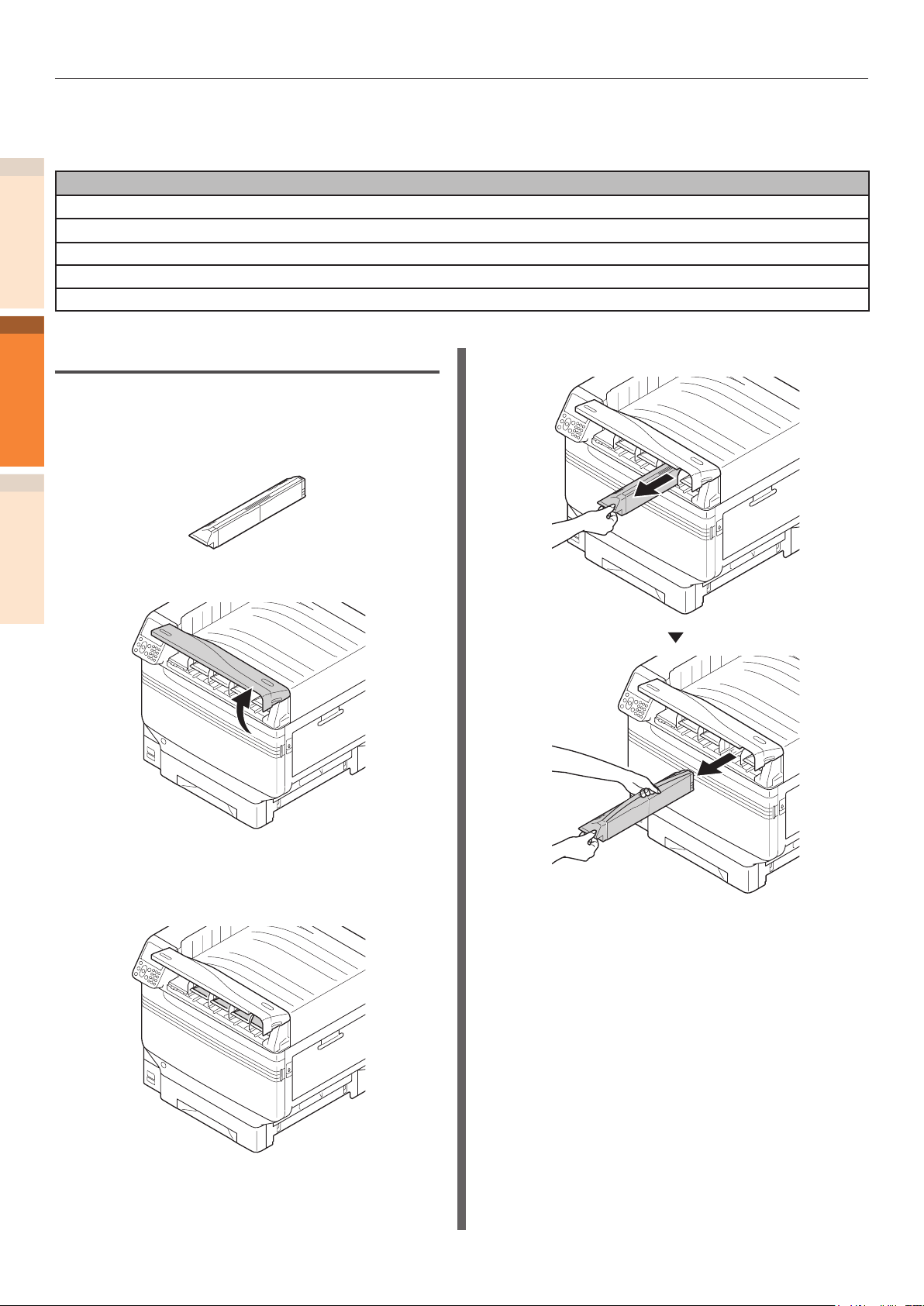

Typy pojemników z tonerem



W tej drukarce można stosować następujące pojemniki z tonerami.

Rozwiązywanie problemów

Pojemnik z tonerem czarnym Pojemnik z tonerem żółtym Pojemnik z tonerem magenta Pojemnik z tonerem cyan Pojemnik z kolorem dodatkowym białym

Element

Wymiana pojemników z tonerem

Konserwacja

Przykład) W przypadku pojemnika z tonerem cyan (C)

Przygotuj nowy pojemnik z tonerem.

Indeks

Otwórz pokrywę wymiany tonera.

Wyjmij pojemnik z tonerem.

Zlokalizuj pojemnik z tonerem, który

ma być wymieniony - według litery na etykiecie i koloru.

- 56 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

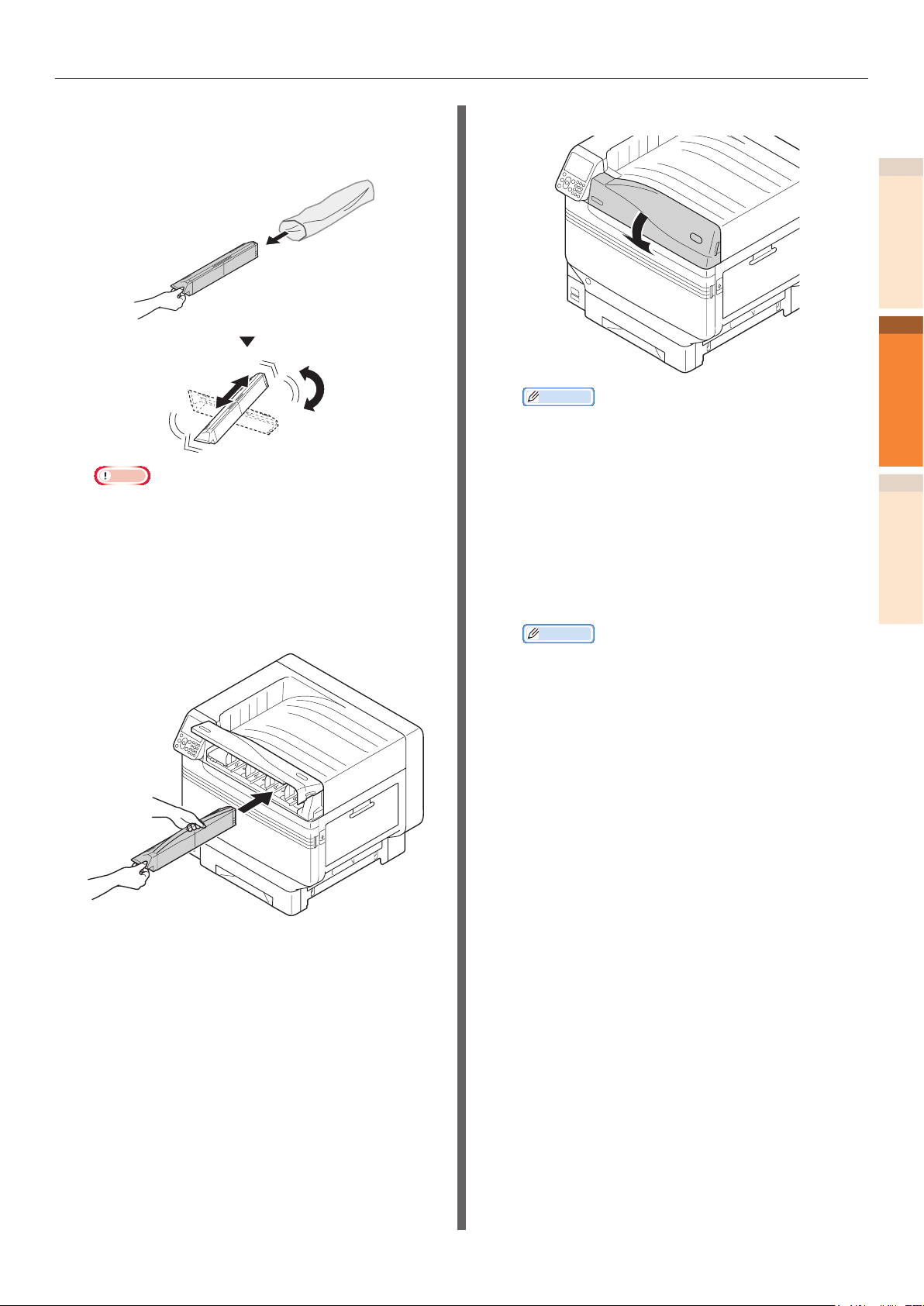

Wyjmij nowy pojemnik z tonerem z

opakowania i wstrząśnij nim w pionie i w poziomie.

Uwaga

Uważaj, by nie upuścić pojemnika na podłogę. Może

to spowodować uszkodzenie pojemnika.

Zamknij pokrywę wymiany tonera.

Informacja

Jeśli nawet po wymianie tonera komunikat [Wymień

pojemnik z tonerem] nie znika, być może toner został włożony zbyt luźno. Włóż go prawidłowo.

Jeśli po wymianie pojemnika z tonerem

pojawi się błąd 709 (Error709), zapoznaj się informacjami dostępnymi w części „Pojawienie

się komunikatu dotyczącego wymiany materiałów eksploatacyjnych”(str.33).

Rozwiązywanie problemów

Konserwacja

Indeks

Sprawdź pozycję gniazda z etykietą o

takim samym oznaczeniu literowym i koloru, i mocno, do oporu wsuń pojemnik z tonerem.

Zadbaj o to, by zużyte pojemniki z

tonerem były poddawane recyklingowi.

Informacja

W razie konieczności pozbycia się zużytego

pojemnika z tonerem, zapakuj go w plastikową torbę i zutylizuj zgodnie z lokalnymi przepisami.

- 57 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Wymiana bębna światłoczułego

Rozwiązywanie problemów

Konserwacja

Typy bębnów



W tej drukarce można stosować następujące bębny.

Element

Bęben światłoczuły czarny Bęben światłoczuły żółty Bęben światłoczuły magenta Bęben światłoczuły cyan Bęben koloru dodatkowego białego

Uwaga

zBębna nie należy wystawiać na działanie bezpośredniego promieniowania słonecznego lub silnego światła (1 500 luksów i

więcej). Nawet w warunkach normalnego oświetlenia wewnętrznego nie pozostawiaj go na dłużej niż 5 minut.

Wymiana bębna światłoczułego

Przykład) W przypadku bębna czarnego (K)

Indeks

Przygotuj nowy bęben.

Otwórz pokrywę przednią.

Zlokalizuj bęben, który ma być

wymieniony - według litery na etykiecie i koloru.

- 58 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Delikatnie podnieś (niebieską) rączkę i

wyjmij bęben, uważając przy tym, by nie dotknąć rękoma spodu bębna, gdzie znajduje się zielony cylinder.

Uwaga

Uważaj przy tym, by nie dotknąć rękoma zielonego

cylindra. Jego zarysowanie może uszkodzić bęben.

Wyjmij nowy bęben z opakowania.

Rozwiązywanie problemów

Konserwacja

Indeks

Usuń blokadę (pomarańczową).

- 59 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Rozwiązywanie problemów

Konserwacja

Indeks

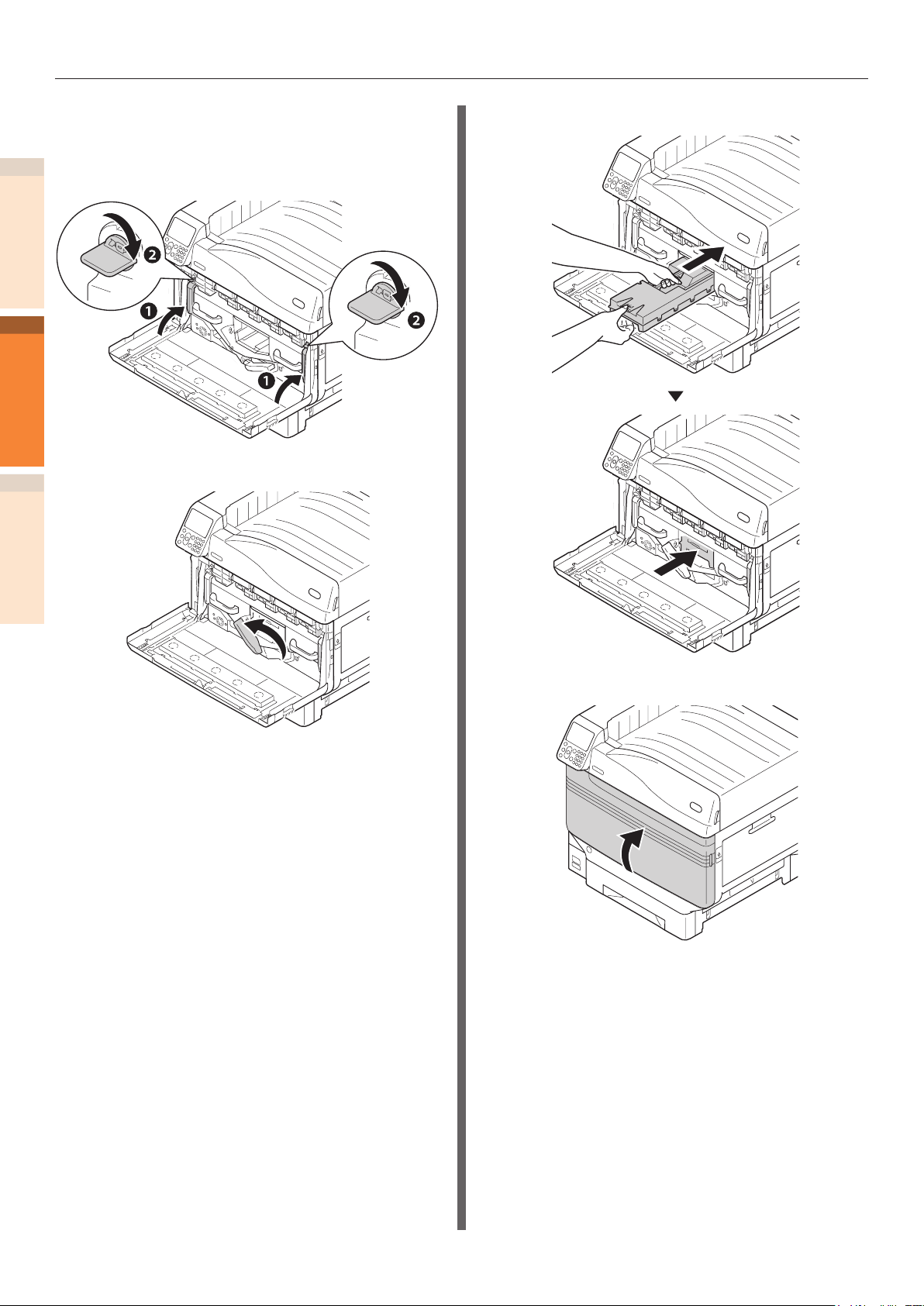

Wyrównaj bęben z czerwoną etykietą (strzałka) na drukarce i delikatnie włóż go do gniazda, a następnie pewnie wsuń go do środka. Uważaj przy tym, by nie dotknąć rękoma (zielonego) cylindra, znajdującego się na dole.

Zamknij pokrywę przednią.

Informacja

Jeśli po wymianie bębna pojawi się błąd 709

(Error709), zapoznaj się informacjami dostępnymi w części „Pojawienie się komunikatu dotyczącego

wymiany materiałów eksploatacyjnych”(str.33).

Zadbaj o to, by zużyte bębny były

poddawane recyklingowi.

Informacja

W razie konieczności pozbycia się zużytego bębna,

zapakuj go w plastikową torbę i zutylizuj zgodnie z lokalnymi przepisami.

Uwaga

Uważaj przy tym, by nie dotknąć rękoma zielonego

cylindra. Jego zarysowanie może uszkodzić bęben.

- 60 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Wymiana zespołu pasa transferu i zespołu rolki transferu

Przygotuj nowy zespół pasa.

Nowy zespół rolki transferu jest dostarczany wraz z nowym zespołem pasa transferu, w tym

samym opakowaniu.

[Wymiana zespołu pasa transferu]



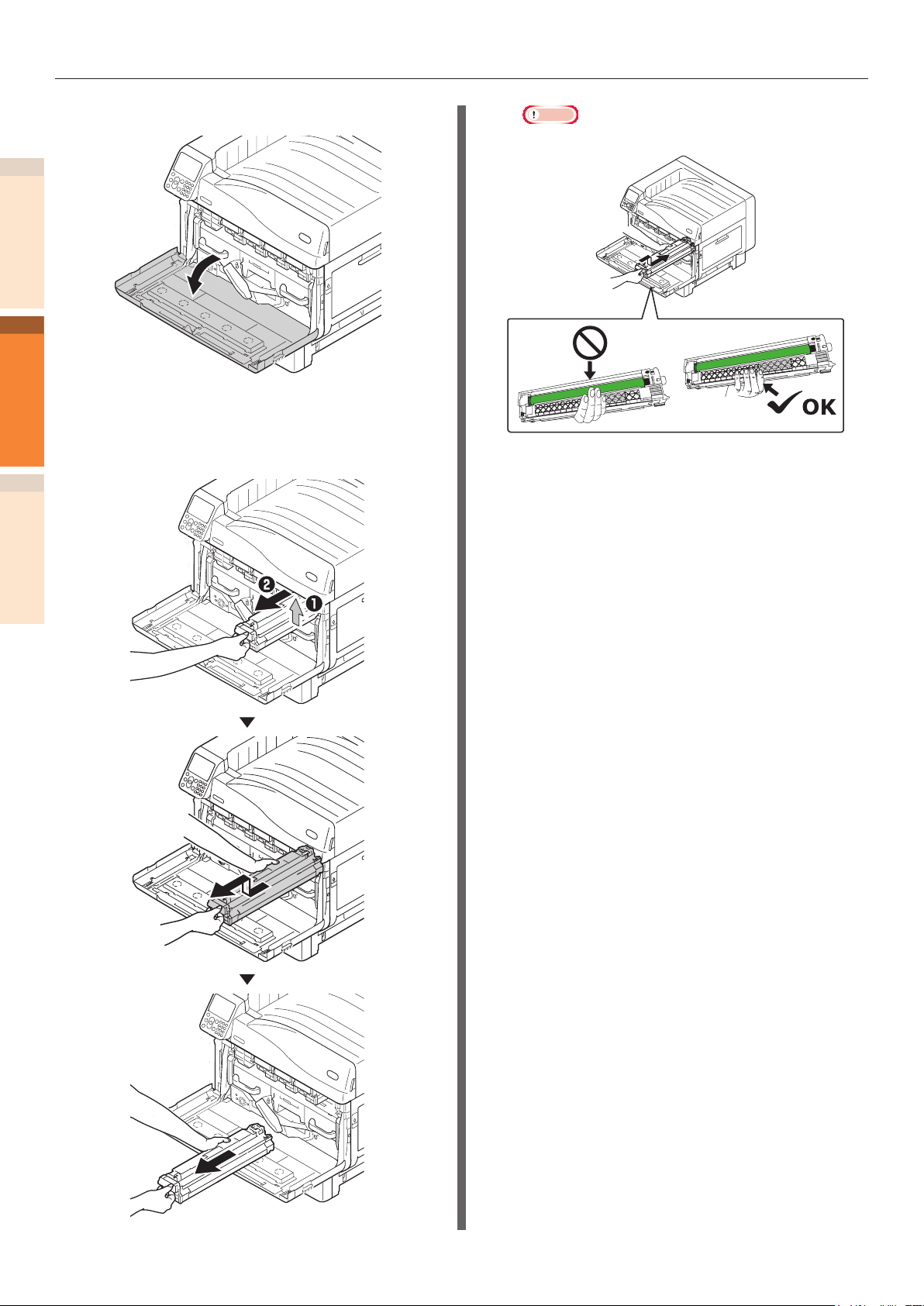

Otwórz pokrywę przednią.

Wyjmij pojemnik na zużyty toner.

Rozwiązywanie problemów

Konserwacja

Indeks

- 61 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Rozwiązywanie problemów

Konserwacja

Indeks

Popchnij środkową dźwignię (niebieską) w prawo.

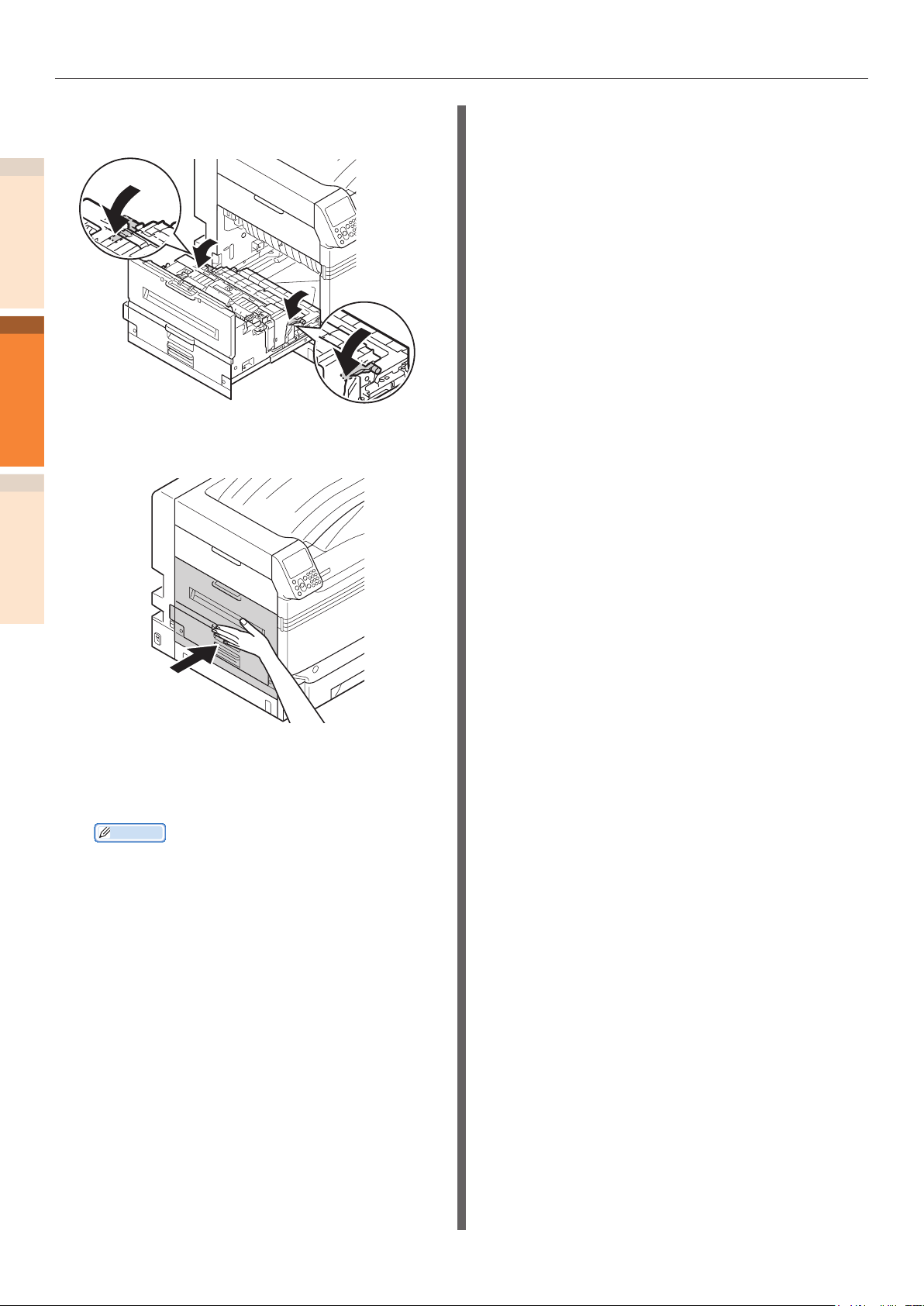

Obróć pokrętło blokady lewo-prawo zespołu pasa transferu (niebieskie) w lewo, i popchnij dźwignię blokady do siebie.

Złap uchwyt zespołu pasa transferu i

wyciągnij go, złap oznaczoną etykietą lewą/prawą część (niebieską) i wyjmij zespół pasa transferu.

6,6 kg

Uwaga

Należy uważać, aby nie dotykać powierzchni pasa i

nie uszkodzić go.

Wyjęcie pasa transferu narazi wszystkie bębny na

działanie światła. Aby uniknąć ich fotodegradacji, nie pozostawiaj bębnów w świetle na dłużej niż 5 minut. Jeśli musisz pozostawić je na dłużej niż 5 minut, zamknij przednią pokrywę lub wyjmij wszystkie bębny i przechowaj je w bezpiecznym miejscu, z dala od światło słonecznego i jarzeniowego.

- 62 -

Nigdy nie kładź usuniętego zespołu pasa w kierunku

pionowym.

Uważaj, aby zużyty toner nie wysypał się podczas

wyjmowania zespołu pasa transferu.

Wyjmij nowy zespół pasa transferu.

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Wyjmij nowy zespół pasa transferu z

opakowania.

Uwaga

Należy uważać, aby nie dotykać powierzchni pasa i

nie uszkodzić go.

Rozwiązywanie problemów

Konserwacja

Wyrównaj nowy bęben z czerwoną

etykietą (strzałka) na drukarce i włóż go do gniazda, a następnie pewnie wsuń do środka.

Indeks

- 63 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Rozwiązywanie problemów

Konserwacja

Indeks

Podnieś dźwignię blokady lewo/prawo zespołu pasa transferu i obróć pokrętło dźwigni blokady (niebieskie) w prawo i zablokuj je.

Przełóż środkową dźwignię (niebieską) w lewo.

Zainstaluj pojemnik na zużyty toner w drukarce

Zamknij pokrywę przednią.

- 64 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

NIEBEZPIECZEŃSTWO

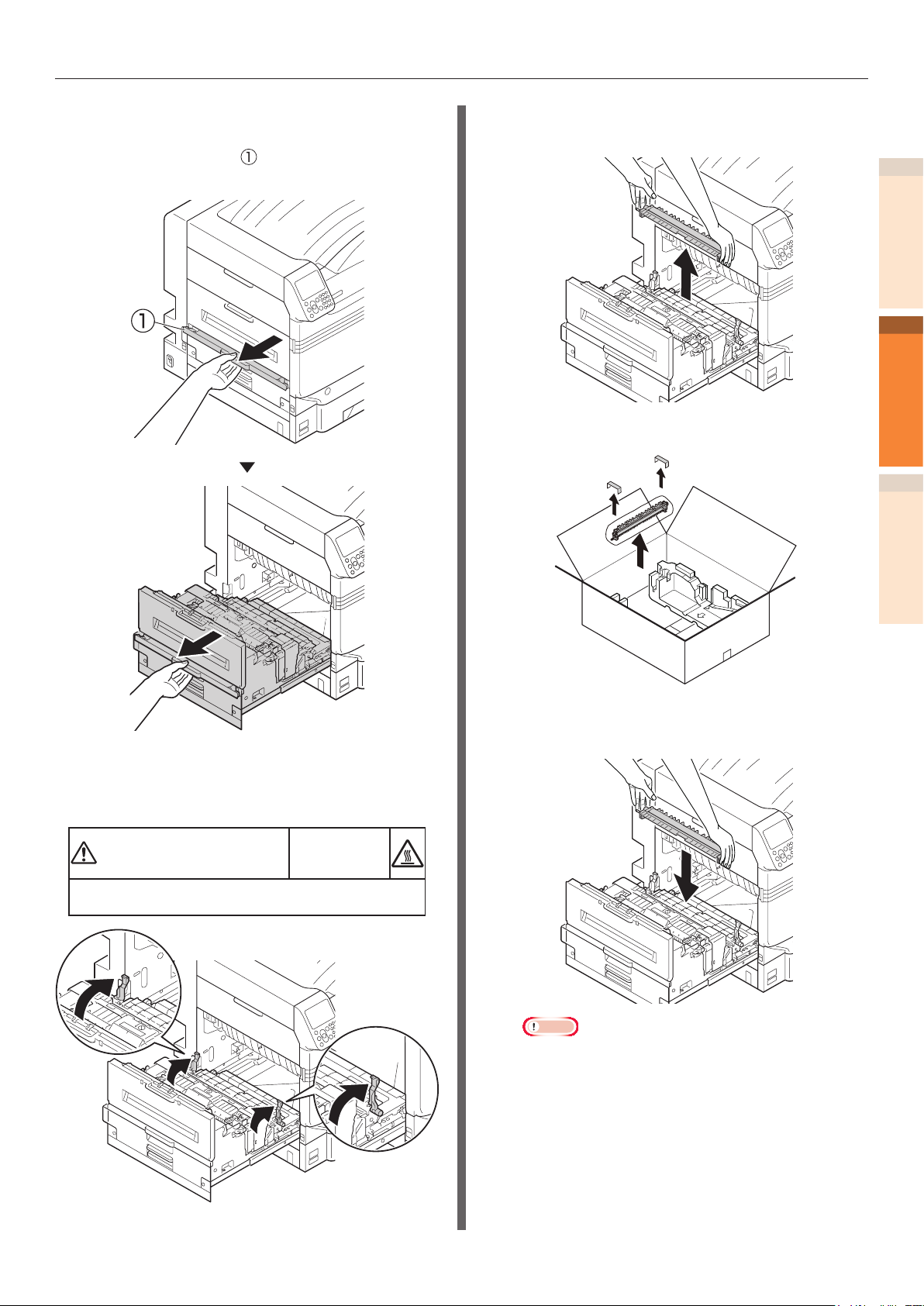

[Wymiana zespołu rolki transferu]



Podnieś uchwyt ( ) zespołu

wyjściowego i wyciągnij go.

Złap oznaczoną etykietą (niebieską)

część zespołu rolki transferu i wyjmij ją.

Wyjmij zespół rolki transferu.

Rozwiązywanie problemów

Konserwacja

Indeks

Pociągnij do góry oba końce dźwigni

blokady zespołu rolki transferu (niebieskie).

Niebezpieczeństwo

poparzeń.

Zespół utrwalający jest gorący - nie dotykaj go.

Zainstaluj nowy zespół rolki transferu w

zespole wyjściowym.

Uwaga

Nie dotykaj gąbki zespołu rolki transferu.

- 65 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Popchnij obie strony dźwigni blokady

(niebieskie) do dołu.

Rozwiązywanie problemów

Konserwacja

Włóż zespół wyjściowy z powrotem do

drukarki.

Indeks

Zadbaj o to, by zużyty zespół pasa

transferu i zespół rolki transferu był poddany recyklingowi.

Informacja

W razie konieczności pozbycia się zużytego zespołu

pasa transferu i zespołu rolki transferu zapakuj je w plastikową torbę i zutylizuj zgodnie z lokalnymi przepisami.

- 66 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

NIEBEZPIECZEŃSTWO

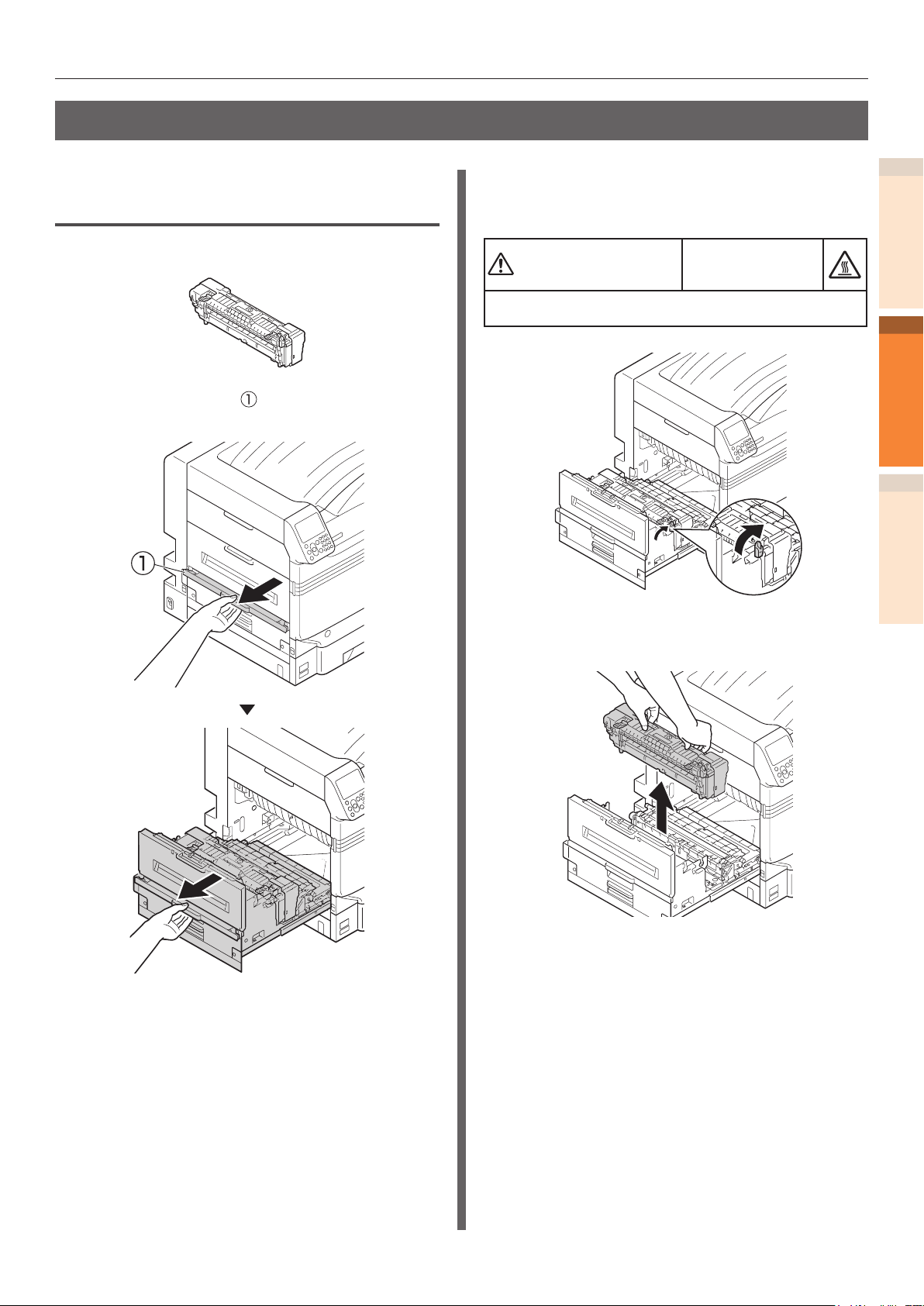

Wymiana zespołu utrwalającego

Pociągnij do góry dźwignię blokady zespołu utrwalającego (niebieską).

Rozwiązywanie problemów

Przygotuj nowy zespół utrwalający.

Podnieś uchwyt ( ) zespołu

wyjściowego i wyciągnij go.

Niebezpieczeństwo

poparzeń.

Zespół utrwalający jest gorący - nie dotykaj go.

Chwyć uchwyt zespołu utrwalającego

obiema rękami i wyjmij go.

Konserwacja

Indeks

- 67 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Rozwiązywanie problemów

Konserwacja

Indeks

Wyjmij nowy zespół utrwalający z opakowania.

Złap obiema rękami uchwyt nowego zespołu utrwalającego i włóż go do zespołu wyjściowego.

Włóż zespół wyjściowy z powrotem do

drukarki.

Zadbaj o to, by zużyte zespoły

utrwalające były poddawane recyklingowi.

Informacja

W razie konieczności pozbycia się zużytego zespołu

utrwalającego zapakuj go w plastikową torbę i zutylizuj zgodnie z lokalnymi przepisami.

Popchnij do dołu dźwignię blokady

zespołu utrwalającego (niebieską).

- 68 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

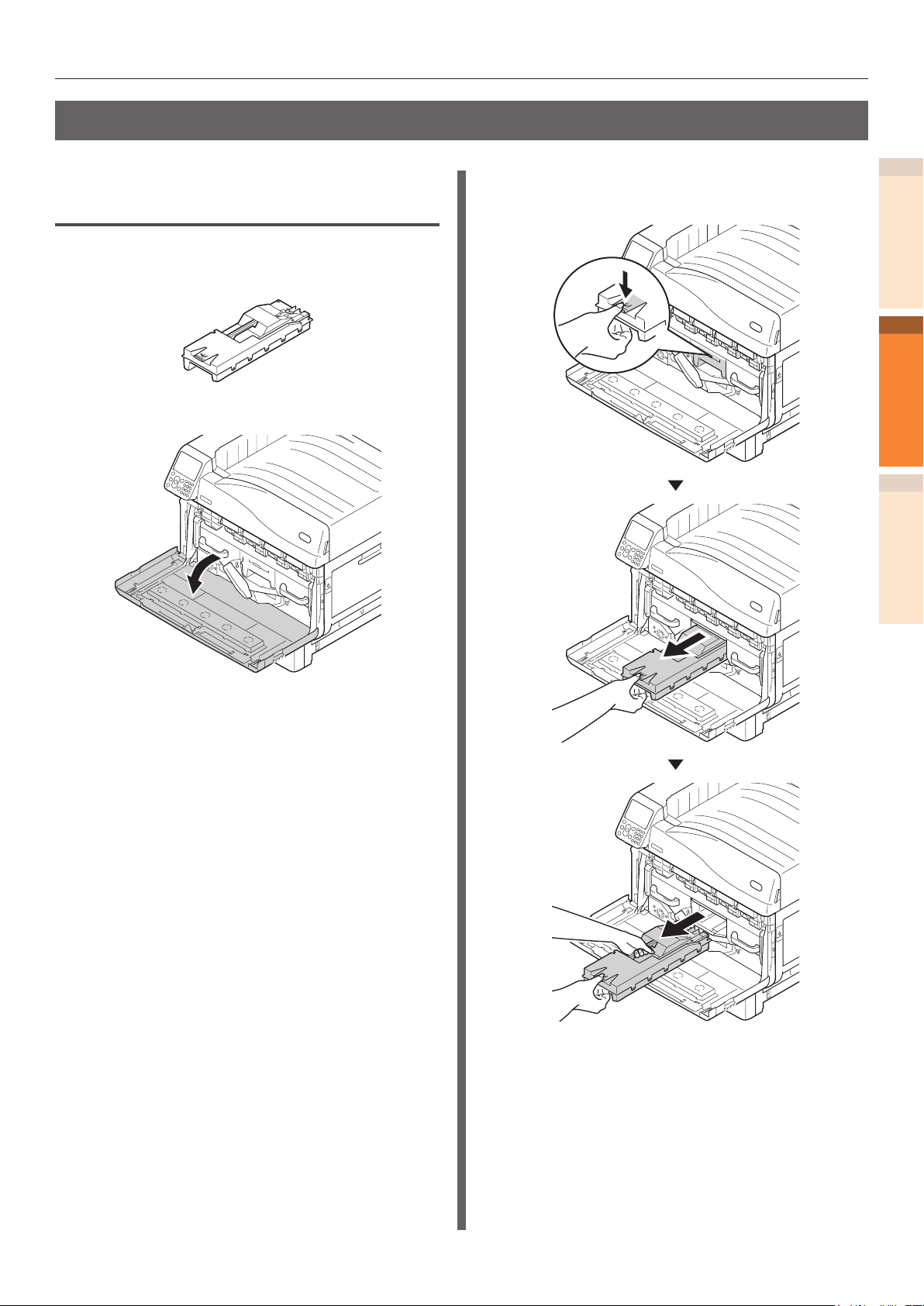

Wymiana pojemnika na zużyty toner

Przygotuj nowy pojemnik na zużyty

toner.

Otwórz pokrywę przednią.

Wyjmij pojemnik na zużyty toner z

drukarki.

Rozwiązywanie problemów

Konserwacja

Indeks

- 69 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Rozwiązywanie problemów

Konserwacja

Indeks

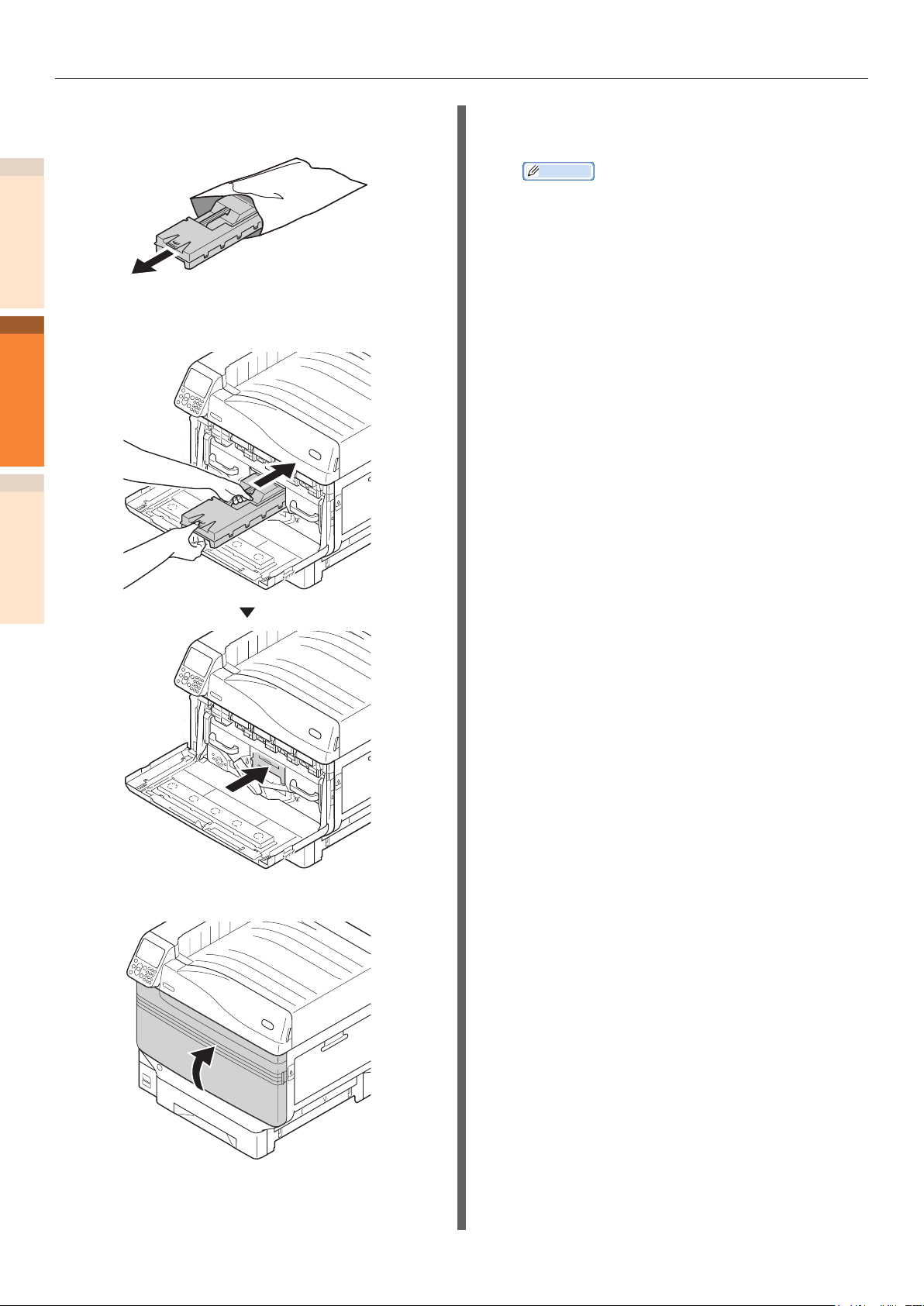

Wyjmij nowy pojemnik na zużyty toner z opakowania.

Zainstaluj nowy pojemnik na zużyty toner w drukarce.

Zadbaj o to, by pojemniki na zużyty

toner były poddawane recyklingowi.

Informacja

W razie konieczności pozbycia się pojemnika na

zużyty toner zapakuj go w plastikową torbę i zutylizuj zgodnie z lokalnymi przepisami.

Zamknij pokrywę przednią.

- 70 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

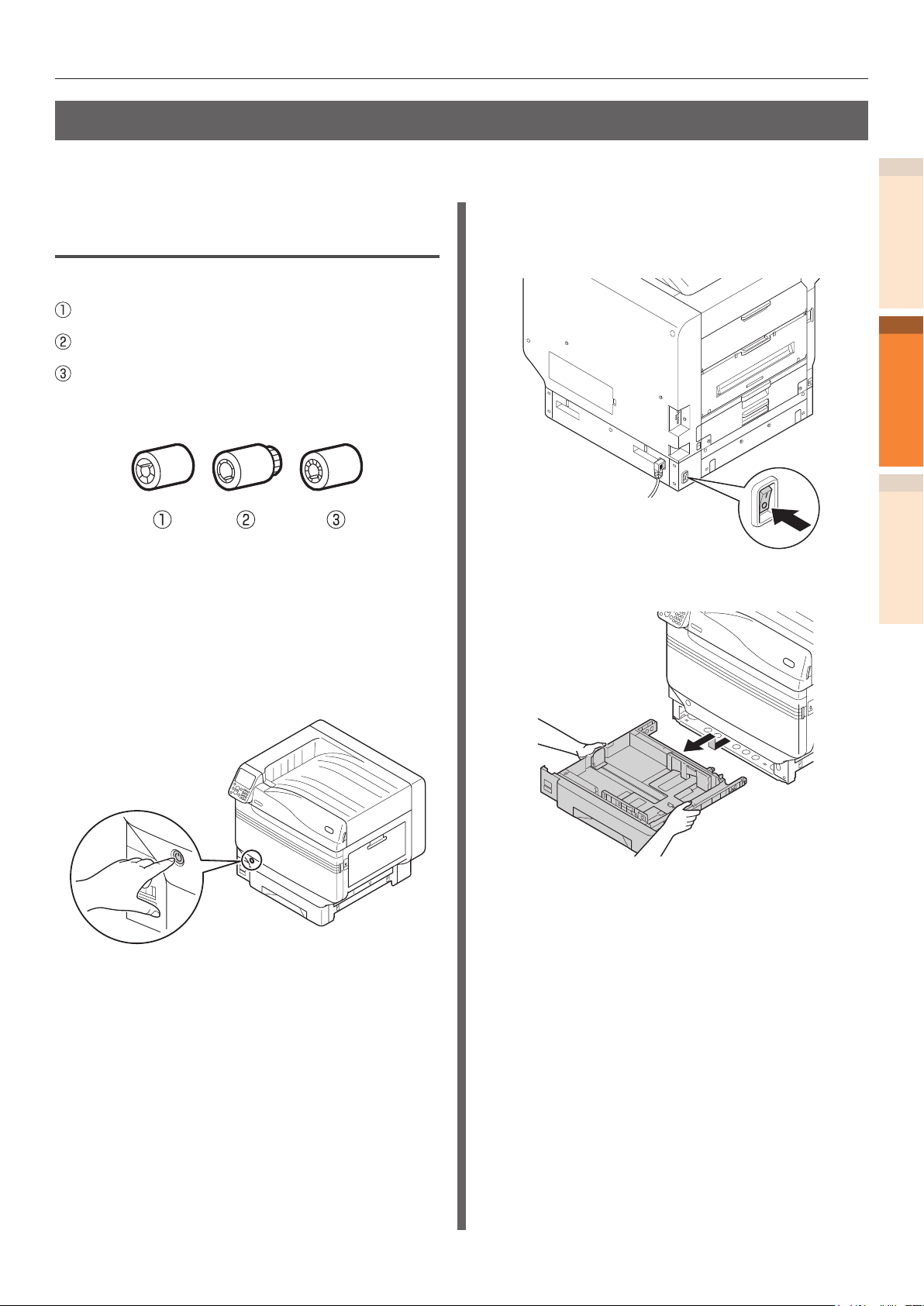

Wymiana rolek podających papier

Orientacyjna żywotność rolek podających papier wynosi ok. 120 tys. stron (dla każdego podajnika).

Wymiana rolek podających papier w podajnikach od 1 do 5

Istnieją 3 typy rolek podających papier.

Z białym środkiem

Z kołem zębatym

Z niebieskim środkiem

Niezbędne elementy: Rolki podające papier - 3 sztuki

(Przykład) W przypadku wymiany rolki podającej papier w podajniku 1

Zdejmij zegarek, bransoletkę itp.

Upewnij się, że panel sterujący jest

wyłączony, a następnie wyłącz główne zasilanie.

Wyciągnij podajnik 1.

Naciśnij i przytrzymaj przycisk

zasilania przez około 1 s, aby wyłączyć urządzenie.

Rozwiązywanie problemów

Konserwacja

Indeks

- 71 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Rozwiązywanie problemów

Konserwacja

Indeks

Rozszerzając zatrzaski rolek ( ) na zewnątrz, wyjmij je z osi.

Informacja

Jeśli rolka podająca nie jest widoczna z powodu

słabego oświetlenia, otwórz boczną pokrywę podajnika („Usuwanie boczną pokrywę podajnika

papieru”(str.24)).

W podobny sposób wyjmij dwie

pozostałe rolki podające papier (

, ).

- 72 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Załóż na osi nowe rolki podające ( ) i

mocno włóż je do środka.

W podobny sposób zamontuj dwie

pozostałe rolki podające papier (

, ).

Rozwiązywanie problemów

Konserwacja

Indeks

- 73 -

Upewnij się, że nie brakuje żadnej rolki.

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Rozwiązywanie problemów

Konserwacja

11 12

Indeks

Zainstaluj podajnik 1.

Włącz główne zasilanie, a następnie wciśnij włącznik i uruchom drukarkę.

Zadbaj o to, by zużyte rolki podające były poddawane recyklingowi.

Informacja

W razie konieczności pozbycia się zużytych rolek

podających zapakuj je w plastikową torbę i zutylizuj zgodnie z lokalnymi przepisami.

Wymiana rolek podających papier i separatora podajnika uniwersalnego

Istnieją 3 typy rolek podających papier.

Z białym środkiem

Z kołem zębatym

Z czarną końcówką na środku

Niezbędne elementy: Rolki podające papier - 2 sztuki, rolka separująca - 1 sztuka, separator - 1 sztuka.

Zdejmij zegarek, bransoletkę itp.

Naciśnij i przytrzymaj przycisk

zasilania przez około 1 s, aby wyłączyć urządzenie.

- 74 -

Upewnij się, że panel sterujący jest

wyłączony, a następnie wyłącz główne zasilanie.

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Podnieś uchwyt ( ) i otwórz prawą

pokrywę boczną.

Rozszerzając zatrzaski rolek ( ) na

zewnątrz, wyjmij je z osi.

Rozwiązywanie problemów

Konserwacja

Indeks

- 75 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Rozwiązywanie problemów

Konserwacja

Indeks

Podnieś sekcję A, zwolnij zatrzaski w kierunku pokazanym na ilustracji i wyjmij rolki podające (

Ściśnij zatrzaski (w dwóch miejscach) i

wyjmij separator ( wyjmij rolki separujące ( ).

). Otwórz sekcję B i

- 76 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Mocno wsuń nową rolkę separującą ( )

wzdłuż wycięcia i zamocuj separator

(

Załóż na osi nowe rolki podające ( ) i

obracając je, mocno włóż je do środka.

Upewnij się, że nie brakuje żadnej rolki.

Zamknij prawą pokrywę boczną.

Rozwiązywanie problemów

Konserwacja

Indeks

Załóż nowe rolki podające papier ( )

i mocno włóż je do środka wzdłuż wycięcia.

Włącz główne zasilanie, a następnie

wciśnij włącznik i uruchom drukarkę.

- 77 -

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Zadbaj o to, by zużyte rolki podające

były poddawane recyklingowi.

Rozwiązywanie problemów

Konserwacja

Indeks

Informacja

W razie konieczności pozbycia się zużytych rolek

podających zapakuj je w plastikową torbę i zutylizuj zgodnie z lokalnymi przepisami.

- 78 -

Konserwacja urządzenia

Ta część opisuje, w jaki sposób czyścić poszczególne elementy urządzenia.

Czyszczenie powierzchni

Czyszczenie głowic LED

drukarki

Czyszczenie głowicy LED należy wykonać w

Niezbędne elementy: Woda lub neutralny środek czyszczący oraz 2 miękkie i suche szmatki bawełniane

Uwaga

Jako środka czyszczącego nie należy używać benzyny,

rozpuszczalników czy alkoholu. Mogą one uszkodzić plastikowe elementy urządzenia.

Używaj tylko wody lub neutralnych środków czyszczących.

Nie ma potrzeby naoliwiania urządzenia. Nie naoliwiaj go.

Naciśnij i przytrzymaj przycisk

zasilania przez około 1 s, aby wyłączyć urządzenie.

przypadku wystąpienia pasków lub białych zagnieceń na wydruku lub w przypadku rozmywania liter.

Wyczyść głowice LED, jeśli na wydrukach pojawiają się pionowe białe linie, obrazy zanikają w pionie lub krawędzie liter są zamazane. Brud na głowicach LED może również powodować zacięcia papieru.

Uwaga

Nie stosuj alkoholu metylowego ani rozcieńczalników.

Mogą one uszkodzić głowicę LED. Bębna nie należy wystawiać na działanie bezpośredniego

promieniowania słonecznego lub silnego światła (1 500 luksów i więcej). Nawet w warunkach normalnego oświetlenia wewnętrznego nie pozostawiaj go na dłużej niż 5 minut.

Niezbędne elementy: Miękka bibułka

Rozwiązywanie problemów

Konserwacja

Indeks

Upewnij się, że panel sterujący jest

wyłączony, a następnie wyłącz główne zasilanie.

Naciśnij i przytrzymaj przycisk zasilania

przez około 1 s, aby wyłączyć urządzenie.

Upewnij się, że panel sterujący jest

wyłączony, a następnie wyłącz główne zasilanie.

Zwilżoną, dobrze wyciśniętą bawełnianą

szmatką wytrzyj urządzenie. Następnie przetrzyj ponownie drugą,

suchą szmatką.

- 79 -

Konserwacja urządzenia

Rozwiązywanie problemów

Konserwacja

Indeks

Otwórz pokrywę przednią.

Delikatnie podnieś rączkę (niebieską) i wyjmij bęben, uważając przy tym, by nie dotknąć rękoma spodu bębna, gdzie znajduje się zielony cylinder.

Uwaga

Uważaj, by nie dotknąć i nie uszkodzić bębna.

- 80 -

Konserwacja urządzenia

Wyjmij pojemnik na zużyty toner z

drukarki.

Popchnij środkową dźwignię (niebieską)

w prawo.

Obróć pokrętło blokady lewo-prawo

zespołu pasa transferu (niebieskie) w lewo, i popchnij dźwignię blokady do siebie.

Rozwiązywanie problemów

Konserwacja

Indeks

- 81 -

Konserwacja urządzenia

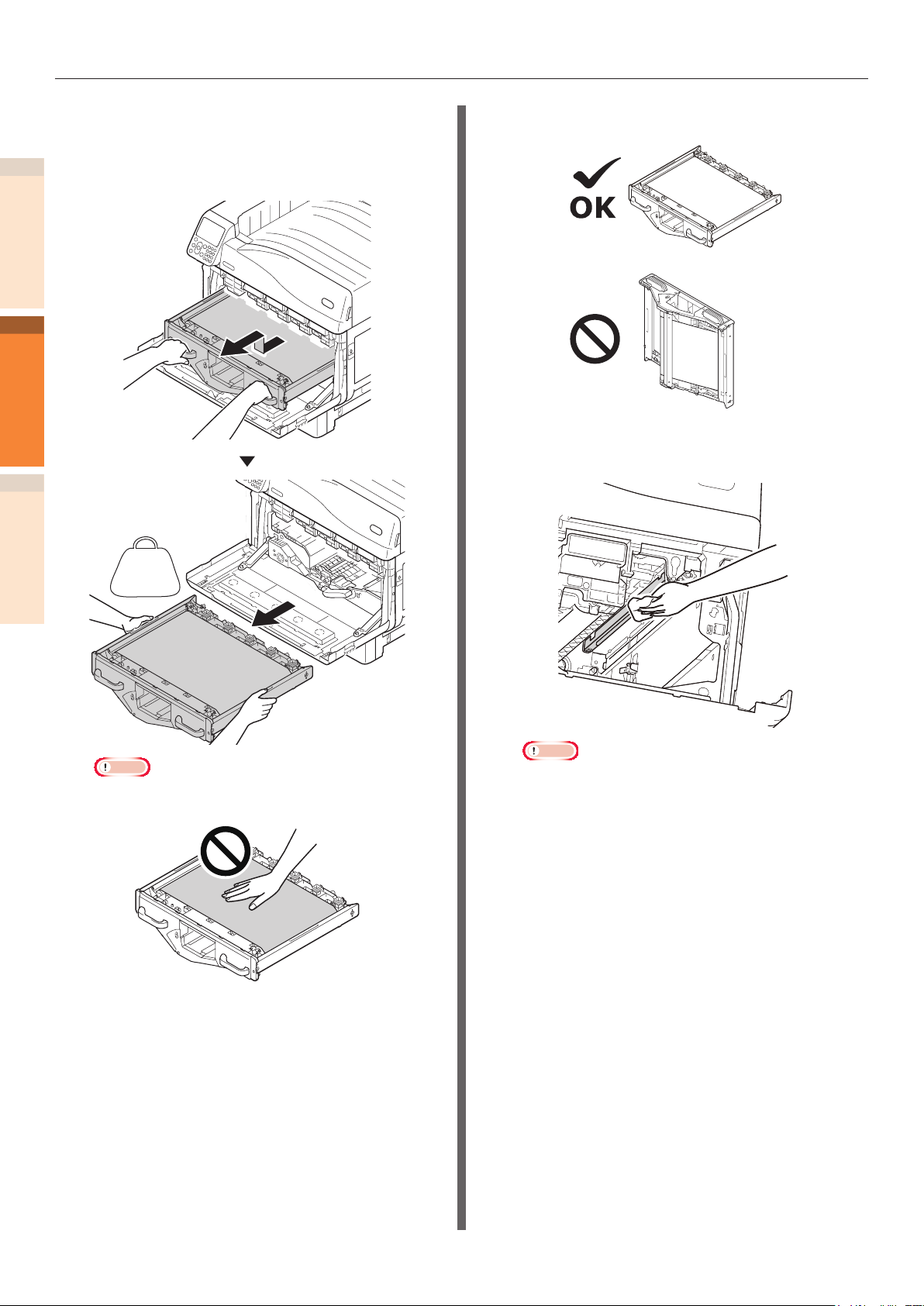

Złap uchwyt zespołu pasa transferu i

wyciągnij go, złap oznaczoną etykietą

Rozwiązywanie problemów

Konserwacja

lewą/prawą część (niebieską) i wyjmij zespół pasa transferu.

Nigdy nie ustawiaj wyjętego zespołu pasa transferu

w pozycji pionowej.

Delikatnie przetrzyj powierzchnię

głowicy LED miękką bibułką.

Indeks

6,6 kg

Uwaga

Należy uważać, aby nie dotykać powierzchni pasa i

nie uszkodzić go.

Uwaga

Nie używaj alkoholu metylowego ani

rozcieńczalników - uszkodzą one głowicę LED.

Wyjęcie pasa transferu narazi wszystkie bębny na

Uważaj, aby zużyty toner nie wysypał się podczas

wyjmowania zespołu pasa transferu.

- 82 -

Konserwacja urządzenia

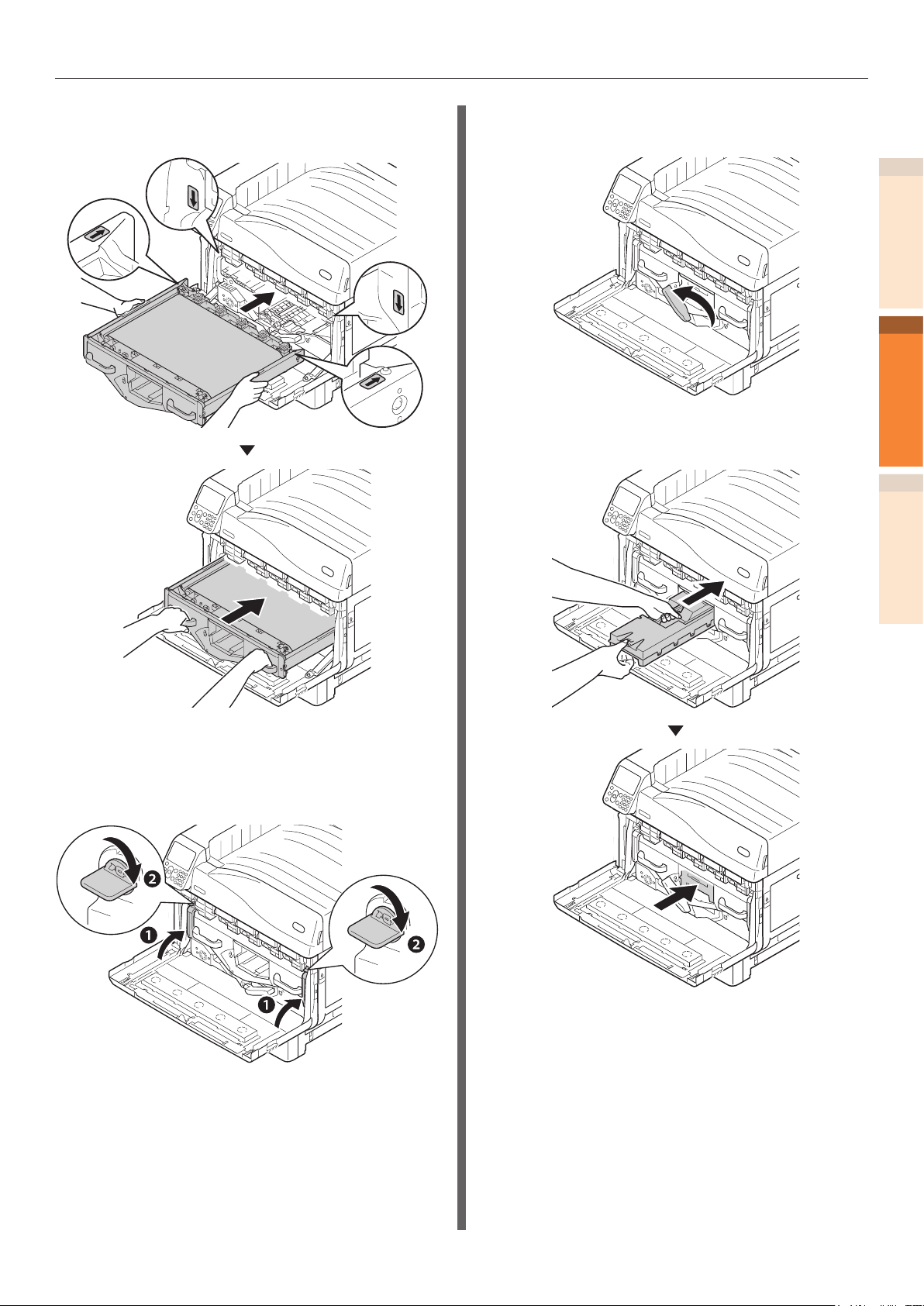

Włóż nowy zespół pasa transferu do

drukarki i mocno go dosuń.

Przełóż środkową dźwignię (niebieską)

w lewo.

Zainstaluj pojemnik na zużyty toner w

drukarce.

Rozwiązywanie problemów

Konserwacja

Indeks

Podnieś dźwignię blokady lewo/prawo

zespołu pasa transferu i obróć pokrętło dźwigni blokady (niebieskie) w prawo i zablokuj je.

- 83 -

Konserwacja urządzenia

Rozwiązywanie problemów

Konserwacja

Indeks

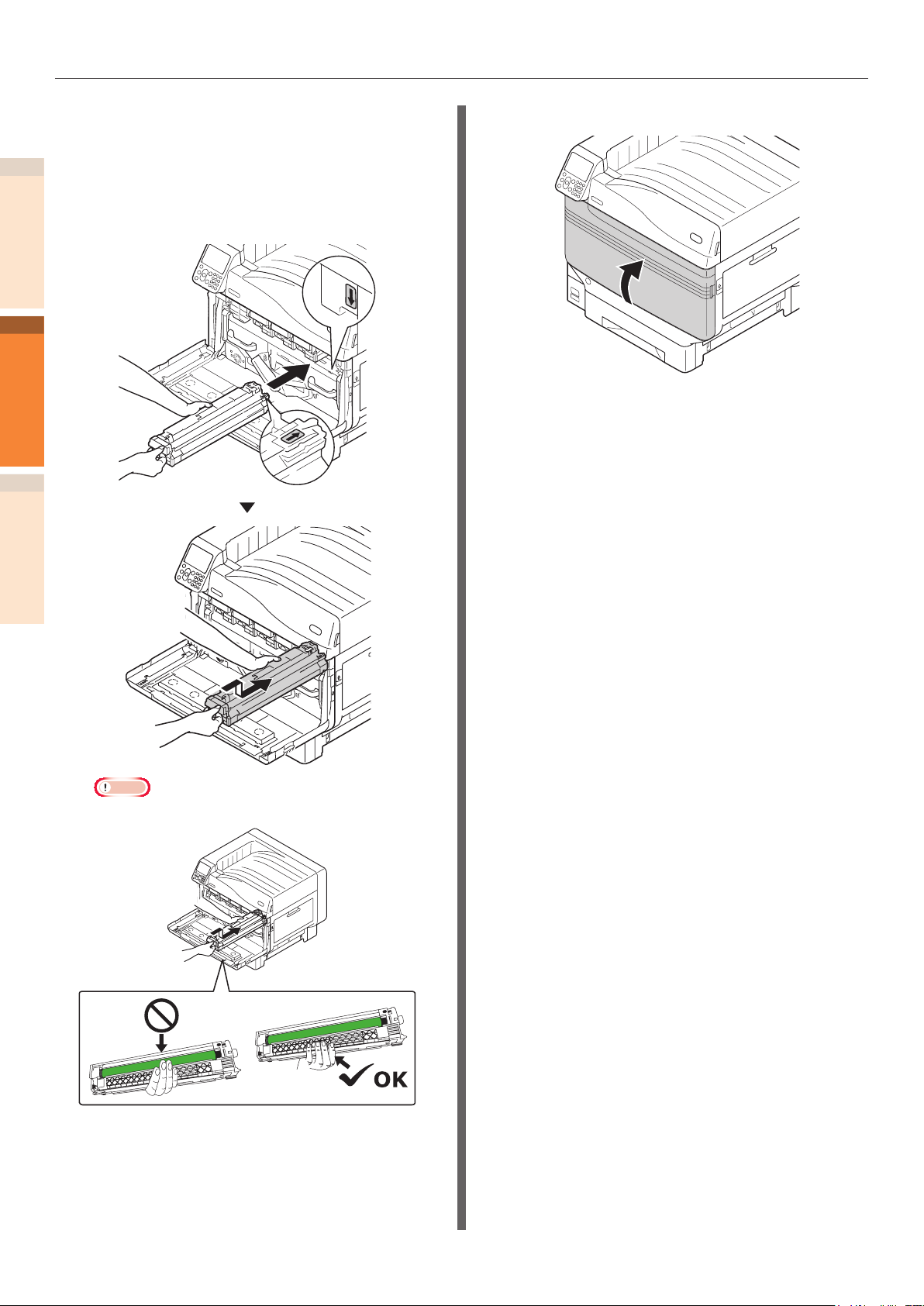

Zamknij pokrywę przednią.

Uwaga

Uważaj, by nie dotknąć i nie uszkodzić bębna.

W ten sam sposó zainstaluj wszystkie

bębny.

- 84 -

Konserwacja urządzenia

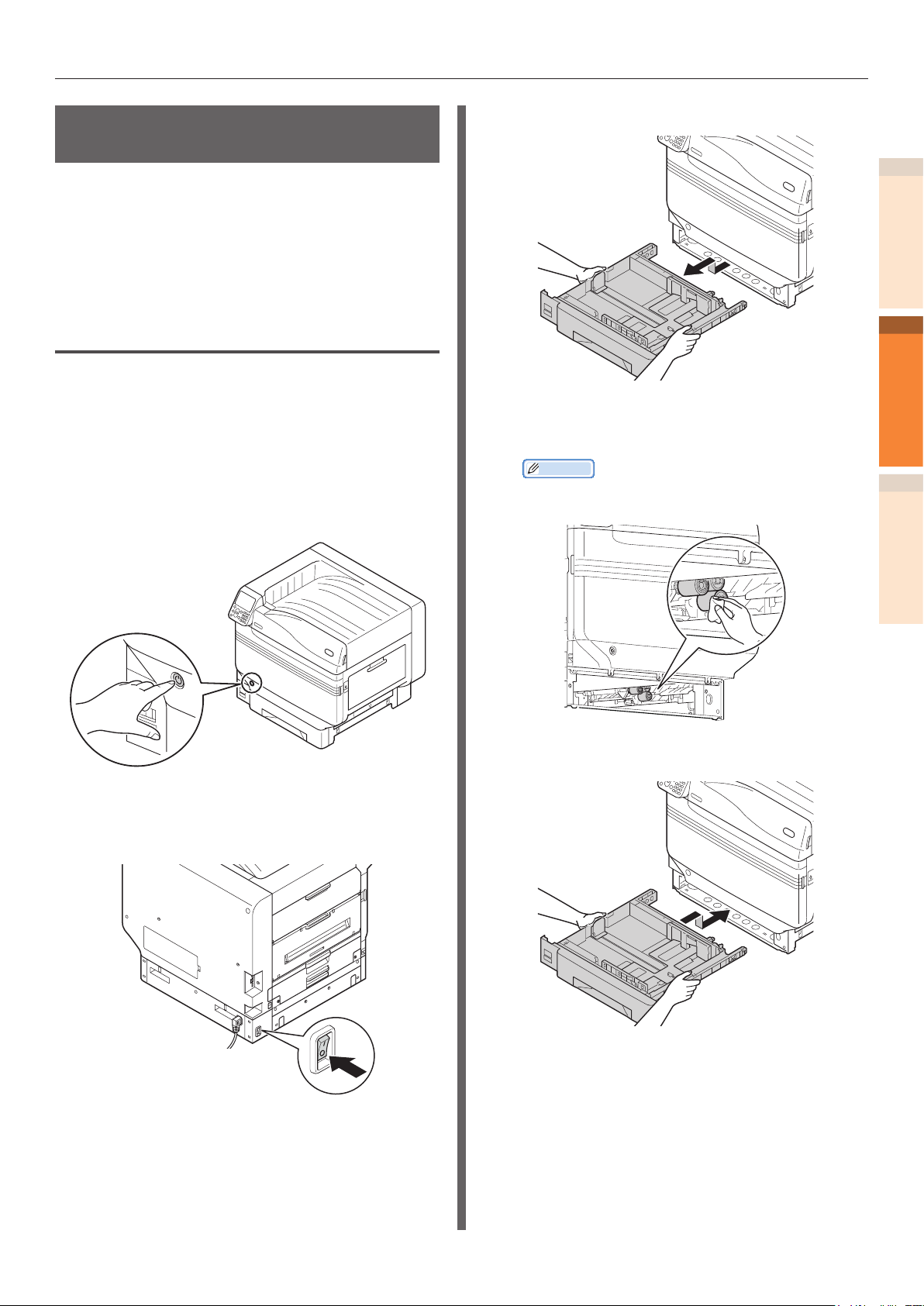

Czyszczenie rolek podających papier

Jeśli często dochodzi o zacięć papieru, należy wyczyścić rolki podajnika papieru.

Niezbędne elementy: Miękka, bawełniana szmatka zwilżona w wodzie

Czyszczenie rolek podających papier w podajnikach od 1 do 5

(Przykład) W przypadku czyszczenia rolki podającej papier w podajniku 1

Zdejmij zegarek, bransoletkę itp.

Naciśnij i przytrzymaj przycisk

zasilania przez około 1 s, aby wyłączyć urządzenie.

Wyciągnij podajnik 1.

Wytrzyj rolki podające papier (w 3

miejscach) miękką, wilgotną szmatką.

Informacja

Jeśli ciężko ją wytrzeć, otwórz boczną pokrywę

podajnika i oczyść rolkę od strony pokrywy bocznej.

Rozwiązywanie problemów

Konserwacja

Indeks

Upewnij się, że panel sterujący jest

wyłączony, a następnie wyłącz główne zasilanie.

Zainstaluj podajnik 1.

Włącz główne zasilanie, a następnie

wciśnij włącznik i uruchom drukarkę.

- 85 -

Konserwacja urządzenia

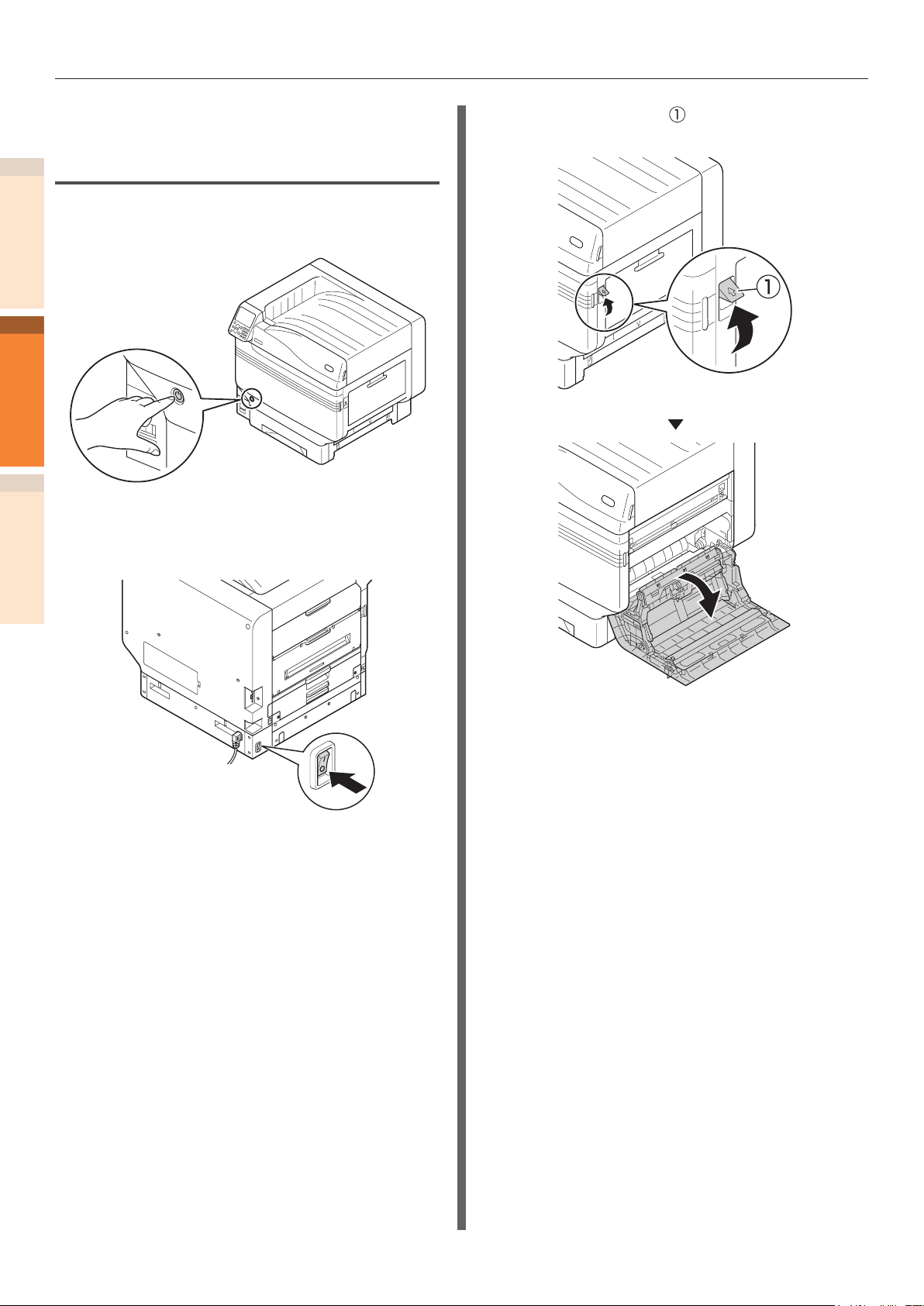

Czyszczenie rolek podających papier i separatora podajnika

uniwersalnego

Rozwiązywanie problemów

Naciśnij i przytrzymaj przycisk zasilania

przez około 1 s, aby wyłączyć urządzenie.

Konserwacja

Upewnij się, że panel sterujący jest

Indeks

wyłączony, a następnie wyłącz główne zasilanie.

Podnieś uchwyt ( ) i otwórz prawą

pokrywę boczną.

- 86 -

Konserwacja urządzenia

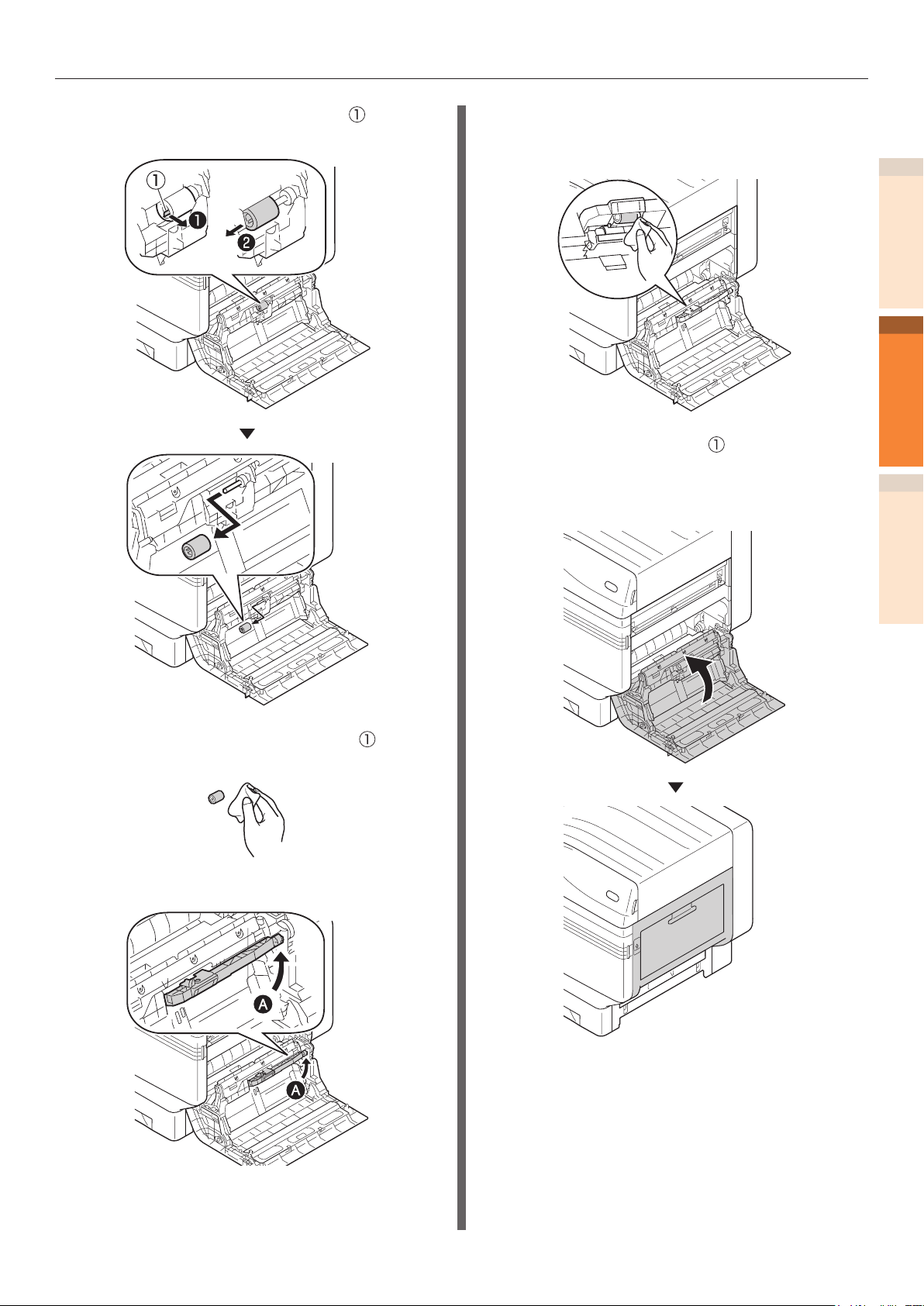

Rozszerzając zatrzaski rolek ( ) na

zewnątrz, wyjmij je z osi.

Wytrzyj rolki podające papier (w 2

miejscach) oraz separator miękką, wilgotną szmatką.

Załóż rolki podające ( ) na osi i

obracając, mocno włóż je do środka.

Zamknij prawą pokrywę boczną.

Rozwiązywanie problemów

Konserwacja

Indeks

Wytrzyj rolki podające papier ( )

miękką wilgotną szmatką.

Podnieś sekcję A.

Włącz główne zasilanie, a następnie

wciśnij włącznik i uruchom drukarkę.

- 87 -

Konserwacja urządzenia

NIEBEZPIECZEŃSTWO

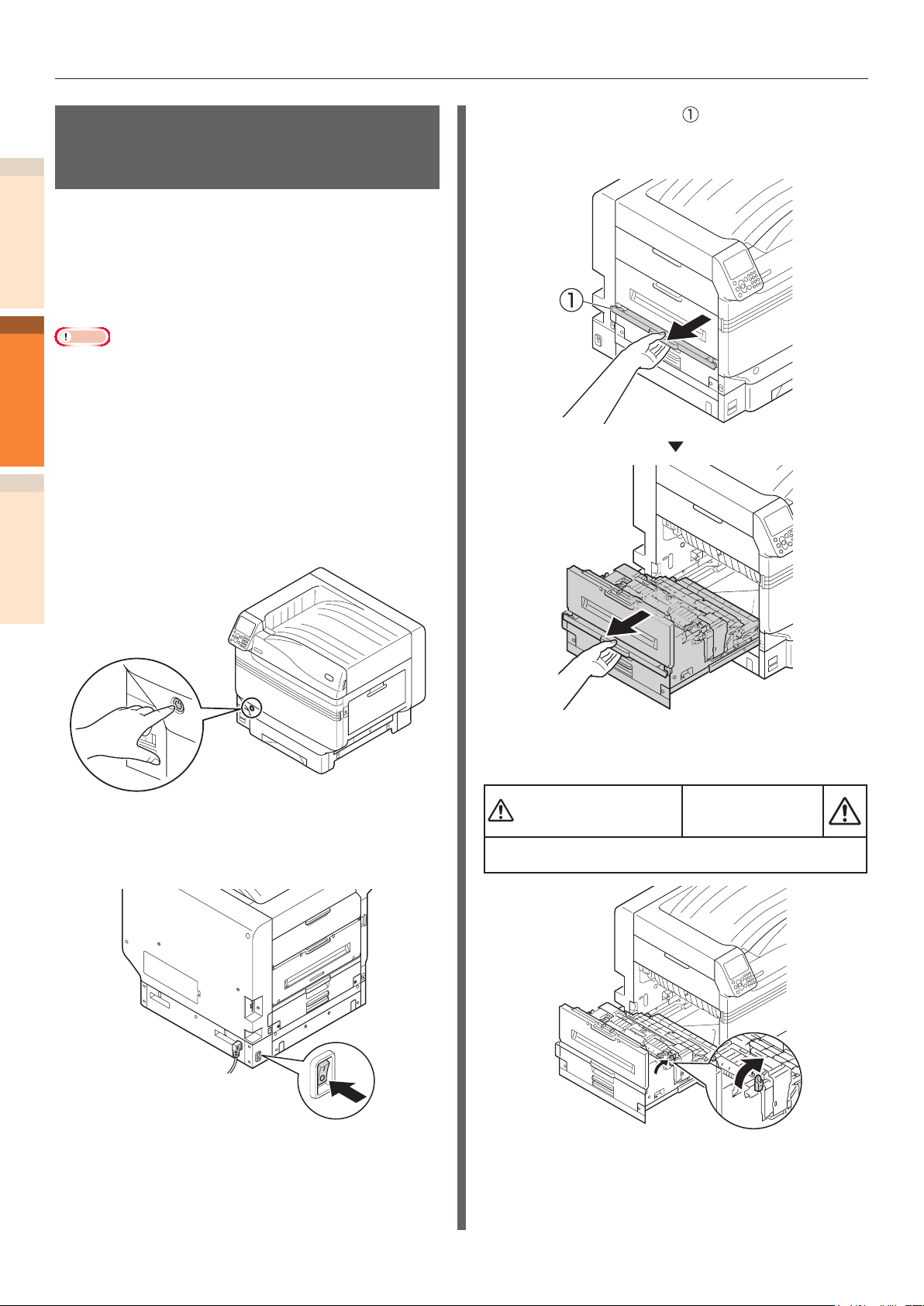

Czyszczenie modułu wałka transferowego i drogi

Rozwiązywanie problemów

transferu papieru

Jeśli przednia lub tylna krawędź wyprowadzonego papieru często ulega zabrudzeniu, oczyść moduł wałka transferowego i drogę transferu papieru.

Regularne czyszczenie zapobiega zabrudzeniom i plamom.

Konserwacja

Indeks

Uwaga

Należy uważać, aby nie dotknąć gąbki modułu wałka

transferowego ani nie uszkodzić modułu. Nie należy używać do tego celu wody ani roztworów takich

jak detergenty neutralne i alkohol metylowy. Może to spowodować uszkodzenie wałka.

Przygotuj miękką papierową chusteczkę.

Naciśnij i przytrzymaj przełącznik

zasilania przez około 1 sekundę, aby wyłączyć zasilanie.

Podnieś dźwignię ( ) zespołu

wyjściowego i wyciągnij zespół wyjściowy.

Sprawdź, czy panel sterowania został

całkowicie wyłączony i wyłącz główne zasilanie.

Unieś dźwignię blokady (niebieską)

zespołu utrwalającego.

Występuje

ryzyko obrażeń.

Zespół utrwalający jest gorący - nie dotykaj go.

- 88 -

Konserwacja urządzenia

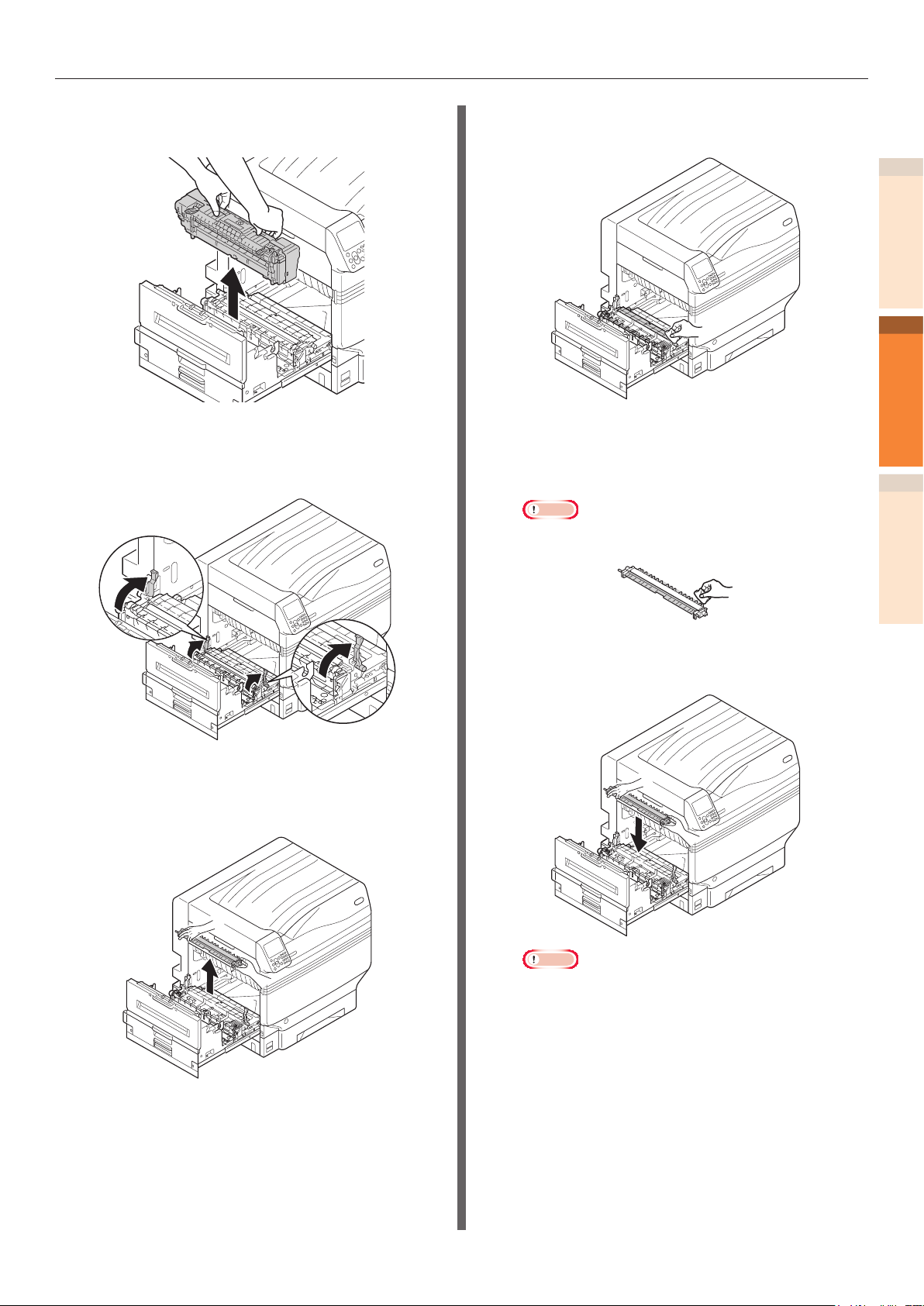

Wyjmij zespół utrwalający trzymając

rękami za uchwyt.

Unieś dźwignie blokad (niebieskie)

po obu stronach modułu wałka transferowego.

Przetrzyj zabrudzenia na drodze papieru

miękką papierową chusteczką.

Przetrzyj zabrudzenia modułu wałka

transferowego miękką papierową chusteczką.

Uwaga

Należy uważać, aby nie dotknąć gąbki modułu wałka

transferowego ani nie uszkodzić modułu.

Rozwiązywanie problemów

Konserwacja

Indeks

Wyjmij moduł wałka transferowego

trzymając za element z etykietą (niebieski).

Zainstaluj moduł wałka transferowego

w zespole wyjścia.

Uwaga

Nie należy dotykać gąbki modułu wałka

transferowego.

- 89 -

Konserwacja urządzenia

Rozwiązywanie problemów

Konserwacja

Indeks

Opuść dźwignie blokad (niebieskie) po obu stronach.

Umieść zespół utrwalacza w oznaczonym miejscu zespołu wyjścia trzymając rękami za uchwyt.

Włóż moduł wyjściowy z powrotem do

drukarki.

Opuść dźwignię blokady (niebieską)

zespołu utrwalającego.

- 90 -

Czyszczenie rolki dociskowej

Konserwacja urządzenia

Jeśli na rolce dociskowej znajdują się obce substancje, usuń zabrudzenia miękką szmatką lub papierową chusteczką.

Przyklejone substancje można łatwo usunąć czyszcząc po drukowaniu.

Rozwiązywanie problemów

Konserwacja

Indeks

- 91 -

Transportowanie i przenoszenie urządzenia

NIEBEZPIECZEŃSTWO

Transportowanie i przenoszenie urządzenia

Ta część opisuje, w jaki sposób transportować i przenosić urządzenie.

Rozwiązywanie problemów

Przenoszenie urządzenia

Występuje

ryzyko obrażeń.

Konserwacja

Indeks

Drukarka waży ok. 111 kg*. Dlatego do przenoszenia urządzenia potrzeba co najmniej 4 osób.

*: łącznie z materiałami eksploatacyjnymi, takimi jak bęben

światłoczuły, pojemnik na toner itp.

Naciśnij i przytrzymaj przycisk zasilania

przez około 1 s. Upewnij się, że panel sterujący jest wyłączony, a następnie wyłącz główne zasilanie, ustawiając główny przełącznik zasilania w pozycji OFF (O).

Odłącz wszystkie kable.

Przewód zasilania i przewód uziemiający

Kabel LAN/USB

Wyjmij papier z podajnika.

Podnieś urządzenie wraz z trzema

innymi osobami i przenieś je w miejsce docelowe.

Transportowanie urządzenia

Występuje

ryzyko obrażeń.

Drukarka waży ok. 111 kg*. Dlatego do przenoszenia urządzenia potrzeba co najmniej 4 osób.

*: łącznie z materiałami eksploatacyjnymi, takimi jak bęben

światłoczuły, pojemnik na toner itp.

Uwaga

Zachowaj ostrożność - bębny światłoczułe (zielone

cylindry) są narażone na uszkodzenie. Bębna nie należy wystawiać na działanie bezpośredniego

promieniowania słonecznego lub silnego światła (1 500 luksów i więcej). Nawet w warunkach normalnego oświetlenia wewnętrznego nie pozostawiaj go na dłużej niż 5 minut.

Naciśnij i przytrzymaj przycisk zasilania

przez około 1 s. Upewnij się, że panel sterujący jest wyłączony, a następnie wyłącz główne zasilanie, ustawiając główny przełącznik zasilania w pozycji OFF (O).

Odłącz wszystkie kable.

Przewód zasilania i przewód uziemiający

Kabel LAN/USB

Wyjmij papier z podajnika.

Wyjmij wszystkie wkłady z tonerem.

- 92 -

Transportowanie i przenoszenie urządzenia

Sprawdź dźwignie wykrywania

pojemników z tonerem (pięć dźwigni).

Unieś dźwignie wykrywania pojemników

z tonerem.

Użyj taśmy klejącej, aby zablokować

dźwignię w pozycji uniesionej.

Powtórz kroki 5 i 6 dla wszystkich

dźwigni wykrywania pojemników z tonerem.

Zamknij pokrywę wymiany tonera.

Rozwiązywanie problemów

Konserwacja

Indeks

Podnieś urządzenie wraz z trzema innymi

osobami, umieść je w pudle i zapakuj.

Urządzenie jest gotowe do transportu.

Uwaga

Po ponownym zainstalowaniu drukarki, usuń taśmę klejącą

z dźwigni wykrywania pojemników z tonerem.

- 93 -

Transportowanie i przenoszenie urządzenia

Notatki



Rozwiązywanie problemów

Konserwacja

Indeks

- 94 -

Indeks

Rozwiązywanie problemów

Maintenance

Konserwacja

Indeks

IndexTroubleshooting

- 95 -

Bęben światłoczuły ..........................52, 54, 58

Rozwiązywanie problemów

Czas wymiany ............................................54

Czyszczenie ...............................................79

Głowica LED .......................................79

Konserwacja

Indeks

Przód urządzenia ................................79

Rolka dociskająca ......................... 88, 91

Rolka podająca papier

(podajnik uniwersalny) ....................86

Rolka podająca papier

(podajnik zwykły) ...........................85

Zespół wałka transferowego ................. 88

Głowica LED...............................................79

Paper Transfer Path .....................................88

Pojemnik na zużyty toner .................52, 54, 69

Pojemnik z tonerem .........................52, 54, 56

Pokrywa boczna podajnika ...........................24

Połączenie USB ..........................................40

Jakość druku ......................................40

Podawanie papieru ..............................44

Podstawowa przyczyna ........................45

Prawa pokrywa boczna ........................49

Przerwa w dostawie prądu ...................40

Sterownik drukarki .............................41

Problemy z urządzeniem ..............................13

Procedura rozwiązywania problemów.............10

Rolka dociskająca .......................................91

Rolka podająca papier ................ 52, 54, 71, 85

Rozwiązywanie problemów ...........................10

Inne problemy ...........................................40

Obsługa urządzenia .............................42

Podawanie papieru ..............................49

Rozmyty wydruk .................................45

Komunikat .................................................14

Konserwacja ..............................................79

Droga transferu papieru .......................88

Głowica LED .......................................79

Przód urządzenia ................................79

Rolka dociskająca ...............................91

Rolka podająca papier

(podajnik uniwersalny) ....................85

Rolka podająca papier

(w podajniku uniwersalnym) ............86

Zespół wałka transferowego ................. 88

Sprawdź ....................................................11

Kiedy wyświetla się .............................11

Transport i przenoszenie ..............................92

Wymiana ...................................................52

Bęben światłoczuły..............................58

Pojemnik na zużyty toner .....................69

Pojemnik z tonerem ............................56

Rolka podająca papier

(podajnik uniwersalny) .............. 71, 74

Zespół pasa transferu ..........................61

Zespół rolki transferu ..........................61

Materiały eksploatacyjne .............................52

Zespół utrwalający ..............................67

- 96 -

Zacięcia papieru

Rolka naklejek .........................17, 22, 27

Zacięcie papieru .........................................11

Lewa pokrywa boczna .........................30

Pokrywa boczna podajnika ...................24

Prawa pokrywa boczna ........................14

Zespół utrwalający ..............................20

Zespół wyjściowy ................................15

Zespół pasa transferu .......................52, 54, 61

Zespół rolki transferu ..................................61

Zespół utrwalający ................20, 50, 52, 54, 67

Zespół wałka transferowego .........................88

Zespół wyjścia ...........................................15

Zespoły konserwacyjne ...............................52

Żywotność .................................................52

Rozwiązywanie problemów

Konserwacja

Indeks

- 97 -

1-7-12 Toranomon, Minato-ku, Tokyo 105-8460, Japan

www.oki.com/printing/

47090616EE Rev2

Oki Pro9541WT User Manual Troubleshooting and Maintenance Guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual

Korzystanie z instrukcji

Symbole

Klawisze, przyciski i symbole

Ilustracje

Ekrany

Skróty oznaczeń

Procedura rozwiązywania problemów

Zacięcie papieru

Sprawdzanie komunikatów (w przypadku zacięcia papieru)

Usuwanie zaciętego papieru

Pojawienie się komunikatu dotyczącego papieru

Pojawienie się komunikatu dotyczącego wymiany materiałów eksploatacyjnych

Pojawienie się innych komunikatów

Problemy z drukowaniem

Drukowanie niemożliwe

Awarie sterownika drukarki

Słaba jakość wydruku

Problemy z podawaniem papieru

Kiedy pojawiają się zaburzenia obrazu

Ustawianie wyników drukowania

Konserwacja

Wymiana elementów eksploatacyjnych i zespołu konserwacyjnego

Żywotność materiałów eksploatacyjnych i zespołów konserwacyjnych

Zbliżający się okres wymiany

Wymiana pojemników z tonerem

Wymiana bębna światłoczułego

Wymiana zespołu pasa transferu i zespołu rolki transferu

Wymiana zespołu utrwalającego

Wymiana pojemnika na zużyty toner

Wymiana rolek podających papier

Konserwacja urządzenia

Czyszczenie głowic LED

Czyszczenie rolek podających papier

Czyszczenie rolki dociskowej

Transportowanie i przenoszenie urządzenia

Przenoszenie urządzenia

Transportowanie urządzenia

Indeks
