Felsökningsprocedurer

zFelsökningsprocedurer

Det här kapitlet beskriver procedurerna för att åtgärda de problem som kan uppstå vid användningen

av skrivaren.

Felsökning

Om du inte kan lösa problemet med denna procedur, kontakt din handlare.

Visas felmeddelandet eller -koden på kontrollpanelen?

När det visas ett meddelande angående

pappersstopp, se 11 Sida och åtgärda det.

När det visas ett meddelande om att det är dags att byta ut förbrukningsvaror och underhållsobjekt, se 54 Sida och åtgärda det.

När det visas ett meddelande angående andra fel, se 31 Sida och åtgärda det.

IndexUnderhåll

Om det visas. Om det inte visas.

Vid eventuella problem, se följande sidor

för åtgärder.

zDet går inte att skriva ut: 39 Sida zSkrivardrivrutinerna kan inte installeras:

43 Sida

zDet går inte att skriva ut med n kvalitet: 45 Sida zOnormal pappersmatning: 50 Sida

När du inte kan åtgärda felet

Anteckna felmeddelandet som visas på kontrollpanelen.

Ring din utsedda helpdesk.

- 10 -

zPappersstopp

Pappersstopp

Det här kapitlet beskriver proceduren för när ett papper har fastnat inuti skrivaren, eller när det är pappersbitar kvar i skrivaren även efter att det avlägsnats.

Kontrollera meddelanden (om ett pappersstopp inträffar)

När ett papper har fastnat inuti skrivaren, eller när det är papper kvar inuti skrivaren även efter att det har avlägsnats, kommer ett meddelande om pappersstopp att visas på kontrollpanelens

ytkristallpanel, och <ATTENTION (INSPEKTION)>-lampan kommer att blinka.

När ”Mer info nns i hjälpen” visas i meddelandet, tryck på [HELP (HJÄLP)]-knappen i kontrollpanelen

för att visa felsökningshänvisningarna, och du kan enkelt lösa problemet med hjälp av hänvisningarna. För mer information, se "Manövrera hjälpskärmen"(S.13).

Felsökning

IndexUnderhåll

[HELP (HJÄLP)]-knapp Flytkristallpanel <ATTENTION (INSPEKTION)>-lampa

Följande tabell visar meddelandena. Kontrollera meddelandet, och ta bort det papper som fastnat enligt proceduren som beskrivs i referensen.

- 11 -

Pappersstopp

Felsökning

Kategori

Pappersstopp (När ett papper har fastnat inuti skrivaren)

IndexUnderhåll

Meddelandet försvinner inte (När meddelandet inte försvinner även efter att det fastsatta pappret har tagits bort)

Meddelande som visas

på ytkristallpanel

Öppna höger sidolucka Papper har fastnat

Mer info nns i hjälpen

Öppna sidolucka [TRAY]* Papper har fastnat

Mer info nns i hjälpen

Öppna vänster sidolucka Papper har fastnat

Mer info nns i hjälpen

Kontrollera utmatningsenhet Papper har fastnat

Mer info nns i hjälpen

Kontrollera utmatningsenhet Papper har fastnat

Mer info nns i hjälpen

Kontrollera Duplexenhet Papper har fastnat

Mer info nns i hjälpen

Öppna sidolucka [TRAY]* Återstående Papper

Mer info nns i hjälpen

Öppna höger sidolucka Återstående Papper

Mer info nns i hjälpen

Kontrollera utmatningsenhet Återstående Papper

Mer info nns i hjälpen

Kontrollera Duplexenhet Återstående Papper

Mer info nns i hjälpen

Kontrollera uppsamlaren för nedåtvänd utskrift Återstående Papper

Mer info nns i hjälpen

Felmeddelande

Position för

pappersstopp

Pappersstopp i närheten av höger sidolucka.

Pappersstopp i närheten av fackets sidolucka.

Pappersstopp i närheten av vänstra sidoluckan.

Pappersstopp i utmatningsenheten

Pappersstopp i närheten av

xeringsenhet

Pappersstopp i närheten av den dubbelsidiga utskriftsenheten

Pappersstopp i närheten av fackets sidolucka.

Pappersstopp i närheten av höger sidolucka.

Pappersstopp i utmatningsenheten

Pappersstopp i närheten av den dubbelsidiga utskriftsenheten

Pappersstopp i närheten av vänstra sidoluckan.

380, 390

391, 392, 393, 394, 395

384

381

382, 383, 389

370, 371, 373

631, 632, 633, 634, 635

637

638, 639

640, 641, 642

651

visas efter du trycker

på [HJÄLP]-

knappen

Referenssidor

14 Sida

24 Sida

30 Sida

15 Sida

20 Sida

25 Sida

24 Sida

14 Sida

15 Sida

25 Sida

30 Sida

*: Antingen fack 1 till 5 kommer att visas i [TRAY]. (Fack 2 till Fack 5 kommer att visas när extra fackenheter har monterats.)

Antingen sidolucka till fack 1 till 5 kommer att visas i [ när extra fackenheter har monterats.)

COVER

]. (Sidolucka till Fack 2 till sidolucka Fack 5 kommer att visas

- 12 -

Pappersstopp

Manövrera hjälpskärmen

Genom att trycka på [HELP (HJÄLP)]-knappen i kontrollpanelen visas åtgärdsmetoden. Du kan enkelt ta bort papperet enligt hänvisningarna.

Exempel) Pappersstopp i närheten av sidoluckan till fack 1.

Följande meddelande kommer att visas på ytkristallpanelen, och <ATTENTION (INSPEKTION)>- lampan kommer att blinka.

Tryck på [HELP (HJÄLP)]-knappen.

Felkoden kommer att dyka upp och pappersstoppets tillstånd kommer att visas.

Tryck på bläddringsknappen .

Nästa sida kommer upp, och en åtgärdsprocedur för pappersstopp och motsvarande animation kommer att visas.

Memo

zTryck på bläddringsknappen för att gå tillbaka till

den föregående sidan.

Bläddra igenom sidorna i Hjälp-skärmen

med bläddringsknappen papperet enligt den åtgärdsmetod för pappersstopp som visas på skärmen.

, och ta bort

Felsökning

IndexUnderhåll

- 13 -

När det fastsatta pappret tas bort kommer skärmen att återgå till standby och resterande utskrifter kommer att börja.

Pappersstopp

Ta bort pappersstopp

Borttagning av pappersstopp i

Felsökning

närheten av höger sidolucka

Felkod: 380, 390, 637

Om papperet har fastnat i

IndexUnderhåll

kombinationsfacket, ta bort det och stäng facket.

Ta försiktigt bort kvarvarande papper.

Stäng höger sidolucka.

Lyft upp öppningen ( ), och höger

sidolucka.

Öppna kombinationsfacket.

- 14 -

Pappersstopp

Dra inställningsspaken ( ) på höger

sida om pappersstöd (

Ställ in trycksidan för det borttagna

papperet uppåt.

) mot dig.

Borttagning av pappersstopp i utmatningsenheten

Felkod: 381, 638, 639

FÖRSIKTIGHET

Arbeta försiktigt då xeringsenhetens temperatur

är hög. Se till att du håller i handtaget när du lyfter. När den är varm, vänta tills den har svalnat innan du börjar arbeta.

Lyft upp öppningen ( ) till

utmatningsenheten, och dra ut utmatningsenheten.

Möjligt att den

bränns.

Felsökning

IndexUnderhåll

Passa in pappersledarna med papperet.

- 15 -

Pappersstopp

Felsökning

IndexUnderhåll

Kontrollera insidan av skrivaren, och ta långsamt ut kvarvarande papper.

Om det är papper kvar i xeringsenhet lyft då upp xeringsenhetens

pappersstoppsspak (blå).

Tryck ner xeringsenhetens

pappersstoppsspak (blå).

Om det inte är något papper kvar i

xeringsenhet dra då upp låsspaken

(blå).

Var noga med att långsamt dra ut

kvarvarande papper mot skrivarkroppen (i motsatt riktning till pappersmataren).

Håll i xeringsenhetens handtag med

båda händerna, och ta bort den till en plan yta.

- 16 -

Pappersstopp

Lyft upp xeringsenhetens

pappersstoppsspak.

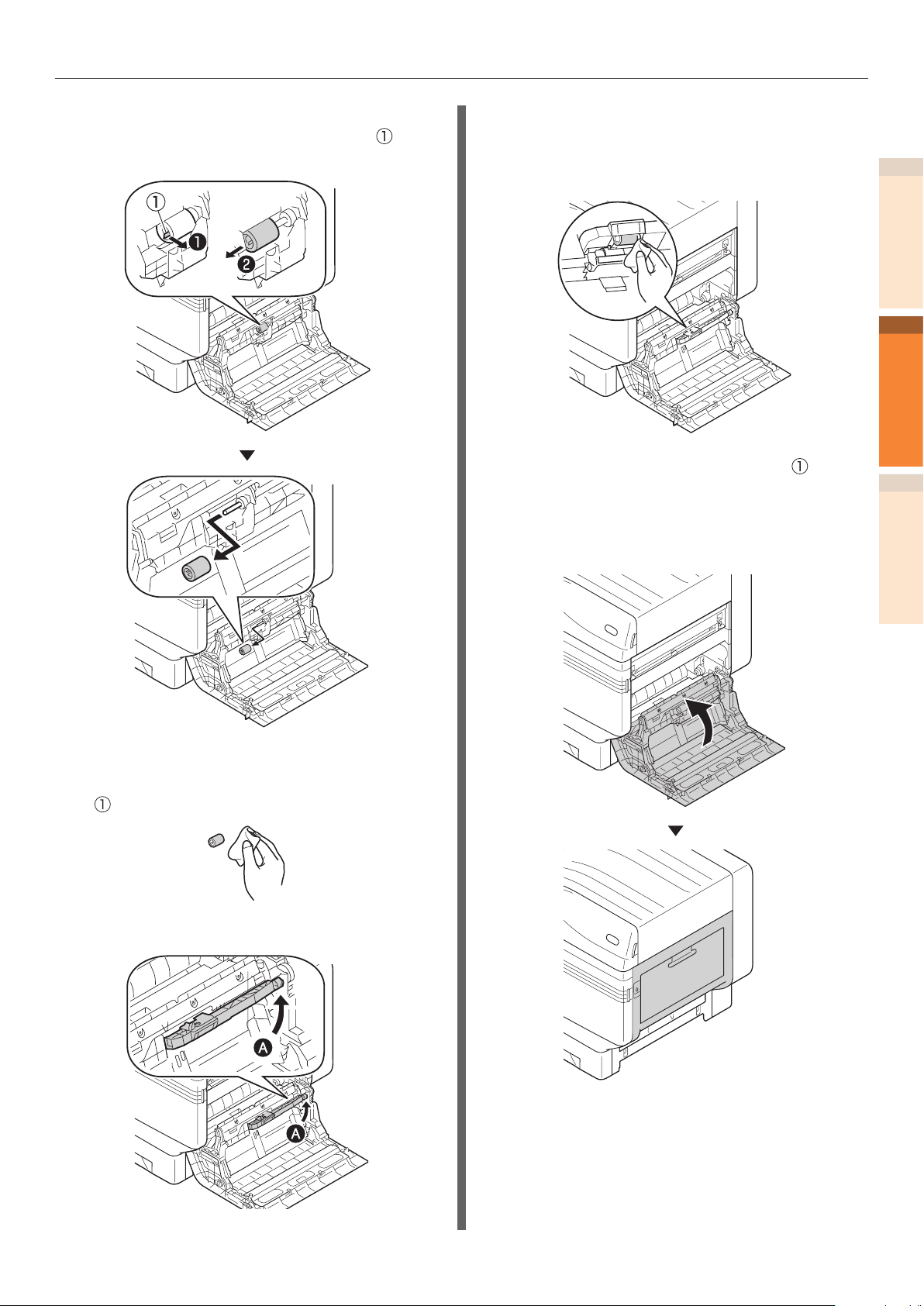

Ta bort det kvarvarande pappret.

Om pappret slingrar sig runt dekalrullen,

ta bort dekalenheten genom att skruva på tumskruvarna på båda ändar av dekalenheten till vänster, och ta bort pappret.

Anmärkning

zVar försiktig så du inte tappar tumskruven i enheten

när du tar bort den.

Felsökning

IndexUnderhåll

- 17 -

Pappersstopp

Felsökning

IndexUnderhåll

Återställ dekalenheten till dess ursprungliga position och sätt fast den med de två tumskruvarna.

Anmärkning

zVar försiktig så du inte tappar tumskruven i enheten

när du sätter fast den.

Tryck ner xeringsenhetens låsspak

(blå).

Om det är papper i multifacket, ta bort

det och stäng facket.

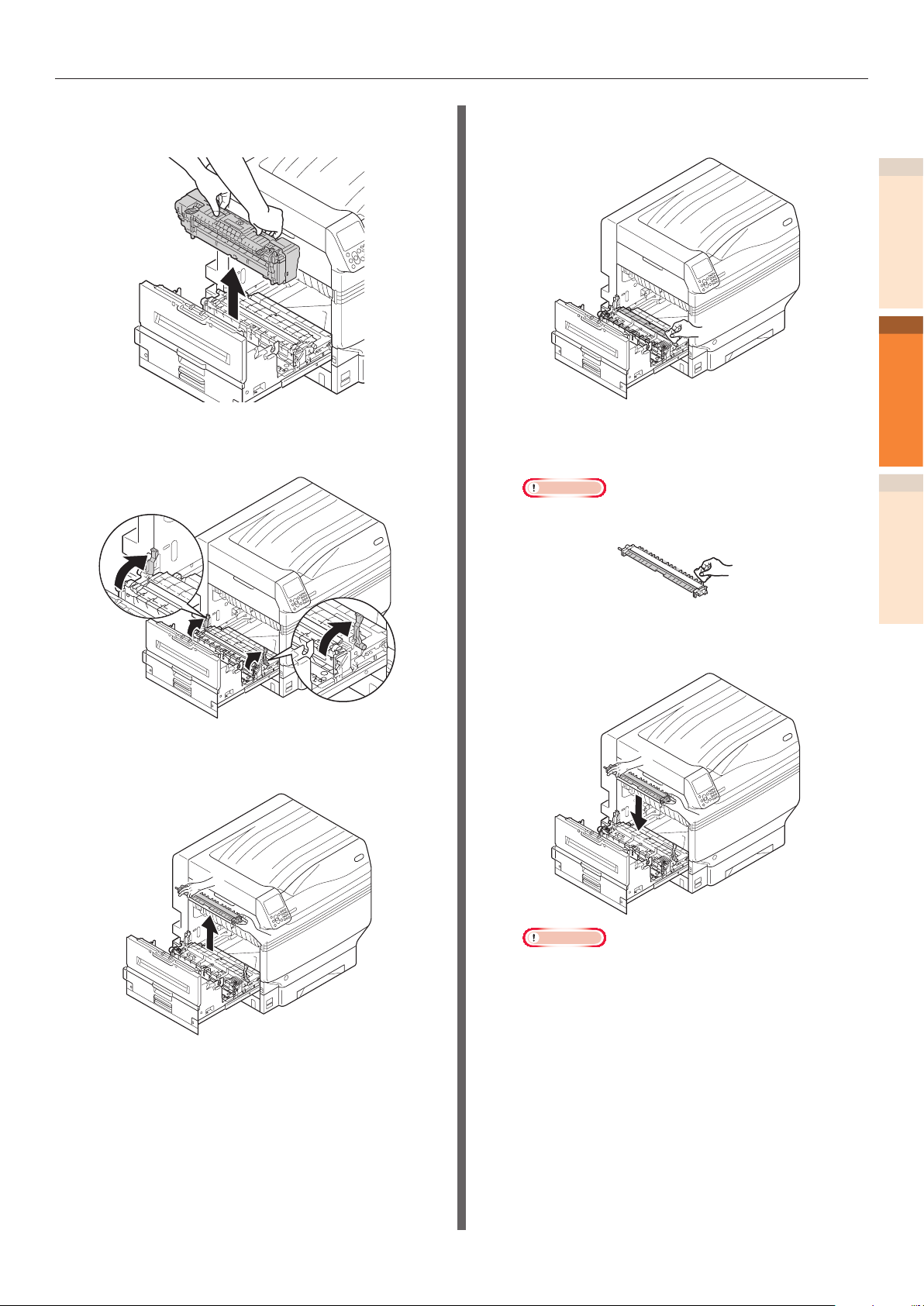

Håll i handtaget till xeringsenheten

med båda händerna och sätt in i utmatningsenheten.

- 18 -

Pappersstopp

Lyft upp öppningen ( ) och öppna

höger sidolucka.

Stäng höger sidolucka.

Felsökning

Öppna multifacket.

IndexUnderhåll

Ta försiktigt upp det kvarvarande

pappret.

Dra inställningsspaken ( ) på höger

sida om pappersstöd (

) mot dig.

- 19 -

Pappersstopp

Felsökning

IndexUnderhåll

Passa in pappersledaren efter pappret.

Lägg utskriftssidan för det borttagna pappret uppåt.

Ta bort pappersstopp i närheten av xeringsenhetens

Felkod: 382, 383, 389

FÖRSIKTIGHET

Arbeta försiktigt då xeringsenhetens temperatur

är hög. Se till att du håller i handtaget när du lyfter. När den är varm, vänta tills den har svalnat innan du börjar arbeta.

Lyft upp öppningen ( ) till

utmatningsenheten, och dra ut utmatningsenheten.

Om du inte kan se pappersstoppet, sätt tillbaka utmatningsenheten i skrivaren, och gå till "Borttagning

av papper från den dubbelsidiga utskriftsenheten"(S.23)

Möjligt att den

bränns.

Sätt tillbaka utmatningsenheten i

skrivaren.

- 20 -

Pappersstopp

Om det är papper kvar i xeringsenhet

lyft då upp xeringsenhetens

pappersstoppsspak (blå).

Var noga med att långsamt dra ut

kvarvarande papper mot skrivarkroppen (i motsatt riktning till pappersmataren).

Om det inte är något papper kvar i

xeringsenhet dra då upp låsspaken

(blå).

Håll i xeringsenhetens handtag med

båda händerna, och ta bort den till en plan yta.

Felsökning

IndexUnderhåll

Tryck ner xeringsenhetens

pappersstoppsspak (blå).

Om ett pappersstopp inträffade

i xeringsenheten, lyft upp xeringsenhetens pappersstoppsspak

(blå), och dra långsamt ut pappret i motsatt riktning från papprets

ödesriktning.

- 21 -

Pappersstopp

Felsökning

IndexUnderhåll

Om pappret slingrar sig runt dekalrullen, ta bort dekalenheten genom att skruva på tumskruvarna på båda ändar av dekalenheten till vänster, och ta bort pappret.

Anmärkning

zVar försiktig så du inte tappar tumskruven i enheten

när du tar bort den.

Återställ dekalenheten till dess

ursprungliga position och sätt fast den med de två tumskruvarna.

Anmärkning

zVar försiktig så du inte tappar tumskruven i enheten

när du sätter fast den.

- 22 -

Håll i xeringsenhetens handtag med

båda händerna, och sätt in den i utmatningsenheten.

Pappersstopp

Tryck ner xeringsenhetens låsspak

(blå).

Sätt tillbaka utmatningsenheten i

skrivaren.

Borttagning av papper från den

dubbelsidiga utskriftsenheten

Dra ut den dubbelsidiga

utskriftsenheten, lyft upp den en liten bit i taget med båda händerna, och ta bort den.

Anmärkning

zDra inte ut den dubbelsidiga utskriftsenheten i ett

drag. Den kan ramla ner om du drar ut den i ett drag, vilket kan orsaka skador på enheten.

Felsökning

IndexUnderhåll

Ta bort det kvarvarande papperet.

- 23 -

Pappersstopp

Felsökning

IndexUnderhåll

Sätt tillbaka den dubbelsidiga utskriftsenheten i skrivaren.

Ta bort papper i närheten av höger sidolucka

Felkod: 391, 392, 393, 394, 395,

631, 632, 633, 634, 635

Exempel) För fack 1.

Öppna sidoluckan där felet visas.

- 24 -

Ta bort det kvarvarande papperet.

Pappersstopp

Stäng sidoluckan på fack 1.

Borttagning av papper i närheten av den nedre sidan på den dubbelsidiga utskriftsenheten

Felkod: 370, 371, 373, 640, 641,

642

Dra ut den dubbelsidiga

utskriftsenheten, lyft upp den en liten bit i taget med båda händerna, och ta bort den.

Om du inte kan se pappersstoppet i den dubbelsidiga utskriftsenheten, sätt tillbaka utskriftsenheten i skrivaren och gå till steg 4.

Felsökning

IndexUnderhåll

Ta bort det kvarvarande papperet.

- 25 -

Pappersstopp

Felsökning

IndexUnderhåll

Sätt tillbaka den dubbelsidiga utskriftsenheten i skrivaren.

Lyft upp öppningen ( ) till

utmatningsenheten, och dra ut utmatningsenheten.

Kontrollera insidan av skrivaren, och ta

långsamt ut kvarvarande papper.

- 26 -

Pappersstopp

Om spetsen på papperet inte syns, dra

upp xeringsenhetens låsspak (blå).

Håll i xeringsenhetens handtag med

båda händerna, och ta bort den till en plan yta.

Om pappret slingrar sig runt dekalrullen,

ta bort dekalenheten genom att skruva på tumskruvarna på båda ändar av dekalenheten till vänster, och ta bort pappret.

Anmärkning

zVar försiktig så du inte tappar tumskruven i enheten

när du tar bort den.

Felsökning

IndexUnderhåll

- 27 -

Pappersstopp

Felsökning

IndexUnderhåll

Återställ dekalenheten till dess ursprungliga position och sätt fast den med de två tumskruvarna.

Anmärkning

zVar försiktig så du inte tappar tumskruven i enheten

när du sätter fast den.

Stäng luckan, dra upp överföringsrullen,

lyft upp pappersledaren, och ta bort kvarvarande papper.

- 28 -

Pappersstopp

Stäng luckan, och tryck ner

överföringsrullen.

Håll i xeringsenhetens handtag med

båda händerna, och sätt in den i

utmatningsenheten.

Tryck ner xeringsenhetens låsspak

(blå).

Sätt tillbaka utmatningsenheten i

skrivaren.

Felsökning

IndexUnderhåll

- 29 -

Pappersstopp

Borttagning av papper i närheten av vänster sidolucka

Felkod: 384, 651

Felsökning

Öppna luckan på vänster sida

IndexUnderhåll

Ta försiktigt bort kvarvarande papper.

När pappersstopp förekommer ofta

Kontrollera följande om pappersstopp uppkommer ofta:

zÄr pappersmatningsrullarna smutsiga?

(

"Rengöring av

pappersmatningsrullar"(S.87)

zÄr pappersledaren korrekt monterad? (Se

”Ställa in papperet i Grundläggande”)

zÄr papperet insatt efter att du har bläddrat

igenom det noga? (Se ”Ställa in papperet i Grundläggande”)

zÄr skrivaren monterad på ett plant och stabilt

underlag?

zAnvänder du papper som är kompatibelt med

skrivaren?

zFinns det bitar av papper kvar inuti skrivaren?

)

Stäng luckan på vänster sida.

- 30 -

När ett meddelande angående papper visas

zNär ett meddelande angående papper visas

När den papperstyp/pappersstorlek som är inställd för papperfacket skiljer sig från specikationen i

skrivardrivrutinerna, visas ett meddelande såsom ”Byt papper” och ”Pappersstorleksfel har inträffat”, och <ATTENTION (INSPEKTION)>-lampan kommer att blinka.

Nedan beskrivs meddelanden som relaterar till papper och felkoder, orsaken till felen och dess lösningar, och status för <ATTENTION (INSPEKTION)>-lampan.

Dessutom när ”Mer info nns i hjälpen” visas i meddelandet, trycker du på [HELP (HJÄLP)]-knappen i kontrollpanelen för att visa felsökningshänvisningarna, och du kan enkelt lösa problemet med hjälp av hänvisningarna. Se "Manövrera hjälpskärmen"(S.13) för mer information.

Memo

zBetydelsen av de symboler som används i felmeddelandena är följande.

– [TRAY]: fack 1, fack 2 till 5 (Visas när extra fackenheter har monterats.), någon av kombinationsfacken kommer att visas. – [MEDIA_SIZE]: Pappersstorlek visas. – [MEDIA_TYPE]: Papperstyp visas.

Kategori

Sätt in papper

Tomt Installera [MEDIA_SIZE] i [TRAY]

Meddelandet visas på

ytkristallpanel

Byt papper i [TRAY] Se till att den innehåller [MEDIA_ SIZE], [MEDIA_TYPE]. Om utskriften inte startar, avbryt och justera inst. för pprfacker Trycker du på OK-knappen som det är kommer den att skriva ut i enlighet

med bentliga pappersinställningar Mer info nns i hjälpen

Ändra [MEDIA_SIZE], [MEDIA_ TYPE] i [TRAY]

Tryck på OK knappen

Mer info nns i hjälpen

Ändra [MEDIA_SIZE], [MEDIA_ TYPE] i multifack

Tryck på OK knappen

Mer info nns i hjälpen

Installera [MEDIA_SIZE] i multifack

Mer info nns i hjälpen

Felkod

461 462 463 464 465

661 662 663 664 665

660 460

491 492 493 494 495

490 Blinkande Kombinationsfacket är tomt.

<Inspektion>-

lampa

Blinkande Storleken på papperet i facket, eller

Blinkande Papperstypen på papperet i facket

Blinkande Papperstypen i kombinationsfacket

Blinkande Facket som visas i meddelandet är

Orsaker och felsökning

pappersstorleken och papperstypen,

skiljer sig från specikationerna i

skrivardrivrutinerna. Sätt in papper som har samma storlek eller typ som visas i meddelandet. Utskriften kommer att starta om pappersstorleken stämmer.

skiljer sig från specikationerna i

skrivardrivrutinerna. Sätt in papper som har samma storlek eller typ som visas i meddelandet.

skiljer sig från specikationerna i

skrivardrivrutinerna. Sätt in papper som har samma storlek eller typ som visas i meddelandet.

tomt. Sätt in papper som har samma storlek eller typ som visas i meddelandet.

Sätt in papper som har samma storlek eller typ som visas i meddelandet.

Felsökning

IndexUnderhåll

- 31 -

När ett meddelande angående papper visas

Kategori

Pappersstorlek

Fel

Felsökning

IndexUnderhåll

Meddelandet visas på

ytkristallpanel

Ta bort överödigt papper och återställ

facket [TRAY]

Mer info nns i hjälpen

Kontrollera papper i [TRAY] För tjockt papper

Mer info nns i hjälpen

Kontrollera papper i [TRAY] Multimatning papper

Mer info nns i hjälpen

Kontrollera papper i [TRAY] Fel pappersstorl

Mer info nns i hjälpen

Återställ Fack [TRAY]

Mer info nns i hjälpen

Felkod

530 531 532 533 534

323 324 325 326

401 Blinkande Flera pappersark har matats in.

400 Blinkande Utskriften har genomförts på papper

520 521 522 523 524

<Inspektion>-

lampa

Blinkande Pappersmängden i facket kan överstiga

Blinkande I facket som visas i meddelandet,

Blinkande Det går inte att mata in papper från

Orsaker och felsökning

maxgränsen, eller så kan pappret behöva återställas. Ta bort papper från det fack som visas.

har papper med en annan tjocklek detekterats. För att avbryta avskriften, tryck på [AVBRYT]-knappen. Om era fel uppstår, kan du inte avbryta utskriften. Tryck på [HELP (HJÄLP)]-knappen, och åtgärda problemet enligt hänvisningarna som visas på hjälpskärmen.

För att avbryta avskriften, tryck på [AVBRYT]-knappen. Om era fel uppstår, kan du inte avbryta utskriften. Tryck på [HELP (HJÄLP)]-knappen, och åtgärda problemet enligt hänvisningarna som visas på hjälpskärmen.

som är av en annan storlek än den som

är specicerad i skrivardrivrutinerna.

det fack som visas i meddelandet. Nollställ papperet i det fack som visas i meddelandet.

- 32 -

När ett meddelande angående byte av förbrukningsvaror visas

zNär ett meddelande angående byte av

förbrukningsvaror visas

När tidpunkten för att byta förbrukningsvaror eller underhållsartiklar närmar sig, eller när ett byte blir nödvändigt, kommer ett meddelande såsom ”Det börjar bli dags att byta ABC” och ”ABC är tom / byt ut ABC” att visas, och <ATTENTION (INSPEKTION)>-lampan kommer börja blinka.

Nedan beskrivs meddelanden som relaterar till utbyte av förbrukningsvaror och felkoder, orsak till felen och dess lösningar, och status av <ATTENTION (INSPEKTION)>-lampan.

Dessutom när ”Mer info finns i hjälpen” visas i meddelandet, trycker du på [HELP (HJÄLP)]-knappen i kontrollpanelen för att visa felsökningshänvisningarna, och du kan enkelt lösa problemet med hjälp av hänvisningarna. För mer information, se "Manövrera hjälpskärmen"(S.13).

Memo

zBetydelsen av de symboler som används i felmeddelandena är följande.

– [COLOR]: Antingen kommer bara gul, bara magenta, bara cyan, bara svart och vitt att visas.

Kategori

Tonerkassett

Bild trumma

Meddelande som visas på

ytkristallpanel

Sätt i ny toner Svart

Mer info nns i hjälpen

Sätt i ny toner [COLOR]

Mer info nns i hjälpen

Installera toner eller tryck på knappen OK [COLOR]

Mer info nns i hjälpen

Installera toner eller tryck på knappen OK [Vit]

Mer info nns i hjälpen

Installera en ny bildtrumma [COLOR] Byt trumma

Mer info nns i hjälpen

Felkod

4103 Blinkande Svart toner är tom

Skriva ut 4100 4101 4102 4103 4104 4105

Slå på strömmen 4100 4101 4102

Slå på strömmen 4104 4105

3500 3501 3502 3503 3504 3505 5600 5601 5602 5603 5604 5605

<Inspektion>-

lampa

Blinkande Tonerkassetten som visas i

Blinkande Tonerkassetten är tom.

Blinkande Livslängden för den bildtrumma

Orsaker och felsökning

Tryck på [HELP (HJÄLP)]-

knappen, och åtgärda problemet

enligt hänvisningarna som visas

på hjälp-skärmen.

meddelandet är tom.

Tryck på knappen [HELP

(HJÄLP)] och åtgärda problemet

enligt anvisningarna som visas

på skärmen Help.

Se rutan nedan om du slår på

strömmen igen.

Om du trycker på knappen

[OK (OK)] kommer endast

enkelutskriften att fortsätta.

Tryck på knappen [HELP

(HJÄLP)] och åtgärda problemet

enligt anvisningarna som visas

på skärmen Help.

Om du trycker på knappen [OK

(OK)] kommer enkelutskriften

eller fyrfärgsutskriften att

fortsätta.

Tryck på knappen [HELP

(HJÄLP)] och åtgärda problemet

enligt anvisningarna som visas

på skärmen Help.

som visas i meddelandet är slut.

Tryck på [HELP (HJÄLP)]-

knappen, och åtgärda problemet

enligt hänvisningarna som visas

på hjälp-skärmen.

Referenssidor

58 Sida

60 Sida

Felsökning

IndexUnderhåll

- 33 -

När ett meddelande angående byte av förbrukningsvaror visas


trumma

Felsökning

Behållare för överskottstoner

IndexUnderhåll

Fixerings enhet

Bält enhet

Kategori

- Varning, okänd förbrukningsvara

Meddelande som visas på

ytkristallpanel

Installera en ny bildtrumma [COLOR] Bildtrumman är nära slutet av sin användningstid, tryck på knappen OK

Mer info nns i hjälpen

Installera en ny bildtrumma [COLOR] Utskrift stoppad pga kort livslängd för trumma

Mer info nns i hjälpen

Kontrollera Trumma [COLOR]

Mer info nns i hjälpen

Installera ny toneruppsamlare SkräpToner Behållare Full

Mer info nns i hjälpen

Sätt i ny xeringsenhet

Fixeringsenhet slut

Mer info nns i hjälpen

Sätt i ny bältesenhet Bältesenhet slut

Mer info nns i hjälpen

upptäckt Gå till Felsökning i användarmanualen för att återställa driften

Felkod

5640 5641 5642 5643 5644 5645

6800 6801 6802 6803 6804 6805

3400 3401 3402 3403 3404 3405

357 Blinkande

354 Blinkande

355 Blinkande Livslängden för den bältenhet

709 Blinkande

<Inspektion>-

lampa

Blinkande Bildtrummans livslängd är slut.

Blinkande Bildtrumman som visas i

Orsaker och felsökning

Om du trycker på [OK (OK)],

kommer utskriften att fortsätta,

men utskriftskvaliteten kan inte

garanteras.

Tryck på [HELP (HJÄLP)]-

knappen, och åtgärda problemet

enligt hänvisningarna som visas

på hjälp-skärmen.

Du kan inte fortsätta skriva ut.

Tryck på [HELP (HJÄLP)]-

knappen, och åtgärda problemet

enligt hänvisningarna som visas

på hjälp-skärmen.

meddelandet har inte satts in

ordentligt.

Tryck på [

åtgärda problemet enligt hänvisningarna

som visas på hjälp-skärmen.

Behållaren för överskottstoner är full.

Om du återställer och använder en

behållare för överskottstoner som

redan används, nns det en risk

för att tonern svämmar över, därför

är det rekommenderat att byta

ut den med en ny behållare för

överskottstoner.

Tryck på [

åtgärda problemet enligt hänvisningarna

som visas på hjälp-skärmen.

Fixeringsenhetens livslängd är slut

Tryck på [

och åtgärda problemet enligt

hänvisningarna som visas på hjälp-

skärmen.

och överföringsrulle som visas i

meddelandet är slut.

Tryck på [

åtgärda problemet enligt hänvisningarna

som visas på hjälp-skärmen.

Du kanske inte får de bästa resultaten av

skrivaren inklusive minskad utskriftskvalitet

om en okänd förbrukningsvara används.

Fel som beror på användning av en

okänd förbrukningsvara kommer att

repareras mot betalning även om det

är under den avgiftsfria garantiperioden

eller avtalsperioden för underhåll,

och det kommer inte att omfattas av

underhållskontraktet. Om du fortfarande vill

använda en okänd förbrukningsvara, trots

de ovan nämnda punkterna, gör följande.

1. Stäng av skrivarens strömbrytare.

2. Sätt på skrivarens strömförsörjning

medan du håller nere [CANCEL

(AVBRYT)]-knappen.

3. Släpp [CANCEL (AVBRYT)]-knappen

när det är ”RAM CHECK 100%”.

Den här verksamhetshistorik kommer att

registreras inuti enheten.

Kontakta kundtjänst om du har några frågor.

HELP (HJÄLP)

Anmärkning

]-knappen, och

]-knappen,

]-knappen, och

Referenssidor

60 Sida

71 Sida

69 Sida

63 Sida

- 34 -

zNär andra meddelanden visas

När andra meddelanden visas

Nedan beskrivs andra felkoder, orsaken till felen och dess lösningar, och status av <ATTENTION (INSPEKTION)>-lampan. Dessutom när ”Mer info nns i hjälpen” visas i meddelandet, trycker du på [HELP (HJÄLP)]-knappen

i kontrollpanelen för att visa felsökningshänvisningarna, och du kan enkelt lösa problemet med hjälp av hänvisningarna. För mer information, se "Manövrera hjälpskärmen"(S.13).

Memo

zBetydelsen av de symboler som används i felmeddelandena är följande.

– [COLOR]/[MENUCOLOR]: Antingen kommer bara gul, bara magenta, bara cyan, bara svart och vitt att visas. – [TRAY]: fack 1, fack 2 till 5 (Visas när extra fackenheter har monterats.), någon av kombinationsfacken kommer att visas. – [COVER]: Antingen frontluckan, sidoluckan till fack 1 till 5 (Från sidoluckan till fack 2 till 5 kommer att visas vid montering

av ytterligare en fackenhet.), eller luckan till utmatningsenheten kommer att visas.

– [CODE]: Mer information om felet kommer att visas.

Meddelande som visas på

ytkristallpanel

Ström av/på [ERRCODE]: Error

Trumma ej installerad [COLOR]

Mer info nns i hjälpen

Sensorfel gul bildtrumma Kontrollera [COLOR] bildtrumma och återställ

Mer info nns i hjälpen

Ta bort Papper [STACKER]

Mer info nns i hjälpen

Felkod

6940 6941 6942 6943 6944 6945

5400 5401 5402 5403 5404 5405

480 484

<Inspektion>-

lampa

- Blinkande Ett allvarligt fel har inträffat.

Blinkande Bildtrumman som visas i

Blinkande Ett sensorfel har uppstått i den

Blinkande Utmatningsfacket är fullt.

Orsaker och felsökning

Om felet kvarstår efter att skrivaren har startats om, kontakta din utsedda helpdesk.

meddelandet har inte monterats. Tryck på [HELP (HJÄLP)]-knappen, och åtgärda problemet enligt hänvisningarna som visas på hjälp-skärmen.

bildtrumma som visas. Sensorn kan vara smutsig eller så är proppen monterad. Tryck på [HELP (HJÄLP)]-knappen, och åtgärda problemet enligt hänvisningarna som visas på hjälp-skärmen.

Ta bort papper från utmatningsfacket.

Referenssidor

Felsökning

IndexUnderhåll

[STACKER]: Antingen utmatningsfacket med

nedåtvända eller uppåtvända utskrifter kommer att visas.

Tryck på knappen OK för återställning Minne Överfullt

Mer info nns i hjälpen

Ett fel vid utskrift med spotfärg har uppstått. Data kommer att tas bort Kontrollera papper och pappersinställningar och skriv sedan ut igen. För att stänga av displayen trycker du på OK

Mer info nns i hjälpen

Stäng lucka [COVER]

Mer info nns i hjälpen

420 Blinkande Kan inte skriva ut. Utskriftsdata

459 Blinkande Utskriften har stoppats på grund av

311 312 313 314 315 585 588 589

Blinkande Luckan som visas i meddelandet

har överstigit skrivarens minneskapacitet. Under kvaliteten i skrivaren, välj [Fin] eller [Normal], och skriv ut igen. Tryck på [OK (OK)]-knappen för att ta bort meddelandet från

ytkristallpanel.

att utskriftsförfrågan kommer från en inkompatibelt anpassad media, och data har tagits bort. Skriv ut igen. Tryck på [OK (OK)]-knappen för att ta

bort meddelandet från ytkristallpanel.

är öppen. Stäng luckan till facket.

[Avancerad] >

[Skriv ut med

högsta kvalitet]

- 35 -

När andra meddelanden visas

Meddelande som visas på

Trumma ej original

[COLOR]

Mer info nns i hjälpen

Felsökning

Inkompatibel trumma [COLOR]

Mer info nns i hjälpen

IndexUnderhåll

Inkompatibel toner [COLOR]

Mer info nns i hjälpen

ytkristallpanel

Felkod

6840 6841 6842 6843 6844 6845

6900 6901 6902 6903 6904 6905 7000 7001 7002 7003 7004 7005 7040 7041 7042 7043 7044 7045 7100 7101 7102 7103 7104 7105 7200 7201 7202 7203 7204 7205

5540 5541 5542 5543 5544 5545 6140 6141 6142 6143 6144 6145 6200 6201 6202 6203 6204 6205 6240 6241 6242 6243 6244 6245 7140 7141 7142 7143 7144 7145

<Inspektion>-

lampa

Blinkande Fel trumma för skrivarmodellen.

Blinkande Tonerkassetten är inte avsedd

Orsaker och felsökning

Använd en trumma som är avsedd för den här typen av skrivare.

att användas med den här skrivarmodellen. Använd en tonerkassett som är avsedd att användas med den här skrivarmodellen.

Referenssidor

- 36 -

När andra meddelanden visas

Meddelande som visas på

ytkristallpanel

Ej rätt toner [COLOR]

Mer info nns i hjälpen

Oäkta xeringsenhet

Mer info nns i hjälpen

Inkompatibel xeringsenhet

Mer info nns i hjälpen

Oäkta bältenhet

Mer info nns i hjälpen

Inkompatibel bältenhet

Mer info nns i hjälpen

Fixeringsenhet inte installerad

Mer info nns i hjälpen

Kontrollera Fixeringsenhet

Mer info nns i hjälpen

Timeout vid hämtning av data Tryck på knappen OK för återställning

Mer info nns i hjälpen

Kontrollera data

Meddelandedata skrivfel <[

Installera överföringsrullen Montera tillbaka överföringsrullen

Mer info nns i hjälpen

Ett fel vid utskrift med spotfärg har uppstått Data kommer att tas bort Kontrollera papper och pappersinställningar och skriv sedan ut igen. För att stänga av displayen trycker du på OK

Mer info nns i hjälpen

Dekorfärgskanal har inte installerats Installera dekorfärgskanal

Mer info nns i hjälpen

Tonerkanal har inte installerats Var vänlig installera Tonerkanalen

Mer info nns i hjälpen

CODE

Felkod

5500 5501 5502 5503 5504 5505

6981 Blinkande Fixeringsenhet är inte avsedd

6982 6983 6984 6985 6986 6987

6881 Blinkande Bältenheten är inte avsedd

6882 6883 6884 6885 6886

699 Blinkande

348 320

519 Blinkande En paus i mottagandet av data har

334 Blinkande

459 Blinkande

676 Blinkande Dekorfärgskanal har inte

676 Blinkande Tonerkanal har inte installerats.

<Inspektion>-

lampa

Blinkande Tonerkassetten är inte avsedd

Blinkande Fixeringsenhet är inte avsedd

Blinkande Bältenheten är inte avsedd

Blinkande Bildtrumman är inte korrekt

- -

Orsaker och felsökning

att användas med den här skrivarmodellen. Använd en tonerkassett som är avsedd att användas med den här skrivarmodellen.

att användas med den här skrivarmodellen.

Använd en xeringsenhet som är

avsedd att användas med den här skrivarmodellen.

att användas med den här skrivarmodellen.

Använd en xeringsenhet som är

avsedd att användas med den här skrivarmodellen.

att användas med den här skrivarmodellen. Använd en bältenhet som är avsedd att användas med den här skrivarmodellen.

Fixeringsenhet är inte ordentligt Tryck på [HELP (HJÄLP)]-knappen, och åtgärda problemet enligt hänvisningarna som visas på hjälp-skärmen.

monterad.

Installera xeringsenhet korrekt.

inträffat. Öka längden på pausinställningen.

Det gick inte att skriva ut den meddelandedata som skulle uppdateras. Kontrollera data.

Överföringsrullenheten är inte korrekt monterad. Tryck på [ åtgärda problemet enligt hänvisningarna som visas på hjälp-skärmen.

På grund av en utskriftsförfrågan med papper som inte går att använda till spotfärgsutskrifter, har utskriften stoppats och informationen har tagits bort. Kontrollera pappret och pappersinställningarna och skriv ut igen. Tryck på [OK (OK)]-knappen för att ta

bort meddelandet från ytkristallpanelen.

installerats Montera dekorfärgsventilationen.

Var vänlig installera tonerkanalen.

HELP (HJÄLP)

monterad.

]-knappen, och

Referenssidor

[Avancerad] >

[Lista över

inställningsalternativ

i skärmen

Enhetsinställningar]

[Pausa utskrift]

Felsökning

IndexUnderhåll

- 37 -

När andra meddelanden visas

Meddelande som visas på

ytkristallpanel

Kontrollera bildtrumman och tonerkassett

[COLOR]

Mer info nns i hjälpen

Felsökning

Kontrollera Dekorfärg Duct

Mer info nns i hjälpen

Toner har inte installerats

[COLOR]

Mer info nns i hjälpen

Toneruppsamlarens lucka är öppen

Mer info nns i hjälpen

Sätt i Pappersfack

[TRAY]

IndexUnderhåll

Mer info nns i hjälpen

Installera utmatningsenhet

Mer info nns i hjälpen Kontrollera SkräpToner Behållare

Mer info nns i hjälpen

Återställ toneruppsamlare Fel vid ytt av överödig toner Mer info nns i hjälpen

Uppdateringsfel inbyggd programvara

Försök igen

Om nätverket inte fungerar, använd USB Öppna Uppsamlare

Texten upp-Uppsamlare Mer info nns i hjälpen

Bältenhet inte installerad

Mer info nns i hjälpen

Kontrollera Bältesenhet

Mer info nns i hjälpen

Stäng av strömmen ett tag 126: Kondenseringsfel

Installera Duplexenhet

Mer info nns i hjälpen

Felkod

5440 5441 5442 5443 5444

5444 5445

6100 6101 6102 6103 6104 6105

586 Blinkande Toneruppsamlarens lucka är öppen.

430 431 432 433 434

333 Blinkande Utmatningsenheten saknas.

331 Blinkande Behållaren för överskottstoner är

359 Blinkande Ett överföringsfel för behållaren

302 - Det gick inte att uppdatera den

580 Blinkande Utmatningsfacket med uppåtvända

689 Blinkande Bältenheten är inte monterad.

330 Blinkande Bältenheten är inte ordentligt

360 Blinkande Den dubbelsidiga utskriftsenheten

<Inspektion>-

lampa

Blinkande Tonerkassetten som visas i meddelandet

Blinkande Dekorfärgsduct har inte installerats

Blinkande

Blinkande Det nns inget papper i kassetten

- Blinkande Kondens har uppstått inuti

Orsaker och felsökning

har inte monterats korrekt.

Tryck på [HELP (HJÄLP)]-knappen, och åtgärda problemet enligt hänvisningarna som visas på hjälp-skärmen.

korrekt. Återställ dekorfärgskanalen.

Tryck på [HELP (HJÄLP)]-knappen, och åtgärda problemet enligt hänvisningarna som visas på hjälp-skärmen.

Tonerkassetten som visas i meddelandet har inte monterats.

Tryck på [ och åtgärda problemet enligt hänvisningarna som visas på hjälp-

skärmen.

Kontrollera att tonerkassetten har

satts in ordentligt så långt det går,

och stäng tonerluckan.

i facket som visas i meddelandet.

Sätt in papperskassetten i det fack

som visas i meddelandet.

Om papperskassetten redan är i facket,

dra ut den och sätt in den korrekt.

Montera utmatningsenheten.

inte korrekt monterad. Återställ behållaren för överskottstoner.

för överskottstoner har inträffat.

Tryck på [HELP (HJÄLP)]-knappen, och åtgärda problemet enligt hänvisningarna som visas på hjälp-

skärmen.

fasta programvaran. Följ hänvisningarna i

utskrifter är stängt.

Öppna utmatningsfacket med uppåtvända utskrifter.

Tryck på [HELP (HJÄLP)]-knappen, och åtgärda problemet enligt hänvisningarna som visas på hjälp-skärmen.

Starta om skrivaren efter en stund. Om felet kvarstår efter att skrivaren har

startats om, kontakta din utsedda helpdesk.

är inte korrekt monterad. Montera den dubbelsidiga utskriftsenheten ordentligt.

HELP (HJÄLP)

]-knappen,

meddelandet.

monterad.

skrivaren.

Referenssidor

- 38 -

zUtskriftsproblem

Utskriftsproblem

Det här kapitlet beskriver problem som kan uppstå vid användning av skrivaren, och hur de åtgärdas.

Memo

zOm problemet inte är löses genom att använda följande metoder, kontakta din handlare. zFör problem som uppstår i programvaran, kontakta företaget som utvecklat programvaran.

Det går inte att skriva ut

Grundläggande orsaker

Gemensamt för Windows/Mac OS X

Orsak Åtgärdshänvisningar

Strömförsörjningen till skrivaren är avslagen. Sätt på strömförsörjningen. Strömförsörjningen till skrivaren är avslagen på

grund av funktionen för automatisk avstängning.

Skrivaren är i viloläge. Rör vid [ENERGI SPAR]-knappen i kontrollpanelen,

LAN-kabeln/USB-kabeln är bortkopplad. Kontrollera att kablarna är korrekt anslutna till

Kablarna är defekta. Ersätt med nya kablar. Skrivaren är ofine. Tryck på [ON LINE (ON LINE)]-knappen på

Ett felmeddelande har dykt upp på

kontrollpanelens ytkristallpanel.

NBT-, EtherTalk- och WSP-utskriftprotokoll används.

Gränssnittsinställningarna är avaktiverade. Från [Admin Inställning]>[Nätverk

Det är ett problem med utskriftsfunktionen. Kontrollera om du kan skriva ut

Sätt på strömförsörjningen. Om du inte vill använda funktionen för automatisk avstängning, kan du avaktivera den genom [Admin

Inställning]>[Ström Inställning]>[Autoavstängnings Tid] i kontrollpanelen.

och ändra statusen till standby-läget. Om du inte vill använda viloläget, kan du avaktivera det genom [Admin Inställning]>[Ström Inställning]>[Vila] i kontrollpanelen.

skrivaren och datorn.

kontrollpanelen.

Tryck på "När ett meddelande angående papper visas"(S.31)"När ett meddelande angående byte av förbrukningsvaror visas"(S.33)"När andra meddelanden visas"(S.35), eller [HELP

(HJÄLP)]-knappen på kontrollpanelen. När viloläget är aktiverat, kan du avaktivera det från

[Admin Inställning]>[Ström Inställning]>[Vila] i kontrollpanelen.

Inställning] på kontrollpanelen, kan du aktivera det gränssnitt du använder.

skrivarinformationen eller inte.

Referenssidor

Grundläggande

Avancerad

Grundläggande

31 Sida 33 Sida 35 Sida

Avancerad

Grundläggande

Felsökning

IndexUnderhåll

För Windows

Orsak Åtgärdshänvisningar

Skrivaren är inte vald som standardskrivare. Sätt den som standardskrivare. Utgångsporten för skrivardrivrutinen är

felaktig. Utskrift från annat gränssnitt pågår. Vänta tills utskriften är klar. -

Välj utgångsporten dit nätverks- eller USBkabeln är ansluten.

Referenssidor

- 39 -

Utskriftsproblem

Problem med nätverksanslutning

Felsökning

IndexUnderhåll

Gemensamt för Windows/Mac OS X

Orsak Åtgärdshänvisningar

Korsad kabel används. Ordna en rak kabel och hubb, och anslut

korrekt.

Kompatibilitetsproblem med hubb. Välj [Admin Inställning]>[Nätverk

Inställning]>[Hub Link Inställning] på kontrollpanelen, och ändra inställningarna.

Det är ett problem med Hubben. Sätt i nätverkskabeln i den tomma hubben, eller

i en annan port. Om problemet kvarstår, använd en annan hubb.

Nätverkskabeln är defekt. Anslut igen med en ny eller annan

nätverkskabel, och testa igen.

Ogiltig IP-adress. zKontrollera att skrivaren inställningarna för

IP-adressen, och IP-adressen för skrivaren som är vald i datorn överensstämmer.

zOm du använder OKI LPR-verktyget i

Windows, kontrollera inställningarna för IPadressen i OKI LPR-verktyget.

zKontrollera att IP-adressen inte överlappar

med en annan enhet.

zKontrollera att rätt IP-adress är inställd i IP-

adress, nätmask, och Gateway-adress.

Duplicerad IP-adress. Kontrollera att skrivarens IP-adressen inte

överlappar med en annan IP-adress.

Problem med USB-anslutning

Referenssidor

Grundläggande

Avancerad

Gemensamt för Windows/Mac OS X

Orsak Åtgärdshänvisningar

Kabeln uppfyller inte kraven. Använd en USB-kabel med USB

2.0-specikationerna.

USB-hubb används. Anslut skrivaren direkt till datorn. Skrivardrivrutinerna är inte korrekt

installerade.

Installera om skrivardrivrutinerna. Grundläggande

Referenssidor

Grundläggande

För Windows

Orsak Åtgärdshänvisningar

Skrivaren är ofine. Högerklicka på Pro9541WT-ikonen i mappen

Omkopplare, buffert, förlängningskabel, och USB-hubb används.

En annan skrivardrivrutin som drivs via en USB-anslutning är installerad.

[Enheter och Skrivare], och välj [Visa utskriftsjobb]. Välj [Skrivare]-menyn i dialogrutan som visas, och avmarkera [Använd skrivaren ofine].

Anslut skrivaren direkt till datorn. -

Ta bort de andra skrivardrivrutinerna via datorn. -

Referenssidor

Grundläggande

- 40 -

Skrivarproblem

Utskriftsproblem

Memo

zOm problemet inte löses genom att använda följande förklaring, kontakta din handlare.

Problem Orsak Felsökning

Ingenting visas på

ytkristallpanel även efter att

strömförsörjningen har satts på.

Fungerar inte. Strömsladden är inte inkopplad

Strömbrytarens LED-lampa blinkar i en hög hastighet, med ungefär 0,3 sekunders intervall.

Utskriften startar inte. Ett felmeddelande visas. Kontrollera felkoden, och följ

Kontrollpanelens

ytkristallpanel är blank.

Utskriftsdata skickas inte. LAN-kabeln/USB-kabeln är

Onormalt ljud. Enheten är lutad. Montera på ett plant och stabilt

Resonant ljud. Om temperaturen inuti enheten

Strömkabeln är bortkopplad. Stäng av skrivarens

strömförsörjning, och sätt sedan in strömkabeln ordentligt.

Strömavbrott. Kontrollera att det går ström i

vägguttaget. Sätt i strömsladden ordentligt.

ordentligt. Strömförsörjningen är inte

påslagen. Skrivaren har gått sönder.

LAN-kabeln/USB-kabeln är inte ansluten.

LAN-kabeln/USB-kabeln är defekt.

LAN-kabeln/USB-kabeln uppfyller inte kraven.

Det kan vara ett problem med utskriftsfunktionen.

Gränssnittet är avaktiverat. Från [Admin Inställning]>[Nätverk

Skrivardrivrutinerna är inte valda.

Utgångsporten för skrivardrivrutinen är felaktig.

Skrivaren är i viloläge. Rör vid [ENERGI SPAR]-

skadad. Datorn hade en timeout. Öka längden på timeout. -

har stigit, genomförs utskriften på ett smalt eller tjockt papper.

Sätt på strömförsörjningen.

Koppla ur strömkabeln omedelbart och kontakta sedan din handlare.

anvisningarna som visas på

ytkristallpanel.

Plugga in LAN-kabeln/USBkabeln ordentligt.

Använd en annan LAN-kabel/ USB-kabel.

zAnvänd en kabel med USB

2.0-specikationerna.

zAnvänd en kabel med LAN-

kabel 1000-specikationerna.

Kontrollera om du kan skriva ut skrivarinformationen eller inte.

Inställning] på kontrollpanelen, kan du aktivera det gränssnitt du använder.

Sätt skrivardrivrutinerna till ”standardskrivare”.

Välj utgångsporten dit nätverkseller USB-kabeln ska anslutas.

knappen i kontrollpanelen, och ändra statusen till standbyläget.

Anslut en ny kabel. -

underlag. Enheten har inte gått sönder.

Använd enheten som den är.

Referenssidor

Grundläggande

31 Sida 33 Sida 35 Sida

Grundläggande

Avancerad

Grundläggande

Felsökning

IndexUnderhåll

- 41 -

Utskriftsproblem

Problem Orsak Felsökning

Utskriften startar inte på en gång.

Felsökning

Utskriftsprocessen stannar emellanåt.

IndexUnderhåll

Inte tillräckligt med minne. Skrivarens minne räcker inte till

Långsam utskrift. Utskriftsprocessen sker även på

Skärmen för skrivardrivrutinen är felaktig. (Mac OS X)

Enheten värmer upp efter att ha återvänt från strömsparläget eller automatisk avstängning.

Bildtrumman håller på att rengöras.

Fixeringsenhetens temperatur håller på att justeras.

Behandling av data från ett annat gränssnitt pågår.

Fixeringsenhetens temperatur justeras därför att

temperaturen på xeringsenhet

ökar på grund av kontinuerliga utskrifter Temperaturen justeras därför att temperaturen inuti enheten ökar på grund av kontinuerliga utskrifter under lång tid.

på grund av stor utskriftsdata

datorns sida. Välj [ProQ/Hög kvalitet]

i iken [Jobbalternativ] i skrivardrivrutinerna.

Komplicerad utskriftsdata Välj enkel utskriftsdata. Skrivardrivrutinen kanske inte

fungerar korrekt.

Referenssidor

Var god vänta. Om du inte vill använda någon funktion för automatisk avstängning, gå till [Admin Inställning]>[Ström

Inställning]>[Vila/ Autoavstängnings Tid], och stäng

av båda funktionerna. Var god vänta. -

Var god vänta. -

Vänta tills utskriften är klar. -

Var god vänta. Utskrifterna kommer att starta automatiskt igen när

xeringsenhetens temperatur

har blivit lämplig. Var god vänta. Utskrifterna kommer att starta automatiskt igen när skrivarens temperatur har blivit lämplig.

Skriv ut efter att du har sänkt kvaliteten i skrivardrivrutinerna.

Använd en dator med snabb processorhastighet.

I iken [Avancerat] i skrivardrivrutinerna, välj [Fin/ Detaljerad (1200x1200dpi)] eller [Normal (600x600dpi)].

Ta bort skrivardrivrutinen, och ominstallera den.

Avancerad

- 42 -

Skrivardrivfunktionen fungerar dåligt.

Utskriftsproblem

Memo

z Om problemet inte löses genom att använda följande förklaring, kontakta din handlare. z För problem som uppstår i programvaran, kontakta företaget som utvecklat programvaran.

Problem med USB-anslutning

För Windows

Orsak Åtgärdshänvisningar

Ikonen för skrivaren skapas inte i foldern [Enheter och skrivare].

Ett felmeddelande såsom ”Installation av skrivardrivrutinen misslyckades” visas.

Skrivardrivrutinerna är inte korrekt installerade.

Använd ”plug and play”. Följ anvisningarna nedan.

1. Kontrollera att strömförsörjningen till skrivaren och datorn är avslagen.

2. Anslut USB-kabeln.

3. Sätt på skrivarens strömförsörjning.

4. Sätt på datorns strömförsörjning.

5. När guiden [Sök ny programvara] visas, sätt inställningarna enligt instruktionerna som visas på skärmen.

Felsökning

Referenssidor

Grundläggande

IndexUnderhåll

Problem med begränsningar av OS

Restriktioner beträffande Windows 10/Windows 8.1/Windows 8/Windows

7/Windows Server 2016/Windows Server 2012 R2/Windows Server 2012/ Windows Server 2008 R2/Windows Server 2008

Objekt Problem Orsaker och felsökning

Skrivardrivfunktion Hjälp visas inte. Hjälp-funktionen stöds inte av PS-skrivardrivfunktionen.

Dialogrutan [Kontroll av användarkonto] visas.

Nätverksexpansion Hjälp visas inte. Hjälp-funktionen stöds inte.

Dialogrutan [Kontroll av användarkonto] visas.

Dialogrutan [

Programkompatibilitetshjälp

visas.

När du startar ett installationsprogram eller hjälpprogram, kan dialogrutan [Kontroll av användarkonto] komma att visas. Klicka på [JA] eller [Fortsätt], och kör installationsprogrammet eller hjälpprogrammet som administratör. Om du klickar på [Nej] eller [Avbryt] kommer installationsprogrammet eller hjälpprogrammet inte att startas.

När dialogrutan [Programkompatibilitetshjälp]

]

visas efter att installationen genomförts (inklusive när installationen avbryts mitt i), se till att klicka på [Programmet har installerats ordentligt].

- 43 -

Utskriftsproblem

Objekt Problem Orsaker och felsökning

PS Gamma Adjuster Dialogrutan [Kontroll av

Felsökning

användarkonto] visas.

Dialogrutan [

Programkompatibilitetshjälp

visas.

När dialogrutan [Programkompatibilitetshjälp]

]

visas efter att installationen genomförts (inklusive när installationen avbryts mitt i), se till att klicka på [Programmet har installerats ordentligt].

IndexUnderhåll

- 44 -

Utskriftskvaliteten är dålig

Utskriftsproblem

Memo

zOm problemet inte är löses genom att använda följande metoder, kontakta din handlare.

Problem Orsak Felsökning

Vit rand i vinkelrät riktning.

Riktning på pappersinmatning

Utskriften är suddig i vinkelrät riktning.

Riktning på pappersinmatning

Utskriften är ljus. Tonerkassetten är inte korrekt

Vissa delar på utskriften är suddig. Solid utskrift kommer att resultera i vita prickar eller linjer.

Led-huvudet är smutsigt. Torka försiktigt av LED-huvudet

med mjukt servettpapper. Låg toner. Byt ut [FÄRG] tonerkassett. 58 Sida Insättning av främmande ämnen.

Bildtrummans fönsterlm är

smutsig. Bildtrumman har inte satts in

ordentligt. Led-huvudet är smutsigt. Torka försiktigt av LED-huvudet

Låg toner. Byt ut [FÄRG] tonerkassett. 58 Sida Pappret stöds inte. Använd rekommenderat papper.

monterad. Låg toner. Byt ut [FÄRG] tonerkassett. 58 Sida Papperet är fuktigt. Använd papper som har

Pappret stöds inte. Använd rekommenderat papper. Pappret stöds inte.

Inställningarna för papperstyp och papperstjocklek är olämpliga.

Återanvänt papper används.

Papperet är fuktigt. Torka det. Använd papper som har

Olämpliga inställningar av [Svartinställning papper] eller [Färginställning papper]. I händelse av transparenta inställningar, är [Svartinställning för OH] eller [Färginställning för OH] inte ordentligt inställda.

Byt ut bildtrumman. 60 Sida

Torka av fönsterlmen med

mjukt servettpapper.

Montera bildtrumman korrekt. 60 Sida

med mjukt servettpapper.

Montera om tonerkassetten. 58 Sida

förvarats i lämplig temperatur

och luftfuktighet.

Korrigera [Mediavikt] i

kontrollpanelen till ett lämpligt

värde. Eller, ändra [Mediavikt]

till ett värde som är tjockare än

nuvarande värde.

Korrigera [Mediavikt] i

kontrollpanelen till ett lämpligt

värde. Eller, ändra [Mediavikt]

till ett värde som är tjockare än

nuvarande värde.

förvarats i lämplig temperatur

och luftfuktighet.

Ändra värdet på

[Skrivarinställningar]>[Normala

svarta inställningar].

I händelse av transparenta

inställningar, ändra värdet av

[Svartinställning för OH] eller

[Färginställning för OH].

Om utskriften är suddig, öka

inställningsvärdet. Om vita

prickar uppstår upp, minska

inställningsvärdet.

Grundläggande

81 Sida

Grundläggande

Grundläggande Grundläggande

Grundläggande

Avancerad

Felsökning

IndexUnderhåll

- 45 -

Utskriftsproblem

Problem Orsak Felsökning

Ränder i vinkelrät riktning.

Felsökning

Riktning på pappersinmatning

Främre eller bakre kanten är smutsig.

Riktning på pappersinmatning

Bildstörningar uppstår på den tryckta delen.

IndexUnderhåll

Ränder och prickar förekommer periodvis i horisontell riktning.

Riktning på pappersinmatning

En del av den vita grunden är

lätt äckad.

Grundläggande

Det nns bucklor på

bildtrumman. Låg toner. Byt ut [FÄRG] tonerkassett. 58 Sida

Överföringsrullen är smutsig. Kör [Utskrifts Justering] >

Överföringsrullen eller pappersbanan är smutsig.

Fixeringsenhetens hastighet är felgiltig.

Om cykellängden är ca 125 mm, kan bildtrumman vara oren eller blivit bucklig.

Om cykellängden är ca 38

mm, nns det smuts inuti

bildtrumman. Om cykellängden är ca 150

mm, nns det bucklor på xeringsenhet .

Bildtrumman är utsatt för ljus. Sätt tillbaka bildtrumman i

Smuts har hamnat på överföringsrullens bana.

Papperet har statisk elektricitet. Använd papper som har

Tjockt papper används. Använd ett tunnare papper. Låg toner. Byt ut [FÄRG] tonerkassett.

Byt ut bildtrumman. 60 Sida

Avancerad [Rengöring överföringsrulle] på kontrollpanelen.

Torka av överföringsrullen

90 Sida

och pappersbanan med mjukt papper.

Mata in fem eller era vanliga

51 Sida

papper med längden 355,6 mm eller mer (större än Legal14 men inkluderar A3-storlek).

Torka av den försiktigt med

60 Sida

mjukt servettpapper.

Om det nns bucklor, byt ut

bildtrumman. Öppna och stäng luckan för

Grundläggande toneruppsamlaren, och upprepa den första åtgärden.

Byt ut xeringsenhet . 69 Sida

60 Sida

skrivaren, och använd inte skrivaren på några timmar. Om det inte är åtgärdat efter detta, byt ut bildtrumman.

Skriv ut ett par sidor som

testkopior.

Grundläggande förvarats i lämplig temperatur och luftfuktighet.

Grundläggande

Kanten på bokstäverna är suddig.

Led-huvudet är smutsigt. Torka av den med mjukt

81 Sida

servettpapper.

Pappret stöds inte. Använd rekommenderat papper.

Grundläggande

Papperet är fuktigt. Ersätt med nytt papper. -

- 46 -

Utskriftsproblem

Problem Orsak Felsökning

Att gnugga bort det kommer att ta bort tonern.

Prickar visas på glansigt papper.

Tjocka linjer visas i horisontell riktning.

Riktning på pappersinmatning

Inställningarna för papperstyp och papperstjocklek är olämpliga.

Återanvänt papper används. Korrigera [Mediavikt] i

Inställningarna för papperstyp och papperstjocklek är olämpliga.

Om papperets hårdhet är hög, har en stötinträffat under transporten.

Korrigera [Mediavikt] i kontrollpanelen till ett lämpligt värde. Eller, ändra [Mediavikt] till ett värde som är tjockare än nuvarande värde.

kontrollpanelen till ett lämpligt värde. Eller, ändra [Mediavikt] till ett värde som är tjockare än nuvarande värde.

Korrigera [Mediavikt] i kontrollpanelen till ett lämpligt värde. Eller, ändra [Mediavikt] till ett värde som är tjockare än nuvarande värde.

Om en rad på den andra sidan skrivs med svartvit utskrift, ställ in [Mediavikt] på ett lämpligt värde på kontrollpanelen. Eller, byt [Mediavikt] till ett tjockare värde än det nuvarande värdet. Om [Extra tungt 1] till [Extra tungt 3] har ställts in och du vill förbättra inställningarna, välj [Admin Inställning] > [Utskrift Inställning] > [Monoutskriftsläge] > [Färgläge] på kontrollpanelen. När vit toner inte används, om [Extra tungt 1] till [Extra tungt 5] är inställt och standardinställningen för anpassade medier används, ändra [Mediatyp] på kontrollpanelen till [HQFORUH1] - [HQFORUH5] beroende på pappersvikt. (Men, utskriftshastigheten blir lägre.)

Om en rad skrivs på 80mm position från papperets slut med färgtryck, ställ in [Tungt Media Justering] på 0 på kontrollpanelen. För att ytterligare förbättra, ställ in på -5 ~ +5.

Grundläggande

Avancerad

Felsökning

IndexUnderhåll

- 47 -

Utskriftsproblem

Problem Orsak Felsökning

Lateralrandiga vita prickar uppstår på det fasta utskriftspartiet.

Felsökning

Kanten för det fasta tryckpartiet

är äckigt.

Skriver inte ut med färgnyanser som du trodde.

IndexUnderhåll

CMY 100 % solid är tunn.

Grundläggande

[Överföringsinställning] är inte korrekt inställd.

Pappret är för torrt. Använd papper som har

Återanvänt papper används.

[Svartinställning papper] eller [Färginställning papper] är inte ordentligt inställda.

Låg toner. Byt ut [FÄRG] tonerkassett. 58 Sida Inställningen för [Svart nish]

stämmer inte med programmet.

Ändra alternativen för färgmatchning.

Ingen färgbalans. Välj [Kalibrering] på

Obalans av färg. Öppna toneruppsamlarens lucka

[CMY 100 % densitet] är inställd till [Avaktivera].

Om vita prickar uppstår i cyanöverföringen, sänk inställningsvärdet genom att välja [Utskrifts Justering] > [Överföringsinställning] > [Cyan överföringsinställning] på kontrollpanelen. Om vita prickar dyker upp i andra färgöverföringar, sänk överföringsvärdet på den motsvarande färgen.

förvarats i lämplig temperatur och luftfuktighet.

Välj [Återvunnet] för mediatypen.

Öka inställningsvärdet av [Svartinställning papper] eller [Färginställning papper] under [Utskrifts Justering] på kontrollpanelen.

I [Svart nish] i skrivardrivrutinerna, välj [Äkta

svart(K)] eller [Sammansatt svart (CMYK)].

Byt till färgmatchning i skrivardrivrutinen.

kontrollpanelen, och kör sedan [Justera densitet].

på en gång, och stäng den igen. Välj [Kalibrering] på kontrollpanelen, och kör sedan [Justera registrering].

Välj [

Admin Inställning

[

Färginställning

kontrollpanelen, och välj [

]>[

CMY 100 %

Aktivera

] på

Avancerad

Grundläggande

Avancerad

Svarta eller vita äckar uppstår.

Fläckar skrivs ut.

Pappret stöds inte. Använd rekommenderat papper. Om cykellängden är ca 125

mm, kan bildtrumman vara oren eller blivit bucklig.

Papperet är fuktigt. Ersätt med nytt papper. Pappret stöds inte. Använd rekommenderat papper.

Klämrullen är smutsig. Om främmande material

Torka försiktigt av bildtrumman med mjukt servettpapper.

Om det nns bucklor, byt ut

bildtrumman.

upptäcks på klämrullen, ta bort smutsen med en mjuk trasa eller servett.

Grundläggande

60 Sida

Grundläggande

93 Sida

- 48 -

Utskriftsproblem

Problem Orsak Felsökning

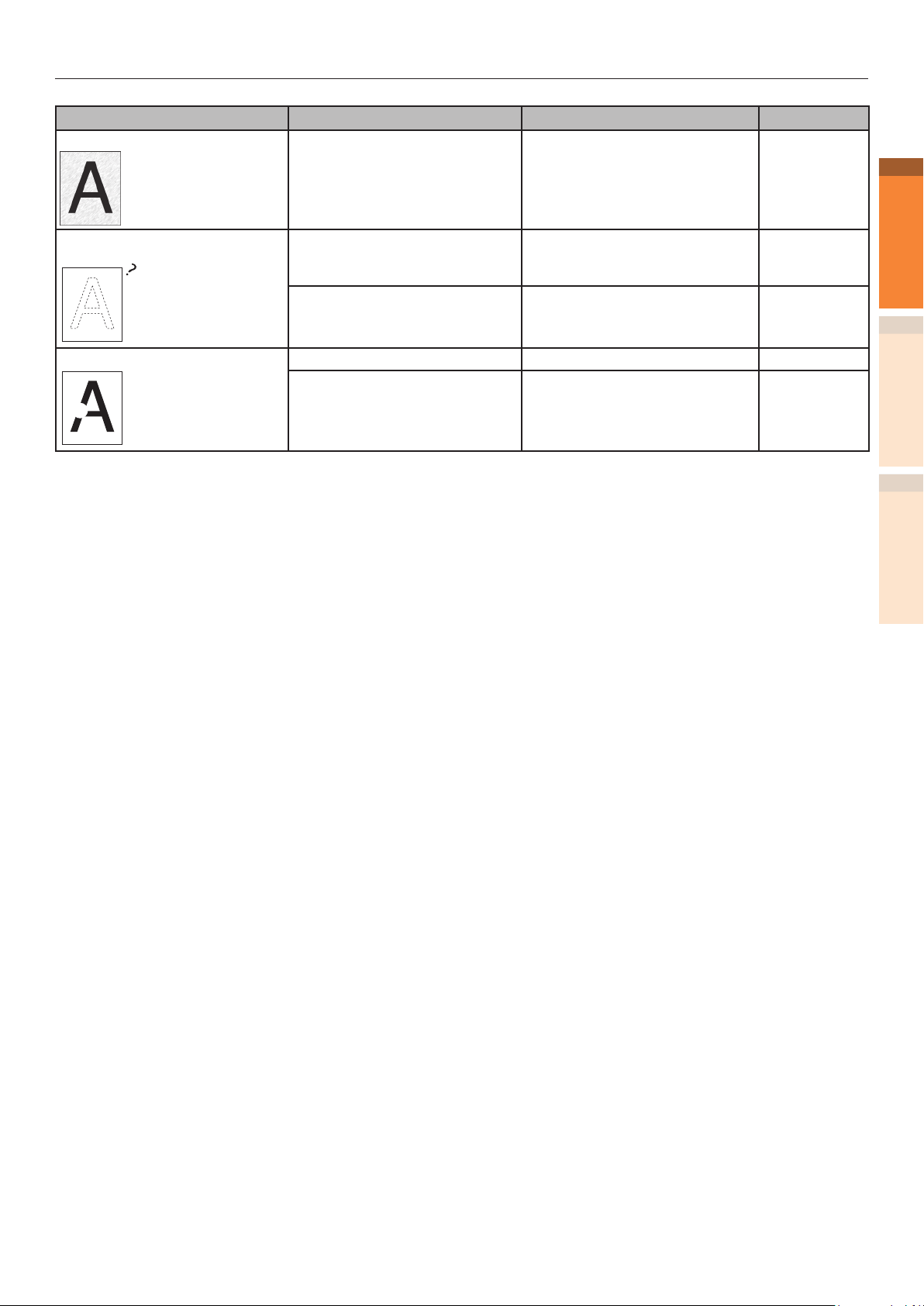

Hela utskriften är svart. Skrivaren kan ha gått sönder. Kontakta din handlare. -

Ingenting skrivs ut.

Vita ränder uppstår.

Flera pappersark matades in vid en utskrift.

Skrivaren kan ha gått sönder. Kontakta din handlare. -

Papperet är fuktigt. Ersätt med nytt papper. Pappret stöds inte. Använd rekommenderat papper.

Sätt tillbaka papprena i facket efter att du har bläddrat igenom dem.

Grundläggande

Felsökning

IndexUnderhåll

- 49 -

Utskriftsproblem

Pappersmatningen är dålig

Felsökning

IndexUnderhåll

Memo

zOm problemet inte är löses genom att använda följande metoder, kontakta din handlare.

Problem Orsak Felsökning

Pappersstopp förekommer ofta. Enheten är lutad.

Pappersmatningsrullarna är smutsiga Pappersledarna är inte rätt

inriktade. Pappret är inte insatt ordentligt. Ta bort papprena från facket, och

Flera papper matas in samtidigt.

Papper matas in i lutande riktning.

Pappret matas inte in. Valet av [Papperskälla] i

Enheten är inte återställd även efter borttagning av papper som fastnat.

Pappret böjs. Veck uppstår på pappret.

Papper slingrar sig runt rullen

på xeringsenhet.

Papperet är antingen för tunnt eller för tjockt.

Pappret innehåller fukt eller statisk elektricitet.

Papperet har veck, skrynklor eller är böjt.

Papper med utskriven baksida använts.

Pappret är inte rätt inriktat.

Endast ett papper är insatt. Sätt in era papper. - Papper läggs till i facket medan

det bentliga papperet är som

det är.

Pappret är inte rakt insatt. Justera pappersledarna efter

skrivardrivrutinerna är inte korrekt.

Manuell inmatning

är specicerad i

skrivardrivrutinerna.

- Öppna toneruppsamlarens lucka

Pappret innehåller fukt eller statisk elektricitet.

Tunnt papper används. Korrigera [Mediavikt] i

Inställningarna för papperstyp och papperstjocklek är olämpliga.

Tunnt papper används. Använd ett tjockare papper. -

Referenssidor

Montera på ett plant och stabilt underlag. Rengör pappersmatningsrullarna. Justera pappersledarna efter det

aktuella pappret i facket.

sätt in dem igen efter att du har bläddrat igenom dem.

Använd papper som är kompatibelt med enheten.

Använd papper som har förvarats i lämplig temperatur och luftfuktighet.

Använd papper som är kompatibelt med enheten. Korrigera om papperet är böjt.

Papper som redan har skrivits ut kan inte användas för utskrift igen från facket. Skriv ut från kombinationsfacket.

Bläddra igenom papprena, och sätt in dem igen efter att du har korrigerat dem i alla riktningar.

Ta bort papper som redan nns i

facket, och efter att du har korrigerat dem i alla riktningar lägger du till dem till papprena som ska läggas till.

pappersstoppet i facket med det aktuella pappret. Eller, justera de manuella matarledarna från kombinationsfacket med pappret.

Kontrollera pappersfacket, och välj rätt papper i [Papperskälla] i skrivardrivrutinerna.

Att avaktivera kombinationsfacket hanteras som en inställning för manuell inmatning.

på en gång, och stäng den igen. Använd papper som har förvarats i

lämplig temperatur och luftfuktighet.

kontrollpanelen till ett lämpligt värde. Eller, ändra [Mediavikt] till ett värde som är tjockare än nuvarande värde.

Korrigera [Mediavikt] i kontrollpanelen till ett lämpligt värde. Eller, ändra [Mediavikt] till ett värde som är tjockare än nuvarande värde.

Avancerad

- 50 -

När bildstörning inträffar

Utskriftsproblem

Om bilden förvrängs i slutet av utskrift när man skriver ut på tjockt papper eller papper med kort matningslängd (mindre än 230 mm), ändra pappersvikten manuellt enligt det papper du använder.

Om tillståndet inte förbättras efter denna operation, skriv kontinuerligt ut 5 sidor eller mer på normalt papper (64-128 g/m

) av 355,6 mm eller mer i längd (juridisk 14 eller mer, eller A3 storlek).

Justera utskriftsresultatet

Justeringspunkt Vad du kan göra Referensmanual

Korrigera startposition för utskrift. Korrigerar X och Y i startposition för utskrift.

Korrigera omfång: -2,0 mm ~ +2,0 mm (med 0,25 mm)

Ändra skalan för utskriftsresultat. Justerar skalan på utskriftsresultat i

papperets matningsriktning. Justera omfång: -0,25 % ~ +0,50 % (med 0,05 %)

Avancerad

Felsökning

IndexUnderhåll

- 51 -

Memo

- 52 -

Underhåll

Byte av förbrukningsvaror och underhållsenheter

nderhåll av enheten

ransportera och ytta enheten ………94

……………………………54

……………………… 81

Underhåll

IndexFelsökning

- 53 -

Byte av förbrukningsvaror och underhållsenheter

zByte av förbrukningsvaror och underhållsenheter

Detta avsnitt beskriver metoden för att byta ut förbrukningsvaror och underhållsenheten och deras livslängd.

Förbrukningstiden för förbrukningsvaror och underhållsenheten

Ungefärlig indikator på när det är dags att byta förbrukningsvaror och underhållsenhet är följande.

zTonerkassett (CMYK)

Med en standardtonerkassett är antalet utskrivbara sidor för kontinuerlig utskrift cirka 10.000. Med en

tonerkasset av hög kapacitet är antalet utskrivbara sidor för kontinuerlig utskrift cirka 24.000. (A4 ensidig utskrift. Utskriftsdensiteten är så här långt fabriksinställningar och uppfyller kraven för ISO/IEC19798)

Underhåll

IndexFelsökning

Utskriftskvaliteten kommer att minska efter 1 år från att förpackning har öppnats. Därför, förbered en ny tonerkassett.

Även om cyan (blå), magenta (röd), gul tonerkassett är utgången, kan svartvit utskrift göras genom att ange ”mono”. Se ”Skriva ut monokromt (svartvitt)” i ”Avancerad” för svartvit utskrift.

zUngefärlig indikator på när det är dags att byta bildtrumman (CMYK)

När 3 A4-sidor skrivs ut på en gång med vinkelrät utmatning med ensidig utskrift, når den slutet på sin livslängd efter att ha skrivit ut ca 40.000 kopior.

När en sida skrivs ut på en gång, når den slutet på sin livslängd efter att ungefär hälften av antalet kopior har skrivits ut.

Utskriftskvaliteten kommer att minska efter 1 år från att förpackning har öppnats. Därför, förbered en ny bildtrumma.

zFixeringsenhet

När A4-sidor skrivs ut med långsidan först med ensidig utskrift, når den slutet på sin livslängd efter att ha skrivit ut ca 150.000 kopior.

zBältenhet

När 3 A4-sidor enkelsidiga utskrifter skrivs ut på en gång med liggande inmatning, når den slutet på sin livslängd efter att ha skrivit ut ca 150.000 kopior.

När en sida skrivs ut på en gång, når den slutet på sin livslängd efter att ungefär hälften av antalet kopior har skrivits ut.

zBehållare för överskottstoner

När 3 A4-sidor med en utskriftsdensitet* på 5 % skrivs ut på en gång med vinkelrät utmatning med ensidig utskrift, når den slutet på sin livslängd efter att ha skrivit ut ca 40.000 kopior.

zPappersmatningsrullar

Pappersmatningsrullar är fästa vid varje fack. De når slutet av sin livslängd efter ungefär 120.000 utskrivna kopior för varje fack.

*: Utskriftdensiteten är hur stor andel yta som har toner på en skrivbar yta på 1 sida.

Memo

zUtskrivbara sidor/livslängd är för referens. Det faktiska antalet utskrivbara sidor/livslängd kan minska beroende på

utskriftsmiljön t ex detaljerna i dokumentet som ska skrivas ut, användningsstatus, strömförsörjning på/av, och justeringsoperation vid tidpunkten för lockets öppnande/stängande.

zDet kan bli nödvändigt att byta ut tonerkassetten när bildtrumman har bytts ut, om nivån i tonerkassetten är låg. Det

rekommenderas att skaffa en ny tonerkassett tillsammans med en ny bildtrumma när nivån i tonerkassetten är låg.

- 54 -

Byte av förbrukningsvaror och underhållsenheter

zTonerkassett (vit)

När A4 dokument med utskriftsdensitet

på 5 % skrivs ut med långsidan först med fortsatt 1-sidig

utskrift, är antalet utskrivbara sidor cirka 10.000.

Utskriftskvaliteten blir sämre efter cirka 1 år efter att förpackingen öppnats. Förbered därför en ny tonerkassett.

Även om den vita tonerkassetten är utgången, kan cyan (blå), magenta (röd), gul och svart utskrift göras.

Dessutom, även om cyan (blå), magenta (röd), gul tonerkassett har gått ut, kan dekorfärgsutskrift göras genom att ange [Skriv ut endast med dekorfärg].

Se ”Skriv ut med endast vit toner” i ”Separat del Dekorfärgsmanual” för utskrift i dekorfärg.

zTrumkassett (vit)

När 3 A4-sidor enkelsidiga utskrifter skrivs ut på en gång med liggande inmatning, når den slutet på sin livslängd efter att ha skrivit ut ca 20.000 kopior. Om en sida skrivs ut omedelbart, går livslängden ut med cirka hälften av antalet utskrivbara sidor.

Utskriftskvaliteten blir sämre efter cirka 1 år efter att förpackingen öppnats. Förbered därför en ny bildtrumma.

*: Utskriftdensiteten är hur stor andel yta som har toner på en skrivbar yta på 1 sida.

Memo

zUtskrivbara sidor/livslängd är för referens. Det faktiska antalet utskrivbara sidor/livslängd kan minska beroende på

utskriftsmiljön t ex detaljerna i dokumentet som ska skrivas ut, användningsstatus, strömförsörjning på/av, och justeringsoperation vid tidpunkten för lockets öppnande/stängande.

zDet kan bli nödvändigt att byta ut tonerkassetten när bildtrumman har bytts ut, om nivån i tonerkassetten är låg. Det

rekommenderas att skaffa en ny tonerkassett tillsammans med en ny bildtrumma när nivån i tonerkassetten är låg.

Underhåll

IndexFelsökning

- 55 -

Byte av förbrukningsvaror och underhållsenheter

När ersättningsperioden närmar sig

När ersättningsperioden av förbrukningsvaror och underhållsenheter närmar sig, kommer följande

meddelande att visas och <ATTENTION (INSPEKTION)>-lampan kommer att blinka.

Byt ut förbrukningsmaterial och underhållningsenhet när ”Byt ut...” visas i meddelandet.

Genom att trycka på [HELP (HJÄLP)]-knappen i kontrollpanelen visas instruktionerna för att byta ut. Du kan enkelt byta ut förbrukningsvaror och underhållsenheten enligt hänvisningarna. För mer information, se ”Manövrera hjälpskärmen”(S.13).

Objekt

Underhåll

Meddelande som visas på ytkristallpanel Antalet sidor som

ersättningsperioden

närmar sig

Tonerkassett [COLOR]*1 Toner Låg

Nivå

Trumma [COLOR]*1 Trumma

nästan förbrukad

IndexFelsökning

Fixeringsenhet Fixeringsenhet nästan

förbrukad

Bältenhet Bältesenhet nästan

förbrukad

Skräptoner Boxr SkräpToner Behållare

Nästan Full

Pappersmatningsrullar

När

När det är dags att

byta ut

kan skrivas ut när

ersättningsperioden

närmar sig tills det

är dags att byta.

Sätt i ny toner [COLOR]*1

Mer info nns i hjälpen

Installera en ny bildtrumma [COLOR] Byt trumma

Mer info nns i hjälpen Sätt i ny xeringsenhet

Fixeringsenhet slut

Mer info nns i hjälpen

Sätt i ny bältesenhet Bältesenhet slut

Mer info nns i hjälpen

Installera ny toneruppsamlare SkräpToner Behållare Full

Mer info nns i hjälpen

- - -

Gul, mangenta, cyan, svart, ungefär 1 000 sidor Vit: Ungefär 700 sidor

Ungefär 1 000 sidor

Ungefär 10 000 sidor

Ungefär 5 000 sidor

Referenssidor

58 Sida

60 Sida

69 Sida

63 Sida

71 Sida

73 Sida

*1: [COLOR]: Antingen kommer bara gul, bara magenta, bara cyan, bara svart och vitt att visas. *2: När meddelandet ”SkräpToner Full.Byt Toner” visas, stoppas utskriften temporärt. I det här fallet kan du fortsätta att

skriva ut ungefär 200 sidor genom att öppna och stänga framluckan. Efter det kommer vidare utskrifter att stoppas.

- 56 -

Byte av tonerkassetter

Byte av förbrukningsvaror och underhållsenheter

VARNING

● Kasta inte in toner eller tonerkassetter i eld. Tonern kan yga iväg och orsaka

brännskador.

● Förvara inte tonerkassetter på en plats med eld. De kan ta eld och orsaka brand- eller brännskador.

● Städa inte upp utspilld toner med en elektrisk damsugare. När utspilld toner städas upp med en elektrisk

damsugare, nns det risk för brand

på grund av gnistor från de elektriska kontakterna. Torka av och ta bort toner som spillts på golvet med en våt trasa.

FÖRSIKTIGHET

● Det nns heta delar inuti enheten. Rör inte i närheten av platser som är utmärkta med ”Varning: Hög temperatur”-etikett. Det kan orsaka brännskador.

● Håll tonerkassetten utom räckhåll för barn. Kontakta en läkare omedelbart om barn dricker ur tonerkassetten av misstag.

● Förvara tonerkassetten i en påse så att tonern inte sprids.

● Om toner spills ut på golvet, torka upp det försiktigt med en våt trasa för att förhindra att tonern sprids ut.

Underhåll

IndexFelsökning

● Om tonerkassetten inhaleras, gurgla

med en stor mängd vatten och ytta

personen till en plats med mycket frisk luft. Kontakta en läkare vid behov.

● Om det kommer toner på huden osv.,

tvätta bort det med ytande tvål.

● Om det kommer toner i ögonen, tvätta genast bort det med en stor mängd vatten. Kontakta en läkare vid behov.

● Om tonern sväljs, späd ut tonern genom att dricka en stor mängd vatten. Kontakta en läkare vid behov.

● När du xar ett pappersstopp eller när du byter ut en tonerkassett, se till att

dina händer eller kläder inte äckas av

toner. Om det kommer toner på huden

osv., tvätta bort det med ytande tvål.

● Om toner hamnar på kläderna, tvätta dem i kallt vatten. Uppvärmning såsom att tvätta i varmt vatten kommer att färga kläderna med tonern och skapa

äckar som kan vara svåra att får bort.

● Demontera inte eller öppna tonerkassetten med våld. Det kan sprida tonern, vilket kan göra att människor riskerar att andas in det av

misstag, och det kan äcka kläder och

hud.

- 57 -

Byte av förbrukningsvaror och underhållsenheter

Typer av tonerkassett

Följande tonerkasetter kan användas med denna skrivare.

Tonerkassett Svart Tonerkassett Gul Tonerkassett Magenta Tonerkassett Cyan Tonerkassett Dekorfärg Vit

Objekt

Byte av tonerkassetter

Underhåll

Exempel) Vid byte av tonerkassetten cyan (C)

Förbered en ny tonerkassett.

IndexFelsökning

Öppna luckan till toneruppsamlaren.

Ta bort tonerkassetten.

Kontrollera positionen på den

tonerkassett som ska bytas ut, via etikettens bokstäver och färg.

- 58 -

Byte av förbrukningsvaror och underhållsenheter

Ta ut den nya tonerkassetten ur

förpackningen, och skaka den vertikalt och horisontellt.

Anmärkning

zTappa inte tonerkassetten eller knacka den mot

golvet. Det kan skada kassetten.

Kontrollera positionen av det fack som

är utmärkt med samma bokstäver och färger, och tryck försiktigt in tonerkassetten så långt det går.

Stäng luckan på toneruppsamlaren.

Memo

zOm meddelandet [Byt ut tonerkassetten]

inte försvinner även efter att du har bytt ut tonerkassetten, är det möjligt att tonerkassetten inte är insatt ordentligt. Ta ut och sätt in den igen ordentligt.

zOm Fel709 visas efter att du har bytt ut

tonerkassetten, se”När ett meddelande angående

byte av förbrukningsvaror visas”(S.33) i den här

handboken.

Vänligen stöd återvinning av använda

tonerkassetter.

Underhåll

IndexFelsökning

Memo

zNär du slänger den använda tonerkassetten

under oundvikliga omständigheter, lägg den in en plastpåse, och se till att du kasserar den enligt instruktionerna som lämnats av kommunstyrelsen.

- 59 -

Byte av förbrukningsvaror och underhållsenheter

Byte av bildtrummor

Underhåll

IndexFelsökning

Typer av bildtrummor

De bildtrummor som kan användas i den här skrivaren är följande:

Objekt

Bildtrumma Svart Bildtrumma Gul Bildtrumma Magenta Bildtrumma Cyan Bildtrumma Dekorfärg Vit

Anmärkning

zUtsätt inte bildtrumman för direkt solljus eller annat starkt ljus (Runt 1,500 lux eller mer). Håll den inte ute i mer än 5 minuter

även under rumsbelysning.

Byte av bildtrummor

Exempel) Vid byte av bildtrumma (K)

Förbered en ny bildtrumma.

Kontrollera positionen på den

bildtrumma som ska bytas ut, via etikettens bokstäver och färg.

Öppna frontluckan.

- 60 -

Byte av förbrukningsvaror och underhållsenheter

Lyft försiktigt upp det (blå) handtaget,

och ta bort bildtrumman, var under tiden noga med att inte vidröra trumman på den nedre sidan (grön cylindrisk sektion) med händerna.

Anmärkning

zVar noga med att inte vidröra eller skrapa

bildtrumman (grön cylinder).

Ta ut den nya bildtrumman ur

förpackningen.

Underhåll

IndexFelsökning

Ta bort proppen (orange).

- 61 -

Byte av förbrukningsvaror och underhållsenheter

Underhåll

IndexFelsökning

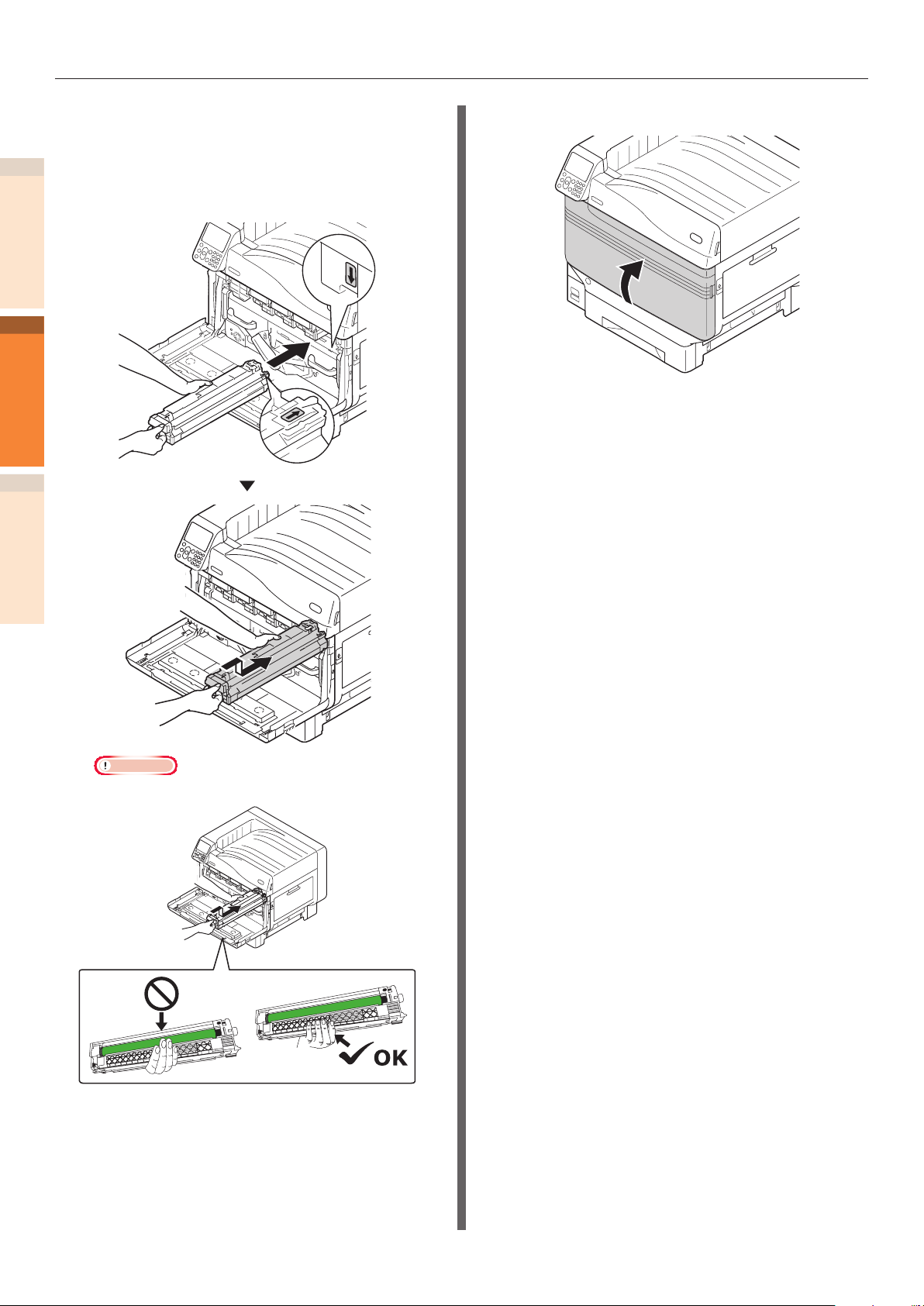

Passa in bildtrumman och pilen märkt med (rött) i skrivaren, skjut in den försiktigt och se till att du inte vidrör fotoreceptorerna (gröna) nedan med handen, och skjut in den ordentligt.

Stäng frontluckan.

Memo

zOm Fel709 visas efter att du har bytt ut

bildtrumman, se”När ett meddelande angående

byte av förbrukningsvaror visas”(S.33) i den här

handboken.

Vänligen stöd återvinning av använda

bildtrummor.

Memo

zNär du slänger den använda bildtrumman under

oundvikliga omständigheter, lägg den in en plastpåse, och se till att du kasserar den enligt instruktionerna som lämnats av kommunstyrelsen.

Anmärkning

zVar noga med att inte vidröra eller skrapa

bildtrumman (grön cylinder).

- 62 -

Byte av förbrukningsvaror och underhållsenheter

Byte av bältenheter och överföringsrullar

Förbered en ny bandenhet.

Ny överföringsrullagerenhet nns försedd med

den nya bandenheten i samma paket.

[Byte av bältenheten]

Öppna frontluckan.

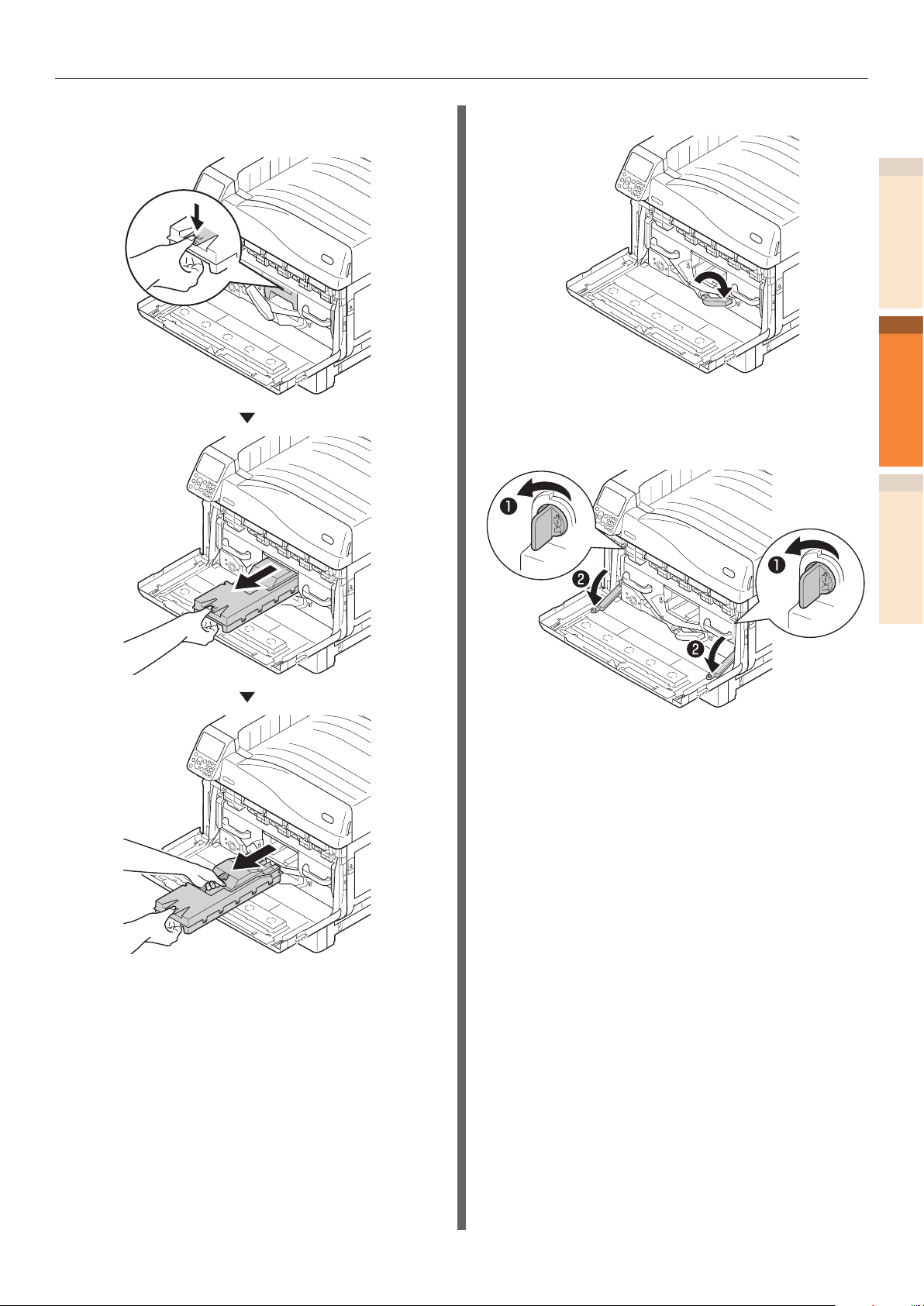

Ta bort behållaren för överskottstoner.

Underhåll

IndexFelsökning

- 63 -

Byte av förbrukningsvaror och underhållsenheter

Underhåll

IndexFelsökning

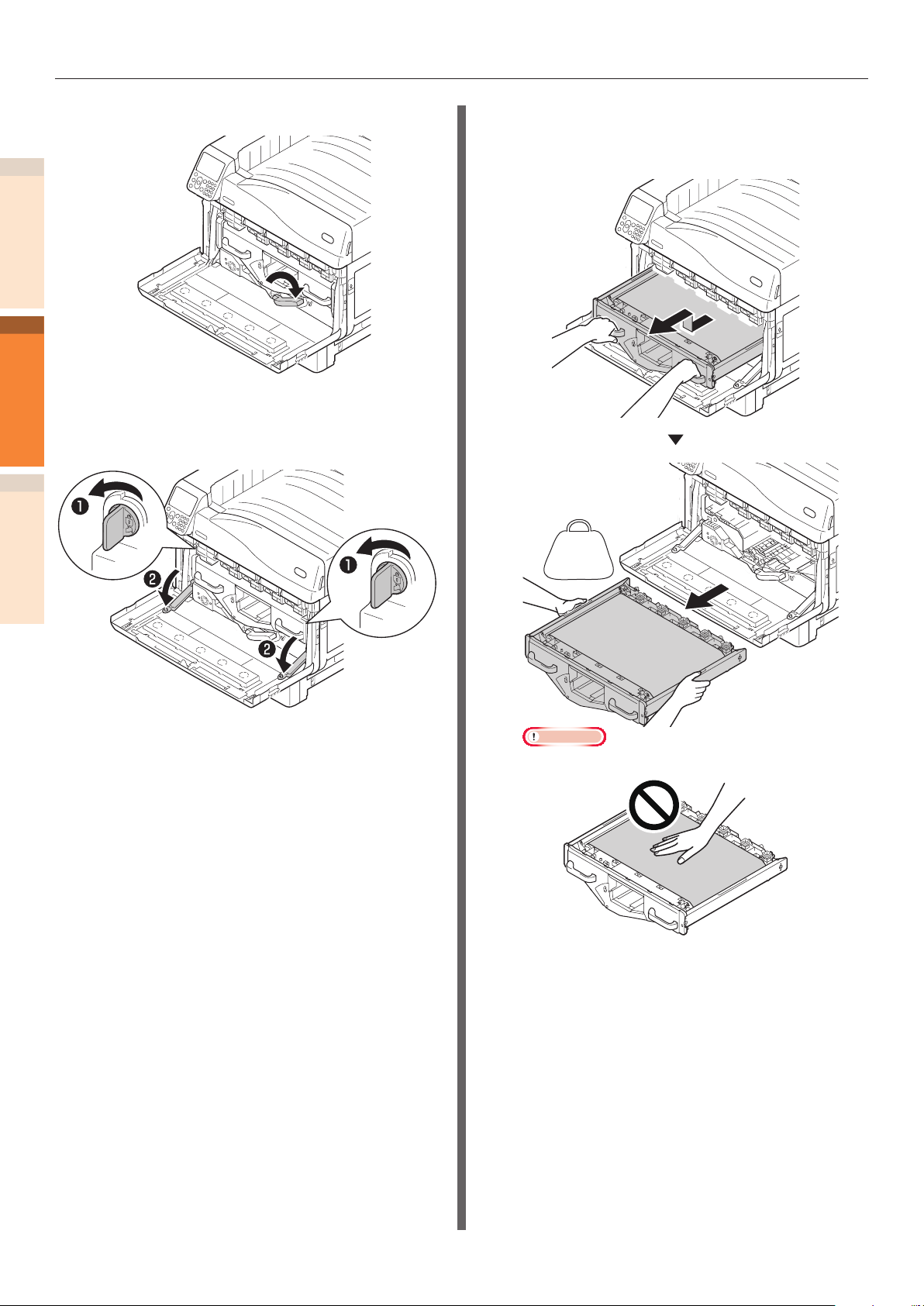

Skjut mittenspaken (blå) till höger.

Rotera bältenhetens vänstra/högra låsspakshjul (blå) till vänster, och tryck låsspaken mot dig.

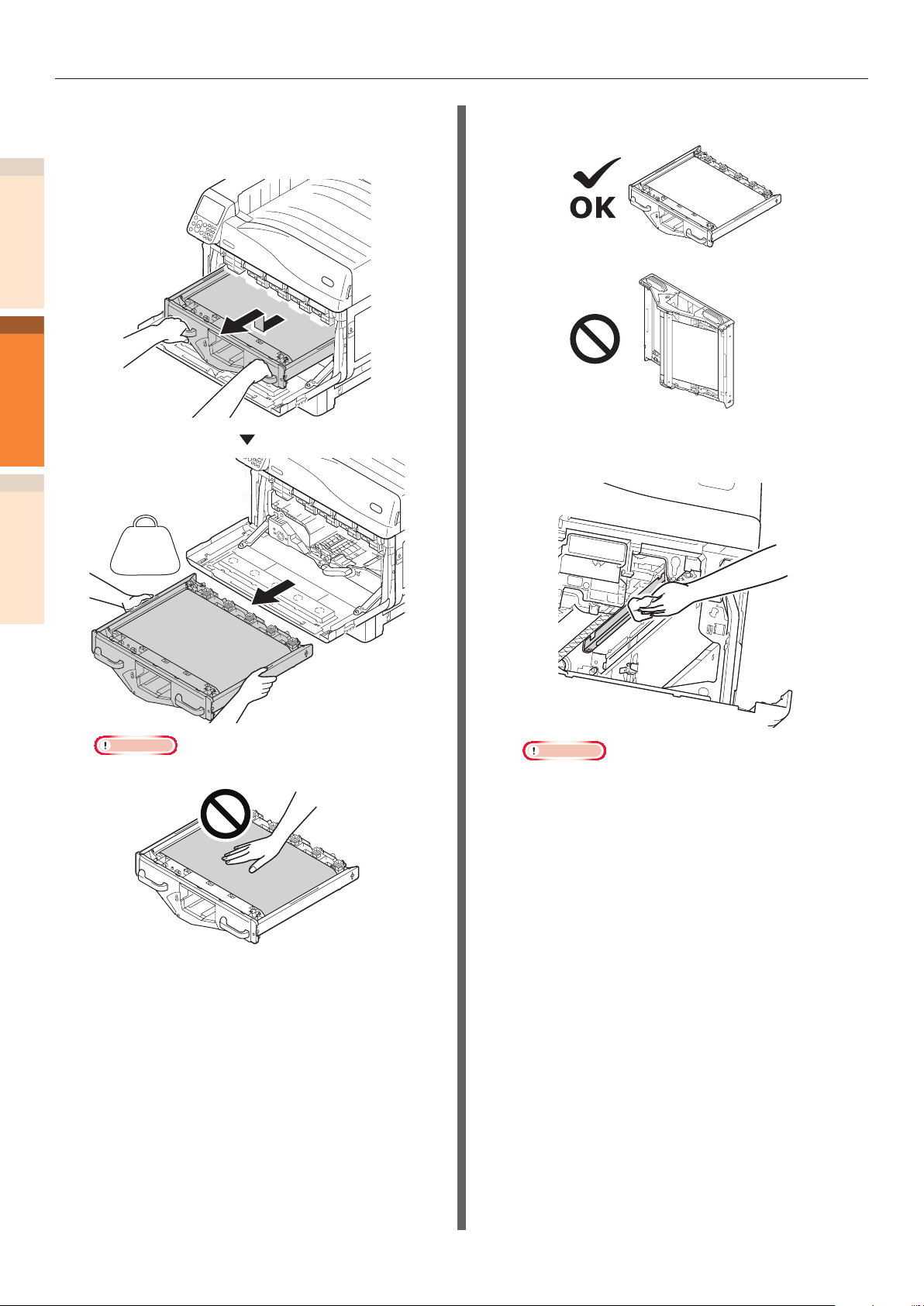

Håll i handtaget och dra ut bältenheten,

håll nere den vänstra/högra låsspaken (blå) och ta bort bältenheten.

6,6 kg

Anmärkning

zRör inte ytan på bältenheten eller skada bältet.

zBorttagning av bältenheten utsätter alla bildtrummor

för ljus. För att förhindra den optiska försämringen av bildtrummorna, lämna dem inte som det är i mer än 5 minuter efter att bältenheten har tagits bort. Om du lämnar dem i mer än 5 minuter, stäng frontluckan, eller ta bort alla bildtrummor och förvara dem på en säker plats där de inte är direkt

utsatta för solljus eller uorescerande ljus.

- 64 -

Byte av förbrukningsvaror och underhållsenheter

zPlacera aldrig en borttagen bandenhet i vertikal

riktning.

zFörsäkra dig om att behållaren för överskottstoner

inte spiller när du tar bort bältenheten.

Ta ut den nya bandenheten.

Packa upp den nya bandenheten från

förpackningen.

Anmärkning

zRör inte ytan på bältenheten eller skada bältet.

Passa in den nya bältenheten och

pilmärkningen (röd) i skrivaren, sätt in den skrivaren, och tryck fast den ordentligt.

Underhåll

IndexFelsökning

- 65 -

Byte av förbrukningsvaror och underhållsenheter

Underhåll

IndexFelsökning

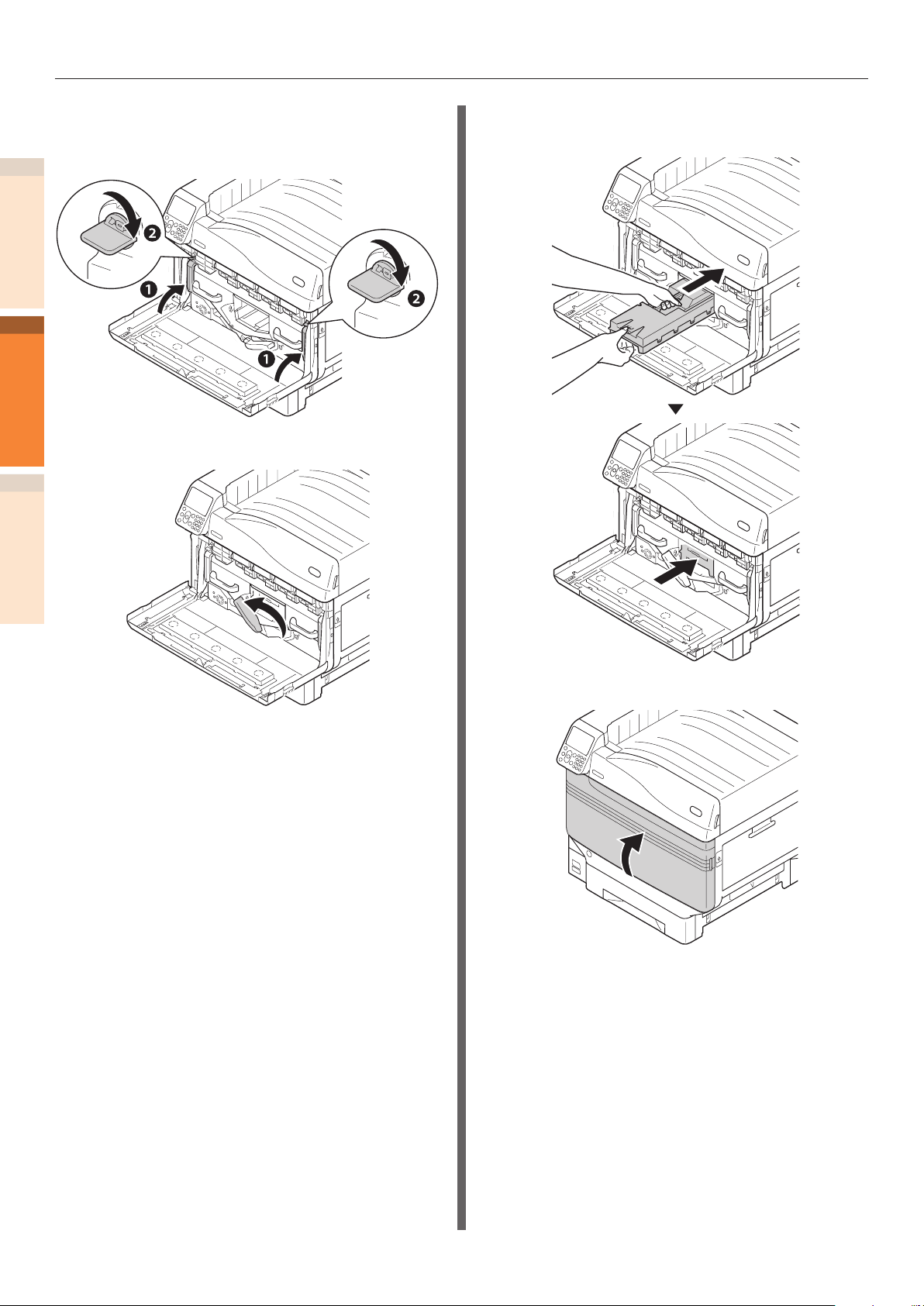

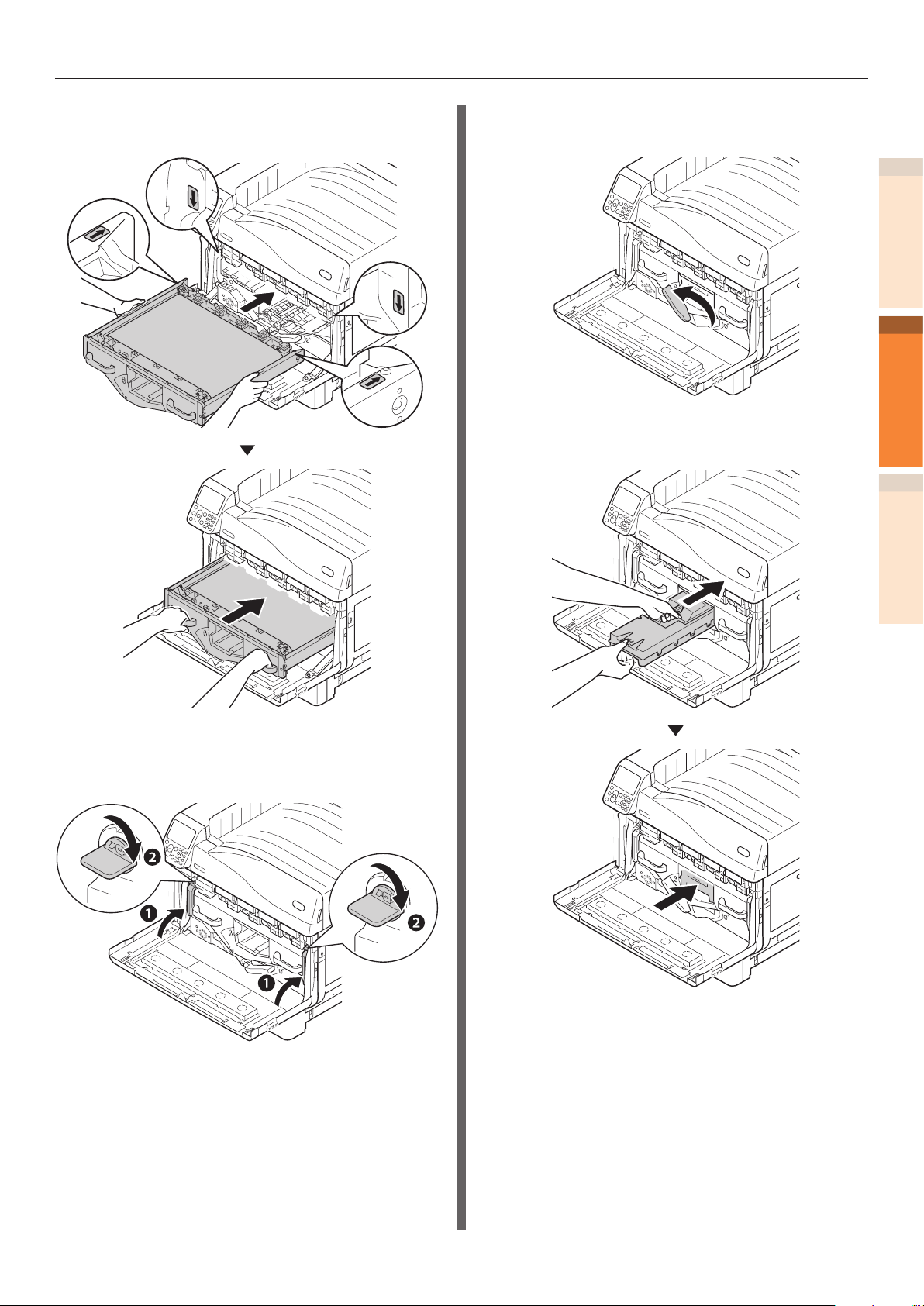

Lyft upp bältenhetens vänstra/högra låsspak, rotera låsspakshjulet (blå) till höger och lås det.

Skjut tillbaka mittenspaken (

blå

) till vänster.

Sätt in behållaren för överskottstoner i

skrivaren.

Stäng frontluckan.

- 66 -

Byte av förbrukningsvaror och underhållsenheter

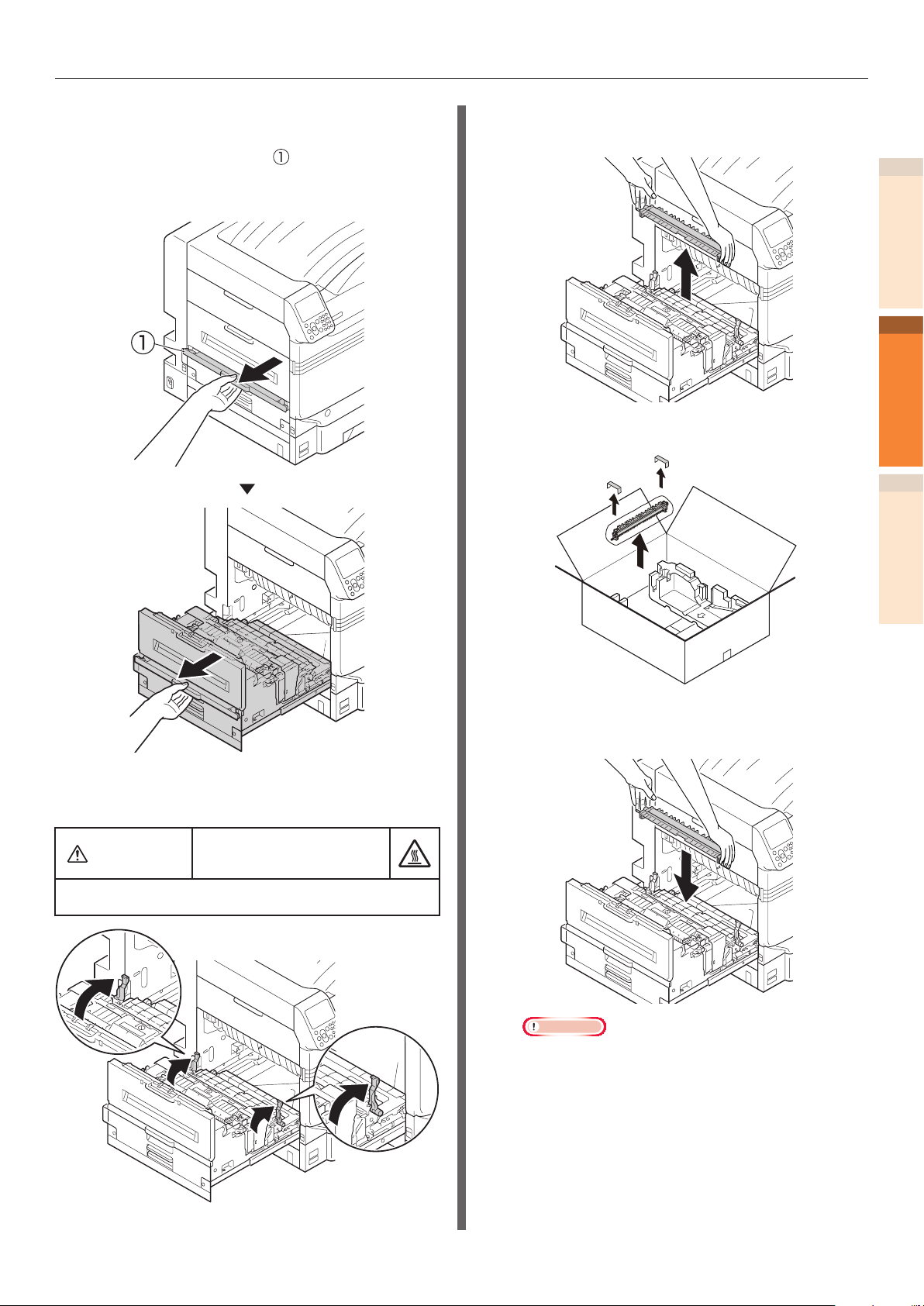

[Byte av överföringsrullenheten]

Lyft upp öppningen ( ) till

utmatningsenheten, och dra ut utmatningsenheten.

Håll i överföringsrullenehtens etikettdel

(blå) och ta bort den.

Ta bort överföringsrullenheten.

Underhåll

IndexFelsökning

Dra upp båda sidorna på

överföringsrullenhetens låsspak (blå).

FÖRSIKTIGHET

Rör inte vid xeringsenhet eftersom den är varm.

Möjligt att den

bränns.

Sätt fast överföringsrullenheten vid

utmatningsenheten.

Anmärkning

zRör inte vid svampen på överföringsrullenheten.

- 67 -

Byte av förbrukningsvaror och underhållsenheter

Skjut båda sidorna på låsspaken (blå)

nedåt.

Underhåll

Sätt tillbaka utmatningsenheten i

skrivaren.

IndexFelsökning

Vänligen stöd återvinning av bältenheten och överföringsrullenhet.

Memo

zNär du slänger den använda bältenheten och

överföringsrullenheten under oundvikliga omständigheter, lägg dem in en plastpåse, och se till att du kasserar dem enligt instruktionerna som lämnats av kommunstyrelsen.

- 68 -

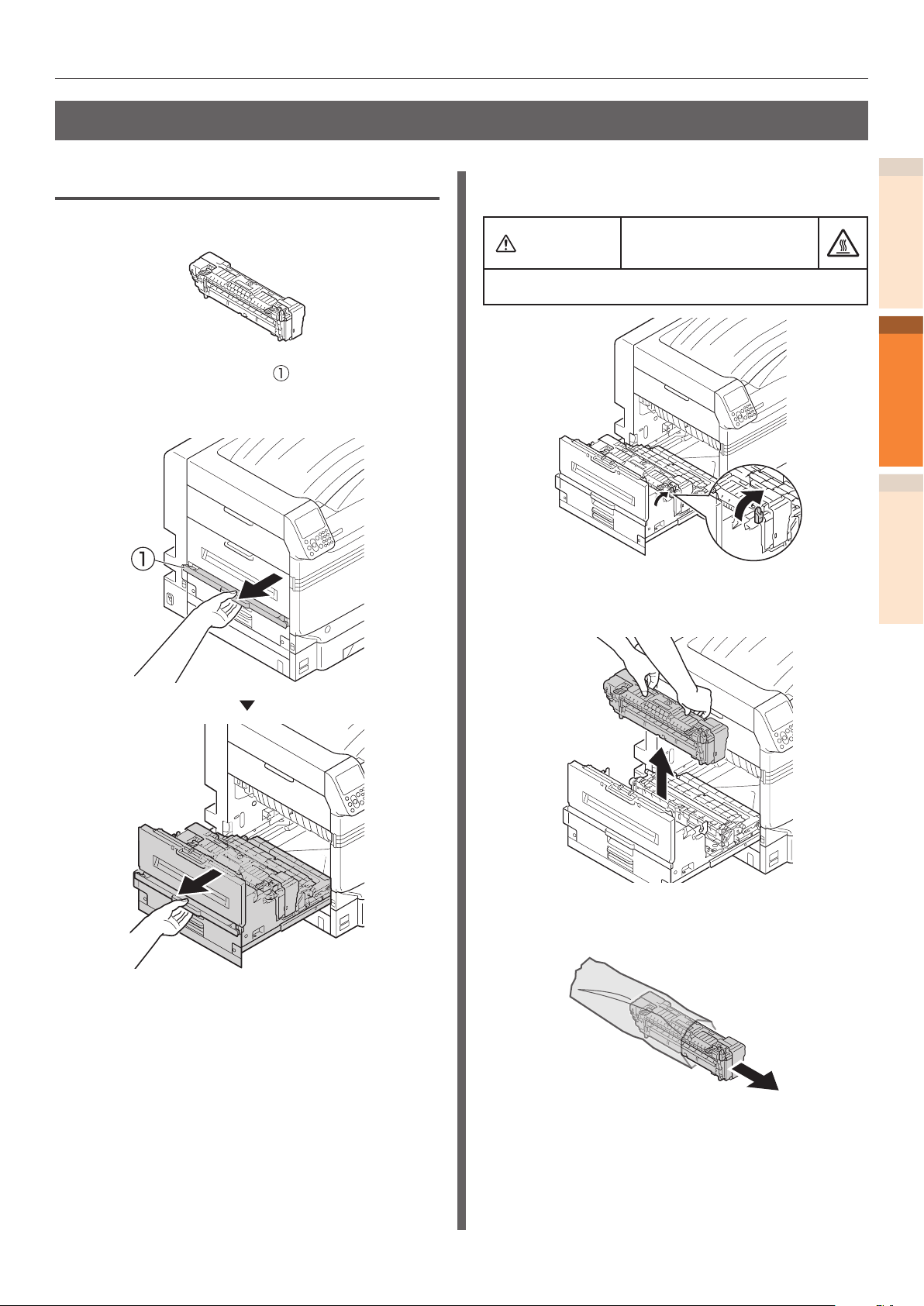

Byte av xeringsenheter

Byte av förbrukningsvaror och underhållsenheter

Byte av xeringsenheter

Förbered en ny xeringsenhet.

Lyft upp öppningen ( ) till

utmatningsenheten, och dra ut utmatningsenheten.

Lyft upp xeringsenhetens låsspak (blå).

FÖRSIKTIGHET

Rör inte vid xeringsenhet eftersom den är varm.

Håll i xeringsenhetens handtag med

båda händerna och ta bort den.

Möjligt att den

bränns.

Underhåll

IndexFelsökning

- 69 -

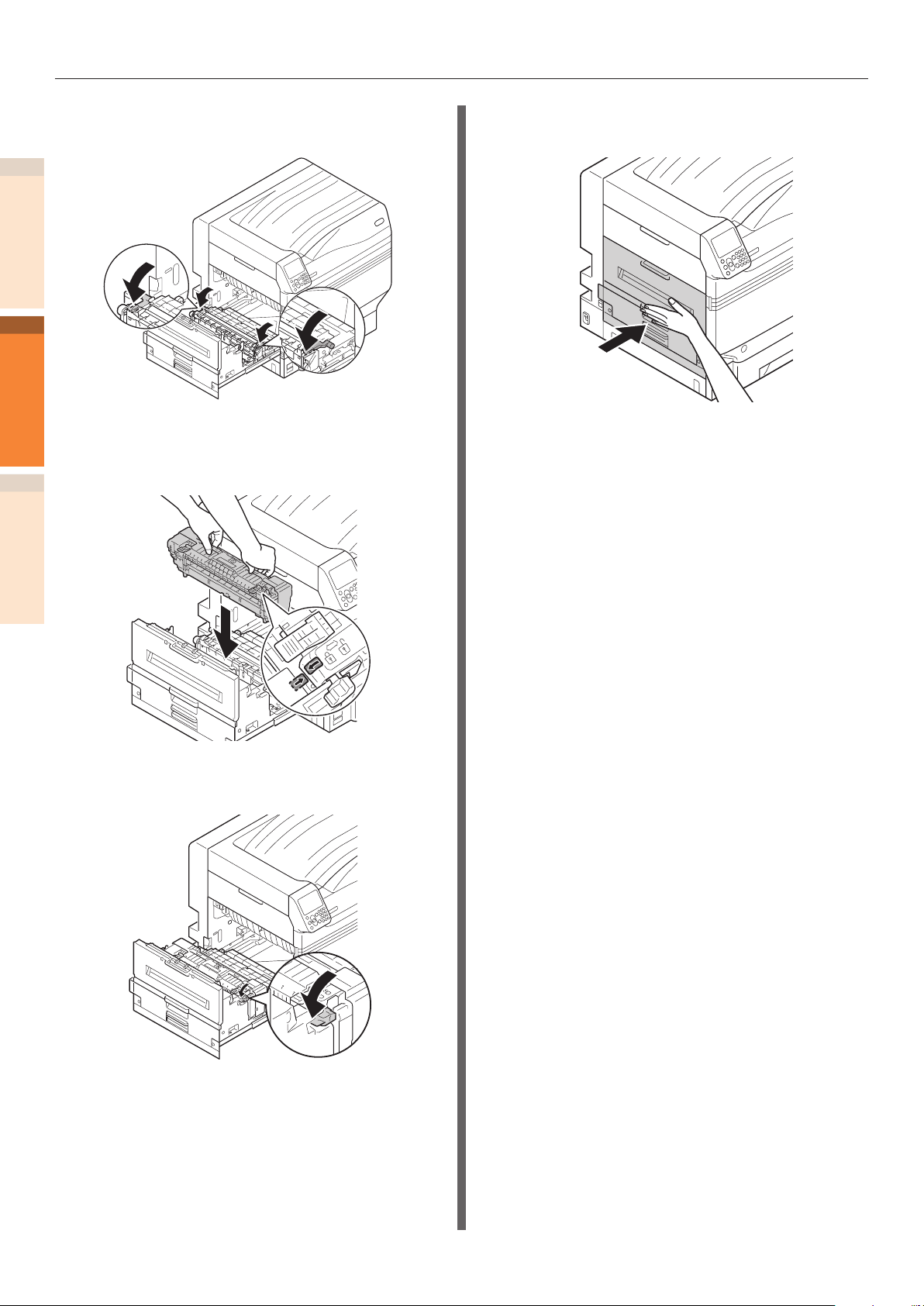

Ta ur den nya xeringsenhet ur

förpackningen.

Byte av förbrukningsvaror och underhållsenheter

Håll i den nya xeringsenhetens

handtag med båda händerna, och

Underhåll

placera den i utloppsenheten.

Tryck ner xeringsenhetens låsspak (blå).

IndexFelsökning

Sätt tillbaka utmatningsenheten i skrivaren.

Vänligen stöd återvinning av använda

xeringsenheter.

Memo

zNär du slänger den använda xeringsenhet

under oundvikliga omständigheter, lägg den in en plastpåse, och se till att du kasserar den enligt instruktionerna som lämnats av kommunstyrelsen.

- 70 -

Byte av förbrukningsvaror och underhållsenheter

Byte av behållaren för överskottstoner

Förbered en ny behållare för

överskottstoner

Öppna frontluckan.

Ta bort behållaren för överskottstoner

från skrivaren.

Underhåll

IndexFelsökning

- 71 -

Byte av förbrukningsvaror och underhållsenheter

Underhåll

IndexFelsökning

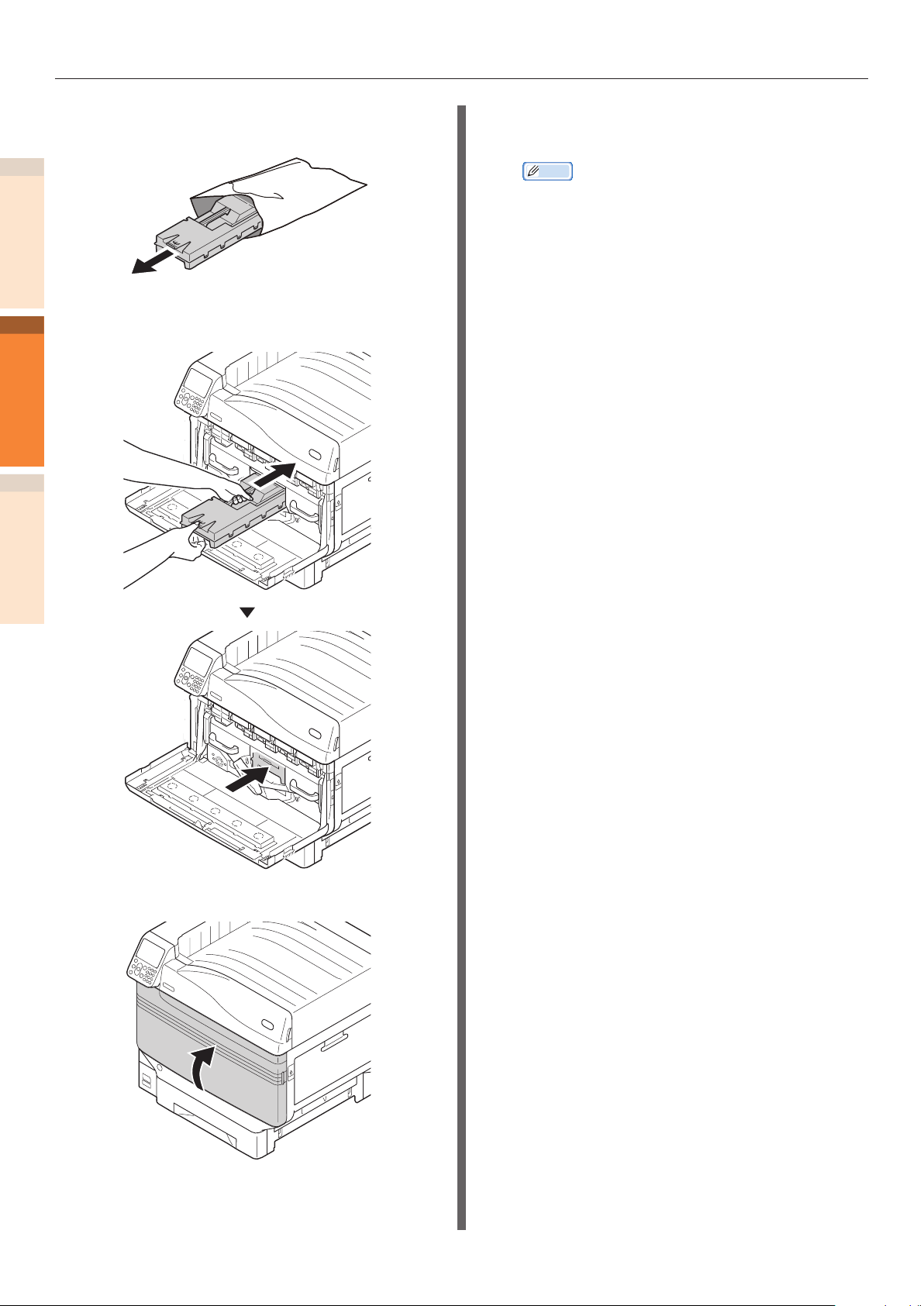

Ta ut den nya behållaren för överskottstoner från dess förpackning

Sätt in den nya behållaren för överskottstoner i skrivaren.

Vänligen stöd återvinning av använda

behållare för överskottstoner.

Memo

zNär du slänger den använda behållaren för

överskottstoner under oundvikliga omständigheter, lägg den in en plastpåse, och se till att du kasserar den enligt instruktionerna som lämnats av kommunstyrelsen.

Stäng frontluckan.

- 72 -

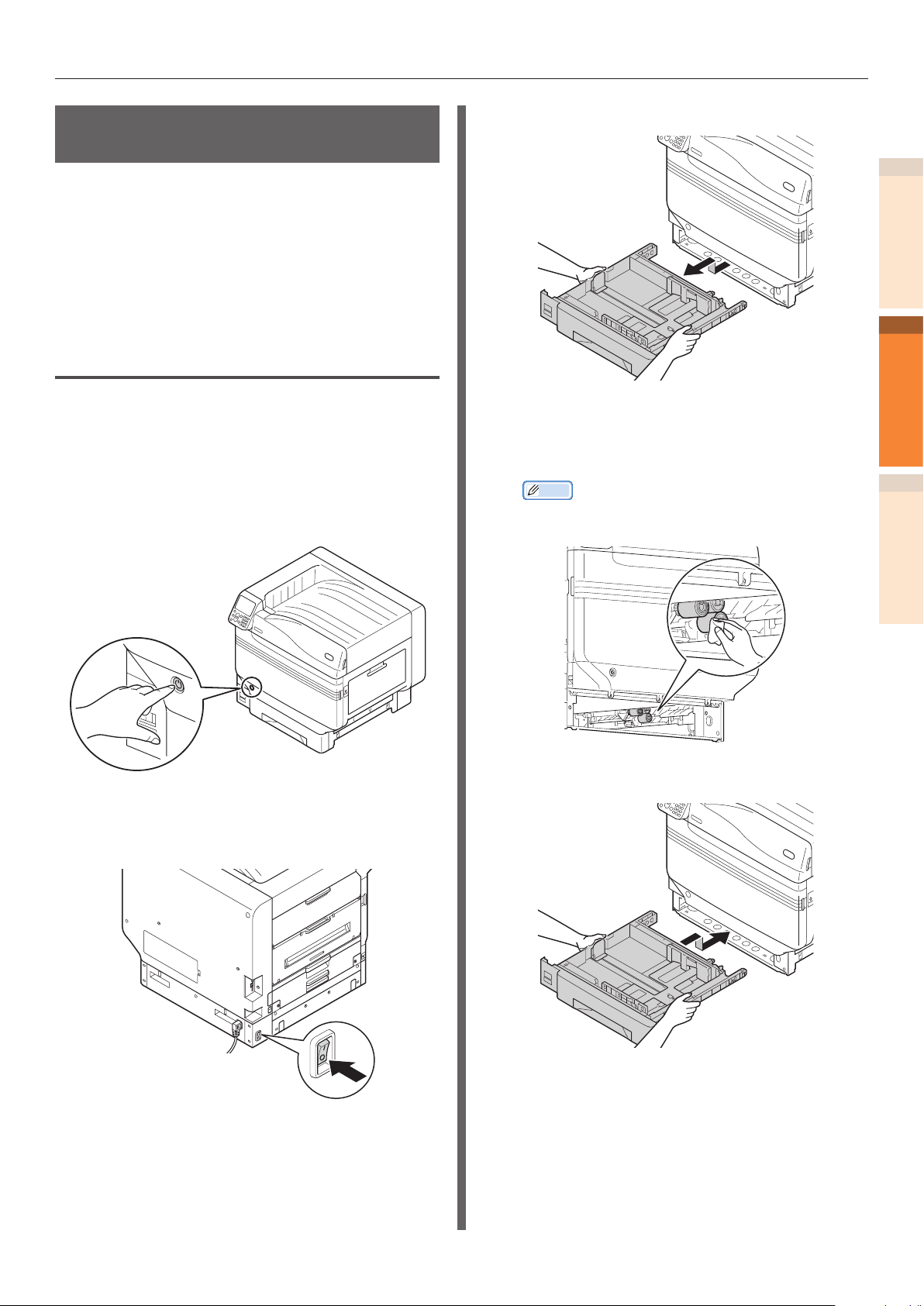

Byte av pappersmatningsrullar

Byte av förbrukningsvaror och underhållsenheter

En grov estimering på när det är dags att byta ut pappermatningsrullarna är ungefär 120.000 sidor för varje fack.

Byte av pappersmatningsrullar i fack 1 till 5

Det nns tre typer av pappersmatningsrullar.

Mitten är vit

Med kugghjul

Mitten är blå

Komponenter som ska förberedas: Pappersmatningsrullar - 3 nos.

Exempel) Vid Utbyte av pappersmatningsrullar i fack 1

Ta bort armbandsur, armband m.m.

Kontrollera så att kontrollpanelen här

helt avstängd, och stäng sedan av huvudströmförsörjningen.

Dra ut fack 1.

Tryck och håll ner strömbrytaren i

ungefär 1s för att stänga av strömmen.

Underhåll

IndexFelsökning

- 73 -

Byte av förbrukningsvaror och underhållsenheter

Underhåll

IndexFelsökning

Ta bort pappersmatningsrullarna från axeln samtidigt som du utvidgar klorna på rullarna (

Memo

zOm matningsrullen inte är synlig på grund av

mörker, öppna fackets sidolucka (“Ta bort papper i

närheten av höger sidolucka”(S.24)).

) utåt.

Gör likadant med de återstående två

pappersmatningsrullarna (

, ).

- 74 -

Byte av förbrukningsvaror och underhållsenheter

Sätt de nya pappersmatningsrullarna (

) på axeln, och skjut upp dem ordentligt mot insidan.

Gör likadant med de återstående två

pappersmatarrullarna (

, ).

Underhåll

IndexFelsökning

- 75 -

Kontrollera så att ingen

pappersmatningsrulle saknas.

Byte av förbrukningsvaror och underhållsenheter

Underhåll

11 12

IndexFelsökning

Sätt in fack 1.

Sätt på huvudströmförsörjningen, tryck på strömbrytaren och starta skrivaren.

Vänligen stöd återvinning av använda pappersmatningsrullar.

Memo

zNär du slänger de använda pappersmatningsrullarna

under oundvikliga omständigheter, lägg dem in en plastpåse, och se till att du kasserar dem enligt instruktionerna som lämnats av kommunstyrelsen.

Byte av pappersmatningsrullarna i kombinationsfacket

Det nns tre typer av pappersmatningsrullar.

Mitten är vit

Med kugghjul

Mittens spets är svart

Komponenter som ska förberedas: Pappersmatningsrullar 2 nos., separeringsrulle 1 no., separator 1 no.

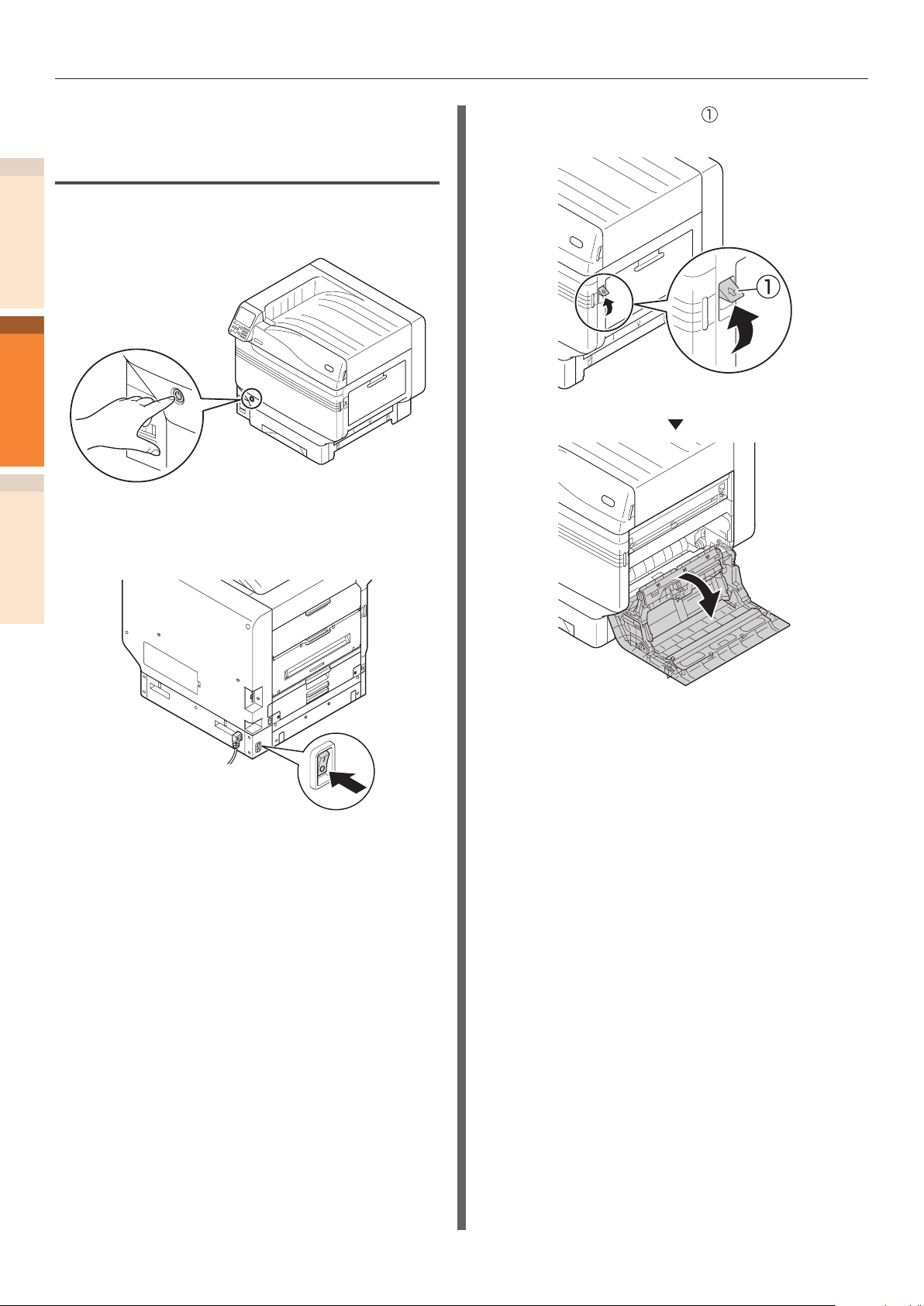

Ta bort armbandsur, armband m.m.

Tryck och håll ner strömbrytaren i

ungefär 1s för att stänga av strömmen.

- 76 -

Kontrollera så att kontrollpanelen här

helt avstängd, och stäng sedan av huvudströmförsörjningen.

Byte av förbrukningsvaror och underhållsenheter

Lyft upp öppningen ( ), och höger

sidolucka.

Ta bort pappersmatningsrullarna från

axeln samtidigt som du utvidgar klorna på rullarna (

) utåt.

Underhåll

IndexFelsökning

- 77 -

Byte av förbrukningsvaror och underhållsenheter

Underhåll

IndexFelsökning

Lyft Sektion A, släpp klorna i samma riktning som på bilden, och ta bort pappersmatningsrullarna (

Nyp tag i klorna (två ställen) och ta

bort separatorn ( och ta bort separeringsrullarna (

). Öppna sektion B,

- 78 -

Byte av förbrukningsvaror och underhållsenheter

Sätt in de nya separeringsrullarna ( )

längs skåran, och montera separatorn

(

Sätt de nya pappersmatningsrullarna ( )

på axeln, och skjut upp dem ordentligt mot insidan medan du roterar dem.

Kontrollera så att ingen

pappersmatningsrulle saknas.

Stäng höger sidolucka.

Underhåll

IndexFelsökning

Sätt in de nya pappersmatningsrullarna

), och skjut in dem ordentligt längs

( skåran.

Sätt på huvudströmförsörjningen, tryck

på strömbrytaren och starta skrivaren.

- 79 -

Byte av förbrukningsvaror och underhållsenheter

Vänligen stöd återvinning av använda

pappersmatningsrullar.

Underhåll

IndexFelsökning

Memo

zNär du slänger de använda pappersmatningsrullarna

under oundvikliga omständigheter, lägg dem in en plastpåse, och se till att du kasserar dem enligt instruktionerna som lämnats av kommunstyrelsen.

- 80 -

zUnderhåll av enheten

Underhåll av enheten

Detta avsnitt beskriver hur du rengör enhetens alla delar.

Rengöring av skrivarens ytor

Komponenter som ska förberedas: Vatten eller neutralt rengöringsmedel, mjuk och torr bomullstrasa 2 st

Anmärkning

zAnvänd inte Bensen eller förtunningsmedel eftersom det

kan skada delar av plast och beläggningen. zAnvänd endast vatten och neutralt rengöringsmedel. zDet är inte nödvändigt att olja in enheten. Olja inte in

den.

Tryck och håll ner strömbrytaren i

ungefär 1s för att stänga av strömmen.

Rengör LED-huvudena när det är ränder eller vita veck på utskriften, eller när bokstäverna är suddiga.

Rengör LED-huvudena när det är vertikala vita linjer på det utmatade pappret, när bilderna försvinner vertikalt, eller när kanten på bokstäverna är suddig. När LED-huvudena är orena kan det orsaka pappersstopp.

Komponenter som ska förberedas: Mjukt servettpapper

Rengöring av LED-huvuden

Anmärkning

zAnvänd inte metylalkohol eller förtunningsmedel. Det kan

skada LED-huvudet.

zUtsätt inte bildtrumman för direkt solljus eller annat starkt

ljus (Runt 1,500 lux eller mer). Håll den inte ute i mer än 5 minuter även under rumsbelysning.

Underhåll

IndexFelsökning

Kontrollera så att kontrollpanelen här

helt avstängd, och stäng sedan av huvudströmförsörjningen.

Tryck och håll ner strömbrytaren i

ungefär 1s för att stänga av strömmen.

Kontrollera så att kontrollpanelen här

helt avstängd, och stäng sedan av huvudströmförsörjningen.

Häll vatten eller neutralt

rengöringsmedel på en bomullstrasa, och torka av med en ordentligt urkramad trasa.

Torka sedan av med en annan torr bomullstrasa.

- 81 -

Underhåll av enheten

Underhåll

IndexFelsökning

Öppna frontluckan.

Lyft försiktigt upp det (blå) handtaget, och ta bort fotoreceptorn från den nedre sidan, var under tiden noga med att inte vidröra trumman på den nedre sidan (grön cylindrisk sektion) med händerna.

Anmärkning

zVar noga med att inte vidröra eller skada trumman.

- 82 -

Underhåll av enheten

Ta bort behållaren för överskottstoner

från skrivaren.

Skjut mittenspaken (blå) till höger.

Rotera bältenhetens vänstra/högra

låsspakshjul (blå) till vänster, och tryck låsspaken mot dig.

Underhåll

IndexFelsökning

- 83 -

Underhåll av enheten

Underhåll

IndexFelsökning

Håll i handtaget och dra ut bältenheten, håll nere den vänstra/högra låsspaken (blå) och ta bort bältenheten.

6,6 kg

zPlacera aldrig bältenheten som du har tagit bort i

vertikalt läge.

Torka försiktigt av ytan på LED-huvudet

med mjukt servettpapper.

Anmärkning

zRör inte ytan på bältenheten eller skada bältet.

zBorttagning av bältenheten utsätter alla

bildtrummor för ljus. För att förhindra den optiska försämringen av bildtrummorna, lämna dem inte som det är i mer än 5 minuter efter att bältenheten har tagits bort. Om du lämnar dem i mer än 5 minuter, stäng frontluckan, eller ta bort alla bildtrummor och förvara dem på en säker plats där de inte är direkt

utsatta för solljus eller uorescerande ljus.

zFörsäkra dig om att behållaren för överskottstoner

inte spiller när du tar bort bältenheten.

Anmärkning

zMedel såsom metylalkohol och förtunningsmedel

kommer att skada LED-huvudet, så undvik därför att använda dessa.

- 84 -

Underhåll av enheten

Sätt in bältenheten i skrivaren, och

skjut in den ordentligt.

Skjut tillbaka mittenspaken (blå) till

vänster.

Sätt in behållaren för överskottstoner i

skrivaren.

Underhåll

IndexFelsökning

Lyft upp bältenhetens vänstra/högra

låsspak, rotera låsspakshjulet (blå) till höger och lås det.

- 85 -

Underhåll av enheten

Underhåll

IndexFelsökning

Passa in bildtrumman och pilen märkt med (rött) i skrivaren, skjut in den försiktigt och se till att du inte vidrör fotoreceptorerna (gröna) nedan med handen, och skjut in den ordentligt.

Stäng frontluckan.

Anmärkning

zVar noga med att inte vidröra eller skada trumman.

Gör likadant för alla bildtrummor.

- 86 -

Underhåll av enheten

Rengöring av pappersmatningsrullar

Om pappersstopp sker frekvent, rengör pappersmatningrullarna.

Komponenter som ska förberedas: Mjuk bomullstrasa doppad i vatten

Rengöring av pappersmatningsrullarna i fack 1 till 5

Exempel) Vid rengöring av pappersmatningsrullar i fack 1

Ta bort armbandsur, armband m.m.

Tryck och håll ner strömbrytaren i

ungefär 1s för att stänga av strömmen.

Dra ut fack 1.

Torka av smuts på

pappersmatningsrullarna (3 platser) med den våta bomulltrasan.

Memo

zOm det är svårt att torka av, kan du öppna fackets

sidolucka och torka av den från sidan av facket.

Underhåll

IndexFelsökning

Kontrollera så att kontrollpanelen här

helt avstängd, och stäng sedan av huvudströmförsörjningen.

Sätt in fack 1.

Sätt på huvudströmförsörjningen, tryck

på strömbrytaren och starta skrivaren.

- 87 -

Underhåll av enheten

Rengöring av pappersmatningsrullarna i

kombinationsfacket

Tryck och håll nere strömbrytaren i ungefär

1s för att stänga av strömmen.

Underhåll

Kontrollera så att kontrollpanelen här

IndexFelsökning

helt avstängd, och stäng sedan av huvudströmförsörjningen.

Lyft upp öppningen ( ), och öppna

luckan på höger sida.

- 88 -

Underhåll av enheten

Ta bort pappersmatningsrullarna från

axeln medan du utvidgar klorna( utåt.

)

Torka av smuts från

pappersmatningsrullarna (2 platser) och från separatorn med den våta bomullstrasan.

Sätt pappersmatningsrullarna ( ) på

axeln, och skjut upp dem ordentligt mot insidan medan du roterar dem.

Stäng höger sidolucka.

Underhåll

IndexFelsökning

Torka av smuts från

pappersmatningsrullarna med den våta

mjuka trasan.

Lyft sektion A.

Sätt på huvudströmförsörjningen, tryck

på strömbrytaren och starta skrivaren.

- 89 -

Underhåll av enheten

Rengöring av överföringsrullen och pappersbanan

Om främre eller bakre kanten av det utmatade pappret ofta blir smutsigt, rengör överföringsrullen och pappersbanan.

Periodisk rengöring förhindra smuts och äckar.

Anmärkning

zVar försiktigt med att inte röra svampen på eller skada

Underhåll

IndexFelsökning

överföringsrullen. zAnvänd inte vatten eller lösningsmedel såsom neutralt

rengöringsmedel och metylalkohol. Det kan skada

överföringsrullen.

Förbered mjukt servettpapper.

Stäng av strömmen genom att hålla in

strömbrytaren i ungefär en sekund.

Lyft upp öppningen ( ) av

utmatningsenheten och dra ut utmatningsenheten.

Kontrollera att kontrollpanelen har

stängts av ordentligt och stäng sedan av huvudströmmen.

Lyft upp xeringsenhetens låsspak (blå).

FÖRSIKTIGHET

Rör inte vid xeringsenheten eftersom den är varm.

Det nns risk för

brännskador.

- 90 -

Underhåll av enheten

Ta bort xeringsenheten genom att håll

i handtaget med båda händerna.

Lyft upp låsspakarna (blå) på båda sidor

om överföringsrullen.

Torka av smuts från pappersbanan med

mjukt servettpapper.

Torka av smuts från överföringsrullen

med mjukt servettpapper.

Anmärkning

zVar försiktigt med att inte röra svampen på eller

skada överföringsrullen.

Underhåll

IndexFelsökning

Ta bort överföringsrullen genom att

hålla i dess etikettdel (blå).

Sätt in överföringsrullen i

utmatningsenheten.

Anmärkning

zRör inte svampen på överföringsrullen.

- 91 -

Underhåll av enheten

Underhåll

IndexFelsökning

Tryck ner låsspakarna (blå) på båda sidor.

Sätt in xeringsenheten till den utmärkta

positionen för utmatningsenheten genom att hålla i handtaget med båda händerna.

Sätt tillbaka utmatningsenheten i

skrivaren.

Tryck ner xeringsenhetens låsspak

(blå).

- 92 -

Rengöring av klämrullen

Underhåll av enheten

IOm främmande material upptäcks på klämrullen, ta bort smutsen med en mjuk trasa eller servett.

Klibbigt främmande material kan lätt tas bort om det rengörs efter utskrift.

Underhåll

IndexFelsökning

- 93 -

Transportera och ytta enheten

zTransportera och ytta enheten

Detta avsnitt beskriver hur du transporterar eller yttar enheten.

Vid ytt av enheten

FÖRSIKTIGHET

Skrivaren väger ca. 111 kg*. Se därför till att vara

minst 4 personer när skrivaren ska lyftas.

*: Inkluderar förbrukningsvaror såsom bildtrummor och

Underhåll

IndexFelsökning

tonerkassetter, m.m.

Tryck och håll ner strömbrytaren

i ungefär. 1s. Kontrollera så att kontrollpanelen här helt avstängd, och stäng sedan av huvudströmförsörjningen genom att dra huvudströmbrytaren till AV (O)-sidan.

Ta bort alla kablar.

Det nns risk för

skador.

zStrömkabel och jordad sladd zLAN-kabel/USB-kabel

Ta bort papperet från alla fack.

Lyft enheten men hjälp av 4 personer,

och ytta den till dess destination.

Transportera enheten

FÖRSIKTIGHET

Skrivaren väger ca. 111 kg*. Se därför till att vara minst 4 personer när skrivaren ska lyftas.

*: Inkluderar förbrukningsvaror såsom bildtrummor och

tonerkassetter, m.m.

Anmärkning

zPå grund av att bildtrummorna (gröna delar) lätt kan ta

skada, bör de hanteras med omsorg.

zUtsätt inte bildtrumman för direkt solljus eller annat starkt

ljus (Runt 1,500 lux eller mer). Håll den inte ute i mer än 5 minuter även under rumsbelysning.

Tryck och håll ner strömbrytaren

i ungefär. 1s. Kontrollera så att kontrollpanelen här helt avstängd, och stäng sedan av huvudströmförsörjningen genom att dra huvudströmbrytaren till AV (O)-sidan.

Ta bort alla kablar.

Det nns risk för

skador.

zStrömkabel och jordad sladd zLAN-kabel/USB-kabel

Ta bort papperet från alla fack.

Ta bort alla tonerkassetter.

- 94 -

Transportera och ytta enheten

Kontrollera tonerkassettens

identieringsspakar (fem spakar).

Lyft upp tonerkassettens

identieringsspakar.

Applicera en vidhäftande tejp för att

hålla tonerkassettspaken i det upplyfta läget.

Repetera steg 5 och 6 för alla

tonerkassetternas idendieringsspakar.

Stäng luckan till toneruppsamlaren.

Underhåll

IndexFelsökning

Lyft enheten men hjälp av 4 personer,

och placera den i dess förpackningslåda,

och xera skrivaren.

Transportera den.

Anmärkning

zEfter att skrivaren har återinstallerats, ta bort den

vidhäftande tejpen som satts fast på tonerkassetternas

identieringsspakar.

- 95 -

Memo

- 96 -

Index

Felsökning

Maintenance Underhåll Index

IndexTroubleshooting

- 97 -

Andra problem ...........................................39

Användning av enheten .......................41

Pappersmatning .................................50

Suddig utskrift ...................................45

Bältenhet .......................................54, 56, 63

Behållare för överskottstoner ............54, 56, 71

Underhåll

Bildtrumma ....................................54, 56, 60

Enhetsproblem ........................................... 13

IndexFelsökning

Fackets sidolucka........................................24

Felsökning .................................................10

Felsökningsprocedurer ................................10

Överföringsrulle .........................................63

Paper jams

Decal roller ............................. 17, 22, 27

Paper Transfer Path .....................................90

Pappersmatningsrulle ................. 54, 56, 73, 87

Pappersstopp .............................................11

Fackets sidolucka ................................24

Höger sidolucka .................................. 14

Utmatningsenhet ................................15

Vänster sidolucka ...............................30

Pinch Roller ...............................................93

Rengöring .................................................. 81

Framsidan på enheten ......................... 81

Fixeringsenhet ................................54, 56, 69

Förbrukningsmaterial ..................................54

Fuser unit .................................................. 51

Kontrollera ................................................11

När det visas ......................................11

LED-huvud ................................................81

Livstid ....................................................... 54

Maintenance

Paper Transfer Path ............................. 90

Pinch Roller ........................................ 93

Transfer Roller Unit .............................90

Klämrulle ..................................... 90, 93

LED-huvud .........................................81

Pappersmatningsrullar (fack) ................ 87

Pappersmatningsrullar

(Kombinationsfacket) ......................88

Tidpunkt för utbyte ..................................... 56

Tonerkassett ................................... 54, 56, 58

Transfer Roller Unit .....................................90

Transport och föryttning ............................94

Meddelande ...............................................14

- 98 -

Underhåll ..................................................81

Framsidan på enheten ......................... 81

LED-huvud .........................................81

Pappersmatningsrullar (fack) ................ 87

Pappersmatningsrullar

(Kombinationsfacket) ......................88

Underhållsenheter ......................................54

USB-anslutning ..........................................39

Grundläggande orsak ..........................45

Höger sidolucka .................................. 50

Pappersmatning .................................43

Skrivardrivrutiner ...............................40

Strömavbrott .....................................39

Utskriftskvalitet ..................................39

Utbyte ......................................................54

Bältenhet...........................................63

Behållare för överskottstoner ...............71

Underhåll

IndexFelsökning

Bildtrumma ........................................ 60

Fixeringsenhet....................................69

Överföringsrulle .................................. 63

Pappersmatningsrullar (fack) ................ 73

Pappersmatningsrullar

(Kombinationsfacket) ......................76

Tonerkassett ...................................... 58

Utloppsenhet .............................................15

- 99 -

1-7-12 Toranomon, Minato-ku, Tokyo 105-8460, Japan

www.oki.com/printing/

47090612EE Rev2

Oki Pro9541WT User Manual The manual for troubleshooting/daily maintenance [se]

Specifications and Main Features

Frequently Asked Questions

User Manual

Symboler

Knappar och symboler

Illustrationer

Skärmar

Inskriptioner

Felsökning

Felsökningsprocedurer

Pappersstopp

Kontrollera meddelanden (om ett pappersstopp inträffar)

Ta bort pappersstopp

När ett meddelande angående papper visas

När ett meddelande angående byte av förbrukningsvaror visas

När andra meddelanden visas

Utskriftsproblem

Det går inte att skriva ut

Skrivardrivfunktionen fungerar dåligt.

Utskriftskvaliteten är dålig

Pappersmatningen är dålig

När bildstörning inträffar

Justera utskriftsresultatet

Underhåll

Byte av förbrukningsvaror och underhållsenheter

Förbrukningstiden för förbrukningsvaror och underhållsenheten

När ersättningsperioden närmar sig

Byte av tonerkassetter

Byte av bildtrummor

Byte av bältenheter och överföringsrullar

Byte av behållaren för överskottstoner

Byte av pappersmatningsrullar

Underhåll av enheten

Rengöring av skrivarens ytor

Rengöring av LED-huvuden

Rengöring av pappersmatningsrullar

Rengöring av överföringsrullen och pappersbanan

Rengöring av klämrullen

Transportera enheten

Index
