Es wurden alle Anstrengungen unternommen, um sicherzustellen, dass die in dieser Veröffentlichung
enthaltenen Informationen vollständig und richtig sind und dem aktuellsten Stand entsprechen. Der
Hersteller übernimmt keinerlei Verantwortung für die Konsequenzen von Irrtümern außerhalb der
Kontrolle des Unternehmens. Zudem kann der Hersteller keine Garantie dafür übernehmen, dass durch
andere Hersteller vorgenommene Änderungen an Software und Geräten, die in diesem Handbuch
erwähnt werden, die Gültigkeit der hierin enthaltenen Informationen unbeeinträchtigt lassen. Die
Erwähnung von Software-Produkten von Drittherstellern lässt nicht notwendigerweise den Schluss zu,
dass sie vom Hersteller empfohlen werden.
Obwohl größte Sorgfalt darauf verwendet wurde, die hierin enthaltenen Informationen so akkurat und
hilfreich wie möglich weiterzugeben, übernehmen wir keinerlei Garantie hinsichtlich ihrer Genauigkeit
und Vollständigkeit.
Alle Rechte sind der Oki Electric Industry Co., Ltd. vorbehalten. Die hier veröffentlichten Inhalte dürfen
Sie nur mit ausdrücklicher Erlaubnis kopieren, weiterverwenden oder übersetzen. Oben genannte
Aktionen dürfen Sie ausschließlich mit schriftlicher Genehmigung der Oki Electric Industry Co., Ltd.
durchführen.
Corporation.
Apple, Mac, OS X und macOS sind eingetragene Marken von Apple Inc.
Andere Produkt- und Markennamen sind eingetragene Marken oder Marken der jeweiligen
Unternehmen.
Dieses Produkt entspricht den Anforderungen der Richtlinien des EU-Rates 2014/30/
EU (EMC), 2014/35/EU (LVD), 2014/53/EU (RED), 2009/125/EC (ErP) und 2011/65/
EU (RoHS), ggf. ergänzt, in der Angleichung der Rechtsvorschriften der Mitgliedsstaaten
in Bezug auf elektromagnetische Verträglichkeit, Niederspannung, Funk- und
Telekommunikationsendgeräte und energieverbrauchende Produkte sowie Beschränkungen
bei der Verwendung bestimmter gefährlicher Substanzen in elektrischen und elektronischen
Geräten.
Die folgenden Kabel wurden zur Produktevaluation in Übereinstimmung mit der EMC-Richtlinie
2014/30/EU verwendet. Andere Kongurationen könnten diese Übereinstimmung beeinträchtigen.
Kabeltyp
Netz1,8
USB5,0
LAN15,0
Länge
(Meter)
EisenkernSchirm
- 2 -
●● Erste Hilfe im Notfall
c
o
m
/
Gehen Sie vorsichtig mit dem Patronenpulver um:
Bei Verschlucken lassen Sie die Person kleine Mengen kaltes Wasser trinken und
einen Arzt aufsuchen. Versuchen Sie NICHT, Erbrechen herbeizuführen.
Wenn es eingeatmet wird, bringen Sie die Person an die frische Luft. Begeben Sie
sich unverzüglich in ärztliche Behandlung.
Sollte Tonerpulver in die Augen gelangen, spülen Sie es mindestens 15 Minuten
mit viel Wasser aus. Schließen Sie die Augenlider nicht. Begeben Sie sich
unverzüglich in ärztliche Behandlung.
Verschütteter Toner kann mit kaltem Wasser und Seife abgewaschen werden,
damit keine Flecken auf der Haut oder Kleidung bleiben.
●● Informationen zur Umwelt
w
w
w
.
i
k
o
.
p
r
i
n
t
i
n
g
/
- 3 -
●● Zu Ihrer Sicherheit
WARNUNG
ACHTUNG
WARNUNG
Lesen Sie das Benutzerhandbuch, bevor Sie das Produkt verwenden.
Sicherheitswarnungen
"Warnung" bietet weitere Informationen, die bei Nichtbeachtung zu Verletzungen führen
können.
"Achtung" bietet weitere Informationen, die bei Nichtbeachtung zu Fehlfunktionen oder
Geräteschäden führen können.
Allgemeine Sicherheitshinweise
Berühren Sie nicht den
Sicherheitsschalter im
Inneren des Druckers.
Dies könnte beim Auftreten
von Hochspannungen zu
einem Stromschlag führen.
Darüber hinaus könnten die
rotierenden Getriebewellen
zu Verletzungen führen.
Trennen Sie das Netzkabel
und wenden Sie sich an
den Kundendienst, wenn
Flüssigkeiten, wie Wasser,
in die inneren Druckerteile
eingedrungen sind.
Anderenfalls könnte dies zu
einem Brand führen.
Trennen Sie das Netzkabel
und wenden Sie sich an den
Kundendienst, wenn der
Drucker fallen gelassen oder
die Abdeckung beschädigt
wird.
Anderenfalls könnte dies
einen Stromschlag und/
oder Brand auslösen und
Verletzungen verursachen.
Stecken Sie keine
Fremdkörper in die
Belüftungsöffnung.
Anderenfalls könnte dies
einen Stromschlag und/
oder Brand auslösen
und Körperverletzungen
verursachen.
Werfen Sie weder
Druckerpatronen noch
Bildtrommeln ins Feuer. Der
Toner kann platzen und zu
Verletzungen führen.
Verwenden Sie keine leicht
entzündlichen Sprays neben
dem Drucker. Dies könnte zu
einem Brand führen, da Teile
des Druckers sehr heiß sind.
Trennen Sie das Netzkabel und
entfernen Sie Fremdkörper,
wie Büroklammern, sollten
diese in den Drucker gefallen
sein. Anderenfalls könnte
dies einen Stromschlag und/
oder Brand auslösen und
Verletzungen verursachen.
Trennen Sie das Netzkabel
in regelmäßigen Abständen,
um die Kontaktlamellen
des Steckers und den
Basisbereich dazwischen zu
reinigen.
Wenn der Netzstecker lange
Zeit angesteckt bleibt, wird
der Basisbereich staubig
und der Stecker kann sich
kurzschließen, was einen
Brand auslösen könnte.
Stellen Sie keine Tasse mit
Flüssigkeiten, wie Wasser, auf
dem Drucker ab.
Anderenfalls könnte dies
einen Stromschlag und/
oder Brand auslösen
und Körperverletzungen
verursachen.
Verwenden Sie nur die
Strom-, Verbindungsoder Erdungskabel, die
im Benutzerhandbuch
angegeben sind.
Es besteht Feuergefahr.
Trennen Sie das Netzkabel
und wenden Sie sich an den
Kundendienst, wenn die
Abdeckung ungewöhnlich
heiß ist, Rauch, einen
anormalen Geruch oder
unübliche Geräusche abgibt.
Anderenfalls könnte dies zu
einem Brand führen.
Bedienen und/oder bauen
Sie den Drucker nur wie in
der Bedienungsanleitung
angegeben auseinander.
Anderenfalls könnte dies
einen Stromschlag und/
oder Brand auslösen und
Verletzungen verursachen.
Entfernen Sie verspritzten
Toner nicht mit einem
Staubsauger.
Wenn verspritzter Toner mit
einem Staubsauger entfernt
wird, könnte er sich anhand
der Funken des elektrischen
Kontakts entzünden.
Auf dem Boden verspritzter
Toner sollte mit einem nassen
Tuch abgewischt werden.
Berühren Sie beim Öffnen
der Druckerabdeckung weder
die Fixiereinheit noch andere
Teile.
Dies könnte zu
Verbrennungen führen.
Der Betrieb von UVS
(unterbrechungsfreie
Stromversorgung) oder
Wechselrichter ist nicht
gesichert. Verwenden Sie
keine UVS-Geräte oder
Wechselrichter.
Es besteht Feuergefahr.
- 4 -
ACHTUNG
Halten Sie sich von der Papierausgabe fern,
während das Gerät eingeschaltet ist und druckt.
Es besteht Verletzungsgefahr.
Berühren Sie nicht die beschädigte
Flüssigkristallanzeige.
Sollte aus der Flüssigkristallanzeige Flüssigkeit
(Flüssigkristall) auslaufen und in die Augen oder
den Mund gelangen, spülen Sie sie mit reichlich
Wasser aus. Suchen Sie bei Bedarf einen Arzt
auf.
- 5 -
●● Handbuchverzeichnis
WARNUNG
Die folgenden Handbücher werden mit dem Produkt geliefert.
● Kurzanleitung
Eine kurze Anleitung zur Einrichtung des Druckers.
● Benutzerhandbuch (Setup) ---- Dieses Dokument
Hier werden grundlegende Vorgänge beschrieben zur Verständnishilfe für diesen Drucker.
Die ersten Hinweise beziehen sich unter anderem auf die Druckerplatzierung und die ersten
Netzwerkeinstellungen und umfassen Fehlererkennungs- und Wartungsvorgänge.
●● Über dieses Handbuch
Hinweise in diesem Dokument
In diesem Handbuch werden die folgenden Hinweise gegeben.
Hinweis
● Weist auf wichtige Betriebsinformationen hin. Sie sollten Abschnitte mit dieser Markierung unbedingt lesen.
Memo
● Weist auf zusätzliche Betriebsinformationen hin. Sie sollten Abschnitte mit dieser Markierung lesen.
Verweis
● Zeigt an, wo Sie detaillierte oder verwandte Informationen nden können.
● "Warnung" bietet weitere Informationen, die bei Nichtbeachtung zu Verletzungen führen können.
ACHTUNG
● "Achtung" bietet weitere Informationen, die bei Nichtbeachtung zu Fehlfunktionen oder
Geräteschäden führen können.
Symbole in diesem Dokument
In diesem Handbuch werden die folgenden Symbole verwendet.
SymboleBeschreibung
[ ]● Zeigt Menünamen auf dem Bildschirm an.
● Zeigt Menü-, Fenster- und Dialognamen auf dem Computer an.
" "
< > Schaltäche/
Taste
>Zeigt an, wie Sie zu dem gewünschten Objekt im Drucker- oder Computermenü gelangen.
Ihr Drucker
● Zeigt Nachrichten und Eingabetexte auf dem Bildschirm an.
● Zeigt Dateinamen auf dem Computer an.
● Zeigt die Verweisüberschriften an.
Zeigt eine Schaltäche auf dem Bedienfeld oder eine Taste der Computertastatur an.
Zeigt den Drucker an, den Sie verwenden oder auswählen möchten.
- 6 -
Bezeichnungen in diesem Handbuch
In diesem Handbuch werden die folgenden Bezeichnungen verwendet.
● Microsoft® Windows® 10 64 bit Edition Betriebssystem→ Windows 10 (64-Bit-Version) *
● Microsoft® Windows® 8.1 64 bit Edition Betriebssystem→ Windows 8.1 (64-Bit-Version) *
● Microsoft® Windows® 8 64 bit Edition Betriebssystem→ Windows 8 (64-Bit-Version) *
● Microsoft® Windows® 7 64 Bit Edition Betriebssystem→ Windows 7 (64-Bit-Version) *
● Microsoft® Windows Vista® 64 Bit Betriebssystem→ Windows Vista (64-Bit-Version) *
● Microsoft® Windows Server® 2016 64 bit Edition Betriebssystem→ Windows Server 2016 *
● Microsoft® Windows Server® 2012 R2 64 bit Edition Betriebssystem→ Windows Server 2012 *
● Microsoft® Windows Server® 2012 64 bit Edition Betriebssystem→ Windows Server 2012 *
● Microsoft® Windows Server® 2008 R2 64 Bit Edition Betriebssystem→ Windows Server 2008 *
● Microsoft® Windows Server® 2008 64 Bit Edition Betriebssystem→ Windows Server 2008 (64-Bit-Version) *
● Microsoft® Windows® 10 Betriebssystem→ Windows 10 *
● Microsoft® Windows® 8.1 Betriebssystem→ Windows 8.1 *
● Microsoft® Windows® 8 Betriebssystem→ Windows 8 *
● Microsoft® Windows® 7 Betriebssystem→ Windows 7 *
● Microsoft® Windows Vista® Betriebssystem→ Windows Vista *
● Microsoft® Windows Server® 2008 Betriebssystem→ Windows Server 2008 *
● Allgemeine Bezeichnung für Windows 10, Windows 8.1, Windows 8, Windows Server 2016, Windows Server
2012, Windows 7, Windows Vista und Windows Server 2008→ Windows
* Sollte keine besondere Beschreibung vorliegen, ist die 64-Bit-Version in Windows 10, Windows 8.1, Windows 8,
Windows 7, Windows Vista und Windows Server 2008, enthalten. (64 bit Version und Windows Server 2008 R2
sind in Windows Server 2008 enthalten, Windows Server 2012 R2 ist in Windows Server 2012 enthalten.)
Sollte keine besondere Beschreibung vorliegen, wird Windows 7 als Windows, OS X 10.11 als OS X und Pro8432WT
als Drucker für die Beispiele in diesem Handbuch verwendet.
Je nach Version Ihres Betriebssystems, Modells oder Ihrer Version kann die Beschreibung dieses Handbuchs
variieren.
Die Verbreitung von Staub, Ozon, Styrol, Benzol, TVOC und ultrafeinen Partikeln entspricht der Eco Mark 155,
Zertizierungskriterien für "Drucker"-Substanzemissionen. (Toner wurde durch Ausführung eines Schwarzweiß-
und Farbdrucks mit OKI Original-Tonerpatronen nach Anlage S-M der Blauen Engel RAL UZ-171:2012 Test-Methode
getestet.)
- 7 -
Inhalt
Über die Produktgarantie .........................................................................2
Erste Hilfe im Notfall
Informationen zur Umwelt
Zu Ihrer Sicherheit
Handbuchverzeichnis
Über dieses Handbuch
Hilfreiche Druckerfunktionen
Druckvorgang abbrechen
Die Zeitspanne bis zur Aktivierung des Energiesparmodus einstellen
Die Zeitspanne bis zur Aktivierung des tiefen Ruhemodus einstellen
Einschränkungen im tiefen Ruhemodus ...................................................................... 63

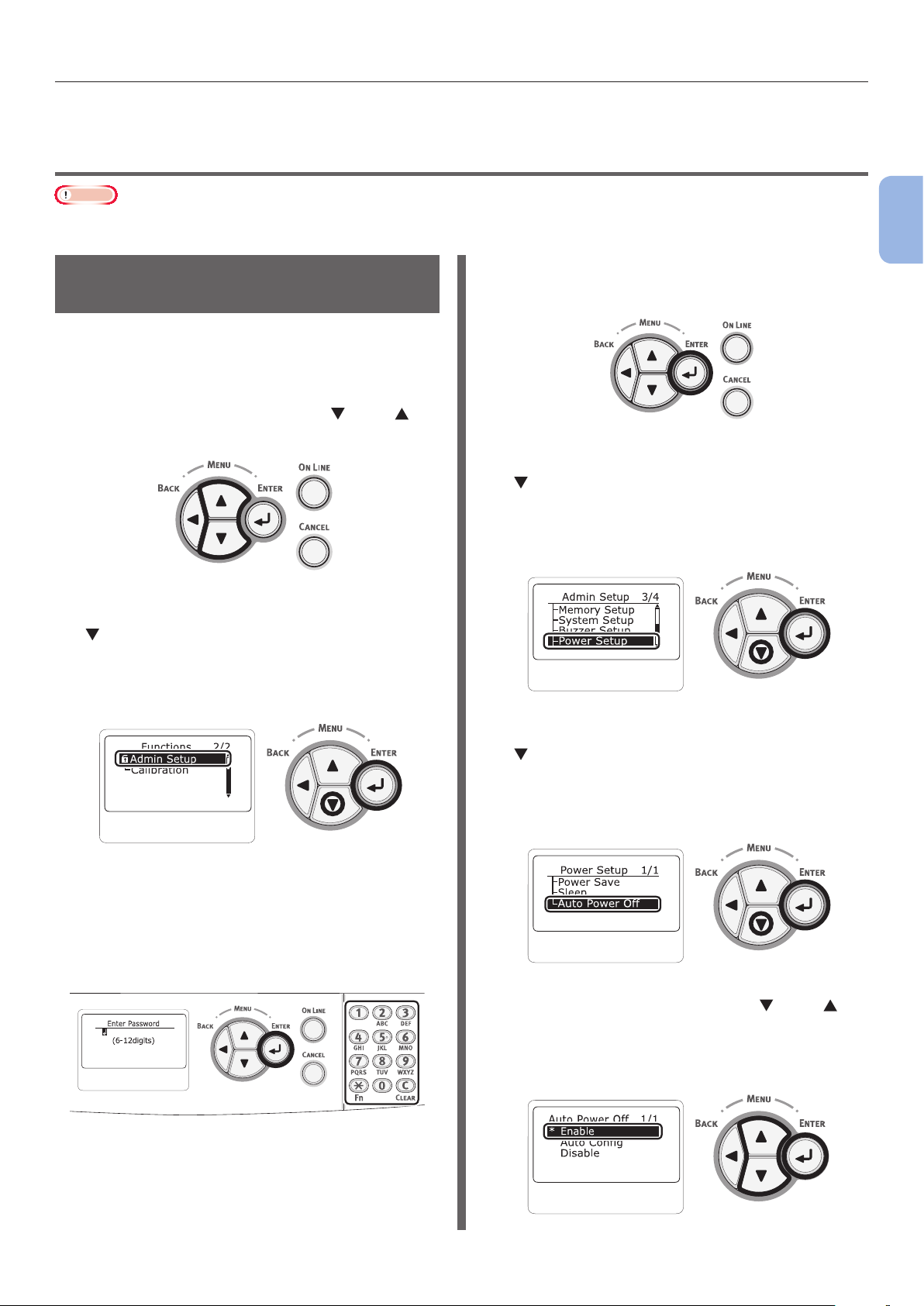

Einstellungen für das automatische Abschalten (Automatischen Abschaltung)
Einstellung der automatischen Abschaltung ................................................................ 65
Die Zeitspanne bis zur Aktivierung des Modus der automatischen Abschaltung einstellen

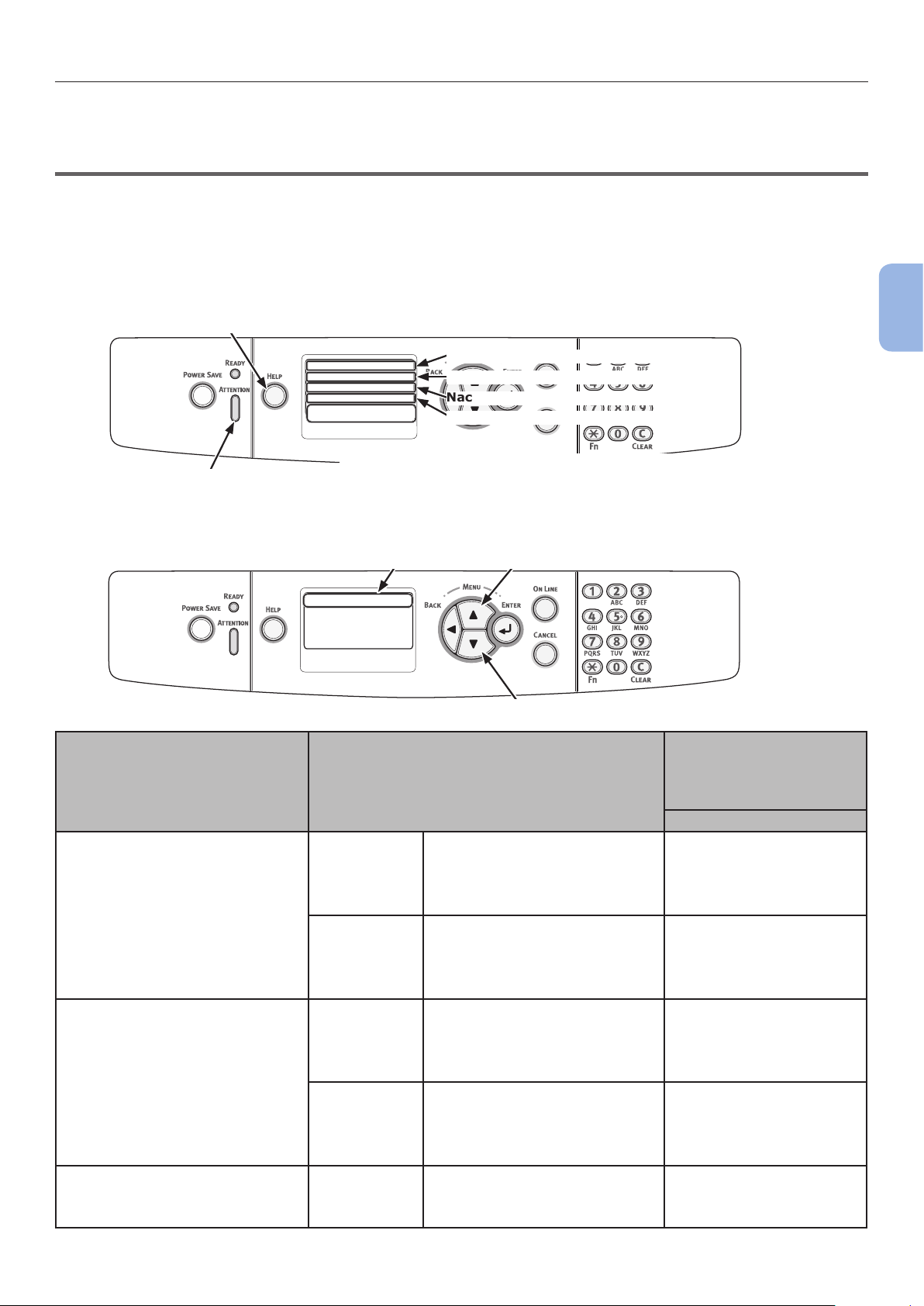

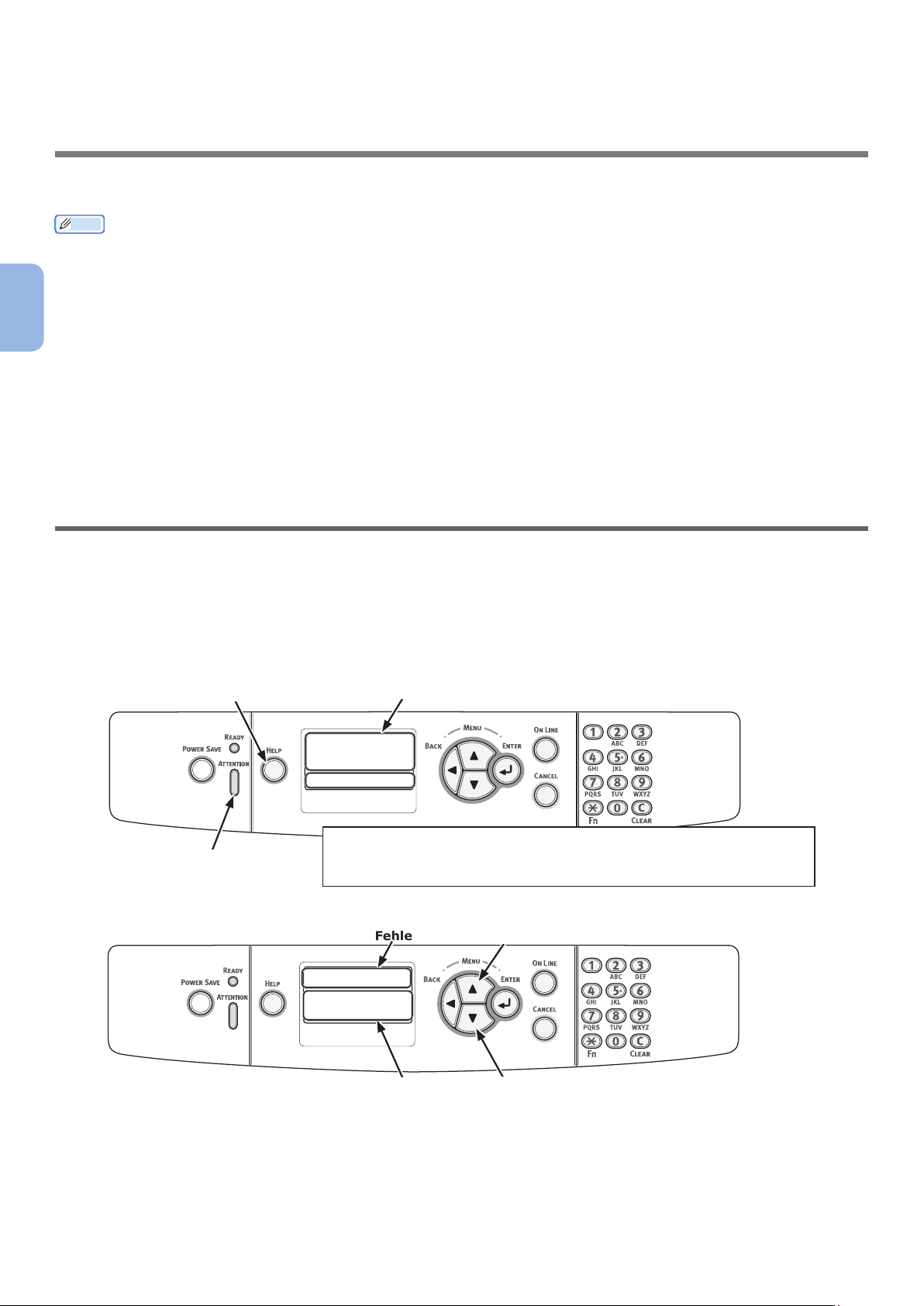

● Überprüfung der Bezeichnung des Bedienfeldes und der
Benutzungsweise
● Überprüfung der Bezeichnungen der Produktteile
● Überprüfung der Optionen
2. Überprüfung der Verwendungsumgebung
● Überprüfung der Verwendungsumgebung
● Überprüfung des Produktstandortes
3. Vorbereitung des Druckers
● Auspacken
● Entfernen der Polstermaterialien

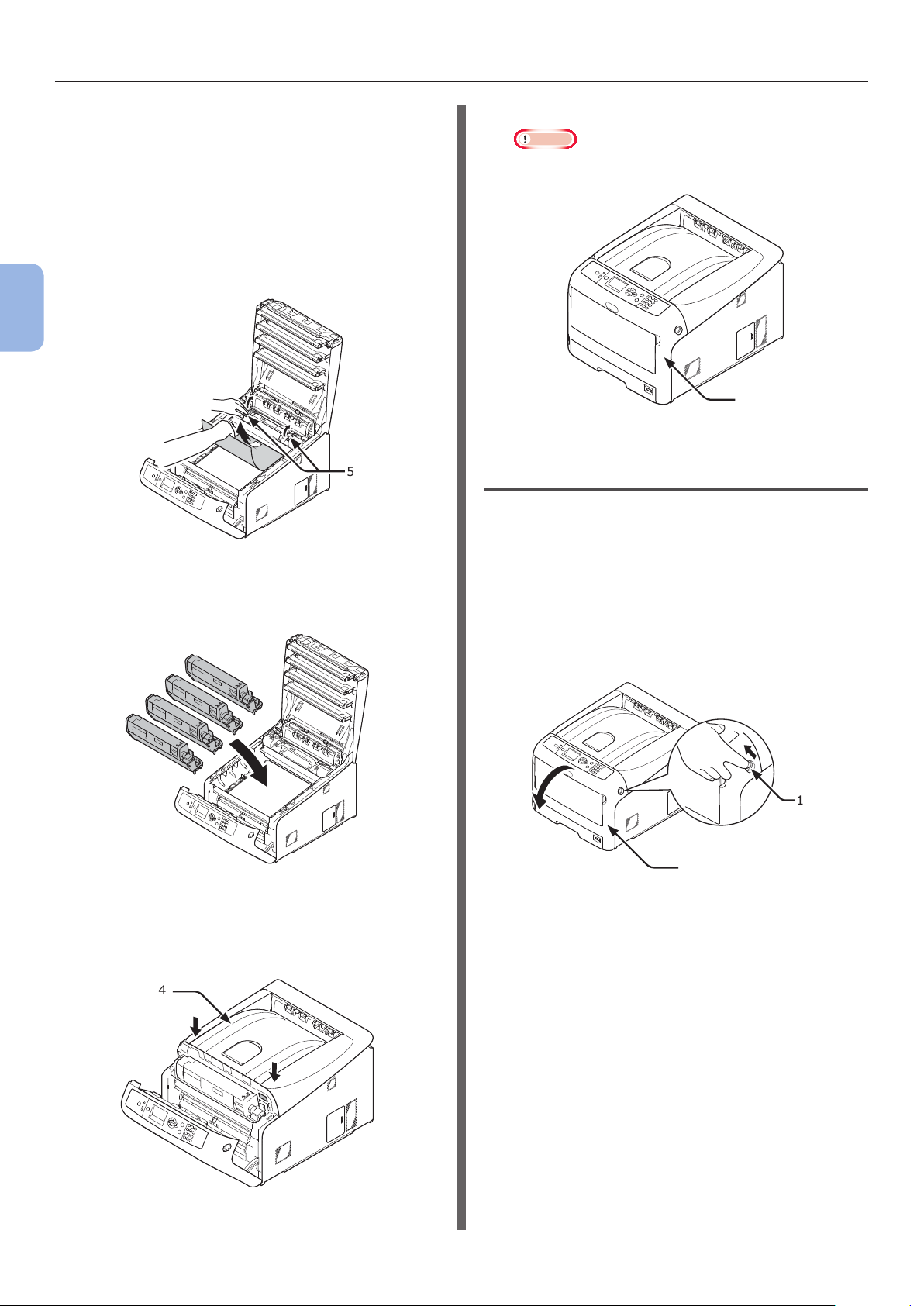

● Einfügen von Gebrauchsmaterialien

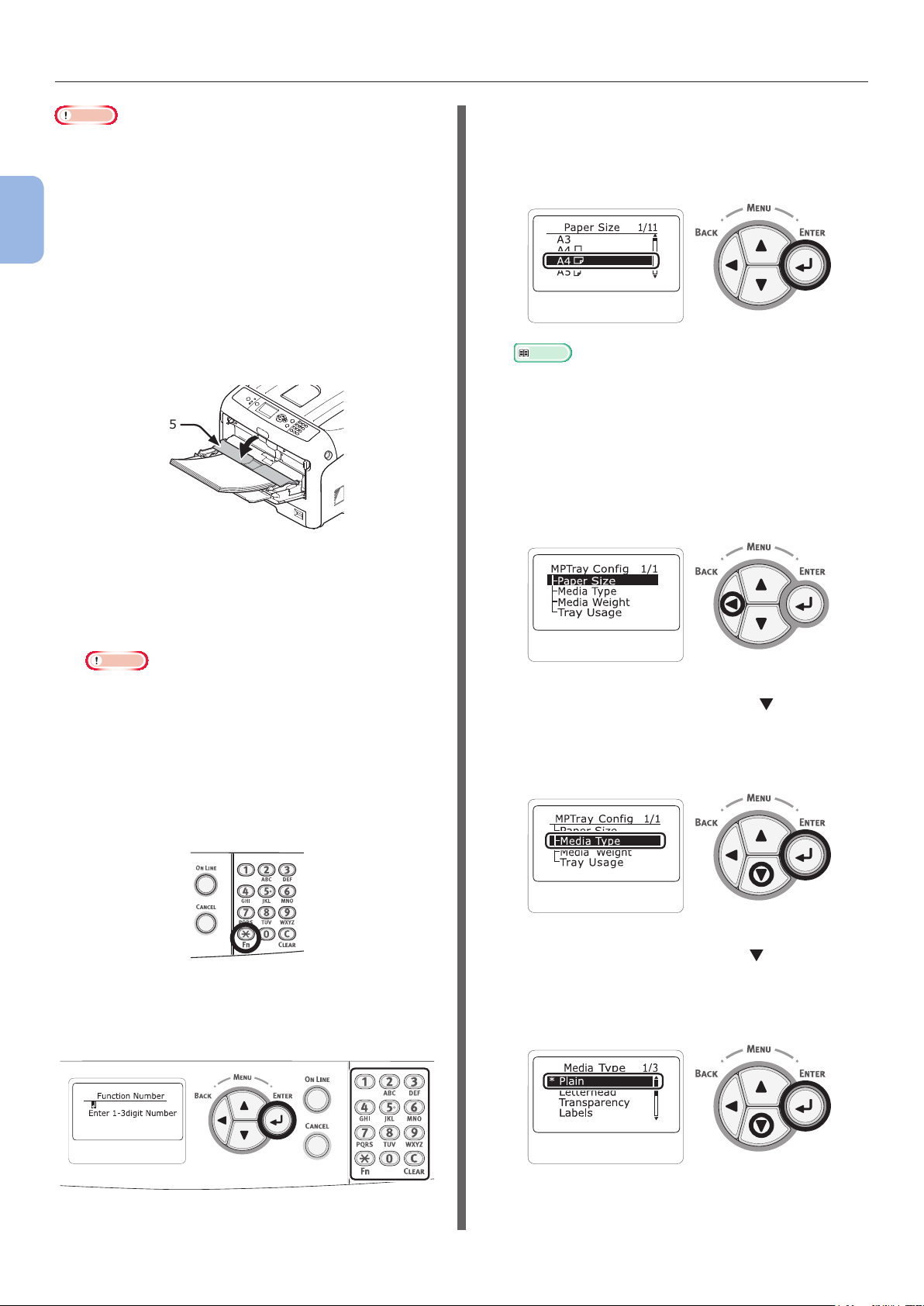

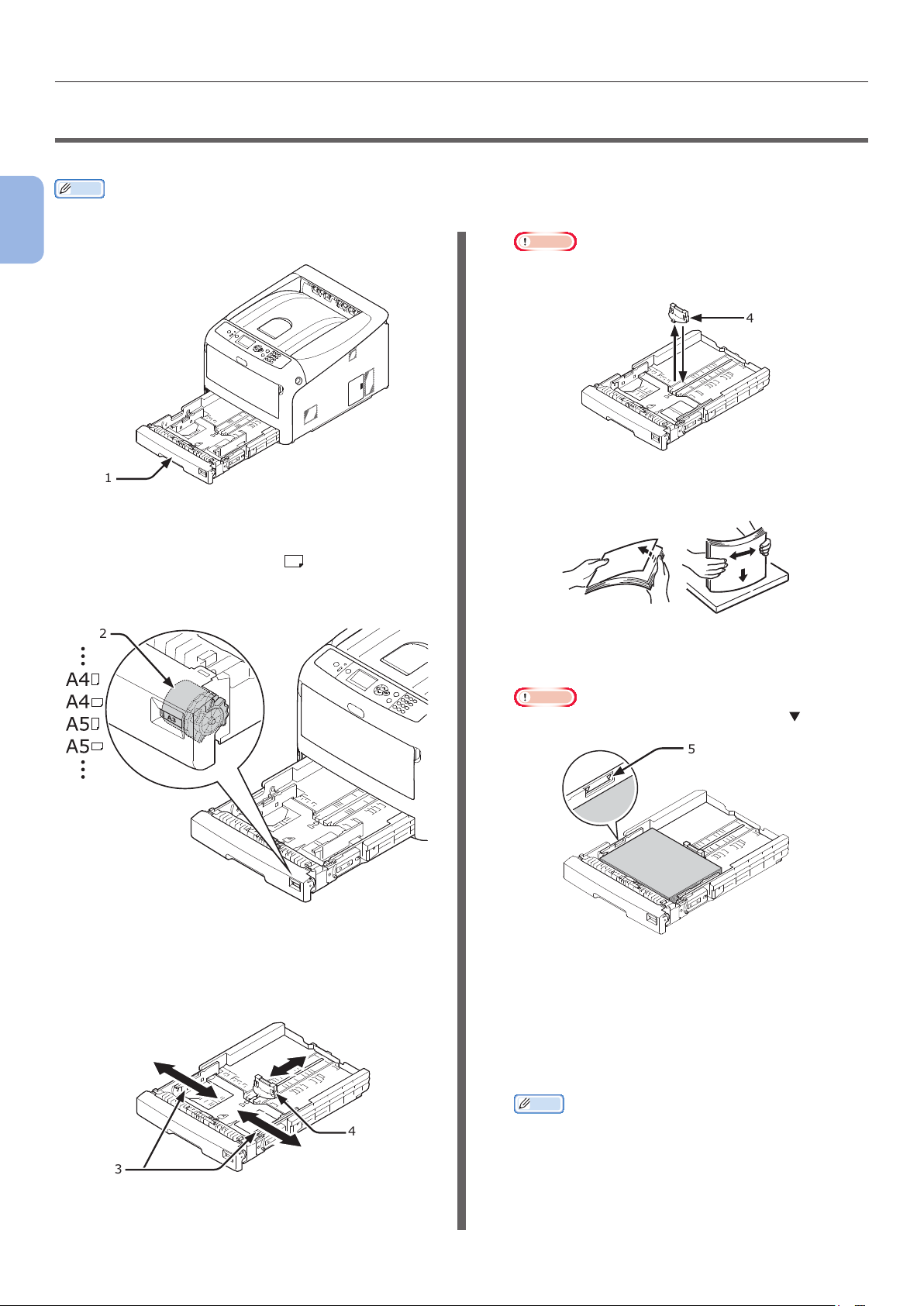

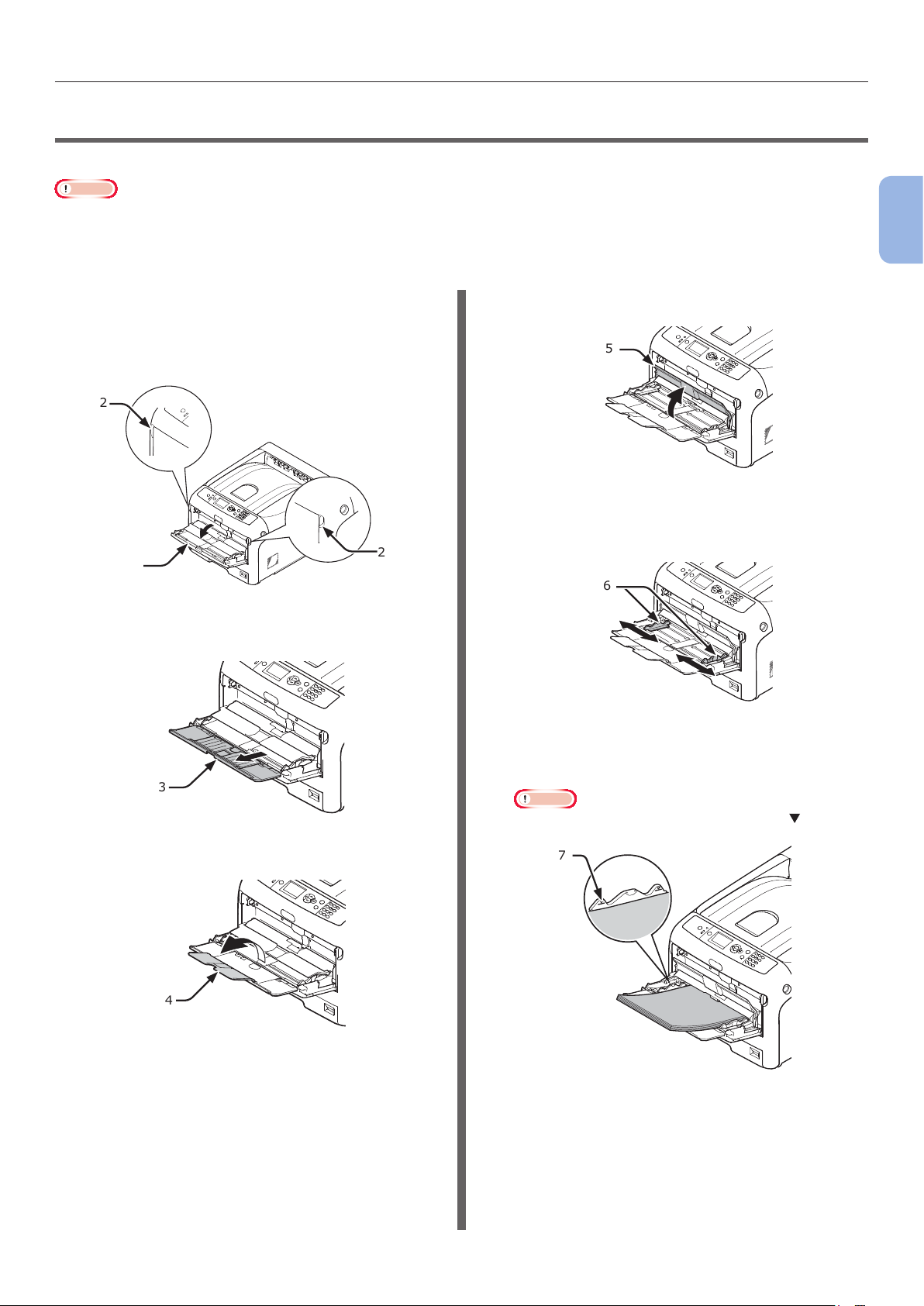

● Einlegen von Papier
● Ein-/Ausschalten der Stromversorgung
● Installation von Optionen
● Testdruck vom Drucker aus
1. Einrichten
4. Anschließen an einen Computer

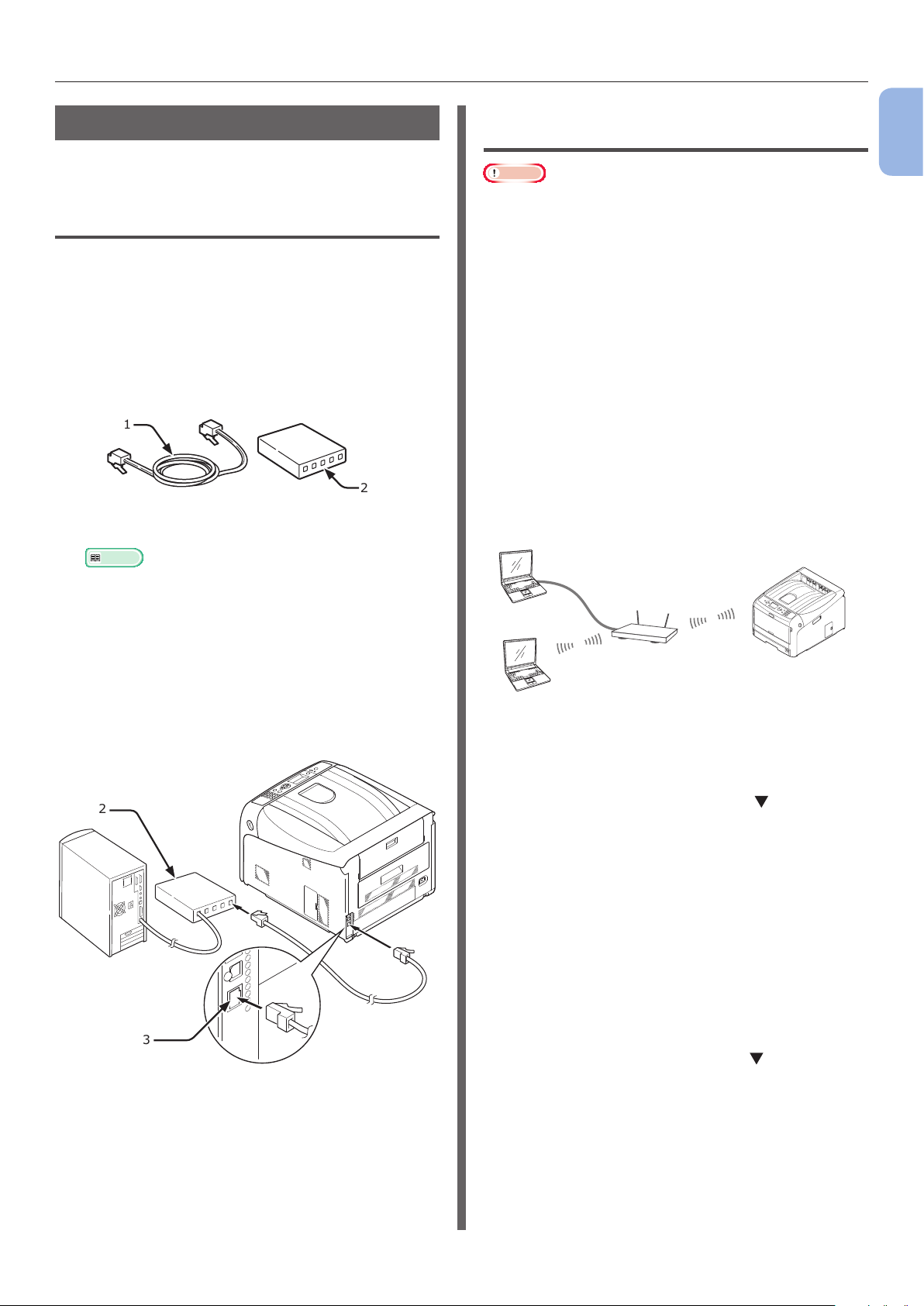

Verbindung über ein NetzwerkVerbindung über USB
Für Windows

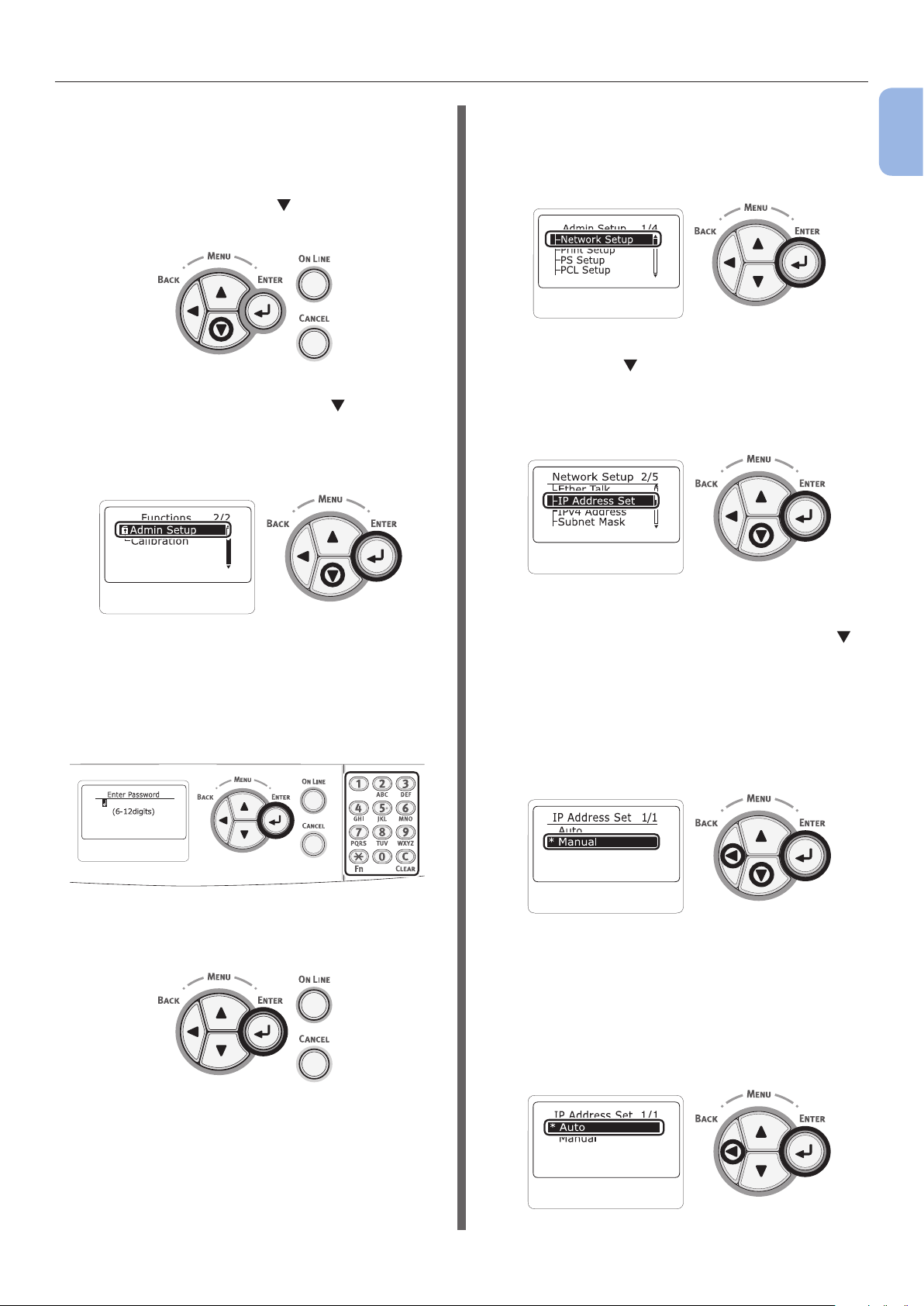

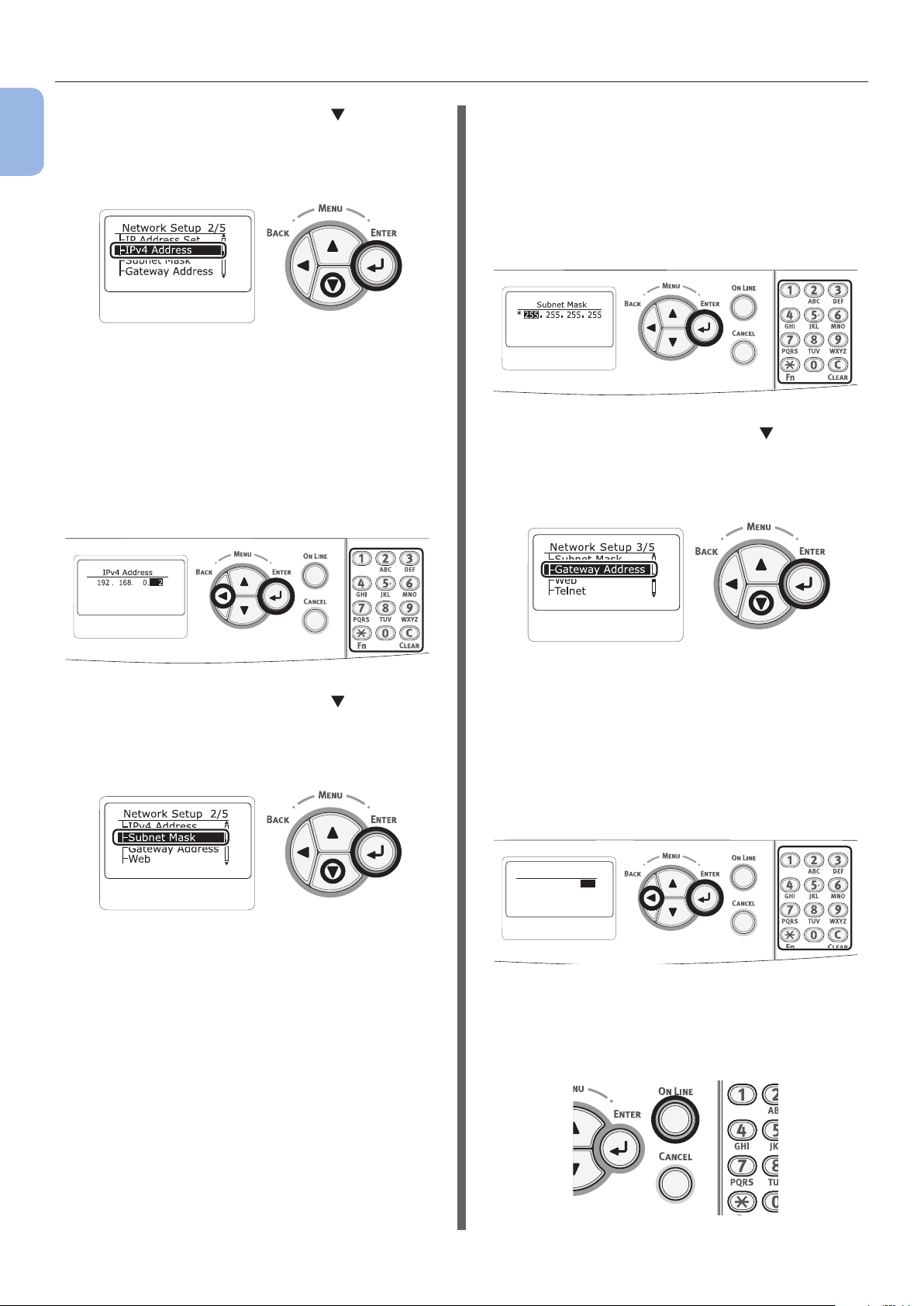

Eingabe einer IP-Adresse
über das Bedienfeld

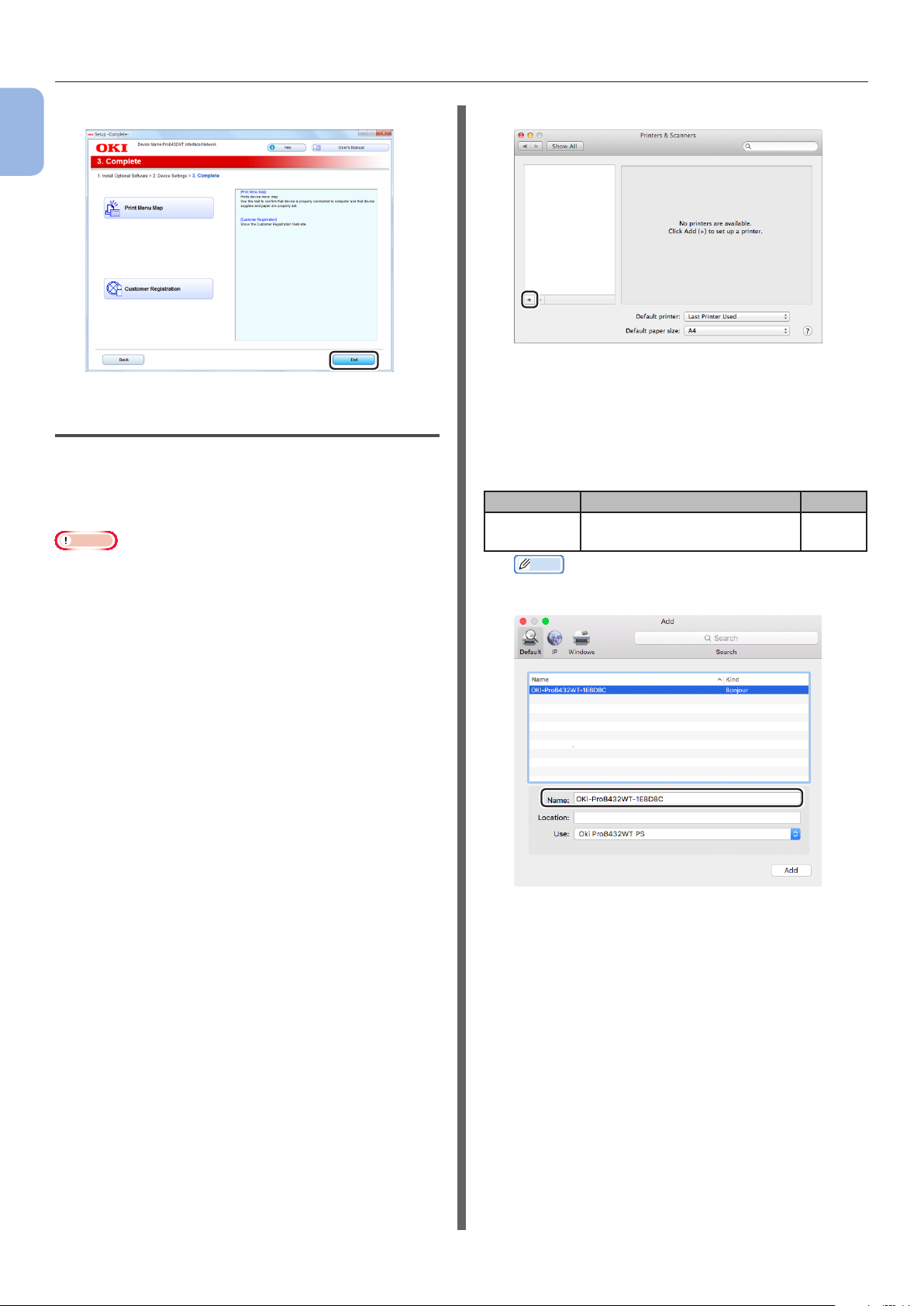

Installation eines Druckertreibers auf einem Computer
Hinzufügen von Druckern auf einem Computer
Für OS X
Verbindung über Bonjour
Ein Kabel anschließen
Testdruck von einem Computer aus
Für WindowsFür OS X
Hinzufügen von Druckern
auf einem Computer
- 11 -
Überprüfung der Produkte
G
1
●● Überprüfung der Produkte
In diesem Abschnitt nden Sie eine Übersicht über den Drucker.
1. Einrichten
Überprüfung des
Verpackungsinhalts
Überprüfen Sie, ob alle unten aufgeführten
Bestandteile vorhanden sind.
ACHTUN
● Für das Anheben des Druckers werden mindestens
zwei Personen benötigt, da das Gewicht zwischen
37 kg beträgt.
Verweis
● Einzelheiten zum Öffnen der Verpackung nden Sie unter
"Auspacken" S.18.
● Drucker
Verletzungsgefahr!
● Kurzanleitung
● DVD-ROM mit Software
● Stromversorgungskabel
Hinweis
● Ein Ethernet- und USB-Kabel sind nicht im Lieferumfang
Ihres Druckers enthalten. Beschaffen Sie sie
selbstständig.
● Für den Transport des Druckers werden Verpackungs- und
Polsterungsmaterialien benötigt. Bewahren Sie sie auf.
● Vier Bildtrommeln (cyan, gelb, magenta, weiß)
Hinweis
● Die Bildtrommeln werden vor dem Versand in das
Gerät eingesetzt.
● Vier Starter-Tonerkartuschen (cyan, gelb,
magenta, weiß)
- 12 -
Bedienfeld
●● Bedienfeld
In diesem Abschnitt nden sich Erklärungen für die Bezeichnungen und Funktionen der Komponenten
des Bedienfeldes und die Eingabe von Text.
1
12
8
7
13
5
6
Nr.BezeichnungFunktion
1Display-AnzeigeZeigt Bedienungsanweisungen und den Status des Druckers an.
2Taste <ON LINE (ONLINE)>Schaltet zwischen On-line- und Off-line-Modus um.
3Taste <CANCEL
(ABBRECHEN)>
4
Taste <ENTER (EINGABETASTE)>
5Taste <SCROLL (NACH OBEN/
UNTEN)>
6Taste <BACK (ZURÜCK)>Kehrt zum vorigen Bildschirm zurück.
7Taste <HELP (HILFE)>Zeigt den Hilfe-Bildschirm an. Drücken Sie zum Schließen die Tasten <HELP
8Taste <POWER SAVE (ENER-
GIESPARMODUS)>
9Zifferntastatur
10Taste <Fn>Zeigt das Menü-Display zur Einstellung des Geräts mit einer
11Taste <CLEAR (LÖSCHEN)>Führt beim Drücken oder Gedrückt-Halten die folgenden Aktionen gemäß
12Anzeige <READY (BEREIT)>Leuchtet im On-line-Modus grün und ist im Off-line-Modus abgeschaltet.
13Anzeige <ATTENTION
(ACHTUNG)>
Bricht den aktuellen Druckauftrag sofort ab.
● Zeigt das Menü-Display an.
● Bestätigt den markierten Eintrag.
Wählt das Menü aus oder scrollt die Display-Anzeige.
(HILFE)>, <BACK (ZURÜCK)> oder <CANCEL (ABBRECHEN)>.
● Schaltet den Energiesparmodus ein oder aus.
● Schaltet den tiefen Ruhezustand aus.
Die Taste leuchtet im Energiesparmodus grün und blinkt grün im tiefen
Ruhezustand.
● Dient zur Eingabe von Zahlen.
● Dient zum Eingeben von Buchstaben und Symbolen.
Ein Passwort kann nur mithilfe der Zifferntastatur eingegeben werden.
Tastenkombinationsfunktion an.
den Eingaben aus:
● Wert einer Einstellung minimieren,
● gibt Null für einen Einstellwert ein,
● löscht ein Zeichen,
● bricht ein ausgewähltes Element ab,
kehrt zu vorigen Einstellungen zurück. Steht bei Eingabe einer IP-Adresse
nicht zur Verfügung.
Leuchtet oder blinkt beim Auftreten einer Fehlfunktion des Gerätes orange.
2
9
11
4
5
10
3
1
1. Einrichten
- 13 -
Bedienfeld
Wie wird die Zifferntastatur
1
benutzt
1. Einrichten
Nutzen Sie das Tastenfeld zur Eingabe von
Zahlen und Buchstaben.
Jedes Mal wenn eine numerische Taste
gedrückt wird, werden eingegebene Zahlen
oder Buchstaben in der folgenden Reihenfolge
zyklisch geändert:
→ a → b → c → A → B → C → 2
→ d → e → f → D → E → F → 3
→ g → h → i → G → H → I → 4
→ j → k → l → J → K → L → 5
→ m → n → o → M → N → O → 6
→ p → q → r → s → P → Q → R → S → 7
→ t → u → v → T → U → V → 8
> und <C> haben die folgenden
>: Funktionstaste (nur verfügbar, wenn der
Standby-Bildschirm angezeigt wird.)
Zeichen.
Die Benutzung der
Funktionstaste

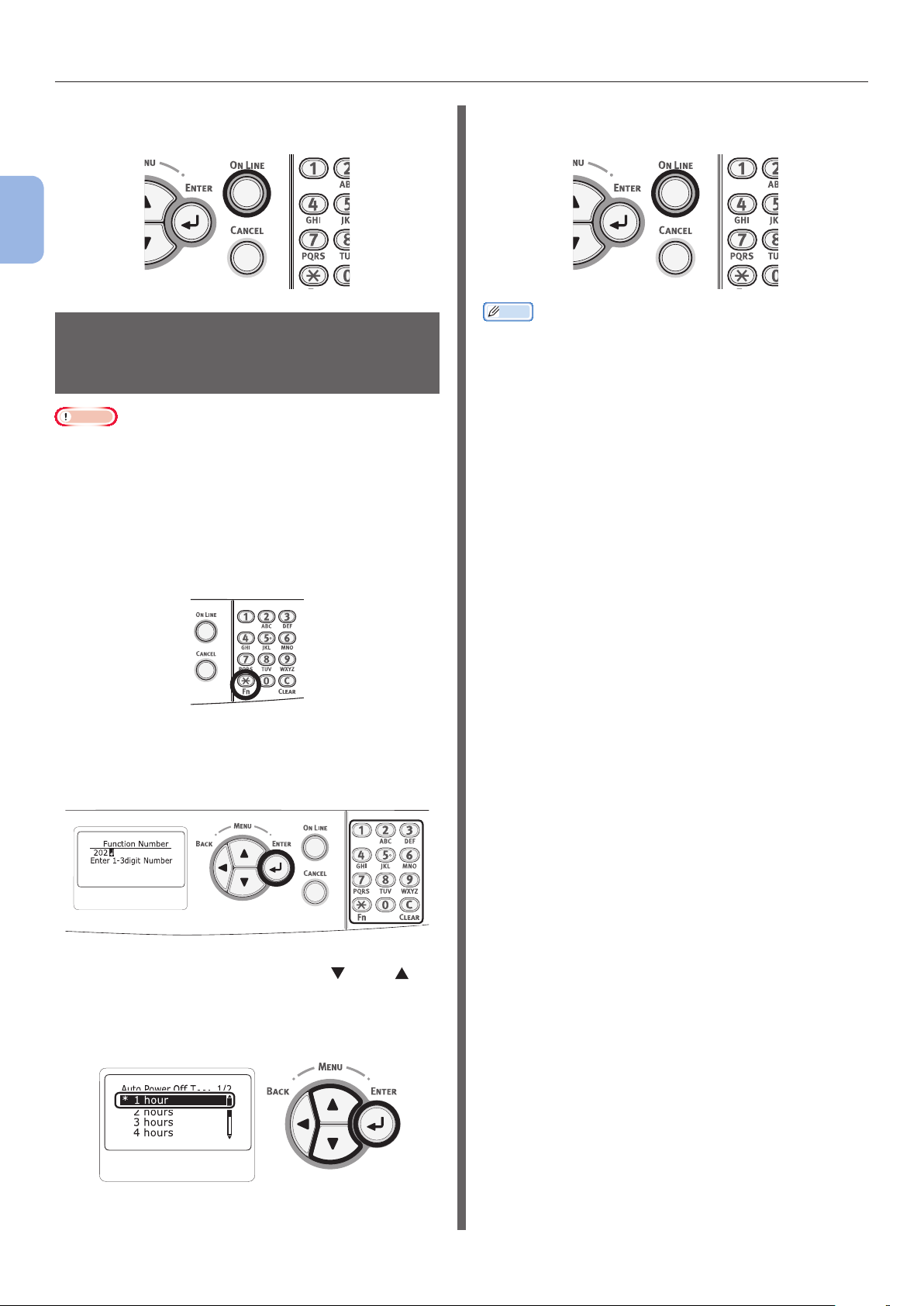

Drücken Sie Nummerntasten nach dem Drücken der
<Fn>-Taste, wenn die Nachricht "Bereit" auf dem
Display erscheint. Das der eingegebenen Nummer
entsprechende Funktionsmenü wird angezeigt.
1 Drücken Sie die Taste <Fn>.
2 Drücken Sie die Nummerntasten (0-9),
um den gewünschten Funktionseintrag
anzuzeigen, und drücken Sie dann die
Taste <ENTER (EINGABETASTE)>.
Drücken Sie für die Eingabe "abc" beispielsweise
<2> → <2> → <ENTER (EINGABETASTE)>Taste → <2> → <2> → <2> → <ENTER
(EINGABETASTE)>-Taste → <2> → <2> → <2> →
<2> → <ENTER (EINGABETASTE)>-Taste.
3 Der Einstellungsbildschirm der gewählten
Funktion wird angezeigt. Überprüfen
oder ändern Sie die Einstellungen.
Für ihren Drucker stehen die folgenden Optionen
zur Verfügung:
● Zusätzlicher RAM (256 MB oder 512 MB)
● 16 GB SD-Speicherkartenkit
● Drahtlos-LAN-Modul
Verweis
● Einzelheiten zur Installation der Optionen nden Sie unter
"Installation von Optionen" S.25.
- 16 -
Überprüfung der Verwendungsumgebung
WARNUNG
●● Überprüfung der Verwendungsumgebung
Verwendungsumgebung
Sie sollten den Drucker in folgender Umgebung
aufstellen:
Temperatur:10°C ~ 32°C
20%
Luftfeuchtigkeit:
Maximale
Feuchttemperatur:
Empfohlene
Umgebung:
Hinweis
● Vorsicht bei Kondensation. Sie könnte zu Fehlfunktionen
führen.
● Wenn der Drucker an einem Ort mit einer Luftfeuchtigkeit
von unter 30% RH aufgestellt wird, sollte ein
Luftbefeuchter oder eine Antistatikmatte verwendet
werden.
~ 80% RH
(relative Luftfeuchtigkeit)
25°C
~ 27°C, 50% ~ 70% RH
17
Aufstellungsort
Stellen Sie den Drucker auf eine ebene Fläche,
die groß genug ist, um dem Drucker einen
sicheren Stand zu geben.
Gewährleisten Sie ausreichend Platz um den
Drucker herum, wie in den Abbildungen unten
dargestellt.
● Ansicht von oben
20 cm
1
1. Einrichten
100 cm60 cm
● Stellen Sie den Drucker nicht in der Nähe von
Wärmequellen oder Feuer auf.
● Stellen Sie das Gerät nicht an Orten auf, von
denen eine chemische Reaktion ausgehen kann
(Labore etc.).
● Der Drucker sollte nicht in der Nähe von
entammbaren Lösungen wie Alkohol und
Verdünnung aufgestellt werden.
● Stellen Sie den Drucker nicht in der Reichweite
von Kindern auf.
● Stellen Sie den Drucker nicht in instabiler Position
auf (mit wackeligem Stand, angelehnt etc.).
● Stellen Sie den Drucker nicht an feuchten oder
staubigen Orten oder an Orten mit direkter
Lichteinstrahlung auf.
● Stellen Sie ihn nicht an Orten mit salzhaltiger Luft
oder korrodierenden Gasen auf.
● Stellen Sie ihn nicht an Orten mit großen
Vibrationen auf.
● Stellen Sie ihn nicht an Orten auf, an denen die
Belüftungsöffnung des Druckers blockiert wird.
ACHTUNG
● Stellen Sie ihn nicht direkt auf Auslegware oder
Teppichen mit langen Fasern auf.
● Stellen Sie ihn nicht an Orten mit schlechter
Ventilation oder Belüftung auf.
● Sollten Sie den Drucker über längere Zeit in
einem kleinen Raum benutzen, sorgen Sie für eine
ausreichende Durchlüftung des Raumes.
● Stellen Sie ihn weit von magnetischen Feldern
oder Lärmquellen entfernt auf.
● Stellen Sie den Drucker entfernt von Monitoren
und Fernsehgeräten auf.
20 cm
● Seitenansicht
70 cm
- 17 -
Vorbereitung des Druckers
G
1
1. Einrichten
●● Vorbereitung des Druckers
In diesem Abschnitt wird das Auspacken sowie das Ein- und Ausschalten des Druckers erklärt.
Auspacken
Einfügen von
Gebrauchsmaterialien
ACHTUN
● Für das Anheben des Druckers werden mindestens
zwei Personen benötigt, da das Gewicht zwischen
37 kg beträgt.
Hinweis
● Nutzen Sie zuerst die Tonermaterialien und
Wartungseinheiten, die mit diesem Drucker geliefert
werden. Andernfalls kann die Lebenszeit der
Tonermaterialien oder Wartungseinheiten nicht korrekt
angezeigt werden oder Sie können diese möglicherweise
später nicht mehr verwenden.
● Die Bildtrommel (der grüne Zylinder) ist sehr sensibel.
Behandeln Sie sie mit Vorsicht.
● Setzen Sie die Bildtrommel nicht direktem Sonnenlicht
oder heller Innenbeleuchtung (von mehr als ca. 1500
lux) aus. Setzen Sie die Trommel auch nicht mehr als 5
Minuten der normalen Innenbeleuchtung aus.
● Für den Transport des Druckers werden Verpackungs- und
Polstermaterialien benötigt. Bewahren Sie sie auf.
1 Nehmen Sie den Drucker aus dem
Karton und entfernen Sie alle
Polstermaterialien und die Plastikhülle
vom Gerät.
Verletzungsgefahr!
1
Fassen Sie mit dem Finger in die Vertiefung
auf der rechten Seite des Druckers und
ziehen Sie an dem Hebel (1), um die
vordere Abdeckung (2) nach vorn zu öffnen.
Hinweis
● Öffnen Sie die Vorderabdeckung vorsichtig. Bei
schnellem Öffnen könnte sich ein Mehrzweckfach öffnen.
2
2 Drücken Sie die Taste zum Öffnen des
Ausgabefachs (3) und öffnen Sie das
Ausgabefach (4).
1
2 Entfernen Sie die zwei Streifen aus
Sicherheitsband (1) von der Hinterseite
des Druckers.
1
3
4
3 Nehmen Sie alle vier Bildtrommeln aus
dem Drucker.
- 18 -
Vorbereitung des Druckers
4 Entfernen Sie die Schutzfolien und
Tonerabdeckungen von vier Bildtrommeln.
x4 (C / Y / M / W)
5 Bestätigen Sie, dass die Bildtrommel und
die Tonerkartusche die gleiche Farbe haben
und bringen Sie die Tonerkartusche dann
an die Bildtrommel an.
1
1. Einrichten
=
- 19 -
Vorbereitung des Druckers
6 Setzen Sie die vier Bildtrommeln wieder
1
1. Einrichten
in den Drucker ein.
7 Schließen Sie das Ausgabefach (4),
indem Sie beide Seiten der Abdeckung
vorsichtig andrücken.
4
Einlegen des Papiers
Verweis
● Informationen zum Einlegen von Papier nden Sie unter
"Unterstütztes Papier" S.47.
1 Ziehen Sie das Papierfach (1) heraus.
1
2 Stellen Sie den Auswahlregler (2) auf
die Papiergröße ein, die Sie einlegen
möchten.
Stellen Sie den Regler auf [A4 ], wenn Sie
Papier im Format A4 im Querformat einlegen
möchten.
8 Schließen Sie die Vorderabdeckung (2).
Hinweis
● Die Vorderabdeckung kann nicht sicher geschlossen
werden, wenn das Ausgabefach nicht geschlossen ist.
● Wenn die Fehlermeldung, dass die obere oder
vordere Abdeckung geöffnet ist, im Display des
Bedienfeldes nicht erlischt, stellen Sie sicher, dass
beide fest verschlossen sind.
2
2
- 20 -
Vorbereitung des Druckers
3 Schieben Sie die Papierführung (3) und
den Papierstopper (4) auf die Größe des
einzulegenden Papiers zurecht.
4
3
Hinweis
● Wenn Sie Papier im Format A6 einlegen, bewegen
Sie den Papierstopper (4) nach vorn und entnehmen
Sie ihn kurz, um ihn dann direkt auf dem Metallteil
anzubringen.
4
5 Legen Sie das Papier mit der Druckseite
nach unten ein und drücken Sie es von
oben an.
Hinweis
● Der Papierstapel sollte nicht höher sein als die
Markierung [ ] (5).
5
6 Sichern Sie das eingelegte Papier mit
der Papierführung.
7 Überprüfen Sie, ob das Format
des eingelegten Papiers mit dem
eingestellten übereinstimmt.
1
1. Einrichten
4 Biegen Sie das Papier nach vorn und
hinten und lassen Sie den Daumen durch
den Stapel laufen, um es zu separieren.
Bringen Sie den Papierstapel auf einer
ebenen Oberäche auf Kante.
8 Schieben Sie das Papierfach wieder in
den Drucker.
Memo
● Wenn Sie ein Papierformat einlegen, das nicht mit
der Wahloption der Papiergröße übereinstimmt,
stellen Sie den Regler auf [Andere] und stellen Sie
das Papierformat über das Bedienfeld ein.
- 21 -
Vorbereitung des Druckers
Ein-/Ausschalten der
1
Stromversorgung
1. Einrichten
Anschlusswerte
Die Stromversorgung muss den folgenden
Bedingungen entsprechen:
Spannung:110 - 127 V Wechselstrom (Bereich 99
- 140 V Wechselstrom)
220 - 240 V Wechselstrom (Bereich 198
- 264 V Wechselstrom)
Frequenz:50/60 Hz ± 2%
Hinweis
● Bei instabiler Spannung sollte ein Spannungsregulator
verwendet werden.
● Die maximale Leistungsaufnahme des Druckers beträgt
1400 W. Stellen Sie sicher, dass die Stromversorgung
ausreicht, um den Drucker zu betreiben.
● Wir garantieren nicht für den Betrieb bei der Verwendung
einer unterbrechungsfreien Stromversorgung
(USV) oder eines Inverters. Verwenden Sie keine
unterbrechungsfreien Stromversorgungen (USV) oder
Inverter.
Es besteht die Gefahr von
WARNUNG
elektrischen Schlägen
und/oder Feuer.
● Stellen Sie sicher, dass bei Entfernen oder
Anschließen des Stromkabels oder Erdungsdrahts der
Stromversorgungsschalter auf OFF steht.
● Stellen Sie sicher, dass der Erdungsdraht nur an der
Erdungsklemme angeschlossen wird.
● Verbinden Sie den Erdungsdraht unter keinen
Umständen mit einer Wasser-, Gas- oder Telefonleitung
oder einem Blitzableiter.
● Schließen Sie erst die Erdungsklemme an und verbinden
Sie dann das Stromkabel mit der Spannungsquelle.
● Das Verbinden oder Trennen des Stromkabels von der
Spannungsquelle darf nur am Netzstecker erfolgen.
Ziehen Sie nicht am Kabel.
● Stecken Sie den Netzstecker korrekt und vollständig in
die Netzsteckdose.
● Führen Sie das Verbinden oder Trennen des Netzsteckers
nie mit feuchten Händen aus.
● Verlegen Sie das Stromkabel so, dass niemand darauf
treten kann, und platzieren Sie keine Gegenstände auf
dem Stromkabel.
● Verbinden Sie die Kabel niemals in einem Bündel.
● Verwenden Sie keine beschädigten Stromkabel.
● Verwenden Sie keine Verteilersteckdosen.
● Schließen Sie den Drucker nicht zusammen mit anderen
elektrischen Geräten an die gleiche Wandsteckdose
an. Der Drucker könnte durch elektronische
Störungen inkorrekt arbeiten, wenn er gleichzeitig mit
Klimaanlagen, Kopierern, Schreddern etc. betrieben
wird. Wenn ein gleichzeitiges Verbinden von mehreren
Geräten an der gleichen Wandsteckdose nicht
vermeidbar ist, benutzen Sie bitte einen kommerziellen
Störungslter oder einen kommerziellen Transformator
zur Störungsunterdrückung.
● Benutzen Sie das beiliegende Stromkabel und stecken
Sie es direkt in die Steckdose. Verwenden Sie keine
Stromkabel anderer Produkte mit diesem Drucker.
● Verwenden Sie keine Verlängerungskabel. Wenn die
Verwendung unumgänglich ist, muss die Auslegung bei
15 A oder höher liegen.
● Bei Verwendung eines Verlängerungskabels könnten bei
einem Abfall der Wechselspannung Funktionsstörungen
des Druckers auftreten.
● Schalten Sie während des Druckens nicht die
Stromversorgung ab und trennen Sie nicht die
Stromzufuhr.
● Wenn der Drucker während längerer Feiertags- oder
Ferienpausen nicht verwendet wird, ziehen Sie den
Stecker aus der Wandsteckdose.
● Verwenden Sie das beiliegende Stromkabel nicht für
andere Geräte.
- 22 -
Vorbereitung des Druckers
Einschalten der Stromversorgung
1 Stecken Sie das Stromversorgungskabel
(1) in den Netzsteckeranschluss des
Druckers.
1
2 Stecken Sie am anderen Ende den
Stecker des Kabels in die elektrische
Wandsteckdose.
3 Halten Sie den Netzschalter (2) für ca.
1 Sekunde gedrückt, um das Gerät
einzuschalten.
Ausschalten der Stromversorgung
1 Halten Sie Netzschalter (1) für ca. eine
Sekunde gedrückt.
Die Benachrichtigung "Herunterfahren.Bitte warten. Drucker wird autom. ausgeschaltet"
wird auf dem Bedienfeld angezeigt und die
Anzeige für die Stromversorgung blinkt im
Abstand von 1 Sekunde. Dann wird der Drucker
automatisch abgeschaltet und die Anzeige hört
auf zu blinken.
Hinweis
● Das Ausschalten kann ca. 5 Minuten dauern. Warten
Sie, bis das Gerät ausgeschaltet ist.
● Wenn Sie den Netzschalter für mehr als 5 Sekunden
gedrückt halten, wird ein Ausschalten des Druckers
erzwungen. Führen Sie diesen Schritt nur, wenn ein
Problem auftritt. Informationen zu Druckerproblemen
nden Sie unter "Andere Probleme" S.88.
1
1. Einrichten
2
Die LED-Anzeige des Netzschalters leuchtet, wenn
der Drucker eingeschaltet ist.
Die Meldung "Bereit" wird im Bedienfeld
angezeigt, wenn der Drucker druckbereit ist.
1
Wenn der Drucker für längere Zeit
nicht benutzt wird
Wenn der Drucker für längere Zeit wegen
zusammenliegender Feiertage oder Ferien nicht
benutzt oder der Drucker gewartet oder repariert
wird, lösen Sie die Stromverbindung.
Memo
● Die Funktionsbereitschaft des Druckers wird auch bei
längerer Trennung der Stromversorgung (mehr als 4
Wochen) nicht beeinträchtigt.
- 23 -
Vorbereitung des Druckers
Energiesparmodus und tiefer
1
Ruhezustand
Die Zwei-Phasen-Energieeinsparung ermöglicht
1. Einrichten
es, die vom Drucker verbrauchte Energie zu
reduzieren.
Energiesparmodus
Wenn der Drucker für eine bestimmte Zeit
nicht benutzt wird, geht er automatisch
in den Energiesparmodus über, um eine
Energieeinsparung zu ermöglichen.
Sie können auch manuell in den
Energiesparmodus wechseln, indem Sie die Taste
<POWER SAVE (ENERGIESPARMODUS)> auf
dem Bedienfeld drücken.
Die Taste <POWER SAVE
(ENERGIESPARMODUS)> leuchtet grün, wenn
sich der Drucker in diesem Modus bendet.
Memo
● Von Werk aus ist die Zeit, nach der das Gerät in den
Energiesparmodus übergeht, auf 1 Minute eingestellt.
Informationen zur Veränderung der Zeiteinstellung
nden Sie unter "Die Zeitspanne bis zur Aktivierung des
Energiesparmodus einstellen" S.61
Reaktivieren des Druckers aus
dem Energiesparmodus
Um den Drucker aus dem Energiesparmodus oder
dem tiefen Ruhezustand heraus zu reaktivieren,
drücken Sie die Taste <POWER SAVE
(ENERGIESPARMODUS)> auf dem Bedienfeld.
Memo
● Wenn der Drucker einen Druckauftrag von einem
Computer oder anderen Geräten erhält, wird er
automatisch reaktiviert.
Automatische Abschaltfunktion
Wenn nach dem Drucken eine bestimmte
Zeit verstrichen ist, schaltet sich der Drucker
automatisch ab.
Memo
● Von Werk aus ist die Zeit, nach der das Gerät abgeschaltet
wird, auf 4 Stunden eingestellt.
● Informationen zur Veränderung der Zeiteinstellung nden
Sie unter "Einstellungen für das automatische Abschalten
(Automatischen Abschaltung)" S.65.
Hinweis
● In den werkseitigen Standardeinstellungen ist der
automatische Abschaltmodus bei Bestehen einer
Netzwerkverbindung deaktiviert. Um den automatischen
Abschaltmodus bei Bestehen einer Netzwerkverbindung
zu aktivieren, siehe "Einstellungen für das automatische
Abschalten (Automatischen Abschaltung)" S.65.
Tiefer Ruhezustand
Nach einer eingestellten Zeit geht der
Drucker vom Energiesparmodus in den tiefen
Ruhezustand über.
Die Taste <POWER SAVE
(ENERGIESPARMODUS)> blinkt im tiefen
Ruhezustand.
Hinweis
● Wenn ein Fehler auftritt, geht der Drucker nicht in den
tiefen Ruhezustand über.
Memo
● Von Werk aus ist die Zeit, nach der das Gerät in den
tiefen Ruhezustand übergeht, auf 15 Minuten eingestellt.
Informationen zur Veränderung der Zeiteinstellung nden
Sie unter "Die Zeitspanne bis zur Aktivierung des tiefen
Ruhemodus einstellen" S.62
Verweis
● Einzelheiten zum tiefen Ruhezustand nden Sie im
Benutzerhandbuch (für fortgeschrittene Nutzer).
- 24 -
Vorbereitung des Druckers
Installation von Optionen
Dieser Abschnitt erläutert, wie Sie optionale
Zubehörteile am Drucker installieren. Die
folgenden Optionen stehen zur Verfügung:
● Zusätzlicher RAM (256 MB oder 512 MB)
● 16 GB SD-Speicherkartenkit
● Drahtlos-LAN-Modul
Hinweis
● Stellen Sie sicher, dass vor der Installation von Optionen
der Drucker ausgeschaltet und von der Stromversorgung
getrennt wird und das AC-Strom- sowie Ethernet- und
USB-Kabel herausgezogen wurden. Wenn der Drucker
während der Installation eingeschaltet ist, könnten sowohl
der Drucker als auch die Zubehörteile beschädigt werden.
Memo
● Stellen Sie nach der Installation die Optionen mit dem
Druckertreiber ein. Informationen nden Sie unter:
"Hinzufügen von Optionen" S.46
Installation von zusätzlichem RAMSpeicher
2 Öffnen Sie die Zugangsabdeckung (1)
auf der rechten Seite des Druckers.
1
3 Schieben Sie die Metallplatte (2) nach
oben, um sie zu entfernen.
Hinweis
● Wenn die Halterung für die SD-Speicherkarte
eingesetzt ist, entfernen Sie die SD-Speicherkarte.
(1) Stecken Sie den Finger in die
Ausbuchtung der Metallplatte (2) und
schieben Sie sie nach oben.
1
1. Einrichten
Installieren Sie zusätzlichen RAM, um die
Speicherkapazität des Druckers z. B. in Fällen
wie Speicherüberlauf oder Fehlern beim
sortierten Drucken zu erhöhen. Der Drucker
unterstützt 256 MB und 512 MB RAM.
Hinweis
● Verwenden Sie nur originale OKI-Produkte. Bei der
Verwendung anderer Produkte, kann für die Leistung
keine Garantie übernommen werden.
● Die statische Elektrizität kann die Teile beschädigen.
Entladen Sie die statische Elektrizität Ihres Körpers,
indem Sie geerdete Metallteile usw. berühren, bevor Sie
mit der Arbeit beginnen.
Memo
● Für Banner-Druck wird die Installation von zusätzlichem
RAM empfohlen.
1 Schalten Sie den Drucker ab und ziehen
Sie das Stromversorgungs- sowie das
Ethernet- und USB-Kabel heraus.
Verweis
● "Ausschalten der Stromversorgung" S.23
2
(2) Fassen Sie den unteren Teil der
Metallplatte (2) an und ziehen Sie sie
nach vorn.
2
- 25 -
Vorbereitung des Druckers
4 Vergewissern Sie sich, dass die durch
1
1. Einrichten
den Pfeil angezeigte LED-Leuchte (3)
deaktiviert ist. Wenn sie leuchtet, warten
Sie, bis sie deaktiviert ist.
3
5 Setzen Sie den zusätzlichen RAM (4) in
den Schlitz ein und xieren Sie ihn durch
Drücken in Richtung zum Drucker.
Hinweis
● Überprüfen Sie, ob der zusätzliche RAM richtig herum
eingesetzt wird. Der zusätzliche RAM hat kleine
Zähne an der Verbundstelle, die in die Öffnung des
Schlitzes eingepasst werden.
(2) Halten Sie den unteren Teil der
Metallplatte (2) fest, schieben Sie sie
nach unten und sichern Sie sie.
2
Hinweis
● Bringen Sie auch die Halterung für die SD-
Speicherkarte wieder an, bevor Sie die Metallplatte
positionieren, falls die Halterung am Drucker
installiert war.
7 Schließen Sie die Zugangsabdeckung
(1).
4
6 Bringen Sie die Metallplatte (2) wieder
an.
(1) Setzen Sie zuerst den oberen Teil der
Metallplatte (2) in den Drucker ein
und setzen Sie die Metallplatte dann
ein.
2
1
8 Verbinden Sie nun wieder
Stromversorgungs-, Ethernet- und USBKabel und schalten Sie den Drucker mit
dem Netzschalter ein.
9 Drücken Sie die Scroll-Taste oder
auf dem Bedienfeld.
- 26 -
Vorbereitung des Druckers
10 Drücken Sie die Scroll-Taste , um
[Konguration (Conguration)]
auszuwählen und drücken Sie die
<ENTER (EINGABETASTE)>-Taste.
11 Drücken Sie mehrmals auf die Scroll-
Taste , um [System (System)]
auszuwählen, und drücken Sie die Taste
<ENTER (EINGABETASTE)>.
14 Drücken Sie die Taste <ON LINE
(ONLINE)>.
Installation des 16-GB-SDSpeicherkartenkits
Zum Speichern von Druckdaten oder einem
sicheren Druck, installieren Sie ein SDSpeicherkartenkit.
1
1. Einrichten
12 Drücken Sie mehrmals auf die Scroll-
Taste
und drücken Sie die Taste <ENTER
(EINGABETASTE)>.
, um [RAM (RAM)] auszuwählen,
13 Überprüfen Sie, ob sich der Wert [RAM
(RAM)] erhöht hat.
RAM
- Für auf 256 MB erhöhte Speicher ist der
Wert [512 MB (512 MB)]; für auf 512
MB erhöhte Speicher ist er [768 MB
(768 MB)].
Hinweis
● Wenn sich der Wert von [RAM] nicht erhöht hat, schalten
Sie den Drucker aus, entfernen Sie Stromversorgungs-,
Ethernet- und USB-Kabel und reinstallieren Sie den
zusätzlichen RAM.
SD-Speicherkarte
SD-Speicherkartenhalterung
Memo
● Die SD-Speicherkarte wird in die SD-
Speicherkartenhalterung eingesetzt.
Hinweis
● Verwenden Sie nur originale OKI-Produkte. Bei der
Verwendung anderer Produkte, kann für die Leistung
keine Garantie übernommen werden.
● Die statische Elektrizität kann die Teile beschädigen.
Entladen Sie die statische Elektrizität Ihres Körpers,
indem Sie geerdete Metallteile usw. berühren, bevor Sie
mit der Arbeit beginnen.
● Bei der SD-Speicherkarte darf der Sicherheitsschalter für
den Schreibschutz nicht aktiviert sein. Stellen Sie sicher,
dass er entriegelt ist.
1 Schalten Sie den Drucker ab und ziehen
Sie das Stromversorgungs- sowie das
Ethernet- und USB-Kabel heraus.
Verweis
● "Ausschalten der Stromversorgung" S.23
- 27 -
Vorbereitung des Druckers
2 Öffnen Sie die Zugangsabdeckung (1).
1
1. Einrichten
3 Schieben Sie die Metallplatte (2) nach
oben, um sie zu entfernen.
(1) Stecken Sie den Finger in die
Ausbuchtung der Metallplatte (2) und
schieben Sie sie nach oben.
4 Vergewissern Sie sich, dass die durch
den Pfeil angezeigte LED-Leuchte (3)
deaktiviert ist. Wenn sie leuchtet, warten
Sie, bis sie deaktiviert ist.
1
3
5 Setzen Sie die SD-Speicherkarte (4) in
die Halterung für die SD-Speicherkarte
(5) ein.
4
2
(2) Fassen Sie den unteren Teil der
Metallplatte (2) an und ziehen Sie sie
nach vorn.
2
5
6 Setzen Sie die SD-
Speicherkartenhalterung in den Drucker
ein und xieren Sie sie mit der Schraube
(6) und dem Hebel (7). Fügen Sie die
Verbindung (8) hinzu.
8
7
- 28 -
6
7 Bringen Sie die Metallplatte (2) wieder
an.
Vorbereitung des Druckers
(1) Setzen Sie zuerst den oberen Teil der
Metallplatte (2) in den Drucker ein
und setzen Sie die Metallplatte dann
ein.
2
(2) Halten Sie den unteren Teil der
Metaplatte (2) fest, schieben Sie sie
nach unten und sichern Sie sie.
2
10 Drücken Sie die Scroll-Taste oder
auf dem Bedienfeld.
11 Drücken Sie die Scroll-Taste , um
[Konguration (Conguration)]
auszuwählen und drücken Sie die
<ENTER (EINGABETASTE)>-Taste.
1
1. Einrichten
8 Schließen Sie die Zugangsabdeckung
(1).
1
9 Verbinden Sie nun wieder
Stromversorgungs-, Ethernet- und USBKabel und schalten Sie den Drucker mit
dem Netzschalter ein.
12 Drücken Sie mehrmals auf die Scroll-
Taste , um [System (System)]
auszuwählen, und drücken Sie die Taste
<ENTER (EINGABETASTE)>.
13 Drücken Sie mehrmals auf die Scroll-
Taste , um [SD Karte (SD Card)]
auszuwählen, und drücken Sie die Taste
<ENTER (EINGABETASTE)>.
- 29 -
Vorbereitung des Druckers
14 Überprüfen Sie, ob der Wert [SD Karte
1
1. Einrichten
(SD Card)] [16 GB (16 GB)] beträgt.
SD Card
15GB[F52]
Hinweis
● [15 GB] könnte in [SD Karte] angezeigt werden.
Dies ist kein Fehler.
● Wenn sich der Wert von [SD Karte] nicht erhöht
hat, schalten Sie den Drucker aus, entfernen Sie
Stromversorgungs-, Ethernet- und USB-Kabel und
reinstallieren Sie die SD-Speicherkarte.
1/1
15 Drücken Sie die Taste <ON LINE
(ONLINE)>.
3
Ziehen Sie das Verbindungskabel heraus und
stecken Sie es in das Drahtlos-LAN-Modul.
Installieren des Drahtlos-LANModuls
1 Schalten Sie Ihren Drucker aus und
ziehen Sie das Stromversorgungskabel
heraus.
2 Öffnen Sie die Abdeckung des Drahtlos-
LAN-Moduls (1) auf der rechten Seite
des Druckers.
(1)
4 Das Drahtlos-LAN-Modul installieren.
- 30 -
Vorbereitung des Druckers
5 Schließen Sie die Abdeckung des
Drahtlos-LAN-Moduls.
6 Stecken Sie das Stromversorgungskabel
ein.
7 Schalten Sie den Drucker EIN,
während Sie die Taste <ENTER
(EINGABETASTE)> drücken.
8 Drücken Sie auf die <ENTER
(EINGABETASTE)>-Taste.
9 Geben Sie das Administratorkennwort
ein.
Das werksseitig eingestellte Kennwort ist
"999999".
Testdruck des Druckers
Überprüfen Sie, ob der Drucker druckt.
Überprüfen Sie die detaillierten Einstellungen
und den Status des Druckers, indem Sie die
Inhalte der Einstellungen (Konguration)
drucken.
Hinweis
● Wenn sich der Drucker im Energiesparmodus
bendet, drücken Sie die Taste <POWER SAVE
(ENERGIESPARMODUS)>, um ihn zu reaktivieren.
1 Drücken Sie die Taste <Fn> auf dem
Bedienfeld.
2 Geben Sie mithilfe der Zifferntastatur
"100" ein und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
1
1. Einrichten
10 Drücken Sie die Scroll-Taste , um
[Drahtloses Modul] auszuwählen
und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
11 Drücken Sie die Scroll-Taste , um
[Aktivieren] auszuwählen und drücken
Sie die <ENTER (EINGABETASTE)>Taste.
12 Drücken Sie die <ONLINE (ONLINE)>-
Taste.
3 Drücken Sie die <ENTER
(EINGABETASTE)>-Taste, wenn
[Ausführen (Execute)] ausgewählt ist.
Configuration 1/1
Execute
4 Nach Fertigstellung des Ausdrucks der
Druckereinstellungen ist das Einrichten
für das Drucken abgeschlossen.
Verweis
● Sie können für jede Funktion auch Berichte und Listen
drucken. Einzelheiten nden Sie im Benutzerhandbuch
(Fortgeschritten).
- 31 -
Anschließen an einen Computer
1
1. Einrichten
●● Anschließen an einen Computer
In diesem Abschnitt wird das Anschließen des Druckers an einen Computer und die Installation eines
Druckertreibers mit der mitgelieferten "Software DVD-ROM" erklärt.
Stellen Sie einen Computer mit DVD-Laufwerk bereit.
Verbindungsmethode
Sie können unter den folgenden Verbindungsmethoden wählen:
● "Netzwerkverbindung" S.33
● "USB-Verbindung" S.43
Produktanforderungen
Der Drucker unterstützt die folgenden Betriebssysteme:
● Windows 10/Windows 10 (64-Bit-Version)
● Windows 8.1/Windows 8.1 (64-Bit-Version)
● Windows 8/Windows 8 (64-Bit-Version)
● Windows 7/Windows 7 (64-Bit-Version)
● Windows Vista/Windows Vista (64-Bit-Version)
● Windows Server 2016
● Windows Server 2012 R2
● Windows Server 2012
● Windows Server 2008 R2
● Windows Server 2008/Windows Server 2008 (x64-Version)
● OS X 10.8.5 bis macOS Sierra
Abhängig von der Version des Druckertreibers oder der Version von Windows oder OS X kann die
Beschreibung abweichen.
- 32 -
Anschließen an einen Computer
Netzwerkverbindung
Gehen Sie wie folgt vor, um den Drucker via
Netzwerk mit einem Computer zu verbinden.
Anschließen des Ethernet-Kabels
Verbinden Sie vor der Treiberinstallation den
Drucker über ein Ethernet-Kabel mit dem
Netzwerk.
1 Stellen Sie ein Ethernet-Kabel (1) und
ein Hub (2) bereit.
Stellen Sie ein Ethernet-Kabel (Kategorie 5,
verdrillt, gerade) und ein Hub separat bereit.
1
2
2 Schalten Sie Drucker und Computer aus.
Verweis
● "Ausschalten der Stromversorgung" S.23
Verbindung mit drahtlosem LAN
(Infrastrukturmodus) (Optional)
Hinweis
● In einer drahtlosen LAN-Umgebung tritt das Gerät in den
Ruhemodus ein, jedoch nicht in den tiefen Ruhemodus.
● Stellen Sie keine anderen Geräte (insbesondere keine
Mikrowellen oder schnurlose Digital-Telefone), die
schwache elektromagnetische Wellen aussenden, in der
Nähe des Druckers auf.
● Installieren Sie den Drucker in der Nähe eines drahtlosen
LAN-Zugangspunkts oder einem drahtlosen Gerät, ohne
Hindernisse dazwischen zu lassen (der Abstand sollte
weniger als 30 m betragen).
● Drahtlose Verbindungen sind möglicherweise schwierig,
wenn sich zwischen dem Gerät und dem drahtlosen LANZugangspunkt Metall, Fenster mit Aluminiumrahmen oder
verstärkte Betonwände benden.
● Drahtlose LAN-Verbindungen haben möglicherweise je nach
Umgebung eine geringere Übertragungsgeschwindigkeit als
verdrahtete LAN oder USB-Verbindungen. Wir empfehlen
die Verwendung einer verdrahteten LAN- oder USBVerbindung, um große Mengen an Daten, wie etwa Fotos,
zu drucken.
1
1. Einrichten
3 Stecken Sie ein Ende des
Ethernet-Kabels in die NetzwerkSchnittstellenverbindung (3) an der
Rückseite des Druckers.
4 Stecken Sie das andere Ende des
Ethernet-Kabels in den Hub (2).
2
3
So wählen Sie ein gültiges
Standard-Gateway
1 Drücken Sie die Scroll-Taste mehrmals,
um [Admin-Einstellung] auszuwählen
und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
2 Geben Sie das Administrator-
Passwort über die Zifferntasten (0-
9) ein, und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
Das werksseitig eingestellte Kennwort ist
"999999". Drücken Sie nach dem Eingeben jedes
Zeichens die <ENTER (EINGABETASTE)>-Taste.
3 Drücken Sie die Scroll-Taste mehrmals,
um [Netzwerkeinstellung] auszuwählen
und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
- 33 -
Anschließen an einen Computer
4 Drücken Sie die Scroll-Taste mehrmals,
1
1. Einrichten
um [Aktivieren des Standard-Gateways] auszuwählen und drücken
Sie die <ENTER (EINGABETASTE)>Taste.
5 Drücken Sie die Scroll-Taste , um
[Wireless-(Infrastruktur)]
auszuwählen.
6 Drücken Sie auf die <ENTER
(EINGABETASTE)>-Taste.
Verbindung über WPS
Wenn der drahtlose LAN-Zugangspunkt WPS
unterstützt, kann eine Verbindung mit dem
drahtlosen LAN einfach mithilfe von Taste
Leichtes Setup (WPS-Taste) hergestellt werden.
Um das Setup durchzuführen, befolgen Sie die
nachfolgenden Schritte.
1 Überprüfen Sie die Position der Taste
Leichtes Setup und den Zeitpunkt, wann
diese Taste betätigt werden sollte, indem
Sie im Benutzerhandbuch des drahtlosen
LAN-Zugangspunkts nachlesen.
2 Bestätigen Sie, dass der drahtlose LAN-
Zugangspunkt aktiviert wurde und dass
er ordnungsgemäß funktioniert.
3 Schalten Sie den Drucker ein.
4 Drücken Sie die Scroll-Taste mehrmals,
um [Einstellung der Wireless(Infrastruktur)] auszuwählen
und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
5 Geben Sie das Administrator-
Passwort über die Zifferntasten (0-
9) ein, und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
Das werksseitig eingestellte Kennwort ist
"999999". Drücken Sie nach dem Eingeben jedes
Zeichens die <ENTER (EINGABETASTE)>-Taste.
8 Wählen Sie [Ja] und drücken
Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
9 Der Drucker beginnt nach drahtlosen
LAN-Zugangspunkten zu suchen.
Drücken Sie ein paar Sekunden lang
über einen Zeitraum von 2 Minuten die
Taste Leichtes Setup des drahtlosen
LAN-Zugangspunkts.
Wenn Verbindung erfolgreich angezeigt
wird, bedeutet dies, dass die drahtlose LANEinrichtung abgeschlossen ist.
Wird Verbindung fehlgeschlagen. angezeigt,
wiederholen Sie den Vorgang ab Schritt 4.
Wenn eine Antenne auf der oberen rechten Seite
des Bedienfeldes erscheint, bedeutet dies, dass
die Verbindung korrekt aufgebaut ist.
Verbindung durch Auswahl eines
drahtlosen LAN-Zugangspunktes
auf dem Bedienfeld
Wenn der drahtlose LAN-Zugangspunkt WPS
nicht unterstützt, können Sie die Verbindung so
herstellen, dass Sie den gewünschten drahtlosen
LAN-Zugangspunkt aus den vom Gerät
ermittelten Zugangspunkten auswählen. Hierfür
ist ein Verschlüsselungsschlüssel erforderlich.
1 Bestätigen und notieren Sie die SSID
und den Verschlüsselungsschlüssel im
Benutzerhandbuch des drahtlosen LANZugangspunktes.
Memo
● SSID wird auch als Netzwerkname, ESSID oder ESS-
ID bezeichnet.
● Der Verschlüsselungsschlüssel wird auch als
Netzwerkschlüssel, Sicherheitsschlüssel, Kennwort
oder vorher vereinbarter Schlüssel bezeichnet.
2 Bestätigen Sie, dass der drahtlose LAN-
Zugangspunkt aktiviert wurde und dass
er ordnungsgemäß funktioniert.
3 Schalten Sie den Drucker ein.
6 Drücken Sie die Scroll-Taste mehrmals,
um [Auto-Einstellung (WPS)]
auszuwählen und drücken Sie die
<ENTER (EINGABETASTE)>-Taste.
7 Wählen Sie [WPS-PBC] und drücken
Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
4 Drücken Sie die Scroll-Taste mehrmals,
um [Einstellung der Wireless(Infrastruktur)] auszuwählen
und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
- 34 -
Anschließen an einen Computer
5 Geben Sie das Administrator-
Passwort über die Zifferntasten (0-
9) ein, und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
Das werksseitig eingestellte Kennwort ist
"999999". Drücken Sie nach dem Eingeben jedes
Zeichens die <ENTER (EINGABETASTE)>-Taste.
6 Drücken Sie die Scroll-Taste mehrmals,
um [Auswahl Drahtloses Netzwerk]
auszuwählen und drücken Sie die
<ENTER (EINGABETASTE)>-Taste.
7 Der Drucker beginnt nach drahtlosen LAN-
Zugangspunkten zu suchen. Bitte warten.
8 Eine Liste mit SSIDs der verfügbaren
drahtlosen LAN-Zugangspunkte wird
angezeigt. Drücken Sie oder
, wählen Sie einen drahtlosen LANZugangspunkt und drücken Sie die
<ENTER (EINGABETASTE)>-Taste.
Hinweis
● Wenn nur [Manuelle Einstellungen] angezeigt
wird oder die SSID des gewünschten drahtlosen
LAN-Zugangspunktes nicht angezeigt wird, befolgen
Sie die Vorgehensweise in "Verbindung durch
manuelle Einstellungen auf dem Bedienfeld", um die
Einrichtung durchzuführen.
9 Ein Bildschirm öffnet sich, in dem der
Verschlüsselungsschlüssel basierend
auf dem Verschlüsselungsverfahren für
den ausgewählten LAN-Zugangspunkt
eingegeben wird.
Memo
● Der Verschlüsselungsschlüssel unterscheidet sich in
Abhängigkeit von dem drahtlosen LAN-Zugangspunkt
und der Sicherheit.
Wenn als Verschlüsselungsmethode
[Vorher vereinbarter Schlüssel]
angezeigt wird
ElementErklärung
Verschlüsselungsmethode
Verschlüsselungsschlüssel
* Auf der Webseite des Geräts kongurieren.
Wenn [WEP-Schlüssel] angezeigt wird
ElementErklärung
Verschlüsselungsmethode
Verschlüsselungsschlüssel
WPA/WPA2-PSK
Geben Sie den vorher
vereinbarten Schlüssel
ein.
WEP
WEP-Schlüssel
eingeben.
Sonstige Einstellungen
ElementErklärung
Verschlüsselungsmethode
Verschlüsselungsschlüssel
Deaktivieren
Eingabe ist nicht
erforderlich.
10 Die in Schritt 7 ausgewählte SSID
und die in Schritt 8 ausgewählte
Verschlüsselungsmethode werden
aus Sicherheitsgründen im
Bestätigungsbildschirm angezeigt.
Wenn die SSID die gleiche ist wie die
in Schritt 1 eingerichtete, wählen Sie
[ENTER]:Execute und drücken Sie die
<ENTER (EINGABETASTE)>-Taste.
Wenn Verbindung erfolgreich angezeigt
wird, bedeutet dies, dass die drahtlose LANEinrichtung abgeschlossen ist.
Wird Verbindung fehlgeschlagen. angezeigt,
wiederholen Sie den Vorgang ab Schritt 4.
Wenn eine Antenne auf der oberen rechten Seite
des Bedienfeldes erscheint, bedeutet dies, dass
die Verbindung korrekt aufgebaut ist.
Verbindung durch manuelle
Einstellungen auf dem Bedienfeld
Kongurieren Sie die Informationen des drahtlosen
LAN-Zugangspunktes (SSID, Verschlüsselungsmethode
und Verschlüsselungspasswort) manuell und stellen Sie
die Verbindung mit dem drahtlosen LAN her.
1 Überprüfen und notieren Sie die SSID,
die Verschlüsselungsmethode und das
Verschlüsselungspasswort in dem
Benutzerhandbuch des drahtlosen LANZugangspunktes.
Hinweis
● Falls die Verschlüsselungsmethode WPA-EAP oder
WPA2- EAP ist, kongurieren Sie weiter auf der
Webseite des Druckers.
Memo
● SSID wird auch als Netzwerkname, ESSID oder ESS-
ID bezeichnet.
● Der Verschlüsselungsschlüssel wird auch als
Netzwerkschlüssel, Sicherheitsschlüssel, Kennwort
oder vorher vereinbarter Schlüssel bezeichnet.
2 Bestätigen Sie, dass der drahtlose LAN-
Zugangspunkt aktiviert wurde und dass
er ordnungsgemäß funktioniert.
3 Schalten Sie den Drucker ein.
1
1. Einrichten
- 35 -
Anschließen an einen Computer
4 Drücken Sie die Scroll-Taste mehrmals,
1
1. Einrichten
um [Einstellung der Wireless-(Infrastruktur)] auszuwählen
und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
5
Geben Sie das Administrator-Passwort über
die Zifferntasten (0-9) ein, und drücken Sie
die <ENTER (EINGABETASTE)>-Taste.
Das werksseitig eingestellte Kennwort ist
"999999". Drücken Sie nach dem Eingeben jedes
Zeichens die <ENTER (EINGABETASTE)>-Taste.
6 Drücken Sie die Scroll-Taste mehrmals,
um [Auswahl Drahtloses Netzwerk]
auszuwählen und drücken Sie die
<ENTER (EINGABETASTE)>-Taste.
7 Der Drucker beginnt nach drahtlosen LAN-
Zugangspunkten zu suchen. Bitte warten.
8 Eine Liste mit SSIDs der verfügbaren
drahtlosen LAN-Zugangspunkte wird
angezeigt. Drücken Sie oder , wählen
Sie [Manuelle Einstellungen] am Ende
der Liste, und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
9 Geben Sie die in Schritt 1 aufgezeichnete
SSID ein und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
Verschlüsselungsmethode ein und drücken
Sie die <ENTER (EINGABETASTE)>-Taste.
Memo
● Der Verschlüsselungsschlüssel unterscheidet sich in
Abhängigkeit von dem drahtlosen LAN-Zugangspunkt
und der Sicherheit.
11
Geben Sie den in Schritt 1 aufgezeichneten
Verschlüsselungsschlüssel ein und drücken
Sie die <ENTER
(EINGABETASTE)
12 Drücken Sie auf die <ENTER
(EINGABETASTE)>-Taste.
Wenn Verbindung erfolgreich angezeigt wird,
bedeutet dies, dass die drahtlose LAN-Einrichtung
abgeschlossen ist.
>-Taste.
Installation eines Druckertreibers
(für Windows)
Für die Herstellung der Netzwerkverbindung mit
einem Windows-Computer stellen Sie die IPAdressen für den Drucker ein und installieren Sie
dann einen Druckertreiber auf dem Computer.
Wenn im Netzwerk kein DHCP- oder BOOTPServer vorhanden ist, muss die IP-Adresse am
Computer oder Drucker manuell konguriert
werden.
Wenn der Systemadministrator oder
Internetdienstanbieter eine einzigartige IP-
Adresse für Computer und Drucker speziziert,
müssen Sie die IP-Adresse manuell einstellen.
Hinweis
● Sie müssen die Netzwerkeinstellung des Computers vor
diesem Vorgang vornehmen.
● Dazu müssen Sie als Administrator eingeloggt sein.
● Fragen Sie den Netzwerkadministrator oder
Internetdienstanbieter bezüglich des manuellen
Einstellens der IP-Adresse, welche IP-Adresse genutzt
werden soll. Wenn die IP-Adresse falsch eingestellt
wird, kann das Netzwerk zusammenbrechen oder der
Internetzugang ausgeschaltet werden.
Memo
● Wenn nur ein kleines Netzwerk bestehend aus dem
Drucker und einem Computer konguriert werden soll,
stellen Sie die IP-Adresse wie unten gezeigt ein (gemäß
RFC1918).
Für den Computer
IP-Adresse:192.168.0.1-254
Subnetz-Maske:255.255.255.0
Standard-Gateway: nicht verwendet
DNS-Server:nicht verwendet
● Zur Einstellung der [Network Scale], drücken Sie die
Scroll-Taste oder und anschließend wählen Sie
[Admin-Einstellung] > [Netzwerkeinstellung] >
[Network Scale].
manuell
192.168.0.1-254 (wählen Sie
einen Wert, der sich von dem
des Computers unterscheidet.)
klein
Wird Verbindung fehlgeschlagen. angezeigt,
wiederholen Sie den Vorgang ab Schritt 4.
Wenn eine Antenne auf der oberen rechten Seite
des Bedienfeldes erscheint, bedeutet dies, dass
die Verbindung korrekt aufgebaut ist.
- 36 -
Anschließen an einen Computer
Stellen Sie zuerst die IP-Adresse des
Druckers ein.
1 Schalten Sie den Drucker ein.
2 Drücken Sie die Taste auf dem
Bedienfeld.
3 Drücken Sie die Scroll-Taste , um
[Admin-Einstellung (Admin Setup)]
auszuwählen, und drücken Sie die Taste
<ENTER (EINGABETASTE)>.
6 Stellen Sie sicher, dass
[Netzwerkeinstellung (Network
Setup)] ausgewählt ist, und drücken Sie
die <ENTER (EINGABETASTE)>-Taste.
7 Drücken Sie , um [IP Adresse Set
(IP Address Set)] auszuwählen,
und drücken Sie die Taste <ENTER
(EINGABETASTE)>.
1
1. Einrichten
4 Geben Sie mit den numerischen Tasten
(0–9) das Administratorpasswort ein.
Das Standardpasswort lautet "999999". Drücken
Sie nach dem Eingeben jedes Zeichens die
<ENTER (EINGABETASTE)>-Taste.
5 Drücken Sie die Taste <ENTER
(EINGABETASTE)>.
8 Beim manuellen Einstellen der IP-
Adresse, drücken Sie die Scroll-Taste ,
wählen Sie [Manuell (Manual)]
und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
Drücken Sie nach der Eingabe aller Einstellungen
die <BACK (ZURÜCK)>-Taste.
Gehen Sie weiter zu Schritt 9.
Wenn Sie die IP-Adresse automatisch erhalten,
überprüfen Sie, dass [Automatisch (Auto)]
ausgewählt ist, und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
Drücken Sie nach der Eingabe aller Einstellungen
die <BACK (ZURÜCK)>-Taste.
Gehen Sie weiter zu Schritt 15.
- 37 -
Anschließen an einen Computer
9 Drücken Sie die Scroll-Taste , um
1
1. Einrichten
[IPv4 Adresse (IPv4 Address)]
auszuwählen, und drücken Sie die Taste
<ENTER (EINGABETASTE)>.
10 Geben Sie mit den numerischen
Tasten (0–9) die IP-Adresse ein und
drücken Sie dann die Taste<ENTER
(EINGABETASTE)>.
Drücken Sie die Taste <ENTER (EINGABETASTE)>,
um zum nächsten Kästchen zu gelangen.
Drücken Sie nach der Eingabe aller Einstellungen
die <BACK (ZURÜCK)>-Taste.
12 Geben Sie die Subnetz-Maske auf die
gleiche Weise wie die IP-Adresse ein.
Drücken Sie die Taste <ENTER
(EINGABETASTE)>, um zum nächsten
Kästchen zu gelangen.
Drücken Sie nach der Eingabe aller Einstellungen
die <BACK (ZURÜCK)>-Taste.
13 Drücken Sie die Scroll-Taste , um
[Gateway Adresse (Gateway Address)]
auszuwählen, und drücken Sie die Taste
<ENTER (EINGABETASTE)>.
11 Drücken Sie die Scroll-Taste , um
[Subnet Mask (Subnet Mask)]
auszuwählen, und drücken Sie die Taste
<ENTER (EINGABETASTE)>.
14 Geben Sie die Standard-Gateway-
Adresse ein und drücken Sie die Taste
<ENTER (EINGABETASTE)>.
Drücken Sie die Taste <ENTER (EINGABETASTE)>,
um zum nächsten Kästchen zu gelangen.
Drücken Sie nach der Eingabe aller Einstellungen
die <BACK (ZURÜCK)>-Taste.
Gateway Address
192 . 168. 0.254
15 Wenn der Bildschirm für das
Einstellungsmenü angezeigt wird, drücken
Sie die Taste <ON LINE (ONLINE)>, um
die Netzwerkeinstellungen abzuschließen.
● Wenn das Dialogfeld [Benutzerkontensteuerung]
angezeigt wird, klicken Sie auf [Ja].
3 Wählen Sie eine Sprache aus der
Dropdown-Liste.
4 Lesen Sie die Lizenzbestimmungen
und klicken Sie anschließend auf
[Akzeptieren].
5 Wählen Sie [Wired/WirelessNetzwerk
(mit Kabel/kabellos)] gemäß der
Verbindungsmethode von Gerät und
Computer und klicken Sie anschließend
auf [Weiter].
6 Wählen Sie den Modellnamen des
Geräts und klicken Sie anschließend auf
[Weiter].
8 Stellen Sie sicher, dass die Software
erfolgreich installiert ist und klicken Sie
anschließend auf [Test drucken].
9 Klicken Sie auf [Fertig stellen].
10 Klicken Sie auf [Weiter].
- 39 -
Anschließen an einen Computer
11 Klicken Sie auf [Beenden].
1
1. Einrichten
Installation eines Druckertreibers
(für OS X)
Um die Verbindung mit einem MacBetriebssystem herzustellen, installieren Sie
einen Druckertreiber auf dem Computer und
legen Sie den Drucker als Netzwerkdrucker fest.
Hinweis
● Vor dem Start des Vorgangs müssen Sie die
Antivirussoftware deaktivieren.
Installieren des OS X PS-
Druckertreibers.
Wenn die Installation abgeschlossen ist, führen
Sie in Schritt 14 einen Testdruck aus.
8 Klicken Sie auf [+].
9 Klicken Sie auf [Standard].
10 Wählen Sie das Gerät, bei dem
[Typ] [Bonjour] ist und wählen Sie
anschließend [Oki Pro8432WT PS] aus
der [Druckverwendung].
Verbindung
NetzwerkOKI-Pro8432WT-(die letzten
6 Ziffern der MAC-Adresse)
Memo
● Zur Änderung des Namens geben Sie einen neuen
Namen in [Name:] ein.
DruckernameTyp
Bonjour
1 Stellen Sie sicher, dass das Gerät und
der Computer miteinander verbunden
sind, und das Gerät eingeschaltet ist.
2 Legen Sie die "Software-DVD-ROM" in
den Computer ein.
3 Doppelklicken Sie auf das [OKI]-Symbol
auf dem Desktop.
4 [Treiber] > Doppelklicken Sie auf
[Installationsprogramm für OSX].
5 Geben Sie das Administratorkennwort
ein und klicken Sie anschließend auf
[OK].
Folgen Sie den Anweisungen auf dem Bildschirm,
um die Installation abzuschließen.
6 Wählen Sie [Einrichten der
Systemumgebung] aus dem Apple-
Menü.
11 Klicken Sie auf [Hinzufügen].
12 Wenn [Installierbare Optionen]
angezeigt wird, klicken Sie auf
[Fortsetzen].
7 Klicken Sie auf [Drucker und
Scanner].
- 40 -
Anschließen an einen Computer
13 Stellen Sie sicher, dass das Gerät zu
[Drucker] hinzugefügt wurde und
[Pro8432WT PS] für [Typ] angezeigt
wird.
Hinweis
● Wenn [Pro8432WT PS] nicht korrekt in [Typ]
angezeigt wird, klicken Sie auf [-], löschen Sie das
Gerät aus [Drucker] und führen Sie anschließend die
Schritte 8 bis 12 erneut durch.
14 Klicken Sie auf [Druckerwarteschlange
öffnen...].
15 Wählen Sie [Testseite ausdrucken] im
Menü [Drucker] aus.
Verbindung mit drahtlosem LAN
(AP-Modus) (Optional)
Der drahtlose LAN (AP-Modus) wird direkt mit
einem drahtlosen Terminal (Computer, Tablet,
Smartphone etc.) verbunden, ohne einen
drahtlosen LAN-Zugangspunkt zu verwenden.
Hinweis
● Sie können allerdings einen drahtlosen LAN
(Infrastrukturmodus) und einen drahtlosen LAN (APModus) nicht gleichzeitig aktivieren.
● Wenn Sie einen drahtlosen LAN (AP-Modus) aktivieren,
tritt das Gerät in den Ruhemodus ein, jedoch nicht in den
tiefen Ruhemodus.
● Stellen Sie keine anderen Geräte (insbesondere keine
Mikrowellen oder schnurlose Digital-Telefone), die
schwache elektromagnetische Wellen aussenden, in der
Nähe des Druckers auf.
● Drahtlose Verbindungen sind möglicherweise schwierig,
wenn sich zwischen dem Gerät und dem drahtlosen
Terminal (Computer, Tablet, Smartphone etc.) Metall,
Fenster mit Aluminiumrahmen oder verstärkte
Betonwände benden.
● Drahtlose LAN-Verbindungen haben
möglicherweise je nach Umgebung eine geringere
Übertragungsgeschwindigkeit als verdrahtete LAN oder
USB-Verbindungen. Wir empfehlen die Verwendung einer
verdrahteten LAN- oder USB-Verbindung.
1
1. Einrichten
Vorbereiten des drahtlosen LAN
(AP-Modus)
Das Gerät wird zu einem einfachen drahtlosen
Zugangspunkt und drahtlose Terminals
(Computer, Tablet, Smartphone etc.) können
nicht direkt damit verbunden werden.
Bevor Sie starten bestätigen Sie, dass das
verwendete, drahtlose Gerät die folgende
Umgebung unterstüzt.
Wenn der drahtlose Terminal (Computer, Tablet,
Smartphone etc.) die WPS-PBC (Drucktaste)
unterstützt, dann können Sie die WPS-Taste
verwenden, um eine Verbindung über Wireless(AP-Modus) herzustellen.
Zum Verbinden befolgen Sie die nachfolgenden
Schritte.
1 Bestätigen Sie die Position der WPS-
Taste im Benutzerhandbuch, das mit dem
drahtlosen Terminal (Computer, Tablet,
Smartphone etc.) mitgeliefert wurde
2 Schalten Sie den Drucker ein.
3 Drücken Sie die Scroll-Taste
mehrmals, um [Einstellung des
Wireless (AP-Modus)] auszuwählen
und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
4 Geben Sie das Administrator-
Passwort über die Zifferntasten (0-
9) ein, und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
Das werksseitig eingestellte Kennwort ist
"999999". Drücken Sie nach dem Eingeben jedes
Zeichens die <ENTER (EINGABETASTE)>-Taste.
Manuelle Verbindungen
Wenn der drahtlose Terminal (Computer, Tablet,
Smartphone etc.) WPS-PBC (Drucktaste) nicht
unterstützt, dann können Sie die SSID des
Geräts und das Kennwort in den drahtlosen
Terminal (Computer, Tablet, Smartphone etc.)
eingeben, um eine Verbindung herzustellen.
Zum Verbinden befolgen Sie die nachfolgenden
Schritte.
1 Schalten Sie den Drucker ein.
2 Drücken Sie die Scroll-Taste
mehrmals, um [Einstellung des
Wireless (AP-Modus)] auszuwählen
und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
3 Geben Sie das Administrator-
Passwort über die Zifferntasten (0-
9) ein, und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
Das werksseitig eingestellte Kennwort ist
"999999". Drücken Sie nach dem Eingeben jedes
Zeichens die <ENTER (EINGABETASTE)>-Taste.
5 Wählen Sie [Aktivieren] und drücken
Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
6 Drücken Sie die Scroll-Taste , um
[Automatische Einrichtung
(Taster)] auszuwählen und drücken
Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
7 Wählen Sie [Ja] und drücken
Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
8 Starten Sie WPS-PBC (Drucktaste) auf
dem drahtlosen Terminal (Computer,
Tablet, Smartphone etc.).
4 Wählen Sie [Aktivieren] und drücken
Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
5 Drücken Sie die Scroll-Taste mehrmals,
um [Manuelle Einstellungen]
auszuwählen und drücken Sie die
<ENTER (EINGABETASTE)>-Taste.
6 Bestätigen Sie die auf dem Drucker
angezeigte [SSID] und das [Kennwort].
7 Geben Sie die in Schritt 7 bestätigte
[SSID] und das [Kennwort] des
Druckers für das drahtlose Terminal
(Computer, Tablet, Smartphone etc.) ein.
- 42 -
Anschließen an einen Computer
USB-Verbindung
Gehen Sie wie folgt vor, um den Drucker via
USB-Kabel mit einem Computer zu verbunden.
Ein USB-Kabel anschließen
1 Stellen Sie ein USB-Kabel (1) bereit.
Ein USB-Kabel ist nicht im Lieferumfang des
Druckers enthalten. Stellen Sie ein USB 2.0-Kabel
separat bereit.
1
Memo
● Nutzen Sie ein USB 2.0 Hi-Speed-Kabel für USB 2.0
Hi-Speed-Verbindungen.
2 Schalten Sie Drucker und Computer aus.
Verweis
● "Ausschalten der Stromversorgung" S.23
Installation eines Druckertreibers
(für Windows)
Hinweis
● Zum Durchführen dieses Vorgangs müssen Sie als
Administrator eingeloggt sein.
1 Legen Sie die mitgelieferte "Software-
DVD-ROM" in den Computer ein.
2 Wenn [Autom. Wiedergabe] angezeigt
wird, klicken Sie auf [setup.exe
ausführen].
1
1. Einrichten
3 Stecken Sie ein Ende des USB-Kabels in
die USB-Schnittstellenverbindung (2) an
der Rückseite des Druckers.
4 Stecken Sie das andere Ende des USB-
Kabels in die USB-Schnittstellenverbindung
des Computers.
2
Hinweis
● Stecken Sie das USB-Kabel nicht in die Netzwerk-
Schnittstellenverbindung. Dies könnte zu
Fehlfunktionen führen.
Memo
● Wenn das Dialogfeld [Benutzerkontensteuerung]
angezeigt wird, klicken Sie auf [Ja].
3
Wählen Sie eine Sprache aus der
Dropdown-Liste.
4 Lesen Sie die Lizenzbestimmungen
und klicken Sie anschließend auf
[Akzeptieren].
5 Wählen Sie [USB] gemäß der
Verbindungsmethode von Gerät und
Computer und klicken Sie anschließend
auf [Weiter].
- 43 -
Anschließen an einen Computer
6 Wählen Sie den Modellnamen des
1
1. Einrichten
Geräts und klicken Sie anschließend auf
[Weiter].
7 Klicken Sie auf [Optionale Software
installieren].
10 Klicken Sie auf [Weiter].
Hinweis
● Möglicherweise erscheint der folgende Bildschirm, wenn
Sie auf [Weiter] klicken.
● Wenn dies der Fall sein sollte, klicken Sie auf [Ja].
Die Installation beginnt.
Memo
● Die folgende Software wird installiert.
- PS-Druckertreiber
● Installieren Sie weitere Software unter
"Benutzerdenierte Installation".
8 Stellen Sie sicher, dass die Software
erfolgreich installiert ist und klicken Sie
anschließend auf [Test drucken].
9 Klicken Sie auf [Fertig stellen].
11 Klicken Sie auf [Beenden].
Installation eines Druckertreibers
(für OS X)
Hinweis
● Vor dem Start des Vorgangs müssen Sie die
Antivirussoftware deaktivieren.
Installieren des OS X PS-
Druckertreibers.
Wenn die Installation abgeschlossen ist, führen
Sie in Schritt 14 einen Testdruck aus.
- 44 -
1 Stellen Sie sicher, dass das Gerät und
der Computer miteinander verbunden
sind, und das Gerät eingeschaltet ist.
2 Legen Sie die "Software-DVD-ROM" in
den Computer ein.
Anschließen an einen Computer
1
3 Doppelklicken Sie auf das [OKI]-Symbol
auf dem Desktop.
4 [Treiber] > Doppelklicken Sie auf
[Installationsprogramm für OSX].
5 Geben Sie das Administratorkennwort
ein und klicken Sie anschließend auf
[OK].
Folgen Sie den Anweisungen auf dem Bildschirm,
um die Installation abzuschließen.
6 Wählen Sie [Einrichten der
Systemumgebung] aus dem Apple-
Menü.
7 Klicken Sie auf [Drucker und
Scanner].
8 Klicken Sie auf [+].
1. Einrichten
11 Klicken Sie auf [Hinzufügen].
12 Wenn [Installierbare Optionen]
angezeigt wird, klicken Sie auf
[Fortsetzen].
13 Stellen Sie sicher, dass das Gerät zu
[Drucker] hinzugefügt wurde und
[Pro8432WT PS] für [Typ] angezeigt
wird.
9 Klicken Sie auf [Standard].
10 Wählen Sie das Gerät, bei dem [Typ]
[USB] ist und wählen Sie anschließend
[Oki Pro8432WT PS] aus der
[Druckverwendung].
Verbindung
USBOKI DATA CORP Pro8432WTUSB
Memo
● Zur Änderung des Namens geben Sie einen neuen
Namen in [Name:] ein.
DruckernameTyp
Hinweis
● Wenn [Pro8432WT PS] nicht korrekt in [Typ]
angezeigt wird, klicken Sie auf [-], löschen Sie das
Gerät aus [Drucker] und führen Sie anschließend die
Schritte 8 bis 12 erneut durch.
14 Klicken Sie auf
[Druckerwarteschlange öffnen...].
15 Wählen Sie [Testseite ausdrucken] im
Menü [Drucker] aus.
- 45 -
Anschließen an einen Computer
Hinzufügen von Optionen
1
Wenn Optionen wie SD-Speicherkartenkit
1. Einrichten
installiert wurden, befolgen Sie die folgenden
Schritte, um die Druckertreibereinstellungen zu
ändern.
Für Windows PS-Druckertreiber
1 Klicken Sie auf [Start] > [Geräte und
Drucker].
2 Rechtsklicken Sie auf das [Pro8432WT]
-Symbol und wählen Sie
[Druckereigenschaften]. (Wenn Sie
mehrere Druckertreiber installiert haben,
wählen Sie [Druckereigenschaften] >
[Pro8432WT PS].)
3 Wählen Sie die Registerkarte
[Geräteeinstellungen (Device Settings)].
4 Wenn Sie eine Netzwerkverbindung
verwenden, wählen Sie [Installierte
Optionen automatisch erhalten
(Get installed options automatically)]
unter [Installierbare Optionen
(Installable Options)] aus und klicken
Sie auf [Einrichten (Setup)]. Wenn
Sie eine USB-Verbindung verwenden,
ändern Sie die Einstellung entsprechend
den zusätzlichen Optionen von
[Installierbare Optionen].
3 Wählen Sie den Namen des Druckers
und klicken Sie dann auf [Optionen &
Versorgung].
4 Wählen Sie das [Optionen] Tab.
5 Ändern Sie die Einstellung entsprechend
den hinzugefügten Optionen.
5 Klicken Sie auf [OK (OK)].
Für OS X PS-Druckertreiber
1 Wählen Sie [System-Präferenzen] aus
dem Apple-Menü.
2 Klicken Sie auf [Drucker & Scanner].
- 46 -
2. Grundlegende Druckerbedienung
In diesem Kapitel wird erklärt, wie Dokumente von einem Computer aus gedruckt werden.
●● Unterstütztes Papier
Unterstützte Papierarten
Um eine hohe Druckqualität zu erreichen, vergewissern Sie sich, dass die verwendeten Papierarten den
Qualitätsanforderungen an Materialqualität, Gewicht und Oberächenbeschaffenheit entsprechen. Bitte
verwenden Sie Druckerpapier für Digitalfotos.
Sollten Sie kein empfohlenes Papier verwenden, vergewissern Sie sich, dass die Druckqualität
ausreichend ist und der Papiereinzug korrekt funktioniert, um Probleme zu vermeiden. Ihr Drucker
unterstützt die folgenden Papierarten.
PapiertypPapiergröße mm (Zoll)Papiergewicht
Normales PapierA3297 x 420
A4210 x 297
A5148 x 210
A6105 x 148
B4257 x 364
B5182 x 257
B6128 x 182
B6 Halbblatt64 x 182
Tabloid(11 x 17)
Letter215,9 x 279,4
(8,5 x 11)
Legal 13"215,9 x 330,2
(8,5 x 13)
Legal 13,5"215,9 x 342,9
(8,5 x 13,5)
Legal 14"215,9 x 355,6
(8,5 x 14)
Executive184,2 x 266,7
(7,25 x 10,5)
Einstellwert(5,5 x 8,5)
8,5"SQ(8,5 x 8,5)
8K
(260 x 368 mm)
8K
(270 x 390 mm)
8K
(273 x 394 mm)
16K
(184 x 260 mm)
16K
(195 x 270 mm)
16K
(197 x 273 mm)
Eigene GrößeBreite:
260 x 368
270 x 390
273 x 394
184 x 260
195 x 270
197 x 273
64 - 297
Länge:
90 - 431
64 bis 256 g/m
Hinweis
● Sollte die Papiergröße auf A6, A5
oder kleiner als 148 mm (A5-Breite)
eingestellt sein, verlangsamt sich der
Druckvorgang.
64 bis 256 g/m
2
2
2
2. Grundlegende Druckerbedienung
- 47 -
Unterstütztes Papier
ACHTUNG
PapiertypPapiergröße mm (Zoll)Papiergewicht
KarteikarteKarteikarte76,2 x 127
(3 x 5)
FotoFoto (4 x 6 Zoll)(4 x 6)
Foto (5 x 7 Zoll)(5 x 7)
2
Bitte verwenden Sie Papier, das die folgenden Bedingungen erfüllt*1:
2. Grundlegende Druckerbedienung
● Papier, das die Bedingungen für normales Papier erfüllt.
● Die für das teilweise Drucken verwendete Tinte ist hitze-resistent (230°C).
Hinweis
● Bei der Druckbereichseinstellung beachten Sie bitte die folgenden verschiedenen Druckpositionen:
Startposition des Drucks: ±2 mm, Papierschräglage: ±1 mm/100 mm, Bildstreckung: ±1 mm/100 mm
(Wenn das Papiergewicht 80g/m2 beträgt)
● Dieser Drucker kann nicht auf Tinte drucken.
Bitte verwenden Sie Papier, das die folgenden Bedingungen erfüllt*2:
● Farbstoffe oder Tinten zur Färbung von Papier sind hitze-resistent (230°C).
● Papier mit den selben Eigenschaften wie leichtes Papier, welches für einen elektronischen Foto-
Drucker verwendet wird.
Empfehlungen für papier
Ihr Drucker ist für verschiedene Papiersorten
mit eier Reihe von Papiergewichten und
Papierformaten ausgelegt.
Dieser Abschnitt enthält allgemeine
Empfehlungen zur Wahl der Druckmedien und
ihrer Verwendung.
Die beste Leistung wird mit Standardpapier
mit einem Gewicht von 75 bis 90 g/m², das für
Verwendung in Kopierern und Laserdruckern
vorgesehen ist, erzielt.
Stark geprägtes oder sehr grob strukturiertes
Papier wird nicht empfohlen.
Vorbedrucktes Briefpapier kann verwendet
werden, aber die Druckfarbe muss die hohen
Fixiertemperaturen, die beim Drucken zur
Anwendung kommen, aushalten können.
● Briefumschläge dürfen nicht verzogen, wellig oder
anderweitig verformt sein. Die Verschlussklappe
sollte rechteckig sein. Der Kleber muss der hohen
Fixiertemperatur im Drucker widerstehen können.
Fensterbriefumschläge sind nicht geeignet.
● Etiketten sollten für die Verwendung in Kopierern
und Laserdruckern vorgesehen sein. In diesem
Fall ist das gesamte Trägerblatt von Etiketten
bedeckt. Der Drucker kann durch andere Arten
von Etiketten beschädigt werden, wenn sich
Etiketten beim Druckvorgang lösen.
Papierlagerung
Lagern Sie Papier wie folgt, um die Qualität zu
erhalten.
● In einem Schrank oder an einem anderen
trockenen und dunklen Ort
● Auf einer achen Oberäche
● Temperatur: 20°C
● Feuchtigkeit: 50% RH (relative
Luftfeuchtigkeit)
Nicht an den folgenden Orten lagern.
● Direkt auf dem Fußboden
● Unter direkter Sonneneinstrahlung
● An der Innenseite einer Außenwand
● Auf einer unebenen Fläche
● Wo statische Ladungen auftreten können
● An extrem heißen Orten oder dort, wo starke
Temperaturschwankungen vorliegen
● Neben einem Kopiergerät, einer Klimaanlage,
Heizung oder einem Rohr
Hinweis
● Packen Sie das Papier erst kurz vor der Anwendung aus.
● Lassen Sie das Papier nicht lange ungeschützt. Dies kann
die Druckqualität senken.
● Entsprechend der von Ihnen verwendeten Medien,
Anwendungs- und Lagerbedingungen kann die
Papierqualität beeinträchtigt oder das Papier beschädigt
werden.
- 48 -
Unterstütztes Papier
Papier im Papierfach
Ihr Drucker bietet zwei Papierfächer (Fach 1 und das Mehrzweckfach). In der folgenden Liste nden Sie
das für jedes Fach unterstützte Papier und die entsprechenden Kapazitäten.
Fach
Fach 1● A3
● A4
● A5
● A6
● B4
● B5
● B6
● Tabloid
● Letter
● Legal 13"
● Legal 13,5"
● Legal 14"
● Executive
● Einstellwert
● 8,5"SQ
● Folio
● 8K (260 x 368 mm)
● 8K (270 x 390 mm)
● 8K (273 x 394 mm)
● 16K (184 x 260 mm)
● 16K (195 x 270 mm)
● 16K (197 x 273 mm)
● Eigene Größe
Mehrzweckfach
● A3
● A4
● A5
● A6
● B4
● B5
● B6
● B6 Halbblatt
● Tabloid
● Letter
● Legal 13"
● Legal 13,5"
● Legal 14"
● Executive
● Einstellwert
● 8,5"SQ
● Folio
● 8K (260 x 368 mm)
● 8K (270 x 390 mm)
● 8K (273 x 394 mm)
● 16K (184 x 260 mm)
● 16K (195 x 270 mm)
● 16K (197 x 273 mm)
● Karteikarte
● Foto (4 x 6 Zoll)
● Foto (5 x 7 Zoll)
● Eigene Größe
Unterstützte
Papiermaße
PapierkapazitätPapiergewicht
300 Blatt
(bei einem Papiergewicht von 80
2
g/m
)
● 100 Blatt
(bei einem Papiergewicht von
80 g/m
2
)
● Leicht
(64 bis 82 g/m
● Medium-Leicht
(83 bis 90 g/m
● Medium
(91 bis 105 g/m
● Schwer
(106 bis 128 g/m
● Ultra-Schwer1
(129 bis 188 g/m
● Ultra-Schwer2
(189 bis 220 g/m
● Leicht
(64 bis 82 g/m
● Medium-Leicht
(83 bis 90 g/m
● Medium
(91 bis 105 g/m
● Schwer
(106 bis 128 g/m
● Ultra-Schwer1
(129 bis 188 g/m
● Ultra-Schwer2
(189 bis 220 g/m
● Ultra-Schwer3
(221 bis 256 g/m
2
2
)
2
)
2
)
2
)
2
)
2
)
2
)
2
)
2
)
2
)
2
)
2
)
2
)
2. Grundlegende Druckerbedienung
- 49 -
Aus dem Fach drucken
●● Aus dem Fach drucken
Der folgende Vorgang erklärt, wie das Papier in Fach 1.
Memo
● Dieser Vorgang erklärt, wie Papier in Fach 1.
2
1 Ziehen Sie das Fach (1) auf.
2. Grundlegende Druckerbedienung
Hinweis
● Wenn Sie A6 Papier einlegen, schieben Sie den
Papierstopper (4) nach vorn und entnehmen ihn, um
ihn dann auf dem Metallteil zu installieren.
4
1
2 Bestimmen Sie die Papiermaße (2) des
eingelegten Papiers.
Setzen Sie das Maß auf [A4 ], wenn Sie A4Papier in horizontaler Lage einlegen.
2
4 Schieben Sie das Papier hin und her und
fächeln Sie es leicht. Richten Sie die
Papierkanten gerade aus.
5 Legen Sie das Papier mit der zu
bedruckenden Seite nach unten ein und
drücken Sie es herunter.
Hinweis
● Legen Sie nicht mehr Papier ein, als die [ ]
Markierung (5) der Papierzufuhr anzeigt.
5
3 Stellen Sie die Papierleiste (3) und den
Papierstopper (4) auf die entsprechende
Größe des eingelegten Papiers ein.
4
3
6 Sichern Sie das eingelegte Papier mit
der Papierführung.
7 Prüfen Sie, ob die Maße des eingelegten
Papiers mit der Papiergrößeneinstellung
übereinstimmen.
8 Schieben Sie das Papierfach zu.
Memo
● Sollten Sie Papier verwenden, dass mit der
Papiergrößeneinstellung nicht erfasst werden kann,
stellen Sie die Einstellung auf [Andere] und stellen
Sie dann die Papiermaße auf dem Bedienfeld ein.
9 Öffnen Sie eine Datei, die Sie drucken
möchten, und drucken Sie sie.
- 50 -
Aus dem Mehrzweckfach drucken
●● Aus dem Mehrzweckfach drucken
Dieser Vorgang erklärt, wie Papier in das Mehrzweckfach eingelegt wird.
Hinweis
● Legen Sie nicht gleichzeitig Papier unterschiedlicher Größe, Arten oder Gewichte ein.
● Wenn Sie Papier hinzufügen, entnehmen Sie das Papier aus dem Mehrzweckfach, richten Sie die Kanten der Papierstapel aus
und legen Sie es dann erneut ein.
● Legen Sie ausschließlich Druckpapier in das Mehrzweckfach ein.
2
2. Grundlegende Druckerbedienung
1 Öffnen Sie das Mehrzweckfach (1),
indem Sie mit den Fingern in die
Aussparung (2) an der Vorderseite
drücken.
2
2
1
2 Ziehen Sie die Papierstütze (3) heraus,
indem Sie das Mittelteil festhalten.
3
3 Untere Halterung (4) ausziehen.
4 Öffnen Sie die Papierabdeckung (5).
5
5 Passen Sie die manuelle Papierzufuhr (6)
an die Breite des eingelegten Papiers an.
6
6 Legen Sie das Papier mit der zu
bedruckenden Seite nach oben ein.
Hinweis
● Legen Sie nicht mehr Papier ein, als die [ ]
Markierung (7) der Papierzufuhr anzeigt.
7
4
- 51 -
Aus dem Mehrzweckfach drucken
Hinweis
● Nach dem Drucken kann das Papier zerknittert oder
beschädigt werden.
● Verwenden Sie Papier, das bei geeigneten Temperatur-
und Feuchtigkeitsbedingungen gelagert wurde. Verwenden
Sie kein durch die Luftfeuchtigkeit krauses oder gewelltes
2
2. Grundlegende Druckerbedienung
Papier.
● Bedrucken Sie nicht die Rückseite von Papier, das bereits
von anderen Druckern bedruckt wurde.
● Das Härten einer Postkarte oder eines Umschlags
kann dazu führen, dass die Druckertinte nicht korrekt
absorbiert wird. Verwenden Sie kein gekraustes Papier.
Korrigieren Sie die Papierhärtung um max. 2 mm.
7 Schließen Sie die Papierabdeckung (5).
5
10 Sobald [Papiergröße (Paper Size)]
angezeigt wird, bestimmen Sie die Maße
des eingelegten Papiers und drücken Sie
die <ENTER (EINGABETASTE)>-Taste.
Verweis
● Sollte [Benutzerdeniert] für [Papiergröße]
ausgewählt sein, müssen Sie die benutzerdenierten
Maße registrieren. Unter "Auf eigenem Papiermaß
drucken" S.54 nden Sie weitere Hinweise zur
Registrierung der benutzerdenierten Maße.
11 Drücken Sie die <BACK (ZURÜCK)>-
Taste, bis [Kong. Universal.
(MPTray Cong)] angezeigt wird.
Sollten Sie stets die selben Papiermaße oder
Papierarten aus dem Mehrzweckfach verwenden,
können Sie das Papier über das Bedienfeld
registrieren. Sollten Sie nur einmal drucken,
fahren Sie mit Schritt 18 fort.
Hinweis
● Sollte der Drucker auf den Energiesparmodus
gestellt sein, drücken Sie die <POWER SAVE
(ENERGIESPARMODUS)> Taste, um diesen Modus zu
verlassen.
● Stellen Sie sicher, dass die Benachrichtigung "Bereit"
auf dem Bedienfeld angezeigt wird. Sollte die
Nachricht nicht erscheinen, drücken Sie die <ON
LINE (ONLINE)>-Taste.
8 Drücken Sie die <Fn>-Taste.
9 Geben Sie mithilfe der Zifferntastatur
"90" ein und drücken Sie dann die
<ENTER (EINGABETASTE)>-Taste.
12 Drücken Sie die Scroll-Taste , um
[Medientyp (Media Type)] auszuwählen.
Drücken Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
13 Drücken Sie die Scroll-Taste und
bestimmen Sie die Art des eingelegten
Papiers. Drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
- 52 -
Aus dem Mehrzweckfach drucken
14 Drücken Sie die <BACK (ZURÜCK)>
Taste, um [MP-Fach-Kong
(MPTray Cong)] anzuzeigen.
15 Drücken Sie die Scroll-Taste , um
[Mediengewicht (Media Weight)]
auszuwählen. Drücken Sie anschließend
die <ENTER (EINGABETASTE)>-Taste.
Für Windows PS-Druckertreiber
1 Wählen Sie im [Organisieren]-Menü
[Drucken].
2 Klicken Sie auf [Einstellungen] oder
[Eigenschaften].
3 Wählen Sie die Registerkarte
[Papier/Qualität].
4 Wählen Sie [Multi-Purpose Tray] aus
[Papierzufuhr].
5 Klicken Sie auf [Erweitert].
6 Klicken Sie auf [Papiergröße] und
wählen Sie die Papiermaße aus der
Drop-down-Liste.
7 Klicken Sie auf [OK].
8 Starten Sie den Druck.
2
2. Grundlegende Druckerbedienung
16 Drücken Sie die Scroll-Taste und
bestimmen Sie das Gewicht des
eingelegten Papiers. Drücken Sie die
<ENTER (EINGABETASTE)>-Taste.
17 Drücken Sie die <ON LINE (ONLINE)>-
Taste, um den Menümodus zu verlassen.
Für OS X PS-Druckertreiber
1 Wählen Sie im [Ablage]-Menü
[Drucken].
2 Wählen Sie die Papiergröße in
[Papiergröße].
3 Wählen Sie [Papiereinzug] aus dem
Menü.
4 Wählen Sie [Alle] und dann [Multi-
Purpose Tray].
5 Starten Sie den Druck.
Memo
● Wenn die Einstellungsdetails im Druck-Dialogfeld
für OS X nicht angezeigt werden, klicken Sie
auf [Details anzeigen] am unteren Rand des
Dialogfeldes.
18 Öffnen Sie die Datei, die Sie drucken
möchten, und drucken Sie sie unter
Beachtung der folgenden Hinweise.
- 53 -

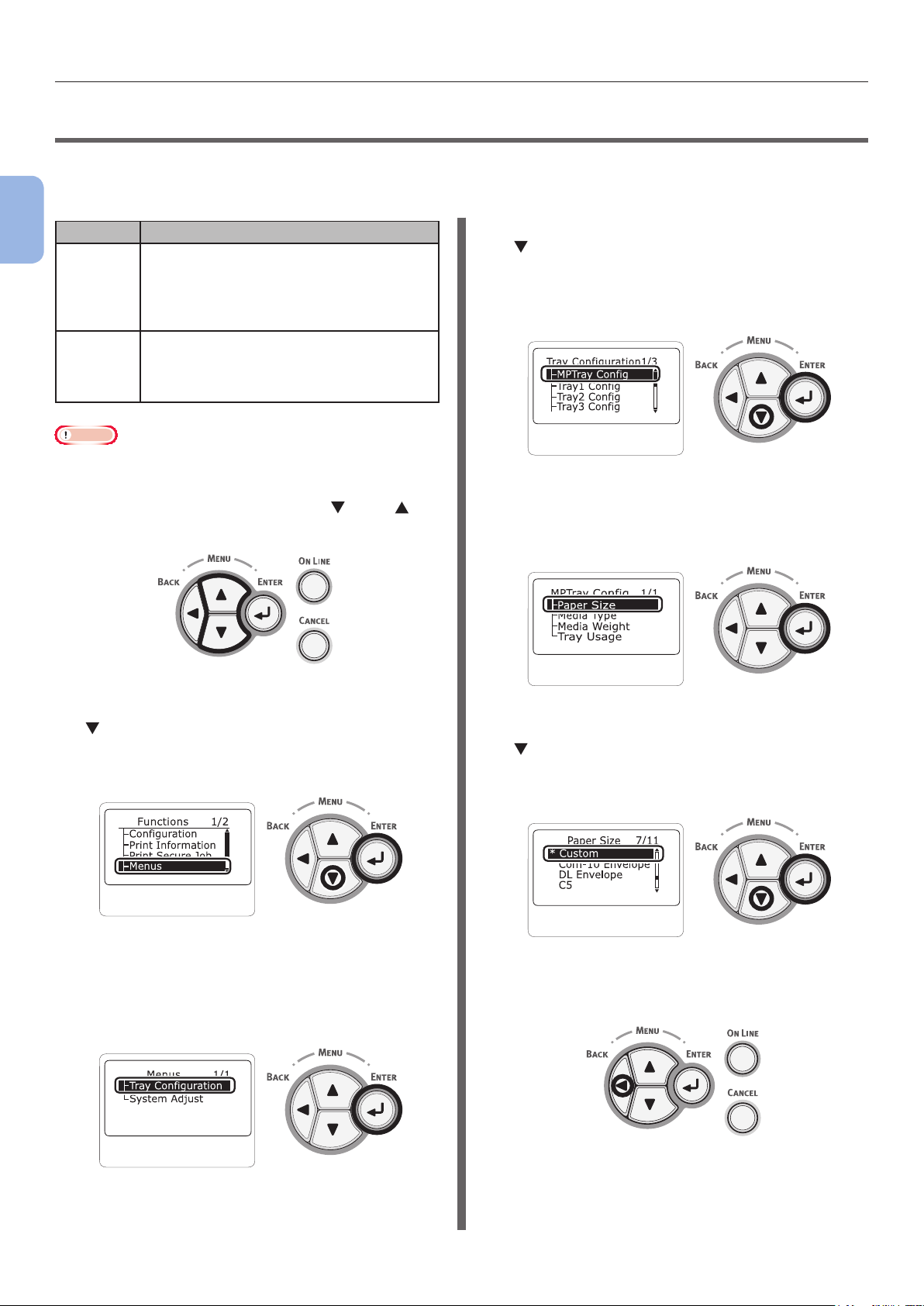

Auf eigenem Papiermaß drucken
●● Auf eigenem Papiermaß drucken
Bevor Sie Papier mit benutzerdenierter Größe verwenden können, müssen Sie vor dem Drucken die
Breite und Länge des Papiers registrieren. Welche Größenbereiche Sie einstellen können, richtet sich
nach dem Papierfach.
2
2. Grundlegende Druckerbedienung
FachVerfügbarer Größenbereich
Fach 1Breite:
105 bis 297 mm (4,1 bis 11,7 Zoll)
Länge:
148, 182 bis 431 mm
(5,8, 7,2 bis 17 Zoll)
Mehrzweckfach
Hinweis
● [Benutzerdeniert] wird nur angezeigt, wenn
[Papiergröße] auf [Benutzerdeniert] gestellt ist.
Breite:
64 bis 297 mm (2,5 bis 11,7 Zoll)
Länge:
90 bis 431 mm (3,5 bis 17,0 Zoll)
1 Drücken Sie die Scroll-Taste oder
auf dem Bedienfeld.
4 Drücken Sie mehrmals die Scroll-Taste
, um [Fach Kong (Tray Cong)] des
Papierfachs auszuwählen, in das Sie das
Papier gelegt haben, und drücken Sie die
<ENTER (EINGABETASTE)>-Taste.
5 Prüfen Sie, ob [Papiergröße (Paper
Size)] ausgewählt ist, und drücken Sie
die <ENTER (EINGABETASTE)>-Taste.
2 Drücken Sie mehrmals die Scroll-Taste
, um [Menüs (Menus)] auszuwählen.
Drücken Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
3 Prüfen Sie, ob [Fachkong. (Tray
Conguration)] ausgewählt ist,
und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
6 Drücken Sie mehrmals die Scroll-Taste
, um [Benutzerdeniert (Custom)]
auszuwählen. Drücken Sie anschließend
die <ENTER (EINGABETASTE)>-Taste.
7 Drücken Sie die <BACK (ZURÜCK)>-
Taste.
- 54 -
Auf eigenem Papiermaß drucken
8 Drücken Sie die Scroll-Taste , um
[X-Maß (X Dimension)] auszuwählen.
Drücken Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
9 Geben Sie den Wert für die Papierbreite
mit Hilfe der Zifferntastatur ein
und drücken Sie dann die <ENTER
(EINGABETASTE)>-Taste.
12 Geben Sie den Wert für die Papierlänge
mit Hilfe der Zifferntastatur ein
und drücken Sie dann die <ENTER
(EINGABETASTE)>-Taste.
2
2. Grundlegende Druckerbedienung
13 Drücken Sie die <ON LINE (ONLINE)>-
Taste, um den Menümodus zu verlassen.
10 Drücken Sie die <BACK (ZURÜCK)>-
Taste.
11 Drücken Sie die Scroll-Taste , um
[Y-Maß (Y Dimension)] auszuwählen.
Drücken Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
14 Geben Sie eigene Maße in den folgenden
Vorgängen ein.
- 55 -
Auf eigenem Papiermaß drucken
Für Windows PS-Druckertreiber
1 Klicken Sie auf [Start] und wählen Sie
[Geräte und Drucker].
2 Klicken Sie mit der rechten Maustaste
2
auf das
2. Grundlegende Druckerbedienung
wählen Sie unter [Druckeinstellungen]
Your Printer
Symbol und
den Druckertypen aus.
3 Klicken Sie auf der Registerkarte
[Layout] auf [Erweitert].
4 Klicken Sie auf [Papiergröße] und
wählen Sie [PostScript nutzerdenierte Seitengröße] aus
der Drop-down-Liste.
5 Geben Sie die Maße in die [Breite]- und
[Größe]-Kästchen ein und drücken Sie
[OK].
Hinweis
● [Abstand entsprechend der
Papiereinzugsrichtung] ist nicht verfügbar.
6 Drücken Sie [OK], bis das
[Druckeinstellungen] Dialogfenster
geschlossen wird.
7 Öffnen Sie die zu druckende Datei aus
der Anwendung heraus.
8 Wählen Sie unter [PostScript
nutzerdenierte Seitengröße] eine
Papiergröße und starten Sie den Druck
über den Druckertreiber.
5 Klicken Sie doppelt auf [Duplex-Druck]
und geben Sie eine Bezeichnung für das
benutzerdenierte Papierformat ein.
6 Geben Sie die Maße in die [Breite]- und
[Größe]-Kästchen ein.
7 Klicken Sie auf [OK].
8 Klicken Sie auf [OK].
9 Wählen Sie im [Ablage]-Menü
[Drucken].
10 Kongurieren Sie die anderen
Einstellungen nach Bedarf und starten
Sie den Druck.
Öffnen Sie die Datei, die Sie drucken
möchten, und drucken Sie sie unter
Beachtung der folgenden Hinweise.
Für Windows PS-Druckertreiber
1 Wählen Sie im [Organisieren]-Menü
[Drucken].
2 Klicken Sie auf [Einstellungen] oder
[Eigenschaften].
3 Wählen Sie die Registerkarte
[Papier/Qualität].
4 Wählen Sie [Mehrzweck-Einzug] aus
[Papierzufuhr].
5 Klicken Sie auf [Erweitert].
Für OS X PS-Druckertreiber
Hinweis
● Im OS X Druckertreiber kann die Papiergröße außerhalb
des verfügbaren Rahmens eingestellt werden, wobei
das Bild aber nicht korrekt gedruckt wird. Legen Sie die
Papiermaße innerhalb des verfügbaren Rahmens fest.
1 Öffnen Sie die zu druckende Datei.
2 Wählen Sie im [Ablage]-Menü
[Papierformat].
3 Wählen Sie [Nutzerspezische
Größen verwalten] aus [Papiergröße]
4 Klicken Sie auf [+], um der Liste der
eigenen Papiermaße einen Eintrag
hinzuzufügen.
6 Klicken Sie auf [Papiergröße] und
wählen Sie die Papiermaße aus der
Drop-down-Liste.
7 Klicken Sie auf [OK].
8 Starten Sie den Druck.
- 56 -
Für OS X PS-Druckertreiber
1 Wählen Sie im [Ablage]-Menü
[Drucken].
Auf eigenem Papiermaß drucken
2 Wählen Sie die Papiergröße in
[Papiergröße].
3 Wählen Sie [Papiereinzug] aus dem
Menü.
4 Wählen Sie [Alle] und dann [Multi-
Purpose Tray].
5 Starten Sie den Druck.
Memo
● Wenn die Einstellungsdetails im Druck-Dialogfeld
für OS X nicht angezeigt werden, klicken Sie
auf [Details anzeigen] am unteren Rand des
Dialogfeldes.
2
2. Grundlegende Druckerbedienung
- 57 -
Papierausgabe
●● Papierausgabe
Ihr Drucker gibt das Papier im Ausgabefach oder im rückwärtigen Ausgabefach aus. Die für beide
Fächer geeigneten Papiertypen sind folgende.
2
Ausga-
befach
2. Grundlegende Druckerbedienung
Ausgabefach
Rückwärtiges
Ausgabefach
Hinweis
● Während des Druckens darf das rückwärtige Ausgabefach
nicht geöffnet oder geschlossen werden, weil dadurch ein
Papierstau verursacht werden kann.
Unterstütz-
te Papier-
art
● Normales
Papier
● Recycling-
Papier
● Normales
Papier
● Recycling-
Papier
● Karteikarte
Papierausgabeka-
pazität
● 200 Blatt
(bei einem
Papiergewicht von
weniger als 80 g/m
● 100 Blatt
(bei einem
Papiergewicht von
weniger als 80 g/m
● 10 Blatt (Ultra-
schweres Papier und
Umschläge)
Verwenden des Ausgabefachs
Das Papier wird mit der zu bedruckenden Seite
nach unten geliefert und entsprechend der
Druckfolge eingelegt.
Verwenden des rückwärtigen
Ausgabefachs
Das Papier wird mit der zu bedruckenden Seite
nach oben geliefert und entgegengesetzt der
Druckfolge eingelegt.
2
)
1 Öffnen Sie das rückwärtige Ausgabefach
(1) an der Rückseite des Druckers.
2
)
1
2 Klappen Sie die Papierstütze (2) auf.
Hinweis
● Überprüfen Sie, dass das rückwärtige Ausgabefach (1)
an der Rückseite des Druckers geschlossen ist. Wenn das
rückwärtige Ausgabefach geöffnet ist, wird Papier stets
zum rückwärtige Ausgabefach ausgegeben.
1
Memo
● Öffnen Sie die Papierstütze (2), so dass das bedruckte
Papier nicht aus dem Ausgabefach herausfällt.
2
2
3 Öffnen Sie die Zusatzstütze (3).
3
- 58 -
Hilfreiche Druckerfunktionen
12
34
●● Hilfreiche Druckerfunktionen
Es stehen folgende hilfreiche Druckerfunktionen zur Verfügung. Weitere Informationen nden Sie im
Benutzerhandbuch (Fortgeschritten).
Auf benutzerdeniertem Papier
drucken
Sie können eigene Papiermaße im Druckertreiber
registrieren, um auf nicht-standardmäßigem
Papier, wie z. B. Banner, zu drucken.
● Auf benutzerdeniertem Papier drucken
A3
A4
Die Seitenaufteilung ändern
Sie können das Seitenlayout in Mehrfachdruck
ändern.
●Mehrfachdruck
2
2. Grundlegende Druckerbedienung
Seiten skalieren
Sie können Daten, die für ein bestimmtes
Papiermaß formatiert wurden, auf ein anderes
Papiermaß übertragen, ohne die Daten neu
bearbeiten zu müssen.
Druckqualität einstellen
(Auösung)
Sie können die Druckqualität entsprechend Ihren
Ansprüchen einstellen.
Memo
● Zusätzlich zu den hier erwähnten Funktionen, stehen
weitere hilfreiche Druckerfunktionen zur Verfügung.
Weitere Informationen nden Sie im Benutzerhandbuch
(Fortgeschritten).
- 59 -
Druckvorgang abbrechen
●● Druckvorgang abbrechen
Drücken Sie die <CANCEL (ABBRECHEN)>-
Taste auf dem Bedienfeld, um die aktuellen
Druckvorgänge im Druck oder in Vorbereitung
abzubrechen.
2
2. Grundlegende Druckerbedienung
Wenn Sie die <CANCEL (ABBRECHEN)>-Taste
drücken, erscheint folgende Nachricht.
Um den Druckvorgang abzubrechen, wählen
Sie [Ja (Yes)] und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
Um den Druckvorgang fortzusetzen, wählen Sie
[Nein (No)]
und drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
Sollte der Drucker nach Erscheinen dieser
Nachricht für 3 Minuten nicht bedient werden,
wird die Nachricht ausgeblendet und der
Druckvorgang fortgesetzt.
- 60 -
Die Zeitspanne bis zur Aktivierung des Energiesparmodus einstellen
●● Die Zeitspanne bis zur Aktivierung des
Energiesparmodus einstellen
Hinweis
● Sollte der Drucker auf den Energiesparmodus gestellt sein, drücken Sie die <POWER SAVE (ENERGIESPARMODUS)> Taste,
um diesen Modus zu verlassen.
● Prüfen Sie, ob die Nachricht "Bereit" erscheint. Sollte die Nachricht nicht erscheinen, drücken Sie die <ON LINE (ONLINE)>-
Taste.
2
2. Grundlegende Druckerbedienung
1 Drücken Sie die <Fn>-Taste auf dem
Bedienfeld.
2 Geben Sie mithilfe der Zifferntastatur
"200" ein und drücken Sie dann die
<ENTER (EINGABETASTE)>-Taste.
3 Drücken Sie die Scroll-Taste oder ,
um die Zeit auszuwählen. Drücken
Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
Memo
● Die Energiesparzeit kann aus folgenden Optionen
ausgewählt werden:
- [1 Minute]
- [2 Minuten]
- [3 Minuten]
- [4 Minuten]
- [5 Minuten]
- [10 Minuten]
- [15 Minuten]
- [30 Minuten]
- [60 Minuten]
4 Drücken Sie die <ON LINE (ONLINE)>-
Taste.
- 61 -
Die Zeitspanne bis zur Aktivierung des tiefen Ruhemodus einstellen
●● Die Zeitspanne bis zur Aktivierung des tiefen
Ruhemodus einstellen
Hinweis
● Sollte sich der Drucker im tiefen Ruhemodus benden, drücken Sie die Taste <ENERGIESPARMODUS>, um diesen Modus zu
2
2. Grundlegende Druckerbedienung
verlassen.
● Prüfen Sie, ob die Nachricht "Bereit" erscheint. Sollte die Nachricht nicht erscheinen, drücken Sie die <ON LINE (ONLINE)>-
Taste.
1 Drücken Sie die <Fn>-Taste auf dem
Bedienfeld.
2 Geben Sie mithilfe der Zifferntastatur
"201" ein und drücken Sie dann die
<ENTER (EINGABETASTE)>-Taste.
3 Drücken Sie oder , um die Zeit
auszuwählen. Drücken Sie anschließend
die <ENTER (EINGABETASTE)>-Taste.
Memo
● Die Ruhezeit kann aus folgenden Optionen ausgewählt
werden:
- [1 Minute]
- [2 Minuten]
- [3 Minuten]
- [4 Minuten]
- [5 Minuten]
- [10 Minuten]
- [15 Minuten]
- [30 Minuten]
- [60 Minuten]
4 Drücken Sie die <ON LINE (ONLINE)>-
Taste.
- 62 -
Die Zeitspanne bis zur Aktivierung des tiefen Ruhemodus einstellen
Einschränkungen im tiefen Ruhemodus
In diesem Abschnitt werden die Einschränkungen im tiefen Ruhemodus erklärt.
Der Drucker geht nicht in den tiefen Ruhemodus, wenn ein Fehler angezeigt wird.
Druckertreiber Utility-Einschränkungen
Wenn der Drucker in den tiefen Ruhemodus versetzt wird, gelten folgende Einschränkungen für den
Druckertreiber und die Hilfsfunktionen.
Wenn der Drucker in den tiefen Ruhemodus versetzt wird, drücken Sie die Taste <POWER
SAVE (ENERGIESPARMODUS)
Nachricht "Bereit" erscheint.
Wenn die Nachricht "Bereit" angezeigt wird, sind folgende Einschränkungen aufgehoben.
BSSoftwarename
WindowsTreiberinstallationsprogramm Sollte eine Netzwerkverbindung
> auf dem Bedienfeld und prüfen Sie, ob auf dem Bildschirm die
Andere Lösungsmethode,
Einschränkungen im tiefen
Ruhemodus
bestehen, können Sie bei
der Treiberinstallation
nicht automatisch die
Druckeroptionsdaten erhalten.
als die <POWER SAVE
(ENERGIESPARMODUS)>-
Taste zu drücken
-
2
2. Grundlegende Druckerbedienung
- 63 -
Die Zeitspanne bis zur Aktivierung des tiefen Ruhemodus einstellen
Einschränkungen der Netzwerkfunktionen
Im tiefen Ruhemodus bestehen folgende
Einschränkungen für Netzwerkfunktionen.
2
Tiefer Ruhemodus lässt sich nicht
einschalten
In den folgenden Fällen geht der Drucker nicht in
2. Grundlegende Druckerbedienung
den tiefen Ruhemodus.
● IPSec ist aktiviert.
● Es besteht eine TCP-Verbindung
Z. B.: Es besteht eine Verbindung mit Telnet
oder FTP.
Wenn die Übergangszeit zum Einstieg in den
Tiefschlaf-Modus aus dem StromspeichernModus abläuft und die Verbindung getrennt wird,
tritt die Maschine in den Tiefschlaf-Modus.
● E-Mail-Empfang ist aktiviert
● Drahtlos-LAN ist aktiviert
● LLTD ist aktiviert
Die Protokolle mit Client-
Funktionen funktionieren nicht
Im tiefen Ruhemodus funktionieren die
folgenden Protokolle mit Client-Funktionen nicht.
● E-Mail-Benachrichtigungen
● SNMP Trap
● WINS
● SNTP
*1 Die im tiefen Ruhemodus verstrichene Zeit wird nicht im Intervall
für die regelmäßige Benachrichtigung der E-Mail-Benachrichtigung
berücksichtigt.
*2 Die im tiefen Ruhemodus verstrichene Zeit wird nicht in den
Intervallen zwischen den WINS-Updates berücksichtigt. Im tiefen
Ruhemodus werden keine normalen WINS-Updates durchgeführt, so
dass die auf dem WINS-Server registrierten Namen gelöscht werden
können.
*3 Die im tiefen Ruhemodus verstrichene Zeit wird nicht im Intervall
zwischen dem Update für NTP-Server berücksichtigt.
*2
*3
*1
● HUB-Verbindungsstatus ist 1000BASE-T
● Globale IPv6-Adresse ist zugewiesen
Druckt nicht
Im tiefen Ruhemodus können Sie mit folgenden
Protokollen nicht drucken.
● NBT
● Suche/Einstellungen nicht möglich
Im tiefen Ruhemodus können Sie weder
suchen noch Einstellungen mit den folgenden
Funktionen oder Protokollen vornehmen.
● NBT
● PnP-X
● UPnP
*
● MIB
* Sie können über einige unterstützte MIB im tiefen Ruhemodus
referenzieren (Get command).
- 64 -
Einstellungen für das automatische Abschalten (Automatischen Abschaltung)
●● Einstellungen für das automatische Abschalten
(Automatischen Abschaltung)
Hinweis
● Standardmäßig schaltet der Drucker während der Verbindung mit dem Netzwerk nicht in den Modus der automatischen
Abschaltung.
2
Einstellung der automatischen
Abschaltung
Um den Modus der automatischen Abschaltung
während der Verbindung mit dem Netzwerk zu
aktivieren, beachten Sie die folgenden Schritte.
1 Drücken Sie die Scroll-Taste oder
auf dem Bedienfeld.
2 Drücken Sie mehrmals die Scroll-Taste
, um [Admin-Einstellung (Admin
Setup)] auszuwählen. Drücken
Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
4 Drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
5 Drücken Sie mehrmals die Scroll-Taste
, um [Energieeinstellung (Power
Setup)] auszuwählen. Drücken
Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
2. Grundlegende Druckerbedienung
3 Geben Sie mit den numerischen Tasten
(0-9) das Administrator-Passwort ein.
Das Standardkennwort lautet "999999". Drücken
Sie jedes Mal die <ENTER (EINGABETASTE)>
Taste, wenn Sie ein Zeichen eingegeben haben.
6 Drücken Sie mehrmals die Scroll-Taste
, um [Autom. Abschaltung (Auto
Power Off)] auszuwählen. Drücken
Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
7 Drücken Sie die Scroll-Taste oder ,
um [Aktivieren (Enable)] auszuwählen.
Drücken Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
- 65 -
Einstellungen für das automatische Abschalten (Automatischen Abschaltung)
8 Drücken Sie die <ON LINE (ONLINE)>-
Taste, um den Menümodus zu verlassen.
2
2. Grundlegende Druckerbedienung
Die Zeitspanne bis zur Aktivierung
des Modus der automatischen
Abschaltung einstellen
Hinweis
● Sollte der Drucker auf den Energiesparmodus gestellt sein,
drücken Sie die <POWER SAVE (ENERGIESPARMODUS)>
Taste, um diesen Modus zu verlassen.
● Prüfen Sie, ob die Nachricht "Bereit" erscheint. Sollte die
Nachricht nicht erscheinen, drücken Sie die <ON LINE
(ONLINE)>-Taste.
1 Drücken Sie die <Fn>-Taste auf dem
Bedienfeld.
4 Drücken Sie die <ON LINE (ONLINE)>-
Taste.
Memo
● Die automatische Abschaltzeit kann aus folgenden
Optionen ausgewählt werden:
- [1 Stunde]
- [2 Stunden]
- [3 Stunden]
- [4 Stunden]
- [8 Stunden]
- [12 Stunden]
- [18 Stunden]
- [24 Stunden]
2 Geben Sie mithilfe der Zifferntastatur
"202" ein und drücken Sie dann die
<ENTER (EINGABETASTE)>-Taste.
3 Drücken Sie die Scroll-Taste oder ,
um die Zeit auszuwählen. Drücken
Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
- 66 -

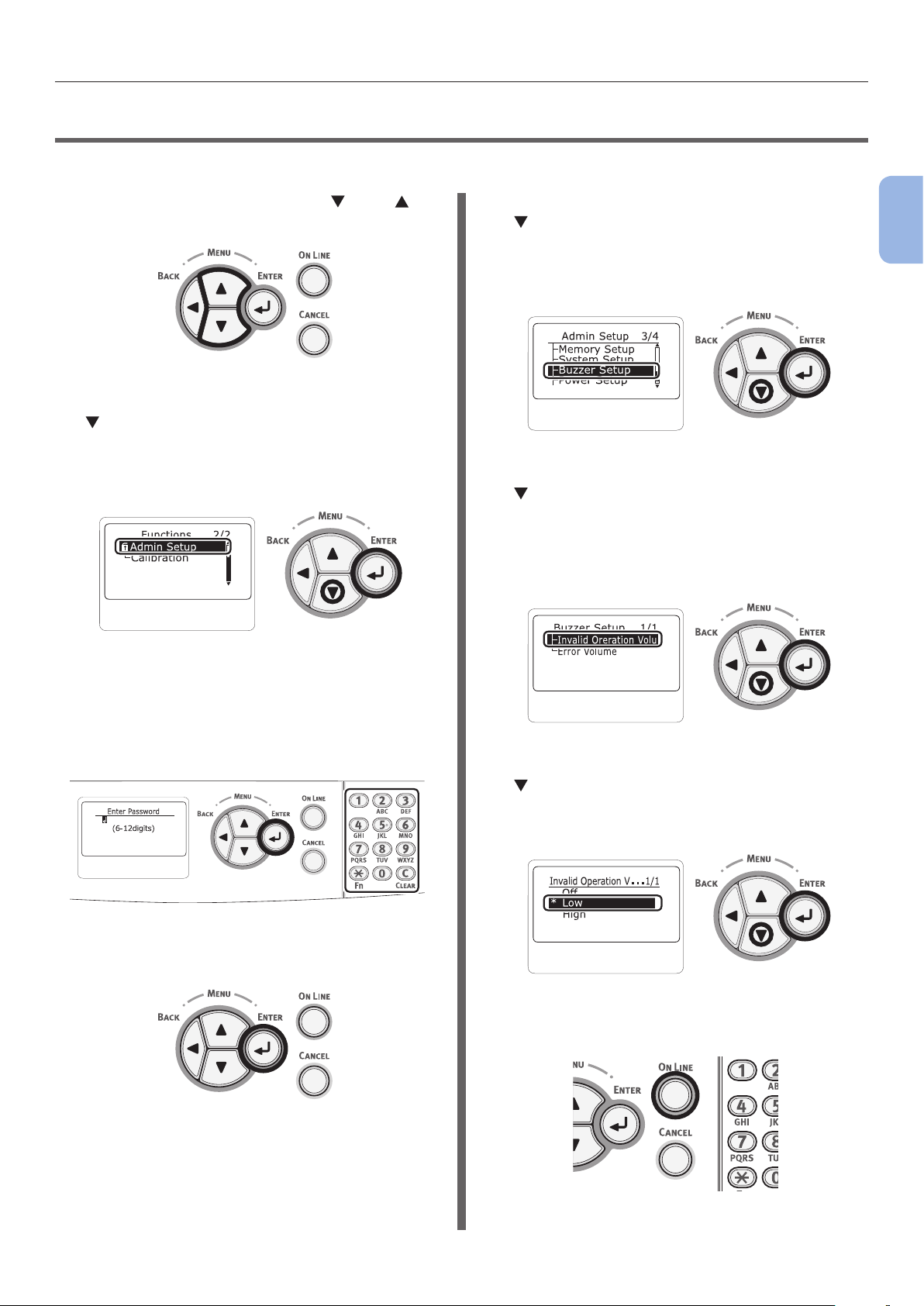

●● Signal einstellen
Die Summerlautstärke lässt sich bei Auftreten eines Papierstaus einstellen.
Signal einstellen
1 Drücken Sie die Scroll-Taste oder
auf dem Bedienfeld.
2 Drücken Sie mehrmals die Scroll-Taste
, um [Admin-Einstellung
(Admin Setup)] auszuwählen. Drücken
Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
5 Drücken Sie mehrmals die Scroll-Taste
, um [Alarmeinstellung
(Buzzer Setup)] auszuwählen.
Drücken Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
6 Drücken Sie mehrmals die Scroll-Taste
, um [Papierstaufehler
Summerlautstärke (Paper Jam
Error Buzzer Volume)] auszuwählen.
Drücken Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
2
2. Grundlegende Druckerbedienung
3 Geben Sie mit den numerischen Tasten
(0-9) das Administrator-Passwort ein.
Das Standardkennwort lautet "999999". Drücken
Sie jedes Mal die <ENTER (EINGABETASTE)>-
Taste, wenn Sie ein Zeichen eingegeben haben.
4 Drücken Sie die <ENTER
(EINGABETASTE)>-Taste.
7 Drücken Sie mehrmals die Scroll-Taste
, um die Lautstärke zu bestimmen.
Drücken Sie anschließend die <ENTER
(EINGABETASTE)>-Taste.
8 Drücken Sie die <ON LINE (ONLINE)>-
Taste, um den Menümodus zu verlassen.
- 67 -
3. Fehlerbehebung
In diesem Kapitel werden Lösungen für Probleme dargestellt, die während des Betriebs des Druckers
auftreten können.
Memo
● Bedeutung von Symbolen in Fehlermeldungen:
- "%COLOR%" zeigt Cyan (C), Magenta (M), Gelb (Y) oder Weiß (W).
- "%TRAY%" zeigt Fach 1 oder das Mehrzweckfach.
3
3. Fehlerbehebung
- "%COVER%" verweist auf die vordere Abdeckung bzw. das Ausgabefach.
- "%CODE%" zeigt eine Codenummer mit 1 bis 3 Stellen an. Eine Codenummer verändert sich je nach Fehler.
- "%MEDIA_SIZE%" zeigt die Papiergröße an.
- "%MEDIA_TYPE%" zeigt den Papiertyp an.
● Wenn die Meldung "In der Hilfe nden Sie weitere Details." im Display angezeigt wird, können Sie sich den Fehlercode
anzeigen lassen und den Fehler über das Betätigen der Schaltäche <HELP (HILFE)> im Bedienfeld beheben.
●● Erscheint eine Fehlermeldung auf dem Display
(die Anzeige ATTENTION leuchtet auf/blinkt)
Wenn ein Problem mit dem Drucker auftritt, erscheint auf dem Display eine Fehlermeldung und die
Anzeige <ATTENTION (ACHTUNG)> leuchtet auf oder blinkt. Überprüfen Sie die Fehlermeldung und
lösen Sie das Problem gemäß der entsprechenden Prozedur.
Wenn auf dem Display
"In der Hilfe nden Sie weitere Details." erscheint, drücken Sie die <HELP (HILFE)>-
Taste, um eine Lösung anzuzeigen.
Taste <HELP (HILFE)>
××××
Weitere Informationen nden
Sie unter HELP.
Anzeige <ATTENTION
(ACHTUNG)>
Display-Anzeige, wenn die <HELP (HILFE)>-Taste gedrückt wird
××××
××××
Nachricht auf dem Display
Wenn auf der Display-Anzeige "Siehe HILFE" erscheint, drücken Sie
die <HELP (HILFE)>-Taste, um eine Lösung anzuzeigen. Wenn diese
Meldung nicht angezeigt wird, steht keine Hilfe zur Verfügung.
Fehlercode
Lösung
Scrollen Sie im Display nach oben
Scrollen Sie im Display nach unten
- 68 -
Bei Papierstaus/eine Fehlermeldung verschwindet auch nach Beseitigung des Papierstaus nicht
●● Bei Papierstaus/eine Fehlermeldung verschwindet
auch nach Beseitigung des Papierstaus nicht
Wenn sich Papier im Drucker verfängt oder wenn eine Fehlermeldung auch nach Beseitigung des
verstopften Papiers nicht verschwindet, erscheint eine Fehlermeldung auf dem Display.
Drücken Sie die <HELP (HILFE)>-Taste, um eine Lösung anzuzeigen. Entfernen Sie verstopfendes
Papier gemäß der angezeigten Lösung oder nach der passenden Prozedur in der nachfolgenden Liste.
Taste <HELP (HILFE)>
××××
××××
Weitere Informationen nden Sie
unter HELP.
Drücken Sie die <HELP (HILFE)>-Taste, um eine Lösung anzuzeigen.
Anzeige <ATTENTION (ACHTUNG)>
Display-Anzeige, wenn die <HELP (HILFE)>-Taste gedrückt wird
Fehlercode
Nachricht auf dem Display (erste Zeile)
Nachricht auf dem Display (zweite Zeile)
Zweite ZeilePaperstau
Dritte Zeile%TRAY%
Erste ZeileAbdeckung öffnen380Seite 70
Zweite ZeilePaperstau
Dritte ZeileVordere Abdeckung
Erste ZeileAbdeckung öffnen390Seite 75
Zweite ZeilePaperstau
Dritte ZeileVordere Abdeckung
Erste ZeileAbdeckung öffnen381Seite 71
Zweite ZeilePaperstau
Dritte ZeileAusgabefach
Zweite ZeilePaperstau
Dritte ZeileAusgabefach
Erste ZeilePapier prüfen401Seite 70
Zweite ZeileMehrere Blätter eingezogen
Dritte Zeile%TRAY%
- 69 -
Bei Papierstaus/eine Fehlermeldung verschwindet auch nach Beseitigung des Papierstaus nicht
StatusMeldung auf dem Display
Eine Meldung
verschwindet nicht.
3
3. Fehlerbehebung
Erste ZeilePapierkassette öffnen631, 632, 633, 634Seite 76
Zweite ZeilePapierreste
Dritte Zeile%TRAY%
Erste ZeileAbdeckung öffnen637Seite 75
Zweite ZeilePapierreste
Dritte ZeileVordere Abdeckung
Erste ZeileAbdeckung öffnen638Seite 71
Zweite ZeilePapierreste
Dritte ZeileAusgabefach
Erste ZeileAbdeckung öffnen639, 640Seite 72
Zweite ZeilePapierreste
Dritte ZeileAusgabefach
Angezeigte Meldung,
nachdem die <HELP
(HILFE)>-Taste
gedrückt wurde
Fehlercode
Referenz-
seite
Fehlercode 380, 401, 637
Ein Papierstau ist nahe der vorderen Abdeckung
aufgetreten.
1 Fassen Sie mit dem Finger in die
Vertiefung auf der rechten Seite des
Druckers und ziehen Sie an dem Hebel
(1), um die vordere Abdeckung (2) nach
vorn zu öffnen.
1
2
2 Entfernen Sie das verklemmte Papier in
Richtung des Pfeils, wenn eine Ecke des
Papiers zu sehen ist.
3 Schließen Sie die Vorderabdeckung (2).
2
Der Vorgang ist abgeschlossen.
- 70 -
Bei Papierstaus/eine Fehlermeldung verschwindet auch nach Beseitigung des Papierstaus nicht
G
Fehlercode 381, 638
Ein Papierstau ist unter einer Bildtrommel
aufgetreten.
1 Fassen Sie mit dem Finger in die
Vertiefung auf der rechten Seite des
Druckers und ziehen Sie an dem Hebel
(1), um die vordere Abdeckung (2) nach
vorn zu öffnen.
1
2
2 Drücken Sie die Taste zum Öffnen des
Ausgabefachs (3) und öffnen Sie das
Ausgabefach (4).
3 Entnehmen Sie alle vier Bildtrommeln
und stellen Sie sie auf eine ache
Oberäche.
3
3. Fehlerbehebung
4 Bedecken Sie die entnommenen
Bildtrommeln mit Papier, so dass sie
nicht dem Licht ausgesetzt sind.
ACHTUN
● Die Fixiereinheit ist extrem heiß. Berühren
Sie sie nicht.
4
Verbrennungsge-
fahr!
3
5 Ziehen Sie das verklemmte Papier
vorsichtig an der Rückseite des Druckers
(in Richtung des Pfeils) heraus, wenn
eine Ecke des verklemmten Papiers zu
sehen ist.
- 71 -
Bei Papierstaus/eine Fehlermeldung verschwindet auch nach Beseitigung des Papierstaus nicht
Ziehen Sie das verklemmte Papier
vorsichtig heraus, während Sie den
Rückhaltehebel (5) der Fixiereinheit
anheben, wenn kein verklemmtes Papier
sichtbar ist.
Wenn sich noch ein Stück des verklemmten
Papiers in der Einheit bendet, ziehen Sie das
verklemmte Papier vorsichtig an der Rückseite
des Druckers heraus.
3
3. Fehlerbehebung
8 Schließen Sie die Vorderabdeckung (2).
Hinweis
● Die Vorderabdeckung kann nicht geschlossen werden,
wenn das Ausgabefach nicht sicher geschlossen ist.
2
Der Vorgang ist abgeschlossen.
5
Fehlercodes 382, 383, 639, 640
Ein Papierstau ist nahe der Fixiereinheit
aufgetreten.
6 Setzen Sie alle vier Bildtrommeln wieder
vorsichtig in den Drucker ein.
7 Schließen Sie das Ausgabefach (4),
indem Sie beide Seiten der Abdeckung
vorsichtig andrücken.
4
1 Fassen Sie mit dem Finger in die
Vertiefung auf der rechten Seite des
Druckers und ziehen Sie an dem Hebel
(1), um die vordere Abdeckung (2) nach
vorn zu öffnen.
1
2
- 72 -

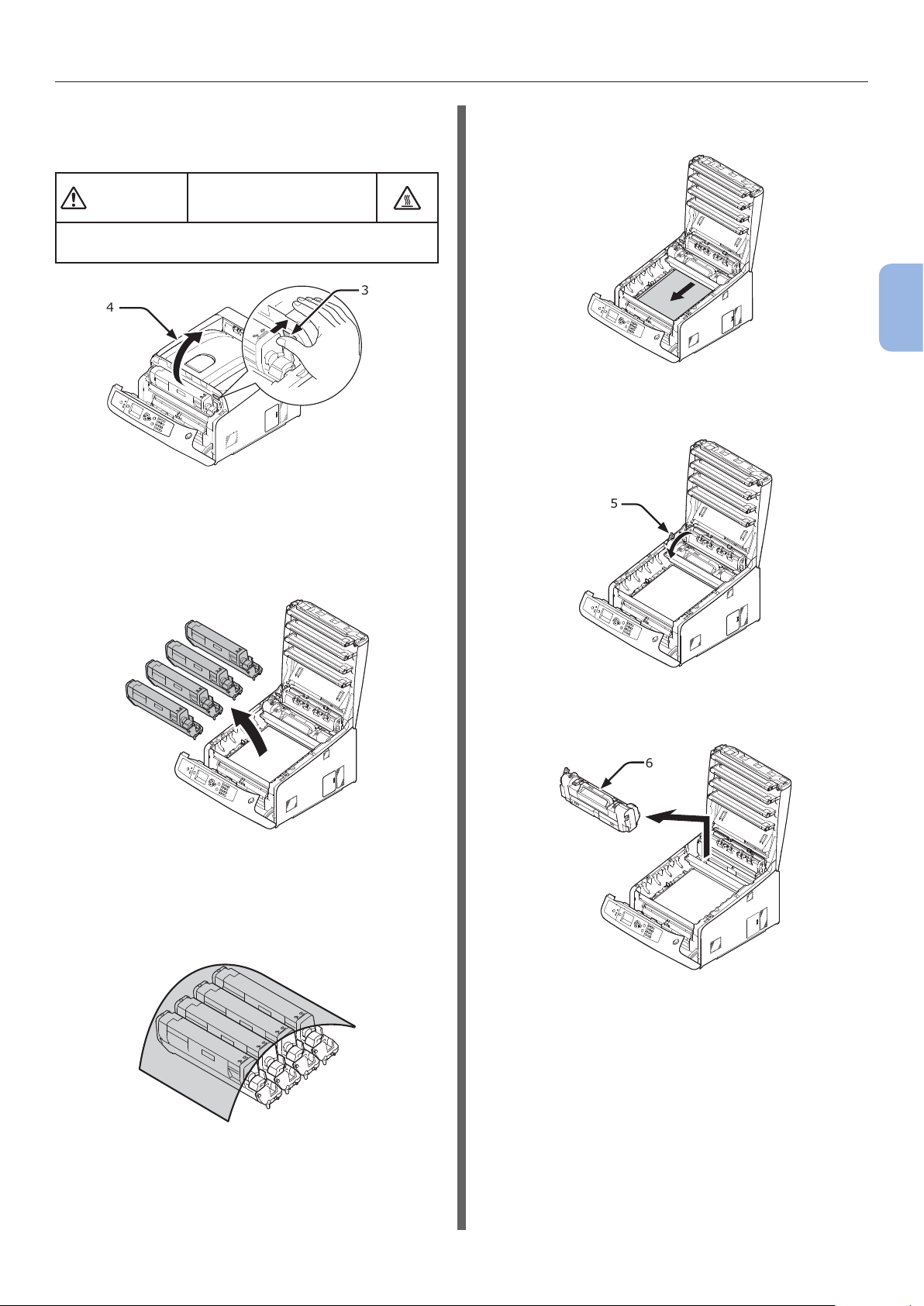

Bei Papierstaus/eine Fehlermeldung verschwindet auch nach Beseitigung des Papierstaus nicht
G
2 Drücken Sie die Taste zum Öffnen des
Ausgabefachs (3) und öffnen Sie das
Ausgabefach (4).
ACHTUN
● Die Fixiereinheit ist extrem heiß. Berühren
Sie sie nicht.
4
Verbrennungsge-
fahr.
3
3 Entnehmen Sie alle vier Bildtrommeln
und stellen Sie sie auf eine ache
Oberäche.
5 Entfernen Sie das verbleibende
verklemmte Papier aus der Einheit.
3
3. Fehlerbehebung
6 Heben Sie den linken Verschlusshebel
(5) der Fixiereinheit nach vorn.
5
4 Bedecken Sie die entnommenen
Bildtrommeln mit Papier, so dass sie
nicht dem Licht ausgesetzt sind.
7 Halten Sie die Fixiereinheit am Griff (6)
fest und heben Sie sie aus dem Drucker.
6
- 73 -
Bei Papierstaus/eine Fehlermeldung verschwindet auch nach Beseitigung des Papierstaus nicht
8 Heben Sie die Rückhaltehebel (7) der
Fixiereinheit an und ziehen Sie das
verklemmte Papier vorsichtig nach vorn
heraus.
3
3. Fehlerbehebung
9 Halten Sie die Fixiereinheit am Griff (6)
fest und setzen Sie sie in den Drucker
ein.
6
11 Setzen Sie alle vier Bildtrommeln wieder
vorsichtig in den Drucker ein.
7
12 Schließen Sie das Ausgabefach (4),
indem Sie beide Seiten der Abdeckung
vorsichtig andrücken.
4
10 Drücken Sie den linken Verschlusshebel
(5) der Fixiereinheit nach hinten.
5
13 Schließen Sie die Vorderabdeckung (2).
Hinweis
● Die Vorderabdeckung kann nicht sicher geschlossen
werden, wenn das Ausgabefach nicht geschlossen ist.
2
Der Vorgang ist abgeschlossen.
- 74 -
Bei Papierstaus/eine Fehlermeldung verschwindet auch nach Beseitigung des Papierstaus nicht
Fehlercode 390, 637
Ein Papierstau ist während des Einspeisens von
Papier aus dem Papierfach aufgetreten.
1 Wenn sich Papier im Mehrzweckfach
bendet, heben Sie die Abdeckung des
Papiersatzes (1) an und ziehen Sie es
heraus.
1
2 Fassen Sie mit dem Finger in die
Vertiefung auf der rechten Seite des
Druckers und ziehen Sie an dem Hebel
(2), um die vordere Abdeckung (3) nach
vorn zu öffnen.
3 Entfernen Sie das verklemmte Papier
vorsichtig, indem Sie das Papier am
Rand ziehen.
3
3. Fehlerbehebung
Entfernen Sie vorsichtig das Papier von
der Rückseite, falls der Papierrand nicht
zu sehen ist.
2
4 Schließen Sie die Vorderabdeckung (3).
3
3
- 75 -
Bei Papierstaus/eine Fehlermeldung verschwindet auch nach Beseitigung des Papierstaus nicht
5 Heben Sie beim Einlegen von Papier in
das Mehrzweckfach die Abdeckung des
Papiersatzes (1) an und legen Sie das
Papier mit der Druckseite nach oben ein.
Ein Papierstau ist während des Einspeisens von
Papier aus dem Papierfach aufgetreten.
Hinweis
● Wenn regelmäßig Papierstaus auftreten, säubern Sie die
Rollen des Papiereinzugs. Details nden Sie unter "Die
Papiervorzugswalzen reinigen" S.114.
In diesem Vorgang wird Fach 1 als Beispiel
verwendet.
1 Ziehen Sie vorsichtig das Fach (1), für
das ein Fehler angezeigt wurde, aus dem
Drucker.
1
Der Vorgang ist abgeschlossen.
1
2 Entnehmen Sie das gestaute Papier.
3 Schieben Sie das Fach (1) wieder in den
Drucker.
- 76 -
1
Bei Papierstaus/eine Fehlermeldung verschwindet auch nach Beseitigung des Papierstaus nicht
4 Fassen Sie mit dem Finger in die
Vertiefung auf der rechten Seite des
Druckers und ziehen Sie an dem Hebel
(2), um die vordere Abdeckung (3) nach
vorn zu öffnen.
3
2
3
5 Schließen Sie die Vorderabdeckung (3).
3
Der Vorgang ist abgeschlossen.
Memo
● Öffnen und schließen Sie nach dem Entfernen
des gestauten Papiers die vordere Abdeckung, da
ansonsten die Fehleranzeige nicht ausgeschaltet
wird.
3. Fehlerbehebung
- 77 -
Die Meldung zum Auswechseln von Tonermaterialien und zur Wartung des Geräts wird angezeigt
●●
Die Meldung zum Auswechseln von Tonermaterialien
und zur Wartung des Geräts wird angezeigt
Wenn in nächster Zeit Tonermaterialien ausgetauscht werden müssen und das Gerät gewartet
werden muss, erscheint die Meldung "... fast leer", "... nahe Lebensdauerende", "... leer",
"Lebensdauer …", "... einsetzen", "… austauschen", "... austauschen" auf der Anzeige und die
<ATTENTION (ACHTUNG)>-Anzeige auf dem Bedienfeld leuchtet auf oder blinkt.
Überprüfen Sie die Meldung und ersetzen Sie Tonermaterialien und warten Sie das Gerät.
3
3. Fehlerbehebung
Anzeige <ATTENTION (ACHTUNG)>
Display-Anzeige, wenn die <HELP (HILFE)>-Taste gedrückt wird
Taste <HELP (HILFE)>
××××
××××
××××
××××
Weitere Informationen nden Sie
unter HELP.
Drücken Sie die <HELP (HILFE)>-Taste, um eine Lösung anzuzeigen.
Fehlercode
××××
××××
Nachricht auf dem Display (erste Zeile)
Nachricht auf dem Display (zweite Zeile)
Nachricht auf dem Display (dritte Zeile)
Nachricht auf dem Display (vierte Zeile)
Scrollen Sie im Display nach oben
Scrollen Sie im Display nach unten
- 78 -
Die Meldung zum Auswechseln von Tonermaterialien und zur Wartung des Geräts wird angezeigt
Memo
● "xxx" in der nachfolgenden Liste ändert sich je nach Druckerstatus.
Angezeigte
Meldung, nachdem
StatusMeldung auf dem Display
die <HELP
(HILFE)>-Taste
Referenzseite oder
Lösung
gedrückt wurde
Fehlercode
Tonerkartusche Erste Zeilexxx-Stellen Sie eine neue
Zweite
Zeile
Erste Zeilexxx-Seite 101
Zweite
Zeile
Erste ZeileToner einsetzen410, 411, 413Seite 103
Zweite
Zeile
BildtrommelnErste Zeilexxx-Stellen Sie neue Bildtrommeln
Zweite
Zeile
Erste Zeilexxx-Seite 105
Zweite
Zeile
Erste Zeilexxx-Seite 105
Zweite
Zeile
Erste ZeileNeue Bildtrommel installieren350, 351, 352, 353Seite 105
Zweite
Zeile
Dritte Zeile %COLOR%
Erste ZeileNeue Bildtrommel installieren560, 561, 562, 563Seite 105
Zweite
Zeile
Dritte Zeile %COLOR%
Toner %COLOR% fast leer
Toner %COLOR% leer
%COLOR%412Seite 101
Bildtrommel %COLOR% nahe
Lebensdauerende
%COLOR% Image Drum Life
Ende %COLOR%-Trommel:
%nnn% verbl.Seiten
Bildtrommel an
Lebensdauerende
Bildtrommel an
Lebensdauerende
Tonerkartusche bereit und
ersetzen Sie die alte mit
der neuen, nachdem die
Meldung zum Auswechseln
von Tonermaterialien und zur
Wartung des Geräts angezeigt
wurde.
bereit und ersetzen Sie
die alten mit den neuen,
nachdem die Meldung
zum Auswechseln von
Tonermaterialien und zur
Wartung des Geräts angezeigt
wurde.
Die Anzahl der Seiten die Sie
drucken können wird in "nnn"
angezeigt.
Wenn noch Toner verbleibt,
können Sie durch Öffnen
oder Schließen der vorderen
Abdeckung weiterdrucken.
Sie sollten trotzdem die
Bildtrommel schnellstmöglich
ersetzen. Andernfalls könnte
sich die Druckqualität
verschlechtern.
3
3. Fehlerbehebung
- 79 -
Die Meldung zum Auswechseln von Tonermaterialien und zur Wartung des Geräts wird angezeigt
Angezeigte
Meldung, nachdem
StatusMeldung auf dem Display
die <HELP
(HILFE)>-Taste
Referenzseite oder
gedrückt wurde
Fehlercode
Bildtrommeln
(Forts.)
3
3. Fehlerbehebung
FixiereinheitErste Zeilexxx-Stellen Sie eine neue
Transporteinheit
Erste ZeileNeue Bildtrommel installieren564, 565, 566, 567Seite 105
Zweite
Erste ZeileNeue Bildtrommel installieren680, 681, 682, 683Seite 105
Zweite
Zeile
Dritte Zeile %COLOR%
Zweite
Zeile
Erste Zeilexxx-Seite 112
Zweite
Zeile
Erste ZeileNeue Fixiereinheit installieren354Seite 112
Zweite
Zeile
Erste Zeilexxx-Stellen Sie eine neue
Zweite
Zeile
Erste Zeilexxx-Seite 109
Zweite
Zeile
Erste ZeileNeue Bandeinheit installieren355Seite 109
Zweite
Zeile
Bildtrommel an
Lebensdauerende
ONLINE-Taste drücken
Drucken aufgrund
Trommelende unmöglich.
Fixiereinheit nahe
Lebensdauerende
Fixiereinheit austauschen
Fixiereinheit an
Lebensdauerende
Bandeinheit nahe
Lebensdauerende
Bandeinheit austauschen
Lebensdauer
Transportbandeinheit
Durch Drücken der <ON
LINE (ONLINE)> Taste
können Sie das Drucken ohne
Garantie der Druckergebnisse
fortsetzen. Wechseln Sie es
bitte so bald wie möglich aus.
Fixiereinheit bereit und
ersetzen Sie die alte mit
der neuen, nachdem die
Meldung zum Auswechseln
von Tonermaterialien und zur
Wartung des Geräts angezeigt
wurde.
Sie können durch Öffnen oder
Schließen der vorderen Abdeckung für eine begrenzte
Zeit weiterhin drucken. Sie
sollten trotzdem die Fixiereinheit schnellstmöglich ersetzen. Andernfalls könnten
Fehlfunktionen des Druckers
oder Papierstaus auftreten.
Transporteinheit bereit und
ersetzen Sie die alte mit
der neuen, nachdem die
Meldung zum Auswechseln
von Tonermaterialien und zur
Wartung des Geräts angezeigt
wurde.
Sie können durch Öffnen
oder Schließen der vorderen
Abdeckung für eine
begrenzte Zeit weiterhin
drucken. Sie sollten
trotzdem die Riemeneinheit
schnellstmöglich ersetzen.
Andernfalls könnten
Fehlfunktionen des Druckers
auftreten.
Lösung
- 80 -
Die Meldung zum Wechseln des Papiers oder für Papierformatfehler wird angezeigt
●● Die Meldung zum Wechseln des Papiers oder für
Papierformatfehler wird angezeigt
Wenn der Medientyp oder die Papiergröße im Fach nicht mit den Einstellungen des Druckertreibers
übereinstimmt, erscheint die Meldung "Papier wechseln ..." oder "Papier prüfen …" auf der Anzeige
und die <ATTENTION (ACHTUNG)>-Anzeige blinkt.
Überprüfen Sie die Meldung und lösen Sie das Problem. Überprüfen Sie die Papiergröße und die
Einstellungen. Informationen nden Sie unter "Aus dem Fach drucken" S.50 oder "Aus dem
Mehrzweckfach drucken" S.51.
Taste <HELP (HILFE)>
3
××××
××××
××××
××××
Weitere Informationen nden Sie
unter HELP.
Anzeige <ATTENTION (ACHTUNG)>
Drücken Sie die <HELP (HILFE)>-Taste, um eine Lösung anzuzeigen.
Nachricht auf dem Display (erste Zeile)
Nachricht auf dem Display (zweite Zeile)
Nachricht auf dem Display (dritte Zeile)
Nachricht auf dem Display (vierte Zeile)
Display-Anzeige, wenn die <HELP (HILFE)>-Taste gedrückt wird
Scrollen Sie im Display nach oben
Scrollen Sie im Display nach unten
××××
××××
Fehlercode
Angezeigte Meldung,
nachdem die <HELP
StatusMeldung auf dem Display
(HILFE)>-Taste
gedrückt wurde
Fehlercode
Papier wechselnErste ZeilePapier in %TRAY% wechseln661, 662, 663, 664
Zweite Zeile%MEDIA_SIZE%
Dritte Zeile%MEDIA_TYPE%
Vierte ZeileONLINE drücken
Erste ZeilePapier in Universalfach wechseln660
Zweite Zeile%MEDIA_SIZE%
Dritte Zeile%MEDIA_TYPE%
Vierte ZeileONLINE drücken
Die Papiergröße stimmt nicht mit
den Druckdaten überein.
PapierformatfehlerErste ZeilePapier prüfen400
Erste ZeilePapier in %TRAY% wechseln461, 462, 463, 464
Zweite Zeile%MEDIA_SIZE%
Dritte Zeile%MEDIA_TYPE%
Vierte ZeileONLINE drücken
Erste ZeilePapier in Universalfach wechseln460
Zweite Zeile%MEDIA_SIZE%
Dritte Zeile%MEDIA_TYPE%
Vierte ZeileONLINE drücken
Zweite ZeilePapierformatfehler
Dritte Zeile%TRAY%
3. Fehlerbehebung
- 81 -
Andere Fehlermeldungen
●● Andere Fehlermeldungen
In diesem Abschnitt werden Ursachen und Lösungen für Fehlermeldungen und die Funktion der
<ATTENTION (ACHTUNG)>-Anzeige erklärt. Eine Fehlermeldung erscheint auf der Anzeige des
Bedienfeldes.
Drücken Sie die Taste <HELP (HILFE)> auf dem Bedienfeld, um den Fehlercode anzuzeigen.
Fehlermeldungen
3
Feh-
ler-
3. Fehlerbehebung
code
420ONLINE zur Wiederherstellung drückenblinktEs gibt einen Speicherüberlauf.
310
311
320
348
610
611
612
613
544
545
546
547
540
541
542
543
%COVER% offen.
Siehe HILFE
Fixiereinheit prüfen
Siehe HILFE
Daten prüfen
Daten Schreibfehler<%CODE%>
Toner fehlt
%COLOR%
Siehe HILFE
Tonerkartusche prüfen
Fehler an Verriegelungshebel
%COLOR%
Siehe HILFE
Toner Sensor Error
%COLOR%
Siehe HILFE
Meldung
<ATTENTI-
ON (ACH-
TUNG)>-
Ursache/Lösung
Anzeige
Reduzieren Sie den Datenumfang. Wenn das
nicht hilft, reduzieren Sie den Umfang der
Druckdaten.
blinktDie Abdeckung ist offen.
Schließen Sie die Abdeckung.
310 : Ausgabefach
311 : Vordere Abdeckung
blinktDie Fixiereinheit ist nicht korrekt eingesetzt.
Setzen Sie die Fixiereinheit korrekt in den
Drucker ein.
leuchtet aufDas Schreiben von Datenmeldungen zum
Hochladen auf den Drucker wurde nicht
ausgeführt.
blinktDie Tonerkartusche mit der angezeigten
Farbe ist nicht korrekt eingesetzt. Setzen Sie
die Tonerkartusche korrekt ein.
610 : Gelb (Y)
611 : Magenta (M)
612 : Cyan (C)
613 : Weiß (W)
blinktDie Tonerkartusche mit der angezeigten
Farbe ist nicht korrekt verriegelt.
Drücken Sie auf den blauen Hebel an der
rechten Seite der Tonerkartusche, bis er
stoppt.
544 : Gelb (Y)
545 : Magenta (M)
546 : Cyan (C)
547 : Weiß (W)
blinktEs gibt eine Fehlfunktion am Tonersensor
der angezeigten Farbe oder die Bildtrommel
ist nicht korrekt eingesetzt.
Setzen Sie die Tonerkartusche oder die
Bildtrommel der angezeigten Farbe korrekt
ein.
540 : Gelb (Y)
541 : Magenta (M)
542 : Cyan (C)
543 : Weiß (W)
- 82 -
Andere Fehlermeldungen
Feh-
ler-
Meldung
code
430
440
356Neue Bandeinheit installieren
330Bandeinheit prüfen
491Papier einlegen
Papierkassette installieren
%TRAY%
Siehe HILFE
Lebensdauer Transportbandeinheit
Siehe HILFE
Dateisystem vollleuchtet aufDas Dateisystem ist voll.
Dateisystem schreibgeschütztleuchtet aufDas Dateisystem, in das Sie schreiben
Siehe HILFE
Gelöschte Daten vollleuchtet aufDie zu löschende geheime Datei ist voll.
%TRAY%
%MEDIA_SIZE%
<ATTENTI-
ON (ACH-
TUNG)>-
Ursache/Lösung
Anzeige
blinktIm angezeigten Fach bendet sich keine
Papierkassette.
Setzen Sie die Papierkassette in das
angegebene Fach ein.
Wenn die Papierkassette schon im Drucker
eingesetzt ist, ziehen Sie die Kassette
heraus und schieben Sie sie zur Erkennung
erneut ein.
430, 440 : Fach1
blinktDie Transporteinheit hat das Ende ihrer
Betriebsdauer erreicht.
Ersetzen Sie sie durch eine neue
Transporteinheit.
möchten, ist schreibgeschützt.
blinktDie Transporteinheit ist nicht korrekt
eingesetzt.
Setzen Sie sie korrekt ein.
blinktDas angegebene Fach ist leer.
Legen Sie Papier im angezeigten Format ein.
491 : Fach1
3
3. Fehlerbehebung
Siehe HILFE
Datei löschenleuchtet aufEine geheime Datei wird gelöscht.
Postscript: FehlerErlischtEin PostScript-Fehler ist aufgetreten.
490Papier einlegen
Universalfach
%MEDIA_SIZE%
ONLINE drücken
Siehe HILFE
694
695
696
697
340
341
342
343
Bildtrommel nicht eingesetzt
%COLOR%
Siehe HILFE
Bildtrommel prüfen
%COLOR%
Siehe HILFE
Bitte warten
Neustart… <n>
Tonersensorfehler %COLOR%leuchtet aufEs gibt eine Fehlfunktion am Tonersensor
blinktDas angegebene Mehrzweckfach ist leer.
Legen Sie Papier im angezeigten Format ein.
blinktDie Bildtrommel mit der angezeigten Farbe
ist nicht korrekt eingesetzt. Setzen Sie die
Bildtrommel korrekt ein.
694 : Gelb (Y)
695 : Magenta (M)
696 : Cyan (C)
697 : Weiß (W)
blinktDie Bildtrommel mit der angezeigten Farbe
ist nicht korrekt eingesetzt. Setzen Sie die
Bildtrommel korrekt ein.
340 : Gelb (Y)
341 : Magenta (M)
342 : Cyan (C)
343 : Weiß (W)
leuchtet aufDer Drucker wird neu gestartet.
Bitte warten.
der angezeigten Farbe oder die Bildtrommel
ist nicht korrekt eingesetzt.
Setzen Sie die Tonerkartusche oder die
Bildtrommel der angezeigten Farbe korrekt
ein.
- 83 -
Andere Fehlermeldungen
Feh-
ler-
code
Toner %COLOR% nicht installiertleuchtet aufDie Tonerkartusche mit der angezeigten
%TRAY% leerleuchtet aufDas angegebene Fach ist leer.
Nicht unterstützte USB Gerät gefunden.
3
3. Fehlerbehebung
nnn* Servicemeldung
nnn* Netz Ein/Aus
Bitte entnehmen.
Papier einlegen
Universalfach
%MEDIA_SIZE%
ONLINE drücken
%COLOR% Resttonerbehälter voll. Toner
ersetz.
Sortierfehler:Zu viele Seiten
ONLINE drücken
Fehler: Dateisystemvorgang <nnn>
ONLINE drücken
Ausschalten und kurz warten
126:Kondensierung: Fehler
USB Hub nicht unterstützt.
Bitte entnehmen.
nnn: Fehler
nnn:Fehler
PDL-Fehler aufgetretenWeicht abZeigt an, dass ein interner
Abgelaufene gespeicherte Dateien wurden
gelöscht
ONLINE drücken
Dekodierungsfehler aufgetreten
ONLINE drücken
Datei kann nicht gelesen werden
ONLINE drücken
Meldung
<ATTENTI-
ON (ACH-
TUNG)>-
Ursache/Lösung
Anzeige
Farbe ist nicht korrekt eingesetzt. Setzen Sie
die Tonerkartusche korrekt ein.
Legen Sie Papier ein.
ErlischtEin vom Drucker nicht unterstütztes USB-
Gerät ist angeschlossen. Entfernen Sie das
Gerät.
ErlischtLegen Sie Papier im angezeigten Format
in das Mehrzweckfach ein und drücken Sie
dann die Taste <ON LINE (ONLINE)>.
leuchtet aufDer Behälter für Resttoner ist voll. Ersetzen
Sie ihn durch eine Tonerkartusche der
angegebenen Farbe.
ErlischtEin gemischter Druckfehler ist aufgetreten.
Reduzieren Sie den Datenumfang. Wenn das
nicht hilft, reduzieren Sie den Umfang der
Druckdaten.
leuchtet aufEin Fehler des Dateisystems ist im Drucker
aufgetreten.
blinktKondensation ist im Drucker aufgetreten.
Schalten Sie den Drucker aus und nach
einer Weile wieder ein.
ErlischtEin vom Drucker nicht unterstützter USB-
Hub ist angeschlossen. Entfernen Sie den
Hub.
blinktIm Inneren des Gerätes ist ein
schwerwiegender Fehler aufgetreten.
Notieren Sie den Fehlercode, und wenden
Sie sich an Ihren Händler.
blinktEin schwerer Fehler ist am Drucker
aufgetreten. Schalten Sie das Gerät aus/ein.
Kontaktieren Sie Ihren Händler, wenn der
gleiche Fehler erneut auftritt.
Verarbeitungsfehler bei der PDL-Emulation
aufgetreten ist.
Diese Warnung kann entfernt werden. Der
Benutzer sollte die ENTER-Taste klicken, um
die Warnung zu entfernen.
Leuchtet aufZeigt an, dass ein anwendbarer Job
automatisch gelöscht wurde, da die
Aufbewahrungsfrist für den Private JobAusdruck abgelaufen ist.
Weicht abZeigt an, dass bei der Analyse der
Bilddateneingabe von einer externen Quelle
ein Fehler aufgetreten ist.
Dies erscheint, wenn ein Fehler bei der
Analyse von TIFF- oder JPEG-Daten beim
USBMemoryPrint, DirectPrint, E-mailPrintModus aufgetreten ist.
Weicht abZeigt an, dass der USB-Speicher getrennt
ist, während das PrintFromUSBMemory läuft.
Die Ablesung der Bilddatei wird storniert.
- 84 -
Andere Fehlermeldungen
Feh-
ler-
Meldung
code
Der Farbtoner ist leer. Auftrag abgebrochen
ONLINE drücken
Der Erhalt von E-Mails wurde storniert
ONLINE drücken
Ungültige Daten
ONLINE drücken
Jobtyp ist eingeschränkt
Job abgewiesen
ONLINE drücken
Bitte wechseln Sie die SD-Speicherkarte
aus
415
417
480Papierausgabe-
519Drücken Sie die ONLINE-Taste zur
Toner auswechseln
%COLOR% Abfall Toner Voll
Siehe HILFE
fach entfernen
Siehe HILFE
Wiederherstellung
Auszeit Datenempfang
Siehe HILFE
Widerspruch bei der IPv4-Adresse
IPv4-Adresse ändern
Erhalt der Ziel-IP fehlgeschlagen. Bitte
überprüfen Sie die DHCP-Einstellungen.
Bitte warten
Netz wird initialisiert
Bitte warten
Netzkonguration wird geschrieben
<ATTENTI-
ON (ACH-
TUNG)>-
Ursache/Lösung
Anzeige
Weicht abInformiert den Benutzer, dass der Farbtoner
leer ist und dass der Farbdaten-Job storniert
wird.
Leuchtet aufZeigt an, dass der E-Mail-Erhalt storniert
wurde.
Das kann folgende Ursachen haben.
- Das Format der E-Mail, die empfangen
wurde, ist illegal oder wird nicht unterstützt.
- Die angefügt Datei ist illegal oder wird
nicht unterstüzt.
- Die angefügte Datei, die empfangen
wurde, ist zu groß, z.B. die Dateigröße
überschreitet 8MB.
- Netzverbindung wurde getrennt.
Weicht abEs wurden ungültige Daten empfangen.
Drücken Sie den Online-Schalter und
beseitigen Sie die Warnung. Wird angezeigt,
wenn ein nicht unterstützter PDL-Befehl
empfangen wird oder ein Spulbefehel ohne
SD-Karte empfangen wird.
Weicht abEin Job einer JobLimitation-
Einstellungsverletzung wird empfangen, und
wird angezeigt, enn der Job verworfen wird.
Leuchtet aufZeigt an, dass ein Benutzer das alte SD-
Kartengerät durch ein neues ersetzen muss,
da das SD-Kartengerät aktiv ist.
BlinktZeigt an, dass die Toner-Abfallbox, die durch
%COLOR% dargestellt wird, voll ist und
ausgewechselt werden muss.
Fehler 415 : Magenta
Fehler 417 : Weiß
BlinktDas bedruckte Papier läuft im Papierfach der
Papiereinheit über.
Fehler 480 : Ausgabefach
BlinktBeim Empfang von Daten über Port9100,
LPR, FTP, IPP, WSD oder E-Mail ist eine
Auszeit im Stream aufgetreten.
Weicht abIPv4-Adresskonikt.
Weicht abZeigt an, dass der DHCP-Server nicht
gefunden wurde.
Weicht abDies erscheint, wenn eine NIC-Initialisierung
auftritt, da die Einstellung geändert wurde.
BlinktDies erscheint, wenn die NIC-
Kongurationsdaten im Flash-Speicher
gespeichert werden, da die Einstellung
geändert wurde.
3
3. Fehlerbehebung
- 85 -
Andere Fehlermeldungen
Feh-
ler-
Meldung
code
709Achtung, unbekanntes Verbrauchsmaterial
erkannt Siehe Benutzerhandbuch
"Fehlerbehebung" um den Betrieb
wiederherzustellen
3
3. Fehlerbehebung
<ATTENTI-
ON (ACH-
TUNG)>-
Ursache/Lösung
Anzeige
blinktSie erhalten möglicherweise nicht
die beste Leistung des Druckers und
verzeichnen dabei auch eine Abnahme
der Druckqualität bei der Verwendung von
unbekannten Verbrauchsstoffen. Defekte,
die von der Verwendung unbekannter
Verbrauchsmaterialien herrühren, werden
kostenpichtig repariert, selbst wenn
sie während der Garantie- oder der
Gewährleistungszeit auftreten, und werden
nicht von Wartungsverträgen abgedeckt.
Ungeachtet der vorgenannten Punkte
führen Sie zur Verwendung unbekannter
Verbrauchsmaterialien die folgenden Schritte
durch. Um diese Risiken zu akzeptieren und
die Funktion wiederherzustellen,
1. Schalten Sie Ihren Drucker aus
2. Drücken Sie auf die Schaltäche
<CANCEL (ABBRECHEN)> und halten
Sie sie gedrückt. Schalten Sie nun Ihren
Drucker an.
3. Nach dem Start lassen Sie die
Schaltäche <CANCEL (ABBRECHEN)>
wieder los.
Hinweis
Dieser Vorgang wird zum späteren
Nachlesen aufgezeichnet.
- 86 -
Sie können nicht vom Mehrzweckfach aus drucken
●● Sie können nicht vom Mehrzweckfach aus
drucken
Wenn Sie vom Mehrzweckfach aus drucken wollen, ohne die Abdeckung des Papiersatzes nach unten zu
bewegen, erscheint die Meldung "Papier einlegen Universalfach" auf der Anzeige.
Überprüfen Sie die Meldung und lösen Sie das Problem. Informationen nden Sie unter: "Aus dem
Mehrzweckfach drucken" S.51.
3
Abdeckung des Papiersatzes
3. Fehlerbehebung
- 87 -
Andere Probleme
●● Andere Probleme
In diesem Abschnitt werden Probleme dargestellt, die während des Druckbetriebs auftreten können,
und ihre Lösung erklärt.
Der Druck von einem Computer aus ist nicht möglich
Memo
● Sollten Sie mit den folgenden Informationen die Fehler nicht beheben können, wenden Sie sich bitte an Ihren Händler.
● Wenn Probleme aus einer Software-Anwendung entstehen, kontaktieren Sie den Hersteller der Anwendung.
3
Allgemeine Ursachen
3. Fehlerbehebung
Für Windows und OS X
UrsacheLösungReferenz
Der Drucker ist ausgeschaltet.Schalten Sie den Drucker ein.Seite 23
Ein Ethernet- oder USB-Kabel ist
herausgezogen.
Es gibt ein Problem mit dem Kabel.Ersetzen Sie es durch ein neues Kabel.Der Drucker ist off-line.Drücken Sie die Taste <ON LINE (ONLINE)>.-
Eine Fehlermeldung erscheint auf der
Anzeige des Bedienfeldes.
Die Schnittstelleneinstellung ist
deaktiviert.
Etwas stimmt nicht mit der
Druckfunktion.
Stellen Sie sicher, dass das Kabel korrekt mit dem
Drucker und dem Computer verbunden ist.
"Fehlermeldungen" drücken Sie die Taste <HELP
(HILFE)> auf dem Bedienfeld.
Überprüfen Sie die Einstellung der verwendeten
Schnittstelle vom Bedienfeld aus.
Überprüfen Sie, ob Sie die Inhalte der Einstellungen
drucken können.
-
Seite 82
Fortgeschritten
Seite 31
Für Windows
UrsacheLösungReferenz
Der Drucker ist nicht als
Standarddrucker eingestellt.
Der Ausgang für den Druckertreiber ist
nicht korrekt.
Ein Druckauftrag von einer anderen
Schnittstelle ist in Bearbeitung.
"Ungültige Daten" wird auf der Anzeige
angezeigt und es kann nicht gedruckt
werden.
Stellen Sie den Drucker als Standarddrucker ein.-
Wählen Sie den Ausgang, mit dem das Ethernet- oder
USB-Kabel verbunden ist.
Warten Sie, bis der Druckauftrag abgeschlossen ist.-
Drücken Sie die Scroll-Taste
[Menüs] > [System anpassen] > [Zeitl. Wart.].
Wählen Sie anschließend eine längere Zeit aus. Die
Standardeinstellung ist 40 Sekunden.
oder und wählen Sie
-
-
- 88 -
Andere Probleme
Probleme mit der Netzwerkverbindung
Für Windows und OS X
UrsacheLösungReferenz
Ein gekreuztes Kabel wird verwendet.Verwenden Sie ein glattes Kabel.Der Drucker wurde eingeschaltet, bevor
das Kabel angeschlossen war.
Der Hub und der Drucker sind
inkompatibel oder haben Probleme.
Schließen Sie Kabel vor dem Einschalten des Druckers
an.
Drücken Sie die Scroll-Taste
[Admin-Einstellung] (Geben Sie das AdministratorPasswort ein.) > [Netzwerkeinstellung] >
[HUB Link Einstlg]. Wählen Sie anschließend
[10Base-T Halb] aus.
oder und wählen Sie
Seite 33
Für Windows
UrsacheLösungReferenz
Die IP-Adresse ist falsch.● Stellen Sie sicher, dass für den Drucker und die
Einstellungen des Druckerausgangs am Computer die
gleiche IP-Adresse eingestellt ist.
● Wenn Sie ein LPR-Dienstprogramm verwenden,
überprüfen Sie die Einstellung der IP-Adresse im LPRDienstprogramm.
-
3
3. Fehlerbehebung
-
Probleme mit der USB-Verbindung
Für Windows und OS X
UrsacheLösungReferenz
Ein nicht unterstütztes USB-Kabel wird
verwendet.
Ein USB-Hub wird verwendet.Schließen Sie den Drucker direkt an den Computer an.Seite 43
Der Druckertreiber ist nicht korrekt
installiert.
Verwenden Sie ein USB 2.0-Kabel.-
Installieren Sie den Druckertreiber erneut.Seite 43,
Seite 44
Für Windows
UrsacheLösungReferenz
Der Drucker ist off-line.Rechtsklicken Sie auf das Pro8432WT PS-Symbol und
wählen Sie dann [Siehe Druckaufträge]. Wählen Sie
im Dialogfeld das Menü [Drucker] und entfernen Sie die
Markierung von [Drucker ofine verwenden].
Ein Schalter, Puffer, Verlängerungskabel
oder USB-Hub wird verwendet.
Ein Treiber für einen anderen Drucker,
der ein USB-Verbindung verwendet,
wurde installiert.
Schließen Sie den Drucker direkt an den Computer an.Seite 43
Löschen Sie den anderen Druckertreiber vom Computer.-
-
- 89 -
Andere Probleme
Die erfolgreiche Installation des Druckertreibers ist nicht möglich
Memo
● Sollten Sie mit den folgenden Informationen die Fehler nicht beheben können, wenden Sie sich bitte an Ihren Händler.
● Wenn Probleme aus einer Software-Anwendung entstehen, kontaktieren Sie den Hersteller der Anwendung.
Probleme mit der USB-Verbindung
3
Für Windows
UrsacheLösungReferenz
Im Ordner [Geräte und Drucker] wird
3. Fehlerbehebung
kein Symbol für den Drucker erstellt.
Nur der erste Druckertreiber wird
installiert, obwohl mehrere Druckertreiber
für die Installation ausgewählt wurden.
Die Fehlermeldung "Druckertreiber konnte nicht installiert werden" wird
angezeigt.
Der Druckertreiber ist nicht korrekt installiert.
Installieren Sie den Druckertreiber noch einmal korrekt.
Folgen Sie dem nachfolgend dargestellten Vorgang, um
den zweiten und weitere Druckertreiber zu installieren:
1. Legen Sie die "Software-DVD-ROM" in den Computer
ein.
2. Wenn [Autom. Wiedergabe] angezeigt wird, klicken
Sie auf [Run setup.exe].
Memo
● Wenn das Dialogfeld [Benutzerkontensteuerung]
angezeigt wird, klicken Sie auf [Ja].
3. Wählen Sie eine Sprache aus der Dropdown-Liste.
4. Lesen Sie die Lizenzbestimmungen und klicken Sie
anschließend auf [Weiter].
5. Lesen Sie die Umwelthinweise für Benutzer und
klicken Sie auf [Weiter].
6. Wählen Sie [Netzwerk (mit Kabel/kabellos)] oder
[USB] gemäß Ihrer Verbindungsumgebung und
klicken Sie anschließend auf [Weiter]. Falls das
Dialogfeld [Windows-Sicherheitswarnung]
angezeigt wird, klicken Sie auf [Zugriff erlauben].
7. Wählen Sie den Modellnamen des Geräts und klicken
Sie anschließend auf [Weiter].
8. Klicken Sie auf [Benutzerdenierte Installation].
9. Klicken Sie auf [Separate Installation].
10. Klicken Sie auf einen Treiber, den Sie installieren
möchten.
Die Installation beginnt.
Nutzen Sie Plug-and-Play. Folgen Sie den Anweisungen
unten.
1. Stellen Sie sicher, dass Drucker und Computer
ausgeschaltet sind.
2. Schließen Sie ein USB-Kabel an.
3. Schalten Sie den Drucker ein.
4. Schalten Sie den Computer ein.
5. Wenn der Installationsassistent für neue
Hardware angezeigt wird, folgen Sie den
Bildschirmanweisungen, um die Einstellungen
fertigzustellen.
Seite 43
-
-
- 90 -
Spezische Einschränkungen für Betriebssysteme
Einschränkungen mit Windows
Bezeichnung SymptomUrsache/Lösung
Druckertreiber[Hilfe erhalten] wird nicht
angezeigt.
Der Dialog
[Benutzerkontensteuerung]
erscheint.
PSGammaregulierung
Der Dialog
[Benutzerkontensteuerung]
erscheint.
Der Dialog
[Programmfähigkeits-Assistent] erscheint.
Die [Hilfe erhalten]-Funktion wird von PS-Druckertreibern
nicht unterstützt.
Wenn Sie ein Installations- oder Dienstprogramm starten,
könnte der Dialog [Benutzerkontensteuerung] angezeigt
werden. Klicken Sie [Ja] oder [Weiter], um das Installationsoder Dienstprogramm als Administrator zu starten. Wenn
Sie auf [Nein] klicken, startet das Installations- oder
Dienstprogramm nicht.
Wenn Sie ein Installations- oder Dienstprogramm starten,
könnte der Dialog [Benutzerkontensteuerung] angezeigt
werden. Klicken Sie [Ja] oder [Weiter], um das Installationsoder Dienstprogramm als Administrator zu starten. Wenn
Sie auf [Nein] klicken, startet das Installations- oder
Dienstprogramm nicht.
Wenn der Dialog [Programmfähigkeits-Assistent] nach
einer Installation erscheint (auch bei vorzeitigem Abbruch
der Installation), klicken Sie auf [Das Programm wurde richtig installiert.].
Andere Probleme
3
3. Fehlerbehebung
- 91 -
Andere Probleme
Probleme mit der Bildqualität
Memo
● Sollten Sie mit den folgenden Informationen die Fehler nicht beheben können, wenden Sie sich bitte an Ihren Händler.
SymptomZu überprüfender PunktLösungReferenz
Auf dem Ausdruck sind
vertikale Linien sichtbar.
3
3. Fehlerbehebung
Papier-Zufuhrrichtung
Das Druckbild wird in
vertikaler Richtung
immer blasser.
Der Tonerstand ist niedrig.Ersetzen Sie die Tonerkartusche.Seite 101
Die Bildtrommel ist beschädigt. Tauschen Sie die Bildtrommel aus.Seite 105
In der Bildtrommel scheinen
gerätefremde Partikel vorhanden
zu sein.
Der Lichtabschirmlm auf der
Bildtrommel ist verschmutzt.
Die Bildtrommel ist nicht korrekt
eingesetzt.
Die LED-Köpfe sind verschmutzt. Wischen Sie die LED-Köpfe mit
Der Tonerstand ist niedrig.Ersetzen Sie die Tonerkartusche.Seite 101
Das Papier ist unpassend.Verwenden Sie passendes Papier. Seite 47
Tauschen Sie die Bildtrommel aus.Seite 105
Wischen Sie den Film mit einem
weichen Papiertuch ab.
Setzen Sie die Bildtrommel korrekt
ein.
einem weichen Papiertuch ab.
-
Seite 105
Seite 117
Papier-Zufuhrrichtung
Gedruckte Abbildungen
sind zu hell.
Die Toner-Spar-Option ist aktiviert. Ändern der Einstellung der Toner-
Spar-Option.
Die Tonerkartusche ist nicht
korrekt eingesetzt.
Der Tonerstand ist niedrig. Ersetzen Sie die Tonerkartusche. Seite 101
Das Papier ist feucht. Verwenden Sie Papier, das bei
Das Papier ist unpassend. Verwenden Sie passendes Papier.Seite 47
Das Papier ist unpassend.
Die Einstellungen von Medientyp
und Gewicht sind nicht korrekt.
Das Papier ist recycelt.
Die Einstellung des
Mediengewichts ist unpassend.
Setzen Sie die Tonerkartusche
korrekt ein.
geeigneten Temperatur- und
Feuchtigkeitsbedingungen gelagert
wurde.
Drücken Sie die Scroll-Taste
und wählen Sie [Menüs] >
[Fachkong.] > die
Papierkassettenkonguration,
die Sie verwenden. Wählen
Sie anschließend die richtigen
Werte für [Medientyp] und
[Mediengewicht]. Sie können
auch einen höheren Wert für
[Mediengewicht] wählen.
Drücken Sie die Scroll-Taste
und wählen Sie [Menüs] >
[Fachkong.] > das Papierfach,
das Sie verwenden. Wählen Sie
anschließend einen höheren Wert
für [Mediengewicht].
oder
oder
-
Seite 101
Seite 47
Seite 47
Seite 47
- 92 -
SymptomZu überprüfender PunktLösungReferenz
Das Druckbild wird
teilweise blasser.
Flecken und Linien
erscheinen.
Auf dem Ausdruck sind
regelmäßig horizontale
Linien sowie Flecken
sichtbar.
Papier-Zufuhrrichtung
Der weiße Bereich des
Papiers ist geringfügig
geeckt.
Das Papier ist zu feucht oder
trocken.
[Farbeinstellung Papier] ist
falsch konguriert.
Farbeinstellung Folien ist falsch
konguriert.
Treten die Linien und Flecken
in Abständen von ca. 94 mm (4
Zoll) auf, ist die Bildtrommel (die
grüne Hülse) beschädigt oder
verschmutzt.
Treten die Linien und Flecken
in Abständen von ca. 40 mm
(2 Zoll) auf, könnten sich
Fremdmaterialien auf der
Bildtrommel benden.
Treten die Linien und Flecken in
Abständen von ca. 143 mm auf, ist
die Fixiereinheit beschädigt.
Die Bildtrommel wurde Licht
ausgesetzt.
Der Papiereinzug ist verschmutzt. Drucken Sie einige Testkopien.Das Papier ist statisch aufgeladen. Verwenden Sie Papier, das bei
Das Papier ist zu dick.Verwenden Sie weniger starkes
Der Tonerstand ist niedrig. Ersetzen Sie die Tonerkartusche. Seite 101
Verwenden Sie Papier, das bei
geeigneten Temperatur- und
Feuchtigkeitsbedingungen gelagert
wurde.
Drücken Sie die Scroll-Taste
, wählen Sie [Menüs] >
[Druckanpassung] und ändern
Sie anschließend den Wert für
[Farbeinstellung Papier].
Drücken Sie die Scroll-Taste oder
, wählen Sie [Menüs] >
[System anpassen] und ändern
Sie anschließend den Wert für
[Farbeinstellung Folien]
Wischen Sie die Bildtrommel mit
einem weichen Papiertuch ab.
Tauschen Sie die Bildtrommel aus,
wenn sie beschädigt ist.
Öffnen und schließen Sie das
Ausgabefach, und drucken Sie
erneut.
Tauschen Sie die Fixiereinheit aus.Seite 112
Setzen Sie die Bildtrommel wieder
in den Drucker ein und lassen Sie
sie einige Stunden dort. Wird das
Problem dadurch nicht gelöst,
ersetzen Sie die Bildtrommel.
geeigneten Temperatur- und
Feuchtigkeitsbedingungen gelagert
wurde.
Papier.
oder
.
Andere Probleme
Seite 47
-
-
3
3. Fehlerbehebung
Seite 105
-
Seite 105
Seite 47
-
Die Buchstabenränder
sind verschmiert.
Der gesamte
Papierbereich ist
beim Drucken von
Umschlägen oder
beschichtetem Papier
geringfügig geeckt.
Die LED-Köpfe sind verschmutzt. Wischen Sie die LED-Köpfe mit
einem weichen Papiertuch ab.
Das Papier ist unpassend.Verwenden Sie empfohlenes Papier. Das Papier ist feucht. Ersetzen Sie es durch neues Papier.Seite 47
Der Toner könnte am gesamten
Bereich des Umschlags oder
beschichteten Papiers haften.
Dies ist keine Fehlfunktion des
Druckers.
Beschichtetes Papier wird für den
Drucker nicht empfohlen.
Seite 117
-
- 93 -
Andere Probleme
SymptomZu überprüfender PunktLösungReferenz
Der Toner löst sich,
wenn er gerieben wird.
3
3. Fehlerbehebung
Der Glanz ist
ungleichmäßig.
Die Farbe des
gedruckten Bildes
entspricht nicht den
Erwartungen.
Der Druck von CMY
100% ist zu leicht.
Die Einstellungen von Medientyp
und Gewicht sind nicht korrekt.
Das Papier ist recycelt.
Die Einstellung des
Mediengewichts ist unpassend.
Die Einstellungen von Medientyp
und Gewicht sind nicht korrekt.
Der Tonerstand ist niedrig. Ersetzen Sie die Tonerkartusche. Seite 101
Die Farbanpassung wurde
durchgeführt.
Die Farbbalance entspricht nicht
der Einstellung.
Die Farbregistrierung ist außerhalb
der Ausrichtung.
[CMY 100% Dichte] steht auf
[Deaktivieren].
Drücken Sie die Scroll-Taste
und wählen Sie [Menüs] >
[Fachkong.] > die
Papierkassettenkonguration,
die Sie verwenden. Wählen
Sie anschließend die richtigen
Werte für [Medientyp] und
[Mediengewicht]. Sie können
in [Mediengewicht] auch ein
höheres Gewicht wählen.
Drücken Sie die Scroll-Taste
und wählen Sie [Menüs] >
[Fachkong.] > die
Papierkassettenkonguration,
die Sie verwenden. Wählen Sie
anschließend einen höheres
Gewicht für [Mediengewicht].
Drücken Sie die Scroll-Taste
und wählen Sie [Menüs] >
[Fachkong.] > die
Papierkassettenkonguration,
die Sie verwenden. Wählen
Sie anschließend die richtigen
Werte für [Medientyp] und
[Mediengewicht]. Sie können
in [Mediengewicht] auch ein
höheres Gewicht wählen.
Nehmen Sie die Farbanpassung
vom Druckertreiber aus vor.
Drücken Sie die Scroll-Taste
und wählen Sie [Kalibrierung].
Wählen Sie anschließend [Reg. anpassen].
Öffnen und schließen Sie das
Ausgabefach.
Oder drücken Sie die Scroll-Taste
oder
[
anschließend [
Drücken Sie die Scroll-Taste
Einstellung] > [Farbeinstellung] >
[CMY 100% Dichte]. Wählen Sie
anschließend [Aktivieren] aus.
und wählen Sie
Kalibrierung
und wählen Sie [Admin-
]. Wählen Sie
Dichte anpassen
oder
oder
oder
oder
].
oder
Seite 47
Seite 47
Seite 47
Fortgeschritten
Fortgeschritten
Fortgeschritten
-
Es erscheinen Punkte.
Der Druck ist
verschmiert.
Das Papier ist unpassend. Verwenden Sie passendes Papier. Seite 47
Treten die Punkte in Abständen
von ca. 94 mm (4 Zoll) auf, ist
die Bildtrommel (die grüne Hülse)
beschädigt oder verschmutzt.
Das Papier ist feucht. Ersetzen Sie es durch neues Papier. Seite 47
Das Papier ist unpassend. Verwenden Sie passendes Papier. Seite 47
Wischen Sie die Bildtrommel mit
einem weichen Papiertuch ab.
Tauschen Sie die Bildtrommel aus,
wenn sie beschädigt ist.
Seite 105
- 94 -
SymptomZu überprüfender PunktLösungReferenz
?
Der Hintergrund
einer gedruckten
Seite ist dunkel oder
verunreinigt.
Es könnte sich um Fehlfunktionen
des Druckers handeln.
Wenden Sie sich an Ihren Händler.Hintere
Andere Probleme
Abdeckung
Es wird nichts gedruckt.
Es treten eckige
Stellen auf.
Zwei oder mehr Papierseiten
werden gleichzeitig eingezogen.
Es könnte sich um Fehlfunktionen
des Druckers handeln.
Das Papier ist feucht. Ersetzen Sie es durch neues Papier. Seite 47
Das Papier ist unpassend.Verwenden Sie passendes Papier. Seite 47
Lassen Sie den Daumen durch den
Stapel laufen und legen Sie es
dann wieder ein.
Wenden Sie sich an Ihren Händler.-
Seite 50,
Seite 51
3
3. Fehlerbehebung
- 95 -
Andere Probleme
Probleme mit dem Einzug
Memo
● Sollten Sie mit den folgenden Informationen die Fehler nicht beheben können, wenden Sie sich bitte an Ihren Händler.
SymptomZu überprüfender PunktLösungReferenz
● Das Papier
verklemmt sich
häug.
3
3. Fehlerbehebung
● Mehrere
Seiten werden
gleichzeitig
eingezogen.
● Das Papier wird
an einer Ecke
eingezogen.
Das Papier wird
nicht in den Drucker
eingezogen.
Der Drucker nimmt
den Betrieb nicht
auf, auch nachdem
Sie den Papierstau
beseitigt haben.
Der Drucker steht schief.Stellen Sie den Drucker auf eine
ebene Oberäche.
Das Papier ist zu leicht oder zu
schwer.
Das Papier ist feucht oder statisch
aufgeladen.
Das Papier ist zerknittert, gefaltet
oder wellig.
Es ist bereits etwas auf die Rückseite
des Papiers gedruckt worden.
Die Kanten des Papiers werden nicht
eben gehalten.
Es ist nur eine Seite Papier im Fach
vorhanden.
Sie haben mehr Papier eingelegt,
ob wohl bereits Papier im Fach
vorhanden war.
Das Papier wird an einer Ecke
eingezogen.
Umschläge sind nicht korrekt einlegt. Legen Sie sie korrekt ein. Seite 51
Papier, Umschläge oder Aufkleber mit
einem Gewicht von 177 bis 220 g/m
werden in Fach 1 eingelegt.
Die Einstellung für [Papierzufuhr]
ist im Druckertreiber nicht korrekt
angegeben.
Sie haben im Druckertreiber
manuellen Einzug eingestellt.
-Öffnen und schließen Sie das
Nutzen Sie passendes Papier für den
Drucker.
Verwenden Sie Papier, das bei
geeigneten Temperatur- und
Feuchtigkeitsbedingungen gelagert
wurde.
Nutzen Sie passendes Papier für den
Drucker.
Beseitigen Sie welliges Papier.
In den Fächern 1 können Sie kein
bereits bedrucktes Papier
verwenden.
Legen Sie es zum Drucken in das
Mehrzweckfach.
Lassen Sie den Daumen durch den
Stapel laufen und begradigen Sie die
Kanten.
Legen Sie mehrere Blätter ein.Seite 50,
Nehmen Sie das alte Papier heraus,
stapeln Sie es auf das neue, ebnen
Sie die Kanten und legen Sie das
Papier mit dem alten nach oben
wieder ein.
Stellen Sie in den Fächern 1 die
Papierbreitenführung und den
Stopper zum Papier ein.
Justieren Sie im Mehrzweckfach die
Papierbreitenführung zum Papier.
Legen Sie Papier, Umschläge oder
2
Aufkleber mit einem Gewicht von
177 bis 220 g/m2 in das
Mehrzweckfach ein und nutzen Sie
das Ausgabefach (gedruckte Seite
nach oben).
Überprüfen Sie das Papierfach und
wählen Sie in [Papierzufuhr] das
korrekte Fach im Druckertreiber aus.
Entfernen Sie im Druckertreiber die
Markierung im Kästchen [MZK für manuellen Einzug verwenden] in
[Papiereinzugsoptionen].
Ausgabefach.
Seite 17
Seite 47
Seite 47
Seite 47
Seite 51
Seite 50,
Seite 51
Seite 51
Seite 50,
Seite 51
Seite 50,
Seite 51
Seite 47,
Seite 51
-
Fortgeschritten
-
- 96 -
Andere Probleme
SymptomZu überprüfender PunktLösungReferenz
Das Papier wird
gefaltet oder
geknittert.
Papier hat sich
um die Rolle
der Fixierstation
gewickelt.
Das Papier ist feucht oder statisch
aufgeladen.
Das Papier ist zu leicht.
Die Einstellungen von Medientyp und
Gewicht sind nicht korrekt.
Das Papier ist zu leicht.Verwenden Sie schwereres Papier. An der Vorderkante des Papiers
wird eine Abbildung oder ein Text
gedruckt.
Verwenden Sie Papier, das bei
geeigneten Temperatur- und
Feuchtigkeitsbedingungen gelagert
wurde.
Drücken Sie die Scroll-Taste
und wählen Sie anschließend
[Menüs] > [Fachkong.] >
[Kong. %TRAY%] >
[Mediengewicht].
Stellen Sie dann ein niedrigeres
Gewicht ein.
Drücken Sie die Scroll-Taste
und wählen Sie anschließend
[Menüs] > [Fachkong.] >
[Kong. %TRAY%] >
[Medientyp]/[Mediengewicht].
Sie können in [Mediengewicht]
auch ein höheres Gewicht wählen.
Fügen Sie einen Blattrand an der
Vorderkante des Papiers hinzu.
oder
oder
Seite 47
Seite 47
3
Seite 47
3. Fehlerbehebung
-
Probleme mit dem Gerät
SymptomZu überprüfender PunktLösungReferenz
Sie haben
den Drucker
eingeschaltet,
auf dem Display
wird jedoch nichts
angezeigt.
Der Drucker
arbeitet nicht.
Das Stromversorgungskabel ist nicht
angeschlossen.
Die Stromversorgung ist
abgeschaltet.
Das Stromversorgungskabel ist nicht
richtig eingesteckt.
Der Drucker ist ausgeschaltet.Schalten Sie den Drucker ein. Seite 23
Der Drucker hat sich mit der
Der Drucker reagiert nicht.Halten Sie den Netzschalter für
Schalten Sie den Drucker aus und
stecken Sie das Stromversorgungskabel
korrekt ein.
Prüfen Sie, ob an der Steckdose
Spannung anliegt.
Stecken Sie das
Stromversorgungskabel richtig ein.
Deaktivieren Sie die automatische
Abschaltfunktion.
mehr als 5 Sekunden gedrückt, um
ein Ausschalten des Druckers zu
erzwingen.
-
-
-
Seite 65
-
- 97 -
Andere Probleme
SymptomZu überprüfender PunktLösungReferenz
Der Drucker
beginnt nicht mit
dem Drucken.
Ein Fehler wird auf dem Bedienfeld
angezeigt.
Das Ethernet- oder USB-Kabel ist
herausgezogen.
Etwas stimmt nicht mit dem
Ethernet- oder USB-Kabel.
Der Drucker unterstützt das
Ethernet- oder USB-Kabel nicht.
3
3. Fehlerbehebung
Das Display ist leer. Der Drucker bendet sich im tiefen
Die Druckdaten
werden nicht
an den Drucker
gesendet.
Es gibt ein
abnormales
Geräusch.
Es gibt ein
brummendes
Geräusch.
Es dauert eine
Weile, bis das
Drucken beginnt.
Etwas stimmt nicht mit der
Druckfunktion.
Die Schnittstelle ist deaktiviert.
Der Treiber des Druckers wird nicht
ausgewählt.
Der angegebene Ausgang für den
Druckertreiber ist nicht korrekt.
Ruhezustand.
Das Ethernet- oder USB-Kabel ist
defekt.
Die Zeit für den Start des
Ruhezustands ist überschritten.
Der Drucker steht schief.Stellen Sie den Drucker auf eine
Ein Stück Papier oder ein anderes
Objekt verstopft den Drucker.
Das Ausgabefach ist geöffnet.Schließen Sie das Ausgabefach.Der Drucker druckt bei hoher
Innentemperatur auf schwerem oder
dünnem Papier.
Der Drucker könnte gerade beim
Säubern der Bildtrommel sein.
Der Drucker stellt gerade die
Temperatur der Fixiereinheit ein.
Der Drucker verarbeitet Daten einer
anderen Schnittstelle.
Überprüfen Sie den Fehlercode und
folgen Sie den Anweisungen auf dem
Display.
Stecken Sie das Ethernet- oder USBKabel korrekt ein.
Nutzen Sie ein anderes Ethernetoder USB-Kabel.
● Verwenden Sie ein USB
2.0-kompatibles Kabel.
● Verwenden Sie ein Ethernet
10BASE-T/100BASE-TX/1000BASETX-kompatibles Kabel.
Drücken Sie die Scroll-Taste
und wählen Sie [Druckdaten] >
[Konguration] und drucken Sie
dann den Inhalt der Einstellungen,
um die Druckfunktionen zu prüfen.
Drücken Sie die Scroll-Taste
und wählen Sie [Admin-Einstellung] >
[Netzwerkeinstellung] und
aktivieren Sie die Schnittstelle, die
Sie verwenden.
Stellen Sie den Treiber des Druckers
als Standarddrucker ein.
Wählen Sie den Ausgang, mit dem
das Ethernet- oder USB-Kabel
verbunden ist.
Prüfen Sie ob die Taste <POWER
SAVE (ENERGIESPARMODUS)>
aueuchtet und drücken Sie
die Taste <POWER SAVE
(ENERGIESPARMODUS)>, um den
Drucker zu aktivieren.
Schließen Sie ein neues Kabel an.-
Stellen Sie einen längeren Zeitraum
ein.
ebene Oberäche.
Überprüfen Sie das Innere des
Druckers und entfernen Sie alle
Objekte.
Dies ist kein Fehler. Sie können mit
dem Betrieb fortfahren.
Bitte warten Sie etwas. -
Bitte warten Sie etwas. -
Warten Sie, bis der Prozess
abgeschlossen ist.
oder
oder
Seite 82
Seite 33,
Seite 43
Seite 31
Seite 24
-
-
-
-
-
-
-
-
-
-
- 98 -
Andere Probleme
SymptomZu überprüfender PunktLösungReferenz
Ein Druckauftrag
wurde während
des Druckens
abgebrochen.
Der Speicher reicht
nicht aus.
Es dauert lange,
bis das Drucken
abgeschlossen ist.
Der Druckertreiber
wird in OS X nicht
korrekt angezeigt.
Das Papier ist
wellig.
Das Papier ist am
Rand feucht.
Das LED-Licht
am Netzschalter
blinkt ca. alle 0,3
Sekunden.
Als Resultat der Verarbeitung von
vielen Druckaufträgen über längere
Zeit ist das Innere des Druckers heiß
geworden. Der Drucker kühlt ab.
Als Resultat der Verarbeitung von
vielen Druckaufträgen über längere
Zeit ist die Temperatur im Inneren
des Druckers zu hoch geworden. Der
Drucker kühlt ab.
Wird die Druckverarbeitung durch
den Druck mit einem WSD-Ausgang
überladen, könnte der Computer das
Senden stoppen.
Dem Drucker steht keine
ausreichende Speicherkapazität zur
Verfügung, weil die Druckdaten zu
groß sind.
Die Verarbeitungsgeschwindigkeit
des Computers könnte den
Druckauftrag verlangsamen.
Sie haben [ProQ/Hohe Qualität] auf der Registerkarte
[Auftragsoptionen] des
Druckertreibers ausgewählt.
Die Druckdaten sind komplex.Vereinfachen Sie die Daten.Das Papier ist schmal (weniger als
230 mm).
Es ist möglich, dass der
Druckertreiber nicht korrekt arbeitet.
Es wird dünnes Papier verwendet.Stellen Sie ein angemessenes
Es wird feuchtes Papier verwendet.Wählen Sie [Feuchtigkeitskontrolle]
Es könnte sich um Fehlfunktionen
des Druckers handeln.
Bitte warten Sie etwas.
Wenn die Fixiereinheit abgekühlt ist,
wird der Druckvorgang automatisch
fortgesetzt.
Bitte warten Sie etwas.
Wenn der Drucker abgekühlt ist,
wird der Druckvorgang automatisch
fortgesetzt.
Versuchen Sie erneut, Daten von
einem Computer aus zu senden.
Wenn der Fehler nicht beseitigt
wird, nutzen Sie einen anderen
Netzwerkausgang.
Reduzieren Sie mit dem
Druckertreiber die Druckdaten.
Verwenden Sie einen
Computer mit höherer
Verarbeitungsgeschwindigkeit.
Wählen Sie [Fein/Detailliert
(600 x 1200)] oder [Normal
(600 x 600)] auf der Registerkarte
[Auftragsoptionen] des
Druckertreibers aus.
Ändern Sie den Modus.
Deinstallieren Sie den Druckertreiber
und installieren Sie ihn erneut.
Papiergewicht ein oder wählen Sie
[Modus Hohe Luftfeuchtigkeit].
aus.
Ziehen Sie sofort das Netzteil
heraus.
Fortgeschritten
Fortgeschritten
Fortgeschritten
Fortgeschritten
Fortgeschritten
-
-
-
3
3. Fehlerbehebung
-
-
-
- 99 -
4. Wartung
WARNUNG
In diesem Abschnitt wird erklärt, wie Verbrauchsstoffe und Verschleißteile ausgewechselt, der Drucker
gereinigt und bewegt oder transportiert werden kann.
●● Verbrauchsstoffe und Verschleißteile ersetzen
In diesem Abschnitt wird erklärt, wie Verbrauchsstoffe erneuert werden.
4
4. Wartung
Werfen Sie den Toner oder
die Druckerpatrone nicht
ins Feuer. Der Toner kann
platzen und zu Verletzungen
führen.
Halten Sie die
Druckerpatrone von
Feuerstellen fern. Die Patrone
ist brennbar und kann
Feuer und Verbrennungen
auslösen.
Saugen Sie kein
verschüttetes Tonerpulver
auf. Die Funken des
elektrischen Kontakts können
beim Saugen Feuergefahr
auslösen. Wenn der Toner
ausläuft, sollten die Reste
mit feuchten Tüchern
aufgewischt werden.
ACHTUNG
Das Gerät umfasst hoch
erhitzbare Teile. Berühren Sie
keine Teile mit der Aufschrift
"Caution High Temperature"
(Achtung Hohe Temperatur),
um Verbrennungen zu
vermeiden.
Sollte das Tonerpulver an den
Händen kleben, waschen Sie
sie mit Seife.
Achten Sie beim Beheben
eines Papierstaus oder
dem Auswechseln der
Druckerpatrone darauf, Ihre
Kleidung und Hände nicht
zu beschmutzen. Sollte
das Tonerpulver auf Ihre
Kleidung gelangen, waschen
Sie es mit kaltem Wasser
aus. Sollten Sie dafür heißes
Wasser verwenden, kann sich
das Pulver in der Kleidung
verhärten und es wird
schwierig, die Kleidung zu
säubern.
Hinweis
● Verwenden Sie ausschließlich OKI-Verbrauchsstoffe, um eine optimale Qualität zu gewährleisten.
● Dienstleistungen, die durch die Verwendung von Ersatzteilen von Fremdanbietern notwendig werden, sind trotz Garantie oder
Wartungsvertrag kostenpichtig.
Halten Sie die
Druckerpatrone von
Kindern fern. Sollten Kinder
Tonerpulver verschlucken,
suchen Sie umgehend einen
Arzt auf.
Sollte das Tonerpulver in die
Augen gelangen, spülen Sie
sie umgehend mit reichlich
Wasser aus. Folgen Sie
bei Bedarf den ärztlichen
Anweisungen.
Nehmen Sie die
Druckerpatrone nicht
auseinander. Das Tonerpulver
kann nach oben steigen,
wobei Sie es einatmen oder
Ihre Kleidung und Hände
beschmutzen können.
Sollte das Tonerpulver
eingeatmet werden, gurgeln
Sie mit reichlich Wasser und
führen Sie die Person an
die frische Luft. Folgen Sie
bei Bedarf den ärztlichen
Anweisungen.
Sollten Sie Tonerpulver
schlucken, trinken Sie große
Wassermengen, um das
Pulver zu verdünnen. Folgen
Sie bei Bedarf den ärztlichen
Anweisungen.
Bewahren Sie eine
verbrauchte Druckerpatrone
in einer Tüte auf, so dass das
Tonerpulver nicht nach oben
schwebt.
- 100 -
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
