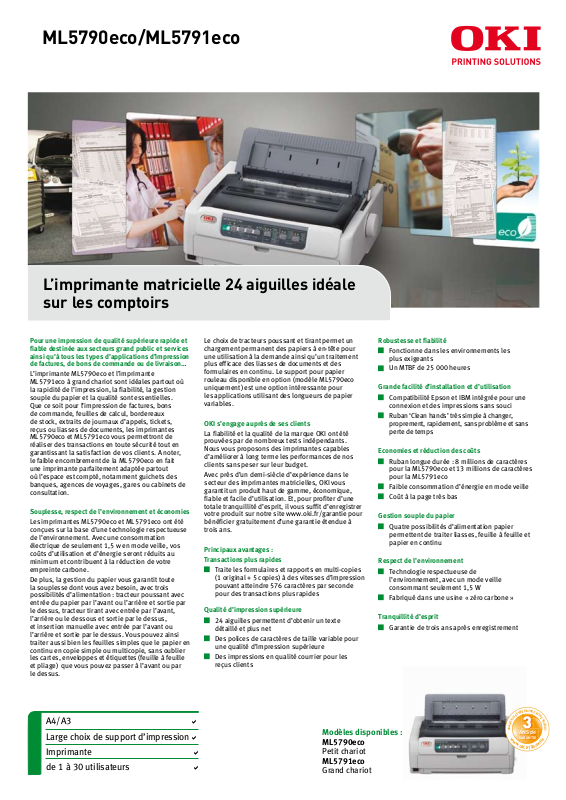

ML5790eco/ML5791eco
Q
U
A
N
D
V
O
U
S
E
N
R
E
G
I
S
T
R
E
Z
V
O
T
R
E
P
R
O
D
U
I
T
w
w
w
.
o
k
i
.
f
r
/
g
a
r
a
n
t
i
e
ANS de
GARANTIE
L’imprimante matricielle 24 aiguilles idéale sur les comptoirs
Pour une impression de qualité supérieure rapide et fiable destinée aux secteurs grand public et services
ainsi qu’à tous les types d’applications d’impression de factures, de bons de commande ou de livraison…
L’imprimante ML5790eco et l’imprimante ML5791eco à grand chariot sont idéales partout où la rapidité de l’impression, la fiabilité, la gestion souple du papier et la qualité sont essentielles. Que ce soit pour l’impression de factures, bons de commande, feuilles de calcul, bordereaux de stock, extraits de journaux d’appels, tickets, reçus ou liasses de documents, les imprimantes ML5790eco et ML5791eco vous permettront de réaliser des transactions en toute sécurité tout en garantissant la satisfaction de vos clients. A noter, le faible encombrement de la ML5790eco en fait une imprimante parfaitement adaptée partout où l’espace est compté, notamment guichets des banques, agences de voyages, gares ou cabinets de consultation.
Souplesse, respect de l’environnement et économies
Les imprimantes ML5790eco et ML5791eco ont été conçues sur la base d’une technologie respectueuse de l’environnement. Avec une consommation électrique de seulement 1,5 w en mode veille, vos coûts d’utilisation et d’énergie seront réduits au minimum et contribuent à la réduction de votre empreinte carbone.
De plus, la gestion du papier vous garantit toute la souplesse dont vous avez besoin, avec trois possibilités d’alimentation : tracteur poussant avec entrée du papier par l’avant ou l’arrière et sortie par le dessus, tracteur tirant avec entrée par l’avant, l’arrière ou le dessous et sortie par le dessus, et insertion manuelle avec entrée par l’avant ou l’arrière et sortie par le dessus. Vous pouvez ainsi traiter aussi bien les feuilles simples que le papier en continu en copie simple ou multicopie, sans oublier les cartes, enveloppes et étiquettes (feuille à feuille et pliage) que vous pouvez passer à l’avant ou par le dessus.
Le choix de tracteurs poussant et tirant permet un chargement permanent des papiers à en-tête pour une utilisation à la demande ainsi qu’un traitement plus efficace des liasses de documents et des formulaires en continu. Le support pour papier rouleau disponible en option (modèle ML5790eco uniquement) est une option intéressante pour les applications utilisant des longueurs de papier variables.
OKI s’engage auprès de ses clients
La fiabilité et la qualité de la marque OKI ont été prouvées par de nombreux tests indépendants. Nous vous proposons des imprimantes capables d’améliorer à long terme les performances de nos clients sans peser sur leur budget.
Avec près d’un demi-siècle d’expérience dans le secteur des imprimantes matricielles, OKI vous garantit un produit haut de gamme, économique, fiable et facile d’utilisation. Et, pour profiter d’une totale tranquillité d’esprit, il vous suffit d’enregistrer votre produit sur notre site www.oki.fr/garantie pour bénéficier gratuitement d’une garantie étendue à trois ans.
Principaux avantages : Transactions plus rapides
g
Traite les formulaires et rapports en multi-copies
(1 original + 5 copies) à des vitesses d’impression pouvant atteindre 576 caractères par seconde pour des transactions plus rapides
Qualité d’impression supérieure
g
24 aiguilles permettent d’obtenir un texte
détaillé et plus net
g
Des polices de caractères de taille variable pour
une qualité d’impression supérieure
g
Des impressions en qualité courrier pour les reçus clients
Robustesse et fiabilité
g
Fonctionne dans les environnements les
plus exigeants
g
Un MTBF de 25 000 heures
Grande facilité d’installation et d’utilisation
g
Compatibilité Epson et IBM intégrée pour une
connexion et des impressions sans souci
g
Ruban ‘Clean hands’ très simple à changer,
proprement, rapidement, sans problème et sans perte de temps
Economies et réduction des coûts
g
Ruban longue durée : 8 millions de caractères
pour la ML5790eco et 13 millions de caractères pour la ML5791eco
g
Faible consommation d’énergie en mode veille
g
Coût à la page très bas
Gestion souple du papier
g
Quatre possibilités d’alimentation papier
permettent de traiter liasses, feuille à feuille et papier en continu
Respect de l’environnement
g
Technologie respectueuse de l’environnement, avec un mode veille consommant seulement 1,5 W
g
Fabriqué dans une usine « zéro carbone »
Tranquillité d’esprit
g
Garantie de trois ans après enregistrement
A4/A3 a
Large choix de support d’impressiona
Imprimante a
de 1 à 30 utilisateurs a
Modèles disponibles :
ML5790eco
Petit chariot
ML5791eco
Grand chariot
Page 2
Imprimantes matricielles ML5790eco/ML5791eco
Q
U
A
N
D
V
O
U
S
E
N
R
E
G
I
S
T
R
E
Z
V
O
T
R
E
P
R
O
D
U
I
T
w
w
w
.
o
k
i
.
f
r
/
g
a
r
a
n
t
i
e
ANS de
GARANTIE
Imprimante
Nombre d’aiguilles
Colonnes
Pas d’écriture
Vitesse d’impression
24
ML5790eco: 80 (10 cpi) ; 160 (maximum en mode compressé) ML5791eco: 136 (10 cpi) ; 272 (maximum en mode compressé)
5/6/7.5/8.5/10/12/15/17.1/20 cpi & proportionnel
Super rapide : 576 cps (12 cpi); Super rapide : 480 cps (10 cpi); Mode brouillon : 540 cps (15cpi); Mode brouillon : 432 cps (12
cpi); Mode brouillon : 360cps (10/20 cpi); Mode brouillon : 309cps (17,1 cpi); Qualité courrier : 240cps (20 cpi); Qualité courrier : 206 cps (17,1 cpi); Qualité courrier : 180 cps (15 cpi); Qualité courrier : 144 cps (12 cpi); Qualité courrier : 120 cps (10 cpi)
Logiciels et Utilitaires
Interfaces optionnelles
Interfaces
Emulations
Types de caractères
et polices
Styles de police
Polices pour codes barre
Systèmes d’exploitation
supportés
Suites logicielles
Interface parallèle IEEE 1824, USB 2.0 (grande vitesse) Ethernet 10/100, série RS232C Epson LQ ESC/P2, IBM PPR, IBM AGM HSD, Draft, Courier (variable), Roman (variable), Swiss
(variable), Swiss Bold, Orator, Gothic, Prestige, OCR-A, OCR-B Accentué, amélioré, double largeur, double hauteur, italique,
surligné, ombré, indice, exposant, souligné UPC-A, UPC-E, EAN8, EAN13, Code39, 2 parmi 5 entrelacé,
Code128(A/B/C), CODABAR (NW-7), POSTNET, Industrial 2of5, Matrix 2of5
Windows 2000 / XP (32 et 64 bits) / Vista (32 et 64 bits) / 7 (32 et 64 bits) / Server 2003 (32 et 64 bits) / Server 2008 (32 et 64
1
bits) / Server 2008 R2 (64 bits)
Status monitor, Button setup utility, Menu setup utility, TOF setup utility, Network setup utility, LPR utility
Gestion du papier
Feuille à feuille (feuille simple), papier en continu (simple copie, multicopie), papier rouleau (ML5790eco uniquement),
Papier
enveloppe, carte, étiquette (feuille à feuille et pliage)
Papier en continu (largeur) ML5790eco : 76,2 - 254,0 mm; ML5791eco : 76,2 - 406,4 mm
Papier en continu (longueur)
Première ligne imprimable
(du haut de la page)
Impression multi-copies
Grammage papier
multicopie
Alimentation papier
Alimentation papier
en option
76,2 - 558,8 mm
Papier continu : 2,12 mm ; feuille à feuille : 0,5 mm
1 original + 5 copies Alimentation par propulsion à l’avant/arrière : 0,36 mm ;
alimentation par traction à l’avant/arrière et alimentation par propulsion-traction à l’avant/arrière : 0,44 mm ; alimentation par traction par le bas : 0,48 mm
Insertion manuelle : entrée par l’avant ou l’arrière, sortie par le dessus ; tracteur poussant : entrée par l’avant ou l’arrière, sor­tie par le dessus ; tracteur tirant (friction) : entrée par l’avant, l’arrière ou le dessous, sortie par le dessus
Introducteur feuille à feuille simple, tracteur poussant (charge­ments par l’avant/arrière), tracteur tirant (picots-chargement par le bas), support rouleau papier (ML5790eco uniquement)
Caracteristiques Générales
Mémoire tampon (Buffer)
Alimentation
Consommation
128 Ko Courant monophasé 220 à 240 V.c.a., +/- 10% ISO/IEC 10561 Letter, Roman, Range1 : 52 W;
Mode veille : 1,5 W (sans les accessoires disponibles en option)
Niveau sonore Normal : 57 dB(A); Bas : 52 dB(A); Mode sourdine : 49 dB(A)
Dimensions (HxLxP)
ML5790eco : 191 x 438 x 375 mm; ML5791eco : 191 x 592 x 375 mm
Poids ML5790eco : 7,5 kg environ ; ML5791eco : 10 kg environ
Durée de vie de la tête
d’impression
400 millions de caractères
MTBF : 25 000 heures
Fiabilité
1 an retour atelier étendu gratuitement à 3 ans après enregis-
Garantie
trement sur le site www.oki.fr dans les 30 jours suivants l’achat
Références produit ML5790eco : 44210105; ML5791eco : 44210205
Accessoires (Références produit)
Introducteur feuille
à feuille simple
Tracteur poussant
(chargement par
l’avant/arrière)
Tracteur tirant
(chargement par le bas)
Support rouleau papier
Interface série RS232C
OKILAN 7120e3
Carte réseau
ML5790eco : 44497402; ML5791eco : 44497502
ML5790eco : 44454902; ML5791eco : 44455002
ML5720eco : 44753902; ML5721eco : 44754002
09002332 (ML5790eco) 44455102
44455302
Consommables (Références produits)
Ruban
(8 millions de caractères)
(13 millions de caractères)
44173405 (ML5790eco)
Ruban
44173406 (ML5791eco)
2
1
Consultez le site www.oki.fr pour obtenir les dernières versions des pilotes et des informations sur la comptabilité avec les systèmes d’exploitation les plus récents, 2Conditions détaillés de la
garantie sur www.oki.fr/garantie
Information consommables : Pour la protection de votre imprimante, et an de vous permettre de proter de toutes ses fonctionnalités, ce modèle a été conçu pour fonctionner exclusivement avec des consommables orignauxs OKI Printing Solutions portant la marque et l’hologramme OKI. Les autres consommables risquent de ne pas fonctionner du tout, même si ils sont décrits comme “compatibles” et, si ils fonctionnent, le fonctionnement de votre imprimante et la qualité d’impression risquent de se dégrader. En outre l’extension de garantie gratuite à 3 ans est accordée sous réserve de l’utilisation exclusive de toners, consommables et pièces détachées originaux OKI pendant toute la durée de la garantie.
Tout simplement unique - Garantie 3 ans
Nos produits sont fabriqués selon les plus hauts standards de qualité et de technologie, comme l’ont confirmé des tests indépendants. Nous avons tellement confiance dans la qualité de nos produits que nous vous proposons de prolonger jusqu’à 3 ans la période de garantie – gratuitement ! Il vous suffit d’enregistrer votre produit dans les 30 jours suivant
l’achat pour pouvoir bénéficier de notre offre complète exclusive. Tout est pris en charge par OKI ! Pour de plus amples informations, rendez-vous sur le site www.oki.fr/garantie Sans cet enregistrement, c’est la garantie paneuropéenne standard d’1 an qui est appliquée.
Oki Systémes (France) S.A.
44-50 av. du Général de Gaulle 94246 L’Haÿ-les-Roses Cedex
France
T +33 (0) 1 46 15 80 00 F +33 (0) 1 46 15 80 60
ATTENTION ! Ce produit est conforme aux limitations de classe B de la norme EN55022. Toutefois, lorsqu’il est utilisé avec la carte réseau en option ou l’alimentation feuille à feuille en option, le produit est conforme aux limitations de classe A de la norme EN55022. Dans un environnement domestique, cette conguration peut causer des perturbations radio, auquel cas il peut être demandé à l’utilisateur de prendre les mesures appropriées.
www.oki.fr
© 2011 Oki Europe Ltd. Oki Printing Solution s est l’appellatio n commerciale de Oki Europe Ltd. Version 1.0 03/2011 Spécific ations non contractuelles donné es à titre indicatif et pou vant être modifiées sans préavis . Toutes les marques citées sont dépos ées.
