Это руководство применяется для следующих моделей.
Вначале прочтите Руководство по настройке.
Руководство по настройке
Установка устройства
Эффективное использование устройства
Проверка устройства, копировального аппарата, факса и сканера
В случае возникновения проблем или при необходимости в ремонте устройства
1
Шаг
Перед использованием настоящего устройства ознакомьтесь с
предупреждающими знаками и мерами предосторожности для
обеспечения безопасной работы с данным устройством. Кроме
того, в данном руководстве представлены необходимые
ознакомительные инструкции, например по процедурам
установки и загрузке бумаги.
По завершении установки данного устройства прочтите Основные операции.
Основные операции (данное руководство)
2
Шаг
В данном руководстве описаны все функции
устройства и основные методы их использования.
Кроме того, здесь представлены инструкции по
регистрации данных в адресной книге.
При необходимости прочтите данные руководства.
Advanced Guide
3
Шаг
В настоящем руководстве содержатся инструкции по использованию
стандартных функций печати, таких как объединение или
упорядочение, а также расширенных функций, например регистрация
заданий в памяти устройства, проверка подлинности пользователя и
управление доступом. Также представлены инструкции к
параметрам, которые можно настроить на панели оператора, и
параметры сети.
Руководство по устранению неисправностей
В данном руководстве приведены инструкции по
устранению сообщений об ошибке, связанных с
замятием бумаги, описаны процедуры по регулярному
обслуживанию и очистке устройства, а также замене
расходных материалов. Также здесь рассмотрены
технические характеристики устройства.
• Проверка продукта
• Установка устройства
• ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
питания
• Сведения о бумаге
• Сведения о копиях документа
• Использование каждой
функции
• Печать
• Копирование
• Факс
• Сканирование
•
Утилиты, которые можно использовать
с данным устройством
В комплект данного продукта включены следующие руководства.
На DVD-диске с программным обеспечением содержится электронное руководство.
- 2 -
При необходимости прочтите данные руководства (продолжение).
3
Шаг
Использование приложения TopAccess
Использование электронного архива
TopAccess Guide
В данном руководстве описаны инструкции
по использованию приложения TopAccess.
e-Filing Guide
В данном руководстве представлены
инструкции по использованию электронного
архива.
• Обзор
• Вкладка [Устройство]
•
Вкладка [Состояние задания]
• Вкладка [Протоколы]
• Вкладка [Регистрация]
• Вкладка [Счетчик]
• Вкладка [Управление клиентом]
• Вкладка [Управление]
• Вкладка [Моя учетная запись]
• Функциональные установки
• ОБЗОР электронного архива
•
ОПЕРАЦИИ С ДАННЫМ УСТРОЙСТВОМ
• ОБЗОР ВЕБ-УТИЛИТЫ
«электронный архив»
•
ИНСТРУКЦИИ ПО УПРАВЛЕНИЮ
ЯЩИКАМИ/ПАПКАМИ ПОЛЬЗОВАТЕЛЕЙ
• УПРАВЛЕНИЕ ДОКУМЕНТАМИ
• РЕДАКТИРОВАНИЕ ДОКУМЕНТОВ
•
СИСТЕМНОЕ АДМИНИСТРИРОВАНИЕ
Управление/настройка на компьютере
Utility Guide
В данном руководстве описаны служебные
программы для компьютера.
• Список утилит
• Сведения о программе
AddressBook Viewer
•
Сведения об утилите для резервного
копирования/восстановления
электронного архива
• Сведения о драйвере TWAIN и
программе File Downloader
• Сведения о драйвере Remote Scan
• Сведения о драйвере WIA
- 3 -
● Сведения оданномруководстве
Примечание
Заметка
ПРЕДУПРЕЖДЕНИЕ
ВНИМАНИЕ
Используемые допущения
В руководстве используются следующие допущения.
При отсутствии особых указаний ОС Windows 7 обозначается как Windows, ОС Mac X 10.7 как ОС Mac X, а модель МФУ
MB770dn используется в качестве принтера для примеров, приведенных в данном документе.
В зависимости от ОС или модели устройства описание в документе может отличаться.
• Сведенияобадминистраторе
- Администратор — специалист, выполняющийнастройкуданногооборудованияиработающий с
оборудованием.
Если несколько человек используют данное оборудование, администратор осуществляет управление всем этим
оборудованием.
- Сетевой администратор — специалист, управляющий компьютером и сетью.
Используемые термины
Вруководствеиспользуютсяследующиетермины.
• Важнаяинформацияобоперациях. Прочтитераздел, отмеченный этим знаком.
данным
• Дополнительная информация об операциях. Рекомендуется прочесть разделы, отмеченные этим знаком.
Автоматический поворот содержимого
отправленного или полученного документа
С помощью данной функции при передаче
документа по факсу изображения на бумаге
поворачиваются, а также автоматически
выбирается оптимальный размер бумаги из
доступных размеров, даже если ориентация
полученного по факсу документа отличается
от ориентации бумаги. Благодаря данной
функции стало возможно отправлять и
получать документы по факсу, не беспокоясь о
размере бумаги или ор
иентации док
ументов.
Экономия бумаги во время копирования
документов
Использование функции дуплекса или
многостраничной функции позволяет
комбинировать несколько различных страниц
на одной. Например, можно напечатать 16
страниц документа только на двух страницах,
печатая по четыре страницы на каждой
стороне (многостраничная функция) и печатая
с двух сторон листа бумаги (функция
дуплекса). Благодаря данным функциям
можно сэкономить до 14 листов.
A
A
AA
A
A
AA
A
A
Отправка полученных факсов или
сохранение вложений из отправленных
или полученных электронных сообщений
Данная функция позволяет получать факсы
автоматически с отправкой на ноутбук для
проверки. С помощью функции сохранения
данных связи отправленные и полученные
факсы или приложения электронной почты
сохраняются в предопределенном
местоположении.
A
A
B
B
Сохранить
Отправить
Удобныефункции
- 7 -
1
2
3
4
5
6
Удобные функции
Использование принтера в качестве
сетевого устройства
Изображения высокого качества могут
печататься на высокой скорости с помощью
различных приложений (печать в формате A4,
черно-белые документы: MB760: 47 страниц/
мин, MB770: 52 страницы/мин).
Устройство может быть подключено к сети и
использоваться для печати документов с
нескольких компьютеров, благодаря чему
экономится место в офисе и снижаются затраты.
Сканирование распечатанных документов
Полноцветный сканер позволяет выполнять
сканирование документов. Отсканированные
документы сохраняются в общей папке на
компьютере или в USB-памяти (сканирование на
сетевой ПК, сканирование на USB-память) или
передаются по электронной почте в виде
вложений (сканирование на электронную почту).
Удобное сканирование документов
Сканирование документов с помощью
сканера после сканирования
автоматическим устройством подачи
документов или сканирование документов
с помощью автоматического устройства
подачи документов после сканирования
сканером. Данная функция очень удобна,
если некоторые листы документа
скреплены.
Печать из различных приложений
Принтер поддерживает режим эмуляции
PostScript3 и PCL6, благодаря которым
можно выполнять печать из различных
приложений.
USB
-память
Сканирование
на USB-память
FСканирование в
полноцветном режиме
Сканирование
на сетевой ПК
Электронная почта
Сканирование на
электронную почту
Устройство совместимо с
PostScript3
и
PCL6
- 8 -
1
2
3
4
5
6
Удобные функции
Выбор определенных пользователей, которые
могут пользоваться данным устройством, или
выбор определенных функций, которые
С помощью настроенной функции проверки
подлинности пользователя принтер могут
использовать только пользователи, которые были
одобрены администратором. Благодаря данной
функции сокращается вероятность использования
принтера другими пользователями, что
предотвращает утечку информации.
Если настроены ограничения доступа,
функции, доступные каждому пользователю,
могут быть также ограничены. Благодаря
данной функции снижается выполнение
нежелательной печати, что приводит к
экономии тонера и бумаги.
Одновременное выполнение нескольких
действий
Данное устройство может выполнять
несколько действий одновременно,
например отправлять факс и
одновременно копировать документ, или
выполнять печать с компьютера и
сканировать документ. Благодаря данной
функции принтер могут использовать
несколько пользователей одновременно.
Сокращение энергопотребления, когда
устройство не используется
Если устройство не используется в течение
определенного периода времени, оно
автоматически переходит в режим экономии
электроэнергии с целью сокращения
энергопотребления. Режим экономии
электроэнергии можно включить вручную с
помощью кнопки [
POWER SAVE
] на панели
оператора. Кнопка [
POWER SAVE
] будет
светиться зеленым светом, если включен
режим экономии электроэнергии.
Энергопотре
бление
Сканирование &
Факс &
Печать &
Копирование &
Регистрация &
A
B
A
- 9 -
1
2
3
4
5
6
Удобные функции
Добавление количества и типов
используемой бумаги.
Сохранение в памяти часто используемых
функций и параметров.
•[ШАБЛОН]
Часто используемые операции могут сохраняться с
помощью функции [
ШАБЛОН
] на сенсорной панели.
Например, такие действия, как уменьшение формата
документов B4 на 81% до формата A4, их
копирование и сортировка и создание 5 наборов
сохраняются с помощью функции [
ШАБЛОН
] и
выполняются простым нажатием кнопки. Благодаря
данной функции нет необходимости несколько раз
нажимать кнопки для выполнения этих действий, что
делает использование принтера намного удобнее.
A5
A4
Оригинальный
документ
Уменьшение
на 81%
Сортировать и
копировать пять наборов
Управление одним
касанием
- 10 -
1
2
3
4
5
6
1
Установка драйверов на компьютер···························· P.12
Рабочая среда··································································· P.13
Подготовка к печати в ОС Windows······························ P.14
Подготовка к печати в ОС Mac OS X ····························· P.19
Печать в ОС Windows ······················································ P.21
ПЕЧАТЬ В ОС Macintosh ················································· P.26
Печать
1
2
3
4
5
6
Установ ка драйверов на компьютер
Подключение устройства к компьютеру
Для ОС Macintosh
Для ОС Windows
Подключение с
помощью сети
Подключение с
помощью USB
Подключение с помощью сети
Настройка IP-адреса и других
параметров в ОС Windows
Настройка IP-адреса и других п
араметров устройства
Установка драйверов принтера
Проверка операций на компьютере
Добавление оборудования к конфигурации компьютера
● Установка драйверовнакомпьютер
- 12 -
1
2
3
4
5
6
● Рабочая среда
Примечание
Рабочая среда
Рабочая среда Windows
• Windows 8/8.1, Windows 8/8.1 (64-разрядная версия)
• Windows 7/Windows 7 (64-разрядная версия)
• Windows Server 2008 R2
• Windows Vista/Windows Vista (64-разрядная версия)
• Windows Server 2008/Windows Server 2008 (64-
разряднаяверсия)
• Windows XP/Windows XP (версия x64)
• Windows Server 2003/Windows Server 2003 (версия x64)
• Windows Server 2012
• Windows Server 2012 R2
• Устройство небудетфункционироватьсОС Windows
3.1/NT3.51/NT4.0/Me/98/95/2000.
• Драйверыдляпринтерамогут отличаться от драйверов, указанныхздесь, вследствиеобновлений.
Рабочая среда Macintosh
Примечание
• Драйверы для принтера могут отличаться от драйверов,
указанных здесь, вследствие обновлений.
• ОС Mac OS X 10.4–10.9
- 13 -
1
2
3
4
5
6
Подготовка к печати в ОС Windows
Примечание
● Подготовка к печати в ОС Windows
Заметка
Установка через сеть (Windows)
Процедуры установки
Включите устройство и компьютер.
Настройте IP-адрес и другие параметры компьютера.
• Данное устройство совместимо с сетью Plug&Play. Если
все правильно подключено, компьютер выполнит запуск
ОС Windows 8/Windows 7/Windows Vista/Windows XP/
Windows Server 2012/Windows Server 2008/Windows
Server 2003, а также если подключенный маршрутизатор
совместим с сетью Plug&Play, IP-адрес будет
автоматически настроен, даже если сервер в сети
отсутствует. Нет необходимости настраивать IP-адрес
для компьютера и принтера вручную, поэтому можно
начать установку устройства с шага 4.
Включите устройство и компьютер.
1
Настройте IP-адрес и другие параметры
2
в ОС Windows.
Настройте IP-адрес и другие параметры принтера.
Установите драйверы и стандартный порт TCP/IP,
используя «DVD-диск с программным обеспечением»,
поставляемый с устройством, и настройте сетевой
принтер.
Настройка оборудования
Если в сети отсутствует DHCP-сервер, необходимо
вручную настроить IP-адрес на компьютере и принтере.
Если администратор сети компании, поставщик интернетуслуг или производитель маршрутизатора
порекомендовали настроить статический IP-адрес,
необходимо настроить IP-адрес компьютера и принтера
вручную.
Чтобы проверить IP-адрес оборудования, распечатайте
список системных параметров или нажмите на панели
управления кнопку [SETTING], а затем [АД
— [СЕТЬ] — [IPv4].
• Настройканеправильного IP-адресаможет
препятствовать установке сети или подключению к
Интернету. Обратитесь к администратору сети компании
или поставщику интернет-услуг, чтобы проверить IPадрес и другие параметры, которые должны быть
настроены для принтера.
• Серверы (например, DHCP), которые доступны в сети,
могут различаться в зависимости от используемой
сетевой среды. Обратитесь к администратору сети
м
пании, поставщику интернет-услуг или
ко
производителю маршрутизатора для проверки.
• Дляустановкинеобходимыправаадминистратора.
• Если не указано иное, процедуры, необходимые при
использовании ОС Windows 7, указаны в разделе
«Устано вка в ОС Windows». Окна и процедуры могут
отличаться в зависимости от ОС.
МИНИСТРАТОР]
Примечание
• Перейдите к шагу 3, если IP-адрес и другие
параметры в Windows уже настроены, или если они
были автоматически получены.
(1) Запустите ОС Windows.
(2) Щелкните [Пуск] и выберите [Панель
управления].
(3) Щелкните [Просмотр состояния сети и
задач].
Щелкните [
(4)
сети
по локальной сети
Подключение по локальной
], а затем выберите в окне [
] [
Свойства
Подключение
].
- 14 -
Подготовка к печати в ОС Windows
1
2
3
4
5
6
Заметка
Заметка
(5) Выберите [Протокол Интернетаверсии 4
(TCP/IPv4)] и щелкните [Свойства].
(2) Когда отобразится [Автозапуск],
щелкните [Выполнить Setup.exe].
(3) Выберите язык и нажмите «Далее
(Next)».
(6) Введите значения IP-адреса, маски
подсети, шлюза по умолчанию и DNSсервера, затем нажмите [OK].
Чтобы использовать дополнительные устройства, такие
как лотки или финишер, сначала необходимо их
настроить. Чтобы функции этих дополнительных
устройств были доступны, необходимо проинформировать
систему об установке данных устройств.
Перед печатью настройте указанные ниже опции (если
требуется).
• Department Code (Код отдела)
Коды отдела можно использовать для управления
каждым заданием. Например, системный
администратор может проверить количество копий,
сделанных определенным отделом. Если параметр
кода отдела включен, перед печатью отобразится
запрос на ввод кода. Если ввести код отдела в
соответствующее поле заранее, при выполнении
печати в следующий раз не потребуется вводить его
заново. Обратитесь к администратору для получения
кода. Если между оборудованием и компьютером
активирована передача по протоколу SNMP, перед
печатью также потребуется ввести код отдела.
Настройка параметров
Чтобы использовать устройство должным образом,
необходимо сохранить конфигурацию параметров, которые
были установлены в меню вкладок [Настройки устройства]
после установки драйверов принтера. При использовании
параметров по умолчанию можно получать данные
конфигурации автоматически установленных параметров,
открыв меню вкладок [Настройки устройства]. Если
передача по протоколу SNMP между этим оборудованием и
компьютером недоступна или если необходимо настроить
оп
ц
ии вручную, см. следующую страницу:
P. 2 1 " Настройка параметроввручную"
• Еслипередачапопротоколу SNMP между
оборудованием и компьютером активирована,
информацию о конфигурации опций можно получить с
помощью кнопки [Обновить сейчас (Update Now)].
Примечание
• Необходимо войти в систему Windows с правами
администратора.
• Если отображаемое диалоговое окно не позволяет
изменять свойства драйвера принтера, следуйте
описанной ниже процедуре.
-ОС Windows 7: в некоторых меню вкладок в
свойствах драйвера принтера имеется кнопка
. Чтобы изменить свойства, нажмите эту
кнопку. Если не удалось изменить св
титесь к администратору сети.
обра
• Чтобы изменить драйвер сетевого принтера,
необходимы права администратора. Для получения
дополнительных сведений обратитесь к
администратору сети.
ойства,
Настройка параметров вручную
Если передача по протоколу SNMP между оборудованием
и компьютером недоступна, выполните указанные ниже
действия.
- 21 -
ПечатьвОС Windows
1
2
3
4
5
6
Заметка
Выберите меню вкладок [Настройки
3
устройства (Device Settings)] и настройте
Настройте следующие параметры и
5
нажмите [OK (OK)].
следующие параметры.
Лоток 1 (Tray 1) — выбор размера и типа бумаги,
которая загружается в 1-й лоток.
Выбормодели (Model Selection) — с помощью
данного параметра можно установить тип модели.
Пункты настройки параметров драйвера принтера
меняются в соответствии с выбранной моделью.
Опция (Option) — данный параметруказывает,
установлены ли следующие дополнительные
устройства.
• Лоток (Trays) — этот параметр определяет,
установлен ли блок подачи бумаги.
• Финишер (Finisher) — этот параметр определяет,
установлен ли внутренний финишер.
Лоток 2 (Tray 2) — выбор размера и типабумаги,
которая загружается во 2-й лоток.
Лоток 3 (Tray 3) — выбор размера и типабумаги,
которая загружается в 3-й лоток.
Лоток 4 (Tray 4) — выбор размера и типабумаги,
которая загружается в 4-й лоток.
LCF (LCF) — выберите размер и типбу
загружаемой в устройство подачи документов
большой вместимости (LCF).
MPT (MPT) — выбор типабумаги, которая
загружается в многоцелевой лоток.
Переопределить параметры источника бумаги
приложения (Override Application Paper Source
Settings) — установите флажок, чтобы использовать
параметры настройки бумаги из драйвера принтера, а
не из приложения.
маги,
Заметка
• В зависимости от модели и конфигурации пункты
настройки параметров меняются.
• Для получения подробных сведений о каждом
пункте см. описание вкладки [Настройки
Если для работы данного оборудования применяются коды
отделов, необходимо записать свой код в драйвер
принтера.
Благодаря этому сетевой администратор может проверить
количество копий, сделанных определенным сотрудником
отдела. Также пользователи могут просмотреть, кто
отправлял задания на печать с помощью панели
управления и средств мониторинга.
Уточните у администратора, необходимо ли вводить код
отдела.
- 22 -
1
2
3
4
5
6
Примечание
• Еслиактивированпараметр «Управляется
Заметка
пользователем», он используется для управления
заданием печати вместо параметра «Управляется кодом
отдела». В этом случае имя пользователя, которое
вводится при входе в систему, также используется для
проверки подлинности задания печати. Таким образом,
записывать код отдела в драйвер принтера не нужно, но
необходимо предварительно зарегистрировать имя
пользователя. Если имя п
зарегистрировано, задание на печать будет обработано
как недействительное в соответствии с параметром
User Authentication Enforcement (Выполнение проверки
подлинности пользователя). Если задание печати
отправлено в формате RAW, то оно обрабатывается
согласно параметру «Задание печати в формате RAW».
Для получения подробных сведений о параметре User
Authentication Enforcement (Выполнение проверки
подлинности пользователя) или RAW Print Job (Задание
печати в формате RA
• Выполнение печати задания с недействительным кодом
отдела зависит от параметра Department Code Print Job
(Задание печати с кодом отдела), который может быть
установлен в режиме TopAccess Administrator
(Администратор TopAccess) и от доступа к подключению
SNMP.
-Еслипередачапротокола SNMP активированаи
параметр «Задание печати с недействительным
кодом отдела» настроен на [Сохранить в список неправильныхработ], при введении
недействительного ко
сообщение об ошибке.
-Если передача протокола SNMP деактивирована и
параметр «Задание печати с недействительным
кодом отдела» настроен на [Сохранить в список неправильныхработ], задание печати с
недействительным кодом отдела будет сохранено в
списке заданий печати с недействительным кодом
без печати.
-Если для параметра «Задание печати с
недействительным кодом от
значение [Количество повторов], задание печати с
недействительным кодом отдела будет печататься.
-Если для параметра «Задание печати с
недействительным кодом отдела» используется
значение [Удалит ь], задание печати с
недействительным кодом отдела будет удалено.
• Каждый раз при выполнении печати необходимо
вводить код отдела. Если необходимо указать другой
код отдела для ка
печати.
ждого задани
ользователя не
W) см. документ TopAccess Guide.
тдела отображается
да о
дела» испо
я, введите его при
льзуется
Ввод кода отдела
Печать в ОС Windows
Выберите драйвер принтера для этого
2
оборудования, выберите меню [файл] и
выберите [Настройка печати].
• Если меню [файл] не отображается, нажмите
клавишу [Alt].
• Отобразится диалоговое окно настройки печати.
Выберите меню вкладок [Прочее (Others)]
3
ивведитевполе [Кодотдела (Department
Code)].
В поле [Кодотдела (Department Code)] можно ввести
код отдела длиной до 63 символов.
Заметка
• Код отдела должен состоять из однобайтных
символов, таких как номера от 0 до 9, букв
алфавита от A до Z (в режимах прописных и
строчных букв), дефис(-), нижнее подчеркивание (_)
и точка (.).
На DVD-диске с программным обеспечением находится
файл с описанием принтера для популярных приложений
Windows. Для приложений, в которых невозможна
автоматическая установка файлов PPD, скопируйте
файлы PPD в соответствующий каталог, чтобы
активировать специальные параметры принтера в
диалоговом окне [Печать] или диалоговом окне параметра
[Страница].
Печать из приложения
В данном разделе описывается выполнение печати из
приложения.
P.24 "Рекомендации и ограничения"
P.24 "Выполнение печати"
Рекомендации и ограничения
• Если активирован параметр «Управляется
пользователем», он используется для управления
заданием печати вместо параметра «Управляется
кодом отдела». В этом случае имя пользователя,
которое вводится при входе в систему, также
используется для проверки подлинности задания
печати. Таким образом, записывать код отдела в
драйвер принтера не нужно, но необходимо
предварительно зарегистрировать имя пользователя.
Если имя п
на печать будет обработано как недействительное
согласно параметру User Authentication Enforcement
(Выполнение проверки подлинности пользователя).
Если задание печати отправлено в формате RAW, то
оно обрабатывается согласно параметру «Задание
печати в формате RAW». Для получения подробных
сведений о параметре User Authentication Enforcement
(Выполнениепроверкиподлинностипользователя) или
RAW Print Job (Заданиепечати в формате RAW) см.
умент TopAccess Guide.
к
до
При использовании параметра проверки подлинности
домена Windows для настройки управления
пользователями компьютер должен выполнить вход в
домен.
• Некоторые параметры печати могут быть настроены
как в приложении, так и в драйвере принтера, например
параметры сортировки. Если параметры сортировки
настроены в приложении, документы могут быть
распечатаны неправильно. В этом случае используйте
райв
д
сортировки. В зависимости от приложения некоторые
параметры печати (ориентация) необходимо
настраивать в приложении. Сведения о параметрах
печати, которые можно настраивать в приложении и
драйвере, см. в документации приложения.
ользователя не зарегистрировано, задание
ер принтера для установки параметра
• Если одна из следующих функций настроена в драйвере
принтера PS3, функция печати будет работать должным
образом, даже если данные печати генерируются в
приложении после их формирования в драйвере
принтера, игнорируя передачу данных из приложения.
-Print to Overlay file (Печать в файл с наложением)
После установки и правильной настройки драйвера
принтера можно выполнять печать непосредственно из
приложений Windows. Просто выберите команду Print
(Печать) в необходимом приложении.
Выполнять печать можно с помощью различных функций,
установив параметры печати на драйвере принтера.
Печать из приложений Windows
Далее описываются примеры печати из приложения
блокнота в ОС Windows 7.
Откройте файл, затем в меню
1
приложения [файл] выберитекоманду
[Печать].
Отобразитсядиалоговоеокно [Печать].
Выберите драйвер необходимого
2
принтера и щелкните [Настройка].
Отобразится диалоговое окно настроек.
Заметка
Предупреждающие действия при использовании
драйвера принтера PS3
• Припечатисдрайверомпринтера PS3 изприложения
Adobe Acrobat данный параметр отключен.
• Процессотображениядиалоговогоокнасвойств
для драйвера принтера может различаться в
зависимости от используемого приложения.
Сведения об отображении диалогового окна
свойств устройства см. в документации
приложения.
- 24 -
ПечатьвОС Windows
1
2
3
4
5
6
Установите параметры печати на каждой
3
вкладке согласно своим требованиям.
• Установк а параметров печати изменяется в
зависимости от требований.
• Также можно установить параметры печати с
помощью профилей.
Чтобы сохранить параметры, нажмите
4
[OK(OK)].
Предупреждающие действия при использовании
параметра [Ввести &учетные данные
пользователя вручную]
Если данный параметр включен, перед печатью
отобразится запрос на ввод имени пользователя и пароля.
При появлении показанного ниже диалогового окна
введите имя пользователя и пароль, а затем нажмите [OK
(OK)].
Примечание
• В поле [Имяпользователя (User Name)] можно ввести
до 28 символов, а в поле [Пароль (Password)] — до 64.
• Значения, вводимые в эти два поля, не сохраняются.
Следовательно, необходимо вводить имя пользователя
и пароль каждый раз перед печатью.
• Можнонастроитьданныйпараметр на вкладке
[Настройкиустройства (Device Settings)].
Чтобы напечатать документ, нажмите
5
[Печать].
- 25 -
1
2
3
4
5
6
ПЕЧАТЬ В ОС Macintosh
● ПЕЧАТЬ В ОС Macintosh
Печать из приложения в ОС Mac
OS X
Рекомендациииограничения
• Если при выполнении печати в имени пользователя или
названии документа содержится любой из двухбайтовых
символов, на сенсорной панели управления устройства
отобразится задание на печать с [OSX User] (Пользователь
OSX) или [OSX Document] (Документ OSX). Имя
пользователя и название документа отображаются только с
однобайтовыми символами.
• Параметр «Cover Pages» (Титульные страницы) в меню
«Printer Features» (Функции принтера) и параметр
печати буклета нельзя использовать одновременно.
печати «N-up» (несколько страниц на листе) нельзя
использовать одновременно.
• Параметр «Cover Pages» (Титульныестраницы) вменю
«Printer Features» (Функции принтера) и параметр
«Cover Pages» (Титульные страницы) для отправки
задания на печать с тит
использовать одновременно.
• Функцию e-Filing (электронный архив) нельзя
использовать вместе с параметрами «Custom Paper
Size» (Настраиваемый размер страницы), «Magazine
Sort» (Журнальная сортировка), «Hold Print»
(Отложеннаяпечать), «Proof Print» (Пробная печать) или «Private Print» (Конфиденциальнаяпечать).
• Чтобывыполнитьпробнуюпечать, конфиденциальную
печать, отложенную печать или использовать функцию
электронного архива в ОС Mac OS X 10.5, необходимо
использовать LPR, AppleTalk или Bonjour.
• Чтобы выполнить пробную печать, ко
чать, отложенную печать или использовать функцию
пе
электронного архива в ОС Mac OS X 10.6 — Mac OS X
10.9.x, необходимоиспользовать LPR или Bonjour.
• Чтобыиспользовать функцию проверки пользователя в
ОС Mac OS X 10.4.x, необходимо выполнить настройку
домена: [Приложения] > [Служебные программы] >
[Доступккаталогу] > [Службы] > [BSD Flat и NIS].
• Чтобыиспользовать функцию проверки пользователя в
ОС Mac OS X 10.5.x, необходимо выполнить настройку
домена: [Приложения] > [Служебные программы] >
[До
ступ к
• Чтобыиспользовать функцию проверки пользователя в ОС
Mac OS X 10.6.x — Mac OS X 10.9.x, необходимо выполнить настройкудомена: [
[
Сетевой сервер учетной записи
каталога
каталогу] > [Службы] > [BSD Flat и NIS].
] > [
Службы
ульным листом нельзя
Учетные записи
] > [
BSD Flat и NIS
] > [
] > [
нфиденциальную
Параметр входа
Открыть службу
].
Печать в ОС Mac OS X
Нет необходимости переключать принтеры до начала
выполнения печати, так как все они управляются согласно
параметру [Печать и факс] в меню [Настройки системы].
После добавления принтера в список принтеров можно
выбрать необходимый принтер непосредственно в
диалоговом окне [Параметры страницы] или [Печать].
Настройка параметров и печать на
компьютерах Macintosh
В приложениях Mac OS X параметры печати можно
настроить как в диалоговом окне [Параметры страницы],
так и в [Печать].
выберите имя устройства и настройте
параметры страницы для необходимого
задания на печать.
Установка параметров страницы изменяется в
зависимости от требований.
Щелкните [OK (OK)], чтобы сохранить
3
параметры страницы.
В меню приложения [файл] выберите
4
команду [Печать].
Убедитесь, что в отображаемом [Принтер
5
(Printer)] диалоговом окне выбрано имя
устройства, и укажите параметры печати
для необходимого задания.
Установка параметров печати изменяется в
зависимости от требований.
Примечание
• Внешний вид диалогового окна [Печать]
различается в зависимости от приложения.
Чтобы напечатать документ, нажмите
6
[Напечатать (Print)].
Примечание
• Содержимое диалогового окна [Печать] можно
сохранить в поле [Наборы настроек (Presets)]. В
поле [сохранить как] выберите [Наборы настроек
(Presets)] и сохраните содержимое под выбранным
именем. При использовании данного содержимого
предустановки в качестве параметра по умолчанию
выберите его в поле [Наборы настроек (Presets)].
- 26 -
1
2
3
4
5
6
2
ВЫПОЛНЕНИЕ КОПИРОВАНИЯ ····································· P.28
ОСНОВНЫЕ РЕЖИМЫ КОПИРОВАНИЯ························ P.43
Копирование
1
2
3
4
5
6
ВЫПОЛНЕНИЕ КОПИРОВАНИЯ
Примечание
ВНИМАНИЕВНИМАНИЕ
● ВЫПОЛНЕНИЕ КОПИРОВАНИЯ
• Внекоторыхмоделях устройства функция
Перед копированием
Функция защиты от подделок
Данное оборудование оснащено функцией защиты от
подделок. Поэтому функция сканирования или копирования
может функционировать не должным образом.
Размещение оригиналов
автоматического определения размера не работает
должным образом, если для печати используется
формат бумаги K. (Форма
размером бумаги в Китае).
• Не кладите тяжелые предметы (весом от 8 кг (18
фунтов)) на стекло экспонирования и не давите на него.
• При использовании RADF (переворотного устройства
автоматической подачи документов) убедитесь, что
оригиналы формата A5 загружены в альбомной
ориентации, выравнивая ее по направляющим.
• За одно задание копирования можно выполнить
сканирование 1000 листов или более, пока встроенная
память не будет заполнена.
т K яв
ляется стандартным
Допустимые оригиналы
При использовании устройства RADF (переворотное
устройство автоматической подачи документов)
двусторонние оригиналы могут автоматически
сканироваться один за другим. Если используется стекло
экспонирования, такие оригиналы, как пленки OHP,
копировальная бумага, буклеты или трехмерные объекты,
которые не могут поместиться в устройство RADF, будут
сканироваться также, как обычная бумага.
Не удалось
определить
формат
документов
автоматически
Кроме
Северной
Америки:
параметр
смешанного
формата
отключен:
A4, A5, B5,
Folio
параметр
смешанного
формата
включен:
A4, Folio
Северная
Америка:
Letter,
Legal,
Legal13

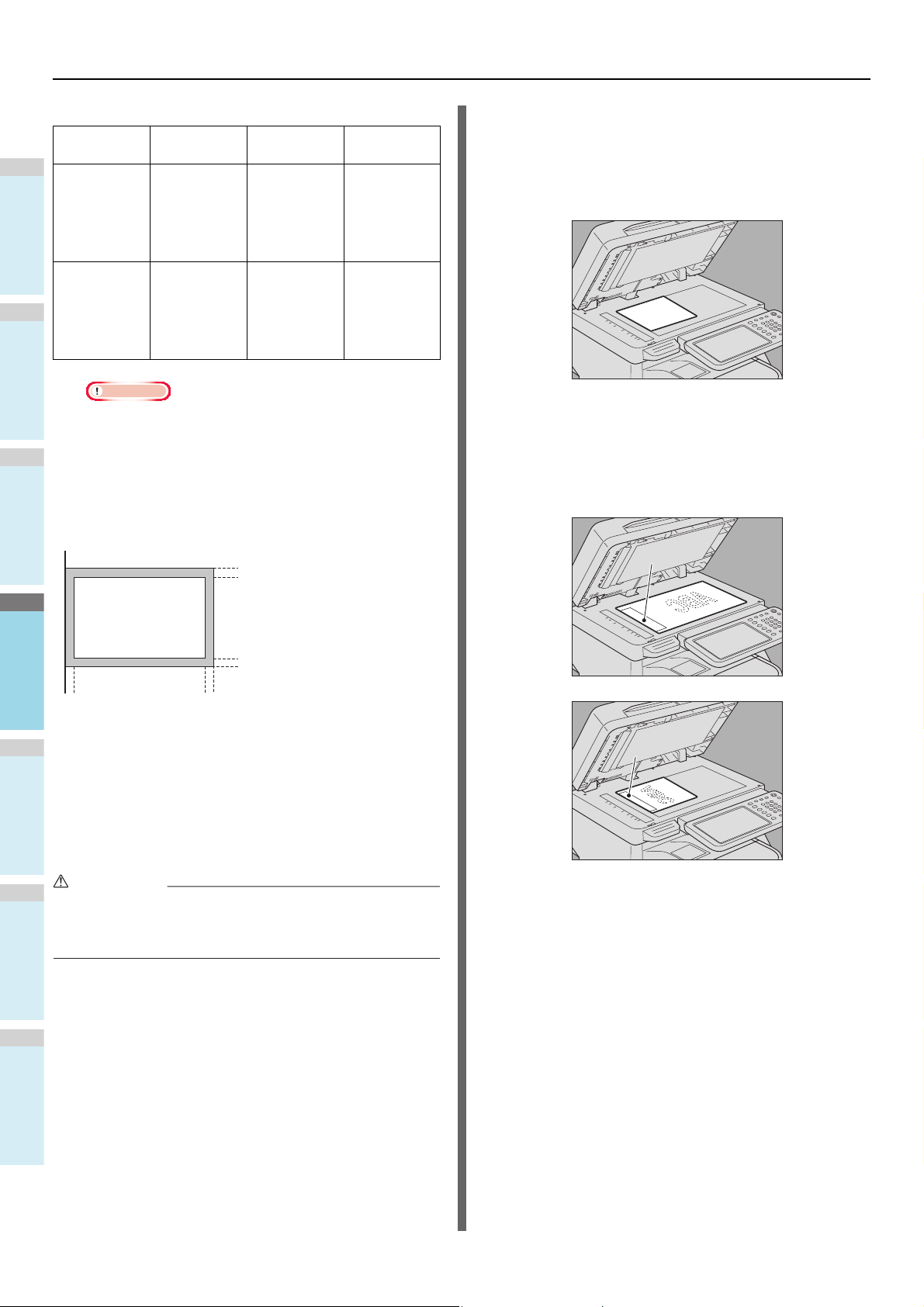

Размещение оригиналов на стекле
экспонирования
Стекло экспонирования можно использовать для
следующих оригиналов: пленки OHP или копировальная
бумага, а также простая бумага, которая не помещается в
устройство RADF.
Не кладите тяжелые предметы (весом от 8 кг (18 фунтов))
на стекло экспонирования и не давите на него.
.
Разбитое стекло может привести к травме.
Поднимите устройство RADF.
1
Поместите оригинал лицевой стороной вниз
2
на стекло экспонирования и выровняйте его
по левому заднему углу стекла.
Копирование прозрачных оригиналов
При копировании прозрачных оригиналов, например
пленки OHP или копировальной бумаги, поместите
поверх оригинала чистую страницу, размер которой
совпадает с размером оригинала.
• Автоматическое определение размера не
функционирует должным образом, если на устройстве
для Северной Америки используется формат
оригиналов A/B. Эта функция также не работает при
использовании формата оригиналов LT для устройств
других стран, кроме Северной Америки.
- 28 -
Осторожноопустите RADF.
3
ВЫПОЛНЕНИЕ КОПИРОВАНИЯ
1
2
3
4
5
6
ВНИМАНИЕВНИМАНИЕ
Примечание
ВНИМАНИЕВНИМАНИЕ
Книжные оригиналы
Книжные оригиналы можно разместить на стекле
экспонирования.
Не кладите тяжелые предметы (весом от 8 кг (18 фунтов))
на стекло экспонирования и не давите на него.
Разбитое стекло может привести к травме.
Поднимите устройство RADF.
1
Откройте необходимую страницу
2
оригинала и поместите ее лицевой
стороной вниз. Выровняйте страницу по
левому заднему углу стекла
экспонирования.
При выполнении двустороннего копирования книжных
оригиналов в таких режимах, как двустороннее
копирование книжных оригиналов или копирование
разворота, выровняйте середину оригинала по
желтой линии указателя стекла экспонирования.
Используйте следующие типы оригиналов (10-11) с особой
осторожностью.
10. Оригиналы, которые трудно перелистывать или
оригиналы с обработанной поверхностью (листы
данных оригиналов могут быть не разделены).
11. Сложенные или скрученные оригиналы (перед
использованием они должны быть полностью
выровнены).
Осторожно опустите RADF.
3
• Еслиоригиналоченьплотный, не опускайте крышку
• Из-заинтенсивногоосвещениявовремя
устройства RADF с усилием. Даже если крышка не
закрыта полностью, копирование будет
выполняться должным образом.
копирования не рекомендуется смотреть на стекло
экспонирования.
P.48 "Указание размераоригинала и размера
бумаги для копирования по отдельности"
1342
6
89510
Черные полосы
Если область сканирования или направляющих
загрязнена, могут появиться проблемы с изображением,
например черные полосы. Рекомендуется очищать стекло
экспонирования раз в неделю.
- 29 -
7
11
ВЫПОЛНЕНИЕ КОПИРОВАНИЯ
1
2
3
4
5
6
Примечание
Примечание
Режим непрерывной подачи
Для режима подачи значение «режим непрерывной
подачи» устанавливается по умолчанию. После
помещения оригиналов и нажатия кнопки [START] они
будут непрерывно сканироваться, страница за страницей.
Это очень удобно, если необходимо одновременно
копировать более одного оригинала.
Выровняйте все оригиналы.
1
Разложите оригиналы в необходимом порядке для
копирования. Верхний лист оригиналов будет
скопирован первым.
Поместите оригиналы лицевой стороной
2
вниз и выровняйте боковые
направляющие по длине оригинала.
• Независимо от формата можно задать количество
листов до 100 (80 г/м
формат — 10 мм (0,39 дюйма).
• Для оригиналов с разными размерами см.
следующую страницу:
P. 4 5 "Копирование оригиналовразличных
размеров за одну операцию"
2
(20 фунтов)), максимальный
Заметка
• Если необходимо отсканировать большое количество
оригиналов, перед копированием разделите оригиналы
на несколько частей. Поместите первую часть
оригиналов и нажмите на сенсорной панели кнопку
[СЛЕДУЮЩИЙ (CONTINUE)], пока данные этой части
будут сканироваться. После завершения сканирования
поместите следующую часть оригиналов, а затем на
сенсорной панели нажмите кнопку [START]. Если
нажать кнопку [СЛЕДУЮЩИЙ (CONTINUE)], действие
жет не начаться, пока не выполнится сканирование.
мо
Режим одиночной подачи
Если для режима подачи устанавливается значение
«режим одиночной подачи», оригинал автоматически
подается, как и в случае его размещения в устройство
RADF. Это очень удобно, если необходимо скопировать
только один лист оригинала.
Выровняйте боковые направляющие по
1
длине оригинала.
Длинные оригиналы
Ограничитель бумаги предотвращает падение
оригиналов на выходе. Выдвиньте его из устройства
RADF и поднимите дополнительный ограничитель.
• Опуститедополнительныйограничительислегка
поднимите основной ограничитель, чтобы сдвинуть
его назад после использования.
2
1
- 30 -
ВЫПОЛНЕНИЕКОПИРОВАНИЯ
1
2
3
4
5
6
Примечание
Заметка
FC
2
1
534
Поместите оригинал лицевой стороной
2
вниз, прямо вдоль боковых
Копирование
направляющих.
Оригинал автоматически будет отправлен, после чего
на сенсорной панели устройства отобразится меню
шага 3.
• Не удерживайте оригинал, когда он будет
отправляться в устройство.
Основной способ копирования
Чтобы выполнить копирование, выполните указанные ниже
действия.
• Если необходимо остановить копирование,
нажмите [ОТМЕНИТЬ (JOB CANCEL)].
Убедитесь, что бумага загружена в
1
лоток(и).
Разместите оригинал(ы).
2
Для получения сведений о типах и размерах
оригиналов и об их размещении см. следующие
страницы:
P.28 "Допустимые оригиналы"
P.29 "Использование устройства RADF
(переворотное устройство автоматической подачи
документов)"
P.28 "Размещение оригиналовнастекле
экспонирования"
P.29 "Книжные оригиналы"
Введите необходимое количество копий,
3
если требуется сделать более одной
копии.
Нажмите на панели управления кнопку [CLEAR],
чтобы удалить указанное количество копий.
При необходимости выберите режим.
4
P.43 "ОСНОВНЫЕ РЕЖИМЫ КОПИРОВАНИЯ"
- 31 -
ВЫПОЛНЕНИЕКОПИРОВАНИЯ
1
2
3
4
5
6
Примечание
Заметка
Заметка
FC
Нажмите кнопку [START] на панели
5
управления.
Начнется процесс копирования. Копии оригинала
будут выходить лицевой стороной вниз.
• Будьте осторожны, температура области вывода
бумаги и самой бумаги сразу после вывода высокая.
При использовании определенного режима может
появиться меню, приведенное ниже.
• Если в процессе копирования в лотке
заканчивается бумага, другой лоток может подать
бумагу необходимого размера и ориентации вместо
ее удержания, таким образом копирование не будет
приостановлено. При отсутствии данного
лоткакопирование приостанавливается и на
сенсорной панели отображается надпись
«Добавитьбумагу». В этом случае необходимо
агу в лоток.
добавить бу
м
Остановка и повторныйзапуск
копирования
На панели управления нажмите кнопку
1
[STOP].
Копирование или сканирование приостановится.
Данное меню отображается, когда для устройства
подачи документа устанавливается «Режим
одиночной подачи (SADF)», или в режимах, в которых
оригинал помещен на стекло экспонирования, и
сканированные данные временно хранятся в памяти,
ример копирование с сортировкой или
нап
двустороннее копирование для одностороннего
оригинала. Если данное меню отобразилось,
выполните следующие действия.
Нажмите на сенсорной панели кнопку
2
[ОТМЕНИТЬ (JOB CANCEL)], чтобы
остановить копирование. Нажмите на
• В верхней части меню отображаются различные
сообщения, информирующие об оригиналах,
сканируемых с помощью устройства RADF или с
помощью стекла экспонирования.
Поместите следующий оригинал и
6
нажмите на панели управления кнопку
сенсорной панели кнопку [СЛЕД КОПИЯ
(NEXT COPY)] или [START] на панели
управления для повторного запуска.
[START] или на сенсорной панели [СЛЕД
КОПИЯ (NEXT COPY)].
Начнется сканирование. Если для устройства подачи
оригинала задается «Режим одиночной подачи
(SADF)», оригинал автоматически подается при
размещении его в устройстве RADF.
7
После сканирования всех оригиналов
нажмите на сенсорной панели кнопку
[ЗАВЕРШИТЬ (JOB FINISH)].
Начнетсякопирование.
• Еслинеобходимоостановитькопирование,
нажмите [ОТМЕНИТЬ (JOB CANCEL)].
При нажатии кнопки [JОТМЕНИТЬ (JOB CANCEL)]
сканированные данные будут удалены и будут
выполняться ожидающие задания.
Сканирование следующего оригинала
во время копирования
Сканирование следующего оригинала можно выполнять
автоматически даже в процессе копирования или когда на
сенсорной панели отображается надпись «
Разместите оригинал(ы).
1
При необходимости установите число
2
наборов копий и режимы копирования.
• Новое задание будет выполняться в режиме, который
был выбран ранее, пока не будет выбран другой.
Нажмите кнопку [START] на панели
3
управления.
• За одно задание копирования можно выполнить
сканирование 1000 листов или более, пока
встроенная память не будет заполнена.
Готов (Разогрев)
Прерывание копирования и создание
других копий
Выполняемоезаданиекопированияможнопрервать,
».
чтобы сделать другие копии (прервать копирование). При
возобновлении прерванного задания нет необходимости
заново выбирать ранее заданный режим копирования, так
как он сохраняется в памяти устройства.
Примечание
• Следующие функции нельзя использовать вместе с
функцией прерывания копирования.
Копирование титульного листа, копирование вводимого
листа, компоновка задания, сохранение в электронный
архив, копирование в файл.
• Во время прерывания копирования нельзя переходить
из режима копирования в другой, например в режим
электронного архива, сканирования, печати или факса.
Чтобы изменить режим, сначала нажмите кнопку
[INTERRUPT] дл
На панели управления нажмите кнопку
1
[INTERRUPT].
На функциональном экране отобразится сообщение
«Заданиепрервано, задание 1 сохранено», а также
«КОПИЯ (пре)».
аления прерванного копирования.
я уд
Подтверждение заданий
На сенсорной панели можно подтвердить задания, которые
находятся в ожидании, или удалить их. Для получения
дополнительных сведений см. следующий документ:
Advanced Guide
Отмена заданий сканирования
Чтобы остановить сканирование оригиналов, нажмите
кнопку [STOP] на панели управления.
Если во время остановки задания нажать на сенсорной
панели кнопку [ОТМЕНИТЬ] или [RESET] на панели
управления, сканирование будет завершено. В этом случае
данные, которые были отсканированы до остановки
задания, будут скопированы. Чтобы заново выполнить
сканирование, нажмите кнопку [START].
Заметка
• При сканировании оригинала отобразится
вышеуказанное сообщение после завершения
сканирования.
Замените оригинал другим.
2
При необходимости выберите другие
3
режимы копирования, а затем на панели
управления нажмите кнопку [START].
Нажмите еще раз кнопку [INTERRUPT]
4
после завершения прерывания
копирования.
Отобразитсясообщение «Готов к продолжению
задания 1» задания 1 и прерванное задание будет
заново выполняться.
- 33 -
ВЫПОЛНЕНИЕКОПИРОВАНИЯ
1
2
3
4
5
6
Примечание
Примечание
Пробная копия
При копировании большого количества страниц можно
проверить, правильно ли они будут скопированы. Для этого
сделайте только одну копию страницы перед тем, как
скопировать все. Затем после проверки пробной версии
можно изменить режимы или параметры (например, число
наборов копий, принимающий лоток, номер страницы,
штамп времени, сортировка/скрепление).
• Если необходимо изменить параметры, например
масштаб, плотность, режим оригинала или одно/
двустороннее копирование, необходимо завершить
первую пробную копию. Затем необходимо изменить эти
параметры и повторно выполнить сканирование
оригинала.
Загрузите бумагу в лоток(и).
1
Разместите оригинал(ы).
2
Выберите число наборов копий и
3
режимы.
На сенсорной панели нажмите
4
[ПРОБНАЯКОПИЯ (PROOF COPY)].
«ОтобразитсясообщениеЗаданаПРОБНАЯКОПИЯ. Длякопированиянажмитеклавишу
START(PROOF COPY is set. Press START button to
copy)» приблизительнона 2 секунды.
Принеобходимостиизменитечисло
6
наборов копий и режимы после проверки
пробной копии.
Режимы или параметры, такие как число наборов копий,
принимающий лоток, номер страницы, штамп времени,
сортировка/скрепление, могут быть изменены.
Примечание
• Если необходимо изменить параметры, например
масштаб, плотность, режим оригинала или одно/
двустороннее копирование, необходимо завершить
первую пробную копию. Затем необходимо
изменить эти параметры и повторно выполнить
сканирование оригинала. На сенсорной панели
нажмите кнопку [ОЧИСТИТЬ\nПАМЯТЬ (MEMORY
CLEAR)] или на панели управления [RESET], чтобы
завершить пробную копию.
Нажмите кнопку [START] на панели
7
управления.
Если не изменить число копий, как указано выше в
шаге 6, распечатанное количество копий будет
меньше на один лист, так как одна копия уже была
сделана в качестве пробной. Однако если ранее
установленное число копий было 1, следующий набор
копий будут распечатываться с пробной копией.
Выбор укладчика лицевой стороной
вверх/вниз
• Есливкачестве режимавывода выбран [БЕЗ
СОРТИРОВКИ БЕЗ СШИВАНИЯ] или [ГРУППА],
Начнется сканирование. Будет напечатана 1 набор
копий.
Можно выбрать укладчик лицевой стороной вверх/вниз,
если установлен внутренний финишер.
Примечание
• Использование доступного укладчика лицевой стороной
вверх/вниз может быть ограничено в зависимости от
режимов копирования и размеров бумаги.
• Выбор укладчика лицевой стороной вверх/вниз
устанавливается автоматически по умолчанию.
Изменение укладчика лицевой стороной вверх/
вниз
Выбранный укладчик лицевой стороной вверх/вниз
отображается в зоне индикации состояния оборудования.
Чтобы изменить укладчик лицевой стороной вверх/вниз,
нажмите кнопку [ВЫХ.НАКОПИТ (OUTPUT BIN)]. При
каждом нажатии данной кнопки выполняется переход от
экрана укладчика лицевой стороной вверх/вниз устройства,
укладчика лицевой стороной вверх/вниз внутреннего
финишера и автоматического выбора в указанном порядке.
При копировании пленки OHP, этикеток, конвертов или
документов нестандартного размера загрузите
копировальную бумагу в многоцелевой лоток (MPT).
Обходное копирование также рекомендуется для
копирования на стандартной бумаге, размер которой не
задан в любом из лотков.
ВЫПОЛНЕНИЕ КОПИРОВАНИЯ
Чтобы поместить бумагу для копирования, откройте
крышку отсека для бумаги и отрегулируйте направляющие
да
чи бумаги вручную.
по
Если бумага слишком плотная для подачи или процесс
печати занимает долгое время после подачи бумаги, а
также при низком качестве бумаги необходимо
перевернуть бумагу и поместить ее снова, как показано на
рисунке, или поместить меньшее количество листов.
• При выборе размера бумаги можно использовать
различные функции, например автоматический выбор
бумаги (AMS) или автоматический выбор масштаба
(AMS). Для получения дополнительных сведений см.
следующий документ:
Advanced Guide
Откройте многоцелевой лоток для обходного копирования.
Если бумага большого размера, извлеките держатель
бумаги.
Способы выполнения обходного копирования различаются
в зависимости от используемого размера бу
маги. Для
получения сведений о выполнении обходного копирования
для каждого размера бумаги см. следующую таблицу.
Размер бумагиПроцедура
Кроме
Северной
Америки: A4,
A5, B5
Стандартный
размер
Другие (нестандартный размер) P.40 "Обходное
Северная
Америка:
Letter, Legal
Кроме
вышеуказанны
х
Конверт P.39 "Копирование на
P.36 "Копирование на
бумагу формата A4, A5 и B5
(все устройства, кроме
предназначенных для
Северной Америки)/Letter и
Legal (устройства для
Северной Америки)"
P.37 "Копирование на
нестандартную бумагу"
конверт"
копирование на бумагу
нестандартного размера"
Заметка
• Обходное копирование приостанавливается, если во
время копирования заканчивается бумага в
многоцелевом лотке (MPT), даже при наличии бумаги
необходимого размера в других лотках. Процесс
копирования запустится заново, если загрузить бумагу в
многоцелевой лоток (MPT).
- 35 -
ВЫПОЛНЕНИЕКОПИРОВАНИЯ
1
2
3
4
5
6
Примечание
1
2
• После завершения обходного копирования кнопка на
панели управления [RESET] начнет мигать. Нажмите
данную кнопку, чтобы перейти из режима обходного
копирования в обычный режим, где используются лотки.
• Даже если не нажать кнопку [RESET], режим обходного
копирования будет отменен функцией автоматического
завершения после установленного периода времени.
Обходное копирование на бумагу
стандартного размера
Копирование набумагуформата
A4, A5 и B5 (все устройства, кроме
предназначенных для Северной
Америки)/Letter и Legal (устройства
для Северной Америки)
Разместите оригинал(ы).
1
Поместите бумагу в многоцелевой
2
лотоклицевой стороной вверх.
Откройте крышку отсека для бумаги и
3
отрегулируйте направляющие подачи
бумаги вручную по длине бумаги.
Закройте крышку отсека для бумаги.
Автоматически отображается экран «Zoom».
Выберите под «КОПИР (COPY)» кнопку с
4
форматом бумаги, которая загружена в
многоцелевой лоток.
и B5 (все устройства, кроме
предназначенных для Северной
Америки)/Letter и Legal (устройства для
Северной Америки)» ( P.36)
На сенсорной панели нажмите
2
[НАСТРОЙКАФОРМАТА (SIZE SETTING)].
ТОЛСТАЯ 5
СПЕЦ. 1
СПЕЦ. 2
СПЕЦ. 3
- 37 -
ВЫПОЛНЕНИЕКОПИРОВАНИЯ
1
2
3
4
5
6
Примечание
Примечание
Нажмите кнопку с форматом бумаги,
3
которая загружена в многоцелевой
лоток.
Выбранныйразмербудет зарегистрированкак размер
«ПРОЧИЕ (OTHER)».
Под «КОПИЯ (COPY)» нажмите [ПРОЧИЕ
4
(OTHER)].
Выберитетипбумаги.
6
1) Выберитетипбумаги.
2) Нажмитекнопку [ОК (ОК)].
• Есливыбранневерныйтипбумаги, этоможет
привести к неправильной подаче бумаги или к
значительным проблемам с изображением.
• При выборе типа бумаги можно подтвердить
данный выбор с помощью значков в зоне
индикации состояния оборудования. Для
получения дополнительных сведений см.
следующую страницу:
Таблица в шаге 6 в разделе «Копирование на
бумагу формата A4, A5 и B5 (все ус
предназначенных для Северной Америки)/Letter и
Legal (устройства для Северной Америки)» (
P.36)
тройства, кроме
После выбора размера и типа бумаги
7
Текущий размер бумаги будет зарегистрирован как
размер «ПРОЧИЕ (OTHER)».
• Если на этом этапе не выбрать размер бумаги,
скорость печати может снизиться.
Нажмите [ТИП БУМАГИ (PAPER TYPE)],
5
если тип загруженной в многоцелевой
нажмите [ОК (ОК)].
Происходитвозвратвменю ОСНОВНОЕ.
При необходимости выберите другие
8
режимы копирования, а затем на панели
управления нажмите кнопку [START].
лоток бумаги отличается от обычной
бумаги.
- 38 -
ВЫПОЛНЕНИЕ КОПИРОВАНИЯ
1
2
3
4
5
6
Примечание
Примечание
2
5 687
3
4
91110
1
ABC
1
1
2
Копирование на конверт
• Нижепредставлены допустимые размеры конверта:
DL (110 мм x 220 мм), COM9 (3 7/8" x 8 7/8"), COM10 (4 1/
8 дюйма x 9 1/2 дюйма), Monarch (3 7/8 дюйма x 7 1/2
дюйма), CHO-3 (120 мм x 235 мм), CHO-4 (90 mm x 205
mm), YOU-4 (105 мм x 235 мм)
Примечание об использовании конвертов
Не используйте следующие конверты, так как это может
привести к неправильной подаче бумаги или повреждению
устройства.
1. Скрученные, помятыеилисложенные конверты
2. Оченьплотныеилитонкиеконверты
3. Влажныеконверты
4. Порванныеконверты
5. Конвертыссодержимым
6. Конвертынестандартногоразмера (с особой формой)
7. Конвертысокнами
8. Конверты, скрепленные пастообразным клеем или
лентой
9. Приоткрытые конверты
альным покрытием
10. Конвертысосп
11. Конверты, скрепленные клеем или двухсторонней
липкой лентой
еци
Поместите оригинал на стекло
2
экспонирования.
Поместите конверт на плоскую чистую
3
поверхность и проведите по нему
руками по направлению стрелки, чтобы
из него вышел весь воздух.
Хорошо прижмите конверт, чтобы открывающая часть
конверта не загибалась вверх.
• Конверты необходимо хранить при комнатной
температуре, вдали от жары и влажности.
Установите рычаг блока печки в
1
положение для конверта.
Выпрямите все согнутые края конверта.
Поместите конверт лицевой стороной
4
вверх в многоцелевой лоток.
Поместите конверт открывающейся частью спереди.
Откройте крышку отсека для бумаги и
5
отрегулируйте направляющие подачи
бумаги вручную по длине бумаги.
Закройте крышку отсека для бумаги.
Автоматически отображается экран «Zoom».
- 39 -
ВЫПОЛНЕНИЕКОПИРОВАНИЯ
1
2
3
4
5
6
Примечание
Примечание
64 - 216 mm
(2.5 - 8.5 inch)
127 - 356 mm
(5 - 14 inch)
Нажмите на сенсорной панели
6
[НАСТРОЙКА ФОРМАТА (SIZE SETTING)].
Нажмите кнопку с размером конверта,
7
загруженного в многоцелевой лоток.
• Необходимо извлекать каждые 10 копий конверта
из укладчика лицевой стороной вверх/вниз.
Верните рычаг блока печки в исходное
10
положение.
Обходное копирование на бумагу
нестандартного размера
Можно использовать бумагу нестандартного размера в
пределах, указанных справа на рисунке.
Поместите оригинал на стекло
1
Размер выбранного конверта будет зарегистрирован
как размер «ПРОЧИЕ (OTHER)».
Под «КОПИЯ (COPY)» нажмите [ПРОЧИЕ
8
(OTHER)].
Текущий размер бумаги установлен для конверта,
загруженного в многоцелевой лоток. Тип бумаги
автоматически установлен [КОНВЕРТ].
При необходимости выберите другие
9
режимы копирования, а затем на панели
экспонирования.
Поместите бумагу лицевой стороной
2
вверх в многоцелевой лоток.
• Длина бумаги не должна превышать указателя
боковых направляющих.
• При использовании более одного листа бумаги
необходимо разделить листы до их загрузки в
многофункциональный лоток. Будьте осторожны, не
пораньтесь при разделении листов.
• Непомещайтебумагуувходамногоцелевого лотка
(MPT). Этоможетпривести к неправильной подаче бумаги.
управления нажмите кнопку [START].
Начнется процесс копирования.
Если установлен внутренний финишер, выход
конверта будет осуществляться в принимающий лоток
финишера.
- 40 -
ВЫПОЛНЕНИЕКОПИРОВАНИЯ
1
2
3
4
5
6
Заметка
1
2
Откройте крышку отсека для бумаги и
3
отрегулируйте направляющие подачи
бумаги вручную по длине бумаги.
Закройте крышку отсека для бумаги.
Автоматически отображается экран «Zoom».
Нажмите на сенсорной панели
4
[ЗАКАЗНАЯ (CUSTOM PAPER)].
Чтобы вывести на экран ранее внесенные размеры,
нажмите кнопку от [ФОРМАТ 1 (MEMORY 1)] до
P. 4 1 " Сохранение в памятинестандартныхразмеров"
При необходимости выберите другие
6
режимы копирования, а затем на панели
управления нажмите кнопку [START].
Сохранение в памяти
нестандартных размеров
Введите размеры.
5
1) Нажмите [ДЛИНА (Length)] и введите значение.
(127 мм–356 мм (5 - 14 дюйма))
2) Нажмите [ШИРИНА (Width)] и введите значение.
(64 мм–216 мм (2,5 - 8,5 дюйма))
3) Нажмитекнопку [ОК (OK)].
Длинаиширина указываются, какпоказано нарисунке:
Выполните действия, указанные в шагах
1
1–6 в «Обходное копирование на бумагу
нестандартного размера» ( P.40) .
Внесение размеров.
2
1) Выберитенеобходимыйномерпамяти.
2) Нажмите [ДЛИНА (Length)] и введите значение.
(127 мм–356 мм (5 - 14 дюйма))
3) Нажмите [ШИРИНА (Width)] и введите значение.
(64 мм–216 мм (2,5 - 8,5 дюйма))
4) Нажмите [ФОРМАТ (MEMORY)].
- 41 -
ВЫПОЛНЕНИЕКОПИРОВАНИЯ
1
2
3
4
5
6
Использование автономного
сшивателя
Можно использовать сшиватель при установке
автономного сшивателя.
Поместите бумагу в сшиватель.
1
Бумага будет автоматически скреплена.
- 42 -
1
2
3
4
5
6
● ОСНОВНЫЕ РЕЖИМЫ КОПИРОВАНИЯ
Перед использованием функций
копирования
Настройки по умолчанию
При включении данного устройства все параметры будут
заданы по умолчанию, а именно, если не были изменены
параметры, а также при переходе из режима экономии
энергии и при нажатии на панели управления кнопки
[RESET]. Настройки по умолчанию для основных режимов
копирования при установке показаны ниже.
ОСНОВНЫЕ РЕЖИМЫ КОПИРОВАНИЯ
ЭлементПараметры по умолчанию
Масштаб100%.
Количество копий1
Выбор бумагиАвтоматический выбор бумаги
Симплекс/дуплексОдносторонний оригинал ->
Регулировка плотностиАвтоматическая регулировка
Режим оригиналаТЕКСТ/ФОТОГРАФИЯ
Режим выводаПри использовании стекла
Режим подачи при
использовании устройства
RADF
Параметрыпоумолчаниюможноизменить.
(APS)
односторонняя копия
экспонирования:
БЕЗ СОРТИРОВКИ БЕЗ
СКРЕПЛЕНИЯ
При использовании устройства
RADF (переворотное
устройство автоматической
подачи документов):
СОРТИРОВКА
Режим непрерывной подачи
Подтверждение установленных функций
Переход к меню настройки функций
Чтобы изменить функции в текущем меню, нажмите
соответствующие кнопки. Отобразится необходимое меню
настройки.
Сброс установленных функций
Если необходимо сбросить настройку функции
копирования, нажмите в соответствующем меню настройки
кнопку [СБРОСИТЬ (RESET)].
Если нажать на сенсорной панели кнопку [ЗАДАНИЕ
(SETTINGS)], отобразится меню, показанное ниже. В
данном меню можно просматривать функции, которые
установлены в данный момент.
Сброс всех измененных параметров
Если на панели управления нажать кнопку [RESET], все
изменения функций будут сброшены.
Также изменения будут сброшены, если не нажать данную
кнопку и не использовать устройство в течение 45 сек.
(параметр по умолчанию).
Ограничения для комбинаций
функций
Несколько функций копирования могут использоваться
вместе. Однако некоторые функции нельзя использовать
друг с другом. Для получения дополнительных сведений
см. следующий документ:
документа) оно определяет размер оригинала и
автоматически подбирает бумагу одинакового размера.
Данная функция называется Automatic Paper Selection
(Автоматическийвыборбумаги, APS).
• Для получения сведений об определяемых размерах
оригинала см. следующую страницу:
P.28 "Допустимые оригиналы"
• Некоторыеразмерыоригиналамогутбытьне
определены с помощью данной функции. В этом случае
выберите необходимый размер вручную.
P.44 "Выбор необходимогоразмеравручную"
Загрузите бумагу в лоток(и).
1
Размещение оригинала(ов) в устройстве
2
RADF.
Нажмитенасенсорнойпанели [APS].
3
При копировании оригинала с использованием стекла
экспонирования или при копировании оригиналов, формат
которых не удалось определить правильно, необходимо
выбрать бумагу самостоятельно:
• Прозрачные оригиналы (пленка OHP и копировальная
бумага)
• Полностью темные оригиналы или оригиналы с
темными границами
• Оригиналы нестандартных размеров (газеты и
журналы)
Заметка
• Если бумага необходимого размера отсутствует в лотке,
загрузите ее в лоток или в обходной многоцелевой лоток
(MPT).
P. 3 5 " Обходное копирование"
Загрузите бумагу в лоток(и).
1
При использовании обходного копирования
убедитесь, что установлен размер бумаги.
Разместите оригиналы.
2
Нажмите кнопку на лотке,
3
соответствующую необходимому
размеру бумаги.
Функция автоматического выбора бумаги установлена
для режима выбора бумаги.
• Функция автоматического выбора бумаги
установлена для режима выбора бумаги по
умолчанию.
При необходимости выберите другие
4
режимы копирования, а затем на панели
При необходимости выберите другие
4
режимы копирования, а затем на панели
управления нажмите кнопку [START].
управления нажмите кнопку [START].
- 44 -
ОСНОВНЫЕРЕЖИМЫКОПИРОВАНИЯ
1
2
3
4
5
6
Примечание
Размеры совпадают
Копирование оригиналов различных
размеров за одну операцию
Устройство RADF можно использовать для копирования
набора оригиналов одинаковой ширины и разной длины.
(переворотное устройство автоматической подачи
документов).
Различные размеры оригинала:
Кроме Северной Америки: A4, Folio
Северная Америка: Letter, Legal, Legal 13
Загрузите бумагу в лоток(и).
1
Нельзя использовать многоцелевой лоток.
Используйте лотки.
Выровняйте боковые направляющие по
2
ширине оригинала, а затем оригиналы по
отношению к боковой направляющей на
передней стороне.
Выберите «СМЕШАННЫЙ (MIXED SIZE)».
4
Нажмите [AMS], чтобы скопировать
5
оригинал на бумагу одного размера.
Чтобы выполнить копирование на
бумагу того же размера, что и оригиналы,
нажмите кнопку [OK (OK)] или [ОТМЕНА
(CANCEL)]. Произойдет возврат в меню
ОСНОВНОЕ. После этого нажмите [APS].
Функция [AMS] выбрана:
• Прикопировании оригиналовсразличнойшириной
скопированное изображение оригинала меньшего
размера может быть искажено, так как этот
оригинал не касается боковой направляющей на
задней стороне.
Нажмите на сенсорной панели
3
[МАСШТАБ (ZOOM)].
Примечание
• Перед использованием функции автоматического
выбора бумаги убедитесь, что бумага всех
размеров, соответствующая размерам оригинала,
загружена в лоток.
При необходимости выберите другие
6
режимы копирования, а затем на панели
управления нажмите кнопку [START].
- 45 -
ОСНОВНЫЕРЕЖИМЫКОПИРОВАНИЯ
1
2
3
4
5
6
Настройка режимов оригинала
Можно выполнять копирование с оптимальным качеством
изображения, выбрав следующие режимы для оригинала.
Режим
оригинала
ТЕКСТ/ФОТООригиналы с текстом и фотографиями.
ТЕКСТ
ФОТО
Нажмите на сенсорной панели [РЕЖИМ
1
ОРИГИНАЛА (ORIGINAL MODE)].
Оригиналы только с текстом (или со
штрихованным рисунком)
Оригиналы с обычными фотографиями на
фотографической бумаге для печати
Оригиналы с фотографиями
Описание
Настройка плотности
Данное устройство определяет уровень плотности
оригиналов и автоматически настраивает оптимальный
уровень плотности скопированного изображения. При
необходимости можно настроить уровень плотности
вручную.
• Автоматическая регулировка плотности задается по
умолчанию при установке.
Настройка вручную
Выберите режим оригинала, а затем
2
нажмите кнопку [OК (OK)].
Нажмите или , чтобы выбрать необходимый
уровень плотности.
- 46 -
1
2
3
4
5
6
Копирование с увеличением и
Заметка
Примечание
Заметка
уменьшением масштаба
Можно изменить масштаб скопированного изображения,
выполнив следующие действия:
Автоматический выбор масштаба (AMS):
Необходимо заранее указать размер бумаги для
копирования. Затем данное устройство определит размер
оригинала и автоматически выберет оптимальный
масштаб размера бумаги для копирования.
Указание размера оригинала и размера бумаги
для копирования по отдельности:
Необходимо по отдельности и заранее указать размер
оригинала и размер бумаги для копирования. В
соответствии с указанными размерами автоматически
будет выбран оптимальный масштаб. Данная функция
используется, если недоступна функция автоматического
выбора масштаба, например при копировании пленок OHP.
Указание масштаба вручную:
Можновыбратьнеобходимыймасштабспомощьюкнопки
[МАСШТАБ] иликнопокмасштаба быстрого запуска на сенсорнойпанели.
ОСНОВНЫЕ РЕЖИМЫ КОПИРОВАНИЯ
Нажмите на сенсорной панели
2
[МАСШТАБ (ZOOM)].
Выберите необходимый размер бумаги,
3
нажмите [AMS], а затем [OK (OK)].
• Допустимый диапазон масштаба различается в
зависимости от расположения оригинала (стекло
экспонирования или устройство RADF).
Стекло экспонирования: от 25 до 400%
Устройство RADF: от 25 до 200%
Автоматическийвыбормасштаба
(AMS)
При использовании RADF заранее укажите размер бумаги
для копирования, чтобы устройство определило размер
оригинала и автоматически выбрало оптимальный
масштаб размера бумаги для копирования.
Данная функция доступна при следующих размерах
оригинала:
Кроме Северной Америки: A4, A5, B5, Folio
Северная Америка: Letter, Legal
P. 2 8 " Допустимые оригиналы"
• Прикопировании документовсостеклаэкспонирования
или при использовании указанных ниже оригиналов эта
функция работает некорректно. Выберите другие
способы при их копировании.
• Прозрачные оригиналы (пленка OHP и копировальная
бумага)
• Полностью темные оригиналы или с темными
границами
• Оригиналы нестандартных размеров (газеты, журналы)
Загрузите бумагу в лоток(и).
1
• Если необходимо выбрать формат бумаги, который
не указан, необходимо внести данный размер как
«ПРОЧИЕ (OTHER)». После внесения размера
данный размер будет указываться при каждом
нажатии на сенсорной панели кнопки [ПРОЧИЕ
(OTHER)].
Кроме Северной Америки: A4, A5, B5
Северная Америка: Letter, Legal
Инструкцию по регистрации других размеров см. на
следующей странице:
P. 4 8 " Регистрация размеровбумаги в качестве
О
размера «ПР
• Размеры бумаги также можно зарегистрировать,
нажав необходимую кнопку на лотке в зоне
индикации состояния оборудования в меню
ОСНОВНОЕ.
Разместите оригиналы.
4
При размещении оригиналов на стекле
экспонирования масштаб задается, когда оригиналы
уже помещены на стекло. При загрузке оригиналов в
устройство RDF масштаб задается, когда оригиналы
сканируются.
При необходимости выберите другие
5
режимы копирования, а затем на панели
ЧИЕ (OTHER)»"
управлениянажмитекнопку [START].
- 47 -
ОСНОВНЫЕРЕЖИМЫКОПИРОВАНИЯ
1
2
3
4
5
6
Заметка
Указание размера оригинала и
размера бумаги для копирования по
отдельности
Загрузите бумагу в лоток(и).
1
Разместите оригиналы.
2
Нажмите на сенсорной панели [ZOOM
3
(ZOOM)].
Регистрация размеровбумаги в
качестве размера «ПРОЧИЕ
(OTHER)»
Если необходимо выбрать размер для оригинала и бумаги
для копирования, который не указан среди следующих
размеров, необходимо внести его как размер «ПРОЧИЕ
(OTHER)», выполнив следующие действия. После
регистрации размера он будет указываться при каждом
нажатии на сенсорной панели кнопки [ПРОЧИЕ (OTHER)].
Кроме Северной Америки: A4, B5, A5
Северная Америка: Letter, Legal
Примечание
• В качестве размера [ДРУГИЕ (OTHER)] можно выбрать
только стандартные размеры.
На сенсорной панели нажмите
1
[НАСТРОЙКА ФОРМАТА (SIZE SETTING)].
Выберите необходимые размеры для
4
оригинала и бумаги для копирования, а
затем нажмите [OK (OK)].
• Если необходимо выбрать формат бумаги, который
не указан, необходимо внести данный размер как
«ПРОЧИЕ (OTHER)». После регистрации размера
он будет указываться при каждом нажатии на
сенсорной панели кнопки [ПРОЧИЕ (OTHER)].
Кроме Северной Америки: A4, B5, A5
Северная Америка: Letter, Legal
Инструкцию по регистрации других размеров см. на
следующей странице:
P. 4 8 "Регистрация размеровбумаги в качестве
размера «ПРОЧИЕ (OTHER)»"
• Размер бумаги также можно зарегистрировать, нажав
необходимую кнопку на лотке в зоне индикации
состояния оборудования в меню
ОСНОВНОЕ
.
Выберите необходимый размер.
2
Выбранныйразмербудет зарегистрированкак размер
«ПРОЧИЕ (OTHER)».
При необходимости выберите другие
5
режимы копирования, а затем на панели
управления нажмите кнопку [START].
- 48 -
ОСНОВНЫЕРЕЖИМЫКОПИРОВАНИЯ
1
2
3
4
5
6
Примечание
Указание масштаба вручную
Загрузите бумагу в лоток(и).
1
Разместите оригиналы.
2
Нажмите на сенсорной панели [ZOOM
3
(ZOOM)].
Длявыборанеобходимогомасштаба
4
используйте кнопки, показанные ниже.
Кнопки [ВВЕРХ (UP)] и [ВНИЗ (DOWN)]
Масштаб будет изменяться на 1% при каждом
нажатии. При удержании данных кнопок масштаб
будет автоматически увеличиваться или
уменьшаться.
Кнопки масштабирования быстрого набора
Выберитенеобходимыймасштабот [400%], [200%],
[100%], [50%] и [25%].
Выберите необходимый размер, а затем
5
нажмите кнопку [OК (OK)].
Примечание
• Если необходимо выбрать формат бумаги, который
не указан, необходимо внести данный размер как
«ПРОЧИЕ (OTHER)». После регистрации размера
он будет указываться при каждом нажатии на
сенсорной панели кнопки [ПРОЧИЕ (OTHER)].
Кроме Северной Америки: A4, B5, A5
Северная Америка: Letter, Legal
Инструкцию по регистрации других размеров см. на
следующей странице:
P. 4 8 " Регистрация размеровбумаги в качестве
размера «ПРОЧИЕ (OTHER)»"
• Форматы бумаги также можно зарегистрировать,
нажав необходимую кнопку на лотке в зоне индикации
состояния оборудования в меню
Для получения сведений о каждом режиме см. следующую
таблицу.
Режим выводаОписание
Non-sort Non-staple
(Безсортировки Без скрепления)
Sort (Режим сортировки) (
Group (Режим группировки) (
Staple sort (Режим
сортировки со
скреплением)(
Magazine sort (Режим
книжной сортировки)
P. 5 2 )
(
P. 5 0 )
P. 5 1 )
Копии выходят без сортировки и не
скрепленные.
Копии выходят в таком же порядке,
что и оригиналы, одна страница за
другой.
Копии группируются при выходе
P. 5 0 )
страницы
Копии выходят, скрепленные в
углу.
Копии выходят с книжным
порядком страниц.
- 49 -
ОСНОВНЫЕРЕЖИМЫКОПИРОВАНИЯ
1
2
3
4
5
6
ВНИМАНИЕВНИМАНИЕ
1
2
3
1
2
3
1
2
3
3
2
1
3
3
2
2
1
1
Доступные режимы вывода различаются в зависимости от
установленного типа дополнительного устройства вывода
(внутренний финишер). Для данного устройства доступны
следующие устройства вывода:
Финишер
• Внутренний финишер
В следующей таблице содержатся сведения о доступных
режимах вывода.
Режим вывода
Non-sort Non-staple
(Безсортировки Без скрепления)
Sort (Режим сортировки)
Group (Режим группировки)
Staple sort (Режим
сортировки со
скреплением)
С устройствомБез устройства
Устройс тва
ДаДа
ДаДа
ДаДа
Да—
Режимсортировки/группировки
При создании более одного набора копий они могут
выходить в таком же порядке, как и оригиналы. Данный
режим называется режимом сортировки. Копии также могут
быть сгруппированы по странице. Данный режим
называется режимом группировки.
документов) на кнопке режима сортировки
отобразится надпись «СОРТИРОВКА».
1
2
Нажмите на сенсорной панели
3
[ЗАВЕРШЕНИЕ (FINISHING)].
• Не подносите руки близко к работающему лотку.
Рука может попасть в лоток, что приведет к травме.
- 50 -
ОСНОВНЫЕРЕЖИМЫКОПИРОВАНИЯ
1
2
3
4
5
6
Примечание
Выберите [СОРТИРОВКА (SORT)] или
4
[ГРУППЫ (GROUP)], азатемнажмите [OK
(OK)] .
Введитенеобходимоечислокопий.
5
При необходимости выберите другие
6
режимы копирования, а затем на панели
управления нажмите кнопку [START].
Нажмите на сенсорной панели
3
[ЗАВЕРШЕНИЕ (FINISHING)].
Выберите необходимый способ
4
скрепления [СЛЕВА (LEFT)] или [ПРАВОЕ
(RIGHT)], а затем нажмите кнопку [OK
(OK)].
Режимсортировкисоскреплением
Если необходимо сделать больше одного набора копий,
копии автоматически скрепляются набор за набором.
Данный режим называется режимом сортировки со
скреплением. Можно выбрать 2 различных способа
скрепления.
При использовании обходного копирования
убедитесь, что установлен размер бумаги.
При необходимости выберите другие
5
режимы копирования, а затем на панели
управления нажмите кнопку [START].
Заметка
• Если количество листов превышает максимальное
количество для скрепления, данное устройство
автоматически переходит в режим сортировки.
2
Разместитеоригиналы.
- 51 -
ОСНОВНЫЕРЕЖИМЫКОПИРОВАНИЯ
1
2
3
4
5
6
Примечание
Примечание
112
94
76
12
3
2
1
Максимальное количестволистов
для скрепления
Максимальное количество листов для скрепления
различается в зависимости от типа установленного
устройства вывода, размера или плотности бумаги.
Внутренний финишер
Плотность бумаги
2
Размер
бумаги
A4, B5, Letter,
8.5"SQ, 16K
Folio, Legal,
13"Legal, 8K
60–80 г/м
(16–20
фунтовдля
Bond)
50 листов50 листов30 листов
30 листов30 листов15 листов
81–90 г/м
(21–24
фунтовдля
• Можно добавить 2 титульных листа (106–209 г/м2 (29
фунтов для Bond до 11 0 фунтов для Index)). В этом
случает 2 титульных листа входят в количество
доступных листов.
2
Bond)
91–105 г/м
(25–28
фунтовдля
Bond)
Нажмитенасенсорнойпанели
4
[ЗАВЕРШЕНИЕ (FINISHING)].
2
Выберитенеобходимыйрежимв
5
[ЖУРНАЛЬНАЯ (MAGAZINE SORT)].
Magazine sort (Режим книжной сортировки)
Можно копировать более одного оригинала и переплести
их буклет (Magazine sort (Режим книжной сортировки)).
Режим книжной сортировки
Загрузите бумагу в лоток(и).
1
• Данный режим не применяется к особым типам
бумаги (пленка OHP или этикетки).
Выберите необходимый размер бумаги.
2
При необходимости выберите другие
6
режимы копирования, а затем на панели
управления нажмите кнопку [START].
Дуплексное копирование
Можно копировать односторонний оригинал для
двустороннего копирования или наоборот, а также
копировать двусторонний оригинал для двусторонней
копии. Данный режим позволяет сэкономить бумагу, а
также копировать оригинал книжного типа, сохраняя тот же
самый порядок страниц.
Одностороннийоригинал -> односторонняякопия (
P. 5 3 )
3
Разместите оригиналы.
Если оригиналы загружаются в устройство RADF,
поместите их согласно изображению на предыдущей
странице.
При размещении оригиналов на стекле
экспонирования соблюдайте указанный порядок:
ЖУРНАЛЬНАЯСОРТИРОВКА: Сначала
поместите первую страницу оригинала.
- 52 -
ОСНОВНЫЕРЕЖИМЫКОПИРОВАНИЯ
1
2
3
4
5
6
Примечание
Заметка
Двустороннийоригинал -> односторонняякопия (
P. 5 3 )
Одностороннийоригинал -> двусторонняякопия (
P. 5 4 )
Двустороннийоригинал -> двусторонняякопия (
P. 5 4 )
Выполнение односторонней копии
• При копировании двусторонних оригиналов с
изображением, которое расположено слева/справа на
одной стороне бумаги необходимо использовать
функцию направления изображения в меню ПРАВКА.
Таком образом, все скопированные листы будут
выходить с правильным расположением изображения.
• Для дуплексного копирования необходимо использовать
простую бумагу или THICK 1 (ПЛОТНАЯ 1).
Загрузите бумагу в лоток(и).
1
При использовании обходного копирования
убедитесь, что установлен размер бумаги.
Разместите оригиналы.
2
На сенсорной панели нажмите [ДВЕ
3
СТОРОНЫ (2-SIDED)].
- 53 -
ОСНОВНЫЕРЕЖИМЫКОПИРОВАНИЯ
1
2
3
4
5
6
Заметка
Выберите необходимый режим, а затем
4
нажмитекнопку [OК (OK)].
[1→1 СИМПЛЕКС (1->1 SIMPLEX)]: Односторонний
оригинал для односторонней копии
[2 → 1 РАЗДЕЛЕНИЕ (2->1 SPLIT)]: Двусторонний
оригинал для односторонней копии
При необходимости выберите другие
5
режимы копирования, а затем на панели
управления нажмите кнопку [START].
Выполнение двусторонней копии
На сенсорной панели нажмите [ДВЕ
3
СТОРОНЫ (2-SIDED)].
Выберите необходимый режим, а затем
4
нажмитекнопку [OК (OK)].
[1 → 2 ДУПЛЕКС (1 -> 2 DUPLEX)]: Односторонний
оригинал для двусторонней копии
[2 → 2 ДУПЛЕКС (2 -> 2 DUPLEX)]: Двусторонний
оригинал для двусторонней копии
• Если оригиналы с изображением загружены в
горизонтальном положении и были скопированы с обеих
сторон, скопированные листы обычно выходят с верхним/
нижним расположением изображения. С помощью
функции направления изображения можно копировать
оригиналы с левым/правым расположением изображения.
Загрузите бумагу в лоток(и).
1
При использовании обходного копирования
убедитесь, что установлен размер бумаги.
Разместите оригиналы.
2
При необходимости выберите другие
5
режимы копирования, а затем на панели
управления нажмите кнопку [START].
При размещении оригинала на стекле
экспонирования выполните шаги 6 и 7, указанные в
P. 3 1 " Основной способ копирования".
Функция Copy & File (Копия и файл)
С помощью функции Copy & File (Копия и файл) можно
хранить копированные данные в общей папке на жестком
диске данного устройства или указанного ПК в сети.
Данные могут сохранятся в любом из следующих
форматов: PDF, TIFF и XPS.
Примечание
• Данныебудутсохраненыкак черно-белые изображения.
(Разрешение: только 600 точекнадюйм) Данные,
сохраненные с помощью этой функции, можно
использовать для печати, но их нельзя импортировать в
качестве изображения на ПК. Чтобы получить
оптимальное качество изображения для
импортирования, рекомендуется сохранять данные с
помощью функции данного устройства Scan to File
(Сканированиевфайл).
• Администраторсетидолжен заранее настроить функцию
Copy & File (Копия и файл). Для получения дополнительныхсведений см. документ
• Можно сохранять данные в поле электронного архива с
помощью функции Store to e-Filing (Сохранение в
электронный архив). Для получения дополнительных
сведений см. документ e-Filing Guide.
Разместите оригиналы.
1
Нажмите на сенсорной панели
2
[ХРАНИЛИЩЕ (STORAGE)].
На сенсорной панели нажмите
3
[СОХРАНИТЬКАКФАЙЛ (COPY & FILE)].
• Можновыбратьдо 2 кнопокиз [ДИСКМФУ (MFP
LOCAL)], [Сетевой1 (REMOTE 1)] и [Сетевой2
(REMOTE 2)]. Можно отменить выбранный элемент, нажавтужесамуюкнопкуещераз.
кнопок, отобразится меню для указания каталога. В
этом случае для получения сведений об ук
талога см. следующую страницу:
ка
P. 5 6 " Настройка общейпапки"
ИМЯФАЙЛА(FILE NAME): Нажмите данную кнопку
для отображения экранной клавиатуры. Затем
введите имя файла (не более 128 символов).
Примечание
• Завершающие знаки в имени файла (не более 74)
можно удалить в зависимости от типа
используемых символов.
ТИПФАЙЛА(FILE FORMAT): Выберите формат
файла, в котором будут сохранены данные: PDF,
TIFF или XPS.
МНОГО /ОДНА (MULTI/SINGLE): Данная кнопка
служит для выбора формата хранения данных:
многостраничный или одностраничный. Если
выбран формат «МНОГО (MULTI)», все
сканированные данные будут сохранены в од
файле. При выб
будет создана папка, и каждая страница
сканированных данных будет индивидуально
сохранена в папке в отдельном файле.
сведений о сохраняемых данных. Затем
нажмите кнопку [ОК (OK)].
документов), процессы копирования и сканирования
будут выполняться одновременно.
При размещении оригинала на стекле
экспонирования выполните следующие действия.
Поместите следующий оригинал на стекло
6
экспонирования и нажмите на сенсорной
панели кнопку [СЛЕД КОПИЯ (NEXT COPY)]
или на панели управления [START].
Данное действие необходимо повторять, пока не
завершится сканирование всех оригиналов.
Нажмите одну из этих кнопок для сохранения
данных в общую папку ПК, который подключен к
устройству через сеть.
Начнется процесс копирования и сохранения.
- 55 -
ОСНОВНЫЕРЕЖИМЫКОПИРОВАНИЯ
1
2
3
4
5
6

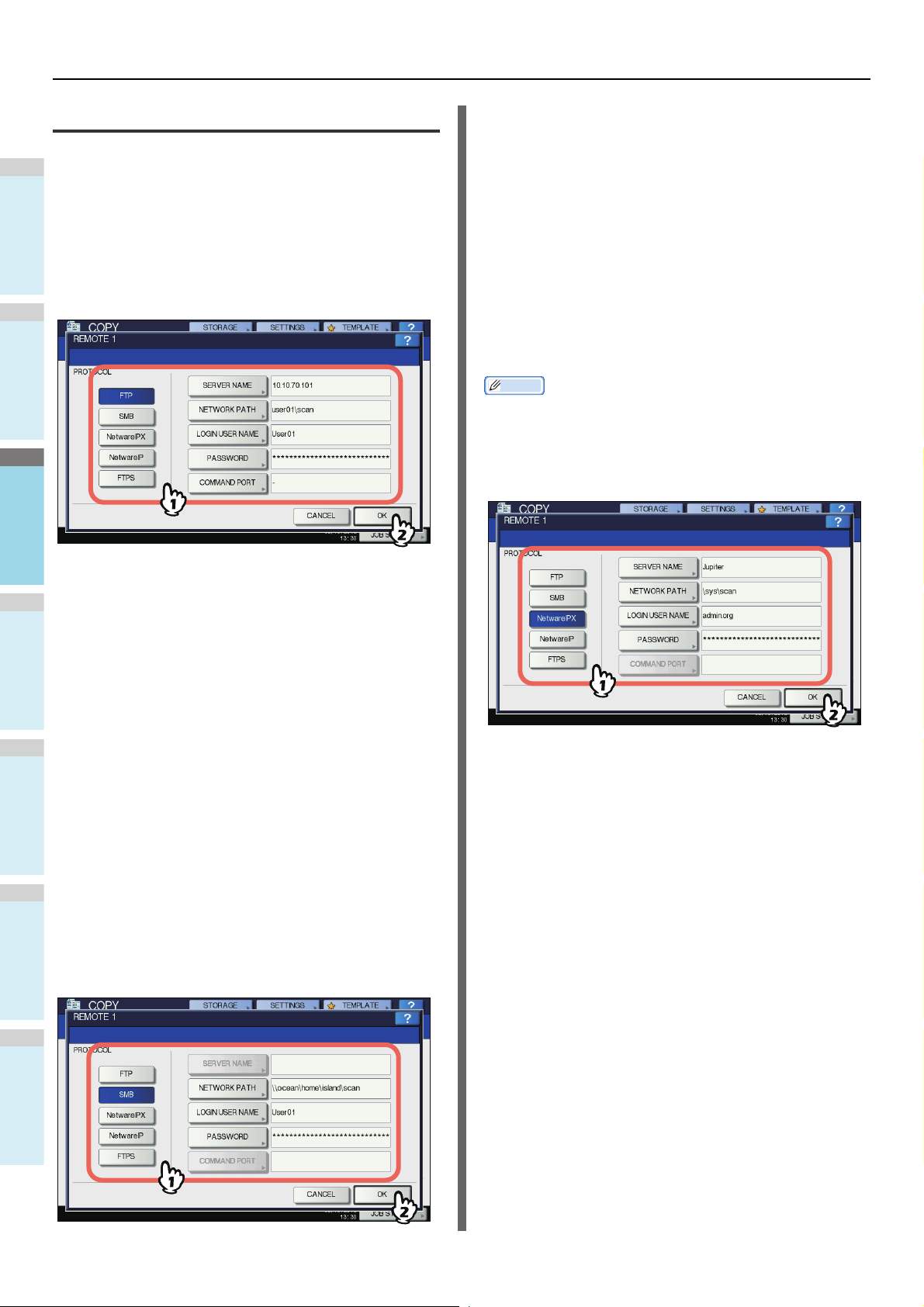

Настройка общей папки
Если пользователь, обладающий правами изменять
настройку общей папки, нажал кнопку [СЕТЕВОЙ 1
(REMOTE 1)] или [СЕТЕВОЙ 2 (REMOTE 2)], отобразится
меню для указания каталога.
Параметры настройки различаются в зависимости от
используемого протокола передачи файлов. Доступны
следующие протоколы передачи файлов: FTP, SMB,
NetWare IPX/SPX, NetWare TCP/IP и FTPS.
FTP/ FTPS
При нажатии любой из указанных ниже кнопок
отображается экранная клавиатура. Введите данные на
сенсорной панели с помощью данной кнопки или на панели
управления с помощью цифровых клавиш. После
завершения ввода нажмите [OK (OK)].
При нажатии любой из указанных ниже кнопок
отображается экранная клавиатура. Введите данные на
сенсорной панели с помощью данной кнопки или на панели
управления с помощью цифровых клавиш. После
завершения ввода нажмите [OK (OK)].
ПУТЬ В СЕТИ (NETWORK PATH) : Нажмите данную кнопку,
чтобы ввести сетевой путь для папки, где будут
храниться данные.
ЛОГИН(LOGIN USER NAME): Нажмите данную кн
чтобы ввести имя пользователя для доступа к сетевой
папке. Введите при необходимости.
ПАРОЛЬ (PASSWORD): Нажмите данную кнопку, чтобы
ввести пароль для доступа к сетевой папке. Введите
при необходимости.
чтобы ввести IP-адрес FTP-сервера. Например, если
данные должны быть перемещены в папку на FTP-сервере
ftp://10.10.70.101/user01/scan/, введите «10.10.70.101».
ПУТЬВСЕТИ (NETWORK PATH): Нажмите даннуюкнопку,
чтобы ввести сетевой путь для папки на FTP-сервере,
где будут хранится данные. Например, если данные
должны быть перемещены в папку на FTP-сервере ftp://
10.10.70.101/user01/scan/, введите «user01\scan».
ЛОГИН (LOGIN USER NAME): Нажмите даннуюкнопку,
чтобы ввести имя пользователя для входа на FTPсервер. Введите при необходимости.
ПАРОЛЬ (PASSWORD): Нажмите данную кнопку, чтобы
ввести пар
необходимости.
ПОРТ КОМАНД
для ввода номера порта команд для выполнения команд. В
данное поле обычно вводится «-». Это означает, что будет
использоваться номер порта, заданный администратором.
Изменяйте этот параметр только в случае, если
необходимо использовать другой номер порта.
(SERVER NAME): Нажмите данную кнопку,
оль для входа на FTP-сервер. Введите при
(COMMAND PORT): Нажмите данную кнопку
SMB
При нажатии любой из указанных ниже кнопок
отображается экранная клавиатура. Введите данные на
сенсорной панели с помощью данной кнопки или на панели
управления с помощью цифровых клавиш. После
завершения ввода нажмите [OK (OK)].
ИМЯСЕРВЕРА (SERVER NAME): При выборе [NetWare
IPX] введитеимясервера NetWare или Tree/Context
(еслииспользуется NDS). Если выбран протокол
[NetWare IP], введите IP-адрес NetWare-сервера.
Ь В СЕТИ (NETW
ПУТ
чтобы ввести сетевой путь для папки NetWare-сервера,
где будут храниться данные. Например, если данные
должны быть перемещены в папку «\sys\scan» на
сервере NetWare, введите «\sys\scan».
ЛОГИН (LOGIN USER NAME): Нажмите даннуюкнопку,
чтобы ввести имя пользователя для входа на сервер
NetWare. Введите при необходимости.
ПАРОЛЬ (PASSWORD): Нажмите данную кнопку, чтобы
ввести паро
по необходимости.
ORK PATH): Нажмите данную кнопку,
ль дл
я входа на сервер NetWare. Введите
- 56 -
1
2
3
4
5
6
3
ОТПРАВКА/ПРИЕМ ФАКСА ············································· P.58
ПРОВЕРКА И ОТМЕНА ПАРАМЕТРОВ СВЯЗИ············· P.71
Факс
1
2
3
4
5
6
ОТПРАВКА/ПРИЕМ ФАКСА
Примечание
FC
● ОТПРАВКА/ПРИЕМ ФАКСА
Инициализация ФАКСА обязательна при первоначальном
его использовании. Для получения дополнительных
сведений см. Advanced Guide.
Отправка факса
Основные действия
В данном разделе перечислены основные действия по
отправке факса. Для получения дополнительных сведений
о данных действиях см. значок с указанием номера
страницы под каждым действием.
Помимо стандартных функций отправки, представленных
на данной странице, также существуют и другие
эффективные способы отправки факса. Данные
процедуры описаны ниже.
P.67 "Другие виды передачи"
Advanced Guide
Размещение оригиналов.
1
Нажмите кнопку [ОПЦИЯ (OPTION)] и
3
установите условия передачи.
Отобразится экран установки условий передачи. При
необходимости установите условия передачи такие,
как разрешение, режим оригинала, экспозиция и
режим передачи.
P.62 "Настройка условийпередачи"
Укажите получателя.
4
Проверьте размер оригинала, диапазон сканирования
и т. д. Поместите оригинал(ы) на стекло
экспонирования или в устройство RADF в правильном
направлении. (На рисунке выше изображен оригинал,
помещенный на стекло экспонирования.)
P. 5 9 " Работа с оригиналом"
Нажмите кнопку [FAX] на панели
2
управления.
Чтобы указать получателя, наберите номер с
помощью цифровых клавиш на панели управления
или воспользуйтесь адресной книгой.
P.64 "Выбор получателя"
Отобразится экран факса. Если на период установки
времени автоматической очистки (45 секунд,
заводская настройка по умолчанию) оставить экран в
автоматическом режиме, он автоматически вернется
в режим по умолчанию.
При наличии в памяти нескольких заданий,
предназначенных для передачи одному получателю, их
можно отправить сразу с помощью данной функции, что
способствует сокращению расходов на связь. Если
получатели одни и те же, но условия передачи факса
отличаются или если пользователи или отделения
отличаются при управлении данным оборудованием
отделом или пользователями, данная функция не
применяет
ся к данным отложенным заданиям.
Отправка следующего оригинала
Если оригинал помещен на стекло экспонирования, и его
сканирование завершено, отобразится экран
подтверждения для следующего оригинала. Если нужно
выполнить сканирование следующего оригинала,
поместите его на стекло экспонирования, а затем нажмите
Нажмите кнопку [ОТПРАВКА (SEND)].
6
кнопку [START] на панели управления. По завершении
сканирования всех оригиналов нажмите кнопку
[ЗАВЕРШИТЬ (JOB FINISH)]. При помещении оригинала в
устройство RADF и нажатии кнопки [СЛ
(CONTINUE)] в ходе сканирования экран подтверждения
для следующего оригинала может отобразиться по
завершении сканирования.
ДУЮЩИЙ
Е
Факсотправленилинаходитсявочереди.
• Впротивномслучаенажмитекнопку [START] на
панелиуправления.
• Врежимепередачиизпамятиоригинал
сканируется в память. После подключения данное
оборудование автоматически запускает отправку
сканированного документа. В режиме прямой
передачи тут же производится набор номера
факса, и отправляется сканированный документ.
(Усл о вия передачи можно установить на экране
установки условий передачи).
• Если в ходе сканирования в режиме передачи из
памяти память переполнится, оригинал не сохранится
в памяти. В таком случае сократите количество
оригиналов для отправки или попытайтесь отправить
их в режиме прямой передачи.
• Можно проверить состояние текущей отправки.
Кроме того, можно отменить передачу (что ведет к
удалению задания).
P.71 "ПРОВЕРКА И ОТМЕНА ПАРАМЕТРОВ
СВЯЗИ"
Повторный набор
Если в режиме передачи из памяти факс невозможно
отправить вследствие загруженности линии связи,
автоматически выполняется повторный набор для
отправки факса. По умолчанию повторный набор
производится 3 раза с промежутком в 1 минуту.
• Если на время установки автоматической очистки
оставить экран в автоматическом режиме (45
секунд заводская настройка по умолчанию),
выполнится отправка копии сканированных
оригиналов.
• Чтобы отменить передачу в режиме передачи из
памяти, нажмите кнопку [ОТМЕНИТЬ (JOB
CANCEL)].
P. 7 2 " Отмена п
• Чтобыизменитьусловияпередачидлякаждой страницы, нажмитекнопку [ОПЦИЯ (OPTION)]. P. 6 3 " Изменение параметровдлякаждой
страницы"
ередачи из памяти"
Работа с оригиналом
Оригиналы дляотправки
Данное оборудование предназначено для отправки факса
со следующими оригиналами.
Вы можете поместить в устройство RADF односторонние или
двусторонние оригиналы таких типов, как стандартная,
переработанная или бумага с отверстиями (2, 3 или 4) для
подшивки. На стекло экспонирования можно поместить как
односторонние оригиналы вышеуказанных типов, так и пленку
OHP, копировальную бумагу, буклеты и трехмерные объекты.
опускайте крышку устройства RADF с
усилием. и поместите оригинал лицевой
стороной вниз на стекло
экспонирования.
• Не кладите тяжелые предметы (весом от 8 кг (18 фунтов))
на стекло экспонирования и не давите на него.
Диапазон сканирования оригинала
На следующих рисунках изображена область
сканирования оригинала. Сведения, заключенные в
затемненной области, не печатаются на бумаге.
2 mm
2 mm
(0.08 inch)
2 mm
(0.08 inch)
(0.08 inch)
2 mm
(0.08 inch)
Размещение оригинала(ов) на
стекле экспонирования
В данном разделе описана процедура размещения
оригинала на стекле экспонирования. Оригиналы
отправляются в том порядке, в котором они размещены на
стекле экспонирования.
Поднимите крышку стекла экспонирования не менее
чем на 60 градусов для обнаружения оригинала.
Выровняйте оригинал е по левому
2
внутреннему углу стекла
экспонирования.
Не кладите тяжелые предметы (весом от 8 кг/18 фунтов) на
стекло экспонирования и не давите на него.
Разбитое стекло может привести к травме.
- 60 -
• Оригиналы различного размера также могут
отправляться за одну передачу.
• Если оригинал помещается в направлении,
представленном на рисунке выше, передача
получателю осуществляется таким образом, что
предварительно внесенные сведения об
отправителе печатаются в положении А на рисунке.
• Если оригинал помещается в направлении,
представленном на рисунке ниже, передача
получателю осуществляется таким образом, что
дварительно внесенные сведения об
пре
отправителе печатаются в положении В на рисунке.
• Предварительно внесенные сведения об
отправителе являются данными,
зарегистрированными в ИД терминала.
Advanced Guide
Медленно опустите RADF.
3
ОТПРАВКА/ПРИЕМ ФАКСА
1
2
3
4
5
6
ВНИМАНИЕВНИМАНИЕ
A
B
(1)
Помятые или свернутые оригиналы. В
особенности те, верхняя кромка которых
скручена, могут привести к замятию бумаги.
(4) Оригиналы, скрепленные
зажимами или скобами
(2) Оригиналы с копировальной бумагой
(5) Оригиналы с отверстиями или
порванные
(3) Оригиналы, обмотанные лентой,
склеенные или обрезанные
(6) Намокшие
оригиналы
(7) Оригиналы с
пленкой OHP
(1) Свернутые или скрученные оригиналы
необходимо полностью вывернуть перед
использованием.
(2) При разделении слипшихся оригиналов или
оригиналов с обработанной поверхностью может
возникнуть ошибка.
Размещение оригиналов в
устройстве RADF
В данном разделе приведены инструкции по размещению
оригиналов в устройстве RADF. После помещения
оригиналов в устройство RADF самая верхняя страница
сканируется и отправляется в первую очередь.
• При дуплексном сканировании с помощью
устройства RADF не кладите руки на устройство. Вы
можете порезаться бумагой.
• При дуплексном сканировании оригинала с
помощью устройства RADF не кладите посторонние
предметы на устройство. Это может привести к
неправильной подаче бумаги.
После выравнивания оригиналов
1
поместите их лицевой стороной вверх и
настройте направляющие в
соответствии с краями оригиналов.
• Если оригинал помещается в направлении,
представленном на рисунке ниже, передача
получателю осущ
ествляется та
ким образом, что
предварительно внесенные сведения об
отправителе печатаются в положении В на рисунке.
• Предварительно внесенные сведения об
отправителе являются данными,
зарегистрированными в ИД терминала.
Advanced Guide
Отправка документов разного формата
Устройство автоматической двусторонней подачи
документов можно использовать для совместного
использования документов разного формата. Возможны
следующие комбинации формата документов.
• КромеСевернойАмерики: A4, Folio
• СевернаяАмерика: Letter, Legal, Legal 13
• Независимоотформатаможнозадатьколичество
листов до 100 (80 г/м2 (20 фунтов)), максимальный
формат — 10 мм (0,39 дюйма).
• Можно разместить и отправить двусторонние
оригиналы.
Advanced Guide
• Если оригинал помещается в направлении,
представленном на рисунке выше, передача
получателю осуществляется таким образом, что
предварительно внесенные сведения об
отправителе печатаются в положении А на рисунке.
Заметка
• Чтобы отправлять оригиналы разного размера, в
качестве условия передачи включите параметр
«СМЕШАННЫЕФОРМАТЫ».
P. 6 2 " Настройка условийпередачи"
Меры предосторожности при использовании
устройства RADF
Не используйте следующие оригиналы, поскольку они
могут застрять или повредиться.
Со следующими оригиналами необходимо обращаться
аккуратно.
- 61 -
ОТПРАВКА/ПРИЕМФАКСА
1
2
3
4
5
6
Заметка
Настройка условий передачи
Можно настроить условия передачи факса.
• Усл овияпередачиприменимытолькоктекущей
передаче. После передачи для них будут установлены
значения по умолчанию.
• Каждый параметр по умолчанию для разрешения,
режима оригинала, экспозиции, режима передачи и
режима коррекции ошибок можно настраивать.
Advanced Guide
Настройка параметров
При нажатии кнопки [ПАРАМЕТРЫ (OPTION)] на экране
факса отобразится экран установки условий передачи, как
показано ниже. Настройте каждый из параметров, а затем
нажмите кнопку [ОК (OK)].
Заметка
• Если факсимильный аппарат получателя не
поддерживает прием оригиналов одинакового
разрешения, разрешение автоматически преобразуется
перед отправкой получателю. Чем выше разрешение,
тем больше времени занимает отправка.
ТИП ПЕРЕДАЧИ
Установите режим передачи факса.
ИЗ ПАМЯТИ: После сохранения сканированных
данных в памяти отправьте оригинал.
Можно отложить до 100 передач с
количеством страниц свыше 1000 за одну
передачу.
НАПРЯМУЮ: Отправьте оригинал непосредственно
при его сканировании. После
сканирования и отправки первой
страницы та же операция проводится и со
следующей страницей. Поэтому для
сканирования и отправки всех страниц
требуется много вр
в оперативном режиме подтвердить
отправку каждой страницы получателю.
емени. Од
нако можно
РЕЖИМ ОРИГИНАЛА
Установите режим сканирования в соответствии с типом
оригинала.
ТЕКСТ:Подходит для оригинала с текстом и
рисунками.
ТЕКСТ/
ФОТО:
ФОТО:Подходитдляоригиналас
Подходит для оригинала с текстом и
фотографиями.
фотографиями.
• Нажмите значок или для переключения между
страницами.
• Для отмены операции и возврата к предыдущему
экрану нажмите кнопку [СБРОСИТЬ (RESET)].
РАЗРЕШАЮЩАЯ СПОСОБНОСТЬ
Установите разрешение в соответствии с качеством
оригинала.
СТАНДАРТ:Подходит для оригинала со стандартным
размером текста.
ТОЧНО:Подходит для оригинала с мелким
текстом и рисунками высокой четкости.
УЛЬТРА:Подходит дл
сверхвысокого разрешения.
я оригинал
а с рисунками
Заметка
• В режимах ТЕКСТ/ФОТОГРАФИЯ или ФОТОГРАФИЯ
для передачи может потребоваться больше времени,
чем при работе в режиме ТЕКСТ.
РАЗМЕ Р ОРИГИНАЛА
Установите размер сканируемого оригинала.
АВТО:Размер оригинала автоматически
определяется перед процедурой
сканирования.
СМЕСЬ
ФОРМАТОВ
ОРИГИНАЛ
ОВ:
Конкретный
размер:
Заметка
• Если факсимильный аппарат получателя не
поддерживает прием оригиналов в формате B5, данное
оборудование позволяет уменьшить их размер перед
отправкой. Во избежании ситуации, когда для оригинала
требуется установить формат B5, соответственно
укажите формат A4.
Выберите эту функцию, чтобы загрузить
игиналы разной ширины в устройство
ор
RADF.
Оригинал сканируется в
предустановленном размере вне
зависимости от его истинного размера.
- 62 -
ОТПРАВКА/ПРИЕМФАКСА
1
2
3
4
5
6
Примечание
Заметка
ЭКСПОЗИЦИЯ
Установите плотность для сканирования оригинала.
АВТО:Настоящее оборудование автоматически
определяет контрастность оригинала и
сканирует его в соответствии с
оптимальной плотностью.
Ручная:
Нажмите значок или для
установки необходимого контраста.
соответствующий международному стандарту, и
предназначенный для автоматической коррекции ошибок,
возникающих при передаче факса. Даже если в ходе
передачи данных с помощью данного параметра возникают
помехи, данный режим обеспечивает прекрасные условия
для передачи данных без искажения изображения за счет
автоматического во
врата поврежденных частей.
з
• И отправитель, и получатель должны активировать
функцию ECM для получения доступа к передаче
данных в режиме ECM (Режим коррекции ошибок).
• При возникновении помех в ходе передачи данных на
выполнение данной процедуры затрачивается больше
времени, чем обычно. Даже при передаче данных в
режиме ECM может возникнуть ошибка в зависимости от
состоянии линии связи.
• Передача да
голосовой связи.
ых в режиме ECM недоступна для
нн
КАЧЕСТВО ПЕРЕДАЧИ
ВКЛЮЧИТЕ или ОТКЛЮЧИТЕ режим «Качество
передачи». При ВКЛЮЧЕНИИ данного режима оригиналы
отправляются со скоростью более низкой, чем обычно, а
вероятность возникновения ошибок в свою очередь
уменьшается.
ПЕРЕДАЧА ДАННЫХ ПО ЭЛЕКТРОННОЙ ПОЧТЕ
Дляпередачиданных, совместимыхсостандартами ITU-T
(Международныйсовет по телекоммуникациям —
телекоммуникаций в составе ITU), укажите субадрес или
пароль для отправки на факсовый аппарат получателя.
Можно ввести до 20 символов.
Изменение параметровдлякаждой
страницы
Можно изменить условия сканирования (РАЗРЕШЕНИЕ,
РЕЖИМ, ЭКСПОЗИЦИЯ и ОРИГИНАЛ) для каждой
страницы.
Укажите получателей и нажмите кнопку
1
[ОТПРАВКА], чтобы запустить
сканирование документа. По завершении
сканирования оригинала отобразится
экран подтверждения для следующего
оригинала. Нажмите кнопку
[ПАРАМЕТРЫ (OPTION)].
На рисунке выше изображен оригинал, помещенный
на стекло экспонирования. При помещении оригинала
в устройство RADF и нажатии кнопки [СЛЕДУЮЩИЙ]
в ходе сканирования экран подтверждения для
следующего оригинала может отобразиться по
завершении сканирования. При нажатии кнопки
[STOP] в ходе сканирования данный процесс
приостанавливается, а, в свою очередь, может
отобразиться экран подтверждения для следующего
игинала
ор
Отобразится экран настройки условий
2
сканирования. Измените параметр, а
затем нажмите кнопку [OК (OK)].
P.62 "Настройка параметров"
.
SUB (Субадрес):Информация об отправке данных
SEP ( Выборочный
опрос)
SID
(Идентификацияотправителя)
PWD (Пароль)Пароль для субадреса.
оригинала на факсовый аппарат.
Сведения об извлечении данных
оригинала с факсового аппарата.
Пароль для су
бадреса.
• Чтобы использовать данную функцию, факсовый
аппарат должен поддерживать настройку субадреса или
пароля, совместимого со стандартами ITU-T.
ИНТЕРНЕТ-ФАКС
ТЕМА:Темаинтернет-факса
ТЕЛО:Основной текст интернет-факса
Данная функция не используется для отправки
стандартного факса.
- 63 -
ОТПРАВКА/ПРИЕМФАКСА
1
2
3
4
5
6
Заметка
Выбор получателя
Существуют различные способы указания получателя
такие, как ввод через клавиатуру с помощью панели
управления, а также ввод с помощью адресной книги.
• Чтобы воспользоваться адресной книгой, необходимо
заранее зарегистрировать номера факсов получателей.
Для получения дополнительных сведений о данной
операции см. Advanced Guide или Top Access Guide.
Ввод с клавиатуры с помощью
цифровых клавиш
Можно указать получателя посредством ввода номера
факса на панели управления.
Нажмите кнопку [ВВЕДИТЕ № ФАКСА
1
(INPUT FAX No)].
Подтвердитеномерфакса, показанный
3
на экране.
• Чтобы удалить каждое введенное значение,
нажмите кнопку [ЗАБОЙ (BACK SPACE)].
• Чтобы удалить все введенные значения сразу,
нажмите кнопку [ОЧИСТИТЬ (CLEAR)] на панели
управления.
• В режиме передачи из памяти можно указать
несколько получателей для одновременной
отправки одного и того же документа. Нажмите
кнопку [МНОГО (MULTI)], а затем введите номер
факса получателя. Повторяйте данную операцию
р, пока не будут выбраны все получатели.
х по
до те
Также можно указать номера факсов получателей,
объединив данный метод с другими методами
ввода. Доступен одновременный ввод до 400
получателей.
• Для подтверждения всех выбранных получателей
или удаления лишних нажмите кнопку [АДРЕСАТ
(DESTINATION)].
P. 6 7 " Подтверждение получателей"
Введите номер факса получателя и
2
нажмите кнопку [OК (OK)].
Выбор получателейизадресной
книги
Выбрать получателя можно из адресной книги.
Выберите вкладку [ОДНА (SINGLE)] для
1
отображения списка адресов, а затем
нажмите значок ФАКС получателя ().
• Кроме того, можно ввести адрес получателя с
помощью цифровых клавиш на панели управления.
• Чтобы удалить одну введенную цифру в номере
факса, нажмите кнопку [ЗАБОЙ (BACK SPACE)].
• Чтобы удалить весь введенный номер факса,
нажмите кнопку [ОЧИСТИТЬ (CLEAR)].
• Нажмите значок или для переключения
между страницами.
• В противном случае можно выбрать получателя
нажатием поля с именем адреса. В этом случае
если номер факса и адрес электронной почты
зарегистрированы по адресу получателя,
необходимо выбрать оба параметра.
- 64 -
ОТПРАВКА/ПРИЕМФАКСА
1
2
3
4
5
6
• Для отмены выбранного получателя снова нажмите
контакт.
• В режиме передачи из памяти можно указать
нескольких получателей для одновременной
отправки одного и того же документа. Повторяйте
данную операцию до тех пор, пока не будут
выбраны все получатели. Передачу нескольким
получателям можно осуществить путем
объединения данного метода с другими методами
ввода. Доступен о
получателей.
• Для подтверждения всех выбранных получателей
или удаления лишних нажмите кнопку [АДРЕСАТ
несколько групп для одновременной отправки
одного и того же документа. Повторяйте данную
операцию до тех пор, пока не будут выбраны все
получатели. Передачу нескольким получателям
можно осуществить путем объединения данного
метода с другими ме
одновременно выбрать 200 групп с количеством
получателей не более 400 на одну группу.
• Для подтверждения всех выбранных получателей
или удаления лишних нажмите кнопку [АДРЕСАТ
пунктов, которые содержат искомые строки,
нажмите всплывающее меню.
тодами ввода. Можно
• Нажмите значок или для переключения
между страницами.
• В противном случае можно выбрать получателя
нажатием поля с именем адреса. В этом случае
если номер факса и адрес электронной почты
зарегистрированы по адресу получателя,
необходимо выбрать оба параметра.
• Для отмены выбранного получателя снова нажмите
контакт.
- 65 -
ОТПРАВКА/ПРИЕМФАКСА
1
2
3
4
5
6
Заметка
• В режиме передачи из памяти можно указать
несколько получателей для одновременной
отправки одного и того же документа. Повторяйте
данную операцию до тех пор, пока не будут выбраны
все получатели. Передачу нескольким получателям
можно осуществить путем объединения данного
метода с другими методами ввода. Можно
одновременно указать до 400 получателей.
• Для подтверждения всех выбранных по
или удаления лишних нажмите кнопку [АДРЕСАТ
(DESTINATION)].
P. 6 7 "Подтверждение получателей"
Поиск номера факса получателя
Можно выполнить поиск номера факса получателя в
адресной книге и на сервере LDAP.
• Для поиска номера факса получателя на сервере LDAP
необходимо указать имя подключаемого сервера LDAP
для предварительной регистрации на данном
оборудовании. Для получения дополнительных сведений
о сервере LDAP обратитесь к администратору сети.
Нажмите кнопку [ИСКАТЬ (SEARCH)].
1
луча
телей
• Чтобы отменить ввод ключевого слова, нажмите
кнопку [ТЕКСТ (CLEAR)].
• Поиск номера факса необходимого получателя
можно выполнить посредством выбора нескольких
ключевых слов.
между страницами. Нажатием значка или
можно пропустить 5 страниц.
• В противном случае можно выбрать получателя
нажатием поля с именем адреса. В этом случае
если номер факса и адрес электронной почты
зарегистрированы по адресу получателя,
необходимо выбрать оба параметра.
• Для отмены выбранного получателя снова нажмите
контакт.
• В ре
жиме пере
несколько получателей для одновременной
отправки одного и того же документа. Повторяйте
данную операцию до тех пор, пока не будут выбраны
все получатели. Передачу нескольким получателям
можно осуществить путем объединения данного
метода с другими методами ввода. Можно
одновременно указать до 400 получателей.
• Для подтверждения всех вы
или удаления лишних нажмите кнопку [АДРЕСАТ].
P. 6 7 " Подтверждение получателей"
• Еслинеобходимо изменить результаты поиска, нажмите
ПРОВЕРКА
кнопку [
для Шага 2. Снова выберите строку поиска.
дачи из памяти можно указать
бранных п
(RESEARCH)]. Будет показан экран
олучателей
- 66 -
ОТПРАВКА/ПРИЕМФАКСА
1
2
3
4
5
6
Подтверждение получателей
Можно подтвердить выбранных получателей или удалить
лишних.
Нажмите кнопку [АДРЕСАТ
1
(DESTINATION)].
Отобразитсяэкрансосписком
2
получателей. Выберите получателя для
удаления, а затем нажмите кнопку
[УДАЛИТЬ (DELETE)].
Нажмите кнопку [МОНИТОР (MONITOR)].
4
• Убедитесь, что из встроенного динамика слышен
звук набора.
• Для отмены выбранного действия снова нажмите
кнопку [МОНИТОР (MONITOR)].
Примечание
• Чтобы использовать кнопку [ИСКАТЬ (SEARCH)]
для указания получателей, необходимо заранее
выбрать получателя, следуя действиям ниже.
Укажите получателей, а затем нажмите кнопку
[МОНИТОР (MONITOR)].
• Нажмитезначокили для переключения междустраницами.
В данном режиме можно выполнять вызов и прямую
передачу факса, при этом не поднимая трубки внешнего
телефона. Функция передачи без снятия трубки доступна,
если значок в правом верхнем углу экрана
ОТКЛЮЧЕН.
Разместите оригиналы.
1
P.59 "Работа с оригиналом"
Укажите получателей.
5
P.64 "Выбор получателя"
Примечание
• При вводе с клавиатуры каждое нажатие цифровой
клавиши на панели управления ведет к набору
номера. Если при наборе номера была допущена
ошибка, нажмите кнопку [МОНИТОР (MONITOR)]
для обрыва связи, а затем снова нажмите эту
кнопку для повторного набора.
• Еслиполучатель был выбран с помощью кнопки
[ИСКАТЬ (SEARCH)], нажмитекнопку [МОНИТОР
[НАБОР (DIAL)].
(MONITOR)], а за
Если из встроенного динамика слышен
6
ответный тоновый звук (краткий и
тем —
высокий), указывающий, что
подключение к аппарату получателя
выполнено, нажмите кнопку [ОТПРАВКА
(SEND)].
P.58 "Основные действия"
Примечание
• Если до нажатия кнопки [ОТПРАВКА (SEND)]
слышен голос абонента, снимите трубку внешнего
телефона. Затем попросите абонента принять
факс.
Нажмите кнопку [FAX] на панели
2
управления.
P.58 "Основные действия"
Нажмите кнопку [ПАРАМЕТРЫ] и
3
настройте условия передачи.
P.62 "Настройка условий передачи"
Передача со снятием трубки
В данном режиме можно снять трубку внешнего телефона
для набора номера и прямой передачи факса. Функция
передачи со снятием трубки доступна, если значок в
правом верхнем углу экрана ОТКЛЮЧЕН.
- 67 -
ОТПРАВКА/ПРИЕМФАКСА
1
2
3
4
5
6
Примечание
Примечание
Разместите оригиналы.
1
P.59 "Работа с оригиналом"
Нажмите кнопку [FAX] на панели
2
управления.
P. 5 8 " Основные действия"
Нажмите кнопку [ПАРАМЕТРЫ] и
3
настройте условия передачи.
P. 6 2 " Настройка условий передачи"
Снимите трубку внешнего телефона.
4
Используйте внешний телефон для
5
набора номера факса.
P. 6 4 " Выбор получателя"
• Прииспользованиивнешнего телефона для набора
6
аппарат осуществляет набор каждого введенного
номера. Если при наборе номера была допущена
ошибка, повесьте трубку для обрыва связи, а затем
снова снимите ее для повторного набора.
Если из встроенного динамика слышен
ответный тон (краткий и высокий),
указывающий, что подключение к
аппарату получателя выполнено,
нажмите кнопку [ОТПРАВКА].
P. 5 8 " Основные действия"
Нажмите кнопку [ОТПРАВКА (SEND)].
2
После отображения экрана
3
предварительного просмотра выполните
проверку факсового изображения.
Нажмите кнопку [ОК (OK)] для отправки
факсового изображения без каких-либо
изменений. Затем факс будет отправлен.
• Если до нажатия кнопки [ОТПРАВКА] слышен голос
абонента, попросите его принять факс.
Повесьте трубку внешнего телефона.
7
Отображение предварительного
просмотра
Перед отправкой факса с помощью данной функции можно
проверить изображение на сенсорной панели.
Нажмите кнопку [ПРОСМОТР (PREVIEW)]
1
в меню факса.
• Чтобы отправить другой оригинал, поместите его на
стекло экспонирования или в устройство RADF
(переворотное устройство автоматической подачи
документов), а затем нажмите кнопку [START] на
панели управления.
• Чтобы удалить просмотренную страницу, нажмите
кнопку [УДАЛИТЬ\nСТРАНИЦЫ (DELETE PAGE)].
• Чтобы заменить просмотренную страницу на
другую, нажмите кнопку [ЗАМЕНИТЬ\nСТРАНИЦУ
В данном разделе описываются инструкции по приему
факса. См. соответствующий раздел для текущего режима
приема. Режим приема можно установить в меню
АДМИНИСТРАТОР. Для получения дополнительных
сведений о текущем параметре обратитесь к
администратору. Помимо режимов приема,
представленных на данной странице, также существуют и
другие эффективные способы приема факса. Данные
процедуры описаны в сл
Advanced Guide
едующем Рук
АВТОМАТИЧЕСКИЙ прием
Прием факсов осуществляется автоматически при
поступлении входящего вызова. Пользователю не
требуется выполнять никаких действий.
Прием ВРУЧНУЮ
Прием факсов осуществляется вручную с помощью
внешнего телефона при поступлении входящего вызова.
Снимите трубку внешнего телефона при
1
поступлении входящего вызова.
Если входящий вызов является телефонным, можете
начать разговор.
Если в трубке внешнего телефона
2
раздается звуковой сигнал (сигнал
факса), нажмите кнопку [FAX] на панели
управления.
P. 5 8 " Основные действия"
Выберите вкладку [ВЫСШИЕ
3
(ADVANCED)], а затем нажмите кнопку
[ПРИЕМВРУЧНУЮ (MANUAL RECEIVE)] .
оводстве.
ОТПРАВКА/ПРИЕМ ФАКСА
Автоматическое переключение
между режимами ТЕЛЕФОНА и
ФАКСА
Все входящие вызовы автоматически определяются и
принимаются как голосовые вызовы или факс.
Входящий факс
Входящий вызов автоматически принимается как факс.
При поступлении входящего факса пользователю не
требуется выполнять никаких действий.
Входящий вызов
При поступлении тонального сигнала возврата вызова
пользователь поднимает трубку или приемник внешнего
телефона, чтобы начать разговор. В режиме удаленного
приема через внешний телефон можно переключиться на
прием факса.
Примечание
• Тональный сигнал возврата вызова — это псевдо
сигнал, оповещающий о подключении линии и о том, что
с противной стороны будет взиматься плата за этот
вызов во время звучания данного сигнала.
• Если противная сторона возьмет трубку во время
звучания тонального сигнала возврата вызова, данный
сигнал может продолжать звучать еще в течение 30
секунд.
Прием из памяти
В следующих условиях печать факсов невозможна. При
возникновении такой ситуации данные принятого факса
сохранятся в памяти, а печать возобновится как только
оборудование будет готово. Поскольку функция приема из
памяти всегда включена, никакие настройки не требуются.
• Прикопированииили печати
• Припечатипринятой копииоригиналов
• Припечатисписковиотчетов
ма
• Когдазакончиласьбу
• Принеправильнойподачебумаги
• Когдазакончилсятонер
га
После отображения сообщения о
4
возможности отправки факса нажмите
кнопку [START] на панели управления и
повесьте трубку внешнего телефона.
Оригиналы и бумага
Допустимый размербумаги
A4, A5, B5, Folio, Letter, Legal, Legal 13 и Statement —
доступные форматы бумаги.
Диапазон печати для каждого формата бумаги выглядит
следующим образом. Как показано на рисунках ниже,
сведения, присутствующие в затемненной области
оригинала, не печатаются на бумаге.
- 69 -
ОТПРАВКА/ПРИЕМФАКСА
1
2
3
4
5
6
Заметка
Примечание
• Поместите бумагу в лотки. Многоцелевой лоток
недоступен.
• Вне зависимости от того, установлен ли финишер,
выход бумаги осуществляется в принимающий лоток.
• Лотки можно установить только в целях использования
факса.
Параметры поумолчаниюдля
приема печати
Для печати принятого факса используется бумага
одинаковой с оригиналом ширины. В зависимости от
длины оригинала применяется функция «Уменьшение
размера оригинала при приеме» или «Отмена печати»
(обе функции активированы по умолчанию).
Advanced Guide
Если оригинал меньше или совпадает по размеру
с областью печати, то
он печатается в соответствии с размером оригинала.
Если оригинал больше области печати по
размеру, то
онпечатаетсявсоответствиисоследующимприоритетом:
• Еслиразмероригиналабольше области печати на 10
мм (0,4 дюйма): часть оригинала, выходящая за
пределы области печати, печататься не будет.
• Если размер оригинала больше области печати более
чем на 10 мм (0,4 дюйма): изображение оригинала
уменьшается на 75% (уменьшенная копия). Если
изображение по-прежнему не помещается в об
печати, необходимо выбрать бумагу большего размера,
чем оригинал. Если бумага большего размера
недоступна, оригинал печатается отдельно от
изображения.
ласти
Приоритетный размербумагипри
отсутствии бумаги одинакового
размера
Если функции «Уменьшение размера оригинала при
приеме» или «Отмена печати» активированы, выбор
бумаги осуществляется в соответствии со следующим
приоритетом.
1. Бумагаодинакового с оригиналом размера
2. Бумагабольшегоразмера, чеморигинал
• Еслисоответствующий размер бумагинедоступен, в
большинстве случаев сканированный оригинал
печатается на бумаге большего размера. Однако на
факсимильном аппарате получателя размер
сканированного оригинала может уменьшиться в
соответствии с размером бумаги, доступным на
аппарате получателя (данном оборудовании).
• Приоритетный размер бумаги изменяется в
соответствии с параметрами «Уменьшение размера
оригинала при приеме» или «От
получения дополнительных сведений обратитесь к
дилеру.
мена печати». Для
- 70 -
ПРОВЕРКА И ОТМЕНА ПАРАМЕТРОВ СВЯЗИ
1
2
3
4
5
6
● ПРОВЕРКА И ОТМЕНАПАРАМЕТРОВСВЯЗИ
Проверка состояния связи (журнал)
Проверка параметров связи
Вы можете проверить журнал передачи и приема
Проверка состояния отложенных передач
Можно проверить состояние отложенных передач факса.
Нажмите кнопку [СТАТУС ЗАДАНИЯ (JOB
1
STATUS)].
факсимильных сообщений.
Нажмите кнопку [STATUS DA TAREFA
1
(JOB STATUS)].
Выберитевкладку [ПРОТОКОЛ (LOG)], а
2
затем нажмите кнопку [ОТПРАВКА
Выберите вкладку [ФАКС (FAX)].
2
• Отложенные задания печати представлены в
хронологическом порядке — от самого первого к
самому последнему.
• Нажмите значок или для переключения
между страницами.
• Для печати списка отложенных заданий нажмите
кнопку [ПЕЧАТЬ\nСПИСКА (RESERVATION LIST)].
• В столбце «СОСТОЯНИЕ (Status)» состояние каждого
задания представлено следующим образом:
ЛИНИЯ 1:
Сеть:Отложенодляотправкиспомощью
Задержа
но:
Ждите:Заданиянаходятсявочередипечати.
Неверно:
Отправка в первую очередь.
интернет-факса.
Отложенные задания с указанием
времени отправки.
В режиме ожидания из-за
недействительного кода отдела
(Сетевой факс). Для получения
дополнительных сведений о функции
сетевого факса см. Advanced Guide.
(SEND)] или [ПОЛУЧЕНИЕ (RECEIVE)].
Отобразится список состояния связи.
3
• Переданные или принятые факсимильные
сообщения представлены в обратном
хронологическом порядке — от самого первого к
самому последнему.
• Нажмите значок или для переключения
между страницами.
- 71 -
ПРОВЕРКАИОТМЕНАПАРАМЕТРОВСВЯЗИ
1
2
3
4
5
6
Примечание
FC
• В журнале могут отображаться до 40 или 120
последних записей о переданных или принятых
факсимильных сообщениях. Максимальное
количество записей можно настроить в меню
АДМИН. Для получения дополнительных сведений
о функции сетевого факса см. Advanced Guide.
• Для печати журнала с записями о переданных или
принятых факсимильных сообщениях нажмите
кнопку [ЖУРНАЛ (OURNAL)].
Advanced Guide
atus)» состояние
• Встолбце «СОСТОЯНИЕ (S
каждого задания представлено следующим
образом:
ХОРОШО:Передача или прием успешно
завершены.
Код ошибки из 4
цифр:
Не удалось выполнить передачу
или прием.
Руководство по
устранению неисправностей
t
Регистрация номеров факса получателей в
адресной книге
Чтобы зарегистрировать номера факса в адресной
книге на экране журнала отправки/приема, выберите
запись в соответствующем журнале, а затем нажмите
кнопку [ВВОД (ENTRY)]. Для получения
дополнительных сведений о регистрации в адресной
книге см. Advanced Guide.
По завершении сканирования
1
отобразится экран подтверждения для
следующего оригинала. Нажмите кнопку
[ОТМЕНИТЬ (JOB CANCEL)].
Если на время установки автоматической очистки
оставить экран в автоматическом режиме (45 секунд
по умолчанию) после отображения экрана
подтверждения для следующего оригинала,
выполнится отправка копии сканированных
оригиналов.
Отобразится экран подтверждения
2
удаления. Нажмите кнопку [ДА (YES)].
• Передачи факсов и сообщений электронной почты,
получатели которых указаны путем ввода с
клавиатуры или сервера LDAP, могут быть
зарегистрированы в адресной книге с помощью
журнала отправки.
• Передачи факсов и сообщений электронной почты,
получатели которых указаны путем ввода с
клавиатуры или сервера LDAP, могут быть
зарегистрированы в адресной книге с помощью
журнала приема.
Отмена передачи
Отмена передачи из памяти
Передачу из памяти можно отменить в ходе сканирования.
При использованиистекла
экспонирования
В данном разделе приведены инструкции по отмене
передачи из памяти при размещении оригинала на стекле
экспонирования.
Отмена передачиизпамятипри
использовании устройства RADF
В данном разделе приведены инструкции по отмене
передачи из памяти при размещении оригинала в
устройстве RADF.
• Если на время установки автоматической очистки
после отображения экрана для следующего
оригинала оставить экран в автоматическом
режиме (45 секунд по умолчанию), выполнится
отмена передачи из памяти.
Отобразится экран подтверждения
3
удаления. Нажмите кнопку [ДА (YES)].
Нажмите кнопку [STOP] на панели
1
управления при сканировании
оригинала.
Сканирование и передача остановлены.
Отмена отложенных передач
Вы можете открыть список отложенных передач и
отменить отложенные передачи, находящиеся в очереди
или ожидающие выполнения.
Нажмите кнопку [СТАТУС ЗАДАНИЯ (JOB
1
STATUS)], азатемвыберитевкладку
[ФАКС (FAX)].
Отобразится список отложенных передач. Данное
действие аналогично действию по проверке
отложенной передачи.
P.71 "Проверка состоянияотложенныхпередач"
Отмена прямых передач
Передачуизпамятиможноотменитьвходесканирования.
• Дажевслучаеотменыпередачиврежимепрямой
передачи та часть оригинала, которая была
отсканирована до отмены передачи, отправляется.
Выберите отложенную передачу для
2
удаления, азатемнажмитекнопку
[УДАЛИТЬ (DELETE)].
Можно выбрать несколько заданий.
В столбце «Status (Status)» можно проверить
состояние резервирования. Пункт «Ждите (Wait)»
указывает на то, что данные ожидают отправки. Пункт
«Линия1 (Line1)» указывает на то, что данные
сохранены. Резервирование отложенной передачи и
передающего/приемного опроса может быть
отменено.
При нажатии кнопки [SCAN] на панели управления на
сенсорной панели отображается меню СКАНЕР.
4) Областьотображенияоповещений
Оповещения отображаются, если необходима замена
тонер-картриджа, очистка контейнера для
отработанного тонера и т. д. Для получения
дополнительных сведений о подобных сообщениях см.
Руководство по устранению неисправностей.
5) Датаивремя
6) [СТАТУСЗАДАНИЯ (JOB STATUS)]
Нажмите эту кнопку для контроля копирования, факса,
сканирования и/или заданий печати или же просмотра
журналов заданий.
P.90 "Просмотр состояниязаданиясканирования"
P.90 "Просмотр журнала заданий сканирования"
• Еслиуправлениеоборудованиемосуществляется с
помощью функций отдела управления или самими
пользователями, необходимо ввести код отдела или
сведения о пользователе, такие как имя и пароль.
1) Областьотображениясообщений
Здесь отображаются рабочие инструкции и состояние
оборудования.
7) [СКАНЕР (SCAN)]
Нажмите эту кнопку для выполнения сканирования.
8) [ПРОСМОТР (PREVIEW)]
Нажмите эту кнопку для просмотра сканируемых
игина
ор
лов.
9) [НАСТРОЙКИ (SCAN SETTING)]
Нажмите эту кнопку, чтобы изменить параметры
сканирования, применимые к задачам «Сканирование в
электронный архив», «Сканирование в файл»,
«Сканированиенаэлектроннуюпочту» и
«Сканированиена USB-память».
10) Областьотображенияпараметров сканирования
Здесь отображаются выбранные параметры
сканирования.
11) [? ] (Кнопка «Справка»)
Нажмите эту кнопку для отображения описаний к
каждой из функций или кн
опок на пане
ли управления.
12) [ШАБЛОН (TEMPLATE)]
Нажмите данную кнопку для использования шаблона.
2) Функциональныекнопки
Нажмите одну из следующих кнопок при выборе
функций сканирования. При нажатии одной из
следующих кнопок о
тображается экран настройки,
соответствующий каждой выбранной функции
сканирования.
3) Областьотображенияполучателя
Задания сканирования отображаются до появления в
списке с сохраненными получателями или адресами.
13) [ЗАДАНИЕ (SETTINGS)]
Нажмите эту кнопку для отображения списка выбора
параметров для сканирования.
Параметры по умолчанию
Параметр по умолчанию — это параметр, выбираемый
автоматически при включении оборудования, его выходе
из режима сна или при нажатии кнопки [RESET] на панели
управления. Для сканирования документа можно
использовать параметры по умолчанию, поскольку
нажатие кнопки [НАСТРОЙКИ] в ходе сканирования
позволяет выбрать индивидуальные параметры для
каждого задания.
Advanced Guide
- 76 -
ОСНОВНЫЕОПЕРАЦИИ
1
2
3
4
5
6
Заметка
Примечание
FC
В следующей таблице представлены доступные в режиме
сканирования параметры и их значения по умолчанию.
Параметры
Режим цветаЧЕРНЫЙ
Разрешение200 (точек на дюйм)
Режим оригиналаТЕКСТ
Вращение90 (градусов)
Одно/двустороннее
сканирование
Формат оригиналаАВТОМАТИЧЕСКИЙ
СжатиеСРЕДНЕЕ
Пропустить пустую страницу ВЫКЛ.
Внешнее удалениеВЫКЛ.
• Прежде чем сохранить сканируемые изображения в
пользовательском ящике, необходимо выполнить его
настройку.
• Во избежание потери информации рекомендуется
выполнить ре
сохраненных на жестком диске устройства. Выполнить
данную операцию можно с помощью компьютера,
используя средство для загрузки файлов File
Downloader или утилиту для резервного копирования/
восстановления электронного архива.
• Если необходимость в использовании документов,
сохраненных в электронном архиве отсутствует, удалите
их.
зервное копирование данных,
Сканирование в файл
Функция сканирования в файл предназначена для
отправки и хранения сканируемых изображений в общей
папке на жестком диске оборудования или конкретной
сетевой папке. Доступ к данным, сохраненным в общей
папке, можно получить непосредственно на компьютере по
сети.
Можно сканировать до 1000 страниц за одно задание, пока
память устройства не будет заполнена.
Администратор сети до
настройку для хранения сканированных данных на
компьютерах клиентов. Для получения дополнительных
сведений см. документ TopAccess Guide.
лжен вы
полнить необходимую
• Для отображения списка выбора параметров
сканирования нажмите кнопку [ЗАДАНИЕ].
P.76 "Просмотрменю сканирования на сенсорной панели"
• Параметрыпоумолчаниюможноизменить, нажавна
панелиуправлениякнопку [ЗАДАНИЕ].
Сканирование в электронный архив
С помощью данной функции можно сканировать оригиналы
и сохранять их в специальных ящиках в электронном
архиве. Можно сканировать 200 страниц за одно задание.
При сохранении сканируемых изображений можно указать
общий ящик или ящики пользователей. Общий ящик заранее
определяется и используется для хранения документов,
необходимых каждому пользователю оборудования.
Пользовательский ящик создается самим пользователем.
Если для пользовательского ящика указан пароль,
необходимо ввести правильный пароль для доступа.
Сохраненные данные можно распечатать в любое время
на сенсорной панели. Кроме того, можно управлять
данными с помощью веб-утилиты e-Filing (Электронный
архив). С помощью этой утилиты можно создавать
пользовательские ящики и папки, печатать документы и
даже объединять несколько документов в один новый.
Для получения инструкций о хранении сканируемых
изображений с помощью функции «Ск
э
лектронный архив», создании пользовательских ящиков и
печати документов электронного архива см. документ
e-Filing Guide.
анирование в
Примечание
• Максимальный объем данных для хранения в общей
папке зависит от модели устройства и рабочей среды.
Общий объем доступной памяти в электронном архиве
и общей папке можно узнать в веб-приложении
• Если необходимость в использовании документов,
сохраненных в общей папке отсутствует, удалите их.
Сканирование в файлы
Разместите оригинал(ы).
1
На панели управления нажмите кнопку
2
[SCAN] длявходавменюСКАНЕР.
• Максимальный объем заданий сканирования в
электронном архиве зависит от модели устройства или
рабочей среды. Максимальный объем доступной памяти
в электронном архиве и общей папке можно узнать в
веб-приложении TopAccess на вкладке [Устройство].
- 77 -
ОСНОВНЫЕОПЕРАЦИИ
1
2
3
4
5
6
Примечание
Заметка
Нажмите кнопку [ФАЙЛ (FILE)].
3
• Чтобы сохранить сканируемые изображения в
общей папке на устройстве, перейдите к шагу 4.
• Чтобы сохранить сканируемые изображения в
сетевой папке, перейдите к шагу 5.
• Для хранения данных в сетевой папке
администратор должен выполнить настройку
оборудования. Для получения дополнительных
сведений см. документ TopAccess Guide.
Убедитесь, что выбрана кнопка [ДИСК
4
МФУ (MFP LOCAL)].
• Если выбранное удаленное назначение (REMOTE 1
или 2) настроено администратором с
возможностью указания необходимой сетевой
папки, отобразится экран для установки удаленного
назначения. Перейдите к шагу 6.
• Если выбранное удаленное назначение (REMOTE 1
или 2) уже определено администратором таким
образом, что сканируемое изображение
сохраняется в конкретной сетевой папке, при
нажатии данной кнопки не отобразится экран для
указания назначения фа
изменить назначение файла нельзя. Перейдите к
шагу 9. Чтобы изменить удаленное назначение,
обратитесь к администратору сети.
Заметка
• Если функция сохранения данных в сетевой папке
активирована администратором, можно выбрать 2
назначения файла с помощью кнопок [ДИСК МФУ
• Если функция сохранения данных в сетевой папке
активирована администратором, можно выбрать 2
назначения файла с помощью кнопок [ДИСКМФУ
(MFP LOCAL)], [СЕТЕВОЙ 1 (REMOTE 1)] и
• Еслинеобходимое назначение файла не зарегистрированонаустройстве, нажмитекнопку
[
ПРЯМОЙ ВВОД
Если для назначения файла выбран
7
протокол SMB, выберите папку для
(DIRECT INPUT)] и перейдите к шагу 8.
хранения.
1) Выберитепапкудляхранения.
2) Нажмитекнопку [ОК (OK)].
кнопку [СЕТЕВОЙ 1 (REMOTE 1)] или
[СЕТЕВОЙ 2 (REMOTE 2)].
Перейдите к шагу 9.
- 78 -
ОСНОВНЫЕОПЕРАЦИИ
1
2
3
4
5
6
Выберите папку для удаленного назначения.
8
1) Выберите FTP, SMB, NetWare IPX, NetWare IP или
FTPS в качестве протокола для передачи файла.
2) Нажмитекнопку [ИМЯСЕРВЕРА (SERVER
NAME)], [ПУТЬ В СЕТИ (NETWORK PATH)],
[ЛОГИН (LOGIN USER NAME)], [ПАРОЛЬ
(PASSWORD)] и/или [ПОРТКОМАНД (COMMAND
PORT)] и укажите назначение файла.
3) В конце нажмите кнопку [ОК (OK)].
•[ИМЯ СЕРВЕРА (SERVER NAME)] (только FTP,
NetWare IPX, NetWare IP и FTPS)
После выбора протокола [FTP] выполните
следующие действия:
Введите IP-адрес FTP-сервера. Например, для
передачи ск
10.10.70.101/user01/scan/» введитеномер
«10.10.70.1 01» в данном поле.
После выбора протокола [NetWare IPX]
выполните следующие действия:
Введитеимяфайловогосерверапротокола
NetWare или Tree/Context (Дерево/контекст) (если доступенсервер NDS).
После выбора протокола [NetWare IP]
выполните следующие действия:
Введите IP-адрес файлового сервера NetWare.
После выбора протокола [FTPS] выполните
следующие действия:
Введите IP-адрес FTP-сервера. Например, для
передачи сканированных данны
10.10.70.101/user01/scan/» введитеномер
«10.10.70.101» в данном поле.
•[ПУТЬ В СЕТИ (NETWORK PATH)]
После выбора протокола [FTP] выполните
следующие действия:
Введите путь к папке на FTP-сервере для
сохранения сканированных данных. Например, для
передачи сканированных данных по пути «ftp://
10.10.70.101/user01/scan/» введитеномер
«user01\scan» в данном поле.
После выбора протокола [SMB] выполните
следующие действия:
Введите сетевой путь к пап
сканированных данных.
Послевыборапротокола [NetWare IPX] или
[NetWare IP] выполните следующие действия:
Введитепутькпапкенафайловомсервере
NetWare для сохранения сканированных данных.
Например, для передачи данных в папку «sys\scan»
на файловом сервере NetWare введите «\sys\scan»
в данном поле.
После выбора протокола [FTPS] выполните
следующие действия:
Введите путь к папке на FTP-сервере дл
сохранения сканированных данных. Например, для
передачи сканированных данных по пути «ftp://
10.10.70.101/user01/scan/» введите «user01\scan» в
данном поле.
анированных данных по пути «ftp://
х
по пути «ftp://
ке для с
охранения
я
•[ЛОГИН (LOGIN USER NAME)]
После выбора протокола [FTP] выполните
следующие действия:
При необходимости введите имя пользователя для
входа на FTP-сервер.
После выбора протокола [SMB] выполните
следующие действия.
При необходимости введите имя пользователя для
получения доступа к сетевой папке.
Послевыборап
[NetWare IP] выполните следующие действия.
При необходимости введите имя пользователя для
файлового сервера NetWare.
После выбора протокола [FTPS] выполните
следующие действия.
При необходимости введите имя пользователя для
входа на FTP-сервер.
•[ПАРОЛЬ (PASSWORD)]
После выбора протокола [FTP] выполните
следующие действия.
Введите номер порта для выполнения ко
умолчанию в данном поле вводится знак дефиса «» и используется номер порта, настроенный
администратором. Изменяйте этот параметр только
если требуется использовать другой номер порта.
Заметка
• При нажатии каждой кнопки отображается экранная
клавиатура. С помощью клавиатуры и цифровых
кнопок введите каждый элемент, а затем нажмите
кнопку [ОК (OK)] для подтверждения введенных
данных.
• Чтобы сохранить файлы в протоколе [SMB],
введите сетевой путь, имя пользователя и пароль
для входа, а затем нажмите значок для
выбора папки.
При нажатии данной кнопки отображается экранная
клавиатура. С помощью клавиатуры и цифровых
кнопок измените имя файла, а затем нажмите
кнопку [ОК (OK)] для подтверждения введенных
данных. Имя файла может состоять не более чем
из 128 символов.
•При нажатии значка к имени файла
добавляется смысловое число, например дата
или время. Число назначается в соответствии с
форматом, выбранным для установки формата
даты, доступного администратору в приложении
TopAccess. Для получения дополнительных
сведений см. документ TopAccess Guide.
•Завершающие знаки в имени файла (не более 74)
можно удалить в зависимости от типа
используемых букв.
•Файлы XPS поддерживаются только следующими
операционными системами:
-ОС Windows Vista
-ОС Windows 7
-ОС Windows 8
-ОС Windows Server 2012
-ОС Windows Server 2008 SP1 илиболеепоздниеверсии
-ОС Windows XP SP2 илиболеепоздние версиисустановленнымнанейПО .NET
Framework 3.0
-ОС Windows 2003 SP1 илиболеепоздниеверсиисустановленнымнанейПО .NET
Framework 3.0
•Еслипараметрпринудительного шифрования
активирован, PDF остается единственным
доступным форматом файлов.
• МНОГО/ОД
[МНОГО(MULTI)] — Нажмитеэтукнопкудля
сохранения сканируемого изображения в
многостраничном файле. При сканировании
нескольких страниц устройство сохраняет все
страницы в отдельном файле.
[ОДИН (SINGLE)] — Нажмите эту кнопку для
сохранения сканируемого изображения в
отдельном файле для каждой страницы. При
сканировании нескольких страниц устройство
сохраняет каждую страницу в отдельном файле.
• БЕЗ
О
ПАСНОСТЬ (SECURITY)
Если в качестве формата файла выбран PDF,
можно зашифровать файл PDF или оставить его
незашифрованным. Чтобы зашифровать файл PDF,
нажмите кнопку [ВКЛЮЧЕНО (ON)]. Для получения
дальнейших инструкций о шифровании файлов
PDF см. следующее Руководство:
Advanced Guide
Нажмите кнопку [СКАНИРУЕМ (SCAN)].
10
А (MULTI/SINGLE PAGE)
Н
• ФОР
МАТ (FILE FORMAT)
[PDF] — Нажмите этукнопкудлясохранения
сканируемого изображения в формате файла PDF.
[TIFF] — Нажмите этукнопкудлясохранения
сканируемого изображения в формате файла TIFF.
[XPS] — Нажмите этукнопкудлясохранения
сканируемого изображения в формате файла XPS.
[SLIM PDF] — Нажмите этукнопкудлясохранения
сканируемого изображения в формате сжатого
файла PDF. Данный параметр предназначен дл
х случаев, когда уменьшение размера файла
те
важнее качества изображения. Данный параметр
доступен только при выборе кнопок [ПОЛНЫЙ ЦВЕТ] или [ПОЛУТОНЫ] для настройки режима
управления цветом.
[JPEG] — Нажмите даннуюкнопкудлясохранения
сканируемого изображения в формате файла
JPEG. Данный параметр доступен только при
выборе кнопок [ПОЛНЫЙ ЦВЕТ] или [ПОЛУТОНЫ]
для настройки ре
жима упра
вления цветом.
я
Заметка
• Чтобы выполнить сканирование со стекла
экспонирования, выберите формат документа для
сканирования в разделе [
(ORIGINAL SIZE)] в [
• Чтобысканироватьдокументысобеихсторонили
изменить такие параметры, как режим управления
цветом и разрешение, нажмите кнопку
[НАСТРОЙКИ (SCAN SETTING)].
• Нажмитекнопку [ПРОСМОТР (PREVIEW)], азатем
кнопку [СКАНИРУЕМ (SCAN)] для просмотра
сканируемых изображений.
• Вы можете выбрать и настроить другие функции,
например, [
ПОЧТА
ПОЧТУ) или [
ПАМЯТЬ). (Двойное исполнение)
E-FILING
(E-MAIL)] (СКАНИРОВАНИЕ НА ЭЛЕКТРОННУЮ
USB
(USB)] (СКАНИРОВАНИЕ НА USB-
ФОРМАТ ОРИГИНАЛА
НАСТРОЙКИ
(E-FILING )], [
(SCAN SETTING)].
ЭЛЕКТРОННАЯ
- 80 -
ОСНОВНЫЕОПЕРАЦИИ
1
2
3
4
5
6
Примечание
FC
Если отображается экран,
11
представленный ниже, поместите другой
оригинал на стекло экспонирования и
нажмите кнопку [СКАНИРУЕМ (SCAN)]
или кнопку [START], чтобы продолжить
сканирование. Для завершения
сканирования нажмите кнопку
[ЗАВЕРШИТЬ (JOB FINISH)], за которой
следует кнопка [СБРОСИТЬ (RESET)].
Сканирование на электронную почту
С помощью данной функции сканирования можно
отправлять сканируемые изображения на конкретный
адрес электронной почты в виде прикрепленного файла.
Почтовый сервер и сервер доменных имен
устанавливаются администратором. Для получения
дополнительных сведений см. документ TopAccess Guide.
Сканирование на электронную почту
Разместите оригинал(ы).
1
На панели управления нажмите кнопку
2
[SCAN] длявходавменюСКАНЕР.
• Вышеуказанныйэкраннеотображается, если:
-Высканируетеоригиналспомощью
устройства RADF и при этом не нажимаете
кнопку [СЛЕДУЮЩИЙ (CONTINUE)] для
сканирования дополнительных оригиналов.
страниц в оригинале превышает пределы.
Отправить сохраненные оригиналы?» Чтобы
сохранить сканируемые изображения, нажмите
кнопку [ДА].
• Если временное рабочее пространство на жестком
диске устройства переполнится, отобразится
вышеуказанное сообщение, а задание будет
отменено. Объем доступного рабочего
пространства можно узнать в приложении
ке [Устройство].
TopAccess навк
• Есликоличество заданий сканирования,
ожидающих сохранения на жестком диске
оборудования, превышает 20, отображается
сообщение о том, что память переполнена. В таком
случае подождите немного, пока память снова не
станет доступна или удалите лишние задания с
помощью кнопки [СТАТУС ЗАДАНИЯ (JOB
STATUS)].
P.90 "Просмотр состояниязадания
сканирования"
лад
• Еслипараметр «User Authentication for Scan to Email» (Проверка подлинности пользователя для
сканирования на электронную почту) включен
администратором с помощью веб-приложения
TopAccess, отображается экран АВТОРИЗАЦИЯ. В
данном случае перейдите к шагу 4.
• Еслипараметр «User Authentication for Scan to Email» (Проверка подлинности пользователя для
сканирования на электронную почту) отключен
администратором, перейдите к шагу 5.
Заметка
• Нажмите кнопку [ПРОСМОТР (PREVIEW)], а затем
выберите функцию сканирования для просмотра
сканируемых изображений по окончании операции.
- 81 -
ОСНОВНЫЕОПЕРАЦИИ
1
2
3
4
5
6
Заметка
Примечание
На экране АВТОРИЗАЦИЯ
4
(AUTHENTICATION) завершите процесс
проверки подлинности пользователя.
1) Нажмите кнопку [ПОЛЬЗОВАТЕЛЬ (USER NAME)]
и введите соответствующее имя пользователя.
2) Нажмите кнопку [ПАРОЛЬ ([PASSWORD)] и
введите соответствующий пароль.
3) В конце нажмите кнопку [ОК (OK)].
Укажите адрес(а) электронной почты для
6
отправки.
1) Нажмитекнопку [ВВЕСТИ @ (INPUT @)].
2) С помощью клавиатуры и цифровых кнопок
введите адрес электронной почты, а затем
нажмите кнопку [ОК (OK)] для подтверждения
введенных данных.
3) В конце нажмите кнопку [ОК (OK)].
Указать адреса электронной почты можно
несколькими способами. Для получения
• При нажатии каждой кнопки отображается экранная
клавиатура. С помощью клавиатуры и цифровых
кнопок введите каждый элемент, а затем нажмите
кнопку [ОК (OK)] для подтверждения введенных
5
данных.
• Вышеуказанныйэкранотображаетсятолькопривключенииадминистраторомввеб-приложении
TopAccess параметра «User Authentication for Scan
to E-mail» (Проверка подлинности пользователя
для сканирования на электронную почту). Если
данный экран отображается, введите
соответствующее имя пользователя и пароль для
подключения к экрану СКАНИР. В ЭЛ. ПОЧТУ. Для
получения имени и пароля обратитесь к
администратору сети.
Нажмите кнопку [АДРЕСАТ (TO)].
дополнительных сведений см. следующее
Руководство:
Advanced Guide
Заметка
• Данные, введенныевячейкеОТАДРЕСА (→ шаг
9) ужемогутбытьустановлены администратором вприложении TopAccess. Описания параметров «E-
mail» (Электронная почта) и «User Authentication for
Scan to E-mail» (Проверка подлинности
пользователя для сканирования на электронную
почту) см. в документе TopAccess Guide. В данном
случае можно начать отправку сканируемых
изображений, указав вначале адрес(а) электронной
ОТПРАВКА (SEND)]
почты, а затем нажать кно
или [START].
Нажмите кнопку [ТЕМА (SUBJECT)] и
7
[ТЕЛО (BODY)], азатемвведитекаждый
пку [
элемент.
Заметка
• Чтобыочиститьпараметры, нажмитекнопку
[СБРОСИТЬ (RESET)].
- 82 -
ОСНОВНЫЕОПЕРАЦИИ
1
2
3
4
5
6
Заметка
Заметка
• При нажатии каждой кнопки отображается экранная
клавиатура. С помощью клавиатуры и цифровых
кнопок введите каждый элемент, а затем нажмите
кнопку [ОК (ОК)] для подтверждения введенных
данных. Максимально допустимое количество
знаков для каждой ячейки:
-[ТЕМА (SUBJECT)]: 128 знаков
-[ТЕЛО (BODY)]: 1000 знаков
• Чтобыдобавитьдругойконтакт, нажмитекнопку
[Копия (CC)] или [СК (BCC)], чтобыдобавитьк
лектронной почты.
контакту ад
• После отправки сообщения электронной почты к
ячейке с темой автоматически добавляются
показатели даты и времени.
• Администратор может изменить основной текст.
Для получения дополнительных сведений см.
документ TopAccess Guide.
• При нажатии значка к теме добавляется
смысловое число, например дата или время. Для
8
получения дополнительных сведений см. документ
TopAccess Guide.
При необходимости выполните
следующую настройку для
ресэ
•Завершающиезнакивименифайла (неболее 74)
можно удалить в зависимости от типа
используемых букв.
ЙЛА (FILE FORMAT)
П ФА
• ТИ
[PDF] — Нажмите этукнопкудлясохранения
сканируемого изображения в формате файла PDF.
[TIFF] — Нажмите этукнопкудлясохранения
сканируемого изображения в формате файла TIFF.
[XPS] — Нажмите этукнопкудлясохранения
сканируемого изображения в формате файла XPS.
[SLIM PDF] — Нажмите этукнопкудлясохранения
сканируемого изображения в формате сжатого
файла PDF. Данный параметр предназначен для
г
тех случаев, ко
важнее качества изображения. Данный параметр
доступен только при выборе кнопок [ПОЛНЫЙЦВЕТ] или [ПОЛУТОНЫ] для настройкирежима
управления цветом.
[JPEG] — Нажмите этукнопкудлясохранения
сканируемого изображения в формате файла JPEG.
Данный параметр доступен только при выборе
кнопок [ПОЛНЫЙ ЦВЕТ] или [ПОЛУТОНЫ] для
настройки ре
да уменьшение размера файла
жима уп
равления цветом.
прикрепленного файла.
1) Нажмите кнопку [ИМЯФАЙЛА (FILE NAME)] и
измените имя файла.
2) Выберите варианты для каждого из параметров:
ФОРМАТ (FILE FORMAT), МНОГО/ОДНА (MULTI/
SINGLE PAGE) и/или БЕЗОПАСНОСТЬ
(SECURITY).
3) В конце нажмите значок .
• Файлы XPS поддерживаются только следующимиоперационнымисистемами:
активирован, PDF остается единственным
доступным форматом файлов.
•[ИМЯ ФАЙЛА (FILE NAME)]
При нажатии данной кнопки отображается экранная
клавиатура. С помощью клавиатуры и цифровых
кнопок введите имя файла, а затем нажмите кнопку
дтв
[ОК (ОК)] для по
Имя файла может состоять не более чем из 128
символов.
•При нажатии значка к имени файла
добавляется смысловое число, например дата
или время. Число назначается в соответствии с
форматом, выбранным для параметра «Date
Format» (Формат даты), доступного
администратору в приложении TopAccess. Для
получения дополнительных сведений см.
документ TopAccess Guide.
ерждения введенных данных.
- 83 -
Н
• МНОГО/ОД
[МНОГО (MULTI)] — Нажмите эту кнопку для
сохранения сканируемого изображения в
многостраничном файле. При сканировании
нескольких страниц устройство сохраняет все
страницы в отдельном файле.
[ОДНА (SINGLE)] — Нажмите эту кнопку для
сохранения сканируемого изображения в
отдельном файле для каждой страницы. При
сканировании нескольких страниц устройство
сохраняет каждую страницу в отдельном файле.
О
• БЕЗ
ПАСНОСТЬ (SECURITY)
Если в качестве формата файла выбран PDF,
можно его зашифровать или оставить
незашифрованным. Чтобы зашифровать файл
PDF, нажмитекнопку [ВКЛЮЧЕНО (ON)].
А (MULTI/SINGLE PAGE)
ОСНОВНЫЕ ОПЕРАЦИИ
1
2
3
4
5
6
Примечание
Заметка
При необходимости укажите следующие
9
элементы, а затем нажмите кнопку [ОК (OK)].
• РАЗМ Е РФРАГМЕНТА СООБЩЕНИЯ(КБ)
(FRAGMENT MESSAGE SIZE (KB))
Выберите размер фрагментации сообщения. Если
размер прикрепленного файла превышает
выбранный, оборудование разделяет файл на
несколько более мелких блоков.
• Если размер данных в сообщении электронной
почты превышает максимально допустимый
уровень для передачи, прикрепленный файл не
будет отправлен. Максимальный размер данных
для передачи сообщений электронной почты может
быть установлен администратором на странице
клиента SMTP в приложении TopAccess.
•[ОТ АДРЕСА (FROM ADDRESS)]
Нажмите эту кнопку для редактирования адреса
электронной почты отправителя. Вы не сможете
редактировать яче
включил запрет на редактирование.
•[ОТ ИМЕНИ (FROM NAME)]
Нажмите эту кнопку для редактирования имени
отправителя.
йку, если администратор
Нажмите кнопку [СКАНИРУЕМ (SCAN)]
10
или [START].
Заметка
• Чтобы выполнить сканирование со стекла
экспонирования, выберите формат документа для
сканирования в разделе [
(ORIGINAL SIZE)] в [
• Чтобысканироватьдокументысобеихсторонили
изменить такие параметры, как режим управления
цветом и разрешение, нажмите кнопку
[НАСТРОЙКИ (SCAN SETTING)].
• Нажмитекнопку [ПРОСМОТР (PREVIEW)], азатем
кнопку [СКАНИРУЕМ (SCAN)] для просмотра
сканируемых изображений.
• Вы можете выбрать и настроить другие функции,
например, [E-FILING (E-FILING )], [ЭЛЕКТРОННАЯ
ПОЧТА (E-MAIL)] или [USB (USB)]
Если отображается экран,
11
представленный ниже, поместите другой
ФОРМАТ ОРИГИНАЛА
НАСТРОЙКИ
(SCAN SETTING)].
оригинал на стекло экспонирования и
нажмите кнопку [СКАНИРУЕМ (SCAN)]
или кнопку [START], чтобы продолжить
сканирование. Для завершения
сканирования нажмите кнопку
[ЗАВЕРШИТЬ (JOB FINISH)], за которой
следует кнопка [СБРОСИТЬ (RESET)].
• Принажатиикнопки [ОТАДРЕСА (FROM
ADDRESS)] или [ОТ ИМЕНИ (FROM NAME)]
отображается экранная клавиатура. С помощью
клавиатуры и цифровых кнопок введите каждый
элемент, а затем нажмите кнопку [ОК (ОК)] для
подтверждения введенных данных.
• Можно начать процедуру отправки сканируемых
изображений на вышеуказанном экране нажатием
кнопки [START] на панели управления.
• Вышеуказанныйэкраннеотображается, если:
-Высканируетеоригиналспомощью
устройства RADF и при этом не нажимаете
кнопку [СЛЕДУЮЩИЙ (CONTINUE)] для
сканирования дополнительных оригиналов.
страниц в оригинале превышает пределы.
Отправить сохраненные оригиналы?» Чтобы
сохранить сканируемые изображения, нажмите
кнопку [ДА (YES)].
• Если временное рабочее пространство на жестком
диске оборудования переполнится, отобразится
вышеуказанное сообщение, а задание будет
отменено. Следить за объемом доступного
рабочего пространства можно в приложении
pAccess навкладке [Устрой ство].
o
T
Сканирование на USB-память
Функция сканирования на USB-память предназначена для
хранения сканируемых изображений на запоминающем
устройстве USB.
Чтобы сохранить данные на запоминающем устройстве
USB, параметр «Save to USB Media» (Сохранить на USBноситель) должен быть включен администратором. Для
получения дополнительных сведений см. документ
TopAccess Guide.
• Запоминающиеустройства USB должны
соответствовать нижеуказанным требованиям. Однако
несмотря на соответствие всем требованиям некоторые
запоминающие устройства USB невозможно
использоваться с данным оборудованием.
- Формат FAT16 или FAT32
- Односекционныеустройства (запоминающие
устройства USB с несколькими секциями не
поддерживаются).
ОСНОВНЫЕ ОПЕРАЦИИ
Чтобы сохранить сканируемые
3
изображения на запоминающем
устройстве USB, подключите устройство
к оборудованию и подождите несколько
секунд.
Примечание
• Подключите запоминающее устройство USB к
соответствующему USB-порту.
При отображении сообщения «НАЙДЕНО
4
УСТРОЙСТВО USB (Found USB DEVICE)»
нажмите кнопку [USB].
Сканирование на USB-память
Разместите оригинал(ы).
1
На панели управления нажмите кнопку
2
[SCAN] длявходавменюСКАНИРУЕМ.
Примечание
• При сохранении сканируемых изображений на
запоминающем устройстве USB никогда не
пытайтесь извлечь устройство из оборудования,
пока не завершится передача данных. Извлечение
запоминающего устройства USB при передаче
данных может привести к повреждению устройства.
Заметка
• Для сохранения сканируемых изображений на
запоминающем устройстве USB может
потребоваться много времени в зависимости от
объема сканируемых изображений.
• Нажмите кнопку [ПРОСМОТР (PREVIEW)], а затем
выберите функцию сканирования для просмотра
сканируемых изображений по окончании операции.
- 85 -
ОСНОВНЫЕОПЕРАЦИИ
1
2
3
4
5
6
Заметка
Примечание
Заметка
При необходимости определите
5
параметры для нового файла.
1) Нажмите кнопку [ИМЯФАЙЛА (FILE NAME)],
чтобы изменить имя файла.
2) Выберите варианты настройки каждого из
параметров: ФОРМАТ (FILE FORMAT), МНОГО/
ОДНА (MULTI/SINGLE PAGE) и/или
БЕЗОПАСНОСТЬ (SECURITY).
3) Послевыполнениянастройкинажмитекнопку [ОК
(OK)].
• Чтобыочиститьпараметры, нажмитекнопку
[СБРОСИТЬ (RESET)].
• ИМЯФАЙЛА (FILE NAME)
При нажатии данной кнопки отображается экранная
клавиатура. С помощью клавиатуры и цифровых
кнопок измените имя файла, а затем нажмите
кнопку [ОК (ОК)] для подтверждения введенных
данных. Имя файла может состоять не более чем
из 128 знаков.
• При нажатии значка к имени файла
добавляется смысловое число, например дата
или время. Эти числа можно установить в
формате, выбранном в меню приложения
TopAccess средипараметров «Date Format»
(Форматдаты), которые могут быть установлены
администратором. Для получения
дополнительных сведений см. документ
TopAccess Guide.
• Завершающие знаки в имени файла (не более
74) можноудалитьвзавииспользуемыхбукв.
• ФОРМАТ (FILE FORMAT)
[PDF] — Нажмите этукнопкудлясохранения
сканируемых изображений в формате файла PDF.
[TIFF] — Нажмите этукнопкудлясохранения
сканируемых изображений в формате файла TIFF.
[XPS] — Нажмите этукнопкудлясохранения
сканируемых изображений в формате файла XPS.
симости от ти
па
[SLIM PDF] — Нажмите этукнопкудлясохранения
сканируемых изображений в формате сжатого
Данный параметр предназначен для
файла PDF
тех случаев, когда уменьшение размера файла
важнее качества изображения. Данный параметр
доступен только при выборе кнопок [ПОЛНЫЙ
ЦВЕТ (FULL COLOR)] или [ПОЛУТОНЫ (GRAY
SCALE)] длянастройкирежима управления цветом.
[JPEG] — Нажмите этукнопкудлясохранения
сканируемых изображений в формате файла JPEG.
Данный параметр доступен только при выборе
кнопок [ПОЛНЫЙ ЦВ
[ПОЛУТОНЫ (GRAY SCALE)] для настройки
режима управления цветом.
•Файлы XPS поддерживаются только следующими
операционными системами:
- ОС Windows Vista
- ОС Windows 7
- ОС Windows 8
- ОС Windows Server 2012
- ОС Windows Server 2008 SP1 илиболее
- ОС Windows XP SP2 илиболеепоздние
- ОС Windows Server 2003 SP1 илиболее
•Еслипараметрпринудительногошифрования
активирован, PDF остается единственным
доступным форматом файлов.
• МНОГО/ОД
[МНОГО(MULTI)] — Нажмитеэтукнопкудля
сохранения сканируемых изображений в
многостраничном файле. При сканировании
нескольких страниц устройство сохраняет все
страницы в отдельном файле.
[ОДНА (SINGLE)] — Нажмите эту кнопку для
сохранения сканируемых изображений в отдельном
файле для каждой страницы. При сканировании
нескольких страниц устройство сохраняет каждую
страницу в отдельном фа
• [БЕЗОПАСНОСТЬ (SECURITY)]
Если в качестве формата файла выбран PDF,
можно зашифровать файл PDF или оставить его
незашифрованным. Чтобы зашифровать файл
PDF, нажмите кнопку [ВКЛЮЧЕНО (ON)]. Для
получения дополнительных сведений о параметрах
шифрования см. следующее Руководство:
• Чтобы выполнить сканирование со стекла
экспонирования, выберите формат документа для
7
сканированиявразделе [
(ORIGINAL SIZE)] в [
• Длясканированиядокументовсобеихсторонили
настройки режима управления цветом,
разрешением и т. д. нажмите кнопку [НАСТРОЙКИ
(SCAN SETTING)].
• Нажмитекнопку [ПРОСМОТР (PREVIEW)], азатем
кнопку [СКАНИРУЕМ (SCAN)] для просмотра
сканируемых изображений.
• Вы можете выбрать и настроить другие функции,
например, [
ПОЧТА
E-FILING
(E-MAIL)] или [
Если отображается экран,
представленный ниже, поместите другой
оригинал на стекло экспонирования и
нажмите кнопку [СКАНИРУЕМ (SCAN)]
или кнопку [START], чтобы продолжить
сканирование. Для завершения
сканирования нажмите кнопку
[ЗАВЕРШИТЬ (JOB FINISH)], за которой
следует кнопка [СБРОСИТЬ (RESET)].
ФОРМАТ ОРИГИНАЛА
НАСТРОЙКИ
(E-FILING )], [
USB
(USB)]. (Двойное исполнение)
(SCAN SETTING)].
ЭЛЕКТРОННАЯ
Веб-служба сканирования (WS) использует функции таких
операционных систем, как ОС Windows Vista для
сканирования изображений на компьютере клиента с
помощью сети. Сканирование может быть выполнено с
помощью сенсорной панели или компьютера клиента, на
котором запущены такие операционные системы, как ОС
Windows Vista. Изображения, сканируемые на устройстве,
можно загрузить на компьютер клиента и просмотреть в
приложении, по
Imaging Acquisition (WIA).
Системные требования
Функция сканирования с помощью веб-службы (WS)
доступна в следующих средах:
Примечание
• При сканировании более 1000 страниц в одном
задании отображается сообщение: «Число
страниц в оригинале превышает пределы.
Отправить сохраненные оригиналы?» Чтобы
сохранить сканируемые изображения, нажмите
кнопку [ДА (YES)].
• Если временное рабочее пространство на жестком
диске устройства переполнится, отобразится
вышеуказанное сообщение, а задание будет
отменено. Следить за объемом доступного
рабочего пространства можно в приложении
pAccess навкладке [Устройство].
o
T
• Есликоличество заданий сканирования,
ожидающих сохранения на жестком диске
устройства, превышает 20, отображается
сообщение о том, что память переполнена. В таком
случае подождите немного, пока память снова не
станет доступна или удалите лишние задания с
помощью кнопки [СТАТУС ЗАДАНИЯ (JOB
STATUS)].
P. 9 0 " Просмотр состояниязадания
сканирования"
Сканирование с помощью вебслужбы (WS)
дде
рживающем драйвер сканера Windows
• ОС
ОС Windows Vista/Windows 7/ Windows 8 / Windows
Server 2008 / Windows Server 2012
• Программное обеспечение
Приложения, совместимые с драйверами сканера
Windows Imaging Acquisition (WIA)
• Вышеуказанныйэкраннеотображается, если:
-Высканируетеоригиналспомощью
устройства RADF и при этом не нажимаете
кнопку [СЛЕДУЮЩИЙ (CONTINUE)] для
сканирования дополнительных оригиналов.
Функция сканирования с помощью веб-службы (WS)
использует драйвер сканера WIA, поставляемый в
комплекте с такими операционными системами, как ОС
Windows Vista. Драйвер сканера WIA автоматически
устанавливается на компьютер клиента при установке
клиентского ПО для печати с помощью веб-службы.
Примечание
• Чтобы установить драйвер сканера WIA на компьютер
клиента, администратор должен включить в приложении
TopAccess параметр «Web Service Scan» (Сканирование
с помощью веб-службы). Для получения дополнительных
сведений см. документ TopAccess Guide.
- 87 -
ОСНОВНЫЕОПЕРАЦИИ
1
2
3
4
5
6
Заметка
Заметка
FC
•DVD-диск с пользовательской документацией содержит
драйвер WIA для пользователей ОС Windows XP/
Windows Vista/Windows 7/Windows 8/Windows Server
2003/Windows Server 2008/Windows Server 2012. Этот
драйвер можно использовать вместе с приложением,
совместимым с драйвером WIA, например, Microsoft
Paint с поддержкой ОС Windows XP или Windows Vista
для сканирования изображений на оборудовании и их
загрузки на компьютер клиента.
В данном руководстве представлены инструкции по
использованию сенсорной панели для сканирования
изображений на оборудовании. Для по
инструкций о компьютерах клиентов см. документацию,
входящую в комплект поставки приложения, совместимого
с WIA.
лучения ра
бочих
Выберите наиболее подходящего
4
клиентаинажмитекнопку [СКАНИРУЕМ
(SCAN)].
Сканирование с помощью веб-службы
Разместите оригинал(ы).
1
На панели управления нажмите кнопку
2
[SCAN] для входа в меню СКАНИРУЕМ.
Нажмите кнопку [СКАН В WINDOWS (WS
3
SCAN)] (СКАНИРОВАТЬ С ПОМОЩЬЮ
ВЕБ-СЛУЖБЫ).
• Если на экране не отображается необходимое имя
клиента, используйте значки и для
• Если указанный выше экран не отображается,
убедитесь, что выбранный клиент запущен.
Использование сохраненных
данных сканирования
Использование данных
сканирования, сохраненных в виде
документов электронного архива
Вы можете просмотреть список данных сканирования,
сохраненных в электронном архиве, и использовать их по
своему усмотрению с помощью сенсорной панели или вебутилиты «e-Filing» (Электронный архив). Для получения
инструкций об использовании данных, сохраненных в
электронном архиве см. e-Filing Guide.
- 88 -
ОСНОВНЫЕОПЕРАЦИИ
1
2
3
4
5
6
Примечание
Заметка
Использование данных сканирования,
сохраненных как файлы
Для получения доступа к сканируемым изображениям,
сохраненным в общей папке оборудования, сетевой папке
или на запоминающем устройстве USB используйте
функцию поиска в программе Windows Explorer или
Macintosh Finder.
Использование сканируемых
изображений, сохраненных в папке
MFP LOCAL
При выборе папки [ДИСК МФУ] для сохранения
сканируемых изображений они сохраняются в общей папке
оборудования под именем «file_share».
Доступ к данной папке можно получить на компьютере, на
котором запущена ОС Windows или ОС Mac OS X 10.3.x
или более поздние версии.
• Доступ к общей папке на оборудовании невозможно
получить на компьютере, на котором запущена ОС Mac
OS X 10.2.x или более поздние версии, поскольку
данные версии не поддерживают протокол SMB.
• При получении доступа к общей папке оборудования с
помощью ОС Macintosh OS X 10.3.x или более поздних
версий в ходе подключения к сети с помощью
программы Finder отображается диалоговое окно файла
SMB/CIFS. При необходимости введите в диалоговом
окне имя пользователя и пароль.
Вне зависимости от того, сохраняются ли сканируемые
изображения непосредственно в общей папке или
подпапке, управ
параметра «Local Storage Path» (Путь к локальному
архиву) в приложении TopAccess. Администратор может
изменить этот параметр, нажав на странице настройки в
подменю пункт «Сохранить как файл». Для получения
дополнительных сведений см. документ TopAccess Guide.
Отправка сканируемых изображений в подпапку
Если параметр «Local Storage Path» (Путь к локальному
архиву) настроен для отправки сканируемых изображений
в подпапку по соответствующему пути, устройство
автоматически создаст подпапку. Имя подпапки зависит от
того, какие действия выполняются с помощью функции
«Scan to File» (Сканирование в файл).
ление ими
осуществляется с помощью
Подпапки, созданные под именем «file_share», выглядят
следующим образом:
• «SCAN» — данная подпапка содержит файлы,
созданные с помощью функции «Scan to File»
аниров
(Ск
• «000-PUBLIC_TEMPLATE_GROUP-[Название
шаблона]» — в даннойподпапкесодержатсяфайлы,
созданные с помощью шаблона сканирования в группе
«Public Template» (Общий шаблон).
• «[НОМЕРА ГРУППЫ]-[Название группы]-[Название
шаблона]» — в даннойподпапкесодержатсяфайлы,
созданные с помощью шаблона сканирования в группе
«User Template» (Шаблон пользователя).
Подпапки автоматически удаляются, когда папка
становится пустой.
ание в файл).
Отправка сканируемых изображений
непосредственно в общую папку
Если параметр «Local Storage Path» (Путь к локальному
архиву) настроен для отправки данных сканирования
непосредственно в память, они сохраняются на устройстве
в папке под именем «file_share».
Использование сканируемых
изображений, сохраненных на
запоминающем устройстве USB
При выборе [USB] в качестве источника для сохранения
сканируемых изображений эти данные сохраняются на
запоминающем устройстве USB, подключенном к
оборудованию.
При сохранении сканируемых изображений на
запоминающем устройстве USB автоматически создается
подпапка. Имя подпапки зависит от того, какие действия
выполняются с помощью функции «Scan to USB»
шаблона]» — в даннойпапкесодержатсяфайлы,
созданные с помощью шаблона сканирования в группе
«Public Template» (Общий шаблон).
• «[НОМЕРА ГРУППЫ]-[Название группы]-[Название
шаблона]» — в даннойподпапкесодержатсяфайлы,
созданные с помощью шаблона сканирования в группе
«User Template» (Шаблон пользователя).
щью фу
нкции «Scan to USB»
- 89 -
ОСНОВНЫЕОПЕРАЦИИ
1
2
3
4
5
6
Примечание
Использование сканируемых
изображений, сохраненных в
сетевых папках (REMOTE 1/2)
При выборе папки [СЕТЕВОЙ 1] или [СЕТЕВОЙ 2] для
сохранения данных эти данные сохраняются в папке
«Scan» (Сканирование), автоматически созданной в
соответствующей сетевой папке. Если эти данные
содержат шаблон, они сохраняются в папке, указанной в
параметрах шаблона.
Просмотр состояния задания
сканирования и журнала
Просмотреть состояние и журнал заданий сканирования
можно на сенсорной панели.
• Если управление оборудованием осуществляется с
помощью функций отдела управления, необходимо
ввести такие сведения о пользователе, как имя и
пароль.
отображается текущий список заданий сканирования. При
необходимости задания можно удалить.
ЗАДАНИЯ
(JOBS)] > [
СТАТУС ЗАДАНИЯ
СКАНИРУЕМ
(SCAN)]
Просмотр журнала заданий
сканирования
Запись заданий сканирования может отображаться на
вкладке [ПРОТОКОЛ (LOG)] на экране СТАТУС ЗАДАНИЯ
(JOB STATUS). Для отображения записи на сенсорной
панели нажмите кнопку [СТАТУС ЗАДАНИЯ (JOB STATUS)]
> [ПРОТОКОЛ (LOG)] > [СКАНИРУЕМ (SCAN)].
На вкладке [ПРОТОКОЛ (LOG)], можно просмотреть
назначение каждого задания/имя файла, исполнение
(функция сканирования), дату и время, количество страниц
и текущее состояние.
В списке может быть представлено до 10
я отображения предыдущей или следующей страницы
Дл
нажмите значок или . Количество заданий,
отображаемых на странице, зависит от используемого
оборудования.
Чтобы зарегистрировать адрес электронной почты,
нажмите кнопку [ВВОД (ENTRY)].
Advanced Guide
00 заданий.
В соответствующем списке можно просмотреть назначение
каждого задания/имя файла, исполнение (функция
сканирования), дату и время, количество страниц и
текущее состояние. Максимальный объем отображаемых
заданий зависит от модели устройства или рабочей среды.
Для отображения предыдущей или следующей страницы
нажмите значок или . Количество заданий,
отображаемых на странице, зависит от используемого
оборудования.
Чтобы уд
кнопку [УДАЛИТЬ (DELETE)]. Можно удалить несколько
заданий.
Чтобы покинуть экран СТАТУС ЗАДАНИЯ (JOB STATUS),
нажмите кнопку [ЗАКРЫТЬ (CLOSE)].
алить задани
я, выберите одно из них и нажмите
Чтобы покинуть экран ЖУРНАЛ СКАНИРОВАНИЯ (SCAN
LOG), нажмите кнопку [ЗАКРЫТЬ (CLOSE)].
Заметка
• Для получения дополнительных сведений о записи
заданий, отображаемых на вкладке [ПРОТОКОЛ (LOG)]
см. документ TopAccess Guide.
• Для получения дополнительных сведений о кодах
ошибок, отображаемых в столбце «Status (Status)», см.
