Oki CX2032MFP User Manual [es]
Copyright © 2007 por Oki Data Americas, Inc. Todos los derechos
reservados.
Título del Documento
CX2032 MFP Guía del Usuario
P/N 59298003
Revisión 1.0
Julio, 2007
Aviso
Se han realizado todos los esfuerzos para garantizar que la información
de este documento sea completa y precisa y esté actualizada. El
fabricante no asume responsabilidad alguna por el resultado de errores
fuera de su control. El fabricante tampoco garantiza que los cambios en
el software y equipo realizados por otros fabricantes y mencionados en
esta guía no vayan a afectar a la aplicabilidad de la información incluida
en ella. La mención de productos de software fabricados por otras
compañías no constituye necesariamente una aprobación por parte de
fabricante.
Aunque se ha hecho todo lo posible para que este documento sea preciso
y útil, no garantizamos en forma alguna, expresa o implícita, la precisión
o integridad de la información contenida en el mismo.
Los controladores y manuales más actualizados se pueden encontrar en
el sitio Web:
http://www.okiprintingsolutions.com
Aviso sobre marcas registradas
Oki y Oki Data son marcas de fábrica registradas de Oki Electric Industry
Company Ltd.
Apple, Macintosh y Mac OS son marcas de fábrica registradas de Apple Computers
Inc.
Hewlett-Packard, HP y LaserJet son marcas de fábrica registradas de HewlettPackard Company.
Microsoft, MS-DOS y Windows son marcas registradas o marcas de Microsoft
Corporation en Estados Unidos y/o otros países.
Otros nombres de productos y marcas mencionados son marcas comerciales
registradas de sus respectivos propietarios.
CX2032 MFP Guía del Usuario
2
Contenido
Contenido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Notas, precauciones y advertencias . . . . . . . . . . . . . . . . . . . . . 6
Introducción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Acerca de este manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Descripción general del MFP . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Vista frontal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Vista posterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
El panel de control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Cambio del idioma de la pantalla . . . . . . . . . . . . . . . . . . . . . . . 16
Introducción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Instalación de controladores y utilidades del MFP. . . . . . . . . . . . 17
Recomendaciones sobre el papel . . . . . . . . . . . . . . . . . . . . . . . 19
Bandeja de casete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Bandeja multiuso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Apilador boca abajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Apilador boca arriba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Carga del papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Bandeja de casete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Bandeja multiuso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Configuración de la máquina . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Requisitos mínimos de configuración . . . . . . . . . . . . . . . . . . . . 28
Información de preconfiguración . . . . . . . . . . . . . . . . . . . . . . . 28
Configuration (configuración) . . . . . . . . . . . . . . . . . . . . . . . . . 33
Explicación de los protocolos de archivado . . . . . . . . . . . . . . . . 60
Configuración de la función de fax . . . . . . . . . . . . . . . . . . . . . . 63
Ajustes de impresión y seguridad . . . . . . . . . . . . . . . . . . . . . . 71
¿PCL o PostScript? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

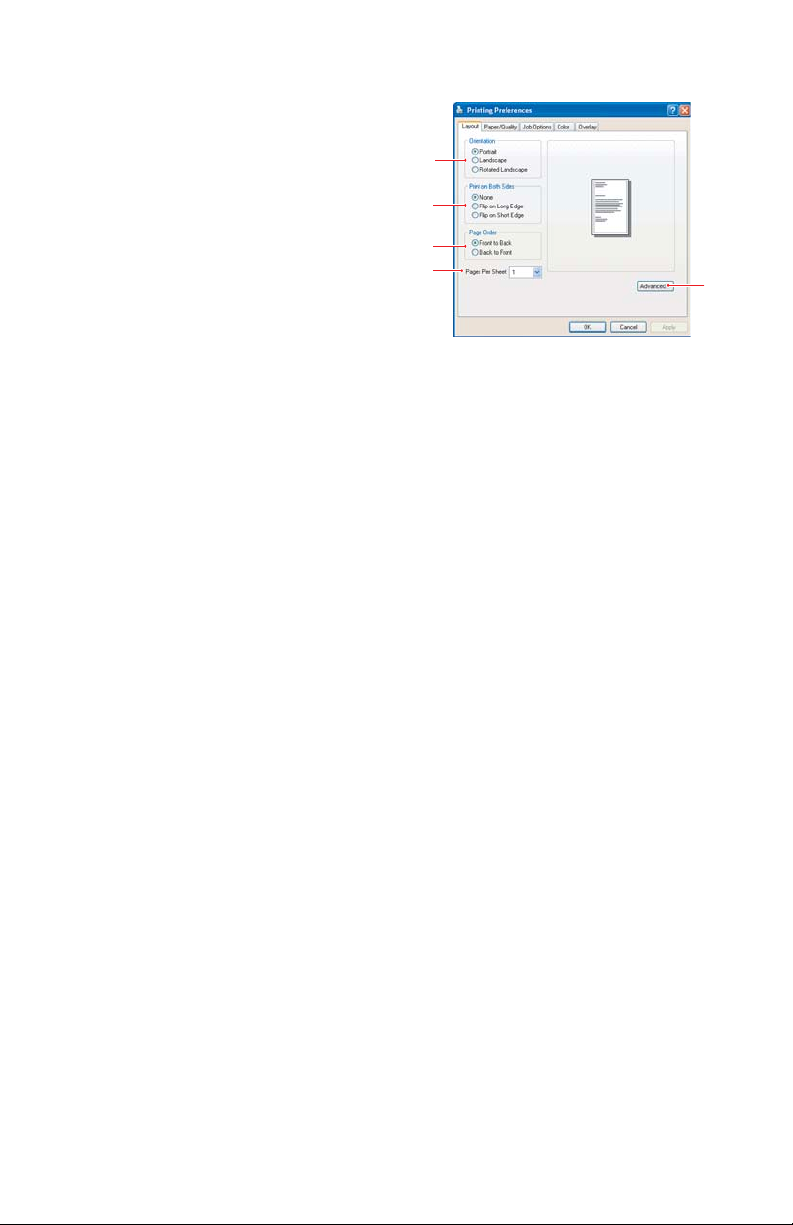

Preferencias de impresión en aplicaciones de Windows . . . . . . . . 71
Guardar en disco duro/memorización de trabajos. . . . . . . . . . . . 74
Funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Carga de documentos para su copiado . . . . . . . . . . . . . . . . . . . 78
Colocación de documentos en el ADF . . . . . . . . . . . . . . . . . . . . 78
Colocación de documentos en el cristal. . . . . . . . . . . . . . . . . . . 80
Envío de documentos por correo electrónico . . . . . . . . . . . . . . . 80
Envío de documentos a un servidor de archivos. . . . . . . . . . . . . 84
Copia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Fax. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
Digitalizando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Número de partes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Sustitución del cartucho de tóner. . . . . . . . . . . . . . . . . . . . . . 113
Sustitución del tambor de imagen . . . . . . . . . . . . . . . . . . . . . 118
Sustitución de la cinta de transporte. . . . . . . . . . . . . . . . . . . . 123
Sustitución del fusor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
CX2032 MFP Guía del Usuario Contenido
3
Limpiar el ADF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
Limpiar el vidrio para documentos . . . . . . . . . . . . . . . . . . . . . 132
Limpiar el cabezal del LED. . . . . . . . . . . . . . . . . . . . . . . . . . . 133
Instalación de actualizaciones. . . . . . . . . . . . . . . . . . . . . . . . 135
Número de partes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
Unidad Dúplex . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
Ampliación de la memoria . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
Unidad de disco duro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Bandeja de papel adicional . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Carcasa de almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . 143
Ajuste de los controladores de la impresora en Windows. . . . . . 143
Localización de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Eliminación de atascos de papel. . . . . . . . . . . . . . . . . . . . . . . 145
Lista de comprobación de problemas del fax . . . . . . . . . . . . . . 154
Lista de mensajes en el LCD . . . . . . . . . . . . . . . . . . . . . . . . . 157
Guía para la impresión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Cómo acceder a las pantallas de los controladores . . . . . . . . . . 177
Cambio de los valores predeterminados del controlador . . . . . . 178
Cambio de la configuración del controlador de la aplicación. . . . 178
Ajustes guardados en los controladores PCL . . . . . . . . . . . . . . 179
Ajuste de las opciones de dispositivo del controlador . . . . . . . . 180
Negros y grises (sobreimpresión en negro) . . . . . . . . . . . . . . . 181
Impresión en negro (generación de negro) . . . . . . . . . . . . . . . 182
Realce de líneas finas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
Impresión en escala de grises . . . . . . . . . . . . . . . . . . . . . . . . 185
Concordancia de color. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Administración de colores de la impresora. . . . . . . . . . . . . . . . 189
Color para documentos. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Color para documentos - opciones RGB . . . . . . . . . . . . . . . . . 192
Personalización del color para documentos RGB
con la utilidad Colour Correct . . . . . . . . . . . . . . . . . . . . . . . . 193
Color para gráficos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Tipos de perfiles ICC admitidos . . . . . . . . . . . . . . . . . . . . . . . 195
Proceso del color para gráficos – descripción general . . . . . . . . 195
Concordancia del color de un monitor, escáner o cámara . . . . . 198
Simulación de otra impresora - Datos del origen de RGB . . . . . 200
Simulaciones de tintas CMYK - Datos del origen de CMYK . . . . . 202
Intentos de procesamiento . . . . . . . . . . . . . . . . . . . . . . . . . . 204
Texto/gráficos en negro puro. . . . . . . . . . . . . . . . . . . . . . . . . 205
Precisión de la concordancia de color . . . . . . . . . . . . . . . . . . . 205
Ajustes del controlador de la impresora para la creación
de perfiles ICC o sin concordancia de color. . . . . . . . . . . . . . . 206
Opciones de acabado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 227
Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
CX2032 MFP Guía del Usuario Contenido
4
¿Necesita ayuda? Visitar nuestro sitio Web
Para obtener apoyo personalizado en la Web para los productos que
compró, incluyendo la información más reciente y actualizada, visite su
centro personal de soluciones
my.okidata.com
Primeros auxilios en caso de emergencia
Deberá tener cuidado con el polvo de tóner:
Si se produce una ingestión accidental, provoque el
vómito y busque atención médica. Nunca intente provocar
el vómito si la persona está inconsciente.
Si se inhala accidentalmente, traslade a la persona a un
lugar abierto para que respire aire fresco. Acuda al
médico.
Si se introduce en los ojos, enjuáguelos con abundante
agua durante al menos 15 minutos, manteniendo abiertos
los párpados. Acuda al médico.
Si se derrama, deberá tratarse con agua fría y jabón para
evitar el riesgo de que se produzcan manchas en la piel o
en las prendas.
CX2032 MFP Guía del Usuario
5
Notas, precauciones y advertencias
NOTA
Una nota proporciona información adicional que complementa el
texto principal.
PRECAUCIÓN:
Una precaución proporciona información adicional
que, en caso de ser omitida, puede generar errores de
funcionamiento o daños en el equipo.
ADVERTENCIA:
Una advertencia proporciona información adicional
que, en caso de ser omitida, puede provocar riesgo de
lesiones personales.
Para la protección de su producto y para asegurarse de que se
aprovechan todas sus funcionalidades, este modelo se ha diseñado para
funcionar únicamente con cartuchos de tóner originales de Oki Printing
Solutions. Se pueden identificar mediante la marca Oki Printing
Solutions. Ningún otro cartucho de tóner funcionará, aunque se describa
como “compatible” y, si lo hace, la calidad de impresión y el rendimiento
del producto podrían verse negativamente afectados.
Especificaciones sujetas a cambios sin previo aviso. Todas las marcas
comerciales confirmadas.
CX2032 MFP Guía del Usuario
6
Introducción
Felicidades por su adquisición de este producto multifunción (MFP) de
soluciones de impresión Oki. Se ha diseñado con funciones avanzadas
que le permiten obtener impresiones claras y con colores brillantes o
páginas nítidas en blanco y negro a alta velocidad, en una amplia gama
de soportes de impresión para oficina.
Con este MFP puede digitalizar instantáneamente documentos de papel
y enviar sus imágenes electrónicas a varios destinos, incluyendo
direcciones de correo electrónico, impresoras, servidores de ftp o
cualquier otro ordenador de la red. Este MFP también dispone de una
función de fax “walk-up” que le permitirá enviar documentos de manera
instantánea a un número de fax de destino.
El MFP incluye las funciones siguientes:
> La tecnología de multinivel produce tonos y gradaciones de color
más suaves para aportar calidad fotográfica a los documentos.
> Hasta 20 páginas por minuto a todo color, para la impresión rápida
de impactantes presentaciones en color y otros documentos.
Hasta 10 copias por minuto (a 300 ppp) a todo color en copia
rápida.
> Hasta 32 páginas por minuto en blanco y negro, para imprimir de
forma rápida y eficaz todos los documentos de índole general que
no requieran color.
Hasta 16 copias por minuto (a 300 ppp) en blanco y negro, para
copiar de forma rápida y eficaz todos los documentos de índole
general que no requieran color.
> Resolución de impresión de 1200 x 600 ppp (puntos por pulgada)
para obtener imágenes de alta calidad con el mayor detalle posible.
> Resolución de copia de 600 x 600 ppp (puntos por pulgada).
> Tecnología LED digital en color de una sola pasada, para procesar
las páginas impresas a gran velocidad.
> La nueva utilidad Profile Assistant permite descargar perfiles ICC al
disco duro (es necesaria una unidad de disco duro).
> Modo de mejora de fotos Photo Enhance para mejorar las
impresiones de imágenes fotográficas (sólo con el controlador PCL
para Windows).
> Interfaz USB 2.0 de alta velocidad.
CX2032 MFP Guía del Usuario Introducción
7
> Utilidad administrador de plantillas Template Manager 2006 para
Windows que posibilita el diseño e impresión con facilidad de
tarjetas de visita, pancartas y etiquetas.
> Enviar digitalización a correo electrónico: al estar conectado a una
red Ethernet y a un servidor SMTP, este MFP permite transmitir
documentos por correo electrónico a través de Internet. Con sólo
tocar la tecla de correo electrónico y seleccionar las direcciones de
correo electrónico de los destinatarios, en primer lugar se digitalizan
los documentos y luego se convierten en una imagen que se
transmite en minutos a los destinatarios.
> Enviar digitalización a FTP: permite enviar documentos digitalizados
a un servidor o a una carpeta de archivos de un ordenador personal
a través una Intranet mediante el protocolo FTP (File Transfer
Protocol, protocolo de transferencia de archivos), HTTP (Hypertext
Transfer Protocol, protocolo de transferencia de hipertexto), CIFS
(Common Internet File System, sistema de archivos comunes de
Internet). La función de digitalización para archivado evita tener
que utilizar el servidor de correo para gestionar elementos adjuntos
de gran tamaño.
> Copia digital: un panel de control intuitivo hace que la copia digital
sea rápida y sencilla.
> Impresión de red/PC: cuando está conectado a una red, el MFP
puede realizar impresiones de red o PC (disponible en “Scan-to
Mode” (Modo enviar digitalización a)).
> Envío de varias páginas: con el alimentador automático de
documentos (ADF), el MFP permite apilar documentos de hasta 50
páginas para que se digitalicen uno tras otro.
> Fax: un panel de control intuitivo hace que el fax directo sea rápido
y sencillo.
> Transmisión y recepción de fax avanzadas, entre las que se incluyen
las transmisiones retrasadas enviadas a distintas ubicaciones, las
transmisiones y recepciones confidenciales y los polling.
> Libreta de direcciones/listín telefónico/administración de perfiles:
proporciona una manera cómoda de gestionar todas las direcciones
de correo electrónico, números de fax y perfiles (destinos de
archivado). Sólo hay que escribir la dirección IP de la máquina en el
campo Dirección del explorador para acceder a la página Web del
MFP. Esta página Web permite crear hasta 300 direcciones de correo
electrónico, 200 números de fax y varios destinos de archivado para
gestionar los documentos.
CX2032 MFP Guía del Usuario Introducción
8
También están disponibles las siguientes funciones opcionales:
> Unidad de disco duro interna para almacenar plantillas, macros y
fuentes descargables y para intercalar automáticamente varias
copias de documentos con varias páginas.
> Memoria adicional, que permite imprimir páginas más complejas.
> Bandeja de papel adicional que permite cargar 530 hojas más y
minimizar la intervención del operador, o cargar distintos tipos de
papel, como papel con membrete, otros tamaños de papel u otros
soportes de impresión.
> Impresión dúplex (por las dos caras) automática para economizar
papel y para la impresión compacta de documentos extensos.
> Carcasa de almacenamiento.
CX2032 MFP Guía del Usuario Introducción
9
Acerca de este manual
NOTA
Las imágenes utilizadas en este manual pueden incluir funciones
opcionales que el MFP no tenga instaladas.
Este manual es la guía del usuario para el MFP y forma parte de la lista
general de soporte al usuario que se indica a continuación. Visite el sitio
Web, www.okiprintingsolutions.com, para obtener la versión más
reciente de la guía.
> Información sobre seguridad, garantía, y regulaciones: le
proporciona información para usar de manera segura el MFP.
Se trata de un documento en papel que se suministra con el MFP
y que se debe consultar antes de instalarlo.
> Guía de configuración: describe el modo de desempaquetar,
conectar y poner en marcha el MFP.
Se trata de un documento en papel que se suministra con el MFP.
> Esta Guía del usuario: le ayuda a familiarizarse con el MFP y a
sacar el máximo provecho de sus múltiples funciones. También
incluye las directrices para la solución de problemas y el
mantenimiento para garantizar su máximo rendimiento. Además,
ofrece información para agregar accesorios opcionales según la
evolución de las necesidades de su impresora.
Se trata de un documento electrónico almacenado en el CD de
manuales.
> Guías de instalación: vienen junto con los consumibles y los
accesorios opcionales y describen el modo de instalarlos.
Se tratan de documentos en papel que se suministran con los
consumibles y los accesorios opcionales.
> Ayuda en línea: información en línea a la que se puede acceder
desde el controlador de la impresora y desde el software de
utilidades.
Utilización en línea
Esta guía está pensada para su lectura en pantalla mediante el programa
Adobe Reader. Utilice las herramientas de navegación y visualización
proporcionadas por Adobe Reader.
CX2032 MFP Guía del Usuario Introducción
10
Puede tener acceso a la información que desee de dos formas:
> En la lista de marcadores situada a la izquierda de la pantalla, haga
clic en el tema que le interese para ir a él. (Si los marcadores no
están disponibles, ver “Contenido” en la página 3).
> En la lista de marcadores, haga clic en Índice para ir al índice. (Si
los marcadores no están disponibles, ver “Contenido” en la
página 3.) Busque el término de interés en el índice ordenado
alfabéticamente y haga clic en el número de página asociado para ir
a la página que contiene el término.
Impresión de páginas
Puede imprimir todo el manual, páginas individuales o secciones. El
procedimiento es:
1. En la barra de herramientas, seleccione Archivo > Imprimir (o
presione las teclas Ctrl + P ).
2. Seleccione las páginas que desea imprimir:
(a) [Todas las páginas], (1) si desea imprimir todo el manual.
(b) [Página actual], (2), si desea imprimir la página que está
visualizando.
acroprint1.eps
1
2
3
(c) [Páginas de] y [a], (3) para imprimir el rango de páginas
especificadas escribiendo los números de página.
3. Haga clic en Aceptar.
CX2032 MFP Guía del Usuario Introducción
11
Descripción general del MFP
Vista frontal
MFP front.eps
7
1. Apilador de salida, boca
abajo. Punto estándar de
salida de las copias
impresas. Puede contener
hasta 250 hojas de 80g/
m² (20 lb).
2. Botón de liberación de la
bandeja multiuso
(presionar)
3. Panel del operador con
pantalla LCD. Indicadores
LED de estado y botones
de operación.
4. Mecanismo de liberación
de la cubierta frontal
(levantar).
5. Bandeja del papel.
Bandeja de papel
estándar. Puede contener
hasta 300 hojas de papel
de 80g/m² (20 lb).
10
9
2
8
11
12
1
2
3
4
5
6
6. Alimentador para varios tamaños (se
muestra cerrado). Se utiliza para tipos de
papel más pesado, sobres y otros soportes
especiales. También para la alimentación
manual de hojas sueltas, si es necesario.
7. Unidad del alimentador automático de
documentos (ADF)
8. Pantalla LCD.
9. Bandeja de papel ADF.
10. Soporte de papel ADF.
11. Cubierta de documentos.
12. Panel de control.
CX2032 MFP Guía del Usuario Descripción general del MFP
12
Vista posterior
Esta vista muestra el panel de conexiones y el apilador de salida
posterior.
MFP rear.eps
13. Interruptor de encendido/
apagado.
14. Interfaz USB.
15. Conector de alimentación de CA.
16. Apilador posterior, salida boca
arriba, 100 hojas.
17. Conector de red.
18. Conexión de línea.
Toma de corriente para conectar
la máquina de fax a la línea
telefónica.
19. Conexión telefónica.
Toma de corriente para conectar
un auricular de teléfono (si fuera
necesario).
Cuando el apilador de papel posterior está desplegado, el papel sale del
MFP por la parte posterior y se apila aquí, boca arriba. Esto se usa
principalmente para soportes de impresión pesados. Cuando se utiliza
en combinación con la bandeja multiuso, la trayectoria que recorre el
papel a través del MFP es prácticamente recta. Esto evita que el papel
se doble al pasar por las curvas de la trayectoria y permite utilizar
soportes de hasta 203 g/m² (54 lb).
CX2032 MFP Guía del Usuario Descripción general del MFP
13
El panel de control
Área de copiado y marcado
Control panel_oda.jpg
1. Zoom Aumenta o disminuye la escala hasta un 400% y hasta
2. Teclado numérico
instantáneo
3. Teclado numérico Teclas alfanuméricas: para introducir el número de
un 25% a incrementos de 1%.
Se puede seleccionar otra escala a partir de los
porcentajes predefinidos.
Permite la marcación rápida de los números de fax
favoritos o más utilizados.
copias, el número de fax o la dirección de correo
electrónico.
Tecla Redial (Remarcación): para volver a enviar un
fax de manera manual.
Tecla Clear (Borrar): para borrar una entrada del
panel LCD.
Tecla Pause (Pausa): para introducir un “-” dentro de
un número de fax si se marca una extensión.
CX2032 MFP Guía del Usuario Descripción general del MFP
14
Área de funciones y LCD
Control panel_oda.jpg
4. Copy Count
(Número de copias)
5. Copy Mode (Modo
de copia)
6. Send Mode (Modo
de envío)
7. Fax Mode (Modo de
fax)
8. Additional Settings
(Ajustes
adicionales)
9. Teclas arriba/abajo/
izquierda/derecha
10. OK (Aceptar) Selecciona y confirma los ajustes actuales.
11. Volver Cancela las selecciones y vuelve al nivel superior del
12. FTP Address
(Dirección de FTP)
13. Address book
(Libreta de
direcciones)
Indica el número de copias seleccionadas.
Selecciona el modo de copia (también el modo de
funcionamiento predeterminado).
para seleccionar el modo de envío.
para seleccionar el modo de fax.
Ejecuta los ajustes adicionales de los modos “Copy”
(Copia) y “Send” (Envío). (Los ajustes sólo tendrán
validez durante tres minutos. Pasado este tiempo,
volverá automáticamente al valor predeterminado).
Mueven el cursor del LCD arriba, abajo, a la izquierda y
a la derecha. Las teclas arriba/abajo se utilizan para
cambiar la indicación de la función.
ajuste. La tecla se utiliza también para cancelar una
entrada anterior.
Indica la dirección FTP almacenada para la función
“Send” (Enviar). Esta tecla sólo está disponible en el
modo “Send” (Enviar).
Indica la dirección de correo electrónico almacenada
para la función “Send” (Enviar).
También se utiliza para indicar los números de fax
almacenados para la función de fax. Púlsela una vez
para ver los números de marcación rápida y púlsela dos
veces para ver números de marcación de grupo.
CX2032 MFP Guía del Usuario Descripción general del MFP
15
Inicio y otras teclas
Control panel_oda.jpg
14. Menu (Menú) Da acceso al menú de configuración del MFP.
15. Reset (Restablecer) Devuelve el escáner a los ajustes predeterminados.
16. Power Save (Ahorro
de energía)
17. LED de
alimentación
Alimentación
Alarma
Reposo
18. Mono (Monocromo) Envía o copia los documentos en monocromo.
19. Color Envía o copia los documentos en color.
20. Stop (Detener) Detiene todas las operaciones (el indicador LCD pasa a
Púlselo una vez para ir al modo “Reposo”.
Se enciende para indicar que hay corriente y que está
preparado.
Se ilumina para indicar que se ha producido un error.
Se ilumina para indicar que está en el modo de ahorro
de energía.
la pantalla de espera de todas las funciones). No tiene
ningún efecto en los ajustes.
Cambio del idioma de la pantalla
El idioma predeterminado del MFP para los mensajes de la pantalla y
para imprimir los informes es el inglés. Si lo desea, se puede cambiar
mediante la herramienta de configuración de la red o la página Web del
MFP. Para ello, consulte “Configuration (configuración)” on page 33.
CX2032 MFP Guía del Usuario Descripción general del MFP
16
Introducción
PRECAUCIÓN
Compruebe que el escáner esté en la posición
DESBLOQUEADA antes de su funcionamiento.
1. Abra la cubierta de documentos.
2. Mueva la palanca de bloqueo delescáner hasta la posición de
DESBLOQUEO.
Instalación de controladores y utilidades del MFP
Controladores TWAIN y de impresora
Scanner unlock.eps
PRECAUCIÓN
Para asegurarse de que la función de digitalización funciona
correctamente, instale PRIMERO el controlador TWAIN y, a
continuación, el controlador de impresora, antes de
conectarse al ordenador.
1. Inicie Microsoft Windows.
2. Introduzca el CD-ROM suministrado en la unidad de CD ROM.
3. En la mayoría de los sistemas, el CD-ROM se iniciará
automáticamente. No obstante, si el sistema no admite el inicio
automático de CD-ROM, presione el botón Inicio, seleccione
Ejecutar, escriba d:\setup.exe (donde d: es la unidad de CD-ROM
en uso) y, a continuación, haga clic en Aceptar.
4. Siga las instrucciones de la pantalla para finalizar la instalación
del controlador.
CX2032 MFP Guía del Usuario Introducción
17
Herramienta de configuración de la red del MFP
La utilidad de configuración de la red del MFP se encuentra en el CD de
red/utilidades en la carpeta Utilities (Utilidades). Siga las instrucciones
de la pantalla para finalizar la instalación de la herramienta de
configuración.
La herramienta de configuración de la red del MFP puede localizar
dispositivos CX2032 MFP a través de las conexiones de red.
MFP setup.jpg
1. Para buscar e instalar, seleccione File (Archivo) > Search All
Devices...(Buscar todos los dispositivos...)
2. Haga clic en Search (Buscar).
MFP setup search.jpg
3. Resalte el resultado de la búsqueda necesaria y haga clic en Add
(Agregar).
La herramienta de configuración de la red del MFP le permitirá configurar
el MFP. Para obtener instrucciones detalladas, consulte la “Información
de preconfiguración” on page 28.
CX2032 MFP Guía del Usuario Introducción
18
Recomendaciones sobre el papel
La MFP puede utilizar distintos soportes de impresión, incluida una gama
de gramajes y tamaños de papel, además de sobres. En esta sección
encontrará recomendaciones generales para elegir el soporte y
explicaciones sobre cómo utilizar los distintos tipos.
Obtendrá el mejor rendimiento si utiliza un papel estándar de 75~90 g/
m² (20~24 lb.), diseñado para utilizarse en fotocopiadoras e impresoras
láser. Los tipos adecuados son:
> Hammermill® Laser Printer Radiant White, 24 lb. US Bond (90
²
)
g/m
> Xerox
®
4024, 20 lb. US Bond (75 g/m²)
> Oki® 52206101 Bright White Proofing Paper (papel OKI blanco
2
brillante para galeradas), 32 lb. US Bond (120 g/m
)
No se recomienda utilizar papel con mucho realce o con una textura muy
áspera.
Puede utilizar papel preimpreso; pero debe asegurarse de que la tinta
no se corra al exponerla a las altas temperaturas que se producen en el
fusor durante la impresión.
Los sobres no deben estar retorcidos, arrugados ni deformados de
cualquier otra manera. Deben ser de tipo rectangular plano, con
pegamento que permanezca intacto al someterlo a la presión del rodillo
caliente del fusor que se emplea en este tipo de impresoras. Los sobres
con ventana no son adecuados.
®
> Oki
Premium Envelopes (sobres) (Tamaño #10)
52206301 (cuenta de 100)
y
52206302 (cuenta de 500)
Las transparencias deben ser del tipo diseñado para su uso en
fotocopiadoras e impresoras láser. Recomendamos que utilice
transparencias Oki (nº de ref. 52205701). En particular, evite el uso de
transparencias de oficina diseñadas para escribir a mano con
rotuladores. Este tipo de transparencias se funden con el calor del fusor
y pueden causar daños.
CX2032 MFP Guía del Usuario Introducción
19
Las etiquetas también deben ser del tipo recomendado para utilizar en
fotocopiadoras e impresoras láser, en el que la hoja portadora base está
totalmente cubierta por las etiquetas. Otros tipos de etiquetas pueden
causar daños en la impresora si las etiquetas se desprenden durante el
proceso de impresión. Los tipos adecuados son:
> Avery 5161 White Laser Label (Letter size) (etiquetas láser blancas,
tamaño carta)
> Avery 7162, 7664, 7666 White Laser Labels (size A4) (etiquetas
láser blancas, tamaño A4).
Papel para pancartas
®
> Oki
52206002 (cuenta de 100)
8,5 x 35,4 pulgadas (215,90 x 899,16 mm)
Oki® SynFlexTM Papel
> 8,5 x 11 pulgadas (215,90 x 279,40 mm)
> Impermeable y Indesgarrable
CX2032 MFP Guía del Usuario Introducción
20
Bandeja de casete
La bandeja de casete puede admitir gramajes de papel de entre 64g/m²
y 120g/m² (17 lb y 32 lb.). Esta bandeja es perfecta para imprimir
documentos A4/Carta que ocupen más de una página.
Tamaño Dimensiones Peso (g/m²)
A6
A5
B5
Ejecutivo
A4
Carta
Oficio 13 pulg.
Oficio 13,5
pulg.
Oficio 14 pulg.
105 x 148 mm
4,1339 x 5,8268 pulgadas
148 x 210 mm
5,8268 x 8,2677 pulgadas
182 x 257 mm
7,1653 x 10,1181 pulgadas
184,2 x 266,7 mm
7,252 x 10,5 pulgadas
210 x 297 mm
8,2677 x 11,6929 pulgadas
215,9 x 279,4 mm
8,5 x 11 pulgadas
216 x 330 mm
8,5 x 13 pulgadas
216 x 343 mm
8,5 x 13.5 pulgadas
216 x 356 mm
8,5 x 14 pulgadas
Ligero
64-74 g/m²
17-20 lb.
Medio
75-104 g/m²
20-28 lb.
Pesado
105-120 g/m²
28-32 lb.
Si tiene el mismo papel cargado en la bandeja multiuso, puede hacer
que el MFP cambie automáticamente a la otra bandeja cuando se
termine el papel de la bandeja actual. Si imprime desde aplicaciones de
Windows, esta función se activa en los ajustes del controlador. Si
imprime desde otros sistemas, esta función se activa en el menú de
impresión.
CX2032 MFP Guía del Usuario Introducción
21
Bandeja multiuso
La bandeja multiuso puede contener los mismos tamaños de soporte
que las bandejas de casete, pero con un peso de 75 g/m² a 203 g/m²
(20 lb. a 54 lb.). Si desea utilizar papel muy pesado, use el apilador de
papel boca arriba (posterior). Esto permite que el recorrido del papel a
través del MFP sea casi en línea recta.
La bandeja multiuso puede utilizar anchos de papel desde 105 mm
(4.1339 pulgadas) y largos de hasta 1200 mm (47.244 pulgadas) (para
rótulos).
Para largos de papel de más de 356 mm (Oficio 14 pulg.), use papel de
entre 90 g/m² y 128 g/m² (24 lb. y 34 lb.), y el apilador de papel boca
arriba (posterior).
Use la bandeja multiuso para imprimir sobres y transparencias. Puede
cargar hasta 50 hojas de transparencias o 10 sobres a la vez; este
número está sujeto a la profundidad máxima de apilado, que es de 10
mm (0,3937 pulgadas).
El papel con marca de agua o con membrete se debe cargar con el lado
que se desea imprimir hacia arriba y el borde superior hacia el MFP.
Apilador boca abajo
El apilador boca abajo en la parte superior del MFP admite un máximo
de 250 hojas de papel estándar de 80 g/m² (20 lb.) y puede utilizar
papel de hasta 120 g/m² (32 lb.). Las páginas que se impriman en el
borde de lectura (la página 1 primero) saldrán en el mismo orden (la
última página en la parte superior, boca abajo).
Apilador boca arriba
Cuando necesite utilizar el apilador boca arriba de la parte posterior del
MFP, ábralo y despliegue la extensión de la bandeja. Con esto, hará que
el papel salga por este camino, independientemente de los ajustes del
controlador.
El apilador boca arriba admite hasta 100 hojas de papel estándar de 80
g/m² (20 lb.) y puede utilizar papel de hasta 203 g/m² (54 lb).
Use siempre este apilador y el alimentador para varios tamaños para
papel de más de 120g/m² (32 lb.).
CX2032 MFP Guía del Usuario Introducción
22
Carga del papel
Bandeja de casete
1. Retire la bandeja de papel del MFP.
Pull out paper tray.eps
2. Antes de cargar el papel, airéelos por los bordes (1) y por el
centro (2) para asegurarse de que todas las hojas estén sueltas
y, a continuación, golpee los bordes de la pila contra una
superficie plana para alinearlos de nuevo (3).
Fan Paper.eps
1
CX2032 MFP Guía del Usuario Carga del papel
2
3
23
3. Cargue el papel (el papel con membrete se debe cargar boca
abajo, con el borde superior hacia la parte frontal del MFP).
1
2
Paper load.eps
4. Ajuste el tope posterior (1) y las guías del papel (2) al tamaño de
papel que va a utilizar.
Para evitar atascos:
> No deje ningún espacio entre el papel y las guías, ni entre el
papel y el tope posterior.
> No llene demasiado la bandeja de papel. La capacidad de la
bandeja depende del tipo de papel.
> No cargue papel que no esté en buenas condiciones.
> No cargue a la vez documentos de distintos tipos o tamaños.
> No saque la bandeja de papel durante la impresión.
> Cierre suavemente la bandeja de papel.
5. Para imprimir "boca abajo", asegúrese de que el apilador boca
arriba (posterior) (3) está cerrado y de que el papel sale por la
parte superior del MFP). La capacidad de apilado es de
aproximadamente 250 hojas, dependiendo del gramaje del
papel.
CX2032 MFP Guía del Usuario Carga del papel
24
6. Para imprimir "boca arriba", asegúrese de que el apilador boca
arriba (posterior) (3) está abierto y de que el soporte del
papel (4) está extendido. El papel se apila en orden inverso y la
capacidad de la bandeja es de unas 100 hojas, dependiendo del
gramaje del papel.
7. Utilice siempre el apilador boca arriba (posterior) para papel
pesado (cartulina, etc.).
PRECAUCIÓN:
No abra ni cierre la salida de papel posterior durante
la impresión, ya que podría provocar un atasco de
papel.
Face up stacker open.eps
3
4
CX2032 MFP Guía del Usuario Carga del papel
25
Bandeja multiuso
1
2
3
1. Abra la bandeja multiuso y presione suavemente hacia abajo
sobre la plataforma del papel (1) para comprobar que está bien
sujeta.
2. Cargue el papel y ajuste las guías (2) hasta el tamaño del papel
que vaya a utilizar.
> Cuando se imprima en papel con membrete, cargue el papel
en la bandeja multiuso con el lado preimpreso hacia arriba y
el borde superior hacia el MFP.
> Los sobres deben cargarse boca arriba, con el borde superior
hacia la izquierda y el lado corto hacia el MFP.
> No supere la capacidad de papel (aproximadamente 50 hojas
o 10 sobres). La profundidad máxima de apilado es de 10 mm
(0,3937 pulgadas).
MPT open.eps
3. Presione el botón de sujeción de la bandeja (3) hacia dentro para
soltar la plataforma del papel, de forma que el papel se levante y
quede sujeto en su sitio.
NOTA
Antes de cerrar la bandeja multiuso, la plataforma de papel (1)
debe estar bien sujeta.
4. Establezca el tamaño de papel correcto para la bandeja multiuso
en el menú Papel (ajustes del menú de la impresora) o en el
menú Imprimir (ajustes del menú del escáner). Para obtener más
CX2032 MFP Guía del Usuario Carga del papel
26
información, consulte “Configuration (configuración)” on
page 33.
NOTA
Únicamente necesita actualizar un menú. Los menús del escáner
y de la impresora se sincronizan automáticamente para garantizar
que la información sea consistente.
CX2032 MFP Guía del Usuario Carga del papel
27
Configuración de la máquina
Requisitos mínimos de configuración
Para sacar el máximo provecho del MFP, se debe realizar la siguiente
configuración:
Para enviar faxes:
Una conexión de línea telefónica PSTN.
Para enviar mensajes de correo electrónico:
> Red TCP/IP
> Un servidor SMTP y un servidor POP3 (opcional).
Para archivar los documentos por intranet
> Entorno de protocolos FTP, HTTP o CIFS.
> Windows 2000, Windows XP, HTTP o servidor de FTP.
Información de preconfiguración
General
No existen contraseñas o números PIN predeterminados de fábrica por
lo que el administrador del sistema deberá configurarlos al principio.
Configuración del fax
El MFP se ha de configurar correctamente para que pueda enviar faxes
desde la máquina. Antes de utilizar la función de fax deberá configurar
los siguientes parámetros:
> Fecha y hora
> Código país
> Número e ID estación
Para obtener más información, See “Configuración inicial” on page 63..
CX2032 MFP Guía del Usuario Configuración de la máquina
28
Configuración de la red
Además, el MFP tiene que configurarse correctamente en la red para que
pueda realizar las funciones de envío de la digitalización por correo
electrónico y la digitalización en FTP. Para que los demás dispositivos de
la red encuentren el MFP en la misma, se deben configurar los siguientes
parámetros de red.
1. Activar DHCP:
2. Dirección IP: . . .
3. Máscara de subred:. . .
4. IP de puerta de enlace:. . .
5. Servidor DNS:. . .
6. Servidor SMTP:. . .
7. Puerto SMTP:25
8. Servidor POP3: . . .
9. Puerto POP3:110
Explicación:
1. Activar DHCP:
Seleccione Sí para obtener las direcciones IP, de subred y de
puerta de enlace del servidor DHCP. Después de cambiar el ajuste
de Desactivar a Activar, apague y vuelva a encender el módulo del
escáner.
2. Dirección IP:
La dirección IP (Internet Protocol, protocolo de internet) asignada
a la máquina por el administrador de la red.
3. Máscara de subred:
La dirección de la máscara de red asignada por el administrador
de la red.
4. IP de puerta de enlace:
La dirección IP de puerta de enlace asignada por el administrador
de la red.
5. Servidor SMTP:
La dirección IP del servidor de correo SMTP asignada por el
administrador de la red.
CX2032 MFP Guía del Usuario Configuración de la máquina
29
6. Puerto SMTP:
El número del puerto del servidor de correo SMTP.
7. Servidor DNS:
La dirección IP del servidor DNS asignada por el administrador de
red.
8. Servidor POP3:
La dirección IP del servidor POP3.
9. Puerto POP3
El número del puerto del servidor POP3.
Introduzca el nombre del DNS, o la IP y el número de puerto del
servidor POP3 si desea que el servidor de correo solicite la
autentificación POP3, antes de enviar mensajes de correo
electrónico desde la máquina.
NOTA
Tiene además que configurar los detalles de “Define from” (Definir
desde) para poder enviar correos electrónicos.
CX2032 MFP Guía del Usuario Configuración de la máquina
