C3600

Guía del usuario

C3600n

REFACIO

Se han realizado todos los esfuerzos posibles para garantizar que la información de este documento sea completa y exacta y esté actualizada. El fabricante no asume ninguna responsabilidad por los resultados de errores que estén fuera de su control. El fabricante tampoco puede garantizar que los cambios realizados por otros fabricantes en software y equipos a los que se hace referencia en este manual no afectarán a la vigencia de la información contenida en él. La mención de productos de software fabricados por otras compañías no constituye necesariamente una aprobación por parte del fabricante.

Aunque se ha hecho todo lo posible para que este documento sea preciso y útil, no garantizamos en forma alguna, expresa o implícita, la precisión o integridad de la información contenida en el mismo.

Los controladores y manuales más recientes se pueden encontrar en:

http://www.okiprintingsolutions.com

Company, Ltd. Microsoft, MS-DOS y Windows son marcas registradas de Microsoft Corporation. Apple, Macintosh, Mac y Mac OS son marcas registradas de Apple Computer. Otros nombres de productos y marcas mencionados son marcas comerciales registradas de

sus respectivos propietarios.

Este producto cumple con las disposiciones de las directivas del Consejo 108/ 2004/EC (EMC), 95/2006/EC (LVD), y 5/1999/EC, enmendadas donde procede, relativas a la armonización de la legislación de los Estados miembro sobre la compatibilidad electromagnética, la baja tensión y los equipos terminales de radio y telecomunicaciones.

Tenga en cuenta que todas las capturas de pantallas de este manual se han realizado con Microsoft Windows XP. Estas capturas pueden variar si se utiliza otro sistema operativo, pero la base es la misma.

Prefacio > 2

RIMEROS AUXILIOS EN CASO DE EMERGENCIA

Deberá tener cuidado con el polvo de tóner:

Si se produce una ingestión accidental, suministre pequeñas cantidades de agua fría y busque atención médica. NO intente provocar el vómito.

Si se inhala accidentalmente, traslade a la persona a un lugar abierto para que respire aire fresco. Acuda al médico.

Si se introduce en los ojos, enjuáguelos con abundante agua durante al menos 15 minutos, manteniendo abiertos los párpados. Acuda al médico.

Si se derrama, deberá tratarse con agua fría y jabón para evitar el riesgo de que se produzcan manchas en la piel o en las prendas.

ABRICANTE

Oki Data Corporation, 4-11-22 Shibaura, Minato-ku, Tokio 108-8551, Japón

MPORTADOR PARA LA

Oki Europe Limited (que comercializa como OKI Printing Solutions)

UE/

REPRESENTANTE AUTORIZADO

Central House Balfour Road, Hounslow, TW3 1HY Reino Unido

Para todas las consultas de tipo general, de soporte y ventas, póngase en contacto con el distribuidor local.

NFORMACIÓN MEDIOAMBIENTAL

Primeros auxilios en caso de emergencia > 3

ONTENIDO

Prefacio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Primeros auxilios en caso de emergencia . . . . . . . . . . . . . . . . . . . . . . . . .3

Fabricante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Importador para la UE/representante autorizado . . . . . . . . . . . . . . . . . .3

Información medioambiental . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Contenido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Notas, precauciones y advertencias . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Descripción general de la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Vista frontal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Vista posterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Interior de la impresora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Panel de funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Interruptores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Indicadores LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Cambiar el idioma de la pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Recomendaciones sobre el papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Bandeja de casete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Bandeja multiuso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Apilador boca abajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Apilador boca arriba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Carga del papel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Bandeja de casete . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Bandeja multiuso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Funcionamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Uso de la máquina. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Funciones del menú . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Panel de operaciones: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Cómo cambiar la configuración: usuario. . . . . . . . . . . . . . . . . . . . . . . . . .19

Cómo cambiar la configuración: administrador . . . . . . . . . . . . . . . . . . . . .20

Menús . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Menú Informativo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Menú de Apagado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Menú Imprimir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Menú Papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Menú Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Menú Configuración del Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Emulación PCL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Emulación PPR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Emulación FX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Menú USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Menú RED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Menú de Memoria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Sys Adjust Menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Menú Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Menú Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Menú Estadísticas de Impr.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Menú Administrador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Contenido > 4

Sustitución de consumibles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Tóner: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Cartuchos iniciales: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Cartuchos de sustitución: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Tambor de imagen: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Cinta de transporte: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Fusor: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Datos para pedidos de consumibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Sustitución del cartucho de tóner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Sustitución del tambor de imagen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

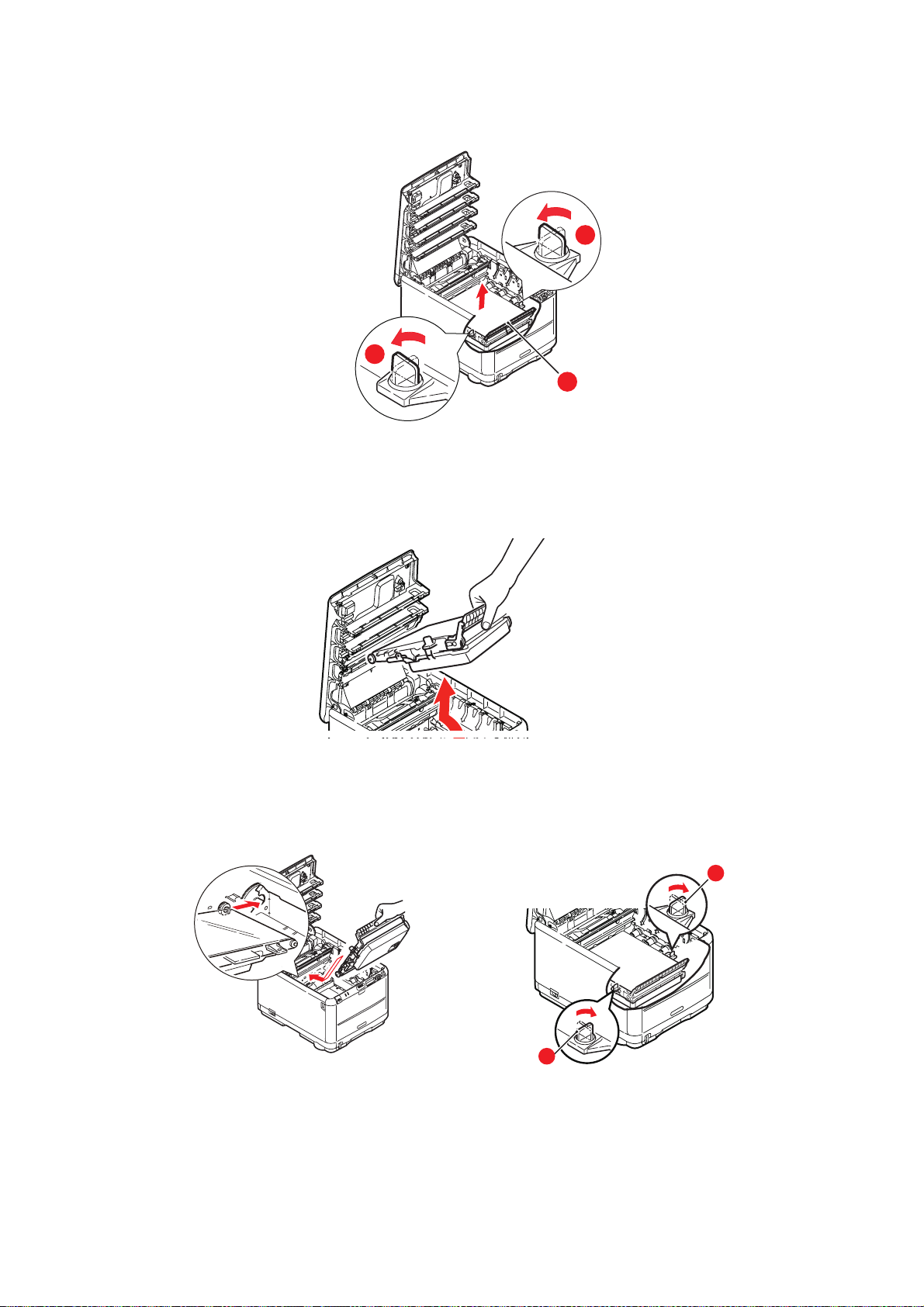

Sustitución de la unidad de cinta de transporte. . . . . . . . . . . . . . . . . . . . .45

Sustitución del fusor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Limpieza del cabezal del LED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Localización de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Resolución de atascos de papel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

Instalación de memoria adicional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

Códigos de pedido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

Ampliación de la memoria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

Índice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

Datos de contacto de Oki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

OTAS, PRECAUCIONES Y ADVERTENCIAS

NOTA Una nota proporciona información adicional que complementa el texto principal.

PRECAUCIÓN:

Una precaución proporciona información adicional que, en caso de ser omitida, puede generar errores de funcionamiento o daños en el equipo.

ADVERTENCIA:

Una advertencia proporciona información adicional que, en caso de ser omitida, puede provocar riesgo de lesiones personales.

Notas, precauciones y advertencias > 5

NTRODUCCIÓN

Enhorabuena por adquirir esta impresora en color de Oki Printing Solutions. Su nueva impresora se ha diseñado con funciones avanzadas que le permiten obtener impresiones claras en colores brillantes o páginas nítidas en blanco y negro a alta velocidad, en una amplia gama de soportes de impresión para la oficina.

Su impresora incluye las funciones siguientes:

> La tecnología de multinivel ProQ2400 produce tonos más sutiles y gradaciones de

colorcolor más suaves para aportar calidad fotográfica a los documentos;

> Hasta 16 páginas por minuto a todo color, para la impresión rápida de

impresionantes presentaciones en color y otros documentos;

> Hasta 20 páginas por minuto en blanco y negro, para imprimir de forma rápida y

eficaz todos los documentos de índole general que no necesiten color;

> Resolución de impresión de 600 x 600, 1200 x 600 ppp (puntos por pulgada) y

ProQ2400 para obtener imágenes de alta calidad con el mayor detalle posible;

> Tecnología LED digital en color de una sola pasada, para procesar las páginas

impresas a gran velocidad;

> Emulaciones PostScript 3, PCL 5C, PCL 6 y Epson FX para un funcionamiento según

los estándares del sector, y una amplia compatibilidad con la mayoría de los programas informáticos;

> Las conexiones de red 10Base-T y 100Base-TX permiten compartir este valioso

recurso con los demás usuarios de la red de su oficina;

> Modo de mejora de fotos Photo Enhance para mejorar las impresiones de imágenes

fotográficas (sólo con el controlador PCL para Windows);

> “Ask Oki” (Pregunte a Oki) – una sencilla función para Windows que proporciona un

vínculo directo desde la pantalla del controlador de la impresora hasta un sitio Web dedicado específico del modelo exacto que se esté utilizando. Aquí encontrará todas las recomendaciones, ayuda y soporte que pueda necesitar para ayudarle a obtener los mejores resultados posibles con su impresora Oki;

> Utilidad administrador de plantillas Template Manager para Windows que posibilita el

diseño e impresión con facilidad de tarjetas de visita, pancartas y etiquetas.

Además, también está disponible la siguiente función opcional:

> Memorial adicional, que permite imprimir páginas más complejas.

OKI recomienda actualizar la memoria si se imprimen rótulos, o si se usa ProQ2400

Introducción > 6

ESCRIPCIÓN GENERAL DE LA IMPRESORA

ISTA FRONTAL

1. Apilador de salida, boca abajo.

Punto estándar de salida de las copias impresas. Puede contener hasta 150 hojas de 80 g/m².

2. Panel del operador. Controles del operador a

través de menús y pantalla LCD.

3. Bandeja del papel. Bandeja de papel estándar.

Puede contener hasta 200 hojas de papel de 80 g/m².

4. Bandeja multiuso. Se utiliza para tipos de papel más pesado, sobres y otros soportes especiales. Tambi é n p a r a l a alimentación manual de hojas sueltas, si es necesario.

5. Interruptor de encendido/ apagado.

6. Palanca de liberación de la cubierta frontal.

7. Botón de liberación de la cubierta superior.

Puede elegir entre idiomas distintos el idioma que se mostrará en la pantalla LCD. (consulte

“Cambiar el idioma de la pantalla” en la página 11).

Introducción > 7

ISTA POSTERIOR

Esta vista muestra el panel de conexiones y el apilador de salida posterior.

1. Conector de alimentación de CA.

2. Interfaz USB.

* La interfaz de red puede tener un “conector” de protección que se debe quitar para poder efectuar la

conexión.

3. Interfaz de red.*

4. Botón Network test (Prueba de red)

5. Apilador posterior, salida boca arriba, 1 hojas.

Cuando el apilador de papel posterior está desplegado, el papel sale de la impresora por la parte posterior y se apila aquí, boca arriba. Esto se usa principalmente para soportes de impresión pesados. Cuando se utiliza en combinación con la bandeja multiuso, la trayectoria que recorre el papel es prácticamente recta. Esto evita que el papel se doble al pasar por las curvas de la trayectoria y permite utilizar soportes de hasta 203 g/m².

Introducción > 8

NTERIOR DE LA IMPRESORA

1. Unidad de fusor. La unidad de fusor contiene

un rodillo de aplicación de calor que fija el tóner al soporte de impresión (papel o tarjeta).

2. Palanca del fusor. La palanca tiene una posición

de bloqueo para cuando el cartucho del tóner esté colocado y una posición desbloqueada para la extracción o el cambio.

3. Cartuchos de tóner y palancas de cartuchos de tóner.

Los 4 cartuchos de tóner contienen tinta seca en polvo. La palanca bloquea el cartucho de tóner en su lugar en el tambor de imagen o lo libera para su cambio.

4. 4 cabezales de LED (Light Emitting Diode, diodo emisor de luz)

Dirigen la luz a los 4 tambores de imagen.

Introducción > 9

ANEL DE FUNCIONAMIENTO

El panel de funcionamiento permite la intervención del operador e indica tanto si la impresora está funcionando normalmente como si requiere atención.

C M Y K

El panel de funcionamiento incorpora 2 indicadores LED, una pantalla y 6 interruptores de pulsador del siguiente modo:

NTERRUPTORES

En el panel de funcionamiento, hay seis interruptores denominados Back (Atrás), Menu (arriba y abajo), Enter, (Intro) On Line (En línea) y Cancel (Cancelar).

BOTÓN FUNCIÓN

4. Back (Atrás) Vuelve al elemento del menú de nivel superior anterior. También abandona

5. Menú (arriba y abajo)

6. Enter (Intro) En el modo En línea o Fuera de línea: Entra en el modo Menú.

7. On Line (En línea) Cambia entre En línea y Fuera de línea.

8. Cancelar Elimina los datos que se estaban imprimiendo o recibiendo si se pulsa

NDICADORES

LED

el menú.

Entra en el modo de menú. En el modo de menú, avanza o retrocede por los elementos del menú mostrado. Púlselo durante 2 segundo o más para lograr un avance o un retroceso rápido.

En el modo Menú: determina la configuración seleccionada.

Sale del menú y va a EN LÍNEA cuando se pulsa en el modo de menú. Fuerza la impresión en el papel cargado cuando se pulsa mientras se

muestra “PAPER SIZE ERROR” (ERROR TAMAÑO PAPEL).

durante dos segundos o más. Elimina los datos si se pulsa durante dos segundos o más cuando se

muestra PAPER SIZE ERROR, TRAY 1 EMPTY (ERROR TAMAÑO PAPEL, BANDEJA 1 VACÍA).

Sale del menú y va a EN LÍNEA cuando se pulsa en el modo de menú.

Existen dos indicadores LED: A continuación se proporciona un resumen de las funciones de cada LED:

LED FUNCIÓN

1. Atención ENCENDIDO: Estado de atención (por ej. bandeja abierta/ falta papel) PARPADEANDO: Estado de advertencia (por ej. cubierta abierta). APAGADO: Estado normal.

2. On Line

(En línea)

ENCENDIDO: Preparado para recibir datos. PARPADEANDO: Procesando datos. APAGADO: Fuera de línea.

Llame al servicio técnico

Cuando se produce un error que hace necesario llamar al servicio técnico, todos los indicadores LED parpadean rápida y simultáneamente con intervalos de 120 ms.

Introducción > 10

AMBIAR EL IDIOMA DE LA PANTALLA

El idioma predeterminado de la impresora para los mensajes de la pantalla y para imprimir los informes es el inglés. Si lo desea, se puede cambiar a:

Alemán Danés Francés Holandés Italiano Turco Español Portugués Sueco Polaco Ruso Griego Finlandés Checo Húngaro Noruego

NOTA:

> La lista anterior no es definitiva ni exhaustiva. > Consulte la información adjunta con el producto (la utilidad de configuración del

idioma del operador) para proceder al cambio de configuración de idioma.

Introducción > 11

ECOMENDACIONES SOBRE EL PAPEL

La impresora puede utilizar distintos soportes de impresión, como una gama de gramajes, tamaños de papel y sobres. En esta sección encontrará recomendaciones generales para elegir el soporte y explicaciones sobre cómo utilizar los distintos tipos.

Obtendrá el mejor rendimiento si utiliza un papel estándar de 75~90 g/m², diseñado para utilizarse en fotocopiadoras e impresoras láser. Los tipos adecuados son:

> Arjo Wiggins Conqueror Colour Solutions 90 g/m²; > Colour Copy, de Neusiedler.

No se recomienda utilizar papel con mucho realce o con una textura muy áspera. Puede utilizar papel preimpreso pero debe asegurarse de que la tinta no se corra al

exponerla a las altas temperaturas que se producen en el fusor durante la impresión. Los sobres no deben estar torcidos, ondulados ni deformados. Deben ser de tipo

rectangular plano, con pegamento que permanezca intacto al someterlo a la presión del rodillo caliente del fusor que se emplea en este tipo de impresoras. Los sobres con ventana no son adecuados.

Las etiquetas también deben ser del tipo recomendado para utilizar en fotocopiadoras e impresoras láser, en el que la hoja portadora base está totalmente cubierta por las etiquetas. Otros tipos de etiquetas pueden causar daños en la impresora si las etiquetas se desprenden durante el proceso de impresión.

ANDEJA DE CASETE

TAMAÑO DIMENSIONES PESO

A6 105 x 148 mm

A5 148 x 210 mm

B5 182 x 257 mm

Ejecutivo 184,2 x 266,7 mm

A4 210 x 297 mm

Carta 215,9 x 279,4 mm

Legal 13 pulg. 216 x 330 mm

Legal 13,5 pulg. 216 x 343 mm

Legal 14 pulg. 216 x 356 mm

Ligero 64-74g/m² Medio 75-104 g/m² Pesado 105-120 g/m²

Recomendaciones sobre el papel > 12

ANDEJA MULTIUSO

La bandeja multiuso puede contener los mismos tamaños que la bandeja de casete, pero con un peso de entre 75 y 203 g/m². Si desea utilizar papel muy pesado, use el apilador de papel boca arriba (posterior). Esto permite que el recorrido del papel a través de la impresora sea casi en línea recta.

La bandeja multiuso puede utilizar anchos de papel desde 100 mm y largos de hasta 1220 mm (para rótulos).

Para largos de papel de más de 356 mm (Legal 14 pulg.), use papel de entre 90 g/m² y 128 g/m², y el apilador de papel boca arriba (posterior).

Use la bandeja multiuso para imprimir en sobres. El papel debe cargarse con el lado que se desea imprimir hacia arriba y el borde superior hacia la impresora.

TAMAÑO DIMENSIONES PESO

A6 105 x 148 mm

A5 148 x 210 mm

B5 182 x 257 mm

Ejecutivo 184,2 x 266,7 mm

A4 210 x 297 mm

Carta 215,9 x 279,4 mm

Legal 13 pulg. 216 x 330 mm

Legal 13,5 pulg. 216 x 343 mm

Legal 14 pulg. 216 x 356 mm

Tamaños personalizados N/A

Sobre COM-9 N/A

Sobre COM-10 N/A

Sobre Monarch N/A

C5 162 x 229 mm

DL 110 x 220 mm

Rótulo 210 x 1220 mm máx.

PILADOR BOCA ABAJO

Ligero: 64-74 g/m² Medio: 75-90 g/m² Pesado: 91-120 g/m² Muy pesado: 121- 203 g/m²

El apilador boca abajo, en la parte superior de la impresora, admite un máximo de 150 hojas de papel estándar de 80 g/m² y puede utilizar papel de hasta 120 g/m². Las páginas que se impriman en el orden de lectura (la página 1 primero), saldrán en el mismo orden (la última página en la parte superior, boca abajo).

PILADOR BOCA ARRIBA

Cuando necesite utilizar el apilador boca arriba de la parte posterior de la impresora, ábralo y despliegue la extensión de la bandeja. Con esto, hará que el papel salga por este camino, independientemente de los ajustes del controlador.

El apilador boca arriba admite 1 hoja de papel estándar de 80 g/m² y puede utilizar papel de hasta 203 g/m².

Use siempre este apilador y el alimentador para varios tamaños para papel de más de 120g/m².

Recomendaciones sobre el papel > 13

ARGA DEL PAPEL

ANDEJA DE CASETE

1. Retire la bandeja del papel de la impresora.

Antes de cargar el papel, sóplelo por los bordes (1) y por el centro (2) para asegurarse

de que todas las hojas estén sueltas y, a continuación, golpee los bordes de la pila contra una superficie plana para alinearlos de nuevo (3).

Cargue el papel con membrete boca abajo, con el borde superior hacia la parte frontal de la impresora.

3. Ajuste el tope posterior (1) y las guías de papel (2) al tamaño de papel que va a utilizar. Use las marcas de nivel (3) de las guías de papel como indicador.

Carga del papel > 14

Para evitar atascos:

> No deje ningún espacio entre el papel y las guías, ni entre el papel y el tope

posterior.

> No llene demasiado la bandeja de papel. La capacidad de la bandeja depende del

tipo de papel.

> No cargue papel que no esté en buenas condiciones. > No cargue a la vez documentos de distintos tipos o tamaños. > No saque la bandeja de papel durante la impresión.

4. Cierre suavemente la bandeja de papel.

5. Para imprimir "boca abajo", asegúrese de que el apilador boca arriba (posterior) (4)

está cerrado y de que el papel sale por la parte superior de la impresora. La capacidad de apilado es de aproximadamente 250 hojas, dependiendo del gramaje del papel.

6. Para imprimir "boca arriba", asegúrese de que el apilador boca arriba (posterior) (4) está abierto y de que el soporte del papel (5) está extendido. La capacidad de la bandeja es de 1 hoja.

7. Utilice siempre el apilador boca arriba (posterior) para papel pesado (cartulina, etc.).

PRECAUCIÓN:

No abra ni cierre la salida de papel posterior durante la impresión, ya que podría provocar un atasco de papel.

Carga del papel > 15

ANDEJA MULTIUSO

1. Abra la bandeja multiuso (1).

2. Ajuste las guías de papel (2) segú el tamaño del papel que utilice.

> Para imprimir por una sola cara en papel con membrete, cargue el papel en la

bandeja multiuso con el lado preimpreso hacia arriba y el borde superior hacia la impresora.

> Los sobres deben cargarse boca arriba, con el borde superior hacia la izquierda y

el lado corto hacia la impresora.

> Inserte de forma manual una hoja o un sobre cada vez.

3. Establezca el tamaño de papel correcto para la bandeja multiuso en el panel del

operador de la impresora.

Carga del papel > 16

UNCIONAMIENTO

USO DE LA

> Para obtener detalles completos sobre el modo de utilizar la máquina y cualquier

accesorio opcional para imprimir trabajos con eficacia, consulte la Guía de impresión.

> Para obtener detalles completos sobre el modo de conectar y utilizar la función de

red, consulte la Guía de la red.

MÁQUINA

Funcionamiento > 17

UNCIONES DEL MENÚ

En esta sección se enumeran los menús a los que se accede a través del panel del operador de la impresora y se muestran en la ventana LCD.

ANEL DE OPERACIONES

C M Y K

1. LED ATTENTION (ATENCIÓN)

2. LED ONLINE (EN LÍNEA)

3. PANTALLA Muestra el estado de la

4. Botón BACK

(Atrás)

ENCENDIDO: Estado de

atención (por ej. bandeja abierta/ falta papel)

PARPADEANDO: Estado de advertencia (por ej. cubierta abierta).

APAGADO: Estado normal.

ON (ACT): Preparado para

recibir datos. PARPADEANDO: Procesando

datos. APAGADO: Fuera de línea.

impresora y cualquier mensaje de error.

Vuelve al elemento del menú de nivel superior anterior.

5. Botones de

MENÚ

(Arriba/abajo)

6. Botón

ENTER (Intro)

7. Botón ONLINE (En línea).

8. Botón CANCEL (Cancelar).

Entra en el modo de menú. En el modo de menú, avanza o retrocede por los elementos del menú mostrado. Púlselo durante 2 segundo o más para lograr un avance o un retroceso rápido.

En el modo EN LÍNEA o FUERALÍNEA: Entra en el modo Menú.

En el modo Menú: determina la configuración seleccionada.

Cambia entre EN LÍNEA Y FUERALÍNEA.

Sale del menú y va a EN LÍNEA cuando se pulsa en el modo de menú.

Fuerza la impresión en el papel cargado cuando se pulsa mientras se muestra PAPER SIZE ERROR (ERROR TAMAÑO PAPEL).

Elimina los datos que se estaban imprimiendo o recibiendo si se pulsa durante dos segundos o más.

Elimina los datos cuando se pulsa durante dos segundos o más mientras se muestra PAPER SIZE ERROR (ERROR TAMAÑO PAPEL) o TRAY 1 EMPTY (BANDEJA 1 VACÍA).

Sale del menú y va a EN LÍNEA cuando se pulsa en el modo de menú.

Funciones del menú > 18

ÓMO CAMBIAR LA CONFIGURACIÓN: USUARIO

Es importante señalar que muchos de estos ajustes se pueden omitir para dar prioridad a los ajustes del controlador en Windows. Sin embargo, varios de los ajustes del controlador se pueden dejar como “Ajuste de la impresora”, para que se utilicen, de forma predeterminada, los ajustes introducidos en estos menús de la impresora.

Los ajustes predeterminados se muestran en negrita en las tablas siguientes. Durante el modo de funcionamiento normal, denominado “ahorro de la impresora”, la

ventana LCD de la impresora mostrará una representación mediante un gráfico de barras de la cantidad de tóner restante si se encuentra en el modo Preparado, o parpadeará entre esto y “Ahorro de energía en línea” si se encuentra en el modo de ahorro de energía. En este estado, para acceder al sistema de menús, pulse los botones Arriba/Abajo del panel del operador para desplazarse hacia arriba o hacia abajo por la lista de menús, hasta que aparezca el menú que desea ver. A continuación, proceda de la siguiente manera:

1. Pulse ENTER para acceder al menú.

2. Use los botones Arriba/Abajo para desplazarse arriba o abajo por los elementos

del menú. Cuando aparezca el elemento que desea cambiar, pulse ENTER para ver los submenús de dicho elemento.

3. Use los botones Arriba/Abajo para desplazarse arriba o abajo por los elementos del submenú. Cuando aparezca el elemento que desea cambiar, pulse ENTER para seleccionarlo.

4. Use los botones Arriba/Abajo para desplazarse arriba o abajo por los ajustes disponibles del elemento del submenú. Cuando aparezca el ajuste que desee cambiar, pulse ENTER para modificar la selección. Aparecerá un asterisco (*) junto al siguiente ajuste, para indicar que se está utilizando actualmente.

5. A continuación:

> Vuelva a pulsar BACK para volver a la lista de menús;

o bien...

> Pulse ON LINE (En línea) o CANCEL para salir del sistema de menús y volver al

estado de espera.

NOTA Se puede entrar en cualquier momento en el menú, incluso mientras la máquina está imprimiendo.

Funciones del menú > 19

ÓMO CAMBIAR LA CONFIGURACIÓN: ADMINISTRADOR

Puede ACTIVAR o DESACTIVAR cada categoría en el menú de usuario. Las categorías desactivadas no se muestran en el menú de usuario. Sólo un administrador

del sistema puede cambiar esta configuración.

1. Apague la impresora (OFF).

2. Encienda la impresora (ON) mientras mantiene pulsado el botón ENTER.

Cuando aparezca ADMIN MENU (Menú de administración), levante el dedo del botón.

3. Pulse el botón ENTER.

4. Cuando aparezca ENTER PASSWORD (ENTRA CLAVE), pulse el botón MENU Arriba o MENU Abajo varias veces para mostrar la 1ª línea de la contraseña y, a continuación, pulse el botón ENTER.

5. Escriba su contraseña de 4 a 9 dígitos.

La contraseña predeterminada es aaaaaa.

6. Pulse el botón MENU Arriba hasta que se muestre la “categoría” que desee cambiar.

Cuando aparezca, pulse el botón ENTER.

7. Pulse el botón MENU Arriba o MENU Abajo hasta que se muestre el “elemento” que desee cambiar.

Cuando aparezca, pulse el botón ENTER. La inicialización de la memoria flash se confirma con el mensaje ESTA SEGURO?.

Confirme si el cambio se puede ejecutar o no.

8. Para ejecutarlo, pulse el botón MENU Arriba o MENU Abajo para mostrar SI y, a continuación, pulse el botón ENTER. La impresora se reinicia automáticamente.

9. Cuando se muestre PLEASE POW OFF/SHUTDOWN COMP, apague y encienda la impresora (OFF/ON)

10. Pulse el botón MENU Arriba o MENU Abajo hasta que se muestre el “ajuste” que desee.

11. Pulse el botón ENTER para escribir un asterisco (*) a la derecha del ajuste seleccionado.

12. Pulse el botón ONLINE (EN LÍNEA) para cambiar a ONLINE.

Funciones del menú > 20

ENÚS

ENÚ INFORMATIVO

Este menú proporciona un método rápido para ver los distintos elementos almacenados en la impresora.

ELEMENTO ACCIÓN EXPLICACIÓN

IMPRIMIR MENÚ EJECUTAR Imprime la lista de menús completa con los ajustes actuales.

RED EJECUTAR Imprime la información de configuración de la red.

IMPR. LISTA ARCH. EJECUTAR Imprime una lista de plantillas, macros, fuentes y otros archivos

IMPRIMIR FUENTE PCL EJECUTAR Imprime una lista completa de todas las fuentes PCL internas,

IMPRIMIR FUENTE PSE EJECUTAR Imprime una lista completa de todas las fuentes internas de

IMPRIMIR FUENTE PPR EJECUTAR Imprime una lista completa de todas las fuentes internas de

IMPRIMIR FUENTE FX EJECUTAR Imprime una lista completa de todas las fuentes internas de

DEMO1 EJECUTAR Imprime una página de demostración con gráficos y texto, en

IMPRIMIR REGISTRO ERROR

INFORME USO EJECUTAR Baje hasta este parámetro y seleccione ejecutar para imprimir

LISTA PERF. COLOR EJECUTAR Imprime una lista de perfiles de color almacenados.

EJECUTAR Imprime una lista de todos los errores y advertencias que se han

almacenados en la unidad de disco duro de la impresora (si se ha instalado).

más las almacenadas en la ROM (ranura 0), la memoria flash y en el disco duro (si está instalado).

emulación PostScript.

emulación IBM ProPrinter III XL, incluidas las descargadas a la memoria flash o al disco duro.

emulación Epson FX, incluidas las descargadas a la memoria flash o al disco duro.

color y en monocromo.

producido.

una lista de páginas impresas en color y en monocromo.

ENÚ DE APAGADO

Este menú sólo aparece si está seleccionado ENABLE (ACTIVADO) en el menú ADMIN (ADMINISTRACIÓN).

ELEMENTO AJUSTES EXPLICACIÓN

COMIENZO APAGADO

EJECUTAR Performs controlled shutdown of the printer, ensuring that all files are closed

before power is turned off. Apague la impresora con el interruptor sólo cuando la pantalla indique que puede hacerlo.

Funciones del menú > 21

ENÚ IMPRIMIR

Este menú permite ajustar varias funciones relacionadas con el trabajo de impresión.

ELEMENTO AJUSTES EXPLICACIÓN

COPIAS 1-999 Introduzca el número de copias que desea imprimir, de 1 a 999.

ALIMENT. MANUAL

COMPROBAR PAPEL

RESOLUCIÓN 600 PPP

MODO AHORR.TONER

VELOC. IMPR. MONO

ORIENTACIÓN VERTICAL

ENCENDIDO

APAGADO

ACTIVADO

DESACTIVADO

600 x 1200 PPP

600 PPP M-NIVEL

ENCENDIDO

APAGADO

VELOCIDAD AUTO

VELOCID.NORMAL

VELOCIDAD COLOR

APAISADO

Cuando está activado, el papel se suministra desde la bandeja multiuso.

Determina si la impresora debe comprobar que el tamaño del papel cargado coincida con el que necesita el documento que se va a imprimir.

Establece la resolución predeterminada para imprimir (en puntos por pulgada). 600 x 1200 PPP utiliza más memoria y necesita más tiempo de procesamiento, pero imprime con una mayor calidad.

Reduce la cantidad de tóner que se utiliza para la imagen. Esta función produce impresiones más claras, pero es más económica.

Si la primera página de un trabajo de impresión es en blanco y negro, la impresora trabaja a una velocidad de 20 ppm (páginas por minuto). Cuando detecta una página en color, la impresora reduce la velocidad a 16 ppm.

Este ajuste funciona de la misma manera que VELOCIDAD AUTO, excepto en que la impresora trabaja a 20 ppm hasta que detecta una página en color, en que cambia a 16 ppm. Por lo tanto, este ajuste resulta más apropiado cuando la mayoría de los trabajos de impresión son completamente en blanco y negro.

The printer runs at 16ppm for all print jobs. Este ajuste resulta más apropiado cuando la mayoría de los trabajos de impresión son en color.

Selecciona la orientación predeterminada de la página entre vertical y horizontal (apaisado). - (PCL, IBMPPR y EPSON FX sólo)

LÍNEAS P. PÁGINA

EDITAR FORMATO

5~64~128 Establece el número de líneas de texto por página cuando se

recibe texto sin formato de sistemas distintos de Windows. El número de líneas predeterminado para A4 vertical es 65, y para carta, 60. - (PCL sólo)

TAMAÑO BANDEJA

A4 /A5/ A6 / B5 LEGAL14 LEGAL 13,5 LEGAL 13 CARTA EJECUTIVO USUARIO COM-9 SOBRE COM10 SOBRE SOBRE MONARCA SOBRE DL SOBRE C5

Establece el tamaño del área imprimible de la página para que coincida con el tamaño del papel que se está utilizando. No siempre es igual al tamaño físico del papel, que suele ser un poco mayor. Consulte las dimensiones de los tamaños físicos del papel en la sección “Recomendaciones sobre el papel” de esta guía.

Funciones del menú > 22

ENÚ PAPEL

Este menú permite realizar ajustes para una amplia gama de soportes de impresión.

ELEMENTO AJUSTES EXPLICACIÓN

BAND.TAM.PAPEL A4 /A5/ A6/

B5/LEGAL14/ LEGAL13.5/ LEGAL13/ CARTA/ EJECUTIVO USUARIO

BAND.TIPO PAPEL

BAND.PESO PAPEL

MF.TAM.PAPEL LETRA

ORDINARIO

CABECERA NORMAL RECICLADO ÁSPERO BRILLANTE DEFINIDO POR EL USUARIO1 DEFINIDO POR EL USUARIO2 DEFINIDO POR EL USUARIO3 DEFINIDO POR EL USUARIO4 DEFINIDO POR EL USUARIO5

LIGERO

MEDIO

PESADO

EJECUTIVO LEGAL 14 LEGAL 13,5 LEGAL 13 A4 / A5 / A6 / B5 USUARIO COM-9 SOBRE COM-10 SOBRE MONARCH SOBRE SOBRE DL SOBRE C5

Selecciona el tamaño de papel cargado en la bandeja de casete. Para el ajuste de USUARIO, consulte TAMAÑO X y TAMAÑO Y, más adelante en esta tabla.

Selecciona el tipo de soporte cargado en esta bandeja. Esto ayuda a la impresora a ajustar los parámetros de funcionamiento interno, como la velocidad del motor y la temperatura del fusor, al tipo de soporte que se va a utilizar. Por ejemplo, para papel con membrete, se utilizará una temperatura del fusor ligeramente menor, para que no se corra la tinta.

Nota: DEFINIDO POR EL USUARIO sólo se muestra si se ha registrado en el servidor o PC host.

Ajusta la impresora al gramaje de papel cargado en esta bandeja.

Selecciona el tamaño del papel que se utilizará desde la bandeja multiuso. Para el ajuste de USUARIO, consulte TAMAÑO X y TAMAÑO Y, más adelante en esta tabla.

MF TIPO PAPEL ORDINARIO

CABECERA ETIQUETAS NORMAL RECICLADO CARTULINA ÁSPERO BRILLANTE USERTYPE1 USERTYPE2 USERTYPE3 USERTYPE4 USERTYPE5

MF PESO PAPEL LIGERO

MEDIO

PESADO MUY PESADO

Selecciona el tipo de papel que se utilizará en la bandeja multiuso, para que la impresora pueda ajustar los parámetros internos según corresponda para el tipo de soporte seleccionado.

Selecciona el gramaje del papel que se utilizará desde la bandeja multiuso.

Funciones del menú > 23

ELEMENTO AJUSTES EXPLICACIÓN

UNIDAD DE MEDIDA

TAMAÑO X 100-210-216

TAMAÑO Y 148-279-297-

ENÚ COLOR

MILÍMETRO

PULGADA

MILÍMETROS

1220 MILÍMETROS

Selecciona la unidad de medida.

Selecciona el ancho del papel definido por los ajustes de “USUARIO” descritos anteriormente en los ajustes de tamaño del papel.

Selecciona el largo del papel definido por los ajustes de “Usuario” descritos anteriormente en los ajustes de tamaño del papel. Note that media of up to 1220mm in length can be fed from the multi purpose tray for banner printing.

La impresora ajusta automáticamente el balance y la densidad del color a intervalos apropiados, optimizando la salida de la impresora para papel blanco brillante visto en condiciones de luz diurna natural. Los elementos de este menú permiten cambiar los ajustes predeterminados para trabajos de impresión especiales o especialmente difíciles.

ELEMENTO AJUSTES EXPLICACIÓN

CONTROL DENSIDAD

AUTO

MANUAL

Si se establece en AUTO, la densidad de la imagen se ajustará automáticamente al encender, al instalar un nuevo tambor de imagen o cartucho de tóner, y a intervalos de 100, 300 y 500 recuentos del tambor. Si se produce un intervalo de 500 recuentos del tambor durante un trabajo de impresión, se llevará a cabo al finalizar el trabajo; puede tardar hasta 55 segundos. Si se establece en manual, el ajuste sólo se llevará a cabo cuando lo inicie el siguiente elemento de menú.

AJUSTAR DENSIDAD

SINTONIZ. COLOR

RESALTAR C TONO MEDIO C OSCURO C RESALTAR M TONO MEDIO M OSCURO M RESALTAR Y TONO MEDIO Y OSCURO Y RESALTAR K TONO MEDIO K OSCURO K

OSCURIDAD C OSCURIDAD M OSCURIDAD Y OSCURIDAD K

EJECUTAR Si selecciona esta opción se activará el ajuste de la densidad del color

automáticamente. Nota: Este ajuste debe realizarse con la impresora inactiva.

IMPRIM. PATRÓN

-3~0~+3

Al seleccionar este elemento, se imprime el patrón de ajuste del color para ayudarle a ajustar el balance de color.

Nota: Normalmente ocurre de forma automática.

Ajusta la densidad de la imagen de cada componente de color (cian, magenta, amarillo y negro). El ajuste normal es 0.

Ajusta la oscuridad de cada componente de color (cian, magenta, amarillo y negro). El ajuste normal es 0.

AJUSTE REGISTRACIÓN

EJECUTAR Realiza un ajuste automático del registro de colores. Esto se hace

habitualmente al encender y al abrir o cerrar la cubierta superior. Este proceso alinea de forma precisa las imágenes cian, magenta y amarilla con la imagen en negro.

Nota: Este ajuste debe realizarse con la impresora inactiva.

Funciones del menú > 24

ELEMENTO AJUSTES EXPLICACIÓN

AJUSTE FINO C AJUSTE FINO M AJUSTE FINO Y

SIMULACIÓN TINTA

UCR BAJO

DENSIDAD CMY100%

CONVERSIÓN CMYK

ENÚ CONFIGURACIÓN DEL SISTEMA

-3~0~+3

APAGADO

SWOP EUROESCALA JAPÓN

MEDIO ALTO

DESACTIVA DO

ACTIVADO

ENCENDIDO

APAGADO

Realiza un ajuste fino del tiempo de la imagen en relación con el componente negro de la imagen.

Selecciona entre una gama de muestrarios de colores estándar del sector. Nota: Esta función sólo se aplica a los modelos PS

Selecciona el límite del grosor de la capa de tóner. Si el papel se ondula al imprimir en oscuro, seleccionar MEDIO o LIGERO

a veces ayuda a reducir la ondulación.

Cuando está activada, las zonas negras se obtienen con 100% de C, M e Y, en lugar de negro. Esto produce un acabado más brillante.

Si se define como "APAGADO" se simplificará el proceso de conversion de datos CMYK, lo cual reducirá el tiempo de procesamiento.

Este ajuste se ignora si se usa la función de simulacion tinta. Nota: Esta función sólo se aplica a los modelos PS

Este menú adapta los ajustes generales de la impresora a su forma de trabajar.

ELEMENTOS AJUSTES EXPLICACIÓN

TIEMPO AHORRO

EMULACIÓN AUTO

PROTOCOLO PS USB

PROTOCOLO PS RED

AVISOS BORRABLES

AUTOCONTINUAR

TIMEOUT MANUAL

5 MIN 15 MIN

30 MIN

60 MIN 240 MIN

PCL IBM PPR III XL EPSON FX EMULACIÓN PS3

BASTO

ASCII

BASTO

ASCII

EN LÍNEA

TAREA

ENCENDIDO

APAGADO

Apagado 30~60~300

Ajusta el tiempo de inactividad antes de que la impresora pase automáticamente al modo de ahorro de energía. En este modo, el consumo de energía se reduce al mínimo necesario para mantener la impresora funcionando y lista para recibir datos. Cuando se envía un trabajo, la impresora necesita un tiempo de calentamiento máximo de 1 minuto antes de comenzar a imprimir.

Este elemento selecciona la emulación estándar del sector que utilizará la impresora. Cuando está establecido en AUTO, los datos entrantes se examinan y se selecciona automáticamente la emulación correcta cada vez que se recibe un trabajo de impresión.

Selecciona el formato de datos PostScript para el puerto USB.

Selecciona el formato de datos PostScript para el puerto de red.

Cuando está EN LÍNEA, los avisos que no sean críticos, como las solicitudes de un tamaño de papel distinto, se pueden borrar pulsando el botón EN LÍNEA. Cuando está establecido en TAREA, se borran cuando se reinicia el trabajo de impresión.

Determina si la impresora se recuperará automáticamente de una situación de desbordamiento de memoria.

Especifica cuántos segundos esperará la impresora la alimentación del papel antes de cancelar el trabajo.

ESPERA TIMEOUT

TONER BAJO CONTINUAR

5~40~300, APAGADO

PARADO

Especifica cuántos segundos esperará la impresora cuando hay una pausa en la recepción de los datos, antes de expulsar la página. En el modo de emulación PostScript, el trabajo se cancelará si se excede el tiempo de espera.

Especifica si la impresora debe continuar imprimiendo aunque se haya detectado una situación de tóner bajo.

Funciones del menú > 25

ELEMENTOS AJUSTES EXPLICACIÓN

RECUP. ATASCO ENCENDIDO

APAGADO

INFORME DE ERROR

MULACIÓN

PCL

ENCENDIDO

APAGADO

Especifica si la impresora debe recuperarse automáticamente después de un atasco. Si está ENCENDIDO, la impresora intentará volver a imprimir las páginas perdidas debido al atasco una vez que éste se haya eliminado.

Si está ENCENDIDO, la impresora imprimirá los detalles del error cuando se produzca un error en la emulación PostScript.

Nota: Sólo se aplica a PS y PCL XL.

Este menú controla los ajustes que se aplican cuando la impresora está funcionando en modo de emulación PCL.

ELEMENTOS AJUSTES EXPLICACIÓN

FUENTE UTILIZADA

FUENTE NÚM. I0/ C001 /

TAMAÑO DE FUENTE

RESIDENTE / RESIDENTE2 DESCARGAD O

S001

0,44 CPP~ 10,00 CPP~ 99,99 CPP

Especifica la ubicación de la fuente PCL predeterminada. Habitualmente, la ubicación es interna, a menos que se hayan instalado fuentes adicionales en la ranura de expansión de ROM o se haya descargado fuentes adicionales a la RAM como fuentes permanentes.

Establece el número de fuente predeterminado del origen seleccionado en ese momento, que puede ser interno (I), ranura ROM (C) o descargado (S).

Establece el ancho de la fuente predeterminada PCL en caracteres por pulgada (CPP).

La fuente predeterminada es la fuente de avance fijo escalable. El valor se muestra hasta la segunda cifra decimal

Sólo se muestra cuando la fuente seleccionada en Fuente Num. es de espacio fijo y escalable.

JUEGO SÍMBOLOS

ANCHO IMPRES. A478

SALTO DE PÁGINA

FUNCIÓN CR CR / CR+LF Selecciona si un carácter de retorno de carro (0Dh) también ocasiona

FUNCIÓN LF LF / LF+CR Selecciona si un carácter de avance de línea (0Dh) también conlleva un

MARGEN IMPRESIÓN

NEGRO VERDADERO

AJ. ANCHO LÁPIZ

PC-8 (Sólo se

muestra el juego de símbolos predetermina do)

COLUMNAS

80 COLUMNAS

APAGADO / ENCENDIDO

NORMAL

1/5 PULG. 1/6 PULG.

APAGADO / ENCENDIDO

ENCENDIDO

/APAGADO

Juego de símbolos PCL. Si se cambia el origen y el número de la fuente por otros que no admitan el juego de símbolos seleccionado, deberá seleccionarse un juego de símbolos adecuado para esa fuente.

Establece el número de columnas sujetas a Auto LF (Avance de línea automático) con papel A4 en PCL. Éste es el valor cuando el modo Auto CR/LF está APAGADO con caracteres de 10 CPP.

Selecciona si se imprimen o no las páginas en blanco.

un avance de línea.

retorno de carro.

Establece el área no imprimible de la página. NORMAL es compatible con PCL.

Selecciona si los datos en negro de la imagen se imprimen con tóner negro (ENCENDIDO) o 100% CMY (APAGADO). (Sólo es válido en modo de emulación PCL.)

Seleccione ENCENDIDO si especifica la anchura mínima, para ocupar un punto por línea y eliminar espacios.

Funciones del menú > 26

ELEMENTOS AJUSTES EXPLICACIÓN

NÚM.ID BANDEJA

MULACIÓN

PPR

BANDEJA MULTI 1-2-59

Este menú controla los ajustes que se aplican cuando la impresora está funcionando en modo de emulación PPR.

ELEMENTO AJUSTES EXPLICACIÓN

PUNTOS CARÁCTER

FUENTE CONDENS.

JUEGO CARACTERES

JUEGO SÍMBOLOS

10 CPP; 12 CPP; 17 CPP; 20 CPP; PROPORCION AL

12 PPP - 20 PPP; 12 PPP

- 12 PPP

Juego 1;

Juego 2

IBM-437

(Sólo se muestra el juego de símbolos predeterminado )

Especifica los puntos por carácter en una emulación IBM PPR.

Especifica 12 PPP en el modo Condens.

Especifica un juego de caracteres.

Especifica un juego de símbolos.

ESTILO LETRA 0Desactivado

, Activado

CARÁCTER CERO

PASO DE LÍNEA

SALTO DE PÁGINA

FUNCIÓN CR CR / CR+LF Selecciona si un carácter de retorno de carro (0Dh) también ocasiona un

FUNCIÓN LF LF / LF+CR Selecciona si un carácter de avance de línea (0Dh) también conlleva un

LONGITUD LÍNEA

LONG. DOCUMENTO

POSICIÓN TOPE

MARGEN IZQ. 0,0 Pulg. -

Normal; Barrado

6 LPP, 8 LPP Especifica el espaciado de línea.

APAGADO /

ENCENDIDO

80 COLUMNAS;

136 COLUMNAS

11 pulg.;

11,7 pulg.

12 Pulg.

0,0 PULG. 1,0 Pulg.

1,0 Pulg.

Especifica el estilo que reemplaza 9BH con la letra o y 9DH con un cero

Establece si el cero tiene que estar barrado o sin barrar.

Selecciona si se imprimen o no las páginas en blanco.

avance de línea.

retorno de carro.

Especifica el número de caracteres por línea.

Especifica la longitud del papel.

Especifica la distancia de impresión desde el borde superior del papel.

Especifica la distancia de impresión desde el borde izquierdo del papel.

AJUSTAR A LETRA

Desactivado,

Activado

Define el modo impresión de forma que se ajusten los datos de impresión, equivalente a 11 pulgadas (66 líneas), en el área imprimible del tamaño de LETRA.

Funciones del menú > 27

ELEMENTO AJUSTES EXPLICACIÓN

ALTURA TEXTO

MULACIÓN

Igual;

Diferente

Define la altura de un carácter. IGUAL: independientemente de los CPP, misma altura DIFERENTE: según los CPP, la altura de los caracteres varía.

Este menú controla los ajustes que se aplican cuando la impresora está funcionando en modo de emulación FX.

ELEMENTO AJUSTES EXPLICACIÓN

PUNTOS CARÁCTER

JUEGO CARACTERES

JUEGO SÍMBOLOS

10 CPP; 12 CPP; 17 CPP; 20 CPP; PROPORCION AL

Juego 1;

Juego 2

IBM 437

(Sólo se muestra el juego de símbolos predetermina do)

Define los puntos de carácter en esta emulación.

Especifica un juego de caracteres.

Especifica un juego de símbolos.

ESTILO LETRA 0Desactivado,

Activado

CARÁCTER CERO

PASO DE LÍNEA

SALTO DE PÁGINA

FUNCIÓN CR CR / CR+LF Selecciona si un carácter de retorno de carro (0Dh) también ocasiona un

LONGITUD LÍNEA

LONG. DOCUMENTO

POSICIÓN TOPE

MARGEN IZQ. 0,0 pulg. -

AJUSTAR A LETRA

Normal; Barrado

6 LPP, 8 LPP Especifica el espaciado de línea.

APAGADO /

ENCENDIDO

80 COLUMNAS;

136 COLUMNAS

11 pulg.; 11,7 pulg.; 12 pulg.

0,0 pulg. 1,0 pulg.

1,0 pulg.

Desactivado, Activado

Especifica el estilo que reemplaza 9BH con la letra o y 9DH con un cero

Establece si el cero tiene que estar barrado o sin barrar.

Selecciona si se imprimen o no las páginas en blanco.

avance de línea.

Especifica el número de caracteres por línea.

Especifica la longitud del papel.

Especifica la distancia de impresión desde el borde superior del papel.

Especifica la distancia de impresión desde el borde izquierdo del papel.

Define el modo impresión de forma que se ajusten los datos de impresión, equivalente a 11 pulgadas (66 líneas), en el área imprimible del tamaño de LETRA.

ALTURA TEXTO

Igual; Diferente

Define la altura de un carácter. IGUAL: independientemente de los CPP, misma altura. DIFERENTE: según los CPP, la altura de los caracteres varía.

Funciones del menú > 28

ENÚ

USB

Este menú controla el funcionamiento de la interfaz de datos USB de la impresora.

ELEMENTO AJUSTES EXPLICACIÓN

REINICIO SUAVE ACTIVADO /

DESACTIVADO

VELOCIDAD 12 / 480 Mps Selecciona la velocidad de interfaz.

REC. FUERA LÍNEA ACTIVADO /

DESACTIVADO

NÚMERO DE SERIE ACTIVADO /

DESACTIVADO

Activa o desactiva el comando REINICIO SUAVE.

REC. FUERA LÍNEA.

Especifica si se ACTIVA o DESACTIVA un número de serie USB.

El número de serie USB se utiliza para identificar el dispositivo USB conectado al PC.

NOTA Si cambia cualquier configuración en MENÚ USB, apague la impresora (OFF) y, a continuación, vuelva a encenderla (ON).

ENÚ

RED

Este menú controla el funcionamiento de la interfaz de red 10Base-T/100Base-TX de la impresora.

ELEMENTO AJUSTES EXPLICACIÓN

TCP/IP SI / NO Activa o desactiva este protocolo de red.

IP VERSIÓN

IP V4 /

IPV 4 y V6 IPV 6

Configura la versión IP. Sólo funciona con IPv4 (no es válido con IPv6). Funciona con IPv4 y IPv6. Sólo funciona con IPv6 (no es válido con IPv4).

NETBEUI SI / NO Activa o desactiva este protocolo de red.

IP ADDRESS SET (JUEGO DE DIRECCIONES IP)

DIRECCIÓN IP xxx.xxx.xxx.xxx La dirección IP asignada actualmente. Para cambiarla, pulse ENTER y

MÁSCARA SUBRED

DIRECCIÓN GATEWAY

WEB SI / NO Activa o desactiva la función de configuración de Web.

TELNET ACTIVADO /

FTP ACTIVADO /

SNMP ACTIVADO /

AUTO / MANUAL Especifica si la dirección IP se asigna de forma automática (DHCP) o

manual.

use las teclas +/– para aumentar el primer octeto, a continuación, vuelva a pulsar ENTER para pasar al siguiente octeto. Cuando termine de definir el cuarto octeto, vuelva a pulsar ENTER para registrar la nueva dirección.

xxx.xxx.xxx.xxx La máscara de subred asignada actualmente. Para cambiarla, siga los

pasos indicados anteriormente.

xxx.xxx.xxx.xxx La dirección gateway asignada actualmente. Para cambiarla, siga los

pasos indicados anteriormente.

Activa o desactiva la función de configuración de Telnet.

DESACTIVADO

Activa o desactiva la comunicación a través de FTP.

DESACTIVADO

Activa o desactiva el protocolo SNMP.

DESACTIVADO

Funciones del menú > 29

ELEMENTO AJUSTES EXPLICACIÓN

ESCALA RED NORMAL /

PEQUEÑA

HUB LINK SETTING (CONFIGURACIÓN VÍNCULO DE HUB)

FACTORY DEFAULTS

ENÚ DE MEMORIA

AUTO NEGOTIATE (NEGOCIACIÓN AUTOMÁTICA)

100BASE-TX FULL (COMPLETA) 100BASE-TX HALF (SEMI) 10BASE-T FULL (COMPLETA) 10BASE-T HALF (SEMI)

EJECUTAR Vuelve a cargar los ajustes que se configuraron en fábrica.

Selecciona el tamaño de la red. Si se selecciona NORMAL, la impresora puede funcionar eficazmente,

incluso cuando está conectada a un HUB que tiene el protocolo Spanning Tree

(STP). Sin embargo, el encendido de la impresora tarda más cuando los ordenadores están conectados a dos o tres pequeñas LAN.

Si se selecciona PEQUEÑA, los ordenadores pueden cubrir de dos o tres pequeñas LAN a una LAN grande, pero la impresora puede que no funcione eficazmente cuando esté conectada a un HUB que tiene el protocolo Spanning Tree.

Establece la comunicación dúplex completa o semidúplex a través de un concentrador de red.

Si está seleccionada AUTOMÁTICA, la negociación se realiza automáticamente.

Este menú establece las condiciones de memoria asignada al búfer y al recurso. No se muestra de forma predeterminada. Este menú sólo se muestra cuando está establecido a ACTIVADO en OP MENU del menú Administrador.

ELEMENTO AJUSTES EXPLICACIÓN

TAM.BUFF. RECEP.

GUARD. RECURSOS

AUTO

0,5 MB 1 MB 2 MB 4 MB 8 MB 16 MB 32 MB

AUTO

APAGADO

0,5 MB 1 MB 2 MB 4 MB 8 MB 16 MB 32 MB

Ajusta el tamaño del búfer de recepción

Ajusta el tamaño del área de almacenamiento de recursos.

Funciones del menú > 30

SYS A

DJUST MENU

No se muestra de forma predeterminada. Este menú sólo se muestra cuando está establecido a ACTIVADO en OP MENU del menú Administrador.

ELEMENTO AJUSTES EXPLICACIÓN

AJUSTE X +2,0 mm

-2,0 mm

AJUSTE Y +2,0 mm

-2,0 mm

LIMPIEZA DEL TAMBOR

VOLCADO HEX

ENÚ MANTENIMIENTO

ENCENDIDO

APAGADO

EJECUTAR Imprime los datos que se reciben del PC host en volcado hexadecimal. Si se

Ajusta la posición de toda la imagen de impresión en sentido perpendicular a la dirección del movimiento del papel, es decir, horizontalmente en incrementos de 0,25 mm.

Cualquier parte de la imagen de impresión que quede fuera del área imprimible como resultado de este cambio se recortará.

Ajusta la posición de toda la imagen de impresión en la dirección del movimiento del papel, es decir, verticalmente en incrementos de 0,25 mm.

Cualquier parte de la imagen de impresión que quede fuera del área imprimible como resultado de este cambio se recortará.

Las correcciones con valor negativo se ignoran en el modo PS.

Establece si se gira el tambor estando inactivo antes de la impresión a fin de reducir las líneas blancas horizontales.

PRECAUCIÓN: Cada giro adicional acortará la vida del ID en esa cantidad.

apaga la fuente de alimentación se pasa del modo de Volcado hexadecimal al modo Normal.

Este menú proporciona acceso a distintas funciones de mantenimiento de la impresora.

ELEMENTO AJUSTES EXPLICACIÓN

REINICIO MENÚ

GUARDAR MENÚ

RESTAURAR MENÚ

EJECUTAR Restablece los ajustes predeterminados de todos los menús.

EJECUTAR Guarda los ajustes actuales de menú. El último menú ejecutado se

guarda y el menú guardado anteriormente se sobrescribe y se elimina. Si pulsa el botón ENTER, se muestra el siguiente mensaje de

confirmación. “DO YOU WANT TO EXECUTE THIS FUNCTION?” (¿DESEA EJECUTAR ESTA

FUNCIÓN?) YES/NO (SÍ/NO) Si selecciona NO, la pantalla vuelve al menú anterior. Si selecciona SÍ, la configuración actual del menú se guarda y se sale del

menú.

EJECUTAR Cambia a los parámetros del menú guardados.

Si pulsa el botón ENTER, se muestra el siguiente mensaje de confirmación.

ESTA SEGURO? SÍ/NO Si selecciona NO, la pantalla vuelve al menú anterior. Si selecciona SÍ, se

guardan los cambios realizados en la configuración del menú y se sale del menú.

Notas: No se puede ejecutar cuando se imprimen los datos. Este elemento de menú sólo se mostrará si el menú se ha guardado

anteriormente

MODO AHORRO

SI / NO Activa o desactiva el modo de ahorro de energía automático. El retardo

antes de entrar en este modo se configura en el menú SYSTEM CONFIGURATION (CONFIGURACIÓN DEL SISTEMA).

Funciones del menú > 31

ELEMENTO AJUSTES EXPLICACIÓN

CONFIG. NEGRO PAPEL

CONFIG. PAPEL COLOR

SMR SETTING (CONFIGURACIÓN SMR)

BG SETTING (CONFIGURACIÓN BG)

ENÚ USO

–2~0~+2 Se utiliza para pequeños ajustes cuando se obtienen documentos con

poca nitidez, manchas claras o rayas durante la impresión en monocromo sobre papel blanco. Seleccione un valor más alto para que salgan menos borrosas o un valor más bajo, para reducir las manchas o las rayas en las áreas de impresión de mayor densidad.

–2~0~+2 Igual que en el caso anterior, pero para la impresión en color.

–2~0~+2 Establece un valor de corrección para una calidad de impresión irregular,

para arreglar las variaciones de la impresión causadas por los cambios de temperatura, humedad o frecuencia/densidad de impresión.

–3~0~+3 Establece un valor de corrección para la impresión de colores oscuros,

para arreglar las variaciones de la impresión causadas por los cambios de temperatura, humedad o frecuencia/densidad de impresión.

Este menú únicamente proporciona información; indica el uso total de la impresora y la duración restante prevista de los consumibles. Es especialmente útil si no tiene un juego completo de consumibles de repuesto a mano y necesita saber cuándo los necesitará.

ELEMENTO EXPLICACIÓN

CONTAD. PAG.BAND

CONTAD PAG.MF El número total de páginas utilizadas de la bandeja multiuso.

Muestra el número total de páginas impresas (excluidas las páginas atascadas).

VIDA TAMBOR K RESTANDO

VIDA TAMBOR C RESTANDO

VIDA TAMBOR M RESTANDO

USO BANDA RESTANDO

USO FUSOR RESTANDO

TONER N (n.nK) TONER C (n.nK) TONER M (n.nK) TONER A (n.nK)

Porcentaje de tiempo útil restante de estos consumibles.

Porcentaje de tiempo útil restante de la cinta de transporte.

Porcentaje de tiempo útil restante del fusor.

El tamaño del cartucho y el nivel actual de tóner.

Funciones del menú > 32

ENÚ ESTADÍSTICAS DE IMPR

ELEMENTO CONFIGURACIÓN EXPLICACIÓN

ENTRA CLAVE nnnn Introduce una contraseña para acceder al menú

IMPR.ESTADISTICA. La contraseña predeterminada es "0000".

INFORME USO ACTIVADO/

DESACTIVADO

REINI.CONTADORES EJECUTAR Pone a cero el contador

CONTADOR SESIÓN ACTIVADO /

DESACTIVADO

CAMB.CLAVE Permite cambiar la contraseña

CLAVE NUEVA **** Define una nueva contraseña

COMP. CONTRASEÑA **** Verifica el cambio

ENÚ ADMINISTRADOR

Imprime una lista de tareas realizados en esta impresora.

Muestra u oculta el Contador de sesión

A este menú sólo pueden acceder los administradores del sistema. Para acceder a este menú, mantenga pulsado el botón ENTER mientras enciende la impresora mediante ON.

Este menú sólo está en INGLÉS.

ELEMENTO AJUSTES EXPLICACIÓN

ENTRA CLAVE xxxxxxxxxxxx Escriba una contraseña para acceder al menú

Admin. La contraseña debe tener entre 6 y 12 dígitos o

caracteres alfanuméricos (o una combinación de ambos).

El valor predeterminado es “aaaaaa”

OP MENU/ ALL CATEGORY

(TODAS LAS CATEGORÍAS)

MENÚ DE TAREAS

MENÚ INFORMATIVO

MENÚ DE APAGADO

ACTIVADO

DESACTIVADO

ACTIVADO

DESACTIVADO

ACTIVADO

DESACTIVADO

ACTIVADO

DESACTIVADO

Configure la condición ACTIVADO/ DESACTIVADO para todas las categorías en USERS MENU (MENÚ USUARIOS).

Si está seleccionado DESACTIVADO, no aparecerá USERS MENU, excepto MENÚ DE TAREAS.

Configure la condición ACTIVADO/ DESACTIVADO para la categoría MENÚ DE TAREAS.

Si está seleccionado DESACTIVADO, no aparecerá la categoría MENÚ DE TAREAS de USERS MENU.

Configure la condición ACTIVADO/ DESACTIVADO para la categoría MENÚ INFORMATIVO.

Si está seleccionado DESACTIVADO, no aparecerá la categoría MENÚ INFORMATIVO de USERS MENU.

Configure la condición ACTIVADO/ DESACTIVADO para la categoría MENÚ DE APAGADO.

Si está seleccionado DESACTIVADO, no aparecerá la categoría MENÚ DE APAGADO de USERS MENU.

Funciones del menú > 33

ELEMENTO AJUSTES EXPLICACIÓN

OP MENU (cont.) IMPRIMIR MENÚ ACTIVADO

DESACTIVADO

MENÚ PAPEL ACTIVADO

DESACTIVADO

MENÚ DE COLOR

SYS CONFIG MENU (MENÚ DE CONFIGURACIÓN DEL SISTEMA)

PCL EMULATION (EMULACIÓN PCL)

ACTIVADO

DESACTIVADO

ACTIVADO

DESACTIVADO

ACTIVADO

DESACTIVADO

Configure la condición ACTIVADO/ DESACTIVADO de la categoría IMPRIMIR MENÚ.

Si está seleccionado DESACTIVADO, no aparecerá la categoría IMPRIMIR MENÚ de USERS MENU.

Configure la condición ACTIVADO/ DESACTIVADO de la categoría MENÚ PAPEL.

Si está seleccionado DESACTIVADO, no aparecerá la categoría MENU PAPEL de USERS MENU.

Configure la condición ACTIVADO/ DESACTIVADO de la categoría MENÚ DE COLOR.

Si está seleccionado DESACTIVADO, no aparecerá la categoría MENÚ DE COLOR de USERS MENU.

Configure la condición ACTIVADO/ DESACTIVADO de la categoría SYS CONFIG MENU.

Si está seleccionado DESACTIVADO, no aparecerá la categoría SYS CONFIG MENU de USERS MENU.

Configure la condición ACTIVADO/ DESACTIVADO de la categoría PCL EMULATION.

Si está seleccionado DESACTIVADO, no aparecerá la categoría PCL EMULATION de USERS MENU.

EMULACION PPR ACTIVADO

DESACTIVADO

EMULACION FX ACTIVADO

DESACTIVADO

MENÚ USB ACTIVADO

DESACTIVADO

MENÚ RED ACTIVADO

DESACTIVADO

MENÚ DE MEMORIA

ACTIVADO

DESACTIVADO

Configure la condición ACTIVADO/ DESACTIVADO de la categoría EMULACION PPR.

Si está seleccionado DESACTIVADO, no aparecerá la categoría EMULACION PPR de USERS MENU.

Configure la condición ACTIVADO/ DESACTIVADO de la categoría EMULACION FX.

Si está seleccionado DESACTIVADO, no aparecerá la categoría EMULACION FX de USERS MENU.

Configure la condición ACTIVADO/ DESACTIVADO de la categoría MENU USB.

Si está seleccionado DESACTIVADO, no aparecerá la categoría MENU USB de USERS MENU.

Configure la condición ACTIVADO/ DESACTIVADO de la categoría MENÚ RED.

Si está seleccionado DESACTIVADO, no aparecerá la categoría MENÚ RED de USERS MENU.

Configure la condición ACTIVADO/ DESACTIVADO de la categoría MENÚ DE MEMORIA.

Si está seleccionado DESACTIVADO, no aparecerá la categoría MENÚ DE MEMORIA de USERS MENU.

Funciones del menú > 34

ELEMENTO AJUSTES EXPLICACIÓN

OP MENU (cont.) SYS ADJUST

MENU (MENÚ DE AJUSTE DEL SISTEMA)

MENÚ MANTEN. ACTIVADO

MENÚ DE USO ENABLE

IMPR. ESTADÍSTICA

CONFIG. MENU/ NEARLIFE LED

(LED DE CASI AGOTADO)

ACTIVADO

DESACTIVADO

ACTIVADO

DESACTIVADO

ENABLE

DESACTIVADO

Configure la condición ACTIVADO/ DESACTIVADO de la categoría SYS ADJUST MENU.

Si está seleccionado DESACTIVADO, no aparecerá la categoría SYS ADJUST MENU de USERS MENU.

Configure la condición ACTIVADO/ DESACTIVADO de la categoría MENÚ MANTEN.

Si está seleccionado DESACTIVADO, no aparecerá la categoría MENÚ MANTEN de USERS MENU.

Configure la condición ACTIVADO/ DESACTIVADO de la categoría MENÚ DE USO.

Si está seleccionado DESACTIVADO, no aparecerá la categoría MENÚ DE USO de USERS MENU.

Configure la condición ACTIVADO/ DESACTIVADO de la categoría IMPR.ESTADÍSTICA.

Si está seleccionado DESACTIVADO, no aparecerá la categoría IMPR.ESTADÍSTICA de USERS MENU.

Activa o desactiva la iluminación del LED del panel frontal cuando se produce una advertencia de “casi agotado” del tóner, tambor, fusor o cinta de transporte.

El LED de aviso se ilumina cuando está activado el ajuste y permanece apagado cuando está desactivado.

FILE SYS MAINTE1/ (MANTENIMIENTO DEL SISTEMA)

FILE SYS MAINTE2/ INITIAL LOCK

LANGUAGE MENU (MENÚ DE IDIOMA)

PS MENU LI TRAY TIPO1

INICIAR FLASH EJECUTAR Inicializa la MEMORIA FLASH residente.

SÍ

(BLOQUEO INICIAL)

LANG INITIALIZE (INICIALIZAR IDIOMA)

EJECUTAR Inicializa el archivo de mensaje cargado en la

TIPO2

Si se selecciona NO, la máquina regresará al menú de origen.

Si se selecciona SÍ, la máquina se reiniciará automáticamente e inicializará la memoria FLASH.

Si está seleccionado "SÍ", no podrá elegir “ADMIN MENU" - "FILE SYS MAINTE1" (anteriormente).

MEMORIA FLASH. Si se selecciona NO, la máquina regresará al

menú de origen. El procedimiento de borrar el disco comenzará inmediatamente después de que se reinicien el menú y la máquina.

Permuta entre los tipos Postscript

Funciones del menú > 35

ELEMENTO AJUSTES EXPLICACIÓN

SIDM MENU SIDM MANUAL

ID#

SIDM MANUAL2 ID0 ~ 3 ~ 9 Configure el Pn especificado en MANUAL como

BAND.MATRIC 0 ~ 1 ~ 9 Configure el Pn especificado en BANDEJA

CAMB.CLAVE CLAVE NUEVA

CAMB.CLAVE VERIFY

PASSWORD xxxxxxxxxxxx

0 ~ 2 ~ 9 Configure el Pn especificado en MANUAL como

MANUAL-1 ID No.FX/PPR Emu en el comando de control CSF (ESC EM Pn).

MANUAL-2 ID No.FX/PPR Emu en el comando de control CSF (ESC EM Pn).

(BANDEJA MULTI) como BANDEJA MULTI ID No.FX/PPR Emu en el comando de control CSF (ESC EM Pn).

Establezca una nueva contraseña para entrar en el menú del administrador.

xxxxxxxxxxxx

La contraseña debe tener entre 6 y 12 dígitos o caracteres alfanuméricos (o una combinación de ambos).

El valor predeterminado es “aaaaaa” La impresora se reiniciará después de ADMIN

MENU.

Verificación de lo anterior.

Funciones del menú > 36

USTITUCIÓN DE CONSUMIBLES

En esta sección se explica cómo sustituir los consumibles cuando sea necesario. Como guía, la duración prevista de estos artículos es:

ÓNER

ARTUCHOS INICIALES

La máquina se suministra con suficiente tóner de color cian, magenta, amarillo y negro para 1.000 páginas A4, de las cuales 500 páginas A4 de tóner se utilizan para cargar inicialmente el tambor de imagen (quedan 500 páginas A4 con una cobertura del 5%).

ARTUCHOS DE SUSTITUCIÓN

Hay cartuchos de sustitución con capacidad estándar (1.500 páginas A4 con una cobertura del 5%) y gran capacidad (2.500 páginas A4 con una cobertura del 5%).

NOTA La cobertura afecta directamente a la vida útil del tóner; por ejemplo, con una cobertura del 10% hay suficiente tóner para 750 páginas A4 (de capacidad estándar) o 1.250 páginas A4 (de gran capacidad).

AMBOR DE IMAGEN

Aproximadamente 15.000 páginas (calculadas según el uso de oficina normal, donde el 20% de la impresión es de sólo 1 página, el 30% corresponde a documentos de 3 páginas y el 50% es de tiradas de impresión de 15 páginas o más).

INTA DE TRANSPORTE

Aproximadamente 50.000 páginas A4 (calculadas según el uso de oficina normal, donde el 20% de la impresión es de sólo 1 página, el 30% corresponde a documentos de 3 páginas y el 50% es de tiradas de impresión de 15 páginas o más).

USOR

Aproximadamente 50.000 páginas A4

Sustitución de consumibles > 37

ATOS PARA PEDIDOS DE CONSUMIBLES

ELEMENTO VIDA ÚTIL N.º DE

Tóner, capacidad estándar, negro 1.500 A4 al 5% 43459436

Tóner, capacidad estándar, cian 1.500 A4 al 5% 43459435

PEDIDO

Tóner, capacidad estándar, magenta

Tóner, capacidad estándar, amarillo

Tóner, gran capacidad, negro 2.500 A4 al 5% 43459332

Tóner, gran capacidad, cian 2.500 A4 al 5% 43459331

Tóner, gran capacidad, magenta 2.500 A4 al 5% 43459330

Tóner, gran capacidad, amarillo 2.500 A4 al 5% 43459329

Kit del tambor de imagen, negro 15.000 páginas A4* 43460208

Tambor de imagen, cian 15.000 páginas A4* 43460207

Kit del tambor de imagen, magenta

Kit del tambor de imagen, amarillo 15.000 páginas A4* 43460205

Fusor 50.000 páginas A4 43377003

Cinta de transporte 50.000 A4 al 3/

* Duración media: 20% de páginas a impresión continua, 50% de páginas a 3 páginas por trabajo y

30% de páginas a 1 página por trabajo.

1.500 A4 al 5% 43459434

1.500 A4 al 5% 43459433

15.000 páginas A4* 43460206

43378002

trabajo

Para proteger el producto y asegurarse de que se aprovechan todas sus funcionalidades, este modelo se ha diseñado para funcionar únicamente con cartuchos de tóner originales. Ningún otro cartucho de tóner funcionará, aunque se describa como "compatible" y, si lo hace, la calidad de impresión y el rendimiento del producto podrían verse negativamente afectados.

Sustitución de consumibles > 38

USTITUCIÓN DEL CARTUCHO DE TÓNER

NOTA Cuando la pantalla LCD indique TÓNER BAJO, o si los resultados de impresión aparecen atenuados, abra primero la cubierta superior e intente sacudir el cartucho un par de veces para distribuir el polvo de tóner uniformemente. De esta forma le sacará el máximo partido a su cartucho de tóner.

PRECAUCIÓN:

Para evitar el desperdicio de tóner y que se puedan producir errores en los sensores del tóner, no cambie los cartuchos hasta que aparezca “TONER EMPTY” (Tóner vacío).

El tóner que se utiliza en esta impresora es un polvo seco muy fino. Éste se almacena en cuatro cartuchos: uno para cada uno de los colores cían, magenta, amarillo y negro.

Tenga a mano una hoja de papel para colocar el cartucho usado mientras instala el nuevo. Deseche el cartucho usado de forma responsable, dentro de la envoltura del cartucho

nuevo. Cumpla todas las normativas, recomendaciones, etc., vigentes sobre el reciclado de residuos.

Si se cae polvo de tóner, límpielo con cuidado con una brocha o cepillo. Si esto no es suficiente, use un trapo humedecido con agua fría para quitar el residuo.

Nunca use agua caliente ni disolventes de ningún tipo. Podría fijar las manchas permanentemente.

ADVERTENCIA:

Si inhala polvo de tóner o le entra en los ojos, beba agua o lávese los ojos con abundante agua fría. Busque inmediatamente atención médica.

1. Presione el accionamiento de la cubierta y abra completamente la cubierta superior.

ADVERTENCIA:

Si ha encendido la impresora, el fusor puede estar caliente. Esta zona está claramente marcada. No la toque.

2. Tome nota de la posición de los cuatro cartuchos.

1. Cartucho cian 2. Cartucho magenta

3. Cartucho amarillo 4. Cartucho negro

Sustitución de consumibles > 39

(a) Tire de la palanca de color de liberación del tóner (1) del cartucho que desea

cambiar hacia la parte frontal de la impresora.

3. Levante el extremo derecho del cartucho y tire de él hacia la derecha para soltar el extremo izquierdo, como se muestra en la figura, y extraer el cartucho de tóner de la impresora (2).

4. Deje el cartucho con cuidado sobre un trozo de papel para evitar que el tóner manche los muebles.

5. Saque el cartucho nuevo de la caja, pero por el momento, deje la envoltura que lo protege.

(a) Agite suavemente el cartucho nuevo de extremo a extremo varias veces, para

soltar y distribuir el tóner uniformemente en el interior del cartucho.

(b) Retire la envoltura y la cinta adhesiva de la parte inferior del cartucho.

6. Limpie la superficie del tambor de imagen

Sustitución de consumibles > 40

7. Inserte el extremo izquierdo del cartucho en la parte superior de la unidad del tambor de imagen.

(a) en primer lugar, empújelo contra el muelle de la unidad del tambor, (b) a continuación, baje el extremo derecho del cartucho sobre la unidad del tambor

de imagen.

8. Presione suavemente el cartucho hacia abajo para asegurarse de que está bien asentado y baje la palanca de color (1) hacia la parte posterior de la impresora. Esto bloqueará el cartucho en su sitio y liberará tóner a la unidad del tambor de imagen.

9. Por último, cierre la cubierta superior y presiónela hacia abajo firmemente por ambos lados para que cierre perfectamente.

Sustitución de consumibles > 41

USTITUCIÓN DEL TAMBOR DE IMAGEN

PRECAUCIÓN:

Dispositivos sensibles a la electricidad estática, manejar con cuidado.

La impresora tiene cuatro tambores de imagen: cian, magenta, amarillo y negro.

1. Presione el accionamiento de la cubierta y abra completamente la cubierta superior.

ADVERTENCIA:

Si ha encendido la impresora, el fusor estará caliente. Esta zona está claramente marcada. No la toque.

2. Tome nota de la posición de los cuatro cartuchos.

1. Cartucho cian 2. Cartucho magenta

3. Cartucho amarillo 4. Cartucho negro

3. Levante el tambor de imagen, sujetándolo por el centro de la parte superior, junto con el cartucho de tóner, y extráigalo de la impresora.

Sustitución de consumibles > 42

4. Deje el conjunto con cuidado sobre un trozo de papel para evitar que se dañe la superficie verde del tambor.

PRECAUCIÓN:

La superficie verde del tambor de imagen en la base del cartucho es muy delicada y sensible a la luz. No la toque ni la exponga a la luz normal de la habitación durante más de 5 minutos. Si necesita tener la unidad de tambor fuera de la impresora durante más tiempo, envuelva el cartucho en una bolsa de plástico negra para protegerlo de la luz. Nunca exponga el tambor a la luz solar directa ni a una luz ambiente muy brillante.

5. Con la palanca de color de liberación del tóner (1) a la derecha, tire de la palanca

hacia usted. Esto liberará la unión entre el cartucho de tóner y el cartucho del tambor de imagen.

Levante el extremo derecho del cartucho y tire del cartucho hacia la derecha para soltar el extremo izquierdo, como se muestra en la figura, y extraer el cartucho de tóner del cartucho del tambor de imagen. Coloque el cartucho sobre una hoja de papel para evitar que deje manchas en los muebles.

6. Retire la envoltura del nuevo cartucho del tambor de imagen y coloque el cartucho sobre la hoja de papel, donde colocó el cartucho viejo. Mantenga la misma orientación que la unidad vieja. Coloque el cartucho viejo en el material de embalaje para desecharlo.

7. Retire las hojas protectoras de la unidad del tambor de imagen (a), (b) y (c). Coloque la unidad del tambor de imagen antigua en el material de embalaje para desecharla.

Retire el embalaje de transporte (d).

Sustitución de consumibles > 43

8. Coloque el cartucho de tóner sobre el nuevo cartucho del tambor de imagen, como se muestra en la figura. Inserte primero el extremo izquierdo y después baje el extremo derecho. (No es necesario colocar un cartucho de tóner nuevo en este momento, a menos que el nivel de tóner restante sea muy bajo.)

Empuje la palanca de liberación de color (1) en dirección opuesta a usted para fijar el cartucho de tóner a la nueva unidad del tambor de imagen y liberar tóner en el tambor.

9. Sujete todo el conjunto por el centro de la parte superior y colóquelo en su sitio en la impresora, haciendo coincidir las patillas de cada extremo en las ranuras correspondientes a los lados de la cavidad de la impresora.

10. Finalmente, cierre la cubierta superior.

NOTA Si necesita devolver o transportar la impresora por cualquier motivo, asegúrese de extraer la unidad de tambor de imagen previamente y de colocarla en la bolsa suministrada al efecto. De esta forma se evita el vertido de tóner.

Sustitución de consumibles > 44

USTITUCIÓN DE LA UNIDAD DE CINTA DE TRANSPORTE

La cinta de transporte está debajo de los cuatro tambores de imagen. Debe cambiar esta unidad aproximadamente cada 60.000 páginas.

Apague la impresora y espere unos 10 minutos a que el fusor se enfríe antes de abrir la cubierta.

1. Presione el accionamiento de la cubierta y abra completamente la cubierta superior.

ADVERTENCIA:

Si ha encendido la impresora, el fusor estará caliente. Esta zona está claramente marcada. No la toque.

2. Tome nota de la posición de los cuatro cartuchos. Es fundamental que se vuelvan a

colocar en el mismo orden

1. Cartucho cian 2. Cartucho magenta

3. Cartucho amarillo 4. Cartucho negro

3. Levante cada una de las unidades del tambor de imagen para extraerlas de la impresora (1) y colóquelas en un lugar seguro, protegidas de las fuentes directas de luz y de calor (2).

PRECAUCIÓN:

La superficie verde del tambor de imagen en la base de los cartuchos es muy delicada y sensible a la luz. No la toque ni la exponga a la luz normal de la habitación durante más de 5 minutos. Si necesita tener la unidad de tambor fuera de la impresora durante más tiempo, envuelva el cartucho en una bolsa de plástico negra para protegerlo de la luz. Nunca exponga el tambor a la luz solar directa ni a una luz ambiente muy brillante.

Sustitución de consumibles > 45

4. Localice los dos seguros (1) a ambos lados de la cinta de transporte y la barra para levantarla (2) en la parte anterior.

5. Gire los dos seguros 90° hacia la izquierda. De esta forma, liberará la cinta de transporte del chasis de la impresora.

6. Tire hacia arriba de la barra (2) para levantar la cinta de transporte, de forma que ésta se incline hacia arriba por la parte delantera y extraiga la unidad de cinta de transporte de la impresora.

7. Coloque la nueva unidad de cinta de transporte en su sitio, con la barra para levantarla hacia el frente y el sistema de engranajes hacia la parte posterior de la impresora. Coloque el sistema de engranajes sobre el engranaje de la impresora por la esquina posterior izquierda de la unidad y haga descender la unidad de cinta de transporte en posición horizontal para colocarla en la impresora.

Gire los dos seguros (1) 90° hacia la derecha hasta que cierren. Esto fijará la unidad de cinta de transporte en su sitio.

8. Vuelva a colocar los cuatro tambores de imagen, junto con sus cartuchos de tóner, en la impresora, en el mismo orden en el que los sacó: cian (el más próximo a la

Sustitución de consumibles > 46

parte posterior), magenta, amarillo y negro (el más próximo al frente de la impresora).

9. Por último, cierre la cubierta superior y presiónela firmemente en ambos lados para que cierre perfectamente.

USTITUCIÓN DEL FUSOR

El fusor se encuentra en el interior de la impresora, detrás de las cuatro unidades de tambor de imagen.

ADVERTENCIA:

Si ha encendido recientemente la impresora, algunos componentes del fusor estarán muy calientes. Maneje el fusor con mucho cuidado, sujetándolo únicamente por el asa, que estará sólo ligeramente caliente al tacto. Una etiqueta de advertencia indica claramente la zona. Si tiene dudas, apague la impresora y espere al menos 10 minutos a que se enfríe el fusor antes de abrir la cubierta de la impresora.

Apague la impresora y espere unos 10 minutos a que el fusor se enfríe antes de abrir la cubierta.

1. Presione el accionamiento de la cubierta y abra completamente la cubierta superior.

2. Localice el asa del fusor (1), en la parte superior de la unidad del fusor.

Tire de las dos palancas de sujeción del fusor (2) hacia el frente de la impresora, hasta que estén en posición vertical.

Sujete el fusor por el asa (1), y levántelo recto hacia arriba para extraerlo de la impresora. Si aún está caliente, colóquelo sobre una superficie plana que no se dañe con el calor.

3. Extraiga el nuevo fusor de su embalaje y deseche el material de transporte.

Sustitución de consumibles > 47

4. Sujete el nuevo fusor por el asa y asegúrese de que está en la posición correcta. Las palancas de sujeción (2) deben estar totalmente levantadas y los dos salientes de posición (3) deben estar hacia usted.

5. Coloque el fusor en la impresora, colocando los dos salientes (3) en sus ranuras, en la partición que separa la zona del fusor de los tambores de imagen.

6. Baje las dos palancas de sujeción (2) hacia la parte posterior de la impresora para bloquear el fusor en su sitio.

7. Finalmente, cierre la cubierta superior.

IMPIEZA DEL CABEZAL DEL

Limpie el cabezal del LED cuando la impresión no sea clara, presente líneas blancas o el texto se vea borroso.

1. Apague la impresora y abra la cubierta superior.

LED

2. Limpie suavemente la superficie del cabezal del LED con un producto de limpieza apropiado para lentes LED o un paño suave.

No utilice alcohol metílico ni otros disolventes en el cabezal del LED porque podría dañar la superficie de la lente.

3. Cierre la cubierta superior.

PRECAUCIÓN

Sustitución de consumibles > 48

OCALIZACIÓN DE PROBLEMAS

ESOLUCIÓN DE ATASCOS DE PAPEL

Si sigue las recomendaciones de esta guía sobre el uso de soportes de impresión y mantiene los soportes en buen estado antes de utilizarlos, la impresora debe proporcionarle años de servicio fiable. No obstante, en ocasiones se producen atascos de papel y en esta sección se explica cómo eliminarlos rápida y fácilmente.

Los atascos pueden producirse por la alimentación incorrecta del papel desde una bandeja o en cualquier punto de la trayectoria del papel a través de la impresora. Cuando se produce un atasco, la impresora se detiene inmediatamente y el LED de alerta del panel de estado (junto con el Monitor de estado) le informa del suceso. Si va a imprimir varias páginas (o copias), no suponga que después de haber eliminado una hoja que evidentemente daba problemas las demás atravesarán sin problemas toda la trayectoria. Debe quitar todas las hojas de la trayectoria para eliminar totalmente el atasco y restablecer el funcionamiento normal.

1. Si una hoja está casi fuera de la impresora por la parte superior, simplemente tire de ella suavemente para sacarla totalmente. Si no sale fácilmente, no emplee demasiada fuerza. Podrá quitarla más adelante desde la parte posterior.

2. Presione el mecanismo de liberación de la cubierta y abra totalmente la cubierta superior de la impresora.

ADVERTENCIA:

Si ha encendido la impresora, el fusor estará caliente. Esta zona está claramente marcada. No la toque.

Localización de problemas > 49

3. Tome nota de la posición de los cuatro cartuchos.

1. Cartucho cian 2. Cartucho magenta

3. Cartucho amarillo 4. Cartucho negro

Deberá quitar los cuatro tambores de imagen para acceder a la trayectoria del papel.

4. Levante el tambor de imagen cian, sujetándolo por el centro de la parte superior, junto con el cartucho de tóner y extráigalo de la impresora.

5. Deje el conjunto con cuidado sobre un trozo de papel para no dañar la superficie verde del tambor.

PRECAUCIÓN:

Localización de problemas > 50

6. Repita este procedimiento con cada una de las unidades de tambor de imagen restantes. Cubra las unidades de tambor de imagen para protegerlas de la luz directa.

7. Mire en el interior de la impresora si se ve alguna hoja de papel en algún lugar de la cinta de transporte.

8. Retire las hojas de papel del modo siguiente:

> Para quitar una hoja con el borde anterior en la parte frontal de la cinta de

transporte, levante con cuidado la hoja de la cinta, tire de la hoja hacia adelante, hacia la cavidad interna del tambor y extráigala.

PRECAUCIÓN:

No utilice ningún objeto punzante ni abrasivo para separar las hojas de la cinta de transporte. Esto podría dañar la superficie de la cinta.

> Para quitar una hoja de la zona central de la cinta de transporte, separe con

cuidado la hoja de la superficie de la cinta y retire la hoja.

Localización de problemas > 51

> Para quitar una hoja que acaba de entrar en el fusor , separe el borde final de la

hoja de la cinta, empuje la palanca de liberación de presión del fusor (1) hacia delante y hacia abajo para liberar la presión del fusor sobre la hoja y retírela a través del área de la cavidad del tambor. A continuación, vuelva a ajustar la palanca de liberación de presión.

NOTA Si la hoja se ha introducido ya casi completamente en el fusor (sólo queda un trocito visible), no intente tirar de ella. Siga el paso siguiente para extraerla por la parte posterior de la impresora.

9. Vuelva a colocar los cuatro tambores de imagen, comenzando por el tambor de imagen cian, en la cavidad del tambor, asegurándose de colocarlos en el orden correcto.

1. Cartucho cian 2. Cartucho magenta

3. Cartucho amarillo 4. Cartucho negro

> Sujete todo el conjunto por el centro de la parte superior y colóquelo en su sitio

en la impresora, haciendo coincidir las patillas de cada extremo en las ranuras correspondientes a los lados de la cavidad de la impresora.

10. Baje la cubierta superior, pero no la presione aún para cerrarla bien. Esto protegerá a los tambores de la exposición excesiva a la iluminación ambiente mientras usted comprueba si hay hojas atascadas en el resto de la impresora.

Localización de problemas > 52

11. Abra el apilador posterior y compruebe si hay alguna hoja de papel en la parte posterior de la trayectoria.

> Extraiga todas las hojas que encuentre en esta zona. > Si la hoja se encuentra muy profunda y es difícil de sacar, es probable que aún

esté sujeta por el fusor. En este caso, levante la cubierta superior, y alcance y presione la palanca de liberación de presión del fusor (1).

12. Si no está utilizando el apilador posterior, ciérrelo después de quitar el papel de esta zona.

13. Pulse el mecanismo de liberación de la cubierta frontal y ábrala.

Localización de problemas > 53

14. Compruebe si hay hojas en el interior y si encuentra alguna, quítela; después, vuelva a cerrar la cubierta.

15. Extraiga la bandeja de casete y compruebe que el papel está correctamente apilado, está en buenas condiciones y las guías del papel están colocadas correctamente contra los bordes de la pila de papel. Cuando termine, vuelva a colocar la bandeja.

16. Por último, cierre la cubierta superior y presiónela firmemente en ambos lados para que cierre perfectamente.

Una vez que haya eliminado el atasco, si está activada la recuperación de atascos en el menú Configuración del sistema, la impresora intentará volver a imprimir las páginas perdidas debido al atasco.

Localización de problemas > 54

NSTALACIÓN DE MEMORIA ADICIONAL

En esta sección se explica cómo instalar memoria RAM adicional en la impresora como una ampliación de memoria.

ÓDIGOS DE PEDIDO

Utilice los siguientes códigos de pedido para la memoria adicional:

> RAM de 256 MB: 01182901 > RAM de 512 MB: 01182902

MPLIACIÓN DE LA MEMORIA

El modelo básico de la impresora viene equipado con 128 MB de memoria principal. Esta memoria se puede ampliar mediante tarjetas de memoria adicionales de 256 MB o 512 MB, para obtener una capacidad total máxima de 640 MB de memoria.

1. Apague la impresora y desconecte el cable de alimentación de CA.

2. Presione el accionamiento de la cubierta y abra completamente la cubierta superior.

ADVERTENCIA:

Si ha encendido recientemente la impresora, el fusor estará caliente. Esta zona está claramente marcada. No la toque.

3. Retire cada una de las unidades de tambor de imagen, empezando desde delante.

Cubra las unidades de tambor de imagen para protegerlas de la luz directa.

Instalación de memoria adicional > 55

4. Localice los dos seguros (1) a ambos lados de la cinta de transporte (3) y la barra para levantarla (2) en la parte anterior.

5. Desbloquee los seguros y retire la cinta de transporte tal como se muestra.

6. Extraiga con cuidado la tarjeta de memoria nueva de su envoltura. Intente

manipular la tarjeta sólo por los bordes cortos y evite, en la medida de lo posible, tocar las partes metálicas. En especial, evite tocar el conector del borde.

7. Observe que la tarjeta de memoria muestra una pequeña muesca en el conector del borde, que está más cerca de un extremo que del otro.

Instalación de memoria adicional > 56

8. Localice la ranura de expansión de RAM en la impresora. Suelte la cubierta de plástico para abrir esta ranura.

9. Si la ranura de expansión de RAM ya tiene una tarjeta de ampliación de memoria, tendrá que quitarla para poder instalar la nueva. Para quitarla, siga estos pasos; en caso contrario, vaya al paso 10

(a) Localice los clips de sujeción situados en ambos extremos de la ranura de

expansión de RAM.

(b) Empuje los clips hacia fuera y, posteriormente, hacia la impresora. La tarjeta

saldrá un poco más. (c) Sujete firmemente la tarjeta por los bordes cortos y sáquela de la ranura. (d) Coloque la tarjeta de memoria que acaba de quitar en la bolsa antiestática que

contenía la tarjeta de memoria nueva.

10. Sujete la tarjeta de memoria nueva por los bordes cortos, de forma que el conector del borde esté dirigido hacia la ranura de expansión de RAM y el pequeño corte esté más próximo a la parte inferior de la impresora.

11. Presione con cuidado la tarjeta en la ranura de expansión de RAM hasta que quede enganchada y ya no avance más.

12. Cierre la cubierta de expansión de RAM.

13. Vuelva a colocar la cinta de transporte y las unidades de tambor de imagen tal y

como se describe en “Sustitución de consumibles” en la página 37.

14. Cierre la cubierta superior de la impresora.

Instalación de memoria adicional > 57

15. Vuelva a conectar el cable de alimentación de CA y encienda la impresora.

16. Cuando la impresora esté lista, imprima un mapa de menús (consulte “Menú

Informativo” en la página 21).

17. Examine la primera página del mapa de menús. Cerca de la parte superior de la página, entre las dos líneas horizontales, verá la

configuración actual de la impresora. Esta lista contiene la cifra del tamaño total de la memoria.

Esta cifra debe indicar la memoria total instalada, que es el tamaño de la tarjeta de memoria que acaba de instalar, más 128 MB.

Instalación de memoria adicional > 58

SPECIFICACIONES

C3600 - N34116B

ELEMENTO ESPECIFICACIÓN

Dimensiones 376 x 479 x 290 mm (Ancho x Profundidad x Alto)

Peso 21 kg aproximadamente

Método de impresión Método fotográfico electrónico de fuente de luz expuesta en el LED

Velocidad de impresión 16 páginas/min en color / 20 páginas/min en monocromo

Resolución 600 x 600, 600 x 1200 ppp o 600 x 600 ppp x 2bit

Emulaciones PostScript 3

PCL 5c, HP-GL, PCL XL, PCL 6e Epson FX IBM Pro Printer III XL

Funciones automáticas Registro automático

Ajuste automático de la densidad Puesta a cero automática del contador de consumibles

Memoria Estándar de 128 MB

Opciones de 256 y 512 MB

Plataforma operativa Windows

2000/XP/XP Pro Edición de 64 bits*/NT4.0 /Server 2003/Server 2003 Edición de 64 bits*, Vista 32 y 64 bits.

* sólo procesadores x86-64. No es compatible con Itanium.

Mac

OS X (10.2.8 - 10.5 en PPC; 10.4.4 - 10.5 en Intel)

Capacidad de papel a 80 g/m²

Gramaje del papel 64 ~ 120 g/m² en la bandeja principal

Salida del papel 150 hojas boca abajo (apilador superior) a 64 - 120 g/m²

Alimentación de papel

Tamaño del papel A4, A5, A6, B5, Oficio 13/13.5/14 pulgadas, carta, Ejecutivo.

Tamaño del papel – bandeja multiuso

Tipo de papel Normal, Papel hilo, Cartulina, Áspero, Etiquetas

Precisión de impresión Inicio: ±2 mm

Interfaces Universal Serial Bus (USB,

bus serie universal)

Red

200 hojas en la bandeja principal 1 hoja en MPT (o 1 sobre)

75 ~ 203 g/m² en la bandeja multiuso

1 hoja boca arriba (apilador posterior) a 64 - 203 g/m²

Bandeja de papel, alimentación manual

A4, A5, A6, B5, Oficio 13/13.5/14 pulgadas, carta, Ejecutivo, personalizado (hasta 1.200 mm de largo), sobre com-9, sobre com-10, sobre Monarch, sobre DL, sobre C5

Papel sesgado: ±1 mm/100 mm Imagen expansión/compresión: ±1 mm/100 mm

Especificación USB Versión 2.0 Conexión: USB tipo B Cable: especificación USB versión 2.0 (blindado) Modo transmisión: alta velocidad (480 Mbps + 0,25% máximo)

10 Base T, 100 Base TX

Especificaciones > 59

ELEMENTO ESPECIFICACIÓN

Vida útil de la impresora (min.)

Ciclo de servicio Máximo de 35.000 páginas/mes., 5.000 páginas/mes de media

Vida útil del tóner Inicial

Vida útil del tambor de imagen

Vida útil de la cinta de transporte

Vida útil del fusor 50.000 páginas A4

Sistema de alimentación 220 a 240VCA @ 50/60 Hz ± 1 Hz

Consumo eléctrico Funcionamiento: 980 máx.; 400 W av. (25°C)

Entorno de funcionamiento Operativo entre 10 y 32 °C/ 20 a 80% de humedad relativa

300.000 páginas o 5 años

C, M, Y y K:1.000 páginas con una cobertura del 5% (500 páginas para cargar el tambor de imagen, 500 páginas usables)

Sustitución Standard (Estándar)

CMYyK:1.500 páginas con una cobertura del 5%

Gran capacidad

CMYyK: 2,500 páginas con una cobertura del 5%

15.000 páginas, a 3 páginas por trabajo

50.000 páginas A4, a 3 páginas por trabajo

Stand-by (modo de espera): 100 W máx.; 150 W av. (25°C) Ahorro de energía: <14 W

(condiciones óptimas 25 °C en ambiente húmedo, 2 °C en ambiente seco) Apagado: 0 a 43 °C/10 a 90% humedad relativa (condiciones óptimas 26,8 °C en ambiente húmedo, 2 °C en ambiente seco)

Ruido (Nivel de sonido)

a. El método de salida está limitado por el tamaño del papel, el peso del papel y el alimentador del papel.

En funcionamiento: 60,8 dB 62,0 dB En suspensión: 37 dB

Color Monocromo

Especificaciones sujetas a cambios sin previo aviso. Todas las marcas comerciales confirmadas.

Especificaciones > 60

NDICE

Ahorro de energía

activado o desactivado.... 31

tiempo de retardo .......... 25

Apagado correcto............... 21

Bandeja multiuso

cómo utilizarla ............... 16

medidas del papel .......... 13

Calidad de impresión

ajuste........................... 32

Cinta de transporte

cómo cambiarlo ............. 45

duración prevista ........... 37

tiempo restante ............. 32

Color

ajuste........................... 24

Descripción general de la

impresora .........................7

Direcciones de red

ajuste........................... 29

Emulación PPR................... 27

Etiquetas

tipos recomendados........ 12

Funciones de menú

Cambio de los ajustes -

Administrador .............. 20

Cambio de los parámetros -

Usuario....................... 19

emulación PCL ............... 26

Estadísticas de impr.,

menú.......................... 33

Menú Color.................... 24

Menú Configuración del

sistema....................... 25

Menú de apagado........... 21

Menú de memoria .......... 30

Menú Imprimir............... 22

Menú Mantenimiento ...... 31

Menú Papel ................... 23

Menú RED ..................... 29

Menú USB ..................... 29

SYS ADJUST MENU ......... 31

Funciones del menú............ 18

Panel de operaciones ...... 18

Fusor

cómo cambiarlo ............. 47

duración prevista ........... 37

tiempo restante ............. 32

Menú Uso ......................... 32

Menús

Administrador, menú...... 33

ajustes

predeterminados.......... 19

cómo utilizarla ............... 18

emulación FX................. 28

emulación PCL............... 26

emulación PPR............... 27

mapa de menús............. 21

Menú Color ................... 24

Menú Configuración del

sistema ...................... 25

Menú Imprimir............... 22

Menú Mantenimiento ...... 31

menú Papel................... 23

Menú RED..................... 29

Menú USB...........29

Menú Uso...................... 32

restablecimiento ............ 31

, 30, 31

Orden de impresión

apilador boca abajo ........ 15

apilador boca arriba ....... 15

Papel

carga de bandejas de

casete ........................ 14

con membrete ............... 14

gramaje y tamaño.......... 23

resolución de atascos ..... 49

tipos recomendados ....... 12

protocolos de red

activado o desactivado.... 29

Sobres

carga ........................... 16

Tambor de imagen

cómo cambiarlo ............. 42

duración prevista ........... 37

Tambores de imagen

estado de uso actual ...... 32

Tóner

cómo cambiarlo ............. 39

duración prevista ........... 37

estado de uso actual ...... 32

LED, visualización .............. 10

Limpieza del cabezal del

LED................................ 48

Índice > 61

ATOS DE CONTACTO DE

Oki Systems (Iberica), S.A.

C/Teide, 3 San Sebastian de los Reyes 28700, Madrid

Tel: 91 3431620 Fax: 91-3431624 Atención al cliente: 902 36 00 36 Website: www.oki.es

Datos de contacto de Oki > 62

Oki Europe Limited

Central House

Balfour Road

Hounslow TW3 1HY

United Kingdom

Tel: +44 (0) 208 219 2190 Fax: +44 (0) 208 219 2199

www.okiprintingsolutions.com

07091307 iss.1

OKI C3600n User Guide [es]

Specifications and Main Features

Frequently Asked Questions

User Manual
