NTRODUCTION

Merci d'avoir acheté cette imprimante monochrome. Cette nouvelle imprimante intègre une série de fonctionnalités avancées destinées à vous

offrir une impression en noir et blanc à grande vitesse incomparable, sur une large gamme de supports.

À titre d'information, les principales fonctionnalités de l'imprimante sont résumées cidessous.

ONCTIONNALITÉS DE L'IMPRIMANTE

> L'imprimante se présente en quatre modèles : B411d, B411dn, B431d, B431dn

(d indique l'inclusion du mode Duplex et n l'inclusion d'une carte d'interface réseau).

> Mémoire : 64 Mo > Résolution : 1 200 x 600 ppp pour B411d, B411dn; 1 200 x 1 200 ppp pour B431d,

B431dn.

> Alimentation du papier : 250 feuilles (80g/m²). > Émulation : langage de contrôle d'imprimante standard PCL5e, PCLXL, Epson FX,

IBM ProPrinter et PostScript3 pour B431d, B431dn.

> Codes barres : intégrés pour les émulations SIDM. > DIMM Flash : 1,28 Mo pour B411d, B411dn et 4,6 Mo pour B431d, B431dn pour

permettre de stocker des polices supplémentaires ou des codes barres.

> Interfaces USB 2.0 à haute vitesse et parallèles. > Réseau 10/100 BASE-TX : standard pour B411dn, B431dn, permettant de partager

cette ressource précieuse parmi les utilisateurs de votre réseau de bureau.

> Bac multifonction pour B431d, B431dn : pour augmenter le nombre de supports que

l'imprimante peut recevoir (capacité de 100 feuilles (64g/m²) ou 10 en ve loppes), e t peut utiliser pour l'impression duplex manuelle.

> Bac d'alimentation manuelle pour B411d, B411dn: pour l'utilisation de feuilles

simples, de papiers très lourds, d'enveloppes, d'autres supports spéciaux, et peut également être utilisé pour l'impression duplex manuelle pour B411d, B411dn.

> Recto verso automatique : fonction standard pour tous les modèles. > «Connexion OKI»: une fonction conviviale qui fournit un lien direct de l'écran du

pilote d'impression (non illustré dans ce guide) vers un site Web dédié spécifique au modèle exact utilisé. Vous y trouverez tous les conseils, l'assistance et le support nécessaires pour vous permettre d'exploiter au mieux votre imprimante OKI.

En outre, les fonctions optionnelles suivantes sont également disponibles :

> Module DIMM RAM de 64, 128, 256 Mo : pour étendre la capacité de la mémoire

principale de l'imprimante et accélérer le traitement des fichiers volumineux.

> Second bac à papier : pour augmenter de 530 feuilles (80 g/m²) la capacité de

traitement de papier de l'imprimante.

TILISATION DE L'IMPRIMANTE

Afin que vous puissiez tirer le meilleur parti de votre imprimante, le fabricant met à votre disposition un certain nombre de documents de support. Le chapitre qui suit contient un récapitulatif de ces documents ainsi qu'une description de leurs contenus.

Introduction > 7

PROPOS DE CE MANUEL

Ce manuel est le Guide de l'utilisateur de votre imprimante (pour en obtenir la dernière version, consultez le OKI Printing Solutionssite Web www.okiprintingsolutions.com. Ce guide fait partie de la documentation générale de l'utilisateur répertoriée ci-dessous :

> Quick set-up guide (Manuel d'installation rapide) : explique comment déballer

l'imprimante, la brancher et la mettre sous tension.

> La Brochure sur la sécurité de l'installation fournit des informations pour

utiliser votre produit en toute sécurité. Ce document papier est fourni avec le produit.

> Le présent Guide de l'utilisateur : vous permet d'utiliser votre imprimante et

d'exploiter au mieux ses multiples fonctionnalités. Il contient également des instructions pour la résolution des problèmes et la maintenance permettant de garantir un fonctionnement optimal de l 'imprimante. En outre, il fournit des informations sur l'ajout d'accessoires en option qui permettent de suivre l'évolution de vos besoins en impression.

> Le Guide réseau : vous permet de vous familiariser avec les fonctionnalités de la

carte réseau intégrée.

> Les Manuels d'installation accompagnent les consommables et les accessoires en

option et décrivent leur installation.

> Online Help (Aide en ligne) : informations en ligne relatives au logiciel Moniteur

d'état et au pilote d'imprimante.

Ce manuel a été rédigé en utilisant plusieurs imprimantes comme modèle. Cela se reflète dans les illustrations et les captures d'écran. L'illustration affichée à l'écran est appropriée à votre modèle d'imprimante.

TILISATION EN LIGNE

Ce manuel est destiné à la lecture sur écran à l'aide de Adobe Acrobat Reader. Pour c e faire, utilisez les outils de navigation et d'affichage contenus dans Acrobat.

Vous pouvez accéder à des informations spécifiques des deux façons suivantes :

> Dans la liste des signets située à gauche de l'écran, cliquez sur la rubrique qui vous

intéresse pour y accéder directement. Si les signets ne sont pas d isponibles, utilisez la Table des matières.

> Dans la liste des signets, cliquez sur Index pour accéder directement à l'index. Si les

signets ne sont pas disponibles, utilisez la Table des matières. Recherchez le terme qui vous intéresse dans l'index, classé par ordre alphabétique, puis cliquez sur le numéro de page associé au terme pour accéder directement à la page qui traite de ce thème.

À propos de ce manuel > 8

MPRESSION DE PAGES

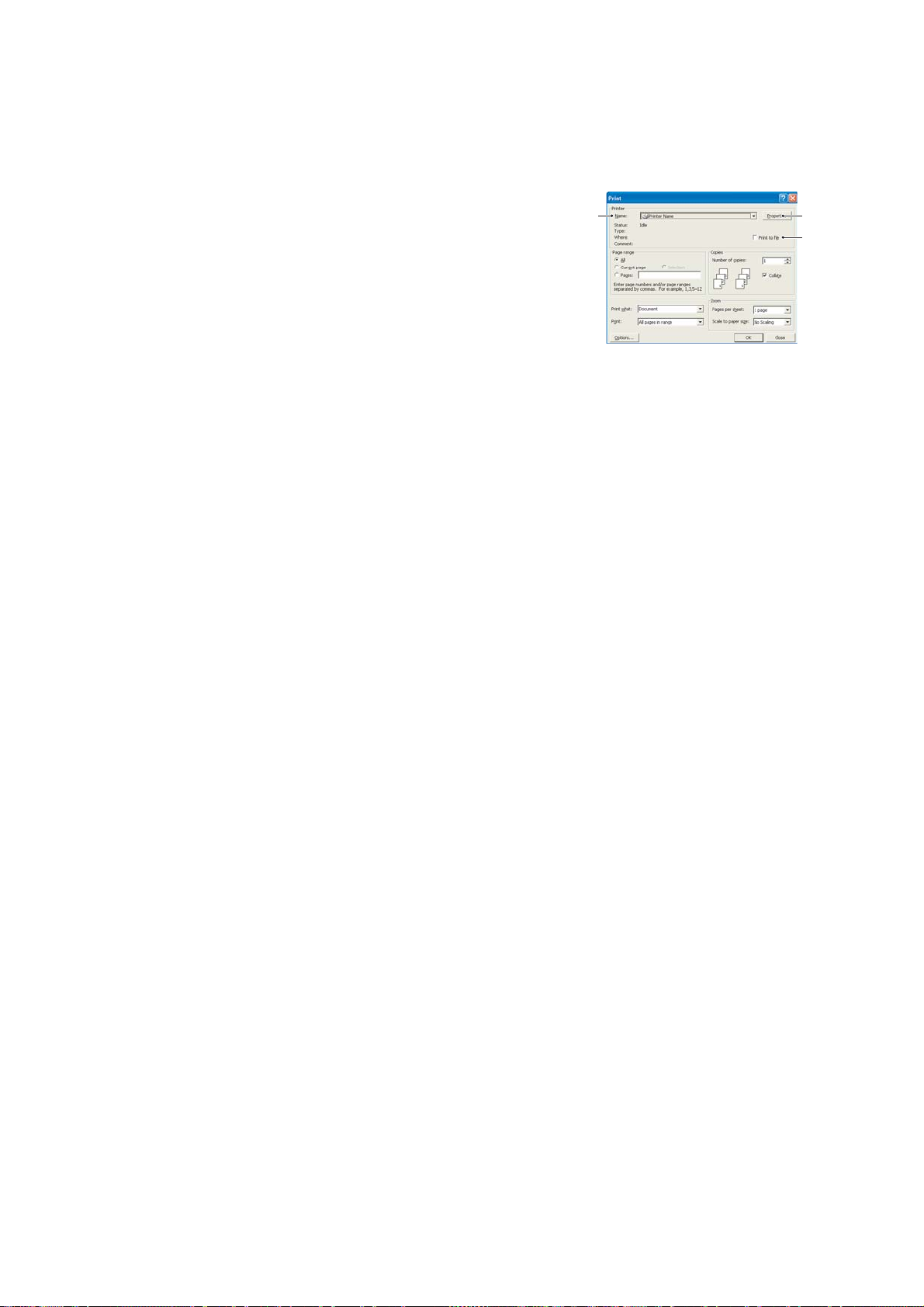

Il est possible d'imprimer tout le manuel, des pages ou des sections spécifiques. Pour imprimer, procédez comme suit :

1. Dans la barre d'outils, sélectionnez Fichier> Imprimer (ou, appuyez sur les touches Ctrl + P ).

2. Choisissez les pages à imprimer : (a) Toutes les pages pour l'ensemble du manuel. (b) Page active pour la page en cours d'affichage.

3. Cliquez sur OK.

BRÉVIATIONS UTILISÉES

Les abréviations ci-dessous ont été utilisées dans ce manuel :

ABRÉVIATION SIGNIFICATION

Ctrl Control (Touche Ctrl) dpi dots per inch (points par pouce) DIMM Dual In-line Memory Module (Module de

mémoire à double rangée de connexions) d recto-verso n carte réseau pré-installée LED Light Emitting Diode (Diode

électroluminescente) NIC Network Interface Card (Carte réseau) PCL Printer Control Language (Langage de

PS PostScript (émulation) PSE Émulation Postscript

commande d'imprimante)

RAM Random Access Memory (Mémoire vive)

À propos de ce manuel > 9

LÉMENTS DE L'IMPRIMANTE

Hormis les panneaux de commande décrits dans le chapitre suivant, l'aspect extérieur des imprimantes B411d, B411dn, B431d, B431dn est presque identique. Les schémas cidessous permettent d'identifier les éléments majeurs. Le modèle B431dn est illustré à des fins d'exemple.

1. Panneau de commande

2. Bac de sortie (150 feuilles, face vers le bas)

3. Extension du bac de sortie

4. Bouton d'ouverture du capot

5. Bac multifonction (seulement pour B431d, B431dn ; 100 feuilles) (en position

ouverte sur l'image)

6. Extension du bac multifonction

7. Bac à papier 250 feuilles

8. Commutateur ON/OFF

9. Rangée de LEDs

10. Unité de fusion

11. Cartouche de toner

12. Tambour photoconducteur

13. Capot

Éléments de l'imprimante > 10

14. Ventilateur

15. Panneau de mémoire (pour mettre à niveau les modules DIMM RAM de la mémoire

de l'imprimante)

16. Prise du câble d'alimentation secteur

17. Connexion d'interface parallèle

18. Connexion d'interface de réseau local (uniquement pour B411dn, B431dn)

19. Connexion d'interface USB

20. Rallonge du bac à papier

21. Rallonge du bac à papier arrière avec papier orienté face vers le haut

22. Bac à papier arrière avec papier orienté face vers le haut

Éléments de l'imprimante > 11

ANNEAUX DE COMMANDE

Ce chapitre décrit le fonctionnement du panneau de commande de l'imprimante. Il est utile de présenter l'outil de configuration à ce stade car il fournit aux B411d, B411dn l'équival ent du panneau de contrôle des menus sur les B431d, B431dn (Voir « Pilotes d'imprimante »

à la page 41 pour l'installation de l'outil de configuration.)

B411D, B411

ANNEAU DE COMMANDE

Le panneau de commande des modèles B411d, B411dn comporte 2 indicateurs, un écran à cristaux liquides (3) et un bouton Online (En ligne) (4). Le voyant indique Prêt (1) et Attention (2).

OYANTS

Les voyants signalent l'état de l'imprimante et les trois états de fonctionnement suivants :

> Voyant éteint > Voyant allumé > Clignotement

Les deux voyants s'allument momentanément lorsque l'imprimante est mise sous tension à l'aide de l'interrupteur d'alimentation secteur principal.

Voyant Prêt (vert)

> Voyant allumé - l'imprimante est connectée et prête à recevoir des données. > Voyant Éteint - l'imprimante est déconnectée et ne peut recevoir de données.

Panneaux de commande > 12

Voyant Attention (rouge)

> Voyant allumé - indique un avertissement, (par exemple un faible niveau de toner). > Voyant éteint - indique une condition normale.

La signification des voyants clignotants (x) est résumée ci-dessous :

REMARQUE Le tableau ci-dessous s'applique également aux modèles B431d, B431dn.

TYPE DE CLIGNOTEMENT

Clignotement x L'imprimante reçoit et

VOYANT PRÊT (1) VOYANT ATTENTION

(2)

x Une erreur d’impression

x x Une erreur mineure

SIGNIFICATION

traite les données lors de l'impression, ou l'imprimante est en cours de réinitialisation.

a eu lieu, par exemple, un problème lié au papier s’est produit, le capot est ouvert ou le bac à papier est vide alors qu’une tâche est en cours de traitement.

d'imprimante s'est produite. Par exemple, le niveau de toner est faible ou le tambour photoconducteur doit être remplacé.

LCD

Le voyant (3) comporte deux lignes de 16 caractères alphanumériques indiquant l'état d'impression et les messages d'erreur.

OUTON ONLINE

(EN

LIGNE

)

Les fonctions principales du bouton Online (En ligne) (4) sont activées en appuyant brièvement sur le commutateur avant de le relâcher. Ces fonctions sont les suivantes :

> Déconnexion de l'imprimante. > Connexion de l'imprimante (prête). > Reprise de l'impression après dépassement d'impression. > Interruption du traitement lorsque l'imprimante reçoit et traite les données. > Reprise du traitement des données.

Panneaux de commande > 13

Les fonctions secondaires du bouton Online (En ligne) sont activées après déconnexion de l'imprimante, puis en maintenant enfoncé le commutateur pendant au moins quatre secondes avant de le relâcher. Ces fonctions sont les suivantes :

> Impression des pages de démonstration et de menu.

REMARQUE L'outil de configuration de l'imprimante permet également d'imprimer les pages de démonstration et de menu. Reportez-vous à la section « Impression des

paramètres de menu » à la page 22.

> Impression des données contenues dans la mémoire tampon après annulation de

l'opération.

> Réinitialisation de l'imprimante et vidage de la mémoire tampon après annulation de

l'impression.

NOTE Pour rétablir les paramètres par défaut de l'imprimante, actionnez le bouton Online (En ligne) et maintenez-le enfoncé (entre 2 et 5 s) pendant que vous allumez l'imprimante à l'aide de l'interrupteur d'alimentation secteur principal. Une fois les paramètres par défaut de l'imprimante rétablis, les voyants se mettent à clignoter. Une fois les paramètres par défaut de l'imprimante rétablis, les voyants se mettent à clignoter.

HANGEMENT DE LA LANGUE

Par défaut, l'imprimante utilise l'anglais pour afficher des messages et imprimer des rapports. Si nécessaire, celle -ci peut être remplacée par l'une de ces langues :

Allemand Danois Français Néerlandais Italien Turc Espagnol Portugais Suédois Polonais Russe Grec Finnois Tchèque Hongrois Norvégien

NOTE

1. L'Assistant Programme d'installation d'Operator Panel Language s'exécute automatiquement lors de l'installation du pilote d'imprimante. Suivez les instructions fournies par cet utilitaire pour définir votre langue préférée.

2. La liste ci -dessus n’est ni complète, ni définitive.

Panneaux de commande > 14

UTIL DE CONFIGURATION

L'installation de l'outil de configuration peut être effectuée à partir du DVD des pilotes et utilitaires sous le dossier Utilities (Utilitaires). Suivez les instructions à l'écran pour procéder à l'installation de l'outil de configuration. Celui-ci est utilisé pour contrôler et modifier les divers paramètres de l'imprimante

Utilisation de l'Outil de configu ration

Pour afficher ou modifier les paramètres de l'imprimante, procédez comme suit : Cliquez sur Démarrer > Tous les programmes > Okidata > Outil de configuration et

sélectionnez l'outil de configuration.

ONCTIONS DE MENU

L'outil de configuration vous permet d'afficher et de modifier les paramètres internes de l'imprimante. Il représente l'équivalent logiciel du panneau de commande LCD.

Dans l'outil de configuration, cliquez sur l'onglet Paramètres du périphérique. Les paramètres sont regroupés en catégories ou "Menu Utilisateur" tels que Menu Information ou Menu Imprimer.

Certains de ces paramètres sont similaires à ceux du pilote d'imprimante ou du logiciel d'application que vous utilisez. Les paramètres que vous pouvez modifier à l'aide de ce logiciel correspondent aux paramètres par défaut de l'imprimante. Ils peuvent être remplacés par les paramètres du pilote d'imprimante ou de l'application.

Par exemple, si vous avez défini le nombre de copies dans les paramètres du Menu Imprimer avec la valeur 1, cette valeur sera remplacée si vous sélectionnez 3 cop i es du document dans le pilote d'imprimante.

Panneaux de commande > 15

Menu Information

Ce menu permet d'afficher rapidement la liste des options stockées dans l'imprimante.

OPTION ACTION

IMPRIMER MENUS EXÉCUTER RÉSEAU

B411dn uniquement DEMO1 (DÉMO1) EXÉCUTER IMP. LISTE FICH. EXÉCUTER IMP. POLICES PCL EXÉCUTER IMP. POL. PPR EXÉCUTER IMP. POL. FX EXÉCUTER IMPRIMER JOURNAL DES

ERREURS RAPPORT D’UTILISATION EXÉCUTER

EXÉCUTER

Menu Impression

Ce menu permet de régler les fonctions liées à un travail d'impression.

OPTION PARAMÈTRE PAR

DÉFAUT

COPIES 1 DUPLEX NON DERNIERE PAGE RV SAUT PG VIERGE MANUAL NON BAC PAR DÉFAUT BAC1 CHGT BAC AUTO OUI SÉQUENCE BACS VERS LE BAS VERIF. FORMAT AVEC RÉSOLUTION 600 DPI MODE ÉCO TONER SANS ORIENTATION PORTRAIT LIGNES PAR PAGE 64 LIGNE S ÉDITER FORMAT FORMAT BAC

Panneaux de commande > 16

Menu Papier

Ce menu permet de régler une grande variété de supports d'impression.

OPTION PARAMÈTRE PAR

DÉFAUT

FORMAT DU P APIER BAC 1A4

TYPE PAP. BAC1 STANDARD GRAM. PAP. BAC1 MOYEN DIM. PAP. BAC 2

Lorsque le bac 2 est installé

TYPE PAP. BAC2 Lorsque le bac 2 est installé

GRAM. PAP. BAC2 Lorsque le bac 2 est installé

FORMAT DU PAPIER MN A4 TYPE. PAP. MN STANDARD GRAM. PAP. MN MOYEN UNITÉ DE MESURE MILLIMÈTRE LARGEUR 210 MILLIMÈTRES HAUTEUR 297 MILLIMÈTRES

STANDARD

MOYEN

Menu Config Sys

Ce menu permet de configurer les paramètres généraux de l'imprimante en fonction de vos habitudes de travail.

OPTION PARAMÈTRE PAR

DÉFAUT

DELAI DE VEILLE 1 MIN ÉMULATION AUTOMATIQUE ERREUR EFFAÇABLE ONLINE (EN LIGNE) CONTINUATION AUTO. OUI TIMEOUT MANUEL 60 SEC TIMEOUT INJOB 40 SEC TIMEOUT LOCAL 40 SEC TIMEOUT NET

B411dn uniquement TONER INSUFFISANT CONTINUER REPRISE BOURRAGE ACTIVÉ RAPPORT ERREUR DÉSACTIVÉ

Panneaux de commande > 17

90 SEC

Émulation PCL

Ce menu permet de contrôler l'émulation PCL.

OPTION PARAMÈTRE PAR

POLICES RÉSIDENTES POLICE NO. I0 DENSITÉ POLICE 10,00 CPI (10,00 cpp) SYMBOL SET PC-8 LARGEUR D’IMP A4 78 COL SAUT PAGE BLANCHE NON CR FONCTION CR LF FONCTION LF MARGE IMPRESSION NORMAL TAILLE PINCEAUX OUI

ID BAC

PCL MNID 2

DÉFAUT

PCL T0ID 4 PCL T1ID 1 PCL T2ID

Lorsque le bac 2 est installé

Emulation PPR

Ce menu permet de contrôler l'émulation PPR.

OPTION PARAMÈTRE PAR

DENSITÉ POLICE 10 CPI (10 cpp) POLICE CONDENSÉE 12CPI À 20CPI CHARACTER SET SET-2 SYMBOL SET IBM-437 STYLELETT RE O SANS CARACTÈRE ZÉRO NORMAL DENSITÉ LIGNES 6 LPI SAUT PAGE BLANCHE DÉSACTIVÉ

DÉFAUT

CR FONCTION CR LF FONCTION LF LONGUEUR LIGNES 80 COL LONGUEUR PAGE 11.7 INCH HAUT DE PAGE 0.0 INCH MARGE GAUCHE 0.0 INCH

Panneaux de commande > 18

OPTION PARAMÈTRE PAR

AJUST. - LETTER SANS HAUTEUR DE TEXTE CO NSTANTE

Emulation FX

Ce menu permet de contrôler l'émulation FX.

OPTION PARAMÈTRE PAR

DENSITÉ POLICE 10 CPI (10 cpp) CHARACTER SET SET-2 SYMBOL SET IBM-437 STYLELETTRE O SANS CARACTÈRE ZÉRO NORMAL DENSITÉ LIGNES 6 LPI SAUT PAGE BLANCHE NON CR FONCTION CR

DÉFAUT

LONGUEUR LIGNES 80 COL LONGUEUR PAGE 11.7 INCH HAUT DE PAGE 0.0 INCH MARGE GAUCHE 0.0 INCH AJUST. - LETTER SANS HAUTEUR DE TEXTE CONSTANTE

Menu Parallèle

Ce menu permet de contrôler l'interface de données pour port parallèle de l'imprimante.

OPTION PARAMÈTRE PAR

DÉFAUT

PARALLELE AVEC BI-DIRECTIONNEL AVEC ECP AVEC ACK WIDTH NARROW ACK/BUSY TIMING (ACK/

OCCUPÉ)

ACK IN BUSY

I-PRIME 3 MICRO SEC

Panneaux de commande > 19

Menu USB

Ce menu permet de régler les paramètres de fonctionnement de l’interface de transmission USB de l’imprimante.

OPTION PARAMÈTRE PAR

DÉFAUT

USB AVEC SOFT RESET AVEC SPEED 480 Mbps NUMÉRO DE SÉRIE AVEC

Menu Réseau

Ce menu permet de contrôler l'interface réseau 10Base-T/100Base-TX de l'impr imante..

NOTE Cela s'applique uniquement au modèle B411dn.

OPTION PARAMÈTRE PAR

DÉFAUT

TCP/IP ACTIVER VERSION d'IP IP v4 NETBEUI DÉSACTIVER NETBIOS SUR TCP ACTIVER NETWARE ACTIVER ETHERTALK ACTIVER FRAMETYPE AUTO IP ADDRESS SET AUTO IP ADDRESS xxx.xxx.xxx.xxx SUBNET MASK xxx.xxx.xxx.xxx GATEWAY ADDRESS xxx.xxx.xxx.xxx WEB AVEC TELNET SANS FTP SANS SNMP AVEC NETWORK SCALE NORMAL LIAISON

CONCENTRATEUR

AUTO NEGOTIATE (Négociation automatique)

PARAM. USINE EX ÉCUTER

Panneaux de commande > 20

Menu Maintenance

Ce menu permet d'accéder aux fonctions de maintenance de l'imprimante.

OPTION PARAMÈTRE PAR

DÉFAUT

RÉINITIALISATION DE MENU

SAUVER CONFIG. EXÉCUTER

CHARGER CONFIG. EXÉCUTER

ÉCONOMIE D'ÉNERGIE ACTIVER

RÉGLAGE NOIR PAPIER 0

NOIRCEUR 0

RÉGLAGE SMR 0

RÉGLAGE BG 0

EXÉCUTER

REMARQUE CHARGER CONFIG. s'affiche uniquement si l'opération SAUVER CONFIG. est exécutée.

Menu Utilisation

Ce menu figure uniquement à titre d'indication et affiche les consommations totales de l'imprimante et le taux d'utilisation restant des consommables. Il est particulièrement utile si vous ne disposez pas d'un jeu complet de consommables en réserve et vous devez savoir dans combien de temps vous en aurez besoin.

OPTION PARAMÈTRE PAR

REMARQUES

DÉFAUT

CPT PAGES BAC1 nnnnnn Indication du nombre de

pages imprimées à partir du Bac1.

CPT PAGES BAC2 nnnnnn Indication du nombre de

CPT PAGES MN nnnnnn Indication du nombre de

UTILISAT. TAMB. NOIR RESTANT% Indication de la durée de

TONER (n.nK) RESTANT% Indication du toner

pages imprimées à partir du Bac2. (Lorsque le bac2 est installé.)

pages imprimées à partir du bac d'alimentation manuelle.

vie restante du tambour.

restant dans la cartouche.

Panneaux de commande > 21

MPRESSION DES PARAMÈTRES DE MENU

Vous pouvez imprimer les paramètres de menu sous la forme d'une structure de menus en respectant la procédure suivante.

Utilisation du bouton Online (E n ligne)

1. Appuyez sur le bouton Online (En ligne) pour mettre l'imprimante hors ligne.

2. Maintenez le bouton Online (En ligne) enfoncé pendant au moins quatre secondes,

mais sans dépasser sept secondes.

3. L'imprimante imprime la liste des paramètres de menu ainsi qu'une page de démonstration. R eportez- vous à la section « Bouton Online (En ligne) » à la page 13.

Utilisation de l'Outil de configu ration

1. Sélectionnez Démarrer > Tous les programmes > Okidata > Outil de configuration.

La page de l'outil de configuration est affichée.

2. Sélectionnez cette imprimante affichée dans le tableau Périphérique enregistré.

3. Cliquez sur l'onglet Paramètres du périphérique.

4. Cliquez sur Paramètre du menu. Vous pouvez sélectionner Développer toutes les options de menu ou cliquer sur Menu Utilisateur.

5. Développez le menu d'information.

6. Pour imprimer une page de démonstration ou une mappe de menus, sélectionnez Démo1 ou Imprimer menus et cliquez sur Exécuter.

Panneaux de commande > 22

B431D, B431

ANNEAU DE COMMANDE

Le panneau de commande des modèles B431d, B431dn se présente sous la forme d'un panneau de contrôle composé de menus, d'un écran à cristaux liquides et de deux voyants.

LÉMENTS DU PANNEAU

1. Écran à cristaux liquides (Écran LCD). Il peut afficher deux lignes de

16 caractères alphanumériques indiquant l'état d'impression, les options de menu en mode menu et les messages d'erreur.

2. Boutons de défilement du menu. Appuyez brièvement pour passer en mode MENU. Appuyez de nouveau brièvement p our sélectionner le menu suivant. Maintenez le bouton enfoncé pendant plus de 2 secondes pour faire défiler les menus.

3. Bouton Back (Précédent) Appuyez brièvement pour revenir au menu de niveau

supérieur précédent ou pour quitter le menu à partir du mode MENU . En mode ONLINE (EN LIGNE) ou HORS LIGNE /EN MODE MENU : si vous appuyez pendant 4

secondes, l'imprimante s'éteint.

4. Bouton OK. En mode ONLINE (EN LIGNE) ou HORS LIGNE : appuyez brièvement

pour passer en mode MENU . En mode MENU : appuyez ici brièvement pour sélectionner le menu ou la valeur indiquée sur l'écran à cristaux liquides. Si vous appuyez pendant 2 secondes ou plus, l'imprimante revient à l'option de menu précédente.

REMARQUE Si vous appuyez sur ce bouton alors que enfoncé pendant cinq secondes), l'imprimante imprime le reste des données.

DONNÉES s'affiche (maintenez

5. Bouton Online (En ligne). Appuyez pour bascul er entre l'ét at ONLINE (EN LIGNE)

et HORS LIGNE . Appuyez pour quitter le menu et affiche ONLINE (EN LIGNE) en mode MENU.

REMARQUE Si vous appuyez sur le bouton Online (En ligne) en mode Menu, l'imprimante rétablit l'état erreur liée à la taille du papier, vous pouvez forcer l'imprimante à imprimer en appuyant sur le bouton Online (En ligne).

Lorsque vous alimentez le papier manuellement, vous devez appuyer sur le bouton Online (En ligne) pour démarrer l'impression.

ONLINE (EN LIGNE). De même, lorsque l'écran indique une

Panneaux de commande > 23

6. Bouton Cancel (Annuler). En cours d'impression, appuyez sur ce bouton pendant 2 s maximum pour annuler une tâche d'impression. Appuyez pour quitter le mode MENU et passer au menu ONLINE (EN LIGNE), à partir du mode MENU .

REMARQUE Lorsqu'il y a une erreur et que des jobs d'impression se trouvent dans la file d'attente, appuyer sur le bouton Annuler supprime la première tâche de la file d'attente.

7. Voyant prêt (vert). ACTIVÉ indique prêt à recevoir des données. CLIGNOTANT indique le traitement de données. DÉSACTIVÉ indique hors ligne.

8. Voyant Attention (rouge). ON indique un avertissement, (par exemple un faible

niveau de toner). CLIGNOTANT indique une error, (par exemple, plus de toner).

DÉSACTIVÉ indique un fonctionnement normal.

ONCTIONS DE MENU

Le menu de l'imprimante vous permet d'afficher et de modifier les paramètres internes de l'imprimante.

Les paramètres sont regroupés en catégories ou “menus” tels que Information Menu (Menu Information) ou Print Menu (Menu Imprimer).

Par exemple, si vous avez défini le nombre de copies dans les paramètres du menu Imprimer avec la valeur 1, cette valeur sera remplacée si vous sélectionnez 3 copies du document dans le pilote d'imprimante.

Les tableaux ci-dessous indiquent les valeurs par défaut.

Menu Information

Ce menu permet d'afficher rapidement la liste des options stockées dans l'imprimante.

ÉLÉMENT ACTION

IMPRIMER MENUS EXÉCUTER RÉSEAU

B431dn uniquement DEMO 1 EXÉCUTER IMP. LISTE FICH. EXÉCUTER IMP. POLICES PSE EXÉCUTER IMP. POLICES PCL EXÉCUTER IMP. POL. PPR EXÉCUTER IMP. POL. FX EXÉCUTER IMPRIMER JOURNAL DES

ERREURS

EXÉCUTER

RAPPORT D’UTILISA TION EXÉCUTER

Panneaux de commande > 24

Menu arrêt

Ce menu arrête l'imprimante.

OPTION ACTION

EXTINCTION EXÉCUTER

Menu Impression

Ce menu permet de régler les fonctions liées à un travail d'impression.

OPTION PARAMÈTRE PAR

DÉFAUT

COPIES 1 DUPLEX DÉSACTIVÉ DERNIERE PAGE RV SAUT PG VIERGE BAC PAR DÉFAUT BAC1 CHGT BAC AUTO OUI SÉQUENCE BACS VERS LE BAS UTILISATION DU BAC MP NE PAS UTILISER VERIF. FORMAT ACTIVER RÉSOLUTION 600 PPP MODE ÉCO TONER DÉSACTIVER ORIENTATION PORTRAIT LIGNES PAR PAGE 64 LIGNES ÉDITER FORMAT FORMAT BAC

Menu Papier

Ce menu permet de régler une grande variété de supports d'impression.

OPTION PARAMÈTRE PAR

DÉFAUT

DIM. PAP. BAC1 A4 TYPE PAP. BAC1 STANDARD GRAM. PAP. BAC1 MOYEN DIM. PAP. BAC 2

Lorsque le bac 2 est installé

TYPE PAP. BAC2 Lorsque le bac 2 est installé

STANDARD

GRAM. PAP. BAC2 Lorsque le bac 2 est installé

FORMAT DU PAPIER MPT A4 TYPE. PAP. BACMF STANDARD

Panneaux de commande > 25

MOYEN

OPTION PARAMÈTRE PAR

DÉFAUT

GRAM. PAP. BACMF MOYEN UNITÉ DE MESURE MILLIMÈTRE LARGEUR 210 MILLIMÈTRES HAUTEUR 297 MILLIMÈTRES

Menu Config Sys

Ce menu permet de configurer les paramètres généraux de l'imprimante en fonction de vos habitudes de travail.

OPTION PARAMÈTRE PAR

DÉFAUT

DELAI DE VEILLE 1 MIN ÉMULATION AUTOMATIQUE PARA PS-PROTOCOL ASCII NET PS-PROTOCOL

B431dn uniquemen USB PS-PROTOCOL RAW ERREUR EFFAÇABLE ONLINE (EN LIGNE) CONTINUATION AUTO. DÉSACTIVÉ TIMEOUT MANUEL 60 SEC TIMEOUT INJOB 40 SEC TIMEOUT LOCAL 40 SEC TIMEOUT NET

B431dn uniquement TONER INSUFFISANT CONTINUER REPRISE BOURRAGE ACTIVÉ RAPPORT ERREUR DÉSACTIVÉ DEMARRAGE DÉSACTIVÉ

Emulation PCL

Ce menu permet de contrôler l'émulation PCL.

OPTION PARAMÈTRE PAR

RAW

90 SEC

DÉFAUT

POLICES RÉSIDENTES POLICE NO. I0 DENSITÉ POLICE 10,00 CPI (10,00 cpp) SYMBOL SET PC-8 LARGEUR D’IMP A4 78 COL SAUT PAGE BLANCHE NON

Panneaux de commande > 26

OPTION PARAMÈTRE PAR

DÉFAUT

CR FONCTION CR LF FONCTION LF MARGE IMPRESSION NORMAL TAILLE PINCEAUX OUI

ID BAC

PCL T0ID 4 PCL T1ID 1 PCL T2ID

Lorsque le bac 2 est installé

Emulation PPR

Ce menu permet de contrôler l'émulation PPR.

OPTION PARAMÈTRE PAR

DENSITÉ POLICE 10 CPI (10 cpp) POLICE CONDENSÉE 12 CPI to 20 CPI (12 à

CHARACTER SET SET-2 SYMBOL SET IBM-437 STYLE LETTRE O SANS CARACTERE ZERO NORMAL DENSITE LIGNES 6 LPI SAUT PAGE BLANCHE DÉS ACTIVÉ CR FONCTION CR

DÉFAUT

20 CPP)

LF FONCTION LF LONGUEUR LIGNES 80 COL LONGUEUR PAGE 11.7 INCH HAUT DE PAGE 0.0 INCH MARGE GAUCHE 0.0 INCH AJUST. - LETTER SANS HAUTEUR DE TEXTE CONSTANTE

Panneaux de commande > 27

Emulation FX

Ce menu permet de contrôler l'émulation FX.

OPTION PARAMÈTRE PAR

DENSITÉ POLICE 10 CPI (10 cpp) CHARACTER SET SET-2 SYMBOL SET IBM-437 STYLE LETTRE O SANS CARACTERE ZERO NORMAL DENSITE LIGNES 6 LPI SAUT PAGE BLANCHE NON CR FONCTION CR LONGUEUR LIGNES 80 COL LONGUEUR PAGE 11.7 INCH HAUT DE PAGE 0.0 INCH MARGE GAUCHE 0.0 INCH AJUST. - LETTER SANS

DÉFAUT

HAUTEUR DE TEXTE CONSTANTE

Menu Parallèle

Ce menu permet de contrôler l'interface de données pour port parallèle de l'imprimante.

OPTION PARAMÈTRE PAR

DÉFAUT

PARALLELE AVEC BI-DIRECTIONNEL AVEC ECP AVEC ACK WIDTH NARROW ACK/BUSY TIMING

(ACK/OCCUPÉ) I-PRIME SANS OFFLINE RECEIVE SANS

ACK IN BUSY

Panneaux de commande > 28

Menu USB

Ce menu permet de régler les paramètres de fonctionnement de l’interface de transmission USB de l’imprimante.

OPTION PARAMÈTRE PAR

DÉFAUT

USB AVEC SOFT RESET SANS SPEED 480Mbps OFFLINE RECEIVE SANS NUMÉRO DE SÉRIE AVEC

Menu Réseau

Ce menu permet de contrôler l'interface réseau 10Base-T/100Base-TX de l'impr imante.

REMARQUE Cela s'applique uniquement au modèle B431dn.

OPTION PARAMÈTRE PAR

DÉFAUT

CONCENTRATEUR

AUTO NEGOTIATE (Négociation automatique)

PARAM. USINE EXÉCUTER

Panneaux de commande > 29

Menu Maintenance

Ce menu permet d'accéder aux fonctions de maintenance de l'imprimante.

OPTION PARAMÈTRE PAR

DÉFAUT

RÉINITIALISATION DE MENU

SAUVER CONFIG. EXÉCUTER

CHARGER CONFIG. EXÉCUTER

ÉCONOMIE D'ÉNERGIE ACTIVER

RÉGLAGE NOIR PAPIER 0

NOIRCEUR 0

RÉGLAGE SMR 0

RÉGLAGE BG 0

EXÉCUTER

REMARQUE CHARGER CONFIG. s'affiche uniquement si l'opération SAUVER CONFIG. est exécutée.

Menu Utilisation

OPTION PARAMÈTRE PAR

REMARQUES

DÉFAUT

CPT PAGES BAC1 nnnnnn Indication du nombre de

pages imprimées à partir du Bac1.

CPT PAGES BAC2 nnnnnn Indication du nombre de

CPT PAGES MPT nnnnnn Indication du nombre de

UTILISAT. TAMB. NOIR RESTANT% Indication de la durée de

TONER (n.nK) RESTANT% Indication du toner

pages imprimées à partir du Bac2. (Lorsque le bac2 est installé.)

pages imprimées à partir du bac multifonction.

vie restante du tambour.

restant dans la cartouche.

Panneaux de commande > 30

MPRESSION DES PARAMÈTRES DE MENU

Vous pouvez vérifier les paramètres de menu en imprimant la struct ure des menus à l'aide du panneau de commande.

REMARQUE Cela s'applique uniquement aux modèles B431d, B431dn.

1. Appuyez sur le bouton Menu Flèche Haut ou Flèche Bas jusqu'à ce que le MENU INFORMATION soit disponible, puis appuyez sur OK.

2. Appuyez sur le bouton Flèche Haut ou Flèche Bas jusqu'à ce que IMPRIMER MENUS - EXÉCUTER s'affiche.

3. Appuyez sur le bouton OK pour imprimer la structure des menus.

4. Appuyez de façon répétée sur les boutons Annuler ou Online (En ligne) ou sur le

bouton PRÉCÉDENT pour quitter le mode MENU.

Panneaux de commande > 31

ECOMMANDATIONS CONCERNANT LE PAPIER

Pour plus d'informations sur les types de support, le bac d'alimentation ou la méthode d'éjection à utiliser avec votre imprimante, reportez-vous à la rubrique intitulée "Informations relatives au papier et aux bacs d'alimentation" dans le chapitre "Caractéristiques".

REMARQUE La référence au bac d'alimentation manuelle concerne les modèles B411d, B411dn et celle au bac multifonction s'applique aux modèles B431d, B431dn.

YPES DE PAPIER ET D'ENVELOPPES

Le fabricant fournit les recommandations suivantes concernant le choix et l'utilisation du papier et des enveloppes avec cette imprimante :

> Le papier et les enveloppes doivent être rangés à plat et à l'abri de l'humidité, de la

lumière du soleil et de toute source de chaleur.

> Utilisez du papier lisse tel que le papier de qualité copieur ou laser à un taux de lissé

Sheffield égal ou inférieur à 250. En cas de doute, demandez l'avis de votre fournisseur de papier.

> Utilisez les enveloppes conçues pour les imprimantes laser. > Le papier à texture épaisse peut réduire considérablement la durée de vie du

tambour d'image.

> N'utilisez pas de papier trop lisse ou brillant, voire glacé. > N'utilisez pas de papier dont l'en-têt e est fortement gaufré. > N'utilisez pas les papiers spécialement traités tels que le papier carbone, le papier

non-carbone, le papier thermique et le papier impact.

> Évitez d'utiliser du papier perforé, découpé ou dont les bords sont abîmés. > N'utilisez pas d'enveloppe à fenêtre ou avec des attaches métalliques. > N'utilisez pas d'enveloppe à bande autocollante. > N'utilisez pas d'enveloppe abîmée ou tuilée.

RANSPARENTS ET ÉTIQUETTES ADHÉSIVES

Le fabricant fournit les recommandations suivantes concernant le choix et l'utilisation des transparents et des étiquettes adhésives avec cette imprimante :

> Les feuilles individuelles insérées manuellement doivent toujours l'être à l'aide d'un

bac d'alimentation manuelle ou d'un bac multifonction.

> Utilisez toujours la sortie arrière. > Utilisez un support conçu pour l'impression laser ou la photocopie et pouvant

supporter une température de 200°C pendant 0,1 sec.

> N'utilisez pas de support conçu pour l'impression laser ou la photocopie couleur. > Les étiquettes doivent recouvrir toute la planche. > La planche ou la partie adhésive ne doivent pas entrer en contact avec la moindre

partie de l'imprimante.

REMARQUE Vous pouvez utiliser les transparents résistants aux variations de températures employés pour les projecteurs suspendus.

Recommandations concernant le papier > 32

ARTES POSTALES

Le fabricant fournit les recommandations suivantes concernant le choix et l'utilisation des cartes postales avec cette imprimante :

> Les cartes postales individuelles insérées manuellement doivent toujours l'être à

l'aide d'un bac d'alimentation m a nu el le ou d'un bac multifonction, selon votre modèle d'imprimante.

> Utilisez des cartes postales doubles non pliées. > Utilisez des cartes postales conçues pour les imprimantes laser. > Évitez d'utiliser des cartes postales conçues pour des imprimantes à jet d'encre. > Évitez d'utiliser des cartes postales estampillées ou photographiques.

NSERTION DU PAPIER

BAC À

PAPIER

REMARQUE Avant de rajouter du papier dans le bac d'alimentation, enlevez d'abord le papier déjà présent, ajoutez le nouveau bloc de papier, puis replacez celui que vous venez de retirer. De cette manière, vous utilisez d'abord le papier le plus ancien et réduisez les risques de bourrage.

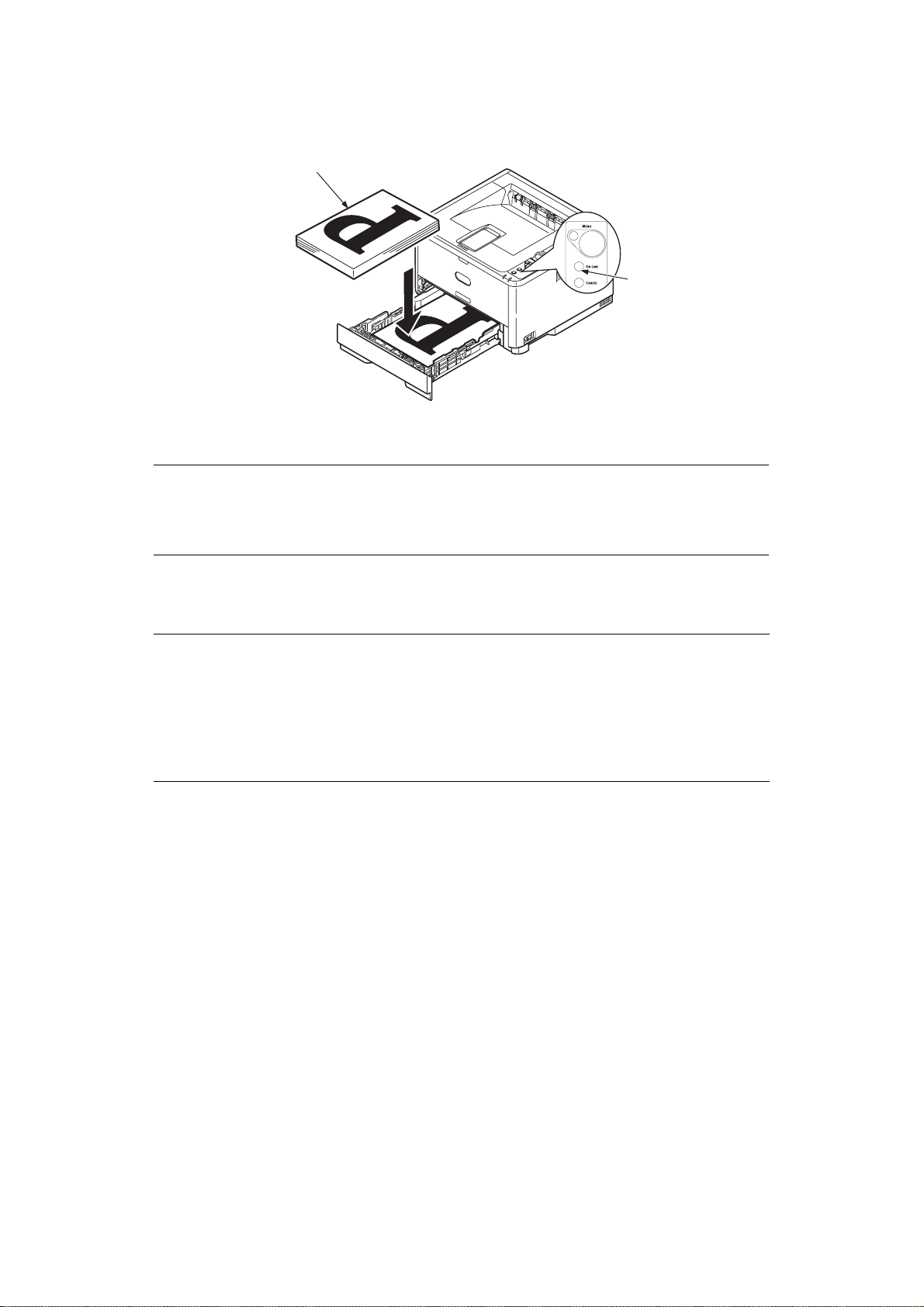

1. Retirez le bac à papier de la partie inférieure de l'imprimante et placez le papier ordinaire (1) dans le bac. Ne dépassez pas le niveau indiqué par les deux pointes fléchées des guides papier (2).

REMARQUE Chargez le papier à en-tête face imprimée vers le bas, bord supérieur vers l'avant du bac d'alimentation. (3)

Recommandations concernant le papier > 33

2. Réglez la position du guide papier arrière (4) en fonction du format du papier que vous utilisez en saisissant l'ergot, en les inclinant légèrement et en faisant glisser le guide vers l'avant ou l'arrière.

3. Ajustez les guides papier (5) en saisissant l'ergot et en le faisant glisser vers l'a v ant ou l'arrière en fonction de la taille du papier. Il est important d'effectuer cette opération correctement afin que le papier ne s'incline pas lors de l'impression. Si vous ne procédez pas de la sorte, des bourrages peuvent se produire.

4. Replacez le bac dans l'imprimante.

REMARQUE Si vous disposez d'un second bac à papier en option (Bac 2) et si vous lancez une impression à partir du premier bac (bac supérieur ou Bac 1), vous avez la possibilité de retirer le second bac (celui du bas) et de le recharger. Par contre, si vous imprimez à partir du second bac (celui du bas), ne retirez pas le premier (celui du haut), car cela pourrait causer un bourrage.

Impression face vers le haut ou vers le bas

Pour imprimer face vers le bas, vérifiez que l'empileuse arrière est fermée (le papier sortira alors par le haut de l'imprimante). Le bac de sortie situé sur le dessus de l'imprimante peut contenir jusqu'à 150 feuilles de 80 g/m² imprimées face vers le bas. Les pages imprimées dans l'ordre de lecture (page 1 en premier) sont triées dans l'ordre de lecture (dernière page au-dessus, face en bas).

L’empileuse face au dessus doit être ouverte et il convient de tirer la rallonge du bac lorsque l’empileuse doit être en service. (Si l'empileuse face au dessus est ouverte ou fermée, le paramètre d'impression face vers le bas dirige correct ement les travaux d'impression vers l'empileuse face en dessous.)

L’empileuse face au dessus peut contenir 100 feuilles de 80 g/m² de papier standard. Utilisez toujours cette empileuse ainsi que le bac d’alimentation manuelle, le bac

multifonctions ou pour les papiers à fort grammage afin de réduire les risques de bourrage.

Reportez-vous à la section « Informations relatives au papier et aux bacs d'alimentation » à la page 86.

Recommandations concernant le papier > 34

Ordre d'alimentation automatique

Si le bac d'alimentation en option n'est pas inst allé, la valeur par défaut de la fonctionnalité d'alimentation automatique du menu Impression est OUI, alors que celle de la fonctionnalité Séquence chgt bacs est PREMIER VERS DERNIER. De cette manière, si un bac ne contient plus de papier, l'alimentation automatique se déclenche en suivant l'ordre Bac 1, Bac 2 (s'il est installé), Bac multifonction ou Bac d'alimentation manuelle, à condition que ces bacs soient configurés pour le même type de support. En outre, configurez la taille et le grammage du support pour les bacs respectifs dans le panneau de commande ou l'outil de configuration, selon votre modèle d'imprimante.

BAC

MULTIFONCTION ET BAC D'ALIMENTATION MANUELLE

1. B431 : Rabaissez le bac multifonction (1), sortez le bac (2), dépliez les supports

papier (3), et réglez la position des guides papier en fonction de la largeur du papier (4).

B411 : Rabaissez le bac d'alimentation manuelle (1) et réglez la position des guides papier (2) en fonction de la largeur du papier.

B431 B411

2. B431 : Chargez le papier dans le bac multifonction et appuyez sur le bouton de

sélection (5). Assurez-vous que le papier est chargé sous la flèche de niveau (6) pour éviter les bourrages papier.

REMARQUE Ne dépassez pas la charge du papier avoisinant 100 feuilles ou 10 enveloppes, selon le grammage du support.

Recommandations concernant le papier > 35

B411: Placez les feuilles de papier une à une dans le bac d’alimentation manuelle.

B431 B411

> Pour l’impression sur le recto de feuilles de papier à en-tête, chargez le papier

dans le bac multifonction, face préimprimée en dessus, avec le bord supérieur dans l’imprimante.

> Pour l'impression recto-verso (duplex) sur du papier à en-tête, chargez le papier,

face préimprimée vers le bas, le bord supérieur du papier étant placé dans le sens opposé à l'imprimante.

> Les enveloppes doivent être chargées, volet vers le bas, face en dessus, le bord

supérieur se trouvant à gauche et le bord court étant placé dans l’imprimante.

REMARQUE Ne sélectionnez pas l’impression recto verso sur les enveloppes.

> Chargez les transparents face en dessus, bord supérieur orienté du côté de

l’imprimante.

> Pour le papier à fort grammage ou le papier cartonné, ouvrez l'empileuse arrière

pour récupérer la sortie imprimée. Le papier suit ainsi un circuit presque droit dans la machine, évitant ainsi les bourrages papier et d'éventuels dommages au support.

3. B431 : Si nécessaire, définissez la taille et l'orientation du support dans le menu du support à l'aide du panneau de commande, puis soumettez la commande d'impression.

B411 : Si nécessaire, définissez la taille et l'orientation du support dans l'outil de configuration, puis soumettez la commande d'impression.

ATTENTION !

Vous risquez d'endommager votre imprimante si un réglage de papier incorrect est utilisé lors de l'impression sur un autre support.

REMARQUE

> Vous pouvez également définir le type de support dans le pilote

d'imprimante. Cependant, les paramètres de pilote d'imprimante ont préséance sur les paramètres du panneau de commande ou de l'outil de configuration.

> N'oubliez pas de rétablir le paramètre d'utilisation de papier normal une

fois que vous avez terminé l'impression sur un support différent.

Recommandations concernant le papier > 36

ARAMÈTRES D'ALIMENTATION, DE FORMAT ET DE SUPPORT DU PAPIER

Le processus permettant de fixer l'image sur le papier (fusion) utilise la chaleur et la pression. Si la chaleur est trop forte, le papier léger peut se froisser ou se gondoler, alors que les transparents peuvent subir des ondulations. Si la chaleur est insuffisante, l'image se fixe mal sur le papier épais.

REMARQUE Bien que pour certaines tâches d'impression vous puissiez définir les propriétés du support à partir du pilote d'imprimante, il est conseillé de configurer l'imprimante manuellement afin que son utilisation soit adaptée au support utilisé.

B411D, B411

Vous pouvez changer le type de support de la manière suivante :

1. Démarrez l'Outil de configuration.

2. Développez le Menu Utilisateur pour répertorier les options.

3. Développez le Menu Papier pour répertorier les options..

4. Cliquez sur le bac papier utilisé. Affectez le paramètre correct pour le type de

support utilisé et, le cas échéant, définissez le format du papier en conséquence.

5. Cliquez sur l'icône Enregistrer sur le périphérique pour enregistrer les nouveaux paramètres.

6. Cliquez sur OK.

B431D, B431

À l'aide du panneau de commande de l'imprimante, vous pouvez sélectionner :

> le papier à utiliser > le format du papier à utiliser > le poids du papier (son épaisseur) > le type de papier

REMARQUE

> Si les paramètres de l'imprimante diffèrent de ceux de l'ordinateur,

l'impression devient alors impossible et un message d'erreur s'affiche sur l'écran LCD.

> Les paramètres d'impression suivants sont donnés à titre indicatif

uniquement. Avec certaines applications, il est nécessaire de définir les paramètres d'alimentation, de format et de support du papier depuis l'application elle-même (Mise en page).

> Bien que pour certaines tâches d'impression vous puissiez définir les

propriétés du support à partir du pilote d'imprimante, il est conseillé de configurer l'imprimante manuellement afin que son utilisation soit adaptée au support utilisé.

Recommandations concernant le papier > 37

Sélection du type d'alimentation

Le type d'alimentation, le format du papier, son poids et le type de support peuvent être définis manuellement sur l'imprimante à l'aide du panneau de commande de la manière suivante.

1. Appuyez de façon répétée sur le bouton Menu Flèche Haut ou Flèche Bas jusqu'à ce que le MENU IMPRIMER s'affiche, puis appuyez sur OK.

2. Appuyez sur le bouton Flèche Haut ou Flèche Bas jusqu'à ce que BAC PAR DÉFAUT s'affiche, puis appuyez sur OK.

3. Appuyez sur le bouton Flèche Haut ou Flèche Bas jusqu'à ce que le type d'alimentation requis s'affiche.

4. Appuyez sur le bouton OK. Un astérisque (*) apparaît en regard du type d'alimentation papier sélectionné.

5. Appuyez de façon répétée sur les boutons Annuler ou Online (En ligne) ou sur le bouton PRÉCÉDENT pour quitter le mode MENU .

REMARQUE Lorsque installés, le chargement passe automatiquement au bac disponible suivant, assurant ainsi une impression en continu.

CHGT BAC AUTO est réglé sur OUI et que plusieurs bacs sont

Format de papier

Définissez le format du papier comme suit.

REMARQUE

> Si vous utilisez les bacs à papier et si l'option DIM BAC est sélectionnée

(valeur par défaut), les formats de papier standard sont automatiquement reconnus par l'imprimante. Ne sélectionnez le format du papier que pour les formats personnalisés.

> Lorsque vous utilisez le bac multifonction, la taille du papier doit être

sélectionnée.

1. Appuyez sur le bouton Menu Flèche Haut ou Flèche Bas jusqu'à ce que le MENU IMPRIMER s'affiche, puis appuyez sur OK.

2. Appuyez de manière répétée sur Flèche Haut ou Flèche Bas jusqu'à ce que ÉDITER FORMAT s'affiche, puis appuyez sur OK.

3. Appuyez sur Flèche Haut ou Flèche Bas jusqu'à ce que le format de papier requis s'affiche, puis appuyez sur le bouton OK. Un astérisque (*) apparaît en regard du format de papier sélectionné.

4. Appuyez de façon répétée sur les boutons Annuler ou Online (En ligne) ou sur le bouton PRÉCÉDENT pour quitter le mode MENU.

5. Sélectionnez le format de papier correct depuis le pilote d'imprimante avant d'imprimer le fichier.

Recommandations concernant le papier > 38

Type et poids du support

Définissez le type et le poids du support comme suit :

ATTENTION !

Si le type et le poids du support ne sont pas correctement définis, la qualité d'impression peut alors être détériorée et le rouleau de fusion endommagé.

1. Appuyez sur le bouton Menu Flèche Haut ou Flèche Bas jusqu'à ce que le MENU

PAPIER s'affiche, puis appuyez sur OK.

2. Appuyez sur le bouton Flèche Haut ou Flèche Bas jusqu'à ce que TYPE PAPIER ou GRAMMAGE pour le bac requis s'affiche, puis appuyez sur le bouton OK.

3. Appuyez sur Flèche Haut ou Flèche Bas jusqu'à ce que le type ou le grammage de papier requis s'affiche, puis appuyez sur le bouton OK. Un astérisque (*) apparaît en regard du type ou du grammage de papier sélectionné.

4. Appuyez de façon répétée sur les boutons Annuler ou Online (En ligne) ou sur le bouton PRÉCÉDENT pour quitter le mode MENU.

5. Sélectionnez le format de papier correct depuis le pilote d'imprimante avant d'imprimer le fichier.

Recommandations concernant le papier > 39

NTERFACES

Votre imprimante dispose de plusieurs types d'interfaces de données :

1. Parallel (Parallèle) – Pour une connexion directe à un PC. Ce port nécessite un câble parallèle (conforme IEEE 1284) bi-directionnel.

2. USB – Pour une connexion à un PC exécutant Windows 2000 ou une version ultérieure, ou Mac OS X ou une version ultérieure. Ce port requiert un câble compatible avec la version 2.0 de l'interface USB, ou une version supérieure.

Le fonctionnement d'une imprimante n'est pas garanti si un périphérique compatible USB est connecté en même temps que d'autres machines compatibles USB.

Lorsque plusieurs imprimantes de même type sont connectées, elles sont numérotées *****, ***** (2), ***** (3), etc. Ces numéros dépendent de l'ordre de connexion ou de mise sous tension des imprimantes.

3. LAN – Pour une connexion par câble réseau. Ce port est un port standard pour les modèles B411dn et B431dn.

REMARQUE

> Il n'est pas recommandé de connecter des câbles série/USB et parallèles à

l'imprimante simultanément.

> Les câbles d'interface ne sont pas fournis avec l'imprimante.

Pour connecter l'imprimante directement à un ordinateur autonome, reportez-vous au chapitre "Pilotes d'imprimante".

Pour installer l'imprimante en rés eau, reportez-vous à la section du Guide consacrée à la carte réseau pour obtenir plus de détails sur la configuration de la connexion réseau avan t l'installation des pilotes.

REMARQUE Les compétences d'un administrateur sont nécessaires lors de l'installation d'une connexion réseau.

Interfaces > 40

ILOTES D'IMPRIMANTE

Ce chapitre explique comment installer un pilote d'imprimante sur deux types de système d'exploitation : Windows et Macintosh.

Le DVD des pilotes d'imprimante contient tous les pilotes d'imprimante. Pour des informations actualisées sur l'installation des pilotes d'imprimantes, consultez le fichier Readme présent sur ce DVD.

YSTÈMES D'EXPLOITATIONS

1. Une fois Windows lancé, insérez le DVD des pilotes d'imprimante dans le lecteur de

DVD-ROM.

2. Si le DVD ne s'exécute pas automatiquement, sélectionnez Démarrer > Exécuter, puis entrez E:\setup (E désignant votre lecteur de DVD-ROM) dans le champ Ouvrir.

3. Cliquez sur OK.

4. Sélectionnez votre modèle d'imprimante.

5. Cliquez sur Installation du pilote > Installation du pilote d'imprimante, puis suivez

les messages à l'écran.

6. Pour les modèles B411d, B411dn uniquement, une fois le pilote installé, installez l'outil de configuration. Suivez les instructions à l'écran pour terminer l'installation de l'outil de configuration.

INDOWS

REMARQUE Prenez le temps d'examiner les fonctionnalités disponibles sur le DVD. Par exemple, la fonction Aide décrit chacun des utilitaires.

7. Pour les modèles B431d, B431dn, une fois le pilote installé, l'utilitaire de configuration de la langue du panneau de commande s'exécute automatiquement. Choisissez la langue d'exploitation que vous préférez. Reportez-vous à la section «

Changement de la langue » à la page 14.

PTIONS INSTALLÉES

Certaines options sont peut-être déjà installées sur votre imprimante. Pour c elles qui sont installées, vérifiez qu'elles apparaissent activées sur la structure des menus.

Assurez-vous que vos options sont paramétrées dans le ou les pilotes d'imprimante en sélectionnant les paramètres appropriés dans les onglets Options du périphérique (émulation PCL) et/ou Paramètres du périphérique (émulation PS) décrits au chapitre "Fonctionnement".

YSTÈMES D'EXPLOITATION MACINTOSH

Pour plus de détails sur l'installation des pilotes Macintosh appropriés, consultez le fichier Readme sur le DVD.

PTIONS INSTALLÉES

Assurez-vous que les options installées sont activées dans le pilote d'imprimante.

HOIX D'UN PILOTE MAC

Les modèles B411 vous permettent d'utiliser uniquement un pilote Mac PCL. Les modèles B431 peuvent également utiliser un pilote PS sur les systèmes d'exploitati on

Macintosh.

Pilotes d'imprimante > 41

ONCTIONNEMENT

Ce chapitre décrit dans ses grandes lignes le mode d'utilisation de votre imprimante dans un environnement Windows ou Macintosh. Sous Windows, bien que l'émulation PCL soit disponible sur tous les modèles d'imprimantes, l'émulation PS est disponible sur les modèles B431d, B431dn.

ARAMÈTRES D'IMPRIMANTE DANS

REMARQUE Les illustrations de ce guide se rapportent au système d'exploitation Windows XP avec une émulation PCL ou PS. Les fenêtres peuvent être légèrement différentes d'autres systèmes d'exploitation, mais les principes de base sont les mêmes.

La plupart des options sont disponibles dans les menus du panneau de contrôle et dans l'outil de configuration (vous en trouverez une description dans le chapitre intitulé « Panneau de commande »).

Le pilote d'imprimante Windows contient également des paramètres pour un grand nombre de ces options. Si les options du pilote d'imprimante existent également dans les menus du panneau de contrôle et de l'outil de configuration et si vous imprimez vos documents sous Windows, les valeurs définies dans le pilot e d'imprimante de Windows p révalent sur celles du panneau de contrôle et de l'outil de configuration.

INDOWS

PTIONS D'IMPRESSION DES APPLICATIONS WINDOWS

Lorsque vous choisissez d'imprimer votre document depuis une application Windows, une boîte de dialogue Imprimer apparaît. Cette boîte de dialogue s pécifie habituellement le nom de l'imprimante sur laquelle vous sortirez votre document. En regard du nom de l'imprimante se trouve un bouton Propriétés.

Lorsque vous cliquez sur Propriétés , une nouvelle fenêtre s'ouvre ; elle contient une courte liste de paramètres d'imprimante se trouvant dans le pilote, que vous pouvez choisir pour ce document. Les paramètres disponibles dans votre application sont seulement ceux que vous voulez modifier pour des documents ou des applications spécifiques. Les paramètres que vous modifiez ici seront valables uniquement en cours d'exécution de l'application concernée.

Fonctionnement > 42

MULATION

Les onglets suivants sont disponibles : Configuration, Options d'impression et Image.

PCL

Onglet configuration

1. Le format du papier doit être identique à celui de la page de v otre document (sauf si

vous souhaitez changer l'échelle de la sortie imprimée pour la faire tenir dans un autre format) et à celui du papier qui alimente l'imprimante.

2. Pour le bac source, vous avez plusieurs possibilités : le bac 1 (bac à papier standard), le bac d'alimentation manuelle (B411d, B411dn), le bac 2 (si un bac en option est installé) ou le bac multifonction (B431d, B431dn). Vous pouvez également cliquer sur la partie appropriée du graphique à l'écran pour sélectionner votre bac préféré.

3. Vous pouvez sélectionner plusieurs options de document, telles que le nombre de pages par feuille lorsque vous avez réduit la taille d'impression et que vous voulez imprimer plusieurs pages par feuille.

4. Sous Impression recto-verso, vous pouvez choisir automatique ou manuel. Avec l'option d'impression recto-verso manuelle, vous pouvez choisir d'imprimer uniquement sur une face de la feuille ou sur les deux faces (impression duplex). Votre imprimante vous permet d'effectuer des impressions duplex manuelles, ce qui signifie que vous devez insérer le papier deux fois dans l'imprimante. Pour plus d'informations, reportez-vous à la section « impression recto-verso » à la page 53. Le bouton d'aide de l'impression Duplex Help permet également d'accéder à des instructions concernant l'impression duplex manuelle.

5. Si vous avez modifié certaines préférences d’impression et les avez enregistrées en tant que groupe, vous pouvez les rappeler pour éviter de les paramétrer individuellement chaque fois que vous en avez besoin.

6. Un seul bouton à l'écran permet de restaurer les paramètres par défaut.

Fonctionnement > 43

Onglet Options de trav ail

Printing Preferences

1. Vous pouvez définir la résolution de l'impression de la manière suivante :

> Le paramètre ProQ1200 offre une résolution de 2400 x 600 ppp pour B411d et

B411dn. Il nécessite la plus grande quantité de mémoire de l'imprimante et l'impression demande le plus de temps. V os p ages imprimées peuv ent être mises à l'échelle pour tenir sur du papier de plus grand ou de plus petit format. Il s’agit de la meilleure option pour l'impression de photos.

> Le paramètre Haute qualité permet d'imprimer à 1200 x 600 ppp pour B411d,

B411dn et 1200 x 1200 ppp pour B431d, B431dn. C'est la meilleure option pour imprimer des objets vectoriels tels que des graphiques et du texte.

> Le paramètre Normal permet d'imprimer à 600 x 600 ppp et convient à la plupart

des travaux d'impression.

> Le paramètre Brouillon permet d'imprimer à 300 x 300 ppp et est adapté à

l'impression de documents provisoires contenant principalement du texte. Vous pouvez sélectionner l'option Economie d'encre pour économiser du toner lors de certains travaux d'impression.

2. L ’orientation de la page peut êt re de type po rtrait (dans le sens de la hauteur) ou de type paysage (dans le sens de la largeur). Vous pouvez faire pivoter les deux vues de 180 degrés.

3. Vous pouvez imprimer les filigr anes en arrière-plan de l’ image principale de la page. C'est une fonction utile pour indiquer que le document est préliminaire, confidentiel, etc.

Si vous souhaitez imprimer sur du papier à lettres spécial, tel que des imprimés et du papier à en-tête, mais que vous ne voulez pas utiliser de papier préimprimé, vous pouvez créer votre propre papier en utilisant la fonction de superposition (pour les modèles B431d, B431dn). Pour obtenir davantage d'informations sur des superpositions et des macros, reportez-vous à « Superpositions et macros (Windows

uniquement) » à la page 57. Le bouton Superpositions permet également d'accéder

à des instructions concernant l'impression duplex manuelle.

Fonctionnement > 44

4. En mode Trame (bitmap), l'ordinateur effectue le traitement de l'image de la page, ce qui réduit les tâches à traiter par l'imprimante même lorsque le fichier est volumineux. En mode vectoriel, les fichiers sont de taille plus réduite et leur transfert sur un réseau s'en trouve accéléré. Les effets de ces modes sont plus prononcés pour l'impression de graphiques que pour celle du texte.

5. Vous pouvez sélectionner 999 exemplaires à imprimer consécutivement, même s'il est nécessaire de réapprovisionner le bac à papier durant un si long tirage.

6. Vous pouvez modifier l'échelle de taille des pages pour qu'elles tiennent sur des feuilles plus grandes ou plus petites, de 25 % à 400 % de la taille d’origine.

7. Un seul bouton à l'écran permet de restaurer les paramètres par défaut.

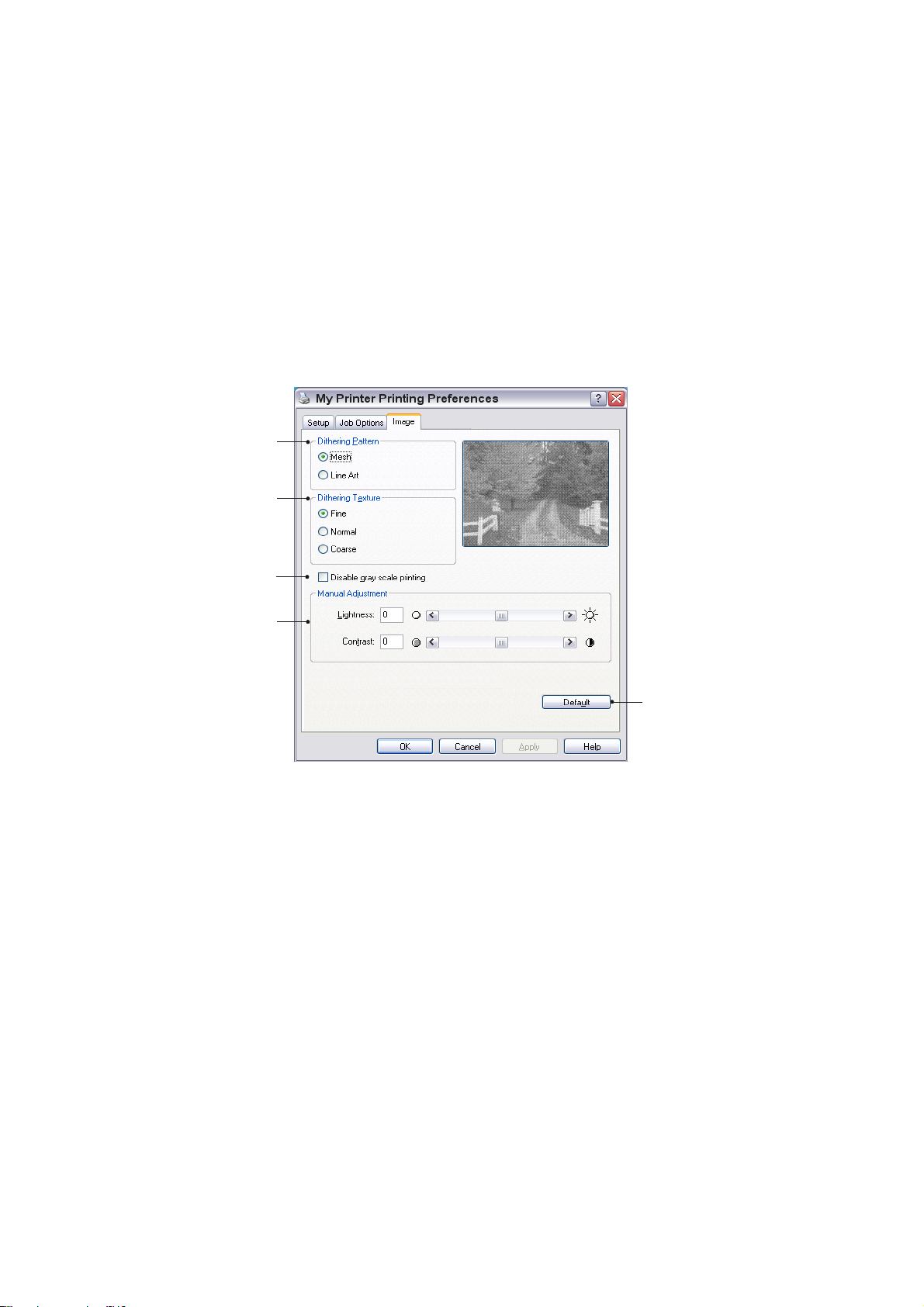

Onglet Image

1. Le tramage produit une échelle de gris intermédiaire en ajustant la c o m b i na i s o n d e points utilisée pour l'impression. En sélectionnant ce paramètre, vous pouvez déterminer le niveau de détails lors de l'impression de l'image graphique. Le maillage utilise un écran de points pour le tramage, alors que le dessin au trait utilise un quadrillage.

2. Vous pouvez sélectionner la texture de tramage en ajustant la taille des points utilisés dans l'écran de demi-teintes.

3. Définissez ce paramètre si vous voulez imprimer des effets d'échelle de gris sans tramage. Cochez la case pour désactiver l'impression des niveaux de gris ou désélectionnez-la pour permettre l'impression des niveaux de gris.

4. Vous pouvez régler manuellement la luminosité (plus la valeur est élevée, plus l'impression est claire) et le contraste ( plus la valeur est élevée, plus l'impression est contrastée).

5. Un seul bouton à l'écran permet de restaurer les paramètres par défaut.

Fonctionnement > 45

MULATION

Les onglets suivants sont disponibles : Disposition, Papier/Qualité et Options d'impression.

Onglet Disposition

My Printer Printing Preferences

1. Vous pouvez définir une orientation de page en mode Portrait (dans le sens de la hauteur), Paysage (dans le sens de la largeur) ou Paysage avec une rotation de 180 degrés.

2. L'impression recto-verso peut être réglée sur le bord long ou le bord court du document.

3. Vous pouvez choisir un ordre d'impression inverse (de la dernière page à la première) ou normal (de la première page à la dernière).

4. Sélectionnez le nombre de pages à imprimer sur chaque feuille. Vous pouvez également prévoir l'impression d'un livret.

Fonctionnement > 46

5. Cliquez sur le bouton Advanced (Avancées) pour définir les options de document suivantes :

My Printer Advanced Options

1. Sélection de la taille de papier requise.

2. Remplacement de la police TrueType par une autre police.

3. Définition d'autres options de document, telles que les options PostScript et les

caractéristiques de l'imprimante.

Onglet Papier/Qualité

Vous pouvez définir la source de papier ou laisser l'imprimante la sélectionner automatiquement . Le bouton Advanced (Avancées)vous permet d'accéder aux mêmes options que celles disponibles dans l'onglet Disposition et décrites ci-dessus.

Fonctionnement > 47

Onglet Options de trav ail

1. Vous pouvez définir la résolution de l'impression de la manière suivante :

> Le paramètre Haute qualité permet d'imprimer à 1200 x 1200 ppp pour B431d,

B431dn. C'est la meilleure option pour imprimer des objets vectoriels t els que des graphiques et du texte.

> Le paramètre Normal permet d'imprimer à 600 x 600 ppp et convient à la plupart

des travaux d'impression. Vous pouvez sélectionner l'option Economie d'encre pour économiser du toner lors de certains travaux d'impression.

2. Vous pouvez imprimer les filigr anes en arrière-plan de l' image principale de la page. C'est une fonction utile pour indiquer que le document est préliminaire, confidentiel, etc.

uniquement) » à la page 57. Le bouton Superpositions permet également d'accéder

à des instructions concernant l'impression duplex manuelle.

3. Vous pouvez sélectionner 999 exemplaires à imprimer consécutivement, même s'il est nécessaire de réapprovisionner le bac à papier durant un si long tirage.

4. Vos pages imprimées peuvent être mises à l'échelle pour tenir sur du pap ier de pl us grand ou de plus petit format.

5. Le bouton Advanced (Avancées) permet d'accéder aux fonctionnalités d'impression en miroir et d'impression d'image négative.

6. Un seul bouton à l'écran permet de restaurer les paramètres par défaut.

Fonctionnement > 48

ÉFINITION À PARTIR DU PANNEAU DE CONFIGURATION DE WINDOWS

Lorsque vous ouvrez la fenêtre Propriétés du pilote, directement à partir de Windows, plutôt que depuis une application, elle vous propose une gamme plus importante de paramètres. Les modifications réalisées ici affecteront généralement tous les documents que vous imprimez à partir d'applications Windows et seront prises en compte d'une session Windows à l'autre.

Emulation PCL

Les onglets suivants sont disponibles : Général, Avancé et Options du périphérique.

Onglet Général

1. Cette zone concerne les principales caractéristiques de votre imprimante et des éléments en option.

2. Ce bouton ouvre les mêmes fenêtres décrites précédemment pour les options que l'on peut définir à partir d'une application. Les paramètres modifiés deviendront les nouveaux paramètres par défaut pour toutes les applications Windows.

3. Ce bouton permet d'imprimer une page de test pour vérifier que l'imprimante fonctionne bien.

NOTE Les caractéristiques ci-dessus concernent Windows XP et peuvent être légèrement différentes dans d'autres systèmes d'exploitation.

Fonctionnement > 49

Onglet Avancé

My Printer Properties

1. Vous pouvez spécifier les heures de la journée auxquelles l'imprimante sera disponible.

2. Indique la priorité actuelle, de 1 (la plus bass e) à 99 (l a plus haute). Les documents affectés de la priorité la plus haute s'imprimeront en premier.

3. Spécifie l'impression différée des documents (enregistrés dans un fichier d'impression spécial) avant le début de l'impression. Le document est alors imprimé en arrière-plan, de façon à ce que votre application devienne disponible plus rapidement. Le paramètre comporte les options suivantes :

Cette option indique que l'impression ne doit pas commencer avant l'impression différée de la dernière page. Si votre application nécessite beaucoup de temps pour effectuer d'autres calculs au milieu de l'impression, ce qui provoque l'arrêt du travai l d'impression pendant une période prolongée, l'imprimante pourrait supposer prématurément que l'impression du document est terminée. La sélection de cette option permet d'éviter cette situation mais l'impression sera terminée un peu plus tard, étant donné que le lancement est retardé.

C'est le choix opposé au choix ci-dessus. L'impression commence dès que possible, après le début de l'impression différée du document.

4. Cette option indique que le document ne doit pas être imprimé en différé mais directement. En principe, votre application ne sera pas disponible pour un autre usage avant que le trav ail d'impression ne soit terminé. Cette option nécessite moins d'espace mémoire sur votre ordinateur, étant donné qu'il n'existe aucun fichier spoule.

5. Commande au spouleur de vérifier la configuration du document et de la faire correspondre à la configuration de l'imprimante avant de l 'envoyer à l'i mpression. En cas de non-concordance, le document est maintenu dans la file d'attente d'impression et ne s'imprime pas avant que la configurati o n de l'imprimante ne soit modifiée et que le document ne soit relancé depuis la file d'attente d'impression. Les documents non conformes de la file n'empêcheront pas les documents conformes de s'imprimer.

6. Indique que le spouleur doit préférer les documents qui ont terminé leur impression différée lors de la sélection du document suivant à impri mer, même si les documents terminés sont moins prioritaires que ceux qui sont toujours différés. Si l'impression en différé d'aucun document n' es t termi née, l e spou leur préfèr er a l es docu ments en différé plus volumineux à ceux qui le sont moins. Utilisez cette option si vous voulez

Fonctionnement > 50

optimiser le rendement de l'imprimante. Lorsque cette option est invalidée, le spouleur choisit les docum ents sur la base de leur priorité.

7. Indique que le spouleur ne doit pas supprimer les documents au terme de leur impression. Cette option permet de soumettre à nouveau les documents à l'imprimante à partir du spouleur au lieu de les réimprimer à partir de l'application. Si vous utilisez cette option fréquemment, vous aurez besoin d'un espace mémoire important.

8. Spécifie si les options avancées, telles que le nombre de pages par feuille, sont disponibles dans l'imprimante que vous utilisez. Pour une impression en mode normal, laissez cette option activée. Si des problèmes de compatibilité se produisent, vous pouvez invalider la fonction. Toutefois, il se peut que ces options avancées soient alors indisponibles, même si le matériel les prend en charge.

9. Ce bouton permet d'accéder aux mêmes fenêtres de configuration qu'à partir des applications. Les paramètres modifiés par le biais du panneau de configuration Windows deviennent les paramètres par défaut Windows.

10. Vous pouvez concevoir et spécifier une page de séparation qui s'imprime entre les documents. Cette option est utile en particulier sur une imprimante partagée pour aider chaque utilisateur à trouver ses propres documents dans la pile de sortie imprimée.

REMARQUE Les caractéristiques ci-dessus concernent Windows XP et peuvent être légèrement différentes dans d'autres systèmes d'exploitation.

Onglet Options du périphérique

Dans cette fenêtre, vous pouvez sélectionner les mises à niveau optionnelles à installer dans votre imprimante. Reportez-vous au chapitre intitulé "Installation des options".

Fonctionnement > 51

Émulation PS

Les onglets suivants sont disponibles : Général, Avancé et Paramètres du périphérique. Les onglets Général et Avancé sont les mêmes que ceux de l'émulation PCL

décrits ci-dessus.

Onglet Paramètres du périphérique

1. Vous pouvez définir différents formats de papier pour chaque bac d'alimentation disponible.

2. Vous pouvez définir différents paramètres de police en fonction de votre application.

3. Vous pouvez s électionner les mises à jour en option installées sur v otre imprimante.

Reportez-vous au chapitre intitulé "Installation des options".

ARAMÈTRES DE L'IMPRIMANTE SOUS MACINTOSH

Consultez le fichier Lisez-moi qui se trouve sur le DVD des gestionnaires ainsi que l'aide en ligne fournie avec le logiciel du pilote.

Fonctionnement > 52

IMPRESSION RECTO-VERSO

L'unité duplex ajoute la fonction d'impression recto-verso, en utilisant moins de papier et en facilitant la manipulation des grands documents. Elle permet également l'impression d'un livret, qui utilise encore moins de papier.

Vous pouvez choisir entre les fonctions d'impression Recto verso automatique ou manuelle.

REMARQUE Les étapes de ce processus concernent Windows XP PCL. Les fenêtres d'un autre système d'exploitation risquent d'être légèrement différentes mais les principes restent les mêmes.

MPRESSION RECTO VERSO AUTOMATIQUE

Cette imprimante permet une impression automatique recto-verso uniquement pour les formats de papier Letter, A4, B5, Executive, Legal 13, 13.5 et 14 en utilisant du papier d'un grammage compris entre 60 et 122 g/m².

Pour effectuer une impression recto verso automatique :

1. Sélectionnez Fichier > Imprimer, puis cliquez sur le bouton Propriétés.

2. Sélectionnez le bac d'entrée (Bac 1, Bac 2 (en option), bac multifonction (B431d,

B431dn) ou bac d'alimentation manuelle (B411d, B411dn)) dans la liste déroulante Source.

3. Dans le menu déroulant de l'impression recto-verso, sélectionnez « Bord long » (Automatique) ou « Bord court » (Automatique) selon vos préférences d'impression.

4. Pour plus d'informations, cliquez sur le bouton Duplex Help (Aide duplex).

5. Cliquez sur le bouton Imprimer.

MPRESSION DUPLEX MANUELLE À L'AIDE DU BAC À PAPIER

REMARQUE L'impression recto-verso manuelle est disponible uniquement pour le pilote Windows PCL

Pour exécuter une impression recto-verso ou une impression duplex manuelle, vous devez insérer le papier deux fois dans l'imprimante. Vous pouvez effectuer ce type d'impression à l'aide du bac à papier, du bac d'alimentation manuelle (B411d, B411dn) ou du bac multifonction (B431d, B431dn). Vous pouvez utiliser les formats de papier A4, A5, A6, B5, Letter, Legal 13, 13.5 et 14, Statement, Executive et Personnalisés, en utili sant du papier d'un grammage compris entre 60 et 122 g/m².

REMARQUE

> Vous ne pouvez pas utiliser du format de papier A6 pour une impression à

partir du bac 2 (option).

> Vous ne pouvez pas utiliser du format de papier Legal 13.5 pour une

impression à partir du bac 1, bac 2 en option, et lorsque vous utilisez la fonction d'impression automatique recto-verso.

INDOWS SEULEMENT

)

1. Assurez-vous que le bac à papier contient s u f fi s am m e n t d e papier.

2. Sélectionnez Fichier > Imprimer, puis cliquez sur le bouton Propriétés.

3. Sélectionnez le Bac1 dans la liste déroulante Source.

impression recto-verso > 53

4. Dans le menu déroulant de l'impression recto-verso, sélectionnez Bord long

(Manuel) ou Bord court (Manuel) selon vos préférences d'impression. Pour plus d'informations, cliquez sur le bouton Aide sur le mode recto verso (Duplex). Cliquez ensuite sur Imprimer.

5. L'impression se fait d'abord en alternance une page sur deux (1). À la fin de l'opération, un message s'affiche vous invitant à prendre le papier, à le retourner et à le replacer dans le bac à papier.

6. Ouvrez le bac à papier (2).

impression recto-verso > 54

7. Prenez le papier imprimé da ns le bac de sortie (3) et placez-le dans le bac à papier, face imprimée vers le haut et le bas des pages dirigé vers l'imprimante (4).

8. Refermez le bac à papier et appuyez sur le bouton Online (En ligne) (5) . La fenêtre du message disparaît et l'impression du document se termine.

NOTE Vous devez appuyer sur le bouton Online (En ligne) pour démarrer l'impression pour l'autre côté. Le délai d'attente par défaut est d'une minute, au terme duquel les données sont supprimées et ne sont pas imprimées.

MPRESSION DUPLEX MANUELLE À L'AIDE DU BAC D’ALIMENTATION MANUELLE

(B411

1. Disposez les guides papier sur le bac d’alimentation manuelle en fonction de la taille

2. Placez les feuilles de papier une à une dans le bac d’alimentation manuelle. Le papi er

3. Sélectionnez Fichier > Imprimer pour afficher la boîte de dialogue d'impression.

4. Cliquez sur Propriétés.

5. Sélectionnez le Bac d'alimentation manuelle dans la liste déroulante Source.

6. Dans le menu déroulant de l'impression recto-verso, sélectionnez Bord long

, B411DN)

REMARQUE

> Lorsque vous utilisez le bac d’alimentation manuelle, insérez les feuilles

une à une.

> Utilisez le bac multifonction pour l'impression recto-verso manuelle pour

les modèles B431d, B431dn, mais les principes restent les mêmes,

Reportez-vous à la section « Bac multifonction et bac d'alimentation manuelle » à la page 35.

du papier.

est automatiquement saisi et mis en place.

(Manuel) ou Bord court (Manuel) selon vos préférences d'impression. Pour plus d'informations, cliquez sur le bouton Duplex Help (Aide sur le mode recto verso (Duplex)) .

impression recto-verso > 55

7. Une fois les pages imprimées (en alternance une sur deux), prenez le papier dans le bac de sortie.

8. Placez le papier feuille par feuille dans le bac d’alimentation manuelle, face imprimée vers le bas et le haut des pages dirigé vers l'imprimante. Assurez- vous que l e papier est saisi et mis en place.

9. Appuyez sur le bouton Online (En ligne). Les pages restantes s'impriment sur la face vierge, feuille à feuille, au fur et à mesure que vous insérez le papier dans le bac d’alimentation manuelle.

impression recto-verso > 56

UPERPOSITIONS

ÉFINITION D'UNE SUPERPOSITION ET D'UNE MACRO

Vous pouvez utiliser les superpositions PostScript pour générer tous vos papiers à lettres spéciaux et les enregistrer dans l'imprimante de façon à pouvoir vous en servir lorsque vous en avez besoin. Si vous avez choisi d'installer le pilote PCL, les macros exécutent une fonction similaire.

Vous pouvez créer plusieurs superpositions et macros, et les combiner de n'importe quelle façon pour produire divers imprimés et autres papiers à lettres spéciaux. Il est possible d'imprimer chaque image ou simplement la première page d'un document, sur toutes les pages, sur une page sur deux, ou simplement sur les pages que vous spécifiez.

RÉATION DE SUPERPOSITIONS POSTSCRIPT

La création d'une superposition se réalise en trois étapes :

1. Créez les données à imprimer à l'aide de votre propre logiciel d'application et imprimez-les dans un fichier imprimante (PRN).

2. Utilisez l'utilitaire « Storage Device Manager » fourni sur le DVD livré avec votre imprimante pour créer un « fichier projet », importer le ou les fichier(s) .PRN et télécharger le fichier filtre généré (.HST) vers l'imprimante. Le fichier projet contiendra une ou plusieurs images de superposition qui ont un rapport fonctionnel entre elles, telles que la page de couverture et les images de la page suivante pour les lettres commerciales.

MACROS

INDOWS UNIQUEMENT

)

3. Utilisez les fichiers téléchargés pour définir vos superpositions prêtes à l'emploi lors

de l'impression de vos documents.

Lors de l'impression de fichiers de superposition sur le disque, ne sélectionnez pas de fonctions spéciales, telles que Impression recto-verso ou Copies multiples. Elles ne conviennent pas aux superpositions et ne s'appliquent qu'à vos documents définitifs.

RÉATION DE L'IMAGE DE SUPERPOSITION

1. Utilisez votre application préférée, peut-être un progr amme graphique, pour créer

l'image de superposition requise et l'enregistrer.

2. Ouvrez la boîte de dialogue Imprimer... de votre application.

3. Assurez-vous que le modèle de l'imprimante sélectionné (1) est celui de votre pilote d'imprimante PostScript.

4. Sélectionnez l'option Imprimer dans un fichier (2).

5. Cliquez sur le bouton Propriétés (3) pour ouvrir la fenêtre Propriétés du document.

Superpositions et macros (Windows uniquement) > 57

6. Dans l'onglet Overlay (Superposition), choisissez Create Form (Créer un imprimé) dans la liste

déroulante (4).

7. Cliquez sur OK pour fermer la fenêtre Pr o p r iétés du document.

8. Cliquez de nouveau sur OK pour fermer la boîte de dialogue Impression.

9. Lorsque vous êtes invité à entrer un nom de fichier imprimante, entrez un nom significatif suivi de l'extension .PRN.

10. Fermez votre application.

RÉATION ET TÉLÉCHARGEMENT DU PROJET

1. Dans le menu Démarrer de Windows, lancez le Gestionnaire « Storage Device Manager » (SDM) et laissez-le repérer l'imprimante.

2. Choisissez Projets > Nouveau projet.

3. Choisissez Projets > Ajouter un fichier à un projet.

4. Sélectionnez PRN Files (*.prn) dans la liste déroulante Types de fichiers.

5. Naviguez dans le dossier où les fichiers .PRN sont enregistrés et sélectionnez un ou

plusieurs de ces fichiers pour y inclure votre série de superpositions. Vous pouvez avoir plusieurs fichiers imprimante (.PRN) dans un projet. Par exemple,

une pour les premières pages et une autre pour les pages suivantes. Utilisez les techniques standards Windows (Touches Maj ou Ctrl) pour sélectionner simultanément de nombreux fichiers si vous en avez besoin.

6. Cliquez sur Ouvrir pour ajouter ces fichiers au projet actuel.

7. Lorsqu'une boîte de message apparaît, confirmant qu'un fichier filtre a été créé, cliquez sur OK pour effacer le message.

8. La fenêtre du projet affichera un fichier .HST pour chaque fichier imprimante ajouté.

Notez soigneusement chacun de ces noms. Veil lez à les noter exactement comme ils apparaissent, en distinguant les majuscules et les minuscules car vous en aurez besoin plus tard.

9. Choisissez Projets > Enregistrer Projet et ent rez u n no m sig nificatif (par ex emple, « Papier à lettres ») de façon à ce que v ous puissiez le reconnaître ultérieurement si vous voulez le modifier.

10. Choisissez Projets > Envoyer les fichiers projet vers l'imprimant e pour télécharger le projet vers l'imprimante.

Si l'imprimante comporte un disque dur, le SDM téléchargera automatiquement les fichiers vers le disque dur. Si le disque dur n'est pas installé, le Gestionnaire SDM téléchargera les fichiers vers la mémoire flash. Si le disque dur est installé mais que vous préférez télécharger les fichiers vers la mémoire flash, clique z d e ux foi s su r le nom du fichier dans la fenêtre Projet et sous Volume, entrez %Flash0% puis cliquez sur OK.

11. Lorsque le message « Commande émise » apparaît, confirmant que le téléchargement est terminé, cliquez sur OK pour l'effacer.

Superpositions et macros (Windows uniquement) > 58

EST D'IMPRESSION DE LA SUPERPOSITION

1. Cliquez sur l'icône de l'imprimante appropriée et choisissez Imprimantes > Test

d'impression.

2. Dans la fenêtre Test PostScript Form, pour réaliser un test d'impression de chaque superposition, faites votre sélection et cliquez sur OK. Il y aura un bref moment d'attente pendant lequel l'imprimante traite l'imprimé qui s'imprimera ensuite.

3. Une fois que chaque superposition a été testée, cliquez sur Quitter.

4. Cliquez sur le bouton standard Fermer (X) de Windows, ou choisissez Projets >

Quitter pour fermer le Gestionnaire « Storage Device Manager ».

ÉFINITION DES SUPERPOSITIONS

Ceci est l'étape finale avant que les nouvelles superpositions ne soient prêtes à l'emploi.

1. Ouvrez la fenêtre Imprimantes (appelée « Imprimantes et télécopieurs » dans Windows XP) par le biais du menu Démarrer ou à partir du panneau de configuration de Windows.

2. Faites un clic droit sur l'icône de l'imprimante PostScript appropriée et choisissez Options d'impression dans le menu déroulant.

3. Dans l'onglet Superposition, cliquez sur le bouton Nouveau.

4. Dans la fenêtre Définir des superpositions, entrez un

nom approprié (2) pour cette superpositio n et choisissez la ou les page(s) (3) de vos documents qui l'utiliseront.

2 3

5. Entrez le nom du fichier de la superposition (4) exactement comme il apparaît dans la fenêtre Projet du Gestionnaire « Storage Device Manager ». N'oubliez pas que ce nom est

4 5

sensible à la casse. Si vous avez oublié de noter les noms de superpositions

lorsque vous les avez créées, vous pouvez les trouver en utilisant le Gestionnaire « Storage Device Manager » pour visualiser le fichier Projet ou par le biais du menu Information de l'imprimante pour imprimer une liste de fichiers et les identifier ainsi.

6. Cliquez sur Ajouter (5) pour ajouter cette superposition à la liste de superpositions définies.

7. Cliquez sur OK pour fermer la fenêtre Définir une superposition. La nouvelle superposition apparaît alors dans la liste de superpositions définies dans

la fenêtre Propriétés d'imprimante.

8. Reprenez la procédure ci-dessus si vous souhaitez définir d'autres superpositions.

9. Cliquez ensuite sur OK pour fermer la fenêtre Propriétés d'imprimante.

Vos nouvelles superpositions sont désormais prêtes et disponibles pour tout document requis à venir.

Superpositions et macros (Windows uniquement) > 59

MPRESSION AVEC DES SUPERPOSITIONS POSTSCRIPT

Après avoir défini vos superpositions, vous êtes prêt à les utiliser pour tout document que vous désirez. L'exemple illustré ici montre deux superpositions pour des lettres commerciales. La première s'imprime seulement sur la première page et la seconde sur n'importe quelle autre page ou sur toutes les pages suivantes.

1. Rédigez votre document comme d'habitude à l'aide de votre logiciel d'application. Au besoin, n'oubliez pas de mettre le document en forme de façon à ce qu'il tienne dans l'espace approprié.

2. Ouvrez la boîte de dialogue Imprimer… de votre application et choisissez les options requises, en veillant à ce que l'imprimante cible soit votre pilote d'imprimante PostScript dans lequel les superpositions ont été définies.

3. Cliquez sur le bouton Propriétés (3) pour ouvrir la fenêtre Options d'impression.

4. Sur l'onglet Superposition, choisissez Utiliser une superposition dans la liste déroulante (1).

5. Cliquez sur la première superposition (2) que vous

souhaitez utiliser. Dans cet exemple, c'est la superposition de la page de couverture. Cliquez ensuite sur le bouton Ajouter (3).

6. Si vous voulez utiliser une autre superposition, dans ce cas, c'est la page Suivante, cliquez sur la deuxième superposition (4) puis c li q uez une nouvelle fois sur le bouton Ajouter (3).

3 2

7. Lorsque vous avez sélectionné toutes les superpositions que vous voulez utiliser pour ce document, cliquez sur OK.

8. Enfin, dans la boîte de dialogue Impression de votre app lication, cliquez sur OK pour lancer l'impression.

RÉATION DE SUPERPOSITIONS

La création d'une superposition se réalise en trois étapes :

1. Créez les données à imprimer à l'aide de votre propre logiciel d'application et imprimez-les dans un fichier imprimante (PRN).

2. Utilisez l'utilitaire « Storage Device Manager » que vous trouverez sur le DVD fourni avec votre imprimante pour créer un « fichier projet », importer le fichier .PRN et télécharger les fichiers filtres générés (.BSN) vers l'imprimante.

3. Utilisez les fichiers téléchargés pour définir votre superposition prête à l'emploi pour tout document à venir.

Lors de l'impression de fichiers sur le disque, ne sélectionnez pas de fonctions spéciales, telles que Impression recto-verso ou Copies multiples. Elles ne conviennent pas aux macros et ne s'appliquent qu'à vos documents définitifs.

PCL

Superpositions et macros (Windows uniquement) > 60

RÉATION DE L'IMAGE DE SUPERPOSITION

1. Utilisez votre application préférée, peut-être un progr amme graphique, pour créer

l'image requise et l'enregistrer.

2. Ouvrez la boîte de dialogue Imprimer... de votre application.

3. Assurez-vous que le modèle d'imprimante sélectionné (1) est celui de votre pilote d'imprimante PCL.

4. Sélectionnez l'option Imprimer dans un fichier (2).

5. Lorsque vous êtes invité à entrer un nom de fichier

imprimante, entrez un nom significatif suivi de l'extension .PRN.

6. Fermez votre application.

RÉATION ET TÉLÉCHARGEMENT DE MACROS

1. Dans le menu Démarrer de Windows, lancez le Gestionnaire « Storage Device Manager » (SDM) et laissez-le repérer l'imprimante.

2. Choisissez Projets > Nouveau Projet pour lancer un nouveau projet.

3. Choisissez Projets > Fichier Macro filtre. La boîte de dialogue Configurations de

filtres d'imprimante apparaît. Procédez au réglage des paramètres dont vous avez besoin puis cliquez sur OK.

Exemple : Si vous créez un ovale noir dans MS Paint et laissez tous les filtres de commande de la couleur cochés, l’ovale noir s’imprimera sous la forme d’un rectangle noir lorsque la superposition est utilisé. Pour conserver la forme ovale, désactivez (désélectionnez) les filtres « Configurer les données de l'image », « ID de la palette » et « Contrôle de palette ».

4. Sélectionnez PRN Files (*.prn) dans la liste déroulante Types de fichiers.

5. Naviguez dans le dossier où les fichiers .PRN de la superposition sont enregistrés et

sélectionnez un ou plusieurs de ces fichiers pour y inclure votre série de superpositions.

Vous pouvez avoir plusieurs fichiers de macros dans un projet. Par exemple, une pour les premières pages et une autre pour les pages suivantes. Utilisez les techniques standards Windows (Touches Maj ou Ctrl) pour sélectionner simultanément de nombreux fichiers si vous en avez besoin.

6. Cliquez sur Ouvrir pour ajouter ces fichiers au projet actuel. (À partir de l'explorateur Windows, vous pouvez également glisser-déposer les fichiers directement dans la fenêtre Projet si vous préférez.) Lorsqu'une boîte de message apparaît, confirmant qu'un fichier filtre a été créé, cliquez sur OK pour effacer le message.

7. La fenêtre Projet affichera un fichier .BSN pour chaque fichier imprimante ajouté. Notez soigneusement le nom et le numéro d'identification de chacun des fichiers. Vous en aurez besoin ultérieurement.

Si vous souhaitez modifier les noms ou les numéros d'identification, cliquez deux fois sur l'entrée du fichier et modifiez-en les détails.

N'oubliez pas que ce nom est sensible à la casse.

8. Choisissez Projets > Enregistrer Projet et ent rez u n no m sig nificatif (par ex emple, « Papier à lettres ») de façon à ce que vous puissiez le reconnaître.

9. Choisissez Projets > Envoyer les fichiers projet vers l'imprimant e pour télécharger le projet vers l'imprimante.

Superpositions et macros (Windows uniquement) > 61

10. Lorsque le message « Commande émise » apparaît, confirmant que le téléchargement est terminé, cliquez sur OK pour l'effacer.

EST D'IMPRESSION DE LA MACRO

1. Choisissez Imprimantes > Test Macro.

2. Dans la fenêtre Test Macro, entrez son numéro d'identification et cliquez sur OK.

Après une brève pause, l'imprimante imprimera la macro.

3. Une fois que chaque macro a été testée, cliquez sur Quitter.

4. Cliquez sur le bouton standard Fermer (X) de Windows, ou choisissez Projets >

Quitter pour fermer le Gestionnaire « Storage Device Manager ».

ÉFINITION DES SUPERPOSITIONS

Ceci est l'étape finale avant que les nouvelles superpositions ne soient prêtes à l'emploi.

1. Ouvrez la fenêtre Imprimantes (appelée « Imprimantes et télécopieurs » dans Windows XP) par le biais du menu Démarrer ou à partir du panneau de configuration de Windows.

2. Faites un clic droit sur l'icône de l'imprimante PostScript appropriée et choisissez Options d'impression dans le menu déroulant.

3. Dans l'onglet Options du travail, cliquez sur le bouton Superposition.

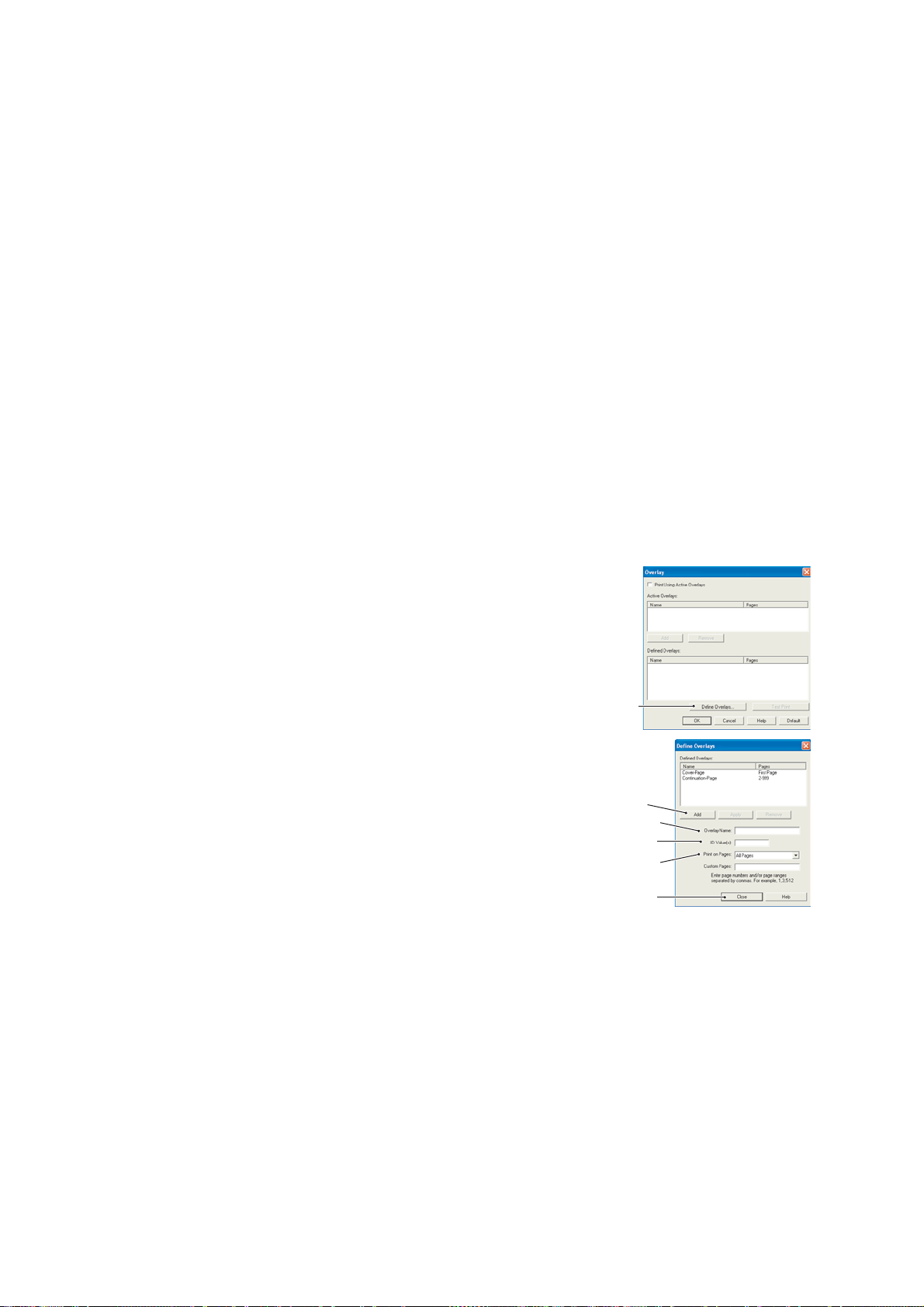

4. Dans la fenêtre Superposition, cliquez sur le bouton Définir une superposition (1).

5. Dans la fenêtre Définir les superpositions, entrez le nom (a) et l'ID (b) de la superposition requise et

définissez la ou les page(s) (c) de vos documents qui utiliseront cette superposition. Cliquez ensuite sur le bouton Ajouter (3) pour ajouter cette superposition à la liste de superpositions définies. Reprenez cette procédure pour les autres superpositions qui se rapportent au document. Cliquez ensuite sur le bouton Fermer (4) pour fermer la fenêtre.

L'exemple illustré indique deux superpositions définies, l'une pour une page de couverture et l'autre pour les pages suivantes.

N’oubliez pas que les noms et les ID des fichiers de superposition doivent être saisis exactement comme ils apparaissent. Par ailleurs, n'oubliez pas que les noms sont sensibles à la casse.

Si vous avez oublié de noter le nom ou l'ID des superpositions lorsque vous les avez créées, vous pouvez les trouver en utilisant le Gestionnaire « Storage Device Manager » pour visualiser le fichier Projet ou par le biais du menu Information de l'imprimante pour imprimer une liste de fichiers et les identifier ainsi.

Les nouvelles superpositions apparaissent dans la liste de superpositions définies dans la fenêtre Propriétés d'imprimante.

6. Cliquez ensuite sur OK pour fermer la fenêtre Options d'impression.

Superpositions et macros (Windows uniquement) > 62

Vos nouvelles superpositions sont désormais prêtes et disponibles pour tout document requis à venir.

MPRESSION AVEC DES SUPERPOSITIONS

PCL

1. Rédigez votre document comme d'habitude à l'aide de votre logiciel d'application. Au besoin, n'oubliez pas de mettre le document en forme de façon qu'il tienne bien dans les espaces vierges de la superposition de l'en-tête de votre lettre.

2. Ouvrez la boîte de dialogue Impression de votre application et choisissez les options requises, en veillant à ce que l'imprimante cible soit votre pilote d'imprimante PCL dans lequel les superpositions ont été définies.

3. Cliquez sur le bouton Propriétés (3) pour ouvrir la fenêtre Options d'impression.

4. Dans l'onglet Superposition, cochez la case Utiliser les superpositions actives (1).

5. Dans la liste Superpositions définies, cliquez sur la première superposition (2) que vous souhaitez utiliser et cliquez sur le bouton Ajouter (3) pour l'ajouter à la liste Superpositions actives. (Si vous désirez vous rappeler de l'apparence de cette superposition, cliquez sur le bouton

Test d'impression.

6. Si vous voulez utiliser une autre superposition avec ce

document, (dans cet exemple, il s'agit de la superposition « Page suivante »), cliquez sur cette superposition (4) dans la liste de superpositions définies, puis cliquez de nouveau sur le bouton Ajouter (3) pour ajouter la deuxième superposition à la liste de superpositions actives.

7. Lorsque la liste de superpositions actives contient tous les éléments que v ous voulez utiliser, cliquez sur OK.

8. Enfin, cliquez sur le bouton Imprimer dans la boîte de dialogue Imprimer de votre application pour lancer l'impression de votre document.

Superpositions et macros (Windows uniquement) > 63

ONSOMMABLES ET MAINTENANCE

Cette section porte sur le remplacement de la cartouche de toner et du tambour d'image, ainsi que sur la maintenance de routine.

UAND REMPLACER LA CARTOUCHE DE TONER

Lorsque le niveau du toner devient faible, le message RÉSERVES DE TONER INSUFFISANTES s'affiche sur l'écran LCD du panneau de commande. À l'apparition du message Réserves de toner insuffisantes, l'imprimante peut encore imprimer une centaine de copies. Ensuite, le message Mettre toner s'affiche et l'impression est interrompue. Elle reprend après installation d'une nouvelle cartouche de toner.

EMPLACEMENT DE LA CARTOUCHE DE TONER

AVERTISSEMENT !

> N’exposez jamais une cartouche de toner à une flamme nue.

Vous risquez de provoquer une explosion et d’être brûlé.

> Assurez-vous de mettre l’imprimante hors tension avant

d’accéder à l’intérieur de l’appareil pour le nettoyer, y effectuer l’entretien courant ou résoudre une panne. L’accès à la partie intérieure de l’imprimante sans l’avoir préalablement mise hors tension risque de provoquer un choc électrique.

Il est recommandé de nettoyer la rangée de LEDs lorsque vous changez la cartouche de toner.

Le toner utilisé dans cette imprimante est une poudre sèche très fine emmagasinée dans la cartouche de toner.

Ayez une feuille de papier à portée de la main de façon à pouvoir poser la cartouche usagée lors de l'installation de la cartouche neuve.

Jetez la vieille cartouche en la plaçant dans la boîte qui contenait la cartouche neuve. Conformez-vous aux réglementations et aux recommandations en vigueur relatives au recyclage des déchets.

Si vous renversez de la poudre de toner, un coup de brosse l'éliminera facilement. Si ce brossage est insuffisant, utilisez un chiffon humide et froid pour enlever les résidus.

N'utilisez pas d'eau chaude et n'utilisez jamais de solvants. Ces substances incrusteront les taches.

AVERTISSEMENT !

Si vous inhalez du toner ou s'il entre en contact avec les yeux, buvez un peu d'eau ou rincez-vous les yeux abondamment à l'eau froide. Consultez immédiatement un médecin.

1. Éteignez l'imprimante et laissez refroidir l'unité de fusion pendant 10 minutes

environ avant d'ouvrir le capot.

AVERTISSEMENT !

Si l'imprimante a été allumée récemment, le four peut être très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

Consommables et maintenance > 64

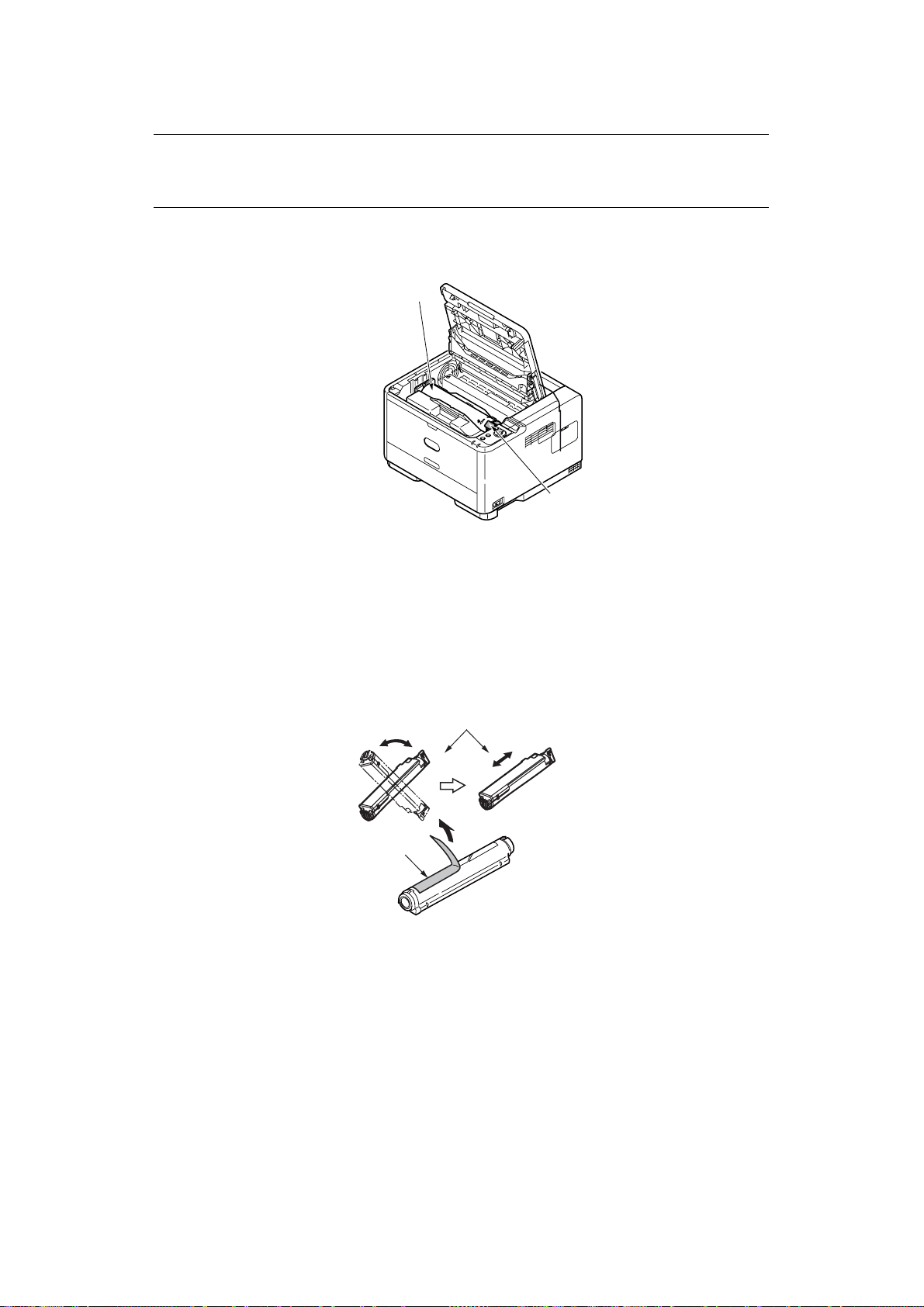

2. Appuyez sur le bouton d'ouverture du capot, puis ouvrez le capot complètement.

REMARQUE Le modèle B431dn a été illustré ci-dessous. Les principes sont les mêmes que pour tous les modèles de cette imprimante.

3. Tirez le levier coloré (1) situé sur le côté droit de la cartouche de toner vers l'avant de l'imprimante (position de déverrouillage) pour fermer la cartouche usagée, puis retirez-la (2).

4. Nettoyez le haut de l’unité ID avec un chiffon propre sans peluche.

5. Posez doucement la cartouche sur un morceau de papier pour éviter que le toner ne

fasse une marque sur votre meuble.

6. Retirez la cartouche neuve de sa boîte, mais n’ôtez pas son étui de protection pour l e moment.

7. Agitez doucement la cartouche (3) d'un bout à l'autre plusieurs fois pour répartir uniformément le toner à l'intérieur de la cartouche.

8. Enlevez l’étui de protection et ôtez la pellicule adhésive située sous la cartouche (4).

9. En tenant la cartouche par sa partie centrale supérieure, la manette couleur orientée

à droite, abaissez-la dans l'imprimante sur le tambour photoconducteur duquel l'ancienne cartouche a été retirée.

Consommables et maintenance > 65

10. Insérez d’abord l’extrémité gauche de la cartouche sur le dessus du tambour

photoconducteur (5), en l’enfonçant contre les broches sur le tambour, puis abaissez l’extrémité droite de la cartouche sur le tambour photoconducteur.

11. En appuyant doucement sur la cartouche pour vous assurer qu’elle est bien calée, enfoncez la manette couleur vers l’arrière de l'imprimante (position de verrouillage) (6). La cartouche sera ainsi verrouillée dans son emplacement et le toner sera libéré dans le tambour photoconducteur.

12. Nettoyez doucement la surface de la DEL (7) avec un chiffon doux.

13. Fermez le capot, en exerçant une pression pour le verrouiller.

Consommables et maintenance > 66

UAND REMPLACER LE TAMBOUR D'IMAGE

Lorsque le tambour atteint 90 % de sa durée de vie, le message CHANGER LE TAMBOUR PHOTOCONDUCTEUR s'affiche sur l'écran LCD du panneau de commande. Changez le tambour

d'image lorsque l'impression est pâle ou commence à se dégrader.

EMPLACEMENT DU TAMBOUR D'IMAGE

AVERTISSEMENT !

> N’exposez jamais une cartouche de tambour à une flamme nue.

Vous risquez de provoquer une explosion et d’être brûlé.

> Assurez-vous de mettre l’imprimante hors tension avant

NOTE

> Il est recommandé de changer la cartouche de toner et de nettoyer la

rangée de LEDs en même temps que vous changez le tambour d'image.

> Le modèle B431dn a été illustré ci-dessous. Les principes sont les mêmes

que pour tous les modèles de cette imprimante.

1. Appuyez sur le bouton d'ouverture, puis ouvrez le capot complètement.

AVERTISSEMENT !

Si l'imprimante a été allumée récemment, le four peut être très chaud. Une étiquette est apposée clairement sur cette partie. Ne pas toucher.

2. En tenant le tambour photoconducteur par sa partie centrale supérieure, retirez de

l'imprimante le tambour photoconducteur usagé et la cartouche de toner.

Consommables et maintenance > 67

3. Posez doucement l’ensemble sur un morceau de papier pour éviter que le toner ne

fasse une marque sur votre meuble et n’abîme la surface verte du tambour.

ATTENTION !

La surface verte du tambour photoconducteur à la base de l’unité ID est très fragile et sensible à la lumière. Ne la touchez pas et ne l'exposez pas à l'éclairage normal du local pendant plus de 5 minutes. Si le tambour doit être extrait de l'imprimante pendant une période prolongée, enveloppez la cartouche dans un sac en plastique noir pour la tenir à l'écart de la lumière. N'exposez jamais le tambour directement à la lumière du soleil ou à l'éclairage très lumineux du local.

4. En plaçant la manette de déverrouillage du toner couleur à droite, tirez la manette

vers vous. Cette opération libère le joint entre la cartouche de toner et le tambour photoconducteur.

5. Soulevez l’extrémité de droite de la cartouche de toner puis tirez la cartouche vers la droite pour dégager l’extrémité gauche comme l’indique l’illustration, et extrayez la cartouche de toner du tambour photoconducteur. Placez la cartouche sur un morceau de papier pour qu’elle ne fasse pas de marque sur votre meuble.

6. Sortez la cartouche neuve pour tambour photoconducteur de son étui de protection et placez-la sur le morceau de papier où vous aviez placé l’ancienne cartouche. Posez-la dans le même sens que l'ancienne cartouche. Placez l’ancienne cartouche dans l’étui de protection pour la jeter.

REMARQUE Suivez les instructions fournies avec le nouveau tambour photoconducteur comme celles concernant le retrait des éléments d’emballage, etc.

7. Placez la cartouche de toner sur la cartouche neuve du tambour photoconducteur. Insérez l'extrémité gauche en premier, puis abaissez l'extrémité droite à l'intérieur.

8. Poussez la manette de déverrouillage couleur vers l’arrière, pour verrouiller la cartouche de toner sur le tambour photoconducteur neuf et y libérer du toner.

9. En tenant l'ensemble par sa partie centrale supérieure, abaissez-le dans l'imprimante, en positionnant les ergots (1 et 2) à chaque extrémité dans leur fente sur les côtés de la cavité de l'imprimante (3).

Consommables et maintenance > 68

10. Nettoyez doucement la surface de la DEL avec un chiffon doux.

11. Fermez le capot, en exerçant une pression pour le verrouiller.

ETTOYAGE

ATTENTION !

Utilisez un chiffon propre, humide, sans peluche pour le nettoyage. N'utilisez pas de benzine, diluants ou alcool comme agent nettoyant.

...LE

BOÎTIER

1. Mettez l’imprimante hors tension.

2. Essuyez la surface de l’unité avec un chiffon légèrement humidifié avec de l’eau ou

un détergent neutre.

3. Utilisez un chiffon doux pour sécher la surface de l’unité.

...R

OULEAUX

ALIMENTATION PAPIER

ATTENTION !

Utilisez un chiffon propre, humide, sans peluche pour le nettoyage. N'utilisez pas de benzine, diluants ou alcool comme agent nettoyant.

Nettoyez les rouleaux d'alimentation de papier si les bourrages de papier surviennent fréquemment.

1. Mettez l'imprimante hors tension.

2. Retirez le bac à papier de l'imprimante.

Consommables et maintenance > 69

3. Accédez par l'emplacement prévu pour le bac à papier. Nettoyez les rouleaux à l'aide d'un chiffon propre, sans peluches et humide.

4. Nettoyez le rouleau du bac à papier.

5. Remplacez le bac à papier.

6. Ouvrez le bac multifonction (B431 uniquement).

7. Appuyez sur la languette pour ouvrir le capot des rouleaux et nettoyez-les.

Refermez le capot des rouleaux.

8. Fermez le bac multifonction.

Consommables et maintenance > 70

...DE LA

TÊTE

DEL

ATTENTION !

N’utilisez pas d’alcool méthylique ou d’autres solvants sur la tête DEL pour ne pas endommager la surface de la lentille.

Nettoyez la rangée de LEDs à chaque installation d'une nouvelle cartouche de toner ou lorsque la page imprimée présente des bandes verticales décolorées ou une impression claire.

Inutile de mettre l’imprimante hors tension pour nettoyer la tête.

1. Appuyez sur le bouton d'ouverture du capot, puis ouvrez le capot complètement.

2. Essuyez délicatement la surface de la tête DEL avec un chiffon propre et sans

peluche.

3. Fermez le capot, en exerçant une pression pour le verrouiller.

Consommables et maintenance > 71

ÉPANNAGE

ESSAGES D'ERREUR ET D'ÉTAT

Cette imprimante a été conçue pour vous donner des informations d'état utiles, non seulement au cours du fonctionnement normal, mais également en cas de problème d'impression, afin que vous puissiez entreprendre une action rectificative appropriée.

L'écran LCD présent sur le panneau de l'opérateur de l'imprimante fournit une explication des messages d'erreur et d'état dans la langue que vous avez choisie. Lorsqu'un message d'erreur apparaît, le voyant Prêt s'éteint.

OURRAGES PAPIER

Si vous suivez les recommand a t ions relatives à l'utilisation des supports d'impression contenues dans ce guide, et que vous maintenez les supports dans de bonnes conditions avant l'utilisation, votre imprimante devrait fonctionner normalement pendant plusieurs années. Toutefois, des bourrages de papier se produisent parfois et cette section explique comment les supprimer rapidement et simplement.

Les bourrages peuvent être dus à une mauvaise alimentation du papier du bac à papier ou ils peuvent survenir sur le parcours du papier dans l'imprimante. Lorsqu'un bourrage se produit, l'imprimante s'arrête immédiatement, et le panneau de commande vous informe de l'événement. Lors de l'impression de plusieurs pages (ou exemplaires), ne supposez pas qu'après avoir ôté une feuille visible, les autres ne seront pas arrêtées également à un autre endroit du parcours. Vous devez également les retirer pour supprimer complètement le bourrage et rétablir le fonctionnement normal de l'imprimante.

Le bourrage papier peut survenir dans l'une des trois zones.

1. BOURRAGE À L'ENTRÉE DE L'IMPRIMANTE - le papier n'a pas pu quitter le bac d'alimentation sélectionné pour entrer dans le chemin de papier interne de l'imprimante. Un message standard signale le bourrage papier et identifie le bac à vérifier.

2. BOURRAGE DE PAPIER - le papier est entré dans l'imprimante mais n'a pas pu atteindre la sortie. Un message standard signale le bourrage papier et vous conseille d'ouvrir le capot.

3. BOURRAGE À LA SORTIE - le papier a atteint la sortie mais n'a pas pu sortir entièrement de l'imprimante. Un message standard signale le bourrage à la sortie et vous conseille d'ouvrir le capot.

Dépannage > 72

BOURRAGE À L'ENTRÉE DE L'IMPRIMANTE

REMARQUE Le modèle B431dn a été illustré ci-dessous. Les principes sont les mêmes que pour tous les modèles de cette imprimante.

1. Retirez le bac à papier de l’imprimante (1).

2. Enlevez le papier froissé ou plié.

3. Enlevez le papier depuis la face inférieure de l'imprimante (2).

4. Remettez le bac à papier en place.

Une fois que vous avez réussi à retirer le papier endommagé ou mal engagé, l'imprimante devrait continuer à fonctionner.

OURRAGE AU NIVEAU DU BAC OU À LA SORTIE

1. Enlevez le bac et éliminez les feuilles mal engagées comme décrit plus haut.

2. Appuyez sur le bouton d'ouverture, puis ouvrez le capot.

AVERTISSEMENT !

Si l’imprimante a été mise sous tension, l’unité de fusion sera très chaude. Cette zone est clairement marquée. Ne la touchez pas.

ATTENTION !

N'exposez pas l'ensemble tambour d'image à la lumière pendant plus de 5 minutes. N'exposez pas l'ensemble tambour d'image à la lumière directe du soleil. Tenez-le toujours par les extrémités ou par la partie supérieure. Ne touchez pas la surface du tambour vert à l'intérieur de l'ensemble tambour d'image.

Dépannage > 73

3. Soulevez avec précaution le tambour d'image avec la cartouche de toner. Veillez à ne pas toucher ou rayer la surface du tambour vert.

4. Retirez du chemin de papier toutes les feuilles bloquées.

5. Remettez en place le tambour d'image avec la cartouche de toner, en vérifiant que

les ergots sont correctement positionnés dans les orifices situés sur chaque coté de l'imprimante (3).

6. Abaissez le capot supérieur, mais n’appuyez pas encore dessus pour le verrouiller. Cette opération permet de protéger le tambour, en évitant leur exposition excessive à l’éclairage du local pendant qu e vous recherchez des feuilles coincées dans les autres parties.

Dépannage > 74

7. Retirez de l'empileuse face en bas tous les papiers bloqués.

REMARQUE Si le bord du papier bloqué dépasse (ou est visible) depuis la sortie, remettez le tambour d'image en place, fermez le capot, puis mettez l'imprimante sous tension. Enlevez le papier bloqué depuis la sortie lorsque le galet d'entraînement de sortie commence à tourner quelques secondes après la mise sous tension. Toutefois, si vous n'arrivez pas à retirer le papier bloqué, prenez contact avec votre société de maintenance.

8. Retirez de l'empileuse face en haut tous les papiers bloqués.

9. Ouvrez le capot arrière et vérifiez s’il y a une feuille de papier dans le parcours.

> Extrayez les feuilles que vous avez trouvées dans cette partie.

> Fermez-la après avoir retiré le papier de cette partie.

Dépannage > 75

10. Recherchez un éventuel bourrage papier dans l'unité recto-verso.

> Retirez le tambour photoconducteur de la manière décrite à l'étape 3., puis,

retirez l'unité recto-verso (1) en soulevant les poignées colorées (2) de chaque côté, et ensuite en tenant les poignées et en le soulevant doucement.

> Retirez tout papier et remettez en place l’unité recto verso.

> Réinstallez le tambour photoconducteur de la manière décrite à l'étape 5.

11. Recherchez un éventuel bourrage papier sous le capot.

> Retirez le tambour photoconducteur de la manière décrite à l'étape 3. > Soulevez le capot (1) et retirez le papier. Replacez le capot.

> Réinstallez le tambour photoconducteur de la manière décrite à l'étape 5.

Dépannage > 76

12. Ouvrez le bac multifonction (1) (bac d'alimentation manuelle pour les modèles B411d et B411dn).

> Retirez tout papier présent (2), puis fermez le capot.

13. Fermez le capot, en exerçant une pression pour le verrouiller.

14. L'imprimante chauffe et commence à fonctionner dès qu'elle est prête.

Normalement, la page perdue pendant le bourrage doit se réimprimer.

Dépannage > 77

ROBLÈMES DE QUALITÉ D'IMPRESSION

Avant de consulter votre société de maintenance afin de résoudre un problème de qualité d'impression, consultez le tableau ci-après pour y trouver une solution ou un éventuel oubli.

SYMPTÔME PROBLÈME SOLUTION

Aucune donnée ne s'imprime sur les feuilles.

Impression pâle de toute la page.

Page imprimée avec un fond gris.

Les pages s'impriment en noir.

Zone allongée d'impression pâle sur chaque page.

Strie verticale blanche ou zones pâles sur la page.

Le tambour d'image n'est pas correctement installé.

La cartouche de toner est vide ou absente.

La cartouche de toner est vide. Les pages deviennent de plus en plus pâles lorsque le toner s'épuise.

Les LEDs sont sales. Nettoyez les LEDs. L'électricité statique,

provenant généralement d'une atmosphère sèche, fait que le toner se colle à l'arrière-plan.

Problème matériel. Contactez votre service de maintenance.

L'impression estompée est provoquée par l'utilisation de papier exposé à un taux d'humidité élevé.

Il y peu de toner et il ne se répartit pas correctement, ou le tambour est usé.

Réinstallez le tambour d'image.

Installez une nouvelle cartouche de toner.

Employez du papier laser plus fin ou utilisez un humidificateur.

Changez le papier présent dans les bacs, vérifiez l'environnement de stockage du papier, ou utilisez un déshumidificateur ; vérifiez le niveau de toner.

Remplacez la cartouche de toner. Vérifiez le tambour et remplacez-le, si nécessaire. Contactez votre service de maintenance.

Les LEDs sont sales. Nettoyez les LEDs.

Lignes verticales noires.

Impression floue. Les LEDs sont sales. Nettoyez les LEDs. Impression claire. La cartouche de toner

Tâches sur l'impression.

Page imprimée claire/floue.

Problème matériel. Contactez votre service de maintenance.

Installez correctement la cartouche de n'est pas correctement installée.

Le niveau de toner est faible.

Les galets d'entraînement sont encrassés, le toner est renversé dans l'imprimante, ou il s'agit d'un problème de tambour d'image.

Le niveau de toner est-il faible ?

Le papier est-il destiné aux imprimantes laser ?

Les LEDs sont sales. Nettoyez les LEDs.

toner.

Remplacez la cartouche de toner.

Remplacez le tambour d'image et le toner.

Contactez votre service de maintenance.

Remplacez la cartouche de toner.

Utilisez le papier recommandé.

Dépannage > 78

SYMPTÔME PROBLÈME SOLUTION

Des bavures apparaissent sur les caractères gras et les lignes noires.

Impression plus sombre que d'habitude.

Tuilage des pages excessif.

ROBLÈMES D'ALIMENTATION DU PAPIER

Le niveau de toner est faible.

Le paramètre de luminosité est trop élevé.

L'impression a été faite sur le mauvais côté du papier.

Le papier est humide. Le stockage n'est pas approprié.

Le taux d'humidité est élevé.

SYMPTÔME PROBLÈME SOLUTION

Des bourrages papier se produisent souvent. Plusieurs feuilles de papier sont chargées en même temps.

L’imprimante est inclinée. Placez votre imprimante sur

Le papier est trop épais ou trop mince. Le papier est humide, froissé ou gauchi.

Installez une nouvelle cartouche de toner.

Modifiez le paramètre de luminosité.

Retournez le papier dans le bac. Reportez-

vous à la flèche de description sur

l'emballage Mettez le papier dans le bac

avec le côté imprimable tourné vers le bas.

Évitez de stocker le papier dans des zones

où la température et l'humidité sont

excessives. Stockez le papier dans un

emballage de protection.

Humidité relative de fonctionnement

recommandée : 20-80%.

une surface plane et stable. Utilisez du papier adapté pour

l'imprimante. Évitez de stocker le papier dans des zones où la température et l'humidité sont excessives. Stockez le papier dans un emballage de protection.

Le papier n'est pas aligné. Alignez les bords du papier

sur les guides papier.

Une seule feuille de papier est chargée dans le bac à papier ou le bac d'alimentation manuelle/multifonction.

Des feuilles de papier sont ajoutés au papier déjà chargé dans le bac à papier ou le bac d'alimentation manuelle/ multifonction.

Des cartes postales, enveloppes, feuilles d'étiquettes ou transparents sont chargés dans le bac à papier.

Des cartes postales ou des enveloppes sont placées dans la mauvaise orientation.

Chargez plusieurs feuilles de papier.

Retirez du bac les feuilles de papier déjà chargées et ajoutez-y les nouvelles feuilles, en vérifiant l'alignement, puis remettez en place le bac.

Vous ne pouvez pas imprimer à l'aide du bac à papier Chargez les cartes postales, les enveloppes, les feuilles d'étiquettes ou les transparents dans le bac d'alimentation manuelle ou dans le bac multifonction.

Vérifiez et chargez dans la bonne orientation.

Dépannage > 79

SYMPTÔME PROBLÈME SOLUTION

Aucun papier n'est chargé dans l'imprimante.

L'impression ne reprend pas après le retrait du papier coincé lors d'un bourrage.

Une valeur incorrecte est sélectionnée pour le paramètre Source de papier dans le pilote d'imprimante.

Le paramètre du menu d'imprimante est incorrect.

L'impression ne reprend pas par la seule élimination du bourrage.

Sélectionnez la bonne source de papier dans le menu déroulant Source.

Définissez la taille du papier dans le menu Configuration de l'imprimante.

Ouvrez et fermez le capot.

Dépannage > 80

ROBLÈMES DE LOGICIELS

Vos logiciels (environnement d'exploitation, pilotes d'imprimante et applications) contrôlent le processus d'impression. Vérifiez que vous avez sélectionné le pilote destiné à l'imprimante. Pour plus d'informations, reportez-vous à la documentation des logiciels.

SYMPTÔME PROBLÈME SOLUTION

Impression de caractères incorrects.

Vitesse d'impression inférieure à la moyenne.

Taille de la marge supérieure plus importante à chaque page imprimée.

ROBLÈMES DE MATÉRIEL

Le pilote d'imprimante installé n'est pas approprié.

Dans la plupart des cas, la perte de vitesse d'impression est provoquée par votre application. Parfois, de simples documents texte s'impriment très lentement en fonction des polices sélectionnées et de leur mode de transfert vers l'imprimante.

Le texte glisse vers le bas. Le nombre de lignes par page dans le logiciel est différent du nombre de lignes par page de l'imprimante.

Installez un pilote approprié.

Pour obtenir la vitesse maximale, utilisez le

style de texte de votre document, ainsi

qu'une police résidente de l'imprimante.

La plupart des logiciels peuvent prendre en

charge 66 lignes par page, mais le nombre

par défaut de votre imprimante est de 64.

Adaptez votre logiciel en conséquence, ou

définissez le paramètre LIGNES par PAGE

dans le panneau de commande pour y

indiquer le même nombre de lignes par

page que dans votre logiciel.

SYMPTÔME PROBLÈME SOLUTION

Impression des images graphiques sur deux pages.

Tentative d'impression sans résultat alors que l'imprimante signale qu'elle est prête à recevoir des données.

Impressions incohérentes.

Blocage de l'imprimante ou affichage de messages d'erreur lorsque l'ordinateur redémarre.

La mémoire de l'imprimante est insuffisante pour cette image avec cette résolution.

La configuration présente une erreur.

La configuration du câble n'est pas appropriée. Reportezvous également aux problèmes de logiciels.

Le démarrage de l'ordinateur alors que l'imprimante est allumée peut entraîner des erreurs de communication.

Modifiez la résolution, réduisez la taille de

l'image ou augmentez la taille de la

mémoire de votre imprimante.

Vérifiez la connexion du câble. Si plusieurs

imprimantes sont disponibles, vérifiez que

vous avez sélectionné la vôtre.

Vérifiez la configuration, la continuité et la

longueur des câbles.

Éteignez l'imprimante avant de redémarrer

l'ordinateur.

Dépannage > 81

SYMPTÔME PROBLÈME SOLUTION

Odeurs. Certains formulaires ou

autocollants émettent des gaz lorsqu'ils passent dans l'unité de fusion.

Imprimante sous tension mais préchauffage requis avant l'impression du document.

Le mode Économie d'énergie est prévu pour économiser l'énergie. L'unité de fusion doit chauffer avant que vous ne commenciez l'impression.

Vérifiez que les formulaires que vous

utilisez peuvent supporter la chaleur et

prévoyez une ventilation adéquate.

Afin d'éliminer le délai de chauffage,

modifiez le paramètre Économie d'énergie.

Dépannage > 82

NSTALLATION DES OPTIONS

Les options suivantes vous sont propos ées afin d'améliorer les performances de votre imprimante :

> Module DIMM RAM de 64, 128, 256 Mo : pour étendre la capacité de la mémoire

principale de l'imprimante et accélérer le traitement des fichiers volumineux

> Second bac à papier : pour augmenter de 530 feuilles (80 g/m²) la capacité de

traitement de papier de l'imprimante

OPTION NUMÉRO DE

MODÈLE

Second bac à papier N22204A

ROCÉDURE D'INSTALLATION

Pour installer l'une des options ci-dessus, suivez les instructions d'installation sur la fiche fournie avec l'option.

ÉFINITION DES OPTIONS DE PÉRIPHÉRIQUES DU PILOTE

Une fois que la nouvelle mise à niveau est réalisée, il peut être nécessaire d’actualiser le pilote d’imprimante de façon à ce que les fonctions supplémentaires soient disponibles.

Des accessoires tels que des bacs papier supplémentaires ne sont utilisables qu e si le pilote de l’imprimante sur votre ordinateur détecte leur présence.

Dans certains cas, la configuration matérielle de votre appareil est automatiquement détectée lorsque le pilote est installé. Cependant, il convient de vérifier au minimum si toutes les fonctionnalités matérielles sont répertoriées dans le pilote.

Cette procédure est essentielle si vous ajoutez des fonctionnalités matérielles à votre appareil après que les pilotes ont été installés et configurés.

N’oubliez pas que si votre appareil est partagé entre les utilisateurs de différents ordinateurs, le pilote doit être ajusté dans chaque ordinateur.

INDOWS

1. Accès à la fenêtre Propriétés du pilote.

(a) Ouvrez la fenêtre Imprimantes (appelée « Imprimantes et télécopieurs » dans

Windows XP) par le biais du menu Démarrer ou à partir du Panneau de configuration de Windows.

(b) Faites un clic droit sur l’icône de cet appareil et choisissez Propriétés dans le

menu contextuel.

2. Sélectionnez l’onglet Options des périphériques. Dans le pilote PostScript de WindowsXP, l’onglet peut se nommer Paramètres du

périphérique.

3. Définissez les options pour les périphériques que vous venez d ’installer.

4. Cliquez sur OK pour fermer la fenêtre et enregistrer vos modifications.

Installation des options > 83

MAC OS X

REMARQUE S'applique au lecteur PS uniquement.

Snow Leopard (Mac OS X 10.6) et Leopard (Mac OS X 10.5)

1. Ouvrez Imprimantes et fax dans les Préférences de Mac OS X.

2. Assurez-vous que votre appareil est sélectionné.

3. Cliquez sur Options et fournitures.

4. Cliquez sur Gestionnaire.

5. Sélectionnez les options appropriées pour votre appareil et cliquez sur OK.

Tiger (Mac OS X 10.4)

1. Ouvrez Imprimantes et fax dans les Préférences de Mac OS X.

2. Assurez-vous que votre appareil est sélectionné.

3. Cliquez sur Configuration d’imprimante….

4. Cliquez sur le menu et sélecti o nnez Options installables….

5. Sélectionnez les options appropriées pour votre appareil et cliquez sur Appliquer les changements.

Panther (Mac OS X 10.3)

1. Ouvrez Imprimantes et fax dans les Préférences de Mac OS X.

2. Cliquez sur Impression.

3. Cliquez sur Configurer les imprimantes….

4. Assurez-vous que votre appareil est sélectionné et cliquez sur Afficher Infos….

5. Cliquez sur le menu et sélecti o nnez Options installables….

6. Sélectionnez les options appropriées pour votre appareil et cliquez sur Appliquer les changements.

Installation des options > 84

ARACTÉRISTIQUES

ÉNÉRALITÉS

MODÈLE D'IMPRIMANTE

B411d N22200B B411dn N22201B B431d N22202B B431dn N22203B

NUMÉRO DE MODÈLE

Le tableau ci-après fournit un récapitulatif des caractéristiques générales de votre imprimante :

ÉLÉMENT CARACTÉRISTIQUES

Dimensions 393 mm x 364 mm x 245 mm (L x P x H) Poids 11,6 kg environ (sans deuxième bac) Alimentation

secteur Consommation de

courant (avec options installées)

Niveau de bruit Fonctionnement : B411 : 53 dB (A) ; B431 : 54 dB (A)

220 à 240 V c.a., 50 à 60 Hz

Utilisation normale : B411 : 510 W ; B431 : 550 W Inactivité : 70 W Mode Économie d’énergie : 8 W

Mode veille : 30 dB (A) Mode Économie d'énergie : Niveau de fond

± 2 %

Conditions environnementales

Fonctionnement : 10°C – 32°C, 20% – 80% d'humidité relative, Stockage : -10°C – 43°C, 10% - 90% d'humidité relative L'imprimante doit être stockée dans son emballage d'origine, sans

formation d'humidité.

Caractéristiques > 85

NFORMATIONS RELATIVES AU PAPIER ET AUX BACS D'ALIMENTATION

Les méthodes d'alimentation et d'éjection varient selon le type, la taille et l'épaisse ur du support utilisé. Consultez le diagramme ci-après ainsi que les notes/symboles/termes de la page suivante pour obtenir une description de base. Les variations mineures au niveau des paramètres peuvent nécessairement dépendre de la configuration de l'utilisateur et des conditions ambiantes.

Bac d'alimentation Méthode

d’éjection

Type de papier Format Poids T1 T2 MPT MF FU FD

Papier ordinaire A4 (A4)

B5 A5 Letter Executive 16K (184 – 260 mm) 16K (195 – 270 mm) 16K (197 – 273 mm)

Legal (13) Legal (13.5) Legal (14)

A6 Statement

Personnalisé l : 86 – 216 mm L : 140 – 1321 mm

A4 B5 A5 Letter Executive Legal (13) Legal (13.5) Legal (14)

L, ML, M, MH, H000 00 0

L, ML, M, MH, H000 0X0

L, ML, M, MH, H0X0 00 0

L, ML, M, MH, H

UH X X 0 0 0 X

A6 Statement

Personnalisé l : 86 – 216 mm

L : 140 – 1321 mm Cartes postales - X X 0 0 0 X Enveloppes Com-9

Com-10

Monarch

Personnalisé

l : 86 - 216

L : 140 - 356

UH X X 0 0 0 X

-XX000X

Caractéristiques > 86

Bac d'alimentation Méthode

d’éjection

Type de papier Format Poids T1 T2 MPT MF FU FD

Étiquettes A4

Transparents A4

Type de papier

Papier ordinaire

Format Poids T1 T2 MPT MF T1 T2 MPT MF

A4 (A4) B5 Letter Executive Legal (13) Legal (13.5) Legal (14)

16K (184 – 260 mm) 16K (195 – 270 mm) 16K (197 – 273 mm)

Letter

L, ML, M, MH, H

-XX000X

Impression recto verso

Auto Manuelle

000 X 0 0 0 0

000 x 0 0 0 0

Cartes postales

A6 A5 Statement

Personnalisé l : 86 – 216 mm L : 140 – 1321 mm

A4 B5 Letter Executive Legal (13) Legal (13.5) Legal (14)

A6 A5 Statement

Personnalisé l : 86 – 216 mm L : 140 – 1321 mm

L, ML, M, MH, H

UH X X X X X X X X

-XXXXXXXX

XXX X 0 X 0 0

XXX X

Caractéristiques > 87

Impression recto verso

Auto Manuelle

Type de papier

Enveloppes Com-9

Étiquettes A4

Transparents

OTES/SYMBOLES/TERMES

Format Poids T1 T2 MPT MF T1 T2 MPT MF

-XXXXXXXX Com-10 DL C5 C6 Monarch Personnalisé l : 86 – 216

L : 140 – 356

-XXXXXXXX Letter

A4 Letter

-XXXXXXXX

Remarques :

1. Lorsque vous utilisez un deuxième bac à papier en option, le bac original devient le

Bac 1 et le bac en option devient le Bac 2.

2. Il est possible d'utiliser des formats de papier personnalisé avec le gestionnaire d'émulation PS.

3. Le bac 1 vous permet d'utiliser du papier de 100 à 216 mm de large et de 148 à 356 mm de long.

4. Le bac 2 vous permet d'utiliser du papier de 148 à 216 mm de large et de 210 à 356 mm de long.

5. Lors d'une impression en mode recto-verso automatique, le papier ne sera pas éjecté face en dessus.

6. La vitesse d'impression est réduite lorsque vous réglez le format du papier A5, A6, Cartes postales, Enveloppes comme Moyen Lourd, Lourd ou Ultra-lourd.

7. Modifiez le mode d'éjection pour que le papier sorte face vers le bas s'il gondole.

8. Modifiez le mode d'éjection pour que le papier sorte face vers le haut s'il gondole ou

s'il est trop grand.

9. Lorsque vous modifiez les paramètres de support, laissez 15 secondes à l'imprimante pour s'adapter au nouveau paramètre.

SYMBOLE/ TERME

T1 Bac à papier 1

SIGNIFICATION

T2 Bac à papier 2 (en option) MPT Bac multifonction (B431) MF Bac d'alimentation manuelle (B411)

Caractéristiques > 88

SYMBOLE/

SIGNIFICATION

TERME

FU Impression face vers le haut depuis l'arrière de

l'imprimante FD Impression face vers le bas depuis le haut de l'imprimante l, L Largeur, longueur en mm L

Grammage du papier léger : 60 – 66 g/m

Grammage du papier moyennement léger : 67 – 73 g/m

Grammage du papier moyen : 74 – 88 g/m

Grammage du papier épais (M Lourd) : 89 – 104 g/m

Grammage du papier épais (Lourd) : 105 – 122 g/m

Grammage du papier très épais (U Lourd) : 123 g/m

160 g/m

o Peut être utilisé x Ne peut pas être utilisé

Peut être utilisé selon la taille.

Caractéristiques > 89

NDEX

Bac multifonction et bac

d'alimentation manuelle

Bourrage au niveau du bac

ou à la sortie

Bourrage papier à l'entrée

de l'imprimante

Bourrage papier à

la sortie

Bourrage papier au niveau

du bac

Bourrages papier................... 72

bouton Online (En ligne)

B411d, B411dn

............................. 35

....................... 73

................... 73

...............................73

.................................73

................. 13

Caractéristiques

généralités

Papier et bacs...................86

Consommables et

maintenance

........................ 85

....................... 64

Dépannage

Bourrages papier

Problèmes de logiciels ...... 81

problèmes de matériel...... 81

problèmes de qualité

d'impression

Documentation........................8

duplex manuel

Bac à papier

Bac multifonction..............55

.............. 72

................... 78

...................... 53

Éléments de l'imprimante ..... 10

Enveloppes

types

.................................32

Étiquettes.........................32, 33

Étiquettes adhésives ............. 32

Filigrane

impression dans

Windows Fonctionnalités de

l'imprimante

fonctions de menu

B411d, B411dn

B431d, B431dn.................24

...................44, 48

........................7

................. 15

Guide de l'utilisateur

affichage

impression..........................9

.............................8

Impression

autre support

étiquettes, types..........32, 33

papier et d'enveloppes,

types

problèmes de qualité........78

transparents, types .....32, 33

.................... 56

..............................32

impression différée

Paramètres Windows

Impression duplex

manuelle

Impression recto verso

automatique

impression recto-verso......... 53

installation de l'outil de

configuration installation de pilotes

Macintosh

Windows........................... 41

interface

parallèle

USB .................................. 40

............................. 53

....................... 53

....................... 41

......................... 41

............................ 40

........ 50

LAN (Réseau local)................ 40

LCD....................................... 23

Les fonctions avancées

activation ou

désactivation

.................. 51

Macros .................................. 57

Maintenance

Nettoyage de la rangée

de LEDs

Menus

FX, menu

Menu arrêt........................ 25

Menu Config Sys..........17, 26

menu Impression ........16, 25

Menu Information........16, 24

Menu Maintenance.......21, 30

Menu Papier.................17, 25

Menu Parallèle.............19, 28

Menu Réseau...............20, 29

Menu USB.................... 20, 29

Menu Utilisation...........21, 30

PCL, menu............ .......18, 26

PPR, menu...................18, 27

Messages d'erreur et

d'état mise en place

Papier

Mise en place du papier........ 33

.......................... 71

.....................19, 28

.................................. 72

............................... 33

Nettoyage ............................. 69

Options

mise en place

options installées

Macintosh

Windows........................... 41

Ordre d'impression

face vers le bas,

impression

face vers le haut,

impression

orientation de la page

définition dans

Windows

Outil de configuration ........... 15

................... 83

......................... 41

...................... 34

..................... 34

....................44, 46

page de séparation

séparation des travaux

d'impression sur une imprimante partagée

panneau de commande

B411d, B411dn

B431d, B431dn ................ 23

Papier

bourrage à l'entrée de

l'imprimante

bourrage à la sortie.......... 73

bourrage au niveau

du bac définition du format dans

Windows

enveloppes, types ............ 32

étiquettes, types ......... 32, 33

mise en place................... 33

ordre d'alimentation......... 35

papier, types.................... 32

sélection du bac dans

Windows

Transparents.......... ..... 32, 33

Papier et bacs....................... 86

Paramètres d'alimentation,

de format et de support du papier

paramètres d'impression

mode

d'enregistrement

paramètres de menu

B411d, B411dn

B431d, B431dn ................ 31

paramètres du support

B411d, B411dn

B431d, B431dn ................ 37

paramètres par défaut de

l'imprimante

Options par défaut de

Windows

priorité

priorité de la file d'attente

d'impression

problèmes d'alimentation

du papier

Problèmes de logiciels .......... 81

problèmes de qualité

d'impression

................... 73

........................... 73

......................... 43

............................ 37

......................... 49

................... 50

............................ 79

....................... 78

..... 51

................ 12

............ 43

................ 22

................ 37

Rangée de LEDs.................... 71

Resolution (Résolution)

définition dans

Windows

....................44, 48

Superpositions ...................... 57

superpositions et macros

généralités

superpositions, PCL

création impression avec des

superpositions

superpositions, PostScript

création

..................44, 57

............................ 60

...........62, 63

............................ 57

Index > 90

définition dans le pilote

Windows

impression avec des

superpositions

......................... 59

................ 60

Tambour photoconducteur

remplacement

Toner

Remplacement

Types de papier et

d'enveloppes

................... 67

.................. 64

....................... 32

Voyant Attention................... 13

voyant prêt ........................... 12

voyants .................................12

Index > 91

OORDONNÉES

Oki Systems (UK) Limited

550 Dundee Road Slough Trading Estate Slough Berkshire SL1 4LE

Tel:+44 (0) 1753 819819 Fax:+44 (0) 1753 819899 http://www.oki.co.uk

Oki Systems Ireland Limited

The Square Industrial Complex Tallaght Dublin 24

Tel:+353 (0) 1 4049590 Fax:+353 (0)1 4049591 http://www.oki.ie

Oki Systems Ireland Limited Northern Ireland

19 Ferndale Avenue Glengormley BT36 5AL Northern Ireland

Tel:+44 (0) 7767 271447 Fax:+44 (0) 1 404 9520 http://www.oki.ie

Technical Support for all Ireland: Tel:+353 1 4049570 Fax:+353 1 4049555 E-mail: tech.support@oki.ie

OKI Systems (Czech and Slovak), s.r.o.

IBC – Pobřežní 3 186 00 Praha 8 Czech Republic

Tel: +420 224 890158 Fax:+420 22 232 6621 Website: www.oki.cz, www.oki.sk

Oki Systems (Deutschland) GmbH

Hansaallee 187 40549 Düsseldorf

Tel: 01805/6544357**

01805/OKIHELP** Fax: +49 (0) 211 59 33 45 Website: www.okiprintingsolutions.de info@oki.de

**0,14€/Minute aus dem dt. Festnetz der T-Com (Stand 11.2008)

Διανομέας των συστημάτων OKI

CPI S.A1 Rafailidou str. 177 78 Tavros Athens Greece

Τel: +30 210 48 05 800 Fax:+30 210 48 05 801 EMail:sales@cpi.gr

Oki Systems (Iberica), S.A.U

C/Teide, 3 San Sebastian de los Reyes 28703, Madrid

Tel:+34 91 3431620 Fax: +34 91-3431624 Atención al cliente: 902 36 00 36 Website: www.oki.es

OKI

Oki Systèmes (France) S.A.

44-50 Av. du Général de Gaulle 94246 L'Hay les Roses Paris

Tel:+33 01 46 15 80 00 Télécopie:+33 01 46 15 80 60 Website: www.oki.fr

OKI Systems (Magyarország) Kft.

Capital Square Tower 2 7th Floor H-1133 Budapest, Váci út 76 Hungary

Telefon: +36 1 814 8000 Telefax: +36 1 814 8009 Website: www.okihu.hu

OKI Systems (Italia) S.p.A.

via Milano, 11, 20084 Lacchiarella (MI)

Tel:+39 (0) 2 900261 Fax:+39 (0) 2 90026344 Website: www.oki.it

OKI Printing Solutions

Platinium Business Park II, 3rd Floor ul. Domaniewska 42 02-672 Warsaw Poland

Tel:+48 22 448 65 00 Fax:+48 22 448 65 01 Website: www.oki.com.pl E-mail: oki@oki.com.pl Hotline: 0800 120066 E-mail: tech@oki.com.pl

Oki Systems (Ibérica) S.A.

Sucursal Portugal Edifício Prime Av. Quinta Grande 53 7º C Alfragide 2614-521 Amadora Portugal

Tel:+351 21 470 4200 Fax:+351 21 470 4201 Website:www.oki.pt E-mail : oki@oki.pt

Oki Service Serviço de apoio técnico ao Cliente

Tel: 808 200 197 E-mail : okiserv@oki.pt

OKI Europe Ltd. (Russia)

Office 702, Bldg 1 Zagorodnoye shosse 117152, Moscow

Tel: +74 095 258 6065 Fax: +74 095 258 6070 e-mail: info@oki.ru Website: www.oki.ru

Technical support: Tel: +7 495 564 8421 e-mail: tech@oki.ru

Oki Systems (Österreich)

Campus 21 Businesszentrum Wien Sued Liebermannstrasse A02 603 22345 Brun am Gebirge

Tel: +43 223 6677 110 Drucker Support: +43 (0) 2236 677110-501 Fax Support: +43 (0) 2236 677110-502 Website: www.oki.at

OKI Europe Ltd. (Ukraine)

Raisy Opkinoy Street,8 Building B, 2 Kiev 02002 Ukraine

Tel: +380 44 537 5288 e-mail: info@oki.ua Website: www.oki.ua

OKI Sistem ve Yazıcı Çözümleri Tic. Ltd. Şti.

Harman sok Duran Is Merkezi, No:4, Kat:6, 34394, Levent İstanbul

Tel: +90 212 279 2393 Faks: +90 212 279 2366 Web: www.oki.com.tr www.okiprintingsolutions.com.tr

Oki Systems (Belgium)

Medialaan 24 1800 Vilvoorde

Helpdesk: 02-2574620 Fax: 02 2531848 Website: www.oki.be

AlphaLink Bulgaria Ltd.

2 Kukush Str. Building "Antim Tower", fl. 6 1463 Sofia, Bulgaria

tel: +359 2 821 1160 fax: +359 2 821 1193 Website: http://bulgaria.oki.com

OKI Printing Solutions

Herstedøstervej 27 2620 Albertslund Danmark

Adm.: +45 43 66 65 00 Hotline: +45 43 66 65 40 Salg: +45 43 66 65 30 Fax: +45 43 66 65 90 Website: www.oki.dk

Oki Systems (Finland) Oy

Polaris Capella Vänrikinkuja 3 02600 Espoo

Tel: +358 (0) 207 900 800 Fax: +358 (0) 207 900 809 Website: www.oki.fi

Oki Systems (Holland) b.v.

Neptunustraat 27-29 2132 JA Hoofddorp

Helpdesk: 0800 5667654 Tel:+31 (0) 23 55 63 740 Fax:+31 (0) 23 55 63 750 Website: www.oki.nl

Floor,

Coordonnées OKI > 92

Oki Systems (Norway) AS

Tevlingveien 23 N-1081 Oslo

Tel:+47 (0) 63 89 36 00 Telefax:+47 (0) 63 89 36 01 Ordrefax:+47 (0) 63 89 36 02 Website: www.oki.no

General Systems S.R.L. (Romania)

Sos. Bucuresti-Ploiesti Nr. 135. Bucharest 1 Romania

Tel: +40 21 303 3138 Fax: +40 21303 3150 Website: http://romania.oki.com

Var vänlig kontakta din Återförsäljare i första hand, för konsultation. I andra hand kontakta

Oki Systems (Sweden) AB

Borgafjordsgatan 7 Box 1191 164 26 Kista

Tel. +46 (0) 8 634 37 00 e-mail: info@oki.se för allmänna frågor om Oki produkter

support@oki.se för teknisk support gällandes Oki produkter

Vardagar: 08.30 - 12.00,

13.00 - 16.00 Website: www.oki.se

Oki Systems (Schweiz)

Baslerstrasse 15 CH-4310 Rheinfelden

Support deutsch +41 61 827 94 81 Support français +41 61 827 94 82 Support italiano +41 061 827 9473 Tel: +41 61 827 9494 Website: www.oki.ch

Coordonnées OKI > 93
