Montage du système d’accès
IRAD500

Montage encastré

Le boîtier peut être encastré en utilisant l’anneau d’équilibrage (P/N IRAD-

500). L’anneau d’équilibrage se monte au mur et on y attache le boîtier.

1. Déterminez où sont situés les poteaux d’ossature murale.

2. Découpez un trou rectangulaire de 33 cm (13 po) de haut par 30 cm
(11 po) de large entre les poteaux d’ossature à l’endroit où vous désirez
monter le boîtier.

3. Installez tout autre matériel de montage supplémentaire requis de
manière à ce que les surfaces à l’intérieur du mur soient distancées de
28 cm (11 po) pour y attacher l’anneau d’équilibrage.

4. Insérez l’anneau d’équilibrage dans le trou mural. Vérifiez le niveau, puis
attachez-le à l’aide d’au moins six vis dans les onglets de côté.

5. Percez des trous de 47 mm (3/16 po) dans les six emplacements déjà
marqués du boîtier.

 AVERTISSEMENT: Une fois que vous

avez percé, retirez tout
fragment métallique de l’intérieur du
boîtier.

6. Faites passer le câblage à travers l’anneau d’équilibrage et du boîtier par
le trou du centre.

7. Attachez le boîtier à l’anneau d’équilibrage en utilisant les vis déjà
filetées qui sont fournies.

8. Replacez la carte de circuits imprimés et branchez chaque connecteur.
Assurez-vous de replacer le câble de mise à la terre vert.

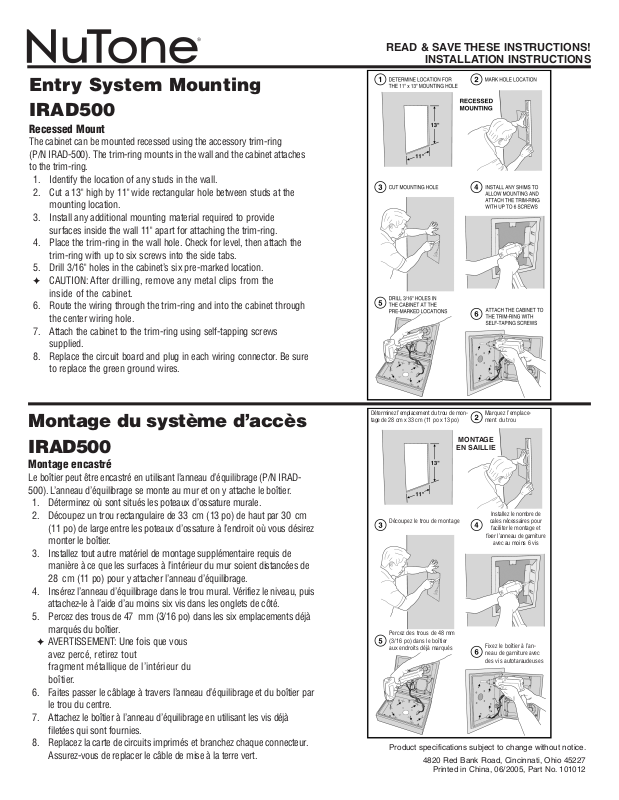

Entry System Mounting
IRAD500

Recessed Mount

The cabinet can be mounted recessed using the accessory trim-ring
(P/N IRAD-500). The trim-ring mounts in the wall and the cabinet attaches
to the trim-ring.

1. Identify the location of any studs in the wall.

2. Cut a 13" high by 11" wide rectangular hole between studs at the
mounting location.

3. Install any additional mounting material required to provide
surfaces inside the wall 11" apart for attaching the trim-ring.

4. Place the trim-ring in the wall hole. Check for level, then attach the
trim-ring with up to six screws into the side tabs.

5. Drill 3/16" holes in the cabinet’s six pre-marked location.

 CAUTION: After drilling, remove any metal clips from the

inside of the cabinet.

6. Route the wiring through the trim-ring and into the cabinet through
the center wiring hole.

7. Attach the cabinet to the trim-ring using self-tapping screws
supplied.

8. Replace the circuit board and plug in each wiring connector. Be sure
to replace the green ground wires.

MONTAGE

EN SAILLIE

Déterminez l’emplacement du trou de mon­tage de 28 cm x 33 cm (11 po x 13 po)

Découpez le trou de montage

Percez des trous de 48 mm
(3/16 po) dans le boîtier
aux endroits déjà marqués

Fixez le boîtier à l’an­neau de garniture avec
des vis autotaraudeuses

Installez le nombre de

cales nécessaires pour

faciliter le montage et

fixer l’anneau de garniture

avec au moins 6 vis

Marquez l’emplace­ment du trou

READ & SAVE THESE INSTRUCTIONS!

INSTALLATION INSTRUCTIONS

Product specifications subject to change without notice.

4820 Red Bank Road, Cincinnati, Ohio 45227

Printed in China, 06/2005, Part No. 101012
