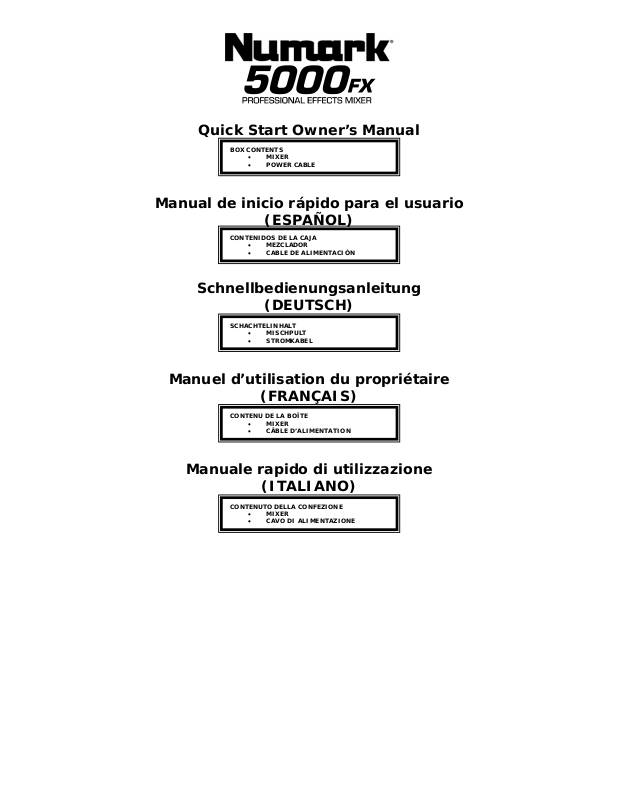

Quick Start Owner’s Manual

BOX CONTENTS

• MIXER

• POWER CABLE

Manual de inicio rápido para el usuario

(ESPAÑOL)

CONTENIDOS DE LA CAJA

• MEZCLADOR

• CABLE DE ALIMENTACI

Schnellbedienungsanleitung

(DEUTSCH)

SCHACHTELINHALT

• MISCHPULT

• STROMKABEL

Manuel d’utilisation du propriétaire

(FRANÇAIS)

CONTENU DE LA BOÎTE

• MIXER

• CÂBLE D’ALIMENTATION

Manuale rapido di utilizzazione

(ITALIANO)

CONTENUTO DELLA CONFEZIONE

• MIXER

• CAVO DI ALIMENTAZIONE

QUICK SETUP DIAGRAM

MIXER QUICK SETUP

1. Make sure that you have the correct power adapter with the 5000FX.

2. READ SAFETY INSTRUCTION BOOKLET BEFORE USING THE PRODUCT.

3. Study this setup diagram.

4. Place mixer in an appropriate position for operation.

5. Make sure all devices are turned off and all faders and gain knobs are set to “zero”

6. Connect all stereo input sources as indicated in the diagram.

7. Connect the stereo outputs to power amplifier(s), tape decks, and/or other audio sources.

8. Plug all devices into AC power.

9. Switch everything on in the following order.

• audio input sources (i.e. turntables or CD players)

• mixer

• last, any amplifiers or output devices

10. When turning off, always reverse this operation by,

• turning off amplifiers

• mixer

• last, any input devices

11. Go to http://www.numark.com for product registration.

More information about this product may be found at http://www.numark.com

REAR CONNECTIONS

INPUTS

1. AC INPUT and Power Switch: This

mixer is designed to work with the power supply cord that comes with the unit. While the power switch on the mixer is off, plug the power supply into the mixer first, then plug it into the outlet. Use this power switch to turn on the mixer after all input devices are already connected to prevent damage to your equipment. Turn the mixer on before you turn on amplifiers and turn off amplifiers before you turn off the mixer.

2. Microphone Inputs (DJ MIC) & (2):

Microphones with a 1/4” or XLR connector can be connected to the DJ MIC (XLR connection is on face panel). MIC 2 accepts a standard 1/4” connection.

3. Line Inputs: CD players, Tape Decks,

Samplers or other line-level input devices should be connected to these inputs.

4. Phono/Line Inputs: This input is used

for connecting your turntables through the sensitive RIAA phono preamplifiers. You can also connect line-level devices here if the Phono/Line switch is set to “line”.

5. GND (Ground Posts): Use this

connector to attach to turntables or other devices that need to be grounded to the mixer’s chassis.

6. Phono/Line (Source switch): This

switch activates and deactivates the RIAA phono preamplifiers. Only turntables with phono-level output should be assigned when the switch is in the phono position. Some turntables offer line-level output. To use these turntables and other line devices like CD players, switch the input to Line.

OUTPUTS

7. Fader Start Outputs CFA, CFB: Use

standard 1/8” (3.5mm) cables to connect these outputs to Numark and other popular brands of CD players equipped with remote start. CFA and CFB represent the Fader start on Crossfader “A” and “B” side respectively.

8. Zone Output: The MASTER output can

be routed to the ZONE output. The ZONE knob controls the level of this output.

9. Booth Output: Connect this output to

the DJ booth speakers. The volume for this output is independently controlled on the face panel by the BOOTH knob.

10. Record Output: This output is for

connecting a recording device such as a tape deck or CD recorder.

11. Digital Output: (RCA Digital) 44.1kHz

S/PDIF output. The format is type 2, form 1, S/PDIF (Sony/Phillips Digital Interface Format). This record level output can be connected to compatible devices such as CD Burners, Hard Drive recorders, or other digital mixers. Higher audio fidelity is maintained from these outputs.

12. Master Output (RCA Analog): This

unbalanced output is for connecting to an external monitoring device. The level of this output is controlled by the MASTER volume knob on the face panel, but not the rear panel attenuator.

13. Stereo Balanced Master Outputs

(XLR): low-impedance XLR type connectors controlled by the Master volume knob and the rear panel attenuator.

14. Master Gain Reduction

(Attenuator): This knob limits the maximum output level of the MASTER XLR output to prevent amplifier/speaker damage. It ranges from 0.245V to 2.0V output.

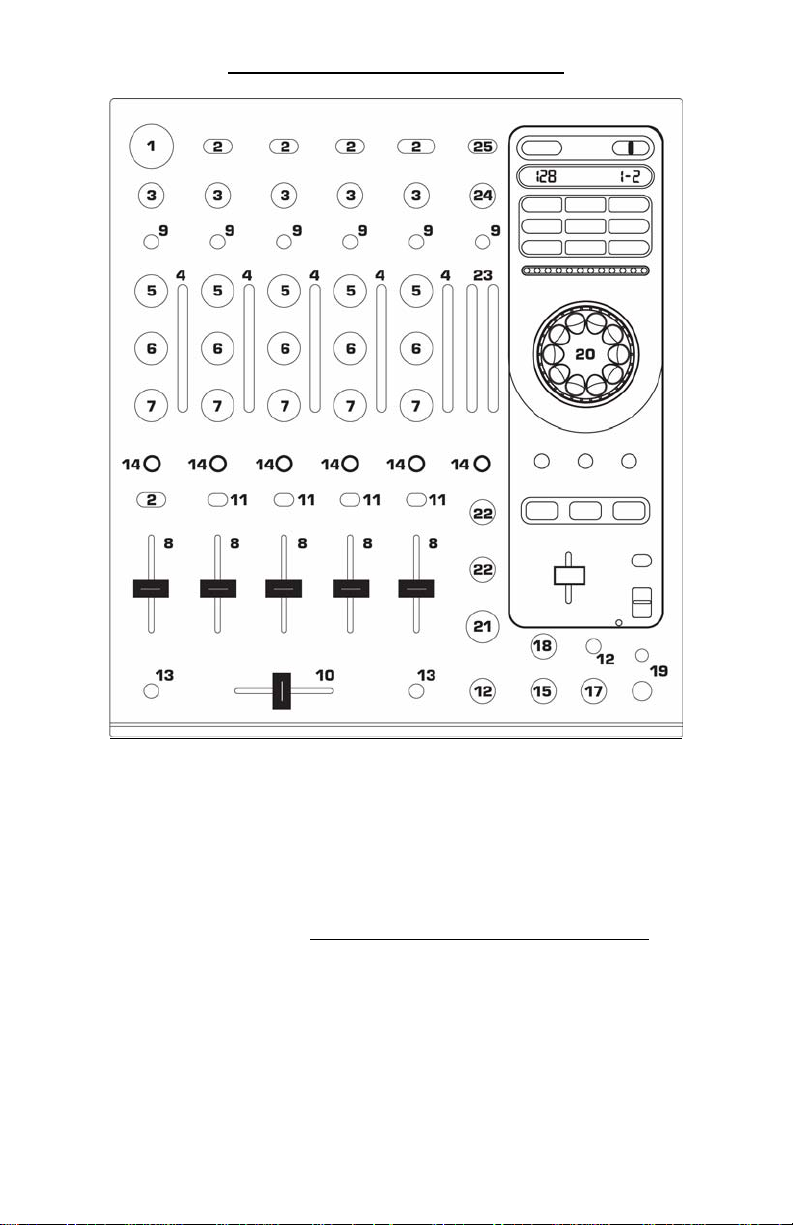

FRONT PANEL FEATURES

1. XLR/¼” Combo Microphone Input Jack: Connect your DJ mic at this location. Note

that this input and the rear DJ Mic input jack share the same channel controls. To use the DJ MIC, the Input Selection Switch on Channel 1 must be set to DJ MIC.

2. Input Selector: This toggles select which input source is routed to the channel.

3. Channel Gain Knob: This rotary control adjusts the pre-fader input level. This

adjustment should be made so the meters are just peaking in the red section of the PFL meter.

4. Pre Fader Level Meter (PFL): Accurately shows level of incoming channel audio.

Accurately match channel levels using the pre-fader gain and EQ controls before mixing them together. The idea is to match PFL input levels the input with the stereo output meter.

5. Channel Treble: This rotary control adjusts the high-tone level.

6. Channel Middle: This rotary control adjusts the middle-tone level.

7. Channel Bass: This rotary control adjusts the low-tone level.

8. Channel Fader: This adjusts the level sent to program mix. For best results, set the

fader near the bold line. This allows headroom adjustment in the mix.

9. FX/Sampler Buttons: Routes channel audio to the effects processor and sampler. This

is explained further in the FX section.

. You should avoid trying to match

10. Replaceable Crossfader: This slide fader blends audio between the channels assigned via Crossfader Assign A and B assign switches. Note: The crossfader is user replaceable in

the event that it wears out. Simply remove the facepanel and then remove the screws holding it in position. Replace the fader with a quality authorized replacement from your local Numark retailer.

11. Assign Switch: Slider Position determines which input channel will be heard when the crossfader is moved towards this side. The volume levels of channels not assigned to the crossfader will be determined only by the individual channel sliders.

12. Slope Knob (Fader Curve Control): The position of this knob determines the rate of volume level change when the fader is moved. When turned to the left, the volume will gradually change as the crossfader is moved. When it is turned all the way to the right, a very sharp change in volume will occur when the fader is moved from the endpoint.

13. Fader-Start Button: Allows the crossfader to send Play and Cue digital pulse commands to your auto-start Numark CD player or other brand. To use this feature, attach your mixer to a remote-start-equipped CD player using standard 1/8”(3.5mm) cables. When you move the crossfader to one side, the attached CD player will start. When it is moved away, that side will cue (similar to pressing the cue button) or stop depending upon brand of CD player.

14. Cue Button: Pressing this button sends audio from that channel (post-gain, post-EQ, prechannel-fader-level) to the PFL cue section of the headphone control. The FX Cue button will send a 100% wet signal for preview.

15. Headphone Mix Knob: Program level (Master) and PFL (CUE) signal levels can be mixed by this knob. When all the way left, the audio selected by the Cue buttons will be heard in the headphones. When all the way right, only the final (PGM) program mix audio will be heard.

16. Split/Blend Button: When pressed down, the headphone audio will be split, so that mono PFL audio is in the left ear, and mono PGM audio is in the right ear. When the button is up, stereo PFL and PGM audio will be mixed (blended).

17. Headphone Volume Knob: This rotary control adjusts the volume level of the headphone output.

18. Headphone Tone Knob: This adjusts the sound in the headphone output to help in beatmatching. The knob does NOT change the sound of any other outputs. Adjustments to the BASS or TREBLE can assist headphone cueing in loud environments.

19. Headphone Jack: Your headphones can be connected to these ¼” and 1/8” terminals. The volume should always be set at its lowest setting while connecting and disconnecting headphones to prevent damage to headphones and/or your hearing.

20. FX/Sampler: This is explained in the Effects section of this manual.

21. Master Gain: This control adjusts the main output volume.

22. Booth/Zone Gains: This controls the volume to zone or booth monitors..

23. Stereo Level Indicator: This quickly and accurately tracks level of audio sent to it. Set the mixer, crossover, equalizer and power amp inputs to avoid distortion at each step in the audio chain. Proper attention to the peak meter results in the punchiest possible sound without audible distortion. When using meters, the idea is to match PFL inputs, not the PFL input with the stereo output meter!

24. Panning: Adjusts the balance of right to left audio in all outputs (Master, Record, Zone).

25. Stereo/Mono toggle: Adjusts the Master output for stereo or mono operation.

EFFECTS CONTROLS

1. Parameter Display (Left): This display shows the BPM (Beats Per Minute) of the source selected for processing.

2. TAP Button: This button is used adjust the BPM and reset the downbeat. Calculation of the BPM is done automatically by the internal processor.

• Tapping this button once will reset

the downbeat to when the tap occurs.

• Tapping the button with the beat

resets both the BPM and the downbeat.

• Holding the Tap Button for a few

seconds causes the processor to automatically recalculate the BPM.

3. Parameter Display (Right): This

display shows the effect value or the secondary BPM.

4. Shift Toggle: Used to adjust

parameters of effects (see FX Descriptions).

5. Effect Selection: The 5000FX has 8

effects and two Beatkeepers™. These are described in the FX Description section.

6. LED Indicator: This displays a quick

visual reference for parameters used in the FX and beat alignment of the Beatkeeper™.

7. Wheel: The wheel controls the effects

and can be used as a scratch wheel. How the wheel can be used for each effect is detailed in the FX Description section.

8. CUE FX: This button sends the FX or

sampler output to the headphone cue. This can be used to preview to the effect 100% wet.

9. SAMPLER FX: This button allows the

sampler audio to be processed by the FX processor.

10. RECORD: To record a sample, select

your source with the FX/Sampler buttons. Press once to record. Press a second time to stop the recording.

11. PLAY SINGLE: Pressing Play will

trigger the sample playback (even if the recording has not been stopped). The audio will only play as long as the play button is held. Play is stopped upon release of the button.

12. LOOP: Pressing Loop will play the

sample and repeat until the Loop button is pressed again.

While a loop is playing, you can spin the wheel to temporarily “bend” the pitch. This way you can manually adjust to other beats in your mix. If you depress the Sampler FX button and select the Pitch effect, you can make a permanent change to the pitch.

You can also cut your loops in half. Press the SAMPLER FX button to set the FX to the sampler. Then use the “SHIFT” toggle to adjust the length of the sample. The length of the sample is shown in the Right Parameter Display.

13. SMART LOOP: This button activates

the Smart Loop mode in the sampler. When recording or playing back a loop, the looped sample will be synced to the

beat via the Beatkeeper™. BPM2 should be assigned to the sampler. This is explained in the BPM 2 section. When BPM2 isn't selected, then Smart Loop will simply truncate the length of the sample to the nearest beat but will not attempt to synchronize the sample to the other source.

14. FX MIX/SAMPLER LEVEL: This fader controls the mix between the source audio and the FX audio. When using the sampler, this fader controls the volume of the sampler output. If you choose to process the sampler, this

15. SAMPLER CROSSFADER ASSIGN:

This assigns the sampler to one side of the crossfader. You can use the Fader Start button with this switch to trigger the sampler when the crossfader is moved.

16. REVERSE: This plays the audio from

the selected channel in reverse. The audio plays from a memory buffer and will stop when the memory runs out. Bleep will temporarily reverse the audio until released. When the sampler is playing, this control will reverse play of

the sampler. slider adjusts volume of the sampler. All effects will be 100% wet.

EFFECTS DESCRIPTIONS

Note: All effect mix levels are adjusted by the position of the wet/dry fader when used with Channel 1 thru Master, except BPM2. When used with the Sampler, all effects are 100% wet.

• SCRATCH

effect, just like a needle on a record, using the audio buffer

Wheel: Scratches the source music forward and backwards. Push forward to release the scratch with the music. Scratch releases when you push off going forward or when the wheel movement stops.

Toggle: No Function Display 2: No Function

• SONAR

effect. Wheel: Moving the wheel clockwise

initiates the effect. Moving the wheel counter-clockwise removes the effect.

Toggle: No Function Display 2: The level of this effect is

shown in the right parameter display and LED indicator.

• BPM 2

for two sources. Use the LED indicator to assist in matching the beats. This uses Numark’s patented Beatkeeper® technology. If both SMART LOOP and BPM2 and either the effect or the BPM2 channel is the sampler, the sampler will synchronize to the other channel selected. If BPM2 is on the sample, the sampler syncs by using normal pitch bend. If the FX is on the sample, the sampler syncs by using pitch bend with key lock. In this situation, looping the sample will start it synchronized to the beat of the other

: Creates a real-time scratch

: Creates a unique “swoosh”

: This is used to view the tempos

source but single mode will not be

synchronized.

Display 1 (Left): Shows the BPM 1 (Beats

Per Minute) of the source selected for

processing.

Display 2: Shows the BPM of the second

source (BPM 2) and the channel selected.

Toggle: Selects the channel for BPM 2

assignment

TAP Button: This button is used to adjust

the BPM and reset the downbeat.

Calculation of the BPM is automatic with

the internal processing.

• Tapping this button once will

reset the downbeat to when the tap occurs.

• Tapping the button with the

beat, resets both the BPM manually and the downbeat.

• Holding the Tap Button for a few

seconds causes the processor to automatically recalculate the BPM.

LED Indicator: Shows BPM 1 on the

left, BPM 2 on the right, and Interlock

in the middle. When Beats are aligned,

the Interlock buttons will illuminate.

Wheel: No Function

Note: If you need to reset and calculate

BPM1, turn off the BPM 2 effect, reset,

then turn it back on.

• CHOP

: This FX is used to mute

sections of the audio synchronized to

BPM 1

Toggle: Adjusts the rate of the CHOP effect based upon the BPM 1 setting

Wheel: Moving the wheel clockwise makes the gaps in the music longer. Moving the wheel counter-clockwise makes the gaps in the music shorter.

Display 2: Shows the fractions of the gap based on beats of the music.

• ECHO

: This creates a repeating echo in

the music. To stop the music and still hear the echo tail off, flip the input selector switch. To use this effect, BPM1 should be set to the current BPM.

Toggle: Adjusts the rate of the echo based upon the BPM1 setting.

Wheel: Moving the wheel clockwise inreases the echo time. Moving the wheel counter-clockwise makes the echo in the music shorter.

Display 2: Shows the fractions of the beat of the echo delay time.

• DELAY

: This effect delays the music in time

from the original source. To use this effect, BPM1 should be set to the current BPM.

Toggle: Adjusts the delay time based upon the BPM1 setting

Wheel: Moving the wheel clockwise increases the delay time. Moving the wheel counter-clockwise makes the delay shorter.

Display 2: Shows the fractions of the beat of the delay time.

Wet/Dry slider: This fades from source audio to delayed audio. This effect can be used to create the same double beat effect often used by DJs when 2 of the same song are mixed with the beats offset.

• FILTER

: This effect is used to filter out

frequencies of the audio. Toggle: Adjusts the point of frequency

removal from 150 (low), vocal (mid), and high. The toggle alternates between 3 modes: "ISO" for the isolate effect, "kIL" for the kill effect, and "vOC" for the vocal kill effect. For ISO, the parameter shows the deviation of the bandpass center frequency from mid-range. For kIL, this parameter indicates the deviation of the band reject center frequency from midrange. For vOC, this parameter indicates the cutoff frequency of the low-pass filtered audio added back to the vocal killed audio.

Wheel: Fine tunes the filter frequency. Display 2: Shows the frequency of the

music eliminated.

• PITCH

(Channel 1- Master Processing Mode): Adjusts the pitch or Key of the audio source.

Toggle: Adjusts the pitch by one musical half-step at a time.

Wheel: Fine tunes the pitch. Display 2: Shows amount of pitch

adjustment.

• PITCH

(Sampler Processing Mode):

This effect adjusts the pitch and tempo of the sampler.

Toggle: Selects the type of adjustment desired.

• SLD is a key-slide effect that

smoothly changes the pitch of the music without changing the tempo.

• PIT changes both the pitch (key) of

the music and tempo at the same time.

• LOC changes only the tempo of

the music without changing the key. This effect is known as Key Lock.

Wheel: Fine-tunes these adjustments. Display 1: Shows the BPM of the

sampler Display 2: Shows the amount of

tempo or key change.

• DISTORT

: This effect creates

distortion from the audio source. Wheel: Moving the wheel clockwise

increases the effect. Moving the wheel counter-clockwise decreases the effect.

Toggle: No Function Display 2: Shows the level of this

effect.

SPECIFICATIONS

Inputs Line: 10Kohm input impedance 83mV rms sensitivity for 1.22V output Mic: 600 ohm input impedance unbalanced

1.9mv rms sensitivity for 1.22V output 200mV rms max input Phono: 47Kohm input impedance

1.3mV rms sensitivity @1KHz for 1.22V output

Outputs Line: 6.5V rms max Headphone: 0.5W into 47 ohm Distortion: less than 0.01%

Signal to Noise Ratio (maximum output) JIS-A weighted

Line: Better than 82dB Mic: Better than 80dB Phono: Better than 72dB

Frequency Response

Line: 20Hz-20KHz ±0.5dB Mic: 20Hz-15KHz ±0.5dB Phono: ±1dB except for controlled attenuation of –3dB @ 20Hz to reduce rumble and feedback

Channel Equalizer

Bass: +6/-32dB @40Hz Middle: +6/-32dB @1.35KHz Treble: +6/-32dB @15KH Channel Kill: 80dB at 20Hz to 20KHz

Power Consumption 24 Watts typical 29 Watts with full headphone output

Dimensions

Weight

Sampler

For the most effective wheel performance, occasional calibration is recommended:

1. Select the Scratch effect.

2. Move the WET/DRY (FX Mix Control) fader throughout its entire range.

3. Spin the wheel while holding the Record (FX Controls) and Single Play (“>” FX

Controls) buttons at the same time.

4. The display will show “CAL”.

320mm(W)x355mm(D)x100mm(H)

6.1 kgs

The maximum sample length is 36 seconds, total available buffer is 48 seconds, and buffer not used for sampler is used for echo, delay, scratch, reverse, and bleep effects. The sampler will automatically stop recording once the record time exceeds 36 seconds.

DIAGRAMA DE INICIO RÁPIDO (ESPAÑOL)

INSTALACIÓN RÁPIDA DEL MEZCLADOR

1. Asegúrese de tener el adaptador correcto de alimentación para el modelo 5000FX.

2. LEA LAS INSTRUCCIONES DEL FOLLETO DE SEGURIDAD ANTES DE UTILIZAR EL PRODUCTO.

3. Estudie este diagrama de instalación.

4. Coloque el mezclador en una posición adecuada para su funcionamiento.

5. Asegúrese que todos los dispositivos estén apagados y que todos los faders y potenciómetros de ganancia estén en posición «cero».

6. Conecte todas las fuentes de entrada estéreo como se indica en el diagrama.

7. Conecte las salidas estéreo a los amplificadores de alimentación, unidades de cinta magnética y/o otras fuentes de audio.

8. Enchufe todos los dispositivos al suministro de corriente alterna.

9. Encienda todo en el siguiente orden:

• fuentes de entrada de audio (por ejemplo, giradiscos o reproductores de CD)

• el mezclador

• por último, cualquier amplificador o dispositivo de salida

10. Al apagar, realice siempre esta operación en sentido inverso:

• apague los amplificadores

• el mezclador

• por último, cualquier dispositivo de entrada

11. Visite http://www.numark.com para registrar el producto.

Más información sobre este producto podrá encontrarse en http://www.numark.com

CONEXIONES TRASERAS

ENTRADAS

1. ENTRADA de CA e interruptor de encendido: Este mezclador está diseñado para

trabajar con el cable de suministro de alimentación que acompaña la unidad. Mientras está desconectado el interruptor de encendido del mezclador, enchufe la fuente de alimentación a la unidad primero y luego al tomacorriente. Use este interruptor de encendido para encender el mezclador después que todos los dispositivos de entrada hayan sido conectados para prevenir daño a su equipo. Encienda el mezclador antes que los amplificadores y apague los amplificadores antes que el mezclador.

2. Entradas de micrófono (DJ MIC) y (2): Los micrófonos con conector de 1/4" o XLR

pueden conectarse al micrófono del DJ (DJ MIC) (la conexión XLR está en el panel frontal). MIC 2 acepta una conexión estándar de 1/4".

3. Entradas de línea: Los reproductores de CD, unidades de cinta magnética, samplers u

otros aparatos de entrada de nivel de línea deben conectarse a estas entradas.

4. Entradas fonográficas y de línea: Esta entrada se usa para conectar su giradiscos al usar

los pre-amplificadores fonográficos RIAA. También puede conectar aquí los dispositivos de nivel de línea si el interruptor de entrada fonográfica/de línea se coloca en "line."

5. Bornes de conexión a tierra: Use este conector para conectarlo a los giradiscos u otros

aparatos que necesiten estar conectados a tierra al chasis del mezclador.

6. Entrada fonográfica/de línea (interruptor de fuente): Este interruptor activa y

desactiva los preamplificadores fonográficos sensibles RIAA. Sólo deben asignarse giradiscos con salida de nivel fonográfico cuando el interruptor está en la posición phono. Algunos giradiscos ofrecen salida de nivel de línea. Para usar estos giradiscos y otros dispositivos de línea como reproductores de CD, cambie la entrada a Line.

SALIDAS

7. Salidas CFA y CFB del Fader Start: Use cables estándar de 1/8” (3,5 mm) para conectar

estas salidas a equipos Numark y otras marcas populares de reproductores de CD equipados con inicio remoto. CFA y CFB representan al Fader Start en el lado "A" y "B" del crossfader respectivamente.

8. Salida de zona: La salida del maestro (MASTER) puede dirigirse a la salida ZONE. La

perilla de zona controla el nivel de esta salida.

9. Salida de cabina: Conecte esta salida a los parlantes de la cabina del DJ. El volumen de

esta salida se controla independientemente en el panel frontal mediante la perilla BOOTH.

10. Salida para grabación: Esta salida es para conectar un dispositivo de registro como una

unidad de cinta magnética o quemador de CD.

11. Salida digital: (RCA Digital) salida de 44.1 kHz S/PDIF. El formato es del tipo 2, forma 1,

S/PDIF (Sony/Phillips Digital Interface Format). Esta salida de nivel de grabación puede conectarse a aparatos compatibles como quemadores de CD, grabadoras de disco duro u otros mezcladores digitales. Con estas salidas se mantiene una fidelidad de audio de alta calidad.

12. Salida maestra (RCA analógica): Esta salida desbalanceada es para conectarse a un

dispositivo de monitoreo externo. El nivel de esta salida se controla con la perilla de volumen Master en el panel frontal, pero no con el atenuador del panel trasero.

13. Salidas maestras balanceadas estéreo (XLR): conectores tipo XLR de baja

impedancia controlados con la perilla de volumen Master y el atenuador del panel trasero.

14. Reducción de ganancia del maestro (atenuador): Esta perilla limita el nivel de salida

máximo de la salida MASTER XLR para prevenir daños al amplificador/parlante. Varía en un rango de salida de 0.245 V a 2.0 V.

CARACTERÍSTICAS DEL PANEL FRONTAL

1. Entradas de micrófono combinado XLR/¼”: Conecte aquí su micrófono de DJ. Note

que esta entrada y el conector de entrada Mic 1 comparten la misma ganancia y controles de tono. Para usar el micrófono de DJ, el interruptor de selección de entrada del Canal 1 deberá colocarse en DJ MIC.

2. Selector de entrada: Este selector elige la fuente de entrada que se dirige al canal.

3. Botón de ganancia de canal: Este control giratorio ajusta el nivel de entrada del pre-

fader. Este ajuste debe hacerse a medida que los medidores estén alcanzando el nivel máximo en la sección roja del medidor de PFL.

4. Medidor de nivel del pre-fader (PFL): Muestra el nivel preciso del audio de entrada de

los canales. Haga corresponder los niveles de los canales con la ganancia del pre-fader y los controles de ecualización antes de mezclarlos. La idea es igualar las entradas de PFL Deberá evitar tratar de igualar la entrada con el medidor de salida estéreo.

5. Agudos de canal: Este control giratorio ajusta el nivel de los tonos altos.

6. Medios del canal: Este control giratorio ajusta el nivel de los tonos medios.

7. Graves del canal: Este control giratorio ajusta el nivel de los tonos graves.

8. Fader del canal: Ajusta el nivel enviado a la mezcla del programa. Para obtener mejores

resultados, fije el fader cerca de la línea remarcada. Esto permite el ajuste del headroom en la mezcla.

9. Botones de efectos/sampler: Dirigen el audio del canal al procesador de efectos y al

sampler. Esto se explica más adelante en la sección de efectos.

10. Crossfader reemplazable: Este fader deslizante mezcla el audio entre los canales asignados a través de los interruptores de asignación A y B del crossfader. Nota: El

crossfader es reemplazable por el usuario en caso que se desgaste. Simplemente, retire el panel frontal y luego retire los tornillos que lo mantienen sujeto. Reemplace el fader con un reemplazo autorizado de calidad de su vendedor minorista de Numark local.

11. Interruptor de asignación: La posición giratoria determina cuál canal de entrada se podrá escuchar cuando se mueva el crossfader hacia este lado. Los niveles de volumen de los canales que no se asignen al crossfader, se determinarán solamente por los deslizadores de canal individuales.

12. Botón de pendiente (Control de curva del fader): La posición de este botón determina el índice de cambio del nivel de volumen cuando el fader se mueva. Cuando se gire a la izquierda, el volumen cambiará gradualmente a medida que el crossfader se mueva. Cuando se gire por completo a la derecha, ocurrirá un cambio muy brusco en el volumen cuando el fader se mueva del punto final.

13. Botón Fader Start: Permite que el crossfader envíe comandos de pulsos digitales de reproducción y “cue” a su reproductor de CD Numark con auto-inicio o de otra marca. Para usar esta función, conecte su mezclador a un reproductor de CD equipado con inicio remoto usando cables estándar de 1/8 (3.5 mm). Cuando mueva el crossfader hacia un lado, se iniciará el reproductor de CD conectado. Cuando lo mueva hacia el otro lado, ese lado dará una señal (semejante a presionar el botón cue) o se detendrá dependiendo de la marca del reproductor de CD.

14. Botón de señal “cue”: Al apretar este botón, se enviará audio de ese canal (postganancia, post-ecualización, nivel de pre-fader del canal) a la sección de señal PFL del control del auricular. El botón de “cue” de efectos enviará una señal 100% original para la vista preliminar.

15. Perilla de mezcla de auriculares: El nivel del programa (Master) y el nivel de señales PFL (CUE) pueden mezclarse con esta perilla. Cuando se gire totalmente a la izquierda, se escuchará en los auriculares el audio seleccionado por los botones “cue”. Cuando se gire totalmente a la derecha, se escuchará solamente la mezcla de audio final del programa (PGM).

16. Botón de división/mezcla: Cuando está hacia abajo, el audio de los auriculares se divide de manera que el audio mono de PFL quede en el auricular izquierdo y el audio mono de PGM en el derecho. Cuando el botón está hacia arriba, se mezclan los audios estéreo PFL y PGM.

17. Perilla de volumen de auriculares: Este control giratorio ajusta el nivel de volumen de la salida de los auriculares.

18. Perilla de tono de auriculares: Este control ajusta el sonido en la salida del auricular para ayudar en la correspondencia del beat. El botón no cambia el sonido de ninguna de las otras salidas. Los ajustes al GRAVE o al AGUDO pueden ayudar al uso de la función “cue” con el auricular en ambientes de alta sonoridad.

19. Zócalo para auriculares: Puede conectar sus auriculares a estos terminales de ¼” y 1/8”. El volumen deberá siempre fijarse a su posición más baja cuando se conecten y se desconecten los auriculares para evitar que se dañen los auriculares y/o su audición.

20. Botones de efectos/sampler: Se explican en la sección Efectos de este manual.

21. Ganancia maestra: Este control ajusta el volumen de la salida principal.

22. Ganancias de cabina/zona: Controla el volumen de los monitores de zona o cabina.

23. Indicador de nivel estéreo: Rastrea rápidamente y con precisión el nivel de audio enviado al mismo. Fije las entradas del mezclador, crossover, ecualizador y amplificador de potencia para evitar la distorsión de cada paso en la cadena de audio. Darle la atención adecuada al medidor de pico resulta en el sonido más fuerte posible sin una distorsión audible. Cuando se usen los medidores, la idea es hacer corresponder las entradas de PFL, ¡no la entrada del PFL con el medidor de salida del estéreo!

24. Balance: Ajusta el balance de derecha a izquierda en todas las salidas (maestra, Grabación, Zona).

25. Conmutador estéreo/mono: Ajusta la salida maestra para operación estéreo o mono.

+ 33 hidden pages

Numark 5000FX User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
