NRG SAM-728 User manual

SAM-728
Автомобильный ЖК монитор с диагональю 7” (17.8 см).
Содержание
1. Меры предосторожности ......................................................................................................................1
2. Общие сведения ............................................................................................................................2 – 5
3. Органы управления и функции ......................................................................................................
0 – 9 (ПДУ) ...................................................................................................................................6
TV / AV [ТВ / Аудио/видео] (ПДУ, передняя панель) ..........................................................................7

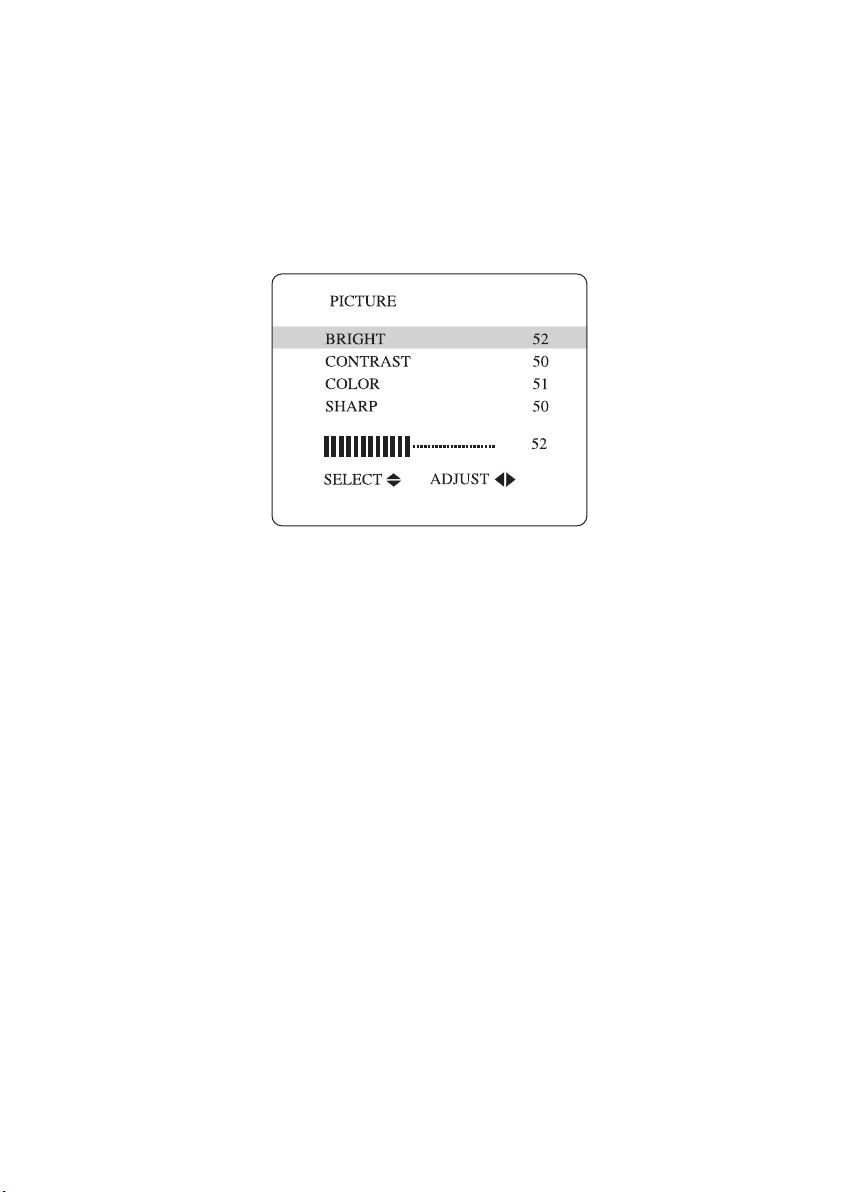

MENU [Меню] (ПДУ, передняя панель)....................................................................................9 – 15
POWER [Питание] (ПДУ, передняя панель) ....................................................................................18
REVIEW [Возврат] (ПДУ) ...............................................................................................................22
CALL [Вызов] (ПДУ) .....................................................................................................................22
4. Конструктивно-функциональные характеристики .................................................................................. 24

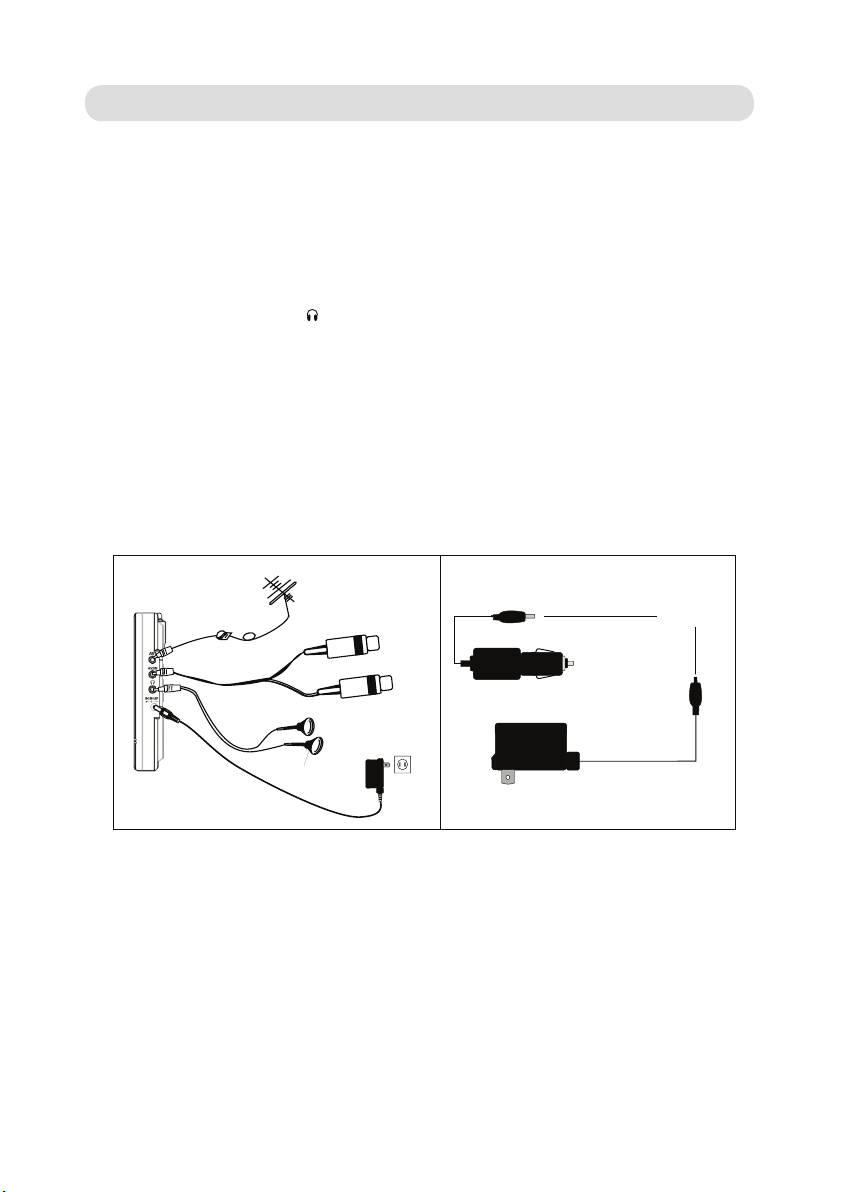

5. Подключение .....................................................................................................................................25

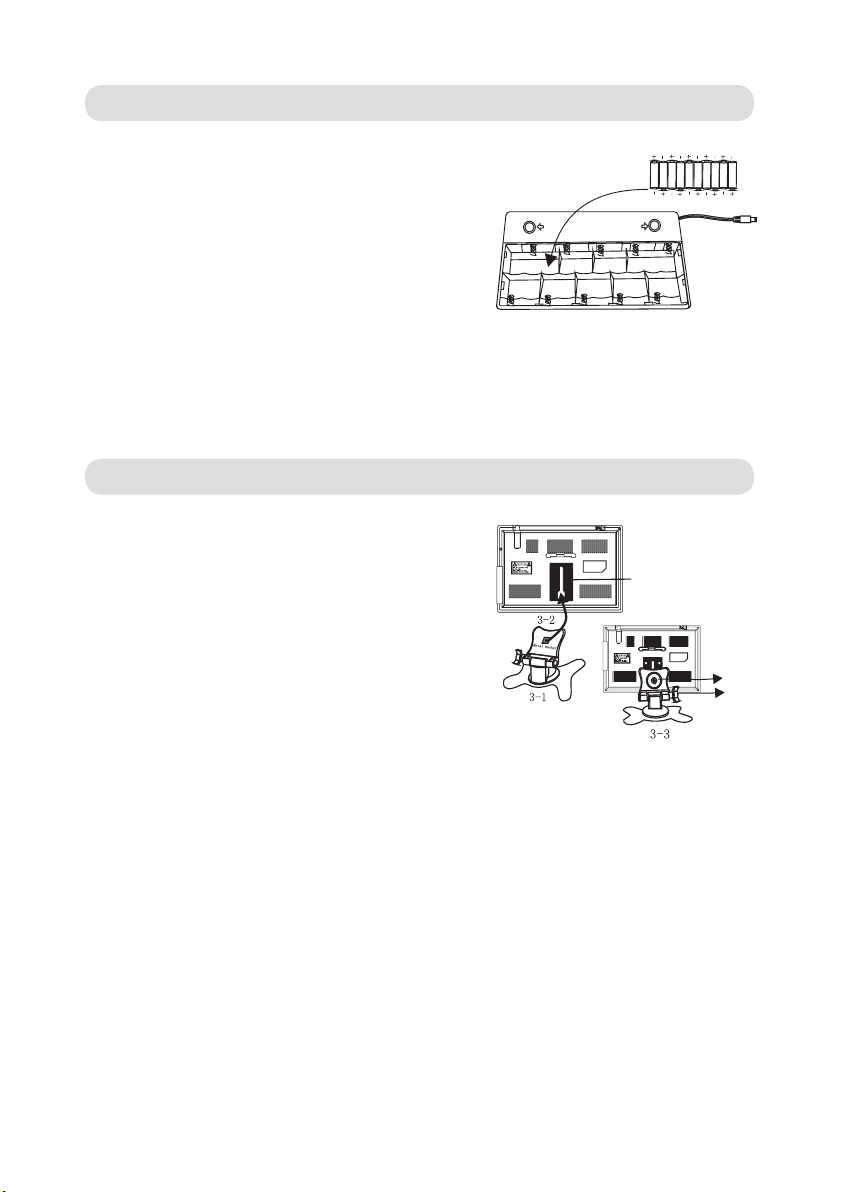

6. Установка батареи ..............................................................................................................................26
7. Установка устройства на подставку ......................................................................................................
8. Указания по эксплуатации ...................................................................................................................27

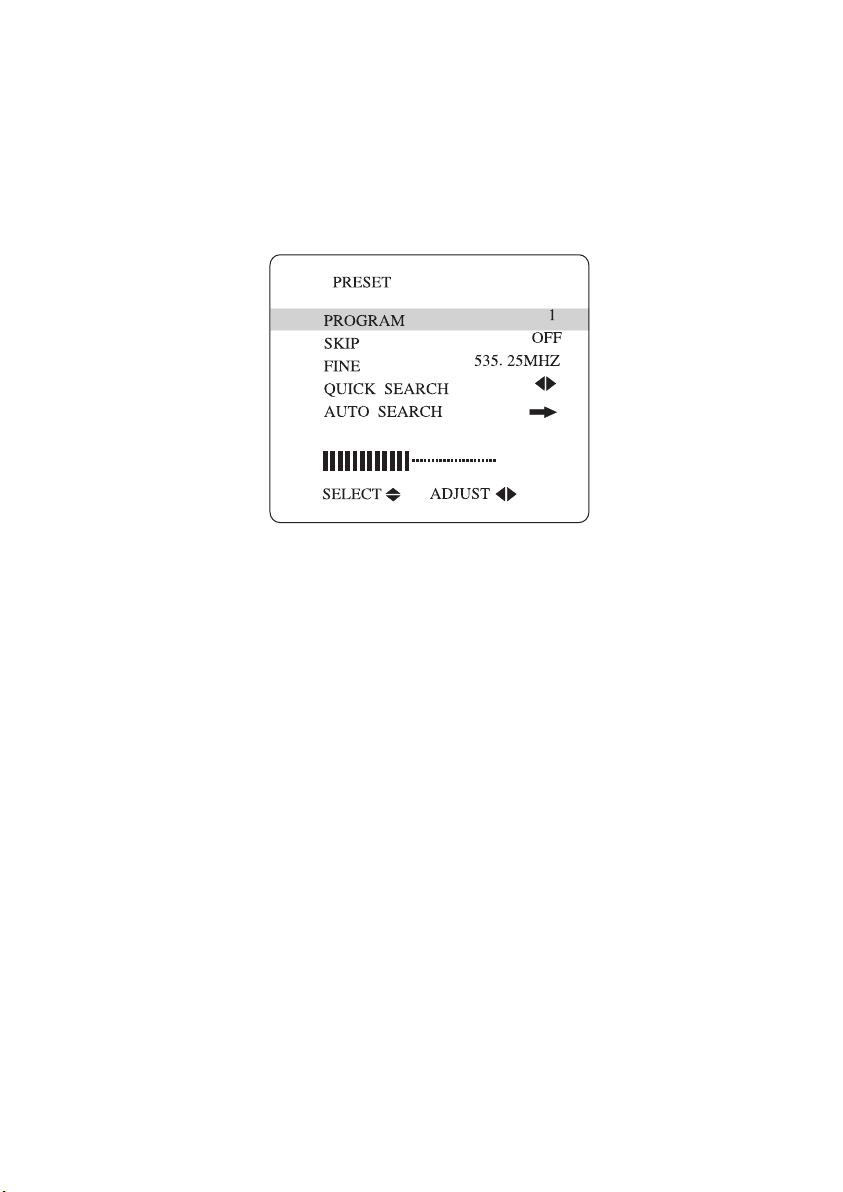

9. Настройка ТВ-каналов .......................................................................................................................27
10. Технические характеристики ...............................................................................................................28
11. Поиск и устранение неисправностей ...................................................................................................

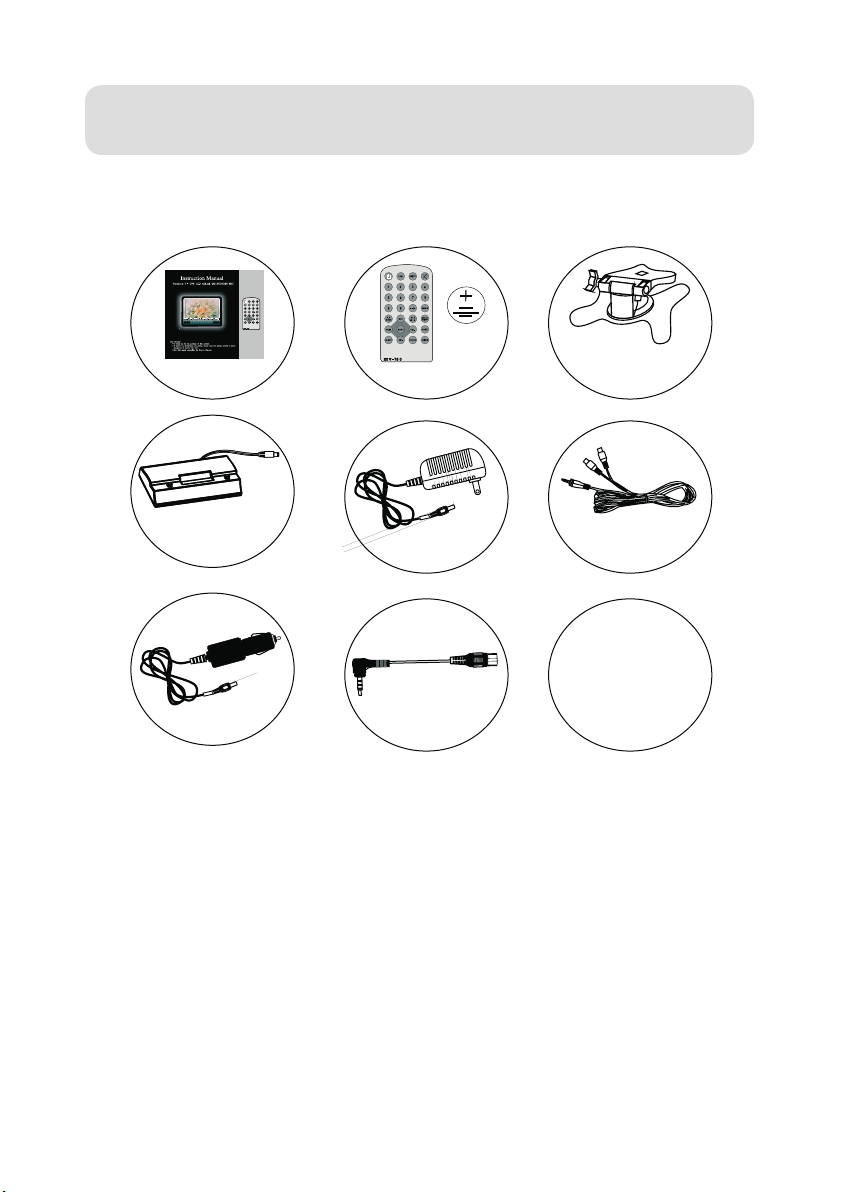

12. Перечень дополнительных принадлежностей........................................................................................ 30
6 – 23
26
29
Меры предосторожности
Питание устройства должно осуществляться только от источника с указанными параметрами напряжения. Несоблюдение данного требования может привести к повреждению или нарушению работоспособности уст­ройства.
Внимание:
- Подача на устройство ненадлежащего напряжения питания может вызвать повреждение или нару­шение работоспособности устройства.
- Подключение и эксплуатацию устройства осуществляйте в строгом соответствии с настоящей инс­трукцией.
- Не используйте растворители и иные химические очистители.
- Для протирки устройства пользуйтесь мягкой тканью.
- Не подвергайте устройство воздействию чрезмерно высоких или низких температур.
- Диапазон температур хранения: от -30°C до +50°C.
- Рабочий диапазон температур: от -20°C до +45°C.
- Относительная влажность: от 0% до 80%.
Предупреждение:
- Во избежание возгорания или поражения электрическим током не допускайте попадания влаги и
- Используйте только те дополнительные принадлежности, которые рекомендованы производите-
- Не снимайте крышку устройства – это может привести к поражению электрическим током. При
- Не используйте растворители и иные химические очистители.
- Для протирки устройства пользуйтесь мягкой тканью.
- Не подвергайте устройство воздействию чрезмерно высоких или низких температур.
- Диапазон температур хранения: от -30°C до +50°C.
- Рабочий диапазон температур: от -20°C до +45°C.
- Относительная влажность: от 0% до 80%.
Предостережение:
- В целях безопасности не смотрите ТВ-программы в процессе вождения. Это может отвлечь вас от
- Во избежание поражения электрическим током оберегайте данное устройство от попадания брызг
- Обеспечьте вокруг устройства достаточное пространство для вентиляции.
- Не закрывайте вентиляционные отверстия какими-либо предметами – газетами, скатертями,
- Не допускается ставить на устройство источники открытого пламени, например, зажженные свечи.
- Данное устройство предназначено для использования в областях с тропическим и / или умерен-
- В случае длительных перерывов в использовании устройства вынимайте батареи из блока пита-
- Не ставьте на устройство какие-либо предметы, наполненные водой, например, вазы.
воды на устройство.
лем.
возникновении неисправности обратитесь к специалисту.
наблюдения за дорожной обстановкой и стать причиной дорожно-транспортного происшествия.
воды.
занавесками и т.д.
ным климатом.
ния.
1
1. Основной блок
ВИД СПЕРЕДИ
Общие сведения
1. Кнопка VOL+ [Громкость +]
2. Кнопка VOL- [Громкость -]
3. Переключатель AV / TV [Аудио/видео / ТВ]
4. Кнопка POWER [Дежурный режим / ВКЛ.]
5. Кнопка MENU [Меню]
6. Кнопка CH [Канал ]
7. Кнопка CH [Канал ]
8. Приемник сигналов дистанционного управления
9. Индикатор «Питание / Дежурный режим»
10. Встроенные громкоговорители
11. Поворотная телескопическая антенна
12. Подставка
ВИД СЗАДИ
2
ВИД СБОКУ
Содержание
13. Разъем для подключения антенны
14. Разъем AV IN [Вход аудио/видео]
15. Разъем для подключения наушников
16. Разъем для подключения источника питания
17. Подставка для установки в автомобиле
19. Шнур питания, подключается к гнезду DC 12 V INPUT [Вход питания 12 В пост. тока]
18. Подсоединяемый блок питания (10 батарей типа AA (UM-3), в комплект поставки не входят)
3
2. Пульт дистанционного управления (ПДУ)
Датчик сигналов дистанционного
управления
1. Кнопка CALL [Вызов]
2. Кнопка § [Питание]
3. Цифровые кнопки
4. Кнопка CH+ [Канал +]

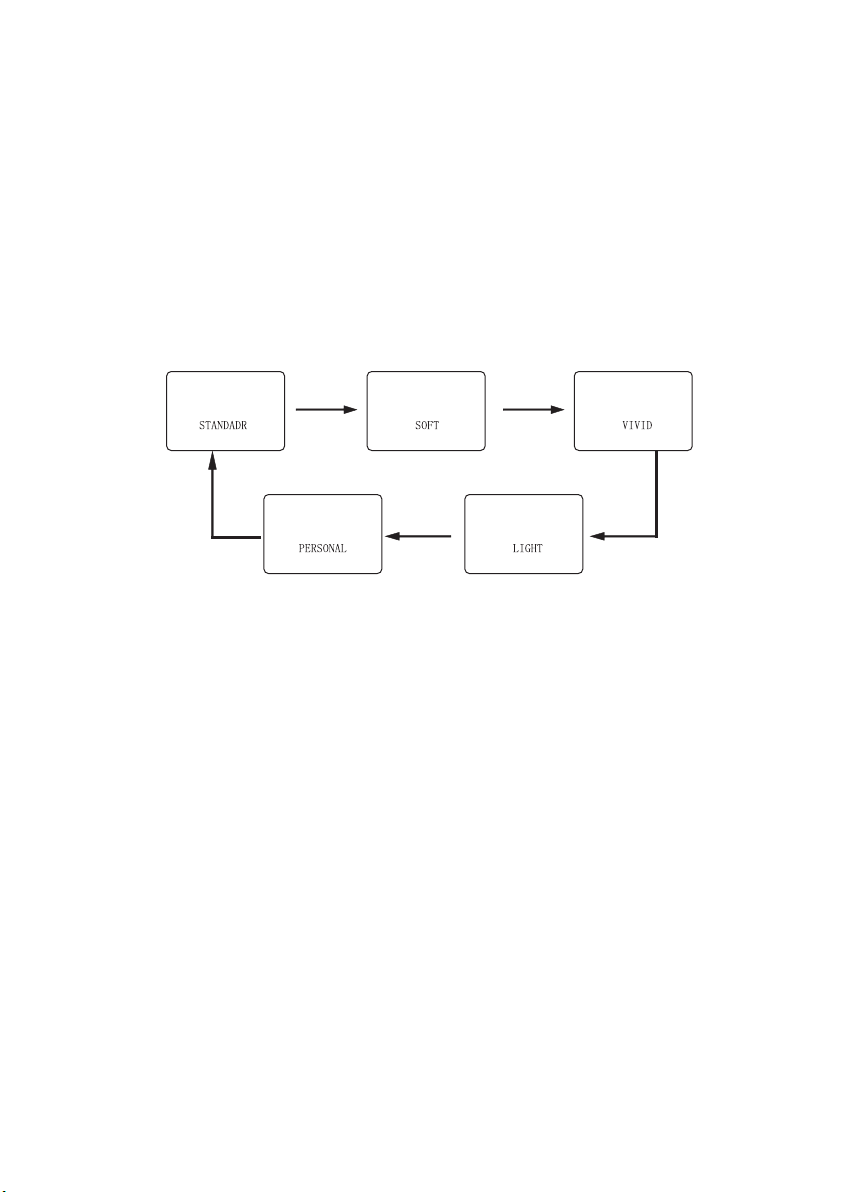

5. Кнопка P.P. MODE [Режим изображения]
6. Кнопка MENU [Меню]
7. Кнопка VOL+ [Увеличение громкости]
8. Кнопка CH- [Канал -]

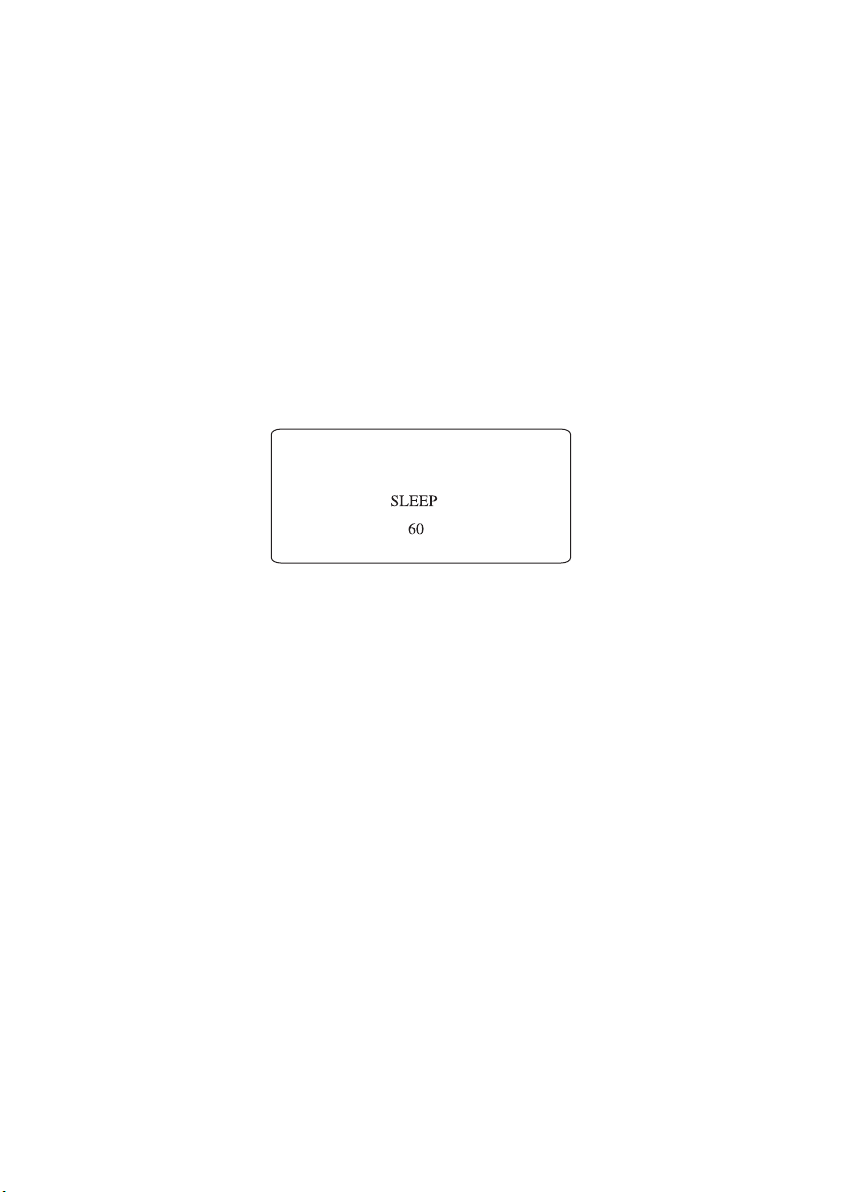

9. Кнопка SLEEP [Таймер выключения]
10. Кнопка AV / TV [Аудио/видео / ТВ]

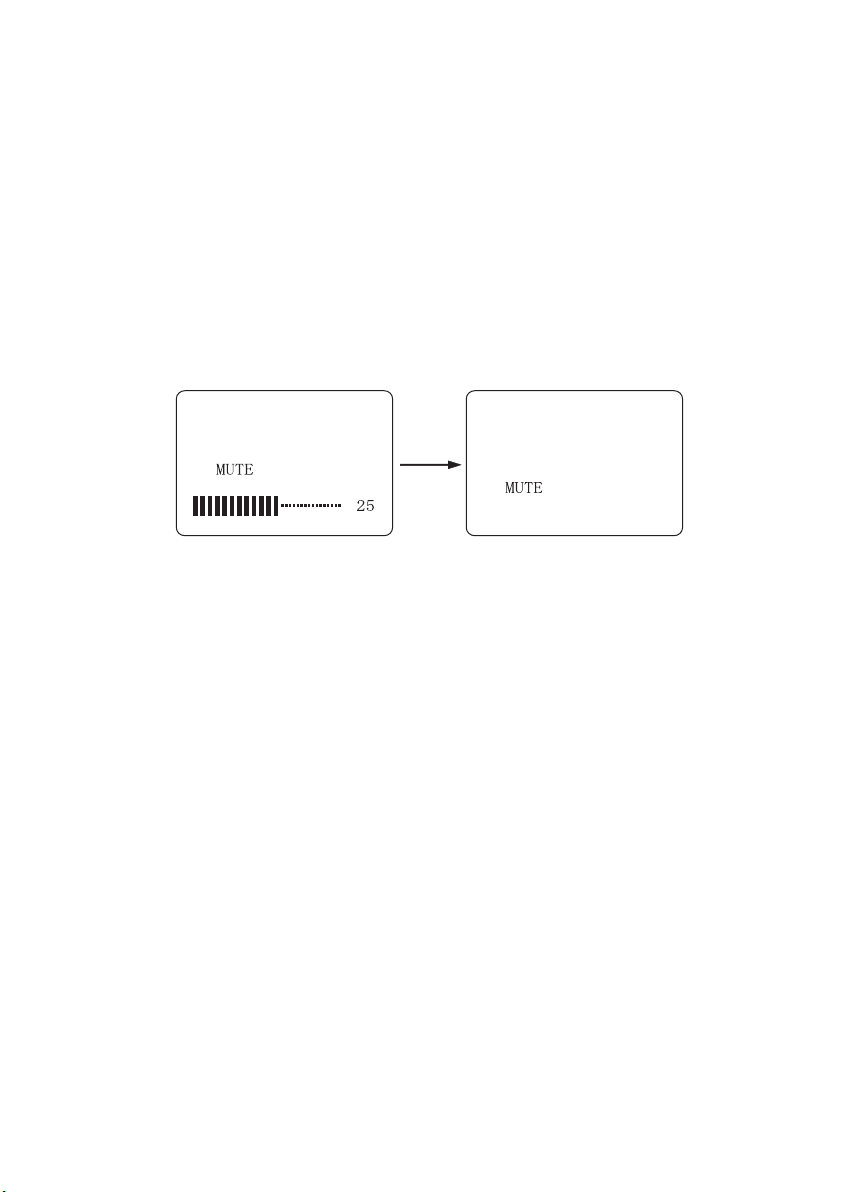

11. Кнопка § [Приглушение звука]
ПРИМЕЧАНИЯ:
А. Подготовка ПДУ к работе
1. Удалите защитную пластиковую пленку прежде, чем присту­пать к эксплуатации ПДУ.
2. Используйте ПДУ на расстоянии не более 3 м от устройства и в диапазоне 40° по отношению к его передней панели (см. рис.).
- Дальность действия ПДУ может варьироваться в зави-
симости от яркости освещения в помещении.
- Не направляйте свет ярких источников на приемник сигналов дистанционного управления.
- Не помещайте какие-либо предметы между ПДУ и приемни­ком сигналов дистанционного управления.
- Не используйте данный пульт ДУ одновременно с ПДУ любого другого оборудования.
12. Кнопка § [Выбор одно-, двух- или трехзначного числа]
13. Кнопка REVIEW [Возврат]

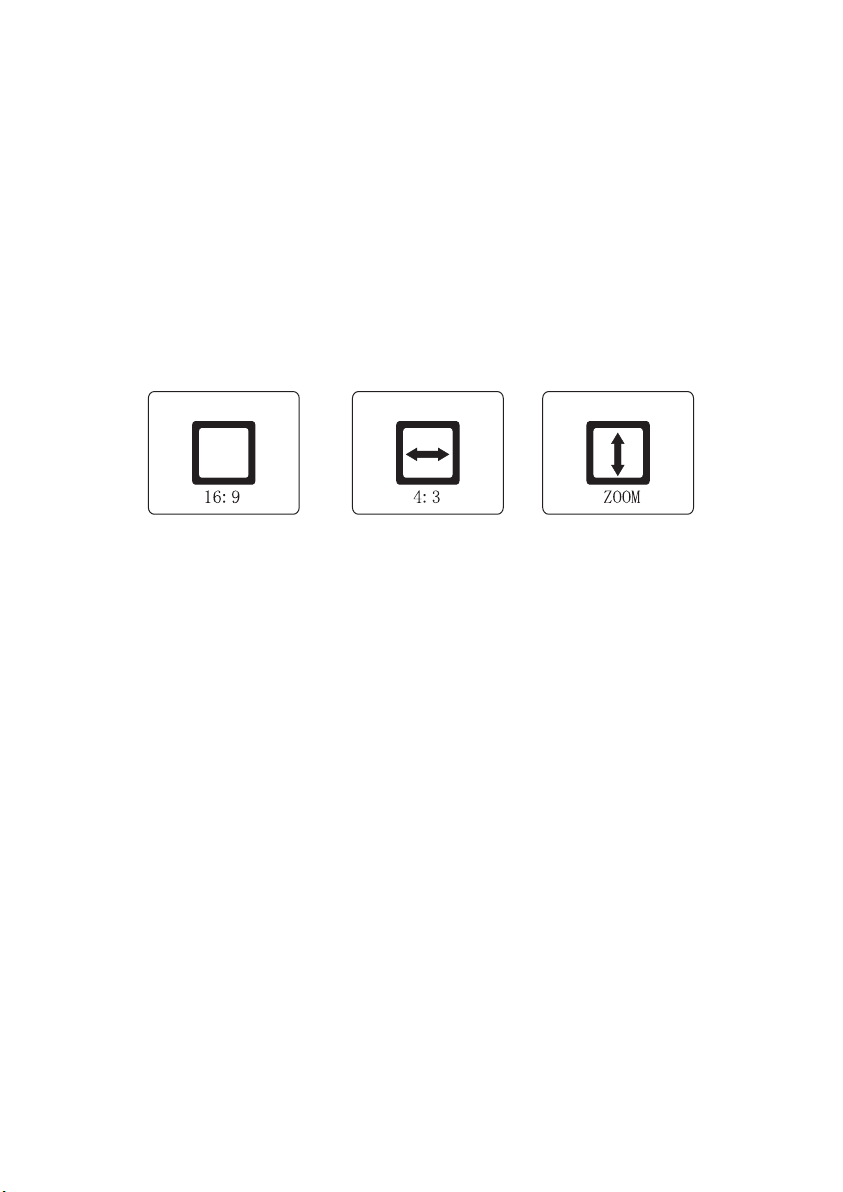

14. Кнопка 4:3 / 16:9 [ФОРМАТ ЭКРАНА 4:3 / 16:9]
15. Кнопка DISPLAY ON / OFF [Дисплей ВКЛ. / ВЫКЛ.]
16. Кнопка VOL­[Уменьшение громкости]
17. Кнопка GAME [Игра]

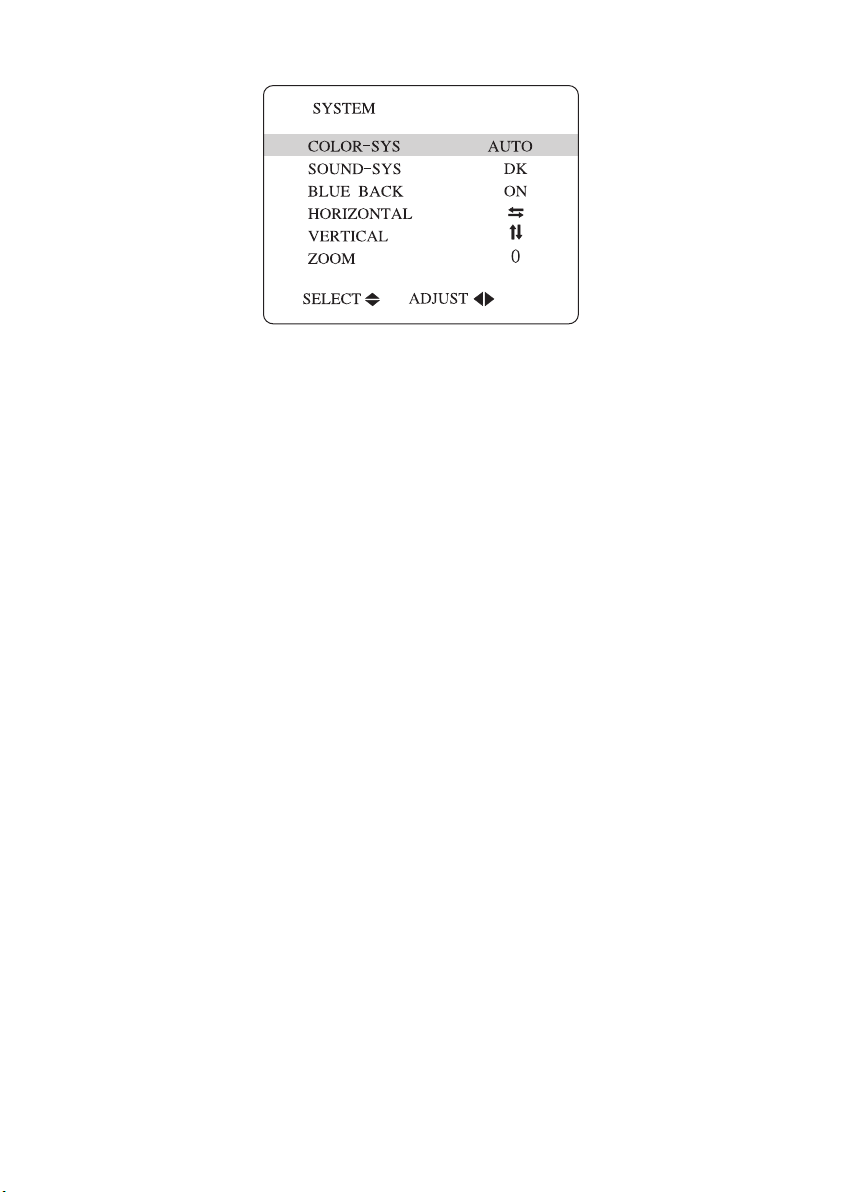

18. Кнопка SYSTEM [Система]
19. Кнопка CALENDAR [Календарь]
4
Б. Установка батареи
Вставьте батарею (см. рис.), соблюдая полярность (+ и -)
Срок службы батареи
- Срок службы батареи обычно составляет около 1 года, хотя это зависит от того, как часто используется ПДУ.
- Если ПДУ перестает функционировать надлежащим образом даже в непосредственной близости от устройс тва, замените батарею.
- Используйте батарею типа CR2025.
Использование батарей и обращение с ними:
- Не используйте аккумуляторные батареи (никель-кадмиевые).
- Не пытайтесь перезаряжать батареи.
- Не оставляйте батареи вблизи источников тепла, не подвергайте их воздействию солнечного света и никогда не бросайте батареи в огонь.
- Не роняйте батареи, не наступайте на них и не допускайте никаких иных воздействий на них, поскольку это способно привести к их повреждению или нарушению работоспособности.
- Держите батареи в месте, недоступном для детей и животных.
- Вынимайте батарею из ПДУ в случае, если пульт не используется в течение длительного времени.
-
5
Органы управления и функции
1. Кнопки 0 – 9 (ПДУ)
1) Функция: выбор номера программы.
2) Не действует:

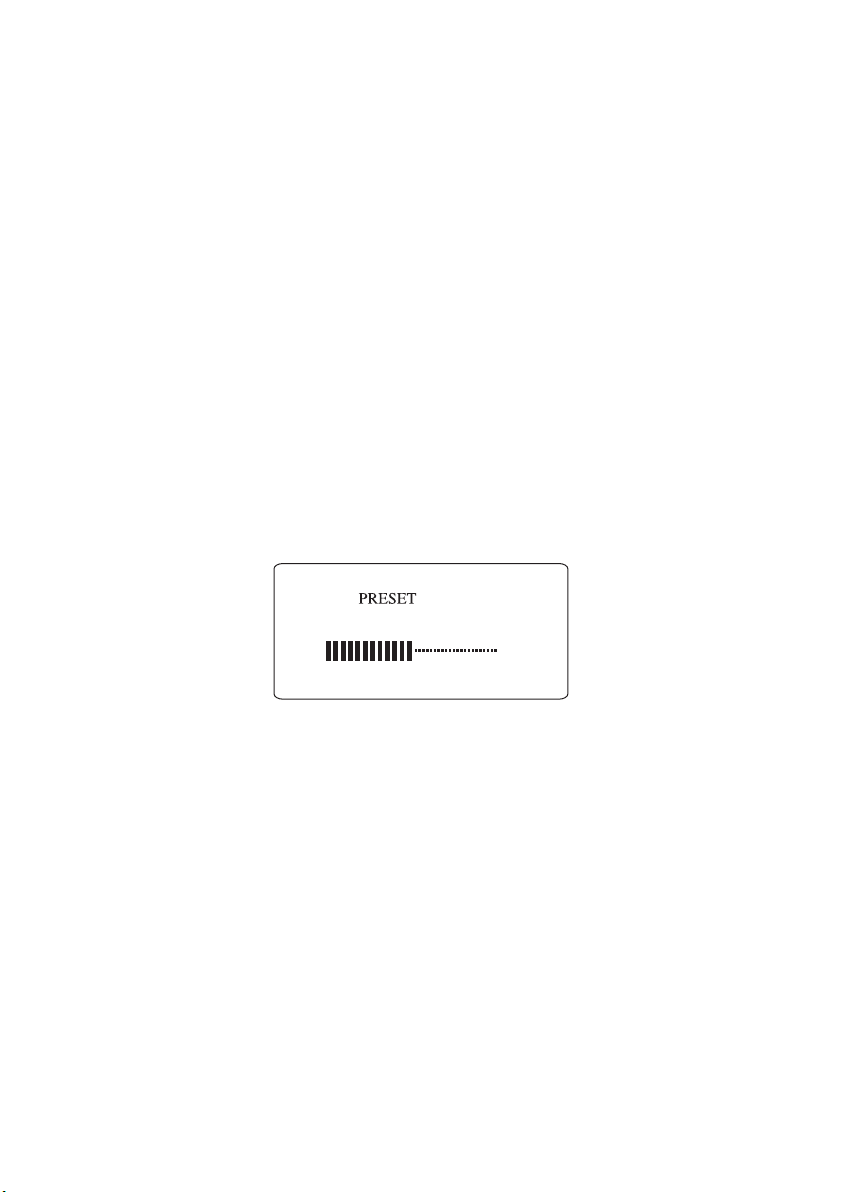

- в режиме автоматического сканирования.
3) Порядок использования:
- Программы 0 – 9 могут быть выбраны непосредственно нажатием цифровых кнопок. Программы 10
– 254 могут быть выбраны в два действия. Сначала нажмите кнопку § для выбора двух- или трехзначного номера программы. Затем введите значения сотен (в случае трехзначного номера), десятков и единиц при помощи числовых кнопок.
- Во время переключения программ звук автоматически отключается.
- Если выбранный номер програм мы соответствует текущему номеру программы, производится повторное
считывание информации из памяти.

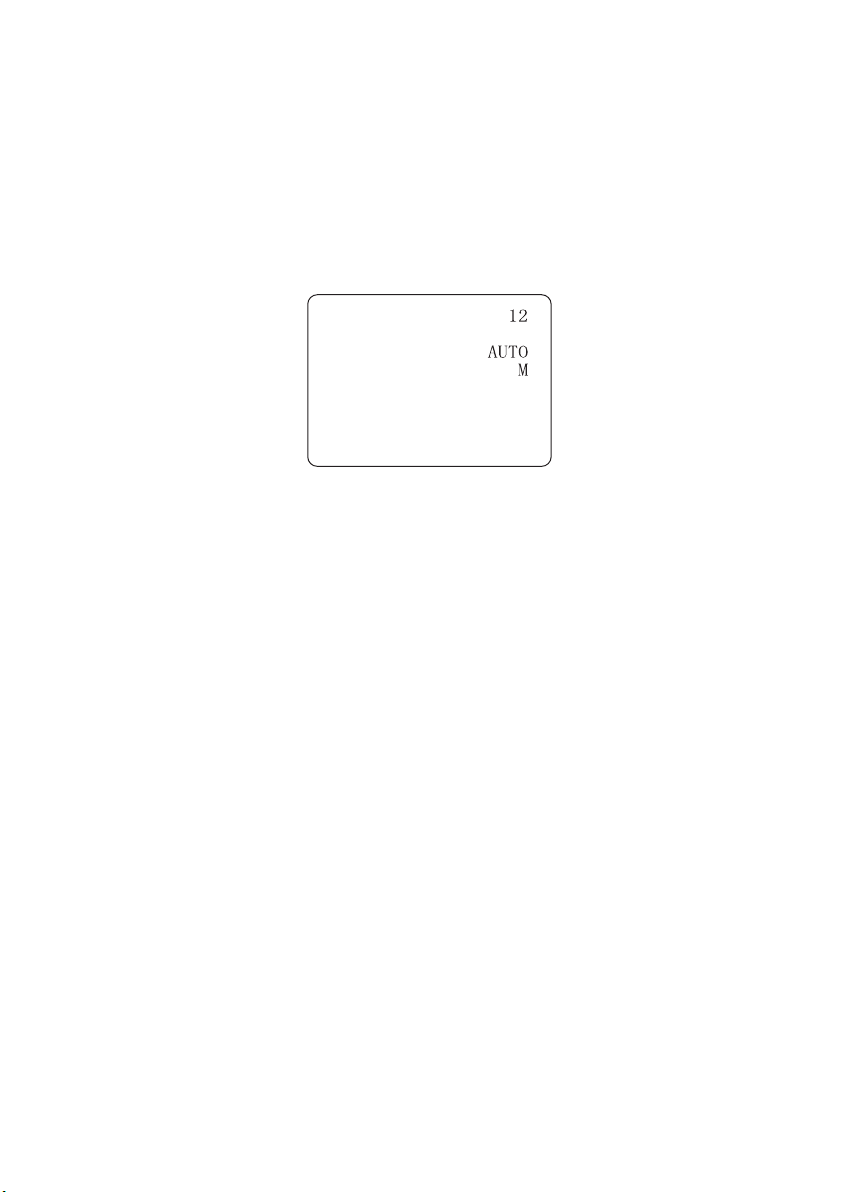

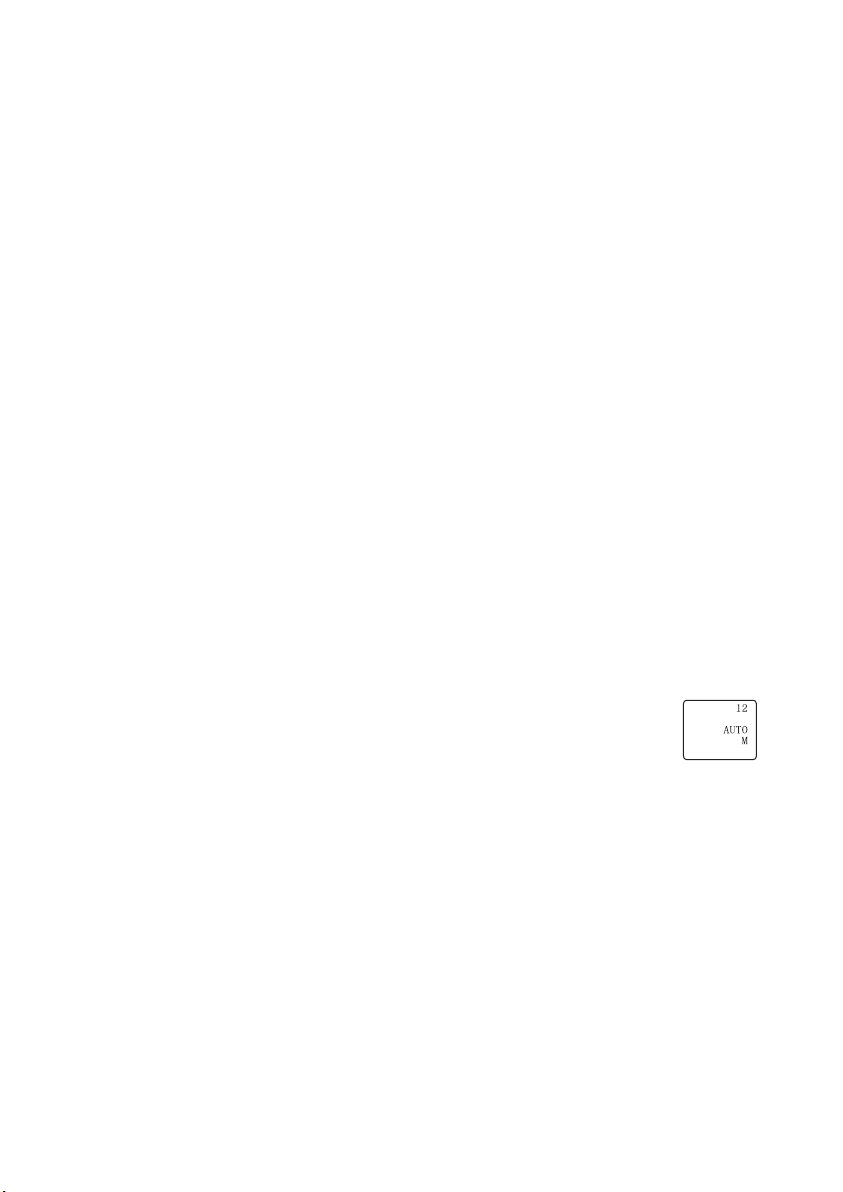

4) Выводимая экранная форма (отображается около 5 секунд):
Примечание: Ожидание ввода отдельных цифр (AUTO 6.5M ---)
6
2. TV / AV (ПДУ, передняя панель)
1) Функция: переключение между режимами TV [ТВ] и AV [АУДИО-ВИДЕО].
2) Не действует:
- в режиме ожидания,
- в режиме автоматического сканирования.
3) Порядок использования:
- При каждом нажатии кнопки происходит переключение между режимами TV и AV.
- Во время переключения входов звук автоматически отключается.
4) Выводимая экранная форма (отображается около 5 секунд):
Нажмите кнопку TV / AV
7
3. CALENDAR [Календарь] (ПДУ)
1) Функция: отображение календаря, переход в меню вверх на один уровень.
2) Не действует:
- в режиме ожидания,
- в режиме автоматического сканирования.
3) Порядок использования:
- Нажмите кнопку CALENDAR, чтобы войти в меню CALENDAR, и нажмите ее же повторно, чтобы выйти из
меню CALENDAR.
4) Выводимая экранная форма:
8
