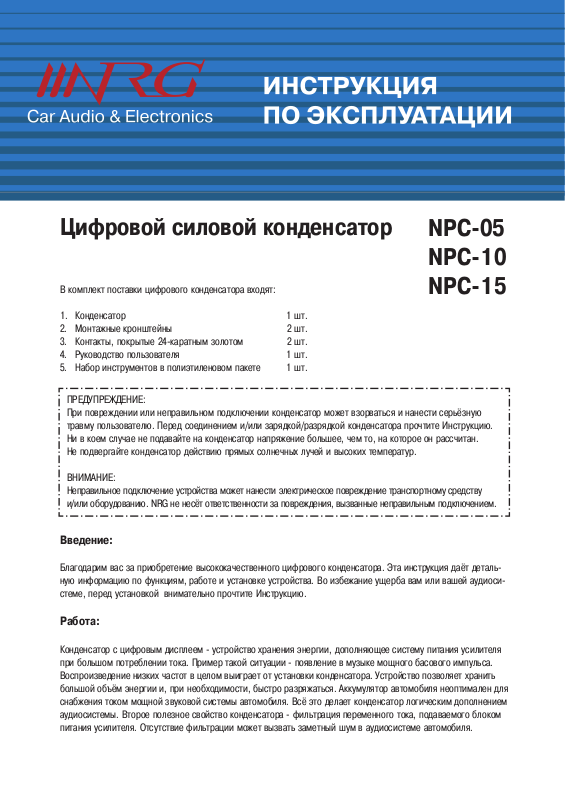

NRG NPC-05, NPC-15 User manual

Цифровой силовой конденсатор

В комплект поставки цифрового конденсатора входят:

1. Конденсатор 1 шт.

2. Монтажные кронштейны 2 шт.

3. Контакты, покрытые 24каратным золотом 2 шт.

4. Руководство пользователя 1 шт.

5. Набор инструментов в полиэтиленовом пакете 1 шт.

Введение:

Благодарим вас за приобретение высококачественного цифрового конденсатора. Эта инструкция даёт деталь
ную информацию по функциям, работе и установке устройства. Во избежание ущерба вам или вашей аудиоси
стеме, перед установкой внимательно прочтите Инструкцию.

Работа:

Конденсатор с цифровым дисплеем  устройство хранения энергии, дополняющее систему питания усилителя
при большом потреблении тока. Пример такой ситуации  появление в музыке мощного басового импульса.
Воспроизведение низких частот в целом выиграет от установки конденсатора. Устройство позволяет хранить
большой объём энергии и, при необходимости, быстро разряжаться. Аккумулятор автомобиля неоптимален для
снабжения током мощной звуковой системы автомобиля. Всё это делает конденсатор логическим дополнением
аудиосистемы. Второе полезное свойство конденсатора  фильтрация переменного тока, подаваемого блоком
питания усилителя. Отсутствие фильтрации может вызвать заметный шум в аудиосистеме автомобиля.

ПРЕДУПРЕЖДЕНИЕ:
При повреждении или неправильном подключении конденсатор может взорваться и нанести серьёзную
травму пользователю. Перед соединением и/или зарядкой/разрядкой конденсатора прочтите Инструкцию.
Ни в коем случае не подавайте на конденсатор напряжение большее, чем то, на которое он рассчитан.
Не подвергайте конденсатор действию прямых солнечных лучей и высоких температур.

ВНИМАНИЕ:
Неправильное подключение устройства может нанести электрическое повреждение транспортному средству
и/или оборудованию. NRG не несёт ответственности за повреждения, вызванные неправильным подключением.

NPC05
NPC10
NPC15

Установка:

Для оптимальной работы, конденсатор должен располагаться как можно ближе к усилителю. Идеальное распо
ложение конденсатора  достаточно близко от усилителя, чтобы провода оставались короткими, но и достаточ
но далеко, чтобы конденсатор не нагревался от усилителя. Провод «+» должен быть как можно короче и присо
единяться к проводу питания батареи усилителя. Для создания стыка в этом месте кабеля желательно исполь
зовать специальный распределительный блок. Между конденсатором и усилителем не должно быть предохра
нителей, однако на главном кабеле питания (между распределительным блоком и батареей) предохранитель
должен быть. Провод заземления конденсатора должен быть как можно короче, при этом его нужно подклю
чить напрямую к металлической поверхности корпуса автомобиля. Не заземляйте конденсатор напрямую на
контакт заземления усилителя или провод заземления (см. рис.1). Диаметр положительного и отрицательного
проводов конденсатора должен равняться диаметру проводов питания усилителя. Для этих целей отлично по
дойдут провода питания 8 или 10AWG OFC. Подключите дистанционный провод к дистанционному терминалу
усилителя (усилителей) при помощи проводов от 18 до 20AWG.

Включение питания и функции отображения

1. Подключите питание к цифровому конденсатору. Сначала подключите провод заземления, затем  провод

«+».

2. Цифровая система контроля автоматически включится при первой зарядке. Индикаторный светодиод заго
рится, а красная десятичная точка на экране перестанет мигать. Это значит, что система начала зарядку
конденсатора.

3. Когда емкость полностью зарядится, экран покажет напряжение в автомобильной сети, при этом десятич
ная точка не будет мигать.

4. Если напряжение в автомобильной сети превышает +/ 0,1 А, цифровой конденсатор автоматически вклю
чится. Это может произойти, например, при насыщенности воспроизводимой музыки басами, или в любом
другом случае, вызывающем сильное падение напряжения.

5. Если напряжение в автомобильной сети не превышает +/ 0,1 А, цифровой конденсатор будет работать
ещё минуту, чтобы убедиться, что напряжение стабилизировалось, а затем автоматически включится и пе
рейдёт в режим ожидания.

6. Как только напряжение в автомобильной сети превысит +/ 0,1 А, конденсатор снова включится.

Меры предосторожности

Неправильный выбор полярности проводов может привести к повреждению системы и травме пользователя.
Поэтому мы встроили в конденсатор реле, которое определяет неправильное подключение. Конденсатор вклю
чится лишь тогда, когда все провода подключены как в инструкции.

Предохранитель

Батарея

Усилитель
