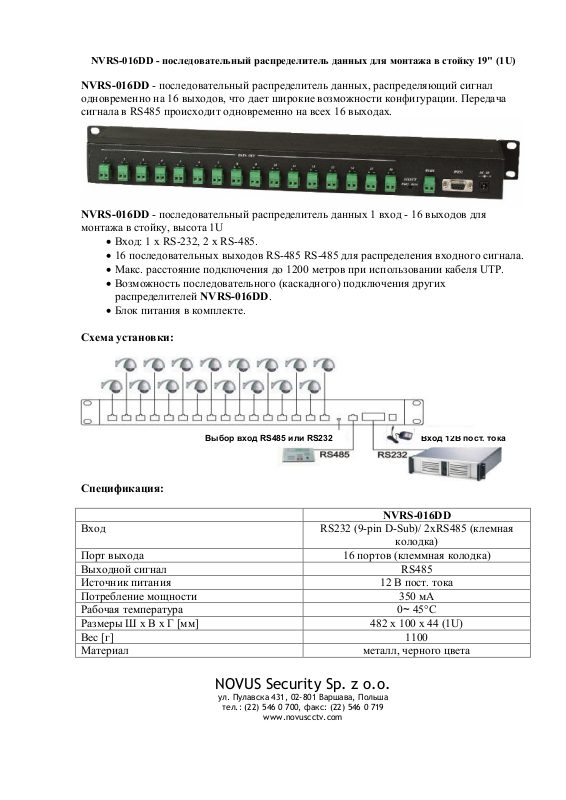

VRS-016DD - последовательный распределитель данных для монтажа в стойку 19" (1U)

Вход

12

В пост. тока

Выбор вход

RS485

или

RS232

VRS-016DD - последовательный распределитель данных, распределяющий сигнал
одновременно на 16 выходов, что дает широкие возможности конфигурации. Передача
сигнала в RS485 происходит одновременно на всех 16 выходах.

VRS-016DD - последовательный распределитель данных 1 вход - 16 выходов для
монтажа в стойку, высота 1U

• Вход: 1 x RS-232, 2 x RS-485.

• 16 последовательных выходов RS-485 RS-485 для распределения входного сигнала.

• Макс. расстояние подключения до 1200 метров при использовании кабеля UTP.

• Возможность последовательного (каскадного) подключения других

распределителей VRS-016DD.

• Блок питания в комплекте.

Схема установки:

Спецификация:

VRS-016DD

Вход RS232 (9-pin D-Sub)/ 2хRS485 (клемная

колодка)
Порт выхода 16 портов (клеммная колодка)
Выходной сигнал RS485
Источник питания 12 В пост. тока
Потребление мощности 350 мА
Рабочая температура

0~ 45°C
Размеры Ш x В x Г [мм] 482 x 100 x 44 (1U)
Вес [г] 1100
Материал металл, черного цвета

NOVUS Security Sp. z o.o.

ул. Пулавска 431, 02-801 Варшава, Польша

тел.: [phone], факс: [phone]

www.novuscctv.com
