Page 1

Руководство пользователя

СИСТЕМНАЯ КЛАВИАТУРА

NV-KBD30

версия 1.0

Page 2

NV-KBD30 вер. 1.0 - Руководство пользователя

ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ! ПРОЧТИТЕ И СОБЛЮДАЙТЕ ВСЕ ПРЕДУПРЕЖДЕНИЯ И ИНСТРУКЦИИ В ДАННОМ РУКОВОДСТВЕ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ. СОХРАНИТЕ ДАННОЕ РУКОВОДСТВО ДЛЯ ВОЗМОЖНЫХ БУДУЩИХ КОНСУЛЬТАЦИЙ.

ПРЕДУПРЕЖДЕНИЕ ! ДАННОЕ УСТРОЙСТВО СКОНСТРУИРОВАНО И ПРОИЗВЕДЕНО С УЧЕТОМ ОБЕСПЕЧЕНИЯ ЛИЧНОЙ БЕЗОПАСНОСТИ. ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА НЕНАДЛЕЖАЩИМ ОБРАЗОМ МОЖЕТ ПРИВЕСТИ К ПОРАЖЕНИЮ ЭЛЕКТРИЧЕСКИМ ТОКОМ, А ТАКЖЕ СТАТЬ ПРИЧИНОЙ ПОЖАРА. В ДАННОМ ПОДЛЕЖАЩИХ РЕМОНТУ САМИМ ПОЛЬЗОВАТЕЛЕМ.

ПРЕДУПРЕЖДЕНИЕ!

НЕ СНИМАЙТЕ КРЫШКУ - ОПАСНОСТЬ ВЫСОКОГО НАПРЯЖЕНИЯ. ДОВЕРЯЙТЕ ОБСЛУЖИВАНИЕ ТОЛЬКО КВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ.

ПРЕДУПРЕЖДЕНИЕ! ПРЕДОХРАНЯЙТЕ УСТРОЙСТВО ОТ ВОЗДЕЙСТВИЯ ДОЖДЯ, ПОВЫШЕННОЙ ВЛАЖНОСТИ ИЛИ ПЫЛИ.

Данный продукт произведен в соответствии с требованиями перечисленных ниже директив и национальных нормативов, разработанных на основании данных директив: Директива по

электромагнитной совместимости EMC 89/336/EEC с поправками

Информация для пользователей об утилизации электрического и электронного оборудования (директива WEEE)

Данное устройство промаркировано в соответствии с Европейской директивой об утилизации электрического и электронного оборудования (директива WEEE, 2002/96/EC). Проведя должным образом утилизацию данного продукта, Вы поможете предотвратить возможные негативные последствия воздействия на окружающую среду и здоровье человека,

которые

могли бы иметь место в случае неправильной утилизации данного продукта. Продукт помечен символом, указывающим на то, что он не может быть утилизирован как бытовые отходы. Его необходимо передать в пункт приема отходов электрического и электронного оборудования для дальнейшей переработки. Для получения дополнительной информации относительно переработки данного продукта просим обращаться в местные

органы власти, местную службу утилизации или в магазин, где Вы приобрели

данный продукт.

ВАЖНО

Подбор документации, содержащейся в настоящем руководстве, выполнен с максимальной тщательностью: тем не менее, производитель не может нести какой-либо ответственности за ее использование. Производитель имеет право изменять содержание документации без предварительного уведомления.

УСТРОЙСТВЕ НЕТ ДЕТАЛЕЙ,

Page 3

NV-KBD30 вер. 1.0 - Руководство пользователя

ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Касательно охраны здоровья и безвредности по отношению к окружающей среде, настоящим подтверждаем, что наша продукция подпадает под нормы Директивы RoHS об ограничениях по использованию опасных веществ в электрическом и электронном оборудовании, и

сконструирована и произведена в соответствии с упомянутыми нормами. Одновременно заявляем о том, что наша продукция прошла испытания и не содержит допустимых значений, способных оказать негативное воздействие на здоровье человека или окружающую среду.

1. Прочтите, сохраните и следуйте данным инструкциям. ПРЕЖДЕ ЧЕМ НАЧИНАТЬ РАБОТУ С УСТРОЙСТВОМ, ПРОЧТИТЕ ВСЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ И ЭКСПЛУАТАЦИИ.

2. Учитывайте все предупреждения. Необходимо следовать всем предупреждениям относительно устройства, изложенным в инструкции по

эксплуатации.

3. Устройство не имеет внутренних элементов, рассчитанных на обслуживание пользователем. Только авторизованный сервисный персонал имеет право открывать устройство.

4. Установка и сервисное обслуживание должны выполняться только квалифицированным сервисным персоналом в соответствии со всеми местными нормами и правилами.

5. ПРЕДУПРЕЖДЕНИЕ: С ЦЕЛЬЮ СНИЖЕНИЯ РИСКА ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ

ДАННОЕ УСТРОЙСТВО ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ ВЛАГИ В СЛУЧАЕ, ЕСЛИ ОНО РАССЧИТАНО ТОЛЬКО НА ИСПОЛЬЗОВАНИЕ ВНУТРИ ПОМЕЩЕНИЙ.

6. Отсоедините устройство от сети и обратитесь за помощью квалифицированного сервисного персонала, в частности, в следующих ситуациях: a. При повреждении кабеля питания или штепсельной вилки. b. Если в устройство пролита жидкость, либо в устройство c. Если устройство подверглось воздействию дождя или воды. d. Если при соблюдении данных указаний по эксплуатации устройство не работает надлежащим образом. e. При падении устройства или повреждении его корпуса. f. При явном изменении производительности устройства—это указывает на необходимость сервисного обслуживания.

7. Перед выполнением очистки выдерните штепсель питания чистящие средства или аэрозоли. Очищайте прибор с помощью влажной ткани.

8. Данное устройство предназначено только для использования внутри помещений и не должно подвергаться воздействию дождя или влаги.

9. Не закрывайте вентиляционные отверстия. Выполните установку в соответствии с инструкциями производителя.

10. Не устанавливайте устройство вблизи любых источников

тепла или воды (любых влажных зон).

11. Используйте только указанные изготовителем принадлежности / аксессуары. Используйте только сертифицированные трансформаторы питания (класс 2).

13. Данное изделие должно работать только от источника питания того типа, который указан на

опасных веществ выше предельно

попали какие-либо предметы.

из розетки. Не используйте жидкие

маркировке. Если Вы не уверены в типе источников питания, используемых в Вашем регионе, свяжитесь с продавцом. Не

подвергайте источник питания и удлинители чрезмерной нагрузке, т. к.

это может привести к пожару и/или поражению электрическим током.

Page 4

СОДЕРЖАНИЕ

1. ОБЗОР УСТРОЙСТВА ..........................................................................................................5

1.1 Основные характеристики ................................................................................................5

1.2 Технические характеристики............................................................................................6

2. КОМПЛЕКТ ПОСТАВКИ 7

3. ОПИСАНИЕ КЛАВИАТУРЫ................................................................................................8

3.1. Передняя панель ...............................................................................................................8

3.2. Светодиодный дисплей....................................................................................................8

3.3. Разъемы задней панели....................................................................................................9

3.4. Распределительная коробка.............................................................................................9

4. ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ МУЛЬТИПЛЕКСОРОВ И КЛАВИАТУРЫ..........10

4.1. Настройки подключения................................................................................................10

4.2. Подключение ..................................................................................................................11

4.3. Осуществление подключений .......................................................................................11

4.4. Подключение клавиатуры и цифровых мультиплексоров NV-DVR900/1600 .........12

4.5. Подключение клавиатуры и цифровых мультиплексоров NV-DVR5009/5016 .......13

4.6. Подключение более одной

4.7. Подключение клавиатуры и цифровых мультиплексоров NV-DVR5009/5016 ........15

5. ИСПОЛЬЗОВАНИЕ КЛАВИАТУРЫ ................................................................................16

5.1 Функционирование клавиатуры....................................................................................16

5.2. Конфигурация клавиатуры ............................................................................................17

6. УПРАВЛЕНИЕ УСТРОЙСТВАМИ С ПОМОЩЬЮ КЛАВИАТУРЫ NV-KBD30 .18

6.1. Дистанционное управление мультиплексорами NV-DVR900/NV-DVR1600 с

помощью клавиатуры............................................................................................................18

6.2. Дистанционное управление мультиплексорами NV-DVR5009/NV-DVR5016 с

помощью клавиатуры............................................................................................................20

NV-KBD30 вер. 1.0 - Руководство пользователя

клавиатуры и мультиплексоров NV-DVR900/1600......14

Page 5

NV-KBD30 вер. 1.0 - Руководство пользователя

ОБЗОР

1. ОБЗОР УСТРОЙСТВА

Клавиатура NV-KBD30 NOVUS является устройством для профессионального использования в программах систем безопасности. Клавиатура используется для дистанционного управления следующими цифровыми мультиплексорами: NV-DVR900 / NV-DVR1600, NV-DVR5009 /

NV-DVR5016.

Эргономичная конструкция клавиатуры гарантирует удобство в ее использовании персоналом по безопасности.

1.1 Основные характеристики

 Светодиодный дисплей, 4 симв.  Простая конфигурация  Дистанционное управление цифровыми видеорегистраторами с помощью порта RS-485

Page 6

NV-KBD30 вер. 1.0 - Руководство пользователя

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1.2. Технические характеристики

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

Оборудование, которое Цифровые видеорегистраторы: Novus NV-DVR900, может быть подключено:Novus NV-DVR1600, Novus NV-DVR5016, Novus NV-DVR5009

Кнопки: 27, многофункциональные Дисплей: светодиодный дисплей, 7 сегментов, 4 символа

Физические характеристики: Размеры [мм]: 220 x 180 x 56

Вес: 1,7 кг Рабочая температура: 5°C - 40°C Влажность: 30% - 90% (без конденсата)

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Источник питания: 9 В пост. тока Потребляемая мощность: 2,5 В (без отправки данных) Рекомендуемый адаптер: 9 В пост. тока/1А Разъемы: 1 x RJ-11 (RS-485) (для цифровых регистраторов),

Разъем источника питания

Page 7

NV-KBD30 вер. 1.0 - Руководство пользователя

КОМПЛЕКТ ПОСТАВКИ

2. КОМПЛЕКТ ПОСТАВКИ

Осторожно распакуйте и проверьте, чтобы комплект поставки включал следующие позиции:

1 клавиатура NV-KBD30

2 сигнальных кабеля RJ-11

2 соединительные коробки (розетки)

При повреждении во время транспортировки любого элемента из комплекта устройства, запакуйте

1 руководство пользователя

обратно весь комплект устройства и свяжитесь с дилером.

Предупреждение! Для предотвращения образования конденсата при переносе устройства из среды с низкой температурой необходимо подождать, пока устройство достигнет температуры помещения.

Page 8

NV-KBD30 вер. 1.0 - Руководство пользователя

ОПИСАНИЕ КЛАВИАТУРЫ

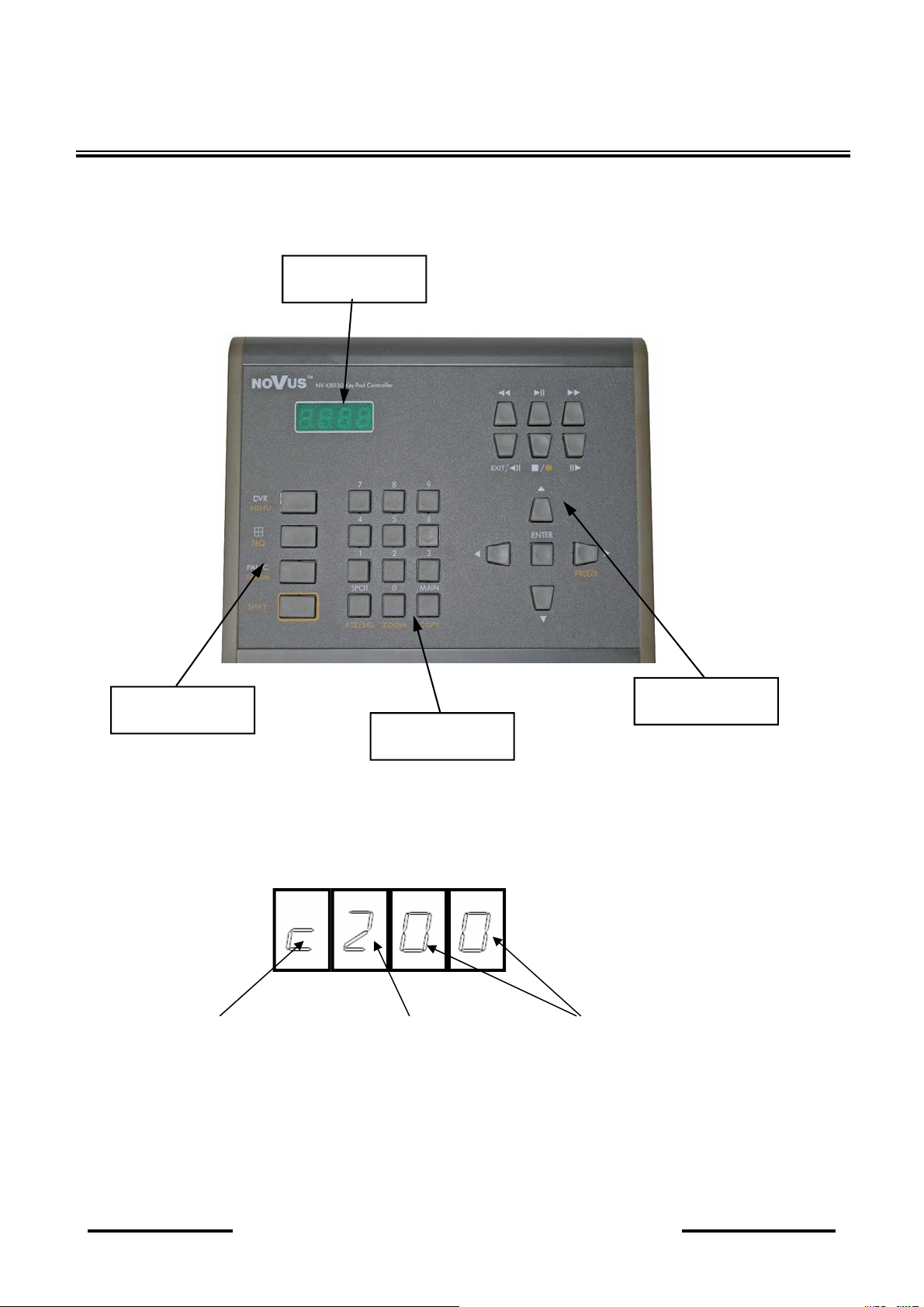

3. ОПИСАНИЕ КЛАВИАТУРЫ

3.1. Передняя панель

Функциональные

клавиши

3.2. Светодиодный дисплей

1 2 3

1. Тип режима: ’d’ - рабочий режим DVR (видеорегистратора) ; ‘c’ - режим конфигурации

2. Идентификационный номер DVR; от 1 до 9

3. Числовые клавиши, нажатые пользователем

Светодиодный

дисплей

Функциональные

клавиши

Числовые клавиши

Page 9

NV-KBD30 вер. 1.0 - Руководство пользователя

ОПИСАНИЕ КЛАВИАТУРЫ

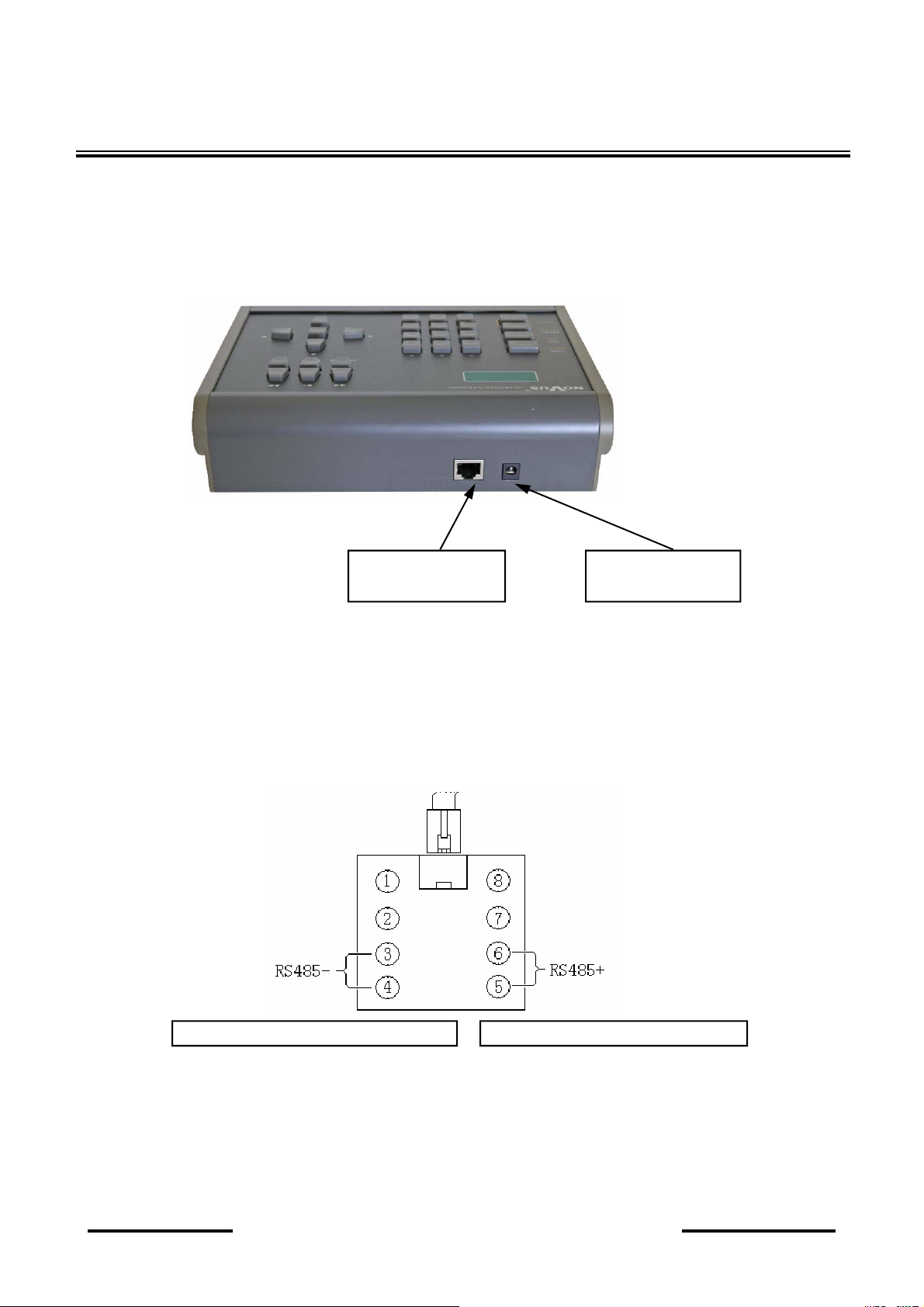

3.3. Разъемы задней панели

Вид задней панели

3.4. Соединительная коробка, подключенная к клавиатуре

Контакт 3, Контакт 4: Витая пара, TX - Контакт 6, контакт 7: Витая пара TX +

Важно: При использовании неоригинальных соединительных коробок цвета кабелей определяются с помощью мультиметра и путем сравнения новой и оригинальной соединительных коробок.

Порт RS-485

(RJ-11)

Гнездо питания

Page 10

NV-KBD30 вер. 1.0 - Руководство пользователя

ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ МУЛЬТИПЛЕКСОРОВ И КЛАВИАТУРЫ

4. ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ МУЛЬТИПЛЕКСОРОВ И КЛАВИАТУРЫ

Клавиатура NV-KBD30 использует серийный интерфейс RS-485 для связи с цифровыми мультиплексорами. Возможно подключение 9 цифровых мультиплексоров к одной линии. Каждый цифровой мультиплексор может использовать свой протокол.

Подключение должно осуществляться с помощью кабелей "витая пара" 5 категории, входящих в комплект кабелей и соединительных коробок. Рекомендуется последовательное подключение и тестирование сегментов. Подобный подход дает возможность легко определять и устранять проблемы со связью.

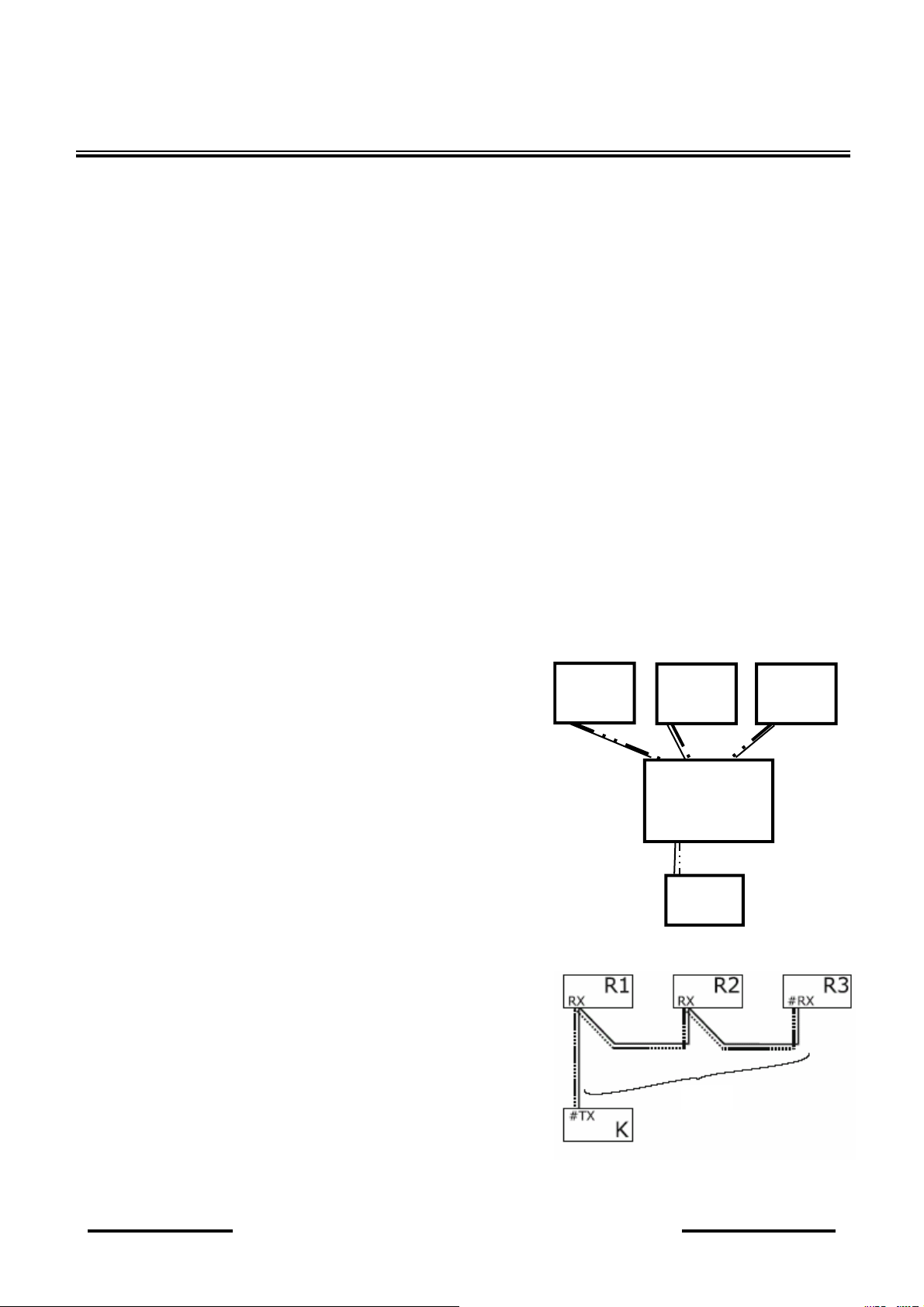

4.1 Настройки подключения

Может быть использована одна из описанных ниже настроек. Описание: R - приемник

K - клавиатура RP - распределитель протокола RX - вход TX - выход # - оконечная нагрузка ВКЛ

Соединение типа "звезда"

Данный тип соединения требует использования активного распределителя протокола, например: EDA

997.

Длина каждой линии

не должна превышать 1200 м. Все устройства должны иметь оконечную нагрузку, т.к. каждое устройство подключено к концу линии.

Устройства в цепи

Устройства могут подключаться в любой точке линии. Длина линии не должна превышать 1200 м. Возможно подключение 9 устройств. Оба конца линии должны иметь оконечную нагрузку.

Макс 1200м

TX1 TX2 TX3

Макс 1200м

#TX

Макс 1200м

Page 11

NV-KBD30 вер. 1.0 - Руководство пользователя

ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ МУЛЬТИПЛЕКСОРОВ И КЛАВИАТУРЫ

4.2. Соединительные элементы

Для должного функционирования системы следует правильно установить соединения с использованием соединительных коробок, сигнальных кабелей и экранированных кабелей "витая пара".

Важно: Следует использовать кабель "витая пара" 5 категории. Требуется шлейфовое (гирляндное) соединение, максимальная длина линии не должна превышать 1200 м.

Длина соединений между линией и устройствами не больше 1,5 м. При использовании неоригинальных соединительных коробок цвета кабелей определяются с помощью омметра (или мультиметра) и путем сравнения новой и оригинальной соединительных коробок.

4.3. Подключение.

Для надлежащего функционирования системы пользователь должен осуществить подключения, описанные на страницах 12-15 данного руководства.

Page 12

NV-KBD30 вер. 1.0 - Руководство пользователя

ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ МУЛЬТИПЛЕКСОРОВ И КЛАВИАТУРЫ

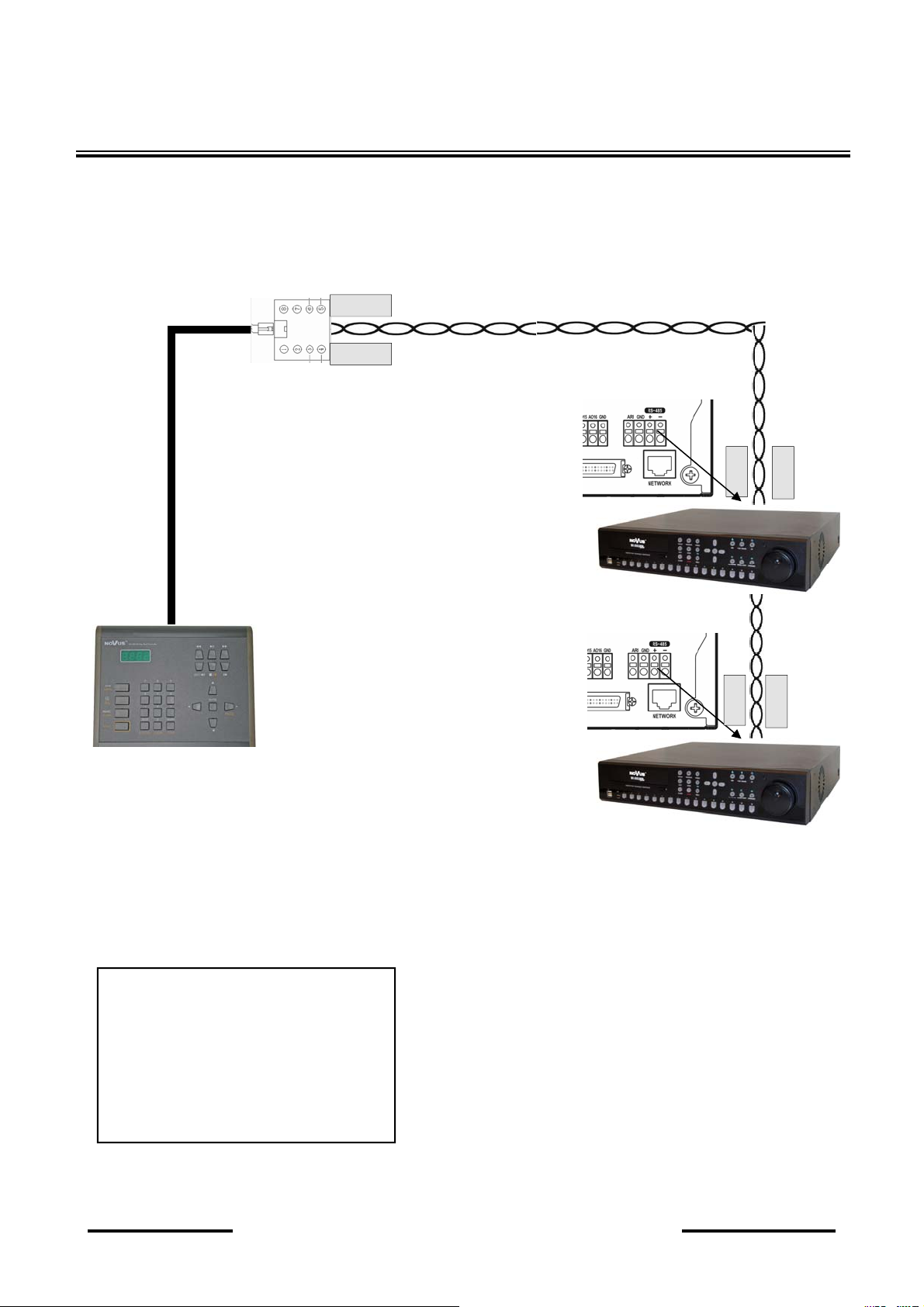

4.4 Подключение клавиатуры и цифровых мультиплексоров NV-DVR900/NV-DVR1600

Сигнальный кабель RJ11

Клавиатура NV-KBD30

RS485(TX+) RS422(RX+)

Конт. 5

Конт. 4

RS485(TX-) RS422(RX-)

Витая пара

Видеорегистратор

Конт. 3

Конт. 4

Конт. 3

Конт. 4

Витая пара

Сигнальный кабель RJ11

Порт

RS-422

Конт. 3

RS485(TX+) RS485(RX+)

RS485(TX-) RS485(RX-)

Предупреждение: В случае, если система включает более двух мультиплексоров, подключение между следующими мультиплексорами должно осуществляться, как показано на схеме.

Конт. 4

Порт

RS-422

Видеорегистратор

Page 13

NV-KBD30 вер. 1.0 - Руководство пользователя

ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ МУЛЬТИПЛЕКСОРОВ И КЛАВИАТУРЫ

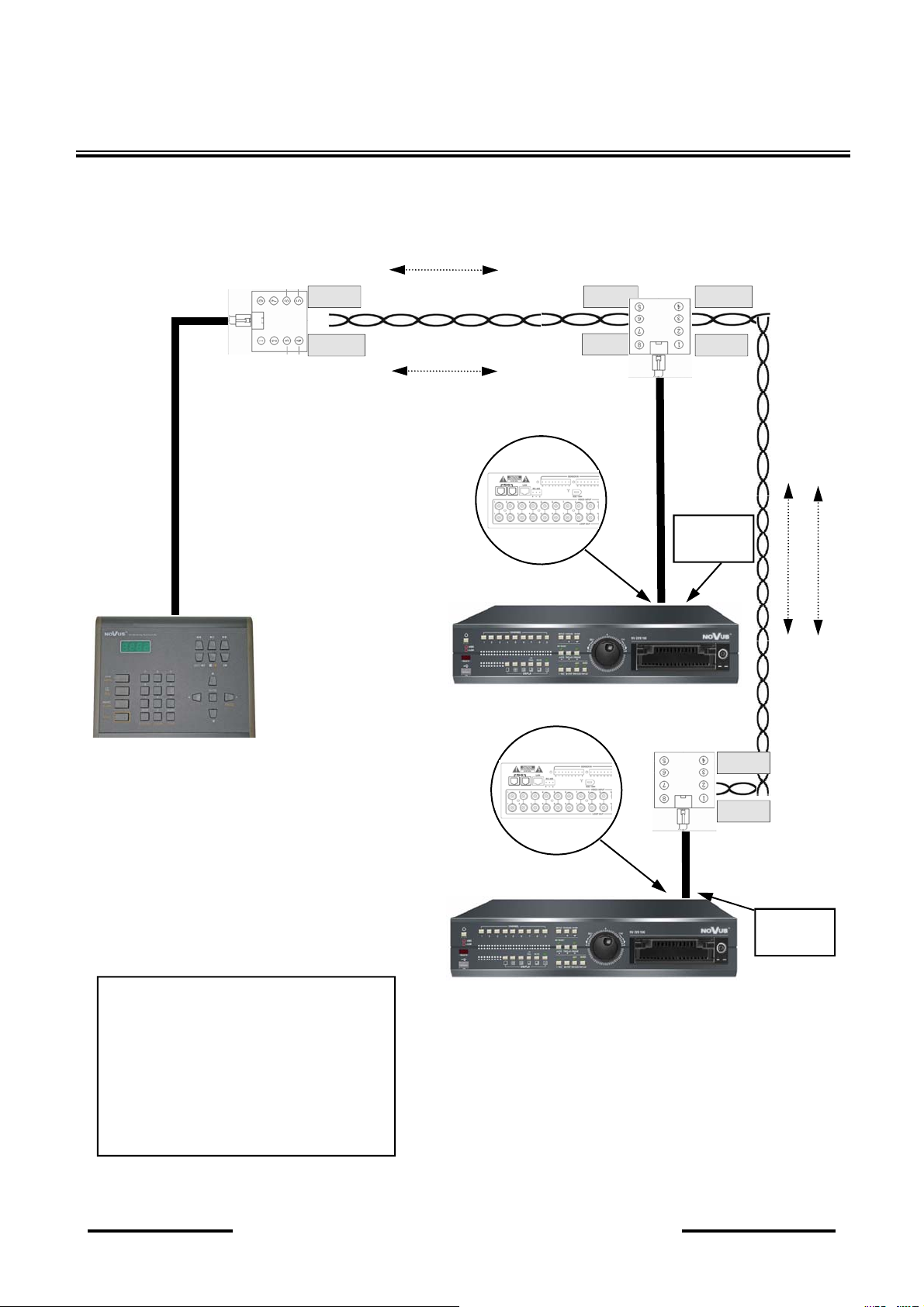

4.5 Подключение клавиатуры и нескольких цифровых мультиплексоров NV-DVR5009/ NV-DVR5016

Сигнальный кабель RJ11

RS485(TX+)

RS485(TX-)

Конт. 5

Конт. 4

Витая пара

RS485+

RS485-

NV-KBD30

RS485+

RS485-

Page 14

NV-KBD30 вер. 1.0 - Руководство пользователя

ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ МУЛЬТИПЛЕКСОРОВ И КЛАВИАТУРЫ

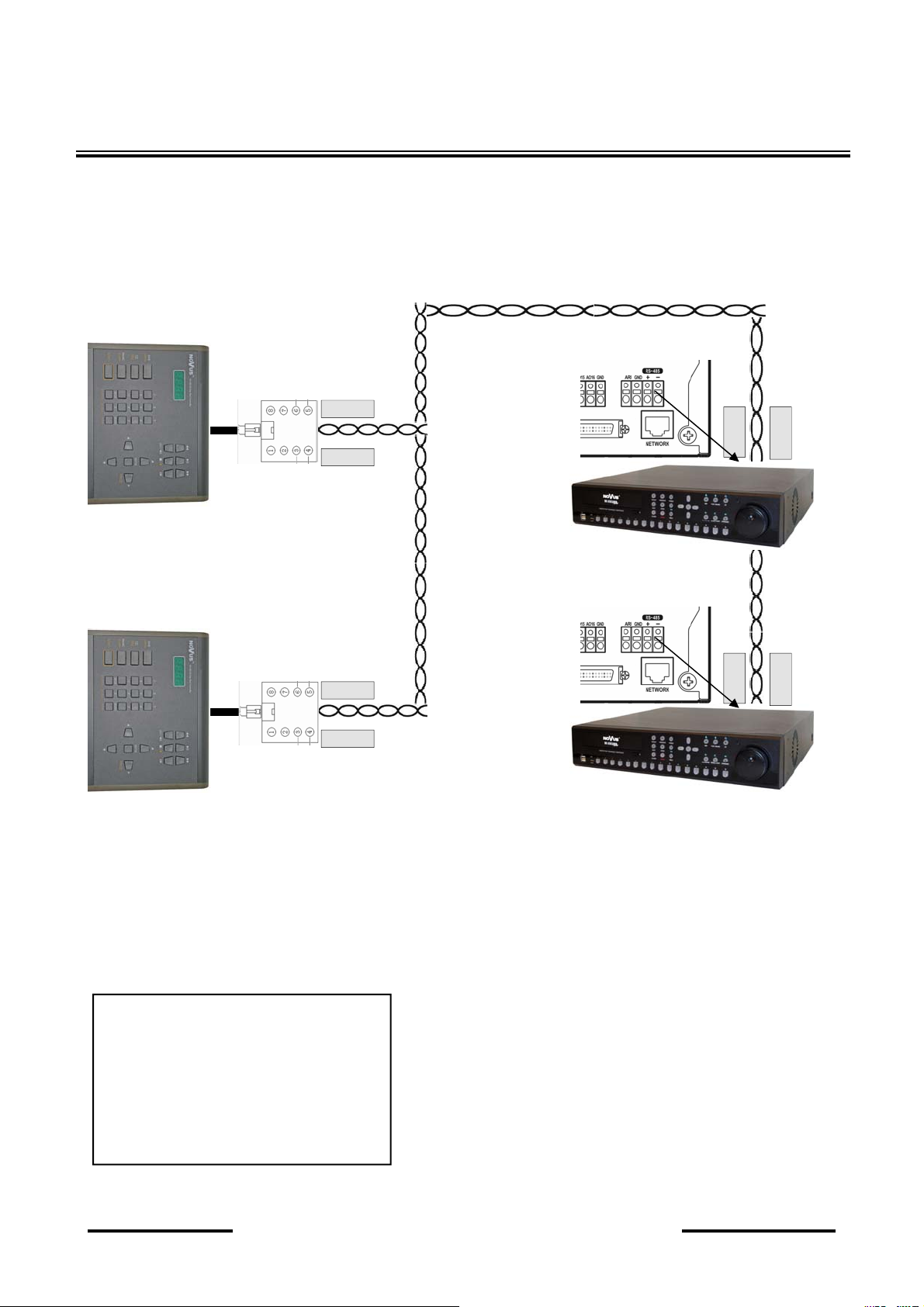

4.6 Подключение более одной клавиатуры и цифровых мультиплексоров NV-DVR900/ NV-DVR1600

RS485(TX+)

Конт. 5

Конт. 4

RS485 (TX-)

(RX+)

(RX-)

Конт. 3

Конт. 4

Конт. 3

Конт. 4

NV-KBD30

RS485 (TX+)

RS485 (TX-)

Конт. 5

Конт. 4

Витая пара

RS-422

Конт. 3

Порт

RS-422

Page 15

NV-KBD30 вер. 1.0 - Руководство пользователя

ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ МУЛЬТИПЛЕКСОРОВ И КЛАВИАТУРЫ

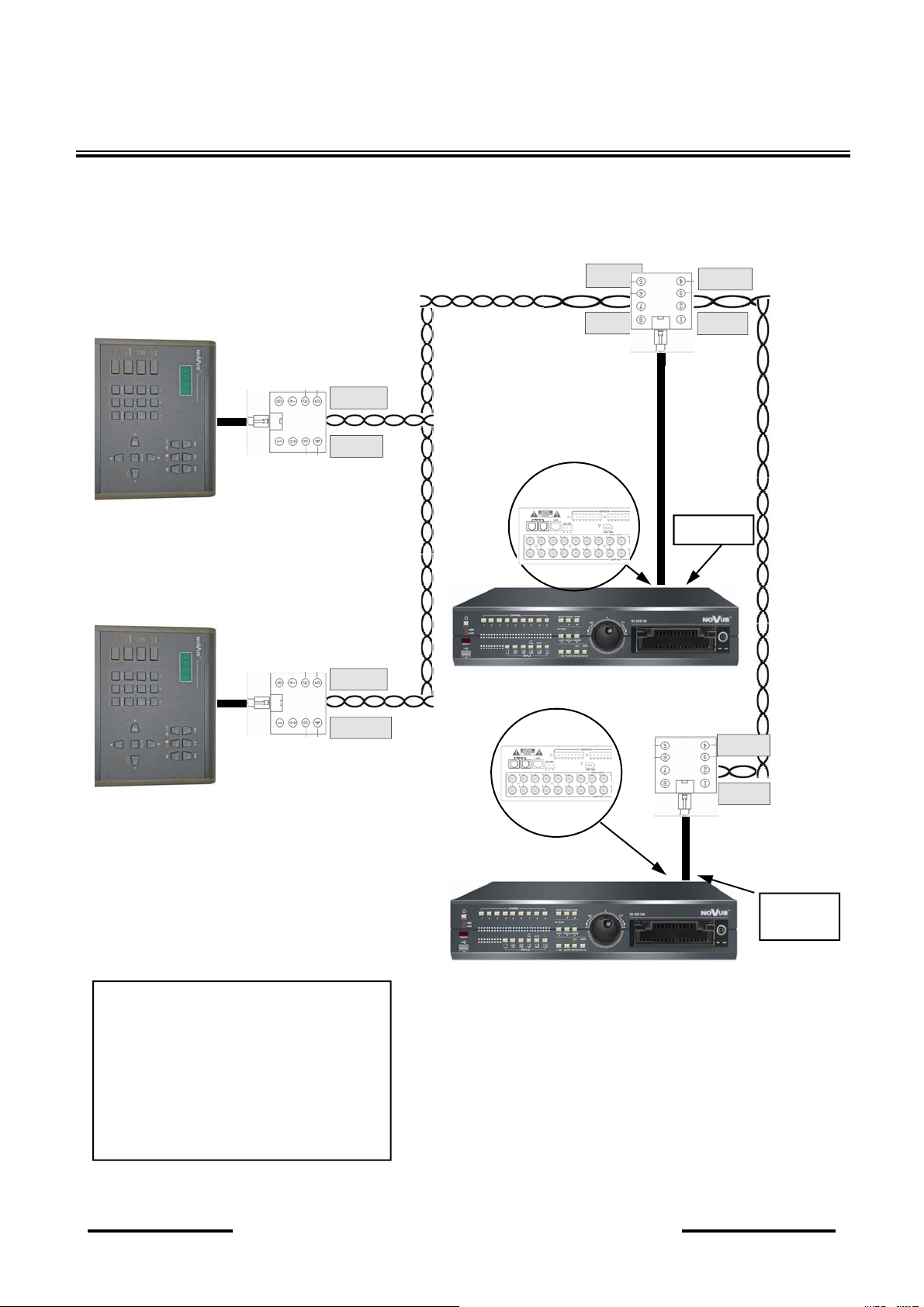

4.7 Подключение более одной клавиатуры и цифровых мультиплексоров NV-DVR5009/ NV-DVR5016

RS485(TX+)

Конт. 5

RS485-

RS485+

NV-KBD30

RS485 (TX-)

RS485 (TX+)

RS485 (TX-)

Конт. 4

Конт. 5

Конт. 4

Витая пара

RS485-

RS485+

Page 16

NV-KBD30 вер. 1.0 - Руководство пользователя

ВКЛЮЧЕНИЕ КЛАВИАТУРЫ

5. ИСПОЛЬЗОВАНИЕ КЛАВИАТУРЫ

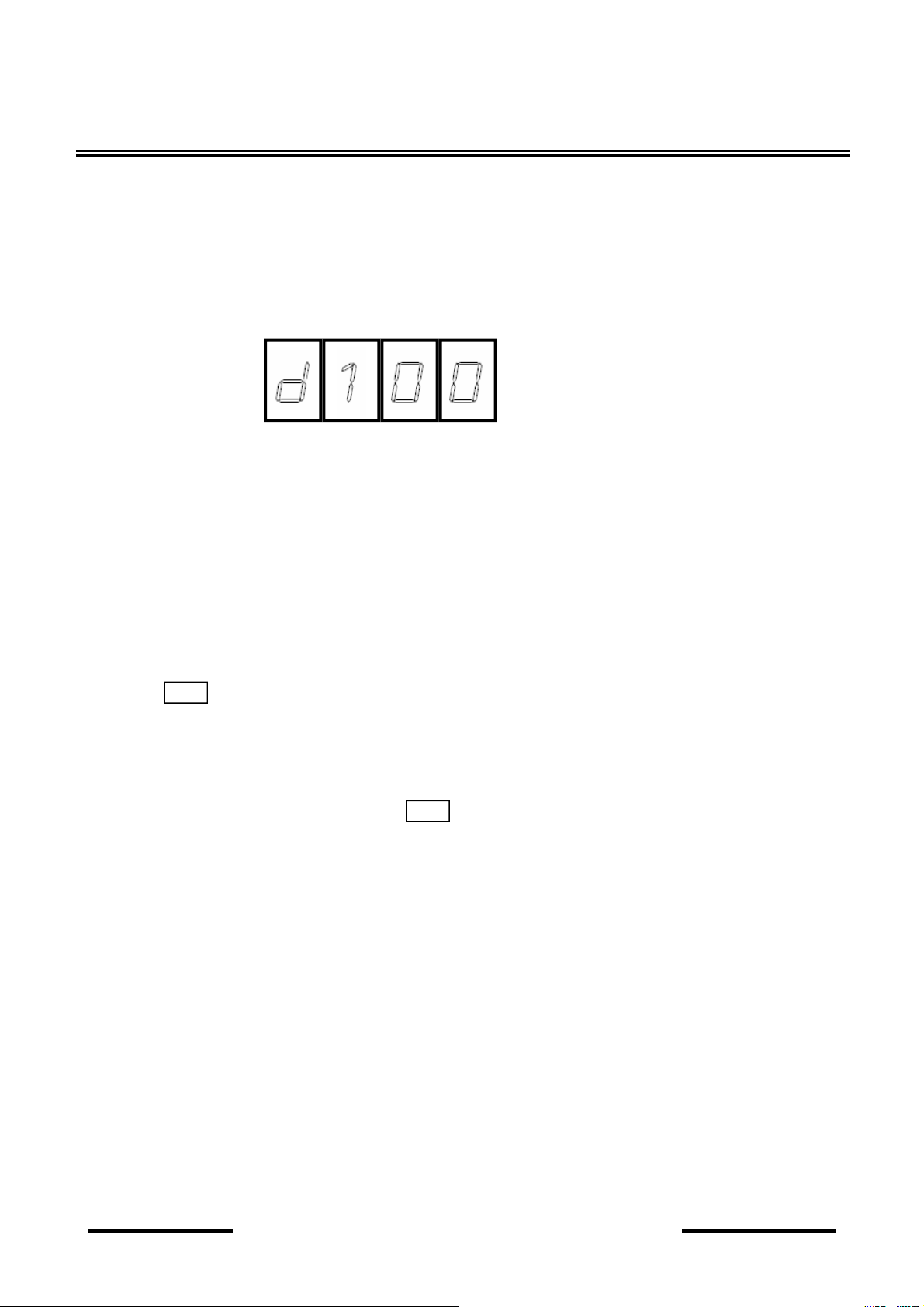

5.1. Функционирование клавиатуры

После подключения источника питания на светодиодном дисплее появятся следующие символы:

Это означает, что клавиатура готова к работе.

Клавиатура имеет два рабочих режима:

1. Обычный рабочий режим—в этом режиме Вы можете управлять DVR, при этом на

светодиодном дисплее будет показан символ ‘d’.

2. Режим конфигурации—в этом режиме Вы можете конфигурировать протоколы

клавиатуры, и на светодиодном дисплее появится символ ‘c’.

Для управления мультиплексором выберите его номер с помощью числовых клавиш и нажмите

DVR

Важно! Некоторые клавиши выполняют несколько функций. Описание дополнительных функций обозначено оранжевым цветом рядом с клавишами. Для выбора дополнительной функции нажмите одновременно с выбранной клавишей

SHIFT

Page 17

NV-KBD30 вер. 1.0 - Руководство пользователя

КОНФИГУРАЦИЯ КЛАВИАТУРЫ

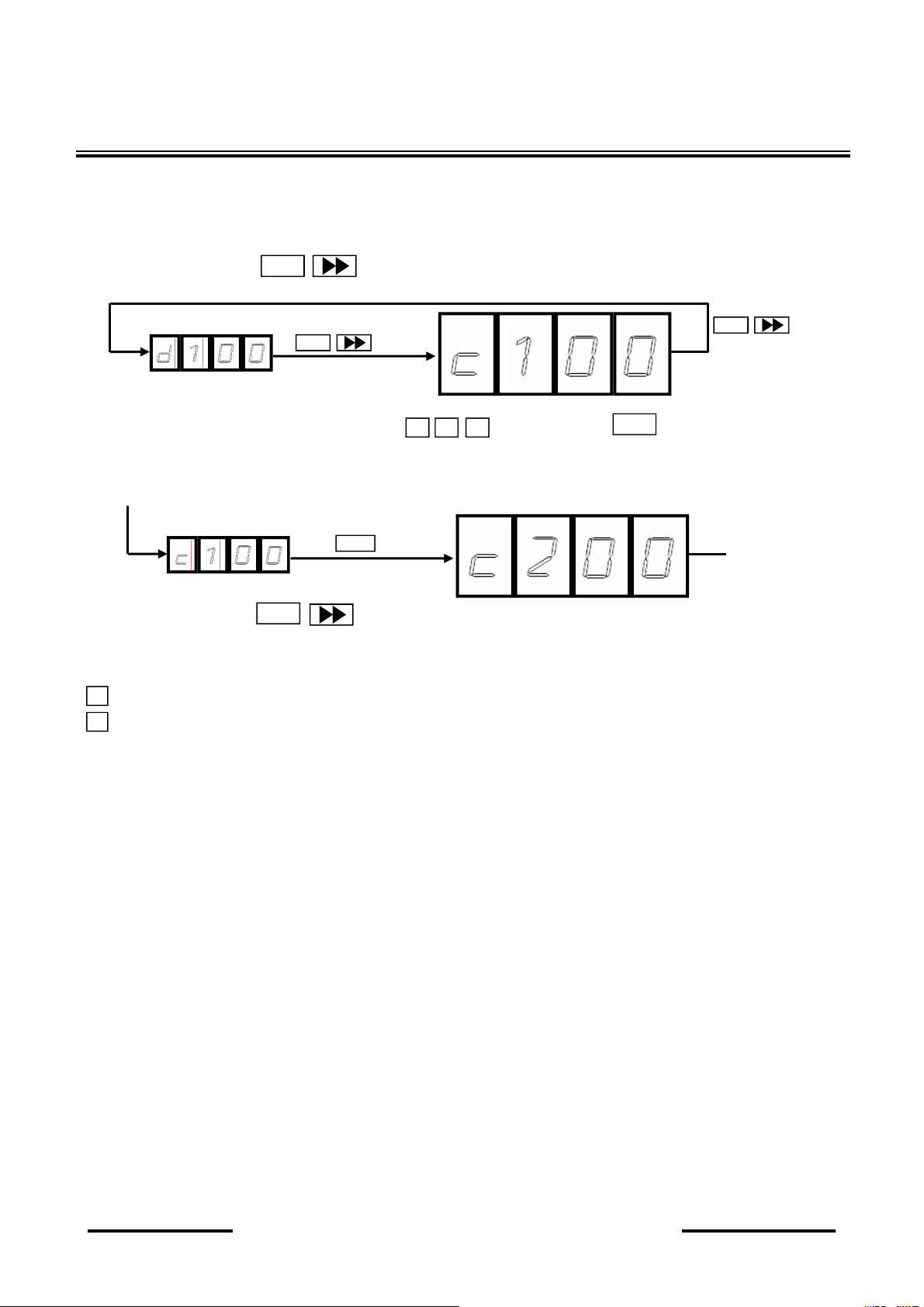

5.2. Конфигурация клавиатуры

Нажмите клавиши для входа в режим конфигурации. Появятся следующие символы:

SHIFT

Выберите протокол с помощью клавиш и нажмите для подтверждения и

1 2 3

ENTER

перехода к идентификационному номеру следующей камеры. Для конфигурирования камер 2-9 выполните перечисленные выше шаги.

ENTER

Нажмите клавиши для выхода из режима конфигурации.

SHIFT

Список протоколов:

− Протокол Novus NV-DVR900/NV-DVR1600

− Протокол Novus NV-DVR5009/NV-DVR5016

Важно:

1. Контроллер клавиатуры функционирует только со скоростью передачи данных 9600

бит/с . Такая же скорость передачи данных должна быть выбрана в подключенном видеорегистраторе (DVR).

2. Номера DVR на уровне клавиатуры напрямую связаны с идентификационными номерами DVR и не могут быть изменены.

Page 18

NV-KBD30 вер. 1.0 - Руководство пользователя

ИСПОЛЬЗОВАНИЕ КЛАВИАТУРЫ

6. ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ УСТРОЙСТВАМИ С ПОМОЩЬЮ КЛАВИАТУРЫ NV-KBD30

6.1. Дистанционное управление мультиплексорами NV-DVR900/NV-DVR1600 с помощью клавиатуры

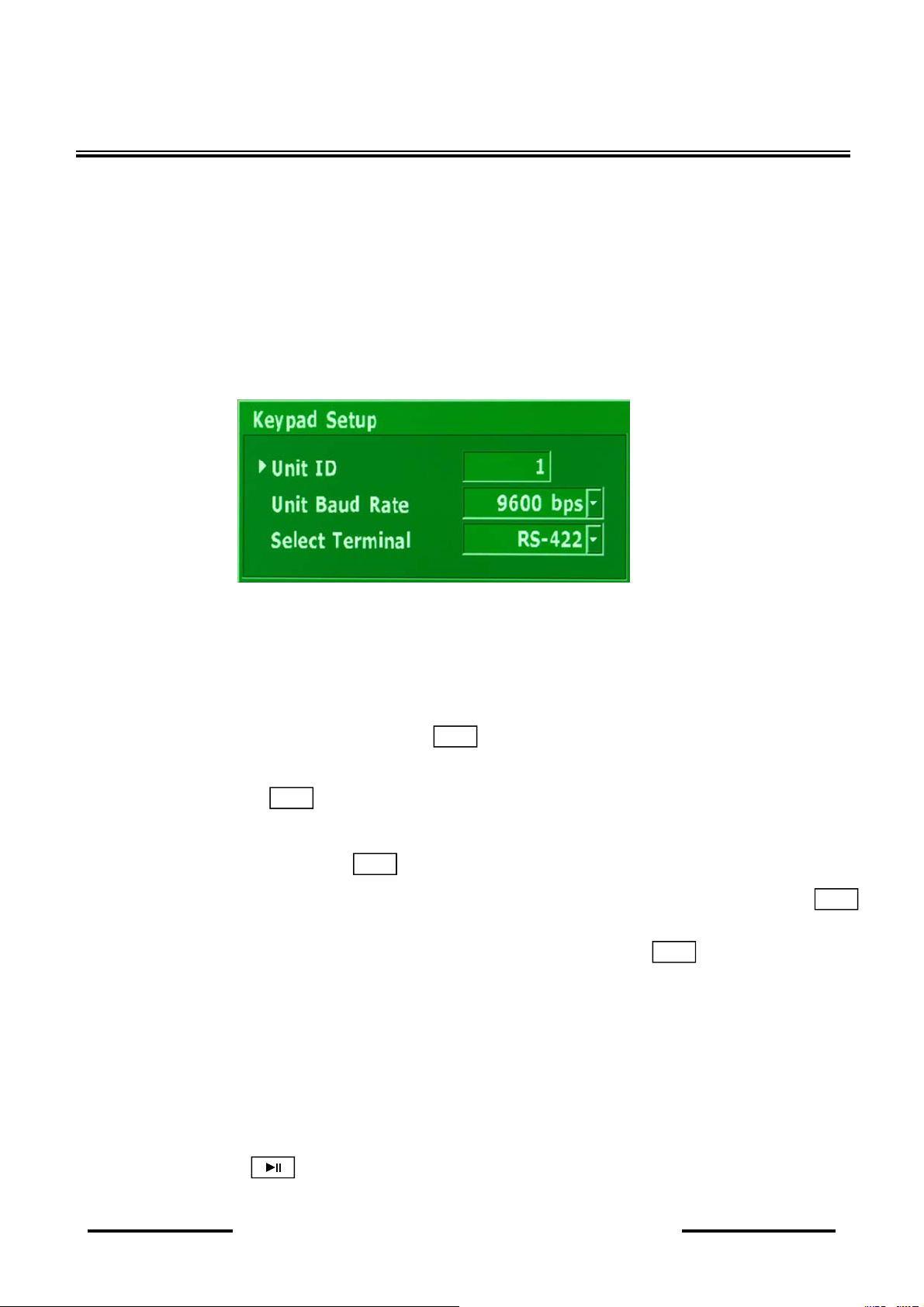

6.1.1. Конфигурация параметров передачи.

На уровне мультиплексора следует выбрать скорость передачи данных 9600 бит/сек. Необходимо также выбрать соответствующий терминал для передачи данных - RS-422.

Предупреждение: В случае подключения более одного мультиплексора адрес каждого мультиплексора должен быть уникальным в системе.

6.1.2. Дистанционное управление

Чтобы перейти к другому мультиплексору, выберите номер нужного мультиплексора с помощью числовой клавиатуры и нажмите

DVR

Чтобы переключить канал на главном мониторе, наберите номер канала с помощью числовой клавиатуры и нажмите

MAIN

Чтобы переключить канал на дополнительном мониторе, наберите номер канала с помощью числовой клавиатуры и нажмите

SPOT

Используйте курсор для перемещения по меню. Для ввода выбранной в меню опции нажмите

ENTER

Для ввода пароля выберите номер на числовой клавиатуре и нажмите для выбора

MAIN

символа. Выполняйте эти действия для ввода всех символов пароля

В режиме управления камерой клавиши FFWD и REW действуют так же, как ручка "shuttle" панели мультиплексора. Для передвижения камеры необходимо использовать клавиши курсора на клавиатуре, после чего следует выбрать скорость панорамирования/наклона камеры. Чтобы

остановить камеру, нажмите .....

Для выбора предустановки используйте клавиши FFWD и REW, и подтвердите свой выбор с помощью клавиши

Page 19

NV-KBD30 вер. 1.0 - Руководство пользователя

ИСПОЛЬЗОВАНИЕ КЛАВИАТУРЫ

КЛАВИШИ

SHIFT

ENTER

EXIT

FREEZE SHIFT

ZOOM SHIFT

SEQ SHIFT

функция цифрового масштабирования

функция стоп-кадра

переключение режима отображения

вход в настройки

запуск последовательного отображения

клавиша "ввод"

выход из настроек

ФУНКЦИЯ

воспроизведение/пауза

стоп

начало записи

SHIFT

быстрая перемотка вперед

быстрая перемотка назад

SHIFT

кадр вперед кадр назад

SHIFT

курсор ВВЕРХ

курсор ВНИЗ

курсор ВПРАВО курсор ВЛЕВО

Page 20

NV-KBD30 вер. 1.0 - Руководство пользователя

ИСПОЛЬЗОВАНИЕ КЛАВИАТУРЫ

6.2. Дистанционное управление мультиплексорами NV-DVR5009/NV-DVR5016 с помощью клавиатуры

6.2.1. Конфигурация параметров передачи.

Для установления надлежащей связи между мультиплексором и клавиатурой необходимо выполнить следующие шаги:

1. Выберите MENU (на передней панели DVR ), затем DEVICES -> REMOTE CONTROL (УСТРОЙСТВА-> ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ). Выберите порт RS-485 и тип

клавиатуры: KEYBOARD (КЛАВИАТУРА). Выберите опцию SETUP (НАСТРОЙКИ) и выполните конфигурацию порта следующим образом:

9600 бит/сек, режим 8 бит, 1 стоповый бит, без контроля четности

2. Выберите SYSTEM->INFORMATION (СИСТЕМА -> ИНФОРМАЦИЯ). Выберите ID

устройства.

6.2.2. Дистанционное управление

Чтобы перейти к другому мультиплексору, выберите номер нужного мультиплексора с помощью числовой клавиатуры и нажмите Чтобы переключить канал на главном мониторе, наберите клавиатуры и нажмите

MAIN

DVR

номер канала с помощью числовой

SPOT

Затем укажите номер вспомогательного монитора. Используйте курсор для перемещения по меню. Для ввода выбранной в меню опции нажмите

ENTER

Для ввода пароля выберите номер на числовой клавиатуре и

нажмите для выбора

MAIN

символа. Выполняйте эти действия для ввода всех символов пароля.

Внимание! В режиме PTZ движение камеры не будет непрерывным (необходимо нажимать кнопку движения). Для облегчения управления функциями PTZ камеры рекомендуется использовать программируемые предустановки.

Page 21

NV-KBD30 вер. 1.0 - Руководство пользователя

ИСПОЛЬЗОВАНИЕ КЛАВИАТУРЫ

КЛАВИШИ

вход в настройки

запуск последовательного отображения

клавиша "ввод"

SHIFT

ENTER

SEQ SHIFT

переключение режима отображения

ФУНКЦИЯ

воспроизведение/пауза

стоп/поиск

стоп-кадр

FREEZE SHIFT

быстрая перемотка вперед

быстрая перемотка назад

SHIFT

кадр вперед кадр назад

SHIFT

курсор ВВЕРХ

курсор ВНИЗ

курсор ВПРАВО курсор ВЛЕВО

Page 22

NV-KBD30 вер. 1.0 - Руководство пользователя

2006-11-17

NOVUS Security Sp. z o.o.

ул. Пулавска 431, 02-801 Варшава

тел.: (22) 546 0 700, факс: (22) 546 0 719

www.novuscctv.com
