ATTIX 115-01 ATTIX 125-01

BRUGERVEJLEDNING

KÄYTTÖOHJEKIRJA

BRUKSANVISNING

C365-DK-FIN-N-S

FIN

12/2010

ATTIX 115-01 / ATTIX 125-01

Oversættelse af originale instruktioner

Indholdsfortegnelse

Brugervejledning .............................................................................................................2

Driftssikkerhed ................................................................................................................................. 2

Generelle oplysninger om brug af støvsugeren .............................................................................. 2

Korrekt brug ..................................................................................................................................... 2

Forkert brug ..................................................................................................................................... 3

Versioner og varianter ..................................................................................................................... 3

Overensstemmelseserklæring ......................................................................................................... 3

Generelle anbefalinger .................................................................................................................... 3

Beskrivelse af støvsugeren ............................................................................................ 4

Støvsugerens dele og skilte ............................................................................................................ 4

Ekstraudstyr .................................................................................................................................... 4

Tilbehør ........................................................................................................................................... 4

Ind- og udpakning ............................................................................................................................ 4

Udpakning, ytning, brug og opbevaring ......................................................................................... 5

Ibrugtagning af støvsugeren - tilslutning til strømforsyningen ......................................................... 5

Forlængerledninger ......................................................................................................................... 5

Våd- og tørsugning .......................................................................................................................... 6

Vedligeholdelse og reparationer ...................................................................................................... 6

Tekniske specikationer .................................................................................................................. 7

Dimensioner .................................................................................................................................... 7

Kontrolknapper og -lamper .............................................................................................................. 8

Eftersyn før start .............................................................................................................................. 8

Start og stop .................................................................................................................................... 8

Betjening af støvsugeren ................................................................................................................. 8

Hovedlterryster .............................................................................................................................. 8

Nødstop ........................................................................................................................................... 8

Tømning af støvbeholder ................................................................................................................ 8

Plastpose ......................................................................................................................................... 8

Vådsugning ..................................................................................................................................... 8

Efter endt arbejde ............................................................................................................................ 9

Vedligeholdelse, rengøring og dekontaminering ............................................................................. 9

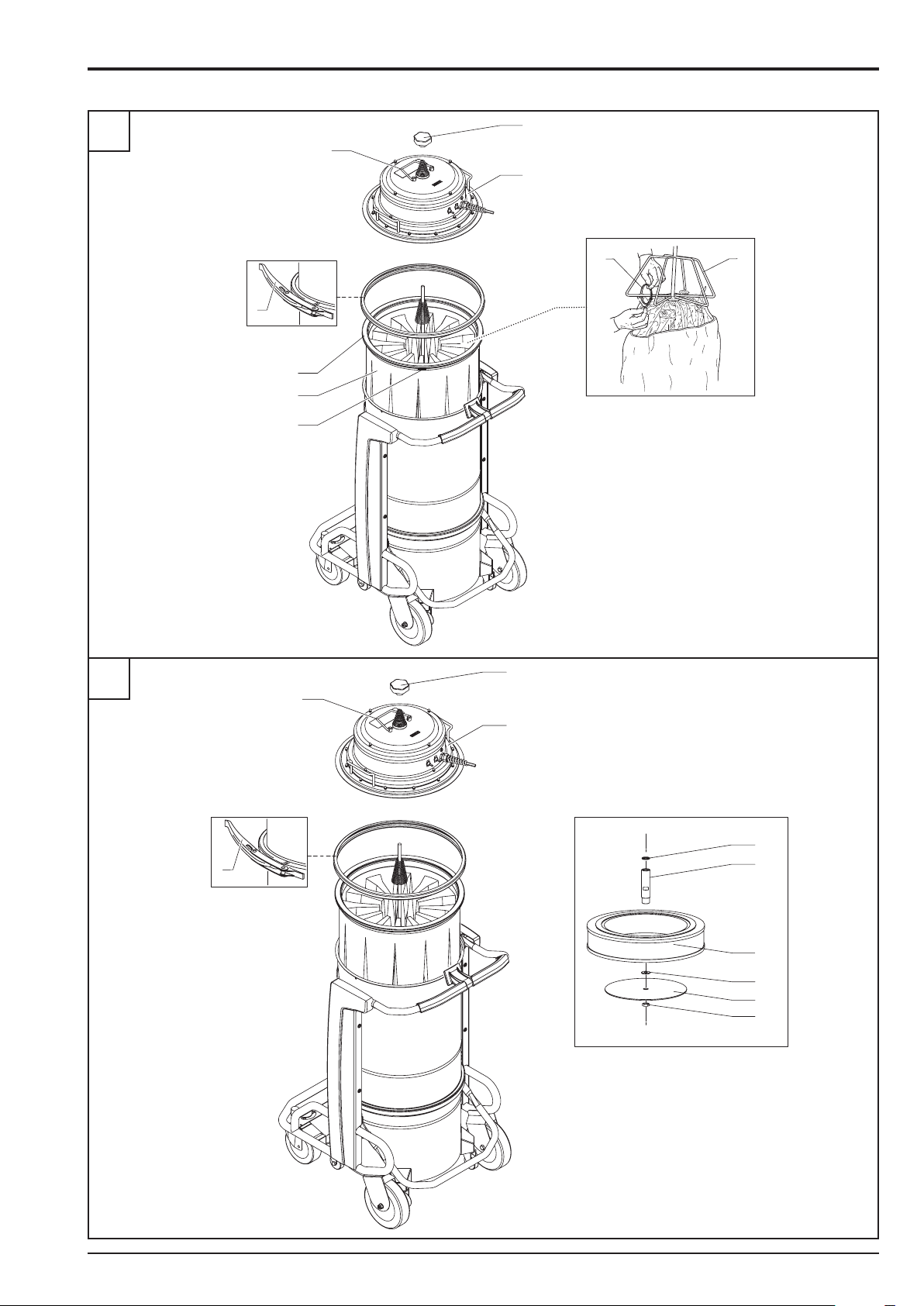

Afmontering og udskiftning af hoved- og absolutlteret .................................................................. 9

Udskiftning af hovedlteret .............................................................................................................. 9

Montering eller udskiftning af absolutlter ..................................................................................... 10

Tæthedskontrol ............................................................................................................................. 10

Bortskaffelse af støvsugeren ......................................................................................................... 10

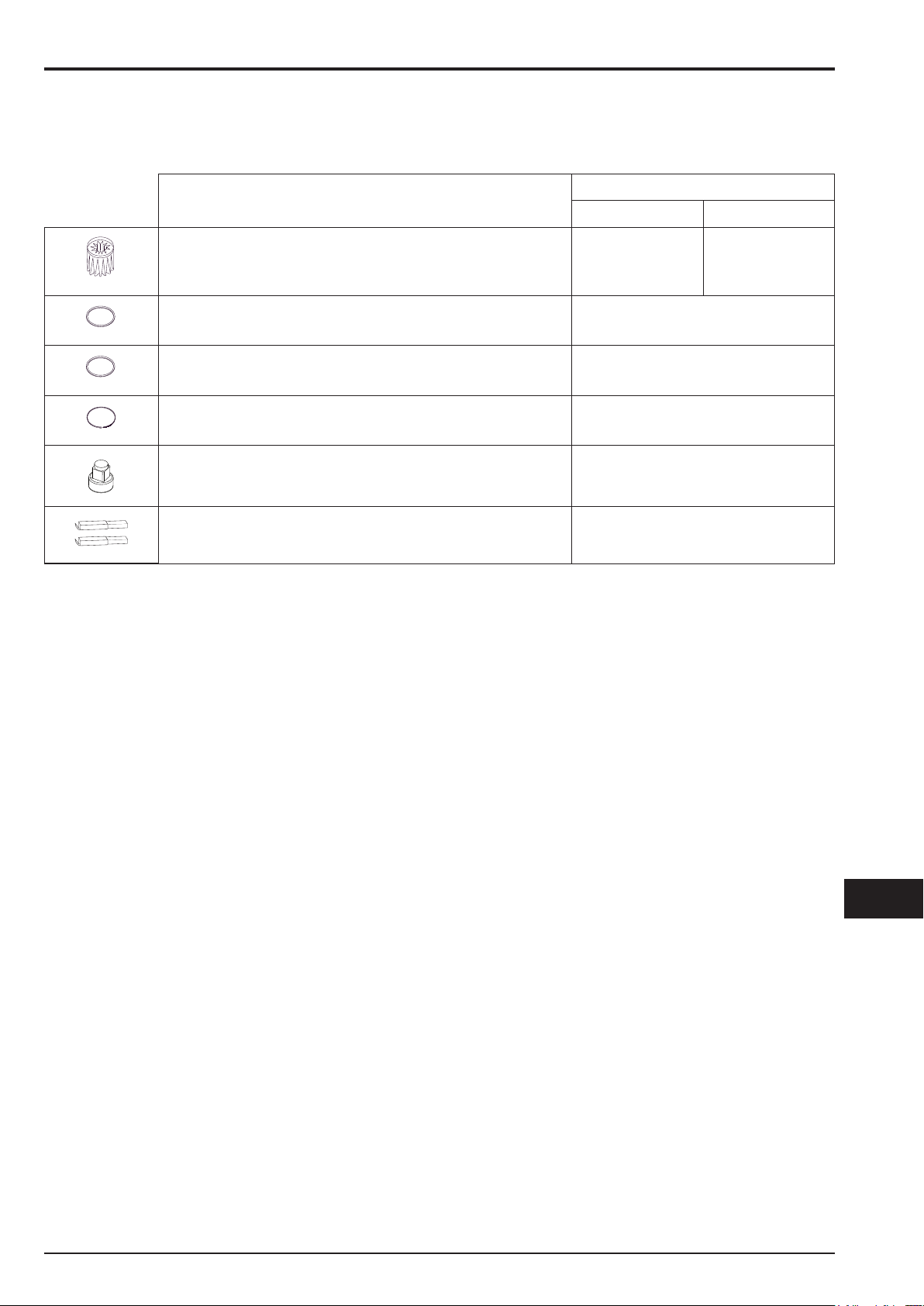

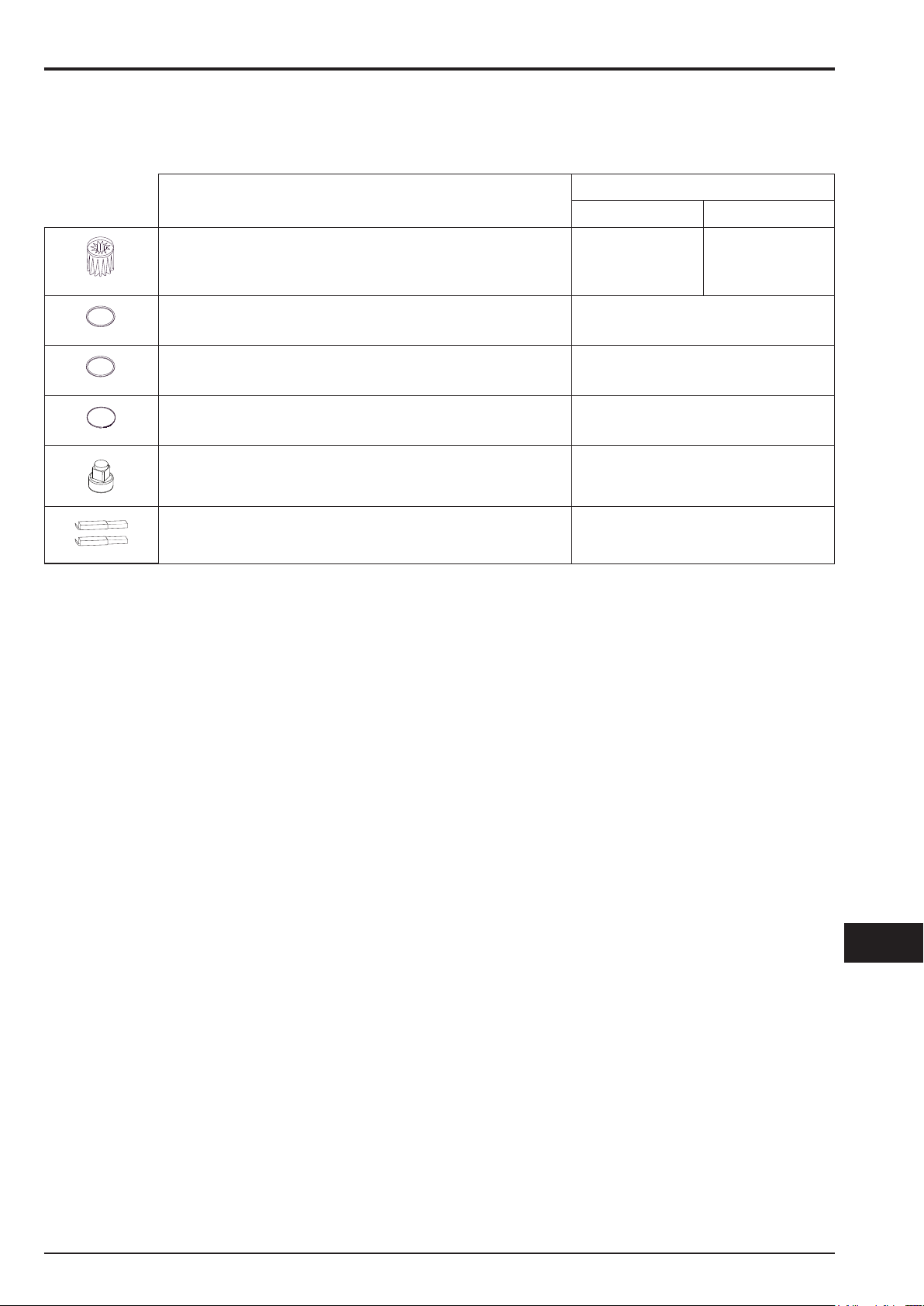

Anbefalede reservedele .................................................................................................................11

Problemløsning .............................................................................................................12

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Læs brugervejledningen nøje, og sørg for at overholde alle gældende sikkerhedsforskrifter

Brugervejledning

markeret med ordet ADVARSEL!

Driftssikkerhed

ADVARSEL!

Før støvsugeren tages i brug, skal brugervejledningen læses grundigt igennem og derefter gemmes i nærheden af maskinen

til senere brug. Støvsugeren må kun betjenes af personer, der har et indgående kendskab til, hvordan den virker, og er fuldt

kvalicerede til opgaven.

Før støvsugeren tages i brug, skal brugeren være instrueret og oplært i, hvordan den virker, og til hvilke opgaver den kan anvendes, inklusive hvordan man på forsvarlig vis tømmer og bortskaffer det opsamlede støv.

ADVARSEL!

Støvsugeren må ikke betjenes af personer (herunder børn) med nedsat fysisk eller psykisk funktionsevne, eller med manglende kendskab til maskinen, medmindre dette sker under opsyn af en person, som er fortrolig med maskinens betjening og sikkerhedsudstyr. Børn skal være under opsyn af voksne, så de ikke kan lege med støvsugeren.

Generelle oplysninger om brug af støvsugeren

Brug støvsugeren i henhold til lovene i brugslandet. Ud over retningslinjerne i brugervejledningen og lovene i brugslandet, skal brugeren også overholde de tekniske krav (gældende regler for miljøbeskyttelse og arbejdssikkerhed, f.eks. det europæiske direktiv 89/391/EF og efterfølgende), for at sikre forsvarlig og korrekt brug af maskinen. Undgå arbejdsoperationer, der kan være til fare for mennesker, ejendom og miljø. Overhold sikkerheds- og betjeningsforskrifterne i denne brugervejledning.

Korrekt brug

Denne støvsuger er velegnet til erhvervsmæssig brug i hoteller, skoler, hospitaler, fabrikker, butikker, kontorer og ferielejligheder, hvor den f.eks. kan udlejes, og til alle andre formål end almindelig husholdningsbrug. Denne støvsuger er velegnet til rengøring og støvsugning af faste materialer såvel indendørs som udendørs.

■ Sørg altid for, at der er tilstrækkelig plads omkring støvsugeren til at kunne nå knapperne med en hurtig bevægelse.

Støvsugeren er beregnet til kun at blive benyttet af én bruger. Denne støvsuger er udstyret med en automatiseret

sugeenhed, et forlter og en beholder til opbevaring af det

opsugede materiale.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Forkert brug

ADVARSEL!

Det er strengt forbudt at bruge støvsugeren på følgende måder:

■ Udendørs i tilfælde af nedbør.

■ På andet end vandrette overader.

■ Uden monteret lterenhed.

■ Når sugeåbningen og/eller slangen er rettet mod

en kropsdel.

■ Uden låg på sugeenheden.

■ Uden monteret støvpose.

■ Uden skærme, beskyttelsesdæksler og

sikkerhedssystemer, der er installeret af fabrikanten.

■ Når ventilationshullerne er helt eller delvist

tildækkede.

■ Når støvsugeren er dækket til med plastic eller

stof.

■ Når luftudtaget er helt eller delvist tildækket.

■ I smalle passager, hvor der ikke er frisk luft.

■ Til vådsugning, hvis støvsugeren ikke er udstyret

med de originale stopsystemer.

■ Til støvsugning af følgende materialer:

1. Glødende materialer (gløder, varm aske,

tændte cigaretter etc.).

2. Åben ild.

3. Brændbare gasser.

4. Brændbare væsker, stærke brændstoffer

(benzin, opløsningsmidler, syrer, alkaliske

væsker, etc.).

5. Eksplosionsfarligt støv/stoffer og/eller letantændelige stoffer (såsom magnesium-

eller aluminiumstøv etc.).

VIGTIGT: Misbrug er ikke tilladt.

Versioner og varianter

Versioner

Tilbehør

VÆSKER

Denne støvsuger kan forsynes med en mekanisk væskestopanordning.

Overensstemmelseserklæring

Hver støvsuger leveres med en EF-

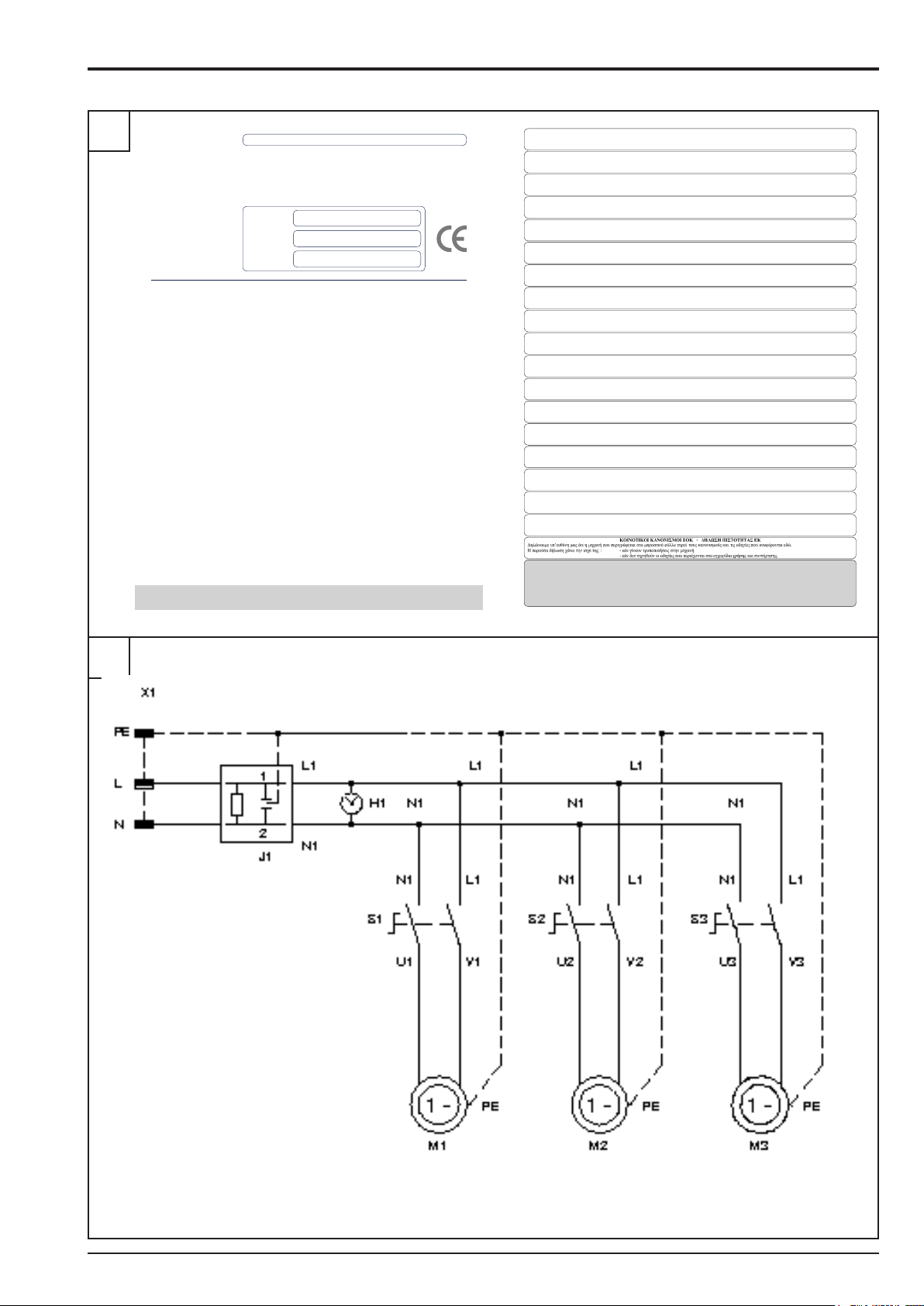

overensstemmelseserklæring. Se telefax i g. 13.

[ BEMÆRK ]

Overensstemmelseserklæringen er et vigtigt dokument og bør opbevares på et sikkert sted, så den til enhver tid kan fremvises for myndighederne.

Generelle anbefalinger

ADVARSEL!

Hvis en nødsituation opstår:

■ beskadiget lter

■ udbrud af brand

■ kortslutning

■ motorblokering

■ elektrisk stød

■ osv.

Sluk for støvsugeren, tag stikket ud, og lad en

kvaliceret fagmand reparere den.

ADVARSEL!

Støvsugeren må ikke anvendes eller opbevares udendørs eller i fugtige områder. Ved vådsugning må der kun anvendes versioner udstyret med en niveauføler, da de ellers kun kan bruges til tørsugning.

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Beskrivelse af støvsugeren

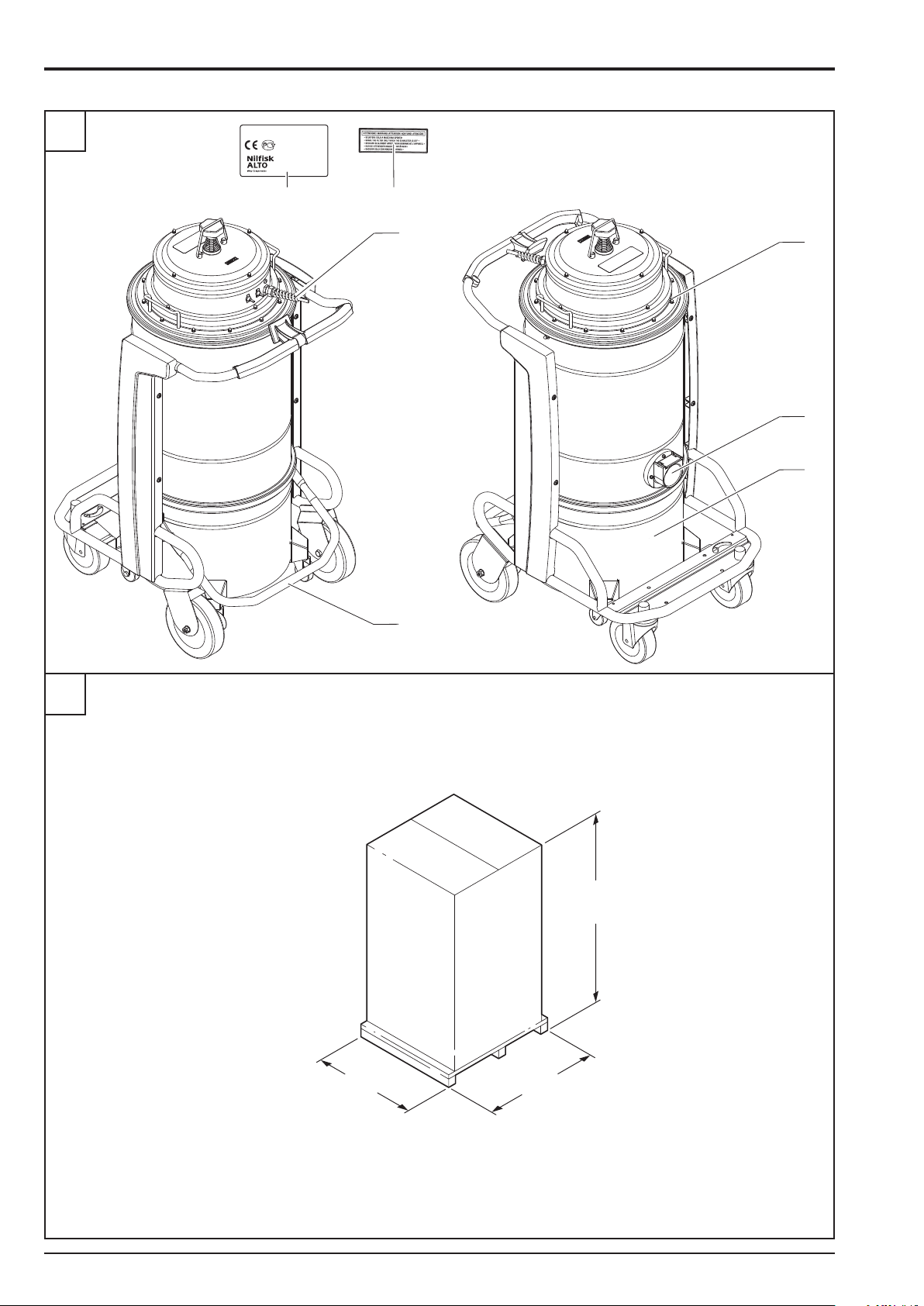

Støvsugerens dele og skilte

Figur 1

1. Identikationsplade, som inkluderer:

Modellens kode, Tekniske specikationer (se tabel

på side 6), Serienummer, EF-mærke, Produktionsår, Nominel spænding.

2. Affaldsbeholder

3. Støvbeholderens udløserarm

4. Sugeåbning

5. Udblæsningsgitter

6. Oplysningsskilt

Dette skilt gør brugeren opmærksom på, at lteret kun

må rystes, når støvsugeren er slukket (se også afsnittet

”Sådan rystes hovedlteret”).

7. Stik til at forbinde støvsugeren til en stikkontakt.

Denne støvsuger frembringer en stor luftstrøm, der trækkes ind gennem sugeåbningen (4 - g. 1) og blæses ud gennem udblæsningsgitteret (5 - g. 1). Inden støvsugeren tændes, sættes sugeslangen i, og det nødvendige udstyr fastgøres til endestykket (se fabrikantens reservedelskatalog, eller besøg et servicecenter). Diameteren på de godkendte slanger er angivet i tabellen

med de tekniske specikationer. Støvsugeren er udstyret med et hovedlter, der gør den

velegnet til stort set alle arbejdsopgaver.

Udover hovedlteret, der opfanger de mest almindelige

støvtyper, kan støvsugeren også forsynes med et sekundært

lter (absolutlter klasse H) med en højere ltreringskapacitet

til opsugning af mindre støvpartikler og sundhedsfarligt støv.

Ekstraudstyr

Kontakt fabrikantens salgsafdeling for nærmere oplysninger om tilbehør.

Der følger en vejledning til montering af tilbehøret med ved leveringen.

ADVARSEL!

Brug kun originale reservedele, der er leveret og godkendt af fabrikanten.

Tilbehør

Der ndes forskelligt tilbehør til støvsugeren. Se fabrikantens

katalog med tilbehør.

ADVARSEL!

Brug kun originalt tilbehør leveret og godkendt af fabrikanten.

Ind- og udpakning

Bortskaf emballagen i overensstemmelse med gældende lovgivning.

Figur 2

Model

ATTIX 115-01 / ATTIX 125-01

(L100)

A (mm) 700

B (mm) 860

C (mm) 1750

Vægt inkl. emballage (kg) 89

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Udpakning, ytning, brug og opbevaring

Brug kun støvsugeren på en ad, vandret overade.

Sørg for, at overaden, hvorpå støvsugeren placeres, har en

bæreevne, der er tilstrækkelig stor til at bære støvsugerens vægt).

Ibrugtagning af støvsugeren - tilslutning til strømforsyningen

ADVARSEL!

■ Efterse støvsugeren for synlige skader, før

arbejdet påbegyndes.

■ Inden stikket sættes i, sikres det at spændingen

svarer til den værdi, der er angivet på mærkepladen.

■ Sæt stikket i en kontakt med en korrekt installeret

jordforbindelse.

■ Sørg for, at støvsugeren er slukket.

■ Sørg for at ledningens stikforbindelser er

beskyttet mod vandstænk.

■ Sørg for at støvsugerens netledning er korrekt

tilsluttet i begge ender.

■ Tag ikke støvsugeren i brug, hvis ledningen ikke

er i perfekt stand (beskadigede ledninger kan medføre elektrisk stød!).

■ Se jævnligt den elektriske ledning efter for

slitage, brud og ældning.

Forlængerledninger

Hvis der anvendes forlængerledning, sikres det at den passer til støvsugerens indgangseffekt og beskyttelsesgrad.

Min. ledningskvadrat af forlængerledning: 2,5 mm

Maks. længde = 20 m Ledning = H07 RN - F

ADVARSEL!

Forlængerledningens stikkontakter og stikforbindelser samt dens installation skal overholde støvsugerens IP-beskyttelsesgrad, som er anført på mærkepladen.

ADVARSEL!

Sprøjt aldrig vand på støvsugeren: dette kan resultere i personskade og kortslutning af installationen.

ADVARSEL!

Støvsugerens stik skal beskyttes med en differentialafbryder med overbelastningssikring, der slukker for strømforsyningen, hvis strømmen i jordforbindelsen overstiger 30 mA for 30 msek eller en tilsvarende sikringskreds.

ADVARSEL!

Når støvsugeren er tændt, skal følgende forhold undgås:

■ Undgå at beskadige netledningen ved at vride og

knække den eller ved at træde på den.

■ Tag altid fat om stikket, når støvsugeren skal

kobles fra lysnettet (træk ikke i ledningen).

■ Udskift altid netledningen med en ledning af

samme type som den originale: H07 RN - F. Den samme regel gælder, hvis der anvendes forlængerledning.

■ Ledningen skal udskiftes af forhandlerens

servicepersonale eller af en tilsvarende kvaliceret fagmand.

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Våd- og tørsugning

[ BEMÆRK ]

De medfølgende ltre og posen (hvis en sådan er monteret)

skal være korrekt installeret.

ADVARSEL!

Overhold sikkerhedsforskrifterne for de materialer, der opsuges af støvsugeren.

ADVARSEL!

Hvis der anvendes en version til vådsugning:

■ Kontroller, at niveauføleren fungerer korrekt,

inden vådsugningen påbegyndes.

■ Hvis der dannes skum under støvsugningen, skal

støvsugeren omgående slukkes og beholderen tømmes.

■ Advarsel: Sluk omgående for støvsugeren, hvis

den lækker skum eller væske.

■ Rengør jævnligt niveauføleren, og efterse den for

eventuelle skader.

■ Advarsel: Den opsugede væske skal betragtes

som ledende.

ADVARSEL!

Støvsuger til vådsugning. Ved opsugning af en blanding af vand og luft, skal man være påpasselig med ikke at overbelaste sugeenhedens motor.

Vedligeholdelse og reparationer

ADVARSEL!

Frakobl støvsugeren fra lysnettet før rengøring, vedligeholdelse, udskiftning af reservedele eller ændring til en anden version/variant. Dette gøres ved at tage stikket ud af kontakten.

■ Overhold altid instruktionerne i denne

brugervejledning, når der udføres vedligeholdelse af støvsugeren.

■ Brug kun originale reservedele.

■ Foretag ingen ændringer på støvsugeren.

Manglende overholdelse af disse instruktioner kan medføre fare for personskade. En ikke korrekt anvendelse eller forkert betjening vil desuden ugyldiggøre EF-overensstemmelseserklæringen, som leveres med maskinen.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Tekniske specikationer

Parameter Måleenhed ATTIX 115-01 ATTIX 125-01

Spænding (50-60 Hz) V 230

Motoreffekt kW 3

Motoreffekt (EN 60335-2-69) kW 3

Maks. vakuum hPa

Maks. luftstrøm (uden slange og reduktioner) l/min 8100

(2)

211

Maks. luftstrøm(med sugeslange, længde: 3 m, diameter: 70 mm)

Støjniveau (Lpf) (EN60335-2-69) dB(A) 75

Beskyttelse IP 43

Isoleringsklasse Klasse I

Sugeåbning (diameter) mm 70

Tilladt tilbehør (diameter) mm 36

Hovedlteroverade m

Model Måleenhed ATTIX 115-01 / ATTIX 125-01

Beholderens kapacitet L 100

(1)

Vægt

l/min 7500

(3)

/ 50

kg 70

1,95 2,1

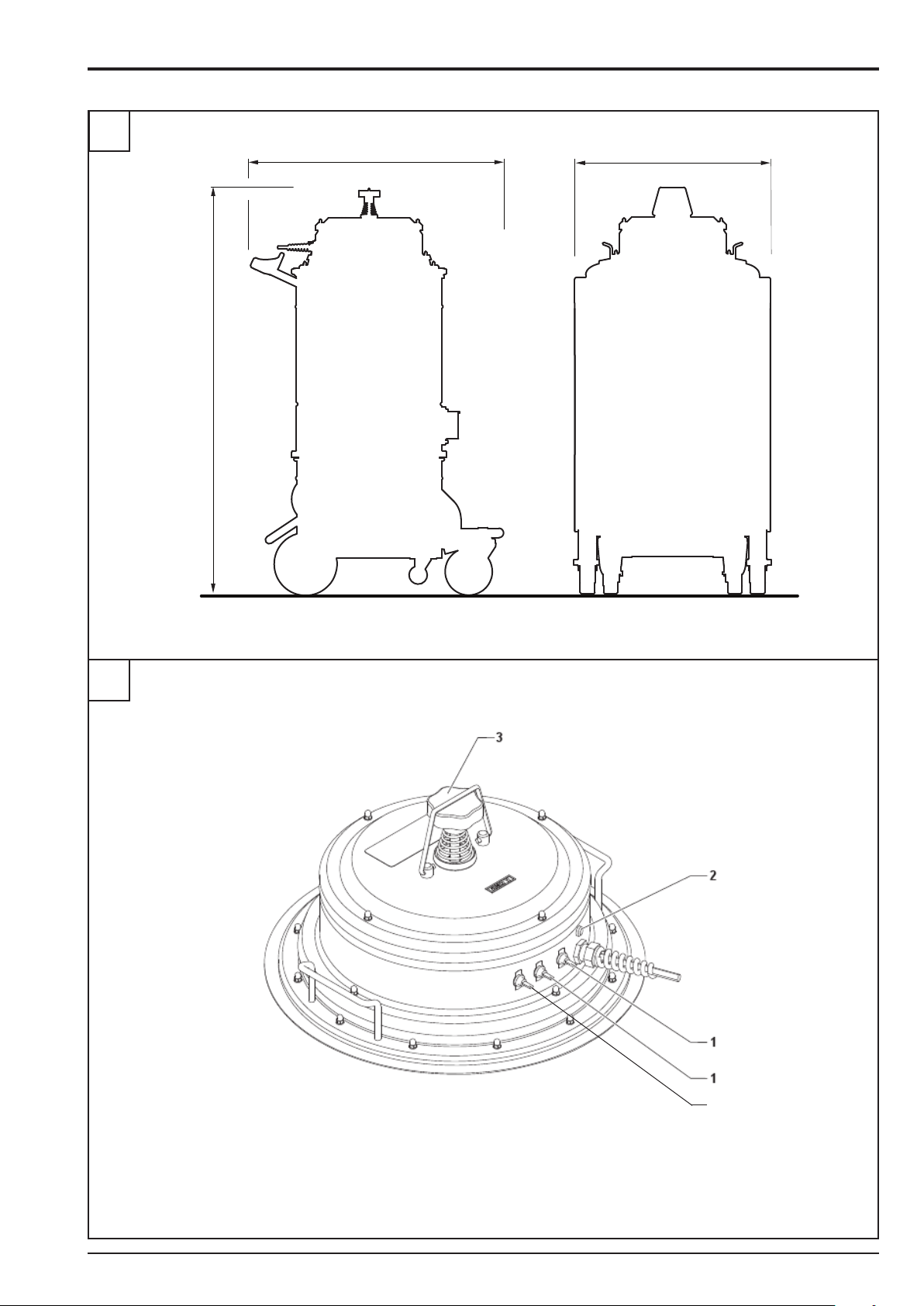

Dimensioner

Figur 3

Model

A (mm) 795

B (mm) 600

ATTIX 115-01 / ATTIX 125-01

(L100)

(1) Nettovægt (2) hPa = mbar (3) Anbefalet brug, når kun en motor kører

■ Opbevaringsbetingelser:

T: -10 °C ÷ +40 °C Fugtighed: 85%

■ Driftsbetingelser:

Maks. højde: 800 m

(Op til 2.000 m med nedsat ydeevne)

T: -10 °C ÷ +40 °C Fugtighed: 85%

C (mm) 1570

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Kontrolknapper og -lamper

1. Motorens start/stop-knap

2. Strømindikator

3. Manuel lterrysterknap

1. Sugeåbning

Eftersyn før start

Inden maskinen startes, kontrolleres det:

■ at ltrene er monteret;

■ at alle håndtag er låst;

■ at sugeslangen og det øvrige udstyr er sat rigtigt fast i sugeåbningen (1 - g. 5);

ADVARSEL!

Start ikke støvsugeren, hvis lteret er beskadiget.

Start og stop

ADVARSEL!

Aktiver hjulbremserne (1), inden støvsugeren startes.

■ Tænd for støvsugeren ved at dreje knappen ”1” (g. 4) til position ”I”.

■ Sluk for støvsugeren ved at dreje knappen til position ”0”.

Betjening af støvsugeren

ADVARSEL!

Lufthastigheden i sugeslangen må ikke være lavere end 20 m/s.

ADVARSEL!

Se afsnittet ”Problemløsning”, hvis der opstår problemer.

Figur 4

Figur 5

Figur 4

Hovedlterryster

Alt afhængig af den opsugede støvmængde, rystes

hovedlteret ved hjælp af betjeningsarmen ”3” (g. 4).

ADVARSEL!

Sluk for støvsugeren, før lterrysteren aktiveres. Ryst aldrig lteret, når støvsugeren er tændt, da dette kan beskadige lteret.

Start ikke støvsugeren igen, før støvet har lagt sig.

Nødstop

Indstil knappen ”1” (g. 4) til position ”0”.

Tømning af støvbeholder

ADVARSEL!

■ Inden lteret udskiftes, skal støvsugeren slukkes

og stikket tages ud.

■ Kontroller støvsugerens klasse.

Inden beholderen tømmes, anbefales det at rengøre lteret (se afsnittet ”Hovedlterryster”).

■ Standardversion (ikke egnet til støvsugning af sundhedsfarligt støv)

▪ Løsn støvbeholderen (2, g. 1) med håndtaget (3, g.

1), tag den ud, og tøm den.

▪ Kontroller, at pakningen er i god stand og korrekt

monteret.

▪ Sæt beholderen tilbage på plads, og fastgør den.

Plastpose

Plastposerne sælges gennem vores salgsafdeling (g. 6).

Vådsugning

ADVARSEL!

Kontroller, at støvsugeren er udstyret med den mekaniske væskestopanordning.

C365

■ Når støvsugeren har været anvendt til vådsugning, bliver lterelementerne våde. Et vådt lterelement vil hurtigt blive tilstoppet, hvis

støvsugeren efterfølgende anvendes til tørsugning.

Sørg derfor altid for at lteret er tørt, eller udskift det,

inden støvsugeren anvendes til tørsugning.

11/2010

ATTIX 115-01 / ATTIX 125-01

Efter endt arbejde

■ Sluk for støvsugeren med knappen (1 - g. 4), og tag stikket ud af kontakten.

■ Rul ledningen sammen, og hæng den op i det relevante rum (g. 7).

■ Tøm beholderen som beskrevet i afsnittet ”Tømning af støvbeholder”.

■ Rengør støvsugeren som beskrevet i afsnittet ”Vedligeholdelse, rengøring og dekontaminering”.

■ Vask beholderen med rent vand, hvis støvsugeren har været anvendt til opsugning af farlige stoffer.

■ Opbevar støvsugeren tørt og uden for uvedkommendes rækkevidde.

Vedligeholdelse, rengøring og dekontaminering

ADVARSEL!

For at kunne opretholde støvsugerens sikkerhedsniveau, bør der kun anvendes originale reservedele leveret af fabrikanten.

ADVARSEL!

Følgende forholdsregler skal overholdes ved alt vedligeholdelsesarbejde, inklusive rengøring og

udskiftning af støvsugerens hoved- og absolutltre.

Afmontering og udskiftning af hoved- og

absolutlteret

ADVARSEL!

Når støvsugeren anvendes til opsugning af farlige

stoffer, bliver ltrene forurenede. Derfor træffes

følgende foranstaltninger:

■ udvis stor forsigtighed, og undgå at det opsugede

støv og/eller materiale lækker;

■ opbevar det afmonterede og/eller udskiftede lter

i en forseglet plastpose;

■ luk posen hermetisk;

■ bortskaf lteret i overensstemmelse med

gældende lovgivning.

ADVARSEL!

Udskiftningen af et lter er en vigtig procedure. Erstat lteret med et lter med samme egenskaber, lteroverade og støvklasse.

Ellers vil støvsugeren ikke fungere korrekt.

Udskiftning af hovedlteret

Figur 8

Inden lteret udskiftes, skal støvsugeren slukkes og stikket

tages ud.

ADVARSEL!

Vedligeholdelse, rengøring og dekontaminering må kun udføres, når støvsugeren er slukket og stikket er taget ud af kontakten. Det er strengt forbudt at udføre vedligeholdelse, når stikket sidder i kontakten. Fare for elektrisk stød!

■ Demontering, rengøring og eftersyn af støvsugeren skal udføres på en sådan måde, at den ansvarlige servicemedarbejder eller andre ikke udsættes for unødig fare. De anbefalede forholdsregler omfatter dekontaminering af støvsugeren inden demontering,

ltreret ventilation af udblæsningsluften fra rummet,

hvor støvsugeren demonteres, rengøring af vedligeholdelsesområdet og passende personlig beskyttelse.

■ Støvsugeren skal efterses af fabrikanten eller dennes

medarbejdere mindst en gang om året. For eksempel: efterse luftltrene for at nde ud af, om støvsugerens

lufttæthed på nogen måde er blevet påvirket, og kontroller at det elektriske system virker efter hensigten.

■ Fjern stoppet (1), og skru lterrysterknappen (2) af.

■ Udløs lukkeanordningen (3).

■ Løft motorhovedet (4).

■ Løft lteret (5), og løsn lukkebeslaget (6), der holder lteret og bæreringen (7) sammen.

■ Løsn holderen (8) og vend lteret, så koblingsklemmen (9) blottes.

■ Udløs klemmerne, og fjern lteret fra holderen.

■ Bortskaf det gamle lter i overensstemmelse med gældende lovgivning.

■ Sæt det nye lter på plads, og fastgør det til holderen med specielle spændebøjler. Saml de afmonterede dele som beskrevet ovenfor, men i omvendt rækkefølge.

ADVARSEL!

Vær påpasselig med ikke at sprede støvet under

udskiftningen af dette lter. Brug en P3-maske

og andet passende beskyttelsesudstyr, herunder beskyttelseshandsker (DPI), der egner sig til håndtering af det opsugede støv, og overhold den gældende lovgivning.

ADVARSEL!

Pas på ikke at få hænderne i klemme mellem sugeenheden og støvbeholderen. Brug handsker, der kan modstå mekanisk belastning (EN 388) med et beskyttelsesniveau af kategori II.

11/2010

Kontakt om nødvendigt fabrikantens servicecenter.

C365

ATTIX 115-01 / ATTIX 125-01

Montering eller udskiftning af absolutlter

ADVARSEL!

Genbrug ikke absolutlteret efter at have fjernet det

fra støvsugeren.

Figur 9

1. Sugeenhed

2. Lukkeanordning

3. Filterrysterens låseanordning

4. Filterrysterknap

5. Spændskive

6. Klemring

7. Absolutlter

8. Pakning

9. Skive

10. Møtrik

ADVARSEL!

Pas på ikke at få hænderne i klemme mellem sugeenheden og støvbeholderen. Brug handsker, der kan modstå mekanisk belastning (EN 388) med et beskyttelsesniveau af kategori II.

Inden lteret udskiftes, skal støvsugeren slukkes og stikket

tages ud.

Montering

1. Udløs stopanordningen (3), og skru lterrysterknappen

(4) af. Åbn lukkeanordningen (2), og løft den øvre del (1) af.

2. Løsn møtrikken fra klemringen under overdelen (1), indsæt skiven (5), skru klemringen (6) fast, indsæt lteret (7), pakningen (8) og skiven (9), skru møtrikken (10) fast, sæt den øvre del tilbage på plads, fastgør den med lukkeanordningen (2), skru knappen (4) fast og lås den med stopanordningen (3).

Udskiftning

1. Følg monteringsvejledningen under pkt. 1.

2. Fjern møtrikken (10), skiven (9) og pakningen (8).

3. Udskift lteret (7), og følg monteringsvejledningen i

omvendt rækkefølge.

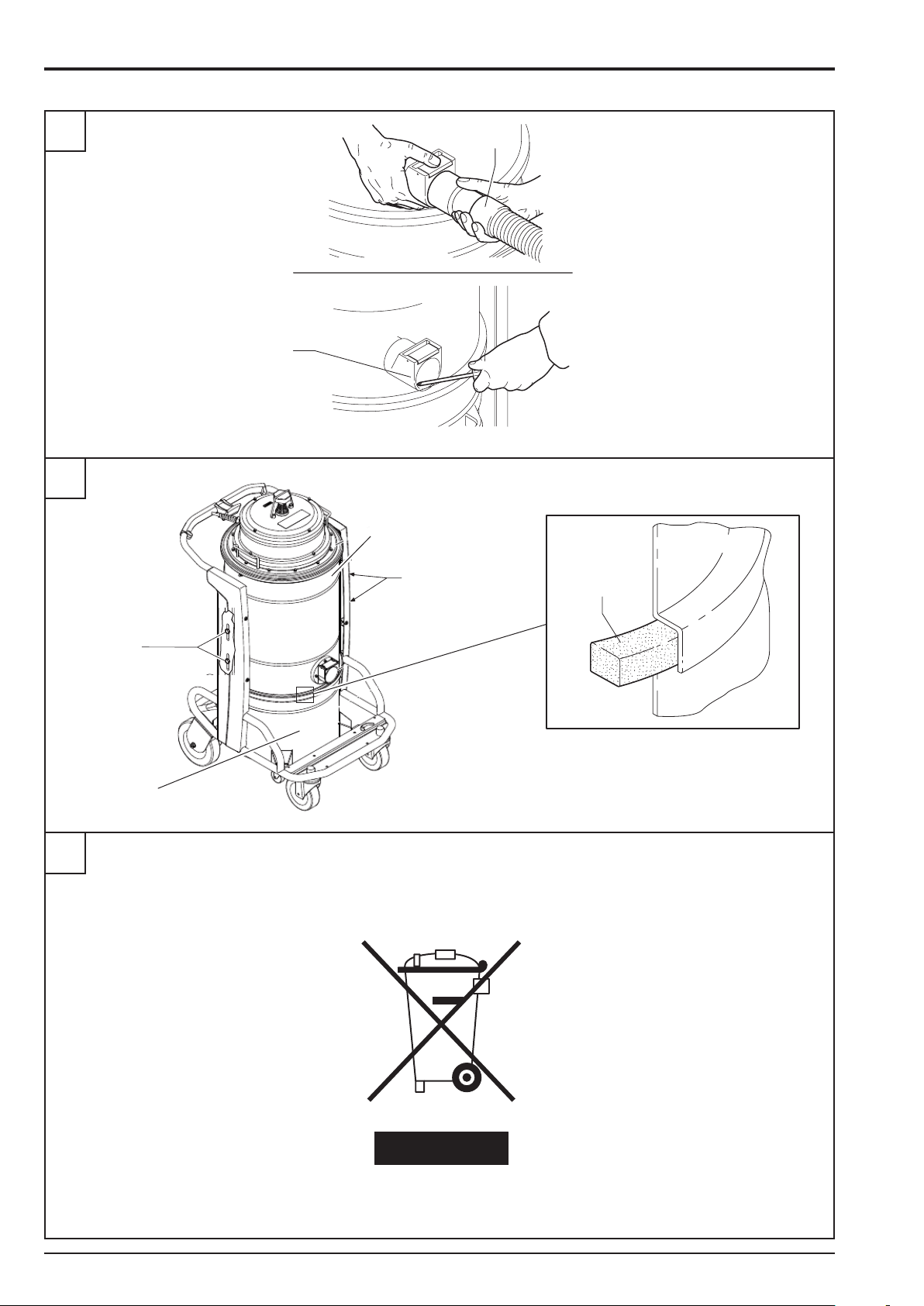

Tæthedskontrol

Eftersyn af slanger

Kontroller, at forbindelsesslangerne (g. 10) er i god stand og korrekt monteret. Udskift slangerne, hvis de er beskadigede, defekte eller ikke slutter tæt til. Ved arbejde med klæbrige materialer, efterses slangen for tilstopning, såvel ved sugeåbningen som på ledepladen

indvendigt i lterkammeret. Skrab sugeåbningen (2, g. 10) ren fra den udvendige side, og fjern belægningen som beskrevet i guren.

Tæthedskontrol af lterkammer

Hvis pakningen (1, g. 11) mellem beholderen (4) og lterkammeret (3) er utæt:

■ Løsn de re skruer (2), der fastgør lterkammeret (3) til støvsugerens stativ.

■ Lad lterkammeret (3) glide ned, og stram skruerne (2), når det har nået den strammeste position.

Hvis det ikke er muligt at opnå en optimal forsegling, og pakningen er slidt eller på anden vis ødelagt, skal den udskiftes.

Bortskaffelse af støvsugeren

Figur 12

Bortskaf støvsugeren i henhold til gældende lovgivning.

■ Korrekt bortskaffelse (elektrisk og elektronisk affald). (gælder i Den Europæiske Union og i lande med separat affaldsindsamling)

Dette symbol (g. 12), som ndes på maskinen eller i dens

dokumentation, angiver at produktet efter endt levetid ikke må kasseres sammen med almindeligt husholdningsaffald. For at undgå situationer, der kan udgøre en fare for miljøet eller helbredet, og som er forårsaget af forkert bortskaffelse af affaldet, skal dette produkt sorteres fra almindeligt affald og genbruges på forsvarlig vis, så man sikrer en bæredygtig affaldshåndtering og genanvendelse. Dette produkt må ikke bortskaffes sammen med andet industriaffald.

Ved bortskaffelse af lteret, anbringes det i en forseglet

plastpose, der lukkes hermetisk til, hvorefter det bortskaffes i henhold til gældende lovgivning.

C365

11/2010

Anbefalede reservedele

Følgende er en liste over reservedele, der skal være til stede for hurtigere vedligeholdelse.

Se fabrikantens reservedelskatalog, når du skal bestille reservedele.

ATTIX 115-01 / ATTIX 125-01

Beskrivelse

Standard Filter ”M”

Stjerneltersæt 40000338 40000699

Pakningsring til lter Z8 17026

Filterkammerpakning 40000762

Filterklemme Z8 18079

230 V 1000 W-motor 40000903

Børster (kul) til 230 V 1000 W-motorer (2 børster) 40000885

Model

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Problem Årsag Løsning

Problemløsning

Støvsugeren starter ikke Ingen strøm Kontroller, at der er strøm i stikket.

Støvsugerens omdrejningstal stiger Tilstoppet hovedlter Brug lterrysteren (modeller med manuel lterryster).

Tilstoppet sugeslange Efterse sugeslangen, og rengør den.

Støvsugeren lækker støv Filteret er revnet Udskift det med et lter af samme slags.

Forkert lter Udskift det med et lter af den rigtige slags.

Motorstøj Slidte eller defekte (kul)børster Afmonter og udskift motorens (kul)børster

Støvsugeren afgiver statisk elektricitet Manglende eller defekt jordforbindelse Efterse alle jordforbindelserne. I sugeåbningens

Kontroller, at stikket og ledningen er i god stand.

Lad en kvaliceret fagmand se på støvsugeren.

Udskift lteret, hvis problemet vedvarer.

rørtting skal man især være påpasselig med at

erstatte slangen med en antistatisk slange.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Alkuperäisten ohjeiden käännös

Sisällysluettelo

Käyttöohjeet ..................................................................................................................... 2

Kuljettajan turvallisuus ..................................................................................................................... 2

Yleistä tietoa alipaineimurin käyttämisestä ...................................................................................... 2

Sopivat käyttötarkoitukset ............................................................................................................... 2

Sopimaton käyttö ............................................................................................................................. 3

Versiot ja muunnelmat ..................................................................................................................... 3

CE-vaatimustenmukaisuusvakuutus ............................................................................................... 3

Yleisiä suosituksia ........................................................................................................................... 3

Pölynimurin kuvaus ........................................................................................................4

Pölynimurin osat ja merkinnät ......................................................................................................... 4

Valinnaiset sarjat ............................................................................................................................. 4

Tarvikkeet ........................................................................................................................................ 4

Pakkaaminen ja purkaminen ........................................................................................................... 4

Purkaminen pakkauksesta, siirtäminen, käyttö ja säilytys ............................................................... 5

Työhön valmistautuminen - kytkentä virtalähteeseen ...................................................................... 5

Jatko-osat ........................................................................................................................................ 5

Märät ja kuivat sovellukset .............................................................................................................. 6

Huolto ja korjaukset ......................................................................................................................... 6

Tekniset tiedot ................................................................................................................................. 7

Mitat ................................................................................................................................................. 7

Hallintalaitteet ja ilmaisimet ............................................................................................................. 8

Käynnistämistä edeltävä tarkastus .................................................................................................. 8

Käynnistys ja pysäytys .................................................................................................................... 8

Pölynimurin käyttäminen ................................................................................................................. 8

Pääsuodattimen ravistin .................................................................................................................. 8

Hätäpysäytys ................................................................................................................................... 8

Pölysäiliön tyhjentäminen ................................................................................................................ 8

Muovipussi ...................................................................................................................................... 8

Nesteiden imurointi .......................................................................................................................... 8

Imuroinnin lopussa .......................................................................................................................... 9

Huolto, puhdistus ja sterilointi .......................................................................................................... 9

Pää- ja absoluuttisuodattimen purkaminen ja vaihtaminen ............................................................. 9

Pääsuodattimen vaihtaminen .......................................................................................................... 9

Absoluuttisuodattimen asennus tai vaihto ..................................................................................... 10

Tiiviystarkastus .............................................................................................................................. 10

Pölynimurin hävittäminen .............................................................................................................. 10

Suositellut varaosat ........................................................................................................................11

FIN

Vianetsintä .....................................................................................................................12

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Käyttöohjeet

Lue käyttöohjeet ja toimi tärkeiden turvaohjeiden mukaisesti, jotka on merkitty sanalla VAROITUS!

Kuljettajan turvallisuus

VAROITUS!

On erittäin tärkeää, että luet nämä käyttöohjeet ennen pölynimurin käynnistämistä, ja että pidät ne käsillä

lisätietojen etsimistä varten. Pölynimuria voivat käyttää vain henkilöt, jotka tietävät kuinka imuri toimii, ja jotka ovat valtuutettuja ja koulutettuja käyttämään imuria. Ennen pölynimurin käyttämistä käyttäjiä täytyy informoida, ohjeistaa ja kouluttaa kuinka työskennellä laitteen kanssa, ja mille aineille sen käyttö on sallittua mukaanlukien turvallinen menetelmä imuroidun materiaalin poistamiseen sekä hävittämiseen.

VAROITUS!

Imuria ei saa missään tapauksessa käyttää henkilöt (mukaanlukien lapset), joilla on rajoittuneet henkiset tai fyysiset kyvyt, tai heiltä puuttuu kokemusta ja tietoa, ellei heitä valvo henkilö, jolla on kokemusta laitteen käytöstä sekä sen turvallisesta käsittelystä. Lapsia pitää valvoa, jotta varmistutaan, etteivät he leiki pölynimurin kanssa.

Yleistä tietoa alipaineimurin käyttämisestä

Pölynimurin käyttöä säätelevät käyttömaan voimassa olevat lait. Käyttöohjeiden ja käyttömaassa voimassaolevien lakien lisäksi käyttäjän on huomioitava tekniset säädökset laitteen turvallisesta ja oikeasta käyttötavasta. (Lainsäädäntö ympäristö- ja työturvallisuudesta, esim. Euroopan unionin direktiivi 89/391/EY ja sitä seuraavat direktiivit). Älä suorita mitään tehtävää, joka voisi vaarantaa ihmisten turvallisuutta, omaisuutta tai ympäristöä. Noudata tässä käsikirjassa kerrottuja turvallisuusohjeita ja

-määräyksiä.

Sopivat käyttötarkoitukset

Tämä pölynimuri sopii kaupalliseen käyttöön, hotelleihin, kouluihin, sairaaloihin, tehtaisiin, myymälöihin, toimistoihin ja esim. vuokrahuoneistohotelleihin, sekä kaikkiin muihinkin normaalista kotikäytöstä poikkeaviin käyttötarkoituksiin. Tämä pölynimuri sopii puhdistukseen ja kiinteiden materiaalien imurointiin sisällä ja ulkona.

■ Jätä aina tarpeeksi tilaa pölynimurin ympärille hallintalaitteisiin pääsemiseksi helposti.

Tätä pölynimuria saa käyttää vain yksi käyttäjä. Tämä pölynimuri käsittää automaattisen tyhjiöyksikön, vastavirtasuodattimella ja säiliöllä varustettuna, imetyn materiaalin keräämiseksi.

FIN

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Sopimaton käyttö

VAROITUS!

Pölynimurin seuraava käyttö on jyrkästi kielletty:

■ Ulkona sateisessa ympäristössä.

■ Kun laite ei ole vaakasuoralla tasopohjalla.

■ Kun suodatinyksikkö ei ole asennettuna.

■ Kun tyhjiöimu ja/tai letku on käännetty kehon

osiin.

■ Käyttö ilman tyhjiöyksikön suojakantta.

■ Kun pölypussi ei ole asennettuna.

■ Käyttö ilman valmistajan asentamia suojia,

suojauksia ja turvallisuusjärjestelmiä.

■ Kun tuuletusaukot ovat osittain tai kokonaan

tukkeutuneet.

■ Kun pölynimuri on peitetty muovi- tai

kangaspeitteillä.

■ Käyttö ilmanpoistoaukko osittain tai kokonaan

tukkeutuneena.

■ Kun käytetään ahtaissa tiloissa, missä ei ole

raitista ilmaa.

■ Nesteiden imuroiminen pölynimureilla, joissa

ei ole varusteena määrättyjä, alkuperäisiä pysäytysjärjestelmiä.

■ Seuraavien materiaalien imuroiminen:

1. palavat materiaalit (hiillokset, kuumat tuhkat, palavat savukkeet jne.)

2. Avoliekit.

3. Palava kaasu.

4. Tulenarat nesteet, aggressiiviset polttoaineet

(bensiini, liuottimet, hapot, lipeiset liuokset jne.).

5. Rräjähtävä pöly/aineet ja/tai aineet, jotka ovat alttiita syttymään spontaanilla tavalla (kuten magnesium- tai alumiinipölyt jne.).

TÄRKEÄÄ: Vilpillinen käyttö ei ole hyväksyttävää.

Versiot ja muunnelmat

Versiot

Valinnaiset

NESTEET

Tämä pölynimuri voidaan varustaa nesteille tarkoitetulla mekaanisella pysäyttimellä.

CE-vaatimustenmukaisuusvakuutus

Jokaisen pölynimurin mukana tulee EYvaatimustenmukaisuusvakuutus. Katso kopiota kuvassa 13.

[ HUOMAUTUS ]

Vaatimustenmukaisuusvakuutus on tärkeä asiakirja, ja sitä tulee säilyttää luotettavassa paikassa näytettäväksi viranomaisille pyydettäessä.

Yleisiä suosituksia

VAROITUS!

Jos tulee hätätilanne:

■ suodattimen rikkoutuminen

■ tulipalo

■ oikosulku

■ moottorin jumiutuminen

■ sähköisku

■ jne.

Sulje pölynimuri, irrota pistoke ja pyydä apua ammattitaitoiselta henkilöltä.

VAROITUS!

Pölynimureita ei saa käyttää tai varastoida ulkotiloissa eikä kosteissa paikoissa. Vain tasoilmaisimella varustettuja versioita saa käyttää nesteiden imurointiin. Jos tasoilmaisinta ei ole, imuria saa käyttää vain kuivien aineiden imurointiin.

11/2010

FIN

C365

ATTIX 115-01 / ATTIX 125-01

Pölynimurin kuvaus

Pölynimurin osat ja merkinnät

Kuva 1

1. Tunnistuslevy, jossa on:

mallin koodi, tekniset tiedot (katso sivulta 6), sarjanro, EY-tunnus, valmistusvuosi, sähköverkon nimellisjännite.

2. Pölysäiliö

3. Pölysäiliön vapautusvipu

4. Tulo

5. Poistoaukko

6. Huomiokilpi

Kiinnittää käyttäjän huomion siihen, että suodatinta saa ravistaa ainoastaan imurin ollessa sammutettuna (katso myös kappale ”Pääsuodattimen ravistaminen”).

7. Pistoke pölynimurin kytkemiseksi seinärasiaan.

Tämä pölynimuri synnyttää voimakkaan ilmavirran, joka vedetään sisään imuaukon kautta (4 - Kuva 1) ja puhalletaan ulos tyhjennyksen kautta (5 - Kuva 1). Ennen pölynimurin käynnistämistä sovita imurin letku imuaukkoon ja vaadittu työkalu sen toiseen päähän (katso valmistajan lisävarusteluetteloa tai ota yhteys huoltokeskukseen). Sallittujen letkujen läpimitat on kerrottu teknisten tietojen taulukossa. Tässä pölynimurissa on pääsuodatin, joka mahdollistaa sen käytön useimpiin käyttötarkoituksiin. Yleisimpiä pölytyyppejä suodattavan pääsuodattimen lisäksi pölynimuriin voidaan asettaa toissijainen suodatin (absoluuttinen H-luokka), jossa on korkeampi suodatusteho hienoja ja terveydelle vaarallisia pölyjä varten .

Valinnaiset sarjat

Jos haluat lisätietoja lisävarusteista, ota yhteys valmistajan myyntiverkostoon.

Vaihtotarvikesarjassa ovat lisävarusteiden asentamisohjeet.

VAROITUS!

Käytä vain toimitettuja ja valtuutettuja alkuperäisvaraosia.

Tarvikkeet

Saatavilla on monia tarvikkeita; katso lisätietoja valmistajan

tarvikeluettelosta.

VAROITUS!

Käytä vain alkuperäisiä tarvikkeita, jotka valmistaja hyväksyy ja toimittaa.

Pakkaaminen ja purkaminen

Hävitä pakkausmateriaalit voimassaolevien lakien mukaisesti.

Kuva 2

Malli

A (mm) 700

ATTIX 115-01 / ATTIX 125-01

(L100)

FIN

B (mm) 860

C (mm) 1750

Paino pakkauksen kanssa

(kg)

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Purkaminen pakkauksesta, siirtäminen, käyttö ja säilytys

Käytä tasaisilla, vaakasuorilla pinnoilla.

Pinnan kantavuuden, jolle pölynimuri laitetaan, tulee olla sen painoon soveltuva).

Työhön valmistautuminen - kytkentä virtalähteeseen

VAROITUS!

■ Varmista, ettei ole mitään selviä merkkejä

pölynimuriin tulleista vaurioista ennen työn aloittamista.

■ Ennen kuin kytket imurin sähkövirtaan varmista,

että tietokilvessä ilmoitettu jännitearvo vastaa sähköverkon jännitettä.

■ Kytke imuri pistorasiaan, jossa on oikein

asennettu maakosketus/maadoitusliitäntä.

■ Varmista, että pölynimuri on pois päältä.

■ Liitäntäkaapeleiden pistokkeet ja liittimet pitää

suojata roiskevedeltä.

■ Varmista, että sähkövirtaliitännät ja pistoke ovat

oikein asennettuja.

■ Käytä pölynimureita vain, kun sähköliitäntään

käytetyt johdot ovat täysin kunnossa (vahingoittuneet johdot voivat aiheuttaa sähköiskuja!).

■ Tarkasta säännöllisesti, että sähköjohdossa ei ole

merkkejä vaurioista, kulumisesta, halkeamista tai ikääntymisestä.

Jatko-osat

Jos käytetään jatkokaapelia, varmista, että se sopii virtalähteeseen ja pölynimurin suoja-asteeseen.

Jatkojohtojen vähimmäisosa: 2,5 mm

Maksimipituus = 20 m Kaapeli = H07 RN - F

VAROITUS!

Pistorasioiden, pistokkeiden, liitinten ja jatkojohdon asentamisen täytyy säilyttää pölynimurin tietokilvessä ilmoitettu IP-suojausaste.

VAROITUS!

Älä milloinkaan roiskuta vettä pölynimuriin: se voi koitua vaaraksi ihmisille ja aiheuttaa virtalähteen oikosulun.

VAROITUS!

Pölynimurin pistorasia täytyy suojata differentiaalikatkaisimella, jossa on syöksyvirran rajoitus, tai vastaavalla suojapiirillä, joka kytkee virtalähteen pois päältä, kun maahan purettu virta ylittää 30 mA 30 ms ajan.

VAROITUS!

Kun pölynimuri on käynnissä, älä:

■ Murskaa, vedä, vahingoita tai tallo johtoa, joka

yhdistää imurin sähköverkkoon.

■ Irrota kaapeli sähkösyötöstä vain pistotulpasta

vetämällä (älä vedä kaapelista).

■ Korvaa sähköjohto vain saman tyypin johdolla

kuin alkuperäinen: H07 RN - F. Sama sääntö pätee myös, jos käytetään jatko-osaa.

■ Johdon saa vaihtaa vain valmistajan

huoltokeskuksen henkilöstö tai vastaava ammattitaitoinen henkilö.

FIN

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Märät ja kuivat sovellukset

[ HUOMAUTUS ]

Mukana tulevat suodattimet ja pussi (jos käytössä) on

asennettava oikein.

VAROITUS!

Toimi imuroitaviin materiaaleihin liittyvien turvaohjeiden mukaisesti.

VAROITUS!

Kun käytetään nesteiden imurointiin sopivaa imuriversiota:

■ Ennen kuin aloitat nesteiden imuroinnin tarkista,

että nestepinnan korkeusanturi toimii oikein.

■ Jos muodostuu vaahtoa, pysäytä imuri

välittömästi ja tyhjennä säiliö.

■ Varoitus: Jos imurista vuoraa vaahtoa tai nestettä,

pysäytä imuri välittömästi.

■ Puhdista säännöllisesti nestetason

rajoitin, ja tarkista, ettei siinä ole merkkejä vahingoittumisesta.

■ Varoitus: Imurin imemää likaista nestettä tulee

käsitellä sähköä johtavana.

Huolto ja korjaukset

VAROITUS!

Irrota pölynimuri virtalähteestä ennen puhdistusta, huoltoa, osien vaihtamista tai imurin muuntamista toiseksi versioksi/muunnelmaksi. Pistoke täytyy irrottaa pistorasiasta.

■ Suorita vain tässä käsikirjassa kuvatut

huoltotoiminnot.

■ Käytä vain alkuperäisiä vara-osia.

■ Älä muunna pölynimuria millään tavalla.

Näiden ohjeiden laiminlyönti voi vaarantaa turvallisuutesi. Lisäksi ohjeiden laiminlyönti mitätöi välittömästi imuria koskevan EY-vaatimustenmukaisuu svakuutuksen.

FIN

VAROITUS!

Nesteitä imuroiva pölynimuri. Imuroitaessa veden ja ilman sekoitusta tulee pitää huoli olla kuormittamatta tyhjiöyksikön moottoria liikaa.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Tekniset tiedot

Parametri Yksiköt ATTIX 115-01 ATTIX 125-01

Jännite (50 - 60 Hz) V 230

Nimellisteho kW 3

Nimellisteho (EN 60335-2-69) kW 2,6

Maks. tyhjiö hPa

Maks. ilmavirta (ilman letkua ja supistuksia) l/min’ 8100

(2)

211

Maks. ilmavirta (letkun kanssa, pituus: 3 m, halkaisija: 70 mm)

Melutaso (Lpf) (EN60335-2-69) dB(A) 75

Suojaus IP 43

Eristys Luokka I

Imuaukko (halkaisija) mm 70

Lisävarusteet sallittuja (halkaisija) mm 36

Pääsuodatuspinta m

Malli Yksiköt ATTIX 115-01 / ATTIX 125-01

Säiliön tilavuus L 100

(1)

Massa

l/min’ 7500

(3)

/ 50

kg 70

1,95 2,1

Mitat

Kuva 3

Malli

A (mm) 795

B (mm) 600

ATTIX 115-01 / ATTIX 125-01

(L100)

C (mm) 1570

(1) Nettopaino (2) hPa = mbar (3) Suositeltu käyttö vain yhden moottorin käydessä

■ Varastointiolosuhteet:

T : -10°C ÷ +40°C Kosteus: 85%

■ Käyttöolosuhteet:

Maksimikorkeus: 800 m

(2.000 m saakka alennetuilla suorituskyvyillä)

T : -10°C ÷ +40°C Kosteus: 85%

FIN

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Hallintalaitteet ja ilmaisimet

Kuva 4

1. Moottorin käynnistys/pysäytys -kytkin

2. Virran merkkivalo

3. Manuaalinen suodattimen ravistusnuppi

Kuva 5

1. Tulo

Käynnistämistä edeltävä tarkastus

Ennen käynnistämistä, tarkista että:

■ suodattimet on asennettu;

■ kaikki vivut on lukittu paikalleen;

■ imurin letku ja työvälineet on asetettu oikein imuaukkoon (1 - Kuva 5);

VAROITUS!

Älä käytä pölynimuria jos suodatin on viallinen.

Käynnistys ja pysäytys

Kuva 4

VAROITUS!

Lukitse pyörän jarrut (1) ennen pölynimurin käynnistämistä.

■ Käännä kytkin ”1” (Kuva 4) ”I”-asentoon, jotta imuri käynnistyy.

■ Käännä kytkin ”0”-asentoon pölynimurin sammuttamiseksi.

Pölynimurin käyttäminen

VAROITUS!

Ilman nopeus imuputkessa ei saa olla alle 20 m/s.

Pääsuodattimen ravistin

Ravista pääsuodatinta siivotun pölyn määrästä riippuen nupista ”3” (Kuva 4).

VAROITUS!

Pysäytä pölynimuri ennen kuin käytät suodattimen ravistinta. Älä ravista suodatinta pölynimurin ollessa päällä, koska tämä voi vahingoittaa suodatinta.

Odota hetki ennen kuin käynnistät pölynimurin uudelleen, jotta pöly asettuu paikoilleen.

Hätäpysäytys

Käännä kytkin ”1” (Kuva 4) ”0”-asentoon.

Pölysäiliön tyhjentäminen

VAROITUS!

■ Ennen kuin aloitat nämä toimenpiteet, pysäytä

imuri ja irrota pistoke virtalähteestä.

■ Tarkista pölynimurin luokka.

Ennen säiliön tyhjentämistä on suositeltavaa puhdistaa suodatin (katso kappale ”Pääsuodattimen ravistin”).

■ Vakioversio ei sovi vaarallisen pölyn imurointiin ▪ Irrota pölysäiliö (2 , Kuva 1) vivulla (3, Kuva 1), ja

tyhjennä se.

▪ Varmista, että tiiviste on moitteettomassa kunnossa ja

oikein asetettu.

▪ Aseta säiliö takaisin paikalleen, ja kiinnitä se

uudelleen.

Muovipussi

Voit käyttää myyntiverkostomme kautta saatavia muovipusseja (Kuva 6).

FIN

VAROITUS!

Katso lisätietoja luvusta ”Vianetsintä”, jos toiminnassa on häiriöitä.

Nesteiden imurointi

VAROITUS!

Tarkista, että pölynimuri on varustettu nesteille tarkoitetulla mekaanisella pysäyttimellä.

■ Suodatinelementti on märkä nesteiden imuroinnin

jälkeen. Märkä elementti voi tukkeutua nopeasti, jos pölynimuria käytetään sen jälkeen kuivien materiaalien imurointiin. Tästä syystä varmista, että suodatinelementti on kuiva ja vaihda se toiseen ennen kuin imuroit kuivia materiaaleja.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Imuroinnin lopussa

■ Sammuta pölynimuri kytkimellä (1 - Kuva 4) ja irrota pistoke pistorasiasta.

■ Keri liitoskaapeli vyyhdelle ja ripusta ao. lokeroon (Kuva 7).

■ Tyhjennä säiliö kappaleessa ”Säiliön tyhjentäminen” kuvattujen ohjeiden mukaisesti.

■ Puhdista pölynimuri kuten kappaleessa ”Huolto, puhdistus ja sterilointi” on kerrottu.

■ Pese säiliö puhtaalla vedellä, jos imurilla on käsitelty syövyttäviä aineita.

■ Varastoi pölynimuri kuivaan paikkaan, johon ei pääse henkilöitä, joilla ei ole siihen lupaa.

Huolto, puhdistus ja sterilointi

VAROITUS!

Tulee käyttää vain valmistajan toimittamia alkuperäisvaraosia pölynimurin turvatason takaamiseksi.

VAROITUS!

Alla kuvattuja varotoimia on noudatettava kaikkien huoltotoimenpiteiden aikana, mukaan lukien puhdistaminen ja pää- ja absoluuttisuodattimien vaihto.

Pää- ja absoluuttisuodattimen purkaminen ja vaihtaminen

VAROITUS!

Kun imuria käytetään vaarallisten aineiden imurointiin, suodattimet likaantuvat; tämän vuoksi:

■ työskentele varovasti ja vältä imuroidun pölyn ja/

tai materiaalin vuotamista;

■ aseta purettu ja/tai vaihdettu suodatin sinetöityyn

muovipussiin;

■ sulje pussi hermeettisesti;

■ hävitä suodatin voimassa olevien lakien

mukaisesti.

VAROITUS!

Suodattimen vaihtaminen on vakava asia. Suodatin täytyy korvata toisella suodattimella, joka on samanlainen ominaisuuksiltaan, pinnaltaan ja kategorialtaan. Muuten imuri ei toimi kunnolla.

Pääsuodattimen vaihtaminen

Kuva 8

Ennen kuin aloitat nämä toimenpiteet, pysäytä imuri ja irrota pistoke virtalähteestä.

VAROITUS!

Huolto- puhdistus- ja sterilointitoimenpiteet tulee tehdä vasta pölynimuri sammutettuna ja pistoke vedettynä irti virtalähteestä. On ehdottomasti kielletty huoltamasta pistoke pistorasiaan kytkettynä. Sähköiskun vaara!

■ Jos käyttäjä tekee huoltotöitä, pölynimuri täytyy purkaa, puhdistaa ja huoltaa niin pitkälle kuin mahdollista niin, että huoltohenkilöstölle tai muille ihmisille ei aiheidu vaaratilanteita. Varotoimiin kuuluu puhdistaminen ennen imurin purkamista, purkamishuoneen poistoilman sopiva suodatettu ilmanvaihto, huoltoalueen puhdistus ja asiaankuuluva henkilökohtainen suojaaminen.

■ Valmistajan tai tämän henkilöstön tulee tehdä

tarkastus ainakin kerran vuodessa. Esim.: tarkista

ilmansuodattimet, jotta selviää, onko pölynimurin ilmatiiviys heikentynyt millään tavoin, ja varmista, että sähköjärjestelmä toimii moitteettomasti.

■ Irrota pysäytin (1), ruuvaa suodattimen ravistusnuppi (2) auki.

■ Irrota sulkusanka (3).

■ Nosta moottorin pää (4).

■ Nosta suodatin (5) ja ruuvaa suodattimen puristin (6) auki tukirenkaasta (7).

■ Ruuvaa kori (8) irti ja kallista suodatinta paljastaen liittimen kiinnittimen (9).

■ Vapauta kiinnittimet ja irrota kori suodattimesta.

■ Hävitä suodatin voimassa olevien lakien mukaisesti.

■ Asenna uusi suodatin, ja kiinnitä se koriin erikoiskiinnittimillä. Kokoa komponentit päinvastaisessa järjestyksessä kuin purkaessa.

VAROITUS!

Huolehdi, että tätä toimenpidettä suoritettaessa ei nostateta pölyä. Käytä P3-naamaria ja muita suojavaatteita sekä suojakäsineitä (DPI), jotka soveltuvat kerätyn pölyn vaarallisuudelle. Noudata voimassa olevia lakeja.

VAROITUS!

Asenna uudelleen varovasti jättämättä käsiä tyhjiöyksikön ja säiliön väliin. Käytä suojakäsineitä mekaanisten riskien (EN 388) varalta suojaluokitustason II mukaan.

FIN

11/2010

Ota tarvittaessa yhteys valmistajan huoltokeskukseen.

C365

ATTIX 115-01 / ATTIX 125-01

FIN

Absoluuttisuodattimen asennus tai vaihto

VAROITUS!

Älä käytä absoluuttisuodatinta uudelleen poistettuasi sen pölynimurista.

Kuva 9

1. Tyhjiöintiyksikkö

2. Sulkusanka

3. Suodattimen ravistimen pysäytin

4. Suodattimen ravistusnuppi

5. Alusrengas

6. Holkki

7. Absoluuttisuodatin

8. Tiiviste

9. Levy

10. Mutteri

VAROITUS!

Asenna uudelleen varovasti jättämättä käsiä tyhjiöyksikön ja säiliön väliin. Käytä suojakäsineitä mekaanisten riskien (EN 388) varalta suojaluokitustason II mukaan.

Ennen kuin aloitat nämä toimenpiteet, pysäytä imuri ja irrota pistoke virtalähteestä.

Asennus

1. Irrota pysäytin (3) ja ruuvaa suodattimen ravistusnuppi (4) auki, irrota sulkusanka (2) ja poista pää (1).

2. Ruuvaa mutteri auki holkista pään (1) alta, laita sisään

alusrengas (5), ruuvaa holkki (6), laita sisään suodatin (7), tiiviste (8) ja levy (9), ruuvaa mutteri (10), sovita pää takaisin paikkaansa ja aseta sulkusankaan (2), ruuvaa nuppi (4) ja lukitse se pysäyttimeen (3).

Vaihtaminen

1. Menettele kuten esitetään asennuksen vaiheessa 1.

2. Ruuvaa mutteri (10) auki, poista levy (9) ja tiiviste (8).

3. Vaihda suodatin (7) ja asenna pää uudelleen

menettelemällä päinvastaisessa järjestyksessä.

Hävitä suodatin laittamalla se tiivistettyyn muovipussiin, sulje pussi hermeettisesti ja hävitä se voimassa olevien lakien mukaisesti.

Tiiviystarkastus

Letkujen tarkastus

Varmista, että liitosletkut (Kuva 10) ovat hyvässä kunnossa ja kiinnitettyinä oikein. Jos letkut ovat vahingoittuneet, rikki tai liitetty huonosti yksiköihin, ne täytyy vaihtaa. Käsiteltäessä tahmeita materiaaleja tarkasta mahdolliset tukokset letkussa, imuaukossa ja suodatuskammiossa olevassa jakolevyssä. Hankaa imuaukkoa (2, Kuva 10) ulkopuolelta ja poista hävitettävä jäte kuvan mukaisesti.

Suodatuskammion tiiviystarkistus

Jos tiiviste (1, Kuva 11) säiliön (4) ja suodatuskammion (3)

välillä ei ole tiivis:

■ Löysää neljää ruuvia (2), jotka lukitsevat suodatuskammion (3) imurin rakennetta vasten.

■ Anna suodatuskammion (3) laskeutua alemmas ja kiristä ruuvit (2), kun se on saavuttanut tiiviin asennon.

Ellei optimaaliseen tiiviyteen päästä tiivisteen ollessa rikkinäinen tai murtunut jne. se tulee vaihtaa.

Pölynimurin hävittäminen

Kuva 12

Pölynimurin hävittäminen tapahtuu voimassaolevien lakien mukaisesti.

■ Asianmukainen hävittäminen (sähkö- ja elektroniikkalaitteiden jätteet). (Sovelletaan Euroopan unionissa ja maissa, joissa on erillinen keräysjärjestelmä)

Ylläoleva symboli (Kuva 12), mikä on läsnä tuotteessa tai sen dokumentaatiossa, osoittaa, että tuotetta ei saa hävittää yhdessä muun paikallisen jätteen kanssa sen elinkaaren päättyessä. Estääksesi virheellisen jätteen hävittämisen aiheuttamat vahingot ympäristölle tai terveydelle erota tämä tuote muista jätteistä ja kierrätä se vastuullisesti, jotta tuet materiaaliresurssien kestävää uudelleenkäyttöä. Tätä tuotetta ei voi hävittää yhdessä muiden kaupallisten jätteiden kanssa.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Suositellut varaosat

Seuraavassa on luettelo varaosista, jotka tulisi pitää valmiina saatavilla huoltotoimenpiteiden nopeuttamiseksi.

Tilatessasi varaosia katso valmistajan varaosaluetteloa.

Kuvaus

Vakio Suodatin ”M”

Star-suodatinsarja 40000338 40000699

Suodatinrenkaan tiiviste Z8 17026

Suodatinkammion tiiviste 40000762

Suodattimen puristin Z8 18079

230 V 1000 W moottori 40000903

Harjat (hiiliharjat) 230 V 1000 W moottoreihin (2 harjaa) 40000885

Malli

11/2010

FIN

C365

ATTIX 115-01 / ATTIX 125-01

Ongelma Syy Parannuskeino

Vianetsintä

Pölynimuri ei käynnisty Ei virtalähdettä Tarkista virta pistorasiasta.

Pölynimurin kierrosnopeus kasvaa Tukkeutunut pääsuodatin Käytä suodattimen ravistinta (mallit, joissa on

Tyhjiöletku on tukossa Tarkasta tyhjiöletku ja puhdista se.

Imurista vuotaa pölyä Suodatin on revennyt Vaihda se toiseen samanlaiseen.

Puutteellinen suodatin Vaihda se toiseen sopivan kategorian suodattimeen

Äänekkäät moottorit Moottorin harjat (hiiliharjat) kuluneet tai

rikkinäiset

Sähköstaattinen virta pölynimurissa Maadoitus puuttuu tai on virheellinen Tarkista kaikki maadoitusliitännät. Etenkin imuaukon

Tarkista pistorasian ja kaapelin kunto. Pyydä apua valmistajan valtuutetulta asentajalta.

manuaalinen suodattimen ravistin). Vaihda se, jos ravistelu ei riitä.

ja tarkasta.

Poista ja vaihda moottorin hiiliharjat.

asennuksessa; vaihda letku antistaattiseen letkuun.

FIN

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Oversettelse av original bruksanvisning

Innholdsfortegnelse

Bruksanvisning................................................................................................................2

Operatørens sikkerhet ..................................................................................................................... 2

Generell informasjon om bruk av støvsugeren ................................................................................ 2

Riktig bruk ....................................................................................................................................... 2

Feil bruk ........................................................................................................................................... 3

Versjoner og variasjoner .................................................................................................................. 3

CE samsvarserklæring .................................................................................................................... 3

Generelle anbefalinger .................................................................................................................... 3

Beskrivelse av støvsugeren ...........................................................................................4

Støvsugerens deler og merker ........................................................................................................ 4

Ekstrasett ........................................................................................................................................ 4

Tilbehør ........................................................................................................................................... 4

Pakking og utpakking ...................................................................................................................... 4

Pakke ut, ytte, bruke og lagre ........................................................................................................ 5

Ta i bruk - tilkopling til strømuttaket ................................................................................................. 5

Skjøteledninger ............................................................................................................................... 5

Våte og tørre applikasjoner ............................................................................................................. 6

Vedlikehold og reparasjoner ............................................................................................................ 6

Tekniske kjennetegn ........................................................................................................................ 7

Størrelser ......................................................................................................................................... 7

Kontrollinnretninger og indikatorer .................................................................................................. 8

Inspeksjoner før start ....................................................................................................................... 8

Starte og stoppe .............................................................................................................................. 8

Bruk av støvsugeren ....................................................................................................................... 8

Primærlterrister .............................................................................................................................. 8

Nødstopp ......................................................................................................................................... 8

Tømme støvbeholderen .................................................................................................................. 8

Plastpose ......................................................................................................................................... 8

Støvsuging av væsker ..................................................................................................................... 8

På slutten av en rengjøringssesjon ................................................................................................. 9

Vedlikehold, rengjøring og dekontaminasjon ................................................................................... 9

Demontering og skifte av primær- og absoluttlter .......................................................................... 9

Skifte av primærlter ....................................................................................................................... 9

Montering eller skifte av absoluttlter ........................................................................................... 10

Tetthetsinspeksjon ......................................................................................................................... 10

Bortskaffe støvsugeren ................................................................................................................. 10

Anbefalte reservedeler ...................................................................................................................11

Feilsøking ....................................................................................................................... 12

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Bruksanvisning

Les gjennom bruksanvisningen og følg de viktige sikkerhetsanbefalingene som identiseres av

ordet ADVARSEL!

Operatørens sikkerhet

ADVARSEL!

Før støvsugeren startes er det av avgjørende å lese denne bruksanvisningen

og holde den klar til bruk senere. Støvsugeren kan kun brukes av folk som er kjent med måten den virker på og som uttrykkelig er autorisert og opplært til formålet. Før bruk av støvsugeren skal operatørene informeres, instrueres og læres opp i bruk av maskinen og hvilke stoffer den er tillatt brukt for, inkludert sikker metode for fjerning og deponering av det støvsugde materialet.

ADVARSEL!

Det er strengt forbudt å bruke støvsugeren av personer (inkludert barn) med begrensede fysiske og mentale evner eller som mangler erfaring og kunnskap, med mindre de er under tilsyn av en person som har erfaring med bruk og sikker håndtering av maskinen. Barn må være under tilsyn for å se til at de ikke leker med støvsugeren.

Generell informasjon om bruk av støvsugeren

Bruk støvsugeren etter det gjeldende lovverket i det landet der den brukes. I tillegg til bruksanvisningen og gjeldende lovverk i det landet der støvsugeren er i bruk må også de tekniske reglene for å sikre sikker og riktig drift tas hensyn til (lovverk angående miljømessig og arbeidsmessig sikkerhet bl.a. EU-direktiv 89/391/EC og suksessive direktiver). Ikke utfør noen operasjon som kan sette sikkerheten for personer, eiendom og miljø i fare. Følg sikkerhetsindikasjonene og anvisningene i denne bruksanvisningen.

Riktig bruk

Denne støvsugeren er bare egnet til kommersiell bruk, for eksempel i hoteller, skoler, sykehus, fabrikker, butikker, kontorer og leilighetshoteller, for leie og andre formål som ikke er vanlige husholdninger. Denne støvsugeren egner seg til å rengjøre og støvsuge faste materialer i innendørs og utendørs miljøer.

■ La det alltid være tilstrekkelig med plass rundt støvsugeren til å nå kontrollinnretningene enkelt.

Støvsugeren er konstruert til å brukes av en operatør om gangen. Denne støvsugeren består av en automatisert vakuumenhet,

med et oppstrømslter og en beholder for å samle opp det

støvsugde materialet.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Feil bruk

ADVARSEL!

Følgende bruk av støvsugeren er strengt forbudt:

■ Utendørs i tilfelle nedbør.

■ Hvis det ikke er plassert på horisontal, jevnt

underlag.

■ Hvis ltreringsenheten ikke er installert.

■ Hvis støvsugerinntaket og/eller slangen vendes

mot deler av menneskekroppen.

■ Bruk uten deksel på støvsugerenheten.

■ Hvis støvposten ikke er installert.

■ Bruk uten verneinnretningene, beskyttende

deksler og sikkerhetssystemer som er installert av produsenten.

■ Hvis kjøleviftene er delvis eller fullstendig

tilstoppet.

■ Hvis støvsugeren er dekket med plast eller

tekstilstoff.

■ Bruk med luftutslippet delvis eller fullstendig

lukket.

■ Hvis det brukes på trange steder hvor det ikke

nnes frisk luft.

■ Støvsuging av væsker med støvsugere

som ikke er utstyrt med spesikke originale

stoppesystemer.

■ Støvsuging av de følgende materialer:

1. Brennende materialer (glør, varm aske, tente sigaretter osv.)

2. Åpne ammer.

3. Brennbar gass.

4. Brennbare væsker, aggressive drivstoff

(bensin, løsemidler, syrer, alkaliske løsninger osv.).

5. Eksplosive støvtyper/stoffer og/eller de som er i stand til å antennes spontant (slik som magnesium- eller aluminiumstøv osv.).

VIKTIG! Ikke-formålsmessig bruk ikke tillatt.

Versjoner og variasjoner

Versjoner

Ekstrautstyr

VÆSKER

Denne støvsugeren kan utstyres med mekanisk stopp for væsker.

CE samsvarserklæring

Hver støvsuger leveres med en EU samsvarserklæring. Se

faksimile i g. 13.

[MERK ]

Samsvarserklæringen er et viktig dokument og skal oppbevares på et trygt sted for å kunne fremlegges for myndighetene på forespørsel.

Generelle anbefalinger

ADVARSEL!

Hvis det oppstår en nødsituasjon:

■ Filterbrudd

■ Brannutbrudd

■ Kortslutning

■ Motorblokk

■ Elektrisk sjokk

■ Etc.

Slå av støvsugeren, plugg den ut og be om hjelp fra

kvalisert personale.

ADVARSEL!

Støvsugerne skal ikke brukes eller oppbevares utendørs, eller på fuktige steder. Kun versjoner med nivåsensoren kan brukes til væsker, hvis ikke kan de kun brukes til å støvsuge tørre materialer.

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Beskrivelse av støvsugeren

Støvsugerens deler og merker

Figur 1

1. Identikasjonsskilt som inkluderer:

Modellkode, tekniske spesikasjoner (se tabell på

side 6), serienr., CE-merke, produksjonsår, nominell nettverksspenning.

2. Støvbeholder

3. Frigjøringsspake for støvbeholder

4. Inntak

5. Uttak

6. Varslingsplate

Gjør operatøren oppmerksom på at lteret kun skal

ristes når støvsugeren er avslått (se også avsnittet ”Riste

primærlteret”).

7. Plugg for tilkobling av støvsugeren til et elektrisk uttak.

Denne støvsugeren skaper sterk luftstrøm som trekkes inn gjennom inntaket (4, g. 1) og blåses ut gjennom utslippet (5, g. 1). Før støvsugeren slås på, kople støvsugerslangen til inntaket og fest ønsket redskap på endedelen (se produsentens tilbehørskatalog eller forhør deg med et servicesenter).

Diameter på autoriserte slanger nnes i tabellen med tekniske spesikasjoner. Støvsugeren er utstyrt med et primærlter som gjør det mulig å bruke den til de este bruksområder. I tillegg til primærlteret som holder på de este støvtyper, kan støvsugeren utstyres med et sekundærlter (absolutt H-klasse) med en høyere ltreringskapasitet for ne støvtyper

og stoffer som er helseskadelige.

Ekstrasett

Vennligst ta kontakt med produsentens salgsnettverk for informasjon om alternativer.

Instrukser om installering av alternativer er inkludert i omformingssettet.

ADVARSEL!

Bruk kun leverte og autoriserte originale reservedeler.

Tilbehør

Ulikt tilbehør er tilgjengelig, se produsentens tilbehørskatalog.

ADVARSEL!

Bruk kun originalt tilbehør som leveres og er autorisert av produsenten.

Pakking og utpakking

Kast innpakningsmaterialer etter gjeldende regelverk.

Figur 2

Modell

A (mm) 700

B (mm) 860

ATTIX 115-01 / ATTIX 125-01

(L100)

C (mm) 1750

Vekt med innpakning (kg) 89

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Pakke ut, ytte, bruke og lagre

Brukes på ate, horisontale overater.

Den lastbærende kapasiteten til overaten som støvsugeren

er plassert på, må være tilstrekkelig for å bære vekten på denne.)

Ta i bruk - tilkopling til strømuttaket

ADVARSEL!

■ Se til at det ikke nnes noe tydelig tegn på skade

på støvsugeren før arbeidet startes.

■ Før støvsugeren tilkoples strømnettet se til at

spenningsverdien som er oppgitt på typeskiltet tilsvarer den som er i strømuttaket.

■ Plugg støvsugeren inn i en konktakt med korrekt

installert jordkontakt/tilkopling.

■ Se til at støvsugeren er avslått.

■ Plugger og kontakter til strømkabler må beskyttes

mot vannsprut.

■ Se til at tilkoplinger til det elektriske uttaket og

plugg er riktig.

■ Bruk kun støvsugerne hvis kablene som tilkoples

til det elektriske uttaket er i perfekt tilstand (ødelagte kabler kan føre til elektrisk sjokk!).

■ Kontroller regelmessig at den elektriske kabelen

ikke viser tegn til skade ved for stor slitasje, sprekker eller aldring.

Skjøteledninger

Hvis det brukes skjøteledning, se til at denne er egnet for strømforbruket og vernegraden til støvsugeren.

Minsteseksjon av skjøtekabler: 2,5 mm

Maks. lengde = 20 m Kabel = H07 RN - F

ADVARSEL!

Kontakter, plugger, tilkoplinger og installasjon av skjøtekabel skal oppfylle IP vernegrad av støvsugeren, slik som indikert på typeskiltet.

ADVARSEL!

Sprut aldri vann på støvsugeren: Dette kan være farlig for eksponerte personer og kan kortslutte den elektriske strømforsyningen.

ADVARSEL!

Støvsugerens strømkontakt må beskyttes av en differensialkretsbryter med støtstrømsbegrensning som stenger strømforsyningen når strøm utlades mot jorden hurtigere enn 30 mA i løpet av 30 ms eller en tilsvarende vernekrets.

ADVARSEL!

Når støvsugeren er i drift, ikke:

■ Klem, trekk i, skad eller trå på kabelen som

tilkoples strømuttaket.

■ Kople kun strømkabelen fra uttaket ved å ta ut

støpselet (ikke trekk i kabelen).

■ Strømkabelen skal kun erstattes av en av samme

type som den originale: H07 RN - F. Samme regel gjelder dersom en skjøteledning brukes.

■ Kabelen må skiftes ut av personale ved

produsentens servicesenter eller av tilsvarende kvalisert personale.

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Våte og tørre applikasjoner

[MERK ]

De medfølgende ltrene og posen (hvis det er aktuelt)

må installeres riktig.

ADVARSEL!

Oppfyll sikkerhetsforskriftene som gjelder for materialene støvsugeren brukes til.

ADVARSEL!

Hvis versjonen for væsker brukes:

■ Se til at væskenivåsensoren virker riktig før

støvsuging av væsker.

■ Hvis skum dannes, stopp støvsugeren straks og

tøm beholderen.

■ Advarsel: Slå av støvsugeren straks hvis det

lekker ut skum eller væske.

■ Rengjør væskenivåbegrensningsinnretningen

regelmessig, og kontroller at det ikke er tegn på skade.

■ Advarsel: Skitten væske som samles opp av

støvsugeren skal betraktes som førende.

ADVARSEL!

Støvsuger for væsker. Ved støvsuging av en blanding av vann og luft, se til å unngå å overbelaste motoren på støvsugerenheten.

Vedlikehold og reparasjoner

ADVARSEL!

Kople støvsugeren fra strømkilden før rengjøring,

utføring av service, skifte av deler eller omforming til

å få en annen versjon/variant, pluggen skal fjernes fra kontakten.

■ Utfør kun de vedlikeholdsoperasjoner som er

beskrevet i denne veiledningen.

■ Bruk kun originale reservedeler.

■ Ikke endre støvsugeren på noen måte.

Hvis disse instruksene ikke overholdes, kan det sette din sikkerhet i fare. Dessuten vil dette straks gjøre EUkonformitetserklæringen som er utstedt sammen med støvsugeren ugyldig.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Tekniske kjennetegn

Parameter Enheter ATTIX 115-01 ATTIX 125-01

Spenning (50 - 60 Hz) V 230

Strømeffekt kW 3

Strømeffekt (EN 60335-2-69) kW 2,6

Maks. vakuum hPa

Maks. luftythastighet (uten slange og reduksjoner) L/min’ 8100

(2)

211

Maks. luftythastighet(med slange, lengde: 3 m, diameter: 70 mm)

Støynivå (Lpf) (EN60335-2-69) dB(A) 75

Beskyttelse IP 43

Isolasjon Klasse I

Inntak (diameter) mm 70

Tilbehør tillatt (diameter) mm 36

Overate på hovedlter m

Modell Enheter ATTIX 115-01 / ATTIX 125-01

Beholderkapasitet L 100

(1)

Masse

L/min’ 7500

(3)

/ 50

kg 70

1,95 2,1

Størrelser

Figur 3

Modell

A (mm) 795

B (mm) 600

ATTIX 115-01 / ATTIX 125-01

(L100)

(1) Nettovekt (2) hPa = mbar (3) Anbefalt bruk med kun én motor i funksjon

■ Lagringsforhold:

T : -10 °C ÷ +40 °C Fuktighet: 85%

■ Driftsforhold:

Maks. høyde: 800 m

(Opptil 2.000 m med redusert ytelse)

T : -10 °C ÷ +40 °C Fuktighet: 85%

C (mm) 1570

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Kontrollinnretninger og indikatorer

Figur 4

1. Start/stopp-bryter for motor

2. Strømindikator

3. Manuell lterristerknott

Figur 5

1. Inntak

Inspeksjoner før start

Før start, kontroller at:

■ Filtrene er installerte;

■ alle spakene er låst på plass;

■ Støvsugingsslangen og utstyr er riktig montert på inntaket (1 g. 5).

ADVARSEL!

Ikke bruk støvsugeren hvis lteret er defekt.

Starte og stoppe

Figur 4

ADVARSEL!

Lås hjulbremsene (1) før oppstart av støvsugeren.

■ Still bryteren ”1” (g. 4) til ”I”-posisjon for å starte støvsugeren.

■ Still bryteren til ”0”-posisjon for å slå av støvsugeren.

Bruk av støvsugeren

Primærlterrister

Avhengig av støvmengden som er rengjort, rist hovedlteret ved bruk av bryteren ”3” (g. 4)

ADVARSEL!

Stopp støvsugeren før bruk av lterristeren. Ikke rist lteret når støvsugeren er på, da dette kan skade lteret.

Vent før støvsugeren startes igjen for å la støvet legge seg.

Nødstopp

Vri bryteren ”1” (g. 4) til ”0”-posisjonen.

Tømme støvbeholderen

ADVARSEL!

■ Før disse operasjonene utføres, slå av

støvsugeren og fjern pluggen fra strømuttaket.

■ Kontroller klassen til støvsugeren.

Før tømming av beholderen anbefales det å rengjøre lteret (se avsnittet ”Primærlterrister”).

■ Standardversjon er ikke egnet for støvsuging av farlige støvtyper

▪ Frigjør støvbeholderen (2, g. 1) ved bruk av spaken

(3, g. 1) og fjern og tøm denne.

▪ Se til at pakningen er i perfekt tilstand og riktig

plassert.

▪ Plasser beholderen tilbake i stillingen og sikre den

igjen.

ADVARSEL!

Lufthastigheten i sugeslangen må ikke være mindre enn 20 m/s.

ADVARSEL!

Se kapitlet ”Feilsøking” hvis feil oppstår.

Plastpose

Du kan bruke plastposene som leveres av salgsnettverket

(g. 6).

Støvsuging av væsker

ADVARSEL!

Kontroller at støvsugeren er utstyrt med mekanisk stopp for væsker.

■ Filterelementet vil bli vått etter støvsuging av væsker. Et vått lterelement kan hurtig bli tilstoppet hvis

støvsugeren deretter brukes til å støvsuge tørre stoffer.

Av denne grunn, se til at lterelementet er tørt, eller skift

det ut med et annet før bruk av støvsugeren til tørre materialer.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

På slutten av en rengjøringssesjon

■ Slå av støvsugeren med bryteren (1 - g. 4) og koble fra pluggen fra kontakten.

■ Vikle opp strømkabelen og heng det i den relevante rommet (g. 7).

■ Tøm beholderen slik som beskrevet i avsnittet ”Tømme beholderen”.

■ Rengjør støvsugeren som beskrevet i avsnittet ”Vedlikehold, rengjøring og dekontaminasjon”.

■ Vask beholderen med rent vann hvis det er støvsuget aggressive stoffer.

■ Lagre støvsugeren på et tørt sted, utenfor rekkevidde for uautoriserte personer.

Vedlikehold, rengjøring og dekontaminasjon

ADVARSEL!

For å garantere sikkerhetsnivået på støvsugeren, skal kun originale reservedeler som leveres av produsenten brukes.

ADVARSEL!

Forholdsreglene som er beskrevet nedenfor må tas i løpet av alle vedlikeholdsoperasjoner, inkludert

rengjøring og skifte av primær- og absoluttltre.

ADVARSEL!

Vedlikeholds-, rengjørings- og dekontamineringsoperasjoner må kun gjennomføres med støvsugeren slått av og pluggen koblet fra strømkontakten. Det er absolutt forbudt å utføre vedlikehold med pluggen tilkoblet uttaket. Fare for elektrisk støt!

■ Hvis brukeren utfører vedlikeholdsoperasjoner, må støvsugeren demonteres, rengjøres og overhales så langt som rimelig mulig, uten å forårsake farer for vedlikeholdspersonale eller andre personer. Passende forholdsregler inkluderer dekontaminering

før demontering av støvsugeren, tilstrekkelig ltrert

ventilasjon av utslippsluft fra rommet der den demonteres, rengjøring av vedlikeholdsområdet og egnet personlig verneutstyr.

■ En kontroll må utføres av produsenten eller personalet

til denne minst én gang årlig. For eksempel: Kontroller luftltre for å nne ut om lufttettheten til støvsugeren er

forringet på noen måte og se til at det elektriske systemet virker riktig.

Demontering og skifte av primær- og

absoluttlter

ADVARSEL!

Når støvsugeren brukes til å støvsuge farlige stoffer,

blir ltrene kontaminerte, derfor:

■ arbeid med omsorg og unngå å søle det

støvsugde støvet og/eller materialet;

■ plasser det demonterte og/eller skiftede lteret i

en forseglet plastpose;

■ lukk posen hermetisk;

■ Deponer lteret etter gjeldende lover.

ADVARSEL!

Filterskifte er en alvorlig sak. Filteret må skiftes ut med

et lter med identiske egenskaper, ltreringsoverate

og kategori. Ellers vil ikke støvsugeren virke riktig.

Skifte av primærlter

Figur 8

Før disse operasjonene utføres, slå av støvsugeren og fjern pluggen fra strømuttaket.

■ Slipp stopp (1), skru løs lterristerknotten (2).

■ Åpne lukkebåndet (3).

■ Løft motorhodet (4).

■ Løft lter (5) og skru løs lterklemme (6) på lagerringen (7).

■ Skru løs klemmen (8) og snu lteret, legg fri koplingsklemmen (9).

■ Løsne klemmene og ta av buret fra lteret.

■ Deponer lteret etter gjeldende lover.

■ Fest det nye lteret og sikre det i buret med spesialklemmer. Monter alle komponentene i motsatt rekkefølge av demonteringen.

ADVARSEL!

Se til å ikke støve når denne operasjonen utføres. Bruk en P3-maske og annet verneutstyr pluss vernehansker (DPI) som egner seg for den typen farlig støv som er oppsamlet, se gjeldende lovverk.

ADVARSEL!

Remonter med forsiktighet for å unngå å fange hendene mellom støvsugerenheten og beholderen. Bruk hansker som gir beskyttelse mot mekaniske farer (EN 388) med et beskyttelsesnivå CAT. II.

Ta kontakt med produsentens servicesenter ved behov.

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Montering eller skifte av absoluttlter

ADVARSEL!

Ikke bruk absoluttlteret igjen etter å ha fjernet det fra

støvsugeren.

Figur 9

1. Støvsugerenhet

2. Lukkebånd

3. Filterrister stopp

4. Filterristerknott

5. Vaskeenhet

6. Hylse

7. Absolutt lter

8. Tetning

9. Disk

10. Mutter

ADVARSEL!

Remonter med forsiktighet for å unngå å fange hendene mellom støvsugerenheten og beholderen. Bruk hansker som gir beskyttelse mot mekaniske farer (EN 388) med et beskyttelsesnivå CAT. II.

Før disse operasjonene utføres, slå av støvsugeren og fjern pluggen fra strømuttaket.

Montering

1. Slipp stopp (3) og skru løs lterristerknotten (4), frigjør lukkebåndet (2) og fjern hodet (1).

2. Skru løs mutteren fra hylsen under hodet (1), sett

på pakning (5), skru til hylsen (6), sett inn lteret (7), tetningen (8) og platen (9), skru til mutteren (10), sett på plass hodet i posisjon og fest med lukkebåndet (2), skru til knotten (4) og lås den med stoppinnretningen (3).

Utskifting

1. Gå frem som indikert i trinn 1 av monteringsprosedyren.

2. Sku lås mutteren (10), fjern skiven (9) og pakningen (8).

3. Skift ut lteret (7) og gå frem i motsatt rekkefølge for å

remontere hodet.

For å kaste lteret legg det i en forseglet plastpose, lukk den

hermetisk, og deponer det etter gjeldende lovverk.

Tetthetsinspeksjon

Slangekontroll

Se til at tilkoplingsslangene (g. 10) er i god tilstand og riktig festet. Hvis slangene er skadet, ødelagte eller dårlig tilkoplet til enhetene, må de skiftes ut. Ved behandling av klissete materialer kontroller for mulig tilstopping langs slangen i inntaket og på ledeplaten inne i

ltreringskammeret. Skrap inntaket (2, g. 10) fra utsiden, og fjern det oppsamlede avfallet som indikert på guren.

Tetthetskontroll på ltreringskammeret

Hvis pakningen (1, g. 11) mellom beholderen (4) og ltreringskammeret (3) ikke garanterer tetthet:

■ Løsne de re skruene (2) som låser ltreringskammeret (3) mot støvsugerstrukturen.

■ La ltreringskammeret (3) senkes ned, og trekk til skruene når det har nådd tetthetsposisjon (2).

Hvis en optimal tetning ikke kan oppnås og pakningen er revnet eller sprukket osv., må den skiftes ut.

Bortskaffe støvsugeren

Figur 12

Kast støvsugeren etter gjeldende regelverk.

■ Riktig bortskafng (elektrisk og elektronisk avfall). (Gjelder innenfor Den europeiske union og i land som har avfallssorteringssystemer)

Symbolet ovenfor (g. 12), som nnes på produktet eller i

dokumentasjonen, indikerer at produktet ikke kan deponeres sammen med annet husholdningsavfall på slutten av dets levetid. For å unngå skader på miljø eller personer som følge av uriktig skroting, skal denne maskinen ikke kastes sammen med annet avfall, men resirkuleres på en ansvarlig måte, for å fremme materialressursers nyttige gjenbruk. Dette produktet kan ikke kastes sammen med annet vanlig avfall.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Anbefalte reservedeler

Følgende er en liste over reservedeler som skal holdes tilgjengelig for å gjøre vedlikeholdsoperasjoner raskere.

Se produsentens reservedelskatalog ved bestilling av reservedeler.

Beskrivelse

Standard Filter ”M”

Stjerneltersett 40000338 40000699

Filterringtetning Z8 17026

Filtreringskammerpakning 40000762

Filterklemme Z8 18079

230 V 1000 W motor 40000903

Koster (karbon) for 230 V 1000 W motorer (2 koster) 40000885

Modell

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Problem Årsak Løsning

Feilsøking

Støvsugeren starter ikke Mangler strømforsyning Kontroller strøm ved kontakten.

Støvsugerens turtall øker Tilstoppet primærlter Bruk lterristeren (modeller med manuell lterrister).

Tilstoppet støvsugingsslange Kontroller støvsuginsslangen og rengjør den.

Støv lekker fra støvsugeren Filteret er opprevet Skift det ut med et nytt identisk.

Utilstrekkelig lter Skift det ut med et annet av egnet kategori og

Støyende motorer Motorkoster (karbon) utslitte eller

ødelagte

Elektrostatisk strøm på støvsugeren Ikke-eksisterende eller utilstrekkelig

jording

Kontroller tilstanden på kontakten og ledningen.

Be om at arbeid utføres av en kvalisert tekniker fra

produsenten.

Skift ut hvis det ikke er tilstrekkelig.

kontroller.

Fjern og skift ut (karbon) motorbørster.

Kontroller alle jordtilkoplinger. Spesielt på

støvsugerinngangsmonteringen; skift ut slangen med

en antistatisk slange.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Översättning av originalinstruktioner

Innehållsförteckning

Användarinstruktioner ....................................................................................................2

Användarsäkerhet ........................................................................................................................... 2

Allmän information om hur dammsugaren används ........................................................................ 2

Korrekt användning ......................................................................................................................... 2

Felaktig användning ........................................................................................................................ 3

Utföranden och modeller ................................................................................................................. 3

EG-försäkran om överensstämmelse .............................................................................................. 3

Allmänna rekommendationer .......................................................................................................... 3

Beskrivning av dammsugare..........................................................................................4

Dammsugardelar och -dekaler ........................................................................................................ 4

Tillvalsutrustning .............................................................................................................................. 4

Tillbehör ........................................................................................................................................... 4

Förpacka och packa upp ................................................................................................................. 4

Uppackning, ytt, användning och förvaring ................................................................................... 5

Börja arbeta - ansluta till elnätet ...................................................................................................... 5

Förlängningssladdar ........................................................................................................................ 5

Våt och torr användning .................................................................................................................. 6

Underhåll och reparationer .............................................................................................................. 6

Tekniska specikationer .................................................................................................................. 7

Mått ................................................................................................................................................. 7

Kontroller och indikatorer ................................................................................................................ 8

Kontroller innan start ....................................................................................................................... 8

Starta och stoppa ............................................................................................................................ 8

Användning av dammsugaren ......................................................................................................... 8

Primärlterskakare .......................................................................................................................... 8

Nödstopp ......................................................................................................................................... 8

Töm dammbehållaren ..................................................................................................................... 8

Plastpåse ......................................................................................................................................... 8

Dammsuga vätskor ......................................................................................................................... 8

Efter varje städpass ......................................................................................................................... 9

Underhåll, rengöring och sanering .................................................................................................. 9

Demontering och byte av primär- och absolutlter .......................................................................... 9

Byte av primärlter .......................................................................................................................... 9

Montering eller byte av absolutlter ............................................................................................... 10

Täthetskontroll ............................................................................................................................... 10

Kassera dammsugaren ................................................................................................................. 10

Rekommenderade reservdelar .......................................................................................................11

Felsökning ......................................................................................................................12

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Användarinstruktioner

Läs användarinstruktionerna och observera säkerhetsrekommendationer markerade med ordet

VARNING!

Användarsäkerhet

VARNING!

Innan dammsugaren startas är det absolut nödvändigt att läsa användarinstruktionerna

samt förvara dem så att de nns nära till

hands för konsultation.

Dammsugaren får endast användas av personer som

vet hur den fungerar och som uttryckligen är behöriga och utbildade för ändamålet.

Innan dammsugaren används måste användare

informeras om, handledas och utbildas i hur

dammsugaren används samt för vilka ämnen dess användning är tillåten, inklusive hur dammsuget

material avlägsnas och kasseras på ett säkert sätt.

VARNING!

Användning av dammsugaren av personer (inklusive

barn) med begränsade fysiska och psykiska förmåga eller som saknar erfarenhet och kunskap är absolut

förbjuden, såvida inte de övervakas av en person

med erfarenhet av användning och säker hantering av

maskinen. Barn ska övervakas för att garantera att de inte leker med dammsugaren.

Allmän information om hur dammsugaren används

Användning av dammsugaren i enlighet med gällande föreskrifter i landet där den används. Förutom användarinstruktioner och gällande föreskrifter i landets där dammsugaren används, ska även tekniska föreskrifter som garanterar säker och korrekt drift följas (lagstiftning om miljö- och arbetssäkerhet, d.v.s EU-direktivet 89/391/EC och successiva direktiv). Utför inget arbete som kan påverka säkerheten för människor, egendom och miljön. Följ säkerhetsanvisningarna och instruktionerna i denna bruksanvisning.

Korrekt användning

Denna dammsugare är lämplig för kommersiell användning (t.ex. på hotell, skolor, sjukhus, fabriker, butiker, kontor och lägenhetshotell), för uthyrning samt för andra syften annan än normal hushållsanvändning. Denna dammsugare är lämplig för rengöring och dammsugning av fasta material i inom- och utomhusmiljöer.

■ Lämna alltid tillräckligt med utrymme kring dammsugaren för att enkelt komma åt kontrollerna.

Dammsugaren har utformats för att endast användas av en användare. Denna dammsugare består av en automatiserad

dammsugarenhet, med ett uppåtgående lter och en

behållare för uppsamling av dammsuget material.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Felaktig användning

VARNING!

Följande användning av dammsugaren är absolut förbjuden:

■ Utomhus vid nederbörd.

■ När den inte placeras på horisontellt plana

underlag.

■ När lterenheten inte är installerad.

■ När insugsinloppet och/eller slangen riktas mot

kroppsdelar.

■ Användning utan hölje på dammsugarenheten.

■ När dammsugarpåsen inte är installerad.

■ Användning utan skyddsanordningar, skyddslock

och säkerhetssystem installerade av tillverkaren.

■ När kylventiler är helt eller delvis blockerade.

■ När dammsugaren är täckt med plast eller väv.

■ Användning med luftutloppet helt eller delvis

blockerat.

■ När den används i trånga utrymmen där frisk luft

saknas.

■ Att dammsuga vätskor med dammsugare som

saknar specika originalstoppsystem.

■ Att dammsuga följande material:

1. Brinnande material (glöd, varm aska, tända

cigaretter, etc.).

2. Öppen låga.

3. Lättantändlig gas.

4. Brandfarliga vätskor, aggressiva bränslen

(bensin, lösningar, syror, alkaliska lösningar,

etc.).

5. Explosiva damm/ämnen och/eller damm som

kan antända spontant (t.ex. magnesium- eller

aluminiumdamm, etc.).

VIKTIGT: Bedräglig användning tillåts inte.

Utföranden och modeller

Utföranden

Tillval

VÄTSKOR

Denna dammsugare kan utrustas med ett mekaniskt stopp för vätskor.

EG-försäkran om överensstämmelse

Alla dammsugare levereras med en EG-försäkran om

överensstämmelse. Se faksimil i g. 13.

[OBS!]

Försäkran om överensstämmelse är ett viktigt dokument och ska förvaras på en säker plats för att uppvisas för myndigheter på begäran.

Allmänna rekommendationer

VARNING!

Om en nödsituation uppstår:

■ ltret går sönder

■ brand

■ kortslutning

■ motorstopp

■ elchock

■ etc.

Stäng av dammsugaren. Drag ur kontakten och be kvalicerad personal om hjälp.

VARNING!

Dammsugarna får inte användas eller förvaras utomhus eller på fuktiga platser. Endast utföranden med nivåsensor får användas för vätskor. Om nivåsensor saknas får de endast användas för att dammsuga torra material.

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Beskrivning av dammsugare

Dammsugardelar och -dekaler

Figur 1

1. Märkskylt som innehåller:

Modellkod, tekniska specikationer (se tabell på sidan

6), serienr., CE-märkning, tillverkningsår, nominell nätverksspänning.

2. Dammbehållare

3. Utlösningsspak dammbehållare

4. Insug

5. Utlopp

6. Varningsskylt

Uppmärksammar användaren på att ltret endast får

skakas när dammsugaren är avstängd (se även avsnittet

”Skaka primärltret”).

7. Kontakt för att ansluta dammsugaren till ett elektriskt vägguttag.

Denna dammsugare skapar ett starkt luftöde som dras in

genom inloppet (4 - Fig. 1) och blåses ut genom utloppet (5 Fig. 1). Montera dammsugarslangen i inloppet och montera därefter önskat munstycke på slangens ände innan dammsugaren slås på (se tillverkarens tillbehörskatalog eller servicecenter). De godkända slangarnas diametrar anges i tabellen med

tekniska specikationer. Dammsugaren har ett primärlter, med vilket den kan användas för de esta tillämpningar. Förutom primärltret, som håller kvar de vanligaste

dammtyperna, kan dammsugaren utrustas med

ett sekundärlter (absolut H-klass) med en högre ltreringskapacitet för nt damm och hälsovådliga partiklar.

Tillvalsutrustning

Kontakta tillverkarens försäljningsnät för mer information om tillval.

Instruktioner för att installera tillvalet ingår i ombyggnadspaketet.

VARNING!

Använd endast bifogade och originalreservdelar.

Tillbehör

Det nns olika tillbehör. Se tillverkarens tillbehörskatalog.

VARNING!

Använd endast originaltillbehör som levereras och

godkänts av tillverkaren.

Förpacka och packa upp

Kassera förpackningsmaterialet enligt gällande föreskrifter.

Figur 2

Modell

A (mm) 700

B (mm) 860

ATTIX 115-01 / ATTIX 125-01

(L100)

C (mm) 1750

Vikt med förpackning (kg) 89

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Uppackning, ytt, användning och

förvaring

Använd på plana, horisontella ytor.

Den lastbärande kapaciteten för ytan som dammsugaren placeras på måste klara dess vikt).

Börja arbeta - ansluta till elnätet

VARNING!

■ Kontrollera att det inte nns några tydliga skador

på dammsugaren innan du börjar arbeta.

■ Kontrollera att elnätets spänning motsvarar

spänningen på märkskylten innan du ansluter dammsugaren till elnätet.

■ Anslut dammsugaren till ett vägguttag med

korrekt monterad jordkontakt/-ledning.

■ Kontrollera att dammsugaren är avstängd.

■ Anslutningskablarnas stickproppar och

kontaktdon måste skyddas mot vattenstänk.

■ Kontrollera att kontaktdonen till elnätet och

stickproppen är korrekta.

■ Använd endast dammsugaren när kablarna som

ansluts till elnätet är helt intakta (skadade kablar

kan leda till elchocker!).

■ Kontrollera regelbundet att nätkabeln inte visar

tecken på skada, slitage, brott eller åldrande.

Förlängningssladdar

Kontrollera att förlängningskabeln, om sådan används, lämpar sig för dammsugarens effektdelning och skyddsgrad.

Förlängningssladdarna minimikrav: 2,5 mm

Max. längd = 20 m Kabel = H07 RN - F

VARNING!

Vägguttag, stickproppar, kontaktdon och installation

av förlängningssladden måste upprätthålla dammsugarens IP-skyddsgrad, vilken anges på märkskylten.

VARNING!

Spruta aldrig vatten på dammsugaren: detta

kan vara farligt för personer och kan kortsluta

strömförsörjningen.

VARNING!

Dammsugarens nätanslutning måste skyddas av ett differentiellt överspänningsskydd med begränsning av överspänningsström, som stänger av strömtillförseln när den spridda spänningen mot jorden överstiger 30 mA för 30 ms eller en motsvarande skyddsströmkrets.

VARNING!

Gör inte följande när dammsugaren är igång:

■ Krossa, dra i, skada eller snubbla över kabeln

som är ansluten till elnätet.

■ Koppla endast ur kabeln från elnätet genom att

dra i själva stickproppen (dra inte i kabeln).

■ Byt endast elkabeln mot en av samma typ som

den ursprungliga: H07 RN - F. Detsamma gäller om en förlängningssladd används.

■ Kabeln ska bytas av personal på tillverkarens

servicecenter eller motsvarande kvalicerad

personal.

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Våt och torr användning

[OBS!]

Levererade lter och påsen (om tillämplig) ska installeras

korrekt.

VARNING!

Följ de säkerhetsföreskrifter som gäller för de material som dammsugaren används för.

VARNING!

Om utförandet för vätskor används:

■ Kontrollera att vätskenivåsensorn fungerar

korrekt innan du dammsuger vätskor.

■ Stäng av dammsugaren omgående och töm

behållaren om skum uppstår.

■ Varning! Stäng av dammsugaren direkt om skum

eller vätska rinner ut.

■ Rengör nivåventilen och kontrollera att det inte

nns tecken på skador regelbundet.

■ Varning! Smutsiga vätskor som dammsugs av

dammsugaren ska betraktas som ledande.

VARNING!

Dammsugare för vätskor.

När du dammsuger en blandning av vatten och luft, se

till att undvika att överbelasta dammsugarenhetens motor.

Underhåll och reparationer

VARNING!

Koppla bort dammsugaren från elnätet innan du rengör, servar, byter delar eller bygger om den till ett annat utförande/en annan variant. Kontakten måste vara urdragen ur vägguttaget.

■ Utför endast underhållsarbete som beskrivs i

denna bruksanvisning.

■ Använd endast originalreservdelar.

■ Modiera inte dammsugaren på något sätt.

Om dessa instruktioner inte följs kan din säkerhet påverkas. Dessutom ogiltigförklaras den EGförsäkran om överensstämmelse som utfärdats för dammsugaren.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Tekniska specikationer

Parameter Enheter ATTIX 115-01 ATTIX 125-01

Spänning (50-60 Hz) V 230

Märkeffekt kW 3

Märkeffekt (EN 60335-2-69) kW 2,6

Max. uppsugning hPa

Max. luftödeshastighet(utan slang och minskningar) L/min’ 8100

(2)

211

Max. luftödeshastighet(med slang, längd: 3 m, diameter: 70 mm)

Bullernivå (Lpf) (EN60335-2-69) dB(A) 75

Skydd IP 43

Isolering Klass I

Inlopp (diameter) mm 70

Tillåtna tillbehör (diameter) mm 36

Huvudltrets yta m

Modell Enheter ATTIX 115-01 / ATTIX 125-01

Behållarkapacitet L 100

(1)

Massa

L/min’ 7500

(3)

/ 50

kg 70

1,95 2,1

Mått

Figur 3

Modell

A (mm) 795

B (mm) 600

ATTIX 115-01 / ATTIX 125-01

(L100)

C (mm) 1570

(1) Nettovikt (2) hPa = mbar (3) Rekommenderad användning med endast en motor igång

■ Förvaringsvillkor:

T : -10°C ÷ +40°C Fuktighet: 85%

■ Driftvillkor:

Max. höjd över havet: 800 m

(Upp till 2000 m med reducerad prestanda)

T : -10°C ÷ +40°C Fuktighet: 85%

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Kontroller och indikatorer

Figur 4

1. Start-/stoppbrytare motor

2. Strömindikator

3. Knapp manuell lterskakare

Figur 5

1. Insug

Kontroller innan start

Kontrollera följande innan start:

■ ltren är installerade;

■ alla spakar är låsta i läge;

■ uppsugningsslangen och munstycken har monterats korrekt på inloppet (1 - Fig. 5)

VARNING!

Använd inte dammsugaren om det är fel på ltret.

Starta och stoppa

Figur 4

VARNING!

Lås svänghjulets bromsar (1) innan du startar dammsugaren.

■ Vrid brytaren ”1” (g. 4) till läge ”I” för att slå på dammsugaren.

■ Vrid brytaren till läge ”0” för att stänga av dammsugaren.

Användning av dammsugaren

VARNING!

Lufthastigheten i uppsugningsslangen får inte understiga 20 m/s.

Primärlterskakare

Beroende på mängden uppsuget damm, skaka huvudltret med ratten ”3” (g. 4).

VARNING!

Stanna dammsugaren innan du använder

lterskakaren. Skaka inte ltret när dammsugaren är igång, då detta kan skada ltret.

Vänta en stund innan du slår på dammsugaren igen, så att dammet kan lägga sig.

Nödstopp

Vrid brytaren ”1” (g. 4) till läge ”0”.

Töm dammbehållaren

VARNING!

■ Stäng av dammsugaren och drag ur kontakten ur

vägguttaget innan du utför dessa arbeten.

■ Kontrollera dammsugarens klass.

Innan du tömmer behållaren rekommenderas att ltret rengörs (se avsnittet ”Primärlterskakare”).

■ Standardmodell är inte lämplig för dammsugning av farligt damm

▪ Lossa dammbehållaren (2, Fig. 1) med spaken (3,

Fig. 1), avlägsna och töm den. ▪ Kontrollera att packningen är hel och sitter rätt. ▪ Sätt tillbaka behållaren i läget och säkra den igen.

Plastpåse

Du kan använda plastpåsarna som levereras av vårt säljnätverk (Fig. 6).

Se kapitlet ”Felsökning” vid fel.

VARNING!

Dammsuga vätskor

VARNING!

Kontrollera att dammsugaren har ett mekaniskt stopp för vätskor.

■ Filterelementet blir vått när vätskor dammsugits. Ett vått lterelement kan snabbt blockeras om

dammsugaren därefter används för att dammsuga torra substanser.

Kontrollera därför att lterelementet är torrt, eller byt det

mot ett annat innan du dammsuger torra material.

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

Efter varje städpass

■ Stäng av dammsugaren med brytaren (1 - Fig. 4) och drag ur kontakten ur vägguttaget.

■ Linda upp anslutningskabeln och häng den på motsvarande fack (Fig. 7).

■ Töm behållaren enligt anvisningarna i avsnittet ”Töm behållaren”.

■ Rengör dammsugaren enligt anvisningarna i avsnittet ”Underhåll, rengöring och sanering”.

■ Diska behållaren med rent vatten om aggressiva ämnen dammsugits.

■ Förvara dammsugaren på en torr plats, där obehöriga inte kan komma åt den.

Underhåll, rengöring och sanering

VARNING!

För att garantera dammsugarens säkerhetsnivå, får endast originalreservdelar levererade av tillverkaren användas.

VARNING!

Nedanstående försiktighetsåtgärder måste vidtas vid

all form av underhåll, inklusive rengöring och byte av primär- och absolutlter.

Demontering och byte av primär- och

absolutlter

VARNING!

När dammsugaren används för att dammsuga farliga

ämnen blir ltren förorenade:

■ var försiktig och undvik att spilla dammsuget

damm och/eller material;

■ lägg det demonterade och/eller utbytta ltret i en

förslutbar plastpåse;

■ förslut plastpåsen hermetiskt;

■ kassera ltret enligt gällande föreskrifter.

VARNING!

Att byta lter är en allvarsfylld uppgift. Filtret måste

bytas mot ett med identiska egenskaper, identisk

lteryta och kategori.

Annars kommer dammsugaren inte att fungera ordentligt.

Byte av primärlter

Figur 8

Stäng av dammsugaren och drag ur kontakten ur vägguttaget innan du utför dessa arbeten.

VARNING!

Underhålls-, rengörings- och

dekontamineringsarbeten får endast utföras med

dammsugaren avstängd och kontakten utdragen ur

vägguttaget. Det är absolut förbjudet att utföra underhåll med kontakten ansluten i vägguttaget. Risk för elstöt!

■ Om användaren ska utföra underhåll, måste dammsugaren måste demonteras, rengöras och ses över så gott det går, utan att orsaka faror för underhållspersonalen eller andra personer. Lämpliga försiktighetsåtgärder, inklusive sanering innan

dammsugaren demonteras, tillräcklig ltrerad ventilation

av utloppsluften från rummet där dammsugaren demonteras, rengöring av underhållsutrymmet och lämpligt personskydd.

■ En kontroll måste utföras av tillverkaren eller dess

personal minst en gång om året. Till exempel: kontrollera luftltren för att se om dammsugarens täthet har minskat

och kontrollera att den elektriska systemet fungerar ordentligt.

■ Släpp stoppet (1), skruva loss lterskakarens knapp (2).

■ Släpp tillslutningsband (3).

■ Lyft motorenheten (4).

■ Lyft ltret (5) och lowwq lterklämman (6) på och hållaren (7).

■ Lossa hylsan (8) och vänd på ltret, så att kopplingsklämman (9) exponeras.

■ Lossa klämmorna och avlägsna hylsan från ltret.

■ Kassera ltret enligt gällande föreskrifter.

■ Montera det nya ltret och fast det i hylsan med specialklämmorna. Montera komponenterna i omvänd demonteringsordning.

VARNING!

Var försiktig så att damm inte rörs upp under

arbetet. Bär en P3-mask och andra skyddskläder

samt skyddshandskar (DPI) som lämpar sig för det dammsugna dammet.

VARNING!

Sätt ihop försiktigt för att undvika att klämma

händerna mellan dammsugarenheten och behållaren.

Använd handskar som skyddar mot mekaniska risker (EN 388) med en skyddskategori II.

Kontakta, om nödvändigt, tillverkarens servicecenter.

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Montering eller byte av absolutlter

VARNING!

Använd inte absolutltret igen efter att ha avlägsnat

det från dammsugaren.

Figur 9

1. Uppsugningsenhet

2. Tillslutningsband

3. Stopp lterskakare

4. Filterskakarknapp

5. Bricka

6. Ring

7. Absolutlter

8. Tätning

9. Skiva

10. Mutter

VARNING!

Sätt ihop försiktigt för att undvika att klämma

händerna mellan dammsugarenheten och behållaren.

Använd handskar som skyddar mot mekaniska risker (EN 388) med en skyddskategori II.

Stäng av dammsugaren och drag ur kontakten ur vägguttaget innan du utför dessa arbeten.

Montering

1. Släpp stoppet (3) och skruva loss lterskakarens knapp

(4). Lossa tillslutningsbandet (2) och avlägsna huvudet (1).

2. Lossa muttern från ringen under huvudet (1), infoga brickan (5), skruva fast ringen (6), sätt i ltret (7), packningen (8) och skivan (9), skruva fast muttern (10), sätt tillbaka locket i läget och montera med tillslutsbandet (2), skruva fast reglaget (4) och lås det med stoppet (3).

Byte

1. Fortsätt enligt anvisningarna i steg 1 av

monteringsproceduren.

2. Lossa muttern (10), avlägsna skivan (9) och packningen (8).

3. Byt ltret (7) och fortsätt i omvänd ordning för att montera enheten igen.

Täthetskontroll

Kontroll av slangar

Kontrollera att anslutningsslangarna (Fig. 10) är i bra skick och korrekt monterade. Slangarna måste bytas om de är skadade, trasiga eller dåligt anslutna till kopplingarna. Titta efter möjliga blockeringar längs slangen, i inloppet och

på dammskivan i lterkammaren om du arbetar med klibbiga

material. Skrapa inloppet (2, Fig. 10) från utsidan och avlägsna

avlagringar enligt guren.

Kontroll av lterkammarens täthet

Om packningen (1, Fig. 11) mellan behållaren (4) och

lterkammaren (3) inte garanterar täthet:

■ Lossa de fyra skruvarna (2) som låser fast lterkammaren (3) mot dammsugarens konstruktion.

■ Låt lterkammaren (3) gå ner och drag åt skruvarna (2) när den har nått täthetsläget.

Om en optimal tätning inte kan fås och packningen är skadad eller sprucken e.d., måste den bytas.

Kassera dammsugaren

Figur 12

Kassera dammsugaren enligt gällande föreskrifter.

■ Korrekt kassering (elektrisk och elektroniskt avfall). (Gäller i den europeiska unionen samt i länder som har ett separat återvinningssystem)

Ovanstående symbol (Fig. 12), som nns på produkten eller i dokumentationen, visar att produkten inte får kasseras med annat hushållsavfall. Separera denna produkt från annat avfall och återvinn den på ett ansvarsfullt sätt för att stödja varaktig resursåtervinning för att förhindra miljö- och hälsoskador orsakade av felaktig kassering. Denna produkt får inte kasseras tillsammans med annat distributionsavfall.

Kassera ltret i en försluten plastpåse. Stäng den hermetiskt

och kassera enligt gällande föreskrifter.

C365

11/2010

Rekommenderade reservdelar

Nedan nns en lista över reservdelar som bör nnas till hands för att påskynda underhåll.

Se tillverkarens reservdelskatalog vid beställning av reservdelar.

ATTIX 115-01 / ATTIX 125-01

Beskrivning

Standard Filter ”M”

Stjärnltersats 40000338 40000699

Filterringpackning Z8 17026

Filterkammarpackning 40000762

Filterklämma Z8 18079

230 V 1000 W Motor 40000903

Borstar (kol) för 230 V 1000 W motorer (2 borstar) 40000885

Modell

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

Problem Orsak Åtgärd

Felsökning

Dammsugaren startar inte Ej ansluten till elnätet Kontrollera vägguttaget.

Dammsugarens varvtal ökar Blockerat primärlter Använd lterskakaren (modeller med manuell

Blockerad sugslang Kontrollera sugslangen och rengör den.

Dammläckage från dammsugaren Filtret är trasigt Byt det mot ett av samma typ.

Otillräckligt lter Byt det mot ett av lämplig kategori och kontrollera.

Bullriga motorer Utslitna eller trasiga motorborstar (kol) Avlägsna och byt motorborstarna (kol).

Elektrostatisk spänning på dammsugaren

Obentlig eller otillräcklig jordning Kontrollera alla jordade anslutningar. Byt slangen mot

Kontrollera kontaktens och kabelns skick. Begär assistans från en av tillverkaren auktoriserad tekniker

lterskakare). Byt ltret om detta inte är tillräckligt.

en antistatisk slang, i synnerhet på insugsinloppet.

C365

11/2010

Typ xxx 1~ 13 A

S/N xxx 3000 W Kg 71

Ref.No: xxx 50/60 Hz 44

ME77

Nilsk-Advance 41059 ZOCCA (Mo) Italy www.nilsk-advance.com

1 6

ATTIX 115-01 / ATTIX 125-01

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

C365

11/2010

5 6

ATTIX 115-01 / ATTIX 125-01

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

9 10

C365

11/2010

ATTIX 115-01 / ATTIX 125-01

11/2010

C365

ATTIX 115-01 / ATTIX 125-01

EC DECLARATION OF CONFORMITY

Annex II 1A - 2006/42/EC

06/2010 CE ALTO

Nilsk-Advance

Sede Legale:

Via F. Turati, 16/18

20121 Milano

Sede Operativa: Via Porrettana, 1991 41059 Zocca (Modena) Italy Tel. +39 059 9730000 Fax +39 059 9730099 www.nilsk-cfm.it - info@nilsk-cfm.it C.F. 01220680936 - P. IVA 10803750156

1) We declare under our own responsibility that the machine described above is in compliance with the Directives and Standards below listed:

• Machine directive: 2006/42/EC

• EMC directive: 2004/108/EC

2) Satises the following harmonized standards: EN ISO 12100-1, EN ISO 12100-2 EN 60335-1, EN 60335-2-69 EN 55014-1

3) Technical le responsible 2006/42/EC: Nilsk-Advance

4) This declaration is no longer valid:

- Whenever modications are made to the machine

- Whenever the provisions contained in the instructions manual are not respected.

Zocca, lì _______________________

MODELLO

CATEGORIA

MATRICOLA

fac-simile

Dichiariamo sotto la nostra responsabilità che la macchina sopra descritta è conforme alle Direttive e agli Standard sotto descritti.

La presente dichiarazione perde la sua validità: - qualora vengano apportate modiche alla macchina;

- qualora non vengano rispettate le prescrizioni del manuale di uso e manutenzione.

Wir erklären unter eigener Verantwortung, dass die auf diesem Blatt beschriebene Maschine den hier angeführten Richtlinien und Normen entspricht. Diese Erklärung verliert ihre Gältigkeit: - sobald Änderungen an der Maschine vorgenommen werden

- sobald die im Handbuch für Gebrauch und Wartung enthaltenen Vorschriften nicht berücksichtigt werden.

Nous déclarons sous notre seule responsabilité que la machine décrite sur le recto de la page est conforme aux directives et normes qui y sont mentionnées.

La présente déclaration perd toute validité: - si la machine subit des modications;

- si les prescriptions contenues dans ce manuel d’utilisation et d’entretien ne sont pas respectées.

Declaramos bajo nuestra responsabilidad que la máquina descripta en el frente de la pàgina cumple con las directivas y normas enumeradas.

La presente declaración pierde su validez: - En el caso que se introduzcan modicaciones en la máquina

- En el caso que no se respeten las prescripciones contenidas en el manual de uso y manutención.

SMˇERNICE EVROPSKÉHO HOSPODÁˇRSKÉHO SPOLEˇCENSTVÍ - PROHLÁŠENÍ O SHODˇE SE SMˇERNICEMI EVROPSKÉHO SPOLEˇCENSTVÍ

Na svou vlastní zodpovˇednost prohlašujeme, ˇze zaˇrízení popsané v úvodu této publikace vyhovuje normám a smˇernicím v ní uveden´ych. Toto prohlášení ztrácí svou platnost v následujících pˇrípadech: - pokud by na zaˇrízení byly provedeny zmˇeny;

- pokud by nebyly respektovány pokyny a naˇrízení uvedené v této uˇzivatelské pˇríruˇcce.

SMERNICE EURÓPSKEHO HOSPODÁRSKEHO SPOLOˇCENSTVA - PREHLÁSENIE O ZHODE SO SMERNICAMI EURÓPSKEHO SPOLOˇCENSTVA

Na vlastnú zodpovednost’ prehlasujeme, že zariadenie popísané v úvodu tejto publikácie vyhovuje normám a smerniciam v nej uveden´ych. Toto prehlásenie stráca svoju platnost’ v nasledujúcich prípadoch: - ak by na zariadení boli prevedené zmeny;

- ak by neboli rešpektované pokyny a nariadenia uvedené v tejto užívatel’ské príruˇcke.

SMERNICA EVROPSKE GOSPODARSKE SKUPNOSTI - IZJAVA O USTREZNOSTI S SMERNICAMI EVROPSKE SKUPNOSTI

Na svojo odgovornost izjavljamo, da naprava, ki je napisana v uvodu te publikacije ustreza standardom in smernicam, ki so v njej navedene.

Ta izjava preneha veljati v sledeˇcih primerih: - ˇce je prišlo do kakršnekoli spremembe na napravi;

- ˇce niso bila upoštevana navodila in uredbe, ki so uvedene v tem priroˇcniku za uporabnika.

Wij verklaren onder onze verantwoordelijkheid dat de machine, beschreven op de voorzijde van de pagina, overeenkomt met de richtlijnen en normen cit. loc. De onderhavige verklaring verliest zijn geldigheid: - indien wijzigingen aan de machine worden aangebracht

- indien de voorschriften, in de handleiding van gebruik en onderhoud, niet worden nageleefd.

Vi erklærer hermed under fuldt ansvar, at den på forsiden beskrevne maskine er konform med og overholder alle direktiver og heri indeholdte normer. Nærværende erklæring mister sin gyldighed: - såfremt der foretages ændringer på maskinen

- såfremt anvisningerne i brugs- og vedligeholdelsesmanualen ikke overholdes.

Apliecin¯am uz m¯usu atbild¯ıbu, ka maš¯ına, kas aprakst¯ıta ˇš¯ıs lapas priekšpus¯e, atbilst ˇšeit uzr ¯ad¯ıtaj¯am direkt¯ıv¯am un norm¯am. Šis certik¯ats zaud¯e savu der¯ıgumu: - ja, maš¯ınai tiek veiktas izmai¸nas

- ja netiek iev¯eroti lietoˇšanas un apkopes rokasgr ¯amat¯a aprakst¯ıtie nor¯ad¯ıjumi.

Kinnitame omal vastutusel et esilehel kirjueldatud masin on vastavuses ulalmainitud direktiivide ja määrustega.

Käesolev deklaratsioon kaotab kehtivuse juhul kui: - masinat moditseeritakse

- ei peeta kinni kasutamis-ja hooldusjuhendis ettenähtud reeglitest.

Vakuutamme omalla vastuullamme, että lehden etupuolella kuvattu kone vastaa siinä lueteltuja direktiivejä ja normeja. Tämä vakuutus ei ole voimassa: - jos koneeseen tehdään muutoksia

- jos käyttä- ja huolto-oppaan sisältämiä ohjeita ei noudateta.

Prisiimdami atsakomyb˛e deklaruojame kad tituliniame lape nurodytas prietaisas atitinka ˇcia išvardintoms direktyvoms ir normoms. Ši deklaracija tampa negaliojanˇcia: - jeigu pakeiˇciama prietaiso konstrukcija

- jeigu nesilaikoma eksploatacijos instrukcijos nurodym˛u ar reikalavim˛u.

Niddikjaraw taht ir-responsabbiltà taghna li l-magna deskritta fuq quddiem tal-pa˙gna hija konformi mad-Direttivi u ma’ l-Istandards elenkati ha.

Din id-dikjarazzjoni titlef il-validità taghha: - jekk isiru xi emendi fuq il-magna

- jekk ma ji˙gux rispettati l-ispe˙cikazzjonijiet li jinsabu l-manwal ta’ l-u˙zu u tal-manutenzjoni.

Deklarujemy pod własna˛ odpowiedzialno´scia˛ , ˙ze maszyna opisana na stronie tytułowej spełnia wymogi wzmiankowanych na tej stronie dyrektyw i norm. Niniejsza deklaracja traci wa˙zno´s´c: - w przypadku wykonania zmian w maszynie

- w przypadku nieprzestrzegania zalece´c zawartych w instrukcji obsługi i konserwacji.

Declaramos sob nossa responsabilidade que a máquina descrita na frente da folha está em conformidade com as directivas e normas ai listadas.

A presente declaração perde a sua validez: - se forem feitas modicações na máquina

- se não forem respeitadas as prescrições contidas no manual de uso e manutenção.

Härmed förklarar vi och påtar oss ansvaret für att den maskin som beskrivs på bladets framsida överensstämmer med de direktiv och riktlinjer som där anges.

Denna förklaring förlorar sin giltighet: - om modieringar utförs på maskinen

- om ej de föreskrifter följs som nns i handboken för drift och underhåll.

”

Felelosségünk tudatában kijelentjük, hogy a lap címoldalán leírt gép megfelel az abban felsorolt irányelveknek és szabványoknak. Jelen nyilatkozat érvényét veszti: - amennyiben a gépet módosítják

”

- amennyiben a használati és karbantartási kézikönyvben tartalmazott eloírásokat nem tartják be.

Machines Directive 2006/42/EC Electro Magnetic Compatibility 2004/108/EC Harmonized Regulation Applied EN ISO 12100-1, EN ISO 12100-2, EN 60335-1, EN 60335-2-69, EN 55014-1

Responsible for the technical le according to 2006/42/EC: Nilsk-Advance The present declaration loses its validity - in case of modications to the machine - when the rules cited in the use and maintenance booklet are not

respected

DIRETTIVE COMUNITARIE CE - EC DICHIARAZIONE DI CONFORMITA’ CE

EWG - RICHTLINIEN - EG - KONFORMITÄTSERKLÄRUNG

DIRECTIVES COMMUNAUTAIRES CE - DECLARATON DE CONFORMITE CE

DIRECTIVAS COMUNITARIAS EC - DECLARACIÓN DE CONFORMIDAD CE

COMMUNAUTAIRE RICHTLIJNEN EG - VERKLARING VAN OVEREENKOMSTIGHEID EG

DET EUROPÆISKE FÆLLESSKABS DIREKTIVER - EU KONFORMITETSERKLÆRING

EK KOMUNIT¯AR¯AS DIREKT¯IVAS - EK ATBILST¯IBAS CERTIFIK¯ATS

EL Direktiiv - EL vastavuse deklaratsioon

EUROOPAN YHTEISÖN DIREKTIIVIT - EU-VAATIMUSTENMUKAISUUSVAKUUTUS

EC BENDRIJOS DIREKTYVOS - ATITIKIMO EUROPOS BENDRIJOS EC DIREKTYVOMS DEKLARACIJA

fac-simile

DIRETTIVI KOMUNITARJI KE - DIKJARAZZJONI TAL-KONFORMITÀ EC

DYREKTYWY WSPÓLNOTOWE EWG - DEKLARACJA ZGODNO´SCI EC

DIRECTIVAS COMUNITÁRIAS EC - DECLARAÇÃO DE CONFORMIDADE EC

GEMENSKAPSDIREKTIV EG - EG-KONFORMITETSFÖRKLARING

EGK KÖZÖSSÉGI IRÁNYELVEK - EK SZABVÁNYOSSÁGI NYILATKOZAT

EC DECLARATION OF CONFORMITY - Annex II 1A - 2006/42/EC

C365

11/2010

Nilfisk ATTIX 125-01, ATTIX 115-01 User Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
